Aristo®

Mig4004iPulse

Kasutusjuhend

0463 431 001 EE 20160218 Valid for: serial no. 551-xxx-xxx

SISUKORD

1 OHUTUS ............................................................................................................... 4

1.1 Sümbolite tähendus.............................................................................................4

1.2 Ohutusabinõud..................................................................................................... 4

2 SISSEJUHATUS ................................................................................................... 8

2.1 Varustus................................................................................................................ 8

3 TEHNILISED ANDMED ........................................................................................ 9

4 PAIGALDAMINE................................................................................................. 11

4.1 Asukoht............................................................................................................... 11

4.2 Tõstmisjuhised................................................................................................... 11

4.3 Vooluvõrk............................................................................................................ 11

5 KASUTAMINE..................................................................................................... 15

5.1 Ühendused ja juhtimisseadmed .......................................................................16

5.2 Sümbolid............................................................................................................. 16

5.3 Keevitus- ja tagasivoolukaabli ühendus..........................................................16

5.4 Vooluallika sisse-/väljalülitamine .....................................................................17

5.5 Ventilaatori juhtimine.........................................................................................17

5.6 Termokaitse ........................................................................................................17

5.7 VRD (pinge vähendamise seade)...................................................................... 17

5.8 Kaugjuhtimisseade ............................................................................................ 17

5.9 MIG/MAG- ja isekaitstud täidistraadiga keevitus ............................................17

6 HOOLDAMINE.................................................................................................... 18

6.1 Kontrollimine ja puhastamine ...........................................................................18

6.2 Keevituspõleti..................................................................................................... 18

7 VEAOTSING ....................................................................................................... 19

8 VARUOSADE TELLIMINE.................................................................................. 20

SKEEM.......................................................................................................................21

TELLIMISNUMBRID ..................................................................................................22

VARUOSADE LOETELU ...........................................................................................23

TARVIKUD ................................................................................................................. 24

Jätame endale õiguse teha muudatusi ilma ette teatamata.

0463 431 001 © ESAB AB 2016

1 OHUTUS

1.1 Sümbolite tähendus

Selles juhendis: tähendab Tähelepanu! Olge valvel!

OHTLIK! Tähendab otsest ohtu, mis juhul, kui seda ei väldita, põhjustab otsese

raske kehavigastuse või surma.

HOIATUS! Tähendab potentsiaalset ohtu, mis võib põhjustada kehavigastuse või

surma.

ETTEVAATUST! Tähendab ohtu, mis võib põhjustada kerge kehavigastuse.

HOIATUS!

Enne kasutamist lugege läbi ja tehke omale selgeks kasutusjuhendi juhised ning järgige kõiki märgiseid, töötajate ohutuspraktikaid ja materjaliohutuse teabelehti (MSDS).

1.2 Ohutusabinõud

ESAB keevitusseadmete kasutajad on kohustatud tagama, et igaüks, kes töötab seadmetega või nende läheduses, järgiks kõiki asjakohaseid ohutusabinõusid. Ohutusabinõud peavad vastama antud seadme tüübile kehtestatud nõuetele. Lisaks tavapärastele töökohale kehtestatud eeskirjadele tuleb järgida allpool esitatud soovitusi.

Kõiki töid peavad teostama hea väljaõppe saanud ja seadmete tööga hästi kursis olevad töötajad. Seadmete ebaõige kasutamine võib põhjustada ohtlikke olukordi, mille tagajärjel võib viga saada kasutaja või seade.

1. Kõik, kes kasutavad seadmeid, peavad olema kursis: ○ selle töö; ○ hädaseiskamislülitite asukoha; ○ selle talitluse; ○ asjakohaste ohutusabinõude; ○ keevitamise ja lõikamise või seadme muu kohase kasutamisega

2. Kasutaja peab tagama, et: ○ seadme käivitamisel ei oleks selle tööala piires ühtki kõrvalist isikut ○ kaare käivitamisel või seadmega töö alustamisel poleks keegi kaitsevahendita

3. Töökoht peab: ○ vastama otstarbele; ○ olema tuuletõmbeta.

0463 431 001

- 4 -

1 OHUTUS

4. Isikukaitsevahendid: ○ Soovitame teil alati kanda isikukaitsevahendeid, nagu kaitseprillid, leegikindlad riided,

kaitsekindad

○ Ärge kandke kergesti haakuvaid esemeid, nagu sallid, käeketid, sõrmused jms, mis

võivad kinni kiiluda või põletushaavu tekitada

5. Üldised ohutusabinõud ○ Veenduge, et tagasivoolukaabel on turvaliselt ühendatud ○ Kõrgpingeseadmetega seotud töid võib teostada ainult väljaõppinud elektrik ○ Sobivad tulekustutusvahendid peavad olema tähistatud selgelt ja paigutatud

käepäraselt

○ Seadmete määrimist ja hooldust ei tohi viia läbi nende töötamise ajal

HOIATUS!

Kaarkeevitus ja -lõikamine võivad vigastada teid ennast ja teisi. Kasutage keevitamisel ja lõikamisel ettevaatusabinõusid.

ELEKTRILÖÖK – võib tappa!

• Paigaldage ja maandage keevitusseade vastavalt kasutusjuhendile.

• Ärge puutuge pingestatud elektrilisi osi või elektroode ei paljakäsi, märgade kinnaste ega rõivastega.

• Isoleerige ennast töödeldavast detailist ja maast.

• Veenduge, et teie tööasend on ohutu.

ELEKTRI- JA MAGNETVÄLJAD – võivad olla tervisele ohtlikud

• Südamestimulaatoreid kasutavad keevitajad peaks enne keevitamist pidama nõu oma arstiga. Elektromagnetväljad võivad häirida mõnede südamestimulaatorite tööd.

• Kokkupuutel elektromagnetväljadega võib olla muid mõjusid tervisele, mida ei teata.

• Keevitajad peaks elektromagnetväljadega kokkupuute vähendamiseks toimima järgmiselt.

○ Juhtige elektroodi- ja töökaablid kehast mööda samalt küljelt. Võimalusel

kinnitage need lindiga. Ärge paigutage ennast põleti ja töökaablite vahele. Ärge keerake põleti- või töökaablit ümber oma keha. Hoidke keevitusseadme toiteallikas ja kaablid kehast võimalikult kaugel.

○ Ühendage töökaabel töödeldava detailiga võimalikult keevituskoha

lähedalt.

AEROSOOLID JA GAASID – võivad olla tervisele ohtlikud

• Hoidke pead aerosoolidest kaugel

• Kasutage ventilatsiooni, väljatõmmet kaare kohal või mõlemat, selleks et juhtida aerosoolid ja gaasid sissehingamistsoonist ja lähiümbrusest kõrvale

KEEVITUSKIIRED – Võivad vigastada silmi ja tekitada põletushaavu

0463 431 001

• Kaitske oma silmi ja keha. Kasutage õiget keevitusmaski ja filterklaasi ning kandke kaitserõivaid

• Kaitske juuresviibijad sobivate varjete või kardinatega

- 5 -

1 OHUTUS

MÜRA – liigne müra võib kahjustada kuulmist

Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid.

LIIKUVAD OSAD – võivad põhjustada kehavigastusi

• Veenduge, et kõik uksed, paneelid ja katted on suletud ning kindlalt oma kohal. Katteid tohivad eemaldada ainult asjakohase väljaõppega isikud hoolduse ja tõrkeotsingu eesmärgil. Pange paneelid ja katted oma kohale tagasi ning sulgege uksed pärast hoolduse lõppemist ja enne mootori käivitamist.

• Seisake mootor enne seadme paigaldamist või ühendamist.

• Hoidke käed, juuksed, avarad rõivad ja tööriistad liikuvatest osadest eemal.

TULEOHT

• Sädemed (keevituspritsmed) võivad põhjustada tulekahju. Seepärast veenduge, et läheduses ei oleks kergestisüttivaid materjale.

• Ärge kasutage suletud mahuteid.

TALITLUSHÄIRE – talitlushäirete korral kutsuge spetsialist appi. KAITSKE ENNAST JA TEISI!

ETTEVAATUST!

See toode on ettenähtud ainult kaarkeevituseks.

HOIATUS!

Ärge kasutage keevitusvooluallikat külmunud torude sulatamiseks.

ETTEVAATUST!

Klass A seadmed ei ole mõeldud kasutamiseks elurajoonides, kus elektrivoolu saadakse avalikust madalpingevõrgust. Neis kohtades võib esineda raskusi klass A seadmete elektromagnetilise ühilduvuse tagamisel juhtivuslike või kiirguslike häiringute tõttu.

TÄHELEPANU! Kõrvaldage elektroonikaseadmed

ringlussevõturajatises!

0463 431 001

Järgides Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja selle rakendamist siseriikliku õiguse kohaselt, tuleb kasutuskõlbmatuks muutunud elektri- ja/või elektroonikaseadmed kõrvaldada ringlussevõturajatises.

Seadmete eest vastutava isikuna on Teie kohustuseks hankida teavet volitatud kogumisjaamade kohta.

Lisateabe saamiseks pöörduge lähima ESAB'i toodete edasimüüja poole.

- 6 -

1 OHUTUS

ESAB varustab teid kõigi keevitamisel vajalike kaitsevahendite ja tarvikutega.

0463 431 001

- 7 -

2 SISSEJUHATUS

Juhtpaneeliga U6 või U82kombineeritud Mig 4004i Pulse pakub MMA, TIG, MIG/MAG ja impulsiga MIG keevitust toetavat täielikku multitoimingute paketti.

Vooluallikas on mõeldud kasutamiseks traadi etteandemehhanismiga Aristo® Feed 3004/4804 või Aristo® YardFeed 2000 ja jahutusseadmega COOL 1. Aristo® Feed 3004/4804 on saadaval kahe töölahendusega: juhtpaneeliga Aristo® U6 ja rippjuhtimispuldiga Aristo® U82. Aristo® YardFeed 2000 on saadaval lahendusega Aristo®

U6 paneel.

Selle ESAB toote tarvikud leiate käesoleva käsiraamatu peatükist "TARVIKUD".

2.1 Varustus

Agregaat on varustatud:

• 5 m tagasivoolukaabel koos maandusklambriga

• keevitusvooluallika kasutusjuhend

0463 431 001

- 8 -

3 TEHNILISED ANDMED

Mig 4004i Pulse Võrgupinge 380 – 460 V, ±10%, 3~ 50/60 Hz Vooluvõrk S

Primaarvool I

scmin

max

5.8 MVA

19 A

Tühijooksuvõimsus 99 W Seadistusvahemik (DC, alalisvool)

MIG/MAG 16 A / 14,8 V – 400 A / 34 V MMA 16 A / 20,6 V – 400 A / 36 V TIG 4 A / 10,2 V – 400 A / 26 V

MIG/MAG-keevitusel lubatud koormus

60% koormustsükkel 400 A / 34,0 V 100% koormustsükkel 300 A / 29,0 V

Lubatud koormus MMA-keevitusel

60% koormustsükkel 400 A / 36,0 V 100% koormustsükkel 300 A / 32,0 V

Lubatud koormus TIG-keevitusel

60% koormustsükkel 400 A / 26,0 V 100% koormustsükkel 300 A / 22,0 V

Võimsustegur maksimaalvoolu korral 0,95 Efektiivsus maksimaalvoolu korral 89,5 % Tühijooksupinge 55 V Töötemperatuur –10 kuni 40 °C (+14 kuni 104 °F) Transportimistemperatuur –20 kuni 55 °C (–4 kuni 131 °F) Püsiv helirõhk tühikäigul < 70 dB (A) Mõõtmed p × l × k 445 × 250 × 380 mm (24,0 × 9,8 × 15”) Mass 45 kg (96 naela) Isolatsiooniklass H Korpuse kaitseklass IP 23 Rakendusklass

Vooluvõrk, S

sc min

Võrgu minimaalne lühisvõimsus kooskõlas IEC 61000-3-12-ga.

Koormatavus

Koormatavus tähistab aega protsendina kümneminutilisest perioodist, mille jooksul saate teatud koormusega keevitada või lõigata ilma ülekoormamise ohuta. Koormatavus kehtib 40 °C/104 °F juures.

Kesta klass IP kood tähistab kesta klassi, st kaitse astet tahkiste ja vee sissetungi vastu.

Tähistusega IP23 seadmed on mõeldud kasutamiseks nii sees kui väljas.

0463 431 001

- 9 -

3 TEHNILISED ANDMED

Rakendusklass

Sümbol näitab, et toiteallikas on mõeldud kasutamiseks suurema elektriohuga aladel.

0463 431 001

- 10 -

4 PAIGALDAMINE

Paigaldamise peab teostama spetsialist.

ETTEVAATUST!

See toode on mõeldud tööstuslikuks kasutamiseks. Kodumajapidamistes kasutamisel võib see toode põhjustada raadiohäireid. Kohaste ettevaatusabinõude rakendamise vastutus lasub kasutajal.

4.1 Asukoht

Asetage keevitusvooluallikas nii, et selle jahutusõhu sisse- ja väljalaskeavad ei oleks takistatud.

4.2 Tõstmisjuhised

4.3 Vooluvõrk

TÄHELEPANU! Nõuded toiteallikale

See seade vastab standardile IEC 61000-3-12 tingimusel, et lühisvõimsus on suurem või võrdne S

Seadme paigaldaja või kasutaja kohustus on tagada (vajadusel elektrivõrgu operaatoriga nõu pidades), et seade on ühendatud ainult sellise toitega, mille lühisvõimsus on suurem või võrdne S

„TEHNILISED ANDMED”.

TÄHELEPANU!

Vooluallikas saab toite generaatorist. Lisateabe saamiseks võtke ühendust ESAB-i volitatud teeninduse töötajatega.

0463 431 001

-ga kasutaja toite ja avaliku vooluvõrgu ühenduskohas.

scmin

-ga. Vt tehnilisi andmeid jaotisest

scmin

- 11 -

4 PAIGALDAMINE

Kontrollige, kas keevitusseade on ühendatud õige vooluvõrgupingega ja kaitstud õige suurusega kaitsmega. Kaitsev maandusühendus peab olema vastavuses määrustega.

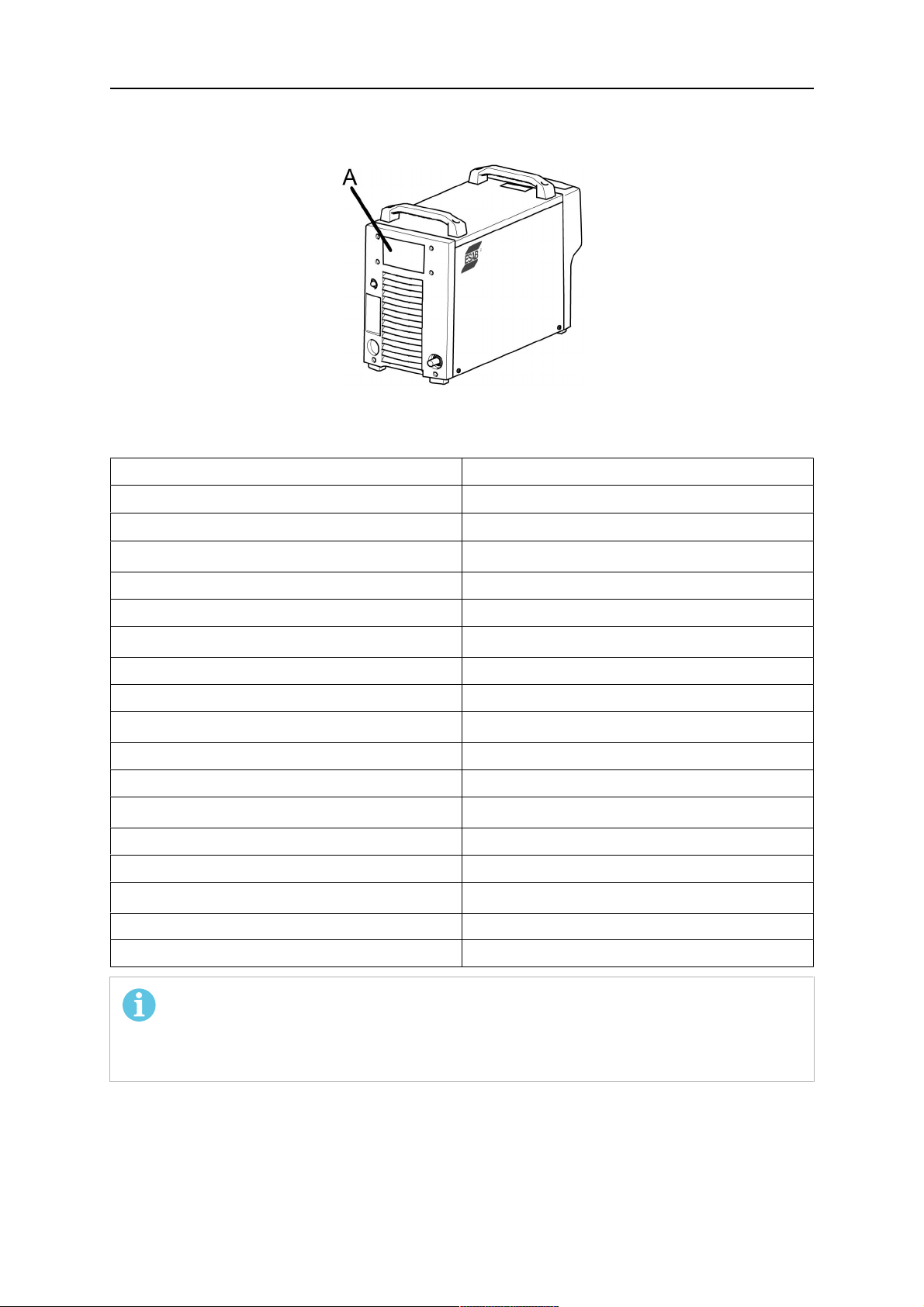

A. Andmesilt koos toiteühenduse andmetega

Soovitatavad kaitsme suurused ja minimaalsed kaablite ristlõiked

Mig 4004i Pulse Võrgupinge 380-460 V, +/– 10%, 3~50/60 Hz Toitekaabli ristlõige Faasivool I

Uin 380 V 20 A

eff

4C 10 Awg (4G4 mm2)

Kaitse, liigpingekaitse 20 A Kaitse CMCB-kaitse 25 A Faasivool I

Uin 400 V 19,2 A

eff

Kaitse, liigpingekaitse 20 A Kaitse CMCB-kaitse 25 A Faasivool I

Uin 415 V 18 A

eff

Kaitse, liigpingekaitse 20 A Kaitse CMCB-kaitse 20 A Faasivool I

Uin 440 V 17,6 A

eff

Kaitse, liigpingekaitse 20 A Kaitse CMCB-kaitse 20 A Faasivool I

Uin 460 V 17 A

eff

Kaitse, liigpingekaitse 20 A Kaitse CMCB-kaitse 20 A

0463 431 001

TÄHELEPANU!

Ülalpool näidatud toitekaablite ristlõiked ja kaitsmete suurused on vastavuses Rootsi määrustega. Kasutage keevitusvooluallikat kooskõlas asjakohaste riiklike seadustega.

- 12 -

4 PAIGALDAMINE

Toitekaabli paigaldamine

Toitekaabli vahetamise korral tuleb teha korrektselt põhjaplaadi maandusühendus. Vaadake piltidelt külgpaneeli eemaldamist ja toitekaabli paigaldamist. Sellesse ühenduspunkti ei tohi kinnitada mitte ühtegi muud kaablit.

0463 431 001

- 13 -

4 PAIGALDAMINE

Ühenduste juhis

Toiteallikas tarnitakse koos ühendatud toitekaabli ja pistikuga kinnitatud pinge 400 V jaoks. Muu toitepinge vajadusel tuleb trükkplaadil olev kaabel paigutada õigesse viiku (vt ülaltoodud joonist) ja toitekaabel ning pistik tuleb asendada vastavalt riiklikele eeskirjadele. Eelmainitud toimingut võivad teha vastavaid elektrialaseid teadmisi omavad isikud. Selle toimingu ajal tuleb vooluallikas vooluvõrgust lahutada.

0463 431 001

- 14 -

5 KASUTAMINE

Seadmete käsitsemist puudutavad üldised ohutusnõuanded leiate käesoleva käsiraamatu peatükist "OHUTUS". Lugege see enne seadmete kasutuselevõttu läbi!

HOIATUS!

Kinnitage seadmed - eriti juhul kui pind on ebatasane või kaldus.

TÄHELEPANU!

Et saavutada parima võimalik tulemus MIG lühikese impulsiga, ei tohi keevitus- ja tagasivoolukaablid olla pikemad kui 10 m (33 jalga).

0463 431 001

- 15 -

5 KASUTAMINE

5.1 Ühendused ja juhtimisseadmed

1. Peatoitelüliti, 0 / 1 5. Keevitamise positiivne klemm:

Keevituskaabel

2. Traadi etteandeseadme või

kaugjuhtimisseadme ühendus

3. LED-märgutuli – termokaitse 7. Etteandeseadme toitepinge (42 V) kaitse

4. LED-märgutuli, toide on sisse lülitatud

(ON)

6. Keevitamise negatiivne klemm:

tagasivoolukaabel

(10 A)

8. Toitekaabel

5.2 Sümbolid

Kaugjuhtimispult (2) Ülekuumenemine (3)

Toide on sisse lülitatud (ON) (4)

5.3 Keevitus- ja tagasivoolukaabli ühendus

Vooluallikal on kaks väljundit, plussklemm (+) ja miinusklemm (-) keevitus- ja tagasivoolukaablite ühendamiseks.

Ühendage tagasivoolukaabel vooluallika miinusklemmiga. Kinnitage tagasivoolukaabli ühendusklamber töödetailile ja veenduge, et töödetaili ja vooluallikal oleva tagasivoolukaabli väljundi vahel oleks hea ühendus.

Soovitatud maksimaalvoolu väärtused ühenduskomplekti kaablitele

max

450 A (60% koormustsükkel) 350 A (100% koormustsükkel)

Kaabli pindala Kaabli pikkus

70 mm

(6,6 jalga – 114,8 jalga)

2–35 m

550 A (60% koormustsükkel) 430 A (100% koormustsükkel)

0463 431 001

- 16 -

95 mm

2–35 m

(6,6 jalga – 114,8 jalga)

5 KASUTAMINE

Koormatavus

5.4 Vooluallika sisse-/väljalülitamine

Lülitage vooluallikas sisse, keerates lüliti (1) asendisse „1”. Lülitage vooluallikas välja, keerates lüliti (1) asendisse „0”. Olenemata sellest, kas toimub ebaharilik voolukatkestus või vooluallikas lülitatakse välja tavapärasel moel, salvestatakse keevitusandmed ja need on saadaval seadme järgmisel käivitamisel.

5.5 Ventilaatori juhtimine

Vooluallikal on ajakontroll, mis hoiab ventilaatoreid töös 6,5 minutit pärast keevitamise lõppu, misjärel lülitub seade ümber energiasäästurežiimi. Keevitamise alustamisel hakkavad ka ventilaatorid taas tööle. Ventilaatorid töötavad vähendatud kiirusel keevitusvooluni kuni 150 A ja täiskiirusel suurema voolu korral.

ETTEVAATUST!

Ventilaatorid võivad käivituda igal ajal, et kaitsta vooluallikat ülekuumenemise eest.

5.6 Termokaitse

Keevitusvooluallikal on termokaitse, mis rakendub siis, kui sisetemperatuur muutub liiga kõrgeks. Kui see juhtub, siis keevitusvool katkeb ja juhtpaneelile kuvatakse veakood. Termokaitse lähtestatakse automaatselt, kui temperatuur on langenud normaalse töötemperatuuri piiridesse.

5.7 VRD (pinge vähendamise seade)

VRD funktsioon kindlustab, et keevituse mitteteostamise ajal ei ületa tühijooksupinge 35 V. VRD LED-märgutuli läheb põlema siis, kui VRD-funktsioon aktiveeritakse. VRD funktsiooni peab ESAT-iga aktiveerima vastava väljaõppega tehnik.

VRD funktsioon inaktiveeritakse, kui süsteem tunnetab keevituse alustamist.

5.8 Kaugjuhtimisseade

Lisateabe saamiseks kaugjuhtimisseadme töö kohta vaadake juhtpaneeli kasutusjuhiseid.

5.9 MIG/MAG- ja isekaitstud täidistraadiga keevitus

Keevituskaar sulatab pidevalt etteantavat traati. Keevisvanni kaitseb kaitsegaas. MIG/MAG ja isekaitstud täidistraadiga keevitusel varustatakse vooluallikas järgnevaga:

• traadi etteandeseade

• keevituspõleti

• vooluallika ja traadi etteandeseadme vaheline ühenduskaabel

• kaitsegaasi balloon

0463 431 001

- 17 -

6 HOOLDAMINE

TÄHELEPANU!

Regulaarne hooldus tagab seadme turvalise ja töökindla toimimise.

Keevitusseadme ühendamiseks või teenindus-, hooldus- või remonditööde tegemiseks võivad kaitseplaate eemaldada üksnes vastava elektrialase väljaõppe saanud isikud (volitatud personal).

Jahutusseadme kohta leiate lisateavet jahutusseadme kasutusjuhendist.

ETTEVAATUST!

Kõik tarnijapoolsed garantiikohustused kaotavad kehtivuse, kui klient on püüdnud toote garantiiperioodi ajal mõnd riket iseseisvalt parandada.

6.1 Kontrollimine ja puhastamine

Kontrollige regulaarselt, kas vooluallikas on tolmuvaba.

Vooluallikas tuleks regulaarselt läbi puhuda madala rõhuga suruõhu abil. Sagedamini tuleb seda teha mustas töökeskkonnas.

Vastasel juhul võivad õhu sisse- ja väljavooluavad ummistuda ja põhjustada ülekuumenemist. Selle vältimiseks tuleks õhufiltrit regulaarselt puhastada. Võrkfilter on valmistatud suurtest ja väikestest silmustest. Veenduge, et suurte silmustega võrk on paigutatud vooluallika ülemisele osale ja väikeste silmustega võrk vooluallika sisemisele osale.

Tolmufiltri vahetamine ja puhastamine:

1. eemaldage tolmufilter vastavalt joonisele,

2. puhastage filter suruõhuga (madala rõhuga),

3. Veenduge, et kõige peenema võrguga filter oleks asetatud vastu võret.

4. paigaldage filter tagasi.

6.2 Keevituspõleti

Probleemideta keevituse tagamiseks tuleks kuluosi korrapäraselt puhastada ja vahetada.

0463 431 001

- 18 -

7 VEAOTSING

Enne volitatud hooldustehniku kutsumist proovige neid soovitatud kontrollimeetodeid.

Vea tüüp Toimingud

Kaar puudub. • Veenduge, et toitelüliti oleks sisse

lülitatud.

• Kontrollige, kas vooluvõrgu-, keevitusvoolu ja tagasivoolukaablid on korralikult ühendatud.

• Veenduge, et keevitusvoolu väärtus oleks õige.

• Kontrollige vooluvõrgu kaitsmeid.

Vool katkeb keevitamise ajal • Kontrollige, kas temokaitse on

rakendunud (seda näitab oranž LED-märgutuli esipaneelil (3))

• Kontrollige vooluvõrgu kaitsmeid, et toidet näitav LED-märgutuli (4) ei põleks.

• Kontrollige, kas tagasivoolukaabel on õigesti ühendatud.

Termokaitse lülitub sageli välja. • Kontrollige, kas õhufiltrid on ummistunud.

• Veenduge, et te ei ületa vooluallika kindlaksmääratud andmeid (st seade ei ole ülekoormatud).

• Veenduge, et ümbritseva õhu temperatuur poleks kõrgem, kui koormatavuse jaoks ette nähtud temperatuur 40 °C / 104 °F.

Halb keevituskvaliteet. • Veenduge, et keevitusvoolu- ja

tagasivoolukaablid on õigesti ühendatud.

• Veenduge, et keevitusvoolu väärtus oleks õige.

• Kontrollige, et kasutataks õigeid keevitustraate.

• Kontrollige vooluvõrgu kaitsmeid.

Midagi ei juhtu, kui lükatakse keevituspõleti päästikut.

• Kontrollige vooluallika tagaosas asuvat kaitset.

• Veenduge, et keevitusvoolu- ja tagasivoolukaablid poleks vigastatud.

• Kontrollige, kas traadietteandja töötab õigesti. Vt traadietteandja kasutusjuhendit.

0463 431 001

- 19 -

8 VARUOSADE TELLIMINE

ETTEVAATUST!

Remondi- ja elektritöid peab teostama ESAB'i volitatud hooldustehnik. Kasutage ainult ESAB'i originaalvaru- ja kuluosi.

Mig 4004i Pulse on konstrueeritud ja katsetatud vastavalt rahvusvahelistele ja Euroopa standarditele IEC-/EN 60974-1 ja IEC-/EN 60974-10. Teenindus- või remonditöid teostanud tehnohooldeosakond peab tagama, et toode endiselt vastaks ülal mainitud standarditele.

Varuosi saate tellida lähima ESAB'i toodete edasimüüja juurest, vaadake käesoleva dokumendi tagumist kaant. Tellimisel märkige palun toote tüüp, seerianumber, kasutamisotstarve ja varuosa number nii, nagu see on esitatud varuosade loetelus. See hõlbustab tarnet ja tagab korrektse kättetoimetamise.

0463 431 001

- 20 -

SKEEM

0463 431 001

- 21 -

TELLIMISNUMBRID

Ordering

Denomination Type Note

number

0465 152 883 Welding power source Aristo® Mig 4004i Pulse 400V version 0463 396 001 Spare parts list Aristo® Mig 4004i Pulse

Tehniline dokumentatsioon on saadaval veebiaadressil: www.esab.com

0463 431 001

- 22 -

VARUOSADE LOETELU

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 431 001

- 23 -

TARVIKUD

0462 151 880 Trolley 11, 4-wheel

0460 564 880

0460 815 880

Trolley 8, 2-wheel

Shelf for YardFeed and MobileFeed

0460565880 Trolley

For use together with counter balance device

0461310880 Trolley adapter kit

For fitting of power source Mig4004i Pulse to trolley 0460565880

0460 946 880 Stabilizer kit for counter balance (1)

Use together with trolley 0460 565 880

 

0458 705 880

0458 705 882

0463 431 001

Counter balance device (includes mast and counter balance)

for 300 mm bobbin

for 440 mm bobbin

- 24 -

TARVIKUD

0463125880 Trolley bracket

Option when no cooling unit is assembled

0460 526 881

0460 526 886

0460 526 891

0460 526 896

0460526 991

0460 526 996

0459 906 896

Feed 3004 U8

Feed 3004 U6

Feed 3004 U82, with water

Feed 3004 U6, with water

Feed 4804 U82, with water

Feed 4804 U6, with water

Yardfeed 2000, with water

0462 300 880 Cooling unit COOL 1

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780

0459 528 781

1.7 m

5 m

0459 528 782

0459 528 783

0459 528 784

0459 528 785

10 m

15 m

25 m

35 m

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790

0459 528 791

0459 528 792

0459 528 793

0459 528 794

0459 528 795

1.7 m

5 m

10 m

15 m

25 m

35 m

0463 431 001

- 25 -

TARVIKUD

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage

MMA: current and arc force

TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of current

0459 960 880

0459 960 881

0459 960 882

Remote control cable 10 pole - 4 pole

5 m

10 m

25 m

Teavet PSF-keevituspõletite kohta leiate eraldi brošüüridest.

Tarvikute kohta lisateabe saamiseks pöörduge lähima ESAB-i toodete edasimüüja poole.

0463 431 001

- 26 -

TARVIKUD

0463 431 001

- 27 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB Welding and Cutting GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB Europe GmbH Neuhof Business Center Neuhofstr. 4 Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Aristo Mig 4004i Pulse Instruction manual [et]

Specifications and Main Features

Frequently Asked Questions

User Manual

SISUKORD

1 OHUTUS

1.1 Sümbolite tähendus

1.2 Ohutusabinõud

2 SISSEJUHATUS

2.1 Varustus

3 TEHNILISED ANDMED

4 PAIGALDAMINE

4.1 Asukoht

4.2 Tõstmisjuhised

4.3 Vooluvõrk

5 KASUTAMINE

5.1 Ühendused ja juhtimisseadmed

5.2 Sümbolid

5.3 Keevitus- ja tagasivoolukaabli ühendus

5.4 Vooluallika sisse-/väljalülitamine

5.5 Ventilaatori juhtimine

5.6 Termokaitse

5.7 VRD (pinge vähendamise seade)

5.8 Kaugjuhtimisseade

5.9 MIG/MAG- ja isekaitstud täidistraadiga keevitus

6 HOOLDAMINE

6.1 Kontrollimine ja puhastamine

6.2 Keevituspõleti

7 VEAOTSING

8 VARUOSADE TELLIMINE

SKEEM

TELLIMISNUMBRID

VARUOSADE LOETELU

TARVIKUD
