Buddy™

Arc 180 Arc200

Lietošanas pamācība

0463 266 001 LV 20150424 Valid for: serial no. Arc180:31312108277

Arc200:31312108187

SATURA RĀDĪTĀJS

1 DROŠĪBA..............................................................................................................4

2 IEVADS ................................................................................................................. 7

2.1 Aprīkojums ...........................................................................................................7

3 TEHNISKIE DATI .................................................................................................. 8

4 UZSTĀDĪŠANA..................................................................................................... 9

4.1 Novietošana.......................................................................................................... 9

4.2 Elektrotīkla enerģijas padeve..............................................................................9

4.2.1 Ieteicamie drošinātāju lielumi un minimālais kabeļa šķērsgriezuma

laukums ..........................................................................................................9

5 EKSPLUATĀCIJA............................................................................................... 10

5.1 Savienojumi ........................................................................................................10

5.2 Metināšanas kabeļa un atgriezeniskā kabeļa pievienošana ..........................10

5.3 Simboli un vadības paneļi ................................................................................. 11

5.4 Aizsardzība pret pārkaršanu ............................................................................. 11

5.5 MMA metināšana................................................................................................ 11

5.5.1 Metināšanas strāvas iestatījums ...................................................................... 12

5.5.2 Lokizlādes aizdedzināšana..............................................................................12

5.5.3 Elektroda manipulācija.....................................................................................12

5.5.4 Antielektroda paņemšana ................................................................................ 13

5.5.5 Salaiduma formas MMA ...................................................................................13

5.5.6 Elektroda izvēle................................................................................................ 13

5.6 TIG metināšana .................................................................................................. 13

5.6.1 Metināšanas strāvas iestatījums ...................................................................... 14

5.6.2 Loka “Ātrais TIG starts” iedegšana .................................................................. 14

5.6.3 Salaiduma formas TIG .....................................................................................14

6 APKOPE ............................................................................................................. 15

6.1 Barošanas avots ................................................................................................ 15

6.2 metināšanas deglis ............................................................................................15

7 KĻŪMJU MEKLĒŠANA...................................................................................... 16

8 REZERVES DAĻU PASŪTĪŠANA ......................................................................17

DIAGRAMMA.............................................................................................................18

PASŪTĪŠANAS NUMURI...........................................................................................20

PIEDERUMI ............................................................................................................... 21

Tiek paturētas tiesības bez brīdinājuma veikt izmaiņas specifikācijās.

0463 266 001 © ESAB AB 2015

1 DROŠĪBA

ESAB iekārtas lietotāji pilnībā atbild par to, lai tiktu nodrošināts tas, ka visi, kas strādā ar iekārtu vai pie tās, ievērotu visus attiecīgos drošības pasākumus. Drošības pasākumiem jāatbilst prasībām, kas attiecas uz šī tipa iekārtām. Papildus standarta noteikumiem, kas attiecas uz darba vietu, jāievēro šādi ieteikumi.

Visus darbus veic kvalificēts personāls, kas labi pārzina iekārtas darbību. Nepareizas iekārtas ekspluatācijas rezultātā var rasties bīstamas situācijas, kuru dēļ iekārtas operators var gūt ievainojumus un iekārta var tikt sabojāta.

1. Visiem, kas lieto iekārtu, jāpārzina: ○ tās darbība; ○ kur atrodas avārijas slēdži; ○ iekārtas funkcijas; ○ attiecīgie drošības pasākumi; ○ metināšana un griešana vai citas ar iekārtu veicamās darbības.

2. Operatoram jānodrošina, lai: ○ neviena nepiederoša persona iedarbināšanas brīdī neatrodas iekārtas darbības zonā; ○ neviens nebūtu neaizsargāts, kad rodas elektriskais loks vai tiek sākts darba ar

iekārtu.

3. Darba vietā: ○ jābūt metināšanai piemērotiem apstākļiem; ○ nedrīkst būt caurvējš.

4. Individuālās aizsardzības līdzekļi: ○ Vienmēr lietojiet ieteiktos drošības līdzekļus, piemēram, aizsargbrilles, ugunsdrošu

apģērbu, aizsargcimdus.

○ Nevalkājiet nepieguļošus aksesuārus, tādus kā šalles, rokassprādzes, gredzenus utt.,

kas var aizķerties vai radīt apdegumus.

5. Vispārīgi drošības pasākumi: ○ Pārliecinieties, vai atpakaļstrāvas kabelis ir pievienots droši ○ Darbu ar augstsprieguma iekārtu drīkst veikt tikai kvalificēts elektriķis ○ Piemērotai ugunsdzēšanas iekārtai jābūt skaidri apzīmētai un jāatrodas ļoti tuvu ○ Eļļošanu un apkopi nedrīkst veikt iekārtas darbības laikā

BRĪDINĀJUMS!

Neizmantojiet barošanas avotu, lai atkausētu sasalušas caurules.

0463 266 001

- 4 -

1 DROŠĪBA

BRĪDINĀJUMS!

Loka metināšana un griešana var radīt ievainojumus jums un citām personām. Metināšanas un griešanas laikā ievērojiet drošības pasākumus. Lūdziet, lai darba devējs veic darba drošības pasākumus, pamatojoties uz ražotāja sniegtajiem bīstamības datiem.

ELEKTROŠOKS - bīstams dzīvībai

• Uzstādiet un iezemējiet iekārtu atbilstoši piemērojamajiem standartiem.

• Nepieskarieties elektrību vadošajām daļām vai elektrodiem ar kailu ādu, slapjiem cimdiem vai slapju apģērbu

• Esiet izolēts no zemes un sagataves

• Strādājiet drošā pozā

DŪMI UN GĀZES - var būt kaitīgi veselībai

• Neturiet galvu dūmos

• Lai aizvadītu dūmus un gāzes no elpošanas zonas un darba zonas, ieslēdziet ventilāciju, nosūcēju pie loka vai abus

LOKA STARI - var savainot acis un apdedzināt ādu

• Sargiet acis un ķermeni. Lietojiet pareizu metināšanas masku un aizsarglēcas un lietojiet aizsargājošu apģērbu

• Aizsargājiet blakus esošās personas ar piemērotām maskām vai aizslietņiem

UGUNSBĪSTAMĪBA

• Dzirksteļu dēļ var izcelties ugunsgrēks. Pārliecinieties, vai tuvumā nav viegli uzliesmojošu materiālu

TROKSNIS - pārmērīgs troksnis var bojāt dzirdi.

• Sargiet ausis. Lietojiet austiņas vai citus dzirdes aizsardzības līdzekļus. Sargiet ausis. Lietojiet austiņas vai citus dzirdes aizsardzības līdzekļus

• Brīdiniet blakus esošos par iespējamo apdraudējumu

DARBĪBAS TRAUCĒJUMI - rodoties darbības traucējumiem, meklējiet profesionālu palīdzību.

Pirms uzstādīšanas vai ekspluatācijas ar izpratni izlasiet lietošanas pamācību.

SARGĀJIET SEVI UN CITUS!

UZMANĪBU!

Pirms uzstādīšanas vai ekspluatācijas ar izpratni izlasiet lietošanas pamācību.

0463 266 001

UZMANĪBU!

A klases iekārtas nav paredzētas lietošanai dzīvojamās mājās, kurās elektriskā strāva tiek piegādāta, izmantojot publisko zemsprieguma elektrotīklu. Šādās vietās var būt grūtības nodrošināt A klases iekārtu elektromagnētisko saderību, ņemot vērā pārvades un starojuma izraisītos traucējumus.

- 5 -

1 DROŠĪBA

UZMANĪBU!

Šis produkts paredzēts tikai elektriskā loka metināšanai.

ESAB var nodrošināt visus vajadzīgos piederumus aizsardzībai un metināšanai.

 

DEMONTĀŽA UN NODOŠANA LŪŽŅOS

PIEZĪME. Utilizējiet elektronisko aprīkojumu, nododot to

otrreizējās pārstrādes punktā!

Ievērojot Eiropas Direktīvu 2012/19/EK par elektriskā un elektroniskā aprīkojuma atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, elektriskās un/vai elektroniskās iekārtas, kam beidzies kalpošanas laiks, jānodod utilizācijai otrreizējās pārstrādes punktos.

Kā par iekārtu atbildīgajai personai, jums ir pienākums iegūt informāciju par apstiprinātajām savākšanas vietām.

Lai iegūtu plašāku informāciju, sazinieties ar tuvāko ESAB izplatītāju.

Metināšanas iekārta galvenokārt sastāv no tērauda, plastmasas un krāsainajiem metāliem, un ar to jārīkojas atbilstoši vietējiem vides noteikumiem.

Arī ar dzesēšanas šķidrumu jārīkojas atbilstoši vietējiem vides noteikumiem.

0463 266 001

- 6 -

2 IEVADS

Arc180 un Arc200 ir metināšanas barošanas avoti, kas paredzēti izmantošanai ar

pārklātiem elektrodiem (MMA metināšana) un TIG metināšanai (Live Arc).

Izstrādājuma ESAB piederumu saraksts atrodas šīs rokasgrāmatas nodaļā PIEDERUMI.

2.1 Aprīkojums

Barošanas avota komplektācijā ietilpst:

• 3metru metināšanas kabelis ar elektroda turētāju;

• 3metru atgriezeniskais kabelis ar atgriezes spaili.

• Lietošanas rokasgrāmata

0463 266 001

- 7 -

3 TEHNISKIE DATI

Arc180 Arc200 Elektrotīkla spriegums 230V 1~±10%, 50/60Hz 230V 1~±10%, 50/60Hz Primārā tinuma strāvaI

maks.

Iestatījumu diapazons MMA 5A/20,0V–180A/27,2V 5A/20,2V–210A/28,4V Iestatījumu diapazons TIG 5A/10V–180A/17,2V 5A/10,2V–210A/18,4V Pieļaujamā slodze pie MMA

30% slodzes cikla 180A/27,2V 35% slodzes cikla 200A/28,0V 60% slodzes cikla 125A/25,2V 135A/25,4V 100% slodzes cikla 100A/24,0V 120A/24,8V Pieļaujamā slodze pie TIG 35% slodzes cikla 180A/17,2V 200A/18,0V 60% slodzes cikla 130A/15,2V 135A/15,4V

36A 40,7A

100% slodzes cikla 100A/14,0V 120A/14,8V Jaudas koeficients pie

maksimālās strāvas 0,72 0,71 Efektivitāte pie maksimālās

strāvas >80% >80%

Atvērtas ķēdes spriegums

59,8V 66,3V U0maks.

Darba temperatūra no -10 līdz +40°C no -10 līdz +40°C Transportēšanas

no -20 līdz +55°C no -20 līdz +55°C

temperatūra Skaņas spiediens

<70db(A) <70db(A)

bezslodzes režīmā Izmēri g×pl×a 310×140×230mm 360×140×230mm Svars 6,6kg 7,5kg Drošības klase IP23S IP23S Lietojuma kategorija

Darba režīma cikls

Darba režīma cikls ir laiks, kas izteikts procentos desmit minūšu laikposmā un kad var metināt vai griezt ar noteiktu slodzi, neradot pārslodzi. Darba cikls ir derīgs 40°C/104°F temperatūrai.

Drošības klase IP kods norāda drošības klasi, proti, aizsardzības pakāpi pret cietu priekšmetu vai ūdens

iekļūšanu korpusā. Ar IP23 marķēts aprīkojums ir paredzēts lietošanai gan telpās, gan ārpus tām.

Lietojuma kategorija

Simbols norāda, ka barošanas avotu ir paredzēts izmantot vietās ar paaugstinātu elektrisko bīstamību.

0463 266 001

- 8 -

4 UZSTĀDĪŠANA

Uzstādīšana jāveic speciālistam.

4.1 Novietošana

Novietojiet barošanas avotu tā, lai dzesēšanas gaisa ieplūdes un izplūdes atveres netiktu nosegtas. Novietojiet barošanas avotu arī tā, lai gaisa ieplūdes netiktu nosprostotas ar nevēlamu materiālu.

4.2 Elektrotīkla enerģijas padeve

Pārbaudiet, vai metināšanas barošanas avots ir pieslēgts atbilstošam elektrotīkla spriegumam un vai tas ir aizsargāts ar atbilstoša nomināla drošinātāju. Kontaktligzdai ir nepieciešams aizsardzības zemējums.

A.Parametru plāksnīte ar padeves savienojuma datiem

4.2.1 Ieteicamie drošinātāju lielumi un minimālais kabeļa šķērsgriezuma laukums

Arc180 Arc200 Elektrotīkla spriegums 230V 1~±10%, 50/60Hz Tīkla kabeļa

šķērsgriezumsmm Ifāzes strāva

Fāzes strāva

1lietd.

PIEZĪME.

Izmantojiet barošanas avotu saskaņā ar attiecīgiem vietējiem noteikumiem.

(TIG) 12,5A 16,6A

(MMA) 16,0A 24,1A

3G2,5 3G2,5

0463 266 001

- 9 -

5 EKSPLUATĀCIJA

Vispārīgie drošības noteikumi par iekārtas izmantošanu pieejami šīs rokasgrāmatas nodaļā "DROŠĪBA". Izlasiet šo nodaļu, pirms sākt izmantot iekārtu!

5.1 Savienojumi

1. Vadības panelis 4. Tīkla elektrības padeves slēdzis 1/O

2. Savienojums (-) atgriezeniskajam kabelim,

metināšanas kabelim vai TIG deglim

3. Savienojums (+) atgriezeniskajam kabelim

vai metināšanas kabelim

5. Savienojums tīkla kabelim

5.2 Metināšanas kabeļa un atgriezeniskā kabeļa pievienošana

Barošanas avotam ir divas izejas — negatīvā [-] spaile (2) un pozitīvā [+] spaile (3), lai savienotu metināšanas un atgriezenisko kabeli.

MMAprocesam izeja, kurai ir pievienots metināšanas kabelis, ir atkarīga no elektroda veida; informāciju par pareizo elektrodu polaritāti skatiet elektrodu iepakojumā.

Izvēloties TIG procesu, TIG degļa strāvas vadu pievienojiet negatīvajai[-] spailei(2). Gāzes ieejas uzgriezni pievienojiet pie regulētas ekranējošās gāzes padeves.

Atgriezenisko kabeli pievienojiet pie barošanas avota atlikušās metināšanas spailes. Atgriezenisko kabeļa kontakta spaili nostipriniet pie detaļas un pārliecinieties, vai ir labs kontakts.

0463 266 001

- 10 -

5 EKSPLUATĀCIJA

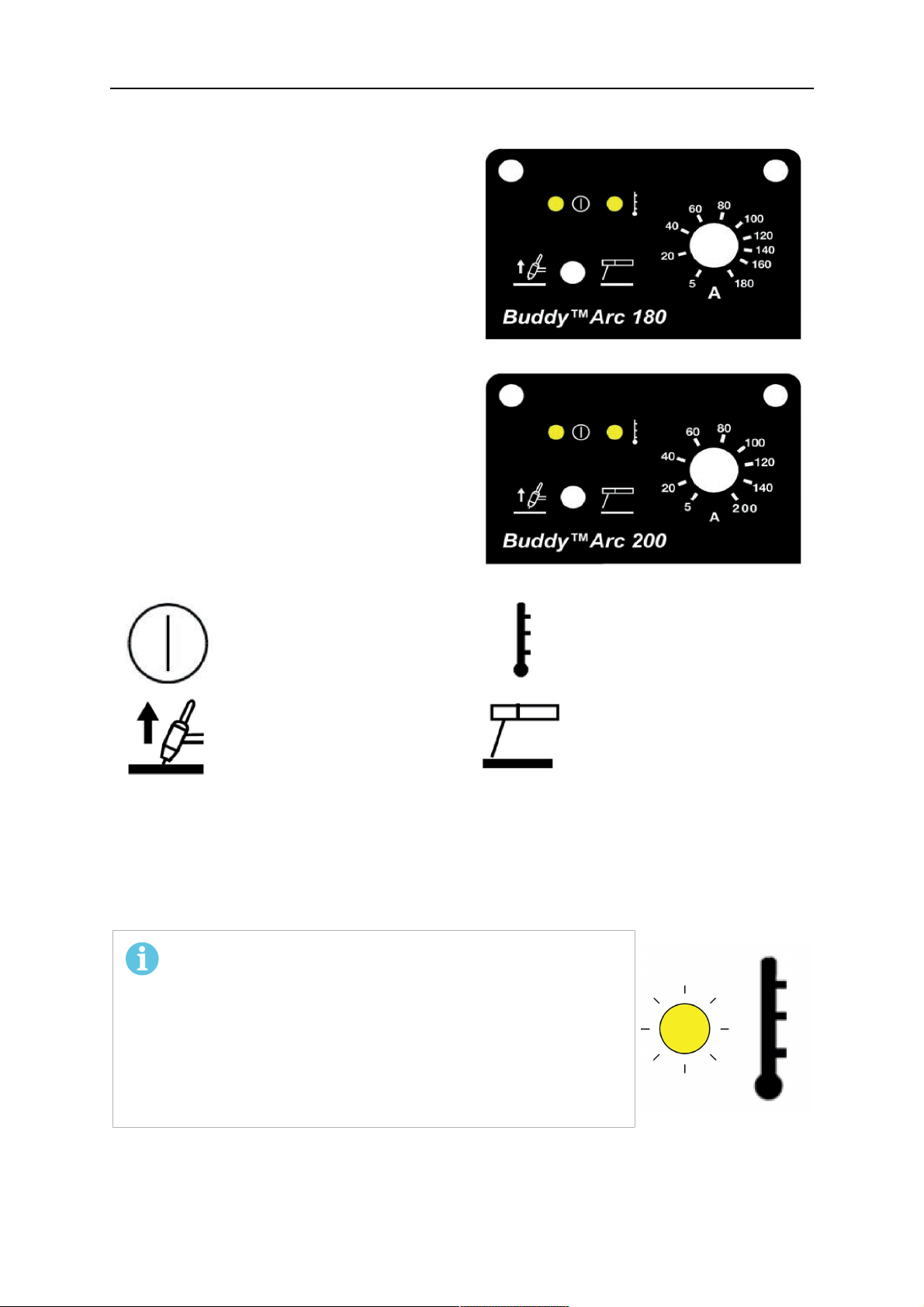

5.3 Simboli un vadības paneļi

Arc180

      

Arc200

Ieslēgta stāvokļa indikatora lampiņa, balta, strāvas padeve ieslēgta

TIG ar loka piešķilšanu MMA metināšana

Pārkaršanas indikatora lampiņa, dzeltena, pārkaršana

5.4 Aizsardzība pret pārkaršanu

Metināšanas barošanas avotam ir termiskās pārslodzes atslēgšanas mehānisms, kas atslēdzas, ja temperatūra kļūst pārāk augsta; tiek pārtraukta metināšanas strāvas piegāde un barošanas avota priekšpusē iedegas dzeltena indikatora lampiņa. Kad temperatūra samazinās, termiskās pārslodzes atslēgšanas mehānisms automātiski tiek atiestatīts.

PIEZĪME.

Ja barošanas avots tiek izmantots pārāk ilgi, tas var pārkarst. Pieļaujamo slodzi skatiet šīs rokasgrāmatas nodaļā TEHNISKIE DATI.

Ja gaisa ieplūde vai izplūde ir bloķēta vai nosprostota ar nevēlamu materiālu, barošanas avots var pārkarst. Pārbaudiet, vai nav bloķēta gaisa plūsma caur barošanas bloku.

5.5 MMA metināšana

Pārvietojiet procesa pārslēga slēdzi uz nepieciešamo metināšanas procesu.

0463 266 001

- 11 -

5 EKSPLUATĀCIJA

PIEZĪME.

Barošanas avota izeja ir iespējota.

Pārbaudiet, vai metināšanas kabeļa polaritātes izvēle atbilst elektrodu prasībām. Atlasiet nepieciešamo metināšanas strāvas līmeni.

5.5.1 Metināšanas strāvas iestatījums

Arc180 strāvas avotam ir noregulējama metināšanas strāva no 5līdz 180Amp.

Arc200 ir noregulējama vērtība no 5līdz 200Amp.

Strāvas stiprums

5.5.2 Lokizlādes aizdedzināšana

MMA metināšana var būt dēvēta arī par metināšanu ar pārklātiem elektrodiem. Lokam degot, elektrods kūst, un tā pārklājums veido aizsargājošus izdedžus.

Ja, lokam degot, elektroda saskares vieta tiek piespiesta metālam, tā nekavējoties sāk kust un sakūst ar metālu, padarot turpmāko metināšanu neiespējamu. Tāpēc loks jāaizdedz tāpat kā sērkociņš. Ātri piesitiet elektrodu pie metāla, tad paceliet to, lai nodrošinātu atbilstošu loka garumu (apm. 2mm). Ja loks ir pārāk garš, tas sprakšķ un dzirksteļo, pirms pilnīgi izdeg. Kad loks ir aizdegts, virziet elektrodu no kreisās uz labo pusi. Elektrodam ir jāatrodas 60° leņķī pret metālu.

5.5.3 Elektroda manipulācija

MMA metināšanā ir trīs kustības elektroda galā: elektroda pārvietošana uz kausēto laukumu gar asīm[1]; var būt nepieciešamas nelielas svārstības, lai sasniegtu kausētā laukuma nepieciešamo platumu[2]; elektroda pārvietošana pa metināšanas ceļu[3].

Operators var izvēlēties elektroda manipulāciju, pamatojoties, piemēram, uz metināšanas salaiduma asumu, metināšanas pozīciju, elektroda specifikāciju, metināšanas strāvu, darba prasmēm u.c. faktoriem.

1. elektroda pārvietošana 4. sagatave

2. elektroda svārstības (pa labi un pa kreisi) 5. metināt

3. elektroda virzība pa sagatavi 6. elektrods

0463 266 001

- 12 -

5 EKSPLUATĀCIJA

5.5.4 Antielektroda paņemšana

Ja metināšanas laikā elektrods nonāk tiešā saskarē (pieskaras) ar detaļu, lai veidotu īssavienojumu, metināšanas strāva samazinās līdz minimumam, lai pagarinātu elektroda kalpošanas laiku.

5.5.5 Salaiduma formas MMA

Sadures salaidums Stūra salaidums Slīpējams salaidums Tveida salaidums

5.5.6 Elektroda izvēle

Elektroda diametra atlase ir balstīta uz detaļas biezumu, metināšanas pozīciju, salaiduma formu, metināšanas slāni utt. Lai uzzinātu vairāk, skatiet elektroda iepakojumā ietvertos ieteikumus.

• Lai nodrošinātu labas kvalitātes

metinājumu, elektrods ir vienmēr jānožāvē vai jāglabā sausumā. Tādējādi var izvairīties no ūdeņraža ietveršanas, pūšanas caurumiem un aukstās plaisas.

• Metināšanas procesā loks nedrīkst būt

pārāk garš; pretējā gadījumā tas izraisīs, piemēram, loka degšanu, lielas šļakatas, gaismas iespiešanos, mazāku griezumu un pūšanas caurumu. Ja loks ir pārāk īss, tas izraisīs elektroda pielipšanu.

5.6 TIG metināšana

TIG metināšanas laikā, izmantojot volframa elektrodu, kas pats nekūst, tā veidotā loka izlāde kausē apstrādājamās sagataves metālu. Metināšanas laukumu un elektrodu aizsargā ekranējošā gāze.

TIG metināšana ir lietderīga, kad nepieciešama augsta metinājuma kvalitāte un kad jāmetina plāna plāksne. Barošanas avotiem ir arī labas īpašības TIG metināšanai.

Lai veiktu TIG metināšanu, barošanas avotiem jābūt aprīkotiem ar:

• TIGdegli ar gāzes vārstu (skatiet šīs rokasgrāmatas nodaļu PIEDERUMI);

• metināšanas gāzes cilindru (piemērota metināšanas gāze);

• metināšanas gāzes regulatoru (piemērotu gāzes regulatoru);

• volframa elektrodu;

• piemērotu palīgmateriālu, ja nepieciešams. Pārvietojiet procesa pārslēga slēdzi uz nepieciešamo metināšanas procesu.

0463 266 001

- 13 -

5 EKSPLUATĀCIJA

PIEZĪME.

Barošanas avota izeja ir iespējota.

Pārbaudiet, vai metināšanas kabeļa un TIG degļa polaritāte atbilst elektrodu prasībām. Atlasiet nepieciešamo metināšanas strāvas līmeni.

5.6.1 Metināšanas strāvas iestatījums

Arc180 strāvas avotam ir noregulējama metināšanas strāva no 5līdz 180Amp. Arc200 ir noregulējama vērtība no 5līdz 200Amp.

Strāvas stiprums

5.6.2 Loka “Ātrais TIG starts” iedegšana

Ar “tiešo TIG startēšanu” loks aizdegas, kad volframa elektrods pieskaras sagatavei un tiek atrauts no tās.

5.6.3 Salaiduma formas TIG

Sadures salaidums Stūra salaidums Slīpējams salaidums Tveida salaidums

0463 266 001

- 14 -

6 APKOPE

PIEZĪME.

Lai ekspluatācija būtu droša un stabila, svarīgi veikt regulāru apkopi.

UZMANĪBU!

Tikai personas ar attiecīgām zināšanām par elektrību (pilnvarotais personāls) drīkst noņemt drošības plāksnes.

UZMANĪBU!

Visas piegādātāja garantijas saistības vairs nav spēkā, ja klients garantijas laikā pats mēģina labot produktu, lai novērstu kādu bojājumu.

6.1 Barošanas avots

Regulāri pārbaudiet, vai metināšanas barošanas avots nav aizsērējis. Tīrīšanas biežums un metodes ir atkarīgas no:

• metināšanas procesa;

• loka laika;

• novietojuma;

• apkārtējās vides. Parasti ir pietiekami, ja reizi gadā barošanas avotu iztīra ar saspiesta gaisa strūklu (ar

samazinātu spiedienu). Aizsērējušas vai nosprostotas gaisa ieplūdes vai izplūdes atveres var izraisīt pārkaršanu.

6.2 metināšanas deglis

Dilstošās daļas regulāri jātīra un jāmaina, lai nodrošinātu netraucētu metināšanas procesu.

0463 266 001

- 15 -

7 KĻŪMJU MEKLĒŠANA

Pirms vēršanās pie pilnvarotā servisa mehāniķa izmēģiniet šīs ieteiktās pārbaudes un apskates metodes.

Kļūmes veids Kļūmes novēršana

Nav loka. • Pārbaudiet, vai tīkla elektrības padeves slēdzis ir

ieslēgts.

• Pārbaudiet, vai elektrotīkla ieejas spriegums nav pārāk zems vai pārāk augsts. Ja ieejas spriegums būs zemāks vai augstāks par ieteicamo līmeni un iekārta būs parastajā darba temperatūrā, iedegsies dzeltenā gaismas diode.

• Pārbaudiet, vai metināšanas strāvas padeves kabelis un atgriezeniskais kabelis ir pievienots pareizi.

• Pārbaudiet, vai ir iestatīta atbilstoša strāvas vērtība.

• Pārbaudiet, vai MCB ir atvienots.

Metināšanas strāvas padeve tiek pārtraukta metināšanas laikā.

• Pārbaudiet, vai nav nostrādājuši termiskās pārslodzes slēdži (par to liecina dzeltena lampiņa priekšējā panelī).

• Pārbaudiet strāvas apgādes drošinātājus.

Bieži nostrādā termiskās pārslodzes drošinātājs.

• Pārbaudiet, vai putekļu filtrs nav aizsērējis.

• Pārbaudiet, vai nav pārsniegtas barošanas avota nominālās vērtības (piemēram, vai ierīce nav pārslogota). Pieļaujamo slodzi skatiet šīs rokasgrāmatas nodaļā TEHNISKIE DATI.

• Pārliecinieties, vai barošanas avots ir novietots tā, ka dzesēšanas gaisa ieplūdes un izplūdes atveres nav nosegtas.

Slikta metināšanas kvalitāte. • Pārbaudiet, vai metināšanas strāvas padeves

kabelis un atgriezeniskais kabelis ir pievienots pareizi.

• Pārbaudiet, vai ir iestatīta atbilstoša strāvas vērtība.

0463 266 001

• Pārbaudiet, vai tiek izmantoti atbilstoši elektrodi.

• Pārbaudiet gāzes plūsmu. Ja ātrās TIG startēšanas režīmā tiek lietots izvēles ET17V TIG deglis.

- 16 -

8 REZERVES DAĻU PASŪTĪŠANA

UZMANĪBU!

Remontu un ar elektrību saistīto darbu drīkst veikt pilnvarots apkopes darbinieks. Izmantojiet tikai oriģinālās rezerves daļas un dilstošās daļas.

Arc180, Arc200 ir izstrādāts un pārbaudīts saskaņā ar starptautiskajiem un Eiropas standartiemEN60974-1 un EN60974-10. Servisa centram, kas veicis apkopi vai remontu, ir jānodrošina, lai izstrādājums joprojām atbilstu minētajam standartam.

Rezerves daļas var pasūtīt no tuvākā ESAB preču izplatītāja; skatiet šīs publikācijas pēdējo lappusi.

0463 266 001

- 17 -

DIAGRAMMA

0463 266 001

- 18 -

DIAGRAMMA

0463 266 001

- 19 -

PASŪTĪŠANAS NUMURI

Ordering no. Denomination Tips

0700 300 885 Welding power source 0700 300 887 Welding power source 0459 839 066 Spare parts list

BuddyTMArc 180 BuddyTMArc 200 BuddyTMArc 180 and Arc 200

Tehniskā dokumentācija ir pieejama šādā vietnē: www.esab.com

0463 266 001

- 20 -

PIEDERUMI

0700 006 901 Return cable with clamp

200A, OKC 50, 3m

0700 006 885 Return cable with clamp

200A, OKC 50, 5m

0700 006 900 Welding cable

200A, OKC 50, 3m

0700 006 884 Welding cable

200A, OKC 50, 5m

0700 300 861 TIG 17 torch

4 m

0463 266 001

- 21 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Arc 180, Arc 200 - Buddy Arc 180, Buddy Arc 200 Instruction manual [lv]

Specifications and Main Features

Frequently Asked Questions

User Manual

SATURA RĀDĪTĀJS

1 DROŠĪBA

2 IEVADS

2.1 Aprīkojums

3 TEHNISKIE DATI

4 UZSTĀDĪŠANA

4.1 Novietošana

4.2 Elektrotīkla enerģijas padeve

4.2.1 Ieteicamie drošinātāju lielumi un minimālais kabeļa šķērsgriezuma laukums

5 EKSPLUATĀCIJA

5.1 Savienojumi

5.2 Metināšanas kabeļa un atgriezeniskā kabeļa pievienošana

5.3 Simboli un vadības paneļi

5.4 Aizsardzība pret pārkaršanu

5.5 MMA metināšana

5.5.1 Metināšanas strāvas iestatījums

5.5.2 Lokizlādes aizdedzināšana

5.5.3 Elektroda manipulācija

5.5.4 Antielektroda paņemšana

5.5.5 Salaiduma formas MMA

5.5.6 Elektroda izvēle

5.6 TIG metināšana

5.6.1 Metināšanas strāvas iestatījums

5.6.2 Loka “Ātrais TIG starts” iedegšana

5.6.3 Salaiduma formas TIG

6 APKOPE

6.1 Barošanas avots

6.2 metināšanas deglis

7 KĻŪMJU MEKLĒŠANA

8 REZERVES DAĻU PASŪTĪŠANA

DIAGRAMMA

PASŪTĪŠANAS NUMURI

PIEDERUMI
