Caddy®

Arc 151i, Arc 201i

Návod na použitie

0460 446 301 SK 20190619

Valid for: serial no. 840-xxx-xxxx

OBSAH

1

BEZPEČNOSŤ............................................................................................. 4

1.1 Význam symbolov .................................................................................. 4

1.2 Bezpečnostné opatrenia ........................................................................ 4

2

ÚVOD ........................................................................................................... 7

2.1 Vybavenie................................................................................................ 7

2.2 Ovládací panel ........................................................................................ 7

3

TECHNICKÉ ÚDAJE ................................................................................... 8

4

MONTÁŽ ...................................................................................................... 10

4.1 Lokalita.................................................................................................... 10

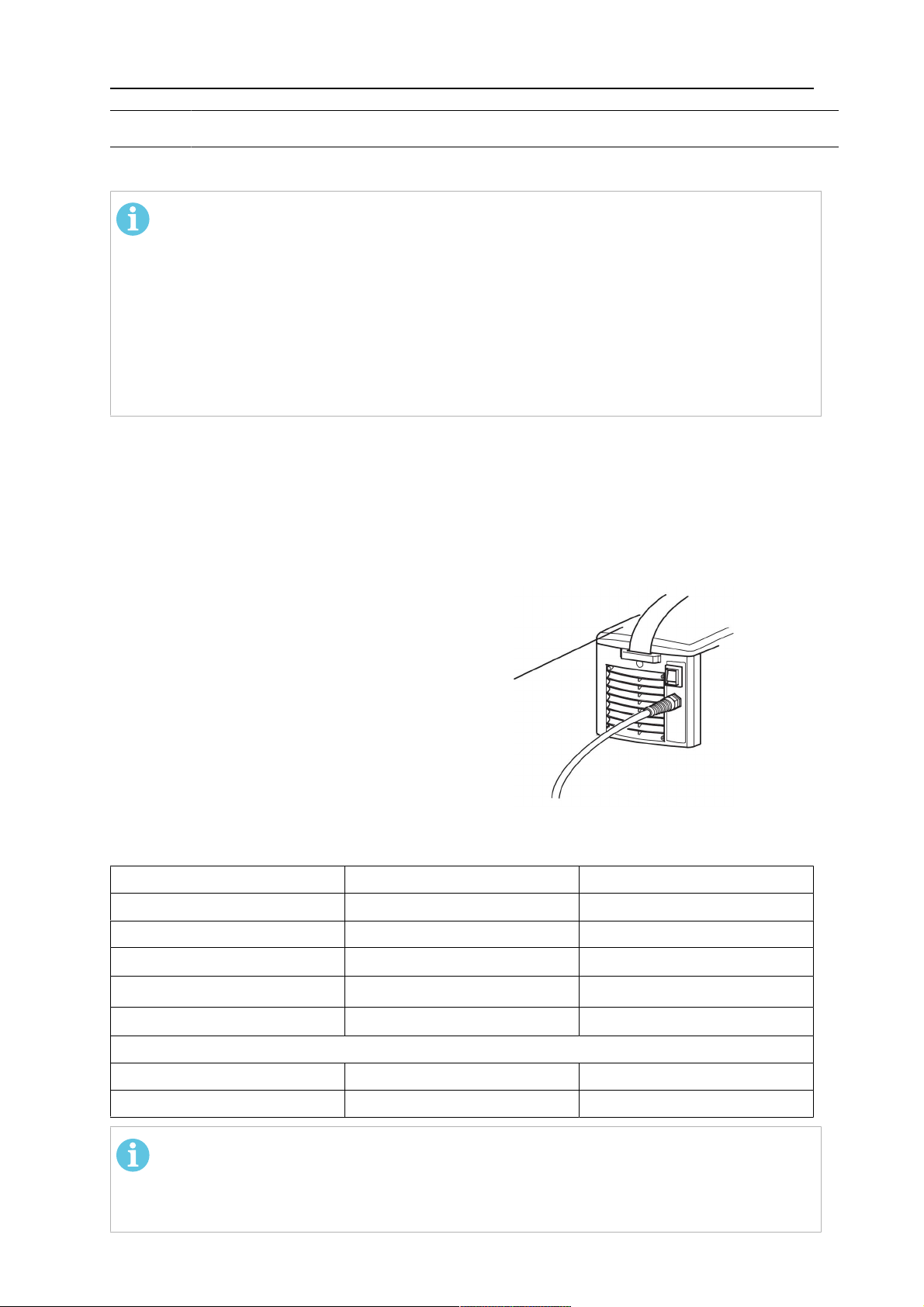

4.2 Sieťové napájanie................................................................................... 10

4.2.1 Odporúčané menovité hodnoty poistky a minimálny prierez kábla ...... 10

5

PREVÁDZKA ............................................................................................... 11

5.1 PFC – korekcia účinníka ........................................................................ 11

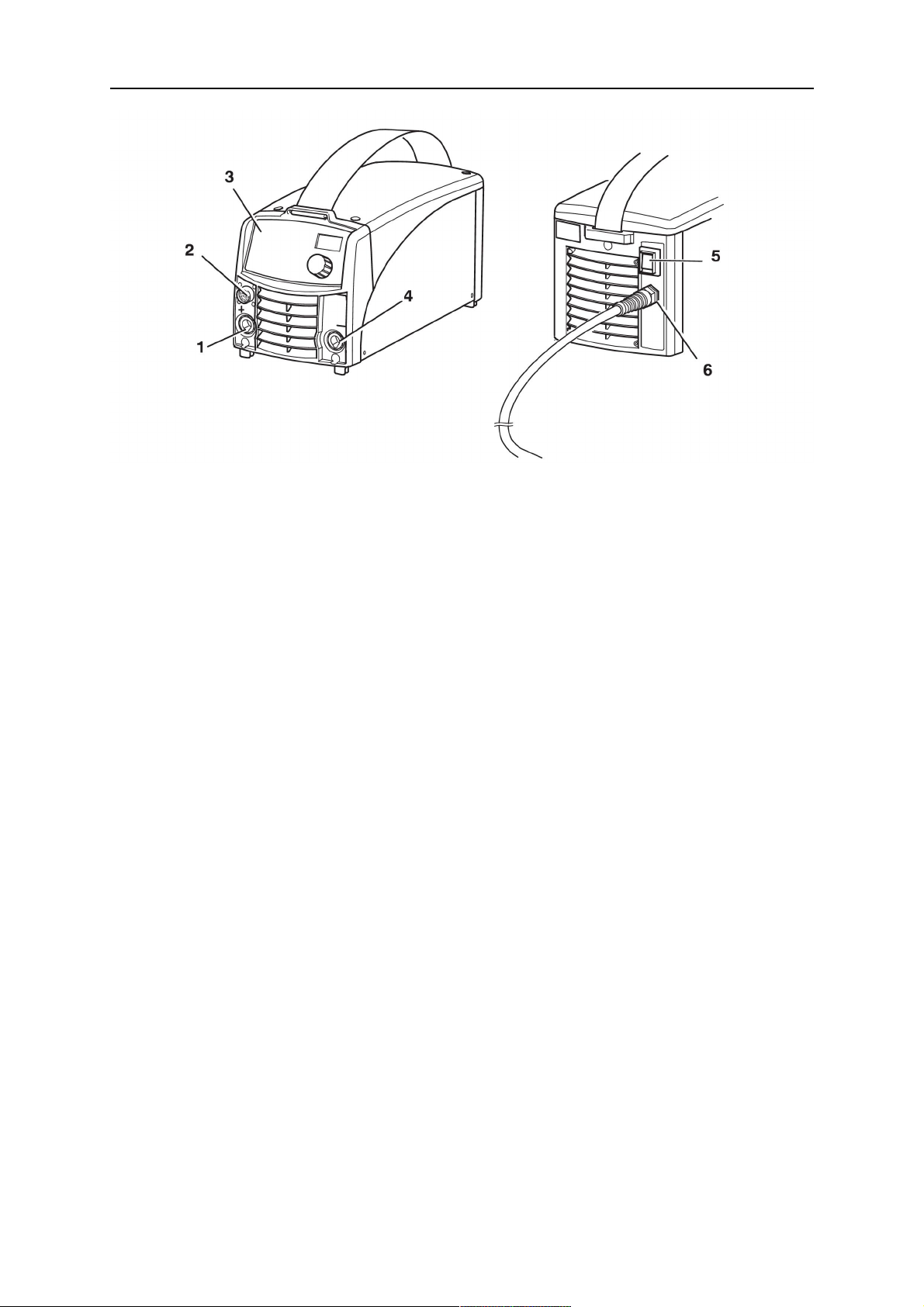

5.2 Pripojenia aovládacie zariadenia ......................................................... 11

5.3 Pripojenie zváracieho a spätného kábla .............................................. 12

5.4 Ochrana proti prehrievaniu ................................................................... 12

5.5 Zváranie MMA ......................................................................................... 12

5.6 ZVÁRANIE TIG ........................................................................................ 13

5.7 Jednotka diaľkového ovládania ............................................................ 14

6

ÚDRŽBA ...................................................................................................... 15

6.1 Kontrola ačistenie ................................................................................. 15

7

RIEŠENIE PROBLÉMOV ............................................................................ 16

7.1 Kódy poruchy ......................................................................................... 16

8

OBJEDNÁVANIE NÁHRADNÝCH DIELOV ................................................ 17

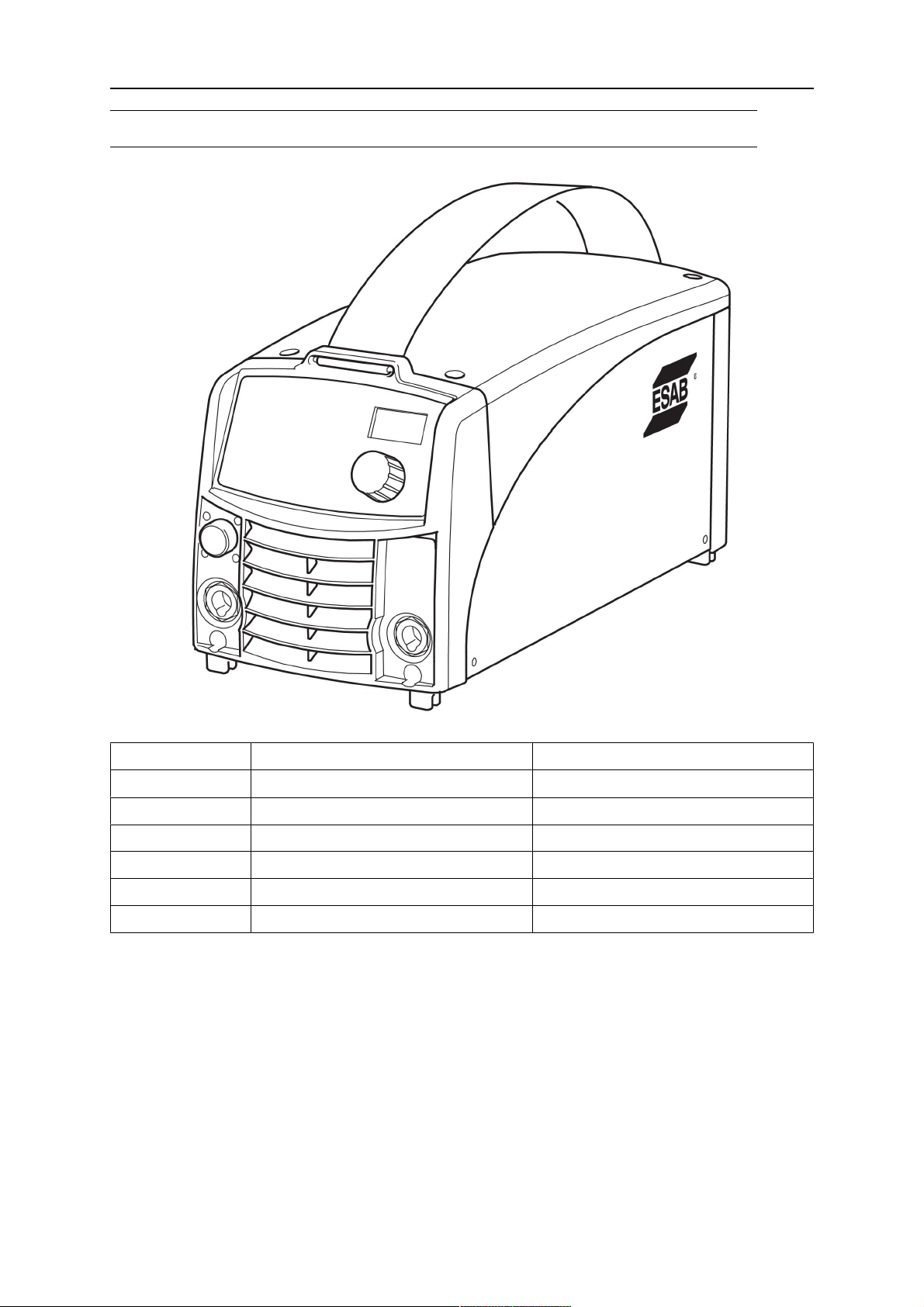

SCHÉMA.............................................................................................................. 18

OBJEDNÁVACIE ČÍSLA ..................................................................................... 22

PRÍSLUŠENSTVO ............................................................................................... 23

Práva na zmenu technických údajov bez upozornenia vyhradené.

0460 446 301 © ESAB AB 2019

1 BEZPEČNOSŤ

1 BEZPEČNOSŤ

1.1 Význam symbolov

Ako sa používajú v tomto manuáli: Buďte opatrní! Dávajte pozor!

NEBEZPEČENSTVO!
Znamená bezprostredné ohrozenie, ktoré, pokiaľ mu nepredídete, môže

spôsobiť bezprostredný vážny úraz alebo ohrozenie života.

VÝSTRAHA!
Znamená potenciálne riziko, ktoré môže spôsobiť poranenie alebo

ohrozenie života.

UPOZORNENIE!
Znamená riziko, ktoré môže spôsobiť ľahký úraz.

VÝSTRAHA!

Pred použitím si prečítajte aosvojte návod na obsluhu
asledujte všetky štítky, bezpečnostné predpisy
zamestnávateľa akarty bezpečnostných údajov (SDS).

1.2 Bezpečnostné opatrenia

Používatelia zariadení ESAB nesú konečnú zodpovednosť za to, že zaistia, aby každý, kto
pracuje s takýmto zariadením alebo v jeho blízkosti, dodržiaval všetky príslušné
bezpečnostné opatrenia. Bezpečnostné opatrenia musia spĺňať požiadavky vzťahujúce sa na
tento typ zariadení. Odporúčame dodržiavať okrem predpisov a noriem platných pre dané
pracovisko aj ďalej uvedené odporúčania.

Všetky práce musí vykonávať školený personál, ktorý je dobre oboznámení sobsluhou
zariadenia. Nesprávna obsluha zariadenia môže viesť ku vzniku nebezpečných situácií,
následkom ktorých môže dôjsť k úrazu obsluhy alebo k poškodeniu zariadenia.

1. Každý, kto používa toto zariadenie, musí byť dobre oboznámený s:
○ s jeho prevádzkou
○ umiestnením núdzových vypínačov
○ princípom jeho činnosti
○ platnými bezpečnostnými opatreniami
○ zváraním a rezaním alebo iným príslušným použitím vybavenia

2. Obsluha musí zabezpečiť, aby:
○ pri spustení zariadenia nebola v jeho pracovnom priestore žiadna neoprávnená

osoba

○ nikto nebol nechránený pri zapálení oblúka alebo začatí práce so zariadením

3. Pracovisko musí byť:
○ vhodné na daný účel
○ bez prievanov

0460 446 301

- 4 -

© ESAB AB 2019

1 BEZPEČNOSŤ

4. Osobné ochranné prostriedky:
○ Vždy používajte osobné ochranné prostriedky, ako sú ochranné okuliare, odev

odolný proti ohňu a ochranné rukavice

○ Nenoste voľné doplnky či ozdoby, ako sú šály, náramky, prstene atď., ktoré by sa

mohli zachytiť alebo spôsobiť popáleniny

5. Všeobecné bezpečnostné opatrenia:
○ Presvedčte sa, či je spätný vodič bezpečne pripojený
○ Prácu na vysokonapäťovom zariadení smie vykonávať len kvalifikovaný

elektrikár

○ K dispozícii musí byť vhodný ajasne označený hasiaci prístroj
○ Mazanie a údržba zariadení sa nesmie vykonávať pri prevádzke.

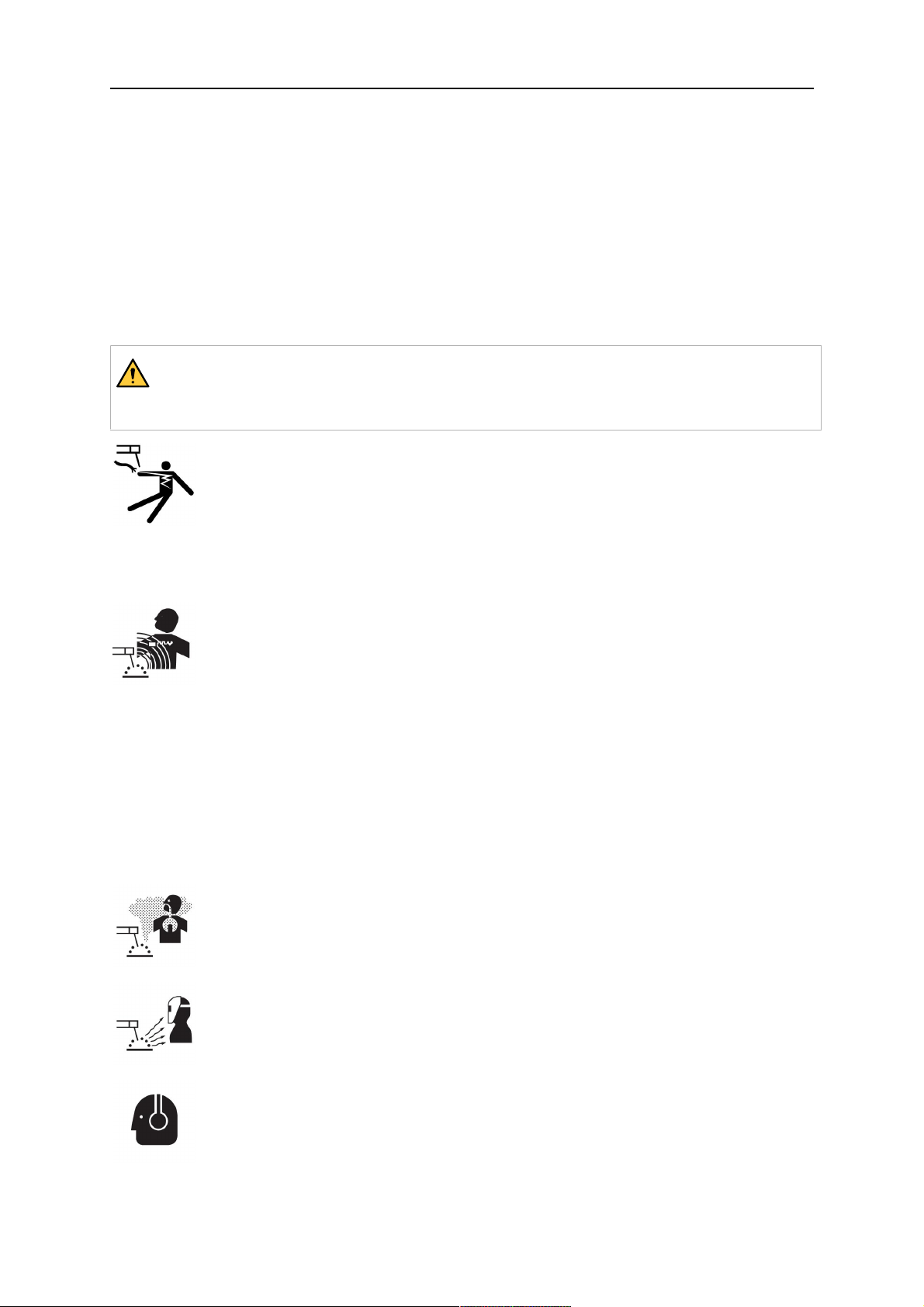

VÝSTRAHA!

Zváranie a rezanie oblúkom môže byť nebezpečné pre vás aj pre iné osoby. Pri
zváraní alebo rezaní dodržujte bezpečnostné opatrenia.

ZÁSAH ELEKTRICKÝM PRÚDOM – Dokáže usmrtiť.

• Vykonajte montáž auzemnenie zariadenia vsúlade snávodom na
použitie.

• Nedotýkajte sa častí alebo elektród pod napätím holou kožou, vlhkými
rukavicami alebo vlhkým odevom.

• Izolujte sa od pracovných auzemňovacích vodičov.

• Pri práci dbajte na bezpečný pracovný postoj.

ELEKTROMAGNETICKÉ POLIA – Môžu byť zdraviu škodlivé.

• Zvárači, ktorí používajú kardiostimulátor, by sa mali pred zváraním poradiť
so svojím lekárom. Elektromagnetické polia môžu mať na niektoré
kardiostimulátory rušivý vplyv.

• Vystavenie účinkom elektromagnetického poľa môže mať aj ďalšie účinky
na zdravie, ktoré sú zatiaľ neznáme.

• Zvárači by mali dodržiavať tieto postupy, aby čo najviac obmedzili
vystavenie účinkom elektromagnetických polí:

○ Vodiče kelektróde apracovné káble veďte spolu na rovnakej strane

tela. Ak je to možné, prichyťte ich páskou. Nestojte medzi horákom
apracovnými káblami. Nikdy si neovíjajte horák ani pracovné káble
okolo tela. Zvárací zdroj akáble držte čo najďalej od tela.

○ Pracovný kábel pripojte kzvarencu čo najbližšie kzváranej ploche.

DYM A PLYNY – Môžu byť zdraviu škodlivé.

• Nevystavujte tvár i hlavu pôsobeniu dymu.

• Používajte vetranie, odsávanie pri oblúku, alebo oboje, aby sa výpary a
plyny nedostali do vašej oblasti dýchania a okolitého priestoru.

OBLÚKOVÉ ŽIARENIE – Môže poraniť oči a spáliť kožu.

• Chráňte si oči aj telo. Používajte správny ochranný štít, okuliare s
filtračnými sklami a ochranný odev.

• Okoloidúcich chráňte vhodnými štítmi alebo závesmi.

0460 446 301

HLUK – Nadmerný hluk môže poškodiť sluch.

Chráňte si uši. Noste chrániče uší alebo iné prostriedky na ochranu sluchu.

- 5 -

© ESAB AB 2019

1 BEZPEČNOSŤ

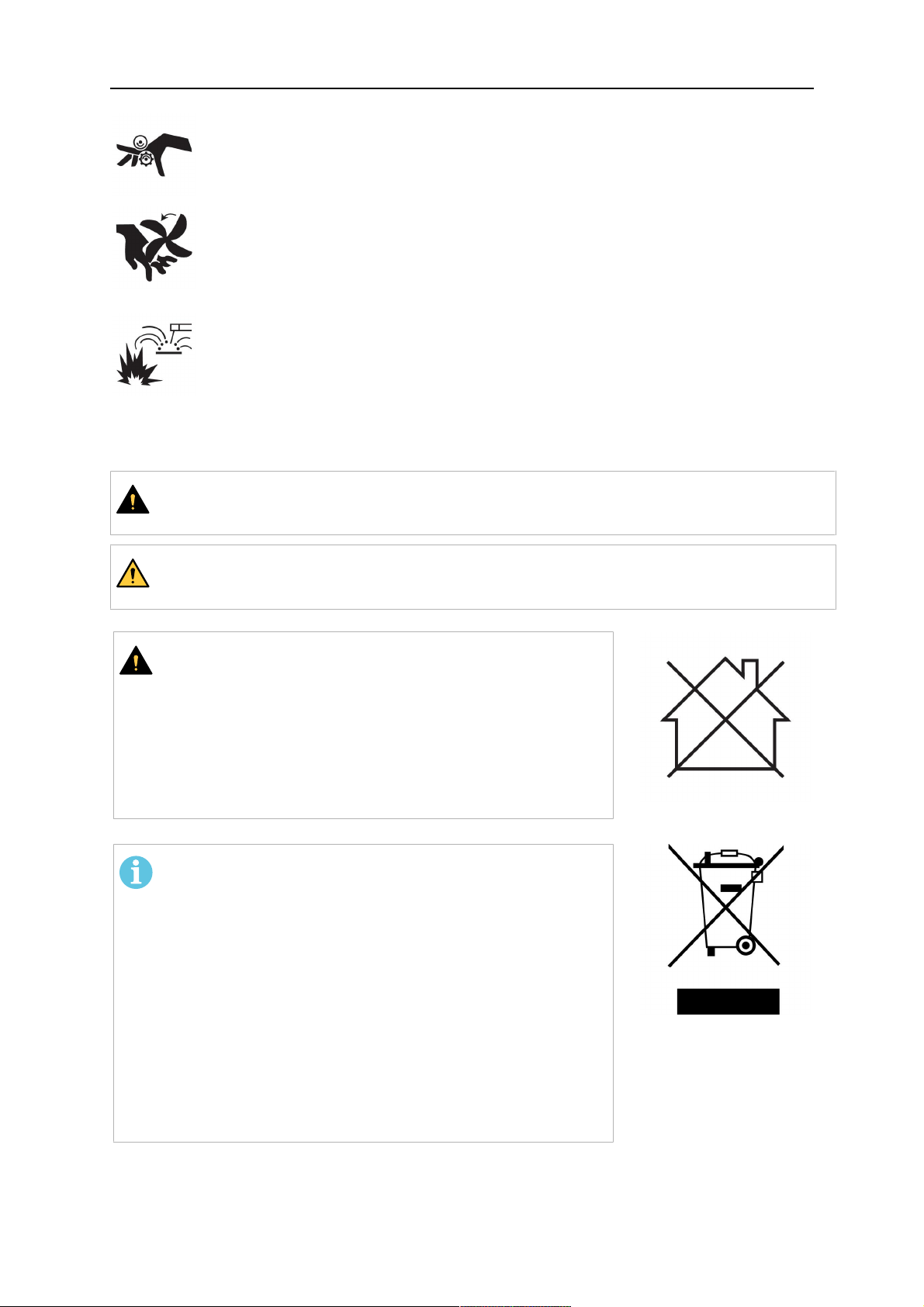

POHYBLIVÉ ČASTI – Môžu spôsobiť zranenia.

• Dbajte na to, aby boli všetky dvierka, panely akryty zatvorené azaistené
proti pohybu. Vprípade potreby na účely údržby aodstraňovania porúch
môžu kryty odmontovať len kvalifikované osoby. Po skončení údržby ešte
pred naštartovaním motora namontujte späť panely alebo kryty azatvorte
dvierka.

• Pred montážou alebo pripojením jednotky vypnite motor.

• Dbajte na to, aby sa vaše ruky, vlasy, voľné oblečenie anástroje nedostali
do kontaktu spohyblivými časťami.

NEBEZPEČENSTVO POŽIARU

• Iskry (odstrekujúci kov) môžu spôsobiť požiar. Uistite sa, či sa v blízkosti
nenachádzajú žiadne horľavé materiály.

• Nepoužívajte na zatvorené nádoby.

FUNKČNÁ PORUCHA – Pri funkčnej poruche požiadajte o odbornú pomoc.
CHRÁŇTE SEBA AJ OSTATNÝCH!

UPOZORNENIE!

Tento výrobok je určený výhradne na zváranie oblúkom.

VÝSTRAHA!

Nepoužívajte tento zdroj energie na rozmrazovanie zamrznutého potrubia.

UPOZORNENIE!

Zariadenie triedy A nie je určené na používanie v
obytných oblastiach, v ktorých je elektrické napájanie
zaisťované verejnou, nízkonapäťovou rozvodnou
sieťou. Kvôli rušeniu šírenému vedením a vyžarovaním
sa môžu v takýchto oblastiach objaviť prípadné ťažkosti
so zaručením elektromagnetickej kompatibility pri
zariadení triedy A.

POZOR!
Elektronické zariadenie likvidujte v recyklačnom

zariadení!

V súlade s európskou smernicou 2012/19/ES o likvidácii
elektrických a elektronických zariadení a jej
implementácií podľa národných zákonov sa musí
elektrické zariadenie, ktoré dosiahlo koniec životnosti,
zlikvidovať v recyklačnom zariadení.

Ako osoba zodpovedná za zariadenie máte povinnosť
informovať sa o schválených zberných miestach.

Ak chcete ďalšie informácie, obráťte sa na najbližšieho
predajcu spoločnosti ESAB.

Spoločnosť ESAB ponúka na predaj sortiment zváracieho príslušenstva aosobných
ochranných prostriedkov. Pre informácie oobjednávaní kontaktuje miestneho
predajcu spoločnosti ESAB alebo navštívte našu webovú lokalitu.

0460 446 301

- 6 -

© ESAB AB 2019

2 ÚVOD

2 ÚVOD

Arc 151i, Arc 201i je zdroj zváracieho prúdu určený na použitie sobaľovanými elektródami
(zváranie MMA) ana zváranie TIG.

Príslušenstvo spoločnosti ESAB na tento produkt nájdete v kapitole PRÍSLUŠENSTVO v
tejto príručke.

2.1 Vybavenie

Arc 151i, Arc 201i sa dodáva s3-metrovým zváracím káblom, spätným káblom, trojmetrovým
napájacím káblom anávodom na použitie zváracieho zdroja aovládacieho panelu.

Návody na obsluhu viných jazykoch si možno prevziať z internetovej lokality www.esab.com.

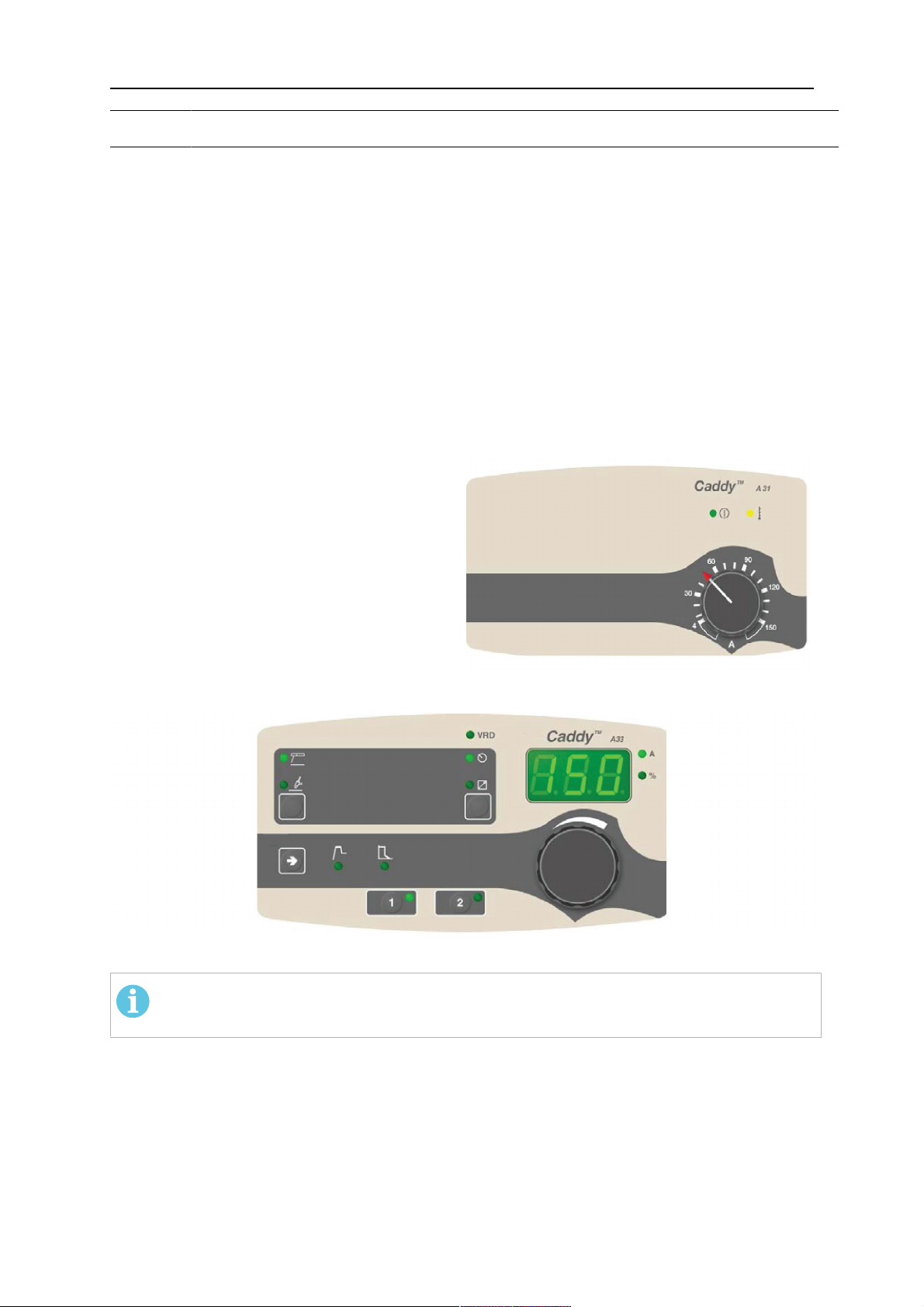

2.2 Ovládací panel

Ovládací panel A31

• Gombík na nastavenie prúdu

• LED sieťového napätia (zelená)

• Kontrolka aktivácie ochrany pri
tepelnom preťažení (žltá)

Ovládací panel A33

Parametre zváracieho postupu sa ovládajú ovládacím panelom.

POZOR!

Pozrite si samostatný návod na obsluhu s podrobným popisom ovládacieho panelu.

0460 446 301

- 7 -

© ESAB AB 2019

3 TECHNICKÉ ÚDAJE

3 TECHNICKÉ ÚDAJE

Arc 151i Arc 201i
Sieťové napätie 230 V, 1 ~ 50/60 Hz 230 V, 1 ~ 50/60 Hz
Primárny prúd:

I

TIG 13,8 A 24,1 A

max

I

MMA 21,3 A 24,9 A

max

Výkon bez zaťaženia 30 W 32 W
Rozsah napätia/prúdu, MMA:

A31 8 A / 20 V – 150 A / 26V-

A33 4 A / 20 V – 150 A / 26V4 A / 20 V – 170 A / 26,8

V

Rozsah napätia/prúdu TIG: 3A / 10V – 150 A / 16V 3A / 10V – 220A / 18V
Dovolené zaťaženie pri MMA:

Prevádzkový cyklus 25% 150 A / 26,0 V 170 A / 26,8 V
Prevádzkový cyklus 60% 100 A / 24,0 V 130 A / 25,2 V
Prevádzkový cyklus 100% 90 A / 23,6 V 110 A / 24,4 V

Dovolené zaťaženie pri TIG:

Prevádzkový cyklus 20% - 220 A / 18,8 V
Prevádzkový cyklus 25% 150 A / 16,0 V ­Prevádzkový cyklus 60% 120 A / 14,8 V 150 A / 16,0 V
Prevádzkový cyklus 100% 110 A / 14,4 V 110 A / 14,4 V

Účinník pri maximálnom prúde 0,99 0,99
Účinnosť pri maximálnom prúde 80% 81%
Napätie na svorkách:

A31 bez funkcie VRD

1

funkcia A33 VRD deaktivovaná
Funkcia VRD aktivovaná

2

2

58 – 72 V -

56 V 56 V

23 V 22 V

Prevádzková teplota -10 až +40 °C -10 až +40 °C
Prepravná teplota -20 až +55 °C -20 až +55 °C
Konštantný zvukový tlak vážený

< 70dB < 70dB

podľa krivky A
Rozmery (d× š × v) 418 × 188 × 208 mm 418 × 188 × 208 mm
Hmotnosť:

vrátane A31 7,9 kg ­vrátane A33 8,1 kg 8,3 kg

Trieda krytia IP 23 IP 23
Trieda použitia

1) Platí pre napájacie zdroje bez špecifikácie VRD na typovom štítku.

0460 446 301

- 8 -

© ESAB AB 2019

3 TECHNICKÉ ÚDAJE

2) Platí pre napájacie zdroje so špecifikáciou VRD na typovom štítku. Funkcia VRD je
vysvetlená v návode na obsluhu ovládacieho panelu.

Sieťové napájanie, Z

max

Maximálna prípustná impedancia vedenia v sieti podľa IEC 61000-3-11.

Prevádzkový cyklus

Pod prevádzkovým cyklom sa rozumie percentuálny podiel času zdesaťminútového
intervalu, počas ktorého je možné zvárať alebo rezať pri určitej záťaži bez toho, aby došlo k
preťaženiu. Zaťažovací cyklus platí pre teplotu 40°C/104°F alebo nižšiu.

Trieda krytia

Kód IP označuje stupeň krytia, tzn. stupeň ochrany proti preniknutiu pevných predmetov
alebo vody.

Zariadenie s označením IP23 je určené na použitie v krytom priestore aj vonku.

Trieda použitia

Symbol ukazuje, že napájací zdroj je navrhnutý na použitie vpriestoroch so zvýšeným
nebezpečenstvom úrazu elektrickým prúdom.

0460 446 301

- 9 -

© ESAB AB 2019

4 MONTÁŽ

4 MONTÁŽ

Inštaláciu musí vykonávať odborník.

POZOR!
Požiadavky na napájacie napätie

Toto zariadenie spĺňa požiadavky normy IEC 61000-3-12 pod podmienkou, že
skratový výkon je vyšší alebo rovný hodnote S

údajoch vmieste pripojenia prívodu používateľa kverejnému systému. V tomto
prípade je inštalujúca osoba alebo používateľ zariadenia zodpovedný za
zabezpečenie, v prípade potreby po konzultácii s prevádzkovateľom rozvodnej
siete, aby bolo zariadenie pripojené iba kzdroju so skratovým výkonom vyšším
alebo rovným hodnote S

. Údaje nájdete vkapitole TECHNICKÉ ÚDAJE.

scmin

4.1 Lokalita

Zvárací zdroj umiestnite tak, aby vstupné avýstupné otvory na chladiaci vzduch neboli
upchané.

uvádzanej vtechnických

scmin

4.2 Sieťové napájanie

Skontrolujte, či je zvárací zdroj pripojený k
správnemu sieťovému napájaciemu napätiu a či je
chránený poistkou so správnou menovitou
hodnotou. Musí sa použiť ochranný uzemňovací
vodič v súlade s požiadavkami predpisov.

Umiestnenie typového štítku

4.2.1 Odporúčané menovité hodnoty poistky a minimálny prierez kábla

Arc 151i Arc 201i

Sieťové napätie 230 V ±10 %, 1 fáza 230 V ±10 %, 1 fáza
Sieťová frekvencia 50-60 Hz 50-60 Hz
Sieťový kábel, prierez

Prúd vo fáze I

1eff

Zvárací kábel, prierez

3G 2,5mm

2

3G 2,5mm

11 A 14 A

16 mm

2

16 mm

2

2

Poistka:
proti prepätiu 16 A 16 A
typ C MCB 16 A 16 A

POZOR!

Prierezy sieťového kábla a menovité hodnoty poistky uvedené hore zodpovedajú
švédskym predpisom. Pre ostatné regióny platí, že napájacie káble musia byť
vhodné na použitie saplikáciou amusia spĺňať miestne avnútroštátne predpisy.

0460 446 301

- 10 -

© ESAB AB 2019

5 PREVÁDZKA

5 PREVÁDZKA

Všeobecné bezpečnostné nastavenia týkajúce sa manipulácie so zariadením nájdete v
kapitole BEZPEČNOSŤ tejto príručky. Dôkladne si ju prečítajte, kým začnete zariadenie
používať!

5.1 PFC – korekcia účinníka

Caddyt Arc 151i/201i sú 230 Vjednofázové zváracie zdroje vybavené obvodom PFC
umožňujúcim využívať úplný rozsah napájacieho zdroja spoistkou 16 A.

PFC chráni napájací zdroj aj proti krátkodobým výchylkám napájacieho napätia azvyšuje
bezpečnosť používania s generátorom. Caddyt Arc 151i/201i sa môže prevádzkovať
smimoriadne dlhými sieťovými káblami, viac ako 100 m, čím vám poskytuje veľmi veľký
pracovný dosah.

5.2 Pripojenia aovládacie zariadenia

1 Pripojenie (+) 4 Pripojenie (+)

MMA: pre spätný kábel alebo zvárací
kábel

TIG: pre spätný kábel TIG: pre horák l Tig

2 Pripojenie pre jednotku diaľkového

ovládania

3 Ovládací panel 6 Sieťový kábel

MMA: pre spätný kábel alebo zvárací kábel

5 Prepínač pre sieťový napájací zdroj 0 / 1

0460 446 301

- 11 -

© ESAB AB 2019

5 PREVÁDZKA

5.3 Pripojenie zváracieho a spätného kábla

Napájací zdroj má dva výstupy, kladnú svorku (+) a zápornú svorku (-). Sú určené na
pripojenie zváracieho a spätného kábla. To, ku ktorému výstupu sa pripojí zvárací kábel,
závisí od typu použitej elektródy. Polarita pripojenia sa uvádza na obale elektród. Zvárací
kábel pripojte ksvorke uvedenej na obale elektródy.

Spätný kábel pripojte k druhému výstupu na napájacom zdroji. Pripevnite kontaktnú
príchytku spätného kábla k zvarencu a zaručte spoľahlivý kontakt medzi zvarencom a
výstupom pre spätný kábel na zváracom zdroji.

5.4 Ochrana proti prehrievaniu

Zvárací zdroj má ochranu proti tepelnému preťaženiu, ktorá sa aktivuje pri prílišnom zvýšení
teploty, ktorá preruší zvárací prúd arozsvieti sa žltá kontrolka na čelnej stene zváracieho
zdroja. Aktivovanie ochrany proti tepelnému preťaženiu sa automaticky zruší, ak teplota
klesne.

5.5 Zváranie MMA

Arc 151i / 201i dodáva jednosmerný prúd. Môžete zvárať väčšinu kovov na legovanú
inelegovanú oceľ, nehrdzavejúcu oceľ a liatinu.

Arc 151i / 201i vám umožňuje zvárať použitím väčšiny obalených elektród vrozsahu od Ø
1,6 mm do Ø 3,25 mm.

Zváranie MMA sa niekedy označuje aj ako zváranie spotiahnutými elektródami.
Preskočením oblúka sa roztaví elektróda ajej povlak vytvára ochrannú trosku.

Ak sa pri zapaľovaní oblúka hrot elektródy pritlačí oproti kovu, okamžite sa nataví aprilepí sa
ku kovu, vdôsledku čoho pokračovanie zvárania nie je možné.

Z tohto dôvodu sa oblúk musí zapáliť rovnako, ako by ste zapaľovali zápalku.

0460 446 301

- 12 -

© ESAB AB 2019

5 PREVÁDZKA

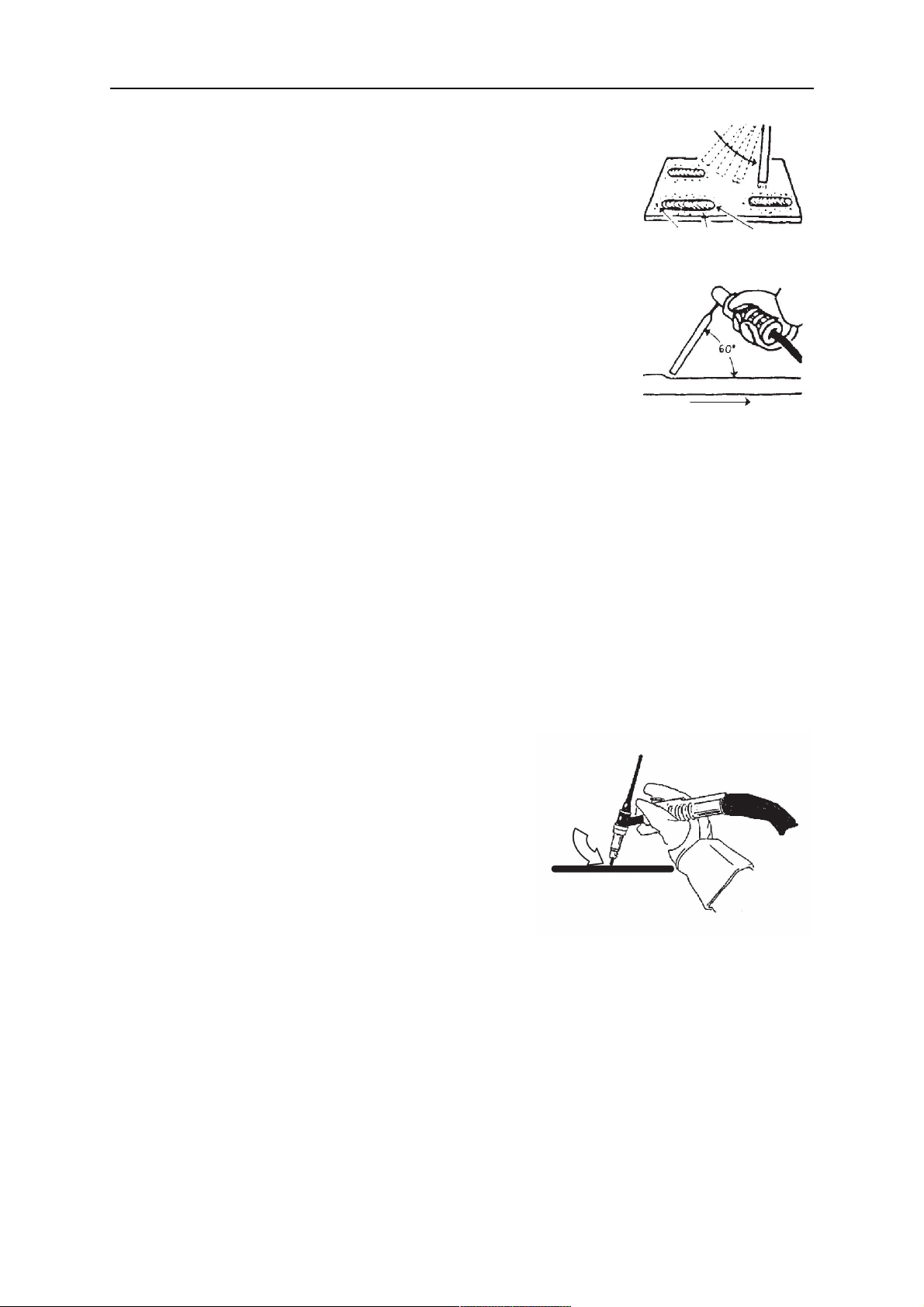

Rýchlo škrtnite elektródou o kov, potom ju nadvihnite, tak, aby sa
dosiahla vhodná dĺžka oblúka (pribl. 2 mm). Ak je oblúk príliš dlhý,
bude prskať astriekať, až nakoniec zhasne.
Ak pracujete na zváracej stolici, pred pokusom ozapálenie oblúka
skontrolujte, či zvyšky kovového odpadu, kúsky elektród alebo iné
predmety na stolici neizolujú zvarenec.

Po zapálení oblúka pohybujte elektródou zľava doprava. Elektróda
sa musí nachádzať pod uhlom 60° ku kovu vzhľadom na smer
zvárania.

Avšak vprípade, ak chcete zvárať širokou húsenicou alebo ak
chcete dosiahnuť taký hrubý zvar, že musíte zvárať v niekoľkých
vrstvách, musíte používať priečne pohyby.

5.6 ZVÁRANIE TIG

Zváranie TIG roztaví kov zvarenca pomocou oblúka, ktorý preskočí z volfrámovej elektródy,
ktorá sa sama osebe netaví. Tavný kúpeľ a elektróda sú chránené ochranným plynom.

Zváranie TIG je užitočné predovšetkým tam, kde sa požaduje vysoká kvalita apri zváraní
tenkých plechov. Arc 151i / 201i má dobré charakteristiky aj pre zváranie TIG.

Pri zváraní systémom TIG musí byť Arc 151i / 201i vybavený:

• horák TIG s plynovým ventilom

• fľašou so zváracím plynom (vhodný zvárací plyn)

• regulátorom zváracieho plynu (vhodný plynový regulátor)

• volfrámovou elektródou

• vhodným pomocným materiálom, vprípade potreby.

Zapálenie oblúka škrtnutím TIG (iba A31)
Zapálenie oblúka škrtnutím dosiahnete ľahkým
škrtnutím volfrámovej elektródy ozvarenec, aby sa
vytvoril oblúk.

Systém „Live TIG-start“ (iba A33)
So systémom „Live TIG start“ sa oblúk zapaľuje tak, že sa volfrámovou elektródou dotknete

zvarenca anadvihnete ju nad neho.

0460 446 301

- 13 -

© ESAB AB 2019

5 PREVÁDZKA

5.7 Jednotka diaľkového ovládania

Jednotka diaľkového ovládania je pripojená ku konektoru diaľkového ovládania na
napájacom zdroji.

0460 446 301

- 14 -

© ESAB AB 2019

6 ÚDRŽBA

6 ÚDRŽBA

POZOR!

Pravidelná údržba je dôležitá pre bezpečnú aspoľahlivú prevádzku.

Bezpečnostné štítky smú odstraňovať a servis, údržbu a opravy vykonávať iba osoby so
zodpovedajúcimi elektrotechnickými znalosťami (oprávnení zamestnanci).

UPOZORNENIE!

Všetky záruky dodávateľa strácajú platnosť, ak sa zákazník v priebehu záručnej
lehoty pokúsi sám opraviť akékoľvek chyby produktu.

6.1 Kontrola ačistenie

Napájací zdroj

Pravidelne kontrolujte, či zvárací zdroj nie je upchaný nečistotami.
Interval čistenia a metódy používané pri čistení závisia od: zváracieho postupu, časov

horenia oblúku, orientácie napájacieho zdroja a okolitého prostredia. Spravidla postačí
vyfúkať napájací zdroj raz za rok suchým stlačeným vzduchom (so zníženým tlakom).

Upchané alebo zablokované prívody a vývody vzduchu by inak spôsobovali prehrievanie.

Horák TIG

Dielce horáka TIG podliehajúce rýchlejšiemu opotrebeniu sa musia vpravidelných
intervaloch vyčistiť avymeniť, aby bolo zaručené bezproblémové zváranie.

0460 446 301

- 15 -

© ESAB AB 2019

7 RIEŠENIE PROBLÉMOV

7 RIEŠENIE PROBLÉMOV

Predtým, ako zavoláte technika autorizovaného servisu, skúste ešte vykonať nasledujúce
odporúčané kontroly aprehliadky.

Typ poruchy Spôsob odstránenia

Nehorí oblúk. • Skontrolujte, či je zapnutý sieťový vypínač.

• Skontrolujte, či sa privádza zvárací prúd a či sú správne
pripojené spätné káble.

• Skontrolujte, či je nastavená správna hodnota prúdu.

• Skontrolujte, či sa aktivoval MCB.

Zvárací prúd sa preruší
počas zvárania.

Tepelná ochrana sa zvykne
aktivovať často.

Neuspokojivý zvárací
výkon.

• Skontrolujte, či sa neaktivovali ochrany proti tepelnému
preťaženiu (čo indikuje oranžová kontrolka na čelnom
paneli).

• Skontrolujte poistky obvodu sieťového napájania.

• Skontrolujte, či nie je upchaný prachový filter.

• Presvedčite sa, či neboli prekročené menovité údaje pre
zvárací zdroj (t.j. či jednotka nie je preťažená).

• Skontrolujte, či sa privádza zvárací prúd a či sú správne
pripojené spätné káble.

• Skontrolujte, či je nastavená správna hodnota prúdu.

• Skontrolujte, či sa používajú správne elektródy.

• Skontrolujte prietok plynu.

7.1 Kódy poruchy

Arc 151i, 201i sa dodáva sintegrovaným monitorovaním porúch. Vprípade vzniku poruchy
sa na displeji zobrazí kód. Pozri návod na obsluhu ovládacieho panelu.

0460 446 301

- 16 -

© ESAB AB 2019

8 OBJEDNÁVANIE NÁHRADNÝCH DIELOV

8 OBJEDNÁVANIE NÁHRADNÝCH DIELOV

UPOZORNENIE!

Opravy a elektrické práce musí vykonávať autorizovaný servisný technik ESAB.
Používajte len originálne náhradné diely ESAB.

Zariadenia Arc 151i a Arc 201i sú navrhnuté atestované v súlade s medzinárodnými
aeurópskymi normami IEC/EN 60974-1 a IEC/EN 60974-10. Povinnosťou servisnej
jednotky, ktorá vykonala servisné práce alebo opravy, je presvedčiť sa, že výrobok aj
naďalej zodpovedá vyššie uvedeným normám.

Náhradné diely adiely podliehajúce opotrebovaniu si môžete objednať od najbližšieho
predajcu spoločnosti ESAB, pozrite si webovú lokalitu esab.com. Pri objednávaní láskavo
uvádzajte typ výrobku, výrobné číslo, označenie a číslo náhradného dielu podľa zoznamu
náhradných dielov. To uľahčí expedíciu a zaistí správnosť dodávky.

0460 446 301

- 17 -

© ESAB AB 2019

SCHÉMA

SCHÉMA

Arc 151i

0460 446 301

- 18 -

© ESAB AB 2019

SCHÉMA

0460 446 301

- 19 -

© ESAB AB 2019

SCHÉMA

Arc 201i

0460 446 301

- 20 -

© ESAB AB 2019

SCHÉMA

0460 446 301

- 21 -

© ESAB AB 2019

OBJEDNÁVACIE ČÍSLA

OBJEDNÁVACIE ČÍSLA

Ordering no. Denomination Type

0460 445 881 Welding Power source Caddy® Arc 151i, A31
0460 445 883 Welding Power source Caddy® Arc 151i, A33
0460 445 884 Welding Power source Caddy® Arc 201i, A33
0460 449 174 Instruction manual Control panel A32, A33, A34
0459 839 027 Spare parts list Arc 151i, Arc 152i, A31
0459 839 028 Spare parts list Arc 151i, Arc 201i, A33

Návody na používanie a zoznam náhradných dielov sú k dispozícii na internete na adrese:

www.esab.com

0460 446 301

- 22 -

© ESAB AB 2019

PRÍSLUŠENSTVO

PRÍSLUŠENSTVO

0460 265 001 Strap

0460 265 002 Cable holder 2 pcs

0460 265 003 Shoulder strap


0459 366 885

0700 006 898
0700 006 899

0700 006 900
0700 006 901

0700 300 539
0700 300 553

Trolley
for 5-10 litre gasbottle

Welding cable kit, Arc 151i
Return cable kit, Arc 151i

Welding cable kit, Arc 201i
Return cable kit, Arc 201i

Tig torch TXH 151V, Arc 151i
Tig torch TXH 201V, Arc 201i

0349 501 024 Remote control MMA 1 (10 m cable)

MMA and TIG: current

0349 090 886 Foot control FS002

MMA and TIG current

0460 446 301

- 23 -

© ESAB AB 2019

PRÍSLUŠENSTVO

0459 491 896 Remote control unit AT1

MMA and TIG: current

0459 491 897 Remote control unit AT1 CF

MMA and TIG: rough and fine setting of
current.


0459 552 880

0459 552 881
0459 552 882
0459 552 883

Remote cable 12 pole - 8 pole
5 m

10 m
15 m
25 m

0460 446 301

- 24 -

© ESAB AB 2019

PRÍSLUŠENSTVO

0460 446 301

- 25 -

© ESAB AB 2019

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

http://manuals.esab.com

For contact information visit esab.com
