ESAB Arc 151i, Arc 201i Instruction manual [lv]

Caddy®

Arc 151i, Arc 201i

Lietošanas pamācība

0460 446 301 LV 20190619

Valid for: serial no. 840-xxx-xxxx

SATR-TRS

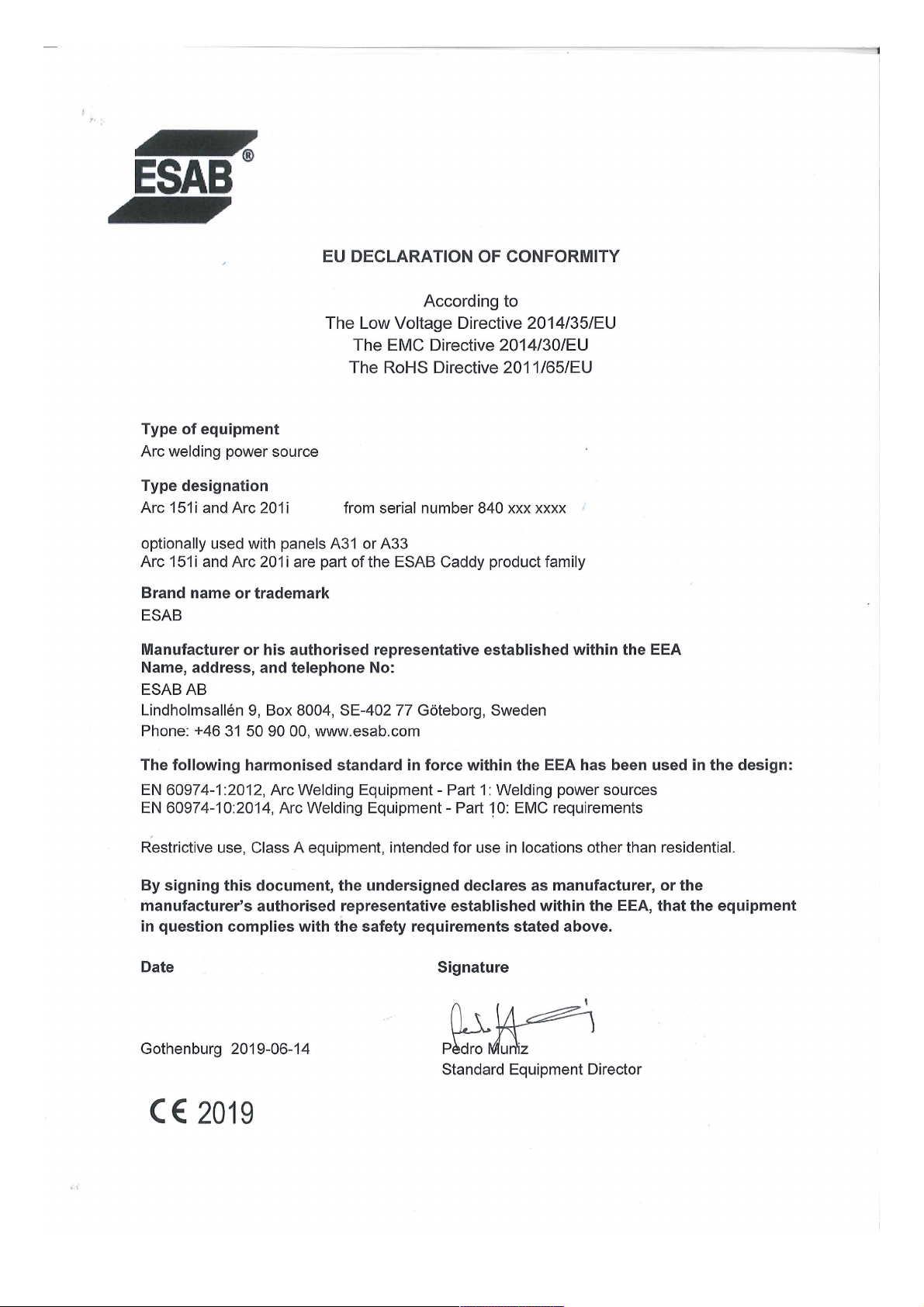

1

DROŠĪBA..................................................................................................... 4

1.1 Simbolu nozīme...................................................................................... 4

1.2 Drošības pasākumi ................................................................................ 4

2

IEVADS ........................................................................................................ 7

2.1 Aprīkojums.............................................................................................. 7

2.2 Vadības panelis ...................................................................................... 7

3

TEHNISKIE DATI ......................................................................................... 8

4

UZSTĀDĪŠANA............................................................................................ 10

4.1 Novietošana ............................................................................................ 10

4.2 Elektrotīkla enerģijas padeve ................................................................ 10

4.2.1 Ieteicamie drošinātāju lielumi un minimālais kabeļa šķērsgriezuma

laukums ................................................................................................

5

DARBĪBA..................................................................................................... 12

5.1 PFC (Power factor correction) – jaudas koeficienta korekcija........... 12

5.2 Savienojumi un vadības ierīces ............................................................ 12

5.3 Metināšanas kabeļa un atgriezeniskā kabeļa pievienošana .............. 13

5.4 Aizsardzība pret pārkaršanu ................................................................. 13

5.5 MMA metināšana .................................................................................... 13

5.6 TIG metināšana....................................................................................... 14

5.7 Tālvadības ierīce .................................................................................... 15

6

MAINTENANCE........................................................................................... 16

6.1 Pārbaude un tīrīšana .............................................................................. 16

7

TRAUCĒJUMMEKLĒŠANA ........................................................................ 17

7.1 Kļūmju kodi............................................................................................. 17

8

REZERVES DAĻU PASŪTĪŠANA ............................................................... 18

10

DIAGRAMMA....................................................................................................... 19

PASŪTĪŠANAS NUMURI..................................................................................... 23

PIEDERUMI ......................................................................................................... 24

Tiek paturētas tiesības bez brīdinājuma veikt izmaiņas specifikācijās.

0460 446 301 © ESAB AB 2019

1 DROŠĪBA

1 DROŠĪBA

1.1 Simbolu nozīme

Izmantoti šajā rokasgrāmatā: Uzmanību! Ievērojiet piesardzību!

BĪSTAMI
Apzīmē tūlītēju apdraudējumu, kas, ja netiek novērsts, izraisa nopietnas vai

nāvējošas traumas.

BRĪDINĀJUMS!
Apzīmē iespējamu apdraudējumu, kas var izraisīt traumas vai nāvi.

UZMANĪBU!
Apzīmē apdraudējumu, kas var izraisīt vieglas traumas.

BRĪDINĀJUMS!

Pirms iekārtas lietošanas izlasiet un izprotiet lietošanas
instrukciju, kā arī ievērojiet visās uzlīmēs sniegtos
norādījumus, darba devēja noteiktos drošības
pasākumus un drošības datu lapās (Safety Data
Sheets— SDS) norādīto informāciju.

1.2 Drošības pasākumi

ESAB iekārtas lietotāji pilnībā atbild par to, lai tiktu nodrošināts, ka visi, kas strādā ar iekārtu
vai pie tās, ievērotu visus attiecīgos drošības pasākumus. Drošības pasākumiem jāatbilst
prasībām, kas attiecas uz šī tipa iekārtām. Papildus standarta noteikumiem, kas attiecas uz
darba vietu, jāievēro šādi ieteikumi.

Visus darbus veic kvalificēts personāls, kas labi pārzina iekārtas darbību. Nepareizi
ekspluatējot iekārtu, var rasties bīstamas situācijas, kuru dēļ iekārtas operators var gūt
ievainojumus un iekārtu var sabojāt.

1. Visiem, kas lieto iekārtu, jāpārzina:
○ tās darbība;
○ kur atrodas avārijas slēdži;
○ iekārtas funkcijas;
○ attiecīgie drošības pasākumi;
○ metināšana un griešana vai citas ar iekārtu veicamās darbības.

2. Operatoram jānodrošina, lai:
○ neviena nepiederoša persona iedarbināšanas brīdī neatrodas iekārtas darbības

zonā;

○ neviens nav neaizsargāts, kad rodas elektriskais loks vai tiek sākts darbs ar

iekārtu.

3. Darba vietā:
○ jābūt metināšanai piemērotiem apstākļiem;
○ nedrīkst būt caurvējš.

0460 446 301

- 4 -

© ESAB AB 2019

1 DROŠĪBA

4. Individuālās aizsardzības līdzekļi:
○ Vienmēr lietojiet ieteiktos drošības līdzekļus, piemēram, aizsargbrilles,

ugunsdrošu apģērbu, aizsargcimdus

○ Nevalkājiet nepieguļošus aksesuārus, tādus kā šalles, rokassprādzes,

gredzenus utt., kas var aizķerties vai radīt apdegumus

5. Vispārīgi drošības pasākumi:
○ Pārliecinieties, vai atpakaļstrāvas kabelis ir pievienots droši
○ Darbu ar augstsprieguma iekārtu drīkst veikt tikai kvalificēts elektriķis
○ Piemērotai ugunsdzēšanas iekārtai jābūt skaidri apzīmētai un jāatrodas ļoti tuvu
○ Eļļošanu un apkopi nedrīkst veikt iekārtas darbības laikā

BRĪDINĀJUMS!

Loka metināšana un griešana var radīt traumas jums un citām personām.
Metināšanas un griešanas laikā ievērojiet drošības pasākumus.

ELEKTROŠOKS— bīstams dzīvībai

• Uzstādiet un iezemējiet iekārtu atbilstoši lietošanas instrukcijai.

• Nepieskarieties elektrību vadošajām daļām un elektrodiem ar kailu ādu,
slapjiem cimdiem vai slapju apģērbu.

• Izolējiet sevi no darba materiāla un zemes.

• Strādājiet drošā pozā.

ELEKTROMAGNĒTISKIE LAUKI— var būt kaitīgi veselībai

• Metinātājiem, kuriem ir elektrokardiostimulators, pirms metināšanas ir
ieteicams konsultēties ar ārstu. Elektromagnētiskie lauki (EML) var izraisīt
elektrokardiostimulatora darbības traucējumus.

• EML var izraisīt arī citu, pagaidām nezināmu ietekmi uz veselību.

• Metinātājiem jāveic tālāk minētās darbības, lai mazinātu iespēju tikt
pakļautiem EML ietekmei.

○ Izvelciet elektrodu un darba kabeļus tā, lai tie būtu jums vienā pusē.

Ja iespējams, nostipriniet kabeļus ar līmlenti. Uzmanieties, lai jūsu
ķermenis neatrastos starp metināšanas degli un darba kabeļiem.
Nekādā gadījumā neapvijiet metināšanas degli vai darba kabeli ap
sevi. Turiet metināšanas strāvas avotu un kabeļus pēc iespējas tālāk
no sevis.

○ Pievienojiet darba kabeli sagatavei pēc iespējas tuvāk metināšanas

apgabalam.

DŪMI UN GĀZES— var būt kaitīgi veselībai

• Neturiet galvu dūmos.

• Lai aizvadītu dūmus un gāzes no elpošanas zonas un apkārtējās
teritorijas, ieslēdziet ventilāciju, nosūcēju pie loka vai abus.

LOKA STARI - var savainot acis un apdedzināt ādu

0460 446 301

• Sargājiet acis un ķermeni. Lietojiet piemērotu metināšanas masku un
aizsarglēcas un nēsājiet aizsargapģērbu.

• Aizsargājiet blakus esošās personas ar piemērotām maskām vai
aizslietņiem.

TROKSNIS— pārmērīgs troksnis var bojāt dzirdi

Sargājiet ausis. Lietojiet austiņas vai citus dzirdes aizsarglīdzekļus.

- 5 -

© ESAB AB 2019

1 DROŠĪBA

KUSTĪGAS DAĻAS— var izraisīt savainojumus

• Visām durvīm, paneļiem un pārsegiem jābūt aizvērtiem un nostiprinātiem.
Tikai kvalificēti darbinieki drīkst noņemt pārsegus, lai nepieciešamības
gadījumā veiktu apkopi un remontu. Pēc apkopes pabeigšanas uzstādiet
atpakaļ paneļus vai pārsegus un aizveriet durvis, pirms iedarbināt dzinēju.

• Pirms ierīces uzstādīšanas vai pievienošanas izslēdziet dzinēju.

• Kustīgu daļu tuvumā nedrīkst atrasties rokas, mati, vaļīgs apģērbs un rīki.

UGUNSBĪSTAMĪBA

• Dzirksteļu dēļ var izcelties ugunsgrēks. Pārliecinieties, vai tuvumā nav
viegli uzliesmojošu materiālu.

• Neizmantojiet iekārtu darbam ar slēgtām tvertnēm.

DARBĪBAS TRAUCĒJUMI— rodoties darbības traucējumiem, meklējiet profesionālu
palīdzību

SARGĀJIET SEVI UN CITUS!

UZMANĪBU!

Šis produkts paredzēts tikai elektriskā loka metināšanai.

BRĪDINĀJUMS!

Neizmantojiet barošanas avotu, lai atkausētu sasalušas caurules.

UZMANĪBU!

A klases iekārtas nav paredzētas lietošanai dzīvojamās
mājās, kurās elektriskā strāva tiek piegādāta, izmantojot
publisko zemsprieguma elektrotīklu. Šādās vietās var
būt grūtības nodrošināt A klases iekārtu
elektromagnētisko saderību, ņemot vērā pārvades un
starojuma izraisītos traucējumus.

IEVĒROJIET!
Utilizējiet elektronisko aprīkojumu, nododot to

otrreizējās pārstrādes punktā!

Ievērojot Eiropas Direktīvu 2012/19/EK par elektriskā un
elektroniskā aprīkojuma atkritumiem un īstenojot to
saskaņā ar valsts tiesību aktiem, elektriskās un/vai
elektroniskās iekārtas, kam beidzies kalpošanas laiks,
jānodod utilizācijai otrreizējās pārstrādes punktos.

Kā par iekārtu atbildīgajai personai, jums ir pienākums
iegūt informāciju par apstiprinātajām savākšanas
vietām.

Lai iegūtu plašāku informāciju, sazinieties ar tuvāko
ESAB izplatītāju.

ESAB piedāvā iegādāties dažādas metināšanas piederumu un personiskās
aizsardzības aprīkojuma preces. Lai saņemtu informāciju par pasūtīšanu, sazinieties
ar vietējo ESAB izplatītāju vai apmeklējiet mūsu uzņēmuma tīmekļa vietni.

0460 446 301

- 6 -

© ESAB AB 2019

2 IEVADS

2 IEVADS

Arc 151i, Arc 201i ir metināšanas strāvas barošanas avots, kas paredzēts lietošanai ar
pārklātiem elektrodiem (MMA metināšanai) un TIG metināšanai.

ESAB piederumu saraksts ir iekļauts šīs rokasgrāmatas nodaļā “PIEDERUMI”.

2.1 Aprīkojums

Arc 151i, Arc 201i tiek piegādāts ar 3m garu metināšanas kabeli, atgriezenisko kabeli, 3m
garu tīkla kabeli un barošanas avota un vadības paneļa lietošanas rokasgrāmatu.

Lietošanas rokasgrāmatas citās valodās var lejupielādēt no tīmekļa vietnes www.esab.com;

2.2 Vadības panelis

Vadības panelis A31

• Grozāmslēdzis strāvas iestatīšanai

• Tīkla sprieguma gaismas diode (zaļa)

• Termiskās pārslodzes atslēgšanas
mehānisma indikators (dzeltens)

Vadības panelis A33

metināšanas procesa parametrus kontrolē, izmantojot vadības paneli.

IEVĒROJIET!

Plašāku aprakstu par vadības paneli skatiet atsevišķā lietošanas rokasgrāmatā.

0460 446 301

- 7 -

© ESAB AB 2019

3 TEHNISKIE DATI

3 TEHNISKIE DATI

Arc 151i Arc 201i
Elektrotīkla spriegums 230V, 1 ~ 50/60Hz 230V, 1 ~ 50/60Hz
Primārā tinuma strāva:

I

TIG 13,8 A 24,1 A

maks.

I

MMA 21,3 A 24,9 A

max

Bezslodzes jauda 30 W 32 W
Sprieguma/strāvas diapazons, MMA

A31 8 A/20 V - 150 A/26 V ­A33 4 A/20 V - 150 A/26 V 4 A/20 V - 170 A/26,8 V

Sprieguma/strāvas diapazons, TIG 3A/10V - 150 A/16V 3A/10V - 220A/18V
Pieļaujamā slodze, MMA

25% slodzes cikla 150 A / 26,0 V 170 A / 26,8 V
60% darba ciklā 100 A / 24,0 V 130 A / 25,2 V
100 % darba ciklā 90 A / 23,6 V 110 A / 24,4 V

Pieļaujamā slodze, TIG

20% slodzes cikla - 220 A / 18,8 V
25% slodzes cikla 150 A / 16,0 V ­60% darba ciklā 120 A / 14,8 V 150 A / 16,0 V
100 % darba ciklā 110 A / 14,4 V 110 A / 14,4 V

Jaudas koeficients , esot

0,99 0,99

maksimālai strāvai
Efektivitāte , esot maksimālai

80% 81%

strāvai
Atvērtas ķēdes spriegums

A31 bez VRD funkcijas

1)

A33, VRD funkcija deaktivizēta
VRD funkcija aktivizēta

2)

2)

58 – 72 V -

56 V 56 V

23 V 22 V

Darba temperatūra -10 °C–+40 °C -10 °C–+40 °C
Transportēšanas temperatūra -20 °C–+55 °C -20 °C–+55 °C
Nemainīgs trokšņa spiediens pēc A

< 70dB < 70dB

skalas
Izmēri, g×p×a 418 × 188 × 208 mm 418 × 188 × 208 mm
Svars:

ar A31 7,9 kg ­ar A33 8,1 kg 8,3 kg

Drošības klase IP23 IP23
Lietojuma kategorija

1)Attiecas uz barošanas avotiem, kuru parametru plāksnītē nav VRD specifikācijas.
