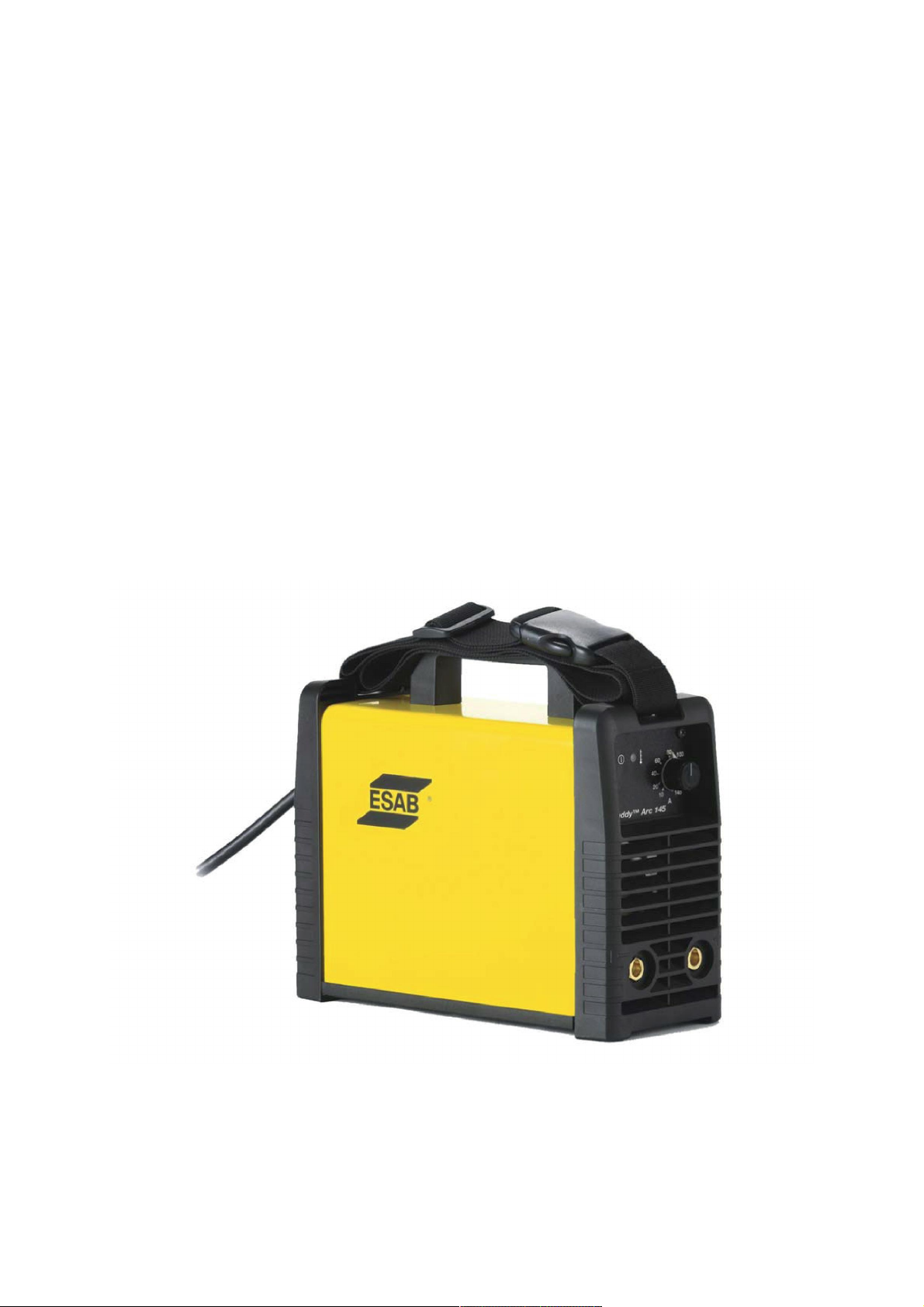

Buddy™
Arc 145
Ръководство за експлоатация
0463 276 001 BG 20150424 Valid for: serial no. 01107071701
СЪДЪРЖАНИЕ
СХЕМА.......................................................................................................................17
1 БЕЗОПАСНОСТ .................................................................................................. 4
2 ВЪВЕДЕНИЕ ....................................................................................................... 7
2.1 Оборудване .........................................................................................................7
3 ТЕХНИЧЕСКИ ДАННИ........................................................................................ 8
4 МОНТАЖ .............................................................................................................. 9
4.1 Разположение ..................................................................................................... 9
4.2 Захранване от електрическата мрежа............................................................9
4.2.1 Препоръчителни номинални токове на предпазителите и минимални
сечения на кабелите .................................................................................... 9
5 РАБОТА С АПАРАТА ....................................................................................... 10
5.1 Съединения....................................................................................................... 10
5.2 Символи............................................................................................................. 10
5.3 Свързване на заваръчния и възвратния кабел .........................................10
5.4 Защита срещу прегряване .............................................................................. 11
5.5 MMA заваряване............................................................................................... 11
5.5.1 Запалване на дъгата ...................................................................................... 11
5.5.2 Манипулиране на електрода ......................................................................... 11
5.5.3 Срещу захващане на електрода ...................................................................12
5.5.4 Форми на заваръчни съединения ................................................................. 12
5.5.5 Избор на електрод ......................................................................................... 13
6 ТЕХНИЧЕСКО ОБСЛУЖВАНЕ.........................................................................14
6.1 Захранващ източник........................................................................................ 14
7 ПРОСЛЕДЯВАНЕ НА НЕИЗПРАВНОСТИТЕ .................................................15
8 ПОРЪЧКА НА РЕЗЕРВНИ ЧАСТИ.................................................................. 16
КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА......................................................................18
ПРИНАДЛЕЖНОСТИ ...............................................................................................19
Запазени права за промяна на спецификациите без предварително известие.
0463 276 001 © ESAB AB 2015
1 БЕЗОПАСНОСТ
1 БЕЗОПАСНОСТ
Потребителите на оборудване ESAB носят пълната отговорност за осигуряване на
спазването на всички приложими мерки за безопасност на всеки, който работи с
оборудването или в близост до него. Мерките за безопасност трябва да отговарят на
всички изисквания, приложими за типа оборудване. В допълнение към стандартните
нормативни разпоредби, които са валидни за работното място, трябва да се спазват
следните препоръки.
Всички дейности трябва да се извършват от обучен персонал, добре запознат с
работата с оборудването. Неправилната работа на оборудването може да доведе до
опасни ситуации, които да предизвикат нараняване на оператора и повреда на
оборудването.
1. Всеки, който работи с оборудването, трябва да бъде запознат с:
○ неговата работа
○ местоположението на аварийните спирачки
○ неговата функция
○ приложимите мерки за безопасност
○ заваряване и рязане
2. Операторът трябва да осигури следното:
○ при включването на оборудването в работната му зона няма неупълномощени
лица,
○ при запалване на дъгата няма незащитени лица.
3. Работното място трябва:
○ да бъде подходящо за целта,
○ да няма въздушни течения.
4. Лично защитно оборудване
○ Винаги носете препоръчителните лични предпазни средства, като например
предпазни очила, огнезащитно облекло, предпазни ръкавици.
○ Не носете свободно прилягащи дрехи и аксесоари, като шалове, гривни,
пръстени и др., които могат да бъдат захванати или да предизвикат изгаряния.
5. Общи мерки за безопасност
• Уверете се, че обратният кабел е здраво закрепен.
• Работи по оборудване под високо напрежение могат да се извършват само от
квалифициран електротехник.
• Съответното пожарогасително оборудване трябва да бъде ясно обозначено и
поставено наблизо.
• Смазването и поддръжката не трябва да се извършват по време на работа с
оборудването.
0463 276 001
ПРЕДУПРЕЖДЕНИЕ!
Не използвайте захранващия източник за размразяване на замръзнали
части.
- 4 -
© ESAB AB 2015
1 БЕЗОПАСНОСТ
ПРЕДУПРЕЖДЕНИЕ!
Електродъговото заваряване и рязане може да доведе до нараняване на
вас и други лица. При заваряване и рязане взимайте предпазни мерки.
Потърсете информация за практиките за безопасност на вашия
работодател, които трябва се основават на данните за опасност,
предоставени от производителя.
ЕЛЕКТРИЧЕСКИЯТ УДАР може да е смъртоносен.
• Монтирайте и заземете оборудването в съответствие с приложимите
стандарти.
• Не докосвайте с голи ръце, мокри ръкавици или облекло електрически
части и електроди, намиращи се под напрежение.
• Изолирайте от земята себе си и работния детайл.
• Заемете безопасна работна стойка.
ГАЗОВЕ И ДИМ - Могат да представляват опасност за здравето
• Дръжте главата си далеч от димните газове.
• Използвайте нагнетателна вентилация, смукателна в участъка на дъгата
или и двете за отвеждане на дим и газове от зоната на дишане и
работното пространство.
ЕЛЕКТРОДЪГОВО ИЗЛЪЧВАНЕ - Може да нарани очите и да предизвика
изгаряния върху кожата.
• Защитете очите и тялото си. Използвайте правилния модел заваръчна
маска и филтър и носете защитно облекло.
• Защитете стоящите в близост лица с подходящи екрани или завеси.
ОПАСНОСТ ОТ ПОЖАР
• Искрите (разтопени пръски) могат де предизвикат пожар. Уверете се, че
в близост няма запалителни материали.
ШУМ - Прекомерния шум може да увреди слуха
• Защитете ушите си. Използвайте слушалки или други средства за
защита на слуха. Защитете ушите си. Използвайте слушалки или други
средства за защита на слуха
• Предупредете стоящите наблизо лица за съществуващата опасност.
НЕИЗПРАВНОСТ - В случай на неизправност потърсете експертна помощ.
Преди монтиране или работа прочетете и разберете ръководството за
експлоатация.
ЗАЩИТЕТЕ СЕБЕ СИ И ДРУГИТЕ!
0463 276 001
ВНИМАНИЕ!
Преди монтиране или работа прочетете и разберете
ръководството за експлоатация.
- 5 -
© ESAB AB 2015
1 БЕЗОПАСНОСТ
ВНИМАНИЕ!
Оборудването от клас А не е предназначено за
употреба в жилищни помещения, в които
електрозахранването се осъществява от
обществената мрежа под ниско напрежение. В такива
помещения е възможно възникване на потенциални
затруднения, свързани с електромагнитната
съвместимост на оборудване от клас А, вследствие
на проводими или излъчващи повърхности.
ВНИМАНИЕ!
Настоящият продукт е изцяло предназначен за електродъгово заваряване.
ESAB е в състояние да предостави всички необходими средства за защита при
заваряване и принадлежности.
РАЗГЛОБЯВАНЕ И БРАКУВАНЕ
ЗАБЕЛЕЖКА!
Унищожавайте електронното оборудване чрез
предаване в пункт за рециклиране!
В съответствие с европейската Директива
2012/19/EО относно отпадъци от електрическо и
електронно оборудване и нейното прилагане
съгласно националното законодателство,
електрическото и/или електронното оборудване,
което е достигнало до края на цикъла си на
експлоатация, трябва да бъде унищожено чрез
предаване в пункт за рециклиране.
Тъй като Вие сте лицето, което отговаря за
оборудването, Вие трябва да потърсите информация
за одобрените пунктове за събиране на подобно
оборудване.
За допълнителна информация се свържете с
най-близкия дилър на ESAB.
Заваръчното оборудване се състои основно от стомана, пластмаса и цветни метали и
трябва да бъде рециклирано съгласно местните екологични нормативни изисквания.
0463 276 001
- 6 -
© ESAB AB 2015
