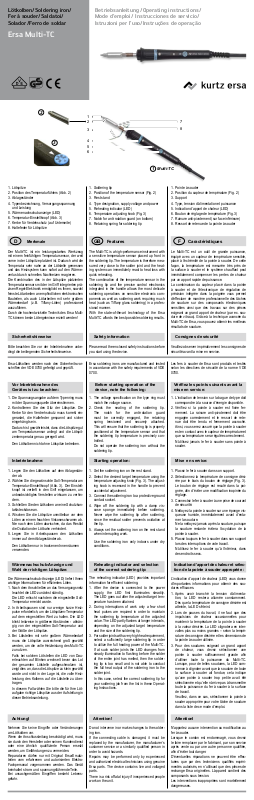

Ersa Multi-TC operation manual

Lötkolben/Soldering iron/
Fer à souder/Saldatoi/
Solador/Ferro de soldar

Ersa Multi-TC

Betriebsanleitung / Operating instructions /
Mode d’emploi / Instrucciones de servicio/
Istruzioni per l’uso/Instruções de operação

2

3

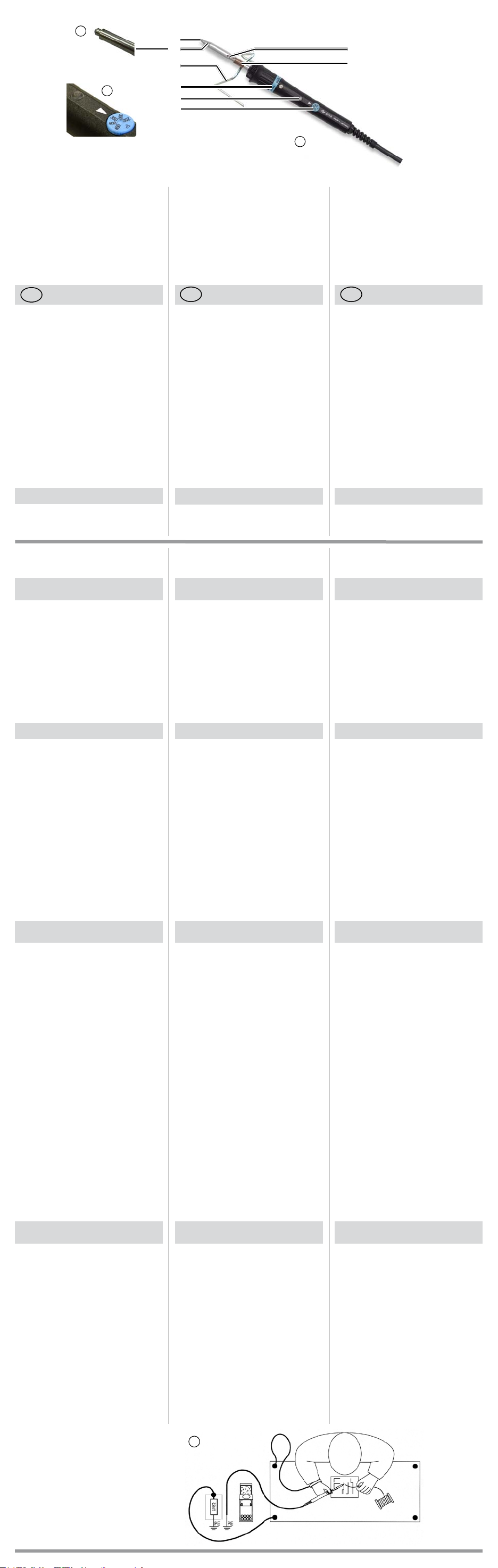

1. Lötspitze

2. Position des Temperaturfühlers (Abb. 2)

3. Ablageständer

4. Typenbezeichnung, Versorgungsspannung
und Leistung

5. Wärmenachschubanzeige (LED)

6. Temperatur-Einstellknopf (Abb. 3)

7. Kerbe für Verdehschutz (auf Unterseite)

8. Haltefeder für Lötspitze

Merkmale

D

Der Multi-TC ist ein leistungsstarkes Werkzeug
mit einem feinfühligen Temperatursensor, der weit
vorne in der Lötspitze platziert ist. Dadurch wird die
Temperatur sehr nahe an der Lötstelle gemessen
und das Heizsystem kann sofort auf den Wärme­verlust durch schnelles Nachheizen reagieren.

Die Kombination des in der Lötspitze platzierten
Temperatursensors mit der im Griff integrierten prä­zisen Regel-Elektronik ermöglicht es Ihnen, sowohl

feinste Lötarbeiten an empndlichen elektronischen

Bauteilen, als auch Lötarbeiten mit sehr großem
Wärmebedarf (z.B. Tiffany-Löten) professionell
auszuführen.

Durch die hochentwickelte Technik des Ersa Multi­TC können beste Lötergebnisse erzielt werden!

1
2

3

4

5
6

1 Multi-TC

1. Soldering tip

2. Position of the temperature sensor (Fig. 2)

3. Rest stand

4. Type designation, supply voltage and power

5. Reheating indicator (LED)

6. Temperature adjusting knob (Fig. 3)

7. Notch for anti-rotation guard (on bottom)

8. Retaining spring for soldering tip

Features

GB

The Multi-TC is a high-performance instrument with
a sensitive temperature sensor placed up front in
the soldering tip. The temperature is therefore mea­sured very close to the solder joint and the heat­ing system can immediately react to heat loss with
quick reheating.

The combination of the temperature sensor in the
soldering tip and the precise control electronics
integrated in the handle allows the most delicate
soldering operations on sensitive electronic com­ponents as well as soldering work requiring much
heat (such as Tiffany glass soldering) in a profes­sional manner.

With the state-of-the-art technology of the Ersa
Multi-TC affords the best possible soldering results.

7

8

1. Pointe à souder

2. Position du capteur de température (Fig. 2)

3. Support

4. Type, tension d’alimentation et puissance

5. Indication d’apport de chaleur (LED)

6. Bouton de réglage de température (Fig. 3)

7. Rainure anti-pivotement (sur face inférieure)

8. Ressort de retenue de la pointe à souder

Caractéristiques

F

Le Multi-TC est un outil de grande puissance,
équipé avec un capteur de température sensible,
placé à l’extrémité de la pointe à souder. De cette
façon, la température est mesurée très près de
la surface à souder et le système chauffant peut
immédiatement compenser les pertes de chaleur
par un apport rapide de puissance.

La combinaison du capteur placé dans la pointe
à souder et de l’électronique de régulation de
précision intégrée dans la poignée vous permet
d’effectuer de manière professionnelle des tâches
de soudure sur des composants électroniques
sensibles ainsi que des travaux sur des pièces
exigeant un grand apport de chaleur (par ex. sou­dure de vitraux). Grâce à la technique avancée du
Multi-TC de Ersa, vous pouvez obtenir les meilleurs
résultats de soudure.

Sicherheitshinweise

Bitte beachten Sie vor der Inbetriebnahme unbe­dingt die beiliegenden Sicherheitshinweise.

Ersa-Lötkolben werden nach den Sicherheits-vor­schriften der VDE 0700 gefertigt und geprüft.

Vor Inbetriebnahme des
Gerätes ist zu beachten:

1. Die Spannungsangabe auf dem Typenring muss
mit der Spannungsquelle übereinstimmen.

2. Kontrollieren Sie den Sitz der Lötspitze. Die
Kerbe für den Verdrehschutz muss korrekt ein­gerastet, die Haltefeder gespannt und sicher
eingehängt sein.

Dadurch ist gewährleistet, dass die Lötspitze gut

am Temperatursensor anliegt und die Lötspit­zentemperatur genau geregelt wird.

Den Lötkolben nicht ohne Lötspitze betreiben.

Inbetriebnahme:

1. Legen Sie den Lötkolben auf dem Ablagestän­der ab.

2. Wählen Sie die gewünschte Soll-Temperatur am
Temperatur-Einstellknopf (Abb. 3). Der Einstell­knopf ist vertieft in den Griff eingelassen, um
unbeabsichtigtes Verstellen wirksam zu verhin­dern.

3. Schließen Sie den Lötkolben an eine Schutzkon­taktsteckdose an.

4. Wischen Sie die Lötspitze unmittelbar vor dem
Löten an einem feuchten Viskoseschwamm ab.
Nie nach dem Löten abwischen, da das Restlot
die Oxidation der Lötbahn verhindert.

5. Legen Sie in Arbeitspausen den Lötkolben
immer auf dem Ablageständer ab.

Den Lötkolben nur in trockenen Innenräumen
verwenden.

Safety information

Please read the enclosed safety instructions before
you start using the device.

Ersa soldering irons are manufactured and tested
in accordance with the safety requirements of VDE

0700.

Before starting operation of the
device, note the following:

1. The voltage specication on the type ring must

match the voltage source.

2. Check the seating of the soldering tip.
The notch for the anti-rotation guard
must be correctly engaged, the retaining
spring tensioned and securely attached.
This will ensure that the soldering tip is properly
positioned at the temperature sensor and that
the soldering tip temperature is precisely con­trolled.

Do not operate the soldering iron without the

soldering tip.

Starting operation:

1. Set the soldering iron on the rest stand.

2. Select the desired target temperature using the
temperature adjusting knob (Fig. 3). The adjust­ing knob is recessed in the handle to prevent
accidental adjustment.

3. Connect the soldering iron to a protective ground
contact socket.

4. Wipe off the soldering tip with a damp vis­cose sponge immediately before soldering.
Never wipe the soldering tip after soldering,
since the residual solder prevents oxidation at
the tip.

5. Always set the soldering iron on the rest stand
when interrupting work.

Use the soldering iron only indoors under dry

conditions.

Consignes de sécurité

Veuillez observer impérativement les consignes de
sécurité avant la mise en service.

Les fers à souder de Ersa sont produits et testés
selon les directives de sécurité de la norme VDE

0700.

Vériez les points suivants avant la

mise en service:

1. L’indication de tension sur la bague de type doit
correspondre à la source d’énergie disponible.

2. Vériez si la pointe à souder est xée fer­mement. La rainure anti-pivotement doit être
engagée correctement et le ressort de rete­nue doit être tendu et fermement accroché.
Ainsi, vous serez assuré que la pointe à souder
est en contact avec le capteur de température et
que sa température sera régulée correctement.

N’utilisez jamais le fer à souder sans pointe à

souder.

Mise en service:

1. Placez le fer à souder dans son support.

2. Sélectionnez la température de consigne dési­rée par le biais du bouton de réglage (Fig. 3).
Le bouton de réglage est reculé dans la poi-

gnée, an d’éviter une modication inopinée du

réglage.

3. Connectez le fer à souder à une prise de courant
de sécurité.

4. Nettoyez la pointe à souder sur une éponge vis­queuse humide, immédiatement avant d’enta­mer la soudure.

Ne la nettoyez jamais après la soudure, puisque

la soudure restante évitera l’oxydation de la
pointe à souder.

5. Placez toujours le fer à souder dans son support
lors des interruptions de vote travail.

N’utilisez le fer à souder qu’à l’intérieur, dans

des endroits secs.

Wärmenachschub-Anzeige und
Wahl der richtigen Lötspitze:

Die Wärmenachschub-Anzeige (LED) liefert Ihnen

wichtige Informationen für efzientes Löten.

1. Nach dem Anschließen an das Versorgungsnetz
leuchtet die LED zunächst ständig.

Die LED erlischt nachdem die eingestellte Soll-

Temperatur erreicht wurde.

2. In Arbeitspausen sind nur wenige kurze Heiz­pulse erforderlich, um die Lötspitzen-Temperatur
auf dem eingestellten Wert zu halten. Die LED
blinkt teilweise in größeren Abständen - abhän­gig von der eingestellten Soll-Temperatur und
der Größe der Lötspitze.

3. Bei Lötstellen mit sehr großem Wärmebedarf
muss die Lötspitze ausreichend groß gewählt
werden, um die volle Heizleistung des Multi-TC
zu nutzen.

Falls bei solchen Lötstellen die LED von Dau-

erleuchten auf Blinken wechselt bevor das Lot
der gesamten Lötstelle aufgeschmolzen ist,
zeigt dies an, dass die Lötspitze zu klein gewählt
wurde und nicht in der Lage ist, die volle Heiz­leistung des Kolbens auf die Lötstelle zu über­tragen.

In diesem Fall wählen Sie bitte die für Ihre Löt-

aufgabe richtige Lötspitze aus der Aufstellung in
dieser Betriebsanleitung.

Achtung!

Nehmen Sie keine Eingriffe oder Veränderungen
am Lötkolben vor.
Wenn die Anschlussleitung beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst

oder eine ähnlich qualizierte Person ersetzt

werden, um Gefährdungen zu vermeiden.
Reparaturen dürfen nur mit Original Ersa-Ersatz­teilen vom erfahrenen und autorisierten Elektro­Fachpersonal vorgenommen werden. Das Gerät
beinhaltet strom- und spannungsführende Teile.
Bei unsachgemäßen Eingriffen besteht Lebens­gefahr.

Reheating indicator and selection
of the correct soldering tip:

The reheating indicator (LED) provides important

information for efcient soldering.

1. After the device is connected to the power
supply, the LED rst illuminates steadily.
The LED goes out after the adjusted target tem­perature has been attained.

2. During interruptions of work only a few short
heat pulses are required in order to maintain
the soldering tip temperature at the adjusted

value. The LED partly ashes at longer intervals,

depending on the adjusted target temperature
and the size of the soldering tip.

3. For solder joints with a very high heat requirement,
select a sufficiently large soldering tip in order
to utilize the full heating power of the Multi-TC.
If at such solder joints the LED changes from
steady illumination to flashing before the solder
of the entire joint has melted, then the solder­ing tip is too small and is not able to conduct
the full heat output of the soldering iron to the
solder joint.

In this case, select the correct soldering tip for

your soldering job from the list in these Operat­ing Instructions.

Attention!

Do not intervene in or make changes to the solder­ing iron.

If the connecting cable is damaged, it must be
replaced by the manufacturer, the manufacturer‘s

customer service or a similarly qualied person in

order to avoid hazards.
Repairs may be performed only by experienced

and authorized electrical technicians using genuine
Ersa parts. The device contains live and voltaged
parts.

There is a risk of fatal injury if inexperienced people
work on the unit.

Indication d’apport de chaleur et sélec­tion de la pointe à souder appropriée :

L’indication d’apport de chaleur (LED) vous donne
d’importantes informations pour obtenir des sou-

dures efcaces.

1. Après avoir branché la tension d’alimenta­tion, la LED restera allumée constamment.
Dès que la température de consigne désirée est
atteinte, la LED s’éteint.

2. Lors de pauses du travail, il ne faut que des
impulsions de chaleur occasionnelles pour
maintenir la température de la pointe à souder
à la valeur désirée. La LED clignotera en inter­valles plus ou moins grandes – selon la tempé­rature de consigne désirée et les dimensions de
la pointe à souder utilisée.

3. Pour des soudures exigeant un grand apport
de chaleur, vous devez sélectionner une

pointe à souder sufsamment grande an

d’utiliser toute la puissance du Multi-TC.
Lorsque, pour de telles soudures, la LED com­mence à clignoter avant que la soudure de toute
la surface à souder ait fondue, cela indique
qu’une pointe à souder trop petite avait été
sélectionnée et qu’elle n’arrive pas à transmettre
toute la puissance du fer à souder à la surface
de travail.

Veuillez, dans ce cas, sélectionner la pointe à

souder appropriée pour votre tâche de soudure
dans la liste de ce mode d’emploi.

Attention!

N’apportez aucune intervention ou modication au

fer à souder.
Lorsque le cordon est endommagé, vous devez

le faire remplacer par le fabricant, par son service

après vente ou par une autre personne qualiée,
an d’éviter tout danger.

D’éventuelles réparations ne peuvent être effec­tuées que par des techniciens qualiés expéri­mentés autorisés, en n’utilisant que des pièces de
rechange Ersa originelles. L’appareil contient des
composants sous tension.

Les interventions inappropriées sont mortellement
dangereuses.

Arbeiten mit empndlichen

Bauelementen:

Manche Bauteile können durch elektrostatische
Entladungen beschädigt werden (beachten Sie
bitte die Warnhinweise auf den Verpackungen
oder fragen Sie den Hersteller bzw. den Lieferant).
Zum Schutz dieser Bauelemente eignet sich ein
ESD-sicherer Arbeitsplatz (ESD = Elektrostatische
Entladung).

Dieses Umfeld kann mit Teilen, die der Norm
IEC61340-5-1 entsprechen, geschaffen werden.
Die leitfähige ESD-Arbeitsunterlage wird über
einen ESD-Erdungsstecker (mit eingebautem
1 MOhm-Sicherheitswiderstand) an einen Schutz­leiterkontakt (PE) derselben Steckdosenleiste
angeschlossen, an der auch der Schutzleiter (PE)
des Multi-TC angeschlossen ist (siehe Abb. 4).

Die beiden an der ESD-Arbeitsunterlage ange­schlossenen ESD-Erdungsleitungen müssen inte­grierte 1 MOhm-Sicherheitsswiderstände besitzen.

*) Lökolben mit Schutzklasse 1 (Schutzleiter) und

ESD-Erdungsstecker in derselben Steckdosen­leiste

*) Soldering iron with protection class 1 (protec-

tive ground) and ESD ground plug in the same
socket board

*) Fer à souder de catégorie de protection 1

(conducteur de protection) et prise de terre ESD
dans la même prise de courant

Working with sensitive
components:

Some components can be damaged by electro­static discharge (please note the warnings on the
packaging, or ask the manufacturer or supplier).
An ESD-protected workstation (ESD = electrostatic
discharge) is suitable for protecting these compo­nents.

The proper surroundings can be created using
parts parts according to the standard IEC61340­5-1.
The conductive ESD work surface is con­nected via an ESD ground plug (with integrated
1 MOhm safety resistor) to a protective ground
contact of the same socket board, to which the
protective ground of the Multi-TC is also connected

(see g. 4).

The two ESD ground cables connected to the ESD
work surface must have integrated 1 MOhm safety
resistors.

4

)

*

Travailler avec des
composants sensibles :

Certains composants peuvent être endommagés
par des décharges électrostatiques (observez les
avertissements sur les emballages ou renseignez-

vous auprès du fabricant ou du fournisseur). An

de protéger ces composants, votre lieu de travail
doit être sécurisé ESD (ESD = décharges électros­tatiques).

Un tel environnement peut être créé avec des
composants selon la norme IEC61340-5-1. La
surface de travail ESD conductrice doit être
connectée via une prise de terre ESD (avec une
résistance de sécurité de 1 Mohm intégrée) à un
contact de conducteur de protection (PE) de
la même prise de courant sur laquelle est branchée
le conducteur de protection (PE) du Multi-TC (voir
Fig.4).

Les deux conducteurs de terre ESD connectés à la
surface de travail ESD doivent être équipés avec
des résistances de sécurité intégrées de 1 Mohm.

Technische Daten

Betriebsspannung 230 V~
Frequenz 50-60 Hz
Leistungsaufnahme ca. 75 W/350 °C
Anheizleistung bis zu 285 W
Anheizzeit ca. 34 s auf 280°C,

Regeltechnik SENSOTRONIC
Temperaturbereich 250 bis 450°C
Wärmenachschub-Anzeige LED rot
Gewicht ohne Zuleitung ca. 60 g
Zuleitung 1,5 m; 3 x 075 mm

2

(hochexibel/hitzebeständig)

Ausführung Schutzklasse 1

Störfestigkeit (EMV)

Das Gerät erreicht die Störfestigkeit nach
DIN EN 55014-2.

Überspannungsschutz

Der Multi-TC sollte nur an Stromversorgungsnet­zen betrieben werden, die über Überspannungs­schutzeinrichtungen mit mindestens „Mittelschutz“
verfügen.

Folgende Schutzniveaus sollten nicht überschrit­ten werden:

Schutzniveau Ader-Ader ≤ 1 kV
Schutzniveau Ader-Erde ≤ 2 kV

Ersatzteile und Bestelldaten

Bezeichnung Bestell-Nr.

Lötkolben Multi-TC 0760CD
inkl. Lötspitze 842CD

Ablageständer **) mit

0A28

Viskose-Schwamm und Ablage
für 8 Lötspitzen

Ersatz - Viskoseschwamm
Messing-Reinigungsbürstchen

003B
3 ZT 000 51

für Stielrohr und Lötspitze

Technical Data

Operating voltage 230 V~
Frequency 50-60 Hz
Power consumption approx. 75 W/350 °C
Preheating power up to 285 W
Preheating time approx. 34 s to 280°C,

Control technology SENSOTRONIC
Temperature range 250 to 450°C
Reheating indicatior red LED
Weight without cable approx. 60 g
Feeder cable 1.5 m; 3 x 075 mm

(ultraexible/heat-resistant)

Version Protection class 1

Interference resistance (EMC)

The device achieves interference resistance
according to DIN EN 55014-2.

Overvoltage protection

The Multi-TC should be operated only with a power
supply circuit equipped with overvoltage protection
devices of at least “medium protection” level.

The following protection levels should not be
exceeded:

Protection level conductor-conductor ≤ 1 kV
Protection level conductor-ground ≤ 2 kV

Spare parts and ordering information

Description Order no.

Multi-TC soldering iron 0760CD
incl. 842CD soldering tip

Rest stand **) with viscose

0A28

sponge and comparatment
for 8 soldring tips

Spare viscose sponge

003B

Brass cleaning brush 3 ZT 000 51
for shaft tube and soldering

Données techniques

Tension 230 V~
Fréquence 50-60 Hz
Puissance dissipée env. 75 W/350 °C
Puissance de chauffage jusqu'à 285 W
Temps de chauffage env. 34 s à 280°C,

Technique de régulation SENSOTRONIC
Plage de températures 250 à 450°C
Indication d'apport de chaleur LED rouge
Poids sans cordon env. 60 g

2

Cordon 1,5 m; 3 x 075 mm

(exible/résistant à la chaleur)

Exécution

Anti-parasitaire (EMV)

Catégorie de protec.1

L'appareil est blindé selon DIN EN 55014-2.

Protection de surcharges

Le Multi-TC ne devrait être connecté qu’à des
réseaux électriques disposant d’une protection
aux surcharges libellées « Protection moyenne »
ou mieux.

Les niveaux de protection suivants ne devraient
pas être dépassés :

Niveau de protection conducteur à conducteur ≤ 1 kV
Niveau de protection conducteur à terre ≤ 2 kV

Pièces de rechange et données de
commande

Description N° d'article

Fer à souder Multi-TC 0760CD
y compris pointe à souder 842CD

Support **) avec éponge
visqueuse et support

pour 8 pointes à souder
Eponge visqueuse de rechange

Brosse en laiton 3 ZT 000 51
pour tuyère et pointe à souder

0A28

003B

2

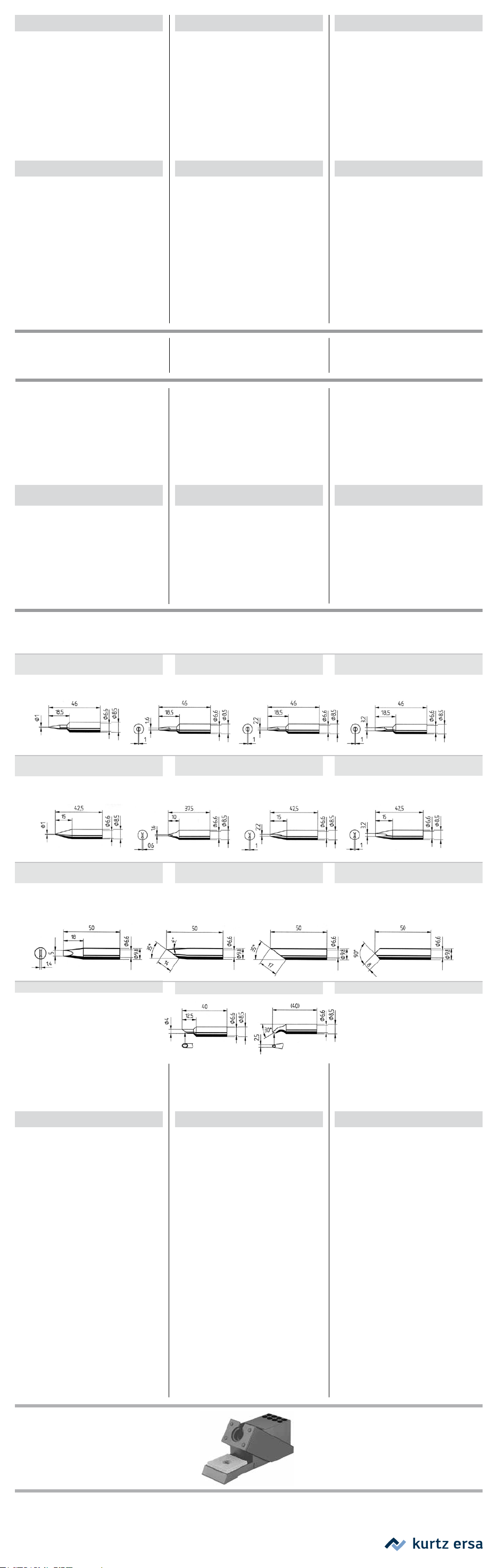

ERSADUR-Dauerlötspitzen*

sortiert nach Lötaufgaben (BEISPIEL)!

Lötstellen mit kleinem bis mittlerem Wär­mebedarf

(elektronische Bauteile, Drähte und Leitungen
bis ca. 1,5 mm

Lötstellen mit mittlerem bis großem Wär­mebedarf

(mittelgroße Masseächen, Multilayer-Leiter­platten, Drähte und Leitungen bis ca. 4 mm²)

Lötstellen mit sehr großem
Wärmebedarf

(Tiffany-Arbeiten, große Masseächen, mittelgroße

Abschirmbleche, Drähte und Leitungen bis ca. 6 mm²)

²

)

832 BD 832 YD 832 CD 832 ED

842 BD 842 YD 842 CD 842 ED

ERSADUR long-life soldering tips*

arranged acc. to soldering tasks (EXAMPLE)!

Solder joints with small to medium heat
requirement

(electronic components, wires and cables up to
approx. 1.5 mm

Solder joints with medium to high heat
requirement

(medium-sized ground planes, multilayer PCB

wires and cables up to approx. 4 mm²)

Solder joints with very high heat require­ment

(Tiffany glass work, ground planes, medium-sized shield
plates, wires and cables up to approx. 6 mm²)

²

)

Pointes à souder ERSADUR*

triées selon tâche de soudure (EXEMPLE)!

Soudures avec demande de chaleur faible
à moyenne

(composants électroniques, ls et circuits impri­més jusqu’à env. 1,5 mm

Soudures avec demande de chaleur

moyenne à grande

(surfaces moyennes, circuits imprimés multi­couches, ls et circuits imprimés jusqu’à env.

4 mm² )

Soudures avec demande de chaleur
très grande

(Soudure de vitraux, grandes surfaces, écrans métalliques-

moyens, ls et circuits imprimés jusqu’à env. 6 mm²)

²

)

832 VD 832 GD 832 LD 832 MD

Sonderformen

* Die vollständige Liste mit über 50 verschiede-

nen, am Multi-TC adaptierbaren ERSADUR Dauer­löt-/Auslötspitzen (Serie 832 und 842) und Kleinlöt­bädern sowie weitere Informationen erhalten Sie auf
Anfrage.

Garantie

Heizkörper und Löt- bzw. Entlötspitzen stellen Verschleiß­teile dar, welche nicht der Garantie unterliegen. Material­oder fertigungsbedingte Mängel müssen unter Mitteilung
der Mängel sowie des Kaufbeleges vor Warenrücksendung,
welche bestätigt werden muss, angezeigt werden und der
Warenrücksendung beiliegen.

Ersa hat diese Betriebsanleitung mit großer Sorgfalt erstellt.
Es kann jedoch keine Garantie in bezug auf Inhalt, Vollstän­digkeit und Qualität der Angaben in dieser Anleitung über-

nommen werden. Der Inhalt wird gepegt und den aktuellen

Gegebenheiten angepasst.
Alle in dieser Betriebsanleitung veröffentlichten Daten

sowie Angaben über Produkte und Verfahren, wurden von
uns unter Einsatz modernster technischer Hilfsmittel, nach
besten Wissen ermittelt. Diese Angaben sind unverbindlich
und entheben den Anwender nicht von einer eigenverant­wortlichen Prüfung vor dem Einsatz des Gerätes. Wir über­nehmen keine Gewähr für Verletzungen von Schutzrechten
Dritter für Anwendungen und Verfahrensweisen ohne vorhe­rige ausdrückliche und schriftliche Bestätigung. Technische
Änderungen im Sinne einer Produktverbesserung behalten
wir uns vor. Im Rahmen der gesetzlichen Möglichkeiten ist
die Haftung für unmittelbare Schäden, Folgeschäden und
Drittschäden, die aus dem Erwerb dieses Produktes resul­tieren, ausgeschlossen.

Alle Rechte vorbehalten. Das vorliegende Handbuch darf,
auch auszugsweise, nicht ohne die schriftliche Genehmi­gung der Ersa GmbH reproduziert, übertragen oder in eine
andere Sprache übersetzt werden.

Special shapes

832 PW

* The complete list with over 50 different ERSADUR

long-life soldering and desoldering tips (series 832
and 842) and small solder baths adaptable to Multi­TC as well as further information are available on
request.

832 HD

Warranty

Heating elements and soldering and desoldering tips are

wearing parts not covered by the warranty. Deciencies

related to materials or manufacture as well as the proof of
purchase must be indicated and conrmed before return­ing the goods, and this information included in the return
shipment.

Ersa has produced these Operating Instructions with the
utmost care. Nevertheless, we cannot provide any guaran­tee for the content, completeness or quality of the informa­tion contained in this manual. The content is being continu­ally updated and adapted to current conditions.

All the data contained in these Operating Instructions,

including specications of products and procedures, have

been obtained by us in good conscience and using the
latest technical equipment. These specications are pro­vided without obligation and do not discharge the user from
the responsibility of conducting an inspection before using
the device. We accept no responsibility for violations of the
industrial property rights of third parties or for applications
and procedures that we have not previously expressly
approved in writing. We reserve the right to make technical
changes in the interest of product improvement.

Within the bounds of legal possibility, liability for direct
damage, consequential damage and third party damage
resulting from the acquisition of this product is excluded.

All rights reserved. This manual may not be reproduced,
transmitted or in translated in another language, even in
excerpt form, without the written permission of Ersa GmbH.

Formes spéciales

* La liste complète avec plus de 50 types différents

de pointes à souder/dessouder (séries 832 et 842)
et petits bains de soudure pouvant être adaptés au
Multi-TC, et avec de plus amples informations est
disponible sur simple demande.

Garantie

Les éléments chauffants et les fers à souder ou à dessou­der sont des composants soumis à usure et ne font pas
l‘objet de la garantie. Des défauts matériels ou de produc­tion doivent être constatés; ce constat, ensemble avec la
preuve d‘acquisition doit accompagner le renvoi du produit,

qui à son tour doit être conrmé.

Ersa a pris grand soin lors de la composition de ce mode
d‘emploi. Cependant, nous n‘offrons aucune garantie
concernant le contenu, la complétude ou la qualité des
informations données dans ce mode d‘emploi. Le contenu
sera entretenu et adapté aux circonstances actuelles.

Toutes les données publiées dans ce mode d‘emploi, ainsi
que les informations à propos de produits et de procédés,
ont été obtenues en utilisant les moyens techniques les
plus modernes selon nos meilleures connaissances. Ces
informations ne constituent pas un engagement et ne
libèrent pas l‘utilisateur de la responsabilité d‘un contrôle
indépendant avant de l‘utilisation de l‘appareil. Nous
n‘offrons aucune garantie pour d‘éventuelles violations de
droits d‘auteur de tiers sur les applications et procédés,

sans conrmation expresse écrite préalable. Nous réser­vons le droit d‘apporter des modications en vue d‘amé-

liorer le produit. En vue des possibilités légales, toute
responsabilité pour des dommages immédiats, dommages
séquentiels et dommages à tiers, résultants de l‘acquisition
de ce produit, est exclue.

Tous droits réservés. Le présent mode d‘emploi ne peut
être, entièrement ni partiellement, reproduit, transféré ni
traduit en d‘autres langues, sans l‘autorisation écrite de la
Ersa GmbH.

2

1
2

3

7

8

3

1. Punta di saldatura

2. Posizione del sensore termico (g. 2)

3. Supporto

4. Designazione del tipo, tensione di alimenta­zione e potenza

5. Indicatore termico (LED)

6. Pulsante di regolazione della temperatura (g. 3)

7. Tacca per la sicura antitorsione (sul lato inferiore)

8. Molla di tenuta per la punta di saldatura

Caratteristiche

I

Il Multi-TC è un utensile potente con un sensore
termico estremamente sensibile collocato sulla
punta di saldatura in posizione molto avanzata. In
questo modo la temperatura viene misurata molto
in prossimità del punto da saldare e il sistema di
riscaldamento può reagire immediatamente alla
perdita di calore provocata dal rapido incremento
della temperatura di riscaldamento.

La combinazione fra il sensore termico collocato
nella punta di saldatura e l’elettronica di regola­zione precisa integrata nell’impugnatura consen­tono di eseguire in modo professionale sia lavori
di saldatura di massima precisione su componenti
elettronici sia interventi con un elevato fabbisogno
termico (es. saldatura di vetri decorativi Tiffany).

Grazie alla tecnica altamente avanzata dell’Ersa
Multi-TC è possibile ottenere i migliori risultati di
saldatura.

Avvertenze di sicurezza

4

5
6

1 Multi-TC

1. Punta de soldadura

2. Posición del sensor de temperatura (gura 2)

3. Portacautín

4. Tipo, tensión de alimentación y potencia

5. Indicación de entrega térmica (LED)

6. Perilla de ajuste de temperatura (gura 3)

7. Muesca para protección anti-torsión

8. Sujeción para punta de soldadura

Características

E

La Multi-TC es una herramienta de alto rendimiento
que posee un sensor térmico de alta sensibilidad
que se encuentra en la parte delantera de la punta
de soldadura. Esto permite medir la temperatura
muy cerca al punto de soldadura, pudiendo el sis­tema de calentamiento reaccionar de inmediato
ante la pérdida de calor, recalentando rápidamente
la punta.

La combinación del sensor térmico (que se encuen­tra en la punta de soldadura) y el regulador elec­trónico (que se encuentra en el mango) posibilitan
llevar a cabo profesionalmente tanto trabajos de
soldadura en componentes electrónicos sensibles
así como trabajos de soldadura que exigen gran­des volúmenes térmicos (como por ejemplo solda­dura de lámparas tipo Tiffany).

Gracias a la alta tecnología contenida en el Ersa
Multi-TC es posible lograr excelentes resultados de
soldadura.

Observaciones de seguridad

1. Ponta de solda

2. Posição do sensor térmico (Fig. 2)

3. Suporte de ferro de soldar

4. Designação de tipos, tensão de alimentação e
potência

5. Indicador de avanço térmico (LED)

6. Botão de ajuste da temperatura (Fig. 3)

7. Entalhe de proteção contra giro (no lado inferior)

8. Mola de retenção para a ponta de solda

Características

P

O Multi-TC é uma ferramenta potente com um
sensor térmico de alta sensibilidade, que está posi­cionado bem na frente na ponta de solda. Desse
modo, a temperatura é medida muito próximo ao
ponto de solda e o sistema de aquecimento pode
reagir imediatamente à perda de calor através de
um aquecimento complementar rápido.

A combinação do sensor térmico, localizado na
ponta de solda, com a eletrônica de regulagem

integrada no cabo, possibilita executar prossio­nalmente os mais nos trabalhos de solda em

componentes eletrônicos sensíveis, como também
trabalhos de solda com grande necessidade de
calor (p.ex. solda Tiffany).

Através da alta tecnologia do Ersa Multi-TC obtém-

-se ótimos resultados de solda.

Recomendações de segurança

Prima della messa in funzione leggere attenta­mente le avvertenze di sicurezza allegate.

I saldatoi Ersa vengono prodotti e testati in base
alle prescrizioni di sicurezza della norma VDE

0700.

Prima di mettere in funzione
l‘apparecchio assicurarsi che:

1. La tensione indicata sull’anello del tipo coincida
con quella allacciata.

2. Controllare la sede della punta di saldatura.
La tacca per la sicura antitorsione deve essere
incastrata correttamente, la molla di tenuta
deve essere tesa e agganciata in modo sicuro.
In questo modo viene garantito che la punta di
saldatura sia ben applicata sul sensore termico
e che la temperatura della punta venga regolata
in modo preciso.

Non fare mai funzionare il saldatoio senza la

punta di saldatura.

Messa in funzione:

1. Collocare il saldatoio sul supporto.

2. Selezionare la temperatura nominale desiderata
mediante il pulsante di regolazione della tem-

peratura (g. 3). Il pulsante di regolazione della

temperatura si trova appositamente all’interno
dell’impugnatura in modo da impedire che venga
spostato involontariamente.

3. Collegare il saldatoio ad una presa con messa a
terra.

4. Prima di eseguire la saldatura pulire la
punta con una spugna in viscosa umida.
Non pulire mai la punta dopo la saldatura poiché
il materiale di saldatura residuo impedisce l’ossi­dazione della punta di saldatura.

5. Durante le pause di lavoro collocare sempre il
saldatoio sul supporto.

Utilizzare il saldatoio soltanto in ambienti interni

e asciutti.

Indicatore termico e scelta della
punta di saldatura corretta:

L‘indicatore termico (LED) fornisce informazioni

importanti per saldare in modo efciente.

1. Dopo il collegamento alla rete di alimentazione
il LED rimane acceso in modo permanente.
Il LED si spegne quando è stata raggiunta la
temperatura nominale impostata.

2. Durante le pause di lavoro sono necessari
soltanto pochi brevi impulsi di calore, per man­tenere la temperatura della punta al valore desi­derato. Il LED lampeggia in parte ad intervalli
lunghi, a seconda della temperatura nominale
impostata e delle dimensioni della punta.

3. Pur i punti da saldare che necessitano un ele­vato apporto di calore occorre scegliere una

punta di saldatura sufcientemente grande per

sfruttare tutta la potenza termica del Multi-TC.
In questi punti se il LED inizia a lampeggiare
prima che la lega per saldature sia completa-

mente fusa su tutto il punto da saldare, signica

che è stata scelta una punta troppo piccola
che non è in grado di trasferire tutta la potenza
termica del saldatoio sul punto da saldare.

In questo caso scegliere la punta di saldatura
corretta in base al lavoro da eseguire aiutandosi
con l’elenco riportato nelle presti istruzioni per
l’uso.

Come lavorare con compo­nenti sensibili:

Alcuni componenti possono essere danneggiati
dalle scariche elettrostatiche (rispettare le avver­tenze riportate sulle confezioni o informarsi in
proposito presso il produttore o il proprio fornitore).
Particolarmente indicata per proteggere questi
componenti è una postazione di lavoro esente da
scariche elettrostatiche.

Questo ambiente può essere realizzato con parti
conformi alla norma IEC61340-5-1.

La base di lavoro ESD conduttiva viene collegata
mediante un connettore di terra ESD (con una
resistenza di sicurezza integrata di 1 MOhm) ad un
contatto del conduttore di terra (PE) della stessa
presa a cui è collegato anche il conduttore di terra

(PE) del Multi-TC (vedi g. 4).

I due conduttori di terra collegati alla base di lavoro
ESD devono possedere delle resistenze di sicu­rezza integrate di 1 MOhm.

*) Saldatoio con classe di protezione 1 (conduttore

di terra) e conduttore di terra ESD nella stessa
presa

¡Por favor antes de la utilización observe las adver­tencias de seguridad adjuntas!

Los cautines Ersa se fabrican y se controlan según
las normas de seguridad VDE 0700.

Antes de la puesta en funcionamiento
del aparato se deberá observar:

1. Que los datos de tensión eléctrica en la etiqueta
correspondan a los de la red eléctrica.

2. Que la punta de cautín se encuentre bien
colocada. Que la muesca para protección anti­torsión haya encajado correctamente y que
el muelle de sujeción este tensionado y haya
cerrado. Con ello se garantiza que la punta de
soldadura tenga buen contacto con el sensor
térmico y que se regule la temperatura con
exactitud.

El cautín no deberá poner en funcionamiento sin

la punta de soldadura.

Puesta en funcionamiento:

1. Coloque el cautín en el portacautín.

2. Seleccione la temperatura nominal deseada
usando la perilla de ajuste de temperatura

(gura 3). La perilla se encuentra dispuesta
bajorrelieve en el mango a n de evitar desajus-

tes accidentales

3. Conecte el cautín a una toma de red eléctrica
con toma de tierra aislada.

4. Inmediatamente antes de soldar, limpie la
punta de soldadura en una esponja de viscosa.
No limpiarla nunca después de soldar, ya que
el resto de estaño impide que la punta de sol­dadura se oxide.

5. Durante las pausas, coloque siempre el cautín
en el portacautín.

Utilice el cautín únicamente en habitaciones

secas.

Indicación de entrega térmica y seleción
de la punta de soldadura idónea:

La indicación de entrega térmica (LED) le propor­ciona informaciones de utilidad para poder soldar

ecientemente.

1. Después de conectar el aparato a la red eléc­trica, el LED se mantendrá encendido y se
apagará recién cuando haya alcanzado la tem­peratura nominal seleccionada.

2. En las pausas de trabajo se necesitarán muy
poco impulsos de calentamiento para mantener
la temperatura de la punta de soldadura en el
valor ajustado. El LED parpadeará de vez en
cuando, dependiendo de la temperatura nominal
y el tamaño de la punta de soldadura.

3. En trabajos de soldadura que exijan grandes
volúmenes térmicos se deberá elegir una punta

de soldadura sucientemente grande para poder

aprovechar completamente el rendimiento tér­mico de la Multi-TC.

Si al realizar tales trabajos de soldadura el

LED deja de estar encendido continuamente y
comienza a parpadear antes de que el punto de
soldadura se haya fundido, será señal que se
ha elegido una punta de soldadura demasiado

pequeña que no tiene la capacidad suciente

para poder transmitir el rendimiento térmico del
cautín al punto de soldadura.

Si este fuera el caso, se remítase a la lista de

puntas elija una punta adecuada al tipo de tra­bajo de soldadura.

Trabajos con piezas delica­das:

Existen piezas muy sensibles que pueden resultar
dañadas mediante descargas electrostáticas (sír­vase observar las advertencias de los empaques
o consulte al fabricante o vendedor). A n de prote­ger estas piezas es recomendable disponer de un
puesto de trabajo a prueba de descargas electros­táticas.

Tales puestos de trabajo se pueden implementar
observando la norma IEC61340-5-1. La base de
trabajo conductora se encuentra conectada a un
conductor a tierra de seguridad (PE) mediante un
conector ESD (con una resistencia de seguridad de
1 MOhm) del mismo terminal de toma eléctrica al
cual está conectado el conductor a tierra de seguri-

dad (PE) de la Multi-TC (véase la gura 4).

Ambos conductores de tierra ESD conectados a
la base de trabajo ESD deberán poseer resisten­cias de seguridad de 1 MOhm integradas.

4

Antes de utilizar pela primeira vez o aparelho é
imprescindível observar as instruções de segu­rança em anexo.

Os ferros de soldar Ersa são fabricados e testados
de acordo com as instruções de segurança da VDE

0700.

Antes da colocação em funcionamento
do aparelho deve-se observar:

1. A indicação de tensão no anel de tipos deve cor­responder à fonte de tensão.

2. Verique o ajuste da ponta de solda. O enta­lhe para a proteção contra giro deve estar
corretamente encaixado, a mola de reten­ção armada e engatada com segurança.
Desse modo assegura-se que a ponta de solda
está bem encostada no sensor térmico e que a
temperatura da ponta de solda seja regulada
com precisão.

Não operar o ferro de soldar sem ponta de

solda.

Colocação em funcionamento:

1. Coloque o ferro de soldar sobre o suporte na
coluna de apoio.

2. Selecione a temperatura nominal desejada no
botão de ajuste da temperatura (Fig. 3). O botão
de ajuste encontra-se numa depressão do cabo,
para impedir de forma eciente um ajuste invo­luntário.

3. Conecte o ferro de soldar numa tomada tipo
Schuko.

4. Limpe a ponta de solda imediatamente antes
da solda numa espuma de viscose úmida.
Nunca limpar após a solda, pois o material resi­dual impede a oxidação da ponta de solda.

5. Nos intervalos de trabalho sempre coloque o
ferro de soldar na coluna de apoio.

Utilizar o ferro de soldar somente em ambientes

internos secos.

Indicador de avanço térmico e
escolha da ponta de solda correta:

Indicador de avanço térmico (LED) fornece impor-

tantes informações para a solda eciente.

1. Após a conexão à rede de alimentação elétrica
o LED inicialmente ca aceso continuamente.
O LED apaga tão logo seja alcançada a tempe­ratura nominal ajustada.

2. Em intervalos de trabalho são necessários
somente alguns pulsos de aquecimento para
manter a temperatura da ponta de solda no
valor ajustado. O LED pisca intermitentemente
no caso de intervalos maiores - dependendo da
temperatura nominal ajustada e do tamanho da
ponta de solda.

3. Em pontos de solda com uma necessidade
muito grande de calor, deve ser escolhida uma

ponta de solda sucientemente grande, para

usar a potência térmica plena do Multi-TC.
Caso nestes pontos de solda o LED mude de
aceso contínuo para intermitente antes que o
estanho de todo o ponto de solda esteja total-

mente fundido, signica que foi escolhida uma

ponta de solda muito pequena e não há condi­ções de transferir a potência térmica plena do
ferro para o ponto de solda.

Nesse caso escolha a ponta de solda correta

para o seu trabalho de solda na lista destas ins­truções de operação.

Trabalho com componentes
sensíveis:

Alguns componentes podem ser danicados por

descargas eletrostáticas (por favor observe as
instruções nas embalagens ou pergunte ao fabri­cante ou ao fornecedor). Para a proteção destes
componentes é adequada uma estação de trabalho
segura contra ESD (ESD = descarga eletrostática).

Este ambiente pode ser criado com peças que
correspondem à norma IEC61340-5-1. A base de
trabalho ESD condutiva é conectada por meio de
um conector de aterramento ESD (com resistor de
segurança de 1 MOhm embutido) a um contato
de condutor de proteção (PE) da mesma barra de
tomadas, na qual também está conectado o con­dutor de proteção (PE) do Multi-TC (ver a Fig. 4).

Os dois condutores terra ESD conectados na base
de trabalho ESD devem possuir resistores de segu­rança integrados de 1 MOhm.

*)

Cautín de la clase de protección 1 (conductor de
protección) y conector a tierra ESD y el mismo
terminal de toma de red

*) Ferro de soldar com classe de proteção 1 (condutor

de proteção) e conector de aterramento ESD na
mesma barra de tomadas

)

*

Attenzione!

Non eseguire interventi o modiche sul saldatoio.

Se il cavo di collegamento è danneggiato, esso
deve essere sostituito dal costruttore, dal suo ser-

vizio clienti o da una persona qualicata per evitare

pericoli.
Le riparazioni possono essere eseguite soltanto

con parti di ricambio originali Ersa da personale
esperto e autorizzato. L‘apparecchio contiene com­ponenti sotto corrente e sotto tensione.

Qualsiasi intervento eseguito in modo inesperto
può essere letale.

Atención!

No efectúe ninguna modicación en el cautín.
En caso de que el cable eléctrico se dañe, y a n

de evitar riesgos, se deberá encomendar su susti­tución al fabricante, al servicio técnico autorizado o
a un técnico competente.

Las reparaciones deberán ser llevadas a cabo úni­camente por personal especializado y utilizando
piezas de recambio Ersa originales. El aparato
contiene piezas conductoras de electricidad y de
tensión.

La manipulación incorrecta del aparato puede traer
consigo riesgos de muerte.

Atenção!

Não faça nenhuma intervenção ou modicação no

ferro de soldar.

Se o cabo de conexão for danicado, ele deverá

ser substituído pelo fabricante ou seu serviço de
atendimento ao cliente ou uma pessoa igualmente

qualicada para evitar riscos.

Os reparos somente podem ser realizados com
peças de reposição originais Ersa por pessoal ele­trotécnico experiente e autorizado. O equipamento
contém peças condutoras de corrente e de tensão.

Em intervenções inadequadas existe risco de vida.

Dati tecnici

Tensione di esercizio 230 V~
Frequenza 50-60 Hz
Potenza assorbita ca. 75 W/350 °C
Potenza di riscaldamento iniz. no a 285 W

raggiungere 280°C
Tecnica di regolazione SENSOTRONIC
Campo di temperature da 250 a 450°C
Indicatore termico LED rosso
Peso senza linea di ca. 60 g

alimentazione
Linea di alimentazione 1,5 m; 3 x 0,75 mm

(ad alta essibilità/resistente al calore)

Esecuzione Classe di potenzione 1

Immunità alle interferenze (CEM)

L’apparecchio è conforme ai requisiti della norma
DIN EN EN 55014-2 per quanto riguarda l’immunità
alle interferenze.

Protezione contro le sovratensioni

Il Multi-TC deve essere usato soltanto con reti di
alimentazione della corrente che dispongono di
dispositivi di protezione contro le sovratensioni
aventi almeno un grado di “protezione media”.

I seguenti livelli di protezione non devono essere
superati:

livello di protezione conduttore-conduttore ≤ 1 kV
livello di protezione conduttore-terra ≤ 2 kV

Datos técnicos

Tensión de operación 230 V~
Frecuencia 50-60 Hz
Potencia absorbida aprox. 75 W/350°C
Potencia de precalentamiento hasta 285 W
Tiempo de precalentamiento

aprox. 34 segundos

hasta 280°C
Regulación SENSOTRONIC
Rango de temperatura de 250 a 450°C
Indicación de entrega térmica LED rojo
Peso sin cable aprox. 60 g

²

Cable de alimentación 1,5 m; 3 x 0,75 mm

(de alta exibilidad/resistente al calor)

Modelo Clase de protección 1

Resistencia a interferencias (EMV)

El aparato alcanza la resistencia a interferencias
según la norma DIN EN 55014-2 .

Protección contra sobrecargas

La Multi-TC deberá conectarse únicamente a redes
eléctricas que dispongan de protección contra
sobrecarga de la denominación „protección media“.

No se deberá exceder los siguientes niveles de
protección:

Nivel de protección Conductor-Conductor ≤ 1 kV
Nivel de protección Conductor-Tierra ≤ 2 kV

Dados técnicos

Tensão de operação 230 V~
Freqüência 50-60 Hz
Consumo de potência aprox. 75 W/350°C
Potência de aquecimento até 285 W
Tempo de aquecimento aprox. 34 s

a 280°C,
Técnica de regulagem SENSOTRONIC

Faixa de temperatura 250 até 450°C
Indicador de avanço térmico LED vermelho
Peso sem cabo aprox. 60 g

de alimentação

²

Cabo de alimentação 1,5 m; 3 x 0,75 mm

(alta exibilidade/resistente ao calor)

Execução Classe de proteção 1

Resistência a interferência (compatibili­dade eletromagnética)

O equipamento atinge a resistência a interferência
de acordo com a DIN EN 55014-2 .

Proteção contra sobretensão

O Multi-TC somente deve ser utilizado em redes
de alimentação elétrica que possuam dispositivos
de proteção contra sobretensão com pelo menos
“proteção média”.

Não devem ser ultrapassados os seguintes níveis
de proteção:

nível de proteção o-o ≤ 1 kV
nível de proteção o-terra ≤ 2 kV

²

Parti di ricambio e dati per
le ordinazioni

Denominazione N. d'ordine

Saldatoio Multi-TC 0760CD
incl. punta di salatura 842CD

Supporto con spugna in viscosa

0A28

e appoggio per 8 punte
di saldatura **)

Spugna in viscosa sostitutiva

003B

Spazzolino di pulizia in ottone 3 ZT 000 51
per tubo a stelo e punta di saldatura

Punte per saldatura continua
ERSADUR*

classicate in base ai lavori da eseguire (ESEMPIO)!

Punta da saldare con fabbisogno termico

da piccolo a medio

(componenti elettronici, fili e cavi no a ca. 1,5 mm²)

Punta da saldare con fabbisogno termico

da medio a grande

(superfici con massa medio-grande, circuiti stamati
multilayer, fili e cavi fino a ca. 4 mm²)

832 BD 832 YD 832 CD 832 ED

Piezas de recambio y datos
de pedido

Denominación: N° de pedido

Cautín Multi-TC 0760CD
incluye punta 842CD

Portacautín con esponja

0A28

de viscosay lugar para
8 puntas de soldadura **)

Esponja de viscosa de recambio

003B

Cepillo de latón 3 ZT 000 51
para el tubo y las puntas de soldadura

Puntas de soldadura permanente
ERSADUR*

clasificadas según el tipo de trabajo (EJEMPLOS)!

Trabajos de soldadura con volumen
térmico pequeño o mediano

(

componentes electrónicos, alambres y cables de

hasta aproximadamente 1,5 mm²)

Trabajos de soldadura con volumen
térmico mediano a grande

(superficies medianas, circuitos impresos multicapa,
alambres y cables de hasta aprox. 4 mm

²

)

Peças de reposição e dados
de pedido

Designação N.º de referência

Ferro de soldar Multi-TC 0760CD
inclusive ponta de solda 842CD

Coluna de apoio com

0A28

espuma de viscose e lugar
para 8 pontas de solda **)

Espuma de viscose reserva

003B

Escovinha de latão para limpeza 3 ZT 000 51
para o tubo do cabo e a ponta de solda

Pontas de solda permanente
ERSADUR*

classicadas por trabalhos de solda (EXEMPLO)!

Pontos de solda com necessidade de calor

pequena até média

(componentes eletrônicos, fios e condutores até
aprox. 1,5 mm

Pontos de solda com necessidade de calor
média até grande

(áreas de massa médias, placas de circuito impresso
multicamada, fios e condutores até aprox. 4 mm

²

)

²

)

842 BD 842 YD 842 CD 842 ED

Punta da saldare con fabbisogno termico

da molto grande

(lavori su vetri Tiffany, superfici con massa grande,
lamiere di schermatura medio-grandi, fili e cavi fino a
a ca. 6 mm²)

832 VD 832 GD 832 LD 832 MD

Forme speciali

* Su richiesta è disponibile l‘elenco completo con

oltre 50 punte diverse per la saldatura continua/
dissaldatura (serie 832 e 842) e i piccoli bagni di
saldatura adattabili a Multi-TC nonché ulteriori infor­mazioni.

Garanzia

L‘elemento riscaldante e le punte del saldatore e del dis­saldatore sono elementi soggetti ad usura che non sono
coperti dalla garanzia. I difetti del materiale o di fabbrica­zione devono essere segnalati con una comunicazione dei
difetti e dei dati del documento d‘acquisto prima di restituire
la merce.

Ersa ha realizzato queste istruzioni per l‘uso con molta
cura; tuttavia non può assumersi la responsabilità in
merito al contenuto, alla completezza e alla qualità delle
indicazioni qui riportate. Il contenuto viene curato e adat­tato alle circostanze attuali. Tutti i dati e le informazioni sui
prodotti e i procedimenti pubblicati nelle presenti istruzioni
sono stati determinati da noi con l‘utilizzo dei più moderni

mezzi tecnici, secondo le migliori conoscenze scientiche.

Queste informazioni non sono vincolanti e non dispensano

l‘utilizzatore dall‘eseguire una verica sotto la propria

responsabilità prima di utilizzare l‘apparecchiatura. Non
ci assumiamo nessuna responsabilità per le violazioni dei
diritti di protezione di terzi per applicazioni e processi senza
una precedente conferma scritta. Ci riserviamo il diritto di

apportare modiche tecniche al ne di migliorare il prodotto.

Nell‘ambito delle possibilità di legge, è esclusa la responsa­bilità per danni diretti e indiretti e danni a terzi che risultano
dall‘acquisto di questo prodotto.
Tutti i diritti sono riservati. Il presente manuale non può
essere riprodotto, ceduto o tradotto in un‘altra lingua, né
interamente né in parte, senza il consenso scritto della
Ersa GmbH.

Trabajos de soldadura con volumen
térmico muy grande

(trabajos similares a soldadura de lámparas Tiffany,
grandes superficies, pantallas protectoras, alambres y
cables de hasta aprox. 6 mm²)

Formas especiales

842 PW

* Solicite mayores informaciones así como la lista

completa

con más de 50 diferentes puntas de sol­dadura permanente o de desoldado (serie 832 y 842)
adaptables a la Multi-TC.

842 HD

Garantía

Los calentadores, así como las puntas de soldadura y
desoldado son piezas de desgaste que no están con­sideradas dentro de la garantía. Las fallas de material o
de fabricación deberán ser comunicadas detalladamente
adjuntando el recibo de compra antes de la devolución del

producto, debiendo esperarse hasta recibir la conrmación,

la misma que deberá adjuntarse al envío del producto.

Ersa ha elaborado esmeradamente estas instrucciones de
funcionamiento. Sin embargo, no podemos asumir respon­sabilidad alguna con respecto al contenido, exhaustividad
y calidad de los datos contenidos en este documento. Su

contenido está sujeto a continuas modicaciones. Todos los

datos publicados en estas instrucciones de funcionamiento
así como la información acerca de productos han sido
obtenidos esmeradamente y según nuestro leal entender y
utilizando las herramientas técnicas más modernas. Estas
informaciones poseen carácter facultativo y no exoneran
al usuario de la inspección del producto por responsabili­dad propia antes de su utilización. No asumimos respon­sabilidad alguna por lesiones a derechos de terceros por
aplicaciones o modos de procedimiento sin nuestra apro­bación expresa y por escrito. Nos reservamos el derecho

de modicaciones técnicas a n de mejorar el producto. En

el marco legal permitido, se excluye la responsabilidad por
daños, daños consecutivos y daños a terceros que resulten
de la compra de este producto.
Todos los derechos reservados. Este manual no podrá ser
total ni parcialmente reproducido, copiado ni traducido a
otro idioma sin la autorización escrita de Ersa GmbH.

Pontos de solda com necessidade de calor

muito grande

(trabalhos Tiffany, grandes áreas de massa, blindagens
médias, fios e condutores até aprox. 6 mm²)

Formas especiais

* A lista completa com mais de 50 diferentes

pontas de solda permanente/dessolda ERSADUR
(serie 832 e 842) adaptáveis no Multi-TC e pequenos
banhos de solda, assim como outras informações
podem ser obtidas mediante solicitação.

Garantia

Elementos térmicos e pontas de solda são peças de des-

gaste que não são cobertos pela garantia. Deciências de

material ou de fabricação devem ser informadas mediante

comunicação das deciências bem como do comprovante

de compra antes da devolução da mercadoria, a qual deve

ser conrmada e anexada à devolução da mercadoria.

A Ersa elaborou estas instruções de operação com muito
cuidado. Contudo, não se pode ser assumir nenhuma
garantia em relação ao conteúdo, completitude e qualidade
dos dados nestas instruções. O conteúdo é actualizado e
adaptado às condições atuais.
Todos os dados divulgados nestas instruções de opera­ção, bem como informações sobre produtos e processos,
foram apurados por nós utilizando os recursos técnicos
mais modernos e de acordo com o melhor conhecimento.
Esses dados não são vinculantes e não isentam o usuário
de um exame realizado sob responsabilidade própria antes
da utilização do equipamento. Não assumimos nenhuma
responsabilidade por violações de direitos de proteção de
terceiros relativos a usos e procedimentos sem uma con-

rmação prévia expressa e por escrito. Reservamo-nos o
direito de realizar alterações técnicas com a nalidade de

aperfeiçoar o produto.
No âmbito das possibilidades legais está excluída a res­ponsabilidade por danos directos, danos subsequentes e
danos de terceiros que resultem da aquisição deste pro­duto.
Todos os direitos reservados. O presente manual não pode
ser reproduzido, cedido ou traduzido para um outro idioma,
de forma total ou parcial, sem a autorização por escrito da
Ersa GmbH.

**) Ablageständer A 28 mit Ablage für 8 Lötspitzen
Rest stand A 28 with compartment for 8 soldering tips
Support A 28 avec support pour 8 pointes à souder
Supporto A 28 con appoggio per 8 punte di saldatura
Portacautín A 28 con lugar para 8 puntas de soldadura
Coluna de apoio A 28 com lugar para 8 pontas de solda

3BA00078-00 • 06/13 • Revision 2 • © by Ersa

Er s a GmbH • Le onh a rd-Kar l - S tr. 24 • 978 77 We r t hei m /Ger m any
Tel. +4 9 (0 ) 93 4 2 /800 -0 • Fa x -127 • e- m ail : servic e.t o ols @ k u r t zer s a .de • ww w .er s a.co m
