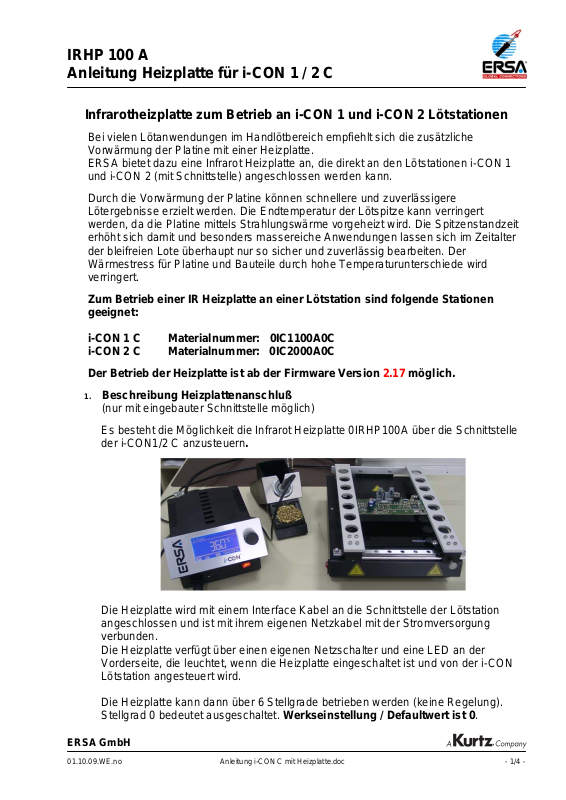

Infrarotheizplatte zum Betrieb an i-CON 1 und i-CON 2 Lötstationen
Bei vielen Lötanwendungen im Handlötbereich empfiehlt sich die zusätzliche
Vorwärmung der Platine mit einer Heizplatte.
ERSA bietet dazu eine Infrarot Heizplatte an, die direkt an den Lötstationen i-CON 1
und i-CON 2 (mit Schnittstelle) angeschlossen werden kann.
Durch die Vorwärmung der Platine können schnellere und zuverlässigere
Lötergebnisse erzielt werden. Die Endtemperatur der Lötspitze kann verringert
werden, da die Platine mittels Strahlungswärme vorgeheizt wird. Die Spitzenstandzeit
erhöht sich damit und besonders massereiche Anwendungen lassen sich im Zeitalter
der bleifreien Lote überhaupt nur so sicher und zuverlässig bearbeiten. Der
Wärmestress für Platine und Bauteile durch hohe Temperaturunterschiede wird
verringert.
Zum Betrieb einer IR Heizplatte an einer Lötstation sind folgende Stationen
geeignet:
i-CON 1 C Materialnummer: 0IC1100A0C
i-CON 2 C Materialnummer: 0IC2000A0C
Der Betrieb der Heizplatte ist ab der Firmware Version 2.17 möglich.
1. Beschreibung Heizplattenanschluß
(nur mit eingebauter Schnittstelle möglich)
Es besteht die Möglichkeit die Infrarot Heizplatte 0IRHP100A über die Schnittstelle
der i-CON1/2 C anzusteuern.
Die Heizplatte wird mit einem Interface Kabel an die Schnittstelle der Lötstation
angeschlossen und ist mit ihrem eigenen Netzkabel mit der Stromversorgung
verbunden.
Die Heizplatte verfügt über einen eigenen Netzschalter und eine LED an der
Vorderseite, die leuchtet, wenn die Heizplatte eingeschaltet ist und von der i-CON
Lötstation angesteuert wird.
Die Heizplatte kann dann über 6 Stellgrade betrieben werden (keine Regelung).
Stellgrad 0 bedeutet ausgeschaltet. Werkseinstellung / Defaultwert ist 0.
ERSA GmbH
01.10.09.WE.no Anleitung i-CON C mit Heizplatte.doc - 1/4 -
IRHP 100 A
Anleitung Heizplatte für i-CON 1 / 2 C
2. Funktionsbeschreibung
Die Heizplatte wird über die Schnittstellenerweiterung mit der i-CON verbunden.
Dabei muss die Cinch Seite der Steuerleitung mit der HP und der 9-polige D-Sub
Stecker mit der i-CON verbunden werden.
Die Software (ab Version 2.17) ist so ausgelegt, dass die Heizplatten Funktion über
den Konfigurationsmode aktiviert werden muss, damit die Heizplatte im normalen
Betrieb der Lötstation ein- / ausgeschaltet werden kann.

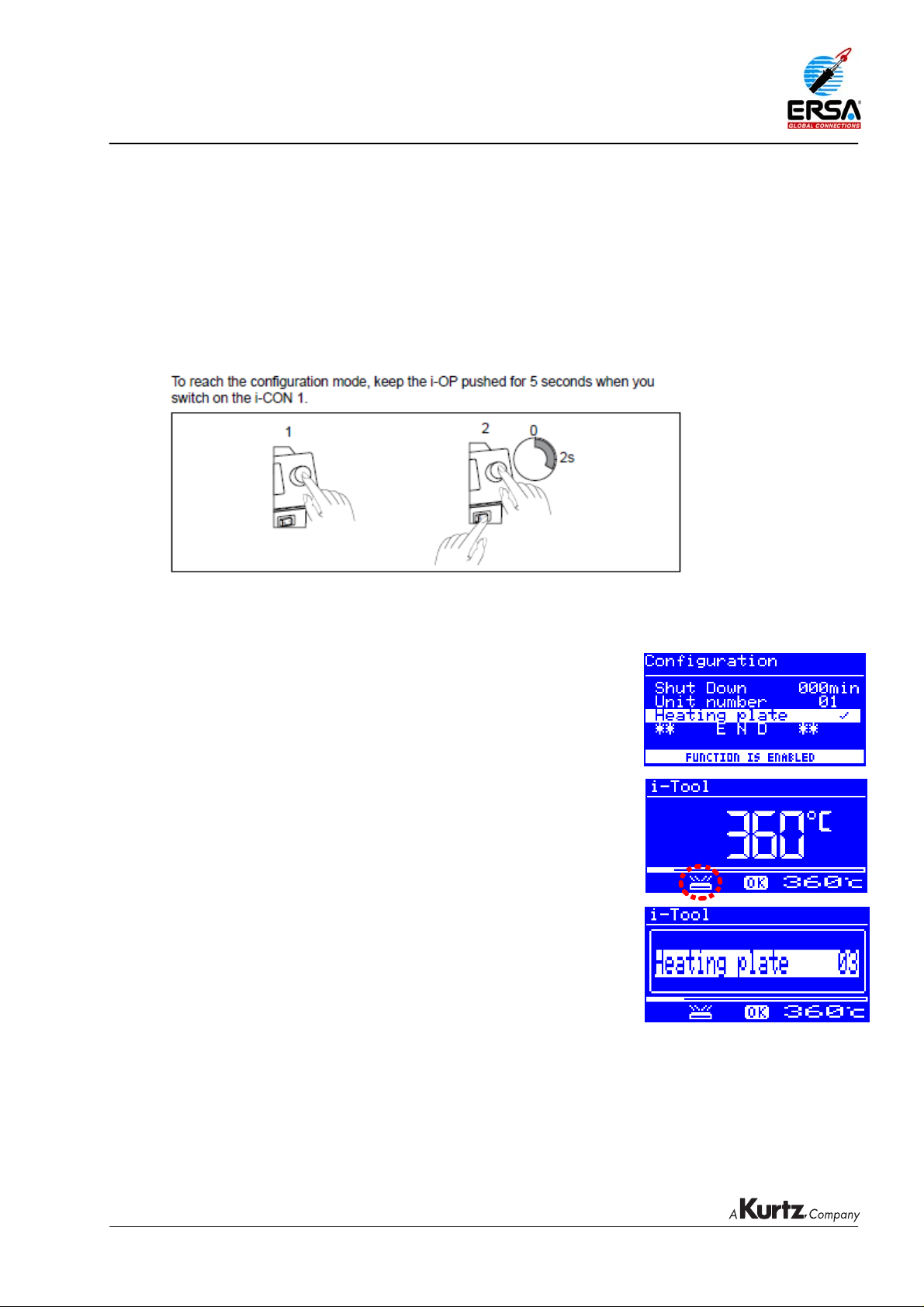

Zum Erreichen des Config Menü, i-Op beim einschalten ca. 5 Sekunden gedrückt halten.
Im Config Menü muss der Menüpunkt Heizplatte
ausgewählt und aktiviert werden.
Ist die Heizplattenfunktion aktiviert, kann im normalen
Betrieb der i-CON über den "Doppelklick" auf den i-Op
die Heizplatte ein- und ausgeschaltet werden. Über das
zusätzliche Heizplatten Symbol am unteren Displayrand
erkennt der Bediener, ob die HP angesteuert wird.
Beim Aktivieren / Deaktivieren der Heizplatte erscheint
ein Fensterdialog, über den der Stellgrad für die
Heizleistung der Heizplatte eingestellt werden kann.
Erfolgt keine Änderung (Drehbewegung oder "PUSH"
am i-Op), schließt das Fenster automatisch nach ca. 2
Sekunden.
Soll der Stellgrad verändert werden, wird der Eingabemode über den "PUSH"
aktiviert und der gewünschte Stellgrad (0-6) kann durch Drehen am i-Op eingestellt
werden, Beendet der Bediener die Eingabe über den „PUSH“, wird der Stellwert
übernommen und die Heizplatte entsprechend gestellt.
ERSA GmbH
01.10.09.WE.no Anleitung i-CON C mit Heizplatte.doc - 2/4 -
IRHP 100 A
Anleitung Heizplatte für i-CON 1 / 2 C
Der maximale Stellgrad ist auf 6 (ca. 300°C) begrenzt, um eine Überhitzung von
Platinen zu vermeiden.
Die Kennlinie zeigt in etwa die Endtemperaturen der Heizplatte beim jeweiligen
Stellgrad nach 10 Minuten.
Ist an der i-CON die Shut-Down – Funktion aktiviert so schaltet die Station den iTool und die Heizplatte vom Standby in den Ruhezustand. Ist eine solche
automatische Funktion nicht gewünscht, muss die Station ohne Shut-Down
Funktion konfiguriert (Zeitwert=0) werden. Während des Standby Betriebs bleibt die
Heizplatte aktiv.
Wurden i-Tool und HP in den Ruhezustand geschaltet und der Bediener aktiviert
(z.B. mit „PUSH“) die Station wieder, so wird die Heizplatte nicht automatisch
gestartet. Der Bediener muss in diesem Fall die Heizplatte über den "Doppelklick"
wieder einschalten.
Dies gilt auch falls die Station Aus- und wieder Eingeschaltet wird.
Stellgrad
ERSA GmbH
01.10.09.WE.no Anleitung i-CON C mit Heizplatte.doc - 3/4 -
IRHP 100 A
Anleitung Heizplatte für i-CON 1 / 2 C
3. Technische Daten Heizplatte (HP):
Abmessung HP (LxBxH) 200 x 260 x 53,5 mm
LP-Halterung (optional) 330 x 250 mm
XY Tisch (optional) 680 x 280 mm, höhenverstellbar
Heizfläche 125 x 125 mm
Netzspannung 220 – 240 VAC
Netzfrequenz 50 – 60 Hz
Max. Leistungsaufnahme 250 W
Sicherung (träge) 4A
Konformität HP CE
4. Bestellnummern
i-CON 1 mit Schnittstelle Bestell Nr.: 0IC1100A0C
oder
i-CON 2 mit Schnittstelle Bestell Nr.: 0IC2000A0C
IRHP 100A Heizplatte Bestell Nr.: 0IRHP100A-03
Steuerleitung i-CON zu HP Bestell Nr.: 0IRHP100A-14
Optionen:
XY-Leiterplattentisch Bestell Nr.: 0IR5500-01
Präzisionsleiterplattenhalter Bestell Nr.: 0IRHP100A-06
Y-Adapter für Verbindung
i-CON C zu HP und Absaugung Bestell Nr.: 0IRHP100A-15
Lötrauchabsaugung mit Interface Bestell Nr.: 0CA08-002
Für weiteres Zubehör nehmen Sie Kontakt zu Ihrem ERSA Händler auf oder
informieren Sie sich unter www.ersa.de.
ERSA GmbH
01.10.09.WE.no Anleitung i-CON C mit Heizplatte.doc - 4/4 -
