Телевизор цветного изображения

жидкокристаллический (LCD)

Руководство по эксплуатации

SIZE:148X210MM(A5)

材质及印刷要求：

80 gram wood-free printed paper;
printed in black and white;

39LES64

Description:

Job Number:

Model:

28E36-6M61E By:

Revised:0

Prepared By:朱绪霞

Checked By:马杰/熊跃平

Approved

MANUAL-RUS

1312082M

/李红平 Name:

Brand

P/No.

Scale:

ERISSON

Date:

2013-12-23

Date:

Date:

Оглавление

МЕРЫ БЕЗОПАСНОСТИ..................................................................................................................2

ФУНКЦИИ ТЕЛЕВИЗОРА .................................................................................................................5

ОРГАНЫ УПРАВЛЕНИЯ ...................................................................................................................6

Передняя панель .............................................................................................................................6

Задняя панель .................................................................................................................................7

Подключение антенны (кабеля) .....................................................................................................8

Пульт дистанционного управления (ПДУ) .....................................................................................9

Установка источника сигнала .......................................................................................................12

СИСТЕМА МЕНЮ ...........................................................................................................................13

Управление телевизором .............................................................................................................13

Изображение .................................................................................................................................13

Çâóê ................................................................................................................................................14

Установки .......................................................................................................................................14

Настройка программ .....................................................................................................................15

Время ..............................................................................................................................................16

USB .................................................................................................................................................16

УПРАВЛЕНИЕ В РЕЖИМЕ USB ....................................................................................................17

Меню ВИДЕО ................................................................................................................................17

Меню МУЗЫКА ...............................................................................................................................17

Ìåíþ ÔÎÒÎ ...................................................................................................................................18

Меню ТЕКСТ ..................................................................................................................................18

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ...............................................................................................19

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ......................................................................20

-1-

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ - До включения телевизора в электрическую сеть необходимо ознакомиться с мерами

э .л ектрической и противопожарной безопасности, указанными в настоящем руководстве по эксплуатации.

С . охраняйте данное руководство до конца эксплуатации изделия.

• Перед работой с устройством необ­ходимо полностью прочитать и понять все
инструкции. Необходимо соблюдать все пред ­упреждения и следовать всем инструкциям,
приведенным в настоящем руководстве.

• Пожалуйста, используйте только реко -

мендованные производителем аксессуары.

Использование других аксессуаров может
привести к неисправностям.

• Данное изделие может подключаться
к розетке питания как без заземляющего
третьего контакта, так и с заземляющим
третьим контактом.

• Во избежание поражения электрическим

током защищайте шнур питания от возможного
нажатия на него или защемления, особенно­ рядом с разъемами.

• Не закрепляйте шнур питания метизами.

• Если Вы не пользуетесь устройством
длительное время или в случае грозы
обязательно отключайте шнур питания из
розетки, а также отключайте все сигналь
ные кабели от входных разъемов.

• При отключении вилки из розетки всегда

держитесь за утолщение на вилке, не
касайтесь металлических частей, не тяните
за шнур, не ломайте и не перегибайте его,
не ремонтируйте, не перекручивайте и не
нагревайте.

• Не прикасайтесь к проводам мокрыми

руками.

• Запрещается использование розетки, в
которую подключено несколько устройств.
Перегрузка такой розетки может привести
к пожару.

• Место подключения вилки шнура
питания к сети питания должно оставаться
легкодоступным.

• Немедленно свяжитесь с сервисным
центром, в случае если имеются какие-либо
неисправности шнура питания, в нем оголи ­лись жилы или он поврежден.

• Замените сетевую розетку, если в

вилку или вилка

возникнуть неисправность или возгорание.

• Пожалуйста, извлеките шнур питания из розетки и свяжитесь
с сервисной службой в следующих случаях:
если в устройстве имеются явные неисправности (например из него

-

идет дым, чувствуется

терный звук; если внутрь устройства попала жидкость или посто­ронние предметы;

- если нет изображения или звука;

- если поврежден корпус или панель;

- если Вы пользуетесь устройством согласно инструкции, но оно не
работает должным образом.

• Используйте рекомендованные параметры сети питания.

• Отключайте изделие от сети питания, если Вы предполагаете не
и спользовать его длительное время.

• Не пытайтесь производить ремонт самостоятельно, так как это может
п ривести к поражению электрическим током и повреждению изделия.

• Не используйте изделие в коммерческих целях.

плохо закрепляется в розетке. Иначе может

специфический запах или слышен нехарак-

ПРЕДУПРЕЖДЕНИЕ

В ремя выдержки телевизора при комнатной температуре
д о включения питания после транспортирования или хранения

п ри пониженной температуре окружающей среды должно быть

н е менее 5 часов.

Утилизация изделия

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.

нее невозможно вставить

-

-2-

МЕРЫ БЕЗОПАСНОСТИ

Усл ови я экспл уат ации

• Не устанавливайте изделие в ограниченном пространстве, таком как книжный шкаф.

• Не устанавливайте изделие на неустойчивую поверхность.

• Не эксплуатируйте изделие в запыленной и загрязненной среде.

• Не эксплуатируйте изделие рядом с источниками повышенной влажности: ванные комнаты, душ и т. д.

• Изделие не должно подвергаться воздействию капель и брызг.

• Не располагайте на изделии какие-либо емкости с жидкостями (например вазы с цветами и т. п.).

• Не используйте изделие рядом с нагревательными приборами, под прямыми солнечными лучами, рядом с каминами и
приборами отопления.

• Не размещайте на аппарате каких-либо источников открытого пламени, например свечей.

• Не перекрывайте вентиляционные отверстия такими предметами, как, например газеты, скатерти, занавески и т.п., что.
препятствует нормальной вентиляции аппарата.

• Не допускайте попадания внутрь изделия через вентиляционные отверстия посторонних предметов, например игл, монет,

но. ж ниц и т д., так как это может привести к возгоранию, поражению электрическим током и повреждению изделия.

Расп оло же ние т еле визор а

• Установите изделие на твердой горизонтальной поверхности оставив не менее 10 см своободного
пространства с каждой стороны для обеспечения необходимой вентиляции.

В о избежание повреждений надежно закрепите аппарат

н а стене в соответствии с требованиями по установке

• Средства для монтажа изделия на стене или потолке должны быть достаточными для выполнения своей функции

Чистк а телевизо ра

• Производите чистку изделия только специально предназначенными средствами.

• Не оказывайте при чистке чрезмерное давление на поверхность экрана.

• Не используйте при чистке воду и химически активные вещества.

-3-

П РЕДУПРЕЖДЕНИЕ

МЕРЫ БЕЗОПАСНОСТИ

Установка элеме нтов п итан ия в пульт дистан цион ного у прав лени я (ПДУ )

ВНИМАНИЕ - Устанавливайте элементы питания в соответствии с нанесенной маркировкой на полюсы

питания и маркировкой батарейного отсека ПДУ. элемент

З акройте крышку батарейного отсека

О ткройте батарейный

1

î òñåê ÏÄÓ.

У становите батареи типа ААА

2

в соответствии с маркировкой
п олюсов

3

В НИМАНИЕ!

П ри неправильной установке литиевых батарей возможен взрыв.

Б атареи заменять батареями только того же

и ли аналогичного типа

ПРЕДУПРЕЖДЕНИЯ

• Не применяйте одновременно новые и старые батареи.

• Не применяйте одновременно батареи различных типов

(например одновременно марганцевые и щелочные батареи).

• Батареи не должны быть подвергнуты чрезмерному нагреву от солнечного света, огня и т.п.

• Не заряжайте использованные батареи.

• Не применяйте аккумуляторные батареи.

• Удалите батареи из ПДУ если он не будет использоваться длительное время.

-4-

ФУНКЦИИ ТЕЛЕВИЗОРА

Основн ые функции

1. Автоматическая и ручная настройка.

2. Инфракрасное дистанционное управление.

3. Таймер сна.

4. Поддерживает декодирование цветовых систем PAL, SECAM, а также звуковых стандар-
òîâ BG, DK, I.

5. Обеспечивает воспроизведение изображения и звукового сопровождения через входы
AV è . HDMI

6. Обеспечивает возможность установки нескольких режимов цветовой температуры.

7. Поддерживает функцию автоматического перехода в “режим ожидания” при отсутствии
телевизионного сигнала более пяти минут.

Дополн ительные функции

1. Цифровая цветопередача обеспечивает лучшую яркость и реалистичность изображения.

2. Высококлассный LCD экран, обеспечивающий высокую яркость, контраст и минимальное

время отклика.

3. Компонентный выход поддерживает формат сигнала высокого разрешения.

4. Поддерживает HDMI выход.

5. Низкий уровень энергопотребления в режиме ожидания.

6. Высокотехнологичная интегрированная цифровая микросхема процессора.

-5-

ОРГАНЫ УПРАВЛЕНИЯ

Передн яя пан ель

Примечание - Изображение передней панели может незначительно отличаться.

1. Кнопка включения / выключения телевизора.

2. Изменение уровня громкости звукового сопровождения.

3. Переключение программ.

4. Вызов списка источников сигнала.

5. Кнопка вызова меню телевизора.

6. Динамики.

7. Индикатор включения (выключения питания) / сенсор ПДУ.

Примечание - кнопка “ОК” на ПДУ функционирует, если на экране телевизора

или список источников сигнала . отображено меню телевизора

-6-

ОРГАНЫ УПРАВЛЕНИЯ

Задняя п анель

Примечание - изображение представлено схематически.

1 EARPHONE: . разъем для подключения наушников. При подключении наушников

звуковое сопровождение из динамиков .будет отключено

2. AV IN: вход для подключения устройств с композитным выходом (такого как DVD) .

3 COMPONENT (Y/ VIDEO Pb Pr IN). : вход для подключения устройств с

компонентным выходом (такого как ).DVD

4. 1 HDMI / HDMI2/ HDMI3: вход для подключения устройств с цифровым интерфейсом

передачи информации.

5. PC - RGB IN: вход для воспроизведения изображения с персонального компьютера

.

6. PC AUDIO IN: вход для подключения канала звукового сопровождения
при подключении PC .

7. AV OUT: выход для подключения устройств с композитным входом .

8 . RF IN: вход для подключения антенны, кабельного телевидения, устройств

с радиочастотным входом. Волновое сопротивление источника сигнала 75 Ом.

9 USB: USB2.0 USB. . разъем для подключения устройств Поддерживает
мультимедийное воспроизведение и обновление программного обеспечения.

-7-

ОРГАНЫ УПРАВЛЕНИЯ

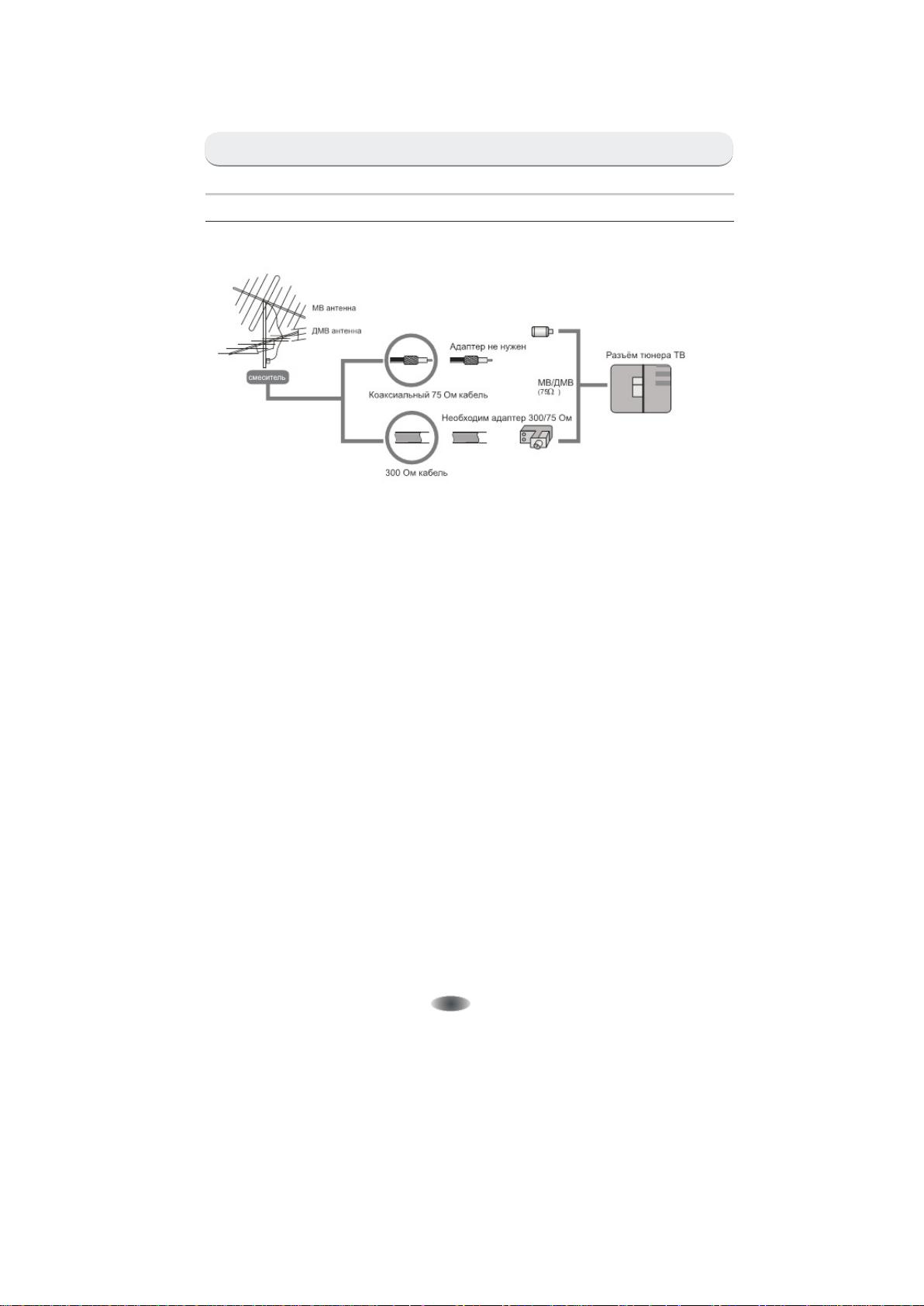

Подключение антенны (кабеля)

Предусмотрено два варианта подключения антенны:

1. Подключите разъем от кабельного телевидения или антенны к разъему для
подключения антенны на телевизоре (кабель в комплект поставки не входит).

2. Если при подключении у Вас возникнут трудности обратитесь в специали
зированную компанию.

Примечания:

1. Для качественного отображения принимаемого сигнала рекомендуется
использовать кабель 75 Ом.

2. Плоский кабель (300 Ом), а также устаревшие кабельные сети ухудшают
качество отображения принимаемых телепрограмм.

-8-

ОРГАНЫ УПРАВЛЕНИЯ

Пульт дис т анци онно го упр авления (ПДУ)

1. POWER

Нажмите для перевода телевизора в режим ожидания

1

2

3

4

6

8

10

12

2. Mute )

1

Нажмите для выключения / включения звукового

сопровождения

3. Number buttons

Нажмите для выбора желаемой программы

4. Return Button

Нажмите для возврата к ранее просматриваемой
программе

В режиме USB нажмите кнопку “ ” для возврата Return

5

к главному меню.

5. Information (INFO)

7

Нажмите для отображения текущей информации

9

о формате изображения, источнике сигнала и т. д.

6. Menu

Нажмите для вызова меню управления телевизором

7. Source

11

Нажмите для выбора источника сигнала

8. Up/Down/Left/Right ( / / / )

Нажмите для осуществления навигации по опциям

13

в меню управления

9. OK

Нажмите для подтверждения выбора или изменения
функции

10. TEXT (опция)

Нажмите для включения / выключения телетекста
при его наличии в сигнале.

11. NICAM (опция)

Нажмите для выбора звукового сопровождения

12. Volume

Нажмите для увеличения или уменьшения громкости

звукового сопровождения

13. Program Up/Down (PR + / PR -)

Нажмите для переключения программ

-9-

ОРГАНЫ УПРАВЛЕНИЯ

Пульт дис т анци онно го упр авления (ПДУ)

14. Кнопки управления в режиме USB

Play & Pause ( ) - служит для начала воспроизведения

(просмотра) или временного прерывания

воспроизведения (просмотра).

Stop ( ) - остановка воспроизведения в режиме USB

3

14

15

17

19

при воспроизведении видео и звуковых файлов.

Fast Backward ( ) - быстрая перемотка назад.
Fast Forward

Previous

( ) - быстрая перемотка вперед.

( ) - предыдущий раздел (файл) в режиме

USB при воспроизведении видео и звуковых файлов.

Next ( )

при воспроизведении видео и звуковых файлов.

7

- следующий раздел (файл) в режиме USB

15. 3D

Данная кнопка не активна (функция 3D íå

поддерживается).

16. Zoom

Нажмите для выбора формата изображения

17. Picture Mode (P.M.)

Нажмите для выбора одного из предустановленных

режимов изображения

18. Sound Mode (S.M.)

Нажмите для выбора одного из предустановленных

режимов звукового сопровождения

19. Color (цветные кнопки: красная/зеленая желтая/синяя)

16
18

Нажмите для быстрого вызова страниц телетекста

Данные кнопки ПДУ используются в режиме

“телетекст”

-10-

ОРГАНЫ УПРАВЛЕНИЯ

Пульт дис т анци онно го упр авления (ПДУ)

20. Кнопки управления в режиме “телетекст”

INDEX

Нажмите для отображения индекса страницы.

HOLD

3

Нажмите для включения / выключения стоп-кадра в
режиме “телетекст”.

REVEA L

Нажмите для отображения скрытой информации
скрытой информации, содержащийся в телетексте

(ответы, загадки, головоломки и т. д.)

7

Нажмите еще раз для отключения скрытой информации.

MIX

Нажмите для отображения телетекста на фоне

телевизионной программы.

SIZE

Нажмите для увеличения формата изображения
телетекста.
Нажмите один раз для увеличения изображения
верхней части экрана.

20

Нажмите повторно для увеличения нижней части
изображения экрана.
Нажмите еще раз для возврата к нормальному
размеру изображения.

SU BTI TLE

Нажмите для отображения / выключения субтитров
(при их наличии в сигнале)

-11-

УСТАНОВКА ИСТОЧНИКА СИГНАЛА

Входн ой исто чник с игна ла

В меню телевизора в перечне источников сигнала (input source list) выберите
INPUT (источник).

Для перехода между вкладками списка источников сигнала используйте
кнопки .

Для подтверждения выбора источника сигнала нажмите “ENTER”.

-12-

СИСТЕМА МЕНЮ

Упра вление тел евизором

Для вызова МЕНЮ, навигации и изменению опций телевизора

можно использовать как кнопки ПДУ, так и кнопки на панели.

Кнопки используйте для навигации по вкладкам

меню и изменения опций.

Для подтверждения выбора (изменения, сохранения изменений)
используйте кнопку “ОК”.

Из обра жение

Picture Mode (режим изображения) позволяет выбрать один из предустановленных
на заводе режимов: “Динамический”, “Стандарт”, “Средний”, “Пользовательский”.

Ñontrast (контраст) позволяет настроить желаемую контрастность изображения.

Brightness (яркость) позволяет настроить желаемую яркость изображения.

Color (öâåò) позволяет регулировать насыщенность цветов (функция недоступна в режиме PC).

Sharpness (резкость) позволяет настроить желаемую резкость изображения.

Tint (оттенок) позволяет настроить желаемый оттенок изображения

(данная опция доступна только в системе цвета NTSC).

Color Temperature (цветовой тон) позволяет выбрать один из вариантов: “Прохладный”,

“Средний”, “Теплый”.

Noise Reduction (шумоподавление) позволяет выбрать уровень подавления помех на
изображении.

Возможны следующие варианты: “High” (высокое), “Low” (низкое), “Middle” (среднее) или

выключить данную функцию “Off”.

-13-

СИСТЕМА МЕНЮ

ÇÂÓÊ

Sound Mode (режим звука) позволяет выбрать один из следующих вариантов:

"Standard" (стандарт), "Music” (музыка), "Movie" (фильм), "Sports" (спортивные), “User ”

(пользовательский - может быть настроен только в режимах “тройной” и “бас”)

Treble ( режим тройной) позволяет настроить высокочастотный звук.
Bass (режим бас) позволяет настроить нискочастотный звук.

Balance (баланс) позволяет изменить соотношение уровней громкости между каналами

звукового сопровождения.
Auto Volume (автоматический уровень громкости) позволяет включить или

выключить динамический диапазон звука.
Для установки или отмене режима нажмите L / R.
В установленном режиме при резком изменении громкости звука (например во время

смены канала или рекламных пауз) функция позволяет выровнять уровень громкости

Установки

OSD Language (ÿçûê ìåíþ) позволяет выбрать язык меню.

TTL Language (язык телетекста) позволяет выбрать язык телетекста.

Aspect Ratio (формат изображения) позволяет выбрать соотношение сторон изображения

из следующих вариантов: 16 : 9, 4 : 3, Zoom1 / Zoom2 (изменение масштаба изображения)

Blue Screen - автоматическое изменение цвета экрана на синий в случае слабого или
полностью отсутствующего сигнала

Key Lock - позволяет заблокировать панель кнопок управления телевизором для защиты
от доступа детей.

Reset - позволяет вернуться к настройкам к заводским настройкам.
Software Update (Обновление программного обеспечения (USB) - позволяет обновить

программное обеспечение телевизора с помощью USB устройства.

-14-

СИСТЕМА МЕНЮ

Настройка програм м

Au to Tunin g (àâòî ïîè ñê) п озвол яет автом ат иче ски н аст рои ть вс е про гра ммы в

текущем источнике сигнала.

ATV M anual Search (íà ñòð îéê à àíà ëî ãîâ ûõ ïð îãð àìì )по зволя ет н айт и и

ñî õðà íèò ü àíà ëîã îâû å ïðî ãðà ììû â ðó÷ íóþ .

Pr ogr amm e Edit ( ðåä àêò èðî âàí èå ïð îãð àìì ) позволяет пропуст ить п рог рам мы
ил и вкл юч ить в с пис о к люб имы х.

ATV Manual Tuning (настройка)

Current Program - установка номера программы.
Current Program - установка системы декодирования

цветовых сигналов (PAL / SECAM/NTSC).
Sound System - установка системызвука (DK / BG / I)
Fine -Tune (точная настройка частоты программы) ­позволяет произвести точную подстройку ранеее
настроеных каналов

AFC (функция автоматической точной настройки)

Programm Edit (редактирование программ)

Для редактирования программ используются цветные
кнопки меню телевизора.

Íàæ ìèòå äëÿ âû áîðà программы,

которую Вы бы хотели удал ить, пе реиме новать,
пер еместит ь или про пустить.

Красная кнопка - удаление программы.
Зеленая кнопка - позволяет переименовать программу.
Желтая кнопка - позволяет переместить программу.
Синяя кнопка - пропустить выбранную программу.

Данная функция позволяет при переключении выключить
ненужную или непонравившуюся программу.

Для выбора используйте кнопки

[ ] / [ ]

[ ] / [ ]

-15-

СИСТЕМА МЕНЮ

Время

Sl eep Tim er (ò àéì åð ñí à) позволя ет у стано вить автомати чес кое о ткл юч ени е

òåë åâè çîðà ÷å ðåç сле дующи е про меж утк и вре ме ни: 1 0, 20 , 30, 6 0, 12 0, 180 и 24 0 мин ут.

Au to Sl eep

зора ч ерез 3, 4, 5 и т.д . час о в пос ле Ва шего по следнего д ейс тви я.

OS D

се кун д и т.д.) че рез котор ый по сле п осл едн его дей ств ия эк ран ное м еню с вер нется .

US B

Вы можете просм атривать видео, фотографии , текстов ые файлы, а также слушать

музыку с Ваши х USB устро йств хранения д анных.

1. Подключите USB - устройство к USB выходу.

2. Вы берите источник (USB).

3. На жмите для в ыбора типа медиасодержимого: видео , музыка, фото, текст.

(à âò îñîí) позв ол яет установит ь автом ат иче ско е отк лючение теле ви-

Time r (òà éìå ð ) поз воляет вы брать п ром ежу ток в рем ени ( 5, 10 , 15, 2 0, 25 , 30

[ ] / [ ]

VIDE O: âîñï ðîè çâ åñò è âèä åî ñ U SB.

MUSI C: âî ñï ðîè çâ åñò è ìóç ûê ó ñ USB .

PH OTO: п росмо треть ф ото с USB .
TEXT: ï ðîñ ìî òðå òü ò åêñ ò ñ USB .

-16-

УПРАВЛЕНИЕ В РЕЖИМЕ USB

Ìå íþ ÂÈÄ ÅÎ

1. На жмите для входа. "SO URCE”

2. На жмите для в ыбора просм отра ВИ ДЕО,

затем [ OK ] для подтверждения входа.

3. На жмите или для выбора
желаем ой папки, затем [ OK ], для начала

воспроизведения нажмите .

4. На жмите для о становк и воспроизведения и
возврата к виде олист у.

5. На жмите для выхода . "SO URCE”

Опи сани е пиктогр амм управления.

Пауза

[ ] / [ ]

[ ] / [ ]

[ ]

Ïåð åìîò êà âï åðå ä

[ ] / [ ]

[ ]

Ñëåä .

Режим в оспроиз в. Врем я воспрои звед ени я

Видеоли ст

A/B

AA

Увели чение

ìàñø òàáà

Перем ещение

-

Ïåð åìîò êà íà çàä

Пред ыдущий

Ñòîï

Ïîâò îð âîñ ïðî èçâå äåí èÿ

Инфо рмац ия о файле

Умень шение

ìàñø òàáà

Ìå íþ ÌÓÇ ÛÊÀ

1. На жмите дл я входа. "SO URCE”

2. На жмите для в ыбора режима МУЗЫК А,

затем [ OK ] для подтверждения входа.

3. На жмите или д ля выбора

желаем ой папки, затем [ OK ], для нача ла воспро изве-
ден ия нажмите .

4. На жмите для остановки воспроизведе ния и

возврата к плэй листу.

5. На жмите для выхода . "SO URCE”

Опи сани е пиктограмм управления.

Пауза

Ïåð åìîò êà íà çàä

Пр имеча ние - И зоб раж ени я пик тор гра мм уп равле ния в р ежи ме US B при веден ы
схемат ичн о.

[ ] / [ ]

[ ] / [ ]

[ ]

[ ]

Ïåð åìîò êà âï åðå ä

Пред ыдущий

[ ] / [ ]

Ñëåä .

Режим в оспроиз в.

Ñòîï

Ïëýé ëèñò

A

Çâóê

Инфо рмац ия о файле

Врем я воспрои звед ени я

-17-

УПРАВЛЕНИЕ В РЕЖИМЕ USB

Ìå íþ ÔÎÒÎ

1. На жмите дл я входа. "SO URCE”

1. На жмите д ля выбора п росмотра ФОТО ,

затем [ OK ] для подтверждения входа.

2. На жмите и ли для выбора
желаем ой папки, затем [ OK ], äëÿ íà÷à ëà

воспроиз веден ия нажмите .

3. На жмите д ля оста новки воспроиз вед ения и
возврата к фотолист у.

5. На жмите для выхода . "SO URCE”

Опи сани е пиктогр амм управления.

Пауза

[ ] / [ ]

[ ] / [ ]

[ ]

След ующий

[ ] / [ ]

[ ]

Режим в оспроиз в.

Фотол ист

Пово рот по ч асовой

ñòð åëêå í à 90 ãð àä.

Увеличен ие

масштаба

Уменьшение

масштаба

Ïðå äûä óùèé

Ñòîï

Фоновое звуково е сопровождение

A

Инфо рмац ия о файле

90

90

+

-

Ïîâî ðîò ïð îòèâ ÷àñî âîé

ñòð åëêè í à 90 ãð àä.

Пере мещение

Ме ню ТЕКСТ

1. На жмите дл я входа. "SO URCE”

1. На жмите для в ыбора просмотра ТЕКСТ,

затем [ OK ] для подтверждения входа.

2. На жмите или д ля выбора

желаем ой папки, затем [ OK ], для начала

воспроизведения нажми те .

3. На жмите для остановки воспроизведе ния и
возврата к лист у просмотра текста.

5. На жмите для выхода . "SO URCE”

Опи сани е пиктогр амм управления.

Ïåð åìîò êà íà çàä

При мечан ие - Текстов ый документ поддерживает до 1000 стр аниц (формата txt files) .

[ ] / [ ]

[ ] / [ ]

[ ]

Ïåð åìîò êà âï åðå ä

[ ] / [ ]

Ïðå äûä óùèé

Ñëåä .

Фоновое звуково е сопровождение

[ ]

Ñòîï

Ëèñò

Инфо рмац ия о файле

Пр имеча ние - И зоб раж ени я пик тор гра мм уп равле ния в р ежи ме US B при веден ы

схемат ичн о.

-18-

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Перед обращением в сервисную службу:

Признак

На экране нет изображения, громкоговорители не
воспроизводят звуковое сопровождение.

Нет изображения. Нет изображения при подаче
сигнала на разъемы аудио и видеовхода

На экране телевизора есть изображение, но
громкоговорители не воспроизводят звуковое
сопровождение
Изображение на экране слишком светлое

Изображение на экране слишком темное

Пульт дистанционного управления не работает

Изображение на экране не четкое
Изображение на экране перемещается

Двойное или тройное изображение на экране
телевизора

Проверьте надежность подключения кабеля питания переменного тока к
электрической розетке.
Убедитесь, что телевизор не находится в режиме готовности (горит красный
индикатор POWER).
Проверьте настройку яркости экрана телевизора.
Убедитесь, не подключен ли к входному разъему кабель, по которому не
подается входной видеосигнал.
Проверьте настройки звука.
Убедитесь, что звуковое сопровождение не отключено с помощью кнопки .
Убедитесь, что к телевизору не подключены наушники.
Проверьте настройку параметров "Цвет" и "Контрастность".
Убедитесь, что не установлена слишком низкая яркость (параметр
изображения "Яркость").
Проверьте настройку параметра "Контрастность".
Замените батарейки пульта дистанционного управления.
Убедитесь, что на сенсор сигналов инфракрасного управления телевизора не
попадает сильное освещение, например, от флуоресцентной лампы.
Низкий уровень принимаемого сигнала.
Плохие условия приема телевизионного вещания.
Убедитесь, что антенна направлена в правильном направлении.
Убедитесь, что внешняя антенна не отсоединилась.
Убедитесь, что антенна направлена в правильном направлении.
Электрические волны могут отражаться от зданий или рельефа местности.

Рекомендуемые действия

-19-

-17-

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

39LES64

99 ñì

Размер экрана по диагонали

Напряжение питания сети / частота тока

Потребляемая мощность

Максимальная звуковая мощность

канала звукового сопровождения (Лев. + Прав.)

Габаритные размеры (Д х Ш х В)

Масса нетто

Разрешение экрана

Яркость экрана

Контраст (статический)

Угол обзора (гориз. / вертик.)

100 - 240 Â ~ 50 Ãö

890 õ 210 õ 577 ìì

60 Âò

8 + 8 Âò

8,2 êã

1366 õ 768

250 êä / ì

3000 : 1

88 / 88 ãðàä.

2

Условия эксплуатации:

Температура воздуха от 5 до 35 С
Относительная влажность воздуха от 45 до 75 %
Атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.)

o

Декодируемые системы:

TV:PAL / SECAM-BG / DK, PAL-I, NTSC-M
AV:PAL, NTSC, SECAM

Количество аналоговых телевизионных каналов в памяти: 200

USB âõîä 500 ìÀ

Антенный вход 75 Ом

Примечание - Технические характеристики могут быть изменены предприятием

предприятием - изготовителем без предварительного уведомления.

-20-
