Erisson 32LES61 User Manual [ru]

Телевизор цветного изображения

жидкокристаллический (LCD)

c LED подсветкой

ERISSON 32LES6

руководство ïî эксплуатации

Оглавление

Меры безопасности ................................................................................................................................................................................................. 2

Органы управления изделием ................................................................................................................................................................................ 3

Управление изделием при помощи кнопок управления на корпусе ............................................................................................................... 3

Подключение внешних устройств и источников сигнала ...................................................................................................................................... 3

Управление изделием с ПДУ ............................................................................................................................................................................. 4

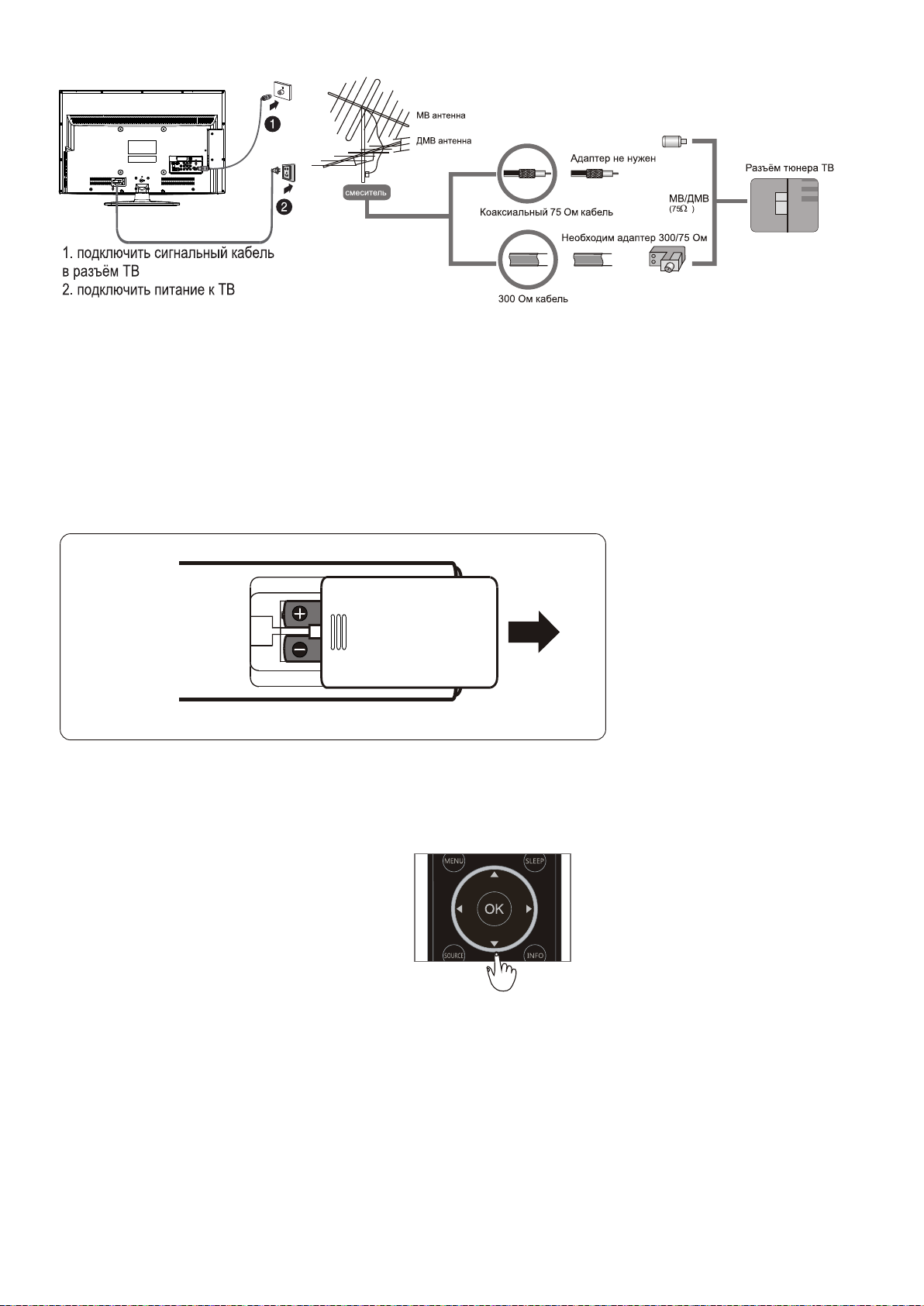

Подключение питания ............................................................................................................................................................................................. 5

Установка элементов питания в пульт дистанционного управления. ................................................................................................................. 5

Управление изделием через пользовательское меню ......................................................................................................................................... 5

Включение и перемещение по опциям и вкладкам меню ............................................................................................................................... 5

Система пользовательских меню...................................................................................................................................................................... 5

Меню Изображение ............................................................................................................................................................................................ 6

Меню Звук ........................................................................................................................................................................................................... 6

Меню Каналы ...................................................................................................................................................................................................... 7

Меню PC .............................................................................................................................................................................................................. 7

Меню Установки .................................................................................................................................................................................................. 7

Меню Блокировки ............................................................................................................................................................................................... 8

Информация о поддержке USB устройств ............................................................................................................................................................. 8

Поддержка видео файлов .................................................................................................................................................................................. 8

Поддержка звуковых файлов ............................................................................................................................................................................ 8

Поддержка графических файлов ...................................................................................................................................................................... 8

Поддержка текстовых файлов .......................................................................................................................................................................... 8

Фото файлы ........................................................................................................................................................................................................ 8

Музыкальные

Видео файлы ...................................................................................................................................................................................................... 9

Текстовые файлы ............................................................................................................................................................................................... 9

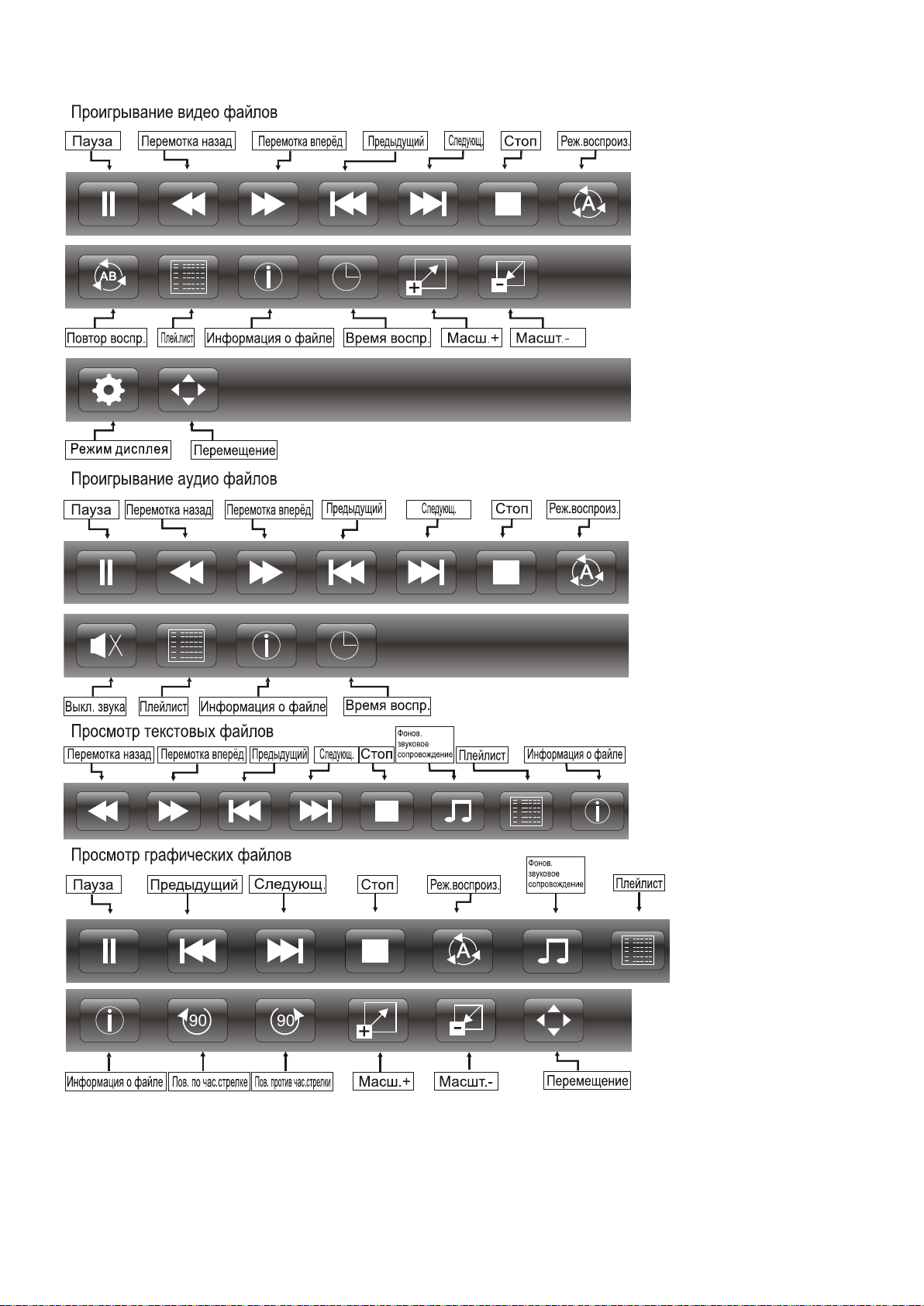

Описание пиктограмм управления: ................................................................................................................................................................. 10

Критерии определения неисправност

Технические характеристики изделия .................................................................................................................................................................. 12

Перед обращением в сервисную службу: ............................................................................................................................................................ 12

Предостережение: ................................................................................................................................................................................................. 12

файлы ......................................................................................................................................................................................... 8

и ЖК-панели ............................................................................................................................................ 11

Меры безопасности Уважаемый покупатель!

Поздравляем Вас с приобретением нашего продукта! Мы надеемся, что Ваш новый ЖК-телевизор будет дарить Вам радость долгие годы. Для того чтобы ощутить все преимущества купленного Вами продукта, внимательно прочитайте предложенную инструкцию. Сохраните руководство, следуйте всем инструкциям и предупреждениям перед эксплуатацией, все меры предосторожности должны быть учтены перед установкой и подключением аппарата.

Приспособления - используйте только аксессуары и приспособления производителя. Источник питания - на этикетке указана допустимая мощность. Если Вы не уверены в мощности сети, проконсультируйтесь со

специалистами. Во время молнии или во время Вашего длительного отсутствия отключите аппарат от сети. Шнур питания - не передавливайте и не наступайте на кабель. Сетевое напряжение - напряжение в сети должно соответствовать значению на задней крышке аппарата; во избежание удара электрическим током штепсель должен плотно прилегать к розетке. Для непродолжительного отключения устройства от сети питания воспользуйтесь выключателем питания на корпусе аппарата на правой боковой стенке, для полного отключения выньте вилку питания из розетки питания.

Перегрузка - не перегружайте розетки, кабели напряжения во избежание удара электрическим током и возникновения пожара. Посторонние предметы и жидкости - проникновение посторонних предметов или жидкостей внутрь аппарата запрещено из-за риска

возникновения пожара. Обслуживание - при необходимости всегда обращайтесь только к квалифицированному сервисному персоналу. Сервисное обслуживание требуется при любом повреждении аппарата: повреждение кабеля или штепселя, проникновение посторонних предметов или жидкостей внутрь аппарата, падение аппарата или дисфункции в его работе. Внимание! Никогда не пытайтесь устранить неисправности самостоятельно. Обращайтесь только в специализированные сервисные мастерские. Внимание: Установка телевизора в замкнутое пространство при эксплуатации может сократить срок службы устройства; поэтому необходимо обеспечить минимальную дистанцию между устройством и внутренними границами приспособления для нормальной вентиляции - минимум по 10 см свободного пространства со всех сторон. Не устанавливайте изделие в местах с повышенной влажностью, в ванных комнатах. Не допускайте воздействия на изделие капельной влаги, источников открытого пламени, радиаторов отопления. Не допускается устанавливать на изделие ёмкости с водой, источники открытого пламени. Изделие не предназначено для использования в тропическом климате.

Внимание: Слишком сильное нажатие на панель и удары по корпусу могут повредить устройство. Пульт дистанционного управления.

Не подвергайте пульт дистанционного управления ударам, воздействию воды, повышенной эксплуатационной температуры (прямой солнечный свет, огонь ит.д.), не оставляйте его в местах с повышенной влажностью. Пожалуйста, используйте только качественные батарейки и не используйте батарейки разных типов. Не используйте одновременно старые и новые батарейки, не разбирайте и не сжигайте их. Если пульт дистанционного управления не используется долгое время, то удалите батарейки из пульта, чтобы избежать утечки электролита из батареек. Выбрасывайте использованные батареи только в специально отведённые места, чтобы не загрязнять окружающую среду.

Кабели.

Располагайте кабели только позади устройства, не допускайте их повреждения и передавливания.

Очистка.

Перед очисткой устройства отключите шнур питания из розетки. Не используйте очистительные жидкости, такие как бензин, спирт, растворители или аэрозоли. Используйте специальные средства очистки LCD панелей и влажную мягкую ткань. Держите питание выключенным до полного высыхания LCD панели.

Внимание: Не используйте легкоиспаряющиеся очистители, иначе Вы можете повредить LCD панель или корпус. Перемещение.

При перемещении телевизора не нажимайте и не касайтесь панели. Не переносите телевизор в положении, при котором экран направлен вверх или вниз.

Посторонние предметы.

Во избежание короткого замыкания или поражения электрическим током не допускайте попадания посторонних предметов в вентиляционные отверстия устройства. Внимание: Не становитесь на телевизор, не облокачивайтесь на него, не толкайте резко телевизор или его подставку. Особое внимание обращайте на детей, находящихся рядом с устройством

Нагрев.

Для нормальной вентиляции не загораживайте и не покрывайте вентиляционные отверстия устройства. При длительном использовании может немного повысится температура корпуса устройства. Это явление свидетельствует об отдаче тепла в нормальном рабочем режиме. Поэтому не позволяйте детям и другим людям с повышенной температурной чувствительностью касаться устройства. Не размещайте на устройстве или рядом какие либо источники открытого огня. Установка: устанавливайте изделие на устойчивой и ровной поверхности, либо крепите к вертикальной стене в соответствии с инструкцией на кронштейн крепления (приобретается отдельно). Внимание: подключение всех внешних устройств необходимо производить при отключенном питании как изделия, так и внешних устройств. Примечание: Вся информация о настройках меню и иллюстрации в настоящем руководстве могут в чем-то отличаться от реальных настроек. Пожалуйста, воспринимайте информацию в меню на экране LCD телевизора как основную.

Органы управления изделием

PROG +

VOL

SOURCE

VOL+

PROG

Управление изделием при помощи кнопок управления на корпусе

6 7

2 3 3

1. Включение/выключение питания

2. Индикатор питания/сенсор ПДУ

3. Динамики

4. Переключение программ вперёд/назад

5. Изменение громкости звукового сопровождения увеличение/уменьшение

6. Вызов меню управления изделием

7. Вызов списка источников сигнала

8. Включение/выключение дежурного режима.

Подключение внешних устройств и источников сигнала

USB2

HDMI1

USB1

HDMI1

HDMI2HDMI1

PC IN

S/PDIF

PC AUDIO IN

YPbPr IN

AV OUT

AV2 IN

VIDEO

LEFT

VIDEO

LEFT

AV1 IN

VIDEO LEFT RIGHT

RIGHT

75 ANT

8 10

1. USB1\USB2: разъём для подключения устройств USB.

2. AV1 IN / AV2 IN: для подключения устройств с композитным выходом

3. EARPHONE: разъём для подключения наушников. При подключении наушников, звуковое сопровождение из динамиков будет

отключено.

4. HDMI1\HDMI2: вход для подключения устройств с цифровым интерфейсом передачи информации.

5. S/PDIF: выход для подключения устройства с оптическим входом звукового сопровождения.

6. PC IN: вход для подключения видеокарты.

7. PC AUDIO IN: вход для подключения канала звукового сопровождения при подключении PC.

8. Y Pb Pr(Component input): вход для подключения устройств с компонентным выходом. Для звукового сопровождения

использует аудио вход AV2.

9. AV OUT: выход для подключения устройств с композитным входом.

10. RF IN: вход для подключения антенны, кабельного ТВ, устройств с радиочастотным выходом. Волновое сопротивление

источника сигнала 75 Ом.
