Телевизор цветного изображения

жидкокристаллический (LCD)

с LED подсветкой

16LEB15 19LEB15 22LEB15 24LEB15 32LEB15 42LEB15

одель:

Содержание:

Меры безопасности и установка телевизора ..........................................3

Настенный монтаж ........................................................................................4

Органы управления.......................................................................................5

Коммутационные возможности...................................................................6

Описание кнопок ПДУ....................................................................................7

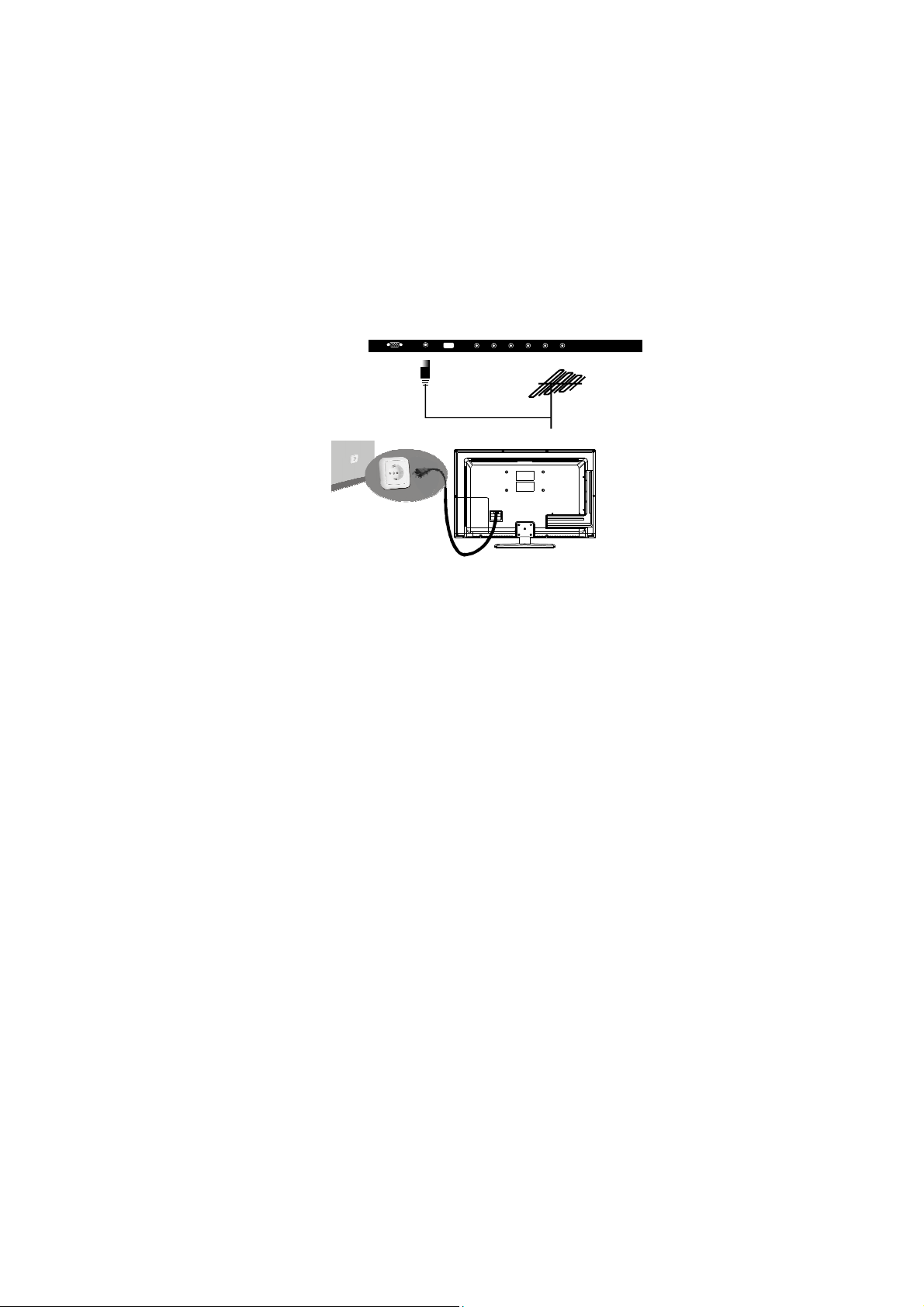

Подключение антенны и питания..............................................................10

Установка батарей в ПДУ.............................................................................10

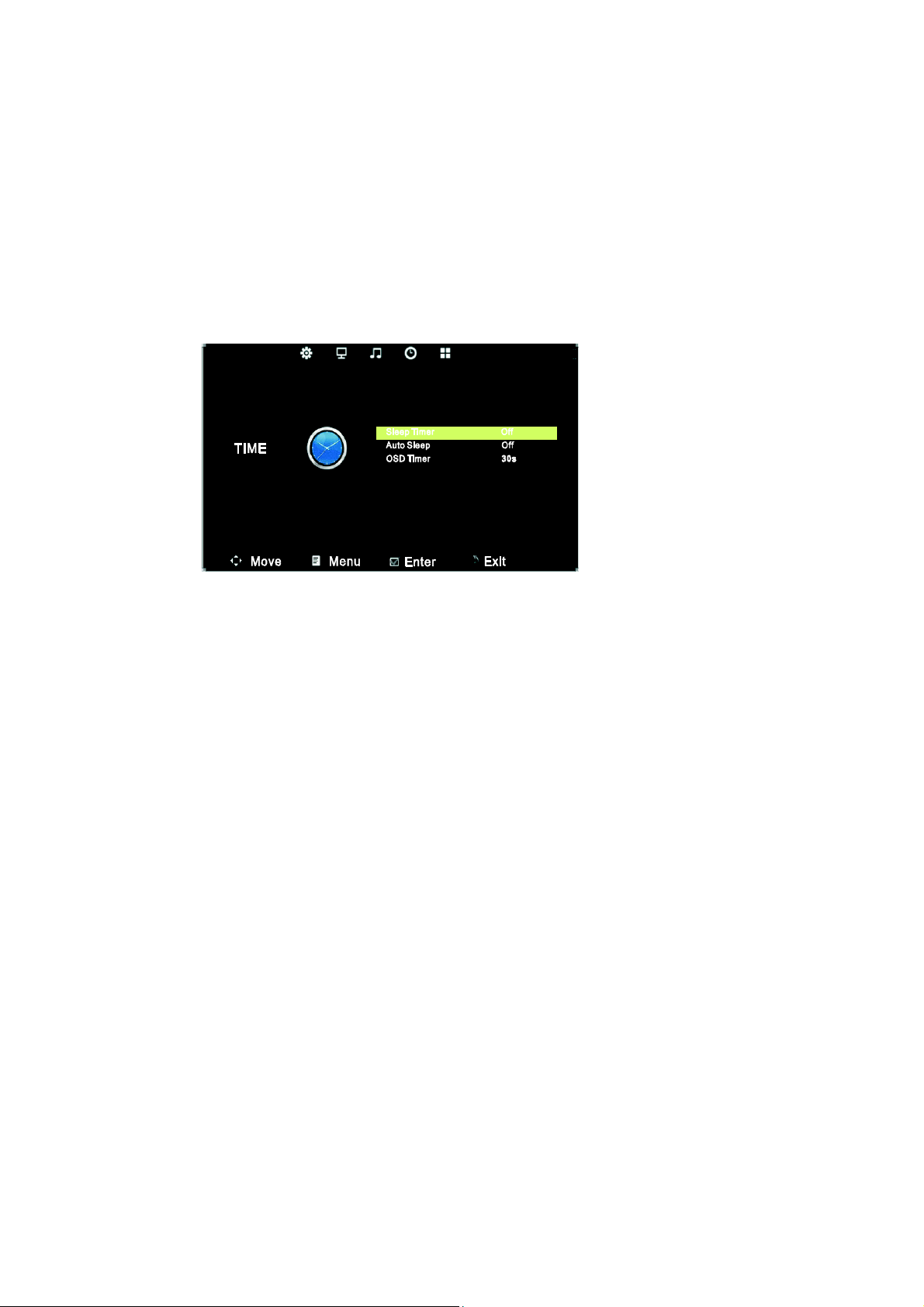

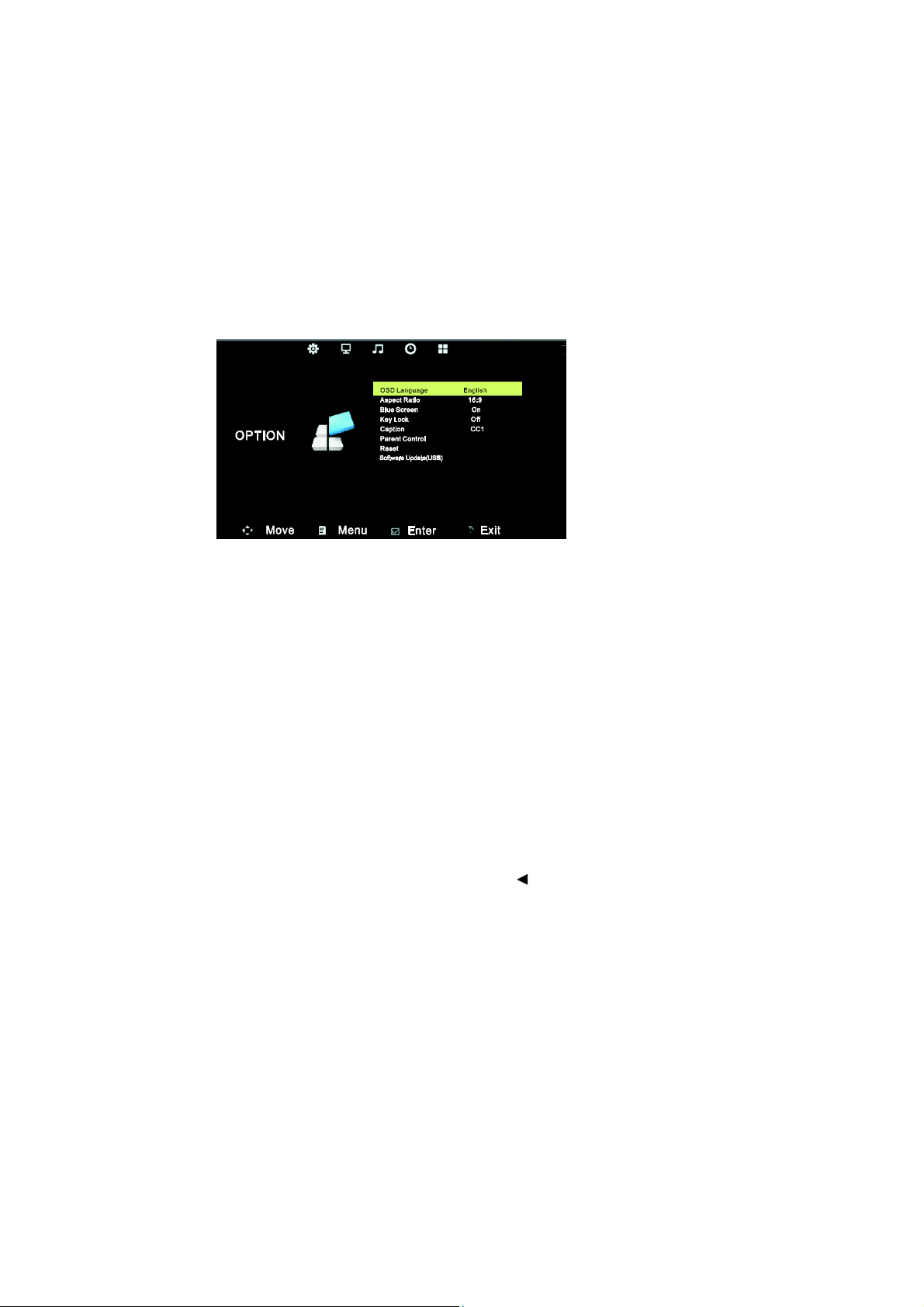

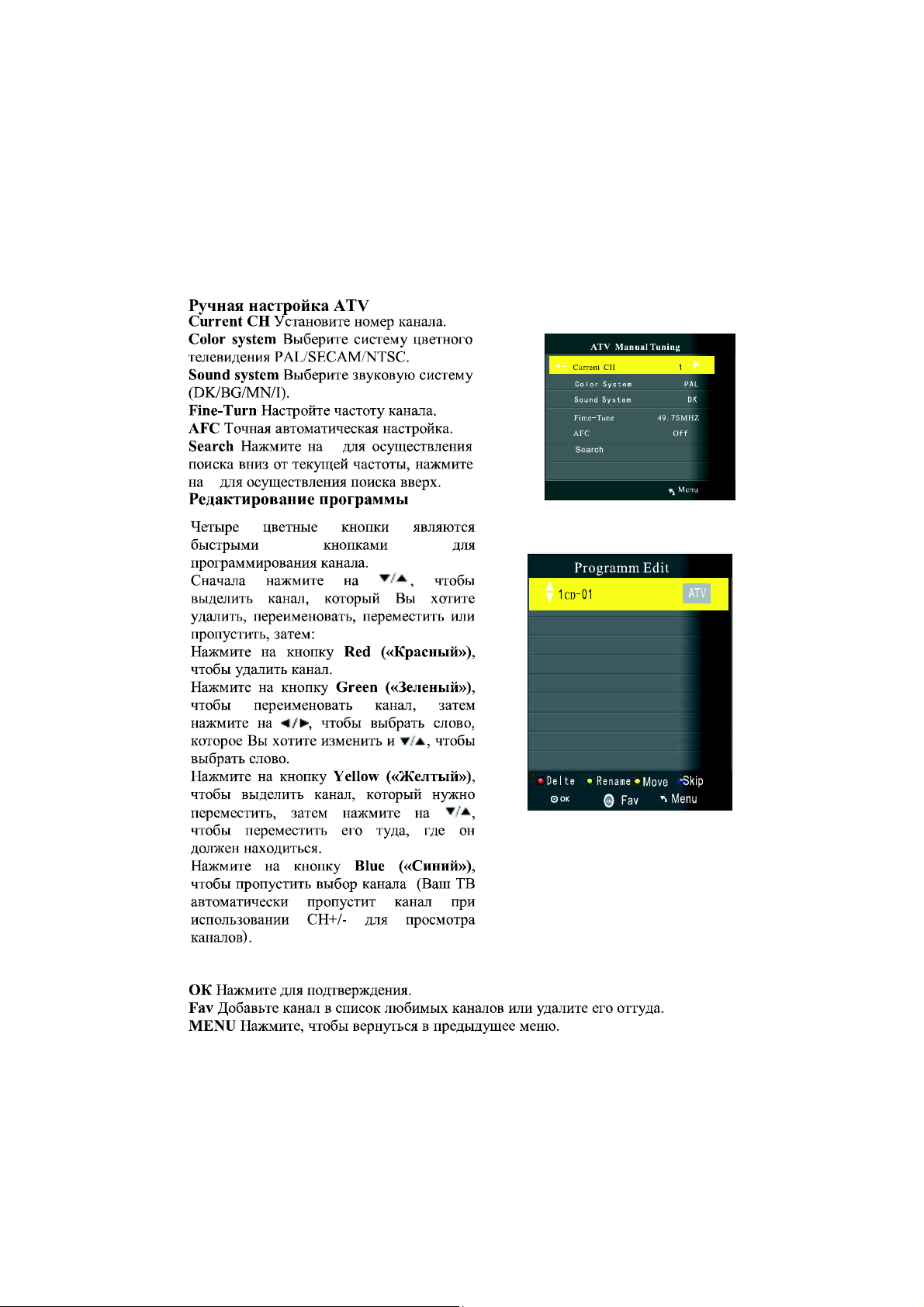

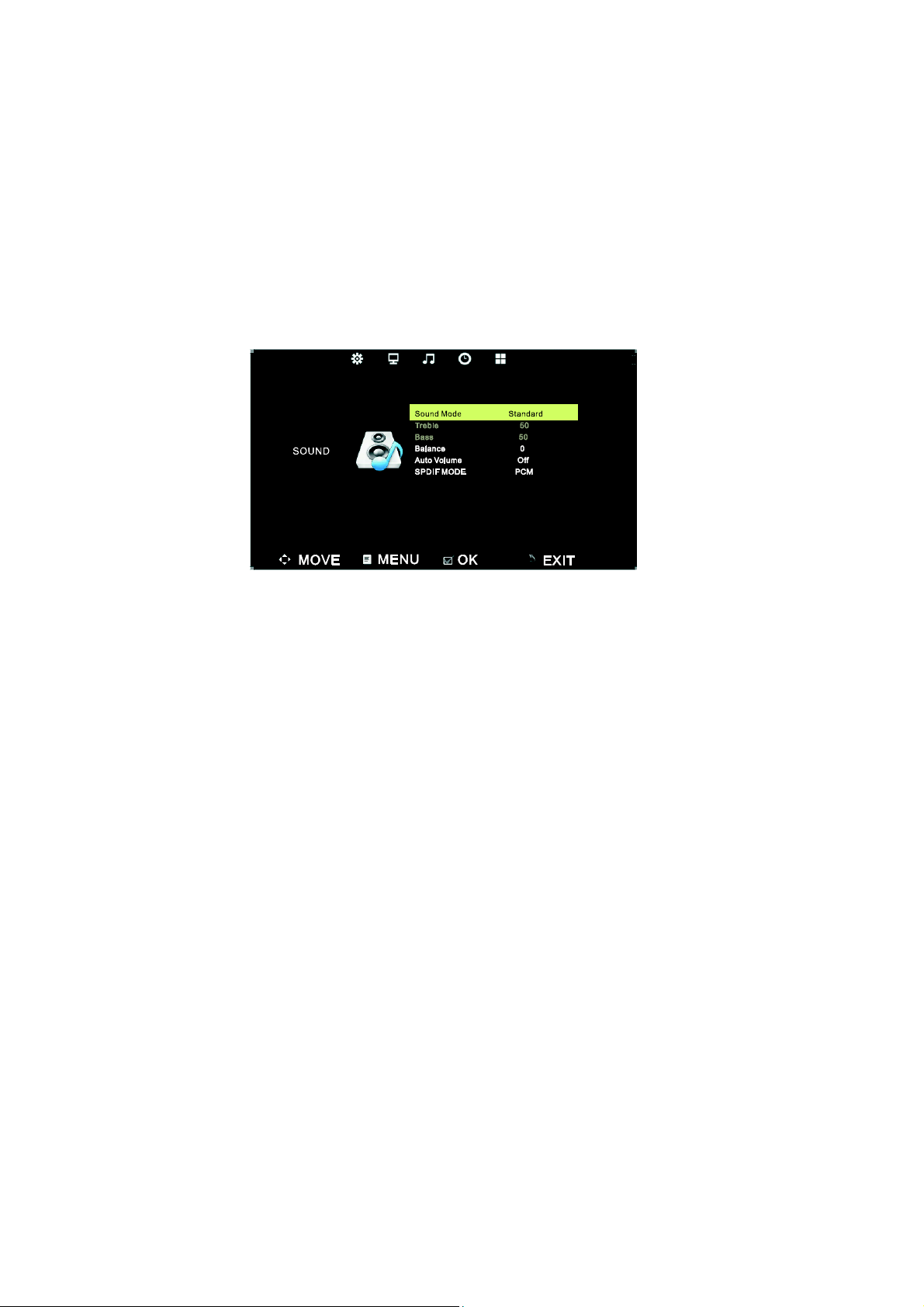

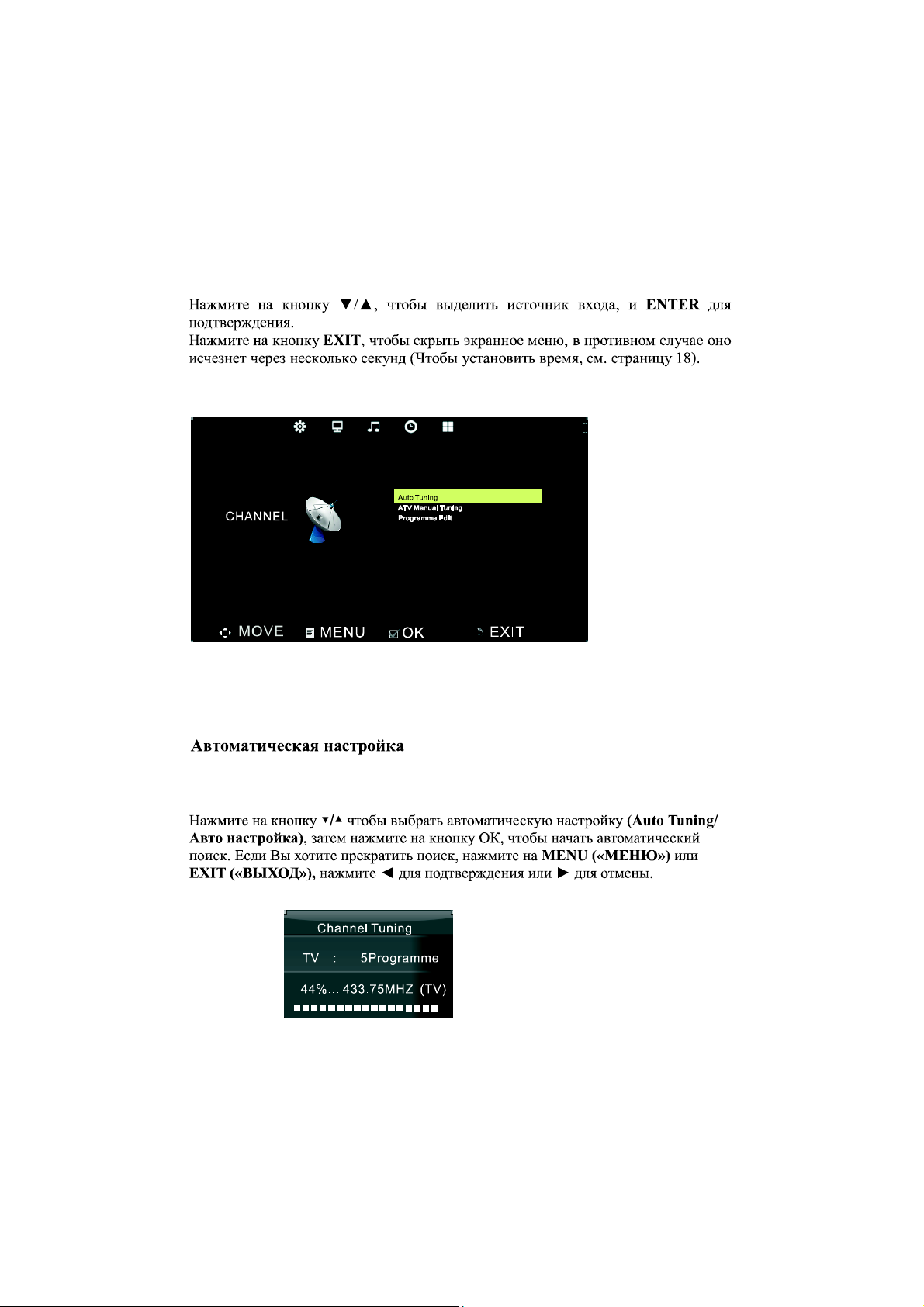

Описание пользовательского меню.........................................................11

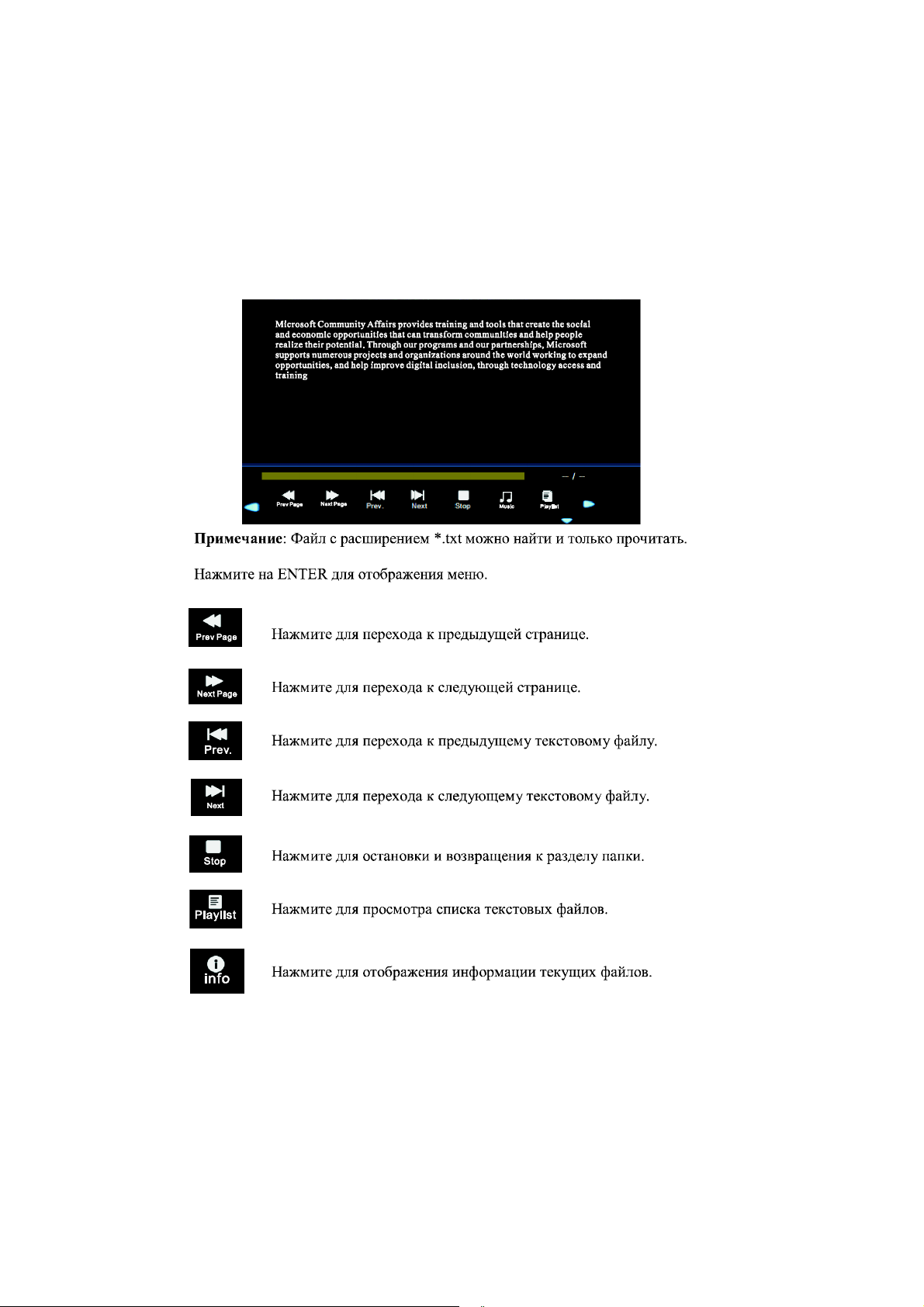

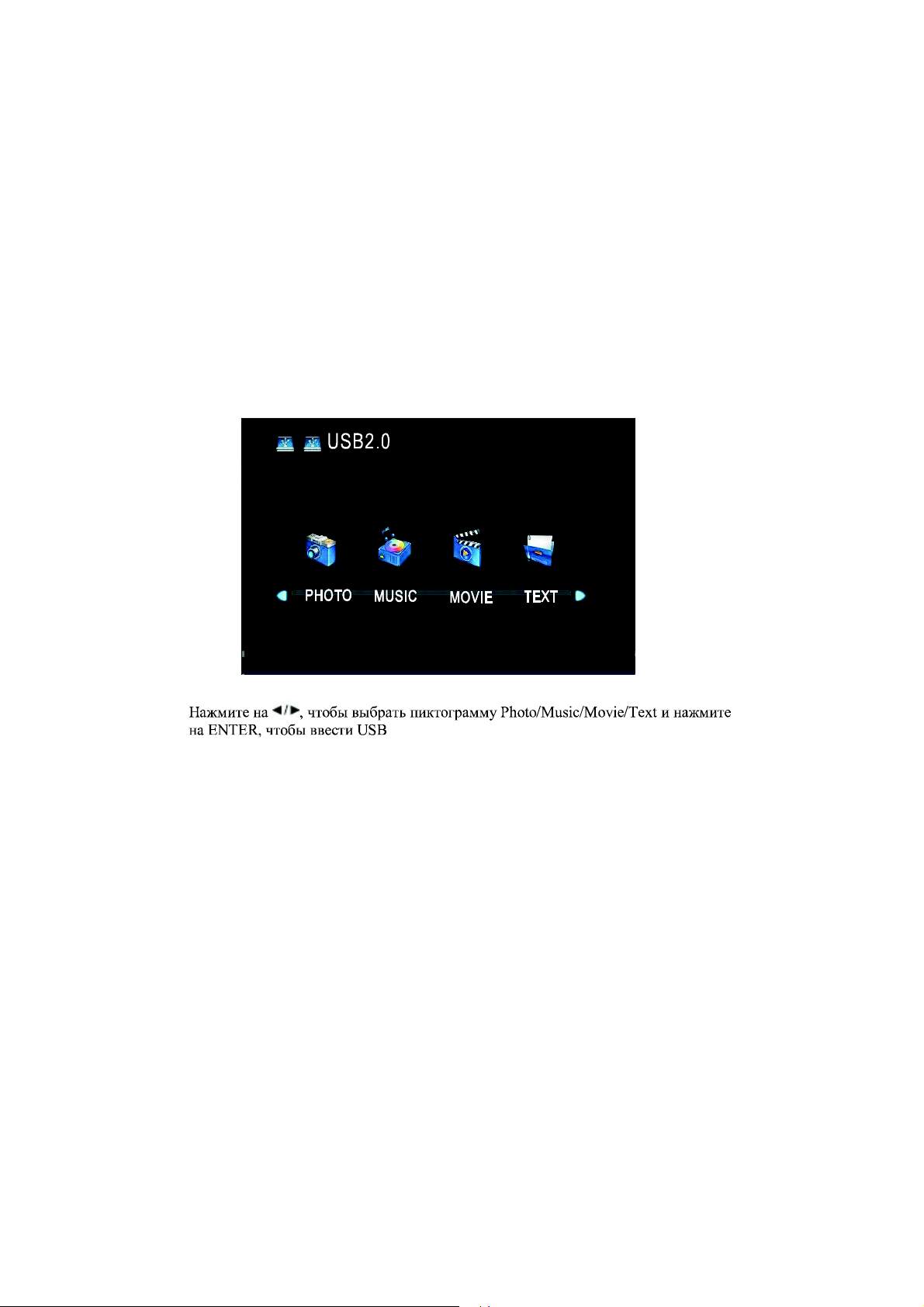

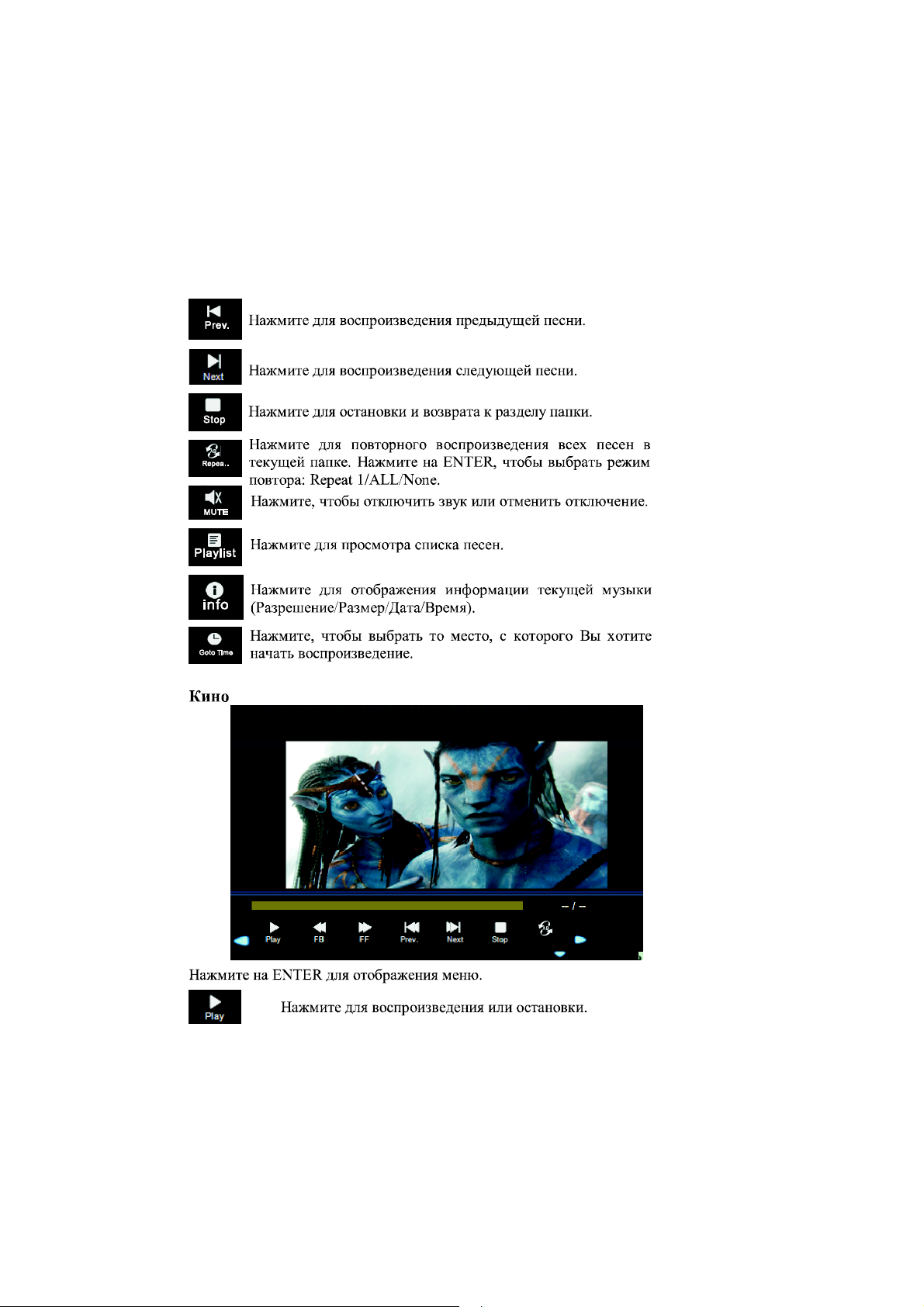

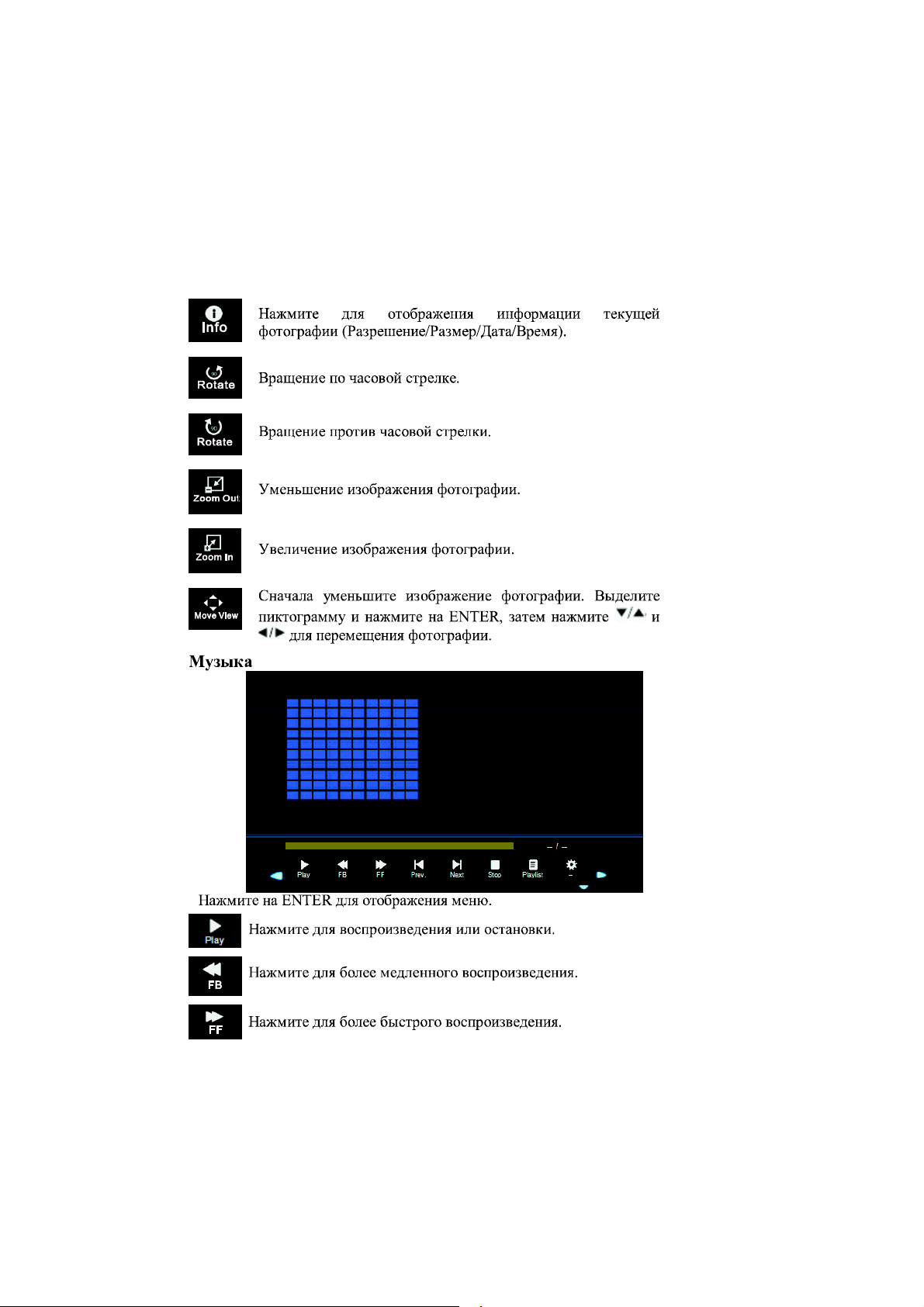

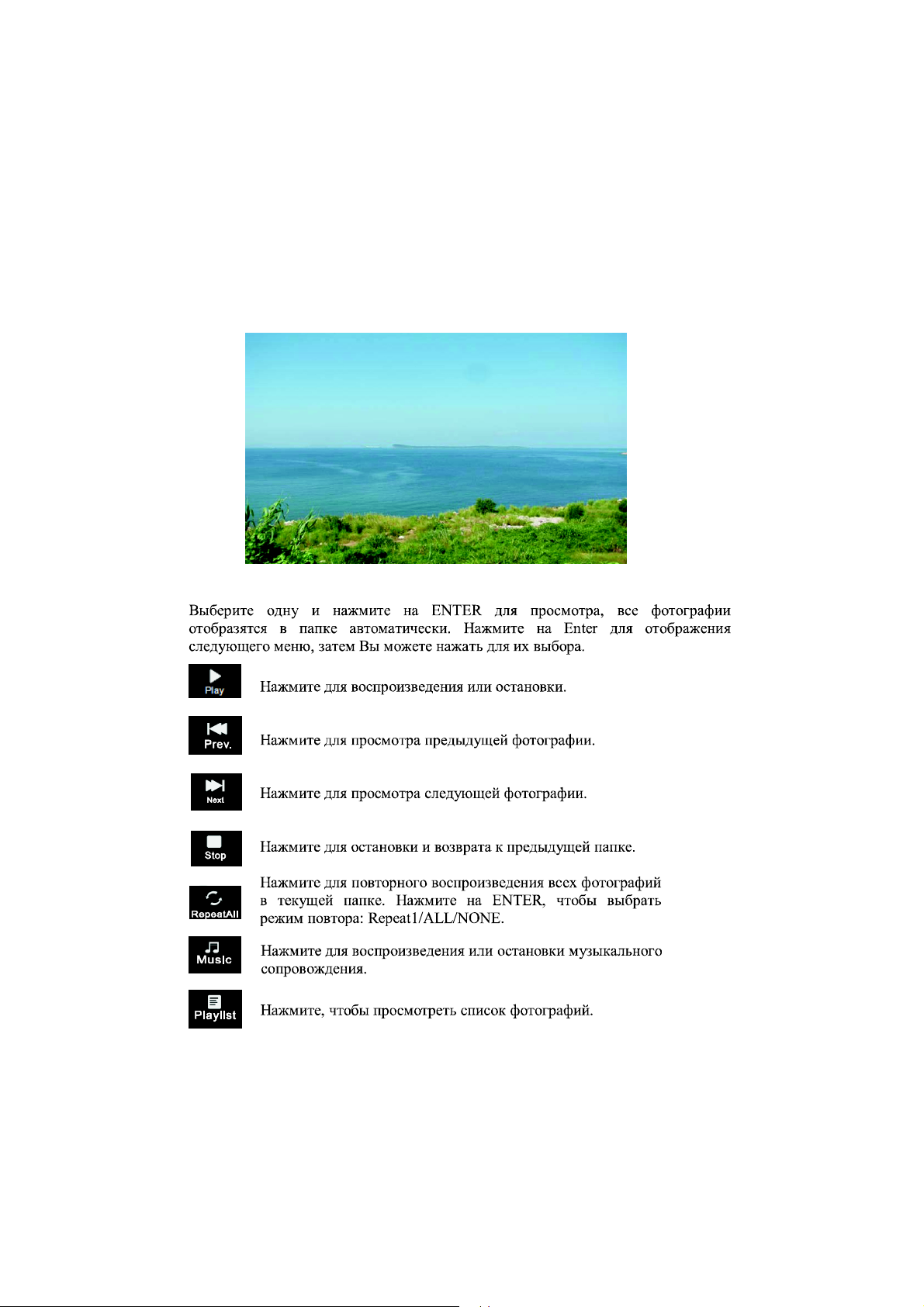

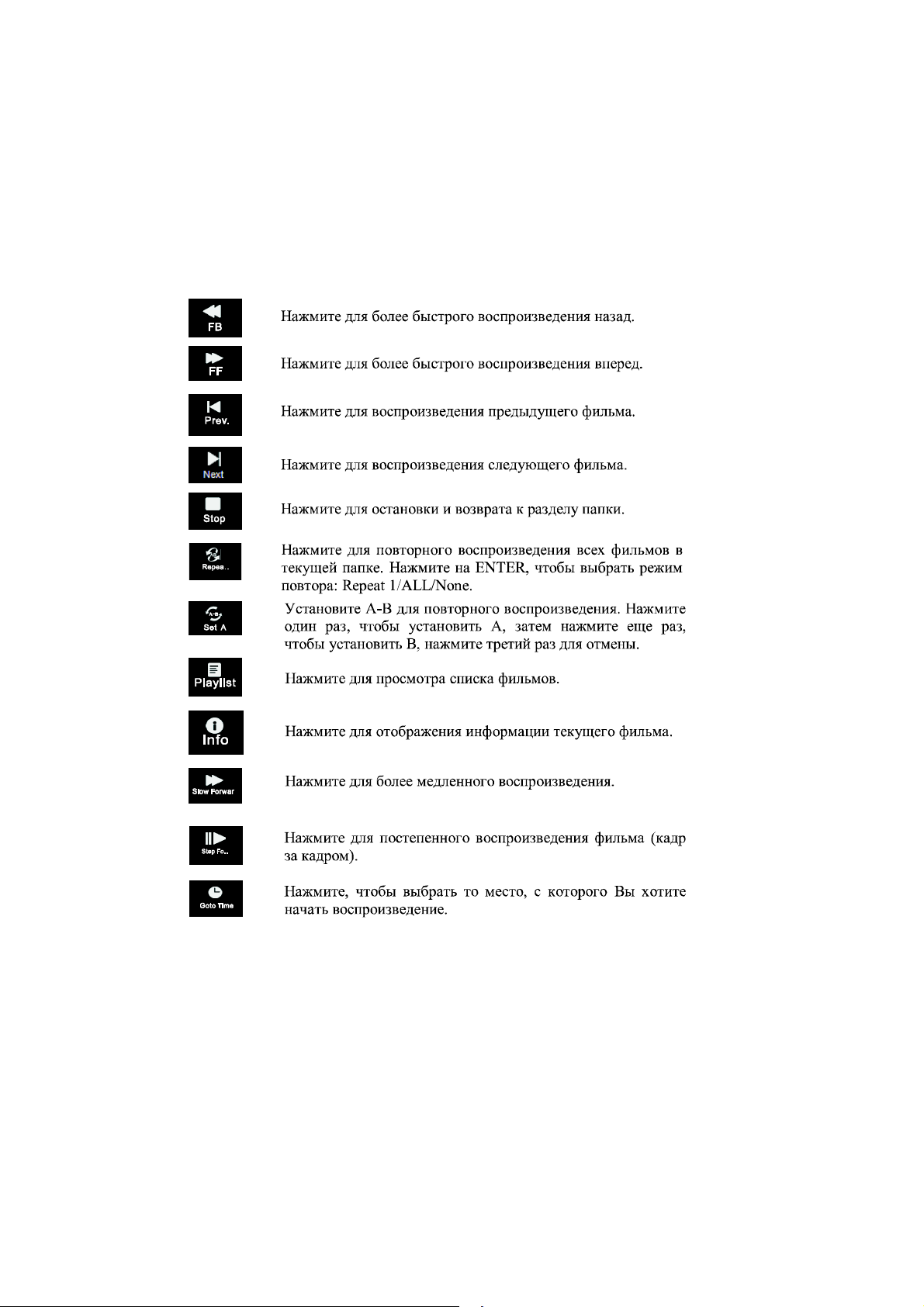

Описание функций изделия в режиме источника сигнала USB..........19

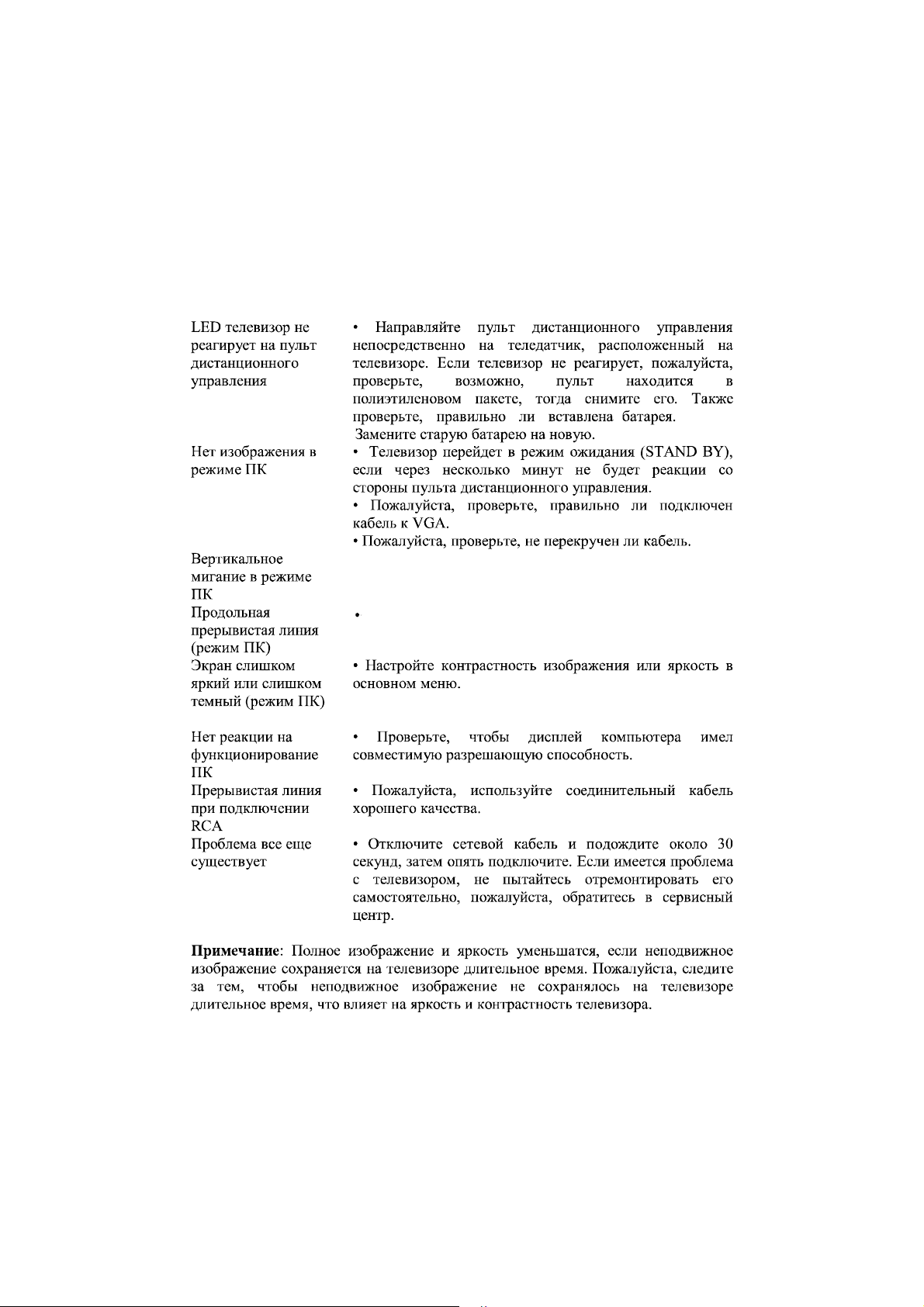

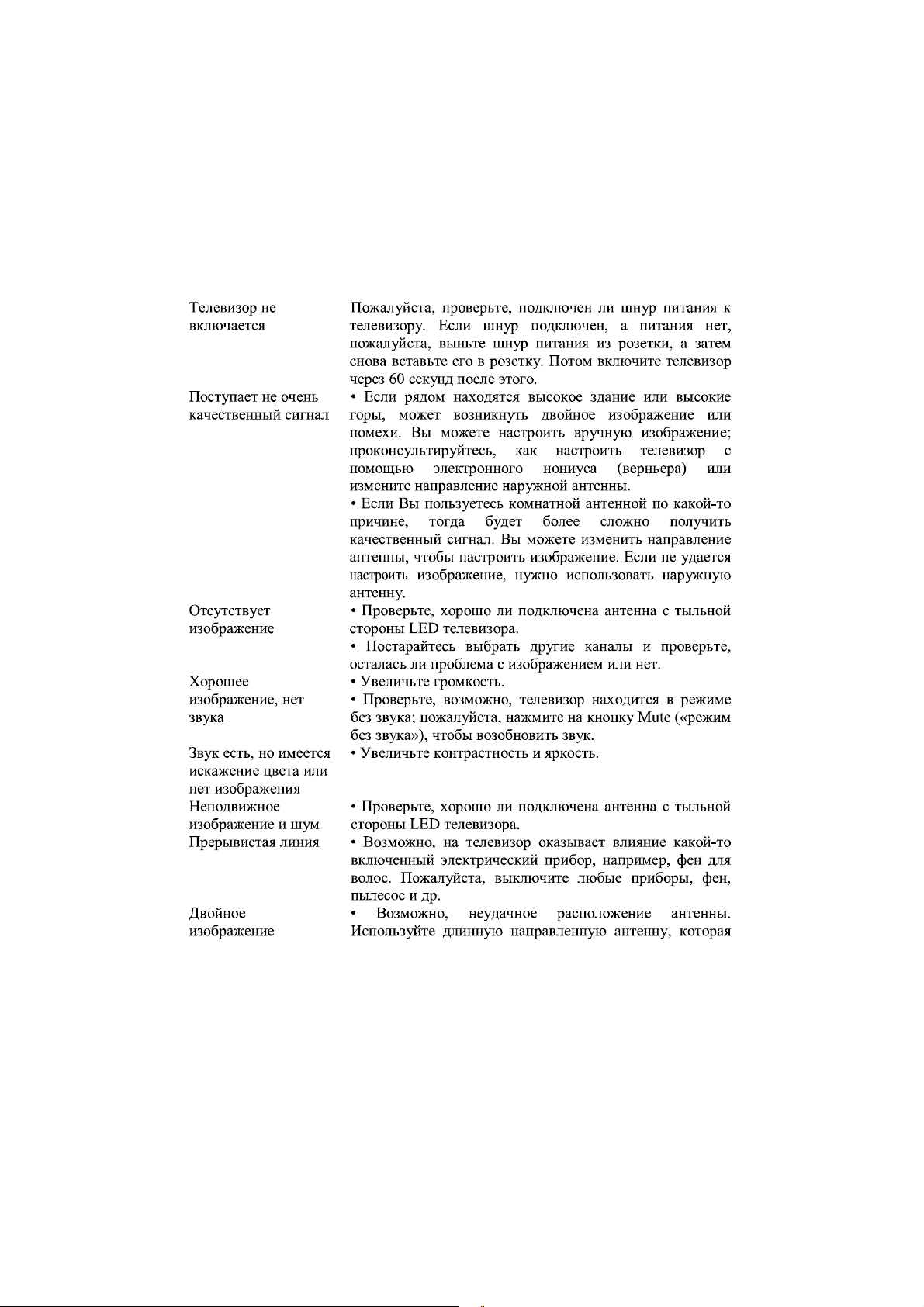

Перед обращением в сервисную службу.................................................25

Технические характеристики..................................................................... 27

1)Прочитайте данное руководство по эксплуатации.

2)Сохраните данное руководство по эксплуатации для дальнейшего

использования. При самостоятельной модификации или ремонте телевизора возможно поражение электрическим током. Не пытайтесь вскрывать телевизор и осуществлять техобслуживание или ремонт, обратитесь для этого в сервисный центр.

Важные меры предосторожности и установка телевизора.

Прочитайте данное руководство по эксплуат Сохраните данное руководство по эксплуатации для дальнейшего использования. Соблюдайте все меры предосторожности. Придерживайтесь всех указаний.

Перед установкой телевизора соберите подставку в соответствии с прилагаемой инструкцией.

Устанавливайте телевизор только на плоскую устойчивую поверхность. Не пользуйтесь данным устройством вблизи воды. Протирайте устройство только сухой тканью. Не блокируйте вентиляционные отверстия. Не ставьте устройство рядом с источниками тепла, такими как радиаторы,

обогреватели, печи или др. , которые излучают тепло.

Не разбирайте п

с заземляющим контактом имеет две пластины и тре выступ. Широкие пластины или тре тий выступ предназначены для Вашей безопасности. Если поставляемая вилка не вставляется в розетку, обратитесь к электрику для замены ст арой розетки. Следите за тем, чтобы не наступить на шнур питания и не пережимать его, а также не перекручивать его в то Также не пережимайте, не придавливайте и не повреждайте шнуры и провода соединяющие изделие с другими устройствами. Используйте только те принадлежности/аксессуары, которые рекомендованы изготовителем. Отключайте телевизор от сети во время молнии или когда не пользуетесь

им на протяжении длительного времени.

олярную вилку или вилку с заземляющим контактом. Вилка

м месте, где он выходит из устройства.

ации.

тий заземляющий

Меры безопасности

Для уменьшения риска возгорания или удара электрическим током, не подвергайте устройство влиянию дождя или влаги. Устройство следует отключать от электрической сети, переведя переключатель питания в режим ожидания и вынув шнур питания устройства из розетки. Розетка должна находится рядом с телевизором и быть легко доступной. Данное устройство нельзя устанавливать во встроенных шкафах, а также в книжном шкафу ил Следите, чтобы на устройство не попадала вода, не ставьте на него влажные или наполненные водой предметы. Не ставьте сверху на устройство или рядом такие предметы, как зажженные свечи и другие источники открытого огня.

Используйте устройство только с подставкой, треногой, подставкой на на колесах или столом, которые рекомендуются изготовителем. При использовании подставки на колесах соблюдайте осторожность при ее перемещении, чтобы не опрокинулся телевизор.

и стеллаже, где плохая вентиляция.

Настенный монтаж телевизора.

Предупреждение:

Настенный монтаж телевизора должен выполняться только квалифицированными специалистами. Изготовитель телевизора монтаж, повлекший несчастный случай или травму.

1. Приобретите настенный кронштейн стандарта VESA, соответствующий весу и расстояниям между монтажными отверстиями телевизора.

2. Закрепите кронштейн к стене в соответствии с Инструкцией из комплекта кронштейна.

3. Проверьте надежность крепления кронштейна к стене методом нажатия на край с усилием примерно равным весу телевизора.

4. Закрепите телевизор к кронш Инструкцией из комплекта кронштейна.

5. Подключите телевизор к антенне, внешним устройствам и сети в соответствии с

руководством по эксплуатации телевизора.

не несет ответственности за неправильно выполненный

тейну 4-мя винтами в соответствии с

Органы управления

7 8

1 - выбор источника входного сигнала 2 - вызов графического меню настройки параметров для пользователя изделия 3 - кнопка увеличения громкости звукового сопровождения 4 - кнопка уменьшения громкости звукового сопровождения 5 - кнопка переключения ранее настроенных к аналов вверх (в порядке возрастания) по списку сохранения 5 - кнопка переключения ранее настроенных каналов вниз (в порядке убывания) по списку сохранения 6 - кнопка перевода изделия в дежурный режим или вывода из дежурного режима 7 - индикатор дежурного режима

8 - сенсор приёмника дистанционного управления

Коммутационные возможности

Для всех моделей данного модельного ряда

HDMI 1 HDMI 2 HDMI 3 PC AUDIO SCAR T

HDMI 1 HDMI 2 HDMI 3 PC AUDIO SCART

G B R

B R W

VGA RF IN USB

Y Pb Pr R L

Component In CVBS CVBS & Component Audio In

RY W

HDMI 1 HDMI 2 HDMI 3 PC AUDIO SCART

Внимание: положение и название разъёмов может отличаться от представленных

Описание кнопок ПДУ

1. POWER («Кнопка вкл./выкл.»)

Включите телевизор или перейдите в режим ожидания.

2. MUTE («Режим без звука»): Нажмите на эту кнопку, чтобы убрать звук. Для включения звука снова нажмите на эту кнопку.

3. 0-9 («Цифровые кнопки»): Кнопки «0-9» используются для непосредственного ввода номера канала.

4.FREEZE(«Остановка изображения»): Остановка и зависание изображения. Нажмите на эту кнопку, чтобы ввести -/--: номер программы из многочисленных каналов, например 123,

5. RECCALL Нажмите на эту кнопку, чтобы переключить на предыдущий канал, который Вы смотрели раньше.

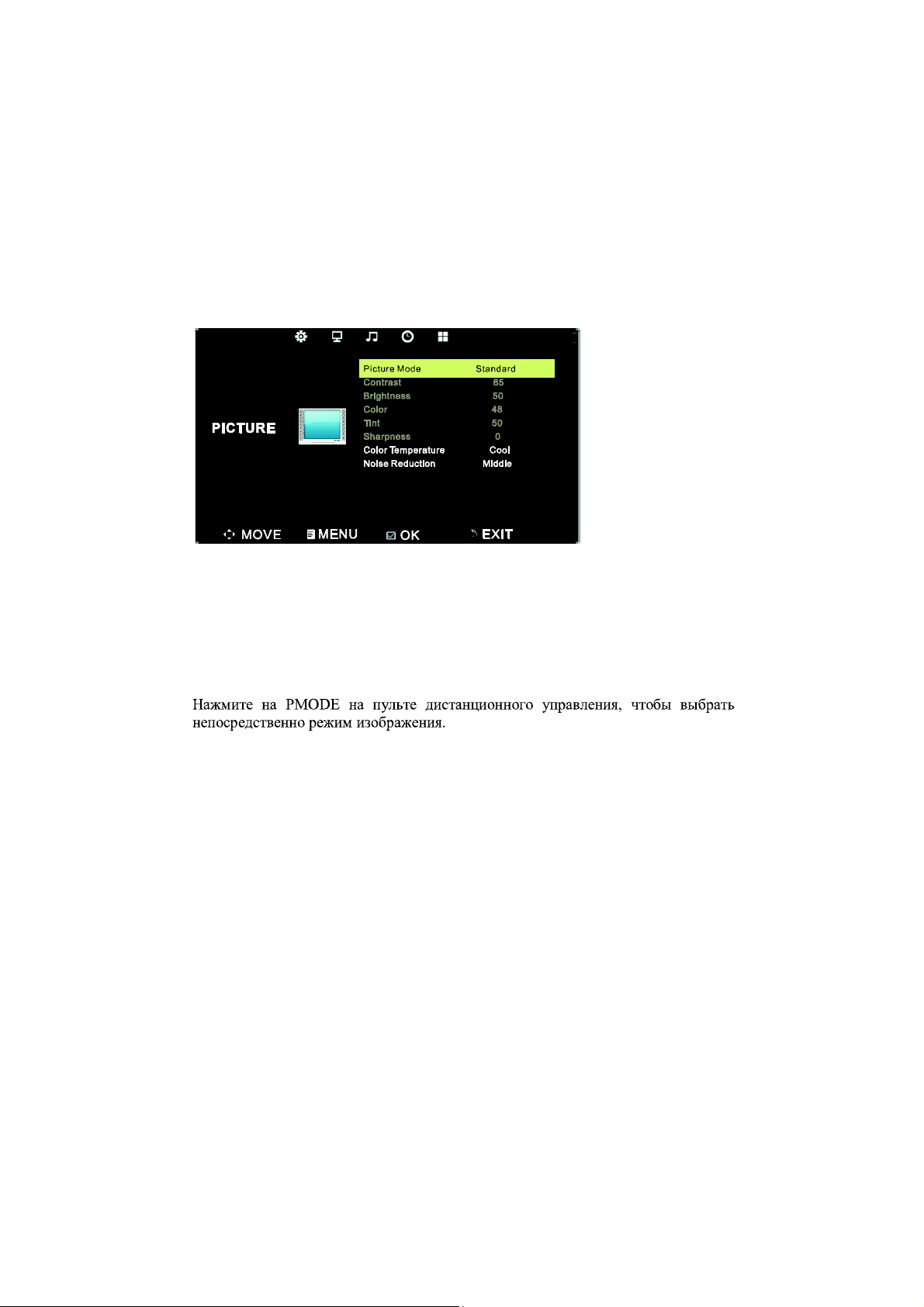

6. P.MODE («Режим изображения»):

Выбор другого режима изображения.

7. Нажмите на кнопку, чтобы выбрать режим MTS (например, Nicam, BTSC, MONO, STEREO и др.).

8. S.MODE («Режим звучания»): Выбор другого режима звучания.

9. SLEEP («Сон»): Установка времени для автоматического перехода телевизора в

дежурный режим.

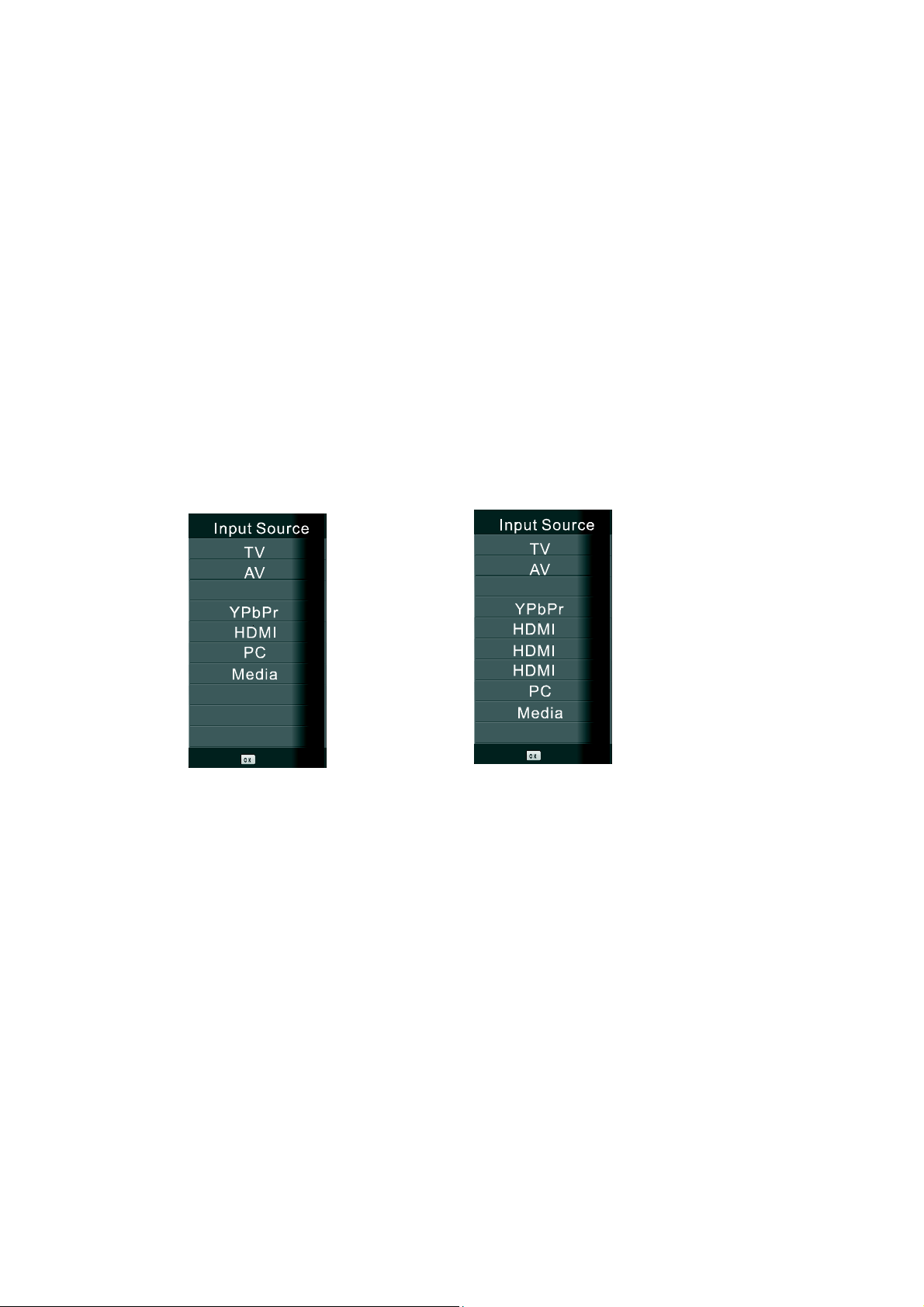

10. SOURCE («источ ник»): Кнопка перехода к источнику входа.

11. ◄►▲▼ Нажмите на кнопку, чтобы выбрать функцию. Нажмите на кнопку ◄/►, чтобы настроить функцию.

12. OK («Ввод»): Кнопка подтверждения выделенной функции меню.

13. MENU («Меню»): Вызов и выбор системного меню и возврат к верхнему меню.

14. EXIT («Выход»): Нажмите на эту кнопку, чтобы выйти из экранного меню телевизора (OSD).

Описание кнопок ПДУ

15.

VOL+ («Громкость»): Увеличение громкости.

16. CALL

информация о состоянии системы, исчезает через 10 сек.

17. («Отношение ширины к высоте»):

Соотношение сторон ТВ изображения. ROOT («Возврат в каталог»): Во время воспроизведения фото или видео, при нажатии на кнопку воспроизведение прекратится и ROOT произойдет возврат в текущий каталог, в режиме

USB.

18.Нажмите на данную кнопку для вызова меню

медиапригрывателя

VOL- («Громкость»): Уменьшение громкости.

19. Кнопки переключения программ вперёд/назад

из ранее настроенного списка каналов. FR («Перемотка назад»): При нажатии на кнопку происходит быстрая перемотка назад в режиме USB FAV. : Нажмите на кнопку, чтобы добавить любимые каналы или удалить их в меню ТВ.

20. Красная, зеленая, желтая и синяя кнопки имеют различные функции в разных моделях ТВ. На экране ТВ появится подсказка для этих кнопок, также кнопки применимы в режиме воспроизведения от внешнего источника: PLAY/PAUSE («Воспроизведение /Пауза»): Нажмите на кнопку в режиме PLAY/PAUSE USB. Это позволяет начать воспроизведение и и сделать паузу в режиме .USB CANCEL

(«Отмена»):(«Отмена»)

Когда выбрана страница в текстовом режиме, она может появиться через некоторое время. При нажатии на кнопку произойдет возврат к режиму . Когда CANCEL ТВ найдена нужная страница, номер страницы будет отображаться в верхней части изображения, нажмите на кнопку , CANCELчтобы вернуться к текстовому режиму и просмотреть эту страницу.

21. PREV («Возврат назад»): Нажмите на кнопку, чтобы вернуться назад в режиме USB FAV+: ТВ. Нажмите на кнопку, чтобы перейти к любимым каналам в меню .

22. STOP («Остановка»): USB Нажмите на кнопку, чтобы остановиться в режиме . INDEX («Классификационная страница»): Вызов классификационной страницы

в режиме телетекста.

(«Информация»): На экран выводится

Описание кнопок ПДУ

23. ЦВЕТНЫЕ КНОПКИ:

Используйте ЦВЕТНЫЕ КНОПКИ как краткое руководство для перехода от отображаемого меню на странице телетекста к многочисленным функциям редактирования программы.

24. Перемотка назад.

25. Поиск назад

26. SIZE изменение масштба страницы в

режиме телетекста

27. SUBTITLE отображение скрытого текста в контексте телетекста.

28. Перемотка вперёд

29. Поиск вперёд

30. SUBPAGE («Подстраница»): Нажмите,

чтобы получить доступ к подстранице.

31. Возврат к странице содержания телетекста Переход GOTO («Переход к»): или пропуск.
