Ergoline Premium 900, Premium 800 User Manual [de]

Bedienungsanleitung

Ergoline Premium 800 / 900

Best.-Nr.: 86245 / Index “a“ / de / Ausgabe 08.2000



Ergoline – Profi-Bräuner von der Nr. 1

Profi-Bräuner von Ergoline sind weltweit ein Synonym für innovative Technolo­gien und zukunftweisendes Produkt-Design. Der Erfolg der Ergoline GmbH ist
kein Zufall, sondern das Ergebnis einer konsequenten Orientierung an den
Bedürfnissen und Wünschen der Kunden. Über 25 Jahre Erfahrung verschaffen
Ergoline einen Know-how-Vorsprung für immer perfektioniertere technische
Fertigung und Qualitätssicherung. Überzeugende Bräunungsleistung, beispiel­hafter Komfort und nicht zuletzt die exzellente Verarbeitung der Produkte
machten Ergoline zur Nr. 1 bei den Profi-Bräunern.

Ergoline – Profi-Bräuner von der Nr. 1

Bedienungsanleitung

Ergoline Premium 800 / 900



Best.-Nr.: 86245 / Index “a“ / de / Ausgabe 08.2000

Gerätenummer

Bitte tragen Sie hier die Gerätenummer ein. Sie erleichtern hierdurch die Abwicklung bei
Kundendienst-, Reparatur- und Ersatzteilfragen (siehe Abschnitt 2.1).

Gegenüber Darstellungen und Angaben dieser Bedienungsanleitung sind technische Änderun­gen vorbehalten!
Der Nachdruck und die Vervielfältigung – auch auszugsweise – ist nur mit unserer vorherigen
schriftlichen Genehmigung und mit Quellenangabe gestattet.

Vorwort

Lieber Kunde,

mit der Wahl eines Ergoline Profi-Bräuners haben Sie sich für ein technisches hochentwickeltes
und leistungsstarkes Gerät entschieden. Ihr Profi-Bräuner ist bei uns mit größter Sorgfalt und
Präzision hergestellt worden und hat zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen,
um einen störungsfreien und sicheren Betrieb zu gewährleisten. Aber auch Sie selbst können
wesentlich dazu beitragen, dass Sie mit Ihrem Profi-Bräuner lange Zeit zufrieden sind. Bitte
lesen Sie alle Informationen aufmerksam durch. Wenn Sie die Tipps und Hinweise der Bedie­nungsanleitung befolgen, wird Ihnen Ihr Profi-Bräuner eine Menge Spaß und Freude bringen.

Für Rückfragen stehen wir Ihnen gerne beratend zur Verfügung.

Ihre

Ergoline GmbH

Einleitung

f

• Lesen und beachten Sie die Informationen dieser Bedienungsanleitung. Sie vermeiden
Unfälle, erhalten sich die Garantie des Herstellers und verfügen über ein funktionstüchtiges
und einsatzbereites Profi-Bräunergerät.

• Dieses Gerät ist ausschließlich für den Verwendungszweck definiert und gebaut (bestim­mungsgemäßer Verwendung). Jede darüber hinausgehende Verwendung gilt als nicht be­stimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko
hierfür trägt allein der Betreiber.

• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller
vorgeschriebenen Anweisungen, Betriebs-, Wartungs- und Vorschriftsbedingungen. Das
Profi-Bräunergerät darf nur von Personen betrieben, gewartet und instandgesetzt werden,
die hiermit vertraut und über die Gefahren unterrichtet sind.

• Berücksichtigen Sie auch die allgemeingültigen, gesetzlichen und sonstigen Regelungen
und Rechtsvorschriften - auch des Betreiberlandes - sowie die gültigen Umweltschutzbe­stimmungen!

• Die örtlich gültigen Bestimmungen der Berufsgenossenschaften oder sonstiger Aufsichtsbe­hörden sind immer zu beachten!

• Eigenmächtige Veränderungen am Profi-Bräunergerät schließen eine Haftung des
Herstellers für daraus resultierende Schäden aus.

• Luft – Zu- und Abströmbereich zum Profi-Bräunergerät nicht verändern, verbauen bzw.
zustellen. Eine Haftung des Herstellers für daraus resultierende Schäden ist ausgeschlos­sen.

Bedeutung der Symbolik

Gefahrenhinweise:

Gefahr!

Dieser Sicherheitshinweis – Warndreieck mit der Überschrift „Gefahr“ – weist darauf hin,
dass vor allem mit Gefahren für Personen zu rechnen ist (Lebensgefahr, Verletzungs­gefahr).

z.B.:

Gefahr!

Warnung durch elektrischen Strom!

Achtung!

Dieser Sicherheitshinweis – Warndreieck mit der Überschrift „Achtung“ – weist darau
hin, dass vor allem mit Gefahren für Geräte, Material und Umwelt zu rechnen ist.

Wichtige Informationen:

Hinweis!

Dieses Symbol kennzeichnet keine Sicherheitshinweise, sondern gibt Informationen zum
besseren Verständnis der Abläufe.

Inhaltsverzeichnis

1 Allgemeines

1.1 Richtlinien

1.2 Export

1.3 Sicherheit

1.4 Wartung und Pflege

1.5 Allgemeine Besonnungsanleitung

1.5.1 Allgemeine Informationen

1.5.2 Allgemeine Schutzhinweise

1.6 Empfohlene Bräunungszeiten

2 Beschreibung

2.1 Gerätetyp

2.1.1 Firmenschild

2.1.2 Geräte-Nr.-Schild

2.1.3 Lage des Firmen-/ Geräte-Nr.-Schildes

2.2 Bräunerbeschreibung

2.3 Voreinstellungen

2.4 Anzeigen im Display

2.5 Dekoreffektbeleuchtung

2.6 Sound System

2.7 VoiceGuide

3 Bedienung

3.1 Bräunungsprogramm starten

3.1.1 UV-Lampen während der Vorlaufzeit einschalten

3.1.2 UV-Lampen vor Programmende abschalten

3.1.3 VoiceGuide

3.1.4 Klimagerät und Körperlüftung (Surround Cooling)

3.1.5 Schulterbräuner ein- und ausschalten

3.1.6 Gesichtsbräuner

3.1.7 Sound System

4 Wartung

4.1 Wartungsintervalle

4.2 Wartungs- und Pflegearbeiten, Reinigung

4.3 Gerät spannungsfrei schalten und gegen Wiedereinschalten sichern

4.3.1 Freischalten

4.3.2 Gegen Wiedereinschalten sichern

4.4 Lampen wechseln und reinigen

4.4.1 Chipkarte im Teileträger

4.4.2 UV-Niederdrucklampen im Unterteil reinigen/wechseln

4.4.3 UV-Niederdrucklampen des Schulterbräuners
reinigen/wechseln

4.4.4 UV-Niederdrucklampen im Seitenteil reinigen/wechseln

4.4.5 UV-Niederdrucklampen im Oberteil reinigen/wechseln

4.4.6 UV-Hochdrucklampe für Gesichtsbräuner und Filterscheibe im
Seitenteil wechseln

4.4.7 UV-Hochdrucklampen für Gesichtsbräuner und Filterscheiben
im Oberteil wechseln

4.4.8 Dekoreffektbeleuchtung wechseln

4.4.9 Wannenbeleuchtung und Starter wechseln

4.5 Filtermatten in der Frontblende wechseln

4.6 Filtermatten im Oberteil wechseln

4.7 Filtermatten im Schulterbräuner wechseln

4.8 CD-ROM für Sound System und VoiceGuide wechseln/reinigen

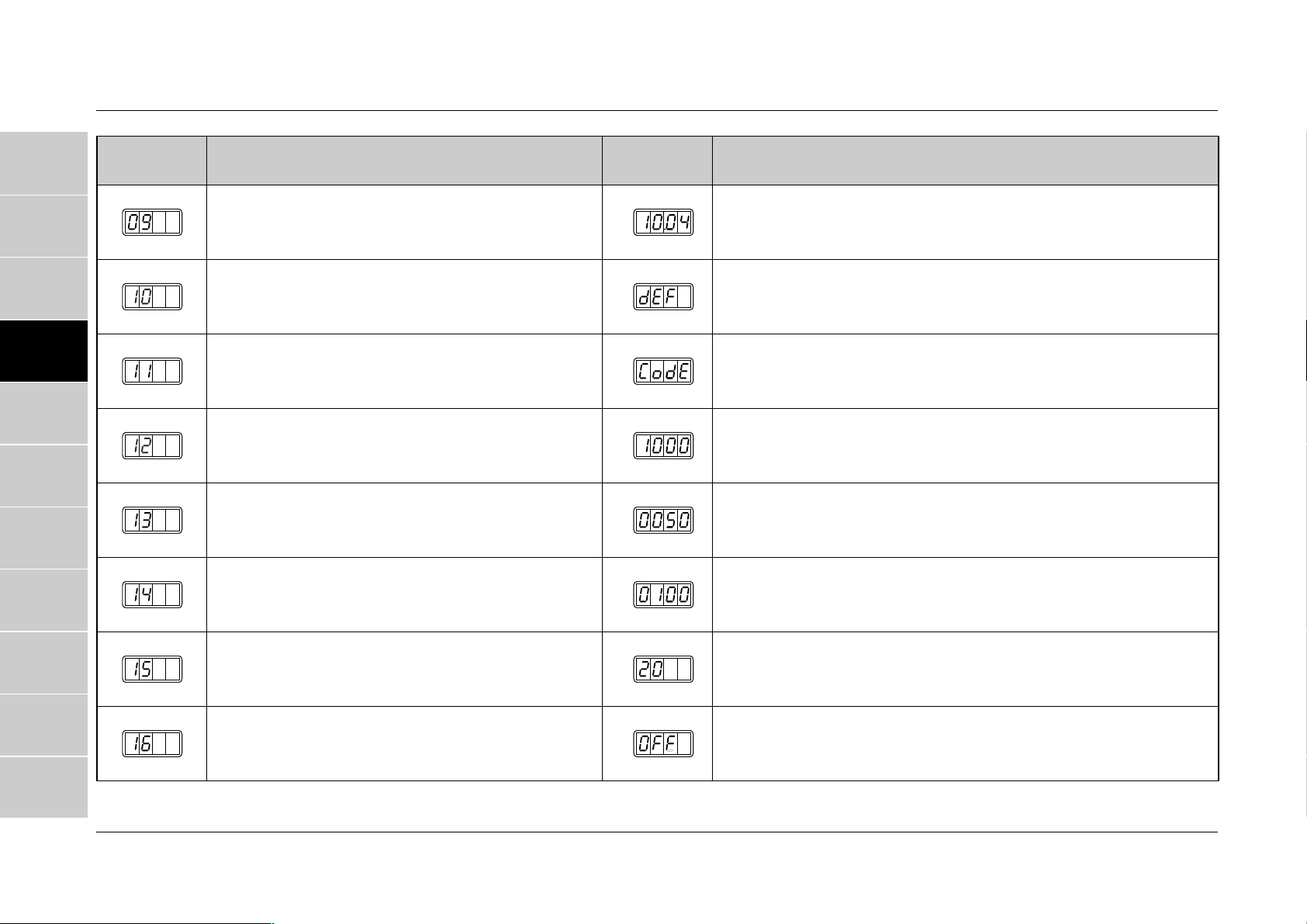

4.9 Voreinstellungen

4.9.1 Voreinstellungsmodus

5 Störung, Ursache und Abhilfe

5.1 Störungstabelle

5.2 Störanzeigen im Display

6 Technische Daten

6.1 Leistung

6.2 Abmessungen

6.3 Lampenbestückung

6.3.1 Ergoline Premium 800

6.3.2 Ergoline Premium 900

7 Service (Kundendienst)

8 Anhang

8.1 Umweltbestimmungen

8.1.1 Entsorgung von UV-Niederdrucklampen, UV-Hochdrucklampen
und Batterien

9 Gewährleistung

10 Konformitätserklärung

Inhaltsverzeichnis





11 Stichwortverzeichnis

1 Allgemeines

r

r

r

r

1.1 Richtlinien

Allgemeines

1

1.3 Sicherheit

Dieses Profi-Bräunergerät wurde nach folgenden Richtlinien gebaut:

• EG-Richtlinie „elektromagnetische Verträglichkeit“ 89/336/EWG
(nach der zur Zeit gültigen Fassung).

• Niederspannungsrichtlinien 72/23/EWG
(nach der zur Zeit gültigen Fassung).

Hinweis!

• Abhängig vom lokalen Energieversorgungsunternehmen können die Profi­Bräunergeräte Störungen in das Stromnetz des Hauses übertragen, die das vom
Energieversorgungsunternehmen eingesetzte Rundsteuersystem (TRA) beein­trächtigen. Dadurch kann z.B. die Funktion von Nachtspeicherheizungen gestört
werden.

• Treten Störungen durch den Betrieb der Profi-Bräunergeräte auf, ist der Betreibe
für den Einbau einer Tonfrequenzsperre in die Hauselektroinstallation verantwort­lich. Bitte wenden Sie sich an Ihren Elektro-Fachbetrieb. Dem Elektro-Fachbetrieb
sind die Technischen Anschlussbedingungen Ihres lokalen Energieversorgungsun­ternehmens bekannt, so dass die Tonfrequenzsperre auf das Stromnetz Ihres Ve
sorgungsunternehmens abgestimmt werden kann.

1.2 Export

Wir weisen darauf hin, dass die Geräte ausschließlich für den europäischen Markt
bestimmt sind und nicht in die USA oder nach Kanada exportiert und dort betrieben
werden dürfen! Bei Nichtbeachtung dieses Hinweises wird keine Haftung übe
Es wird ausdrücklich darauf hingewiesen, dass bei Zuwiderhandlungen hohe Haftungs
siken für den Exporteur und/oder Betreiber entstehen können.

nommen!

• Dieses Profi-Bräunergerät dient zur Bräunung von jeweils einer erwachsenen
Person.

• Dieses Gerät darf nur durch entsprechend unterwiesenes/erfahrenes Fachpersonal
montiert und aufgestellt werden.

• Alle am Gerät angebrachten Gefahren- und Sicherheitshinweise sind zu beachten!

• Es dürfen keine Sicherheitseinrichtungen und Sicherheitshinweise entfernt bzw.

außer Kraft gesetzt werden, die den sicheren Betrieb des Profi-Bräunergeräts be­einträchtigen können!

• Das Profi-Bräunergerät darf nur in einwandfreiem Zustand betrieben werden!

2

3

4

5

Achtung!

Die Sicherheit, Zuverlässigkeit und Leistung des Profi-Bräunergerätes wird nur garan­tiert, wenn:

-

• die Montage, der Elektroanschluss den VDE-Richtlinien entspricht, die Erweiterung
oder die Instandsetzung durch Fachpersonal vorgenommen worden ist

• und das Profi-Bräunergerät in Übereinstimmung mit dieser Bedienungsanleitung
verwendet wird.

6

7

8

i-

9

10

11

Allgemeines

t

1

2

3

4

5

6

7

8

1.4 Wartung und Pflege

Lebensgefahr!

Bei Wartungsarbeiten, die das Öffnen des Profi-Bräunergeräts erfordern, ist das Gerä
spannungsfrei zu schalten, siehe Abschnitt 4.3.

Wartung und Pflege sind mitentscheidend, ob das Profi-Bräunergerät die gestellten
Anforderungen zufriedenstellend erfüllt. Die Einhaltung der vorgeschriebenen War­tungsintervalle und die sorgfältige Durchführung der Wartungs- und Pflegearbeiten sind
daher unbedingt notwendig (siehe Abschnitt 4.2). Eventuelle Schutzvorrichtungen nach
Abschluss der Arbeiten wieder montieren.
Wir weisen darauf hin, dass das Profi-Bräunergerät zur Erhaltung des ordnungsgemä­ßen Zustandes alle 12 Monate (ab Inbetriebnahme) wiederkehrenden Prüfungen durch
unseren Kundendienst oder eine zugelassenen Fachfirma zu unterziehen ist!

Achtung!

• Nur Ergoline-Originalteile des gleichen Typs verwenden! Bei Verwendung von
anderen Teilen erlischt die CE-Konformität!

• Bei Schäden, die nachweislich durch die Verwendung von nicht Ergoline­Ersatzteilen entstanden sind, wird jegliche Haftung ausgeschlossen.

• Wird der gesamte Lampensatz gewechselt, ist die zum Lampensatz gehörende
Chipkarte einzusetzen (siehe Abschnitt 4.4.1)!

9

10

11

10

Allgemeines

A

r

r

c

k

r

1.5 Allgemeine Besonnungsanleitung

1.5.1 Allgemeine Informationen

Wer wird braun?

Jeder, der auch in der natürlichen Sonne bräunt. Personen mit empfindlicher Haut
bräunen sogar angenehmer und sorgenfreier, weil bei Ergoline-Bräunungsgeräten die
Strahlendosis genau definiert werden kann.

Welche Bräunungszeiten sind empfehlenswert?

Obwohl man bei der UV-Bräunungsmethode kaum einen Sonnenbrand befürchten muss,
sollte man anfangs etwas Rücksicht auf die individuelle Empfindlichkeit der Haut
nehmen.

Gefahr von Hautverletzungen und Hauterkrankungen!

Halten Sie die empfohlenen Bräunungszeiten ein, siehe Abschnitt 1.6.

Wie viele Bräunungsbäder braucht man?

uch hier kommt es natürlich auf die individuelle Bräunungsfähigkeit der Haut an – wie
in der Sonne unter freiem Himmel. In der Regel hat eine normal bräunende Haut nach
3 bis 5 Bräunungsbädern von 4 bis 10 Minuten eine wunderschöne, ebenmäßige Tönung
erreicht. Die Bräunungsbäder sollten jeden zweiten Tag genommen werden. Um die
einmal erreichte Bräune zu erhalten, genügen normalerweise 1 bis 2 Bräunungsbäde
pro Woche.

Soll man eine Sonnencreme benutzen?

Nein! Kosmetische Sonnencremes mit Lichtschutzfakto
der Sonne wegfiltern. Vergleichbare Strahlen sind aber im Licht von Ergoline-Bräunern
nur in äußerst geringen Mengen vorhanden, so dass ein solcher Schutz überflüssig wird.
Vielmehr sollte die Haut vor jedem Bräunungsbad gründlich gereinigt und gut abgetro
net werden.
Besonders empfehlenswert ist die Behandlung der Haut mit der Pflegeserie von
Ergoline. Vor dem Bräunen (pre sun) und nach dem Bräunen (après sun). Diese
Pflegeserie enthält eine spezielle Kombination ausgesuchter Wirkstoffe: Aloe-Vera­Extrakt, Jojobaöl, D-Panthenol und Elastin. Sie reinigt die Haut, hilft ihren Alterungsp
zess zu verlangsamen und spendet Feuchtigkeit. Die Haut wird sanft, zart und ge­schmeidig. Die Lotions lassen sich angenehm einmassieren, ziehen ohne Rückstände
schnell und tief in die Haut ein.
Fragen Sie in Ihrem Studio nach der Pflegeserie von Ergoline.

Das Wärmeerythem

Bei empfindlicher Haut kann es in Einzelfällen zu einem Wärmeerythem kommen, d.h.
die Haut rötet stark durch die verbleibende Infrarot-Strahlung (Wärmestrahlung). Diese
Rötung ist kein Sonnenbrand und gesundheitlich völlig unbedenklich. Die Bräunungs­zeiten sollten verkürzt werden, um eine langsame Gewöhnung zu erreichen.

sollen die aggressiven Strahlen

1

2

3

-

4

o-

5

6

7

8

9

10

11

Allgemeines

r

f

A

t

1

2

3

4

5

6

7

8

9

10

1.5.2 Allgemeine Schutzhinweise

Lesen Sie sorgfältig die Ergoline-Tipps für das richtige Bräunen.

• Benutzen Sie den Profi-Bräuner nicht, wenn die Zeitschaltuhr fehlerhaft oder die
Filterscheiben zerbrochen sind.

• In Fällen besonderer Empfindlichkeit des Einzelnen gegen UV-Bestrahlung und
dann, wenn bestimmte Medikamente oder Kosmetika verwendet werden, ist beson­dere Vorsicht geboten.

• Entfernen Sie Kosmetika rechtzeitig vor dem Bräunen und verwenden Sie keinerlei
Sonnenschutzmittel.

• Bräunen Sie nicht bei Einnahme von Medikamenten, welche die Hautempfindlich­keit gegen UV-Strahlen erhöhen; fragen Sie im Zweifelsfall Ihren Arzt.

• Suchen Sie den Arzt auf, wenn sich hartnäckige Schwellungen, wunde Stellen ode
pigmentierte Leberflecken auf der Haut bilden.

• Verwenden Sie stets die mitgelieferte UV-Schutzbrille. An den Augenlinsen
operierte Personen müssen unbedingt eine UV-undurchlässige Schutzbrille tragen,
um eine Gefährdung der Augen auszuschließen.

• Nehmen Sie in 48 Stunden nicht mehr als ein Bräunungsbad je Körperteil. Nehmen
Sie nicht zusätzlich am gleichen Tag ein Sonnenbad.

• Beachten Sie die Empfehlungen bezüglich Bestrahlungszeiten und Bestrahlungs­intervallen (siehe Abschnitt 1.6).

• UV-Strahlung von der Sonne oder UV-Geräten kann Haut- oder Augenschäden
verursachen. Diese biologische Wirkung ist von der Hautempfindlichkeit des Ein­zelnen abhängig.

• Die Haut kann nach überhöhter Bestrahlung Sonnenbrand zeigen. Übermäßig
häufig wiederholte UV-Bestrahlung mit Sonnenlicht oder UV-Geräten kann zu früh­zeitiger Alterung der Haut und auch zu einem Risiko von Hauttumoren führen.

• Das ungeschützte Auge kann sich auf der Oberfläche entzünden und in bestimmten
Fällen kann übermäßige Bestrahlung die Netzhaut beschädigen. Nach vielen wie­derholten Bestrahlungen kann sich Grauer Star bilden.

• Die maximal zulässige Bestrahlungsanzahl pro Jahr ist 60, 43 bzw. 33 (siehe
Abschnitt 1.6).

1.6 Empfohlene Bräunungszeiten

Gefahr von Haut- und Augenverletzungen!

• Es gibt einige innerlich oder äußerlich anzuwendende Medikamente, welche die
Empfindlichkeit der Haut gegenüber UV-Strahlen erheblich steigern können. Zum
Beispiel: Antibiotika, Sulfonamide, Psoralene wie Melanin, Vitamin-A-Säure und
Derivate. Während und kurz nach der Verwendung derartiger Präparate soll au
Bräunungsbäder – auch in der Sonne – verzichtet werden! Im Zweifelsfall sollte
vorher der behandelnde Arzt befragt werden!

• Schließen Sie während des Bräunungsvorgangs die Augen und benutzen Sie die
beigefügten UV-undurchlässigen Schutzbrillen (Ergoline Teile-Nr.: 84592)!

uf keinen Fall darf das Bräunungsgerät benutzt werden, wenn eine Filterscheibe

•

fehlt oder Beschädigungen aufweist!

Gefahr von Hautverletzungen oder Hauterkrankungen!

• Der Abstand zwischen zwei Bestrahlungen muss mindestens 48 Stunden betragen!

• Eine zunehmende Bräunung erfordert auch eine Verlängerung der Expositionszei

(=Bestrahlungszeit) bzw. ab einem gewissen Grad an Bräunung ist keine Vertiefung
mehr erreichbar. Die Bestrahlungszeit darf aber im Rahmen der zulässigen Strah­lendosen nicht beliebig verlängert werden (siehe Tabelle)! Es ist daher ohne Ge­fährdung der Gesundheit nur ein bestimmter, vom Hauttyp vorgegebener Grad an
Endbräune zu erreichen.

11

12

Hauttypen hell (II) normal (III) dunkel (IV)

Bräunungswirkung normal schnell schnell

Sonnenbrand (Sonnenempfindlichkeit) meistens selten selten
Max. Zeitraum der natürlichen Sonnenbe-

strahlung (ohne Lichtschutzmittel) bis zur
Sonnenbrandwirkung in Minuten

Maximale Anzahl an Bestrahlungen pro Jahr

1. Bestrahlung 3 4 3 4 3 4

2. Bestrahlung 3 4 3 5 4 5

3. Bestrahlung 3 5 4 6 5 7

4. Bestrahlung 4 5 5 7 6 8
Empfohlene
Bräunungszeit
in Minuten,
Abstand zwischen
den Bestrahlungen
mindestens
48 Stunden

1)

5. Bestrahlung 4 6 5 8 7 10

6. Bestrahlung 5 7 6 9 8 11

7. Bestrahlung 5 7 7 10 9 13

8. Bestrahlung 6 8 8 11 10 14

ca. 10 - 20 ca. 20 – 30 ca. 40

60

(=15 kJ/m

2

)43(=15 kJ/m2)33(=15 kJ/m2)

Allgemeines

1

2

3

4

5

6

7

9. Bestrahlung 6 9 8 12 11 16

10. Bestrahlung 7 9 9 13 12 17

11. Bestrahlung 7 10 10 14 13 19

12. Bestrahlung 8 11 11 16 14 21

Gerätetyp Ergoline Premium ...

1)

Die angegebenen Bräunungszeiten beziehen sich auf die angegebene Lampenbestü­ckung (siehe Abschnitt 6.3).



800 900 800 900 800 900

8

9

10

11

1

2

3

4

5

6

Allgemeines

7

8

9

10

11

14

2 Beschreibung

r

2.1 Gerätetyp

Beschreibung

1

2.1.1 Firmenschild

Die Fabr.-Nummer (1), die Gerätenummer (2) sowie die Leis­tungsdaten (3) sind auf dem Firmenschild (4) aufgeführt.

Bei Betriebsstörungen oder Ersatzteilfragen ist die Gerätenum­mer (2) anzugeben.

2.1.2 Geräte-Nr.-Schild

Die Gerätenummer (2) ist auf einem zweiten Schild (6) noch­mals separat aufgeführt.

2.1.3 Lage des Firmen-/ Geräte-Nr.-Schildes

Das Firmenschild (4) und das Geräte-Nr.-Schild (6) sind in de
Griffmulde vorne links aufgeklebt.

2

3

4

5

6

7

8

9

10

11

Beschreibung

1

2

3

4

5

6

7

8

2.2 Bräunerbeschreibung

1. Lufteinlass Oberteil

2. Luftdüsen (Körperlüftung Kopfende)

3. Zentralabluftstutzen

4. Dekoroberteil

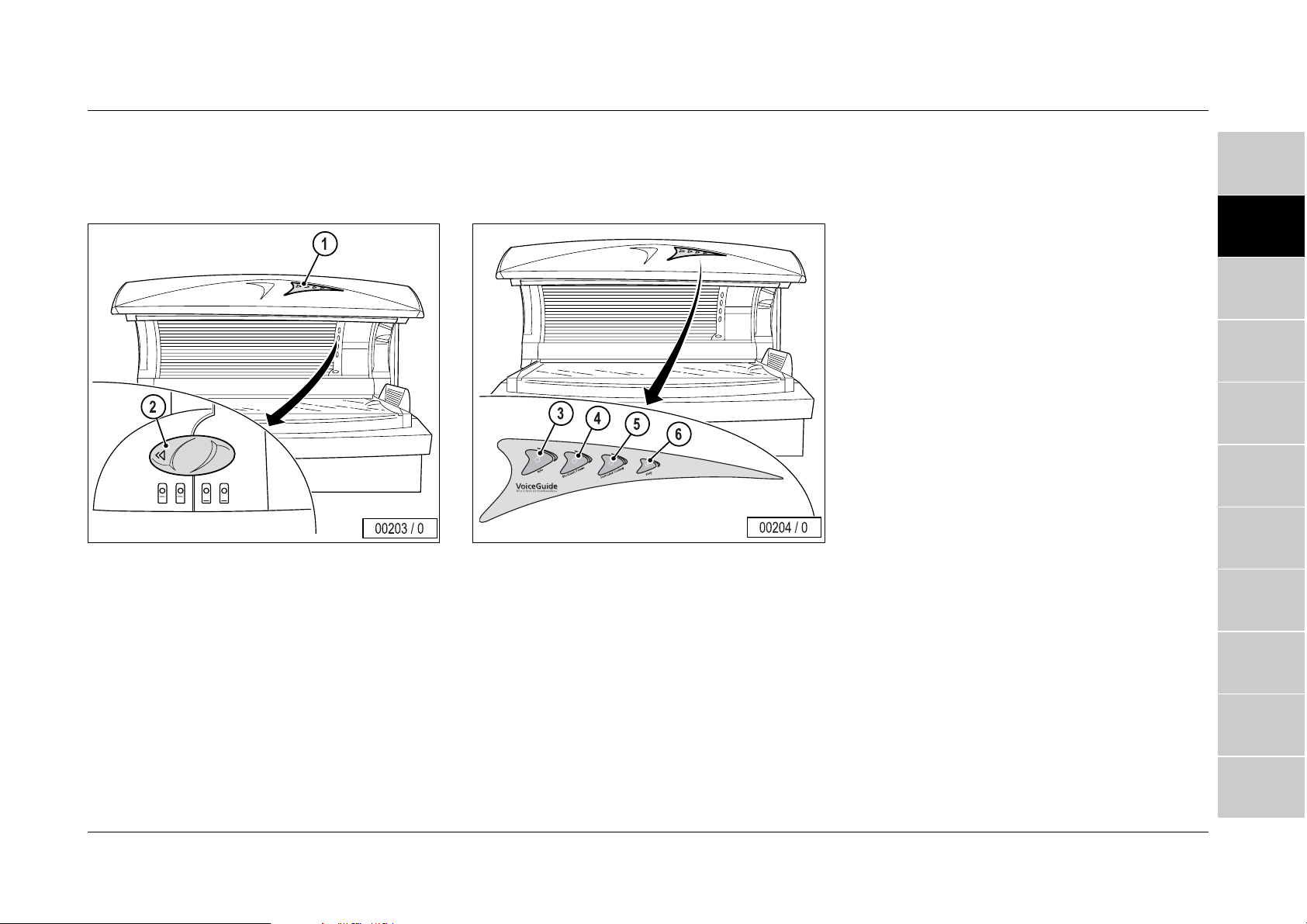

5. VoiceGuide-Display

6. Dekoreffektbeleuchtung

7. Bedienelemente

8. Acrylglasliegescheibe, ergonomisch geformt

9. Wannenbeleuchtung

10. Frontblende mit Lufteinlass

11. Fußblende

12. Bräunerunterteil (Klimaanlage, Teileträger, Lüfter, CD­ROM-Laufwerke, etc.)

13. UV-Niederdrucklampen (18 Stück)

14. Seitenteil
Hochdrucklampe

15. Oberteil UV-Niederdrucklampen (30 Stück) und 4 UV­Hochdrucklampen

16. Luftdüse (Körperlüftung Fußende)

17. Durchtrittsöffnung, Anschlüsse

1)

(UV-Niederdrucklampen (6 Stück) und 1 UV-

9

10

11

1)

nur bei Ergoline Premium 900



Beschreibung

r

r

2.3 Voreinstellungen

START

STOP

Folgende Voreinstellungen können, wie in Abschnitt 4.9
beschrieben, geändert werden:

• Zeitsteuerung der Leuchteffekte

• Vorlaufzeit der UV-Lampen bei Start des Bräu-

nungsvorganges

• Intensität der Körperlüftung (Surround Cooling) bei
Start des Bräunungsvorganges

• Lautstärke des Sound Systems bei Start des
Bräunungsvorganges

2.4 Anzeigen im Display

Je nach Betriebsart des Bräuners erscheinen im
Display (1) folgende Anzeigen:

• Im Ruhebetrieb des Bräuners erscheint im Display
die Uhrzeit (mit im Sekundentakt blinkendem De­zimalpunkt).

• Während eines Bräunungsvorgangs wird jeweils
die Bräunungszeit oder Nachlaufzeit in Minuten
angezeigt. Die Zählweise der angezeigten Zeiten
ist abhängig vom angeschlossenen Steuergerät.

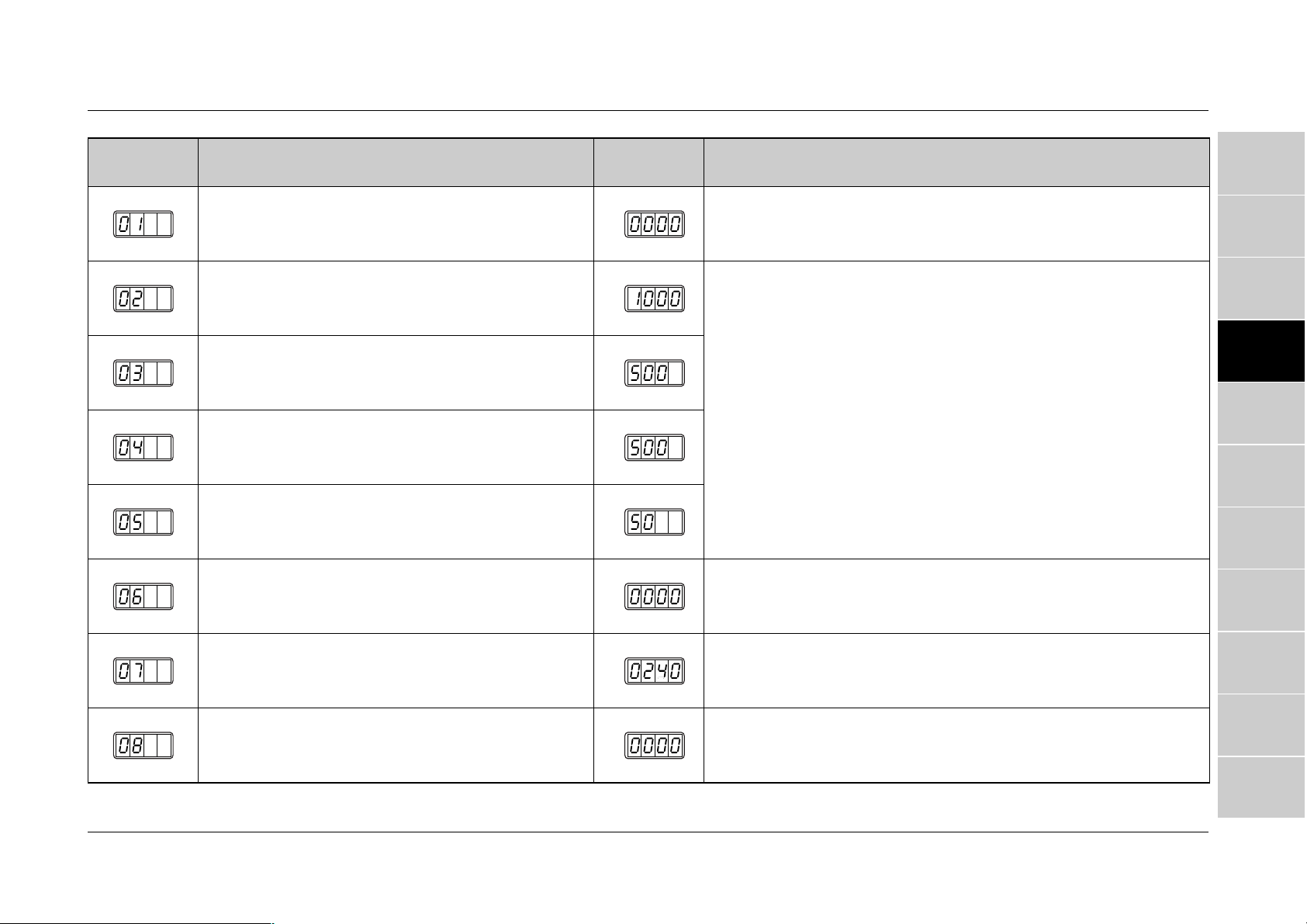

• Im Voreinstellungsmodus können Informationen zu
Betriebsstunden und verschiedene Werte abgele­sen werden, siehe Abschnitt 4.9.1.

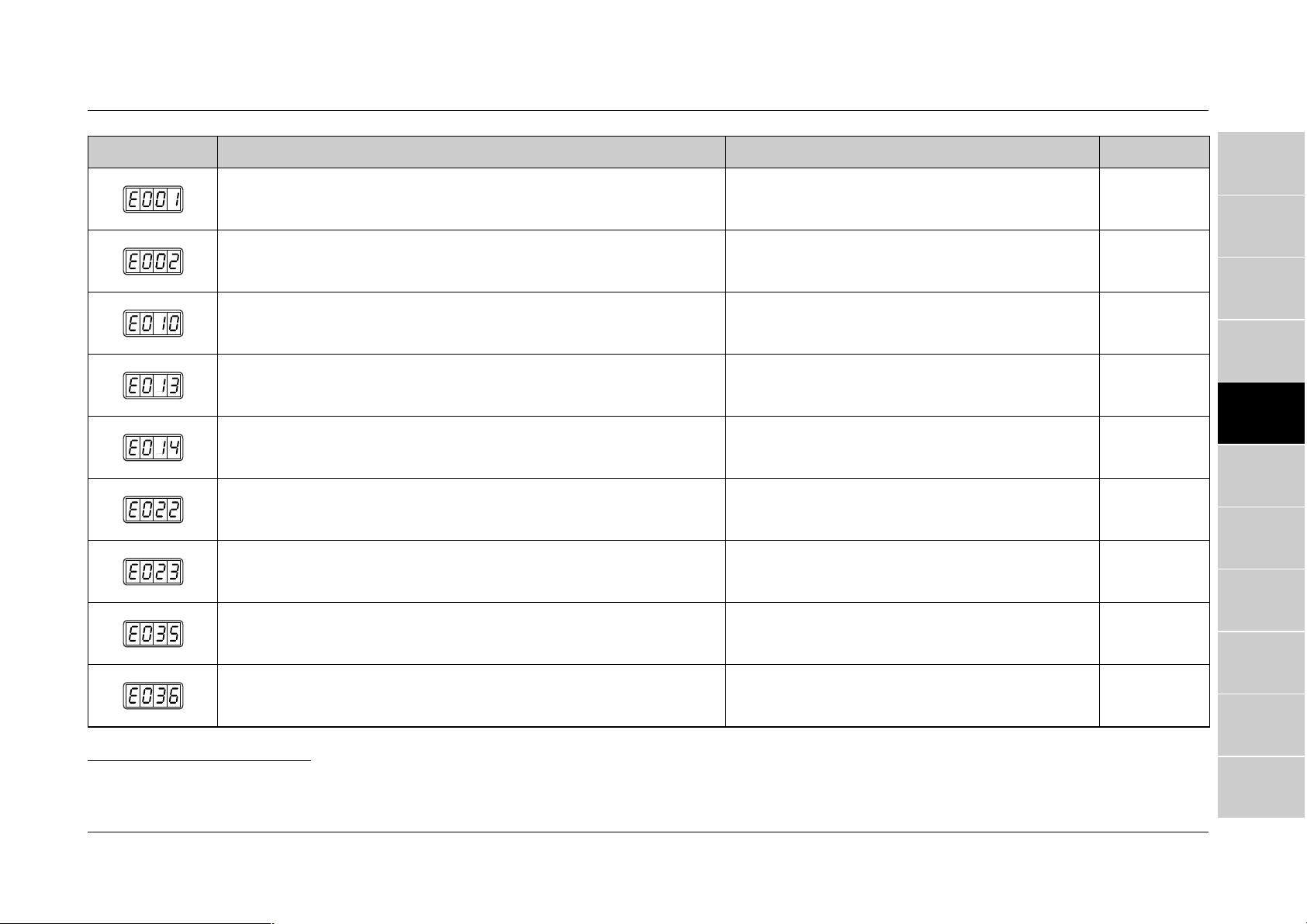

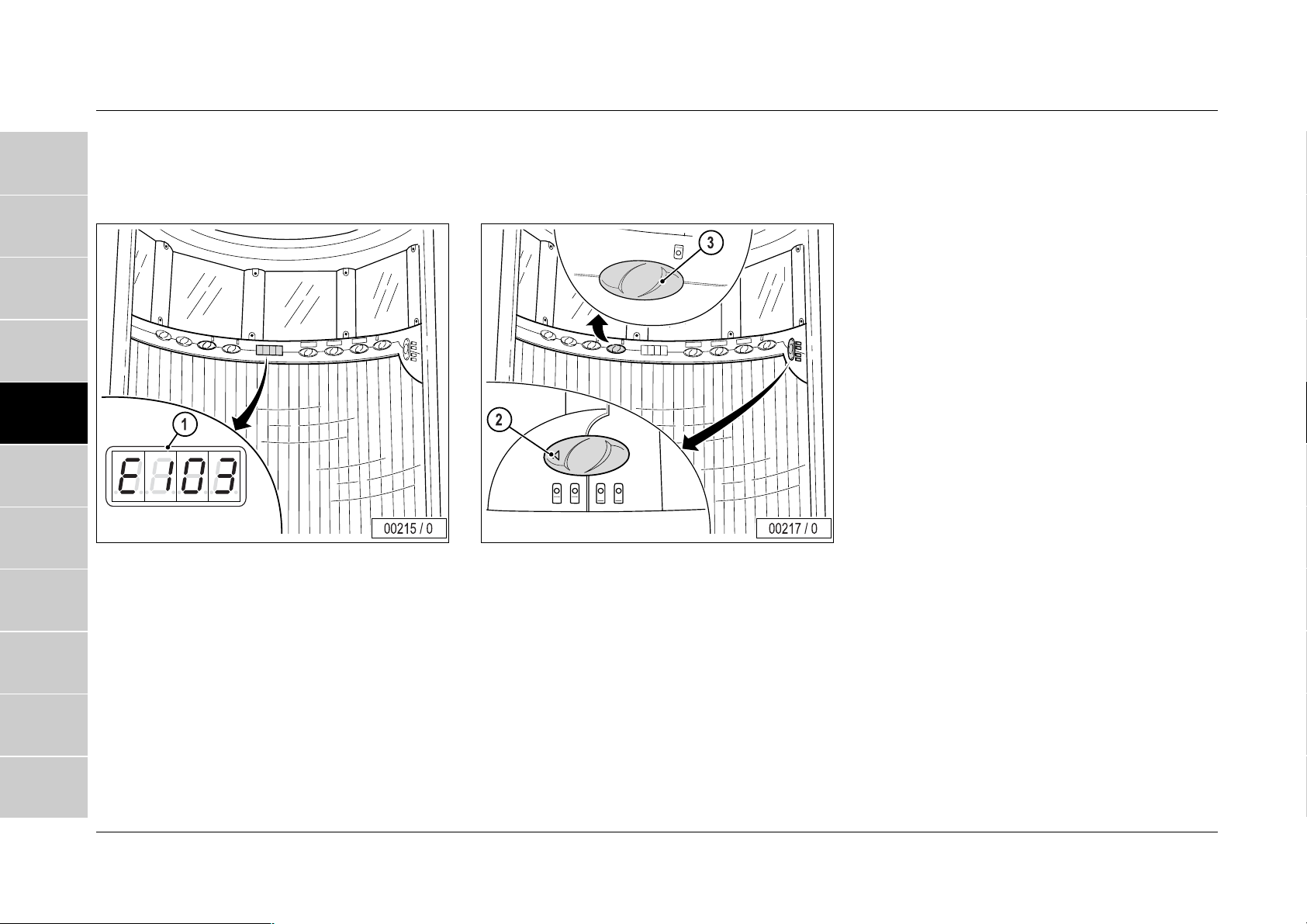

• Im Störungsfall werden Fehlercodes (z.B. E103 (2))
angezeigt, die zur schnellen Lokalisierung de
Fehlerquelle dienen, siehe Abschnitt 5.2.

• Während eines Bräunungsvorganges erscheinen
zusätzlich verschiedene Intensitätsanzeigen fü
vorgenommene Funktionseinstellungen im Display.

1

2

3

4

5

6

7

8

9

10

Studiosteuerung: Ablaufende Zeitanzeige
Münzgerät: Hochlaufende Zeitanzeige

11

Beschreibung

1

2

3

4

5

6

7

8

9

10

2.5 Dekoreffektbeleuchtung

START

STOP

Die Effektbeleuchtung (1) des Bräuners wird bei Inbe­triebnahme aktiviert. Während eines Bräunungsvorgan­ges werden die Leuchteffekte automatisch abgeschaltet.

• Nach Ablauf der Lüfternachlaufzeit können die
Leuchteffekte durch Drücken der START-STOP­Taste (2) ausgeschaltet werden.

2.6 Sound System

Channel

Bei den Sound Systemen der Premiumklasse kann
zwischen zwei Varianten unterschieden werden:

• externe Kanaleinspeisung

• Mehrkanaleinspeisung

Hinweis!

• Bei der Mehrkanaleinspeisung ist das interne CD­Laufwerk deaktiviert.

• Nähere Informationen zu den Möglichkeiten des
Sound Systems können Sie über den Kunden­dienst erfahren.

Volume

Das Sound System besteht aus:

• Bedieneinheiten für Lautstärke (1) und Kanalwahl
(2) sowie Informationswiedergabe (siehe Ab­schnitt 2.7).

• Steuerbox (3) mit CD-Laufwerken für Musik (Sound
System) und Sprache (VoiceGuide).
Das Wechseln der CD‘s ist unter Abschnitt 4.8 be­schrieben.

• Lautsprecher (4) und Kopfhörerbuchse (5)

11

Beschreibung

r

2.7 VoiceGuide

STOP

INFO

Die Sprachinformationen des VoiceGuide werden übe
ein zweites CD-Laufwerk ausgegeben (siehe Abschnitt

4.8).

Über das VoiceGuide-Display (1) und über die INFO­Taste (2) im Bedienfeld des Bräuners können Informati­onen zur eingesetzten Gerätetechnik und zur Bedienung
abgerufen werden.

VoiceGuide Display

• Die Taste Info (3) gibt einen Überblick über die
allgemeine Funktionsweise dieses Displays.

• Die Taste Electronic Power (4) informiert über die
eingesetzte Ansteuerungstechnik der UV­Niederdrucklampen.

• Mit der Taste Surround Cooling (5) werden Infor­mationen zur Lüftungstechnik (Gerätekühlung und
Körperlüftung) des Bräuners gegeben.

• Ein Abbruch der Informationen ist jederzeit mit der
Taste Stop (6) möglich.

• Die Tasten können in beliebiger Reihenfolge und
auch im Ruhezustand des Bräuners bedient wer­den.

• Eine Wiederholung der Ansagetexte durch noch­maliges Drücken der entsprechenden Taste ist je­derzeit möglich.

Bedienfeld

Die Bedienung über das Bedienfeld des Bräuners ist
unter Abschnitt 3.1.3 beschrieben.

1

2

3

4

5

6

7

8

9

10

11

1

2

3

4

5

6

Beschreibung

7

8

9

10

11

Bedienung

3 Bedienung

3.1 Bräunungsprogramm starten

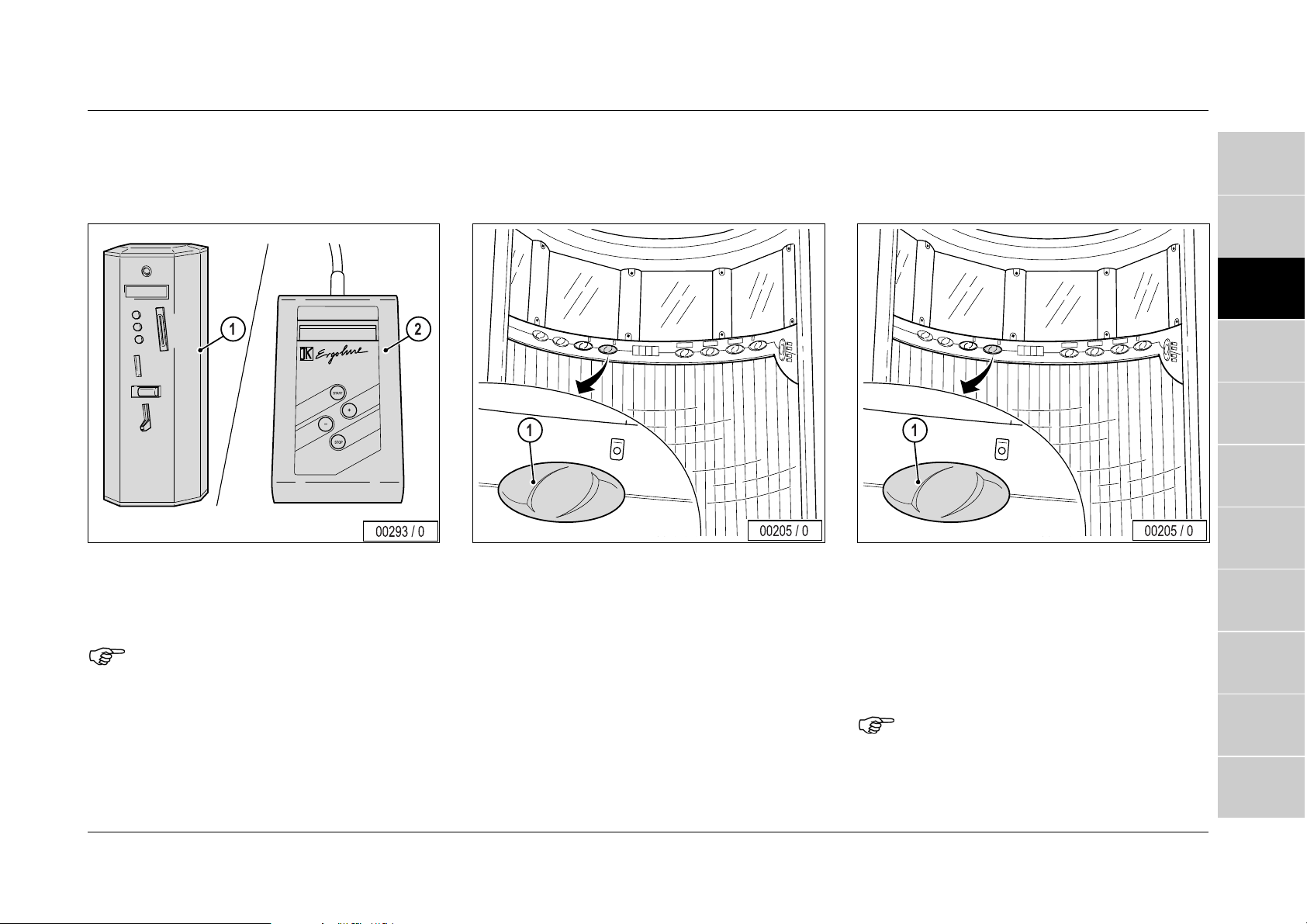

Das Bräunungsprogramm wird über das Münzgerät (1),
dem Handsteuergerät (2) oder z.B. über die Studiosteu­erung gestartet.

Hinweis!

Während der Bräunung sollte das Oberteil des Bräuners
heruntergeklappt werden.
Bräunen mit geöffnetem Bräunungsraum senkt den
Wirkungsgrad.

3.1.1 UV-Lampen während der Vorlaufzeit ein­schalten

START

STOP

• Während der Vorlaufzeit können die UV-Lampen

über die START-STOP-Taste (1) sofort einge­schaltet werden.

3.1.2 UV-Lampen vor Programmende abschal­ten

START

STOP

• Während der Bräunungszeit können die UV-

Lampen durch Drücken der START-STOP-Taste
(1) ausgeschaltet werden.

• Durch erneutes Drücken der START-STOP-Taste

(1) werden die UV-Lampen wieder eingeschaltet.
Die Gesichtsbräuner starten dann zeitverzögert,
etwa eine Minute später.

Hinweis!

Wenn die UV-Lampen vor Programmende abgeschaltet
werden, wird das Bräunungsprogramm nicht unterbro­chen!

1

2

3

4

5

6

7

8

9

10

11

Bedienung

A

1

2

3

4

5

6

7

8

9

10

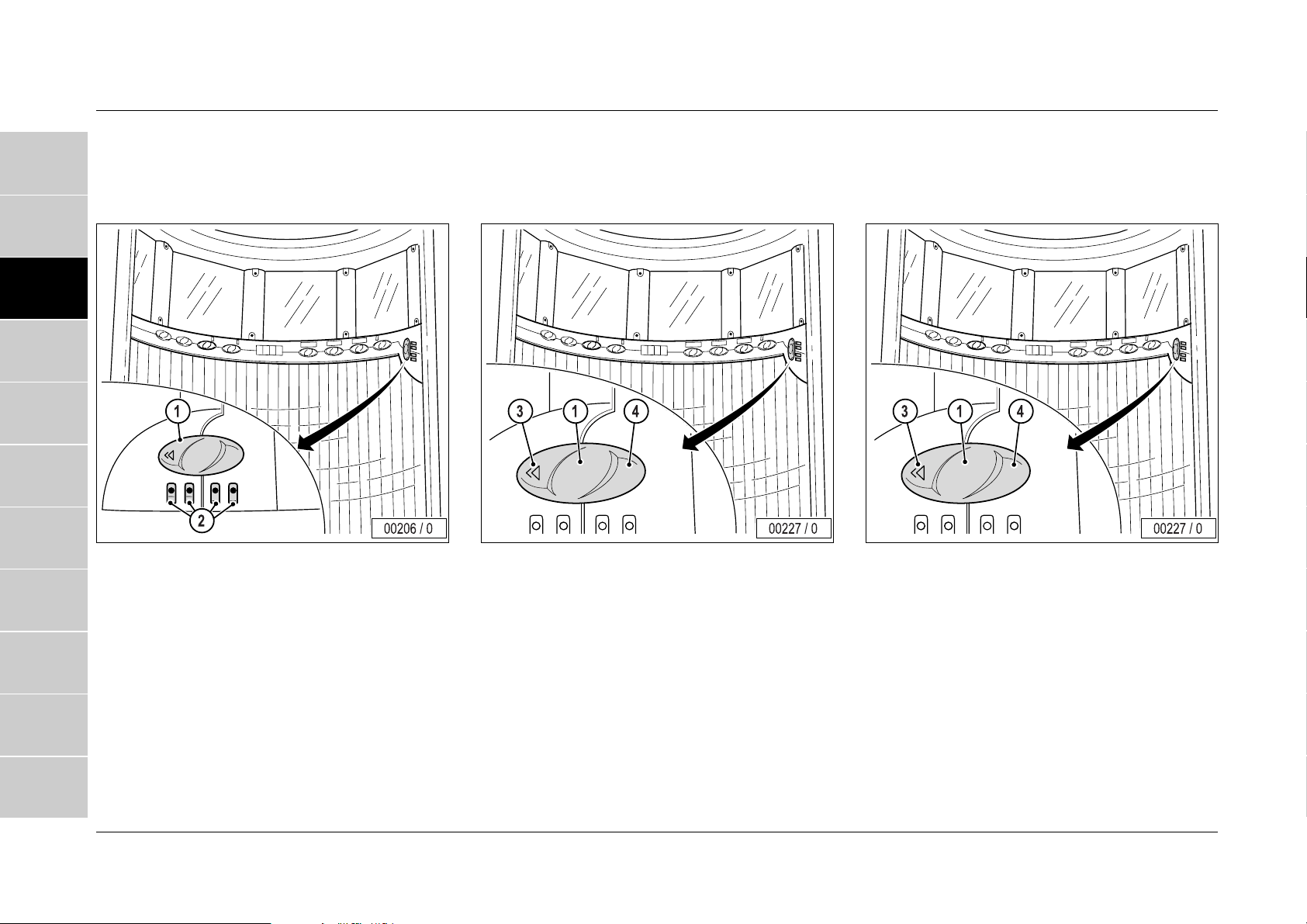

3.1.3 VoiceGuide

STOP

INFO

Der VoiceGuide informiert den Benutzer über jeden
ausgeführten Bedienschritt mit einer sprachlichen
Quittierung.
Zusätzlich können über die INFO-Taste (1) sechs

udiosequenzen mit Informationen zum Thema Bräune
abgerufen werden.
Der momentan zu hörende Track wird durch Aufleuch­ten der Dioden (2) angezeigt.

INFO

Der VoiceGuide ist bei Start eines neuen Bräunungs­vorganges immer aktiv und kann vom Benutzer wie folgt
bedient werden:

• Durch Drücken der INFO-Taste (1) in Pfeilrichtung
(3) werden die verschiedenen Info-Tracks ange­wählt.

• Durch Drücken der INFO-Taste (1) in STOP­Richtung (4) können die Info-Tracks abgebrochen
werden.

STOP

INFO

Ein- und Ausschalten

• Durch zweimaliges Drücken der INFO-Taste (1) in
STOP-Richtung (4) wird der VoiceGuide ausge­schaltet.

• Durch Drücken der INFO-Taste (1) in Pfeilrichtung
(3) wird der VoiceGuide wieder eingeschaltet.

STOP

11

Bedienung

r

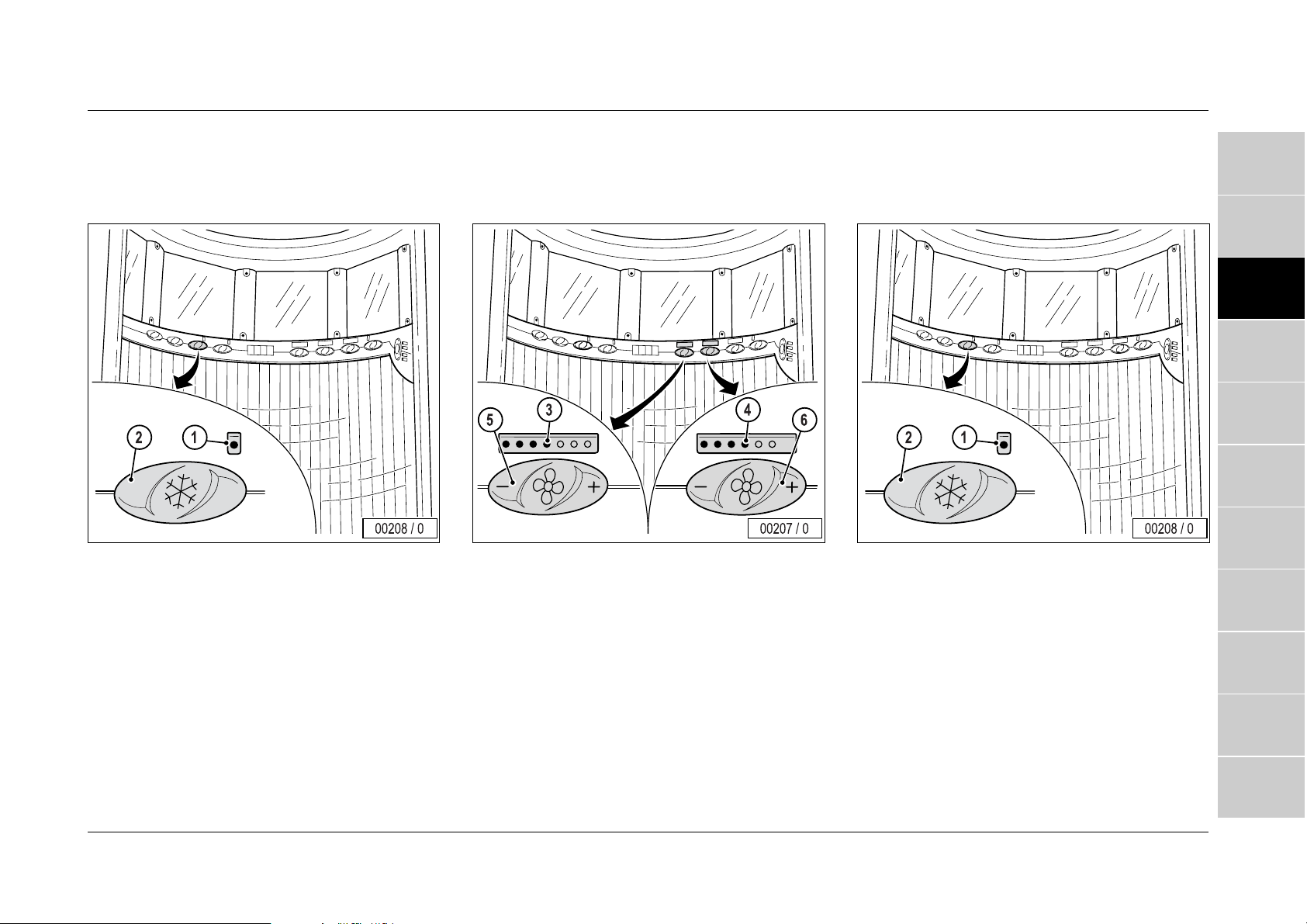

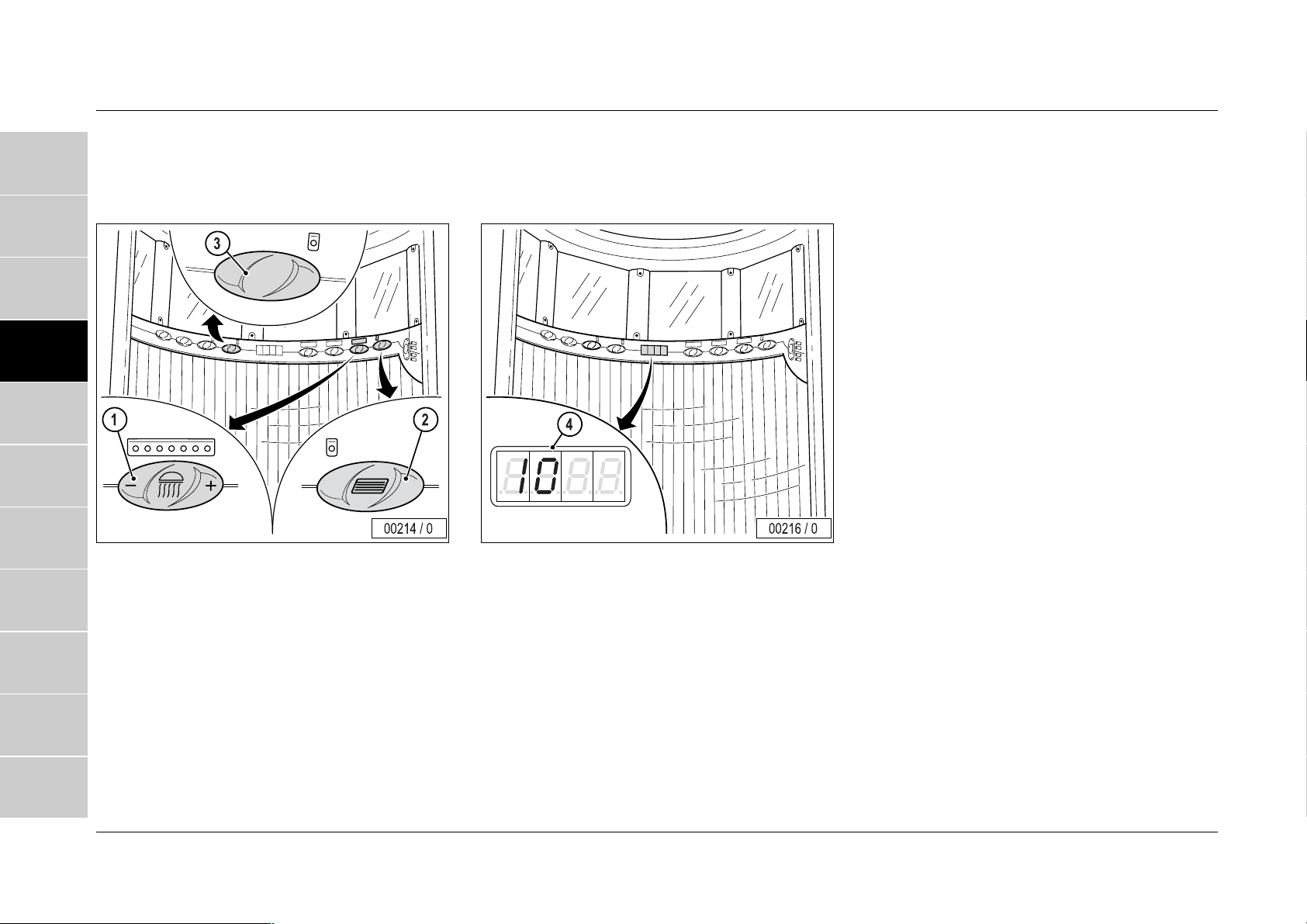

3.1.4 Klimagerät und Körperlüftung (Surround
Cooling)

Beim Start eines neuen Bräunungsvorganges wird auch
das Klimagerät eingeschaltet. Leuchtdiode (1) leuchtet.
Nach Beendigung des Bräunungsvorganges läuft das
Klimagerät weiter.

Intensität einstellen

Die Intensität der Körperlüftung kann stufenlos geregelt
werden. Die Intensität wird mit Anzahl der aufleuchten­den Dioden (3) für den Kopfbereich, und mit den Dioden
(4) für den Fußbereich, angezeigt.

1

• Durch Drücken der Taste (5) auf (+) oder (-) wird
die Intensität der Körperlüftung im Kopfbereich ge­regelt.

• Durch Drücken der Taste (6) auf (+) oder (-) wird
die Intensität der Körperlüftung im Fußbereich ge­regelt.

2

Ein- und Ausschalten

• Durch Drücken der Taste (2) wird das Klimagerät
ausgeschaltet.

• Durch erneutes Drücken der Taste (2) wird das
Klimagerät zeitverzögert nach 3 Minuten wiede
eingeschaltet. Diese Zeitverzögerung wird durch
Blinken der Leuchtdiode (1) angezeigt.

1

2

3

4

5

6

7

8

9

10

11

Bedienung

r

1

2

3

4

5

6

7

8

9

10

11

3.1.5 Schulterbräuner ein- und ausschalten

Beim Start eines neuen Bräunungsvorganges wird auch
der Schulterbräuner eingeschaltet. Leuchtdiode (1)
leuchtet.

• Durch Drücken der Taste (2) wird der Schul­terbräuner ausgeschaltet.

• Durch erneutes Drücken der Taste (2) wird der
Schulterbräuner wieder eingeschaltet.

3.1.6 Gesichtsbräuner

Beim Start eines Bräunungsvorganges starten die
Gesichtsbräuner immer auf höchster Leistungsstufe. Die
Intensität kann stufenweise eingestellt werden und wird
durch die Anzahl an aufleuchtenden Dioden (1) ange­zeigt.

Intensität einstellen

• Durch Drücken der Taste (2) auf (-) während der
Bräunungszeit wird die Intensität stufenweise ve
ringert.

• Durch Drücken der Taste (2) auf (+) während der
Bräunungszeit wird die Intensität stufenweise er­höht.

Ein- und Ausschalten

• Wird die Taste (2) in der kleinsten Stufe länger als
drei Sekunden auf (-) gedrückt, schalten die Ge­sichtsbräuner ab.

• Durch erneutes Drücken der Taste (2) auf (+)
werden die Gesichtsbräuner zeitverzögert nach ca.
einer Minute wieder eingeschaltet. Diese Zeitver­zögerung wird durch Blinken der Leuchtdioden (1)

-

angezeigt.

Bedienung

f

r

3.1.7 Sound System

Volume

Lautstärke

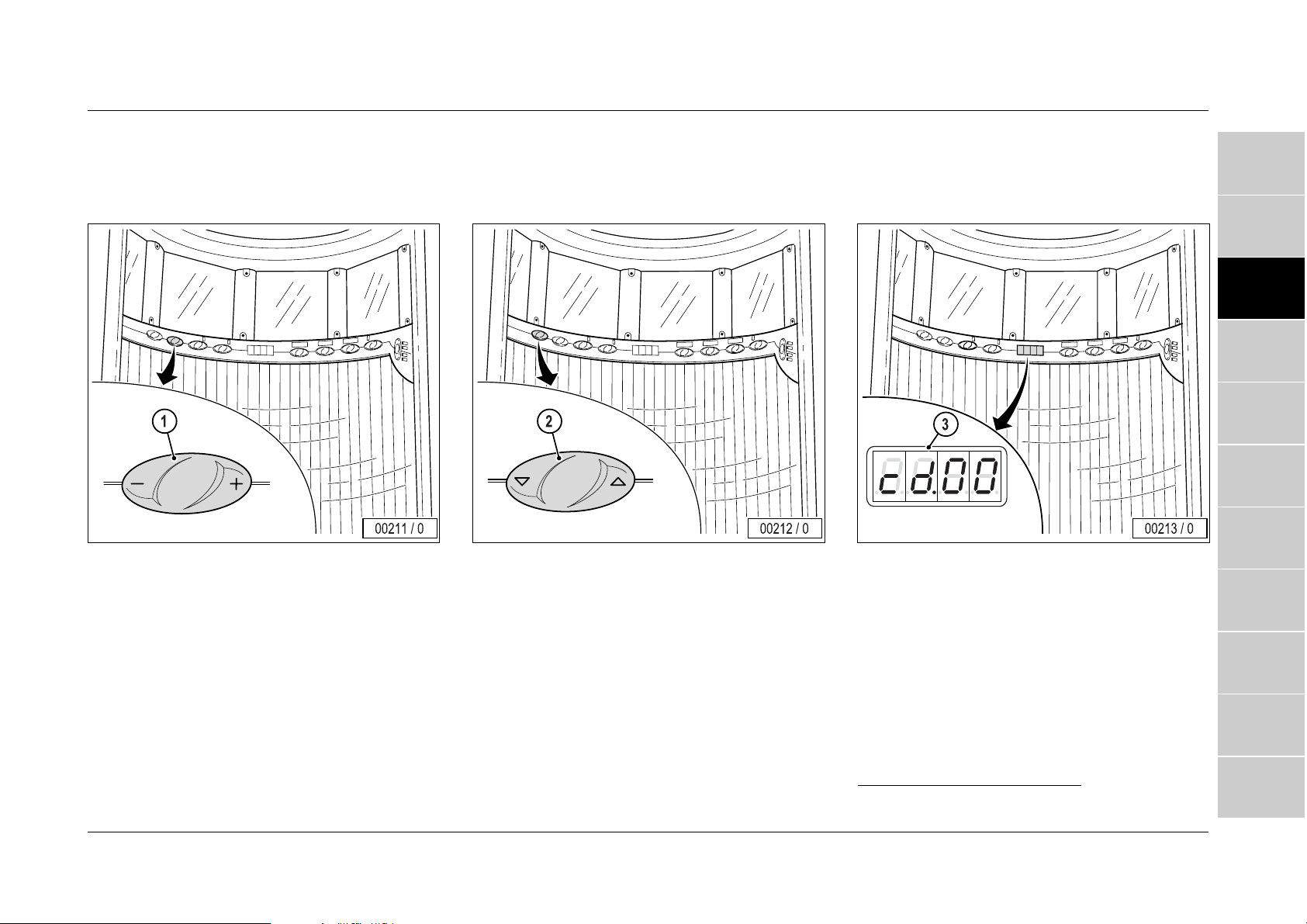

Die Lautstärke kann stufenlos eingestellt werden.

• Durch Drücken der Taste (1) auf (-) wird die
Lautstärke stufenlos verringert.

• Durch Drücken der Taste (1) auf (+) wird die
Lautstärke stufenlos erhöht.

Channel

Ein- und Ausschalten, Kanalwahl

Es kann zwischen einer internen CD
Kanälen gewählt werden.

• Erscheint in der Anzeige (3) „cd.00“, ist das System
ausgeschaltet.

• Durch Drücken der Kanalwahltaste (2) au
(-) können die externen Kanäle angewählt werden.
In der Anzeige (3) wird der gewählte Kanal mit z.B.
„ec.03“ angezeigt.

• Durch Drücken der Kanalwahltaste (2) auf (+) kann
über die „cd.00“-Position auf die interne CD
wechselt werden.

1)

und externen

1)

ge-

Titelwahl auf der internen CD

• Durch Drücken der Kanalwahltaste (2) auf (+) oder
(-) kann zwischen den Titeln auf der internen CD
gewechselt werden. In der Anzeige (3) wird de
gewählte Titel mit z.B. „cd.01“ angezeigt.

• Nach Anwahl des letzten Titels auf der internen CD
wird bei weiterer Betätigung der Kanalwahltaste (2)
auf (+) wieder mit dem ersten Titel „cd.01“ begon­nen.

1)

optional

1)

1

2

3

4

5

6

7

8

9

10

11

1

2

3

4

5

6

Bedienung

7

8

9

10

11

4Wartung

4.1 Wartungsintervalle

Wartung

1

in Betriebsstunden (Bh)

alle

je nach Ver­schmutzung

  

  

   

  

  

  

  

  

   

  

  

tägl.

2)

100 600 800 1.600 3.000 5.000 40.000

 

 

1)

reinigen



wechseln

Tätigkeit

Filtermatten Oberteil und Frontblende 4.5/4.6 85240

Filtermatten Schulterbräuner 4.7 85700
Filterscheiben 4.4.6/4.4.7 51407

Ergoline SD power 25 W UV-Niederdrucklampe 4.4.3 11122

3)

Ergoline R electronic power

Ergoline SR electronic power

Ergoline UV-Hochdrucklampe 4.4.6/4.4.7 11292

Wannenbeleuchtung Niederdrucklampe 4.4.9 11530

Starter Wannenbeleuchtung 4.4.9 10002

Starter Schulterbräuner 4.4.3 10047

Acrylscheibe (Liegescheibe) 4.2 85187

Kunststoffteile 4.2 -

Gerätelüfter

Klimagerät Wärmetauscher - -

4)

UV-Niederdrucklampe 4.4.2/4.4.4/4.4.5 12047

3)

UV-Niederdrucklampe 4.4.2/4.4.4/4.4.5 12070

Abluft 7 11831

siehe
Abschnitt

Teilenummer

2

3

4

5

6

7

8

9

  

1)

Die angegebenen Wartungsintervalle sind Maximalwerte. Abhängig vom Einsatzfall können
geringere Wartungsintervalle erforderlich werden.

2)

Täglich, bzw. nach jedem Gebrauch.

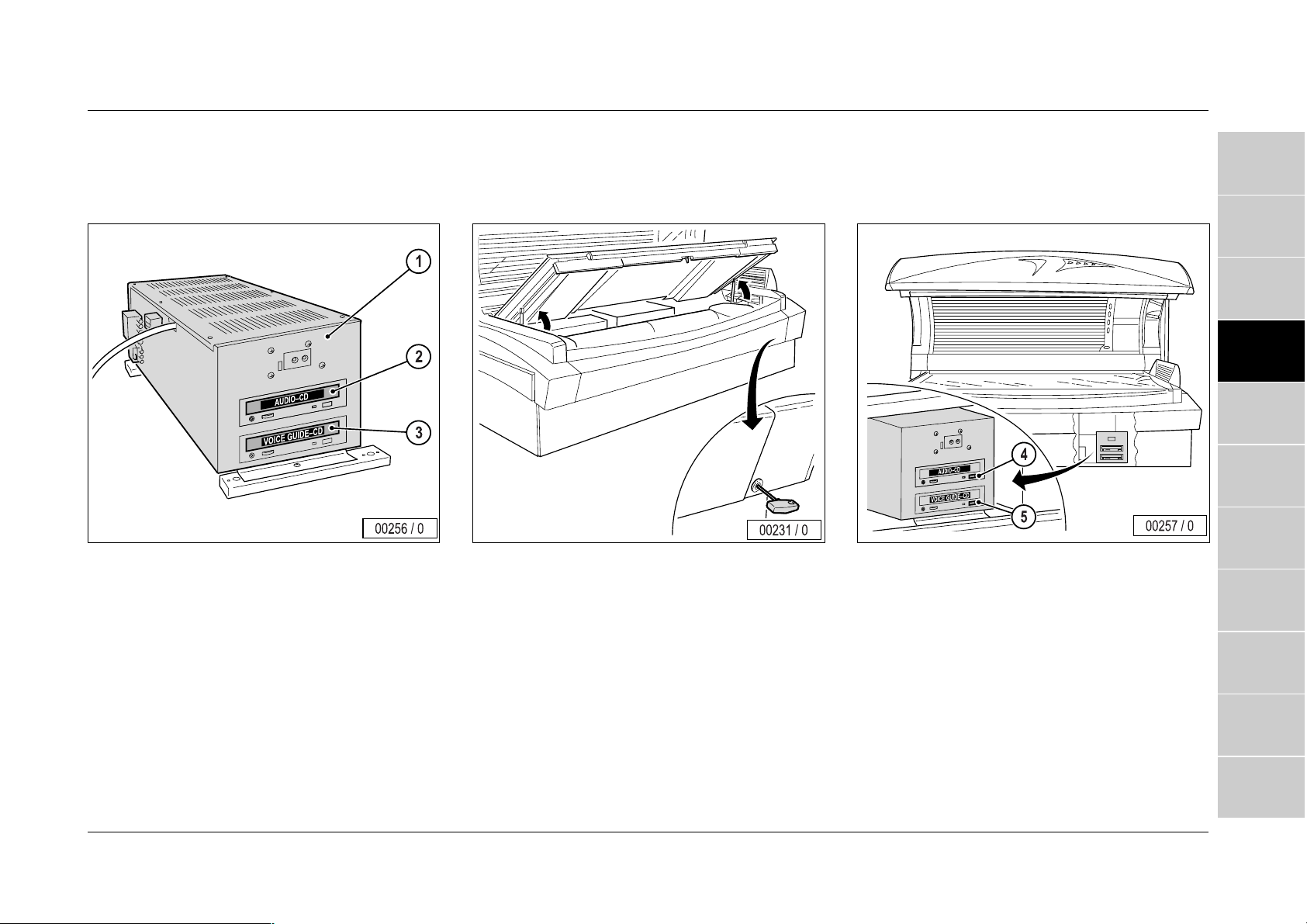

CD-ROM VoiceGuide und Sound System 4.8 -

3)

Wird der gesamte Lampensatz gewechselt, ist die zum Lampensatz gehörende Chipkarte
einzusetzen!

4)

Min. alle 5 Jahre durch den Kundendienst

10

11

Wartung

r

f

1

2

3

4

5

6

7

8

4.2 Wartungs- und Pflegearbeiten, Reinigung

Verwenden Sie für die schnelle und hygienisch einwandfreie Reinigung von Acrylglasoberflächen
die speziell entwickelten Schnelldesinfektionsreiniger von Sagrotan® (entspricht nicht dem
handelsüblichen Sagrotan!).
Zum Reinigen der übrigen Kunststoffoberflächen verwenden Sie am besten nur warmes Wasse
und ein Ledertuch. Auf keinen Fall aggressive Reinigungsmittel, wie z.B. das handelsübliche
Sagrotan, alkoholhaltige Reinigungsmittel oder ätherische Öle verwenden. Diese führen au
Dauer zu Schäden, für die es keinen Garantieanspruch gibt.
Beim Reinigen ist mit leichten Schwarzfärbungen des Ledertuches durch die Gummidichtungen
zu rechnen, dies ist produktionstechnisch bedingt.

Schnelldesinfektionsreiniger von Sagrotan®
1 Ltr.-Flasche: Bestell-Nr.: 8001013
5 Ltr.-Kanister: Bestell-Nr.: 8001313

9

10

11

Wartung

r

4.3 Gerät spannungsfrei schalten und
gegen Wiedereinschalten sichern

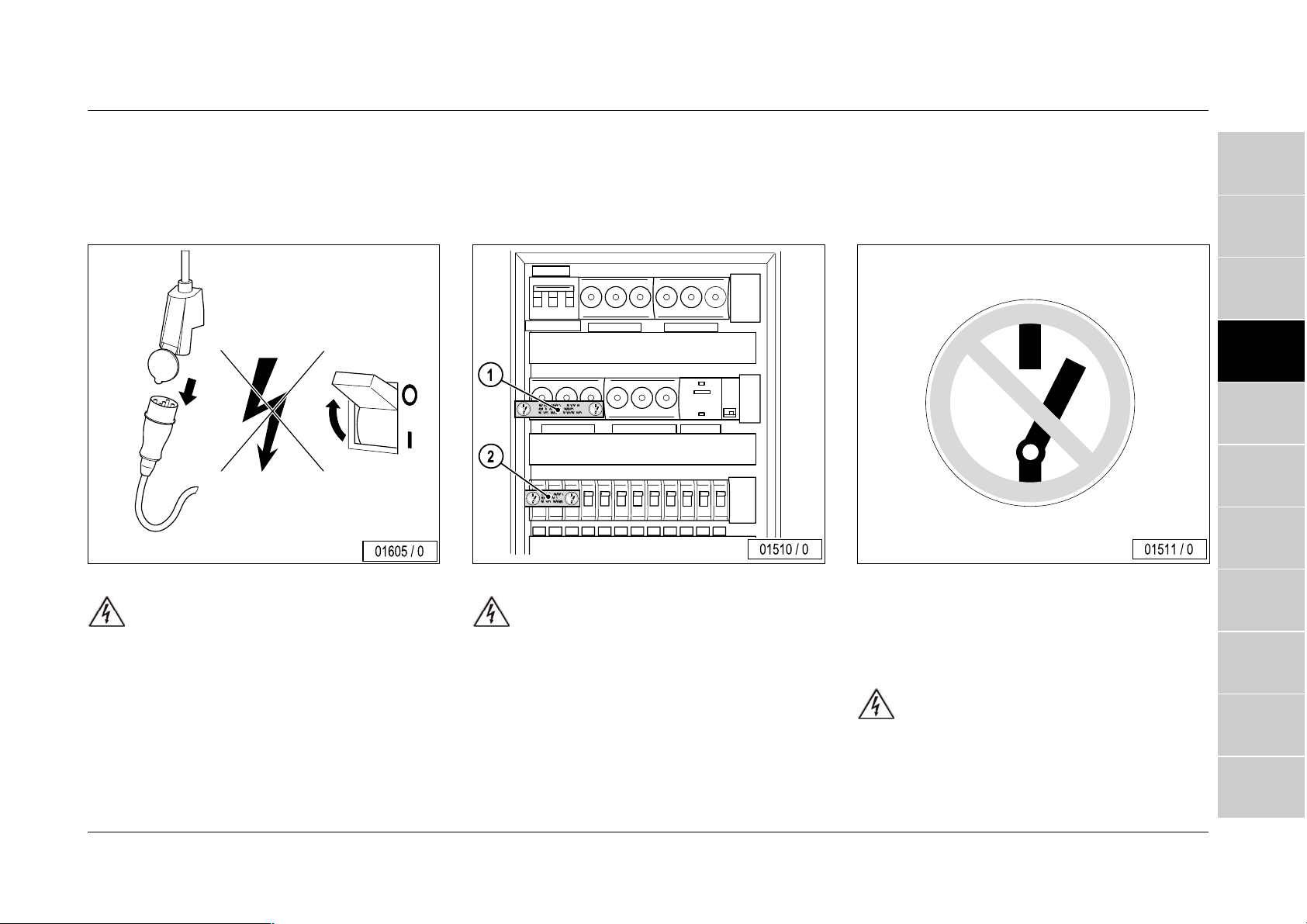

4.3.1 Freischalten

Lebensgefahr!

• Wenn an den Bräunungsgeräten gearbeitet werden

soll, müssen diese freigeschaltet werden. Das be­deutet, dass alle spannungsführenden Leitungen
ausgeschaltet werden müssen.

• Nur das Ausschalten des Bräunungsgerätes ist

unzureichend, da an bestimmten Stellen noch
Spannung anstehen kann. Daher bei Arbeiten alle
Sicherungen ausschalten, und – falls möglich –
auch entfernen.

4.3.2 Gegen Wiedereinschalten sichern

Lebensgefahr!

Durch irrtümliches Wiedereinschalten können sich
schwere Unfälle ereignen.
Sofort nach dem Freischalten sind alle Schalter ode
Sicherungen, mit denen freigeschaltet wurde, gegen
Wiedereinschalten zu sichern.

• Abschließen des Sicherungskasten mit einem
Vorhängeschloss.

• Bei nicht herausschraubbaren Sicherungsautoma­ten kann auch ein Klebestreifen mit der Aufschrift
„Nicht schalten, Gefahr vorhanden“ über den Betä­tigungshebel geklebt werden (1+2).

Stets ist sofort ein Verbotsschild mit der Aufschrift:

• „Es wird gearbeitet!“

• „Ort:“

• „Entfernen des Schildes nur durch:“

zuverlässig anzubringen.

Lebensgefahr!

Verbotsschilder dürfen nicht an unter Spannung stehen­de Teile angehängt werden oder diese berühren.

1

2

3

4

5

6

7

8

9

10

11

Wartung

1

2

3

4

5

6

7

8

9

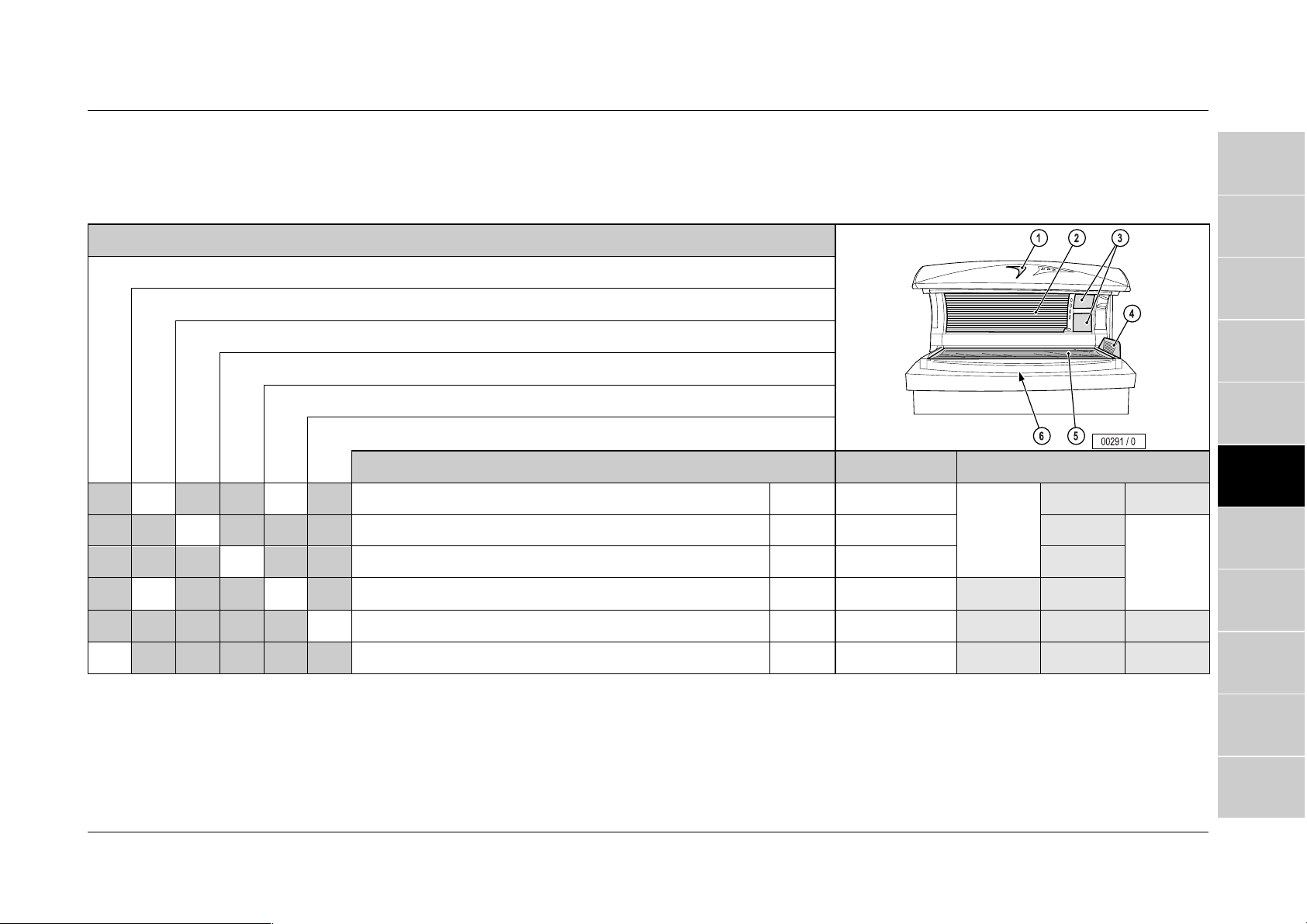

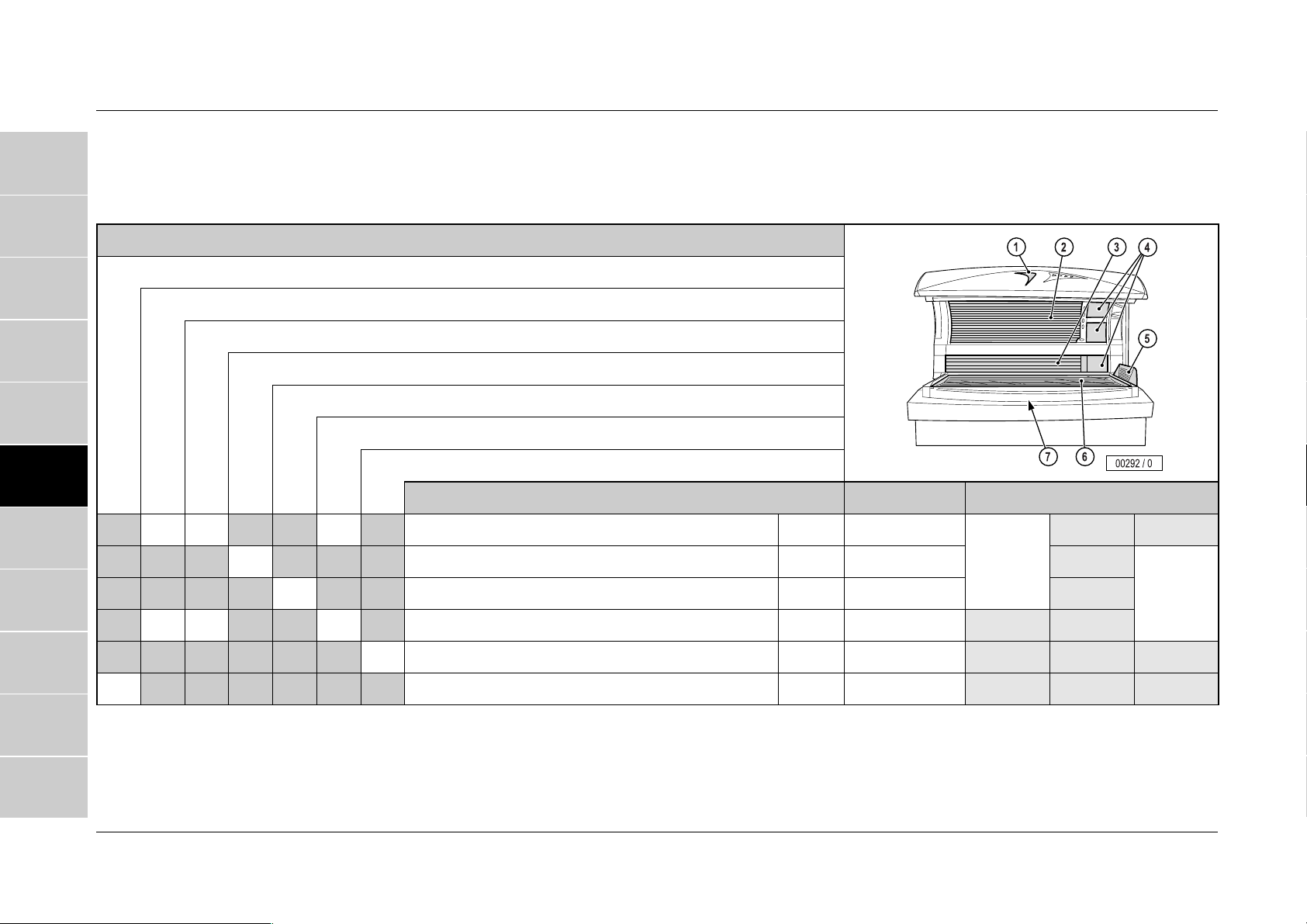

4.4 Lampen wechseln und reinigen

(Lampenbestückung siehe Abschnitt 6.3)

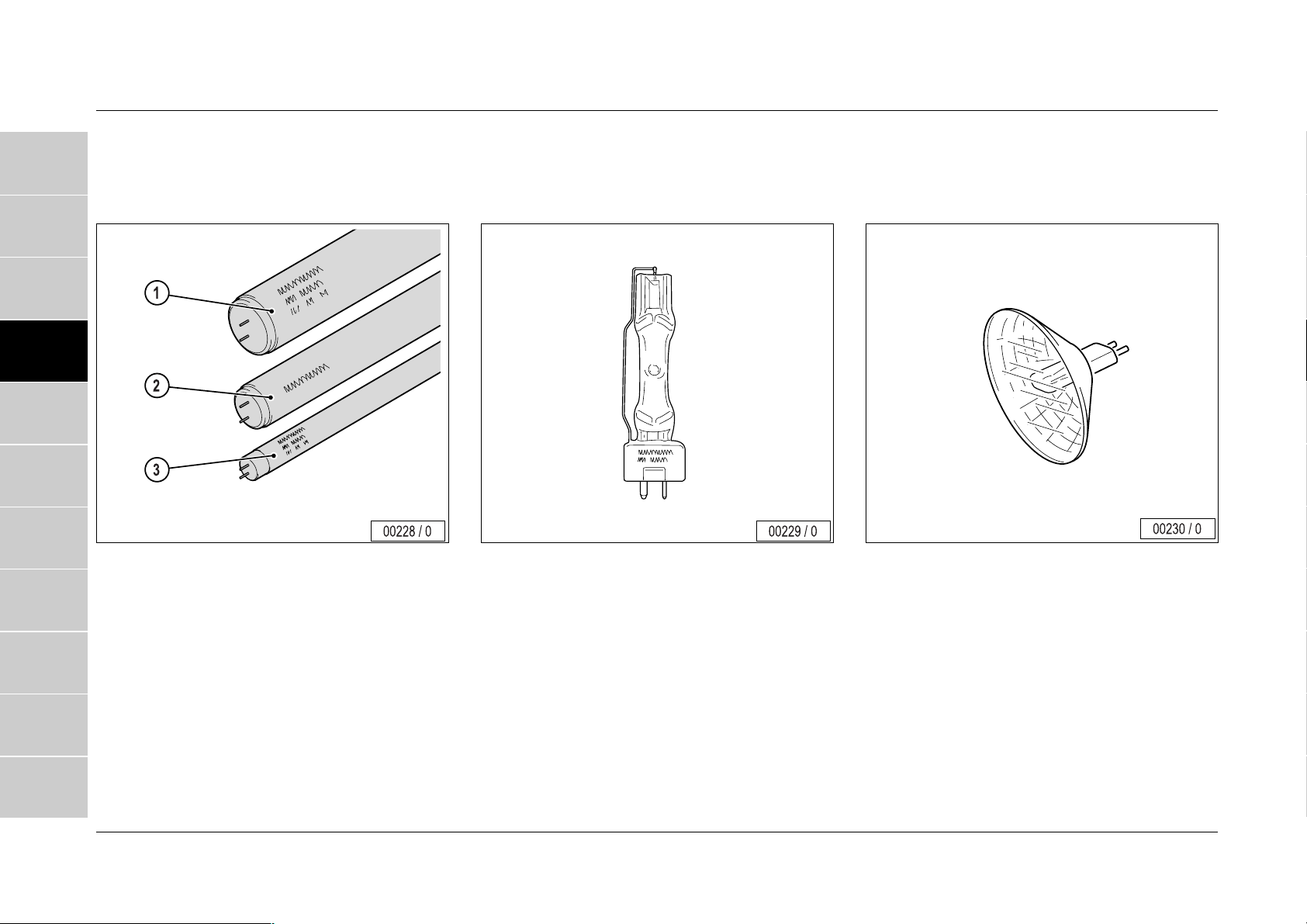

Niederdrucklampen

• UV-Niederdrucklampen (1) für Bräuner Ober- und
Unterteil

• Wannenbeleuchtung (2)

• UV-Niederdrucklampen (3) für Schulterbräuner

UV-Hochdrucklampen

• für Gesichtsbräuner

Halogenlampe

• für Dekoreffektbeleuchtung

10

11

Wartung

A

f

4.4.1 Chipkarte im Teileträger

Wird der gesamte Lampensatz gewechselt, ist die zum
Lampensatz gehörende Chipkarte einzusetzen.

Chipkarte einsetzen

Gefahr von Geräteschäden!

Die Chipkarte darf nur bei ausgeschaltetem Gerät
ausgewechselt werden!

• Wanne entriegeln und hochklappen.

•

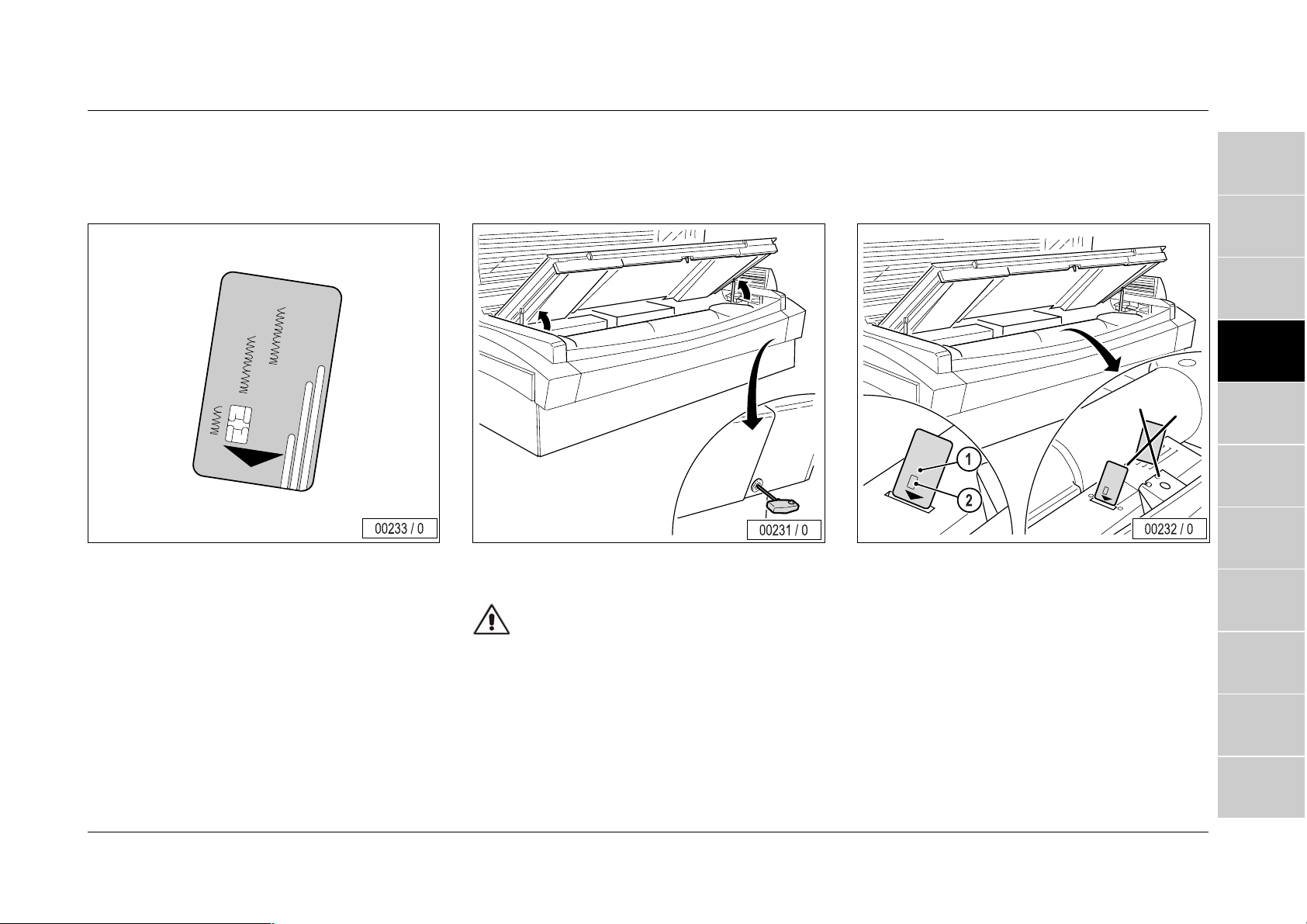

chten Sie beim Einsetzen der Chipkarte (1) au

die richtige Position des Chips (2).

1

2

3

4

5

6

7

8

9

10

11

Wartung

A

1

2

3

4

5

6

7

8

9

10

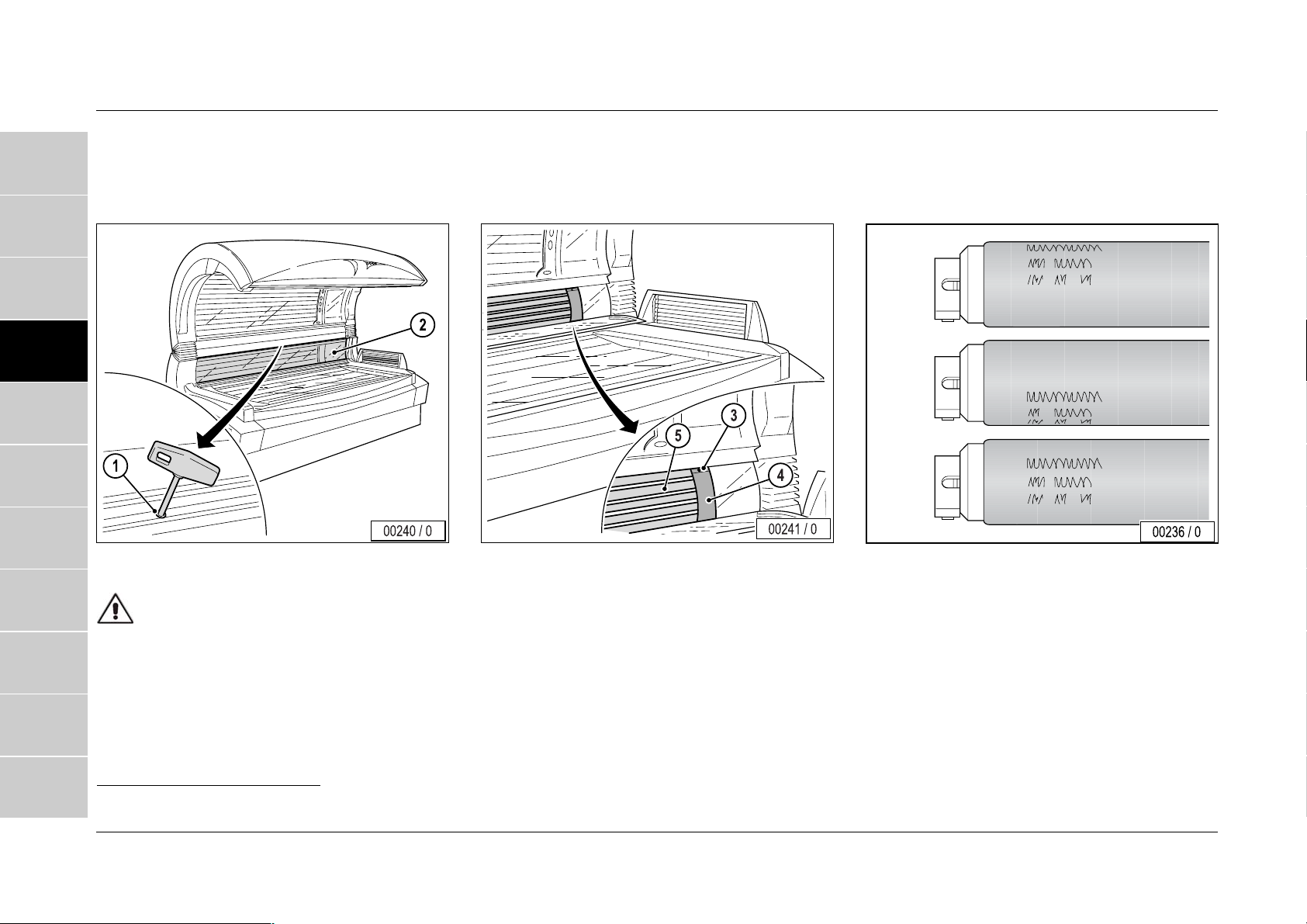

4.4.2 UV-Niederdrucklampen im Unterteil reini­gen/wechseln

Ausbauen
Verbrennungsgefahr!

chten Sie darauf, dass die UV-Niederdrucklampen

abgekühlt sind!

• Gerät spannungsfrei schalten und gegen Wieder-

einschalten sichern (siehe Abschnitt 4.3).

• Schrauben (1) an Kopf- und Fußende heraus-

schrauben und Liegescheibe (2) aufklappen.

• Zwischenscheibe (3) herausnehmen.

• Lampenabdeckungen (4) und (5) herausnehmen.

• UV-Niederdrucklampen (6) ausbauen und wech-

seln, ggfs. mit einem feuchten Tuch reinigen.

Einbauen

• Die UV-Niederdrucklampen mit der Beschriftung
zum Fußende hin einsetzen und um 90 Grad (¼­Umdrehung) in die Rasterung drehen. Die Schrift
liegt auf der sichtbaren Seite der UV­Niederdrucklampen. Dabei die Lampen nicht nach
der Schrift ausrichten.

• Der weitere Zusammenbau erfolgt in umgekehrter

Reihenfolge.

11

Wartung

A

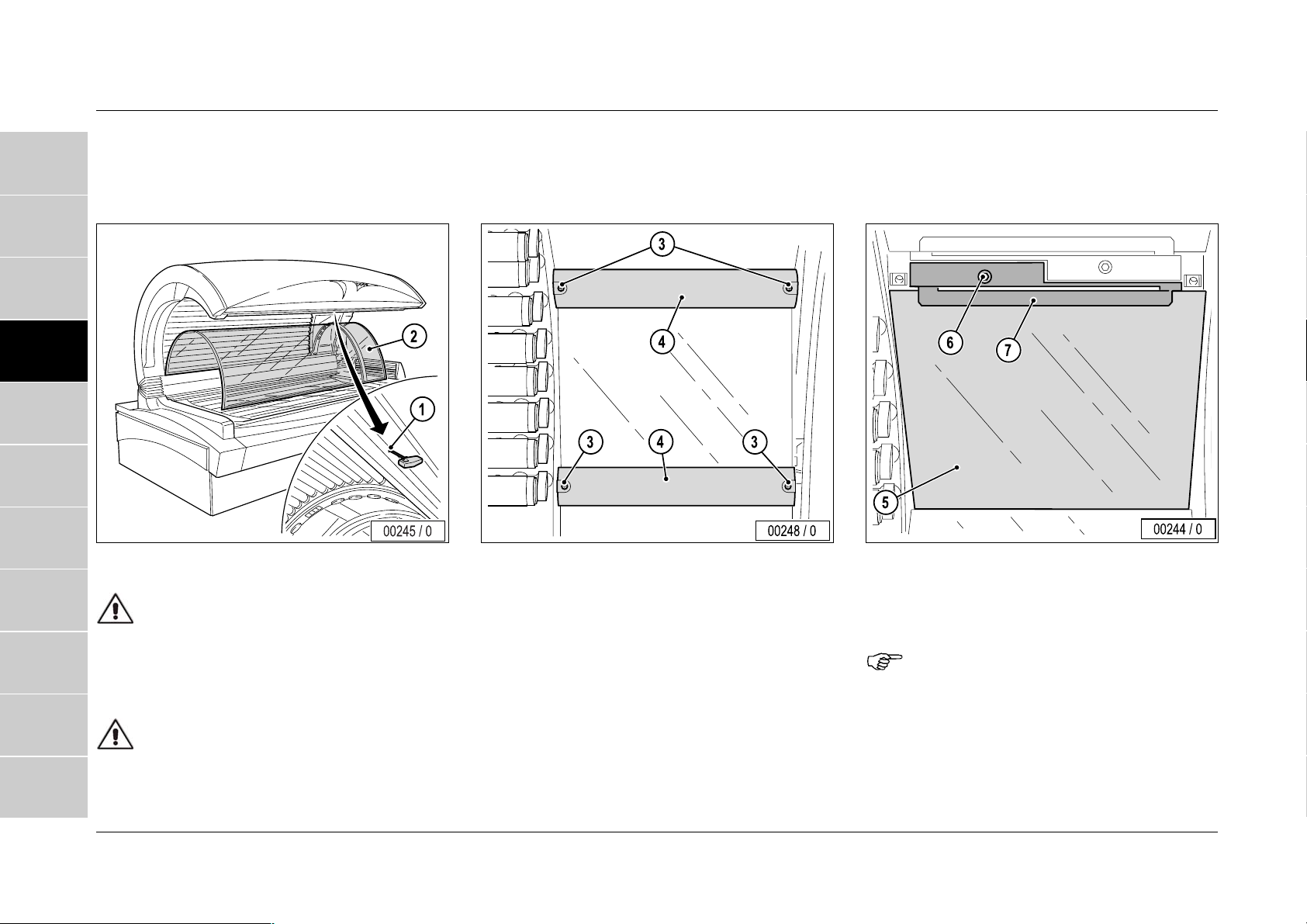

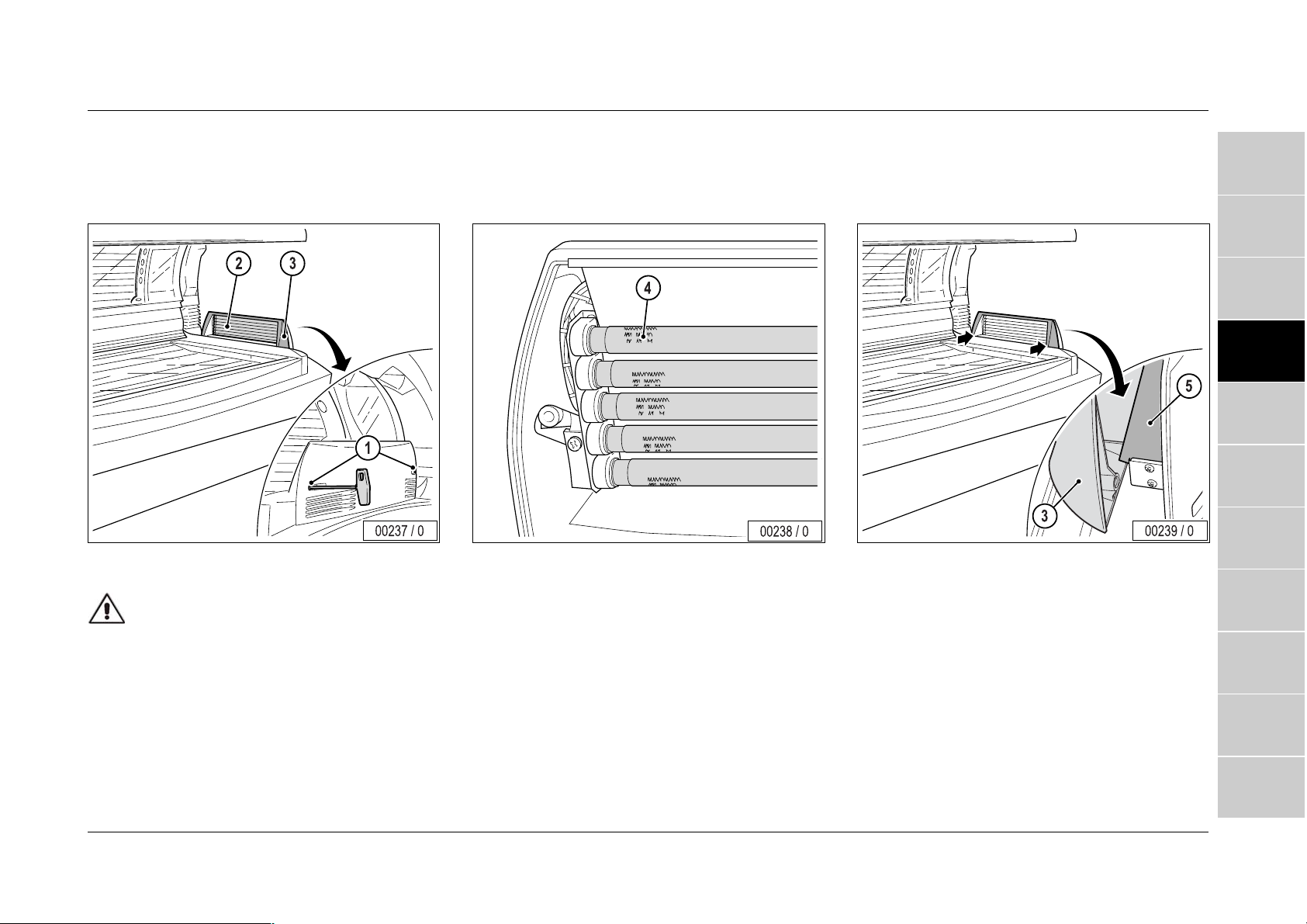

4.4.3 UV-Niederdrucklampen des Schul­terbräuners reinigen/wechseln

Ausbauen
Verbrennungsgefahr!

chten Sie darauf, dass die UV-Niederdrucklampen

abgekühlt sind!

• Gerät spannungsfrei schalten und gegen Wieder-

einschalten sichern (siehe Abschnitt 4.3).

• Schrauben (1) an der Rückseite des Schulterbräu-

ners (2) herausschrauben und vordere Abdeckung
(3) abnehmen.

• UV-Niederdrucklampen (4) und Starter ausbauen

und wechseln. UV-Niederdrucklampen (4) ggfs. mit
einem feuchten Tuch reinigen.

Einbauen

• Die UV-Niederdrucklampen mit der Beschriftung
zum Seitenteil hin einsetzen und um 90 Grad (¼­Umdrehung) in die Rasterung drehen. Die Schrift
liegt auf der sichtbaren Seite der UV­Niederdrucklampen. Dabei die Lampen nicht nach
der Schrift ausrichten.

• Unteres Reflektorblech (5) anheben und vordere
Abdeckung (3) montieren.

• Der weitere Zusammenbau erfolgt in umgekehrter
Reihenfolge.

1

2

3

4

5

6

7

8

9

10

11

Wartung

A

1

2

3

4

5

6

7

8

9

10

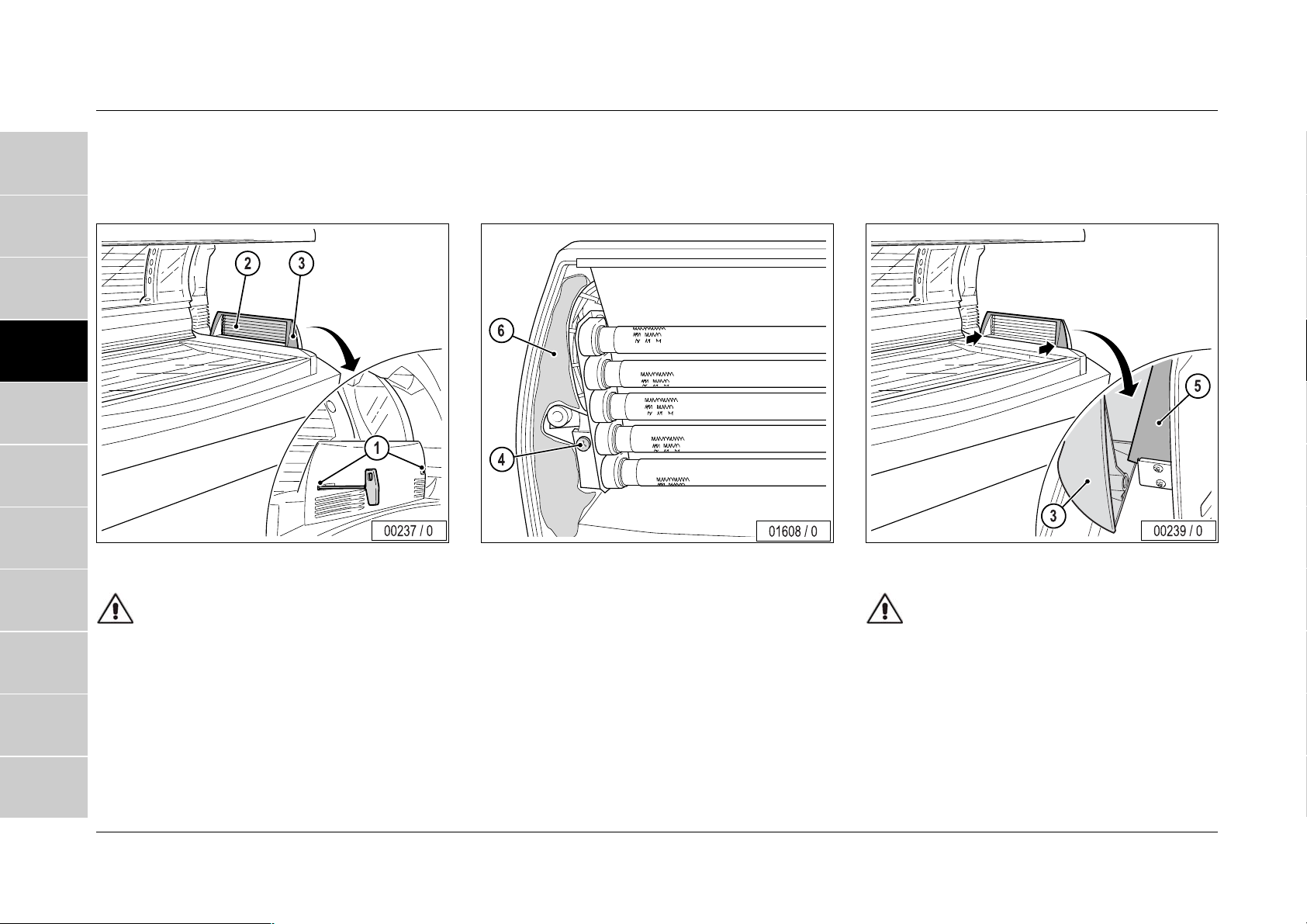

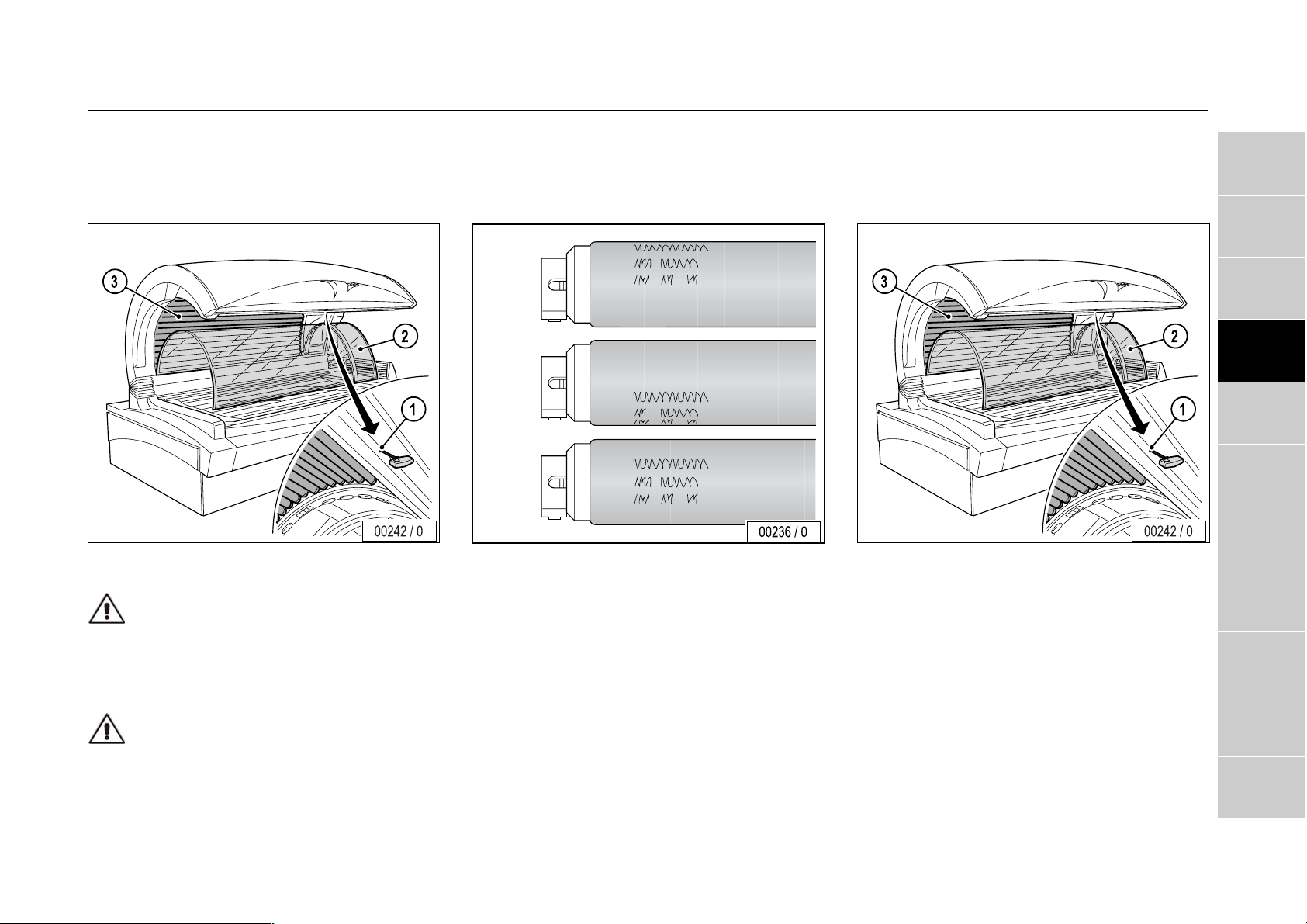

4.4.4 UV-Niederdrucklampen im Seitenteil rei­nigen/wechseln

Ausbauen
Verbrennungsgefahr!

chten Sie darauf, dass die UV-Niederdrucklampen

abgekühlt sind!

• Gerät spannungsfrei schalten und gegen Wieder-

einschalten sichern (siehe Abschnitt 4.3).

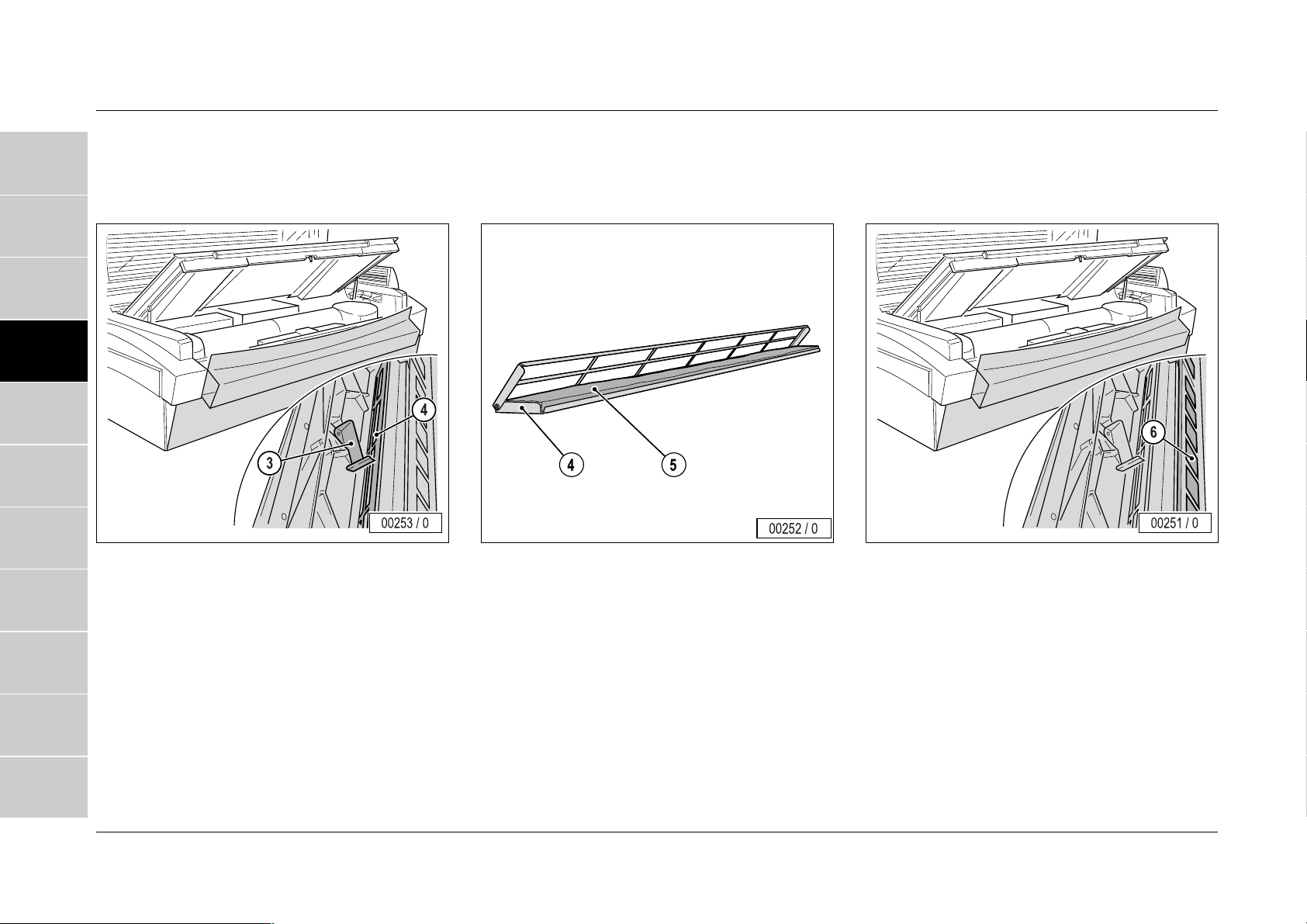

• Verschluss (1) öffnen und Acrylscheibe (2) herun-

terklappen.

1)

• Schraube (3) lösen und Lampenabdeckung (4)
herunterklappen.

• UV-Niederdrucklampen (5) ausbauen und wech­seln, ggfs. mit einem feuchten Tuch reinigen.

Einbauen

• Die UV-Niederdrucklampen mit der Beschriftung
zum Fußende hin einsetzen und um 90 Grad (¼­Umdrehung) in die Rasterung drehen. Die Schrift
liegt auf der sichtbaren Seite der UV­Niederdrucklampen. Dabei die Lampen nicht nach
der Schrift ausrichten.

• Der weitere Zusammenbau erfolgt in umgekehrter
Reihenfolge.

11

1)

nur bei Ergoline Premium 900



Wartung

A

4.4.5 UV-Niederdrucklampen im Oberteil reini­gen/wechseln

Ausbauen
Verbrennungsgefahr!

chten Sie darauf, dass die UV-Niederdrucklampen

abgekühlt sind!

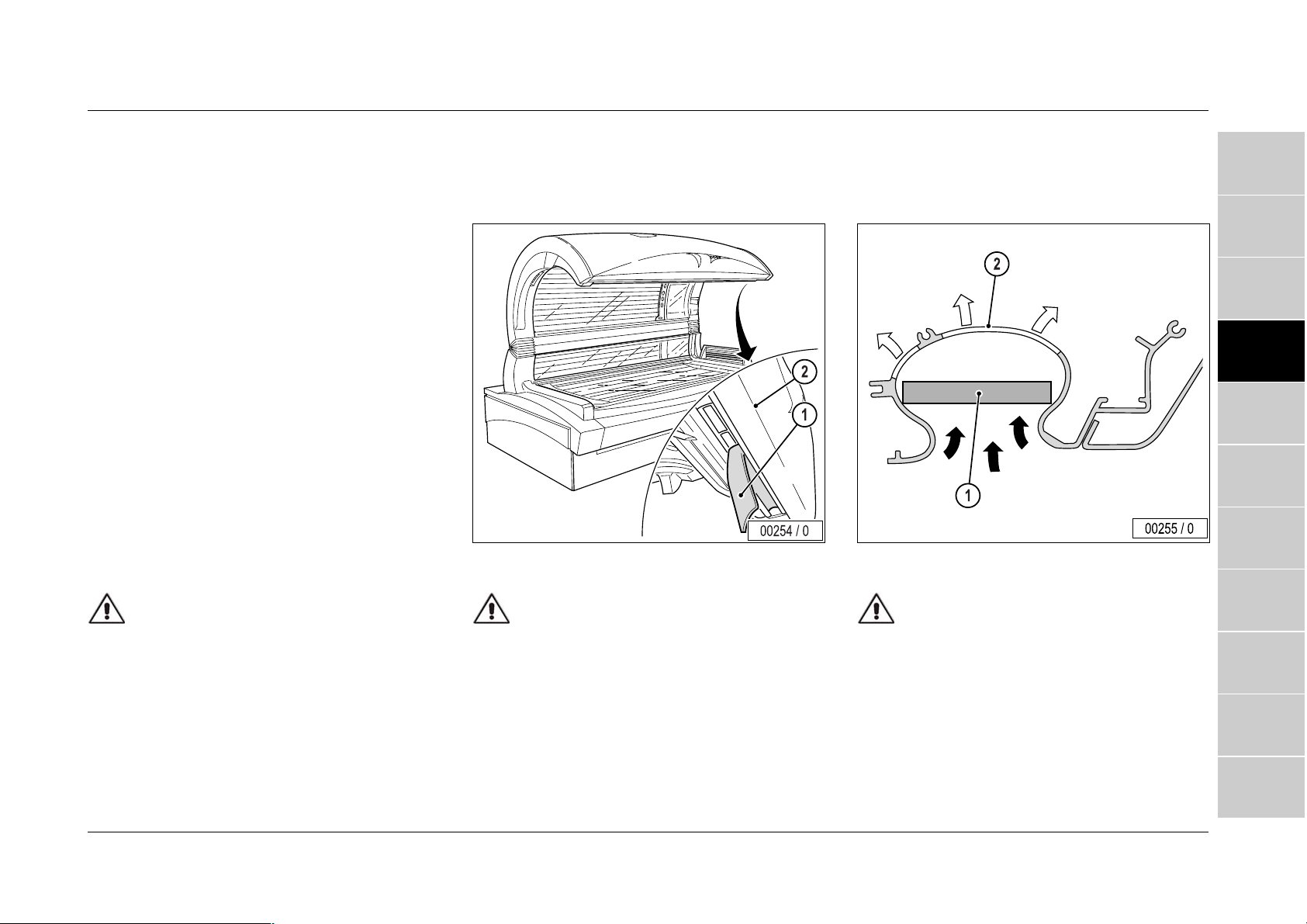

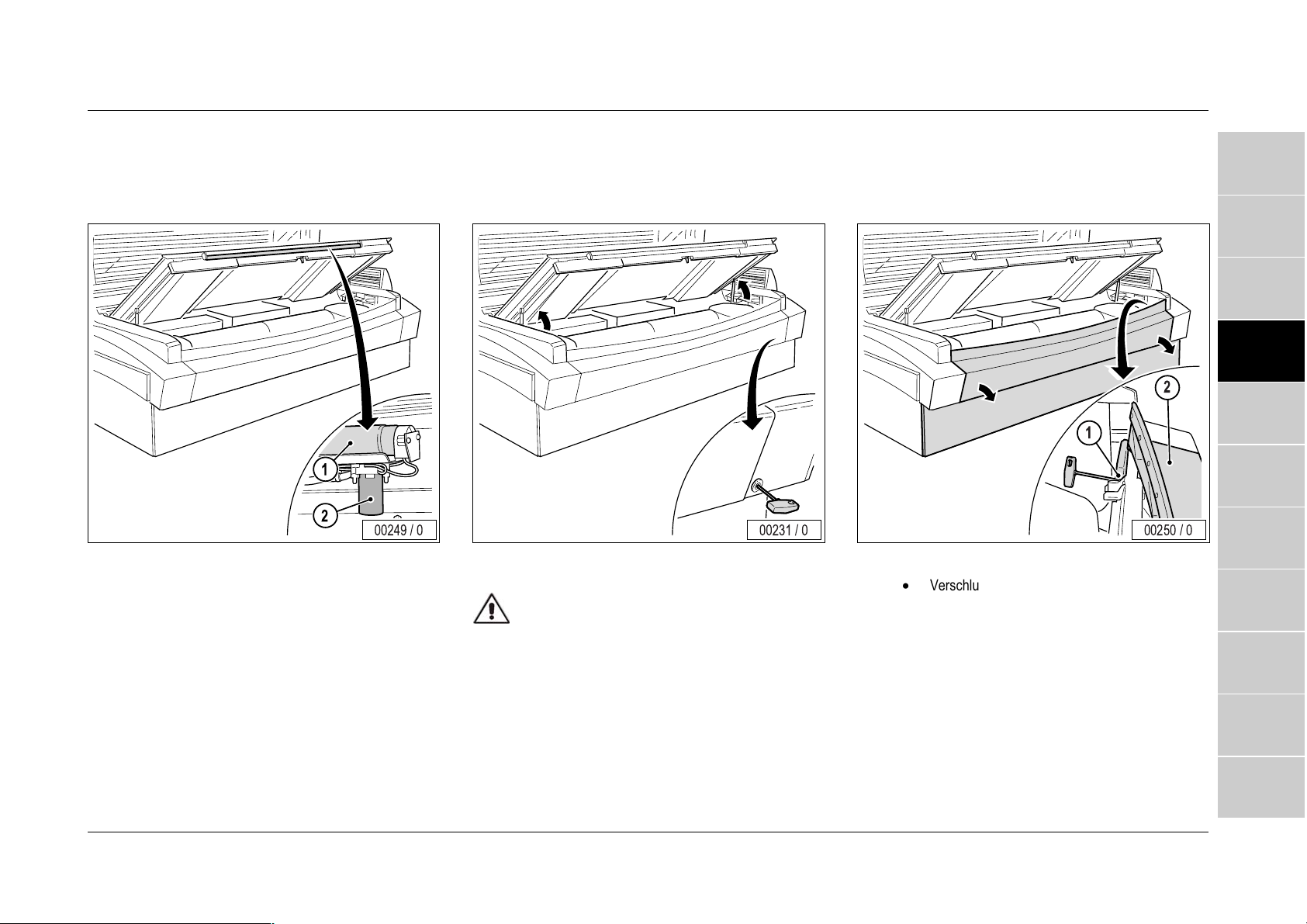

• Verschluss (1) öffnen und Acrylscheibe (2) nach
unten klappen.

• UV-Niederdrucklampen (3) ausbauen und wech­seln, ggfs. mit einem feuchten Tuch reinigen.

• Acrylscheibe (2) hochklappen und Verschluss (1)
schließen.

• Der weitere Zusammenbau erfolgt in umgekehrter

Reihenfolge.

1

2

3

4

5

6

7

8

• Gerät spannungsfrei schalten und gegen Wieder­einschalten sichern (siehe Abschnitt 4.3).

Verletzungsgefahr durch herunterschlagende
Acrylscheibe!

Beim Öffnen des Verschlusses Acrylscheibe festhalten!

Einbauen

• Die UV-Niederdrucklampen mit der Beschriftung
zum Fußende hin einsetzen und um 90 Grad (¼­Umdrehung) in die Rasterung drehen. Die Schrift
liegt auf der sichtbaren Seite der UV­Niederdrucklampen. Dabei die Lampen nicht nach
der Schrift ausrichten.

9

10

11

Wartung

1

2

3

4

5

6

7

8

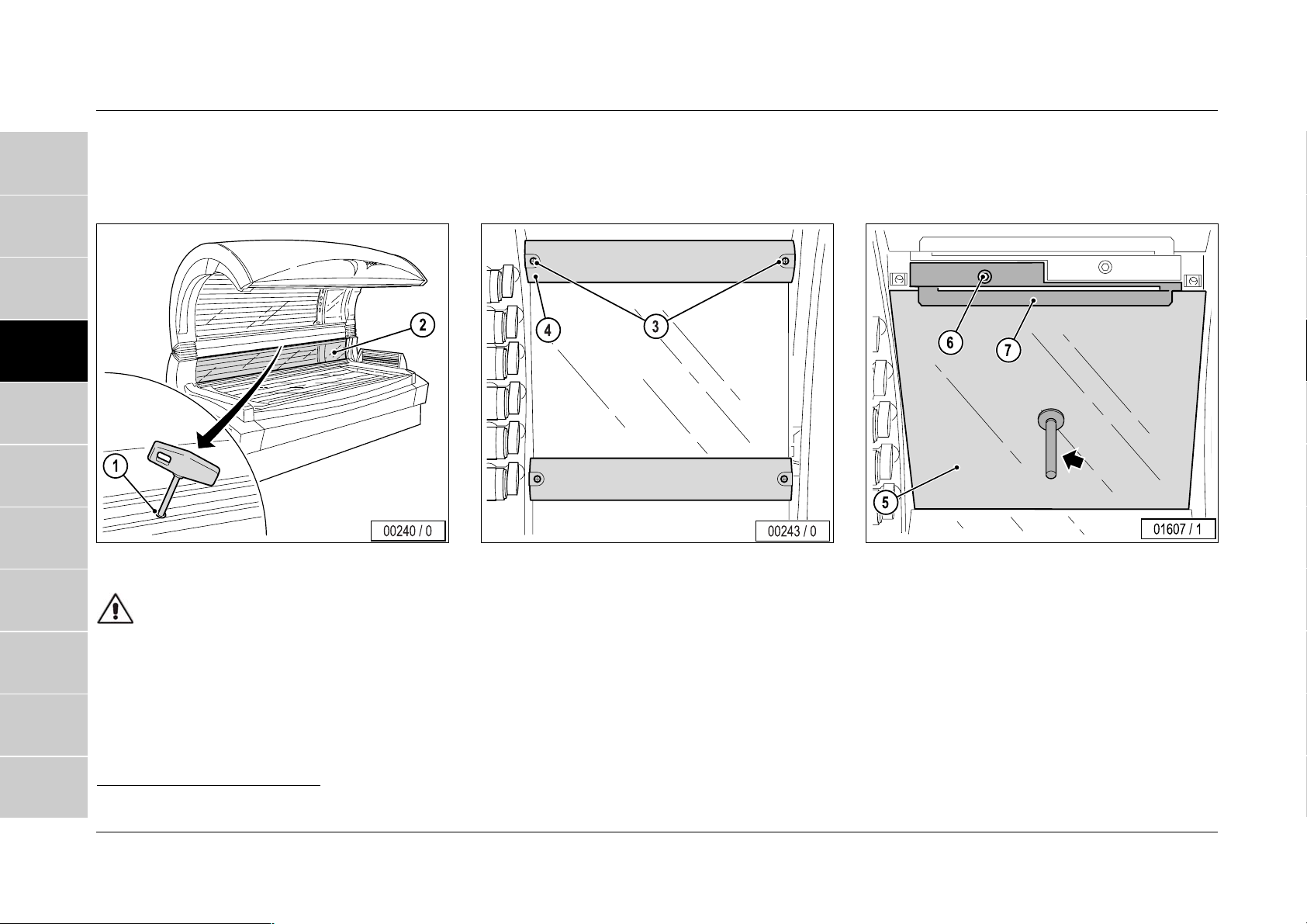

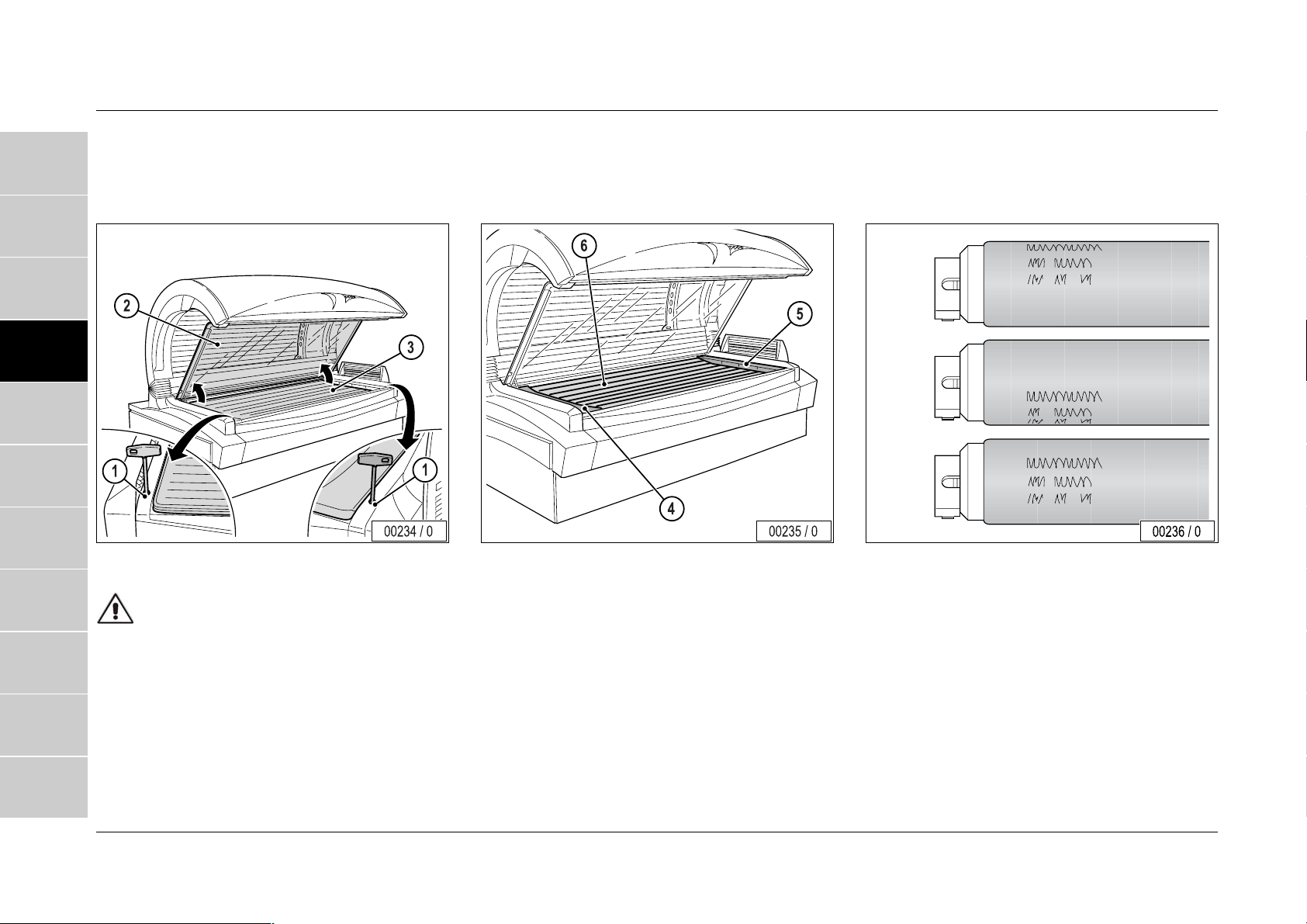

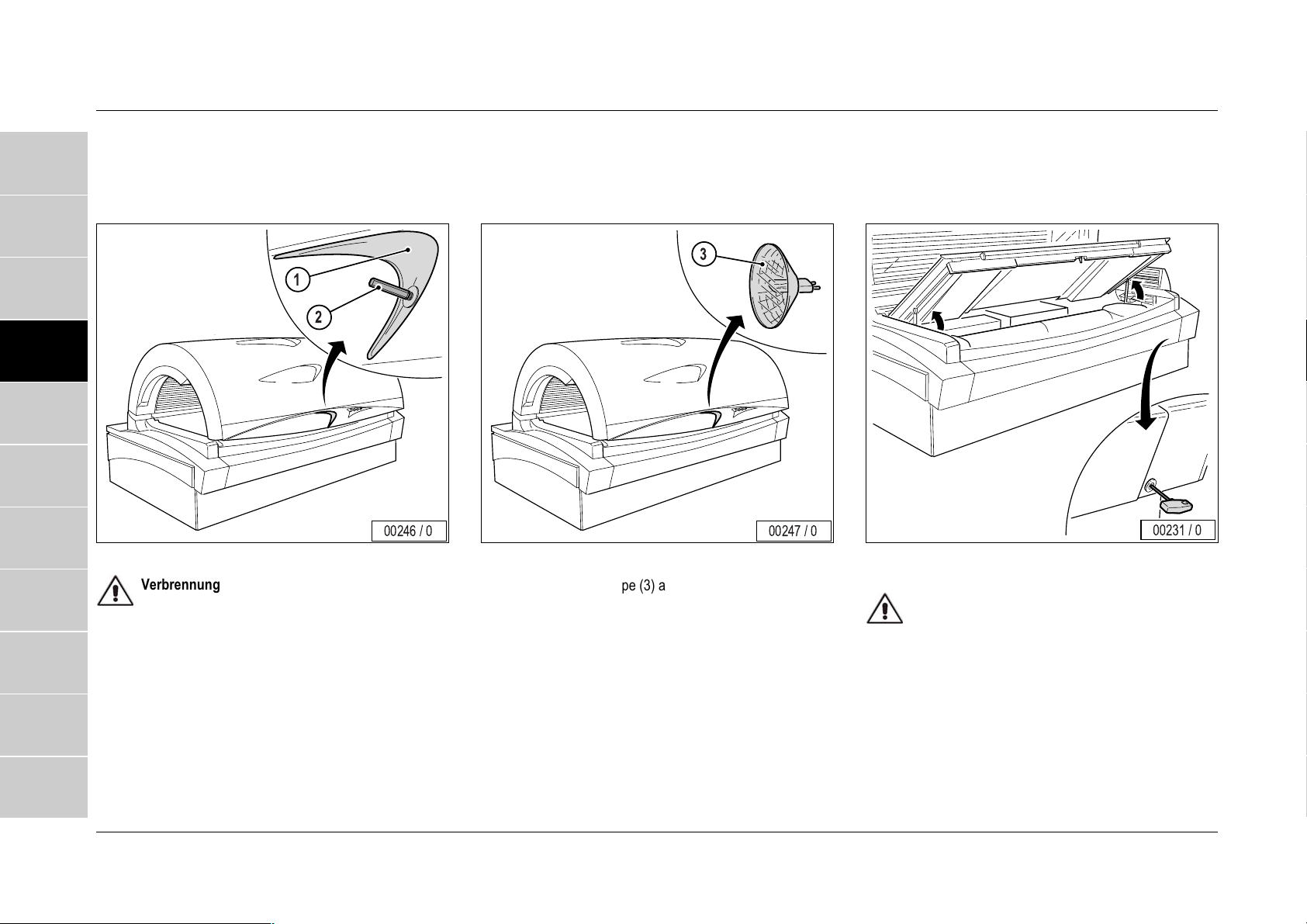

4.4.6 UV-Hochdrucklampe für Gesichtsbräuner
und Filterscheibe im Seitenteil wechseln

Ausbauen
Verbrennungsgefahr!

Achten Sie darauf, dass die UV-Niederdruck- und UV­Hochdrucklampen abgekühlt sind!

1)

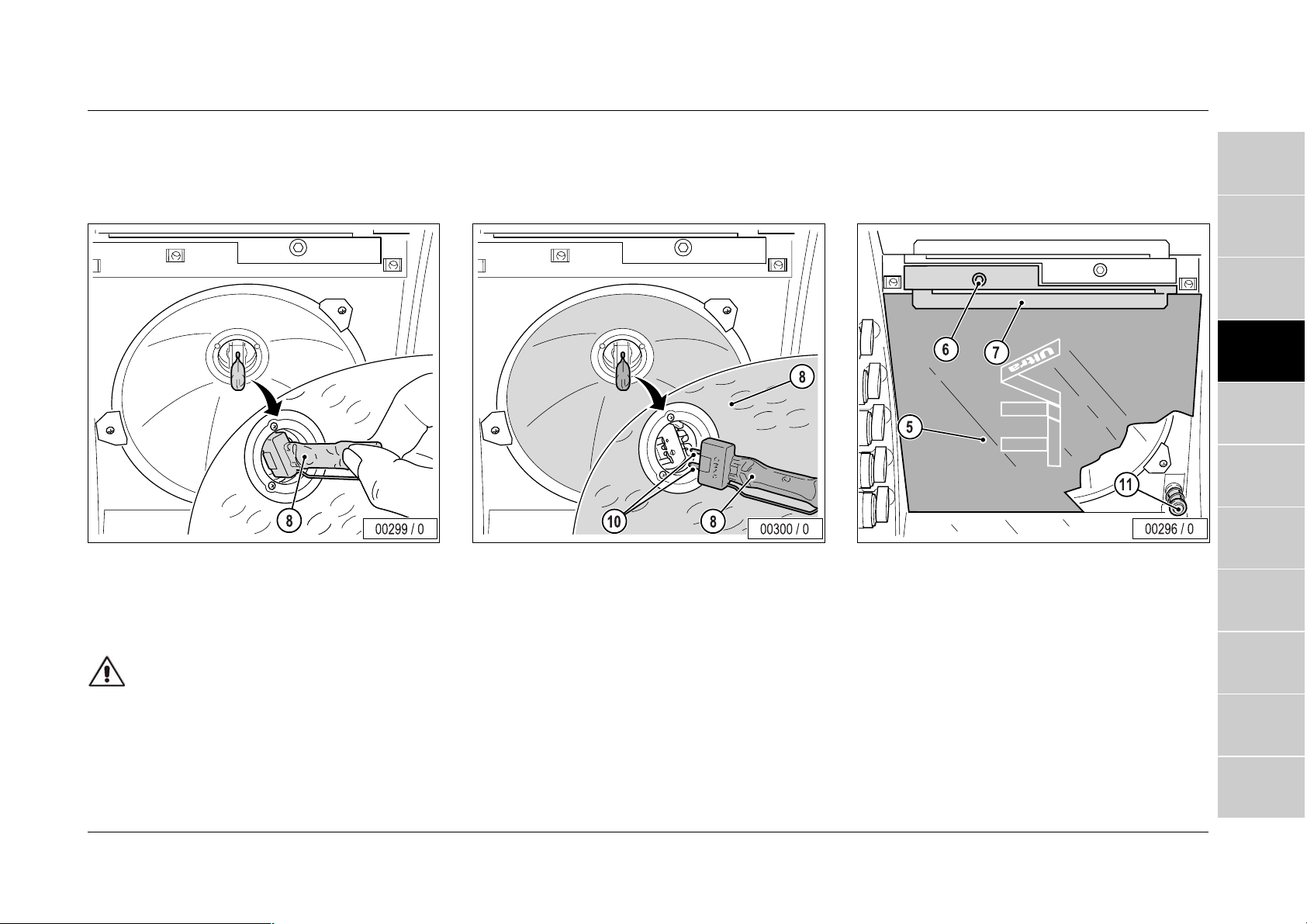

• 2 Schrauben (3) herausdrehen und Blende (4)
abnehmen.

• Filterscheibe (5) festhalten, Schraube (6) heraus­drehen und Halter (7) abnehmen.

• Die Filterscheibe (5) mit dem Saugnapf (Pfeil)
anheben und herausnehmen.

9

10

11

• Gerät spannungsfrei schalten und gegen Wieder­einschalten sichern (siehe Abschnitt 4.3).

• Verschluss (1) öffnen und Acrylscheibe (2) herun­terklappen.

1)

nur bei Ergoline Premium 900



Wartung

1

2

3

4

5

6

• UV-Hochdrucklampe (8) vorsichtig herausziehen.

Einbauen
Achtung!

Der Glaskolben der UV-Hochdrucklampen (8) darf nicht
mit bloßen Fingern berührt werden! Verunreinigungen
müssen mit Spiritus sorgfältig gereinigt werden.

• Glasreflektor (9) mit einem mit klarem Wasser
befeuchteten Tuch reinigen.

• Neue UV-Hochdrucklampe (8) entsprechend der
Stiftcodierung (10) vorsichtig einsetzen.

• Filterscheibe (5) mit einem mit klarem Wasser
befeuchteten Tuch reinigen.

Funktion des Sicherungsschalters überprüfen:

• Prüfen, ob der Stift (11) nach dem Eindrücken
selbstständig durch Federkraft wieder zurück­springt.
Springt der Stift (11) nicht zurück, benachrichtigen
Sie bitte den Kundendienst (siehe Abschnitt 7).

• Filterscheibe (5) so einsetzen, dass die Aufschrift
lesbar ist. Filterscheibe mit Halter (7) und Schrau­be (6) befestigen.

• Der weitere Zusammenbau erfolgt in umgekehrter
Reihenfolge.

7

8

9

10

11

Wartung

A

r

1

2

3

4

5

6

7

8

9

4.4.7 UV-Hochdrucklampen für Gesichtsbräu­ner und Filterscheiben im Oberteil wech­seln

Ausbauen
Verbrennungsgefahr!

chten Sie darauf, dass die UV-Hochdrucklampen

abgekühlt sind!

• Gerät spannungsfrei schalten und gegen Wieder-

einschalten sichern (siehe Abschnitt 4.3).

• Verschluss (1) öffnen und Acrylscheibe (2) nach
unten klappen.

• Jeweils 2 Schrauben (3) herausdrehen und
Blenden (4) abnehmen.

• Filterscheibe (5) festhalten, Schraube (6) heraus­drehen und Halter (7) abnehmen.

• Die Filterscheibe (5) herausnehmen.

Hinweis!

Der Ausbau der anderen Filterscheiben im Obe
erfolgt nach den gleichen Arbeitsschritten.

teil

10

Verletzungsgefahr durch herunterschlagende
Acrylscheibe!

Beim Öffnen des Verschlusses Acrylscheibe festhalten!

11

Wartung

1

2

3

4

5

6

• UV-Hochdrucklampe (8) vorsichtig herausziehen.

Einbauen
Achtung!

Der Glaskolben der UV-Hochdrucklampen (8) darf nicht
mit bloßen Fingern berührt werden! Verunreinigungen
müssen mit Spiritus sorgfältig gereinigt werden.

• Glasreflektor (9) mit einem mit klarem Wasser
befeuchteten Tuch reinigen.

• Neue UV-Hochdrucklampe (8) entsprechend der
Stiftcodierung (10) vorsichtig einsetzen.

• Filterscheibe (5) mit einem mit klarem Wasser
befeuchteten Tuch reinigen.

Funktion des Sicherungsschalters überprüfen:

• Prüfen, ob der Stift (11) nach dem Eindrücken
selbstständig durch Federkraft wieder zurück­springt.
Springt der Stift (11) nicht zurück, benachrichtigen
Sie bitte den Kundendienst (siehe Abschnitt 7).

• Filterscheibe (5) so einsetzen, dass die Aufschrift
lesbar ist. Filterscheibe mit Halter (7) und Schrau­be (6) befestigen.

• Der weitere Zusammenbau erfolgt in umgekehrter
Reihenfolge.

7

8

9

10

11

Wartung

A

A

1

2

3

4

5

6

7

8

9

4.4.8 Dekoreffektbeleuchtung wechseln

!

!

Verbrennungsgefahr!

chten Sie darauf, dass die Halogenlampe abgekühlt

ist!

• Gerät spannungsfrei schalten und gegen Wieder­einschalten sichern (siehe Abschnitt 4.3).

• Abdeckung (1) mit Saugnapf (2) abziehen.

00246 / 0

!

• Halogenlampe (3) austauschen.

• Abdeckung (1) ansetzen und einclipsen.

4.4.9 Wannenbeleuchtung und Starter wech­seln

00247 / 0

Ausbauen
Verbrennungsgefahr!

chten Sie darauf, dass die UV-Niederdrucklampen

abgekühlt sind!

• Gerät spannungsfrei schalten und gegen Wieder-

einschalten sichern (siehe Abschnitt 4.3).

• Wanne entriegeln und hochklappen.

10

11

Wartung

• Niederdrucklampen (1) und Starter (2) ausbauen
und wechseln. UV-Niederdrucklampen (1) ggfs. mit
einem feuchten Tuch reinigen.

4.5 Filtermatten in der Frontblende
wechseln

Ausbauen
Gefahr von Geräteschäden!

Betreiben Sie den Bräuner nie ohne Filtermatten!



00250 / 0

• Verschluss (1) an Kopf- und Fußende öffnen und
Frontblende (2) nach vorne klappen.

1

2

3

4

5

6

7

8

Einbauen

• Die Niederdrucklampe mit der Beschriftung zum
Fußende hin einsetzen und um 90 Grad (¼­Umdrehung) in die Rasterung drehen. Die Schrift
liegt auf der sichtbaren Seite der Niederdrucklam­pe.

• Der weitere Zusammenbau erfolgt in umgekehrter
Reihenfolge.

• Wanne entriegeln und hochklappen.

9

10

11

1

2

3

4

5

6

Wartung

7

8

9

10

11

Filterkassette

• Riegel (3) öffnen und Filterkassette (4) herauszie­hen.

• Filterkassette (4) aufklappen und Filtermatte (5)
auswechseln, ggfs. reinigen.

Filtermatten in der Frontblende

• Filtermatten (6) aus der Frontblende entnehmen.

• Filtermatten (6) auswechseln, ggfs. reinigen.

Wartung

Einbauen
Achtung!

Nur Ergoline-Originalteile des gleichen Typs verwenden!
Bei Verwendung von anderen Teilen erlischt die CE­Konformität.

• Der Zusammenbau erfolgt in umgekehrter Reihen­folge.

4.6 Filtermatten im Oberteil wechseln

Ausbauen
Gefahr von Geräteschäden!

Betreiben Sie den Bräuner nie ohne Filtermatten!

• Filtermatten (1) aus dem Oberteil (2) entnehmen.

• Filtermatten (1) auswechseln, ggfs. reinigen.

Einbauen
Achtung!

Nur Ergoline-Originalteile des gleichen Typs verwenden!
Bei Verwendung von anderen Teilen erlischt die CE­Konformität.

• Filtermatten (1) wie dargestellt in Oberteil (2)
einlegen.

1

2

3

4

5

6

7

8

9

10

11

Wartung

A

1

2

3

4

5

6

7

8

9

10

11

4.7 Filtermatten im Schulterbräuner
wechseln

Ausbauen
Gefahr von Geräteschäden!

Betreiben Sie den Bräuner nie ohne Filtermatten!

Verbrennungsgefahr!

chten Sie darauf, dass die UV-Niederdrucklampen

abgekühlt sind!

• Gerät spannungsfrei schalten und gegen Wieder-

einschalten sichern (siehe Abschnitt 4.3).

• Schrauben (1) an der Rückseite des Schulterbräu-

ners (2) herausschrauben und vordere Abdeckung
(3) abnehmen.

• Schrauben (4) rechts und links im Schulterbräuner
lösen.

• Filtermatten (6) entnehmen.

• Filtermatten (6) auswechseln, ggfs. reinigen.

Einbauen
Achtung!

Nur Ergoline-Originalteile des gleichen Typs verwenden!
Bei Verwendung von anderen Teilen erlischt die CE­Konformität.

• Filtermatten (6) einlegen.

• Schrauben (4) festziehen.

• Unteres Reflektorblech (5) anheben und vordere

Abdeckung (3) montieren.

• Der weitere Zusammenbau erfolgt in umgekehrter
Reihenfolge.

Wartung

4.8 CD-ROM für Sound System und
VoiceGuide wechseln/reinigen

In der Steuerbox (1) sind die CD-ROM-Laufwerke für:

• das Sound System (2)

• den VoiceGuide (3)

enthalten.

CD-ROM Wechseln/Reinigen

• Wanne entriegeln und hochklappen.

• Entsprechendes Laufwerk durch Drücken von

Taste (4) bzw. (5) öffnen.

• CD wechseln bzw. mit einem weichen, sauberen
Tuch ohne Reinigungsmittel reinigen.

• CD-Laufwerk durch Drücken von Taste (4) bzw. (5)
schließen.

1

2

3

4

5

6

7

8

9

10

11

Wartung

r

1

2

3

4

5

6

7

8

9

10

4.9 Voreinstellungen

4.9.1 Voreinstellungsmodus

START

STOP

Im Voreinstellungsmodus können Betriebszustände
abgerufen und Voreinstellungen vorgenommen werden
(siehe Tabelle). Alle Funktionen werden zusätzlich übe
den VoiceGuide mit sprachlichen Informationen ange­sagt.

• Durch gleichzeitiges Drücken der Tasten (1) und
(2) außerhalb eines Bräunungsvorganges für län­ger als fünf Sekunden wird in den Voreinstel­lungsmodus geschaltet.

• Im Display (4) erscheint die aktuelle Funktion
(angezeigt wird die Nummer der entsprechenden
Funktion) und der zugehörige Wert durch Drücken
der Taste (1) im Wechsel.

Die Rückschaltung in den Ruhebetrieb erfolgt automa­tisch 30 Sekunden nach dem letzten Tastendruck.

11

Wartung

Nr. Funktion

Betriebsstunden gesamt

Restlaufzeit UV-Niederdrucklampen

Restlaufzeit UV-Hochdrucklampen

Restlaufzeit Schulterbräuner

Restlaufzeit der Filter

Betriebsstunden des Klimagerätes

Auslieferungs-

zustand

Änderung der Werte

Rücksetzung des Betriebsstundenzählers:

START-STOP-Taste (3) drücken

Verändern der Voreinstellung:

- Erhöhen der Betriebszeit: Gesichtsbräuner-Taste (2) auf (+) drücken

- Verringern der Betriebszeit: Gesichtsbräuner-Taste (2) auf (-) drücken

Wert auf Auslieferungszustand zurücksetzen:

- START-STOP-Taste (3) drücken

Rücksetzung des Betriebsstundenzählers:

- START-STOP-Taste (3) drücken

1

2

3

4

5

6

7

8

Laufzeit der Effektbeleuchtung

Nachlaufzeit Lüfter

Einstellung von 1 bis 1440 Minuten:

- Gesichtsbräuner-Taste (2) auf (+) oder (-) drücken
Wird der Maximalwert überschritten, schaltet die Effektbeleuchtung in den Dauerbetrieb.
Im Display erscheint „ON“.

Einstellung von 0 bis 5 Minuten:

- Gesichtsbräuner-Taste (2) auf (+) oder (-) drücken
Die Nachlaufzeit des Lüfters beträgt minimal 3 min. Im Display erscheint „0000“.

9

10

11

Wartung

1

2

3

4

5

6

7

8

Nr. Funktion

Einstellung der Uhrzeit

Gerät auf Auslieferungsstand zurücksetzen

Code-Einstellung für die Zugangsberechtigung zum Voreinstel­lungsmodus

Betriebsstunden des Lampensatzes/Chipkarte Keine Veränderungen möglich.

Einstellung der Lautstärke für die Sprachausgabe (VoiceGuide)

Einstellung der Lautstärke für die Musikausgabe (Sound System)

Auslieferungs-

zustand

Änderung der Werte

Einstellung:

- Stunden: Gesichtsbräuner-Taste (2) auf (+) drücken

- Minuten: Gesichtsbräuner-Taste (2) auf (-) drücken

Rücksetzen:

- START-STOP-Taste (3) drücken
Nach dem Rücksetzen erscheint im Display die Meldung “rES“ (vorher „dEF“).

Im Display erscheint „CodE“ im Wechsel mit „12“.

- Gewünschte Tastenkombination drei Sekunden gedrückt halten.
Im Display erscheint „SICU“ und die neue Tastenkombination ist gespeichert.
Bitte notieren Sie den neuen Code für den Kundendienst.

Einstellen von 1 bis 63:

- Gesichtsbräuner-Taste (2) auf (+) oder (-) drücken

Einstellung von 80 bis 110:

- Gesichtsbräuner-Taste (2) auf (+) oder (-) drücken

9

10

11

Sollwert der Raumtemperatur

Warmluftrückführung während des Lüfternachlaufs

Einstellen von 15 bis 25 °C:

- Gesichtsbräuner-Taste (2) auf (+) oder (-) drücken

Ein-/Ausschalten der Rückführung:

- on: Gesichtsbräuner-Taste (2) auf (+) drücken

- off: Gesichtsbräuner-Taste (2) auf (-) drücken

5 Störung, Ursache und Abhilfe

5.1 Störungstabelle

Störung, Ursache und Abhilfe

1

Störungen

UV-Lampen schalten sich bei Betätigung der Zeitschaltuhr/Steuerung nicht ein

UV-Lampen und Lüfter schalten sich bei Betätigung der Zeitschaltuhr/Steuerung nicht ein

Dekorbeleuchtung leuchtet nicht

Gerät wird zu heiß

Eine oder mehrere UV-Niederdrucklampen leuchten nicht

Wannenbeleuchtung leuchtet nicht

Oberteil verharrt nicht in der oberen bzw. unteren Position

Ursache Abhilfe Siehe Abschnitt

     Keine Spannung vorhanden Überprüfen, ob Sicherung/FI-Schutzschalter eingeschaltet ist 4.3

 Halogenlampe Halogenlampe wechseln

 Filtermatten verschmutzt Filtermatten wechseln 4.5/4.6
 Zu- und Abluft nicht ausreichend Zu- und Abluft überprüfen 4.5/4.6

 UV-Niederdrucklampe defekt / nicht richtig in der Fassung UV-Niederdrucklampe wechseln1)/ richtig einsetzen 4.4.2 bis 4.4.5

 Niederdrucklampe defekt / nicht richtig in der Fassung Niederdrucklampe wechseln1)/ richtig einsetzen 4.4.8

 Lebensdauer des Lampensatzes und der zugehörigen Chipkarte abgelaufen Lampensatz mit der zugehörigen Chipkarte tauschen 4.4.1

 UV-Hochdrucklampe ist defekt / nicht richtig in der Fassung UV-Hochdrucklampe wechseln / richtig einsetzen 4.4.6/4.4.7

    Zündgerät ist defekt Kundendienst benachrichtigen 7

 Hebemechanik ist falsch eingestellt Kundendienst benachrichtigen 7

1)

Bei einem Defekt einer UV-Niederdrucklampe entscheidet die frühzeitige Erkennung, ob nur die entsprechende Lampe gewechselt werden muss oder auch eine weitere.
Erklärung: Ein elektronisches Vorschaltgerät versorgt immer zwei Lampen. Zündet eine Lampe nicht (nach Defekt) wird automatisch auch die noch intakte Lampe mit gezündet (die Lampe flackert).

1)

4.4.8

2

3

4

5

6

7

8

9

10

11

Störung, Ursache und Abhilfe

A

1

2

3

4

5

6

7

8

9

10

5.2 Störanzeigen im Display

uf dem Display (1) werden im Fall einer Störung
Fehlercodes (siehe Tabelle) zur leichteren Lokalisierung
der Fehlerursache angezeigt.

• Tritt eine Störung auf, erscheint der Fehlercode

blinkend im Display (1).

• Treten mehrere Fehler auf, werden die Fehlermel-

dungen im Wechsel angezeigt.

S

TA

RT

S

T

O

P

STOP

INFO

• Durch Drücken der INFO-Taste (2) in Pfeilrichtung
können die Sprachmeldungen zu den jeweiligen
Fehlermeldungen (im Störungsbetrieb) des Bräu­ners abgerufen werden.

• Die Fehlerbehebung wird durch Drücken der
START-STOP-Taste (3) quittiert.
Lässt sich der Fehler nicht beheben, rufen Sie bitte
den Kundendienst (siehe Abschnitt 7).

11

Störung, Ursache und Abhilfe

Fehlercode Störung/Fehlerbeschreibung Abhilfe siehe Abschnitt

1

Kondensatbehälter1) voll

Störung Kondensatpumpe Bitte benachrichtigen Sie den Kundendienst. 7

Temperatursicherung Gesichtsbräuner Bitte benachrichtigen Sie den Kundendienst. 7

Störung Temperaturfühler UV-Niederdrucklampen Bitte benachrichtigen Sie den Kundendienst. 7

Störung Temperaturfühler Raumtemperatur Bitte benachrichtigen Sie den Kundendienst. 7

Filterscheibe Gesichtsbräuner Seitenteil

Filterscheibe Gesichtsbräuner Oberteil Prüfen Sie den Sitz der Filterscheiben. 4.4.7

Scheibenschalter Acrylscheibe Oberteil/Seitenteil2)/Unterteil/Schulterbräuner

2)

Kondensatbehälter leeren -

Prüfen Sie den Sitz der Filterscheiben. 4.4.6

Prüfen Sie, ob Oberteil/Seitenteil/Schulterbräuner korrekt ge­schlossen/verriegelt sind.

4.4.2 ff.

2

3

4

5

6

7

8

Scheibenschalter Unterteil-Wanne Prüfen Sie, ob die Wanne korrekt verriegelt ist. 4.4.2 ff.

1)

nur bei der Verwendung eines originalen Kondensatbehälters

2)

nur bei Ergoline Premium 900



9

10

11

Störung, Ursache und Abhilfe

1

2

3

4

5

6

7

8

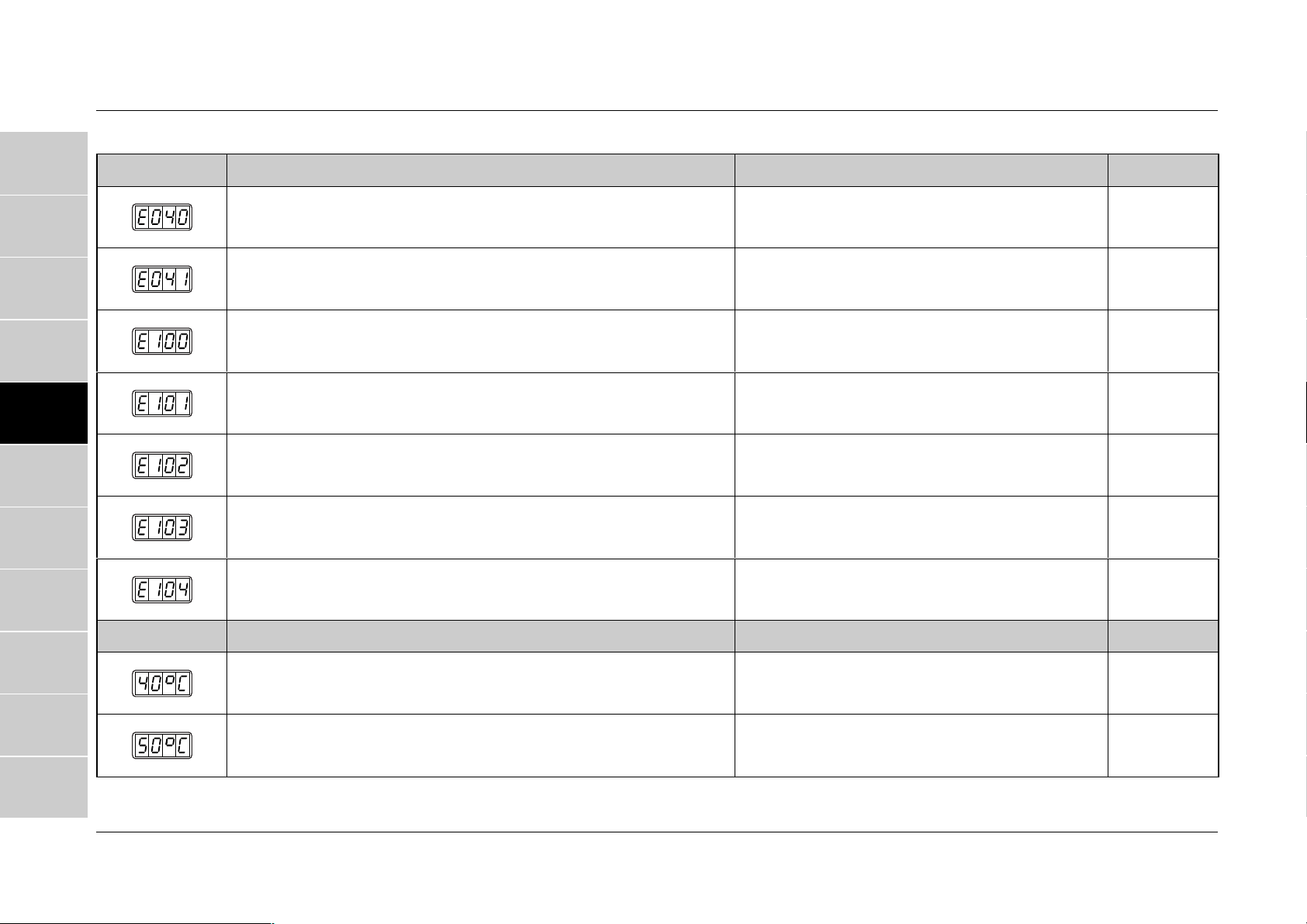

Fehlercode Störung/Fehlerbeschreibung Abhilfe siehe Abschnitt

Windfahnenschalter schaltet bei laufendem Lüfter nicht ein Bitte benachrichtigen Sie den Kundendienst. 7

Windfahnenschalter schaltet 1 Minute nach Ausschalten des Lüfters nicht aus Bitte benachrichtigen Sie den Kundendienst. 7

Überschreitung der Notabschaltzeit Bitte benachrichtigen Sie den Kundendienst. 7

I²C-Bus Störung Bitte benachrichtigen Sie den Kundendienst. 7

Verdrahtungs- oder Spannungsfehler in den Sicherheitsketten Bitte benachrichtigen Sie den Kundendienst. 7

CD- oder Laufwerk-Störung, keine CD eingelegt Prüfen Sie, ob die CD’s korrekt eingelegt/vorhanden sind. 4.8

Chipkarte nicht korrekt eingesteckt, defekt oder vom falschen Typ, abgelaufen

Prüfen Sie den korrekten Sitz der Chipkarte.
Prüfen Sie die Restlaufzeit der UV-Lampen und die Betriebsstun­den.

4.4.1

4.9.1

9

10

11

Warnung Störung/Fehlerbeschreibung Abhilfe siehe Abschnitt

Ansaugtemperaturfühler (Temperatur größer/gleich – Gerät schaltet bei 45 °C ab) Gerät und Umgebung abkühlen lassen. -

Umlufttemperaturfühler (Temperatur größer/gleich – Gerät schaltet bei 60 °C ab) Gerät und Umgebung abkühlen lassen. -

6 Technische Daten

6.1 Leistung

Technische Daten

1

Gerätetyp Ergoline Premium 800

Nennleistungsaufnahme: 14,5 kW 16,5 kW

Artikel-Nummer: siehe Abschnitt 2.1

Nennspannung: 3P/ N/ PE AC 400 - 415 V 3 N

Nennfrequenz: 50 Hz

Nennabsicherung: 3 x 35 A (Träge)

Prüfzeichen:

Technische Änderungen vorbehalten.



Ergoline Premium 900



2

3

4

5

6

7

8

9

10

11

Technische Daten

1

2

3

4

5

6

7

8

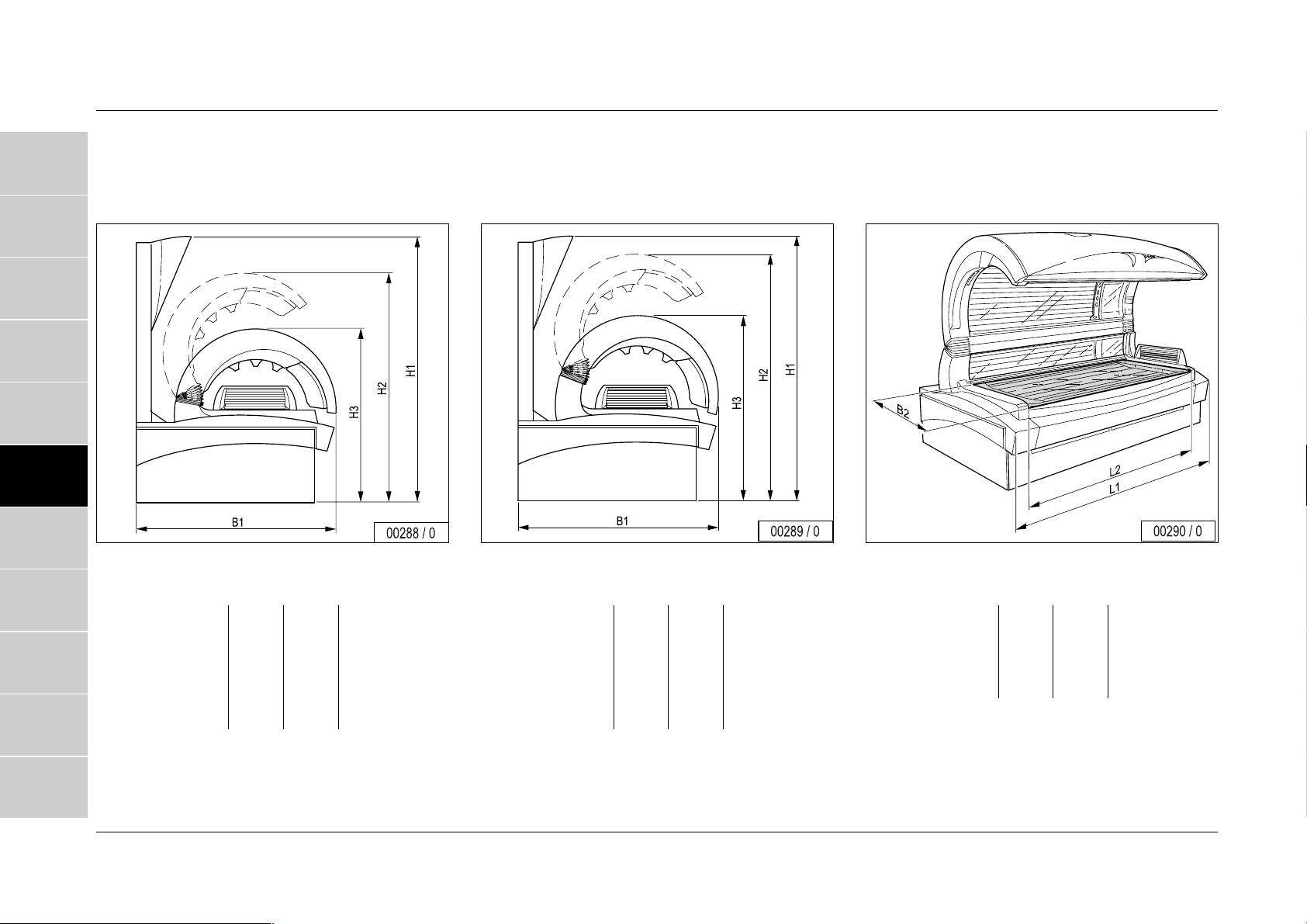

6.2 Abmessungen

Premium 800

Höhe, gesamt H1 [mm] 2.140



Premium 900

Höhe, gesamt H1 [mm] 2.140



Premium 800/900

Länge L1 [mm] 2.470



9

10

11

Höhe, offen H2 [mm] 1.720

Höhe, geschlossen H3 [mm] 1.341

Breite B1 [mm] 1.710

Höhe, offen H2 [mm] 1.836

Höhe, geschlossen H3 [mm] 1.470

Breite B1 [mm] 1.710

Länge, Liegefläche L2 [mm] 2.050

Breite, Liegefläche B2 [mm] 850

Technische Daten

6.3 Lampenbestückung

6.3.1 Ergoline Premium 800

Anzahl der Lampen

Dekoreffektbeleuchtung (1)

Oberteil (2)

Gesichtsbräuner (3)

Schulterbräuner (4)

Unterteil (5)

1)

30

30

4 UV-Hochdrucklampen 500 W 11292 2

1)

18

5 Ergoline SD power UV-Niederdrucklampen 25 W 11122

18



Wannenbeleuchtung (6)

Lampentyp Teile-Nr. Bestrahlungsgerät UV-Typ

1)

1)

Ergoline R electronic power UV-Niederdrucklampen 160 W 12047 2

2

Ergoline SR electronic power UV-Niederdrucklampen 160 W 12070 4

1 Niederdrucklampe 58 W 11530 -

1

2

3

4

5

6

7

3

4

8

1 Halogenlampe 50 W 51371 -

1)

je nach Geräteausführung

9

10

11

Technische Daten

1

2

3

4

5

6

7

8

6.3.2 Ergoline Premium 900

Anzahl der Lampen

Dekoreffektbeleuchtung (1)

Oberteil (2)

Seitenteil (3)

Gesichtsbräuner (4)

Schulterbräuner (5)

1)

30

30

1)

6

5 UV-Hochdrucklampen 500 W 11292 2

1)

1)

6



Unterteil (6)

Wannenbeleuchtung (7)

Lampentyp Teile-Nr. Bestrahlungsgerät UV-Typ

1)

18

5 Ergoline SD power UV-Niederdrucklampen 25 W 11122

1)

18

Ergoline R electronic power UV-Niederdrucklampen 160 W 12047 2

Ergoline SR electronic power UV-Niederdrucklampen 160 W 12070 4

2

3

4

9

10

11

1 Niederdrucklampe 58 W 11530 -

1 Halogenlampe 50 W 51371 -

1)

je nach Geräteausführung

Service (Kundendienst)

r

7 Service (Kundendienst)

Wenden Sie sich bei Betriebsstörungen und Ersatzteilfragen an unseren Kundendienst.
Unser geschultes Fachpersonal sorgt im Schadensfall für eine schnelle und fachge­rechte Instandsetzung unter Verwendung von Ergoline Originalteilen. Originalteile de
Ergoline GmbH sind stets nach dem neuesten Stand der Technik gefertigt.

Kundendienst:

1

2

Ergoline GmbH

Rottbitzer Straße 69
Kundendienst

53604 Bad Honnef (Rottbitze)

 Telefon: [phone] / 818-861
 Telefax: +49 (0) 22 24 / 818-205

3

4

5

6

7

8

9

10

11

1

2

3

4

5

6

Service (Kundendienst)

7

8

9

10

11

8 Anhang

8.1 Umweltbestimmungen

Anhang

1

8.1.1 Entsorgung von UV-Niederdrucklampen, UV-Hochdrucklampen
und Batterien

UV-Niederdrucklampen und UV-Hochdrucklampen enthalten Leuchtmittel und andere
quecksilberhaltige Abfälle. Batterien enthalten Schwermetallverbindungen.

Gemäß dem Abfallgesetz (KrWAbfG)
zungen sind UV-Lampen und Batterien nachweispflichtig zu entsorgen.

Ihre örtliche Verkaufs-Agentur (siehe Abschnitt 7) ist Ihnen bei der Entsorgung von UV­Lampen und Batterien gerne behilflich:

• Melden Sie die Anzahl von UV-Lampen und Batterien telefonisch oder schriftlich

an Ihre örtliche Ergoline Agentur.

• Die Agentur kümmert sich dann zusammen mit einem Entsorgungsunternehmen

um die Abholung der Lampen und die ordnungsgemäße Entsorgung.

• Die Lagerung der Entsorgungspapiere übernimmt das Entsorgungsunternehmen

für Sie.

1)

und entsprechend den kommunalen Abfallsat-

2

3

4

5

6

7

8

9

1)

Kreislaufwirtschafts- und Abfallgesetz

10

11

1

2

3

4

5

6

Anhang

7

8

9

10

11

Gewährleistung/Konformitätserklärung

r

t

t

9 Gewährleistung

Ergoline haftet dem Käufer für die Dauer von 12 Monaten ab Übergabe dafür, dass das Gerät
bei Übergabe an den Käufer nicht mit Fehlern behaftet ist, die den Wert oder die Tauglichkeit
zu dem gewöhnlichen Gebrauch aufheben oder mindern.

Die Gewährleistungsfrist für Mängel beträgt 12 Monate ab Übergabe bzw. innerhalb de
einjährigen Garantiezeit bis max. 1.500 Betriebsstunden.

Die Gewährleistungspflicht bzw. der Haftungsanspruch entfällt, wenn:

• ein unsachgemäßer Eingriff oder Umbau erfolgt,

• der Nachweis nicht erbracht wird, wann das Gerät gekauft wurde und von wem es ausge-

liefert wurde.

Ergoline verpflichtet sich, Mängel, die nachweislich innerhalb von 12 Monaten ab Übergabe des
Gerätes auftreten, kostenlos zu beseitigen oder beseitigen zu lassen. Dies kann, nach Wahl von
Ergoline, auch durch Austausch mangelhafter Teile oder des kompletten Erzeugnisses gesche­hen.

Der Käufer ist jedoch berechtigt, die Rückgängigmachung des Auftrages oder die Herabsetzung
des Auftragspreises zu verlangen, wenn die Nachbesserung fehlschlägt, insbesondere

• unmöglich ist,

• Ergoline in einem angemessenen Zeitraum nicht gelingt,

• Ergoline die Nachbesserung verweigert oder schuldhaft verzögert.

Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht an dem Gerä
selbst entstanden sind, oder die Folge einer zu späten Nachbesserung bzw. Ersatzlieferung sind,
sind ausgeschlossen.

Der vorstehende Haftungsausschluss gilt nicht, wenn Ergoline Vorsatz oder grobe Fahrlässigkei
zur Last fällt oder der Ware zugesicherte Eigenschaften fehlen.

Gewährleistungsanspüche sind unter Vorlage der Rechnung bei Ergoline oder bei dem Ergoline­Händler geltend zu machen, der das Gerät ausgeliefert hat.

10 Konformitätserklärung

EG - Konformitätserklärung

nach der Zeit gültigen Fassung

73 / 23 / EWG

89 / 336 / EWG

Wir,

JK-Products GmbH

Köhlershohner Straße

53578 Windhagen

bestätigen in alleiniger Verantwortung, dass die Bräunungsgeräte

der Serie

Ergoline Premium 800
Ergoline Premium 900

den unten genannten harmonisierten Normen entsprechen.

EN 60335-1 / 1994 + A11 + A1 + A12 + A13 + A14 + A15,
EN 60335-2-27 / 1997, EN 55014-1 / 1993,
EN 55011 / 1991 Gr.1 Kl.B, EN 60555-2 / 1987,
EN 60555-3 / 1987 + A1 / 1991, EN 55014-2 / 1995 Kategorie II

Die Erklärung bezieht sich auf den Prüfbericht Nr. E 2010988 Z02 vom TÜV-Rheinland

und den EMV-Prüfbericht Nr. P 2011 901 E01 vom TÜV-Rheinland.

53578 Windhagen, 26.06.2000

Claus E. Dommasch

(Geschäftsführer)





1

2

3

4

5

6

7

8

9

10

11

1

2

3

4

5

6

7

8

9

10

11

Stichwortverzeichnis

11 Stichwortverzeichnis

A

Abmessungen................................................................................. 54

Allgemeine Schutzhinweise .......................................................... 12

B

Batterien

Entsorgung................................................................................... 59

Besonnungsanleitung.................................................................... 11

Betriebsstunden .............................................................................47

Bräuner Oberteil

Lampenbestückung................................................................55, 56

UV-Niederdrucklampen................................................................ 30

UV-Niederdrucklampen reinigen/wechseln..................................35

Bräuner Unterteil

Lampenbestückung................................................................55, 56

UV-Niederdrucklampen................................................................ 30

UV-Niederdrucklampen reinigen/wechseln..................................32

Bräunungsprogramm starten........................................................ 21

Bräunungszeiten.................................................................11, 12, 13

C

Chipkarte einsetzen........................................................................31

D

Dekoreffektbeleuchtung

Beschreibung............................................................................... 18

Halogenlampe..............................................................................30

Halogenlampe wechseln.............................................................. 40

Lampenbestückung................................................................55, 56

Display

Beschreibung............................................................................... 17

Störanzeigen................................................................................ 50

E

elektromagnetische Verträglichkeit ................................................ 9

Entsorgung...................................................................................... 59

Ergoline GmbH................................................................................ 57

Ergoline-Originalteile .....................................................................10

Export ................................................................................................9

F

Filtermatten

im Oberteil wechseln....................................................................43

im Schulterbräuner wechseln.......................................................44

in der Frontblende wechseln ........................................................41

Firmenschild....................................................................................15

Freischalten .....................................................................................29

G

Gegen Wiedereinschalten sichern ................................................29

Geräte-Nr.-Schild.............................................................................15

Gerätenummer.............................................................................3, 15

Gesichtsbräuner

Ein- und Ausschalten ...................................................................24

Filterscheibe im Seitenteil reinigen/wechseln ..............................36

Filterscheiben im Oberteil reinigen/wechseln...............................38

Intensität einstellen.......................................................................24

Lampenbestückung................................................................55, 56

UV-Hochdrucklampe im Seitenteil wechseln ...............................36

UV-Hochdrucklampen ..................................................................30

UV-Hochdrucklampen im Oberteil wechseln................................38

Gewährleistung ...............................................................................61

H

Handsteuergerät..............................................................................21

Hauttypen.........................................................................................13

K

Klimagerät........................................................................................23

Konformitätserklärung ...................................................................61

Körperlüftung ..................................................................................23

Ein- und Ausschalten ...................................................................23

Intensität einstellen.......................................................................23

Kundendienst ..................................................................................57

L

Lampenbestückung ........................................................................55

Lichtschutzfaktor ............................................................................11

M

Münzgerät ........................................................................................21

N

Nennabsicherung ...........................................................................53

Nennfrequenz.................................................................................. 53

Nennleistungsaufnahme................................................................ 53

Nennspannung ............................................................................... 53

P

Pflegeserie von Ergoline ............................................................... 11

R

Reinigung........................................................................................ 28

Reinigungsmittel ............................................................................28

Rundsteuersystem (TRA) ................................................................9

S

Schulterbräuner

Ein- und Ausschalten................................................................... 24

Lampenbestückung ...............................................................55, 56

UV-Niederdrucklampen ............................................................... 30

UV-Niederdrucklampen reinigen/wechseln .................................33

Seitenteil

Lampenbestückung .....................................................................56

UV-Niederdrucklampen reinigen/wechseln .................................34

Service............................................................................................. 57

Sicherheit ..........................................................................................9

Sonnenbrand ..................................................................................11

Sonnencreme.................................................................................. 11

Sound System

Beschreibung............................................................................... 18

CD reinigen.................................................................................. 45

CD wechseln................................................................................ 45

Ein- und Ausschalten................................................................... 25

Kanalwahl ....................................................................................25

Lautstärke.................................................................................... 25

Titelwahl....................................................................................... 25

Störungstabelle ..............................................................................49

Studiosteuerung ............................................................................. 21

Surround Cooling........................................................................... 23

Symbolik............................................................................................ 5

T

Technische Daten........................................................................... 53

Teileträger .......................................................................................31

Tonfrequenzsperre........................................................................... 9

Stichwortverzeichnis

1

U

Uhrzeit einstellen............................................................................ 48

Umweltbestimmungen................................................................... 59

UV-Lampen

Abschalten................................................................................... 21

Einschalten ..................................................................................21

Entsorgung .................................................................................. 59

V

VoiceGuide...................................................................................... 22

Bedienfeld.................................................................................... 19

Beschreibung............................................................................... 19

CD reinigen.................................................................................. 45

CD wechseln................................................................................ 45

Display......................................................................................... 19

Ein- und Ausschalten................................................................... 22

Voreinstellungen ............................................................................46

Beschreibung............................................................................... 17

Voreinstellungsmodus................................................................... 46

W

Wannenbeleuchtung

Lampenbestückung ...............................................................55, 56

Niederdrucklampe........................................................................ 30

Niederdrucklampe wechseln ....................................................... 40

Wärmeerythem................................................................................ 11

Wartung und Pflege.................................................................. 10, 28

Wartungsintervalle ......................................................................... 27

Z

Zeitschaltuhr ................................................................................... 12

2

3

4

5

6

7

8

9

10

11

Profi-Bräuner von der Nr. 1

Ergoline GmbH •••• Köhlershohner Straße •••• D-53578 Windhagen

Tel.: + 49 (0) 2224 / 818 – 0 •••• Fax: + 49 (0) 2224 / 818 – 116 •••• Internet: www.ergoline.de

Ein Unternehmen der JK-Gruppe

Printed in Germany / Best.-Nr.: 86245 / Index "a" / de / Ausgabe 08.2000
