GEBRAUCHSANWEISUNG
OPERATING INSTRUCTIONS
10:00
Uhrzeit
OPEN SUN PILOT
Original-Gebrauchsanweisung
1004193-02 / de / 12.2011
OPEN SUN PILOT EXTREME POWER
16042
/
0
Impressum
2/62
Impressum
Hersteller: JK-Products GmbH
Rottbitzer Straße 69
53604 Bad Honnef (Rottbitze)
GERMANY
Tel.: +49 (0) 22 24 / 818-140
Fax: +49 (0) 22 24 / 818-166
Kundendienst /
Technischer Service
(Ersatzteilbestellung
für Bauteile):
JK-International GmbH,
Bereich JK-Global Service
Rottbitzer Straße 69
53604 Bad Honnef (Rottbitze)
GERMANY
Tel.: +49 (0) 22 24 / 818-861
Fax: +49 (0) 22 24 / 818-205
E-Mail: service@jk-globalservice.de
Ersatzteilbestellung für
Verbrauchsmaterialien:
JK-International GmbH,
Bereich JK-Licht
Köhlershohner Straße
53578 Windhagen
GERMANY
Tel.: +49 (0) 22 24 / 818-600
Fax: +49 (0) 22 24 / 818-615
E-Mail: info@jk-licht.de
GEFAHR!
Beachten Sie diese Gebrauchsanweisung nicht:
• können schwere Verletzungen und der Tod die Folge
sein,
• können Schäden am Gerät und der Umwelt entstehen.
– Lesen Sie diese Gebrauchsanweisung sorgfältig durch,
bevor Sie dieses Bräunungsgerät in Betrieb nehmen.
– Beachten Sie die Hinweise und Verhaltensregeln, die
für einen sicheren Betrieb des Gerätes notwendig sind.
– Stellen Sie die Gebrauchsanweisung und zusätzliche
Informationen des Herstellers am Arbeitsplatz des Personals zur Verfügung.
Urheberrecht / Copyright
Das Urheberrecht verbleibt bei der JK-Holding GmbH.
Der Inhalt darf weder vollständig noch teilweise vervielfältigt, verbreitet oder
zu Zwecken des Wettbewerbs unbefugt verwertet oder anderen mitgeteilt
werden.
Gegenüber Darstellungen und Angaben dieser Gebrauchsanweisung sind
technische Änderungen vorbehalten!
Inhaltsverzeichnis
12/2011 1004193-02 Gebrauchsanweisung – 3/62
Inhaltsverzeichnis
1 Allgemeines...................................................................................6
1.1 Definitionen.....................................................................................6
1.2 Symbolerklärung .............................................................................7
2 Informationen für den Betreiber ..................................................8
2.1 Bestimmungsgemäßer Gebrauch ...................................................8
2.2 Vorhersehbarer Fehlgebrauch ........................................................8
2.3 Verpflichtungen des Betreibers....................................................... 8
2.4 Personalqualifikation....................................................................... 9
2.5 Lieferumfang...................................................................................9
2.6 Transport, Montage und Aufstellung ...............................................9
2.6.1 Montage........................................................................................10
2.6.2 Lufttechnik..................................................................................... 10
2.6.3 Aufstellort......................................................................................11
2.7 Inbetriebnahme .............................................................................11
2.8 Bedienung und Wartung ...............................................................11
2.9 Außerbetriebnahme ......................................................................12
2.10 Lagerung.......................................................................................12
2.11 Entsorgung.................................................................................... 12
2.11.1 Umweltbestimmungen – Entsorgung von Lampen
und Batterien................................................................................. 12
2.11.2 Verpackung...................................................................................12
2.11.3 Entsorgung von Altgeräten............................................................12
2.11.4 Registriernummern........................................................................13
2.12 Richtlinien......................................................................................13
2.13 Export............................................................................................ 13
2.14 MP3-Musik (optional) ....................................................................13
2.15 Hinweisschilder am Gerät .............................................................14
2.16 Technische Änderungen ...............................................................14
2.17 Herstellergarantie..........................................................................14
2.18 Gewährleistungs- und Haftungsausschlüsse ................................15
3 Beschreibung ..............................................................................16
3.1 Lieferumfang.................................................................................16
3.1.1 Optional......................................................................................... 16
3.2 Ausstattung ...................................................................................16
3.3 Gerätebeschreibung......................................................................17
3.4 Zubehör (optional)......................................................................... 18
3.5 Funktionsbeschreibung................................................................. 18
Inhaltsverzeichnis
4/62
4 Bedienung....................................................................................19
4.1 Sicherheitshinweise für den Benutzer ...........................................19
4.2 Bräunen – aber richtig!..................................................................21
4.3 Beschreibung der Hauttypen.........................................................22
4.4 Bräunungszeiten EN .....................................................................23
4.5 Bräunungszeiten UV-Typ 3 (gelten nur für Österreich) .................24

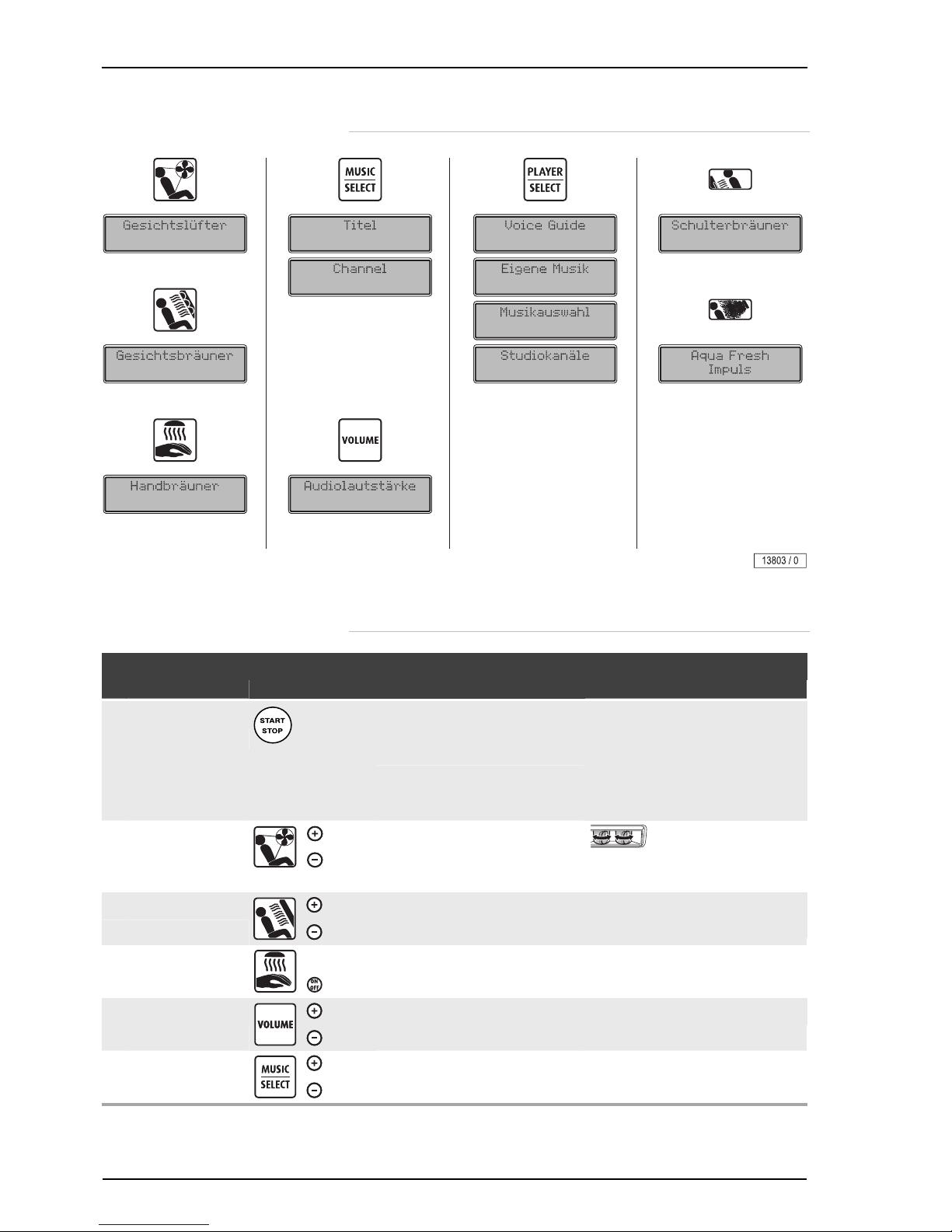

4.6 Übersicht Bedienung.....................................................................25
4.6.1 Navigation .....................................................................................27
4.7 Bedienungsstruktur .......................................................................28
4.8 Funktionen.....................................................................................28
4.9 Start...............................................................................................29
4.10 MP3-Player anschließen ...............................................................30
5 Reinigung und Wartung..............................................................31
5.1 Sicherheitshinweise für Reinigung und Wartung...........................31
5.2 Störungen......................................................................................32
5.3 Reinigung ......................................................................................32
5.3.1 Desinfektion...................................................................................32
5.3.2 Reinigung der Oberflächen ...........................................................33
5.3.3 Filterscheiben und Lampen ...........................................................33
5.4 Reinigungsplan..............................................................................34
5.5 Wartung.........................................................................................35
5.5.1 Acrylglasscheibe ...........................................................................35
5.6 Wartungsplan ................................................................................36
5.7 Hinweise für den Lampenwechsel.................................................37
5.7.1 Makrolonröhren .............................................................................37
5.7.2 Starter............................................................................................37
5.8 UV-Hochdrucklampen und Filterscheiben im Oberteil
reinigen / wechseln........................................................................38
5.9 UV-Hochdrucklampen und Filterscheiben im Handbräuner
reinigen / wechseln........................................................................40
5.10 UV-Niederdrucklampen im Schulterbräuner reinigen /
wechseln .......................................................................................42
5.11 Effektbeleuchtung reinigen / wechseln..........................................44
5.12 Filtermatten im Oberteil reinigen / wechseln .................................47
5.13 Wartung des AQUA FRESH AROMA-Systems.............................48
5.13.1 AROMA-Behälter wechseln...........................................................48
5.13.2 AQUA FRESH-Kanister wechseln.................................................49
6 Technische Daten........................................................................51
6.1 Leistung, Anschlusswerte und Geräuschpegel .............................51
6.2 Abmessungen ...............................................................................52
6.3 Lampenbestückung.......................................................................53
6.3.1 OPEN SUN PILOT EXTREME POWER .......................................53
6.3.2 Effektbeleuchtung..........................................................................54
6.4 Ersatzteile und Zubehör ................................................................55
Inhaltsverzeichnis
12/2011 1004193-02 Gebrauchsanweisung – 5/62
7 Anhang......................................................................................... 56
7.1 JK-Zeitsteuerungen....................................................................... 56
7.2 Schilder und Aufkleber am Gerät..................................................57
7.3 Äquivalenzschlüsselbereich.......................................................... 59
7.3.1 Beschreibung des Äquivalenzschlüssels für
UV-Leuchtstofflampen...................................................................60
8 Index.............................................................................................61
Allgemeines
6/62
1 Allgemeines
1.1 Definitionen
Betreiber
Person, die gewerblich Bräunungsgeräte Benutzern zur Verfügung stellt. Der
Betreiber ist für den ordnungsgemäßen Betrieb des Geräts sowie für die Einhaltung der Wartungsintervalle verantwortlich.
Benutzer
Person, die das Bräunungsgerät auf einer gewerblichen Fläche nutzt.
Personal
Personen, die für Betrieb, Reinigung sowie allgemeine Wartungsarbeiten
zuständig sind und den Benutzer in die Bedienung der Geräte einweisen.
Elektrofachkraft
Eine Person mit geeigneter fachlicher Ausbildung, Kenntnissen und Erfahrung, so dass sie Gefahren erkennen und vermeiden kann, die von Elektrizität
ausgehen können.
Autorisiertes geschultes Fachpersonal
Fachpersonal einer Fremdfirma, das vom Hersteller für Montage- und Wartungsarbeiten bestimmter Bräunungsgeräte geschult und autorisiert wird.
Allgemeines
12/2011 1004193-02 Gebrauchsanweisung – 7/62
1.2 Symbolerklärung
Folgende Arten von Sicherheitshinweisen werden in der vorliegenden
Gebrauchsanweisung verwendet:
GEFAHR!
Art und Quelle der Gefahr
Dieser Sicherheitshinweis bedeutet, dass unmittelbare Gefahr für Leib und Leben besteht.
GEFAHR!
Art und Quelle der Gefahr
Dieser Sicherheitshinweis warnt vor Gefahren für Leib und
Leben, die durch Elektrizität verursacht werden.
ACHTUNG!
Art und Quelle der Gefahr
Dieser Sicherheitshinweis warnt vor Geräte-, Material- oder
Umweltschäden.
HINWEIS:
Dieses Symbol kennzeichnet keine Sicherheitshinweise,
sondern gibt zusätzliche Informationen zum besseren Verständnis der Abläufe.
Informationen für den Betreiber
8/62
2 Informationen für den Betreiber
2.1 Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zur kosmetischen Bräunung von jeweils einer erwachsenen Person mit einer für die Bräunung geeigneten Haut. Weitere Informationen darüber finden Sie auf den Seiten 19 und 22.
Das Gerät ist nur für den gewerblichen Gebrauch vorgesehen, nicht für den
Hausgebrauch.
Einige Personen dürfen das Gerät nicht benutzen, siehe Seite 19.
Das Gerät darf von Personen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten, mangelnder Erfahrung und/oder mangelndem
Wissen nicht eigenständig benutzt werden. Eine für ihre Sicherheit zuständige
Person muss durch Beaufsichtigung oder Einweisung sicherstellen, dass das
Gerät ordnungsgemäß und sicher benutzt wird. Bestehen daran auch nur
Zweifel, ist die Benutzung des Gerätes durch diese Personen untersagt!
Das Gerät darf nur mit den angegebenen oder gleichwertigen Lampen betrieben werden. Die in dieser Gebrauchsanweisung genannten Bräunungszeiten
gelten nur für die vorgesehene Lampenbestückung.
Jede andersartige Nutzung gilt als nicht bestimmungsgemäß. Für hieraus
resultierende Schäden haftet der Hersteller nicht. Das Risiko hierfür trägt
allein der Betreiber.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom
Hersteller vorgeschriebenen Anweisungen, Gebrauchs- und Wartungsbedingungen. Das Gerät darf nur von Personen betrieben, gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.
2.2 Vorhersehbarer Fehlgebrauch
Folgende Nutzung des Geräts ist ausdrücklich verboten:
y Mehrere Personen dürfen das Gerät nicht gleichzeitig benutzen.
y Personen mit mehr als 135 kg Körpergewicht dürfen das Gerät nicht
benutzen.
y Eine Verlängerung der angegebenen Bräunungszeiten kann zu Verbren-
nungen und dauerhaften Hautschäden führen.
y Während der Benutzung des Gerätes dürfen sich keine weiteren Perso-
nen in der Kabine aufhalten, insbesondere keine Kinder.
y Personen unter 18 Jahren dürfen das Gerät nicht benutzen. Bei Missach-
tung drohen dem Betreiber hohe Geldstrafen.
2.3 Verpflichtungen des Betreibers
Als Betreiber sind Sie dafür verantwortlich, klare Bedienungs-, Reinigungsund Wartungsanweisungen bereitzustellen und durch Schulung und Anweisung des Personals den sachgerechten und bestimmungsgemäßen Betrieb
und die sachgerechte Bedienung des Geräts sicherzustellen.
Informationen für den Betreibe
r
12/2011 1004193-02 Gebrauchsanweisung – 9/62
Ihre Betriebsanweisungen müssen, unter Berücksichtigung der nationalen
Arbeitsschutz- und Umweltschutzbestimmungen, den gefahrlosen Betrieb und
die gefahrlose Bedienung des Geräts ermöglichen und die Merkmale und
Erkenntnisse Ihres Betriebes berücksichtigen. Innerhalb der EU gilt die
EU-Richtlinie 89/391/EWG (in Deutschland Betriebssicherheitsverordnung
(BetrSichV)).
2.4 Personalqualifikation
Als Betreiber sind Sie verpflichtet, Ihr Personal einzuarbeiten und über bestehende Rechts- und Unfallverhütungsvorschriften zu unterweisen. Stellen Sie
sicher, dass diese Gebrauchsanweisung von Ihrem Personal verstanden und
beachtet wird. Dies gilt insbesondere für die
y Angaben in 'Bestimmungsgemäßer Gebrauch' und 'Vorhersehbarer
Fehlgebrauch'
y Sicherheitshinweise im Kapitel Bedienung
y Bedienungshinweise
y Reinigungs- und Wartungshinweise
– Stellen Sie die Gebrauchsanweisung und zusätzliche Informationen des
Herstellers am Arbeitsplatz des Personals zur Verfügung.
– Kontrollieren Sie regelmäßig das sicherheits- und gefahrenbewusste
Arbeiten Ihres Personals unter Beachtung Ihrer Betriebsanweisungen.
– Sorgen Sie dafür, dass die Reinigungsintervalle eingehalten werden,
insbesondere die Reinigung nach jeder Bräunung.
– Sorgen Sie dafür, dass Ihr Personal Ihre Kunden ordnungsgemäß berät,
insbesondere über die Bräunungszeiten, mögliche Risiken und die Bedienung des Geräts.
– Personen unter 18 dürfen das Gerät nicht benutzen. Weisen Sie Ihr Per-
sonal an, im Zweifelsfall den Personalausweis des Kunden zu kontrollieren. Bei Missachtung drohen dem Betreiber hohe Geldstrafen.
2.5 Lieferumfang
Angaben zum Lieferumfang finden Sie im Kapitel Beschreibung auf Seite 16.
2.6 Transport, Montage und Aufstellung
Das Gerät wird durch Fachunternehmen geliefert und durch den eigenen
Kundendienst des Herstellers oder durch einen autorisierten Kundendienst
montiert und aufgestellt.
Als Betreiber sind Sie für die Einhaltung der bauseitigen lufttechnischen und
elektrischen Vorraussetzungen am Aufstellort verantwortlich, siehe Seite 10.
Informationen für den Betreiber
10/62
2.6.1 Montage
GEFAHR!
Gefahr für Personen durch elektrischen Schlag und
Verbrennungsgefahr!
– Die Montage und der Elektroanschluss müssen den
nationalen Vorschriften entsprechen.
– Die Elektroinstallation ist bauseitig mit einer frei zu-
gänglichen allpoligen Trennvorrichtung (Hauptschalter)
gemäß Überspannungskategorie III auszurüsten. Das
bedeutet, dass jeder Pol eine Kontaktöffnungsweite
entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweisen muss.
– Erfolgt der Anschluss über eine Steckverbindung, ist
das Steckersystem nach EN 60309 zu verwenden.
– Montage, Aufstellung, Erweiterung oder Instandsetzung
des Gerätes dürfen nur durch ausgebildetes und geschultes Fachpersonal vorgenommen werden.
Informationen für die Demontage und Montage des Geräts finden Sie in der
separaten Montageanweisung. Diese Montageanweisung richtet sich ausschließlich an den Kundendienst des Herstellers bzw. qualifiziertes und durch
den Hersteller autorisiertes Fachpersonal.
2.6.2 Lufttechnik
ACHTUNG!
Überhitzung durch Störung der Luftführung!
Betriebsstörungen sind möglich.
– Luft- Zu- und Abströmbereich zum Gerät nicht verän-
dern, verbauen oder zustellen, keine eigenmächtigen
Veränderungen am Gerät vornehmen. Eine Haftung
des Herstellers für daraus resultierende Schäden ist
ausgeschlossen.
– Die lufttechnischen Daten beachten.
– Das Gerät nicht auf der Transportpalette aufstellen und
betreiben!
Daten zur Zu- und Abluftplanung finden Sie im Planungshandbuch
(www.ergoline.de, in Englisch und Deutsch verfügbar). Diese Daten können
Sie ebenfalls bei Ihrer Verkaufsagentur oder beim Kundendienst (siehe Seite 2) erfragen.
Informationen für den Betreibe
r
12/2011 1004193-02 Gebrauchsanweisung – 11/62

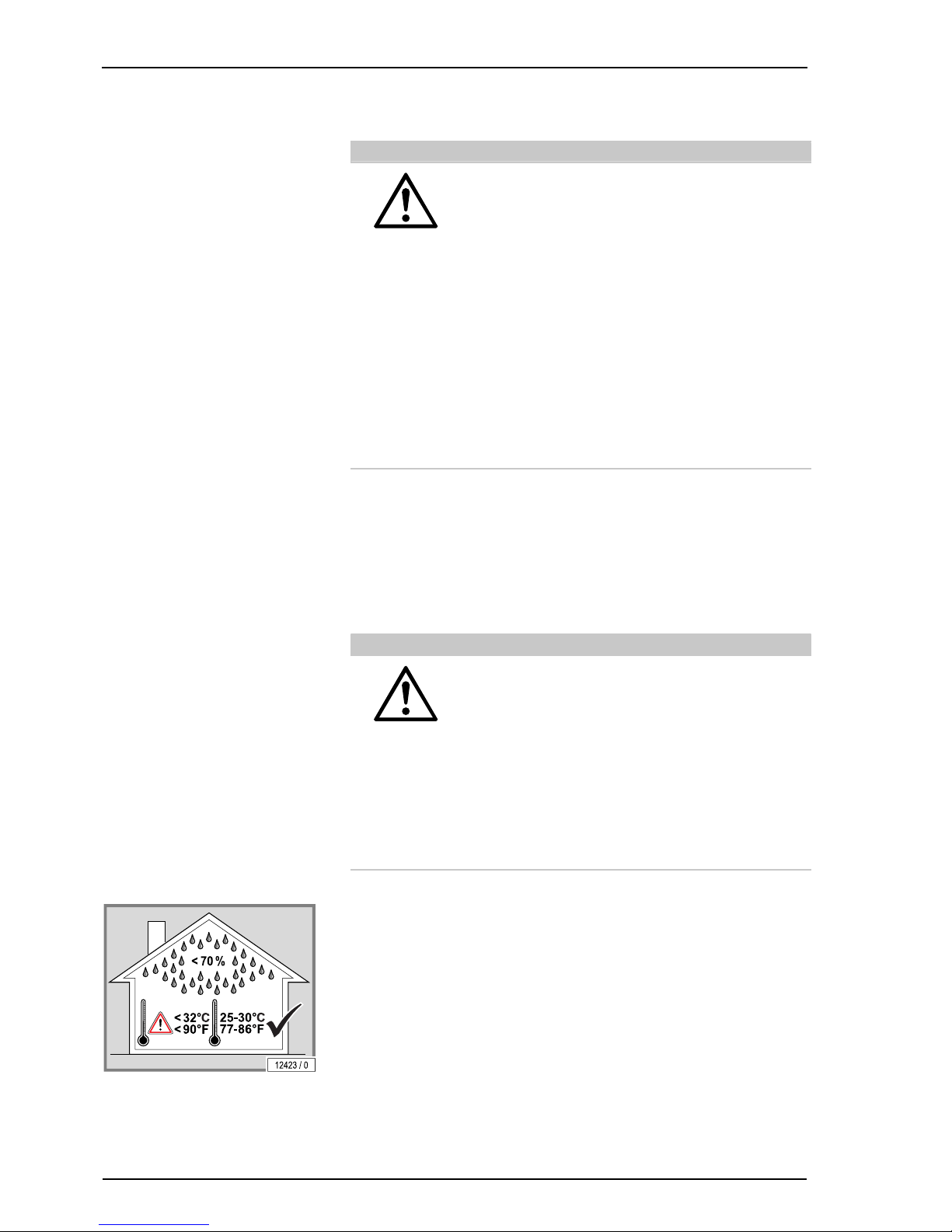

2.6.3 Aufstellort
Das Bräunungsgerät darf nicht im Freien betrieben werden.
In Höhen über 2000 m ü. NN ist zur Gewährleistung eines störungsfreien
Betriebes ein Umbau erforderlich. Setzen Sie sich bitte unbedingt vor der
Inbetriebnahme mit dem Kundendienst (siehe Seite 2) in Verbindung.
2.7 Inbetriebnahme
Die erste Inbetriebnahme erfolgt durch den eigenen Kundendienst des Herstellers oder durch einen autorisierten Kundendienst. Das Gerät wird betriebsbereit übergeben.
Wurde das Gerät längere Zeit nicht benutzt, muss es vor der erneuten Inbetriebnahme durch unseren Kundendienst oder eine zugelassene Fachfirma
überprüft werden.
Das Gerät wird mit einer externen Zeitsteuerung betrieben.
Eine Zeitsteuerung muss so aufgebaut sein, dass auch bei einem Ausfall der
Steuerung spätestens nach < 110 % der gewählten Laufzeit das Gerät automatisch ausgeschaltet wird. Die Gerätelaufzeit muss zweifach über eine Zeitsteuerung gemäß EN 60335-2-27 gesichert sein.
Abhängig vom lokalen Energieversorgungsunternehmen können die Geräte
Störungen in das Stromnetz des Hauses übertragen, die das vom Energieversorgungsunternehmen eingesetzte Rundsteuersystem (TRA) beeinträchtigen. Dadurch kann z. B. die Funktion von Nachtspeicherheizungen gestört
werden.
Treten Störungen durch den Betrieb der Geräte auf, ist der Betreiber für den
Einbau einer Tonfrequenzsperre in die Hauselektroinstallation verantwortlich.
Bitte wenden Sie sich an Ihren Elektro-Fachbetrieb. Dem Elektro-Fachbetrieb
sind die Technischen Anschlussbedingungen Ihres lokalen Energieversorgungsunternehmens bekannt, so dass die Tonfrequenzsperre auf das Stromnetz Ihres Versorgungsunternehmens abgestimmt werden kann.
2.8 Bedienung und Wartung
Fehlerfreie Bedienung, Wartung und Instandhaltung sind die Voraussetzung,
dass während des Betriebs die Gesundheit und Sicherheit der Benutzer nicht
gefährdet werden und die Funktionsfähigkeit des Geräts für einen störungsfreien Betrieb sichergestellt ist.
Beachten Sie die in dieser Gebrauchsanweisung gemachten Angaben und
Empfehlungen. Achten Sie darauf, dass die Zeiträume für die Inspektion,
Wartung und Instandsetzung eingehalten werden. Sorgen Sie dafür, dass die
Lampen nach der angegebenen Nutzungsdauer gewechselt werden.
Eigenmächtige Umbauten und Veränderungen am Gerät oder an der Steuerung sind nicht gestattet. Bei Missachtung erlischt die Betriebserlaubnis!
Informationen für den Betreiber
12/62

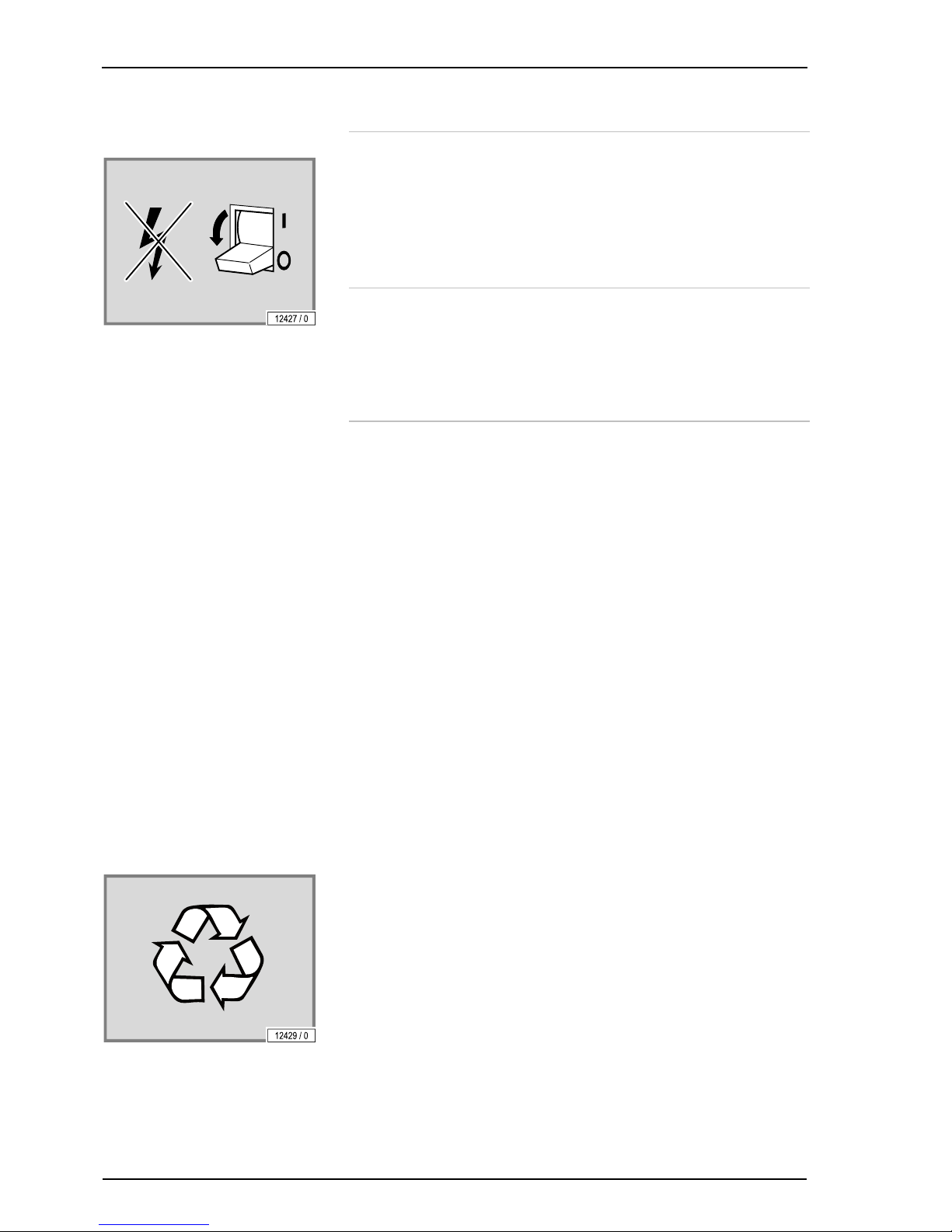

2.9 Außerbetriebnahme
Um das Gerät vorübergehend oder endgültig außer Betrieb zu nehmen, muss
das Gerät elektrisch getrennt werden.
Bei der endgültigen Außerbetriebnahme sind die gesetzlichen Bestimmungen
in Hinblick auf die Entsorgung zu beachten.

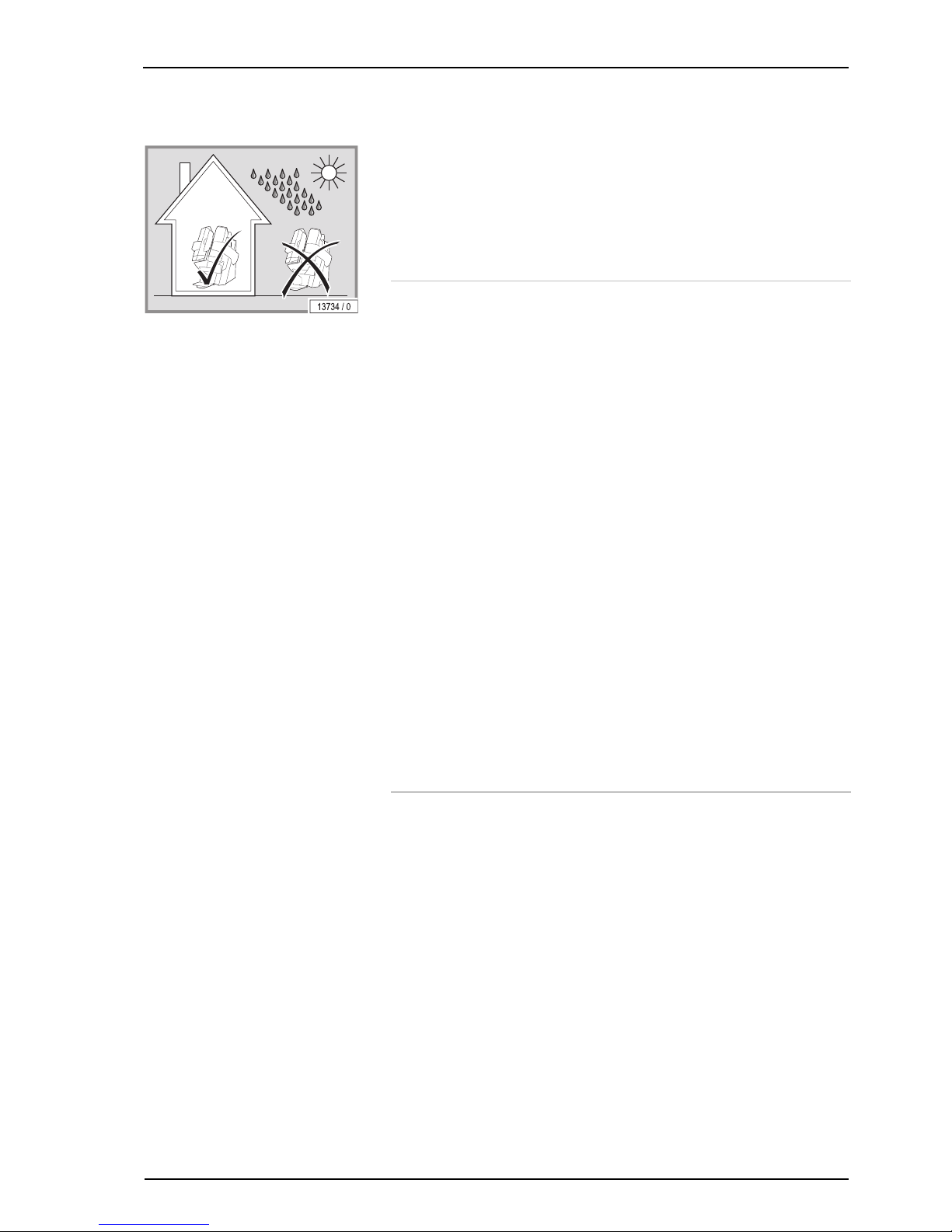

2.10 Lagerung
Die Geräte trocken, frostfrei und ohne Temperaturschwankungen einlagern.
Zum Schutz vor Kratzern kann das abgekühlte Gerät in Folie verpackt werden.
2.11 Entsorgung
2.11.1 Umweltbestimmungen –
Entsorgung von Lampen und Batterien
UV-Niederdrucklampen enthalten Leuchtmittel und andere quecksilberhaltige
Abfälle. Batterien enthalten Schwermetallverbindungen.
Innerhalb der Europäischen Union gilt die nationale Umsetzung der Abfallrahmenrichtlinie 2008/98/EG. Gemäß dem nationalen Abfallgesetz und entsprechend den kommunalen Abfallsatzungen sind UV-Lampen und Batterien
nachweispflichtig zu entsorgen.
Ihre örtliche Verkaufs-Agentur ist Ihnen bei der Entsorgung von UV-Lampen
und Batterien gerne behilflich:
– Melden Sie die Anzahl von UV-Lampen und Batterien telefonisch oder
schriftlich an Ihre Agentur.
Die Agentur nennt Ihnen eine kostenlose Anlieferstelle für Ihre Lampen oder
kümmert sich zusammen mit einem Entsorgungsunternehmen um die Abholung der Lampen und die ordnungsgemäße Entsorgung. Dieser Service ist
kostenpflichtig. Außerhalb von Deutschland gelten die jeweiligen nationalen
Gesetze. Wenden Sie sich an Ihre örtliche Verkaufs-Agentur.
2.11.2 Verpackung
Die Verpackung besteht aus 100 % recyclingfähigem Material. Nicht mehr
gebrauchte und von der JK-Unternehmensgruppe in Verkehr gebrachte Verpackungen können an die JK-Unternehmensgruppe zurückgeliefert werden.
Ihr Agenturpartner oder Händler berät Sie gerne.
2.11.3 Entsorgung von Altgeräten
Das Gerät wurde aus wiederverwertbaren Materialien hergestellt. Über Inhalt
oder Gefährdungspotential der verwendeten Materialien gibt Ihnen die JKUnternehmensgruppe Auskunft.
Gemäß Richtlinie 2002/96/EG, in Deutschland umgesetzt im Elektro- und
Elektronikgerätegesetz (ElektroG), ist der Hersteller verpflichtet, bestimmte
elektrische und elektronische Komponenten zurückzunehmen und zu entsorgen.
Informationen für den Betreibe
r
12/2011 1004193-02 Gebrauchsanweisung – 13/62
Die betroffenen Bauteile und Geräte sind mit nebenstehendem Symbol gekennzeichnet.
Das Gerät wird auf Wunsch durch die JK-Unternehmensgruppe der ordnungsgemäßen Entsorgung zugeführt. Dieser Service ist kostenfrei. Ihr Agenturpartner oder Händler berät Sie gerne.
2.11.4 Registriernummern
Unternehmen der JK-Unternehmensgruppe sind als Hersteller in Deutschland
registriert und übernehmen alle Verpflichtungen in Zusammenhang mit dem
deutschen Elektro- und Elektronikgerätegesetz.
Registriernummer JK-International GmbH, Bereich JK-Licht (Lampen):
WEEE-DE 61515020
Registriernummer JK-Products GmbH (Geräte):
WEEE-DE 62655951
2.12 Richtlinien
Dieses Gerät wurde nach folgenden Richtlinien gebaut:
y EG-Richtlinie 'elektromagnetische Verträglichkeit' 2004/108/EG (nach der
zurzeit gültigen Fassung)
y Maschinenrichtlinie 2006/42/EG (nach der zurzeit gültigen Fassung)
y Niederspannungsrichtlinie 2006/95/EG (nach der zurzeit gültigen Fas-
sung)
2.13 Export
Wir weisen darauf hin, dass die Geräte ausschließlich für den europäischen
Markt bestimmt sind und nicht in andere Länder wie z. B. die USA oder nach
Kanada exportiert und dort betrieben werden dürfen! Bei Nichtbeachtung
dieses Hinweises wird keine Haftung übernommen! Es wird ausdrücklich
darauf hingewiesen, dass bei Zuwiderhandlungen hohe Haftungsrisiken für
den Exporteur und/oder Betreiber entstehen können.
2.14 MP3-Musik (optional)
Bei der privaten Nutzung eines MP3-Players während des Bräunens handelt
es sich nicht um eine öffentliche Wiedergabe im Sinne des Urheberrechts, so
dass keine Melde- oder Zahlungspflicht des Studiobetreibers gegenüber der
zuständigen Gesellschaft zur Erteilung gewerblicher Aufführungsrechte besteht.
Für die öffentliche Nutzung von MP3-Musikdateien gelten die gleichen Vorschriften wie für alle anderen Musikquellen: Als Studiobetreiber/Studiobesitzer
dürfen Sie nur originale Audio-CDs, MCs, Audio-DVDs usw. in Ihren Räumlichkeiten und/oder in dem in Geräten der JK-International GmbH enthaltenen
'MP3-Musik-Modul' abspielen, wenn Sie die dafür notwendigen Aufführungsrechte erworben haben. Diese erhalten Sie von der für Ihr Land zuständigen
Gesellschaft zur Erteilung gewerblicher Aufführungsrechte (in Deutschland:
GEMA/GVL).
Informationen für den Betreiber
14/62
Kopiergeschützte Audio-CDs, MCs, Audio-DVDs usw., sowie die auf diesen
Tonträgern enthaltenen Titel, dürfen nicht in das MP3-Format konvertiert
und/oder auf HDD, Audio-CDs, MCs, Audio-DVDs usw. gespeichert werden,
wenn hierfür Software benutzt wird, die den auf den Ton- bzw. Datenträgern
enthaltenen Kopierschutz aushebelt oder umgeht.
Auf Verlangen der Außendienstmitarbeiter oder sonstiger Kontrollorgane der
zuständigen Gesellschaft müssen Sie jederzeit in der Lage sein, den Erwerb
der Aufführungsrechte durch Vorlage der entsprechenden Bescheinigung
nachzuweisen.
Sofern Sie alle oben genannten Hinweise beachtet und die für den Einsatz
des 'MP3-Musik-Moduls' notwendigen Rechte erworben haben, dürfen Sie
Ihre Original Audio-CDs, MCs, Audio-DVDs usw. auch in das für das Abspielgerät benötigte MP3-Format konvertieren. Pro rechtmäßig erworbener AudioCD, MC, Audio-DVD usw. darf allerdings jeweils nur eine Kopie (Duplikat
bzw. Formatumwandlung in MP3) angefertigt werden. Die Quellmedien (Originaltonträger) müssen aufbewahrt werden und dürfen nicht gleichzeitig genutzt werden.
Weitere Informationen finden Sie in der Info-Broschüre 'Audio-Guide', die im
Internet unter www.jk-global-service.de zur Verfügung steht.
HINWEIS:
Bespielte SD-Karten, die als Zubehör bei einem JK-AudioSystem mitgeliefert werden, unterliegen ebenfalls der Zahlungspflicht für die gewerbliche Nutzung.
2.15 Hinweisschilder am Gerät
Siehe Anhang Seite 57.
2.16 Technische Änderungen
Das Gerät ist nach dem Stand der Technik und den gültigen Sicherheitsbestimmungen gebaut. Gegenüber Darstellungen und Angaben in dieser
Gebrauchsanweisung sind technische Änderungen, die zur Verbesserung des
Geräts notwendig werden, vorbehalten.
Eigenmächtige Umbauten und Veränderungen am Gerät sowie der Steuerung
sind nicht gestattet. Bei Missachtung erlöschen die EG-Konformitätserklärung
und das GS-Prüfzeichen!
Verwenden Sie ausschließlich Original-Ersatzteile. Bei Missachtung erlöschen die EG-Konformitätserklärung und das GS-Prüfzeichen!
2.17 Herstellergarantie
Die JK-International GmbH steht gegenüber Kunden, die von einem Vertriebspartner der JK-International GmbH ein Bräunungsgerät zur eigenen
oder gewerblichen Nutzung erwerben, nach Maßgabe der folgenden Regelungen für Mängel des Bräunungsgerätes ein; von der Garantie ausgenommen sind Verschleißteile wie UV-Hochdrucklampen (Brenner), UVNiederdrucklampen (Röhren) und Starter sowie die Acrylglasscheiben.
Informationen für den Betreibe
r
12/2011 1004193-02 Gebrauchsanweisung – 15/62
Inhalt der Garantie ist, dass die JK-International GmbH Mängel innerhalb
angemessener Frist nach Wahl der JK-International GmbH durch Nachbesserung oder durch Austausch des mangelhaften Teils beseitigt.
Ansprüche aus dieser Garantie bestehen für 24 Monate ab Kauf des Gerätes
und sind unter Vorlage der Garantiekarte oder Rechnung bei der JKInternational GmbH oder bei dem Vertriebspartner der JK-International
GmbH, bei dem der Kunde das Produkt erworben hat, geltend zu machen.
Die Rechte des Kunden aus der bevorstehenden Garantie treten neben eventuelle kaufvertragliche Ansprüche des Kunden und lassen diese unberührt.
2.18 Gewährleistungs- und Haftungsausschlüsse
Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden
sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:
y nicht bestimmungsgemäße Verwendung des Geräts;
y unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten des
Geräts;
y Betreiben des Geräts bei defekten Sicherheitseinrichtungen oder nicht
ordnungsgemäß angebrachten oder nicht funktionsfähigen Sicherheitsund Schutzvorrichtungen inkl. Warnaufkleber;
y Nichtbeachten der Hinweise in der Gebrauchsanweisung bezüglich
Transport, Lagerung, Montage, Inbetriebnahme, Betrieb und Wartung;
y Einsatz von nicht eingewiesenem Personal;
y eigenmächtige Veränderungen am Gerät oder der Steuerung;
y mangelhafte Überwachung von Teilen, die einem Verschleiß unterliegen;
y unsachgemäß durchgeführte Reparaturen;
y die Verwendung von Nicht-Original-Ersatzteilen;
y Katastrophenfälle durch Fremdkörpereinwirkung und höhere Gewalt.
Beschreibung
16/62
3 Beschreibung
3.1 Lieferumfang
y Bräunungsgerät
y UV-Hochdrucklampen
y Schulterbräuner mit integriertem Rückenbräuner
y Schutzbrille
y Innensechskantschlüssel
y Saugnapf für Filterscheiben
y Technische Dokumentation (Ordner mit Gebrauchsanweisung, Broschü-
ren für Fehlercodes und Voreinstellungen und weiteren Unterlagen)
3.1.1 Optional
y Zentralabluftstutzen
y Audio-System (mit Voice Guide)
3.2 Ausstattung
Je nach Typ sind die Geräte unterschiedlich ausgestattet.
In dieser Beschreibung werden alle serienmäßigen und optionalen Bautei-
le/Funktionen berücksichtigt, die bei der Bedienung und/oder Wartung zu
beachten sind.
Von der unterschiedlichen Ausstattung ist auch das Bedienelement betroffen:
Es sind nur die Tasten sichtbar, die bedient werden können, d.h. die entsprechende Funktion muss zur Ausstattung des Gerätes gehören.
Beschreibung
12/2011 1004193-02 Gebrauchsanweisung – 17/62
3.3 Gerätebeschreibung
1. Gesichtsbräuner (UV-Hochdrucklampen)
2. Audio-System
mit Kopfhörer- und MP3-Anschluss (optional)
3. Rückenlehne (Acrylglasscheibe)
4. Schulterbräuner mit integriertem Rückenbräuner
5. Düsen AQUA FRESH AROMA-System
6. Verstellbare Luftdüsen Gesichtskühlung/AROMA
7. Handbräuner (UV-Hochdrucklampen)
8. Infrarot-Schnittstelle
9. Ergonomische Sitzschale
10. Fußauflage mit LED-Beleuchtung
11. Bedienelement
12. Zentralabluftstutzen (optional)
13. Effektbeleuchtung
14. Effektbeleuchtung
Beschreibung
18/62
3.4 Zubehör (optional)
1. 90° Rohrbogen
2. Zentralabluftstutzen
3.5 Funktionsbeschreibung
Die wesentlichen technischen Komponenten eines Bräunungsgeräts sind eine
künstliche UV-Strahlenquelle, verschiedene Filter und Reflektoren sowie ein
mechanischer Aufbau mit einer festgelegten Nutzfläche.
In verschieden starken Bräunungsgeräten können unterschiedliche Bräunungsergebnisse erzielt werden. Dies liegt zum einen an unterschiedlich
starken UV-Lampen und zum anderen an den unterschiedlichen Verhältnissen zwischen den UV-A- und UV-B-Anteilen der UV-Strahlung. Während der
UV-A-Anteil hauptsächlich eine oberflächliche Bräune erzeugt, die sehr
schnell auftritt und intensiv ist, aber dafür auch schneller verblasst, ist die
UV-B-Strahlung vor allem für längere Bräunungsergebnisse verantwortlich.
Der Nachteil der UV-B-Strahlung ist, dass die Bräune erst ein bis zwei Tage
nach dem Solariumbesuch sichtbar wird. Es ist also je nach dem gewünschten Bräunungsziel das entsprechende Bräunungsgerät zu wählen.
Die hier beschriebenen Bräunungsgeräte geben ausschließlich
UV-A-Strahlung ab.
Bedienung
12/2011 1004193-02 Gebrauchsanweisung – 19/62
4 Bedienung
4.1 Sicherheitshinweise für den Benutzer
GEFAHR!
Gefahr von Hörschäden!
Das Verwenden von Ohrhörern oder Kopfhörern mit hoher
Lautstärke kann das Gehör dauerhaft schädigen.
– Lautstärke nicht zu hoch einstellen.
GEFAHR!
UV-Strahlung
Gefahr von Haut- und Augenverletzungen oder Hauterkrankungen!
– Beachten Sie die folgenden Hinweise.
HINWEIS:
Wenn Personen unter 18 Jahren die Benutzung des Bräunungsgerätes erlaubt wird, drohen dem Betreiber hohe
Geldstrafen!
Folgende Personen dürfen das Gerät nicht benutzen:
y Personen unter 18 Jahren
y Personen, die nicht braun werden können
y Personen, die in der Sonne nicht braun werden, ohne einen Sonnen-
brand zu bekommen
y Personen, die in der Sonne leicht einen Sonnenbrand bekommen
y Personen mit akutem Sonnenbrand
y Personen, die während ihrer Kindheit mehrfach schwere Sonnenbrände
hatten
y Personen mit natürlicher roter Haarfarbe
y Personen mit atypisch entfärbten Hautbereichen
y Personen, die Hautkrebs hatten oder haben
y Personen, bei denen ein erhöhtes Risiko für Hautkrebs besteht (z. B.
Hautkrebsfälle in der Familie)
y Personen, in deren engster Familie schwarzer Hautkrebs aufgetreten ist
y Personen, die wegen Fotosensibilität in ärztlicher Behandlung sind
y Personen, die fotosensibilisierende Medikamente erhalten
y Personen mit Sommersprossen und Personen, die dazu neigen, Som-
mersprossen zu bekommen
y Personen mit mehr als 16 Leberflecken am Körper (2 mm oder größer im
Durchmesser)
Bedienung
20/62
y Personen mit atypischen Leberflecken (atypische Leberflecken sind z. B.
asymmetrische Leberflecken mit einem Durchmesser größer als 5 mm,
mit unterschiedlicher Pigmentierung und unregelmäßigen Grenzen)
– In Zweifelsfällen müssen Sie unbedingt ärztlichen Rat einholen!
Alle übrigen Personen müssen folgende Hinweise beachten:
Gefahr von Haut- und Augenverletzungen oder Hauterkrankungen!
y Die Haut kann nach überhöhter Bestrahlung Sonnenbrand zeigen. Über-
mäßig häufig wiederholte UV-Bestrahlung mit Sonnenlicht oder UVGeräten kann zu frühzeitiger Alterung der Haut und auch zu einem Risiko
von Hauttumoren führen.
y In Fällen besonderer Empfindlichkeit des Einzelnen gegen UV-Licht und
dann, wenn bestimmte Medikamente oder Kosmetika verwendet werden,
ist besondere Vorsicht geboten. In Zweifelsfällen müssen Sie unbedingt
ärztlichen Rat einholen!
y UV-Geräte dürfen ohne ärztlichen Rat nicht benutzt werden, wenn uner-
wartete Erscheinungen wie Jucken innerhalb von 48 Stunden nach der
ersten Bräunung auftreten.
y Eine zunehmende Bräunung erfordert eine Verlängerung der Expositi-
onszeit (= Bestrahlungszeit) bzw. ab einem gewissen Grad an Bräunung
ist keine Vertiefung mehr erreichbar. Die Bestrahlungszeit darf aber im
Rahmen der zulässigen Strahlendosen nicht beliebig verlängert werden!
Es ist daher ohne Gefährdung der Gesundheit nur ein bestimmter, vom
Hauttyp vorgegebener Grad an Endbräune zu erreichen.
y Auf keinen Fall darf das Bräunungsgerät benutzt werden, wenn eine
Filterscheibe fehlt oder Beschädigungen aufweist oder die Zeitschaltuhr
fehlerhaft ist!
Verhalten vor, während und nach einem Sonnenbad:
y Während der Bräunungssitzung dürfen sich keine weiteren Personen in
der Kabine aufhalten, insbesondere keine Kinder.
y Nehmen Sie vor dem Bräunen sämtlichen Schmuck ab (auch Piercings).
y Entfernen Sie Kosmetika rechtzeitig vor dem Bräunen und verwenden
Sie keinerlei Sonnenschutzmittel.
y Verwenden Sie keine Mittel, die die Bräunung beschleunigen.
y UV-Licht kann irreversible Haut- oder Augenschäden verursachen. Das
ungeschützte Auge kann sich auf der Oberfläche entzünden und in bestimmten Fällen kann übermäßige Bestrahlung die Netzhaut beschädigen. Nach vielen wiederholten Bestrahlungen kann sich Grauer Star bilden. Benutzen Sie die beigefügte UV-undurchlässige Schutzbrille
(Bestell-Nr. 84592-..). Kontaktlinsen und Sonnenbrillen sind kein Ersatz
für eine Schutzbrille.
y Schützen Sie empfindliche Hautstellen wie Narben, Tätowierungen und
Geschlechtsteile vor der Bestrahlung.
y Beachten Sie die empfohlenen Bräunungszeiten.
y In einer Bräunungssitzung darf die Strahlungsmenge, die zu einer Haut-
rötung führt (MED, minimale Erythemdosis), nicht überschritten werden.
Falls einige Stunden nach der Bräunung eine Hautrötung auftritt, dürfen
Sie das Bräunungsgerät eine Woche lang nicht mehr benutzen. Nach einer Woche können Sie mit der ersten Bräunungssitzung gemäß Bräunungstabelle wieder von vorne beginnen.
Bedienung
12/2011 1004193-02 Gebrauchsanweisung – 21/62
y Der Abstand zwischen den beiden ersten Bräunungsbädern muss min-
destens 48 Stunden betragen! Nehmen Sie nicht zusätzlich am gleichen
Tag ein Sonnenbad.
y Suchen Sie den Arzt auf, wenn sich hartnäckige Schwellungen, wunde
Stellen oder pigmentierte Leberflecken auf der Haut bilden.
4.2 Bräunen – aber richtig!
Ein paar Dinge sollten beachtet werden, um die Nutzung eines Bräunungsgeräts richtig genießen zu können. Hier sind einige Antworten auf Fragen, die
immer wieder gestellt werden.
Make-up auf der Sonnenbank?
Bitte nicht. Gereinigte Haut nimmt das UV-Licht besser auf.
In Kosmetika sind die unterschiedlichsten Inhaltstoffe enthalten. Egal, ob es
sich um Emulgatoren, Fette oder sogenannte Duftstoffe handelt – in Verbindung mit UV-Strahlen können diese auf der Haut allergische Reaktionen
hervorrufen.
Daher ein Muss vor jeder Benutzung eines Bräunungsgeräts: Unbedingt abschminken! Durch das Make-up werden die Hautporen im Gesicht verschlossen. Das UV-Licht eines Bräunungsgeräts öffnet diese verschlossenen Hautporen wieder, wodurch nicht nur das Licht selbst in die Haut eindringt, sondern auch allergieauslösende Bestandteile des Make-ups.
Eine weitere negative Folge des Make-ups ist, dass sich das Hautbild mit der
Zeit insgesamt verschlechtert. So schön ein dezentes Make-up auch sein
kann – in Verbindung mit dem UV-Licht schadet es mehr als es nützt. Also:
Make-up vor dem Bräunen entfernen, damit es nachher umso besser zur
Geltung kommt.
Duschen nach der Sonnenbank?
Die Bräune entsteht in der Haut, nicht auf der Haut, deshalb kann sie nicht
abgewaschen werden. Pflegen Sie Ihre Haut nach der Dusche mit einer
Feuchtigkeitscreme.
Medikamente und Bräunen gleichzeitig?
Von einigen Medikamenten ist bekannt, dass sie die UV-Empfindlichkeit der
Haut steigern. Besonders hoch ist die Wahrscheinlichkeit bei Antibiotika,
Sulfonamiden, Psychopharmaka, Beruhigungsmitteln, Antidiabetika und Diuretika. Auch Bräunungsmittel, die Psorale oder Kumarin enthalten, machen
die Haut empfindlicher. In Zweifelsfällen sollte zuerst der Arzt gefragt werden,
damit das Bräunen risikolos genossen werden kann.
Kontaktlinsen auf der Sonnenbank?
Die Antwort lautet: Ja! Wie alle anderen Benutzer von Bräunungsgeräten
sollten auch Kontaktlinsenträger spezielle Schutzbrillen tragen, die die Augen
vor UV-Licht schützen. Um einen besseren Schutz zu gewährleisten, können
Brillen- und Kontaktlinsenträger ihren Optiker nach Austausch-Kontaktlinsen
mit UV-Schutz fragen. Der in die Austausch-Kontaktlinse eingebaute UV-Aund UV-B-Filter schützt die Hornhaut und das Innere des Auges zu fast
100 % vor zu energiereichem UV-Licht.
Hiervon profitieren Benutzer von Bräunungsgeräten nicht nur im Freien, sondern auch auf dem Bräunungsgerät. Sie können diese Kontaktlinsen ohne
Einschränkungen auch auf dem Bräunungsgerät tragen. Für weitere Informationen fragen Sie bitte Ihren Augenoptiker oder Augenarzt.
Bedienung
22/62
4.3 Beschreibung der Hauttypen
GEFAHR!
Hautverbrennungen und Langzeitschäden!
Personen mit Hauttyp I dürfen das Bräunungsgerät
nicht benutzen.
Für Personen mit Hauttyp II, III und IV gilt:
– Bräunungszeiten beachten.
– Sicherheitshinweise beachten.
HINWEIS:
Die Bräunungszeiten gelten nur für die auf dem Aufkleber
angegebene Lampenbestückung und Filterscheiben.
Hauttyp I Hauttyp II Hauttyp III Hauttyp IV
Empfindliche Haut Helle Haut Normale Haut Dunkle Haut
Immer bis häufig
Sonnenbrand
Häufig Sonnenbrand
Selten Sonnenbrand
Selten Sonnenbrand
Verträgt wenig
natürliche Sonne.
Verträgt ca.
10-20 Minuten
natürliche Sonne.
Verträgt ca.
20-30 Minuten
natürliche Sonne.
Verträgt ca.
40 Minuten natürliche Sonne.
Bedienung
12/2011 1004193-02 Gebrauchsanweisung – 23/62
4.4 Bräunungszeiten EN
GEFAHR!
Hautverbrennungen und Langzeitschäden!
Personen mit Hauttyp I dürfen das Bräunungsgerät
nicht benutzen.
Die Bräunungszeiten EN gelten nur für die Lampenbestückung EN
(EN 60335-2-27, maximale Bestrahlungsstärke 0,3 W/m² (Erythem)).
OPEN SUN PILOT EXTREME POWER
y UV-Hochdrucklampen JK 60/80 EF 700 W 13138-..
Anzahl Bräunungssitzungen
Hauttyp I Hauttyp II Hauttyp III Hauttyp IV
[min] [min] [min] [min]
1 – 5 5 5
2 – 10 10 10
3 – 10 10 10
4 – 11 11 11
5 – 11 11 12
6 – 12 12 14
7 – 13 13 16
8 – 14 14 18
9 – 14 15 20
10 – 14 16 22
11 – 14 17 24
ab 12 – 14 19 25
Maximale Anzahl
Bräunungssitzungen
pro Jahr (NMSC):
– 100 71 56
Bedienung
24/62
4.5 Bräunungszeiten UV-Typ 3
(gelten nur für Österreich)
GEFAHR!
Hautverbrennungen und Langzeitschäden!
Personen mit Hauttyp I dürfen das Bräunungsgerät
nicht benutzen.
Die Bräunungszeiten UV-Typ 3 gelten nur für die Lampenbestückung
UV-Typ 3 (gemäß EN 60335-2-27, maximale Bestrahlungsstärke
0,15 W/m² UV-A + 0,15 W/m² UV-B).
OPEN SUN PILOT EXTREME POWER
y UV-Hochdrucklampen JK 60/80 EF 700 W 13138-..
Anzahl Bräunungssitzungen
Hauttyp I Hauttyp II Hauttyp III Hauttyp IV
[min] [min] [min] [min]
1 – 6 6 6
2 – 6 7 8
3 – 7 9 10
4 – 8 10 12
5 – 9 12 14
6 – 10 13 16
7 – 11 15 19
8 – 12 16 21
9 – 13 18 23
10 – 14 19 25
11 – 15 21 27
ab 12 – 16 23 30
Maximale Anzahl
Bräunungssitzungen
pro Jahr:
– 63 44 33
Bedienung
12/2011 1004193-02 Gebrauchsanweisung – 25/62
4.6 Übersicht Bedienung
16379 / 2
Bedienung
26/62
1. Display – Funktionen …
2. Taste START/STOP
3. Piktogramm Gesichtslüfter (mit Taste plus und Taste minus)
4. Piktogramm Gesichtsbräuner (mit Taste plus und Taste minus)
5. Piktogramm Handbräuner (mit Taste ON/OFF)
6. Piktogramm Lautstärke (mit Taste plus und Taste minus)
7. Piktogramm Musiktitel/Studiokanal (mit Taste plus und Taste minus)
8. Piktogramm Audio-System/Voice Guide (mit Taste Navigationspfeil
hoch/runter und Taste OK)
9. Piktogramm Schulterbräuner (mit Taste ON/OFF)
10. Piktogramm AQUA FRESH (mit Taste ON/OFF)
11. Schalter AROMA
Bedienung
12/2011 1004193-02 Gebrauchsanweisung – 27/62
4.6.1 Navigation
Die Bedienung des Geräts erfolgt mit den Tasten des Bedienelements. Die
einzelnen Funktionen werden mit den nebenstehenden Tasten ausgewählt.
Anwendung ein- und ausschalten, unterbrechen.
Funktion bestätigen (nur bei Piktogramm Audio-System/Voice
Guide).
Unterfunktion auswählen (nur bei Piktogramm AudioSystem/Voice Guide).
Ein- bzw. Ausschalten einer Funktion.
Einstellung erhöhen (bei Laufbalkendarstellung), z. B. Lautstärke.
Musiktitel bzw. Studiokanal wechseln.
Einstellung verringern (bei Laufbalkendarstellung), z. B. Lautstärke.
Musiktitel bzw. Studiokanal wechseln.
Im Grundzustand nach dem Starten des Geräts leuchten alle Piktogramme an
der Anzeigeeinheit.
Nach der Auswahl einer Gerätefunktion blinkt das entsprechende Piktogramm. Im Display werden die Einstell- bzw. Auswahlmöglichkeiten zu der
gewählten Funktion angezeigt, siehe 'Bedienungsstruktur' auf Seite 28.
HINWEIS:
Wenn nach 8 Sekunden kein Tastendruck erfolgt, wird der
Grundzustand wieder hergestellt.
Bedienung
28/62
4.7 Bedienungsstruktur
4.8 Funktionen
Funktion Piktogrammwahl /
Tastenfolge
Beschreibung /
Display-Anzeige
Information
1. UV-Lampen
START/STOP
UV-Lampen während der
Bräunung aus- und einschalten
Werden die UV-Lampen während
der Bräunung ausgeschaltet, läuft
die Bräunungszeit weiter.
Nach dem Wiedereinschalten dauert
es 1 Minute bis zur Maximalleistung
der Hochdrucklampen.
3. Gesichtslüfter
Gesichtslüfter regulieren,
Stufen 1-9
Die Luftdüsen der Gesichtskühlung können per Hand
eingestellt werden.
4. Gesichtsbräuner
Gesichtsbräuner regulieren,
Stufen 1-2
Die Funktion ist in UV-Typ 3 Ländern
nicht verfügbar.
5. Handbräuner
Handbräuner ein- oder
ausschalten
1 Minute bis zur Maximalleistung.
6. Lautstärke
Lautstärke regulieren
7. Musiktitel/
Studiokanal
Musiktitel bzw. Studiokanal
wechseln
Bedienung
12/2011 1004193-02 Gebrauchsanweisung – 29/62
Funktion Piktogrammwahl /
Tastenfolge
Beschreibung /
Display-Anzeige
Information
8. Voice Guide
Voice Guide ausschalten:
'Voice Guide Aus? OK'
Voice Guide einschalten:
'Voice Guide Ein? OK'
Voice Guide gibt akustische Hilfestellung bei der Bedienung des Gerätes
und ist nur zusammen mit dem Audio-System verfügbar.
Voice Guide ist standardmäßig bei
Betriebsbereitschaft und während
des Bräunens eingeschaltet.
8. Audio-System
Audio-System wählen:
A: Eigene Musik, MP3-Spieler
B: Titelauswahl, SD-Karte 'Musik'
C: Studiokanäle, extern angeschlossenes System (z. B.
CD-Spieler)
Beispiel:
Auswahl der Studiokanäle als
Audio-System
'Studiokanäle Ein? OK'
Durch die Wahl eines Audio-Systems
sind die anderen automatisch deaktiviert.
9. Schulterbräuner
Schulterbräuner ein- oder ausschalten
10. AQUA FRESH
Impuls
AQUA FRESH Impuls aktivieren
11. AROMA
AROMA ausschalten, Knopf nach
rechts drehen
AROMA einschalten, Knopf nach
links drehen
Laufzeit der Effekt-
beleuchtung
Siehe 'Voreinstellungen/Presettings',
Bestell-Nr. 1011777-..
'IR-Function'
Siehe 'Voreinstellungen/Presettings',
Bestell-Nr. 1011777-..
4.9 Start
– Oberteil schließen.
– START/STOP-Taste drücken.
Beim Start sind folgende Funktionen eingeschaltet:
y Gesichtsbräuner
y Schulterbräuner
y Handbräuner
y Gesichtskühlung
Bedienung
30/62
4.10 MP3-Player anschließen
GEFAHR!
Gefahr von Hörschäden!
Das Verwenden von Ohrhörern oder Kopfhörern mit hoher
Lautstärke kann das Gehör dauerhaft schädigen.
– Lautstärke nicht zu hoch einstellen.
Benutzer können ihren privaten MP3-Player an das Gerät anschließen, wenn
das Zubehör Audio-System vorhanden ist.
1. Mat.-Nr. 1001855-.. wird vom Betreiber zur Verfügung gestellt
(1,5 m/2 x 3,5 mm Stereo-Klinkenstecker).
2. Anschluss an MP3-Player: siehe Dokumentation des Herstellers des
MP3-Players.
Anschließen:
– MP3-Kabel (Stereo-Klinkenstecker) am Audio-System einstecken.
– MP3-Kabel im MP3-Player einstecken.
– Musiktitel auswählen und starten.
– Ggf. Lautstärke am MP3-Player regulieren, damit das Audiosignal des
MP3-Players vom Audio-System erkannt wird.
ACHTUNG!
Hitzeschäden am MP3-Player möglich.
– Gerät nicht unmittelbar im Strahlungsbereich ablegen.
Kabel kann abreißen, Buchsen können beschädigt werden.
– Beim Ausstecken des MP3-Players nicht am Kabel ziehen.
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 31/62
5 Reinigung und Wartung
5.1 Sicherheitshinweise für Reinigung
und Wartung
GEFAHR!
Elektrische Spannung im gesamten Gerät!
Gefahr für Personen durch elektrischen Schlag und
Verbrennungsgefahr.
– Schalten Sie zu Beginn der Arbeiten alle spannungsfüh-
renden Leitungen frei.
– Sichern Sie die ausgeschalteten Leitungen gegen irr-
tümliches Wiedereinschalten.
– Stellen Sie die Spannungsfreiheit fest.
– Alle Arbeiten und elektrischen Anschlüsse müssen den
nationalen Bestimmungen des jeweiligen Betreiberlan-
des entsprechen (z. B. den VDE-Vorschriften in
Deutschland) und von entsprechend ausgebildetem
Fachpersonal durchgeführt werden.
Wenn an den Geräten gearbeitet werden soll, müssen diese freigeschaltet
werden. Das bedeutet, dass alle spannungsführenden Leitungen ausgeschaltet werden müssen.
Nur das Ausschalten des Gerätes ist unzureichend, da an bestimmten Stellen
noch Spannung anstehen kann. Daher bei Arbeiten alle Sicherungen ausschalten, und – falls möglich – auch entfernen.
Durch irrtümliches Wiedereinschalten können sich schwere Unfälle ereignen.
Sofort nach dem Freischalten sind alle Schalter oder Sicherungen, mit denen
freigeschaltet wurde, gegen Wiedereinschalten zu sichern.
– Abschließen des Sicherungskastens mit einem Vorhängeschloss.
Bei nicht herausschraubbaren Sicherungsautomaten kann auch ein Klebe-
streifen mit der Aufschrift 'Nicht schalten, Gefahr vorhanden' über den Betätigungshebel geklebt werden (1 + 2).
Stets ist sofort ein Verbotsschild mit der Aufschrift:
'Es wird gearbeitet!'
'Ort: ..............................'
'Entfernen des Schildes nur durch: ............'
zuverlässig anzubringen.
Reinigung und Wartung
32/62
5.2 Störungen
Auf dem Display werden Fehlercodes zur leichteren Lokalisierung der Fehlerursache angezeigt:
y Tritt eine Störung auf, erscheint der Fehlercode blinkend im Display.
y Treten mehrere Fehler auf, werden die Fehlermeldungen im Wechsel
angezeigt.
y Die Fehlerbehebung wird durch Drücken der START/STOP-Taste quit-
tiert.
y Lässt sich der Fehler nicht beheben, Kundendienst benachrichtigen –
siehe Seite 2.
Nähere Informationen zur Fehlerbeschreibung und Abhilfe finden Sie in 'Fehlercodes/Error Codes', (Bestell-Nr. 1011804-..).
5.3 Reinigung
GEFAHR!
Durch Hautkontakt können Infektionen übertragen werden!
Alle Gegenstände/Geräteteile, die vom Benutzer berührt
werden können, müssen nach jeder Anwendung desinfiziert
werden:
– Sitzfläche und Armlehnen
– Rückenlehne
– Griffe und Bedienfeld
– Fußauflage
– Schutzbrille
– MP3-Kabel
– Verstellbare Luftdüsen
5.3.1 Desinfektion
Für eine schnelle und gründliche Desinfektion empfehlen wir folgenden Reiniger:
Schnellflächendesinfektionsreiniger SOLARFIX
SOLARFIX Konzentrat, 150 ml Bestell-Nr.: 1009134-..
Sprühflasche, 1000 ml (leer) Bestell-Nr.: 1010906-..
Sprühkopf Bestell-Nr.: 1010897-..
Sprühflasche mit Sprühkopf,
1000 ml (leer)
Bestell-Nr.: 1010907-..
Mischgefäß, 10 Ltr. (leer) Bestell-Nr.: 190000671
Auslaufhahn Bestell-Nr.: 1003136-..
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 33/62
HINWEIS:
Für eine gründliche Desinfektion muss die Einwirkzeit eingehalten werden. Beachten Sie die Gebrauchshinweise des
Herstellers.
5.3.2 Reinigung der Oberflächen
Acryglasoberflächen
ACHTUNG!
Nicht trocken abreiben – Verkratzungsgefahr!
Bei Nichtbeachtung gibt es keinen Anspruch auf Garantieleistungen.
– Verwenden Sie für die schnelle und hygienisch ein-
wandfreie Reinigung von Acrylglasoberflächen aus-
schließlich den speziell entwickelten Schnellflächendes-
infektionsreiniger SOLARFIX.
– Andere Reinigungsmittel, insbesondere konzentrierte
Desinfektions- oder Lösungsmittel (z. B. Lysoform,
Ethylalkohol oder andere alkoholhaltige Flüssigkeiten)
dürfen nicht verwendet werden.
ACHTUNG!
Unbrauchbare Acrylglasscheiben durch Verschmutzungen!
Schmutz auf den Scheiben wird durch die heißen Lampen
eingebrannt und führt auf Dauer zu unbrauchbaren Scheiben.
– Fingerabdrücke und andere Verschmutzungen sorgfäl-
tig entfernen.
Kunststoffoberflächen
Zum Reinigen der lackierten und unlackierten Kunststoffoberflächen verwenden Sie am besten nur warmes Wasser und ein Ledertuch. Auf keinen Fall
aggressive alkoholhaltige Reinigungsmittel oder ätherische Öle verwenden.
Diese führen auf Dauer zu Schäden, für die es keinen Garantieanspruch gibt.
Beim Reinigen ist mit leichten Schwarzfärbungen des Ledertuches durch die
Gummidichtungen zu rechnen, dies ist produktionstechnisch bedingt.
Vermeiden Sie Beschädigungen an Acrylglas- und Kunststoffoberflächen.
– Ziehen Sie vor Beginn der Reinigungsarbeiten Ringe, Armbanduhren,
Armreifen etc. aus.
5.3.3 Filterscheiben und Lampen
y UV-Niederdrucklampen und Filterscheiben können bei Bedarf mit einem
feuchten Tuch ohne Zusatz von Reinigungsmitteln gereinigt werden.
y UV-Hochdrucklampen können bei Bedarf mit Spiritus gereinigt werden.
Reinigung und Wartung
34/62
5.4 Reinigungsplan
Bauteil Intervall Tätigkeit Siehe Seite
Nach jeder
Bräunung
Nach Bedarf
50 h
3 Bedienelement X Reinigen und desinfizieren 32
4 Fußauflage X Reinigen und desinfizieren 32
5 Sitzfläche und Armlehnen X Reinigen und desinfizieren 32
6 Griffe X Reinigen und desinfizieren 32
9 Verstellbare Luftdüsen X Reinigen und desinfizieren 32
10 Rückenlehne X Reinigen und desinfizieren 32
Schutzbrille X Reinigen und desinfizieren 32
MP3-Kabel X Reinigen und desinfizieren 32
1, 7 Acrylglasoberflächen X Reinigen 33
11 Düsen AQUA FRESH AROMA-System X Reinigen 32
12 Oberflächen X Reinigen 33
2, 8 Filter X Filter ausbauen und reini-
gen
47
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 35/62
HINWEIS:
Die Reinigung nach jeder Bräunung muss durch Drücken
der START/STOP-Taste bestätigt werden (wenn die Nachlaufzeit des Gerätelüfters beendet ist).
5.5 Wartung
Wartung und Pflege sind mitentscheidend, ob das Gerät die gestellten Anforderungen zufriedenstellend erfüllt. Die Einhaltung der vorgeschriebenen Wartungsintervalle und die sorgfältige Durchführung der Wartungs- und Pflegearbeiten sind daher unbedingt notwendig.
Die aktuellen Betriebsstunden der zu wartenden Teile können Sie im Voreinstellungsmodus abrufen (siehe 'Voreinstellungen/Presettings',
Bestell-Nr. 1011777-..).
Wir weisen darauf hin, dass das Gerät zur Erhaltung des ordnungsgemäßen
Zustandes alle 12 Monate (ab Inbetriebnahme) wiederkehrenden Prüfungen
durch unseren Kundendienst oder eine zugelassene Fachfirma zu unterziehen ist!
Die durchgeführten Prüfungen und Wartungsarbeiten müssen im Geräte-,
Betriebs- und Wartungsbuch eingetragen werden (Bestell-Nr. 1010363-..).
5.5.1 Acrylglasscheibe
ACHTUNG!
Rissbildungen auf der Oberfläche durch Kosmetika!
Kosmetika oder Sonnenschutzmittel führen auf Dauer zu
Schäden (z. B. Rissbildungen auf der Oberfläche).
– Achten Sie darauf, dass Kosmetika und Sonnen-
schutzmittel vor dem Bräunen entfernt werden.
Die Acrylglasscheiben für die Bräunungsgeräte sind aus speziell für diesen
Einsatzbereich entwickeltem Acrylglas hergestellt. Die verwendeten Acryle
zeichnen sich durch besonders hohe UV-Durchlässigkeit und -Beständigkeit,
pflegeleichte, hygienische und hautsympathische Oberfläche aus.
In einem technisch aufwändigen Fertigungsverfahren erhalten die Acrylglasscheiben ihre jeweilige gerätespezifische Formgebung. Trotz höchstem Fertigungs-Know-how ist es unvermeidbar, dass die Acrylscheiben eine Anzahl
kleiner Pickel, Einschlüsse oder Schlieren aufweisen können. Außerdem
können im Betrieb Haarrisse auftreten.
Diese Erscheinungen sind materialbedingt und verarbeitungstechnisch unvermeidbar, haben aber keinerlei nennenswerten Einfluss auf den
Gebrauchsnutzen und können deshalb als Mangel nicht anerkannt werden.
Reinigung und Wartung
36/62
5.6 Wartungsplan
ACHTUNG!
Nur Original-Ersatzteile des gleichen Typs verwenden! Bei
Verwendung von anderen Teilen entspricht das Gerät nicht
mehr der Konformitätserklärung und darf nicht mehr betrieben werden!
Bei Schäden, die nachweislich durch die Verwendung von
nicht Original-Ersatzteilen entstanden sind, wird jegliche
Haftung ausgeschlossen.
Bauteil Intervall Tätigkeit Siehe Seite
Nach
Bedarf
300 h
500 h
1000 h
1500 h
3000 h
11 AQUA FRESH X Austauschen 48, 49
10 AROMA-Behälter X Austauschen 48
2 UV-Hochdrucklampen Gesichtsbräuner X Austauschen 38
5 UV-Hochdrucklampen Handbräuner X Austauschen 40
4 UV-Niederdrucklampen Schulterbräuner X Austauschen 42
4 Starter Schulterbräuner X Austauschen 42
6, 9 Starter Effektbeleuchtung X Austauschen 44
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 37/62
Bauteil Intervall Tätigkeit Siehe Seite
Nach
Bedarf
300 h
500 h
1000 h
1500 h
3000 h
3 Acrylglasscheibe X Austauschen 35
1 Filterscheiben Gesichtsbräuner X Austauschen 38
5 Filterscheiben Handbräuner X Austauschen 40
7, 8 Acrylglasscheibe X Austauschen 35
5.7 Hinweise für den Lampenwechsel
Die UV-Wirkung der Lampen, und damit die Bräunungswirkung, lässt im Laufe der Zeit nach. Die im Wartungsplan angegebenen Wechselintervalle müssen deshalb unbedingt eingehalten werden.
Um die UV-Strahlung zu kontrollieren, werden UV-Filter verwendet, z. B. die
Filterscheiben in den Gesichtsbräunern. Die Filterwirkung lässt jedoch im
Laufe der Zeit nach. Die im Wartungsplan angegebenen Wechselintervalle
müssen deshalb unbedingt eingehalten werden.
GEFAHR!
Brandgefahr durch überhitzte Lampen!
Nicht zugelassene Hochdrucklampen können platzen. Heiße
Lampenteile können andere Bauteile in Brand setzen, Personen können durch Rauchvergiftung und Feuer getötet
oder schwer verletzt werden.
– Bauen Sie nur die vom Hersteller angegebenen Hoch-
drucklampen ein.
– Reinigen Sie das Innere des Geräts regelmäßig. Staub-
flocken sind brennbar!
y Defekte Lampen sofort ersetzen.
5.7.1 Makrolonröhren
Die Effektlampen können mit farbigen Makrolonröhren ausgestattet sein. Die
Makrolonröhren werden nicht ausgetauscht, sondern zusammen mit der neuen Lampe wieder eingebaut.
5.7.2 Starter
y Defekte Starter sofort ersetzen.
Sie erkennen einen defekten Starter daran, dass die Enden der (UV-) Nieder-
drucklampe geschwärzt sind oder dass die (UV-) Niederdrucklampe nicht
mehr gezündet werden kann.
Wenn Sie eine (UV-) Niederdrucklampe mit einem defekten Starter betreiben,
sinkt deren Lebensdauer erheblich. Die (UV-) Niederdrucklampe verliert an
Leistung und beginnt unter Umständen zu flimmern.
Reinigung und Wartung
38/62
Die Starter befinden sich entweder in einer der beiden Lampenfassungen
oder sind sichtbar, wenn die (UV-) Niederdrucklampen ausgebaut wurden.
5.8 UV-Hochdrucklampen und Filterscheiben im Oberteil reinigen /
wechseln
Die UV-Hochdrucklampen befinden sich in den Gerätearmen.
– Gerätearm zur Seite klappen.
– Schrauben herausdrehen und Abdeckung aufklappen.
– Klemmhalter lösen.
– Filterscheibe anheben, aus der Führung ziehen und herausnehmen.
– Lampe herausziehen.
– Reflektor reinigen.
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 39/62
– Nur Original-Lampen verwenden.
– Neue Lampen nur in der Griffzone anfassen.
– Funktion des Sicherheitsschalters prüfen.
Der Sicherheitsschalter sorgt dafür, dass das Gerät bei einer defekten
oder nicht vorhandenen Filterscheibe abgeschaltet wird.
– Schalter eindrücken.
Wenn der Schalter wieder automatisch zurückspringt, ist er funktionsfähig.
– Filterscheibe wieder einsetzen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Beim Zusammenbau beachten:
– Fingerabdrücke und andere Verschmutzungen sorgfältig entfernen.
Reinigung und Wartung
40/62
5.9 UV-Hochdrucklampen und Filterscheiben im Handbräuner reinigen /
wechseln
Die UV-Hochdrucklampen befinden sich rechts und links unten im Oberteil.
– Schrauben herausdrehen.
– Schrauben herausdrehen.
– Abdeckung abnehmen.
– Klemmhalter lösen.
– Filterscheibe anheben, aus der Führung ziehen und herausnehmen.
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 41/62
– Lampe herausziehen.
– Reflektor reinigen.
– Nur Original-Lampen verwenden.
– Neue Lampen nur in der Griffzone anfassen.
– Funktion des Sicherheitsschalters prüfen.
Der Sicherheitsschalter sorgt dafür, dass das Gerät bei einer defekten
oder nicht vorhandenen Filterscheibe abgeschaltet wird.
– Schalter eindrücken.
Wenn der Schalter wieder automatisch zurückspringt, ist er funktionsfähig.
– Filterscheibe reinigen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Beim Zusammenbau beachten:
– Fingerabdrücke und andere Verschmutzungen sorgfältig entfernen.
Reinigung und Wartung
42/62
5.10 UV-Niederdrucklampen im
Schulterbräuner reinigen / wechseln
– Schrauben herausdrehen.
– Acrylglasscheibe nach oben schieben und herausnehmen.
Lampe entnehmen:
– Um 90° drehen und vorsichtig aus den Fassungen nehmen.
Starter wechseln:
– Um 90° drehen und vorsichtig aus der Fassung nehmen.
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 43/62
– UV-Niederdrucklampen besitzen einen Reflektor, der das Licht gezielt
nach außen lenkt. Die Lampen müssen so eingesetzt werden, dass sich
die Rückseite des Reflektors auf der Geräteseite befindet.
– Stifte senkrecht von oben in die Fassung schieben.
– Lampe um 90° drehen.
Die Beschriftung muss nach außen (d.h. auf den Benutzer) gerichtet sein.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Beim Zusammenbau beachten:
– Schrauben mit Unterlegscheiben einsetzen.
– Fingerabdrücke und andere Verschmutzungen sorgfältig entfernen.
Reinigung und Wartung
44/62
5.11 Effektbeleuchtung reinigen / wechseln
Im Rückenteil befinden sich drei Effektlampen.
– Schrauben herausdrehen.
– Sitzfläche entfernen.
– Sitzschale anheben und entfernen.
– Schrauben herausdrehen.
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 45/62
– Abdeckung anheben und entfernen.
Lampe entnehmen:
– Um 90° drehen und vorsichtig aus den Fassungen nehmen.
Starter wechseln:
– Um 90° drehen und vorsichtig aus der Fassung nehmen.
– Makrolonröhre von der alten Lampe abnehmen.
– Makrolonröhre auf die neue Lampe schieben.
Reinigung und Wartung
46/62
– Stifte senkrecht von oben in die Fassung schieben.
– Lampe um 90° drehen.
Die Beschriftung muss nach außen (d. h. auf den Benutzer) gerichtet
sein.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Beim Zusammenbau beachten:
– Die Abdeckung muss in die Aussparungen einrasten.
Beim Zusammenbau beachten:
– Schrauben mit Unterlegscheiben einsetzen.
Beim Zusammenbau beachten:
– Die Sitzschale muss in die Aussparungen einrasten.
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 47/62
5.12 Filtermatten im Oberteil reinigen /
wechseln
Die Filtermatten befinden sich in den Gerätearmen.
– Filtermatten entnehmen.
– Filtermatten trocken oder feucht reinigen oder durch neue Filtermatten
ersetzen.
Trockene Reinigung: Staubsauger (je nach Verschmutzung)
Feuchte Reinigung: Wasser und Spülmittel
– Nicht in der Spülmaschine reinigen!
ACHTUNG!
Geräteschaden durch Feuchtigkeit möglich!
Beim Wiedereinbau müssen die gereinigten Filter trocken
sein.
– Gereinigte und getrocknete Filtermatten wieder einlegen.
Reinigung und Wartung
48/62
5.13 Wartung des AQUA FRESH
AROMA-Systems
Bei der AQUA FRESH-Funktion wird zur Körperkühlung AQUA SOLAR WITH
SKIN+ ADDITIVE im Geräteinnenraum vernebelt (siehe 'PRODUKTINFORMATION AQUA SYSTEM', Bestell-Nr. 1011201-..).
GEFAHR!
Gefahr für die Gesundheit Ihrer Kunden!
Durch mit Bakterien kontaminiertes Wasser sind Hautausschlag und andere allergische Reaktionen bei den Benutzern des Gerätes möglich!
– Füllen Sie deshalb kein Leitungswasser oder andere
Flüssigkeiten in AQUA FRESH Kanister.
– Ersetzen Sie AQUA FRESH Kanister nur durch einen
Original-Kanister.
– Füllen Sie Restmengen aus dem alten Kanister nicht in
den neuen Kanister!
– Beachten Sie die angegebene Höchsttemperatur bei
Transport und Lagerung.
– Beachten Sie das Haltbarkeitsdatum des Kanisters.
Zum AQUA FRESH AROMA-System gehört ein Duft in der Duftnote 'VITAL',
der über die Luftdüsen verteilt wird.
Alternativ sind weitere Düfte erhältlich. Nähere Informationen dazu erhalten
Sie bei JK-International GmbH, Bereich JK-Licht (siehe Seite 2).
5.13.1 AROMA-Behälter wechseln
– Abdeckung öffnen.
– Deckel zur Seite drehen.
– AROMA-Behälter entnehmen.
Reinigung und Wartung
12/2011 1004193-02 Gebrauchsanweisung – 49/62
– Deckel des neuen Behälters abschrauben.
– Behälter mit dem aktuellen Datum beschriften.
– Den neuen Behälter in den Halter einsetzen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
5.13.2 AQUA FRESH-Kanister wechseln
Der Kanister befindet sich unter der Sitzfläche.
– Sitzfläche entfernen.
– Kanister entnehmen.
– Deckel des neuen Kanisters abschrauben.
– Deckel mit Schlauch vom alten Kanister abnehmen.
Reinigung und Wartung
50/62
– Deckel mit Schlauch auf den neuen Kanister schrauben.
– Den Schlauch so weit hineinschieben, dass er den Boden des Kanisters
berührt.
– Kanister wieder in das Gerät stellen.
– Sitzfläche anbringen.
Entlüften
HINWEIS:
Um nach dem Kanisterwechsel zu entlüften, in den Voreinstellungsmodus wechseln und die Funktion 231 wählen
(siehe 'Voreinstellungen/Presettings', Bestell-Nr.
1011777-..).
– START/STOP-Taste und Taste Gesichtslüfter plus gleichzeitig drücken.
– Oberteil schließen.
Das System wird 1 Minute lang entlüftet. In dieser Zeit tritt AQUA FRESH aus
den Düsen aus.
– Anschließend die AQUA FRESH-Funktion testen. Falls es nicht funktio-
niert, das Entlüften wiederholen.
Technische Daten
12/2011 1004193-02 Gebrauchsanweisung – 51/62
6 Technische Daten
6.1 Leistung, Anschlusswerte und
Geräuschpegel
!
Das Siegel Geprüfte Sicherheit (GS-Zeichen) bescheinigt, dass die Bräu-
nungsgeräte den Anforderungen des Geräte- und Produktsicherheitsgesetzes
(GPSG) entsprechen. Das Prüfzeichen befindet sich auf dem Typenschild.
OPEN SUN PILOT EXTREME POWER
Nennleistungsaufnahme: 5600 W
Nennfrequenz: 50 Hz
Nennspannung: 400-415 V 3N~ 230-240 V ~3
Nennabsicherung: 3 x 16 A (träge) 3 x 35 A (träge)
Anschlussleitung: H05VV-F 5G 4 mm²
oder
H05VV-F 5G 6 mm²
Geräuschpegel in 1 m Abstand vom Gerät:
mit Abluft
ohne Abluft
60,3 dB(A)
62,5 dB(A)
Geräuschpegel im Gerät: <81 dB(A)
Belastung der Sitzfläche: max. 135 kg
Gewicht: 310 kg
Technische Daten
52/62
6.2 Abmessungen
A = 1665 mm
B = 1700 mm
C1 = 1747 mm (mit Sound-System)
C2 = 1664 mm (ohne Sound-System)
D = 1640 mm
E = 1320 mm
F = 490 mm
BK = 1800 mm
TK = 2100 mm
Technische Daten
12/2011 1004193-02 Gebrauchsanweisung – 53/62
6.3 Lampenbestückung
ACHTUNG!
Die Konformitätserklärung und das GS-Prüfzeichen gelten
für die angegebenen UV-Lampen und Filterscheiben. Bei
Verwendung von anderen UV-Lampen und Filterscheiben
erlischt die Betriebserlaubnis.
Zudem müssen die UV-Lampen mit einem passenden
Äquivalenzschlüssel gekennzeichnet sein, siehe Anhang
Seite 59.
6.3.1 OPEN SUN PILOT EXTREME POWER
Lampenbestückung EN
Anzahl Bezeichnung Leistung Ansteuerung Bestell-Nr.
a) 2 UV-Hochdrucklampen JK 60/80 EF 700 W 700 W 480 W / 320 W 13138-..
b) 4 UV-Hochdrucklampen JK 60/80 EF 700 W 700 W 420 W / 320 W 13138-..
c) 2 Filterscheibe Ultra Performance 312s 1502025-..
d) 2 2 UV-Hochdrucklampen Ergoline Ultra 250 W
Filterscheibe Ultra Performance 512
250 W 240 W / 0 W 1500384-..
1004618-..
e) 12
12
UV-Niederdrucklampen Ergoline TREND 40 W
Starter PBS-25
40 W 40 W / 0 W 1004617-..
1502959-..
Lampenbestückung UV-Typ 3
Anzahl Bezeichnung Leistung Ansteuerung Bestell-Nr.
a) 2 UV-Hochdrucklampen JK 60/80 EF 700 W 700 W 320 W 13138-..
b) 4 UV-Hochdrucklampen JK 60/80 EF 700 W 700 W 320 W 13138-..
c) 2 Filterscheibe Ultra Performance 312s 1502025-..
d) 2 2 UV-Hochdrucklampen Ergoline Ultra 250 W
Filterscheibe Ultra Performance 512
250 W 240 W / 0 W 1500384-..
1004618-..
e) 12
12
UV-Niederdrucklampen Ergoline TREND 40 W
Starter PBS-25
40 W 40 W / 0 W 1004617-..
1502959-..
Technische Daten
54/62
6.3.2 Effektbeleuchtung
Anzahl Bezeichnung Leistung Bestell-Nr.
1 2 2 Niederdrucklampen weiß
Starter S10 (5-65 W)
36 W 12969-..
10047-..
2 1
1
1
Niederdrucklampe blau
Makrolonröhre blau
Starter S10 (5-65 W)
15 W 1002103-..
1002145-..
10047-..
Technische Daten
12/2011 1004193-02 Gebrauchsanweisung – 55/62
6.4 Ersatzteile und Zubehör
Anzahl Bezeichnung Bestell-Nr.
1 2 Filter 1502131-..
2 1 AROMA , 10 ml
VITAL
1502665-..
3 4 AQUA FRESH, 6000 ml 800617-..
4 2 Acrylglasscheibe 1502019-..
5 1 Acrylglasscheibe 1501858-..
6 2 Acrylglasscheibe 1501987-..
1 Schutzbrille 84592-..
1 MP3-Kabel 1001855-..
1 Innensechskantschlüssel 83828-..
Anhang
56/62
7 Anhang
7.1 JK-Zeitsteuerungen
Für die Geräte der OPEN SUN PILOT-Serie können folgende Münzgeräte /
Zeitsteuerungssysteme eingesetzt werden.
04144 / 0
MCS III plus
Bestell-Nr.: 500000456
02678 / 1
MCS IV plus
Bestell-Nr.: 34010400
02508 / 1
MCS VI plus
Bestell-Nr.: 34009700
02508 / 1
Studiopilot
Bestell-Nr.: 34009900
Anhang
12/2011 1004193-02 Gebrauchsanweisung – 57/62
7.2 Schilder und Aufkleber am Gerät
Am Gerät sind Schilder angebracht, die auf Gefahrenbereiche hinweisen.
Unten aufgeführte Schilder sind Beispiele. Achten Sie darauf, dass die Hinweisschilder immer gut erkennbar und lesbar sind. Fehlende Hinweisschilder
und Aufkleber müssen ersetzt werden.
1: Typenschild
Das Typenschild enthält wichtige Informationen zur Identifizierung des Gerätes (z. B. die Seriennummer = Serial-No.).
2: Aufkleber Lampenbestückung
Genaue Angaben zur Lampenbestückung finden Sie im separaten Anhang.
Anhang
58/62
3: Aufkleber Warnhinweise EU (1504234-..)
11982 / 1
Zu diesem Aufkleber gehört der Sprachbogen 1504231-.. (siehe Ordner
Technische Dokumentation).
4: Aufkleber Wartungshinweis (800701-..)
Der Aufkleber befindet sich auf der linken Seite unter dem Sitz.
Anhang
12/2011 1004193-02 Gebrauchsanweisung – 59/62
Aufkleber 'Gitter entfernen' (842971-..)
Der Aufkleber befindet sich an der Rückwand.
Aufkleber Export USA/Kanada (84829-..)
Der Aufkleber befindet sich auf dem Rahmen.
7.3 Äquivalenzschlüsselbereich
Beispiel für die Berechnung des Äquivalenzschlüsselbereichs (1), siehe
Lampenbestückungsaufkleber:
Ist der Äquivalenzschlüssel der Lampe, mit der das Gerät während der Typprüfung bestückt ist,
100–R–47/3,2
wird der Äquivalenzschlüsselbereich, mit dem das Gerät gekennzeichnet
werden muss, wie folgt berechnet:
Unterer Wert des X-Bereiches: 0,75 x 47 = 35,25
Unterer Wert des Y-Bereiches: 0,85 x 3,2 = 2,72
Oberer Wert des Y-Bereiches: 1,15 x 3,2 = 3,68
X wird auf die nächste ganze Zahl gerundet, Y wird auf die erste Dezimalstelle nach dem Komma gerundet. Der Äquivalenzschlüsselbereich für Leuchtstofflampen ist dann:
100–R–(35-47)/(2,7-3,7)
Anhang
60/62
7.3.1 Beschreibung des Äquivalenzschlüssels für
UV-Leuchtstofflampen
Der Äquivalenzschlüssel für UV-Leuchtstofflampen zur Bräunung, wie er
ausführlich in IEC 61228 dargestellt ist und der lesbar und dauerhaft auf der
Lampe gekennzeichnet ist, ist nachfolgend beschrieben.
Der Äquivalenzschlüssel hat den Aufbau:
Wattzahl–Reflektortypschlüssel–UV-Schlüssel.
Die folgenden Reflektorentypschlüssel sollen beim Äquivalenzschlüssel benutzt werden:
O bei Lampen ohne Reflektor;
B bei Lampen mit einem weiten Reflektorwinkel α > 230°;
N bei Lampen mit einem engeren Reflektorwinkel α < 200°;
R bei Lampen mit einem üblichen Reflektorwinkel 200° ≤ α ≤ 230°.
Die folgenden UV-Schlüssel sollen beim Äquivalenzschlüssel benutzt werden:
UV-Schlüssel = X/Y;
X = die gesamte erythemwirksame UV-Bestrahlungsstärke über den Bereich
250 nm bis 400 nm;
Y = das Verhältnis der Nicht-Melanom-Hautkrebs-effektiven
UV-Bestrahlungsstärke ≤ 320 nm und > 320 nm.
X wird in mW/m² angegeben und auf die nächste ganze Zahl gerundet, Y wird
auf die erste Dezimalstelle nach dem Komma gerundet. Die effektiven Werte
gelten für einen Abstand von 25 cm und unter den Bedingungen einer optimalen UV-Bestrahlungsstärke.
Anmerkung
Ein Beispiel für einen Äquivalenzschlüssel wird unten angegeben:
y 100-W-Reflektorlampe mit einem Reflektorwinkel von 220°
y erythemwirksame UV-Bestrahlungsstärke
(250 nm bis 400 nm) = 47 mW/m²
y kurzwellige NMSC-effektive UV-Bestrahlungsstärke
(≤ 320 nm) = 61 mW/m²
y langwellige NMSC-effektive UV-Bestrahlungsstärke
(> 320 nm) = 19 mW/m²
y Lampen-Äquivalenzschlüssel: 100–R–47/3,2
Inde
x
12/2011 1004193-02 Gebrauchsanweisung – 61/62
8 Index
A
Ablufttechnik .............................10
Abmessungen...........................52
Acrylglas (Pflege)......................33
Acrylglas-Liegescheibe.............35
Acrylglasscheibe
(Produkthinweise) .....................35
Allergien....................................21
Anschlusswerte.........................51
AQUA FRESH-Kanister
wechseln...................................49
Äquivalenzschlüsselbereich......59
AROMA-Behälter wechseln ......48
Aufführungsrechte.....................13
Aufstellort..................................11
Aufstellung ..................................9
Augenschäden..........................19
Außerbetriebnahme ..................12
Ausstattung...............................16
B
Bedienungsstruktur...................28
Beschreibung............................17
Besonnungsanleitung ...............20
Bestellnummern..................53, 55
Bestimmungsgemäßer
Gebrauch ....................................8
Betriebshöhe.............................11
Bräunungszeiten.......................23
D
Definitionen.................................6
Desinfektion ..............................32
Duschen....................................21
E
Effektbeleuchtung .....................54
Effektbeleuchtung reinigen
oder wechseln...........................44
Einstellungen beim Start ...........29
Elektroinstallation......................10
Entsorgung................................12
Ersatzteile .................................36
Bestellnummern ..................55
Export........................................13
F
Fehlercodes ..............................32
Filter
reinigen ...............................47
Reinigungsintervalle............34
Filterscheiben
Wartungsintervalle...............36
Filterscheiben reinigen oder
wechseln.............................38, 40
Funktionen ................................28
G
Garantie ....................................14
Gerätebeschreibung .................17
Gerätelaufzeit............................11
Geräuschpegel..........................51
Gesichtsbräuner
Wartungsintervalle...............36
Gewährleistung.........................15
H
Hautempfindlichkeit...................22
Hauttyp......................................22
Hinweisschilder.........................14
Hochdrucklampen reinigen
oder wechseln
Handbräuner .......................40
Oberteil................................38
I
Inbetriebnahme.........................11
J
Juckreiz.....................................19
Jugendliche...........................8, 19
K
Kinder........................................20
Kontaktlinsen ............................21
Index
62/62
Kopierschutz ............................ 13
Kosmetika ................................ 20
Krankheiten.............................. 19
Kundendienst ............................. 2
Kunststoffoberflächen
(Pflege)..................................... 33
L
Lagerung.................................. 12
Lampen ...................................... 8
Lampenbestückung.................. 53
Lampenwechsel ....................... 37
Leistung.................................... 51
Lichtempfindlichkeit.................. 19
Lieferumfang ........................ 9, 16
Lufttechnik................................ 10
M
Make-up ................................... 21
Makrolonröhren........................ 37
Maße........................................ 52
Medikamente............................ 19
Montage ..................................... 9
MP3-Musik ............................... 13
MP3-Spieler anschließen ......... 30
P
Personalqualifikation.................. 9
Pflege....................................... 32
Produkthinweise......................... 8
R
Recycling.................................. 12
Reinigung........................... 31, 32
Filtermatten......................... 47
Lampen, Filterscheiben ...... 33
Reinigungsintervalle................. 34
Reinigungsübersicht................. 34
Richtlinien................................. 13
S
Schutzbrille............................... 20
Schutzmaßnahmen bei
Wartungsarbeiten..................... 31
Sicherheit ................................. 10
Sicherheitseinrichtung.............. 15
Sitzfläche
Zulässige Belastung ........... 51
Sonnenbrand............................ 19
Start der Bräunung................... 29
Starter wechseln ...................... 37
Steckverbindung ...................... 10
Störungen................................. 32
Symbole ..................................... 7
T
Technische Daten .................... 51
Transport.................................... 9
U
Übersicht Bedienung................ 25
UV-Hochdrucklampen reinigen
oder wechseln
Handbräuner....................... 40
Oberteil............................... 38
UV-Lampen
Ansteuerung ....................... 53
Leistungsstufen .................. 53
Nennleistung....................... 53
UV-Niederdrucklampen reinigen
oder wechseln
Schulterbräuner.................. 42
V
Verletzungsrisiko...................... 19
Verpackung.............................. 12
Verpflichtungen des
Betreibers................................... 8
Vorhersehbarer Fehlgebrauch ... 8
W
Wartung.............................. 31, 35
Wartung AQUA FRESH
AROMA-System....................... 48
Wartungsübersicht ................... 36
Z
Zeitsteuerung ........................... 11
Zubehör.............................. 18, 55
1004193-02 / en / 12.2011
Translation of the original operating instructions
Operating instructions
16042
/
0
OPEN SUN PILOT EXTREME POWER
Legal notice
2/62
Legal notice
Manufacturer: JK-Products GmbH
Rottbitzer Straße 69
53604 Bad Honnef (Rottbitze)
GERMANY
Tel.: +49 (0) 22 24 / 818-140
Fax: +49 (0) 22 24 / 818-166
Customer service /
Technical service
(Spare part orders for
components):
JK-International GmbH,
Division JK-Global Service
Rottbitzer Straße 69
53604 Bad Honnef (Rottbitze)
GERMANY
Tel.: +49 (0) 22 24 / 818-861
Fax: +49 (0) 22 24 / 818-205
E-mail: service@jk-globalservice.de
Spare part orders for
consumables:
JK-International GmbH,
Division JK-Licht
Köhlershohner Straße
53578 Windhagen
GERMANY
Tel.: +49 (0) 22 24 / 818-600
Fax: +49 (0) 22 24 / 818-615
E-mail: info@jk-licht.de
DANGER!
Failure to observe these instructions:
• can result in serious injury and death,
• can result in damage to the device and the
environment.
– Read these instructions carefully before putting this
tanning device into operation.
– Please observe the instructions and the code of con-
duct required to operate the device safely.
– Please make the instructions and additional information
from the manufacturer available to the personnel at
their workplace.
Copyright
The copyright remains with JK-Holding GmbH.
The contents may not be partially or completely duplicated, distributed or
utilized for competition purposes without authorisation or disclosed to other
parties.
The right to make technical changes in regard to the figures and information
contained in this instruction manual is reserved!
Table of contents
12/2011 1004193-02 Operating instructions – 3/62
Table of contents
1 General........................................................................................... 6
1.1 Definitions .......................................................................................6
1.2 Symbol explanation......................................................................... 7
2 Information for the operator......................................................... 8
2.1 Intended use ...................................................................................8
2.2 Foreseeable misuse........................................................................ 8
2.3 Operator's obligations .....................................................................8
2.4 Personnel training ...........................................................................9
2.5 Scope of delivery.............................................................................9
2.6 Transport, assembly and setup.......................................................9
2.6.1 Assembly ......................................................................................10
2.6.2 Ventilation .....................................................................................10
2.6.3 Setup location ...............................................................................11
2.7 Commissioning..............................................................................11
2.8 Operation and maintenance..........................................................11
2.9 Decommissioning.......................................................................... 12
2.10 Storage .........................................................................................12
2.11 Disposal ........................................................................................12
2.11.1 Environmental regulations – disposal of lamps and batteries .......12
2.11.2 Packaging .....................................................................................12
2.11.3 Disposal of old devices .................................................................12
2.12 Directives ......................................................................................13
2.13 Export............................................................................................ 13
2.14 MP3 music (optional) ....................................................................13
2.15 Instruction signs on the device......................................................14
2.16 Technical modifications.................................................................14
2.17 Manufacturer’s guarantee .............................................................14
2.18 Warranty and liability exclusions ...................................................15
3 Description ..................................................................................16
3.1 Scope of delivery...........................................................................16
3.1.1 Optional......................................................................................... 16
3.2 Equipment.....................................................................................16
3.3 Device description......................................................................... 17
3.4 Accessories (optional)................................................................... 18
3.5 Functional description ...................................................................18
Table of contents
4/62
4 Operation .....................................................................................19
4.1 User safety information .................................................................19
4.2 Tanning - but correctly!..................................................................21
4.3 Skin type descriptions ...................................................................22
4.4 Tanning times EN..........................................................................23
4.5 Tanning times UV type 3 (apply only to Austria) ...........................24
4.6 Utilisation overview........................................................................25
4.6.1 Navigation .....................................................................................27
4.7 Operating structure........................................................................28
4.8 Functions.......................................................................................28
4.9 Start...............................................................................................29
4.10 Connect MP3 player......................................................................30
5 Cleaning and maintenance.........................................................31
5.1 Safety instructions when undertaking cleaning or
maintenance work .........................................................................31
5.2 Faults.............................................................................................32
5.3 Cleaning ........................................................................................32
5.3.1 Cleaning the surfaces....................................................................32
5.3.2 Filter panels and lamps .................................................................33
5.4 Cleaning plan ................................................................................33
5.5 Maintenance..................................................................................34
5.5.1 Acrylic glass ..................................................................................35
5.6 Maintenance plan..........................................................................35
5.7 Instructions for replacing the lamps...............................................37
5.7.1 Makrolon tubes..............................................................................37
5.7.2 Starter............................................................................................37
5.8 Cleaning / replacing UV high pressure lamps and
filter panels in the canopy..............................................................38
5.9 Cleaning / replacing UV high pressure lamps and
filter panels in the hand tanner ......................................................40
5.10 Cleaning / replacing UV low pressure lamps in the
shoulder tanner .............................................................................42
5.11 Cleaning / replacing the accent lighting.........................................44
5.12 Cleaning / replacing the canopy filter mats....................................47
5.13 AQUA FRESH AROMA system maintenance...............................48
5.13.1 Changing the AROMA canister .....................................................48
5.13.2 Replacing the AQUA FRESH canister...........................................49
6 Technical data .............................................................................51
6.1 Power rating, electrical specifications and noise level...................51
6.2 Dimensions....................................................................................52
6.3 Lamps used in the system.............................................................53
6.3.1 OPEN SUN PILOT EXTREME POWER .......................................53
6.3.2 Accent lighting...............................................................................54
6.4 Spare parts and accessories.........................................................55
Table of contents
12/2011 1004193-02 Operating instructions – 5/62
7 Appendix...................................................................................... 56
7.1 JK timer controls ...........................................................................56
7.2 Signs and stickers on the device................................................... 57
7.3 Equivalence key range..................................................................59
7.3.1 Description of the equivalence keys for UV fluorescent lamps......60
8 Index.............................................................................................61
General
6/62
1 General
1.1 Definitions
Operator
People who provide tanning devices to users on a commercial basis. The
operator is responsible for the orderly operation of the device as well as the
compliance with the maintenance intervals.
User
A person who uses the tanning device at a commercial location.
Personnel
People who are responsible for the operation, cleaning as well as general
maintenance work and who instruct the users in the operation of the devices.
Electrician
A person with suitable professional training, knowledge and experience,
which enables them to identify and avoid the dangers which can arise from
working with electricity.
Authorized, trained and qualified personnel
Qualified personnel from an external company who have been trained and
authorized by the manufacturer for assembly and maintenance work with
specific tanning devices.
Genera
l
12/2011 1004193-02 Operating instructions – 7/62
1.2 Symbol explanation
The following types of safety notices are employed in these operating instructions:
DANGER!
Type and source of hazard
This safety notice indicates the existence of a direct danger
to body and life.
DANGER!
Type and source of hazard
This safety notice warns of dangers to body and life which
are caused by electricity.
WARNING!
Type and source of hazard
This safety notice warns of machine, material or environmental damage.
NOTE:
This symbol does not identify any safety notices, but provides additional information to better understand the processes.
Information for the operator
8/62
2 Information for the operator
2.1 Intended use
This device serves the purpose of cosmetic tanning for one adult person with
skin suitable for tanning. Additional information is available on pages 19
and 22.
The device is only intended for commercial use, not for domestic use.
Some people are not permitted to use the device, see page 19.
The device may not be used by people with reduced physical, sensory or
mental capabilities or who have insufficient experience and/or knowledge
without supervision. A person responsible for their safety must ensure, either
by supervision or instruction, that the device is used correctly and safely. If
there is any doubt, use of the device by these people is prohibited!
The device may only be operated with the specified or equivalent lamps. The
tanning times given in this instruction manual are valid only for the specified
lamp set.
Any other use shall be considered improper. The manufacturer cannot be
held liable for damage or injuries resulting from this. The operator bears the
sole risk for this.
Intended use also includes compliance with the manufacturer’s instructions
and the operating and maintenance conditions. The device may only be operated, maintained and repaired by persons who are familiar with these tasks
and who have been informed of the dangers involved.
2.2 Foreseeable misuse
The following uses of the device are explicitly prohibited:
y Multiple people may not use the device at the same time.
y People with a body weight of more than 135 kg may not use the device.
y Exceeding the specified tanning times may result in burns and long-term
skin damage.
y When the device is in use no other people may remain in the cabin, in
particular no children.
y People under 18 years of age may not use the device.
2.3 Operator's obligations
As the operator you are responsible for providing clear operating, cleaning
and maintenance instructions and ensuring the intended use and the proper
operation of the device by means of training and instruction for the personnel.
Your operating instructions must enable the safe use and safe operation of
the device and take into account the characteristics and expertise of your
company and also the national work safety and environmental protection
regulations. Within the European Union, the EU directive 89/391/EEC (in
Germany the Ordinance on Industrial Safety and Health (BetrSichV)).
Information for the operato
r
12/2011 1004193-02 Operating instructions – 9/62
2.4 Personnel training
As the operator you are obliged to train your personnel and instruct them in
the established legal and accident prevention regulations. Ensure that your
personnel have understood and observe these operating instructions. This
applies in particular to the
y information in 'Intended use' and 'Foreseeable misuse'
y safety instructions in the 'Operation' chapter
y operating instructions
y cleaning and maintenance instructions
– Please make the instructions and additional information from the manu-
facturer available to the personnel at their workplace.
– Regularly check your personnel's safety consciousness and awareness
of the risks, taking into account your operating instructions.
– Please ensure that the cleaning intervals are complied with, in particular
cleaning after every tanning session.
– Please ensure that your personnel provide your customers with appropri-
ate advice, in particular regarding tanning times, possible risks and the
operation of the device.
– People under 18 may not use the device. Please instruct your personnel
to check the customer's identification in the event of doubt.
2.5 Scope of delivery
Information regarding the scope of delivery is contained in the 'Description'
chapter on page 16.
2.6 Transport, assembly and setup
The device is delivered by a specialist company and assembled and set up by
the manufacturer's own service personnel or by an authorized service company.
As an operator you are responsible for complying with the on-site ventilation
and electrical requirements at the setup location, see page 10.
Information for the operator
10/62
2.6.1 Assembly
DANGER!
Personal danger due to electric shock or burns!
– The assembly and electrical connection must comply
with the national regulations.
– The on-site electrical installation must be fitted with an
easily accessible all-pole isolating device (master
switch), complying with overvoltage category III. This
means that each pole must have a contact opening
width complying with the conditions of overvoltage
category III for full isolation.
– If the connection is established via a plug-in connection
then the connection system according to EN 60309
must be utilized.
– Assembly, installation, upgrading or repair of the device
may only be carried out by specially trained and instructed personnel.
Information regarding the disassembly and assembly of the device is available in the separate assembly instructions. These assembly instructions are
intended solely for use by the manufacturer's service personnel or by qualified
specialists authorized by the manufacturer.
2.6.2 Ventilation
WARNING!
Risk of overheating due to air flow problems!
Operating faults possible.
– Do not change, obstruct or block the air inflow and
outflow to the device or make any unauthorized
changes to the device. The manufacturer shall bear no
liability for damage or injuries resulting from such ac-
tions.
– Observe the ventilation system data.
– Do not set up and operate the device on the transport
pallet!
Data regarding the air supply and ventilation planning is available in the plan-
ning manual (www.ergoline.de, available in English and German). You can
also obtain this data from your dealership or the customer service department
(see page 2).
Information for the operato
r
12/2011 1004193-02 Operating instructions – 11/62
2.6.3 Setup location
The tanning device may not be operated outside.
A conversion is required in order to operate the tanning device without prob-
lems at altitudes exceeding 2000 meters above sea level. Please contact the
customer service department (see page 2) without fail before putting the tanning device into operation.
2.7 Commissioning
Initial commissioning will be undertaken by the manufacturer's own service
personnel or by an authorized service company. The device will be handed
over ready for use.
If the device has not been used for a longer period of time then it must first be
inspected by our customer service department or by another authorized company before being put back into operation again.
The device is operated with an external time-control unit.
A time control unit must be attached so that the device automatically switches
off at the latest after < 110 % of the selected running time even if the controller fails. The device running time must be provided with double protection by
use of a timer control that complies with the standard EN 60335-2-27).
Dependent on the local utilities company, the devices can transmit interference to the power system of the building that impair the audio-frequency
remote control system used by the utility company. This can, for example,
interfere with the function of night-storage heaters.
If faults occur due to the operation of the devices, then the operator is responsible for the installation of an audio frequency blocking device in the
building electrical installation. Please contact your electrician. The electrician
is familiar with the technical connection conditions of your local utility company so that the audio-frequency blocking device can be matched to the
power system of your utility company.
2.8 Operation and maintenance
Error-free operation, maintenance and service are required in order to ensure
that the health and safety of the users is not endangered during operation and
to ensure that the device is in a fault-free operating condition.
Please observe the information and recommendations provided in these operating instructions. Please ensure that the intervals for the inspection, maintenance and service are complied with. Please ensure that the lamps are
replaced after the specified usage time.
Unauthorized modifications and changes to the device and its control unit are
prohibited. Failure to comply with this voids the operating licence!
Information for the operator
12/62
2.9 Decommissioning
The device must be disconnected from the power supply in order to temporarily or permanently decommission it.
You must abide by the legal disposal requirements when permanently decommissioning the device.
2.10 Storage
Store the devices in a dry, frost-free location with a stable temperature. Once
the device has cooled off, pack it in plastic wrapping to protect it against
scratches.
2.11 Disposal
2.11.1 Environmental regulations –
disposal of lamps and batteries
UV low pressure lamps contain fluorescent materials and other waste containing mercury. Batteries contain heavy metal compounds.
Within the European Union the national implementation of the Waste Framework Directive 2008/98/EC applies. According to the national waste disposal
laws and in accordance with the municipal waste regulations, proof must be
provided of the proper disposal of UV lamps and batteries.
Your local sales agency will be happy to assist you with the disposal of UV
lamps and batteries:
– Inform your local agency of the number of UV lamps and batteries by
telephone or in writing.
The agency will then provide you with the name of a free delivery point for
your lamps or will take care, in conjunction with a disposal company, of the
collection and proper disposal of the lamps. This service is available for a fee.
Outside Germany, the respective national legislation applies. Please contact
your local sales agency.
2.11.2 Packaging
All packaging consists of 100 % recyclable materials. Packaging brought into
circulation by the JK Corporate Group that is no longer required can be returned to the JK Corporate Group. Your partner agency or dealer will be
happy to advise.
2.11.3 Disposal of old devices
The device has been manufactured using recyclable materials. The JK Corporate Group will provide you with information on the content or potential hazards of the materials used.
The manufacturer is obliged to take back and dispose of certain electrical and
electronic components in accordance with the 2002/96/EU Directive.
Information for the operato
r
12/2011 1004193-02 Operating instructions – 13/62
The components and devices are labelled with the following symbol:
The device will, if requested, be properly disposed of by the JK Corporate
Group. This service is available free of charge. Your partner agency or dealer
will be happy to advise.
2.12 Directives
This device was built according to the following directives:
y EC directive 'Electromagnetic Compatibility' 2004/108/EC (according to
the version valid at the time)
y EC Machinery Directive 2006/42/EC (according to the version valid at the
time)
y Low voltage directive 2006/95/EC (according to the version valid at the
time)
2.13 Export
We emphasize that these devices are only intended for the European market
and must not be exported to or operated in other countries e.g. the USA or
Canada! The manufacturer does not accept any liability in the event of nonobservance! We explicitly emphasize that non-compliance may result in high
liability risks for the exporter and/or the operator.
2.14 MP3 music (optional)
If an MP3 player is used privately during tanning, then this does not constitute
a public performance in the sense of copyright law, so that no reporting or fee
obligation exists on the part of the studio operator towards the organisation
responsible for issuing the commercial performance rights.
For the public use of MP3 music files, the same legislation applies as for all
other music sources: As a studio operator/studio owner, you may only play
original audio CDs, MCs, audio DVDs etc., on your premises and/or play
music via the 'MP3-music modules' which are provided in the devices from
JK-International GmbH if you have acquired the necessary stage rights. You
can acquire these from the organisation responsible for issuing commercial
performance rights in your country (in Germany: GEMA/GVL).
Copy-protected audio CDs, MCs, audio DVDs etc., as well as titles contained
on these media, may not be converted to MP3 format and/or saved on HDD,
audio CDs, MCs, audio DVDs etc., if software is used to do this, which disables or circumvents the copy-protection contained on the media.
You must be ready at any time to prove your granting of stage rights by presentation of the appropriate stage rights certificate when requested by a representative or another controlling body of the responsible organisation.
As long as you observe all the listed instructions and have acquired the necessary rights for use of the 'MP3-music module', you may convert your original audio CDs, MCs, audio DVDs etc. into the MP3 format required by the
player. Only one copy (duplicate or MP3 format conversion) of lawfully acquired audio CDs, MCs, audio DVDs etc. may be made. The source media
(original media) must be retained and may not be used simultaneously.
Information for the operator
14/62
Further details can be found in the information brochure 'Audio Guide' available on the Internet at www.jk-global-service.de.
NOTE:
Pre-recorded SD cards which are delivered as accessories
for a JK audio system are also subject to payment obligation
for commercial usage.
2.15 Instruction signs on the device
See Appendix page 57.
2.16 Technical modifications
The device has been constructed in accordance with the current state-of-theart and the applicable safety regulations. The illustrations and specifications
on these instructions are subject to technical modifications which are required
in order to improve the device.
Unauthorized modifications and changes to the device and its control unit are
prohibited. Failure to comply voids the EC conformity declaration and the GS
seal!
Please use only original spare parts. Failure to comply voids the EC conformity declaration and the GS seal!
2.17 Manufacturer’s guarantee
JK-International GmbH accepts liability for any tanning device defects that
arise in accordance with the following regulations on behalf of customers who
have purchased an tanning device for private or commercial use from one of
JK-International GmbH’s sales partners; consumable parts such as UV high
pressure lamps (bulb), UV low pressure lamps (tubes) and starters, as well as
the acrylic glass panels, are not covered by the guarantee.
The guarantee stipulates that JK-International GmbH will rectify any defects
within a time period predetermined by JK-International GmbH by repairing or
exchanging the defective part.
Claims made in accordance with this guarantee can be lodged with JKInternational GmbH or the JK-International GmbH sales partner from whom
the product was purchased on presentation of the guarantee card or invoice;
this guarantee is valid for a period of 24 months from the date of purchase.
This does not affect the rights of the customer under the existing guarantee
with regard to any claims that the customer might have in accordance with the
contract of purchase.
Information for the operato
r
12/2011 1004193-02 Operating instructions – 15/62
2.18 Warranty and liability exclusions
Warranty and liability claims for personal injury and property damage are
excluded if they are the result of one or more of the following causes:
y improper use of the device;
y improper assembly, commissioning, operation and maintenance of the
device;
y operating the device with faulty safety equipment or improperly attached
or non-functional safety and protective equipment incl. warning signs;
y not complying with the information in the operating instructions regarding
transport, storage, assembly, commissioning, operation and maintenance;
y the use of untrained personnel;
y unauthorized changes to the device or the control unit;
y inadequate monitoring of parts subject to wear;
y repairs carried out improperly;
y the use of non-original spare parts;
y emergencies and disasters resulting from the influence of foreign materi-
als or force majeure.
Description
16/62
3 Description
3.1 Scope of delivery
y Tanning device
y UV high pressure lamps
y Shoulder tanner with integrated back tanner
y Protective goggles
y Allen-key
y Suction cup for filter panels
y Technical documentation (folder with instructions, brochures for error
codes and default settings and additional documentation)
3.1.1 Optional
y Central exhaust air socket
y Audio system (with Voice Guide)
3.2 Equipment
Device equipment varies depending on the model.
In this description, all standard and optional components/functions are taken
into account which must be observed during operation and/or when performing maintenance.
The control panel also differs according to the varying equipment:
Only those buttons are visible that can be operated, i.e. the corresponding
function must be included in the device's equipment.
Description
12/2011 1004193-02 Operating instructions – 17/62
3.3 Device description
1. Facial tanner (UV high pressure lamps)
2. Audio system
with headphone connection and MP3-connection (optional)
3. Backrest (acrylic glass panel)
4. Shoulder tanner with integrated back tanner
5. Nozzles AQUA FRESH AROMA system
6. Adjustable air jets – Facial cooling/AROMA
7. Hand tanner (UV high pressure lamps)
8. Infrared interface
9. Ergonomic moulded seat
10. Footrest with LED lighting
11. Operating panel
12. Central exhaust air socket (optional)
13. Accent lighting
14. Accent lighting
Description
18/62
3.4 Accessories (optional)
1. 90° pipe bend
2. Central exhaust air socket
3.5 Functional description
The primary technical components of a tanning device are an artificial source
of UV radiation, a variety of filters and reflectors as well as a mechanical
structure with a defined active surface.
Different tanning results can be achieved in varying strength tanning devices.
On one hand, this is due to the different strength UV lamps and, on the other
hand, the different UV-A and UV-B proportions of the UV radiation. Whereas
the UV-A proportion primarily generates a superficial tan, which appears rapidly and is intensive but also fades more rapidly, the UV-B radiation is primarily responsible for more long-term tanning results. The disadvantage of the
UV-B radiation is that the tan does not become visible until one or two days
after visiting the tanning salon. Therefore, the appropriate tanning device is to
be selected depending on the desired tanning goal.
The tanning devices described here exclusively emit UV-A radiation.
Operation
12/2011 1004193-02 Operating instructions – 19/62
4 Operation
4.1 User safety information
DANGER!
Danger of hearing damage!
Using earphones or headphones at high volume can result
in permanent hearing damage.
– Do not set the volume too high.
DANGER!
UV radiation
Danger of skin and eye injuries or skin diseases!
– Please observe the following instructions.
The following people may not use the device:
y People under 18 years of age
y People who cannot tan
y People who cannot tan in the sun whithout risking a sunburn
y People who easily sunburn when in the sun
y People with acute sunburn
y People who repeatedly suffered from serious sunburn during childhood
y People with naturally red hair
y People with atypically discoloured areas of skin
y People who have or have had skin cancer
y People who suffer from an increased risk of skin cancer (e.g. cases of
skin cancer in the family)
y People among whose closest relatives a melanoma has occurred
y People who are being medically treated for photosensitivity
y People taking photosensitivity causing medicine
y People with freckles and people who tend to develop freckles
y People with more than 16 moles on their body (2 mm diameter or larger)
y People with atypical moles (atypical moles are, for example, asymmetri-
cal moles with a diameter greater than 5 mm, with varying pigmentation
and irregular edges)
– Seek medical advice without fail if in doubt!
Operation
20/62
All other people must observe the following instructions:
Danger of skin and eye injuries or skin diseases!
y The skin can become sunburnt when exposed to excessive radiation.
Excessive, frequently repeated UV radiation exposure from natural
sunlight or UV devices can result in premature ageing of the skin and an
increased risk of skin tumours.
y Particular caution is advisable for individuals who are especially sensitive
to UV radiation, and when certain medicaments or cosmetics are used.
Seek medical advice without fail if in doubt!
y UV devices should not be used without medical advice if unexpected
manifestations such as itching occur within 48 hours of first using the
sunbed.
y Increasing tanning requires increased exposure time (= radiation time) or
after a certain degree of tanning has been achieved, increased tanning is
not possible. However, the radiation time may not be extended as desired
within the scope of the permissible radiation doses! Therefore, only a certain level of final tanning, which depends on the skin type, can be
achieved without endangering your health.
y The tanning device may never be used when a filter panel is missing or
damaged, or the timer is defective!
Behaviour before, during and after a sunbath:
y During the tanning session no other people may remain in the cabin, in
particular no children.
y Remove all jewellery (including piercings) before the tanning session.
y Remove cosmetics before tanning and do not use sun screen products.
y Do not use any products intended to accelerate tanning.
y UV light can cause irreversible skin or eye damage. The unprotected eye
can become inflamed on the surface, and in certain cases the retina can
be damaged by excessive radiation. Cataracts can form after numerous
repeated tanning sessions. Use the UV-impermeable protective
glasses provided (order no. 84592-..). Contact lenses and sun glasses
are no substitutes for protective glasses.
y Protect sensitive skin areas such as scars, tattoos and genitals before
tanning.
y Observe the recommended tanning times.
y During a tanning session the quantity of radiation which results in the skin
reddening (MED, minimum erythema dose) may not be exceeded. If reddened skin occurs several hours after the tanning session you may not
use the tanning device again for one week. After one week you can start
again from the beginning with the first tanning session in accordance with
the tanning table.
y The time between the first two sessions on the sunbed must be at least
48 hours! Do not take an additional sunbath on the same day.
y See a doctor if stubborn swelling, sores or pigmented moles form on the
skin.
Operation
12/2011 1004193-02 Operating instructions – 21/62
4.2 Tanning - but correctly!
A few things need to be noted to in order to obtain maximum enjoyment from
a tanning device. Here are some answers to frequently asked questions.
Make-up in the tanning device?
Please do not wear make-up. Clean skin absorbs UV light better.
A wide variety of materials is found in cosmetics. Whether these are emulsifi-
ers, greases, or fragrances - in conjunction with UV radiation, these can
cause skin allergy reactions.
Accordingly, a must before using a tanning device is: Remove all make-up.
This is essential. Make-up clogs the pores in the face. The UV light from a
tanning device re-opens these clogged pores so that not only does the light
penetrate the skin, but also the allergenic components of the make-up.
A further negative consequence of make-up is that the appearance of the skin
deteriorates irreversibly over a period of time. However good a decent makeup looks - in conjunction with UV light, it causes more harm than good. Therefore: Remove all make-up before a session in your tanning device - it will be
much better applied afterwards.
Showering after leaving the tanning device?
The browning is in the skin, not on it. Therefore you cannot wash it off. Treat
your skin to a moisturizing cream after showering.
Are medications and the tanning device compatible?
It is known that some medicaments increase the skin’s sensitivity to UV light.
This probability is particularly high with antibiotics, sulphonamides, psychiatric
drugs, tranquillizers, anti-diabetes treatments and diuretics. Sun creams
which contain psorale or kumarin also increase skin sensitivity. If you are in
any doubt, first ask your doctor - then you can enjoy the sun at no risk.
Contact lenses in the tanning device?
The answer is: Yes! Like any other tanning device user, contact lens wearers
should also wear special protective goggles which protect the eyes against
UV radiation. To guarantee better protection, wearers of spectacles and contact lenses can ask their optician for exchange contact lenses with UV protection. The UV-A and UV-B filters built into exchange contact lenses will protect
the cornea and the internal parts of the eye against almost 100 % of the energy in UV radiation.
This will benefit tanning device users not only in the open air, but on the tanning device itself. You can wear these contact lenses on the tanning device
without any restrictions. For more information, ask your optician or optometrist.
Operation
22/62
4.3 Skin type descriptions
DANGER!
Burns and long-term damage!
People with skin type I may not use the tanning device.
The following applies to people with skin types II, III and IV:
– Observe the tanning times.
– Observe the safety instructions.
NOTE:
The tanning times are only valid for the lamp set and filter
panels specified on the sticker.
Skin type I Skin type II Skin type III Skin type IV
Sensitive skin Light skin Normal skin Dark skin
Always/frequently
sunburn
Frequently
sunburn
Rarely sunburn Rarely sunburn
Tolerates only a
small amount of
natural sun.
Tolerates approx.
10-20 min. of
natural sun.
Tolerates approx.
20-30 min. of
natural sun.
Tolerates approx.
40 min. of natural
sun.
Operation
12/2011 1004193-02 Operating instructions – 23/62
4.4 Tanning times EN
DANGER!
Burns and long-term damage!
People with skin type I may not use the tanning device.
The EN tanning times only apply to the EN lamp set (EN 60335-2-27,
maximum irradiance 0.3 W/m² (erythema)).
OPEN SUN PILOT EXTREME POWER
y UV high pressure lamps JK 60/80 EF 700 W 13138-..
Number of tanning
sessions
Skin type I Skin type II Skin type III Skin type IV
[min] [min] [min] [min]
1 – 5 5 5
2 – 10 10 10
3 – 10 10 10
4 – 11 11 11
5 – 11 11 12
6 – 12 12 14
7 – 13 13 16
8 – 14 14 18
9 – 14 15 20
10 – 14 16 22
11 – 14 17 24
12 + – 14 19 25
Maximum number of
tanning sessions per
year (NMSC):
– 100 71 56
Operation
24/62
4.5 Tanning times UV type 3
(apply only to Austria)
DANGER!
Burns and long-term damage!
People with skin type I may not use the tanning device.
The UV type 3 tanning times only apply to the UV type 3 lamp set
(according to EN 60335-2-27, max. radiation intensity 0.15 W/m² UV-A +
0.15 W/m² UV-B).
OPEN SUN PILOT EXTREME POWER
y UV high pressure lamps JK 60/80 EF 700 W 13138-..
Number of tanning
sessions
Skin type I Skin type II Skin type III Skin type IV
[min] [min] [min] [min]
1 – 6 6 6
2 – 6 7 8
3 – 7 9 10
4 – 8 10 12
5 – 9 12 14
6 – 10 13 16
7 – 11 15 19
8 – 12 16 21
9 – 13 18 23
10 – 14 19 25
11 – 15 21 27
12 + – 16 23 30
Maximum number of
tanning sessions per
year:
– 63 44 33
Operation
12/2011 1004193-02 Operating instructions – 25/62
4.6 Utilisation overview
16379 / 2
Operation
26/62
1. Display – Functions …
2. START/STOP button
3. Face fan pictogram (with plus and minus buttons)
4. Facial tanner pictogram (with plus and minus buttons)
5. Hand tanner pictogram (with ON/OFF button)
6. Volume pictogram (with plus and minus buttons)
7. Music track / studio channel pictogram (with plus and minus buttons)
8. Audio system / Voice Guide pictogram (with up/down navigation arrows
and OK button)
9. Shoulder tanner pictogram (with ON/OFF button)
10. AQUA FRESH pictogram (with ON/OFF button)
11. AROMA switch
Operation
12/2011 1004193-02 Operating instructions – 27/62
4.6.1 Navigation
The equipment is operated using the buttons on the control element. The
individual functions are selected via the buttons next to them.
Switch application on and off, pause.
Confirm function (only for Audio system / Voice Guide pictogram).
Select sub-function (only for Audio system / Voice Guide
pictogram).
Switch a function on or off.
Increase the setting (for status bar display), e.g. volume.
Change music track or studio channel.
Decrease the setting (for status bar display), e.g. volume.
Change music track or studio channel.
All of the pictograms displayed on the screen are illuminated in default mode
after the device starts up.
The relevant pictogram will start to flash after a device function has been
selected. The settings or selection options available for the selected function
will be displayed on the screen, see 'Operating structure' on page 28.
NOTE:
If a button is not pressed within 8 seconds, the settings return to default mode.
Operation
28/62
4.7 Operating structure
4.8 Functions
Function Pictogram selection /
key sequence
Description / Display Information
1. UV lamps
START/STOP
Switches the UV lamps on / off
during the tanning session
If the UV lamps are switched off
during the tanning session the
tanning time continues.
After reactivating the lamps it
takes 1 minute until the highpressure lamps reach maximum
power.
3. Face fan
Regulate the face fan,
levels 1 - 9
The face cooling air
nozzles can be adjusted manually.
4. Facial tanner
Regulate the facial tanner,
levels 1-2
The function is not available in UV
type 3 countries.
5. Hand tanner
Switch the hand tanner on or off 1 minute until up to maximum
power.
6. Volume
Adjust volume
7. Music track /
Studio channel
Change the music track or studio
music channel
Operation
12/2011 1004193-02 Operating instructions – 29/62
Function Pictogram selection /
key sequence
Description / Display Information
8. Voice Guide
Switch the Voice Guide off:
'Voice Guide off? OK'
Switch the Voice Guide on:
'Voice Guide on? OK'
The Voice Guide provides acoustic
device operating help and is only
available if an audio system is
fitted.
Voice Guide is switched on as a
standard item during stand-by and
tanning.
8. Audio system
Select audio system:
A: Own music, MP3 player
B: Select title, 'Music' SD-card
C: Studio channels, externally
connected system (e.g. CD
player)
Example:
Select the studio channel as the
audio system
'Studio channel on? OK'
Selecting a specific audio system
automatically deactivates the
others.
9. Shoulder tanner
Switch the shoulder tanner on or
off
10. AQUA FRESH
Impulse
Activate AQUA FRESH Impulse
11. AROMA
To switch off AROMA; turn the
button to the right
To switch on AROMA; turn the
button to the left
Accent lighting
running time
Refer to 'Voreinstellungen/
Presettings', order no. 1011777-..
'IR-Function'
Refer to 'Voreinstellungen/
Presettings', order no. 1011777-..
4.9 Start
– Closing the canopy.
– Press the START/STOP button.
Upon starting the following functions are switched on:
y Facial tanner
y Shoulder tanner
y Hand tanner
y Facial cooling
Operation
30/62
4.10 Connect MP3 player
DANGER!
Danger of hearing damage!
Using earphones or headphones at high volume can result
in permanent hearing damage.
– Do not set the volume too high.
Users can connect their own private MP3 player to the device, if the 'Audio
system' accessory is fitted.
1. Mat.-No. 1001855-.. provided for use by the studio operator
(1.5 m / 2 x 3.5 mm stereo jack plug).
2. MP3 player connection: see the documentation from the manufacturer of
the MP3 player.
Connecting:
– Insert the MP3 cable (stereo jack plug) in the audio system.
– Plug the MP3 cable into the MP3 player.
– Select the music title and then start.
– Where necessary, set the volume level on the MP3 player so that the
sound signal from the MP3 player is recognized by the audio system.
WARNING!
The heat might damage your MP3 player!
– Do not place the player directly in the radiation area.
The cable might crack, the connectors might be damaged.
– Do not pull on the cable when unplugging the MP3 player.
Cleaning and maintenance
12/2011 1004193-02 Operating instructions – 31/62
5 Cleaning and maintenance
5.1 Safety instructions when undertaking
cleaning or maintenance work
DANGER!
Electricity throughout entire device!
Personnel danger due to electric shock or electric burns.
– Before beginning work disconnect all of the power con-
nections from mains voltage.
– Secure all of the disconnected connections against
accidental reactivation.
– Check that the device is disconnected from mains volt-
age.
– All of the work and electrical connections must comply
with the national regulations of the country in which the
device is being operated (e.g. the VDE regulations in
Germany) and must be undertaken by appropriately
trained specialists.
If work is to be performed on the devices, they must be deenergized. That
means that all live cables must be switched off.
Switching off the device alone is insufficient, as certain points may remain
energized. Therefore, switch off fuses before performing any work and – if
possible – remove them.
Accidental reactivation can result in serious accidents. Immediately after
deenergizing, secure all switches or fuses used for deenergizing against being switched on again.
– Lock the fuse box with a padlock.
In case of circuit breakers which cannot be unscrewed, a strip of adhesive
tape may be applied over the actuation lever with the wording 'Do not switch,
danger!' (1 + 2).
A prohibition sign with the text:
'Work in progress!'
'Place: ..............................'
'Sign may only be removed by: ............'
must always be securely mounted immediately.
Cleaning and maintenance
32/62
5.2 Faults
Error codes are output to the display to simplify troubleshooting:
y If a fault occurs, the error code flashes on the display.
y If several errors occur, the error messages are displayed alternately.
y Error elimination is acknowledged by pressing the START/STOP button.
y If the error cannot be cleared, inform Customer Service - see page 2.
More detailed information regarding the error description and solutions is
available in 'Fehlercodes/Error Codes' (order no. 1011804-..).
5.3 Cleaning
DANGER!
Infections can be spread by skin contact!
All objects / device parts which may come into contact with
the user during use, must be disinfected after every use:
– Seat and armrests
– Backrest
– Handles and control panel
– Footrest
– Protective goggles
– MP3 cable
– Adjustable air nozzles
NOTE:
Adhere to the stipulated times to ensure thorough disinfection. Follow the manufacturer's instructions for use.
5.3.1 Cleaning the surfaces
Acrylic glass surfaces
WARNING!
Do not rub with a dry cloth – danger of scratching!
Failure to comply voids any warranty claims.
– For the fast, hygienic and proper cleaning of acrylic
glass surfaces, use specially developed cleaning
agents.
– Concentrated disinfectants or solvents (e.g. Lysoform,
ethyl alcohol or other fluids containing alcohol) must
never be used for cleaning.
Cleaning and maintenance
12/2011 1004193-02 Operating instructions – 33/62
WARNING!
Acrylic glass panels unusable due to soiling!
Soiling on the panels is burned in by the hot lamps and
results in the long term in unserviceable panels.
– Remove fingerprints and other soiling carefully.
Plastic surfaces
For cleaning the remaining painted and unpainted plastic surfaces, it is best to
simply use warm water and a leather cloth. Never use aggressive cleaning
agents containing alcohol or essential oils. These may lead, in the long run, to
damages not covered by the guarantee.
During cleaning a slight discolouration of the leather cloth by the rubber seals
must be expected for production-related reasons.
Prevent damage to the acrylic glass and plastic surfaces.
– Remove rings, watches, bracelets etc. before starting cleaning work.
5.3.2 Filter panels and lamps
y UV low pressure lamps and filter panels can be cleaned with a damp
cloth and without additional cleaning agents where necessary.
y UV high pressure lamps can be cleaned with ethyl alcohol where neces-
sary.
5.4 Cleaning plan
Cleaning and maintenance
34/62
Component Interval Activity See page
After each
tanning session
When necessary
50 h
3 Control panel X Cleaning and disinfection 32
4 Footrest X Cleaning and disinfection 32
5 Seat and armrests X Cleaning and disinfection 32
6 Handles X Cleaning and disinfection 32
9 Adjustable air nozzles X Cleaning and disinfection 32
10 Backrest X Cleaning and disinfection 32
Protective goggles X Cleaning and disinfection 32
MP3 cable X Cleaning and disinfection 32
1, 7 Acrylic glass surfaces X Clean 32
11 Nozzles AQUA FRESH AROMA system X Clean 32
12 Surfaces X Clean 32
2, 8 Filter X Remove and clean filter 47
NOTE:
Cleaning must be confirmed after each tanning session by
pressing the START/STOP button (when the warm-down
time for the main fan has finished).
5.5 Maintenance
Maintenance and care play a major role in deciding whether the device meets
the requirements placed on it in a satisfactory manner. Compliance with the
specified maintenance intervals and the careful conducting of the maintenance and care work are therefore absolutely necessary.
The current operating hours of maintenance parts can be called up in service
mode (see 'Voreinstellungen/Presettings', order no. 1011777-..).
We point out that the device must be subjected to regular inspections by our
customer service or an approved specialized company every 12 months (from
commissioning) to maintain its proper condition!
Inspections and maintenance work that has been carried out must be entered
in the equipment, operating and maintenance booklet (order no. 1010363-..).
Cleaning and maintenance
12/2011 1004193-02 Operating instructions – 35/62
5.5.1 Acrylic glass
WARNING!
Cosmetics may cause cracks to form on the surface!
Over the long-term cosmetics or sunscreens cause damage
(e.g. crack formation on the surface).
– Ensure that cosmetics and sunscreens are removed
before tanning.
The acrylic glass panels for the tanning devices are produced of acrylic glass
developed especially for this application. The acrylics used feature a particularly high UV permeability and resistance, as well as an easy-care, hygienic
surface that is gentle on the skin.
The acrylic glass panels are formed to device-specific shapes in a technically
complex production process. Despite state-of-the-art production know-how,
the presence of minor spots, air bubbles or streaks in the acrylic panels is
unavoidable. In addition, hairline cracks can occur during operation.
These occurrences are material-related and are unavoidable in processing.
However, they have no significant effect on use and are therefore not accepted as defects.
5.6 Maintenance plan
WARNING!
Only use genuine spare parts of the same type! If other
parts are used then the device no longer complies with the
conformity declaration and may not be operated any longer!
Any liability for damage or injury proven to be the result of
the use of non-genuine spare parts is excluded.
Cleaning and maintenance
36/62
Component Interval Activity See page
When
necessary
300 h
500 h
1000 h
1500 h
3000 h
11 AQUA FRESH X Replace 48, 49
10 AROMA canister X Replace 48
2 Facial tanner UV high pressure lamps X Replace 38
5 Hand tanner UV high pressure lamps X Replace 40
4 UV low pressure lamps shoulder tanner X Replace 42
4 Starter shoulder tanner X Replace 42
6, 9 Starter accent lighting X Replace 44
3 Acrylic glass panel X Replace 35
1 Facial tanner filter panels X Replace 38
5 Hand tanner filter panels X Replace 40
7, 8 Acrylic glass panel X Replace 35
