Bedienungsanleitung Operating instructions Ergoline Classic 450

85729/ Index " " / 12.99 / DE/EN

Alle Informationen und Abbildungen waren zum Zeitpunkt der Drucklegung auf dem neuesten Stand.

All information and illustrations are correct at the time of going to press.

T echnische Änderungen vorbehalten!

Der Nachdruck und die Vervielfältigung - auch auszugsweise - ist nur mit vorheriger Zustimmung und mit Quellenangabe gestattet.

Ergoline GmbH Köhlershohner Straße D-53578 Windhagen Tel.:++49/(0) 2224/818-0, Fax:++49/(0) 2224/818-116

Technical specifications subject to alteration!

Reprinting or duplication - in whole or in part - is not permitted without prior approval and reference to the source.

Ergoline GmbH Köhlershohner Straße D-53578 Windhagen ( Germany ) Tel.:++49/(0) 2224/818-0, Fax:++49/(0) 2224/818-116

Inhaltsangabe Contents

Seite

Einleitung ....................................................................................................................................................2

Allgemeine Besonnungsanleitung .............................................................................................................6

Empfohlene Bräunungszeiten....................................................................................................................8

Bedienung................................................................................................................................................ 10

Wartung.................................................................................................................................................... 14

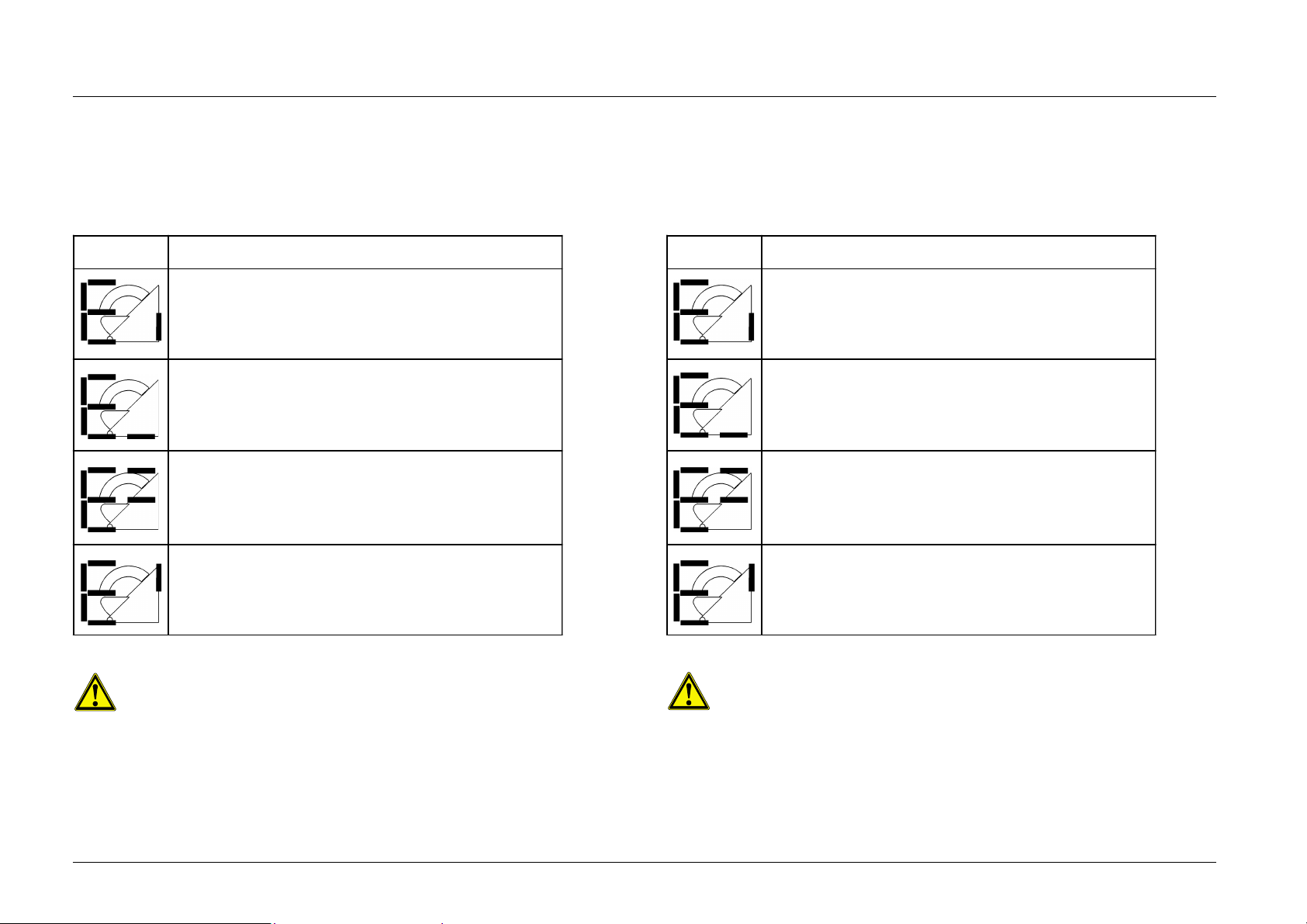

Fehlerbehebung....................................................................................................................................... 28

Lampenbestückung .................................................................................................................................. 30

Garantiebedingungen.............................................................................................................................. 31

Konformitätserklärung............................................................................................................................ 32

Page

Introduction.................................................................................................................................................3

General suntanning instructions .................................................................................................................7

Recommended tanning times.................................................................................................................. 10

Operation.................................................................................................................................................. 11

Maintenance ............................................................................................................................................. 15

Troubleshooting....................................................................................................................................... 28

Lamps fitted to the sunbed...................................................................................................................... 30

Warranty conditions ............................................................................................................................... 3 1

Declaration of Conformity ...................................................................................................................... 32

Einleitung

Lieber Ergoline-Kunde, mit der Wahl eines Ergoline-Bräuners haben Sie sich für ein technisch hochentwickeltes und leistungsstarkes Gerät entschieden. Ihr Bräuner ist bei Ergoline mit größter Sorgfalt und Präzision hergestellt worden und hat zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen, um einen störungsfreien und sicheren Betrieb zu gewährleisten. Aber auch Sie selbst können wesentlich dazu beitragen, dass Sie mit Ihrem Ergoline-Bräuner lange Zeit zufrieden sind. Bitte lesen Sie alle Informationen aufmerksam durch. Wenn Sie die Tipps und Hinweise der Bedienungsanleitung befolgen, wird Ihnen Ihr Ergoline-Bräuner eine Menge Spaß und Freude bringen. Für Rückfragen stehen wir Ihnen gerne beratend zur Verfügung.

Ihre Ergoline GmbH

Richtlinien

Dieser Bräuner wurde nach folgenden Richtlinien gebaut:

● EG-Richtlinie "elektromagnetische Verträglichkeit" 89/336/EWG (nach der zur Zeit gültigen Fassung)

● Niederspannungsrichtlinien 72/23/EWG (nach der zur Zeit gültigen Fassung)

Achtung!

Wir weisen darauf hin, dass die Geräte ausschließlich für den europäischen Markt bestimmt sind und nicht in die USA oder nach Kanada exportiert und dort betrieben werden dürfen! Bei Nichtbeachtung dieses Hinweises wird keine Haftung übernommen! Es wird ausdrücklich darauf hingewiesen, dass bei Zuwiderhandlungen hohe Haftungsrisiken für den Exporteur und/oder Betreiber entstehen können.

Bestimmungsgemäße Verwendung

Dieses Gerät dient zum Bräunen von jeweils einer erwachsenen Person mit einer zur Bräunung geeigneten Haut. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Anweisungen und Vorschriften dieser Bedienungsanleitung. Berücksichtigen Sie ergänzend zu dieser Bedienungsanleitung auch allgemeingültige, gesetzliche und sonstige Regelungen und Rechtsvorschriften - auch des Betreiberlandes - sowie die gültigen Umweltschutzbestimmungen! Die örtlich gültigen Bestimmungen der Berufsgenossenschaft oder sonstiger Aufsichtsbehörden sind immer zu beachten!

Tonfrequenzsperren

Die zur Kompensierung des Blindstromes in den Bräunungsgeräten eingebauten Kondensatoren können ggf. dem Stromnetz überlagerte, hochfrequente Steuersignale der Elektroversorgungsunternehmen - nachfolgend EVU genannt - negativ beeinflussen. In Einzelfällen, und abhängig vom Standort, kann dies insbesondere dann auftreten, wenn das zuständige EVU Rundsteuersysteme (Tonfrequenz-Rundsteueranlage - nachfolgend TRA genannt -) einsetzt. Die Nenn-Steuerfrequenz von EVU zu EVU ist unterschiedlich zu sehen. Werkseitig können keine Tonfrequenzsperren eingebaut werden, da im Einzelfall nicht bekannt ist, ob eine TRA eingesetzt ist und mit welcher Frequenz gesendet wird. Wir verweisen auf die "Technischen Anschlussbedingungen" des jeweiligen EVU. Der eventuell notwendig werdende Einbau von Tonfrequenzsperren in die elektrische Hausinstallation obliegt dem Gerätebetreiber! Bei Rückfragen wenden Sie sich bitte an den für die Installation der Geräte zuständigen Elektro-Fachbetrieb.

Introduction

Dear Ergoline Client,

In selecting an Ergoline sunbed you have acquired a high-performance appliance featuring advanced technology. Your sunbed has been manufactured at Ergoline with the greatest care and precision, having undergone numerous quality controls and safety checks. We have done everything to ensure the trouble-free and reliable operation of your sunbed. However, you also can do a lot to ensure prolonged satisfaction with your Ergoline sunbed. Please read all of the information carefully. If you follow the tips and information provided in the operating instructions, your sunbed will give you much joy and pleasure. We will be pleased to help you with advice if you have any queries.

Yours, Ergoline GmbH

Directives

This sunbed has been manufactured in line with the following directives:

● EC Directive on "Electromagnetic compatibility" 89 / 336 / EEC (as amended)

● Low-voltage Directives 72 / 23 / EEC (as amended)

Attention!

We must point out that these sunbeds are intended for the European market only and must not be exported to the USA or Canada and operated there. No liability will be accepted if this warning is ignored. It is expressly pointed out that any violation of this ban may subject the exporter and/or operator to a high risk of liability.

Proper use

This sunbed is designed for tanning one adult person at a time whose skin is suitable for tanning. Proper use also includes observing all of the directions and regulations described in these operating instructions. In addition to these operating instructions, also observe generally applicable codes of practice, statutory regulations and other rules - also in the country of operation - as well as the relevant provisions laid down in environment law. Attention must always be paid to the local provisions issued by the employers' liability insurance association or other supervisory authorities.

Audio frequency blocking filters

The capacitors fitted inside the sunbed to compensate for reactive current may adversely affect the power supply company's high-frequency control signals superimposed on the mains supply network. In some cases, depending on location, this may occur in particular if the power supply company uses central ripple control systems (audio frequency ripple control system - referred to below as AF ripple control system). The rated control frequency differs from power supply company to power supply company. Audio frequency blocking filters cannot be factory fitted because it is not known in each individual case whether an AF ripple control system is in operation and which frequency it is transmitting on. We refer to the "Technical Conditions of Connection" of the power supply company concerned. The sunbed operator is responsible for installing any necessary audio frequency blocking filters in the building wiring system! If you have any queries, please consult the firm of electricians responsible for installing the sunbeds.

Einleitung

Bedeutung der Symbolik

Gefahrenhinweise: Warnung!

Vorsicht elektrische Spannung!

Gefahr von Personenschäden durch elektrische Spannung

Wichtige Information

Gefahr von Personenschäden

Achtung!

Gefahr von Sach- und Umweltschäden

Sicherheits- und Gefahrenhinweise

● Der Ergoline-Bräuner darf nur durch entsprechend unterwiesenes/erfahrenes Fachpersonal montiert und auf-

gestellt werden!

● Alle am Bräunungsgerät angebrachten Gefahren- und Sicherheitshinweise sind zu beachten!

● Es dürfen keine Sicherheitseinrichtungen und Sicherheitshinweise entfernt bzw. außer Kraft gesetzt werden,

die den sicheren Betrieb des Bräuners beeinträchtigen können!

● Der Bräuner darf nur in einwandfreiem Zustand betrieben werden!

Achtung!

Die Sicherheit, Zuverlässigkeit und Leistung des Bräuners wird nur garantiert, wenn:

● die Montage, der Elektroanschluss, die Erweiterung oder die Reparatur durch eine zugelassene

Fachfirma oder entsprechend unterwiesenes Fachpersonal vorgenommen worden ist,

● die elektrische Installation den einschlägigen VDE-Richtlinien entspricht und der Bräuner in

Übereinstimmung mit dieser Bedienungsanleitung verwendet wird.

Warnung! Gefahr von Hautverletzungen und Hauterkrankungen!

Das Gerät darf nur mit einer Zeitsteuerung, max. Laufzeit 30 min. betrieben werden! Die Einstellskala der Schaltuhr muss zu den empfohlenen Bräunungszeiten passen!

Introduction

Means of symbols

Hazard warnings: Warning!

Caution - Electrical voltage!

Risk of personal injury from electrical voltage

Important information

Risk of personal injury

Attention!

Risk of damage to property and environment

Safety and hazard warnings

● The Ergoline sunbed must only be assembled and installed by appropriately trained / experienced

personnel.

● All hazard and safety warnings affixed to the sunbed must be observed.

● None of the safety devices and safety warnings possibly affecting the safe operation of the sunbed must

be removed or taken out of operation.

● The sunbed must only be operated if it is in perfect working order.

Attention!

The safety, reliability and performance of the sunbed will only be guaranteed if:

● it has been installed, connected to the electrical supply, upgraded or repaired by an approved

firm of electricians or appropriately trained personnel,

● electrical installation satisfies relevant VDE guidelines

● and the sunbed is used in accordance with these operating instructions.

Warning! Risk of skin injury and skin diseases.

The sunbed must only be operated in conjunction with a timer, max. running time 30 minutes. The timer scale must be adjusted to match the times recommended in the exposure programme.

Allgemeine Besonnungsanleitung

Allgemeine Informationen

Wer wird braun? Jeder, der auch in der natürlichen Sonne bräunt. Personen mit empfindlicher Haut bräunen sogar angenehmer und sorgenfreier, weil bei Ergoline-Bräunungsgeräten die Strahlendosis genau definiert werden kann.

Welche Bräunungszeiten sind empfehlenswert? Obwohl man bei der UV-Bräunungsmethode kaum einen Sonnenbrand befürchten muss, sollte man anfangs etwas Rücksicht auf die individuelle Empfindlichkeit der Haut nehmen:

Warnung! Gefahr von Hautverletzungen und Hauterkrankungen!

Beachten Sie das Kapitel "Empfohlene Bräunungszeiten"!

Wie viele Bräunungsbäder braucht man? Auch hier kommt es natürlich auf eine individuelle Bräunungsfähigkeit der Haut an - wie in der Sonne unter freiem Himmel. In der Regel hat eine normal bräunende Haut nach 3 bis 5 Bräunungsbädern von 4 bis 10 Minuten eine wunderschöne, ebenmäßige Tönung erreicht. Die ersten Bräunungsbäder sollten jeden zweiten Tag genommen werden. Um die einmal erreichte Bräune zu erhalten, genügen normalerweise 1 bis 2 Bräunungsbäder pro Woche.

Soll man eine Sonnencreme benutzen? Nein! Kosmetische Sonnencremes mit Lichtschutzfaktor sollen die aggressive Strahlen der Sonne wegfiltern. Vergleichbare Strahlen sind aber im Licht von Ergoline-Bräunern nur in äußerst geringen Mengen enthalten, so dass ein solcher Schutz überflüssig wird. Vielmehr sollte die Haut vor jedem Bräunungsbad gründlich gereinigt und gut abgetrocknet werden. Besonders empfehlenswert ist die Behandlung der Haut mit der Pflegeserie von Ergoline. Vor dem Bräunen (pre sun) und nach dem Bräunen (après sun). Diese Pflegeserie enthält eine spezielle Kombination ausgesuchter Wirkstoffe: Aloe-Vera-Extrakt, Jojobaöl, D-Panthenol und Elastin. Sie reinigt die Haut, hilft ihren Alterungsprozess zu verlangsamen und spendet Feuchtigkeit. Die Haut wird sanft, zart und geschmeidig. Die Lotions lassen sich angenehm einmassieren, ziehen ohne Rückstände schnell und tief in die Haut ein.

Das Wärmeerythem Bei empfindlicher Haut kann es in Einzelfällen zu einem Wärmeerythem kommen, d.h. die Haut rötet stark durch die verbleibende Infrarot-Strahlung (Wärmestrahlung). Diese Rötung ist kein Sonnenbrand und gesundheitlich völlig unbedenklich. Die Bräunungszeiten sollten verkürzt werden, um eine allmähliche Gewöhnung zu erreichen.

Allgemeine Schutzhinweise

● Lesen Sie sorgfältig die Ergoline-Tipps für das richtige Bräunen. Dort finden Sie weitere Regeln und Hinwei-

se.

● Benutzen Sie den Bräuner nicht, wenn die Zeitschaltuhr fehlerhaft ist oder die Filterscheiben zerbrochen

sind.

● In Fällen besonderer Empfindlichkeit des Einzelnen gegen UV-Bestrahlung und dann, wenn bestimmte Me-

dikamente oder Kosmetika verwendet werden, ist besondere Vorsicht geboten.

● Entfernen Sie Kosmetika rechtzeitig vor dem Bräunen und verwenden Sie keinerlei Sonnenschutzmittel.

● Bräunen Sie nicht bei Einnahme von Medikamenten, welche die Hautempfindlichkeit gegen UV-Strahlen er-

höhen; fragen Sie im Zweifelsfall Ihren Arzt.

● Suchen Sie den Arzt auf, wenn sich hartnäckige Schwellungen, wunde Stellen oder pigmentierte Leberflecken

auf der Haut bilden.

● Verwenden Sie stets die mitgelieferte UV-Schutzbrille. An den Augenlinsen operierte Personen müssen unbe-

dingt eine UV-undurchlässige Schutzbrille tragen, um eine Gefährdung der Augen auszuschließen.

● Nehmen Sie in 48 Stunden nicht mehr als ein Bräunungsbad je Körperteil. Nehmen Sie nicht zusätzlich am

gleichen Tag ein Sonnenbad.

● Beachten Sie die Empfehlungen bezüglich Bestrahlungszeiten und Bestrahlungsintervallen.

● UV-Strahlung von der Sonne oder UV-Geräten kann Haut- oder Augenschäden verursachen. Diese biologische

Wirkung ist von der Hautempfindlichkeit des Einzelnen abhängig.

● Die Haut kann nach überhöhter Bestrahlung Sonnenbrand zeigen. Übermäßig häufig wiederholte UV-Be-

strahlung mit Sonnenlicht oder UV-Geräten, kann zu frühzeitiger Alterung der Haut und auch zu einem Risiko von Hauttumoren führen.

● Das ungeschützte Auge kann sich auf der Oberfläche entzünden und in bestimmten Fällen kann übermäßige

Bestrahlung die Netzhaut beschädigen. Nach vielen wiederholten Bestrahlungen kann sich grauer Star bilden.

● Die maximal zulässige Bestrahlungsanzahl pro Jahr ist 60, 43 bzw. 33

(siehe Kapitel "Empfohlene Bräunungszeiten").

General suntanning instructions

General information

Who can get a tan? Anyone who can get a tan in natural sunshine. It is even more pleasurable and less of a worry for people with sensitive skin to tan because Ergoline sunbeds allow you to define the exposure dosage exactly.

What are the recommended exposure periods? Although the UV tanning method virtually avoids the risk of sunburn, a certain amount of consideration must be given to the individual's skin sensitivity during the initial phase:

Warning!

Risk of skin injury and skin diseases. Refer to the section on "Recommended tanning times".

How many tanning sessions are necessary? This will, of course, also depend on the tanning capability of the individual's skin - just as in natural sunshine. Generally, a normal tanning skin will have achieved an attractive and even tan after 3 to 5 tanning sessions of 4 to 10 minutes. Initially, you should only tan every other day. Normally, 1 to 2 tanning sessions per weeks are sufficient to retain a tan once it has been achieved.

Is it necessary to use sun lotion? No! Cosmetic sun lotions with a light-shielding factor are used to filter out aggressive rays of sunshine. As these aggressive rays are virtually non-existent with Ergoline sunbeds, sun protection lotions are unnecessary. Instead, the skin should be thoroughly cleaned and dried before each tanning session. An ideal form of skin treatment is provided by the Ergoline series of care products. Before tanning (pre sun) and after tanning (après sun). These contain a special combination of selected ingredients, including aloe vera extract, jojoba oil, D-pantenol and elastin, to cleanse the skin, help to slow down the ageing process and moisturise. This will leave the skin soft, smooth and supple. The lotions themselves are applied by pleasant massage, quickly penetrating deep into the skin without leaving any residue.

General safety precautions

● Carefully read Ergoline's tips on tanning where you will find further rules and information.

● Do not use the sunbed if the timer is faulty or the filter panels are broken.

● Particular care must be taken by individuals who are especially sensitive to UV rays and also by persons

taking certain medicines or using certain cosmetics.

● Remove cosmetics in plenty of time before tanning and do not use any sunscreening agents.

● Do not use the sunbed if you are taking medicines that make the skin more sensitive to UV rays; consult

your doctor if you are in any doubt.

● Consult your doctor if persistent swellings, sores or pigmented moles appear on the skin.

● Always use the protective UV goggles provided. Individuals having undergone eye lens surgery must always

wear UV-barrier goggles to avoid any risk to the eyes.

● Do not tan any part of the body more than once in 48 hours. Do not additionally sunbathe in the sun on the

same day.

● Observe the recommendations issued with regard to exposure times and exposure intervals.

● UV radiation from the sun or UV appliances may damage the skin or eyes. These biological effects will

depend on the sensitivity of the individual's skin.

● Sunburn may occur after excessive exposure. Excessive and frequently repeated exposure to ultraviolet light

from the sun or UV appliances may result in premature skin ageing and also produce the risk of skin tumours.

● If unprotected, the surface of the eye may be subject to inflammation. In some cases, excessive exposure

may damage the retina, resulting in the formation of cataracts after many repeated exposures.

● The max. permissible number of exposures a year is 60, 43 or 33 respectively (see "Recommended

tanning times").

Heat rash Heat rash may sometimes occur on sensitive skin, i.e. the skin turns bright red as a result of the residual infra-red (heat) rays. This reddening is not sunburn and will not impair your health. The tanning periods should be shortened, allowing your skin to adapt gradually.

Empfohlene Bräunungszeiten

Warnung Gefahr von Haut- und Augenverletzungen!

● Es gibt einige innerlich oder äußerlich anzu-

wendende Medikamente, welche die Empfindlichkeit der Haut gegenüber UV-Strahlen erheblich steigern können. Zum Beispiel: Antibiotika, Sulfonamide, Psoralene wie Melanin, Vitamin-A-Säure und Derivate. Während und kurz nach der Verwendung derartiger Präparate soll auf Bräunungsbäder - auch in der Sonne verzichtet werden! Im Zweifelsfall sollte vorher der behandelnde Arzt befragt werden!

● Schließen Sie während des Bräunungsvorgangs

die Augen und benutzen Sie die beigefügten UV-undurchlässigen Schutzbrillen ( ErgolineTeile-Nr.: 84592 )

● Auf keinen Fall darf das Bräunungsgerät be-

nutzt werden, wenn eine Filterscheibe fehlt oder Beschädigungen aufweist!

Eine zunehmende Bräunung erfordert auch eine Verlängerung der Expositionszeit (=Bestrahlungszeit), bzw. ab einem Grad an Bräunung ist keine Vertiefung mehr erreichbar. Die Bestrahlungszeit darf aber im Rahmen der zulässigen Strahlendosen nicht beliebig verlängert werden! Es ist daher ohne Gefährdung der Gesundheit nur ein bestimmter, vom Hauttyp vorgegebener Grad an Endbräune zu erreichen.

Warung! Gefahr von Hautverletzungen od. Hauterkrankungen!

Der Abstand zwischen zwei Bestrahlungen muss mindestens 48 Stunden betragen!

Ha uttyp en hel l ( II ) norm al ( III ) du nkel ( IV ) Bräunungswirkung normal schnell schnell Sonnenbrand

(Sonnenempfindlichkeit) ma x. Zei trau m d er na türli chen

Sonnenbestrahlung (ohn e Lich tschutzm ittel) b is zur Sonnenbrandwirkung

Gerätetyp Ergoline Classic 450 ...

1. Bestrahlung 454 75 54454 75 544 5475 54

2. Bestrahlung 4548 554 5658 665 5659 665

3. Bestrahlung 56596656761077678611886

4. Bestrahlun g 6 7 5 10 7 7 5 7 8 7 12 8 9 7 8 10 8 14 10 10 8

5. Bestrahlung 67611786898149108101191611129

6. Bestrahlung 787128979109161011912131119131411

7. Bestrahlun g 8 9 7 13 9 9 7 11 12 10 17 12 13 10 13 15 12 21 15 16 12

8. Bestrahlun g 9 10 8 14 10 10 8 12 13 11 19 13 14 11 15 17 14 24 17 18 14

9. Bestrahlun g 9 10 9 15 10 11 9 13 14 12 21 14 15 12 17 18 15 26 18 20 15

10. Bestrahlung 10 11 9 16 1112 9 14 151323 1517131820 172920 2217

11. Bestrahlung 111210171213101516142516181420221831222418

12. Bestrahlung 1213 11191314 1117181627 18201622242034242620

Achtung! Die in der Tabelle angegebenen Zeiten gelten nur mit der von Ergoline angegebenen Lampenbestückung!

Maximale Anzahl an Best rahlungen pro Jahr

natural power R

meistens selten selten

ca. 10 - 20

Minuten

super power SR

turbo power SR

ultra super power R

ultra super power SR

ultra turbo power R plus

Min uten

60 43 33

natural power R

ultra turbo power SR

ca. 20 - 30

Minuten

super power SR

turbo power SR

"Minuten

ultra super power R

ultra super power SR

natural power R

ultra turbo power SR

ultra turbo power R plus

ca. 40

Minuten

super power SR

turbo power SR

ultra super power R

ultra super power SR

"Minuten

ultra turbo power SR

ultra turbo power R plus

Recommended tanning times

Warnung Gefahr von Haut- und Augenverletzungen!

● Es gibt einige innerlich oder äußerlich anzu-

● Schließen Sie während des Bräunungsvorgangs

die Augen und benutzen Sie die beigefügten UV-undurchlässigen Schutzbrillen ( ErgolineTeile-Nr.: 84592 )

● Auf keinen Fall darf das Bräunungsgerät be-

nutzt werden, wenn eine Filterscheibe fehlt oder Beschädigungen aufweist!

Warung! Gefahr von Hautverletzungen od. Hauterkrankungen!

Der Abstand zwischen zwei Bestrahlungen muss mindestens 48 Stunden betragen!

Ski n typ es fair ( II ) norm al ( III ) da rk ( IV )

Tanning effect normal fast fast Su nbu m (sen sitiv ity to the sun) mostl ey rarley rarley ma x. pe riod of exposu re to

natural sunlight (without light screening)

for sun bu m to occur

Ergoline Classic 450 ...

1. Bestrahlung 454 7554 454 75 54454 75 54

2. Bestrahlung 4 5485 5456 586 6556 596 65

3. Bestrahlung 56596656761077678611886

4. Bestrahlung 675107757871289781081410108

5. Bestrahlung 67611786898149108101191611129

6. Bestrahlu ng 7 8 7 12 8 9 7 9 10 9 16 10 11 9 12 13 11 19 13 14 11

7. Bestrahlung 8 9 7 13 9 9 7 1112101712131013151221151612

8. Bestrahlu ng 9 10 8 14 10 10 8 12 13 11 19 13 14 11 15 17 14 24 17 18 14

9. Bestrahlu ng 9 10 9 15 10 11 9 13 14 12 21 14 15 12 17 18 15 26 18 20 15

10. Bestrahlun g 10 11 9 16 11 12 9 14 15 13 23 15 17 13 18 20 17 29 20 22 17

11. Bestrahlung 11121017121310 151614251618142022 1831222418

12. Bestrahlung 1213 11191314 111718162718201622242034242620

Max imum numb er of sessio ns per year

natural power R

approx. 10 - 20

minutes

super power SR

turbo power SR

ultra super power R

ultra super power SR

ultra turbo power R plus

minutes

Note! These times only apply in conjuntion with the lamps specified by ergoline!

60 43 33

natural power R

ultra turbo power SR

approx. 20 - 30

minutes

super power SR

turbo power SR

"minutes

ultra super power R

ultra super power SR

ultra turbo power SR

ultra turbo power R plus

super power SR

natural power R

approx. 40

minutes

turbo power SR

ultra super power R

"minutes

ultra super power SR

ultra turbo power SR

ultra turbo power R plus

Bedienung

Bedienung des Bräuners

Das Bräunungsprogramm wird durch den Einwurf von Münzen bzw. Wertmarken in das entsprechende Münzgerät oder über eine Studiosteuerung gestartet.

STOP

START

Bei Anschluss an eine JK-Mikrocomputer-Steuerung schaltet sich das Gerät nach Ablauf der eingestellten Vorlaufzeit automatisch ein. Wird während der Vorlaufzeit die STOP / START-Taste gedrückt, schalten sich die Lampen sofort ein. Werden die Lampen während der Bräunungszeit durch die STOP / START-Taste ausgeschaltet, erfolgt das Wiedereinschalten durch wiederholtes Drücken der STOP / START-Taste. Die Gesichtsbräuner zünden dann erst nach etwa einer Minute wieder. Während der Bräunungszeit sollte der Bräunungsraum durch Herunterklappen des Oberteils so weit wie möglich geschlossen werden. Bräunen mit geöffnetem Bräunungsraum senkt den Wirkungsgrad des Gerätes!

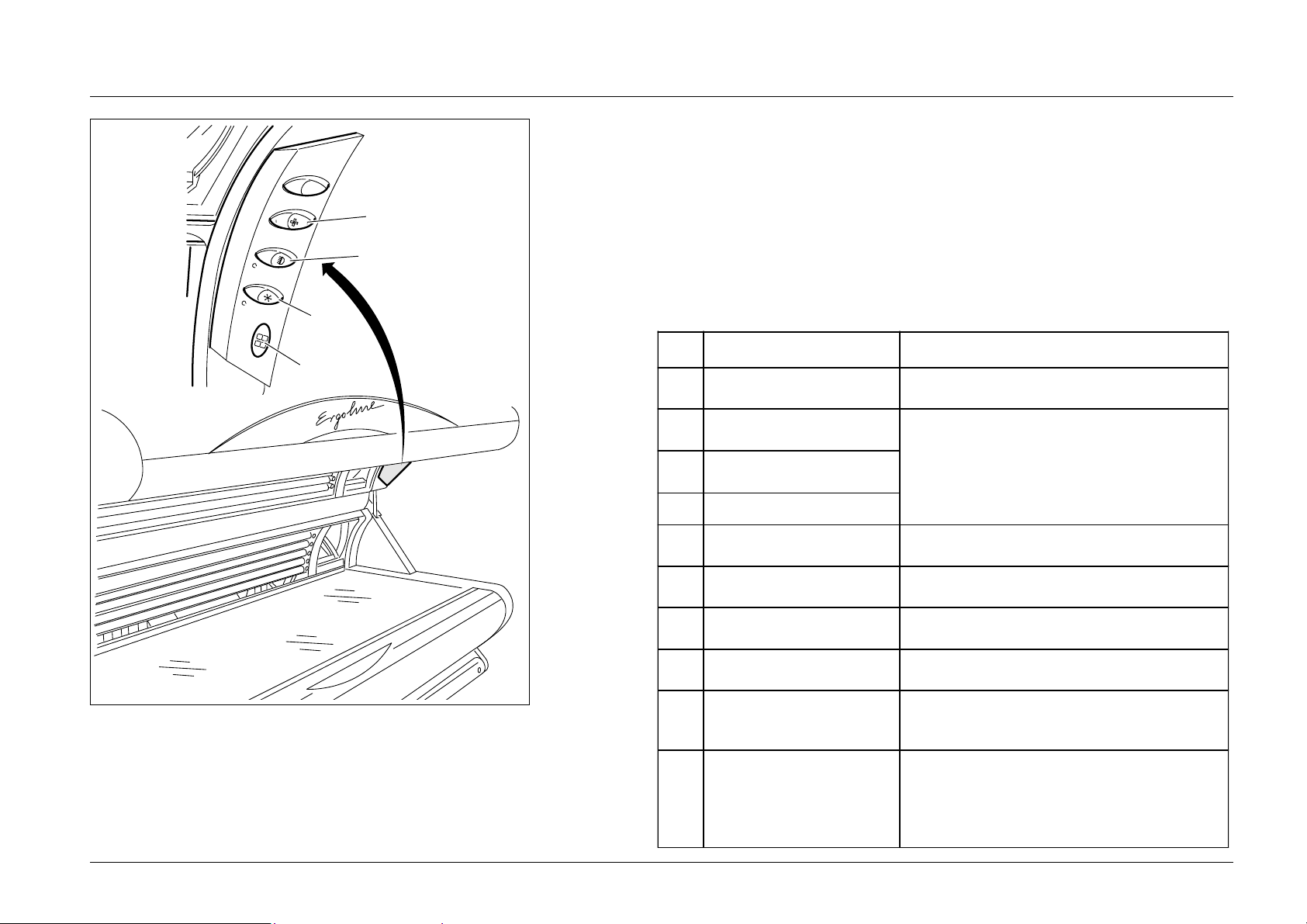

Bedien- und Anzeigeelemente des Bedienfeldes

Die Bedien- und Anzeigeelemente befinden sich im Kopfbereich des Oberteils.

Fig. 01

1 STOP / START-Taste (Freigabe durch Münzgerät oder Studiosteuerung) 2 Körperlüfter + / -

Intensitätssteuerung der Körperlüfter oben und am Fußende

3 Gesichtsbräunertaste

Die Gesichtsbräuner sind nach Betätigung der STOP / START-Taste eingeschaltet, falls gewünscht können die Gesichtsbräuner über die Gesichtsbräunertaste abgeschaltet und später auch wieder eingeschaltet werden. Je nach Voreinstellung werden nach Betätigung der Gesichtsbräunertaste alle oder ein Teil der Gesichtsbräuner abgeschaltet. Nach Tastenbetätigung blinkt die LED ( A ) etwa 1 Minute lang, während dieser Zeit hat die Gesichtsbräunertaste keine Funktion (Sperre zum Schutz der Zündgeräte). Bei abgeschalteten Gesichtsbräunern erlischt die LED ( A ).

4 Klimagerät-Taste

Nach Betätigung der STOP / START-Taste ist das Klimagerät eingeschaltet, zur Kontrolle leuchtet die LED ( B ). Mit der KlimagerätTaste kann das Klimagerät ausgeschaltet werden. Zum Schutz des Kompressors folgt eine Wartezeit von 3 Minuten. Während dieser Zeit kann das Klimagerät zwar durch Tastendruck vorgewählt werden (zur Kontrolle blinkt LED ( B )), der Start erfolgt jedoch erst nach Ablauf der Wartezeit.

5 Display

Bedienung Münzgerät / Studiosteuerung

Das Bräunungsprogramm wird durch Einwurf von Münzen bzw. Wertmarken in das Münzgerät / die Studiosteuerung gestartet. Die Vorlaufzeit beginnt abzulaufen. Bei Anschluss einer Studiosteuerung wird die verbleibende Vorlaufzeit im Wechsel mit „P“ (für Previous Time = Vorlaufzeit) im Display ( 5 ) angezeigt.

Operation

Operation of the sunbed

The tanning programme is started after coins or tokens, respectively, have been inserted in the corresponding token box or via a studio

STOP

START

control system. If a JK microcomputer control has been connected, the unit will be switched on automatically after the preparation time set has run down. If the STOP / START button is pressed during the preparation time, the lamps are switched on immediately. If the lamps are switched off during the tanning period by pressing the STOP / START button, they can be switched on again by pressing the STOP / START button again. The facial tanners will come on again after about a minute, however.During the tanning period, the tanning compartment should be closed as far as possible by pulling down the canopy. Tanning with the tanning compartment open will reduce the efficacy of the unit !

Control and display elements of the control panel

The control and display elements are located at the head end of the canopy.

Fig. 01

1 STOP / START button (enabled by the token box or the studio control) 2 Body fan + / -

Intensity controls of the body fan are located at the top and at the foot end.

3 Facial tanner button

The facial tanners are switched on after pressing the STOP / START button. If requested, the facial tanners can be switched off by means of the facial tanner button, and can be switched on again later. Depending on the pre-set conditions, all facial tanners or a part of the facial tanners are switched off after the facial tanner button has been pressed. After pressing the button, the LED ( A ) will flash for about one minute, during which the facial tanner button is not operational (blockage to protect the starting devices). When the facial tanners are switched off, the LED ( A ) will go off.

4 Air conditioning button

After pressing the STOP / START button, the air conditioning system is switched on. The LED ( B ) will light up for control. The air conditioning button can be used to switch the air conditioning system off. For the protection of the compressor, a waiting period of three minutes will run down. During this period of time, the air conditioning system can be preselected by pressing the button (LED ( B ) will light up for control), however, it will start only after the waiting time has run down.

5 Display

Operation of the token box / the studio control system

The tanning programme is started after coins or tokens, respectively, have been inserted in the token box / the studio control system. The preparation time starts running down. On connection of the studio control system the display ( B ) will indicate the remaining preparation time alternating with „P“ (for preparation time).

Bedienung

Ruhe-Betrieb

Funktion der Bedien- und Anzeigeelemente:

STOP

START

( A ) Fernstart Ergoline Münzautomat / Fremd-Münzautomat ( B ) Umschaltung Service-Betrieb (> 5 Sekunden Tasten drücken)

Fig. 02

Operation

Idle mode

Function of controls and indicators:

STOP

START

( A ) Remote start Ergoline token box / non-Ergoline token box ( B ) Switch over to service mode (press keys simultaneously for > 5 seconds)

Fig. 02

Wartung

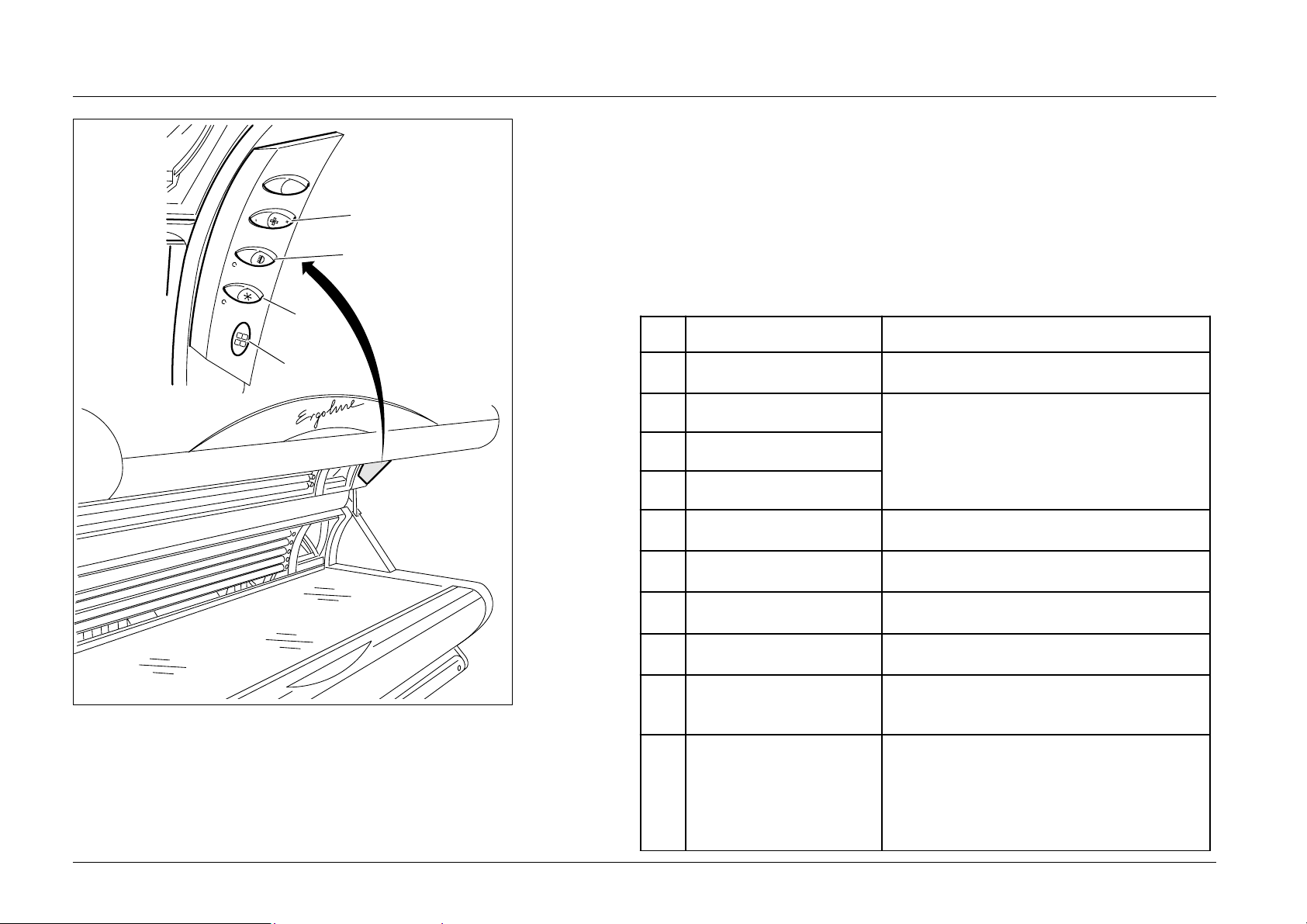

Service-Betrieb

Funktion der Bedien- und Anzeigeelemente:

STOP

START

● Zum Umschalten in den Service-Betrieb Taste ( B ) außerhalb eines Bräunungsprogramms länger als 5 Sekunden

gedrückt halten.

● Display ( C ) wechselt zwischen Anzeigenummer und Anzeigewert in 2er- oder 3er-Takt, je nach Anzahl der darzu-

stellenden Stellen.

● Das Durchtakten durch die Menünummern erfolgt durch Drücken der Taste ( E ).

● Die Rückschaltung in den Ruhebetrieb erfolgt automatisch 30 Sekunden nach dem letzten Tastendruck.

Fig. 03

Nr. Funkti on Änderung de r We rte

1 Betri ebsstund en gesa mt

2 Restlauf zeit UV-Niederd rucklam pen

3 Restlauf zeit UV-Hochdruckl amp en

4 Restlauf zeit der Filter

5 Betriebsstunden des Klimagerätes

6 S ollwert der Rau mtemp eratur

Warm luftrü ckfüh rung währen d des

Lüfternach laufs Alle Pa rameter auf Grundeinstellung

setzen Code-E instel lun g für d ie

Zugan gsberechtigu ng zum Servicemodus

10 Einschaltdauer der Effektbeleuchtung

Rücksetzen des Betriebsstundenzählers: STOP/START-Taste drücken

Verän dern d er Vorein stellu ng: Taste ( D ) auf "+" = Erhöhen der Betriebszeit Taste ( D ) au f "-" = Verring ern der Betri ebszeit

Wert au f die Voreinstel lun g zurücksetzen :

STOP/START-Taste drücken Rücksetzen des Betriebsstundenzählers:

STOP/START-Taste drücken Einstellen des Sollwertes von 15 - 25 °C:

Drücken der Taste ( D ) auf "+" oder auf "-" Ei n- / Ausscha lten de r Rückführu ng:

Drü cken de r Taste ( D ) a uf "+" = on / au f "-" = off Rücksetzen der Param eter:

STO P/START -Taste drücken , bis "rE S" im Disp lay erschein t. Im Display erscheint "COdE" .

Gewünschte Tastenkombination 3 Sek. gedrückt halten, im Display erschein t "SICH" und d ie neu e Tasten kombin ation i st gespeich ert.

Änd ern d es Wertes (von 1 - 1440 min .): Drücken der Taste ( D ) auf "+" oder auf "-" Nach Erreichen von 1440 min. erscheint als nächste Einstellung

"ON" im D isplay, nach Quittieren der Meldung durch Drücken der

Taste ( D ) auf "+" wird die Effektbeleuchtung nicht automatisch abgeschaltet.

Maintenance

Service operation

Functions of the control and display elements:

TOP

TAR

● In order to switch over to service operation keep the button ( B ) pressed for longer than 5 seconds without running

a tanning programme.

● Display ( C ) will alternate between display number and a two-step or three-step display cycle, depending on the

number of figures to be displayed.

● Press button ( E ) to skip through the menu numbers.

● The rest operation mode will be resumed automatically after 30 seconds after the last depression of a button.

Ref. Function Changing settings

Fig. 03

1 Tota l op erati ng hou rs

Remaining operating hours of

UV low-pressure lamp Remaining operating hours of

UV hi gh-p ressure la mp

4 Remaining opera ting hours for filter

Operating hours of air-conditioning

system

Setpoi nt val ue of the am bien t

temperature Warm air recov ery du ring t he warm -

down ti me of the fan s Return all para meters to d efaul t

setting

Code settin g (bu tton or button

combination) for authorising access to Service Mode

10 D ura tion of eff ect li gh tin g

Reset the coun ter: Press STO P/START -button

Change default value: Press button ( D ) on "+" Press button ( D ) on "-"

Reset to defau lt val ue:: Press STO P/START -button

Reset the coun ter: Press STO P/START -button

Cha ngi ng v alu e from 15 - 25 °C: Press "+" an d "-" (on b utton ( D))

Switch warm a ir recovery on / off: Press button ( D ) on "+" or on "-"

Return to d efaul t setting: Press ST OP/ST ART-bu tton un til "rE S" ap pears

Display "COdE" Hold sel ected key / key com bina tion d own for 3 seconds Display "SICH" (saves new key/key combination)

Cha ngi ng v alu e (from 1 - 1440 m in.) : Press button ( D ) on "+" or on "-" After rea chin g 1440 m in. th e next v alu e "ON" ap ears in the display. The duration of the effect lighting can now be switched off by pressing button ( D ) on "+".

Wartung

Tätigkeit

in Bet riebsstunden (Bh)

in Bet riebsstunden (Bh)in Bet riebsstunden (Bh)

alle

allealle

tägl. 400 450 500 550 600 1000 1200 3000 5000 10000 40000

❏ ● ❏●

● ●

● ● ❏ ❏❏

● ●

1)1)

Verschmutzung

● ❏❏●

● ●

TätigkeitTätigkeit

prüfen

prüfenprüfen

reinigen

reinigenreinigen

je nach

❏❏

▲ ▲

●●

wechseln

wechselnwechseln

Acrylglas-Liegescheibe Acrylglas-Oberteil / -Seitenteil / -

Zwischenscheibe Kunststoffteile Erg olin e R Na tura l Power UV-

Niederdrucklampe Erg olin e SR S up er Power UV-Ni ederd ruc klam pe 10862 Erg olin e SR Turb o Power UV-Ni ede rdruc kla mpe 10 855 Erg olin e R Su per Power U V-Nied erd ruckl amp e 10 521 Erg olin e R p lus Tu rbo Power UV-

Niederdrucklampe

Starter

UV-Niederdrucklampe 10002 Ergoline UV-Hochdrucklampe 11292 Glasreflektor Niederdrucklampe (Oberteil) 11122 Niederdrucklampe (Oberteil) 11954

Starter Filtersch eiben VIT 2.1 der Gesi chtsbrä uner 51407 Filtersch eiben VIT 3.1 der Gesi chtsbrä uner 51451 Filterm atten Obe rteil 84156 Filterm atten Untertei l 85533 Stahlseil (Hebemechanik) Zugfeder (Heb emechani k) Zugfeder (A bsturzsicherung) Gerätelüfter 76817

Teile-

Nr.

86004

11749

11494

10047

51320

51241 51335

Pflege und Wartung

sind mitentscheidend, ob das Bräunungsgerät die an ihr gestellten Anforderung zufriedenstellend erfüllt. Die Einhaltung der vorgeschriebenen Wartungsintervalle und die sorgfältige Durchführung der Pflege- und Wartungsarbeiten sind daher unbedingt notwendig.

Wir weisen darauf hin, dass das Bräunungsgerät alle 12 Monate (ab Inbetriebnahme) zur Erhaltung des ordnungsgemäßen Zustandes wiederkehrenden Prüfungen durch unseren Kundendienst oder einer zuge-lassene Fachfirma zu unterziehen ist!

Reinigung

Verwenden Sie für die schnelle und hygienisch einwandfreie Reinigung von Acrylglasoberflächen empfehlen wir die speziell für Bräunungs-geräte entwickelten Schnelldesinfektionsreiniger von Sag-

rotan

(entspricht nicht dem handelüblichen Sagrotan). Zum Reinigen der übrigen Glas- und Kunststoffoberflächen verwenden Sie am besten nur warmes Wasser und ein Ledertuch. Auf kein Fall aggressive Reinigungsmittel, wie z.B. das handelübliche Sagrotan, alkoholhaltige Reinigungsmittel oder ätherische Öle verwenden, diese führen auf Dauer zu Schäden, für die es keinen Garantieanspruch gibt. Beim Reinigen ist mit leichten Schwarzfärbungen des Ledertuchs durch die Gummidichtungen zu rechnen, dies ist produktionstechnisch be-dingt.

Schnelldesinfektionsreiniger von Sagrotan

Bestell-Nr. 8001013 1 Ltr.-Flasche

8001313 5 Ltr.-Kanister

Die ang eg eben en Wa rtun gsi nterv al le si nd Ma xim alwe rte. Im E in zelfa ll kan n ein e Verkü rzun g d er War tung sin terva ll e erford erlich werden.

maxim al zu lässig e Rich tzeiten

beim Wechsel v on UV-Nie derdru cklamp en emp fehl en wir di e Starte r mit au szutau schen

spätestens alle 5 Jahre Zur Informa tion! D ie Bieg ekanten der Acry lgla sscheib en könne n leich te Uneb ebheit en sowie Lu fteinsch lüsse a ufweisen . Diese D ing e sind produ ktiontech nisch b edin gt u nd sin d kein Anl ass zu Reklamationen.

Maintenance

Wartung Maintenance

UV-Niederdrucklampen im Unterteil reinigen/ wechseln

Vor dem Wechseln der UV-Niederdrucklampen ist eine Sichtprüfung auf defekte UV-Niederdrucklampen durchzuführen. Als Austauschkriterium gilt bei UV-Niederdrucklampen

- flackern,

- starke Schwärzung an den Lampenenden oder

- glimmen (über längeren Zeitraum).

Vorsicht, elektrische Spannung!

Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern oder Netzstecker ziehen!

Verbrennungsgefahr!

Achten Sie darauf, dass die UV-Niederdrucklampen abgekühlt sind!

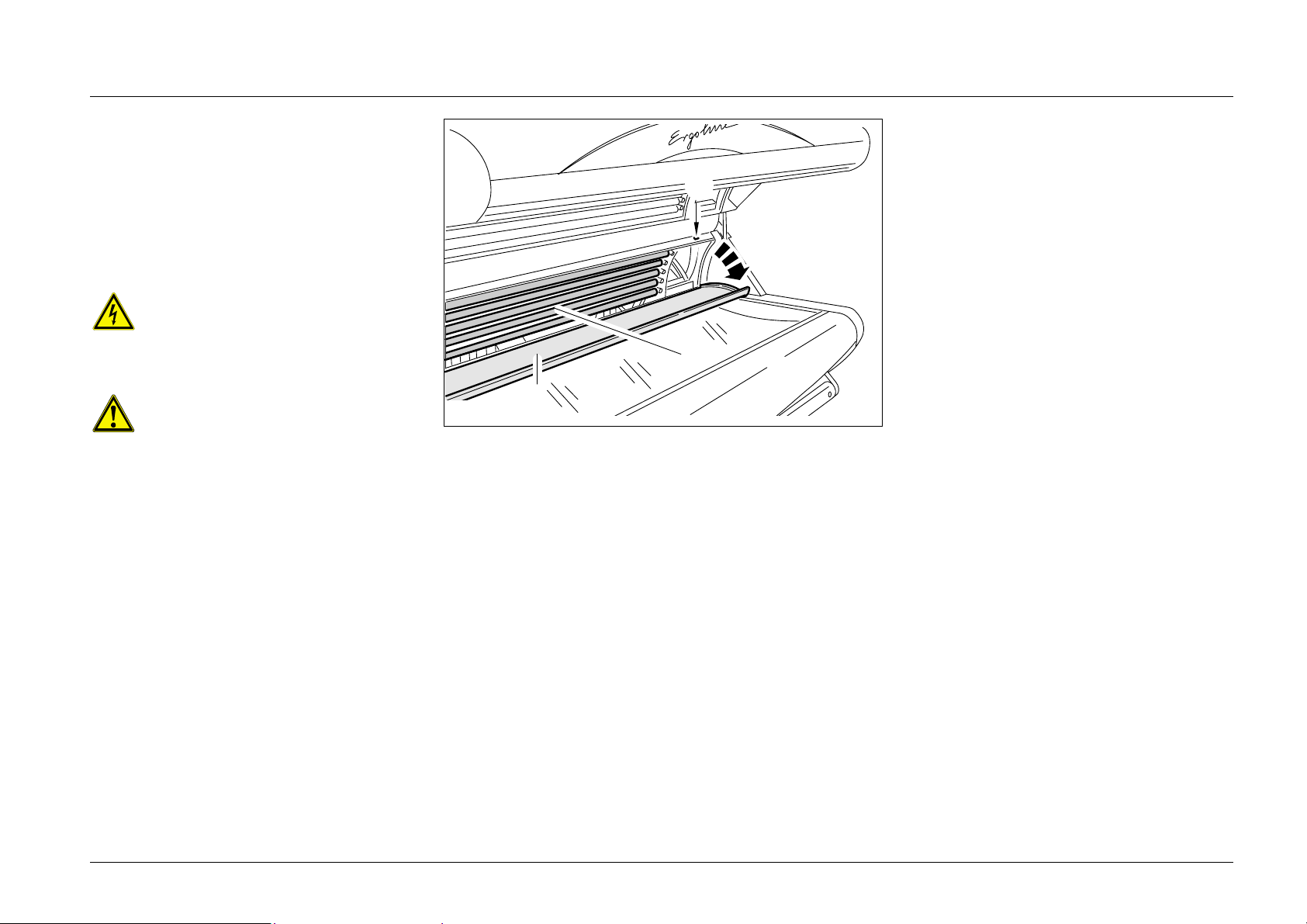

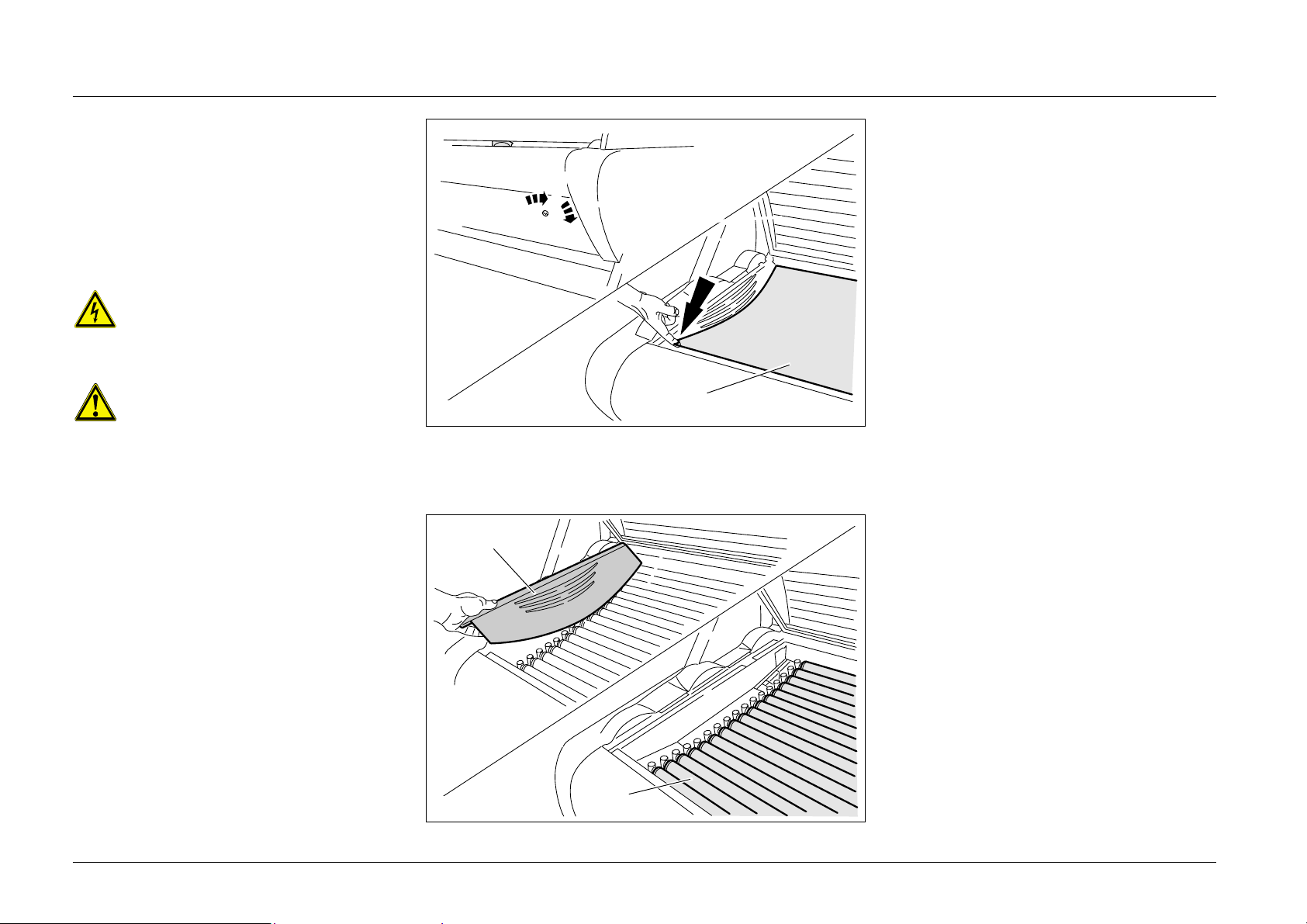

● Arretierung mittels Steckschlüssel an der Wanne ( A ) durch

Rechtsdrehung entriegeln.

● Acrylglas-Liegescheibe bis zum einrasten aufklappen (ist

selbsthaltend).

● Zwischenscheibe ( B ) herausnehmen.

● Lampenabdeckungen ( C ) an Kopf- und Fußende heraus-

nehmen.

● UV-Niederdrucklampen ( D ) mit einem feuchten Tuch rei-

nigen oder die

● UV-Niederdrucklampen ( D ) um 90° in die Rasterung

drehen, herausnehmen und wechseln.

● Neue UV-Niederdrucklampen mit der Beschriftung zum Fu-

ßende hin einsetzen und um 90° in die Rasterung drehen, so dass die Schrift auf der sichtbaren Seite der UVNiederdrucklampe liegt, dabei die Lampe nicht nach der Schrift ausrichten.

● Gleichzeitig sind die Starter auszutauschen.

● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Fig. 04

Fig. 05

Wartung Maintenance

UV-Niederdrucklampen im Seitenteil reinigen/ wechseln

Vor dem Wechseln der UV-Niederdrucklampen ist eine Sichtprüfung auf defekte UV-Niederdrucklampen durchzuführen. Als Austauschkriterium gilt bei UV-Niederdrucklampen

- flackern,

- starke Schwärzung an den Lampenenden oder

- glimmen (über längeren Zeitraum).

Vorsicht, elektrische Spannung!

Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern oder Netzstecker ziehen!

Verbrennungsgefahr!

Achten Sie darauf, dass die UV-Niederdrucklampen abgekühlt sind!

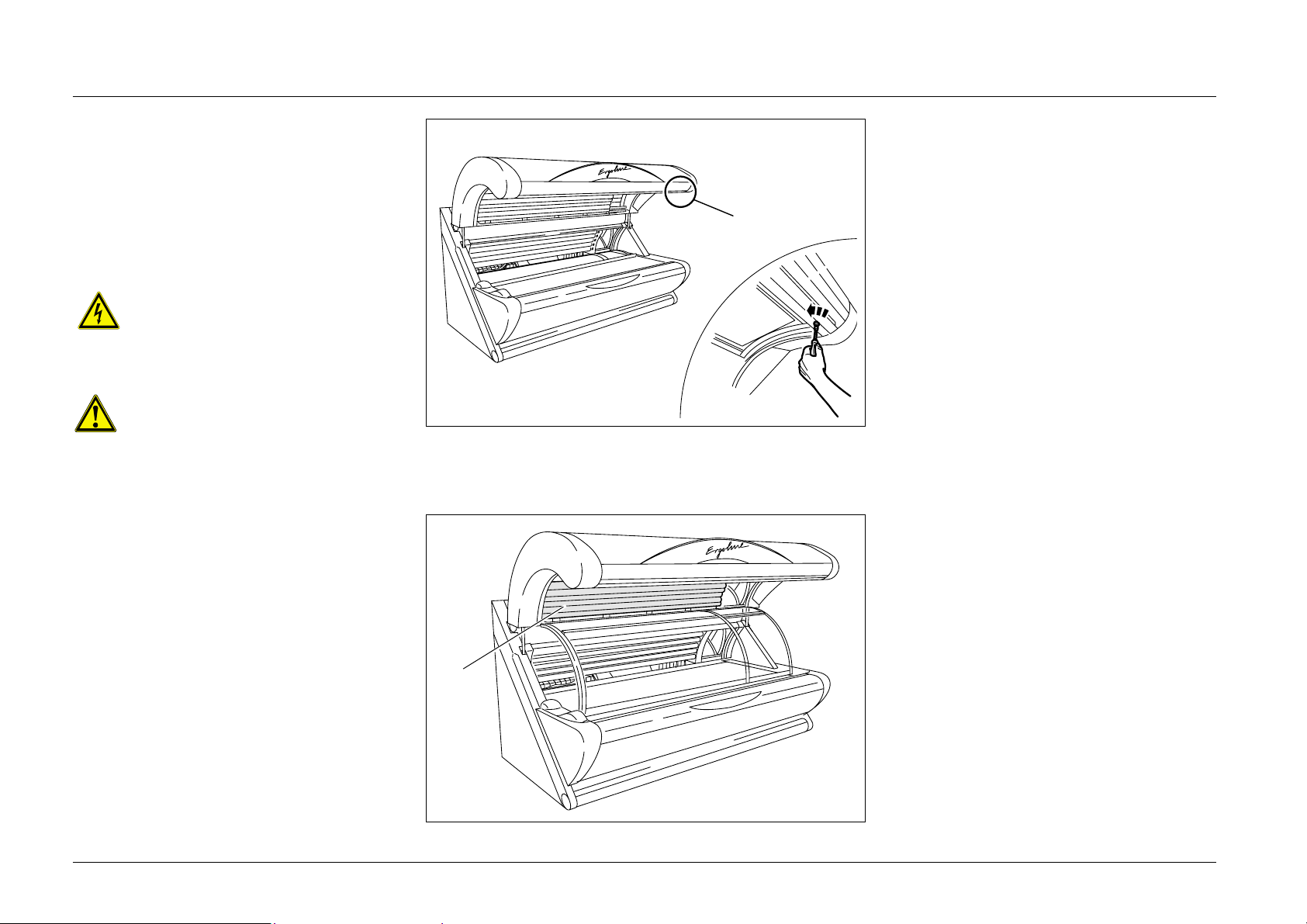

● Acrylglasscheibe ( C ) vom Profilhalterrahmen durch Her-

ausdrehen der Schrauben ( A ) lösen.

● Acrylglasscheibe ( C ) herunterklappen.

● Lampenabdeckungen an Kopf- und Fußende herausnehmen.

● UV-Niederdrucklampen ( B ) mit einem feuchten Tuch rei-

nigen oder die

● UV-Niederdrucklampen ( B ) um 90° in die Rasterung

drehen, herausnehmen und wechseln.

● Neue UV-Niederdrucklampen mit der Beschriftung zum Fu-

ßende hin einsetzen und um 90° in die Rasterung drehen, so dass die Schrift auf der sichtbaren Seite der UVNiederdrucklampe liegt, dabei die Lampe nicht nach der Schrift ausrichten.

● Gleichzeitig sind die Starter auszutauschen.

● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Fig. 06

Wartung Maintenance

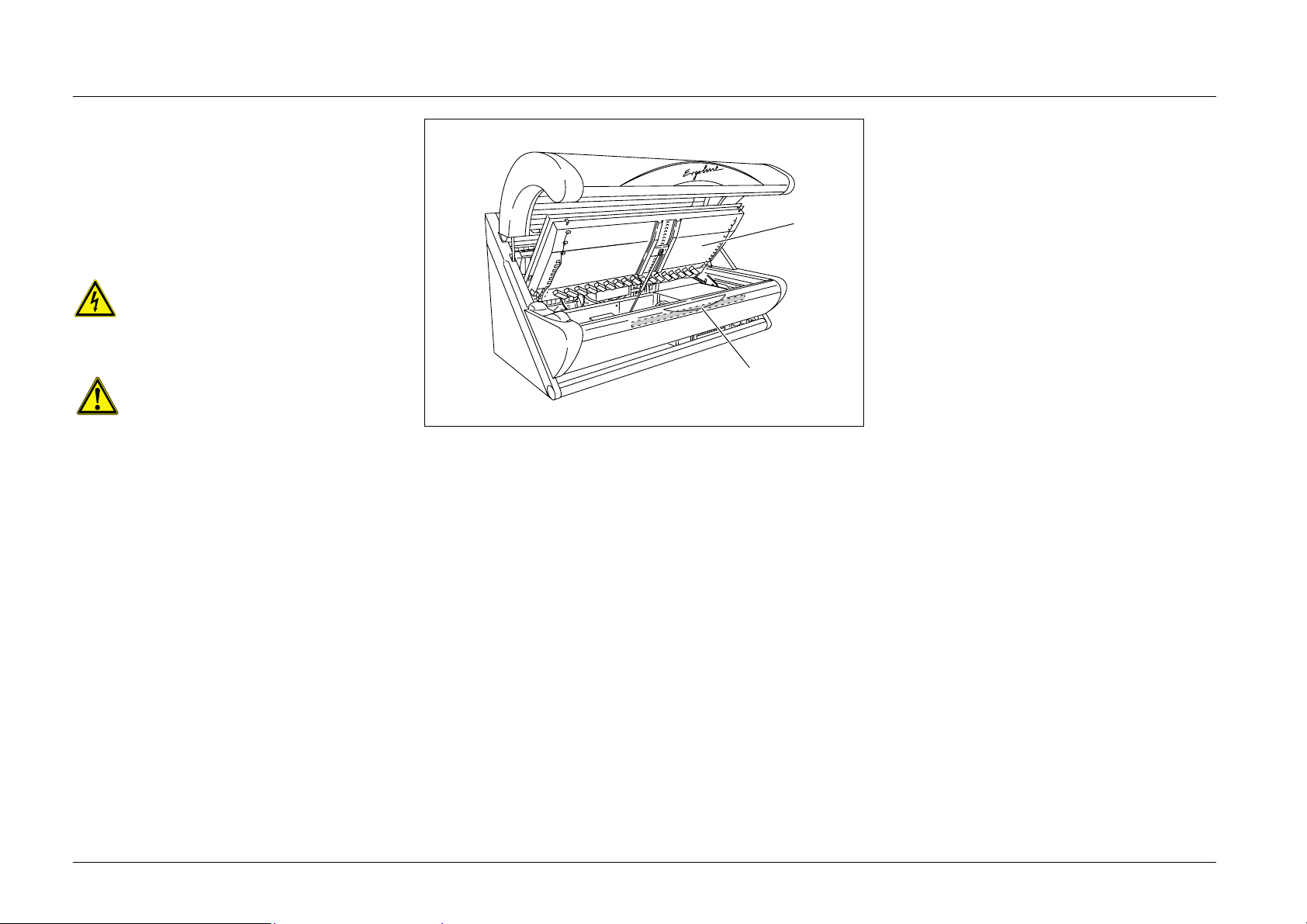

UV-Niederdrucklampen im Oberteil reinigen/ wechseln

Vor dem Wechseln der UV-Niederdrucklampen ist eine Sichtprüfung auf defekte UV-Niederdrucklampen durchzuführen. Als Austauschkriterium gilt bei UV-Niederdrucklampen

- flackern,

- starke Schwärzung an den Lampenenden oder

- glimmen (über längeren Zeitraum).

Vorsicht, elektrische Spannung!

Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern oder Netzstecker ziehen!

Verbrennungsgefahr!

Achten Sie darauf, dass die UV-Niederdrucklampen abgekühlt sind!

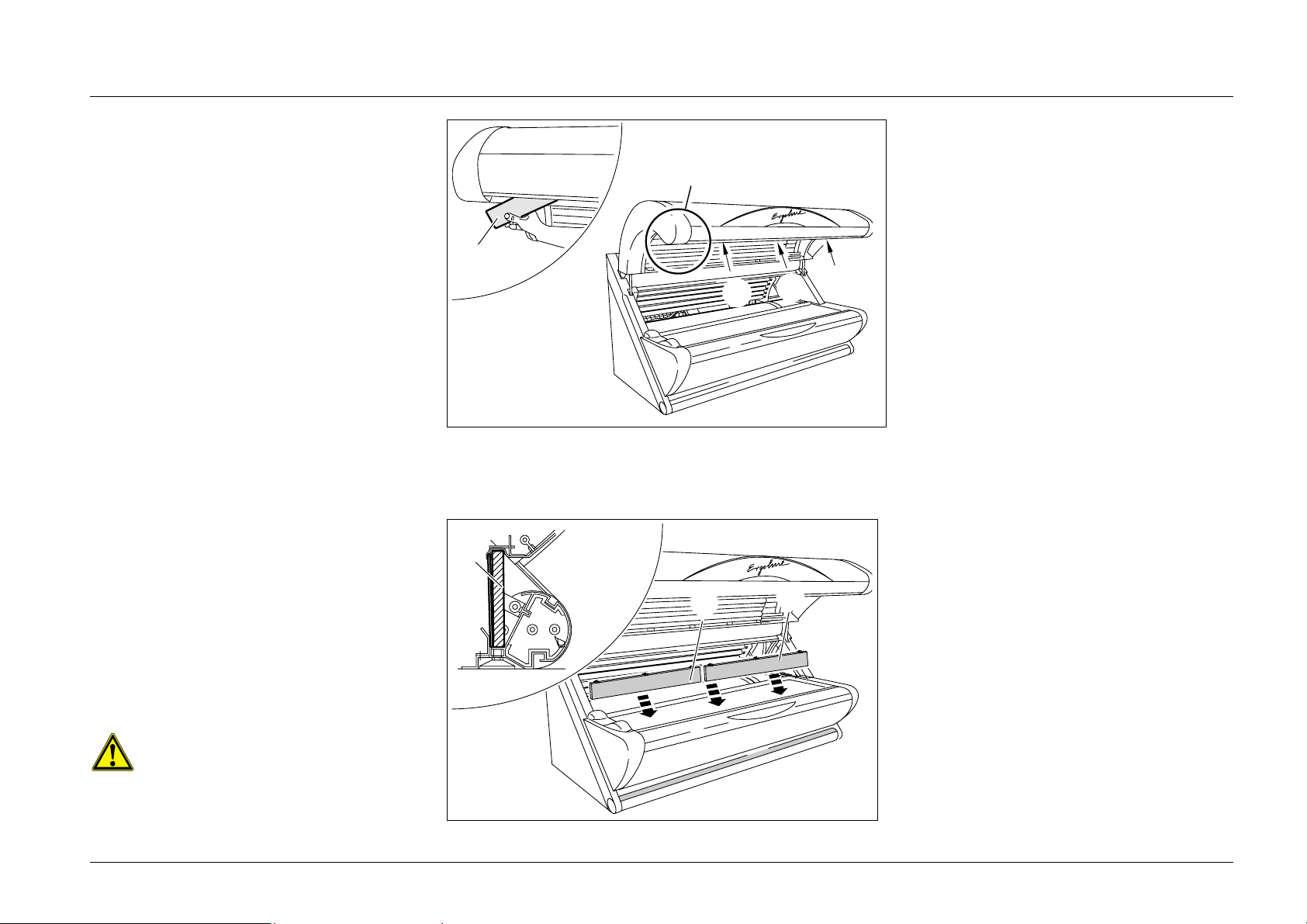

● Mittels Steckschlüssel am Kopf- und Fußende des Oberteils

( A ) durch Linksdrehung öffnen, festhalten und durch nach unten klappen auf das Unterteil ablegen.

● UV-Niederdrucklampen ( B ) mit einem feuchten Tuch rei-

nigen oder die

● UV-Niederdrucklampen ( B ) um 90° in die Rasterung

drehen und herausnehmen und wechseln.

● Neue UV-Niederdrucklampen mit der Beschriftung zum Fu-

ßende hin einsetzen und um 90° in die Rasterung drehen, so dass die Schrift auf der sichtbaren Seite der UVNiederdrucklampe liegt, dabei die Lampen nicht nach der Schrift ausrichten.

● Gleichzeitig sind die Starter auszutauschen.

● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Fig. 07

Fig. 08

Wartung Maintenance

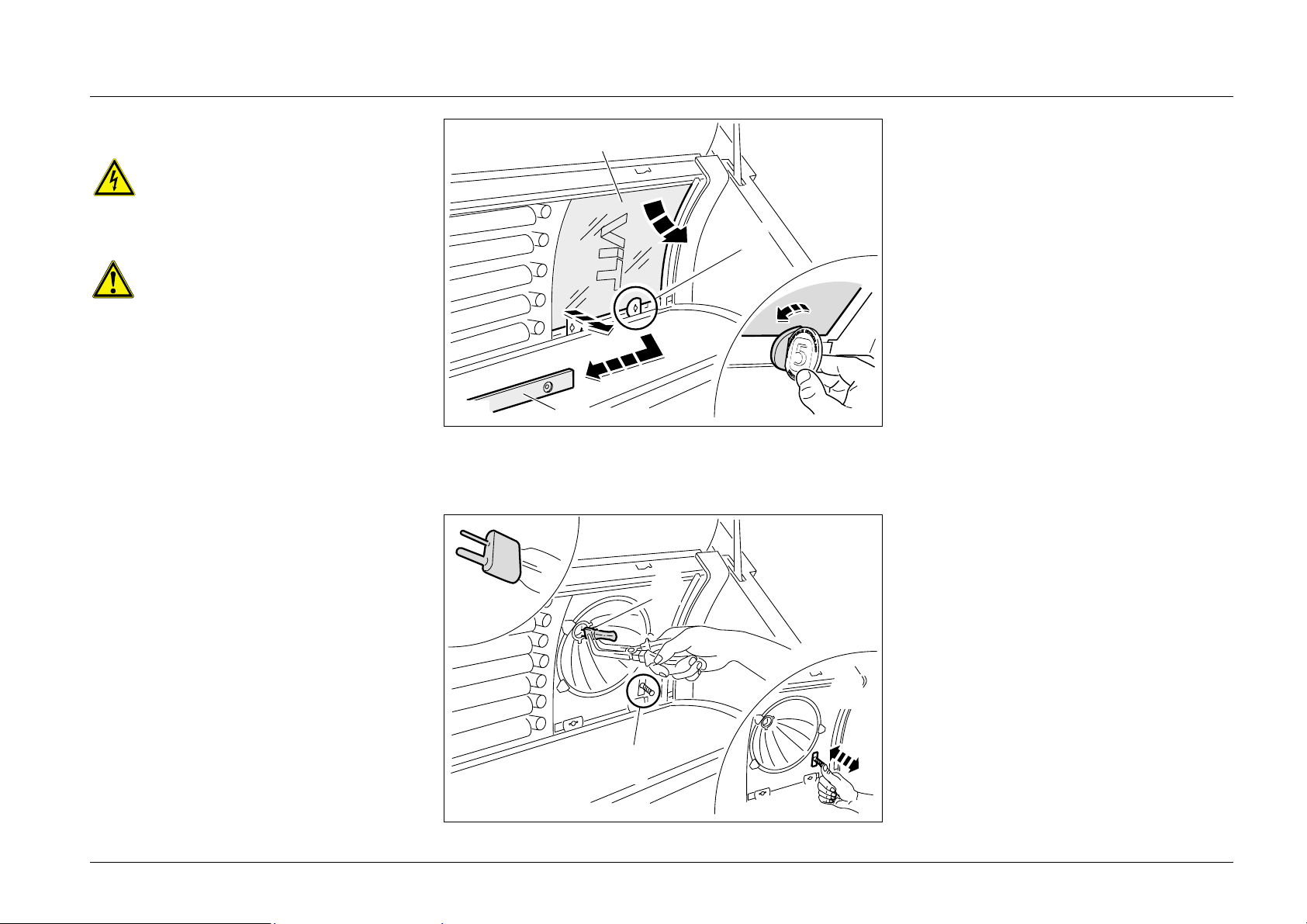

UV-Hochdrucklampen im Seitenteil wechseln

Vorsicht, elektrische Spannung!

Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern oder Netzstecker ziehen!

Verbrennungsgefahr!

Achten Sie darauf, dass die UV-Hochdrucklampen abgekühlt sind!

● Acrylglasscheibe vom Profilhalterrahmen durch Herausdre-

hen der Schrauben lösen, siehe Kapitel UV-Niederdrucklampen im Seitenteil reinigen/wechseln auf Seite 19.

● Schrauben an Lampenabdeckung lösen und herunterklap-

pen.

● Abdeckung ( A ) über den Drehverschlüssen entfernen.

● Drehverschlüsse öffnen ( B ).

● Filterscheibe ( C ) herausnehmen.

● UV-Hochdrucklampe ( D ) mit einer abgewinkelten Spitz-

zange vorsichtig am Kermiksockel herausziehen.

● Glasreflektor nur mit einen feuchten Tuch reinigen.

● Neue UV-Hochdrucklampe ( D ) einsetzen:

- Darauf achten, dass die Kontaktstifte der Lampe in der richtigen Position stehen.

- Lampe mit einer abgewinkelten Spitzzange am Kermiksockel fassen und einstecken.

- Glaskolben nach Möglichkeit nicht mit den Fingern berühren. Bei Berührungen, Glaskolben mit dem mitgelieferten Reinigungstuch reinigen.

● Prüfen, ob der Stift ( F ) nach dem Eindrücken selbständig

durch Federkraft wieder zurückspringt.

● Filterscheibe mit einen feuchten Tuch reinigen.

● Der Zusammenbau erfolgt in umgekehrter Reihenfolge, da-

bei Filterscheibe mit der lesbaren Schrift (VIT) nach aussen einsetzen.

Fig. 09

Fig. 10

Wartung Maintenance

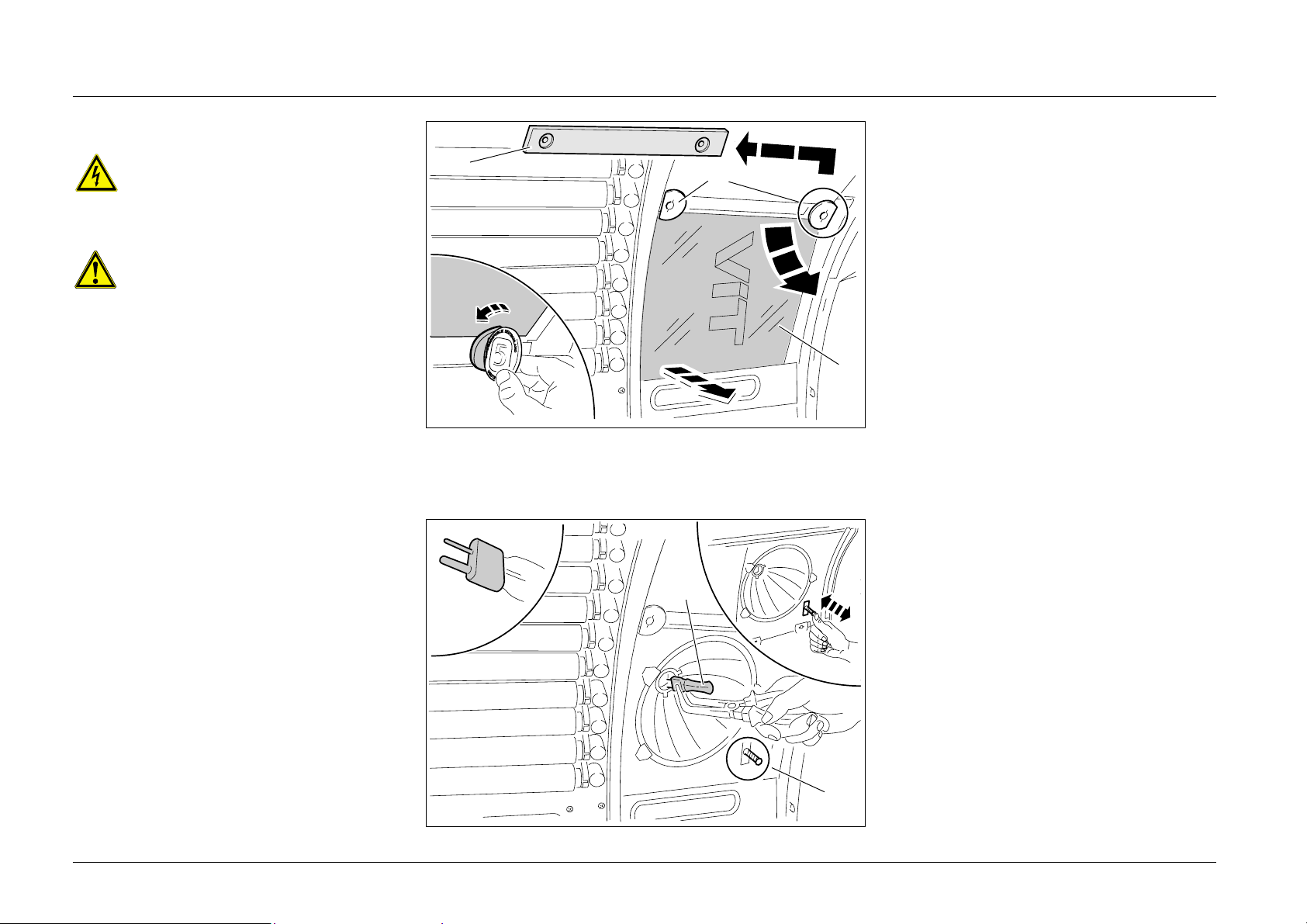

UV-Hochdrucklampen im Oberteil wechseln

Vorsicht, elektrische Spannung!

Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern oder Netzstecker ziehen!

Verbrennungsgefahr!

Achten Sie darauf, dass die UV-Hochdrucklampen abgekühlt sind!

● Verschlüsse der Acrylglasscheibe mittels Steckschlüssel am

Kopf- und Fußende des Oberteils durch Linksdrehung öffnen.

● Acrylglasscheibe festhalten und durch herunterklappen auf

das Unterteil ablegen, siehe Kapitel UV-Niederdrucklampen im Oberteil reinigen/wechseln auf Seite 20.

● Abdeckung ( A ) über den Drehverschlüssen entfernen.

● Drehverschlüsse öffnen ( B ).

● Filterscheibe ( C ) herausnehmen.

● UV-Hochdrucklampe ( D ) mit einer abgewinkelten Spitz-

zange vorsichtig am Kermiksockel herausziehen.

● Glasreflektor nur mit einen feuchten Tuch reinigen.

● Neue UV-Hochdrucklampe ( D ) einsetzen:

- Darauf achten, dass die Kontaktstifte ( E ) der Lampe in der richtigen Position stehen.

- Lampe mit einer abgewinkelten Spitzzange am

Kermiksockel fassen und einstecken.

- Glaskolben nach Möglichkeit nicht mit den Fingern

berühren. Bei Berührungen, Glaskolben mit dem mitgelieferten Reinigungstuch reinigen.

● Prüfen, ob der Stift ( F ) nach dem Eindrücken selbständig

durch Federkraft wieder zurückspringt.

● Filterscheibe mit einen feuchten Tuch reinigen.

● Der Zusammenbau erfolgt in umgekehrter Reihenfolge, da-

bei Filterscheibe mit der lesbaren Schrift (VIT) nach aussen einsetzen.

Fig. 11

Fig. 12

Wartung Maintenance

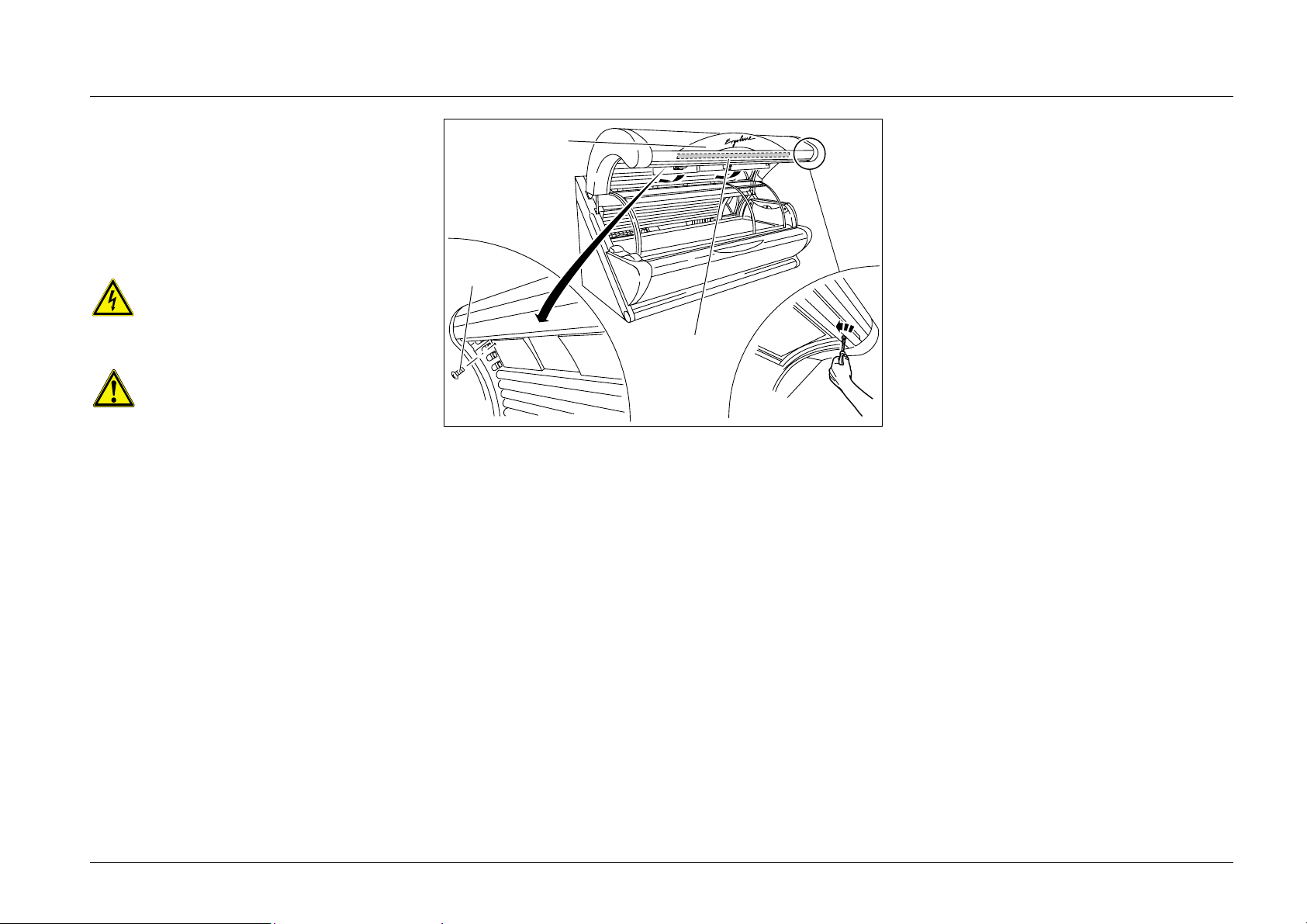

Niederdrucklampe in der Oberteilbeleuchtung wechseln

Vor dem Wechseln der UV-Niederdrucklampen ist eine Sichtprüfung auf defekte UV-Niederdrucklampen durchzuführen. Als Austauschkriterium gilt bei UV-Niederdrucklampen

- flackern,

- starke Schwärzung an den Lampenenden oder

- glimmen (über längeren Zeitraum).

Vorsicht, elektrische Spannung!

Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern oder Netzstecker ziehen!

Verbrennungsgefahr!

Achten Sie darauf, dass die UV-Niederdrucklampen abgekühlt sind!

● Verschlüsse ( A ) der Acrylglasscheibe mittels Steckschlüs-

sel am Kopf- und Fußende des Oberteils durch Linksdrehung öffnen.

● Acrylglasscheibe festhalten und durch herunterklappen auf

das Unterteil ablegen, siehe Kapitel UV-Niederdrucklampen im Oberteil reinigen/wechseln auf Seite 20.

● Die ersten fünf UV-Niederdrucklampen herausnehmen.

● Von innen 2 Schrauben ( B ) lösen und die Blende ( C )

von aussen abnehmen.

● Niederdrucklampe ( D ) um 90° in die Rasterung drehen,

herausnehmen und wechseln.

● Gleichzeitig sind die Starter mitauszutauschen.

● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Fig. 13

Wartung Maintenance

Niederdrucklampe in der Unterteilbeleuchtung wechseln

Vor dem Wechseln der UV-Niederdrucklampen ist eine Sichtprüfung auf defekte UV-Niederdrucklampen durchzuführen. Als Austauschkriterium gilt bei UV-Niederdrucklampen

- flackern,

- starke Schwärzung an den Lampenenden oder

- glimmen (über längeren Zeitraum).

Vorsicht, elektrische Spannung!

Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern oder Netzstecker ziehen!

Verbrennungsgefahr!

Achten Sie darauf, dass die UV-Niederdrucklampen abgekühlt sind!

● Arretierung der Wanne ( A ) mittels Steckschlüssel an der

durch Rechtsdrehung entriegeln.

● Wanne ( A ) zusammen mit der Acrylglas-Liegescheibe auf-

klappen (ist selbsthaltend).

● Niederdrucklampe ( B ) um 90° in die Rasterung drehen,

herausnehmen und wechseln.

● Gleichzeitig sind die Starter mitauszutauschen.

● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Fig. 14

Wartung Maintenance

Filtermatten im Oberteil wechseln

● Filtermatten ( A ) herausnehmen und wechseln.

● Filtermatten über die gesamte Länge ( B ) des Oberteils

einsetzen.

Filtermatten im Unterteil wechseln

● Arretierung der Wanne mittels Steckschlüssel an der durch

Rechtsdrehung entriegeln.

● Wanne zusammen mit der Acrylglas-Liegescheibe aufklap-

pen (ist selbsthaltend).

● Filterkassetten ( C ) aus dem unteren Teil der Frontblende

nach oben herausnehmen.

● Filtermatten in der Kassette austauschen und Filter-

kassetten wieder einsetzen.

Achtung!

Gefahr von Geräteschäden! Betreiben Sie das Gerät nie ohne Filtermatten.

Fig. 15

Fig. 16

Wartung Maintenance

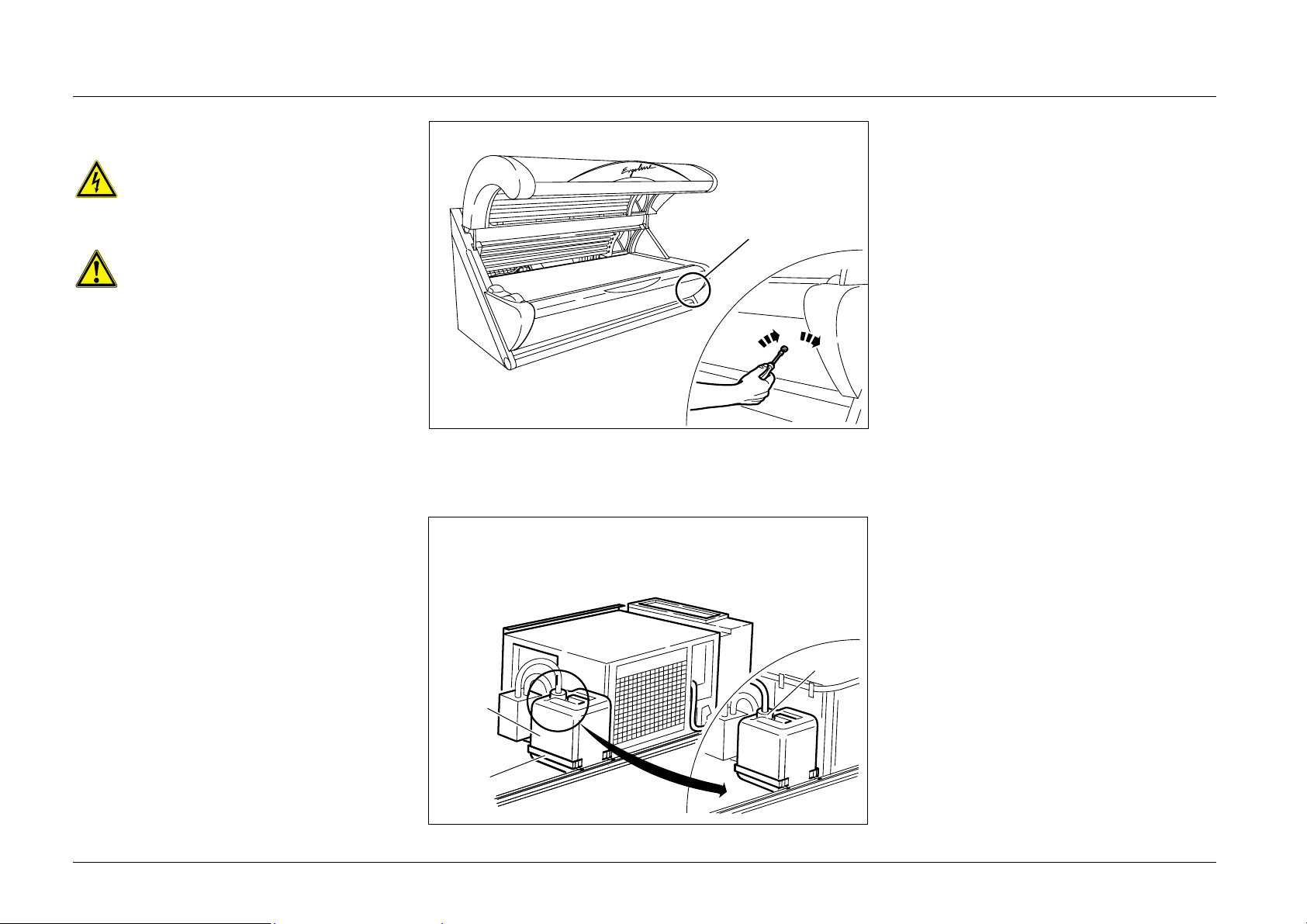

Kondensatbehälter des Klimagerätes entleeren

Vorsicht, elektrische Spannung!

Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern oder Netzstecker ziehen!

Achtung!

Gefahr von Geräteschäden! Die Acrylglas-Liegescheibe darf beim Öffnen der Wanne nicht aufgeklappt sein!

● Arretierung der Wanne ( A ) mittels Steckschlüssel an der

durch Rechtsdrehung entriegeln.

● Wanne ( A ) zusammen mit der Acrylglas-Liegescheibe auf-

klappen (ist selbsthaltend).

● Verschluss ( B ) des Kondensatbehälters ( C ) abschrauben

und herausziehen.

● Kondensatbehälter ( C ) entleeren und in seine Halterung

( D ) zurückstellen.

● Der Zusammenbau erfolgt in umgekehrten Reihenfolge.

Fig. 17

Fig. 18

Wartung Maintenance

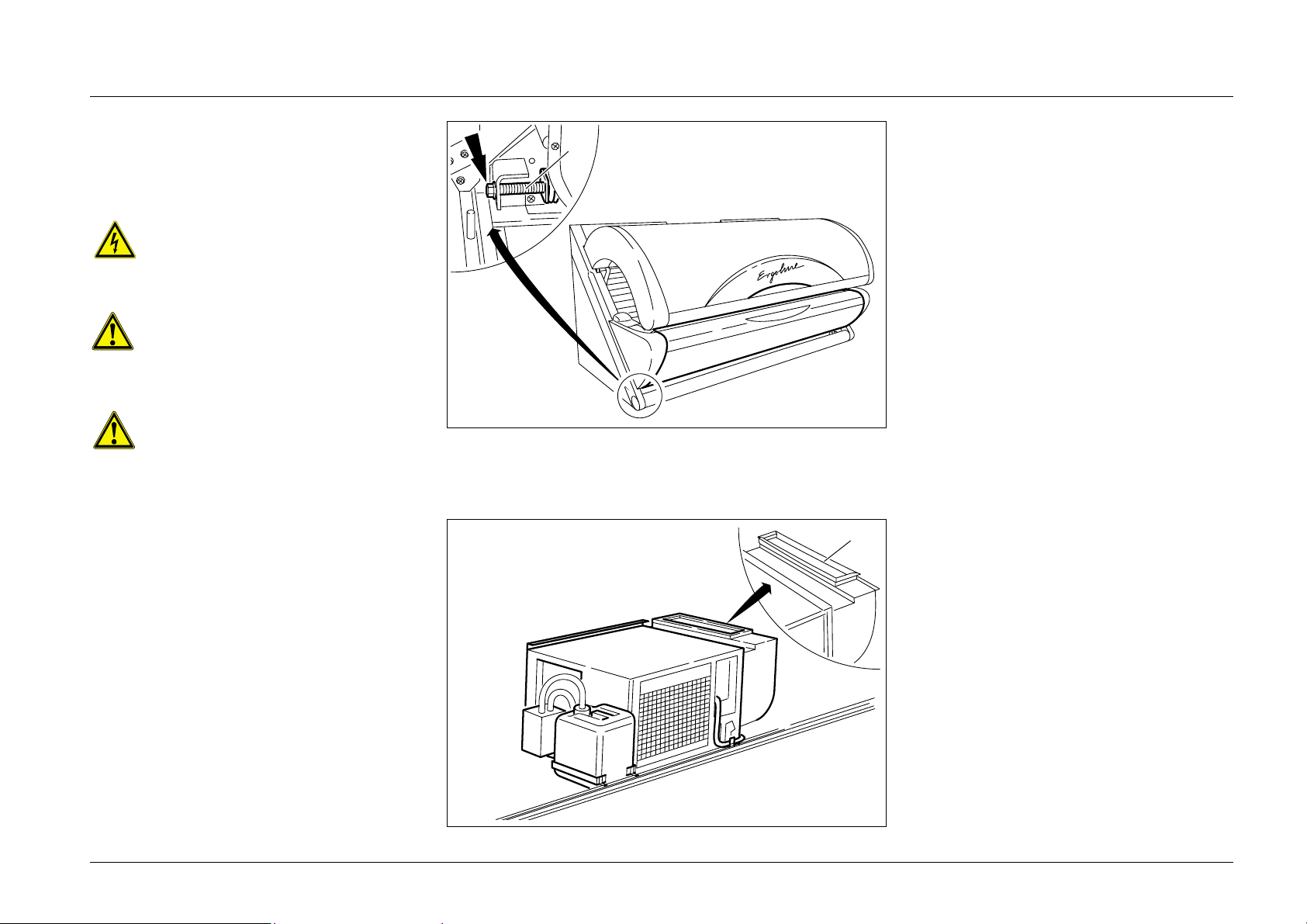

Hebemechanik des Oberteils nachstellen

Das Oberteil des Bräunungsgeräts soll in jeder Position verharren. Um dies zu erreichen müssen die Federn der Hebemechanik entsprechend eingestellt werden.

Vorsicht, elektrische Spannung!

Vor dem Öffnen den Bräuner spannungsfrei schalten und gegen Wiedereinschalten sichern oder Netzstecker ziehen!

Achtung!

Gefahr von Geräteschäden! Die Acrylglas-Liegescheibe darf beim Öffnen der Wanne nicht aufgeklappt sein!

Warnung!

Verletzungsgefahr durch herunterschlagendes Oberteil! Vorspannung der Hebemechanik gleichmäßig an Kopf- und Fußende des Bräuners in kleinen Schritten verstellen (Umdrehungen zählen).

● Arretierung der Wanne mittels Steckschlüssel an der durch

Rechtsdrehung entriegeln.

● Wanne zusammen mit der Acrylglas-Liegescheibe aufklap-

pen (ist selbsthaltend).

● Bei Ausführung mit Klimagerät den Klimakanal ( B ) ent-

fernen, um besseren Zugang zu den Zugfedern ( A ) zu erhalten.

● Einstellschrauben an den Zugfedern ( A ) mit einem Dop-

pel-Maulschlüssel am Kopf- und Fußende soweit vorspannen, bis Oberteil in der unteren bzw. oberen Position jeweils verharrt.

● Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Fig. 19

Fig. 20

Fehlerbehebung Troubleshooting

Auf dem Display im Kopfbereich des Oberteils werden im Störungsfall verschiedene Fehlercodes zur leichteren Lokalisierung der Störung angezeigt. Im Störungsfall erscheint im Display ein „E“ (für Error = Fehler) mit dem blinkenden Fehlercode.

Störungsanzeige im Display

Symbol Störung

Win dfah nen schalte r des Hau ptlü fters schal tet nich t (Anzeige blinkt nach Beendigung des Lüfternachlaufes / Reset über STOP / START-Taste)

Kon densa tbeh älter v oll / Pu mpe nstörung / Filter K onde nswasser ve rschmut zt

Tempera tursich erung des Ge sichtsb räun ers hat a usg elöst oder Wa nn e ist ni cht gesch lossen / Seg mente b linken im Wech sel (Temp eratu rsich erun g n ach A bkü hlu ng wiede r betri ebsb ereit)

Sich erheitssch alter Fi lterscheib e Gesich tsbräu ner Obertei l oder Sei tenteil

In case of an error, various error codes will be indicated on the display in the head area of the canopy to facilitate the localisation of the failure. In case of an error, an „E“ (for error) with the flashing error code will appear on the display.

Störungsanzeige im Display

Symbol Trouble

The fan swi tch of the mai n fa n does n ot switch (th e disp lay f lash es after the wa rm-down time of th e fan has ru n down / reset by pressi ng th e STO P / STA RT b utton).

The overflow tank i s ful l / pump failure / filter water of condensa tion air clogged

Th e tempera ture control of the faci al ta nner h as been trigg ered or troug h is not closed / segments start flashing alternatingly (Temperature control the unit is operational again after cooling down)

Sa fety switch: fi lter pan el, fa cial ta nner, ca nopy or sid e compa rtment

Achtung!

Bei überschrittener max. Bräunungszeit wird im Display das „E“ im Wechsel mit der eingestellten maximalen Bräunungszeit angezeigt (Notabschaltzeit überschritten). Durch Drücken der STOP / START-Taste erfolgt ein Reset.

Achtung!

If the maximum tanning time is exceeded, the „E“ will be indicated in the display alternating with the maximum tanning period set (emergency shut-down time has been exceeded). Reset by pressing the STOP / START button.

Fehlerbehebung Troubleshooting

Weitere Störungen Ursache / Behe bung

UV-Lam pen und Lüfter schalten sich bei Betä tig ung der Zeitscha ltuhr/Steuerun g ni cht ein.

UV -Nie derd ruck lam pe n flackern.

Gerät wird zu h eiß.

Ein oder meh rere UV-Stahler leuchten nicht.

Oberteil bleibt nich t in der oberen bzw. unteren Position.

Kein Strom vorh anden. Überprüfen ob Sicherung /FI-Schutzschalter ein geschaltet ist.

Starter defekt. Starter wechseln .

Filterm atten wechseln . Be- u nd En tlüftu ng der K abine ist nicht ausreich end.

UV-Nied erdruckla mp en aus der Fassung bzw. defekt. UV-Niederdrucklamp en wieder eindrehen b zw. au swechseln. UV-Hochd ruckla mp en au s der Fa ssung bzw. d efekt. UV-Hochdrucklampen wieder einsetzen bzw. au swechseln. Evtl. Z ündg erät d efekt.

Zug feder nachstellen.

Furt her trouble Cause / Re med y

UV-lamps and fan do not come on after acti vati ng th e tim er/control system.

Lamps flicker.

No power. Check wether fuse/r.c. circuit breaker is switched on.

Sta rter faul ty. Change starter.

Change dust filter.

Su nbed gets too hot.

Cubicle ventilation and air extraction system not adequate.

Tube n ot in socket or fa ulty . Screw tub e in to socket or chang e.

One or more UV lamp(s) not lit.

UV bl ub n ot in socket or faul ty. Refit bulb or change. Starting device may be faultiy.

Can opy wi ll n ot rema in i n rai sed or lowe red position.

Tighten or relax spring tension.

Lampenbestückung / Einteilung der Ergoline-Bräuner nach DIN EN 60335-2-27

Gerätetyp

GerätetypGerätetyp Model

Model

ModelModel

Anzahl der UV-Lam pen

Anzahl der UV-Lam penAnzahl der UV-Lam pen

Number of Lamps

Number of LampsNumber of Lamps

Lampentyp

LampentypLampentyp Lamp type

Lamp type

Lamp typeLamp type

Teile-Nr.

Teile-Nr.Teile-Nr. Par t N o.

Par t N o.

Par t N o.Pa rt No .

Be strahlungsge rät U V-Typ

Be strahlungsge rät U V-TypBe strahlungsge rät U V-Typ

Sun lamp U V type

Sun lamp U V typeSun lamp U V type

VIT

VITVIT

3.1

3.13.1

Vit

VitVit

2.3

2.32.3

Ergoline Classic 450 Natural Power

Ultra

Super

Turbo

Super

Power

Powe r

Ergolin e Classic 450

Erg olin e Classi c 450

Unterteil

Oberteil

Gesichtbräuner/

Schulterbräuner

Unterteil

Oberteil

Gesichtbräuner/

Schulterbräuner

Unterteil

Oberteil

Gesichtbräuner/

Schulterbräuner

Unterteil

Oberteil

Gesichtbräuner/

Schulterbräuner

Unterteil

Oberteil

Gesichtbräuner/

Schulterbräuner

/Base

/Canopy

Side section

/Facial tanner

/Base

/Canopy

Side section

/Facial tanner

/Base

/Canopy

Side section

/Facial tanner

/Base

/Canopy

Side section

/Facial tanner

/Base

/Canopy

Side section

/Facial tanner

Erg oli ne R N atura l Power UV -Nied erd ruckla mp e

Erg oli ne R N atura l Power

UV-Hochdrucklampen

Erg oli ne SR Sup er Power UV-N ied erdru ckla mp e

Erg oli ne SR Sup er Power

UV-Hochdrucklampen

Erg oli ne S R Turb o Power UV -Nie derd ruck lam pe

Ergoline SR Turbo Power

UV-Hochdrucklampen

Ergoline R Super Power UV-Niederdrucklampe

Ergoline R Super Power

UV-Hochdrucklampen

Erg oli ne SR Sup er Power UV-N ied erdru ckla mp e

Erg oli ne SR Sup er Power

UV-Hochdrucklampen

/ UV low-p ressure la mp

/ UV low-p ressure la mp / UV low-p ressure la mp

100 W 100 W

100

140 W

140

240

100 W

100

400

140 W 140 W

140

400

11749 11749 11749 11614

10862 10862 10862 11614

10855 10855 10855 11614

10521 10521 10521 11292

10862 10862 10862 11292

●

Erg olin e Classi c 450

Ultra

Turbo

Powe r

Unterteil

Oberteil

Gesichtbräuner/

Schulterbräuner

Unterteil

Oberteil

Gesichtbräuner/

Schulterbräuner

/Base

/Canopy

Side section

/Facial tanner

/Base

/Canopy

Side section

/Facial tanner

Ergoline R Plus Turbo Power UV-Niederdrucklampe

Ergoline R Plus Turbo Power

UV-Hochdrucklampen

Erg oli ne S R Turb o Power UV -Nie derd ruck lam pe

Ergoline SR Turbo Power

UV-Hochdrucklampen

/ UV low-p ressure la mp

/ UV low-p ressure la mp / UV low-p ressure la mp

140 W 140 W 140 W 400 W

11494 11494 11494 11292

10855 10855 10855 11292

●

Garantiebedingungen Warranty Conditions

Garantiebedingungen

Ergoline haftet dem Käufer für die Dauer von 12 Monaten ab Übergabe dafür, dass das Gerät bei der Übergabe an den Käufer nicht mit Fehlern behaftet ist, die den Wert oder die Tauglichkeit zu dem gewöhnlichen Gebrauch aufheben oder mindern. Die Gewährleistungsfrist für Mängel beträgt zwölf Monate ab Übergabe bzw. innerhalb der einjährigen Garantiezeit bis max. 1.500 Betriebsstunden ( Verschleißteile wie Niederdrucklampen, Starter etc. ausgenommen ).

Die Gewährleistungspflicht entfällt, wenn

● der Fehler infolge nicht bestimmungsgemäßen Gebrauchs oder unsachgemäßen Eingriffs in dem Gerät auftritt,

● der Fehler infolge nicht zugelassener Ersatzteile oder Änderungen am Gerät auftritt oder

● der Nachweis nicht erbracht wird, wann das Gerät gekauft wurde und vom wem es ausgeliefert wurde.

Ergoline verpflichtet sich, Mängel die nachweislich innerhalb von 12 Monaten ab Übergabe des Gerätes auftreten, kostenlos zu beseitigen oder beseitigen zu lassen. Dies kann, nach Wahl von Ergoline, auch durch Austausch mangelhafter Teile oder des kompletten Erzeugnisses geschehen.

Der Käufer ist jedoch berechtigt, die Rückgängigmachung des Auftrags oder die Herabsetzung des Auftragspreises zu verlangen, wenn die Nachbesserung fehlschlägt, insbesondere weil sie

● unmöglich ist,

● Ergoline in einem angemessenen Zeitraum nicht gelingt oder

● Ergoline die Nachbesserung verweigert oder schuldhaft verzögert.

Warranty conditions

For a period of 12 months from the date of delivery, Ergoline guarantees that, at the time of delivery, the equipment is free of defects that could negate or impair its suitability for normal use. The warranty period covering defects is twelve months from the date of delivery or a maximum of 1500 operating hours within the one year warranty period ( consumables like bulbs, starters etc. are excluded ).

The warranty is rendered invalid if

● the defect is the result of improper use or unauthorised work on the equipment,

● the defect results from the use of non-approved spare parts or changes to the equipment or

● no proof is provided as to when the equipment was purchased and by whom it was supplied.

Ergoline guarantees to correct faults, or have faults corrected, free of charge where it can be shown that they have occurred within twelve months of the equipment being delivered. This correction may take the form of replacement of defective components or of the complete product, at Ergoline's discretion.

The purchaser is however entitled to cancel the contract or to demand a reduction of the purchase price if the corrective action taken is ineffective, particularly

● where it proves to be not possible,

● if Ergoline is unable to act within a reasonable period,

● if Ergoline refuses to take, or culpably delays, corrective action.

Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht an dem Gerät selbst entstanden sind, oder als Folge einer zu späten Nachbesserung bzw. Ersatzlieferung entstehen, sind ausgeschlossen.

Der vorstehende Haftungsausschluss gilt nicht, wenn Ergoline Vorsatz oder grobe Fahrlässigkeit zur Last fällt oder der Ware zugesicherte Eigenschaften fehlen.

Gewährleistungsansprüche sind unter Vorlage der Garantiekarte und der Rechnung bei Ergoline oder bei dem Ergoline-Partner geltend zu machen der das Gerät ausgeliefert hat.

Claims beyond this, in particular claims for compensation for damage that does not arise on the equipment itself or results from corrective action or from the delivery of spare parts being made too late, are excluded.

The foregoing exclusion does not apply in the case of intent, or gross negligence, or infringement of trades description legislation.

Claims under warranty must be accompanied by the guarantee card and the invoice presented to Ergoline or the Ergoline agent who supplied the equipment.

Konformitätserklärung Declaration of Conformity

EG - Konformitätserklärung

nach der zur Zeit gültigen Fassung

73/23/EWG

89/336/EWG

Wir,

JK-Products GmbH

Köhlershohner Straße

53578 Windhagen

bestätigen in alleiniger Verantwortung, daß die Bräunungsgeräte

der Serie:

Ergoline 450 Classic

den unten genannten harmonisierten Normen entsprechen.

EN 60335-1/06.88 + A2/08.88 + A5 + A6/07.89 + A51/05.91+ A52/05.92 + A53/05.92 EN 60335-2-27/ 1992 + A2 + A51 EN 55014-1 / 1993 EN 55011 / 1991 Gr. 1 Kl. B EN 60555-2 / 1987 EN 60555-3 / 1987 + A1 / 1991 EN 55014-2 / 1995 Kategorie Il

Declaration of EC Conformity

73/23/EEC 89/336/EEC as amended

We,

JK Products GmbH

Köhlershohner Straße

53578 Windhagen

do hereby confirm in sole responsibility that the sunbed series:

Ergoline 450 Classic

conform to the harmonised standards specified below.

Die Erklärung bezieht sich auf den Prüfbericht Nr. E 9910654 Z04 vom TÜV-Rheinland

und den EMV-Prüfbericht Nr. P 9813 568 E01vom TÜV-Rheinland.

53578 Windhagen, 03.11.1999

Claus E. Dommasch

( Geschäftsführer )

This declaration refers to the test report no. E 9910654 Z04 from TÜV-Rheinland

and EMC test report no. P 9813 568 E01 from TÜV-Rheinland.

53578 Windhagen, this 3rd day of November 1999

Claus E. Dommasch

( Managing Director )

Ergoline GmbH ● Köhlershohner Straße ● D-53578 Windhagen

Tel. 49/(0)2224/818-0 ● Telefax 49/(0)2224/818-116

85729 / Index " " / 12.99 / DE/EN

Ergoline Classic 450 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
