Page 1

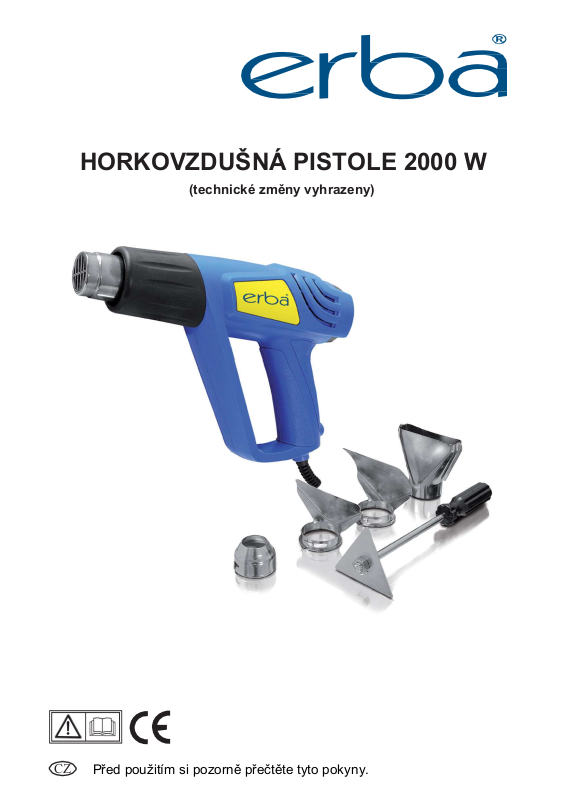

HORKOVZDUŠNÁ PISTOLE 2000 W
(technické změny vyhrazeny)
CZ
Před použitím si pozorně přečtěte tyto pokyny.
Page 2
NÁVOD K OBSLUZE
Stav:
05/2016 Chyby v tisku a
OBSAH
Strana
Bezpečnostní upozornění ......................................................................... 2
1.
2.
Popis výrobku ........................................................................................... 4
Používání v souladu s určením ................................................................ 4
3.
4.
Omezení používání ................................................................................... 4
Technické údaje ........................................................................................ 5
5.
6.
Hodnoty hlukových emisí .......................................................................... 5
7.
Potřebné informace pro uvedení do provozu ........................................... 5
8.
Pokyny k obsluze / popis chyb ................................................................. 5
9.
Servis a náhradní díly ............................................................................... 7
10.
Záruka ....................................................................................................... 7
11.
Likvidace výrobku ..................................................................................... 7
12.
Právní upozornění .................................................................................... 7
13.
Prohlášení o shodě ................................................................................... 8
1.
BEZPEČNOSTNÍ UPOZORNĚNÍ
Před uvedením zařízení do provozu si pro svou vlastní bezpečnost
důkladně pročtěte tuto příručku a všeobecná bezpečnostní upozornění.
Pokud zařízení přenecháte nějakým třetím osobám, vždy k němu přiložte tento
návod k použití. Nepřebíráme žádnou záruku za úrazy nebo škody které
vzniknou kvůli nerespektování tohoto návodu a bezpečnostních upozornění.
Pokud odstraníte nebo pozměníte bezpečnostní zařízení nebo pokud
provedete jiné konstrukční změny, jakákoli záruka výrobce zaniká!!
Perlacsa s.r.o.
Bidláky 20 , Brno 639 00
Tel: 547 210 376
mail: [email protected]
Strana 2
Návod k obsluze
33625
sazbě vyhrazeny!
Page 3
NÁVOD K OBSLUZE
Udržujte pracoviště v čistotě a zajistěte dostatečné osvětlení.
Nikdy nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu.
V blízkosti pracoviště se nesmí pohybovat děti!
Ukládejte elektrické nářadí mimo dosah dětí (např. uzamykatelná místnost/skříň).
Neprovádějte žádné změny na elektrickém nářadí ani na konektoru.
Při práci s elektrickým nářadím zamezte kontaktu s uzemněnými předměty (radiátory,
trubky atd.).
Nikdy nepoužívejte elektrické nářadí ve vlhkém/mokrém prostředí (např. při dešti).
Zabraňte poškození přívodního kabelu (ostré předměty, přiskřípnutí, držení nářadí za
kabel, vytahování zástrčky ze zásuvky taháním za kabel atd.).
Při práci venku používejte jen prodlužovací kabel vhodný pro vnější prostředí.
Nikdy nepoužívejte elektrická nářadí, pokud jste unavení nebo pod vlivem alkoholu,
léků nebo drog. Nepozornost může způsobit těžké úrazy.
Používejte pro příslušné nářadí vždy nutné ochranné vybavení (respirátor, ochrana
očí, pevná pracovní obuv atd.).
Při provádění údržby nebo při delším odstavení z provozu vždy odpojte elektrické
nářadí od sítě.
Neustále dbejte na stabilní postoj při práci. Nenaklánějte se při práci příliš dopředu,
abyste neztratili rovnováhu.
Před uvedením nářadí do provozu vždy odstraňte veškeré prostředky pro údržbu
(imbusové klíče, čisticí utěrky atd.).
Nenoste žádný volný oděv, šperky apod. V případě dlouhých vlasů používejte síťku
nebo šátek.
Elektrické nářadí neotvírejte, ani je nezkoušejte sami opravit. Obraťte se na
odborníka nebo na naše servisní oddělení. Používejte jen originální náhradní díly.
Nikdy nepoužívejte horkovzdušnou pistoli k vysoušení vlasů.
Buďte opatrní v případě hořlavých materiálů (např. dřevo). Nikdy nedržte
horkovzdušnou pistoli příliš dlouho na jednom místě, jinak hrozí nebezpečí požáru.
Nikdy nemiřte horkovzdušnou pistolí na osoby.
Nedotýkejte se kovové trysky horkovzdušné pistole před úplným vychladnutím.
Nenechávejte nikdy horkovzdušnou pistoli v provozu bez dozoru.
Horkou pistoli nikdy nepokládejte na hořlavé materiály nebo vedle nich.
Buďte opatrní, pokud pracujete s materiály s velmi dobrou tepelnou vodivostí. Hrozí
nebezpečí popálení a požáru.
EN 60335: „Tento spotřebič smí používat děti ve věku 8 let a starší pouze pod dozorem nebo pokud byly
poučeny o bezpečném používání spotřebiče a pochopily případná nebezpečí. Potřebné čištění a údržbu smí
provádět děti, jen pokud jsou starší 8 let a jsou pod dozorem. Ukládejte spotřebič a přívodní kabel mimo
dosah dětí, které jsou mladší 8 let. Osoby se sníženými fyzickými nebo psychickými schopnostmi nebo osoby
s nedostatečnými zkušenostmi a znalostmi smí spotřebič používat pouze tehdy, pokud jsou pod dozorem
nebo byly poučeny o bezpečném používání spotřebiče a pochopily případná nebezpečí. Dětí si nesmí se
spotřebičem hrát.“
Perlacsa s.r.o.
Bidláky 20 , Brno 639 00
Tel: 547 210 376
mail: [email protected]
Strana 3
Návod k obsluze
Stav: 05/2016 Chyby v tisku a sazbě vyhrazeny!
33625
Page 4
NÁVOD K OBSLUZE
2.
POPIS VÝROBKU 3
1
- tryska
2
- tepelná ochrana
(odnímatelná)
- sání vzduchu
3
4
- I/O, regulátor teploty 4
- kuželová tryska 1
5
6
- nástavec se škrabkou 2 8
7
- nástavec pro zahřívání trubek 7
8
- plochá tryska
9
- ruční škrabka
6
5
POUŽÍVÁNÍ V SOULADU S URČENÍM
3.
Horkovzdušná pistole je určena k následujícímu použití:
Zahřívání a svařování vhodných plastů (termoplastů, resp. elastomerů)
Vysoušení povrchů
Smršťování tepelně smršťovacích hadic
apod.
Pájení měděných dílů
Rozehřívání zamrzlých vodovodních
potrubí
Rozpouštění laků a lepidel
9
4.
OMEZENÍ POUŽÍVÁNÍ
Respektujte prosím, že toto zařízení nebylo dle určení konstruováno pro
průmyslové použití. Nepřebíráme žádnou záruku, pokud se zařízení používá v
živnostenských, řemeslnických nebo průmyslových závodech, jakož i při
činnostech, které jsou s nimi rovnocenné.
Perlacsa s.r.o.
Bidláky 20 , Brno 639 00
Tel: 547 210 376
mail: [email protected]
Strana 4
Návod k obsluze
Stav: 05/2016 Chyby v tisku a sazbě vyhrazeny!
33625
Page 5
NÁVOD K OBSLUZE
Obr. 2
5.
TECHNICKÉ ÚDAJE
Výkon:
Objem proudícího vzduchu:
Připojení:
Teplotní rozsah:
Stupeň ochrany/IP:
Hmotnost:
6.
HODNOTY HLUKOVÝCH EMISÍ
Žádné měřitelné emise hluku.
POTŘEBNÉ INFORMACE PRO UVEDENÍ DO PROVOZU
7.
Výrobek je dodáván ve stavu připraveném k provozu. Dodržujte ale pokyny k
obsluze a údržbě.
POKYNY K OBSLUZE / POPIS CHYB
8.
Uvědomte si prosím, že při prvních používáních horkovzdušné pistole může někdy z
nářadí vycházet kouř. Je to normální stav a měl by samovolně zmizet po několika
použitích.
Pro uvedení do provozu nejprve elektrické nářadí zapojte do vhodné zásuvky (viz
Technické údaje). Nářadí se zapne regulátorem teploty (4). Zvolte
- stupeň I pro teplotu cca 350 °C nebo
- stupeň II pro maximální výkon cca 550 °C
Přední ochranný kryt je možné v případě potřeby sejmout (obr. 1 + 2)
Obr. 1
Perlacsa s.r.o.
Bidláky 20 , Brno 639 00
Tel: 547 210 376
mail: [email protected]
1000 W (stupeň I) / 2000 W
(stupeň II)
300 l/min (stupeň I) / 500 l/min
(stupeň II)
230 V ~ 50 Hz
350 °C (stupeň I) / 550 °C (stupeň II)
II / IP20
1,6 kg
Strana 5
Stav: 05/2016 Chyby v tisku a sazbě vyhrazeny!
Návod k obsluze
33625
Page 6
NÁVOD K OBSLUZE
Před montáží/demontáží ochranného krytu nechte horkovzdušnou pistoli úplně
vychladnout.
Pro ochlazení položte pistoli podle obr. 3 na nehořlavou
podložku v bezpečné vzdálenosti od jakýchkoliv
hořlavých materiálů nebo zařizovacích předmětů.
Nenechávejte horkovzdušnou pistoli nikdy bez dozoru,
pokud není úplně vychladlá a před ochlazením ji odpojte
od sítě.
Obr. 3
Různé možnosti použití:
Perlacsa s.r.o.
Bidláky 20 , Brno 639 00
Tel: 547 210 376
mail: [email protected]
Strana 6
Návod k obsluze
Stav: 05/2016 Chyby v tisku a sazbě vyhrazeny!
33625
Page 7
NÁVOD K OBSLUZE
9.
SERVIS A NÁHRADNÍ DÍLY
Používejte pouze originální náhradní díly!
10.
ZÁRUKA
Přiložte doklad o prodeji (pokladní lístek, faktura atd.) v originále nebo v kopii.
Bez dokladu o prodeji nebo za škody, které vzniknou kvůli chybné manipulaci,
demontáži atd., záruční plnění odpadá. Záruční plnění kryje všechny výrobní
nebo materiálové vady. Ze záruky jsou vyjmuty následující případy:
1.
Škody/vady z běžného opotřebení
2.
Díly podléhající rychlému opotřebení (ložiska, kartáče, kabely, zástrčky,
příslušenství atd.)
Škody/vady vyplývající z manipulace, která není v souladu s určením, popř.
3.
z neodborné manipulace, nebo z nehod a změn, které byly provedeny na
nářadí a jeho bezpečnostních zařízeních
4.
Škody/vady kvůli neodborné a/nebo nedostatečné údržbě/čištění
5.
Škody/vady kvůli změně účelu nářadí
6.
Škody/vady, které byly způsobeny třetími osobami (neoprávněnými osobami)
7.
Přístroje, které nebyly vráceny v originálním stavu (např. byly rozloženy)
8.
Škody/vady kvůli jakékoli příčině, která vznikla po uplynutí záruční lhůty,
popř. po zákonné lhůtě pro záruční plnění
11.
LIKVIDACE
Produkt se nachází v obalu, aby se zabránilo poškození při přepravě.
Tento obal je surovinou a je možné jej používat opakovaně nebo je
možné jej znovu recyklovat. Nářadí a jeho příslušenství sestává z
různých materiálů, jako jsou např. kovy, plasty, kapaliny, oleje atd.
Vadné součástky dopravte k likvidaci zvláštního odpadu. Informujte
se ve specializovaném obchodě nebo u obecní správy.
12.
PRÁVNÍ UPOZORNĚNÍ
Všechna práva vyhrazena. Tato příručka je chráněna autorským právem.
Kopírování mechanickou, elektronickou a jakoukoli jinou formou bez písemného
povolení výrobce je zakázáno.
Perlacsa s.r.o.
Bidláky 20 , Brno 639 00
Tel: 547 210 376
mail: [email protected]
Strana 7
Návod k obsluze
Stav: 05/2016 Chyby v tisku a sazbě vyhrazeny!
33625
Page 8
NÁVOD K OBSLUZE
Vídeň, 1.5.2016
Pro a za společnost ERBA GmbH (autorizovaný podpis)
PROHLÁŠENÍ O SHODĚ
Modely: 33625 Horkovzdušná pistole 2000 W
Společnost ERBA GmbH, Talpagasse 6, 1230 Wien, tímto prohlašuje, že
uvedený model odpovídá následujícím standardům pro kvalitu CE/RoHS,
zkouškám a rozhodujícím bezpečnostním požadavkům:
ERBA GmbH, Talpagasse 6, 1230 Wien, hereby states, that the mentioned
model(s) meet(s) the following CE/RoHS quality standards, approvals and
relevant safety requirements:
Směrnice o elektromagnetické kompatibilitě/EMC Directive 2014/30/EU
Směrnice o nízkonapěťových zařízeních/Low Voltage Directive
2006/95/EC
Směrnice RoHS/RoHS Directive 2011/65/EU
– EN 55014-1:2006/A2:2011
– EN 55014-2:1997/A2:2008
– EN 60335-2-45:2012/A11:2014
– EN 60335-1:2012/A11:2014
– EN 62233:2008
– EN 62321:2009
– EN 61000-3-2:2014
– EN 61000-3-3:2013
Vídeň, 1.5.2016
Werner Hölzel
Technický servis
ERBA GmbH, Talpagasse 6, 1230 Vídeň, Rakousko
Perlacsa s.r.o.
Bidláky 20 , Brno 639 00
Tel: 547 210 376
mail: [email protected]
Strana 8
Návod k obsluze
Stav: 05/2016 Chyby v tisku a sazbě vyhrazeny!
33625
