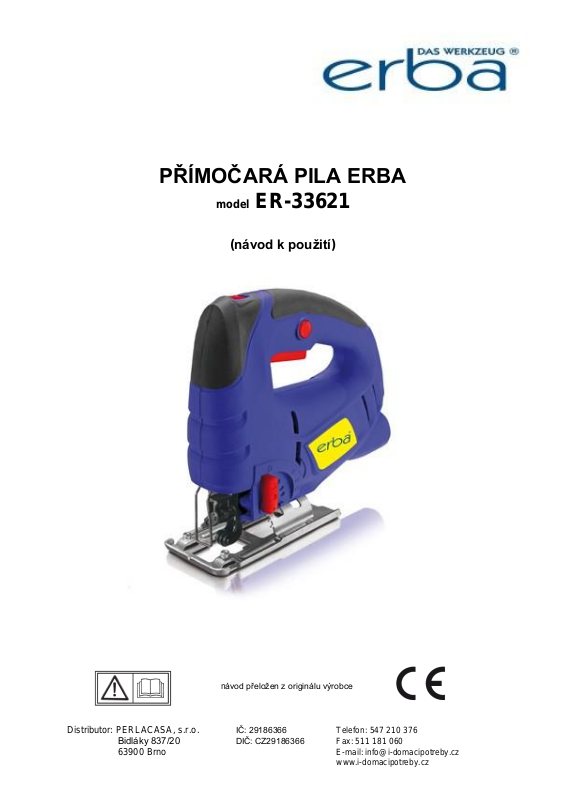

PŘÍMOČARÁ PILA ERBA
model ER-33621
(návod k použití)
návod přeložen z originálu výrobce
Distributor: PERLACASA, s.r.o. IČ: 29186366 Telefon: 547 210 376
Bidláky 837/20 DIČ: CZ29186366 Fax: 511 181 060
Page 2
BEZPEČNOSTNÍ POKYNY
Přečtěte si prosím v zájmu vlastní bezpečnosti tento návod ještě před
prvním používáním výrobku.
Za nehody nebo škody způsobené nedodržením těchto pokynů a
bezpečnostních pokynů neneseme žádnou odpovědnost.
- své pracovní místo udržujte vždy čisté a pracujte s dostatečným
osvětlením
- s karosářskou pilkou nepracujte v prostředí, kde hrozí nebezpečí
výbuchu
- pilou nemiřte proti lidem a zvířatům a ukládejte ji mimo dosah dětí
- před výměnou pilového listu, nebo při nastavení pily, vždy
vytáhněte zástrčku z napájení
- při údržbových pracích nebo opravách dbejte na to, aby byla pila
odpojena od zdroje
- základna pily musí stát bezpečně na celém povrchu
- při práci s pilou noste odpovídající pracovní oděv, doporučujeme
použití respirátoru
- používejte pouze originální náhradní díly
- opravy pily mohou provádět pouze kvalifikované osoby
1. POUŽITÍ
Při použití vhodného příslušenství je tato pila vhodná k řezání dřeva, kovu, keramiky,
plastových desek nebo desek z minerálních vláken.
2. OMEZENÍ
Toto zařízení nebylo vyrobeno ke komerčním účelům. Neneseme žádnou
odpovědnost při používání v řemeslných výrobnách a průmyslových podnicích.
Distributor: PERLACASA, s.r.o. IČ: 29186366 Telefon: 547 210 376
Bidláky 837/20 DIČ: CZ29186366 Fax: 511 181 060
Page 3
Výkon
650 W
Spotřeba energie
230 V – 50 Hz
Třída ochrany (krytí)
II
Volnoběžné otáčky
0-3.000/min-1
Spotřeba vzduchu
cca. 57l/min.
Hladina hlučnosti L(pa)
84 dB(A)
Hladina hlučnosti L(wa)
95 dB(A)
Vibrace
7,71 m/s2
3. POPIS PRODUKTU
1 - tempomat
2 - aretace spínače
3 - rukojeť
4 - vypínač
5 - sací otvor
6 - regulátor pohybu
7 - úhel postavení
8 - uchycení pilového listu
9 - základní deska s vodítkem
4. TECHNICKÉ ÚDAJE
Distributor: PERLACASA, s.r.o. IČ: 29186366 Telefon: 547 210 376
Bidláky 837/20 DIČ: CZ29186366 Fax: 511 181 060
Page 4
5. UVEDENÍ DO PROVOZU
- pilový list vložte do drážku vždy tak, aby byl pevně usazen
- při řezání na pilu netlačte, způsobí to přehřátí, ohnutí nebo zlomení pilky
- pokud je řezaný materiál tenký, umístěte jej na pomocnou nosnou desku /stůl,
tak abyste eliminovali vibrace
- patka pilky je nastavena do střední pracovní polohy
- k nastavení řezání pod úhlem, uvolněte pojistné šrouby a zatlačte patku zpět
do klidové polohy. Natočením patky doleva nebo doprava nastavte
požadovaný úhel.
- odsávání prachu: připojte sací trubku domácího vysavače k sacímu otvoru pily
6. ÚDRŽBA A NÁHRADNÍ DÍLY
- nářadí okamžitě po každém použití řádně vyčistěte
- pravidelně vysávejte, odstraňujte piliny z krytu, ventilačních otvorů a hybných
částí. Pokud je to vhodné, utřete části mokrým hadrem.
- nářadí skladujte pouze v suchých prostorách
- používejte pouze originální náhradní díly
- občas namažte pilový list slabou vrstvou oleje
7. CERTIFIKACE
ERBA GmbH, Talpagasse 6, 1230 Wien, tímto prohlašuje, že zmíněný model splňuje
následující normy jakosti CE/RoHs, osvědčení a požadavky:
SMĚRNICE O STROJNÍCH ZAŘÍZENÍCH 2006/42/EC
– EN 55014-1:2006+A1:2009+A2:2011
– EN 55014-2:1997+A1:2001+A2:2008
– EN 61000-3-2:2006+A1:2009+A2:2009
– EN 61000-3-3:2008
– EN 60745-1:2009+A11:2010
– EN 60745-2-11:2010
