Návod na použití ER-18021
1

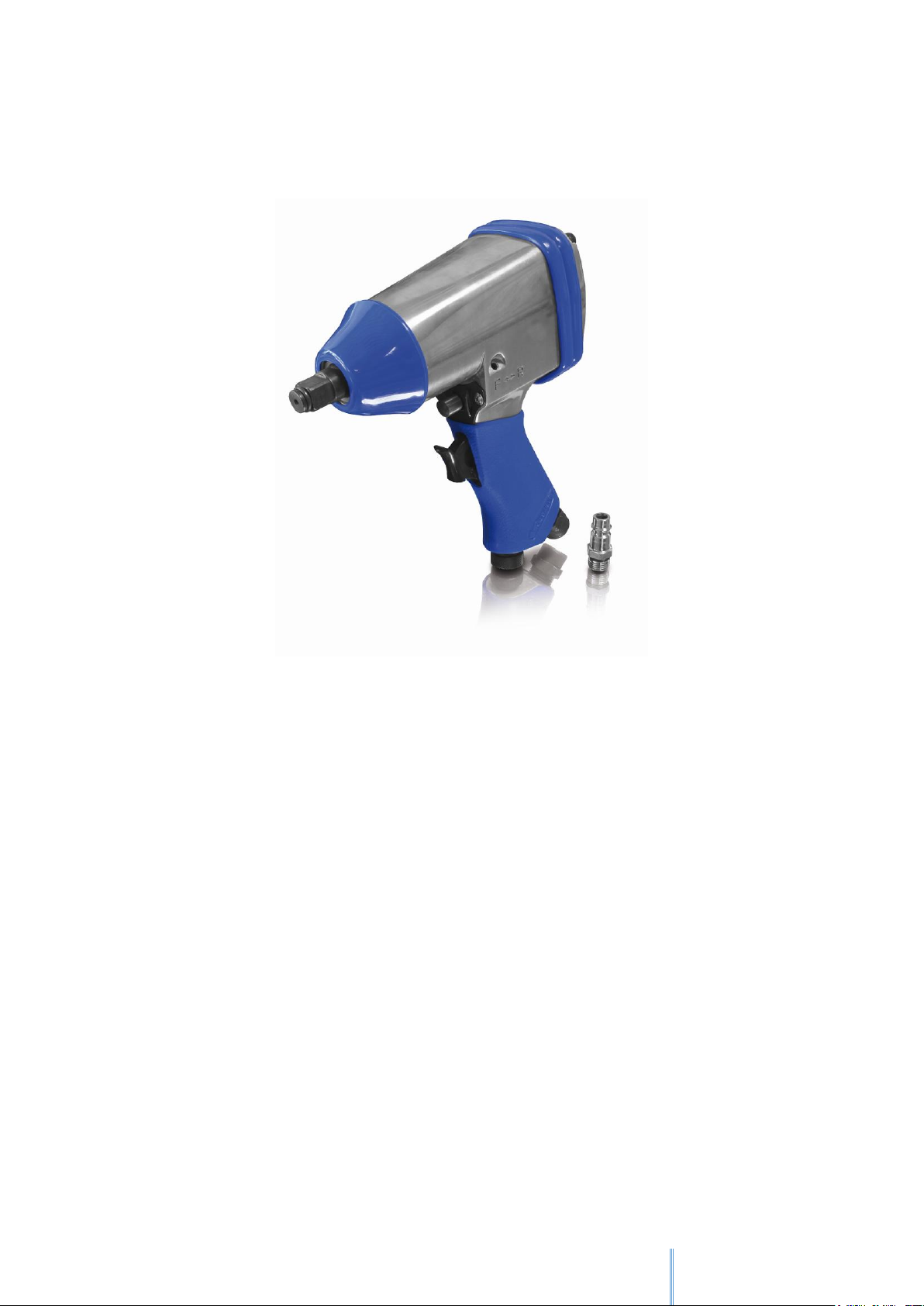

Pneumatický utahovák 1/2"
ERBA ER-18021
Návod na použití
Připojení
Před prvním použitím kápněte bezpodmínečně kapku oleje (např. ER-18200 ERBA olej pro vzduchové
nářadí) do přípojky vzduchu, aby bylo po započetí práce zabezpečeno potřebné mazání.
Kvalita stlačeného vzduchu
Před vzduchové nářadí bezpodmínečně zapojte filtr stlačeného vzduchu (např. ERBA filtr ER-20031) a
olejničku (např. ER-18100 ERBA mini olejnička). Filtr slouží k zachycení kondenzátu a nečistot,
zásobník oleje zásobuje nářadí trvale olejem.
Upozornění: Na nářadí, které nebude po dobu provozu trvale a plynule mazáno, následkem čeho
se poškodí, nebude poskytnutá záruka.
Mazací olej
Na mazání vzduchového nářadí nepoužívejte obyčejný motorový olej ale např. ER-18200 ERBA olej
pro vzduchové nářadí
Pracovní tlak
Pracovní tlak nastavte na max. 7 bar. V žádném případě nepřekračujte!
Hadice na stlačený vzduch
Pro připojení vzduchového nářadí používejte jednu hadici, nepoužívejte ji na jiný účel, např. na stříkání
nebo ofukování. Pro dosažení maximálního výkonu používejte hadici s průměrem 6 mm nebo 9 mm.
Page 2
Návod na použití ER-18021
2
Skladování
Když nebudete používat nářadí delší dobu, kápněte kapku oleje na přípojku vzduchu a nechte krátce
běžet. Tím dosáhnete zakonzervování nářadí.
Důležité upozornění
Při manipulaci na vzduchovém nářadí odpojte nářadí od vzduchové hadice. Chraňte své zdraví a dbejte
všech bezpečnostních předpisů.
Technické parametry:
Spotřeba vzduchu 114 l/min
Krouticí moment max. 310 Nm
L+P běh
Počet volnoběžných otáček 7 000 ot. / min
Používá se k větším výkonům při utahování nebo uvolnění matic (matic kola)
Pohon se uskutečňuje prostřednictvím nárazového mechanismu, který působí ve směru otáček.
Krouticí moment se nastaví nastavovacím šroubem (1) od stupně 1 do 4.
Levý anebo pravý běh se nastavuje spínačem (2)

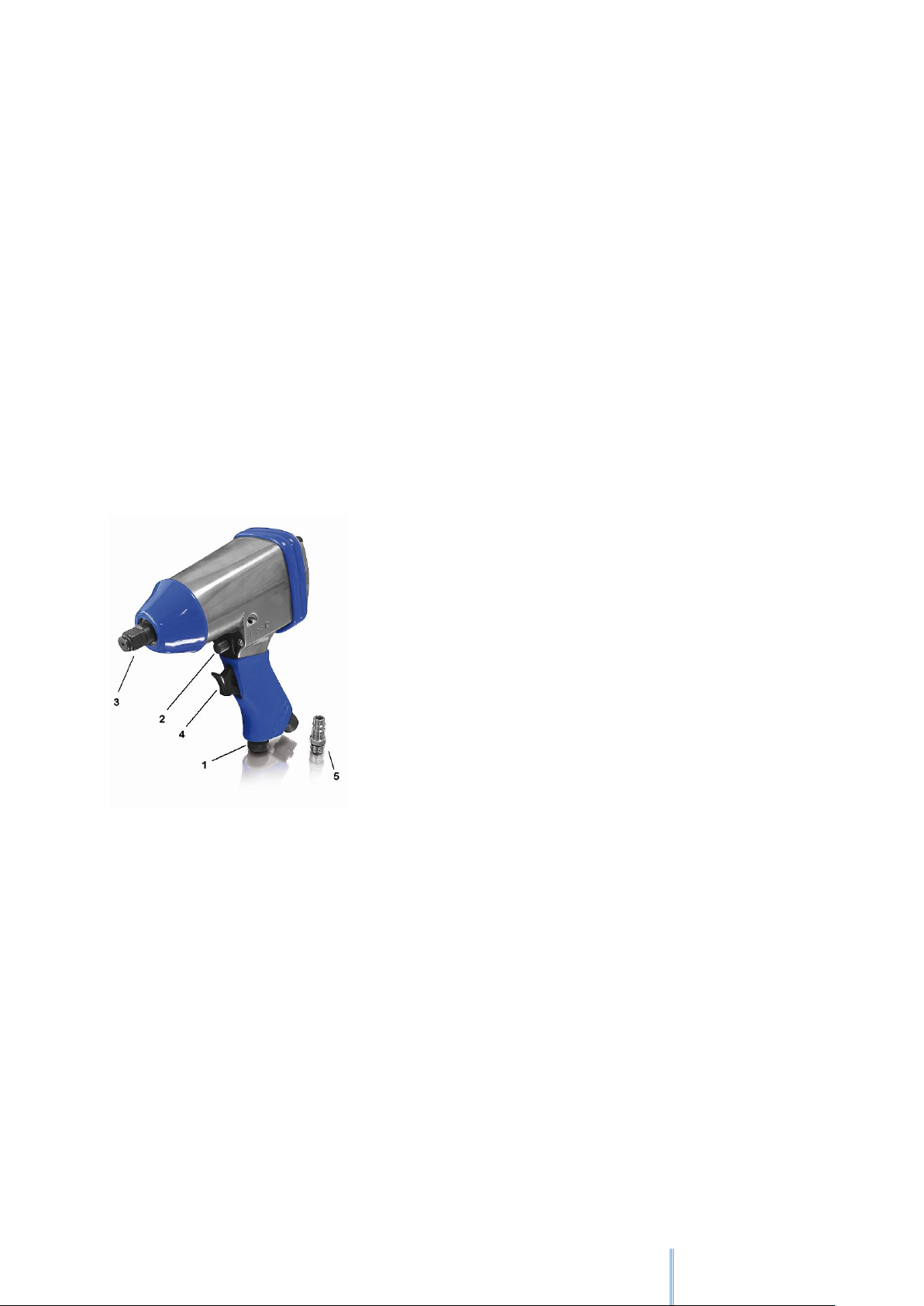

Popis přístroje:
1. Nastavovací šroub krouticího momentu
2. Přepínač P / L běh
3. Držák ořechů
4. Start / Stop
5. Přívod vzduchu
