Epson SURECOLOR SC-T3200, SURECOLOR SC-T7200, SURECOLOR SC-T7200D, SURECOLOR SC-T5200D, SURECOLOR SC-T5200 SETUP GUIDE

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series

Assembly

Montaggio

Setup Guide

Guide d’installation

Installationshandbuch

Assemblage

Montage

SC-T7200D Series/SC-T5200D Series

Assembly

Assemblage

Montage

Initial Ink Charging

Chargement initial en encre

Initiale Tintenfüllung

Eerste keer inkt bijvullen

Loading Roll Paper

Chargement de papier rouleau

Einlegen des Rollenpapiers

Rolpapier plaatsen

Montaje

Montagem

Montaggio

Montaje

Montagem

Ricarica di inchiostro iniziale

Carga inicial de tinta

Carregamento Inicial de Tinta

Caricamento di carta in rotolo

Cargar rollo de papel

Colocação do papel em rolo

Installatiehandleiding

Guida di installazione

Guía de instalación

Manual de instalação

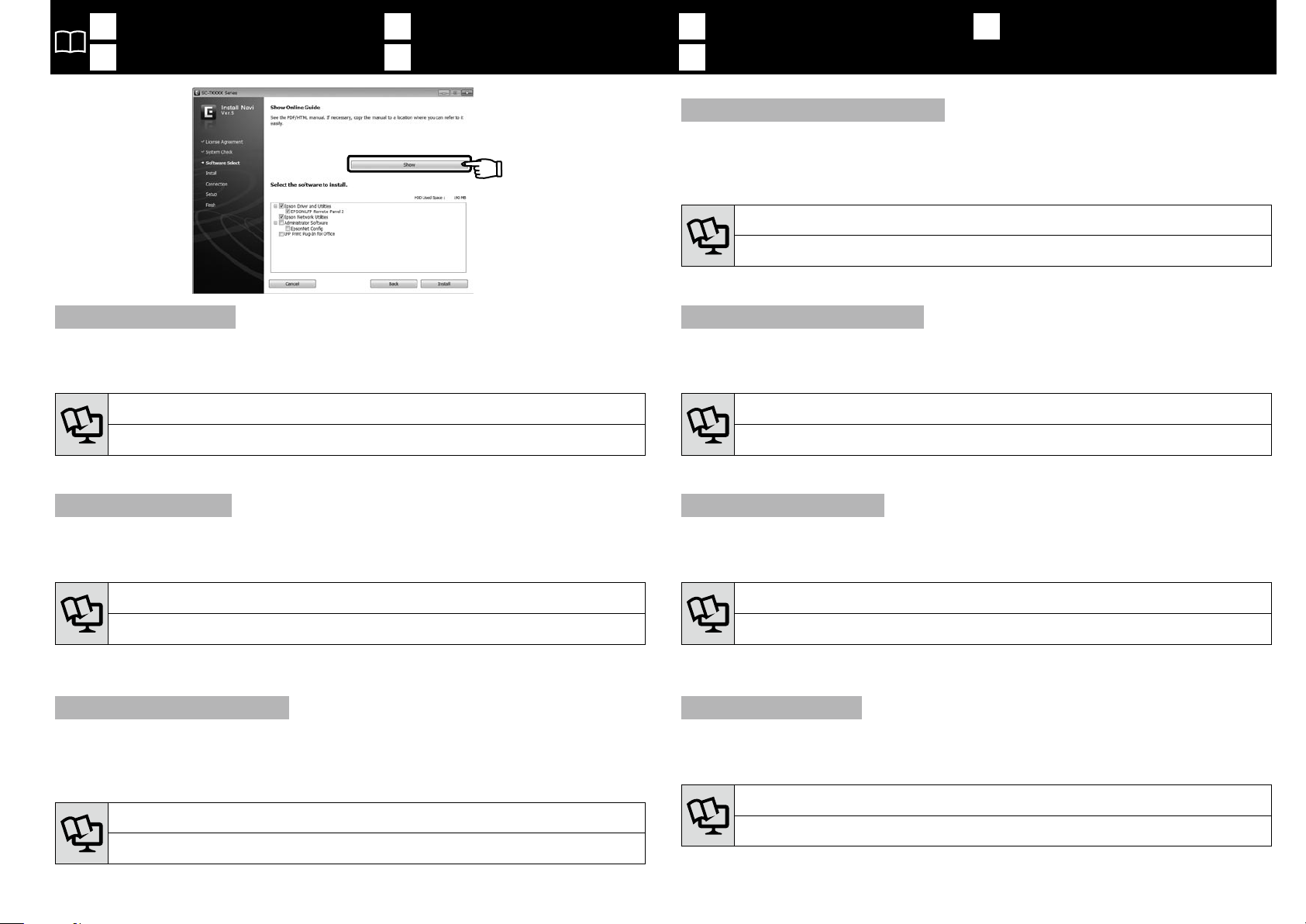

Installing the Software

Installation du logiciel

Installation der Software

De software installeren

Seeing the Online Guide

Consultation du guide en ligne

Ansehen des Online-Führers

De online handleiding bekijken

Installazione del software

Instalación del software

Instalar o Software

Visualizzazione della guida online

Consultar la guía online

Consultar o Guia Online

English / Français / Deutsch / Nederlands / Italiano / Español / Português

Instructions

Illustrations

Unless otherwise noted, the illustrations in this manual show the SC-T7200 Series.

Safety Instructions

Read these instructions in their entirety before assembling the product, and be sure to follow the safety instructions in the printer’s User’s Guide when using the product.

When using the printer

Do not block or cover the openings in the printer. ❏ Do not insert objects through the slots. Take care not to spill liquid on the printer. ❏ Use only the power cord that comes with the printer. Use of another cord may result in ﬁre or ❏ electric shock. Except as speciﬁcally explained in your documentation, do not attempt to service the printer ❏ yourself. Unplug the printer and refer servicing to qualiﬁed service personnel under the following condi- ❏ tions: The power cord or plug is damaged; liquid has entered the printer; the printer has been dropped or the cabinet damaged; the printer does not operate normally or exhibits a distinct change in performance. Do not put your hand inside the printer or touch the ink cartridges during printing. ❏

When handling the ink cartridges

Keep ink cartridges out of the reach of children and do not drink their contents. ❏ Store ink cartridges in a cool, dark place. ❏ If ink gets on your skin, wash it oﬀ with soap and water. If ink gets in your eyes, ﬂush them imme- ❏ diately with water. Do not use an ink cartridge beyond the date printed on the cartridge carton. ❏ Use up the ink cartridge within six months of installation for best results. ❏ Do not dismantle the ink cartridges or try to reﬁll them. This could damage the print head. ❏ Do not touch the ink supply port or its surrounding area and the green IC chip on the side of the ❏ ink cartridge. Doing so may aﬀect normal operation and printing.

Meaning of Symbols

Illustrations

Sauf indications contraires, les illustrations de ce manuel sont celles de la série SC-T7200.

Consignes de sécurité

Lisez entièrement ces consignes avant d’assembler le produit, et respectez bien les consignes de sécurité du Guide d’utilisation de l’imprimante lorsque vous utilisez le produit.

Lorsque vous utilisez l’imprimante

Ne bloquez pas et ne couvrez pas les ouvertures de l’imprimante. ❏ N’insérez aucun objet dans les espaces. Prenez garde à ne pas renverser de liquide sur l’imprimante. ❏ Utilisez uniquement le cordon d’alimentation fourni avec l’imprimante. L’utilisation de tout autre cor- ❏ don peut provoquer un incendie ou une électrocution. En l’absence d’instructions spéciﬁques dans la documentation, n’essayez pas de réparer l’imprimante ❏ par vous-même. Dans les cas suivants, débranchez l’imprimante et conﬁez l’entretien à un personnel qualiﬁé : la prise ❏ ou le cordon d’alimentation est endommagé ; du liquide a pénétré dans l’imprimante ; l’imprimante est tombée ou le chariot est endommagé ; l’imprimante ne fonctionne pas normalement ou fait preuve d’une baisse de performances marquée. Ne mettez pas vos mains à l’intérieur de l’imprimante et ne touchez pas les cartouches d’encre au cours ❏ de l’impression.

Lorsque vous manipulez les cartouches d’encre

Gardez les cartouches d’encre hors de portée des enfants et ne buvez pas leur contenu. ❏ Stockez les cartouches d’encre dans un endroit frais et sombre. ❏ Si vous recevez de l’encre sur la peau, lavez-la avec de l’eau et du savon. Si vous recevez de l’encre dans ❏ les yeux, rincez-les immédiatement avec de l’eau. N’utilisez pas une cartouche d’encre ayant dépassé la date limite indiquée sur l’emballage de la cartou- ❏ che. Pour de meilleurs résultats, ﬁnissez la cartouche d’encre dans un délai de six mois après son installation. ❏ Ne démontez pas les cartouches d’encre et ne tentez pas de les recharger. Cela pourrait endommager ❏ la tête d’impression. Ne touchez ni l’oriﬁce d’alimentation en encre ou la zone autour de ce dernier, ni la puce verte située ❏ sur le côté de la cartouche d’encre. Cela pourrait aﬀecter le fonctionnement normal et l’impression.

!Caution

Copyrights and Trademarks

EPSON®, EPSON EXCEED YOUR VISION, EXCEED YOUR VISION and their logos are registered trademarks or trademarks of Seiko Epson Corporation.

Cautions must be followed to avoid bodily injury.

Important : Important must be followed to avoid damage to this product.

Note : Notes contain useful or additional information on the operation of this product.

Signiﬁcation des symboles

!Attention

Copyrights et marques commerciales

EPSON®, EPSON EXCEED YOUR VISION, EXCEED YOUR VISION et leurs logos sont des marques déposées ou des marques commerciales de Seiko Epson Corporation.

Les mises en garde doivent être respectées pour éviter toute blessure corporelle.

Important : les remarques importantes doivent être respectées pour éviter d’endommager ce produit.

Remarque : les remarques contiennent des informations utiles ou supplémentaires sur le fonctionnement de ce produit.

Anleitung

Instructies

Abbildungen

Sofern nicht anders angegeben zeigen die Abbildungen in diesem Handbuch die SC-T7200-Reihe.

Sicherheitshinweise

Lesen Sie diese Anweisungen vor der Montage des Produkts in vollem Umfang und beachten Sie beim Verwenden des Produkts unbedingt die Sicherheitshinweise in dem Benutzerhandbuch des Druckers.

Beim Verwenden des Druckers

Blockieren Sie nicht die Öﬀnungen an dem Drucker und decken Sie sie nicht ab. ❏ Führen Sie keine Gegenstände durch die Schlitze ein. Achten Sie darauf, dass keine Flüssigkeit in den ❏ Drucker gelangt. Verwenden Sie nur das Netzkabel, welches mit dem Drucker mitgeliefert wird. Die Verwendung eines ❏ anderen Kabels kann zu Feuer oder elektrischen Schlägen führen. Mit Ausnahme der ausdrücklich in Ihren Unterlagen beschriebenen Verfahren, versuchen Sie nicht, den ❏ Drucker selber zu warten. Trennen Sie den Drucker und wenden Sie sich unter den folgenden Bedingungen an qualiﬁziertes ❏ Service-Personal: Das Netzkabel oder der Stecker ist beschädigt; Flüssigkeit ist in den Drucker eingedrungen; der Drucker ist heruntergefallen oder das Gehäuse wurde beschädigt; der Drucker funktioniert nicht ordnungsgemäß oder lässt eine deutliche Änderung hinsichtlich der Leistung erkennen. Halten Sie nicht Ihre Hand in den Drucker und berühren Sie nicht die Tintenpatronen während des ❏ Druckvorgangs.

Beim Umgang mit den Tintenpatronen

Bewahren Sie Tintenpatronen außerhalb der Reichweite von Kindern auf und trinken Sie nicht ihren Inhalt. ❏ Lagern Sie Tintenpatronen an einem kühlen, dunklen Ort. ❏ Wenn Tinte auf Ihre Haut gelangt, waschen Sie sie mit Seife und Wasser ab. Falls Tinte in Ihre Augen ❏ gerät, spülen Sie sie sofort mit Wasser aus. Benutzen Sie keine Tintenpatronen, deren auf der Verpackung aufgedrucktes Haltbarkeitsdatum über- ❏ schritten ist. Für die besten Ergebnisse brauchen Sie die Tintenpatrone innerhalb von sechs Monaten nach dem ❏ Einlegen auf. Zerlegen Sie die Tintenpatronen nicht und versuchen Sie nicht, sie nachzufüllen. Der Druckkopf könnte ❏ dadurch beschädigt werden.

❏ Berühren Sie nicht die Tintenzufuhröﬀnung oder ihre Umgebung und den grünen IC-Chip auf der Seite

der Tintenpatrone. Der Normalbetrieb und das Drucken könnten sonst beeinträchtigt werden.

Bedeutung der Symbole

Illustraties

Tenzij anders aangegeven, tonen de illustraties in deze handleiding het model SC-T7200.

Veiligheidsvoorschriften

Lees deze instructies volledig voor u het product monteert. Volg ook de veiligheidsvoorschriften in de Gebruikershandleiding van de printer wanneer u deze gebruikt.

Wanneer u de printer gebruikt

De openingen van de printer mogen niet worden geblokkeerd of afgedekt. ❏ Steek geen voorwerpen door de openingen. Mors geen vloeistof op de printer. ❏ Gebruik alleen het netsnoer dat bij de printer hoort. Gebruik van een ander snoer kan brand of ❏ een elektrische schok tot gevolg hebben. Tenzij dit uitdrukkelijk in uw documentatie is uitgelegd, mag u de printer niet zelf onderhouden. ❏ Trek in de volgende gevallen de stekker uit het stopcontact en doe een beroep op een onder- ❏ houdstechnicus: als het netsnoer of de stekker beschadigd is, als er vloeistof in de printer is gekomen, als de printer is gevallen of als de behuizing beschadigd is, als de printer niet normaal werkt of als er een duidelijke wijziging in de prestaties optreedt. Steek uw hand niet in de printer en raak de cartridges niet aan tijdens het afdrukken. ❏

Wanneer u de cartridges hanteert

Houd cartridges buiten het bereik van kinderen en drink niet van de inhoud. ❏ Bewaar cartridges op een koele, donkere plaats. ❏ Als u inkt op uw huid krijgt, wast u die grondig met water en zeep. Als u inkt in uw ogen krijgt, ❏ moet u uw ogen onmiddellijk uitspoelen met water. Gebruik geen cartridge na de op de verpakking vermelde datum. ❏ U krijgt de beste resultaten als u de cartridge verbruikt binnen zes maanden na installatie. ❏ Haal de cartridges niet uit elkaar en probeer ze niet opnieuw te vullen. Dit kan de printkop bes- ❏ chadigen. Raak de inkttoevoer of het gebied eromheen en de groene chip aan de zijkant van de cartridge ❏ niet aan. Dit kan de normale werking en het afdrukken beïnvloeden.

Betekenis van symbolen

!Waarschuwing

Waarschuwingen moeten worden opgevolgd om lichamelijk letsel te voorkomen.

!Vorsicht

Vorsichtsmaßnahmen müssen befolgt werden, um Körperverletzungen zu vermeiden.

Wichtig: Wichtige Hinweise müssen beachtet werden, um Schäden am Gerät zu vermeiden.

Hinweis: Hinweise enthalten nützliche oder zusätzliche Informationen zum Betrieb dieses Geräts.

Urheberrechte und Handelsmarken

EPSON®, EPSON EXCEED YOUR VISION, EXCEED YOUR VISION und ihre Logos sind registrierte Handelsmarken oder Handelsmarken von Seiko Epson Corporation.

Belangrijk: Belangrijke informatie moeten worden opgevolgd om schade aan dit product te voorkomen.

Opmerking: Opmerkingen bevatten nuttige of aanvullende informatie over het gebruik van dit product.

Auteursrechten en handelsmerken

EPSON®, EPSON EXCEED YOUR VISION, EXCEED YOUR VISION en hun respectievelijke logo's zijn geregistreerde handelsmerken van Seiko Epson Corporation.

English / Français / Deutsch / Nederlands / Italiano / Español / Português

Istruzioni

Instrucciones

Illustrazioni

Se non indicato diversamente, le illustrazioni contenute nel presente manuale mostrano la serie SC-T7200.

Istruzioni sulla sicurezza

Leggere tutte le istruzioni prima di montare il prodotto e assicurarsi di osservare le istruzioni sulla sicurezza contenute nella Guida utente della stampante durante l’utilizzo del prodotto.

Quando si usa la stampante

❏

Non bloccare o ostruire le aperture della stampante. Non inserire oggetti negli alloggiamenti. Fare attenzione a non versare liquido sulla stampante. ❏ Usare solo il cavo di alimentazione fornito con la stampante. L’utilizzo di un altro cavo di ali- ❏ mentazione potrebbe causare incendi o shock elettrico. Salvi i casi espressamente indicati nella documentazione, non eseguire mai la manutenzione ❏ personalmente della stampante. Scollegare la stampante e mettersi in contatto con il personale di servizio qualiﬁcato nei seguenti ❏ casi: il cavo di alimentazione o la spina risultano danneggiati; è penetrato del liquido all’interno della stampante; la stampante è caduta o la struttura risulta danneggiata; la stampante non funziona correttamente o si riscontra una signiﬁcativa diﬀerenza nelle prestazioni. Non inserire una mano all’interno della stampante e non toccare le cartucce d’inchiostro durante ❏ la stampa.

Quando si maneggiano le cartucce d’inchiostro

Tenere le cartucce d’inchiostro lontano dalla portata dei bambini e non berne il contenuto. ❏ Conservare le cartucce d’inchiostro in un luogo fresco e buio. ❏ Se l’inchiostro viene a contatto con la pelle, lavarlo con acqua e sapone. Se l’inchiostro viene a cont- ❏ atto con gli occhi, sciacquarli immediatamente con acqua. Non utilizzare la cartuccia d’inchiostro oltre la data stampata sulla confezione della cartuccia. ❏ Per risultati ottimali, utilizzare la cartuccia d’inchiostro entro sei mesi dall’installazione. ❏ Non smontare le cartucce d’inchiostro e non cercare di ricaricarle. Ciò potrebbe danneggiare la ❏ testina di stampa. Non toccare l’apertura di erogazione dell’inchiostro o l’area circostante e il chip IC verde sul lato della ❏ cartuccia d’inchiostro. Ciò potrebbe impedire le normali operazioni di funzionamento e la stampa.

Ilustraciones

A no ser que se disponga lo contrario, las ilustraciones de este manual corresponden a la serie SC-T7200.

Instrucciones de seguridad

Lea íntegramente estas instrucciones antes de montar este producto y cuando utilice el producto asegúrese de seguir las instrucciones de seguridad incluidas en el Manual de usuario de la impresora.

Cuando se utilice la impresora

No bloquee ni cubra las aberturas de la impresora. ❏ No introduzca objetos en las ranuras. Tenga cuidado y no derrame líquidos en la impresora. ❏ Utilice únicamente el cable de alimentación suministrado con la impresora. Si utiliza otro cable ❏ podría producirse un incendio o una descarga eléctrica. A menos que en la documentación se especiﬁque lo contrario, no intente reparar usted mismo la ❏ impresora. Desenchufe la impresora y póngase en contacto con personal de mantenimiento cualiﬁcado para ❏ realizar las tareas de mantenimiento en los siguientes casos: el enchufe o cable de alimentación están dañados; ha entrado líquido en la impresora; la impresora se ha caído o la carcasa se ha dañado; la impresora no funciona bien o presenta un cambio importante en su rendimiento. No meta las manos dentro de la impresora ni toque los cartuchos de tinta durante la impresión. ❏

Cuando se manipulen los cartuchos de tinta

❏

Mantenga los cartuchos de tinta fuera del alcance de los niños y no ingiera su contenido. Guarde los cartuchos de tinta en un lugar freso y oscuro. ❏ Si la tinta entra en contacto con la piel, lave la zona con agua y jabón. Si le entra tinta en los ojos, ❏ aclárelos inmediatamente con agua. No utilice un cartucho de tinta si ya ha pasado la fecha que aparece impresa en la caja del cartucho. ❏ Para sacar el máximo partido al cartucho de tinta utilícelo en los siguientes seis meses desde su ❏ instalación. No desmonte los cartuchos de tinta ni intente rellenarlos. De lo contrario podría dañar el cabezal de ❏ impresión. No toque el oriﬁcio de suministro de tinta ni la zona de alrededor, así como tampoco el chip IC ❏ verde que hay en el lateral del cartucho de tinta. De lo contrario podría perjudicar al funcionamiento e impresión normal.

Signiﬁcato dei simboli

!Avvertenze

EPSON®, EPSON EXCEED YOUR VISION, EXCEED YOUR VISION e i relativi logo sono sono marchi o marchi registrati di Seiko Epson Corporation.

Le avvertenze dovranno essere seguite per evitare lesioni personali.

Importante: I messaggi importanti devono essere seguiti per evitare danni al prodotto.

Nota: Le note contengono informazioni utili o supplementari sul funzionamento di questo prodotto.

Signiﬁcado de los símbolos

!Precaución

Derechos de autor y marcas registradas

EPSON®, EPSON EXCEED YOUR VISION, EXCEED YOUR VISION y sus logotipos son marcas registradas o marcas de Seiko Epson Corporation.

Las precauciones deben respetarse para evitar daños personales.

Importante: la información importante debe respetarse para evitar dañar el producto.

Nota: las notas contienen información útil o adicional sobre el funcionamiento de este producto.

Instruções

Ilustrações

Caso não haja outra indicação, as ilustrações neste manual mostram o modelo da série SC-T7200.

Instruções de Segurança

Leia estas instruções na sua totalidade antes de montar a máquina e certiﬁque-se de que está a seguir as normas de segurança descritas no Guia do Utilizador da impressora quando estiver a utilizá-la.

Ao utilizar a impressora

Não bloqueie nem cubra as aberturas na impressora. ❏ Não insira quaisquer objectos através das ranhuras. Não deixe cair líquidos sobre a impressora. ❏ Utilize apenas o cabo de alimentação fornecido com a impressora. A utilização de outro cabo ❏ pode causar incêndio ou choque eléctrico. Excepto nos casos especiﬁcamente referidos na sua documentação, não tente por si mesmo fazer ❏ intervenções na impressora. Desligue a impressora e solicite a assistência de pessoal qualiﬁcado, veriﬁcando se ocorreu ❏ alguma das seguintes situações: cabo de alimentação ou ﬁcha daniﬁcados; entrada de líquido na impressora; queda da impressora ou danos na sua cobertura; funcionamento anormal da impressora ou alteração do seu desempenho. Não ponha as mãos no interior da impressora nem toque nos cartuchos de tinta durante a im- ❏ pressão.

Ao manusear os cartuchos de tinta

Mantenha os cartuchos de tinta fora do alcance de crianças e não beba o seu conteúdo. ❏ Guarde os cartuchos de tinta em lugar fresco e escuro. ❏ Se a sua pele se sujar com tinta, lave-se com água e sabonete. Se pingar tinta nos seus olhos, ❏ lave-os imediatamente com água. Não utilize cartuchos de tinta para além da data de validade impressa na respectiva embalagem. ❏ Para obtenção de melhores resultados, utilize cada cartucho dentro de um prazo de seis meses. ❏ Não desmonte os cartuchos de tinta nem tente enchê-los novamente. Isso pode daniﬁcar a ❏ cabeça de impressão. Não toque na porta de abastecimento de tinta, na sua área circundante e no chip verde IC ao lado ❏ do cartucho de tinta. Se o ﬁzer, pode afectar o funcionamento e a impressão normal.

Signiﬁcado dos símbolos

!Cuidado

Direitos de autor e marcas comerciais

EPSON®, EPSON EXCEED YOUR VISION, EXCEED YOUR VISION e respectivos logótipos são marcas comerciais ou marcas registadas da Seiko Epson Corporation.

Devem ser respeitadas as atenções de modo a evitar danos corporais.

Importante: Importante deve ser respeitado de modo a evitar danos neste produto.

Nota: As notas incluem informações úteis ou adicionais sobre o funcionamento deste produto.

English / Français / Deutsch / Nederlands / Italiano / Español / Português

Choosing a Place for the Printer

Choix d’un emplacement pour l’imprimante

Auswahl eines Standorts für den Drucker

Een plaats voor de printer kiezen

Scegliere un luogo per la stampante

Installation space/Lieu d’installation/Installationsraum/Installatieruimte/Spazio di installazione/Espacio de instalación/Espaço de instalação

SC-T7200 Series / SC-T5200 Series SC-T3200 Series

W D H SC-T7000 Series 1768mm 1362mm 1278mm SC-T5000 Series 1565mm 1362mm 1278mm

SC-T3000 Series* 1210mm 1031mm 763mm

Before placing the printer on a platform or desk, be sure that it can support the printer’s weight of approximately 54 kg. An optional Stand (24”) is available from Epson; when using the stand, leave a space of at least 600 mm in front of the printer.

Avant de placer l’imprimante sur une plateforme ou sur un bureau, assurez-vous que l’endroit choisi peut supporter le poids de l’imprimante (environ 54 kg). Un support (24”) optionnel est disponible auprès d’Epson ; lorsque vous utilisez le support, laissez un espace d’au moins 600 mm devant l’imprimante.

Bevor Sie den Drucker auf eine Plattform oder einen Schreibtisch stellen, vergewissern Sie sich, dass sie/er das Gewicht des Druckers von etwa 54 kg tragen kann. Ein optionaler Ständer (24”) ist von Epson erhältlich; wenn der Ständer verwendet wird, lassen Sie einen Freiraum von mindestens 600 mm auf der Vorderseite des Druckers.

Voordat u de printer op een platform of bureau plaatst, moet u ervoor zorgen dat deze het gewicht van de printer, ca. 54 kg., kan dragen. Een optioneel Onderstel (24”) is verkrijgbaar bij Epson; als u de staander gebruikt, laat dan minstens 600 mm ruimte vooraan de printer.

Prima di posizionare la stampante su una piattaforma o su un tavolo, assicurarsi che sia in grado di sostenere il peso di circa 54 kg della stampante. Una Base (24”) opzionale è disponibile presso Epson; quando si usa la base, lasciare uno spazio di almeno 600 mm davanti alla stampante.

Antes de colocar la impresora sobre una plataforma o escritorio, asegúrese de que este puede soportar el peso de la impresora, que es aproximadamente de 54 kg. Hay disponible un Soporte (24”) opcional de Epson. Al emplear el soporte, deje un espacio de al menos 600 mm delante de la impresora.

Antes de colocar a impressora sobre uma plataforma ou mesa, veja se ela pode suportar um peso de aproximadamente 54 kg. Na Epson pode opcionalmente adquirir um Suporte (24”). Ao utilizar este suporte deixe um espaço mínimo de 600 mm em frente da impressora.

Selección del lugar de instalación de la impresora

Escolher um Local para a Impressora

SC-T7200D Series/SC-T5200D Series

SC-T7200D Series 1768mm 1334mm 1278mm SC-T5200D Series 1565mm 1334mm 1278mm

W D H

EN Choosing a Place for the Printer

FR Choix d’un emplacement pour l’imprimante DE Auswahl eines Standorts für den Drucker

IT Scegliere un luogo per la stampante ES Selección del lugar de instalación de la impresora

NL Een plaats voor de printer kiezen

PT Escolher um Local para a Impressora

Instructions for Placing the Printer

The ﬂat place that can leave adequate room as shown in the table for setting up the printer. In ❏ addition, more room is required for the front and rear of the printer when printing under speciﬁc conditions. For more details, see the User’s Guide. Always use the printer installed on its stand with SC-T7200 Series/SC-T5200 Series and SC-T7200D ❏ Series/SC-T5200D Series. If you place the printer unit directly on the ﬂoor or a desk, it may aﬀect normal operation or printing. Use only an outlet that meets the power requirements of this printer. ❏ Operate the printer under the following conditions: ❏ Temperature: 10 to 35°C (50 to 95°F) Humidity: 20 to 80% without condensation Even the conditions above are met, you may not print properly if the environmental conditions are not proper for the paper. See the instructions of the paper for more detailed information. Keep the printer away from drying, direct sunlight, or heat sources to maintain the appropriate humidity.

Instructions pour le placement de l’imprimante

Choisissez une surface plate permettant de laisser un espace suﬃsant pour l’installation de ❏ l’imprimante, comme indiqué sur le tableau. De plus, un espace additionnel est requis devant et derrière l’imprimante lors d’une impression sous conditions spéciﬁques. Pour plus de détails, consultez le Guide d’utilisation. Avec les séries SC-T7200/SC-T5200 et SC-T7200D/SC-T5200D, utilisez toujours l’imprimante ❏ installée sur son support. Si vous placez l’imprimante directement sur le sol ou sur un bureau, cela pourrait aﬀecter le fonctionnement normal et l’impression. Utilisez toujours une prise conforme aux besoins électriques de cette imprimante. ❏ Utilisez l’imprimante dans les conditions suivantes : ❏ Température : 10 à 35 °C Humidité : de 20 à 80 % sans condensation Même si les conditions ci-dessus sont satisfaites, vous risquez de ne pas imprimer correctement si les conditions ambiantes ne sont pas adaptées au papier. Reportez-vous aux instructions du papier pour plus d’informations. Conservez l’imprimante à l’abris du rayonnement asséchant, direct du soleil ou de sources de chaleur aﬁn de maintenir l’humidité appropriée.

Anleitung zum Aufstellen des Druckers

Ein ﬂacher Ort mit ausreichend Platz, wie in der Tabelle für die Einrichtung des Druckers an- ❏ gezeigt. Es wird außerdem mehr Platz für die Vorder- und Rückseite des Druckers benötigt, wenn unter bestimmten Bedingungen gedruckt wird. Für mehr Details, siehe das Benutzerhandbuch. Verwenden Sie bei der SC-T7200-Reihe/SC-T5200-Reihe und SC-T7200D-Reihe/SC-T5200D-Reihe ❏ den Drucker immer auf seinem Ständer montiert. Falls Sie den Drucker direkt auf den Boden oder einen Schreibtisch stellen, beeinträchtigt dies den Normalbetrieb oder das Drucken. Verwenden Sie nur eine Steckdose, die den Stromanforderungen dieses Druckers entspricht. ❏ Betreiben Sie den Drucker unter folgenden Bedingungen: ❏ Temperatur: 10 bis 35°C (50 bis 95°F) Luftfeuchtigkeit: 20 bis 80% ohne Kondensation Auch wenn die oben genannten Bedingungen erfüllt sind, kann nicht richtig gedruckt werden, wenn die Umgebungsbedingungen für das Papier nicht erfüllt sind. Lesen Sie die Anweisungen zum Papier für nähere Informationen. Halten Sie den Drucker von Trocknung, direktem Sonnenlicht oder Wärmequellen fern, um die passende Feuchtigkeit zu gewährleisten.

Instructies voor het plaatsen van de printer

De vlakke plaats moet voldoende ruimte vrijlaten zoals weergegeven in de tabel voor het install- ❏ eren van de printer. Daarnaast is meer ruimte nodig vooraan en achteraan de printer wanneer u in speciﬁeke gevallen afdrukt. Meer informatie vindt u in de Gebruikershandleiding. Gebruik altijd de staander bij een printer van het model SC-T7200/SC-T5200 en SC-T7200D/ ❏ SC-T5200D. Als u de printer rechtstreeks op de vloer of een bureau plaatst, kan dit de normale werking of het afdrukken beïnvloeden. Gebruik alleen een stopcontact dat voldoet aan de stroomvereisten van deze printer. ❏ Bedien de printer onder de volgende voorwaarden: ❏ Temperatuur: 10 tot 35°C Vochtigheid: 20 tot 80% zonder condensvorming Zelfs als aan de bovenstaande voorwaarden wordt voldaan, kunt u mogelijk niet goed afdrukken indien de omgevingsfactoren niet juist zijn voor het papier. Zie de instructies van het papier voor meer gedetailleerde informatie. Houd, om de juiste vochtigheid te behouden, de printer uit de buurt van droogte, direct zonlicht of warmtebronnen.

English / Français / Deutsch / Nederlands / Italiano / Español / Português

EN Choosing a Place for the Printer

IT Scegliere un luogo per la stampante ES Selección del lugar de instalación de la impresora

FR Choix d’un emplacement pour l’imprimante DE Auswahl eines Standorts für den Drucker

NL Een plaats voor de printer kiezen

PT Escolher um Local para a Impressora

Istruzioni per il posizionamento della stampante

Superﬁcie piana per lasciare uno spazio adeguato, come mostrato in tabella, per il montaggio ❏ della stampante. Inoltre, è richiesto più spazio per le parti anteriore e posteriore della stampante quando si stampa in condizioni speciﬁche. Per ulteriori dettagli, vedere la Guida utente. Utilizzare sempre la stampante installata sulla base con le serie SC-T7200/SC-T5200 e SC-T7200D/ ❏ SC-T5200D. Se si posiziona la stampante direttamente sul pavimento o su un tavolo, si potrebbero impedire le normali operazioni di funzionamento e la stampa. Utilizzare solo una presa in grado di soddisfare i requisiti di alimentazione di questa stampante. ❏ Far funzionare la stampante solo in presenza delle seguenti condizioni: ❏ Temperatura: da 10 a 35°C (da 50 a 95°F) Umidità: da 20 a 80% senza condensa Anche rispettando le precedenti condizioni, la stampa potrebbe non essere adeguata se le condizioni ambientali non sono adatte per la carta. Vedere le istruzioni della carta per maggiori dettagli. Tenere la stampante lontana da luoghi in cui potrebbe essiccare, dalla luce diretta del sole o da fonti di calore per mantenere il giusto grado di umidità.

Instrucciones de colocación de la impresora

Coloque la impresora sobre una superﬁcie plana y cuando la instale deje un espacio adecuado, ❏ tal y como se muestra en la tabla. Además, cuando se imprima bajo determinadas condiciones se necesitará más de espacio delante y detrás de la impresora. Para más información, consulte el Manual de usuario. Utilice siempre la impresora instalada en su soporte con la serie SC-T7200 / SC-T5200 y la serie ❏ SC-T7200D / SC-T5200D. Si coloca la impresora directamente sobre el suelo o un escritorio, puede que esto afecte al funcionamiento o impresión correcto del aparato Utilice únicamente una toma que cumpla con los requisitos de alimentación de esta impresora. ❏ Utilice la impresora en las siguientes condiciones: ❏ Temperatura: de 10 a 35 °C Humedad: de 20 a 80% sin condensación Incluso si se cumplen las anteriores condiciones, podría no ser capaz de imprimir correctamente si las condiciones ambientales no son las adecuadas para el tipo de papel. Consulte las instrucciones del papel para más información. Para poder mantener la humedad adecuada, mantenga la impresora alejada de secadoras, luz solar directa o fuentes de calor.

Instruções para a colocação da impressora

O local plano deve deixar espaço suﬁciente conforme mostra a tabela para a instalação da im- ❏ pressora. Além disso, é necessário mais espaço nos lados dianteiro e traseiro da impressora ao imprimir sob determinadas condições. Veja mais pormenores no Guia do Utilizador. Para as séries SC-T7200 /SC-T5200 e SC-T7200D /SC-T5200D, utilize sempre a impressora instalada ❏ sobre o respectivo suporte. Se colocar a impressora directamente sobre o chão ou sobre uma secretária, o seu funcionamento normal ou a impressão podem ser afectados. Utilize apenas uma tomada que corresponda aos requisitos de alimentação desta impressora. ❏ A impressora deve trabalhar sob as seguintes condições: ❏ Temperatura: 10 a 35°C (50 a 95°F) Humidade: 20 a 80% sem condensação Mesmo se estiverem reunidas as condições acima, não conseguirá imprimir adequadamente se as condições ambientais não forem as apropriadas para o papel. Veja as instruções do papel para informações mais detalhadas. Mantenha a impressora longe de secagem, luz solar directa ou fontes de calor para manter a humidade apropriada.

Unpacking Déballage Auspacken Uitpakken

EN FR DE NL

Disimballare Desembalaje Desempacotar

IT ES PT

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series

* The parts enclosed in the dashed border are not supplied with the SC-T3200 series but are included with the optional Stand (24”). * Les pièces présentées dans l’encadré en pointillé ne sont pas fournies avec la série SC-T3200, mais sont incluses avec le support (24”) optionnel. * Die Teile innerhalb des gestrichelten Rahmens werden nicht mit der SC-T3200-Reihe mitgeliefert, sind aber dem optionalen Ständer (24”) beigefügt. * De onderdelen in de gestreepte rand worden niet meegeleverd met het model SC-T3200 maar worden meegeleverd met het optionele Onderstel (24”). * Le parti incluse nel bordo tratteggiato non vengono fornite in dotazione con la serie SC-T3200, ma sono incluse con la Base (24”) opzionale. * Las piezas de dentro del borde punteado no se incluyen con la serie SC-T3200, sino con el Soporte (24”) opcional. *

As partes dentro do limite tracejado não são fornecidas com a série SC-T3200 mas estão incluídas no Suporte (24”) opcional.

English / Français / Deutsch / Nederlands / Italiano / Español / Português

EN Unpacking IT Disimballare ES DesembalajeFR Déballage DE Auspacken PT DesempacotarNL Uitpakken

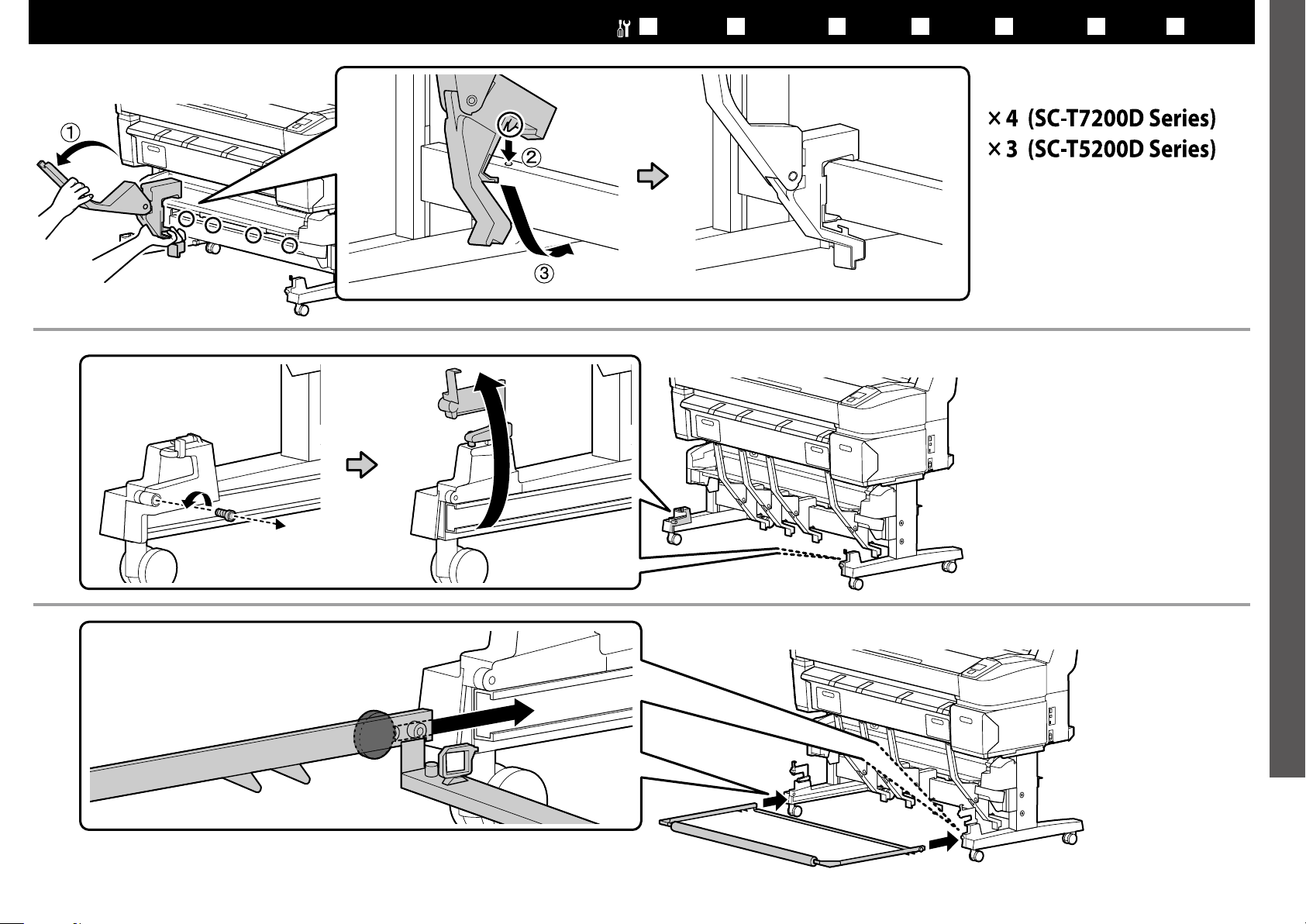

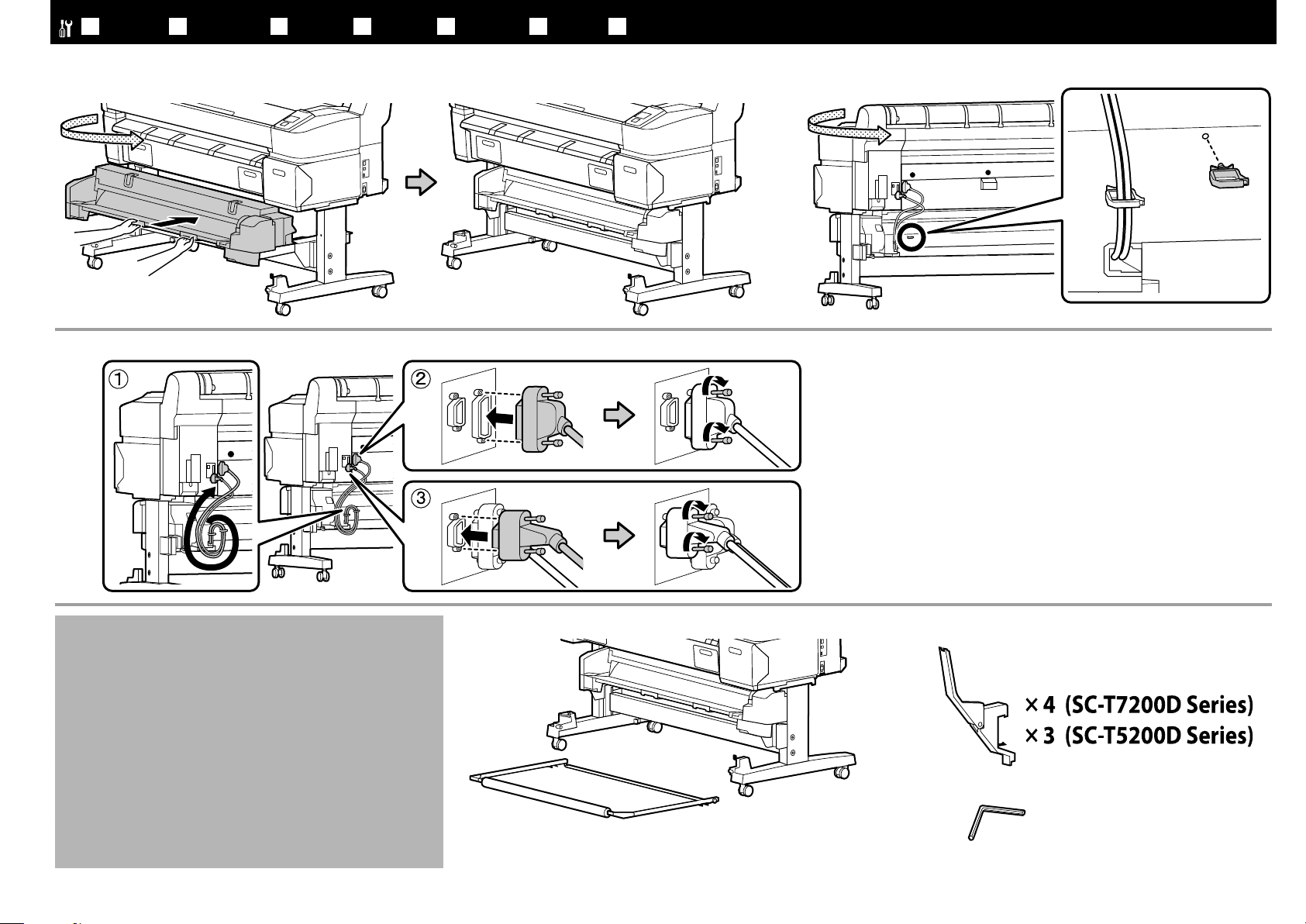

SC-T7200D Series/SC-T5200D Series

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series

Assembly

Montaggio

For the assembly method of the SC-T7200D Series/SC-T5200D Series, see page 21 and later.

Pour connaître le mode d’assemblage de la série SC-T7200D/SC-T5200D, reportez-vous aux pages 21 et suivantes.

Informationen über die Montagemethode der SC-T7200D-Reihe/SC-T5200D-Reihe ﬁnden Sie auf Seite 21 und den nachfolgenden Seiten.

Voor de montagewijze van de SC-T7200D/SC-T5200D, raadpleeg pagina 21 en volgende.

Per il metodo di montaggio delle serie SC-T7200D/SC-T5200D, vedere a pagina 21 e successive.

Para ver el modo de montaje de las series SC-T7200D / SC-T5200D, consulte la página 21 y posteriores.

Assemblage

Montaje

Montage

Montagem

Montage

Consulte a página 21 e seguintes para a montagem dos modelos das séries SC-T7200D /SC-T5200D.

! Caution:

!Attention:

!Vorsicht:

!Waarschuwing:

!Avvertenze:

!Precaución:

!Cuidado:

Before assembling the printer, clear the work area by putting away the removed packing materials and bundled items.

Avant d’assembler l’imprimante, nettoyez la zone de travail en éloignant tous les matériaux d’emballage et les éléments fournis.

Bevor Sie den Drucker montieren, räumen Sie die Arbeitsﬂäche frei, indem Sie die Verpackungsmaterialien entfernen.

Maak de werkruimte vrij voor het monteren van de printer door de verwijderde verpakkingsmaterialen en gebundelde onderdelen op te bergen.

Prima di assemblare la stampante, pulire l’area di lavoro rimuovendo i materiali d’imballo e confezionamento.

Antes de montar la impresora, limpie el área de trabajo retirando los materiales de embalaje extraídos y los elementos incluidos.

Antes de montar a impressora, arrume a área de trabalho, removendo os materiais de embalagem e itens agrupados.

English / Français / Deutsch / Nederlands / Italiano / Español / Português

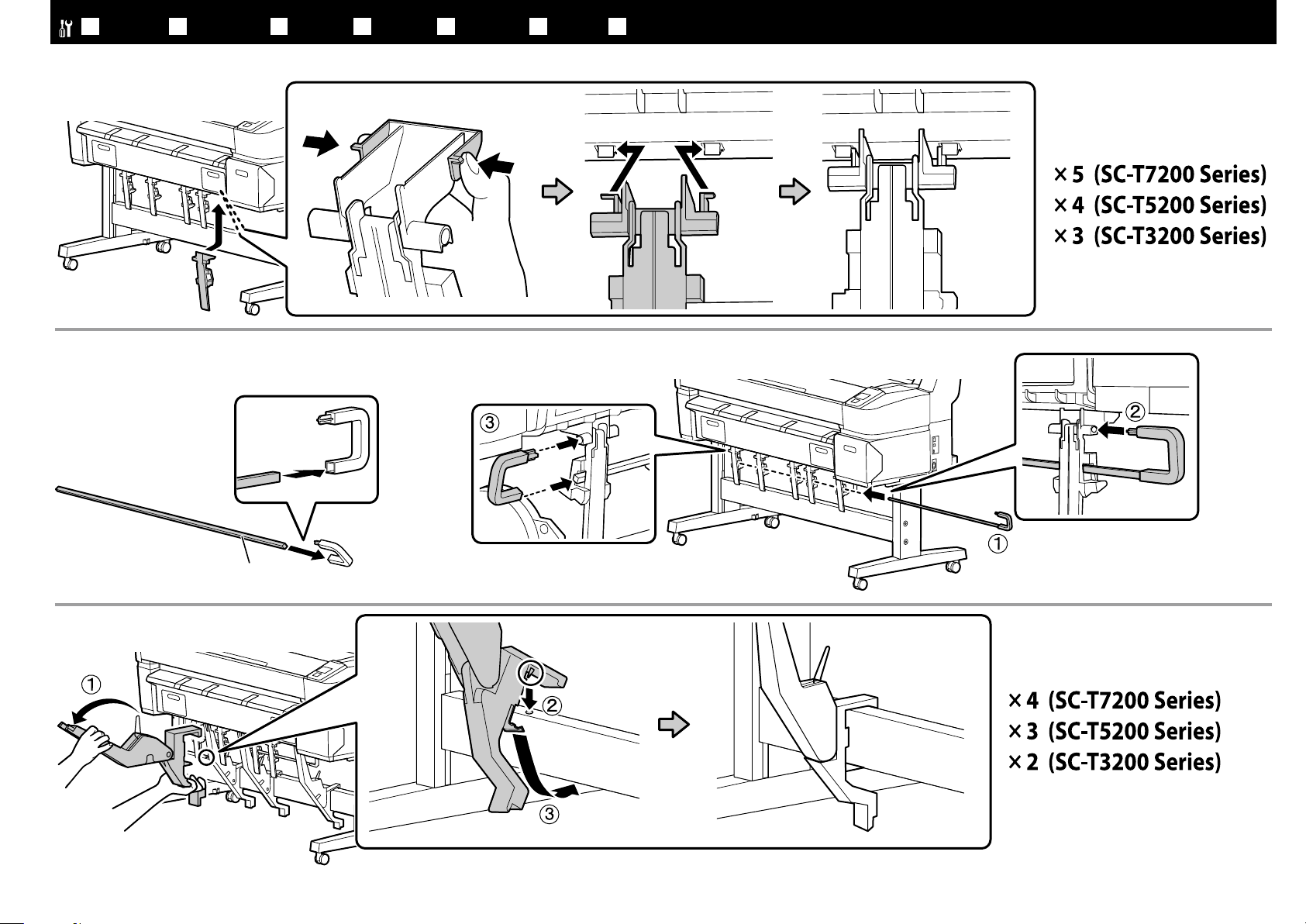

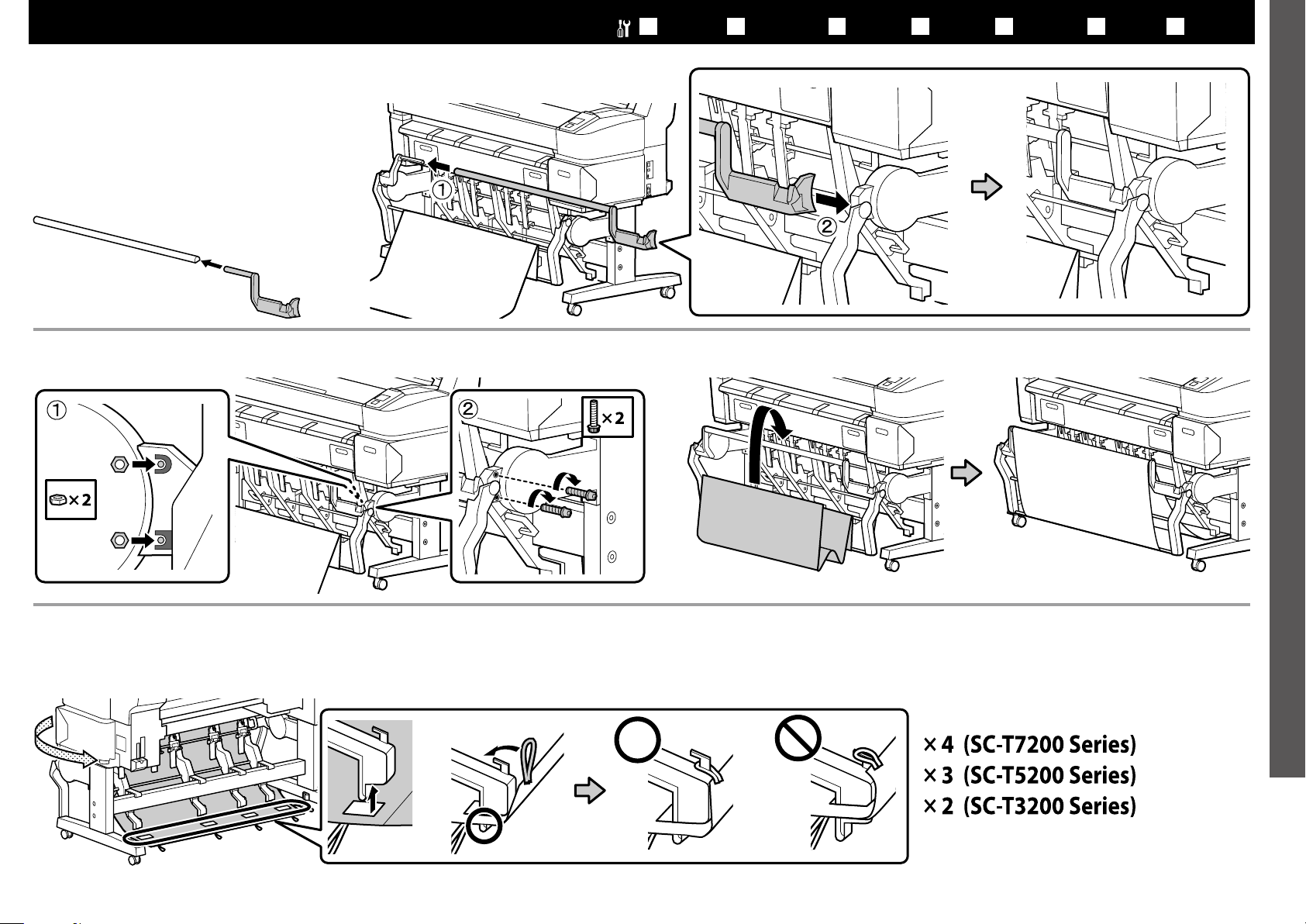

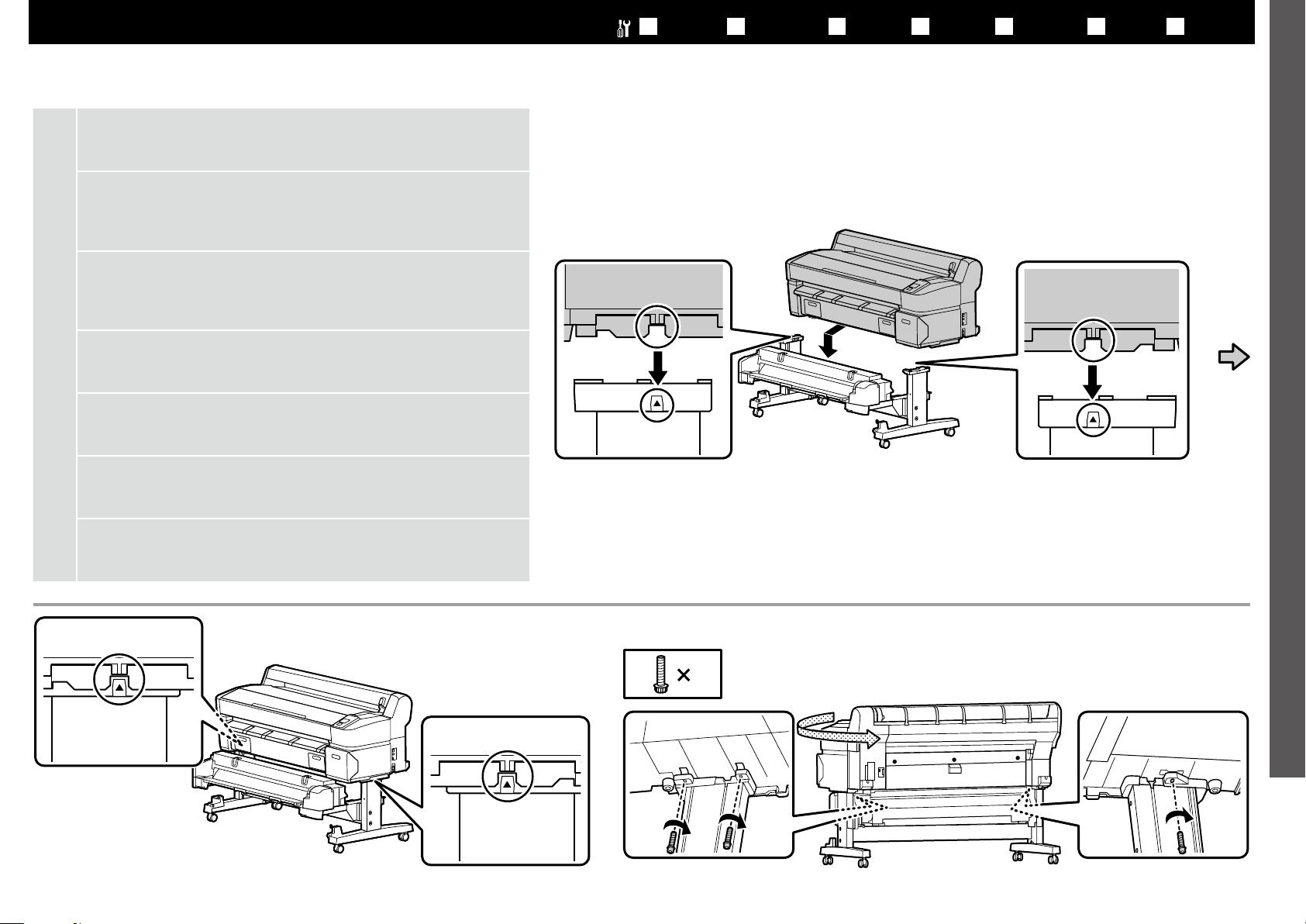

Assembly Assemblage Montage Montage

EN FR DE NL

Montaggio Montaje Montagem

IT ES PT

If you are not using the SC-T3200 series with an optional Stand (24”), proceed to “Initial Ink Charging”. ❏ It is recommended to assemble the stand by a group of three. ❏

Si vous n’utilisez pas la série SC-T3200 avec un support (24”) optionnel, procédez au « Chargement initial en encre ». ❏ Trois personnes sont nécessaires à l’assemblage du support. ❏

Falls Sie nicht die SC-T3200-Reihe mit einem optionalen Ständer (24”) verwenden, fahren Sie mit „Initiale Tintenfüllung“ fort. ❏ Es wird empfohlen, den Ständer mit einer Gruppe von drei Personen zu montieren. ❏

Als u het model SC-T3200 niet gebruikt met een optioneel Onderstel (24”), ga dan verder naar “Eerste keer inkt bijvullen”. ❏ Het is raadzaam het onderstel door drie mensen te laten monteren. ❏

Se non si utilizza la serie SC-T3200 con una Base (24”) opzionale, procedere a “Ricarica di inchiostro iniziale”. ❏ Si raccomanda di assemblare la base con un gruppo di tre. ❏

Si no utiliza la serie SC-T3200 con un Soporte (24”) opcional, continúe con “Carga inicial de tinta”. ❏ Se recomienda utilizar tres personas para montar el soporte. ❏

Se não estiver a utilizar a série SC-T3200 com um Suporte (24”) opcional, avance para o “Carregamento Inicial de Tinta”. ❏ Recomenda-se a montagem do suporte por um grupo de três pessoas. ❏

Stand

Support

Ständer

Onderstel

Base

Soporte

Suporte

EN Assembly IT Montaggio ES MontajeFR Assemblage DE Montage PT MontagemNL Montage

[1]

[3]

[2]

!Caution:

!Attention:

!Vorsicht:

!Waarschuwing:

!Avvertenze: !Precaución:

Always secure the casters of the stand except when moving the printer.

Verrouillez toujours les roulettes du support, sauf lors du déplacement de l’imprimante.

Sichern Sie immer die Transportrollen des Ständers, es sei denn, Sie bewegen den Drucker.

Zet de wieltjes van de staander altijd vast, tenzij u de printer verplaatst.

Fissare sempre le ruote pivotanti della base, tranne quando si sposta la stampante.

Asegure siempre las ruedas del soporte, excepto cuando mueva la impresora.

Printer Installation

Installation de l’imprimante

Druckerinstallation

Printerinstallatie

Installazione della stampante

Instalación de la impresora

Instalação da Impressora

!Cuidado:

Trave sempre as rodinhas do suporte excepto quando deslocar a impressora.

English / Français / Deutsch / Nederlands / Italiano / Español / Português

EN Assembly IT Montaggio ES MontajeFR Assemblage DE Montage PT MontagemNL Montage

[1]

!Caution:

!Attention:

!Vorsicht:

!Waarschuwing:

!Avvertenze:

!Precaución:

!Cuidado:

When carrying the printer, use at least 2 persons for SC-T3200 Series, 4 persons for SC-T5200 Series and SC-T7200 Series. ❏ When lifting the printer, place your hands at the locations indicated in the illustrations. ❏

Lors du déplacement de l’imprimante, prévoyez au moins deux personnes pour la série SC-T3200 et quatre personnes pour la série SC-T5200 et SC-T7200. ❏ Pour soulever l’imprimante, placez les mains aux endroits indiqués sur les illustrations. ❏

Wenn Sie den Drucker tragen, setzen Sie mindestens 2 Personen für die SC-T3200-Reihe und 4 Personen für die SC-T5200-Reihe und die SC-T7200-Reihe ein. ❏ Wenn Sie den Drucker anheben, halten Sie Ihn an den Stellen, die in der Abbildung angegeben sind. ❏

Draag de printer van het model SC-T3200 met minstens 2 personen, de modellen SC-T5200 en SC-T7200 met minstens 4 personen. ❏ Als u de printer optilt, plaats uw handen dan op de plaatsen die worden aangegeven op de illustraties. ❏

Per trasportare la stampante, usare almeno 2 persone per la serie SC-T3200, 4 persone per le serie SC-T5200 e SC-T7200. ❏ Per sollevare la stampante, posizionare le mani sui punti indicati nelle illustrazioni. ❏

Cuando transporte la impresora, recurra al menos a 2 personas para llevar la serie SC-T3200, y a 4 personas para la serie SC-T5200 y la serie SC-T7200. ❏ Cuando levante la impresora, coloque las manos en los puntos que se indican en las imágenes. ❏

Ao transportar a impressora, utilize pelo menos duas pessoas para o modelo da série SC-T3200 e quatro pessoas para os modelos das séries SC-T5200 e SC-T7200. ❏ Ao levantar a impressora, ponha as suas mãos nos locais indicados nas ilustrações. ❏

SC-T7200 Series / SC-T5200 Series SC-T3200 Series

10 6

[2]

[3]

EN Assembly IT Montaggio ES MontajeFR Assemblage DE Montage PT MontagemNL Montage

Paper Basket

Hamac à papier

Papierablage

Papieropvang

Basket di raccolta carta

Soporte para el papel

Receptor de papel

English / Français / Deutsch / Nederlands / Italiano / Español / Português

+ 33 hidden pages
