Epson BrightLink 575Wi, BrightLink 585Wi, PowerLite 570, PowerLite 575W, PowerLite 580 Installation Guide

...

Installation Guide Guide d’installation

Safety Instructions

For your safety, read all the instructions in this guide before using the wall mount. Incorrect handling that ignores instructions in this guide could damage the wall mount or could result in personal injury or property damage. Keep this installation guide on hand for future reference.

Read the safety instructions in the User's Guide for your projector and follow the instructions in this document.

Explanation of Symbols

The warning marks shown below are used throughout this installation guide to prevent personal injury or property damage. Make sure you understand these warnings when reading this installation guide.

Warning

Caution

This symbol indicates information that, if ignored, could possibly result in personal injury or even death due to incorrect handling.

This symbol indicates information that, if ignored, could possibly result in personal injury or physical damage due to incorrect handling.

This symbol indicates related or useful information.

Symbol indicating an action that must not be done

Symbol indicating an action that should be done

Safety Precautions for Installation

Warning

The wall mount is designed specifically for mounting a projector to a wall. If anything other than a projector is mounted, the weight may result in damage.

If the wall mount falls, it could cause personal injury or property damage.

The installation work (wall mounting) should be performed by specialists who have technical knowledge and ability. Incomplete or incorrect installation could cause the wall mount to fall and cause personal injury or property damage.

Follow the instructions in this guide when installing the wall mount.

If the instructions are not followed, the wall mount may fall, resulting in personal injury or property damage.

Handle the power cord carefully.

Incorrect handling may cause fire or electric shock. Observe the following precautions when handling:

• Do not handle the power plug with wet hands.

• Do not use a power cord that is damaged or modified.

• Do not pull the power cord with too much force when routing the cable through the wall mount.

Do not install the wall mount in a place where it might be subjected to vibration or shock.

Vibration or shock could cause damage to the projector or mounting surface. It could also cause the wall mount or projector to fall and cause personal injury or property damage.

Install the wall mount so that it can sufficiently support the weight of the projector and wall mount, and resist any horizontal vibration. Use M10 nuts and bolts and make sure to use appropriate wall anchors for your wall type.

Nuts and bolts smaller than M10 could cause the wall mount to fall. Epson accepts no responsibility for any damage or injury caused by lack of wall strength or inadequate installation.

The installation work should be performed by at least two qualified service personnel. If you need to loosen any screws during installation, be careful not to drop the wall mount.

If the wall mount or projector falls, it could cause personal injury or property damage.

Warning

When you mount the projector on the wall with the wall mount, the wall requires enough strength to hold the projector and the wall mount.

This wall mount should be installed on a concrete wall. Confirm the weight of the projector and the wall mount before installation, and maintain the strength of the wall. If the wall is not strong enough, reinforce the wall before installation.

Inspect the wall mount on a regular basis to ensure there are no broken parts or loose screws.

If there are any broken parts, stop using the wall mount immediately. If the wall mount or projector falls, it could cause personal injury or property damage.

Never modify the wall mount.

Do not hang on the wall mount or hang a heavy object on the wall mount.

If the projector or wall mount falls, it could cause personal injury or property damage.

Do not use adhesives, lubricants, or oils to install or adjust the wall mount. If you use adhesives to prevent the screws from loosening or things such as lubricants or oils on the part of the projector attached to the slide plate, the case may crack and cause the projector to fall, resulting in personal injury or property damage.

Tighten all screws firmly after adjustment.

Otherwise, the projector or wall mount may fall and cause personal injury or property damage.

Never loosen the bolts and nuts after installation.

Confirm that the screws have not become loose on a regular basis. If you find any loose screws, tighten them firmly. Otherwise, the projector or wall mount may fall and cause personal injury or property damage.

When performing wiring, make sure the cable does not come into contact with any screws or bolts.

Handling the cable incorrectly may cause fire or electric shock.

English

Caution

Do not install the wall mount in a location where the operating temperature for your projector model may be exceeded. Such an environment may damage the projector.

Install the wall mount in a place free from excessive dust and humidity to prevent the lens or optical components from becoming dirty.

Do not use excessive force when adjusting the wall mount.

The wall mount may break, resulting in personal injury.

Location

• Before installing the projector, verify the power supply wiring for the installation location.

• Install the projector away from other electric devices such as fluorescent lights or air conditioners. Some

kinds of fluorescent lights could interfere with the remote control of the projector.

• Install the projector away from direct sunlight and other bright light sources.

• It is recommended to keep VGA computer cable length less than 65 ft (20 meters) to reduce external

noise.

About This Installation Guide

This guide describes how to mount the ultra-short-throw projectors BrightLink 575Wi/585Wi/575Wi+/585Wi+ and PowerLite 570/575W/580/585W to a wall using the included Epson wall mount.

1 Package Contents

s 5

2 Specifications

3 Connecting Devices

4 Positioning the Projector

1. Installation worksheet for projecting on a pre-installed wall-mounted board

2. Installation worksheet for projecting on a plain wall

3. Installation measurements in inches

4. Installation measurements in millimeters

5 Installing the Projector

1. Disassemble the parts

2. Assemble the parts

3. Install the wall plate on the wall

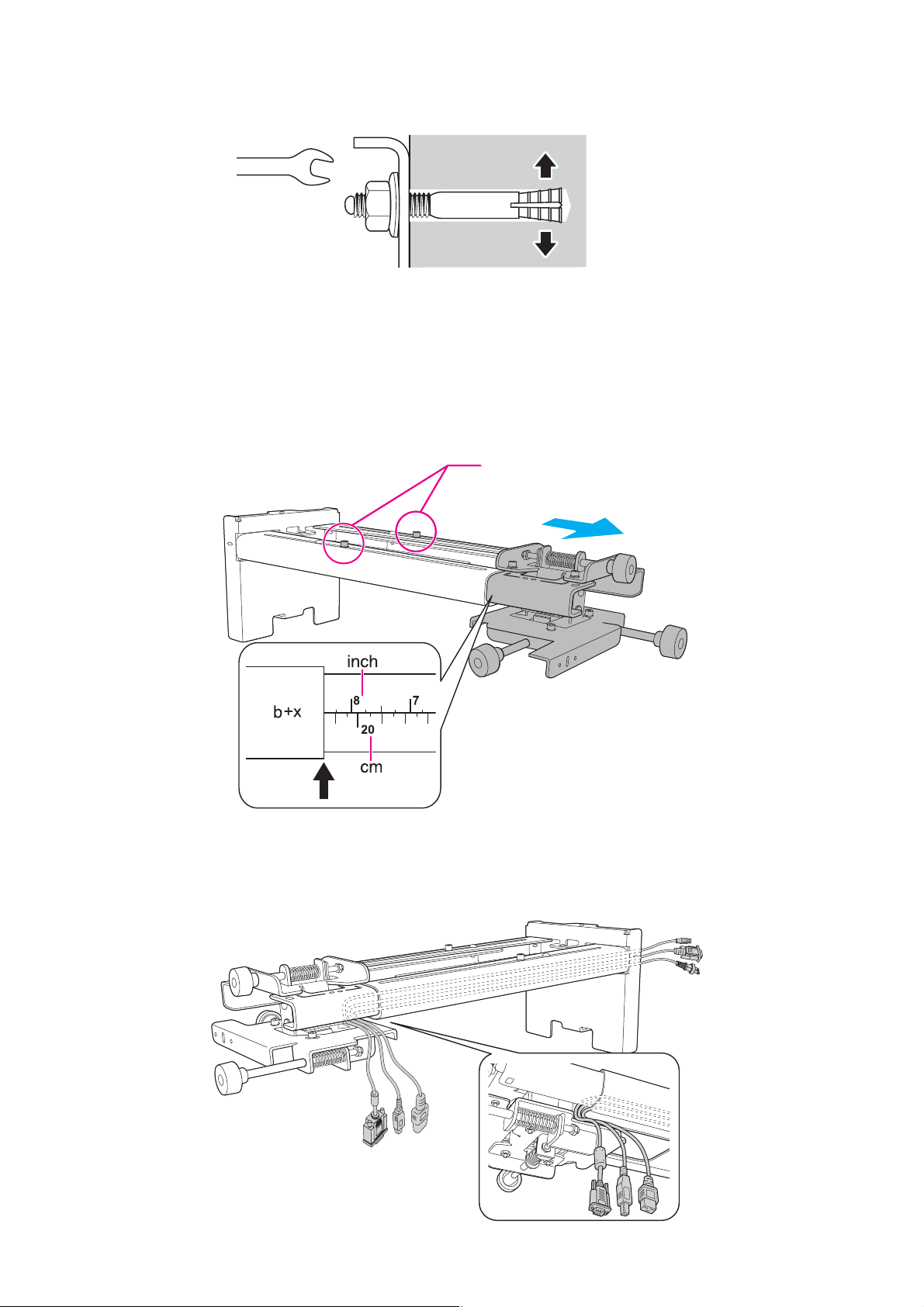

4. Determine the projection distance and pull out the slider

5. Route the cables through the wall mount arm

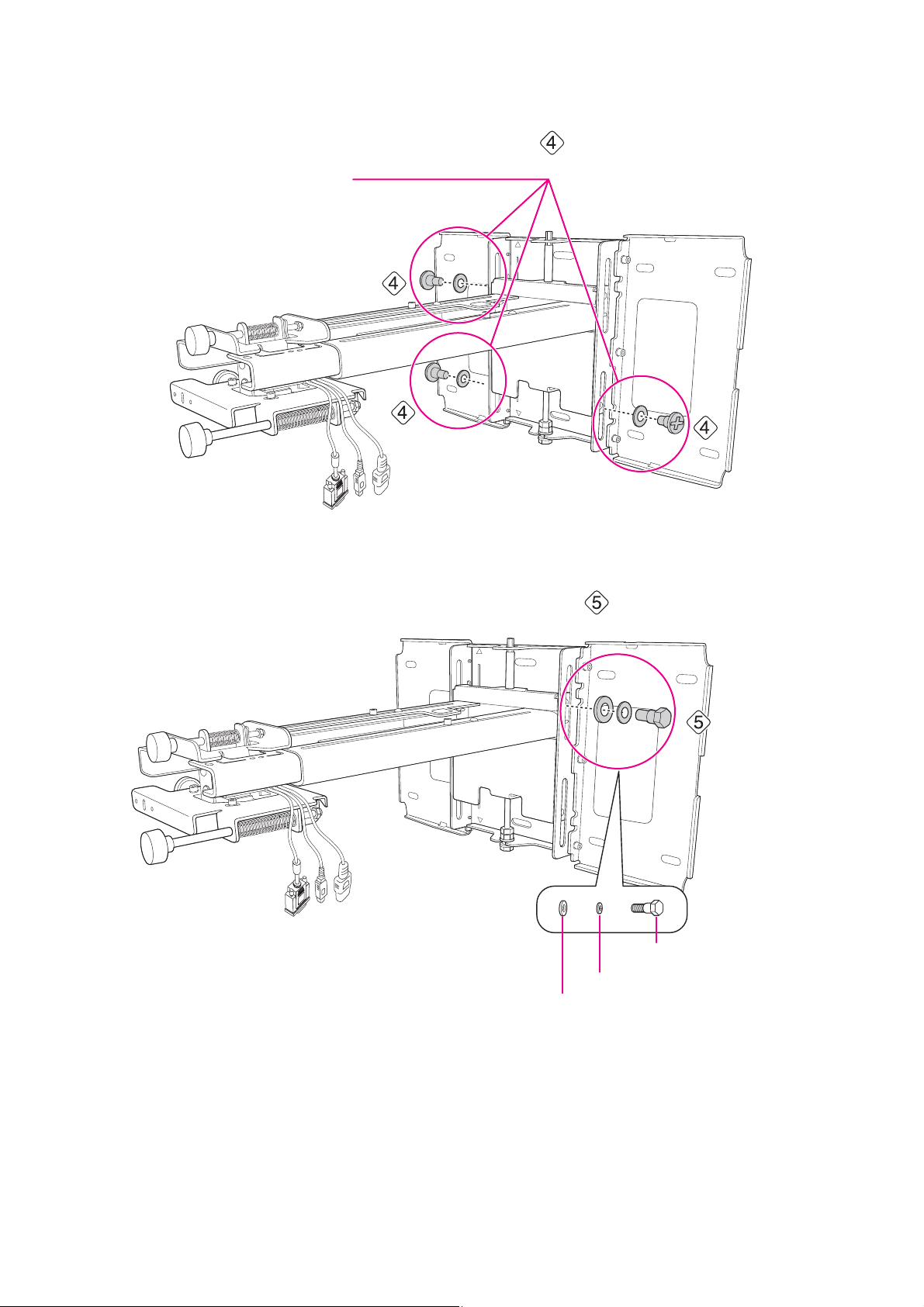

6. Attach the mount arm to the wall plate

s 6

s 8

s 9

s 23

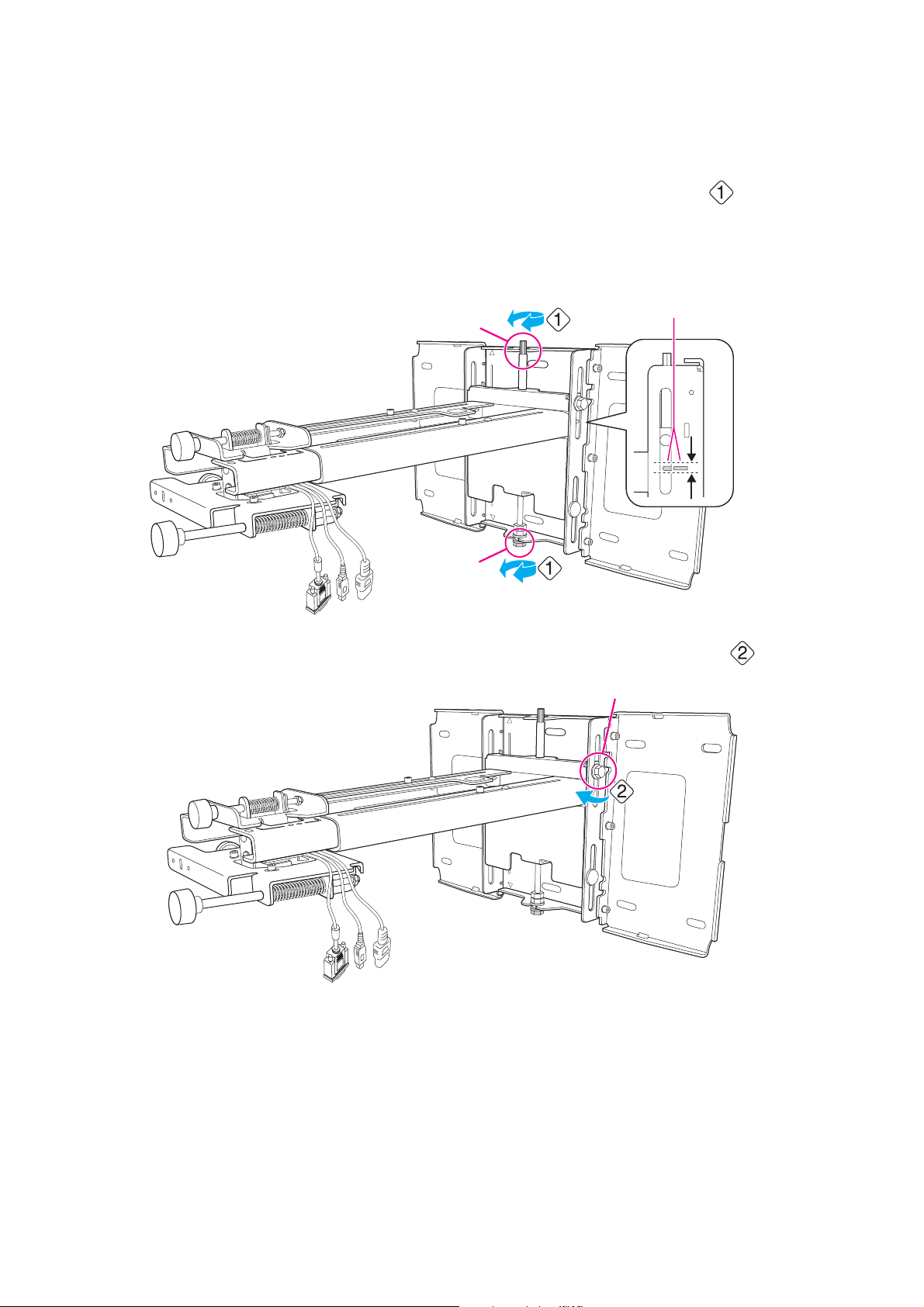

7. Adjust the vertical slide position of the arm

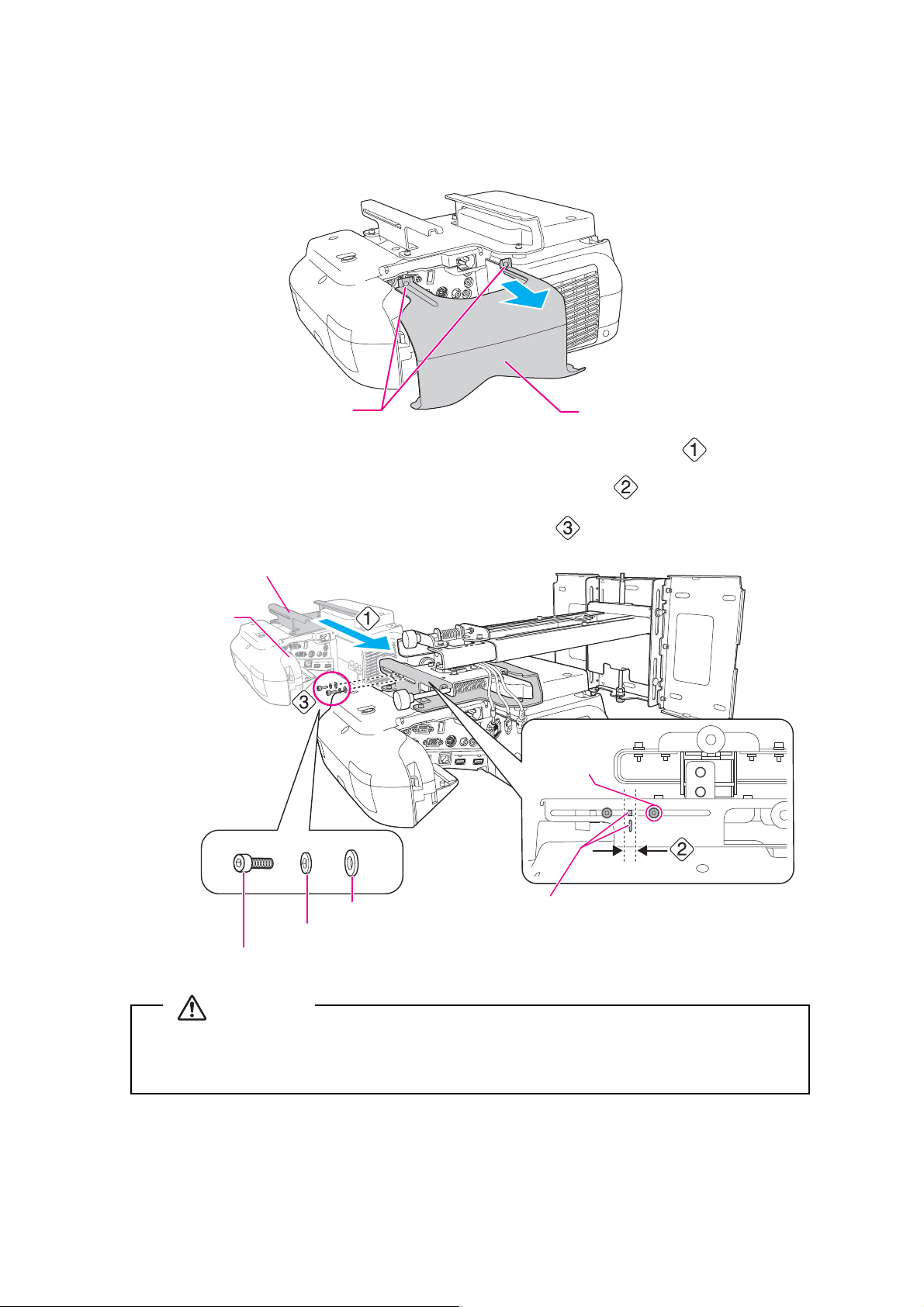

8. Attach the projector to the wall mount

9. Connect the power cord and other cables to the projector

6 Adjusting the Image

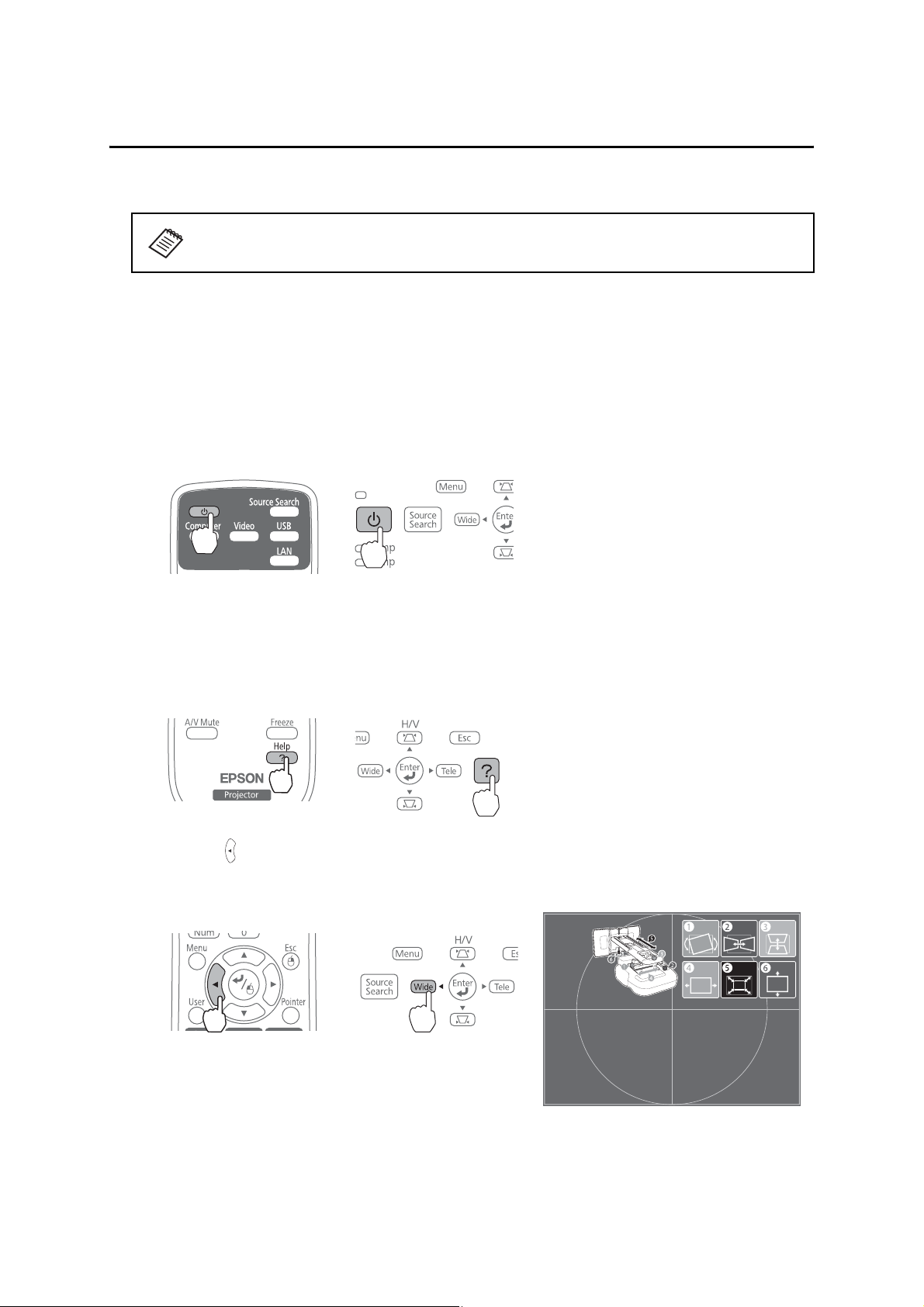

1. Turn on the projector

2. Display the test pattern

3. Change the aspect ratio if necessary

4. Adjust the focus

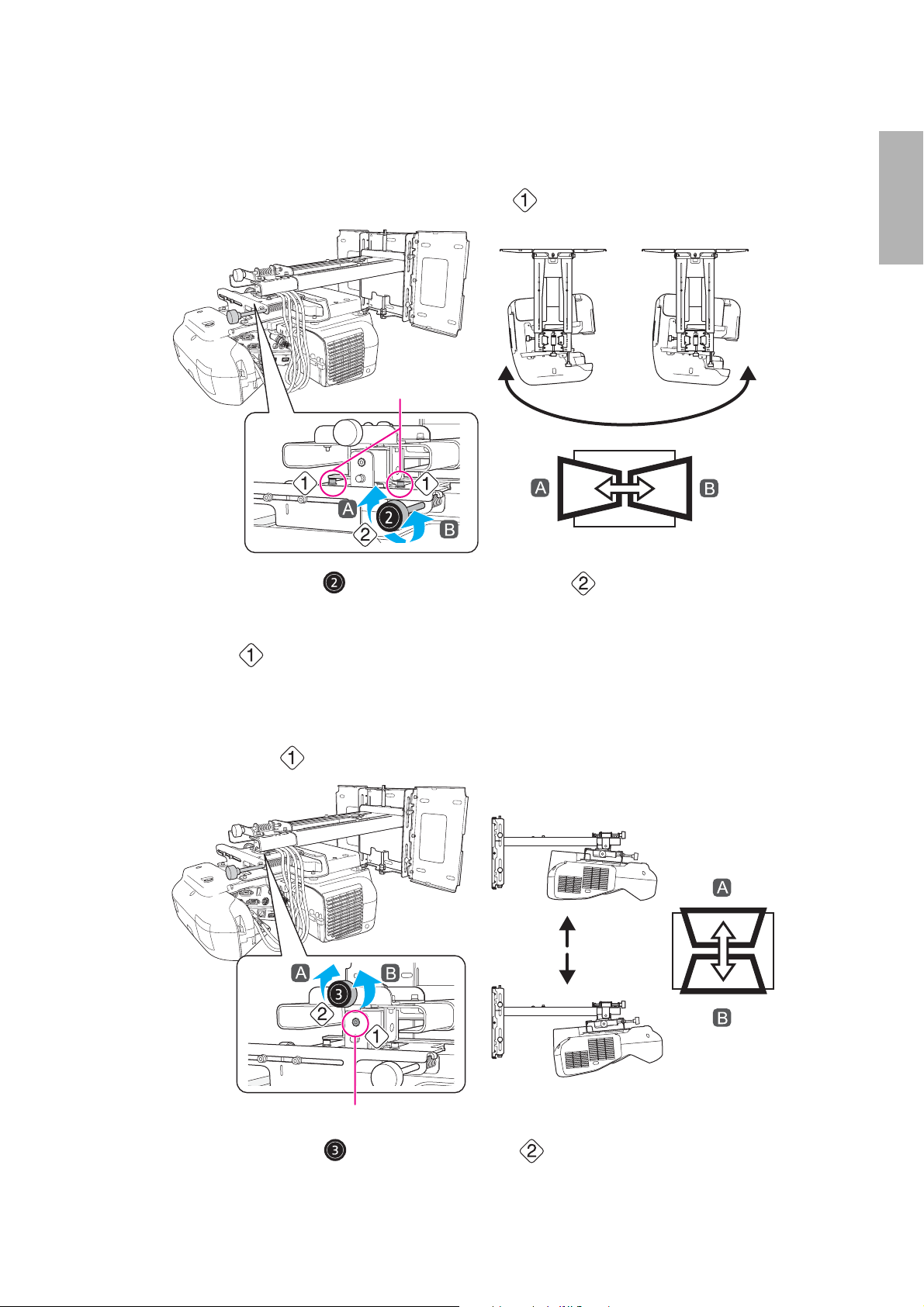

5. Use the adjustment knob on the left side to adjust the horizontal roll

6. Use the adjustment knob on the right side to adjust the horizontal rotation

7. Use the adjustment knob on the top to adjust the vertical tilt

8. Adjust the horizontal slide

9. Adjust the forward/backward slide

10. Adjust the vertical slide

11. Turn off the display of the test pattern

s 34

7 Attaching the Covers

1. Attach the wall plate cover and end cap

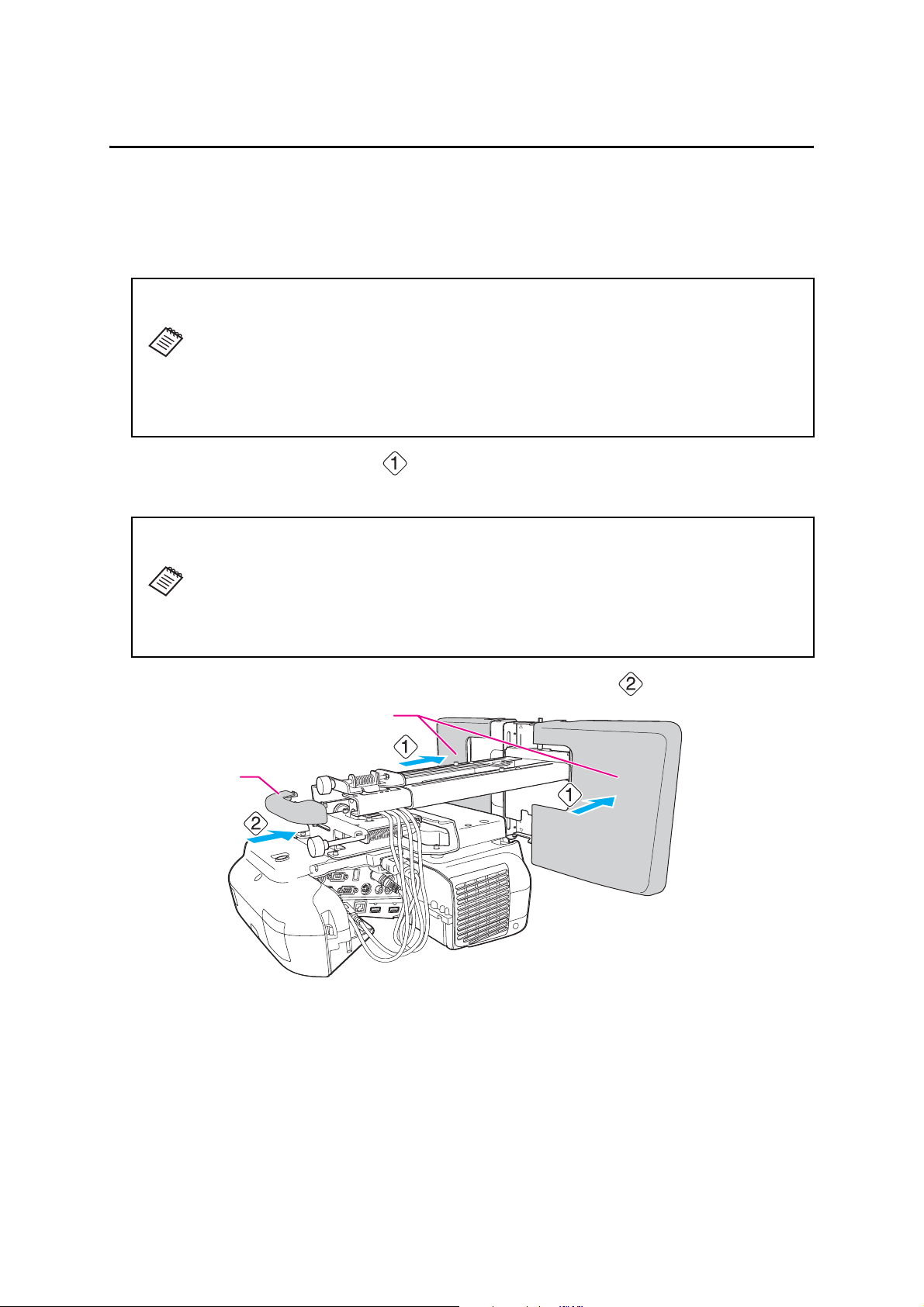

2. Attach the cable cover to the projector

s 40

1 Package Contents

Wall mount

3-axis adjustment unit and slide plate (attached when shipped)

English

Wall plate

Hexagonal shaft

Wall plate cover extender

Wall plate cover

Hexagon wrench (for M4)

VGA computer cable (may be included with projector or wall mount)

Shape Name Quantity Application

M4 x 12 mm hexagon socket head cap bolt with washer/spring washer

M6 x 20 mm hexagon shoulder bolt with washer/ spring washer

M6 x 20 mm cross recessed head shoulder screw with plastic washer

End cap

Open-ended wrench

13 mm (for M8 and M6) x

6 mm (for hexagonal

shaft)

Template sheet

(for installing the wall plate)

6 For wall plate assembly

4 For 3-axis adjustment unit/wall mount

installation

4 For slide plate/projector installation

2 For slide plate/3-axis adjustment unit

installation (secured when shipped)

1 For wall mount/wall plate installation

• Use the bolts or screws supplied with the wall mount to install it as directed in this guide. Do not

substitute these bolts with any other types.

• You need to use commercially available M10 x 60 mm anchors (at least 3) to attach the wall plate to the

wall.

• Gather the tools and parts you need before you begin installation, including a #3 cross-head screwdriver.

2 Specifications

Item Specification Additional information Reference

Page

Wall mount weight (including the 3-axis adjustment unit, slide plate, wall plate, wall plate cover, wall plate cover extender, and end cap)

Approx. 18.5 lb (8.4 kg)

Wall mount: 6.6 lb (3.0 kg) 3-axis adjustment unit: 2.6 lb (1.2 kg) Slide plate: 1.8 lb (0.8 kg) Wall plate: 6.0 lb (2.7 kg) Wall plate cover and end cap: 0.9 lb (0.4 kg) Wall plate cover extender: 0.6 lb (0.3 kg)

Maximum load capacity 15.4 lb (7 kg) — —

Vertical slide adjustment range ± 1.5 in. (38 mm) — Refer to the

Horizontal slide adjustment range ± 1.8 in. (45 mm) — Refer to the

Forward/backward slide adjustment range

0 to 14.2 in. (360 mm)

Arm slide adjustment range: 0 to 10.7 in. (273 mm) Adjustment from 3-axis adjustment unit installation position: 3.4 in. (87 mm)

Horizontal roll adjustment range ± 3° Fine adjustments possible with adjustment knob

Horizontal rotation adjustment

± 8° Fine adjustments possible with adjustment knob

range

Vertical tilt adjustment range ± 3° Fine adjustments possible with adjustment knob

—

illustration below

illustration on page 7

Refer to the illustration on page 7

s 36

s 37

Wall plate

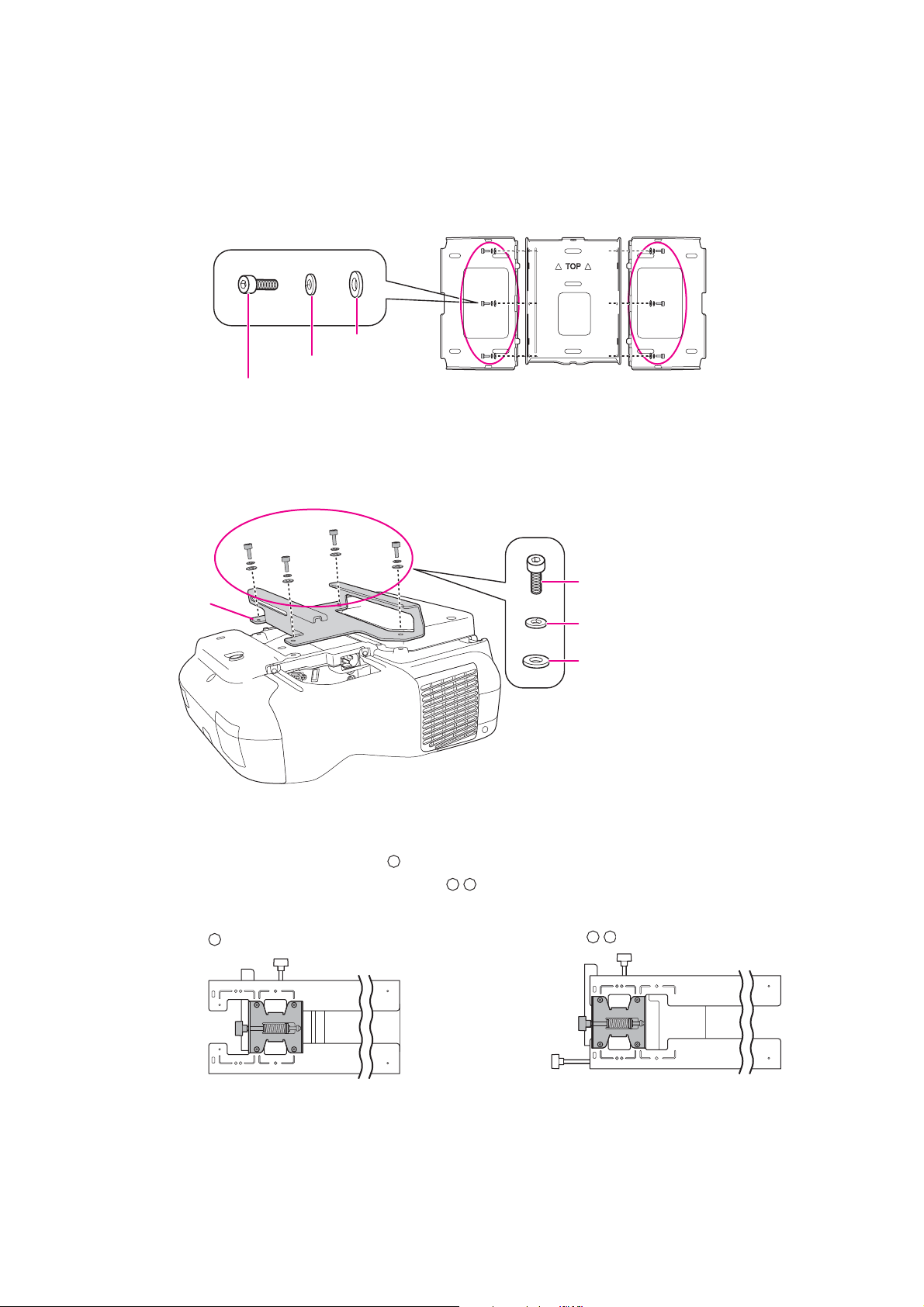

The wall plate is in three pieces when shipped. Use the included M4 x 12 mm bolts (x6) to attach the separate pieces together before mounting the projector. See page 24 for instructions.

5.1 in. (130 mm)

1.2 in.

1.0 in. (25 mm)

3.2 in. (80 mm)

(30.6 mm)

4.2 in. (106.5 mm)

19.5 in. (496 mm)

3.1 in.

(79 mm)

2.4 in. (60 mm)

4.6 in. (117 mm)

8.8 in. (223 mm)

1.3 in. (33 mm)

6.3 in. (160 mm)

9.7 in. (246 mm)

8.7 in. (222 mm)

8.4 in. (213 mm)

Vertical slide adjustment range

1.5 in. (38 mm)

Horizontal slide adjustment range

English

1.8 in. (45 mm)

Forward/backward slide adjustment range

Arm slide adjustment range

10.7 in. (273 mm)

Adjustment from 3-axis adjustment unit installation position

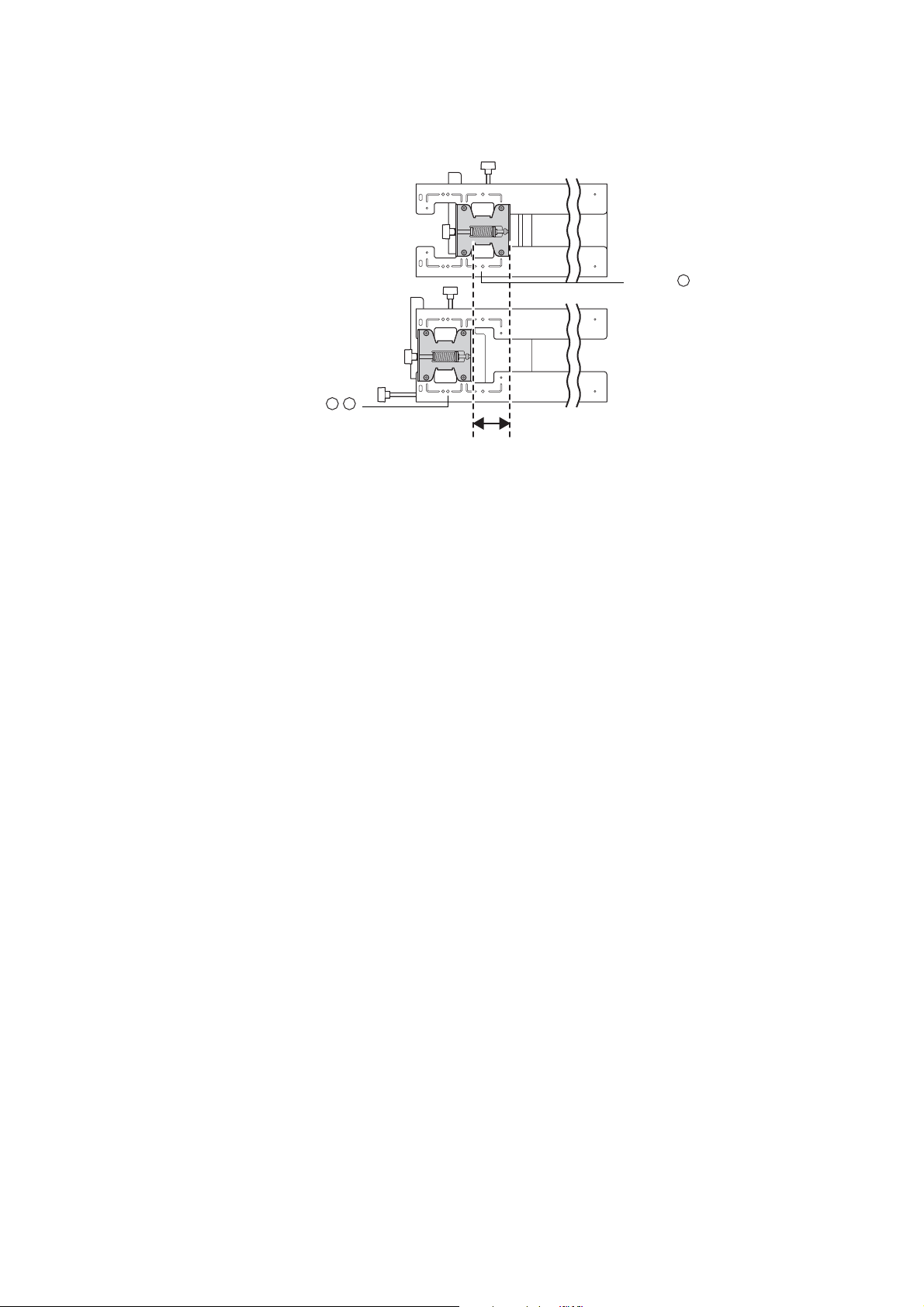

By changing the installation position of the 3-axis adjustment unit to the front or back, you can adjust the installation position of the projector.

When the screen size is less than 75 inches, install it at the position marked with a stamp on the mount arm.

When the screen size is 75 inches or more, install it at the position marked with a stamp on the mount arm.

To see these stamps, you need to remove the two top screws and slide out the arm extension.

stamp

3.4 in. (87 mm)

3Connecting Devices

Make sure you have the power cord, computer cable, and other parts at the location where the wall mount is to be installed.

Make sure you also have all necessary cables for devices, such as a document camera or microphone, that you will connect to the projector. For details, refer to the online User’s Guide.

Connection Example

External speakers

Microphone

Document camera (Epson DC-06)

Audio cable (not included)

LAN device

LAN cable (not included)

Computer cable (for computer video output)

Computer

USB cable (for Easy Interactive Functio on BrightLink models only)

Dedicated USB cable (supplied with document camera)

For Interactive Use (BrightLink 575Wi/585Wi/575Wi+/585Wi+ only)

When interacting with a computer, you need a USB cable. However, when using the projector's built-in toolbar, you do not need a USB cable.

4 Positioning the Projector

BrightLink 575Wi/585Wi/575Wi+/585Wi+ and PowerLite 575W/585W can project up to 100 inches diagonally for a WXGA image or 88 inches diagonally for an XGA image. PowerLite 570/580 can project up to 93 inches diagonally for an XGA image. You can project onto a pre-installed whiteboard or directly onto a plain wall. The height of the included wall mount determines the maximum image size and how high the image appears on the wall or whiteboard. The distance of the projector from the wall (once it is mounted on the adjustable arm of the wall mount) also affects image size and position.

If you are planning to project on a whiteboard, the image may not fill the entire board, depending on the aspect ratio. If you match the image height to the board’s height, gaps may appear on the sides of the board.

Use the following worksheets to determine the proper location of the wall plate on the wall. If you are projecting onto a pre-installed whiteboard, use the worksheet below. If you are projecting on a plain wall, use the worksheet on page 10.

Installation worksheet for projecting on a pre-installed wall-mounted board

English

1. Measure the ceiling height (distance from the floor to the ceiling). _____

2. Measure the height of the board’s image area (h). _____ (h)

3. Measure the width of the board’s image area (w). _____ (w)

4. Measure the distance from the floor to the bottom of the board’s image area (f). _____ (f)

5. Measure the distance from the ceiling to the top of the board’s image area (d). _____ (d)

6. Measure the thickness of the board (distance from the projection surface to the wall) (x). _____ (x)

10 in. (254 mm)—height of wall plate plus cover

Required distance from top of image area to bottom holes of wall plate (c)

Height of image area (h)

Diagonal size of image area (S)

Distance from ceiling to top of image area (d)

Width of image area (w)

Distance from floor to bottom of image area (f)

7. Determine the aspect ratio of the board or of the images that will be projected. For new computers or laptops, this will most likely be WXGA (16:10). For older equipment, this will most likely be XGA (4:3). You may need to consult your IT department for this information.

___ 4:3 XGA ___ 16:10 WXGA ___ 16:9 Widescreen

8. Using the tables on pages 14 to 21 for your aspect ratio and desired image height (h), find the required distance between the top of the image area and the bottom holes of the wall plate (c).

_____ (c)

9. Determine the position for your projector installation by adding the values for (f), (h), and (c), plus an additional 10 inches for the height of the wall plate plus the cover.

If the ceiling height of your room (as noted in step 1) does not meet the minimum ceiling height required for your board, you may need to select a smaller image size or move the board to a lower position on the wall.

10. After confirming your image size, use tape or a pencil to mark the distance (c) from the top of the image area on the board to the bottom holes of the wall plate.

11. Align the line (horizontal) on the template sheet with the (c) mark, then align the center line on the template sheet with the center of the image area. Follow the instructions on page 23 to install the projector.

Installation worksheet for projecting on a plain wall

1. Measure the ceiling height (distance from the floor to the ceiling). _____

2. Determine the desired aspect ratio of the image. For new computers or laptops, this will most likely be WXGA (16:10). For older equipment, this will most likely be XGA (4:3). You may need to consult your IT department for this information.

___ 4:3 XGA ___ 16:10 WXGA ___ 16:9 Widescreen

3. Using the tables on pages 14 to 21 for your aspect ratio, select the largest image size available for your ceiling height.

Image height (h) Image width (w)

_____ (f) _____ (h) _____ (c) +10

inches

_____ total

_____ (h) _____ (w)

4. Determine the desired distance from the floor to the bottom of the image area (f).

The recommended minimum distance is 30 inches. Images appearing less than 28 inches from the floor may be obstructed for some viewers.

5. Find the top of the projected image area by adding distances (f) and (h). _____

6. Use the tables on pages 14 to 21 to determine the required distance from the top of the image area to the bottom holes of the wall plate (c). _____ (c)

7. Add: Required distance from top of image area to bottom holes of wall plate (c) Height of image area (h) Distance from floor to bottom of image area (f ) Height of wall plate plus cover

If the total exceeds the ceiling height, you will need to reduce the image size or reduce the distance from the floor to the bottom of the image area.

_____ (f)

_____ (c) _____ (h) _____ (f) +10

_____ total

inches

10 in. (254 mm) —height of wall plate plus cover

Required distance from top of image area to bottom holes of wall plate (c)

Distance from ceiling to top of image area (d)

English

Ceiling height

Height of image area (h)

Diagonal image size (S)

Width of image area (w)

Distance from floor to bottom of image area (f)

8. After confirming your image size, use tape or a pencil to mark the distance (c) from the top of the image area on the board to the bottom of the wall plate.

9. Align the line (horizontal) on the template sheet with the (c) mark, then align the center line on the template sheet with the center of the image area. Follow the instructions on page 23 to install the projector.

The tables on the following pages provide installation information for all supported image sizes. The minimum ceiling height is based on an image 30 inches from the floor; if the image is lower, the minimum ceiling height is reduced by the corresponding measurement.

Use the worksheets, the illustrations, and the information in the tables on the following pages to determine the projection distance and placement of the wall plate. The recommended range for projection distance (a) as shown on the following pages is 2.5 to 12.2 inches (62 to 311 mm).

Diagonal image size and mounting position

The numbers on the slider measure (b) are the same as the projection distance (a) when the diagonal image size (S) is 75 inches or more. Because the installation position of the projector changes when (S) is less than 75 inches, the numbers for (a) and (b) differ.

2.8 in. (70.5 mm)

8.6 in. (218 mm)

Distance from wall to projection surface

Offset value for the position of the center of the screen and the center of the wall plate

Wall plate

Projection surface

In order to see the stamp and the numbers on the slider scale, you need to slide out the arm extension.

When the diagonal image size is 75 inches or more, mount the 3-axis adjustment unit at the position marked with a stamp.

When the diagonal image size is less than 75 inches, mount the 3-axis adjustment unit at the position marked with a stamp.

Distance from projection surface to wall plate

The distance (c) from the projection surface to the wall plate is the number given when the vertical slide is set to the base position, as shown below.

Match the notch on the wall mount to the position of the stamp on the wall plate.

Base position

Stamp on plate

Notch on mount arm

The measurements may differ depending on the location where you place the projector.

When projecting in Tele, the quality of the projected images may decrease. When using BrightLink 575Wi/585Wi/575Wi+/585Wi+ or PowerLite 575W/585W to

project images at a 4:3 aspect ratio, the images are resized automatically and the quality of the projected images may decrease.

English

Distance

Slider

Min.


Min.

Distance

Slider

from top

scale

projection

height

width

ceiling

from top of

scale

to wall

plate (c)

of image

(b)

mark

distance (a)

(h)

(w)

height*

(c)

image to

wall plate

(b)

mark

16:10 WXGA 4:3 XGA 16:9 Widescreen

Min.

projection


height

width


Min.

ceiling

Distance

from top of

scale

Slider

Min.

projection


height

distance (a)

(h)

(w)

height*

image to

mark

distance (a)

(h)

78.7 42.4 31.8 2.5 5.9 6.9 — — — — — —

79.4 43.2 32.4 2.7 6.1 7.0 — — — — — —

80.1 44.0 33.0 3.0 6.4 7.1 — — — — — —

80.8 44.8 33.6 3.3 6.7 7.2 — — — — — —

81.5 45.6 34.2 3.6 7.0 7.3 — — — — — —

82.3 46.4 34.8 3.8 7.3 7.5 — — — — — —

83.0 47.2 35.4 4.1 7.6 7.6 77.5 51.4 28.9 2.6 6.0 8.5

(c)

wall plate

(b)

(w)

width


Min.

ceiling

height*

(S)

Diagonal

image size

Installation Measurements in Inches for BrightLink 575Wi/585Wi/575Wi+/585Wi+ and PowerLite 575W/585W

54” ———— ——

53” ———— ——

55” ———— ——

56” ———— ——

57” ———— ——

58” ———— ——

78.7 50.9 31.8 2.5 5.9 6.9 83.7 48.0 36.0 4.4 7.8 7.7 78.1 52.3 29.4 2.9 6.3 8.7

59” ———— ——

60”

79.3 51.7 32.3 2.7 6.1 7.0 84.4 48.8 36.6 4.7 8.1 7.8 78.7 53.2 29.9 3.1 6.5 8.8

79.9 52.6 32.9 3.0 6.4 7.1 85.1 49.6 37.2 5.0 8.4 7.9 79.3 54.0 30.4 3.4 6.8 8.9

80.6 53.4 33.4 3.2 6.6 7.2 85.8 50.4 37.8 5.2 8.7 8.0 80.0 54.9 30.9 3.6 7.0 9.1

81.2 54.3 33.9 3.4 6.9 7.3 86.6 51.2 38.4 5.5 8.9 8.2 80.6 55.8 31.4 3.9 7.3 9.2

81.8 55.1 34.4 3.7 7.1 7.4 87.3 52.0 39.0 5.8 9.2 8.3 81.2 56.7 31.9 4.1 7.6 9.3

82.5 56.0 35.0 3.9 7.4 7.5 88.0 52.8 39.6 6.1 9.5 8.4 81.8 57.5 32.4 4.4 7.8 9.5

83.1 56.8 35.5 4.2 7.6 7.6 88.7 53.6 40.2 6.3 9.8 8.5 82.5 58.4 32.9 4.6 8.0 9.6

83.7 57.7 36.0 4.4 7.8 7.7 89.4 54.4 40.8 6.6 10.0 8.6 83.1 59.3 33.3 4.9 8.3 9.7

84.4 58.5 36.6 4.7 8.1 7.8 90.2 55.2 41.4 6.9 10.3 8.8 83.7 60.1 33.8 5.1 8.5 9.9

85.0 59.4 37.1 4.9 8.3 7.9 90.9 56.0 42.0 7.2 10.6 8.9 84.3 61.0 34.3 5.4 8.8 10.0

85.6 60.2 37.6 5.1 8.6 8.0 91.6 56.8 42.6 7.4 10.9 9.0 85.0 61.9 34.8 5.6 9.1 10.2

86.3 61.1 38.2 5.4 8.8 8.1 92.3 57.6 43.2 7.7 11.1 9.1 85.6 62.8 35.3 5.9 9.3 10.3

86.9 61.9 38.7 5.6 9.1 8.2 93.0 58.4 43.8 8.0 11.4 9.2 86.2 63.6 35.8 6.1 9.6 10.4

87.5 62.8 39.2 5.9 9.3 8.3 93.8 59.2 44.4 8.3 11.7 9.4 86.8 64.5 36.3 6.4 9.8 10.6

88.2 63.6 39.7 6.1 6.1 8.4 94.5 60.0 45.0 8.5 8.5 9.5 87.5 65.4 36.8 6.6 6.6 10.7

88.8 64.4 40.3 6.4 6.4 8.5 95.2 60.8 45.6 8.8 8.8 9.6 88.1 66.2 37.3 6.9 6.9 10.8

61”

62”

63”

64”

65”

66”

67”

68”

69”

70”

71”

72”

73”

74”

75”

76”

Distance

from top

scale

Slider

of image

mark

to wall

plate (c)

(b)

Min.

projection


height

width


Min.

ceiling

Distance

from top of

scale

Slider

Min.

projection


height

distance (a)

(h)

(w)

height*

image to

mark

distance (a)

(h)

English

9.1 9.1 12.0

9.4 9.4 12.2

9.6 9.6 12.3

9.9 9.9 12.5

10.2 10.2 12.6

10.4 10.4 12.7

10.7 10.7 12.9

41.7

42.2

42.7

43.1

43.6

44.1

44.6

(c)

wall plate

(b)

16:10 WXGA 4:3 XGA 16:9 Widescreen

width


Min.

ceiling

Distance

from top of

scale

Slider

Min.

projection


height

width


Min.

ceiling

(w)

height*

image to

mark

distance (a)

(h)

(w)

height*

wall plate

(b)

(c)

90.1 66.1 41.3 6.9 6.9 8.8 96.6 62.4 46.8 9.4 9.4 9.8 89.3 68.0 38.2 7.4 7.4 11.1

90.7 67.0 41.9 7.1 7.1 8.9 97.4 63.2 47.4 9.7 9.7 10.0 90.0 68.9 38.7 7.6 7.6 11.2

91.4 67.8 42.4 7.3 7.3 9.0 98.1 64.0 48.0 9.9 9.9 10.1 90.6 69.7 39.2 7.9 7.9 11.4

92.0 68.7 42.9 7.6 7.6 9.1 98.8 64.8 48.6 10.2 10.2 10.2 91.2 70.6 39.7 8.1 8.1 11.5

92.6 69.5 43.5 7.8 7.8 9.2 99.5 65.6 49.2 10.5 10.5 10.3 91.8 71.5 40.2 8.4 8.4 11.6

93.3 70.4 44.0 8.1 8.1 9.3 100.2 66.4 49.8 10.8 10.8 10.4 92.5 72.3 40.7 8.6 8.6 11.8

93.9 71.2 44.5 8.3 8.3 9.4 100.9 67.2 50.4 11.0 11.0 10.5 93.1 73.2 41.2 8.9 8.9 11.9

94.5 72.1 45.0 8.6 8.6 9.5 101.7 68.0 51.0 11.3 11.3 10.7 93.7 74.1

95.2 72.9 45.6 8.8 8.8 9.6 102.4 68.8 51.6 11.6 11.6 10.8 94.3 75.0

95.8 73.8 46.1 9.1 9.1 9.7 103.1 69.6 52.2 11.9 11.9 10.9 95.0 75.8

96.4 74.6 46.6 9.3 9.3 9.8 103.8 70.4 52.8 12.1 12.1 11.0 95.6 76.7

97.1 75.5 47.2 9.5 9.5 9.9 — — — — — — 96.2 77.6

97.7 76.3 47.7 9.6 9.6 10.0 — — — — — — 96.8 78.4

98.3 77.2 48.2 10.0 10.0 10.1 — — — — — — 97.5 79.3

99.0 78.0 48.8 10.3 10.3 10.2 — — — — — — 98.1 80.2 45.1 10.9 10.9 13.0

99.6 78.9 49.3 10.5 10.5 10.3 — — — — — — 98.7 81.1 45.6 11.2 11.2 13.1

100.3 79.7 49.8 10.8 10.8 10.4 — — — — — — 99.3 81.9 46.1 11.4 11.4 13.3

100.9 80.6 50.3 11.0 11.0 10.5 — — — — — — 100.0 82.8 46.6 11.7 11.7 13.4

101.5 81.4 50.9 11.3 11.3 10.6 — — — — — — 100.6 83.7 47.1 11.9 11.9 13.5

102.2 82.3 51.4 11.5 11.5 10.7 — — — — — — 101.2 84.5 47.6 12.2 12.2 13.7

102.8 83.1 51.9 11.7 11.7 10.9 — — — — — — — — — — — —

103.4 84.0 52.5 12.0 12.0 11.0 — — — — — — — — — — — —

104.1 84.8 53.0 12.2 12.2 11.1 — — — — — — — — — — — —

Diagonal

(S)

image size

77” 89.5 65.3 40.8 6.6 6.6 8.6 95.9 61.6 46.2 9.1 9.1 9.7 88.7 67.1 37.8 7.1 7.1 11.0

78”

79”

80”

81”

82”

83”

84”

85”

86”

87”

88”

89”

90”

91”

92”

93”

94”

95”

96”

97”

99”

98”

100”

* Based on an image 30 inches from the floor; if the image is lower, the minimum ceiling height is reduced by the corresponding measurement.

Distance

from top

scale

Slider

Min.

projection


height

width


Min.

ceiling

Distance

from top

scale

Slider

of image

mark

distance (a)

(h)

(w)

height*

of image

mark

to wall

plate (c)

(b)

to wall

plate (c)

(b)

75.8 45.3 25.5 2.6 6.1 10.3

4:3 XGA 16:10 WXGA 16:9 Widescreen

Min.


Min.

Distance

Slider

Min.


projection

height

width

ceiling

from top of

scale

projection

height

distance (a)

(h)

(w)

height*

(c)

image to

wall plate

(b)

mark

distance (a)

(h)

76.9 44.9 28.1 2.5 5.9 8.8 76.4 46.2 26.0 2.9 6.3 10.5

77.6 45.8 28.6 2.8 6.2 9.0 77.1 47.1 26.5 3.2 6.6 10.7

78.2 46.6 29.2 3.1 6.5 9.1 77.8 47.9 27.0 3.5 6.9 10.8

Installation Measurements in Inches for PowerLite 570/580

Diagonal

image size


Min.

width

ceiling

(S)

(w)

height*

53” ———— ——

52” ———— —— ———— ——

54” ———— ——

55” ———— ——

79.6 44.8 33.6 2.5 5.9 6.0 78.9 47.5 29.7 3.4 6.8 9.3 78.5 48.8 27.5 3.8 7.2 11.0

56”

80.3 45.6 34.2 2.7 6.1 6.1 79.6 48.3 30.2 3.6 7.0 9.4 79.2 49.7 27.9 4.1 7.5 11.2

57”

80.9 46.4 34.8 3.0 6.4 6.2 80.3 49.2 30.7 3.9 7.3 9.6 79.8 50.6 28.4 4.4 7.8 11.4

81.7 47.2 35.4 3.3 6.7 6.3 81.0 50.0 31.3 4.2 7.6 9.7 80.5 51.4 28.9 4.6 8.1 11.6

82.3 48.0 36.0 3.5 6.9 6.4 81.7 50.9 31.8 4.5 7.9 9.9 81.2 52.3 29.4 4.9 8.3 11.8

83.1 48.8 36.6 3.8 7.2 6.5 82.4 51.7 32.3 4.7 8.1 10.0 81.9 53.2 29.9 5.2 8.6 12.0

83.7 49.6 37.2 4.1 7.5 6.6 83.1 52.6 32.9 5.0 8.4 10.2 82.6 54.0 30.4 5.5 8.9 12.2

84.4 50.4 37.8 4.3 7.7 6.6 83.7 53.4 33.4 5.3 8.7 10.4 83.2 54.9 30.9 5.8 9.2 12.3

85.1 51.2 38.4 4.6 8.0 6.7 84.4 54.3 33.9 5.6 9.0 10.5 83.9 55.8 31.4 6.1 9.5 12.5

85.9 52.0 39.0 4.8 8.2 6.8 85.1 55.1 34.4 5.8 9.3 10.7 84.6 56.7 31.9 6.4 9.8 12.7

86.5 52.8 39.6 5.1 8.5 6.9 85.8 56.0 35.0 6.1 9.5 10.8 85.3 57.5 32.4 6.6 10.0 12.9

87.2 53.6 40.2 5.4 8.8 7.0 86.5 56.8 35.5 6.4 9.8 11.0 85.9 58.4 32.9 6.9 10.4 13.1

87.9 54.4 40.8 5.6 9.0 7.1 87.2 57.7 36.0 6.7 10.1 11.1 86.6 59.3 33.3 7.2 10.6 13.3

88.6 55.2 41.4 5.9 9.3 7.2 87.9 58.5 36.6 7.0 10.4 11.3 87.3 60.1 33.8 7.5 10.9 13.5

89.3 56.0 42.0 6.1 9.6 7.3 88.5 59.4 37.1 7.2 10.7 11.4 88.0 61.0 34.3 7.8 11.2 13.7

90.0 56.8 42.6 6.4 9.8 7.4 89.2 60.2 37.6 7.5 10.9 11.6 88.6 61.9 34.8 8.1 11.5 13.8

90.7 57.6 43.2 6.7 10.1 7.5 89.9 61.1 38.2 7.8 11.2 11.8 89.3 62.8 35.3 8.3 11.6 14.0

91.4 58.4 43.8 6.9 10.4 7.6 90.6 61.9 38.7 8.1 11.5 11.9 90.0 63.6 35.8 8.6 12.0 14.2

92.1 59.2 44.4 7.2 10.6 7.7 91.3 62.8 39.2 8.3 11.8 12.1 90.7 64.5 36.3 8.9 12.3 14.4

58”

59”

60”

61”

62”

63”

64”

65”

66”

67”

68”

69”

70”

71”

72”

73”

74”

Distance

Slider

to wall

of image

mark

plate (c)

(b)

from top

scale

Min.


Min.

Distance

Slider

Min.


projection

distance (a)

(h)

height

(w)

width

ceiling

height*

from top

of image

scale

mark

projection

distance (a)

(h)

height

to wall

(b)

English

12.1 12.1 16.5

———

—

41.7

plate (c)

—

———

—

———

—

———

—

4:3 XGA 16:10 WXGA 16:9 Widescreen

width


Min.

ceiling

Distance

from top of

scale

Slider

Min.

projection


height

width


Min.

ceiling

(w)

height*

image to

mark

distance (a)

(h)

(w)

height*

(c)

wall plate

(b)

93.5 60.8 45.6 7.7 7.7 7.9 92.6 64.4 40.3 8.9 8.9 12.4 92.0 66.2 37.3 9.5 9.5 14.8

94.2 61.6 46.2 8.0 8.0 8.0 93.3 65.3 40.8 9.2 9.2 12.5 92.7 67.1 37.8 9.8 9.8 15.0

94.9 62.4 46.8 8.2 8.2 8.1 94.0 66.1 41.3 9.5 9.5 12.7 93.4 68.0 38.2 10.1 10.1 15.1

95.6 63.2 47.4 8.5 8.5 8.2 94.7 67.0 41.9 9.7 9.7 12.8 94.1 68.9 38.7 10.3 10.3 15.3

96.3 64.0 48.0 8.8 8.8 8.3 95.4 67.8 42.4 10.0 10.0 13.0 94.7 69.7 39.2 10.6 10.6 15.5

97.0 64.8 48.6 9.0 9.0 8.4 96.1 68.7 42.9 10.3 10.3 13.2 95.4 70.6 39.7 10.9 10.9 15.7

97.7 65.6 49.2 9.3 9.3 8.5 96.8 69.5 43.5 10.6 10.6 13.3 96.1 71.5 40.2 11.2 11.2 15.9

98.4 66.4 49.8 9.5 9.5 8.6 97.4 70.4 44.0 10.8 10.8 13.5 96.8 72.3 40.7 11.5 11.5 16.1

99.1 67.2 50.4 9.8 9.8 8.7 98.1 71.2 44.5 11.1 11.1 13.6 97.5 73.2 41.2 11.8 11.8 16.3

99.8 68.0 51.0 10.1 10.1 8.8 98.8 72.1 45.0 11.4 11.4 13.8 98.1 74.1

100.5 68.8 51.6 10.3 10.3 8.9 99.5 72.9 45.6 11.7 11.7 13.9 — —

101.2 69.6 52.2 10.6 10.6 9.0 100.2 73.8 46.1 12.0 12.0 14.1 — —

101.9 70.4 52.8 10.9 10.9 9.1 100.9 74.6 46.6 12.2 12.2 14.2 — —

102.6 71.2 53.4 11.1 11.1 9.2 — — — — — — — —

103.3 72.0 54.0 11.4 11.4 9.3 — — — — — — — —

104.0 72.8 54.6 11.6 11.6 9.4 — — — — — — — —

104.6 73.6 55.2 11.9 11.9 9.5 — — — — — — — — — — — —

105.3 74.4 55.8 12.2 12.2 9.6 — — — — — — — — — — — —

Diagonal

(S)

image size

75” 92.8 60.0 45.0 7.4 7.4 7.8 92.0 63.6 39.7 8.6 8.6 12.2 91.4 65.4 36.8 9.2 9.2 14.6

76”

77”

78”

79”

80”

81”

82”

83”

84”

85”

87”

86”

88”

90”

91”

92”

89”

93”

* Based on an image 30 inches from the floor; if the image is lower, the minimum ceiling height is reduced by the corresponding measurement.

Distance

from top

scale

Slider

Min.

Projection


height

width


Min.

ceiling

Distance

from top

scale

Slider

of image

mark

distance (a)

(h)

(w)

height*

of image

mark

to wall

plate (c)

(b)

to wall

plate (c)

(b)

16:10 WXGA 4:3 XGA 16:9 Widescreen

Min.


Min.

Distance

Slider

Min.


projection

height

width

ceiling

from top

scale

projection

height

distance (a)

(h)

(w)

height*

to wall

plate (c)

of image

(b)

mark

distance (a)

(h)

1998 1077 808 62 149 174 — — — — — —

2016 1097 823 69 156 177 — — — — — —

2034 1118 838 76 163 180 — — — — — —

2052 1138 853 83 170 183 — — — — — —

2071 1158 869 91 178 186 — — — — — —

2089 1179 884 98 185 189 — — — — — —

2107 1199 899 105 192 192 1968 1306 735 66 153 217

(w)

width


Min.

ceiling

height*

(S)

Diagonal

image size

Installation Measurements in Millimeters for BrightLink 575Wi/585Wi/575Wi+/585Wi+ and PowerLite 575W/585W

54” ———— ——

55” ———— ——

53” ———— ——

56” ———— ——

57” ———— ——

58” ———— ——

1998 1292 808 62 149 174 2125 1219 914 112 199 195 1983 1328 747 73 160 220

2014 1314 821 69 156 177 2144 1240 930 119 206 198 1999 1350 760 79 166 223

60”

59” ———— ——

61”

2030 1335 835 75 162 179 2162 1260 945 126 213 201 2015 1373 772 86 173 227

2046 1357 848 81 168 182 2180 1280 960 133 220 204 2031 1395 785 92 179 230

2063 1379 862 87 174 185 2198 1300 975 140 227 207 2047 1417 797 98 185 234

2078 1400 875 93 180 187 2217 1321 991 147 234 210 2062 1439 809 105 192 237

2094 1422 888 100 187 190 2235 1341 1006 154 241 213 2079 1461 822 111 198 241

2111 1443 902 106 193 193 2253 1361 1021 161 248 216 2094 1483 834 117 204 244

2126 1465 915 112 199 195 2271 1382 1036 168 256 219 2111 1505 847 124 211 248

2143 1486 929 118 205 198 2290 1402 1052 175 262 222 2126 1528 859 130 217 251

2159 1508 942 124 211 201 2308 1422 1067 182 269 225 2142 1550 872 137 224 254

2175 1529 956 131 218 203 2326 1443 1082 189 276 228 2158 1572 884 143 230 258

2191 1551 969 137 224 206 2345 1463 1097 196 283 232 2174 1594 897 149 236 261

2208 1572 983 143 230 209 2364 1483 1113 203 290 235 2190 1616 909 156 243 265

2223 1594 996 149 236 211 2382 1504 1128 210 297 238 2205 1638 921 162 249 268

2240 1615 1010 155 155 214 2400 1524 1143 217 217 241 2222 1660 934 168 168 272

2256 1637 1023 162 162 217 2418 1544 1158 224 224 244 2237 1682 946 175 175 275

62”

63”

64”

65”

66”

67”

68”

69”

70”

71”

72”

73”

74”

75”

76”

Distance

Slider

Min.


Min.

Distance

Slider

from top

scale

Projection

height

width

ceiling

from top

scale

of image

mark

distance (a)

(h)

(w)

height*

of image

mark

to wall

plate (c)

(b)

to wall

plate (c)

(b)

English

16:10 WXGA 4:3 XGA 16:9 Widescreen

Min.

projection


height

width


Min.

ceiling

Distance

from top

scale

Slider

Min.

projection


height

distance (a)

(h)

(w)

height*

of image

mark

distance (a)

(h)

to wall

plate (c)

(b)


Min.

Diagonal

image size

width

ceiling

(S)

(w)

height*

77” 2272 1659 1037 168 168 219 2436 1565 1173 231 231 247 2253 1705 959 181 181 278

2288 1680 1050 174 174 222 2455 1585 1189 238 238 250 2269 1727 971 188 188 282

78”

2304 1702 1063 180 180 225 2473 1605 1204 245 245 253 2285 1749 984 194 194 285

79”

2320 1723 1077 187 187 227 2491 1626 1219 252 252 256 2301 1771 996 200 200 289

80”

2336 1745 1090 193 193 230 2509 1646 1234 259 259 259 2317 1793 1009 207 207 292

81”

2353 1766 1104 199 199 233 2528 1666 1250 266 266 262 2333 1815 1021 213 213 296

82”

2368 1788 1117 205 205 235 2546 1687 1265 273 273 265 2349 1837 1034 219 219 299

83”

2385 1809 1131 211 211 238 2564 1707 1280 280 280 268 2365 1860 1046 226 226 303

84”

2401 1831 1144 218 218 241 2582 1727 1295 287 287 271 2380 1882 1058 232 232 306

85”

2417 1852 1158 224 224 243 2601 1748 1311 294 294 274 2396 1904 1071 239 239 309

86”

2433 1874 1171 230 230 246 2619 1768 1326 301 301 277 2412 1926 1083 245 245 313

87”

2450 1895 1185 236 236 249 2637 1788 1341 308 308 280 2428 1948 1096 251 251 316

88”

2466 1917 1198 242 242 252 — — — — — — 2444 1970 1108 258 258 320

89”

2482 1939 1212 249 249 254 — — — — — — 2460 1992 1121 264 264 323

90”

2498 1960 1225 255 255 257 — — — — — — 2476 2015 1133 270 270 327

91”

2515 1982 1239 261 261 260 — — — — — — 2492 2037 1146 277 277 330

92”

2530 2003 1252 267 267 262 — — — — — — 2507 2059 1158 283 283 333

93”

2546 2025 1265 273 273 265 — — — — — — 2524 2081 1171 290 290 337

94”

2563 2046 1279 280 280 268 — — — — — — 2539 2103 1183 296 296 340

95”

2578 2068 1292 286 286 270 — — — — — — 2555 2125 1195 302 302 344

96”

2595 2089 1306 292 292 273 — — — — — — 2571 2147 1208 309 309 347

97”

2611 2111 1319 298 298 276 — — — — — — — — — — — —

98”

2627 2132 1333 304 304 278 — — — — — — — — — — — —

99”

2643 2154 1346 311 311 281 — — — — — — — — — — — —

100”

* Based on an image 762 mm from the floor; if the image is lower, the minimum ceiling height is reduced by the corresponding measurement.

Distance

from top

scale

Slider

Min.

Projection


height

width


Min.

ceiling

Distance

from top of

scale

Slider

of image

mark

distance (a)

(h)

(w)

height*

image to

mark

to wall

plate (c)

(b)

(c)

wall plate

(b)

4:3 XGA 16:10 WXGA 16:9 Widescreen

Min.

projection


height

width


Min.

ceiling

Distance

from top

scale

Slider

Min.

projection


height

distance (a)

(h)

(w)

height*

to wall

plate (c)

of image

(b)

mark

distance (a)

(h)

(w)

width


Min.

ceiling

height*

(S)

Diagonal

image size

Installation Measurements in Millimeters for PowerLite 570/580

52” — — — — — — — — — — — — 1925 1151 648 67 154 261

53” — — — — — — 1952 1142 713 64 151 223 1942 1173 660 74 161 266

54” — — — — — — 1970 1163 727 71 158 227 1959 1195 672 81 168 271

55” — — — — — — 1987 1185 740 78 165 231 1976 1218 685 89 176 275

56” 2021 1138 853 63 150 152 2005 1206 754 85 172 235 1993 1240 697 96 183 280

57” 2039 1158 869 69 156 154 2022 1228 767 92 179 239 2011 1262 710 103 190 285

58” 2056 1179 884 76 163 156 2040 1249 781 99 186 243 2028 1284 722 110 197 290

59” 2074 1199 899 83 170 159 2057 1271 794 106 193 247 2045 1306 735 118 205 294

60” 2091 1219 914 89 176 161 2075 1292 808 113 200 251 2062 1328 747 125 212 299

61” 2110 1240 930 96 183 164 2092 1314 821 120 207 255 2080 1350 760 132 219 304

62” 2127 1260 945 103 190 166 2110 1335 835 127 214 259 2097 1373 772 139 226 309

63” 2145 1280 960 109 196 169 2127 1357 848 134 221 263 2114 1395 785 147 234 313

64” 2162 1300 975 116 203 171 2145 1379 862 141 228 267 2131 1417 797 154 241 318

65” 2181 1321 991 122 209 174 2162 1400 875 148 235 271 2148 1439 809 161 248 323

66” 2198 1341 1006 129 216 176 2179 1422 888 155 242 275 2166 1461 822 168 255 328

67” 2216 1361 1021 136 223 179 2197 1443 902 163 250 279 2182 1483 834 176 263 332

68” 2233 1382 1036 142 229 181 2214 1465 915 170 257 283 2200 1505 847 183 270 337

69” 2251 1402 1052 149 236 183 2232 1486 929 177 264 287 2217 1528 859 190 277 342

70” 2269 1422 1067 156 243 186 2249 1508 942 184 271 291 2235 1550 872 197 284 347

71” 2286 1443 1082 162 249 188 2266 1529 956 191 278 294 2251 1572 884 205 292 351

72” 2304 1463 1097 169 256 191 2283 1551 969 198 285 298 2269 1594 897 212 294 356

73” 2322 1483 1113 176 263 193 2301 1572 983 205 292 302 2286 1616 909 219 306 361

74” 2340 1504 1128 182 269 196 2318 1594 996 212 299 306 2303 1638 921 226 313 366

Distance

from top

scale

Slider

Min.

Projection


height

width


Min.

ceiling

Distance

from top of

scale

Slider

to wall

plate (c)

of image

(b)

mark

distance (a)

(h)

(w)

height*

(c)

image to

wall plate

(b)

mark

English

Min.

projection

distance (a)

(h)


height

(w)

width


Min.

ceiling

height*

to wall

of image

mark

distance (a)

(h)

plate (c)

(b)

Distance

from top

scale

Slider

Min.

projection

4:3 XGA 16:10 WXGA 16:9 Widescreen


height

Diagonal


Min.

image size

(S)

width

ceiling

(w)

height*

75” 2357 1524 1143 189 189 198 2336 1615 1010 219 219 310 2320 1660 934 234 234 370

76” 2375 1544 1158 196 196 201 2353 1637 1023 226 226 314 2337 1682 946 241 241 375

77” 2392 1565 1173 202 202 203 2371 1659 1037 233 233 318 2355 1705 959 248 248 380

78” 2411 1585 1189 209 209 206 2388 1680 1050 240 240 322 2372 1727 971 255 255 385

79” 2428 1605 1204 216 216 208 2405 1702 1063 247 247 326 2389 1749 984 263 263 389

80” 2446 1626 1219 222 222 211 2423 1723 1077 254 254 330 2406 1771 996 270 270 394

81” 2463 1646 1234 229 229 213 2440 1745 1090 261 261 334 2424 1793 1009 277 277 399

82” 2481 1666 1250 236 236 215 2458 1766 1104 268 268 338 2441 1815 1021 284 284 404

83” 2499 1687 1265 242 242 218 2475 1788 1117 275 275 342 2458 1837 1034 292 292 408

84” 2516 1707 1280 249 249 220 2493 1809 1131 282 282 346 2475 1860 1046 299 299 413

85” 2534 1727 1295 256 256 223 2510 1831 1144 289 289 350 2492 1882 1058 306 306 418

86” 2552 1748 1311 262 262 225 2528 1852 1158 297 297 354 — — — — — —

87” 2570 1768 1326 269 269 228 2545 1874 1171 304 304 358 — — — — — —

88” 2587 1788 1341 275 275 230 2563 1895 1185 311 311 362 — — — — — —

89” 2605 1808 1356 282 282 233 — — — — — — — — — — — —

90” 2623 1829 1372 289 289 235 — — — — — — — — — — — —

91” 2641 1849 1387 295 295 238 — — — — — — — — — — — —

92” 2658 1869 1402 302 302 240 — — — — — — — — — — — —

93” 2675 1890 1417 309 309 242 — — — — — — — — — — — —

* Based on an image 762 mm from the floor; if the image is lower, the minimum ceiling height is reduced by the corresponding measurement.

If you have a pre-existing interactive whiteboard, refer to the table below to identify common models and sizes. If your board is listed here, use the dimensions to reference the installation requirements found on pages 14 to 21.

Interactive whiteboard sizes

Diagonal size 16:10 WXGA 4:3 XGA 16:9 Widescreen

57 inches — PolyVision TS410 —

60 inches — Hitachi® Cambridge board 60

RM ClassBoard2 60 INTERWRITE BOARD 1060 INTERWRITE Dual board 1260

63 inches — Hitachi® StarBoard FX-63 —

64 inches — SMART Board 660

Promethean ActivBoard 164

66 inches — TeamBoard RT TMWM5422CL/EM —

71 inches — — INTERWRITE BOARD 1071

75 inches PolyVision® eno2650 — —

77 inches — Hitachi Cambridge Board 77

Hitachi StarBoard FX DUO 77 SMART Board 680 SMART BoardX880 INTERWRITE® BOARD 1077 TeamBoard RT TMWM6250CL/EM

77.5 inches — RM ClassBoard2 77.5 —

78 inches PolyVision TS 600/ TS620 / TSL620 PolyVision TS610

Promethean ActivBoard 178 / 378

79 inches — INTERWRITE Dual Board 1279 —

80 inches — — RM Classboard 85

82 inches — — Hitachi StarBoard FX-82W

85 inches TeamBoard RT TMWM7450EM — INTERWRITE BOARD 1085

87 inches

88 inches Hitachi StarBoard FX DUO-88W — —

89 inches — INTERWRITE Dual Board 1289 —

93 inches — — PolyVision ENO 2810

94 inches — — SMART Board 690

95 inches — — INTERWRITE BOARD 1095

SMART Board SMART Board

Promethean ActivBoard 387 Promethean ActivBoard 587 pro

™ 685 X 885

——

—

INTERWRITE Dual board 1277

—

INTERWRITE Dual Board 1285

INTERWRITE Dual Board 1295 Promethean ActivBoard 395 Promethean ActivBoard 595 pro

5 Installing the Projector

Make sure to follow the steps below to install the wall mount. If you ignore these steps, the wall mount could fall and cause personal injury or property damage.

Warning

❏ When you mount the projector on the wall with the wall mount, the wall requires enough

strength to hold the projector and the wall mount. This wall mount should be installed on a concrete wall. Confirm the weight of the projector and the wall mount before installation, and maintain the strength of the wall. If the wall is not strong enough, reinforce the wall before installation.

❏ The maximum combined weight of the projector and the wall mount is 32.6 lb (14.8 kg). ❏ Do not hang the rest of the cable over the wall mount. ❏ Install the wall mount so that it can sufficiently support the weight of the projector and

wall mount, and resist any horizontal vibration. Use M10 nuts and bolts and make sure to use appropriate wall anchors for your wall type. Nuts and bolts smaller than M10 could cause the wall mount to fall.

❏ Epson accepts no responsibility for any damage or injury caused by lack of wall strength or

inadequate installation.

English

A Disassemble the parts

Remove the slide plate from the 3-axis adjustment unit.

• Remove the M4 x 12 mm hexagon socket head cap bolts (x2) ( ).

• Remove the slide plate from the 3-axis adjustment unit ( .

M4 x 12 mm hexagon socket head cap bolts (x2)

Slide plate

B Assemble the parts

1. Assemble the wall plate. Assemble the three plates into one unit, and secure them with the M4 x 12 mm hexagon socket head

cap bolts (x6) supplied.

Wash er

Spring washer

M4 x 12 mm hexagon socket head cap bolts

2. Attach the slide plate to the projector. Attach the slide plate to the projector using the M4 x 12 mm hexagon socket head cap bolts (x4)

supplied.

Slide plate

M4 x 12 mm hexagon socket head cap bolts

Spring washer

Wash er

3. Attach the 3-axis adjustment unit to the wall mount.

• Decide which position you want to use for installing the 3-axis adjustment unit.

Mount it at the stamp when the image is less than 75 inches (diagonally), or at the stamp when the projected image is 75 inches or more (diagonally).

: Less than 75 inches

: 75 inches or more

• Tighten the M4 x 12 mm hexagon socket head cap bolts (x4) supplied to install the 3-axis adjustment

unit.

M4 x 12 mm hexagon socket head cap bolts

Spring washer

Was her

Bolt installation positions

English

When the diagonal image is less than 75 inches

When the diagonal image is 75 inches or more

C Install the wall plate on the wall

1. Determine the template sheet position.

• From the projection distance table, confirm the screen size (S) and the distance between the

projection surface and wall plate (c).

• Align the Image Center line (vertical) of the template sheet with the center line (vertical) of the

projection surface. Confirm where the beams or studs are within the wall, and shift the position of the template left or

right as necessary. The position can be shifted horizontally left or right from the center line of the projection surface up

to a maximum of 1.77 in. (45 mm.)

• Align the line (horizontal) on the template with the height of (c).

Image Center line of template sheet

line of template sheet

2.8 in. (70.5 mm)

Center line of projection surface

2. Attach the template sheet to the wall. If you need to install a junction box, you can use the cutout areas in the wall plate for the box. The

junction box needs to be recessed into the wall if you want to use the wall plate cover.

3. Determine the position of the wall plate’s mounting holes. Use at least three mounting holes.

• If you are securing the wall plate in four places, drill the holes indicated by A or B in the illustration

below.

• If you are securing the wall plate in three places, drill the holes indicated by C in the illustration

below.

English

Four mounting holes

Steps 4 to 8 below provide instructions for attaching the wall plate to a concrete wall.

4. Drill holes of the following diameters and depths.

Drill diameter 0.41 in. (10.5 mm) Pilot hole depth 1.8 in. (45 mm) Anchor hole depth 1.6 in. (40 mm)

5. Remove the template sheet.

6. Use a device such as a dust pump to clean out concrete dust from the hole.

Three mounting holes

7. Position the wall plate on the wall and insert M10 x 60 mm expansion anchors into the holes. Attach the nut and tap it with a hammer until the core touches the top of the anchor.

8. Tighten the nut with a wrench to secure the wall plate to the wall.

D Determine the projection distance and pull out the slider

1. Using the tables on pages 14 to 21, check the number for the slider measure (b).

2. Loosen the M4 x 12 mm hexagon socket head cap bolts (x2), and then pull out the slider on the wall mount.

Align the slider with the measure (b+x) that is equal to the slider measure (b) plus the thickness of the projection screen (x).

M4 x 12 mm hexagon socket head cap bolts (x2)

Slider measure

E Route the cables through the wall mount arm

F Attach the mount arm to the wall plate

1. Insert the hexagonal shaft into the wall mount ( ).

2. Insert and turn the hexagonal shaft at the top of the mount arm into the slot on the wall plate ( ).

3. Insert and turn the M8 hexagon bolt at the bottom of the mount arm into the wall plate ( ).

Caution

Take care not to trap the cables between the mount arm and wall plate.

English

Hexagonal shaft

M8 hexagonal bolt

4. Secure the mount arm to the wall plate by tightening the supplied M6 x 20 mm cross recessed head

shoulder screws (x3) with the No.3 cross-head screwdriver ( ).

M6 x 20 mm cross recessed head shoulder screws (x3)

5. Loosely tighten the M6 x 20 mm hexagon shoulder bolt supplied ( ).

M6 x 20 mm hexagon shoulder bolt

Spring washer

Wash er

G Adjust the vertical slide position of the arm

1. Adjust the vertical slide with the M8 hexagon bolt at the bottom of the wall mount, or the hexagonal

shaft at the top of the wall mount. ( ). Start by aligning the notch on the arm with the stamp on the wall plate as shown below. Tightening the M8 hexagon bolt lowers the wall mount, and loosening the bolt raises it. Tightening the hexagonal shaft raises the wall mount, and loosening the shaft lowers it.

English

Hexagonal shaft

M8 hexagon bolt

2. Tighten the M6 x 20 mm hexagon shoulder bolt to secure the wall mount ( ).

M6 x 20 mm hexagon shoulder bolt

Alignment marks

H Attach the projector to the wall mount

1. Loosen the two screws with a Phillips head screwdriver and remove the cable cover from the projector.

Cable coverScrews (x2)

2. Insert the slide plate into the wall mount from the interface side of the projector ( ).

Align the 3-axis adjustment unit with the slide plate’s alignment mark ( ).

3. Tighten the M4 x 12 mm hexagon socket head cap bolts (x2) ( ).

Slide plate

Projector interface side

Bolt positions

Wash er

Spring washer

M4 x 12 mm hexagon socket head cap bolts

Alignment marks

Warning

When installing or adjusting the wall mount, do not use adhesives to prevent the screws from loosening and do not use lubricants or oils on the projector slide plate. This may cause the case to crack and the projector to fall, resulting in personal injury or property damage.

I Connect the power cord and other cables to the projector

Connect any necessary cables such as the power cord, computer cable, HDMI cable, and USB cable to the projector.

English

Power cord

Computer cable

If you are planning to run the cables inside the wall, make sure you follow all local electrical codes. If you are running the cables outside the wall, use a cable management system to keep the cables from obstructing the image. An optional cable management system is available from Epson (part # ELPCK01).

USB cable

6 Adjusting the Image

To ensure the best image quality, follow the steps below to adjust the projected image.

Do not make adjustments with the Quick Corner or Keystone functions of the projector. Doing so may result in a reduction in image quality.

When using the BrightLink 575Wi/585Wi/575Wi+/585Wi+ and PowerLite 570/575W/580/585W, follow these guidelines for setting up the projector:

• Make sure the image is evenly rectangular, without distortion.

• Make sure the projector is tilted no more than ±3° vertically and horizontally in relation to the projected

image.

A Turn on the projector

Using the Remote Control Using the Control Panel

B Display the test pattern

1. Press the [Help] button.

Using the Remote Control Using the Control Panel

2. Press the [ ] button on the remote control, or the [Wide] button on the control panel.

The test pattern is displayed.

Using the Remote Control Using the Control Panel

C Change the aspect ratio if necessary

Each time you press the [Aspect] button on the remote control, the aspect name is displayed on the screen and the aspect ratio changes.

Change the setting according to the signal for the connected equipment.

Remote Control

Alternatively, set the aspect ratio from the Signal menu - Aspect. Following is a list of available aspect settings:

PowerLite 570/580

• Auto: Automatically sets the aspect ratio according to the input signal and the Resolution setting

(available only for HDMI image sources).

• Normal: Displays images using the full projection area and maintains the aspect ratio of the image.

Choose this setting or Auto to automatically resize the image and make the best use of the display area.

• 4:3: Displays images using the full projection area at 4:3 aspect ratio.

Aspect Ratio

Normal

English

• 16:9: Converts the aspect ratio of the image to 16:9. 4:3 ratio images are elongated horizontally to fit.

BrightLink 575Wi/585Wi/575Wi+/585Wi+ and PowerLite 575W/585W

• Auto: Automatically sets the aspect ratio according to the input signal and the Resolution setting

(available only for HDMI image sources).

• Normal: Displays images using the full projection area and maintains the aspect ratio of the image.

Choose this setting or Auto to automatically resize the image and make the best use of the display area.

• 16:9: Converts the aspect ratio of the image to 16:9. 4:3 ratio images are elongated horizontally to fit.

• Full: Displays images using the full width of the projection area, but does not retain the aspect ratio.

4:3 ratio images are elongated horizontally.

• Zoom: Displays images using the full width of the projection area and maintains the aspect ratio of

the image. The image may be cut off on the top and bottom depending on its aspect ratio.

• Native: Displays images as is (aspect ratio and resolution are maintained). Black bands may appear

or images may be cut off, depending on the resolution.

s Projector User's Guide: Signal Menu

D Adjust the focus

1. Slide the air filter cover switch ( ) to open the air filter cover ( ).

2. Use the focus lever to adjust the focus ( ).

Focus lever

Air filter cover

3. After you finish making the adjustment, close the air filter cover.

E Use the adjustment knob on the left side to adjust the horizontal roll

Repeat steps

1. Loosen the screw ( ) to unlock the adjustment knob.

E to J as necessary.

Screw

2. Turn the orange knob ( ) to adjust the horizontal roll ( ).

3. After you finish making all of the adjustments in steps

E to J, tighten the screw you loosened in

F Use the adjustment knob on the right side to adjust the horizontal

rotation

1. Loosen the screws (x2) to unlock the adjustment knob( ).

Screws (x2)

English

2. Turn the dark blue knob ( ) to adjust the horizontal rotation ( ).

3. After you finish making all of the adjustments in steps

loosened in .

E to J, tighten the screws (x2) you

G Use the adjustment knob on the top to adjust the vertical tilt

1. Loosen the screw ( ) to unlock the adjustment knob.

Screw

2. Turn the light blue knob ( ) to adjust the vertical tilt ( ).

3. After you finish making all of the adjustments in steps E to J, tighten the screw you loosened in

H Adjust the horizontal slide

1. Loosen the M4 x 12 mm hexagon socket head cap bolts (x2), and then adjust the slider for the slide plate.

M4 x 12 mm hexagon socket head cap bolts (x2)

2. After you finish making all of the adjustments in steps socket head cap bolts (x2).

E to J, tighten the M4 x 12 mm hexagon

I Adjust the forward/backward slide

1. Loosen the M4 x 12 mm hexagon socket head cap bolts (x2), and then adjust the slider for the wall mount.

M4 x 12 mm hexagon socket head cap bolts (x2)

2. After you finish making all of the adjustments in steps socket head cap bolts (x2).

E to J, tighten the M4 x 12 mm hexagon

J Adjust the vertical slide

1. Loosen the M6 x 20 mm hexagon shoulder bolt ( ).

2. Adjust the vertical slide with the M8 hexagon bolt at the bottom of the wall mount, or the hexagonal

shaft at the top of the wall mount ( ).

Tightening the M8 hexagon bolt lowers the wall mount, and loosening the bolt raises it. Tightening the hexagonal shaft raises the wall mount, and loosening the shaft lowers it.

Hexagonal shaft

M6 x 20 mm hexagon shoulder bolt

M8 hexagon bolt

English

3. Tighten the M6 x 20 mm hexagon shoulder bolt you loosened in the first step ( ).

K Turn off the display of the test pattern

Press the [Esc] button on the remote control or control panel to turn off the test pattern.

Warning

Tighten all screws firmly. Otherwise, the projector or wall mount may fall and cause personal injury or property damage.

7 Attaching the Covers

A Attach the wall plate cover and end cap

If you need to use a security cable, make sure you attach it before installing the wall plate cover. See page 42 for instructions.

You can use the included wall plate cover extender to increase the depth of the wall plate cover and accomodate larger cables and plugs.

To add the extender, clip each half of the extender to the wall plate cover pieces before you attach the cover to the mount.

Adding the wall plate cover extender limits the minimum size of the projected image. See page 14 for more information.

1. Attach the wall plate cover ( ). Snap the tabs on the cover into the holes on the wall plate. (If you need to remove the cover, press the tabs.)

Depending on how the cables are wired, you may need to cut out parts of the wall plate cover to allow the cables to be passed through it.

When cutting the thin section of the wall plate cover and passing the cables through, make sure you perform deburring to smooth off any sharp edges to prevent damaging the cables.

Also, make sure you operate the cutter safely.

2. Place the end cap with the concave portion facing up ( ).

Wall plate cover

End cap

B Attach the cable cover to the projector

Attach the cable cover and use a Phillips head screwdriver to tighten the screws (x2) and secure the cable cover.

Screws (x2)

Cable cover

English

Caution

Only a specialist should remove or reinstall the projector, including for maintenance and repairs. Refer to the projector User’s Guide for instructions on maintenance and repairs.

Warning

❏ Never loosen the bolts and nuts after installation. If you find any loose screws, tighten

them firmly. Otherwise, the projector or wall mount may fall and cause personal injury or property damage.

❏ Do not hang on the wall mount or hang a heavy object on the wall mount. If the projector

or wall mount falls, it could cause personal injury or property damage.

8 Appendix

Using the Easy Interactive Function (BrightLink models only)

After you install a BrightLink model, you need to perform calibration to align the positions of the cursor and interactive pens.

In order to use the Easy Interactive Tools software, you must first install the software on the computer. OS X users also need to install a driver that enables the pen to work. Both software programs are included with the BrightLink projector.

For details, see the online User's Guide or visit:

U.S.: epson.com/support/brightlinkdownloads

Canada: epson.ca/support/brightlinkdownloads

Latin America: global.latin.epson.com/Soporte (website available only in Spanish)

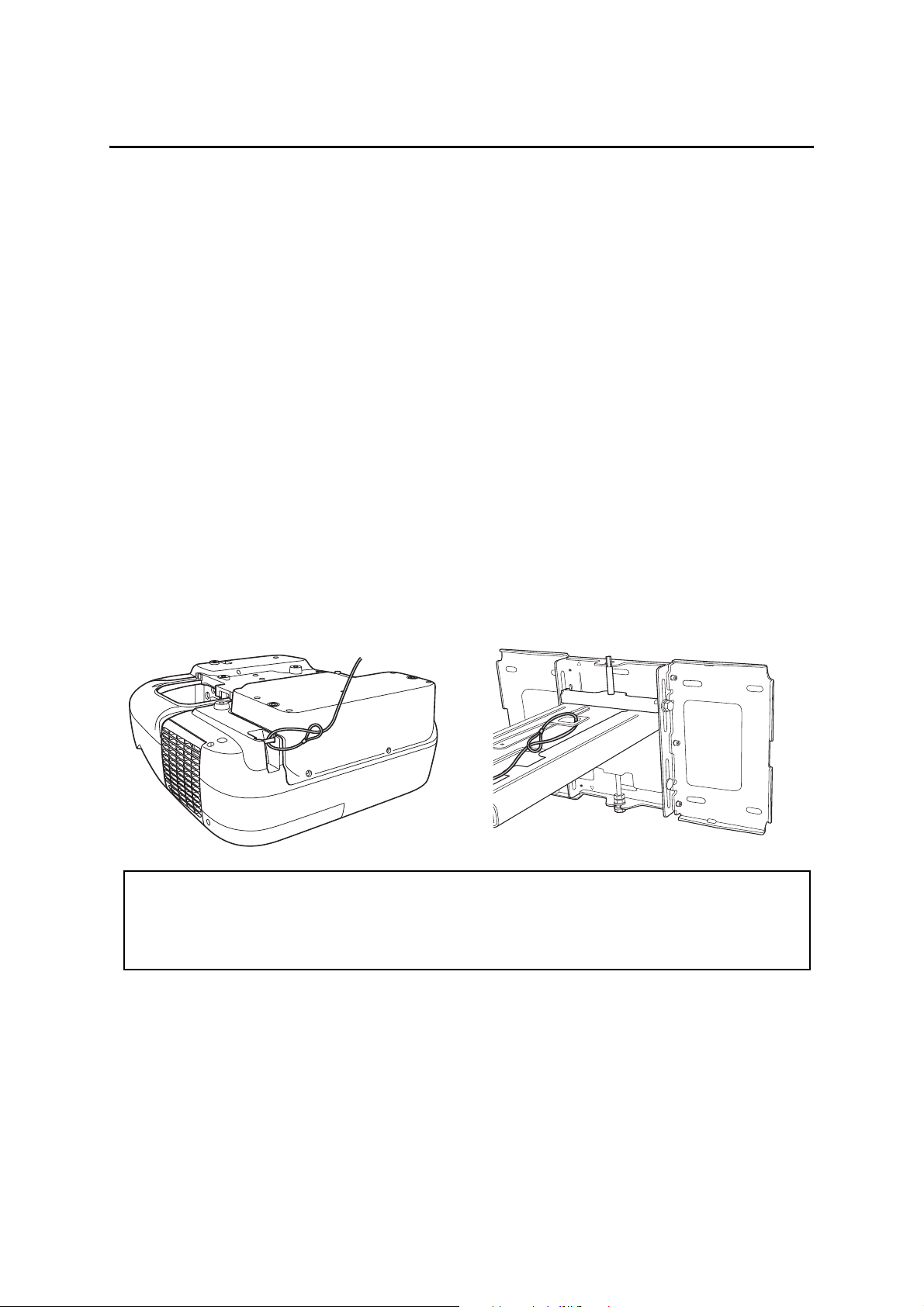

Attaching a Security Cable

If the projector is to be installed in a room where it will be left unattended, you can use a commercially available theft-prevention wire lock to secure the projector to a post or other object to prevent someone from taking it.

Pass the wire for the theft-prevention wire lock through the security cable installation point.

For details on how to lock the wire lock, refer to the User's Guide supplied with the wire lock.

After installation of the projector is complete, make sure you leave the remote control, batteries, and CDs in the room with the projector. For BrightLink, also leave the pen(s), batteries, pen tray, and battery charger in the room with the projector.

Consignes de sécurité

Pour votre sécurité, veuillez lire toutes les consignes contenues dans ce guide avant d’utiliser le support de montage mural. Une manipulation incorrecte ne respectant pas ces consignes pourrait endommager le support de montage ou provoquer des blessures corporelles ou des dommages matériels. Conservez ce guide d’installation à portée de main pour pouvoir vous y reporter ultérieurement.

Lisez les consignes de sécurité dans le Guide de l’utilisateur de votre projecteur et suivez les instructions figurant dans ce document.

Explication des symboles

Les symboles d’avertissement ci-dessous sont utilisés dans ce guide d’installation afin de vous éviter de vous blesser ou de provoquer des dommages matériels. Assurez-vous de bien avoir compris la signification de ces avertissements lorsque vous lisez ce guide.

Français

Avertissement

Mise en garde

Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voire la mort, en raison d’une manipulation incorrecte.

Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dommages physiques, en raison d’une manipulation incorrecte.

Ce symbole signale des informations connexes ou utiles.

Symbole indiquant une action à ne pas faire

Symbole indiquant une action à faire

Consignes de sécurité pour l’installation

Avertissement

Le support de montage est conçu exclusivement pour fixer un projecteur à un mur. Si un équipement autre qu’un projecteur est installé, son poids peut endommager le support.

La chute du support de montage peut provoquer des blessures corporelles ou des dommages matériels.

Les travaux d’installation (fixation murale) doivent être effectués par des spécialistes disposant des compétences techniques et du savoir-faire appropriés. Une installation incomplète ou incorrecte peut entraîner la chute du support de montage et provoquer des blessures corporelles ou des dommages matériels.

Suivez les instructions du présent guide pour installer le support de montage.

En cas de non-respect des instructions, le support de montage peut tomber et provoquer des blessures corporelles ou des dommages matériels.

Manipulez le cordon d’alimentation avec précaution.

Une manipulation incorrecte peut provoquer un incendie ou une électrocution. Prenez les précautions suivantes en le manipulant :

• Ne saisissez pas la fiche secteur avec des mains humides.

• N’utilisez pas un cordon d’alimentation endommagé ou modifié.

• Ne tirez pas exagérément sur le cordon lorsque vous le faites passer à travers le support de montage.

N’installez pas le support de montage à un endroit où il peut être soumis à des vibrations ou des chocs.

Des vibrations ou des chocs pourraient endommager le projecteur ou la surface de montage. Vous risqueriez également de provoquer la chute du support de montage ou du projecteur et donc provoquer des blessures corporelles ou des dommages matériels.

Avertissement

Installez le support de montage de sorte qu’il puisse supporter son poids ainsi que celui du projecteur et résister à toute vibration horizontale. Utilisez des écrous et des boulons M10 et assurez-vous d’utiliser les pattes de fixation murales appropriées pour votre type de mur.

Si vous utilisez des écrous et des boulons de taille inférieure à M10, le support de montage risque de tomber. Epson n’accepte aucune responsabilité pour tout dommage ou toute blessure dus à une solidité du mur insuffisante ou une installation inappropriée.

L’installation doit être exécutée par au moins deux techniciens qualifiés. Si vous devez desserrer des vis pendant l’installation, veillez à ne pas provoquer la chute du support de montage.

La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.

La fixation du projecteur sur un mur à l’aide du support de montage doit être effectuée sur un mur suffisamment solide pour maintenir le support de montage et le projecteur.

Cette plaque d’installation doit être installée sur un mur en béton. Vérifiez donc le poids du projecteur et du support de montage avant l’installation et veillez à la bonne solidité du mur. Si la solidité du mur est insuffisante, renforcez le mur avant de procéder à l’installation.

Inspectez régulièrement le support de montage pour vérifier qu’aucune de ses pièces n’est endommagée ou que des vis ne sont pas desserrées.

Si des pièces sont endommagées, cessez immédiatement d’utiliser le support de montage. La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.

Ne modifiez jamais le support de montage.

Ne suspendez aucun objet au support de montage ni ne posez d’objet lourd sur celui-ci.

La chute du support de montage ou du projecteur peut provoquer des blessures corporelles ou des dommages matériels.

N’utilisez pas d’adhésifs, ni d’huiles ou de lubrifiants pour installer ou régler le support de montage. Si vous utilisez des adhésifs pour empêcher les vis de se desserrer ou si vous utilisez des lubrifiants ou des huiles

sur la partie du projecteur fixée à la plaque coulissante, le boîtier risque de se détériorer, et risque de provoquer la chute du projecteur et des blessures corporelles ou des dommages matériels.

Serrez fermement toutes les vis après tout réglage.

Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.

Ne desserrez jamais les écrous et les boulons après l’installation.

Vérifiez régulièrement que les vis ne se sont pas desserrées. Si vous constatez le moindre jeu, resserrez fermement les vis concernées. Sinon, le support de montage ou le projecteur pourrait tomber et provoquer des blessures corporelles ou des dommages matériels.

Lorsque vous effectuez le câblage, assurez-vous que les câbles n’entrent pas en contact avec les vis ou les écrous.

La manipulation incorrecte des câbles peut provoquer un incendie ou un choc électrique.

Mise en garde

N’installez pas le support de montage dans un endroit qui excède la plage de température de fonctionnement du modèle de projecteur. Un tel environnement peut endommager le projecteur.

Installez le support de montage dans un endroit à l’abri de la poussière et de l’humidité pour que l’objectif et les éléments optiques internes ne se salissent pas.

Ne forcez pas de manière excessive lorsque vous réglez le support de montage.

Le support de montage peut être endommagé et provoquer des blessures corporelles.

Emplacement

• Avant d’installer le projecteur, vérifiez le câblage de l’alimentation électrique de l’emplacement

d’installation.

• Éloignez le projecteur des autres appareils électriques, notamment des éclairages fluorescents ou des

climatiseurs. Certains types d’éclairages fluorescents risquent d’interférer avec la télécommande du projecteur.

• Assurez-vous que le projecteur n’est pas directement exposé à la lumière du soleil ou d’autres sources de

lumière vive.

• Nous vous recommandons d’utiliser un câble d’ordinateur VGA d’une longueur inférieure à 20 mètres

(65 pieds) afin de réduire l’effet de parasites.

À propos de ce guide d’installation

Le présent guide décrit comment installer les projecteurs à ultra courte distance de projection BrightLink 575Wi/585Wi/575Wi+/585Wi+ et PowerLite 570/575W/580/585W sur un mur à l’aide du support de montage Epson inclus.

Français

1 Contenu de l’emballage

s 47

2 Spécifications

3 Connexion des appareils

4 Positionnement du projecteur

1. Feuille de travail d’installation pour la projection sur un tableau mural préinstallé

2. Feuille de travail d’installation pour la projection sur un mur ordinaire

3. Mesures d’installation en pouces

4. Mesures d’installation en millimètres

5 Installation du projecteur

1. Désassemblez les pièces

2. Assemblez les pièces

3. Installez la plaque murale sur le mur

4. Déterminez la distance de projection et retirez la glissière

5. Faire passer les câbles dans le bras du support de montage

6. Fixez le bras du support de montage à la plaque murale

s 48

s 51

s 52

s 67

7. Réglez la position du coulissement vertical du bras

8. Fixez le projecteur au support de montage

9. Connectez le cordon d’alimentation et les autres câbles au projecteur

6 Réglage de l’image

1. Mettez le projecteur sous tension

2. Affichez la mire

3. Changez le rapport hauteur/largeur (au besoin)

4. Réglez la mise au point

5. Utilisez la poignée de réglage sur le côté gauche pour régler le roulis horizontal

6. Utilisez la poignée de réglage sur le côté droit pour régler le roulis horizontal

7. Utilisez la poignée de réglage dans le haut pour régler l’inclinaison verticale

8. Réglez le coulissement horizontal

9. Réglez le coulissement vers l’avant/l’arrière

10. Réglez le coulissement vertical

11. Supprimez l’affichage de la mire

s 79

7 Fixation des caches

1. Fixez le cache du support de montage et le capuchon de protection

2. Fixez le cache du câble au projecteur

s 86

1 Contenu de l’emballage

Support de montage

Arbre hexagonal

Dispositif de réglage à 3 axes et plaque coulissante (fixés à la livraison)

Rallonge du capot de la plaque murale

Français

Plaque murale

Cache de la plaque murale

Clé à six pans (pour M4)

Câble d’ordinateur VGA (peut être inclus avec le projecteur ou le support de montage)

Forme Nom Quantité Application

Boulon à tête cylindrique à six pans M4 x 12 mm avec rondelle/rondelle élastique

Boulon à épaulement à six pans M6 x 20 mm avec rondelle/rondelle élastique

Vis à épaulement à tête à empreinte cruciforme M6 x 20 mm avec rondelle plastique

Capuchon de protection

13 mm (pour M8 et M6) x

Clé plate

6 mm (pour arbre

hexagonal)

Fiche modèle

(pour l’installation de la plaque murale)

6 Pour l’assemblage de la plaque murale

4 Pour l’installation du dispositif de

réglage à 3 axes/support de montage

4 Pour l’installation de la plaque

coulissante/du projecteur

2 Pour l’installation de la plaque

coulissante/du dispositif de réglage à 3 axes (fixés ensemble à la livraison)

1 Pour l’installation du support de

montage/plaque murale

• Utilisez les vis ou les boulons fournis avec le support de montage pour installer ce dernier, comme décrit

dans le présent guide. Ne leur substituez pas un autre type de boulons.

• Vous devez aussi utiliser des pattes de fixation M10 x 60 mm disponibles en magasin (au moins 3) pour

fixer la plaque murale au mur.

• Rassemblez les outils et les éléments nécessaires avant de commencer l’installation, cela inclut un

tournevis cruciforme numéro 3.

2 Spécifications

Élément Spécification Information supplémentaire Page de

Hauteur du support de montage (incluant le dispositif de réglage à 3 axes, la plaque coulissante, la plaque murale, le cache de la plaque murale, la rallonge du capot de la plaque murale et le bouchon de protection)

Capacité de chargement maximale

Plage de réglage du coulissement vertical

Plage de réglage du coulissement horizontal

Plage de réglage du coulissement vers l’avant/l’arrière

Plage de réglage du roulis horizontal

Plage de réglage de la rotation horizontale

Plage de réglage de l’inclinaison verticale

Environ 8,4 kg (18,5 lb)

7 kg (15,4 lb) — —

38 mm (± 1,5 po) — Voir

45 mm (± 1,8 po) — Voir

360 mm (0 à 14,2 po)

± 3° Réglages précis possibles avec la poignée de réglage

± 8° Réglages précis possibles avec la poignée de réglage

± 3° Réglages précis possibles avec la poignée de réglage

Support de montage : 3,0 kg (6,6 lb) Dispositif de réglage à 3 axes : 1,2 kg (2,6 lb) Plaque coulissante : 0,8 kg (1,8 lb) Plaque murale : 2,7 kg (6,0 lb) Cache de la plaque murale et capuchon de protection : 0,4 kg (0,9 lb) Rallonge du capot de la plaque murale : 0, kg (0,6 lb)

Plage de réglage du coulissement du bras : 0 à 273 mm (0 à 10,7 po) Réglage à partir de la position d’installation du dispositif de réglage à 3 axes : 87 mm (3,4 po)

référence

—

l’illustration ci-dessous

l’illustration à la page suivante

Voir l’illustration à la page suivante

s 81

s 82

s 83

Plaque murale

La plaque murale est livrée en trois pièces. Utilisez les boulons M4 x 12 mm (x6) inclus pour fixer les pièces séparées avant le montage du projecteur. Consultez la page 68 pour obtenir les instructions.

130 mm (5,1 po)

25 mm (1,0 po)

80mm (3,2 po)

30,6 mm

(1,2 po)

106,5 mm (4,2 po)

60 mm) (2,4 po)

117 mm (4,6 po)

223 mm (8,8 po)

496 mm (19,5 po)

79 mm

(3,1po)

160 mm (6,3 po)

33 mm (1,3 po)

246 mm (9,7 po)

222 mm (8,7 po)

213 mm (8,4 po)

Plage de réglage du coulissement vertical

38 mm (1,5 po)

Plage de réglage du coulissement horizontal

45 mm (1,8 po)

Plage de réglage du coulissement vers l’avant/l’arrière

Plage de réglage du coulissement du bras

Français

273 mm (10,7 po)

Réglage à partir de la position d’installation du dispositif de réglage à 3 axes

En déplaçant la position d’installation du dispositif de réglage à 3 axes vers l’avant ou l’arrière, vous pouvez régler la position d’installation du projecteur.

Lorsque la taille de l’écran est inférieure à 75 pouces (190,5 cm), installez-le à la position indiquée par le poinçon sur le bras de montage.

Lorsque la taille de l’écran est de 75 pouces (190,5 cm) ou plus, installez-le à la position indiquée par le poinçon sur le bras de montage.

Pour voir le poinçon, vous devez retirer les deux vis placées dans le haut et ensuite, faire glisser la rallonge du bras.

Poinçon

87 mm (3,4 po)

3 Connexion des appareils

Assurez-vous d’avoir le cordon d’alimentation, le câble d’ordinateur et les autres pièces à l’emplacement d’installation du support de montage.

Assurez-vous aussi d’avoir tous les câbles nécessaires pour tous les appareils, une caméra de documents ou un microphone par exemple, que vous envisagez de connecter au projecteur. Pour obtenir plus de détails, consultez le Guide de l’utilisateur en ligne.

Exemple de connexion

Haut-parleurs externes

Câble réseau local (non inclus)

Appareil réseau local

Français

Câble audio (non inclus)

Microphone

Caméra de documents (Epson DC-06)

Câble USB dédié (fourni avec la caméra de documents)

Câble d’ordinateur (pour la sortie vidéo de l’ordinateur)

Ordinateur

Câble USB (pour la fonction Easy Interactive pour les modèles BrightLink seulement)

Pour la fonction interactive

(BrightLink 575Wi/585Wi/575Wi+/585Wi+ seulement)

Lorsque vous interagissez avec l’image projetée via une connexion à un ordinateur, un câble USB est nécessaire. Vous n’avez cependant pas besoin d’un câble USB lorsque vous interagissez avec l’image projetée à l’aide de la fonction intégrée du projecteur.

4 Positionnement du projecteur

Les projecteurs BrightLink 575Wi/585Wi/575Wi+/585Wi+ et PowerLite 575W/585W peuvent projeter jusqu’à 100 po (254 cm) diagonalement pour une image WXGA ou 88 po (223,5 cm) diagonalement pour une image XGA. Les projecteurs PowerLite 570/580 peuvent projeter jusqu’à 93 pouces (236,2 cm) diagonalement pour une image XGA. Vous pouvez projeter sur un tableau blanc préinstallé ou directement sur un mur ordinaire. C’est la hauteur du support mural qui détermine la taille d’image maximum et la hauteur à laquelle l’image est projetée sur le mur ou le tableau blanc. La distance entre le mur et le projecteur (une fois qu’il est monté sur le bras réglable du support de montage) influe aussi sur la taille et la position de l’image.

Si vous planifiez de projeter sur un tableau blanc, il est possible que l’image n’occupe pas tout le tableau; tout dépend du rapport hauteur/largeur. Si vous faites correspondre la hauteur de l’image à la hauteur du tableau, il est possible que des espaces apparaissent sur les côtés du tableau.

Utilisez les feuilles de travail suivantes pour déterminer l’emplacement approprié de la plaque murale sur le mur. Si vous projetez sur un tableau blanc préinstallé, utilisez la feuille de travail à la page suivante. Si vous projetez sur un mur ordinaire, utilisez la feuille de travail de la page 54.

Feuille de travail d’installation pour la projection sur un tableau mural préinstallé

1. Mesurez la hauteur du plafond (distance du plancher au plafond). _____

2. Mesurez la hauteur de la zone d’image du tableau (h). _____ (h)

3. Mesurez la largeur de la zone d’image du tableau (l). _____ (l)

4. Mesurez la distance du plancher au bas de la zone d’image du tableau (f). _____ (f)

5. Mesurez la distance du plafond au sommet de la zone d’image du tableau (d). _____ (d)

6. Mesurez l’épaisseur du tableau (la distance de la surface de projection au mur) (x). _____ (x)

254 mm (10 po)—hauteur de la plaque murale avec le cache

Distance requise du sommet de la zone d’image aux trous dans le bas de la plaque murale (c)

Hauteur de la zone d’image (h)

Taille diagonale de la zone d’image (s)

Distance du plafond au haut de la zone d’image (d)

Français

Largeur de la zone d’image (l)

Distance du plancher au bas de la zone d’image (f)

7. Déterminez le rapport hauteur/largeur du tableau ou des images à projeter. Pour de nouveaux ordinateurs ou portatifs, il s’agira probablement de WXGA (16:10). Pour l’équipement plus ancien, il s’agira probablement de XGA (4:3). Il vous faudra peutêtre consulter le service des TI pour obtenir cette information.

___ 4:3 XGA ___ 16:10 WXGA ___ 16:9 grand écran

8. En utilisant les tableaux des pages 58 à 65 pour votre rapport hauteur/largeur et la hauteur d’image souhaitée (h), trouvez la distance requise entre le sommet de la zone d’image et les trous dans le bas de la plaque murale (c).

9. Déterminez la position pour l’installation de votre projecteur en additionnant les valeurs (f), (h) et (c), en prévoyant 254 mm (10 po) de plus pour la hauteur de la plaque murale et le cache.

Si la hauteur du plafond de votre salle (telle que notée à l’étape 1) ne correspond pas à la hauteur de plafond minimum requise pour votre tableau, vous pourriez avoir besoin de sélectionner une taille d’image plus petite ou d’abaisser le tableau sur le mur.

_____ (c)

_____ (f) _____ (h) _____ (c) +10

(254 mm) _____ total

10. Après avoir confirmé votre taille d’image, utilisez du ruban ou un crayon pour marquer la distance (c) du sommet de la zone d’image sur le tableau aux trous dans le bas de la plaque murale.

11. Alignez la ligne horizontale sur le gabarit avec la marque (c), puis alignez la ligne centrale du gabarit avec le centre de la zone d’image. Suivez les directives de la page 67 pour installer le projecteur.

Feuille de travail d’installation pour la projection sur un mur ordinaire

1. Mesurez la hauteur du plafond (distance du plancher au plafond). _____

2. Déterminez le rapport hauteur/largeur souhaité de l’image. Pour de nouveaux ordinateurs ou portatifs, il s’agira probablement de WXGA (16:10). Pour l’équipement plus ancien, il s’agira probablement de XGA (4:3). Il vous faudra peut-être consulter votre service des TI pour obtenir cette information.

___ 4:3 XGA ___ 16:10 WXGA ___ 16:9 grand écran

3. À l’aide des tableaux des pages 58 à 65 pour votre rapport hauteur/largeur, sélectionnez la taille d’image la plus grande qui soit disponible pour la hauteur de votre plafond.

Hauteur de l’image (h) Largeur de l’image (l)

_____ (h) _____ (l)

4. Mesurez la distance souhaitée du plancher au bas de la zone d’image (f).

La distance minimum recommandée est de 762 mm (30 po). Il se peut que la vue des images apparaissant à moins de 28 pouces du plancher soit obstruée.

5. Trouvez le sommet de la zone d’image projetée en additionnant les distances (f) et (h).

6. Utilisez les tableaux des pages 58 à 65 pour déterminer la distance requise du haut de la zone d’image aux trous dans le bas de la plaque murale (b). _____ (c)

7. Additionnez : Distance requise du sommet de la zone d’image aux trous dans le bas de la plaque murale (c) Hauteur de la zone d’image (h) Distance du plancher au bas de la zone d’image (f) Hauteur de la plaque murale avec le cache

Si le total dépasse la hauteur du plancher, il vous faudra réduire la taille d’image ou réduire la distance du plancher au bas de la zone d’image.

_____ (f)

_____

_____ (c)

_____ (h) _____ (f) +10

(254 mm) _____ total

254 mm (10 po)—hauteur de la plaque murale avec le cache

Distance requise du sommet de la zone d’image aux trous dans le bas de la plaque murale (c)

Distance du plafond au haut de la zone d’image (d)

Français

Hauteur de plafond

Hauteur de la zone d’image (h)

Taille diagonale de l’image (s)

Largeur de la zone d’image (l)

Distance du plancher au bas de la zone d’image (f)

8. Après avoir confirmé votre taille d’image, utilisez du ruban ou un crayon pour marquer la distance (c) du sommet de la zone d’image sur le tableau au bas de la plaque murale.

9. Alignez la ligne horizontale sur le gabarit avec la marque (c), puis alignez la ligne centrale du gabarit avec le centre de la zone d’image. Suivez les directives de la page 67 pour installer le projecteur.

Les tableaux des pages suivantes fournissent des renseignements d’installation pour toutes les tailles d’image prises en charge. La hauteur de plafond minimum est basée sur une image à 762 mm (30 po) du plancher; si l’image est plus basse, la hauteur de plafond minimum est réduite par la mesure correspondante.

Utilisez les feuilles de travail, les illustrations et les renseignements des tableaux aux pages suivantes pour déterminer la distance de projection et le placement de la plaque murale. L’intervalle recommandé pour la distance de projection (a) tel qu’illustré aux pages suivantes est de 62 à 311 mm (2,5 po à 12,2 po).

Taille de l’image diagonale et position de montage

Les chiffres sur la mesure de la glissière (b) sont les mêmes que ceux de la distance de projection (a) lorsque la taille de l’image diagonale (S) est de 75 po (190,5 cm) ou plus. Parce que la position d’installation du projecteur change lorsque (S) est moins de 75 po (190,5 cm), les chiffres pour (a) et (b) sont différents.

70,5 mm (2,8 po)

218 mm (8,6 po)

Distance du mur à la surface de projection

Décalage pour la position du centre de l’écran et le centre de la plaque murale

Plaque murale

Surface de projection

Pour voir le poinçon et les chiffres sur le coulissement de la glissière, vous devez faire glisser la rallonge du bras.

Lorsque la taille de l’image diagonale est de 75 po (190,5 cm) ou plus, montez le dispositif de réglage à 3 axes à la position indiquée avec le poinçon .

Lorsque la taille de l’image diagonale est de moins de 75 po (190,5 cm), montez le dispositif de réglage à 3 axes à la position indiquée avec le poinçon .

Distance de la surface de projection à la plaque murale

La distance (c) entre l’écran de projection et la plaque murale correspond au chiffre indiqué lorsque le coulissement vertical est à la position de base, tel qu’illustré ci-dessous.

Alignez l’encoche sur la plaque d’installation avec la position du poinçon sur la plaque murale.

Position de base

Poinçon sur la plaque

Encoche sur le bras du support

Les mesures peuvent varier selon l’emplacement choisi pour le projecteur. Lors d’une projection en mode Télé, la qualité des images projetées peut être réduite. Lorsque le projecteur BrightLink 575Wi/585Wi/575Wi+/585Wi+ ou PowerLite 575W/

585W est utilisé pour projeter des images à un rapport largeur/hauteur 4:3, les images sont automatiquement redimensionnées et la qualité des images projetées peut être réduite.

Français

haut de

Dist. du

Repères

proj.

Dist. de

Hauteur

Largeur

Hauteur

haut de

Dist. du

Repères

à la

l’image

(b)

glissière

min. (a)

(h)

l’image

(l)

l’image

min.*

plafond

l’image à

la plaque

(b)

glissière

plaque

murale

(c)

murale

(c)

proj.

min. (a)

Dist. de

(h)

l’image

Hauteur

(l)

l’image

Largeur

min.*

plafond

Hauteur

à la

plaque

l’image

haut de

Dist. du

(b)

Repères

glissière

proj.

min. (a)

Dist. de

16:10 WXGA 4:3 XGA 16:9 grand écran

(h)

l’image

Hauteur

(l)

l’image

Largeur

murale

78,7 42,4 31,8 2,5 5,9 6,9 — — — — — —

79,4 43,2 32,4 2,7 6,1 7,0 — — — — — —

80,1 44,0 33,0 3,0 6,4 7,1 — — — — — —

80,8 44,8 33,6 3,3 6,7 7,2 — — — — — —

81,5 45,6 34,2 3,6 7,0 7,3 — — — — — —

82,3 46,4 34,8 3,8 7,3 7,5 — — — — — —

83,0 47,2 35,4 4,1 7,6 7,6 77,5 51,4 28,9 2,6 6,0 8,5

(c)

min.*

plafond

Hauteur

(S)

l’image

Taille de

Mesures d’installation en pouces pour BrightLink 575Wi/585Wi/575Wi+/585Wi+ et PowerLite 575W/585W

diagonale

54 po ——————

53 po ——————

55 po ——————

56 po ——————

57 po ——————

58 po ——————

78,7 50,9 31,8 2,5 5,9 6,9 83,7 48,0 36,0 4,4 7,8 7,7 78,1 52,3 29,4 2,9 6,3 8,7

60 po

59 po ——————

79,3 51,7 32,3 2,7 6,1 7,0 84,4 48,8 36,6 4,7 8,1 7,8 78,7 53,2 29,9 3,1 6,5 8,8

61 po

79,9 52,6 32,9 3,0 6,4 7,1 85,1 49,6 37,2 5,0 8,4 7,9 79,3 54,0 30,4 3,4 6,8 8,9

62 po

80,6 53,4 33,4 3,2 6,6 7,2 85,8 50,4 37,8 5,2 8,7 8,0 80,0 54,9 30,9 3,6 7,0 9,1

63 po

81,2 54,3 33,9 3,4 6,9 7,3 86,6 51,2 38,4 5,5 8,9 8,2 80,6 55,8 31,4 3,9 7,3 9,2

64 po

81,8 55,1 34,4 3,7 7,1 7,4 87,3 52,0 39,0 5,8 9,2 8,3 81,2 56,7 31,9 4,1 7,6 9,3

65 po

82,5 56,0 35,0 3,9 7,4 7,5 88,0 52,8 39,6 6,1 9,5 8,4 81,8 57,5 32,4 4,4 7,8 9,5

66 po

83,1 56,8 35,5 4,2 7,6 7,6 88,7 53,6 40,2 6,3 9,8 8,5 82,5 58,4 32,9 4,6 8,0 9,6

67 po

83,7 57,7 36,0 4,4 7,8 7,7 89,4 54,4 40,8 6,6 10,0 8,6 83,1 59,3 33,3 4,9 8,3 9,7

68 po

84,4 58,5 36,6 4,7 8,1 7,8 90,2 55,2 41,4 6,9 10,3 8,8 83,7 60,1 33,8 5,1 8,5 9,9

69 po

85,0 59,4 37,1 4,9 8,3 7,9 90,9 56,0 42,0 7,2 10,6 8,9 84,3 61,0 34,3 5,4 8,8 10,0

70 po

85,6 60,2 37,6 5,1 8,6 8,0 91,6 56,8 42,6 7,4 10,9 9,0 85,0 61,9 34,8 5,6 9,1 10,2

71 po

86,3 61,1 38,2 5,4 8,8 8,1 92,3 57,6 43,2 7,7 11,1 9,1 85,6 62,8 35,3 5,9 9,3 10,3

72 po

86,9 61,9 38,7 5,6 9,1 8,2 93,0 58,4 43,8 8,0 11,4 9,2 86,2 63,6 35,8 6,1 9,6 10,4

73 po

87,5 62,8 39,2 5,9 9,3 8,3 93,8 59,2 44,4 8,3 11,7 9,4 86,8 64,5 36,3 6,4 9,8 10,6

74 po

88,2 63,6 39,7 6,1 6,1 8,4 94,5 60,0 45,0 8,5 8,5 9,5 87,5 65,4 36,8 6,6 6,6 10,7

75 po

88,8 64,4 40,3 6,4 6,4 8,5 95,2 60,8 45,6 8,8 8,8 9,6 88,1 66,2 37,3 6,9 6,9 10,8

76 po

haut de

Dist. du

Repères

proj.

Dist. de

Hauteur

Largeur

Hauteur

haut de

Dist. du

Repères

à la

l’image

(b)

glissière

min. (a)

(h)

l’image

(l)

l’image

min.*

plafond

l’image à

la plaque

(b)

glissière

plaque

murale

(c)

Français

9,1 9,1 12,0

9,4 9,4 12,2

9,6 9,6 12,3

9,9 9,9 12,5

10,2 10,2 12,6

10,4 10,4 12,7

10,7 10,7 12,9

41,7

42,2

42,7

43,1

43,6

44,1

44,6

proj.

min. (a)

Dist. de

(h)

l’image

Hauteur

(l)

l’image

Largeur

min.*

plafond

Hauteur

à la

l’image

haut de

Dist. du

(b)

Repères

glissière

proj.

min. (a)

Dist. de

16:10 WXGA 4:3 XGA 16:9 grand écran

(h)

l’image

Hauteur

(l)

l’image

Largeur

(c)

plaque

murale

Hauteur

l’image

Taille de

min.*

plafond

(S)

diagonale

90,1 66,1 41,3 6,9 6,9 8,8 96,6 62,4 46,8 9,4 9,4 9,8 89,3 68,0 38,2 7,4 7,4 11,1

90,7 67,0 41,9 7,1 7,1 8,9 97,4 63,2 47,4 9,7 9,7 10,0 90,0 68,9 38,7 7,6 7,6 11,2

91,4 67,8 42,4 7,3 7,3 9,0 98,1 64,0 48,0 9,9 9,9 10,1 90,6 69,7 39,2 7,9 7,9 11,4

92,0 68,7 42,9 7,6 7,6 9,1 98,8 64,8 48,6 10,2 10,2 10,2 91,2 70,6 39,7 8,1 8,1 11,5

92,6 69,5 43,5 7,8 7,8 9,2 99,5 65,6 49,2 10,5 10,5 10,3 91,8 71,5 40,2 8,4 8,4 11,6

93,3 70,4 44,0 8,1 8,1 9,3 100,2 66,4 49,8 10,8 10,8 10,4 92,5 72,3 40,7 8,6 8,6 11,8

93,9 71,2 44,5 8,3 8,3 9,4 100,9 67,2 50,4 11,0 11,0 10,5 93,1 73,2 41,2 8,9 8,9 11,9

94,5 72,1 45,0 8,6 8,6 9,5 101,7 68,0 51,0 11,3 11,3 10,7 93,7 74,1

95,2 72,9 45,6 8,8 8,8 9,6 102,4 68,8 51,6 11,6 11,6 10,8 94,3 75,0

95,8 73,8 46,1 9,1 9,1 9,7 103,1 69,6 52,2 11,9 11,9 10,9 95,0 75,8

96,4 74,6 46,6 9,3 9,3 9,8 103,8 70,4 52,8 12,1 12,1 11,0 95,6 76,7

97,1 75,5 47,2 9,5 9,5 9,9 — — — — — — 96,2 77,6

97,7 76,3 47,7 9,6 9,6 10,0 — — — — — — 96,8 78,4

98,3 77,2 48,2 10,0 10,0 10,1 — — — — — — 97,5 79,3

99,0 78,0 48,8 10,3 10,3 10,2 — — — — — — 98,1 80,2 45,1 10,9 10,9 13,0

99,6 78,9 49,3 10,5 10,5 10,3 — — — — — — 98,7 81,1 45,6 11,2 11,2 13,1

100,3 79,7 49,8 10,8 10,8 10,4 — — — — — — 99,3 81,9 46,1 11,4 11,4 13,3

100,9 80,6 50,3 11,0 11,0 10,5 — — — — — — 100,0 82,8 46,6 11,7 11,7 13,4

101,5 81,4 50,9 11,3 11,3 10,6 — — — — — — 100,6 83,7 47,1 11,9 11,9 13,5

102,2 82,3 51,4 11,5 11,5 10,7 — — — — — — 101,2 84,5 47,6 12,2 12,2 13,7

102,8 83,1 51,9 11,7 11,7 10,9 — — — — — — — — — — — —

103,4 84,0 52,5 12,0 12,0 11,0 — — — — — — — — — — — —

104,1 84,8 53,0 12,2 12,2 11,1 — — — — — — — — — — — —

78 po

79 po

80 po

81 po

82 po

83 po

84 po

85 po

86 po

87 po

88 po

89 po

90 po

91 po

92 po

93 po

94 po

95 po

96 po

97 po

98 po

77 po 89,5 65,3 40,8 6,6 6,6 8,6 95,9 61,6 46,2 9,1 9,1 9,7 88,7 67,1 37,8 7,1 7,1 11,0

99 po

100 po

* Basée sur une image à 762 mm (30 po) du plancher; si l’image est plus basse, la hauteur de plafond minimum est réduite par la mesure correspondante.

Dist. du

Repères

Dist. de

Hauteur

Largeur

Hauteur

haut de

l’image à

glissière

proj.

min. (a)

l’image

plafond

plaque

(b)

(h)

(l)

min.*

(c)

murale

haut de

Dist. du

Repères

proj.

Dist. de

Hauteur

Largeur

Hauteur

haut de

Dist. du

Repères

à la

l’image

(b)

glissière

min. (a)

(h)

l’image

(l)

l’image

min.*

plafond

à la

l’image

(b)

glissière

(c)

plaque

murale

——————75,8 45,3 25,5 2,6 6,1 10,3

76,9 44,9 28,1 2,5 5,9 8,8 76,4 46,2 26,0 2,9 6,3 10,5

77,6 45,8 28,6 2,8 6,2 9,0 77,1 47,1 26,5 3,2 6,6 10,7

78,2 46,6 29,2 3,1 6,5 9,1 77,8 47,9 27,0 3,5 6,9 10,8

(c)

plaque

murale

Mesures d’installation en pouces pour les projecteurs PowerLite 570/580

Dist. de

4:3 XGA 16:10 WXGA 16:9 grand écran

Hauteur

Largeur

Hauteur

l’image

Taille de

proj.

(S)

diagonale

min. (a)

(h)

l’image

(l)

l’image

min.*

plafond

53 po ————— —

52 po ————— —

54 po ————— —

55 po ————— —

79,6 44,8 33,6 2,5 5,9 6,0 78,9 47,5 29,7 3,4 6,8 9,3 78,5 48,8 27,5 3,8 7,2 11,0

56 po

80,3 45,6 34,2 2,7 6,1 6,1 79,6 48,3 30,2 3,6 7,0 9,4 79,2 49,7 27,9 4,1 7,5 11,2

57 po

80,9 46,4 34,8 3,0 6,4 6,2 80,3 49,2 30,7 3,9 7,3 9,6 79,8 50,6 28,4 4,4 7,8 11,4

58 po

81,7 47,2 35,4 3,3 6,7 6,3 81,0 50,0 31,3 4,2 7,6 9,7 80,5 51,4 28,9 4,6 8,1 11,6

59 po

82,3 48,0 36,0 3,5 6,9 6,4 81,7 50,9 31,8 4,5 7,9 9,9 81,2 52,3 29,4 4,9 8,3 11,8

60 po

83,1 48,8 36,6 3,8 7,2 6,5 82,4 51,7 32,3 4,7 8,1 10,0 81,9 53,2 29,9 5,2 8,6 12,0

61 po

83,7 49,6 37,2 4,1 7,5 6,6 83,1 52,6 32,9 5,0 8,4 10,2 82,6 54,0 30,4 5,5 8,9 12,2

62 po

84,4 50,4 37,8 4,3 7,7 6,6 83,7 53,4 33,4 5,3 8,7 10,4 83,2 54,9 30,9 5,8 9,2 12,3

63 po

85,1 51,2 38,4 4,6 8,0 6,7 84,4 54,3 33,9 5,6 9,0 10,5 83,9 55,8 31,4 6,1 9,5 12,5

64 po

85,9 52,0 39,0 4,8 8,2 6,8 85,1 55,1 34,4 5,8 9,3 10,7 84,6 56,7 31,9 6,4 9,8 12,7

65 po

86,5 52,8 39,6 5,1 8,5 6,9 85,8 56,0 35,0 6,1 9,5 10,8 85,3 57,5 32,4 6,6 10,0 12,9

66 po

87,2 53,6 40,2 5,4 8,8 7,0 86,5 56,8 35,5 6,4 9,8 11,0 85,9 58,4 32,9 6,9 10,4 13,1

67 po

87,9 54,4 40,8 5,6 9,0 7,1 87,2 57,7 36,0 6,7 10,1 11,1 86,6 59,3 33,3 7,2 10,6 13,3

68 po

88,6 55,2 41,4 5,9 9,3 7,2 87,9 58,5 36,6 7,0 10,4 11,3 87,3 60,1 33,8 7,5 10,9 13,5

69 po

89,3 56,0 42,0 6,1 9,6 7,3 88,5 59,4 37,1 7,2 10,7 11,4 88,0 61,0 34,3 7,8 11,2 13,7

70 po

90,0 56,8 42,6 6,4 9,8 7,4 89,2 60,2 37,6 7,5 10,9 11,6 88,6 61,9 34,8 8,1 11,5 13,8

71 po

90,7 57,6 43,2 6,7 10,1 7,5 89,9 61,1 38,2 7,8 11,2 11,8 89,3 62,8 35,3 8,3 11,6 14,0

72 po

91,4 58,4 43,8 6,9 10,4 7,6 90,6 61,9 38,7 8,1 11,5 11,9 90,0 63,6 35,8 8,6 12,0 14,2

73 po

Dist. du

Repères

Dist. de

Hauteur

Largeur

Hauteur

haut de

proj.

l’image à

(b)

glissière

min. (a)

(h)

l’image

(l)

l’image

min.*

plafond

(c)

plaque

murale

Français

—— —

—

—— —

—

12,1 12,1 16,5

41,7

—— —

—

—— —

—

haut de

Dist. du

Repères

proj.

Dist. de

Hauteur

Largeur

Hauteur

haut de

Dist. du

Repères

l’image

glissière

min. (a)

l’image

plafond

l’image

glissière

à la

plaque

(b)

(h)

(l)

min.*

à la

plaque

(b)

(c)

murale

(c)

murale

Dist. de

4:3 XGA 16:10 WXGA 16:9 grand écran

Hauteur

Largeur

Hauteur

l’image

Taille de

proj.

min. (a)

(h)

l’image

(l)

l’image

min.*

plafond

(S)

diagonale

92,8 60,0 45,0 7,4 7,4 7,8 92,0 63,6 39,7 8,6 8,6 12,2 91,4 65,4 36,8 9,2 9,2 14,6

93,5 60,8 45,6 7,7 7,7 7,9 92,6 64,4 40,3 8,9 8,9 12,4 92,0 66,2 37,3 9,5 9,5 14,8

94,2 61,6 46,2 8,0 8,0 8,0 93,3 65,3 40,8 9,2 9,2 12,5 92,7 67,1 37,8 9,8 9,8 15,0

94,9 62,4 46,8 8,2 8,2 8,1 94,0 66,1 41,3 9,5 9,5 12,7 93,4 68,0 38,2 10,1 10,1 15,1

95,6 63,2 47,4 8,5 8,5 8,2 94,7 67,0 41,9 9,7 9,7 12,8 94,1 68,9 38,7 10,3 10,3 15,3

96,3 64,0 48,0 8,8 8,8 8,3 95,4 67,8 42,4 10,0 10,0 13,0 94,7 69,7 39,2 10,6 10,6 15,5

97,0 64,8 48,6 9,0 9,0 8,4 96,1 68,7 42,9 10,3 10,3 13,2 95,4 70,6 39,7 10,9 10,9 15,7

97,7 65,6 49,2 9,3 9,3 8,5 96,8 69,5 43,5 10,6 10,6 13,3 96,1 71,5 40,2 11,2 11,2 15,9

98,4 66,4 49,8 9,5 9,5 8,6 97,4 70,4 44,0 10,8 10,8 13,5 96,8 72,3 40,7 11,5 11,5 16,1

99 ,1 67,2 50,4 9,8 9,8 8,7 98,1 71,2 44,5 11,1 11,1 13,6 97,5 73,2 41,2 11,8 11,8 16,3

99,8 68,0 51,0 10,1 10,1 8,8 98,8 72,1 45,0 11,4 11,4 13,8 98,1 74,1

100,5 68,8 51,6 10,3 10,3 8,9 99,5 72,9 45,6 11,7 11,7 13,9 — —

101,2 69,6 52,2 10,6 10,6 9,0 100,2 73,8 46,1 12,0 12,0 14,1 — —

101,9 70,4 52,8 10,9 10,9 9,1 100,9 74,6 46,6 12,2 12,2 14,2 — —

102,6 71,2 53,4 11,1 11,1 9,2 — — — — — — — —

103,3 72,0 54,0 11,4 11,4 9,3 — — — — — — — —

104,0 72,8 54,6 11,6 11,6 9,4 — — — — — — — —

104,6 73,6 55,2 11,9 11,9 9,5 — — — — — — — — — — — —

105,3 74,4 55,8 12,2 12,2 9,6 — — — — — — — — — — — —

75 po

76 po

77 po

78 po

79 po

80 po

81 po

82 po

83 po

84 po

85 po

86 po

87 po

74 po 92,1 59,2 44,4 7,2 10,6 7,7 91,3 62,8 39,2 8,3 11,8 12,1 90,7 64,5 36,3 8,9 12,3 14,4

88 po

90 po

91 po

92 po

89 po

93 po

* Basée sur une image à 762 mm (30 po) du plancher; si l’image est plus basse, la hauteur de plafond minimum est réduite par la mesure correspondante.

Dist. du

Repères

Dist. de

Haut. de

Larg. de

Haut. du

Dist. du

Repères

haut de

l’image à

glissière

proj.

min. (a)

(h)

l’image

(l)

l’image

min.*

plafond

haut de

l’image à

glissière

la plaque

(b)

la plaque

(b)

murale (c)

Dist.

l’image

Haut. de

l’image

Larg. de

plafond

Haut. du

haut de

Dist. du

Repères

proj.

Dist. de

16:10 WXGA 4:3 XGA 16:9 grand écran

l’image

Haut. de

min.

proj.

(h)

(l)

min.*

l’image à

la plaque

(b)

glissière

min. (a)

(h)

(a)

murale (c)

1998 1077 808 62 149 174 — — — — — —

2016 1097 823 69 156 177 — — — — — —

2034 1118 838 76 163 180 — — — — — —

2052 1138 853 83 170 183 — — — — — —

2071 1158 869 91 178 186 — — — — — —

2089 1179 884 98 185 189 — — — — — —

2107 1199 899 105 192 192 1968 1306 735 66 153 217

(l)

l’image

Larg. de

min.*

plafond

Haut. du

(S)

diag.

l’image

Taille de

Mesures d’installation en millimètres pour BrightLink 575Wi/585Wi/575Wi+/585Wi+ et PowerLite 575W/585W

53 po ————— —

54 po ————— —

55 po ————— —

56 po ————— —

57 po ————— —

58 po ————— —

1998 1292 808 62 149 174 2125 1219 914 112 199 195 1983 1328 747 73 160 220

2014 1314 821 69 156 177 2144 1240 930 119 206 198 1999 1350 760 79 166 223

59 po ————— —

60 po

61 po

2030 1335 835 75 162 179 2162 1260 945 126 213 201 2015 1373 772 86 173 227

62 po

2046 1357 848 81 168 182 2180 1280 960 133 220 204 2031 1395 785 92 179 230

63 po

2063 1379 862 87 174 185 2198 1300 975 140 227 207 2047 1417 797 98 185 234

64 po

2078 1400 875 93 180 187 2217 1321 991 147 234 210 2062 1439 809 105 192 237

65 po

2094 1422 888 100 187 190 2235 1341 1006 154 241 213 2079 1461 822 111 198 241

66 po

2111 1443 902 106 193 193 2253 1361 1021 161 248 216 2094 1483 834 117 204 244

67 po

2126 1465 915 112 199 195 2271 1382 1036 168 256 219 2111 1505 847 124 211 248

68 po

2143 1486 929 118 205 198 2290 1402 1052 175 262 222 2126 1528 859 130 217 251

69 po

2159 1508 942 124 211 201 2308 1422 1067 182 269 225 2142 1550 872 137 224 254

70 po

2175 1529 956 131 218 203 2326 1443 1082 189 276 228 2158 1572 884 143 230 258

71 po

2191 1551 969 137 224 206 2345 1463 1097 196 283 232 2174 1594 897 149 236 261

72 po

2208 1572 983 143 230 209 2364 1483 1113 203 290 235 2190 1616 909 156 243 265

73 po

2223 1594 996 149 236 211 2382 1504 1128 210 297 238 2205 1638 921 162 249 268

74 po

2240 1615 1010 155 155 214 2400 1524 1143 217 217 241 2222 1660 934 168 168 272

75 po

2256 1637 1023 162 162 217 2418 1544 1158 224 224 244 2237 1682 946 175 175 275

76 po
