EPSON LP-8700, LP-8700PS3, LP-8100 User's guide [ja]
ユーザーズガイド
プリンタドライバの機能説明やプリンタの操作方法、各種トラブルの
解決方法について記載しています。
LP-8700PS3をPostScriptプリンタとしてお使いになられる場合は
別冊の「PostScriptプリンタとしてお使いのお客様へ」を併せてお読
みください。
使用可能な用紙と給紙方法
Windows:プリンタドライバの
機能と関連情報
Macintosh:プリンタドライバの
機能と関連情報
操作パネルからの設定
当社は国際エネルギースタープロ
グラムの参加事業者として、本製
品が国際エネルギースタープログ
ラムの基準に適合していると判断
します。
添付されているフォントについて
オプションと消耗品について
プリンタのメンテナンス
困ったときは
付録
本書は、プリンタの近くに置いてご活用ください。
4013077-04
EPSONESC/Pはセイコーエプソン株式会社の登録商標です。
IBMPC、IBMはInternationalBusinessMachinesCorporationの商標または登録商標で す。
Appleの名称、Macintosh、PowerMacintosh、AppleTalk、EtherTalk、MacOS、TrueTypeはAppleComputer,
Inc.の商標または登録商標です。
Microsoft、Windows、WindowsNTは米国マイクロソフトコーポレーシ ョン の米国およびそ の他の国における登録
商標です。
Adobe、PostScript、AdobeAcrobatはAdobeSystemsIncorporated（アド ビシステムズ社）の商標です。
その他の製品名は各社の商標または登録商標です。
ご注意
（1）本書の内容の一部または全部を無断転載することは 固くお断りします。
（2）本書の内容については、将来予告なしに変更する ことがあ り ます。
（3）本書の内容については、万全を期して作成いたしましたが、 万一 ご不審な 点や誤り、記載もれなど、お 気
づきの点がありましたらご連絡くださ い。
（4）運用 した結果の影響につい ては、（3）項にかかわらず責任を負いかねま すので ご了承 ください。
（5）本製品がお客様により不 適 当に使用されたり、本 書の 内 容に従わずに取り扱われたり、またはエプソンおよ
びエプソン指定の者以外の第三者 により修 理・変更されたこと 等に起因して生じた障害等につ きましては、責
任を 負いかね ますので ご了承 ください。
（6）エプソン純正品および、エプソン品質認定品以外のオプション ま たは消耗品を装着し、 それが原因でトラブ
ルが発生した場合には、保証期間内であっても責任を負いかねますのでご了承ください。この場合 、修理
などは有償で行います。
© セイコーエプソン株式会社 2000
もくじ
本書中のマーク、画面、表記について................4
1.使用可能な用紙と給紙方法
用紙について ..............................................6
印刷できる用紙の種類.............................................6
印刷できない用紙 .....................................................7
印刷できる領域 .........................................................8
用紙の保管..................................................................8
給紙装置と用紙のセット方法.........................9
セットできる用紙サイズと容量 ............................9
給紙装置の優先順位..............................................10
用紙カセットへの用紙のセット .........................11
用紙トレイへの用紙のセット .............................16
特殊紙への印刷 .........................................19
ハガキへの印刷 ......................................................19
封筒への印刷...........................................................21
厚紙への印刷...........................................................22
ラベル紙への印刷 ..................................................23
OHPシートへの印刷 ............................................24
長尺紙への印刷 ......................................................25
不定形紙への印刷 ..................................................26
用紙タイプ選択機能................................... 27
2.Windows：プリンタドライバ
の機能と関連情報
プロパティの開き方................................... 30
プリンタドライバで設定できる項目.................31
［基本設定］ダイアログ ................................32
［詳細設定］ダイアログ..........................................35
任意の用紙サイズを登録するには .....................37
［レイアウト］ダイアログ.............................39
拡大 / 縮小して印刷するには .............................40
1 ページに複数ページのデータを印刷する
には...........................................................................41
両面印刷 / 製本印刷をするには .........................42
［ページ装飾］ダイアログ.............................45

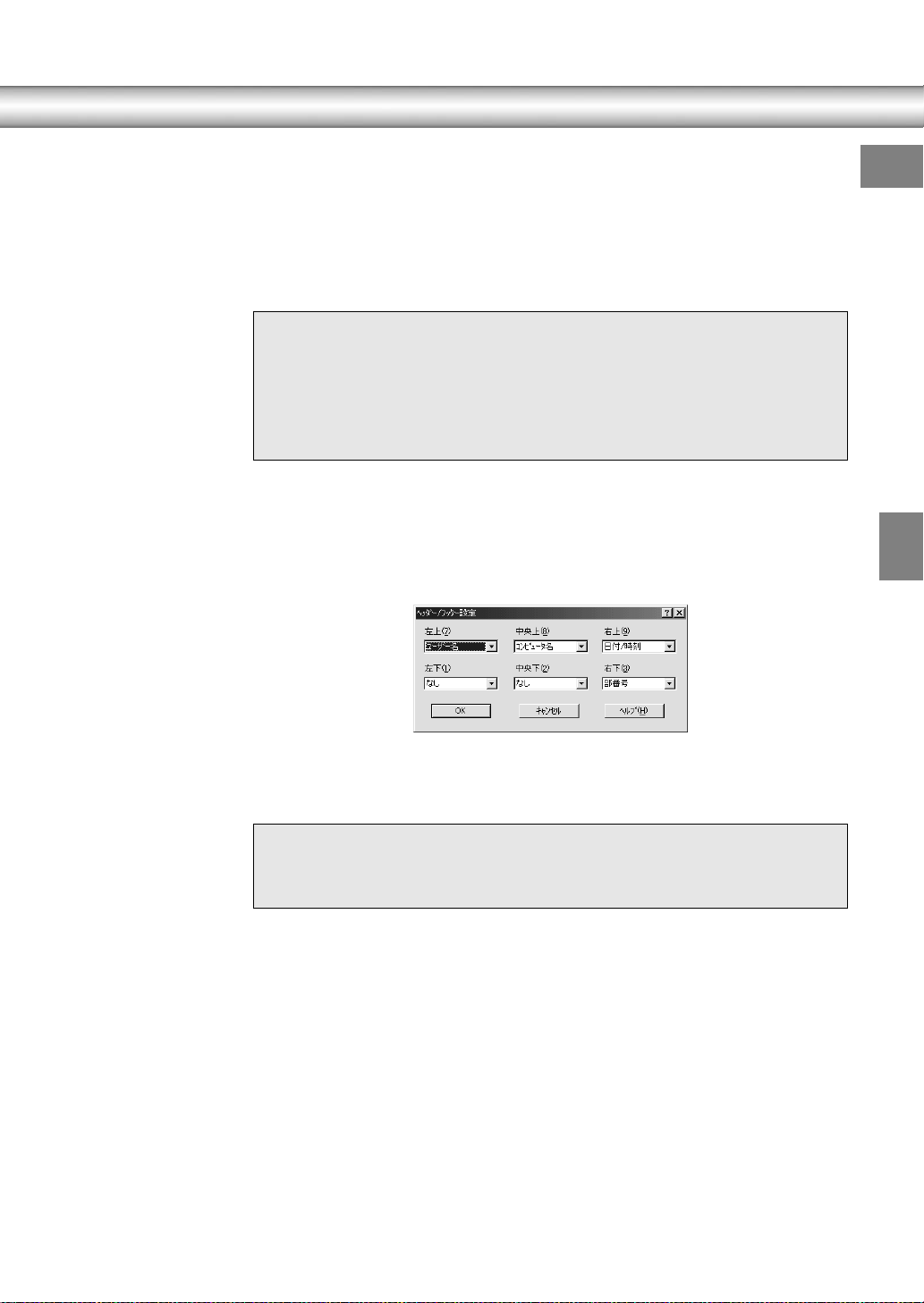

スタンプマークを印刷するには .........................48
オリジナルスタンプマークの登録方法.............50
［環境設定］ダイアログ ................................54
［実装オプション設定］ダイアログ .....................56
［プリンタ設定］ダイアログ（LP-8100）............57
［拡張設定］ダイアログ..........................................59
TrueTypeフォントをプリンタフォントに
置き換えるには.......................................................61
［動作環境設定］ダイアログ..................................62
［ユーティリティ］ダイアログ.......................64
EPSONプリンタウィンドウ!3とは..............65
［モニタの設定］ダイアログ..................................66
プリンタの状態を確かめるには..........................68
［プリンタ詳細］ウィンドウ..................................69
［ジョブ情報］ウィンドウ......................................70
対処が必要な場合は..............................................72
共有プリンタを監視できない場合は.................73
監視プリンタの設定..............................................73
EPSONプリンタウィンドウ !3 のみの
インストール手順...................................................74

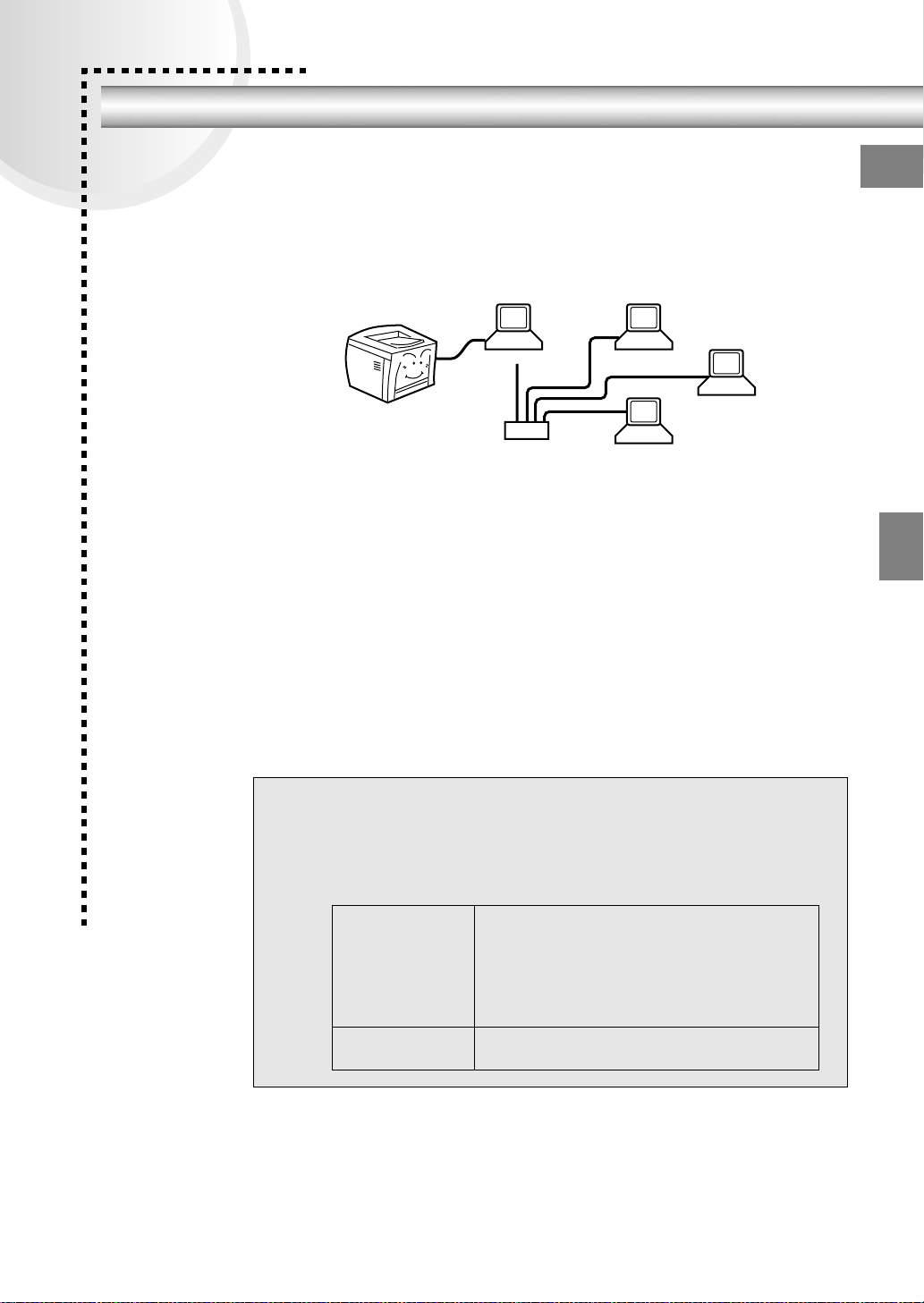

プリンタを共有するには .............................75
プリントサーバの設定..........................................76
クライアントの設定..............................................80
プリンタ接続先の設定
（Windows 95/98/Me）.............................87
印刷の中止方法 .........................................89
プリンタソフトウェアの削除方法.................90
3.Macintosh：プリンタ
ドライバの機能と関連情報
設定ダイアログの開き方 .............................96
［用紙設定］ダイアログ ................................98
画面の表示フォントをプリンタフォントに
置き換えるには.......................................................99
任意の用紙サイズを登録するには...................101
［プリント］ダイアログ ..............................103
［詳細設定］ダイアログ.......................................107
［拡張設定］ダイアログ.......................................109
［レイアウト］ダイアログ...................................111
拡大 / 縮小して印刷するには...........................113
スタンプマークを印刷するには.......................114
オリジナルスタンプマークの登録方法..........115
1 ページに複数ページのデータを印刷する
には........................................................................116
両面印刷をするには...........................................117
［プリンタセットアップ］ダイアログ............118
EPSONプリンタウィンドウ!3とは............119
［モニタの設定］ダイアログ...............................120
1
もくじ
プリンタの状態を確かめるには ...................... 121
［プリンタ詳細］ウィンドウ............................... 122
［ジョブ情報］ウィンドウ................................... 123
対処が必要な場合は........................................... 125
EPSONリモートパネル!（LP-8100）..........126
EPSON リモートパネル ! のインストール.... 126
EPSON リモートパネル ! の操作方法............ 127
［設定］ダイアログ ...............................................129
バックグラウンドプリントを行う...............132
印刷状況を表示する........................................... 132
印刷の中止方法 .......................................134
プリンタソフトウェアの削除方法...............135
4.操作パネルからの設定
LP-8700/LP-8700PS3の操作パネル
による設定 .............................................138
ワンタッチ設定モード 1 ................................... 139
ワンタッチ設定モード 2 ................................... 141
階層設定モード ................................................... 142
設定項目の説明 ................................................... 145
IPアドレスを操作パネルから設定するには
（LP-8700/LP-8700PS3）.......................169
印刷待機時の消費電力を効率よく節約する
には.......................................................171
プリンタの状態や設定値を印刷するには .....172
16進ダンプ印刷するには ..........................173
リセットとリセットオール........................174
リセット................................................................174
リセットオール ................................................... 174
ステータスメッセージとエラーメッセージ ..175
ステータスメッセージ
（LP-8700/LP-8700PS3）............................... 175
ステータスメッセージ（LP-8100）................. 176
5.添付されているフォント
について
EPSONバーコードフォントの使い方
（Windows）...........................................178
注意事項................................................................179
システム条件........................................................ 180
バーコードフォントのインストール.............. 180
バーコードの作成................................................181
各バーコードの概要...........................................183
TrueTypeフォントのインストール方法......190
Windowsでのインストール............................. 190
Macintoshでのインストール..........................191
6.オプションと消耗品について
オプションと消耗品の紹介 ........................194
パラレルインターフェイスケーブル..............194
USB インターフェイスケーブル
（LP-8700/LP-8100）........................................195
Ethernet 接続ケーブル（LP-8700PS3）........195
インターフェイスカード
（LP-8700/LP-8100）........................................195
両面印刷ユニット................................................196
用紙カセットユニット.......................................196
ETカートリッジ .................................................197
増設メモリ............................................................197
EP-GL モジュール（LP-8700）.........................197
フォームオーバーレイユーティリティ
ソフト....................................................................198
フォームオーバーレイ ROM モジュール
（LP-8700）...........................................................198
ハードディスクユニット（LP-8700PS3）.....198
専用キャビネット................................................198
リファレンスマニュアル...................................199
通信販売のご案内 ....................................200
増設メモリ/ROMモジュール/HDDの
取り付け.................................................201
インターフェイスカードの取り付け
（LP-8700/LP-8100）..............................210
両面印刷ユニットの取り付け .....................212
オプションカセットユニットの取り付け......214
オプション装着時の設定（Windows）..........216
7.プリンタのメンテナンス
ETカートリッジの交換 .............................220
交換時期................................................................220
交換の手順............................................................221
使用済み ET カートリッジの回収について...224
用紙トレイ給紙ローラのクリーニング.........225
プリンタの清掃 .......................................229
2
もくじ
プリンタの輸送と移動 ..............................230
輸送の方法............................................................ 230
輸送の注意............................................................ 230
移動の方法............................................................ 230
8.困ったときは
印刷実行時のトラブル ..............................232
プリンタの電源が入らない............................... 232
印刷しない............................................................ 233
プリンタがエラー状態になっている.............. 236
「LPT1 に書き込みができませんでした」
エラーが発生する ...............................................248
セレクタでプリンタを選択していない.......... 248
セレクタにプリンタドライバまたは
プリンタが表示されない...................................249
エラーが発生する ...............................................249
給排紙されない ................................................... 250
紙詰まりエラーが解除されない ...................... 251
用紙を二重送りしてしまう............................... 252
「通信エラーが発生しました」と表示される.. 252
用紙が詰まったときは ..............................254
給紙部で用紙が詰まったときは ...................... 254
プリンタ内部で用紙が詰まったときは.......... 256
両面印刷ユニット内で用紙が詰まった
ときは.................................................................... 258
印刷品質に関するトラブル........................260
きれいに印刷できない....................................... 260
印刷の濃淡が思うように印刷できない.......... 260
印刷が薄いまたはかすれる............................... 261
黒点が印刷される ...............................................261
周期的に汚れがある........................................... 262
指でこするとにじむ........................................... 262
黒い部分に白点がある....................................... 262
用紙全体が黒く印刷されてしまう ..................262
黒線が印刷される ...............................................263
何も印刷されない ...............................................263
白抜けがおこる ................................................... 263
裏面が汚れる........................................................ 264
画面表示と印刷結果が異なる.....................265
画面と異なるフォント / 文字 /
グラフィックスで印刷される .......................... 265
画面と異なる位置に印刷される ...................... 266
罫線が切れたり文字の位置がずれる.............. 266
設定と異なる印刷をする...................................267
楕円のような模様が印刷される.......................267
外字データまたはフォーマットデータが
印刷できない........................................................267
USB接続時のトラブル .............................268
インストールできない.......................................268
印刷できない（Windows）..................................268
印刷先のポートに、使用するプリンタ名が
表示されない........................................................269
USB ハブに接続すると正常に動作しない ....270
その他のトラブル ....................................271
漏洩電流について................................................271
印刷に時間がかかる...........................................271
プログラムリスト / ハードコピーが
とれない................................................................271
どうしても解決しないときは .....................272
お問い合わせ確認票 .................................273
付録
サービス・サポートのご案内.......................276
エプソン FAX インフォメーション................276
エプソンインフォメーションセンター..........276
インターネット・パソコン通信サービス........276
ショールーム........................................................276
パソコンスクール................................................276
最新プリンタドライバの入手方法と
インストール方法................................................277
保守サービス........................................................278
フロッピーディスクについて（Windows）....280
フロッピーディスクを作成する.......................280
ローカル接続時のインストール.......................281
Printer Status Page（Windows 2000）
について.................................................283
動作環境................................................................283
環境設定................................................................284
インストールの手順...........................................285
起動方法................................................................286
各項目の説明........................................................288
プリンタの仕様 .......................................291
索引.......................................................299
3
本書中のマーク、画面、表記について
マークについて
本書中では、いくつかのマークを用いて重要な事項を記載しています。マークが付
いている記述は必ずお読みください。
それぞれのマークには次のような意味があります。
この表示を無視して、誤った取り扱いをすると、プリンタ本体が損傷す
ww
る可能性が想定される内容およびプリンタ本体、プリンタドライバや
ユーティリティが正常に動作しないと想定される内容、必ずお守りいた
だきたい（操作）を示しています。
補足説明や知っておいていただきたいことを記載しています。
p
用語
* 用語の説明を欄外に記載していることを示します。
s
プリンタの機種名表記について
本書は下記プリンタ機種の共通ユーザーズガイドです。
本書の説明の中で機種名を明記していない場合は、ご購入いただいた機種としてお
読みください。機種によってプリンタの機能やオプションが異なります。異なる点
については、機種名を明記しています。また、プリンタのイラストおよびコンピュー
タのモニタに表示される画面の機種名は、LP-8700を使用しています。ご購入いた
だいた機種に置き換えてお読みください。
関連した内容の参照ページを示しています。
LP-8700、LP-8700PS3、LP-8100
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
Windowsの画面について
本書に掲載するWindowsの画面は、特に指定がない限りWindows 98の画面を使用
しています。
Windowsの表記について
Microsoft ®Windows ®95 Operating System 日本語版
Microsoft
Microsoft
Microsoft
Microsoft
本書では、上記各オペレーティングシステムをそれぞれ、Windows95、Windows
98、Windows Me、Windows NT4.0、Windows 2000と表記しています。またこ
れらを総称する場合は「Windows」、複数のWindowsを併記する場合は「Windows
95/98」のようにWindowsの表記を省略することがあります。
®
Windows ®98 Operating System 日本語版
®
Windows ®Millennium Edition Operating System 日本語版
®
Windows NT ®Operating System Version 4.0 日本語版
®
Windows ®2000 Operating System 日本語版
4
使用可能な用紙と給紙方法
ここでは、印刷できる用紙とできない用紙、用紙のセット方法や特
殊紙へ印刷する際の諸注意などについて説明しています。
●用紙について........................................6
●給紙装置と用紙のセット方法....................9
●特殊紙への印刷................................... 19
●用紙タイプ選択機能 .............................27
1
用紙について
印刷できる用紙の種類
WWWWiiiinn
nn
*1 一般の室温環境下：
温度15〜25度、湿度
40〜60%の環境を指
します。
本機は、ここで紹介する用紙に印刷することができます。これ以外の用紙は使用し
ないでください。
普通紙 普通紙
特殊紙 官製ハガキ
*1 再生紙は、一般の室温環境下*1以外でご使用になると、印刷品質が低下したり、紙詰まりなどの不具合
が発生することがありますのでご注意ください。また、再生紙の使用において給紙不良や紙詰まりが発
生しやすい場合は、用紙を裏返して使用することにより症状が改善されることがあります。
*2 定着器の温度（約180度）によってインクなどが変質・変色する用紙は使用しないでください。
*3 厚紙の用紙厚は90g/m
記載をしています。
*4 絵入りのハガキなどを給紙すると、絵柄裏移り防止用の粉が給紙ローラに付着し給紙できなくなる場合
がありますので、ご注意ください。
本書「用紙トレイ給紙ローラのクリーニング」225 ページ
s
また、4面連刷ハガキは使用できません。
*5 封に糊の付いた封筒は使用しないでください。
*1
再生紙
レターヘッド
（プレプリント紙）
*2
色つき
*4
*5
封筒
ラベル紙 モノクロレーザープリンタ用またはコピー機用のラベル紙で、台紙全体が
OHPシート モノクロレーザープリンタ用またはコピー機用のOHPシートをお使いく
不定形紙 用紙幅が87〜297mm、用紙長 が100〜508mm、紙厚が60〜135g/m
厚紙 紙厚が90〜135g/m
長尺紙 用紙サイズ297mm×508〜900mm、紙厚60〜135g/m
複写機などで使用する一般のコピー用紙や上質紙または再生紙です。
紙厚は60〜90g/m
*2
罫線や会社のロゴなどが印刷された紙です。本機以外のモノク ロレーザー
プリンタ、またはカラーレーザープリンタやインクジェットプ リンタで一
度印刷した用紙をプレプリント紙として使用することはできません。
色上質紙など用紙全体が染められている用紙です。カラーレー ザープリン
タやインクジェットプリンタで印刷された用紙や表面にコーティングさ
れている用紙は使用しないでください。
官製ハガキが使用可能です。往復ハガキの場 合は、中央に折り目のないも
のをお使いください。
使用できる定形サイズの封筒は洋形0号/4号、長形3号、角形2号です。これ
以外のサイズの洋形封筒に印刷するときは、ユーザー定義サイ ズを設定し
てください。紙厚が60〜105g/m
ラベルで覆われているものをお使いください。
ださい。
内のものをお使いください。
い。
使いください。
2
を超えて135g/m2以下のものを指しますが、本書では「90〜135g/m2」という
2
の範囲内のものをお使いください。
2
のものをご使用ください。
2*3
の範囲内の用紙（ケント 紙を含 む）をお使いくださ
2
の範囲内のものをお
2
の範囲
MMMMaaaacc
ss
DDDDooooss
cc
p
紙の種類によっては特に印刷面の指定がない場合でも、印刷する面によって排
•
紙後の用紙の状態に差が出ることがあります。
用紙がカールなどしてきれいに排紙されない場合は印刷面を替えて用紙をセッ
•
トしてください。
特殊紙への印刷の際は、用紙別にご注意いただく事項が異なりますので以下の
•
ページを参照ください。
本書「特殊紙への印刷」19 ページ
s
用紙を大量に購入する場合は、必ず事前に試し印刷をして印刷の状態をご確認
•
ください。
6
印刷できない用紙
プリンタ（給紙ローラ、感光体、定着器）の故障の原因となる用紙
•
インクジェットプリンタ用特殊紙（スーパーファイン紙、光沢紙、光沢フィルム、
官製ハガキなど）
•
アイロンプリント用紙
•
熱転写プリンタ、インクジェットプリンタで印刷した後の用紙
•
モノクロレーザープリンタやカラーレーザープリンタ、複写機で印刷した後の用
紙
•
カラーレーザープリンタやカラー複写機専用OHPシート
•
モノクロレーザープリンタ用またはコピー機用以外のラベル紙
•
プリンタで一度印刷した後の裏紙
•
カーボン紙、ノンカーボン紙、感熱紙、感圧紙、酸性紙
•
糊、ホチキス、クリップなどが付いた用紙
•
表面に特殊コートが施された用紙、表面加工されたカラー用紙
•
バインダ用の穴が開いている用紙
給紙不良、紙詰まりを起こしやすい用紙
•
薄すぎる用紙、厚すぎる用紙
•
濡れている（湿っている）用紙
•
表面が平滑すぎる（ツルツル、スベスベしすぎる）用紙、粗すぎる用紙
•
表と裏で粗さが大きく異なる用紙
•
折り目、カール、破れのある用紙
•
形状が不規則な用紙、裁断角度が直角でない用紙
•
ミシン目のある用紙
•
簡単にはがれてしまうラベル紙
用紙について
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
定着器の熱（約180度）によって変質、変色する用紙
•
表面に特殊コート（またはプレプリント）が施された用紙
•
アイロンプリント紙
7
印刷できる領域
用紙について
WWWWiiiinn
nn
用紙の保管
用紙の各端面から5mmを除く領域に印刷できます。
5mm
アプリケーションソフトによっては印刷可能領域が上記より小さくなる場合があ
p
用紙は以下の点に注意して保管してください。
•
•
•
•
•
ります。
直射日光を避けて保管してください。
湿気の少ない場所に保管してください。
用紙を濡らさないでください。
用紙を立てたり、斜めにしないで、水平な状態で保管してください。
ほこりがつかないよう、包装紙などに包んで保管してください。
5mm
MMMMaaaacc
ss
DDDDooooss
cc
8
給紙装置と用紙のセット方法
セットできる用紙サイズと容量
WWWWiiiinn
nn
給紙装置
標準
オプション ユニバーサル
*1 用紙トレイにセットできる用紙の高さは16mm以下です。
*2 64g/m
*3 135g/m
*4［トレイ紙サイズ］スイッチまたは［カセット紙サイズ］スイッチでは［LG14］に設定します。
*5 定形サイ ズ以外の封筒を使 用する場合はユー ザー定義サイズで使 用する封筒のサイ ズを設定して使用
してください。
*6 標準の用紙カセットまたはオプション（LPUC2/LPDC7）の用紙カセットと差し替えて使用します。
用紙トレイ
用紙カセット 普通紙 250枚
カセットユニット
（LPUC2）
大容量カセット
ユニット（LPDC7）
用紙カセット
（LPYC6）
2
の場合です。
2
の場合です。
*1
*6
使用できる
用紙
普通紙 200枚*2A3、A4、A5、B4、B5、Letter（LT）、
厚紙 10枚
ラベル紙 75枚
OHPシート
*5
封筒
長尺紙 1枚 297mm×508〜900mm
官製ハガキ 50枚 100mm×148mm
往復ハガキ 148mm×200mm
普通紙 250枚
普通紙 500枚
普通紙 250枚
容量
*3
Half-Letter（HLT）、Executive（EXE）、
Legal（LGL）
Government Letter（GLT）、Ledger（B）、
F4、不定形紙
10枚 洋形0号（ヨウ0）、洋形4号（ヨウ4）、
長形3号（チョウ3）、角形2号（カク2）
*2
A3、A4、A5、B4、B5、Letter（LT）、
Legal（LGL）
*2
A3、A4、A5、B4、B5、Letter（LT）、
Legal（LGL）
*2
A4
*2
A3、A4、A5、B4、B5、Letter（LT）、
Legal（LGL）
用紙サイズ
（ ）内は、操作パネルの
液晶表示上での表記です。
*4
、Government Legal（GLG）、
MMMMaaaacc
ss
DDDDooooss
cc
9
給紙装置の優先順位
給紙装置と用紙のセット方法
WWWWiiiinn
nn
プリンタドライバやパネルの設定で給紙装置を［自動］（初期設定）に設定すると、
プリンタはドライバで設定された用紙サイズおよび用紙タイプが一致する用紙が
セットされている給紙装置を次の順序で検索し、給紙します。
用紙カセット1
（標準）
すべての給紙装置に印刷するデータの用紙サイズの用紙をセットすれば標準で
450枚（用紙カセット1＋用紙トレイ）、オプションの給紙装置（LPDC7×2段）を
装着すると最大1450枚が連続給紙ができます。
LP-8700/LP-8700PS3で給紙装置の設定を［トレイ優先］に変更した場合の優先順
p
位は以下のようになります。
用紙トレイ
（標準）
用紙カセット2
（オプション）
用紙カセット1
（標準）
用紙カセット3
（オプション）
用紙カセット2
（オプション）
用紙トレイ
（標準）
用紙カセット3
（オプション）
MMMMaaaacc
ss
DDDDooooss
cc
10
用紙カセットへの用紙のセット
給紙装置と用紙のセット方法
WWWWiiiinn
nn
ここでは、標準装備の用紙カセットへの用紙のセット方法を説明します。
印刷できる用紙についての詳細は、以下のページを参照してください。
本書「使用可能な用紙と給紙方法」5 ページ
p
A
B
s
用紙カセットのカバーを取り外します。
ガイドクリップ、用紙ガイドをずらします。
A5、B5、A4、Letter（LT）サイズの用紙の場合：
用紙ガイドを外側に
ずらします。
MMMMaaaacc
ss
DDDDooooss
cc
ガイドクリップを指でつまんで
セットする用紙サイズに合わせ
ます。
11
給紙装置と用紙のセット方法
B4、A3、Legal（LGL）サイズの用紙の場合：
① 用紙カセットの左右の伸縮ロックレバーをアンロック（ ）位置にしま
す。
伸縮ロックレバー
② 用紙カセット伸縮部をいっぱいに引き出し、左右の伸縮ロックレバーを
ロック（ ）位置にします。
この部分は持たないでください。
w
給紙不良の原因となります。
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
③ ガイドクリップ、用紙ガイドをずらします。
ガイドクリップを指でつまんで
セットする用紙サイズに合わせ
ます
用紙ガイドを外側にずらします
12
給紙装置と用紙のセット方法
用紙をセットし、用紙ガイドを用紙の側面に合わせます。
C
•
A5、B5、A4、Letterサイズの用紙は横長にセットします。
印刷面
•
B4、A3、Legalサイズの用紙は縦長にセットします。
nn
WWWWiiiinn
cc
用紙をセットして用紙ガイドを合わせます
MMMMaaaacc
ss
DDDDooooss
用紙ガイドを合わせます
印刷面
どちらの場合も、用紙の四隅をそろえ、印刷する面を上に向けてセットします。用
p
D
紙は最大250枚（普通紙64g/m ）までセットできます。最大枚数を超えて用紙を
セットすると、正常に給紙できない場合があります。
用紙カセットにカバーを取り付けます。
用紙カセットの側面にカバーをぴったり合わせてカバーをかぶせます。
2
ぴったり合わせてから
かぶせます。
用紙をセットして
13
給紙装置と用紙のセット方法
用紙カセットをプリンタに差し込みます。
E
［カセット紙サイズ］スイッチをセットした用紙サイズに設定します。
F
設定できる用紙サイズは、A4、A3、A5、B4、B5、Letter、Legal（LG14"）です。
WWWWiiiinn
MMMMaaaacc
DDDDooooss
nn
ss
cc
p
w
本機ではセットした用紙のサイズを［カセット紙サイズ］スイッチの設定値から検
知します。［カセット紙サイズ］スイッチはセットした用紙サイズに合わせて正し
く設定してください。
印刷中は［カセット紙サイズ］スイッチを操作しないでください。プリンタが誤動
作する場合があります。
14
給紙装置と用紙のセット方法
B4 以上のサイズの用紙に印刷する場合は、排紙用延長トレイを引き出しま
G
す。
用紙サイズ表示ラベルをカセット前面に貼り付けます。
H
本機には、用紙サイズシールが同梱されています。セットした用紙サイズの
シールを用紙カセットや用紙トレイに貼ってご利用ください。
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
15
用紙トレイへの用紙のセット
用紙トレイを開きます。
A
用紙ガイドを外側にずらします。
B
給紙装置と用紙のセット方法
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
B4以上のサイズの用紙を
セットする場合は、給紙用
延長トレイを引き出します
16
給紙装置と用紙のセット方法
r
、
t
印刷する面を上にして用紙をセットし、用紙ガイドを合わせます。
C
用紙の四隅をそろえ、印刷する面を上にして、差し込み口に軽く当たるまで
入れます。
横長にセットする用紙：
A4、A5、B5、Letter（LT）、Half-Lette
（HLT）、Executive（EXE）、
Government Letter（GLT）、封筒*
ハガキ
*封筒は種類によってセットする方
向が異なります。封筒のセット方向
については、以下のページを参照し
てください。
s
縦長にセットする用紙：
A3、B4、Legal（LGL）、Governmen
Legal（GLG）、Ledger（B）、F4、
長尺紙、封筒*
本書「封筒への印刷」21 ページ
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
最大200枚（普通紙64g/m ）セットできます。
•
長尺紙に印刷する場合は、用紙に手を添えて給紙するようにしてください。
p
D
•
セットした用紙のサイズに応じて、排紙用延長トレイを引き出します。
B4 以上のサイズの用紙に印刷する場合は、排紙用延長トレイを引き出しま
す。
2
17
給紙装置と用紙のセット方法
［トレイ紙サイズ］スイッチを、セットした用紙のサイズに合わせて設定しま
E
す。
LP-8100は［ドラ
イバで設定］
セットした用紙のサイズが、［トレイ紙サイズ］スイッチの設定値にない場合
は次のように設定します。
•
LP-8700/LP-8700PS3
［トレイ紙サイズ］スイッチを［パネルで設定］に合わせ、操作パネルの
［ワンタッチ設定モード2］で設定します。
s
本書「ワンタッチ設定モード2」141 ページ
•
LP-8100
［トレイ紙サイズ］スイッチを［ドライバで設定］に合わせ、プリンタドラ
イバ（Windows）またはEPSONリモートパネル!（Macintosh）で設定し
ます。
s
Windows：本書「［プリンタ設定］ダイアログ（LP-8100）」57 ページ
s
Macintosh：本書「「EPSONリモートパネル!（LP-8100）」126 ページ
WWWWiiiinn
MMMMaaaacc
DDDDooooss
nn
ss
cc
p
w
不定形紙、長尺紙をセットした場合は［トレイ紙サイズ］スイッチを［パネルで設
•
定］または［ドライバで設定］に合わせますが、操作パネル・プリンタドライバ・
EPSONリモートパネル!での設定は必要ありません。
•
［トレイ紙サイズ］スイッチを［パネルで設定］または［ドライバで設定］にしない
場合、操作パネル・プリンタドライバ・EPSONリモートパネル!の設定は有効に
なりません。
印刷中は［トレイ紙サイズ］スイッチを操作しないでください。プリンタが誤動作
する場合があります。
18
特殊紙への印刷
ここでは、ハガキや封筒など、特殊紙への印刷方法について説明します。
両面印刷ユニットを装着して両面印刷を行う場合、特殊紙への両面印刷はできま
せん。
w
ハガキへの印刷
ハガキに印刷する前に、同じサイズの用紙で試し印刷をして印刷位置や印刷方向な
どの確認をしてください。
以下のハガキは使用しないでください。プリンタの故障や印刷不良などの原因に
w
なります。
インクジェットプリンタ用ハガキ
•
表面に特殊コート、糊付けが施されたハガキ、圧着ハガキ
•
熱転写プリンタ、インクジェットプリンタで一度印刷したハガキ
•
カラーレーザープリンタやカラー複写機で印刷した後のハガキ
•
私製ハガキ
•
箔押し、エンボス加工など表面に凹凸のあるハガキ
•
絵ハガキ
•
4面連刷ハガキ
•
大きく反っているハガキ（反りを修正してご使用ください）
•
絵入りハガキを給紙すると、絵柄裏移り防止用の粉が給紙ローラに付着し給紙で
きなくなる場合があります。万一給紙できなくなった場合は、以下のページを参照
して給紙ローラをクリーニングしてください。
s
本書「用紙トレイ給紙ローラのクリーニング」225 ページ
nn
WWWWiiiinn
cc
MMMMaaaacc
ss
DDDDooooss
操作パネルでの設定（LP-8700/LP-8700PS3）：
往復ハガキの場合は、［トレイヨウシサイズ］で［W
ハガキ］に設定
LP-8100の場合は、Windowsプリンタドライバの［プ
リンタ設定］ダイアログまたはMacintoshのEPSON
リモートパネル!の［トレイ用紙サイズ］で［往復ハ
ガキ］に設定します。
［トレイ紙サイズ］スイッチの設定：
［官製はがき］
往復ハガキの場合は［パネルで設定］（LP-8700/LP-
給紙方法：
・用紙トレイに50枚までセット可能
・印刷面を上にしてセット
プリンタドライバの設定 ダイアログ 項目 設定値
官製ハガキ Windows
（ESC/Page
モード）
Macintosh
（QuickDraw
モード）
PostScriptモードについては添付の「PostScriptプリンタとしてお使いのお客様
へ」（LP-8700PS3のみ）を参照してください。
基本設定 用紙サイズ ［ハガキ100mm×148mm］
用紙設定 用紙サイズ ［ハガキ］
プリント 給紙装置 ［用紙トレイ］
8700PS3）または［ドライバで設定］（LP-8100）
給紙装置 ［用紙トレイ］
19
特殊紙への印刷
プリンタドライバの設定 ダイアログ 項目 設定値
往復ハガキ Windows
（ESC/Page
モード）
Macintosh
（QuickDraw
モード）
PostScriptモードについては添付の「PostScriptプリンタとしてお使いのお客様
へ」（LP-8700PS3のみ）を参照してください。
•
往復ハガキは用紙に折り目がないものを使用してください。
•
p
奥までしっかりセットしても給紙されなかった場合は、先端を数ミリ上に反ら
せてセットしてください。
•
用紙トレイから給紙します（用紙カセットからの給紙はできません）。
•
裏面（または表面）に印刷したハガキの反対面に印刷する場合は、ハガキの反り
を直してからプリンタにセットしてください。
基本設定 用紙サイズ ［往復ハガキ148mm×200mm］
給紙装置 ［用紙トレイ］
用紙設定 用紙サイズ ［往復ハガキ］
プリント 給紙装置 ［用紙トレイ］
給紙の仕方
印刷面を上にして横長にセットしてください。
nn
WWWWiiiinn
cc
MMMMaaaacc
ss
DDDDooooss
ハガキで宛名のある面に印字
する場合
往復ハガキで宛名のある面に
印字する場合
ハガキの「バリ」除去について
ハガキによっては、裏面に「バリ」（裁断時のかえり）が大きいために、給紙でき
ない場合があります。印刷する前にハガキ裏面を確認し「バリ」がある場合には以
下の方法に従って除去してください。
ハガキを水平な所に置いて、定規などを「バリ」がある部分に垂直にあてて矢印方
向に1〜2回こすり、「バリ」を除去します。
バリ
ハガキ裏面
20
封筒への印刷
：
に
に
特殊紙への印刷
「バリ」除去の際に発生した紙粉をよく払ってから給紙してください。ハガキに紙
w
封筒の品質は、製造メーカーによって異なります。大量の封筒を購入する前には、
必ず試し印刷をして、印刷の状態を確認してください。
w
粉が付着したまま給紙すると、用紙が給紙できなくなるおそれがあります。万一用
紙を給紙しなくなった場合は、給紙ローラをクリーニングしてください。
s
本書「用紙トレイ給紙ローラのクリーニング」225 ページ
以下の封筒は使用しないでください。プリンタの故障や印刷不良などの原因にな
ります。
•
•
•
•
•
熱転写プリンタ、インクジェットプリンタで一度印刷した封筒
封の部分に糊付け加工が施されている封筒
箔押し、エンボス加工など表面に凹凸のある封筒
リボン、フックなどが付いている封筒
宛名用窓付きの封筒
操作パネルでの設定（LP-8700/LP-8700PS3）
［トレイヨウシサイズ］で［ヨウ0］［ヨウ4］［チョウ
3］［カク2］の中から使用する封筒サイズを設定
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
LP-8100の場合は、Windowsプリンタドライバの［プ
リンタ設定］ダイアログまたはMacintoshのEPSON
リモートパネル!の［トレイ用紙サイズ］で使用する
封筒サイズを設定します。
洋形
給紙方法：
長形
角形
プリンタドライバの設定 ダイアログ 項目 設定値
Windows
（ESC/Pageモード）
Macintosh
（QuickDrawモード）
PostScriptモードについては添付の「PostScriptプリンタとしてお使いのお客様
へ」（LP-8700PS3のみ）を参照してください。
・用紙トレイに10枚までセット可能
・印刷面を上にしてセット
洋形： フラップ部を閉じ、フラップ部が用紙先端になるように横長
セット
長形 / 角形： フラップ部を開いて、フラップ部が用紙後端になるように縦長
セット
基本設定 用紙サイズ ［洋形0］［洋形4］［長形3］［角形2］
用紙設定 用紙サイズ ［洋形0］［洋形4］［長形3］［角形2］
プリント 給紙装置 ［用紙トレイ］
［トレイ紙サイズ］スイッチの設定：
［パネルで設定］（LP-8700/LP-8700PS3）または［ド
ライバで設定］（LP-8100）
給紙装置 ［用紙トレイ］
21
厚紙への印刷
p
特殊紙への印刷
•
封筒の定形サイズは、洋形0 号/4号、長形3 号、角形2 号です。定形サイズ以外の封
筒を使用する場合はユーザー定義サイズで、使用する封筒のサイズを設定して
ください。
•
奥までしっかりセットしても給紙されなかった場合は、 先端を数ミリ上に反ら
せてセットしてください。
•
印刷効果が思う向きにならない場合は、［逆方向から印刷］（Windowsプリンタド
ライバの［レイアウト］ダイアログ／［180度回転印刷］（Macintoshプリンタドラ
イバの［用紙設定］ダイアログ）をご利用ください。
操作パネルでの設定（LP-8700/LP-8700PS3）：
［トレイ紙サイズ］スイッチを［パネルで設定］に合
わせた場合は、使用する用紙サイズを［トレイヨウシ
サイズ］で設定
LP-8100で［トレイ紙サイズ］スイッチを［ドライバ
で設定］に合わせた場合は、Windowsプリンタドライ
バの［プリンタ設定］ダイアログまたはMacintoshの
EPSONリモートパネル!の［トレイ用紙サイズ］で使
用する用紙サイズを設定します。
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
［トレイ紙サイズ］スイッチの設定：
使用する用紙サイズに合わせ設定
給紙方法：
・用紙トレイに10枚（135g/m2）までセット可能
・印刷面を上にしてセット
プリンタドライバの設定 ダイアログ 項目 設定値
Windows
（ESC/Pageモード）
Macintosh
（QuickDrawモード）
PostScriptモードについては添付の「PostScriptプリンタとしてお使いのお客様
へ」（LP-8700PS3のみ）を参照してください。
135g/m2以下の厚紙を使用してください。
基本設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
給紙装置 ［用紙トレイ］
用紙種類 ［厚紙］
用紙設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
プリント 給紙装置 ［用紙トレイ］
用紙種類 ［厚紙］
p
22
ラベル紙への印刷
：
特殊紙への印刷
WWWWiiiinn
nn
ラベル紙の品質は、製造メーカーによって異なります。大量のラベル紙を購入する
前には、必ず試し印刷をして、印刷の状態を確認してください。
w
以下のラベル紙は使用しないでください。故障の原因になります。
簡単にはがれてしまうラベル紙
•
一部がはがれているラベル紙
•
糊がはみ出しているラベル紙
•
インクジェットプリンタ用のラベル紙
•
台紙全体がラベルで覆われていないラベル紙
•
モノクロレーザープリンタ用またはコピー機用以外のラベル紙
•
操作パネルでの設定（LP-8700/LP-8700PS3）
［トレイ紙サイズ］スイッチを［パネルで設定］に合
わせた場合は、使用する用紙サイズを［トレイヨウ
シサイズ］で設定
LP-8100で［トレイ紙サイズ］スイッチを［ドライバ
で設定］に合わせた場合は、Windowsプリンタドラ
イバの［プリンタ設定］ダイアログまたはMacintosh
のEPSONリモートパネル!の［トレイ用紙サイズ］で
使用する用紙サイズを設定します。
［トレイ紙サイズ］スイッチの設定：
使用する用紙サイズに合わせ設定
給紙方法：
・用紙トレイに75枚までセット可能
・ラベルが貼ってある面を上にセット
MMMMaaaacc
ss
DDDDooooss
cc
プリンタドライバの設定 ダイアログ 項目 設定値
Windows
（ESC/Pageモード）
Macintosh
（QuickDrawモード）
PostScriptモードについては添付の「PostScriptプリンタとしてお使いのお客様
へ」（LP-8700PS3のみ）を参照してください。
モノクロレーザープリンタ用またはコピー機用のものを使用してください。
•
紙が厚い（90 〜 135g/m
p
•
定してください。
基本設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
給紙装置 ［用紙トレイ］
用紙種類 ［ラベル］
用紙設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
プリント 給紙装置 ［用紙トレイ］
用紙種類 ［ラベル］
2
）場合は、プリンタドライバの［用紙種類］を［厚紙］に設
23
OHPシートへの印刷
•
w
•
•
特殊紙への印刷
OHPシートは、手の脂が付かないように、手袋をはめるなどしてお取り扱いくだ
さい。OHPシートに手の脂が付着すると、印刷不良の原因になる場合がありま
す。
印刷直後のOHPシートは熱くなりますのでご注意ください。
カラー複写機やカラーページプリンタ専用のOHPシートは使用しないでくださ
い。故障の原因となります。
操作パネルでの設定（LP-8700/LP-8700PS3）：
［トレイ紙サイズ］スイッチを［パネルで設定］に合
わせた場合は、使用する用紙サイズを［トレイヨウ
シサイズ］で設定
LP-8100で［トレイ紙サイズ］スイッチを［ドライバ
で設定］に合わせた場合は、Windowsプリンタドラ
イバの［プリンタ設定］ダイアログまたはMacintosh
のEPSONリモートパネル!の［トレイ用紙サイズ］で
使用する用紙サイズを設定します。
［トレイ紙サイズ］スイッチの設定：
使用する用紙サイズに合わせ設定
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
給紙方法：
・用紙トレイに75枚までセット可能
・印刷面を上にしてセット
プリンタドライバの設定 ダイアログ 項目 設定値
Windows
（ESC/Pageモード）
Macintosh
（QuickDrawモード）
PostScriptモードについては添付の「PostScriptプリンタとしてお使いのお客様
へ」（LP-8700PS3のみ）を参照してください。
モノクロレーザープリンタ用またはコピー機用を使用してください。
•
OHPシートに付属している説明書などで裏表を確認してください。裏表がある
p
•
場合は、表面を上に向けてセットしてください。
OHPシートは、種類によって用紙厚が異なります。給紙が正常に行われない場合
•
や、エラーが発生する場合は、セットする枚数を減らしてください。
基本設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
給紙装置 ［用紙トレイ］
用紙種類 ［OHPシート］
用紙設定 用紙サイズ 印刷データで設定した用紙のサイズを設定
プリント 給紙装置 ［用紙トレイ］
用紙種類 ［OHPシート］
24
長尺紙への印刷
：
プリンタドライバの設定 ダイアログ 項目 設定値
Windows
（ESC/Pageモード）
Macintosh
（QuickDrawモード）
PostScriptモードについては添付の「PostScriptプリンタとしてお使いのお客様
へ」（LP-8700PS3のみ）を参照してください。
w
特殊紙への印刷
裁断角度が直角でない用紙は使用しないでください。斜めに給紙されるなど給紙
不良の原因になります。
操作パネルでの設定（LP-8700/LP-8700PS3）
［トレイヨウシサイズ］を設定する必要はありません
LP-8100の場合 も、Windowsプリンタドラ
イバまたはMacintoshのEPSONリモート
パネル!で設定する必要はありません。
トレイ紙サイズスイッチの設定：
［パネルで設定］（LP-8700/LP-8700PS3）ま
たは［ドライバで設定］（LP-8100）
給紙方法：
・用紙トレイに1枚セット可能
・印刷する面を上にしてセット
基本設定 用紙サイズ ユーザー定義サイズで設定
給紙装置 ［用紙トレイ］
印刷品質 ［はやい］
用紙設定 用紙サイズ カスタム用紙で設定
プリント 給紙装置 ［用紙トレイ］
モード設定 ［はやい］
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
p
•
印刷する面を上に向けて、1枚ずつ手で支えて給紙してください。
•
紙が厚い（90 〜 135g/m
定してください。
•
印刷内容によっては、メモリの不足で印刷できないことがあります。この場合
は、メモリを増設してください。
s
本書「増設メモリ/ROMモジュール/HDDの取り付け」201 ページ
•
印刷する文書は、 縦向きに印刷する時は下余白を15mm以上、 横向きに印刷す
る時は右余白を15mm以上あけて作成してください。
•
アプリケーションソフトで任意の用紙サイズを指定できない場合は、長尺紙へ
の印刷はできません。
•
プリンタドライバ上の印刷解像度は［はやい］（300dpi）に固定されます。
2
）場合は、プリンタドライバの［用紙種類］を［厚紙］に設
25
不定形紙への印刷
：
プリンタドライバの設定 ダイアログ 項目 設定値
Windows
（ESC/Pageモード）
Macintosh
（QuickDrawモード）
PostScriptモードについては添付の「PostScriptプリンタとしてお使いのお客様
へ」（LP-8700PS3のみ）を参照してください。
特殊紙への印刷
操作パネルでの設定（LP-8700/LP-8700PS3）
［トレイヨウシサイズ］を設定する必要はありません
LP-8100の場合も、Windowsプリンタドライバま
たはMacintoshのEPSONリモートパネル!で設定
する必要はありません。
［トレイ紙サイズ］スイッチの設定：
［パネルで設定］（LP-8700/LP-8700PS3）また は
［ドライバで設定］（LP-8100）
給紙方法：
・用紙トレイに75枚までセット可能
・印刷面を上にしてセット
基本設定 用紙サイズ ユーザー定義サイズで設定
給紙装置 ［用紙トレイ］
用紙設定 用紙サイズ カスタム用紙で設定
プリント 給紙装置 ［用紙トレイ］
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
p
•
アプリケーションソフトで任意の用紙サイズを指定できない場合は、不定形紙
への印刷はできません。
•
紙が厚い（90 〜 135g/m
定してください。
•
用紙のセット方向は、ユーザー定義サイズで設定した通りにプリンタにセット
してください。
＜例＞ユーザー定義サイズを「240mmx 332mm」に設定した場合
＜例＞ユーザー定義サイズを「297 x 240mm」に設定した場合
2
）場合は、プリンタドライバの［用紙種類］を［厚紙］に設
240
セット方向
332
297
240
セット方向
26
用紙タイプ選択機能
各給紙装置にセットした用紙のタイプを設定しておくことで、印刷実行時にプリンタドライバが
各給紙装置の用紙サイズとタイプを調べ、目的の用紙がセットされている給紙装置から自動的に
給紙できるようになります。これにより同サイズの異なるタイプ（種類）の用紙をセットしてい
る場合などの誤給紙を防ぐことができます。
各給紙装置にセットした用紙のタイプを設定します。
A
設定値：普通紙 / レターヘッド /再生紙 /色つき /OHPシート / ラベル
用紙カセットの場合は、OHPシート、ラベルは選択できません。
p
LP-8700/LP-8700PS3：
操作パネルで階層設定モードに入り、［キョウツウメニュー］で［トレイタイ
プ］と［カセット 1〜 3 タイプ］を設定します。
本書「階層設定モード」142 ページ
s
操作します
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
LP-8100：
プリンタドライバまたはユーティリティから設定します。
•
Windows の場合は、［プリンタ設定］ダイアログの［用紙タイプ］で設定
します。
s
本書「［プリンタ設定］ダイアログ（LP-8100）」57 ページ
•
Macintoshの場合は、EPSONリモートパネル!の［用紙タイプ］で設定し
ます。
s
本書「EPSONリモートパネル!（LP-8100）」126 ページ
27
用紙タイプ選択機能
印刷実行時にプリンタドライバで［給紙装置］を［自動選択］に設定し、［用
B
紙種類］の中から、印刷したい用紙のタイプを選択します。
印刷を実行するとプリンタドライバは、指定した用紙のセットされている給
紙装置から自動的に給紙します。
Windows［基本設定］ダイアログ Macintosh［プリント］ダイアログ
nn
WWWWiiiinn
MMMMaaaacc
ss
DDDDooooss
cc
選択します
選択します
