Wichtige Hinweise

Lesen Sie bitte die folgenden wichtigen Hinweise zu Ihrem Projektor.

Wichtiger Sicherheitshinweis

Warnung:

das helle Licht ist schädlich für Ihre Augen. Lassen Sie niemals Kinder ins Objektiv schauen, wenn die Lampe eingeschaltet ist.

Warnung:

der Lampen- und Filterabdeckung. Innerhalb des Projektors liegen elektrische Hochspannungen vor, die Ihnen gefährliche Stromschläge versetzen können. Außer wenn es ausführlich in dieser Bedienungsanleitung beschrieben ist, sollten Sie nicht versuchen, dieses Gerät selbst zu reparieren. Überlassen Sie alle Reparatur- und Wartungsarbeiten dem qualifizierten Kundendienstpersonal.

Warnung:

Zubehör und zusätzliche Teile verpackt sind, so auf, daß Kinder sie nicht erreichen können. Wenn Kinder sich Plastiktüten über den Kopf stülpen, können sie daran ersticken. Achten Sie in dieser Hinsicht besonders auf Kleinkinder.

Vorsicht:

nicht mit bloßen Händen. Die unsichtbaren Fett- und Schweißspuren, die Ihre Hand hinterläßt, können die Lebensdauer der Lampe verkürzen. Fassen Sie die neue Lampe immer mit einem Tuch oder mit Handschuhen an.

Schauen Sie niemals bei eingeschalteter Lampe ins Objektiv;

Öffnen Sie keine Abdeckungen am Projektor, mit Ausnahme

Bewahren Sie die Plastiktüten, in denen der Projektor, das

Berühren Sie beim Auswechseln der Lampe die neue Lampe

Page 3

EMP-9000/9000NL/8000/8000NL

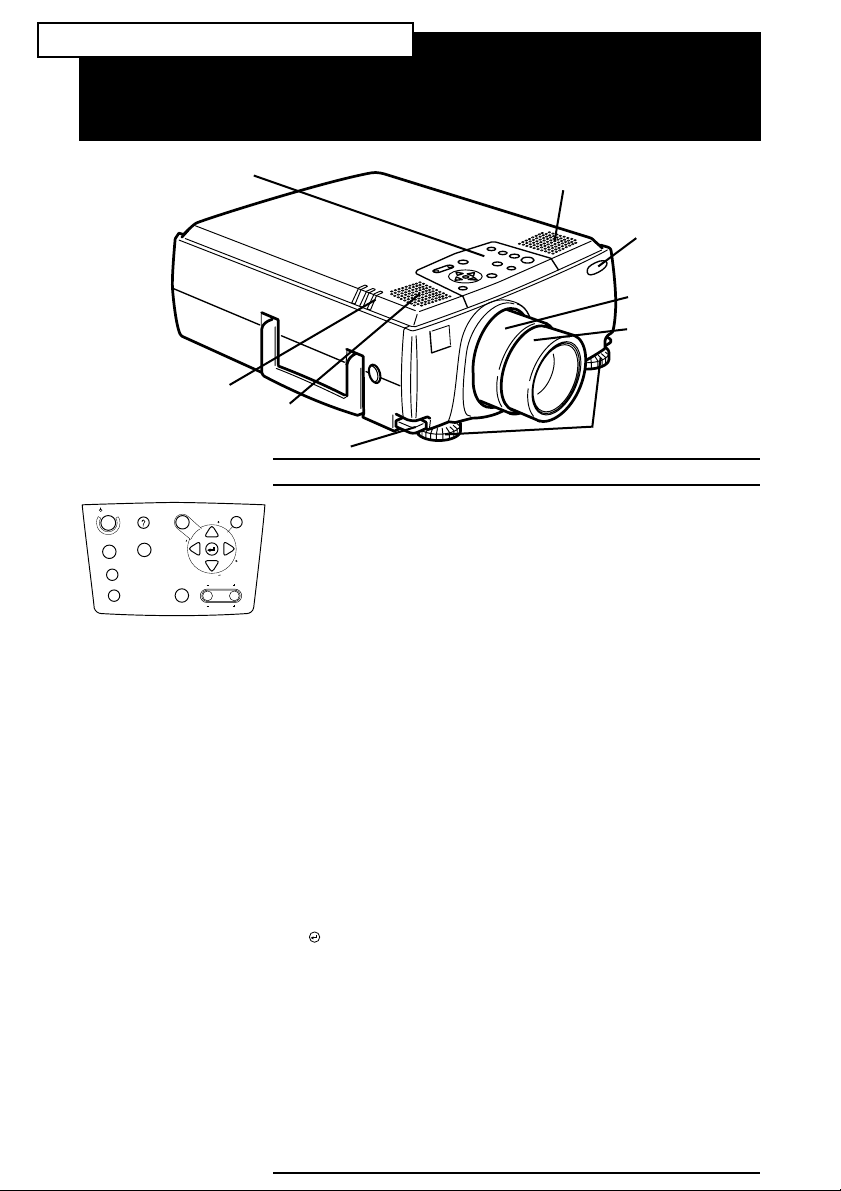

KURZANLEITUNG

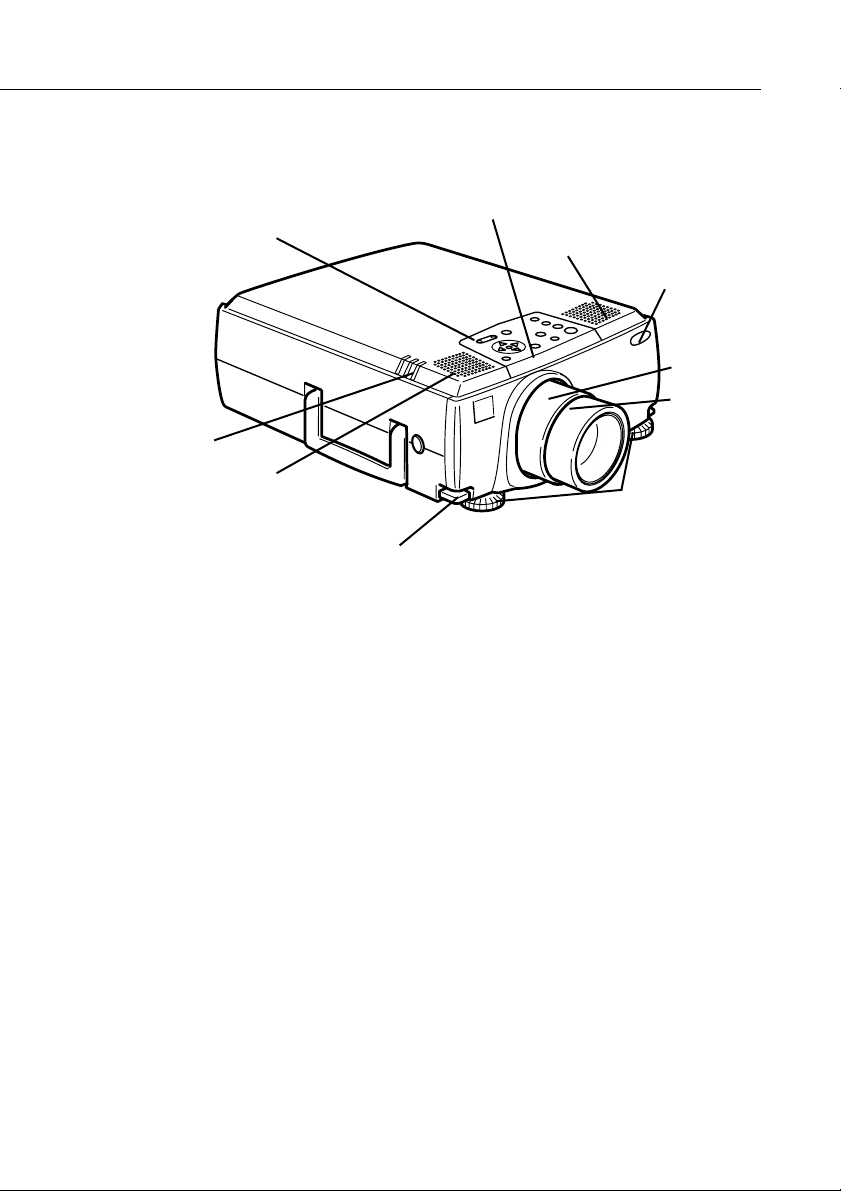

Bedienfeld

Betriebsanzeige

Fuß-Entriegelunghebel

Power

Computer

A/V mute

Resize

Help

Video

Shift

Bedienfeld

Lautsprecher

Esc

Keystone

Volume

Lautsprecher

Fernbedienungsgeberempfänger

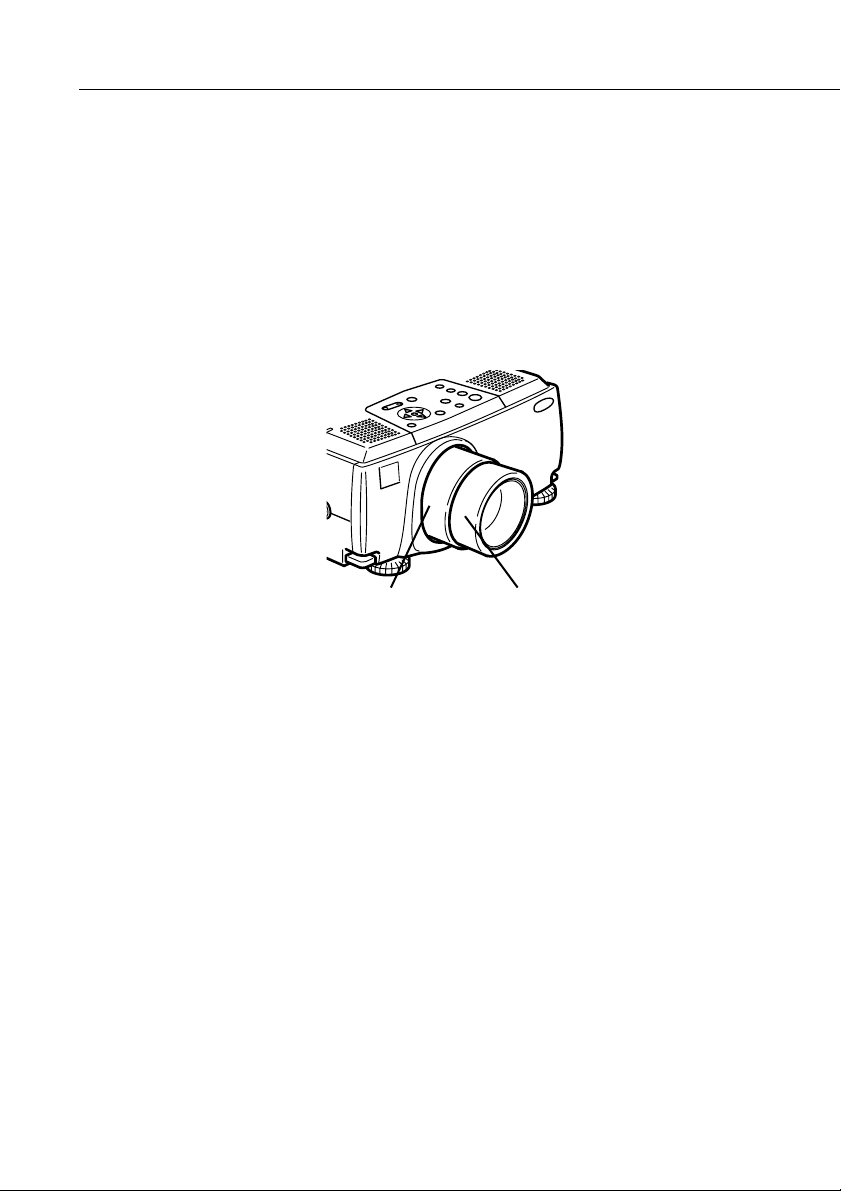

Zoomring Fokusring

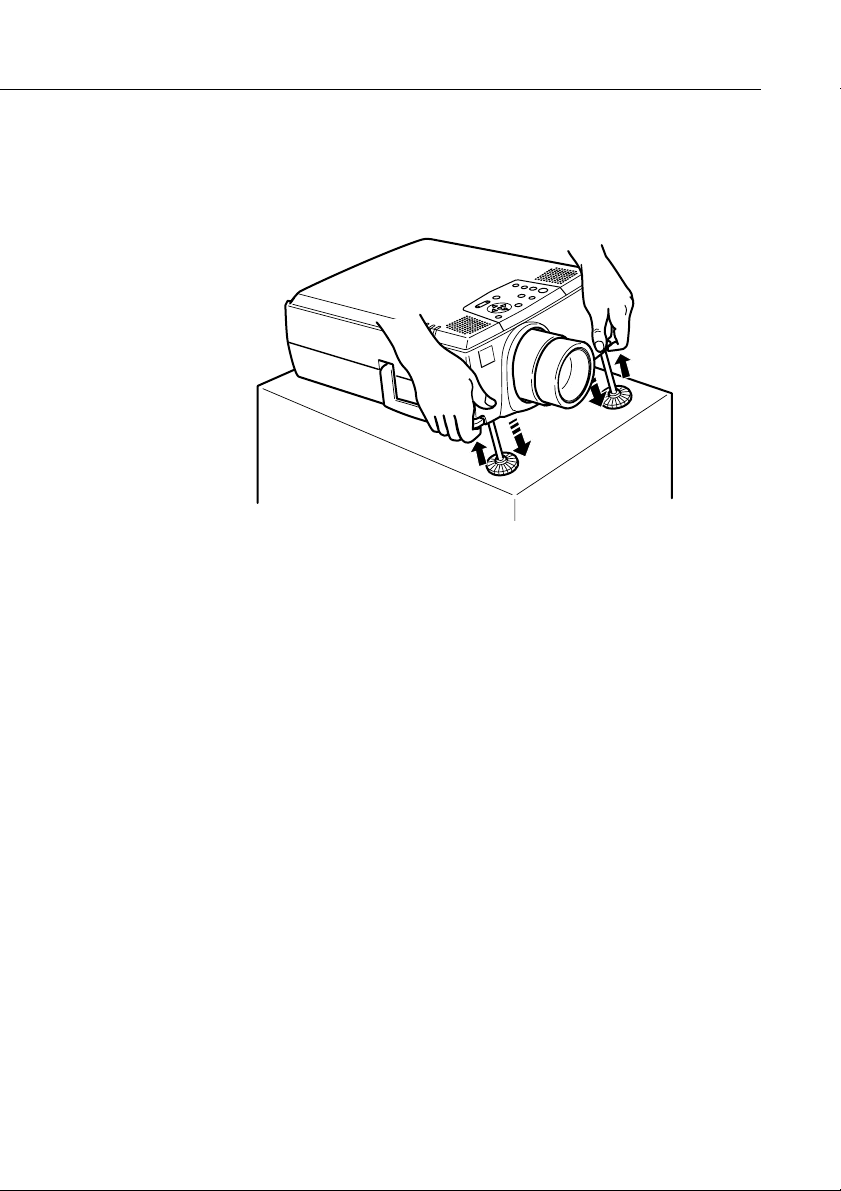

Justage füße

Taste Funktion

Power Start und Stop der Projektion. Help Zeigt das Hilfe-Menü an. Menu Zeigt das Menü an oder blendet es aus. Esc Beendet die Funktion, die Sie im Moment gerade ausführen.

Computer Schaltet die Computer-Eingangsquelle um. Einmaliges

Video Schaltet die Video-Eingangsquelle um. Einmaliges Drücken

Sync +/- Synchronisiert das vom Computer kommende Grafiksignal.

Tracking +/- Paßt den internen Taktgeber des Projektors an

Enter Bestätigt die gewählte Menüoption. Wenn Sie die Enter-Taste

A/V mute Schaltet den Audio/Video-Ausgang des Projektors Aus/Ein.

Resize Schaltet die Auflösung auf Fenster- oder Größenanpassungs-

Shift Wenn Sie gleichzeitig die Shift- und die Keystone-Taste

Keystone +/- Führt die Keystone-Korrektur aus (Trapezentzerrung).

Wenn Sie die Esc-Taste drücken, während ein Menü oder Hilfe-Fenster angezeigt wird, gelangen Sie zurück auf die vorherige Menüebene.

Drücken der Taste schaltet auf einmal drücken und zweimaliges Drücken der Taste schaltet auf zweimal drücken / BNC.

der Taste schaltet auf komponenten-videosignal geschaltet, und zweimaliges Drücken der Taste schaltet auf S-Video.

Benutzen Sie diese Tasten, um ein insgesamt verschwommenes oder streifiges Bild zu verbessern oder um während des Menübetriebs die verschiedenen Menüpunkte zu wählen.

unterschiedliche Grafiksignale der Computer an (Gleichlaufanpassung). Benutzen Sie diese Tasten, wenn vertikale, verschwommene Streifen im Bild auftreten oder um während des Menübetriebes Zahlenwerte zu ändern.

drücken, während ein Menü oder Hilfe-Fenster angezeigt wird, gelangen Sie auf die nächste Menüebene.

Zum Einschalten des Audio/Video-Ausgangs drücken Sie entweder die Taste A/V mute noch einmal, oder die ESC-Taste oder die Volume-Taste.

Anzeige um.

drücken, können Sie die Lautstärke vergrößern oder verkleinern.

Page 4

EMP-9000/9000NL/8000/8000NL

KURZANLEITUNG

Power

Freeze

A/V Mute

R/C ON

E-Zoom

OFF

Enter

Esc

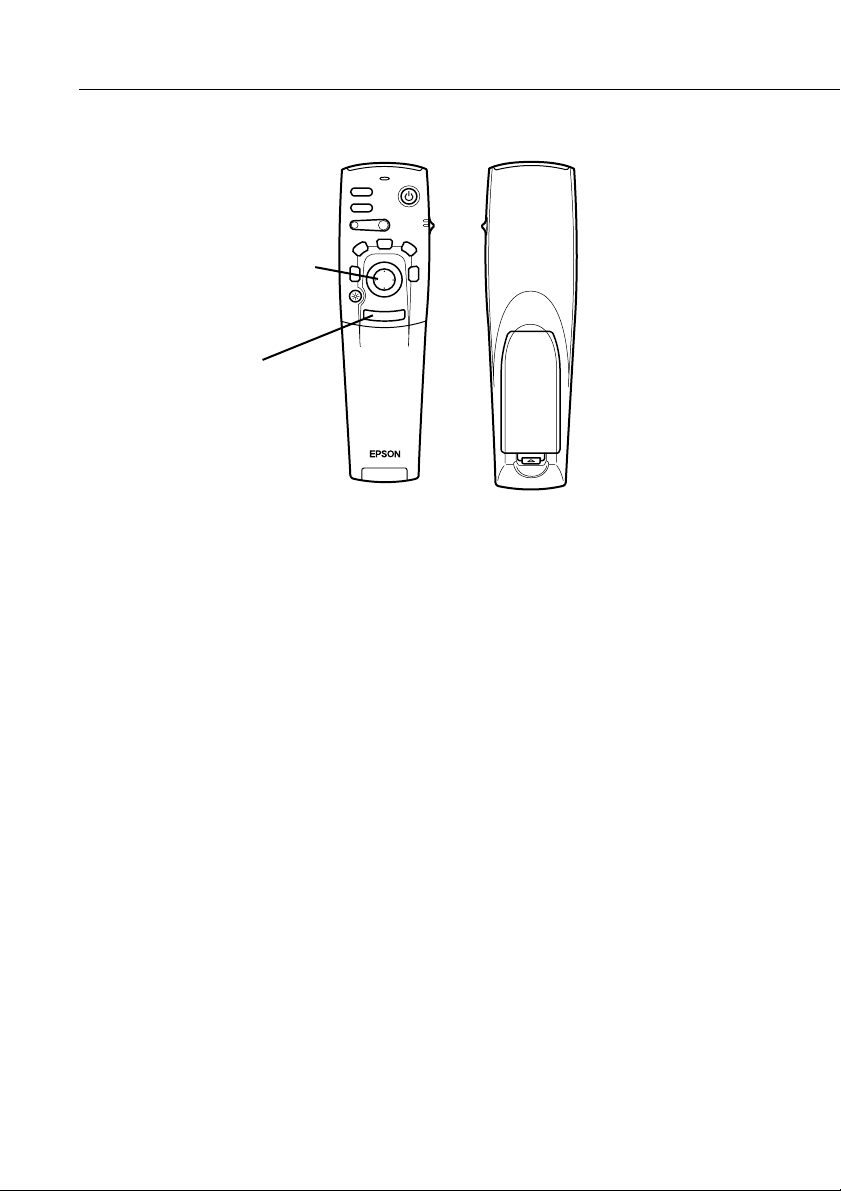

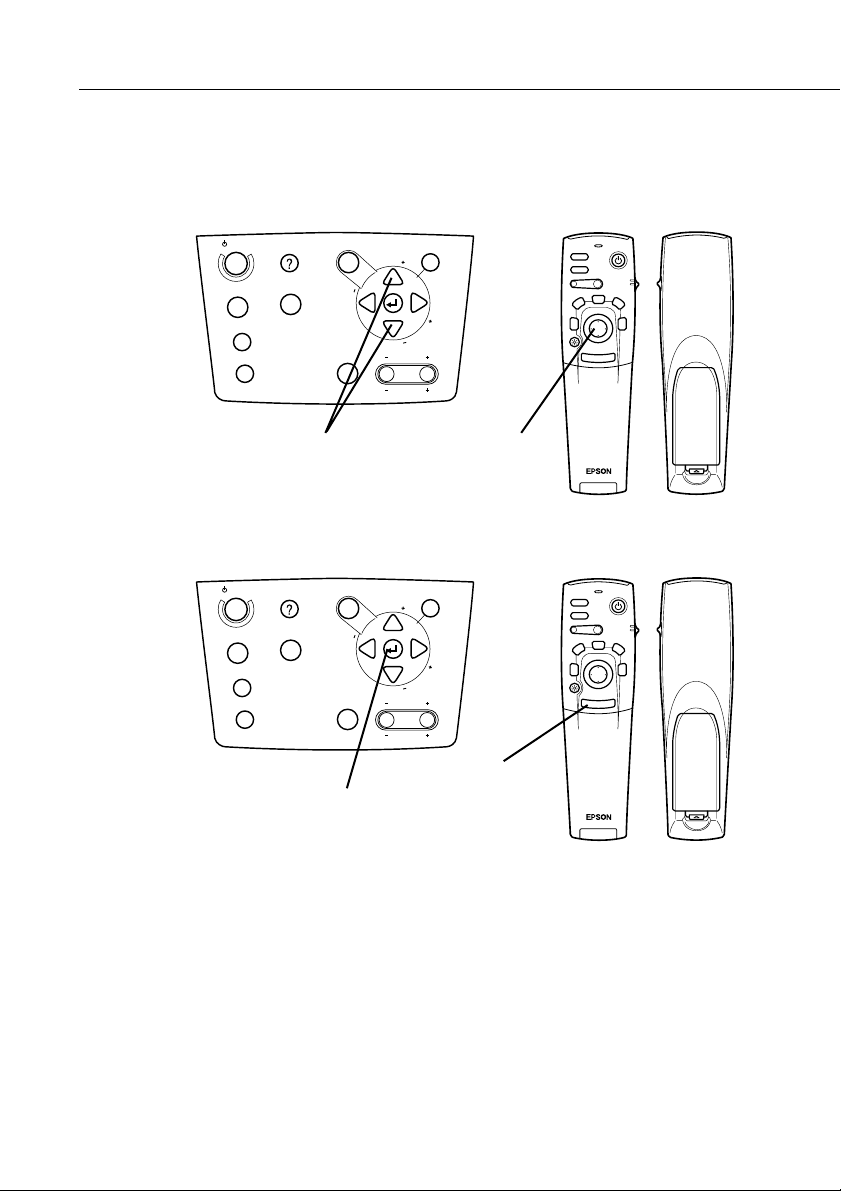

Fernbedienung

Button Funktion

Freeze Hält das momentane Computer- oder Videobild auf dem Bildschirm an (Standbild). A/V mute Schaltet den Audio/Video-Ausgang des Projektors Aus/Ein. Zum Einschalten des Audio/Video-

E-Zoom Führt die Elektronische-Zoom-Funktion aus. Wenn Sie diese Taste einmal drücken, erscheint

Power-Taste Schaltet den Projektor ein bzw. aus. Effekt-Tasten Dienen zur Darstellung spezieller Effekte, die im Effekt-Menü oder mit der optionalen ELP Link

Enter-Schaltfeld Benutzen Sie das Pointer-Schaltfeld zum Navigieren durch die Menüs oder bewegen Sie mit der

Beleuchtungstaste Beleuchtet alle Tasten auf der Fernbedienung. Esc Beendet die Funktion, die Sie im Moment gerade ausführen. Wenn Sie die Esc-Taste

Menu Zeigt das Menü an oder blendet es aus. Help Zeigt das Hilfe-Menü an. Comp 1 Schaltet auf das Computerbild von Computer 1. Comp2/BNC Schaltet die Bildquelle von Computer2 / BNC um. S-Video Schaltet auf das Videobild der S-Videoquelle. Video Schaltet auf Video-Bildquelle um. Auto Optimiert das Comupterbild. Resize Schaltet auf Fenster- oder Größenanpassungs-Anzeige um. P in P Zeigt ein Unterfenster im Hauptfenster an. Drücken Sie die Taste P in P einmal, um das Unterfenster

Voreinstellungen (Preset)

Volume +/- Regelt die Lautstärke.

Ausgangs drücken Sie entweder die Taste A/V Mute noch einmal, oder drücken Sie die Esc-Taste. der Zoom-Modus. Drücken Sie die Taste noch einmal, um das Bild zu vergrößern oder zu

verkleinern. Wenn Sie einen Bereich des vergrößerten Bildes anschauen möchten, der außerhalb des Anzeigebereichs liegt, verschieben Sie den Anzeigebereich mit Hilfe des Pointer-Schaltfeldes.

IV Software zugeordnet wurden. Fernbedienung den Mauszeiger, wenn der Projektor mit dem Hauptkabel und dem Mauskabel

an den Computer angeschlossen ist. Sie können auch eine gewählte Menüoption bestätigen, wenn Sie auf die Mitte dieses Schaltfeldes drücken (Enter). Wenn Sie die Enter-Taste drücken, während ein Menü oder Hilfe-Fenster angezeigt wird, gelangen Sie auf die nächste Menüebene. Wenn die Bildquelle ein Computer war, entspricht die Enter-Taste der linken Maustaste.

Das Licht bleibt 10 Sekunden lang an. drücken, während ein Menü oder Hilfe-Fenster angezeigt wird, gelangen Sie zurück auf

die vorherige Menüebene. Wenn die Bildquelle ein Computer war, entspricht die EscTaste der rechten Maustaste.

anzuzeigen. Drücken Sie die Taste noch einmal, um das Unterfenster wieder zu verbergen. Zur Einstellung des angezeigten Unterfensters drücken Sie folgende Tasten in der angegebenen Reihenfolge: [Menu] → [Setting] → [P in P]. Die Standardeinstellungen sind folgende: Größe des Unterfensters: Teilung 1/9 Eingangsquelle des Hauptfensters: Computer Eingangsquelle des Unterfensters: Video Um die Position des Unterfensters zu ändern, drücken Sie die entsprechende Taste des Pointer-Schaltfeldes. Das Unterfenster bewegt sich in die gewählte Richtung.

Die momentanen Einstellungen für das Computer-Eingangssignal werden gesichert und beim nächsten Gebrauch wieder aufgerufen. Der Anwender kann bis zu fünf Voreinstellungen speichern. Folgende Einstellungen werden gesichert: Auflösung, < Tracking, Sync Signal, Bildposition.

Page 5

DATEN/VIDEOPROJEKTOR

Benutzerhandbuch

Page 6

Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne schriftliche Genehmigung der SEIKO EPSON CORPORATION in irgendeiner Form reproduziert oder in einem System gespeichert werden, das zur Wiedergabe geeignet ist. Es darf ohne vorherige schriftliche Genehmigung von SEIKO EPSON CORPORATION weder in irgend einer Form übertragen, noch elektronisch oder mechanisch bearbeitet oder photokopiert bzw. aufgenommen werden. Es wird keine patentrechtliche Verantwortung für die Informationen in diesem Handbuch übernommen. Weiterhin wird keine Verantwortung für Folgeschäden übernommen, die sich aus der Benutzung dieser Publikation ergeben können.

Weder SEIKO EPSON CORPORATION noch seine angeschlossenen Organisationen haften gegenüber dem Käufer oder dritten Parteien für Beschädigungen, Verlust oder Kosten. Es wird auch keine Haftung für Folgekosten übernommen, die dem Käufer oder dritten Parteien als Ergebnis von Unfällen, Falschbedienung, dem Mißbrauch mit diesem Gerät oder nicht autorisierten Modifikationen, Reparaturen oder Abänderungen an diesem Produkt entstehen. Das gilt auch für die Nichtbeachtung der genauen Anweisungen (außer U.S.) der Bedienungs- und Wartungsanweisungen der SEIKO EPSON CORPORATION.

SEIKO EPSON CORPORATION haftet nicht für Schäden oder Probleme, die durch die Benutzung von Zubehör- oder Verbrauchsprodukten entstanden sind, die keine Original EPSON-Produkte sind oder die nicht von der SEIKO EPSON CORPORATION als zugelassene EPSON-Produkte gekennzeichnet sind.

EPSON ist ein eingetragenes Warenzeichen und PowerLite ist ein Warenzeichen der SEIKO EPSON CORPORATION.

Allgemeiner Hinweis: Die folgenden Warenzeichen und eingetragenen Warenzeichen sind Eigentum ihrer entsprechenden Besitzer und dienen in dieser Publikation nur zur Beschreibung.

• EPSON / Seiko Epson Corp.

• Macintosh, Macintosh OS-System 7, Macintosh OS System 7.5.1,

Powerbook, Quadra, Centris, Power Mac / Apple Computer Corp.

• IBM / International Business Machines, Inc.

• Windows 95, Windows 98, Windows NT4.0 / Microsoft Corp.

Page 7

■

• SRS und das Symbol sind Warenzeichen von SRS Labs, Inc. in den Vereinigten Staaten und verschiedenen anderen Ländern. Die SRS-Technik ist unter Lizenz von SRS Labs, Inc. eingetragen.

• Adobe, Acrobat Reader/Adobe Systems Incorporated.

Weitere Produktnamen, die hier nur zur Beschreibung benutzt werden, sind Warenzeichen ihrer betreffenden Firmen. EPSON weist jegliche Rechte an diesen Marken von sich.

■ ■ ■ ■ ■

iii

Page 8

■ ■ ■ ■

Page 9

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■

Inhaltsverzeichnis

Inhaltsverzeichnis v Einführung ix

So nutzen Sie Ihren Projektor optimal ...................................xi

Fernbedienung...........................................................................xi

Sonderzubehör..........................................................................xii

Über dieses Handbuch ........................................................ xiv

Sicherheitsanweisungen......................................................... xv

Wo man Hilfe findet........................................................... xvii

World Wide Web Site............................................................. xviii

Transport des Projektors.........................................................xviii

1 Aufstellung 1

Projektor auspacken................................................................2

Zusätzliche Komponenten.......................................................... 3

Projektor aufstellen.................................................................4

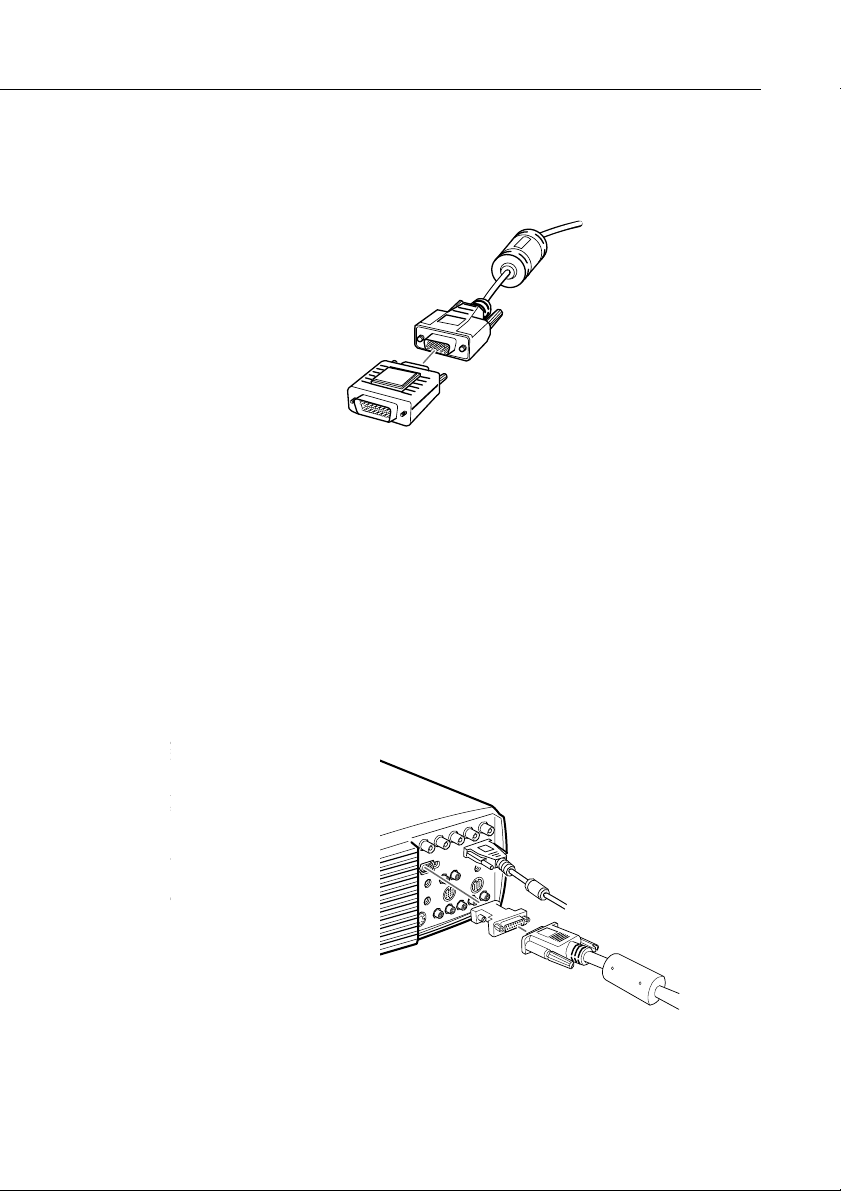

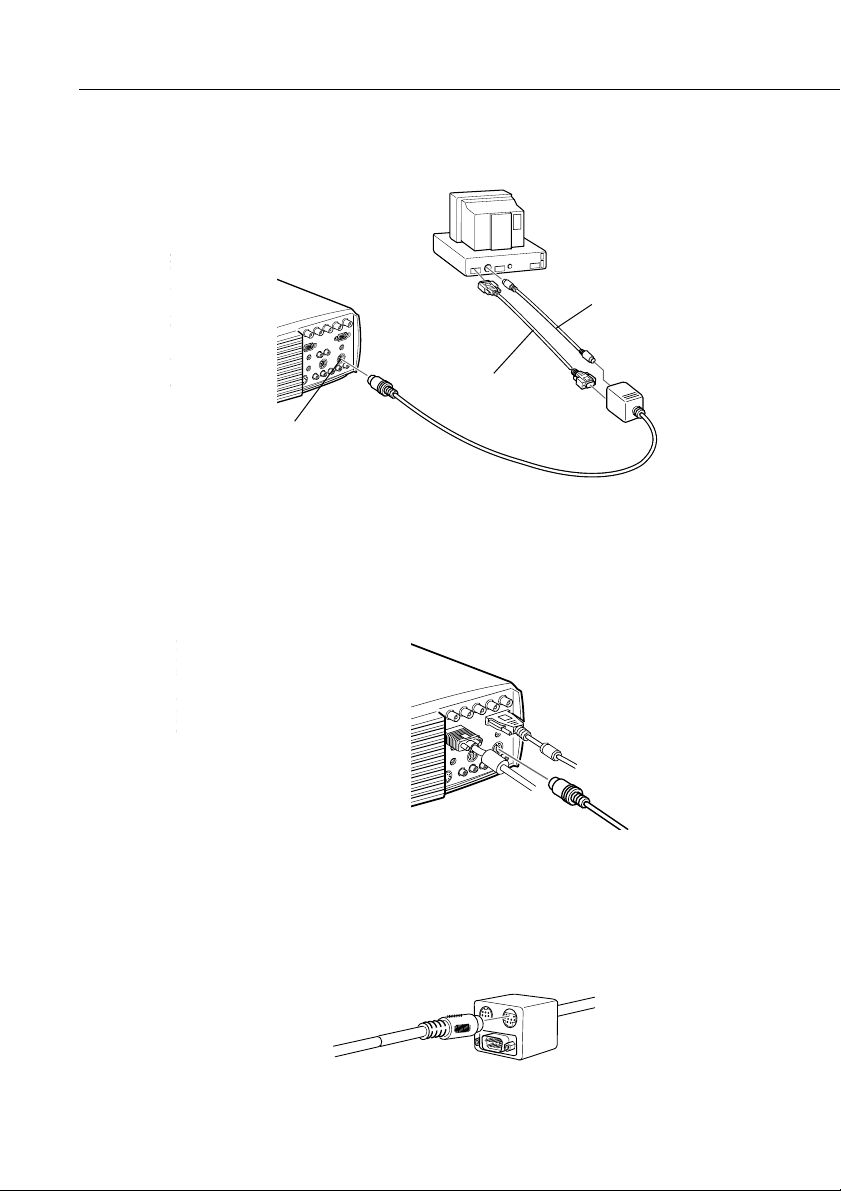

An einen Computer anschließen..............................................7

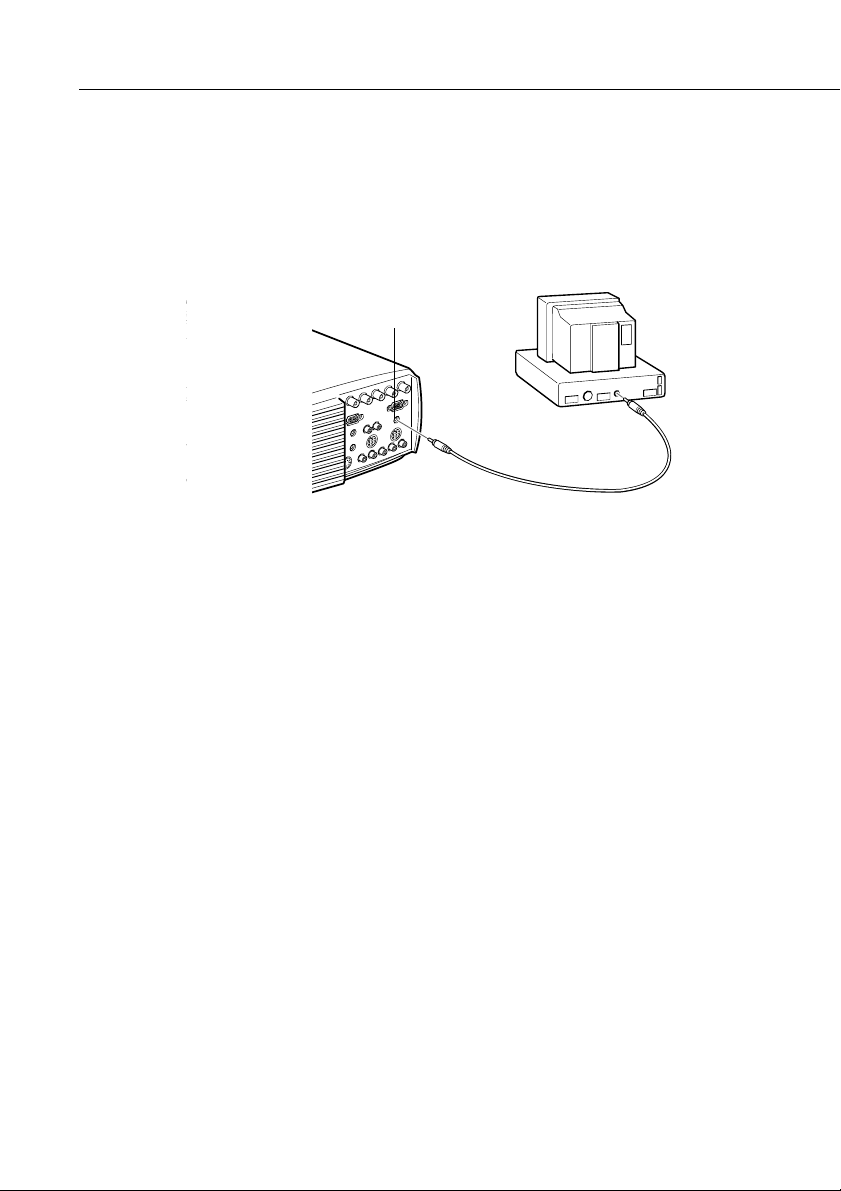

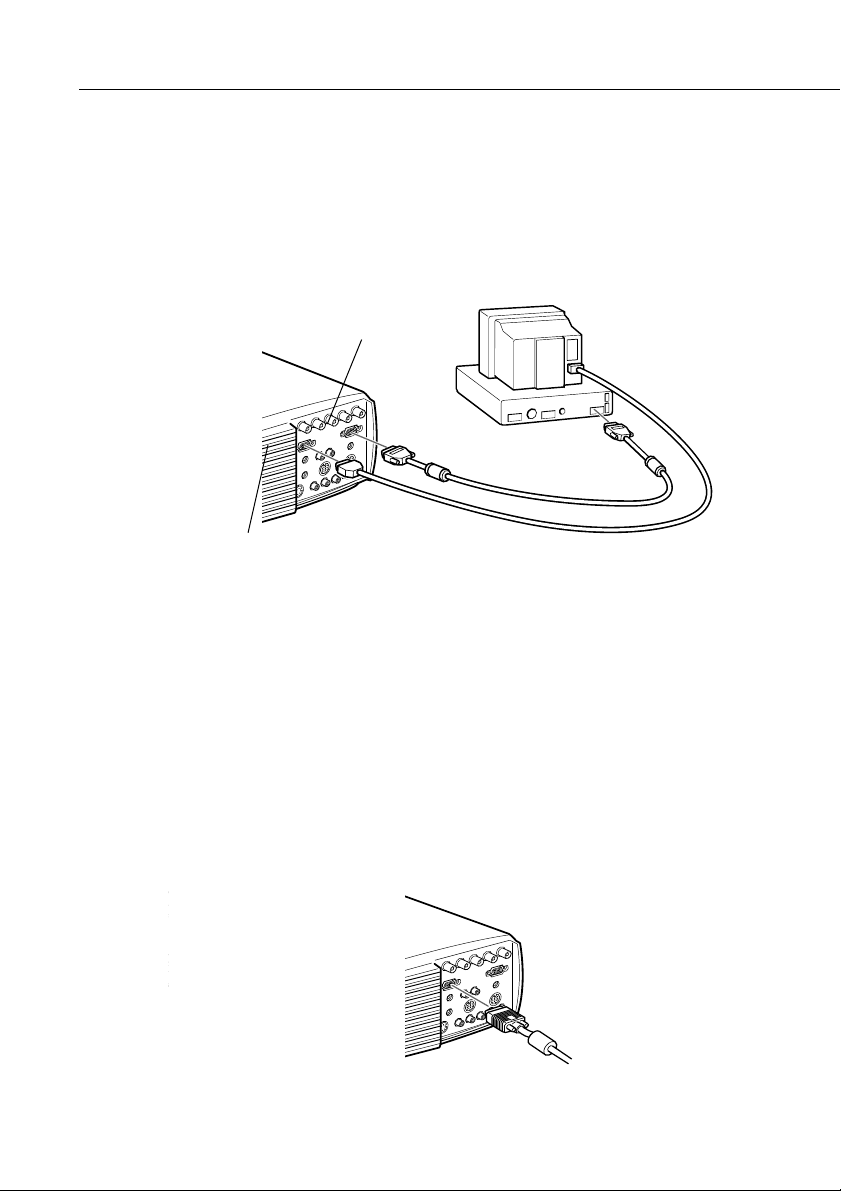

An einen Desktop PC anschließen............................................... 8

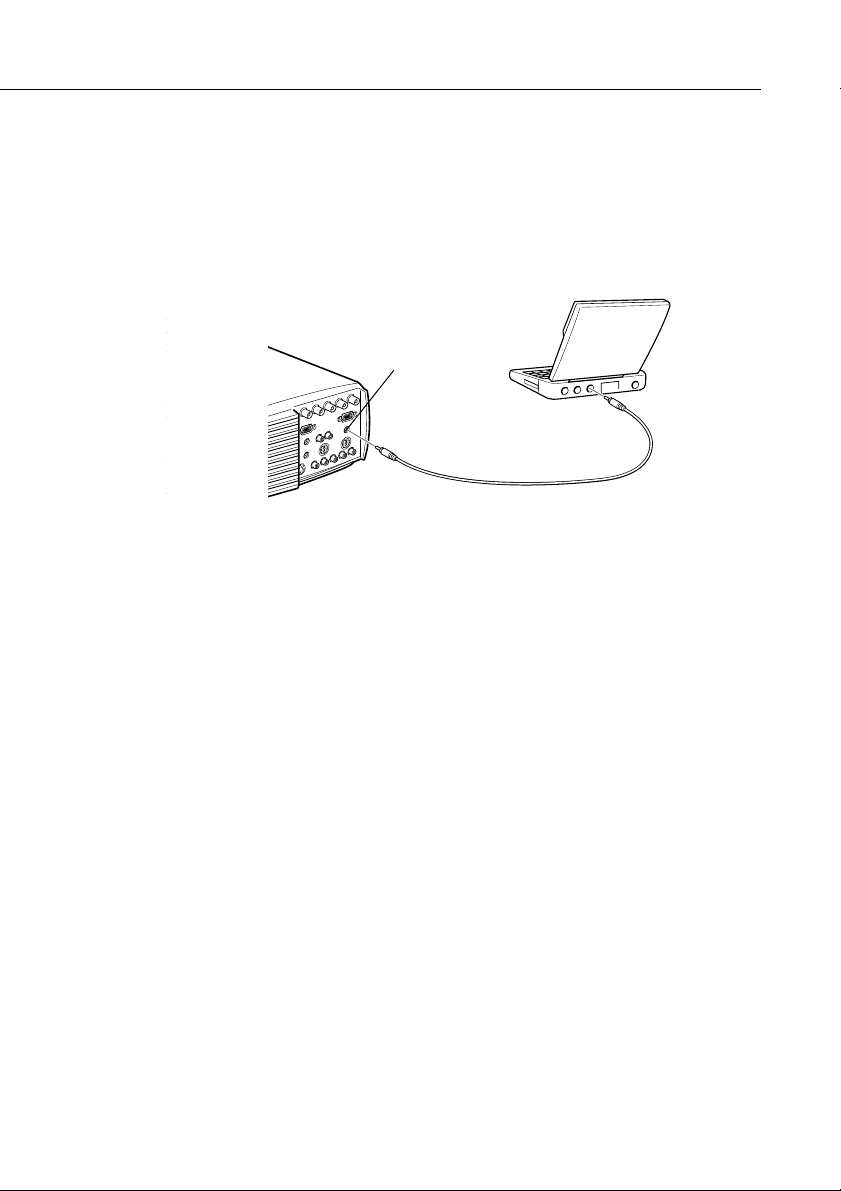

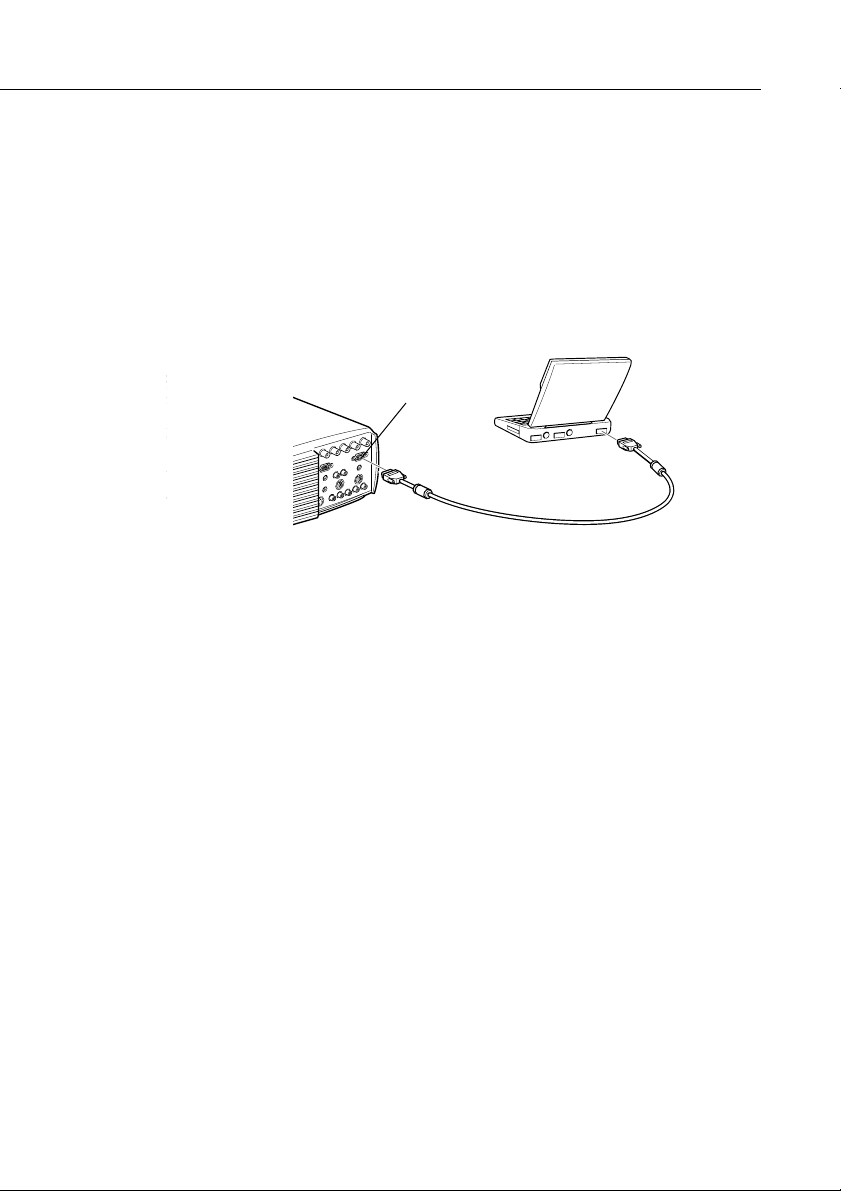

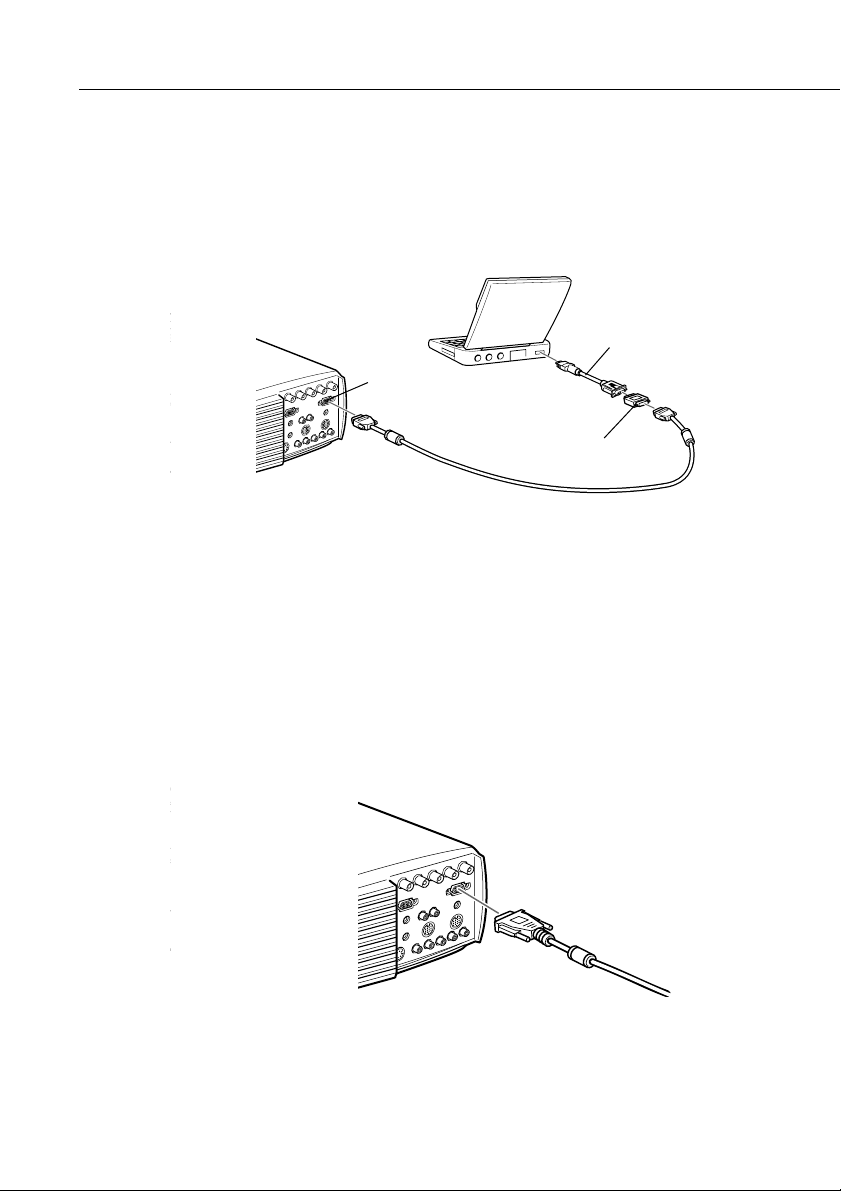

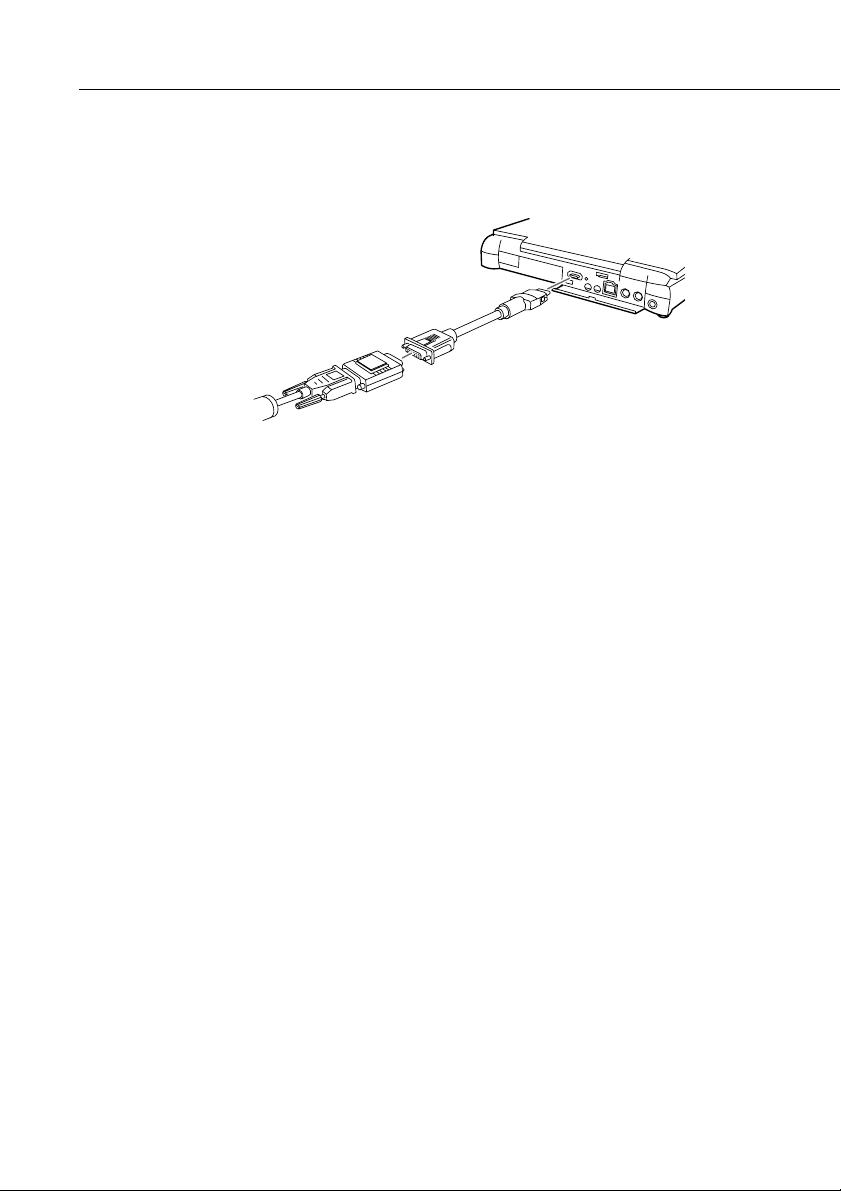

An einen Laptop PC anschließen .............................................. 13

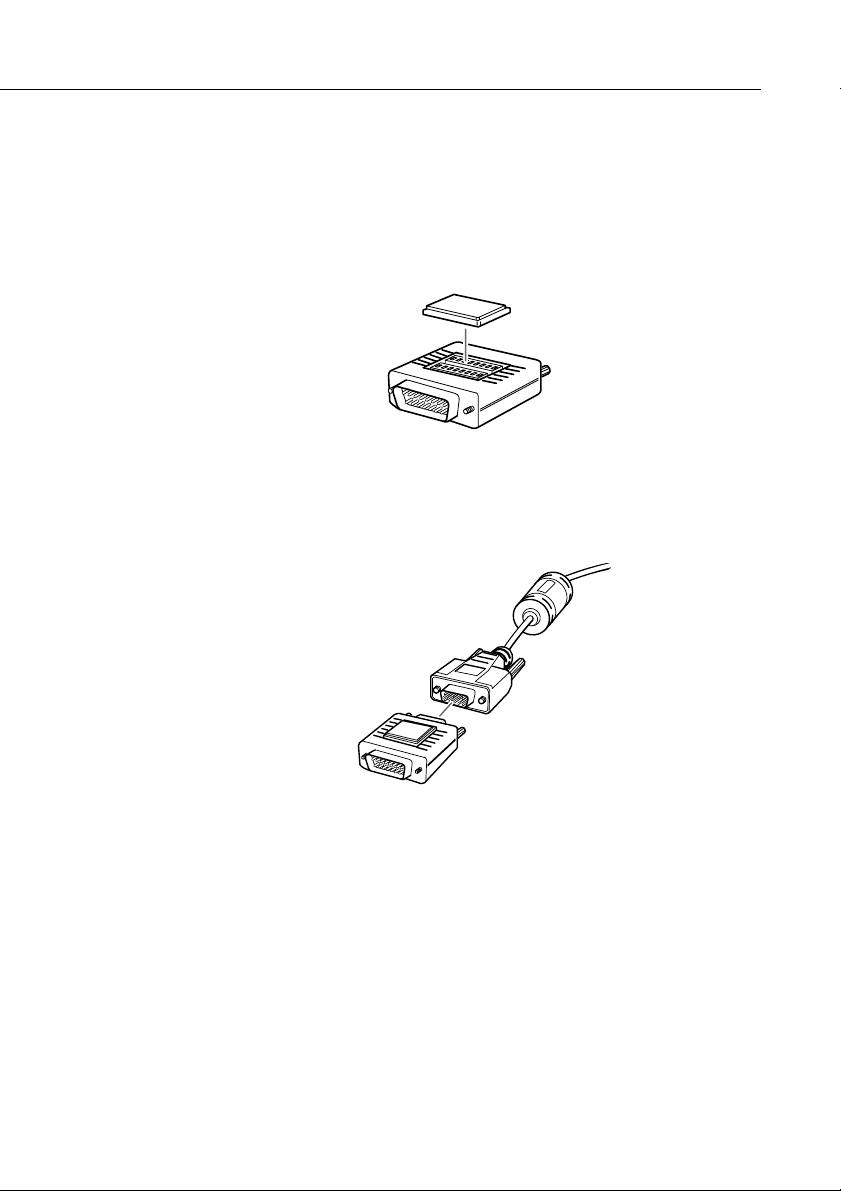

An einen Desktop Macintosh anschließen .................................17

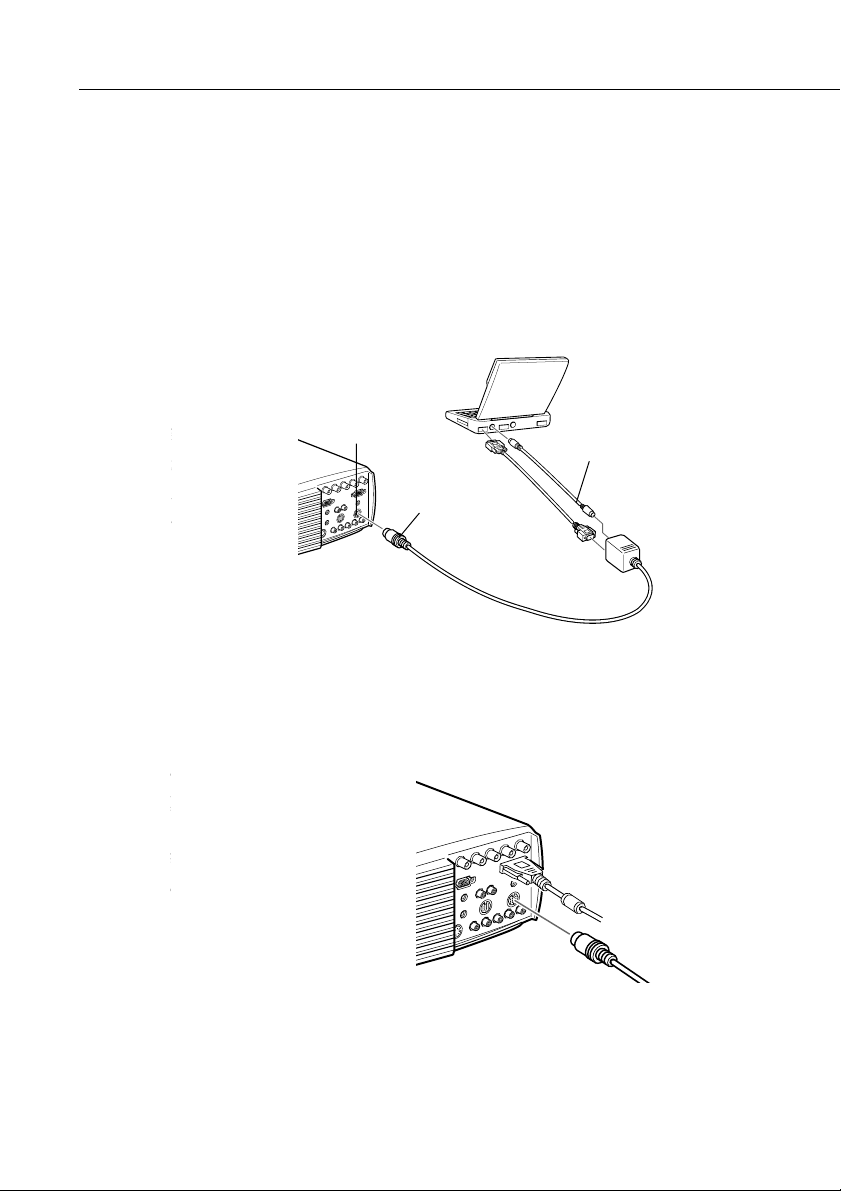

An ein PowerBook anschließen.................................................24

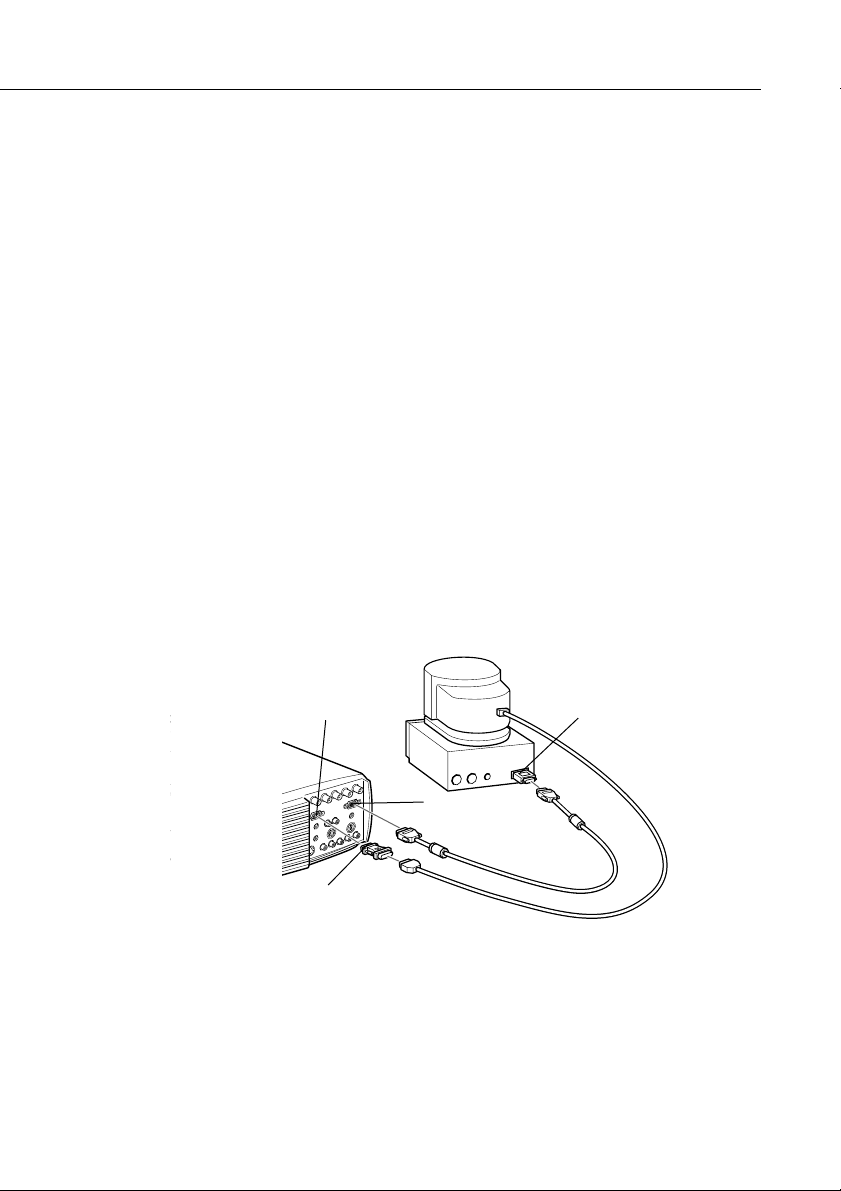

An eine High-End Workstation anschließen.............................. 30

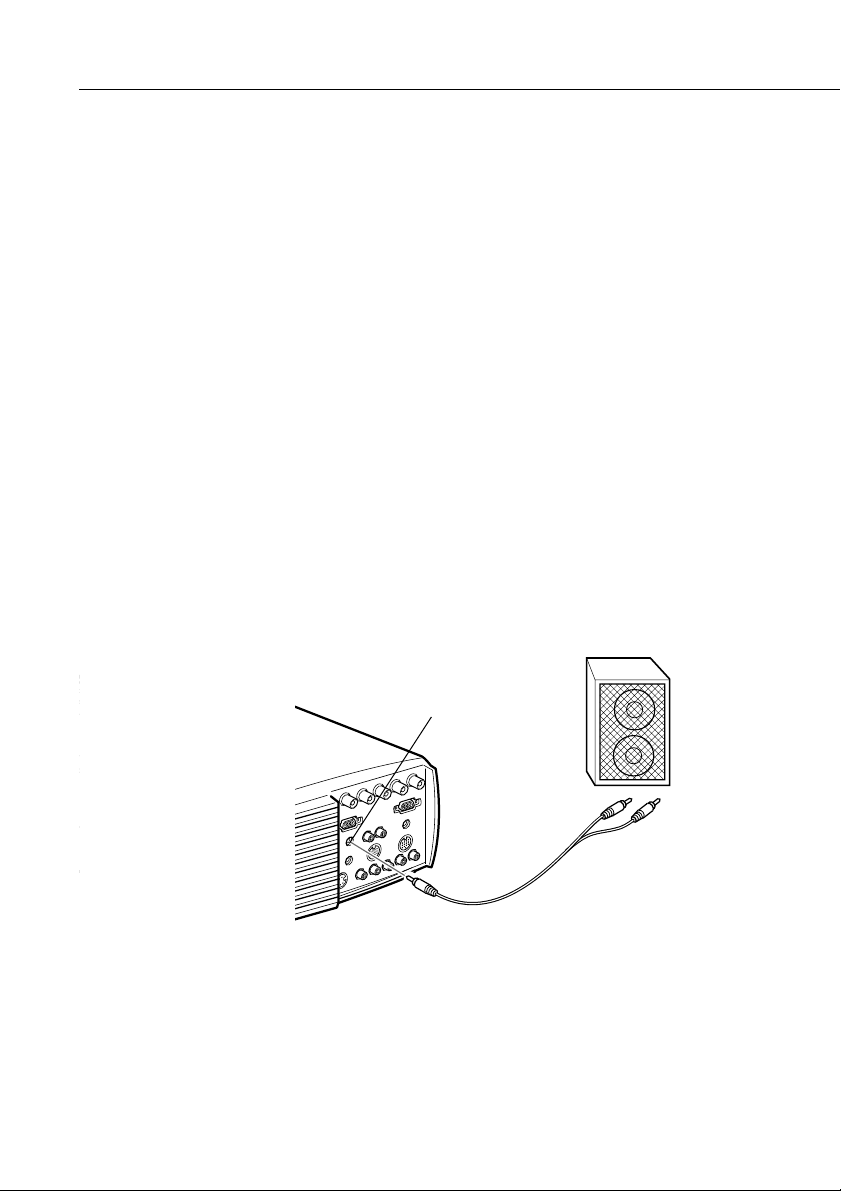

Anschluß des Audiosignals an externe Lautsprecher oder an eine

Verstärkeranlage....................................................................... 35

■ ■ ■ ■ ■

Page 10

2 Verwendung des Projektors 37

Ein- und Ausschalten des Geräts...........................................39

Ein- und Ausschalten des Projektors .........................................39

Schärfe und Bildposition des Projektionsbildes einstellen.......41

Resize-Taste............................................................................. 43

Projektor bedienen ...............................................................44

Bedienung des Fernbedienung..................................................45

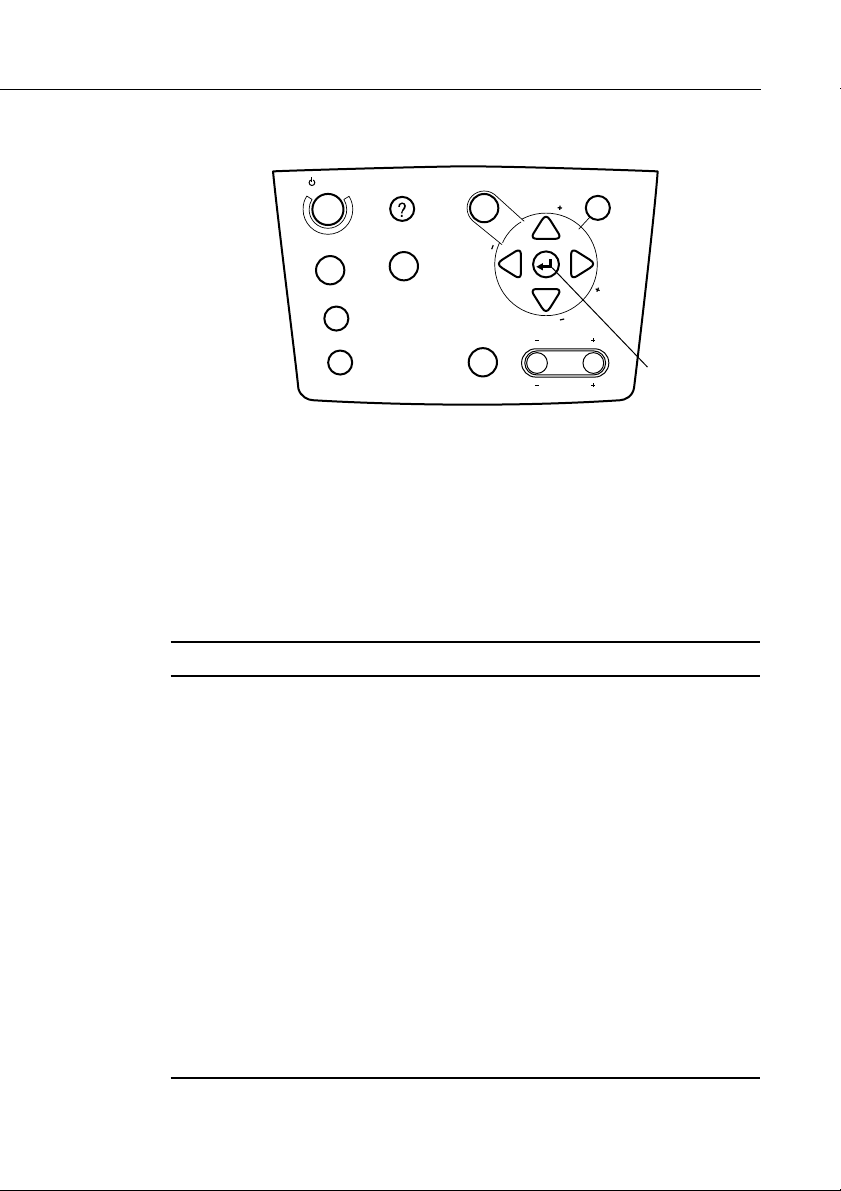

Bedienungsfeld benutzen.......................................................... 48

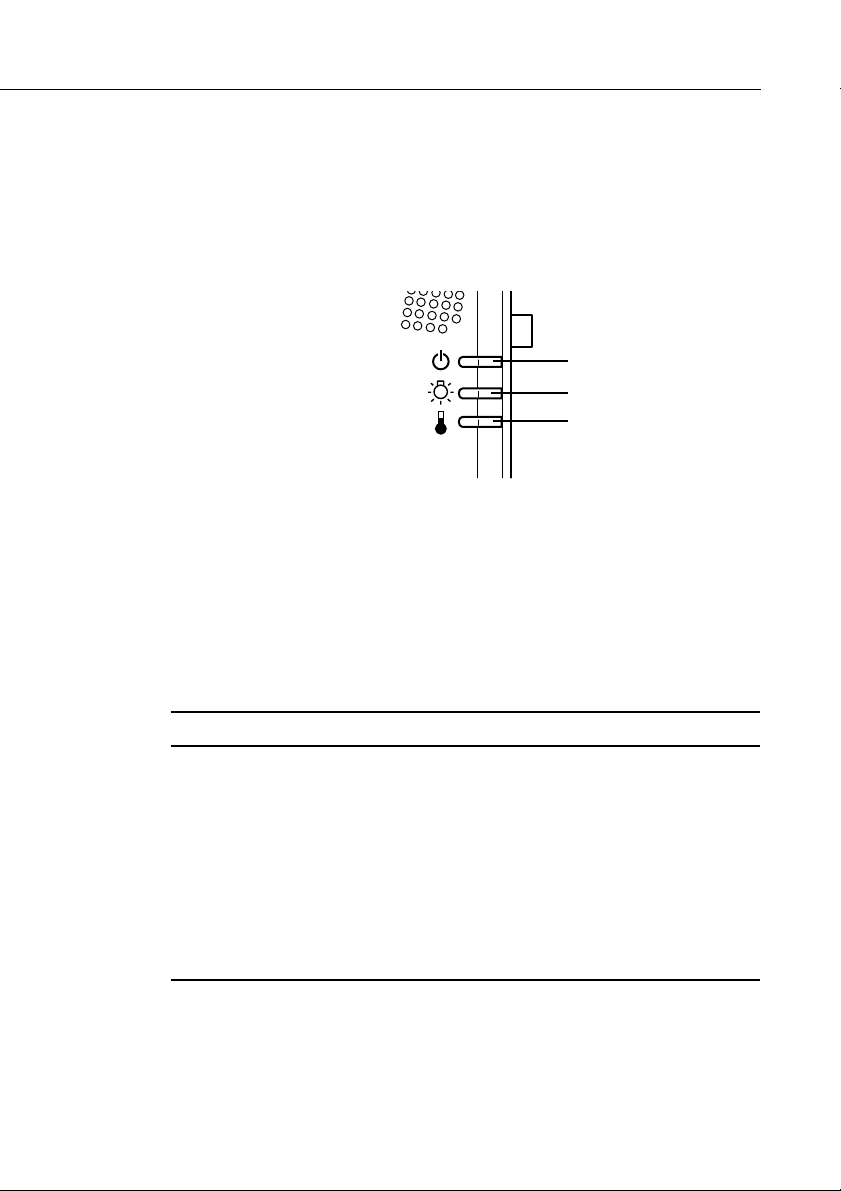

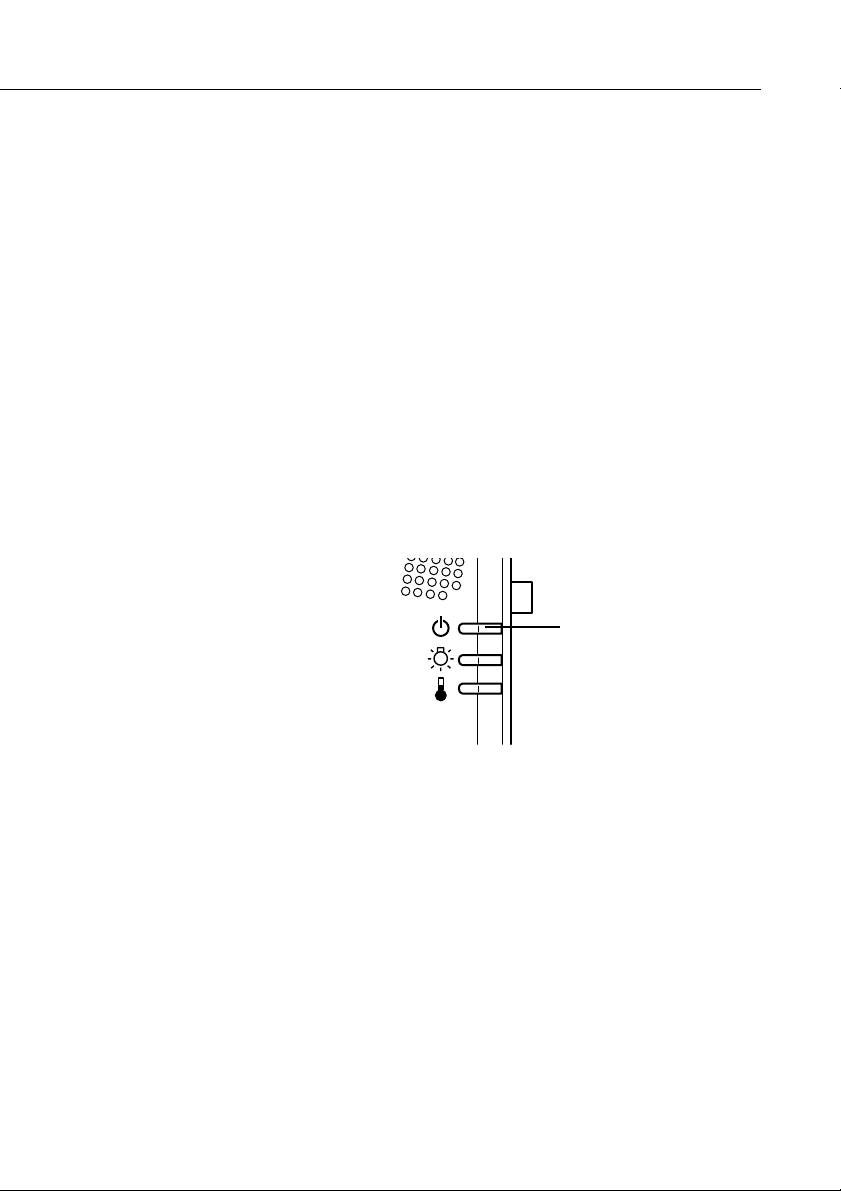

Projektor-Statusanzeigen ......................................................50

Netzanzeige .............................................................................50

Lampenanzeige ........................................................................ 51

Temperaturanzeige................................................................... 52

3 Benutzung der Projektormenüs53

Zugriff auf das Hauptmenü...................................................54

Änderung einer Menüeinstellung..........................................54

Menüoptionen......................................................................57

Videomenü (Bildquelle = Computer)........................................ 57

Videomenü (Bildquelle = Video) .............................................. 59

Audiomenü ..............................................................................61

Effect-Menü............................................................................. 61

Setting-Menü........................................................................... 63

Firmenlogomenü...................................................................... 64

Speichern eines Anwenderlogos................................................ 64

Reset All-Menü ........................................................................66

Advanced-Menü (für weitere Funktionen) ................................ 67

Informations-Menü.................................................................. 69

■ ■ ■ ■

4 Verwendung der Projektor-Software 71

Unterstützung für Präsentationen.........................................72

Projektor-Einstellungen........................................................72

Systemvoraussetzungen.........................................................72

Projektor Software CD-ROM...............................................74

ELP Link IV Dienstprogramm.................................................. 74

ELP Link IV Anleitung............................................................. 74

Inhaltsverzeichnis

Page 11

■

Adobe® Acrobat® Reader........................................................ 74

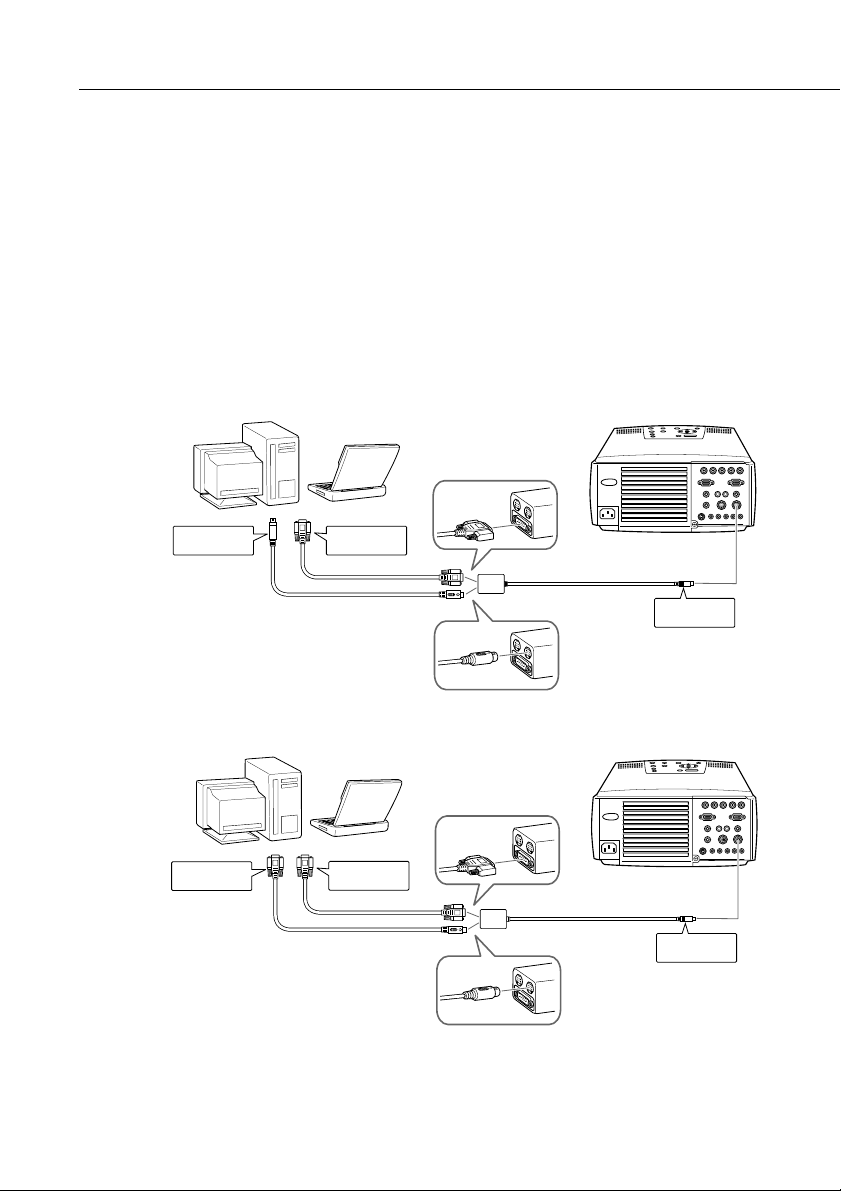

Anschließen der Kabel...........................................................75

Anschließen an Ihren PC.......................................................... 75

Anschluß an Ihren Macintosh................................................... 76

Installation der Projektor-Software auf Ihrem PC..................77

Installation von Acrobat Reader................................................ 81

Installation der Projektor-Software auf Ihrem Macintosh.......82

Zugriff auf die Projektor-Software.........................................85

Für Anwender von Windows 95/98 und NT 4.0...................... 85

Für Macintosh-Anwender......................................................... 85

Installation oder direkter Zugrff auf dei Projektor-Software von

CD-ROM.............................................................................86

Für Macintosh-Anwender......................................................... 87

5 Wartung 89

Objektiv säubern...................................................................90

Projektorgehäuse säubern .....................................................90

Reinigen des Luftfilters.........................................................91

Projektorlampe auswechseln..................................................92

6 Fehlersuche 95

Probleme mit dem Projektor.................................................96

Probleme mit Bild und Ton..................................................98

7 Technische Daten 101

Unterstützte Bildschirmformate..........................................103

Stiftbelegung der Monitor- und Computer In 1/2-Buchse .105

Glossar 107 Index 109 Weltweite Garantie 113

■ ■ ■ ■ ■

vii

Page 12

■ ■ ■ ■

Inhaltsverzeichnis

viii

Page 13

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■

Einführung

Mit dem kompakten, leichten EPSON EMP-9000/

9000NL/8000/8000NL Projektor können Sie bei Präsentationen Vollfarb- und Videobilder auf einer großen Leinwand zeigen. Der Projektor kann gleichzeitig an zwei Signalquellen angeschlossen werden: an einen PC oder Apple Macintosh-Computer und an eine Video-Signalquelle, wie z.B. einen Videorecorder, einen Camcorder oder eine Digitalkamera. Darüber hinaus kann für jede Bildsignalquelle auch eine Audiosignalquelle angeschlossen werden.

Bilder werden ganzfarbig (16.670.000 Farben) und mit einer Auflösung von 1024 x 786 Bildpunkten (EMP-8000/ 8000NL) bzw. 1366 x 1024 Bildpunkten (EMP-9000/ 9000L) angezeigt.

Der Projektor erzeugt helle Bilder, die auch in Räumen gut sichtbar sind, deren Beleuchtung hell genug ist, um Notizen niederzuschreiben. Die 3 W + 3 W-Lautsprecher des Projektors verfügen über ein eingebautes SRS 3D SoundSystem für satten, kräftigen Klang. Falls eine zusätzliche Verstärkung notwendig ist, kann darüber hinaus noch ein externer Lautsprecher angeschlossen werden.

■ ■ ■ ■ ■

Page 14

Ein völlig neues AVTSS-System (Automatische VideoSpurlagenregelung und Synchronisationssensorfunktion Patentrechte beantragt) ermöglicht die automatische Einrichtung des Bilds über einen Computer.

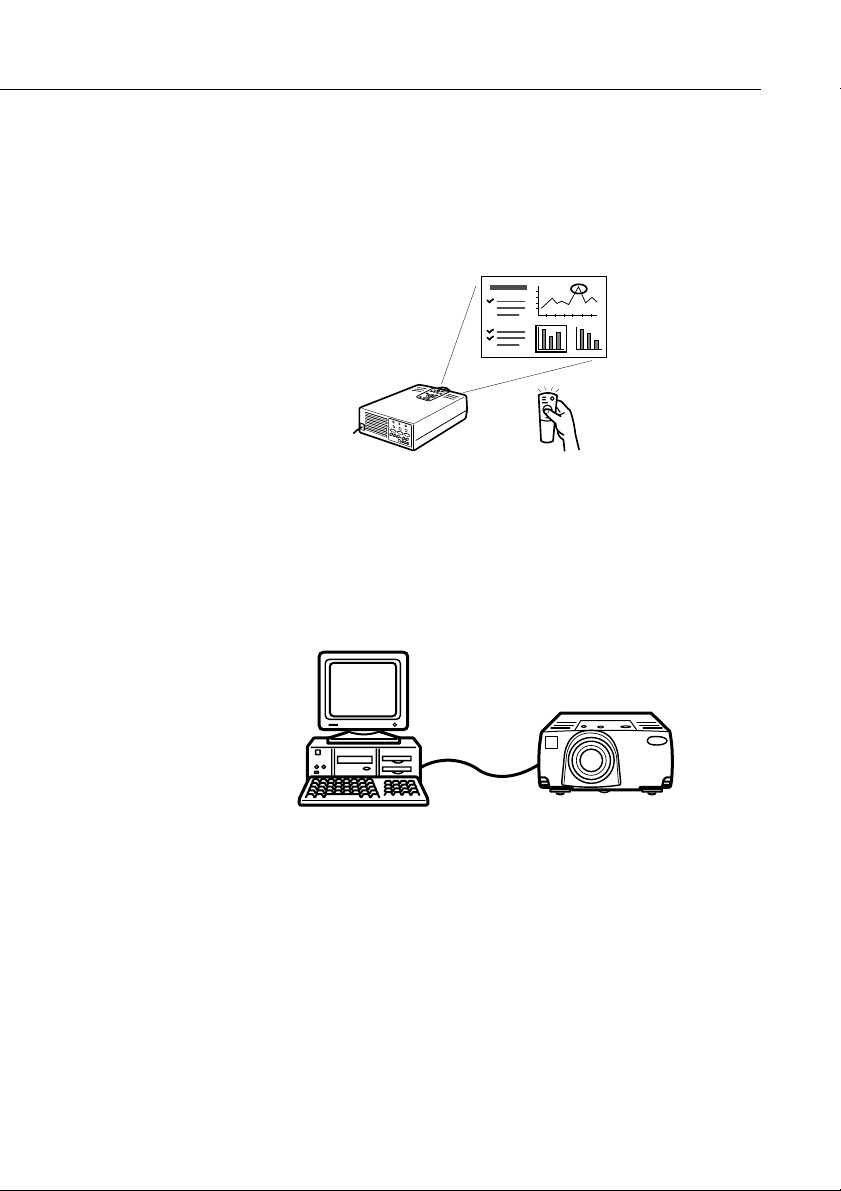

Sie steuern den Projektor mit Hilfe einer kleinen Fernbedienungseinheit, mit der Sie die Bildquelle umschalten und das Projektionsbild einstellen können. Die Fernbedienungseinheit kann auch als schnurlose Maus benutzt werden, um während der Vorführung Mausbefehle auf Ihrem Computer-Bildschirm auszuführen. Außerdem können Sie die ELP Link IV Software des Projektors installieren, um die Projektoreinstellungen vom Computer aus vorzunehmen und Ihre Präsentationen mit Spezialeffekten aufzuwerten.

Der Projektor arbeitet mit der neuesten GrößenanpassungsTechnologie DAR (Digital Active Resizing), die nicht nur echten XGA- (EMP-8000/8000NL) und SXGA- (EMP9000/9000NL) Computerausgang unterstützt, sondern auch VGA- und SXTA-Ausgang (EMP-9000/9000NL) sowie SGVA- und XGA-Ausgang (EMP-8000/8000NL). Ganz gleich, welche Art von Computerausgang verwendet wird, das Resultat ist stets ein Vollformat-Videobild von überragender Qualität.

■ ■ ■ ■

Der Projektor unterstützt sowohl IBM-kompatible PCs und Laptops als auch Apple® Macintosh® Computer, einschließlich Power Macintosh und PowerBook. Als Videoquelle eignen sich alle NTSC-, PAL- und SECAMFormate, sowohl als FBAS-Videosignal wie auch als S-Video. Unterstützte Computer- und Videoformate siehe Kapitel 7.

Einführung

Page 15

■

So nutzen Sie Ihren Projektor optimal

Der Projektor bietet einen kompletten Funktionsumfang für die Bild-, Video- und Toneinstellung. Lesen Sie bitte die folgende Zusammenfassung der wichtigsten Funktionen sorgfältig durch, um Ihren Projektor optimal zu nutzen.

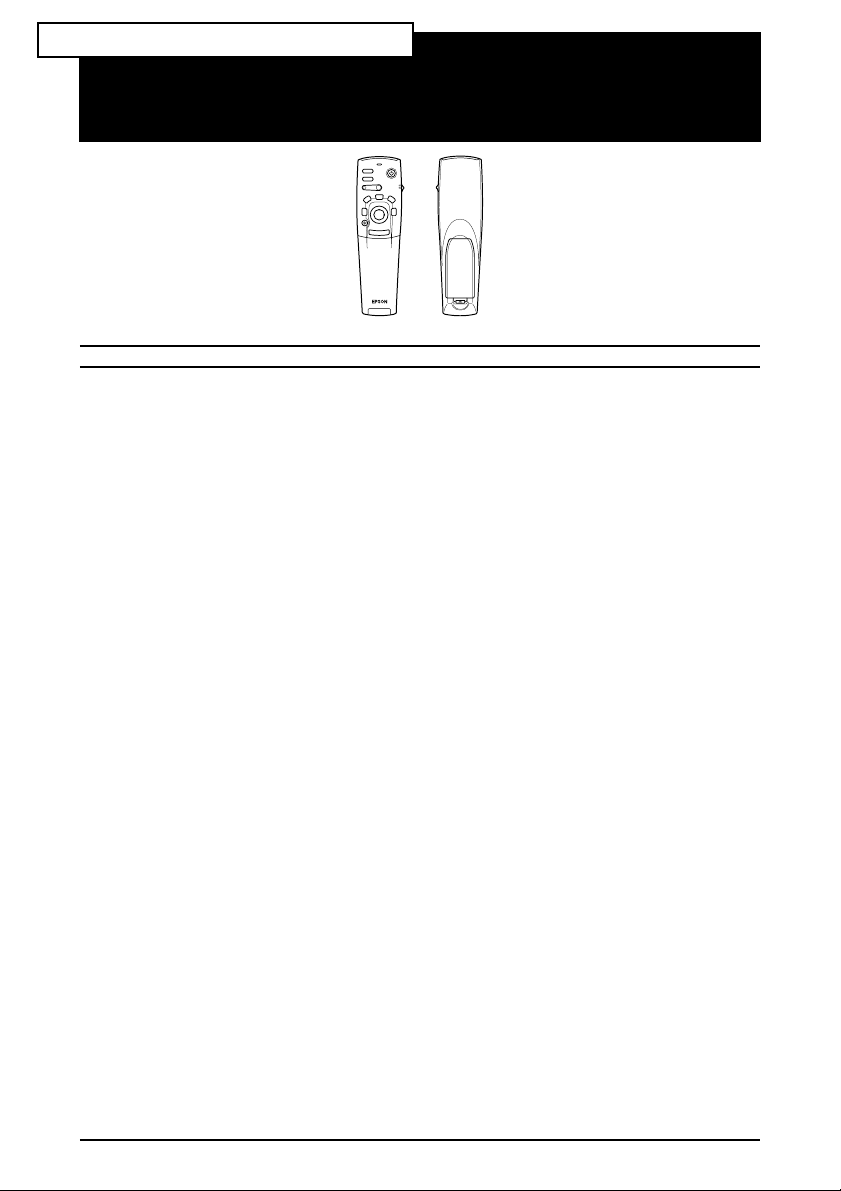

Fernbedienung

Mit den Tasten der Fernbedienung können Sie den Projektor ein- und ausschalten und Sie haben direkten Zugang zu den Funktionen Dunkelschaltung (Blank), Standbild (Freeze), Lautstärke (Volume), Stummschaltung (Mute) und Umschaltung der Bildquelle. Benutzen Sie die Tasten der Fernbedienung, um (mit der ELP Link IV Software) auf bestimmte Sonderfunktionen und auf das Menüsystem des Projektors zuzugreifen. Sie können die Fernbedienung sogar als schnurlose Maus zur Bedienung Ihres Computers benutzen.

So nutzen Sie Ihren Projektor optimal

■ ■ ■ ■ ■

Page 16

Sonderzubehör

Zur optimalen Nutzung des Projektors bietet EPSON die folgenden Teile als Sonderzubehör.

• Ersatzlampe ELPLP08 (Ein Schraubenzieher liegt der Ersatzlampe bei)

• Bildpräsentationskamera ELPDC01

• Mac-Adaptersatz ELPAP01

• ELP Kommunikationskabelsatz ELPKC04

• Deckenmontage ELPMB02

• Deckenplatte ELPFC01

• Rohr 370 ELPFP01

• Rohr 570 ELPFP02

• Rohr 770 ELPFP03

• Hartschalen-Tragekoffer ELPKS15

• Tele-Zoom-Objektiv ELPLL02

• Tragbare Projektionsleinwand ELPSC06

■ ■ ■ ■

xii

• VGA-Computerkabel (1,8 m) ELPKC02

• VGA-Computerkabel (3,0 m) ELPKC09

• VGA-Computerkabel (1,8 m) ELPKC11

• VGA-Workstationkabel (5BNC/13W3) ELPKC12

• VGA-Workstationkabel (5BNC/5BNC) ELPKC13

• VGA-Workstationkabel (HD15/EVC) ELPKC14

• VGA-Workstationkabel (5BNC/EVC) ELPKC15

• Weitwinkel-Zoom-Objektiv ELPLW01

• Weitwinkel-Zoom-Objektiv für ELPLR01 Rückprojektion

Einführung

Page 17

■

• Empfänger der Fernbedienung ELPST02

Sie können diese Zubehörteile von Ihrem Händler kaufen.

So nutzen Sie Ihren Projektor optimal

■ ■ ■ ■ ■

xiii

Page 18

Über dieses Handbuch

Kapitel 1, “Aufstellung” erklärt Schritt für Schritt, wie der Projektor aufgestellt und an einen Computer, an eine Videoquelle oder an externe Aktivlautsprecher oder eine Verstärkeranlage angeschlossen wird. Lesen Sie die für Ihren Fall geltenden Installationsanweisungen.

Kapitel 2, “Verwendung des Projektors” erklärt, wie der Projektor ein- und ausgeschaltet wird und wie einfache Projektoreinstellungen vorgenommen werden.

Kapitel 3, “Benutzung der Projektormenüs” beschreibt, wie Sie die Menüs zur Farb- und Bildeinstellung, zur Änderung der Bilddarstellung auf der Projektionsleinwand und zur Einstellung z.B. von Höhen und Tiefen des Audiosignals benutzen.

Kapitel 4, “Benutzung der ELP Link IV Software”, beschreibt, wie Sie bei der Bedienung des Projektors die von der ELP Link IV Software unterstützten Präsentationsfunktionen nutzen und Spezialeffekte konfigurieren.

Kapitel 5, “Wartung” beschreibt, wie Sie den Projektor warten.

■ ■ ■ ■

xiv

Kapitel 6, “Fehlersuche”, sagt Ihnen, wie die Anzeigeleuchten des Projektors zu interpretieren sind und gibt Ihnen nützliche Informationen zur Vermeidung von Fehlern, zur Optimierung der Bildqualität und zur Lösung von Problemen.

Kapitel 7, “Technische Daten” beschreibt die technischen Daten Ihres Projektors.

Ein Glossar und Stichwortverzeichnis befinden sich am Ende des Anleitungshandbuchs.

Einführung

Page 19

■

Sicherheitsanweisungen

Beachten Sie beim Aufstellen des Projektors folgende Sicherheitsanweisungen:

1. Stellen Sie den Projektor nicht auf einen schwankenden

oder unsicheren Rollwagen, Ständer oder Tisch.

2. Betreiben Sie den Projektor nicht in der Nähe von Wasser

oder einer starken Hitzequelle.

3. Verwenden Sie Zubehör nur den Anleitungen

entsprechend.

4. Achten Sie darauf, daß die Netzanschlußwerte mit den

Angaben auf dem Projektor übereinstimmen. Falls Sie sich über die Netzspannung nicht sicher sind, erkundigen Sie sich bei Ihrem Fachhändler oder beim zuständigen Energieversorgungsunternehmen.

5. Stellen Sie den Projektor in der Nähe einer

Wandsteckdose auf, aus welcher der Netzstecker problemlos herausgezogen werden kann.

6. Stecken Sie den Stecker des Projektors nur in eine

vorschriftsmäßig geerdete Steckdose. Falls Sie nur eine zweipolige Steckdose zur Verfügung haben, bitten Sie einen Elektriker, diese zu ersetzen. Fassen Sie den Stecker niemals mit nassen Händen an.

7. Beachten Sie die folgenden Vorsichtsmaßnahmen beim

Anschließen. Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu Kurzschlüssen oder Leitungsbrand führen.

• Stecker und Steckdose müssen vor dem Einstecken staubfrei sein.

• Stecken Sie den Stecker fest und sicher in die Steckdose.

Sicherheitsanweisungen

■ ■ ■ ■ ■

Page 20

8. Achten Sie darauf, daß die Steckdosen, Verlängerungskabel und Verteiler nicht überlastet werden. Dies könnte einen Stromschlag oder einen elektrischen Brand verursachen.

9. Stellen Sie den Projektor so auf, daß niemand auf die Kabel tritt. Kabel und Stecker können dadurch beschädigt werden.

10.Ziehen Sie den Stecker heraus, bevor Sie den Projektor säubern. Zum Säubern sollte nur ein leicht befeuchtetes Tuch verwendet werden, auf keinen Fall Flüssigkeiten oder Reinigungssprays.

11.Die Lüftungsschlitze und -öffnungen im Gehäuse des Projektors dürfen niemals bedeckt oder verstopft sein. Sie dienen zur Lüftung des Projektors und schützen ihn vor Überhitzung. Sofas, Teppiche und sonstige weiche Unterlagen sind aus diesem Grund als Unterlage ungeeignet. Wenn der Projektor bei Betrieb in einem Schrank steht, sollte dieser ausreichend belüftet sein.

12.Stecken Sie niemals irgendwelche Gegenstände durch die Lüftungsschlitze. Achten Sie auch darauf, daß keine Flüssigkeiten ins Gerät gelangen.

13.Außer wenn es ausführlich in dieser Bedienungsanleitung beschrieben ist, sollten Sie nicht versuchen, dieses Gerät selbst zu reparieren. Überlassen Sie alle Reparatur- und Wartungsarbeiten dem qualifizierten Kundendienstpersonal. Wenn Sie Abdeckungen öffnen oder entfernen, können Sie einen Stromschlag erhalten und setzen sich anderen Gefahren aus.

■ ■ ■ ■

xvi

14.Bei Gewitter oder wenn der Projektor voraussichtlich längere Zeit nicht benutzt wird, sollten Sie den Stecker des Projektors herausziehen.

15.Stellen Sie den Projektor und die Fernbedienung nicht auf ein Gerät, das Wärme entwickelt oder an einen sich aufheizenden Platz, wie z.B. ein Auto.

Einführung

Page 21

■

16.Ziehen Sie den Stecker des Projektors unverzüglich heraus und bringen Sie das Gerät vor weiterem Gebrauch zu einem qualifizierten Servicetechniker, wenn folgende Situationen auftreten:

• Wenn das Netzkabel beschädigt oder durchgescheuert

ist.

• Wenn Flüssigkeit in den Projektor gelaufen ist oder

dieser Regen oder Wasser ausgesetzt war.

• Falls der Projektor sich nicht wie in der Anleitung

beschrieben bedienen läßt oder wenn er offensichtlich nicht mehr so funktioniert wie vorher.

• Falls der Projektor heruntergefallen ist oder das

Gehäuse beschädigt wurde.

17.Bei Verwendung des Projektors in einem anderen Land als dem Einkaufsland ist ein den dortigen Normen entsprechendes Netzkabel zu verwenden.

Wo man Hilfe findet

Wenn Probleme bei der Einrichtung oder beim Betrieb des Projektors vorliegen, schlagen Sie zuerst in Kapitel 6 “Fehlersuche” nach. Wenn sich das Problem anhand dieser Angaben nicht beheben läßt, wenden Sie sich an die betreffende Kundendienstvertretung wie im Abschnitt “Kundendienst-Kontaktadressen” am Ende der Bedienungsanleitung aufgeführt.

Wenn Sie den Kundendienst anrufen, halten Sie bitte folgende Informationen bereit:

• Produktbezeichnung

• Seriennummer des Produkts

• Computerkonfiguration

• Beschreibung des Problems

Wo man Hilfe findet

■ ■ ■ ■ ■

xvii

Page 22

World Wide Web Site

Falls Sie Internet-Zugang haben und über einen Web Browser verfügen, erreichen sie EPSONs World Wide Web Site unter http://www. epson. com. Die EPSON Home Page verbindet die Benutzer mit den Diensten What’s New, EPSON Products, EPSON Connection, Corporate Info, und EPSON Contacts. Nutzen Sie “EPSON Connection”, um die neuesten Treiber zu laden, die FAQs (Frequently Asked Questions) anzuschauen und in der EPSON Chart Area zu stöbern. Wenn Sie mit EPSON weltweit in Verbindung treten möchten, ist EPSON Contacts der richtige Dienst, um Kontaktinformationen und Adressen lokaler EPSON-Filialen zu erhalten.

Transport des Projektors

Der Projektor enthält zahlreiche Glas- und Präzisionsteile. Zur Vermeidung von Schäden durch Stöße während des Transports sind die folgenden Punkte zu beachten. Wenn Sie ihn transportieren müssen, beachten Sie bitte die folgenden Verpackungshinweise, um eine Beschädigung des Projektors zu vermeiden:

■ ■ ■ ■

• Wenn der Projektor zur Reparatur eingeschickt werden

muß, benutzen Sie die Originalverpackung. Falls die Originalverpackung nicht mehr vorhanden ist, verwenden Sie eine gleichwertige Verpackung und sorgen Sie für ausreichende Polsterung an allen Seiten des Projektors.

• Bei häufigem Transport für geschäftliche Zwecke den

Projektor zuerst in einen Hartschalen-Tragekoffer (z.B. den als Sonderzubehör lieferbaren EPSON-Zubehörkoffer ELPKS15) und diesen dann in einen stabilen Karton legen und ringsum auspolstern.

♦ Hinweis: EPSON übernimmt keinerlei Haftung für eventuelle

Transportschäden.

Einführung

xviii

Page 23

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■

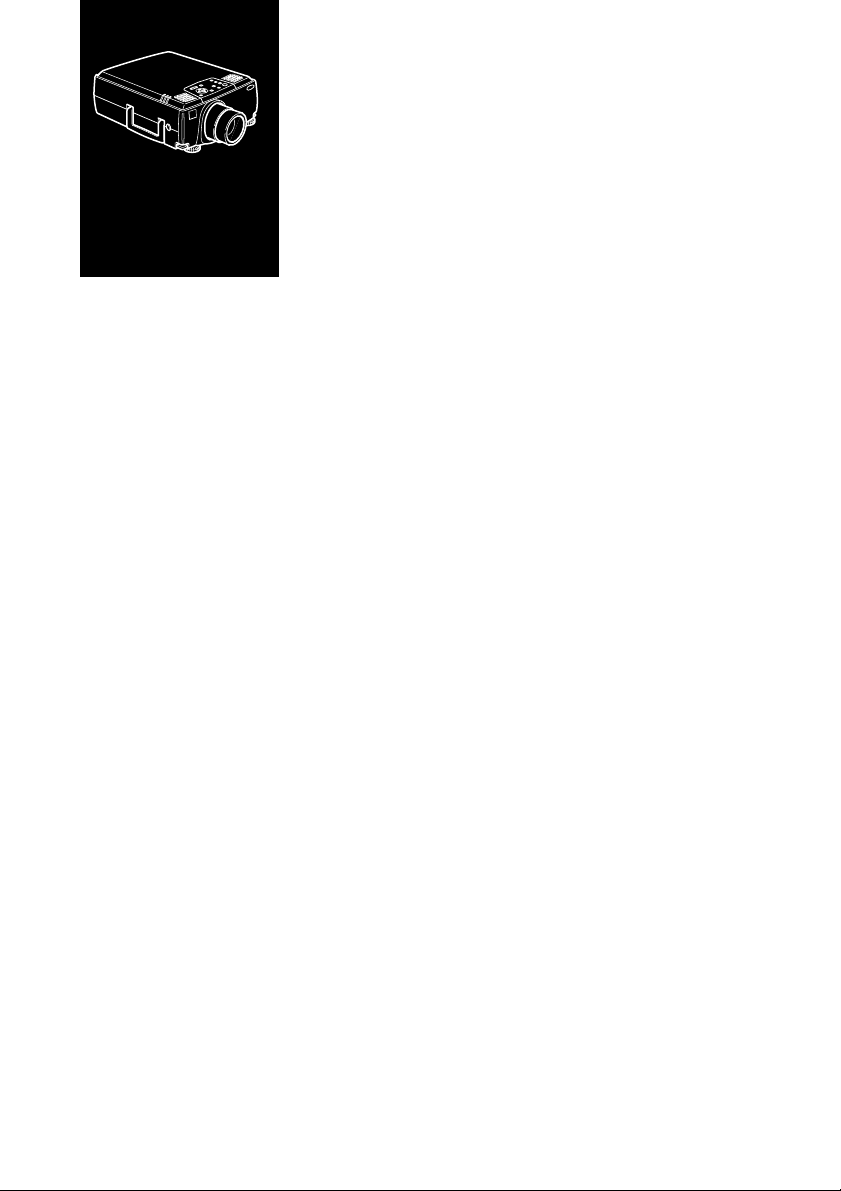

Aufstellung

In diesem Kapitel wird erklärt, wie der Projektor

auszupacken, aufzustellen und an andere Geräte anzuschließen ist. Der Projektor muß an einen Computer oder an eine Videoquelle, z. B. einen Videorekorder, eine Videokamera, eine Digital-Kamera oder einen Laser-DiskPlayer angeschlossen sein.Hier ein Beispiel. Sie möchten den Projektor sowohl an Ihren Computer und auch an eine Videoquelle anschließen oder den Projektor für eine oder mehrere der folgenden Zwecke benutzen:

• Schließen Sie das Kabel der Maus an, um die

Fernbedienung wie eine kabellose Maus zu benutzen.

• Schließen Sie ein Audiosignal an eine oder beide

Videoquellen an. Die Audioquelle kann ein Computer, eine Videoquelle oder ein anderes Gerät, wie z.B. ein Stereoverstärker sein.

• Schließen Sie einen externen Lautsprecher oder ein

Verstärkersystem an, um das Audiosignal hörbar er zu machen.

■ ■ ■ ■ ■

Page 24

Projektor auspacken

Vergewissern Sie sich beim Auspacken des Projektors, daß alle Teile vollständig vorhanden sind:

• Projektor

• Fernbedienung

• 2 AA Batterien

• Netzkabel

• Computerkabel (Mini D-Sub 15poling)

• Computerkabel (5BNC)

• Audiokabel

• RCA Audio-Kabel (Rot/Weiß)

• RCA Video-Kabel (Gelb)

• Mac-Desktop-Adapter

• Mac-Monitor-Adapter

• Hauptkabel

• PS/2 Mauskabel

■ ■ ■ ■

• USB Mauskabel

• Serielles Mauskabel

• Mac Mauskabel

• Serielles PC-Kabel

• Serielles Mac Kabel

• ELP Link IV Software

Je nach Konfiguration Ihrer Anlage brauchen Sie das gesamte oder nur einen Teil des oben genannten Zubehörs.

Page 25

■

Bewahren Sie das Verpackungsmaterial für den Fall auf, daß der Projektor versandt werden muß. Bei jedem Transport sollte die Originalverpackung oder ein geeigneter gleichwertiger Behälter verwendet werden.

Zusätzliche Komponenten

Je nachdem, wie Sie Ihren Projektor verwenden wollen, kann es erforderlich sein, folgende Komponenten zu besorgen:

• Zum Empfang eines S-Video-Signals wird ein S-Video-

Kabel benötigt. (Normalerweise ist ein solches Kabel mit dem Videogerät mitgeliefert.) Ein separates Kabel ist für jede Videoquelle erforderlich.

• Zum Anschließen des Projektors an einen Macintosh

PowerBook benötigen Sie ein Video-Ausgangskabel. (Eines wird normalerweise von Apple mitgeliefert oder kann von Apple für alle neuen PowerBook-Modelle, die einen VideoAusgang haben, bestellt werden.) Wenn Sie für Ihren PowerBook kein solches Kabel haben, wenden Sie sich an Ihren Macintosh-Fachhändler.

• Zum Anschließen des Mauskabels an Ihren Computers

kann ein spezieller Steckverbinder, ein spezielles Kabel oder ein anderes Zubehörteil erforderlich sein. Diese Teile können Sie bei Ihrem Computerfachhändler kaufen. Wenn Ihr Computer keinen Mausanschluß hat, können Sie das Mauskabel nicht verwenden.

♦ Hinweis: Sie können eine Kensington MicroSaver®

Diebstahlschutz-Vorrichtung in dem Loch rechts am Projektor anschließen. Einzelheiten erfahren Sie bei Ihrem Computerfachhändler.

Projektor auspacken

■ ■ ■ ■ ■

Page 26

Projektor aufstellen

1. Stellen Sie den Projektor auf eine stabile, ebene Fläche, nicht weiter als 1,5 m vom Computer oder Videogerät entfernt, auf

♦ Achtung: Halten Sie den Projektor nicht am Objektiv fest.

Dadurch kann das Objektiv beschädigt werden.

2. Stellen Sie den Projektor in geeignetem Abstand von der Leinwand auf.

Der Abstand zwischen Projektor und Leinwand bestimmt die Bildgröße. Anhand der folgenden Angaben können Sie den richtigen Abstand bestimmen.

Größe der Leinwand Horizontaler Abstand zwischen

Projektor und Leinwand

610x460cm 11,7 m ~ 14.9 m 410x300cm 9,8 m ~ 9,9 m 200x150cm 3,9 m ~ 4,9 m 160x120cm 3,1 m ~ 3,9 m 120x90cm 2,3 m ~ 2,9 m

■ ■ ■ ■

81x61cm 1,5 m ~ 1,9 m 61x46cm 1,1 m ~ 1,4 m

♦ Hinweis: Der oben angegebene Projektionsabstand gilt für das

Standardobjektiv. Bei Verwendung des Zubehör-Objektivs, bitte in dessen Gebrauchsanweisung nachschlagen.

3. Drehen Sie den Projektor so, daß die Projektionsrichtung senkrecht zur Leinwand steht. Bei schräger Projektion wird das Bild verzerrt.

4. Stecken Sie das eine Ende des Netzkabels in die entsprechende Buchse am Projektor. Stecken Sie das andere Ende des Netzkabels in eine geerdete Netzsteckdose.

Page 27

■

Der Projektor sollte sich jetzt im Bereitschaftsmodus befinden, die orangefarbene Netzanzeige am Projektor leuchtet.

♦ Warnung: Schauen Sie niemals ins Objektiv wenn der

Projektor eingeschaltet ist. Die Lampe kann plötzlich angehen, auch wenn der Projektor nicht bedient wird. Das Licht der Lampe kann Ihre Augen schädigen. Achten Sie bitte besonders darauf, daß Kinder nie direkt ins Objektiv schauen.

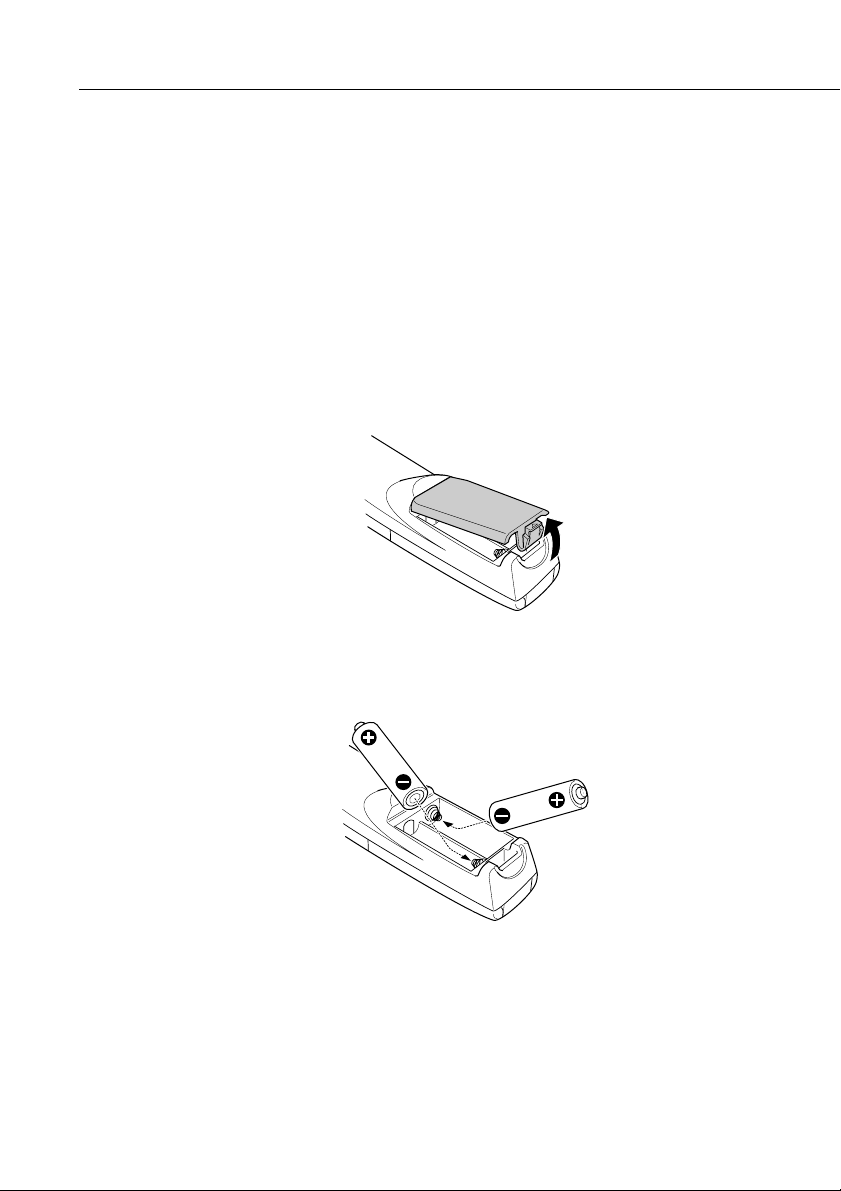

5. Schieben Sie zum Einlegen der Batterien in die Fernbedienung den Deckel des Batteriefachs wie dargestellt auf.

6. Legen Sie die beiden mitgelieferten Batterien vom Typ AA ein. Vergewissern Sie sich, daß die Polarität der Batterien stimmt.

7. Schieben Sie den Deckel des Batteriefachs wieder zu.

Beachten Sie beim Austauschen der Batterien die folgenden Vorsichtsmaßnahmen:

Projektor aufstellen

■ ■ ■ ■ ■

Page 28

• Verwenden Sie nicht gleichzeitig alte und neue Batterien.

• Tauschen Sie die Batterien sofort aus, wenn sie schwächer

werden. Falls eine Batterie auslaufen sollte, wischen Sie die Flüssigkeit sofort mit einem weichen Tuch ab. Falls Batterieflüssigkeit auf Ihre Hände gelangt, waschen Sie sie sofort.

• Nehmen Sie die Batterien heraus, wenn Sie den Projektor

voraussichtlich für längere Zeit nicht benutzen.

■ ■ ■ ■

Page 29

■

An einen Computer anschließen

Sie können den Projektor an jeden Computer anschließen, der mit einem SVGA, VGA, SXGA und XGA-Ausgang ausgestattet ist. Die Computertypen der folgenden Liste können an diesen Projektor angeschlossen werden.

• IBM Desktop PCs oder kompatible

• IBM Laptops oder kompatible

• Apple Macintosh Desktop Computer, einschließlich

Macintosh Quadra®, Macintosh Centris®, und Power Macintosh

• Alle Apple PowerBooks mit Video-Out Anschluß. Dazu

gehören alle 160er, 165er, 180er und 500er PowerBooks.

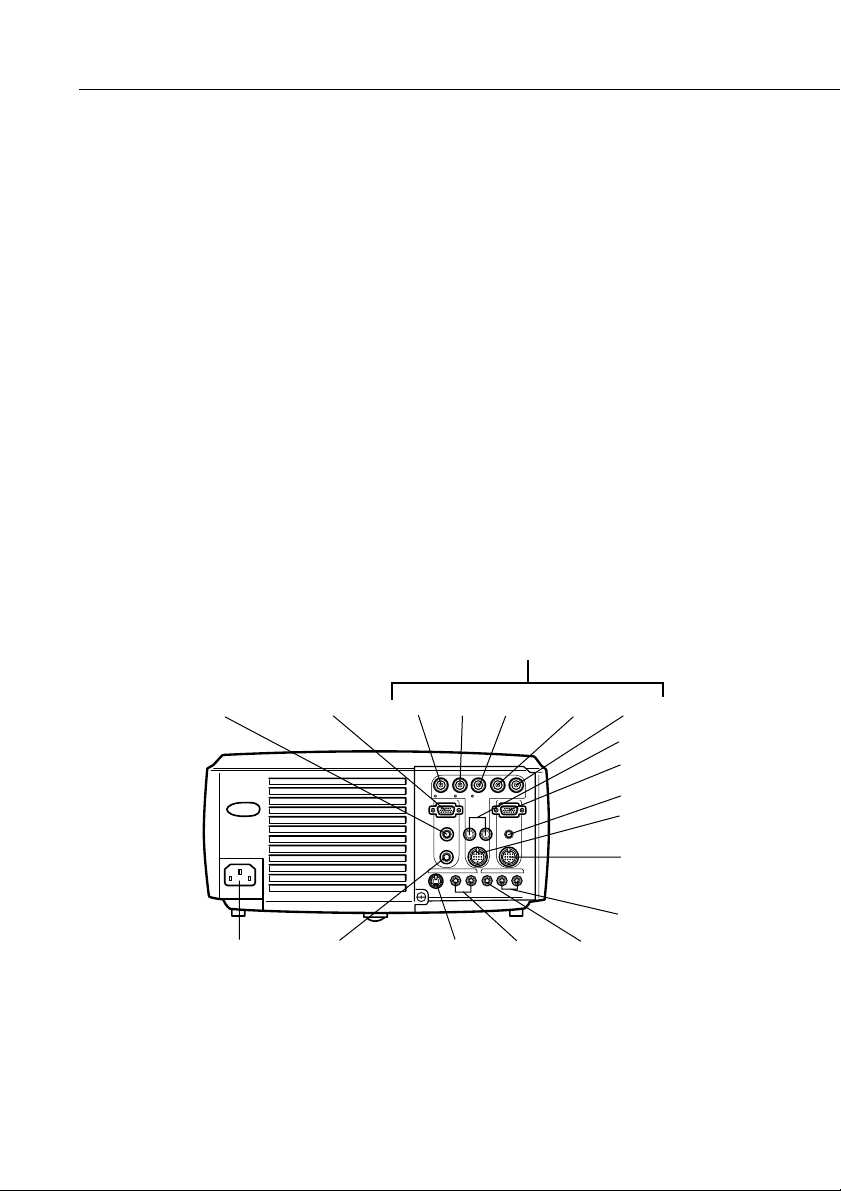

In untenstehender Abbildung sehen Sie alle SchnittstellenAnschlüsse auf der Rückseite des Projektors. Schauen Sie auf diese Abbildung, wenn Sie Ihren Computer oder andere Geräte an den Projektor anschließen.

5BNC

Audio Out

Monitor-Ausgang

Fernbedienung

R/R-Y G/Y B/B-Y H/C Sync V Sync

L-Audio2-R Computer 1

R/R-Y B/B-Y H/C Sync V Sync

G/Y

Monitor Out Computer 2/

Component Video

L-Audio2-R

Audio Out Audio 1

Remote

S-Video L-Audio-R L-Audio-RVideo

Computer 1

Mouse/Com1Mouse/Com2

Audio 1 Mous/Com 2

Mous/Com 1

L-Audio-R

S-Video

VideoL-Audio-RNetzeingang

An einen Computer anschließen

■ ■ ■ ■ ■

Page 30

An einen Desktop PC anschließen

Zum Anschluß des Projektors an Ihren Desktop PC müssen Sie:

• Das Computerkabel und das Computer-Monitorkabel

anschließen.

• Das Mauskabel und/oder das serielle Kabel anschließen

(falls Sie die Fernbedienung als schnurlose Maus benutzen oder mit der ELP Link IV Software arbeiten möchten).

• Das Audiokabel anschließen (für Projektionen mit Ton).

Folgen Sie beim Anschließen des Kabels den Anweisungen im entsprechenden Kapitel. Schalten Sie, bevor Sie beginnen, den Projektor und den Computer aus, falls diese eingeschaltet sind.

♦ Hinweis: Die Computerkonfigurationen sind unterschiedlich.

Schauen Sie in Ihr Computerhandbuch, um festzustellen, wo sich die zum Anschließen Ihres Projektors benötigten Buchsen befinden.

■ ■ ■ ■

Page 31

■

Anschluß des Computer- und Monitorkabels

Schließen Sie zuerst das Computerkabel und das ComputerMonitorkabel an. Schauen Sie zur Orientierung auf diese Abbildung, während Sie die untenstehenden Arbeitsschritte durchführen.

Computer 1-Buchse

Computerkabel

Computer Out-Buchse

Monitorkabel

♦ Hinweis: Falls Ihr Computer einen 5BNC-Ausgang hat,

verwenden Sie das Computerkabel (5).

1. Wenn Sie das Computerbild sowohl auf Ihrem Computermonitor als auch auf der Projektionsleinwand ansehen möchten, ziehen Sie das Monitorkabel von der Video-Buchse auf der Rückseite Ihres Computers ab. Schließen Sie dann, wie unten gezeigt, das Monitorkabel an der Computer Out-Buchse des Projektors an (Dies empfiehlt sich z.B. wenn Sie das Bild sehen müssen, die Projektionsleinwand sich aber hinter Ihnen befindet).

An einen Computer anschließen

■ ■ ■ ■ ■

Page 32

2. Schließen Sie ein Ende des Computerkabels an die Computer 1-Buchse des Projektors an (die Computer 2Buchse können Sie zum Anschluß eines zweiten Computers benutzen).

♦ Hinweis: Falls Ihr Computer einen 5BNC-Ausgang hat,

verwenden Sie das Computerkabel (5).

3. Schließen Sie das andere Ende des Computerkabels an die Video-Buchse des Computers an.

4. Ziehen Sie die Schrauben an allen Steckern fest.

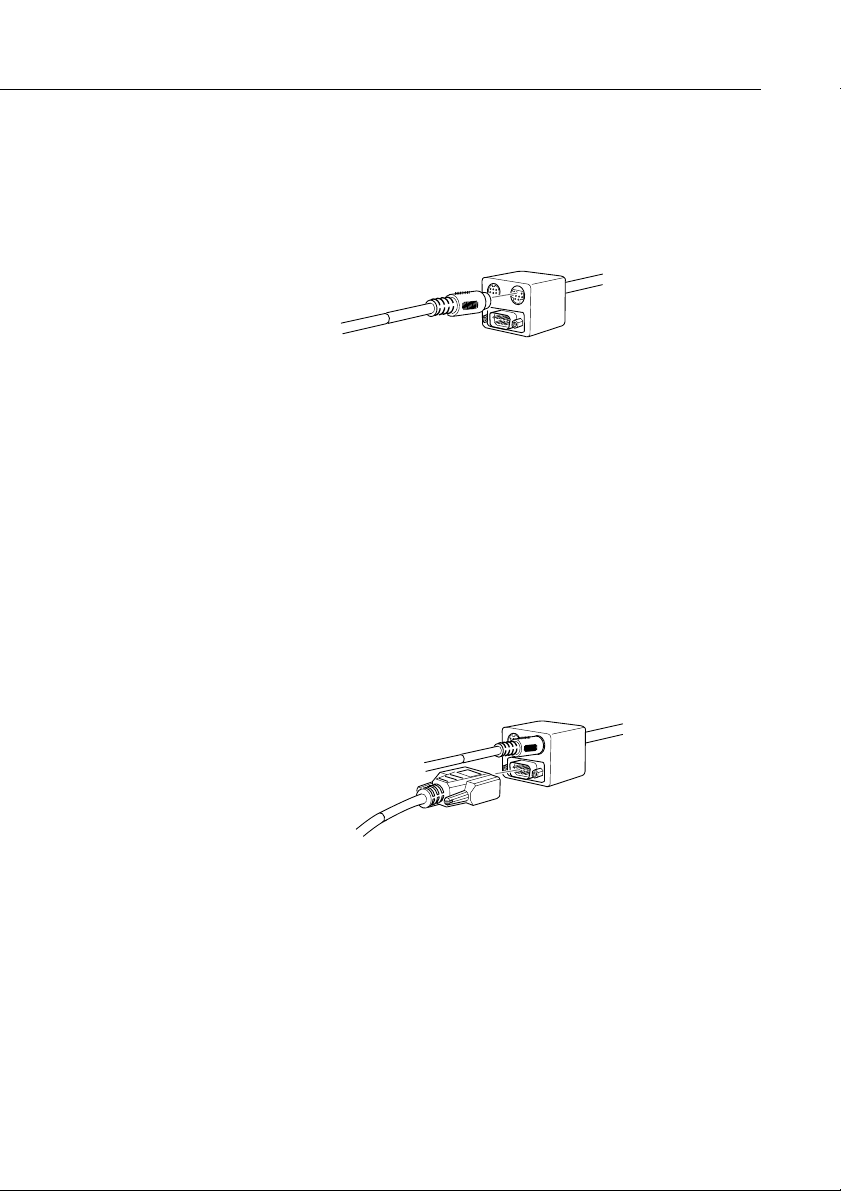

Anschluß des Mauskabels und des seriellen Kabels

■ ■ ■ ■

Wenn Sie die Fernbedienung als schnurlose Maus benutzen oder mit der ELP Link IV Software arbeiten möchten, müssen Sie das Hauptkabel anschließen. Es bietet Anschlußmöglichkeiten für:

• Das PS/2 Mauskabel oder das USB Mauskabel (zur

Benutzung der Fernbedienung als schnurlose Maus).

• Das serielle Kabel (zur Benutzung der ELP Link IV

Software und der Effekt-Tasten auf der Fernbedienung).

Page 33

■

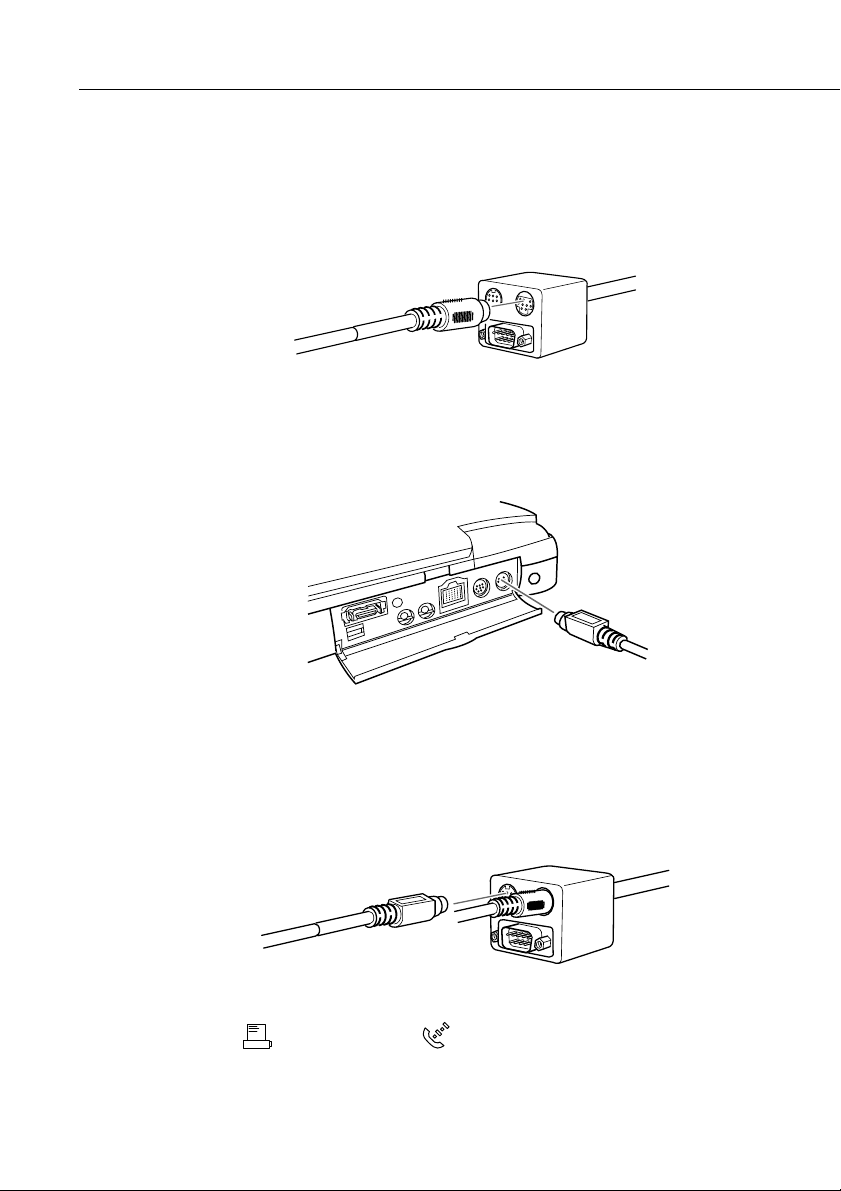

Schauen Sie zur Orientierung auf diese Abbildung, während Sie die untenstehenden Arbeitsschritte durchführen.

PS/2 Mauskabel (oder USB Mauskabel)

9poliges serielles

Maus/Com 1-Buchse

Hauptkabel

1. Schließen Sie den kleinen Stecker des Hauptkabels an die Maus/Com 1-Buchse des Projektors an (die Maus/Com 2-Buchse können Sie zum Anschluß eines zweiten Computers benutzen).

2. Wenn Sie die Fernbedienung als schnurlose Maus benutzen möchten, schließen Sie den 9poligen Stecker des mit dem Projektor mitgelieferten PS/2 Mauskabels oder USB Mauskabels an die MOUSE-Buchse am quadratischen Ende des Hauptkabels an.

An einen Computer anschließen

■ ■ ■ ■ ■

Page 34

3. Ziehen Sie Ihr vorhandenes Mauskabel von der MausBuchse auf der Rückseite Ihres Computers ab und schließen Sie an dessen Stelle das andere Ende des mit dem Projektor mitgelieferten PS/2 Mauskabels oder USB Mauskabels an (Ihre Computermaus ist, solange Sie die Fernbedienung als schnurlose Maus benutzen, deaktiviert).

♦ Hinweis: Wenn Ihr System eine serielle Maus benutzt, führen

Sie die Schritte 2 und 3 mit dem seriellen Mauskabel anstelle des PS/2 Mauskabels oder USB Mauskabels durch (nicht in der Abbildung gezeigt).

4. Wenn Sie mit der ELP Link IV Software arbeiten oder die Effekt-Tasten auf der Fernbedienung benutzen möchten, schließen Sie ein Ende des seriellen Kabels an die SERIAL-Buchse am quadratischen Ende des Hauptkabels an.

■ ■ ■ ■

Schließen Sie das andere Ende des seriellen Kabels an die serielle Schnittstelle auf der Rückseite Ihres Computers an.

♦ Hinweis: Wenn Ihr System nur über eine serielle Schnittstelle

verfügt und diese bereits von der seriellen Maus belegt ist, können Sie die ELP Link IV Software nicht benutzen.

5. Ziehen Sie die Schrauben an allen Steckern fest.

Page 35

■

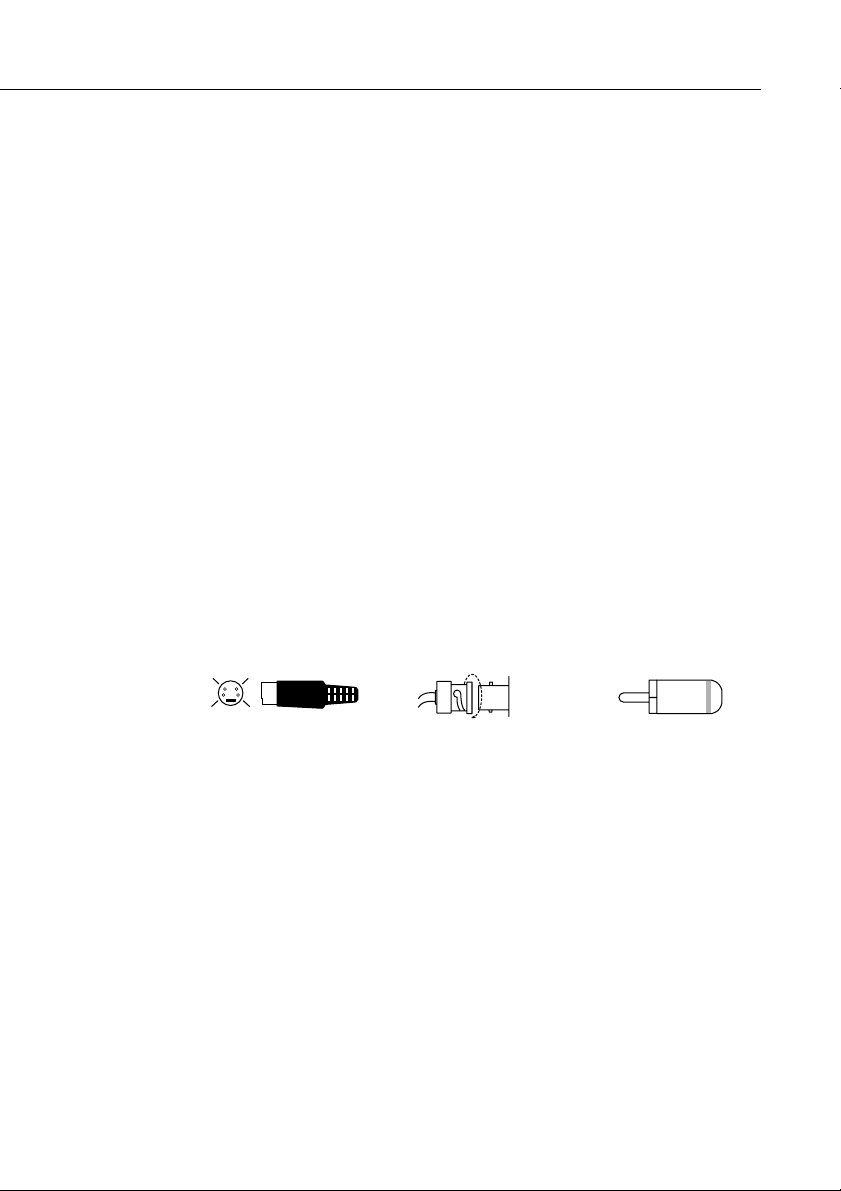

Anschluß des Audiokabels

Audio 1-Buchse

Audiokabel

1. Wenn Sie mit Audiosignal arbeiten, schließen Sie ein Ende des Audiokabels an die Buchse Audio 1 am Projektor an (die Buchse Audio 2 können Sie zum Anschluß eines zweiten Computers benutzen).

2. Schließen Sie das andere Ende des Audiokabels an die Lautsprecher- bzw. Audio Out-Buchse der ComputerSoundkarte an.

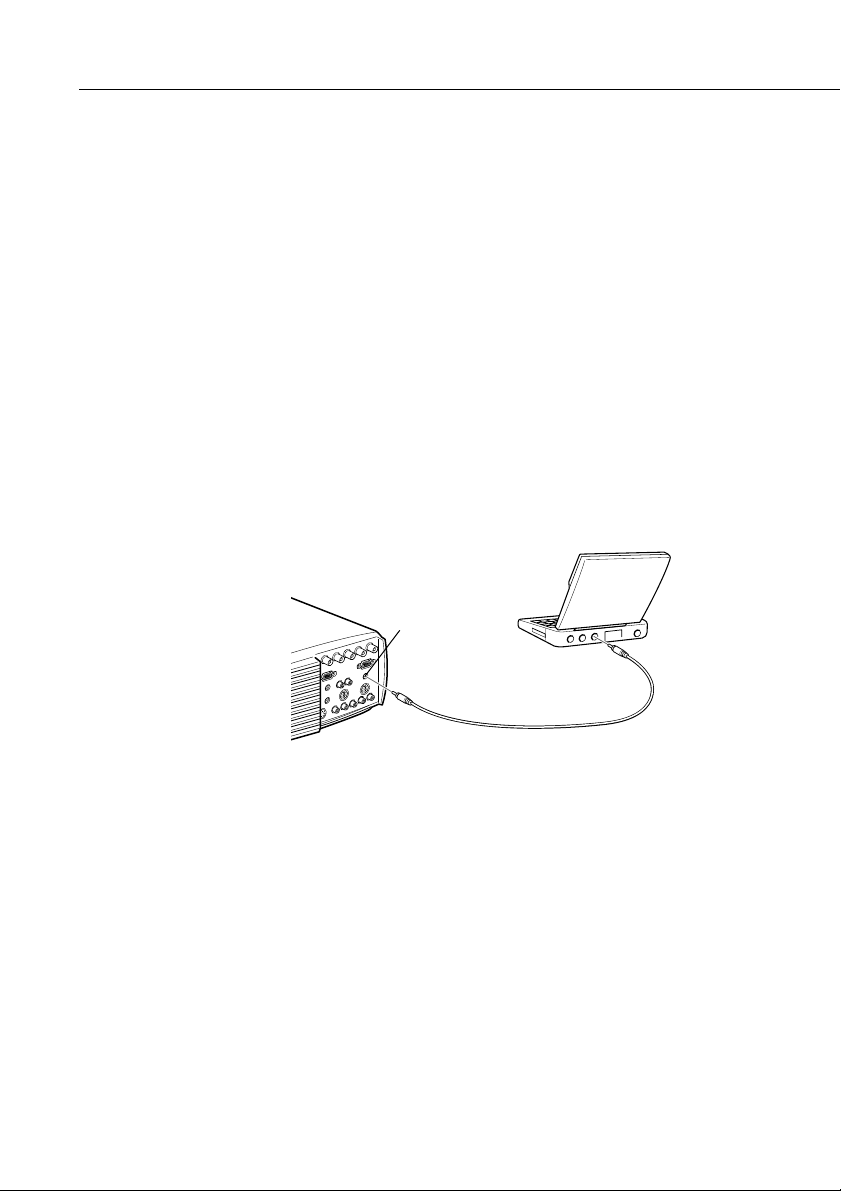

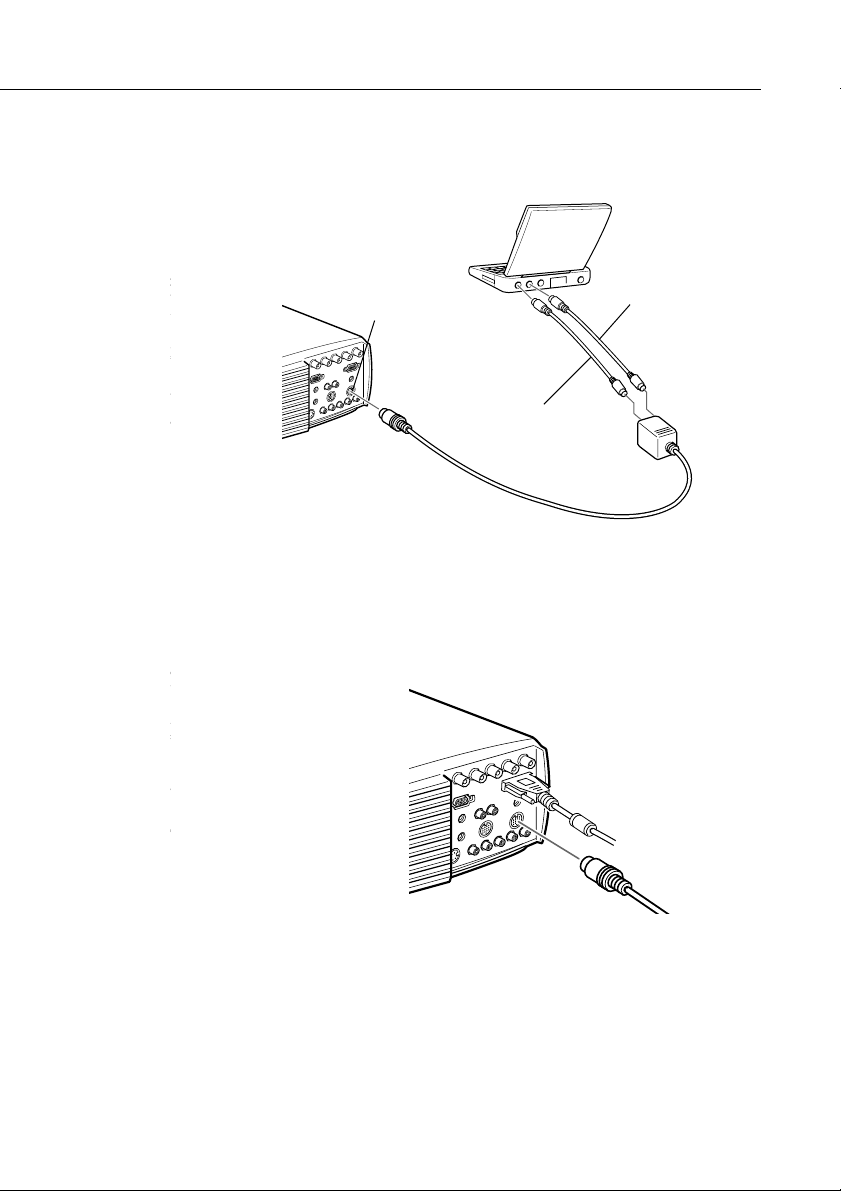

An einen Laptop PC anschließen

Zum Anschluß des Projektors an Ihren Laptop PC müssen Sie:

• Das Computerkabel anschließen

• Das Mauskabel und/oder das serielle Kabel anschließen

(falls Sie die Fernbedienung als schnurlose Maus benutzen oder mit der ELP Link IV Software arbeiten möchten)

• Das Audiokabel anschließen (für Projektionen mit Ton)

Folgen Sie beim Anschließen des Kabels den Anweisungen im entsprechenden Kapitel. Schalten Sie, bevor Sie beginnen, den Projektor und den Computer aus, falls sie eingeschaltet sind.

An einen Computer anschließen

■ ■ ■ ■ ■

Page 36

♦ Hinweis: Die Laptop-Konfigurationen sind unterschiedlich.

Schauen Sie in Ihr Computerhandbuch, um festzustellen, wo sich die zum Anschließen Ihres Projektors benötigten Buchsen befinden.

Anschluß des Computerkabeles

Schließen Sie zuerst das Computerkable des Projektors an Ihren Laptop an.

Computer 1-Buchse

Computerkabel

♦ Hinweis: Falls Ihr Computer einen 5BNC-Ausgang hat,

verwenden Sie das Computerkabel (5).

1. Schließen Sie ein Ende des Computerkabels an die Computer 1-Buchse des Projektors an (die Computer 2Buchse können Sie zum Anschluß eines zweiten Computers benutzen).

■ ■ ■ ■

2. Schließen Sie das andere Ende des Videokabels an die Video-Buchse (Monitor) des Laptops an.

3. Ziehen Sie die Schrauben an allen Steckern fest.

Anschluß des Mauskabels und des seriellen Kabels

Wenn Sie die Fernbedienung als schnurlose Maus benutzen oder mit der ELP Link IV Software arbeiten möchten, müssen Sie das Hauptkabel anschließen. Es bietet Anschlußmöglichkeiten für:

Page 37

■

1. Das PS/2 Mauskabel oder das USB Mauskabel (zur Benutzung der Fernbedienung als schnurlose Maus).

2. Das serielle Kabel (zur Benutzung der ELP Link IV Software und der Effekt-Tasten auf der Fernbedienung).

Schauen Sie zur Orientierung auf diese Abbildung, während Sie die untenstehenden Arbeitsschritte durchführen.

Maus/Com 1-Buchse

9poliges serielles Kabel

Hauptkabel

PS/2 Mauskabel (oder USB Mauskabel)

1. Schließen Sie den kleinen Stecker des Hauptkabels an die Maus/Com 1-Buchse des Projektors an (die Maus/Com 2-Buchse können Sie zum Anschluß eines zweiten Computers benutzen).

An einen Computer anschließen

■ ■ ■ ■ ■

Page 38

3. Schließen Sie den 6poligen Stecker (Mini DIN) des PS/2 Mauskabels oder USB Mauskabels an die externe Mausschnittstelle Ihrers Laptops an.

♦ Hinweis: Wenn Ihr System eine serielle Maus benutzt, führen

Sie die Schritte 2 und 3 mit dem seriellen Mauskabel anstelle des PS/2 Mauskabels oder USB Mauskabels durch (nicht in der Abbildung gezeigt).

■ ■ ■ ■

5. Schließen Sie das andere Ende des seriellen Kabels an die serielle Schnittstelle auf der Rückseite Ihres Computers an.

♦ Hinweis: Wenn Ihr System nur über eine serielle Schnittstelle

verfügt und diese bereits von der seriellen Maus belegt ist, können Sie die ELP Link IV Software nicht benutzen.

Page 39

■

6. Konfigurieren Sie Ihr Laptop auf die Benutzung einer externen Maus.

♦ Hinweis: Sie müssen möglicherweise die Anzeige neu einstellen,

damit sie sowohl auf dem Monitor des Laptops als auch auf der Projektionsleinwand erscheint. Bei manchen Laptops werden diese Einstellungen mit den Funktionstasten der Tastatur oder mit Hilfe eines vom Computerhersteller mitgelieferten SetupProgramms durchgeführt. Schauen Sie ins Handbuch Ihres Laptops oder in die Online-Hilfe.

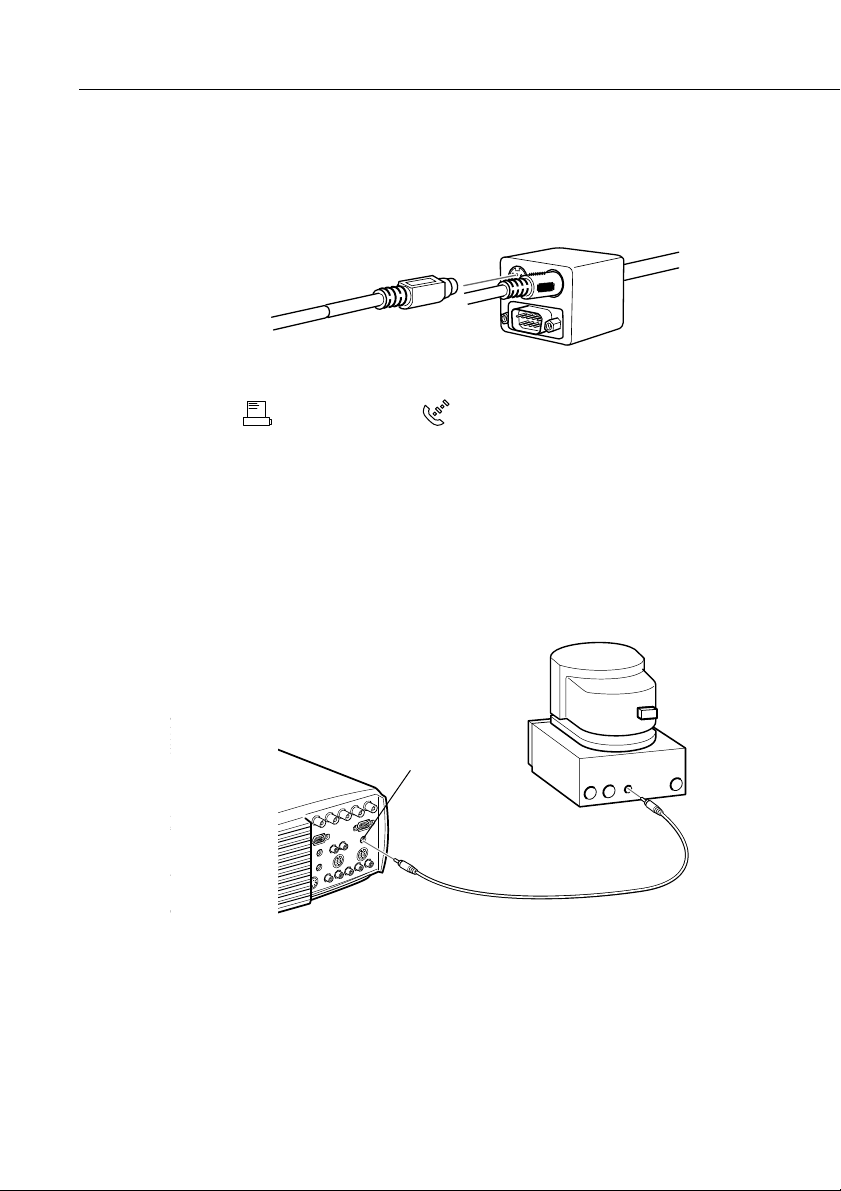

Anschluß des Audiokabels

1. Wenn Sie mit Audiosignal arbeiten, schließen Sie ein Ende des Audiokabels an die Buchse Audio 1 am Projektor an (die Buchse Audio 2 können Sie zum Anschluß eines zweiten Computers benutzen).

Audio 1-Buchse

Audiokabel

2. Schließen Sie das andere Ende des Audiokabels an Ihren Laptop an.

An einen Desktop Macintosh anschließen

Zum Anschluß des Projektors an Ihren Desktop Macintosh müssen Sie:

• Das Computerkabel und das Computer-Monitorkabel

anschließen

An einen Computer anschließen

■ ■ ■ ■ ■

Page 40

• Das Mauskabel und/oder das serielle Kabel anschließen

(falls Sie die Fernbedienung als schnurlose Maus benutzen oder mit der ELP Link IV Software arbeiten möchten)

• Das Audiokabel anschließen (für Projektionen mit Ton)

Folgen Sie beim Anschließen des Kabels den Anweisungen im entsprechenden Kapitel. Schalten Sie, bevor Sie beginnen, den Projektor und den Computer aus, falls sie eingeschaltet sind.

♦ Hinweis: Die Macintosh-Konfigurationen sind

unterschiedlich. Schauen Sie in Ihr Computerhandbuch, um festzustellen, wo sich die zum Anschließen Ihres Projektors benötigten Buchsen befinden.

Anschluß des Computer- und Monitorkabels

Schließen Sie zuerst das Computerkabel und das Monitorkabel an. Schauen Sie zur Orientierung auf diese Abbildung, während Sie die untenstehenden Arbeitsschritte durchführen.

Macintosh

Computer Out-Buchse

Desktop-Adapter

■ ■ ■ ■

Macintosh Monitor-Adapter

Computer 1-Buchse

Computerkabel

Macintosh Monitorkabel

Page 41

■

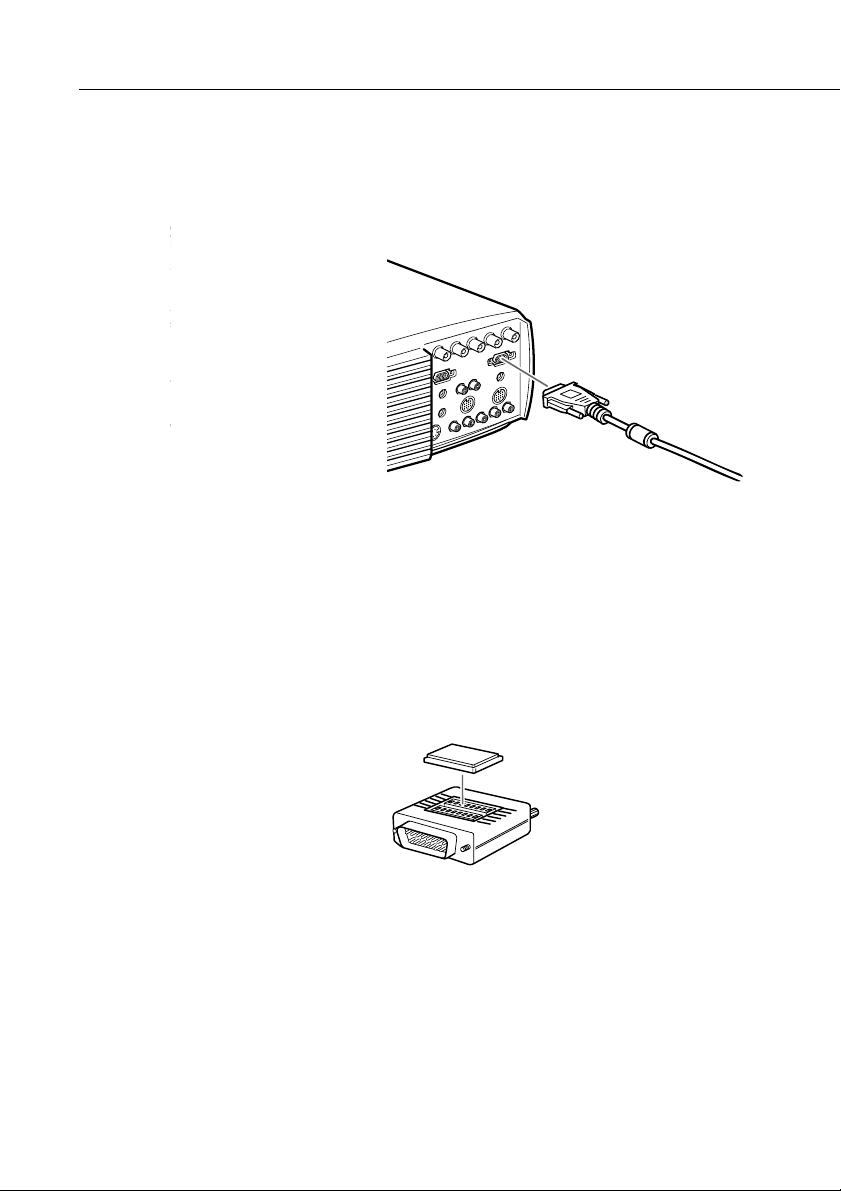

1. Schließen Sie ein Ende des Computerkabels an die Computer 1-Buchse des Projektors an (die Computer 2Buchse können Sie zum Anschluß eines zweiten Computers benutzen).

♦ Hinweis: Falls Ihr Computer einen 5BNC-Ausgang hat,

verwenden Sie das Computerkabel (5).

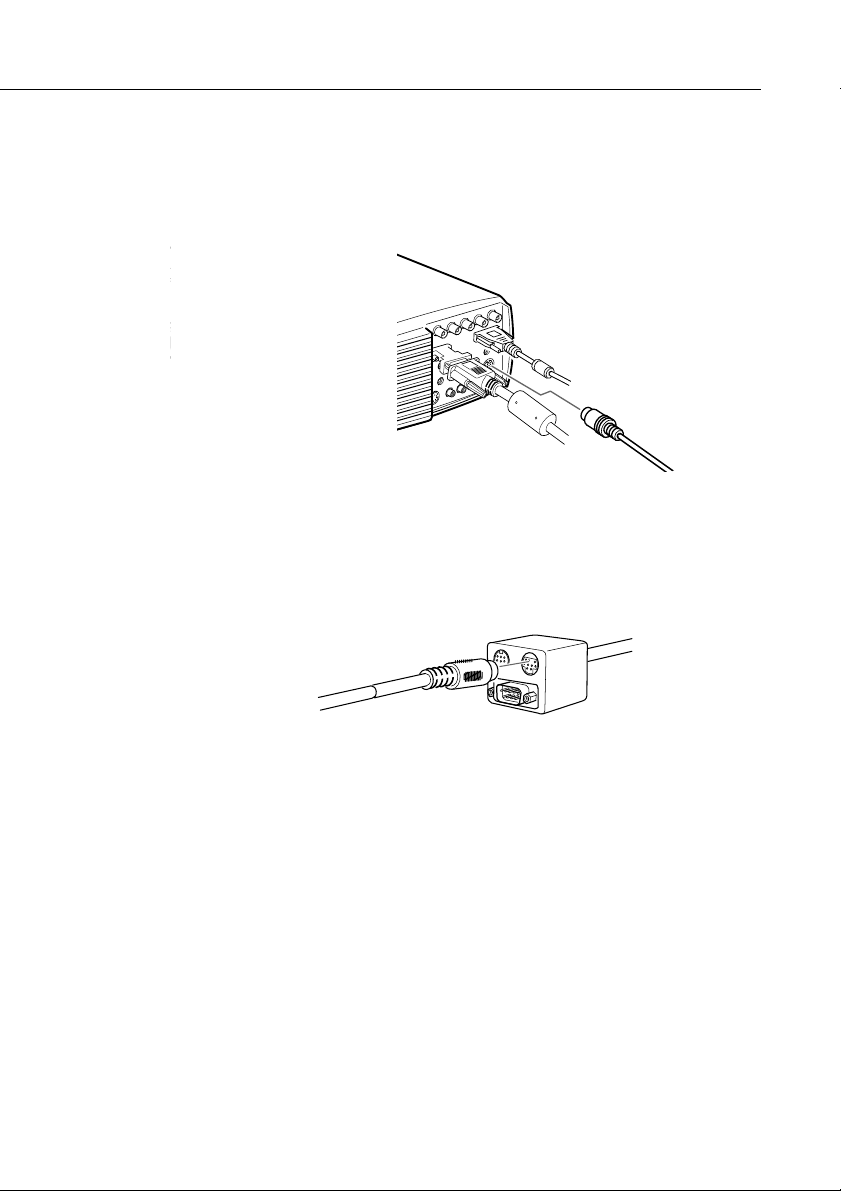

2. Nehmen Sie die kleine Abdeckung vom Macintosh Desktop-Adapter ab (siehe unten) und stellen Sie die DIPSchalter entsprechend der Auflösung, mit der Sie arbeiten möchten, ein, z.B. im 16 Zoll-Modus. Nähere Anweisungen entnehmen Sie bitte Ihren MacintoshHandbüchern.

An einen Computer anschließen

■ ■ ■ ■ ■

Page 42

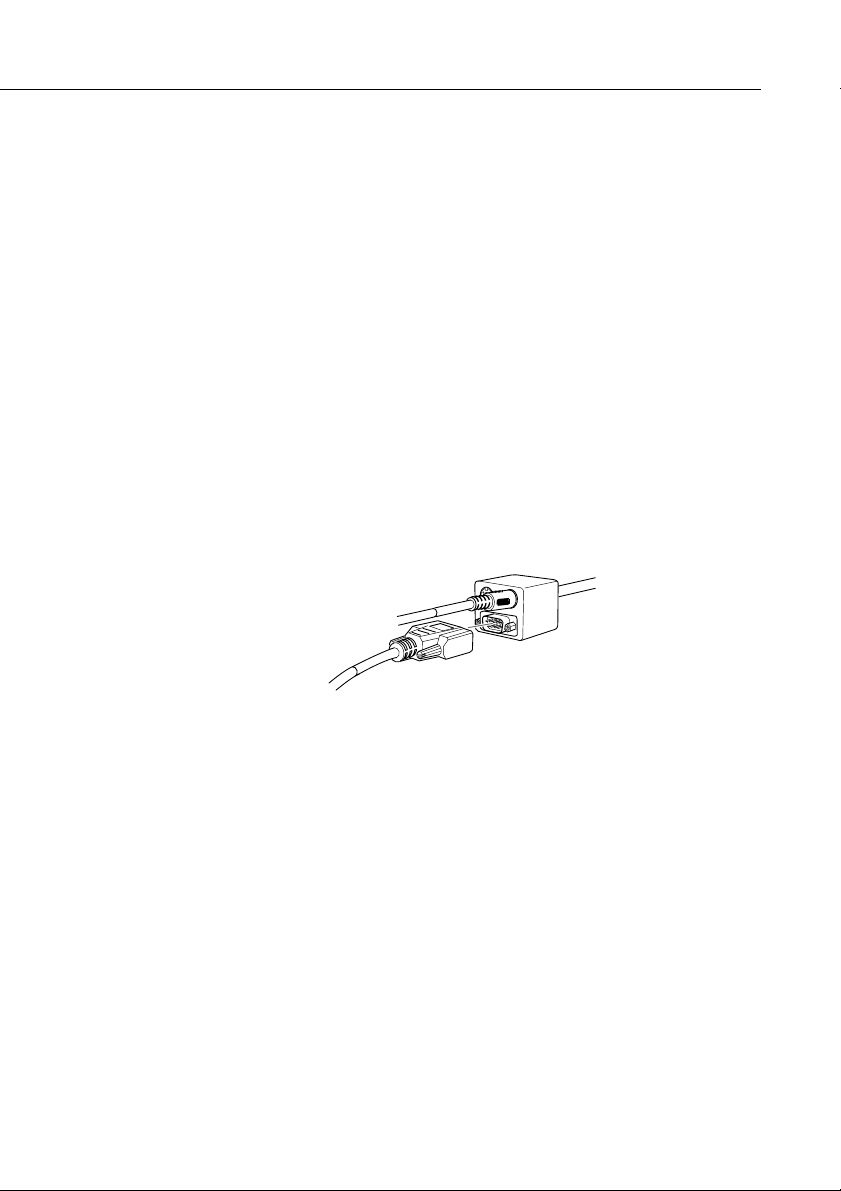

3. Verbinden Sie den kleinen Stecker des Macintosh Desktop-Adapters mit dem anderen Ende des Computerkabels.

4. Ziehen Sie das Monitorkabel aus der Video-Buchse auf der Rückseite des Macintosh. Schließen Sie dann das Computerkabel (mit dem daran angeschlossenen Macintosh Desktop-Adapter) an die Video-Buchse auf der Rückseite des Macintosh an.

5. Wenn Sie das Computerbild auch auf Ihrem Computermonitor sehen möchten, verbinden Sie den großen Stecker des Macintosh Monitor-Adapters mit dem Monitorkabel und die andere Seite des Adapters mit der Computer Out-Buchse Ihres Computers.

■ ■ ■ ■

6. Ziehen Sie die Schrauben an allen Steckern fest.

Page 43

■

Anschluß des Mauskabels und des seriellen Kabels

Wenn Sie die Fernbedienung als schnurlose Maus benutzen oder mit der ELP Link IV Software arbeiten möchten, müssen Sie das Hauptkabel anschließen. Es bietet Anschlußmöglichkeiten für:

• Das Mac Mauskabel oder das USB Mauskabel (zur

Benutzung der Fernbedienung als schnurlose Maus)

• Das serielle Mac Kabel (zur Benutzung der ELP Link IV

Software und der Effekt-Tasten auf der Fernbedienung)

Schauen Sie zur Orientierung auf diese Abbildung, während Sie die untenstehenden Arbeitsschritte durchführen.

Maus/Com 1-Buchse

Serielles Mac Kabel

Mac Mauskabel (oder USB Mauskabel)

Hauptkabel

An einen Computer anschließen

■ ■ ■ ■ ■

Page 44

1. Schließen Sie den kleinen Stecker des Hauptkabels an die Maus/Com 1-Buchse des Projektors an (die Maus/Com 2-Buchse können Sie zum Anschluß eines zweiten Computers benutzen).

2. Wenn Sie die Fernbedienung als schnurlose Maus benutzen möchten, schließen Sie eine Seite des mit dem Projektor mitgelieferten Mac Mauskabels oder USB Mauskabels an die MOUSE-Buchse am dicken Ende des Hauptkabels an.

■ ■ ■ ■

3. Ziehen Sie Ihr Mac Mauskabel ab. Schließen Sie die andere Seite des mit dem Projektor mitgelieferten Mac Mauskabels oder USB Mauskabels an die Maus-Buchse Ihres Macintosh an.

Page 45

■

4. Wenn Sie mit der ELP Link IV Software arbeiten oder die Effekt-Tasten auf der Fernbedienung benutzen möchten, schließen Sie ein Ende des seriellen Mac Kabels an die Mac SERIAL-Buchse am dicken Ende des Hauptkabels an.

5. Schließen Sie das andere Ende des seriellen Mac Kabels an die Drucker- oder Modem-Schnittstelle auf der Rückseite Ihres Macintosh an.

Anschluß des Audiokabels

1. Wenn Sie mit Audiosignal arbeiten, schließen Sie ein Ende des Audiokabels an die Buchse Audio 1 am Projektor an (die Buchse Audio 2 können Sie zum Anschluß eines zweiten Computers benutzen).

Audio 1-Buchse

Audiokabel

2. Schließen Sie das andere Ende des Audiokabels an die Audio Out-Buchse Ihres Computers an.

An einen Computer anschließen

■ ■ ■ ■ ■

Page 46

An ein PowerBook anschließen

Ihr PowerBook muß über einen Video-Out Anschluß verfügen, um es mit dem Projektor verbinden zu können.

Zum Anschluß des Projektors an Ihr PowerBook müssen Sie:

• Das Computerkabel anschließen

• Das Mauskabel und/oder das serielle Kabel anschließen

(falls Sie die Fernbedienung als schnurlose Maus benutzen oder mit der ELP Link IV Software arbeiten möchten)

• Das Audiokabel anschließen (für Projektionen mit Ton)

Folgen Sie beim Anschließen des Kabels den Anweisungen im entsprechenden Kapitel. Schalten Sie, bevor Sie beginnen, den Projektor und den Computer aus, falls sie eingeschaltet sind.

♦ Hinweis: Die PowerBook-Konfigurationen sind

unterschiedlich, d.h. die Schnittstellen Ihres PowerBooks können sich an anderer Stelle befinden als in den Abbildungen angegeben. Schauen Sie in Ihr Computerhandbuch, um festzustellen, wo sich die zum Anschließen Ihres Projektors benötigten Buchsen befinden.

■ ■ ■ ■

Page 47

■

Anschluß des Computerkabels

Schließen Sie zuerst das Computerkabel an. Schauen Sie zur Orientierung auf diese Abbildung, während Sie die untenstehenden Arbeitsschritte durchführen.

Video Out-Kabel

Computer 1-Buchse

Macintosh Desktop-Adapter

Computerkabel

♦ Hinweis: Bei einigen neuen PowerBooks kann man u. U. nicht

das Computerkabel direkt, d.h. ohne ein Video Out-Kabel, an den Computer anschließen. Nähere Informationen zum Anschluß eines Computerkabels finden Sie im Handbuch Ihres PowerBooks.

1. Schließen Sie ein Ende des Computerkabels an die Computer 1-Buchse des Projektors an (die Computer 2Buchse können Sie zum Anschluß eines zweiten Computers benutzen).

An einen Computer anschließen

■ ■ ■ ■ ■

Page 48

2. Nehmen Sie die kleine Abdeckung vom Macintosh Desktop-Adapter ab und stellen Sie die DIP-Schalter entsprechend der Auflösung, mit der Sie arbeiten möchten, ein, z.B. im16 Zoll-Modus. Nähere Anweisungen entnehmen Sie bitte Ihren MacintoshHandbüchern.

3. Verbinden Sie den kleinen Stecker des Macintosh Desktop-Adapters mit dem anderen Ende des Videokabels.

■ ■ ■ ■

4. Schließen Sie das Computerkabel (mit dem daran angeschlossenen Macintosh Desktop-Adapter) an die Video Out-Buchse am PowerBook an.

Falls ein Video Out-Kabel mit Ihrem PowerBook mitgeliefert wurde, verbinden Sie den kleinen Stecker des Video OutKabels mit der Video Out-Buchse an der Rückseite Ihres

Page 49

■

PowerBooks. Schließen Sie den anderen Stecker des Macintosh Desktop-Adapters am Ende des Computerkabels an.

Anschluß des Mauskabels und des seriellen Kabels

Wenn Sie die Fernbedienung als schnurlose Maus benutzen oder mit der ELP Link IV Software arbeiten möchten, müssen Sie das Hauptkabel anschließen. Es bietet Anschlußmöglichkeiten für:

• Das Mac Mauskabel oder das USB Mauskabel (zur

Benutzung der Fernbedienung als schnurlose Maus)

• Das serielle Mac Kabel (zur Benutzung der ELP Link IV

Software und der Effekt-Tasten auf der Fernbedienung)

An einen Computer anschließen

■ ■ ■ ■ ■

Page 50

Schauen Sie zur Orientierung auf diese Abbildung, während Sie die untenstehenden Arbeitsschritte durchführen.

Maus/Com 1-Buchse

Mac Mauskabel (oder USB Mauskabel)

Hauptkabel

Serielles Mac Kabel

1. Schließen Sie den kleinen Stecker des Hauptkabels an die Maus/Com 1-Buchse des Projektors an (die Maus/Com 2-Buchse können Sie zum Anschluß eines zweiten Computers benutzen).

■ ■ ■ ■

Page 51

■

3. Schließen Sie die andere Seite des mit dem Projektor mitgelieferten Mac Mauskabels oder USB Mauskabels an die Maus-Buchse auf der Rückseite Ihres PowerBooks an.

4. Wenn Sie mit der ELP Link IV Software arbeiten oder die Effekt-Tasten auf der Fernbedienung benutzen möchten, schließen Sie ein Ende des seriellen Mac Kabels oder des USB Mauskabels an die Mac SERIAL-Buchse am dicken Ende des Hauptkabels an.

5. Schließen Sie das andere Ende des seriellen Mac Kabels an die Drucker- oder Modem-Schnittstelle auf der Rückseite Ihres PowerBooks an.

An einen Computer anschließen

■ ■ ■ ■ ■

Page 52

Anschluß des Audiokabels

1. Wenn Sie mit Audiosignal arbeiten, schließen Sie ein Ende des Audiokabels an die Buchse Audio 1 am Projektor an (die Buchse Audio 2 können Sie zum Anschluß eines zweiten Computers benutzen).

Audio 1-Buchse

Audiokabel

2. Schließen Sie das andere Ende des Audiokabels an die Audio Out-Buchse Ihres PowerBooks an.

♦ Hinweis: Nach dem Einschalten des Projektors und des

Computers müssen Sie, falls Sie Ihr System so konfiguriert haben, daß das Bild sowohl auf dem LCD-Schirm als auch auf der Projektionsleinwand angezeigt wird, im Kontrollfeld “Anzeige” die Option “Spiegeln” (Mirroring) wählen.

■ ■ ■ ■

An eine High-End Workstation anschließen

Der EMP-8000 ist in der Lage, Eingangssignale mit einer Auflösung von bis zu 1280 × 1024 Pixel per Remapping zu verarbeiten. Da die meisten führenden Workstations eine Standardauflösung von 1280 × 1024 Pixel haben, macht diese Remapping-Fähigkeit diese Projektoren zur besten tragbaren Lösung für die Leinwand-Projektion des VideoAusgangssignals einer Workstation.

Page 53

■

Es gibt keine Norm für Workstation-Videoausgänge. Workstations, die der SXGA-Norm entsprechen und die HD15 Schnittstelle benutzen, brauchen kein Adapterkabel. Die gebräuchlichsten Workstations benutzen einen 13poligen 13W3 Anschluß, der ein Adapterkabel benötigt. Fragen Sie Ihren Fachhändler.

Darüber hinaus geben Workstations das Sync(Synchroniations-) Signal unterschiedlich weiter, daher hat das VGA-13W3 Computerkabel (von Epson empfohlen) einen DIP-Schalter, mit dem die Weiterleitung des SyncSignals eingestellt wird.

Weitere Informationen zum Anschluß des Projektors an Ihre Workstation gibt Ihnen Ihr Audio/Video-Fachhändler auf Anfrage.

Anschluß des Videosignals

Sie können einen Videorecorder, einen Camcorder, einen Laser CD-Player oder jede andere kompatible VideoSignalquelle an Ihren Projektor anschließen. Dieser Projektor kann FBAS-Signale, S-Video- und KomponentenVideosignale verarbeiten. Wenn Ihre Videoquelle eine einpolige RCA-Videobuchse hat, haben Sie ein FBASVideosignal. Wenn Ihre Videoquelle eine vierpolige Buchse (Mini DIN) hat, erhalten Sie ein S-Videosignal. Ist Ihre Videoquelle mit einer dreipoligen Videobuchse (Y, R-Y, B-Y) ausgestattet, erhalten Sie ein Komponenten-Videosignal

. ♦

Hinweis: Der Projektor ist nicht kompatibel mit dem für

Kabel-TV üblichen F-Stecker.

Sie können zwar gleichzeitig ein Videogerät mit S-Video, ein Gerät mit FBAS-Signal und ein Gerät mit KomponentenVideosignal am Projektor anschließen, in diesem Fall aber wählt der Projektor automatisch das Gerät mit S-Video als Videoquelle.

An einen Computer anschließen

■ ■ ■ ■ ■

Page 54

Dieser Projektor verarbeitet die Videoformate NTSC, PAL und SECAM. Der Projektor erkennt und wählt automatisch das richtige Format. Sie können aber auch den Projektor auf ein bestimmtes Videoformat einstellen (siehe Kapitel 3). In diesem Fall kann der Projektor jedoch nur dieses eine Format verarbeiten.

Der Kabeltyp, den Sie zum Anschluß des Videosignals an den Projektor benutzen können, ist abhängig davon, ob Sie mit einem FBAS-Signal, S-Video oder Komponenten-Videosignal arbeiten. Ein Gerät mit FBAS-Signal können Sie mit dem mitgelieferten RCA Video-Kabel/RCA Audio-Kabel anschließen. Um ein Gerät mit einem S-Videosignal anzuschließen, benötigen Sie ein S-Videokabel das mit Ihrem Videogerät mitgeliefert oder im Fachhandel erhältlich ist. Für ein Komponenten-Videosignal verwenden Sie das BNCKabel, das mit Ihrem Videogerät mitgeliefert wurde. Untenstehende Abbildung zeigt die Anschlußstecker für SVideo-, Komponenten-Video- und FBAS-Signale.

■ ■ ■ ■

S-Video 4polig, Mini-DIN

KomponentenVideo BNC

FBAS Cinch (RCA)

Die Videoquelle wie folgt an den Projektor anschließen:

1. Schalten Sie den Projektor und das Videogerät aus, falls sie eingeschaltet sind.

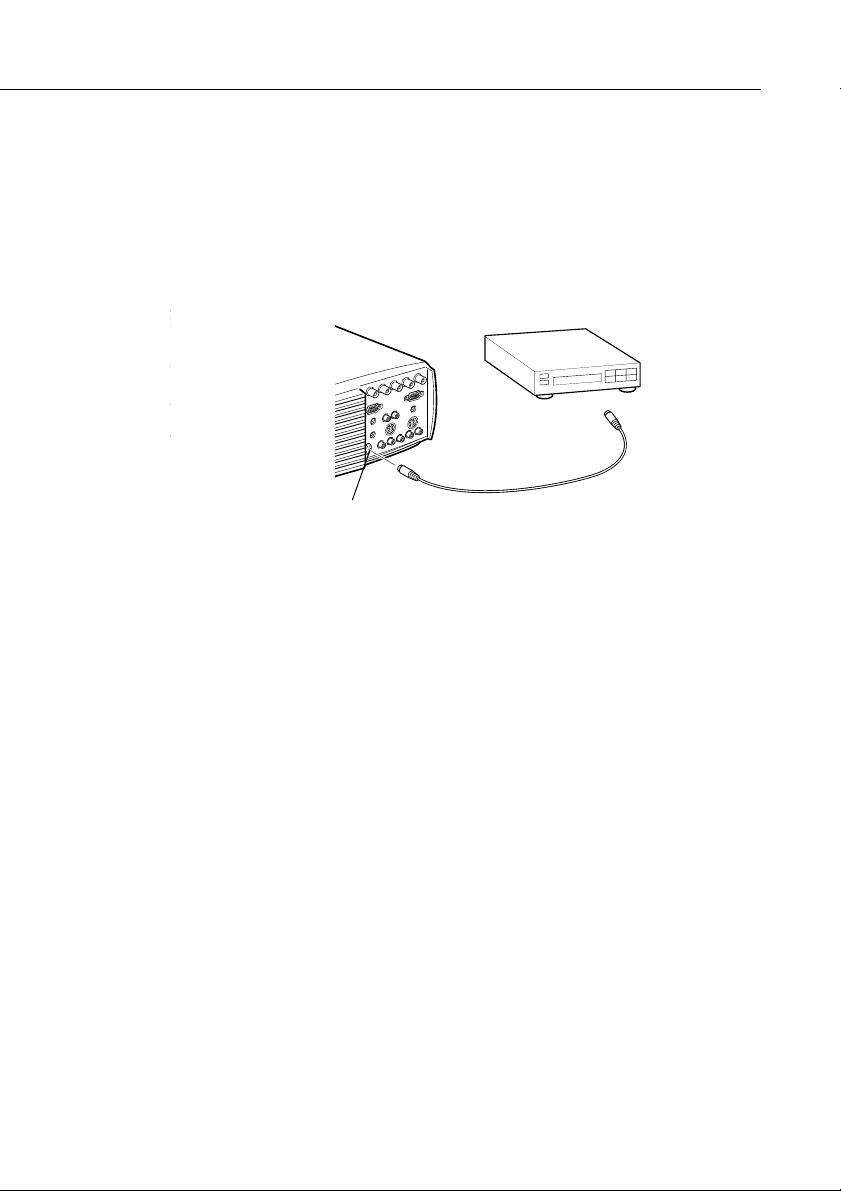

2. Falls Ihr Videogerät eine kleine, runde, einpolige CinchBuchse hat, benötigen Sie das mit dem Projektor mitgelieferte RCA Video-Kabel. Hat Ihre Videoquelle eine große, runde, vierpolige S-Video-Buchse oder eine BNC-Buchse, müssen Sie sich ein passendes Anschlußkabel kaufen oder das Videokabel verwenden, das mit Ihrem Videogerät mitgeliefert wurde.

Page 55

■

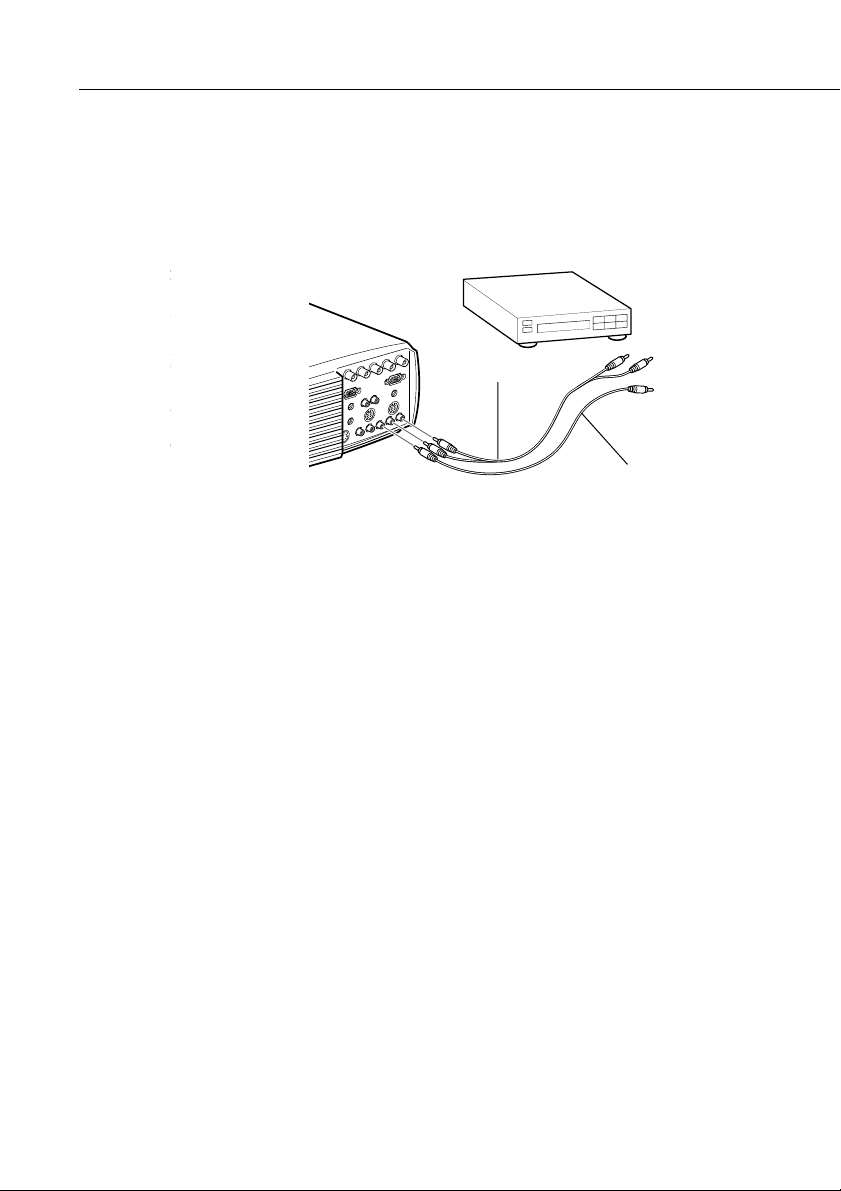

3. Bei einem Gerät mit FBAS-Signal stecken Sie den gelben Cinch-Stecker des RCA Video-Kabel in die Video-Buchse des Projektors. Den gelben Stecker am anderen Ende des Kabels stecken Sie in die Video-Out-Buchse des Videogerätes.

RCA Audio-Kabel

RCA Video-Kabel

4. Stecken Sie die anderen Stecker des RCA Audio-Kabel wie folgt in die Audio-Buchsen des Projektors: Stecken Sie den weißen Stecker in die L-Buchse und den roten Stecker in die R-Buchse. Stecken Sie die Stecker am anderen Ende des RCA Audio-Kabel in die Audio-Ausgangsbuchsen des Videogerätes.

5. Bei einem S-Videogerät schließen Sie das eine Ende des SVideokabels an die S-Video-Buchse des Projektors an. Stecken Sie das andere Ende des Kabels in die S-VideoOut-Buchse Ihres Videogerätes.

An einen Computer anschließen

■ ■ ■ ■ ■

Page 56

6. Bei einem S-Videosignal stecken Sie die anderen Stecker des RCA Audio-Kabel folgendermaßen in die Audiobuchsen des Projektors: Stecken Sie den weißen Stecker in die L-Buchse und den roten Stecker in die RBuchse. Stecken Sie den Stecker am anderen Ende des RCA Audio-Kabel in die Audio-Ausgangsbuchse des Videogerätes.

S-Videokabel

S-Video-Anschluß

7. Bei einem Komponenten-Videogerät schließen Sie drei Enden des BNC-Kabels an die R/R-Y, G/Y und B/B-YBuchsen des Projektors an. Stecken Sie die anderen Enden des Kabels in die Y/Video, C/R-Y und B-Y-Buchsen Ihres Kompnenten-Videogerätes (schließen Sie keines der Kabelenden an die Buchsen HD/Sync and VD an.

■ ■ ■ ■

8. Bei einem Komponenten-Videosignal (BNC) stecken Sie die anderen Stecker des RCA Audio-Kabel folgendermaßen in die Audiobuchsen des Projektors: Stecken Sie den weißen Stecker in die L-Buchse und den roten Stecker in die R-Buchse. Stecken Sie den Stecker am anderen Ende des RCA Audio-Kabel in die AudioAusgangsbuchse des Videogerätes.

9. Vergewissern Sie sich, daß der Computer2/BNC-Schalter auf BNC steht.

Hinweis: Benutzen Sie ein Standard-BNC-Kabel, wie es in

jedem Computerladen erhältlich ist. Das von EPSON als Sonderzubehör angebotene 5BNC-Videokabel arbeitet nicht mit Komponenten-Videosignalen zusammen.

♦

Page 57

■

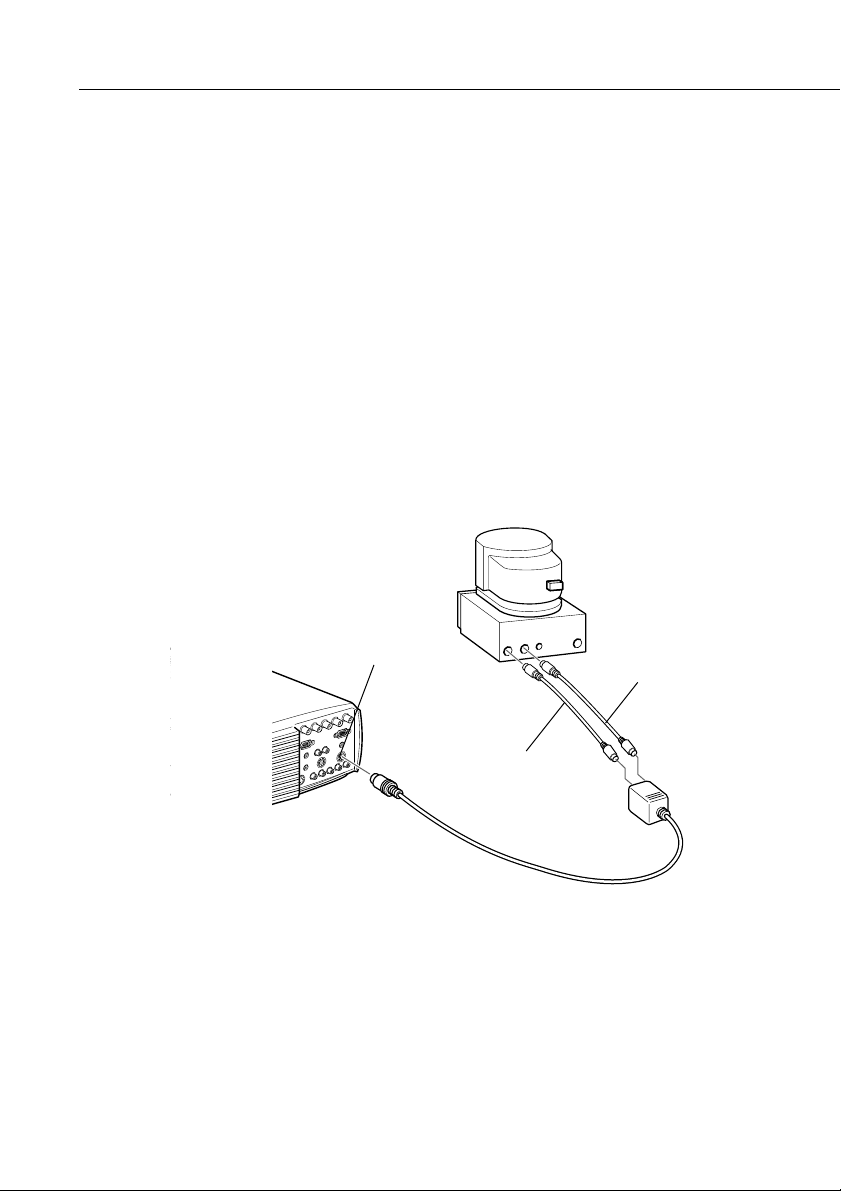

Anschluß des Audiosignals an externe Lautsprecher oder an eine Verstärkeranlage

Die internen Lautsprecher des Projektors reichen für Präsentationen in kleinen bis mittleren Räumen in den meisten Fällen aus. Sie können den Projektor aber, um ihn auch in größeren Räumen einsetzen zu können oder seinen eingebauten SRS 3D Sound optimal zu nutzen, an externe Aktivlautsprecher oder an eine Verstärkeranlage (PA-System) anschließen. Um einen externen Lautsprecher oder eine Verstärkeranlage an den Projektor anzuschließen, benötigen Sie ein Cinch-zu-3,5mm Stereo-Audiokabel. Diese Kabel bekommen Sie im Computer-Fachhandel.

1. Vergewissern Sie sich, daß sowohl der Projektor als auch die Lautsprecher bzw. das PA-System ausgeschaltet sind.

2. Stecken Sie den 3,5 mm Stereo-Klinkenstecker in die Audio-Out-Buchse des Projektors.

Audio-Out-Buchse

Stereo-Audiokabe

An einen Computer anschließen

■ ■ ■ ■ ■

Page 58

3. Stecken Sie die Cinch-Stecker in die externe Verstärkeranlage oder das PA System ein. Stecken Sie den roten Kabelstecker in die Audio R-Buchse und den weißen Stecker in die Audio L-Buchse.

♦ Hinweis: Die internen Lautsprecher werden abgeschaltet,

solange der 3,5mm Klinkenstecker in die Audio-Out-Buchse eingestecht ist.

■ ■ ■ ■

Page 59

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■

Verwendung des Projektors

Dieses Kapitel enthält die folgende Information über die

Verwendung des Projektors:

• Ein- und Ausschalten des Geräts

• Scharfstellen und Zentrieren des Leinwandbildes

• Steuern des Projektors mit Fernbedienung und Bedienfeld

•Überwachen des Betriebsstatus des Projektors

■ ■ ■ ■ ■

Page 60

Die nachfolgende Abbildung zeigt Ihnen die Einzelteile des Projektors.

Bedienfeld

Betriebsanzeige

Lautsprecher

Fernbedienungsgeberempfänger

Zoomring Fokusring

Lautsprecher

Justage füße

Fuß-Entriegelungshebel

■ ■ ■ ■

Page 61

■

Ein- und Ausschalten des Geräts

Schalten Sie den Projektor und die angeschlossenen Geräte in der folgenden Reihenfolge ein und aus.

1. Videoquelle

2. Audioquelle (wenn anders als Computer oder Videoquelle)

3. Projektor

4. Externer Lautsprecher oder Ansagesystem

5. Computer

Beim Ausschalten des Geräts in der umgekehrten Reihenfolge verfahren.

Ein- und Ausschalten des Projektors

Einschalten

1. Nehmen Sie die Projektorobjektivkappe ab.

2. Wenn Sie das Netzkabel des Projektors einstecken, blinkt die Netzanzeige einige Sekunden lang orange. Danach leuchtet sie stetig orange.

3. Drücken Sie die Power-Taste auf der Fernbedienung oder am Bedienfeld. Die Netzanzeige blinkt in grün, während der Projektor warmläuft. Wenn der Projektor warmgelaufen ist, leuchtet diese Anzeige kontinuierlich in grün.

Wenn ein Computer oder andere Videogeräte angeschlossen sind, wird das Signal vom Computer oder vom betreffenden Videogerät projiziert. Volle Leuchtstärke wird nach 30 Sekunden erreicht.

Ein- und Ausschalten des Geräts

■ ■ ■ ■ ■

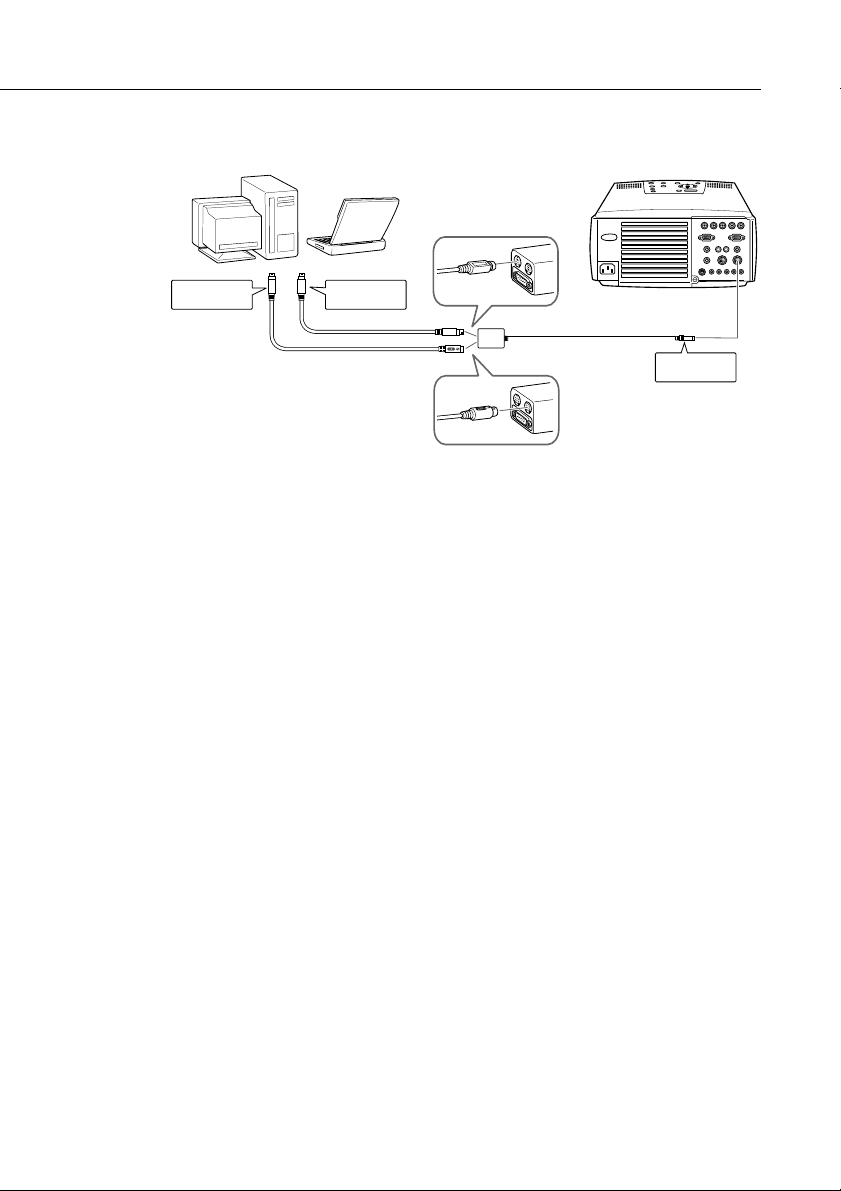

Page 62

♦ Warnung: Niemals direkt in das Objektiv blicken, wenn die

Lampe leuchtet. Dabei besteht die Gefahr von Augenschäden. Besonders Kinder dürfen nie direkt in das Objektiv blicken.

♦ Achtung: Beim Ein- und Ausschalten des Projektors mit

Fernbedienung immer zuerst die Fernbedienung mit dem R/C ON/OFF Schalter einschalten.

Ausschalten

Nachdem Sie zum Ausschalten des Projektors die POWERTaste gedrückt haben, erscheint die Bestätigungsmeldung. Wenn Sie den Projektor ausschalten möchten, drücken Sie die POWER Taste noch einmal. (Wenn Sie den Projektor nicht ausschalten möchten, drücken Sie eine beliebige Taste.) Der Lüfter läuft weiter und die Betriebsanzeige blinkt etwa eine Minute lang orangefarben, während der Projektor abkühlt.

Betriebsanzeige

■ ■ ■ ■

Wenn der Projektor abgekühlt ist, hört die Betriebsanzeige zu blinken auf und leuchtet kontinuierlich orangefarben.

♦ Hinweis: Wenn Sie die POWER-Taste drücken, um den

Projektor erneut einzuschalten, während die Betriebsanzeige orangefarben leuchtet, kann es eine Verzögerung geben, bevor das projizierte Bild erscheint. Der Projektor darf nicht vor Ablauf der Abkühlphase (Betriebsanzeige blinkt) vom Netz getrennt werclen.

Page 63

■

Schärfe und Bildposition des Projektionsbildes einstellen

Sobald das Bild auf dem Bildschirm erscheint, prüfen Sie, ob es scharf eingestellt ist und die Bildgröße stimmt. Um die Schärfe einzustellen, drehen Sie den vorderen der zwei Ringe (Fokus-Ring) am Objektiv.

Zoomring

Fokusring

• Die Größe des Bildes ändern Sie mit dem Zoom-Ring, dem

Ring, der sich näher am Gerät befindet.

• Wenn Sie den Zoom-Ring im Uhrzeigersinn drehen, wird

das Bild an der Leinwand größer, wenn Sie gegen den Uhrzeigersinn drehen, wird es kleiner.

Schärfe und Bildposition des Projektionsbildes einstellen

■ ■ ■ ■ ■

Page 64

Wenn Sie das Projektionsbild nach oben oder unten verschieben möchten, fahren Sie einen Fuß an der Unterseite des Projektors aus oder ein.

1. Stellen Sie sich hinter den Projektor und heben Sie ihn vorne an, während Sie den Fuß-Entriegelungshebel oberhalb des Fußes anheben. Dadurch wird der Fuß entriegelt und Sie können ihn frei auf und ab bewegen. Lassen Sie dabei den Projektor nicht fallen.

♦ Achtung: Halten Sie den Projektor nicht am Objektiv fest.

Dadurch kann das Objektiv beschädigt werden.

■ ■ ■ ■

2. Während Sie den Fuß-Entriegelungshebel anheben, heben oder senken Sie den Projektor, bis das Bild in der richtigen Position auf der Leinwand steht.

3. Lassen Sie den Entriegelungshebel los, um den Fuß an der neuen Stellung zu arretieren.

4. Zur Feineinstellung der Höhe des Projektors drehen Sie die Füße im Uhrzeigersinn, um die Position anzuheben oder gegen den Uhrzeigersinn, um sie abzusenken.

Page 65

■

Resize-Taste

Mit der Resize-Taste (Größe ändern) können Sie die Methode wählen, mit der bestimmte Arten von Videosignalen auf der Leinwand abgebildet werden sollen.

Bei Bildern bis zu 1024 x 768 bei Modell EMP-8000/ 8000NL und 1280 x 1024 bei Modell EMP-9000/9000NL stehen zwei Projektionsmethoden zur Wahl: Das Bild kann entweder in der Mitte des Projektionsbereichs (angezeigtes Fenster) oder als Vollbild (größenangepaßt) projiziert werden.

Bei größeren Bildern als die Formate 1024 x 768 (EMP8000/8000NL) und 1366 x 1024 (EMP-9000/9000NL) kann ebenfalls eine von zwei Projektionsmethoden gewählt werden, wobei entweder ein Teil des Bilds oder das gesamte Bild in komprimiertem Format projiziert wird. Der Projektor reduziert die Bildgröße automatisch auf seine maximale Bildauflösung. Die Größenanpassungtaste (Resize) kann nicht für Bilder mit 1024 x 768 (EMP-8000/8000NL) und 1280 x 1024 (EMP-9000/9000NL) verwendet werden.

Wenn Video als Eingangsquelle eingestellt ist, kann mit der Größenanpassungstaste das Bildformat 4:3 oder 16:9 gewählt werden.

♦ Hinweis: Dei Resize Funktion kann nicht benutzt werden.

wenn die Auflösung des Eingangssignals XGA (1024 x 768) beträgt.

Schärfe und Bildposition des Projektionsbildes einstellen

■ ■ ■ ■ ■

Page 66

Projektor bedienen

Normalerweise bedienen Sie den Projektor mit Hilfe der Fernbedienung. Die Tasten auf der Fernbedienung haben folgende Funktionen:

• Netzversorgung ein- und ausschalten

• Automatische Einstellung des Computerbildes

• Bildquelle umschalten (Computer 1, Computer 2, Video)

• Menüs aufrufen zur Einstellung von Bild, Ton, Video und

Darstellung

• Resize-Funktion

• Standbild

• Dunkelschaltung

• Lautstärke regeln und Stummschaltung

• Tasten mit Sonderfunktionen belegen

• Bewegen Sie den Zeiger

■ ■ ■ ■

Page 67

■

Bedienung des Fernbedienung

Power

Freeze

A/V Mute

R/C ON

E-Zoom

OFF

Enter Taste ersetzen

Esc Taste

Wenn Sie die Fernbedienung benutzen wollen, achten Sie darauf, daß sie auf einen der Infrarotempfänger am Projektor gerichtet ist. Einer von ihnen befindet sich an der Vorderseite des Projektors, der andere an der Rückseite.

Schließen Sie den Projektor mit den Kabeln, die zum Lieferumfang gehören, an Ihren Computer an, so daß Sie die Fernbedienung als schnurlose Maus benutzen können.

Enter

Esc

Fernbedienung

Die Fernbedienung hat eine Reichweite von etwa 10 Metern.

♦ Hinweis: Unter folgenden Bedingungen kann es vorkommen,

daß der Projektor nicht auf die Fernbedienung reagiert: die Umgebungsbeleuchtung ist zu hell; es ist eine bestimmte Type fluoreszierenden Lichtes vorhanden; eine starke Lichtquelle (z.B. direkte Sonneneinstrahlung) scheint direkt auf die Infrarotempfänger des Projektors oder andere Geräte strahlen infrarote Energie (z.B. Heizstrahler) ab. Beseitigen Sie diese Fehlerquellen, um mit der Fernbedienung arbeiten zu können oder steuern Sie den Projektor mit Hilfe eines Computers.

Projektor bedienen

■ ■ ■ ■ ■

Page 68

Die folgende Tabelle zeigt Ihnen die Funktionen der Fernbedienung.

Taste Funktion

Freeze Hält das momentane Computer- oder Videobild auf

A/V mute Schaltet den Audio/Video-Ausgang des Projektors

E-Zoom Führt die Elektronische-Zoom-Funktion aus. Wenn Sie

Power-Taste Schaltet den Projektor ein bzw. aus. Effekt-Tasten Dienen zur Darstellung spezieller Effekte, die im

EnterSchaltfeld

dem Bildschirm an (Standbild).

Aus/Ein. Zum Einschalten des Audio/Video-Ausgangs drücken Sie entweder die Taste A/V Mute noch einmal, oder drücken Sie die Esc-Taste.

rechts auf die Taste drücken, wird das Bild vergrößert. Wenn Sie links auf die Taste drücken, wird das Bild verkleinert. Wenn Sie einen Bereich des vergrößerten Bildes anschauen möchten, der außerhalb des Anzeigebereichs liegt, verschieben Sie den Anzeigebereich mit Hilfe des Pointer-Schaltfeldes.

Effekt-Menü oder mit der optionalen ELP Link IV Software zugeordnet wurden.

Benutzen Sie das Pointer-Schaltfeld zum Navigieren durch die Menüs oder bewegen Sie mit der Fernbedienung den Mauszeiger, wenn der Projektor mit dem Hauptkabel und dem Mauskabel an den Computer angeschlossen ist. Sie können auch eine gewählte Menüoption bestätigen, wenn Sie auf die Mitte dieses Schaltfeldes drücken (Enter). Wenn Sie die Enter-Taste drücken, während ein Menü oder Hilfe-Fenster angezeigt wird, gelangen Sie auf die nächste Menüebene. Wenn die Bildquelle ein Computer war, entspricht die Enter-Taste der linken Maustaste.

■ ■ ■ ■

Beleuchtungstaste

Esc Beeendet die Funktion, die Sie im Moment gerade

Beleuchtet alle Tasten auf der Fernbedienung. Das Licht bleibt 10 Sekunden lang an.

ausführen. Wenn Sie die Esc-Taste drücken, während ein Menü oder Hilfe-Fenster angezeigt wird, gelangen Sie zurück auf die vorherige Menüebene. Wenn die Bildquelle ein Computer war, entspricht die Esc-Taste der rechten Maustaste.

Page 69

■

Taste Funktion

Menu Zeigt das Menü an oder blendet es aus. Help Zeigt das Hilfe-Menü an. Comp 1 Schaltet auf das Computerbild von Computer 1. Comp2/BNC Schaltet auf das Bild von Computer 2/BNC um. S-Video Schaltet auf das Videobild der S-Videoquelle. Video Schaltet auf Video-Bildquelle um. Auto Optimiert das Comupterbild. Resize Schaltet auf Fenster- oder Größenanpassungs-

Anzeige um.

P in P Zeigt ein Unterfenster im Hauptfenster an. Drücken

Sie die Taste P in P einmal, um das Unterfenster anzuzeigen. Drücken Sie die Taste noch einmal, um das Unterfenster wieder zu verbergen. Zur Einstellung des angezeigten Unterfensters drücken Sie folgende Tasten in der angegebenen Reihenfolge: [Menu] → [Setting] → [P in P]. Die Standardeinstellungen sind folgende: Größe des Unterfensters: Teilung 1/9 Eingangsquelle des Hauptfensters: Computer Eingangsquelle des Unterfensters: Video Um die Position des Unterfensters zu ändern, drücken Sie die entsprechende Taste des Pointer-Schaltfeldes. Das Unterfenster bewegt sich in die gewählte Richtung.

Voreinstellungen (Preset)

Die momentanen Einstellungen für das ComputerEingangssignal werden gesichert und beim nächsten Gebrauch wieder aufgerufen. Folgende Einstellungen werden gesichert: Auflösung, < Tracking, Sync Signal, Bildposition.

Volume +/- Regelt die Lautstärke.

Projektor bedienen

■ ■ ■ ■ ■

Page 70

Bedienungsfeld benutzen

Power

Computer

A/V mute

Resize

Help

Video

Shift

Esc

Keystone

Volume

Enter Taste ersetzen

Bedienfeld

Sie können den Projektor an Stelle der Fernbedienung auch an seinem Bedienungsfeld steuern. Sie können jedoch Programmierung und Steuerung von AnwenderSonderfunktionen nur mit Hilfe der Fernbedienung nutzen.

Die folgende Tabelle zeigt Ihnen die Funktionen des Bedienungsfeldes.

Taste Funktion

Power Start und Stop der Projektion. Help Zeigt das Hilfe-Menü an. Menu Zeigt das Menü an oder blendet es aus.

■ ■ ■ ■

Esc Beendet die Funktion, die Sie im Moment gerade

ausführen. Wenn Sie die Esc-Taste drücken, während ein Menü oder Hilfe-Fenster angezeigt wird, gelangen Sie zurück auf die vorherige Menüebene.

Computer Schaltet die Computer-Eingangsquelle um. Einmaliges

Drücken der Taste schaltet auf einmal drücken und zweimaliges Drücken der Taste schaltet auf zweimal drücken/BNC.

Video Schaltet die Video-Eingangsquelle um. Einmaliges

Drücken der Taste schaltet auf komponentenvideosignal geschaltet, und zweimaliges Drücken der Taste schaltet auf S-Video.

Page 71

■

Taste Funktion

Sync +/- Synchronisiert das vom Computer kommende

Grafiksignal. Benutzen Sie diese Tasten, um ein insgesamt verschwommenes oder streifiges Bild zu verbessern oder um während des Menübetriebs die verschiedenen Menüpunkte zu wählen.

Tracking +/- Paßt den internen Taktgeber des Projektors an

Enter Bestätigt die gewählte Menüoption. Wenn Sie die

Enter-Taste drücken, während ein Menü oder HilfeFenster angezeigt wird, gelangen Sie auf die nächste Menüebene.

A/V mute Schaltet den Audio/Video-Ausgang des Projektors

Aus/Ein. Zum Einschalten des Audio/Video-Ausgangs drücken Sie entweder die Taste A/V mute noch einmal, oder die ESC-Taste oder die Volume-Taste.

Resize Schaltet die Auflösung auf Fenster- oder

Größenanpassungs-Anzeige um.

Shift Wenn Sie gleichzeitig die Shift- und die Keystone-

Taste drücken, können Sie die Lautstärke vergrößern oder verkleinern.

Keystone +/- Führt die Keystone-Korrektur aus (Trapezentzerrung).

* Ist der Schalter Computer2/5BNC an der Rückseite des Projektors auf die

Position 5 BNC geschaltet, muß auch die Signalquelle auf 5 BNC geschaltet sein.

Projektor bedienen

■ ■ ■ ■ ■

Page 72

Projektor-Statusanzeigen

Die Netzanzeige und die Lampenanzeige oben auf dem Projektor informieren Sie über den aktuellen Betriebszustand des Projektors.

Betriebsanzeige Lampenanzeige

Temperaturanzeige

♦ Achtung: Eine rote Anzeige warnt Sie, wenn ein ernsthaftes

Problem auftritt. Lesen Sie im Kapitel 6 “Fehlersuche”, was zu tun ist, wenn die rote Warnanzeige leuchtet.

Netzanzeige

Anzeige des Gerätestatus.

■ ■ ■ ■

Farbe Status Bedeutung

Orange Dauerlicht Schlafmodus Grün Blinklicht Aufheizperiode der Lampe von ca. 30

Sek. Nach dieser Zeit schaltet diese Anzeige auf Dauerlicht und die Projektion kann begonnen werden. (die Projektorlampe bleibt solange ausgeschaltet).

Grün Dauerlicht Der Projektor projiziert und liefert

optimale Helligkeit.

Page 73

■

Farbe Status Bedeutung

Orange Blinklicht Die Lampe ist ausgeschaltet und der

Projektor befindet sich für eine Minute in einer Abkühlphase. Die Projektionslampe ist ausgeschaltet, und der Projektor kühlt ab. Die Abkühlzeit hängt von der Lufttemperatur ab. Während der Abkühlphase ist kein Betrieb möglich.

Rot Dauerlicht Im Projektor ist ein internes Problem

aufgetreten und die Spannung zum Projektor wurde abgeschaltet.

−

Aus Der Projektor ist nicht eingeschaltet.

Lampenanzeige

Anzeige des Lampenstatus Diese Anzeige leuchtet nicht, wenn der Projektor normal

arbeitet.

Farbe Status Bedeutung

−

Rot Dauerlicht Die Projektorlampe nähert sich dem Ende

Orange Blinklicht Die Projektorlampe hat das Ende ihrer

Rot Blinklicht Problem mit der Projektorlampe oder der

Aus Der Projektor arbeitet im Normalbetrieb.

ihrer Lebensdauer und sollte durch eine neue ersetzt werden.

Lebensdauer erreicht und projiziert keine Bilder mehr. Ersetzen Sie die Projektorlampe durch eine neue.

Stromversorgung. Wenden Sie sich an einen Fachhändler in Ihrer Nähe.

Projektor-Statusanzeigen

■ ■ ■ ■ ■

Page 74

Temperaturanzeige

Anzeige des internen Temperaturstatus Diese Anzeige leuchtet nicht, wenn der Projektor normal

arbeitet.

Farbe Status Bedeutung

−

Orange Blinklicht Der Projektor ist heiß. Rot Dauerlicht Der Projektor ist zu heiß und hat

Rot Blinklicht Der Projektor hat ein Problem mit dem

Aus Der Projektor arbeitet im Normalbetrieb.

abgeschaltet.

Lüfter oder dem Temperatursensor. Wenden Sie sich an einen Fachhändler in Ihrer Nähe.

■ ■ ■ ■

Page 75

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■

Benutzung der Pr ojektormenüs

Die acht Projektormenüs ermöglichen Ihnen die Steuerung

des Projektors.

• Das Video-Menü steuert das Aussehen und die Qualität des

projizierten Bildes, sei es von einem Computer oder einer Videoquelle.

• Das Audiomenü steuert die Einstellungen des Audiosignals,

wie Lautstärke, Höhen- und Tiefeneinstellung und den 3D-Sound (Raumklang).

• Mit dem Effect-Menü können Sie Funktionen für die

Effekt-Tasten auf der Fernbedienung definieren.

• Mit dem Setting-Menü können Sie verschiedene

Projektoroptionen wählen.

• Mit dem User’s logo-Menü können Sie spezielle Vorgaben,

wie z.B. Hintergrundfarbe oder Anwenderlogo bestimmen.

• Mit dem Reset All-Menü werden alle Einstellungen auf die

Grundeinstellungen ab Werk zurückgesetzt.

• Mit dem Advanced-Menü können Sie verschiedene

Projektoroptionen einstellen.

• Das About-Menü zeigt Informationen über die H/

V(Horizontal/Vertikal) Frequenz, LampenBetriebsstunden etc. an.

■ ■ ■ ■ ■

Page 76

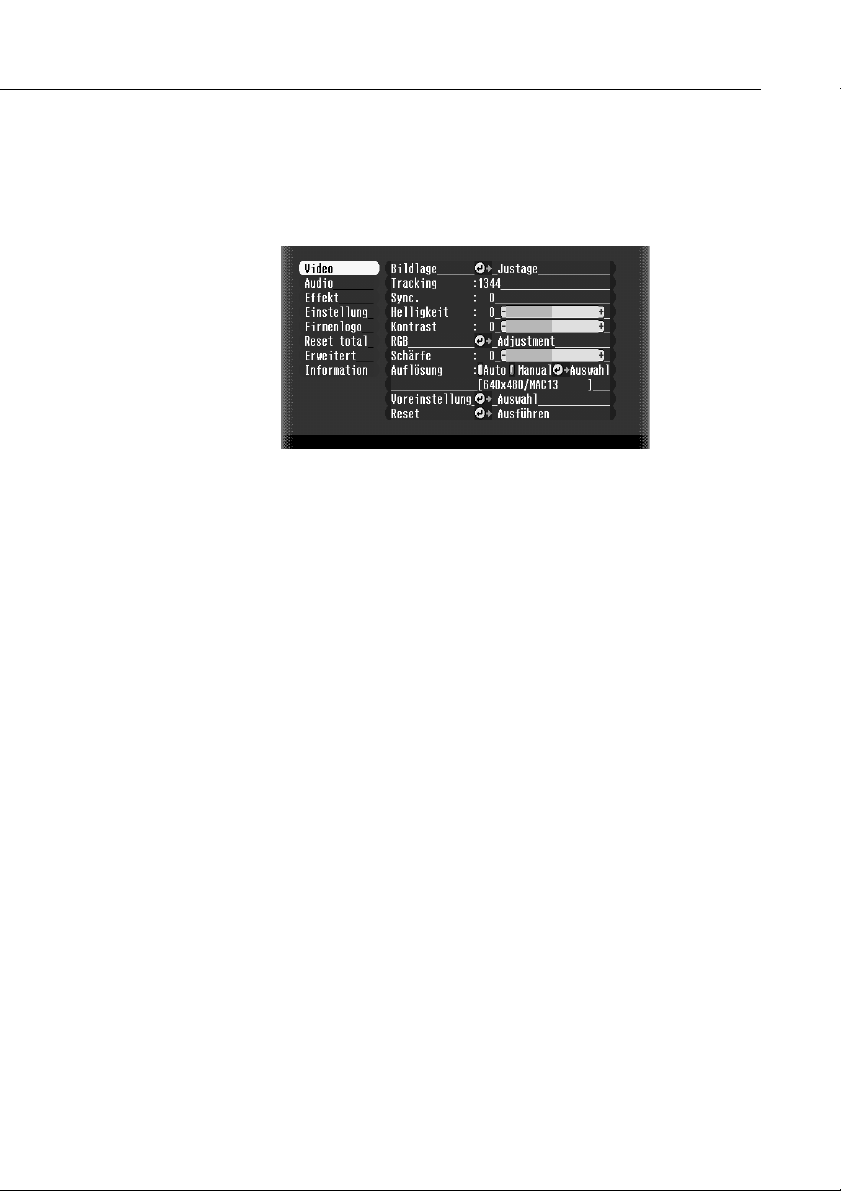

Zugriff auf das Hauptmenü

Um sich das Hauptmenü anzeigen zu lassen, drücken Sie die Menü-Taste. Es erscheint das Hauptmenü:

Drücken Sie die Menü-Taste nochmals, um das Menü auszublenden.

Änderung einer Menüeinstellung

Ändern Sie eine Menüeinstellung folgendermaßen:

1. Drücken Sie entweder die Menü-Taste am Bedienungsfeld oder auf der Fernbedienung, um sich das Hauptmenü anzeigen zu lassen.

■ ■ ■ ■

Page 77

■

2. Drücken Sie entweder die Pfeiltaste "Auf" oder "Ab" (Bedienungsfeld) oder drücken Sie oben oder unten auf die Enter-Taste (Fernbedienung), um durch die Menüfunktionen zu blättern.

Power

Computer

A/V mute

Resize

Help

Video

Shift

Esc

Keystone

Volume

Freeze

A/V Mute

Power

R/C ON

E-Zoom

OFF

Enter

Esc

Auf-u. Ab Tasten

Enter Taste

3. Drücken Sie die Enter-Taste, um ein Untermenü aufzurufen.

Power

Computer

A/V mute

Resize

Help

Video

Enter Taste

Shift

Esc

Keystone

Volume

Freeze

A/V Mute

Power

R/C ON

E-Zoom

OFF

Enter

Esc

Esc Taste

Änderung einer Menüeinstellung

■ ■ ■ ■ ■

Page 78

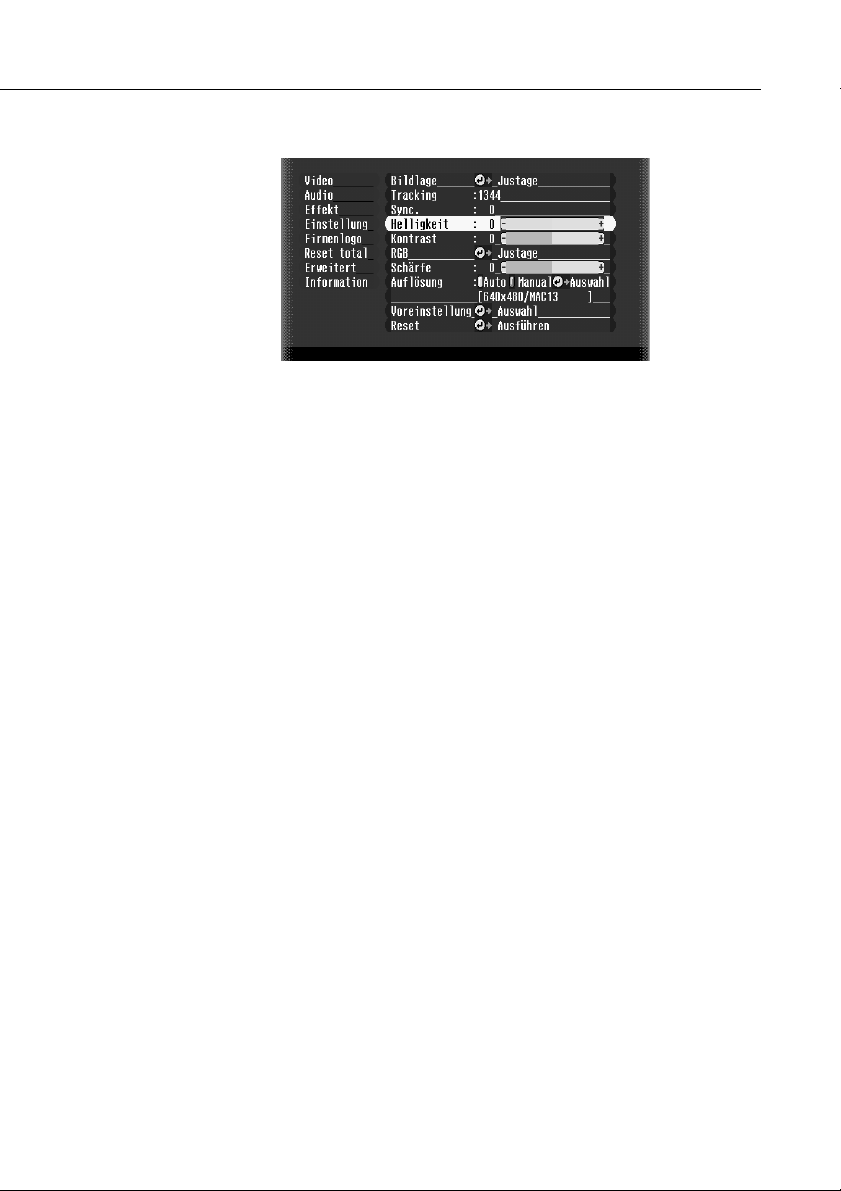

Es erscheint ein Untermenü, wie nachfolgend gezeigt.

♦ Hinweis: Die Untermenüs unterscheiden sich, je nachdem, ob

die Bildquelle ein Computer oder ein Videogerät ist.

4. Drücken Sie entweder die Pfeiltaste "Auf" oder "Ab" (Bedienungsfeld) oder drücken Sie oben oder unten auf die Enter-Taste (Fernbedienung), um durch die Menüfunktionen zu blättern.

5. Drücken Sie entweder die Pfeiltaste "Links" oder "Rechts" (Bedienungsfeld) oder drücken Sie links oder rechts auf die Enter-Taste (Fernbedienung), um die Einstellung zu ändern.

6. Wenn Sie mit den Änderungen Ihrer Menüeinstellungen fertig sind, drücken Sie die Menü-Taste noch einmal, um das Menü auszublenden, oder drücken Sie die ESC-Taste, um ins Hauptmenü zurückzukehren. Ihre Änderungen werden automatisch gespeichert.

■ ■ ■ ■

Page 79

■

Menüoptionen

Videomenü (Bildquelle = Computer)

Dieses Videomenü bietet Ihnen die Möglichkeit, Einstellungen an der zu projizierenden Grafik vorzunehmen. Folgende Optionen stehen Ihnen zur Verfügung, wenn die Bildquelle ein Computer ist.

♦ Hinweis: Um auf diese Menüoptionen Zugriff zu haben, muß

der Computer angeschlossen und im Betrieb sein und der Eingangsschalter für das Bildsignal muß am Projektor auf “Computer” eingestellt sein.

Menüpunkt Beschreibung

Bildposition Wählen Sie diesen Menüpunkt durch Drücken der

Enter-Taste, um in den Einstellmodus der Bildposition zu gelangen. Benutzen Sie dann die Enter-Taste (Fernbedienung) oder die Pfeiltasten "Auf", "Ab", "Links" und "Rechts" (Bedienungsfeld), um das Bild in die entsprechende Richtung auf der Leinwand zu verschieben. Wenn Sie mit der Einstellung der Bildposition fertig sind, drücken Sie die Esc-Taste, um ins VideoUntermenü zurückzukehren.

Tracking Paßt den internen Taktgeber des Projektors an die

Grafiksignale der unterschiedlichen Computer an. Verändern Sie diese Einstellung, um senkrechte Schlieren aus dem Bild zu entfernen.

Sync Synchronisiert das vom Computer kommende

Tracking-Signal. Verändern Sie diese Einstellung immer, wenn das Bild verwaschen ist oder wenn Streifen auf dem Bild zu sehen sind.

Helligkeit Macht das Bild insgesamt heller oder dunkler.

Erhöhen Sie die Helligkeit, um das Bild aufzuhellen oder verringern Sie die Helligkeit, um das Bild dunkler zu machen.

Menüoptionen

■ ■ ■ ■ ■

Page 80

Menüpunkt Beschreibung

Kontrast Stellt die relative Differenz zwischen hellen und

dunklen Bereichen ein. Erhöhen Sie den Kontrast, um helle Bereiche heller und dunkle Bereiche dunkler zu machen. Verringern Sie den Kontrast, um die Differenz zwischen hellen und dunklen Bereichen des Bildes zu verringern.

Farbe Nimmt den Farbabgleich (Rot: Grün: Blau) des

Eingangssignals vor. Wählen Sie diesen Menüpunkt durch Drücken der Enter-Taste. Der Projektor geht in den Farbabgleichs-Modus. Benutzen Sie die Enter-Taste (Fernbedienung) oder die Pfeiltasten "Auf", "Ab", um eine Farbe zu wählen. Benutzen Sie danach die Enter-Taste (Fernbedienung) oder die Pfeiltasten "Links" und "Rechts" (Bedienungsfeld), um die gewählte Farbe einzustellen. Erhöhen Sie die Einstellung, wenn die Farbe intensiver werden soll, oder verringern Sie die Einstellung, wenn die Farbe weniger intensiv sein soll. Wenn Sie mit dem Farbabgleich fertig sind, drücken Sie die Esc-Taste, um ins Video-Untermmenü zurückzukehren.

Schärfe Einstellung der Bildschirmschärfe

Erhöhen Sie den Wert der Schärfe, wird das Bild auf dem Bildschirm schärfer dargestellt. Verringern Sie den Wert der Schärfe, wird das Bild auf dem Bildschirm weniger scharf dargestellt.

Auflösung Gibt die Auflösung des Videosignals an.

Die Anfangseinstellung ist 640 x 480. Drücken Sie entweder die rechte oder die linke Pfeiltaste, um eine geeignete Bildschirmauflösung zu wählen.

Voreinstellungen (Preset)

Die momentanen Einstellungen für das ComputerEingangssignal werden gesichert und beim nächsten Gebrauch wieder aufgerufen. Der Anwender kann bis zu fünf Voreinstellungen speichern. Folgende Einstellungen werden gesichert: Auflösung, < Tracking, Sync Signal, Bildposition.

■ ■ ■ ■

Page 81

■

Menüpunkt Beschreibung

Reset Setzt die Einstellungen in allen Menüs auf die

werkseitigen Grundeinstellungen zurück. Wählen Sie diesen Menüpunkt und drücken Sie anschließend die Enter-Taste, um das Bestätigungsfenster zu öffnen. Wählen Sie anschließend Ja und drücken Sie die Enter-Taste, um das Menü zurückzusetzen. Wenn Sie die Menüeinstellungen doch nicht zurücksetzen möchten, wählen Sie Nein und drücken Sie die Enter-Taste, um das Bestätigungsfenster wieder zu schließen, ohne irgendeine Einstellung zu ändern.

Videomenü (Bildquelle = Video)

Dieses Videomenü bietet Ihnen die Möglichkeit, Einstellungen an der zu projizierenden Grafik vorzunehmen. Folgende Optionen stehen Ihnen zur Verfügung, wenn die Bildquelle ein Videogerät ist.

♦ Hinweis:Um auf diese Menüoptionen Zugriff zu haben, muß

das Videogerät (z.B. ein Videorecorder oder Camcorder) angeschlossen und im Betrieb sein und der Eingangsschalter für das Bildsignal muß am Projektor auf “Video” eingestellt sein.

Menüpunkt Beschreibung

Bildposition Wählen Sie diesen Menüpunkt durch Drücken der

Helligkeit Macht das Bild insgesamt heller oder dunkler.

Erhöhen Sie die Helligkeit, um das Bild aufzuhellen oder verringern Sie die Helligkeit, um das Bild dunkler zu machen.

Menüoptionen

■ ■ ■ ■ ■

Page 82

Menüpunkt Beschreibung

Kontrast Stellt die relative Differenz zwischen hellen und

dunklen Bereichen ein. Erhöhen Sie den Kontrast, um helle Bereiche heller und dunkle Bereiche dunkler zu machen, oder verringern Sie den Kontrast, um die Differenz zwischen hellen und dunklen Bereichen des Bildes kleiner zu machen.

Sättigung Stellt die Farbsättigung ein. Erhöhen Sie die

Farbsättigung, um die Farben dunkler und dichter zu machen oder verringern Sie die Farbsättigung, um die Farben heller und durchsichtiger zu machen.

Farbton Stellt die Rot/Grün-Balance auf der Leinwand ein.

Erhöhen Sie die Farbtoneinstellung, um den GrünAnteil zu vergrößern bzw. verringern Sie ihn, um den Rotanteil zu vergrößern. Diese Einstellung ist nur für NTSC-Videosignale möglich. Diese Einstellung ist nur für NTSC-Videosignale möglich.

Schärfe Einstellung der Bildschirmschärfe

Erhöhen Sie den Wert der Schärfe, wird das Bild auf dem Bildschirm schärfer dargestellt. Verringern Sie den Wert der Schärfe, wird das Bild auf dem Bildschirm weniger scharf dargestellt.

Reset Setzt die Einstellungen in allen Menüs auf die

■ ■ ■ ■

Page 83

■

Audiomenü

Im Audiomenü können Sie Einstellungen des Audiosignals vornehmen.

Menüpunkt Beschreibung

Lautstärke Stellt die Lautstärke der Lautsprecher und an der

Audio-Out-Buchse.

Tonhöheneinstellung

Basseinstellung Stellt die tiefen Frequenzen der Tonwiedergabe ein. SRS Raum Die Klangeffekte werden kräftiger.. SRS Mitte Die Klangeffekte gehen mehr in die Tiefe. Reset Setzt die Einstellungen in allen Menüs auf die

Effect-Menü

Benutzen Sie das Effect-Menü, um zu bestimmen was geschieht, wenn Sie die Effekt-Tasten auf der Fernbedienung betätigen und um die Cursorgeschwindigkeit zu ändern.

Stellt die hohen Frequenzen der Tonwiedergabe ein.

Menüpunkt Beschreibung

Cursor/Stempel Stellt das Stempelsymbol und die Zoomrate ein. Kasten Stellt die Farbe des Kastens ein.

Menüoptionen

■ ■ ■ ■ ■

Page 84

Menüpunkt Beschreibung

Marke Stellt die Farbe und Breite der Marke ein. Freizeile Stellt die Farbe und Breite ein. Cursorgesch-

windigkeit

Stellt die Cursorgeschwindigkeit auf Niedrig, Mittel oder Hoch ein.

Reset Setzt die Einstellungen in allen Menüs auf die

■ ■ ■ ■

Page 85

■

Setting-Menü

Mit dem Setting-Menü können Sie verschiedene Projektoroptionen einstellen.

Menüpunkt Beschreibung

Keystone Korrigiert das trapezförmig verzerrte Bild. PinP Wählt die Bildquelle (FBAS oder S-Video) für das

Message Wählt für das dunkelgeschaltete Bild entweder dunkle

Prompt Zeigt kurzzeitig auf der Projektionsleinwand an, von

A/V Mute Schaltet den Audio/Video-Ausgang des Projektors

BNC Wählt entweder RGB oder Y, R-Y, B-Y. Wenn der

DPMS Bei Einstellung der DPMS-Funktion erkennt das Gerät

Unterfenster.

Leinwand oder Anzeige des Anwenderlogos.

welcher Quelle das Bild stammt (Computer oder Video).

aus/ein, löscht alle Effekte und zeigt entweder eine dunkle oder blaue Leinwand oder das Anwenderlogo.

Computer das Eingangssignal liefert, wählen Sie RGB. Wenn eine Videoquelle das Eingangssignal liefert, wählen Sie Y, R-Y, B-Y CR.

den Stromsparmodus und schaltet die Lampe automatisch aus. Beim Verlassen des Stromsparmodus wird die Lampe wieder eingeschaltet.

Reset Setzt die Einstellungen in allen Menüs auf die

Menüoptionen

■ ■ ■ ■ ■

Page 86

Firmenlogomenü

Das Menü “Selbstdefiniertes Logo” bietet Ihnen die Möglichkeit, selbstentworfene Logos auf der Leinwand darzustellen.

Zur Erstellung eines Anwenderlogos müssen Sie zwei Schritte ausführen:

• Anwenderlogo speichern

• Das Logo der A/V Mute-Taste zuweisen

Speichern eines Anwenderlogos

Herstellung eines selbstdefinierten Logos:

1. Das als Logo zu verwendende Bild (mit dem Projektor) zeigen.

2. Die Menü-Taste drücken, um das Menü-Fenster zu öffnen.

3. Wählen Sie die Menüoption Anwenderlogo durch Drücken der Abwärts-Pfeiltaste auf dem Bedienungsfeld oder der Enter-Taste auf der Fernbedienung. Drücken Sie anschließend die Enter-Taste, um das Einstellfenster für das Anwenderlogo zu öffnen.

■ ■ ■ ■

4. Die Meldung "Benutzen Sie das momentan angezeigte Bild als Firmenlogo?" erscheint auf dem Bildschirm. Wählen Sie Ja oder Nein, indem Sie links oder rechts auf die Enter-Taste der Fernbedienung drücken. Drücken Sie danach die Enter-Taste.

5. Ein Wahlkästchen erscheint über dem Bild. Zum Wählen des Teils des Bildes, das als Logo verwendet werden soll, verwenden Sie die Pfeiltasten (Bedienfeld) oder die Zeigertaste (Fernbedienung). Wenn Sie den gewünschten Bereich gewählt haben, drücken Sie die Enter-Taste.

Page 87

■

6. Die Meldung “Benutzen Sie dieses Bild?” erscheint auf dem Bildschirm. Wählen Sie Ja und drücken Sie die Eingabe-Taste. Wenn Sie die Position ändern wollen, wählen Sie Nein.

7. Als nächstes erscheint das Einstellfenster für die Zoomrate auf dem Bildschirm. Wählen Sie mit den Peiltasten oder der Enter-Taste eine Zoomrate und drücken Sie dann die Enter-Taste.

8. Die Meldung “Selbstdefiniertes Logo speichern?” erscheint auf dem Bildschirm. Wählen Sie Ja und drücken Sie die Eingabe-Taste. Wenn Sie das Logo nicht speichern wollen, wählen Sie Nein.

♦ Hinweis: Das Speichern des Logos kann eine kurze Zeit in

Anspruch nehmen. Nicht den Projektor oder andere Quellen (Computer, Video, Lautsprecher etc.) verwenden, während das Logo gespeichert wird.

9. Wenn die Meldung “Die Speicherung des Anwenderlogos ist abgeschlossen” auf dem Bildschirm erscheint, drücken Sie die Menü-Taste oder die Enter-Taste, um das Hauptmenü zu zeigen.

Zuweisung des Anwenderlogos zur A/V MuteTaste

Führen Sie die folgenden Schritte durch, um das Anwenderlogo der Mute-Taste zuzuweisen.

1. Drücken Sie die Menü-Taste, um das Menüfenster zu öffnen.

2. Wählen Sie das Setting-Menü und drücken Sie die EnterTaste.

3. Wählen Sie die Option Blank (A/V Mute) und markieren Sie “User Logo” (Anwenderlogo).

Menüoptionen

■ ■ ■ ■ ■

Page 88

4. Drücken Sie die Menütaste zweimal.

Jetzt können Sie auf dem Bedienfeld oder auf der Fernbedienung die A/V Mute-Taste drücken, um das Anwenderlogo anzuzeigen.

Reset All-Menü

Wenn Sie die Menüoption Reset All wählen, werden die Einstellungen in allen Menüs auf die werkseitigen Grundeinstellungen zurückgesetzt. Anwenderlogos, die Sie bereits gespeichert haben, werden dadurch nicht geändert oder gelöscht. Sie werden aufgefordert, den Reset-Befehl zu bestätigen. Sie werden aufgefordert, den Reset-Befehl zu bestätigen. Wählen Sie Ja oder Nein und drücken Sie anschließend die Enter-Tase, um alle Einstellungen zurückzusetzen.

■ ■ ■ ■

Page 89

■

Advanced-Menü (für weitere Funktionen)

Mit dem Advanced-Menü können Sie verschiedene zusätzliche Projektorfunktionen einstellen.

Menüpunkt Beschreibung

Sprache Wählt Sie die Menüsprache: Japanisch, Englisch,

Französisch, Deutsch, Italienisch, Spanisch, Portugiesisch oder Chinesisch.

Startfenster Zeigt nach dem Einschalten des Projektors während

der Aufwärmphase das Anwenderlogo.

Farbanpassung Stellt den Weißpegel und den Schwarzpegel der

Projektionsleinwand ein. Eine Erhöhung der Werte verstärkt den Weißpegel und den Schwarzpegel. Eine Verringerung der Werte schwächt den Weißpegel und den Schwarzpegel ab. Positive Farbtemperaturwerte ergeben ein kaltes Weiß; negative Werte ergeben ein wärmeres Weiß. Drücken Sie die rechte Pfeiltaste (Bedienfeld) oder rechts auf das Pointer-Schaltfeld (Fernbedienung), um den Farbtemperaturwert zu erhöhen. Drücken Sie die linke Pfeiltaste (Bedienfeld) oder links auf das PointerSchaltfeld (Fernbedienung), um den Farbtemperaturwert zu verringern.

Video Signal Wählt den Modus des Eingangssignals. Der Anwender

kann einen der folgenden Modi wählen: AUTO, NTSC, NTSC 4.43, NTSC50, PAL, M-PAL, N-PAL, PAL60 and SECAM.

Rückprojektion Spiegelt das Projektionsbild um die Y-Achse (links -

rechts) gedreht ist. Wählen Sie EIN, wird die Spiegelung aktiviert, während sie bei AUS deaktiviert (normale Darstellung) wird. Schalten Sie diese Option ein, wenn Sie von hinten auf eine transparente Leinwand projizieren.

Menüoptionen

■ ■ ■ ■ ■

Page 90

Menüpunkt Beschreibung

Maus/COM Verriegelt bzw. entriegelt die Maus/COM-Schnittstelle.

Wählen Sie 1, wird die schnurlose Maussteuerung des an der Maus/COM-Schnittstelle 1 angeschlossenen Computers verriegelt. Auch wenn die Eingangsquelle auf den Computer 2 umgeschaltet wird, steuert die schnurlose Maus nur den an der Maus/COMSchnittstelle 1 angeschlossenen Computer. Wählen Sie 2, wird die schnurlose Maussteuerung des an der Maus/COM-Schnittstelle 2 angeschlossenen Computers verriegelt. Wählen Sie 1

↔ 2, schaltet der Projektor die

schnurlose Maussteuerung automatisch um, wenn auf den anderen Computer als Eingangsquelle umgeschaltet wird.

Reset Setzt die Einstellungen in allen Menüs auf die

■ ■ ■ ■

Page 91

■

Informations-Menü

Dieses Menü zeigt Ihnen die folgenden Informationen über Ihren Projektor.

Bildquelle = Computer oder Computer-Videosignal

Menüpunkt Beschreibung

Lampenstunden Zeigt Ihnen die Anzahl der Lampen Betriebsstunden

an. Die Farbe dieser Anzeige ändert sich auf rot, wenn sich die Lampe dem Ende ihrer Lebensdauer nähert. Ist dies der Fall, tauschen Sie die Lampe so bald wie

möglich aus. Frequenz Zeigt die Frequenz des Computerssignals an. Sync. Polarität Zeigt die Sync-Polarität des Computerssignals an. Sync. Modus Zeigt den Sync-Modus des Computerssignals an. Auflösung Zeigt die Auflösung desComputerssignals an. Aktualisierung-

srate

Zeigt die Aktualisierungsrate des Computerssignals

an.

Bildquelle = Video

Menüpunkt Beschreibung

Lampenstunden Zeigt Ihnen die Anzahl der Lampen Betriebsstunden

an. Die Farbe dieser Anzeige ändert sich auf rot, wenn

sich die Lampe dem Ende ihrer Lebensdauer nähert.

Ist dies der Fall, tauschen Sie die Lampe so bald wie

möglich aus. Video Signal Zeigt den Signalmodus des Video Bildeingangssignals

an.

Menüoptionen

■ ■ ■ ■ ■

Page 92

■ ■ ■ ■

Page 93

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

■

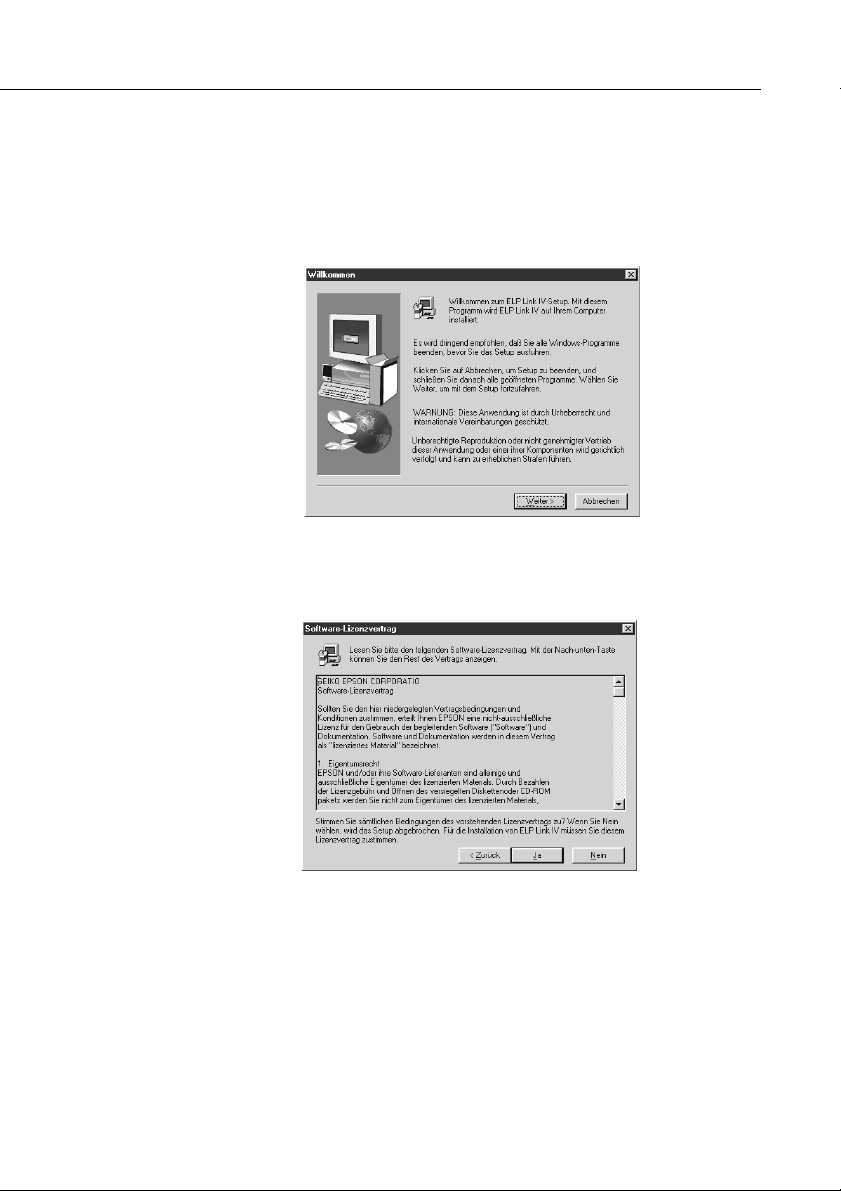

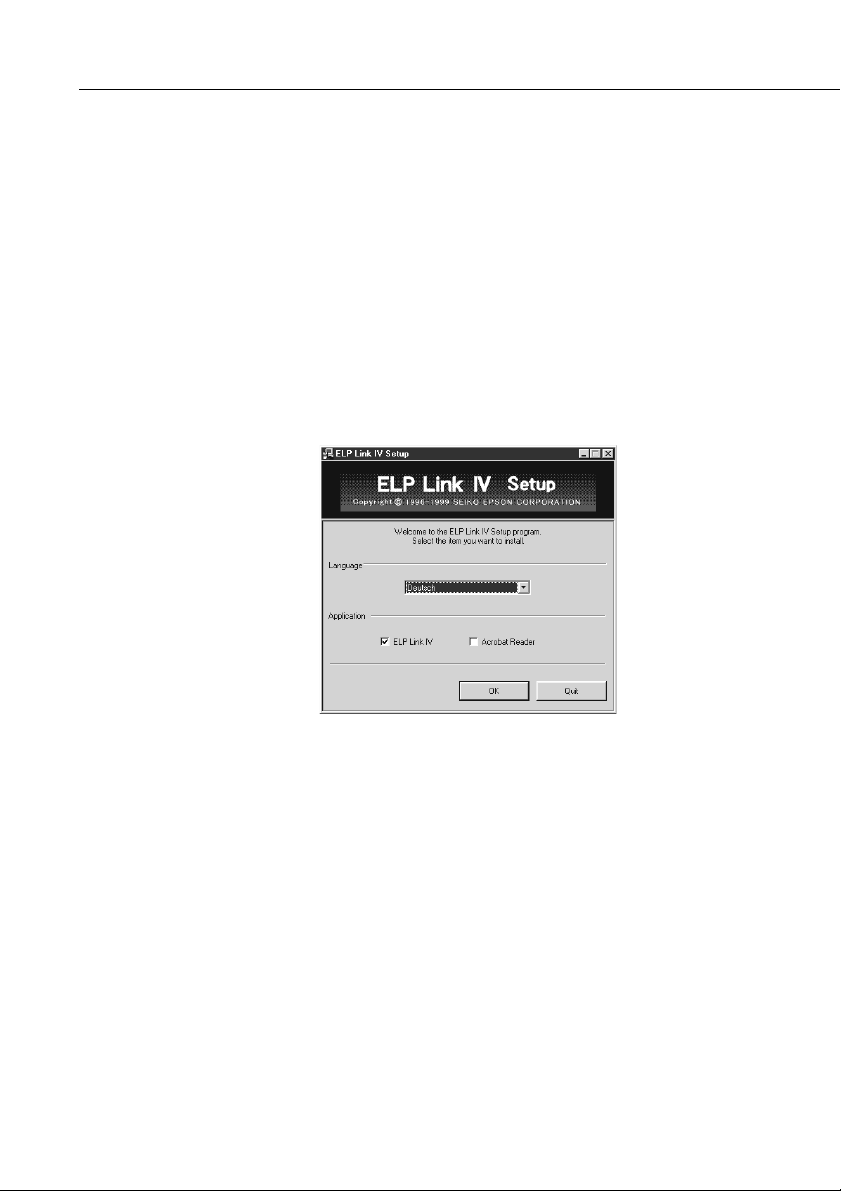

Verwendung der ProjektorSoftware

Das Link Set-Paket enthält alle Materialien, die für den

Betrieb des ELP Link IV Dienstprogramms erforderlich sind. Dieses Dienstprogramm läuft auf Ihrem Computer und steuert Projektorfunktionen. Hier können auch die Tastenfunktionen der Fernbedienung eingestellt werden. Das ELP Link IV besitzt zwei Funktionen für Ihren EPSONProjektor.

■ ■ ■ ■ ■

Page 94

Unterstützung für Präsentationen

Diese Funktion ermöglicht Ihnen, Ihre Live-Präsentationen mühelos mit der Fernbedienung zu steuern, die mit Ihrem Projektor geliefert wurde.

Projektor-Einstellungen

Mit dieser Funktion können Sie Ihren Projektor vom Computer aus einstellen.

■ ■ ■ ■

♦ Hinweis: Beachten Sie auch die Demonstration des ELP Link

IV, die Sie auf der CD-ROM mit der Projektor-Software finden.

Systemvoraussetzungen

Um die ELP Link IV Software benutzen und das im PDFFormat vorliegende Benutzerhandbuch lesen zu können, muß Ihr System folgende Voraussetzungen erfüllen.

Page 95

■

Auf einem PC

• IBM-kompatibler PC mit Pentium-Prozessor oder höher

• Microsoft Windows 95/98 oder Windows NT 4.0

• Mindestens 16 MB RAM für ELP Link IV

(weitere 16 MB müssen für Acrobat Reader vorhanden sein)

• Mindestens 6 MB freier Festplattenspeicher für die

Installation von ELP Link IV (zusätzlich 8 MB für Acrobat Reader und 3 MB für die Installation des Benutzerhandbuchs)

• 2-fach CD-ROM-Laufwerk (4-fach oder schneller
