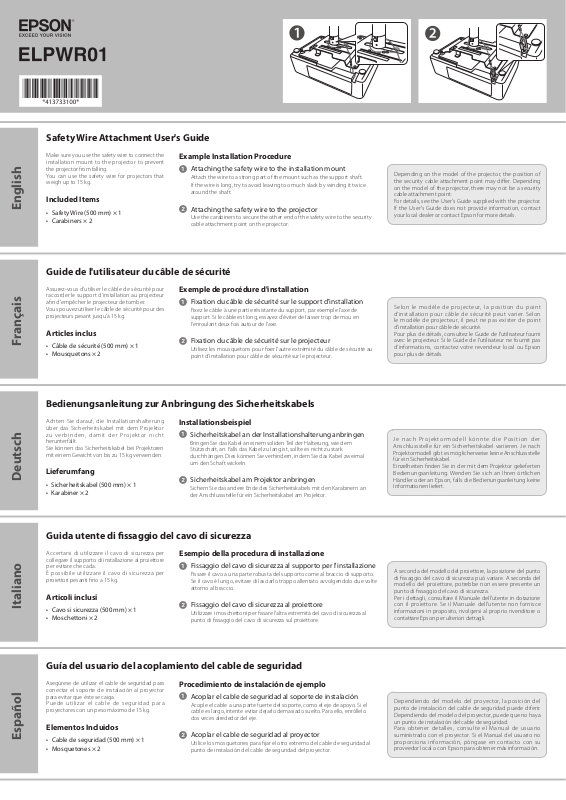

Safety Wire Attachment User's Guide
Make sure you use the safety wire to connect the
installation mount to the projector to prevent
the projector from falling.
You can use the safety wire for projectors that
weigh up to 15 kg.
Included Items
EnglishFrançaisDeutsch
• Safety Wire (500 mm) × 1
• Carabiners × 2
Guide de l'utilisateur du câble de sécurité
Assurez-vous d'utiliser le câble de sécurité pour
raccorder le support d'installation au projecteur
an d'empêcher le projecteur de tomber.
Vous pouvez utiliser le câble de sécurité pour des
projecteurs pesant jusqu'à 15 kg.
Articles inclus
• Câble de sécurité (500 mm) × 1
• Mousquetons × 2
Example Installation Procedure
Attaching the safety wire to the installation mount
A
Attach the wire to a strong part of the mount such as the support shaft.
If the wire is long, try to avoid leaving too much slack by winding it twice
around the shaft.
Attaching the safety wire to the projector
B
Use the carabiners to secure the other end of the safety wire to the security
cable attachment point on the projector.
Exemple de procédure d'installation
Fixation du câble de sécurité sur le support d'installation
A
Fixez le câble à une partie résistante du support, par exemple l'axe de
support. Si le câble est long, essayez d'éviter de laisser trop de mou en
l'enroulant deux fois autour de l'axe.
Fixation du câble de sécurité sur le projecteur
B
Utilisez les mousquetons pour xer l'autre extrémité du câble de sécurité au
point d'installation pour câble de sécurité sur le projecteur.
Depending on the model of the projector, the position of
the security cable attachment point may dier. Depending
on the model of the projector, there may not be a security
cable attachment point.
For details, see the User's Guide supplied with the projector.
If the User's Guide does not provide information, contact
your local dealer or contact Epson for more details.
Selon le modèle de projecteur, la position du point
d'installation pour câble de sécurité peut varier. Selon
le modèle de projecteur, il peut ne pas exister de point
d'installation pour câble de sécurité.
Pour plus de détails, consultez le Guide de l'utilisateur fourni
avec le projecteur. Si le Guide de l'utilisateur ne fournit pas
d'informations, contactez votre revendeur local ou Epson
pour plus de détails.
Bedienungsanleitung zur Anbringung des Sicherheitskabels
Achten Sie darauf, die Installationshalterung
über das Sicherheitskabel mit dem Projektor
zu verbinden, damit der Projektor nicht
herunterfällt.
Sie können das Sicherheitskabel bei Projektoren
mit einem Gewicht von bis zu 15 kg verwenden.
Lieferumfang
• Sicherheitskabel (500 mm) × 1
• Karabiner × 2
Guida utente di ssaggio del cavo di sicurezza
Accertarsi di utilizzare il cavo di sicurezza per
collegare il supporto di installazione al proiettore
per evitare che cada.
È possibile utilizzare il cavo di sicurezza per
proiettori pesanti no a 15 kg.
Articoli inclusi
Italiano
• Cavo si sicurezza (500 mm) × 1
• Moschettoni × 2
Installationsbeispiel
Sicherheitskabel an der Installationshalterung anbringen
A
Bringen Sie das Kabel an einem soliden Teil der Halterung, wie dem
Stützschaft, an. Falls das Kabel zu lang ist, sollte es nicht zu stark
durchhängen. Dies können Sie verhindern, indem Sie das Kabel zweimal
um den Schaft wickeln.
Sicherheitskabel am Projektor anbringen
B
Sichern Sie das andere Ende des Sicherheitskabels mit den Karabinern an
der Anschlussstelle für ein Sicherheitskabel am Projektor.
Esempio della procedura di installazione
Fissaggio del cavo di sicurezza al supporto per l'installazione
A
Fissare il cavo a una parte robusta del supporto come al braccio di supporto.
Se il cavo è lungo, evitare di lasciarlo troppo allentato avvolgendolo due volte
attorno al braccio.
Fissaggio del cavo di sicurezza al proiettore
B
Utilizzare i moschettoni per ssare l'altra estremità del cavo di sicurezza al
punto di ssaggio del cavo di sicurezza sul proiettore.
Je nach Projektormodell könnte die Position der
Anschlussstelle für ein Sicherheitskabel variieren. Je nach
Projektormodell gibt es möglicherweise keine Anschlussstelle
für ein Sicherheitskabel.
Einzelheiten nden Sie in der mit dem Projektor gelieferten
Bedienungsanleitung. Wenden Sie sich an Ihren örtlichen
Händler oder an Epson, falls die Bedienungsanleitung keine
Informationen liefert.
A seconda del modello del proiettore, la posizione del punto
di ssaggio del cavo di sicurezza può variare. A seconda del
modello del proiettore, potrebbe non essere presente un
punto di ssaggio del cavo di sicurezza.
Per i dettagli, consultare il Manuale dell'utente in dotazione
con il proiettore. Se il Manuale dell'utente non fornisce
informazioni in proposito, rivolgersi al proprio rivenditore o
contattare Epson per ulteriori dettagli.
Guía del usuario del acoplamiento del cable de seguridad
Asegúrese de utilizar el cable de seguridad para
conectar el soporte de instalación al proyector
para evitar que éste se caiga.
Puede utilizar el cable de seguridad para
proyectores con un peso máximo de 15 kg.
Elementos Incluidos
Español
• Cable de seguridad (500 mm) × 1
• Mosquetones × 2
Procedimiento de instalación de ejemplo
Acoplar el cable de seguridad al soporte de instalación
A
Acople el cable a una parte fuerte del soporte, como el eje de apoyo. Si el
cable es largo, intente evitar dejarlo demasiado suelto. Para ello, enróllelo
dos veces alrededor del eje.
Acoplar el cable de seguridad al proyector
B
Utilice los mosquetones para jar el otro extremo del cable de seguridad al
punto de instalación del cable de seguridad del proyector.
Dependiendo del modelo del proyector, la posición del
punto de instalación del cable de seguridad puede diferir.
Dependiendo del modelo del proyector, puede que no haya
un punto de instalación del cable de seguridad.
Para obtener detalles, consulte el Manual de usuario
suministrado con el proyector. Si el Manual del usuario no
proporciona información, póngase en contacto con su
proveedor local o con Epson para obtener más información.
Page 2
Manual do Utilizador do Cabo de Segurança
Utilize o cabo de segurança para ligar o suporte
de instalação ao projetor para impedir a queda
do projetor.
Pode utilizar o cabo de segurança para projetores
com peso máximo de 15 kg.
Itens incluídos
Português
• Cabo de segurança (500 mm) × 1
• Mosquetões × 2
Exemplo do procedimento de instalação
Fixar o cabo de segurança ao suporte de instalação
A
Fixe o cabo a uma peça resistente do suporte como, por exemplo, a
coluna do suporte. Se o cabo for demasiado comprido, tente evitar deixar
demasiada folga enrolando-o duas vezes à volta da coluna.
Fixar o cabo de segurança ao projetor
B
Utilize os mosquetões para xar a outra extremidade do cabo de segurança
ao ponto para xação do cabo de segurança no projetor.
A
B
A posição do ponto para fixação do cabo de segurança
poderá ser diferente, dependendo do modelo do projetor. O
ponto para xação do cabo de segurança poderá não existir,
dependendo do modelo do projetor.
Para mais detalhes, consulte o Manual do Utilizador
fornecido com o projetor. Se o Manual do Utilizador não
fornecer informações, contacte o seu revendedor ou a Epson
para obter mais detalhes.
安全纜線安裝使用說明書
確認使用安全纜線將安裝架連接至投影
機，以免投影機掉落。
重量 15 kg 內的投影機皆可使用安全纜
線。
隨附項目
·安全纜線 (500·mm)×1
中文(繁體)
한국어
·扣環 ×2
안전 와이어 연결 사용자 가이드
프로젝터가떨어지는것을방지하기위해안전
와이어를사용하여설치마운트를 프로젝터에
연결하십시오 .
안전와이어는무게가최대15 kg 까지인프로
젝터에사용할수있습니다 .
제공되는 품목
•안전와이어 (500mm)1 개
•카라비너2 개
安裝程序範例
將安全纜線繫至安裝架
A
將纜線繫至安裝架上較為堅固的部分，如支柱。
若纜線過長，請纏繞支柱兩圈，以免垂墜。
將安全纜線繫至投影機
B
使用扣環將安全纜線的另一端固定至投影機上的
安全纜線安裝點。
설치 절차의 예
설치 마운트에 안전 와이어 설치하기
A
와이어를마운트의강한부분 ( 예 :지지축 ) 에연결하십시오 .
와이어가긴경우 ,와이어를축둘레로두번감아느슨해지지않도록하
십시오 .
프로젝터에 안전 와이어 연결하기
B
카라비너를사용하여안전와이어의반대쪽을프로젝터의보안케이블
부착점에연결하십시오 .
視投影機型號，安全纜線安裝點位置可能會不相同。視投影機型號，
可能未設有安全纜線安裝點。
如需更多詳細資訊，請參閱投影機隨附的使用說明書。若使用說明書
中無所需資訊，請聯絡當地經銷商或 Epson 以取得詳細資料。
製造商：SEIKO EPSON CORPORATION
地址 ：3-5, Owa 3-chome, Suwa-shi, Nagano-ken 392-8502 Japan
電話 ：81-266-52-3131
進口商：台灣愛普生科技股份有限公司
地址 ：台北市信義區松仁路 100 號 15 樓
電話 ：(02)8786-6688
프로젝터모델에따라보안케이블부착점의위치가다를수있습
니다 .프로젝터모델에 따라보안케이블 부착점이없을수있습
니다 .
자세한내용은프로젝터와함께제공된사용자가이드를참조하
십시오 .사용자가이드에필요한정보가없으면가까운대리점또
는Epson 에자세한내용을문의하십시오 .
セーフティーワイヤーセット取扱説明書
プロジェクターの落下防止のため、セーフ
ティーワイヤーを使って設置金具とプロ
ジェクターを繋いでください。
セーフティーワイヤーは、本体重量が 15kg
以下のプロジェクターにお使いいただけま
す。
日本語
同梱品
• セーフティーワイヤー（500mm）1 本
• カラビナ 2 個
取り付け手順（一例）
設置金具にセーフティーワイヤーを取り付ける
A
金具の支軸など、強度のある個所へ取り付けます。
ワイヤーが長いときは二重に巻きつけるなど、なるべくたわまない
ようにしてください。
プロジェクターにセーフティーワイヤーを取り付ける
B
カラビナを使って、セーフティーワイヤーのもう一方の先端をプロ
ジェクターのセキュリティーケーブル取り付け部に固定します。
セキュリティーケーブル取り付け部の位置はプロジェクター
によって異なります。また、プロジェクターによってはセキュ
リティーケーブル取り付け部がない場合があります。
詳しくはお使いのプロジェクターの取扱説明書をご確認くだ
さい。解決しない場合は、お買い上げの販売店またはプロジェ
クターの取り付け工事を行った施工業者、またはプロジェク
ターインフォメーションセンターにご相談ください。
Printed in China XX.XX-.XX(XXX)
