Руководство по эксплуатации

Условные Oбозначения, Используемые в Данном Pуководстве

• Обозначения, относящиеся к технике безопасности

В документации и на проекторе можно найти графические символы, поясняющие порядок безопасного обращения с проектором. Изучите и соблюдайте указания предостерегающих символов во избежание нанесения вреда людям или имуществу.

Опасно

Предостережение

• Общие информирующие обозначения

Внимание

Данные символы сообщают информацию, игнорирование которой может причинить вред или даже смерть людям из-за неправильного обращения.

Данные символы сообщают информацию, игнорирование которой может причинить вред или физические повреждения людям из-за неправильного обращения.

Отмечает процедуры, которые при недостаточной осторожности могут привести к повреждению оборудования или травме.

Отмечает дополнительные сведения и указания, с которыми полезно ознакомиться при изучении соответствующего вопроса.

s Указывает страницу, на которой находится подробная информация, относящаяся к рассматриваемому вопросу.

[Наименование] Указывает названия кнопок на пульте дистанционного управления или на панели управления.

Название меню Указывает на элементы меню Настройка.

Сообщает о том, что толкование подчеркнутого слова или слов, предшествующих данному символу, включено в терминологический глоссарий. См. раздел “Глоссарий” главы “Приложение”.

s "Глоссарий" стр.138

Пример: кнопка [Esc]

Пример: Выберите пункт Яркость в меню Изображен. Изображен. — Яркость

Содержание

Условные Oбозначения, Используемые в

Данном Pуководстве .................................. 2

Введение

Характеристики Проектора ................................ 8

Легко настраивается, эксплуатируется и хранится......................8

Подключение с помощью шнура USB и проецирование (USB Display).......8

Обнаружение движения проектора и автоматическая коррекция искажения

изображений ...............................................8

Регулировка горизонтальных трапециедальных искажений ............. 8

Полезные функции при проецировании изображений...................9

Увеличение объема проецирования на широких экранах (WXGA) (только

модель EB-W18/EB-W03/EB-W120) ................................9

Подключение USB-устройства и проецирование фильмов и изображений (PC

Free).....................................................9

Различные функции для эффективного энергосбережения.............. 9

Пульт дистанционного управления...............................9

Увеличение и проецирование файлов с помощью документ-камеры.......9

Расширенные функции безопасности ............................10

Подключение к беспроводной ЛВС и проецирование изображений....... 10

Способы установки.........................................24

Размер экрана и примерное расстояние проецирования................24

Подключение оборудования .............................. 26

Подключение к компьютеру .....................................26

Подключение источников сигнала .................................27

Подключение устройств USB .....................................29

Установка модуля беспроводной ЛВС .............................. 31

Установка ключа Quick Wireless Connection USB Key..................32

Основные операции

Проецирование изображений ............................ 34

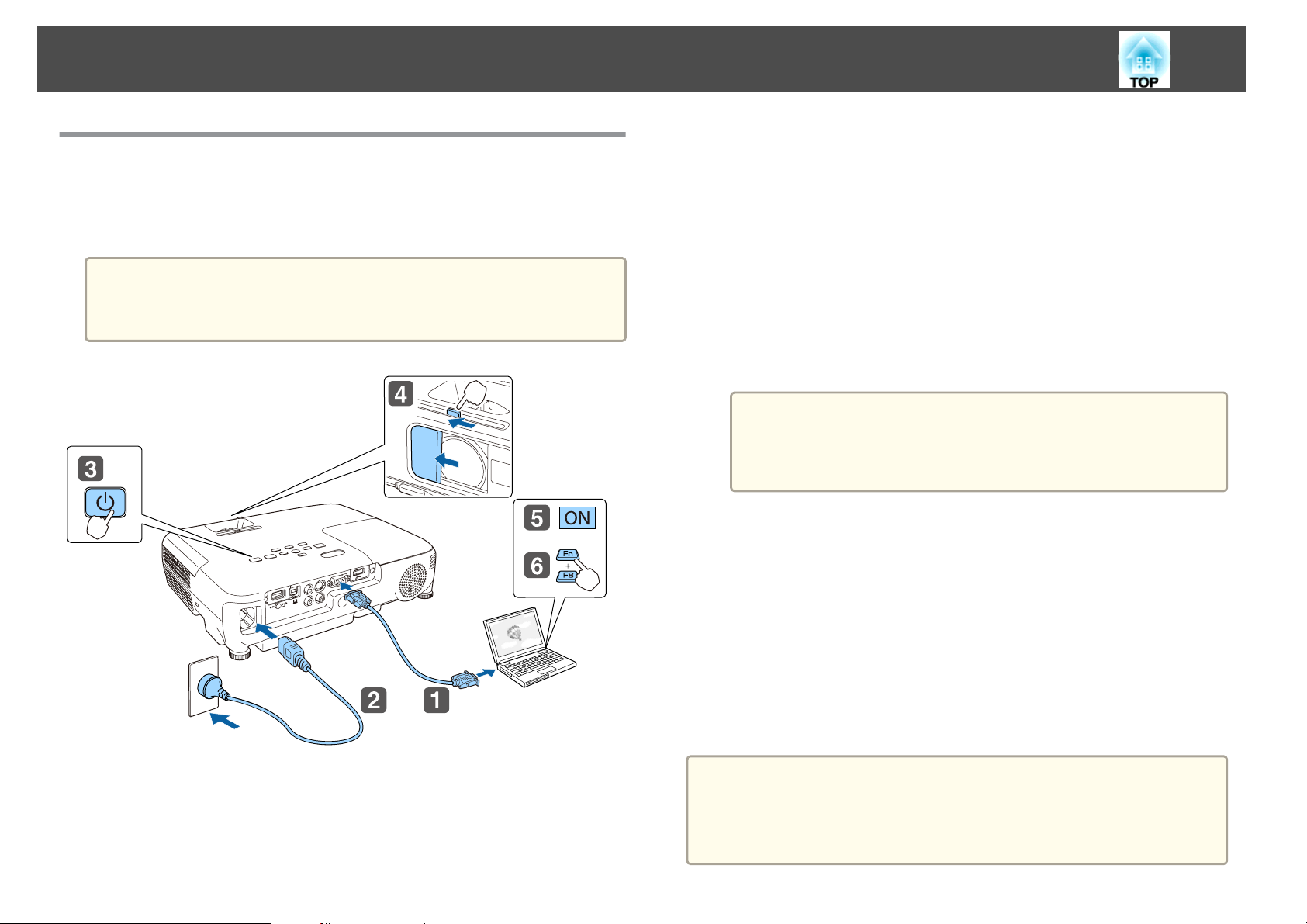

От установки к проецированию .................................. 34

Автоматическое обнаружение входящих сигналов и смена проецируемого

изображения (поиск источника)..................................35

Переключение на необходимое изображение с помощью пульта

дистанционного управления .....................................36

Проецирование с использованием USB Display .......................36

Требования к системе........................................ 36

Подключение в первый раз ....................................37

Удаление .................................................38

Наименования компонентов и их назначение ............. 11

Передняя/верхняя............................................11

Заднее .....................................................13

Основание..................................................14

Панель управления ...........................................15

Пульт дистанционного управления................................ 16

Замена аккумуляторов пульта дистанционного управления............ 20

Область работы дистанционного управления .......................21

Подготовка проектора

Установка проектора . . . . . . . . . . ........................... 23

Способы Установки ...........................................23

Настройка проецируемых изображений .................. 40

Коррекция трапецеидальных искажений ............................40

Автоматическая коррекция................................... 41

Коррекция вручную......................................... 41

Регулировка размера изображения ................................44

Регулировка положения изображения ..............................45

Регулировка горизонтального наклона .............................45

Регулировка фокуса ........................................... 45

Регулировка громкости ........................................46

Выбор качества проецирования (выбор цветового режима)..............46

Настройка Автонастр. диафр. ....................................47

Изменение формата проецируемого изображения .....................48

Способы смены ............................................48

Изменение режима формата ...................................48

Содержание

Полезные Функции

Функции проецирования ................................. 52

Проецирование без компьютера (PC Free)...........................52

Параметры файлов, которые можно проецировать с использованием

функции PC Free ............................................52

Примеры PC Free ...........................................52

Способы использования функции PC Free.........................53

Проецирование выбранных изображений или фильмов ...............55

Последовательное проецирование файлов изображений из папки (Показ

слайдов) .................................................56

Параметры отображения файлов изображений и параметры Показ слайдов

........................................................ 57

Временное отключение изображения и звука (Кнопка A/V mute)........... 58

Остановка изображения (Freeze) ..................................58

Функция указателя (указатель) ...................................59

Увеличение части изображения (E-Zoom)............................60

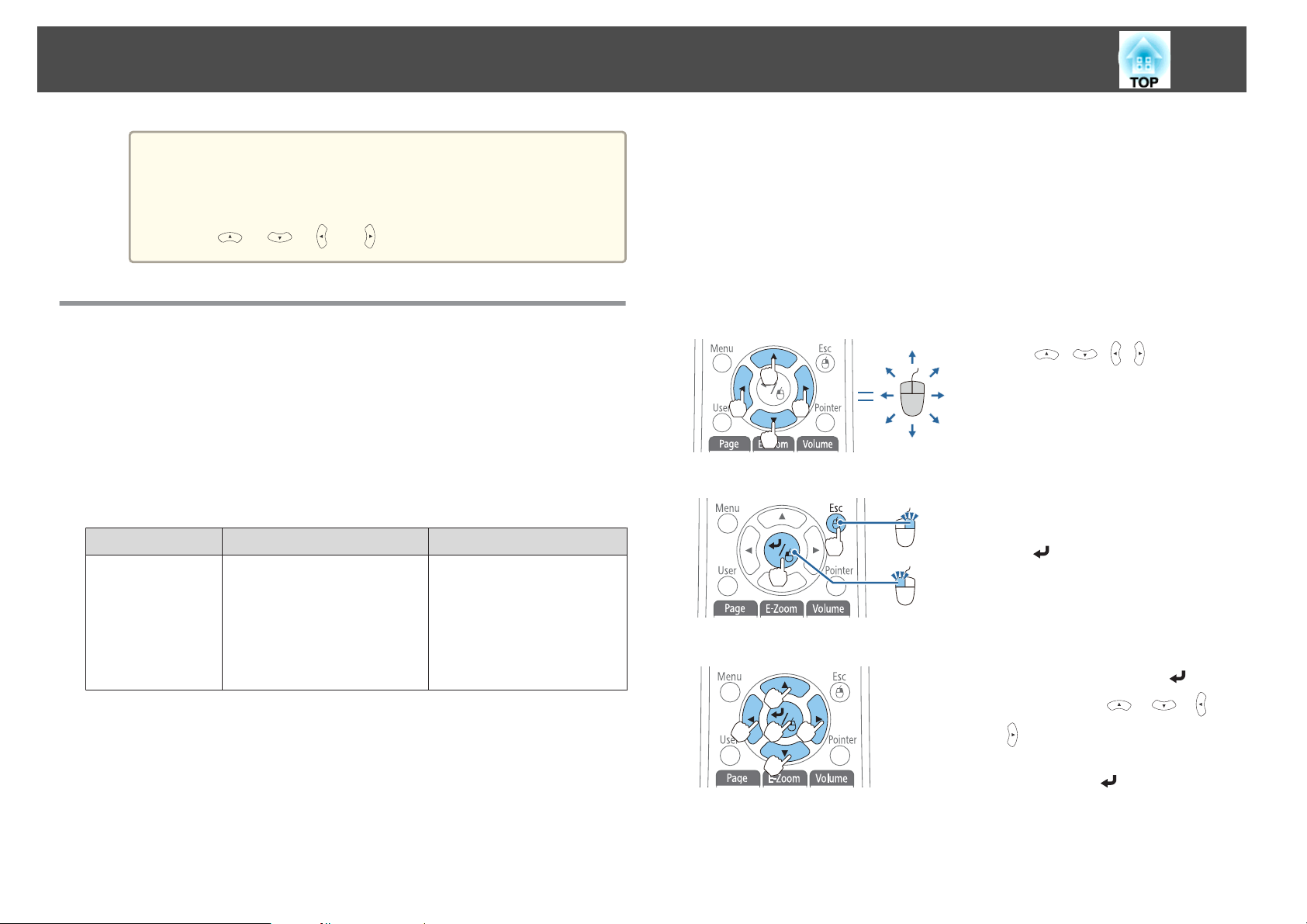

Применение пульта дистанционного управления для работы с указателем

мыши (Беспров.мышь)......................................... 61

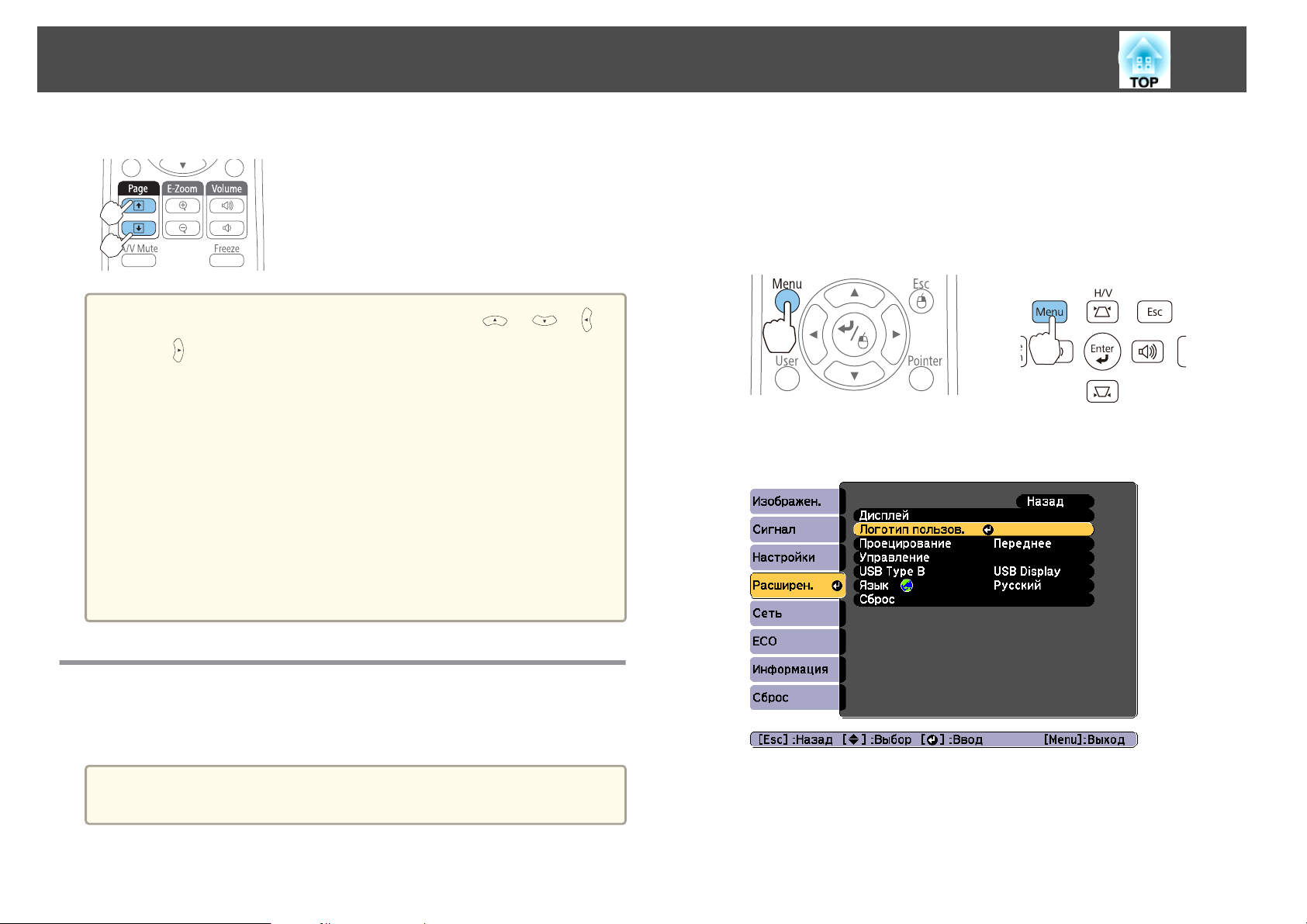

Сохранение логотипа пользователя ...............................62

Функции Безопасности ................................... 64

Организация работы пользователей (защита паролем).................. 64

Виды защиты паролем....................................... 64

Настройка защиты паролем ...................................64

Ввод пароля ..............................................66

Запрет на выполнение операций (Блокир. управл.) .....................66

Замок от злоумышленников .....................................67

Крепление тросика с замком ...................................68

Контроль и управление ................................... 69

Изменение настроек с помощью веб-браузера (Контроль Web) ............ 69

Настройка проектора ........................................69

Отображение экрана контроля Web .............................69

Отображение экрана Web Remote............................... 70

Использование функции Уведом. по почте для уведомления о проблемах . . . . 71

Чтение уведомлений об ошибках ............................... 71

Управление с использованием SNMP ...............................72

Команды ESC/VP21 ............................................ 72

Прежде чем начать ..........................................72

Список команд.............................................73

Протокол связи ............................................73

Информация об Event ID . . ................................ 74

Меню Настройка

Использование меню Настройка .......................... 76

Список Функций .......................................... 77

Меню «Настройка»............................................ 77

Меню Сеть ................................................78

Меню Изображен. ............................................ 79

Меню Сигнал ................................................80

Меню Настройки .............................................82

Меню Расширен. ............................................. 83

Меню Сеть ..................................................84

Замечания по работе с меню Сеть ............................... 85

Работа с виртуальной клавиатурой..............................85

Меню Основные............................................86

Меню Сеть WLAN...........................................87

Меню Безоп. ..............................................88

Меню Почта...............................................89

Меню Другое ..............................................91

Меню Сброс............................................... 91

Меню ECO..................................................91

Меню Информация (только отображение) ...........................93

Меню Сброс.................................................94

Поиск и Устранение Hеисправностей

Использование справки . . . ............................... 96

Устранение Неполадок . . . . . . . ............................. 98

Содержание

Интерпретация показаний ......................................98

Показания индикаторов не дают нужной информации ................. 103

Неполадки, связанные с изображениями........................... 104

Не появляется изображение.................................. 104

Движущиеся изображения не отображаются...................... 105

Проецирование прекращается автоматически..................... 105

Отображается сообщение Не поддерживается ..................... 106

Отображается сообщение Нет сигнала ...........................106

Изображения расплывчатые, не в фокусе или искажены .............. 107

На изображениях появляются помехи или искажения ................107

Изображение обрезано (большое) или маленькое, имеет неподходящее

соотношение сторон либо перевернуто ..........................108

Неправильная цветопередача для изображения .................... 109

Темные изображения ....................................... 110

Неполадки при запуске проецирования ............................110

Проектор не включается .....................................110

Прочие неполадки........................................... 111

Не слышен звук или слабый звук ............................... 111

Звук воспроизводится с шумом (только при проецировании с

использованием функции USB Display) ........................... 112

Не работает пульт дистанционного управления .................... 112

Требуется изменить язык сообщений и меню...................... 112

Электронное письмо не поступает даже при возникновении проблем с

проектором .............................................. 113

Невозможно изменить настройки с помощью браузера.............. 113

Обслуживание

Чистка .................................................. 115

Очистка поверхности проектора................................. 115

Очистка объектива........................................... 115

Очистка воздушного Фильтра ................................... 115

Замена Pасходных Mатериалов .......................... 117

Замена лампы .............................................. 117

Периодичность замены лампы ................................ 117

Замена лампы ............................................ 117

Сброс времени работы лампы.................................120

Замена воздушного фильтра.................................... 120

Периодичность замены воздушного фильтра ...................... 120

Способ замены воздушного фильтра ............................ 121

Приложение

Полезное программное обеспечение .................... 124

EasyMP Network Projection......................................124

EasyMP Monitor ............................................. 124

Дополнительные Принадлежности и Pасходные Mатериалы

.......................................................... 125

Дополнительные принадлежности............................... 125

Расходные Mатериалы ........................................ 126

Размер экрана и расстояние проецирования ............. 127

Расстояние проецирования (для EB-W18/EB-W03/EB-W120) . ............. 127

Расстояние проецирования (для EB-X24) ........................... 128

Расстояние проецирования (для EB-X18/EB-X03/EB-X120/EB-X200) ......... 129

Расстояние проецирования (для EB-S18/EB-S03/EB-S120/EB-S200) . . . . . . . . . . 131

Поддерживаемые Mониторы ............................ 132

Поддерживаемые разрешения экрана ............................. 132

Компьютерные сигналы (аналоговый RGB)........................ 132

Компонентное видео ....................................... 132

Композитный видеосигнал ................................... 133

Входной сигнал с порта HDMI ................................. 133

Технические характеристики ............................ 134

Общие Tехнические Данные Проектора............................ 134

Внешний Bид ............................................ 137

Глоссарий ............................................... 138

Общие Замечания ....................................... 140

Об условных обозначениях .....................................140

Содержание

Общие замечания: ........................................... 141

Указатель ............................................... 142

Введение

В этой главе описываются функциональные особенности и названия деталей проектора.

Характеристики Проектора

Легко настраивается, эксплуатируется и хранится

• Проектор включается и выключается просто включением в розетку или выключением из нее.

• Позволяет проецировать на большие экраны с малого расстояния.

• Высота легко регулируется одним рычагом.

• Не требуется время на охлаждение, так что проектор легко

собирать.

Регулировка горизонтальных трапециедальных искажений

Подключение с помощью шнура USB и проецирование (USB Display)

Просто подключив кабель USB из комплекта поставки к компьютеру, вы можете проецировать изображения с экрана компьютера без кабеля для соединения с компьютером.

s "Проецирование с использованием USB Display" стр.36

Обнаружение движения проектора и автоматическая коррекция искажения изображений

Проектор автоматически корректирует вертикальное трапецеидальное искажение, которое возникает при его передвижении.

"Автоматическая коррекция" стр.41

Эта функция позволяет быстро откорректировать горизонтальное искажение проецируемого изображения. Это полезно, если не удается установить проектор параллельно экрану.

"Коррекция вручную" стр.41

Характеристики Проектора

Полезные функции при проецировании изображений

Увеличение объема проецирования на широких экранах (WXGA) (только модель EB-W18/EB-W03/EB-W120)

Изображения с компьютера, который имеет ЖК-дисплей формата WXGA с соотношением сторон 16:10, могут проецироваться в том же формате. Для этого может использоваться увеличенный по горизонтали экран.

"Изменение формата проецируемого

изображения" стр.48

Подключение USB-устройства и проецирование фильмов и изображений (PC Free)

Можно подсоединять устройства USB или цифровые камеры к проектору и проецировать сохраненные изображения.

Поддерживается большое количество форматов видеофайлов и файлов изображений.

Различные функции для эффективного энергосбережения

• Различные функции для снижения потерь электроэнергии Данный проектор оснащен рядом встроенных функций

энергосбережения, таких как затемнение проецируемого изображения, таймер автоматического выключения и регулировка потребляемой проектором мощности в режиме ожидания.

"Меню ECO" стр.91

• Функция отображения статуса энергосбережения на проецируемом изображении

Если для параметра Индикация ECO установлено значение Вкл. в меню Настройка, когда лампа переключается в режим пониженной яркости, в нижнем левом углу изображения на экране отображаются значки листьев (

ECO - Индикация ECO стр.91

), указывающие статус энергосбережения.

Пульт дистанционного управления

Пульт дистанционного управления позволяет выполнять различные операции: например, увеличение части изображений. Кроме того, пульт ДУ можно использовать в качестве указки для привлечения внимания к определенным пунктам на экране или в качестве компьютерной мыши.

"Функция указателя (указатель)" стр.59

"Проецирование без компьютера (PC Free)" стр.52

"Увеличение части изображения (E-Zoom)" стр.60

"Применение пульта дистанционного управления для работы с

указателем мыши (Беспров.мышь)" стр.61

Увеличение и проецирование файлов с помощью документкамеры

С помощью камеры для документов (не входит в комплект поставки) можно проецировать бумажные документы и объекты.

Характеристики Проектора

Подключив проектор к компьютеру и используя входящее в комплект поставки программное обеспечение, можно в полной мере использовать возможности проектора.

"Дополнительные принадлежности" стр.125

Расширенные функции безопасности

• Для ограничения доступа пользователей и управления доступом используется защита с помощью пароля

Задание пароля позволяет ограничить круг пользователей проектора.

"Организация работы пользователей (защита паролем)" стр.64

• Функция блокировки операций, ограничивающая возможность использования кнопок пульта управления

Вы можете использовать эту функцию, чтобы исключить несанкционированное изменение настроек проектора во время различных мероприятий, в школах и т.п.

"Запрет на выполнение операций (Блокир. управл.)" стр.66

• Наличие различных устройств защиты от злоумышленников

В проекторе предусмотрены следующие устройства защиты от злоумышленников.

• Гнездо защиты

• Точка крепления защитного тросика

s "Замок от злоумышленников" стр.67

Подключение к беспроводной ЛВС и проецирование изображений

Установив входящий в комплект поставки или приобретаемый отдельно беспроводной адаптер локальной сети и подключив проектор к беспроводной ЛВС, можно использовать перечисленные ниже функции.

"Установка модуля беспроводной ЛВС" стр.31

• Беспроводная передача на проектор содержимого экрана компьютера

Можно передавать на проектор содержимое экрана компьютера по сети при помощи программы EasyMP Network Projection.

Программу EasyMP Network Projection можно загрузить со следующего веб-сайта:

http://www.epson.com

• Использование режима быстрого беспроводного подключения для автоматической настройки параметров сети на компьютере (только в ОС Windows)

Чтобы установить между проектором и компьютером беспроводное соединение для проецирования изображений, достаточно подключить к компьютеру приобретаемый отдельно ключ Quick Wireless Connection USB Key.

s "Установка ключа Quick Wireless Connection USB Key" стр.32

• Проецирование изображений с портативных устройств по сети

Если на вашем смартфоне или планшете установлено приложение "Epson iProjection", данные с вашего устройства можно проецировать по беспроводной сети. Поскольку этими устройствами можно управлять из любого места, стиль презентаций и конференций также можно изменять по вашему усмотрению.

Приложение Epson iProjection можно бесплатно скачать из App Store или Google play. Все расходы, связанные с использованием App Store и Google play, несет пользователь.

Наименования компонентов и их назначение

Если не указано иное, все функции, описанные в настоящем руководстве, поясняются на изображениях модели EB-X24.

Передняя/верхняя

EB-X24/EB-W18/EB-X18/EB-S18

EB-W03/EB-X03/EB-S03/EB-W120/EB-X120/EB-S120/EB-X200/EB-S200

Наименование Функция

Выходное отверстие

для воздуха

Выходное вентиляционное отверстие служит для внутреннего охлаждения проектора.

Предостережение

Не приближайте к этому отверстию лицо и ру‐ ки и не ставьте перед ним предметы, которые могут испортиться от нагрева выходящим из отверстия воздухом. Горячий воздух из выход‐ ного вентиляционного отверстия может стать причиной ожогов, деформации или несчаст‐ ных случаев.

Наименования компонентов и их назначение

Наименование Функция

Ручка

переключателя подавления сигнала аудио/видео

Рычаг регулировки

опоры

Передняя

регулируемая опора

Переключатель

подавления сигнала аудио/видео

Приемник сигнала от

пульта дистанционного управления

Фокальное кольцо

Открывание и закрывание шторки отключения сигнала аудио/видео выполняется с помощью этой ручки.

Нажмите на рычаг опоры для регулировки высоты передней опоры.

s "Регулировка положения изображения" стр.45

Если проектор устанавливается на поверхности (например, на столе), отрегулируйте опору, чтобы правильно расположить изображение.

s "Регулировка положения изображения" стр.45

С целью защиты объектива закройте шторку, если проектор не используется. Закрывая его во время проецирования, можно скрыть изображение и отключить звук.

s "Временное отключение изображения и звука (Кнопка A/V mute)" стр.58

Принимает сигналы от пульта дистанционного управления.

Служит для фокусировки изображения. s "Регулировка фокуса" стр.45

Наименование Функция

Крышка воздушного

фильтра

Гнездо защиты

Панель управления

Регулировка

горизонтальны х трапециедальных искажений

Крышка отсека

лампы

Винт, фиксирующий

крышку отсека лампы

Открывает и закрывает крышку воздушного фильтра. s "Замена воздушного фильтра" стр.120

Гнездо защиты поддерживается системой Microsaver Security System производства компании Kensington.

s "Замок от злоумышленников" стр.67

Используется для управления проектором. s "Панель управления" стр.15

Корректировка горизонтального искажения проецируемого изображения.

s "Коррекция вручную" стр.41

Эту крышку необходимо открыть при замене лампы проектора.

s "Замена лампы" стр.117

Закрутите, чтобы зафиксировать крышку отсека лампы.

Кольцо

масштабирования (только модель EBX24/EB-W18/EB-X18/ EB-W03/EB-X03/EBW120/EB-X120/EBX200)

Отверстие

воздухозаборника (воздушный фильтр)

Служит для регулировки размера изображения. s "Регулировка размера изображения" стр.44

Служит для забора воздуха для внутреннего охлаждения проектора.

s "Очистка воздушного Фильтра" стр.115

Наименования компонентов и их назначение

Заднее

Наименование Функция

Вход для подачи

питания

Порт USB-A

Служит для подключения кабеля питания. s "От установки к проецированию" стр.34

• Подключите запоминающее устройство USB или цифровую камеру и проецируйте фильмы или изображения с помощью PC Free. s "Проецирование без компьютера (PC Free)"

стр.52

• Подключение к дополнительной камере для документов.

• Этот порт служит для подключения входящего в комплект поставки или приобретаемого отдельно Беспроводной адаптер локальной сети. s "Установка модуля беспроводной ЛВС"

стр.31

• Этот порт служит для подключения приобретаемого отдельно ключа Quick Wireless Connection USB Key. s "Установка ключа Quick Wireless Connection USB Key" стр.32

Наименование Функция

Винт крепления

крышки беспроводного адаптера локальной сети

Порт USB-B

Порт Audio

Порт Video

Приемник сигнала от

пульта дистанционного управления

Динамик

Порт HDMI

Порт Computer

Порт S-Video

Этот винт служит для крепления крышки модуля беспроводной ЛВС.

• Подключение проектора к компьютеру через кабель USB и проецирование изображений на компьютер.

"Проецирование с использованием USB

Display" стр.36

• Подключение проектора к компьютеру через кабель USB для использования функции Беспров.мышь. s "Применение пульта дистанционного управления для работы с указателем мыши (Беспров.мышь)" стр.61

Служит для ввода аудиосигнала с оборудования, подключенного к порту Computer, S-Video или Video.

Для компонентных видеосигналов от источников видеосигнала.

Принимает сигналы от пульта дистанционного управления.

Вывод звука.

Предназначен для ввода видеосигналов с HDMIсовместимой видеоаппаратуры и компьютеров. Этот проектор поддерживает стандарт

s "Подключение оборудования" стр.26

Для видеосигналов, поступающих с компьютера, и компонентных видеосигналов от других источников видеосигнала.

Подача сигналов S-Video от источников видеосигнала.

HDCPg.

Наименования компонентов и их назначение

Основание

Наименование Функция

Задняя опора

Передняя

регулируемая опора

При настольной установке поверните опору, чтобы отрегулировать наклон по горизонтали за счет ее выдвигания или втягивания.

s "Регулировка горизонтального наклона" стр.45

s "Регулировка положения изображения" стр.45

Наименование Функция

Точки крепления

кронштейнов подвески (три штуки)

Точка крепления

защитного тросика

При подвешивании проектора к потолку в этих точках следует закрепить дополнительный потолочный монтаж.

s "Установка проектора" стр.23 s "Дополнительные принадлежности" стр.125

Пропустите через проем тросик с замком (приобретается отдельно), прикрепите к месту установки и закройте замок.

s "Крепление тросика с замком" стр.68

Наименования компонентов и их назначение

Панель управления

Наименование Функция

Кнопка [Source

Search]

Кнопка [Enter]

[

]

Переход на следующий источник входного сигнала, передающий изображение.

s "Автоматическое обнаружение входящих сигналов и смена проецируемого изображения (поиск источника)" стр.35

• При отображении меню Настройка или экрана справки эта кнопка служит для доступа к текущему пункту, его открытия и перехода к следующему уровню.

• При проецировании аналоговых сигналов RGB с порта Computer эта кнопка позволяет автоматически оптимизировать параметры Трекинг, Синхронизация и Позиция.

Наименование Функция

Кнопки [w][v]

Кнопка [Help]

Кнопка [Esc]

• Вывод экрана Корр-ия трапеции, на котором можно откорректировать горизонтальные и вертикальные искажения. s "Коррекция вручную" стр.41

• Если на экране отображается меню Настройка или справка, эти кнопки служат для выбора пунктов меню и задания значений параметров.

s "Использование меню Настройка" стр.76 s "Использование справки" стр.96

Служит для отображения и закрытия экрана со справочной информацией, содержащего указания по устранению неполадок в случае их возникновения.

s "Использование справки" стр.96

• Служит для прекращения выполнения текущей функции.

• Нажатием этой кнопки во время отображения меню Настройка осуществляется переход к предыдущему уровню меню. s "Использование меню Настройка" стр.76

Наименования компонентов и их назначение

Наименование Функция

Кнопки [a][b]

или кнопки [Wide][Tele]

Кнопка [Menu]

Кнопка питания

[t]

• Для EB-X24/EB-W18/EB-X18/EB-W03/EB-X03/EBW120/EB-X120/EB-X200 [a] Служит для уменьшения громкости звука. [b] Служит для увеличения громкости звука. s "Регулировка громкости" стр.46

• Для EB-S18/EB-S03/EB-S120/EB-S200 [Wide]: увеличение проецируемого изображения. [Tele]: уменьшение проецируемого изображения. s "Регулировка размера изображения" стр.44

• Служит для корректировки горизонтальных трапецеидальных искажений при отображении экрана Корр-ия трапеции. s "Гор/вер.искаж." стр.42

s "Использование меню Настройка" стр.76 s "Использование справки" стр.96

Служит для отображения и закрытия меню Настройка.

s "Использование меню Настройка" стр.76

Служит для включения и отключения питания проектора.

s "От установки к проецированию" стр.34

Пульт дистанционного управления

Индикаторы

Показывает состояние проекционной лампы. s "Интерпретация показаний" стр.98

Наименования компонентов и их назначение

Наименование Функция

Кнопка питания

[t]

Кнопка [Computer]

Кнопка [Video]

Цифровые кнопки

Кнопка [Auto]

Кнопка [Aspect]

Кнопка [Num]

Кнопка [Menu]

Служит для включения и отключения питания проектора.

s "От установки к проецированию" стр.34

Переключение на изображения, подаваемые с порта Computer.

При каждом нажатии этой кнопки происходит переключение между портами Video, S-Video и HDMI.

Ввод пароля. s "Настройка защиты паролем" стр.64

При проецировании аналоговых сигналов RGB с порта Computer эта кнопка позволяет автоматически оптимизировать параметры Трекинг, Синхронизация и Позиция.

Каждое нажатие этой кнопки приводит к изменению режима формата.

"Изменение формата проецируемого

изображения" стр.48

Удерживайте эту кнопку нажатой и нажимайте цифровые кнопки, чтобы ввести пароль или числа.

s "Настройка защиты паролем" стр.64

Служит для отображения и закрытия меню Настройка.

s "Использование меню Настройка" стр.76

Наименование Функция

Кнопки [ ][ ]

][ ]

[

Кнопка [ ]

Кнопка [User]

• Если на экране отображается меню Настройка или справка, эти кнопки служат для выбора пунктов меню и задания значений параметров. s "Использование меню Настройка" стр.76

• При проецировании в режиме PC Free эти кнопки служат для перехода к предыдущему/следующему изображению, поворота изображения и т. п. s "Способы использования функции PC Free"

стр.53

• При использовании функции Беспров.мышь указатель мыши перемещается в направлении, в котором нажата кнопка. s "Применение пульта дистанционного управления для работы с указателем мыши (Беспров.мышь)" стр.61

• При отображении меню Настройка или экрана справки эта кнопка служит для доступа к текущему пункту, его открытия и перехода к следующему уровню. s "Использование меню Настройка" стр.76

• При использовании функции Беспров.мышь действует аналогично левой кнопке мыши. s "Применение пульта дистанционного управления для работы с указателем мыши (Беспров.мышь)" стр.61

Выберите любой часто используемый пункт меню Конфигурация и назначьте его этой кнопке. При нажатии кнопки [User] открывается экран выбора/ коррекции для назначенного пункта меню, позволяющий выполнять настройку/коррекцию одним нажатием.

s "Меню Настройки" стр.82 Энергопотребл. назначается в качестве установки по

умолчанию.

Наименования компонентов и их назначение

Наименование Функция

Кнопки [Page]

[[][]]

Кнопки [E-Zoom]

[z][x]

Кнопка [A/V Mute]

Кнопка [Help]

Кнопка [Freeze]

Смена страниц в файлах (например, PowerPoint) при использовании следующих способов проецирования.

• При использовании функции Беспров.мышь

s "Применение пульта дистанционного управления для работы с указателем мыши (Беспров.мышь)" стр.61

• При использовании USB Display

s "Проецирование с использованием USB Display" стр.36

При проецировании изображений с использованием PC Free нажатие на эту кнопку вызовет переход на предыдущий/следующий экран.

Служит для увеличения и уменьшения изображения без изменения размера области проецирования.

s "Увеличение части изображения (E-Zoom)"

стр.60

• Служит для включения и отключения видеосигнала и звукового сигнала. s "Временное отключение изображения и звука (Кнопка A/V mute)" стр.58

• Удерживая эту кнопку нажатой в течение пяти секунд, можно изменять режим параметра Проецирование следующим образом.

ПереднееWПереднепот. ЗаднееWЗаднепотол.

s "Использование справки" стр.96

Служит для приостановки и возобновления смены изображений.

s "Остановка изображения (Freeze)" стр.58

Наименование Функция

Кнопки [Volume]

[a][b]

Кнопка [Pointer]

Кнопка [Esc]

Кнопка [Color Mode]

Кнопка [LAN]

Кнопка [USB]

Кнопка [Source

Search]

[a] Служит для уменьшения громкости звука. [b] Служит для увеличения громкости звука. s "Регулировка громкости" стр.46

Выводит на экран указатель. s "Функция указателя (указатель)" стр.59

• Служит для прекращения выполнения текущей функции.

• Нажатие этой кнопки во время отображения меню Настройка позволяет перейти к предыдущему уровню. s "Использование меню Настройка" стр.76

• При использовании функции Беспров.мышь действует аналогично правой кнопке мыши.

"Применение пульта дистанционного

управления для работы с указателем мыши (Беспров.мышь)" стр.61

Каждое нажатие этой кнопки приводит к изменению цветового режима.

s "Выбор качества проецирования (выбор цветового режима)" стр.46

Переключает на изображение с устройства, подключенного по сети.

Каждое нажатие этой кнопки приводит к изменению следующих изображений:

• USB Display

• Изображения от устройства, подключенного к

порту USB-A

Переход на следующий источник входного сигнала, передающий изображение.

s "Автоматическое обнаружение входящих сигналов и смена проецируемого изображения (поиск источника)" стр.35

Наименования компонентов и их назначение

Наименование Функция

Область излучения

света на пульте дистанционного управления

Служит для подачи сигналов пульта дистанционного управления.

Наименования компонентов и их назначение

Замена аккумуляторов пульта дистанционного управления

Если уменьшается скорость реагирования пульта дистанционного управления или он перестает работать через некоторое время после начала использования, это может свидетельствовать о том, что батарейки в пульте разрядились. В таком случае их следует заменить. Держите наготове две запасные щелочные или марганцевые батарейки AA для использования их в случае необходимости. Вы не должны использовать другие батарейки, кроме щелочных или марганцевых батареек AA.

Внимание

Перед выполнением манипуляций с аккумуляторами обязательно ознакомьтесь со следующим руководством.

s Правила техники безопасности

Снимите крышку аккумуляторного отсека.

Надавливая на защелку крышки аккумуляторного отсека, поднимите крышку.

Предостережение

Проверьте расположение меток (+) и (-) внутри держателя для аккумуляторов, чтобы убедиться в правильности ориентации устанавливаемых аккумуляторов.

При неправильном использовании аккумуляторов возможен взрыв или утечка, что может стать причиной пожара, травмы или повреждения устройства.

Верните на место крышку аккумуляторного отсека.

Нажимайте на крышку аккумуляторного отсека до ее защелкивания в предусмотренном месте.

Замените старые аккумуляторы новыми.

Наименования компонентов и их назначение

Область работы дистанционного управления

Подготовка проектора

В этой главе обсуждается установка проектора и подключение источников изображения.

Установка проектора

Способы Установки

Данным проектором поддерживаются четыре разных способа проецирования. Производите установку в соответствии с условиями в месте установки.

• Проецирование изображений из положения перед экраном. (Переднее проецирование)

• Подвешивание проектора к потолку и проецирование из‐ ображений из положения пе‐ ред экраном. (Переднепот. проекция)

• Проецирование изображений из-за полупрозрачного экрана. (заднее проецирование)

• Подвешивание проектора к потолку и проецирование изза полупрозрачного экрана. (Заднепотол. проекция)

Опасно

• При подвешивании проектора к потолку (потолочное крепление) необходимо применять специальный метод установки. При неправильной установке возможно падение проектора, приводящее к несчастным случаям и травмам.

• При использовании клеящих веществ для Точки крепления кронштейнов подвески с целью предотвращения ослабевания затяжки винтов или при нанесении на проектор смазочных материалов или масла корпус проектора может треснуть, что приведет к падению проектора с потолочного крепления. Это может привести к серьезной травме человека, находящегося под потолочным креплением, а также к повреждению проектора. При установке и регулировке потолочного крепления запрещается использовать клеящие вещества для предотвращения ослабевания затяжки винтов, использовать масла, смазочные материалы и т.п.

• Не закрывайте входные и выходные вентиляционные отверстия проектора. Если отверстия закрыть, внутренняя температура может подняться слишком высоко, в результате чего возможно возгорание.

Внимание

Нельзя пользоваться проектором, положенным на бок. Это приводит к сбоям в работе.

Установка проектора

• При подвешивании проектора к потолку требуется

Способы установки

Установите проектор следующим образом.

• Установите проектор таким образом, чтобы он был параллелен экрану.

Если установить проектор под углом к экрану, возникнут трапецеидальные искажения.

дополнительный Потолочный монтаж.

"Дополнительные принадлежности" стр.125

• По умолчанию для параметра Проецирование установлено значение Переднее. Значение Переднее можно сменить на Заднее в меню Настройка.

Расширен. - Проецирование стр.83

• При нажатии и удерживании около пяти секунд кнопки [A/V Mute] на пульте дистанционного управления режим Проецирование меняется следующим образом.

ПереднееWПереднепот. ЗаднееWЗаднепотол.

• Если не удается установить проектор параллельно экрану, см.

следующий раздел. s "Коррекция трапецеидальных искажений" стр.40

• Если не удается установить проектор а ровной поверхности, см. следующий раздел.

s "Регулировка горизонтального наклона" стр.45

"Коррекция трапецеидальных искажений" стр.40

Размер экрана и примерное расстояние проецирования

• Располагайте проектор на ровной поверхности. При наклоне проектора проецируемое изображение также наклоняется.

Размер проецируемого изображения определяется расстоянием от проектора до экрана. Иллюстрации справа помогут выбрать оптимальное положение в соответствии с размером экрана. На них показано примерное кратчайшее расстояние при максимальном увеличении. Подробную информацию о расстоянии проецирования см. в следующих разделах.

"Размер экрана и расстояние проецирования" стр.127

При коррекции трапецеидальных искажений проецируемое

изображение может уменьшаться.

Установка проектора

Размер экрана 16:10

Для EB-W18/EB-W03/EB-W120

100”

(220×130cm)

80”

(170×110cm)

50”

(110×67cm)

Размер экрана 4:3

Для EB-X24

Для EB-X18/EB-X03/EB-X120/EB-X200

150”

(320×200cm)

Для EB-S18/EB-S03/EB-S120/EB-S200

150”

50”

100”

80”

Подключение оборудования

На иллюстрациях в этом разделе показана модель EB-X24.

Имя порта, местоположение и ориентация гнезда изменяются в зависимости от подключаемого источника.

Подключение к компьютеру

Для проецирования изображений с компьютера подключите компьютер одним из следующих способов.

Если используется кабель для подключения к компьютеру из комплекта поставки

Подключите выход компьютера для монитора к порту Computer проектора. Можно вывести звук на динамик проектора, подключив выходной звуковой порт компьютера к порту Audio проектора с помощью приобретаемого отдельно звукового кабеля.

При использовании кабеля USB из комплекта поставки или серийного кабеля

Подключите порт USB на компьютере к порту USB-B на проекторе. Одновременно с изображением можно выводить и звук с компьютера.

Если используется приобретаемый отдельно кабель HDMI

Подключите порт HDMI компьютера к порту HDMI проектора. Одновременно с изображением можно выводить и звук с компьютера.

Подключение оборудования

Проектор можно подключить к компьютеру для проецирования с него изображений с помощью кабеля USB. Эта функция называется USB Display

(отображение через USB). s "Проецирование с использованием USB Display" стр.36

Подключение источников сигнала

Для проецирования изображений с DVD-плеера, видеосигнала VHS и т.п., подключите проектор одним из следующих способов.

При использовании приобретаемого отдельно видеокабеля или кабеля S-video

Подключите выходной порт видеосигнала на источнике изображения к порту Video на проекторе. Либо подключите выходной порт S-video на источнике изображения к порту S-Video на проекторе. Можно вывести звук на динамик проектора, подключив выходной звуковой порт источника изображения к порту Audio проектора с помощью приобретаемого отдельно звукового кабеля.

Если используется дополнительный компонентный видеокабель

s "Дополнительные принадлежности" стр.125

Подключите выходной порт компонентного видеосигнала на источнике изображения к порту Computer на проекторе. Можно вывести звук на динамик проектора, подключив выходной звуковой порт источника изображения к порту Audio проектора с помощью приобретаемого отдельно звукового кабеля.

Если используется приобретаемый отдельно кабель HDMI

Подключите порт HDMI на источнике изображения к порту HDMI на проекторе. Одновременно с изображением с источника можно выводить и звук.

Подключение оборудования

Внимание

• Выключите подключаемую аппаратуру, прежде чем приступать к подключению проектора. Если источник входного сигнала при подключении к проектору включен, это может привести к ошибкам.

• Если ориентация или форма разъема отличаются, не прилагайте усилий. Таким образом можно повредить устройство или вызвать ошибки в его работе.

• Если порт на подключаемом источнике имеет нестандартную форму, для подключения проекторов воспользуйтесь кабелем, поставляемым с

устройством, или дополнительным кабелем.

• При использовании серийно выпускаемого аудиокабеля “2RCA(L/R)/стереофонический штекер mini” убедитесь в том, что на нем есть маркировка "Нулевое сопротивление".

Подключение оборудования

Подключение устройств USB

К проектору можно подключать такие устройства, как дополнительные камеры для документов, накопители USB, а также USB-совместимые жесткие диски и цифровые камеры.

С помощью кабеля USB, входящего в комплект поставки USB-устройства, подключите USB-устройство к порту USB-A на проекторе.

Если подключено устройство USB, можно проецировать файлы с помощью PC Free с USB-накопителя или цифровой камеры.

"Примеры PC Free" стр.52

Внимание

• Соединение может работать неправильно при использовании концентратора USB. Цифровые камеры и устройства памяти USB должны подключаться к проектору напрямую.

• При подключении и использовании USB-совместимых жестких дисков не забудьте подключить адаптер переменного тока, который поставляется вместе с жестким диском.

• Подключите цифровую камеру или жесткий диск к проектору с помощью кабеля USB, поставляемого или рекомендуемого для использования вместе с устройством.

• Используйте кабель USB не длиннее трех метров. Если длина кабеля превышает три метра, то функция PC Free может работать некорректно.

Подключение оборудования

Удаление устройств USB

По окончании проецирования извлеките USB-устройство из проектора. Выключайте питание цифровых камер, жестких дисков и подобных устройств перед отключением их от проектора.
