Epson EB-93 User's Guide [cs]

Uživatelská příručka

Symboly, Upozornění a Způsob Zobrazení Položek v této Příručce

• Bezpečnostní symboly

V tomto dokumentu a na projektoru jsou použity grafické symboly, které ukazují, jak používat projektor bezpečně. Seznamte se a respektujte tyto výstražné symboly, aby se zabránilo zranění osob nebo poškození majetku.

Varování Výstraha

• Označení obecných informací

Upozornění

s Označuje stránku obsahující podrobné informace týkající se daného tématu.

[Název] Označuje název tlačítka na dálkovém ovladači nebo na ovládacím panelu.

Název nabídky Označuje položky nabídky Konfigurace.

Tento symbol označuje pokyny, jejichž nedodržením by mohlo dojít ke zranění nebo dokonce smrti z důvodů nesprávné manipulace.

Tento symbol označuje pokyny, jejichž nedodržením by mohlo dojít ke zranění nebo poškození majetku z důvodů nesprávné manipulace.

Označuje postup, jehož následkem může vzniknout škoda nebo poranění v případě, že uživatel nebude dostatečně opatrný.

Označuje doplňkové informace, které by mohly být v souvislosti s daným tématem užitečné.

Označuje, že popis podtržených slov před tímto symbolem se nachází v glosáři. Viz kapitola "Glosář" v části "Příloha". s "Glosář" s.118

Příklad: Tlačítko [Esc]

Příklad: Vyberte položku Jas v nabídce Obraz. Obraz - Jas

Obsah

Symboly, Upozornění a Způsob Zobrazení

Položek v této Příručce ................................ 2

Úvod

Funkce Projektoru .......................................... 7

Seznam funkcí podle modelu......................................7

Rychlé a snadné nastavení, projekce a skladování........................7

Snadné psaní na bílou nebo černou tabuli pomocí funkce mřížky ............7

Připojení pomocí kabelu USB a promítání (USB Display)..................7

Zjištění pohybů projektoru a automatická korekce deformace obrazu .........8

Užitečné funkce pro promítání obrazu................................ 8

Připojení k síti a promítání obrazu z monitoru počítače (pouze EB-93).........8

Snadné připojení k počítači pomocí funkce Quick Wireless (pouze EB-93)......8

Maximální využití dálkového ovladače.............................. 8

Zvětšujte a promítejte vaše soubory pomocí projektoru dokumentů.........8

Vylepšené funkce zabezpečení...................................8

Názvy Součástí a Funkce ................................... 10

Čelní a Horní strana............................................10

Zadní část..................................................11

Podstavec.................................................. 12

Ovládací panel............................................... 13

Dálkový Ovladač..............................................14

Výměna baterií v dálkovém ovladači..............................16

Provozní dosah dálkového ovladače ...............................17

Příprava projektoru

Instalace projektoru ....................................... 19

Způsoby Instalace.............................................19

Způsoby instalace...........................................19

Velikost projekční plochy a přibližná projekční vzdálenost .................. 20

Připojení počítače............................................. 21

Připojení obrazových zdrojů......................................22

Připojení zařízení USB ..........................................24

Připojení externího zařízení .......................................25

Připojení Kabelu LAN (Pouze model EB-93)............................26

Základní použití

Promítání Snímků ......................................... 28

Od instalace k promítání .........................................28

Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání

zdroje) ..................................................... 29

Přepojení na cílový obraz pomocí dálkového ovladače ....................30

Projekce pomocí USB Display.....................................30

Systémové požadavky........................................30

První připojení............................................. 31

Odinstalace............................................... 32

Úprava promítaného obrazu ................................ 34

Korekce lichoběžníkového zkreslení................................. 34

Automatická korekce (Auto. lichoběžník S)..........................34

Ruční korekce (ruční korekce V/S lichoběžníkového zkreslení).............34

Ruční korekce (Quick Corner)................................... 35

Úprava velikosti obrazu......................................... 37

Úprava polohy obrazu..........................................37

Úprava vodorovného náklonu..................................... 37

Úprava zaostření.............................................. 38

Nastavení hlasitosti............................................38

Výběr kvality projekce (výběr Režim Barev)............................38

Nastavení Autom. clona.........................................39

Změna poměru stran promítaného obrazu ............................40

Metody změn..............................................40

Změna režimu poměru stran....................................40

Připojení zařízení .......................................... 21

Obsah

Užitečné Funkce

Funkce promítání .......................................... 43

Promítání bez počítače (Prezentace) ................................. 43

Specifikace pro soubory, které lze promítat pomocí Prezentace............43

Příklady prezentací ..........................................43

Způsoby použití prezentace....................................43

Promítání vybraného obrazu.................................... 45

Promítání souborů snímků ve složce postupně (Prezentace)..............46

Nastavení zobrazení pro soubory snímků a provozní nastavení prezentace . . . . 47

Dočasné vypnutí obrazu a zvuku (Vypnout A/V).........................48

Zmrazení obrazu (Freeze)........................................ 48

Funkce ukazatele (Ukazatel)...................................... 49

Zvětšení části obrazu (E-Zoom).................................... 50

Použití dálkového ovladače k ovládání ukazatele myši (bezdrátová myš)........51

Uložení uživatelského loga.......................................52

Uložení vlastního vzoru.........................................54

Funkce Zabezpečení ....................................... 56

Správa uživatelů (Zabezpečení heslem)..............................56

Typy zabezpečení heslem ......................................56

Nastavení funkce Zabezpečení heslem.............................56

Zadání hesla ...............................................57

Omezení provozu (Provozní zámek).................................58

Zámek proti zcizení............................................59

Instalace drátěné pojistky...................................... 59

Monitorování a ovládání . . . . . . ............................. 60

O aplikaci EasyMP Monitor (pouze EB-93).............................60

Změna nastavení pomocí webového prohlížeče (Ovládání pomocí webového

rozhraní) (pouze EB-93).........................................60

Nastavení Projektoru.........................................60

Otevření obrazovky Ovládání pomocí webového rozhraní................61

Otevření obrazovky Web Remote.................................61

Použití funkce Mailová zpráva pro hlášení problémů (pouze EB-93) ............63

Přečtení oznámení e-mailem o chybách ............................63

Správa pomocí SNMP (pouze EB-93) .................................63

Příkazy ESC/VP21..............................................64

Seznam příkazů.............................................64

Schéma zapojení kabelů .......................................64

O aplikaci PJLink (pouze EB-93).................................... 65

O aplikaci Crestron RoomView

Ovládání projektoru z počítače ..................................66

(pouze EB-93).........................66

Nabídka Konfigurace

Použití nabídky Konfigurace ................................ 71

Seznam Funkcí ............................................ 72

Tabulka nabídky Konfigurace.....................................72

Nabídka Síť (pouze EB-93) ......................................73

Nabídka Obraz............................................... 73

Nabídka Signál...............................................74

Nabídka Nastavení.............................................76

Nabídka Rozšířené............................................. 78

Nabídka Síť (pouze EB-93) ........................................79

Poznámky k ovládání nabídky Síť.................................80

Operace měkkých kláves ...................................... 80

Nabídka Základní ...........................................81

Nabídka Kabelová LAN ........................................82

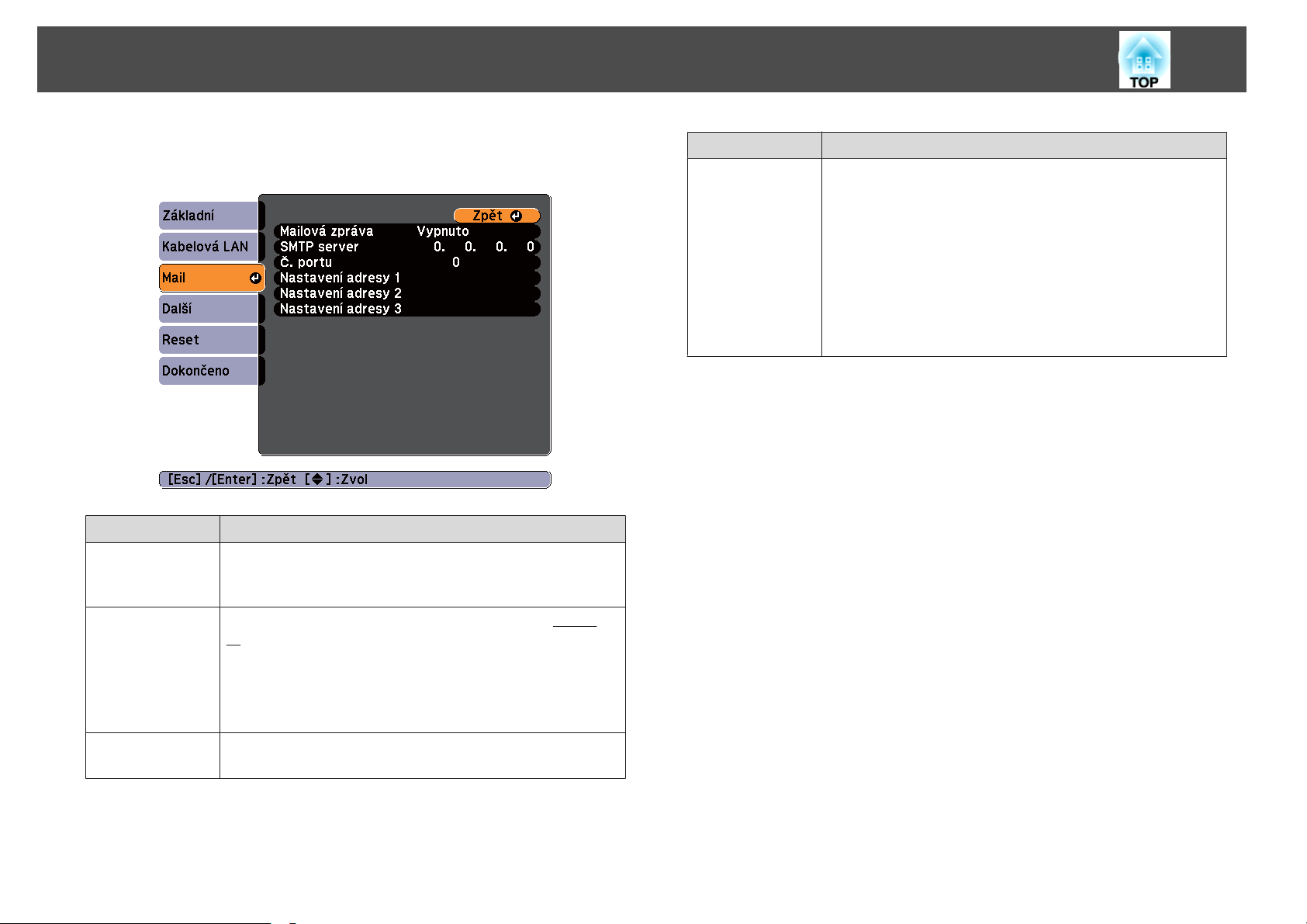

Nabídka Mail ...............................................82

Nabídka Další..............................................84

Reset nabídka..............................................84

Nabídka Informace (Pouze Zobrazení)............................... 85

Nabídka Reset ................................................ 86

Odstraňování Problémů

Použití nápovědy .......................................... 88

Řešení Problémů .......................................... 89

Popis indikátorů.............................................. 89

Pokud indikátory nenabídnou žádné řešení............................ 92

Problémy týkající se obrazu.......................................93

Obsah

Žádný obraz ...............................................93

Pohyblivý obraz se nezobrazuje (pouze část pohyblivého obrazu zčerná).....94

Projekce se automaticky zastaví .................................. 94

Zobrazí „Není podporováno“.................................... 94

Zobrazí se „Žádný signál“. ......................................94

Obraz je částečně nebo celý neostrý nebo deformovaný ................. 95

Obraz je rušený nebo zkreslený..................................96

Obraz je ořezán (velký) nebo malý nebo není vhodný poměr jeho stran . . . . . . . 96

Nesprávné barvy obrazu .......................................97

Obraz je tmavý.............................................98

Problémy při zahájení projekce....................................98

Projektor se nezapne.........................................98

Jiné problémy................................................99

Není slyšet žádný zvuk nebo je úroveň hlasitosti příliš nízká...............99

Dálkový ovladač nefunguje .....................................99

Chci změnit jazyk nabídek a zpráv............................... 100

Nepřišel e-mail, ani když na projektoru došlo k závadě................. 100

Informace o Event ID (pouze EB-93) ........................ 101

Údržba

Čištění ................................................... 103

Čištění Povrchu Projektoru...................................... 103

Čištění objektivu............................................. 103

Čištění vzduchového filtru....................................... 103

Příloha

Volitelné Příslušenství a Spotřební Materiál ................ 110

Volitelné Příslušenství ..........................................110

Spotřební Materiál ............................................ 110

Formát Plátna a projekční vzdálenost ...................... 111

Projekční vzdálenost.......................................... 111

Podporované Zobrazovací zařízení ........................ 112

Podporovaná Rozlišení .........................................112

Počítačové signály (analogový RGB) .............................. 112

Komponentní video ......................................... 112

Kompozitní video.......................................... 112

Vstupní signál z portu HDMI ................................... 112

Technické Údaje .......................................... 114

Obecné Technické Údaje Projektoru ................................114

Vzhled ................................................... 117

Glosář ................................................... 118

Obecné Poznámky ........................................ 120

O symbolech, upozorněních a způsobech zobrazování položek............. 120

Obecná poznámka:........................................... 120

Rejstřík .................................................. 138

Výměna Spotřebního Materiálu ............................ 104

Výměna lampy.............................................. 104

Interval výměny lampy ....................................... 104

Postup při výměně lampy ..................................... 105

Resetování provozní hodin lampy............................... 107

Výměna vzduchového filtru......................................107

Interval výměny vzduchového filtru .............................. 107

Postup při výměně vzduchového filtru............................ 107

Úvod

Tato kapitola popisuje funkce projektoru a názvy součástí.

Funkce Projektoru

Seznam funkcí podle modelu

Dostupné funkce se liší podle používaného modelu. Seznam funkcí, které jsou k dispozici u každého modelu, je uveden v tabulce níže.

Funkce EB-93 EB-92

USB Display

Přípojka HDMI

Auto. lichoběžník S

Quick Wireless Connection

Přípojka kabelové sítě LAN

Síťová nastavení

Prezentace

USB Display vyžaduje běžně prodávaný kabel USB.

*1 *2 Přípojka HDMI vyžaduje běžně prodávaný kabel HDMI. *3 Quick Wireless Connection vyžaduje Quick Wireless Connection USB Key.

Rychlé a snadné nastavení, projekce a skladování

• Projektor se zapíná a vypíná jednoduchým připojením nebo odpojením.

• Umožňuje promítání na velké projekční plochy z krátké vzdálenosti.

• Snadné výškové nastavení pomocí jedné páčky.

• Snadné ukončení provozu díky absenci prodlevy pro ochlazení.

Snadné psaní na bílou nebo černou tabuli pomocí funkce mřížky

Projektor umožňuje promítání rovnoběžných čar a mřížky. Tato funkce je užitečná při kreslení schémat na bílou nebo černou tabuli.

s Nabídka Nastavení - Vzor s.76

Připojení pomocí kabelu USB a promítání (USB Display)

Pouhým připojením běžně prodaného kabelu USB lze promítat obrazy z monitoru počítače bez použití počítačového kabelu.

s "Projekce pomocí USB Display" s.30

Funkce Projektoru

Zjištění pohybů projektoru a automatická korekce deformace obrazu

Projektor automaticky koriguje lichoběžníkové zkreslení, ke kterému dochází při umisťování nebo přesunování projektoru.

"Automatická korekce (Auto. lichoběžník S)" s.34

Užitečné funkce pro promítání obrazu

Připojení k síti a promítání obrazu z monitoru počítače (pouze EB-93)

Projektor lze připojit k počítači prostřednictvím sítě a promítat obrazy z monitoru počítače pomocí dodaného softwaru EasyMP Network Projection (aplikační software).

sEasyMP Network Projection - Návod na

použití

Maximální využití dálkového ovladače

Dálkový ovladač slouží k provádění operací, jako je například zvětšení části obrazu. Dálkový ovladač je rovněž možno použít jako ukazovátko během prezentací nebo jako počítačovou myš.

"Funkce ukazatele (Ukazatel)" s.49

"Zvětšení části obrazu (E-Zoom)" s.50

"Použití dálkového ovladače k ovládání ukazatele myši (bezdrátová

myš)" s.51

Zvětšujte a promítejte vaše soubory pomocí projektoru dokumentů

Papírové dokumenty a objekty lze promítat pomocí volitelného projektoru dokumentů. Obraz se zaostřuje automaticky pomocí funkce automatického ostření. Obraz lze rovněž zvětšit pomocí digitální lupy.

"Volitelné Příslušenství" s.110

Vylepšené funkce zabezpečení

Snadné připojení k počítači pomocí funkce Quick Wireless (pouze EB-93)

Pouhým připojením volitelného klíče Quick Wireless Connection USB Key k počítači lze promítat obrazy z monitoru počítače. (pouze počítače se systémem Windows)

• Zabezpečení heslem pro omezování a správu uživatelů

Nastavením hesla můžete vymezit, kdo může projektor používat.

"Správa uživatelů (Zabezpečení heslem)" s.56

• Tlačítko zámku tlačítek omezuje používání ovládacího panelu

Můžete zabránit, aby mohli uživatelé bez svolení měnit nastavení projektoru na prezentacích, ve školách atd.

"Omezení provozu (Provozní zámek)" s.58

Funkce Projektoru

• Vybaven různými zařízeními proti zcizení

Projektor je vybaven následujícími typy bezpečnostních zařízení proti zcizení.

• Bezpečnostní slot

• Bod instalace bezpečnostního kabelu

"Zámek proti zcizení" s.59

Názvy Součástí a Funkce

Všechny funkce jsou v této příručce vysvětlovány pomocí ilustrací modelu EB-93, pokud není uvedeno jinak.

Čelní a Horní strana

Název Funkce

Větrací otvor

Větrací otvor, který se používá pro vnitřní chlazení projektoru.

Název Funkce

Knoflík krytu vypnutí

A/V

Páčka nastavení

podpěry

Přední nastavitelná

podpěra

Kryt vypnutí A/V

Kroužek zaostření

Větrací vstupní otvor

(vzduchový filtr)

Spínač otevření/

zavření krytu vzduchového filtru

Transfokační kroužek

Ovládací panel

Posouváním tohoto knoflíku můžete otevřít a zavřít kryt vypnutí A/V.

Stisknutím páčky vysunete nebo zasunete přední podpěru.

s "Úprava polohy obrazu" s.37

Při ustavování na povrch, např. desku stolu, vysuňte podpěru a upravte polohu obrazu.

s "Úprava polohy obrazu" s.37

Když se projektor nepoužívá, chraňte objektiv zavřením krytu. Zavřením krytu při projekci lze vypnout obraz a zvuk.

s "Dočasné vypnutí obrazu a zvuku (Vypnout A/V)"

s.48

Upravuje ostrost obrazu. s "Úprava zaostření" s.38

Nasává vzduch a interně chladí projektor. s "Čištění vzduchového filtru" s.103

Slouží k otevírání a zavírání krytu vzduchového filtru. s "Výměna vzduchového filtru" s.107

Upravuje velikost obrazu. s "Úprava velikosti obrazu" s.37

Slouží k ovládání projektoru. s "Ovládací panel" s.13

Vzdálený přijímač

Výstraha

Při promítání nepřibližujte obličej nebo ruce k větracímu otvoru a neumisťujte zde předměty, které by se mohly působením tepla unikajícího z otvoru zdeformovat nebo poškodit.

Přijímá signály z dálkového ovladače.

Kryt lampy

Indikátory

Kryt otevřete při výměně lampy projektoru. s "Výměna lampy" s.104

Signalizuje stav projekční lampy. s "Popis indikátorů" s.89

Názvy Součástí a Funkce

Zadní část

Název Funkce

Konektor HDMI

Konektor napájení

Port S-Video

Port Video

Port Audio-L/R

Vstupní port Audio1

Port Monitor Out

Přivádí videosignály z videozařízení a počítačů kompatibilních s HDMI. Tento projektor je kompatibilní s protokolem

s "Připojení zařízení" s.21

Slouží k připojení napájecího kabelu k projektoru. s "Od instalace k promítání" s.28

Pro signály S-video ze zdrojů videa.

Je určen pro signály kompozitního videa ze zdrojů videa.

Vstup pro zvuk ze zařízení připojeného k portu S-Video nebo portu Video.

Vstup zvuku ze zařízení připojeného k portu Computer1.

Výstup analogových signálů RGB vstupujících z portu Computer1 do externího monitoru. Na výstupu nemohou být signály pocházející z jiných portů ani komponentní video signály.

HDCPg.

Název Funkce

Vstupní port Audio2

Port RS-232C

Bezpečnostní slot

Reproduktor

Vzdálený přijímač

Port LAN

(pouze EB-93)

USB(TypeA) port

Port USB(TypeB)

Port Computer2

Port Computer1

Vstup zvuku ze zařízení připojeného k portu Computer2.

Při ovládání projektoru z počítače připojte projektor k počítači pomocí kabelu RS-232C. Tento port slouží pouze k ovládání a neměl by být běžně používán.

s "Příkazy ESC/VP21" s.64

Bezpečnostní slot je kompatibilní se systémem Microsaver Security System společnosti Kensington.

s "Zámek proti zcizení" s.59

Přehrává zvuk.

Přijímá signály z dálkového ovladače.

Slouží k připojení kabelu LAN do sítě.

• Slouží k připojení paměťového zařízení USB nebo digitálního fotoaparátu a k promítání snímků ve formě prezentace. s "Promítání bez počítače (Prezentace)" s.43

• Slouží k připojení volitelného projektoru dokumentů.

• Slouží k připojení projektoru k počítači pomocí běžně

prodávaného kabelu USB a promítá snímky na počítači.

"Projekce pomocí USB Display" s.30

• Slouží k připojení projektoru k počítači pomocí běžně prodávaného kabelu USB za účelem použití funkce bezdrátové myši. s "Použití dálkového ovladače k ovládání ukazatele myši (bezdrátová myš)" s.51

Pro výstup signálů obrazu z počítače a signálů komponentního videa z dalších zdrojů videa.

Port Audio Out

Výstup zvuku z aktuálně promítaného obrazu do externího reproduktoru.

Názvy Součástí a Funkce

Podstavec

Název Funkce

Přední nastavitelná

podpěra

Místo instalace

bezpečnostního kabelu

Při ustavování na povrch, např. desku stolu, vysuňte podpěru a upravte polohu obrazu.

s "Úprava polohy obrazu" s.37

Protáhněte zde běžně dostupnou drátěnou pojistku a upevněte ji na místo.

s "Zámek proti zcizení" s.59

Název Funkce

Upevňovací body

montážní konzoly (tři body)

Zadní podpěry

Chcete-li projektor zavěsit pod strop, použijte volitelnou montážní konzolu.

s "Instalace projektoru" s.19 s "Volitelné Příslušenství" s.110

Ustavujete-li projektor na plochu, jako je například stůl, otáčením podpěru vysuňte nebo zasuňte, dokud nedosáhnete potřebného vodorovného sklonu.

s "Úprava vodorovného náklonu" s.37

Názvy Součástí a Funkce

Ovládací panel

Název Funkce

Tlačítko [t]

Tlačítko [Source

Search]

Tlačítko [Enter]

Zapne a vypne napájení projektoru. s "Od instalace k promítání" s.28

Přepíná na další vstupní zdroj, který vysílá obraz. s "Automatická detekce vstupních signálů a změna

promítaného obrazu (Hledání zdroje)" s.29

• Pokud se zobrazí nabídka Konfigurace nebo obrazovka nápovědy, potvrzuje a ukládá aktuální výběr a provádí přesun na další úroveň.

• Při stisknutí během promítání analogového signálu RGB z portu Computer1 nebo portu Computer2 lze automaticky optimalizovat seřízení souběhu, synchronizaci a pozice.

Tlačítka [w][v]

Tlačítko [a][b]

Tlačítko [Help]

Tlačítko [Esc]

Tlačítka [<][>]

Tlačítko [Menu]

Název Funkce

• Provádí korekci svislého lichoběžníkového zkreslení.

s "Korekce lichoběžníkového zkreslení ve svislém směru" s.34

• Pokud jsou tato tlačítka stisknuta při otevřené nabídce Konfigurace nebo obrazovce nápovědy, provádějí výběr položek nabídky a nastavení hodnot.

s "Použití nabídky Konfigurace" s.71 s "Použití nápovědy" s.88

[a] Slouží ke zmenšování hlasitosti. [b] Slouží ke zvětšování hlasitosti.

"Nastavení hlasitosti" s.38

Slouží k otevření a zavření obrazovky nápovědy, na které jsou uvedeny pokyny pro odstraňování případných problémů.

s "Použití nápovědy" s.88

• Zastaví aktuální funkci.

• Stisknete-li toto tlačítko, když je zobrazena nabídka

Konfigurace, přesunete se na předchozí úroveň nabídky. s "Použití nabídky Konfigurace" s.71

• Provádí korekci vodorovného lichoběžníkového zkreslení.

"Korekce lichoběžníkového zkreslení

ve vodorovném směru" s.35

• Pokud jsou tato tlačítka stisknuta při otevřené nabídce Konfigurace nebo obrazovce nápovědy, provádějí výběr položek nabídky a nastavení hodnot.

s "Použití nabídky Konfigurace" s.71 s "Použití nápovědy" s.88

Zobrazuje a zavírá nabídku Konfigurace. s "Použití nabídky Konfigurace" s.71

Názvy Součástí a Funkce

Dálkový Ovladač

Název Funkce

Tlačítko [t]

Tlačítko [Computer]

Tlačítko [Video]

Číselná tlačítka

Tlačítko [A/V Mute]

Tlačítko [Freeze]

Tlačítko [Auto]

Tlačítko [Aspect]

Zapne a vypne napájení projektoru. s "Od instalace k promítání" s.28

Opakovaným stiskem tlačítka se vstup přepíná mezi obrazy z portu Computer1 a portu Computer2.

Opakovaným stiskem tlačítka se obraz přepíná mezi porty S-Video, Video a HDMI.

• Zadejte heslo. s "Nastavení funkce Zabezpečení heslem" s.56

• Toto tlačítko slouží k zadávání čísel v nastavení Síť v nabídce Konfigurace.

Slouží k zapnutí nebo vypnutí videa a zvuku. s "Dočasné vypnutí obrazu a zvuku (Vypnout A/V)"

s.48

Slouží k pozastavení a zrušení pozastavení obrazu. s "Zmrazení obrazu (Freeze)" s.48

Při stisknutí během promítání analogového signálu RGB z portu Computer1 nebo portu Computer2 lze automaticky optimalizovat seřízení souběhu, synchronizaci a pozice.

Opakovaným stiskem tlačítka se mění režim poměru stran.

"Změna poměru stran promítaného obrazu " s.40

Tlačítka [Page]

[Up] [Down]

Mění strany v souborech, jako jsou například soubory aplikace PowerPoint, při použití následujících způsobů projekce.

• Při použití funkce bezdrátové myši s "Použití dálkového ovladače k ovládání ukazatele myši (bezdrátová myš)" s.51

• Při použití USB Display s "Projekce pomocí USB Display" s.30

• Připojení k síti (pouze EB-93)

Při promítání snímků pomocí prezentace stiskem těchto tlačítek zobrazíte předchozí/následující obrazovku.

Názvy Součástí a Funkce

Název Funkce

Tlačítka [E-Zoom]

[z][x]

Tlačítko [Menu]

Tlačítka [ ]

[

Tlačítko [Enter]

Tlačítko [Esc]

][ ][ ]

Zvětší nebo zmenší obraz, aniž by se zvětšila projekční plocha.

s "Zvětšení části obrazu (E-Zoom)" s.50

Zobrazuje a zavírá nabídku Konfigurace. s "Použití nabídky Konfigurace" s.71

• Je-li otevřena nabídka Konfigurace nebo obrazovka nápovědy, stisknutím těchto tlačítek zvolíte položky nabídky a nastavíte hodnoty. s "Použití nabídky Konfigurace" s.71

• Při promítání prezentace se stisknutím těchto tlačítek zobrazuje předchozí/následující snímek, provádí se otáčení atd. s "Způsoby použití prezentace" s.43

• Při použití funkce bezdrátové myši se ukazatel myši po stisknutí tlačítka přesune do příslušného směru. s "Použití dálkového ovladače k ovládání ukazatele myši (bezdrátová myš)" s.51

• Pokud se zobrazí nabídka Konfigurace nebo obrazovka nápovědy, potvrzuje a ukládá aktuální výběr a provádí přesun na další úroveň. s "Použití nabídky Konfigurace" s.71

• Při použití funkce bezdrátové myši plní funkci levého tlačítka myši. s "Použití dálkového ovladače k ovládání ukazatele myši (bezdrátová myš)" s.51

• Zastaví aktuální funkci.

• Stisknete-li toto tlačítko, když je otevřena nabídka

Konfigurace, přejde na předchozí úroveň. s "Použití nabídky Konfigurace" s.71

• Při použití funkce bezdrátové myši plní funkci pravého tlačítka myši. s "Použití dálkového ovladače k ovládání ukazatele myši (bezdrátová myš)" s.51

Název Funkce

Tlačítka [Volume]

[a][b]

Tlačítko [Pointer]

Tlačítko [Help]

Tlačítko [Color Mode]

Tlačítko [Num]

Tlačítko [User]

Tlačítko [USB]

Tlačítko [LAN]

Tlačítko [Source

Search]

[a] Slouží ke zmenšování hlasitosti. [b] Slouží ke zvětšování hlasitosti. s "Nastavení hlasitosti" s.38

Zobrazuje ukazovátko na projekční ploše. s "Funkce ukazatele (Ukazatel)" s.49

Slouží k otevření a zavření obrazovky nápovědy, na které jsou uvedeny pokyny pro odstraňování případných problémů.

s "Použití nápovědy" s.88

Opakovaným stisknutím tlačítka se mění Režim barev. s "Výběr kvality projekce (výběr Režim Barev)" s.38

Při zadávání hesel a čísel přidržte toto tlačítko a stiskněte číselná tlačítka.

s "Nastavení funkce Zabezpečení heslem" s.56

Zvolte libovolnou často používanou položku ze šesti dostupných položek v nabídce Konfigurace a přiřaďte ji tomuto tlačítku. Stisknutím tlačítka [User] se zobrazí obrazovka výběru/nastavení přiřazené položky nabídky a umožní vám provádět nastavení/seřízení jedním dotykem.

s "Nabídka Nastavení" s.76 Příkon je přiřazeno jako výchozí nastavení.

Opakovaným stisknutím tohoto tlačítka se budou přepínat následující obrazy:

• USB Display

• Obrazy ze zařízení připojeného k portu USB(TypeA)

Změní obraz promítaný pomocí EasyMP Network Projection. Při promítání pomocí volitelného klíče Quick Wireless Connection USB Key se tímto tlačítkem přepíná na tento obraz. (pouze EB-93)

Přepíná na další vstupní zdroj, který vysílá obraz. s "Automatická detekce vstupních signálů a změna

promítaného obrazu (Hledání zdroje)" s.29

Názvy Součástí a Funkce

Název Funkce

Vysílač signálu

dálkového ovladače

Vysílá signály dálkového ovladače.

Výměna baterií v dálkovém ovladači

Pokud dálkový ovladač reaguje pomaleji nebo pokud nereaguje vůbec, je to pravděpodobně tím, že jsou baterie slabé nebo zcela vybité. V takovém případě vyměňte baterie za nové. Mějte připravené dvě manganové nebo alkalické baterie velikosti AA. Nelze použít jiné baterie, než manganové nebo alkalické velikosti AA.

Upozornění

Před manipulací s bateriemi si nejprve přečtěte následující příručku. s Bezpečnostní pokyny

Sejměte kryt baterií.

Zatlačte na pojistku krytu baterií a kryt zvedněte.

Vyjměte staré baterie a vložte nové.

Názvy Součástí a Funkce

Výstraha

Při vkládání baterií zkontrolujte orientaci značek (+) a (–) uvnitř držáku na baterie.

Provozní dosah dálkového ovladače

Nasaďte kryt baterií.

Zatlačte na kryt baterií (musí zaklapnout).

Příprava projektoru

Tato kapitola vysvětluje instalaci projektoru a připojení zdrojů projekce.

Instalace projektoru

Způsoby Instalace

Tento projektor podporuje čtyři různé způsoby projekce. Projektor nainstalujte podle podmínek na místě instalace.

• Promítání obrazu z místa před projekční plochou. (Čelní projekce)

• Zavěšení projektoru pod strop a promítání obrazu z místa před projekční plochou. (Čelní/strop projekce)

• Promítání obrazu z místa za plátnem pro zadní projekci (Zadní projekce)

• Zavěste projektor na stropní úchyt a promítejte obraz z místa za průsvitnou projekční plochou. (Zadní/strop projekce)

Varování

• Při upevňování projektoru na strop je nutno použít speciální způsob instalace (stropní úchyt). V případě nesprávné instalace může dojít k pádu a k nehodě nebo zranění.

• Když na Upevňovací body montážní konzoly použijete lepidla proti uvolnění šroubů nebo pokud použijete na projektor maziva, oleje apod., může skříň projektoru prasknout a způsobit pád projektor ze stropního úchytu. V takovém případě může projektor způsobit vážné zranění osobě, která by se nacházela pod montážní konzolou, a mohlo by dojít k poškození projektoru. Při instalaci nebo úpravě nastavení montážní konzoly nepoužívejte lepidla proti uvolnění šroubů nebo maziva, oleje apod.

Upozornění

• Nepoužívejte projektor v poloze na boku. Zařízení nemusí pracovat správně.

• Nezakrývejte vstupní ani výstupní větrací otvory projektoru. Při zakrytí

některého z těchto otvorů se může zvýšit vnitřní teplota a vzniknout požár.

• K zavěšení projektoru na strop je zapotřebí použít volitelný

Montážní konzola. s "Volitelné Příslušenství" s.110

• Stisknutím a podržením tlačítka [A/V Mute] na dálkovém ovladači na dobu pěti sekund můžete změnit nastavení následujícím způsobem.

ČelníWČelní/strop Nastavte volbu Zadní nebo Zadní/strop v nabídce Konfigurace. s Rozšířené - Projekce s.78

Způsoby instalace

Projektor nainstalujte následujícím způsobem.

Instalace projektoru

• Umístěte projektor tak, aby byl rovnoběžný s projekční plochou. Je-li projektor umístěn pod úhlem vzhledem k projekční ploše, promítaný obraz bude vykazovat lichoběžníkové zkreslení.

• Ustavte projektor na rovnou podložku. Je-li projektor nakloněn, bude rovněž nakloněn promítaný obraz.

• Pokud nelze projektor umístit rovnoběžně s projekční plochou,

použijte následující odkaz. s "Korekce lichoběžníkového zkreslení" s.34

• Pokud není možno projektor umístit na rovnou plochu, použijte následující odkaz.

s "Úprava vodorovného náklonu" s.37

Použijete-li korekci lichoběžníkového zkreslení, může dojít ke zmenšení

Formát plátna 4:3

promítaného obrazu.

Velikost projekční plochy a přibližná projekční vzdálenost

Velikost promítaného obrazu je určena vzdáleností projektoru od projekční plochy. Nejlepší poloha podle velikosti projekční plochy je ilustrována na obrázcích napravo. Na obrázcích je uvedena přibližná nejkratší vzdálenost při maximálním zvětšení. Podrobnější informace o projekční vzdálenosti naleznete níže.

"Formát Plátna a projekční vzdálenost" s.111

Připojení zařízení

Ilustrace v této části platí pro model EB-93.

Název portu, umístění a orientace konektorů se liší pouze připojovaného zdroje.

Připojení počítače

Chcete-li promítat obraz z počítače, připojte počítač jedním z následujících způsobů.

Použití dodaného počítačového kabelu

Připojte výstupní port monitoru počítače k portu Computer1 nebo Computer2 projektoru.

Použití běžně prodávaného kabelu USB

Připojte port USB počítače k portu USB(TypeB) na projektoru.

Použití běžně prodávaného kabelu HDMI

Připojte port HDMI počítače k portu HDMI na projektoru.

Computer1/2

Audio1/2

USBTypeB

HDMI

• Použitím běžně prodávaného kabelu USB můžete připojit projektor k počítači za účelem promítání obrazu z počítače. Tato funkce se nazývá USB Display.

s "Projekce pomocí USB Display" s.30

• Zvuk lze reprodukovat prostřednictvím reproduktoru projektoru připojením zvukového výstupu počítače k portu Audio1 nebo Audio2 projektoru pomocí běžně prodávaného zvukového kabelu.

Připojení zařízení

Připojení obrazových zdrojů

Pokud chcete promítat obraz z přehrávačů DVD nebo VHS atd., připojte projektor jedním z následujících způsobů.

Použití běžně prodávaného video kabelu nebo S-video kabelu

Připojte výstupní port video nebo S-video na zdroji obrazu ke vstupnímu portu Video nebo S-Video.

Použití volitelného kabelu komponentního videa

s "Volitelné Příslušenství" s.110 Připojte komponentní výstup na zdroji obrazu k portu Computer1 nebo Computer2 projektoru.

Použití běžně prodávaného kabelu HDMI

Připojte port HDMI na obrazovém zdroji k portu HDMI na projektoru pomocí běžně prodávaného kabelu HDMI.

Video

S-Video

S-VIDEO

Audio(L-R)

Computer1/2

Audio1/2

HDMI

Připojení zařízení

Upozornění

• Pokud je vstupní zdroj při připojení k projektoru zapnutý, může dojít k poruše.

• Pokud se liší orientace nebo tvar zástrčky, nepokoušejte se ji zasunout silou. Mohly by dojít k poškození nebo poruše zařízení.

• Pokud má zdroj, který chcete připojit, zásuvku neobvyklého tvaru, použijte pro připojení k projektoru kabel dodaný s tímto zařízením nebo volitelný kabel.

• Při používání běžně dostupného zvukového kabelu 2RCA(L/R)/stereo mini-pin zkontrolujte, zda je označen specifikací "Bez odporu".

• Zvuk lze reprodukovat prostřednictvím reproduktoru projektoru připojením zvukového výstupu na zdroji obrazu k portu Audio-L/R projektoru pomocí běžně

prodávaného zvukového kabelu.

Připojení zařízení

Připojení zařízení USB

Můžete připojit zařízení, jako je například paměťové médium USB, volitelný projektor dokumentů a pevné disky a digitální fotoaparáty kompatibilní s USB.

Pomocí kabelu USB dodaného se zařízením USB připojte zařízení USB k portu USB(TypeA) na projektoru.

Je-li připojeno zařízení USB, můžete promítat obrazové soubory na paměťovém médiu USB nebo digitálním fotoaparátu ve formě prezentace.

"Příklady prezentací" s.43

Je-li projektor dokumentů připojen při promítání obrazu z jiného vstupního portu, stisknutím tlačítka [USB] na dálkovém ovladači nebo tlačítka [Source Search] na ovládacím panelu přepnete na obraz z projektoru dokumentů.

"Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání zdroje)" s.29

Upozornění

• Používáte-li rozbočovač USB, nemusí připojení pracovat správně. Zařízení jako digitální fotoaparáty a zařízení USB připojujte k projektoru přímo.

• Pokud chcete připojit a používat pevný disk kompatibilní s připojením USB, nezapomeňte použít adaptér střídavého proudu dodávaný s pevným diskem.

• Připojte digitální fotoaparát nebo pevný disk k projektoru pomocí kabelu USB dodávaného nebo určeného k použití se zařízením.

• Použijte Kabel USB s menší délkou než 3 m. Pokud délka kabelu překročí 3 m, prezentace nemusí fungovat správně.

Připojení zařízení

Odpojení zařízení USB

Po dokončení promítání odpojte zařízení USB od projektoru. U zařízení, jako jsou digitální fotoaparáty nebo pevné disky, vypněte zařízení a poté jej odpojte od projektoru.

Připojení externího zařízení

Obraz a zvuk lze reprodukovat připojením externího monitoru nebo reproduktoru. Při připojení mikrofonu lze prostřednictvím reproduktoru projektoru rovněž reprodukovat zvuk mikrofonu.

Výstup obrazu na externí monitor

Připojte externí monitor k portu Monitor Out na projektoru pomocí kabelu dodaného spolu s externím monitorem.

Výstup zvuku na externí reproduktor

Připojte externí reproduktor k portu Audio Out na projektoru pomocí běžně prodávaného zvukového kabelu.

MonitorOut

AudioOut

Připojení zařízení

• Nastavíte-li Pohotovostní režim na Komunikace zap., můžete sledovat obraz na externím monitoru, i když se projektor nachází v pohotovostním režimu.

s Rozšířené - Pohotovostní režim s.78

• Pro externí monitor lze použít pouze analogový signál RGB z portu Computer1. Na výstupu nemohou být signály pocházející z jiných portů ani komponentní video signály.

• Na výstupu externího monitoru nejsou obrazovky nastavovacích šablon pro funkce, jako je například lichoběžníkové zkreslení, nabídka Konfigurace nebo obrazovky nápovědy.

• Při zasunutí konektoru zvukového kabelu do portu Audio Out se přeruší reprodukce zvuku z vestavěných reproduktorů projektoru a provede se přepnutí na externí výstup.

Připojení Kabelu LAN (Pouze model EB-93)

Připojte port LAN na síťovém rozbočovači nebo jiném zařízení k portu LAN projektoru pomocí běžně prodávaného síťového kabelu 100BASE-TX nebo 10BASE-T.

Chcete-li zabránit nesprávné funkci, použijte stíněný kabel LAN kategorie 5.

Základní použití

V této kapitole se vysvětlují postupy při promítání a nastavování obrazu.

Promítání Snímků

Od instalace k promítání

V této části je vysvětlen postup připojování projektoru k počítači pomocí počítačového kabelu a promítání obrazu.

Zapněte počítač.

Pokud není promítán obraz, můžete nastavit promítaný obraz jedním z následujících způsobů.

• Stiskněte tlačítko [Source Search] na ovládacím panelu nebo

• Stiskněte tlačítko pro cílový port na dálkovém ovladači.

Přepněte obrazový výstup počítače.

Používáte-li přenosný počítač, budete muset změnit obrazový výstup na počítači.

Přidržte stisknutou klávesu Fn (funkční klávesa) a stiskněte klávesu b.

Způsob přepnutí závisí na používaném počítači. Viz

na dálkovém ovladači.

"Automatická detekce vstupních signálů a změna promítaného obrazu

(Hledání zdroje)" s.29

"Přepojení na cílový obraz pomocí dálkového ovladače" s.30

dokumentace dodaná s počítačem.

a b c d

Připojte napájecí kabel projektoru do elektrické zásuvky.

Připojte projektor k počítači pomocí počítačového kabelu.

Zapněte projektor.

Posunutím otevřete kryt vypnutí A/V.

V případě potřeby proveďte úpravu promítaného obrazu.

s "Korekce lichoběžníkového zkreslení" s.34 s "Úprava zaostření" s.38

Promítání Snímků

Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání zdroje)

Stiskem tlačítka [Source Search] se promítá obraz z portu, na který přichází obrazový signál.

Vzhledem k tomu, že se promítá pouze obraz z portů přijímajících obrazový signál, lze rychle promítat požadovaný obraz.

Použití dálkového ovladače Použití ovládacího panelu

Pokud není na vstupu žádný obrazový signál, zobrazuje se následující obrazovka.

Příklad: EB-93

* pouze EB-93.

Jsou-li připojeny dva nebo více obrazových zdrojů, stiskněte tlačítko [Source Search], dokud se nezahájí promítání hledaného obrazu.

Pokud je videozařízení připojeno, před zahájením této operace spusťte přehrávání.

Promítání Snímků

Přepojení na cílový obraz pomocí dálkového ovladače

Stisknutím následujících tlačítek na dálkovém ovladači můžete přímo aktivovat cílový signál.

Dálkové ovládání

Opakovaným stisknutím tohoto tlačítka se budou přepínat následující

obrazy:

• Port Computer1

• Port Computer2

Opakovaným stisknutím tohoto tlačítka se budou přepínat následující

obrazy:

• Port S-Video

• Port Video

• Port HDMI

Opakovaným stisknutím tohoto tlačítka se budou přepínat následující

obrazy:

• USB Display

• Obrazy ze zařízení připojeného k portu USB(TypeA)

Změní obraz promítaný pomocí EasyMP Network Projection. Při promítání

pomocí volitelného klíče Quick Wireless Connection USB Key se tímto tlačítkem přepíná na tento obraz. (pouze EB-93)

Projekce pomocí USB Display

Použitím běžně prodávaného kabelu USB můžete připojit projektor k počítači za účelem promítání obrazu z počítače.

Chcete-li spustit USB Display, nastavte v nabídce Konfigurace položku USB Type B na USB Display.

Rozšířené - USB Type B s.78

Systémové požadavky

Pro systém Windows

Procesor

Operační pa‐ měť

Prostor na pev‐ ném disku

Obrazovka

Windows 2000 Service Pack 4 Následující 32bitové operační systémy: Windows XP Windows XP Service Pack 2 nebo novější Windows Vista Windows Vista Service Pack 1 nebo novější Windows 7 Následující 64bitové operační systémy: Windows 7

Mobile Pentium III 1.2 GHz nebo výkonnější Doporučeno: Pentium M 1.6 GHz nebo výkonnější

256 MB nebo více Doporučeno: 512 MB nebo více

20 MB nebo více

Nejmenší rozlišení 640x480 a maximální rozlišení 1 600x1 200. Zobrazení barev: 16bitové barevné nebo lepší

Promítání Snímků

Pro Mac OS

Procesor

Operační pa‐ měť

Prostor na pev‐ ném disku

Zobrazení

Mac OS X 10.5.1 nebo novější Mac OS X 10.6.x

Power PC G4 1 GHz nebo rychlejší Doporučeno: Core Duo 1,83 GHz nebo výkonnější

512 MB nebo více

20 MB nebo více

Nejmenší rozlišení 640x480 a maximální rozlišení 1 680x1 200. Zobrazení barev: 16bitové barevné nebo lepší

První připojení

Při prvním připojení projektoru k počítači pomocí kabelu USB je nutno nainstalovat ovladač. U operačních systémů Windows a Mac OS se postup liší.

• Při dalším připojení není nutné opakovat instalaci ovladače.

Pro systém Windows

• Je-li na vstupu obraz z několika zdrojů, přepněte vstupní zdroj na USB Display.

Připojte port USB počítače k portu USB(TypeB) na projektoru pomocí běžně prodávaného kabelu USB.

Windows 2000

Poklepejte na Můj počítač, EPSON PJ_UD a poté na EMP_UDSE.EXE.

Windows XP

Automaticky se spustí instalace ovladače.

Windows Vista/Windows 7

Po zobrazení dialogového okna klepněte na Run EMP_UDSE.exe.

Po zobrazení licenčního ujednání klepněte na tlačítko Souhlasím.

Budou promítány obrazy z počítače.

Než se začne obraz počítače promítat, může to chvíli trvat. Dokud nebudou obrazy počítače promítány, ponechte zařízení jak je a neodpojujte kabel USB ani nevypínejte napájení projektoru.

Po dokončení odpojte kabel USB.

Při odpojování kabelu USB není nutné používat funkci Bezpečně odebrat hardware.

Promítání Snímků

Pro Mac OS

b c d

Připojte port USB počítače k portu USB(TypeB) na projektoru pomocí běžně prodávaného kabelu USB.

Složka Nastavení nabídky USB Display se zobrazí v aplikaci Finder.

Poklepejte na ikonu Instalátor USB Display.

Proveďte instalaci podle pokynů na obrazovce.

Po zobrazení licenčního ujednání klepněte na tlačítko Souhlasím.

Zadejte heslo správce a spusťte instalaci. Po dokončení instalace se v nabídce Dock a na řádku nabídek

zobrazí ikona USB Display.

• Pokud instalace neproběhne automaticky, poklepejte

na položku Tento počítač - EPSON_PJ_UD - EMP_UDSE.EXE v počítači.

• Pokud z nějakého důvodu není promítáno nic, klepněte

na Všechny programy - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx v počítači.

• Používáte-li počítač s operačním systémem Windows 2000 jako běžný uživatel, zobrazí se chybové hlášení systému Windows a nemusí být možné nainstalovat software. V tomto případě se pokuste aktualizovat Windows na nejnovější verzi, restartujte systém a poté se znovu pokuste o připojení.

Další podrobnosti vám poskytne místní prodejce nebo nejbližší středisko kontaktní podpory, jehož adresu naleznete v následujícím dokumentu.

Projektor Epson – seznam kontaktů

Budou se promítat obrazy z počítače.

Než se začne obraz počítače promítat, může to chvíli trvat. Dokud se nezačnou promítat obrazy z počítače, ponechejte zařízení jak je a neodpojujte kabel USB ani nevypínejte napájení projektoru.

Po dokončení promítání vyberte možnost Odpojit v nabídce USB Display na panelu nabídky nebo v Dock a odpojte kabel USB.

Odinstalace

Windows 2000

b c d

Klikněte na Start, vyberte Nastavení a klikněte na Ovládací panely.

Poklepejte na Přidat a odebrat programy.

Klepněte na Změnit nebo odebrat programy.

Vyberte Epson USB Display a klepněte na Změnit nebo odebrat.

• Pokud se složka USB Display setup automaticky nezobrazí

v nabídce Finder, poklepejte na EPSON PJ_UD - Instalátor USB Display v počítači.

• Pokud se z nějakého důvodu nic nepromítá, klepněte na

ikonu USB Display v nabídce Dock.

• Pokud se v nabídce Dock nenachází ikona USB Display, poklepejte na USB Display ve složce Applications.

• Zvolíte-li v Dock v nabídce ikon USB Display možnost Quit, nabídka USB Display se při připojení kabelu USB automaticky nespustí.

Windows XP

Klepněte na Start poté na Ovládací panely.

Promítání Snímků

Poklepejte na Přidat nebo odebrat programy.

Vyberte Epson USB Display a klepněte na Odebrat.

Windows Vista/Windows 7

Klepněte na Start poté na Ovládací panely.

a b

Klepněte na Odinstalovat program v položce Programy.

Vyberte Epson USB Display a klepněte na Odinstalovat.

Pro Mac OS

Otevřete složku Applications, poklepejte na USB Display a poté poklepejte na Nástroj.

Spusťte Nástroj pro odinstalování USB Display.

Úprava promítaného obrazu

Korekce lichoběžníkového zkreslení

Korekci lichoběžníkového zkreslení lze provést jedním z následujících způsobů.

• Automatická korekce (Auto. lichoběžník S) Automaticky koriguje svislé lichoběžníkové zkreslení.

• Ruční korekce (ruční korekce V/S lichoběžníkového zkreslení) Slouží k ruční korekci zkreslení nezávisle ve svislém a vodorovném směru.

• Ruční korekce (Quick Corner) Slouží k ruční nezávislé korekci čtyř rohů.

Automatická korekce (Auto. lichoběžník S)

Pokud projektor zjistí pohyb, například když je instalován, přemísťován nebo nakláněn, automaticky koriguje lichoběžníkové zkreslení ve svislém směru. Tato funkce se nazývá Auto. lichoběžník S.

Zůstane-li projektor bez pohybu přibližně dvě sekundy poté, co zjistil pohyb, zobrazí obrazovku pro nastavení a poté automaticky provede korekci promítaného obrazu.

Následující podmínky jsou nutné ke korekci promítaného obrazu pomocí funkce Auto. lichoběžník S.

Korekční úhel: přibl. 30˚ nahoru a dolů

• Funkce Auto. lichoběžník S je k dispozici pouze v případě, že je

v nabídce Konfigurace položka Projekce nastavena na Čelní. s Rozšířené - Projekce s.78

• Pokud funkci Auto. lichoběžník S nechcete používat, nastavte Auto. lichoběžník S na Vypnuto.

s Nastavení - Lichoběžník - Lichoběž. - V/S - Auto. lichoběžník S s.76.

Použijete-li korekci lichoběžníkového zkreslení, může dojít ke zmenšení promítaného obrazu.

Ruční korekce (ruční korekce V/S lichoběžníkového zkreslení)

Slouží k ruční korekci zkreslení nezávisle ve svislém a vodorovném směru. Funkce Lichoběž. - V/S je ideální pro jemné doladění lichoběžníkové korekce.

Následující podmínky jsou nutné ke korekci promítaného obrazu pomocí funkce Auto lichoběž. - V/S.

Korekční úhel: přibl. 30˚ vpravo a vlevo/přibl. 30˚ nahoru a dolů

Korekce lichoběžníkového zkreslení ve svislém směru

Stiskněte tlačítka [ ][ ] na dálkovém ovladači.

Úprava promítaného obrazu

Ruční korekce (Quick Corner)

Tato funkce umožňuje ruční korekci každého ze čtyř rohů promítaného obrazu zvlášť.

Korekce lichoběžníkového zkreslení ve vodorovném směru

Stiskněte tlačítka [ ][ ] na dálkovém ovladači.

Během projekce stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.71

Použití dálkového ovladače Použití ovládacího panelu

V nabídce Nastavení vyberte Lichoběžník.

Lichoběžníkové zkreslení ve vodorovném/svislém směru lze ručně nastavit v nabídce Konfigurace.

Nastavení - Lichoběžník - Lichoběž. - V/S s.76

Vyberte možnost Quick Corner a poté stiskněte tlačítko [Enter].

Úprava promítaného obrazu

Pomocí tlačítek [ ], [ ], [ ] a [ ] na dálkovém

ovladači nebo tlačítek [

panelu vyberte roh, který chcete opravit, a potom stiskněte tlačítko [Enter].

], [ ], [ ] a [ ] na ovládacím

Pomocí tlačítek [ ], [ ], [ ] a [ ] na dálkovém

ovladači nebo tlačítek [

panelu opravte polohu rohu.

Stiskem tlačítka [Enter] se otevře obrazovka, která je uvedena v kroku 4.

Pokud se během úprav zobrazí zpráva "Již nelze posunout.", nelze tvar dále upravovat ve směru označeném šedým trojúhelníkem.

Opakujte postupy 4 a 5 podle potřeby a nastavte zbývající rohy.

], [ ], [ ] a [ ] na ovládacím

Úprava promítaného obrazu

Jakmile jste hotovi, stisknete tlačítko [Esc] a opusťte nabídku korekce.

Vzhledem k tomu, že se položka Lichoběžník změnila na Quick

Corner, při dalším stisknutí tlačítek [

na ovládacím panelu se otevře obrazovka výběru rohu z kroku 3. Chcete-li provádět vodorovnou a svislou korekci pomocí tlačítek

], [ ], [ ] a [ ] na ovládacím panelu, změňte Lichoběžník

[

na Lichoběž. - V/S.

Nastavení - Lichoběžník - Lichoběž. - V/S s.76

Pokud tlačítko [Esc] podržíte stisknuté asi dvě sekundy při

korekci funkcí Quick Corner, zobrazí se následující obrazovka.

], [ ], [ ] a [ ]

W T

Úprava polohy obrazu

Stisknutím páčky vysunete nebo zasunete přední podpěru. Polohu obrazu můžete upravit nakloněním projektoru až o 16 stupňů.

Reset Quick Corner: Zruší změny provedené pomocí korekcí funkce Quick Corner.

Přep. na Lichoběž. V/S: Přepne korekční metodu na Lichoběž.

- V/S.

s "Nabídka Nastavení" s.76

Úprava velikosti obrazu

Otáčením transfokačního kroužku upravte velikost promítaného obrazu.

Čím větší je úhel náklonu, tím obtížněji se zaostřuje. Umístěte

projektor tak, aby bylo třeba použít pouze malý úhel náklonu.

Úprava vodorovného náklonu

Vodorovný náklon projektoru se nastavuje vysunutím či zasunutím zadní podpěry.

Úprava promítaného obrazu

Vysuňte zadní podpěru.

Zasuňte zadní podpěru.

• Hlasitost nastavíte stiskem tlačítka [Volume] na ovládacím panelu nebo na dálkovém ovladači.

a] Slouží ke zmenšování hlasitosti.

[

b] Slouží ke zvětšování hlasitosti.

[

Použití dálkového ovladače Použití ovládacího panelu

Úprava zaostření

Zaostření lze upravovat pomocí ovladače zaostření.

Nastavení hlasitosti

Hlasitost lze nastavit jedním z následujících způsobů.

• Úprava hlasitosti pomocí nabídky Konfigurace.

s Nastavení - Hlasitost s.76

Výstraha

Nespouštějte při nastavení vysoké hlasitosti. Náhlá nadměrná hlasitost může způsobit ztrátu sluchu. Před vypnutím vždy snižte hlasitost, abyste mohli po zapnutí postupně zvyšovat hlasitost.

Výběr kvality projekce (výběr Režim Barev)

Výběrem nastavení barev pro promítaný typ obrazu docílíte optimální kvality obrazu. Jas obrazu se liší v závislosti na vybraném režimu.

Režim Aplikace

Dynamický

Prezentace

Tento režim je ideální pro použití v jasných místnostech. Jedná se o režim s nejvyšším jasem, který dobře reprodukuje tóny stínů.

Tento režim je ideální pro zobrazení prezentací s barevnými materiály v jasných místnostech.

Úprava promítaného obrazu

Režim Aplikace

Kino

Fotografie

Sport

sRGB

Černá tabule

Bílá tabule

*1 Tento výběr je k dispozici pouze, když je vstupní signál RGB, nebo když je

vstupní zdroj USB Display, USB nebo LAN.

*2 Tento výběr je kdispozici pouze, když je vstupní signál komponentní video,

nebo když je vstupní zdroj Video.

Každým stisknutím tlačítka [Color Mode] se změní Režim barev a zobrazený název režimu barev.

Dálkové ovládání

Ideální pro sledování filmů v tmavé místnosti. Dává obrazu přirozený tón.

Ideální k projekci statických obrázků, například fotografií, v osvětlené místnosti. Obraz je živý a více kontrastní.

Ideální pro sledování televizního vysílání ve světlé místnosti. Obraz je živý a více kontrastní.

Ideální pro obraz barevného standardu

I když promítáte na černou (zelenou) tabuli, toto nastavení poskytuje přirozený tón jako při promítání na plátno.

Ideální pro zobrazení prezentací na bílé tabuli.

sRGBg.

Nastavení Autom. clona

Automatickým nastavením svítivosti podle jasu promítaného obrazu umožňuje dosahovat hlubokého a bohatého obrazu.

Stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.71

Použití dálkového ovladače Použití ovládacího panelu

Vyberte Autom. clona v nabídce Obraz.

Režim barev lze nastavit v nabídce Konfigurace. s Obraz - Režim barev s.73

Vyberte možnost Zapnuto.

Nastavení je uloženo pro každý režim barev.

Úprava promítaného obrazu

Nastavení dokončíte stiskem tlačítka [Menu].

Volbu Autom. clona lze nastavit, pouze pokud je Režim barev

Změna poměru stran promítaného obrazu

Poměr strang promítaného obrazu lze změnit tak, aby odpovídal typu, poměru výšky a šířky a rozlišení vstupního signálu.

Dostupné režimy poměru stran se mění podle aktuálního promítaného obrazového signálu.

Metody změn

Každým stiskem tlačítka [Aspect] se na obrazovce objeví název poměru stran a poměr stran se změní.

nastaven na Dynamický nebo Kino.

Dálkové ovládání

Změna režimu poměru stran

Promítání obrazu z video zařízení

Opakovaným stisknutím tlačítka [Aspect] na dálkovém ovladači se režim poměru stran mění v pořadí 4:3 a 16:9.

Je-li na vstupu signál 720p/1080i a režim poměru stran je nastaven na 4:3, uplatňuje se zvětšení 4:3 (pravá a levá strana obrazu je ořezána).

Příklad: Vstupní signál 720p (rozlišení 1280x720, poměr stran 16:9)

4:3

16:9

Promítání obrazu z portu HDMI

Poměr stran lze nastavit v nabídce Konfigurace. s Signál - Poměr stran s.74

Opakovaným stisknutím tlačítka Aspect na dálkovém ovladači se režim poměru stran mění v pořadí Automaticky, 4:3 a 16:9.

Příklad: Vstupní signál 1080p (rozlišení 1920x1080, poměr stran 16:9)

Automaticky

Úprava promítaného obrazu

4:3

16:9

Promítání obrazu z počítače

Opakovaným stisknutím tlačítka [Aspect] na dálkovém ovladači se režim poměru stran mění v pořadí Normální, 4:3 a 16:9.

Následující tabulka obsahuje příklady projekce pro každý režim poměru stran.

Režim pomě‐

ru stran

Normální

4:3

16:9

Pokud části obrazu chybí, nastavte v nabídce Konfigurace položku

Rozlišení na Širokoúhlý nebo Normální v závislosti na velikosti monitoru počítače.

s Signál - Rozlišení s.74

Vstupní signál

XGA 1024X768 (4:3) WXGA 1280X800 (16:10)

Užitečné Funkce

Tato kapitola popisuje užitečné tipy předvádění prezentací a funkce zabezpečení.

Funkce promítání

Promítání bez počítače (Prezentace)

Připojíte-li k projektoru paměťové zařízení USB, jako je například paměťové médium USB nebo pevný disk USB, můžete promítat soubory uložené na tomto zařízení bez použití počítače. Tato funkce se nazývá Prezentace.

• Možná nebudete moci používat úložná zařízení USB, která zahrnují

Specifikace pro soubory, které lze promítat pomocí Prezentace

Typ Typ souboru

Obraz .jpg Následující formáty nelze promítat.

bezpečnostní funkce.

• Při promítání prezentace nelze provádět korekci lichoběžníkového

zkreslení, i když stisknete tlačítko [

na ovládacím panelu.

Poznámky

(přípona)

- Formáty barevného režimu CMYK

- Progresivní formáty

- Snímky s vyšším rozlišením než 8192x8192 Díky vlastnostem souborů JPEG nelze zřetelně

promítat snímky, pokud je kompresní poměr nastaven na příliš vysokou hodnotu.

.bmp Nelze promítat snímky s rozlišením větším než

1280x800.

.gif • Nelze promítat snímky s rozlišením větším než

1280x800.

• Nelze promítat animované soubory GIF.

.png Nelze promítat snímky s rozlišením větším než

1280x800.

], [ ], [ ] a [ ]

• Pokud chcete připojit a používat pevný disk USB, nezapomeňte

použít napájecí adaptér dodaný s pevným diskem.

• Projektor nepodporuje některé souborové systémy, a proto použijte média, která byla naformátována v systému Windows.

• Formátujte média ve formátu FAT16/32.

Příklady prezentací

Promítání snímků uložených na paměťovém zařízení USB

"Promítání vybraného obrazu" s.45

"Promítání souborů snímků ve složce postupně (Prezentace)" s.46

Způsoby použití prezentace

Přestože jsou následující postupy vysvětlovány s použitím dálkového ovladače, stejné operace lze provést prostřednictvím ovládacího panelu.

Zahájení prezentace

Změňte nastavení na USB.

"Přepojení na cílový obraz pomocí dálkového ovladače" s.30

Funkce promítání

* Není-li možné zobrazit jako miniaturu, zobrazí se jako ikona.

Připojte paměťové zařízení USB nebo digitální fotoaparát k projektoru.

"Připojení zařízení USB" s.24

Prezentace se spustí a objeví se obrazovka seznamu souborů.

• Soubory JPEG se zobrazí jako miniatury (obsahy souborů se zobrazí jako malé obrázky).

• Ostatní soubory nebo složky se zobrazí jako ikony, jak je uvedeno v následující tabulce.

Ikona Soubor Ikona Soubor

Soubory JPEG

Soubory GIF Soubory PNG

Soubory BMP

• Lze také vložit paměťovou kartu do čtečky karet USB a poté čtečku připojit k projektoru. Některé běžně dostupné čtečky karet USB však nemusí být s projektorem kompatibilní.

• Když se zobrazí následující obrazovka (obrazovka Vyberte disk), stisknutím tlačítek [ jednotku, kterou hodláte použít, a potom stiskněte tlačítko [Enter].

• Chcete-li vyvolat obrazovku Vyberte disk, umístěte kurzor na položku Vyberte disk v horní části obrazovky seznamu souborů a stiskněte tlačítko [Enter].

], [ ], [ ] a [ ] zvolte

Promítání snímků

Pomocí tlačítka [ ], [ ], [ ] a [ ] vyberte soubor

nebo složku, kterou chcete promítat.

Funkce promítání

Pokud se na aktuální obrazovce nezobrazují všechny soubory a složky, stiskněte tlačítko [Down] na dálkovém ovladači nebo přesuňte kurzor na položku Další strana ve spodní části obrazovky a stiskněte tlačítko [Enter].

Návrat na předchozí obrazovku lze provést stisknutím tlačítka [Up] na dálkovém ovladači nebo umístěním kurzoru na tlačítko Předchozí strana v horní části obrazovky a stisknutím tlačítka [Enter].

Při promítání stiskněte tlačítko [ ] nebo [ ].

Zastavení prezentace

Chcete-li ukončit prezentaci, odpojte zařízení USB od portu USB na projektoru. Pro digitální fotoaparáty, pevné disky, atd. vypněte napájení a potom je odpojte.

Otáčení snímků

Snímky lze během přehrávání otáčet po 90˚. V průběhu Prezentace je také k dispozici funkce otáčení.

Stiskněte tlačítko [Enter].

Zobrazí se vybraný snímek. Je-li vybrána složka, zobrazí se soubory ve vybrané složce. Pokud se

chcete vrátit na předchozí obrazovku, přesuňte kurzor na tlačítko Zpět nahoru a stiskněte tlačítko [Enter].

Přehrávejte snímky nebo spusťte prezentaci.

Promítání vybraného obrazu

Upozornění

Neodpojujte paměťové zařízení USB během přístupu k němu. Prezentace nemusí fungovat správně.

Spusťte Prezentaci.

Objeví se obrazovka se seznamem souborů.

"Zahájení prezentace" s.43

Funkce promítání

Pomocí tlačítka [ ], [ ], [ ] a [ ] vyberte soubor snímku, který chcete promítat.

Stiskněte tlačítko [Enter].

Snímek se zobrazí.

Promítání souborů snímků ve složce postupně (Prezentace)

Soubory snímků ve složce můžete promítat postupně, jeden po druhém. Tato funkce se nazývá Prezentace. Následující postup slouží ke spuštění Prezentace.

Chcete-li soubory měnit automaticky po spuštění prezentace, nastavte

volbu Doba přepnutí obrazovky v položce Volba v nabídce Prezentace na jakoukoliv jinou volbu, než Ne. Výchozí hodnota je 3 sekundy.

"Nastavení zobrazení pro soubory snímků a provozní nastavení

prezentace" s.47

Spusťte Prezentaci.

Objeví se obrazovka se seznamem souborů.

"Zahájení prezentace" s.43

Pomocí tlačítek [ ][ ][ ][ ] umístěte kurzor

na složku Prezentace, kterou chcete spustit, a stiskněte tlačítko [Enter].

Stisknutím tlačítka [Esc] přejdete zpět na obrazovku seznamu souborů.

Stisknutím tlačítka [ ][ ] se přesunete na následující nebo předchozí snímek.

Na pravé spodní straně obrazovky seznamu souborů vyberte položku Prezentace a stiskněte tlačítko [Enter].

Prezentace se spustí, přičemž soubory snímků ve složce se budou automaticky promítat postupně, jeden po druhém.

Po promítnutí posledního souboru se znovu automaticky zobrazí seznam souborů. Pokud v okně Volba nastavíte volbu Nepřetržité přehrávání na Zapnuto, promítání se po dosažení konce spustí znovu od začátku.

"Nastavení zobrazení pro soubory snímků a provozní nastavení

prezentace" s.47 Můžete pokračovat na další obrazovku, vrátit se na předchozí

obrazovku nebo zastavit přehrávání během promítání Prezentace.

Funkce promítání

Pokud byla volba Doba přepnutí obrazovky nastavena v okně Volba

Při promítání obrazového souboru jako prezentace je možno použít následující funkce.

• Freeze

• Vypnout A/V

• E-Zoom

Nastavení zobrazení pro soubory snímků a provozní nastavení prezentace

Na obrazovce Volba můžete nastavit pořadí zobrazení souborů a operace funkce Prezentace.

na Ne, soubory se nebudou při výběru možnosti Přehrát prezentaci automaticky měnit. Na dálkovém ovladači stiskněte tlačítko [ tlačítko [Enter] nebo [Down], chcete-li pokračovat k následujícímu

souboru.

"Zmrazení obrazu (Freeze)" s.48

"Dočasné vypnutí obrazu a zvuku (Vypnout A/V)" s.48

"Zvětšení části obrazu (E-Zoom)" s.50

Pořadí přehrá‐ vání

Pořadí třídění

Nepřetržité přehrávání

Doba přepnutí obrazovky

Efekt

Můžete vybrat třídění souborů buď Podle názvu nebo Podle data.

Soubory lze třídit Vzestupně nebo Sestupně.

Můžete určit, zda se má prezentace opakovat.

Můžete nastavit čas pro zobrazení jednotlivého souboru v prezentaci. Čas lze nastavit v rozsahu mezi Ne (0) až 60 sekund. Když nastavíte Ne, je automatické přehrávání zakázáno.

Lze nastavit efekty použité při výměně snímků.

Pomocí tlačítek [ ][ ][ ][ ] umístěte kurzor na složku, kde chcete nastavit podmínky zobrazování, a stiskněte

tlačítko [Esc]. V otevřené nabídce vyberte možnost Volba a stiskněte tlačítko [Enter].

Jakmile se objeví obrazovka Volba, nastavte jednotlivé položky.

Povolte nastavení umístěním kurzoru na cílovou položku a stisknutím tlačítka [Enter].

Následující tabulka uvádí informace o jednotlivých položkách.

Po dokončení nastavení umístěte pomocí tlačítek [ ],

[

Nastavení je použito. Pokud nechcete nastavení aplikovat, umístěte kurzor na Zrušit

a stiskněte tlačítko [Enter].

], [ ] a [ ] kurzor nad OK a stiskněte [Enter].

Funkce promítání

Dočasné vypnutí obrazu a zvuku (Vypnout A/V)

Tuto funkci můžete použít, když chcete zaměřit pozornost diváků na to, co říkáte, nebo když nechcete zobrazovat detaily, například když během prezentace procházíte soubory z počítače.

Opakovaným stisknutím tlačítka [A/V Mute] nebo při otevření/zavření krytu objektivu se zapíná a vypíná funkce Vypnout A/V.

Dálkové ovládání Projektor

• Pokud tuto funkci používáte při projekci videa, zdroj nepřestane

přehrávat obraz a zvuk a nebudete se moci vrátit k bodu, od kterého byla funkce Vypnout A/V (Vypnout A/V) aktivována.

• Je-li aktivní funkce Vypnout A/V, je na výstupu také zvuk mikrofonu.

• Můžete vybrat obrazovku, která se otevře při stisknutí tlačítka [A/V Mute] v nabídce Konfigurace.

s Rozšířené - Zobrazení - Vypnout A/V s.78

• Když je kryt vypnutí A/V zavřen po dobu asi 30 minut, aktivuje se Čas krytu čočky a napájení se automaticky vypne. Nechcete-li, aby se aktivoval čas krytu čočky, nastavte Čas krytu čočky na Vypnuto.

s Rozšířené - Provoz - Čas krytu čočky s.78

• Během Vypnout A/V lampa stále svítí, takže se načítají hodiny lampy.

Zmrazení obrazu (Freeze)

Když je aktivována funkce Freeze u pohyblivého obrazu, obraz je nadále promítán, takže jej můžete posouvat po jednotlivých okénkách jako fotografie. Aktivujete-li funkci Freeze předem, můžete rovněž provádět operace, jako např. změnu souborů z počítače, aniž by na plátno byl promítán obraz.

Opakovaným stisknutím tlačítka [Freeze] se zapíná a vypíná funkce zmrazení.

Dálkové ovládání

Funkce promítání

• Zvuk se nepozastaví.

• U pohyblivých obrazů platí, že když je obraz pozastavený, stále se přehrává, takže není možné projekci obnovit v bodě, ve kterém byla projekce pozastavena.

• Stisknete-li tlačítko [Freeze], když je otevřena nabídka Konfigurace nebo obrazovka nápovědy, otevřená obrazovka s nabídkou nebo obrazovka nápovědy se zavře.

• Freeze Zmrazit funguje i při použití funkce E-Zoom.

Funkce ukazatele (Ukazatel)

Tato funkce umožňuje umístit ikonu Ukazatel na část promítaného obrazu a pomáhá vám udržovat pozornost v oblasti, o které mluvíte.

Posuňte ikonu Ukazatel ( ).

Dálkové ovládání

Stisknutím současně se sousedním tlačítkem [ ], [ ],

] a [ ] lze ukazatelem pohybovat úhlopříčně.

[

Tvar ikony ukazatele lze vybrat v nabídce Konfigurace.

s Nastavení - Tvar ukazatele s.76

Zobrazte ukazatel.

Ukazatel se aktivuje nebo deaktivuje při každém stisknutí tlačítka [Pointer].

Dálkové ovládání

Funkce promítání

Zvětšení části obrazu (E-Zoom)

Tato funkce je vhodná ke zvětšení určité části obrazu, jako např. grafu a detailů v tabulce.

Aktivujte funkci E-Zoom.

Stisknutím tlačítka [

Dálkové ovládání

] se zobrazí křížek ( ).

Posuňte křížek ( ) do oblasti obrazu, která se má zvětšit.

Dálkové ovládání

Stisknutím současně se sousedním tlačítkem [ ], [ ],

] a [ ] lze ukazatelem pohybovat úhlopříčně.

[

Proveďte zvětšení.

Dálkové ovládání

Tlačítko [z]: Při každém stisknutí rozšiřuje oblast. Stisknutím a podržením tlačítka se zvětšení provede rychleji.

Tlačítko [x]: Zmenšuje snímky, které byly zvětšeny.

Tlačítko [Esc]: Ruší funkci el. lupa.

• Na obrazovce se objeví poměr zvětšení. Vybranou oblast lze zvětšit jednou až čtyřikrát (v 25 krocích).

• Při promítání zvětšeného obrazu lze stiskem tlačítka [

], [ ], [ ] a [ ] snímkem procházet.

Funkce promítání

Použití dálkového ovladače k ovládání ukazatele myši (bezdrátová myš)

Myš počítače lze ovládat pomocí dálkového ovladače projektoru. Tato funkce se nazývá bezdrátová myš.

Funkce bezdrátové myši je k dispozici u následujících operačních systémů.

Windows Mac OS

* Může se stát, že funkci bezdrátové myši nebude možné v některých verzích

operačních systémů používat.

Chcete-li aktivovat funkci bezdrátové myši, použijte následující postup.

Připojte projektor k počítači jedním z následujících kabelů.

• Počítačový kabel nebo běžně prodávaný kabel HDMI

• Běžně prodávaný kabel USB

"Připojení počítače" s.21

Změňte zdroj na jednu z následujících možností.

• Počítač 1

Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x

Po nastavení lze ukazatel myši ovládat následujícím způsobem.

Nastavte USB Type B na Bezdrátová myš.

Rozšířené - Bezdrátová myš s.78

Pohybování ukazatelem myši

Tlačítka [ ][ ][ ][ ]:

Přesunuje ukazatel myši.

Stisknutí tlačítek myši

Tlačítko [Enter]: Klepnutí levým tlačítkem myši. Pokud tlačítko stisknete dvakrát rychle, bude to mít účinek jako poklepání myší.

Tlačítko [Esc]: Klepnutí pravým tlačítkem myši.

Přetažení

Stiskněte a podržte tlačítko [Enter] a stiskněte tlačítko [

[

Uvolněním tlačítka [Enter] umístíte položku na zvolené místo.

], [ ],

] a [ ].

• Počítač 2

• HDMI

"Přepojení na cílový obraz pomocí dálkového ovladače" s.30

Funkce promítání

Strana nahoru/dolů

• Stisknutím současně se sousedním tlačítkem [ ], [ ],

] a [ ] lze ukazatelem pohybovat úhlopříčně.

[

• Pokud jsou tlačítka myši na počítači nastavena tak, aby fungovala obráceně, ovládání tlačítek dálkového ovladače se také obrátí.

• Funkci bezdrátové myši nelze použít, jsou-li používány následující funkce.

- Je-li otevřena nabídka Konfigurace

- Je-li zobrazena nabídka nápovědy

- Používá se funkce E-Zoom.

- Provádí se zachytávání uživatelského loga.

- Když se používá funkce ukazatele

- Upravuje se hlasitost zvuku.

- Při použití USB Display

- Když je zobrazen zkušební vzor

- Během nastavování Režim barev

- Během zobrazení názvu Režim barev

- během zobrazení názvu zdroje

- Při přepínání vstupního zdroje

- Když se zobrazuje zásuvný modul Message Broadcasting (pouze EB-93)

- Při zobrazení vzorů

Tlačítko [Up]: Přesun na předchozí stranu. Tlačítko [Down]: Přesun na následující

stranu.

Uložení uživatelského loga

Aktuálně promítaný obraz můžete uložit jako uživatelské logo.

Jakmile je uživatelské logo uloženo, výchozí nastavení výrobce již nelze

obnovit.

Promítněte obraz, který chcete uložit jako uživatelské logo, a potom stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.71

Použití dálkového ovladače Použití ovládacího panelu

Vyberte možnost Uživatelské logo v nabídce Rozšířené.

Funkce promítání

• Pokud je položka Ochrana uživ. loga v části Zabezpečení heslem nastavena na Zapnuto, zobrazí se zpráva a nastavení

loga nelze měnit. Chcete-li provést změny, nastavte položku Ochrana uživ. loga na Vypnuto.

s "Správa uživatelů (Zabezpečení heslem)" s.56

• Je-li položka Uživatelské logo vybrána, když se používají funkce Lichoběžník, E-Zoom, Poměr stran nebo Upravit zvětšení, bude aktuálně prováděná funkce zrušena.

Posunutím výřezu vyberte část obrazu, kterou chcete použít jako uživatelské logo.

Stejné operace lze provádět pomocí ovládacího panelu projektoru.

Dálkové ovládání

Můžete uložit velikost 400x300 bodů.

Stisknete-li tlačítko [Enter] a zobrazí se hlášení "Vybrat tento obraz?", vyberte možnost Ano.

Jakmile se zobrazí zpráva "Vybrat tento obraz jako uživatelské logo?", vyberte možnost Ano.

Stisknutím tlačítka [Enter] na dálkovém ovladači nebo na

ovládacím panelu se může velikost obrazu změnit podle signálu, a to za účelem přizpůsobení aktuálnímu rozlišení obrazového signálu.

Funkce promítání

Na obrazovce nastavení měřítka vyberte faktor zvětšení.

Jakmile se zobrazí zpráva "Uložit tento obraz jako uživatelské logo?", vyberte možnost Ano.

Obraz bude uložen. Jakmile se obraz uloží, objeví se zpráva "Dokončeno."

• Po uložení uživatelského loga se smaže předchozí uživatelské

logo.

• Ukládání trvá určitou dobu. Během ukládání nepoužívejte projektor ani jiné připojené zařízení. V opačném případě projektor nemusí fungovat správně.

Promítněte obraz, který chcete pro Vlastní vzor použít, a potom stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.71

Použití dálkového ovladače Použití ovládacího panelu

V nabídce Nastavení vyberte Vzor.

Uložení vlastního vzoru

Aktuálně promítaný obraz můžete uložit jako Vlastní vzor.

Po uložení vlastního vzoru se smaže předchozí Vlastní vzor.

Vyberte možnost Vlastní vzor.

Funkce promítání

Je-li položka Vlastní vzor vybrána při použití funkcí

Lichoběžník, Elektronická lupa, Poměr stran nebo Lupa, bude aktuálně prováděná funkce zrušena.

Když se zobrazí "Chcete použít aktuálně promítaný obraz jako Vlastní vzor?", vyberte možnost Ano.

Po stisknutí tlačítka [Enter] se zobrazí zpráva "Uložit tento obraz jako Vlastní vzor?". Vyberte Ano.

Obraz bude uložen. Po uložení obrazu se objeví zpráva "Nastavení Vlastní vzor je dokončeno.".

• Jakmile se Vlastní vzor uloží, výchozí nastavení výrobce již

nelze obnovit.

• Ukládání vlastního vzoru trvá určitou dobu. Během ukládání nepoužívejte projektor ani jiné připojené zařízení. V opačném případě projektor nemusí fungovat správně.

Funkce Zabezpečení

Projektor má následující rozšířené možnosti zabezpečení.

• Zabezpečení heslem Umožňuje omezit uživatele projektoru.

• Provozní zámek Můžete zabránit, aby mohli uživatele měnit nastavení projektoru bez

svolení.

"Omezení provozu (Provozní zámek)" s.58

• Zámek Proti Zcizení Projektor je vybaven následujícím bezpečnostním zařízením proti zcizení.

"Zámek proti zcizení" s.59

Správa uživatelů (Zabezpečení heslem)

Je-li aktivováno Zabezpečení heslem, uživatelé, kteří neznají heslo, nemohou projektor používat k promítání, i když je projektor zapnutý. Dále také nelze změnit uživatelské logo, které se zobrazí po zapnutí projektoru. Tato funkce slouží jako ochrana proti zcizení, protože zcizený projektor nelze používat. V době zakoupení není funkce Zabezpečení heslem aktivní.

Typy zabezpečení heslem

V závislosti na způsobu používání projektoru lze nastavit následující tři typy zabezpečení heslem.

• Ochrana uživ. loga

I v případě, že se někdo pokusí změnit uživatelské logo nastavené vlastníkem projektoru, nebude to možné provést. Když nastavíte možnost Ochrana uživ. loga na Zapnuto, jsou následující změny nastavení Uživatelské logo zakázány.

• Zachycení uživatelského loga

• Nastavení Pozadí obrazu, Úvodní obrazovka nebo Vypnout A/V

v nabídce Zobrazení

Rozšířené - Zobrazení s.78

• Síťová ochrana (pouze EB-93)

Je-li funkce Síťová ochrana nastavena na možnost Zapnuto, nelze provádět změny nastavení položky Síť.

"Nabídka Síť (pouze EB-93)" s.79

Nastavení funkce Zabezpečení heslem

Následující postup slouží k nastavení funkce Zabezpečení heslem.

Během promítání stiskněte a podržte tlačítko [Freeze] po dobu asi pěti sekund.

Zobrazí se nabídka nastavení Zabezpečení heslem.

Dálkové ovládání

• Ochrana napájení

Pokud je funkce Ochrana napájení nastavena na hodnotu Zapnuto, musíte po připojení a zapnutí projektoru zadat přednastavené heslo (totéž se týká funkce Napájení zapnuto). V případě zadání nesprávného hesla se promítání nezahájí.

Funkce Zabezpečení

• Pokud je funkce Zabezpečení heslem již aktivována, musíte

Vyberte typ zabezpečení heslem, který chcete nastavit, a stiskněte tlačítko [Enter].

zadat heslo. Pokud zadáte heslo správně, zobrazí se nabídka nastavení Zabezpečení heslem.

s "Zadání hesla" s.57

• Po nastavení hesla nalepte nálepku zabezpečení heslem na viditelné místo na projektoru jako další varování pro zloděje.

(3) Stiskněte a podržte tlačítko [Num] a zároveň zadejte číselnými tlačítky

čtyři číslice. Zadané číslo se zobrazí jako "* * * *". Po zadání čtvrté číslice se zobrazí obrazovka potvrzení.

Dálkové ovládání

(4) Znovu zadejte heslo.

Zobrazí se zpráva "Nové heslo bylo uloženo". Jestliže heslo zadáte nesprávně, zobrazí se výzva k opakovanému zadání

hesla.

Zadání hesla

Po zobrazení obrazovky pro zadání hesla zadejte heslo pomocí číselných tlačítek na dálkovém ovladači.

Přidržte tlačítko [Num] a současně zadejte heslo pomocí tlačítek na číselné klávesnici.

Vyberte položku Zapnuto a potom stiskněte tlačítko [Enter].

Stiskněte tlačítko [Esc]. Znovu se otevře obrazovka, která byla zobrazena v kroku 2.

Nastavte heslo.

(1) Vyberte položku Heslo a potom stiskněte tlačítko [Enter]. (2) Při zobrazení zprávy "Změnit heslo?" vyberte možnost Ano a stiskněte

tlačítko [Enter]. Výchozí heslo je nastaveno na „0000“. Doporučujeme ho však změnit na vaše vlastní heslo. Pokud vyberete položku Ne, znovu se objeví obrazovka z kroku 2.

Funkce Zabezpečení

Je-li zadáno správné heslo, funkce zabezpečení heslem se dočasně deaktivuje.

Upozornění

• Pokud heslo zadáte nesprávně třikrát po sobě, objeví se přibližně na pět minut zpráva "Funkce projektoru budou uzamčeny." a poté se projektor přepne do pohotovostního režimu. V takovém případě odpojte zástrčku ze zásuvky a znovu ji zapojte. Poté projektor znovu zapněte. Projektor znovu zobrazí obrazovku pro zadání hesla, na které můžete zadat správné heslo.

• Pokud heslo zapomenete, poznamenejte si číslo „Kód požadavku: xxxxx“, které se zobrazí na obrazovce, a obraťte se na nejbližší adresu v dokumentu Projektor Epson – seznam kontaktů.

Projektor Epson – seznam kontaktů

• Budete-li uvedenou operaci opakovat a zadáte nesprávné heslo třicetkrát po sobě, zobrazí se následující zpráva a další zadání hesla projektoru již nebude možné. "Funkce projektoru budou uzamčeny. Kontaktujte společnost Epson podle informací v dokumentaci."

s Projektor Epson – seznam kontaktů

Omezení provozu (Provozní zámek)

Během projekce stiskněte tlačítko [Menu].

"Použití nabídky Konfigurace" s.71

Použití dálkového ovladače Použití ovládacího panelu

Vyberte možnost Provozní zámek v nabídce Nastavení.

Chcete-li zamknout tlačítka na ovládacím panelu, proveďte některý z následujících postupů.

• Úplné zamknutí Budou zamčena všechna tlačítka na ovládacím panelu. Nelze provádět

žádné operace z ovládacího panelu, včetně zapnutí a vypnutí napájení.

• Provozní zámek Budou uzamčena všechna tlačítka na ovládacím panelu, kromě tlačítka

[

Tato funkce je vhodná při akcích nebo prezentacích, když potřebujete deaktivovat všechna tlačítka během promítání, nebo ve školách, když potřebujete omezit používání tlačítek. Projektor lze nadále ovládat pomocí dálkového ovladače.

Vyberte buď možnost Úplné zamknutí, nebo možnost Provozní zámek podle toho, co se hodí pro váš účel.

Funkce Zabezpečení

Po zobrazení potvrzení klepněte na tlačítko Ano.

Tlačítka ovládacího panelu budou uzamčena podle zvoleného nastavení.

Chcete-li odemknout tlačítka ovládacího panelu, použijte

některý z následujících postupů.

• V nabídce Provozní zámek vyberte možnost Vypnuto. s Nastavení - Provozní zámek s.76

• Stiskněte a podržte tlačítko [Enter] na ovládacím panelu po dobu přibližně sedmi sekund. Zobrazí se zpráva o odemčení.

Zámek proti zcizení

Projektor je vybaven následujícími typy bezpečnostních zařízení proti zcizení.

• Bezpečnostní slot Bezpečnostní slot je kompatibilní se systémem Microsaver Security System

společnosti Kensington. Podrobnější informace o bezpečnostním systému Microsaver viz odkaz

níže.

http://www.kensington.com/

• Bod instalace bezpečnostního kabelu Běžně dostupnou drátěnou pojistku proti zcizení lze protáhnout bodem instalace a zabezpečit projektor ke stolu nebo sloupku.

Instalace drátěné pojistky

Protáhněte drátěnou pojistku proti zcizení bodem instalace.

Informace o uzamčení naleznete v dokumentaci dodané s drátěnou pojistkou.

Monitorování a ovládání

O aplikaci EasyMP Monitor (pouze EB-93)

Aplikace EasyMP Monitor umožňuje provádění operací, jako je například kontrola stavu několika projektorů Epson připojených do sítě na monitoru počítače a ovládání projektorů z počítače.

Software EasyMP Monitor můžete stáhnout z následující webové stránky.

http://www.epson.com

Dále naleznete stručný popis funkcí monitorování a ovládání, které jsou k dispozici v aplikaci EasyMP Monitor.

• Registrace projektorů pro monitorování a ovládání

Projektory připojené do sítě lze automaticky vyhledávat a poté vybrat, které z nalezených projektorů budou zaregistrovány. Požadované projektory lze zaregistrovat zadáním jejich adresy IP.

• Zaregistrované projektory lze rovněž zařadit do skupin a poté je monitorovat a ovládat ve skupinách.

• Monitorování stavu zaregistrovaných projektorů

Stav napájení (ZAP/VYP) projektorů a problémy nebo výstrahy vyžadující pozornost lze kontrolovat pomocí ikon. Lze provést výběr skupiny projektorů nebo samostatného projektoru a poté zkontrolovat kumulativní provozní dobu lampy nebo informace, jako jsou například vstupní zdroje, problémy a výstrahy projektorů.

• Nastavení mailových zpráv

Můžete nastavit e-mailové adresy, na které budou posílána upozornění, pokud se u zaregistrovaného projektoru vyskytne stav vyžadující pozornost, například problém.

• Odesílání zpráv na zaregistrované projektory

K odesílání souborů JPEG do zaregistrovaných projektorů lze použít zásuvný modul Message Broadcasting.

Zásuvný modul Message Broadcasting je k dispozici ke stažení na webové adrese uvedené na začátku této kapitoly.

Změna nastavení pomocí webového prohlížeče (Ovládání pomocí webového rozhraní) (pouze EB-93)

Funkce projektoru lze nastavit a projektor ovládat prostřednictvím webového prohlížeče v počítači připojeného k projektoru v síti. Tato funkce umožňuje vzdálené nastavování a ovládání. Vzhledem k tomu, že můžete používat klávesnici počítače, je zadávání znaků vyžadovaných pro nastavení snadnější.

Jako webový prohlížeč použijte Microsoft Internet Explorer 6.0 nebo vyšší verzi. Používáte-li operační systém Mac OS, použijte Safari nebo Firefox.

• Ovládání registrovaných projektorů

Projektory lze vybírat ve skupinách nebo jako jednotlivé projektory. S vybranými projektory je poté možno provádět operace, jako např. zapínání a vypínání napájení a přepínání vstupních zdrojů. Ke změně nastavení v nabídce Konfigurace projektoru můžete použít funkce Ovládání pomocí webového rozhraní. Pokud jsou některé činnosti ovládání prováděny pravidelně v konkrétním čase nebo v konkrétních dnech, můžete k nastavení časovače použít nabídku Nastavení časovače.

Pokud nastavíte Pohotovostní režim na Komunikace zap., můžete

webový prohlížeč použít k nastavení a ovládání, i když je projektor v pohotovostním režimu (je vypnuto napájení).

s Rozšířené - Pohotovostní režim s.78

Nastavení Projektoru

Pomocí webového prohlížeče lze nastavit položky, které se obvykle nastavují v nabídce Konfigurace projektoru. Úpravy nastavení se projeví v nabídce

Monitorování a ovládání

Konfigurace. Existují také položky, které lze nastavit pouze ve webovém prohlížeči.

Položky v nabídce Konfigurace, které nelze nastavit pomocí webového prohlížeče

• Nabídka Nastavení - Lichoběžník - Quick Corner

• Nabídka Nastavení - Tvar ukazatele

• Nabídka Nastavení - Vzor

• Nabídka Nastavení - Uživatelské tlačítko

• Nabídka Rozšířené - Uživatelské logo

• Nabídka Rozšířené - Jazyk

• Nabídka Rozšířené - Provoz - Vysoká nadm. výška

• Nabídka Rozšířené - Provoz - Čas krytu čočky

• Nabídka Reset - Resetovat vše a Reset hodin lampy

Nastavení položek každé nabídky jsou stejná, jako v nabídce Konfigurace projektoru.

"Nabídka Konfigurace" s.70

Položky, které lze nastavit pouze použitím webového prohlížeče

• SNMP Název komunity

• Heslo pro monitor

Spusťte na počítači webový prohlížeč.

Otevření obrazovky Web Remote

Funkce Web Remote umožňuje provádět operace vzdáleného ovládání projektoru použitím webového prohlížeče.

Zadejte IP adresu projektoru do vstupního pole webového prohlížeče a na klávesnici počítače stiskněte klávesu Enter.

Otevře se obrazovka Ovládání pomocí webového rozhraní. Pokud je v položce Síť v nabídce Konfigurace nastavena volba Příst.

heslo na web, otevře se obrazovka zadání hesla.

Otevřete obrazovku Ovládání pomocí webového rozhraní.

a b

Klepněte na položku Web Remote.

Otevření obrazovky Ovládání pomocí webového rozhraní

Následující postup slouží k otevření obrazovky Ovládání pomocí webového rozhraní.

Upravte na počítači a projektoru síťová nastavení a uveďte je do stavu připojení k síti.

Pokud je váš webový prohlížeč nastaven k připojení přes proxy server,

nelze použít funkci Ovládání pomocí webového rozhraní. Chcete-li použít funkci Ovládání pomocí webového rozhraní, musíte provést taková nastavení, aby se pro připojení nepoužíval proxy server.

Objeví se obrazovka Web Remote.

Monitorování a ovládání

Tlačítka [Page]

[Up] [Down]

Název Funkce

Mění strany v souborech, jako jsou například soubory aplikace PowerPoint, při použití následujících způsobů projekce.

• Při použití funkce bezdrátové myši s "Použití dálkového ovladače k ovládání ukazatele myši (bezdrátová myš)" s.51

• Při použití USB Display s "Projekce pomocí USB Display" s.30

• Připojení k síti

Při promítání snímků pomocí prezentace stiskem těchto tlačítek zobrazíte předchozí/následující obrazovku.

Název Funkce

Tlačítko [t]

Tlačítko [Computer]

Tlačítko [Video]

Tlačítko [Freeze]

Tlačítko [A/V Mute]

Zapne a vypne napájení projektoru. s "Od instalace k promítání" s.28

Opakovaným stiskem tlačítka se vstup přepíná mezi obrazy z portu Computer1 a portu Computer2.

Opakovaným stiskem tlačítka se obraz přepíná mezi porty Video, S-Video a HDMI.

Slouží k pozastavení a zrušení pozastavení obrazu. s "Zmrazení obrazu (Freeze)" s.48

Slouží k zapnutí nebo vypnutí videa a zvuku. s "Dočasné vypnutí obrazu a zvuku (Vypnout A/V)"

s.48

Tlačítko [Source

Search]

Tlačítko [LAN]

Tlačítko [USB]

Tlačítka [Volume]

[a][b]

Přepíná na další vstupní zdroj, který vysílá obraz. s "Automatická detekce vstupních signálů a změna

promítaného obrazu (Hledání zdroje)" s.29

Změní obraz promítaný pomocí EasyMP Network Projection. Při promítání pomocí volitelného klíče Quick Wireless Connection USB Key se tímto tlačítkem přepíná na tento obraz.

s "Přepojení na cílový obraz pomocí dálkového ovladače" s.30

Opakovaným stisknutím tohoto tlačítka se budou přepínat následující obrazy:

• USB Display

• Obrazy ze zařízení připojeného k portu USB(TypeA)

s "Přepojení na cílový obraz pomocí dálkového ovladače" s.30

[a] Slouží ke zmenšování hlasitosti. [b] Slouží ke zvětšování hlasitosti. s "Nastavení hlasitosti" s.38

Monitorování a ovládání

Použití funkce Mailová zpráva pro hlášení problémů (pouze EB-93)

Pokud nastavíte funkci Mailová zpráva, budou na přednastavenou emailovou adresu odesílány zprávy s oznámením, pokud nastane s projektorem problém nebo je vydáno varování. To umožňuje oznámit obsluze problémy s projektory, i když jsou v lokalitách, které jsou od nich vzdálené.

Síť - Mail - Mailová zpráva s.82

• Lze zaznamenat maximálně až tři umístění (adresy) pro oznámení

a zprávy s oznámením budou odeslány do všech tří umístění současně.

• Pokud se u projektoru objeví kritický problém a náhle přestane fungovat, nemusí být schopen odeslat zprávu, která oznamuje obsluze, že nastal problém.

• Nastavíte-li položku Pohotovostní režim na Komunikace zap., můžete ovládat projektor, i když je v pohotovostním režimu (když je vypnuto napájení).

Rozšířené - Pohotovostní režim s.78

• Internal error

• Fan related error

• Sensor error

• Lamp timer failure

• Lamp out

• Internal temperature error

• High-speed cooling in progress

• Lamp replacement notification

• No-signal

Do projektoru nepřichází žádný signál. Zkontrolujte stav připojení nebo si ověřte, že je zapnuto napájení zdroje signálu.

• Auto Iris Error

• Power Err. (Ballast)

Informace o řešení problémů a výstrahách najdete pod následujícím odkazem.

"Popis indikátorů" s.89

Přečtení oznámení e-mailem o chybách

Je-li funkce Mailová zpráva nastavena na Zapnuto, je při výskytu problému nebo signalizaci výstrahy projektorem odeslán následující e-mail.

Předmět: EPSON Projector

Řádek 1: Název projektoru, u kterého došlo k výskytu problému

Řádek 2: Adresa IP projektoru, u kterého se vyskytl problém.

Řádek 3 a další: Podrobný popis problému

Podrobnosti o problému jsou uváděny řádek za řádkem. Níže jsou uvedeny hlavní součásti zprávy.

Správa pomocí SNMP (pouze EB-93)

Nastavením položky SNMP v nabídce Konfigurace na Zapnuto budou do určeného počítače odesílány zprávy s oznámením, pokud se vyskytne problém nebo se vyskytne varování. To umožňuje oznámit obsluze problémy s projektory, i když jsou v lokalitách, které jsou od nich vzdálené.

Síť - Další - SNMP s.84

Monitorování a ovládání

• Správu SNMP by měl provádět správce sítě nebo někdo, kdo je se

sítí seznámený.

• Chcete-li ke sledování projektoru použít funkci SNMP, potřebujete do počítače nainstalovat program správce SNMP.

• Lze uložit až dvě IP adresy cílového místa.

Příkazy ESC/VP21

Projektor lze ovládat z externího zařízení pomocí ESC/VP21.

Seznam příkazů

Pokud je do projektoru odeslán příkaz k zapnutí, projektor se zapne a přepne do režimu zahřívání. Při zapnutí napájení projektoru se zobrazí dvojtečka ":" (3Ah).

Když projektor provede příkaz, vrátí ":" a přijme další příkaz.

Jestliže při zpracování příkazu dojde k chybě, zobrazí se chybová zpráva a dvojtečka ":".

Níže jsou uvedeny hlavní součásti.

Položka Příkaz

Zapnutí a vypnutí napájení

Zapnuto PWR ON

Vypnuto PWR OFF

Položka Příkaz

HDMI SOURCE 30

Video SOURCE 41

S-Video SOURCE 42

USB Display SOURCE 51

USB SOURCE 52

LAN SOURCE 53

Vypnout A/V Zapnuto/Vypnuto

Na konec každého příkazu přidejte kód (CR) (0Dh) a odešlete.

Zapnuto MUTE ON

Vypnuto MUTE OFF

Další podrobnosti vám poskytne místní prodejce nebo nejbližší středisko podpory, jehož adresu naleznete v dokumentu Projektor Epson – seznam kontaktů.

Projektor Epson – seznam kontaktů

Schéma zapojení kabelů

Sériové připojení

• Tvar konektoru: 9kolíkový miniaturní konektor D-Sub (zástrčka)

Volba signálu Počítač 1 Automaticky SOURCE 1F

RGB SOURCE 11

Komponent SOURCE 14

Počítač 2 Automaticky SOURCE 2F

RGB SOURCE 21

Komponent SOURCE 24

Monitorování a ovládání

• Název vstupního portu projektoru: RS-232C

<Projektor> (sériový PC kabel) <Počítač>

Název signá‐

GND Země signálového vodiče

TD Odesílání dat

RD Příjem dat

Funkce

O aplikaci PJLink (pouze EB-93)

PJLink Class1 byl vytvořen asociací JBMIA (Japan Business Machine and Information System Industries Association) jako standardní protokol pro řízení síťových projektorů v rámci snahy o standardizaci protokolů pro řízení projektorů.

Projektor je v souladu se standardem PJLink Class1 vytvořeným asociací JBMIA.

Tento projektor je kompatibilní se všemi příkazy, kromě následujících příkazů definovaných standardem PJLink Class1, a shoda byla potvrzena ověřením přizpůsobivosti podle standardu PJLink.

URL:http://pjlink.jbmia.or.jp/english/

• Nekompatibilní příkazy

Funkce Příkaz PJLink

Nastavení ztlume‐níAktivace ztlumení obrazu AVMT 11

Aktivace ztlumení zvuku AVMT 21

• Názvy vstupů definovaných standardem PJLink a odpovídající zdroje projektoru

Zdroj Příkaz PJLink

Počítač 1 INPT 11

Počítač 2 INPT 12

Komunikační protokol

• Výchozí nastavení přenosové rychlosti: 9600 b/s

• Délka dat: 8 bitů

• Parita: Žádná

• Stop bit: 1 bit

• Řízení toku: Žádné

Video INPT 21

S-Video INPT 22

HDMI INPT 32

USB INPT 41

LAN INPT 52

USB Display INPT 53

Monitorování a ovládání

• Název výrobce pro "Požadavek na název výrobce"

EPSON

• Název modelu zobrazeného pro "Požadavek na název produktu"

EB-93/C2010X/PowerLite 93

O aplikaci Crestron RoomView® (pouze EB-93)

Crestron RoomView® je integrovaný řídicí systém poskytovaný společností Crestron připojených do sítě.

Projektor podporuje řídicí protokol, a proto jej lze použít v systému založeném na Crestron RoomView

Podrobnější informace o Crestron RoomView stránkách společnosti Crestron v anglické jazykové verzi.)

http://www.crestron.com

Dále naleznete přehled aplikace Crestron RoomView

• Dálkové ovládání pomocí webového prohlížeče

Projektor lze ovládat prostřednictvím počítače podobně jako pomocí dálkového ovladače.

• Monitorování a ovládání pomocí aplikačního softwaru

Ke sledování zařízení v systému, komunikaci se střediskem nápovědy a odesílání nouzových zpráv lze použít aplikaci Crestron RoomView Express nebo Crestron RoomView® Server Edition od společnosti Creston

http://www.crestron.com/getroomview

. Lze jej používat k monitorování a ovládání několika zařízení

získáte na webových

. (Podporovány jsou pouze obrazovky

. Další podrobnosti viz následující webové stránky.

• Zadávat lze pouze jednobajtové alfanumerické znaky a symboly.

Ovládání projektoru z počítače

Otevření okna ovládání

Před provedením libovolných operací zkontrolujte následující body.

• Zkontrolujte, zda je projektor a počítač připojen k síti.

• Nastavte RoomView v nabídce Síť na Zapnuto.

• Při použití Crestron RoomView

s "Změna nastavení pomocí webového prohlížeče (Ovládání pomocí webového rozhraní) (pouze EB-93)" s.60

Message Broadcasting (zásuvný modul EasyMP Monitor)

• Pokud je Pohotovostní režim nastaven na Komunikace zap., lze

projektor ovládat, i když je v pohotovostním režimu (je vypnuto napájení).

s Rozšířené - Pohotovostní režim s.78

Síť - Další - RoomView s.84

Spusťte na počítači webový prohlížeč.

nelze využít následující funkce.

a b

Zadejte IP adresu projektoru do pole adresy webového prohlížeče a na klávesnici stiskněte klávesu Enter.

Zobrazí se okno ovládání.

V této příručce se popisuje provádění operací v počítači pomocí webového prohlížeče.

Monitorování a ovládání

Použití okna ovládání

Klepnutím na tlačítka je možno provádět následující operace.

Tlačítko Funkce

Power Zapne a vypne napájení projektoru.

Vol-/Vol+ Slouží k nastavení hlasitosti.

A/V Mute Slouží k zapnutí nebo vypnutí videa a zvuku.

s "Dočasné vypnutí obrazu a zvuku (Vypnout A/V)"

s.48

Tlačítko Funkce

Freeze Slouží k pozastavení a zrušení pozastavení obrazu.

s "Zmrazení obrazu (Freeze)" s.48

Contrast Upravuje rozdíl mezi světlými a tmavými částmi

obrazu.

Brightness Upravuje jas obrazu.

Color Upravuje sytost barev obrazu.

Sharpness Upravuje ostrost obrazu.

Zoom

Tlačítka [ ], [ ], [ ], nebo [ ] mají stejnou funkci jako tlačítka [ ]

[ možno provádět následující operace.

OK Má stejnou funkci jako tlačítko [Enter] na dálkovém

Menu Zobrazuje a zavírá nabídku Konfigurace.

][ ][ ] na dálkovém ovladači. Klepnutím na ostatní tlačítka je

Tlačítko Funkce

Klepnutím na tlačítko [z] zvětšíte obraz bez ovlivnění velikosti projekční plochy. Klepnutím na tlačítko [x] zmenšíte obraz, který byl zvětšen pomocí tlačítka [z]. Klepnutím na tlačítka [ mění poloha zvětšeného obrazu.

s "Zvětšení části obrazu (E-Zoom)" s.50

ovladači. s "Dálkový Ovladač" s.14

], [ ], [ ] nebo [ ] se

Přepnutí na obraz z vybraného vstupního zdroje. Chcete-li promítat vstupní

zdroje, které se nezobrazují v seznamu Source List, klepnutím na (a) nebo (b) procházejte seznamem nahoru nebo dolů. Můžete podle potřeby změnit název zdroje.

Klepnutím na tlačítka je možno provádět následující operace. Chcete-li zobrazit

tlačítka, která se nezobrazují v seznamu Source List, klepnutím na (c) nebo (d) procházejte doleva nebo doprava.

Auto Při klepnutí během promítání analogového signálu

RGB z portu Computer1 nebo portu Computer2 automaticky optimalizuje obraz nastavením seřízení souběhu, synchronizace a Pozice.

Monitorování a ovládání

Tlačítko Funkce

Search Přepíná na obraz ze vstupního portu, na který vstupuje

obrazový signál. s "Automatická detekce vstupních signálů a změna

promítaného obrazu (Hledání zdroje)" s.29

Esc Má stejnou funkci jako tlačítko [Esc] na dálkovém

ovladači. s "Dálkový Ovladač" s.14

Klepnutím na karty je možno provádět následující operace.

Karta Funkce

Contact IT Help Zobrazuje okno Středisko nápovědy. Slouží k odesílání

zpráv správci a příjmu zpráv pomocí aplikace Crestron RoomView

Info Zobrazuje informace o aktuálně připojeném

projektoru.

Tools Mění nastavení aktuálně připojeného projektoru. Viz

další část.

Použití okna nástrojů

Při klepnutí na kartu Tools v okně ovládání se otevře následující okno. Toto okno lze použít k úpravě nastavení aktuálně připojeného projektoru.

Express.

Crestron Control

Provádí nastavení centrálních ovladačů Crestron

Projector

Nastavit lze následující položky.

Položka Funkce

Projector Name Zadejte název, kterým se aktuálně připojený projektor

odliší od ostatních projektorů připojených do sítě. (Název může obsahovat až 15 jednobajtových alfanumerických znaků.)

Location Zadejte název místa instalace projektoru, který je

aktuálně připojen do sítě. (Název může obsahovat až 32 jednobajtových alfanumerických znaků a symbolů.)

Assigned To Zadejte jméno uživatele projektoru. (Jméno může

obsahovat až 32 jednobajtových alfanumerických znaků a symbolů.)

DHCP Chcete-li použít HDCP, zaškrtněte pole Enabled. Je-li

povoleno DHCP, nelze zadat adresu IP.

Monitorování a ovládání

Položka Funkce

IP Address Zadejte adresu IP, která se přiřadí aktuálně

připojenému projektoru.

Subnet Mask Zadejte masku podsítě aktuálně připojeného

projektoru.

Default Gateway Zadejte adresu brány aktuálně připojeného projektoru.

Send Klepnutím na toto tlačítko se potvrzují změny

provedené v okně Projector.

Admin Password

Má-li se při otevírání okna Tools požadovat zadání hesla, vyberte zaškrtávací pole Enabled. Nastavit lze následující položky.

Položka Funkce

New Password Při změně hesla k otevření okna Tools zadejte nové

heslo. (Název může obsahovat až 26 jednobajtových alfanumerických znaků.)

Confirm Zadejte stejné heslo, jako jste použili v poli New

Password. Pokud zadaná hesla nejsou stejná, zobrazí se

chyba.

Položka Funkce

New Password Při změně hesla k otevření okna ovládání zadejte nové

heslo. (Název může obsahovat až 26 jednobajtových alfanumerických znaků.)

Confirm Zadejte stejné heslo, jako jste použili v poli New

Password. Pokud zadaná hesla nejsou stejná, zobrazí se

chyba.

Send Klepnutím na toto tlačítko se potvrzují změny

provedené v okně User Password.

Send Klepnutím na toto tlačítko se potvrzují změny

provedené v okně Admin Password.

User Password

Má-li se při otevírání okna ovládání v počítači požadovat zadání hesla, vyberte zaškrtávací pole Enabled. Nastavit lze následující položky.

Nabídka Konfigurace

Tato kapitola popisuje použití nabídky Konfigurace a jejích funkcí.

Použití nabídky Konfigurace

V této části se vysvětluje použití nabídky Konfigurace.

Přestože jsou následující postupy vysvětlovány s použitím dálkového ovladače, stejné operace lze provést prostřednictvím ovládacího panelu. Dostupná tlačítka a jejich funkce jsou popisována v příručce v nabídce.

Otevřete obrazovku nabídky Konfigurace.

Vyberte položku hlavní nabídky.

Vyberte položku podnabídky.

①

②

Změňte nastavení.

①

②

Nastavení dokončíte stiskem tlačítka [Menu].

Seznam Funkcí

Tabulka nabídky Konfigurace

Položky, které lze nastavit, závisí na používaném modelu, obrazovém signálu a promítaném zdroji.

Název hlavní na‐

bídky

Nabídka Obraz s s.73

Nabídka Signál s s.74

Název podnabídky Položky nebo hodnoty

nastavení

Režim barev Dynamický, Prezentace, Kino,

Fotografie, sRGB, Černá tabule a Bílá tabule

Jas -24 až 24

Kontrast -24 až 24

Sytost barev -32 až 32

Odstín -32 až 32

Ostrost -5 až 5

Abs. teplota barev 5000K až 10000K

Úpravy barev Červená: -16 až 16

Zelená: -16 až 16 Modrá: -16 až 16

Autom. clona Zapnuto a Vypnuto

Autom. nastavení Zapnuto a Vypnuto

Rozlišení Automaticky, Širokoúhlý

a Normální

Seřízení souběhu -

Synchronizace -

Pozice Nahoru, Dolů, Vlevo a Vpravo

Progresivní Vypnuto, Video a Film/Auto

Potlačení šumu Vypnuto, NR1 a NR2

Video rozsah HDMI Automaticky, Normální

a Rozšířená

Vstupní signál Automaticky, RGB a Komponent

Název hlavní na‐

bídky

Nabídka Nastavení s s.76

Nabídka Rozšířené s s.78

Název podnabídky Položky nebo hodnoty

nastavení

Videosignál Automaticky, NTSC, NTSC4.43,

PAL, M-PAL, N-PAL, PAL60 a SECAM

Poměr stran Normální, 4:3, 16:9, Plný, Lupa

a Nativní

Přeskenování Automaticky, Vypnuto, 4% a 8%

Lichoběžník Lichoběž. - V/S a Quick Corner

Provozní zámek Úplné zamknutí, Částečné

uzamčení a Vypnuto

Tvar ukazatele Ukazatel 1, 2 a 3

Příkon Normální a ECO

Hlasitost 0 - 20

Vzdálený přijímač Vepředu/vzadu, Čelní, Zadní

a Vypnuto

Uživatelské tlačítko Příkon, Informace, Progresivní,

Zkušební vzor, Rozlišení a Zobrazení vzoru

Vzor Zobrazit vzor, Typ vzoru, Vlastní

vzor a Zkušební vzor

Zobrazení Zprávy, Pozadí obrazu, Úvodní

obrazovka a Vypnout A/V

Uživatelské logo -

Projekce Čelní, Čelní/strop, Zadní

a Zadní/strop

Provoz Napájení zapnuto, Klidový

režim, Čas úsp. režimu, Čas krytu čočky a Vysoká nadm. výška

Pohotovostní režim Komunikace zap. a Komunikace

vyp.

Seznam Funkcí

Název hlavní na‐

bídky

Nabídka Informace s s.85

Nabídka Reset s s.86

*1 Počet podporovaných jazyků se liší podle oblasti, kde se projektor používá.

Název podnabídky Položky nebo hodnoty

nastavení

USB Type B USB Display a Bezdrátová myš

Jazyk 15 nebo 35 jazyků

Provoz lampy (hod) -

Zdroj -

Vstupní signál -

Rozlišení -

Videosignál -

Obnov. kmitočet -

Informace o synch. -

Stav -

Sériové číslo -

Event ID (pouze EB-93)

Resetovat vše -

Reset hodin lampy -

Název hlavní nabíd‐kyNázev podnabídky Položky nebo hodnoty

nastavení

s s.82

Nabídka Mail s s.82

Nabídka Další s s.84

Zobrazení adr. IP Zapnuto a Vypnuto

Mailová zpráva Zapnuto a Vypnuto

SMTP server -

Č. portu -

Nastavení adresy 1, Nastavení adresy 2 a Nastavení adresy 3

SNMP Zapnuto a Vypnuto

Adresa IP depeše 1 a Adresa IP depeše 2

AMX Device Discovery Zapnuto a Vypnuto

RoomView Zapnuto a Vypnuto

Nabídka Obraz

Položky, které lze nastavit, závisí na obrazovém signálu a aktuálně promítaném zdroji. Podrobná nastavení se ukládají pro každý obrazový signál.

Nabídka Síť (pouze EB-93)

Název hlavní na bíd‐kyNázev podnabídky Položky nebo hodnoty

nastavení

Nabídka Základní s s.81

Nabídka Kabelová LAN

Název projektoru -

Heslo k PJ linku -

Příst. heslo na web -

Heslo projektoru Zapnuto a Vypnuto

Nastavení IP DHCP, Adresa IP, Maska podsítě

a Adresa brány

Seznam Funkcí

"Automatická detekce vstupních signálů a změna promítaného obrazu

(Hledání zdroje)" s.29

Podnabídka Funkce

Abs. teplota ba‐ rev

(Tuto položku nelze nastavit, pokud je položka Režim barev nastavena na

Můžete nastavit celkový odstín obrazu. Odstín lze nastavit v 10 stupních od 5 000 K do 10 000 K. Je-li vybrána vysoká hodnota, obraz se zbarví do modra. Pokud je vybrána nízká hodnota, obraz se zbarví do červena.

sRGBg.)

Podnabídka Funkce

Režim barev

Jas

Kontrast

Sytost barev

Odstín

Ostrost

Můžete nastavit kvalitu obrazu, která vyhovuje danému prostředí.

s "Výběr kvality projekce (výběr Režim Barev)" s.38

Můžete upravit jas obrazu.

Můžete upravit rozdíl mezi světlými a tmavými částmi obrazu.

Můžete nastavit sytost barev obrazu.

(Nastavení je možné pouze, když jsou při používání kompozitního videa nebo S-Video přijímány signály NTSC.)

Můžete upravit tón obrazu.

Můžete upravit ostrost obrazu.

Úprava barev

Autom. clona

Reset

(Tuto položku nelze nastavit, pokud je položka Režim barev nastavena na

Můžete nastavit intenzitu barev samostatně pro složky Červená, Zelená a Modrá.

(Tuto položku lze vybrat, pouze pokud je položka Režim barev nastavena na Dynamický nebo Kino.)

Nastavením na Zapnuto se provádí úprava clony k dosažení optimálního světla promítaných obrazů.

Nastavení je uloženo pro každý režim barev. s "Nastavení Autom. clona" s.39

Umožňuje obnovit výchozí nastavení všech nastavení funkcí nabídky Obraz. Chcete-li vrátit všechny položky nabídky na výchozí hodnoty, viz odkaz níže.

s "Nabídka Reset" s.86

sRGBg.)

Nabídka Signál

Položky, které lze nastavit, závisí na obrazovém signálu a aktuálně promítaném zdroji. Podrobná nastavení se ukládají pro každý obrazový signál.

Nelze provádět nastavení v nabídce Signál, když je zdrojem USB Display, USB nebo LAN.

"Automatická detekce vstupních signálů a změna promítaného obrazu

(Hledání zdroje)" s.29

Seznam Funkcí

Podnabídka Funkce

Progresivní

(Toto nastavení lze upravit pouze v případě, že je na vstupu komponentní video nebo RGB video s prokládaným signálem (480i/576i/1080i). Toto nelze nastavit, pokud je na vstup přiváděn digitální signál RGB.)

Prokladg (i) signál je převeden na Progresivníg (p). (Převod IP)

Vypnuto: Ideální pro obraz s velkým množstvím pohybu. Video: Ideální pro běžné video. Film/autom.: Tato možnost je vhodná pro filmy, počítačovou

grafiku a animaci.

Podnabídka Funkce

Autom. nastave‐ ní

Rozlišení

Seřízení soubě‐ hu

Synchronizace

Pozice

Chcete-li automaticky optimálně upravit nastavení Seřízení souběhu, Synchronizace a Pozice při změně vstupního signálu, nastavte Zapnuto.

Chcete-li automaticky zjistit rozlišení vstupního signálu, použijte nastavení Automaticky. Pokud se obraz nepromítá správně, když je nastaven parametr Automaticky, například chybí některé části obrazu, použijte nastavení Širokoúhlý pro širokoúhlé projekční plochy nebo nastavení Normální v případě projekční plochy s poměrem stran 4:3 nebo 5:4 v závislosti na připojeném počítači.

Můžete upravit obraz z počítače, pokud se na něm objeví svislé pruhy.

Můžete upravit obraz počítače, pokud se v něm objeví blikání, neostrost nebo rušení.

Pokud část obrazu chybí, můžete upravit pozici zobrazení nahoru, dolů, vlevo a vpravo tak, aby byl zobrazen celý obraz.

Potlačení šumu

Video rozsah HDMI

Vstupní signál

Videosignál

Poměr stran

(Nelze nastavit, pokud je na vstupu digitální signál RGB, nebo pokud se zobrazuje prokládaný signál, když je položka Progresivní nastavena na Vypnuto.)

Vyhlazuje hrubé obrazy. Existují dva režimy. Vyberte si své oblíbené nastavení. Toto nastavení se doporučuje nastavit na hodnotu Vypnuto při prohlížení obrazových zdrojů s velmi malým šumem, jako jsou například disky DVD.

Pokud je port HDMI projektoru připojen k přehrávači DVD, video rozsah projektoru je nastaven podle nastavení rozsahu videa přehrávače DVD.

Můžete vybrat vstupní signál z portu Computer. Pokud vyberete nastavení Automaticky, vstupní signál se

automaticky nastaví podle připojeného zařízení. Jestliže se při nastavení Automaticky barvy nezobrazují správně,

vyberte signál v souladu s připojeným zařízením.

Můžete vybrat vstupní signál z portu Video. Pokud je vybráno nastavení Automaticky, jsou obrazové signály rozpoznávány automaticky. Pokud se na obraze objeví rušení nebo pokud dojde k problému, například pokud se při nastavení Automaticky nepromítá žádný obraz, vyberte příslušný signál podle připojeného zařízení.

Můžete nastavit s "Změna poměru stran promítaného obrazu " s.40

poměr strang promítaného obrazu.

Seznam Funkcí

Podnabídka Funkce

Přeskenování

Reset

Mění výstupní poměr stran obrazu (rozsah promítaného obrazu). Rozsah oříznutí lze nastavit na hodnoty Vypnuto, 4% nebo 8%. Pokud je zdrojem HDMI, je k dispozici nastavení Automaticky. Je-li vybráno nastavení Automaticky, automaticky se změní na Vypnuto nebo 8% podle vstupního signálu.

Umožňuje obnovit výchozí nastavení všech hodnot nastavení nabídky Signál, kromě položky Vstupní signál.

Chcete-li vrátit všechny položky nabídky na výchozí hodnoty, viz odkaz níže.

s "Nabídka Reset" s.86

Nabídka Nastavení

Podnabídka Funkce

Lichoběžník

Lze provést korekci lichoběžníkového zkreslení.

• Je-li vybráno nastavení Lichoběž. - V/S:

• Ruční korekce

Chcete-li provést korekci vodorovného a svislého lichoběžníkového zkreslení, upravte nastavení Lichoběžník - S a Lichoběžník - V.

• Automatická korekce

Nastavte Auto. lichoběžník S na Zapnuto. (Tuto položku nelze vybrat, pokud je Projekce nastaveno

na Čelní/strop, Zadní nebo Zadní/strop.) s "Automatická korekce (Auto. lichoběžník S)" s.34

• Pří výběru Quick Corner:

Vyberte a proveďte korekci čtyř rohů promítaného obrazu. s "Ruční korekce (Quick Corner)" s.35

Provozní zámek

Umožňuje omezit používání ovládacího panelu projektoru. s "Omezení provozu (Provozní zámek)" s.58

Seznam Funkcí

Podnabídka Funkce

Tvar ukazatele

Příkon

Hlasitost

Vzdálený přijí‐ mač

Uživatelské tla‐ čítko

Umožňuje vybrat tvar ukazatele.

Ukazatel 1:

Ukazatel 2:

Ukazatel 3:

s "Funkce ukazatele (Ukazatel)" s.49

Umožňuje vybrat jedno ze dvou nastavení jasu lampy. Vyberte možnost ECO, pokud je promítaný obraz příliš jasný,

např. když promítáte ve tmavé místnosti nebo na malou projekční plochu. Pokud vyberete položku ECO, sníží se následujícím způsobem odběr elektrické energie a prodlouží životnost lampy. Současně se omezí hluk vznikající otáčením ventilátoru.

Odběr elektrické energie: sníží se přibližně o 20 %, životnost lampy: prodlouží se přibližně 1.2krát

Umožňuje nastavit hlasitost. Hodnoty nastavení se ukládají pro každý zdroj.

Můžete omezit příjem operačního signálu z dálkového ovládání. Při nastavení na Vypnuto nelze provádět žádné operace pomocí

dálkového ovladače. Chcete-li provádět operace pomocí dálkového ovladače, přidržte nejméně na 15 sekund stisknuté tlačítko [Menu] na dálkovém ovladači nebo na ovládacím panelu a nastavení se vrátí na výchozí hodnotu.

Můžete vybrat a přiřadit položku z nabídky Konfigurace tlačítkem [User] dálkového ovladače. Stisknutím tlačítka [User] se zobrazí přímo obrazovka výběru/nastavení přiřazené položky nabídky a umožní vám provádět nastavení/seřízení jedním dotykem. Tlačítku [User] můžete přiřadit jednu z následujících položek.

Příkon, Informace, Progresivní, Zkušební vzor, Rozlišení a Zobrazení vzoru

Podnabídka Funkce

Vzor

Zobrazení vzoru: Zobrazit vzor. Typ vzoru: Lze zvolit Vzory 1 až 4 nebo Vlastní vzor. Vzory 1 až 4

zobrazí projekční čáry, tj. čárkované čáry nebo mřížku.

Vzor 1:

Vzor 3:

Vlastní vzor: Zachytí vlastní vzor. s "Uložení vlastního vzoru" s.54 Zkušební vzor: Při nastavení projektoru se zobrazuje zkušební

vzor, abyste mohli stav promítání nastavit bez nutnosti připojení zařízení. Když se zobrazuje zkušební vzor, lze provést úpravy nastavení lupy a zaostření a opravu lichoběžníku. Stisknutím tlačítka [Esc] na dálkovém ovladači nebo na ovládacím panelu lze zkušební vzor zrušit.

Vzor 2:

Vzor 4:

Upozornění

Jestliže se vzor zobrazuje delší dobu, v promítaných obrazech může být patrný zbytkový obraz.

Reset

Umožňuje obnovit výchozí nastavení všech hodnot nastavení nabídky Nastavení, kromě položky Uživatelské tlačítko.

Chcete-li vrátit všechny položky nabídky na výchozí hodnoty, viz odkaz níže.

s "Nabídka Reset" s.86

Seznam Funkcí

Nabídka Rozšířené

Podnabídka Funkce

Zobrazení

Umožňuje měnit nastavení vztahující se k zobrazení dat projektoru.

Zpráva: Když je tato položka nastavena na Vypnuto, následující položky nebudou zobrazeny.

Názvy položek, pokud se změní Zdroj, Režim barev nebo Poměr stran, zprávy, pokud není na vstupu žádný signál, a varování, jako je například Výstraha vys. teplota.

Pozadí obrazu

když není k dispozici žádný obrazový signál, na hodnotu

Černá, Modrá nebo Logo. Úvodní obrazovka

zobrazit Uživatelské logo, použijte nastavení Zapnuto. Vypnout A/V

stisknutí tlačítka [A/V Mute] na dálkovém ovladači, na hodnotu Černá, Modrá nebo Logo.

: Můžete nastavit pozadí projekční plochy,

: Chcete-li při zahájení projekce

: Můžete nastavit obraz, který se zobrazí při

Podnabídka Funkce

Uživatelské lo‐

Projekce

Provoz

Můžete změnit uživatelské logo, které se zobrazí jako pozadí, když je aktivní funkce Pozadí obrazu, Vypnout A/V atd.

s "Uložení uživatelského loga" s.52

Vyberte jednu z následujících projekčních metod v závislosti na způsobu instalace projektoru.

Čelní, Čelní/strop, Zadní a Zadní/strop Stisknutím a podržením tlačítka [A/V Mute] na dálkovém

ovladači na dobu pěti sekund můžete změnit nastavení následujícím způsobem.

ČelníWČelní/strop ZadníWZadní/strop

s "Způsoby Instalace" s.19

Napájení zapnuto: Chcete-li, aby se projektor ihned po připojení k elektrické síti zapnul, použijte nastavení Zapnuto.

Je-li připojen napájecí kabel, nezapomeňte, že se projektor automaticky zapne i v případech, jako je například obnovení dodávky proudu po výpadku napájení.

Klidový režim: Když je funkce nastavena na hodnotu Zapnuto, automaticky se zastaví promítání, pokud na vstup

nebude odesílán žádný vstupní signál a není prováděna žádná operace.

Čas úsp. režimu: Když je možnost Klidový režim nastavena na hodnotu Zapnuto, můžete nastavit čas před automatickým vypnutím projektoru v rozsahu od jedné do 30 minut.

Čas krytu čočky: Když je nastaven na Zapnuto, tato funkce vypne automaticky napájení po 30 minutách po uzavření krytu vypnutí A/V.

Tato položka je ve výchozí konfiguraci nastavena na

Zapnuto. Vysoká nadm. výška: Pokud projektor používáte

v nadmořské výšce vyšší než 1500 m, nastavte hodnotu Zapnuto.

Seznam Funkcí

Podnabídka Funkce

Pohotovostní režim

USB Type B

Jazyk

Reset

*1 Pokud je položka Ochrana uživ. loga nastavena na hodnotu Zapnuto

v nabídce Zabezpečení heslem, nastavení týkající se uživatelského loga nelze změnit. Chcete-li provést změny, nastavte položku Ochrana uživ. loga na Vypnuto. s "Správa uživatelů (Zabezpečení heslem)" s.56

*2 Výstup zvuku z mikrofonu není k dispozici, pokud Ochrana napájení

v Zabezpečení heslem nastavena na Zapnuto. Kromě nastavení Vysoká nadm. výška.

Nastavíte-li Komunikace zap., můžete provádět následující operace, i když je projektor v pohotovostním režimu.

• Monitorování a ovládání projektoru prostřednictvím sítě. (pouze EB-93) s "Monitorování a ovládání" s.60

• Výstup analogových signálů RGB z portu Computer1 do externího monitoru.

Pokud je projektor připojen k počítači kabelem USB a promítá se obraz z počítače, nastavte tuto položku na USB Display.

s "Projekce pomocí USB Display" s.30 Chcete-li ukazatel myši ovládat dálkovým ovladačem,

použijte nastavení Bezdrátová myš.

"Použití dálkového ovladače k ovládání ukazatele myši

(bezdrátová myš)" s.51

Můžete nastavit jazyk zpráv a nabídek.

Můžete obnovit výchozí nastavení položek Zobrazení a Provoz*3 v nabídce Rozšířené.

Chcete-li vrátit všechny položky nabídky na výchozí hodnoty, viz odkaz níže.

s "Nabídka Reset" s.86

Nabídka Síť (pouze EB-93)

Pokud je položka Síťová ochrana nastavena na hodnotu Zapnuto v nabídce Zabezpečení heslem, zobrazí se zpráva a síťové nastavení nelze změnit. Nastavte položku Síťová ochrana na Vypnuto a potom nakonfigurujte síť.

"Nastavení funkce Zabezpečení heslem" s.56

Podnabídka Funkce

Síť. info. - pevná LAN

Na konfiguraci sítě

Zobrazuje následující informace o stavu nastavení sítě.

• Název projektoru

• DHCP

• Adresa IP

• Maska podsítě

• Adresa brány

• Adresa MAC

Pro nastavení položek s parametry sítě jsou k dispozici následující nabídky.

Základní, Kabelová LAN, Mail, Další, Reset a Dokončeno

Projektor Epson – seznam kontaktů

Seznam Funkcí

Funkce projektoru lze nastavit a projektor ovládat prostřednictvím

webového prohlížeče v počítači připojeného k projektoru v síti. Tato funkce se nazývá Ovládání pomocí webového rozhraní. Pomocí klávesnice můžete snadno zadávat text a provést nastavení Ovládání pomocí webového rozhraní, například nastavení zabezpečení.

s "Změna nastavení pomocí webového prohlížeče (Ovládání pomocí webového rozhraní) (pouze EB-93)" s.60

Poznámky k ovládání nabídky Síť

Výběr z hlavní nabídky, výběr podnabídek a změna vybraných položek jsou stejné jako u operací v nabídce Konfigurace.

Po dokončení přejděte do nabídky Dokončeno a vyberte jednu z voleb Ano, Ne nebo Zrušit. Pokud vyberete Ano nebo Ne, vrátíte se do nabídky Konfigurace.

Operace měkkých kláves

Nabídka Síť obsahuje položky, které během nastavení vyžadují zadání alfanumerických znaků. V takovém případě se zobrazí následující

klávesnice. Pomocí tlačítek [

ovladači nebo tlačítek [

přesuňte kurzor na požadovanou klávesu a potom stisknutím tlačítka [Enter] zadejte alfanumerický znak. Zadejte hodnoty podržením tlačítka [Num] na dálkovém ovladači a stisknutím číselných tlačítek. Po dokončení zadávání stiskněte tlačítko Finish na klávesnici, kterým zadání potvrdíte. Stisknutím tlačítka Cancel na klávesnici zadání zrušíte.

], [ ], [ ] a [ ] na ovládacím panelu

], [ ], [ ] a [ ] na dálkovém

Ano: Uloží nastavení a ukončí nabídku Síť.

Ne: Neuloží nastavení a ukončí nabídku Síť.

Zrušit: Pokračuje v zobrazování nabídky Síť.

• Při každém výběru klávesy CAPS a stisknutí tlačítka [Enter] dojde

k přepnutí a změně mezi velkými a malými písmeny.

• Při každém výběru klávesy SYM1/2 a stisknutí tlačítka [Enter] dojde

k přepnutí a změně kláves se symboly pro oddíl ohraničený rámem.

Seznam Funkcí

Nabídka Základní

Podnabídka Funkce

Název projekto‐ ru

Zobrazuje název projektoru použitý k jeho identifikování po připojení do sítě.

Při úpravách můžete zadat až 16 jednobajtových alfanumerických znaků.

Podnabídka Funkce

Heslo projektoru

Pokud je tato položka nastavena na Zapnuto, musíte zadat heslo, když se pokoušíte připojit projektor k počítači v síti. Lze tak zabránit přerušení prezentací z důvodu připojení jiného počítače. Obvyklé nastavení je Zapnuto.

s EasyMP Network Projection - Návod na použití

Heslo k PJ linku

Příst. heslo na web

Zadejte heslo, které budete používat při přístupu k projektoru pomocí kompatibilního softwaru PJLink.

Můžete zadat až 32 jednobajtových alfanumerických znaků.

Zadejte heslo, které budete používat při úpravě nastavení a ovládání projektoru přes Ovládání pomocí webového rozhraní. Zadejte maximálně osm jednobajtových alfanumerických znaků. Ovládání pomocí webového rozhraní je funkce, která umožňuje nastavení a ovládání projektoru pomocí webového prohlížeče v počítači, který je připojen k síti.

s "Změna nastavení pomocí webového prohlížeče (Ovládání pomocí webového rozhraní) (pouze EB-93)" s.60

Seznam Funkcí

Nabídka Kabelová LAN

Podnabídka Funkce

Nastavení IP

Zobrazení adr. IP

Umožňuje měnit nastavení vztahující se k následujícím adresám. DHCPg: Nastavíte-li na Zapnuto, konfigurace sítě se provede

pomocí DHCP. Je-li nastavena hodnota Zapnuto, nelze nastavit další adresy.

Adresa IPg: Můžete zadat adresu IP přidělenou projektoru. Do každého pole adresy lze zadat číslo od 0 do 255. Nelze však používat následující IP adresy.

0.0.0.0, 127.x.x.x, 224.0.0.0 to 255.255.255.255 (kde x je číslo od 0 do 255)

Maska podsítěg: Můžete zadat masku podsítě pro projektor. Do každého pole adresy lze zadat číslo od 0 do 255. Nelze však používat následující masky podsítě.

0.0.0.0, 255.255.255.255 Adresa brányg: Můžete zadat adresu IP brány pro projektor. Do

každého pole adresy lze zadat číslo od 0 do 255. Nelze však používat následující adresy brány.

0.0.0.0, 127.x.x.x, 224.0.0.0 to 255.255.255.255 (kde x je číslo od 0 do 255)

Pokud chcete zabránit zobrazení adresy IP v informacích o síti v síťové nabídce a na pohotovostní obrazovce sítě LAN, nastavte tuto volbu na Vypnuto.

Nabídka Mail

Pokud je nastaven tento parametr, budete e-mailem získávat zprávy v případě, že se vyskytne problém nebo výstraha.

Seznam Funkcí

"Použití funkce Mailová zpráva pro hlášení problémů (pouze EB-93)"

s.63

Podnabídka Funkce

Nastavení adre‐ sy 1, Nastavení adresy 2 a Nasta‐ vení adresy 3

Zadejte cílovou e-mailovou adresu, na kterou chcete odesílat emailové zprávy. Můžete zaregistrovat až tři adresy. U emailových adres můžete zadat až 32 jednobajtových alfanumerických znaků.

Můžete vybrat několik nenormálních stavů a varování, o kterých chcete být informováni e-mailem. Pokud u projektoru dojde k vybranému nenormálnímu stavu nebo varování, bude odeslán e-mail na zadanou cílovou adresu s oznámením o výskytu nenormálního stavu nebo varování. U zobrazených položek můžete vybrat více možností.

Podnabídka Funkce

Mailová zpráva

SMTP server

Č. portu

Nastavíte-li možnost Zapnuto, bude na předem nastavené emailové adresy odeslána zpráva s oznámením, pokud nastane s projektorem problém nebo je vydáno varování.

Pro server SMTP projektoru můžete zadat parametr IPg.

Do každého pole adresy lze zadat číslo od 0 do 255. Nelze však používat následující IP adresy.

127.x.x.x, 224.0.0.0 až 255.255.255.255 (x představuje číslo od 0

do 255)

Můžete zadat číslo portu pro server SMTP. Výchozí hodnota je

25. Můžete zadat čísla od 1 do 65535.

Adresa

Seznam Funkcí

Nabídka Další

Podnabídka Funkce

SNMP

Použijete-li nastavení Zapnuto, bude se projektor sledovat pomocí SNMP.

Pokud chcete sledovat projektor, musíte do počítače nainstalovat program pro správu SNMP. Protokol SNMP musí být spravován správcem sítě.

Výchozí hodnota je Vypnuto.

Podnabídka Funkce

RoomView

(pouze EB-93)

Nastavte na Zapnuto pouze v případě, že se pro monitorování nebo ovládání monitoru po síti používá aplikace Crestron RoomView

s "O aplikaci Crestron RoomView Je-li použito nastavení Zapnuto, nejsou k dispozici následující

funkce.

• Ovládání pomocí webového rozhraní

• Message Broadcasting (zásuvný modul EasyMP Monitor)

Reset nabídka

Resetuje veškerá síťová nastavení.

. V opačném případě použijte nastavení Vypnuto.

(pouze EB-93)" s.66

Adresa IP depeše 1/Adresa IP de‐ peše 2

AMX Device Dis‐ covery

Můžete zaregistrovat až dvě adresy IP pro cíle oznámení depeše SNMP. Do každého pole adresy lze zadat číslo od 0 do 255. Nelze však používat následující IP adresy. 127.x.x.x, 224.0.0.0 až

255.255.255.255 (x představuje číslo od 0 do 255)

Je-li projektor připojen k síti, nastavte tuto položku na Zapnuto, pokud chcete umožnit nalezení projektoru funkcí Discoveryg. Nastavte položku na Vypnuto v případě, že nejste připojeni k prostředí ovládanému pomocí AMX nebo AMX Device Discovery.

AMX Device

Podnabídka Funkce

Resetovat síťová nastavení.

Chcete-li resetovat veškerá síťová nastavení, vyberte položku Ano.

Seznam Funkcí

Nabídka Informace (Pouze Zobrazení)

Umožňuje zkontrolovat stav promítaného obrazového signálu a stav projektoru. Položky, které je možno zobrazit, se mění podle toho, z jakého zdroje se aktuálně promítá. V závislosti na použitém modelu nejsou podporovány některé zdroje vstupu.

"Automatická detekce vstupních signálů a změna promítaného obrazu

(Hledání zdroje)" s.29

Podnabídka Funkce

Obnov. kmitočet

Informace o synch.

Stav

Sériové číslo

Event ID

(pouze EB-93)

* Během prvních 10 hodin je jako kumulativní provozní doba zobrazeno „0H“.

10 hodin a více se zobrazuje jako "10H", "11H" atd.

Můžete zobrazit

Můžete zobrazit informace o obrazovém signálu. Tyto informace mohou být vyžadovány v případě opravy.

Informace o chybách, k nimž u projektoru došlo. Tyto informace mohou být vyžadovány v případě opravy.

Zobrazí sériové číslo projektoru.

Zobrazuje chybový protokol aplikace. s "Informace o Event ID (pouze EB-93)" s.101

obnovovací kmitočetg.

Podnabídka Funkce

Provoz lampy (hod)

Zdroj

Vstupní signál

Rozlišení

Videosignál

Můžete zobrazit kumulativní provozní dobu lampy Při dosažení kritické doby lampy se znaky zobrazí žlutě.

Můžete zobrazit název zdroje připojeného zařízení, jehož signál se právě promítá.

Můžete zobrazit obsah položky Vstupní signál nastavené v nabídce Signál podle zdroje.

Můžete zobrazit rozlišení.

Můžete zobrazit nastavení položky Videosignál v nabídce Signál.

Seznam Funkcí

Nabídka Reset

Podnabídka Funkce

Resetovat vše

Umožňuje obnovit výchozí nastavení položek v nabídce Konfigurace.

U následujících položek nebude obnoveno výchozí nastavení:

Vstupní signál, Uživatelské logo, všechny položky pro nabídky Síť, Provoz lampy (hod), Jazyk, Heslo a Uživatelské tlačítko.

Reset hodin lam‐ py

Maže kumulativní provozní dobu lampy v hodinách. Provozní hodiny lampy vynulujte při výměně lampy.

Odstraňování Problémů

Tato kapitola popisuje určování problémů a jejich řešení.

Použití nápovědy

Pokud nastane problém s projektorem, stisknutím tlačítka Nápověda se zobrazí se obrazovka nápovědy, která vám pomůže. Problémy můžete vyřešit vybráním správné odpovědi na otázky.

Stiskněte tlačítko [Help].

Zobrazí se obrazovka nápovědy.

Použití dálkového ovladače Použití ovládacího panelu

Vyberte položku nabídky.

Potvrďte volbu.

Použití dálkového ovladače Použití ovládacího panelu

Dotazy a řešení se zobrazují, jak je znázorněno na následující obrazovce.

Stisknutím tlačítka [Help] ukončete nápovědu.

Použití dálkového ovladače Použití ovládacího panelu

Pokud funkce Nápověda nevede k vyřešení problému, konzultujte následující odkaz.

"Řešení Problémů" s.89

Řešení Problémů

Jestli máte s projektorem problémy, nejdříve zkontrolujte indikátory projektoru a přejděte níže k části „Popis indikátorů“.

Pokud indikátory nesignalizují jasně potenciální původ problému, použijte níže uvedený odkaz.

"Pokud indikátory nenabídnou žádné řešení" s.92

Popis indikátorů

Projektor je vybaven následujícími třemi indikátory, které označují provozní stav projektoru.

Indikátor napájení Označují provozní stav.

Pohotovostní stav Stisknutím tlačítka [t] v tomto stavu se zahájí projekce.

Probíhá příprava sledování sítě nebo zchladnutí V průběhu blikání indikátoru jsou všechna tlačítka zablokována.

Zahřívání Zahřívání trvá přibližně 30 sekund. Po dokončení zahřívání indikátor přestane blikat. Tlačítko [t] není k dispozici během zahřívání. Promítání

Indikátor lampy Označuje stav projekční lampy.

Indikátor teploty Označuje vnitřní teplotu.

Řešení Problémů

V následujících tabulkách najdete popis indikátorů a řešení problémů.

Pokud nesvítí žádný indikátor, zkontrolujte, zda je napájecí kabel správně připojený a zda zdroj napájení funguje.

Po odpojení napájecího kabelu někdy zůstane krátce svítit

Stav Příčina Řešení nebo stav

Vnitřní chyba Přestaňte projektor používat, odpojte zástrčku ze zásuvky a kontaktujte prodejce nebo použijte nejbližší adresu uvedenou v dokumentu

Projektor Epson – seznam kontaktů. s Projektor Epson – seznam kontaktů

indikátor. Nejedná se o závadu.

: Svítí : Bliká : Nesvítí : V závislosti na stavu projektoru

Chyba ventilátoru Chyba na senzoru

Chyba vys. teplota (přehřívání)

Chyba lampy Selhání lampy

Přestaňte projektor používat, odpojte zástrčku ze zásuvky a kontaktujte prodejce nebo použijte nejbližší adresu uvedenou v dokumentu Projektor Epson – seznam kontaktů.

Projektor Epson – seznam kontaktů

Lampa se automaticky vypne a projekce zastaví. Počkejte asi pět minut. Zhruba po pěti minutách se projektor přepne do pohotovostního režimu; zkontrolujte následující dva body.

• Zkontrolujte čistotu vzduchového filtru a průchodnost větracích otvorů. Dále ověřte, že projektor není umístěn těsně u zdi.

• Jestliže je vzduchový filtr zanesený, vyčistěte jej nebo vyměňte.

s "Čištění vzduchového filtru" s.103, "Výměna vzduchového filtru" s.107

Pokud chyba pokračuje po zkontrolování všech výše uvedených bodů, přestaňte projektor používat, odpojte zástrčku ze zásuvky a kontaktujte prodejce nebo použijte nejbližší adresu uvedenou v dokumentu Projektor Epson – seznam kontaktů.

s Projektor Epson – seznam kontaktů

Pokud projektor používáte v nadmořské výšce nad 1 500 m, nastavte položku Vysoká nadm. výška na Zapnuto. s "Nabídka Rozšířené" s.78

Zkontrolujte následující dva body.

• Vyjměte lampu a zkontrolujte, jestli není prasklá. s "Výměna lampy" s.104

• Vyčistěte vzduchový filtr. s "Čištění vzduchového filtru" s.103

Řešení Problémů

Stav Příčina Řešení nebo stav

Pokud není prasklá: Vraťte lampu zpět a zapněte napájení. Pokud chyba přetrvává: Vyměňte lampu za novou a poté zapněte napájení. Pokud chyba přetrvává: Přestaňte projektor používat, odpojte zástrčku ze zásuvky a kontaktujte prodejce nebo použijte nejbližší adresu

uvedenou v dokumentu Projektor Epson – seznam kontaktů. s Projektor Epson – seznam kontaktů

Pokud je prasklá: Kontaktujte prodejce nebo použijte nejbližší adresu uvedenou v dokumentu Projektor Epson – seznam kontaktů. (Projekce nebude možná, dokud lampu nevyměníte.)

s Projektor Epson – seznam kontaktů

Pokud projektor používáte v nadmořské výšce nad 1 500 m, nastavte položku Vysoká nadm. výška na Zapnuto. s "Nabídka Rozšířené" s.78

Auto Iris Error Chyba napáj.

Výstraha vys. teplota (Nejedná se o výjimečnou situaci. Nicméně pokud se teplota opět nadměrně zvýší, projekce se automaticky vypne.)

Vyměňte lampu Nahraďte starou lampu novou.

• Pokud projektor nefunguje správně, i když indikátory ukazují normální stav, použijte následující odkaz. s "Pokud indikátory nenabídnou žádné řešení" s.92

• Pokud jsou indikátory ve stavu, který není uveden v této tabulce, přestaňte projektor používat, odpojte zástrčku ze zásuvky a kontaktujte prodejce nebo použijte nejbližší adresu uvedenou v dokumentu Projektor Epson – seznam kontaktů.

s Projektor Epson – seznam kontaktů

Přestaňte projektor používat, odpojte zástrčku ze zásuvky a kontaktujte prodejce nebo použijte nejbližší adresu uvedenou v dokumentu Projektor Epson – seznam kontaktů.

s Projektor Epson – seznam kontaktů

• Zkontrolujte čistotu vzduchového filtru a průchodnost větracích otvorů. Dále ověřte, že projektor není umístěn těsně u zdi.

• Jestliže je vzduchový filtr zanesený, vyčistěte jej nebo vyměňte.

s "Čištění vzduchového filtru" s.103, "Výměna vzduchového filtru" s.107

s "Výměna lampy" s.104

Budete-li lampu používat po uplynutí intervalu pro výměnu, zvyšuje se pravděpodobnost výbuchu lampy. Co nejdříve lampu vyměňte.

Řešení Problémů

Pokud indikátory nenabídnou žádné řešení

Pokud se vyskytne kterýkoli z následujících problémů a indikátory nenabídnou žádné řešení, viz stránky pro jednotlivé problémy.

Problémy týkající se obrazu

• Žádný obraz

Projekce se nespustí, projekční plocha je zcela černá nebo projekční plocha je zcela modrá.

• Pohyblivý obraz se nezobrazuje

Pohyblivý obraz promítaný z počítače je zobrazen černě a nic se nepromítá.

• Projekce se automaticky zastaví ss.94

• Zobrazí se zpráva „Není podporováno“. ss.94

• Zobrazí se zpráva „Žádný signál“. ss.94

• Obraz je rušený nebo zkreslený ss.96

• Obraz je ořezán (velký) nebo malý nebo není vhodný poměr jeho

stran

Zobrazuje se jen část obrazu nebo obraz nemá správný poměr výšky a šířky.

• Nesprávné barvy obrazu

Celý obraz má fialový nebo zelený tón, obraz je černobílý nebo jsou barvy nevýrazné.

ss.93

ss.94

ss.96

ss.97

• Chci změnit jazyk nabídek a zpráv ss.100

• Nepřišel e-mail, ani když na projektoru došlo k závadě ss.100

• Obraz je tmavý ss.98

Problémy při spuštění projekce

• Projektor se nezapne ss.98

Jiné problémy

• Není slyšet žádný zvuk nebo je úroveň hlasitosti příliš nízká ss.99

• Dálkový ovladač nefunguje ss.99

Řešení Problémů

Problémy týkající se obrazu

Žádný obraz

Kontrola Řešení

Stiskli jste tlačítko [t]? Stisknutím tlačítka [t] zapněte napájení.

Jsou indikátory zhasnuté? Napájecí kabel není správně připojen nebo zdroj napájení nefunguje.

Zapojte správně napájecí kabel projektoru.

"Od instalace k promítání" s.28

Zkontrolujte, zda elektrická zásuvka nebo zdroj napájení funguje správně.

Není aktivní režim Vypnout A/V? Stisknutím tlačítka [A/V Mute] na dálkovém ovladači zrušte funkci Vypnout A/V.

s "Dočasné vypnutí obrazu a zvuku (Vypnout A/V)" s.48

Je zavřený kryt vypnutí A/V? Otevřete kryt vypnutí A/V.

s "Čelní a Horní strana" s.10

Jsou správně nastaveny položky nabídky Konfigurace? Resetujte všechna nastavení.

s Reset - Resetovat vše s.86 Používáte-li USB Display, nastavte USB Type B na USB Display. s Rozšířené - USB Type B s.78

Je promítaný obraz zcela černý? (Pouze při promítání obrazu z počítače)

Je nastavení formátu signálu obrazu správné? (Pouze při promítání obrazu z video zdroje)

Je kabel USB připojen správně? (Pouze při promítání USB Display)

Zobrazuje se Windows Media Center na celé obrazovce? (Pouze při promítání pomocí možnosti USB Display nebo síťového

připojení)

Zobrazuje se aplikace pomocí funkce Windows DirectX? (Pouze při promítání pomocí možnosti USB Display nebo síťového

připojení)

Některé obrazy, jako například spořiče obrazovky, mohou být celé černé.

Změňte nastavení v souladu se signálem pro připojené zařízení. s Signál - Videosignál s.74

Zkontrolujte, že je kabel USB připojen správně. Připojte ho znovu, pokud není připojený nebo není připojený správně.

Pokud se Windows Media Center zobrazuje na celé obrazovce, nelze promítat pomocí možnosti USB Display ani síťového připojení. Zmenšete velikost obrazu.

Aplikace, které používají funkci Windows DirectX, nemusí správně zobrazovat obraz.

Řešení Problémů

Pohyblivý obraz se nezobrazuje (pouze část pohyblivého obrazu zčerná)

Kontrola Řešení

Je signál obrazu počítače zobrazen na displeji LCD a na monitoru? (Platí pouze při promítání obrazu z přenosného či stolního počítače

s vestavěným displejem LCD)

Projekce se automaticky zastaví

Kontrola Řešení

Je položka Klidový režim nastavena na možnost Zapnuto? Stisknutím tlačítka [t] zapněte napájení. Pokud nechcete používat Klidový režim, změňte nastavení na Vypnuto.

Zobrazí „Není podporováno“.

Kontrola Řešení

Je nastavení formátu signálu obrazu správné? (Pouze při promítání obrazu z video zdroje)

Změňte obrazový signál z počítače pouze na externí výstup. Zkontrolujte dokumentaci k počítači nebo se obraťte na výrobce počítače.

s Rozšířené - Provoz - Klidový režim s.78

Změňte nastavení v souladu se signálem pro připojené zařízení. s Signál - Videosignál s.74

Odpovídá rozlišení signálu a obnovovací kmitočet režimu? (Pouze při promítání obrazu z počítače)

Podrobnosti o změně rozlišení a frekvence obrazového signálu vysílaného počítačem najdete v dokumentaci k počítači. s "Podporované Zobrazovací zařízení" s.112

Zobrazí se „Žádný signál“.

Kontrola Řešení

Jsou kabely správně připojeny? Ověřte správnost připojení všech kabelů zajišťujících projekci.

s "Od instalace k promítání" s.28

Je nastaven správný port? Stisknutím tlačítka [Source Search] na dálkovém ovladači nebo na ovládacím panelu změňte obraz.

s "Automatická detekce vstupních signálů a změna promítaného obrazu (Hledání zdroje)" s.29

Je zapnuté napájení počítače nebo zdroje videa? Zapněte napájení zařízení.

Řešení Problémů

Kontrola Řešení

Je obrazový signál vysílán do projektoru? (Platí pouze při promítání obrazu z přenosného či stolního počítače

s vestavěným displejem LCD)

Obraz je částečně nebo celý neostrý nebo deformovaný

Kontrola Řešení

Je Auto. lichoběžník S nastaveno na Vypnuto? Nastavení této položky na Zapnuto aktivuje Auto. lichoběžník S.

Pokud je obrazový signál odesílán jen do displeje počítače nebo doplňkového monitoru, nastavte výstup pro externí cíl a také monitor počítače. U některých počítačů, je-li obrazový signál odesílán externě, se obrazový signál na displeji či doplňkovém monitoru neobjeví.

Pokud zařízení propojíte v době, kdy je napájení projektoru nebo počítače již zapnuté, tlačítko Fn (funkční tlačítko), které přepíná videosignál počítače na externí výstup, nemusí fungovat. Vypněte napájení počítače a projektoru a potom ho znovu zapněte.

s "Od instalace k promítání" s.28 sDokumentace počítače

s Nastavení - Lichoběžník - Auto. lichoběžník S s.76

Používáte-li projektor s tímto nastavením vypnutým, upravte promítaný obraz ručně. s "Ruční korekce (ruční korekce V/S lichoběžníkového zkreslení)" s.34

Je správně nastaveno zaostření? Otáčením ovladače zaostření obraz zaostřete.

s "Úprava zaostření" s.38

Je projektor umístěn ve správné vzdálenosti? Promítá mimo doporučenou vzdálenost pro promítání?

Umístěte projektor do doporučeného rozsahu vzdáleností. s "Formát Plátna a projekční vzdálenost" s.111

Není hodnota korekce lichoběžníkového zkreslení příliš vysoká? Zmenšením projekčního úhlu snižte korekci lichoběžníkového zkreslení.

s "Úprava polohy obrazu" s.37

Nevytvořila se na objektivu kondenzace? Pokud byl objektiv přemístěn ze studeného do teplého prostředí nebo pokud v místě instalace dochází k náhlým

změnám teploty, na objektivu se může vytvořit kondenzace, která způsobí rozostření obrazu. Než projektor zapnete, ponechte jej v místnosti přibližně jednu hodinu vypnutý. Pokud se na objektivu vytvoří kondenzace, vypněte napájení projektoru a počkejte, dokud kondenzace nezmizí.

Řešení Problémů

Obraz je rušený nebo zkreslený

Kontrola Řešení

Je nastavení formátu signálu obrazu správné? (Pouze při promítání obrazu z video zdroje)

Jsou kabely správně připojeny? Ověřte správnost připojení všech kabelů zajišťujících projekci.

Používáte prodlužovací kabel? Pokud používáte prodlužovací kabel, signál může být ovlivněn elektrickým rušením. Pomocí kabelů dodaných

Změňte nastavení v souladu se signálem pro připojené zařízení.

s Signál - Videosignál s.74

s "Připojení zařízení" s.21

s projektorem zkontrolujte, zda problém nezpůsobují používané kabely.

Je nastaveno správné rozlišení? (Pouze při promítání obrazu z počítače)

Jsou položky nastavené?

(Pouze při promítání obrazu z počítače)

Je vybrána možnost Přenést okno s vrstvami? (Pouze při promítání USB Display)

Synchronizaceg a Seřízení souběhug správně

Nastavte počítač tak, aby vysílal signál podporovaný tímto projektorem.

s "Podporované Zobrazovací zařízení" s.112 sDokumentace počítače

Stisknutím tlačítka [Auto] na dálkovém ovladači nebo tlačítka [Enter] na ovládacím panelu proveďte automatické nastavení. Pokud i po použití automatického nastavení není nastavení obrazu uspokojivé, lze také provést nastavení pomocí nabídky Konfigurace.

s Signál - Seřízení souběhu, Synchronizace s.74

Klepněte na Všechny programy - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx Settings a zrušte zaškrtnutí pole Přenést okno s vrstvami.

Obraz je ořezán (velký) nebo malý nebo není vhodný poměr jeho stran

Kontrola Řešení

Promítá se z počítače širokoúhlý obraz? (Pouze při promítání obrazu z počítače)

Je obraz stále zvětšený funkcí El. lupa? Stisknutím tlačítka [Esc] na dálkovém ovladači zrušte funkci E-Zoom.

Je správně nastavena poloha obrazu? (Pouze při promítání vstupního analogového signálu RGB z portu Computer1 nebo Computer2)

Změňte nastavení v souladu se signálem pro připojené zařízení.

s Signál - Rozlišení s.74

s "Zvětšení části obrazu (E-Zoom)" s.50

Stiskem tlačítka [Auto] na dálkovém ovladači nebo tlačítka [Enter] na ovládacím panelu upravte polohu. Polohu lze rovněž nastavit v nabídce Konfigurace. s Signál - Pozice s.74

Řešení Problémů

Kontrola Řešení

Je počítač nastaven pro použití dvou zobrazovacích zařízení? (Pouze při promítání obrazu z počítače)

Pokud byl v dialogovém okně Vlastnosti zobrazení ovládacích panelů aktivován režim pro použití dvou zobrazovacích zařízení, na monitoru počítače se bude zobrazovat pouze polovina obrazu. Pokud chcete zobrazit na obrazovce počítače celý obraz, vypněte nastavení dvou zobrazovacích zařízení.

s Dokumentace ovladače grafické karty počítače

Je nastaveno správné rozlišení? (Pouze při promítání obrazu z počítače)

Nastavte počítač tak, aby vysílal signál podporovaný tímto projektorem. s "Podporované Zobrazovací zařízení" s.112

Dokumentace počítače

Nesprávné barvy obrazu

Kontrola Řešení

Shoduje se nastavení vstupního signálu se signálem připojeného zařízení?

Je jas správně nastaven? Upravte nastavení Jas v nabídce Konfigurace.

Jsou kabely správně připojeny? Ověřte správnost připojení všech kabelů zajišťujících projekci.

Je možnost

Je správně nastavena úprava barev? Upravte nastavení Úprava barev v nabídce Konfigurace.

Kontrastg nastavena správně? Upravte nastavení Kontrast v nabídce Konfigurace.

Změňte následující nastavení v souladu se signálem pro připojené zařízení.

• Pochází-li obraz ze zařízení připojeného k portu Computer1 nebo Computer2.

s Signál - Vstupní signál s.74

• Pokud obraz pochází ze zařízení připojeného k portu Video nebo S-Video.

s Signál - Videosignál s.74

s Obraz - Jas s.73

s "Připojení zařízení" s.21

s Obraz - Kontrast s.73

s Obraz - Úprava barev s.73

Je správně nastavena sytost barev a odstín? (Pouze při promítání obrazu z video zdroje)

Nastavte Sytost barev a Odstín v nabídce Konfigurace. s Obraz - Sytost barev, Odstín s.73

Řešení Problémů

Obraz je tmavý

Kontrola Řešení

Je jas obrazu správně nastaven? Upravte nastavení položek Jas a Příkon v nabídce Konfigurace.

s Obraz - Jas s.73

Nastavení - Příkon s.76

Je možnost

Je čas vyměnit lampu? Když se lampa blíží ke konci své životnosti, obraz je tmavší a kvalita barev nižší. Jakmile k tomu dojde, lampu vyměňte.

Kontrastg nastavena správně? Upravte nastavení Kontrast v nabídce Konfigurace.

s Obraz - Kontrast s.73

s "Výměna lampy" s.104

Problémy při zahájení projekce

Projektor se nezapne

Kontrola Řešení

Stiskli jste tlačítko [t]? Stisknutím tlačítka [t] zapněte napájení.

Jsou indikátory zhasnuté? Napájecí kabel není správně připojen nebo zdroj napájení nefunguje.

Odpojte a pak znovu připojte napájecí kabel. s "Od instalace k promítání" s.28 Zkontrolujte, zda elektrická zásuvka nebo zdroj napájení funguje správně.

Rozsvítí se nebo zhasnou indikátory, když se dotknete napájecího kabelu?

Napájecí kabel má pravděpodobně nedostatečný kontakt nebo může být vadný. Odpojte napájecí kabel a znovu jej připojte. Pokud problém nelze odstranit, přestaňte projektor používat, odpojte napájecí kabel ze zásuvky a kontaktujte prodejce nebo použijte nejbližší adresu uvedenou v dokumentu Projektor Epson – seznam kontaktů.

s Projektor Epson – seznam kontaktů

Je Provozní zámek nastaven na Úplné zamknutí? Stiskněte tlačítko [t] na dálkovém ovládání. Pokud nechcete používat Provozní zámek, změňte nastavení

na Vypnuto. s Nastavení - Provozní zámek s.76

Je vybráno správné nastavení pro vzdálený přijímač? Zkontrolujte Vzdálený přijímač v nabídce Konfigurace.

s Nastavení - Vzdálený přijímač s.76

Řešení Problémů

Jiné problémy

Není slyšet žádný zvuk nebo je úroveň hlasitosti příliš nízká

Kontrola Řešení

Zkontrolujte správnost zapojení audio-/videokabelu k projektoru a zdroji zvuku.

Není nastavena minimální hlasitost? Nastavte hlasitost tak, aby byl zvuk slyšet.

Není aktivní režim Vypnout A/V? Stisknutím tlačítka [A/V Mute] na dálkovém ovladači zrušte funkci Vypnout A/V.

Má zvukový kabel specifikaci "No resistance" (Bez odporu)? Při používání běžně dostupného zvukového kabelu zkontrolujte, zda je označen specifikací "No resistance" (Bez

Je připojeno kabelem HDMI? Pokud není na výstupu žádný zvuk při připojení prostřednictvím kabelu HDMI, nastavte připojené zařízení k výstupu

Odpojte kabel od portu Audio a pak jej znovu připojte.

s Nastavení - Hlasitost s.76

"Nastavení hlasitosti" s.38

s "Dočasné vypnutí obrazu a zvuku (Vypnout A/V)" s.48

odporu).

PCM.

Je vybrána možnost Výstup zvuku z projektoru? (Pouze při promítání USB Display)

Klepněte na Všechny programy - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx Settings a vyberte možnost Výstup zvuku z projektoru.

Dálkový ovladač nefunguje

Kontrola Řešení

Je vysílač signálu dálkového ovladače při použití nasměrován na snímač signálu dálkového ovladače na projektoru?

Není dálkový ovladač příliš daleko od projektoru? Provozní dosah dálkového ovladače je přibližně 6 metrů.

Nesvítí na snímač signálu dálkového ovladače přímé sluneční světlo nebo silné světlo zářivky?

Je vybráno správné nastavení pro Vzdálený přijímač?Zkontrolujte Vzdálený přijímač v nabídce Konfigurace.

Nasměrujte dálkové ovládání na snímač signálu dálkového ovladače.

s "Provozní dosah dálkového ovladače" s.17

Umístěte projektor tak, aby snímač signálu dálkového ovladače nebyl vystaven silnému zdroji světla. Nebo nastavte dálkový ovladač na možnost Vypnuto v položce Vzdálený přijímač v nabídce Konfigurace.

s Nastavení - Vzdálený přijímač s.76

Řešení Problémů

Kontrola Řešení

Nejsou baterie vybité? Jsou baterie správně vloženy? Zkontrolujte, zda jsou baterie vložené správně nebo podle potřeby použijte nové.

s "Výměna baterií v dálkovém ovladači" s.16

Chci změnit jazyk nabídek a zpráv

Kontrola Řešení

Změňte nastavení Jazyk. Upravte nastavení jazyka v nabídce Konfigurace.

s Rozšířené - Jazyk s.78

Nepřišel e-mail, ani když na projektoru došlo k závadě

Kontrola Řešení

Je možnost Pohotovostní režim nastavena na hodnotu Komunikace zap.?

Chcete-li použít funkci Mailová zpráva, když je projektor v pohotovostním režimu, nastavte položku Komunikace zap. v nabídce Pohotovostní režim v nabídce Konfigurace.

s Rozšířené - Pohotovostní režim s.78

100

Došlo ke kritickému abnormálnímu stavu a projektor se náhle zastavil?

Funguje napájení projektoru? Zkontrolujte, zda elektrická zásuvka nebo zdroj napájení funguje správně.

Je provedeno správné nastavení funkce Mailová zpráva v nabídce Konfigurace?

Když se projektor náhle zastaví, nelze odesílat e-mail. Pokud abnormální stav přetrvává, kontaktujte prodejce nebo použijte nejbližší adresu uvedenou v dokumentu

Projektor Epson – seznam kontaktů. s Projektor Epson – seznam kontaktů

E-mail s informací o problémech se odesílá podle nastavení Mail v nabídce Konfigurace. Zkontrolujte, zda je vybráno správné nastavení.

s"Nabídka Mail" s.82

Epson EB-93 User's Guide [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Symboly, Upozornění a Způsob Zobrazení Položek v této Příručce

Obsah

Úvod

Funkce Projektoru

Seznam funkcí podle modelu

Rychlé a snadné nastavení, projekce a skladování
