Epson EB-93 User's Guide [fi]

Käyttäjän opas

Tässä Oppaassa Käytetyt Merkinnät

• Turvamerkinnät

Käyttöohjeissa ja projektorissa käytetään kuvakkeita, joiden avulla laitetta opastetaan käyttämään turvallisesti. Opettele kuvakkeiden merkitykset ja noudata niitä, jotta henkilö- ja omaisuusvahingoilta vältyttäisiin.

Varoitus

Huom

• Yleiset tiedotusmerkinnät

Huomaa

s Viittaa sivuun, jolta löytyy tarkempia tietoja aiheesta.

[Nimi] Tarkoittaa kaukosäätimen tai käyttöpaneelin painikkeiden nimiä.

Valikon nimi Viittaa Konfigurointi-valikon kohtiin.

Tämä kuvakkeen tietojen huomiotta jättäminen saattaa johtaa laitteen väärään käsittelyyn, jolloin seurauksena voi olla henkilövahinko tai jopa kuolema.

Tämä kuvakkeen tietojen huomiotta jättäminen saattaa johtaa laitteen väärään käsittelyyn, jolloin seurauksena voi olla henkilövahinko tai laitteen vaurioituminen.

Viittaa toimenpiteisiin, joiden seurauksena voi olla vaurioituminen tai loukkaantuminen, ellei niitä suoriteta riittävän huolellisesti.

Viittaa lisätietoihin ja seikkoihin, jotka on hyvä tietää aiheesta.

Tarkoittaa, että merkin edessä olevan alleviivatun sanan tai sanojen selitys on sanastossa. Katso Liite-kohdan osaa Sanasto. s “Sanasto” s.119

Esimerkki: [Esc]-painike

Esimerkki: Valitse Kuva-valikosta Kirkkaus. Kuva-valikko – Kirkkaus

Sisältö

Tässä Oppaassa Käytetyt Merkinnät ................. 2

Johdanto

Projektorin Ominaisuudet ................................... 7

Toimintoluettelo malleittain.......................................7

Nopea ja helppo asennus, projisointi ja säilytys ..........................7

Kirjoittaminen on helppoa valkokankaalle tai mustalle taululle kuviotoiminnon

avulla....................................................7

USB-kaapelikytkentä ja projisointi (USB Display) ........................7

Projektorin liikkeiden havaitseminen ja kuvan vääristymien automaattinen

korjaaminen ................................................8

Hyödyllisiä toimintoja kuvien projisoinnissa............................8

Kytkeytyminen verkkoon ja kuvien heijastaminen tietokoneen näytöstä

(ainoastaan EB-93)............................................8

Helppo yhteys tietokoneeseen Quick Wireless -toiminnon avulla (ainoastaan

EB-93)....................................................8

Kaukosäätimen hyöndyntäminen.................................8

Suurenna ja projisoi tiedostoja asiakirjakameralla .......................8

Tehostetut turvallisuustoiminnot ..................................8

Osien Nimet ja Toiminnot .................................. 10

Edestä/Ylhäältä ............................................... 10

Takaosa .................................................... 11

Alusta.....................................................12

Ohjauspaneeli ................................................13

Kaukosäädin .................................................14

Kaukosäätimen paristojen vaihtaminen............................16

Kaukosäätimen käyttöalue .....................................17

Projektorin valmistelu

Projektorin asennus ....................................... 19

Asennustavat ................................................19

Asennustavat ..............................................19

Valkokankaan koko ja arvioitu projisointietäisyys........................20

Laitteen kytkentä .......................................... 21

Tietokoneen kytkeminen ........................................21

Kuvalähteiden kytkeminen .......................................22

USB-laitteiden liitäntä ..........................................24

Ulkoisen laitteen kytkentä ........................................25

LAN-Kaapelin Kytkeminen (vain EB-93)...............................25

Peruskäyttö

Kuvien heijastaminen ...................................... 28

Asennuksesta projisointiin.......................................28

Automaattinen tulevien signaalien tunnistus ja heijastetun kuvan muuttaminen

(Lähteen etsintä).............................................. 29

Kohdekuvaan vaihtaminen kaukosäätimellä...........................30

Kun projisoidaan USB Display -toiminnolla............................ 30

Järjestelmävaatimukset ....................................... 30

Kytkentä ensimmäisen kerran ...................................31

Asennuksen poisto .......................................... 32

Projisoitujen kuvien säätäminen ............................ 34

Tekee Trapetsikorjauksen ........................................34

Korjataan automaattisesti (Autom. pystytrapetsi) ......................34

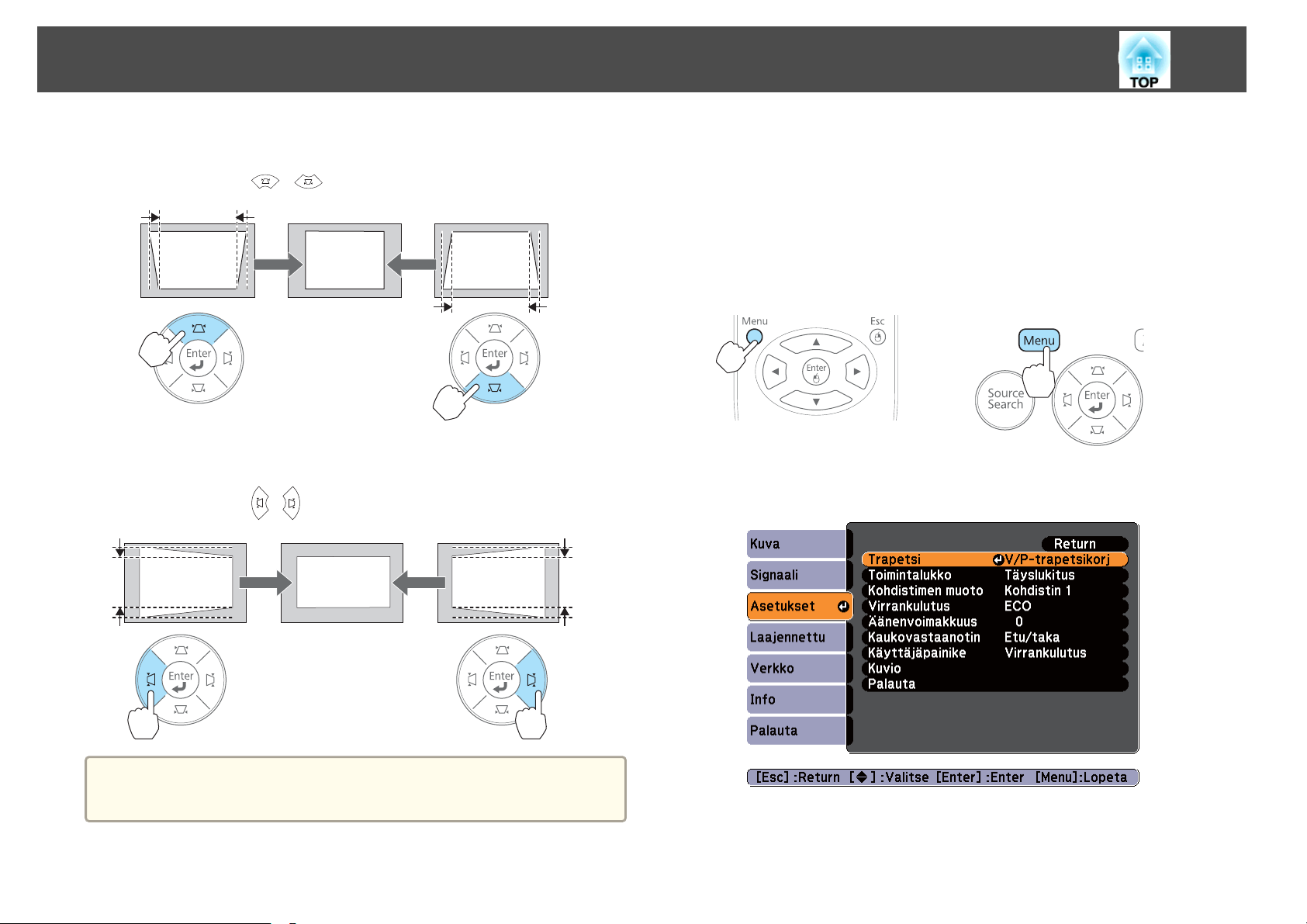

Manuaalinen korjaus (manuaalinen V/P-trapetsi) ...................... 34

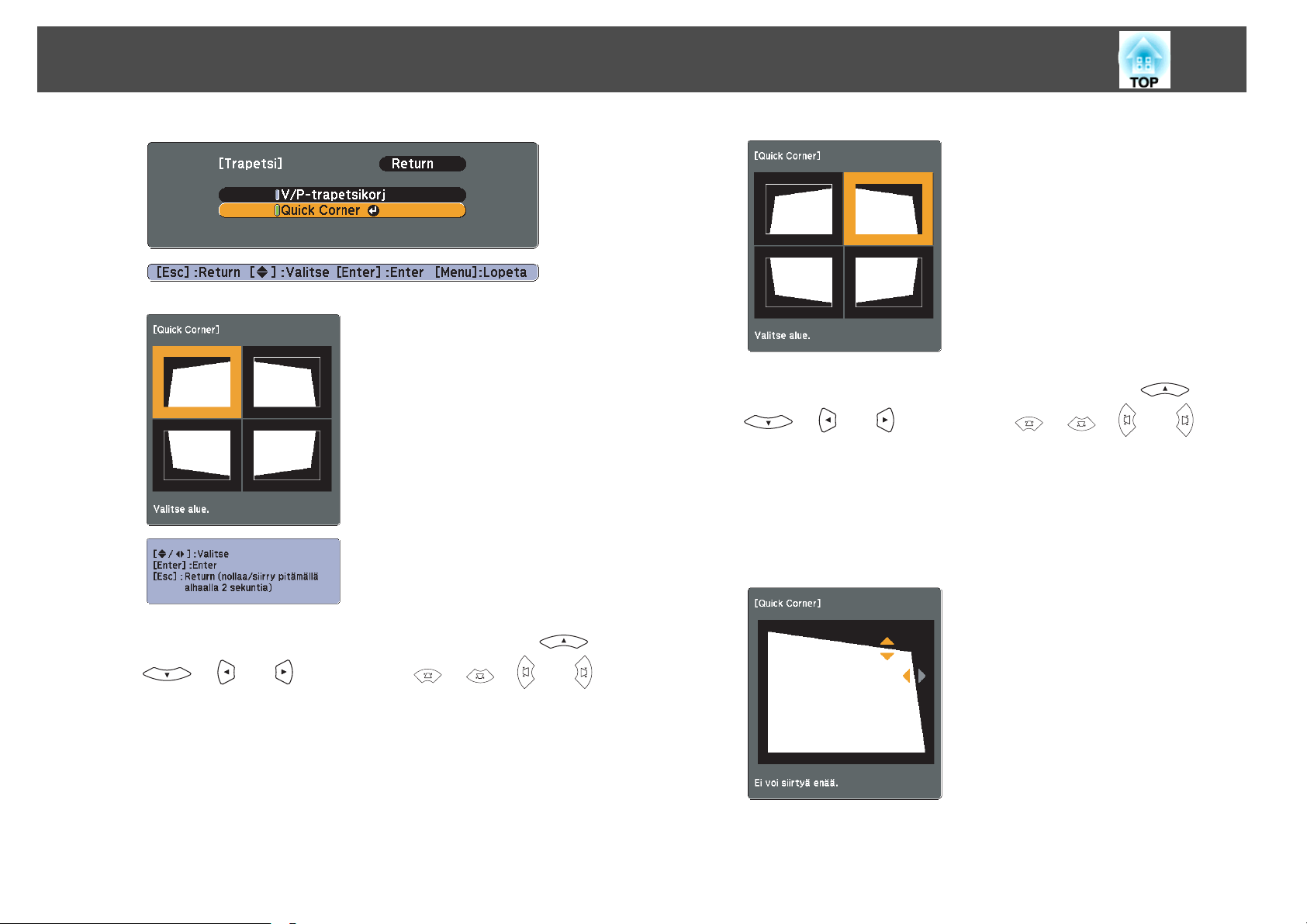

Manuaalinen korjaus (Quick Corner) ...............................35

Säätää kuvan kokoa. ...........................................37

Säätää kuvan paikkaa ..........................................37

Vaasuuntaisen kallistuksen säätäminen..............................37

Tarkennuksen korjaaminen....................................... 38

Äänenvoimakkuuden säätäminen.................................. 38

Projisoinnin laadun valinta (Väritila valinta) ............................38

Asetus Aut. himmennin .........................................39

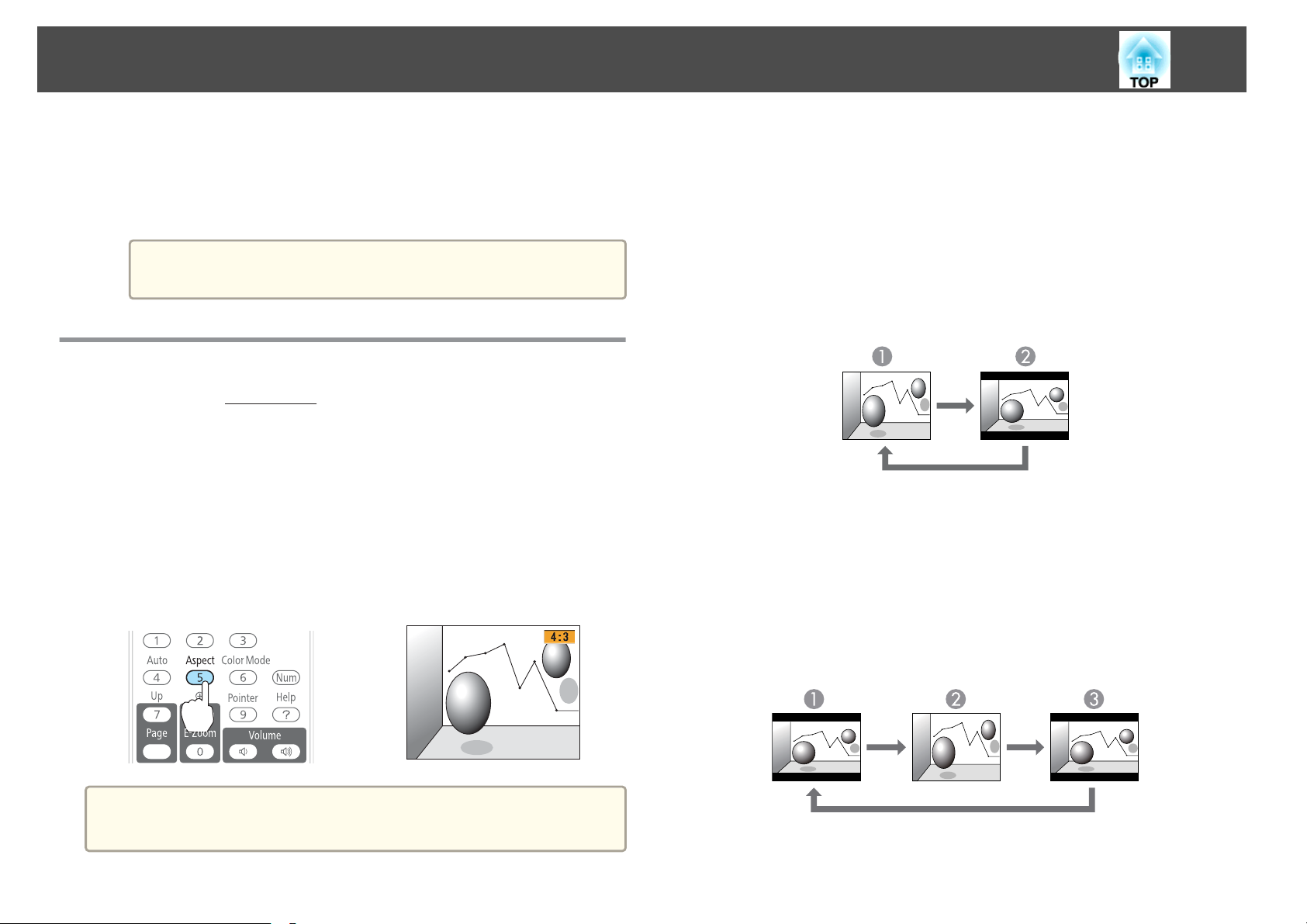

Projisoidun kuvan kuvasuhteen muuttaminen .........................40

Muutosmenetelmät.......................................... 40

Kuvasuhteen muuttaminen.....................................40

Sisältö

Hyödyllisiä Toimintoja

Projisointitoiminnot ....................................... 43

Projisointi tietokonetta kytkemättä (Diaesitys) ..........................43

Määritykset tiedostoille, joita voidaan heijastaa käyttäen Diaesitystä.........43

Diaesitys-esimerkkejä.........................................43

Diaesitys-toimintatavat .......................................43

Valittujen kuvien projisointi.................................... 45

Kansion kaikkien kuvatiedostojen projisointi järjestyksessä (Diaesitys)........ 46

Kuvatiedoston näyttöasetukset ja Diaesityksen käyttöasetukset............ 47

Kuvan piilottaminen ja äänen mykistäminen tilapäisesti (A/V-mykistys)......... 48

Kuvan pysäyttäminen (Freeze) .....................................48

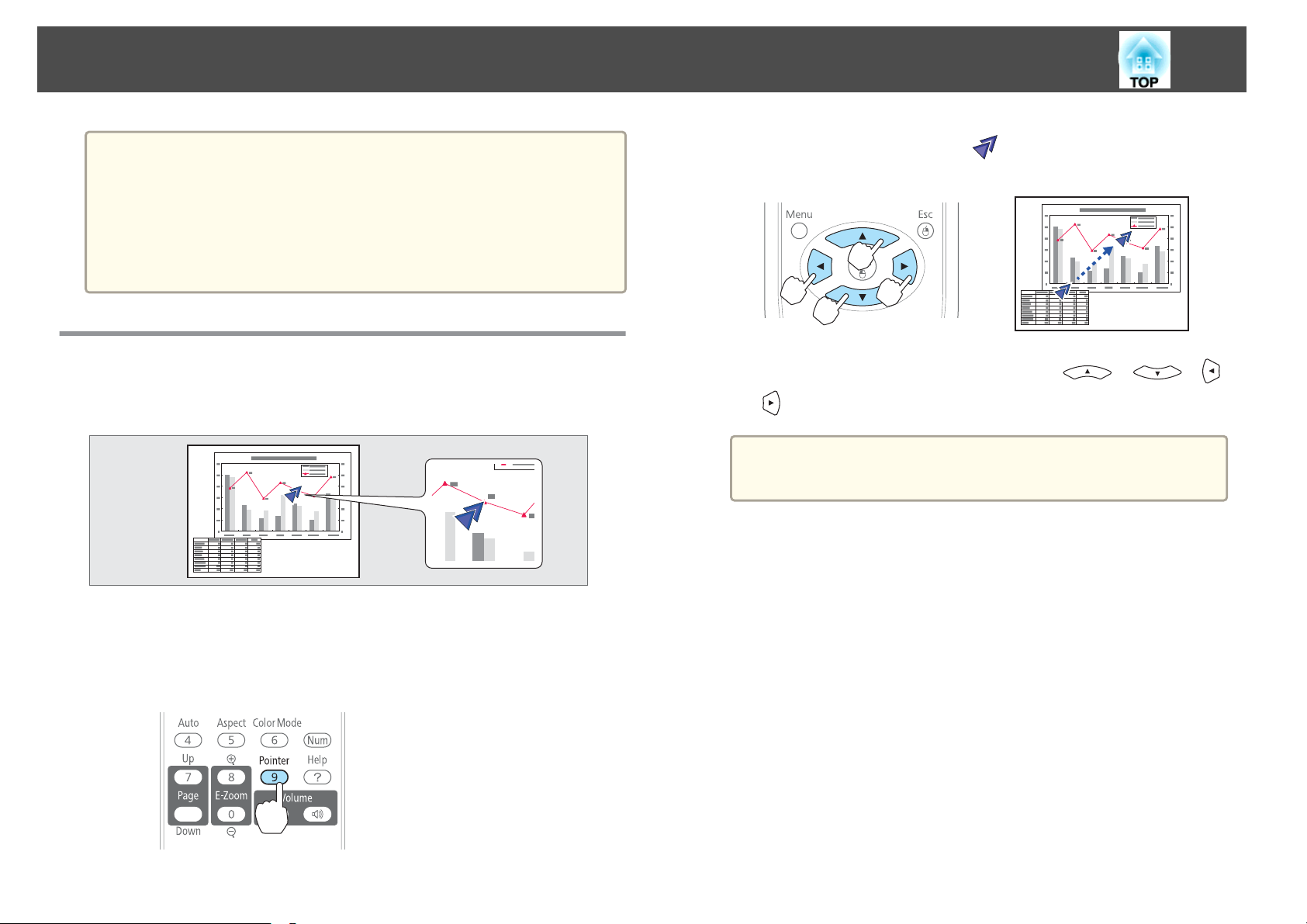

Kohdistintoiminto (Kohdistin).....................................49

Kuvan osan suurentaminen (E-Zoom) ................................50

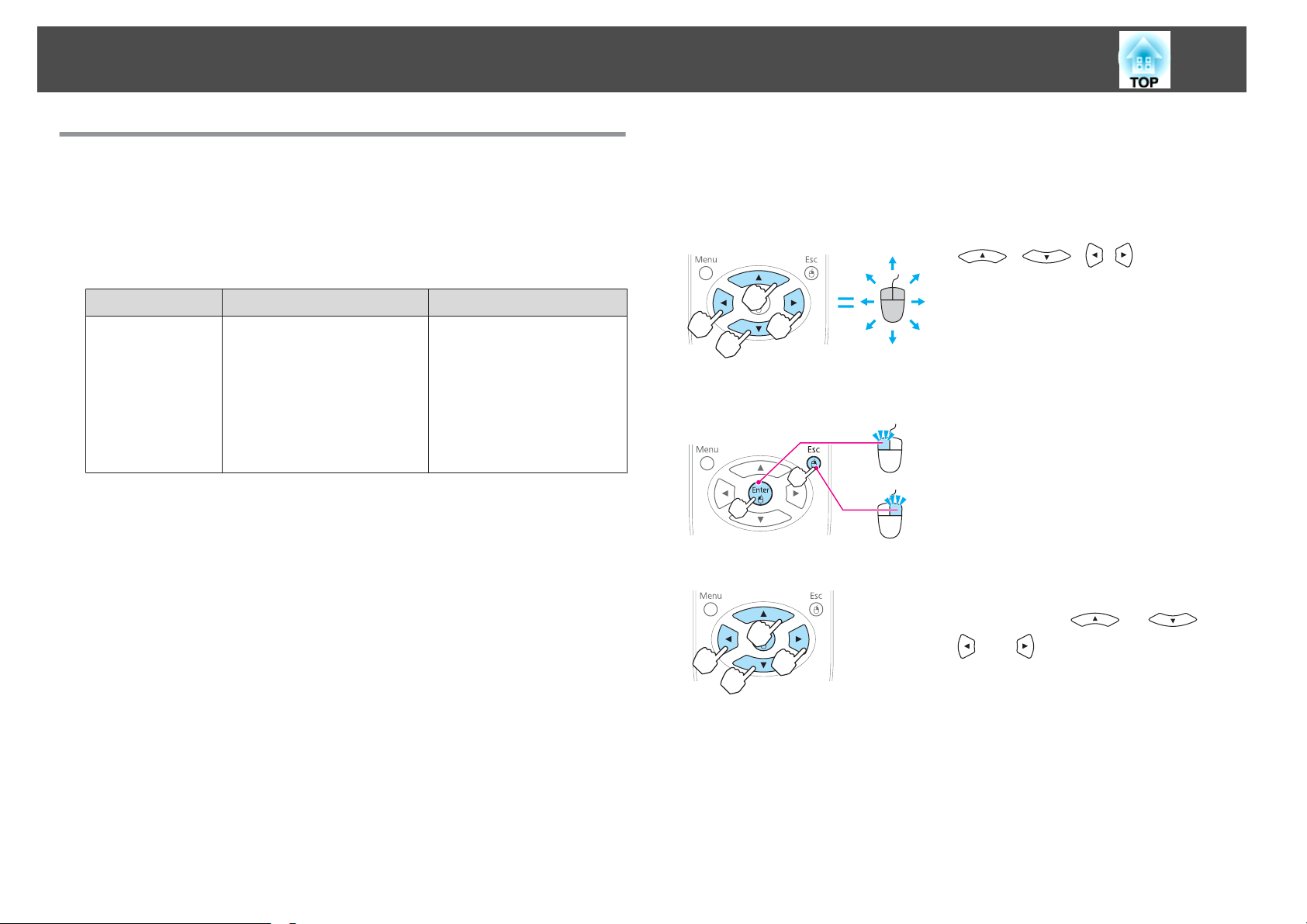

Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)...........51

Käyttäjän logon tallentaminen.................................... 52

Käyttäjäkuvion tallentaminen..................................... 54

Turvatoiminnot ........................................... 56

Käyttäjien hallinta (Salasanasuojaus)................................56

Salasanasuojauksen tyypit .....................................56

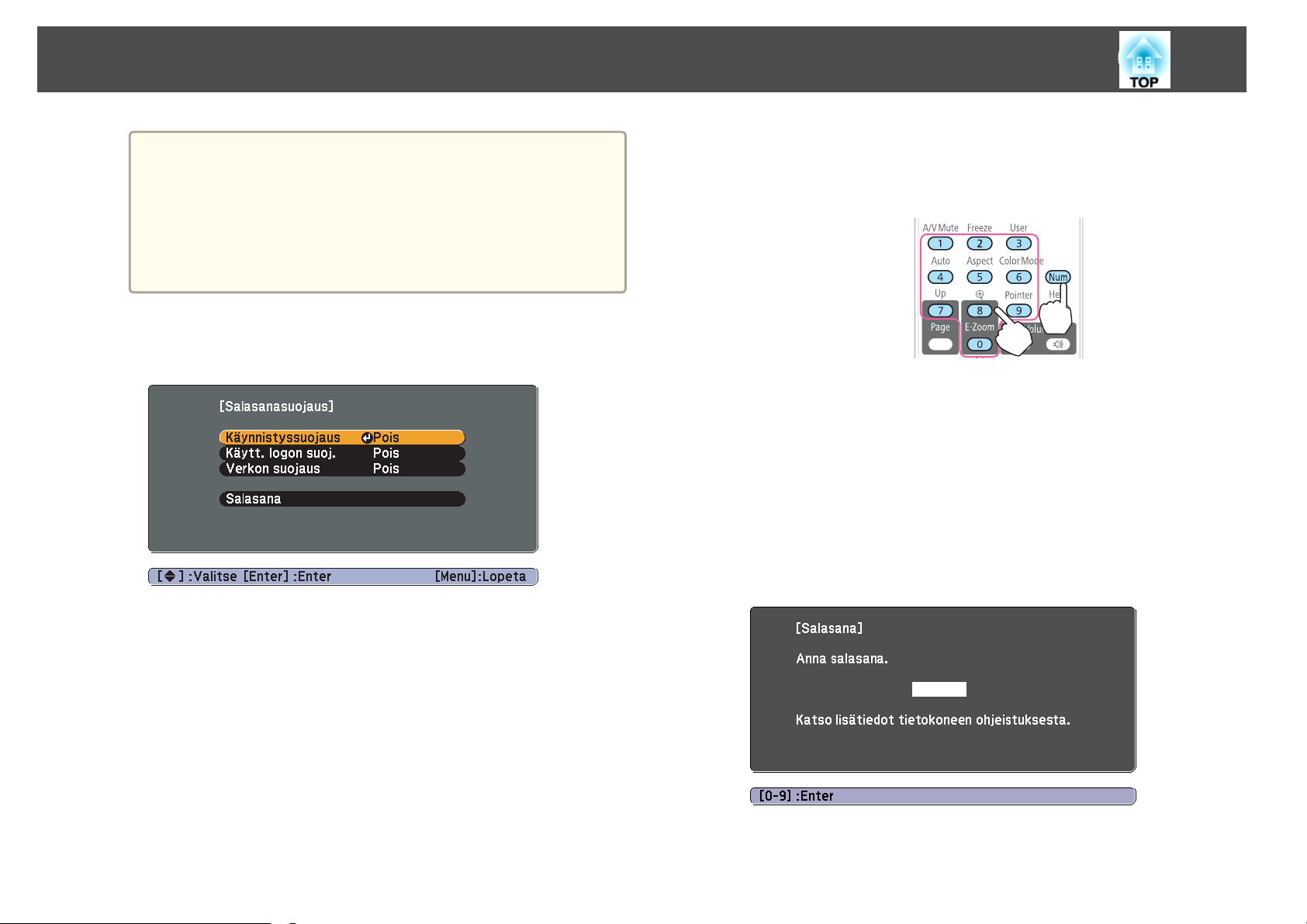

Asetukset Salasanasuojaus ..................................... 56

Salasanan antaminen......................................... 57

Käytön Rajoittaminen (Toimintalukko) ...............................58

Varkaudenestolukko ...........................................59

Vaijerilukon asennus .........................................59

Valvonta ja ohjaus ........................................ 60

Tietoja EasyMP Monitor-sovelluksesta (vain EB-93) .......................60

Asetusten muuttaminen Internet-selaimella (Web Control) (vain EB-93) .........60

Projektorin Asetukset......................................... 60

Web Control -toiminnon näyttäminen .............................61

Web Remote -toiminnon näyttäminen.............................61

Postin ilmoitus -toiminnon käyttö virheiden raportointiin (vain EB-93) .......... 63

Postin virheilmoituksen lukeminen ...............................63

Hallinta käyttämällä SNMP-toimintoa (vain EB-93).......................63

ESC/VP21-komennot ...........................................64

Komentoluettelo ............................................64

Johdinkaaviot .............................................. 64

Tietoja kohteesta PJLink (vain EB-93) ................................ 65

Tietoja Crestron RoomView -toiminnosta

Projektorin käyttö tietokoneeltasi................................ 66

(vain EB-93) ....................66

Konfigurointi-valikko

Käyttäminen Konfigurointi-valikko ......................... 71

Toiminnot ................................................. 72

Konfigurointi-valikon taulukko....................................72

Verkko-valikko (ainoastaan EB-93) ................................73

Kuva-valikko .................................................73

Signaali-valikko ...............................................74

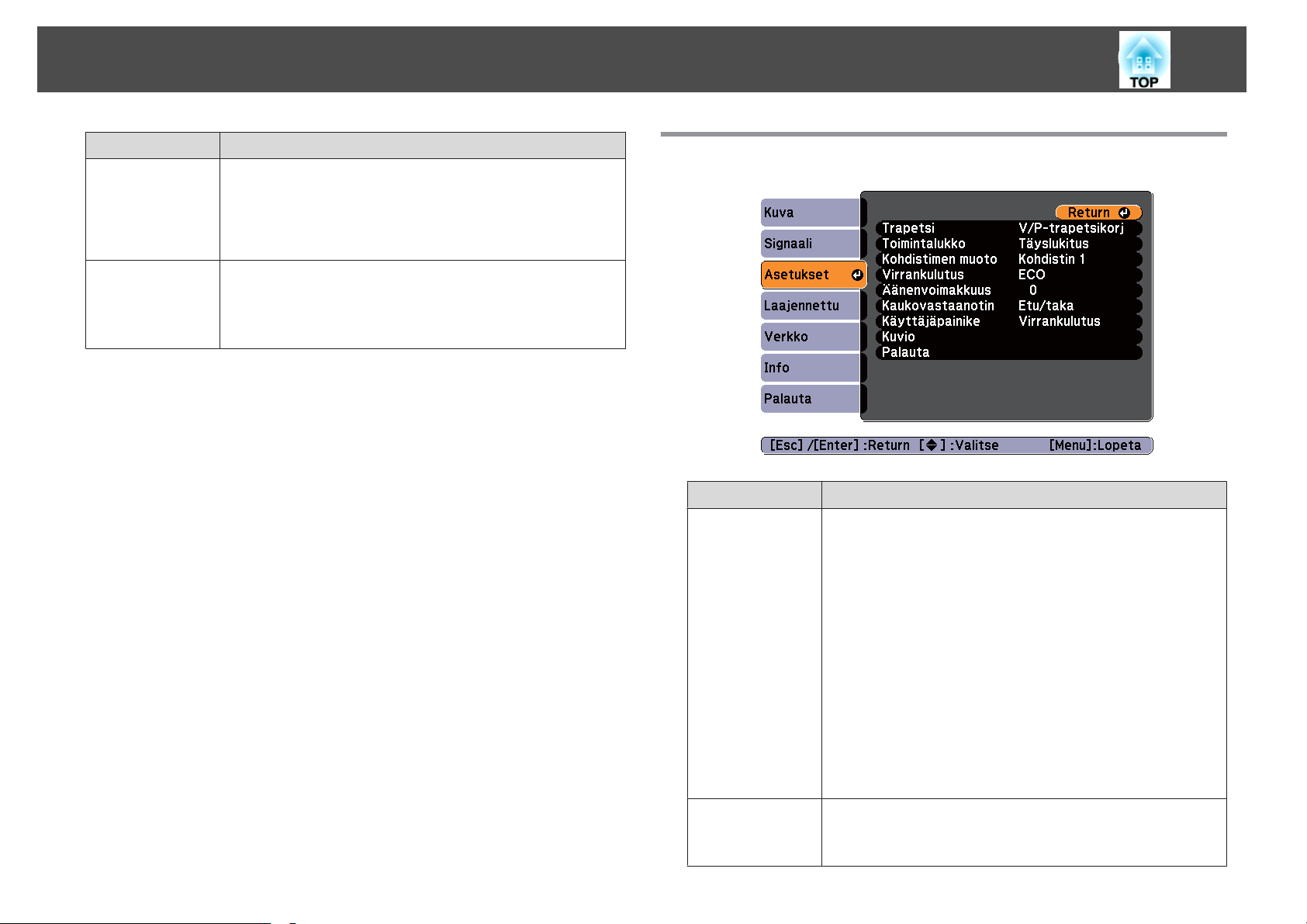

Asetukset-Valikko ............................................. 76

Laajennettu-valikko............................................ 78

Verkko-Valikko (vain EB-93) .......................................79

Verkko-valikon käyttöä koskevat huomautukset .......................80

Näppäimistötoiminnot........................................ 80

Perus-valikko ..............................................81

Kiinteä LAN-valikko ..........................................82

Posti-valikko ............................................... 82

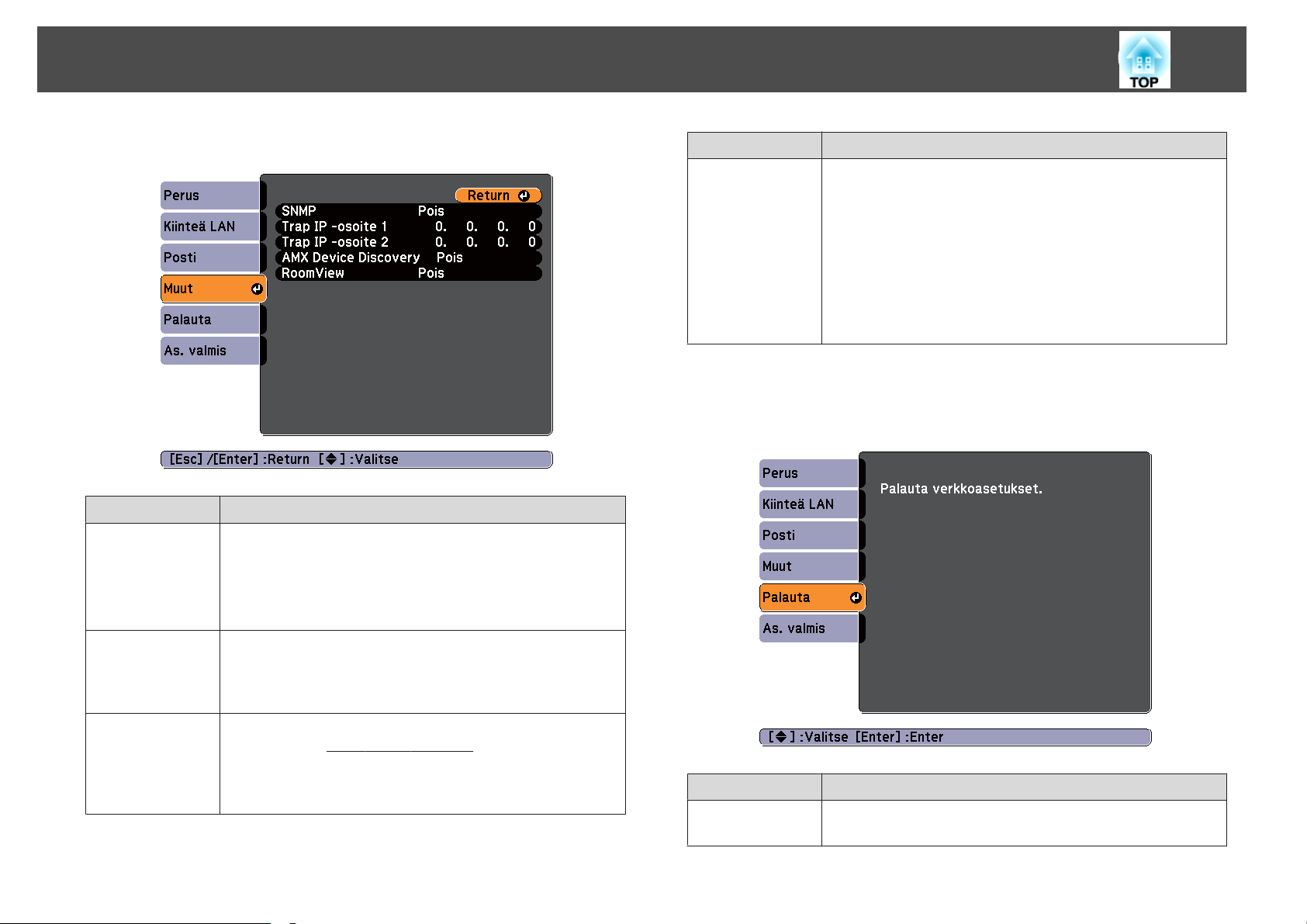

Muut-valikko ..............................................84

Palauta-valikko .............................................84

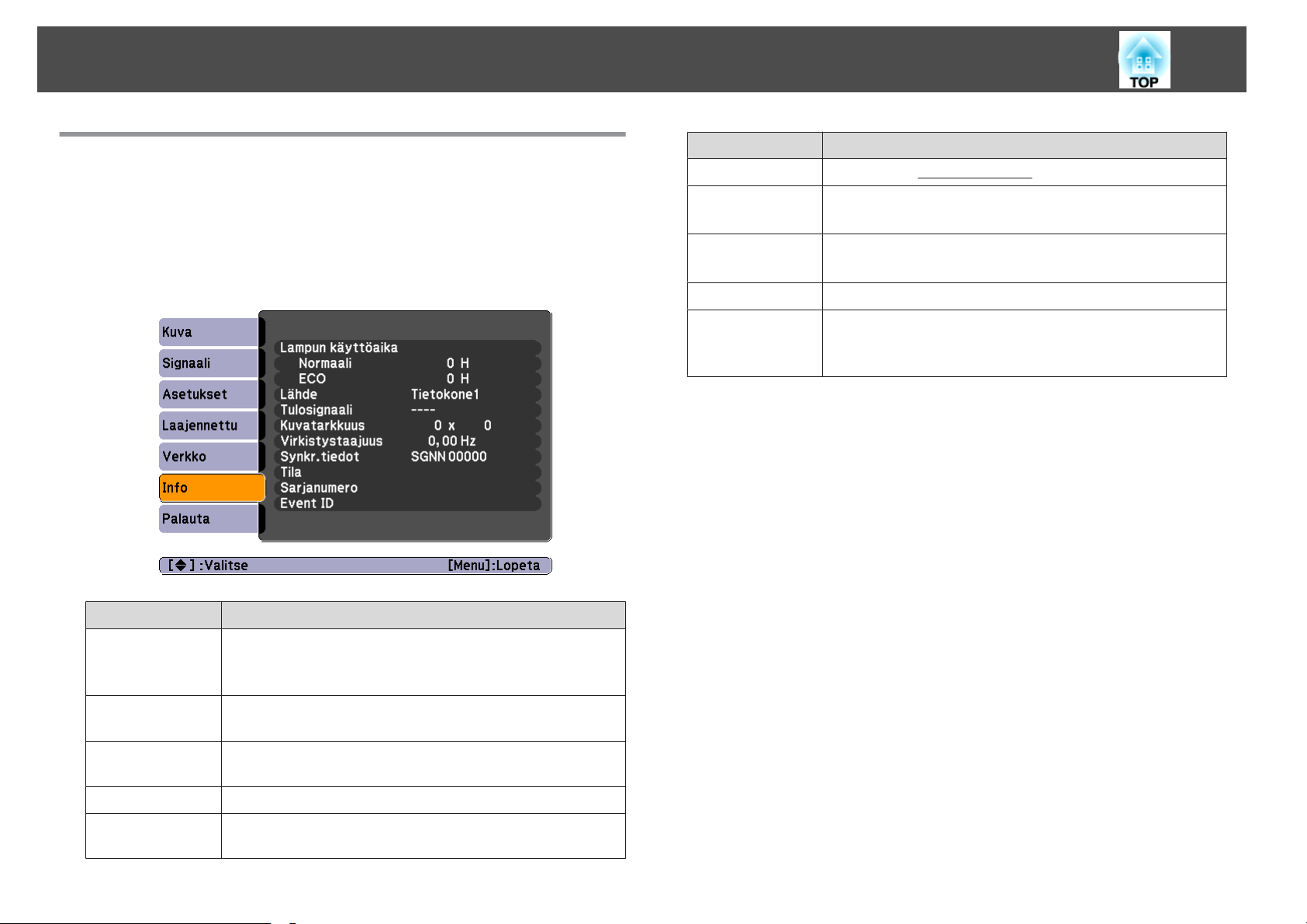

Info-Valikko (Vain Näyttö) ........................................85

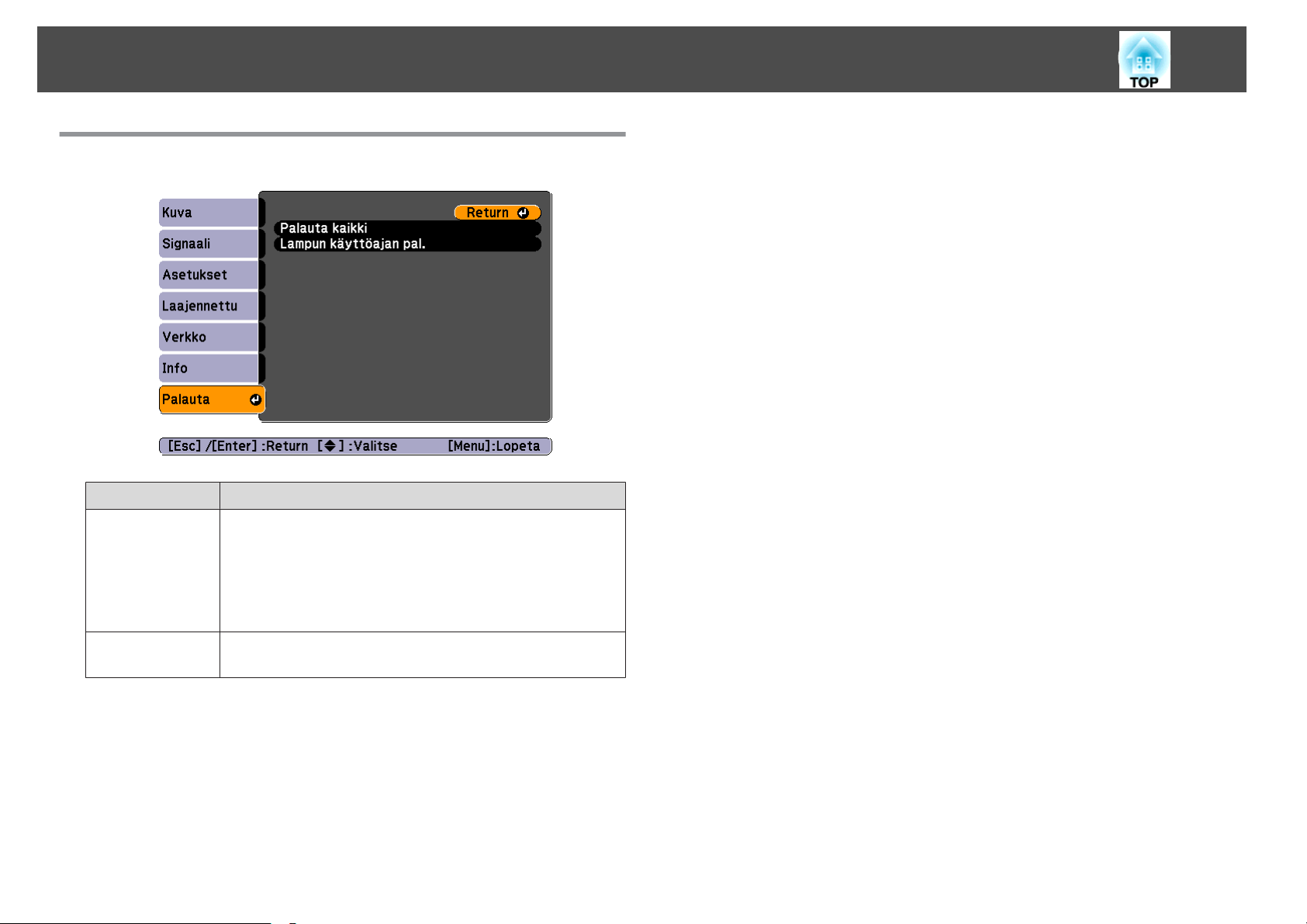

Palauta-Valikko ............................................... 86

Vianmääritys

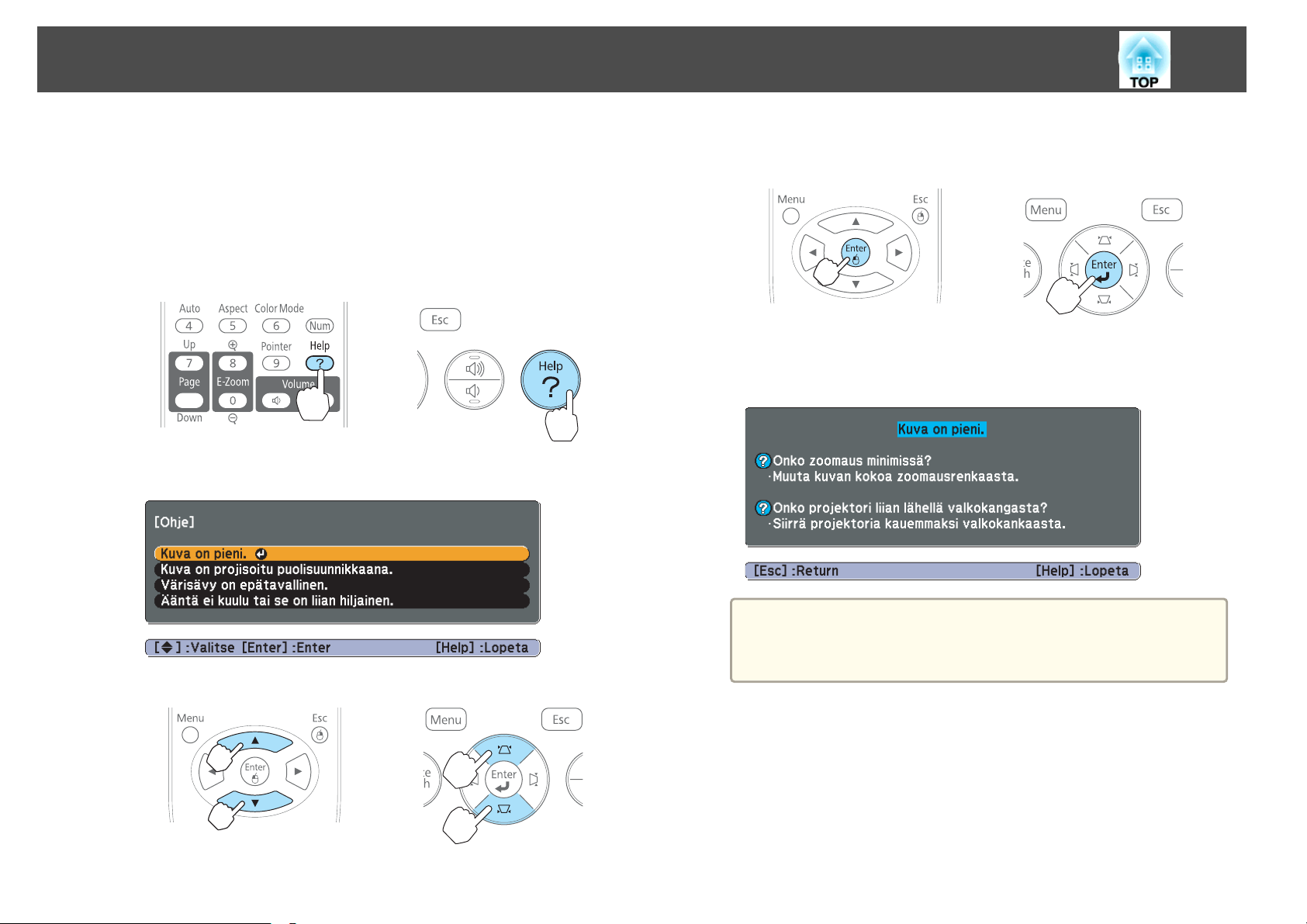

Ohjeen käyttö ............................................. 88

Ongelmanratkaisu ......................................... 89

Merkkivalojen lukeminen ........................................89

Kun Merkkivaloista Ei Ole Apua.................................... 92

Kuviin liittyvät ongelmat .........................................93

Kuvia ei näy ...............................................93

Sisältö

Liikkuvat kuvat eivät näy (vain kuvan liikkuva osa muuttuu mustaksi)........94

Kuvien projisointi päättyy automaattisesti ........................... 94

Näyttöön tulee viesti "Ei tueta"..................................94

“Ei signaalia.” tulee näkyviin.....................................94

Kuvat ovat epäselviä, epätarkkoja tai vääristyneitä..................... 95

Kuvissa on häiriöitä tai vääristymiä ................................96

Osa kuvasta puuttuu (kuva on suuri) tai kuva on pieni tai kuvasuhde ei ole sopiva

........................................................ 96

Kuvan värit eivät ole oikeat ..................................... 97

Kuvat näyttävät tummilta......................................98

Ongelmia kuvien projisoinnin alkaessa...............................98

Projektori ei kytkeydy päälle.................................... 98

Muita ongelmia ...............................................99

Ääntä ei kuulu tai ääni on heikko.................................99

Kaukosäädin ei toimi .........................................99

Haluan vaihtaa viestien ja valikoiden kielen......................... 100

Projektorissa ilmenevistä ongelmista ei tule sähköposti-ilmoitusta ......... 100

Tietoja kohteesta Event ID (ainoastaan EB-93) .............. 101

Huoltotoimenpiteet

Puhdistaminen ........................................... 103

Projektorin Pinnan Puhdistaminen ................................. 103

Linssin puhdistaminen......................................... 103

Ilmansuodattimen Puhdistaminen ................................. 103

Liite

Valinnaiset Lisävarusteet ja Tarvikkeet ..................... 111

Valinnaiset Lisävarusteet ........................................111

Tarvikkeet ..................................................111

Näytön Koko ja Projisointietäisyys ......................... 112

Projisointietäisyys............................................ 112

Tuetut Näytöt ............................................ 113

Tuetut kuvatarkkuudet.........................................113

Tietokonesignaalit (analoginen RGB)............................. 113

Komponenttivideo ..........................................113

Komposiittivideo ...........................................113

Tulosignaali HDMI-tuloportista ................................. 113

Tekniset Tiedot ........................................... 115

Projektorin Yleiset Tekniset Tiedot ................................. 115

Ulkonäkö ................................................ 118

Sanasto .................................................. 119

Yleisiä Huomautuksia ..................................... 121

Merkintätavoista ............................................. 121

Yleinen Huomautus:...........................................121

Hakemisto ............................................... 139

Tarvikkeiden Vaihtaminen ................................ 105

Lampun Vaihtaminen ..........................................105

Lampun vaihtoväli ..........................................105

Lampun vaihtaminen........................................106

Lampun käyttöajan nollaaminen ................................ 108

Ilmansuodattimen Vaihtaminen ................................... 108

Ilmansuodattimen vaihtoväli ................................... 108

Ilmansuodattimen vaihtaminen ................................. 108

Johdanto

Tässä luvussa kuvataan projektorin ominaisuudet ja osien nimet.

Projektorin Ominaisuudet

Toimintoluettelo malleittain

Käytettävissä olevat toiminnot vaihtelevat käytettävästä mallista riippuen. Katso alla olevasta luettelosta kullekin mallille käytettävissä olevat toiminnot.

Toiminto EB-93 EB-92

USB Display

HDMI-yhteys

Autom. pystytrapetsi

Nopea langaton yhteys

Kiinteä lähiverkkoyhteys

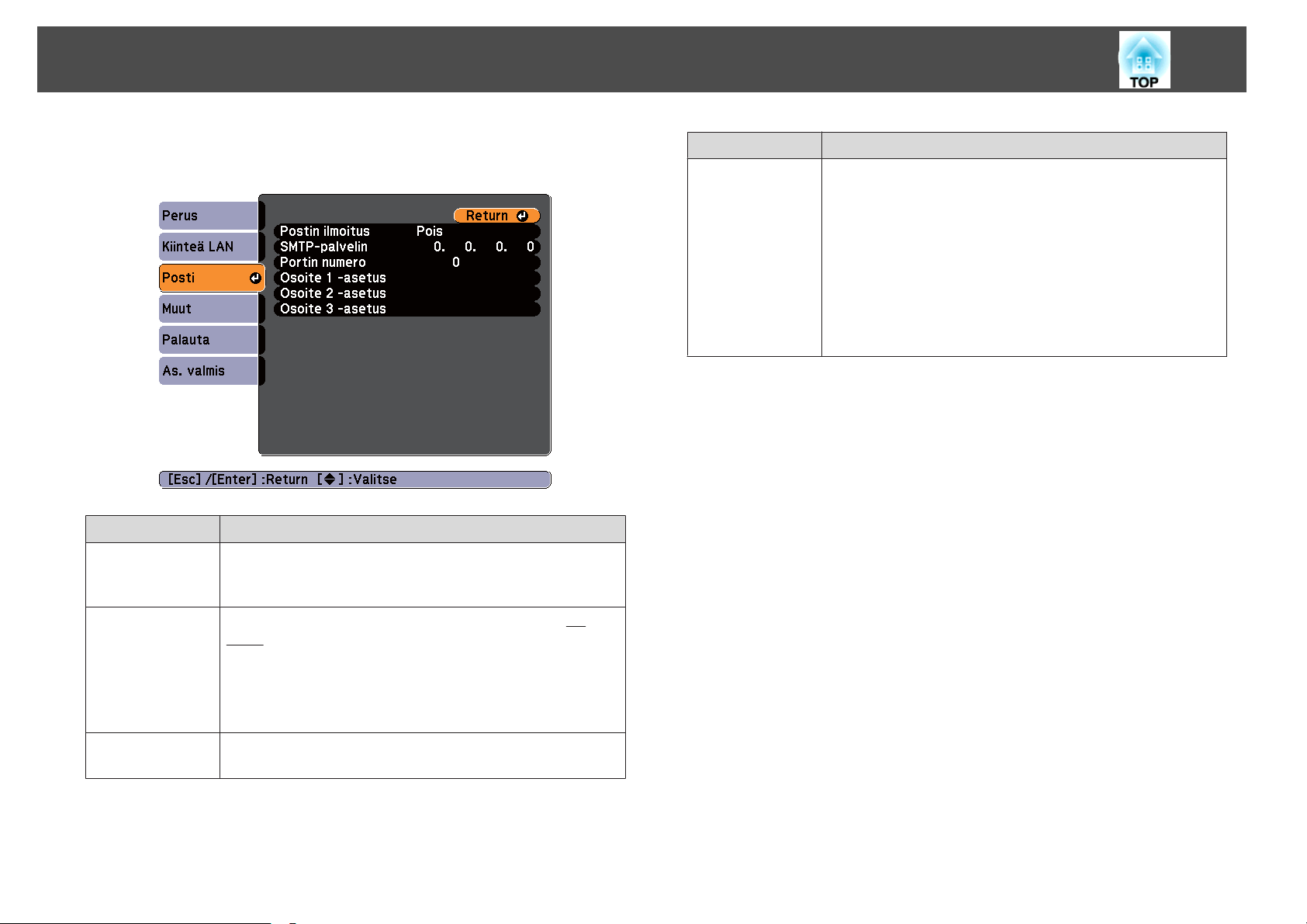

Verkon asetukset

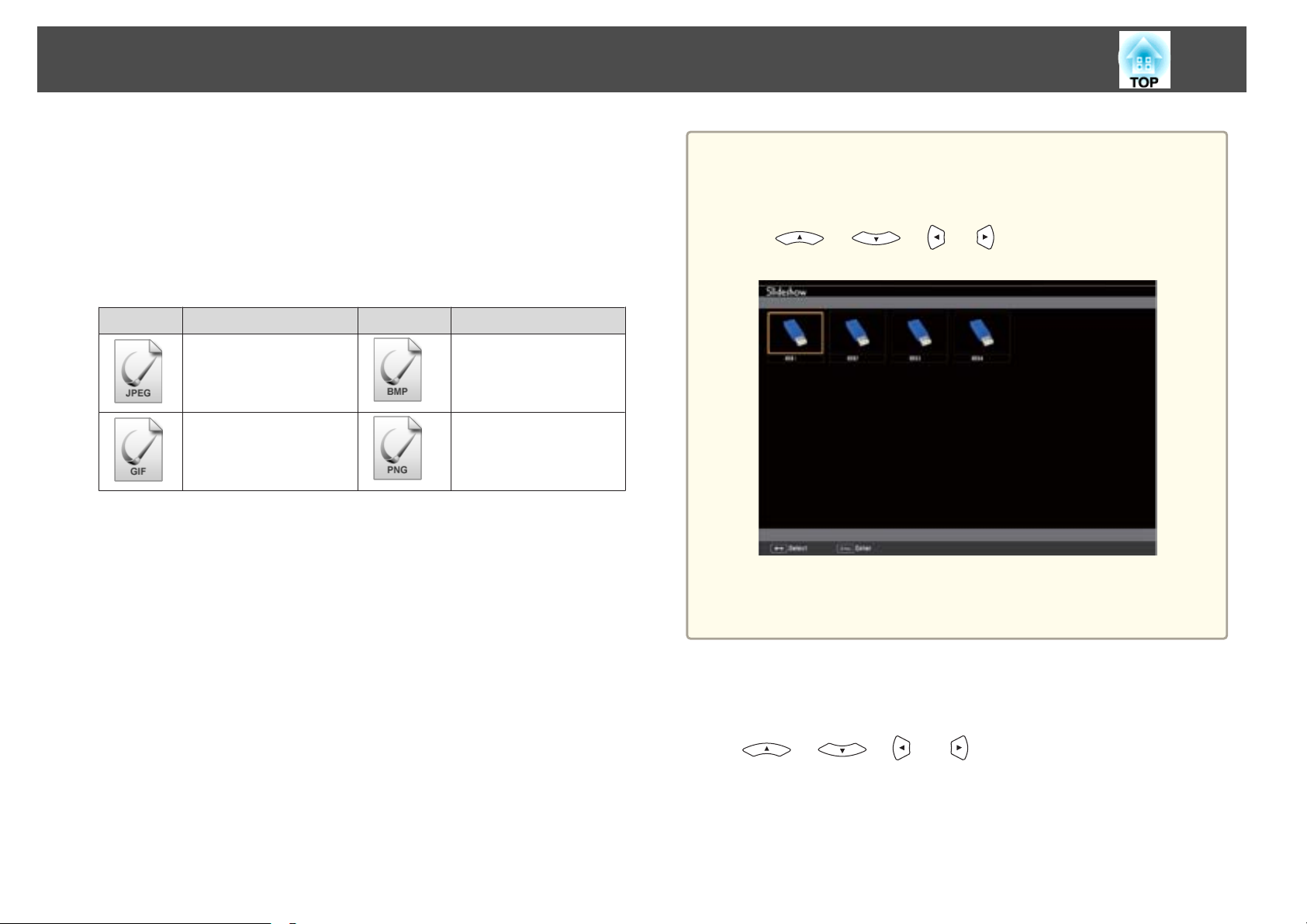

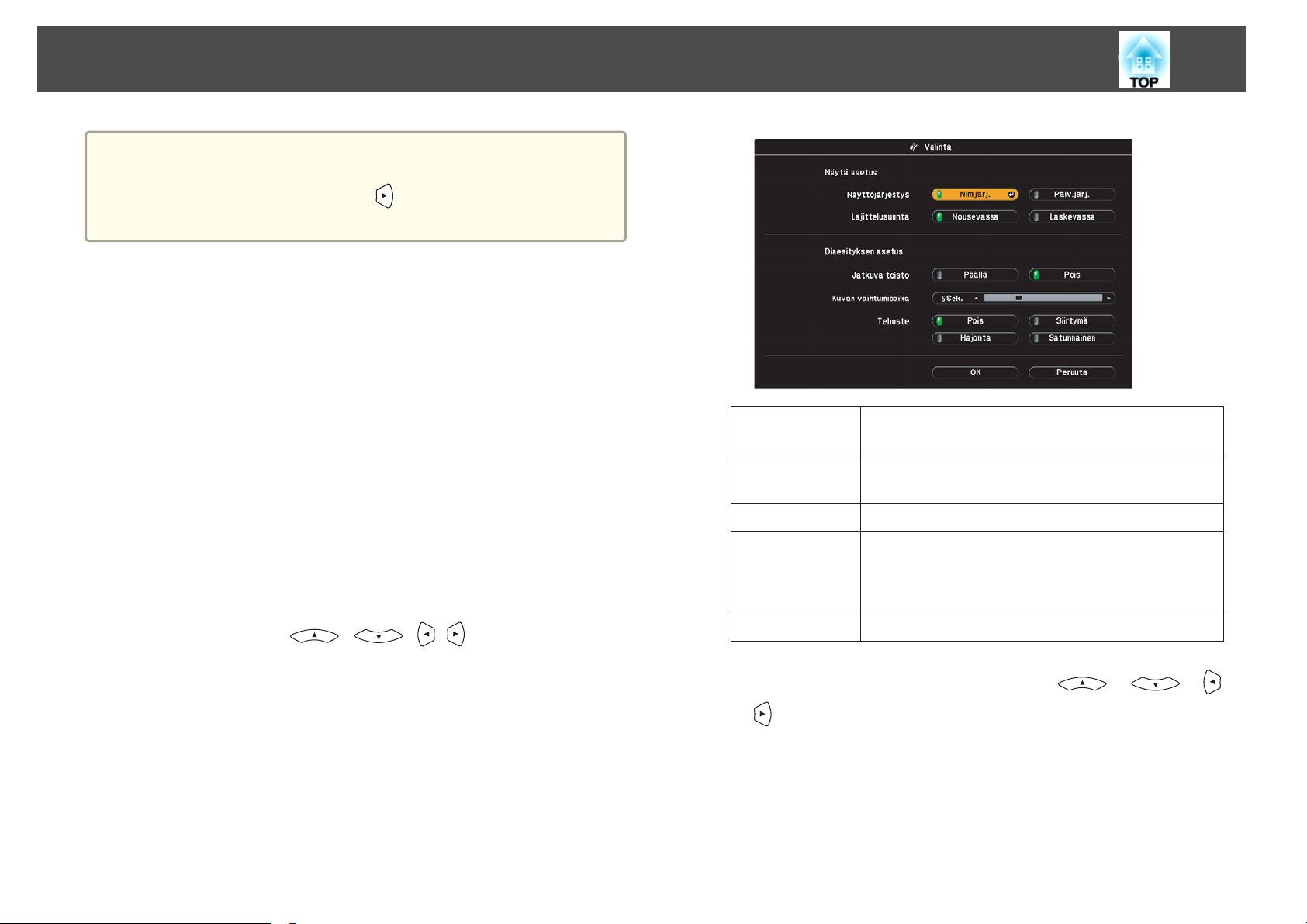

Diaesitys

*1 USB Display vaatii kaupoista saatavan USB-kaapelin.

HDMI-yhteys vaatii kaupoista saatavan HDMI-kaapelin.

*2 *3 Quick Wireless Connection vaatii Quick Wireless Connection USB Key-

toiminnon.

Nopea ja helppo asennus, projisointi ja säilytys

• Kytke projektori päälle ja pois päältä yksinkertaisesti kiinnittämällä ja irrottamalla virtajohto pistokkeesta.

• Projisoi suurille näyötille lyhyeltä etäisyydeltä.

• Korkeutta on helppo säätää yhdellä vivulla.

• Koska jäähdytystä ei tarvita, se on helppo panna pois käytön jälkeen.

Kirjoittaminen on helppoa valkokankaalle tai mustalle taululle kuviotoiminnon avulla

Voit projisoida viivain- tai ristikkokuvioita. Tämä on hyödyllistä, kun valkokankaalle tai mustalle taululle piirretään kaavioita.

s Asetukset - Kuvio s.76

USB-kaapelikytkentä ja projisointi (USB Display)

Voit projisoida kuvia tietokoneen näytöstä, kun kytket kaupoista saatavan USB-kaapelin tietokoneeseen ilman tietokoneen kaapelia.

s “Kun projisoidaan USB Display toiminnolla” s.30

Projektorin Ominaisuudet

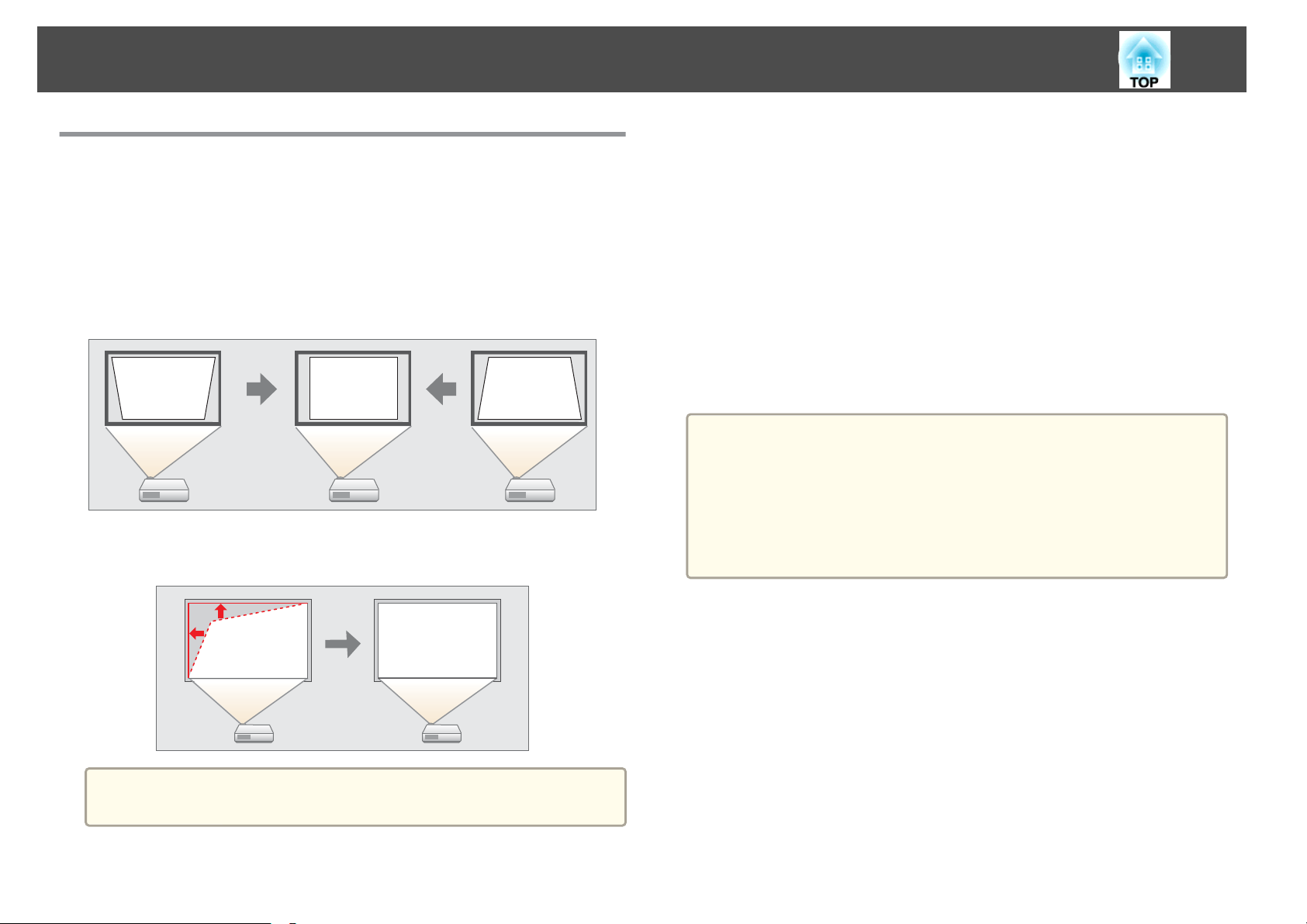

Projektorin liikkeiden havaitseminen ja kuvan vääristymien automaattinen korjaaminen

Projektori korjaa automaattisesti liikutettaessa tai siirrettäessä voi ilmenevät trapetsivääristymät.

“Korjataan automaattisesti (Autom. pystytrapetsi)” s.34

Hyödyllisiä toimintoja kuvien projisoinnissa

Kytkeytyminen verkkoon ja kuvien heijastaminen tietokoneen näytöstä (ainoastaan EB-93)

Voit kytkeä projektorin tietokoneeseen verkossa ja projisoida tietojeen näytön toimitukseen kuuluvalla EasyMP Network Projection (ohjelmistosovellus).

sEasyMP Network Projection -toiminnon

käyttöopas

Kaukosäätimen hyöndyntäminen

Kaukosäädintä voidaan käyttää erilaisten toimintojen suorittamiseen, kuten kuvan osan suurentamiseen. Kaukosäädintä voidaan käyttää myös kohdistimena esitysten aikana tai tietokoneen hiirenä.

“Kohdistintoiminto (Kohdistin)” s.49

“Kuvan osan suurentaminen (E-Zoom)” s.50

“Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)”

s.51

Suurenna ja projisoi tiedostoja asiakirjakameralla

Voit projisoida papariasiakirjoja ja objekteja lisävarusteena saatavan asiakirjakameran avulla. Kuvan tarkennus säädetään automaattisesti automaattisella tarkennustoiminnolla. Kuvia voi myös laajentaa digitaalisen zoomin avulla.

“Valinnaiset Lisävarusteet” s.111

Tehostetut turvallisuustoiminnot

Helppo yhteys tietokoneeseen Quick Wireless -toiminnon avulla (ainoastaan EB-93)

Voit projisoida tietokoneen näytön kytkemällä lisävarusteena saatavan Quick Wireless Connection USB Key -laitteen tietokoneeseen. (vain Windows)

• Salasanasuojaus käyttäjien rajoittamiseksi ja hallitsemiseksi

Asettamalla salasanan voit rajoittaa projektorin käyttäjiä.

“Käyttäjien hallinta (Salasanasuojaus)” s.56

• Käyttölukko rajoittaa käyttöpaneelin painikkeiden käyttöä

Voit estää projektorin asetusten luvattoman muuttamisen tämän avulla eri tapahtumissa, kouluissa jne.

“Käytön Rajoittaminen (Toimintalukko)” s.58

Projektorin Ominaisuudet

• Varustettu monenlaisilla varkaudenestolaiteita

Projektori on varustettu seuraavilla varkaudenestolaitteilla.

• Lukitusaukko

• Lukituskaapelin asennuskohta

“Varkaudenestolukko” s.59

Osien Nimet ja Toiminnot

Tässä oppaassa toiminnot selitetään mallin EB-93 kuvien avulla, ellei toisin ole mainittu.

Edestä/Ylhäältä

Nimi Toiminto

Ilmanpoistoaukko

Ilmanpoistoaukko projektorin sisäosien jäähdytykseen.

Huom

Nimi Toiminto

A/V-

mykistyssäätönuppi

Jalan säätövipu

Säädettävä etujalka

A/V-mykistyssäädin

Tarkennusrengas

Ilmanottoaukko

(ilmansuodatin)

Ilmansuodattimen

suojuksen avaus-/ sulkukytkin

Zoomausrengas

Käyttöpaneeli

Voit avata ja sulkea A/V-mykistyssäätimen vetämällä nuppia.

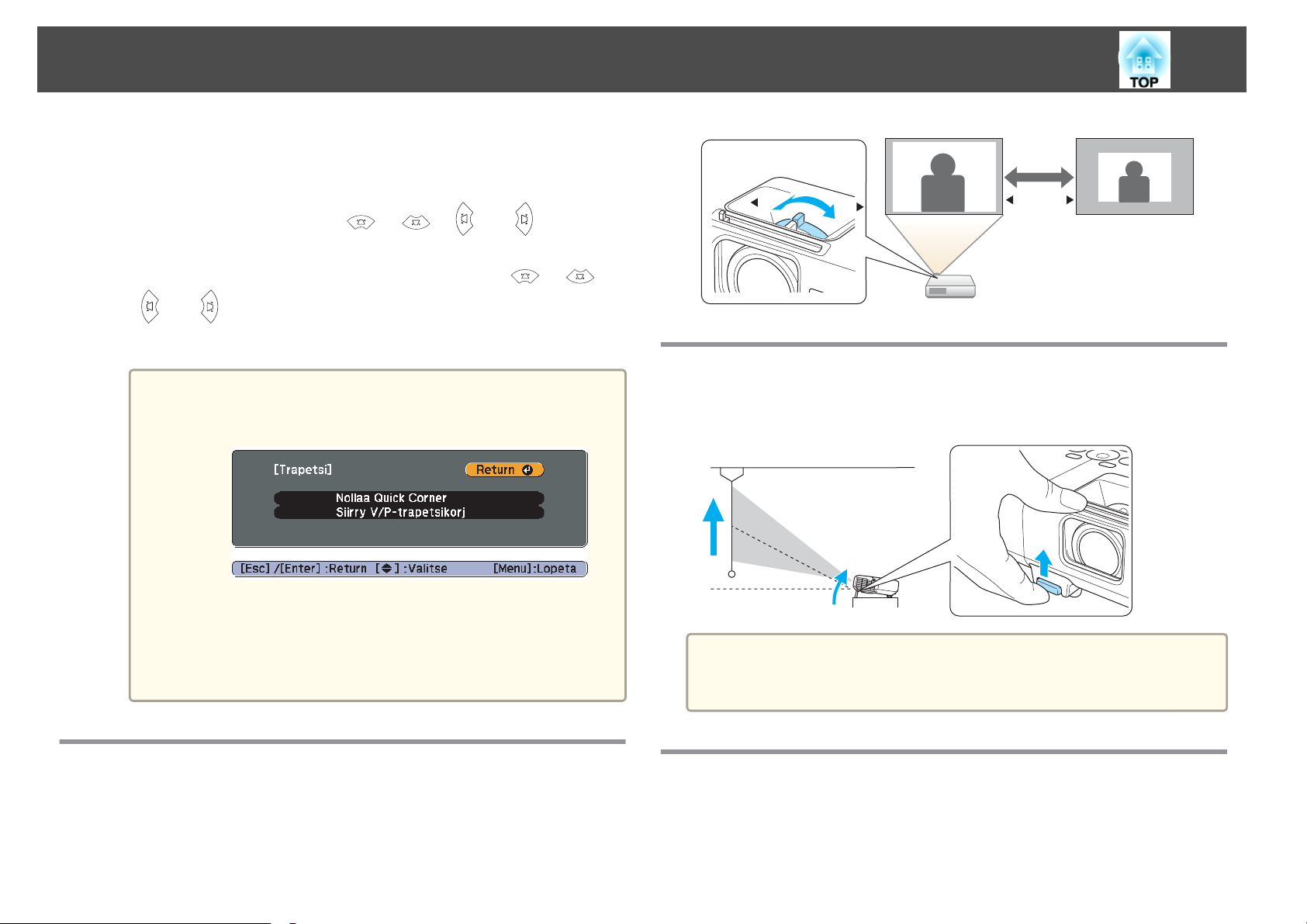

Voit pidentää tai lyhentää etujalkaa vetämällä jalan vivusta.

s “Säätää kuvan paikkaa ” s.37

Kun laite on asetettu pinnan päälle, esim. kirjoituspöydälle, säädä kuvan paikkaa pidentämällä jalkaa.

s “Säätää kuvan paikkaa ” s.37

Vedä kiinni linssin suojaamiseksi, kun projektori ei ole käytössä. Sulkemalla säätimen projektorin käytön aikana voit piilottaa kuvan ja mykistää äänen.

s “Kuvan piilottaminen ja äänen mykistäminen tilapäisesti (A/V-mykistys)” s.48

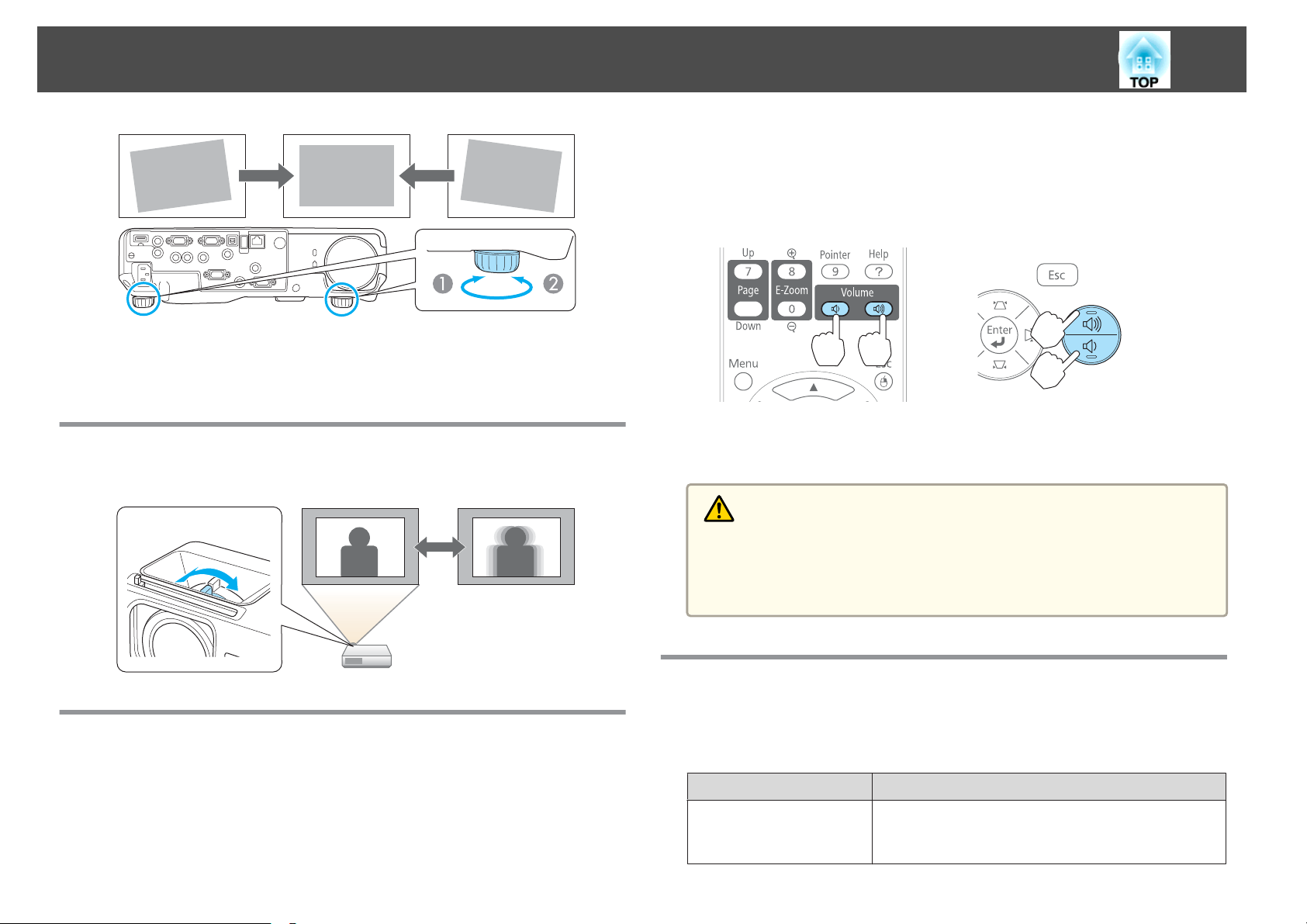

Säätää kuvan tarkennusta. s “Tarkennuksen korjaaminen” s.38

Ottaa ilmaa projektorin sisäosien jäähdyttämiseksi. s “Ilmansuodattimen Puhdistaminen” s.103

Avaa ja sulkee ilmansuodattimen kannen. s “Ilmansuodattimen Vaihtaminen” s.108

Säätää kuvan kokoa. s “Säätää kuvan kokoa. ” s.37

Käyttää projektoria. s “Ohjauspaneeli” s.13

Kaukovastaanotin

Älä aseta kasvoja tai käsiä ilmanpoistoaukon lähelle tai aseta ilmanpoistoaukon lähelle esineitä, joihin kuumuus voi vaikuttaa käpristämällä niitä tai muulla tavoilla, kun projektori on käynnissä.

Ottaa vastaan kaukosäätimen signaaleja.

Lampun suojus

Merkkivalot

Avaa tämä suojus vaihtaessasi projektorin lamppua. s “Lampun Vaihtaminen” s.105

Ilmaisee projisointilampun tilan. s “Merkkivalojen lukeminen” s.89

Osien Nimet ja Toiminnot

Takaosa

Nimi Toiminto

HDMI-portti

Virransyöttö

S-Video portti

Video-portti

Audio-L/R-portti

Audio1-portti

Monitor Out -portti

Syöttää videosignaaleja HDMI-yhteensopivista videolaitteista ja tietokoneista. Projektori tukee signaaleja.

s “Laitteen kytkentä” s.21

Kytkee virtajohdon projektoriin. s “Asennuksesta projisointiin” s.28

Videolähteistä tuleville s-videosignaaleille.

Tulot videolähteistä tuleville komposiittivideosignaaleille.

Syöttää äänen S-Video-porttiin tai Video-porttiin kytketystä laitteesta.

Syöttää äänen Computer1-porttiin kytketystä laitteesta.

Lähettää analogiset RGB-signaalin tulot Computer1portista ulkoiseen näyttöön. Et voi lähettää signaalien tuloa muiden porttien tai komponenttien videosignaaleista.

HDCPg-

Nimi Toiminto

RS-232C-portti

Lukitusaukko

Kaiutin

Kaukovastaanotin

LAN-portti

(vain EB-93)

USB(TypeA) -portti

USB(TypeB) -portti

Computer2-portti

Computer1-portti

Kun ohjaat projektoria tietokoneelta, kytke projektori tietokoneeseen RS-232C-kaapelilla. Tämä portti on valvontakäyttöä varten eikä sitä tule tavallisesti käyttää.

s “ESC/VP21-komennot” s.64

Lukitusaukko on yhteensopiva Kensington-yhtiön valmistaman Microsaver Security System turvajärjestelmän kanssa.

s “Varkaudenestolukko” s.59

Toistaa ääntä.

Ottaa vastaan kaukosäätimen signaaleja.

Kytkee lähiverkkokaapelin verkkoon liittymistä varten.

• Kytkee USB-tallennuslaitteen tai digitaalikameran, ja projisoi kuvat diaesityksenä. s “Projisointi tietokonetta kytkemättä (Diaesitys)”

s.43

• Lisävarusteena saatava asiakirjakamera liitetään tähän.

• Kytkee projektorin tietokoneeseen kaupoista saatavan

USB-kaapelin avulla ja projisoi kuvat tietokoneelle.

“Kun projisoidaan USB Display -toiminnolla”

s.30

• Kytkee projektorin tietokoneeseen kaupasta saatavalla USB-kaapelilla, jotta voidaan käyttääLangaton hiiri toimintoa. s “Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)” s.51

Tuo kuvasignaalia tietokoneesta ja komponenttivideosignaalia muista videolähteistä.

Audio Out-portti

Audio2-portti

Projektorista lähtevä ääni parhaillaan projisoitavasta kuvasta ulkoiseen kaiuttimeen.

Syöttää äänen Computer2-porttiin kytketystä laitteesta.

Osien Nimet ja Toiminnot

Alusta

Nimi Toiminto

Säädettävä etujalka

Lukituskaapelin

asennuskohta

Kun laite on asetettu pinnan päälle, esim. kirjoituspöydälle, säädä kuvan paikkaa pidentämällä jalkaa.

s “Säätää kuvan paikkaa ” s.37

Vie lukituskaapeli (saatavana kaupoista) tähän ja lukitse se paikalleen.

s “Varkaudenestolukko” s.59

Kattotelineen

kiinnityspisteet (kolme kohtaa)

Taka-ala

Nimi Toiminto

Jos haluat ripustaa projektorin kattoon, kiinnitä lisävarusteena saatava Kattoteline tähän.

s “Projektorin asennus” s.19 s “Valinnaiset Lisävarusteet” s.111

Voit pidentää tai lyhentää jalkaa vaakasuoran kallistuksen säätämiseksi kääntämällä sitä, kun se on pöydällä.

s “Vaasuuntaisen kallistuksen säätäminen” s.37

Osien Nimet ja Toiminnot

Ohjauspaneeli

Nimi Toiminto

[t]-painike

[Source Search] -

painike

[Enter]-painike

Kytkee projektorin virran päälle tai pois. s “Asennuksesta projisointiin” s.28

Siirtyy seuraavaan tulolähteeseen, joka lähettää kuvaa. s “Automaattinen tulevien signaalien tunnistus ja

heijastetun kuvan muuttaminen (Lähteen etsintä)”

s.29

• Kun näytössä on konfigurointi valikko tai ohjenäyttö, sillä hyväksytään nykyinen valinta, siirrytään valintatilaan ja vaihdetaan seuraavalle tasolle.

• Jos painiketta painetaan, kun analogisia RGB-signaaleja lähetetään Computer1- tai Computer2-portista, Seuranta-, Synkronointi- ja Paikka -toiminnot säädetään automaattisesti.

Nimi Toiminto

[w][v]-painikkeet

[a][b]-painikkeet

[Help]-painike

[Esc]-painike

[<][>]-painikkeet

[Menu]-painike

• suorittaa pystysuuntaisen trapetsikorjauksen.

s “Trapetsikorjaukset pystysuunnassa” s.35

• Kun näytössä on Konfigurointi-valikko tai Ohjenäyttö, näillä painikkeilla valitaan valikkokohdat ja asetusarvot.

s “Käyttäminen Konfigurointi-valikko” s.71 s “Ohjeen käyttö” s.88

[a] Laskee äänenvoimakkuutta. [b] Nostaa äänenvoimakkuutta.

“Äänenvoimakkuuden säätäminen” s.38

Näyttää ja sulkee ohjenäytön, jossa annetaan ohjeita mahdollisten ongelmien ratkaisemiseksi.

s “Ohjeen käyttö” s.88

• Pysäyttää nykyisen toiminnon.

• Jos tätä painetaan, kun näytössä on Konfigurointi-

valikko, tällä pääsee edelliselle valikkotasolle. s “Käyttäminen Konfigurointi-valikko” s.71

• Suorittaa vaakasuuntaisen trapetsikorjauksen. s “Trapetsikorjaukset vaakasuunnassa” s.35

• Kun näytössä on Konfigurointi-valikko tai Ohjenäyttö, näillä painikkeilla valitaan valikkokohdat ja asetusarvot.

s “Käyttäminen Konfigurointi-valikko” s.71 s “Ohjeen käyttö” s.88

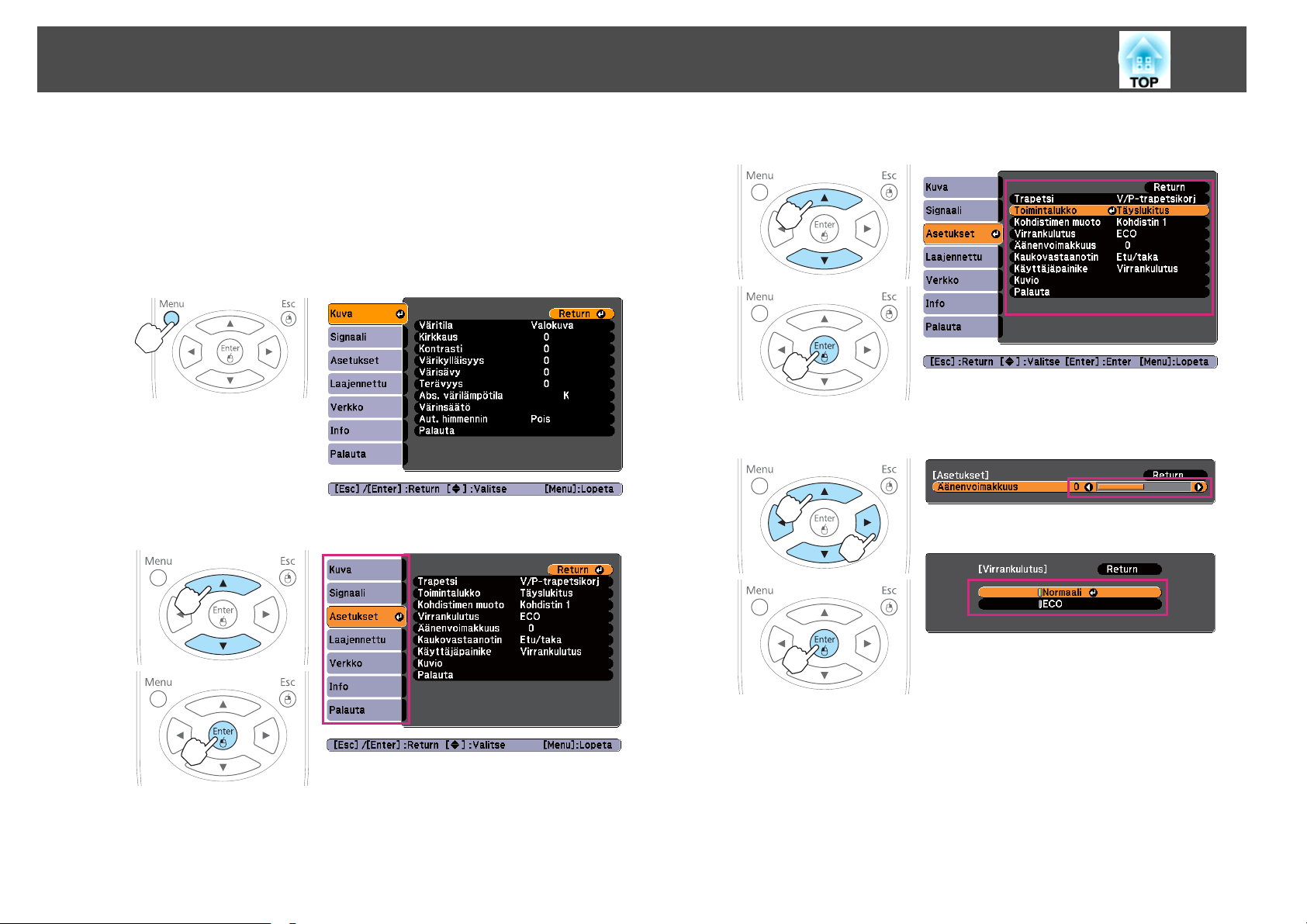

Näyttää ja sulkee Konfigurointi-valikon. s “Käyttäminen Konfigurointi-valikko” s.71

Osien Nimet ja Toiminnot

Kaukosäädin

Nimi Toiminto

[t]-painike

[Computer]-painike

[Video]-painike

Numeropainikkeet

[A/V Mute] -painike

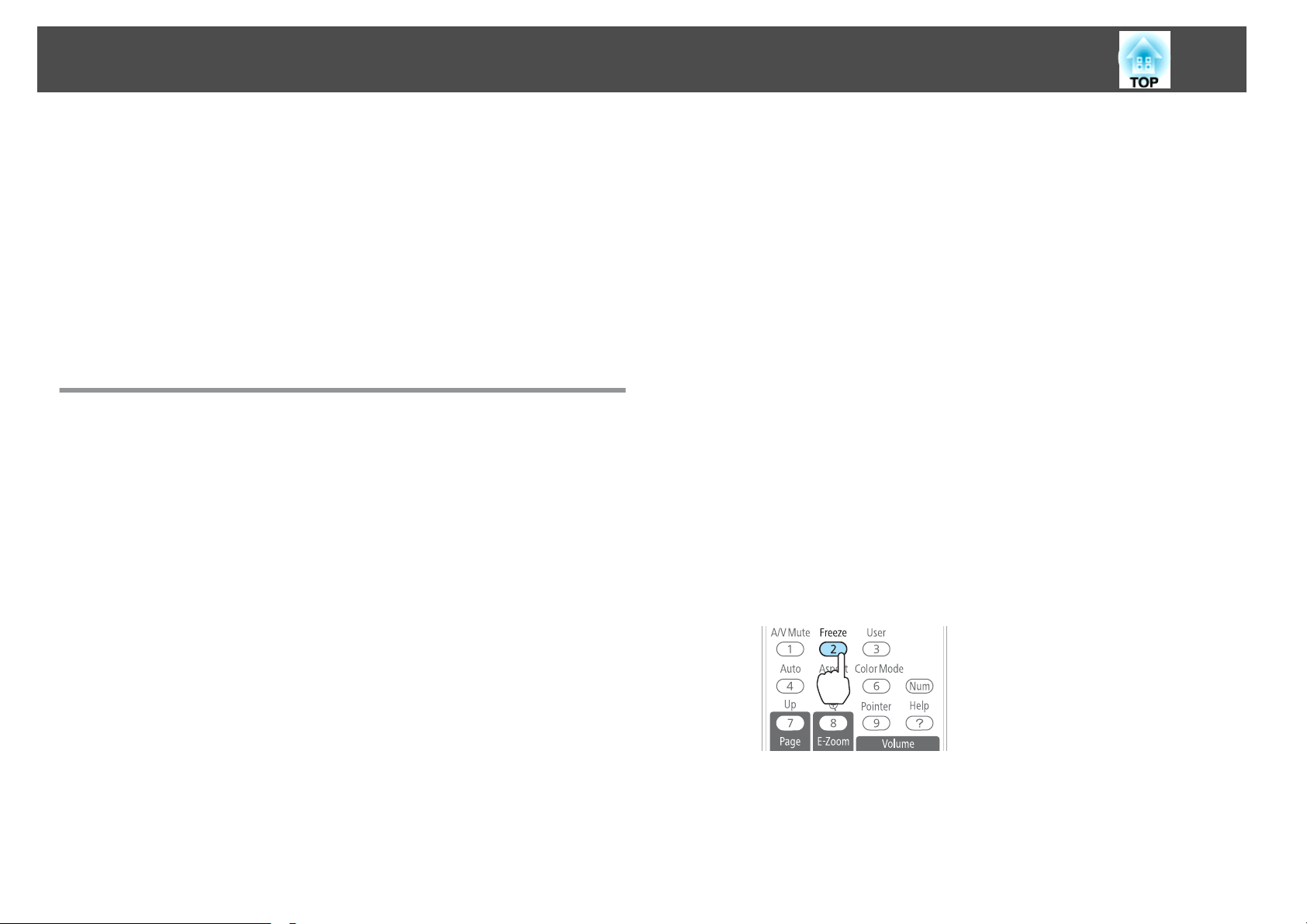

[Freeze]-painike

[Auto]-painike

[Aspect]-painike

Kytkee projektorin virran päälle tai pois. s “Asennuksesta projisointiin” s.28

Jokainen painikkeen painallus vaihtaa Computer1tuloportin kuvan ja Computer2-tuloportin kuvan välillä.

Aina kun tätä painiketta painetaan, kuva vaihtuu jaksoittain S-Video-, Video- ja HDMI-porttien välillä.

• Syötä salasana. s “Asetukset Salasanasuojaus ” s.56

• Käytä syöttäessäsi numeroita Konfigurointi-valikon Verkko-asetuksissa.

Kytkee kuvan ja äänen päälle tai pois päältä. s “Kuvan piilottaminen ja äänen mykistäminen

tilapäisesti (A/V-mykistys)” s.48

Tällä kuva pysäytetään tai pysäytys peruutetaan. s “Kuvan pysäyttäminen (Freeze)” s.48

Jos painiketta painetaan, kun analogisia RGB-signaaleja lähetetään Computer1- tai Computer2-portista, Seuranta-, Synkronointi- ja Paikka -toiminnot säädetään automaattisesti.

Kuvasuhde muuttuu joka kerta, kun painiketta painetaan. s “Projisoidun kuvan kuvasuhteen muuttaminen ”

s.40

Osien Nimet ja Toiminnot

Nimi Toiminto

[Page]-painikkeet

[Up][Down]

[E-Zoom]-painikkeet

[z][x]

[Menu]-painike

[ ][ ]

[

][ ]-painikkeet

Muuttaa sivuja tiedostoissa, kuten PowerPointtiedostoissa, kun käytetään seuraavia suojausmenetelmiä.

• Kun käytetään Langaton hiiri -toimintoa

s “Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)” s.51

• Kun käytetään USB Display -toimintoa

s “Kun projisoidaan USB Display -toiminnolla”

s.30

• Kun kytkeydytään verkkoon (vain EB-93)

Jos projisoit kuvia Slideshow -toiminnon avulla, voit siirtyä edelliseen/seuraavaan näyttöön näitä painikkeita painamalla.

Suurentaa tai pienentää kuvaa projisointikokoa muuttamatta.

s “Kuvan osan suurentaminen (E-Zoom)” s.50

Näyttää ja sulkee Konfigurointi-valikon. s “Käyttäminen Konfigurointi-valikko” s.71

• Kun näytössä on Konfigurointi-valikko tai Ohjenäyttö, näillä painikkeilla valitaan valikkokohdat ja asetusarvot. s “Käyttäminen Konfigurointi-valikko” s.71

• Kun diaesitystä projisoidaan, näiden painikkeiden avulla saadaan näytölle edellinen/seuraava kuva, pyöritetään kuvaa jne. s “Diaesitys-toimintatavat” s.43

• Langaton hiiri -toimintoa käytettäessä hiiriosoitin siirtyy siihen suuntaan, johon painiketta painetaan. s “Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)” s.51

Nimi Toiminto

[Enter]-painike

[Esc]-painike

[Volume]-painikkeet

[a][b]

[Pointer]-painike

[Help]-painike

[Color Mode]-painike

[Num]-painike

• Kun näytössä on konfigurointi valikko tai ohjenäyttö, sillä hyväksytään nykyinen valinta, siirrytään valintatilaan ja vaihdetaan seuraavalle tasolle. s “Käyttäminen Konfigurointi-valikko” s.71

• Toimii hiiren ykköspainikkeena käytettäessä Langaton hiiri -toimintoa. s “Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)” s.51

• Pysäyttää nykyisen toiminnon.

• Jos näytössä on Konfigurointi-valikko, painikkeen

painaminen siirtää edelliselle tasolle. s “Käyttäminen Konfigurointi-valikko” s.71

• Toimii hiiren kakkospainikkeena käytettäessä Langaton hiiri-toimintoa. s “Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)” s.51

[a] Laskee äänenvoimakkuutta. [b] Nostaa äänenvoimakkuutta. s “Äänenvoimakkuuden säätäminen” s.38

Näyttää ruudulla olevan osoittimen. s “Kohdistintoiminto (Kohdistin)” s.49

Näyttää ja sulkee ohjenäytön, jossa annetaan ohjeita mahdollisten ongelmien ratkaisemiseksi.

s “Ohjeen käyttö” s.88

Väritila muuttuu joka kerta, kun painiketta painetaan. s “Projisoinnin laadun valinta (Väritila valinta)” s.38

Pidä tätä painiketta painettuna ja syötä salasanat ja numerot numero-painikkeilla.

s “Asetukset Salasanasuojaus ” s.56

Osien Nimet ja Toiminnot

[User]-painike

[USB]-painike

[LAN]-painike

[Source Search] -

painike

Nimi Toiminto

Valitse mikä tahansa usein käytetty kohde kuudesta käytettävissä olevasta Konfigurointi-valikkokohteesta ja määritä se tähän painikkeeseen. Kun [User]-painiketta painetaan, määritetyn valikkokohdan valinta/säätönäyttö tulee näkyviin, jolloin voit tehdä asetuksia/säätöjä yhdellä painalluksella.

s “Asetukset-Valikko” s.76 Virrankulutus on määritetty oletusasetukseksi.

Kun painiketta painetaan, projisoitava kuva vaihtuu seuraavien vaihtoehtojen välillä:

• USB Display

• USB(TypeA)-porttiin kytketyn laitteen kuva

Siirtyy EasyMP Network Projection -toiminnolla projisoituun kuvaan. Kun kuvaa projisoidaan lisävarusteena saatavalla Quick Wireless Connection USB Key -toiminnolla, tämän painikkeen painaminen vaihtaa kyseiseen kuvaan. (vain EB-93)

Siirtyy seuraavaan tulolähteeseen, joka lähettää kuvaa. s “Automaattinen tulevien signaalien tunnistus ja

heijastetun kuvan muuttaminen (Lähteen etsintä)”

s.29

Kaukosäätimen paristojen vaihtaminen

Jos kaukosäädin reagoi viiveellä tai jos se ei toimi, kun sitä on käytetty pidemmän aikaa, paristojen virta on luultavasti vähissä. Jos näin käy, vaihda paristot tällöin uusiin. Pidä varalla kahta AA-kokoista mangaani- tai alkaliparistoa. Et voi käyttää muita paristoja kuin AA-kokoisia mangaanitai alkaliparistoja.

Huomaa

Muista lukea seuraava käyttöopas ennen paristojen käsittelyä. s Turvaohjeet

Poista paristolokeron kansi.

Paina paristolokeron kannen salpaa ja nosta kansi ylös.

Kaukosäätimen

valosäteilyalue

Lähettää kaukosäätimen signaaleja.

Vaihda vanhat paristot uusiin.

Osien Nimet ja Toiminnot

Huom

Tarkista (+)- ja (-)-merkkien paikat paristolokeron sisällä varmistaaksesi, että asetat paristot oikein päin.

Kaukosäätimen käyttöalue

Aseta paristolokeron kansi takaisin paikalleen.

Paina paristolokeron kantta alaspäin, kunnes se naksahtaa kiinni.

Projektorin valmistelu

Tässä kappaleessa selitetään, kuinka projektori asennetaan ja projsointilähteet kytketään.

Projektorin asennus

Asennustavat

Projektori tukee seuraavaa neljää projisointitapaa. Asenna projektori asennuspaikan olosuhteiden mukaan.

• Kuvien heijastus valkokankaan edestä. (heijastus Etuala)

• Projektorin ripustus kattoon ja kuvien heijastus valkokankaan edestä. (heijastus Etuala/katto)

• Kuvien projisointi Läpikuultavan valkokankaan. (heijastus Takaala)

• Projektorin ripustus kattoon ja kuvien heijastus läpikuultavan valkokankaan takaa. (Takaala/katto-projisointi)

Varoitus

• Projektorin ripustaminen kattoon edellyttää erityistä asennustapaa (kattotelinettä). Jos asennusta ei tehdä oikein, projektori voi pudota ja aiheuttaa tapaturman ja loukkaantumisia.

• Jos Kattotelineen kiinnityspisteet käytetään liimoja ruuvien löystymisen estämiseksi tai jos projektorissa käytetään voiteluaineita tai öljyjä, projektorin kotelo voi murtua ja aiheuttaa projektorin putoamisen kattotelineestä. Tämä voi aiheuttaa kattotelineen alla oleville ihmisille vakavan loukkaantumisen ja vaurioittaa projektoria. Älä käytä liimaa ruuvien löystymisen estämiseksi kattotelinettä asentaessasi tai säätäessäsi. Älä myöskään käytä öljyjä tai voiteluaineita tms.

Huomaa

• Älä käytä projektoria kyljellään. Tämä voi saada laitteen toimimaan virheellisesti.

• Älä peitä projektorin ilmanottoaukkoa tai ilmanpoistoaukkoa. Jos jompi kumpi aukoista on peitetty, sisäinen lämpötila voi nousta ja aiheuttaa tulipalon.

• Projektorin kattoon ripustamiseen tarvitaan lisävarusteena saatava

Kattoteline.

“Valinnaiset Lisävarusteet” s.111

• Voit muuttaa asetusta seuraavasti pitämällä kaukosäätimen [A/V Mute] -painiketta painettuna noin viiden sekunnin ajan.

EtualaWEtuala/katto Valitse Konfigurointi-valikko Taka-ala tai Taka-ala/katto. s Laajennettu - Projisointi s.78

Asennustavat

Asenna projektori seuraavia ohjeita seuraamalla.

Projektorin asennus

• Asenna projektori niin, että se on ruudun kanssa yhdensuuntainen. Jos projektori on asennettu kulmassa näyttöön nähden, projisoidussa kuvassa ilmenee trapetsivääristymä.

• Aseta projektori tasaiselle pinnalle. Jos projektori on kallellaan, myös projisoitu kuva on kallellaan.

• Katso seuraavasta ohjeita, jos projektorin asentaminen näytön

suuntaisesti ei onnistu. s “Tekee Trapetsikorjauksen” s.34

• Katso seuraavasta ohjeita, jos projektorin asentaminen tasaiselle pinnalle ei onnistu.

s “Vaasuuntaisen kallistuksen säätäminen” s.37

Kun korjaat trapetsivääristymän, projektin kuva saattaa pienentyä.

Valkokankaan koko 4:3

Valkokankaan koko ja arvioitu projisointietäisyys

Projisointikoko määritetään projektorin etäisyyden perusteella valkokankaasta. Katso oikealla olevat kuvat ja valitse paras paikka valkokankaan koon mukaan. Kuvat osoittavat arvioidun lyhyimmän etäisyyden suurimmalla zoomauksella. Seuraavassa on lisätietoja projisointietäisyydestä.

“Näytön Koko ja Projisointietäisyys” s.112

Laitteen kytkentä

Tämän osan piirrokset ovat tuotteesta EB-93.

Protin nimi, paikka ja liittimen suunta eroavat riippuen niihin liitetystä lähteestä.

Tietokoneen kytkeminen

Jotta voit projisoida kuvia tietokoneelta, kytke tietokone joillakin seuraavista menetelmistä.

Kun käytössä on varusteisiin kuuluva tietokonekaapeli

Kytke tietokoneen näytön lähtö projektorin Computer1- tai Computer2-porttiin.

Kun käytössä on kaupoista saatavana oleva HDMI-kaapeli

Kytke tietokoeen USB-portti projektorin USB(TypeB)-porttiin.

Kun käytössä on kaupoista saatavana oleva HDMI-kaapeli

Kytke tietokoeen HDMI-portti projektorin HDMI-porttiin.

Computer1/2

Audio1/2

USBTypeB

HDMI

• Voit projisoida kuvia tietokoneesta liittämällä projektorin tietokoneeseen kaupoista saavavalla USB-kaapelilla. Tätä kutsutaan USB Display -toiminnoksi.

s “Kun projisoidaan USB Display -toiminnolla” s.30

• Ääntä voidaan lähettää projektorin kauittimesta kytkemällä tietokoneen äänilähtöportti projektorin Audio1- tai Audio2-porttiin kaupoista saatavalla audiokaapelilla.

Laitteen kytkentä

Kuvalähteiden kytkeminen

Jotta voit projisoida kuvia DVD-soittimilta, VHS-videolta jne., kytke projektori jollakin seuraavista menetelmistä.

Kun käytössä on kaupoista saatavana oleva video- tai S-video-kaapeli

Kytke videon tai S-videon lähtöportti projektorin kuvalähteeseen projektorin Video- tai S-Video-portissa.

Kun käytössä on lisävarusteena saatava komponenttivideokaapeli

s “Valinnaiset Lisävarusteet” s.111 Kytke komponentin lähtö kuvalähteessä projektorin Computer1- tai Computer2-porttiin.

Kun käytössä on kaupoista saatavana oleva HDMI-kaapeli

Kytke videon HDMI-portti projektorin kuvalähteeseen projektorin HDMI-tuloportissa kaupoista saatavan HDMI-kaapelin avulla.

Video

S-Video

S-VIDEO

Audio(L-R)

Computer1/2

Audio1/2

HDMI

Laitteen kytkentä

Huomaa

• Jos tulolähde on päällä, kun kytket sen projektoriin, sen pitäisi aiheuttaa toimintahäiriö.

• Jos pistokkeen suunta tai muoto on erilainen, sitä ei saa yrittää kytkeä väkisin. Laite saattaa vaurioitua tai toimia virheellisesti.

• Jos sen lähteen portti, johon haluat kytkeä, on epätavallisen muotoinen, kytke projektoriin varusteisiin kuuluvan kaapelin tai lisävarusteena saatavan kaapelin

avulla.

• Jos käytät kaupoista saatavana olevaa 2RCA(L/R)/stereo mini-pin -audiokaapelia, varmista, että siinä on merkintä “Ei vastusta”.

• Ääntä voidaan lähettää projektorin kauittimesta kytkemällä tietokoneen äänilähtöportti projektorin Audio-L/R-porttiin kaupoista saatavalla audiokaapelilla.

Laitteen kytkentä

USB-laitteiden liitäntä

Voit kytkeä laitteita, kuten USB-muisti, lisävarusteena saatava asiakirjakamera ja USB-yhteensopivat kiintolevyt ja digitaaliset kamerat.

Kytke USB-laite projektorin USB(TypeA)-porttiin USB-laitteen varusteisiin kuuluvan USB-kaapelin avulla.

Kun USB-laite on kytketty, voit projisoida kuvatiedostot USB-muistille tai digitaaliseen kameraan diaesityksen avulla.

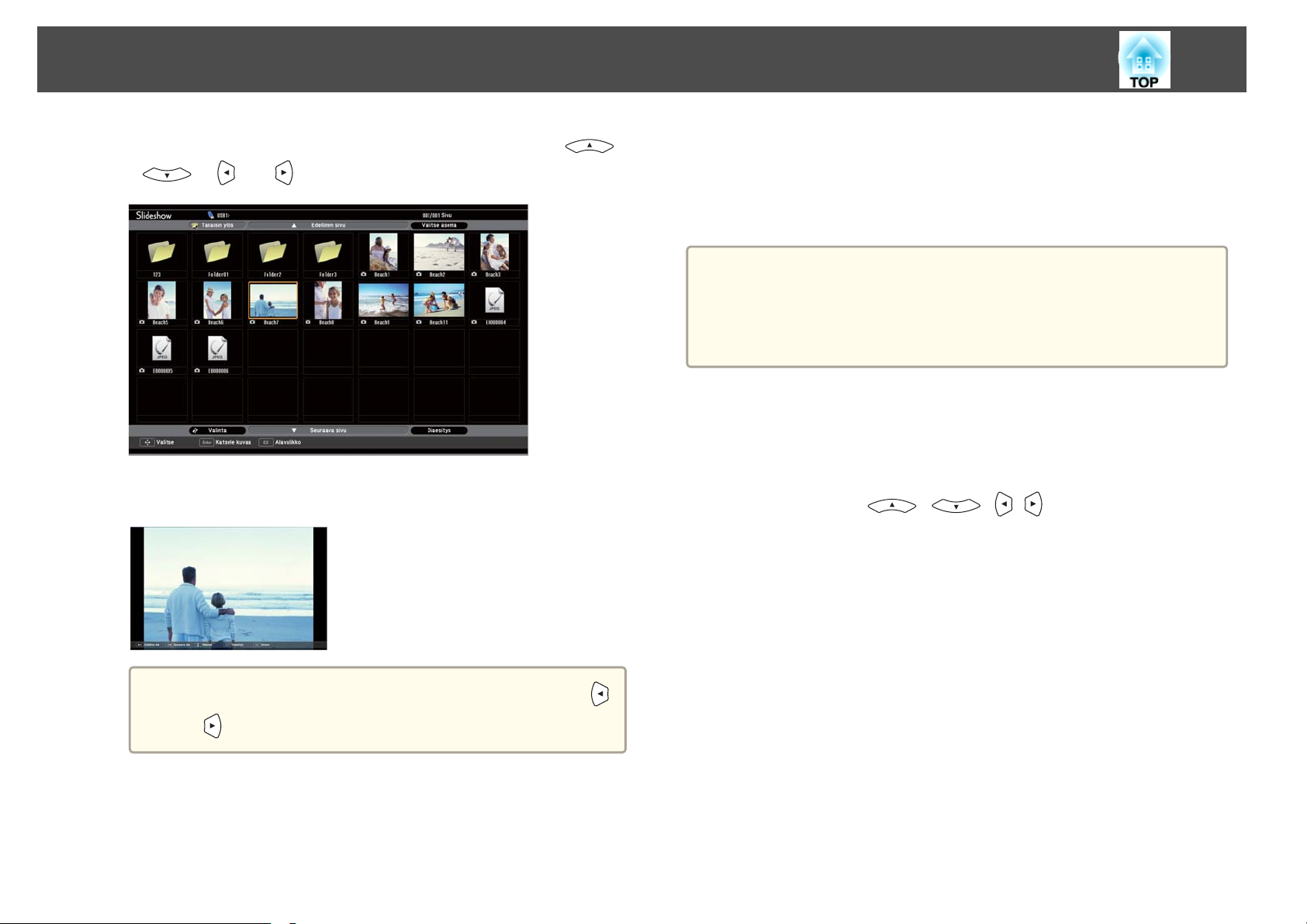

“Diaesitys-esimerkkejä” s.43

Kun asiakirjakamera on kytketty projektoriin, kun toisesta tuloportista projisoidaan kuvia, siirry asiakirjakameran kuviin painamalla kaukosäätimen [USB]painiketta tai ohjauspaneelin [Source Search] -painiketta.

“Automaattinen tulevien signaalien tunnistus ja heijastetun kuvan muuttaminen (Lähteen etsintä)” s.29

Huomaa

• Jos käytät USB-keskitintä, liitäntä ei välttämättä toimi kunnolla. Digitaalikameroiden ja USB-laitteiden kaltaiset laitteet tulisi liittää projektoriin suoraan.

• Kun kytket ja käytät USB-yhteensopivia kiintolevyjä, varmista, että liität kiintoaseman mukana toimitetun AC-sovittimen.

• Kytke digitaalikamera tai kiintolevy projektoriin mukana toimitetulla USB-kaapeli tai kaapelilla, joka on tarkoitettu käytettäväksi laitteen kanssa.

• Käytä alle 3 metrin pituista USB-kaapelia. Jos kaapeli on yli 3 metrin pituinen, diaesitys ei välttämättä toimi kunnolla.

USB-laitteiden irrottaminen

Irrota USB-laitteet projektorista projisoinnin jälkeen. Kun olet sammuttanut digitaalikameran tai kiintolevyn virran, irrota se projektorista.

Laitteen kytkentä

Ulkoisen laitteen kytkentä

Kuvia ja ääntä on mahdollista lähettää ulkoisen näytön tai kaiuttimen avulla. Voit myös lähettää mikrofonin ääntä projektorin kaiuttimesta kytkemällä mikrofonin.

Kuvien lähettäminen ulkoiseen näyttöön

Kytke ulkoinen näyttö projektorin Monitor Out-porttiin ulkoisen näytön mukana toimitetun kaapelin avulla.

Äänen lähettäminen ulkoiseen kaiuttimeen

Kytke ulkoinen kaiutin projektorin Audio Out -porttiin kaupoista saatavalla audiokaapelilla.

MonitorOut

AudioOut

• Jos määrität Valmiustila-asentoon Yhteys päällä, voit suorittaa seuraavat toiminnot, vaikka projektori on valmiustilassa.

s Laajennettu - Valmiustila s.78

• Lähettää analogiset RGB-signaalin tulot Computer1-portista ulkoiseen näyttöön. Et voi lähettää signaalien tuloa muiden porttien tai komponenttien videosignaaleista.

• Toimintojen mittariasetukset, kuten trapetsikorjaus, tai Konfigurointi-valikko tai Ohjenäytöt eivät näy ulkoisessa näytössä.

• Kun audiokaapelin liitin on kytketty Audio Out -porttiin, ääntä ei enää toisteta projektorin sisäänrakennetuista kaiuttimista vaan ulkoisista kaiuttimista.

LAN-Kaapelin Kytkeminen (vain EB-93)

Kytke LAN-portti verkkokeskittimiin tai toisen laitteen projektorin LAN-porttiin, kaupasta saatavalla 100BASE-TX- tai 10BASE-T LAN -kaapelilla.

Laitteen kytkentä

Käytä toimintahäiriöiden välttämiseksi luokan 5 suojattua LAN-kaapelia.

Peruskäyttö

Tässä kappaleessa kuvataan, kuinka projisoida ja säätää kuvia.

Kuvien heijastaminen

Asennuksesta projisointiin

Tässä osassa kuvataan, kuinka projektori kytketään tietokoneeseen tietokoneen kaapelin avulla ja kuinka kuvat projisoidaan.

Kytke tietokoneeseen virta.

Jos kuvaa ei projisoida, voit vaihtaa projisoidun kuvan yhdellä seuraavista menetelmistä.

• Paina kaukosäätimen tai ohjauspaneelin [Source Search] -painiketta.

• Paina kaukosäätimen kohdeportin painiketta.

Vaihda tietokoneen ruudun lähtö.

Kun käytössä on kannettava, lähtönäyttö täytyy vaihtaa tietokoneesta. Pidä Fn-painiketta (toimintopainike) painettuna ja paina b-

painiketta.

Vaihtamismenetelmät vaihtelevat käytettävästä tietokoneesta

“Automaattinen tulevien signaalien tunnistus ja heijastetun kuvan

muuttaminen (Lähteen etsintä)” s.29

“Kohdekuvaan vaihtaminen kaukosäätimellä” s.30

riippuen. Katso tietokoneen toimitukseen kuuluvista asiakirjoista.

Säädä kuvaa tarvittaessa projisoinnin jälkeen.

s “Tekee Trapetsikorjauksen” s.34 s “Tarkennuksen korjaaminen” s.38

a b c d

Kytke projektori virtajohdolla sähköpistorasiaan.

Kytke projektori tietokonekaapelilla tietokoneeseen.

Kytke projektoriin virta.

Liu’uta A/V-mykistyssäädin auki.

Kuvien heijastaminen

Automaattinen tulevien signaalien tunnistus ja heijastetun kuvan muuttaminen (Lähteen etsintä)

Voit projisoida kuvat kuvaa parhaillaan vastaanottavasta portista painamalla [Source Search] -painiketta.

Voit nopeasti projisoida haluamasi kuvan, koska vain kuvaa vastaanottavan portin kuvat projisoidaan.

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Seuraava ruutu näkyy, kun kuvasignaaleja ei syötetä.

Esimerkki: EB-93

* vain EB-93.

Kun kaksi tai useampia kuvalähteitä on kytkettynä, paina [Source Search]

-painiketta, kunnes kohdekuva projisoituu.

Kun videolaitteisto on kytkettynä, aloita toisto ennen tämän toiminnon aloittamista.

Kuvien heijastaminen

Kohdekuvaan vaihtaminen kaukosäätimellä

Voit siirtyä suoraan kohdekuvaan painamalla seuraavia kaukosäätimen painikkeita.

Kaukosäädin

Kun painiketta painetaan, projisoitava kuva vaihtuu seuraavien

vaihtoehtojen välillä:

• Computer1-portti

• Computer2-portti

Kun painiketta painetaan, projisoitava kuva vaihtuu seuraavien

vaihtoehtojen välillä:

• S-Video-portti

• Video-portti

• HDMI-portti

Kun painiketta painetaan, projisoitava kuva vaihtuu seuraavien

vaihtoehtojen välillä:

• USB Display

• USB(TypeA) -porttiin kytketyn laitteen kuva

Siirtyy EasyMP Network Projection -toiminnolla projisoituun kuvaan. Kun

kuvaa projisoidaan lisävarusteena saatavalla Quick Wireless Connection USB Key -toiminnolla, tämän painikkeen painaminen vaihtaa kyseiseen kuvaan. (vain EB-93)

Kun projisoidaan USB Display -toiminnolla

Voit projisoida kuvia tietokoneesta liittämällä projektorin tietokoneeseen kaupoista saavavalla USB-kaapelilla.

Käynnistä USB Display määrittämällä USB Type B konfigurointivalikosta arvoon USB Display.

Laajennettu - USB Type B s.78

Järjestelmävaatimukset

Windows

Käyttöjärjestel‐ mä

Keskusyksikkö

Muistikapasi‐ teetti

Kiintolevyn tila

Näyttö

Windows 2000 Service Pack 4 Seuraavat 32-bittiset käyttöjärjestelmät: Windows XP Windows XP Service Pack 2 tai uudempi Windows Vista Windows Vista Service Pack 1 tai uudempi Windows 7 Seuraavat 64-bittiset käyttöjärjestelmät: Windows 7

Mobile Pentium III 1,2 GHz tai tehokkaampi Suositus: Pentium M 1,6 GHz tai tehokkaampi

Vähintään 256 Mt Suositus: vähintään 512 Mt

Vähintään 20 Mt

Kuvatarkkuus vähintään 640x480 ja enintään 1 600x1 200. Värinäyttö, 16-bittinen täysväri tai parempi

Kuvien heijastaminen

Mac OS

Käyttöjärjestel‐ mä

Keskusyksikkö

Muistikapasi‐ teetti

Kiintolevyn tila

Näyttö

Mac OS X 10.5.1 tai uudempi Mac OS X 10.6.x

Power PC G4 1GHz tai nopeampi Suositus: Intel Core Duo 1,83 GHz tai nopeampi

Vähintään 512MB

Vähintään 20 Mt

Kuvatarkkuus vähintään 640x480 ja enintään 1 680x1 200. Värinäyttö, 16-bittinen täysväri tai parempi

Kytkentä ensimmäisen kerran

Ohjain täytyy asentaa ensimmäisellä kerralla, kun projektori ja tietokone kytketään USB-kaapelin avulla. Toimenpide on erilainen Windows- ja Mac OS -käyttöjärjestelmässä.

• Ohjainta ei tarvitse asentaa seuraavalla kerralla, kun otat yhteyden.

Windows

• Kun kuvia tulee useista lähteistä, vaihda tulolähde arvoon USB Display.

Kytke tietokoeen USB-portti projektorin USB(TypeB)-porttiin kaupoista saatavalla USB-kaapelilla.

Windows 2000

Kaksoinapsauta Tietokone, EPSON PJ_UD, ja sitten EMP_UDSE.EXE.

Windows XP

Ohjaimen asennus käynnistyy automaattisesti.

Windows Vista/Windows 7

b c

Kun valintaruutu näkyy, napsauta Run EMP_UDSE.exe.

Kun lisenssisopimusnäyttö tulee esiin, napsauta Hyväksyn.

Tietokoneen kuvia heijastetaan.

Saattaa kulua jonkin aikaa, ennen kuin tietokoneen kuvia heijastetaan. Älä koske laitteeseen äläkä irrota USB-kaapelia tai sammuta projektoria, ennen kuin tietokoneen kuvat on heijastettu.

Irrota USB-kaapeli, kun olet valmis.

Kun irrotat USB-kaapelin, Poista laite turvallisesti -toimintoa ei tarvitse käyttää.

Kuvien heijastaminen

Mac OS

b c d

• Jos sitä ei asenneta automaattisesti, kaksoisnapsauta

Kytke tietokoneen USB-portti projektorin USB(TypeB)-porttiin kaupoista saatavalla USB-kaapelilla.

USB Display -toiminnon asetuskansio näkyy Finder.

Kaksoisnapsauta USB Display -asennusohjelma -kuvaketta.

Suorita asennus noudattamalla näytön ohjeita.

Kun lisenssisopimusnäyttö tulee esiin, napsauta Hyväksyn.

Syötä pääkäyttäjän salasana ja käynnistä asennus. Kun asennus on valmis, USB Display -kuvake näkyy Dock- ja

valikkorivillä.

Tietokoneen kuvia heijastetaan.

Saattaa kulua jonkin aikaa, ennen kuin tietokoneen kuvia heijastetaan. Älä koske laitteeseen äläkä irrota USB-kaapelia tai sammuta projektoria, ennen kuin tietokoneen kuvat on heijastettu.

Kun lopetat projisoinnin, valitse Hajanainen valikkopalkin USB Display -kuvakevalikosta tai Dock-riviltä ja irrota sitten USB-kaapeli.

tietokoneessa Oma tietokone - EPSON_PJ_UD EMP_UDSE.EXE.

• Jos mitään ei projisoidu, napsauta tietokoneessa Kaikki ohjelmat - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx.

• Kun käytetään tietokonetta, jossa on Windows 2000 käyttäjän hallinnassa, asennuksen aikana saatetaan näyttää Windowsin virheilmoitus, etkä voi mahdollisesti asentaa ohjelmistoa. Jos näin käy, yritä päivittää Windows uusimpaan versioon, käynnistä uudelleen ja yritä sitten kytkentää uudelleen.

Saat lisätietoja ottamalla yhteyttä jälleenmyyjään tai lähimpään osoitteeseen, joka on mainittu seuraavassa asiakirjassa.

Epson-projektoreiden yhteystietoluettelo

• Jos USB Display -asennuskansio ei tule automaattisesti

• Jos jostain syystä mitään ei projisoidu, osoita USB Display

• Jos USB Display -kuvaketta ei ole Dock-rivillä,

• Jos valitset Lopeta-kohdan USB Display-kuvakevalikosta

Asennuksen poisto

Windows 2000

b c d

a b c

Napsauta Käynnistä, valitse Asetukset, ja napsauta sitten Ohjauspaneeli.

Kaksoisnapsauta Lisää tai poista ohjelmia.

Napsauta Vaihda tai poista ohjelmia.

Valitse Epson USB Display ja napsauta Vaihda/poista.

Windows XP

Napsauta Käynnistä, ja napsauta sitten Ohjauspaneeli.

Kaksoisnapsauta Lisää tai poista ohjelmia.

Valitse Epson USB Display ja napsauta Poista.

Windows Vista/Windows 7

Napsauta Käynnistä, ja napsauta sitten Ohjauspaneeli.

näkyviin Finder, kaksoisosoita tietokoneen EPSON PJ_UD USB Display -asennusohjelma-painiketta.

-kuvaketta Dock-rivillä.

kaksoisnapsauta USB Display Sovellukset-kansiosta.

Dock-rivillä, USB Display -toiminto ei käynnisty automaattisesti, kun kytket USB-kaapelin.

Kuvien heijastaminen

b c

Mac OS

Napsauta Poista ohjelman asennus kohdassa Ohjelmat.

Valitse Epson USB Display ja napsauta Poista asennus.

Avaa Applications-kansio, kaksoisnapsauta USB Display, ja kaksoisnapsauta Työkalu.

Suorita USB Display -asennuksen poisto-ohjelma.

Projisoitujen kuvien säätäminen

Tekee Trapetsikorjauksen

Voit korjata kuvien trapetsivääristymän yhdellä seuraavista menetelmistä.

• Korjataan automaattisesti (Autom. pystytrapetsi) korjaa automaattisesti pystysuuntaiset trapetsivääristymät.

• Manuaalinen korjaus (manuaalinen V/P-trapetsi) Tällä toiminnolla voit manuaalisesti korjata vaaka- ja pystysuuntaiset vääristymät erikseen.

• Manuaalinen korjaus (Quick Corner) Korjaa manuaalisesti ja erikseen neljä nurkkaa.

Korjataan automaattisesti (Autom. pystytrapetsi)

Projektori korjaa pystysuuntaisen trapetsivääristymän ja tarkennusongelmat automaattisesti, mikäli se havaitsee liikettä – jos projektori esimerkiksi asennetaan, sitä liikutetaan tai sen asentoa muutetaan. Tämä toiminto on nimeltään Autom. pystytrapetsi.

Kun projektori on liikkeen havaitsemisen jälkeen paikoillaan noin kahden sekunnin ajan, säätönäyttö tulee näkyviin ja projisoitu kuva korjataan automaattisesti.

Projisoitava kuva voidaan korjata Autom. pystytrapetsi -toiminnon avulla, jos seuraavat ehdot täyttyvät:

Korjauskulma: noin 30˚ ylös ja alas

• Autom. pystytrapetsi toimii vain, kun Kokoonpano-valikon

Projisointi-asetukseksi on valittu Etuala. s Laajennettu - Projisointi s.78

• Jos et halua käyttää Autom. pystytrapetsi -toimintoa, määritä Autom. pystytrapetsi -toiminto asentoon Pois.

s Asetukset - Trapetsi - V/P-trapetsikorj- Autom. pystytrapetsi

s.76.

Kun korjaat trapetsivääristymän, projektin kuva saattaa pienentyä.

Manuaalinen korjaus (manuaalinen V/P-trapetsi)

Tällä toiminnolla voit manuaalisesti korjata vaaka- ja pystysuuntaiset vääristymät erikseen. V/P-trapetsikorjaus on ihanteellinen trapetsikorjauksen hienosäätöön.

Projisoitava kuva voidaan korjata Autom. V/P-trapetsi -toiminnon avulla, jos seuraavat ehdot täyttyvät:

Korjauskulma: noin 30˚ oikeaan ja vasempaan / noin 30˚ ylös ja alas

Projisoitujen kuvien säätäminen

Trapetsikorjaukset pystysuunnassa

Paina ohjauspaneelin [ ][ ]-painikkeita.

Trapetsikorjaukset vaakasuunnassa

Paina ohjauspaneelin [ ][ ]-painikkeita.

Manuaalinen korjaus (Quick Corner)

Tällä toiminnolla voit korjata manuaalisesti heijastetun kuvan kaikki neljä kulmaa erikseen.

Paina [Menu] -painiketta, kun projisoit.

“Käyttäminen Konfigurointi-valikko” s.71

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Valitse Trapetsi kohdasta Asetukset.

Manuaalinen V/P-trapetsi voidaan asettaa Konfigurointi-valikosta. s Asetukset - Trapetsi - V/P-trapetsikorj s.76

Valitse Quick Corner ja paina sitten [Enter]-painiketta.

Projisoitujen kuvien säätäminen

Valitse säädettävä kulma käyttämällä kaukosäätimen [ ],

[

painikkeita tai valitse ohjauspaneelilla korjattava nurkka ja paina sitten [Enter]-painiketta.

], [ ] ja [ ]-painikkeita tai[ ], [ ], [ ] ja [ ]-

Valitse säädettävä kulma käyttämällä kaukosäätimen [ ],

[

painikkeita tai korjaa nurkan paikka.

Kun [Enter]-painiketta painetaan, vaiheessa 4 esitetty näyttö tulee näkyviin.

Kun säädettäessä näkyviin tulee viesti "Ei voi siirtyä enää.", muotoa ei voi säätää enää yhtään pidemmälle harmaan kolmion osoittamaan suuntaan.

Toista toimenpiteet 4 ja 5 tarvittaessa ja säädä jäljellä olevat kulmat.

], [ ] ja [ ]-painikkeita tai[ ], [ ], [ ] ja [ ]-

Projisoitujen kuvien säätäminen

Kun olet valmis, poistu korjausvalikosta [Esc]-painiketta painamalla.

Koska Trapetsi vaihdettiin Quick Corner-toimintoon, nurkan valintanäyttö aiheesta 3 tulee näkyviin, kun ohjauspaneelilla

painetaan seuraavan kerran [

Muuta Trapetsi arvoon V/P-trapetsikorj, jos halutaan suorittaa vaaka- ja pystysuuntaisia korjauksia ohjauspaneelin[

[

] ja [ ]-painikkeilla.

Asetukset - Trapetsi - V/P-trapetsikorj s.76

Jos [Esc]-painiketta pidetään painettuna noin kahden sekunnin

ajan, kun korjausta tehdään Quick Corner-toiminnolla, seuraava näyttö tulee esiin.

], [ ], [ ] ja [ ]-painikkeita.

], [ ],

W T

Säätää kuvan paikkaa

Voit pidentää tai lyhentää etujalkaa vetämällä jalan vivusta. Kuvan paikkaa voidaan säätää kallistamalla projektoria enintään 16 astetta.

Nollaa Quick Corner: Nollaa Quick Corner -korjausten tuloksen.

Siirry V/P-trapetsikorj: Vaihtaa korjausmenetelmäksi V/Ptrapetsikorj.

s “Asetukset-Valikko” s.76

Säätää kuvan kokoa.

Säädä kohdistusta säätämällä projisoidun kuvan kokoa.

Mitä suurempi kallistuksen kulma on, sitä vaikeampi on tarkentaa.

Asenna projjektori niin, että sitä täytyy kallistaa vain pienessä kulmassa.

Vaasuuntaisen kallistuksen säätäminen

Voit pidentää tai lyhentää takajalkaa vaakasuoran kallistuksen säätämiseksi.

Projisoitujen kuvien säätäminen

Pidennä takajalkaa.

Lyhennä takajalkaa.

• Säädä äänenvoimakkuutta kaukosäätimen tai ohjauspaneelin [Volume] painikkeella.

a] Laskee äänenvoimakkuutta.

[

b] Nostaa äänenvoimakkuutta.

[

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Tarkennuksen korjaaminen

Voit korjata tarkennusta tarkennusrenkaan avulla.

Äänenvoimakkuuden säätäminen

Voit säätää äänenvoimakkuutta yhdellä seuraavista menetelmistä.

• Säädä äänenvoimakkuutta konfigurointi-valikosta.

s Asetukset - Äänenvoimakkuus s.76

Huom

Aseta äänenvoimakkuus aluksi pienelle. Kova äkillinen ääni voi aiheuttaa kuulovaurioita. Pienennä äänenvoimakkuus aina ennen virran katkaisemista. Voit lisätä äänenvoimakkuutta vähitellen laitteen käynnistämisen jälkeen.

Projisoinnin laadun valinta (Väritila valinta)

Saat kuvan laadusta helposti parhaan mahdollisen valitsemalla asetuksen, joka vastaa parhaiten ympäristöä kuvaa heijastettaessa. Kuvan kirkkaus riippuu valitusta tilasta.

Tila Sovellus

Dynaaminen

Tämä tila sopii erinomaisesti käytettäväksi valoisissa tiloissa. Tämä on kirkkain tila ja tuottaa myös tummat sävyt hyvin.

Projisoitujen kuvien säätäminen

Tila Sovellus

Esitys

Teatteri

Valokuva

Urheilu

sRGB

Musta taulu

Valkokangas

*2 Tämä valinta on käytettävissä vain jos tulosignaalina on komponenttivideo tai

Tämä valinta on käytettävissä vain jos tulosignaalina on RGB tai lähteenä on USB Display, USB tai LAN.

tulolähteenä on Video.

Tämä tila sopii erinomaisesti esitysten tekemiseen kirkkaan tilan värimateriaaleja käyttäen.

Ihanteellinen elokuvien katseluun pimeässä huoneessa. Antaa kuville luonnollisen sävyn.

Ihanteellinen still-kuvien, esim. valokuvien, heijastamiseen kirkkaassa huoneessa. Kuvat ovat kirkkaita ja kontrastit korostettuja.

Ihanteellinen TV-ohjelmien katseluun valoisassa huoneessa. Kuvat ovat kirkkaita ja eloisia.

Ihanteellinen kuville.

Vaikka heijastaisit kuvat liitutaululle (vihreälle taululle), tällä asetuksella saat kuvalle luonnollisen värin, aivan kuin valkokankaalle heijastettaessa.

Ihanteellinen esitysten tekoon valkokankaalle.

sRGBg-väristandardin mukaisille

Tarkista väritila konfigurointi-valikosta.

s Kuva - Väritila s.73

Asetus Aut. himmennin

Asettamalla valontiheyden automaattisesti näytetyn kuvan kirkkauden mukaan voit katsella hyvän värisiä ja rikkaita kuvia.

Paina [Menu]-painiketta.

“Käyttäminen Konfigurointi-valikko” s.71

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Aina kun painat [Color Mode] -painiketta, valkokankaalla näkyy Väritila nimi, ja Väritila vaihtuu.

Kaukosäädin

Valitse Aut. himmennin kohdasta Kuva.

Projisoitujen kuvien säätäminen

Valitse Päällä.

Asetus tallennetaan kullekin Väritila.

Paina [Menu] -painiketta, kun olet tehnyt asetukset.

Aut. himmennin voidaan asettaa vain, kun Väritila on

Projisoidun kuvan kuvasuhteen muuttaminen

Projisoidun kuvan kuvasuhdettag voi muuttaa tulosignaalien tyyppiin, korkeuden ja leveyden suhteeseen ja kuvatarkkuuteen.

Käytettävissä olevat kuvasuhteet vaihtelevat kullakin hetkellä projisoitavasta kuvasignaalista.

Muutosmenetelmät

Aina kun painat [Aspect]-painiketta, valkokankaalla näkyy kuvasuhteen nimi ja kuvasuhde vaihtuu.

Dynaaminen tai Teatteri.

Kuvasuhteen muuttaminen

Kuvien projisoiminen videolaitteesta

Kaukosäätimen painikkeen [Aspect]-painaminen vaihtaa kuvasuhdetta eri vaihtoehtojen välillä järjestyksessä 4:3 ja 16:9.

Kun syötetään signaalia 720p/1080i ja kuvasuhde on asetettu arvoon 4:3, 4:3 zoomausta on käytössä (kuvan oikeat ja vasemmat puolet leikataan pois).

Esimerkki: 720p signaalin tulo (kuvatarkkuus: 1280x720, kuvasuhde: 16:9)

4:3

16:9

Kuvien projisoiminen HDMI-portista

Kaukosäädin

Voit määrittää kuvasuhteen konfigurointi-valikosta. s Signaali - Kuvasuhde s.74

Kaukosäätimen painikkeen Aspect-painaminen vaihtaa kuvasuhdetta eri vaihtoehtojen välillä järjestyksessä Automaattinen, 4:3 ja 16:9.

Esimerkki: 1080p signaalin tulo (kuvatarkkuus: 1920x1080, kuvasuhde: 16:9)

Automaattinen

Projisoitujen kuvien säätäminen

4:3

16:9

Kuvien projisoiminen tietokoneelta

Kaukosäätimen painikkeen [Aspect]-painaminen vaihtaa kuvasuhdetta eri vaihtoehtojen välillä järjestyksessä Normaali, 4:3 ja 16:9.

Seuraavassa esitetään esimerkit kaikkien kuvasuhteiden projisoinnista.

Kuvasuhde Tulosignaali

XGA 1024X768(4:3) WXGA 1280X800(16:10)

Normaali

4:3

16:9

Jos kuvasta puuttuu osia, aseta Konfigurointi-valikon Kuvatarkkuus- asetukseksi tietokoneen näytön koon mukaan joko Laaja tai Normaali.

s Signaali - Kuvatarkkuus s.74

Hyödyllisiä Toimintoja

Tässä luvussa annetaan hyödyllisiä vinkkejä esitysten pitämistä varten sekä kuvataan turvatoiminnot.

Projisointitoiminnot

Projisointi tietokonetta kytkemättä (Diaesitys)

Voit projisoida tallennettuja tiedostoja ilman tietokonetta kytkemällä projektorin USB-tallennuslaitteeseen, kuten USB-muistitikkuun tai USBkiintolevyyn. Tämän toiminnon nimi on Diaesitys.

• Et ehkä voi käyttää USB-tallennuslaitteita, joihin on yhdistetty

Määritykset tiedostoille, joita voidaan heijastaa käyttäen Diaesitystä

tyyppi Tiedostotyyppi

Kuva .jpg Seuraavia ei voi heijastaa.

suojaustoimintoja.

• Et voi korjata trapetsivääristymää, kun projisoit diaesitystä, vaikka

painat ohjauspaneelin [

Huomautukset

(tarkenne)

- CMYK-väritilan muodot

- Progressiiviset muodot

- Kuvat, joiden kuvatarkkuus on suurempi kuin 8192x8192

JPEG-tiedostojen ominaisluonteesta johtuen kuvia ei ehkä voi heijastaa tarkasti, jos pakkaussuhde on liian korkea.

.bmp Ei voi heijastaa kuvia, joiden kuvatarkkuus on

suurempi kuin 1280x800.

.gif • Ei voi heijastaa kuvia, joiden kuvatarkkuus on

• Ei voi heijastaa animoituja GIF-kuvia.

.png Ei voi heijastaa kuvia, joiden kuvatarkkuus on

suurempi kuin 1280x800.

], [ ], [ ] ja [ ] -painikkeita.

suurempi kuin 1280x800.

• Kun kytket ja käytät USB-yhteensopivia kiintolevyjä, varmista, että

liität kiintoaseman mukana toimitetun AC-sovittimen.

• Projektori ei tue joitakin tiedostojärjestelmiä, joten käytä tallennusvälinettä, joka on formatoitu Windows-käyttöjärjestelmässä.

• Formatoi tallennusväline FAT16/32-järjestelmässä.

Diaesitys-esimerkkejä

USB-muistiin tallennettujen kuvien projisointi

“Valittujen kuvien projisointi” s.45

“Kansion kaikkien kuvatiedostojen projisointi järjestyksessä (Diaesitys)”

s.46

Diaesitys-toimintatavat

Vaikka seuraavien vaiheiden selitykset perustuvat kaukosäätimeen, voit suorittaa samat toiminnot ohjauspaneelista.

Diaesityksen käynnistys

Muuta lähteeksi USB.

“Kohdekuvaan vaihtaminen kaukosäätimellä” s.30

Projisointitoiminnot

* Kun sitä ei voi näyttää pikkukuvana, se näytetään kuvakkeena.

Kytke USB-tallennusväline tai digitaalikamera projektoriin.

“USB-laitteiden liitäntä” s.24

Diaesitys alkaa ja näytössä on tiedostoluettelo.

• JPEG-tiedostot näytetään pikkukuvina (tiedostojen sisällöt näytetään pieninä kuvina).

• Muut tiedostot tai kansiot näytetään kuvakkeina seuraavan taulukon mukaisesti.

Kuvake Tiedosto Kuvake Tiedosto

JPEG-tiedostot

GIF-tiedostot PNG-tiedostot

BMP-tiedostot

• Voit myös asettaa muistikortin USB-kortinlukijaan ja liittää sitten lukijan projektoriin. Jotkut kaupoista saatavat USB-kortinlukijat eivät ehkä kuitenkaan ole yhteensopivia projektorin kanssa.

• Kun seuraava näyttö (Valitse asema -näyttö) tulee esiin, paina

[

käytettävän aseman ja paina [Enter]-painiketta.

• Saat Valitse asema -näytön näkyviin asettamalla kohdistimen kohtaan Valitse asema tiedostoluettelon yläpuolella ja painamalla sitten [Enter]-painiketta.

], [ ], [ ] ja[ ] -painikkeita valitaksesi

Kuvien heijastaminen

Valitse tiedosto tai kansio, jonka haluat projisoida painamalla

[

], [ ], [ ] ja [ ]-painikkeita.

Projisointitoiminnot

Jos kaikkia tiedostoja ja kansioita ei voida näyttää yhtä aikaa nykyisessä ikkunassa, paina kaukosäätimen [Down]-painiketta tai sijoita kohdistin kohtaan Seuraava sivu näytön alalaidassa ja paina [Enter]-painiketta.

Palaa edelliseen näyttöön painamalla kaukosäätimen [Up]painiketta tai sijoita kohdistin kohtaan Edellinen sivu näytön yläreunassa ja paina [Enter]-painiketta.

Kun projisoit, paina[ ] tai [ ]-painiketta.

Diaesityksen pysäyttäminen

Sulje Diaesitys kytkemällä USB-laite irti projektorin USB-portista. Digitaalikamerat, kiintolevyt, ja niin edelleen: katkaise laitteen virta ja irrota laite.

Kuvien kiertäminen

Voit kiertää toistettuja kuvia 90˚ lisäyksin. Kääntötoiminto on käytössä myös Diaesityksen aikana.

Paina [Enter]-painiketta.

Valittu kuva näytetään. Kun kansio on valittu, valitun kansion tiedostot näytetään. Voit

palata edelliseen näyttöön asettamalla kohdistimen kohtaan Takaisin ylös ja painamalla sitten [Enter]-painiketta.

Toista kuvia tai käynnistä Diaesitys.

Valittujen kuvien projisointi

Huomaa

Älä kytke USB-tallennusvälinettä irti sinä aikana, kun se on käytössä. Diaesitys ei ehkä toimi oikein.

Käynnistä Diaesitys.

Tiedostoluettelonäyttö tulee näkyviin.

“Diaesityksen käynnistys” s.43

Projisointitoiminnot

Valitse kuvatiedosto, jonka haluat projisoida painamalla [ ],

[

Paina [Enter]-painiketta.

Kuva näytetään.

], [ ] ja [ ]-painikkeita.

Kansion kaikkien kuvatiedostojen projisointi järjestyksessä (Diaesitys)

Voit heijastaa kansion kuvatiedostoja järjestyksessä, yksi kerrallaan. Tämän toiminnon nimi on Diaesitys. Esitä Diaesitys seuraavilla toimenpiteillä.

Kun haluat vaihtaa tiedostot automaattisesti diaesityksen aikana, aseta

Kuvan vaihtumisaika kohdasta Valinta kohdassa Diaesitys jokin muu arvo kuin Ei. Oletusasetus on 3 sekuntia.

s “Kuvatiedoston näyttöasetukset ja Diaesityksen käyttöasetukset”

s.47

Käynnistä Diaesitys.

Tiedostoluettelonäyttö tulee näkyviin.

“Diaesityksen käynnistys” s.43

Sijoita kohdistin [ ][ ][ ][ ]-painikkeiden avulla sen

kansion päälle, josta haluat tehdä diaesityksen, ja paina [Enter]painiketta.

Siirry seuraavaan tai edelliseen kuvatiedostoon painamalla [ ]

]-painikkeita.

[

Palaa tiedostoluettelonäyttöön painamalla [Esc]-painiketta.

Valitse Diaesitys tiedostoluettelonäytön oikeasta alaosasta ja paina sitten [Enter]-painiketta.

Diaesitys alkaa ja kansion kuvatiedostot esitetään automaattisesti järjestyksessä, yksi kerrallaan.

Kun viimeinen tiedosto heijastetaan, tiedostoluettelo tulee uudelleen näkyviin automaattisesti. Jos asetat Jatkuva toisto -tilaksi Päällä Valinta-ikkunassa, projisointi käynnistyy uudelleen alusta, kun päästään loppuun.

“Kuvatiedoston näyttöasetukset ja Diaesityksen käyttöasetukset”

s.47

Voit siirtyä seuraavaan näyttöön, palata edelliseen näyttöön tai lopettaa toiston Diaesityksen toiston aikana.

Projisointitoiminnot

Jos Kuvan vaihtumisaika -asetukseksi Valinta-ruudussa on asetettu Ei,

Kun projisoit kuvatiedostoa Diaesityksestä, voit käyttää seuraavia toimintoja.

• Freeze

• A/V-mykistys

mykistys)” s.48

• E-Zoom

tiedostot eivät vaihdu automaattisesti, kun valitset Katsele kuvaesitystä

-valinnan. Paina kaukosäätimen [

ja jatka seuraavaan tiedostoon.

“Kuvan pysäyttäminen (Freeze)” s.48

“Kuvan piilottaminen ja äänen mykistäminen tilapäisesti (A/V-

“Kuvan osan suurentaminen (E-Zoom)” s.50

]-, [Enter]- tai [Down]-painiketta

Kuvatiedoston näyttöasetukset ja Diaesityksen käyttöasetukset

Voit asettaa tiedostojen näyttöjärjestyksen ja Diaesitys-toiminnot Valintaikkunassa.

Sijoita kohdistin sen kansion päälle, jonka näyttöasetukset haluat

asettaa, painamalla [

][ ][ ][ ]-painikkeita ja

Näyttöjärjes‐ tys

Lajittelusuun‐ ta

Jatkuva toisto

Kuvan vaihtu‐ misaika

Tehoste

Voit valita tiedostojen näyttöjärjestyksen Nimijärj.- tai Päiv.järj.-asetuksen mukaiseen järjestykseen.

Voit valita tiedostojen lajittelujärjestyksen Nousevassa tai Laskevassa järjestyksessä.

Voit määrittää, toistetaanko Diaesitys.

Voit asettaa ajan, joka yksittäistä tiedostoa näytetään Diaesityksessä. Voit asettaa ajan väliltä Ei (0) - 60 sekuntia. Kun asetat asetukseksi Ei, automaattinen toisto ei ole enää käytössä.

Voit asettaa diojen vaihtamisen näyttötehosteet.

paina [Esc]-painiketta. Valitse Valinta näytetystä alavalikosta ja paina sitten [Enter]-painiketta.

Kun seuraava Valinta-ikkuna tulee näkyviin, aseta kukin kohde.

Ota asetukset käyttöön asettamalla kohdistin kohteen kohdalle ja painamalla [Enter]-painiketta.

Seuraavassa taulukossa näytetään kunkin kohteen tiedot.

Kun asetukset ovat valmiit, aseta kohdistin [ ], [ ], [ ]

]-painikkeiden avulla arvon OK päälle ja paina [Enter].

ja[

Asetukset otetaan käyttöön. Jos et halua ottaa asetuksia käyttöön, aseta kohdistin kohtaan

Peruuta ja paina [Enter]-painiketta.

Projisointitoiminnot

Kuvan piilottaminen ja äänen mykistäminen tilapäisesti (A/V-mykistys)

Voit käyttää tätä toimintoa, jos haluat kiinnittää yleisön huomion siihen, mitä sanot, tai jos et halua näyttää yksityiskohtia pitämäsi esityksen aikana, kuten tiedostojen vaihtoa tietokoneelta.

Aina kun painat [A/V Mute]-painiketta tai avaat/suljet linssisuojuksen, A/V-mykistys kytkeytyy päälle tai pois.

Kaukosäädin Projektori

• Jos käytät tätä toimintoa heijastaessasi liikkuvia kuvia, lähde toistaa

edelleen kuvia ja ääntä etkä voi palata kohtaan, jossa A/V-mykistys aktivoitiin.

• Myös mikrofoniääntä toistetaan, kun A/V-mykistys on kytketty päälle.

• Voit valita näytettävän ruudun, kun [A/V Mute] -painiketta painetaan Konfigurointi-valikosta.

s Laajennettu - Näyttö - A/V-mykistys s.78

• Kun A/V-mykistyssäädin on suljettu ja mitään toimintoja ei tehdä noin 30 minuuttiin, Linssisuojus-ajastin aktivoituu ja virta katkeaa automaattisesti. Jos et halua aktivoida Linssisuojus-ajastin -toimintoa, aseta Linssisuojus-ajastin arvoon Pois.

sLaajennettu - Toiminta -Linssisuojus-ajastin s.78

• Lamppu palaa myös A/V-mykistys-toiminnon aikana, joten lampun käyttöaika kertyy normaalisti.

Kuvan pysäyttäminen (Freeze)

Kun liikkuvien kuvien Freeze aktivoidaan, pysäytetty kuva projisoituu kankaalle edelleen, joten voit projisoida liikkuvaa kuvaa kehys kerrallaan, kuten still-valokuvia. Voit myös esimerkiksi vaihtaa tiedostoja tietokoneelta pidettävän esityksen aikana heijastamatta mitään kuvia, jos Freeze toiminto on aktivoitu etukäteen.

Aina kun painat [Freeze]-painiketta, pysäytystoiminto kytkeytyy päälle tai pois päältä.

Kaukosäädin

Projisointitoiminnot

• Ääni ei lakkaa kuulumasta.

• Liikkuvaa kuvaa esitettäessä kuvien toisto jatkuu, vaikka näyttö on pysähtynyt, joten ei ole mahdollista palauttaa projisointia kohtaan, jossa näyttö pysäytettiin.

• Jos [Freeze]-painiketta painetaan, kun Konfigurointi-valikko tai ohjenäyttö on näkyvissä, näytetty valikko tai ohjenäyttö tyhjenee.

• Freeze toimii myös E-Zoomaus-toimintoa käytettäessä.

Kohdistintoiminto (Kohdistin)

Tämän avulla voit liikuttaa kohdistimen kuvaa heijastetun kuvan päällä ja kiinnittää katsojien huomion alueeseen, josta parhaillaan puhut.

Liikuta kohdistimen kuvaketta ( ).

Kaukosäädin

Painettaessa yhdessä viereisten painikkeiden [ ],[ ],[ ]

] kanssa kohdistinta voidaan siirtää viistosti.

ja [

Kohdistin-kuvakkeen muodon voi valita Konfigurointi-valikosta.

s Asetukset - Kohdistimen muoto s.76

Näytä kohdistin.

Aina kun painat [Pointer]-painiketta, kohdistin tulee näkyviin tai poistuu.

Kaukosäädin

Projisointitoiminnot

Kuvan osan suurentaminen (E-Zoom)

Tämä on hyödyllinen toiminto, kun haluat suurentaa kuvia näyttääksesi niiden yksityiskohtia, kuten kaavioita ja taulukoita.

Käynnistä E-Zoomaus.

Saat ristin näkysiin painamalla [

Kaukosäädin

]-painiketta ( ).

Siirrä Risti ( ) sille kuvan alueelle, jota haluat suurentaa.

Kaukosäädin

Painettaessa yhdessä viereisten painikkeiden [ ],[ ],[ ]

] kanssa kohdistinta voidaan siirtää viistosti.

ja [

Suurenna.

Kaukosäädin

[z]-painike: Kuvasuhde muuttuu joka kerta, kun painiketta painetaan. Voit suurentaa aluetta nopeasti pitämällä painiketta painettuna.

[x]-painike: pienentää suurennettuja kuvia.

[Esc]-painike: peruuttaa EZoomauksen.

• Suurennussuhde näkyy valkokankaalla. Valittua aluetta voi suurentaa 1–4-kertaiseksi 25 askeleen lisäyksin.

• Voit vierittää kuvaa painamalla[

]-painikkeita.

ja[

], [ ], [ ]

Projisointitoiminnot

Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)

Voit hallita tietokoeen hiirosoitinta projektorin kaukosäätimestä. Tämän toiminnon nimi on Langaton Hiiri.

Seuraavat käyttöjärjestelmät ovat yhteensopivia langattoman hiiren kanssa.

Windows Mac OS

Käyttöjärjestel‐ mä

* Joissakin käyttöjärjestelmissä Langaton hiiri -toiminnon käyttö ei välttämättä

ole mahdollista.

Ota Langaton hiiri -toiminto käyttöön seuraavalla menettelyllä.

Kytke projektori tietokoneeseen yhdellä seuraavista kaapeleista.

• Tietokoneen kaapeli tai kaupoista saatava HDMI-kaapeli

• Kaupoista saatava USB-kaapeli

“Tietokoneen kytkeminen” s.21

Vaihda lähteeksi joku seuraavista.

• Tietokone1

Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x

Kun hiiriosoitin on määritetty, sitä voidaan hallita seuraavasti.

Määritä USB Type B arvoon Langaton hiiri.

Laajennettu - Langaton hiiri s.78

Hiiriosoittimen liikuttaminen

[ ][ ][ ][ ]-painike:

Liikuttaa hiiriosoitinta.

Hiiren napsauttaminen

[Enter]-painike: napsauta hiiren ykköspainiketta. Kaksoisnapsautus: paina nopeasti kaksi kertaa.

[Esc]-painike: Napsauta hiiren kakkospainiketta.

Vedä ja pudota

Samalla kun pidät [Enter]-painiketta painettuna, paina [

[

Pudota kohde haluamaasi kohtaan vapauttamalla [Enter]-painike.

]-, [ ]-,

]- tai [ ]-painikkeita.

• Tietokone2

• HDMI

“Kohdekuvaan vaihtaminen kaukosäätimellä” s.30

Projisointitoiminnot

Sivu ylös/alas

• Painettaessa yhdessä viereisten painikkeiden [ ],[ ],

[

• Jos hiiren painikkeille on tietokoneessa määritetty käänteiset asetukset, myös kaukosäätimen painikkeiden asetukset ovat käänteiset.

• Langaton hiiri -toimintoa ei voida käyttää, kun käytössä ovat seuraavat toiminnot.

- Kun näytössä on Konfigurointi-valikko

- Kun näytössä on ohjevalikko

- Kun E-Zoom-toimintoa käytetään

- Kun käyttäjän logoa siepataan parhaillaan

- Kun kohdistintoimintoa käytetään

- Kun äänenvoimakkuutta säädetään parhaillaan

- Kun USB Display on käytössä

- Kun testikuvaa näytetään

- Kun väritila asetetaan

- Kun väritilan nimi näytetään

- Kun näytössä on lähteen nimi

- Kun tulolähdettä vaihdetaan

- Kun Viestin lähettäminen on näkyvissä (vain EB-93)

- Kun kuviot ovat näytöllä

[Up]-painike: Siirtyy edelliselle sivulle. [Down]-painike: Siirtyy seuraavalle sivulle.

] ja [ ] kanssa kohdistinta voidaan siirtää viistosti.

Käyttäjän logon tallentaminen

Voit tallentaa parhaillaan heijastettavan kuvan käyttäjän logoksi.

Kun käyttäjän logo on tallennettu, logon tehdasasetusta ei voi

palauttaa.

Projisoi kuva, jota haluat käyttää käyttäjän logona, ja paina sitten [Menu]-painiketta.

“Käyttäminen Konfigurointi-valikko” s.71

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Valitse Käyttäjän logo kohdasta Laajennettu.

Projisointitoiminnot

• Jos Käytt. logon suoj. -kohdan Salasanasuojaus -asetuksena on Päällä, näyttöön tulee viesti eikä käyttäjän logoa voida vaihtaa. Jos muutoksia halutaan tehdä, on ensin vaihdettava Käytt. logon suoj. -asetukseksi Pois.

s “Käyttäjien hallinta (Salasanasuojaus)” s.56

• Jos Käyttäjän logo valitaan Trapetsi-, E-Zoomaus-, Kuvasuhde- tai Säädä zoomaus -toiminnon aikana, parhaillaan meneillään toiminto peruutetaan.

Valitse osa kuvasta käyttäjän logoksi ruutua siirtämällä.

Samat toiminnot voidaan suorittaa projektorin ohjauspaneelin avulla.

Kaukosäädin

Voit tallentaa 400x300 kuvapisteen kokoisen logon.

Kun painat [Enter]-painiketta ja näyttöön tulee viesti "Valitsetko tämän kuvan?", vastaa Kyllä.

Kun näyttöön tulee viesti "Haluatko valita kuvan käyttäjän logoksi?", valitse Kyllä.

Kun painat kaukosäätimen tai käyttöpaneelin [Enter]-painiketta,

näytön koko voi muuttua signaalista riippuen sen tarkkuuden muuttuessa kuvasignaalin tarkkuutta vastaavaksi.

Projisointitoiminnot

Valitse zoomauskerroin zoomausasetusikkunasta.

Kun näyttöön tulee kysymys "Haluatko tallentaa kuvan käyttäjän logoksi?", valitse Kyllä.

Kuva tallennetaan. Kun kuva on tallennettu, näyttöön tulee viesti "Valmis".

• Tallennettu käyttäjän logo korvaa edellisen käyttäjän logon.

• Sen tallentaminen kestää hetken. Älä käytä projektoria tai mitään siihen kytkettyä laitetta tallennuksen aikana, koska tämä voi aiheuttaa virhetoimintoja.

Projisoi kuva, jota haluat käyttää käyttäjäkuviona, ja paina sitten [Menu]-painiketta.

“Käyttäminen Konfigurointi-valikko” s.71

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Valitse Kuvio kohdasta Asetukset.

Käyttäjäkuvion tallentaminen

Voit tallentaa parhaillaan heijastettavan kuvan käyttäjäkuvioksi.

Tallennettu käyttäjäkuvio korvaa edellisen käyttäjäkuvion.

Valitse Käyttäjäkuvio.

Projisointitoiminnot

Jos Käyttäjäkuvio valitaan suoritettaessa trapetsikorjausta, E-

zoomausta, kuvasuhdetta tai zoomauksen säätöä, parhaillaan suoritettava toiminto peruutetaan.

Kun viesti "Haluatko käyttää tällä hetkellä heijastettua kuvaa Käyttäjäkuviona?" näytetään, valitse Kyllä.

Kun painat [Enter]-painiketta, näkyviin tulee viesti:"Haluatko tallentaa tämän kuvan Käyttäjäkuviona?". Valitse sitten Kyllä.

Kuva tallennetaan. Kun kuva on tallennettu, näkyviin tulee viesti "Käyttäjäkuvion asetus on valmis."

• Kun käyttäjäkuvio on tallennettu, käyttäjäkuviota ei voi

palauttaa tehdasasetukseksi.

• Käyttäjäkuvion tallentaminen kestää hetken. Älä käytä projektoria tai mitään siihen kytkettyä laitetta tallennuksen aikana, koska tämä voi aiheuttaa virhetoimintoja.

Turvatoiminnot

Projektorissa on seuraavat tehokkaat turvatoiminnot.

• Salasanasuojaus Voit rajoittaa sitä, kuka voi käyttää projektoria.

• Toimintalukko Voit estää muita muuttamasta projektorin asetuksia ilman lupaa.

“Käytön Rajoittaminen (Toimintalukko)” s.58

• Varkaudenestolukko Projektori on varustettu seuraavilla varkaudenestotoiminnoilla.

“Varkaudenestolukko” s.59

Käyttäjien hallinta (Salasanasuojaus)

Salasanasuojaus-toiminnon ollessa käytössä henkilöt, jotka eivät tiedä salasanaa, eivät voi käyttää projektoria kuvien projisointiin, vaikka projektorin virta olisi kytkettynä. Projektorin käynnistyessä näkyvää käyttäjän logoa ei myöskään voi muuttaa. Tämä toimii varkaudenestolaitteena, sillä vaikka projektori varastettaisiin, sitä ei voi käyttää. Ostohetkellä Salasanasuojaus ei ole käytössä.

• Käytt. logon suoj.

Jos tämä toiminto on päällä, projektorin omistajan asettamaa käyttäjän logoa ei voi muuttaa. Kun Käytt. logon suoj. on asetettu tilaan Päällä, seuraavia käyttäjän logon asetuksia ei voida muuttaa.

• Käyttäjän logon sieppaus

• Asetukset Näytä tausta, Aloitusruutu tai A/V-mykistys kohdasta

Näyttö

Laajennettu - Näyttö s.78

• Verkon suojaus (EB-93 vain)

Kun kohdan Verkon suojaus asetuksena on Päällä, Verkko-asetuksia ei voida muuttaa.

“Verkko-Valikko (vain EB-93)” s.79

Asetukset Salasanasuojaus

Aseta salasanasuojaus seuraavasti.

Pidä [Freeze]-painiketta painettuna noin viiden sekunnin ajan projisoinnin aikana.

Salasanasuojaus-asetusvalikko tulee näkyviin.

Salasanasuojauksen tyypit

Projektorin käyttötavasta riippuen voidaan määrittää seuraavat kolme salasanasuojauksen asetustyyppiä.

• Käynnistyssuojaus

Kun Käynnistyssuojaus-asetus on Päällä, salasana on annettava aina, kun projektori kytketään pistorasiaan ja käynnistetään (koskee myös Suora käynnistys -toimintoa). Ellei oikeaa salasanaa syötetä, kuvien heijastus ei käynnisty.

Kaukosäädin

Turvatoiminnot

• Jos salasanasuojaus on jo käytössä, salasana on annettava.

Valitse haluamasi salasanasuojauksen tyyppi ja paina sitten [Enter]painiketta.

Jos salasana syötetään oikein, näyttöön tulee Salasanasuojausasetusvalikko.

s “Salasanan antaminen” s.57

• Kun salasana on asetettu, kiinnitä salasanasuojauksesta kertova tarra projektoriin näkyvälle paikalle varkauksia estävänä lisätoimena.

(3) Pidä [Num]-painiketta painettuna ja kirjoita nelinumeroinen luku

numeropainikkeilla. Kirjoittamasi luku näkyy muodossa * * * *. Kun kirjoitat neljännen numeron, esiin tulee vahvistusikkuna.

Kaukosäädin

(4) Näppäile salasana uudelleen.

Esiin tulee viesti "Uusi salasana on tallennettu". Jos näppäilet salasanan väärin, esiin tulee viesti, jossa sinua pyydetään

näppäilemään salasana uudelleen.

Salasanan antaminen

Kun esiin tulee salasanan syöttöikkuna, kirjoita salasana kaukosäätimen numeropainikkeilla.

Pidä [Num]-painiketta painettuna ja syötä salasana numeropainikkeilla.

Valitse Päällä ja paina sitten [Enter]-painiketta.

Paina [Esc]-painiketta ja näkyviin tulee uudelleen vaiheessa 2 näytetty ruutu.

Aseta salasana.

(1) Valitse Salasana ja paina sitten [Enter]-painiketta. (2) Kun näkyviin tulee viesti "Haluatko vaihtaa salasanan?", valitse Kyllä ja

paina sitten [Enter]-painiketta. Salasanan oletusasetus on “0000”. Vaihda sen tilalle haluamasi salasana. Jos valitset Ei, vaiheessa 2 näkynyt näyttö tulee uudestaan esiin.

Kun syötät oikean salasanan, salasanasuojaus vapautetaan tilapäisesti.

Turvatoiminnot

Huomaa

• Jos väärä salasana annetaan kolme kertaa peräkkäin, esiin tulee noin viideksi minuutiksi viesti "Projektorin toiminta lukitaan.", minkä jälkeen projektori kytkeytyy valmiustilaan. Jos näin käy, irrota pistoke pistorasiasta ja kytke se uudelleen, ja kytke projektoriin virta. Projektori näyttää salasanan syöttöikkunan uudelleen, niin että voit syöttää oikean salasanan.

• Jos olet unohtanut salasanan, merkitse muistiin ruudun kohdassa "Pyydä koodia: xxxxx" näkyvä numero ja ota yhteyttä lähimpään osoitteeseen, joka

on annettu kohdassa Epson-projektoreiden yhteystietoluettelo. s Epson-projektoreiden yhteystietoluettelo

• Jos toistat edellä kuvatut toimet ja kirjoitat väärän salasanan 30 kertaa peräkkäin, esiin tulee seuraava viesti, eikä projektoriin voi enää syöttää salasanoja. "Projektorin toiminta lukitaan. Ota yhteyttä Epsoniin ohjeistuksessa kerrotulla tavalla."

s Epson-projektoreiden yhteystietoluettelo

Käytön Rajoittaminen (Toimintalukko)

Voit lukita ohjauspaneelin käyttöpainikkeet jollakin seuraavista tavoista.

• Täyslukitus Kaikki käyttöpaneelin painikkeet on lukittu. Et voi tehdä mitään toimintoja käyttöpaneelin avulla, kuten kytkeä tai katkaista virtaa.

Paina [Menu] -painiketta, kun projisoit.

“Käyttäminen Konfigurointi-valikko” s.71

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Valitse Toimintalukko kohdasta Asetukset.

• Toimintalukko Kaikki ohjauspaneelin painikkeet [ lukittu.

Tämä on hyödyllinen ominaisuus mm. tapahtumissa tai näytöksissä, jos haluat poistaa kaikki painikkeet käytöstä heijastamisen ajaksi, tai jos haluat rajoittaa painikkeiden käyttöä esimerkiksi kouluissa. Projektoria voi silti ohjata kaukosäätimellä.

]-painiketta lukuun ottamatta on

Valitse käyttötarkoituksen mukaan joko Täyslukitus tai Toimintalukko.

Turvatoiminnot

Valitse Kyllä, kun vahvistusviesti tulee näkyviin.

Käyttöpaneelin painikkeet lukitaan valitsemiesi asetusten mukaan.

Voit poistaa käyttöpaneelin lukituksen kahdella eri tavalla.

• Valitse Pois kohdasta Toimintalukko.

• Paina ohjauspaneelin [Enter]-painiketta ja pidä sitä painettuna

s Asetukset-Toimintalukko s.76

noin seitsemän sekunnin ajan. Näyttöön tulee viesti ja lukitus avautuu.

Varkaudenestolukko

Projektori on varustettu seuraavilla varkaudenestolaitteilla.

• Lukitusaukko Lukitusaukko on yhteensopiva Kensington-yhtiön valmistaman Microsaver Security System -turvajärjestelmän kanssa. Seuraavassa on lisätietoja Microsaver Security System -turvajärjestelmästä.

http://www.kensington.com/

• Lukituskaapelin asennuskohta Projektori voidaan kiinnittää pöytään tai pylvääseen viemällä

varkaudenestovaijerilukko (saatavana kaupoissa) asennuskohdan läpi.

Vaijerilukon asennus

Vie vaijerilukko asennuspisteen läpi.

Katso lukitusohjeet vaijerilukon mukana tulleista ohjeista.

Valvonta ja ohjaus

Tietoja EasyMP Monitor-sovelluksesta (vain EB-93)

EasyMP Monitor mahdollistaa mm. useiden verkkoon kytkettyjen Epsonprojektoreiden tilan tarkastamisen sekä projektoreiden ohjaamisen tietokoneelta.

EasyMP Monitor on ladattavissa seuraavalta web-sivustolta.

http://www.epson.com

Seuraavassa kuvataan lyhyesti valvonta- ja ohjaustoiminnot, jotka voidaan suorittaa käyttämällä EasyMP Monitor-sovellusta.

• Projektoreiden rekisteröiminen valvontaa ja ohjausta varten

Verkossa olevia projektoreita voidaan etsiä automaattisesti. Havaituista projektoreista voi sitten valita, mitkä niistä halutaan rekisteröidä. Kohdeprojektorit voi rekisteröidä syöttämällä niiden IP-osoitteet.

• Rekisteröidyt projektorit voidaan myös kohdistaa ryhmiin, niin että niitä voidaan valvoa ja ohjata ryhmissä.

• Rekisteröityjen projektorien tilan valvonta

Projektoreiden virran tilan (ON/OFF) ja huomiota vaativat ongelmat ja varoitukset voi tarkastaa kuvakkeiden avulla. Voit valita projektoriryhmän tai yksittäisen projektorin ja tarkastaa sitten lampun kokonaiskäyttöajan tai sellaiset tiedot, kuten syöttölähteet, ongelmat ja projektoreiden varoitukset.

• Rekisteröityjen projektoreiden ohjaaminen

Projektorit voidaan valita ryhmissä tai yksittäisinä projektoreina, jonka jälkeen valituille projektoreille voidaan suorittaa toimintoja, esim. kytkeä virta päälle tai pois päältä tai vaihtaa syöttölähteet. Projektorin asetuksia voi muuttaa Web Control -toiminnoilla projektorin Konfigurointi-valikossa. Jos tiettyjä valvontatoimintoja suoritetaan säännöllisesti määrättyinä aikoina tai päivinä, ajastimen asetukset voi rekisteröidä Ajastimen asetukset -kohdasta.

• Postin ilmoitus -asetukset

Voit määrittää sähköpostiosoitteet, joihin lähetetään ilmoitusviestit, kun tila vaatii huomiota, kuten rekisteröidyn projektorin ongelma.

• Viestien lähettäminen rekisteröityihin projektoreihin

Voit lähettää JPEG-tiedostoja rekisteröityihin projektoreihin EasyMP Monitor -toiminnon Message Broadcasting -lisätoiminnon avulla. Lataa Viestin lähettäminen -lisätoiminto tämän kappaleen alussa olevalta verkkosivustolta.

Asetusten muuttaminen Internet-selaimella (Web Control) (vain EB-93)

Projektorin toiminnot voidaan asettaa ja projektoria voidaan hallita projektoriin verkon kautta kytketyn tietokoneen internet-selaimella. Tällä toiminnolla voi suorittaa asetukset ja ohjata toimintoja etäkäytöllä. Lisäksi asennuksessa tarvittavien merkkien syöttäminen on helpompaa, koska voit käyttää tietokoneen näppäimistöä.

Käytä web-selaimena Microsoft Internet Explorer 6.0 tai uudempaa. Jos käytössäsi on Mac OS -käyttöjärjestelmä, Safaria tai Firefoxia.

Jos asetat asetuksen Valmiustila tilaksi Yhteys päällä, voit käyttää

Projektorin Asetukset

Voit asettaa Web-selaimessa kohteita, jotka asetetaan tavallisesti projektorin Kokoonpano-valikossa. Asetettu sisältö vaikuttaa Kokoonpano-valikkoon. Joitain kohteita voi asettaa vain web-selaimessa.

Web-selainta asetusten tekemiseen ja ohjaamiseen, vaikka projektori on valmiustilassa (kun virta on sammutettu).

s Laajennettu - Valmiustila s.78

Valvonta ja ohjaus

Konfigurointi-valikon kohteet, joita ei voi asettaa web-selaimella

• Asetukset-valikko - Trapetsi - Quick Corner

• Asetukset-valikko - Kohdistimen muoto

• Asetukset-valikko - Kuvio

• Asetukset-valikko - Käyttäjäpainike

• Laajennettu - Käyttäjän logo tallennus

• Laajennettu-valikko - Kieli

• Laajennettu-valikko - Toiminta - Korkeapaikkatila

• Laajennettu-valikko - Toiminta - Linssisuojus-ajastin

• Palauta-valikko - Palauta kaikki ja Lampun käyttöajan pal.

Kunkin valikon kohteiden asetukset ovat samat kuin projektorin Konfigurointi-valikossa.

“Konfigurointi-valikko” s.70

Kohteet, jotka voi asettaa vain Internet-selaimella

• SNMP-yhteisönimi

• Monitorin salasana

Web Control -toiminnon näyttäminen

Web Remote -toiminnon näyttäminen

Web Remote -toiminnon avulla voit suorittaa projektorin etätoimintoja Web-selaimella.

Syötä projektorin IP-osoite Internet-selaimen osoitteen syöttökenttään ja paina tietokoneen näppäimistöllä Enternäppäintä.

Web Control-näyttö tulee näkyviin. Kun Web Control -salasana on asetettu Verkko-valikosta projektorin

Kokoonpano-valikossa, syötä salasana -ruutu tulee näkyviin.

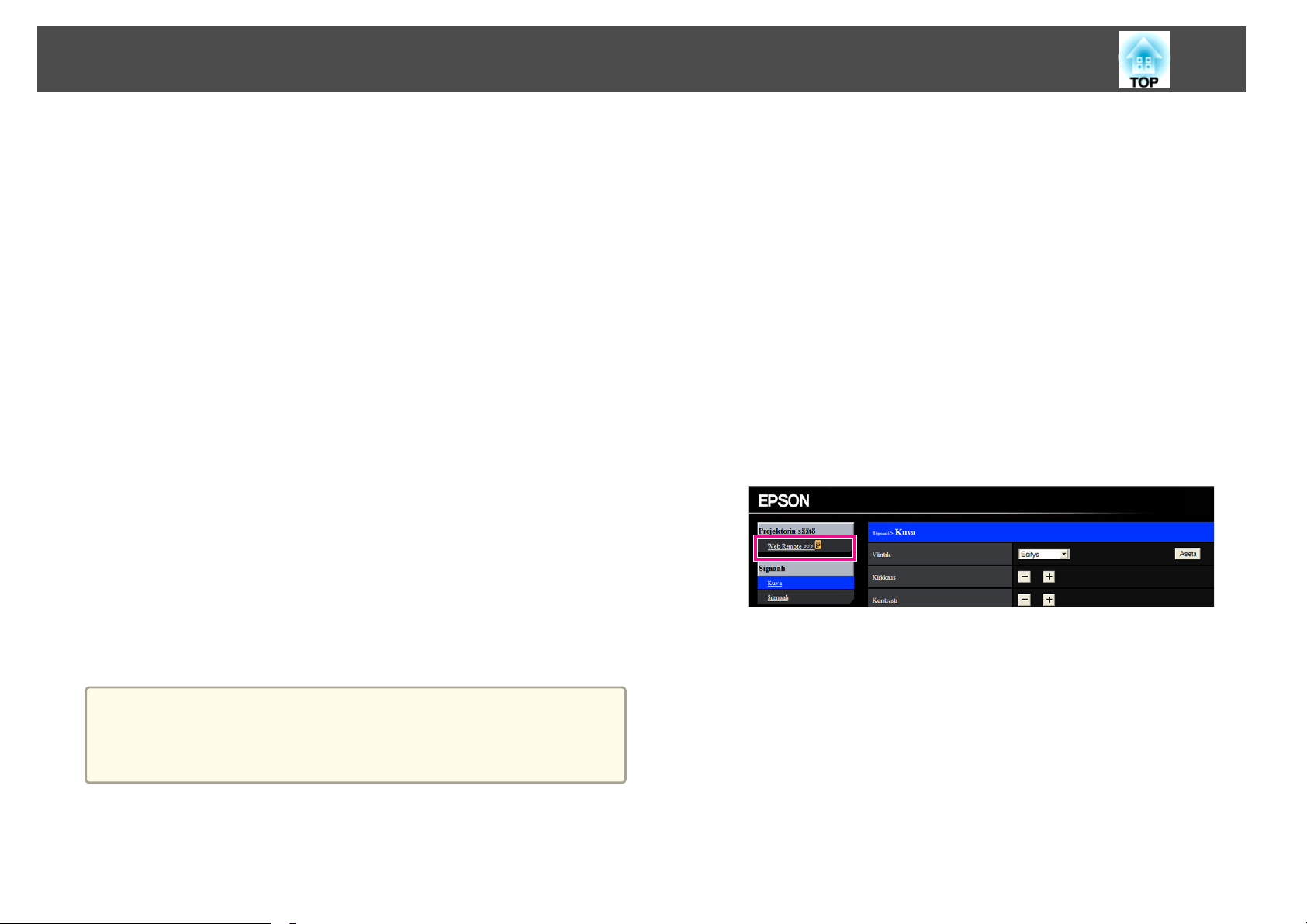

Näytä Web Control -näyttö.

a b

Napsauta Web Remote.

Tuo Web Control näyttöön seuraavasti.

Tee verkkoasetukset tietokoneessa ja projektorissa ja aseta ne verkkokytkentätilaan.

Jos web-selaimesi on asetettu muodostamaan yhteys proxy-palvelimen

välityksellä, Web Control -toimintoa ei voida näyttää. Web Controlin näyttämiseksi sinun on tehtävä sellaiset asetukset, joissa proxypalvelinta ei käytetä yhteyden muodostamiseen.

Käynnistä tietokoneen Web-selain.

Web Remote-näyttö tulee näkyviin.

Valvonta ja ohjaus

Nimi Toiminto

[Page]-painikkeet

[Up][Down]

Muuttaa sivuja tiedostoissa, kuten PowerPointtiedostoissa, kun käytetään seuraavia suojausmenetelmiä.

• Kun käytetään Langaton hiiri -toimintoa

s “Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)” s.51

• Kun käytetään USB Display -toimintoa

s “Kun projisoidaan USB Display -toiminnolla”

s.30

• Kun kytkeydytään verkkoon

Jos projisoit kuvia Slideshow -toiminnon avulla, voit siirtyä edelliseen/seuraavaan näyttöön näitä painikkeita painamalla.

Nimi Toiminto

[t]-painike

[Computer]-painike

[Video]-painike

[Freeze]-painike

[A/V Mute] -painike

Kytkee projektorin virran päälle tai pois. s “Asennuksesta projisointiin” s.28

Jokainen painikkeen painallus vaihtaa Computer1tuloportin kuvan ja Computer2-tuloportin kuvan välillä.

Aina kun tätä painiketta painetaan, kuva vaihtuu jaksoittain Video-, S-Video- ja HDMI-porttien välillä.

Tällä kuva pysäytetään tai pysäytys peruutetaan. s “Kuvan pysäyttäminen (Freeze)” s.48

Kytkee kuvan ja äänen päälle tai pois päältä. s “Kuvan piilottaminen ja äänen mykistäminen

tilapäisesti (A/V-mykistys)” s.48

[Source Search] -

painike

[LAN]-painike

[USB]-painike

[Volume]-painikkeet

[a][b]

Siirtyy seuraavaan tulolähteeseen, joka lähettää kuvaa. s “Automaattinen tulevien signaalien tunnistus ja

heijastetun kuvan muuttaminen (Lähteen etsintä)” s.29

s “Kohdekuvaan vaihtaminen kaukosäätimellä” s.30

Kun painiketta painetaan, projisoitava kuva vaihtuu seuraavien vaihtoehtojen välillä:

• USB Display

• USB(TypeA) -porttiin kytketyn laitteen kuva

s “Kohdekuvaan vaihtaminen kaukosäätimellä” s.30

[a] Laskee äänenvoimakkuutta. [b] Nostaa äänenvoimakkuutta. s “Äänenvoimakkuuden säätäminen” s.38

Valvonta ja ohjaus

Postin ilmoitus -toiminnon käyttö virheiden raportointiin (vain EB-93)

Sähköposteja voidaan lähettää etukäteen määritettyihin osoitteisiin, kun projektorin käytössä esiintyy ongelma tai saadaan varoitus asettamalla arvo Postin ilmoitus. Tällä voidaan tiedottaa projektorin ongelmista käyttäjälle, vaikka hän ei olisi projektorin luona.

Verkko – Posti - Postin ilmoitus s.82

• Voidaan tallentaa korkeintaan kolme ilmoituskohdetta (osoitetta), ja

ilmoitusviestit voidaan lähettää samanaikaisesti kaikkiin kolmeen kohteeseen.

• Jos projektorissa esiintyy vakava ongelma ja sen toiminta päättyy äkkiä, se ei saata pystyä lähettämään viestiä, jolla käyttäjälle tiedotetaan ongelmasta.

• Jos asetat asetuksen Valmiustila tilaksi Yhteys päällä, voit käyttää projektoria, vaikka se on valmiustilassa (kun virta on sammutettu).

s Laajennettu - Valmiustila s.78

• Fan related error

• Sensor error

• Lamp timer failure

• Lamp out

• Internal temperature error

• High-speed cooling in progress

• Lamp replacement notification

• No-signal

Projektori ei saa signaalia. Tarkista kytkentätila tai tarkista, että signaalilähteen virta on päällä.

• Auto Iris Error

• Power Err. (Ballast)

Ohjeet ongelmien/varoitusten käsittelyyn.

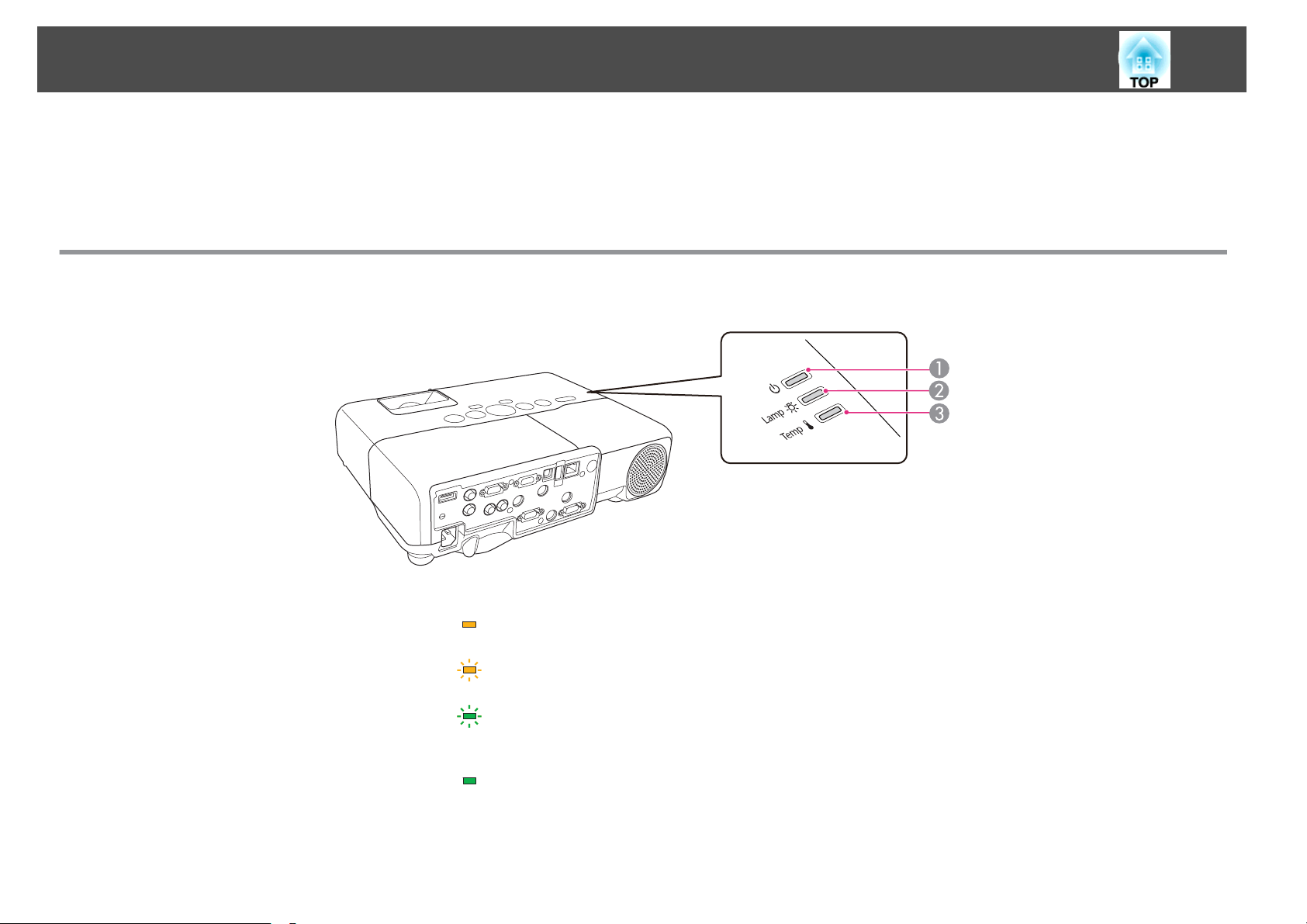

“Merkkivalojen lukeminen” s.89

Postin virheilmoituksen lukeminen

Kun Postin ilmoitus -toiminto on Päällä ja projektorissa tapahtuu ongelma/ varoitus, lähetetään seuraava sähköpostiviesti.

Aihe: EPSON Projector

Rivi 1: Sen projektorin nimi, jossa ongelma tapahtui

Rivi 2: Sen projektorin IP-osoite, jossa ongelma tapahtui.

Rivi 3 ja sitä seuraavat: ongelman yksityiskohdat

Ongelman yksityiskohdat kuvataan rivi kerrallaan. Viestin pääsisällöt on esitetty alla.

• Internal error

Hallinta käyttämällä SNMP-toimintoa (vain EB-93)

Kun asetat SNMP-toiminnon arvoon PäälläKonfigurointi-valikossa, ilmoitusviestit lähetetään ennalta määriteltyyn tietokoneeseen, kun ongelma tai varoitus esiintyy. Tällä voidaan tiedottaa projektorin ongelmista käyttäjälle, vaikka hän ei olisi projektorin luona.

Verkko - Muut - SNMP s.84

Valvonta ja ohjaus

• SNMP-toimintoa tulisi hallita verkon pääkäyttäjän tai henkilön, joka

tuntee verkon.

• Kun haluat käyttää SNMP-toimintoa projektorin tarkkailuun, tietokoneelle on asennettava SNMP:n hallintaohjelma.

• Kohde-IP-osoitteita voidaan tallentaa korkeintaan kaksi.

ESC/VP21-komennot

Projektoria voidaan ohjata ulkoisesta ESC/VP21-laitteesta.

Komentoluettelo

Kun projektorille lähetetään virta päälle -komento, virta kytkeytyy ja projektori alkaa lämmetä. Kun projektorin virta on kytketty, vastauksena saadaan kaksoispiste ":" (3Ah).

Kun komento syötetään, projektori suorittaa komennon ja antaa vastaukseksi “:”-merkin ja hyväksyy sitten seuraavan komennon.

Jos käsiteltävä komento päättyy epänormaalisti, annetaan virheilmoitus ja vastaukseksi saadaan “:”.

Toiminto Komento

HDMI SOURCE 30

Video SOURCE 41

S-Video SOURCE 42

USB Display SOURCE 51

USB SOURCE 52

LAN SOURCE 53

A/V-mykistys Päällä/ Pois

Lisää rivinvaihto (CR) -koodi (0Dh) jokaisen komennon loppuun ja lähetä.

Päällä MUTE ON

Pois MUTE OFF

Saat lisätietoja ottamalla yhteyttä jälleenmyyjään tai lähimpään osoitteeseen, joka on mainittu seuraavassa Epson-projektoreiden yhteystietoluettelossa.

Epson-projektoreiden yhteystietoluettelo

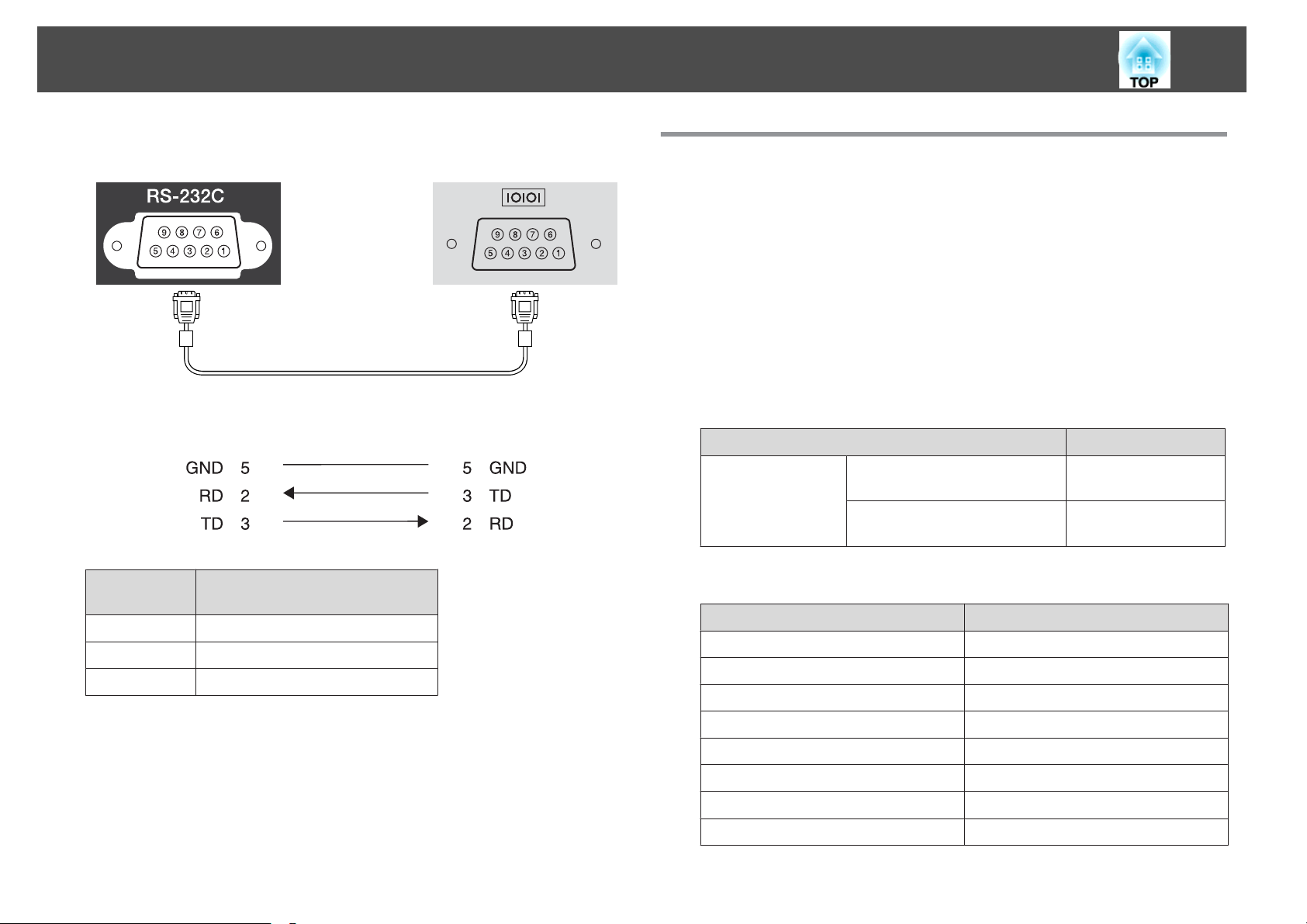

Johdinkaaviot

Sarjaliitäntä

Pääsisällöt on esitetty alla.

Toiminto Komento

Virta PÄÄLLE/POIS Päällä PWR ON

Pois PWR OFF

Signaalin valinta Tietokone1 Automaattinen SOURCE 1F

RGB SOURCE 11

Komponentti SOURCE 14

Tietokone2 Automaattinen SOURCE 2F

RGB SOURCE 21

Komponentti SOURCE 24

• Liitännän muoto: 9-nastainen D-Sub (uros)

Valvonta ja ohjaus

• Projektorin tuloportin nimi: RS-232C

<Projektorissa> (Tietokoneen

sarjakaapeli)

Signaalin ni‐

GND Signaalin maadoitus

TD Tiedon lähetys

RD Tiedon vastaanotto

Toiminto

Tietoja kohteesta PJLink (vain EB-93)

JBMIA (Japan Business Machine and Information System Industries Association) loi PJLink Class1-standardin verkon kanssa yhteensopivien projektorien vakioprotokollaksi osana heidän pyrkimystään standardoida projektorien ohjausprotokollia.

Projektori noudattaa JBMIA:n luomaa PJLink Class1 -standardia.

Se on kaikkien komentojen mukainen lukuun ottamatta seuraavia PJLink Class1 -standardissa määritettyjä komentoja, ja komentojen mukaisuus vahvistettiin toteamalla PJLink-standardin soveltuvuus.

URL:http://pjlink.jbmia.or.jp/english/

• Yhteensopimattomat komennot

Toiminto PJLink-komento

Mykistysasetukset Kuvan mykistyksen

asettaminen

Äänen mykistyksen asettaminen

• Syöttönimet määrittää PJLink ja vastaavat projektorilähteet

Lähde PJLink-komento

Tietokone1 INPT 11

Tietokone2 INPT 12

Video INPT 21

AVMT 11

AVMT 21

Yhteysprotokolla

• Oletusbaudinopeus: 9600 b/s

• Datan pituus: 8 bittiä

• Pariteetti: ei mitään

• Stop-bitti: 1 bitti

• Vuonohjaus: ei mitään

S-Video INPT 22

HDMI INPT 32

USB INPT 41

LAN INPT 52

USB Display INPT 53

Valvonta ja ohjaus

• Valmistajan nimi, joka näytetään kohdassa “Valmistajan nimitiedon tiedustelu”

EPSON

• Mallinimi, joka näytetään kohdassa “Tuotteen nimitiedon tiedustelu”

EB-93/C2010X/PowerLite 93

Tietoja Crestron RoomView -toiminnosta® (vain EB-93)

Crestron RoomView® on Crestronin tarjoama integroitu ohjausjärjestelmä laitteiden valvontaan ja ohjaamiseen.

Projektori tukee ohjausprotokollaa, minkä vuoksi sitä voidaan käyttää Crestron RoomView -toiminnolla rakennetussa järjestelmässä

Lisätietoja Crestron RoomView verkkosivustolta. (Vain englanninkielisiä näyttöjä tuetaan.)

http://www.crestron.com

Seuraavassa on yhteenveto Crestron RoomView

• Etäkäyttö Web-selaimella

Voit käyttää projektoria tietokoneeltasi samalla tavalla kuin käyttäisit kauko-ohjainta.

• Valvonta ja ohjaus ohjelmistosovelluksen avulla

Voit valvoa järjestelmän laitteita, kommunikoida tukipalvelun kanssa ja lähettää hätäviestejä Creston Express - tai Crestron RoomView® Server Edition -sovelluksen avulla. Katso lisätietoja seuraavalta web-sivustolta.

http://www.crestron.com/getroomview

. Sitä voidaan käyttää useiden verkkoon kytkettyjen

-toiminnosta saat Crestron®-

-toiminnosta.

-yhtiön tuottaman Crestron RoomView

Tässä käyttöoppaassa kuvataan, kuinka suoritat toimintoja tietokoneella Web-selaimen avulla.

• Voit syöttää ainoastaan yksitavuisia aakkosnumeerisia merkkejä ja

Projektorin käyttö tietokoneeltasi

Toimintaikkunan näyttäminen

Tarkasta seuraavat toimenpiteet ennen minkään toimintojen suorittamista.

• Varmista, että tietokone ja projektori on kytketty verkkoon.

• Aseta RoomView arvoon Päällä Verkko-valikosta.

symboleita.

• Seuraavia toimintoja ei voi käyttää Crestron RoomView avulla.

s “Asetusten muuttaminen Internet-selaimella (Web Control) (vain EB-93)” s.60

Viestien lähettäminen (EasyMP Monitor lisätoiminto)

• Ohjaus on mahdollista, jos Valmiustila on asetettu arvoon Yhteys päällä, vaikka projektori on valmiustilassa (kun virta on pois päältä).

s Laajennettu - Valmiustila s.78

Verkko - Muut - RoomView s.84

Käynnistä tietokoneen Web-selain.

-toiminnon

a b

Syötä projektorin IP-osoite Web-selaimen osoitekenttään ja paina näppäimistöllä Enter-painiketta.

Toimintaikkuna tulee näkyviin.

Valvonta ja ohjaus

Toimintaikkunan käyttäminen

Painikkeiden avulla voit suorittaa seuraavia toimintoja.

Painike Toiminto

Power Kytkee projektorin virran päälle tai pois.

Vol-/Vol+ Säätää äänenvoimakkuutta.

A/V Mute Kytkee kuvan ja äänen päälle tai pois päältä.

s “Kuvan piilottaminen ja äänen mykistäminen tilapäisesti (A/V-mykistys)” s.48

Painike Toiminto

Freeze Tällä kuva pysäytetään tai pysäytys peruutetaan.

s “Kuvan pysäyttäminen (Freeze)” s.48

Contrast Säätää valon ja varjon eroa kuvissa.

Brightness Säätää kuvan kirkkautta.

Color Säätää kuvien värikylläisyyttä.

Sharpness Säätää kuvan terävyyttä.

Zoom Voit laajentaa kuvaa projisointikokoa muuttamatta

napsauttamalla [z]-painiketta. Voit pienentää [z]painikkeella laajennettua kuvaa [x]-painikkeella. Voit vaihtaa laajennetun kuvan paikkaa napsauttamalla [

], [ ], [ ], tai [ ] -painikkeita.

s “Kuvan osan suurentaminen (E-Zoom)” s.50

[ ], [ ], [ ], tai [ ] -painikkeilla voidaan suorittaa samat toiminnot kuin

kaukosäätimen [

painikkeiden avulla voit suorittaa seuraavia toimintoja.

Painike Toiminto

OK Suorittaa samat toiminnot kuin

Menu Näyttää ja sulkee Konfigurointi-valikon.

][ ][ ][ ]-painikkeilla. Muiden

kaukosäätimen [Enter]-painike. s “Kaukosäädin” s.14

Vaihda kuvaan valitusta syöttölähteestä. Saat näkyviin syöttölähteet, jotka eivät

näy Source List napsauttamalla (a) tai (b) vierittämällä ylös tai alas. Voit vaihtaa lähteen nimen haluamaksesi.

Painikkeiden avulla voit suorittaa seuraavia toimintoja. Saat näkyviin painikkeet,

jotka eivät näy kohdassa Source List napsauttamalla (c) tai (d) vierittämällä vasemmalla tai oikealle.

Auto Jos painiketta painetaan analogisia RGB-signaaleja

projisoitaessa Computer1- tai Computer2-portista, kuva optimoidaan automaattisesti säätämällä Seuranta-, Synkronointi- ja Paikka -toimintoja.

Valvonta ja ohjaus

Painike Toiminto

Search Vaihtaa kuvaan tuloportista, johon videosignaalit

Esc Suorittaa samat toiminnot kuin kaukosäätimen [Esc]-

Napsauttamalla välilehtiä voit suorittaa seuraavia toimintoja.

Välilehti Toiminto

Contact IT Help Näytäää tukipalveluikkunan. Käytetään lähettämään ja

Info Näyttää parhaillaan kytkettynä olevan projektorin

syötetään. s “Automaattinen tulevien signaalien tunnistus ja

heijastetun kuvan muuttaminen (Lähteen etsintä)”

s.29

painike. s “Kaukosäädin” s.14

vastaanottamaan viestejä ja suorittamaan hallintatoimintoja Crestron RoomView sovelluksella.

tiedot.

Express -

Crestron Control

Asetusten tekeminen Crestron

Projector

Seuraavat kohteet voidaan määrittää.

-keskusohjaimille.

Tools Vaihtaa parhaillaan kytkettynä olevan projektorin

asetukset. Katso seuraava osa.

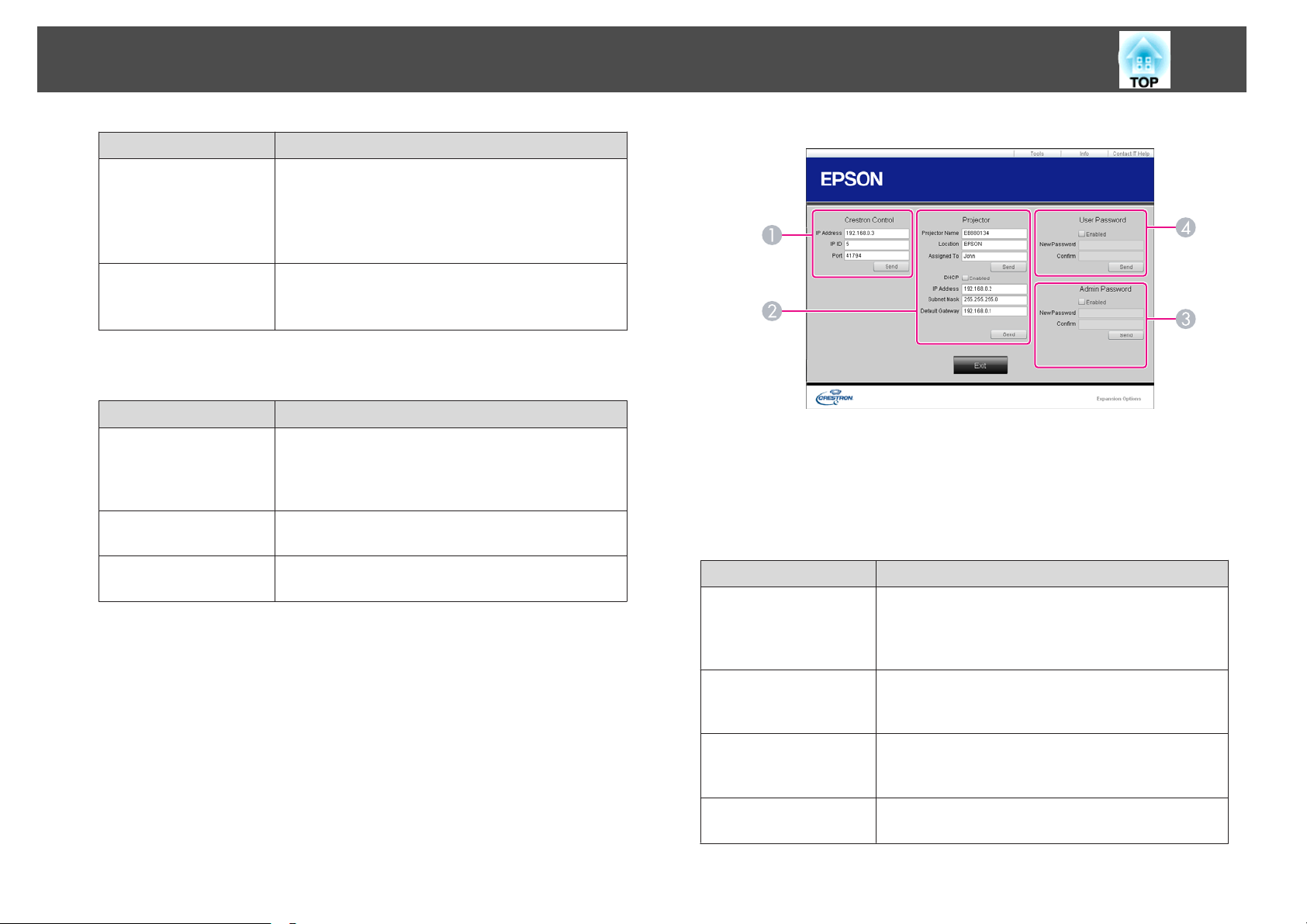

Työkaluikkunan käyttäminen

Seuraava ikkuna näkyy, kun toimintaikkunassa napsautetaan Toolsvälilehteä. Tämän ikkunan avulla voit vaihtaa asetuksia parhaillaan kytkettynä olevaan projektoriin.

Kohta Toiminto

Projector Name Anna parhaillaan kytkettynä olevalle projektorille nimi,

joka erottaa sen muista verkon projektoreista. (Nimi voi sisältää enintään 15 yksitavuista aakkosnumeerista merkkiä.)

Location Anna verkkoon parhaillaan kytkettynä olevan

projektorin paikan nimi. (Nimi voi sisältää enintään 32 yksitavuista aakkosnumeerista merkkiä ja symbolia.)

Assigned To Anna käyttäjänimi projektorille. (Nimi voi sisältää

enintään 32 yksitavuista aakkosnumeerista merkkiä ja symbolia.)

DHCP Valitse Enabled-valintaruutu käyttääksesi DHCP:tä.

Jos DHCP on käytössä, IP-osoitetta ei voi syöttää.

Valvonta ja ohjaus

Kohta Toiminto

IP Address Kohdista parhaillaan kytkettynä oleva projektori

syöttämällä IP-osoite.

Subnet Mask Syötä parhaillaan kytkettynä olevalle projektorille

aliverkon peite.

Default Gateway Syötä parhaillaan kytkettynä olevalle projektorille

yhdyskäytävän osoite.

Send Vahvista Projector-kohtaan tehdyt muutokset

napsauttamalla tätä painiketta.

Admin Password

Voit vaatia salasanan Tools-ikkunan avaamiseen merkitsemällä Enabled- valintaruudun. Seuraavat kohteet voidaan määrittää.

Kohta Toiminto

New Password Anna uusi salasana, kun vaihdat salasanaa avatessasi

Tools-ikkunan. (Nimi voi sisältää enintään 26 yksitavuista aakkosnumeerista merkkiä.)

Confirm Anna sama salasana kuin kohdassa New Password. Jos

salasanat eivät ole samat, näkyviin tulee virhe.

Kohta Toiminto

New Password Anna uusi salasana, kun vaihdat salasanaa avatessasi

toimintoikkunan. (Nimi voi sisältää enintään 26 yksitavuista aakkosnumeerista merkkiä.)

Confirm Anna sama salasana kuin kohdassa New Password. Jos

salasanat eivät ole samat, näkyviin tulee virhe.

Send Vahvista User Password-kohtaan tehdyt muutokset

napsauttamalla tätä painiketta.

Send Vahvista Admin Password-kohtaan tehdyt muutokset

napsauttamalla tätä painiketta.

User Password

Voit vaatia salasanan tietokoneen toimintoikkunan avaamiseen merkitsemällä Enabled-valintaruudun. Seuraavat kohteet voidaan määrittää.

Konfigurointi-valikko

Tässä luvussa kuvataan Konfigurointi-valikko ja sen toimintojen käyttö.

Käyttäminen Konfigurointi-valikko

Tässä luvussa kuvataan Konfigurointi-valikko ja sen toimintojen käyttö.

Vaikka seuraavien vaiheiden selitykset perustuvat kaukosäätimeen, voit suorittaa samat toiminnot ohjauspaneelista. Tarkasta käytettävissä olevat painikkeet ja niiden toiminnot valikon alla olevasta oppaasta.

Näyttää Konfigurointi-valikon.

Valitse päävalikkokohta.

Valitse alavalikkokohta.

①

②

Muuta asetukset.

①

②

Paina [Menu] -painiketta, kun olet tehnyt asetukset.

Toiminnot

Konfigurointi-valikon taulukko

Määritettävät kohteet vaihtelevat käytettävän mallin sekä projisoitavan kuvasignaalin ja lähteen mukaan.

Ylävalikon nimi Alavalikon nimi Kohdat tai arvojen

asettaminen

Kuva-valikko s s.73

Signaali-valikko s s.74

Väritila Dynaaminen, Esitys, Teatteri,

Valokuva, sRGB, Musta taulu, Valkokangas

Kirkkaus -24 - 24

Kontrasti -24 - 24

Värikylläisyys -32 - 32

Värisävy -32 - 32

Terävyys -5 - 5

Abs. värilämpötila 5000K - 10000K

Värinsäätö R: -16 - 16

G: -16 - 16 B: -16 - 16

Aut. himmennin Päällä ja Pois

Aut. säätö Päällä ja Pois

Kuvatarkkuus Automaattinen, Laaja ja

Normaali

Seuranta -

Synkronointi -

Paikka Ylös, Alas, Vasen ja Oikea

Progressiivinen Pois, Video ja Filmi/autom.

Kohinasalpa Pois, NR1 ja NR2

HDMI-videoalue Automaattinen, Normaali ja

Laajennettu

Ylävalikon nimi Alavalikon nimi Kohdat tai arvojen

asettaminen

Tulosignaali Automaattinen, RGB ja

Komponentti

Videosignaali Automaattinen, NTSC,

NTSC4.43, PAL, M-PAL, N-PAL, PAL60 ja SECAM

Kuvasuhde Normaali, 4:3, 16:9, Täysi,

Zoomaus ja Natiivi

Yliskannaus Automaattinen, Pois, 4 % ja 8

Asetukset-valikko s s.76

Laajennettu-valikko s s.78

Trapetsi V/P-trapetsikorj ja Quick Corner

Toimintalukko Täyslukitus, Toimintalukko ja

Pois

Kohdistimen muoto Kohdistin 1, 2 ja 3

Virrankulutus Normaali ja ECO

Äänenvoimakkuus 0 - 20

Kaukovastaanotin Etu/taka, Etuala, Taka-ala ja Pois

Käyttäjäpainike Virrankulutus, Info,

Progressiivinen, Testikuva, Kuvatarkkuus ja Kuvionäyttö

Kuvio Kuvionäyttö, Kuviotyyppi,

Käyttäjäkuvio ja Testikuva

Näyttö Sanoma, Näytä tausta,

Aloitusruutu ja A/V-mykistys

Käyttäjän logo -

Projisointi Etuala, Etuala/katto, Taka-ala ja

Taka-ala/katto

Toiminta Suora käynnistys,

Virransäästötila, Virr.sääst.til. aika, Linssisuojus-ajastin ja Korkeapaikkatila

Toiminnot

Ylävalikon nimi Alavalikon nimi Kohdat tai arvojen

asettaminen

Valmiustila Yhteys päällä ja Yhteys katkaistu

USB Type B USB Display ja Langaton hiiri

Kieli 15 tai 35 kieltä

Info-valikko s s.85

Palauta-valikko s s.86

*1 Tuettujen kielien määrä vaihtelee riippuen alueesta, jossa projektoria käytetään.

Lampun käyttöaika -

Lähde -

Tulosignaali -

Kuvatarkkuus -

Videosignaali -

Virkistystaajuus -

Synk. tiedot -

Tila -

Sarjanumero -

Tietoja kohteesta Event ID (ainoastaan EB-93)

Palauta kaikki -

Lampun käyttöajan pal.

Ylävalikon nimi Alavalikon nimi Kohdat tai arvojen

asettaminen

Projektorin tunnussana Päällä ja Pois

Langall. Lähiverkko valikko

s s.82

Posti-valikko s s.82

Muut-valikko s s.84

IP-asetukset DHCP, IP-osoite, Aliverkon peite

ja Yhd.käyt. os.

IP-osoit. näyttö Päällä ja Pois

Postin ilmoitus Päällä ja Pois

SMTP-palvelin -

Portin numero -

Osoite 1 -asetus, Osoite 2 -asetus ja osoite 3 -asetus

SNMP Päällä ja Pois

Trap IP -osoite 1 ja Trap IP -osoite 2

AMX Device Discovery Päällä ja Pois

RoomView Päällä ja Pois

Kuva-valikko

Käytettävissä olevat kuvasuhteet vaihtelevat kullakin hetkellä projisoitavasta kuvasignaalista ja lähteestä. Kullekin kuvasignaalille tallennetaan asetustiedot.

Verkko-valikko (ainoastaan EB-93)

Ylävalikon nimi Alavalikon nimi Kohdat tai arvojen

asettaminen

Perus-valikko s s.81

Projektorin nimi -

PJLink-salasana -

Web Control-salasana -

Toiminnot

“Automaattinen tulevien signaalien tunnistus ja heijastetun kuvan

muuttaminen (Lähteen etsintä)” s.29

Alavalikko Toiminto

Värinsäätö

(Tätä kohtaa ei voi valita, jos Väritila-asetuksena on Voit valita jokaisen värin kylläisyyden erikseen väreille

Punainen, Vihreä ja Sininen.

sRGBg.)

Alavalikko Toiminto

Väritila

Kirkkaus

Kontrasti

Värikylläisyys

Värisävy

Voit valita kuvan laadun ympäristön mukaan. s “Projisoinnin laadun valinta (Väritila valinta)” s.38

Voit säätää kuvan valoisuutta.

Voit säätää valon ja varjon eroa kuvissa.

Voit säätää kuvien värikylläisyyttä.

(Säätö on mahdollista NTSC-signaaleja syötettäessä vain, jos käytössä on komposiittivideo/S-Video.)

Voit säätää kuvan sävyä.

Aut. himmennin

Palauta

(Tämä voidaan asettaa vain, jos Väritila-asetuksena on Dynaaminen, Teatteri.)

Valitse säädetäänkö himmennystä (Päällä) kuvien optimaalista valaisua varten.

Asetus tallennetaan kullekin Väritila. s “Asetus Aut. himmennin” s.39

Voit palauttaa kaikki Kuva-valikon säätöarvot oletusasetuksiin. Kun haluat palauttaa kaikki valikkokohdat oletusarvoihin, katso

s “Palauta-Valikko” s.86

Signaali-valikko

Käytettävissä olevat kuvasuhteet vaihtelevat kullakin hetkellä projisoitavasta kuvasignaalista ja lähteestä. Kullekin kuvasignaalille tallennetaan asetustiedot.

Signaali-valikossa ei voida tehdä asetuksia, kun lähde on USB Display, USB tai LAN.

“Automaattinen tulevien signaalien tunnistus ja heijastetun kuvan

muuttaminen (Lähteen etsintä)” s.29

Terävyys

Abs. värilämpö‐ tila

Voit säätää kuvan terävyyttä.

(Tätä kohtaa ei voi valita, jos Väritila-asetuksena on Voit säätää kuvan kokonaissävyä. Voit valita sävyn 10

vaihtoehdosta 5 000 K - 10 000 K. Kuva sävytetään siniseksi, kun valitaan korkea arvo ja punaiseksi, kun valitaan alhainen arvo.

sRGBg.)

Toiminnot

Alavalikko Toiminto

Progressiivinen

(Kun tulevat signaalit ovat komponenttivideo- tai RGBvideosignaaleja, tätä asetusta voidaan muuttaa vain lomittaisilla tulosignaaleilla (480i/576i/1080i). Tätä ei voi asettaa, kun tulosignaali on digitaalinen RGB.)

Lomittaineng (i) signaali muunnetaan Progressiiviseksig (p) signaaliksi. (IP-muunnos)

Pois: Tämä on paras asetus katseltaessa kuvia, joissa on paljon liikettä.

Video: Tämä on paras asetus tavallisten videokuvien katseluun. Filmi/autom.: Tämä on paras asetus elokuvien,

tietokonegrafiikan ja animaatioiden katseluun.

Alavalikko Toiminto

Aut. säätö

Kuvatarkkuus

Seuranta

Synkronointi

Paikka

Voit säätää kuvan tulosignaalin muuttuessa automaattisesti parhaaseen mahdolliseen tilaan määrittämällä asetuksella Päällä asetukset Seuranta, Synkronointi ja Paikka.

Kun asetuksena on Automaattinen, tulosignaalin kuvatarkkuus tunnistetaan automaattisesti. Jos kuvia ei voida projisoida oikein, kun asetuksena on Automaattinen, esimerkiksi jokin kuvista puuttuu, säädä asetukseksi riippuen kytketystä tietokoneesta Laaja laajakuvanäytöille ja Normaali kuvasuhteen 4:3 tai 5:4 näytöille.

Voit säätää tietokonekuvia, kun kuvissa näkyy pystysuoria viivoja.

Voit säätää tietokonekuvia, kun kuvissa näkyy välkkymistä, sumeutta tai häiriöitä.

Jos kuva ei näy kokonaan, voit säätää kuvaa toiminnoilla Paikka ylös, alas, vasemmalle ja oikealle. Näin saat koko kuvan näkymään näytössä.

Kohinasalpa

HDMI-videoalue

Tulosignaali

Videosignaali

Kuvasuhde

(Tätä asetusta ei voida käyttää, kun tulosignaali on RGB tai kun lomittainen signaali näkyy, kun arvoksi Progressiivinen on määritetty Pois.)

Tasoittaa rakeiset kuvat. Tiloja on kaksi. Valitse mieluisin asetus. Asetukseksi kannattaa valita Pois, kun näytetään kuvaa lähteistä, joissa on hyvin vähän kohinaa (esim. DVD).

Kun projektorin HDMI-portti on kytketty DVD-soittimeen, projektorin videoalue asetetaan DVD-soittimen videoalueasetuksen mukaan.

Voit valita tulosignaalin Computer-portista. Jos asetuksena on Automaattinen, tulosignaali asetetaan

automaattisesti kytketyn laitteen mukaan. Jos värit eivät näy oikeanlaisina, kun asetuksena on

Automaattinen, valitse kytketylle laitteelle sopiva signaali.

Voit valita tulosignaalin Video-tuloportista. Jos asetuksena on Automaattinen, videosignaalit tunnistetaan automaattisesti. Jos kuvassa näkyy häiriöitä tai esiintyy muita ongelmia, esim. kuvaa ei projisoida, kun asetuksena on Automaattinen, valitse kytketylle laitteelle sopiva signaali.

Voit määrittää projisoitavien kuvien s “Projisoidun kuvan kuvasuhteen muuttaminen ” s.40

kuvasuhteeng.

Toiminnot

Alavalikko Toiminto

Yliskannaus

Palauta

Muuttaa lähtökuvasuhteen (projisoitavan kuvan alue). Rajausalue voidaan asettaa arvoihin Pois, 4 % tai 8 %. Käytettävissä vain kun lähteenä on HDMI, Automaattinen on käytettävissä. Lin asetuksena on Automaattinen, se vaihtuu automaattisesti arvoon Pois tai 8 % tulosignaalin mukaan.

Voit palauttaa kaikki Signaali-valikon säätöarvot oletusasetuksiin Tulosignaali-asetusta lukuun ottamatta.

Kun haluat palauttaa kaikki valikkokohdat oletusarvoihin, katso s “Palauta-Valikko” s.86

Asetukset-Valikko

Alavalikko Toiminto

Trapetsi

Voit korjata kuvien trapetsivääristymän.

• Kun asetus V/P-trapetsikorj on valittuna:

• Manuaalinen korjaus

• Automaattinen korjaus

• Kun valittuna on Quick Corner:

Valitse ja korjaa projisoitavan kuvan neljä nurkkaa. s “Manuaalinen korjaus (Quick Corner)” s.35

Säädä Pystytrapetsi ja Vaakatrapetsi: Korjaa vaaka- ja pystysuuntaisen trapetsivääristymän.

Aseta Autom. pystytrapetsi arvoon Päällä. (Tätä kohtaa ei voi valita, jos Projisointi on asetettu

kohtaan Etuala/katto, Taka-ala tai Taka-ala/katto.) s “Korjataan automaattisesti (Autom. pystytrapetsi)”

s.34

Toimintalukko

Tällä asetuksella voit rajoittaa projektorin käyttöpaneelin käyttöä.

s “Käytön Rajoittaminen (Toimintalukko)” s.58

Toiminnot

Alavalikko Toiminto

Kohdistimen muoto

Virrankulutus

Äänenvoimak‐ kuus

Kaukovastaan‐ otin

Voit valita osoittimen muodon.

Kohdistin 1:

Kohdistin 2:

Kohdistin 3:

s “Kohdistintoiminto (Kohdistin)” s.49

Voit valita lampun valoisuuden kahdesta vaihtoehdosta. Valitse ECO, jos heijastettavat kuvat ovat liian kirkkaita, kuten

heijastettaessa kuvia pimeässä huoneessa tai pienelle valkokankaalle. Kun valittuna on ECO, puhaltimen pyörimisestä projisoinnin aikana syntyvä ääni vähenee ja virrankulutus sekä lampun käyttöikä muuttuvat seuraavasti.

Sähkönkulutus: noin 20% pienempi; lampun käyttöikä: noin 1.2 kertaa pidempi

Voit säätää äänenvoimakkuutta. Kullekin lähteelle tallennetaan asetusarvot.

Voit rajoittaa kaukosäätimestä tulevien käyttösignaalien vastaanottoa.

Kun asetus on Pois, kaukosäätimeltä ei voida tehdä mitään säätöjä. Jos haluat tehdä toimintoja kaukosäätimeltä, pidä kaukosäätimen tai ohjauspaneelin [Menu]-painiketta painettuna vähintään 15 sekuntia ja nollaa asetukset oletusarvoon.

Alavalikko Toiminto

Kuvio

Kuvionäyttö: Näyttää kuvion. Kuviotyyppi: Voit valita kuvioista 1–4 tai Käyttäjäkuvion.

Kuviot 1–4 näyttävät projektioviivoja kuten viivain- tai ristikkoviivoja.

Kuvio 1:

Kuvio 3:

Käyttäjäkuvio: Sieppaa käyttäjäkuvion. s “Käyttäjäkuvion tallentaminen” s.54 Testikuva: Projektorin asetuksen aikana näytössä näkyy

testikuva, joten voit säätää heijastuksen tilan kytkemättä muita laitteita. Kun näytössä on testikuva, voidaan zoomata sekä suorittaa kohdistuksen säätöjä ja trapetsikorjaus. Voit peruuttaa testikuvan painamalla kaukosäätimen tai käyttöpaneelin [Esc]painiketta.

Kuvio 2:

Kuvio 4:

Huomaa

Jos kuviota näytetään pitkään, projisoiduissa kuvissa saattaa näkyä jäännöskuva.

Käyttäjäpainike

Voit valita ja kohdistaa vaihtoehdon Konfigurointi-valikosta kaukosäätimen [User]-painikkeella. Kun [User]-painiketta painetaan, määritetyn valikkokohdan valinta/säätönäyttö tulee näkyviin, jolloin voit tehdä asetuksia/säätöjä yhdellä painalluksella. Voit määrittää yhden seuraavista kohteista [User]-painikkeelle.

Virrankulutus, Info, Progressiivinen, Testikuva, Kuvatarkkuus ja Kuvionäyttö

Palauta

Voit palauttaa kaikki Asetukset-valikon säätöarvot oletusasetuksiin asetusta Käyttäjäpainike lukuun ottamatta.

Kun haluat palauttaa kaikki valikkokohdat oletusarvoihin, katso s “Palauta-Valikko” s.86

Toiminnot

Laajennettu-valikko

Alavalikko Toiminto

Näyttö

Käyttäjän lo‐

Voit määrittää projektorin näyttöön liittyviä asetuksia. Sanoma: Kun asetukseksi valitaan Pois, seuraavia kohtia ei

näytetä. Kohdan nimet, kun Lähde, Väritila tai Kuvasuhde

muutetaan; viestit, kun signaalia ei syötetä ja varoitukset, kuten Kor. Lämpöt. Varoit..

Näytä tausta Musta, Sininen tai Logo, kun kuvasignaalia ei ole saatavilla.

Aloitusruutu logo, kun projisointi alkaa.

A/V-mykistys

kaukosäätimen [A/V Mute] -painike on painettu arvoon Musta, Sininen tai Logo.

Voit vaihtaa Käyttäjän logon, joka näkyy taustalla Näytä tausta -toiminnon, A/V-mykistys jne. aikana.

s “Käyttäjän logon tallentaminen” s.52

: Voit määrittää näytön taustan, arvoon

: Aseta arvoon Päällä näyttääksesi Käyttäjän

: Voit asettaa näytön esitettäväksi, kun

Alavalikko Toiminto

Projisointi

Toiminta

Valmiustila

Valitse yksi seuraavista projistointimenetelmistä riippuen siitä, kuinka projektori on asennettu.

Etuala, Etuala/katto, Taka-ala ja Taka-ala/katto Voit muuttaa asetusta seuraavasti pitämällä

kaukosäätimen [A/V Mute]-painiketta painettuna noin viiden sekunnin ajan.

EtualaWEtuala/katto Taka-alaWTaka-ala/katto

s “Asennustavat” s.19

Suora käynnistys: Aseta arvoon Päällä kytkeäksesi projektorin päälle yksinkertaisesti kytkemällä virtapistoke seinään.

Huomaa, että jos sähköjohto on kytketty, projektori käynnistyy automaattisesti esimerkiksi silloin, kun sähköt palaavat sähkökatkon jälkeen.

Virransäästötila: Kun asetuksena on Päällä, projisointi päättyy automaattisesti, kun tulosignaalia ei ole eikä mitään toimintoja suoriteta.

Virr.sääst.til. aika: Kun Virransäästötila-asetus on Päällä, voit määrittää ajan, jonka jälkeen projektori sammuu automaattisesti. Aika voi olla yhdestä 30 minuuttiin.

Linssisuojus-ajastin: Kun asetukseksi on valittu Päällä, virta kytkeytyy automaattisesti pois 30 minuuttia A/Vmykistyssäätimen sulkemisen jälkeen.

Tämä asetus on oletuksena Päällä. Korkeapaikkatila: Valitse Päällä, kun projektoria käytetään

yli 1 500 metrin korkeudessa.

Jos määrität Yhteys päällä, voit suorittaa seuraavat toiminnot, vaikka projektori on valmiustilassa.

• Projektorin valvonta ja ohjaus verkossa. (vain EB-93)

s “Valvonta ja ohjaus ” s.60

• Lähettää analogiset RGB-signaalin tulot Computer1portista ulkoiseen näyttöön.

Toiminnot

Alavalikko Toiminto

USB Type B

Valitse asetukseksi USB Display, kun projektori ja tietokone on liitetty toisiinsa USB-kaapelilla ja projektorilla heijastetaan kuvia tietokoneelta.

s “Kun projisoidaan USB Display -toiminnolla” s.30 Valitse Langaton hiiri, kun hiiriosoitinta käytetään

kaukosäätimellä.

“Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen

(Langaton hiiri)” s.51

“Asetukset Salasanasuojaus ” s.56

Kieli

Palauta

*1Kun Käytt. logon suoj.-asetukseksi on valittu Salasanasuojaus-kohdassa

Päällä, käyttäjän logoon liittyviä asetuksia ei voida muuttaa. Jos muutoksia halutaan tehdä, on ensin vaihdettava Käytt. logon suoj. -asetukseksi Pois. s “Käyttäjien hallinta (Salasanasuojaus)” s.56

*2 Ääntä ei lähetetä mikrofonista, kun Käynnistyssuojaus kohdassa

Salasanasuojaus on asetettu arvoon Päällä.

*3 Paitsi silloin, kun tilana on Korkeapaikkatila.

Voit määrittää viesteissä käytettävän kielen.

Voit palauttaa Näyttö Laajennettu-valikossa oletusasetuksiin.

Kun haluat palauttaa kaikki valikkokohdat oletusarvoihin, katso

s “Palauta-Valikko” s.86

- ja Toiminta*3-säätöarvot

Verkko-Valikko (vain EB-93)

Kun Verkon suojaus-asetukseksi on valittu Salasanasuojaus-kohdassa Päällä, näyttöön tulee ilmoitus, eikä verkkoasetuksia voida muuttaa. Vaihda Verkon suojaus -asetukseksi Pois ja määritä verkon asetukset.

Alavalikko Toiminto

Verkkoinf-Kiin‐ teä LAN

Verkon määri‐ tykseen

s Epson-projektoreiden yhteystietoluettelo

Näyttää seuraavat verkon asetusten tilatiedot.

• Projektorin nimi

• DHCP

• IP-osoite

• Aliverkon peite

• Yhd.käyt. os.

• MAC-osoite

Seuraavat valikot ovat käytettävissä verkkokohteiden asetukseen.

Perus, Langall. Lähiverkko, Posti, Muut, Palauta ja As. valmis

Toiminnot

Projektorin toiminnot voidaan asettaa ja projektoria voidaan hallita

projektoriin verkon kautta kytketyn tietokoneen internet-selaimella. Tätä toimintoa kutsutaan Web Control -toiminnoksi. Voit tehdä Web Control -asetukset, kuten turvallisuusasetukset, kätevästi syöttämällä tekstin näppäimistöltä.

s “Asetusten muuttaminen Internet-selaimella (Web Control) (vain EB-93)” s.60

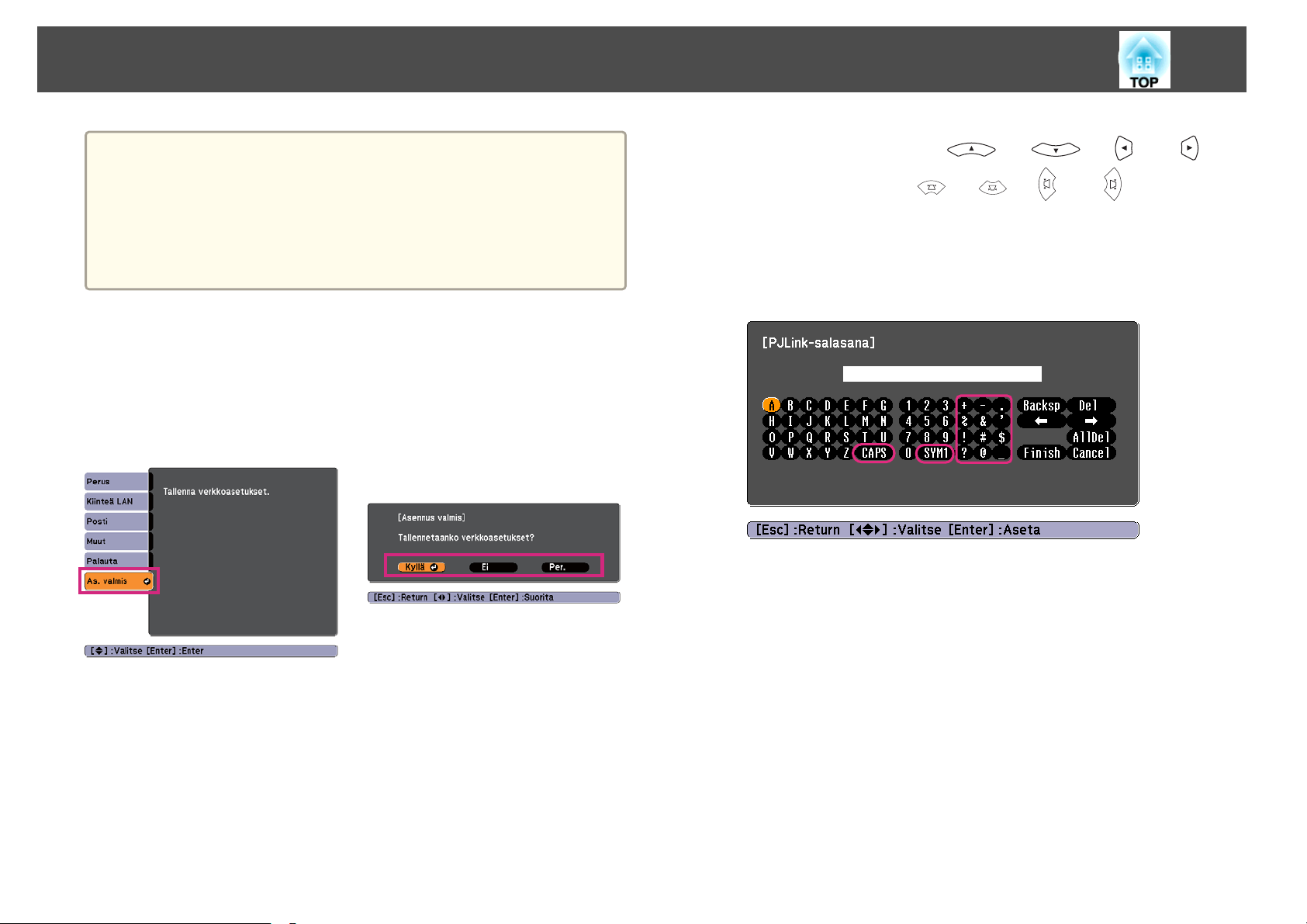

Verkko-valikon käyttöä koskevat huomautukset

Valinnat päävalikosta ja alavalikoista sekä valittujen kohtien muuttaminen ovat samat kuin Konfigurointi-valikon toiminnot.

Kun olet valmis, muista siirtyä As. valmis-valikkoon ja valita Kyllä, Ei tai Per.. Kun valitset Kyllä tai Ei, palaat Konfigurointi-valikkoon.

haluttuun kohtaan kaukosäätimen [

painikkeilla tai käyttöpaneelin [

Syötä sen jälkeen aakkosnumeerinen merkki painamalla [Enter]-painiketta. Syötä luvut pitämällä kaukosäätimen [Num]-painike alaspainettuna ja painamalla numeropainikkeita. Vahvista antamasi tiedot painamalla näppäimistön Finish-painiketta. Voit peruuttaa antamasi tiedot näppäimistön Cancel-painikkeella.

• Aina, kun CAPS-näppäin valitaan ja [Enter]-painiketta painetaan,

valitaan isot tai pienet kirjaimet.

• Aina kun SYM1/2-näppäintä ja [Enter]-painiketta painetaan, valitaan ja

muutetaan symbolinäppäimet kehykseen sisältyvälle osalle.

]-, [ ]-, [ ]- ja [ ]-painikkeilla.

]-, [ ]-, [ ]- ja [ ]-

Kyllä: Tallentaa asetukset ja poistuu Verkko-valikosta.

Ei: Ei tallenna asetuksia ja poistuu Verkko-valikosta.

Per.: Verkko-valikko pysyy näkyvissä.

Näppäimistötoiminnot

Verkko-valikossa on valikkokohtia, joihin on syötettävä aakkosnumeerisia arvoja. Tällöin näytössä näkyy seuraava näppäimistö. Siirrä kohdistin

Toiminnot

Perus-valikko

Alavalikko Toiminto

Projektorin nimi

Näyttää projektorin nimen, josta sen voi tunnistaa, kun se on verkossa.

Voit syöttää enintään 16 yksitavuista aakkosnumeerista merkkiä nimeä muokatessa.

Alavalikko Toiminto

Projektorin tun‐ nussana

Kun asetus on Päällä, sinun on syötettävä tunnussana, kun yrität kytkeä projektorin verkossa olevaan tietokoneeseen. Tämän tuloksena voit estää esitysten keskeytymisen, joka voi aiheutua yhteyksistä suunnittelemattomista tietokoneista. Normaalisti tämän asetuksen on oltava Päällä.

s EasyMP Network Projection -toiminnon käyttöopas

PJLink-salasana

Web Control-sa‐ lasana

Aseta salasana, jota käytetään, kun projektoria käytetään yhteensopivalla PJLink-ohjelmistolla.

Voit syöttää enintään 32 yksitavuista aakkosnumeerista merkkiä.

Aseta salasana, jota käytetään määritettäessä asetuksia ja ohjattaessa projektoria Web Control -toiminnon avulla. Voit syöttää enintään kahdeksan yksitavuista aakkosnumeerista merkkiä. Web Control on tietokonetoiminto, jonka avulla voit asettaa projektorin asetukset ja ohjata sitä verkkoon yhdistetyn tietokoneen Internet-selaimella.

s “Asetusten muuttaminen Internet-selaimella (Web Control) (vain EB-93)” s.60

Toiminnot

Kiinteä LAN-valikko

Alavalikko Toiminto

IP-asetukset

IP-osoit. näyttö

Voit määrittää seuraaviin osoitteisiin liittyviä asetuksia. DHCPg: Aseta arvoon Päällä ja määritä verkon asetukset, jotka

käyttävät DHCP:tä. Jos asetukseksi on valittu Päällä, muita osoitteita ei voida asettaa.

IP-osoiteg: Voit syöttää projektorille määritetyn IP-osoitteen. Voit syöttää kunkin osoitteen kenttään arvon alueella 0–255. Seuraavia IP-osoitteita ei kuitenkaan voi käyttää.

0.0.0.0, 127.x.x.x, 224.0.0.0 – 255.255.255.255 (jossa x on numero

välillä 0 ja 255) Aliverkon peiteg: Voit syöttää projektorin aliverkon peitteen.

Voit syöttää kunkin osoitteen kenttään arvon alueella 0–255. Seuraavia aliverkon peitteitä ei kuitenkaan voi käyttää.

0.0.0.0, 255.255.255.255

Yhd.käyt. os.g: Voit syöttää projektorille määritetyn yhdyskäytävän IP-osoitteen. Voit syöttää kunkin osoitteen kenttään arvon alueella 0–255. Seuraavia yhdyskäytäväosoitteita ei kuitenkaan voi käyttää.

0.0.0.0, 127.x.x.x, 224.0.0.0 – 255.255.255.255 (jossa x on numero

välillä 0 ja 255)

Jos et halua IP-osoitteen näkyvän Verkko-valikon verkkotiedoissa ja LAN-valmiusnäytössä, valitse asetukseksi Pois.

Posti-valikko

Kun tämä on asetettu, saat sähköpostiviestin, jos projektorissa on ongelma tai varoitus.

Toiminnot

“Postin ilmoitus -toiminnon käyttö virheiden raportointiin (vain

EB-93)” s.63

Alavalikko Toiminto

Osoite 1 -asetus/ Osoite 2 -asetus/ Osoite 3 -asetus

Syötä sen kohteen sähköpostiosoite, johon haluat lähettää sähköposti-ilmoituksen. Voit rekisteröidä enintään kolme vastaanottajan osoitetta. Voit syöttää sähköpostiosoitteille enintään 32 yksitavuista aakkosnumeerista merkkiä.

Voit halutessasi saada sähköpostitse ilmoituksen useista ongelmista tai varoituksista. Kun projektorissa esiintyy valittu ongelma tai varoitus, määritettyyn kohdeosoitteeseen lähetetään esiintyneestä ongelmasta tai varoituksesta ilmoittava sähköpostiviesti. Voit valita useita valikkokohtia näytössä näkyvillä vaihtoehdoille.

Alavalikko Toiminto

Postin ilmoitus

SMTP-palvelin

Portin numero

Sähköposteja voidaan lähettää etukäteen määritettyihin osoitteisiin, kun projektorin käytössä esiintyy ongelma tai saadaan varoitus asettamalla arvo Päällä.

Voit syöttää projektorin käyttämän SMTP-palvelimen osoiteg-tiedon.

Voit syöttää kunkin osoitteen kenttään arvon väliltä 0–255. Seuraavia IP-osoitteita ei kuitenkaan voi käyttää.

127.x.x.x, 224.0.0.0 to 255.255.255.255 (joissa x on numero välillä 0–255)

Voit syöttää SMTP-palvelimelle portin numeron. Oletusarvo on

25. Voit syöttää numeroja välillä 1–65 535.

IP-

Toiminnot

Muut-valikko

Alavalikko Toiminto

SNMP

SNMP:tä käyttävää projektoria tarkkaillaan asetuksella Päällä. Kun haluat käyttää SNMP:tä projektorille, tietokoneelle on

asennettava SNMP:n hallintaohjelma. SNMP:tä tulisi käyttää pääkäyttäjän toimesta.

Oletusarvo on Pois.

Alavalikko Toiminto

RoomView

(vain EB-93)

Määritä tämä arvoon Päällä vain silloin, kun projektoria valvotaan tai ohjataan verkossa Crestron RoomView toiminnon avulla

s “Tietoja Crestron RoomView -toiminnosta

s.66

Kun tämä on määritetty arvoon Päällä, seuraavat toiminnot eivät ole käytettävissä.

• Web Control

• Message Broadcasting (EasyMP Monitor lisätoiminto)

Palauta-valikko

Palauttaa kaikki verkkoasetukset oletuksiin.

. Muulloin asetus on arvossa Pois.

(vain EB-93)”

Trap IP -osoite 1 ja Trap IP -osoite 2

AMX Device Dis‐ covery

Voit rekisteröidä enintään kaksi SNMP trap -ilmoitusosoitetta. Voit syöttää kunkin osoitteen kenttään arvon väliltä 0–255. Seuraavia IP-osoitteita ei kuitenkaan voi käyttää. 127.x.x.x,

224.0.0.0 to 255.255.255.255 (joissa x on numero välillä 0–255)

Kun projektori on kytketty verkkoon, valitse asetukseksi Päällä, kun haluat, että tunnistaa projektorin. Valitse asetukseksi Pois, jos laite ei ole kytketty AMX- tai AMX Device Discovery -ohjaimen valvomaan ympäristöön.

AMX Device Discoveryg -toiminto voi

Alavalikko Toiminto

Palauta verkkoa‐ setukset.

Palauta kaikki verkon asetukset oletusarvoihin valitsemalla Kyllä.

Toiminnot

Info-Valikko (Vain Näyttö)

Tästä voit tarkistaa heijastettavien kuvasignaalien ja projektorin tilan. Määritettävät kohdat riippuvat heijastettavasta lähteestä, kuten seuraavista näyttökuvista käy ilmi. Jotkin mallit eivät tue kaikkia syöttölähteitä.

“Automaattinen tulevien signaalien tunnistus ja heijastetun kuvan

muuttaminen (Lähteen etsintä)” s.29

Alavalikko Toiminto

Virkistystaajuus

Synkr.tiedot

Tila

Sarjanumero

Event ID

(vain EB-93)

* Kokonaiskäyttöaikana näkyy ensimmäisten 10 tunnin ajan "0H". 10 tuntia ja yli

näytetään "10H", "11H", jne.

Voit näyttää

Voit näyttää kuvasignaalin tiedot. Näitä tietoja voidaan tarvita mahdollisen huollon yhteydessä.

Tässä on tietoa projektorilla esiintyneistä virheistä. Näitä tietoja voidaan tarvita mahdollisen huollon yhteydessä.

Näyttää projektorin sarjanumeron.

Näyttää sovelluksen virhelokin. s “Tietoja kohteesta Event ID (ainoastaan EB-93)”

s.101

virkistystaajuudeng.

Alavalikko Toiminto

Lampun käyttö‐ aika

Lähde

Tulosignaali

Kuvatarkkuus

Videosignaali

Voit tuoda näyttöön lampun kokonaiskäyttöajan Kun se saavuttaa lampun varoitusajan, merkit näkyvät

keltaisina.

Voit näyttää lähteen nimen siltä laitteelta, jonka kuvaa parhaillaan projisoidaan.

Voit näyttää sen Tulosignaali-sisällön, joka on asetettu lähteen mukaan Signaali-valikossa.

Voit näyttää kuvatarkkuuden.

Voit näyttää Signaali-valikossa määritetyn Videosignaali- kohdan asetukset.

Toiminnot

Palauta-Valikko

Alavalikko Toiminto

Palauta kaikki

Voit palauttaa kaikki kohdat oletusasetuksiin Konfigurointivalikossa.

Seuraavat valikkokohdat eivät palaudu oletusarvoihinsa: Tulosignaali, Käyttäjän logo, Verkko-valikoiden kaikki kohdat*Lampun käyttöaika, Kieli,Salasana ja Käyttäjäpainike.

Lampun käyttöa‐ jan pal.

Tyhjentää kerääntyneen lampun käyttöajan. Nollaa arvo, kun vaihdat lampun.

Vianmääritys

Tässä luvussa kuvataan ongelmien tunnistus ja niiden selvittäminen.

Ohjeen käyttö

Jos projektorin kanssa ilmenee ongelmia, ohjenäytön saa näkyviin painamalla Help-painiketta. Voit ratkaista ongelmat vastaamalla kysymyksiin.

Paina [Help]-painiketta.

Help-näyttö tulee näkyviin.

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Valitse valikkokohta.

Vahvista valinta.

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Kysymykset ja vastaukset näkyvät alla olevassa näytössä. Voit poistua ohjeesta painamalla [Help]-painiketta.

Kaukosäätimen käyttö Käyttöpaneelin käyttö

Jos ohjetoiminnosta ei löydy ratkaisua ongelmaan, katso seuraavaa.

s “Ongelmanratkaisu” s.89

Ongelmanratkaisu

Jos sinulla on projektoriin liittyvä ongelma, tarkista ensin projektorin merkkivalot ja katso alla olevaa jaksoa "Merkkivalojen Lukeminen".

Jos ilmaisimet eivät osoita selvästi, mikä ongelma voisi olla, katso seuraavaa.

“Kun Merkkivaloista Ei Ole Apua” s.92

Merkkivalojen lukeminen

Projektorissa on seuraavat kolme merkkivaloa, joista käy ilmi projektorin toimintatila.

Virran merkkivalo Ilmaisee toimintatilan.

Valmiustila Kun tässä tilassa painetaan [t]-painiketta, projisointi käynnistyy.

Verkon valvonnan valmistelu tai jäähtyminen käynnissä Mikään painike ei toimi, kun merkkivalo vilkkuu.

Lämpenee Lämpeneminen kestää noin 30 sekuntia. Kun laite on lämmennyt, merkkivalo lakkaa vilkkumasta. [t]-painike ei toimi lämpenemisen aikana. Projisoi

Lampun merkkivalo Ilmaisee projisointilampun tilan.

Lämpötilan merkkivalo Ilmoittaa sisäisen lämpötilan.

Ongelmanratkaisu

Katso seuraavasta taulukosta, mitä merkkivalot tarkoittavat ja miten voit korjata ongelmia, joihin ne viittaavat.

Jos mikään merkkivalo ei pala, tarkista, että virtajohto on kytketty oikein ja että laitteeseen tulee virtaa normaalisti.

Joskus, kun sähköjohto on irti,

Tila Syy Korjaustapa tai tila

Sisäinen virhe Lopeta projektorin käyttö, irrota virtajohto pistorasiasta ja ota yhteys paikalliseen jälleenmyyjään tai lähimpään osoitteeseen, joka mainitaan

-merkkivalo jää vähäksi aikaa palamaan. Tämä ei ole vika.

: palaa : vilkkuu : pois : vaihtelee projektorin tilan mukaan

kohdassa Epson-projektoreiden yhteystietoluettelo. s Epson-projektoreiden yhteystietoluettelo

Tuulettimen virhe Tunnistimen virhe

Kork. Lämpöt. Virhe (ylikuumeneminen)

Lampun virhe Lamppu epäkunnossa

Lopeta projektorin käyttö, irrota virtajohto pistorasiasta ja ota yhteys paikalliseen jälleenmyyjään tai lähimpään osoitteeseen, joka mainitaan kohdassa Epson-projektoreiden yhteystietoluettelo.

Epson-projektoreiden yhteystietoluettelo

Lamppu kytkeytyy automaattisesti pois päältä ja kuvien heijastaminen loppuu. Odota noin viisi minuuttia. Noin viiden minuutin kuluttua projektori siirtyy valmiustilaan, joten tarkista seuraavat kaksi kohtaa.

• Tarkista, että ilmansuodatin ja ilmanpoistoaukko ovat puhtaat eikä projektoria ole asetettu seinää vasten.

• Jos ilmansuodatin on tukossa, puhdista tai vaihda se.

s “Ilmansuodattimen Puhdistaminen” s.103, “Ilmansuodattimen Vaihtaminen” s.108

Jos vikaa ei saada selvitettyä edellä olevien kohtien avulla, lopeta projektorin käyttö, irrota sähköpistoke pistorasiasta ja ota yhteys paikalliseen jälleenmyyjään tai lähimpään osoitteeseen, joka mainitaan kohdassa Epson-projektoreiden yhteystietoluettelo.

s Epson-projektoreiden yhteystietoluettelo

Jos käytät laitetta yli 1 500 metrin korkeudessa, valitse Korkeapaikkatila-asetukseksi Päällä. s “Laajennettu-valikko” s.78

Tarkista seuraavat kaksi seikkaa.

• Irrota lamppu ja tarkista, onko se rikki.

s “Lampun Vaihtaminen” s.105

• Puhdista ilmansuodatin.

s “Ilmansuodattimen Puhdistaminen” s.103

Ongelmanratkaisu

Tila Syy Korjaustapa tai tila

Jos lamppu ei ole rikki: Aseta lamppu takaisin paikoilleen ja kytke virta päälle. Jos vika ei korjaannu: Vaihda lamppu uuteen ja kytke virta päälle. Jos vika ei poistu: Lopeta projektorin käyttö, irrota sähköpistoke pistorasiasta ja ota yhteys paikalliseen jälleenmyyjään tai lähimpään

osoitteeseen, joka mainitaan kohdassa Epson-projektoreiden yhteystietoluettelo. s Epson-projektoreiden yhteystietoluettelo

Jos se on rikki: Ota yhteys paikalliseen jälleenmyyjään tai lähimpään osoitteeseen, joka on mainittu kohdassa Epson-projektoreiden yhteystietoluettelo. (Kuvia ei voi heijastaa ennen kuin lamppu on vaihdettu.)

s Epson-projektoreiden yhteystietoluettelo

Jos käytät laitetta yli 1 500 metrin korkeudessa, valitse Korkeapaikkatila-asetukseksi Päällä. s “Laajennettu-valikko” s.78

Autom. iiriks. virhe Virtavirhe

Kor. Lämpöt. Varoit. (Tämä ei ole epänormaalia. Jos lämpötila kuitenkin nousee uudelleen liian korkeaksi, kuvien heijastaminen lopetetaan automaattisesti.)

Vaihda lamppu Vaihda se uuteen lamppuun.

• Jos projektori ei toimi kunnolla, vaikka kaikki merkkivalot osoittavat normaalia, katso seuraavaa.

s “Kun Merkkivaloista Ei Ole Apua” s.92

• Jos merkkivalot ovat tilassa, jota ei mainita tässä taulukossa, lopeta projektorin käyttö, irrota virtapistoke pistorasiasta ja ota yhteys paikalliseen jälleenmyyjään tai lähimpään osoitteeseen, joka mainitaan kohdassa Epson-projektoreiden yhteystietoluettelo.

s Epson-projektoreiden yhteystietoluettelo

• Tarkista, että ilmansuodatin ja ilmanpoistoaukko ovat puhtaat eikä projektoria ole asetettu seinää vasten.

• Jos ilmansuodatin on tukossa, puhdista tai vaihda se.

s “Ilmansuodattimen Puhdistaminen” s.103, “Ilmansuodattimen Vaihtaminen” s.108

s “Lampun Vaihtaminen” s.105

Jos käytät lamppua sen vaihtoaikavälin kulumisen jälkeen, lampun räjähtämismahdollisuus kasvaa. Vaihda lamppu uuteen mahdollisimman pian.

Ongelmanratkaisu

Kun Merkkivaloista Ei Ole Apua

Jos jokin seuraavista ongelmista ilmenee eivätkä merkkivalot tarjoa ratkaisua, katso kuhunkin ongelmaan liittyviä sivuja.

Kuviin liittyvät ongelmat

• Kuvia ei näy

Kuvien heijastus ei käynnisty, heijastusalue on täysin musta, heijastusalue on täysin sininen jne.

• Liikkuvat kuvat eivät näy

Tietokoneelta heijastettavat liikkuvat kuvat näkyvät mustina eikä mitään heijastu valkokankaalle.

• Kuvien projisointi päättyy automaattisesti ss.94

• Näyttöön tulee viesti Ei tueta. ss.94

• Näyttöön tulee viesti Ei signaalia. ss.94

• Kuvissa on häiriöitä tai vääristymiä ss.96

• Osa kuvasta puuttuu (kuva on suuri) tai kuva on pieni tai

kuvasuhde ei ole sopiva

Vain osa kuvasta näkyy, kuvan korkeuden ja leveyden suhteet eivät ole oikeat jne.

• Kuvan värit eivät ole oikeat

Koko kuvan sävy on purppuranpunertava tai vihertävä, kuvat ovat mustavalkoisia, värit ovat himmeät jne.

• Haluan vaihtaa viestien ja valikoiden kielen ss.100

• Projektorissa ilmenevistä ongelmista ei tule sähköposti-ilmoitusta ss.100

ss.93

ss.94

ss.96

ss.97

• Kuvat näyttävät tummilta ss.98

Ongelmia kuvien projisoinnin alkaessa

• Projektori ei kytkeydy päälle ss.98

Muita ongelmia

• Ääntä ei kuulu tai ääni on heikko ss.99

• Kaukosäädin ei toimi ss.99

Ongelmanratkaisu

Kuviin liittyvät ongelmat

Kuvia ei näy

Tarkista Korjauskeino

Painoitko [t]-painiketta? Kytke virta painamalla [t]-painiketta.

Ovatko merkkivalot sammuksissa? Virtajohtoa ei ole kytketty oikein tai virtaa ei tule.

Kytke projektorin virtajohto oikein.

“Asennuksesta projisointiin” s.28

Varmista, että pistorasia tai virtalähde toimii oikein.

Onko A/V-mykistys päällä? Peruuta A/V-mykistys painamalla kaukosäätimen [A/V Mute]-painiketta.

s “Kuvan piilottaminen ja äänen mykistäminen tilapäisesti (A/V-mykistys)” s.48

Onko A/V-mykistyssäädin suljettu? Avaa A/V-mykistyssäädin.

s “Edestä/Ylhäältä” s.10

Ovatko Konfigurointi-valikon asetukset oikeat? Palauta kaikki asetukset.

s Palauta - Palauta kaikki s.86 Kun käytät USB Display -toimintoa, määritä USB Type B konfigurointivalikosta arvoon USB Display. s Laajennettu - USB Type B s.78

Onko projisoitu kuva kokonaan musta? (Vain projisoitaessa kuvia tietokoneesta)

Onko kuvasignaalin muotoasetus oikea? (Vain heijastettaessa kuvia videolähteestä)

Onko USB-kaapeli liitetty oikein? (Ainoastaan silloin, kun käytetään USB Display -toimintoa)

Näkyykö Windows Media Center koko ruudun kokoisena? (Ainoastaan silloin, kun käytetään USB Display -toimintoa tai

verkon yhteyttä)

Onko näytöllä sovellus, joka käyttää Windows DirectX -toimintoa? (Ainoastaan silloin, kun käytetään USB Display -toimintoa tai

verkon yhteyttä)

Jotkut syötettävät kuvat, kuten näytönsäästäjät, voivat olla kokonaan mustia.

Muuta asetusta kytketyn laitteen signaalin mukaan. s Signaali - Videosignaali s.74

Tarkista, että USB-kaapeli on liitetty oikein. Liitä se uudelleen, jos se ei ole liitettynä tai sitä ei ole liitetty oikein.

Kun Windows Media Center näkyy koko näytöllä, projisoijnti ei onnistu USB Display -toiminnolla tai verkkoyhteydellä. Pienennä näytön kokoa.

Sovellukset, jotka käyttävät Windows DirectX-toimintoa, eivät ehkä näytä kuvia oikein.

Ongelmanratkaisu

Liikkuvat kuvat eivät näy (vain kuvan liikkuva osa muuttuu mustaksi)

Tarkista Korjauskeino

Lähetetäänkö tietokoneen kuvasignaali nestekidenäyttöön ja näyttöön?

(Vain heijastettaessa kuvia kannettavasta tietokoneesta tai tietokoneesta, jossa on sisäänrakennettu nestekidenäyttö)

Kuvien projisointi päättyy automaattisesti

Tarkista Korjauskeino

Onko Virransäästötila-asetus Päällä? Kytke virta painamalla [t]-painiketta. Jos et halua käyttää Virransäästötila-toimintoa, vaihda asetukseksi Pois.

Näyttöön tulee viesti "Ei tueta"

Vaihda kuvasignaali tietokoneesta ainoastaan ulkoiseen lähtöön. Katso tietokoneen ohje tai ota yhteyttä tietokoneen valmistajaan.

s Laajennettu - Toiminta - Virransäästötila s.78

Tarkista Korjauskeino

Onko kuvasignaalin muotoasetus oikea? (Vain heijastettaessa kuvia videolähteestä)

Vastaavatko kuvasignaalin tarkkuus ja päivitystaajuus tilaa? (Vain projisoitaessa kuvia tietokoneesta)

Muuta asetusta kytketyn laitteen signaalin mukaan. s Signaali - Videosignaali s.74

Katso tietokoneen käyttöohjeesta ohjeet kuvasignaalin kuvatarkkuuden ja tietokoneen virkistystaajuuden muuttamiseen.

s “Tuetut Näytöt” s.113

“Ei signaalia.” tulee näkyviin.

Tarkista Korjauskeino

Onko johdot kytketty oikein? Tarkista, että kaikki kuvien heijastamiseen tarvittavat johdot on kytketty oikein.

s “Asennuksesta projisointiin” s.28

Onko oikea portti valittu? Vaihda kuva painamalla kaukosäätimen tai käyttöpaneelin [Source Search] -painiketta.

s “Automaattinen tulevien signaalien tunnistus ja heijastetun kuvan muuttaminen (Lähteen etsintä)” s.29

Onko tietokoneen tai videolähteen virta päällä? Kytke laitteeseen virta.

Ongelmanratkaisu

Tarkista Korjauskeino

Lähetetäänkö kuvasignaalit projektoriin? (Vain heijastettaessa kuvia kannettavasta tietokoneesta tai

tietokoneesta, jossa on sisäänrakennettu nestekidenäyttö)

Kuvat ovat epäselviä, epätarkkoja tai vääristyneitä

Tarkista Korjauskeino

Autom. pystytrapetsi asetettu arvoon Pois? Kun valitset asetukseksi Päällä, voit käyttää Autom. pystytrapetsi -toimintoa.

Jos kuvasignaalit lähetetään ainoastaan tietokoneen nestekidenäyttöön tai lisänäyttöön, niiden lähetystä on muutettava niin, että ne lähetetään sekä ulkoiseen kohteeseen että tietokoneen omaan näyttöön. Joissakin tietokonemalleissa kuvasignaalit eivät enää näy nestekidenäytössä tai lisänäytössä, kun ne lähetetään ulkoiseen kohteeseen.

Jos kytkentä tehdään niin, että projektoriin tai tietokoneeseen on jo kytketty virta, tietokoneen kuvasignaalin ulkoiseen näyttöön lähettävä toimintonäppäin (Fn-näppäin) ei välttämättä toimi. Katkaise tietokoneesta ja projektorista virta ja kytke ne sitten uudelleen päälle.

s “Asennuksesta projisointiin” s.28 sTietokoneen dokumentaatio

s Asetukset - Trapetsi - Autom. pystytrapetsi s.76

Jos käytät projektoria ilman tätä asetusta, säädä projisoitava kuva käsin. s “Manuaalinen korjaus (manuaalinen V/P-trapetsi)” s.34

Onko kohdistus säädetty oikein? Säädä kohdistusta kääntämällä kohdistusrengasta.

s “Tarkennuksen korjaaminen” s.38

Onko projektorin etäisyys sopiva? Heijastaako se suositellun projisointietäisyyden ulkopuolelle?

Määritä asetus suositellulle alueelle. s “Näytön Koko ja Projisointietäisyys” s.112

Onko trapetsisäädön arvo liian suuri? Pienennä heijastuskulmaa pienentääksesi trapetsikorjausta.

s “Säätää kuvan paikkaa ” s.37

Onko linssiin muodostunut kosteutta? Jos projektori siirretään yhtäkkiä kylmästä lämpimään ympäristöön tai ympäristön lämpötila muuttuu nopeasti, linssin

pintaan voi muodostua kosteutta, mikä voi tehdä kuvista epäselviä. Asenna projektori huoneeseen noin tunti ennen sen käyttöä. Jos linssiin muodostuu kosteutta, katkaise virta ja odota, että kosteus häviää.

Ongelmanratkaisu

Kuvissa on häiriöitä tai vääristymiä

Tarkista Korjauskeino

Onko kuvasignaalin muotoasetus oikea? (Vain heijastettaessa kuvia videolähteestä)

Onko johdot kytketty oikein? Tarkista, että kaikki kuvien heijastamiseen tarvittavat johdot on kytketty oikein.

Onko käytössä jatkojohto? Jos käytössä on jatkojohto, sähköiset häiriöt voivat vaikuttaa signaaleihin. Käytä projektorin mukana toimitettuja

Muuta asetusta kytketyn laitteen signaalin mukaan.

s Signaali - Videosignaali s.74

s “Laitteen kytkentä” s.21

johtoja tarkistaaksesi, johtuuko ongelma käyttämistäsi johdoista.

Onko sopiva tarkkuus valittu? (Vain projisoitaessa kuvia tietokoneesta)

Onko

Synkronointig- ja Seurantag-asetukset säädetty oikein?

(Vain projisoitaessa kuvia tietokoneesta)

Onko asetus Siirrä kerroksellinen ikkuna valittuna? (Ainoastaan silloin, kun käytetään USB Display -toimintoa)

Määritä tietokoneen asetukset niin, että lähetettävät signaalit ovat yhteensopivia projektorin kanssa.

s “Tuetut Näytöt” s.113 sTietokoneen dokumentaatio

Suorita säädöt automaattisesti painamalla joko kaukosäätimen [Auto]-painiketta tai käyttöpaneelin [Enter]-painiketta. Jos kuvien säädöt eivät ole kohdallaan automaattisen säädön jälkeen, voit suorittaa ne Konfigurointi-valikossa.

s Signaali - Seuranta ja Synkronointi s.74

Napsauta Kaikki ohjelmat - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx -asetukset, ja poista merkintä valintaruudusta Siirrä kerroksellinen ikkuna.

Osa kuvasta puuttuu (kuva on suuri) tai kuva on pieni tai kuvasuhde ei ole sopiva

Tarkista Korjauskeino

Heijastetaanko kuvaa suurinäyttöisestä tietokoneesta? (Vain projisoitaessa kuvia tietokoneesta)

Suurentuuko kuva yhä E-Zoomaus-toiminnolla? Poista E-Zoomaus-toiminto käytöstä painamalla kaukosäätimen [Esc]-painiketta.

Onko kuvan paikka säädetty oikein? (Vain kun analogisten RGB-signaalien tuloa projisoidaan Computer1- tai Computer2-portista)

Muuta asetusta kytketyn laitteen signaalin mukaan.

s Signaali - Kuvatarkkuus s.74

s “Kuvan osan suurentaminen (E-Zoom)” s.50

Suorita säädöt automaattisesti painamalla joko kaukosäätimen [Auto]-painiketta tai käyttöpaneelin [Enter]-painiketta. Voit määrittää kuvasuhteen Konfigurointi-valikosta. s Signaali - Paikka s.74

Ongelmanratkaisu

Tarkista Korjauskeino

Onko tietokoneen asetuksissa määritetty kaksi näyttöä? (Vain projisoitaessa kuvia tietokoneesta)

Jos tietokoneen Ohjauspaneelin Näytön ominaisuudet -kohdassa on valittuna kaksi näyttöä, projektori heijastaa vain noin puolet tietokoneen näytössä olevasta kuvasta. Jos haluat näyttää tietokoneen näytössä koko kuvan, poista kahden näytön asetus käytöstä.

s Tietokoneen video-ohjaimen käyttöohjeet

Onko sopiva tarkkuus valittu? (Vain projisoitaessa kuvia tietokoneesta)

Määritä tietokoneen asetukset niin, että lähetettävät signaalit ovat yhteensopivia projektorin kanssa. s “Tuetut Näytöt” s.113

Tietokoneen dokumentaatio

Kuvan värit eivät ole oikeat

Tarkista Korjauskeino

Vastaavatko tulosignaalin asetukset kytketystä laitteesta tulevia signaaleja?

Onko kuvan valoisuus säädetty oikein? Säädä Kirkkaus-asetus konfigurointi valikosta.

Onko johdot kytketty oikein? Tarkista, että kaikki kuvien heijastamiseen tarvittavat johdot on kytketty oikein.

Onko

Kontrastig säädetty oikein? Säädä Kontrasti-asetusta Konfigurointi-valikosta.

Onko värinsäätö oikein? Säädä Värinsäätö-asetusta Konfigurointi-valikosta.

Muuta seuraavat asetukset kytketyn laitteen signaalin mukaan.

• Kun kuva tulee Computer1- tai Computer2-porttiin kytketystä laitteesta.

s Signaali - Tulosignaali s.74

• Kun kuva tulee Video-tai S-Video-porttiin liitetystä laitteesta.

s Signaali - Videosignaali s.74

s Kuva - Kirkkaus s.73

s “Laitteen kytkentä” s.21

s Kuva - Kontrasti s.73

s Kuva - Värinsäätö s.73

Onko värikylläisyys ja värisävy säädetty oikein? (Vain heijastettaessa kuvia videolähteestä)

Säädä Värikylläisyys- ja Värisävy-asetuksia Konfigurointi-valikosta. s Kuva - Värikylläisyys ja Värisävy s.73

Ongelmanratkaisu

Kuvat näyttävät tummilta

Tarkista Korjauskeino

Onko kuvan kirkkaus asetettu oikein? Säädä Kirkkaus- ja Virrankulutus-asetuksia Konfigurointi-valikosta.

s Kuva - Kirkkaus s.73

Asetukset - Virrankulutus s.76

Onko

Kontrastig säädetty oikein? Säädä Kontrasti-asetusta Konfigurointi-valikosta.

s Kuva - Kontrasti s.73

Onko aika vaihtaa lamppu, kun: Kun lampun käyttöiän loppu on lähellä, kuvista tulee tummempia ja värin laatu heikkenee. Kun näin käy, vaihda lamppu

uuteen. s “Lampun Vaihtaminen” s.105

Ongelmia kuvien projisoinnin alkaessa

Projektori ei kytkeydy päälle

Tarkista Korjauskeino

Painoitko [t]-painiketta? Kytke virta painamalla [t]-painiketta.

Ovatko merkkivalot sammuksissa? Virtajohtoa ei ole kytketty oikein tai virtaa ei tule.

Irrota virtakaapeli ja kytke uudelleen. s “Asennuksesta projisointiin” s.28 Varmista, että pistorasia tai virtalähde toimii oikein.

Syttyvätkö ja sammuvatko merkkivalot, kun virtajohtoa kosketetaan?

Onko Toimintalukko tilaan Täyslukitus? Paina kaukosäätimen [t]-painiketta. Jos et halua käyttää Toimintalukko-toimintoa, muuta asetukseksi Pois.

Onko kaukovastaanottimelle valittu oikea asetus? Tarkista Konfigurointi-valikon Kaukovastaanotin-asetus.

Virtajohdossa on luultavasti heikko kosketus, tai virtajohto voi olla viallinen. Kytke virtajohto uudelleen. Jos tämä ei ratkaise ongelmaa, lopeta projektorin käyttö, irrota virtajohto pistorasiasta ja ota yhteys paikalliseen jälleenmyyjään tai lähimpään osoitteeseen, joka mainitaan kohdassa Epson-projektoreiden yhteystietoluettelo.

s Epson-projektoreiden yhteystietoluettelo

s Asetukset-Toimintalukko s.76

s Asetukset - Kaukovastaanotin s.76

Ongelmanratkaisu

Muita ongelmia

Ääntä ei kuulu tai ääni on heikko

Tarkista Korjauskeino

Tarkista, että audio/video-kaapeli on varmasti liitetty sekä projektoriin että audiolähteeseen.

Onko äänenvoimakkuus säädetty mahdollisimman pieneksi? Säädä äänenvoimakkuutta siten, että ääni voidaan kuulla.

Onko A/V-mykistys päällä? Peruuta A/V-mykistys painamalla kaukosäätimen [A/V Mute]-painiketta.

Mainitaanko äänikaapelin tiedoissa “No resistance” (ei vastusta)? Jos käytät kaupoista saatavana olevaa äänikaapelia, varmista, että siinä on merkintä “No resistance” (ei vastusta).

Onko laite kytketty HDMI-kaapelilla? Jollei ääntä kuulu, kun laite on kytketty HDMI-kaapelilla, kiinnitä kytketty laite PCM-ulostuloon.

Irrota kaapeli Audio portista ja kytke kaapeli sitten uudelleen.

s Asetukset - Äänenvoimakkuus s.76

“Äänenvoimakkuuden säätäminen” s.38

s “Kuvan piilottaminen ja äänen mykistäminen tilapäisesti (A/V-mykistys)” s.48

Onko valittuna Projektorista lähtevä ääni? (Ainoastaan silloin, kun käytetään USB Display -toimintoa)

Napsauta Kaikki ohjelmat - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx -asetukset, ja valitse Projektorista lähtevä ääni.

Kaukosäädin ei toimi

Tarkista Korjauskeino

Osoittaako kaukosäätimen valoa säteilevä alue käytön aikana projektorin kaukovastaanottimeen?

Onko kaukosäädin liian kaukana projektorista? Kaukosäätimen toiminta-alue on noin 6 m.

Osuuko kaukovastaanottimeen suoraa auringonvaloa tai loisteputkivalaisinten voimakasta valoa?

Onko Kaukovastaanotin-asetus valittu oikein? Tarkista Konfigurointi-valikon Kaukovastaanotin-asetus.

Osoita kaukosäätimellä kaukovastaanotinta.

s “Kaukosäätimen käyttöalue” s.17

Asenna projektori paikkaan, jossa kaukovastaanottimeen ei osu voimakasta valoa. Tai aseta Konfigurointi-valikon Kaukovastaanotin-kohdasta kaukosäätimen asetukseksi Pois.

s Asetukset - Kaukovastaanotin s.76

Ongelmanratkaisu

Tarkista Korjauskeino

Ovatko paristot tyhjät tai asetettu väärin paikoilleen? Varmista, että paristot ovat oikein paikoillaan, tai vaihda ne tarvittaessa uusiin.

s “Kaukosäätimen paristojen vaihtaminen” s.16

Haluan vaihtaa viestien ja valikoiden kielen

Tarkista Korjauskeino

Vaihda kieliasetusta. Säädä Konfigurointi-valikon Kieli-asetusta.

s Laajennettu - Kieli s.78

Projektorissa ilmenevistä ongelmista ei tule sähköposti-ilmoitusta

Tarkista Korjauskeino

Onko Valmiustila-asetuksena Yhteys päällä? Jos haluat käyttää Postin ilmoitus -toimintoa projektorin ollessa valmiustilassa, valitse Konfigurointi-valikon

Valmiustila-asetukseksi Yhteys päällä. s Laajennettu - Valmiustila s.78

100

Tapahtuiko projektorissa vakava epänormaali toiminto ja projektori lakkasi toimimasta?

Tuleeko projektoriin virtaa? Varmista, että pistorasia tai virtalähde toimii oikein.

Onko Postin ilmoitus -toiminto asetettu oikein Konfigurointivalikosta?

Kun projektori lakkaa äkkiä toimimasta, postia ei voi lähettää. Jos epänormaali tilanne jatkuu, ota yhteys paikalliseen jälleenmyyjään tai lähimpään osoitteeseen, joka mainitaan

kohdassa Epson-projektoreiden yhteystietoluettelo. s Epson-projektoreiden yhteystietoluettelo

Virheilmoitus lähetetään sähköpostitse Konfigurointi-valikon Posti-asetusten mukaan. Tarkista, ovatko asetukset oikein.

s“Posti-valikko” s.82

Epson EB-93 User's Guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tässä Oppaassa Käytetyt Merkinnät

Sisältö

Johdanto

Projektorin Ominaisuudet

Toimintoluettelo malleittain

Nopea ja helppo asennus, projisointi ja säilytys

Kirjoittaminen on helppoa valkokankaalle tai mustalle taululle kuviotoiminnon avulla

USB-kaapelikytkentä ja projisointi (USB Display)

Projektorin liikkeiden havaitseminen ja kuvan vääristymien automaattinen korjaaminen

Hyödyllisiä toimintoja kuvien projisoinnissa

Kytkeytyminen verkkoon ja kuvien heijastaminen tietokoneen näytöstä (ainoastaan EB-93)

Kaukosäätimen hyöndyntäminen

Suurenna ja projisoi tiedostoja asiakirjakameralla

Tehostetut turvallisuustoiminnot

Helppo yhteys tietokoneeseen Quick Wireless -toiminnon avulla (ainoastaan EB-93)

Osien Nimet ja Toiminnot

Edestä/Ylhäältä

Takaosa

Alusta

Ohjauspaneeli

Kaukosäädin

Kaukosäätimen paristojen vaihtaminen

Kaukosäätimen käyttöalue

Projektorin valmistelu

Projektorin asennus

Asennustavat

Asennustavat

Valkokankaan koko ja arvioitu projisointietäisyys

Laitteen kytkentä

Tietokoneen kytkeminen

Kuvalähteiden kytkeminen

USB-laitteiden liitäntä

Ulkoisen laitteen kytkentä

LAN-Kaapelin Kytkeminen (vain EB-93)

Peruskäyttö

Kuvien heijastaminen

Asennuksesta projisointiin

Automaattinen tulevien signaalien tunnistus ja heijastetun kuvan muuttaminen (Lähteen etsintä)

Kohdekuvaan vaihtaminen kaukosäätimellä

Kun projisoidaan USB Display -toiminnolla

Järjestelmävaatimukset

Kytkentä ensimmäisen kerran

Asennuksen poisto

Projisoitujen kuvien säätäminen

Tekee Trapetsikorjauksen

Korjataan automaattisesti (Autom. pystytrapetsi)

Manuaalinen korjaus (manuaalinen V/P-trapetsi)

Manuaalinen korjaus (Quick Corner)

Säätää kuvan paikkaa

Säätää kuvan kokoa.

Vaasuuntaisen kallistuksen säätäminen

Tarkennuksen korjaaminen

Äänenvoimakkuuden säätäminen

Projisoinnin laadun valinta (Väritila valinta)

Asetus Aut. himmennin

Projisoidun kuvan kuvasuhteen muuttaminen

Muutosmenetelmät

Kuvasuhteen muuttaminen

Hyödyllisiä Toimintoja

Projisointitoiminnot

Projisointi tietokonetta kytkemättä (Diaesitys)

Määritykset tiedostoille, joita voidaan heijastaa käyttäen Diaesitystä

Diaesitys-esimerkkejä

Diaesitys-toimintatavat

Valittujen kuvien projisointi

Kansion kaikkien kuvatiedostojen projisointi järjestyksessä (Diaesitys)

Kuvatiedoston näyttöasetukset ja Diaesityksen käyttöasetukset

Kuvan pysäyttäminen (Freeze)

Kohdistintoiminto (Kohdistin)

Kuvan osan suurentaminen (E-Zoom)

Kaukosäätimen käyttö hiiriosoittimen ohjaamiseen (Langaton hiiri)

Käyttäjän logon tallentaminen

Käyttäjäkuvion tallentaminen

Turvatoiminnot

Käyttäjien hallinta (Salasanasuojaus)

Asetukset Salasanasuojaus
