Epson EB-93 User's Guide [nl]

Gebruikershandleiding

Gebruikte Symbolen en Tekens

• Veiligheidssymbolen

De documentatie en de projector gebruiken grafische symbolen om te tonen hoe u de projector veilig kunt gebruiken. Leer en respecteer deze waarschuwingssymbolen om letsel aan personen en beschadiging van eigendom te voorkomen.

Waarschuwing

Let op

• Algemene informatiesymbolen

Let op

s Dit geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.

[Naam] Dit verwijst naar de naam van een knop op de afstandsbediening of het bedieningspaneel.

Menunaam Dit verwijst naar de naam van een item in het menu Configuratie.

Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of zelfs de dood als gevolg van foutief handelen.

Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of fysieke schade als gevolg van foutief handelen.

Dit geeft aan dat de beschreven handeling tot schade of letsel kan leiden als er onvoldoende voorzichtigheid in acht wordt genomen.

Dit geeft aan dat er nuttige extra informatie volgt over een bepaald onderwerp.

Dit geeft aan dat de onderstreepte term die gevolgd wordt door dit symbool in de woordenlijst te vinden is. Zie "Woordenlijst" onder "Bijlage".

s "Woordenlijst" pag.120

Bijvoorbeeld: de knop [Esc]

Bijvoorbeeld: Selecteer Helderheid onder Beeld. Beeld - Helderheid

Inhoudsopgave

Gebruikte Symbolen en Tekens ...................... 2

Inleiding

Kenmerken van de Projector ................................. 7

Lijst met functies per model.......................................7

Snel geïnstalleerd en zó weer opgeborgen............................. 7

Makkelijk bordtekeningen maken met de patroonfunctie .................7

Aansluiten via een USB-kabel en projecteren (USB Display)................7

Detectie van projectorbewegingen en automatische correctie van

beeldvervorming............................................8

Handige functies voor het projecteren van beelden....................... 8

Aansluiten op een netwerk en het beeldscherm van de computer projecteren

(alleen EB-93) ...............................................8

Makkelijke verbinding met een computer via Quick Wireless (alleen EB-93) . . . . . 8

Haal het beste uit de afstandsbediening ............................. 8

U kunt uw bestanden vergroten en projecteren met de documentcamera . . . . . . 8

Verbeterde veiligheidsfuncties...................................8

Namen van Onderdelen en Functies ......................... 10

Voorzijde/Bovenzijde ........................................... 10

Achterkant ..................................................11

Onderkant..................................................12

Bedieningspaneel .............................................13

Afstandsbediening ............................................ 14

De batterijen van de afstandsbediening vervangen ....................16

Bedieningsbereik van de afstandsbediening.........................17

De projector voorbereiden

De projector installeren .................................... 19

Installatiemethoden ............................................19

Installatiemethoden ..........................................19

Schermgrootte en geschatte projectieafstand.......................... 20

Een computer aansluiten ........................................21

Beeldbronnen aansluiten ........................................22

USB-apparaten aansluiten ....................................... 24

Externe apparatuur aansluiten ..................................... 25

Een LAN-Kabel Aansluiten (Alleen EB-93).............................26

Basisgebruik

Beelden projecteren ....................................... 28

Van installatie tot projectie .......................................28

Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld

wijzigen (Bron zoeken) .......................................... 29

Met de afstandsbediening overschakelen naar het doelbeeld...............30

Projecteren met USB Display ......................................30

Systeemvereisten........................................... 30

De eerste keer aansluiten ...................................... 31

De installatie ongedaan maken .................................. 32

Geprojecteerde beelden bijstellen .......................... 34

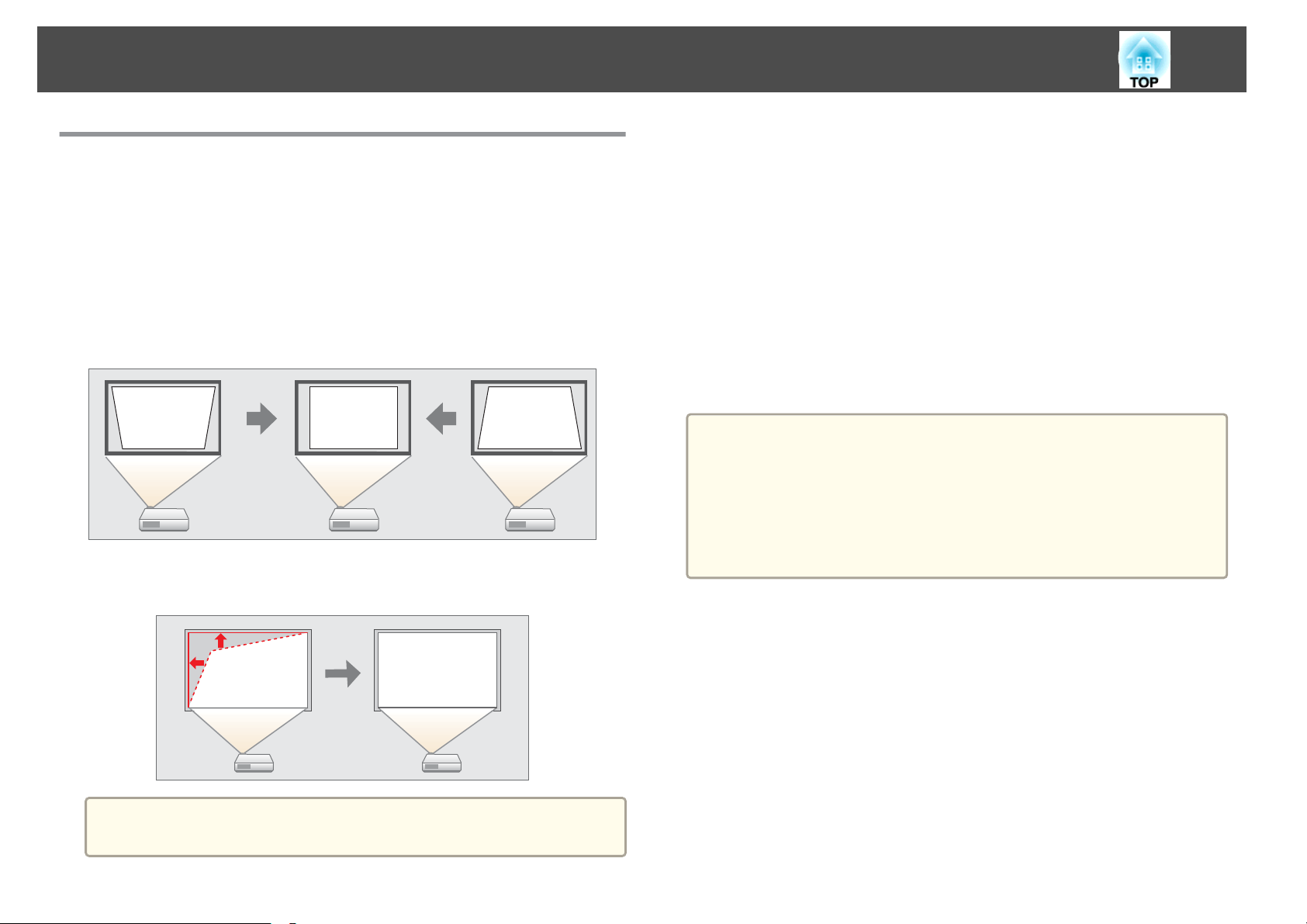

Keystone-vervorming (trapeziumvormige vertekening) corrigeren............34

Automatische correctie (Automatische V-Keystone) ....................34

Handmatige correctie (handmatige H/V-Keystone) .....................34

Handmatige correctie (Quick Corner) ..............................35

De beeldgrootte bijstellen .......................................37

De beeldpositie bijstellen ........................................37

De horizontale helling bijstellen................................... 37

Scherpstellen ................................................38

Het volume bijstellen ........................................... 38

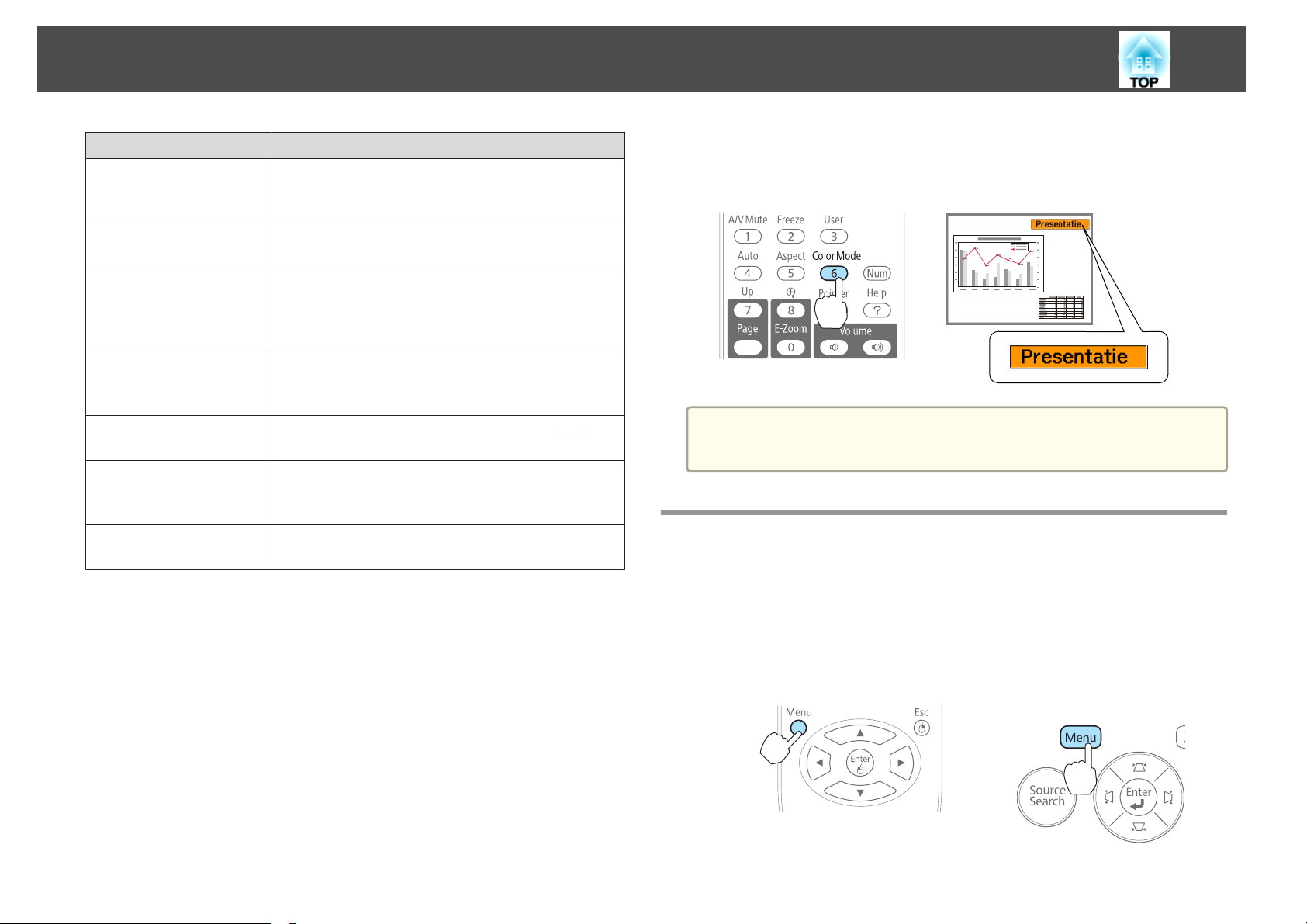

De projectiekwaliteit selecteren (Kleurmodus selecteren)..................38

Automatische iris instellen ....................................... 39

De Hoogte-breedteverhouding van het geprojecteerde beeld wijzigen ........40

Methode wijzigen...........................................40

De hoogte-breedteverhouding wijzigen............................40

Apparatuur aansluiten ..................................... 21

Inhoudsopgave

Nuttige Functies

Projectiefuncties .......................................... 43

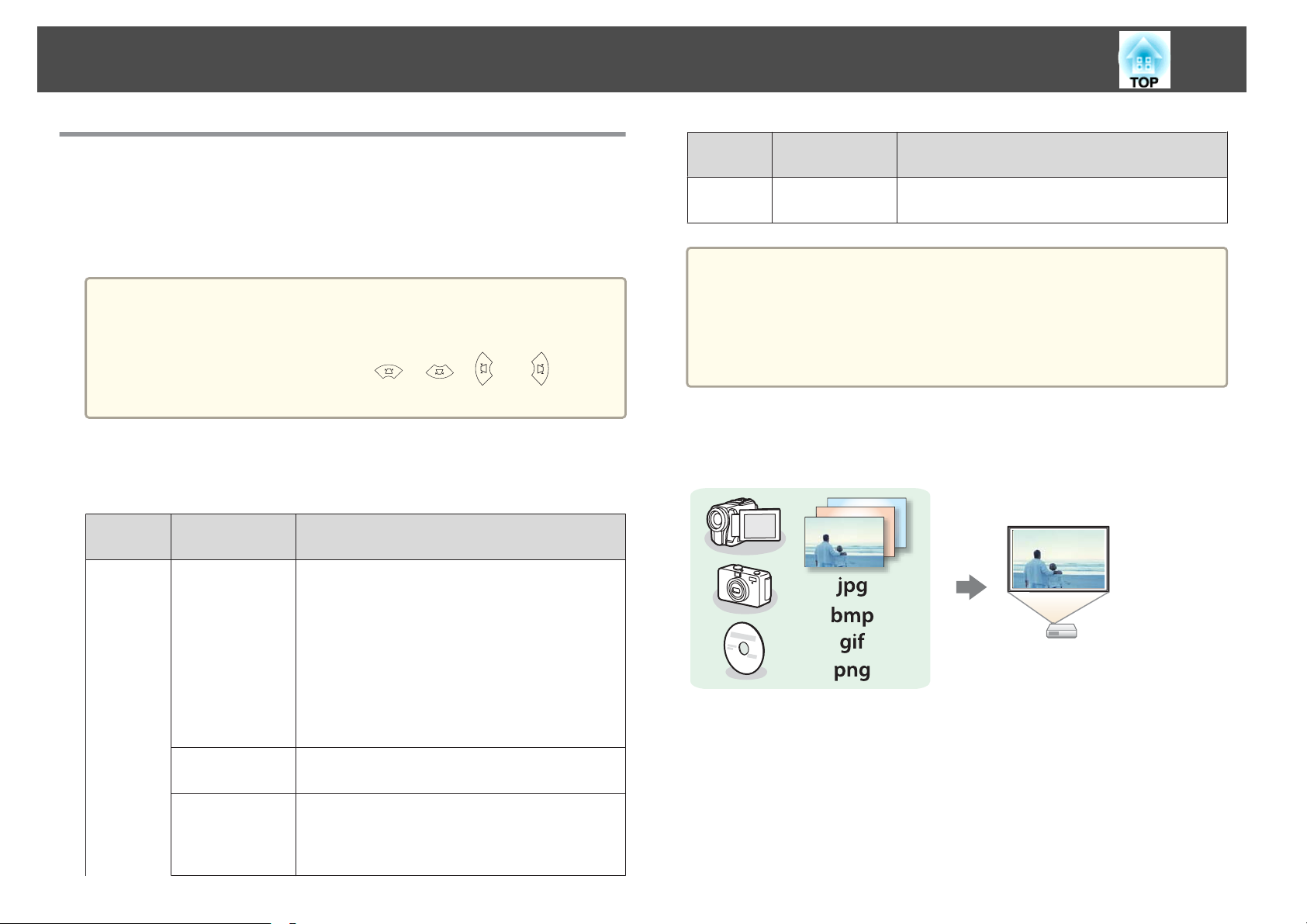

Projecteren zonder een computer (Dia show)..........................43

Specificaties voor bestanden die in een Dia show kunnen worden geprojecteerd

........................................................ 43

Voorbeelden van een Dia show ..................................43

Dia show gebruiken .......................................... 44

De geselecteerde afbeelding projecteren...........................45

De beeldbestanden in een map achter elkaar projecteren (Dia show)........46

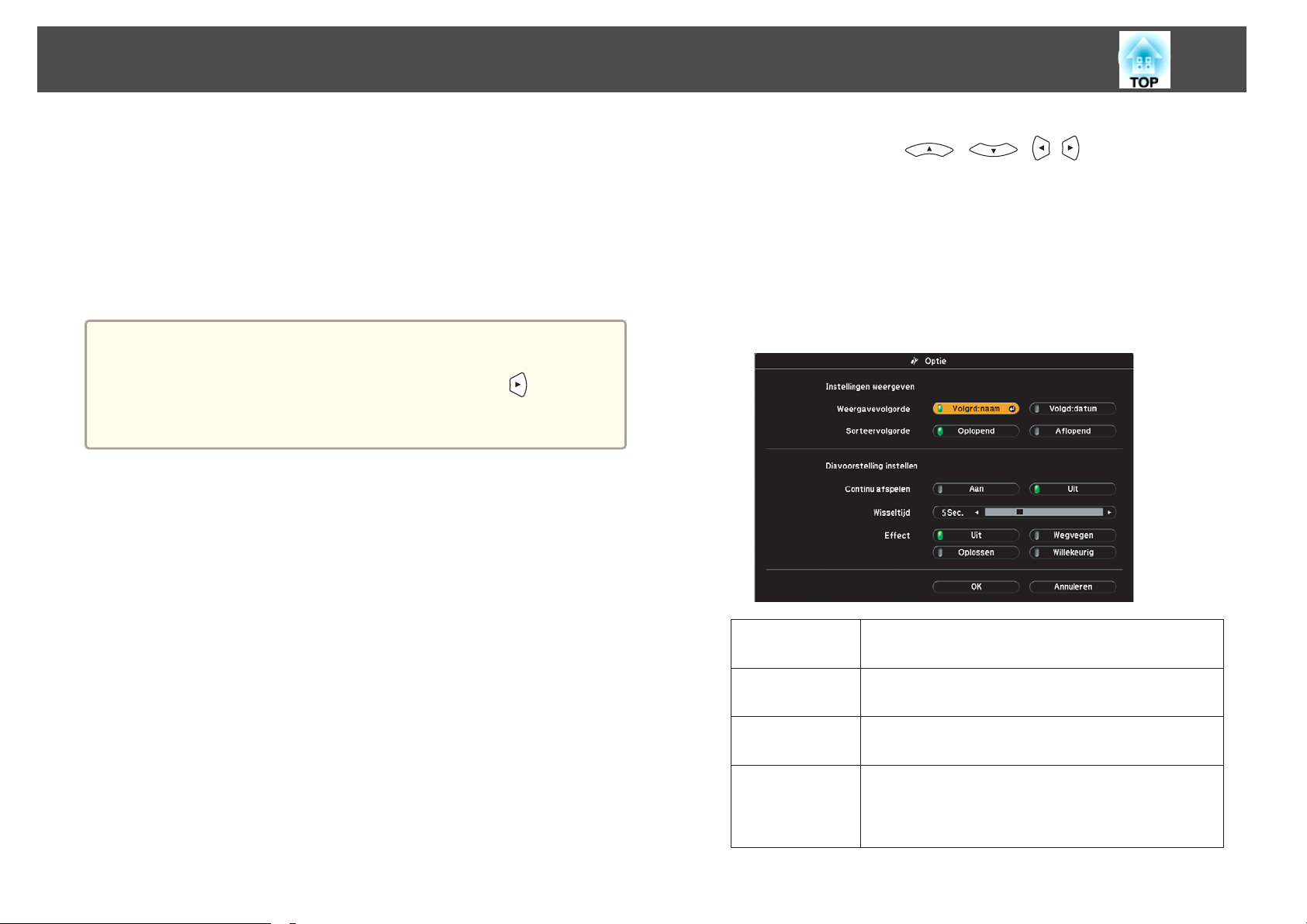

Weergave-instellingen voor beeldbestanden en bewerkingsinstellingen van een

diashow .................................................. 47

Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)..............48

Het beeld bevriezen (Freeze) ......................................48

Aanwijzerfunctie (Aanwijzer) ......................................49

Een gedeelte van het beeld weergeven (E-Zoom) ........................50

De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis).......51

Een gebruikerslogo opslaan ......................................53

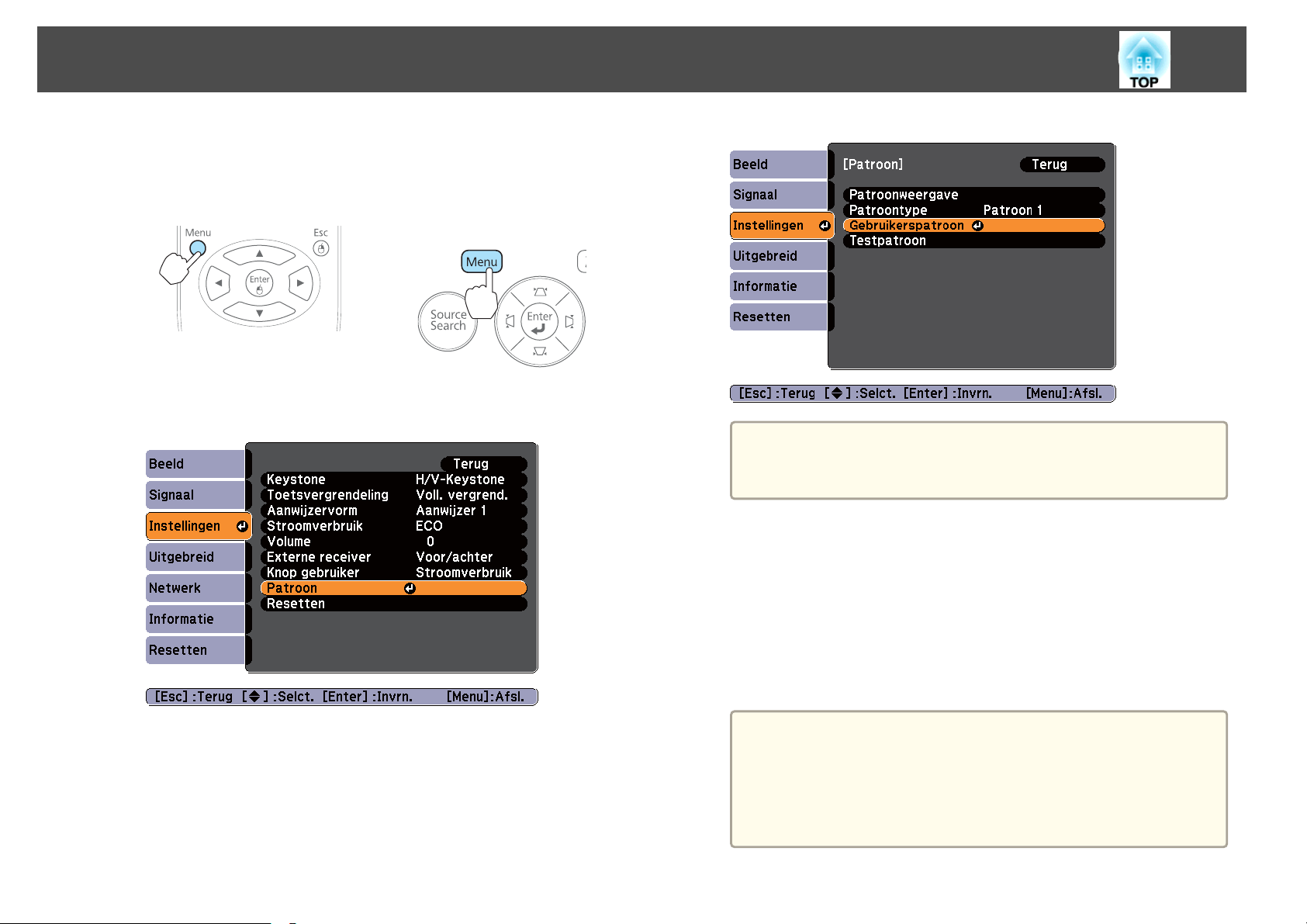

Het gebruikerspatroon opslaan ....................................54

Beveiligingsfuncties ....................................... 56

Gebruikers beheren (Wachtwoordbeveiliging) ..........................56

Manieren van Wachtwoordbeveiliging ............................. 56

Wachtwoordbeveiliging instellen ................................56

Wachtwoord invoeren........................................57

Bediening beperken (Toetsvergrendeling)............................58

Antidiefstalvergrendeling ........................................ 59

Het draadslot installeren .......................................59

Controle en bediening ..................................... 60

Over EasyMP Monitor (alleen EB-93) ................................. 60

Instellingen wijzigen met een webbrowser (Webcontrole) (alleen EB-93)........60

Configuratie van de projector ...................................61

Het scherm Webcontrole openen ................................61

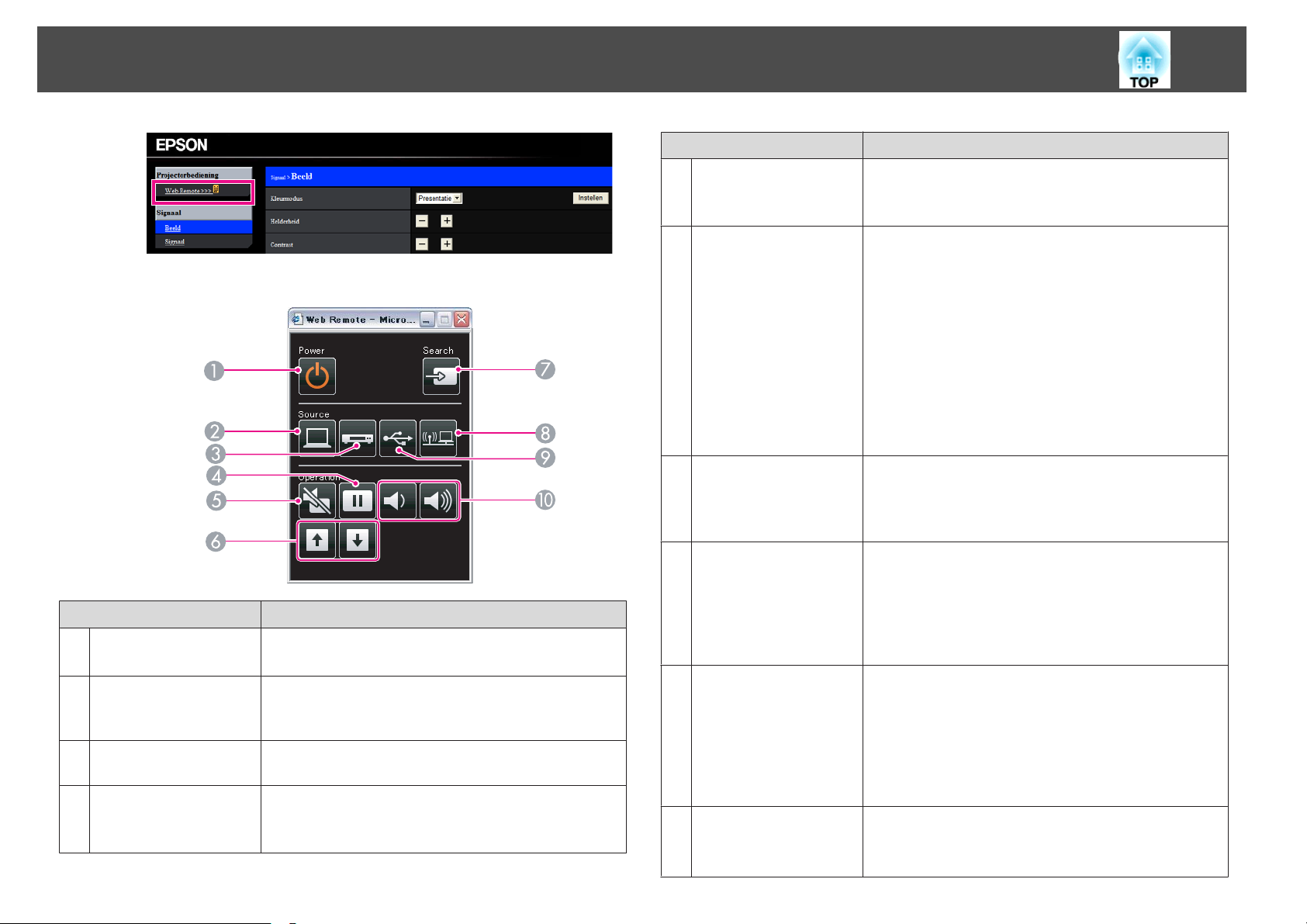

Het scherm Web Remote openen .................................61

Problemen rapporteren via een E-mailmelding (alleen EB-93)...............63

Inhoud van een foutmelding in een e-mail..........................63

Beheer via SNMP (alleen EB-93) ....................................63

ESC/VP21-opdrachten .......................................... 64

Lijst met Opdrachten .........................................64

Kabelindelingen............................................ 64

Over PJLink (alleen EB-93) ........................................65

Over Crestron RoomView

De projector vanaf een computer bedienen.........................66

(alleen EB-93)............................. 66

Configuratiemenu

Het Configuratiemenu gebruiken ........................... 71

Lijst met Functies .......................................... 72

Tabel van het Configuratiemenu ...................................72

Menu Netwerk (alleen EB-93) ................................... 73

Menu Beeld .................................................73

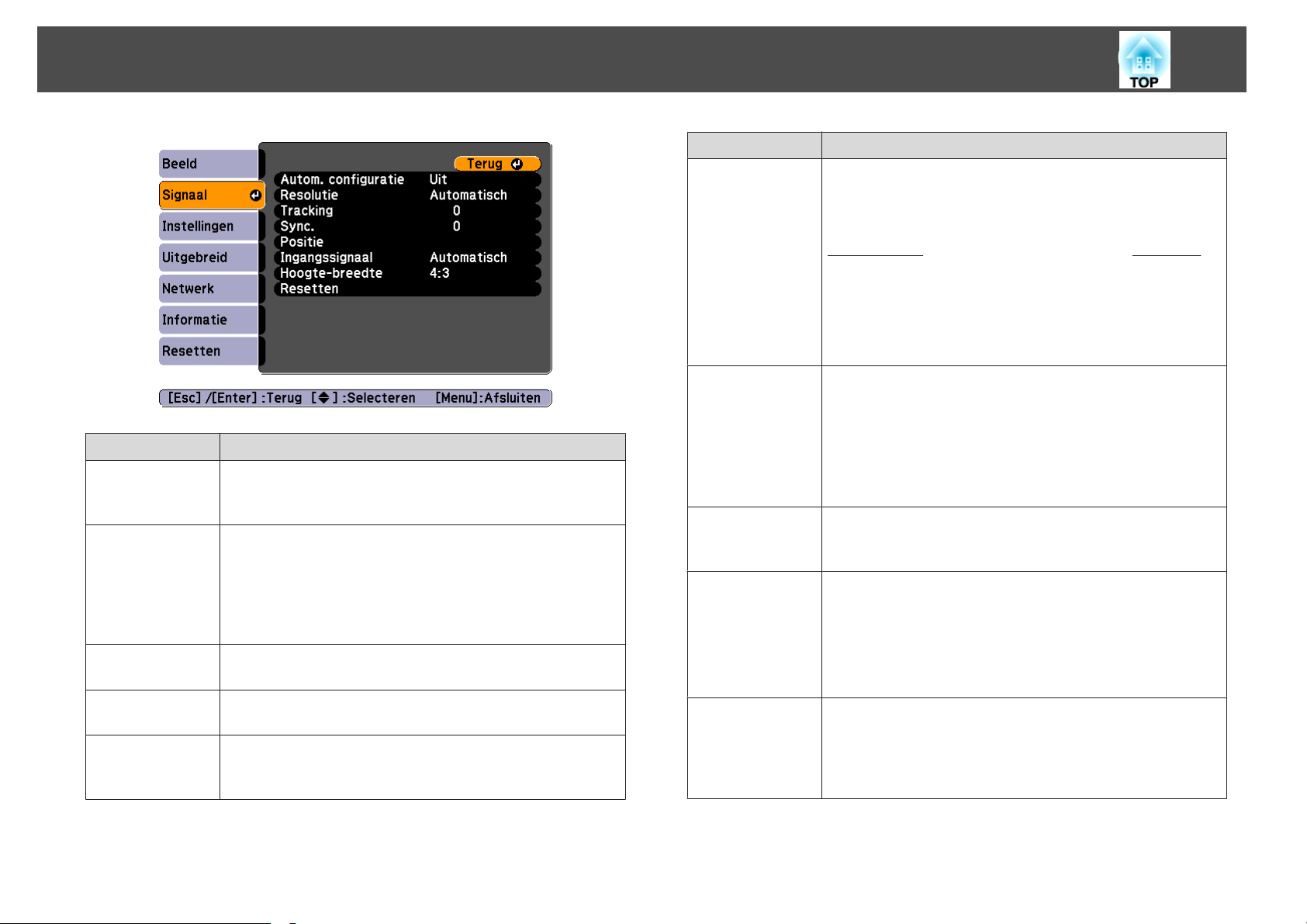

Menu Signaal ................................................74

Menu Instellingen .............................................76

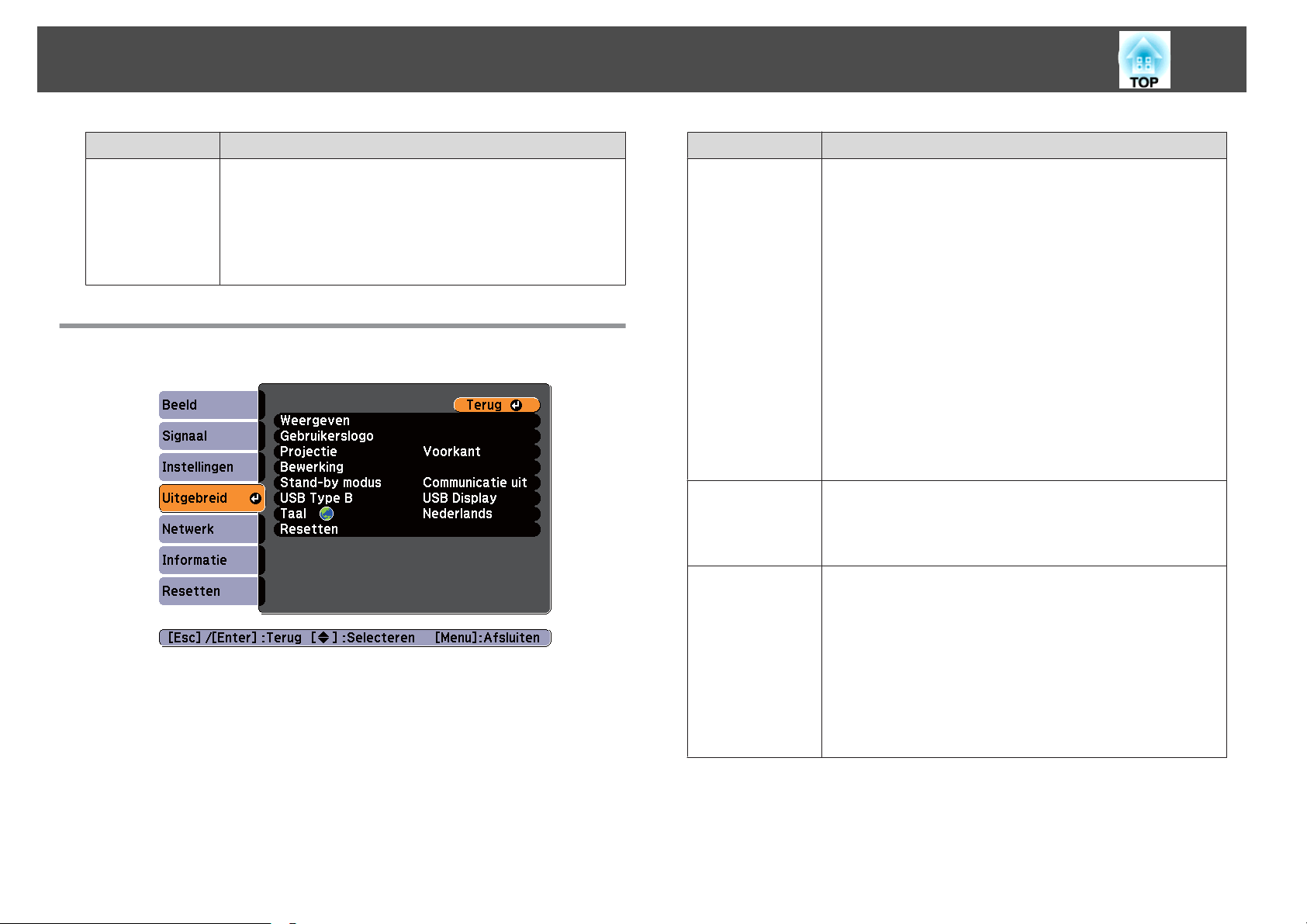

Menu Uitgebreid ..............................................78

Menu Netwerk (alleen EB-93) .....................................79

Opmerkingen over het gebruik van het Netwerk menu.................. 80

Bewerking met softwarematig toetsenbord ..........................81

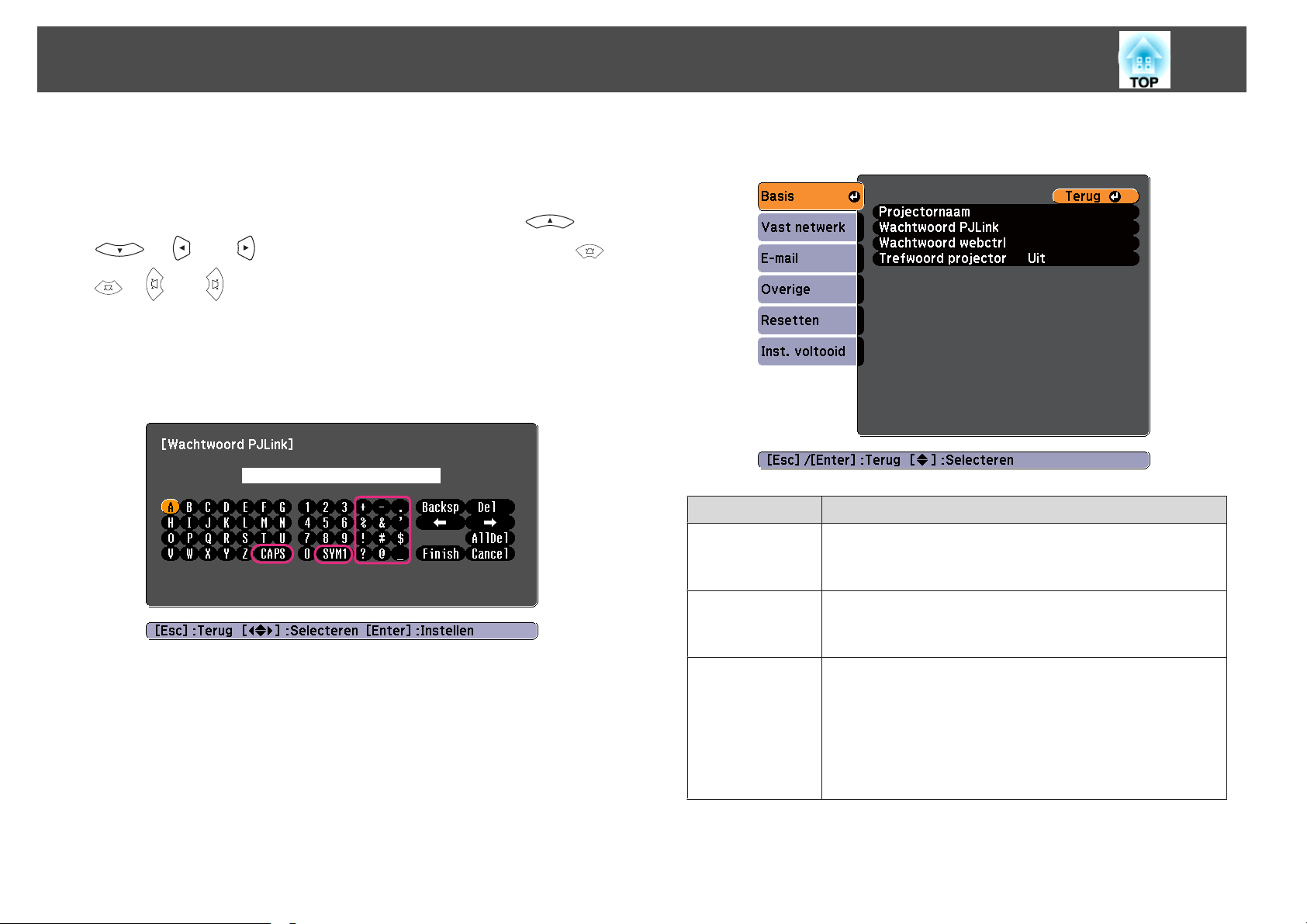

Menu Basis ................................................ 81

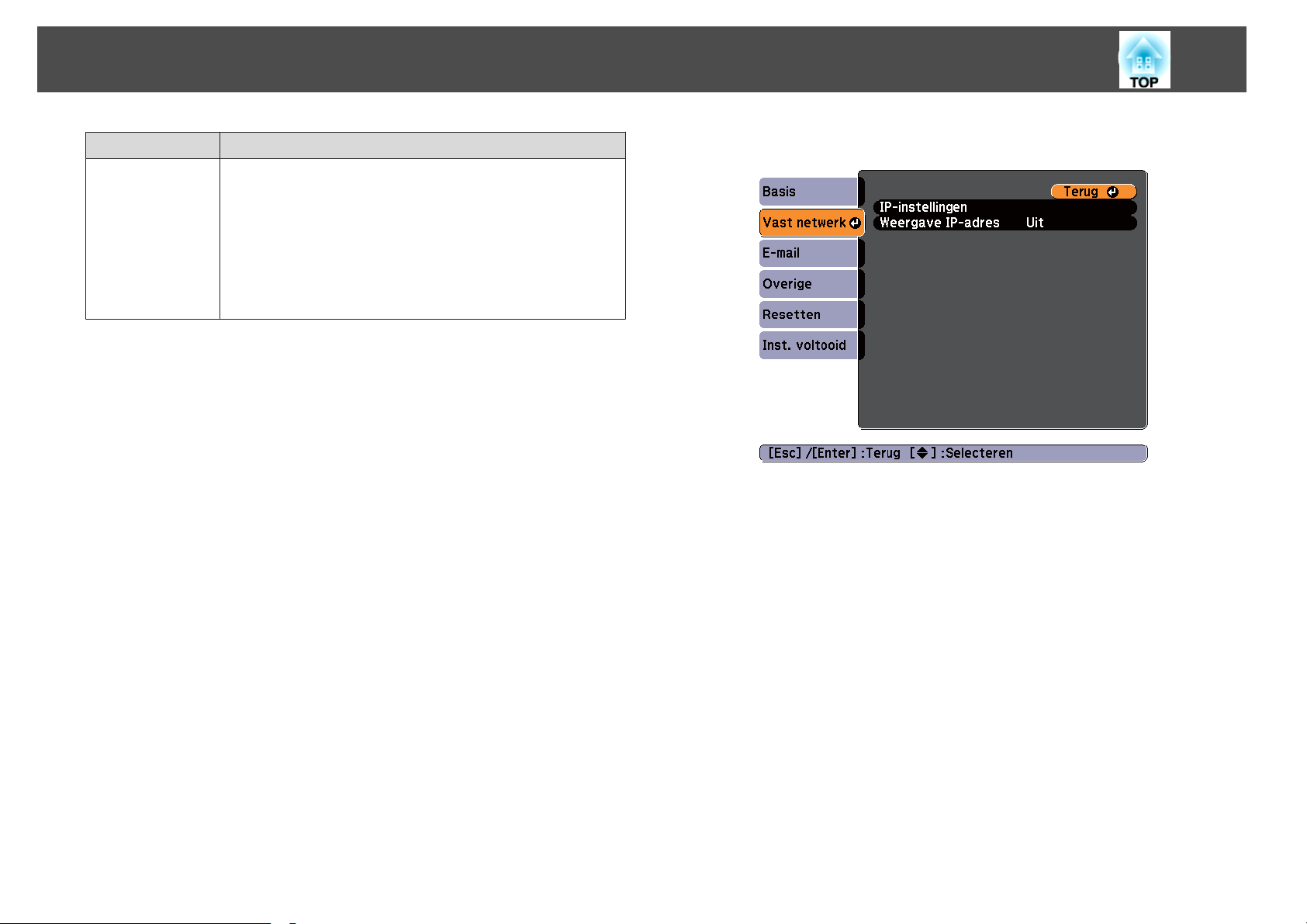

Menu Vast netwerk ..........................................82

Menu E-mail ............................................... 83

Menu Overige ..............................................84

Menu Resetten .............................................85

Menu Informatie (alleen weergave) .................................85

Menu Resetten ...............................................86

Problemen Oplossen

De Help-functie gebruiken ................................. 88

Problemen oplossen ....................................... 89

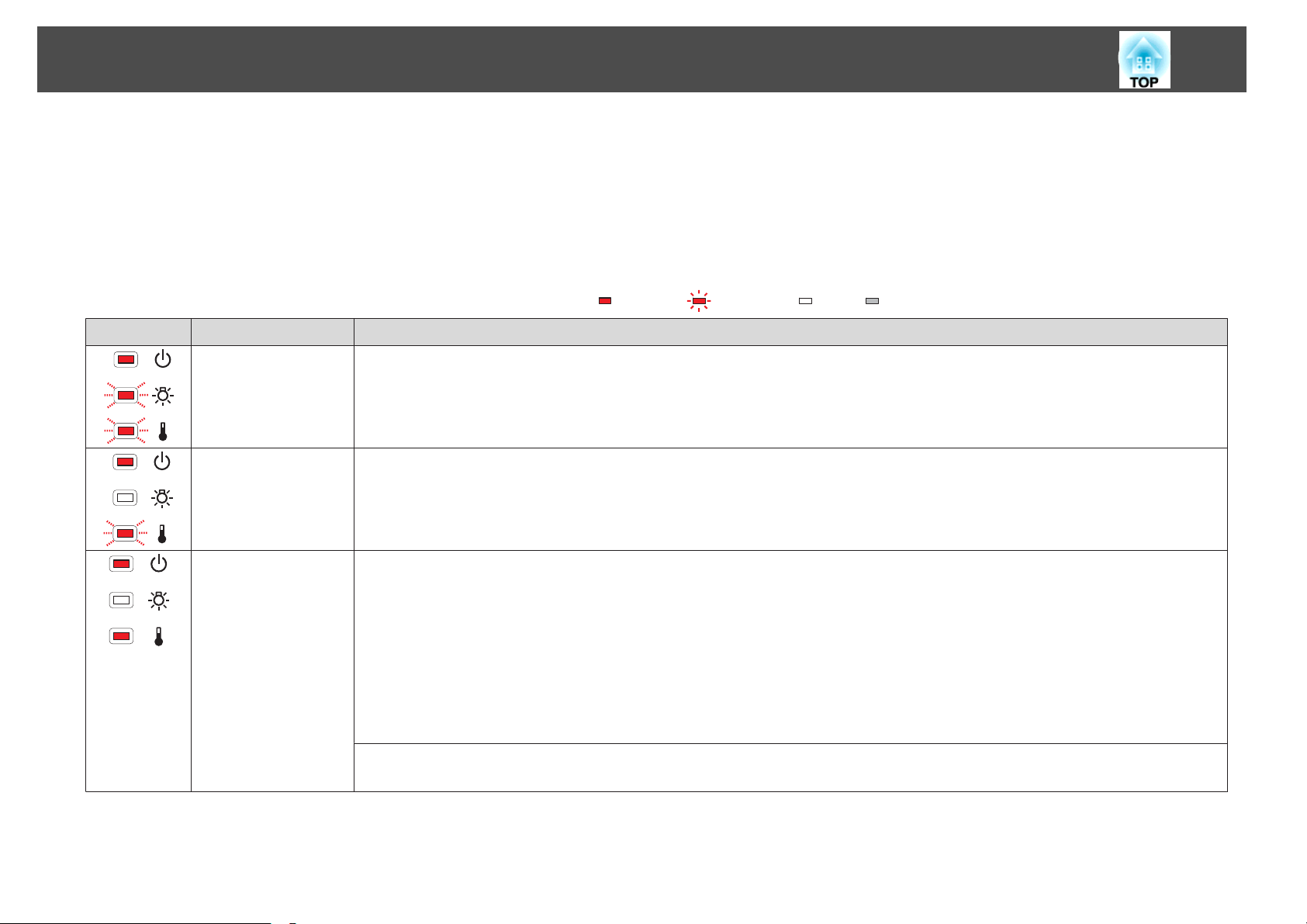

De indicatielampjes aflezen ...................................... 89

Als de indicatielampjes geen uitkomst bieden .......................... 93

Inhoudsopgave

Problemen met het beeld ........................................ 94

Geen beeld ................................................94

Bewegende beelden worden niet weergegeven (alleen het deel met bewegend

beeld wordt zwart) ..........................................95

De projectie stopt automatisch ..................................95

"Niet ondersteund" wordt weergegeven ............................ 95

"Geen signaal" wordt weergegeven ............................... 95

Vaag, vervormd of onscherp beeld ................................96

Interferentie of vervormd beeld ..................................97

Afgevlakt (lang) of kort beeld of onjuiste verhoudingen .................97

De beeldkleuren zijn niet juist ...................................98

Donker beeld ..............................................99

Problemen bij het starten van de projectie............................ 99

De projector gaat niet aan.....................................99

Overige problemen ........................................... 100

Geen geluid of zwak geluid ....................................100

De afstandsbediening werkt niet ................................ 100

Ik wil de taal van meldingen en menu's wijzigen ......................101

Er wordt geen e-mail ontvangen, zelfs niet bij een probleem in de projector

........................................................101

Over Event ID (alleen EB-93) ............................... 102

Onderhoud

Reinigen ................................................. 104

Het oppervlak van de Projector Reinigen .............................104

De lens reinigen ............................................. 104

Reinigen van het luchtfilter ...................................... 104

Bijlage

Optionele Accessoires en Verbruiksmateriaal ............... 112

Optionele Accessoires ......................................... 112

Verbruiksmateriaal............................................112

Schermgrootte en projectieafstand ........................ 113

Projectieafstand ............................................. 113

Ondersteunde monitorbeeldschermen ..................... 114

Ondersteunde Resoluties ....................................... 114

Computersignalen (RGB analoog)............................... 114

Componentvideo.......................................... 114

Composite Video ...........................................114

Ingangssignaal vanaf de HDMI-ingang ............................ 114

Technische Gegevens ..................................... 116

Algemene Specificatie van de Projector ............................. 116

Afmetingen .............................................. 119

Woordenlijst ............................................. 120

Algemene Opmerkingen .................................. 122

Betreffende de benamingen ..................................... 122

Algemene opmerking: ......................................... 122

Index .................................................... 140

Verbruiksmateriaal Vervangen ............................ 106

De Lamp Vervangen ...........................................106

Vervangingsperiode projectorlamp .............................. 106

Het vervangen van de projectorlamp ............................. 107

Resetten van de lampuren .................................... 109

De luchtfilter Vervangen ........................................109

Vervangingsperiode luchtfilter ................................. 109

Procedure voor het vervangen van de luchtfilter ..................... 110

Inleiding

In dit hoofdstuk worden de kenmerken en de namen van onderdelen van de projector besproken.

Kenmerken van de Projector

Lijst met functies per model

De beschikbare functies zijn afhankelijk van het model dat wordt gebruikt. In de tabel hieronder ziet u welke functies beschikbaar zijn voor elk model.

Functie EB-93 EB-92

USB Display

HDMI-aansluiting

Automatische V-Keystone

Quick Wireless Connection

Aansluiting voor vast netwerk

Netwerkinstellingen

Diashow

Voor het USB Display is een USB-kabel uit de handel nodig.

*1 *2 *2Voor de HDMI-aansluiting is een HDMI-kabel uit de handel nodig. *3 Voor de Quick Wireless Connection is een Quick Wireless Connection USB

Key nodig.

Snel geïnstalleerd en zó weer opgeborgen

• Gewoon even aansluiten op het stopcontact en de projector staat aan.

• U kunt van korte afstand op een groot scherm projecteren.

• U kunt de hoogte van de projector eenvoudig met één hendel instellen.

• De projector is dadelijk afgekoeld en dus zó weer opgeborgen.

Makkelijk bordtekeningen maken met de patroonfunctie

U kunt rechte lijnen en roosterpatronen projecteren. Erg handig voor het tekenen van diagrammen op een bord.

s Instellingen - Patroon pag.76

Aansluiten via een USB-kabel en projecteren (USB Display)

Gebruik een USB-kabel uit de handel om het beeldscherm van een computer te projecteren zonder gebruik te hoeven maken van een computerkabel.

s "Projecteren met USB Display" pag.30

Kenmerken van de Projector

Detectie van projectorbewegingen en automatische correctie van beeldvervorming

Deze projector corrigeert automatisch de keystone-vervorming die optreedt bij het positioneren of verplaatsen van de projector.

"Automatische correctie (Automatische V-Keystone)" pag.34

Handige functies voor het projecteren van beelden

Aansluiten op een netwerk en het beeldscherm van de computer projecteren (alleen EB-93)

U kunt met de meegeleverde toepassing EasyMP Network Projection de projector aansluiten op een netwerkcomputer en het beeldscherm van de computer projecteren.

s Bedieningshandleiding voor EasyMP

Network Projection

Haal het beste uit de afstandsbediening

U kunt met de afstandsbediening een aantal handelingen verrichten zoals het vergroten van een deel van het beeld. U kunt de afstandsbediening tijdens presentaties ook als aanwijzer gebruiken, of als computermuis.

"Aanwijzerfunctie (Aanwijzer)" pag.49

"Een gedeelte van het beeld weergeven (E-Zoom)" pag.50

"De muisaanwijzer bedienen met de afstandsbediening (Draadloze

muis)" pag.51

U kunt uw bestanden vergroten en projecteren met de documentcamera

Met de optionele documentcamera kunt u papieren documenten en objecten projecteren. De scherpstelling wordt automatisch aangepast door de automatische scherpstellingsfunctie. U kunt het beeld ook vergroten met de digitale zoom.

"Optionele Accessoires" pag.112

Makkelijke verbinding met een computer via Quick Wireless (alleen EB-93)

Door eenvoudigweg de optionele Quick Wireless Connection USB Key op een computer aan te sluiten, kunt u het beeldscherm van de computer projecteren. (Alleen Windows)

Verbeterde veiligheidsfuncties

• Wachtwoordbeveiliging om het aantal gebruikers te beperken en te beheren

U kunt een wachtwoord instellen en zo bepalen wie de projector mag gebruiken.

"Gebruikers beheren (Wachtwoordbeveiliging)" pag.56

• Bedieningsvergrendeling beperkt de knopbediening op het bedieningspaneel

Zo kunt u voorkomen dat de projectorinstellingen zonder toestemming worden gewijzigd bij gebruik tijdens evenementen, op scholen, enzovoort.

"Bediening beperken (Toetsvergrendeling)" pag.58

Kenmerken van de Projector

• Het apparaat is uitgerust met verschillende antidiefstalbeveiligingen

De projector is uitgerust met de volgende soorten antidiefstalbeveiliging.

• Beveiligingssleuf

• Installatiepunt van beveiligingskabel

"Antidiefstalvergrendeling" pag.59

Namen van Onderdelen en Functies

Alle functies in deze handleiding worden verklaard aan de hand van afbeeldingen van EB-93, tenzij anders vermeld.

Voorzijde/Bovenzijde

Naam Functie

Luchtafvoerventiel

Afvoerventilator voor lucht die is gebruikt voor het afkoelen van het binnenste van de projector.

Let op

Naam Functie

AV Mute-schuifknop

Hendel voor instellen

voet

Instelbare voet aan

voorzijde

AV Mute-schuifklep

Scherpstelring

Luchttoevoerventilat

or (luchtfilter)

Schakelaar voor

openen/sluiten van luchtfilterklep

Zoomstelring

Bedieningspaneel

Schuif de knop om de A/V Mute-schuifklep te openen en te sluiten.

Druk op de hendel voor het instellen van de voet om de voet aan voorzijde uit te schuiven en in te trekken.

s "De beeldpositie bijstellen" pag.37

Als de projector op een plat oppervlak is geplaatst, bv. op een tafel, kunt u de voet uitschuiven om de beeldpositie aan te passen.

s "De beeldpositie bijstellen" pag.37

Schuif ter bescherming van de lens de klep dicht als u de projector niet gebruikt. Door de schuifklep tijdens de projectie te sluiten kunt u beeld en geluid onderdrukken.

s "Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)" pag.48

Hiermee wordt de beeldscherpte ingesteld. s "Scherpstellen" pag.38

Voert lucht in om de projector intern te koelen. s "Reinigen van het luchtfilter" pag.104

Hiermee wordt de deksel van het luchtfilter geopend en gesloten.

s "De luchtfilter Vervangen" pag.109

Hiermee wordt de beeldgrootte ingesteld. s "De beeldgrootte bijstellen" pag.37

Hiermee bedient u de projector. s "Bedieningspaneel" pag.13

Externe receiver

Houd tijdens de projectie gezicht noch handen voor de luchtuitlaat; plaats evenmin voorwerpen die door de warmte kunnen vervormen of beschadigd raken in de buurt van de uitlaat.

Hiermee worden signalen vanaf de afstandsbediening ontvangen.

Lampdeksel

Indicatielampjes

Open deze deksel als u de projectorlamp wilt vervangen. s "De Lamp Vervangen" pag.106

Geeft de projectorstatus weer. s "De indicatielampjes aflezen" pag.89

Namen van Onderdelen en Functies

Achterkant

Naam Functie

HDMI-ingang

Voedingsingang

S-Video-ingangspoort

Video-ingang

Audio-L/R-

ingangspoort

Audio1

Monitor Out-uitgang

Ingangen voor videosignalen van met HDMI compatibele videoapparatuur en computers. Deze projector is compatibel met

s "Apparatuur aansluiten" pag.21

Hierop sluit u het netsnoer van de projector aan. s "Van installatie tot projectie" pag.28

Ingang voor S-Video-signalen van videobronnen.

Ingang voor Composite Video-signalen van videobronnen.

Ingang voor geluidssignalen van apparatuur die op de SVideo- of Video-ingang is aangesloten.

Ingang voor geluidssignalen van apparatuur die op de Computer1-ingang is aangesloten.

Verstuurt analoge RGB-signalen van de Computer1ingang naar een externe monitor. U kunt geen ingangssignalen van andere ingangspoorten versturen noch componentvideosignalen.

HDCPg.

Naam Functie

Audio2

RS-232C-poort

Beveiligingssleuf

Luidspreker

Externe receiver

LAN-poort

(alleen EB-93)

USB(TypeA)-ingang

USB(TypeB)-ingang

Computer2-ingang

Computer1-ingang

Ingang voor geluidssignalen van apparatuur die op de Computer2-ingang is aangesloten.

Als u de projector vanaf een computer bedient, sluit de computer dan aan met een RS-232C-kabel. Deze poort dient voor besturing en wordt normaliter niet gebruikt.

s "ESC/VP21-opdrachten" pag.64

De beveiligingssleuf is compatibel met het door Kensington geproduceerde Microsaver Security System.

s "Antidiefstalvergrendeling" pag.59

Hierlangs wordt het geluid weergegeven.

Hiermee worden signalen vanaf de afstandsbediening ontvangen.

Hier sluit u een netwerkkabel aan om de projector te verbinden met een netwerk.

• Sluit een USB-opslagapparaat of een digitale camera aan en projecteert afbeeldingen in een Dia show.

"Projecteren zonder een computer (Dia show)"

pag.43

• Hierlangs sluit u de optionele Documentcamera aan.

• Sluit de projector op een computer aan via een USB-

kabel uit de handel om beelden vanaf de computer te projecteren. s "Projecteren met USB Display" pag.30

• Hierlangs sluit u de projector via een USB-kabel uit de handel aan op een computer om de draadloze muis te gebruiken. s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.51

Ingang voor beeldsignalen van een computer en componentvideosignalen van andere videobronnen.

Audio Out-uitgang

Verstuurt het geluidssignaal bij het beeld dat wordt geprojecteerd naar een externe luidspreker.

Namen van Onderdelen en Functies

Onderkant

Naam Functie

Instelbare voet aan

voorzijde

Installatiepunt van

beveiligingskabel

Als de projector op een plat oppervlak is geplaatst, bv. op een tafel, kunt u de voet uitschuiven om de beeldpositie aan te passen.

s "De beeldpositie bijstellen" pag.37

Leid hier een in de handel verkrijgbaar draadslot doorheen en sluit het af.

s "Antidiefstalvergrendeling" pag.59

Naam Functie

Bevestigingspunten

ophangbeugel (drie punten)

Voeten aan

achterzijde

Bevestig de optionele ophangbeugel hier als u de projector aan het plafond wilt ophangen.

s "De projector installeren" pag.19 s "Optionele Accessoires" pag.112

Als de projector op een plat oppervlak is geplaatst, bv. op een desk, kunt u deze voeten uitschuiven of intrekken om de horizontale beeldhoek aan te passen.

s "De horizontale helling bijstellen" pag.37

Namen van Onderdelen en Functies

Bedieningspaneel

Naam Functie

[t]-knop

[Source Search]-knop

[Enter]-knop

Hiermee schakelt u de projector in of uit. s "Van installatie tot projectie" pag.28

Hiermee schakelt u naar het volgende invoerapparaat dat een beeldsignaal doorgeeft.

s "Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld wijzigen (Bron zoeken)"

pag.29

• Als het Configuratie menu of het Help-scherm wordt weergegeven, accepteert de projector de huidige selectie en gaat verder naar het volgende niveau.

• Indien ingedrukt tijdens de projectie van analoge RGBsignalen van de Computer1- of Computer2-ingang, kunt u Tracking, Sync. en Positie automatisch optimaliseren.

Naam Functie

[w][v]-knoppen

[a][b]-knop

[Help]-knop

[Esc]-knop

[<][>]-knoppen

[Menu]-knop

• Hiermee voert u een verticale keystonecorrectie uit.

s "Keystonevervorming in verticale richting corrigeren" pag.35

• Als het Configuratie menu of de Help wordt weergegeven, kunt u met deze knoppen menuopties en instellingswaarden selecteren.

s "Het Configuratiemenu gebruiken" pag.71 s "De Help-functie gebruiken" pag.88

[a] Verlaagt het volume. [b] Verhoogt het volume.

"Het volume bijstellen" pag.38

Druk op deze knop om het hulpscherm weer te geven en te sluiten. Het hulpscherm geeft aan hoe u problemen kunt oplossen.

s "De Help-functie gebruiken" pag.88

• Hiermee wordt de huidige functie gestopt.

• Als deze knop wordt ingedrukt terwijl het Configuratie

menu wordt weergegeven, geeft de projector het vorige menu weer. s "Het Configuratiemenu gebruiken" pag.71

• Hiermee voert u een horizontale keystonecorrectie uit.

"Keystonevervorming in horizontale richting

corrigeren" pag.35

• Als het Configuratie menu of de Help wordt weergegeven, kunt u met deze knoppen menuopties en instellingswaarden selecteren.

s "Het Configuratiemenu gebruiken" pag.71 s "De Help-functie gebruiken" pag.88

Hiermee wordt het Configuratiemenu weergegeven en gesloten.

s "Het Configuratiemenu gebruiken" pag.71

Namen van Onderdelen en Functies

Afstandsbediening

Naam Functie

[t]-knop

[Computer]-knop

[Video]-knop

Numerieke knoppen

[A/V Mute]-knop

[Freeze]-knop

[Auto]-knop

Hiermee schakelt u de projector in of uit. s "Van installatie tot projectie" pag.28

Telkens als u op deze knop drukt, schakelt de invoer van beelden over tussen de Computer1-ingang en de Computer2-ingang.

Telkens als op de knop wordt gedrukt, wisselt het beeld tussen de ingangspoorten van S-Video, Video en HDMI.

• Het wachtwoord instellen. s "Wachtwoordbeveiliging instellen" pag.56

• Gebruik deze knoppen om getallen in te voeren in de Netwerk instellingen van het Configuratie menu.

Hiermee schakelt u video en audio in en uit. s "Het beeld en het geluid tijdelijk niet weergeven (A/V

dempen)" pag.48

Druk op deze knop om het beeld te pauzeren of te hervatten.

s "Het beeld bevriezen (Freeze)" pag.48

Indien ingedrukt tijdens de projectie van analoge RGBsignalen van de Computer1- of Computer2-ingang, kunt u Tracking, Sync. en Positie automatisch optimaliseren.

[Aspect]-knop

Bij iedere druk op deze knop verandert de hoogtebreedteverhouding.

s "De Hoogte-breedteverhouding van het geprojecteerde beeld wijzigen " pag.40

Namen van Onderdelen en Functies

Naam Functie

[Page]-knoppen

[Up] [Down]

[E-Zoom]-knoppen

[z][x]

[Menu]-knop

[ ][ ]

[

][ ]-knoppen

Hiermee schakelt u naar een andere pagina over, bv. in PowerPoint-bestanden, wanneer u gebruik maakt van de volgende projectiemethoden.

• Als u de Draadloze muis gebruikt

s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.51

• Als u USB Display gebruikt

s "Projecteren met USB Display" pag.30

• Als op een netwerk wordt aangesloten (alleen EB-93)

Wanneer u beelden projecteert met Dia show, geeft u met deze knoppen het vorige/volgende scherm weer.

Vergroot of verkleint het beeld zonder de projectiegrootte te wijzigen.

s "Een gedeelte van het beeld weergeven (E-Zoom)"

pag.50

Hiermee wordt het Configuratiemenu weergegeven en gesloten.

"Het Configuratiemenu gebruiken" pag.71

• Als het Configuratiemenu of het hulpscherm wordt weergegeven, kunt u met deze knoppen menu-items en instellingen selecteren. s "Het Configuratiemenu gebruiken" pag.71

• Tijdens de projectie van een Dia show, kunt u met deze knoppen de vorige/volgende afbeelding weergeven, de afbeelding draaien enz. s "Dia show gebruiken" pag.44

• Tijdens het gebruik van de Draadloze muis-functie wordt de muisaanwijzer verplaatst in de richting waarin de knop wordt geduwd.

"De muisaanwijzer bedienen met de

afstandsbediening (Draadloze muis)" pag.51

Naam Functie

[Enter]-knop

[Esc]-knop

[Volume]-knoppen

[a][b]

[Pointer]-knop

[Help]-knop

[Color Mode]-knop

[Num]-knop

• Als het Configuratie menu of het Help-scherm wordt weergegeven, accepteert de projector de huidige selectie en gaat verder naar het volgende niveau. s "Het Configuratiemenu gebruiken" pag.71

• Als u de Draadloze muis functie gebruikt, werkt de knop als linkermuisknop. s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.51

• Hiermee wordt de huidige functie gestopt.

• Als deze knop wordt ingedrukt terwijl het

Configuratiemenu wordt weergegeven, geeft de projector het vorige niveau weer. s "Het Configuratiemenu gebruiken" pag.71

• Als u de Draadloze muis functie gebruikt, werkt de knop als rechtermuisknop. s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.51

[a] Verlaagt het volume. [b] Verhoogt het volume.

"Het volume bijstellen" pag.38

Druk op deze knop om de schermaanwijzer te activeren. s "Aanwijzerfunctie (Aanwijzer)" pag.49

Druk op deze knop om het hulpscherm weer te geven en te sluiten. Het hulpscherm geeft aan hoe u problemen kunt oplossen.

s "De Help-functie gebruiken" pag.88

Telkens u op deze knop drukt verandert de kleurmodus. s "De projectiekwaliteit selecteren (Kleurmodus

selecteren)" pag.38

Houd deze knop ingedrukt en gebruik de numerieke knoppen om wachtwoorden en cijfers in te voeren.

s "Wachtwoordbeveiliging instellen" pag.56

Namen van Onderdelen en Functies

Naam Functie

[User]-knop

[USB]-knop

[LAN]-knop

[Source Search]-knop

Selecteer een veelgebruikt item uit de zes beschikbare items uit het Configuratiemenu en wijs het toe aan deze knop. Wanneer u op de knop [User] drukt, wordt de geselecteerde menuoptie of het geselecteerde aanpassingsscherm weergegeven, zodat u snel instellingen/aanpassingen kunt opgeven.

s "Menu Instellingen" pag.76 Standaard is de functie Stroomverbruik toegewezen.

Iedere keer als u op deze knop drukt, worden de volgende beelden doorlopen:

• USB Display

• Beelden van het apparaat dat op de USB(TypeA)-ingang

is aangesloten

Schakelt over naar beeld dat wordt geprojecteerd met EasyMP Network Projection. Tijdens projecties met de optionele Quick Wireless Connection USB Key schakelt u met deze knop over naar dat beeld. (alleen EB-93)

Hiermee schakelt u naar het volgende invoerapparaat dat een beeldsignaal doorgeeft.

s "Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld wijzigen (Bron zoeken)"

pag.29

De batterijen van de afstandsbediening vervangen

Als de afstandsbediening niet meer snel reageert of als de afstandsbediening niet meer werkt nadat deze enige tijd niet meer is gebruikt, betekent dit waarschijnlijk dat de batterijen leeg zijn. Vervang in dat geval de batterijen. Zorg dat u twee mangaan- of alkalinebatterijen van AA-formaat bij de hand hebt. Het is niet mogelijk om andere batterijen dan mangaan- of alkaline batterijen van AA-formaat te gebruiken.

Let op

Lees de volgende handleiding voordat u aan de slag gaat met de batterijen. s Veiligheidsvoorschriften

Verwijder de batterijklep.

Houd het haakje van het batterijcompartiment ingedrukt en til de klep omhoog.

LED

afstandsbediening

Zendt signalen van de afstandsbediening naar de projector.

Vervang de oude batterijen door nieuwe.

Namen van Onderdelen en Functies

Let op

Plaats de batterijen aan de hand van de plus- (+) en mintekens (-) in de batterijhouder.

Bedieningsbereik van de afstandsbediening

Zet de batterijklep terug.

Druk de klep goed aan tot hij vastklikt.

De projector voorbereiden

In dit hoofdstuk wordt uitgelegd hoe u de projector installeert en er projectiebronnen op aansluit.

De projector installeren

Installatiemethoden

De projector ondersteunt vier verschillende projectiemethoden. Gebruik de juiste installatiemethode voor uw omstandigheden.

• Beelden projecteren met de projector vóór het scherm. (Projectie aan Voorkant)

• Hang de projector aan het plafond op en projecteer de beelden door de projector voor een scherm te plaatsen. (Projectie aan Voor/bovenkant)

• Beelden projecteren met projector achter een doorzichtig scherm. (Projectie aan Achterkant)

• Hang de projector aan het plafond op en projecteer de beelden door de projector achter een doorzichtig scherm te plaatsen. (Projectie aan Achter/boven)

Waarschuwing

• Als u de projector aan het plafond wilt ophangen (met ophangbeugel), dan moet u de projector op een speciale manier monteren. Als u de projector niet goed monteert, kan hij naar beneden vallen en letsel veroorzaken.

• Als u tape plakt op de Bevestigingspunten ophangbeugel om te voorkomen dat deze losraken, of als u bijvoorbeeld smeermiddel of olie op de projector aanbrengt, kan de behuizing van de projector breken waardoor deze uit de ophangbeugel kan vallen. Hierdoor kan iemand die zich onder de ophangbeugel bevindt, ernstig gewond raken en kan de projector worden beschadigd. Als u de ophangbeugel monteert of afstelt, gebruik dan geen tape om te voorkomen dat de schroeven los gaan zitten en gebruik geen olie, smeermiddel of iets dergelijks.

Let op

• Zet de projector bij gebruik niet op zijn kant. Dit kan tot defecten leiden.

• Dek de luchtin- en -uitlaten van de projector niet af. Als een

ventilatieopening afgedekt wordt, kan de binnentemperatuur stijgen en brand veroorzaken.

• Als u de projector aan het plafond wilt ophangen, hebt u de

optionele Ophangbeugel nodig. s "Optionele Accessoires" pag.112

• U kunt de instelling als volgt wijzigen door de knop [A/V Mute] op de afstandsbediening ongeveer vijf seconden ingedrukt te houden.

VoorkantWVoor/bovenkant Stel Achterkant of Achter/boven in vanuit het Configuratiemenu. s Uitgebreid - Projectie pag.78

Installatiemethoden

Installeer de projector als volgt.

De projector installeren

• Installeer de projector parallel met het scherm. Als de projector niet evenwijdig met het scherm wordt geïnstalleerd, treedt in het geprojecteerde beeld keystonevervorming op.

• Plaats de projector op een vlak oppervlak. Als de projector gekanteld is, wordt ook het geprojecteerde beeld gekanteld.

• Zie onderstaande als u de projector niet parallel met het scherm

kunt installeren. s "Keystone-vervorming (trapeziumvormige vertekening)

corrigeren" pag.34

• Zie onderstaande als u de projector niet op een vlakke ondergrond kunt installeren.

s "De horizontale helling bijstellen" pag.37

Door de correctie van keystonevervorming kan het geprojecteerde

4:3 Schermgrootte

beeld worden verkleind.

Schermgrootte en geschatte projectieafstand

De projectiegrootte wordt bepaald door de afstand van de projector tot het scherm. Aan de hand van de illustraties rechts kunt u de positie selecteren die het beste past bij de schermgrootte. In de illustraties worden bij benadering de kortste afstanden weergegeven bij maximale zoom. U vindt meer informatie over de projectieafstand in:

"Schermgrootte en projectieafstand" pag.113

Apparatuur aansluiten

De illustraties in dit gedeelte zijn van EB-93.

De naam van de ingang, de locatie, en de oriëntatie van de connector zijn afhankelijk van de bron die wordt aangesloten.

Een computer aansluiten

Om beelden van een computer te projecteren, sluit u de computer op een van de volgende manieren aan:

Als de meegeleverde computerkabel wordt gebruikt

Sluit de schermuitgang van de computer aan op de Computer1- of Computer2-ingang van de projector.

Als een in de handel verkrijgbare USB-kabel wordt gebruikt

Sluit de USB-uitgang van de computer aan op de USB(TypeB)-ingang van de projector.

Als een in de handel verkrijgbare HDMI-kabel wordt gebruikt

Sluit de HDMI-uitgang van de computer aan op de HDMI-ingang van de projector.

Computer1/2

Audio1/2

USBTypeB

HDMI

• U kunt een USB-kabel uit de handel gebruiken om de projector op een computer aan te sluiten en beelden van de computer te projecteren. Dit wordt USB Display genoemd.

s "Projecteren met USB Display" pag.30

• U kunt geluid door de luidspreker van de projector sturen door de audio-uitgang van de computer aan te sluiten op de Audio1- of Audio2-poort van de projector met een in de handel verkrijgbare audiokabel.

Apparatuur aansluiten

Beeldbronnen aansluiten

Om beelden van DVD-spelers of VHS-videoapparatuur enz. te projecteren, sluit u deze op een van de volgende manieren op de projector aan:

Als een in de handel verkrijgbare video- of S-videokabel wordt gebruikt

Sluit de video- of S-video-uitgang van de beeldbron aan op de Video- of S-Video-ingang van de projector.

Als de optionele componentvideokabel wordt gebruikt

s "Optionele Accessoires" pag.112

Sluit de componentuitgang van de beeldbron aan op de Computer1- of Computer2-ingang van de projector.

Als een in de handel verkrijgbare HDMI-kabel wordt gebruikt

Sluit met een in de handel verkrijgbare HDMI-kabel de HDMI-uitgang van de beeldbron aan op de HDMI-ingang van de projector.

Video

S-VIDEO

S-Video

Audio(L-R)

Computer1/2

Audio1/2

HDMI

Apparatuur aansluiten

Let op

• Als de gegevensbron reeds aan staat wanneer u de projector aansluit, kan dit voor een storing zorgen.

• Als de oriëntatie of vorm van de stekker anders is, mag u deze niet proberen te forceren. Het toestel kan erdoor beschadigd worden of defect raken.

• Als de bron die u wilt aansluiten een vreemd gevormde uitgang heeft, gebruikt u de kabel die bij het toestel werd geleverd of een optionele kabel om op de

projector aan te sluiten.

• Als u een in de handel verkrijgbare audiokabel met 2RCA(L/R)/stereo mini-aansluiting gebruikt, controleer dan of er "No resistance" (Geen weerstand) op is aangegeven.

• U kunt geluid door de luidspreker van de projector sturen door de audio-uitgang van de beeldbron aan te sluiten op de Audio-L/R-poort van de projector met een in de handel verkrijgbare audiokabel.

Apparatuur aansluiten

USB-apparaten aansluiten

U kunt verschillende apparaten aansluiten zoals een USB-geheugen, de optionele Documentcamera en USB-compatibele harde schijven en digitale camera's.

Gebruik de USB-kabel die bij het USB-apparaat werd geleverd om het USB-apparaat aan te sluiten op de USB(TypeA)-ingang van de projector.

Zodra het USB-apparaat is aangesloten, kunt u beeldbestanden projecteren vanaf het USB-geheugen of digitale camera via Dia show.

"Voorbeelden van een Dia show" pag.43

Als de documentcamera tijdens de projectie van beelden vanuit een andere ingangspoort wordt aangesloten, drukt u op de [USB]-knop op de afstandsbediening of op de [Source Search]-knop op het bedieningspaneel om over te schakelen naar beelden van de documentcamera.

"Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld wijzigen (Bron zoeken)" pag.29

Let op

• Als u een USB-hub gebruikt, is het mogelijk dat de verbinding niet goed werkt. Apparaten zoals een digitale camera of een USB-apparaat moeten direct op de projector worden aangesloten.

• Als u een USB-compatibele harde schijf aansluit en gebruikt, zorg dan dat de met de harde schijf geleverde lichtnetadapter is aangesloten.

• Sluit een digitale camera of harde schijf op de projector aan met de USB-kabel die is meegeleverd met of gespecificeerd voor het apparaat.

• Gebruik een USB-kabel die minder dan 3 m lang is. Als de kabel langer is dan 3 m, werkt Dia show mogelijk niet goed.

Apparatuur aansluiten

USB-apparaten verwijderen

Verwijder de USB-apparaten na afloop van het projecteren uit de projector. Apparaten zoals digitale camera's of harde schijven moeten worden uitgeschakeld voordat ze van de projector worden losgekoppeld.

Externe apparatuur aansluiten

U kunt beelden en geluid weergeven door een externe monitor of luidspreker aan te sluiten. U kunt ook het signaal van een microfoon door de luidsprekers van de projector weergeven door een microfoon aan te sluiten.

Als beelden worden weergegeven op een externe monitor

Sluit met de kabel die bij de externe monitor werd geleverd de externe monitor aan op de Monitor Out-poort van de projector.

Als geluid wordt weergegeven op een externe luidspreker

Sluit met een in de handel verkrijgbare audiokabel de externe luidspreker aan op de Audio Out-poort van de projector.

MonitorOut

AudioOut

Apparatuur aansluiten

• Als u de Stand-by modus instelt op Communicatie aan, kunt u beelden naar een externe monitor versturen zelfs als de projector in stand-by staat.

s Uitgebreid - Stand-by moduspag.78

• Alleen analoge RGB-signalen van de Computer1-ingang kunnen naar een externe monitor worden verstuurd. U kunt geen ingangssignalen van andere ingangspoorten versturen noch componentvideosignalen.

• Instellingsregelaars voor functies als Keystone, het Configuratiemenu of hulpschermen worden niet uitgevoerd op de externe monitor.

• Als de aansluiting van de audiokabel in de Audio Out wordt geplaatst, wordt audio niet langer uitgevoerd via de ingebouwde luidsprekers van de projector en

wordt overgeschakeld op externe uitvoer.

Een LAN-Kabel Aansluiten (Alleen EB-93)

Sluit met een in de handel verkrijgbare 100BASE-TX of 10BASE-T LAN-kabel de LAN-poort van een hub of andere apparatuur aan op de LAN-poort van de projector.

Voorkom storingen en gebruik een afgeschermde LAN-kabel van categorie 5.

Basisgebruik

In dit hoofdstuk wordt uitgelegd hoe u beelden projecteert en aanpast.

Beelden projecteren

Van installatie tot projectie

In dit gedeelte wordt de procedure uitgelegd voor de aansluiting van de projector op een computer door middel van de computerkabel en voor de projectie van beelden.

Sluit de voedingskabel van de projector aan op een stopcontact.

Zet de computer aan.

Als het beeld niet wordt geprojecteerd, kunt u op een van de volgende manieren het geprojecteerde beeld wijzigen.

• Druk op het bedieningspaneel of de afstandsbediening op [Source

• Druk op de afstandsbediening de knop voor de doelingang in.

Wijzig de output van het computerscherm.

Als u een laptop gebruikt, moet u de schermoutput van de computer wijzigen.

Houd de Fn-toets (functietoets) ingedrukt en druk op de b- toets.

De methode voor het wijzigen hangt af van welke computer

Search].

"Automatisch binnenkomende signalen detecteren en het

geprojecteerde beeld wijzigen (Bron zoeken)" pag.29

"Met de afstandsbediening overschakelen naar het doelbeeld"

pag.30

wordt gebruikt. Raadpleeg daarvoor de meegeleverde documentatie bij uw computer.

Na projectie van de afbeelding past u indien nodig het beeld aan. s "Keystone-vervorming (trapeziumvormige vertekening) corrigeren"

pag.34

s "Scherpstellen" pag.38

c d

Sluit de projector aan op de computer door middel van de computerkabel.

Zet de projector aan.

Open de A/V Mute-schuifklep.

Beelden projecteren

Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld wijzigen (Bron zoeken)

Druk op de [Source Search]-knop om het beeld te projecteren van de ingang die op dat ogenblik een beeldsignaal ontvangt.

Omdat alleen beelden worden geprojecteerd van ingangen die een beeldsignaal ontvangen, kunt u snel het gewenste beeld projecteren.

Op de afstandsbediening Op het bedieningspaneel

Als geen beeldsignaal wordt ontvangen, wordt het volgende scherm weergegeven.

Bijvoorbeeld: EB-93

* alleen EB-93.

Als twee of meer beeldbronnen zijn aangesloten, druk dan op de knop [Source Search] totdat het gewenste beeld wordt geprojecteerd.

Als uw videoapparatuur is aangesloten, start het afspelen dan voordat u het ingangssignaal wijzigt.

Beelden projecteren

Met de afstandsbediening overschakelen naar het doelbeeld

U kunt het beeld dat u wilt weergeven direct oproepen door op de volgende knoppen op de afstandsbediening te drukken.

Afstandsbediening

Iedere keer als u op deze knop drukt, worden de volgende beelden

doorlopen:

• Computer1-ingang

• Computer2-ingang

Iedere keer als u op deze knop drukt, worden de volgende beelden

doorlopen:

• S-Video-ingangspoort

• Video-ingangspoort

• HDMI-ingang

Iedere keer als u op deze knop drukt, worden de volgende beelden

doorlopen:

• USB Display

• Beelden van het apparaat dat op de USB(TypeA)-ingang is

aangesloten

Schakelt over naar beeld dat wordt geprojecteerd met EasyMP Network

Projection. Tijdens projecties met de optionele Quick Wireless Connection USB Key schakelt u met deze knop over naar dat beeld. (alleen EB-93)

Projecteren met USB Display

U kunt een USB-kabel uit de handel gebruiken om de projector op een computer aan te sluiten en beelden van de computer te projecteren.

U kunt de functie USB Display inschakelen door USB Type B in te stellen op USB Display vanuit het Configuratiemenu.

Uitgebreid - USB Type B pag.78

Systeemvereisten

Voor Windows

Besturingssysteem

Processor

Geheugen

Schijfruimte

Scherm

Windows 2000 Service Pack 4 De volgende 32-bits besturingssystemen: Windows XP Windows XP Service Pack 2 of later Windows Vista Windows Vista XP Service Pack 1 of later Windows 7 De volgende 64-bits besturingssystemen: Windows 7

Mobile Pentium III 1,2 GHz of sneller Aanbevolen: Pentium M 1,6 GHz of sneller

256 MB of meer Aanbevolen: 512 MB of meer

20 MB of meer

Resolutie van minimum 640x480 en maximum 1600x1200. Schermkleuren in 16-bits kleur of meer

Beelden projecteren

Voor Mac OS

Besturingssysteem

Processor

Geheugen

Schijfruimte

Scherm

Mac OS X 10.5.1 of hoger Mac OS X 10.6.x

Power PC G4 1 GHz of sneller Aanbevolen: Core Duo 1,83 GHz of sneller

512 MB of meer

20 MB of meer

Resolutie van minimum 640x480 en maximum 1680x1200. Schermkleuren in 16-bits kleur of meer

De eerste keer aansluiten

Als u de projector voor de eerste keer op de computer aansluit door middel van de computerkabel, dient u het stuurprogramma te installeren. De procedure is verschillend voor Windows en Mac OS.

• De volgende keer dat u de projector op de computer aansluit, hoeft

Voor Windows

u het stuurprogramma niet opnieuw te installeren.

• Als u beelden ontvangt van meerdere bronnen, stelt u de beeldbron in op USB Display.

Sluit met een in de handel verkrijgbare USB-kabel de USB-uitgang van de computer aan op de USB(TypeB)-ingang van de projector.

Voor Windows 2000

Dubbelklik op Computer, EPSON PJ_UD, en vervolgens op EMP_UDSE.EXE.

Voor Windows XP

De installatie van het stuurprogramma wordt automatisch gestart.

Voor Windows Vista/Windows 7

Als het dialoogvenster wordt weergegeven, klikt u op Run EMP_UDSE.exe.

Als het scherm met de licentieovereenkomst wordt weergegeven, klikt u op Akkoord.

De computerbeelden worden nu geprojecteerd.

Het kan even duren voordat de computerbeelden worden geprojecteerd. Zolang u geen beelden ziet, moet u de apparatuur gewoon laten staan en afwachten. Maak de USB-kabel niet los en zet de projector niet uit.

Ontkoppel de USB-kabel wanneer u gereed bent.

Beelden projecteren

Bij het loskoppelen van de USB-kabel hoeft u de functie Hardware veilig verwijderen niet te gebruiken.

Voor Mac OS

Sluit met een in de handel verkrijgbare USB-kabel de USB-uitgang van de computer aan op de USB(TypeB)-ingang van de projector.

De map instellingen van USB Display wordt weergegeven in de Finder.

Dubbelklik op het pictogram van het USB Displayinstallatieprogramma.

• Als de software niet automatisch wordt geïnstalleerd, dubbelklikt u op Deze computer - EPSON_PJ_UD - EMP_UDSE.EXE op de computer.

• Als er om wat voor reden dan ook niets wordt geprojecteerd, klikt u op Alle programma's - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx op de computer.

• Wanneer u een computer met Windows 2000 gebruikt met gewone gebruikersrechten, kan een Windows-foutmelding worden weergegeven en lukt het mogelijk niet om de software te gebruiken. Installeer alle updates voor Windows, start de computer opnieuw en sluit alles opnieuw aan.

Neem contact op met uw plaatselijke leverancier of het dichtstbijzijnde adres dat in het volgende document wordt opgegeven.

s Adressenlijst Epson Projector

Als het scherm met de licentieovereenkomst wordt weergegeven, klikt u op Akkoord.

Voer het beheerderswachtwoord in en begin de software te installeren.

Als de installatie voltooid is zal het pictogram USB Display worden weergegeven in het Dock en de menubalk.

De computerbeelden worden nu geprojecteerd.

Om de projectie af te sluiten, selecteert u Uitschakelen in het pictogrammenu van USB Display op de menubalk of in het Dock, en koppelt u vervolgens de USB-kabel los.

• Als de USB Display map instellingen niet automatisch wordt

weergegeven in de Finder, dubbelklik dan EPSON PJ_UD USB Display-installatieprogramma op uw computer.

• Als er om een of andere reden niks wordt geprojecteerd, klik dan op het pictogram USB Display in het Dock.

• Als er geen USB Display-pictogram zichtbaar is in het Dock, dubbelklik dan op USB Display in de map Programma's.

• Als u Stop selecteert in het USB Display pictogrammenu in het Dock, zal USB Display niet automatisch starten wanneer u de USB-kabel aansluit.

Volg de instructies op het scherm om de installatie uit te voeren.

De installatie ongedaan maken

Voor Windows 2000

Klik op Start, selecteer Instellingen en klik vervolgens op Configuratiescherm.

Dubbelklik op Programma’s toevoegen/verwijderen.

Beelden projecteren

Klik op Programma’s wijzigen of verwijderen.

Selecteer Epson USB Display en klik op Wijzigen/Verwijderen.

Voor Windows XP

Klik op Start en selecteer Configuratiescherm.

a b

Dubbelklik op Programma’s toevoegen of verwijderen.

Selecteer Epson USB Display en klik op Verwijderen.

Voor Windows Vista/Windows 7

Klik op Start en selecteer Configuratiescherm.

a b

Klik op Een programma verwijderen onder Programma's.

Selecteer Epson USB Display en klik op Verwijderen.

Voor Mac OS

Open de map Programma's, dubbelklik op USB Display en vervolgens op Hulpprogramma.

Start de USB Display UnInstaller.

Geprojecteerde beelden bijstellen

Keystone-vervorming (trapeziumvormige vertekening) corrigeren

U kunt keystonevervorming op een van de volgende manieren corrigeren.

• Automatische correctie (Automatische V-Keystone) Corrigeert automatisch verticale keystone-vervorming.

• Handmatige correctie (handmatige H/V-Keystone) Vertekening in horizontale en verticale richting afzonderlijk van elkaar corrigeren.

• Handmatige correctie (Quick Corner) De vier hoeken afzonderlijk van elkaar corrigeren.

Automatische correctie (Automatische V-Keystone)

Wanneer de projector beweging detecteert, bijvoorbeeld tijdens de installatie, of wanneer de projector wordt verplaatst of gekanteld, corrigeert de projector automatisch de verticale keystonevervorming. Deze functie heet Automatische V-Keystone.

Als de projector ongeveer twee seconden stil staat na het detecteren van beweging, wordt een scherm voor aanpassing weergegeven en het projectiebeeld automatisch gecorrigeerd.

Voor het corrigeren van het projectiebeeld met automatische V-Keystone gelden de volgende voorwaarden.

Correctiehoek: circa 30˚ omhoog en omlaag

• Automatische V-Keystone werkt alleen als in het configuratiemenu

Projectie is ingesteld op Voorkant. s Uitgebreid - Projectie pag.78

• Als u automatische V-Keystone niet wilt gebruiken, stelt u Autom. V-Keystone in op Uit.

s Instellingen - Keystone - H/V-Keystone - Autom. V-Keystone

pag.76.

Handmatige correctie (handmatige H/V-Keystone)

Vertekening in horizontale en verticale richting afzonderlijk van elkaar corrigeren. H/V-Keystone is ideaal voor het bijregelen van trapeziumvertekening.

Voor het corrigeren van het projectiebeeld met automatische H/V-Keystone gelden de volgende voorwaarden.

Correctiehoek: circa 30˚ rechts en links/circa 30˚ omhoog en omlaag

Door de correctie van keystonevervorming kan het geprojecteerde beeld worden verkleind.

Geprojecteerde beelden bijstellen

Keystonevervorming in verticale richting corrigeren

Druk op de knop [ ][ ] op het bedieningspaneel.

Keystonevervorming in horizontale richting corrigeren

Druk op de knop [ ][ ] op het bedieningspaneel.

Handmatige correctie (Quick Corner)

Hiermee kunt u handmatig elk van de vier hoeken van het geprojecteerde beeld bijstellen.

Druk tijdens de projectie op de knop [Menu].

"Het Configuratiemenu gebruiken" pag.71

Op de afstandsbediening Op het bedieningspaneel

Selecteer Keystone onder Instellingen.

U kunt de handmatige H/V-Keystone vanuit het Configuratiemenu instellen.

s Instellingen - Keystone - H/V-Keystone pag.76

Selecteer Quick Corner en druk op de [Enter]-knop.

Geprojecteerde beelden bijstellen

Met de knoppen [ ], [ ], [ ] en [ ] op de

afstandsbediening of de knoppen [

bedieningspaneel selecteert u de te corrigeren hoek, en vervolgens drukt u op de [Enter]-knop.

], [ ], [ ] en [ ] op het

Met de knoppen [ ], [ ], [ ] en [ ] op de

afstandsbediening of de knoppen [

bedieningspaneel corrigeert u de positie van de hoek.

Als u op de [Enter]-knop drukt, wordt het in stap 4 getoonde scherm weergegeven.

Als tijdens de aanpassing de melding "Kan niet meer verplaatsen" verschijnt, kunt u de vorm niet verder aanpassen in de richting aangegeven door de grijze driehoek.

], [ ], [ ] en [ ] op het

Herhaal procedure 4 en 5 als u nog meer hoeken wilt aanpassen.

Geprojecteerde beelden bijstellen

Druk na afloop op de [Esc]-knop om het correctiemenu af te sluiten.

Omdat Keystone werd gewijzigd in Quick Corner wordt het hoekselectiescherm uit stap 3 geopend wanneer u de volgende keer

op de knoppen [

drukt. Wijzig Keystone opnieuw in H/V-Keystone als u horizontale en verticale correcties wilt uitvoeren met de knoppen [

] en [ ] van het bedieningspaneel.

[

Instellingen - Keystone - H/V-Keystone pag.76

Als u de [Esc]-knop ongeveer twee seconden ingedrukt houdt

tijdens het corrigeren van Quick Corner, wordt het volgende scherm weergegeven.

], [ ], [ ] en [ ] van het bedieningspaneel

], [ ],

W T

De beeldpositie bijstellen

Druk op de hendel voor het instellen van de voet om de voet aan voorzijde uit te schuiven en in te trekken. U kunt de beeldpositie bijstellen door de projector tot 16 graden te kantelen.

Quick Corner-reset: maakt de Quick Corner-correcties ongedaan.

Wijzigen in H/V-Keystone: wisselt de correctiemethode naar H/V-Keystone.

s "Menu Instellingen" pag.76

De beeldgrootte bijstellen

Wijzig het formaat van het geprojecteerde beeld met de zoomring.

Hoe groter de kantelhoek, des te moeilijker wordt het om scherp te

stellen. Installeer de projector zo dat hij maar een kleine kantelhoek hoeft.

De horizontale helling bijstellen

Gebruik de voeten achteraan om de horizontale helling van de projector bij te stellen.

Geprojecteerde beelden bijstellen

De achterste voet uitschuiven.

De achterste voet intrekken.

Scherpstellen

• Druk op het bedieningspaneel of de afstandsbediening op [Volume].

a] Verlaagt het volume.

[

] Verhoogt het volume.

Op de afstandsbediening Op het bedieningspaneel

• Pas het volume aan in het configuratiemenu.

Instellingen - Volume pag.76

U kunt de focus corrigeren met de scherpstelring.

Het volume bijstellen

U kunt het volume op een van de volgende manieren corrigeren.

Let op

Begin niet met een hoog volume. Een plotseling extreem hard volume kan doofheid veroorzaken. Verlaag het volume altijd voordat u het apparaat uitschakelt, zodat u kunt inschakelen en dan het volume langzaam kunt opvoeren.

De projectiekwaliteit selecteren (Kleurmodus selecteren)

Voor optimale beeldkwaliteit selecteert u de instelling die het beste past bij de omgeving waarin u projecteert. De helderheid van het beeld is afhankelijk van de geselecteerde modus.

Modus Toepassing

Dynamisch

Deze modus is ideaal voor goed verlichte kamers. Dit is de helderste modus die goed schaduwtinten weergeeft.

Geprojecteerde beelden bijstellen

Modus Toepassing

Presentatie

Theater

Foto

Sport

sRGB

Schoolbord

Whiteboard

*1 Deze keuze is alleen beschikbaar met RGB als ingangssignaal, of wanneer de

invoerbron USB Display, USB of LAN is.

*2 Deze keuze is alleen beschikbaar met componentvideo als ingangssignaal, of

wanneer de invoerbron Video is.

Deze modus is ideaal voor het geven van presentaties met kleurmateriaal in goed verlichte kamers.

Ideaal voor het kijken naar films in een donkere kamer. Geeft de beelden een natuurlijke toon.

Ideaal voor het projecteren van stilstaande beelden, zoals foto´s, in een goed verlichte kamer. De beelden zijn goed belicht en hebben een goed contrast.

Ideaal voor het kijken naar tv-programma´s in een goed verlichte kamer. De beelden zijn goed belicht en levensecht.

Ideaal voor beelden die voldoen aan de kleurenstandaard.

Bij deze instelling krijgen beelden ook bij projectie op een (groen) schoolbord een natuurlijke toon, net als op een scherm.

Ideaal voor het geven van presentaties met een whiteboard.

sRGBg-

Bij iedere druk op de knop [Color Mode] wordt de naam van de kleurmodus weergegeven en wijzigt de kleurmodus.

Afstandsbediening

U kunt de kleurmodus vanuit het configuratiemenu instellen.

s Beeld - Kleurmodus pag.73

Automatische iris instellen

Door de luminantie automatisch overeenkomstig de helderheid van het weergegeven beeld in te stellen, geniet u van diepe en volle beelden.

Druk op de [Menu]-knop.

"Het Configuratiemenu gebruiken" pag.71

Op de afstandsbediening Op het bedieningspaneel

Geprojecteerde beelden bijstellen

Selecteer Autom. iris onder Beeld.

Selecteer Aan.

De instelling wordt opgeslagen voor elke kleurmodus.

Druk op de [Menu]-knop om af te sluiten.

Automatische iris kan alleen worden ingesteld als de

Kleurmodus op Dynamisch of Theater is ingesteld.

Methode wijzigen

Bij iedere druk op de knop [Aspect] wordt de naam van de beeldverhouding weergegeven en verandert de hoogte-breedteverhouding.

Afstandsbediening

U kunt de hoogte-breedteverhouding vanuit het Configuratiemenu

De hoogte-breedteverhouding wijzigen

Afbeeldingen projecteren van videoapparatuur

instellen. s Signaal - Hoogte-breedte pag.74

De Hoogte-breedteverhouding van het geprojecteerde beeld wijzigen

U kunt de hoogte-breedteverhoudingg van het geprojecteerde beeld aanpassen aan het type, de hoogte-breedteverhouding en resolutie van de ontvangen signalen.

Welke hoogte-breedteverhoudingen beschikbaar zijn, hangt af van het beeld dat op dat ogenblik wordt geprojecteerd.

Telkens wanneer u op de afstandsbediening de [Aspect]-knop indrukt, verandert de hoogte-breedteverhouding in de volgorde 4:3 en 16:9.

Wanneer een 720p/1080i-signaal wordt ontvangen en de hoogtebreedteverhouding is ingesteld op 4:3, wordt een zoom van 4:3 toegepast (de rechter- en linkerkant van de afbeelding worden afgesneden).

Bijvoorbeeld: Ingangssignaal 720p (resolutie: 1280x720, hoogte-breedteverhouding: 16:9)

Geprojecteerde beelden bijstellen

In wat volgt ziet u projectievoorbeelden van elke hoogte-breedteverhouding.

4:3

16:9

Beelden projecteren van de HDMI-poort

Telkens wanneer u op de afstandsbediening de Aspect-knop indrukt, verandert de hoogte-breedteverhouding in de volgorde Autom., 4:3 en 16:9.

Bijvoorbeeld: Ingangssignaal 1080p (resolutie: 1920x1080, hoogte-breedteverhouding: 16:9)

Hoogte-

breedtever-

houding

Normaal

4:3

16:9

Als delen van het beeld ontbreken, stelt u de instelling Resolutie in op

Breed of Normaal in het menu Configuratie, afhankelijk van de grootte van het computerscherm.

s Signaal - Resolutie pag.74

Ingangssignaal

XGA 1024X768(4:3) WXGA 1280X800(16:10)

Automatisch

4:3

16:9

Afbeeldingen projecteren vanaf een computer

Telkens wanneer u op de afstandsbediening de [Aspect]-knop indrukt, verandert de hoogte-breedteverhouding in de volgorde Normaal, 4:3 en 16:9.

Nuttige Functies

In dit hoofdstuk wordt ingegaan op nuttige functies voor het geven van presentaties en op de Beveiligingsfuncties.

Projectiefuncties

Projecteren zonder een computer (Dia show)

Door op de projector een USB-opslagapparaat, zoals een USB-stick of harde schijf, aan te sluiten, kunt u de bestanden die op het USB-apparaat zijn opgeslagen projecteren zonder van een computer gebruik te maken. Deze functie wordt een Dia show genoemd.

• Sommige USB-opslagapparaten met ingebouwde veiligheidsfuncties

Specificaties voor bestanden die in een Dia show kunnen worden geprojecteerd

Type Bestandstype

Beeld .jpg Het volgende kan niet worden geprojecteerd.

zijn mogelijk niet geschikt.

• U kunt keystonevervorming niet corrigeren tijdens projectie van een

diashow, ook al drukt u op de [

op het bedieningspaneel.

Opmerkingen

(extensie)

- Bestanden met CMYK-kleurindeling

- Progressieve beelden

- Afbeeldingen met een hogere resolutie dan 8192x8192

Door de eigenschappen van JPEG-bestanden kunnen bepaalde beelden niet duidelijk worden geprojecteerd. Dit kan bijvoorbeeld gebeuren als de compressie te hoog is.

.bmp Afbeeldingen met een hogere resolutie dan

1280x800 kunnen niet worden geprojecteerd.

], [ ], [ ] en [ ] knoppen

Type Bestandstype

(extensie)

.png Afbeeldingen met een hogere resolutie dan

• Als u een USB-compatibele harde schijf aansluit en gebruikt, zorg

dan dat de met de harde schijf geleverde lichtnetadapter is aangesloten.

• De projector ondersteunt bepaalde bestandssystemen niet, gebruik daarom media die is geformatteerd onder Windows.

• Formatteer de media onder FAT16/32.

Opmerkingen

1280x800 kunnen niet worden geprojecteerd.

Voorbeelden van een Dia show

Beelden projecteren vanaf USB-opslagapparaten

"De geselecteerde afbeelding projecteren" pag.45

"De beeldbestanden in een map achter elkaar projecteren (Dia show)"

pag.46

.gif • Afbeeldingen met een hogere resolutie dan

1280x800 kunnen niet worden geprojecteerd.

• GIF-animaties kunnen niet worden geprojecteerd.

Projectiefuncties

Dia show gebruiken

Hoewel bij onderstaande stappen wordt uitgegaan van het gebruik van de afstandsbediening, kunt u de handelingen ook via het bedieningspaneel uitvoeren.

Een Dia show starten

Schakel de bron over op USB.

"Met de afstandsbediening overschakelen naar het doelbeeld"

pag.30

Sluit het USB-opslagapparaat of de digitale camera op de projector aan.

"USB-apparaten aansluiten" pag.24

De modus Dia show wordt gestart en de lijst met bestanden wordt weergegeven.

• JPEG-bestanden worden als miniaturen weergegeven (de bestandsinhoud wordt als een kleine afbeelding weergegeven).

• Andere bestanden of mappen worden als pictogrammen weergegeven, zoals in onderstaande tabel getoond.

• U kunt tevens een geheugenkaart in de USB-kaartlezer plaatsen en vervolgens de kaartlezer op de projector aansluiten. Sommige in de handel verkrijgbare USB-kaartlezers kunnen echter niet compatibel zijn met de projector.

• Als het volgende scherm (Station selecteren) wordt weergegeven,

gebruikt u de knoppen [

gewenste station te selecteren en drukt u vervolgens op de knop [Enter].

], [ ], [ ] en [ ] om het

Pictogram

* Als het bestand niet kan worden weergegeven als een thumbnail, wordt het

weergegeven als een pictogram.

Bestand Pictogram Bestand

JPEG-bestanden

GIF-bestanden PNG-bestanden

BMP-bestanden

• Als u het scherm Station selecteren wilt weergeven, plaatst u de cursor op Station sel. in de bovenste helft van het scherm met de bestandenlijst en drukt u op de knop [Enter].

Beelden projecteren

Gebruik de knoppen [ ], [ ], [ ] en [ ] om het

bestand of de map te selecteren die u wilt projecteren.

Projectiefuncties

Afbeeldingen draaien

Druk op de knop [Enter].

De geselecteerde afbeelding wordt weergegeven.

Als u een map selecteert, worden de bestanden in de map weergegeven. Om terug te keren naar het vorige scherm plaatst u de cursor op Trg nr bov. en drukt u op [Enter].

Als niet alle bestanden en mappen in het huidige venster worden weergegeven, drukt u op de afstandsbediening op de knop [Down] of plaatst u de cursor onderaan op de pagina op Volgende pagina en drukt u op de knop [Enter].

Als u naar het vorige scherm wilt terugkeren, drukt u op de afstandsbediening op de knop [Up] of plaatst u de cursor onderaan op de pagina op Vorige pagina en drukt u op de knop [Enter].

Druk tijdens het projecteren op de knop [ ] of [ ].

De diavoorstelling stoppen

Als u de modus Dia show wilt sluiten, verwijdert u het USB-opslagapparaat uit de USB-poort op de projector. Schakel bij digitale camera's, harde schijven, enzovoort, de stroom naar het apparaat uit en verwijder het vervolgens.

De geselecteerde afbeelding projecteren

Let op

Koppel het USB-opslagapparaat niet los terwijl de bestanden worden gebruikt. De diashow wordt dan wellicht niet goed afgespeeld.

U kunt de weergegeven JPEG-afbeeldingen draaien met sprongen van 90˚. De draaifunctie is ook beschikbaar tijdens de Dia show.

Speel beelden of een Dia show af.

Een Dia show starten.

Het scherm met de bestandenlijst wordt weergegeven.

"Een Dia show starten" pag.44

Projectiefuncties

Gebruik de knoppen [ ], [ ], [ ] en [ ] om het

afbeeldingsbestand te selecteren dat u wilt projecteren.

Druk op de knop [Enter].

De afbeelding wordt weergegeven.

De beeldbestanden in een map achter elkaar projecteren (Dia show)

U kunt de beeldbestanden in een map stuk voor stuk achter elkaar een voor een afspelen. Deze functie wordt een Dia show genoemd. Gebruik de volgende procedure om de Dia show in te stellen.

Als u wilt dat er tijdens een diashow automatisch een ander bestand

wordt weergegeven, stelt u voor Wisseltijd in het menu Diashow onder Optie een andere waarde in dan Nee. De standaardinstelling is 3 seconden.

s "Weergave-instellingen voor beeldbestanden en bewerkingsinstellingen van een diashow" pag.47

Een diashow starten.

Het scherm met de bestandenlijst wordt weergegeven.

"Een Dia show starten" pag.44

Gebruik de knoppen [ ][ ][ ][ ] om de cursor op

de map van de diashow te plaatsen die u wilt weergeven en druk op [Enter].

Druk op de knop [Esc] om naar het scherm met de bestandenlijst terug te keren.

Gebruik de knoppen [ ][ ] om naar het volgende of vorige

afbeeldingsbestand te gaan.

Selecteer Dia show onderaan rechts in het scherm met de bestandslijst en druk op de knop [Enter].

De diashow wordt gestart en de bestanden in de map worden automatisch één voor één, in de juiste volgorde, afgespeeld.

Wanneer het laatste bestand is geprojecteerd, wordt de bestandslijst automatisch opnieuw weergegeven. Als u Continu afspelen in het

Projectiefuncties

venster Optie instelt op Aan, wordt de diavoorstelling vanaf het begin afgespeeld als het einde is bereikt.

"Weergave-instellingen voor beeldbestanden en

bewerkingsinstellingen van een diashow" pag.47

Tijdens het afspelen van een diashow kunt u verder gaan naar het volgende scherm, terugkeren naar het vorige scherm of het afspelen stoppen.

Als de optie Wisseltijd in het scherm Optie is ingesteld op Nee, wordt

Voor de projectie van een afbeeldingsbestand met Diavoorstelling kunt u de volgende functies gebruiken.

• Freeze

• A/V dempen

pag.48

• E-zoom

er niet automatisch een andere afbeelding weergegeven als u de functie

Diavoorstelling afspelen selecteert. Druk op de knop [

knop of op de knop [Down] op de afstandsbediening om naar het volgende bestand te gaan.

"Het beeld bevriezen (Freeze)" pag.48

"Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)"

"Een gedeelte van het beeld weergeven (E-Zoom)" pag.50

], de [Enter]-

Weergave-instellingen voor beeldbestanden en bewerkingsinstellingen van een diashow

U kunt de weergavevolgorde en de instellingen voor de diashow in het scherm Optie opgeven.

Gebruik de knoppen [ ][ ][ ][ ] om de cursor op

de gewenste map te plaatsen en druk op de knop [Esc]. Selecteer Optie in het weergegeven submenu en druk op [Enter].

Als het volgende scherm Optie wordt weergegeven, kunt u de gewenste instellingen opgeven.

Activeer de instellingen door de cursor op de gewenste optie te plaatsen en vervolgens op [Enter] te drukken.

In de volgende tabel wordt meer informatie over elk item gegeven.

Weergavevolgorde

Sorteervolgorde

Continu afspelen

Wisseltijd

U kunt de bestanden op basis van Volgrd:naam of Volgd:datum weergeven.

U kunt de bestanden Oplopend of Aflopend sorteren.

U kunt instellen of u de Diashow wilt herhalen.

U kunt in Diavoorstelling opgeven hoe lang een bestand moet worden weergegeven. U kunt een tijd opgeven tussen Nee (0) en 60 seconden. Als u Nee kiest, wordt automatisch afspelen uitgeschakeld.

Projectiefuncties

Effect

Als u de instellingen hebt voltooid, gebruikt u de knoppen

U kunt instellen welke schermeffecten bij het wisselen van dia's worden weergegeven.

[

drukt u op [Enter].

De instellingen worden toegepast.

Als u de instellingen niet wilt toepassen, plaatst u de cursor op Annuleren en drukt u op [Enter].

Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)

U kunt deze functie gebruiken als u de aandacht van het publiek wilt richten op wat u zegt of als u bij presentaties vanaf een computer geen informatie wilt tonen terwijl u bestanden wisselt.

], [ ], [ ] en [ ] om de cursor op OK te zetten en

Elke keer als u op de [A/V Mute]-knop drukt of het lensdeksel opent of sluit, wordt A/V dempen in- of uitgeschakeld.

Afstandsbediening Projector

• Als u deze functie gebruikt terwijl u bewegende beelden projecteert,

worden de beelden en het geluid niet stopgezet en kunt u niet terugkeren naar het punt waar A/V dempen werd ingeschakeld.

• Ook als AV/dempen ingeschakeld is, zal het geluid van de microfoon nog steeds worden weergegeven.

• U kunt selecteren welk scherm wordt weergegeven wanneer de [A/V Mute]-knop wordt ingedrukt in het configuratiemenu.

s Uitgebreid - Weergeven - A/V dempen pag.78

• Als de AV Mute-schuifklep ongeveer 30 minuten wordt gesloten, activeert de Timerafdekking lens en schakelt het toestel automatisch uit. Indien u Timerafdekking lens niet wilt activeren, stelt u Timerafdekking lens in op Uit.

s Uitgebreid - Bewerking - Timerafdekking lens pag.78

• De lamp blijft branden tijdens A/V dempen, dus de lampuren blijven oplopen.

Het beeld bevriezen (Freeze)

Als de functie Freeze wordt ingeschakeld tijdens bewegend beeld, blijft het bevroren beeld geprojecteerd worden en kunt u een bewegend beeld frame

Projectiefuncties

voor frame, als foto projecteren. U kunt de functie Freeze ook gebruiken om tussentijds handelingen uit te voeren, bijvoorbeeld als u tijdens presentaties vanaf een computer bestanden wilt wisselen zonder beeld te projecteren.

Elke keer dat u op de knop [Freeze] drukt, wordt de bevriesfunctie in- of uitgeschakeld.

Afstandsbediening

• Het afspelen van de audio stopt niet.

• Bij bewegende beelden zullen de beelden nog steeds afgespeeld worden als het scherm bevroren is U kunt de projectie dus niet hervatten vanaf het punt waar het scherm was bevroren.

• Als u op de knop [Freeze] drukt terwijl het Configuratiemenu of een hulpscherm wordt afgebeeld, wordt het weergegeven menu of scherm gesloten.

• De bevriesfunctie (Freeze) werkt ook als E-Zoom wordt gebruikt.

Aanwijzerfunctie (Aanwijzer)

U kunt de aanwijzer op het geprojecteerde beeld verplaatsen en zo de aandacht vestigen op het onderwerp waarover u spreekt.

De aanwijzer weergeven.

Elke keer dat u op de [Pointer]-knop drukt, verschijnt de aanwijzer of verdwijnt hij.

Afstandsbediening

Verplaats het aanwijzerpictogram ( ).

Afstandsbediening

Bij het tegelijkertijd indrukken met de nabijgelegen knoppen

[

worden verplaatst.

], [ ], [ ] en [ ] kan de aanwijzer diagonaal

Projectiefuncties

U kunt onder Configuratie de vorm van de muisaanwijzer selecteren.

s Instellingen - Aanwijzervorm pag.76

Een gedeelte van het beeld weergeven (E-Zoom)

Met deze functie kunt u het beeld vergroten om het in detail te kunnen bekijken. Dit kan vooral handig zijn bij grafieken en tabellen.

Start E-Zoom.

Druk op de [

Afstandsbediening

]-knop om het kruis ( ) weer te geven.

Projectiefuncties

Verplaats het ( ) naar het gebied van het beeld dat u wilt

vergroten.

Afstandsbediening

Bij het tegelijkertijd indrukken met de nabijgelegen knoppen

[

worden verplaatst.

Vergroten.

], [ ], [ ] en [ ] kan de aanwijzer diagonaal

Afstandsbediening

[z]-knop: Vergroot het gebied telkens als deze wordt ingedrukt. U kunt versneld vergroten door de knop ingedrukt te houden.

[x]-knop: Verkleint afbeeldingen die reeds werden vergroot.

[Esc]-knop: Annuleert E-Zoom.

De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)

U kunt de muisaanwijzer van de computer bedienen vanaf de afstandsbediening van de projector. Deze functie wordt Draadloze muis genoemd.

De volgende besturingssystemen zijn compatibel met de draadloze muis:

Windows Mac OS

Besturingssysteem

* Het is mogelijk dat de functie voor de draadloze muis niet werkt onder

sommige versies van de besturingssystemen.

Gebruik de volgende procedure om de Draadloze muis te activeren.

Sluit de projector aan op de computer door middel van de volgende kabels.

• Een computerkabel of een in de handel verkrijgbare HDMI-kabel

• Een in de handel verkrijgbare USB-kabel

Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x

• De vergrotingsverhouding verschijnt in beeld. Het geselecteerde gebied kan in 25 stappen 1 tot 4 keer worden vergroot.

• Druk tijdens een uitvergrote projectie op de knoppen

[

bladeren.

], [ ], [ ] en [ ] om door het beeld te

"Een computer aansluiten" pag.21

Schakel de bron over naar een van de volgende.

• Computer1

• Computer2

• HDMI

Projectiefuncties

"Met de afstandsbediening overschakelen naar het doelbeeld"

pag.30

Nadat de verbinding tot stand is gebracht, kunt u de muisaanwijzer als volgt bedienen.

Stel USB Type B in op Draadloze muis.

Uitgebreid - Draadloze muis pag.78

De muisaanwijzer verplaatsen

Muisklikken

Slepen en neerzetten

[ ][ ][ ][ ]-knoppen:

Verplaatst de muisaanwijzer.

[Enter]-knop: Klikken met de linkermuisknop. Klik tweemaal om te dubbelklikken.

[Esc]-knop: Klikken met de rechtermuisknop.

Houd de [Enter]-knop ingedrukt en druk tegelijkertijd op de knoppen [

[

Laat de [Enter]-knop los om het gesleepte item op de gewenste positie neer te zetten.

], [ ] of [ ].

Pagina omhoog/omlaag

[Up]-knop: Hiermee gaat u terug naar de vorige pagina.

[Down]-knop: Hiermee gaat u naar de volgende pagina.

• Bij het tegelijkertijd indrukken met de nabijgelegen knoppen

[

worden verplaatst.

• Als de muisknopinstellingen op de computer zijn omgekeerd, dan worden ze automatisch ook omgekeerd op de afstandbediening.

• U kunt de draadloze muis niet gebruiken als de volgende functies worden gebruikt.

- Terwijl het configuratiemenu wordt weergegeven

- Als een hulpscherm wordt weergegeven

- Terwijl de functie E-Zoom wordt gebruikt

- Terwijl het gebruikerslogo wordt opgenomen

- Terwijl de aanwijzerfunctie wordt gebruikt

- Terwijl het geluidsvolume wordt aangepast

- Terwijl USB Display actief is

- Terwijl een Testpatroon wordt weergegeven

- Terwijl Kleurmodus wordt ingesteld

- Terwijl de naam van de Kleurmodus wordt weergegeven

- Terwijl de bronnaam wordt weergegeven

- Terwijl van invoerbron wordt gewisseld

- Terwijl Bericht versturen wordt weergegeven (alleen EB-93)

- Terwijl er patronen worden weergegeven

], [ ], [ ] en [ ] kan de aanwijzer diagonaal

Projectiefuncties

Een gebruikerslogo opslaan

U kunt het beeld dat momenteel wordt geprojecteerd als gebruikerslogo opslaan.

Als het gebruikerslogo eenmaal is opgeslagen, kunt u het standaardlogo

niet meer terugzetten.

Projecteer het beeld dat u als gebruikerslogo wilt gebruiken en druk vervolgens op de [Menu]-knop.

"Het Configuratiemenu gebruiken" pag.71

Op de afstandsbediening Op het bedieningspaneel

Selecteer Gebruikerslogo onder Uitgebreid.

• Als Gebr. logo beveil. onder Wachtwoordbeveiliging is

Als de melding "Dit beeld kiezen als gebruikerslogo?" wordt weergegeven, selecteer dan Ja.

ingesteld op Aan, wordt er een melding weergegeven en kan het gebruikerslogo niet worden gewijzigd. U kunt wijzigingen doorvoeren nadat u Gebr. logo beveil. op Uit hebt gezet.

s "Gebruikers beheren (Wachtwoordbeveiliging)" pag.56

• Indien Gebruikerslogo wordt geselecteerd terwijl Keystone, E-Zoom, Hoogte-breedte, of Zoom aanpassen wordt uitgevoerd, wordt de huidig uitgevoerde functie geannuleerd.

Als u op de [Enter]-knop op de afstandsbediening of het bedieningspaneel drukt, is het mogelijk dat de beeldschermgrootte verandert overeenkomstig de resolutie van het beeldsignaal.

Projectiefuncties

Verplaats het kader om het deel van het beeld dat u als gebruikerslogo wilt gebruiken, te selecteren.

U kunt dezelfde handelingen uitvoeren vanaf het bedieningspaneel van de projector.

Afstandsbediening

U kunt een beeld opslaan met een afmeting van 400x300

Als u op de [Enter]-knop duwt en de melding "Dit beeld kiezen?" wordt weergegeven, selecteert u Ja.

beeldpunten.

Selecteer de zoomfactor in het instellingsvenster voor zoom.

Als de melding "Dit beeld opslaan als gebruikerslogo?" wordt weergegeven, selecteert u Ja.

Het beeld wordt opgeslagen. Nadat het beeld is opgeslagen, wordt de melding "Voltooid." weergegeven.

• Als een gebruikerslogo wordt opgeslagen, wordt het vorige

gebruikerslogo gewist.

• Opslaan neemt enige tijd in beslag. Gebruik de projector of andere aangesloten apparatuur niet terwijl het beeld wordt opgeslagen, omdat er anders storingen kunnen optreden.

Het gebruikerspatroon opslaan

U kunt het beeld dat momenteel wordt geprojecteerd als gebruikerspatroon opslaan.

Als een gebruikerspatroon wordt opgeslagen, wordt het vorige

gebruikerspatroon gewist.

Projectiefuncties

Projecteer het beeld dat u als gebruikerspatroon wilt gebruiken en druk vervolgens op de [Menu]-knop.

"Het Configuratiemenu gebruiken" pag.71

Op de afstandsbediening Op het bedieningspaneel

Selecteer Patroon onder Instellingen.

Indien Gebruikerspatroon wordt geselecteerd terwijl Keystone,

Als "Wilt u het nu geprojecteerde beeld gebruiken als Gebruikerspatroon?" wordt weergegeven, selecteer u Ja.

E-Zoom, Hoogte-breedte, of Zoom aanpassen wordt uitgevoerd, wordt de huidig uitgevoerde functie geannuleerd.

Selecteer Gebruikerspatroon.

Als u op de [Enter]-knop drukt, wordt de melding "Slaat u deze afbeelding op als het Gebruikerspatroon?" weergegeven. Selecteer Ja.

Het beeld wordt opgeslagen. Zodra het beeld is opgeslagen wordt de melding "Gebruikerspatroon is nu ingesteld." weergegeven.

• Als het gebruikerspatroon eenmaal is opgeslagen, kunt u het

standaard gebruikerspatroon niet meer terugzetten.

• Het gebruikerspatroon opslaan neemt enige tijd in beslag. Gebruik de projector of andere aangesloten apparatuur niet terwijl het beeld wordt opgeslagen, omdat er anders storingen kunnen optreden.

Beveiligingsfuncties

De projector beschikt over de volgende geavanceerde beveiligingsfuncties.

• Wachtwoordbeveiliging U kunt het aantal gebruikers van de projector beperken.

• Toetsvergrendeling U kunt voorkomen dat personen zonder toestemming de instellingen op

de projector wijzigen.

"Bediening beperken (Toetsvergrendeling)" pag.58

• Antidiefstalvergrendeling De projector is uitgerust met de volgende antidiefstalbeveiliging.

"Antidiefstalvergrendeling" pag.59

Gebruikers beheren (Wachtwoordbeveiliging)

Als Wachtwoordbeveiliging is ingeschakeld kunnen personen die het wachtwoord niet kennen de projector niet gebruiken voor het projecteren van beelden, zelfs niet als de projector is ingeschakeld. Bovendien kan het gebruikerslogo dat wordt weergegeven als u de projector inschakelt, niet worden gewijzigd. Dit heeft een antidiefstalfunctie omdat de projector ook na diefstal niet kan worden gebruikt. Bij aanschaf van de projector is de wachtwoordbeveiliging niet ingeschakeld.

• Gebr. logo beveil.

Iemand die het gebruikerslogo wil wijzigen dat door de eigenaar van de projector is vastgelegd, zal merken dat dit niet gaat. Als Gebr. logo beveil. is ingeschakeld (Aan), zijn de volgende instellingswijzigingen voor het Gebruikerslogo niet toegankelijk.

• Een gebruikerslogo opnemen

• Instellingen voor Achtergrond weerg., Opstartscherm en A/V

dempen onder Weergeven

Uitgebreid - Weergeven pag.78

• Netwerkbeveil. (alleen EB-93)

Als Netwerkbeveil. op Aan staat, kunnen er geen instellingen worden gewijzigd voor Netwerk.

"Menu Netwerk (alleen EB-93)" pag.79

Wachtwoordbeveiliging instellen

Gebruik de volgende procedure om de wachtwoordbeveiliging in te stellen.

Houd tijdens het projecteren de [Freeze]-knop ongeveer vijf seconden ingedrukt.

Het instellingenmenu voor Wachtwoordbeveiliging wordt weergegeven.

Manieren van Wachtwoordbeveiliging

Er zijn drie manieren om wachtwoordbeveiliging in te stellen, afhankelijk van het gebruik van de projector.

• Inschakelbeveiliging

Als Inschakelbeveiliging Aan is, dient u een vooraf ingesteld wachtwoord in te voeren nadat de projector is aangesloten en aangezet (dit geldt tevens voor Dir. Inschakelen). Als het verkeerde wachtwoord wordt ingevoerd, zal de projectie niet starten.

Afstandsbediening

Beveiligingsfuncties

• Als Wachtwoordbeveiliging al is ingeschakeld, moet u het

Selecteer het type van wachtwoordbeveiliging dat u wilt instellen en druk op de [Enter]-knop.

wachtwoord invoeren. Als het ingevoerde wachtwoord juist is, wordt het instellingenmenu voor Wachtwoordbeveilig. weergegeven.

s "Wachtwoord invoeren" pag.57

• Als het wachtwoord is ingesteld, plak dan de Beveiligd-metwachtwoord-sticker als extra afschrikmiddel op een zichtbare plaats op de projector.

(3) Houd de [Num]-knop ingedrukt en voer met de numerieke knoppen een

getal van vier cijfers in. Het ingevoerde nummer wordt weergegeven als "* * * *". Als u het vierde cijfer invoert, wordt het bevestigingsscherm weergegeven.

Afstandsbediening

(4) Voer het wachtwoord opnieuw in.

De melding "Het nieuwe wachtwoord is opgeslagen." wordt weergegeven.

Als u een onjuist wachtwoord invoert, verschijnt er een melding dat u het wachtwoord opnieuw moet invoeren.

Wachtwoord invoeren

Als het wachtwoordinvoerscherm wordt weergegeven, voer dan met de numerieke knoppen op de afstandsbediening het wachtwoord in.

Selecteer Aan en druk vervolgens op de [Enter]-knop.

Als u op de [Esc]-knop drukt, wordt het in stap 2 getoonde scherm opnieuw weergegeven.

Het wachtwoord instellen

(1) Selecteer Wachtwoord en druk vervolgens op de [Enter]-knop.

(2) De melding "Wachtwoord wijzigen?" wordt weergegeven. Selecteer Ja en

druk vervolgens op de [Enter]-knop. Het standaardwachtwoord is "0000". Wijzig dit in het door u gekozen wachtwoord. Als u Nee selecteert, wordt het in stap 2 getoonde scherm opnieuw weergegeven.

Houd de [Num]-knop ingedrukt en voer met de numerieke knoppen het wachtwoord in.

Beveiligingsfuncties

Zodra het correcte wachtwoord is ingevoerd, wordt de wachtwoordbeveiliging tijdelijk opgeheven.

Let op

• Als u drie keer achter elkaar een onjuist wachtwoord invoert, wordt de melding "De projector wordt vergrendeld." ongeveer vijf minuten lang weergegeven, waarna de projector in stand-by modus gaat. Als dit gebeurt, haal dan de voedingskabel van de projector uit het stopcontact, steek de kabel er vervolgens weer in en schakel de projector weer in. De projector geeft het wachtwoordinvoerscherm opnieuw weer zodat u het juiste wachtwoord kunt invoeren.

• Als u het wachtwoord bent vergeten, schrijf dan het nummer dat achter "Code opvragen: xxxxx" op het scherm verschijnt op en neem contact op met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.

s Adressenlijst Epson Projector

• Als u bovenstaande handeling blijft herhalen en het onjuiste wachtwoord dertig keer achter elkaar invoert, dan wordt de volgende melding weergegeven en zal de projector geen wachtwoorden meer accepteren. "De projector wordt vergrendeld. Neem contact op met Epson - zie de documentatie."

Adressenlijst Epson Projector

Dit is nuttig op evenementen of shows waar u alle knoppen wilt deactiveren tijdens projectie, of op scholen waar u de knopbediening wilt beperken. De projector kan nog steeds bediend worden met de afstandsbediening.

Druk tijdens de projectie op de knop [Menu].

"Het Configuratiemenu gebruiken" pag.71

Op de afstandsbediening Op het bedieningspaneel

Selecteer Toetsvergrendeling onder Instellingen.

Bediening beperken (Toetsvergrendeling)

Ga als volgt te werk om de knoppen op het bedieningspaneel te blokkeren.

• Voll. vergrend. Alle knoppen op het bedieningspaneel zijn geblokkeerd. U kunt de

projector via het bedieningspaneel niet meer bedienen, inclusief in- en uitschakelen.

• Toetsvergrend. Alle knoppen op het bedieningspaneel, behalve de [ vergrendeld.

]-knop, zijn

Selecteer Voll. vergrend. of Toetsvergrend. volgens uw doel.

Beveiligingsfuncties

Selecteer Ja als het bevestigingsbericht wordt weergegeven.

De knoppen op het bedieningspaneel worden geblokkeerd volgens de door u gekozen instellingen.

Er zijn twee manieren om de blokkering van het

bedieningspaneel op te heffen.

• Selecteer Uit onder Toetsvergrendeling.

s Instellingen - Toetsvergrendeling pag.76

• Houd de [Enter]-knop op het bedieningspaneel ongeveer zeven seconden ingedrukt. Vervolgens verschijnt er een melding en wordt de vergrendeling opgeheven.

Antidiefstalvergrendeling

De projector is uitgerust met de volgende soorten antidiefstalbeveiliging.

• Beveiligingssleuf De beveiligingssleuf is compatibel met het door Kensington geproduceerde Microsaver Security System. U vindt meer informatie over het Microsaver Security System op:

http://www.kensington.com/

• Installatiepunt van beveiligingskabel Een in de handel verkrijgbaar draadslot ter voorkoming van diefstal kan

door het installatiepunt worden geleid om de projector aan een bureau of pilaar te bevestigen.

Het draadslot installeren

Leid een draadslot ter voorkoming van diefstal door het installatiepunt.

Raadpleeg de documentatie die is meegeleverd met het draadslot voor instructies bij het vastzetten.

Controle en bediening

Over EasyMP Monitor (alleen EB-93)

EasyMP Monitor biedt de mogelijkheid tot het uitvoeren van handelingen zoals de controle van de status van meerdere Epson-projectors die op een netwerk zijn aangesloten vanaf een computermonitor, en het bedienen van de projectors vanaf de computer.

U kunt EasyMP Monitor downloaden van de volgende website:

http://www.epson.com

In wat volgt vindt u korte beschrijvingen van de controle- en bedieningsfuncties die met EasyMP Monitor kunnen worden uitgevoerd.

• Projectors registreren voor controle en beheer

Er kan automatisch worden gezocht naar projectors die op het netwerk zijn aangesloten, en u kunt selecteren welke van de gedetecteerde projectors u wilt registreren. U kunt doelprojectors registreren door hun IP-adressen op te geven.

• De geregistreerde projectors kunnen aan groepen worden toegewezen zodat zij in groep kunnen worden gecontroleerd en bediend.

• De status van geregistreerde projectors controleren

U kunt de status (AAN/UIT) controleren van projectors en problemen of waarschuwingen die om aandacht vragen door gebruik te maken van de pictogrammen. U kunt groepen van projectors selecteren of een enkele projector en vervolgens de cumulatieve lampwerkingsduur controleren of informatie zoals invoerbronnen, problemen en waarschuwingen voor de projectors.

• Geregistreerde projectors bedienen

U kunt groepen van projectors selecteren of een enkele projector en vervolgens handelingen uitvoeren voor de geselecteerde projectors zoals het in- en uitschakelen van de voeding en het omwisselen van hun invoerbronnen. U kunt de functies voor Webcontrole gebruiken om de instellingen in het configuratie menu van de projector te wijzigen. Voor bepaalde bedieningshandelingen die regelmatig op een bepaald tijdstip of op bepaalde dagen worden uitgevoerd, kunt u Timerinstellingen gebruiken om timerinstellingen te registreren.

• Instellingen voor e-mailmeldingen

U kunt e-mailadressen instellen waarnaar meldingen worden verstuurd als zich voor een geregistreerde projector een status voordoet die om aandacht vraagt, bijvoorbeeld een probleem.

• Berichten verzenden naar geregistreerde projectors

U kunt de invoegtoepassing voor EasyMP Monitor Message Broadcasting gebruiken om JPEG-bestanden naar geregistreerde projectors te verzenden.

Download de invoegtoepassing Bericht versturen vanaf het internetadres dat aan het begin van dit hoofdstuk werd gegeven.

Instellingen wijzigen met een webbrowser (Webcontrole) (alleen EB-93)

De functies van de projector kunnen worden ingesteld en de projector kan worden beheerd via een computer met een webbrowser die is aangesloten in het netwerk. Met deze functie kunt u de configuratie- en controlebewerkingen op afstand uitvoeren. Bovendien is het invoeren van tekst voor de configuratie eenvoudiger omdat u het toetsenbord van de computer kunt gebruiken.

Gebruik als webbrowser Microsoft Internet Explorer 6.0 of later. Bij gebruik van een Mac OS kunt u Safari of Firefox gebruiken.

Controle en bediening

Als u de Stand-by modus instelt op Communicatie aan, kunt u een

Configuratie van de projector

U kunt via een webbrowser items aanpassen die u normaal via het menu Configuratie van de projector wijzigt. De wijzigingen worden in het menu Configuratie doorgevoerd. Er zijn ook onderdelen die alleen kunnen worden ingesteld in een webbrowser.

Opties in het menu Configuratie die niet met een webbrowser kunnen worden gewijzigd

• Menu instellingen - Keystone - Quick Corner

• Menu instellingen - Aanwijzervorm

• Menu instellingen - Patroon

• Menu instellingen - Knop gebruiker

• Menu uitgebreid - Gebruikerslogo

• Menu uitgebreid - Taal

• Menu uitgebreid - Bewerking - Hoogtemodus

• Uitgebreid - Bewerking - Timerafdekking lens

• Menu resetten - Alle standaardw. en Lampuren terugzetten

De beschikbare instellingen komen overeen met die van het configuratiemenu van de projector.

webbrowser gebruiken om instellingen in te voeren en controle uit te oefenen zelfs als de projector in stand-by staat (als de voeding is uitgeschakeld).

s Uitgebreid - Stand-by moduspag.78

"Configuratiemenu" pag.70

Het scherm Webcontrole openen

Gebruik onderstaande procedure om het scherm Webcontrole te openen.

Configureer de netwerkinstellingen op de computer en de projector en stel de netwerkverbindingsmodus in.

Als uw webbrowser is ingesteld om verbinding te maken via een

proxyserver, kan het scherm Webcontrole niet worden geopend. Om webcontrole weer te geven, dient u de instellingen aan te passen zodat de verbinding niet via een proxyserver verloopt.

Start een webbrowser op de computer.

a b

Het scherm Web Remote openen

Dankzij de functie Web Remote (Bediening via webbrowser) kunt u de bewerkingen van de projector bedienen via een webbrowser.

Voer het IP-adres van de projector in de adresbalk van de webbrowser in en druk op het toetsenbord van de computer op Enter.

Het scherm Webcontrole wordt geopend.

Wanneer Wachtwoord webctrl is ingesteld in het menu Netwerk van het Configuratiemenu van de projector, wordt het wachtwoordinvoerscherm geopend.

Open het scherm Webcontrole.

Items die alleen kunnen worden ingesteld in een webbrowser

• SNMP Gemeenschap

• Wachtwoord controleren

Klik op Web Remote.

Controle en bediening

Naam Functie

[A/V Mute]-knop

Hiermee schakelt u video en audio in en uit. s "Het beeld en het geluid tijdelijk niet weergeven (A/V

dempen)" pag.48

Het scherm Web Remote verschijnt.

Naam Functie

[t]-knop

[Computer]-knop

[Video]-knop

[Freeze]-knop

Hiermee schakelt u de projector in of uit. s "Van installatie tot projectie" pag.28

Telkens als u op deze knop drukt, schakelt de invoer van beelden over tussen de Computer1-ingang en de Computer2-ingang.

Telkens als op de knop wordt gedrukt, wisselt het beeld tussen de ingangspoorten van Video, S-Video en HDMI.

Druk op deze knop om het beeld te pauzeren of te hervatten.

s "Het beeld bevriezen (Freeze)" pag.48

[Page]-knoppen

[Up] [Down]

[Source Search]-knop

[LAN]-knop

[USB]-knop

[Volume]-knoppen

[a][b]

Hiermee schakelt u naar een andere pagina over, bv. in PowerPoint-bestanden, wanneer u gebruik maakt van de volgende projectiemethoden.

• Als u de draadloze muis gebruikt

s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.51

• Als u USB Display gebruikt "Projecteren met USB Display" pag.30

• Als op een netwerk wordt aangesloten

Wanneer u beelden projecteert met Dia show, geeft u met deze knoppen het vorige/volgende scherm weer.

Hiermee schakelt u naar het volgende invoerapparaat dat een beeldsignaal doorgeeft.

s "Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld wijzigen (Bron zoeken)" pag.29

Schakelt over naar beeld dat wordt geprojecteerd met EasyMP Network Projection. Tijdens projecties met de optionele Quick Wireless Connection USB Key schakelt u met deze knop over naar dat beeld.

s "Met de afstandsbediening overschakelen naar het doelbeeld" pag.30

Iedere keer als u op deze knop drukt, worden de volgende beelden doorlopen:

• USB Display

• Beelden van het apparaat dat op de USB(TypeA)-ingang

is aangesloten

s "Met de afstandsbediening overschakelen naar het doelbeeld" pag.30

[a] Verlaagt het volume. [b] Verhoogt het volume. s "Het volume bijstellen" pag.38

Controle en bediening

Problemen rapporteren via een E-mailmelding (alleen EB-93)

Als u de functie E-mailmelding instelt, wordt er, wanneer zich met de projector een probleem voordoet, een e-mailmelding verstuurd naar de emailadressen die u vooraf hebt opgegeven. Hierdoor wordt de beheerder op de hoogte gesteld van problemen met projectoren, zelfs als deze zich op afstand bevinden.

Netwerk - E-mail - E-mailmelding pag.83

• U kunt maximaal drie bestemmingen (adressen) voor de e-

mailmelding opgeven en de e-mailmeldingen kunnen naar alle drie de bestemmingen tegelijk worden verstuurd.

• Als zich een ernstig probleem met de projector voordoet en deze plotseling stopt met werken, kan deze mogelijk geen melding meer naar de beheerder verzenden.

• Als u de Stand-by modus instelt op Communicatie aan, kunt u de projector gebruiken zelfs als die in stand-by staat (als de voeding is uitgeschakeld).

Uitgebreid - Stand-by modus pag.78

De details van het probleem worden regel voor regel weergegeven. Hieronder ziet u de belangrijkste meldingen.

• Internal error

• Fan related error

• Sensor error

• Lamp timer failure

• Lamp out

• Internal temperature error

• High-speed cooling in progress

• Lamp replacement notification

• No-signal

De projector krijgt geen signaal. Controleer de aansluitingen en controleer of de signaalbron wel is ingeschakeld.

• Auto Iris Error

• Power Err. (Ballast)

Zie onderstaande om problemen of waarschuwingen op te vangen.

Inhoud van een foutmelding in een e-mail

Wanneer de functie e-mailmelding op Aan staat en er doet zich een probleem of waarschuwing voor in de projector, wordt het volgende emailbericht verzonden.

Onderwerp: EPSON Projector

Regel 1: De naam van de projector met een probleem.

Regel 2: Het IP-adres van de projector met een probleem.

Regel 3 en verder: Nadere bijzonderheden van het probleem.

"De indicatielampjes aflezen" pag.89

Beheer via SNMP (alleen EB-93)

Door SNMP in te stellen op Aan in het menu Configuratie wordt wanneer zich een probleem of waarschuwing voordoet een e-mailmelding verstuurd naar de gespecificeerde computer. Hierdoor wordt de beheerder op de hoogte gesteld van problemen met projectoren, zelfs als deze zich op afstand bevinden.

Netwerk - Overige - SNMP pag.84

Controle en bediening

• SNMP moet worden beheerd door een netwerkbeheerder of door

iemand die kennis heeft van het netwerk.

• Om de projector met SNMP te kunnen beheren moet u het SNMPbeheerprogramma op de computer installeren.

• U kunt maximaal twee bestemmings-IP-adressen opslaan.

ESC/VP21-opdrachten

Met ESC/VP21 kunt u de projector vanaf een extern apparaat bedienen.

Lijst met Opdrachten

Als het commando power ON naar de projector wordt gestuurd, schakelt de projector in en gaat hij over in opwarmmodus. Als de projector is ingeschakeld, wordt een dubbele punt ":" (3Ah) teruggestuurd.

Als een commando wordt ingevoerd, voert de projector het commando uit en stuurt een ":" terug. Vervolgens accepteert hij het volgende commando.

Als het commando dat wordt verwerkt op een abnormale manier wordt afgebroken, wordt er een foutmelding doorgegeven en wordt ":" teruggestuurd.

Hieronder ziet u de belangrijkste inhoud.

Onderdeel Commando

Component SOURCE 24

HDMI SOURCE 30

Video SOURCE 41

S-video SOURCE 42

USB Display SOURCE 51

USB SOURCE 52

LAN SOURCE 53

A/V dempen Aan/ Uit

Voeg een harde-returncode (CR) (0Dh) in aan het eind van elk commando en verzend de code.

Aan MUTE ON

Uit MUTE OFF

Neem contact op met uw plaatselijke leverancier of het dichtstbijzijnde adres in de Adressenlijst Epson Projector voor meer informatie.

Adressenlijst Epson Projector

Kabelindelingen

Seriële aansluiting

Onderdeel Commando

Power ON/OFF Aan PWR ON

Uit PWR OFF

Signaalselectie Computer1 Automatisch SOURCE 1F

RGB SOURCE 11

Component SOURCE 14

Computer2 Automatisch SOURCE 2F

RGB SOURCE 21

• Soort connector: D-Sub 9-pens (mannetje)

Controle en bediening

• Naam projectoringang: RS-232C

<Op de projector> (Seriële pc-kabel) <Op de computer>

Signaalnaam Functie

GND Aarde signaaldraad

TD Gegevens verzenden

RD Gegevens ontvangen

Over PJLink (alleen EB-93)

PJLink Class1 is opgericht door de JBMIA (Japan Business Machine and Information System Industries Association) als een standaardprotocol voor het bedienen van netwerkcompatibele projectors, en ingesteld in het kader van hun streven om bedieningsprotocollen voor projectors te standaardiseren.

De projector voldoet aan de PJLink Class1-standaard ingesteld door JBMIA.

Hij voldoet aan alle commando´s, behalve aan de volgende door PJLink Class1 gedefinieerde commando´s, en de overeenkomst is bevestigd door de standaardcompatibiliteitstest van PJLink.

URL:http://pjlink.jbmia.or.jp/english/

• Niet-compatibele commando's

Functie PJLink-commando

Instellingen voor dempen

• Ingangnamen gedefinieerd door PJLink en bijbehorende projectorbronnen

Computer1 INPT 11

Beeld dempen instellen AVMT 11

Audio dempen instellen AVMT 21

Bron PJLink-commando

Communicatieprotocol

• Standaardinstelling voor baudrate: 9600 bps

• Gegevenslengte: 8 bits

• Pariteit: Geen

• Stopbit: 1 bit

• Flowbesturing: Geen

Computer2 INPT 12

Video INPT 21

S-video INPT 22

HDMI INPT 32

USB INPT 41

LAN INPT 52

Controle en bediening

Bron PJLink-commando

USB Display INPT 53

• De naam van de fabrikant voor "informatieverzoeken"

EPSON

• De modelnaam voor "informatieverzoeken over producten"

EB-93/C2010X/PowerLite 93

Over Crestron RoomView® (alleen EB-93)

Crestron RoomView® is een geïntegreerd controlesysteem dat wordt geleverd door Crestron die op een netwerk zijn aangesloten te monitoren en te bedienen.

De projector ondersteunt het controleprotocol en kan daarom worden gebruikt in een systeem dat werd gebouwd met Crestron RoomView

Bezoek de website van Crestron RoomView

http://www.crestron.com

. (Alleen Engelstalige displays worden ondersteund.)

. Het kan worden gebruikt om meerdere apparaten

voor meer informatie over Crestron

In deze handleiding wordt beschreven hoe u met een browser handelingen vanaf uw computer kunt uitvoeren.

• U kunt alleen alfanumerieke tekens en symbolen invoeren.

De projector vanaf een computer bedienen

Het bedieningsvenster weergeven

Controleer het volgende voordat u bedieningshandelingen uitvoert.

• Controleer of de computer en de projector op het netwerk zijn aangesloten.

• De volgende functies kunnen niet worden gebruikt terwijl Crestron RoomView

s "Instellingen wijzigen met een webbrowser (Webcontrole) (alleen EB-93)" pag.60

Bericht versturen (invoegtoepassing van EasyMP Monitor)

• Bediening is mogelijk als de Stand-by modus is ingesteld op Communicatie aan, zelfs als de projector in stand-by staat (als de

voeding is uitgeschakeld). s Uitgebreid - Stand-by moduspag.78

wordt gebruikt.

Hieronder vindt u een overzicht van Crestron RoomView

• Bediening op afstand via een browser

U kunt een projector vanaf uw computer bedienen net alsof u een afstandsbediening gebruikt.

• Controle en bediening met toepassingssoftware

U kunt Crestron RoomView Edition geleverd door Crestron te monitoren, om met de helpdesk te communiceren en om dringende meldingen te versturen. Zie onderstaande website voor meer informatie.

http://www.crestron.com/getroomview

Express of Crestron RoomView® Server

gebruiken om apparaten in het systeem

• Stel RoomView in op Aan in het menu Netwerk.

Netwerk - Overige - RoomView pag.84

Start een webbrowser op de computer.

a b

Voer het IP-adres van de projector in de adresbalk van de webbrowser in en druk op de Enter-toets.

Het bedieningsvenster wordt weergegeven.

Controle en bediening

Het bedieningsvenster gebruiken

U kunt de volgende handelingen uitvoeren door op de knoppen te klikken.

Knop Functie

Power Hiermee schakelt u de projector in of uit.

Vol-/Vol+ Hiermee wordt het volume aangepast.

Knop Functie

Freeze Druk op deze knop om het beeld te pauzeren of te

hervatten. s "Het beeld bevriezen (Freeze)" pag.48

Contrast Stel hier het verschil in tussen licht en schaduw in het

beeld.

Brightness Hiermee wordt de helderheid van het beeld ingesteld.

Color Stel hier de kleurverzadiging voor het beeld in.

Sharpness Hiermee wordt de beeldscherpte ingesteld.

Zoom

De knoppen [ ], [ ], [ ] en [ ] voeren dezelfde handelingen uit als de

knoppen [

volgende handelingen uitvoeren door op de andere knoppen te klikken.

Klik op [z] om het beeld te vergroten zonder de projectiegrootte te wijzigen. Klik op [x] om beelden te verkleinen die met de [z]-knop werden vergroot. Klik op [

], [ ], [ ] of [ ] om de positie van het

vergrote beeld te wijzigen. s "Een gedeelte van het beeld weergeven (E-Zoom)"

pag.50

][ ][ ][ ] op de afstandsbediening. U kunt de

A/V Mute Hiermee schakelt u video en audio in en uit.

s "Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)" pag.48

Schakelt over naar beeld van de geselecteerde invoerbron. Om invoerbronnen

weer te geven die niet in de Source List zijn opgenomen, klikt u op (a) of (b) om omhoog of omlaag te scrollen. U kunt de naam van de bron naar believen wijzigen.

U kunt de volgende handelingen uitvoeren door op de knoppen te klikken. Om

knoppen weer te geven die niet in de Source List zijn opgenomen, klikt u op (c) of (d) om naar links of rechts te scrollen.

Knop Functie

OK Deze knop heeft dezelfde functie als de [Enter]-knop op

de afstandsbediening. s "Afstandsbediening" pag.14

Menu Hiermee wordt het Configuratiemenu weergegeven en

gesloten.

Auto Indien aangeklikt tijdens de projectie van analoge RGB-

signalen van de Computer1- of Computer2-ingang, kunt u Tracking, Sync. en Weergavepositie van het beeld automatisch optimaliseren.

Controle en bediening

Knop Functie

Search Schakelt over naar het beeld van de ingangspoort die

Esc Deze knop heeft dezelfde functie als de [Esc]-knop op de

U kunt de volgende handelingen uitvoeren door op de tabbladen te klikken.

Tabblad Functie

Contact IT Help Opent het helpdeskvenster. Gebruikt om berichten te

Info Hier ziet u informatie over de projector die op dat

videosignalen ontvangt. s "Automatisch binnenkomende signalen detecteren

en het geprojecteerde beeld wijzigen (Bron zoeken)"

pag.29

afstandsbediening. s "Afstandsbediening" pag.14

verzenden naar, en berichten te ontvangen van, de beheerder door middel van Crestron RoomView Express.

ogenblik verbonden is.

Crestron Control

Maak instellingen voor Crestron

Projector

De volgende items kunnen worden ingesteld.

centrale bedieningselementen.

Tools Wijzigt instellingen in de projector die op dat ogenblik

verbonden is. Zie het volgende gedeelte.

Het toolsvenster gebruiken

Het volgende venster wordt weergegeven als u op het tabblad Tools klikt in het bedieningsvenster. U kunt dit venster gebruiken om instellingen te wijzigen in de projector die op dat ogenblik verbonden is.

Item Functie

Projector Name Geef een naam op om de projector die op dat ogenblik

verbonden is te differentiëren van de andere netwerkprojectors. (U kunt maximaal 15 alfanumerieke tekens invoeren.)

Location Geef een naam op voor de installatielocatie voor de

projector die op dat ogenblik verbonden is met het netwerk. (U kunt maximaal 32 alfanumerieke tekens en symbolen invoeren.)

Assigned To Geef een gebruikersnaam op voor de projector. (U kunt

maximaal 32 alfanumerieke tekens en symbolen invoeren.)

Controle en bediening

Item Functie

DHCP Schakel het selectievakje Enabled in om DHCP te

gebruiken. U kunt geen IP-adres invoeren met DHCP ingeschakeld.

IP Address Voer het IP-adres in dat aan de projector die op dat

ogenblik verbonden is moet worden toegewezen.

Subnet Mask Voer het subnetmasker in dat aan de projector die op dat

ogenblik verbonden is moet worden toegewezen.

Default Gateway Voer het gatewayadres in dat aan de projector die op dat

ogenblik verbonden is moet worden toegewezen.

Send Klik op deze knop om de aan de Projector gemaakte

wijzigingen te bevestigen.

Admin Password

Schakel het selectievakje Enabled in om een wachtwoord te vereisen om het venster Tools te openen. De volgende items kunnen worden ingesteld.

Item Functie

New Password Voer het nieuwe wachtwoord in als het wachtwoord

wordt gewijzigd om het venster Tools te openen. (U kunt maximaal 26 alfanumerieke tekens invoeren.)

Item Functie

New Password Voer het nieuwe wachtwoord in als het wachtwoord

wordt gewijzigd om het bedieningsvenster te openen. (U kunt maximaal 26 alfanumerieke tekens invoeren.)

Confirm Voer hetzelfde wachtwoord in als u hebt ingevoerd

onder New Password. Als de wachtwoorden niet dezelfde zijn, wordt een fout weergegeven.

Send Klik op deze knop om de User Password gemaakte

wijzigingen te bevestigen.

Confirm Voer hetzelfde wachtwoord in als u hebt ingevoerd

onder New Password. Als de wachtwoorden niet dezelfde zijn, wordt een fout weergegeven.

Send Klik op deze knop om de aan Admin Password

gemaakte wijzigingen te bevestigen.

User Password

Schakel het selectievakje Enabled in om een wachtwoord te vereisen om het bedieningsvenster via de computer te openen. De volgende items kunnen worden ingesteld.

Configuratiemenu

In dit hoofdstuk wordt ingegaan op het gebruik van het Configuratiemenu en de daarin opgenomen functies.

Het Configuratiemenu gebruiken

In dit gedeelte wordt ingegaan op het gebruik van het Configuratiemenu.

Hoewel de stappen worden uitgelegd aan de hand van de afstandsbediening, kunt u dezelfde handelingen ook via het bedieningspaneel uitvoeren. In de help bij het menu vindt u uitleg bij de beschikbare knoppen.

Open het configuratiemenu.

Selecteer een item uit een hoofdmenu.

Selecteer een item uit een submenu.

①

②

Wijzig de instellingen.

①

②

Druk op de [Menu]-knop om af te sluiten.

Lijst met Functies

Tabel van het Configuratiemenu

De instelbare items hangen af van het gebruikte model en het beeldsignaal en de beeldbron die wordt geprojecteerd.

Naam hoofdmenu Naam submenu Items of instellingswaarden

Menu Beeld s pag.73

Menu Signaal s pag.74

Kleurmodus Dynamisch, Presentatie, Theater,

Foto, sRGB, Schoolbord en Whiteboard

Helderheid -24 tot 24

Contrast -24 tot 24

Kleurverzadiging -32 tot 32

Tint -32 tot 32

Scherpte -5 tot 5

Abs. kleurtemperatuur 5000K tot 10000K

Kleuraanpassing Rood: -16 tot 16

Groen: -16 tot 16 Blauw: -16 tot 16

Autom. iris Aan en Uit

Autom. configuratie Aan en Uit

Resolutie Automatisch, Breed en Normaal

Tracking -

Sync. -

Positie Omhoog, Omlaag, Links en

Rechts

Progressief Uit, Video en Film/Auto

Ruisvermindering Uit, NR1 en NR2

Videobereik HDMI Automatisch, Normaal en

Uitgebreid

Ingangssignaal Automatisch, RGB en

Component

Naam hoofdmenu Naam submenu Items of instellingswaarden

Videosignaal Automatisch, NTSC, NTSC4.43,

PAL, M-PAL, N-PAL, PAL60 en SECAM

Hoogte-breedte Normaal, 4:3, 16:9, Volledig,

Zoom en Bronformaat

Overscannen Automatisch, Uit, 4% en 8%

Menu Instellingen s pag.76

Menu Uitgebreid s pag.78

Keystone H/V-Keystone en Quick Corner

Toetsvergrendeling Voll. vergrend., Toetsvergrend.

en Uit

Aanwijzervorm Aanwijzer 1, 2 en 3

Stroomverbruik Normaal en ECO

Volume 0 - 20

Externe receiver Voor/achter, Voorkant,

Achterkant en Uit

Knop gebruiker Stroomverbruik, Informatie,

Progressief, Testpatroon, Resolutie en Patroonweergave

Patroon Patroonweergave, Patroontype,

Gebruikerspatroon en Testpatroon

Weergeven Bericht, Achtergrond weerg.,

Opstartscherm en A/V dempen

Gebruikerslogo -

Projectie Voorkant, Voor/bovenkant,

Achterkant en Achter/boven

Bewerking Dir. inschakelen, Sluimerstand,

Tijd sluimerstand, Timerafdekking lens en Hoogtemodus

Stand-by modus Communicatie aan en

Communicatie uit

Lijst met Functies

Naam hoofdmenu Naam submenu Items of instellingswaarden

USB Type B USB Display en Draadloze muis

Taal 15 of 35 talen

Menu Informatie s pag.85

Menu Resetten s pag.86

*1 Het aantal ondersteunde talen verschilt afhankelijk van de regio waar de

projector wordt gebruikt.

Lampuren -

Bron -

Ingangssignaal -

Resolutie -

Videosignaal -

Vernieuwingssnelh. -

Sync. info -

Status -

Serienummer -

Event ID (alleen EB-93)

Alle standaardw. -

Lampuren terugzetten -

Naam hoofdmenu Naam submenu Items of instellingswaarden

Menu E-mail s pag.83

Menu Overige s pag.84

E-mailmelding Aan en Uit

SMTP-server -

Poortnummer -

Instelling adres 1, Instelling adres 2 en Instelling adres 3

SNMP Aan en Uit

Trap IP Adres 1 en Trap IP Adres 2

AMX Device Discovery Aan en Uit

RoomView Aan en Uit

Menu Beeld

De instelbare items hangen af van het beeldsignaal en de beeldbron die wordt geprojecteerd. De instellingsgegevens worden voor elk beeldsignaal opgeslagen.

Menu Netwerk (alleen EB-93)

Naam hoofdmenu Naam submenu Items of instellingswaarden

Menu Basis s pag.81

Menu Vast netwerk s pag.82

Projectornaam -

Wachtwoord PJLink -

Wachtwoord webctrl -

Trefwoord projector Aan en Uit

IP-instellingen DHCP, IP-adres, Subnetmasker en

Gateway-adres

Weergave IP-adres Aan en Uit

Lijst met Functies

"Automatisch binnenkomende signalen detecteren en het geprojecteerde

beeld wijzigen (Bron zoeken)" pag.29

Submenu Functie

Abs. kleurtemperatuur

(Dit item kunt u niet selecteren als Kleurmodus is ingesteld op sRGB g.)

U stelt hier de algehele kleurschakering voor het beeld in. U kunt tinten in 10 fasen instellen van 5000 K tot 10000 K. Een hoge waarde geeft het beeld een blauwe tint; een lage waarde geeft het beeld een rode tint.

Submenu Functie

Kleurmodus

Helderheid

Contrast

Kleurverzadiging

Tint

Scherpte

Stel hier de beeldkwaliteit in die bij uw omgeving past. s "De projectiekwaliteit selecteren (Kleurmodus selecteren)"

pag.38

Stel hier de helderheid van het beeld in.

Stel hier het verschil in tussen licht en donker in het beeld.

Stel hier de kleurverzadiging voor het beeld in.

(Deze instelling is alleen beschikbaar als u composietvideosignaal/S-videosignaal gebruikt en NTSCsignalen worden doorgegeven.)

Stel hier de kleurschakering in.

Stel hier de scherpte van het beeld in.

Kleuraanpassing

Autom. iris

Resetten

(Dit item kunt u niet selecteren als Kleurmodus is ingesteld op sRGB g.)

U kunt de kleurintensiteit afzonderlijk instellen voor Rood, Groen en Blauw.

(Dit item kunt u alleen selecteren als Kleurmodus is ingesteld op Dynamisch of Theater.)

Stel in op Aan als u de iris wilt aanpassen voor een optimale belichting van de geprojecteerde beelden.

De instelling wordt opgeslagen voor elke kleurmodus. s "Automatische iris instellen" pag.39

Hier kunt u alle correctiewaarden die u hebt ingesteld in het menu Beeld herstellen naar hun standaardwaarden. U vindt meer informatie over het herstellen van de standaardwaarden voor de menu-items in:

s "Menu Resetten" pag.86

Menu Signaal

De instelbare items hangen af van het beeldsignaal en de beeldbron die wordt geprojecteerd. De instellingsgegevens worden voor elk beeldsignaal opgeslagen.

U kunt geen instellingen opgeven in het menu Signaal wanneer de bron USB Display, USB of LAN is.

"Automatisch binnenkomende signalen detecteren en het geprojecteerde

beeld wijzigen (Bron zoeken)" pag.29

Lijst met Functies

Submenu Functie

Progressief

(Deze instelling kan alleen worden aangepast als een component-video of RGB-video met een geïnterlinieerd signaal (480i/576i/1080i) wordt ontvangen. Dit kan niet worden ingesteld wanneer een digitaal RGB-signaal wordt ontvangen.)

Geïnterlinieerdg (i) signaal wordt omgezet naar Progressief (p). (IP-conversie)

Uit: Ideaal voor beelden met veel beweging. Video: Ideaal voor gewone videobeelden. Film/Auto: Dit is ideaal voor films, computerbeelden en

animatie.

Submenu Functie

Autom. configuratie

Resolutie

Tracking

Sync.

Positie

Stel dit in op Aan om Tracking, Sync. en Positie automatisch aan de optimale status aan te passen als het ontvangen signaal verandert.

Stel dit in op Automatisch om automatisch de resolutie van het ontvangen signaal te bepalen. Als het beeld in de stand Automatisch niet goed wordt geprojecteerd (er ontbreekt bijvoorbeeld een deel van het beeld), gebruik dan Breed voor breedbeeld of Normaal voor schermen met een verhouding van 4:3 of 5:4 naargelang van de aangesloten computer.

Hier kunt u het computerbeeld aanpassen als er verticale strepen in het beeld verschijnen.

Hier kunt u het computerbeeld aanpassen als het beeld flikkert of wazig is, of als er interferentie optreedt.

Hier kunt u de positie van het venster naar boven, naar beneden, naar links en naar rechts bijstellen als een deel van het beeld niet wordt geprojecteerd.

Ruisvermindering

Videobereik HDMI

Ingangssignaal

Videosignaal

(Dit kan niet worden ingesteld wanneer een digitaal RGB-signaal wordt ontvangen, of wanneer een geïnterlinieerd signaal wordt weergegeven met Progressief ingesteld op Uit.)

Hiermee worden beelden met ruis 'opgeschoond'. Er zijn twee modi. Selecteer uw favoriete instelling. Het wordt aanbevolen deze optie in te stellen op Uit bij het bekijken van beeldbronnen met weinig ruis, zoals dvd's.

Wanneer op de HDMI-ingang van de projector een dvd-speler is aangesloten, wordt het videobereik van de projector ingesteld op basis van het videobereik van dat apparaat.

U kunt ingangssignaal van Computer-ingangspoort kiezen. Als hier Automatisch is geselecteerd, wordt het ingangssignaal

automatisch volgens het aangesloten apparaat ingesteld. Als de kleuren niet juist worden weergegeven bij de instelling

Automatisch, selecteer dan het signaal van het aangesloten apparaat.

U kunt het ingangssignaal van de Video-ingangspoort kiezen. Als hier Automatisch is geselecteerd, worden videosignalen automatisch herkend. Als de instelling Automatisch leidt tot problemen zoals interferentie of het ontbreken van beeld, selecteer dan het geschikte signaal voor het aangesloten apparaat.

Lijst met Functies

Submenu Functie

Hoogte-breedte

Overscannen

Resetten

U kunt hier de beelden instellen.

s "De Hoogte-breedteverhouding van het geprojecteerde beeld wijzigen " pag.40

Wijzigt de beeldverhouding (het bereik van het geprojecteerde beeld). U kunt bijsnijden instellen op Uit, 4% of 8%. Voor een HDMI-bron is Automatisch beschikbaar. Als Automatisch is geselecteerd, verandert dat automatisch in Uit of 8% naargelang van het ontvangen signaal.

U kunt hier alle functies die u in het menu Signaal hebt ingesteld herstellen naar hun standaardwaarden, behalve Ingangssignaal.

U vindt meer informatie over het herstellen van de standaardwaarden voor de menu-items in:

"Menu Resetten" pag.86

Hoogte-breedteverh.g voor geprojecteerde

Menu Instellingen

Submenu Functie

Keystone

U kunt keystonevertekening corrigeren.

• Als H/V-Keystone werd geselecteerd:

• Handmatige correctie

• Automatische correctie

• Als Quick Corner is geselecteerd:

Selecteer en corrigeer de vier hoeken van het geprojecteerde beeld. s "Handmatige correctie (Quick Corner)" pag.35

Pas V-Keystone en H-Keystone aan om horizontale en verticale keystonevervorming te corrigeren.

Stel Autom. V-Keystone in op Aan. (Dit item kunt u niet selecteren als Projectie is ingesteld

op Voor/bovenkant, Achterkant of Achter/boven.) s "Automatische correctie (Automatische V-Keystone)"

pag.34

Lijst met Functies

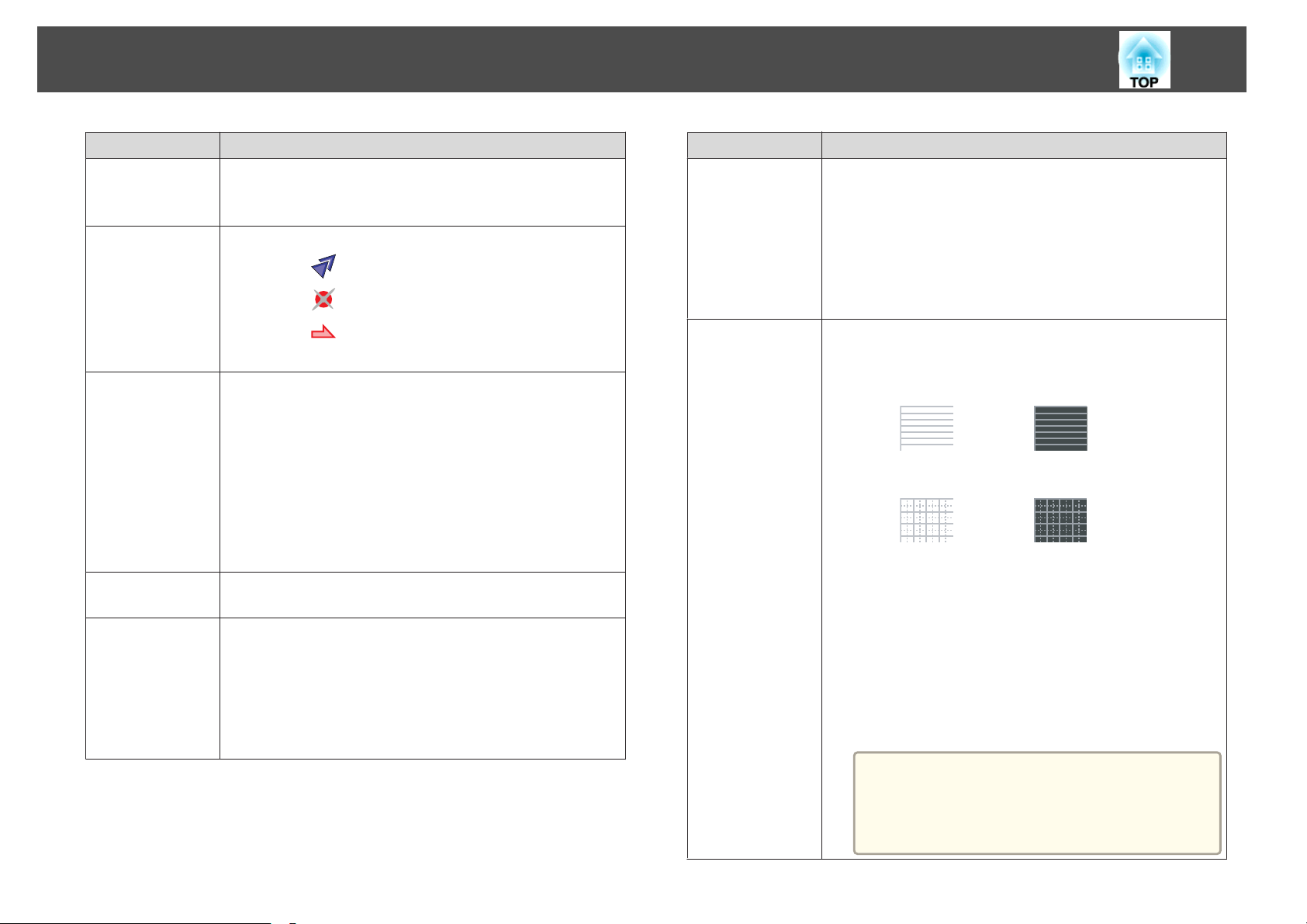

Submenu Functie

Toetsvergrendeling

Aanwijzervorm

Stroomverbruik

Volume

Externe receiver

U kunt dit gebruiken om het gebruik van het bedieningspaneel van de projector te beperken.

s "Bediening beperken (Toetsvergrendeling)" pag.58

U kunt hier de vorm van de aanwijzer selecteren.

Aanwijzer 1:

Aanwijzer 2:

Aanwijzer 3:

s "Aanwijzerfunctie (Aanwijzer)" pag.49

U kunt hier de helderheid van de projectorlamp op een of twee manieren regelen.

Selecteer ECO als de geprojecteerde beelden te helder zijn zoals bijvoorbeeld wanneer de geprojecteerde beelden in een donkere kamer of op een klein scherm worden geprojecteerd. Als ECO wordt geselecteerd, worden het energieverbruik en de bedrijfsduur van de projectorlamp als volgt gewijzigd, terwijl ook de ventilatorruis afneemt.

Elektriciteitsverbruik: een vermindering van ongeveer 20%, levensduur projectorlamp: ongeveer 1.2 keer langer

U kunt hier het volume aanpassen. De instelwaarden worden voor elke bron opgeslagen.

U kunt de ontvangst van het werkingssignaal van de afstandsbediening begrenzen.

Als deze is ingesteld op Uit, kunt u de afstandsbediening niet gebruiken. Als u de afstandsbediening toch wilt gebruiken, houdt u op de afstandsbediening of het bedieningspaneel de [Menu]-knop ten minste 15 seconden ingedrukt om de instelling terug te zetten naar de standaardwaarde.

Submenu Functie

Knop gebruiker

Patroon

U kunt in het configuratiemenu een item selecteren en toewijzen met de [User]-knop op de afstandsbediening. Wanneer u op de knop [User] drukt, wordt de geselecteerde menuoptie of het geselecteerde aanpassingsscherm weergegeven, zodat u snel instellingen/aanpassingen kunt opgeven. U kunt een van de volgende items toewijzen aan de knop [User].

Stroomverbruik, Informatie, Progressief, Testpatroon, Resolutie en Patroonweergave

Patroonweergave: Geeft een patroon weer. Patroontype: U heeft de keuze uit patronen 1 tot 4 of het

gebruikerspatroon. Patronen 1 tot 4 stellen de projectielijnen voor als liniaallijnen of een raster.

Patroon 1:

Patroon 3:

Gebruikerspatroon: Slaat een gebruikerspatroon op. s "Het gebruikerspatroon opslaan" pag.54 Testpatroon: Als de projector wordt ingesteld, verschijnt een

testpatroon zodat u de projectie kunnen bijstellen zonder andere apparatuur aan te sluiten. Terwijl het testpatroon wordt weergegeven, kunnen zoom, scherpstelling en keystone worden aangepast en gecorrigeerd. Druk op [Esc] op de afstandsbediening of het bedieningspaneel om het testpatroon te annuleren.

Patroon 2:

Patroon 4:

Let op

Als een patroon voor een lange tijd werd weergegeven kan een restbeeld zichtbaar zijn in de geprojecteerde beelden.

Lijst met Functies

Submenu Functie

Resetten

U kunt hier alle functies die u in het menu Instellingen hebt ingesteld herstellen naar hun standaardwaarden, behalve Knop gebruiker.

U vindt meer informatie over het herstellen van de standaardwaarden voor de menu-items in:

s "Menu Resetten" pag.86

Menu Uitgebreid

Submenu Functie

Weergeven

Gebruikerslo-

Projectie

Hier kunt u instellingen vastleggen voor het venster van de projector.

Bericht: Indien ingesteld op Uit, worden de volgende items niet weergegeven.

Itemnamen wanneer de Bron, Kleurmodus of Hoogtebreedteverh. wordt gewijzigd, berichten indien geen signaal wordt ontvangen, en waarschuwingen zoals Waarsch.: hoge temp..

Achtergrond weerg.

op Zwart, Blauw of Logo als er geen signaal wordt ontvangen.

Opstartscherm

weer te geven bij de start van de projectie.

A/V dempen scherm dat uw wilt weergeven instellen op Zwart, Blauw of Logo.

U kunt het Gebruikerslogo wijzigen dat als achtergrond wordt weergegeven bij Achtergrond weerg., A/V dempen enz.

s "Een gebruikerslogo opslaan" pag.53

Selecteer een van de volgende projectiemethoden afhankelijk van hoe de projector is geïnstalleerd.

Voorkant, Voor/bovenkant, Achterkant, Achter/boven U kunt de instelling als volgt wijzigen door de knop [A/V

Mute] op de afstandsbediening ongeveer vijf seconden ingedrukt te houden.

VoorkantWVoor/bovenkant AchterkantWAchter/boven

s "Installatiemethoden" pag.19

: U kunt hier de schermstatus instellen

: Stel in op Aan om het Gebruikerslogo

: Tijdens [A/V Mute] (dempen) kunt u het

Lijst met Functies

Submenu Functie

Bewerking

Stand-by modus

Dir. Inschakelen: Als u dit instelt op Aan wordt de projector ingeschakeld wanneer u de stekker insteekt.

Als de voedingskabel is aangesloten, moet u er rekening mee houden dat de projector automatisch opnieuw wordt ingeschakeld nadat bijvoorbeeld een stroomstoring is verholpen.

Sluimerstand: Wanneer deze functie op Aan staat, wordt het projecteren automatisch gestopt als er geen signaal meer binnenkomt en het apparaat verder ook niet wordt gebruikt.

Tijd sluimerstand: Wanneer Sluimerstand is ingesteld op Aan, kunt u instellen na hoeveel tijd de projector wordt

uitgeschakeld binnen een bereik van 1 tot 30 minuten. Timerafdekking lens: Als deze optie is ingesteld op Aan,

wordt de projector 30 minuten na het sluiten van de AV Mute-schuifklep automatisch uitgeschakeld.

De standaardinstelling is Aan. Hoogtemodus: Stel de hoogtemodus in op Aan als u de

projector op een hoogte van meer dan 1.500 m gaat gebruiken.

Als u de Communicatie aan instelt, kunt u de volgende handelingen nog uitvoeren zelfs als de projector in stand-by staat.

• De projector controleren en beheren via het netwerk. (alleen EB-93) s "Controle en bediening" pag.60

• Analoge RGB-signalen versturen van de Computer1ingang naar een externe monitor.

Submenu Functie

Taal

Resetten

*1Als Gebr. logo beveil. is ingesteld op Aan in Wachtwoordbeveiliging, kunnen

de instellingen voor het gebruikerslogo niet worden gewijzigd. U kunt wijzigingen doorvoeren nadat u Gebr. logo beveil. op Uit hebt gezet. s "Gebruikers beheren (Wachtwoordbeveiliging)" pag.56

Audio van de microfoon wordt niet verstuurd als Inschakelbeveiliging onder

Wachtwoordbeveiliging is ingesteld op Aan. Dit geldt niet voor de "Hoogtemodus".

U kunt hier de taal voor meldingen en menu's instellen.

U kunt hier Weergeven Uitgebreid herstellen naar hun standaardwaarden.

U vindt meer informatie over het herstellen van de standaardwaarden voor de menu-items in:

s "Menu Resetten" pag.86

en Bewerking*3 in het menu

Menu Netwerk (alleen EB-93)

Als Netwerkbeveil. is ingesteld op Aan onder Wachtwoordbeveiliging, wordt er een melding weergegeven en kunnen de instellingen niet worden gewijzigd. Zet Netwerkbeveil. Uit en configureer dan het netwerk.

USB Type B

Stel USB Display in als de projector en de computer zijn aangesloten via een USB-kabel en er computerbeelden worden geprojecteerd.

s "Projecteren met USB Display" pag.30 Stel in op Draadloze muis als u de muisaanwijzer wil

besturen met de afstandsbediening.

"De muisaanwijzer bedienen met de afstandsbediening

(Draadloze muis)" pag.51

Lijst met Functies

"Wachtwoordbeveiliging instellen" pag.56

Submenu Functie

Netwerkinfo Vast

Hier wordt de volgende statusinformatie over de netwerkinstellingen gegeven.

• Projectornaam

• DHCP

• IP-adres

• Subnetmasker

• Gateway-adres

• MAC-adres

De functies van de projector kunnen worden ingesteld en de projector

kan worden beheerd via een computer met een webbrowser die is aangesloten in het netwerk. Dit wordt webcontrole genoemd. U kunt gemakkelijk tekst invoeren met een toetsenbord om instellingen (bijvoorbeeld voor de beveiliging) op te geven voor webcontrole.

s "Instellingen wijzigen met een webbrowser (Webcontrole) (alleen EB-93)" pag.60

Opmerkingen over het gebruik van het Netwerk menu

De procedures voor het selecteren uit het hoofdmenu en uit submenu's en het wijzigen van geselecteerde opties zijn dezelfde als in het Configuratie menu.

Ga na afloop naar het menu Inst. voltooid en selecteer Ja, Nee of Annul.. Met Ja of Nee keert u terug naar het configuratiemenu.

Netwerkconfiguratie

s Adressenlijst Epson Projector

De volgende menu's zijn beschikbaar voor netwerkinstellingen.

Basis, Vast netwerk, E-mail, Overige, Resetten en Inst. voltooid

Ja: Slaat de instellingen op en sluit het Netwerk menu af.

Nee: Slaat de instellingen niet op en sluit het Netwerk menu af.

Annul.: U blijft in het Netwerk menu.

Lijst met Functies

Bewerking met softwarematig toetsenbord

Het Netwerk menu bevat opties waarvoor invoer van alfanumerieke tekens vereist is tijdens het instellen. In dat geval wordt het volgende

softwarematige toetsenbord weergegeven. Met de knoppen [

[

gewenste toets, druk dan op de [Enter]-knop om de alfanumerieke waarde in te voeren. Voer cijfers in door de [Num]-knop op de afstandsbediening ingedrukt te houden en op de cijfertoetsen te drukken. Druk na uw invoer op Finish op het toetsenbord ter bevestiging. Druk op Cancel op het toetsenbord om uw invoer te annuleren.

], [ ] en [ ] op de afstandsbediening of de knoppen [ ],

], [ ] en [ ] op het bedieningspaneel verplaatst u de cursor naar de

Menu Basis

Submenu Functie

Projectornaam

De naam waarmee de projector wordt geïdentificeerd in een netwerk.

U kunt maximaal 16 enkelbyte alfanumerieke tekens invoeren.

• Telkens wanneer de CAPS-knop wordt geselecteerd en op de [Enter]- knop wordt gedrukt, worden afwisselend hoofdletters en kleine letters gebruikt.

• Telkens wanneer de SYM1/2-knop wordt geselecteerd en op de [Enter]- knop wordt gedrukt, wijzigen de symbooltoetsen voor het omkaderde gedeelte.

Wachtwoord PJLink

Wachtwoord webctrl

Voer hier een wachtwoord in om te gebruiken wanneer u toegang wilt tot de projector met compatibele PJLink-software.

U kunt maximaal 32 enkelbyte alfanumerieke tekens invoeren.

Voer hier een wachtwoord in om te gebruiken wanneer u toegang wilt tot de projector via Webcontrole. Voer niet meer dan acht alfanumerieke tekens in. Webcontrole is een functie waarmee u de projector kunt instellen en beheren via een webbrowser op een computer die op een netwerk is aangesloten.

s "Instellingen wijzigen met een webbrowser (Webcontrole) (alleen EB-93)" pag.60

Lijst met Functies

Submenu Functie

Trefwoord projector

Wanneer deze functie op Aan staat, moet u een trefwoord invoeren wanneer u de projector probeert te verbinden met een computer via het netwerk. Op deze manier kan onderbreking van presentaties door een computer die verbinding maakt, worden voorkomen. Deze functie dient normaal gesproken ingeschakeld te zijn (Aan).

s Bedieningshandleiding voor EasyMP Network Projection

Menu Vast netwerk

Lijst met Functies

Submenu Functie

IP-instellingen

Weergave IPadres

Menu E-mail

Hier kunt u instellingen uitvoeren met betrekking tot de volgende adressen.

DHCPg: Stel in op Aan om het netwerk te configureren met DHCP. Indien ingesteld op Aan, kunt u geen adressen meer invoeren.

IP-adresg: U kunt het IP-adres dat is toegewezen aan de projector invoeren. U kunt in elk veld van het adres een getal van 0 tot 255 invoeren. De volgende IP-adressen kunnen echter niet gebruikt worden.

0.0.0.0, 127.x.x.x, 224.0.0.0 t/m 255.255.255.255 (waarbij x een getal is van 0 t/m 255)

Subnetmaskerg: U kunt het subnetmasker voor de projector invoeren. U kunt in elk veld van het adres een getal van 0 tot 255 invoeren. De volgende subnetmaskers kunnen echter niet gebruikt worden.

0.0.0.0, 255.255.255.255 Gateway-adresg: U kunt het IP-adres voor de gateway voor de

projector invoeren. U kunt in elk veld van het adres een getal van 0 tot 255 invoeren. De volgende gateway-adressen kunnen echter niet gebruikt worden.

0.0.0.0, 127.x.x.x, 224.0.0.0 t/m 255.255.255.255 (waarbij x een getal is van 0 t/m 255)

Om te vermijden dat het IP-adres bij Netwerkinfo in het netwerkmenu en op het stand-byscherm voor het LAN wordt weergegeven, stelt u dit in op Uit.

"Problemen rapporteren via een E-mailmelding (alleen EB-93)"

pag.63

Submenu Functie

E-mailmelding

SMTP-server

Stel in op Aan om een e-mailbericht te versturen naar de vooraf ingestelde adressen wanneer zich een probleem voordoet of een melding wordt gegeven met betrekking tot een projector.

U kunt het invoeren.

U kunt in elk veld van het adres een getal van 0 t/m 255 invoeren. De volgende IP-adressen kunnen echter niet gebruikt worden.

127.x.x.x, 224.0.0.0 tot 255.255.255.255 (waarbij x een getal van 0 tot 255 is)

IP-adresg voor de SMTP-server voor de projector

Wanneer deze functie is ingesteld, krijgt u een e-mailbericht als er een probleem is met de projector of als de projector een waarschuwing geeft.

Poortnummer

U kunt het poortnummer voor de SMTP-server invoeren. De standaardwaarde is 25. U kunt getallen tussen 1 en 65.535 invoeren.

Lijst met Functies

Submenu Functie

Instelling adres 1/Instelling adres 2/Instelling adres 3

Voer het e-mailadres in van de bestemming waar de emailmelding heen moet. U kunt maximaal drie bestemmingen registreren. U kunt tot 32 enkelbyte alfanumerieke tekens voor de e-mailadressen invoeren.

U kunt instellen bij welke problemen of waarschuwingen een emailmelding wordt gestuurd. Als het probleem of de waarschuwing optreedt in de projector, wordt een e-mailbericht gestuurd naar het opgegeven Bestemmingsadres met de mededeling dat zich een probleem of waarschuwing heeft voorgedaan. U kunt meerdere van de vermelde opties selecteren.

Menu Overige

Submenu Functie

SNMP

Stel in op Aan om de projector te monitoren via SNMP. Om de projector te monitoren, moet u het SNMP-

beheerprogramma op uw computer installeren. SNMP moet door een netwerkbeheerder worden beheerd.

De standaardwaarde is Uit.

Trap IP Adres 1/ Trap IP Adres 2

AMX Device Discovery

U kunt maximaal twee IP-adressen aanmelden voor de melding van SNMP-traps. U kunt in elk veld van het adres een getal van 0 t/m 255 invoeren. De volgende IP-adressen kunnen echter niet gebruikt worden. 127.x.x.x, 224.0.0.0 tot 255.255.255.255 (waarbij x een getal van 0 tot 255 is)

Als deze instelling is ingesteld op Aan en de projector is aangesloten op een netwerk, kan de projector worden gedetecteerd via Uit als u niet bent aangesloten op een omgeving waarin een controller van AMX of AMX Device Discovery wordt gebruikt.

AMX Device Discoveryg. Zet deze instelling op

Lijst met Functies

Submenu Functie

RoomView

(alleen EB-93)

Stel dit alleen op Aan in bij controle of beheer van de projector over het netwerk door middel van Crestron RoomView functie wordt doorgaans op Uit ingesteld.

s "Over Crestron RoomView Als dit op Aan is ingesteld, zijn de volgende functies niet

beschikbaar.

• Webcontrole

• Message Broadcasting (invoegtoepassing van EasyMP

Monitor)

Menu Resetten

Hiermee stelt u alle netwerkinstellingen opnieuw in.

(alleen EB-93)" pag.66

. Deze

Menu Informatie (alleen weergave)

Hier kunt u de status van de beeldsignalen die worden geprojecteerd en de status van de projector controleren. Welke items kunnen worden weergegeven is afhankelijk van de bron die wordt geprojecteerd. Afhankelijk van het gebruikte model, worden sommige invoerbronnen niet ondersteund.

"Automatisch binnenkomende signalen detecteren en het geprojecteerde

beeld wijzigen (Bron zoeken)" pag.29

Submenu Functie

Netwerkinstellingen resetten

Om alle netwerkinstellingen opnieuw in te stellen, selecteert u Ja.

Submenu Functie

Lampuren

Bron

Ingangssignaal

Resolutie

U kunt de totale brandduur van de lamp weergeven Als de lamp aan vervanging toe is, worden de tekens geel

weergegeven.

Hier kunt u de bronnaam weergeven van het apparaat vanaf waar momenteel wordt geprojecteerd.

Hier kunt u de inhoud weergeven van Ingangssignaal zoals die in het menu Signaal is ingesteld afhankelijk van de bron.

U kunt de Resolutie weergeven.

Lijst met Functies

Submenu Functie

Videosignaal

Vernieuwingssnelh.

Sync. info

Status

Serienummer

Event ID

(alleen EB-93)

De totale gebruikstijd van de projectorlamp wordt voor de eerste 10 uur

weergegeven als "0H". 10 uur en meer wordt weergegeven als "10H", "11H" enzovoort.

Hier kunt u de instellingen weergeven van Videosignaal zoals die in het menu Signaal zijn ingevoerd.

Hier kunt u de

Hier kunt u de informatie over het beeldsignaal weergeven. Deze informatie kan van belang zijn als u technische

ondersteuning nodig hebt.

Dit betreft informatie over fouten die zich hebben voorgedaan met de projector.

Deze informatie kan van belang zijn als u technische ondersteuning nodig hebt.

Hiermee wordt het serienummer van de projector weergegeven.

Hiermee geeft u het foutenlogboek van de toepassing weer. s "Over Event ID (alleen EB-93)" pag.102

verversingssnelheidg weergeven.

Menu Resetten

Submenu Functie

Alle standaardw.

Hier kunt u alle items uit het configuratiemenu terugzetten naar hun standaardwaarden.

De volgende items worden niet teruggezet naar hun standaardwaarden: Ingangssignaal, Gebruikerslogo, alle items in de Netwerk menu’s, Lampuren, Taal, Wachtwoord en Knop gebruiker.

Lampuren terugzetten

Wist de totale gebruiksduur van de lampen. Herstel de waarde als u de projectorlamp vervangt.

Problemen Oplossen

In dit hoofdstuk wordt uitgelegd hoe u problemen kunt opsporen en hoe u ze kunt oplossen.

De Help-functie gebruiken

Als er een probleem optreedt met de projector, kunt u gebruikmaken van de Help-functie om het probleem op te lossen. Hiertoe drukt u op de Help-knop. U kunt een probleem oplossen door antwoord te geven op de vragen.

Druk op de [Help]-knop.

Het Help-scherm wordt weergegeven.

Op de afstandsbediening Op het bedieningspaneel

Selecteer een menuoptie.

Bevestig de selectie.

Op de afstandsbediening Op het bedieningspaneel

Vragen en oplossingen worden op het onderstaande scherm weergegeven.

Druk op de [Help]-knop om help af te sluiten.

Op de afstandsbediening Op het bedieningspaneel

Als de Help-functie geen oplossing biedt voor uw probleem, vindt u meer informatie in:

"Problemen oplossen" pag.89

Problemen oplossen

Als u een probleem hebt met de projector, controleer dan eerst de indicatielampjes op de projector en raadpleeg "De indicatielampjes aflezen" verderop in deze handleiding voor meer informatie.

Zie onderstaande als de indicatielampjes niet duidelijk maken wat het probleem is.

"Als de indicatielampjes geen uitkomst bieden" pag.93

De indicatielampjes aflezen

De projector is uitgerust met drie indicatielampjes die de bedrijfsstatus van de projector aangeven.

Voedingsindicatielampje Geeft de bedrijfsstatus weer.

Standby Als u op de [t]-knop drukt en de projector is in standby-modus, dan start de projectie.

Netwerkcontrole voorbereiden of bezig met afkoelen Alle knoppen zijn uitgeschakeld terwijl het lampje knippert.

Opwarmen Het opwarmen duurt ongeveer 30 seconden. Als het opwarmen is afgerond, knippert het

indicatielampje niet meer. De knop [t] is uitgeschakeld tijdens het opwarmen.

Projecteren

Indicatielampje projectorlamp Geeft de status van de projectorlamp weer.

Problemen oplossen

Temperatuurindicatielampje Geeft de interne temperatuur van de projector weer.

Raadpleeg de tabel op de volgende pagina voor informatie over de betekenis van de indicatielampjes en hoe u de door deze lampjes aangegeven problemen kunt oplossen.

Als geen van de indicatielampjes brandt, controleer dan of de voedingskabel op de juiste manier is aangesloten en of de stroomvoorziening normaal verloopt.

Als u de voedingskabel loskoppelt, is het mogelijk dat het

t-lampje nog even blijft branden. Dit duidt niet op een defect.

: Brandt : Knippert : Uit : Is afhankelijk van de status van de projector

Status Oorzaak Oplossing of status

Interne fout Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het

dichtstbijzijnde adres in de Adressenlijst Epson Projector. s Adressenlijst Epson Projector

Fout: ventilator Sensor error

Fout: hoge temp. (oververhitting)

Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.

s Adressenlijst Epson Projector

De projectorlamp wordt automatisch uitgeschakeld en de projectie stopt. Wacht ongeveer vijf minuten. Na ongeveer vijf minuten schakelt de projector over in standby-modus. Controleer daarom de twee volgende punten.

• Controleer of het luchtfilter en de luchtafvoerventilator schoon zijn en dat de projector niet tegen een muur is geplaatst.

• Als het luchtfilter verstopt is, reinig het dan of vervang het.

s "Reinigen van het luchtfilter" pag.104, "De luchtfilter Vervangen" pag.109

Als de fout zich blijft voordoen nadat u de bovenstaande punten hebt gecontroleerd, schakel dan de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.

Adressenlijst Epson Projector

Als u de projector op een hoogte van 1.500 m of hoger gebruikt, stel dan Hoogtemodus in op Aan. s "Menu Uitgebreid" pag.78

Problemen oplossen

Status Oorzaak Oplossing of status

Fout: lamp Lamp defect

Controleer de volgende twee punten.

• Haal de projectorlamp uit de projector en controleer of hij gebroken is.

s "De Lamp Vervangen" pag.106

• Reinig het luchtfilter.

s "Reinigen van het luchtfilter" pag.104

Indien de lamp niet stuk is: Plaats de lamp dan terug en zet de stroom weer aan. Als het probleem zich blijft voordoen: Vervang de projectorlamp door een nieuwe en schakel de projector in. Als het probleem zich blijft voordoen: Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op

met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector. s Adressenlijst Epson Projector

Indien de lamp stuk is: Neem dan contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector. (Er kunnen geen beelden worden geprojecteerd zolang de lamp niet werd vervangen.)

s Adressenlijst Epson Projector

Als u de projector op een hoogte van 1.500 m of hoger gebruikt, stel dan Hoogtemodus in op Aan. s "Menu Uitgebreid" pag.78

Fout: autom. iris Fout: voed.

Waarsch.: hoge temp. (Dit is niet abnormaal. Als de temperatuur echter opnieuw te hoog wordt, stopt de projectie automatisch.)

Lamp vervangen Vervang de projectorlamp door een nieuwe.

Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.

s Adressenlijst Epson Projector

• Controleer of het luchtfilter en de luchtafvoerventilator schoon zijn en dat de projector niet tegen een muur is geplaatst.

• Als het luchtfilter verstopt is, reinig het dan of vervang het.

s "Reinigen van het luchtfilter" pag.104, "De luchtfilter Vervangen" pag.109

s "De Lamp Vervangen" pag.106

Als u de lamp blijft gebruiken nadat de vervangingsperiode is afgelopen, neemt de kans toe dat de lamp kan exploderen. Vervang de projectorlamp zo snel mogelijk door een nieuwe.

Problemen oplossen

• Zie onderstaande als de projector niet naar behoren werkt, zelfs al geven alle indicatielampjes aan dat alles normaal is.

s "Als de indicatielampjes geen uitkomst bieden" pag.93

• Als de fout niet wordt weergegeven in deze tabel, schakel dan de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.

s Adressenlijst Epson Projector

Problemen oplossen

Als de indicatielampjes geen uitkomst bieden

Als een van hieronder beschreven problemen zich voordoet en de indicatielampjes geen oplossing bieden, raadpleeg dan de betreffende pagina.

Problemen met het beeld

• Geen beeld

De projectie start niet, het projectiegebied is geheel zwart, of het projectiegebied is geheel blauw.

• Geen bewegende beelden

De door de computer doorgegeven bewegende beelden worden zwart weergegeven en er wordt niets geprojecteerd.

• De projectie stopt automatisch s

• De melding "Niet ondersteund." wordt weergegeven. s

• De melding "Geen signaal" wordt weergegeven. s

• Interferentie of vervormd beeld s

• Afgevlakt (lang) of kort beeld of onjuiste verhoudingen

Slechts een deel van het beeld wordt weergegeven, of de hoogtebreedteverhouding van het beeld is onjuist.

pag.94

pag.95

pag.97

Overige problemen

• Geen geluid of zwak geluid s

• De afstandsbediening werkt niet s

• Ik wil de taal van meldingen en menu's wijzigen s

• Er wordt geen e-mail ontvangen, zelfs niet bij een probleem in de

projector

pag.100

pag.101

• De beeldkleuren zijn niet juist

Het hele beeld heeft een paarsachtige of groenachtige kleur, de beelden zijn zwart-wit, of de kleuren zijn mat.

• Donker beeld s

Problemen bij het starten van de projectie

• De projector gaat niet aan s

pag.98

pag.99

Problemen oplossen

Problemen met het beeld

Geen beeld

Controleer Oplossing

Hebt u op de [t]-knop gedrukt? Druk op de [t]-knop om de projector in te schakelen.

Zijn de indicatielampjes uitgeschakeld? De voedingskabel is niet op de juiste manier aangesloten of er zijn problemen met de stroomvoorziening.

Sluit de voedingskabel van de projector correct aan.

"Van installatie tot projectie" pag.28

Controleer of het stopcontact en de voedingsbron goed werken.

Is A/V dempen ingeschakeld? Druk op de [A/V Mute]-knop op de afstandsbediening om A/V dempen te annuleren.

s "Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)" pag.48

Is de AV Mute-schuifklep gesloten? Open de A/V Mute-schuifklep.

s "Voorzijde/Bovenzijde" pag.10

Zijn de instellingen in het configuratiemenu correct? Herstel alle standaardinstellingen.

s Resetten - Alle standaardw. pag.86 Als u USB Display gebruikt, stelt u USB Type B in op USB Display. s Uitgebreid - USB Type B pag.78

Is het geprojecteerde beeld volledig zwart? Alleen als er computerbeelden worden geprojecteerd

Is de instelling voor het beeldsignaal juist? Alleen als er videobeelden worden geprojecteerd

Is de USB-kabel juist aangesloten? (Alleen als u USB Display gebruikt voor de projectie)

Wordt Windows Media Center weergegeven op volledig scherm? (Alleen als u USB Display of een netwerkverbinding gebruikt voor

de projectie)

Wordt een toepassing weergegeven die gebruik maakt van de Windows-functionaliteit DirectX?

(Alleen als u USB Display of een netwerkverbinding gebruikt voor de projectie)

Sommige beelden die worden doorgegeven, zoals schermbeveiliging, kunnen geheel zwart zijn.

Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. sSignaal - Videosignaal pag.74

Controleer of de USB-kabel goed is aangesloten. Sluit de kabel opnieuw aan als deze niet of niet goed is aangesloten.

Als Windows Media Center wordt weergegeven op volledig scherm, kunt u niet projecteren met USB Display of netwerkverbinding. Verlaag de schermgrootte.

Bij toepassingen die gebruik maken van de DirectX functie worden beelden wellicht niet correct weergegeven.

Problemen oplossen

Bewegende beelden worden niet weergegeven (alleen het deel met bewegend beeld wordt zwart)

Controleer Oplossing

Wordt het beeldsignaal van de computer op het LCD-scherm en de monitor weergegeven?

Alleen als er beelden van een laptopcomputer of een computer met ingebouwd LCD-scherm worden geprojecteerd

De projectie stopt automatisch

Controleer Oplossing

Is Sluimerstand ingesteld op Aan? Druk op de [t]-knop om de projector in te schakelen. Als u Sluimerstand niet wilt gebruiken, wijzigt u de instelling naar

"Niet ondersteund" wordt weergegeven

Stel het beeldsignaal van de computer op uitsluitend externe uitvoer in. Kijk dit na in de documentatie bij uw computer of neem contact op met de computerfabrikant.

Uit. s Uitgebreid - Bewerking - Sluimerstand pag.78

Controleer Oplossing

Is de instelling voor het beeldsignaal juist? Alleen als er videobeelden worden geprojecteerd

Komen de resolutie van het beeldsignaal en de verversingsfrequentie overeen met de modus?

Alleen als er computerbeelden worden geprojecteerd

Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. s Signaal - Videosignaal pag.74

Raadpleeg de bij de computer geleverde documentatie voor informatie over het wijzigen van de resolutie van het beeldsignaal en verversingsfrequentie van de computer.

s "Ondersteunde monitorbeeldschermen" pag.114

"Geen signaal" wordt weergegeven

Controleer Oplossing

Zijn de kabels op de juiste manier aangesloten? Controleer of alle benodigde kabels goed zijn aangesloten.

s "Van installatie tot projectie" pag.28

Is de juiste poort geselecteerd? Druk op de knop [Source Search] op de afstandsbediening of het bedieningspaneel om het beeld te wijzigen.

s "Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld wijzigen (Bron zoeken)" pag.29

Problemen oplossen

Controleer Oplossing

Is de computer of het videoapparaat ingeschakeld? Schakel het apparaat in.

Worden de beeldsignalen doorgegeven naar de projector? Alleen als er beelden van een laptopcomputer of een computer met

ingebouwd LCD-scherm worden geprojecteerd

Als de beeldsignalen alleen naar de LCD-monitor van de computer of naar de extra monitor worden doorgegeven, moet u de instellingen zodanig wijzigen dat het signaal zowel naar een externe bestemming als naar de computermonitor wordt doorgeven. Als bij sommige computermodellen de beeldsignalen extern worden uitgevoerd, worden zij niet langer weergegeven op de LCD-monitor of de extra monitor.

Als u de externe apparatuur aansluit terwijl de projector of computer al is ingeschakeld, is het mogelijk dat de [Fn]functietoets waarmee u het beeldsignaal van de computer naar een extern apparaat kunt verplaatsen, niet werkt. Zet de computer en de projector uit en vervolgens weer aan.

s "Van installatie tot projectie" pag.28 sDocumentatie van de computer

Vaag, vervormd of onscherp beeld

Controleer Oplossing

Staat Autom. V-Keystone op Uit? Door dit in te stellen op Aan wordt Autom. V-Keystone mogelijk.

s Instellingen - Keystone - Autom. V-Keystone pag.76 Gebruikt u de projector met deze instelling uit, pas het projectiebeeld dan handmatig aan. s "Handmatige correctie (handmatige H/V-Keystone)" pag.34

Is de scherpte juist ingesteld? Draai aan de scherpstelring om de scherpte aan te passen.

s "Scherpstellen" pag.38

Is de projector op de juiste afstand opgesteld? Staat de projector niet op de juiste afstand?

Stel de projector op binnen het aanbevolen bereik. s "Schermgrootte en projectieafstand" pag.113

Is de keystonecorrectiewaarde te groot? Verminder de projectiehoek om de keystonecorrectiewaarde te verminderen.

s "De beeldpositie bijstellen" pag.37

Heeft zich condens op de lens gevormd? Als u de projector plotseling van een koude omgeving naar een warme omgeving verplaatst, of als de

omgevingstemperatuur plotseling verandert, kan er condensvorming op de lens optreden. Hierdoor kan het beeld vaag overkomen. Plaats de projector ongeveer één uur voordat u hem wilt gebruiken in de kamer. Als zich condens op de lens vormt, schakelt u de projector uit en wacht u totdat de condens is verdwenen.

Problemen oplossen

Interferentie of vervormd beeld

Controleer Oplossing

Is de instelling voor het beeldsignaal juist? Alleen als er videobeelden worden geprojecteerd

Zijn de kabels op de juiste manier aangesloten? Controleer of alle benodigde kabels goed zijn aangesloten.

Gebruikt u een verlengsnoer? Als u een verlengsnoer gebruikt kunnen de signalen door elektrische interferentie worden vervormd. Gebruik de met de

Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat.

s Signaal - Videosignaal pag.74

s "Apparatuur aansluiten" pag.21

projector meegeleverde kabels om te controleren of de kabels die u gebruikt het probleem veroorzaken.

Hebt u de juiste resolutie geselecteerd? Alleen als er computerbeelden worden geprojecteerd

Zijn de instellingen voor Alleen als er computerbeelden worden geprojecteerd

Is Gelaagd venster verzenden geselecteerd? (Alleen als u USB Display gebruikt voor de projectie)

Sync.g en Trackingg juist ingesteld?

Stel de computer zodanig in dat de uitgevoerde signalen compatibel zijn met de projector.

s "Ondersteunde monitorbeeldschermen" pag.114 sDocumentatie van de computer

Druk op de knop [Auto] op de afstandsbediening of de knop [Enter] op het bedieningspaneel om de instellingen automatisch te laten uitvoeren. Als de beeldinstellingen na deze automatische instelling toch niet goed zijn, kunt u ze ook in het configuratiemenu instellen.

s Signaal - Tracking, Sync. pag.74

Klik op Alle programma's - EPSON Projector - Epson USB Display - Instellingen Epson USB Display Ver.x.xx en schakel het selectievakje Gelaagd venster verzenden uit.

Afgevlakt (lang) of kort beeld of onjuiste verhoudingen

Controleer Oplossing

Wordt er een breedbeeldsignaal van de computer geprojecteerd? Alleen als er computerbeelden worden geprojecteerd

Wordt het beeld nog steeds vergroot door E-Zoom? Druk op de knop [Esc] op de afstandsbediening om E-Zoom te annuleren.

Is de beeldpositie juist ingesteld? (Alleen voor de projectie van analoge RGB-signalen vanuit de Computer1- of Computer2-poort.)

Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat.

s Signaal - Resolutie pag.74

s "Een gedeelte van het beeld weergeven (E-Zoom)" pag.50

Druk op de knop [Auto] op de afstandsbediening of de knop [Enter] op het bedieningspaneel om de positie aan te passen.

U kunt de positie ook vanuit het Configuratiemenu aanpassen. s Signaal - Positie pag.74

Problemen oplossen

Controleer Oplossing

Kunnen er op de computer twee beeldschermen worden aangesloten?

Alleen als er computerbeelden worden geprojecteerd

Indien het gebruik van twee beeldschermen is geactiveerd in Eigenschappen beeldscherm van het Configuratiescherm van de computer, wordt slechts de helft van het beeld op het computerscherm geprojecteerd. Als u het gehele beeld op het computerscherm wilt weergeven, schakel dan de instelling voor het gebruik van twee beeldschermen uit.

s Documentatie bij videostuurprogramma van computer

Hebt u de juiste resolutie geselecteerd? Alleen als er computerbeelden worden geprojecteerd

Stel de computer zodanig in dat de uitgevoerde signalen compatibel zijn met de projector. s "Ondersteunde monitorbeeldschermen" pag.114

Documentatie van de computer

De beeldkleuren zijn niet juist

Controleer Oplossing

Komen de instellingen van de invoersignalen overeen met de signalen van het aangesloten apparaat?

Is de helderheid van het beeld juist ingesteld? Pas de instelling voor Helderheid aan in het configuratiemenu.

Zijn de kabels op de juiste manier aangesloten? Controleer of alle benodigde kabels goed zijn aangesloten.

Is het

Contrastg juist ingesteld? Pas de instelling voor Contrast in het Configuratie menu aan.

Is de Kleuraanpassing juist? Pas de instelling voor Kleuraanpassing in het Configuratie menu aan.

Wijzig de volgende instellingen overeenkomstig het signaal van het aangesloten apparaat.

• Als het beeld van een apparaat komt dat op de Computer1- of Computer2-ingang is aangesloten.

s Signaal - Ingangssignaalpag.74

• Als het beeld van een apparaat komt dat op de Video- of S-Video-ingang is aangesloten.

s Signaal - Videosignaal pag.74

s Beeld - Helderheid pag.73

s "Apparatuur aansluiten" pag.21

s Beeld - Contrast pag.73

s Beeld - Kleuraanpassing pag.73

Zijn de instellingen voor kleurverzadiging en tint juist ingesteld? Alleen als er videobeelden worden geprojecteerd

Pas de instellingen voor Kleurverzadiging en Tint in het Configuratie menu aan. s Beeld - Kleurverzadiging, Tint pag.73

Problemen oplossen

Donker beeld

Controleer Oplossing

Is de helderheid van het beeld juist ingesteld? Pas de Helderheid en Stroomverbruik-instellingen aan in het configuratiemenu.

s Beeld - Helderheid pag.73

Instellingen - Stroomverbruik pag.76

Is het

Contrastg juist ingesteld? Pas de instelling voor Contrast in het Configuratie menu aan.

s Beeld - Contrast pag.73

Is het tijd om de lamp te vervangen? Als de projectorlamp aan vervanging toe is, wordt het beeld donkerder en de kleurkwaliteit slechter. Vervang in dat geval

de projectorlamp door een nieuwe. s "De Lamp Vervangen" pag.106

Problemen bij het starten van de projectie

De projector gaat niet aan

Controleer Oplossing

Hebt u op de [t]-knop gedrukt? Druk op de [t]-knop om de projector in te schakelen.

Zijn de indicatielampjes uitgeschakeld? De voedingskabel is niet op de juiste manier aangesloten of er zijn problemen met de stroomvoorziening.

Koppel de voedingskabel los en sluit deze vervolgens opnieuw aan. s "Van installatie tot projectie" pag.28 Controleer of het stopcontact en de voedingsbron goed werken.

Gaan de indicatielampjes aan en uit als de voedingskabel wordt aangeraakt?

Is Toetsvergrendeling ingesteld op Voll. vergrend.? Druk op de knop [t] op de afstandsbediening. Als u Toetsvergrendeling niet wilt gebruiken, wijzigt u de instelling in

Er is waarschijnlijk een los contact in de voedingskabel of de voedingskabel is defect. Sluit de voedingskabel opnieuw aan. Als het probleem hiermee niet is opgelost, schakel dan de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Adressenlijst Epson Projector.

s Adressenlijst Epson Projector

Uit. s Instellingen - Toetsvergrendeling pag.76

Problemen oplossen

Controleer Oplossing

Is de juiste instelling voor de externe receiver geselecteerd? Controleer de instelling voor Externe receiver in het Configuratie menu.

s Instellingen - Externe receiver pag.76

Overige problemen

Geen geluid of zwak geluid

Controleer Oplossing

Controleer of de beeld-/geluidskabel goed vastzit aan zowel de projector als de audiobron.

Is het volume ingesteld op het laagste niveau? Pas het volume aan zodat er geluid hoorbaar is.

Is A/V dempen ingeschakeld? Druk op de [A/V Mute]-knop op de afstandsbediening om A/V dempen te annuleren.

Trek de kabel uit de Audio-ingang en sluit de kabel vervolgens opnieuw aan.

s Instellingen - Volume pag.76

"Het volume bijstellen" pag.38

s "Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)" pag.48

100

Is de waarde voor de audiokabel "No resistance" (Geen weerstand)? Als u een reguliere audiokabel gebruikt, controleer dan of er "No resistance" (Geen weerstand) op is aangegeven.

Is het apparaat aangesloten met een HDMI-kabel? Als u geen geluid hoort wanneer het apparaat met een HDMI-kabel is aangesloten, moet u de aangesloten apparatuur het

geluid laten uitvoeren in de vorm van PCM.

Is Audio weergeven op projector geselecteerd? (Alleen als u USB Display gebruikt voor de projectie)

Klik op Alle programma's - EPSON Projector - Epson USB Display - Instellingen Epson USB Display Ver.x.xx en selecteer vervolgens Audio weergeven op projector.

De afstandsbediening werkt niet

Controleer Oplossing

Wijst de LED van de afstandsbediening naar de afstandsbedieningsontvanger op de projector als deze wordt bediend?

Is de afstandsbediening te ver van de projector verwijderd? De afstandsbediening heeft een bereik van ongeveer 6 m.

Richt de afstandsbediening op de afstandsbedieningsontvanger.

s "Bedieningsbereik van de afstandsbediening" pag.17

Epson EB-93 User's Guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Gebruikte Symbolen en Tekens

Inhoudsopgave

Inleiding

Kenmerken van de Projector

Lijst met functies per model

Snel geïnstalleerd en zó weer opgeborgen

Makkelijk bordtekeningen maken met de patroonfunctie

Aansluiten via een USB-kabel en projecteren (USB Display)

Detectie van projectorbewegingen en automatische correctie van beeldvervorming

Handige functies voor het projecteren van beelden

Aansluiten op een netwerk en het beeldscherm van de computer projecteren (alleen EB-93)

Haal het beste uit de afstandsbediening
