Epson EB-85V User's Guide [it]

Manuale dell'utente

Indicazioni Utilizzate in Questo Manuale

• Indicazioni sulla sicurezza

Nella documentazione e sul proiettore viene fatto uso di simboli grafici per segnalare le procedure di utilizzo corretto del proiettore. È molto importante imparare a conoscere e rispettare tali simboli onde evitare infortuni o danni alle cose.

Avvertenza

Attenzione

• Indicazioni di informazioni generali

Attenzione

Questo simbolo indica informazioni per un uso corretto del prodotto, che, se ignorate, potrebbero provocare lesioni personali o il decesso dell’utente.

Questo simbolo indica informazioni per un uso corretto del prodotto, che, se ignorate, potrebbero provocare lesioni personali o danni fisici.

Segnala le procedure che, se eseguite con poca cautela, potrebbero causare danni o lesioni.

Segnala le informazioni e i punti utili relativi a un determinato argomento.

Procedura

[ (Name) ] Indica il nome dei tasti del Telecomando o del Pannello di controllo.

"(Nome menu)"

Luminosità

Segnala una pagina contenente informazioni dettagliate su un determinato argomento.

Segnala la presenza di una descrizione della parola o delle parole sottolineate davanti a questo simbolo nel glossario dei termini. Vedere la sezione "Glossario" in "Appendice". s p.107

Segnala i metodi operativi e l'ordine delle procedure. La procedura indicata deve essere eseguita seguendo l'ordine dei passaggi numerati.

Esempio: tasto [Return]

Indica le voci del Menu di configurazione. Esempio:

Selezionare "Luminosità" dal menu Immagine.

Menu Immagine - Luminosità

Indice

Indicazioni Utilizzate in Questo Manuale............ 2

Introduzione

Caratteristiche del Proiettore. . ............................... 7

Caratteristiche Comuni a Ciascun Modello..............................7

Facile da maneggiare..........................................7

Funzioni di sicurezza migliorate...................................7

Caratteristiche di EB-826W/825/85................................... 8

Vantaggi della connessione di rete.................................8

Proiezione di immagini JPEG senza eseguire il collegamento al Computer. . . . . . . 8

Nomi e Funzioni delle Parti................................... 9

Vista Anteriore/Superiore..........................................9

Retro.......................................................10

Base.......................................................12

Pannello di Controllo............................................12

Telecomando................................................. 13

Funzioni Utili

Cambio dell'Immagine Proiettata............................ 17

Rilevamento Automatico dei Segnali in Ingresso e Cambio dell'Immagine Proiettata

(Ricerca Sorgente)..............................................17

Passaggio all'Immagine di Destinazione Mediante il Telecomando............. 18

Funzioni per il Miglioramento della Proiezione................ 19

Selezione della Qualità della Proiezione (Selezione del Modo Colore)...........19

Impostazione di Diaframma Autom................................... 20

Sospensione Temporanea dell'Immagine e dell'Audio (A/V Mute).............. 20

Blocco dell'Immagine (Blocco)......................................21

Cambio del Rapporto Aspetto...................................... 21

Cambio di metodo...........................................22

Cambio delle Proporzioni per immagini da apparecchiature video...........22

Cambio delle Proporzioni per le immagini del computer (EB-825/824/85/84)....23

Cambio delle Proporzioni per le immagini del computer (EB-826W). . ........24

Funzione del Puntatore (Puntatore)..................................26

Ingrandimento di una Parte dell'Immagine (E-Zoom)...................... 27

Funzionamento del Puntatore del Mouse Mediante il Telecomando (MouseWireless)

.......................................................... 28

Funzioni di Sicurezza........................................ 30

Gestione degli Utenti (Protetto da Password)...........................30

Tipi di opzioni Protetto da password............................... 30

Impostazione dell'opzione Protetto da password.......................30

Immissione della Password......................................31

Limitazione delle Funzioni (Blocco Funzionamento)....................... 32

Blocco di Sicurezza.............................................33

Installazione del blocco del cavo..................................33

Menu di Configurazione

Utilizzo del Menu di Configurazione.......................... 35

Elenco delle Funzioni....................................... 36

Menu Immagine............................................... 36

Menu Segnale................................................. 37

Menu Impostazioni.............................................38

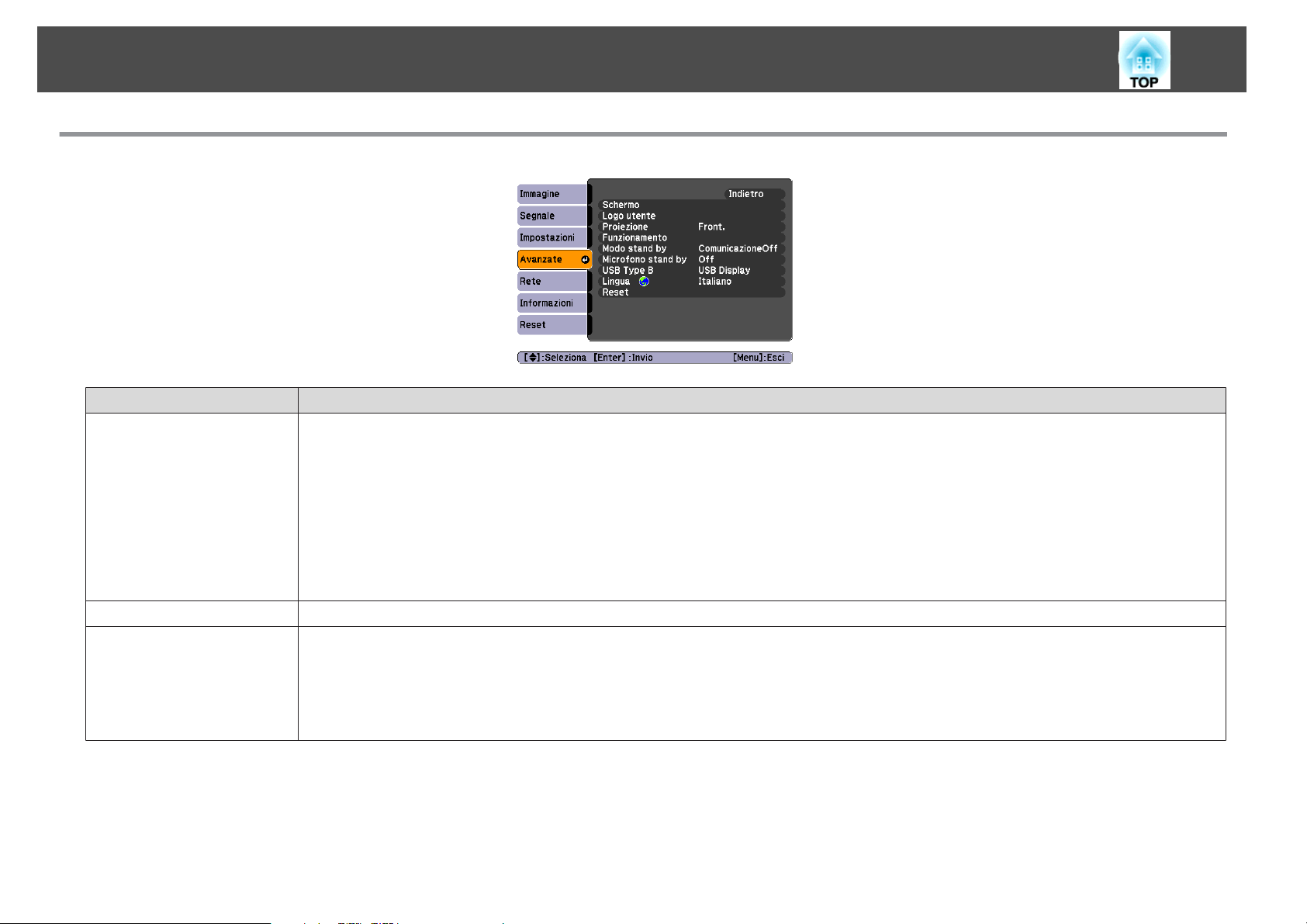

Menu Avanzate................................................40

Menu Rete (Solo EB-826W/825/85/84). ...............................42

Note sulle funzioni del menu Rete.................................43

Funzionamento della tastiera software..............................43

Menu Basilari...............................................44

Menu LAN senza fili (solo EB-826W/825/85)........................... 45

Menu Sicurezza (solo EB-826W/825/85)............................. 46

Quando viene selezionato WEP................................... 47

Quando viene selezionato WPA-PSK (TKIP) o WPA2-PSK (AES).............. 47

Menu LAN cablata............................................ 48

Menu Posta................................................ 49

Menu Altro.................................................50

Menu Reset................................................ 51

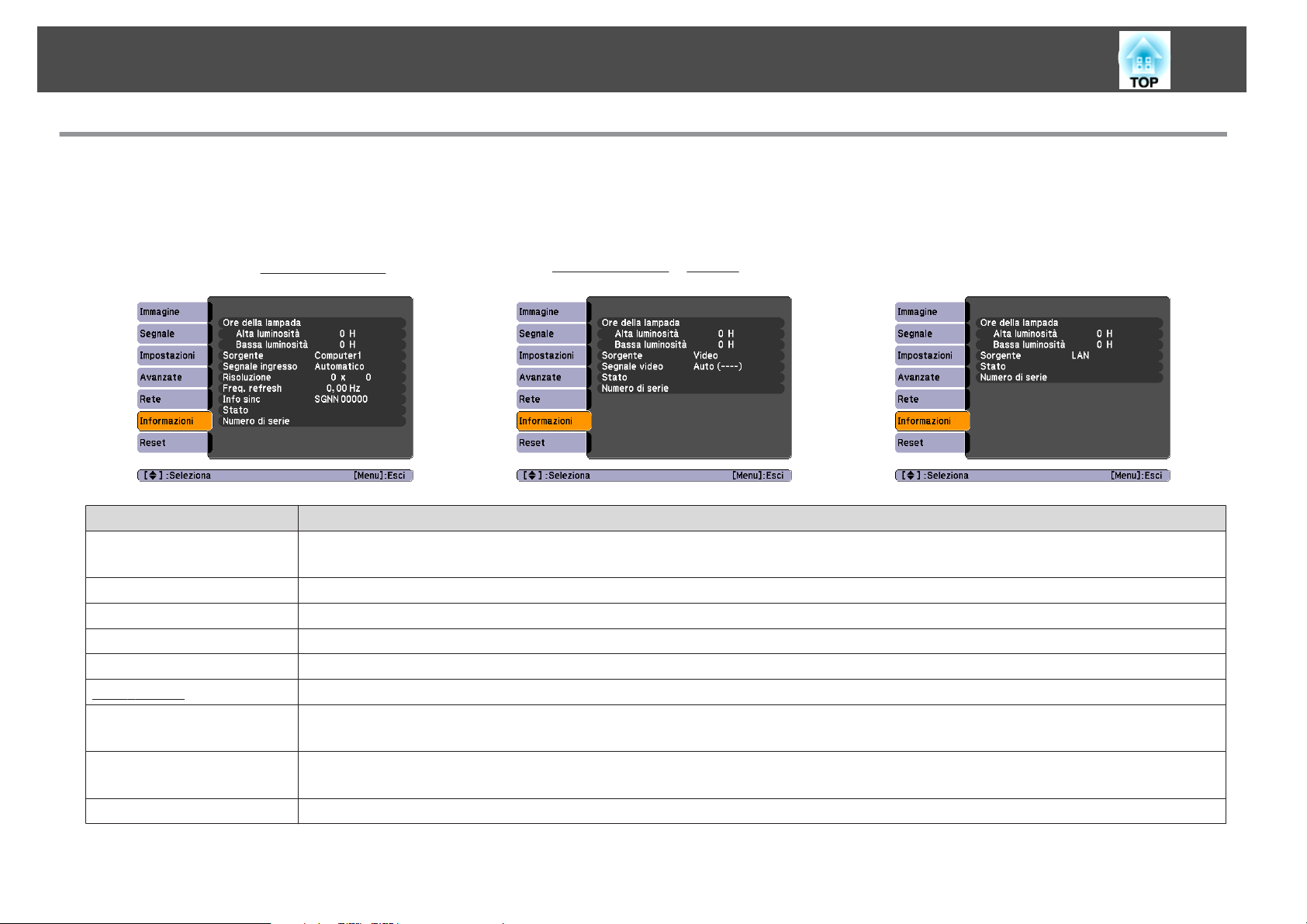

Menu Informazioni (Solo Schermo)..................................52

Indice

Menu Reset.................................................. 53

Risoluzione dei Problemi

Utilizzo della Guida......................................... 55

Soluzione dei Problemi...................................... 57

Lettura degli Indicatori...........................................57

L'Indicatore è acceso o lampeggia in rosso.........................58

t m o

L'Indicatore lampeggia o è acceso in arancione....................59

Problemi Non Segnalati dagli Indicatori...............................60

Problemi relativi alle immagini...................................61

Problemi che si verificano all'avvio della proiezione.....................65

Problemi di altro tipo..........................................65

Appendice

Metodi di Installazione. . . . . . . ............................... 69

Pulizia..................................................... 70

Pulizia della Superficie del Proiettore................................. 70

Pulizia dell'obiettivo............................................ 70

Pulizia del Filtro dell'aria..........................................70

Sostituzione dei Materiali di Consumo........................ 71

Sostituzione delle Batterie del Telecomando ........................... 71

Sostituzione della Lampada....................................... 72

Periodo di sostituzione della Lampada..............................72

Procedura di sostituzione della Lampada............................72

Azzeramento delle Ore della lampada.............................. 75

Sostituzione del Filtro dell'Aria.....................................75

Periodo di sostituzione del Filtro dell'aria............................75

Procedura di sostituzione del Filtro dell'aria..........................75

Accessori Opzionali e Materiali di Consumo................... 78

Accessori Opzionali............................................. 78

Materiali di Consumo............................................79

Salvataggio di un Logo Utente............................... 80

Dimensioni dello Schermo e Distanza di Proiezione............ 82

Distanza di Proiezione (EB-825/824/85/84). . ...........................82

Distanza di Proiezione (EB-826W). . . . . .............................. 83

Collegamento e Rimozione di Periferica USB (Solo EB-826W/

825/824/85). . . . . . . . . . . . . . .................................. 84

Collegamento delle Periferiche USB.................................. 84

Rimozione di Periferiche USB......................................85

Collegamento Mediante Cavo USB e Proiezione (USB Display)

........................................................... 86

Collegamenti.................................................86

Primo collegamento.......................................... 87

Secondo collegamento........................................88

Collegamento Mediante un Cavo LAN (solo EB-826W/

825/85/84). ................................................ 89

Installazione dell'Unità LAN wireless (solo EB-826W/825/85)

........................................................... 90

Collegamento ad un'Apparecchiatura Esterna................. 91

Collegamento a un Monitor Esterno (Solo EB-826W/825/85/84)............... 91

Collegamento a un Diffusore Esterno (Solo EB-826W/825/85/84)..............92

Collegamento di un Microfono..................................... 92

Lettura della Notifiche di Problemi via E-mail (solo EB-826W/

825/85/84). ................................................ 93

Comandi ESC/VP21......................................... 94

Elenco dei Comandi.............................................94

Forma dei Cavi................................................94

Collegamento seriale..........................................94

Protocollo di comunicazione.....................................95

Indice

Informazioni su PJLink...................................... 96

Schermi dei Monitor Supportati.............................. 97

Schermi dei Monitor Supportati (EB-825/824/85/84)....................... 97

Segnali del computer (RGB analogico)..............................97

Video Component............................................98

Video composito/S-Video.......................................98

Schermi dei Monitor Supportati (EB-826W)............................. 99

Segnali del computer (RGB analogico)..............................99

Video Component...........................................100

Video composito/S-Video...................................... 101

Specifiche................................................. 102

Specifiche Generiche del Proiettore................................. 102

Requisiti Software............................................. 104

Aspetto................................................... 106

Glossario................................................. 107

Note Generali............................................. 109

Avviso Generale:.............................................. 109

Indice.................................................... 125

Introduzione

Questo capitolo illustra le caratteristiche del proiettore e i nomi delle parti.

Caratteristiche del Proiettore

Caratteristiche Comuni a Ciascun Modello

Facile da maneggiare

• La Pomello della guida di A/V mute facilita la proiezione e lo

stoccaggio

La proiezione può essere interrotta e ripresa semplicemente aprendo e chiudendo la Pomello della guida di A/V mute. Questa funzione semplifica l'esecuzione delle presentazioni utilizzando il proiettore.

• La presenza di un unico piedino facilita la regolazione della posizione

È possibile regolare facilmente l'altezza con una mano.

avvio rapido

Guida di

• Schermo di proiezione per WXGA (EB-826W) Se lo schermo LCD del computer presenta una risoluzione 16:10 WXGA, è possibile proiettare l'immagine con lo stesso aspetto. È possibile utilizzare lavagne bianche e schermi con formato orizzontale.

• Ingrandimento e proiezione dei file utilizzando la Telecamera documenti

È disponibile una Telecamera documenti opzionale compatibile USB. Per questa Telecamera documenti, non è necessario utilizzare un cavo di alimentazione. Il collegamento può essere eseguito facilmente mediante un singolo Cavo USB. Inoltre, il design elegante della telecamera semplifica le operazioni di proiezione e ingrandimento dei documenti.

• Collegamento mediante Cavo USB e proiezione (USB Display) Collegando il proiettore a un Computer con sistema operativo

Windows mediante il Cavo USB in dotazione, è possibile proiettare le immagini direttamente dallo schermo del computer.

p.86

• Nessuna fase di raffreddamento Dopo aver disattivato l'alimentazione del proiettore, è possibile

scollegare il cavo di alimentazione del proiettore senza dover attendere che entri in fase di raffreddamento.

Funzioni di sicurezza migliorate

• Opzione Protetto da password per limitare e gestire il numero di

utenti

L'impostazione di una Password consente di limitare il numero di

utenti in grado di accedere al proiettore.

p.30

Caratteristiche del Proiettore

• Funzione Blocco funzionamento per limitare il funzionamento dei tasti sul Pannello di controllo

Questa funzione consente di evitare che persone senza autorizzazione cambino le impostazioni del proiettore in occasione di eventi, incontri

scolastici e così via.

• Dotato di svariati dispositivi antifurto

Il proiettore è dotato dei tipi di dispositivi di sicurezza antifurto seguenti.

p.33

• Slot di sicurezza

• Punto di installazione del cavo di sicurezza

p.32

Caratteristiche di EB-826W/825/85

Vantaggi della connessione di rete

Grazie a "EPSON Projector Software for Meeting & Monitoring", è possibile utilizzare efficacemente la rete del computer per tenere

presentazioni e riunioni ancora più professionali e interessanti.

Guida operativa del proiettore

• Metodo di collegamento per i diversi tipi di rete

Per collegare il proiettore a una rete, utilizzare uno dei metodi seguenti. Selezionare il metodo che meglio si addice all'ambiente di

utilizzo.

• Connessione avanzata

Connessione avanzata è una connessione di infrastruttura per il col‐ legamento a una rete già esistente.

• Connessione rapida

Connessione rapida è un metodo di connessione che può essere uti‐ lizzato solo quando viene installata l'unità LAN wireless opzionale.

Connessione rapida assegna temporaneamente l'SSID del proiettore a un computer in modalità Ad hoc e, una volta eseguita la sconnessio‐ ne, ripristina le impostazioni di rete del computer.

• Connessioni di rete mediante Quick Wireless Connection USB Key Utilizzando il Quick Wireless Connection USB Key opzionale, è pos‐ sibile collegare rapidamente un computer al proiettore per eseguire la proiezione.

Guida operativa del proiettore

Proiezione di immagini JPEG senza eseguire il collegamento al Computer

• Collegamento di un Computer al proiettore tramite una rete

È possibile eseguire la proiezione collegando il computer a un sistema di rete già esistente. Sarà possibile tenere riunioni professionali eseguendo la proiezione da più computer collegati a un sistema di rete senza dover cambiare i cavi.

• Collegamento wireless al Computer Se si installa l'unità LAN wireless opzionale, è possibile eseguire un collegamento wireless a un Computer.

È possibile proiettare uno slideshow di immagini JPEG salvate su una periferica USB, ad esempio una fotocamera digitale compatibile USB, un disco rigido o una memoria USB semplicemente collegando il proiettore.

Guida operativa del proiettore

Nomi e Funzioni delle Parti

Vista Anteriore/Superiore

Nome Funzione

Sfiatatoio dell'aria

Sfiatatoio per l'aria utilizzato per raffreddare l'interno del proiettore.

Non collocare oggetti che possono subire distorsioni o altri tipi di alterazione a causa del calore proveniente dallo Sfiatatoio dell'aria e non avvicinarvi il viso o le mani durante la proiezione.

Attenzione

Nome Funzione

Ricevitore remoto

Pomello della guida di

A/V mute

Leva di regolazione

del piedino

Piedino anteriore

regolabile

Pomello della guida di

A/V mute

Presa dell'aria

(Filtro dell'aria)

Selettore di apertura/

chiusura del coperchio del filtro dell'aria

Punto di installazione

del cavo di sicurezza

Slot di sicurezza

Anello di regolazione

della messa a fuoco

Anello di regolazione

dello zoom

Riceve i segnali dal telecomando. s Guida di avvio rapido

Fare scivolare il pomello per aprire e chiudere la Pomello della guida di A/V mute.

Estrarre la Leva di regolazione del piedino per allungare e accorciare il Piedino anteriore regolabile. s Guida di

avvio rapido

Alzare e regolare la posizione dell'immagine proiettata quando il proiettore viene collocato su una superficie come una scrivania. s Guida di avvio rapido

Chiudere la guida quando il proiettore non è in uso per proteggere l'obiettivo. Chiudendo la guida durante la proiezione, l'immagine viene nascosta e l'audio silenziato (A/V Mute).s Guida di avvio rapido ,

p.20

Cattura l'aria per raffreddare l'interno del proiettore. Se sul filtro dell'aria si accumula polvere, la temperatura interna del proiettore potrebbe salire causando problemi di funzionamento e riducendo la durata di utilizzo del motore ottico. Pulire il Filtro dell'aria regolarmente. s p.70, p.75

Apre e chiude il coperchio del filtro dell'aria.s p.75 Aprire questo coperchio se è stata installata l'unità LAN wireless.

Fare passare un blocco del cavo disponibile in commercio attraverso questo punto e fissarlo in posizione. s p.33

Lo Slot di sicurezza è compatibile con il sistema di sicurezza Microsaver prodotto da

Regola la messa a fuoco dell'immagine. s Guida di

avvio rapido

Regola le dimensioni dell'immagine. s Guida di avvio rapido

Kensington

.s p.33

Nomi e Funzioni delle Parti

Nome Funzione

Pannello di Controllo

Coperchio della

lampada

Retro

Nome Funzione

Ricevitore remoto

Diffusore

Porta di ingresso del

microfono (Mic)

Porta RS-232C

s p.12

Aprire questo coperchio per sostituire la Lampada del proiettore. s p.72

Riceve i segnali dal telecomando. s Guida di avvio

rapido

Trasmette l'audio dalla porta di ingresso del microfono e l'immagine in corso di proiezione.

Consente di collegare il microfono.s p.92

Quando il proiettore viene controllato da un Computer, collegare il Computer utilizzando il cavo RS-232C. Questa porta deve essere utilizzata per il controllo e non per operazioni ordinarie.s p.94

Nome Funzione

Ingresso

alimentazione

Porta Monitor Out

(Monitor Out) (solo EB-826W/ 825/85/84)

Porta Uscita audio

(Audio Out) (solo EB-826W/ 825/85/84)

Vite di fissaggio del

coperchio della lampada

Porta di ingresso

S-Video (S-Video)

Porta di ingresso video (Video)

Porta di ingresso Audio-L/R (Audio-L/R)

Porta di ingresso

Computer1 (Computer1)

Porta Audio1 (Audio1)

Consente di collegare il cavo di alimentazione. s Guida di avvio rapido

Trasmette il segnale dell'immagine dal computer collegato alla porta di ingresso Computer1/2 a un monitor esterno. Questa funzionalità non è disponibile per i segnali video component o altri segnali immessi in porte diverse dalla porta di ingresso Computer1/2. s p.91

Trasmette l'immagine proiettata al momento e l'audio dalla porta di ingresso del microfono a un diffusore esterno. s p.92

Vite per fissare in posizione il Coperchio della lampada.

p.72

Per i segnali S-video provenienti dalle sorgenti video.

Per i segnali video composito provenienti dalle sorgenti video.

Consente di collegare la porta di uscita audio quando si desidera trasmettere l'audio da un'apparecchiatura collegata alla porta di ingresso S-video o alla porta di ingresso Video. s Guida di avvio rapido

Per segnali video provenienti da un computer e segnali video component provenienti da altre sorgenti video.

Consente di collegare la porta di uscita audio quando si desidera trasmettere l'audio da un'apparecchiatura collegata alla porta di ingresso Computer1. s Guida di avvio rapido

Nomi e Funzioni delle Parti

Nome Funzione

Porta di ingresso

Computer2 (Computer2)

Porta Audio2 (Audio2)

Indicatore USB

(solo EB-826W/ 825/824/85)

Porta USB (TypeA)

(solo EB-826W/ 825/824/85)

Porta USB (TypeB)

Per segnali video provenienti da un computer e segnali video component provenienti da altre sorgenti video.

Consente di collegare la porta di uscita audio quando si desidera trasmettere l'audio da un'apparecchiatura collegata alla porta di ingresso Computer2. Collegare la sorgente audio alla porta Audio2 anche per trasmettere l'audio da un proiettore per le sorgenti seguenti.

- USB: quando si riproduce uno slideshow da una periferica di archiviazione USB a una porta USB (TypeA) o quando si esegue la proiezione dalla Telecamera documenti opzionale.

- USB Display

- LAN s Guida di avvio rapido

Di seguito viene fornita una spiegazione dello stato delle periferiche USB collegate alla porta USB. (TypeA).

OFF: la periferica USB non è collegata. Spia arancione accesa: la periferica USB è collegata. Spia verde accesa: la periferica USB è in funzione.

Spia rossa accesa: errore

Proietta uno Slideshow di immagini JPEG quando le memorie o le fotocamere digitali sono collegate alla

porta USB. s Guida operativa del proiettore Questa proiezione viene eseguita anche quando è

collegata la Telecamera documenti opzionale.

Consente di collegare il proiettore al computer mediante il Cavo USB in dotazione per la proiezione dell'immagine sul computer. s p.86

Questa porta consente inoltre di collegare il computer mediante il Cavo USB in dotazione per utilizzare la funzione del mouse wireless. s p.28

Porta LAN

(solo EB-826W/ 825/85/84)

Nome Funzione

Consente di collegare un cavo LAN per connettersi in seguito a una rete.s p.89

Nomi e Funzioni delle Parti

Base

Nome Funzione

Punti di fissaggio del

montaggio a soffitto (3 punti)

Piedino posteriore

Fissare il kit di Montaggio a soffitto opzionale a questi punti se si desidera installare il proiettore al soffitto. s p.69, p.78

Quando si installa il proiettore su una scrivania, ruotare il piedino in modo da allungarlo e accorciarlo per regolare l'inclinazione orizzontale. s Guida di avvio

rapido

Pannello di Controllo

Nome Funzione

Indicatori di stato

Tasto [t]

Tasto [Source Search]

Tasto [Enter]

Il colore degli indicatori, l'intermittenza o l'illuminazione indicano lo stato del proiettore. s p.57

Consente di accendere e di spegnere il proiettore. s Guida di avvio rapido

Passa alla sorgente di ingresso successiva collegata al proiettore e che trasmette un'immagine. s p.17

Se si preme questo tasto durante la proiezione di segnali di immagini del computer, Tracking, Sync. e Posizione verranno regolati automaticamente per una proiezione delle immagini ottimale.

Quando viene visualizzato un Menu di configurazione o una schermata della Guida, questo pulsante consente di confermare la selezione corrente e di passare al livello successivo. s p.35

Nomi e Funzioni delle Parti

Tasto [w][v]

Tasto [Help]

Tasto [Return]

Tasto [a][b]

Tasto [Menu]

Nome Funzione

Corregge la distorsione del Keystone. Nei casi seguenti, questi tasti attiveranno solo le funzioni [

- Quando l'immagine proiettata viene inviata tramite una connessione di Rete.

- Quando per la proiezione si utilizza la funzione Slideshow.

Se premuti durante la visualizzazione di un Menu di configurazione o una schermata della Guida, questi tasti consentono di selezionare le voci di menu e i valori di impostazione. s Guida di avvio rapido , p.35

Visualizza e chiude la schermata della Guida che contiene informazioni sulla risoluzione di eventuali problemi. s p.55

Interrompe la funzione corrente. Se si preme questo tasto quando viene visualizzato il

menu di configurazione, questo passerà al livello del menu precedente. s p.35

Regola il volume. Se premuti durante la visualizzazione di un Menu di configurazione o una schermata della

Guida, questi tasti attiveranno solo le funzioni [

] per la selezione delle voci di menu e dei valori di

[ impostazione. s Guida di avvio rapido , p.35

Visualizza e chiude il Menu di configurazione. s p.35

Telecomando

] e [ ].

] e

Nomi e Funzioni delle Parti

Nome Funzione

Tasto [t]

Tasto [Computer]

Tasto [Video]

Tasti numerici

Tasto [A/V Mute]

Tasto [Freeze]

Tasto [Auto]

Tasto [Aspect]

Tasti [Page]

(Up) (Down)

Tasti [E-Zoom]

(z)(x)

Tasto [Menu]

Consente di accendere e di spegnere il proiettore. s Guida di avvio rapido

Ogni volta che si preme questo tasto, l'immagine proiettata passa dalla porta di ingresso Computer1 alla porta di ingresso Computer2. s p.18

Ogni volta che si preme questo tasto, l'immagine proiettata passa dalla porta di ingresso Video alla porta di ingresso S-video. s p.18

Utilizzare questi tasti per inserire una password. s p.30

Attiva o disattiva il video e l'audio. s p.20

La visualizzazione delle immagini viene interrotta o ripresa. s p.21

Se si preme questo tasto durante la proiezione di segnali di immagini del computer, Tracking, Sync. e Posizione verranno regolati automaticamente per una proiezione delle immagini ottimale.

Il Rapporto aspetto viene modificato ogni volta che si preme questo tasto. s p.21

Sposta la Pagina Su/Giù quando si utilizza la funzione MouseWireless o quando si proietta un file PowerPoint o uno scenario che utilizza LAN come Sorgente. La

sorgente LAN è disponibile solo per il modello EB-826W/

825. s p.28, Guida operativa del proiettore

(z) Ingrandiscono l'immagine senza modificare le dimensioni di proiezione.

Riducono le dimensioni delle parti dell'immagine allargate utilizzando il tasto (x) [z]. s p.27

Visualizza e chiude il Menu di configurazione. s p.35

Nome Funzione

Tasto [ ]

[

Tasto [Enter]

Tasto [Return]

Tasti [Volume] (a) (b)

Tasto [Pointer]

Tasto [Help]

Tasto [Color Mode]

Tasto [Num]

]

][ ]

Quando viene visualizzato un Menu di configurazione o una schermata della Guida, questo pulsante consente di selezionare le voci di menu e i valori di impostazione. s p.35, p.55

Quando è attivata la funzione del mouse wireless, il puntatore del mouse si sposta nella direzione di pressione del tasto.s p.28

Quando viene visualizzato un Menu di configurazione o una schermata della Guida, questo pulsante consente di confermare la selezione corrente e di passare al livello successivo. s p.35, p.55

Funge da tasto sinistro del mouse quando si utilizza la funzione MouseWireless.s p.28

Interrompe la funzione corrente. Se premuto durante la visualizzazione di un Menu di configurazione, questo tasto consentirà di passare al livello di menu precedente. s p.35, p.55

Funge da tasto destro del mouse quando si utilizza la funzione MouseWireless.s p.28

(a) Abbassa il Volume. (b) Alza il Volume. s Guida di avvio rapido

Premere questo tasto per attivare il Puntatore sullo schermo. s p.26

Visualizza e chiude la schermata della Guida che contiene informazioni sulla risoluzione di eventuali problemi. s p.55

Ogni volta che si preme questo tasto, viene modificato il Modo colore. s p.19

Utilizzare questo tasto per inserire una Password. s p.30

Nomi e Funzioni delle Parti

Nome Funzione

Tasto [User]

Tasto [USB]

Tasto [LAN]

Tasto [Search]

Area di emissione

della luce del telecomando

Premere questo tasto per assegnare a una voce usata frequentemente una delle cinque voci disponibili del Menu di configurazione. Premendo il tasto viene visualizzata la schermata di selezione/regolazione della voce di menu assegnata, consentendo così di effettuare rapidamente impostazioni/regolazioni con una semplice operazione. s p.38

Controllo luminosità viene assegnato come impostazione predefinita.

Ogni volta che si preme questo tasto, viene visualizzata l'immagine dall'apparecchiatura collegata all'USB Display o alla porta USB (TypeA). Esegue il passaggio a USB Display solo se si utilizza il modello EB-84. s p.18

Passa all'immagine EMP NS Connection. (solo EB-826W/ 825/85) s p.18

Se si utilizza EB-824/84, questa operazione non verrà eseguita anche se si preme il tasto.

Passa alla sorgente di ingresso successiva collegata al proiettore e che trasmette un'immagine. s p.17

Trasmette i segnali del telecomando.

Funzioni Utili

Questo capitolo descrive suggerimenti utili da seguire durante le presentazioni e le funzioni di Sicurezza.

Cambio dell'Immagine Proiettata

È possibile cambiare l'immagine proiettata nei due modi seguenti.

• Cambio mediante Ricerca sorgente Il proiettore rileva automaticamente i segnali ricevuti dall'apparecchiatura collegata proiettando l'immagine.

• Cambio all'immagine di destinazione. È possibile utilizzare i tasti del Telecomando per passare alla porta di

ingresso di destinazione.

Rilevamento Automatico dei Segnali in Ingresso e Cambio dell'Immagine Proiettata (Ricerca Sorgente)

È possibile proiettare velocemente l'immagine di destinazione eseguendo il cambio mediante il tasto [Source Search] dato che vengono ignorate le porte di ingresso che non ricevono segnali.

Video

USB Display

USB: quando l'immagine proviene da una periferica collegata a

una porta USB (TypeA). LAN: quando il proiettore è collegato a un computer tramite una

rete e vengono proiettate le immagini da EMP NS Connection.

Ignorate se non vengono trasmessi segnali delle immagini. Il passaggio alla porta USB è disponibile solo per il modello EB-826W/

825/824/85.

Il passaggio alla porta LAN è disponibile solo per il modello EB-826W/

825/85.

Procedura

Dopo avere collegato l'apparecchiatura video, avviare la riproduzione prima di iniziare questa operazione.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

A B C

Quando due o più parti dell'apparecchiatura sono collegate, premere il tasto [Source Search] finché non viene proiettata l'immagine di destinazione.

Computer1 Computer2 S-video

Cambio dell'Immagine Proiettata

La schermata seguente relativa allo stato dei segnali dell'immagine appare quando è disponibile solo l'immagine visualizzata correntemente dal proiettore oppure quando non è possibile rilevare segnali dell'immagine. È possibile selezionare la porta di ingresso a cui è collegata l'apparecchiatura da utilizzare. Se non viene eseguita alcuna operazione per circa 10 secondi, la schermata scompare.

USB viene visualizzato solo per il modello EB-826W/825/824/85.

viene visualizzato solo per il modello EB-826W/825/85.

LAN

Passaggio all'Immagine di Destinazione Mediante il Telecomando

È possibile passare direttamente all'immagine di destinazione premendo i seguenti tasti sul Telecomando.

Telecomando

Ogni volta che si preme questo tasto, l'immagine proiettata passa dalla

porta di ingresso Computer1 alla porta di ingresso Computer2. Ogni volta che si preme questo tasto, l'immagine proiettata passa dalla

porta di ingresso Video alla porta di ingresso S-video. Ogni volta che si preme questo tasto, viene visualizzata l'immagine

dall'apparecchiatura collegata all'USB Display o alla porta USB (TypeA). Il passaggio a USB Display viene eseguito solo per il modello EB-84.

Quando il proiettore è collegato a un computer tramite una rete, è

possibile passare alle immagini proiettate da EMP NS Connection (solo EB-826W/825/85). Se si utilizza EB-824/84, questa operazione non verrà eseguita anche se si preme il tasto.

Funzioni per il Miglioramento della Proiezione

Selezione della Qualità della Proiezione (Selezione del Modo Colore)

È possibile ottenere facilmente una qualità dell'immagine ottimale selezionando le impostazioni che meglio si addicono all'ambiente in cui verrà eseguita la proiezione. La luminosità dell'immagine varia a seconda del modo selezionato.

Modo Applicazione

Dinamico

Presentazione

Teatro

Foto

Sport

sRGB

Questo modo è ideale per l'utilizzo in ambienti luminosi. È il modo più luminoso, in grado di riprodurre efficacemente le tonalità delle ombre.

Se si riscontrano ritardi nella proiezione di immagini di giochi ad alta velocità, provare a disattivare Progressivo nel Menu di configurazione. s p.37

Questo modo è ideale per eseguire presentazioni con documentazione a colori in ambienti luminosi.

Questo è il modo ideale per la visione di film in una stanza non illuminata. Conferisce una tonalità naturale alle immagini.

Quando si utilizza USB o LAN come ingresso e sorgente dell'immagine del computer.

Questo è il modo ideale per la proiezione di immagini fisse, ad esempio le fotografie, in una stanza luminosa. Le immagini sono intense e contrastate.

Quando vengono trasmesse immagini video component, S-Video o video composito.

Questo è il modo ideale per guardare trasmissioni televisive in una stanza luminosa. Le immagini sono intense e vivaci.

Questo è il modo ideale per la resa ottimale dello standard dei colori sRGB.

Modo Applicazione

Lavagna scura

Lavagna chiara

Anche se la proiezione avviene su una Lavagna scura (lavagna verde), questa impostazione conferisce una tonalità naturale alle immagini, proprio come se l'immagine venisse proiettata su uno schermo.

Questo modo è ideale per eseguire presentazioni con documentazione in bianco e nero in ambienti luminosi.

Procedura

Telecomando

Ogni volta che si preme questo tasto, il nome del Modo colore visualizzato sullo schermo e il Modo colore cambiano. Se il tasto viene premuto quando il nome del Modo colore è visualizzato sullo schermo, si passerà al Modo colore successivo.

È anche possibile impostare il modo colore utilizzando l'opzione

Modo colore nel menu Immagine del Menu di configurazione.

p.36

Funzioni per il Miglioramento della Proiezione

Impostazione di Diaframma Autom.

Impostando automaticamente la luminanza in base alla luminosità dell'immagine visualizzata, è possibile vedere immagini profonde e dettagliate.

Procedura

Premere il tasto [Menu] e selezionare Immagine - Diaframma autom. dal Menu di configurazione.

Configurazione"

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Selezionare On.

L'impostazione viene memorizzata per ogni Modo colore.

"Utilizzo del Menu di

Sospensione Temporanea dell'Immagine e dell'Audio (A/V Mute)

È possibile utilizzare questa funzione quando si desidera concentrare l'attenzione del pubblico sulla presentazione orale o se non si desidera visualizzare alcuni dettagli, come ad esempio il cambio dei file durante una presentazione su computer.

Procedura

Telecomando Corpo

Premere il tasto [Menu] per chiudere il Menu di configurazione.

È possibile impostare Diaframma autom. solo quando Modo colore è impostato su Dinamico o Teatro.

Ogni volta che si preme questo tasto o si apre e si chiude il coprilenti, viene attivata o disattivata l'opzione A/V Mute.

Funzioni per il Miglioramento della Proiezione

• Se questa funzione viene utilizzata durante la proiezione di

immagini in movimento, la riproduzione delle immagini e dell'audio non verrà interrotta e non sarà possibile ritornare al punto in cui era stato attivato A/V Mute.

• Dal menu di configurazione, è possibile selezionare Nero, Blu o Logo per la schermata A/V Mute mediante l'impostazione Avanzate - Schermo - A/V Mute. s p.40

• Quando si chiude il Pomello della guida di A/V mute o non si eseguono operazioni per circa 30 minuti, viene attivato l'Autospegnimento e il proiettore si spegne automaticamente. Se non si desidera attivare l'Autospegnimento, impostare Timer Coprilente su Off da Funzionamento nel menu Avanzate. s p.40

Blocco dell'Immagine (Blocco)

Quando un filmato viene bloccato, il fermo immagine continuerà a essere proiettato sullo schermo in modo che sia possibile proiettare un'immagine in movimento un fotogramma alla volta come se si trattasse di un'immagine fissa. Inoltre, se si attiva la funzione di blocco in precedenza, è possibile eseguire operazioni come il cambio dei file durante una presentazione da un computer senza dovere proiettare alcuna immagine.

Ogni volta che si preme questo tasto, viene attivata o disattivata l'opzione Blocco.

• L'audio non verrà interrotto.

• Anche se lo schermo è bloccato, l'immagine sorgente continua a riprodurre le immagini in movimento, quindi non è possibile riprendere la proiezione dal punto in cui era stata sospesa.

• Se il tasto [Freeze] viene premuto durante la visualizzazione del Menu di configurazione o di una schermata della Guida, il menu o la schermata della Guida scompariranno.

• L'opzione Blocco funziona anche quando si utilizza E-Zoom.

Cambio del Rapporto Aspetto

Cambiare il Rapporto aspettog quando l'apparecchiatura video è collegata in modo da poter visualizzare le immagini registrate su video digitale o su DVD nel formato a schermo panoramico 16:9. Cambiare il Rapporto aspetto durante la proiezione di immagini del computer a schermo intero. Di seguito sono riportati i metodi di cambiamento e i tipi di rapporto delle Proporzioni.

Procedura

Telecomando

Funzioni per il Miglioramento della Proiezione

Cambio di metodo

Procedura

Telecomando

Ogni volta che si preme questo tasto, il nome delle Proporzioni visualizzato sullo schermo e le Proporzioni cambiano. Se il tasto viene premuto quando il nome delle Proporzioni è visualizzato sullo schermo, si passa al Modo delle proporzioni successivo.

EB-826W

Ogni volta che si preme questo tasto, si passa nell'ordine al formato Normale, 16:9, Schermo intero, Zoom e Through.

È anche possibile impostare il modo colore utilizzando l'opzione

Proporzioni nel menu Segnale del Menu di configurazione.

s p.37

Cambio delle Proporzioni per immagini da apparecchiature video

EB-825/824/85/84

Ogni volta che si preme questo tasto, si passa dal formato 4:3 al formato 16:9 e viceversa.

Normale

16:9

Schermo intero

Through

Zoom

Funzioni per il Miglioramento della Proiezione

Cambio delle Proporzioni per le immagini del computer (EB-825/824/85/84)

Le Proporzioni possono essere cambiate nel modo seguente.

Valori impostati Operazione Esempio di proiezione

Normale

4:3

Proietta alla dimensione completa mantenendo le Proporzioni dell'immagine in ingresso.

Proietta alla dimensione completa con Proporzioni di 4:3. Questa opzione è ideale quando si desidera proiettare

immagini con Proporzioni di 5:4 (1280 x 1024) alla dimensione di proiezione completa.

Quando viene immesso un segnale 1280x1024

16:9

Proietta con Proporzioni di 16:9. Questa opzione è ideale per eseguire una proiezione a schermo intero quando si utilizza uno schermo 16:9.

Se alcune parti dell'immagine non vengono visualizzate, impostare Panoramico o Normale in Risoluzione dal Menu di configurazione a seconda delle dimensioni dello schermo del Computer. s p.37

Quando viene immesso un segnale 1280x1024

Funzioni per il Miglioramento della Proiezione

Cambio delle Proporzioni per le immagini del computer (EB-826W)

Le Proporzioni possono essere cambiate nel modo seguente. EB-826W presenta la risoluzione WXGA 1280x800 (Rapporto aspetto 16:10). Per la proiezione su schermi 16:9, impostare le Proporzioni su 16:9.

Valori impostati Operazione Esempio di proiezione

Normale

Proietta alla dimensione completa mantenendo le Proporzioni dell'immagine in ingresso.

Quando viene immesso un segnale 1024x768

16:9

Schermo intero

Zoom

Proietta alla dimensione completa con Proporzioni di 16:9. Quando viene immesso un segnale 1024x768

Proietta a schermo intero.

Proietta l'immagine in ingresso alla dimensione di aspetto nella direzione laterale in cui si trova. Le parti che si estendono oltre la dimensione di proiezione non vengono proiettate.

Quando viene immesso un segnale 1024x768

Funzioni per il Miglioramento della Proiezione

Valori impostati Operazione Esempio di proiezione

Through

Se alcune parti dell'immagine non vengono visualizzate, impostare Panoramico o Normale in Risoluzione dal Menu di configurazione a seconda delle dimensioni dello schermo del Computer. s p.37

Proietta alla risoluzione della dimensione dell'immagine in ingresso al centro dello schermo. Questa opzione è ideale per proiettare immagini nitide.

Se la risoluzione dell'immagine supera dell'immagine non vengono proiettati.

1280x800

, i bordi

Quando viene immesso un segnale 800x600

Quando viene immesso un segnale 1400x1050

Funzioni per il Miglioramento della Proiezione

Funzione del Puntatore (Puntatore)

Questa funzione consente di spostare l'icona del Puntatore sull'immagine proiettata in modo da focalizzare l'attenzione sull'area desiderata.

Procedura

Visualizzare il Puntatore.

Telecomando

Spostare l'icona del Puntatore ( ).

Telecomando

Quando è premuto insieme ai tasti [ ], [ ], [ ] e

[

] adiacenti, il puntatore può essere spostato anche

diagonalmente, oltre che verso l'alto/il basso e verso sinistra/destra.

È possibile impostare tre tipi diversi per la forma del Puntatore

, o ) selezionandoli da Impostazioni - Forma del

( puntatore nel Menu di configurazione.

s p.38

Ogni volta che si preme questo tasto, il puntatore apparirà o scomparirà.

Funzioni per il Miglioramento della Proiezione

Ingrandimento di una Parte dell'Immagine (E-Zoom)

Questa funzione si rivela utile se si desidera allargare le immagini in modo da visualizzarne i dettagli, quali i grafici e le tabelle.

Procedura

Avviare l'E-Zoom.

Telecomando

Spostare l'icona ( ) sull'area dell'immagine da ingrandire.

Telecomando

Quando è premuto insieme ai tasti [ ], [ ], [ ] e

] adiacenti, il puntatore può essere spostato anche

[ diagonalmente, oltre che verso l'alto/il basso e verso sinistra/destra.

Funzioni per il Miglioramento della Proiezione

Eseguire l'ingrandimento.

Telecomando

Ogni volta che si preme il tasto, l'area viene ingrandita. È possibile ingrandire velocemente l'area interessata tenendo il tasto premuto. Per ridurre le dimensioni dell'immagine ingrandita, premere il tasto [

Premere il tasto [Return] per annullare l'operazione.

• Il rapporto di ingrandimento viene visualizzato sullo schermo. L'area selezionata può essere ingrandita da 1 fino a 4 volte in incrementi di 25.

• Premere i tasti [ l'immagine.

• Se si seleziona E-Zoom, le operazioni Progressivo e Riduzione rumore verranno annullate.

], [ ], [ ] o [ ] per scorrere

Quando la porta USB di un Computer e la porta USB TypeB sul retro del proiettore sono collegate mediante il Cavo USB in dotazione, è possibile utilizzare il Telecomando del proiettore come un MouseWireless per guidare il puntatore del mouse del Computer.

Sistemi operativi compatibili

Windows: 98/98SE/2000/Me/XP Home Edition/ XP Professional/Vista Home Basic/Vista Home Premium/ Vista Business/Vista Enterprise/Vista Ultimate

Macintosh: da Mac OS X 10.3 alla versione 10.5

Funzionamento del Puntatore del Mouse Mediante il Telecomando (MouseWireless)

Per attivare la funzione del mouse wireless, impostare USB Type B su MouseWireless da Avanzate nel menu di configurazione. Per impostazione predefinita, USB Type B è impostato su USB Display. Modificare innanzitutto l'impostazione.

p.40

• Potrebbe non essere possibile utilizzare la funzione MouseWireless su alcune versioni dei sistemi operativi Windows e Macintosh.

• Per utilizzare questa funzione, potrebbe essere necessario modificare alcune impostazioni del computer. Per ulteriori dettagli, fare riferimento alla documentazione relativa al Computer.

Funzioni per il Miglioramento della Proiezione

Una volta stabilito il collegamento, è possibile azionare il puntatore del mouse seguendo il metodo descritto di seguito.

Spostamento del puntatore del mouse

Selezione e trascinamento Commutazione tra le schermate

Clic del mouse

Clic sinistro: premere il tasto Enter. Clic destro: premere il tasto Return. Doppio clic: premere due volte velocemente.

PowerPoint

Questa opzione si rivela utile per visualizzare la slide precedente o successiva durante uno Slideshow PowerPoint.

• Quando è premuto insieme ai tasti [ ], [ ], [ ] e

] adiacenti, il puntatore può essere spostato anche

[ diagonalmente, oltre che verso l'alto/il basso e verso sinistra/destra.

• Se le opzioni dei tasti del mouse sono state impostate al contrario sul Computer, anche i tasti del Telecomando funzioneranno al contrario.

• Non è possibile utilizzare la funzione MouseWireless nelle situazioni seguenti.

- Durante la visualizzazione del Menu di configurazione

- Durante la visualizzazione di un menu della Guida

- Durante l'utilizzo della funzione E-Zoom

- Durante l'acquisizione di un Logo utente

- Durante l'utilizzo della funzione Puntatore

- Durante la regolazione del Volume

- Durante il funzionamento di USB Display

- Durante la visualizzazione del Monoscopio

- Durante l'impostazione del Modo colore

- Durante la visualizzazione del nome della sorgente

: mantenere premuto

1. Tenendo premuto il tasto [Enter], premere il tasto [

[

2. Rilasciare il tasto [Enter] quando si raggiunge la posizione desiderata.

], [ ] o [ ].

Alla slide precedente

Alla slide successiva

Funzioni di Sicurezza

Il proiettore presenta le funzioni di sicurezza seguenti.

• Protetto da password Consente di limitare il numero di utenti che ha accesso al proiettore.

• Blocco funzionamento Consente di prevenire la modifica delle impostazioni del proiettore

senza autorizzazione.

p.32

• Blocco di sicurezza Il proiettore è dotato di diversi tipi di dispositivi di sicurezza

antifurto.

p.33

Gestione degli Utenti (Protetto da Password)

Quando viene attivata l'opzione Protetto da password, gli utenti che non dispongono della Password non potranno utilizzare il proiettore di immagini anche se è acceso. Inoltre, non sarà possibile modificare il logo utente visualizzato quando si accende il proiettore. Si tratta di un dispositivo antifurto che non consentirà di utilizzare il proiettore nel caso venisse rubato. Al momento dell'acquisto, l'opzione Protetto da password non è attivata.

2. Logo protetto

Se si tenta di modificare il Logo utente impostato dal proprietario del proiettore, questa operazione viene inibita. Quando l'opzione Logo protetto è impostata su On, non è consentito apportare le seguenti modifiche alle impostazioni del Logo utente.

• L'acquisizione di un Logo utente

• Le impostazioni Colore sfondo, Schermo iniziale e A/V Mute da

Schermo nel Menu di configurazione.

3. Protetto da network (solo EB-826W/825/85/84)

Quando l'opzione Protetto da network è impostata su On, non è possibile apportare modifiche all'opzione Rete nel Menu di configurazione.

Impostazione dell'opzione Protetto da password

Eseguire la procedura indicata di seguito per impostare l'opzione Protetto da password.

Tipi di opzioni Protetto da password

È possibile scegliere tra tre tipi di impostazione dell'opzione Protetto da password in base all'utilizzo che si farà del proiettore.

1. Accensione protetta

Quando la funzione Accensione protetta è impostata su On, una volta collegato e acceso il proiettore, occorre inserire una Password predefinita (anche per la funzione Direct Power On). Per avviare la proiezione, occorre inserire la Password corretta.

Funzioni di Sicurezza

Procedura

Durante la proiezione, tenere premuto il tasto [Freeze] per cinque secondi circa.

Viene visualizzato il menu di impostazione Protetto da password.

Telecomando

• Se l'opzione Protetto da password è già attivata, occorre immettere la Password. Se la Password viene immessa in modo corretto, viene visualizzato il menu di impostazione Protetto da password. s "Immissione della Password" p.31

• Una volta impostata la Password, collocare l'Etichetta di protezione mediant password in una posizione visibile sul proiettore come ulteriore deterrente contro i furti.

Avviare Protetto da network (solo EB-826W/825/85/84).

(1)

Selezionare Protetto da network, quindi premere il tasto [Enter].

(2)

Selezionare On, quindi premere il tasto [Enter].

(3) Premere il tasto [Return].

Impostare la Password.

(1)

Selezionare Password, quindi premere il tasto [Enter].

(2)

Quando viene visualizzato il messaggio Vuoi cambiare la password?, selezionare Sì, quindi premere il tasto [Enter]. L'impostazione predefinita per la Password è "0000". Modificare la Password impostandone una personalizzata. Se si seleziona No, viene visualizzata di nuovo la schermata apparsa durante il punto 1.

(3) Tenendo premuto il tasto [Num], immettere un numero di quattro cifre

utilizzando i tasti numerici. Il numero immesso viene visualizzato nel formato "* * * *". All'immissione della quarta cifra, viene visualizzata una schermata di conferma.

Telecomando

Attivare Accensione protetta.

(1)

Selezionare Accensione protetta, quindi premere il tasto [Enter].

(2)

Selezionare On, quindi premere il tasto [Enter].

(3) Premere il tasto [Return].

Attivare Logo protetto.

(1)

Selezionare Logo protetto, quindi premere il tasto [Enter].

(2)

Selezionare On, quindi premere il tasto [Enter].

(3) Premere il tasto [Return].

(4) Immettere di nuovo la Password.

Viene visualizzato il messaggio Password accettata.. Se la Password immessa non è valida, viene visualizzato un messaggio

che richiede di immettere di nuovo la password.

Immissione della Password

Quando viene visualizzata la schermata di immissione della Password, inserire la Password utilizzando i tasti numerici del Telecomando.

Funzioni di Sicurezza

Procedura

Tenendo premuto il tasto [Num], immettere la Password premendo i tasti numerici.

Una volta inserita la Password corretta, viene avviata la proiezione.

Attenzione

•

Se viene immessa una Password non valida per tre volte consecutive, viene visualizzato il messaggio Il proiettore sarà bloccato. per circa cinque minuti, quindi il proiettore entrerà in modo stand by. In questo caso, scollegare la spina di alimentazione dalla presa elettrica, reinserirla e riaccendere il proiettore. Il proiettore visualizza di nuovo la schermata di immissione della Password in modo da potere inserire la Password corretta.

•

Se non si ricorda la password, prendere nota del numero di "Codice di richiesta: xxxxx" visualizzato sullo schermo e contattare l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.

utili per il proiettore Epson

•

Se l'operazione precedente viene ripetuta e per trenta volte successive viene immessa una Password non valida, verrà visualizzato il seguente messaggio e il proiettore non accetterà ulteriori immissioni di Password. Il proiettore

sarà bloccato. Contattare Epson come indicato nella documentazione fornita.

Indirizzi utili per il proiettore Epson

Indirizzi

• Blocco parziale Vengono bloccati tutti i tasti del Pannello di controllo, ad eccezione

del tasto [

Questa funzione si rivela utile in occasione di eventi o presentazioni durante i quali si desidera disattivare tutti i tasti ed effettuare esclusivamente la proiezione o nelle scuole quando si desidera limitare il funzionamento dei tasti. È tuttavia possibile azionare il proiettore utilizzando il Telecomando.

Procedura

Durante la proiezione, premere il tasto [Menu], quindi selezionare Impostazioni - Blocco funzionamento dal Menu di configurazione.

p.35

Utilizzo del Telecomando Utilizzo del Pannello di controllo

"Utilizzo del Menu di Configurazione"

Limitazione delle Funzioni (Blocco Funzionamento)

Per bloccare i tasti operativi del Pannello di controllo, eseguire una delle operazioni seguenti.

• Blocco completo Vengono bloccati tutti i tasti del Pannello di controllo. Non è

possibile eseguire alcuna operazione utilizzando il Pannello di controllo, inclusi accensione e spegnimento.

Funzioni di Sicurezza

Selezionare Blocco completo o Blocco parziale.

Selezionare Sì quando viene visualizzato il messaggio di conferma.

I tasti del Pannello di controllo vengono bloccati in base alle impostazioni selezionate.

È possibile disattivare il blocco del Pannello di controllo utilizzando uno dei due metodi seguenti.

• Con il Telecomando, selezionare Off in Impostazioni - Blocco funzionamento nel Menu di configurazione.

• Tenendo premuto il tasto [Enter] sul Pannello di controllo per circa sette secondi, verrà visualizzato un messaggio e il blocco verrà disattivato.

• Punto di installazione del cavo di sicurezza È possibile fare passare un blocco del cavo antifurto disponibile in

commercio dal punto di installazione in modo da fissare il proiettore a una scrivania o una colonna.

Installazione del blocco del cavo

Fare passare il blocco del cavo antifurto dal punto di installazione. Per le istruzioni sul bloccaggio, fare riferimento alla documentazione fornita in dotazione con il blocco del cavo.

Blocco di Sicurezza

Dato che viene spesso installato su montaggi a soffitto e lasciato incustodito, il proiettore è soggetto al rischio di furto ed è pertanto dotato dei dispositivi antifurto seguenti.

• Slot di sicurezza Lo Slot di sicurezza è compatibile con il sistema di sicurezza

Microsaver prodotto da Kensington. È possibile ottenere ulteriori dettagli sul sistema di sicurezza Microsaver sulla home page della Kensington all'indirizzo http://www.kensington.com/.

Menu di Configurazione

In questo capitolo viene illustrato l'utilizzo del Menu di configurazione e delle relative funzioni.

Utilizzo del Menu di Configurazione

Selezione dal menu principale

Selezione dal sottomenu Modifica della voce

selezionata

Esci

Elenco delle Funzioni

Menu Immagine

Gli elementi che è possibile impostare variano a seconda del segnale dell'immagine e della sorgente in corso di proiezione come illustrato dalle schermate seguenti. I dettagli di impostazione vengono salvati per ciascun segnale dell'immagine e ciascuna sorgente.

Le sorgenti di ingresso supportate variano a seconda del modello in uso.

p.17

Sottomenu Funzione

Modo colore

Luminosità

Contrasto

Intensità colore

Tinta

Nitidezza

Regolaz. colore

Diaframma autom.

Segnale del computer/USB /USB Display/LAN

È possibile selezionare la qualità dell'immagine che meglio si addice all'ambiente di utilizzo. s p.19

È possibile regolare la Luminosità dell'immagine.

È possibile regolare la differenza tra le zone di luce e di ombra nelle immagini.

È possibile regolare l'Intensità colore delle immagini.

(È possibile eseguire questa regolazione solo se si ricevono segnali NTSC quando si utilizza il video composito o S-Video). È possibile regolare la Tinta dell'immagine.

È possibile regolare la nitidezza dell'immagine.

È possibile eseguire le regolazioni utilizzando una delle opzioni seguenti (non è possibile selezionare questa voce se è stato selezionato l'impostazione Modo colore nel menu Immagine).

Temp. ass. colori: è possibile regolare la tinta dell'intera immagine.Questa operazione può essere eseguita in 10 passaggi, a partire da 5.000 K fino ad arrivare a 10.000 K. Quando viene selezionato un valore elevato, la tinta dell'immagine vira sul blu, mentre quando viene selezionato un valore basso la tinta dell'immagine vira sul rosso.

Rosso, Verde, Blu: è possibile regolare l'intensità di ogni singolo colore.

(Questa voce viene visualizzata solo se per l'impostazione Modo colore del menu Immagine è stato selezionato Dinamico, Teatro). Consente di regolare o meno (On/Off) lo stato di luce ottimale per le immagini proiettate. s p.20

Video Componentg/Video compositog/S-video

sRGBg per

Elenco delle Funzioni

Sottomenu Funzione

Reset

È possibile ripristinare le impostazioni predefinite per tutti i valori di regolazione delle funzioni del menu Immagine. Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.53.

Menu Segnale

Gli elementi che è possibile impostare variano a seconda del segnale dell'immagine in corso di proiezione come illustrato dalle schermate seguenti. I dettagli di impostazione vengono salvati per ciascun segnale dell'immagine.

Non è possibile effettuare impostazioni nel menu Segnale se si utilizza

Immagine del computer Video Component

Sottomenu Funzione

Setup Automatico

Risoluzione

Tracking

Sync.

Posizione

Quando cambia il segnale di ingresso, è possibile selezionare se attivare o disattivare (On/Off) la funzione Setup Automatico per regolare automaticamente l'immagine sullo stato ottimale. s p.63

Se impostata su Automatico, la risoluzione del segnale di ingresso viene identificata automaticamente. Se le immagini non vengono proiettate correttamente quando questa opzione è impostata su Automatico (ad esempio parte dell'immagine è mancante), selezionare Panoramico a seconda del Computer collegato per gli schermi panoramici oppure selezionare Normale per gli schermi in formato 4:3 o 5:4.

È possibile regolare le immagini del computer quando vengono disturbate da righe verticali. s p.63

È possibile regolare le immagini del computer in caso vengano disturbate da sfarfallio, sfocature o interferenze. s p.63

È possibile spostare la Posizione dello schermo verso l'alto, il basso, sinistra e destra in modo che l'immagine proiettata non presenti parti mancanti.

LAN

come sorgente. (EB-826W/825/85)

Video compositog/S-video

Elenco delle Funzioni

Sottomenu Funzione

Progressivo

Riduzione rumore

Segnale ingresso

Segnale video

Proporzioni

Reset

(Video Component può essere regolato solo quando vengono immessi segnali 480i/576i/1080i) Off: la conversione IP viene eseguita per ogni campo visualizzato sullo schermo. Questa opzione è ideale per la visione di immagini con un'alta

percentuale di movimento. On: il segnale

Rende uniformi le immagini irregolari. Sono disponibili due modalità. Selezionare l'impostazione preferita. Si consiglia di impostare questa opzione su Off durante la visione di sorgenti di immagini in cui il livello di rumore è molto basso, come i DVD.

È possibile selezionare un segnale di ingresso dalla porta di ingresso Computer1/2. Se è impostato su Automatico, il segnale di ingresso viene impostato automaticamente in base all'apparecchiatura collegata. Se i colori non vengono visualizzati correttamente quando è attivata l'impostazione Automatico, selezionare il segnale adeguato all'apparecchiatura

collegata.

È possibile selezionare il segnale di ingresso dalla porta di ingresso Video. Se è impostata l'opzione Automatico, i segnali video vengono riconosciuti automaticamente. Se quando è impostata l'opzione Automatico l'immagine è interessata da interferenze o si verificano problemi come la scomparsa dell'immagine dallo schermo, selezionare il segnale adeguato all'apparecchiatura collegata.

È possibile impostare il

È possibile ripristinare le impostazioni predefinite per tutti i valori di regolazione nel menu Segnale, ad eccezione di Segnale ingresso. Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.53.

Interlacciatog (i) viene convertito in segnale Progressivog (p). Si applica alle immagini fisse.

Rapporto aspettog per le immagini proiettate. s p.21

Menu Impostazioni

Sottomenu Funzione

Keystone

È possibile correggere la distorsione del keystone in senso verticale. s Guida di avvio rapido

Elenco delle Funzioni

Sottomenu Funzione

Keystone auto.

Blocco funzionamento

Forma del puntatore

Selezionare On per eseguire la funzione Keystone auto. (Eseguita solo quando è selezionato Front. dal menu Avanzate - Proiezione).

È possibile utilizzare questa opzione per restringe l'ambito operativo del Pannello di controllo del proiettore. s p.32

È possibile selezionare la forma del puntatore. s p.26

Controllo luminosità

Volume

Volume ingresso mic

Ricevitore remoto

Tasto Utente

Monoscopio

Reset

Puntatore 1:

È possibile impostare la luminosità della Lampada in base a due opzioni diverse. Selezionare Bassa se le immagini proiettate risultano troppo luminose, come nel caso della proiezione di immagini in una stanza buia o su uno

schermo di piccole dimensioni. Quando è selezionata l'opzione Bassa, il consumo di elettricità e la durata di funzionamento della lampada variano in base alle indicazioni seguenti e il rumore causato dal movimento della ventola durante la proiezione viene ridotto. Consumo di elettricità: circa il 25% in meno con un aumento della durata di funzionamento della lampada di 1,2 volte.

È possibile regolare il Volume. I dettagli di impostazione vengono salvati per ciascun segnale dell'immagine.

Regolare questa impostazione se il livello dell'ingresso del microfono non consente di udire l'audio proveniente dal diffusore del proiettore o se si verificano distorsioni del segnale audio a causa di un livello troppo alto. Se il livello di Volume ingresso mic è impostato su 0, il diffusore non emetterà alcun segnale audio.

È possibile limitare la ricezione del segnale operativo dal Telecomando. Se si desidera disattivare il funzionamento mediante il Telecomando o se nei pressi del Ricevitore remoto è presente una luce fluorescente, è

possibile disattivare il ricevitore remoto che non si desidera utilizzare o che è interessato da interferenze.

È possibile selezionare la voce assegnata dal Menu di configurazione tramite il tasto [User] del Telecomando. Premendo il tasto [User] viene visualizzata la schermata di selezione/regolazione della voce di menu assegnata che permette di effettuare rapidamente impostazioni/regolazioni con una semplice operazione. È possibile assegnare al tasto [User] una delle cinque voci seguenti.

Controllo luminosità, Informazioni, Progressivo, Monoscopio, Risoluzione

Una volta installato il proiettore, viene visualizzato un Monoscopio in modo da potere regolare la proiezione senza dovere collegare apparecchiatura aggiuntiva. Durante la visualizzazione del Monoscopio, è possibile eseguire le regolazioni di zoom, messa a fuoco e correzione del Keystone.

Per annullare il Monoscopio, premere il tasto [Return] sul Telecomando o sul Pannello di controllo.

È possibile ripristinare le impostazioni predefinite per tutti i valori di regolazione nel menu Impostazioni, ad eccezione di Tasto Utente. Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.53.

Puntatore 2: Puntatore 3:

Elenco delle Funzioni

Menu Avanzate

Sottomenu Funzione

Schermo

Logo utente

Proiezione

È possibile effettuare impostazioni relative allo schermo del proiettore. Messaggi: è possibile attivare (On) o disattivare (Off) la visualizzazione del nome della Sorgente quando viene modificata la Sorgente,

del nome del Modo colore quando viene modificato il Modo colore, di un messaggio quando non si riceve alcun segnale dell'immagine e così via.

Colore sfondo Logo.

Schermo iniziale

proiettata all'avvio del proiettore).

A/V Mute

È possibile modificare il Logo utente visualizzato sullo sfondo durante Colore sfondo, A/V Mute e così via. s p.80

È possibile eseguire l'installazione a seconda della configurazione del proiettore utilizzando le opzioni seguenti. s p.69 Front., Front./Soffitto, Retro, Retro/Soffitto È possibile modificare l'impostazione nel modo seguente premendo per circa cinque secondi il tasto [A/V Mute] sul Telecomando.

Front.WFront./Soffitto RetroWRetro/Soffitto

: è possibile impostare lo stato dello schermo quando non sono disponibili segnali dell'immagine su Nero, Blu o

: è possibile scegliere se attivare (On) o disattivare (Off) la visualizzazione dello Schermo iniziale (l'immagine

: è possibile impostare lo schermo visualizzato durante A/V Mute su Nero, Blu o Logo.

Elenco delle Funzioni

Sottomenu Funzione

Funzionamento

Modo stand by

Microfono stand by

USB Type B

Lingua

Reset

Direct Power On: è possibile impostare l'attivazione (On) o la disattivazione (Off) di Direct Power On. Se viene selezionata l'opzione On e il cavo di alimentazione è collegato, quando l'alimentazione viene ripristinata in seguito a un calo di corrente, il proiettore potrebbe accendersi automaticamente.

Autospegnimento: se impostato su On, interrompe automaticamente la proiezione se non viene emesso alcun segnale di immagine e non vengono eseguite operazioni.

Tempo autospegnim: se Autospegnimento è impostato su On, è possibile impostare il tempo prima che il proiettore si spegna automaticamente entro un intervallo compreso tra 1 e 30 minuti.

Timer Coprilente: quando è impostata su On, questa opzione consente di spegnere automaticamente il proiettore trascorsi 30 minuti dalla chiusura del Pomello della guida di A/V mute. Al momento dell'acquisto, la funzione Timer Coprilente è impostata su On.

Modo alta quota: impostare questa opzione su On se il proiettore viene utilizzato ad un'altitudine di 1.500 m.

Se è stata impostata l'opzione ComunicazioneOn, è possibile utilizzare le funzioni seguenti anche se il proiettore si trova in modo stand by.

• Monitoraggio e controllo dello stato del proiettore sulla rete.

• La funzione di ingresso del microfono trasmette l'audio dal diffusore del proiettore quando un microfono è collegato alla relativa

porta di ingresso.

Questa funzione viene attivata anche se è impostata su ComunicazioneOn e Microfono stand by è impostato su On. Per monitorare e controllare lo stato del proiettore sulla rete, è possibile utilizzare

dotazione con questo prodotto.

(Attivo solo quando il Modo stand by descritto in precedenza è impostato su ComunicazioneOn) Quando il Modo stand by è impostato su ComunicazioneOn, attivare (On) o disattivare (Off) l'ingresso del microfono.

Impostare questa opzione su USB Display quando il proiettore è collegato al Computer mediante un Cavo USB e vengono proiettate le immagini del computer. s Guida di avvio rapido

Impostare MouseWireless quando si intende utilizzare il Telecomando per controllare il puntatore del mouse. s p.28

È possibile impostare la Lingua per la visualizzazione dei messaggi.

È possibile ripristinare le impostazioni predefinite delle opzioni Schermo Per ripristinare tutte le impostazioni predefinite delle voci di menu, vedere s p.53.

e Funzionamento*4 dal menu Avanzate.

SNMPg oppure il software "EMP Monitor"*2 in

*1 Quando Logo protetto è impostato su On in Protetto da password, non è possibile modificare le impostazioni relative al logo utente.È possibile apportare le

modifiche dopo avere impostato "Logo protetto" su "Off". s p.30

*2 Per poter utilizzare EMP Monitor con il modello EB-824, occorre disporre di un adattatore di conversione IP seriale W e un cavo di connessione disponibili in

commercio. Per i prodotti supportati, vedere http://www.epson.com.

*3 Se l'opzione Accensione protetta in Protetto da password è impostata su On, non è possibile utilizzare l'ingresso del microfono anche se l'opzione Microfono

stand by è impostata su On.

*4 Ad eccezione di "Modo alta quota".

Elenco delle Funzioni

Menu Rete (Solo EB-826W/825/85/84)

Quando l'opzione Protetto da network è impostata su On in Protetto da password, viene visualizzato un messaggio e non sarà possibile modificare le impostazioni. È possibile effettuare le modifiche dopo avere impostato Protetto da network su Off.

EB-826W/825/85/84 EB-84

Sottomenu Funzione

Informazioni sulla rete

È possibile verificare lo stato delle impostazioni per ciascuna rete nel modo seguente.

p.30

Configurazione di rete

È possibile impostare le funzioni e controllare il proiettore mediante il browser Web di un Computer collegato a una rete. Questa funzione è denominata

Controllo Web. È possibile inserire facilmente del testo utilizzando una tastiera per le impostazioni di Controllo Web, come ad esempio Sicurezza. s Guida operativa del proiettore "Modifica delle Impostazioni Tramite Browser Web (Controllo Web)"

Per impostare le voci relative alla Rete, sono disponibili i seguenti menu: Menu Basilari, menu LAN senza fili, menu Sicurezza, menu LAN cablata, menu Posta, menu Altro, menu Reset, menu Setup completato

Elenco delle Funzioni

Note sulle funzioni del menu Rete

Le operazioni di selezione del menu principale e dei menu secondari e di modifica delle voci selezionate sono identiche alle operazioni eseguite nel Menu di configurazione. Una volta eseguite le operazioni, passare al menu Setup completato e selezionare Sì, No o Canc.. Se si seleziona Sì o No, lo schermo torna al Menu di configurazione.

Sì: salva le impostazioni e chiude il menu Rete. No: non salva le impostazioni e chiude il menu Rete. Canc.: il menu Rete rimane visualizzato.

Ogni qual volta viene selezionato il tasto [CAPS], si passa dai caratteri maiuscoli a quelli minuscoli. Ogni qual volta viene selezionato il tasto [SYM1/2], si passa ai tasti dei simboli per la sezione racchiusa nel fotogramma.

Funzionamento della tastiera software

Alcune voci del menu Rete richiedono l'inserimento di caratteri alfanumerici durante la configurazione. A questo scopo, viene

visualizzata la tastiera software seguente. Utilizzare i tasti [ [

Pannello di controllo per spostare il cursore sul tasto desiderato, quindi premere il tasto [Enter] per inserire il carattere alfanumerico. Inserire le cifre tenendo premuto il tasto [Num] sul Telecomando e premendo i tasti numerici. Dopo l'inserimento, premere [Finish] sulla tastiera per confermare. Per annullare l'inserimento, premere [Cancel].

][ ][ ] del Telecomando o i tasti [w], [v], [a] e [b] del

]

Elenco delle Funzioni

Menu Basilari

Sottomenu Funzione

Nome proietto.

Password PJLink

Password contr. Web

Keyword del proiettore (solo EB-826W/825/85)

EB-826W/825/85 EB-84

Visualizza il nome utilizzato per identificare il proiettore quando è collegato ad una Rete. Durante la modifica, è possibile inserire fino a 16 caratteri alfanumerici a un byte.

Specificare una Password da utilizzare per accedere al proiettore utilizzando un software compatibile con PJLink. s p.96 È possibile inserire fino a 32 caratteri alfanumerici a un byte.

Specificare una password da usare per effettuare le impostazioni e controllare il proiettore mediante Controllo Web. È possibile inserire fino a 8 caratteri alfanumerici a un byte. Controllo Web è una funzione del Computer che consente di configurare e controllare il proiettore utilizzando il browser Web di un Computer collegato a una Rete. s Guida operativa del proiettore "Modifica delle Impostazioni Tramite Browser Web

(Controllo Web)"

Se questa opzione è impostata su On, è necessario specificare la Keyword se si desidera collegare il proiettore a un Computer collegato a una Rete. In questo modo, EMP NS Connection evita che le presentazioni vengano interrotte da connessioni non programmate da un Computer durante la proiezione. In condizioni normali, questa funzione dovrebbe venire impostata su On. s Guida operativa del proiettore "Collegamento di un Proiettore a una

Rete e Proiezione"

Elenco delle Funzioni

Menu LAN senza fili (solo EB-826W/825/85)

Le impostazioni vengono attivate quando viene installata l'unità LAN senza fili opzionale.

Sottomenu Funzione

Mod. connessione

Sist. LAN wireless

SSID

Impostazioni IP

Utilizzare EMP NS Connection per impostare la modalità di connessione del Computer al proiettore. Impostare Connessione rapida quando si desidera eseguire una connessione wireless rapidamente. Impostare Connessione avanzata quando si

desidera connettersi a un sistema di rete tramite un punto di accesso.

Imposta il Sistema LAN wireless.

Specificare un SSID. Specificare l'SSID se per il sistema LAN senza fili utilizzato per il proiettore viene fornito l'SSID. È possibile inserire fino a 32 caratteri alfanumerici a un byte.

È possibile effettuare impostazioni relative agli indirizzi seguenti. DHCPg: selezionare se utilizzare (On) o meno (Off) DHCP. Se è impostato su On, non si possono configurare altri indirizzi.

Indirizzo IPg: è possibile inserire l'Indirizzo IP assegnato al proiettore. È possibile inserire un numero compreso tra 0 e 255 in ciascun campo dell'indirizzo. Tuttavia, non è possibile utilizzare gli Indirizzi IP seguenti.

0.0.0.0, 127.x.x.x, da 224.0.0.0 a 255.255.255.255 (in cui x rappresenta un numero compreso tra 0 e 255) Mas.Sottoreteg: è possibile inserire la Mas.Sottorete per il proiettore. È possibile inserire un numero compreso tra 0 e

dell'indirizzo. Tuttavia, non è possibile utilizzare la Mas.Sottorete seguente.

0.0.0.0, 255.255.255.255 Ind. Gatewayg: è possibile inserire l'Indirizzo IP per il gateway del proiettore. È possibile inserire un numero compreso tra 0 e 255 in ciascun

campo dell'indirizzo. Tuttavia, non è possibile utilizzare gli Indirizzi Gateway seguenti.

0.0.0.0, 127.x.x.x

, da

224.0.0.0

255.255.255.255

(in cui x rappresenta un numero compreso tra 0 e

255

in ciascun campo

255

)

Visualizz. SSID

Per evitare che SSID venga visualizzato nelle informazioni di rete del menu Rete e nella schermata di stand by LAN, impostare questa voce su Off.

Elenco delle Funzioni

Sottomenu Funzione

Visual. indirizzo IP

Menu Sicurezza (solo EB-826W/825/85)

Le impostazioni vengono attivate quando viene installata l'unità LAN senza fili opzionale.

Per evitare che l'Indirizzo IP venga visualizzato nelle informazioni di rete del menu Rete e nella schermata di stand by LAN, impostare questa voce su Off.

Sicurezza

Sottomenu Funzione

Selezionare un tipo di sicurezza dalle voci seguenti. Quando si configurano le impostazioni di Sicurezza, seguire le istruzioni dell'amministratore del sistema di rete a cui si desidera accedere. Quando

si utilizza Connessione avanzata, occorre configurare le impostazioni di sicurezza.

: i dati vengono crittografati con una chiave di codifica (chiave

WEP Questo meccanismo previene qualsiasi forma di comunicazione a meno che la chiave crittografata per il punto di accesso sia identica a quella del proiettore.

WPA/WPA2: si tratta di uno standard di crittografia che consente di ottimizzare la sicurezza, punto debole della funzione WEP. Anche se esistono diversi metodi di crittografia WPA include, inoltre, delle funzioni di autenticazione degli utenti. Sono disponibili due metodi di autenticazione WPA: l'utilizzo di un server di autenticazione o l'autenticazione tra un computer e un punto di accesso senza utilizzare un server. Questo proiettore supporta l'ultimo metodo

(senza l'utilizzo di un server).

, in questo proiettore vengono utilizzati "

WPA

WEP

TKIP

" e "

AES

Elenco delle Funzioni

Quando viene selezionato WEP

È possibile impostare le voci seguenti.

Sottomenu Funzione

Crittografia WEP

Formato

ID di chiave

Ch. Crittografia 1 Ch. Crittografia 2 Ch. Crittografia 3 Ch. Crittografia 4

È possibile impostare la crittografia per Crittografia WEP.

128bit: esegue la codifica a 128 (104) bit. 64bit: esegue la codifica a 64 (40) bit.

Imposta il metodo di immissione per la chiave di Crittografia WEP.

ASCII: inserimento di testo. HEX: inserimento in formato HEX (caratteri esadecimali).

Consente di selezionare la chiave ID per Crittografia WEP.

È possibile specificare la chiave utilizzata per la Crittografia WEP. Inserire la chiave sotto forma di caratteri a un byte seguendo le istruzioni dell'amministratore della rete utilizzata per il proiettore. Il tipo di carattere e il numero che è possibile inserire variano a seconda delle impostazioni utilizzate per Crittografia WEP e Formato.

Se il numero di caratteri immessi è inferiore o superiore alla lunghezza dei caratteri richiesti, il collegamento non verrà eseguito.

128bit - ASCII: 13 caratteri alfanumerici a un byte. 64bit - ASCII: 5 caratteri alfanumerici a un byte. 128bit - HEX: 26 caratteri compresi tra 0 e 9 e tra A e F. 64bit - HEX: 10 caratteri compresi tra 0 e 9 e tra A e F.

Quando viene selezionato WPA-PSK (TKIP) o WPA2-PSK (AES)

È possibile impostare le voci seguenti.

Sottomenu Funzione

PSK

È possibile inserire una chiave di crittografia PreSharedKey utilizzando caratteri alfanumerici a un byte. Il numero di caratteri deve essere compreso tra 8 e 63. Quando si inserisce PreSharedKey e si preme il tasto [Enter], il valore viene impostato e visualizzato sotto forma di asterisco (*). Nel Menu di configurazione, non è possibile inserire più di 32 caratteri. Se si esegue l'impostazione da Controllo Web, è possibile inserire più di 32

caratteri.

Guida operativa del proiettore "Modifica delle Impostazioni Tramite Browser Web (Controllo Web)"

Elenco delle Funzioni

Menu LAN cablata

Sottomenu Funzione

Impostazioni IP

È possibile effettuare impostazioni relative agli indirizzi seguenti. DHCPg: selezionare se utilizzare (On) o meno (Off) DHCP. Se è impostato su On, non si possono configurare altri indirizzi.

dell'indirizzo. Tuttavia, non è possibile utilizzare la Mas.Sottorete seguente.

0.0.0.0, 255.255.255.255 Ind. Gatewayg: è possibile inserire l'Indirizzo IP per il gateway del proiettore. È possibile inserire un numero compreso tra 0 e 255 in ciascun

campo dell'indirizzo. Tuttavia, non è possibile utilizzare gli Indirizzi Gateway seguenti.

0.0.0.0, 127.x.x.x

, da

224.0.0.0

255.255.255.255

(in cui x rappresenta un numero compreso tra 0 e

255

)

in ciascun campo

255

Visual. indirizzo IP

Per evitare che l'Indirizzo IP venga visualizzato nelle informazioni di rete del menu Rete e nella schermata di stand by LAN, impostare questa voce su Off.

Elenco delle Funzioni

Menu Posta

Se viene impostata questa funzione, l'utente riceverà una notifica via e-mail se si verifica un problema o viene visualizzata un'avvertenza sul proiettore. Per informazioni sul contenuto dei messaggi di Posta inviati, vedere "Lettura della Notifiche di Problemi via E-mail (solo EB-826W/825/85/84)"

Sottomenu Funzione

Notifica Mail

Server SMTP

È possibile attivare (On) o disattivare (Off) la notifica via e-mail.

È possibile inserire l' È possibile inserire un numero compreso tra 0 e 255 in ciascun campo dell'indirizzo. Tuttavia, non è possibile utilizzare gli Indirizzi IP seguenti.

127.x.x.x

, da

224.0.0.0

Indirizzo IPg per il Server SMTP del proiettore.

255.255.255.255

(in cui x rappresenta un numero compreso tra 0 e

255

)

p.93

Numero di porta

Impost. Indirizzo 1 Impost. Indirizzo 2 Impost. Indirizzo 3

È possibile inserire il Numero di porta del Server SMTP. Il valore predefinito è 25. È possibile inserire un numero compreso tra 1 e 65535.

Inserire l'Indirizzo Email e il contenuto del messaggio di posta per venire notificati in caso di anomalie o avvertenze relative al proiettore. È possibile inserire un massimo di 32 caratteri alfanumerici a un byte per l'Indirizzo Email. È possibile selezionare i vari problemi o le avvertenze per cui verrà inviata una notifica mediante posta elettronica. È inoltre possibile modificare ogni singolo indirizzo email.

Elenco delle Funzioni

Menu Altro

Sottomenu Funzione

Indirizzo IP Trap 1 Indirizzo IP Trap 2

Gateway primario (solo EB-826W/825/85)

AMX Device Discovery

EB-826W/825/85 EB-84

È possibile memorizzare fino a due indirizzi Trap per la destinazione di notifica di È possibile inserire un numero compreso tra 0 e 255 in ciascun campo dell'indirizzo. Tuttavia, non è possibile utilizzare gli Indirizzi IP seguenti.

127.x.x.x, da 224.0.0.0 a 255.255.255.255 (in cui x rappresenta un numero compreso tra 0 e 255) Per utilizzare SNMP per il monitoraggio del proiettore, è necessario installare il programma di gestione dell'SNMP sul computer in uso. L'SNMP

deve essere gestito da un amministratore di rete.

Per il gateway primario, selezionare con o senza fili.

Se il proiettore è collegato a una rete, impostare questa opzione su On per consentire a AMX Device Discovery di rilevare il proiettore. Impostare questa funzione su Off se il proiettore non è collegato a un ambiente controllato con un controller da AMX o AMX Device Discovery.

SNMPg.

Elenco delle Funzioni

Menu Reset

Reimposta tutte le impostazioni di Rete.

Sottomenu Funzione

Reset impostazioni rete.

Per reimpostare tutte le Impostazioni di network, selezionare Sì. Dopo aver selezionato Reset per tutte le impostazioni, viene visualizzato il menu Basilari.

Elenco delle Funzioni

Menu Informazioni (Solo Schermo)

Consente di verificare lo stato dei segnali dell'immagine proiettati e lo stato del proiettore. Le voci che vengono visualizzate variano a seconda del segnale dell'immagine e della sorgente in corso di proiezione come illustrato dalle schermate seguenti. Le sorgenti di ingresso supportate variano a

seconda del modello in uso.

p.17

Segnale del computer/Video Componentg/USB /

USB Display

Sottomenu Funzione

Ore della lampada

Sorgente

Segnale ingresso

Risoluzione

Segnale video

Freq. refresh

Info sinc

Stato

Numero di serie

È possibile visualizzare il tempo di funzionamento complessivo della Lampada Quando viene raggiunto il tempo di funzionamento limite della lampada, i caratteri vengono visualizzati in giallo.

È possibile visualizzare il nome della sorgente per l'apparecchiatura collegata utilizzata per la proiezione corrente.

È possibile visualizzare il contenuto di Segnale ingresso impostato nel menu Segnale in base alla Sorgente.

È possibile visualizzare la Risoluzione.

È possibile visualizzare il contenuto di Segnale video impostato nel menu Segnale.

È possibile visualizzare la Freq. refresh.

È possibile visualizzare le Informazioni sui segnali dell'immagine. Queste informazioni potrebbero essere richieste al momento di eseguire la riparazione del prodotto.

Fornisce Informazioni riguardanti gli errori verificatisi nel proiettore. Queste informazioni potrebbero essere richieste al momento di eseguire la riparazione del prodotto.

Visualizza il numero di serie del proiettore.

Video compositog/S-video

LAN

* Per le prime 10 ore, il tempo di utilizzo complessivo verrà visualizzato come "0A". Se si superano le 10 ore, il tempo di utilizzo verrà visualizzato come "10A", "11

A" e così via.

Elenco delle Funzioni

Menu Reset

Sottomenu Funzione

Azzera tutto

Azzera ore lampada

È possibile ripristinare le impostazioni predefinite di tutte le voci del Menu di configurazione. Non vengono ripristinate le impostazioni predefinite delle voci seguenti: Segnale ingresso, Logo utente, tutte le voci dei menu Rete, Ore della

lampada e Lingua.

È possibile cancellare il tempo di utilizzo complessivo delle Ore della lampada e riportarlo su "0H". Eseguire l'azzeramento quando si sostituisce la Lampada.

Risoluzione dei Problemi

In questo capitolo vengono illustrati i metodi di identificazione dei problemi e le possibili soluzioni.

Utilizzo della Guida

Se si verificano problemi con il proiettore, premendo il tasto [Help] verrà visualizzata la schermata della Guida in cui verranno fornite possibili soluzioni. È possibile risolvere i problemi rispondendo alle domande.

Procedura

Premere il tasto [Help].

Viene visualizzata la schermata della Help.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Selezionare una voce di menu.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Utilizzo della Guida

Confermare la selezione.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Le domande e le soluzioni vengono visualizzate come mostrato nello schermo seguente.

Premere il tasto [Help] per uscire dalla Guida.

Se non è stato possibile risolvere il problema utilizzando la Guida, fare riferimento a "Soluzione dei Problemi" p.57.

Soluzione dei Problemi

Se si riscontrano problemi con il proiettore, verificare innanzitutto gli indicatori del proiettore e fare riferimento alla sezione "Lettura degli Indicatori" illustrata di seguito. Se gli indicatori non indicano chiaramente la natura del problema, fare riferimento alla sezione "Problemi non segnalati dagli Indicatori".

Lettura degli Indicatori

Il proiettore è dotato dei tre indicatori seguenti che ne segnalano lo stato operativo.

p.60

Indica lo stato operativo. Condizione di stand by

Quando si preme il tasto [t] in questa condizione, viene avviata la proiezione. Preparazione del monitoraggio della rete o del raffreddamento in corso

I tasti vengono disabilitati quando l'indicatore lampeggia. Riscaldamento Il riscaldamento dura circa 30 secondi. Una volta completato il riscaldamento, l'indicatore

smetterà di lampeggiare. Proiezione

Indica lo stato della Lampada di proiezione.

Indica lo stato della temperatura interna.

Soluzione dei Problemi

Fare riferimento alla tabella seguente per il significato degli indicatori e la risoluzione dei problemi segnalati. Se tutti gli indicatori sono spenti, verificare che il cavo di alimentazione sia collegato correttamente e che la corrente venga erogata normalmente. Talvolta, quando il cavo di alimentazione è scollegato, l'indicatore

L'Indicatore è acceso o lampeggia in rosso

Stato Causa Soluzione o stato

Errore interno Interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o

l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

rimane acceso per alcuni istanti. Si tratta di una condizione normale.

: Acceso : Lampeggiante : Spento

Errore ventola Errore sensore

Errore temp. alta (surriscaldamento)

Errore lampada Anomalia lampada Coper. lamp. aperto

Interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore Epson

La lampada si spegne automaticamente e la proiezione viene interrotta. Attendere cinque minuti circa. Trascorsi circa cinque minuti, il proiettore passa al modo stand by, quindi verificare i due punti seguenti.

• Verificare che il Filtro dell'aria e lo Sfiatatoio dell'aria non siano ostruiti e che il proiettore non sia posizionato contro una parete.

• Se il Filtro dell'aria è ostruito, pulirlo o sostituirlo. s p.70, p.75

Se l'errore persiste dopo avere verificato i punti precedenti, interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi. s Indirizzi utili per il proiettore Epson

Se si utilizza il proiettore ad un'altitudine superiore ai 1.500 metri, impostare Modo alta quota su On. s p.40

Verificare i due punti seguenti.

• Estrarre la Lampada e verificare se presenta crepature. s p.72

• Pulire il Filtro dell'aria. s p.70

Se la lampada non presenta crepature: riposizionare la Lampada e accendere l'apparecchio. Se l'errore persiste: sostituirla con una Lampada nuova e accendere l'apparecchio. Se l'errore persiste: interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il

rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.s Indirizzi utili per il proiettore

Epson

Soluzione dei Problemi

Stato Causa Soluzione o stato

Se la lampada presenta crepature: sostituirla con una lampada nuova oppure contattare il rivenditore locale per ulteriore assistenza. Durante l'operazione di sostituzione della lampada, prestare attenzione ai frammenti di vetro rotto (non sarà possibile proseguire con la proiezione finché non si sostituirà la Lampada). s Indirizzi utili per il proiettore Epson

Verificare che il coperchio e la lampada stessa siano montati saldamente. s p.72 In caso di posizionamento non corretto della lampada o del relativo coperchio, la lampada non si accenderà.

Se si utilizza il proiettore ad un'altitudine superiore ai 1.500 metri, impostare Modo alta quota su On. s p.40

Errore diaframma aut Err. alim. (Ballast)

m o

L'Indicatore lampeggia o è acceso in arancione

Stato Causa Soluzione o stato

Avvert. temp. alta (Non si tratta di un'anomalia. Tuttavia, se la temperatura risulterà di nuovo troppo elevata, la proiezione verrà interrotta

automaticamente).

• Verificare che il Filtro dell'aria e lo Sfiatatoio dell'aria non siano ostruiti e che il proiettore non sia posizionato contro una parete.

• Se il Filtro dell'aria è ostruito, pulirlo o sostituirlo. s p.70, p.75

: Acceso : Lampeggiante : Spento : Varia a seconda dello stato del proiettore.

Sostituire lampada

• Se il proiettore non funziona correttamente anche se gli indicatori non rilevano particolari anomalie, fare riferimento a "Problemi Non Segnalati dagli Indicatori" p.60.

• Se l'errore non viene riportato in questa tabella, interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi. s Indirizzi utili per il proiettore Epson

Sostituire la Lampada con una nuova. s p.72 Se si continua ad utilizzare la Lampada una volta raggiunto il momento della sostituzione, il rischio di un'esplosione sarà più

probabile. Sostituirla con una Lampada nuova il prima possibile.

Soluzione dei Problemi

Problemi Non Segnalati dagli Indicatori

Se si verifica uno dei problemi seguenti e gli indicatori non forniscono alcuna soluzione, fare riferimento alla pagina specifica al relativo problema.

Problemi relativi alle immagini

• "Nessuna immagine visualizzata" s p.61

Non viene avviata la proiezione, l'area di proiezione è completamente oscu‐ rata, l'area di proiezione è completamente blu e così via.

• "Le immagini in movimento non vengono visualizzate" s p.61

Le immagini in movimento proiettate da un Computer risultano nere e non viene eseguita la proiezione.

• "La proiezione si interrompe automaticamente" s p.61

• "Viene visualizzato il messaggio "Non Supportato."." s p.62

• ""Viene visualizzato il messaggio "Segnale Assente."." s p.62

• "Le immagini sono sfocate o la messa a fuoco non è stata eseguita

correttamente" s p.62

• "Le immagini sono interessate da interferenze o distorsioni" s p.63

Si riscontrano problemi quali interferenze, distorsioni, disturbi a forma di quadretti bianchi e neri.

• "Una parte grande o piccola dell' immagine risulta tagliata oppure le

proporzioni non sono corrette" s p.63

Viene visualizzata solo una parte dell'immagine oppure i rapporti di altez‐ za e larghezza dell'immagine non sono corretti e così via.

• "I colori delle immagini non sono corretti" s p.64

L'intera immagine viene visualizzata in tonalità viola o verdi, le immagini sono in bianco e nero, i colori appaiono spenti e così via. (Le prestazioni di riproduzione dei colori dei monitor dei Computer e degli schermi a cri‐ stalli liquidi variano tra loro, ciò significa che i colori proiettati e i colori visualizzati sul monitor potrebbero non corrispondere. Si tratta di un feno‐ meno normale e non rappresenta un'anomalia).

• "Le immagini risultano scure" s p.64

• "Nessuna alimentazione" s p.65

Problemi di altro tipo

• "Non viene emesso alcun suono o il suono

emesso è debole" s p.65

• "Il microfono non emette alcun

suono" s p.66

• "Il Telecomando non funziona" s p.66

• "Se si desidera cambiare la lingua usata nei

messaggi e nei menu" s p.66

• "Non si ricevono messaggi di Posta anche

quando si verificano problemi nel proiettore (EB-826W/825/85)" s p.67

Problemi che si verificano all'avvio della proiezione

Soluzione dei Problemi

Problemi relativi alle immagini

Nessuna immagine visualizzata

Verifica Soluzione

È stato premuto il tasto [t]? Premere il tasto [t] per avviare l'alimentazione.

Gli indicatori sono spenti? Il cavo di alimentazione non è collegato correttamente o l'alimentazione non viene erogata correttamente.

Collegare correttamente il cavo di alimentazione del proiettore. s Guida di avvio rapido Verificare che la presa elettrica o la fonte di alimentazione funzionino correttamente.

La funzione A/V Mute è attiva?

La Pomello della guida di A/V mute è chiusa?

Le impostazioni del Menu di configurazione sono corrette?

L'immagine proiettata risulta completamente nera?

Solo durante la proiezione di immagini del computer

Premere il tasto [A/V Mute] sul Telecomando per annullare A/V Mute. s p.20

Aprire la Pomello della guida di A/V mute. s p.9

Azzera tutto per le impostazioni. s Menu Reset - Azzera tutto p.53

Alcune immagini in ingresso, come i salvaschermo, possono risultare completamente nere.

L'impostazione del formato del segnale dell'immagine è corretta?

Solo durante la proiezione da una sorgente video

Le immagini in movimento non vengono visualizzate

Verifica Soluzione

Il segnale dell'immagine del computer viene trasmesso allo schermo a cristalli liquidi e al monitor?

Solo durante la proiezione di immagini da un computer portatile o

un computer dotato di schermo a cristalli liquidi incorporato

La proiezione si interrompe automaticamente

Verifica Soluzione

Autospegnimento è impostato su On?

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Segnale video p.37

Modificare il segnale dell'immagine solo sull'uscita esterna. s Verificare la documentazione del Computer.

Premere il tasto [t] per avviare l'alimentazione. Se non si desidera utilizzare la funzione Autospegnimento, impostare l'opzione su Off. s Menu Avanzate - Funzionamento - Autospegnimento p.40

Soluzione dei Problemi

Viene visualizzato il messaggio "Non Supportato.".

Verifica Soluzione

L'impostazione del formato del segnale dell'immagine è corretta?

Solo durante la proiezione da una sorgente video

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Segnale video p.37

La Risoluzione del segnale dell'immagine e la Freq. refresh sono conformi al modo utilizzato?

Solo durante la proiezione di immagini del computer

"Viene visualizzato il messaggio "Segnale Assente.".

Verifica Soluzione

I cavi sono collegati in modo corretto?

È stata selezionata la porta di ingresso corretta?

Il Computer o la sorgente video sono accesi? Accendere l'apparecchiatura.

I segnali dell'immagine vengono trasmessi al proiettore?

Solo durante la proiezione di immagini da un computer portatile o

un computer dotato di schermo a cristalli liquidi incorporato

Le immagini sono sfocate o la messa a fuoco non è stata eseguita correttamente

Verifica Soluzione

La messa a fuoco è stata regolata in modo corretto?

Il proiettore si trova ad una distanza corretta? Viene rispettata la distanza di proiezione consigliata?

Il valore di regolazione del Keystone è troppo elevato?

Fare riferimento alla documentazione del computer per informazioni sulla modifica della Risoluzione del segnale dell'immagine e dell'uscita della Freq. refresh dal Computer. s "Schermi dei Monitor Supportati" p.97

Verificare che tutti i cavi richiesti per la proiezione siano collegati in modo corretto. s Guida di avvio rapido

Modificare l'immagine premendo il tasto [Source Search] sul Telecomando o sul Pannello di controllo. s p.17

Se i segnali dell'immagine vengono trasmessi solo al monitor a cristalli liquidi del computer o al monitor ausiliario, occorre impostare l'uscita su una destinazione esterna e sul monitor del computer. Per alcuni modelli di computer, se vengono trasmessi esternamente, i segnali delle immagini non vengono visualizzati sul monitor a cristalli liquidi o sul monitor ausiliario. s Fare riferimento alle sezioni sull'uscita esterna o sul collegamento del monitor esterno nella documentazione del Computer. Se il collegamento viene effettuato quando il proiettore o il Computer è già acceso, è possibile che il tasto funzione [Fn] per l'impostazione del segnale dell'immagine del computer su un'uscita esterna non funzioni. Spegnere il Computer e il proiettore, quindi riaccenderli.

Ruotare l'Anello di regolazione della messa a fuoco per regolare la messa a fuoco. s Guida di avvio rapido

Eseguire l'installazione all'interno della gamma consigliata. s p.82

Abbassare l'angolo di proiezione per ridurre il livello di correzione del keystone. s Guida di avvio rapido

Soluzione dei Problemi

Verifica Soluzione

Sull'obiettivo si è formata della condensa? Se il proiettore viene spostato improvvisamente da un ambiente freddo ad uno caldo oppure se si verificano sbalzi di

temperatura repentini, è possibile che sulla superficie dell'obiettivo si formi della condensa che può rendere l'immagine sfocata. Installare il proiettore nella stanza un'ora prima dell'utilizzo. Se sull'obiettivo si forma della condensa, spegnere il proiettore e attendere finché non si asciuga.

Le immagini sono interessate da interferenze o distorsioni

Verifica Soluzione

L'impostazione del formato del segnale dell'immagine è corretta?

Solo durante la proiezione da una sorgente video

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Segnale video p.37

I cavi sono collegati in modo corretto?

Si utilizza un cavo prolunga? Se viene utilizzato un cavo prolunga, le interferenze elettriche potrebbero alterare i segnali. Utilizzare i cavi forniti in

È stata selezionata la risoluzione corretta?

Solo durante la proiezione di immagini del computer

Le impostazioni " modo corretto?

Solo durante la proiezione di immagini del computer

Una parte grande o piccola dell' immagine risulta tagliata oppure le proporzioni non sono corrette

Si sta proiettando l'immagine di un computer con schermo panoramico?

Solo durante la proiezione di immagini del computer

All'immagine viene applicato ancora l'ingrandimento mediante E-Zoom?

Sync.g" e "Trackingg" sono state regolate in

Verifica Soluzione

Verificare che tutti i cavi richiesti per la proiezione siano collegati in modo corretto. s Guida di avvio rapido

dotazione con il proiettore per verificare se il problema è causato dai cavi in uso.

Impostare il Computer in modo che il segnale trasmesso sia compatibile con il proiettore. s "Schermi dei Monitor Supportati" p.97 s Documentazione del Computer

Premere il tasto [Auto] sul Telecomando o il tasto [Enter] sul Pannello di controllo per eseguire la regolazione automatica. Se le immagini non vengono visualizzate correttamente in seguito alla regolazione automatica, è possibile eseguire le regolazioni utilizzando Sync. e Tracking nel Menu di configurazione. s Menu Segnale - Tracking, Sync. p.37

Modificare l'impostazione in base al segnale per l'apparecchiatura collegata. s Menu Segnale - Risoluzione p.37

Premere il tasto [Return] sul Telecomando per annullare l'E-Zoom. s p.27

Soluzione dei Problemi

Verifica Soluzione

La Posizione è stata regolata in modo corretto?

Il computer è stato impostato per il modo a doppio schermo?

Solo durante la proiezione di immagini del computer

È stata selezionata la risoluzione corretta?

Solo durante la proiezione di immagini del computer

I colori delle immagini non sono corretti

Verifica Soluzione

Le impostazioni dei segnali di ingresso corrispondono ai segnali provenienti dalla periferica collegata?

La Luminosità dell'immagine è stata regolata in modo corretto?

I cavi sono collegati in modo corretto?

Contrastog è stato regolato in modo corretto?

La regolazione di Regolaz. colore è stata eseguita in modo corretto?

L'Intensità colore e la Tinta sono state regolate in modo corretto?

Solo durante la proiezione da una sorgente video

Premere il tasto [Auto] sul Telecomando o il tasto [Enter] sul Pannello di controllo per eseguire la regolazione automatica dell'immagine del computer proiettata correntemente. Se le immagini non vengono visualizzate correttamente in seguito alla regolazione automatica, è possibile eseguire le regolazioni utilizzando Posizione dal Menu di configurazione.

Ad eccezione dei segnali delle immagini del computer, è possibile regolare altri segnali durante la proiezione regolando Posizione dal Menu di configurazione. s Menu Segnale - Posizione p.37

Se in "Proprietà - Schermo" del Pannello di controllo del Computer è stato attivato il doppio schermo, sullo schermo del computer verrà proiettata solo circa la metà dell'immagine. Per visualizzare l'intera immagine sullo schermo del computer, disattivare l'impostazione a doppio schermo. s Documentazione del driver video del Computer

Impostare il Computer in modo che il segnale trasmesso sia compatibile con il proiettore. s "Schermi dei Monitor Supportati" p.97 s Documentazione del Computer

Modificare le impostazioni seguenti in base al segnale per l'apparecchiatura collegata. Quando l'immagine proviene da una periferica collegata a una porta di ingresso del computer s Menu Segnale -

Segnale ingresso p.37 Quando l'immagine proviene da una periferica collegata a una porta di ingresso Video o S-video s Menu Segnale -

Segnale video p.37

Regolare l'impostazione Luminosità nel Menu di configurazione.s Menu Immagine - Luminosità p.36

Verificare che tutti i cavi richiesti per la proiezione siano collegati in modo corretto. s Guida di avvio rapido

Regolare l'impostazione Contrasto nel Menu di configurazione. s Menu Immagine - Contrasto p.36

Regolare l'impostazione Regolaz. colore nel Menu di configurazione. s Menu Immagine - Regolaz. colore p.36

Regolare le impostazioni Intensità colore e Tinta dal Menu di configurazione. s Menu Immagine - Intensità colore, Tinta p.36

Le immagini risultano scure

Verifica Soluzione

La Luminosità dell'immagine è stata impostata in modo corretto?

Regolare le impostazioni Luminosità e Controllo luminosità dal Menu di configurazione. s Menu Immagine - Luminosità p.36 s Menu Impostazioni - Controllo luminosità p.38

Soluzione dei Problemi

Verifica Soluzione

Contrastog è stato regolato in modo corretto?

La Lampada deve essere sostituita? Quando si avvicina il momento di sostituire la Lampada, le immagini diventano più scure e la qualità del colore

Problemi che si verificano all'avvio della proiezione

Nessuna alimentazione

Verifica Soluzione

È stato premuto il tasto [t]? Premere il tasto [t] per avviare l'alimentazione.

Gli indicatori sono spenti? Il cavo di alimentazione non è collegato correttamente o l'alimentazione non viene erogata correttamente.

Gli indicatori si accendono e si spengono quando viene toccato il cavo di alimentazione?

La funzione Blocco funzionamento è impostata su Blocco completo?

È stata selezionata l'impostazione corretta per il ricevitore telecomando?

Regolare l'impostazione Contrasto nel Menu di configurazione. s Menu Immagine - Contrasto p.36

peggiora. Quando ciò si verifica, sostituirla con una nuova Lampada. s p.72

Scollegare e ricollegare il cavo di alimentazione. s Guida di avvio rapido Verificare che la presa elettrica o la fonte di alimentazione funzionino correttamente.

Si tratta probabilmente di un contatto difettoso all'interno del cavo di alimentazione o di un difetto del cavo di alimentazione stesso. Reinserire il cavo di alimentazione. Se il problema persiste, interrompere l'utilizzo del proiettore, scollegare il cavo di alimentazione dalla presa elettrica e contattare il rivenditore locale o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi. s Indirizzi utili per il proiettore Epson

Premere il tasto [t] sul Telecomando. Se non si desidera utilizzare la funzione Blocco funzionamento, impostare l'opzione su Off. s Menu Impostazioni - Blocco funzionamento p.32

Verificare l'impostazione Ricevitore remoto nel Menu di configurazione. s Menu Impostazioni - Ricevitore remoto p.38

Problemi di altro tipo

Non viene emesso alcun suono o il suono emesso è debole

Verifica Soluzione

La sorgente audio è collegata in modo corretto? Scollegare il cavo dalla porta di Ingresso Audio-L/R, quindi ricollegarlo.

Il volume è stato regolato sull'impostazione minima?

Regolare il volume in modo che sia possibile udire il suono. s p.38 s Guida di avvio rapido

Soluzione dei Problemi

Verifica Soluzione

La funzione A/V Mute è attiva?

L'assenza di resistenza fa parte delle specifiche del cavo audio? Quando si utilizza un cavo audio disponibile in commercio, accertarsi che sia caratterizzato dall'assenza di resistenza.

Il microfono non emette alcun suono

Verifica Soluzione

Il microfono è stato collegato correttamente? Scollegare il cavo dalla porta di ingresso del microfono, quindi ricollegarlo.

Il volume di ingresso del microfono è troppo basso?

Il Telecomando non funziona

Verifica Soluzione

L'area di emissione della luce del Telecomando punta verso il Ricevitore telecomando sul proiettore durante il suo funzionamento?

Il telecomando è troppo distante dal proiettore?

La luce del sole diretta o la luce intensa proveniente da lampade fluorescenti viene riflessa sul Ricevitore remoto?

È stata selezionata l'impostazione corretta per il Ricevitore remoto?

Le batterie sono esaurite? Le batterie state inserite in modo corretto? Accertarsi che le batterie siano inserite in modo corretto oppure, se necessario, sostituirle con batterie nuove.

Premere il tasto [A/V Mute] sul Telecomando per annullare A/V Mute. s p.20

Regolare il volume di ingresso del microfono in modo che sia possibile udire il suono. s Menu Impostazioni - Volume ingresso mic p.38

Puntare il telecomando verso il Ricevitore remoto. Distanza operativa s Guida di avvio rapido

La distanza operativa del telecomando è di circa 6 m. s Guida di avvio rapido

Installare il proiettore in una posizione in cui il Ricevitore remoto non sia interessato da riflessi di luce intensa. Oppure disattivare il ricevitore remoto selezionando Off da Ricevitore remoto nel Menu di configurazione.

Menu Impostazioni - Ricevitore remoto p.38

Verificare l'impostazione Ricevitore remoto nel Menu di configurazione. s Menu Impostazioni - Ricevitore remoto p.38

s p.71

Se si desidera cambiare la lingua usata nei messaggi e nei menu

Verifica Soluzione

Cambiare l'impostazione Lingua.

Regolare l'impostazione Lingua nel Menu di configurazione. s p.40

Soluzione dei Problemi

Non si ricevono messaggi di Posta anche quando si verificano problemi nel proiettore (EB-826W/825/85)

Verifica Soluzione

Modo stand by è impostato su ComunicazioneOn?

Si è verificata una grave anomalia e il proiettore si è arrestato improvvisamente?

Il proiettore è alimentato da corrente elettrica? Verificare che la presa elettrica o la fonte di alimentazione funzionino correttamente.

La funzione Notifica Mail è impostata in modo corretto nel Menu di configurazione?

Per utilizzare la funzione Notifica Mail quando il proiettore si trova in modo stand by, impostare ComunicazioneOn in Modo stand by dal Menu di configurazione. s Menu Avanzate - Modo stand by p.40

Quando il proiettore si arresta improvvisamente, non verrà inviata alcuna notifica via e-mail. Se lo stato anomalo persiste, contattare il rivenditore di zona o l'indirizzo più vicino indicato nella Guida al supporto

tecnico e ai servizi. s Indirizzi utili per il proiettore Epson

La notifica per Posta dei problemi viene inviata in base alle impostazioni dell'opzione Posta nel Menu di configurazione. Verificare cha sia impostata correttamente.

s Menu Rete - Menu Posta p.49

Appendice

Questo capitolo fornisce informazioni sulle procedure di manutenzione in grado di garantire un livello di prestazioni ottimale che duri nel tempo.

Metodi di Installazione

Il proiettore supporta i quattro seguenti metodi di proiezione. Installare a seconda del luogo in cui verrà posizionato il proiettore.

Avvertenza

•

Se si desidera installare il proiettore sul soffitto (montaggio a soffitto), occorre utilizzare un metodo di installazione particolare. Se non viene installato correttamente, il proiettore potrebbe cadere causando danni e lesioni.

•

Se si utilizzano nastri adesivi per prevenire l'allentamento delle viti dei Punti di fissaggio del montaggio a soffitto oppure se sul proiettore si applicano sostanze quali lubrificanti o grassi, è possibile che il telaio si crepi e che si stacchi dal montaggio a soffitto. Ciò potrebbe causare gravi lesioni alle persone che si trovano sotto di esso e potrebbe danneggiare il proiettore. Durante l'installazione o la regolazione del Montaggio a soffitto, non utilizzare nastri adesivi per prevenire l'allentamento delle viti e non utilizzare grassi, lubrificanti e similari.

Attenzione

Non utilizzare il proiettore appoggiandolo su un lato poiché ciò potrebbe comprometterne il corretto funzionamento.

• Proiezione delle immagini dalla parte frontale dello schermo. (proiezione Front.)

• Montaggio del proiettore sul soffitto e proiezione delle immagini dalla parte frontale dello schermo. (proiezione Front./ Soffitto)

• Se si desidera montare il proiettore sul soffitto, è necessario

disporre di un Montaggio a soffitto opzionale. s p.78

• È possibile modificare l'impostazione nel modo seguente premendo per circa cinque secondi il tasto [A/V Mute] sul Telecomando.

Front.WFront./Soffitto Impostare Retro o Retro/Soffitto dal Menu di configurazione.

s p.40

• Proiezione delle immagini da dietro uno schermo traslucido. (proiezione Retro)

• Montaggio del proiettore sul soffitto e proiezione delle immagini da dietro uno schermo traslucido. (proiezione Retro/ Soffitto)

Pulizia

Occorre pulire il proiettore se risulta sporco o se si riscontra un peggioramento della qualità delle immagini proiettate.

Pulizia della Superficie del Proiettore

Pulire la superficie del proiettore strofinandola delicatamente con un panno morbido. Se il proiettore è particolarmente sporco, inumidire il panno con dell'acqua contenente una piccola quantità di detergente neutro e strizzarlo a fondo prima di utilizzarlo per strofinare la superficie del proiettore.

Attenzione

Per pulire la superficie del proiettore, non utilizzare sostanze volatili quali cera, alcol o solvente per vernici. Potrebbe verificarsi un'alterazione o uno sbiadimento del telaio.

Pulizia dell'obiettivo

Il proiettore è surriscaldato. Assicurarsi che niente blocchi il foro di aerazione e pulire o sostituire il filtro.

Attenzione

•

Se sul Filtro dell'aria si accumula polvere, la temperatura interna del proiettore potrebbe salire causando problemi di funzionamento e riducendo la durata di utilizzo del motore ottico. Pulire immediatamente il Filtro dell'aria non appena viene visualizzato il messaggio.

•

Non lavare il Filtro dell'aria nell'acqua. Non utilizzare detergenti o solventi.

Strofinare delicatamente l'obiettivo utilizzando un panno per la pulizia dei vetri disponibile in commercio.

Attenzione

Non strofinare l'obiettivo con materiale duro e non sottoporre l'obiettivo a urti poiché potrebbe danneggiarsi facilmente.

Pulizia del Filtro dell'aria

Pulire il Filtro dell'aria e la Presa dell'aria quando viene visualizzato il seguente messaggio.

• Se il messaggio viene visualizzato più volte, anche dopo avere eseguito la pulizia, significa che occorre sostituire il filtro dell'aria. Sostituirlo con un Filtro dell'aria nuovo. s p.75

• Si consiglia di pulire queste parti almeno una volta ogni tre mesi. Se il proiettore viene utilizzato in un ambiente particolarmente polveroso, la pulizia delle parti deve essere eseguita con più frequenza.

Sostituzione dei Materiali di Consumo

In questa sezione viene descritta la procedura di sostituzione delle batterie del Telecomando, della Lampada e del Filtro dell'aria.

Sostituzione delle Batterie del Telecomando

Se si riscontrano ritardi nella reazione del Telecomando o se non funziona più dopo averlo utilizzato per un certo periodo di tempo, è probabile che le batterie si stiano scaricando. In questo caso, sostituirle con batterie nuove. Tenere a disposizione due Batterie AA al manganese o alcaline. Non è possibile utilizzare batterie diverse dalle Batterie AA al manganese o alcaline.

Attenzione

Leggere le Istruzioni sulla sicurezza prima di maneggiare le batterie. Istruzioni sulla sicurezza

Procedura

Rimuovere il coperchio della batteria.

Tenendo premuto il gancio del coperchio del vano batteria, spingere il coperchio verso l'alto.

Sostituire le batterie usate con batterie nuove.

Attenzione

Verificare la posizione dei simboli (+) e (-) all'interno della custodia delle batterie per accertarsi che siano inserite correttamente.

Riposizionare il coperchio delle batterie.

Premere il coperchio del vano batteria finché non rimane bloccato in posizione con uno scatto.

Sostituzione dei Materiali di Consumo

Sostituzione della Lampada

Periodo di sostituzione della Lampada

Occorre sostituire la Lampada quando:

• All'avvio della proiezione, viene visualizzato il messaggio "Sostituire la lampada. ".

Viene visualizzato un messaggio.

• L'indicatore della Lampada lampeggia in arancione.

Attenzione

•

Il messaggio relativo alla sostituzione della lampada viene visualizzato in seguito ai seguenti periodi di tempo per prevenire la diminuzione della luminosità e della qualità delle immagini proiettate.

Se utilizzato sempre con valori di Alta luminosità: circa 5.000 ore

Se utilizzato sempre con valori di Bassa luminosità: circa 6.000 ore

•

Se si continua ad utilizzare la Lampada una volta raggiunto il momento della sostituzione, il rischio di un'esplosione sarà più probabile. Quando viene visualizzato il messaggio relativo alla sostituzione della Lampada, sostituire la Lampada con una nuova il prima possibile anche se funziona ancora.

•

A seconda delle caratteristiche della Lampada e del metodo di utilizzo, è possibile che si scurisca o che non funzioni più anche prima che venga visualizzato il messaggio di avvertenza. Tenere sempre un'unità lampada di riserva a portata di mano in caso di necessità.

p.38

Procedura di sostituzione della Lampada

È possibile sostituire la Lampada anche quando il proiettore è installato sul soffitto.

• L'immagine proiettata risulta più scura o si riscontra un peggioramento della qualità.

Avvertenza

•

Se occorre sostituire la Lampada perché non emette più luce, è possibile che la Lampada sia rotta. Durante la sostituzione di una Lampada di un proiettore installato sul soffitto, occorre sempre presumere che la Lampada sia rotta e posizionarsi quindi a lato del Coperchio della lampada e non sotto di esso. Rimuovere delicatamente il Coperchio della lampada.

•

Non smontare o rimodellare la Lampada. Se sul proiettore viene installata e utilizzata una Lampada rimodellata o rimontata, si potrebbe incorrere in incendi, scosse elettriche o incidenti.

Sostituzione dei Materiali di Consumo

Attenzione

Attendere che la Lampada si sia sufficientemente raffreddata prima di rimuovere il Coperchio della lampada. Se la lampada emana ancora calore, è possibile incorrere in scottature o altre lesioni. Occorre attendere circa un'ora in seguito allo spegnimento della Lampada per il completamento del processo di raffreddamento.

Procedura

Dopo avere spento il proiettore e udito i due bip di conferma del cicalino, scollegare il cavo di alimentazione.

Attendere che la Lampada si sia raffreddata, quindi rimuovere il Coperchio della lampada.

Allentare la vite di fissaggio del Coperchio della lampada con il cacciavite fornito in dotazione con la nuova unità lampada o con un cacciavite a croce. Quindi fare scivolare il Coperchio della lampada in avanti ed estrarlo sollevandolo.

Sostituzione dei Materiali di Consumo

Allentare le due viti di fissaggio della Lampada.

Estrarre la Lampada da sostituire tirando il manico.

Se la Lampada presenta crepature, sostituirla con una lampada nuova oppure contattare il rivenditore locale per ulteriore assistenza.

Indirizzi utili per il proiettore Epson

Installare la nuova Lampada.

Inserire la nuova Lampada lungo la guida nella direzione corretta in modo da fissarla in posizione, quindi premere con decisione sull'area contrassegnata dalla scritta "PUSH". Una volta inserita interamente, serrare le due viti.

Sostituzione dei Materiali di Consumo

Riposizionare il Coperchio della lampada.

Attenzione

•

Installare la Lampada in modo saldo. Se si rimuove il Coperchio della lampada, la Lampada si spegnerà automaticamente come misura di sicurezza. In caso di posizionamento non corretto della Lampada o del Coperchio della lampada, la Lampada non si accenderà.

•

Questo prodotto presenta un componente che contiene mercurio (Hg). Fare riferimento alla legislazione locale in materia di smaltimento e riciclaggio. Non smaltire questo prodotto alla stregua dei rifiuti normali.

Sostituzione del Filtro dell'Aria

Periodo di sostituzione del Filtro dell'aria

Occorre sostituire il Filtro dell'aria quando:

• Il Filtro dell'aria è diventato scuro.

• Il messaggio viene visualizzato anche se il Filtro dell'aria è stato pulito.

Procedura di sostituzione del Filtro dell'aria

È possibile sostituire il Filtro dell'aria anche quando il proiettore è installato sul soffitto.

Procedura

Dopo avere spento il proiettore e udito i due bip di conferma del cicalino, scollegare il cavo di alimentazione.

Azzeramento delle Ore della lampada

Il proiettore registra il tempo in cui la lampada rimane accesa e un messaggio e un indicatore informano quando è arrivato il momento di sostituirla. Una volta sostituita la Lampada, accertarsi di avere azzerato il numero delle Ore della lampada dal Menu di configurazione.

Riazzerare le Ore della lampada una volta sostituita la Lampada. In

caso contrario, il periodo di sostituzione della Lampada non verrà indicato correttamente.

p.53

Sostituzione dei Materiali di Consumo

Aprire il coperchio del filtro dell'aria.

Fare scorrere il selettore di apertura/chiusura del coperchio del filtro dell'aria per aprirlo.

Rimuovere il Filtro dell'aria.

Afferrare la linguetta al centro del Filtro dell'aria e tirarla verso l'esterno.

Installare il nuovo Filtro dell'aria.

Premere il filtro finché non scatta in posizione.

Sostituzione dei Materiali di Consumo

Chiudere il coperchio del filtro dell'aria.

Smaltire i filtri dell'aria usati in conformità con le leggi locali. Materiale della parte del telaio: ABS Materiale del filtro: schiuma di poliuretano

Accessori Opzionali e Materiali di Consumo

Sono disponibili i seguenti accessori opzionali e materiali di consumo. Si consiglia di acquistare questi prodotti in base alle necessità. L'elenco seguente di accessori opzionali e materiali di consumo è valido fino al mese di aprile 2009. I dettagli relativi agli accessori sono soggetti a modifiche senza preavviso e la loro disponibilità può variare a seconda del paese in cui sono stati acquistati.

Accessori Opzionali

Custodia morbida ELPKS16B

Utilizzare questa custodia per trasportare il proiettore.

Schermo trasportabile da 60 pollici ELPSC07

Schermo trasportabile da 80 pollici ELPSC08

Schermo da 100 pollici ELPSC10

Schermi a rullo trasportabili (Rapporto aspettog 4:3)

Schermo trasportabile da 70 pollici ELPSC23

Schermo trasportabile da 80 pollici ELPSC24

Schermo trasportabile da 90 pollici

Schermi a rullo trasportabili (Rapporto aspettog 16:10)

Schermo trasportabile da 50 pollici ELPSC06

Uno schermo compatto facilmente trasportabile (Rapporto aspetto 4:3)

ELPSC25

Cavo del computer ELPKC09

(3 m - Per mini D-Sub a 15 pin/mini D-Sub a 15 pin)

Cavo del computer ELPKC10

(20 m - Per mini D-Sub a 15 pin/mini D-Sub a 15 pin)

Se il cavo del computer fornito con il proiettore non è sufficientemente lungo, utilizzare uno di questi cavi.

Cavo video component ELPKC19

(3 m - Per mini D-Sub a 15 pin/maschio RCA

Utilizzare questo cavo per collegare una sorgente Video Component

Telecamera documenti ELPDC06

Utilizzare questa telecamera per proiettare libri, documenti OHP o slide.

Unità LAN wireless ELPAP03 (solo EB-826W/825/85)

Utilizzare questa unità per collegare il proiettore a un Computer mediante una connessione wireless e per la proiezione.

Quick Wireless Connection USB Key ELPAP05 (solo EB-826W/ 825/85)

Utilizzare questa chiave per eseguire il collegamento a un Computer Windows e proiettare le immagini dal Computer. Prima di utilizzare il proiettore, occorre collegarlo a una rete.

Tubo a soffitto (450 mm/argentato)* ELPFP13

Tubo a soffitto (700 mm/argentato)

Utilizzare questi tubi per installare il proiettore su un soffitto alto.

ELPFP14

Cavo del computer ELPKC02

(1,8 m - Per mini D-Sub a 15 pin/mini D-Sub a 15 pin)

Identico al cavo del computer fornito con il proiettore.

Montaggio a soffitto* ELPMB23

Utilizzare questo montaggio per installare il proiettore sul soffitto.

* Per questo tipo di installazione del proiettore al soffitto, occorre utilizzare

un metodo speciale. Contattare il rivenditore di zona o l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi se si desidera utilizzare questo metodo di installazione. s Indirizzi utili per il proiettore

Epson

Accessori Opzionali e Materiali di Consumo

Materiali di Consumo

Unità lampada ELPLP50

Utilizzare questa unità per sostituire le Lampade usate.

Filtro dell'aria ELPAF22

Utilizzare questi Filtri dell'aria per sostituire quelli usati.

Salvataggio di un Logo Utente

È possibile salvare l'immagine correntemente proiettata come Logo utente.

Quando si salva un Logo utente, il Logo utente precedente viene

Procedura

cancellato.

Proiettare l'immagine da utilizzare come Logo utente, quindi premere il tasto [Menu].

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Selezionare Avanzate - Logo utente dal Menu di

configurazione.

p.35

Verificare i tasti che è possibile utilizzare e le relative operazioni nella guida sotto il menu.

• Se la funzione Logo protetto di Protetto da password è impostata su On, viene visualizzato un messaggio e non è possibile modificare il logo utente. È possibile apportare le modifiche dopo avere impostato Logo protetto su Off. s p.30

• Se Logo utente viene selezionato durante l'esecuzione di Keystone, E-Zoom, Proporzioni o Progressivo, queste operazioni verranno annullate.

"Utilizzo del Menu di Configurazione"

Quando viene visualizzato "Usare questa immagine come logo utente?", selezionare Sì.

Quando viene premuto il tasto [Enter] sul Telecomando o sul Pannello di controllo, le dimensioni dello schermo possono cambiare a seconda del segnale, ossia in base alla risoluzione del segnale dell'immagine.

Salvataggio di un Logo Utente

Spostare il riquadro per selezionare la parte dell'immagine da utilizzare come Logo utente.

Utilizzo del Telecomando Utilizzo del Pannello di controllo

Selezionare il fattore di zoom dalla relativa schermata di impostazione.

Quando viene visualizzato il messaggio Si vuole salvare questa immagine come logo utente?, selezionare Sì.

L'immagine viene salvata. Una volta salvata l'immagine, viene visualizzato il messaggio Completato..

• Una volta salvato, il Logo utente non potrà essere ripristinato sui valori predefiniti.

• Il salvataggio del logo utente può richiedere circa 15 secondi. Durante il salvataggio, non utilizzare il proiettore o l'apparecchiatura collegata poiché ciò potrebbe causare problemi di funzionamento.

È possibile salvare immagini da 400 ^ 300 punti.

Quando viene visualizzato Si vuole selezionare questa immagine?, selezionare Sì.

Dimensioni dello Schermo e Distanza di Proiezione

Per trovare la dimensione dello schermo appropriata, consultare la tabella seguente per impostare il proiettore. I valori sono solo di riferimento.

Dimensioni dello schermo

4:3

250"

500x370 711 - 1155 -39

Da più breve (grandangolo) a

più lunga (telefoto)

Distanza di proiezione

indica la distanza dal centro dell'obiettivo alla base dello schermo

Centro dell'obiettivo

Distanza di Proiezione (EB-825/824/85/84)

Dimensioni dello schermo

Da più breve (grandangolo) a

più lunga (telefoto)

30"

40"

4:3

61x46 83 - 136 -5

81x61 111 - 182 -6

Unità: cm

300"

Dimensioni dello schermo

30"

40"

50"

60"

80"

100"

150"

200"

250"

275"

610x460 854 - 1386 -47

16:9

66x37 91 - 149 1

89x50 122 - 199 1

110x62 153 - 249 2

130x75 184 - 300 2

180x100 246 - 401 3

220x120 308 - 502 4

330x190 464 - 754 6

440x250 619 - 1006 7

550x310 775 - 1258 9

610x340 853 - 1384 10

Unità: cm

Da più breve (grandangolo) a

più lunga (telefoto)

50"

60"

80"

100"

150"

200"

100x76 140 - 229 -8

120x90 169 - 275 -9

160x120 226 - 368 -13

200x150 283 - 460 -16

300x230 426 - 692 -23

410x300 568 - 923 -31

Dimensioni dello Schermo e Distanza di Proiezione

Distanza di Proiezione (EB-826W)

Dimensioni dello schermo

Da più breve (grandangolo) a

più lunga (telefoto)

30"

40"

50"

60"

80"

100"

120"

150"

200"

250"

4:3

61x46 100 - 164 -1

81x61 134 - 219 -1

100x76 169 - 275 -2

120x90 203 - 331 -2

160x120 271 - 442 -3

200x150 340 - 553 -4

240x180 408 - 664 -4

300x230 511 - 831 -5

410x300 682 - 1108 -7

500x370 854 - 1386 -9

Unità: cm

Dimensioni dello schermo

16:9

150"

200"

250"

275"

Dimensioni dello schermo

30"

40"

50"

60"

80"

100"

330x190 464 - 754 6

440x250 619 - 1006 7

550x310 775 - 1258 9

610x340 853 - 1384 10

16:10

60x30 88 - 144 -1

80x50 118 - 193 -1

110x70 149 - 243 -2

130x80 179 - 292 -2

170x110 239 - 390 -2

210x130 300 - 488 -3

Da più breve (grandangolo) a

più lunga (telefoto)

Unità: cm

Da più breve (grandangolo) a

più lunga (telefoto)

Dimensioni dello schermo

16:9

30"

40"

50"

60"

80"

100"

66x37 91 - 149 1

89x50 122 - 199 1

110x62 153 - 249 2

130x75 184 - 300 2

180x100 246 - 401 3

220x120 308 - 502 4

Da più breve (grandangolo) a

più lunga (telefoto)

150"

200"

250"

280"

320x200 451 - 733 -5

420x260 603 - 979 -6

530x330 754 - 1224 -8

590x370 845 - 1371 -9

Collegamento e Rimozione di Periferica USB (Solo EB-826W/825/824/85)

È possibile collegare al proiettore memorie USB, fotocamere digitali compatibili USB, unità disco rigido e la Telecamera documenti opzionale. Le immagini presenti sulla fotocamera digitale collegata o i file JPEG presenti sulla periferica di archiviazione USB possono essere

riprodotti come Slideshow.

di Base della Slideshow"

Quando si collega la Telecamera documenti opzionale, verranno riprodotte le relative immagini.

Collegamento delle Periferiche USB

La procedura seguente descrive come collegare dispositivi USB, utilizzando come esempio la Telecamera documenti opzionale. Collegare la Telecamera documenti al proiettore utilizzando il relativo Cavo USB

fornito in dotazione. Se la Telecamera documenti viene collegata durante la proiezione, premere il tasto [USB] sul telecomando o il tasto [Source Search] sul pannello di controllo per passare alle immagini della Telecamera documenti.

Guida operativa del proiettore "Operazioni

p.17

Alla porta USB della Telecamera documenti

Cavo USB

Porta USB (TypeA)

Attenzione

•

Se si utilizza un hub USB, il collegamento potrebbe non funzionare correttamente. Collegare le fotocamere digitali e le periferiche di archiviazione USB direttamente al proiettore.

•

Quando si collega e si utilizza un disco rigido compatibile USB, accertarsi di collegare l'adattatore CA fornito con il disco rigido.

•

Collegare una fotocamera digitale o un disco rigido al proiettore mediante un Cavo USB fornito in dotazione con la periferica o indicato specificamente per il suo utilizzo.

•

Utilizzare un Cavo USB di lunghezza non superiore a 3 metri. Se la lunghezza del cavo supera 3 metri, è possibile che lo Slideshow non funzioni correttamente.

Collegamento e Rimozione di Periferica USB (Solo EB-826W/825/824/85)

Rimozione di Periferiche USB

Al termine della proiezione, eseguire la procedura indicata di seguito per rimuovere le periferiche USB dal proiettore.

Procedura

Rimuovere la Telecamera documenti opzionali dalla porta USB del proiettore (TypeA).

Per le fotocamere digitali, le unità disco rigido e periferiche simili, scollegare l'alimentazione prima di procedere alla rimozione.

Collegamento Mediante Cavo USB e Proiezione (USB Display)

Utilizzando il Cavo USB per collegare il proiettore a un Computer Windows, è possibile proiettare immagini dal Computer. Questa funzione è denominata USB Display. Con il semplice collegamento di un Cavo USB, è possibile visualizzare le immagini dal Computer.

Collegamenti

B C D E

Collegare il cavo di alimentazione (in dotazione).

Accendere il computer.

Aprire la Pomello della guida di A/V mute.

Collegare il Cavo USB. Quando l'audio viene trasmesso dal diffusore del proiettore, collegare un cavo audio (disponibile in commercio) alla porta Audio2.

"Primo collegamento" p.87 "Secondo collegamento" p.88

Attenzione

Collegare il proiettore direttamente al computer e non tramite un hub USB.

Procedura

Accendere il Computer.

Collegamento Mediante Cavo USB e Proiezione (USB Display)

Primo collegamento

Procedura

L'installazione del driver si avvia automaticamente.

Quando si utilizza un Computer Windows 2000, fare clic su Computer - Tutti i programmi - EPSON Projector - EPSON USB

Display - EPSON USB Display Vx.x.

Fare clic su "Accetto".

Se il driver non è installato, non è possibile avviare USB Display. Selezionare Accetto per installare il driver. Se si desidera annullare l'installazione, fare clic su Non Accetto.

Inizio...

Se si utilizza un Computer con sistema operativo Windows 2000 gestito dall'utente, durante l'installazione verrà visualizzato un messaggio di errore Windows che potrebbe riportare avvisi su problemi di installazione del software. In questo caso, scaricare e installare gli aggiornamenti più recenti di Windows, riavviare, quindi provare a ricollegarsi. Per ulteriori dettagli, contattare l'indirizzo più vicino indicato nella Guida al supporto tecnico e ai servizi.

Indirizzi utili per il proiettore Epson

Collegamento Mediante Cavo USB e Proiezione (USB Display)

Le immagini del Computer vengono proiettate.

È possibile che le immagini del Computer non vengano proiettate immediatamente. Durante la proiezione delle immagini del Computer, lasciare l'apparecchiatura nello stato in cui si trova e non scollegare il Cavo USB o spegnere il proiettore.

• Se non viene proiettata alcuna immagine, fare clic su Tutti i

programmi - EPSON Projector - EPSON USB Display EPSON USB Display Vx.x sul Computer.

• Se non viene installato automaticamente, fare doppio clic su

Risorse del computer - EPSON_PJ_UD - EMP_UDSE.EXE sul Computer.

• Se il cursore del mouse lampeggia sullo schermo del computer, andare a Tutti i programmi - EPSON Projector - EPSON USB Display - EPSON USB Display Vx.x e nella finestra delle impostazioni, deselezionare la casella di controllo Trasferisci finestra a più livelli.

• Per disinstallare il driver, aprire Pannello di controllo Installazione applicazioni, quindi disinstallare EPSON USB Display Vx.x.

• Scollegamento Il proiettore può essere scollegato staccando semplicemente il Cavo USB. Non è necessario utilizzare la funzione Rimozione sicura dell'hardware di Windows.

Secondo collegamento

Le immagini del Computer vengono proiettate.

È possibile che le immagini del Computer non vengano proiettate immediatamente. Attendere.

È possibile che certe applicazioni che si servono di alcune funzioni

DirectX non vengano visualizzate correttamente. (Solo Windows)

Collegamento Mediante un Cavo LAN (solo EB-826W/825/85/84)

Eseguire il collegamento con un cavo LAN 100BASE-TX o 10BASE-T disponibile in commercio. I diagrammi e le interfacce seguenti possono variare a seconda del modello in uso.

Alla porta LAN

Cavo LAN (disponibile in commercio)

Alla porta LAN

Attenzione

Per evitare anomalie durante il funzionamento, utilizzare un cavo LAN schermato di categoria 5.

Installazione dell'Unità LAN wireless (solo EB-826W/825/85)

Procedura

Aprire il coperchio del filtro dell'aria.

Fare scorrere il selettore di apertura/chiusura del coperchio del filtro dell'aria per aprirlo.

È stata installata l'unità LAN wireless.

Fissare l'unità LAN wireless utilizzando la vite in dotazione per evitare che si stacchi.

Foro per la vite di fissaggio dell'unità LAN wireless

Collegamento ad un'Apparecchiatura Esterna

Collegamento a un Monitor Esterno (Solo EB-826W/825/85/84)

È possibile visualizzare le immagini del computer trasmesse alla porta di ingresso Computer1/2 su un monitor esterno e sullo schermo collegato al proiettore contemporaneamente. Ciò consente di visionare le immagini proiettate su un monitor esterno durante le presentazioni anche senza vedere lo schermo. Eseguire il collegamento utilizzando il cavo fornito in dotazione con il monitor esterno.

• Non è possibile visualizzare immagini provenienti da un'apparecchiatura collegata al segnale Video Component, alla porta di ingresso Video o alla porta di ingresso S-video su un monitor esterno.

• I calibratori di impostazione, il Menu di configurazione o le schermate della Guida per funzioni quali il Keystone non vengono trasmessi al monitor esterno.

Alla porta del monitor

Cavo fornito con il monitor

Alla porta Monitor Out

Collegamento ad un'Apparecchiatura Esterna

Collegamento a un Diffusore Esterno (Solo EB-826W/825/85/84)

È possibile collegare diffusori dotati di amplificatori incorporati alla porta Audio Out del proiettore per una qualità del suono più definita. Eseguire il collegamento utilizzando un cavo audio disponibile in commercio (ad esempio uno spinotto mini spina stereo Per i diffusori esterni, utilizzare un cavo audio compatibile con il connettore.

da 3,5 mm).

• Quando il jack del cavo audio viene inserito nella porta Audio

Out, l'audio viene trasmesso dall'uscita esterna e non più dai diffusori incorporati del proiettore.

• Quando si utilizza un cavo audio 2RCA(L/R)/stereo mini-pin disponibile in commercio, accertarsi che sia caratterizzato dall'assenza di resistenza.

Collegamento di un Microfono

È possibile trasmettere l'audio del microfono dal diffusore del proiettore collegando un microfono dinamico alla porta di ingresso del microfono. Il proiettore non supporta unità di alimentazione esterne.

All'apparecchiatura audio esterna

Cavo audio (disponibile in commercio)

Alla porta Audio Out

Alla porta di ingresso del microfono

Lettura della Notifiche di Problemi via E-mail (solo EB-826W/825/85/84)

Quando la funzione Notifica Mail è impostata su On e si verifica un problema o viene visualizzata un'avvertenza nel proiettore, verrà inviato il seguente messaggio e-mail.

Oggetto: EPSON Projector Riga 1: Il Nome del proiettore in cui si è verificato il problema Riga 2: Indirizzo IP impostato per il proiettore in cui si è verificato il

problema. Riga 3 e successive: dettagli relativi al problema.

I dettagli del problema sono elencati riga per riga. La tabella seguente mostra i dettagli contenuti nel messaggio per ogni voce. Per informazioni sui problemi e sulle avvertenze, vedere "Lettura degli

Indicatori".

Internal error

Fan related error

Sensor error

Lamp cover is open.

Lamp timer failure

Lamp out

p.57

Messaggio Causa

Errore interno

Errore ventola

Errore sensore

Coper. lamp. aperto

Anomalia lampada

Errore lampada

Messaggio Causa

Power Err. (Ballast)

All'inizio del messaggio viene visualizzato un segno (+) o (-). (+): si è verificato un problema con il proiettore (-): è stata individuata una risoluzione al problema

Err. alim. (Ballast)

Internal temperature error

High-speed cooling in progress

Lamp replacement notification

No-signal

Auto Iris Error

Errore temp. alta (surriscaldamento)

Avvert. temp. alta

Sostituire lampada

Nessun segnale Nessun segnale in ingresso nel

proiettore. Controllare lo stato della connessione o che la sorgente del segnale sia accesa.

Errore diaframma aut

Comandi ESC/VP21

Elenco dei Comandi

Quando viene trasmesso il comando ON dell'alimentazione, il proiettore si accende ed entra nel modo di riscaldamento. Quando si accende il proiettore, viene restituito il simbolo dei due punti ":" (3Ah). Quando viene immesso un comando, il proiettore lo esegue e restituisce il simbolo ":", quindi sarà pronto per accettare il comando successivo. Se il comando eseguito termina in modo anomalo, viene visualizzato un messaggio di errore e viene restituito il simbolo ":".

Voce Comando

Alimentazione ON/ OFF

Selezione del segnale Computer1 Automatico

Off

RGB

Component

Computer2 Automatico

RGB

Component

PWR ON

PWR OFF

SOURCE 1F

SOURCE 11

SOURCE 14

SOURCE 2F

SOURCE 21

SOURCE 24

Voce Comando

Logo

Aggiungere un codice di ritorno a capo (CR) (0Dh) alla fine di ogni comando

ed eseguire la trasmissione.

MSEL 02

Forma dei Cavi

Collegamento seriale

• Forma del connettore: D-Sub 9-pin (maschio)

Video

S-video

USB Display

USB (EB-826W/825/824/85) SOURCE 52

LAN(EB-826W/825/85) SOURCE 53

A/V Mute On/Off On

Off

Selezione di A/V Mute

Nero

Blu

SOURCE 41

SOURCE 42

SOURCE 51

MUTE ON

MUTE OFF

MSEL 00

MSEL 01

Comandi ESC/VP21

• Nome della porta di ingresso del proiettore: RS-232C

<Al proiettore> (Cavo seriale PC) <Al computer>

Protocollo di comunicazione

• Impostazione predefinita di baud rate: 9.600 bps

• Lunghezza dei dati: 8 bit

• Parità: nessuna

• Bit di stop: 1 bit

• Controllo di flusso: nessuno

segnale

GND

DSR

DTR

Nome

Funzione

Cavo per la messa a terra del segnale

Trasmissione dei dati

Ricezione dei dati

Set dati pronto

Terminale dati pronto

Informazioni su PJLink

PJLink Class1

, creato dalla

JBMIA

(Japan Business Machine and Information System Industries Association), è un protocollo standard per il controllo dei proiettori compatibili con la rete e fa parte del progetto

di standardizzazione dei protocolli di controllo dei proiettori. Il proiettore è conforme allo standard

PJLink Class1

creato dalla

JBMIA È conforme a tutti i comandi ad eccezione dei seguenti comandi definiti da PJLink Class1 in base alla verifica di adattabilità dello standard PJLink.

URL:http://pjlink.jbmia.or.jp/english/

• Comandi non compatibili

Impostazioni di A/ V Mute

Funzione

Impostazione di A/V Mute delle immagini

Impostazione di A/V Mute dell'audio

Comando PJLink

AVMT 11

AVMT 21

• I nomi degli ingressi definiti da PJLink e le sorgenti del proiettore

corrispondenti

Sorgente

Comando PJLink

• Il nome del produttore viene visualizzato per "Ricerca di informazioni sul nome del produttore"

EPSON

• Il nome del modello viene visualizzato per "Ricerca di informazioni sul nome del prodotto"

EB-826W EB-825 EB-824 EB-85 EB-84

Computer1

Computer2

Video

S-video

USB

LAN

USB Display

*1 Supportato solo da EB-826W/825/824/85 *2 Supportato solo da EB-826W/825/85

INPT 11

INPT 12

INPT 21

INPT 22

INPT 41

INPT 52

INPT 53

Schermi dei Monitor Supportati

Schermi dei Monitor Supportati (EB-825/824/85/84)

Segnali del computer (RGB analogico)

Segnale Freq. refresh (Hz) Risoluzione Modo Proporzioni

VGAEGA 70 640x350 1024x560 1024x768 1024x576

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

WXGA 60 1280x768 1024x614 1024x768 1024x576

60 1360x768 1024x578 1024x768 1024x576

60/75/85 1280x800 1024x640 1024x768 1024x576

640x480/640x360

800x600/800x450

1024x768/1024x576

Unità: punti

Normale 4:3 16:9

1024x768 1024x768 1024x576

WXGA

MAC13" 67 640x480 1024x768 1024x768 1024x576

MAC16" 75 832x624 1024x768 1024x768 1024x576

MAC19" 75 1024x768 1024x768 1024x768 1024x576

SXGA 70/75/85 1152x864 1024x768 1024x768 1024x576

SXGA+ 60/75/85 1400x1050 1024x768 1024x768 1024x576

UXGA 60 1600x1200 1024x768 1024x768 1024x576

60/75/85 1440x900 1024x640 1024x768 1024x576

60/75/85 1280x1024 960x768 1024x768 1024x576

60/75/85 1280x960 1024x768 1024x768 1024x576

60 1024x768 1024x768 1024x768 1024x576

Schermi dei Monitor Supportati

Segnale Freq. refresh (Hz) Risoluzione Modo Proporzioni

Normale 4:3 16:9

MAC21" 75 1152x870 1016x768 1024x768 1024x576

*1 La connessione viene disabilitata se l'apparecchiatura non dispone di una porta di uscita VGA. *2 Segnale widescreen

È probabile che l'immagine venga proiettata anche se vengono immessi segnali diversi da quelli elencati qui sopra. Tuttavia, non tutte le funzioni potrebbero essere

supportate.

Video Component

Segnale Freq. refresh (Hz) Risoluzione Modo Proporzioni

4:3 16:9

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

1024x768 1024x576

Unità: punti

HDTV(720p) 50/60 1280x720 1024x768 1024x576

HDTV(1080i) 50/60 1920x1080 1024x768 1024x576

HDTV(1080p) 50/60 1920x1080 1024x768 1024x576

* Segnale widescreen

Video composito/S-Video

Segnale Freq. refresh (Hz) Risoluzione Modo Proporzioni

TV(NTSC) 60 720x480/720x360

TV(PAL,SECAM) 50 720x576/720x432

* Segnale widescreen

Unità: punti

4:3 16:9

1024x768 1024x576

Schermi dei Monitor Supportati

Schermi dei Monitor Supportati (EB-826W)

Segnali del computer (RGB analogico)

Segnale Freq. refresh (Hz) Risoluzione Modo Proporzioni

VGAEGA 70 640x350 1280x700 1280x720 1280x800 1280x700 640x350

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

640x480/640x360

800x600/800x450

1024x768/1024x576

Unità: punti

Normale 16:9 Schermo

intero

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 800x600

1066x800 1280x720 1280x800 1280x800 1024x768

Zoom Through

WXGA 60 1280x768 1280x768 1280x720 1280x800

60 1360x768 1280x722 1280x720 1280x800 1280x722 1280x768

60/75/85 1280x800 1280x800 1280x720 1280x800 1280x800 1280x800

WXGA+ 60/75/85 1440x900 1280x800 1280x720 1280x800 1280x800 1280x800

WSXGA+

SXGA+ 60/75/85 1400x1050 1066x800 1280x720 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1066x800 1280x720 1280x800 1280x800 1280x800

MAC13" 67 640x480 1066x800 1280x720 1280x800 1280x800 640x480

MAC16" 75 832x624 1066x800 1280x720 1280x800 1280x800 832x624

MAC19" 75 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

SXGA 70/75/85 1152x864 1066x800 1280x720 1280x800 1280x800 1280x800

60 1680x1050 1280x800 1280x720 1280x800 1280x800 1280x800

60/75/85 1280x1024 1000x800 1280x720 1280x800 1280x800 1280x800

60/75/85 1280x960 1066x800 1280x720 1280x800 1280x800 1280x800

60 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

1280x768

Schermi dei Monitor Supportati

Segnale Freq. refresh (Hz) Risoluzione Modo Proporzioni

Normale 16:9 Schermo

intero

MAC21" 75 1152x870 1059x800 1280x720 1280x800 1280x800 1152x800

*1 La connessione viene disabilitata se l'apparecchiatura non dispone di una porta di uscita VGA. *2 Segnale widescreen *3 Compatibile solo se viene selezionato Panoramico come Risoluzione dal Menu di configurazione. s p.37

È probabile che l'immagine venga proiettata anche se vengono immessi segnali diversi da quelli elencati qui sopra. Tuttavia, non tutte le funzioni potrebbero essere

supportate.

Video Component

Segnale Freq. refresh (Hz) Risoluzione Modo Proporzioni

Normale 16:9 Schermo

intero

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

Zoom Through

100

Unità: punti

HDTV(720p) 50/60 1280x720 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

HDTV(1080p) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

* Segnale widescreen

Epson EB-85V User's Guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indicazioni Utilizzate in Questo Manuale

Indice

Introduzione

Caratteristiche del Proiettore

Caratteristiche Comuni a Ciascun Modello

Facile da maneggiare

Funzioni di sicurezza migliorate

Caratteristiche di EB-826W/825/85

Vantaggi della connessione di rete

Proiezione di immagini JPEG senza eseguire il collegamento al Computer

Nomi e Funzioni delle Parti

Vista Anteriore/Superiore

Retro

Base

Pannello di Controllo

Telecomando

Funzioni Utili

Cambio dell'Immagine Proiettata

Rilevamento Automatico dei Segnali in Ingresso e Cambio dell'Immagine Proiettata (Ricerca Sorgente)

Passaggio all'Immagine di Destinazione Mediante il Telecomando

Funzioni per il Miglioramento della Proiezione

Selezione della Qualità della Proiezione (Selezione del Modo Colore)

Impostazione di Diaframma Autom.

Sospensione Temporanea dell'Immagine e dell'Audio (A/V Mute)

Blocco dell'Immagine (Blocco)

Cambio del Rapporto Aspetto

Cambio di metodo

Cambio delle Proporzioni per immagini da apparecchiature video

Cambio delle Proporzioni per le immagini del computer (EB-825/824/85/84)

Cambio delle Proporzioni per le immagini del computer (EB-826W)

Funzione del Puntatore (Puntatore)

Ingrandimento di una Parte dell'Immagine (E-Zoom)

Funzionamento del Puntatore del Mouse Mediante il Telecomando (MouseWireless)

Funzioni di Sicurezza

Gestione degli Utenti (Protetto da Password)

Impostazione dell'opzione Protetto da password

Tipi di opzioni Protetto da password

Immissione della Password

Limitazione delle Funzioni (Blocco Funzionamento)

Installazione del blocco del cavo

Blocco di Sicurezza

Menu di Configurazione

Utilizzo del Menu di Configurazione

Elenco delle Funzioni

Menu Immagine

Menu Segnale

Menu Impostazioni

Menu Avanzate

Menu Rete (Solo EB-826W/825/85/84)

Note sulle funzioni del menu Rete

Funzionamento della tastiera software

Menu Basilari

Menu LAN senza fili (solo EB-826W/825/85)

Menu Sicurezza (solo EB-826W/825/85)

Quando viene selezionato WEP

Quando viene selezionato WPA-PSK (TKIP) o WPA2-PSK (AES)

Menu LAN cablata

Menu Posta

Menu Altro

Menu Reset

Menu Informazioni (Solo Schermo)

Menu Reset

Risoluzione dei Problemi

Utilizzo della Guida

Soluzione dei Problemi

Lettura degli Indicatori

L'Indicatore è acceso o lampeggia in rosso

L'Indicatore lampeggia o è acceso in arancione

Problemi Non Segnalati dagli Indicatori

Problemi relativi alle immagini

Problemi che si verificano all'avvio della proiezione

Problemi di altro tipo

Appendice

Metodi di Installazione

Pulizia

Pulizia della Superficie del Proiettore
