Epson EB-85V User's Guide [sv]

Bruksanvisning

Beteckningar som Används i den här Handboken

• Säkerhetsindikatorer

I dokumentationen och på projektorn finns grafiska symboler för att visa hur du använder projektorn på ett säkert sätt. Försäkra dig om att du förstår och följ dessa varningssymboler för att undvika skador på person eller egendom.

Varning

Obs

• Symboler för allmän information

Observera

Procedur

[ (Namn) ] Visar namn på knappar på Fjärrkontroll eller Kontrollpanel.

"(Menynamn)"

Ljusstyrka

Denna symbol betyder att informationen som avses, om den ignoreras, eventuellt kan leda till personskada eller till och med död på grund av felaktig hantering.

Denna symbol betyder att informationen som avses, om den ignoreras, eventuellt kan leda till skada på person eller egendom på grund av felaktig hantering.

Anger procedurer som kan leda till skador på person eller egendom om du inte är tillräckligt försiktig.

Anger ytterligare information och punkter som kan vara bra att känna till om ett visst ämne.

Anger en sida där du kan hitta detaljerad information om ett visst ämne.

Anger att en förklaring av det eller de understrukna orden framför denna symbol finns i termordlistan. Se avsnittet "Ordlista" i "Bilaga".

sid.101

Anger förfaringssätt och stegordning vid utförandet. Angiven procedur ska utföras i den ordning som de numrerade stegen visar.

Exempel: Knappen [Return] Anger alternativ på Konfigurationsmeny.

Exempel:

Välj "Ljusstyrka" på Bild-menyn.

Bild-meny - Ljusstyrka

Innehåll

Beteckningar som Används i den här Handboken

............................................................. 2

Introduktion

Projektorns Funktioner....................................... 7

Vanliga Funktioner för de Olika Modellerna.............................7

Enkel att hantera..............................................7

Förbättrade säkerhetsfunktioner................................... 7

EB-826W/825/85 Funktioner. . ......................................8

Få ut mesta möjliga av en nätverksanslutning..........................8

Projicera JPEG-bilder utan att ansluta en Dator.........................8

Delarnas Namn och Funktioner............................... 9

Framsida/Ovansida..............................................9

Baksida.....................................................10

Undersida...................................................11

Kontrollpanel................................................. 12

Fjärrkontroll..................................................13

Praktiska Funktioner

Ändra den Projicerade Bilden. . .............................. 16

Identifiera Inkommande Signaler Automatiskt och Ändra den Projicerade Bilden (Sök

efter Källa)...................................................16

Växla Till Den Önskade Bilden Med Fjärrkontroll.........................17

Funktioner För Förbättrad Projicering........................ 18

Välja Projiceringskvalitet (Ställa in Färgläge)............................18

Ställa in Automatisk Bländare......................................19

Slå av Ljud och Bild Tillfälligt (A/V Ljudavstängning).......................19

Frysa Bilden (Frysa).............................................20

Ändra Bredd-/Höjdförhållande.....................................20

Ändringsmetoder............................................20

Ändra Bildformat för bilder från videoutrustningar...................... 21

Ändra inställningen Bildformat för datorbilder (EB-825/824/85/84). . . . . . . . . . . 22

Ändra inställningen Bildformat för datorbilder (EB-826W). . . . . . . . . . . . . . . . . 23

Funktionen Visare (Visare)........................................25

Förstora en del av Bilden (E-Zoom)..................................26

Använda Muspekaren med Fjärrkontroll (Trådlös mus).....................27

Säkerhetsfunktioner........................................ 29

Hantera användare (Lösenordsskydd)................................29

Typer av Lösenordsskydd.......................................29

Ställa in Lösenordsskydd.......................................29

Ange Lösenord..............................................30

Begränsa Användningen (Driftspärr)................................. 31

Stöldskyddslås................................................32

Montera vajerlåset...........................................32

Konfigurationsmeny

Använda Konfigurationsmeny............................... 34

Lista över Funktioner....................................... 35

Bild-Meny...................................................35

Signal-Meny..................................................36

Inställningar-Meny.............................................37

Utökad-Meny.................................................39

Nätverk-Meny (endast EB-826W/825/85/84)............................ 41

Anmärkningar om att använda menyn Nätverk........................42

Använda skärmtangentbordet...................................42

Grundlägg.-meny............................................43

Trådlöst LAN-meny (endast EB-826W/825/85). . . . . . . ..................44

Säkerhet-meny (endast EB-826W/825/85)............................45

När WEP är valt..............................................46

När WPA-PSK (TKIP) eller WPA2-PSK (AES) är valt.......................46

LAN m kabel-meny ...........................................47

E-post-meny................................................48

Övriga-meny...............................................49

Återställ-meny.............................................. 50

Information-meny (endast visning)..................................51

Innehåll

Återställ-Meny................................................52

Felsökning

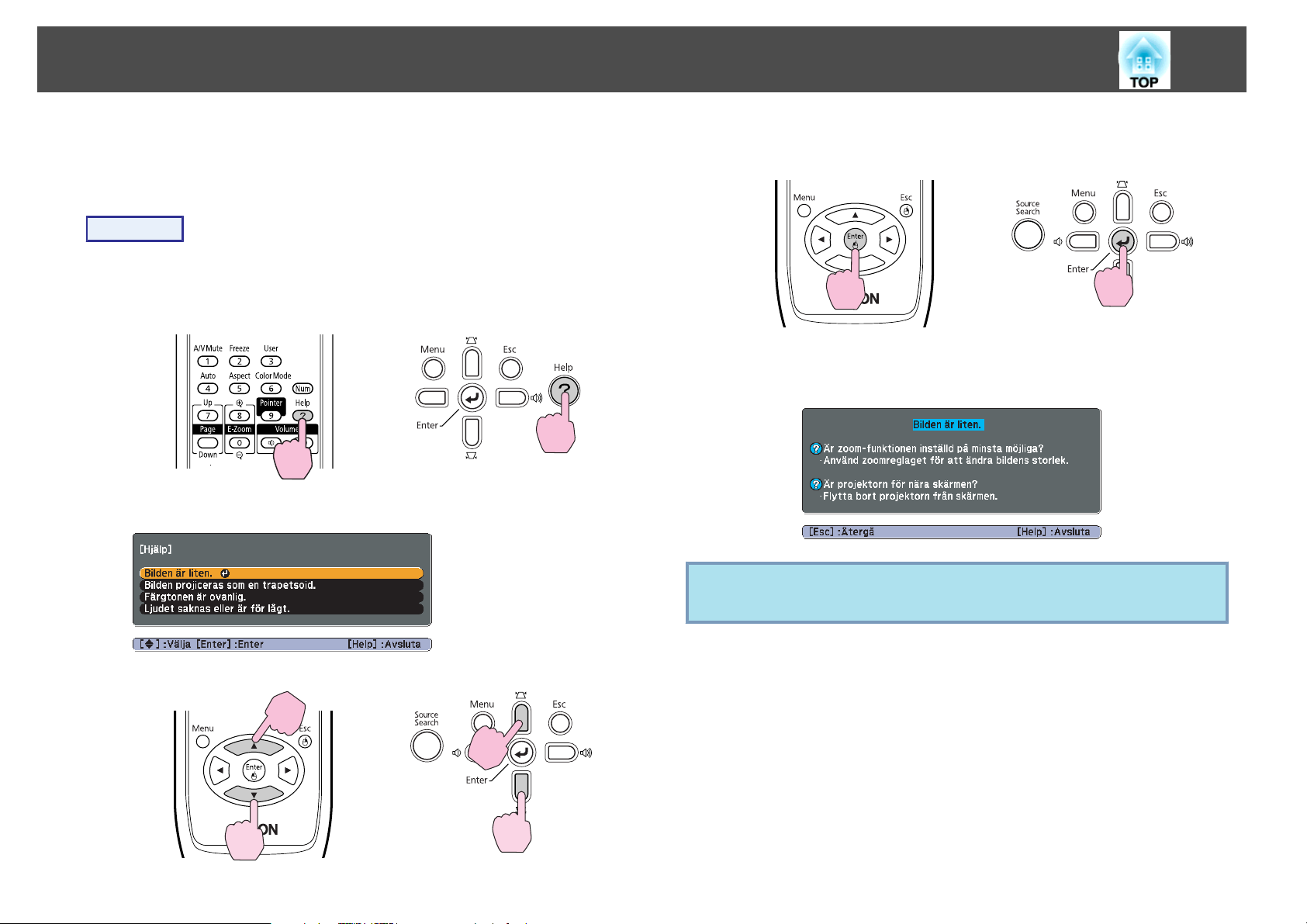

Använda Hjälp............................................. 54

Lösa Problem............................................... 55

Avläsa Indikatorer..............................................55

Indikator lyser eller blinkar rött.................................56

m o

Indikator blinkar eller lyser orange.............................57

Om Indikatorer Inte ger Någon Lösning...............................58

Problem med bilder...........................................59

Problem när projiceringen startar.................................62

Övriga problem.............................................63

Bilaga

Monteringsmetoder........................................ 66

Rengöring................................................. 67

Rengöra Projektorns Utsida.......................................67

Rengöra Linsen................................................67

Rengöra Luftfilter.............................................. 67

Byta ut Förbrukningsartiklar................................. 68

Byta Batterier i Fjärrkontroll.......................................68

Byta ut Lampa................................................69

Lampa utbytesperiod.........................................69

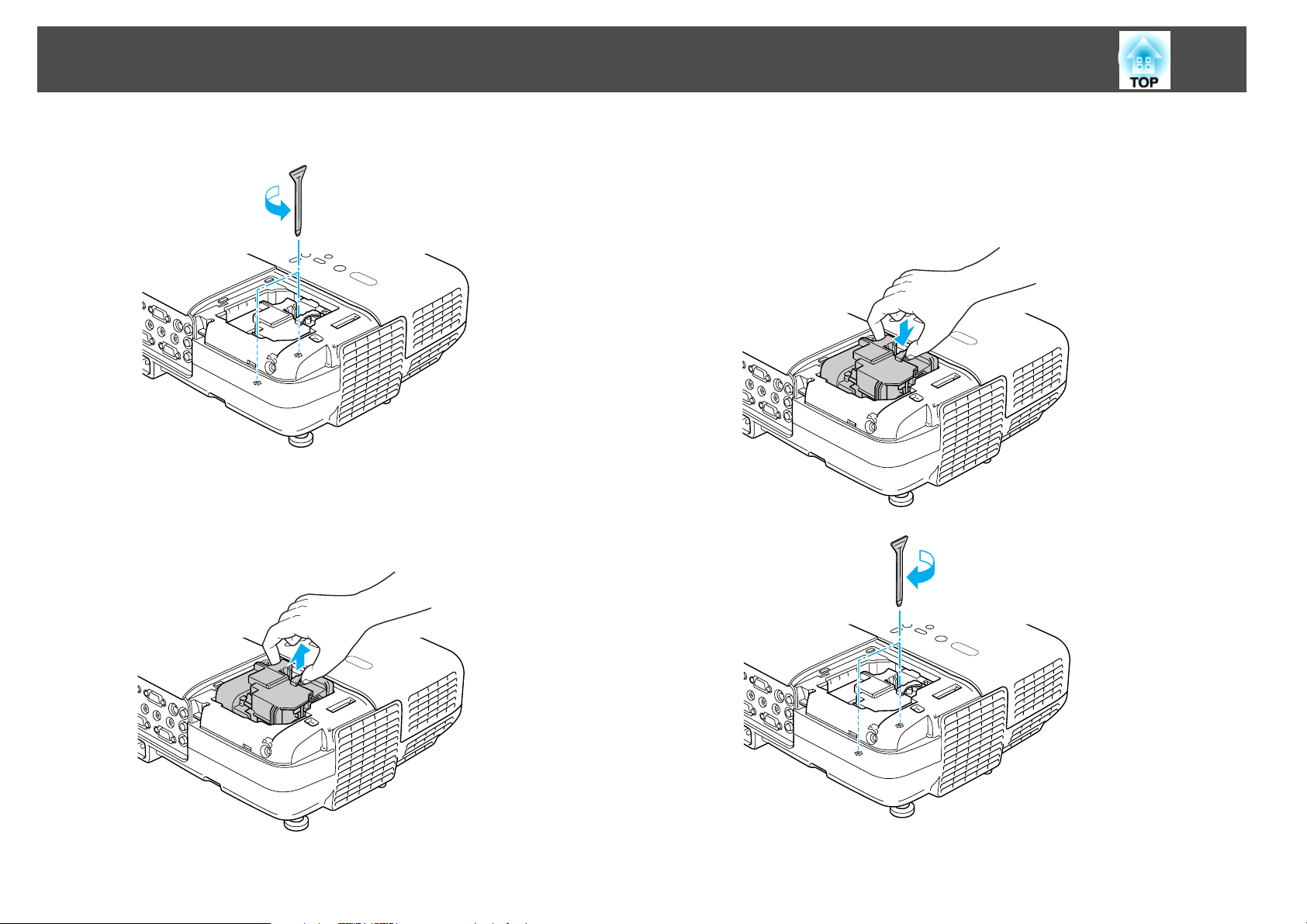

Byta Lampa................................................69

Återställa Lampans timmar......................................72

Byta Luftfilter.................................................72

Luftfilter utbytesperiod........................................72

Byta Luftfilter...............................................72

Förbrukningsartiklar............................................ 75

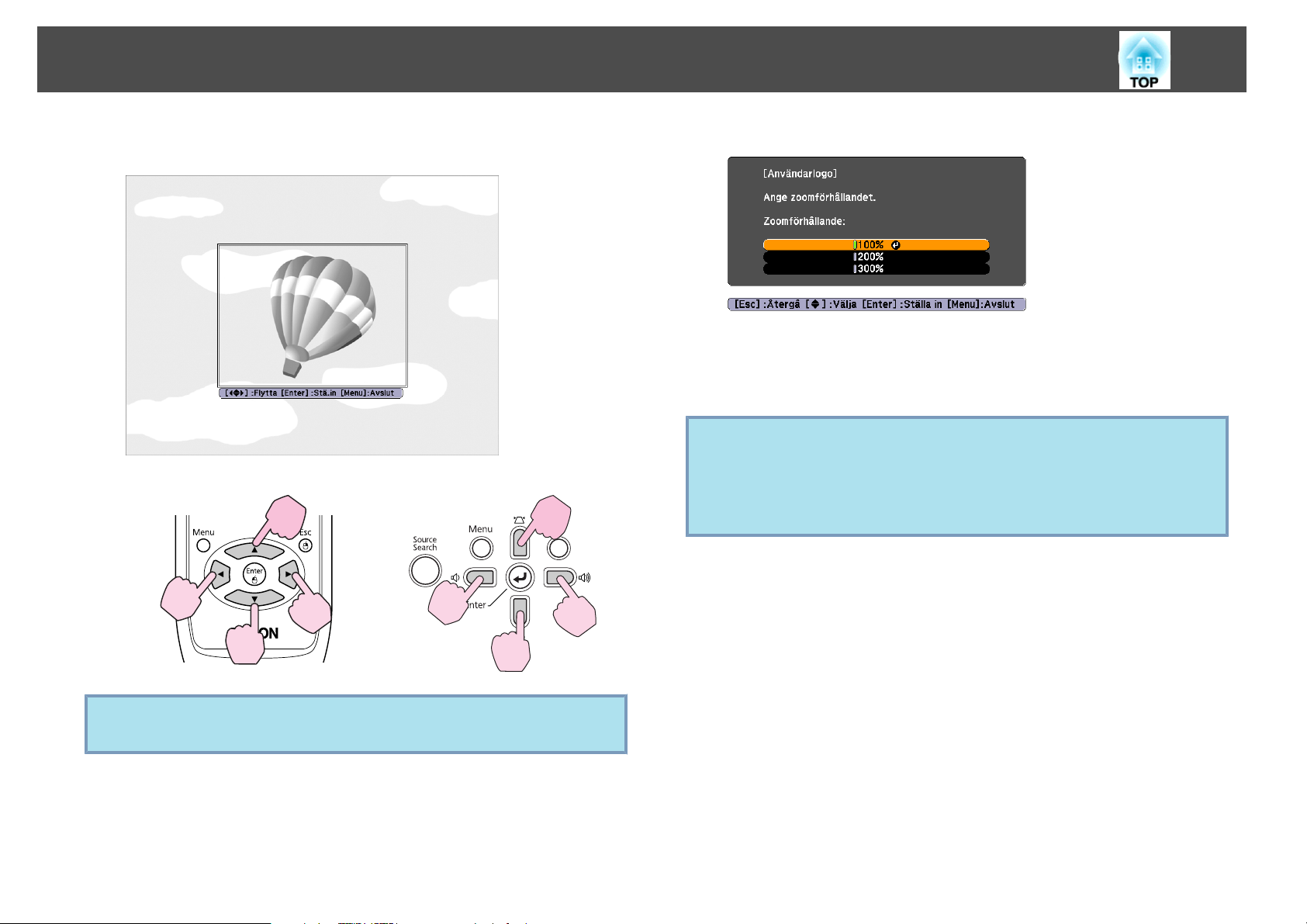

Spara en Användarlogo..................................... 76

Skärmstorlek och Projiceringsavstånd........................ 78

Projiceringsavstånd (EB-825/824/85/84). . .............................78

Projiceringsavstånd (EB-826W). . . . . . ...............................78

Ansluta och Koppla Bort USB-Enheter (endast EB-826W/

825/824/85). . . . . . . . . . . . . . .................................. 80

Ansluta USB-Enheter............................................80

Koppla bort USB-Enheter.........................................81

Ansluta en USB-Kabel och Projicera (USB Display)............. 82

Ansluter.....................................................82

Ansluta för första gången.......................................83

För andra gången............................................84

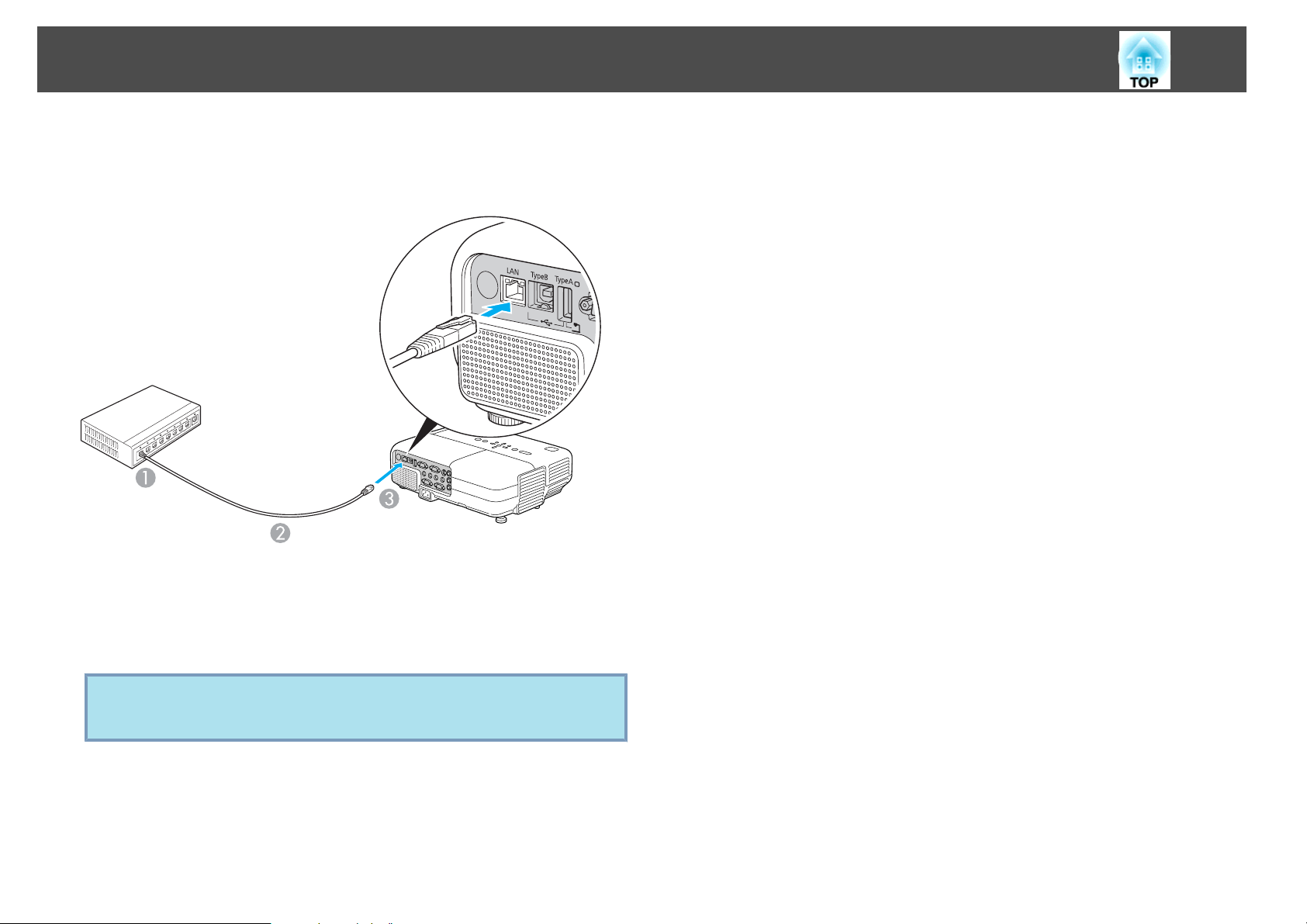

Ansluta en Nätverkskabel (endast EB-826W/825/85/84)........ 85

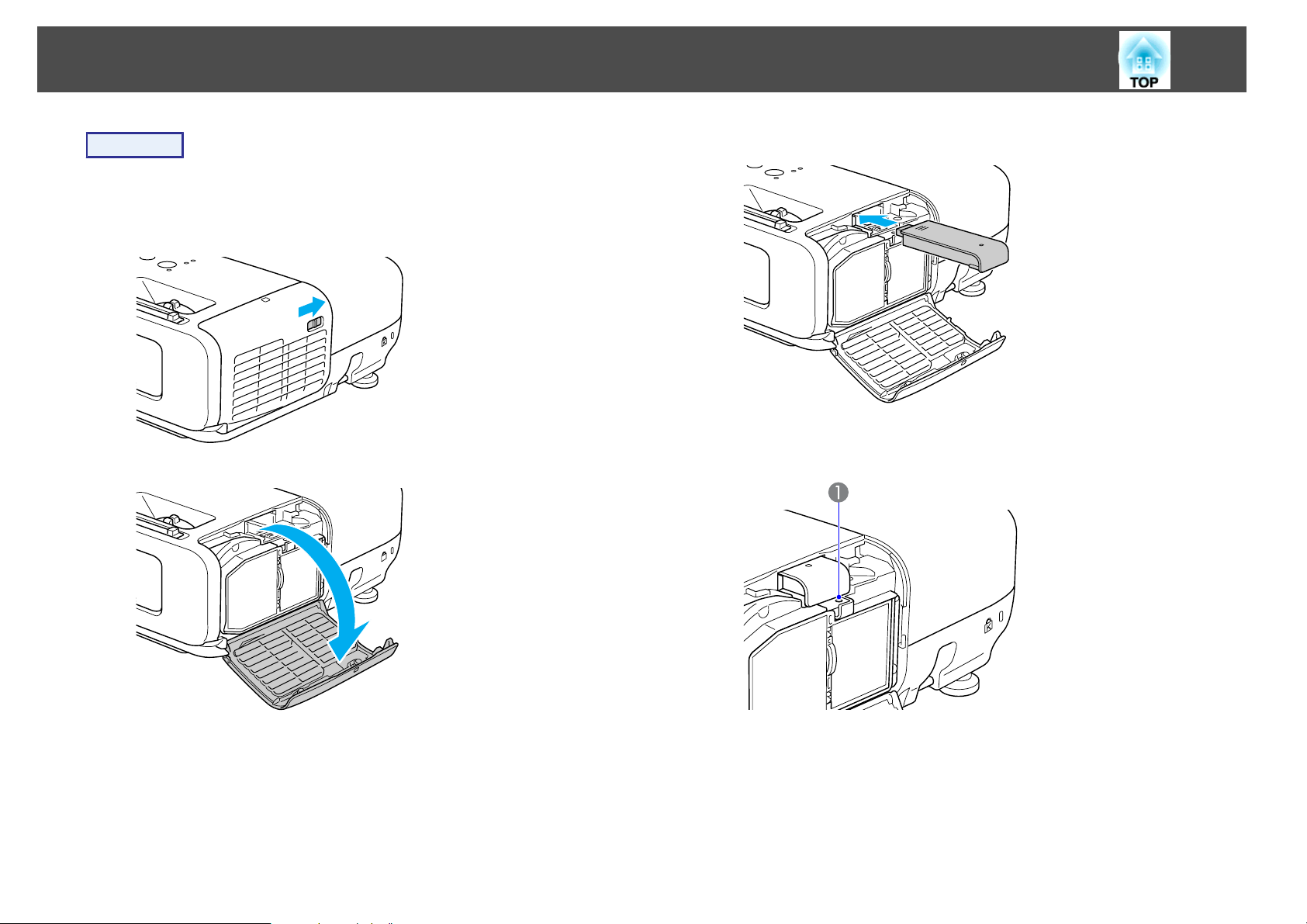

Installera en trådlös LAN-enhet (endast EB-826W/825/85). . . . . . 86

Ansluta till Externa Utrustningar............................. 87

Ansluta till en Extern Bildskärm (endast EB-826W/825/85/84).................87

Ansluta till en Extern Högtalare (endast EB-826W/825/85/84). . . . . . . . . . . . . . . . 88

Ansluta en Mikrofon ............................................88

Läsa E-postmeddelanden om Problem (endast EB-826W/

825/85/84). ................................................ 89

ESC/VP21-Kommandon..................................... 90

Kommandolista...............................................90

Sladdtyper...................................................90

Seriell anslutning............................................90

Kommunikationsprotokoll......................................91

Om PJLink.................................................. 92

Extra Tillbehör och Förbrukningsartiklar..................... 75

Extra Tillbehör................................................75

Bildskärmar Som Stöds...................................... 93

Bildskärmar Som Stöds (EB-825/824/85/84)............................. 93

Datorsignaler (analog RGB)......................................93

Innehåll

Komponentvideo............................................94

Kompositvideo/S-video........................................94

Bildskärmar som stöds (EB-826W)...................................95

Datorsignaler (analog RGB)......................................95

Komponentvideo............................................96

Kompositvideo/S-video........................................96

Specifikationer............................................. 97

Allmänna Projektorspecifikationer...................................97

Programkrav.................................................99

Utseende................................................. 100

Ordlista................................................... 101

Allmänna Anmärkningar................................... 103

Allmänt Meddelande:...........................................103

Index..................................................... 119

Introduktion

Det här kapitlet beskriver projektorns funktioner och delarnas namn.

Projektorns Funktioner

Vanliga Funktioner för de Olika Modellerna

Enkel att hantera

• Reglage för linsskydd gör det enkelt att projicera och lagra

Du kan enkelt avbryta och återuppta projiceringen genom att öppna och stänga Reglage för linsskydd, vilket gör det lättare att hålla tydliga presentationer.

• Den enkla fotdesignen gör att du slipper krångliga nivåjusteringar

Det är lätt att ställa in höjden med en hand.

Snabbstartsguide

• Förstora och projicera filer med en dokumentkamera

En USB-kompatibel dokumentkamera finns som tillval. Du behöver inte en strömsladd när dokumentkameran används. Du ansluter den bara med en USB-kabel och dess enkla utformning gör det lätt att projicera och förstora dokument.

• Anslut en USB-kabel och projicera (USB Display)

Du kan lätt projicera bilder från en datorskärm genom att ansluta projektorn till en Windows-Dator med den medföljande USB-kabel.

sid.82

Förbättrade säkerhetsfunktioner

• Lösenordsskydd för att begränsa och hantera användare

Genom att ange ett Lösenord begränsar du vem som kan använda

projektorn.

sid.29

• Ingen fördröjning på grund av nedkylning

När du stänger av strömmen till projektorn kan du koppla bort projektorns strömsladd utan att behöva vänta tills projektorn svalnar.

• Projektionsskärm för WXGA (EB-826W)

Om du har en dator med en bred 16:10 WXGA LCD-skärm kan bilden projiceras med samma bildformat. Du kan använda skrivtavlor

och andra skärmar med liggande format.

• Funktionen Driftspärr begränsar vem som kan använda knapparna på Kontrollpanel

Använd dessa för att förhindra att människor ändrar projektorns inställningar utan tillåtelse vid evenemang, i skolor och så vidare.

sid.31

• Utrustad med olika stöldskyddsanordningar

Projektorn är utrustad med följande stöldskyddsanordningar.

• Säkerhetsport

• Monteringsplats för säkerhetskabel

sid.32

Projektorns Funktioner

EB-826W/825/85 Funktioner

Få ut mesta möjliga av en nätverksanslutning

Använd nätverket på ett effektivt sätt med det medföljande programmet "EPSON Projector Software for Meeting & Monitoring" när du vill hålla

produktiva och varierande presentationer och möten.

Operation Guide

• Ansluta en Dator till projektorn via ett nätverk

Du kan projicera genom att ansluta enheten till ett befintligt nätverk. Du kan hålla möten på ett effektivt sätt genom att projicera från flera datorer som är anslutna till nätverket utan att behöva byta kablar.

• Ansluta trådlöst till en Dator

Om du installerar en trådlös LAN-enhet (tillval) i projektorn kan du ansluta trådlöst till en Dator.

• Anslutningsmetoder för olika nätverk

Följande metoder kan användas för att ansluta projektorn till ett nätverk. Välj den metod som passar din nätverksmiljö.

Operation Guide

Projector

Projicera JPEG-bilder utan att ansluta en Dator

Du kan visa ett bildspel med JPEG-bilder som sparats på en USB-enhet, t.ex. en USB-kompatibel digitalkamera, hårddisk eller ett USB-minne,

genom att bara ansluta USB-enheten till projektorn.

Operation Guide

Projector

• Avancerat anslutningsläge

Avancerat anslutningsläge är en metod för infrastrukturanslutning som gör att du kan ansluta till ett befintligt nätverk.

• Snabbt anslutningsläge

Snabbt anslutningsläge kan bara användas när en trådlös LAN-enhet (tillval) är installerad.

Snabbt anslutningsläge tilldelar tillfälligt projektorns SSID till datorn i ad hoc-läge och återställer datorns nätverksinställningar när projek‐ torn kopplas bort.

• Nätverksanslutningar med Quick Wireless Connection USB Key

Med Quick Wireless Connection USB Key (tillval) kan du snabbt an‐ sluta en dator till projektorn och projicera.

Delarnas Namn och Funktioner

Framsida/Ovansida

Namn Funktion

Luftutsläpp

Utsläpp för luft som används för att kyla ned projektorns insida.

Namn Funktion

Fjärrmottagare

Reglage för linsskydd

Fotjusteringsspak

Justerbar fot fram

Reglage för linsskydd

Luftintag

(Luftfilter)

Reglage för att öppna/

stänga luftfilterluckan

Monteringsplats för

säkerhetskabel

Säkerhetsport

Tar emot signaler från fjärrkontrollen.

Snabbstartsguide

Skjut reglaget fram och tillbaka för att öppna och stänga Reglage för linsskydd.

Dra ut Fotjusteringsspak när du vill skjuta ut och dra in denJusterbar fot fram. s Snabbstartsguide

Utvidgar och justerar den projicerade bildens position när projektorn står på en yta som ett skrivbord.

s Snabbstartsguide Stäng linsskyddet för att skydda linsen när projektorn

inte används. Du kan dölja bilden och dämpa ljudet under projicering genom att stänga linsskyddet (A/V

ljudavstängning).s Snabbstartsguide , s sid.19 Suger in luft för att kyla ned projektorns insida. Om

smuts samlas på luftfiltret kan den interna temperaturen stiga vilket kan leda till driftsproblem och att livslängden på den optiska motorn förkortas. Kom ihåg att göra rent

Luftfilter regelbundet.s sid.67, sid.72

Öppnar och stänger luftfilterluckan.s sid.72 Öppna den här luckan om den trådlösa LAN-enheten (tillval) har installerats.

För in ett vajerlås som finns i handeln här och lås det.

sid.32

Säkerhetsport är kompatibel med Microsaver Security System som tillverkas av

Kensington.s

sid.32

Obs

Placera inte föremål som kan böjas eller på annat sätt påverkas av värme nära Luftutsläpp och håll ansikte och händer på avstånd från luftutsläppet när projicering pågår.

Fokuseringsreglage

Zoomningsreglage

Kontrollpanel

Lamplucka

Justerar bildens fokus. s Snabbstartsguide

Justerar bildens storlek. s Snabbstartsguide

s sid.12 Öppna luckan när du ska byta projektorns Lampa.

s sid.69

Delarnas Namn och Funktioner

Baksida

Fjärrmottagare

Högtalare

Mikrofoningång

RS-232C-port

Strömingång

Monitor Out-port

(endast EB-826W/ 825/85/84)

Namn Funktion

Tar emot signaler från fjärrkontrollen.

Snabbstartsguide

Matar ut ljud från mikrofoningången för bilden som projiceras.

Anslut en mikrofon till ingången.s sid.88 När du styr projektorn via en Dator ska du ansluta den

till Dator med en RS-232C-kabel. Den här porten är avsedd för styrning och bör i vanliga fall inte användas.

s sid.90

Ansluts till strömsladden. s Snabbstartsguide Matar ut bildsignalen från en dator som är ansluten till

ingången Computer1/2 på en extern bildskärm. Den kan inte användas för komponentvideosignaler eller signaler som matas in via en annan ingång än Computer1/2.

s sid.87

Namn Funktion

Audio Out-utgång

(endast EB-826W/ 825/85/84)

Lampluckans

fästskruv

S-video-ingång

VIdeo-ingång

Ljudingång V/H

Computer1-ingång

Audio1-ingång

Computer2-ingång

Audio2-ingång

Matar ut ljud från mikrofoningången för bilden som projiceras till en extern högtalare. s sid.88

Skruv som används för att hålla Lamplucka på plats. s sid.69

För s-videosignaler från videokällor.

För kompositvideosignaler från videokällor.

Ansluts till ljudutgången när du vill mata ut ljud från utrustningar som är anslutna till S-video eller VIdeo.

s Snabbstartsguide För videosignaler från en dator och

komponentvideosignaler från andra videokällor.

Ansluts till ljudutgången när du vill mata ut ljud från utrustningar som är anslutna till ingången Computer1.

s Snabbstartsguide För videosignaler från en dator och

komponentvideosignaler från andra videokällor.

Ansluts till ljudutgången när du vill mata ut ljud från utrustningar som är anslutna till ingången Computer2. Du kan även ansluta ljudkällan till Audio2-ingången när du vill mata ut ljud från projektorn för följande källor.

- USB: När du spelar upp ett bildspel från en USB-lagringsenhet som är ansluten till USB-porten (TypeA) eller när du projicerar med tillvalet dokumentkameran

- USB Display

- LAN s Snabbstartsguide

Delarnas Namn och Funktioner

Namn Funktion

USB-indikator

(endast EB-826W/ 825/824/85)

USB-port (TypeA)

(endast EB-826W/ 825/824/85)

USB-port (TypeB)

LAN-port

(endast EB-826W/ 825/85/84)

Statusen för USB-enheter som är anslutna till USB-porten beskrivs nedan. (TypeA).

AV: En USB-enhet är inte ansluten Orange lampa PÅ: En USB-enhet är ansluten Grön lampa PÅ: En USB-enhet används

Röd lampa PÅ: Fel Projicerar ett Bildshow med JPEG-bilder när minnen

eller digitalkameror är anslutna till den porten. s Projector Operation Guide Används även för anslutning av tillvalet

dokumentkameran. Ansluter projektorn till en dator via den medföljande

USB-kabel, så att bilden på datorn projiceras. s sid.82 Porten används även när du ansluter till en dator med

den medföljande USB-kabel för att använda den trådlösa musfunktionen. s sid.27

Ansluts till en nätverkskabel och därefter till ett nätverk.

sid.85

-kompatibla

USB

Undersida

Fästpunkter för

takstativ (3 punkter)

Fot bak

Namn Funktion

Sätt fast Takstativ (tillval) här om du vill hänga upp projektorn i taket. s sid.66, sid.75

När projektorn används på ett skrivbord justerar du dess horisontella lutning genom att skjuta ut och dra in

foten. s Snabbstartsguide

Delarnas Namn och Funktioner

Kontrollpanel

Namn Funktion

Statusindikatorer

Knappen [t] Slår på och av projektorns ström. s Snabbstartsguide [Source

Search]-knapp

[Enter]-knapp

Färgen på indikatorerna samt om de blinkar eller lyser anger projektorns status. s sid.55

Ändrar till nästa ingångskälla som är ansluten till projektorn och som skickar en bild. s sid.16

Vid projicering av datorbilder trycker du på denna knapp för att automatiskt justera Tracking, Synkronisering och Placering för att visa en optimal bild.

När en Konfigurationsmeny eller en Hjälp-skärm visas, godkänner och väljer du aktuell markering med denna

knapp och går till nästa nivå. s sid.34

[w][v]-knapp

[Help]-knapp

[Return]-knapp

[a][b]-knapp

[Menu]-knapp

Namn Funktion

Korrigerar Keystone-förvrängning. I följande fall har dock knapparna bara funktionerna [

- När den projicerade bilden sänds via en Nätverk

- När funktionen Bildspel används för projicering När en Konfigurationsmeny eller Hjälp-skärm visas

väljer du menyalternativ och inställningsvärden med dessa knappar. s Snabbstartsguide , sid.34

Öppnar och stänger skärmen Hjälp som visar hur du löser problem som kan uppstå. s sid.54

Avbryter aktuell funktion. När en konfigurationsmeny visas, trycker du på denna knapp för att gå till föregående menynivå. s sid.34

Justera volymen. Om du trycker på den när en Konfigurationsmeny eller Hjälp-skärm visas har dessa

knappar endast funktionerna [ menyalternativ och inställningsvärden. s Snabbstartsguide , sid.34

Öppnar och stänger Konfigurationsmeny.

sid.34

] och [ ].

] och [ ] för val av

Delarnas Namn och Funktioner

Fjärrkontroll

Namn Funktion

Knappen [t] Slår på och av projektorns ström. s Snabbstartsguide [Computer]-knapp

[Video]-knapp

Sifferknappar

[A/V Mute]-knapp

[Freeze]-knapp

[Auto]-knapp

[Aspect]-knapp

[Page]-knappar

(Upp) (Ned)

[E-Zoom]-knappar

(z)(x)

[Menu]-knapp

K L

[ ][ ] [

][ ]-knapp

Bilden ändras från ingången Computer1 till ingången Computer2 varje gång knappen trycks in. s sid.17

Bilden ändras från VIdeo-ingången till S-video-ingången varje gång knappen trycks in.

s sid.17

Använd vid inmatning av lösenord. s sid.29

Slår på och av video och ljud. s sid.19 Pausläget för bilder aktiveras eller inaktiveras.

sid.20

Vid projicering av datorbilder trycker du på denna knapp för att automatiskt justera Tracking, Synkronisering och Placering för att visa en optimal bild.

Bredd-/höjdförhållande ändras varje gång knappen trycks in. s sid.20

Flyttar Sida upp/ned när du använder funktionen Trådlös mus eller projicerar en PowerPoint-fil eller ett

scenario när LAN är inställt som Källa. Källan LAN är bara tillgänglig på EB-826W/825. s sid.27, Projector

Operation Guide

(z) Förstorar bilden utan att ändra projiceringsstorleken. Förminskar delar av bilden som har förstorats med (x)

[z]-knappen.s sid.26

Öppnar och stänger Konfigurationsmeny. s sid.34 När en Konfigurationsmeny eller Hjälp-skärm visas

väljer du menyalternativ och inställningsvärden med denna knapp. s sid.34, sid.54 Muspekaren flyttas i den riktning som knappen trycks in när du använder funktionen Trådlös mus.s sid.27

Delarnas Namn och Funktioner

Namn Funktion

[Enter]-knapp

[Return]-knapp

[Volume]-knappar (a) (b)

[Pointer]-knapp

[Help]-knapp

[Color Mode]-knapp

[Num]-knapp

[User]-knapp

[USB]-knapp

När en Konfigurationsmeny eller en Hjälp-skärm visas, godkänner och väljer du aktuell markering med denna

knapp och går till nästa nivå. s sid.34, sid.54 Fungerar som musens vänsterknapp när du använder funktionen Trådlös mus.s sid.27

Avbryter aktuell funktion. När en Konfigurationsmeny visas trycker du på denna knapp för att gå till föregående

nivå. s sid.34, sid.54 Fungerar som musens högerknapp när du använder funktionen Trådlös mus.s sid.27

(a) Sänker Volym. (b) Höjer Volym. s Snabbstartsguide Tryck på denna knapp för att aktivera Visare på

skärmen. s sid.25 Öppnar och stänger skärmen Hjälp som visar hur du

löser problem som kan uppstå. s sid.54 Färgläge ändras varje gång knappen trycks in.

s sid.18

Används vid inmatning av Lösenord. s sid.29 Tryck om du vill tilldela alternativ som används ofta

från de fem tillgängliga alternativen på Konfigurationsmeny. Genom att trycka på knappen visas det tilldelade menyalternativet för urval/justering.

Endast en knapptryckning krävs. s sid.37 Ljusstyrka, kontroll tilldelas som grundinställning.

Växlar till bilden från utrustningar som är anslutna till USB Display/USB-porten (TypeA) varje gång knappen trycks in. Växlar enbart till USB Display om du

använder EB-84. s sid.17

[LAN]-knapp

[Search]-knapp

Område för

utsändning av signaler från fjärrkontrollen

Namn Funktion

Växlar till EMP NS Connection-bilden. (Endast EB-826W/825/85) s sid.17 När EB-824/84 används, fungerar inte detta trots att

knappen trycks ned. Ändrar till nästa ingångskälla som är ansluten till

projektorn och som skickar en bild. s sid.16 Fjärrkontrollsignaler skickas ut.

Praktiska Funktioner

Det här kapitlet innehåller praktiska tips för att hålla presentationer och beskriver Säkerhet.

Ändra den Projicerade Bilden

Du kan ändra den projicerade bilden på två sätt.

• Ändra genom Sök efter källa Projektorn identifierar automatiskt signaler som tas emot från ansluten

utrustning, och bilden som tas emot från utrustningen projiceras.

• Växlar till målbilden. Du kan ändra ingångsport med knapparna på Fjärrkontroll.

Identifiera Inkommande Signaler Automatiskt och Ändra den Projicerade Bilden (Sök efter Källa)

Du kan projicera önskad bild snabbt, eftersom ingångsportar utan mottagen bildsignal ignoreras när du gör ändringar genom att trycka på [Source Search]-knappen.

USB: När bilden kommer från en enhet som är ansluten till

USB-porten (TypeA). LAN: När projektorn är ansluten till en dator via ett nätverk och

bilder från EMP NS Connection projiceras.

Hoppas över när en bildsignal inte matas. Endast EB-826W/825/824/85 kan växla till USB.

Endast EB-826W/825/85 kan växla till LAN.

Procedur

När videoutrustningen är ansluten ska du starta uppspelningen innan denna åtgärd påbörjas.

Använda Fjärrkontroll Använda Kontrollpanel

Computer1

Computer2

S-video

VIdeo

USB Display

När två eller flera utrustningar är anslutna trycker du på knappen [Source Search] tills den bild du vill visa projiceras.

Ändra den Projicerade Bilden

Följande skärm som anger status för bildsignaler visas när endast

projektorns aktuella bild är tillgänglig, eller när ingen bildsignal kan identifieras. Du kan välja ingångsporten som utrustningen du vill använda är ansluten till. Om ingen åtgärd utförs efter cirka 10 sekunder försvinner skärmen.

USB visas bara för EB-826W/825/824/85. LAN visas bara för EB-826W/825/85.

Bilden ändras från VIdeo-ingången till S-video-ingången varje gång

knappen trycks in. Växlar till bilden från utrustningar som är anslutna till USB Display/

USB-porten (TypeA) varje gång knappen trycks in. Växlar enbart till USB Display om du använder EB-84.

När projektorn är ansluten till en dator via ett nätverk kan du växla till

bilder som projiceras från EMP NS Connection. (Endast EB-826W/ 825/85) När EB-824/84 används, fungerar inte detta trots att knappen trycks ned.

Växla Till Den Önskade Bilden Med Fjärrkontroll

Du kan gå direkt till önskad bild genom att trycka på följande knappar på Fjärrkontroll.

Fjärrkontroll

Bilden ändras från ingången Computer1 till ingången Computer2 varje

gång knappen trycks in.

Funktioner För Förbättrad Projicering

Välja Projiceringskvalitet (Ställa in Färgläge)

Du kan enkelt uppnå optimal bildkvalitet genom att välja den inställning som bäst motsvarar rådande förhållanden vid projiceringen. Bildens ljusstyrka varierar beroende på valt läge.

Läge Användning

Dynamiskt

Presentation

Teater

Foto

Sport

sRGB

Läget är bäst för rum med stark belysning. Det är det ljusaste läget och återger skuggor bra.

Om du är orolig för bildfördröjning vid projicering av snabba spel, kan du prova att stänga av inställningen

Progressiv på konfigurationsmenyn. s sid.36 Läget är bäst för presentationer i färg i rum med stark

belysning. Lämpligt om du tittar på film i ett mörkt rum. Ger

bilderna en naturlig karaktär. (När datoringången och källan är USB eller LAN.)

Lämpligt för projicering av stillbilder, t.ex. foton, i ett ljust rum. Bilderna är levande och får bra kontrast.

(Vid mottagning av bilder från komponentvideo, S-video eller kompositvideo)

Lämpligt om du tittar på ett tv-program i ett ljust rum. Bilderna är levande.

Lämpligt för bilder som överensstämmer med färgstandarden sRGB.

Procedur

Fjärrkontroll

Varje gång du trycker på knappen visas namnet på Färgläge på skärmen, och Färgläge ändras. Om du trycker på knappen medan namnet på Färgläge visas på skärmen, ändras det till nästa Färgläge.

Färgläget kan även ställas in med Färgläge på menyn Bild på

Konfigurationsmeny. s sid.35

Svarta tavlan

Skrivtavla

Även om du projicerar på en Svarta tavlan (grön tavla) får bilderna en naturlig ton med den här inställningen, precis som vid projicering på en skärm.

Läget är bäst för svartvita presentationer i rum med stark belysning.

Funktioner För Förbättrad Projicering

Ställa in Automatisk Bländare

Genom automatisk inställning av luminansen efter med ljusstyrkan i den visade bilden får du djupa och fylliga bilder.

Procedur

Tryck på knappen [Menu] och välj Bild - Automatisk

bländare på Konfigurationsmeny.

Konfigurationsmeny"

Använda Fjärrkontroll Använda Kontrollpanel

Välj På.

Inställningen sparas för varje Färgläge.

"Använda

vill visa, t.ex. om du hoppar mellan filer under presentationer från en dator.

Procedur

Fjärrkontroll Hus

Funktionen A/V ljudavstängning aktiveras eller inaktiveras varje gång du trycker på knappen eller öppnar/stänger linsskyddets reglage.

Tryck på [Menu]-knappen för att stänga Konfigurationsmeny.

Automatisk bländare kan bara ställas in när Färgläge är Dynamiskt

eller Teater.

Slå av Ljud och Bild Tillfälligt (A/V Ljudavstängning)

Du kan använda denna funktion när du vill att åhörarnas uppmärksamhet ska riktas mot vad du säger, eller vid moment du inte

• Om du använder denna funktion när du projicerar rörliga bilder, fortsätter källan att spela upp bilder och ljud och du kan inte återgå till den plats där A/V ljudavstängning aktiverades.

• Du kan välja att visa Svart, Blå eller Logotyp som skärm för A/ V ljudavstängning med inställningen Utökad - Visning - A/V ljudavstängning på konfigurationsmenyn. s sid.39

• När Reglage för linsskydd är stängt eller inga åtgärder utförs på ca. 30 minuter, aktiveras Sleep Mode och strömmen stängs av automatiskt. Om du inte vill att Sleep Mode ska aktiveras ska du ändra inställningen Linsskyddstimer till Av via Drift på menyn Utökad. s sid.39

Funktioner För Förbättrad Projicering

Frysa Bilden (Frysa)

När den rörliga bilden på skärmen är frusen fortsätter projektorn att projicera den, vilket innebär att du kan projicera en rörlig bild bildruta för bildruta som stillbilder. Om frysfunktionen aktiveras i förväg kan du även använda funktioner som att hoppa mellan filer under presentationer från en dator utan att projicera några bilder.

Procedur

Fjärrkontroll

Funktionen Frysa aktiveras eller inaktiveras varje gång du trycker på knappen.

• Ljudet slås inte av.

• Bildkällan fortsätter att spela upp de rörliga bilderna även när skärmen är frusen, så det går inte att återuppta projiceringen från den punkt där den avbröts.

• Om du trycker på knappen [Freeze] när en Konfigurationsmeny eller Hjälp-skärm visas, rensas den meny eller Hjälp-skärm som visas.

• Funktionen Frysa fungerar även när E-Zoom används.

Ändra Bredd-/Höjdförhållande

Ändra inställningen Bredd-/höjdförhållandeg när videoutrustning är ansluten så att bilder som har spelats in som digital video eller på dvd-skivor kan visas i bredbildsformatet 16:9. Ändra inställningen Bredd-/ höjdförhållande när datorbilder projiceras vid full storlek. Följande ändringsmetoder och typer Bildformat finns.

Ändringsmetoder

Procedur

Fjärrkontroll

Varje gång du trycker på knappen visas namnet på Bildformat på skärmen och Bildformat ändras. Om du trycker på knappen medan namnet på Bildformat visas på skärmen, ändras det till nästa bildformat.

Färgläget kan även ställas in med Bildformat på menyn Signal på

Konfigurationsmeny. s sid.36

Funktioner För Förbättrad Projicering

Ändra Bildformat för bilder från videoutrustningar

EB-825/824/85/84

Enheten växlar mellan 4:3 och 16:9 varje gång du trycker på knappen.

EB-826W

D E

Through Zoom

Det ändras i ordningsföljden Normal, varje gång knappen trycks in.

Normal

16:9

Full

16:9

, Full, Zoom och Through

Funktioner För Förbättrad Projicering

Ändra inställningen Bildformat för datorbilder (EB-825/824/85/84)

Du kan ändra inställningen Bildformat på följande sätt.

Ange värden Drift Projiceringsexempel

Normal

4:3

Projicerar till hela projiceringsstorleken och behåller indatabildens Bildformat.

Projicerar till hela projiceringsstorleken vid ett Bildformat på 4:3. Det är praktiskt när du vill projicera bilder med ett Bildformat på 5:4 (1 280 x 1 024) till hela

projiceringsstorleken.

När en 1280x1024-signal tas emot

16:9

Projicerar vid ett Bildformat på 16:9. Det är lämpligt när du vill projicera till hel skärmstorlek när du använder en 16:9-skärm.

Om delar av bilden saknas, ska du ställa in Bred eller Normal i Upplösning på Konfigurationsmeny beroende på Dator storlek. s sid.36

När en 1280x1024-signal tas emot

Funktioner För Förbättrad Projicering

Ändra inställningen Bildformat för datorbilder (EB-826W)

Du kan ändra Bildformat på följande sätt. På EB-826W kan upplösningen WXGA 1280x800 (Bredd-/höjdförhållande 16:10) användas. Vid projicering på 16:9-skärmar, ställer du in Bildformat på 16:9.

Ange värden Drift Projiceringsexempel

Normal

Projicerar till hela projiceringsstorleken och behåller indatabildens Bildformat.

När en 1024x768-signal tas emot

16:9

Full

Zoom

Projicerar till hela projiceringsstorleken vid ett Bildformat på

16:9

Projicerar till hela storleken.

Projicerar den inmatade bilden i lateral riktning i verkligt bildformat. Delar utanför projiceringsstorleken projiceras inte.

När en 1024x768-signal tas emot

Funktioner För Förbättrad Projicering

Ange värden Drift Projiceringsexempel

Through

Om delar av bilden saknas, ska du ställa in Bred eller Normal i Upplösning på Konfigurationsmeny beroende på Dator storlek. s sid.36

Projicerar vid upplösningen av det inmatade bildformatet till mitten av skärmen. Lämpligt om du vill projicera tydliga bilder.

Om bildupplösningen överstiger kanterna av bilden.

1280x800

, projiceras inte

När en 800x600-signal tas emot

När en 1400x1050-signal tas emot

Funktioner För Förbättrad Projicering

Funktionen Visare (Visare)

Med denna funktion kan du flytta en Visare över den projicerade bilden och på så sätt rikta uppmärksamheten mot det bildområde som du talar om.

Procedur

Visa Visare.

Fjärrkontroll

Flytta Visare ( ).

Fjärrkontroll

När du trycker ned den tillsammans med de närliggande knapparna [ diagonalt förutom uppåt/nedåt och åt vänster/höger.

Du kan välja mellan tre olika typer av Visare ( , eller ) i Inställningar - Visarens form på Konfigurationsmeny. s sid.37

], [ ], [ ] och [ ] kan visaren flyttas

Varje gång du trycker på knappen Visare visas eller försvinner visaren.

Funktioner För Förbättrad Projicering

Förstora en del av Bilden (E-Zoom)

Denna funktion är praktisk när du vill förstora bilder för att studera dem i detalj, t.ex. diagram och tabeller.

Procedur

Starta funktionen E-Zoom.

Fjärrkontroll

Flytta ( ) till det bildområde som du vill förstora.

Fjärrkontroll

När du trycker ned den tillsammans med de närliggande knapparna [ diagonalt förutom uppåt/nedåt och åt vänster/höger.

], [ ], [ ] och [ ] kan visaren flyttas

Funktioner För Förbättrad Projicering

Förstora.

Fjärrkontroll

Vid tryck på denna knapp förstoras området. Förstoringen går snabbare om du håller ned knappen. Du kan förminska den förstorade bilden genom att trycka på

knappen [ Tryck på [Return]-knappen om du vill avbryta.

• Förstoringsförhållandet visas på skärmen. Det markerade

• Tryck på [

• Progressiv och Brusreducering inaktiveras när E-Zoom väljs.

området kan förstoras mellan 1 och 4 gånger, i 25 steg.

], [ ], [ ] eller [ ]-knapparna för att

rulla bilden.

projektorns Fjärrkontroll som en Trådlös mus för att styra Dator muspekare.

Kompatibla operativsystem

Windows: 98/98SE/2000/Me/XP Home Edition/ XP Professional/Vista Home Basic/Vista Home Premium/ Vista Business/Vista Enterprise/Vista Ultimate

Macintosh: Mac OS X 10.3 till 10.5

Använda Muspekaren med Fjärrkontroll (Trådlös mus)

Ställ in USB Type B på Trådlös mus via Utökad på konfigurationsmenyn när du vill aktivera funktionen Trådlös mus. Som standard är USB Type B inställt på USB Display. Ändra inställningen i

förväg.

När USB-porten på en Dator och USB-porten TypeB på projektorns baksida är anslutna med den medföljande USB-kabel kan du använda

sid.39

• Det kanske inte går att använda funktionen Trådlös mus i vissa operativsystemsversioner av Windows och Macintosh.

• Vissa datorinställningar kanske måste ändras om musfunktionen ska användas. Läs Dator dokumentation för mer information.

Funktioner För Förbättrad Projicering

När anslutningen har gjorts kan muspekaren användas på följande sätt.

Flytta muspekaren Klicka med musen

Vänsterklick: Tryck på Enter-knappen. Högerklick: Tryck på Return-knappen. Dubbelklicka: Tryck snabbt två gånger.

Dra och släpp Växla PowerPoint-skärmar

Det är praktiskt om du vill visa föregående eller nästa bild i ett PowerPoint-bildspel.

: Håll nedtryckt

• När du trycker ned den tillsammans med de närliggande knapparna [

flyttas diagonalt förutom uppåt/nedåt och åt vänster/höger.

• Om inställningarna för musknappen är inställda i omvänd ordning på Dator, kastas även knapparna på Fjärrkontroll om.

• Det går inte att använda funktionen Trådlös mus i följande fall.

- När Konfigurationsmeny visas

- När en Hjälp-meny visas

- När E-Zoom-funktionen används

- När en Användarlogo hämtas

- När funktionen Visare används

- När Volym justeras

- När USB Display används

- När ett Testmönster visas

- När Färgläge ställs in

- När källnamnet visas

], [ ], [ ] och [ ] kan visaren

1. Håll [Enter]-knappen nedtryckt och tryck på knappen [

[

2. Släpp [Enter]-knappen på önskad plats.

], [ ] eller [ ].

Till föregående bild

Till nästa bild

Säkerhetsfunktioner

Projektorn har följande utökade säkerhetsfunktioner.

• Lösenordsskydd Du kan begränsa vem som kan använda projektorn.

• Driftspärr Du kan förhindra att obehöriga personer ändrar projektorns

inställningar.

• Stöldskyddslås Projektorn är utrustad med olika stöldskyddsanordningar.

sid.31

Hantera användare (Lösenordsskydd)

När Lösenordsskydd är aktiverat kan bara personer som känner till Lösenord använda projektorn för att projicera bilder, även om projektorn är på. Dessutom kan användarlogotypen som visas när du slår på projektorn inte ändras. Detta fungerar som ett stöldskydd, eftersom projektorn inte kan användas om den blir stulen. När du köper projektorn är Lösenordsskydd inte aktiverat.

sid.32

2. Användarlogoskydd

Inställningen för Användarlogo som angetts av projektorns ägare går inte att ändra. När Användarlogoskydd är På, kan följande inställningar för Användarlogo inte ändras.

• Hämta en Användarlogo

• Inställningar för Visa bakgrund, Startbild och A/V ljudavstängning i

Visning på Konfigurationsmeny.

3. Nätverksskydd (endast EB-826W/825/85/84)

När Nätverksskydd är På kan du inte ändra inställningar för Nätverk på Konfigurationsmeny.

Ställa in Lösenordsskydd

Använd följande procedur när du anger Lösenordsskydd.

Typer av Lösenordsskydd

Följande tre inställningar för Lösenordsskydd kan anges, beroende på hur projektorn ska användas.

1. Strömtillförselskydd

När Strömtillförselskydd är På måste du ange ett förinställt Lösenord när projektorn har anslutits och slagits på (det gäller även Snabb start). Om fel Lösenord anges kan inte projiceringen starta.

Säkerhetsfunktioner

Procedur

Vid projicering håller du ned [Freeze]-knappen i cirka fem sekunder.

Inställningsmenyn Lösenordsskydd visas.

Fjärrkontroll

• Om Lösenordsskydd redan är aktiverat, måste du ange Lösenord. Om rätt Lösenord anges, visas inställningsmenyn Lösenordsskydd. s "Ange Lösenord" sid.30

• När Lösenord är aktiverat, ska du sätta fast Etikett för lösenordsskydd på en synlig plats på projektorn för ytterligare förebygga stöld.

Aktivera Nätverksskydd. (Endast EB-826W/825/85/84)

(1)

Välj Nätverksskydd och tryck sedan på [Enter]-knappen.

(2)

Välj På och tryck sedan på [Enter]-knappen.

(3) Tryck på [Return]-knappen.

Ställ in Lösenord.

(1)

Välj Lösenord och tryck sedan på [Enter]-knappen.

(2)

Meddelandet Ändra lösenordet? visas. Välj Ja och tryck sedan på [Enter]-knappen. Standardinställningen för Lösenord är "0000". Ändra detta till ett eget Lösenord. Om du väljer Nej visas skärmen från steg 1 igen.

(3) Håll ned [Num]-knappen samtidigt som du anger ett fyrsiffrigt nummer

med sifferknapparna. Numret som anges visas som "* * * *". När du anger den fjärde siffran visas bekräftelseskärmen.

Fjärrkontroll

Aktivera Strömtillförselskydd.

(1)

Välj Strömtillförselskydd och tryck sedan på [Enter]-knappen.

(2)

Välj På och tryck sedan på [Enter]-knappen.

(3) Tryck på [Return]-knappen.

Aktivera Användarlogoskydd.

(1)

Välj Användarlogoskydd och tryck sedan på [Enter]-knappen.

(2)

Välj På och tryck sedan på [Enter]-knappen.

(3) Tryck på [Return]-knappen.

(4) Ange Lösenord igen.

Meddelandet Det nya lösenordet sparas. visas. Om du anger fel Lösenord visas ett meddelande där du uppmanas att

ange lösenordet igen.

Ange Lösenord

När inmatningsskärmen Lösenord visas anger du Lösenord med sifferknapparna på Fjärrkontroll.

Säkerhetsfunktioner

Procedur

Ange Lösenord genom att trycka på sifferknapparna samtidigt som du håller ned [Num]-knappen.

När du anger rätt Lösenord startar projiceringen.

Observera

•

Om fel Lösenord anges tre gånger i rad visas meddelandet Projektorns funktioner spärras. i ungefär fem minuter och sedan går projektorn in i

vänteläge. Sedan övergår projektorn till vänteläge. Om det händer drar du ut stickkontakten ur eluttaget och sätter in den igen. Inmatningsskärmen Lösenord visas igen där du ska ange rätt Lösenord.

•

Om du har glömt lösenordet antecknar du numret "Kod för begäran: xxxxx" som visas på skärmen och kontaktar närmaste representant för Epson som anges i Anvisningar för support och service.

Epson-projektor

•

Om du matar in fel Lösenord trettio gånger i rad visas meddelandet nedan och projektorn godkänner inga fler Lösenord. Projektorns funktioner spärras. Kontakta Epson enligt uppgifter i dokumentationen.

Kontaktlista för Epson-projektor

Kontaktlista för

vill begränsa knappanvändningen. Projektorn kan fortfarande styras med Fjärrkontroll.

Procedur

Vid projicering trycker du på [Menu]-knappen och väljer Inställningar - Driftspärr på Konfigurationsmeny.

"Använda Konfigurationsmeny" sid.34

Använda Fjärrkontroll Använda Kontrollpanel

Begränsa Användningen (Driftspärr)

Välj något av följande om du vill låsa knapparna på Kontrollpanel.

• Total spärrning Alla knappar på Kontrollpanel spärras. Du kan inte utföra några

åtgärder via Kontrollpanel, inte ens slå på eller av strömmen.

• Delvis spärrning

Alla knappar på Kontrollpanel utom [

Denna funktion är användbar vid evenemang och mässor när du vill inaktivera alla knappar och bara projicera bilder, eller på skolor när du

]-knappen spärras.

Välj antingen Total spärrning eller Delvis spärrning.

Säkerhetsfunktioner

Välj Ja när bekräftelsemeddelandet visas.

Knapparna på Kontrollpanel spärras enligt den inställning som du har valt.

Du kan låsa upp Kontrollpanel på ett av följande sätt.

• Använd Fjärrkontroll och välj Av i Inställningar - Driftspärr på

Konfigurationsmeny.

• Tryck och håll ned [Enter]-knappen på Kontrollpanel i cirka sju sekunder. Ett meddelande visas och spärren inaktiveras.

Stöldskyddslås

Eftersom projektorer ofta monteras på takstativ och lämnas oövervakade i rum, har projektorn följande säkerhetsanordningar för att förhindra att den stjäls.

• Säkerhetsport Säkerhetsport är kompatibel med Microsaver Security System som

tillverkas av Kensington. Du hittar information om Microsaver Security System på Kensingtons webbplats http://www.kensington.com/.

• Monteringsplats för säkerhetskabel Ett vajerlås som skyddar mot stöld och som finns i handeln kan föras

in på monteringsplatsen för att fästa projektorn vid ett skrivbord eller en pelare.

Montera vajerlåset

För in ett stöldskyddande vajerlås på monteringsplatsen. Information om att låsa finns i dokumentationen som medföljer vajerlåset.

Konfigurationsmeny

Det här kapitlet beskriver hur du använder Konfigurationsmeny och dess funktioner.

Använda Konfigurationsmeny

Välja från huvudmenyn Välja från undermenyn Ändra valt alternativ Avsluta

Lista över Funktioner

Bild-Meny

Vilka alternativ som kan ställas in varierar beroende på vilken bildsignal och källa som projiceras, se bilderna nedan. Inställningsdetaljerna sparas för varje bildsignal och källa.

Vissa ingångskällor stöds inte beroende på modellen som används.

sid.16

Undermeny Funktion

Färgläge

Ljusstyrka Kontrast Färgmättnad Färgton

Skärpa Färgjustering

Automatisk bländare

Återställ

Datorsignal/USB /USB Display/LAN

Du kan välja den bildkvalitet som passar dina omgivningar. s sid.18 Du kan justera bildens Ljusstyrka. Du kan justera skillnaden mellan ljus och mörker i bilderna. Du kan justera bildernas Färgmättnad.

(Det går bara att göra justeringar när NTSC-signaler tas emot om du använder kompositvideo/S-video.) Du kan justera bildens Färgton.

Du kan justera bildens skärpa. Du kan göra ändringar genom att välja ett av följande. (Detta alternativ kan inte väljas om

Abs. färgtemp.: Du kan justera bildens övergripande färgton. Du kan justera färgtonen i 10 steg, från 5000 K till 10000 K. När du väljer ett högt värde får bilden en blåaktig ton och när du väljer ett lågt värde får den en rödaktig ton.

Röd, Grön, Blå: Du kan justera mättnaden för varje färg separat. (Detta alternativ kan endast väljas om Dynamiskt eller Teater har valts i Färgläge på menyn Bild.) Ställ in om den ska justeras till optimal ljusstatus för bilderna som projiceras eller inte (På/Av). s sid.19

Du kan återställa alla justeringsvärden för funktionerna på Bild-menyn till standardinställningarna. Se s sid.52 om du vill återställa alla menyalternativ till standardinställningarna.

Komponentvideog/Kompositvideog/S-video

sRGBg har valts som Färgläge på menyn Bild.)

Lista över Funktioner

Signal-Meny

Vilka alternativ som kan ställas in varierar beroende på vilken bildsignal som projiceras, se bilderna nedan. Inställningsdetaljerna sparas för varje bildsignal.

Du kan inte göra inställningar på menyn Signal när källan är LAN. (EB-826W/825/85)

Undermeny Funktion

Automatisk inst.

Upplösning

Tracking

Synkronisering

Placering

Progressiv

Brusreducering

Ingående signal

Bild från dator Komponentvideo

Du kan välja om Automatisk inst. automatiskt ska justera bilden till optimalt läge när insignalen ändras (På/Av). s sid.61 Upplösningen för insignalen identifieras automatiskt när inställningen är Automatiskt. Om de projicerade bilderna inte kan projiceras korrekt när

inställningen är Automatiskt (till exempel när en del av bilden saknas), ändrar du till Bred beroende på den anslutna Dator för bredbildsskärmar eller till Normal för 4:3- eller 5:4-skärmar.

Du kan justera lodräta ränder i datorbilder. s sid.61

Du kan justera flimmer, suddighet och andra störningar i datorbilder. s sid.61 Du kan justera bildens Placering uppåt, nedåt, åt vänster och åt höger när en del av bilden saknas, så att hela bilden projiceras.

(Komponentvideo kan bara justeras när 480i/576i/1080i-signaler tas emot) Av: IP-konvertering utförs för varje fält på skärmen. Detta är lämpligt om du visar bilder med mycket rörelse.

På:

Sammanflätadg (i)-signal konverteras till Progressivg (p). Avser stillbilder.

Jämnar ut korniga bilder. Det finns två lägen. Välj din favoritinställning. Vi rekommenderar att det ställs in på Av när du visar bildkällor med mycket lite brus, t.ex. dvd-skivor.

Du kan välja insignal från ingången Computer1/2. Om alternativet Automatiskt väljs, ställs insignalen automatiskt in efter den anslutna utrustningen. Om färgerna inte visas korrekt när Automatiskt är valt, väljer du rätt signal beroende på den anslutna utrustningen.

Kompositvideog/S-video

Lista över Funktioner

Undermeny Funktion

Videosignal

Bildformat

Återställ

Inställningar-Meny

Du kan välja insignal från VIdeo-ingången. Om du väljer Automatiskt identifieras videosignalerna automatiskt. Om det uppstår störningar i bilden eller om det inträffar ett problem, t.ex. att ingen bild visas när du har valt Automatiskt, väljer du rätt signal beroende på den anslutna utrustningen.

Du kan ställa in Du kan återställa alla justeringsvärden på menyn Signal till standardinställningarna, utom Ingående signal. Se s sid.52 om du vill återställa alla menyalternativ till standardinställningarna.

Bredd-/höjdförhållandeg för de projicerade bilderna. s sid.20

Undermeny Funktion

Keystone

Automatisk keystone

Driftspärr

Visarens form

Ljusstyrka, kontroll

Du kan korrigera Keystone-förvrängning i vertikala riktningar. s Snabbstartsguide Ange På om du vill korrigera keystone-förvrängning automatiskt.

(Automatisk keystone-korrigering utförs bara när Fram är valt på menyn Utökad - Projicering.)

Du kan använda denna funktion för att begränsa användningen av projektorns Kontrollpanel. s sid.31

Du kan välja form på visaren. s sid.25

Visare 1:

Du kan välja mellan två inställningar för Lampa ljusstyrka. Välj Låg om bilderna som projiceras är för ljusa, t.ex. när du projicerar bilder i ett mörkt rum eller på en liten skärm. När du väljer Låg ändras

elförbrukningen och lampans livslängd enligt nedan och fläktljudet under projicering reduceras. Elförbrukning: minskar ungefär med 25 %. Lampans livslängd blir cirka 1,2 gånger längre

Visare 2: Visare 3:

Lista över Funktioner

Undermeny Funktion Volym Mik. ingångsvolym

Fjärrmottagare

Användarknapp

Testmönster

Återställ

Du kan justera Volym. Inställningsdetaljerna sparas för varje bildsignal. Justera om mikrofonvolymen är för låg för att höras via projektorns högtalare eller om volymen är så hög att ljudet störs. Inget ljud hörs från

högtalaren om mikrofonens ingångsvolym sänks till 0. Du kan begränsa mottagningen av driftsignalen från Fjärrkontroll.

Du kan inaktivera fjärrmottagaren om du inte vill använda Fjärrkontroll eller om fluorescerande ljus finns i närheten av Fjärrmottagare som orsakar störningar.

Du kan välja alternativet som tilldelats på Konfigurationsmeny med [User]-knappen på Fjärrkontroll. Genom att trycka på [User]-knappen visas det tilldelade menyalternativet för urval/justering. Endast en knapptryckning krävs. Ett av följande fem alternativ kan tilldelas [User]-knappen.

Ljusstyrka, kontroll, Information, Progressiv, Testmönster, Upplösning När projektorn installeras visas ett Testmönster så att du kan justera projiceringen utan att ansluta andra utrustningar. När Testmönster visas kan

du justera zoom, fokus och Keystone. Tryck på [Return]-knappen på Fjärrkontroll eller Kontrollpanel när du vill stänga Testmönster.

Du kan återställa alla justeringsvärden på menyn Inställningar till standardinställningarna, utom Användarknapp. Se s sid.52 om du vill återställa alla menyalternativ till standardinställningarna.

Lista över Funktioner

Utökad-Meny

Undermeny Funktion Visning

Användarlogo

Projicering

Du kan göra inställningar för projektorns skärm. Meddelande: Du kan ange om du vill eller inte vill visa (På/Av) namnet på Källa när du ändrar Källa, namnet på Färgläge när du

ändrar Färgläge, ett meddelande när ingen bildsignal tas emot, osv.

Visa bakgrund Startbild A/V ljudavstängning

Du kan ändra den Användarlogo som visas när Visa bakgrund, A/V ljudavstängning är aktivt osv. s sid.76

Du kan göra följande inställningar, beroende på hur projektorn är installerad. s sid.66 Fram, Fram/tak, Bak, Bak/tak Du kan ändra inställningarna enligt följande genom att trycka på [A/V Mute]-knappen på Fjärrkontroll i cirka fem sekunder.

FramWFram/tak BakWBak/tak

: Du kan ställa in skärmstatus när ingen bildsignal är tillgänglig på Svart, Blå eller Logotyp.

: Du kan ställa in om Startbild (den bild som projiceras när du startar projektorn) ska visas eller inte (På/Av).

: Vid A/V ljudavstängning kan du ställa in skärmen på Svart, Blå eller Logotyp.

Lista över Funktioner

Undermeny Funktion Drift

Vänteläge

Vänteläge, mikrofon

Snabb start: Du kan ange om Snabb start ska aktiveras eller inte (På/Av). Tänk på att projektorn kommer att slås på automatiskt när ett strömavbrott avhjälpts om inställningen är På och strömsladden är ansluten.

Sleep Mode: Projiceringen avbryts automatiskt när ingen bildsignal tas emot och inga åtgärder utförs när inställningen är På. Sleep Mode timer: När Sleep Mode är På kan du ställa in tiden innan projektorn automatiskt stängs av inom ett intervall på 1 till

30 minuter. Linsskyddstimer: Strömmen stängs av automatiskt 30 minuter efter det att Reglage för linsskydd stängs när inställningen är På.

Linsskyddstimer är På när projektorn inhandlas. Hög höjd läge: Välj På när du använder projektorn på en höjd över 1 500 m.

Du kan använda följande funktioner när projektorn är i vänteläge om du väljer Kommunikation på.

• Övervaka och styra projektorns status över nätverket.

• Mikrofonfunktionen matar ut ljud från projektorns högtalare när en mikrofon är ansluten till mikrofoningången.

Det är även aktiverat om den här inställningen ställs in på Kommunikation på och Vänteläge, mikrofon är På. Du kan använda

Monitor"

som medföljer produkten.

SNMPg för att övervaka och kontrollera projektorns status över nätverket eller använda programmet "EMP

(Kan bara användas när Vänteläge som nämns ovan är inställt på Kommunikation på) När Vänteläge är inställt på Kommunikation på ska du ange om mikrofonen är aktiverad (På) eller inaktiverad (Av).

USB Type B

Ange USB Display när en projektor och en Dator är anslutna med en USB-kabel och datorbilder projiceras. s Snabbstartsguide Ställ in på Trådlös mus när muspekaren ska användas med Fjärrkontroll. s sid.27

Språk Återställ

Du kan ange Språk för meddelanden. Du kan återställa Visning

och Drift*4 på menyn Utökad till standardinställningarna.

Se s sid.52 om du vill återställa alla menyalternativ till standardinställningarna.

*1 När Användarlogoskydd är På i Lösenordsskydd, kan inte inställningarna för användarlogotypen ändras.Du kan ändra inställningarna när du har ställt in

Användarlogoskydd på Av. s sid.29

*2 En adapter och anslutningskabel för seriell W IP-konvertering som finns i handeln krävs för att ägare av EB-824 ska kunna använda EMP Monitor. Information

om produkter som stöds finns på http://www.epson.com.

*3Om Strömtillförselskydd i Lösenordsskydd är På kan mikrofonen inte användas även om Vänteläge, mikrofon är På. *4 Med undantag för "Hög höjd läge".

Lista över Funktioner

Nätverk-Meny (endast EB-826W/825/85/84)

När Nätverksskydd är På i Lösenordsskydd visas ett meddelande och inställningarna kan inte ändras. Du kan ändra inställningarna när du har ställt in Nätverksskydd på Av.

Undermeny Funktion Nätverksinformation

sid.29

EB-826W/825/85/84 EB-84

Du kan kontrollera inställningsstatus för varje nätverk på följande sätt.

Till nätverkskonfiguration

Genom att använda webbläsaren på en Dator som är ansluten till projektorn i nätverket kan du ställa in projektorns funktioner och styra projektorn. Den

här funktionen kallas Webbstyrning. Du kan enkelt skriva text via ett tangentbord när du anger inställningar för Webbstyrning, t.ex. för Säkerhet. s Projector Operation Guide "Ändra Inställningar med (Webbstyrning)"

Följande menyer finns för Nätverk. Menyerna Grundlägg., Trådlöst LAN, Säkerhet, LAN m kabel, E-post, Övriga, Återställ och Inställning klar

Lista över Funktioner

Anmärkningar om att använda menyn Nätverk

Att välja alternativ på huvudmenyn och undermenyerna och ändra inställningarna fungerar på samma sätt som på Konfigurationsmeny. När du är klar går du till menyn Inställning klar och väljer Ja, Nej eller Avbr.. Om du väljer Ja eller Nej återgår du till Konfigurationsmeny.

Ja: Inställningarna sparas och menyn Nätverk stängs. Nej: Inställningarna sparas inte och menyn Nätverk stängs. Avbryt: Menyn Nätverk fortsätter att visas.

Du kan växla mellan versaler och gemener genom att trycka på [CAPS]-knappen. Symboltangenterna som omges av ramen ställs in och ändras varje gång du trycker på [SYM1/2]-knappen.

Använda skärmtangentbordet

På menyn Nätverk finns det alternativ där du måste ange inställningen genom att skriva alfanumeriska tecken. I sådana fall visas följande

skärmtangentbord. Använd knapparna [ Fjärrkontroll eller knapparna [

för att flytta markören till önskad tangent och mata sedan in det alfanumeriska tecknet genom att trycka på [Enter]-knappen. Skriv in siffror genom att hålla ned [Num]-knappen på Fjärrkontroll och trycka på sifferknapparna. Bekräfta inmatningen genom att trycka på [Finish] på tangentbordet. Tryck på [Cancel] på tangentbordet om du vill avbryta.

], [v], [a] och [b] på Kontrollpanel

][ ][ ][ ] på

Lista över Funktioner

Grundlägg.-meny

Undermeny Funktion Projektornamn

PJLink-lösenord

Kontr.lösen f. Web

Projektornyckelord (endast EB-826W/825/85)

EB-826W/825/85 EB-84

Visar projektornamnet som används för att identifiera projektorn när den är ansluten till ett Nätverk. Vid redigering kan du ange upp till 16 alfanumeriska enkelbyte-tecken.

Skriv ett Lösenord som ska anges när du skaffar åtkomst till projektorn via kompatibla PJLink-program. s sid.92 Du kan ange upp till 32 alfanumeriska enkelbyte-tecken.

Ange ett lösenord som ska användas när du gör inställningar och styr projektorn med Webbstyrning. Du kan ange upp till 8 alfanumeriska enkelbyte-tecken. Webbstyrning är en Dator som gör att du kan ställa in och använda projektorn via en webbläsare på en Dator som är ansluten till

ett Nätverk. s Projector Operation Guide "Ändra Inställningar med (Webbstyrning)" När inställningen är På måste du ange ett Nyckelord när du vill ansluta projektorn till en Dator i ett Nätverk. Det gör att EMP NS Connection kan

förhindra att presentationer avbryts på grund av att en annan Dator försöker ansluta. I vanliga fall ska inställningen vara På. s Projector Operation Guide "Anslutning till en Projektor i ett Nätverk och Projicering"

Lista över Funktioner

Trådlöst LAN-meny (endast EB-826W/825/85)

Inställningarna är aktiverade när den trådlösa LAN-enheten (tillval) är installerad.

Undermeny Funktion Anslutningsläge

Trådlöst LAN SSID

IP-inställningar

Använd EMP NS Connection när du ställer in på vilket sätt Dator ska ansluta till projektorn. Ställ in Snabbt anslutningsläge när du vill göra en snabb trådlös anslutning. Ställ in Avancerat anslutningsläge när du vill ansluta till ett nätverk

via en åtkomstpunkt. Ställer in Trådlöst LAN. Ange ett SSID. När det finns ett SSID för det Trådlöst LAN som projektorn ingår i ska du ange SSID.

Du kan ange upp till 32 alfanumeriska enkelbyte-tecken. Du kan göra inställningar för följande adresser.

DHCPg: Ange om DHCP ska användas eller inte (På/Av). Du kan inte ange fler adresser om inställningen är På. IP-adressg: Du kan ange projektorns IP-adress. Du kan ange ett värde mellan 0 och 255 för varje fält i adressen. Följande IP-adresser kan inte

användas.

0.0.0.0, 127.x.x.x, 224.0.0.0 till 255.255.255.255 (där x är ett nummer mellan 0 och 255) Nätmaskg: Du kan ange projektorns Nätmask. Du kan ange ett värde mellan 0 och

0.0.0.0, 255.255.255.255 Gateway-adressg: Du kan ange projektorns IP-adress. Du kan ange ett värde mellan 0 och 255 för varje fält i adressen. Följande gateway-adresser

kan inte användas.

0.0.0.0, 127.x.x.x, 224.0.0.0 till 255.255.255.255 (där x är ett nummer mellan 0 och 255)

för varje fält i adressen. Följande nätmasker kan inte användas.

255

SSID-skärm

Om du inte vill att SSID ska visas i nätverksinformationen på menyn Nätverk och på väntelägesskärmen LAN, ska du välja Av.

Lista över Funktioner

Undermeny Funktion Visa IP-adress

Säkerhet-meny (endast EB-826W/825/85)

Inställningarna är aktiverade när den trådlösa LAN-enheten (tillval) är installerad.

Om du inte vill att IP-adress ska visas i nätverksinformationen på menyn Nätverk och på väntelägesskärmen LAN, ska du välja Av.

Säkerhet

Undermeny Funktion

Välj en av följande säkerhetstyper. Följ administratörens anvisningar för nätverket du försöker ansluta till när du ställer in Säkerhet. Du måste ange säkerhetsinställningar när du

använder Avancerat anslutningsläge. WEP: Data krypteras med en kodnyckel (WEP-nyckel).

Mekanismen förhindrar kommunikation om de krypterade nycklarna för åtkomstpunkten och projektorn inte motsvarar varandra. WPA/WPA2: Det här är en krypteringsstandard som förbättrar säkerheten som är en svag punkt i WEP. Trots att det finns flera typer av WPA-kryptering, använder projektorn "TKIP" och "AES".

WPA har även funktioner för användarautentisering. Två metoder finns för WPA-autentisering: en autentiseringsserver eller autentisering mellan en dator och en åtkomstpunkt utan en server. Projektorn har stöd för den senare metoden, utan en server.

Lista över Funktioner

När WEP är valt

Du kan ställa in följande alternativ.

Undermeny Funktion WEP kryptering

Format

Nyckel-ID Krypteringsnyckel 1

Krypteringsnyckel 2 Krypteringsnyckel 3 Krypteringsnyckel 4

Du kan ange kryptering för WEP kryptering.

128bit: Använder 128-bitars (104) kryptering 64bit: Använder 64-bitars (40) kryptering

Du kan ange indatametod för den WEP kryptering nyckeln.

ASCII: Textinmatning. HEX: Inmatning i HEX-format (hexadecimalt).

Anger ID-nyckel för WEP kryptering. Du kan ange nyckeln för WEP kryptering. Ange nyckeln med enkelbyte-tecken enligt anvisningarna från nätverksadministratören för nätverket

som projektorn ingår i. Typen av tecken och antalet tecken varierar beroende på inställningarna för WEP kryptering och Format. Det går inte att ansluta om du anger färre eller fler tecken än det antal som krävs.

128bit - ASCII: Alfanumeriska enkelbyte-tecken, 13 tecken. 64bit - ASCII: Alfanumeriska enkelbyte-tecken, 5 tecken. 128bit - HEX: 0 till 9 och A till F, 26 tecken 64bit - HEX: 0 till 9 och A till F, 10 tecken

När WPA-PSK (TKIP) eller WPA2-PSK (AES) är valt

Du kan ställa in följande alternativ.

Undermeny Funktion PSK

Du kan ange en PreSharedKey (krypterad nyckel) med alfanumeriska enkelbyte-tecken. Ange minst 8 och högst 63 tecken. När en PreSharedKey anges och du trycker på [Enter]-knappen, lagras värdet och visas som en asterisk (*). Du kan inte ange fler än 32 tecken på Konfigurationsmeny. Du kan ange fler tecken än 32 när du gör inställningen med Webbstyrning. s Projector Operation Guide "Ändra Inställningar med (Webbstyrning)"

Lista över Funktioner

LAN m kabel-meny

Undermeny Funktion IP-inställningar

Du kan göra inställningar för följande adresser. DHCPg: Ange om DHCP ska användas eller inte (På/Av). Du kan inte ange fler adresser om inställningen är På.

IP-adressg: Du kan ange projektorns IP-adress. Du kan ange ett värde mellan 0 och 255 för varje fält i adressen. Följande IP-adresser kan inte användas.

0.0.0.0, 127.x.x.x, 224.0.0.0 till 255.255.255.255 (där x är ett nummer mellan 0 och 255) Nätmaskg: Du kan ange projektorns Nätmask. Du kan ange ett värde mellan 0 och

0.0.0.0, 255.255.255.255 Gateway-adressg: Du kan ange projektorns IP-adress. Du kan ange ett värde mellan 0 och 255 för varje fält i adressen. Följande Gateway-adresser

kan inte användas.

0.0.0.0, 127.x.x.x, 224.0.0.0 till 255.255.255.255 (där x är ett nummer mellan 0 och 255)

för varje fält i adressen. Följande nätmasker kan inte användas.

255

Visa IP-adress

Om du inte vill att IP-adress ska visas i nätverksinformationen på menyn Nätverk och på väntelägesskärmen

, ska du välja Av.

LAN

Lista över Funktioner

E-post-meny

Med denna inställning får du ett e-postmeddelande om ett fel eller varning inträffar. För information om innehållet i det skickade E-post, se "Läsa E-

postmeddelanden om Problem (endast EB-826W/825/85/84)"

Undermeny Funktion Meddel. om e-post SMTP-server

Du kan ange om du vill bli meddelad via e-post eller inte (På/Av). Du kan ange

Du kan ange ett värde mellan 0 och 255 för varje fält i adressen. Följande IP-adresser kan inte användas.

127.x.x.x, 224.0.0.0 till 255.255.255.255 (där x är ett nummer mellan 0 och 255)

IP-adressg för projektorns SMTP-server.

sid.89

Portnummer

Inst. av adress 1 Inst. av adress 2 Inst. av adress 3

Du kan ange Portnummer för SMTP-server. Standardvärdet är 25. Du kan ange nummer mellan 1 och 65535.

Ange E-postadress och innehållet i meddelandet som ska sändas när ett fel eller en varning inträffar på projektorn. Du kan ange upp till 32 alfanumeriska enkelbyte-tecken för E-postadress. Du kan välja flera fel och varningar som du vill bli meddelad om via e-post. Du kan ändra

e-postadresserna.

Lista över Funktioner

Övriga-meny

Undermeny Funktion IP-adr.1 f. trap

IP-adr.2 f. trap

EB-826W/825/85 EB-84

Du kan registrera upp till två adresser för Du kan ange ett värde mellan 0 och 255 för varje fält i adressen. Följande IP-adresser kan inte användas.

127.x.x.x, 224.0.0.0 till 255.255.255.255 (där x är ett nummer mellan 0 och 255) Om du vill övervaka projektorn via SNMP ska du installera programmet för SNMP-hantering på datorn. SNMP ska skötas av en nätverksadministratör.

SNMPg-trapmeddelanden.

Prioriterad gateway (endast EB-826W/825/85)

AMX Device Discovery

Välj trådlöst eller kabelanslutet som prioriterad gateway.

När projektorn är ansluten till ett nätverk anger du På så att projektorn kan avkännas av AMX Device Discovery. Ställ in detta på Av om du inte är ansluten till en miljö som styrs av en styrenhet från AMX eller AMX Device Discovery.

Lista över Funktioner

Återställ-meny

Återställer alla inställningar för Nätverk.

Undermeny Funktion Återställ

nätverksinställningar.

Välj Ja om du vill återställa alla Nätverksinställning. Menyn Grundlägg. visas när alla inställningar har Återställ.

Lista över Funktioner

Information-meny (endast visning)

På den här menyn kan du kontrollera statusen för de bildsignaler som projiceras samt projektorns status. Vilka alternativ som kan visas varierar beroende på vilken bildsignal och källa som projiceras, se bilderna nedan. Vissa ingångskällor stöds inte beroende på modellen som används.

sid.16

Datorsignal/Komponentvideog/USB /USB Display

Undermeny Funktion Lampans timmar

Källa Ingående signal Upplösning Videosignal Uppdateringsfrekv

Synkroniseringsinfo

Status

Serienummer

Du kan visa den ackumulerade driftstiden för Lampa När lampans varningstid uppnås visas tecknen i gult.

Du kan visa namnet på källan för den anslutna utrustning som för tillfället projiceras. Du kan visa innehållet i Ingående signal som angetts på menyn Signal beroende på Källa. Du kan visa Upplösning. Du kan visa innehållet för Videosignal som anges på menyn Signal. Du kan visa Uppdateringsfrekv. Du kan visa Information om bildsignalen.

Denna information kan vara nödvändig om service behöver utföras. Visar Information om fel som inträffar på projektorn.

Denna information kan vara nödvändig om service behöver utföras. Visar projektorns serienummer.

Kompositvideog/S-video

LAN

* Ackumulerad driftstid visas som "0H" under de första 10 timmarna. 10 timmar och över visas som "10H", "11H" osv.

Lista över Funktioner

Återställ-Meny

Undermeny Funktion Återställ alla

Återst. lampans timmar

Du kan återställa alla alternativ på Konfigurationsmeny till standardinställningarna. Följande inställningar återställs inte till standardvärdena: Ingående signal, Användarlogo, alla alternativ på menyerna Nätverk, Lampans timmar

och Språk.

Du kan rensa den ackumulerade tiden för Lampans timmar och återställa den till "0H". Återställ tiden när du byter Lampa.

Felsökning

Det här kapitlet beskriver hur du identifierar fel och vad du gör om du upptäcker ett fel.

Använda Hjälp

Du kan öppna en hjälpskärm genom att trycka på [Help]-knappen om ett problem uppstår med projektorn. Lös problemen genom att svara på frågorna.

Procedur

Tryck på [Help]-knappen.

Skärmen Help visas.

Använda Fjärrkontroll Använda Kontrollpanel

Välj ett menyalternativ.

Bekräfta valet.

Använda Fjärrkontroll Använda Kontrollpanel

Frågor och lösningar visas så som anges på skärmen nedan. Tryck på [Help]-knappen för att stänga Hjälp-skärmen.

Om skärmen Hjälp inte ger en lösning på problemet går du till "Lösa Problem" sid.55.

Använda Fjärrkontroll Använda Kontrollpanel

Lösa Problem

Om du har problem med projektorn ska du först kontrollera projektorns indikatorer och sedan går du till "Avläsa Indikatorer" nedan. Om indikatorerna inte tydligt kan förklara vad problemet beror på, går du vidare till "Om Indikatorer inte ger någon lösning".

Avläsa Indikatorer

Projektorn är utrustad med följande tre indikatorer som anger projektorns driftsstatus.

sid.58

Visar driftstatus. Vänteläge

Visar Lampa status.

Visar status för den interna temperaturen.

När du trycker på [t]-knappen i detta läge startar projiceringen. Förbereder för nätverksövervakning eller nedkylning pågår Knapparna är inaktiverade när indikatorn blinkar. Uppvärmning Uppvärmningstiden är ungefär 30 sekunder. När uppvärmningen är klar slutar indikatorn att

blinka. Projicering

Lösa Problem

Se följande tabell för information om vad indikatorerna betyder och hur de problem som indikeras ska åtgärdas. Om alla indikatorerna är släckta kontrollerar du att strömsladden har anslutits på rätt sätt och att ström tillförs på normalt sätt.

Ibland när strömsladden kopplas bort förblir [

Indikator lyser eller blinkar rött

Status Orsak Åtgärd eller status

Internt fel Stäng av projektorn, dra ut strömsladden ur eluttaget och kontakta en lokal återförsäljare eller närmaste representant för Epson

]-indikatorn tänd en kort stund, men det är inte ett fel.

som anges i Anvisningar för support och service.s Kontaktlista för Epson-projektor

: Lyser : Blinkar : Av

Fläktfel Sensorfel

Högtemp.fel (överhettning)

Lampfel Trasig lampa Lampluckan öppen

Stäng av projektorn, dra ut strömsladden ur eluttaget och kontakta en lokal återförsäljare eller närmaste representant för Epson som anges i Anvisningar för support och service.s Kontaktlista för Epson-projektor

Lampan slocknar automatiskt och projiceringen avbryts. Vänta i cirka fem minuter. Efter cirka fem minuter växlar projektorn till vänteläge. Kontrollera det som står i de två punkterna nedan.

• Kontrollera att Luftfilter och Luftutsläpp inte är tilltäppta och att projektorn inte är placerad mot en vägg.

• Rengör eller byt ut Luftfilter om det är tilltäppt. s sid.67, sid.72

Om felet kvarstår när du har kontrollerat punkterna ovan ska du stänga av projektorn, dra ut strömsladden ur eluttaget och kontakta en lokal återförsäljare eller närmaste representant för Epson som anges i Anvisningar för support och service.

Kontaktlista för Epson-projektor

Vid användning på en höjd på 1 500 m eller mer ska Hög höjd läge vara På. s sid.39 Kontrollera det som står i de två punkterna nedan.

• Ta ut Lampa och kontrollera om den är sprucken. s sid.69

• Rengör Luftfilter. s sid.67

Om den inte är sprucken: Sätt tillbaka Lampa och slå på strömmen. Om felet kvarstår: Byt ut Lampa mot en ny och slå på strömmen. Om felet kvarstår: Stäng av projektorn, dra ut strömsladden ur eluttaget och kontakta en lokal återförsäljare eller närmaste

representant för Epson som anges i Anvisningar för support och service.s Kontaktlista för Epson-projektor

Lösa Problem

Status Orsak Åtgärd eller status

Fel Auto iris Strömfel (ballast)

m o

Indikator blinkar eller lyser orange

Status Orsak Åtgärd eller status

Högtemp.varning (Detta är inte ett fel. Om temperaturen stiger för mycket igen avbryts projiceringen dock automatiskt.)

Om den är sprucken: Byt till en ny lampa eller kontakta en lokal återförsäljare för råd. Om du byter lampan själv ska du vara försiktig så du inte skadar dig på glasbitarna (du kan inte projicera förrän Lampa har bytts ut). s Kontaktlista för Epson-

projektor

Kontrollera att lampluckan och lampan är ordentligt monterade. s sid.69 Lampan tänds inte om lampan eller lampluckan inte är monterade på rätt sätt.

Vid användning på en höjd på 1 500 m eller mer ska Hög höjd läge vara På. s sid.39 Stäng av projektorn, dra ut strömsladden ur eluttaget och kontakta en lokal återförsäljare eller närmaste representant för Epson

som anges i Anvisningar för support och service.s Kontaktlista för Epson-projektor

: Lyser : Blinkar : Av : Varierar beroende på projektorns status

• Kontrollera att Luftfilter och Luftutsläpp inte är tilltäppta och att projektorn inte är placerad mot en vägg.

• Rengör eller byt ut Luftfilter om det är tilltäppt. s sid.67, sid.72

Byt lampa

• Om projektorn inte fungerar korrekt trots att alla indikatorer ser normala ut, se "Om Indikatorer Inte ger Någon Lösning" sid.58.

• Om felet inte anges i den här tabellen ska du stänga av projektorn, dra ut strömsladden ur eluttaget och kontakta en lokal återförsäljare eller närmaste

representant för Epson som anges i Anvisningar för support och service. s Kontaktlista för Epson-projektor

Byt ut den mot en ny Lampa. s sid.69 Om du fortsätter att använda Lampa när utbytesperioden gått ut, ökar risken för att lampan ska explodera. Byt ut Lampa mot en

ny så fort som möjligt.

Lösa Problem

Om Indikatorer Inte ger Någon Lösning

Om något av följande problem uppstår och indikatorerna inte ger någon lösning, går du till de angivna sidorna för varje problem.

Problem med bilder

• "Inga bilder visas" s sid.59 Projiceringen startar inte, projiceringsområdet är helt svart, projiceringsom‐ rådet är helt blått etc.

• "Rörliga bilder visas inte" s sid.59 Rörliga bilder som projiceras från en Dator är svarta och ingenting proji‐

ceras.

• "Projiceringen avbryts automatiskt" s sid.59

• "Meddelandet "Stöds inte." visas." s sid.60

• ""Ingen signal." visas." s sid.60

• "Bilderna är suddiga eller oskarpa" s sid.60

• "Störning eller förvrängning förekommer i bilderna" s sid.61

Problem som t.ex. störning, förvrängning eller svartvitrutiga mönster upp‐ står.

• "Bilden trunkeras (stor) eller är liten, eller har fel bildformat" s sid.61 Endast en del av bilden visas, höjd- och breddförhållandet är felaktigt, o.s.v.

Övriga problem

• "Det hörs inget ljud eller ljudet är

svagt" s sid.63

• "Inget ljud hörs från

mikrofonen" s sid.63

• "Fjärrkontroll fungerar inte" s sid.64

• "Jag vill ändra språk på meddelanden och

menyer" s sid.64

• "E-post tas inte emot trots att ett fel

uppstått i projektorn (EB-826W/ 825/85)" s sid.64

• "Färgerna på bilden är felaktiga" s sid.62 Hela bilden ser lila eller grön ut, bilderna är svartvita, färger ser gråa ut

osv. (Dator och LCD-skärmar har olika färgåtergivning så färgerna som projiceras av projektorn och färgerna som visas på skärmen behöver nöd‐ vändigtvis inte överensstämma. Det betyder inte att ett fel har inträffat.)

• "Bilderna är mörka" s sid.62

Problem när projiceringen startar

• "Ström matas inte" s sid.62

Lösa Problem

Problem med bilder

Inga bilder visas

Kontroll Åtgärd

Har du tryckt på [t]-knappen? Tryck på [t]-knappen för att slå på strömmen. Är alla indikatorer inaktiverade? Strömsladden har inte anslutits på rätt sätt eller ström tillförs inte på normalt sätt.

Anslut projektorns strömsladd på rätt sätt. s Snabbstartsguide Kontrollera att eluttaget eller strömkällan fungerar korrekt.

Är A/V ljudavstängning aktiverat?

Är Reglage för linsskydd stängt?

Är inställningarna på Konfigurationsmeny korrekta?

Är bilden som projiceras helt svart?

Bara när datorbilder projiceras

Tryck på [A/V Mute]-knappen på Fjärrkontroll för att avbryta A/V ljudavstängning. s sid.19

Öppna Reglage för linsskydd. s sid.9

Återställ alla inställningar. s Återställ-meny - Återställ alla sid.52 Vissa ingångsbilder, t.ex. skärmsläckare, kan vara helt svarta.

Är inställningen för bildsignalformat korrekt?

Bara när bilder från en videokälla projiceras

Rörliga bilder visas inte

Kontroll Åtgärd

Sänds datorns bildsignal till LCD-skärmen och bildskärmen?

Bara när bilder projiceras från en bärbar dator eller en dator med en

inbyggd LCD-skärm

Projiceringen avbryts automatiskt

Kontroll Åtgärd

Är Sleep Mode inställt på På?

Ändra inställningen så att den stämmer överens med signalen för den anslutna utrustningen. s Signal-meny - Videosignal sid.36

Ändra bildsignalen till den externa utgången enbart. s Se Dator dokumentation.

Tryck på [t]-knappen för att slå på strömmen. Om du inte vill använda Sleep Mode ska du ändra inställningen till Av. s Utökad-meny - Drift - Sleep Mode sid.39

Lösa Problem

Meddelandet "Stöds inte." visas.

Kontroll Åtgärd

Är inställningen för bildsignalformat korrekt?

Bara när bilder från en videokälla projiceras

Ändra inställningen så att den stämmer överens med signalen för den anslutna utrustningen. s Signal-meny - Videosignal sid.36

Stämmer bildsignalens Upplösning och Uppdateringsfrekv överens med läget?

Bara när datorbilder projiceras

"Ingen signal." visas.

Kontroll Åtgärd

Är kablarna rätt anslutna?

Är rätt ingångsport inställd?

Är strömmen för Dator- eller videokällan påslagen? Slå på strömmen för utrustningen. Skickas bildsignalerna till projektorn?

Bara när bilder projiceras från en bärbar dator eller en dator med en

inbyggd LCD-skärm

Bilderna är suddiga eller oskarpa

Kontroll Åtgärd

Är fokus korrekt justerat?

Är projektorn placerad på rätt avstånd? Hamnar projiceringen utanför det rekommenderade avståndsintervallet för projicering?

Är justeringsvärdet för Keystone för stort?

Är det kondens på linsen? Om projektorn plötsligt tas från en kall miljö till en varm miljö eller om den omgivande temperaturen plötsligt

Läs datorns dokumentation för information om hur du ändrar bildsignalens Upplösning och Uppdateringsfrekv som sänds från Dator. s "Bildskärmar Som Stöds" sid.93

Kontrollera att alla kablar som krävs för projicering är ordentligt anslutna. s Snabbstartsguide

Ändra bilden genom att trycka på [Source Search]-knappen på Fjärrkontroll eller Kontrollpanel. s sid.16

Om bildsignalerna bara skickas till datorns LCD-skärm eller till tillbehörsskärmen måste du ändra utgången till en extern destination samt datorns egen skärm. På vissa modeller visas inte bilderna på LCD-skärmen eller

tillbehörsskärmen när bildsignalerna matas ut externt. s Datorns dokumentation, under en rubrik som t.ex. "Extern utgång" eller "Ansluta en extern bildskärm". Om anslutningen upprättades när projektorn eller Dator redan var påslagen, är det inte säkert att [Fn]-funktionstangenten som ändrar datorns bildsignal till en extern utgång fungerar. Stäng av strömmen till Dator och projektorn, och slå på den igen.

Justera fokus genom att vrida på Fokuseringsreglage. s Snabbstartsguide

Installera inom det rekommenderade intervallet. s sid.78

Minska projiceringsvinkeln så att keystone-korrigeringen minskar. s Snabbstartsguide

ändras, kan kondensering uppstå på linsens yta, vilket kan medföra att bilderna blir suddiga. Placera projektorn i rummet ungefär en timme innan den ska användas. Om kondens uppstår på linsen slår du av projektorn och väntar tills kondensen försvinner.

Lösa Problem

Störning eller förvrängning förekommer i bilderna

Kontroll Åtgärd

Är inställningen för bildsignalformat korrekt?

Bara när bilder från en videokälla projiceras

Ändra inställningen så att den stämmer överens med signalen för den anslutna utrustningen. s Signal-meny - Videosignal sid.36

Är kablarna rätt anslutna?

Kontrollera att alla kablar som krävs för projicering är ordentligt anslutna. s Snabbstartsguide

Använder du en förlängningssladd? Elektrisk störning kan påverka signalerna om du använder en förlängningssladd. Använd de kablar som medföljde

projektorn för att kontrollera om det är kablarna du använder som orsakar problemet.

Är rätt upplösning inställd?

Bara när datorbilder projiceras

Är inställningarna för "

Synkroniseringg" och "Trackingg" rätt

inställda?

Bara när datorbilder projiceras

Ställ in Dator så att signalerna som skickas ut är kompatibla med projektorn. s "Bildskärmar Som Stöds" sid.93 s Dator dokumentation Tryck på [Auto]-knappen på Fjärrkontroll eller [Enter]-knappen på Kontrollpanel för att utföra automatisk

justering. Om bilderna inte justeras på rätt sätt efter automatisk justering kan du göra justeringarna med funktionerna Synkronisering och Tracking på Konfigurationsmeny. s Signal-meny - Tracking, Synkronisering

sid.36

Bilden trunkeras (stor) eller är liten, eller har fel bildformat

Kontroll Åtgärd

Projiceras en datorbild av bredbildsformat?

Bara när datorbilder projiceras

Förstoras bilden fortfarande med E-Zoom-funktionen?

Är Placering rätt inställt?

Ändra inställningen så att den stämmer överens med signalen för den anslutna utrustningen. s Signal-meny - Upplösning sid.36

Tryck på [Return]-knappen på Fjärrkontroll för att avbryta E-Zoom. s sid.26 Tryck på [Auto]-knappen på Fjärrkontroll eller [Enter]-knappen på Kontrollpanel för att utföra automatisk

justering av datorbilden som projiceras. Om bilderna inte justeras på rätt sätt efter automatisk justering kan du göra justeringarna med funktionen Placering på Konfigurationsmeny.

Förutom datorns bildsignaler kan även övriga signaler justeras under pågående projicering med Placering på Konfigurationsmeny. s Signal-meny - Placering sid.36

Är datorn inställd för dubbel visning?

Bara när datorbilder projiceras

Om dubbelvisning är aktiverat i "Egenskaper för Bildskärm" i Kontrollpanelen på Dator, projiceras endast hälften av den bild som visas på datorskärmen. Om du vill visa hela bilden på datorskärmen inaktiverar du inställningen för

dubbelvisning. s Dator dokumentation om videodrivrutinen

Är rätt upplösning inställd?

Bara när datorbilder projiceras

Ställ in Dator så att signalerna som skickas ut är kompatibla med projektorn. s "Bildskärmar Som Stöds" sid.93 s Dator dokumentation

Lösa Problem

Färgerna på bilden är felaktiga

Kontroll Åtgärd

Matchar insignalen signalerna från den anslutna enheten? Ändra följande inställningar så att de stämmer överens med signalen för ansluten utrustning.

När bilden är från en enhet som är ansluten till datoringången s Signal-meny - Ingående signal sid.36 När bilden är från en enhet som är ansluten till Video- eller S-video-ingången s Signal-meny - Videosignal sid.36

Är Ljusstyrka rätt inställt?

Är kablarna rätt anslutna?

Kontrastg rätt inställt?

Är

Är Färgjustering rätt inställt?

Är Färgmättnad och Färgton rätt inställda?

Bara när bilder från en videokälla projiceras

Bilderna är mörka

Kontroll Åtgärd

Är Ljusstyrka rätt inställt för bilden?

Kontrastg rätt inställt?

Är

Behöver Lampa bytas ut? Om Lampa håller på att ta slut blir bilderna mörkare och färgkvaliteten försämras. När detta inträffar ska du byta ut

Justera inställningen Ljusstyrka på Konfigurationsmeny.s Bild-meny - Ljusstyrka sid.35

Kontrollera att alla kablar som krävs för projicering är ordentligt anslutna. s Snabbstartsguide

Justera inställningen Kontrast på Konfigurationsmeny. s Bild-meny - Kontrast sid.35

Justera inställningen Färgjustering på Konfigurationsmeny. s Bild-meny - Färgjustering sid.35

Justera inställningarna Färgmättnad och Färgton på Konfigurationsmeny. s Bild-meny - Färgmättnad, Färgton

sid.35

Justera inställningarna för Ljusstyrka och Ljusstyrka, kontroll på Konfigurationsmeny. s Bild-meny - Ljusstyrka sid.35 s Inställningar-meny - Ljusstyrka, kontroll sid.37 Justera inställningen Kontrast på Konfigurationsmeny. s Bild-meny - Kontrast sid.35

Lampa mot en ny lampa. s sid.69

Problem när projiceringen startar

Ström matas inte

Kontroll Åtgärd

Har du tryckt på [t]-knappen? Tryck på [t]-knappen för att slå på strömmen.

Lösa Problem

Kontroll Åtgärd

Är alla indikatorer inaktiverade? Strömsladden har inte anslutits på rätt sätt eller ström tillförs inte på normalt sätt.

Dra ut och anslut strömsladden igen. s Snabbstartsguide Kontrollera att eluttaget eller strömkällan fungerar korrekt.

Tänds och släcks indikatorerna när strömsladden berörs? Det beror förmodligen på dåligt kontakt i sladden eller så kan det vara något fel på den. Anslut sladden igen. Om det

inte åtgärdar problemet ska du stänga av projektorn, dra ut strömsladden ur eluttaget och kontakta en lokal återförsäljare eller närmaste representant för Epson som anges i Anvisningar för support och service.

s Kontaktlista för Epson-projektor

Är Driftspärr inställt på Total spärrning?

Är rätt inställningar för fjärrmottagaren angivna?

Övriga problem

Det hörs inget ljud eller ljudet är svagt

Tryck på [t]-knappen på Fjärrkontroll. Om du inte vill använda Driftspärr, ändrar du inställningen till Av. s Inställningar-meny - Driftspärr sid.31

Kontrollera inställningen Fjärrmottagare på Konfigurationsmeny. s Inställningar-meny - Fjärrmottagare sid.37

Kontroll Åtgärd

Är ljudkällan rätt ansluten? Koppla bort kabeln från Ljudingång V/H och anslut den sedan igen. Är volymen inställd på lägsta volym?

Är A/V ljudavstängning aktiverat?

Är ljudsladden lågohmig? När du köper en ljudsladd ska du se till att den är lågohmig.

Inget ljud hörs från mikrofonen

Kontroll Åtgärd

Är mikrofonen ansluten på rätt sätt? Koppla bort kabeln från mikrofoningången och anslut den sedan igen. Är inställningen för Mik. ingångsvolym för låg?

Justera volymen så att ljudet hörs. s sid.37 s Snabbstartsguide

Tryck på [A/V Mute]-knappen på Fjärrkontroll för att avbryta A/V ljudavstängning. s sid.19

Justera Mik. ingångsvolym så att ljudet hörs. s Inställningar-meny - Mik. ingångsvolym sid.37

Lösa Problem

Fjärrkontroll fungerar inte

Kontroll Åtgärd

Är Fjärrkontroll område för utsändning av signaler riktad mot projektorns Fjärrmottagare när fjärrkontrollen används?

Håller du fjärrkontrollen för långt ifrån projektorn?

Lyser direkt solljus eller starkt ljus från lysrör in i Fjärrmottagare?

Har rätt inställning angetts för Fjärrmottagare?

Är batterierna slut eller har batterierna inte satts i på rätt sätt?

Jag vill ändra språk på meddelanden och menyer

Kontroll Åtgärd

Ändra inställningen Språk.

Rikta fjärrkontrollen mot Fjärrmottagare. Räckvidd s Snabbstartsguide

Fjärrkontrollens räckvidd är ungefär 6 m. s Snabbstartsguide Placera projektorn på en plats där starkt ljus inte lyser in i Fjärrmottagare. Eller ställ in fjärrmottagaren på Av i

Fjärrmottagare på Konfigurationsmeny. s Inställningar-meny - Fjärrmottagare sid.37

Kontrollera inställningen Fjärrmottagare på Konfigurationsmeny. s Inställningar-meny - Fjärrmottagare sid.37

Se till att batterierna har satts i korrekt eller byt ut dem mot nya vid behov. s sid.68

Justera inställningen Språk på Konfigurationsmeny. s sid.39

E-post tas inte emot trots att ett fel uppstått i projektorn (EB-826W/825/85)

Kontroll Åtgärd

Är Vänteläge inställt på Kommunikation på?

Uppstod ett allvarligt fel så att projektorn slogs av abrupt? När projektorn slås av abrupt kan e-post inte skickas.

Tillförs ström till projektorn? Kontrollera att eluttaget eller strömkällan fungerar korrekt. Är funktionen Meddel. om e-post rätt inställd på

Konfigurationsmeny?

Om du vill använda funktionen Meddel. om e-post när projektorn är i vänteläge, ställer du in Kommunikation på i Vänteläge på Konfigurationsmeny. s Utökad-meny - Vänteläge sid.39

Om feltillståndet kvarstår ska du kontakta en lokal återförsäljare eller närmaste representant för Epson som anges i Anvisningar för support och service. s Kontaktlista för Epson-projektor

E-post om fel sänds i enlighet med inställningarna i E-post på Konfigurationsmeny. Kontrollera om det har angetts korrekt.

s Nätverk-meny - E-post-meny sid.48

Bilaga

Det här kapitlet innehåller information om vilka underhållsprocedurer som kan utföras för att uppnå högsta projektorprestanda under lång tid.

Monteringsmetoder

Projektorn stöder fyra olika projiceringsmetoder. Installera enligt villkoren på monteringsstället.

Varning

•

En särskild monteringsmetod krävs för att projektorn ska kunna hänga från taket (takstativ). Om den inte monteras på rätt sätt kan den falla ned och orsaka olyckor och skador.

•

Om du använder lim på Fästpunkter för takstativ för att förhindra att skruvarna lossnar eller om du använder t.ex. smörjmedel eller oljor på projektorn, kan projektorns hölje spricka och projektorn falla ned från takstativet. Detta kan leda till allvarliga skador på personer som befinner sig under takstativet och kan skada projektorn. Använd inte lim för att förhindra att skruvarna lossnar och använd inte oljor, smörjmedel osv. när du monterar eller justerar Takstativ.

Observera

Använd inte projektorn på sidan. Detta kan leda till att fel uppstår.

• Projicera bilder framifrån. (Projicering Fram)

• Projicera bilder bakom en genomskinlig skärm. (Projicering

Bak)

genomskinlig skärm. (Projicering Bak/tak)

• Ett Takstativ (tillval) krävs när projektorn ska hängas upp i taket. s sid.75

• Du kan ändra inställningarna enligt följande genom att trycka på [A/V Mute]-knappen på Fjärrkontroll i cirka fem sekunder.

FramWFram/tak Ställ in Bak eller Bak/tak på Konfigurationsmeny. s sid.39

• Häng projektorn i taket och projicera bilder framifrån.

(Projicering Fram/tak)

• Häng projektorn i taket och projicera bilder bakifrån en

Rengöring

Du bör rengöra projektorn om den blir smutsig eller om kvaliteten på projicerade bilder försämras.

Rengöra Projektorns Utsida

Torka projektorytan försiktigt med en mjuk trasa. Om projektorn är mycket smutsig fuktar du trasan med lite vatten och rengöringsmedel. Vrid sedan ur trasan ordentligt innan du torkar projektorytan.

Observera

Använd inte flyktiga ämnen som t.ex. vax, alkohol eller thinner när du rengör projektorytan. Höljets material kan förändras eller missfärgas.

Rengöra Linsen

Använd en trasa avsedd för att rengöra glasögon för att torka av linsen försiktigt.

Observera

Gnugga inte på linsen med hårt material och utsätt den inte för stötar. Den kan lätt gå sönder.

Observera

•

Om damm samlas på Luftfilter kan den interna temperaturen i projektorn stiga. Det kan leda till driftsproblem och livslängden på den optiska motorn kan förkortas. Rengör Luftfilter omedelbart när meddelandet visas.

•

Skölj inte Luftfilter i vatten. Använd inte rengöringsmedel eller lösningsmedel.

• Om ett meddelande visas regelbundet, även efter rengöring, är

det dags att byta luftfiltret. Byt ut det mot ett nytt Luftfilter. s sid.72

• Vi rekommenderar att du rengör dessa delar minst en gång var tredje månad. Rengör något oftare om du använder projektorn i en särskilt dammig miljö.

Rengöra Luftfilter

Rengör Luftfilter och Luftintag när följande meddelande visas.

Projektorn överhettas. Kontrollera att ventilationshålen inte har blockerats, och rengör eller byt luftfiltret.

Byta ut Förbrukningsartiklar

Det här kapitlet beskriver hur du byter Fjärrkontroll batterier, Lampa och Luftfilter.

Byta Batterier i Fjärrkontroll

Om det tar lång tid för Fjärrkontroll att svara eller om den slutar att fungera, beror det förmodligen på att batterierna håller på att ta slut. När detta händer ska du byta ut dem mot nya batterier. Ha två manganbatterier eller alkaliska batterier av AA-storlek i reserv. Du kan inte använda andra batterier än manganbatterier eller alkaliska batterier med AA-storlek.

Observera

Läs Säkerhetsinstruktioner innan du hanterar batterier. Säkerhetsinstruktioner

Procedur

Ta bort batteriluckan.

Tryck på spärren i batteriluckan och lyft upp luckan.

Byt ut de gamla batterierna mot nya batterier.

Obs

Se till att batterierna monteras i rätt riktning genom att titta på (+)- och (-)-markeringarna i batterihållaren.

Sätt tillbaka batteriluckan.

Tryck ned batteriluckan tills den sitter på plats.

Byta ut Förbrukningsartiklar

Byta ut Lampa

Lampa utbytesperiod

Lampa behöver bytas om:

• Meddelandet "Byt lampan. " visas när projiceringen börjar.

Ett meddelande visas.

• Lampaindikatorn blinkar orange.

Observera

•

Meddelandet för byte av lampan är inställt på att visas efter följande tidsperioder, så att den ursprungliga ljusstyrkan och den ursprungliga kvaliteten kan behållas på de projicerade bilderna.

Vid kontinuerlig användning med inställningen Hög ljusstyrka: cirka 5 000 timmar

Vid kontinuerlig användning med inställningen Låg ljusstyrka: cirka 6 000 timmar

•

Om du fortsätter att använda Lampa när utbytesperioden gått ut, ökar risken för att lampan ska explodera. Om meddelandet om byte av Lampa visas ska du byta ut Lampa mot en ny så fort som möjligt, även om den fortfarande fungerar.

•

Beroende på Lampa egenskaper och hur den har använts, kan ljuset bli svagare eller så kan den sluta att fungera innan varningsmeddelandet visas. Du bör därför alltid ha en lampenhet i reserv.

Byta Lampa

Lampa kan bytas ut trots att projektorn hänger i taket.

Varning

sid.37

• Projektionsbilderna blir mörkare eller försämras.

•

När Lampa ska bytas på grund av att den inte lyser kan Lampa vara trasig. Om du byter Lampa i en takmonterad projektor bör du anta att Lampa har gått sönder. Stå vid sidan av Lamplucka och inte direkt under den. Ta försiktigt bort Lamplucka.

•

Ta aldrig isär eller försök ändra Lampa. Om en Lampa som tagits isär eller ändrats monteras och används i projektorn kan det leda till brand, elektriska stötar eller en olycka.

Byta ut Förbrukningsartiklar

Obs

Vänta tills Lampa är tillräckligt nedkyld innan du tar bort Lamplucka. Om lampan fortfarande är varm kan den ge brännskador eller andra skador. Det tar Lampa ungefär en timme att svalna tillräckligt från det att strömmen har slagits av.

Procedur

När du har stängt av projektorn och bekräftelsesignalen har pipit två gånger, kopplar du bort strömsladden.

Vänta tills Lampa har svalnat innan du tar bort Lamplucka.

Lossa Lamplucka fästskruv med skruvmejseln som medföljer den nya lampenheten eller med en stjärnmejsel. Skjut sedan Lamplucka rakt fram och lyft bort den.

Byta ut Förbrukningsartiklar

Lossa Lampa två fästskruvar.

Ta ut den gamla Lampa genom att dra i handtaget.

Om Lampa är sprucken ska du byta till en ny lampa eller

kontakta en lokal återförsäljare för råd.

projektor

Kontaktlista för Epson-

Montera den nya Lampa.

För in den nya Lampa längs ledskenan i rätt riktning så att den passar in på plats och tryck ned på området som är märkt "PUSH". När lampan sitter ordentligt på plats drar du åt de båda skruvarna.

Byta ut Förbrukningsartiklar

Återställa Lampans timmar

Sätt tillbaka Lamplucka.

Observera

•

Se till att Lampa sitter fast ordentligt. Om Lamplucka tas bort, stängs Lampa av automatiskt som en säkerhetsåtgärd. Lampa tänds inte om Lampa eller Lamplucka monteras på fel sätt.

•

I den här produkten ingår en lampkomponent som innehåller kvicksilver (Hg). Kassera projektorn enligt lokala föreskrifter. Kassera den inte som hushållsavfall.

Byta Luftfilter

Luftfilter utbytesperiod

Luftfilter behöver bytas om:

• Luftfilter har blivit brunt.

• Meddelandet visas trots att Luftfilter har rengjorts.

Byta Luftfilter

Luftfilter kan bytas ut trots att projektorn hänger i taket.

Procedur

När du har stängt av projektorn och bekräftelsesignalen har pipit två gånger, kopplar du bort strömsladden.

Projektorn registrerar hur länge lampan lyser, och ett meddelande och en indikator visar när det är dags att byta lampan. När du har bytt Lampa måste du återställa Lampans timmar på Konfigurationsmeny.

sid.52

Återställ bara Lampans timmar efter att du har bytt ut Lampa.

Annars kan perioden för utbyte av Lampa inte visas på rätt sätt.

Byta ut Förbrukningsartiklar

Öppna luftfilterluckan.

Tryck på reglaget för att öppna/stänga luftfilterluckan och öppna luftfilterluckan.

Ta bort Luftfilter.

Fatta tag i tungan mitt på Luftfilter och dra det rakt ut.

Montera det nya Luftfilter.

Tryck tills det snäpps fast.

Byta ut Förbrukningsartiklar

Stäng luftfilterluckan.

Kassera det använda luftfiltret på rätt sätt enligt lokala föreskrifter. Ramens tillverkningsmaterial: ABS Filtrets tillverkningsmaterial: Polyuretanskum

Extra Tillbehör och Förbrukningsartiklar

Följande extra tillbehör och förbrukningsartiklar finns tillgängliga. Köp dessa produkter vid behov. Följande lista med tillbehör och förbrukningsvaror (tillval) är aktuell från och med: 2009,04. Information om tillbehör kan ändras utan föregående meddelande och kan variera beroende på inköpsland.

Extra Tillbehör

Mjuk projektorväska ELPKS16B

Använd denna väska om du behöver transportera projektorn.

60 tums bärbar skärm ELPSC07 80 tums bärbar skärm ELPSC08 100 tums skärm

Bärbara nedrullningsbara skärmar (Bredd-/höjdförhållandeg 4:3)

70 tums bärbar skärm 80 tums bärbar skärm ELPSC24 90 tums bärbar skärm ELPSC25

Bärbara nedrullningsbara skärmar (Bredd-/höjdförhållandeg 16:10)

50 tums bärbar skärm ELPSC06

En kompakt skärm som är lätt att bära. (Bredd-/höjdförhållande 4:3)

ELPSC10

ELPSC23

Komponentvideosladd ELPKC19 (3 m - för mini-D-Sub 15-stifts/RCA-hankontakt

Används för att ansluta till en Komponentvideog-källa.

Dokumentkamera ELPDC06

Används för att projicera böcker, OH-film och diabilder.

Trådlös LAN-enhet ELPAP03 (endast EB-826W/825/85)

Används för att ansluta projektorn trådlöst till en Dator för projicering.

Quick Wireless Connection USB Key ELPAP05 (endast EB-826W/ 825/85)

Används för att ansluta till en Windows-Dator och projicera bilder från Dator. Projektorn måste vara ansluten till ett nätverk innan den kan användas.

Takrör (450 mm/silver)* ELPFP13 Takrör (700 mm/silver)

Används för att installera projektorn i ett högt tak.

ELPFP14

Takstativ* ELPMB23

Används för att installera projektorn i taket.

* En särskild installationsmetod krävs för att projektorn ska kunna hänga

från taket. Kontakta en återförsäljare eller närmaste representant för Epson som anges i Anvisningar för support och service om du vill använda

denna installationsmetod. s Kontaktlista för Epson-projektor

Datorsladd ELPKC02 (1,8 m - för mini-D-Sub 15-stifts/mini-D-Sub 15-stifts)

Samma som datorsladden som medföljer projektorn.

Datorsladd ELPKC09 (3 m - för mini-D-Sub 15-stifts/mini-D-Sub 15-stifts) Datorsladd ELPKC10 (20 m - för mini-D-Sub 15-stifts/mini-D-Sub 15-stifts)

Använd en av de längre sladdarna om datorsladden som medföljer projektorn är för kort.

Förbrukningsartiklar

Lampenhet ELPLP50

Används vid byte av Lampor.

Luftfilter ELPAF22

Används vid byte av Luftfilter.

Spara en Användarlogo

Du kan spara den bild som för tillfället projiceras som en Användarlogo.

När en Användarlogo sparas tas den gamla Användarlogo bort.

Procedur

Projicera den bild som du vill använda som Användarlogo och tryck sedan på [Menu]-knappen.

Använda Fjärrkontroll Använda Kontrollpanel

Välj Utökad - Användarlogo på Konfigurationsmeny.

"Använda Konfigurationsmeny" sid.34

Kontrollera vilka knappar du kan använda och vilka åtgärder de kan utföra i anvisningarna under menyn.

• Om Användarlogoskydd i Lösenordsskydd är På visas ett meddelande och användarlogotypen kan inte ändras. Du kan ändra inställningarna när du har ställt in Användarlogoskydd på Av. s sid.29

• Om du väljer Användarlogo när funktionerna Keystone, E-Zoom, Bildformat eller Progressiv används, avbryts funktionen i fråga.

När "Vill du använda den här bilden som användarlogo?" visas väljer du Ja.

När du trycker på [Enter]-knappen på Fjärrkontroll eller Kontrollpanel, kan skärmens format ändras efter signalen när den anpassas till den aktuella bildsignalens upplösning.

Spara en Användarlogo

Flytta ramen för att välja den del av bilden som du vill använda som Användarlogo.

Använda Fjärrkontroll Använda Kontrollpanel

Välj zoomningsfaktor från skärmen för zoomningsinställning.

När meddelandet Vill du spara bilden som användarlogo? visas väljer du Ja.

Bilden sparas. Meddelandet Slutfört. visas när bilden har sparats.

• När en Användarlogo har sparats går det inte att återställa inställningen för logotypen till standardinställningen.

• Det kan ta ungefär 15 sekunder att spara en användarlogo. Använd inte projektorn eller någon ansluten utrustning under tiden den sparar, eftersom fel kan uppstå.

Du kan spara med upp till 400 ^ 300 punkter i storlek.

När Vill du använda den här bilden? visas väljer du Ja.

Skärmstorlek och Projiceringsavstånd

I följande tabell finns lämpliga skärmstorlekar för projektorn. Värdena är endast för referens.

Skärmformat 4:3

300"

Kortaste (Bred) till Längsta

(Tele)

610x460 854 - 1386 -47

Enhet: cm

Projiceringsavstånd är avståndet från mitten av linsen till undersidan av skärmen Linsens mittpunkt

Projiceringsavstånd (EB-825/824/85/84)

Skärmformat 4:3

30"

40"

50"

60"

80"

100"

150"

200"

250"

61x46 83 - 136 -5

81x61 111 - 182 -6

100x76 140 - 229 -8

120x90 169 - 275 -9

160x120 226 - 368 -13

200x150 283 - 460 -16

300x230 426 - 692 -23

410x300 568 - 923 -31

500x370 711 - 1155 -39

Kortaste (Bred) till Längsta

(Tele)

Enhet: cm

Skärmformat 16:9

30"

40"

50"

60"

80"

100"

150"

200"

250"

275"

66x37 91 - 149 1

89x50 122 - 199 1

110x62 153 - 249 2

130x75 184 - 300 2

180x100 246 - 401 3

220x120 308 - 502 4

330x190 464 - 754 6

440x250 619 - 1006 7

550x310 775 - 1258 9

610x340 853 - 1384 10

Kortaste (Bred) till Längsta

(Tele)

Projiceringsavstånd (EB-826W)

Skärmformat 4:3

30"

61x46 100 - 164 -1

Kortaste (Bred) till Längsta

(Tele)

Enhet: cm

Skärmstorlek och Projiceringsavstånd

Enhet: cm

Skärmformat 4:3

40"

50"

60"

80"

100"

120"

150"

200"

250"

Skärmformat 16:9

30"

Kortaste (Bred) till Längsta

(Tele)

81x61 134 - 219 -1

100x76 169 - 275 -2

120x90 203 - 331 -2

160x120 271 - 442 -3

200x150 340 - 553 -4

240x180 408 - 664 -4

300x230 511 - 831 -5

410x300 682 - 1108 -7

500x370 854 - 1386 -9

Enhet: cm

Kortaste (Bred) till Längsta

(Tele)

66x37 91 - 149 1

Skärmformat 16:10

30"

40"

50"

60"

80"

100"

150"

200"

250"

280"

Kortaste (Bred) till Längsta

(Tele)

60x30 88 - 144 -1

80x50 118 - 193 -1

110x70 149 - 243 -2

130x80 179 - 292 -2

170x110 239 - 390 -2

210x130 300 - 488 -3

320x200 451 - 733 -5

420x260 603 - 979 -6

530x330 754 - 1224 -8

590x370 845 - 1371 -9

40"

50"

60"

80"

100"

150"

200"

250"

275"

89x50 122 - 199 1

110x62 153 - 249 2

130x75 184 - 300 2

180x100 246 - 401 3

220x120 308 - 502 4

330x190 464 - 754 6

440x250 619 - 1006 7

550x310 775 - 1258 9

610x340 853 - 1384 10

Ansluta och Koppla Bort USB-Enheter (endast EB-826W/825/824/85)

USB-minnen och USB-kompatibla digitalkameror, hårddiskenheter och tillvalet dokumentkameran kan anslutas till projektorn. Bilder på en ansluten digitalkamera eller JPEG-filer på

som ett Bildshow.

Projector Operation Guide "Bildshow Grundläggande

funktioner"

Bilder på dokumentkameran projiceras när tillvalet dokumentkameran är ansluten.

Ansluta USB-Enheter

USB

-lagringsenheten kan visas

Proceduren nedan beskriver hur du ansluter

USB

-enheter med tillvalet dokumentkameran som exempel. Anslut dokumentkameran till projektorn med USB-kabel som medföljer dokumentkameran. När dokumentkameran är ansluten till projektorn under projicering ska du

trycka på [USB]-knappen på fjärrkontrollen eller [Source Search]-knappen på kontrollpanelen när du vill växla till bilder från

dokumentkameran.

sid.16

Till dokumentkamerans USB-port

USB-kabel

USB-port (TypeA)

Observera

•

Anslutningen kanske inte fungerar som den ska om du använder ett USB-nav. Enheter som digitalkameror och USB-lagringsenheter ska anslutas direkt till projektorn.

•

När du ansluter och använder en USB-kompatibel hårddisk måste du ansluta nätadaptern som medföljer hårddisken.

•

Anslut en digitalkamera eller hårddisk till projektorn med en USB-kabel som medföljer eller specificeras för användning med enheten.

•

Använd en USB-kabel som är högst 3 m lång. Om kabeln är längre än 3 m kanske Bildshow inte visas på rätt sätt.

Ansluta och Koppla Bort USB-Enheter (endast EB-826W/825/824/85)

Koppla bort USB-Enheter

När du är klar med projiceringen följer du proceduren nedan när du ska koppla bort USB-enheter från projektorn.

Procedur

Koppla bort tillvalet dokumentkameran från projektorns USB-port (TypeA).

På digitalkameror, hårddiskar osv. ska du stänga av strömmen till enheten och sedan koppla bort den.

Ansluta en USB-Kabel och Projicera (USB Display)

Du kan projicera bilder från en Dator genom att ansluta projektorn till en Windows-Dator med den medföljande USB-kabel. Den här funktionen kallas USB Display. Genom att helt enkelt ansluta via en USB-kabel kan bilder från Dator visas.

Ansluter

B C D E

Anslut strömsladden (medföljer).

Slå på datorn.

Öppna Reglage för linsskydd.

Anslut till USB-kabel. Om ljud ska matas ut från projektorns högtalare ska du ansluta en ljudkabel (finns i handeln) till ingången Audio2.

"Ansluta för första gången" sid.83

"För andra gången" sid.84

Observera

Anslut projektorn direkt till datorn och inte via en USB-hubb.

Procedur

Slå på Dator.

Ansluta en USB-Kabel och Projicera (USB Display)

Ansluta för första gången

Procedur

Drivrutinen installeras automatiskt.

Om du använder en Windows 2000-Dator ska du klicka på Dator

- Alla program - EPSON Projector - EPSON USB Display EPSON USB Display Vx.x.

Klicka på "Samtycker".

Om drivrutinen inte har installerats kan du inte starta USB Display. Välj Samtycker om du vill installera drivrutinen. Klicka på Samtycker ej om du vill avbryta installationen.

Startar...

När du använder en Dator som kör Windows 2000 med användarbehörighet, visas ett Windows-felmeddelande under installationen och du kan eventuellt inte installera programmet. I sådana fall ska du uppdatera till den senaste versionen av Windows, starta om datorn och sedan försöka ansluta igen. Kontakta närmaste representant för Epson som anges i Anvisningar för support och service om du vill ha mer

information.

Kontaktlista för Epson-projektor

Ansluta en USB-Kabel och Projicera (USB Display)

Bilder från Dator projiceras.

Det kan ta en stund innan bilder från Dator projiceras. Lämna utrustningen som den är och koppla inte från USB-kabel eller stäng av strömmen till projektorn förrän bilder från Dator projiceras.

• Om ingenting projiceras av någon anledning ska du klicka på

Alla program - EPSON Projector - EPSON USB Display EPSON USB Display Vx.x på Dator.

• Om det inte installeras automatiskt ska du dubbelklicka på Den här datorn - EPSON_PJ_UD - EMP_UDSE.EXE på Dator.

• Om markören blinkar på datorskärmen går du till inställningarna

Alla program - EPSON Projector - EPSON USB Display EPSON USB Display Vx.x och avmarkerar kryssrutan Överför fönster med lager.

• Du kan avinstallera drivrutinen genom att öppna Kontrollpanelen

- Lägg till/Ta bort program - och avinstallera EPSON USB Display Vx.x.

• Koppla från Projektorn kan kopplas från helt enkelt genom att du drar ut USB-kabel. Du behöver inte använda funktionen Säker borttagning av maskinvara i Windows.

För andra gången

Bilder från Dator projiceras.

Det kan ta en stund innan bilder från Dator projiceras. Vänta en stund.

Program som använder en del DirectX-funktioner kanske inte visas

på rätt sätt. (Endast Windows)

Ansluta en Nätverkskabel (endast EB-826W/825/85/84)

Anslut en 100BASE-TX- eller 10BASE-T-nätverkskabel som finns i handeln. Diagrammen och gränssnitten nedan kan variera beroende på modell.

Till LAN-porten

Nätverkskabel (finns i handeln)

Till LAN-porten

Observera

Använd en kategori 5 skärmad nätverkskabel för att förhindra fel.

Installera en trådlös LAN-enhet (endast EB-826W/825/85)

Procedur

Öppna luftfilterluckan.

Tryck på reglaget för att öppna/stänga luftfilterluckan och öppna luftfilterluckan.

Den trådlösa LAN-enhetenit har installerats.

Fäst den trådlösa LAN-enheten med den medföljande skruven så att enheten inte lossnar.

Skruvhål för att fästa en trådlös nätverksenhet

Ansluta till Externa Utrustningar

Ansluta till en Extern Bildskärm (endast EB-826W/ 825/85/84)

Du kan visa datorbilder från ingången Computer1/2 på en extern bildskärm och skärmen som är ansluten till projektorn samtidigt. Det betyder att du kan kontrollera de projicerade bilderna på en extern bildskärm när du ger presentationer även om du inte kan se den andra skärmen. Använd kabeln som medföljer den externa bildskärmen för anslutningen.

• Du kan inte visa bilder från utrustningar som använder komponentvideosignaler eller är anslutna till ingången VIdeo eller S-video på den externa bildskärmen.

• Inställningsreglage, Konfigurationsmeny och Hjälp-skärmar för funktioner som Keystone visas inte på den externa bildskärmen.

Till bildskärmens port

Kabel som medföljer bildskärmen

Till Monitor Out-porten

Ansluta till Externa Utrustningar

Ansluta till en Extern Högtalare (endast EB-826W/ 825/85/84)

Du kan ansluta högtalare med inbyggda förstärkare till projektorns Audio Out-utgång om du vill lyssna på ljud med bättre kvalitet. Anslut

med en ljudkabel som finns i handeln (t.ex. en stereo-minikontakt). Använd en ljudkabel som passar anslutningarna på de externa högtalarna.

3,5 mm

• När ljudkabelns kontakt sätts in i Audio Out-utgången, ändras

ljudet från projektorns inbyggda högtalare till den externa utgången.

• Om du använder en ljudkabel med 2RCA(L/R)/stereo-minikontakt som finns i handeln ska du se till att den är lågohmig.

Ansluta en Mikrofon

Du kan mata ut ljud från en mikrofon via projektorns högtalare genom att ansluta en dynamisk mikrofon till projektorns mikrofoningång. Projektorn matar inte ström.

Till en extern ljudutrustning

Ljudkabel (finns i handeln)

Till Audio Out-utgången

Till mikrofoningången

Läsa E-postmeddelanden om Problem (endast EB-826W/825/85/84)

När funktionen Meddel. om e-post är På och ett fel/varning inträffar i projektorn, skickas följande e-postmeddelande. Ämne: EPSON Projector

Rad 1: Projektornamn för projektorn där felet har inträffat Rad 2: IP-adress för projektorn där felet har inträffat. Rad 3 osv: Information om felet

Information om felet visas rad för rad. Följande tabell visar informationen som ges i meddelandet för varje alternativ. Information

om hur du åtgärdar fel/varningar finns i "Avläsa Indikatorer".

Meddelande Orsak

Internal error

Internt fel

sid.55

Fan related error

Sensor error

Lamp cover is open.

Lamp timer failure

Lamp out

Internal temperature error

High-speed cooling in progress

Lamp replacement notification

No-signal

Auto Iris Error

Power Err. (Ballast)

A (+) eller (-) visas i början av meddelandet. (+): Ett projektorfel har inträffat (-): Ett projektorfel har hanterats

Fläktfel

Sensorfel

Lampluckan öppen

Trasig lampa

Lampfel

Högtemp.fel (Överhettning)

Högtemp.varning

Byt lampa

Ingen signal Projektorn får ingen signal. Kontrollera

anslutningsstatus eller kontrollera att strömmen till signalkällan är påslagen.

Fel Auto iris

Strömfel (ballast)

ESC/VP21-Kommandon

Kommandolista

När kommandot för ström PÅ sänds till projektorn slås strömmen på och uppvärmningsläget startas. När projektorns ström slås på returneras ett kolon ":" (3Ah). När ett kommando tas emot utför projektorn kommandot och returnerar ett ":" och tar sedan emot nästa kommando. Om kommandot som behandlas avslutas på ett onormalt sätt, visas ett felmeddelande och ett ":" returneras.

Alternativ Kommando

Power ON/OFF (Ström PÅ/AV)

Signal selection (Signalval)

På

Computer1 Automatiskt

RGB

Komponent

Computer2 Automatiskt

RGB

Komponent

PWR ON

PWR OFF

SOURCE 1F

SOURCE 11

SOURCE 14

SOURCE 2F

SOURCE 21

SOURCE 24

Alternativ Kommando

Logotyp

Lägg till koden för vagnretur (CR) (0Dh) i slutet av varje kommando och

skicka det.

MSEL 02

Sladdtyper

Seriell anslutning

• Kontaktens form: D-Sub 9-stifts (hane)

A/V ljudavstängning På/Av

Alternativ för A/V ljudavstängning

VIdeo

S-video

USB Display

USB (EB-826W/825/824/85) SOURCE 52

LAN(EB-826W/825/85) SOURCE 53

På

Svart

Blå

SOURCE 41

SOURCE 42

SOURCE 51

MUTE ON

MUTE OFF

MSEL 00

MSEL 01

ESC/VP21-Kommandon

• Projektoringångens namn: RS-232C

<På projektorn> <På datorn>

<På projektorn> (Seriell datorkabel) <På datorn>

• Datalängd: 8 bitar

• Paritet: Ingen

• Stoppbit: 1 bit

• Flödeskontroll: Ingen

Signalnamn Funktion

GND

DSR

DTR

Signalledningens jord

Sänder data

Tar emot data

Datauppsättning redo

Dataterminal redo

Kommunikationsprotokoll

• Baudhastighet som standard: 9 600 bps

Om PJLink

PJLink Class1

etablerades av

JBMIA

(Japan Business Machine and Information System Industries Association) som ett standardprotokoll för att styra nätverkskompatibla projektorer som en del i arbetet att

standardisera styrprotokoll för projektorer. Projektorn uppfyller den JBMIA

PJLink Class1

-standard som fastställts av

Den har stöd för alla PJLink Class1-kommandon förutom de kommandon som anges nedan och överensstämmelse har bekräftats av PJLink verifiering av standardanpassning.

URL:http://pjlink.jbmia.or.jp/english/

• Icke-kompatibla kommandon

Inställningar för avslagning

Funktion

Ställ in avslagning av bild

Ställ in avslagning av ljud

PJLink -kommando

AVMT 11

AVMT 21

• Ingångsnamn enligt PJLink-definition och motsvarande projektorkällor

Computer1

Källa

INPT 11

PJLink -kommando

• Modellnamn som visas för "Förfrågan om produktens namn"

EB-826W EB-825 EB-824 EB-85 EB-84

Computer2

VIdeo

S-video

USB

LAN USB Display

*1 Stöds bara på EB-826W/825/824/85 *2 Stöds bara på EB-826W/825/85

INPT 12

INPT 21

INPT 22

INPT 41

INPT 52

INPT 53

• Tillverkarnamn som visas för "Förfrågan om tillverkarens namn"

EPSON

Bildskärmar Som Stöds

Bildskärmar Som Stöds (EB-825/824/85/84)

Datorsignaler (analog RGB)

Signal Uppdateringsfrekv (Hz) Upplösning Bildformat

VGAEGA 70 640x350 1024x560 1024x768 1024x576

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

WXGA 60 1280x768 1024x614 1024x768 1024x576

60 1360x768 1024x578 1024x768 1024x576

60/75/85 1280x800 1024x640 1024x768 1024x576

640x480/640x360

800x600/800x450

1024x768/1024x576

Enheter: punkter

Normal 4:3 16:9

1024x768 1024x768 1024x576

WXGA

MAC13" 67 640x480 1024x768 1024x768 1024x576

MAC16" 75 832x624 1024x768 1024x768 1024x576

MAC19" 75 1024x768 1024x768 1024x768 1024x576

MAC21" 75 1152x870 1016x768 1024x768 1024x576

*1 Det går inte att upprätta en anslutning om utrustningen saknar VGA-utgångsport. *2 Letterbox-signal

Även när andra signaler än de som nämns ovan tas emot kan bilden troligen projiceras. Alla funktioner stöder dock inte sådana signaler.

SXGA 70/75/85 1152x864 1024x768 1024x768 1024x576

SXGA+ 60/75/85 1400x1050 1024x768 1024x768 1024x576

UXGA 60 1600x1200 1024x768 1024x768 1024x576

60/75/85 1440x900 1024x640 1024x768 1024x576

60/75/85 1280x1024 960x768 1024x768 1024x576

60/75/85 1280x960 1024x768 1024x768 1024x576

60 1024x768 1024x768 1024x768 1024x576

Bildskärmar Som Stöds

Komponentvideo

Signal Uppdateringsfrekv (Hz) Upplösning Bildformat

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

HDTV(720p) 50/60 1280x720 1024x768 1024x576

HDTV(1080i) 50/60 1920x1080 1024x768 1024x576

HDTV(1080p) 50/60 1920x1080 1024x768 1024x576

* Letterbox-signal

Kompositvideo/S-video

Signal Uppdateringsfrekv (Hz) Upplösning Bildformat

TV(NTSC) 60 720x480/720x360

TV(PAL,SECAM) 50 720x576/720x432

Enheter: punkter

4:3 16:9

1024x768 1024x576

Enheter: punkter

4:3 16:9

1024x768 1024x576

* Letterbox-signal

Bildskärmar Som Stöds

Bildskärmar som stöds (EB-826W)

Datorsignaler (analog RGB)

Signal Uppdateringsfrekv (Hz) Upplösning Bildformat

VGAEGA 70 640x350 1280x700 1280x720 1280x800 1280x700 640x350

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

640x480/640x360

800x600/800x450

1024x768/1024x576

Enheter: punkter

Normal 16:9 Full Zoom Through

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 800x600

1066x800 1280x720 1280x800 1280x800 1024x768

WXGA 60 1280x768 1280x768 1280x720 1280x800

60 1360x768 1280x722 1280x720 1280x800 1280x722 1280x768

60/75/85 1280x800 1280x800 1280x720 1280x800 1280x800 1280x800

WXGA

WSXGA+

MAC13" 67 640x480 1066x800 1280x720 1280x800 1280x800 640x480

MAC16" 75 832x624 1066x800 1280x720 1280x800 1280x800 832x624

MAC19" 75 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

SXGA 70/75/85 1152x864 1066x800 1280x720 1280x800 1280x800 1280x800

SXGA+ 60/75/85 1400x1050 1066x800 1280x720 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1066x800 1280x720 1280x800 1280x800 1280x800

60/75/85 1440x900 1280x800 1280x720 1280x800 1280x800 1280x800

60 1680x1050 1280x800 1280x720 1280x800 1280x800 1280x800

60/75/85 1280x1024 1000x800 1280x720 1280x800 1280x800 1280x800

60/75/85 1280x960 1066x800 1280x720 1280x800 1280x800 1280x800

60 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

1280x768

Bildskärmar Som Stöds

Signal Uppdateringsfrekv (Hz) Upplösning Bildformat

Normal 16:9 Full Zoom Through

MAC21" 75 1152x870 1059x800 1280x720 1280x800 1280x800 1152x800

*1 Det går inte att upprätta en anslutning om utrustningen saknar VGA-utgångsport. *2 Letterbox-signal

*3 Endast kompatibel när Bred väljs som Upplösning på Konfigurationsmeny. s sid.36

Även när andra signaler än de som nämns ovan tas emot kan bilden troligen projiceras. Alla funktioner stöder dock inte sådana signaler.

Komponentvideo

Signal Uppdateringsfrekv (Hz) Upplösning Bildformat

Normal 16:9 Full Zoom Through

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

Enheter: punkter

HDTV(720p) 50/60 1280x720 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

HDTV(1080p) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

* Letterbox-signal

Kompositvideo/S-video

Signal Uppdateringsfrekv

TV(NTSC) 60 720x480/720x360

TV(PAL,SECAM) 50 720x576/720x432

* Letterbox-signal

(Hz)

Upplösning Bildformat

Normal 16:9 Full Zoom Through

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

Enheter: punkter

Specifikationer

Allmänna Projektorspecifikationer

Produktnamn Mått Panelstorlek Visningsmetod Upplösning

Fokusjustering Zoomjustering Lampa Max. ljudutsändning Högtalare Strömförsörjning Strömförbrukning100 till 240 V

200 till 240 V

Driftshöjd Drifttemperatur Förvaringstemperatur Vikt

EB-826W EB-825 EB-85 EB-84 EB-824

327 (B) ^ 95 (H) ^ 250 (D) mm (inkluderar ej upphöjd del)

0,59" bred 0.63"

TFT-skärm i polysilikon med aktiv matris

1 024 000 bildpunkter

WXGA (1280 (B) ^ 800

(H) punkter) ^ 3

100 till 240 V AC ±10 %, 50/60 Hz 3,3 till 1,5 A

Strömförbrukning i vänteläge (Kommunikation på): 7,9 W Strömförbrukning i vänteläge (Kommunikation av): 1,9 W

Strömförbrukning i vänteläge (Kommunikation på): 8,9 W Strömförbrukning i vänteläge (Kommunikation av): 3,0 W

786 432 bildpunkter (1024 (H) ^ 768 (B) punkter) ^ 3

Manuell

Manuell (1 till 1,62)

UHE-lampa, 200 W modellnr.: ELPLP50

10 W enkanalig

Drift: 289 W

Drift: 275 W

Höjd över havet 0 till 2 286 m

5 till +35 ˚C (icke-kondenserande)

-10 till +60˚C (icke-kondenserande)

Ca. 0,0 kg

Drift: 289 W

Strömförbrukning i

vänteläge: 1,9 W

Drift: 275 W

Strömförbrukning i

vänteläge: 3,0 W

Specifikationer

Produktnamn Kontakter Computer1-ingång 1

Computer2-ingång 1 Audio1-ingång 1 Audio2-ingång 1 VIdeo-ingång 1 S-video-ingång 1 Audio-ingång 1 Mikrofoningång 1 Audio Out-utgång 1 Monitor Out-port 1 USB-port (TypeB)

USB-port (TypeA)

USB-port 1 LAN-port 1

RS-232C-port 1

EB-826W EB-825 EB-85 EB-84 EB-824

Mini-D-Sub 15-stifts (hona) blå

Stereominikontakt

RCA-stiftkontakt

Mini-DIN 4-stifts

RCA-stiftkontakt x 2 (V, H)

Stereominikontakt

Stereominikontakt −

Mini-D-Sub 15-stifts (hona) svart −

1 1

USB-kontakt (Type A) för trådlös LAN-enhet (tillval)

USB-kontakt (Type A)

USB-kontakt (Type B)

−

RJ-45 −

Mini D-Sub 9-stifts (hane)

USB-kontakt (Type

−

* Stöd för USB 2.0. Vi kan dock inte garantera att USB-portarna kan hantera alla enheter som har stöd för USB.

"Apparaten skall anslutas till jordat uttag"

Pixelworks DNXTM ICs används i den här projektorn.

Lutningsvinkel

Om du ställer projektorn i mer än 30 ˚ vinkel kan den skadas och orsaka en olycka.

Specifikationer

Programkrav

Programvaran som medföljer projektorn eller valfria tillbehör kan användas på datorer som uppfyller följande krav. EMP NS Connection medföljer endast EB-826W/825/85.

EMP NS Connection EMP Monitor USB Display

Operativsystem Windows 2000 SP4/XP/XP SP1/XP SP2/XP SP3/

Vista/Vista SP1 Mac OS X 10.3 eller senare Rekommenderas: Mac OS X 10.5.1 eller

senare, 10.4.11/10.3.9

CPU

Mobile Pentium III 1.2GHz eller snabbare Power PC G3 900MHz eller snabbare Rekommenderas: Pentium M 1.6GHz eller

snabbare CoreDuo 1.5GHz

eller snabbare

Windows 98 SE SP1/Me/NT4.0 SP6/2000SP4/ XP 32Bit (HomeEdition/Professional) SP1 eller senare Vista/VistaSP1

Rekommenderas: Pentium MMX 166MHz eller snabbare

Rekommenderas: Pentium II 233MHz eller snabbare

Windows 2000 SP4/XP/XP SP1/XP SP2/XP SP3/ Vista/Vista SP1

Mobile Pentium III 1.2GHz eller snabbare Rekommenderas: Pentium M 1.6GHz eller

snabbare

Minne

Hårddisk Ledigt utrymme

Bildskärm

* Internet Explorer ver. 5 eller senare installerat och en användare med administratörsbehörighet

256MB eller mer Rekommenderas: 512MB eller mer

20MB eller mer 50MB eller mer 20MB eller mer

XGA-upplösning (1024x768) eller högre Färgskärm med ca. 32000 färger mer än

16-bitars färg

64MB eller mer 256MB eller mer

Upplösning över SVGA (800x600) 32-bitars färgskärm eller bättre

Färgskärm

Rekommenderas: 512MB eller mer

Upplösning över XGA (1024x768) Färgskärm med ca. 32000 färger mer än

16-bitars färg

Utseende

Linsens mittpunkt

* Avstånd från linsens mittpunkt till fästpunkt för upphängningskonsol

100

Enhet: mm

Epson EB-85V User's Guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Beteckningar som Används i den här Handboken

Innehåll

Introduktion

Projektorns Funktioner

Vanliga Funktioner för de Olika Modellerna

Enkel att hantera

Förbättrade säkerhetsfunktioner

EB-826W/825/85 Funktioner

Få ut mesta möjliga av en nätverksanslutning

Projicera JPEG-bilder utan att ansluta en Dator

Delarnas Namn och Funktioner

Framsida/Ovansida

Baksida

Undersida

Kontrollpanel

Fjärrkontroll

Praktiska Funktioner

Ändra den Projicerade Bilden

Identifiera Inkommande Signaler Automatiskt och Ändra den Projicerade Bilden (Sök efter Källa)

Växla Till Den Önskade Bilden Med Fjärrkontroll

Funktioner För Förbättrad Projicering

Välja Projiceringskvalitet (Ställa in Färgläge)

Ställa in Automatisk Bländare

Slå av Ljud och Bild Tillfälligt (A/V Ljudavstängning)

Frysa Bilden (Frysa)

Ändra Bredd-/Höjdförhållande

Ändringsmetoder

Ändra Bildformat för bilder från videoutrustningar

Ändra inställningen Bildformat för datorbilder (EB-825/824/85/84)

Ändra inställningen Bildformat för datorbilder (EB-826W)

Funktionen Visare (Visare)

Förstora en del av Bilden (E-Zoom)

Använda Muspekaren med Fjärrkontroll (Trådlös mus)

Säkerhetsfunktioner

Hantera användare (Lösenordsskydd)

Ställa in Lösenordsskydd

Typer av Lösenordsskydd

Ange Lösenord

Begränsa Användningen (Driftspärr)

Stöldskyddslås

Montera vajerlåset

Konfigurationsmeny

Använda Konfigurationsmeny

Lista över Funktioner

Bild-Meny

Signal-Meny

Inställningar-Meny

Utökad-Meny

Nätverk-Meny (endast EB-826W/825/85/84)

Anmärkningar om att använda menyn Nätverk

Använda skärmtangentbordet

Grundlägg.-meny

Trådlöst LAN-meny (endast EB-826W/825/85)

Säkerhet-meny (endast EB-826W/825/85)

När WEP är valt

När WPA-PSK (TKIP) eller WPA2-PSK (AES) är valt

LAN m kabel-meny

E-post-meny

Övriga-meny

Återställ-meny

Information-meny (endast visning)

Återställ-Meny

Felsökning

Använda Hjälp

Lösa Problem

Avläsa Indikatorer

Indikator lyser eller blinkar rött

Indikator blinkar eller lyser orange

Om Indikatorer Inte ger Någon Lösning

Problem med bilder

Problem när projiceringen startar

Övriga problem

Bilaga

Monteringsmetoder

Rengöring

Rengöra Projektorns Utsida
