Epson EB-85V User's Guide [nl]
Gebruikershandleiding
Gebruikte Symbolen en Tekens
• Veiligheidssymbolen
De documentatie en de projector gebruiken grafische symbolen om te tonen hoe u de projector veilig kunt gebruiken.
Leer en respecteer deze waarschuwingssymbolen om letsel aan personen en beschadiging van eigendom te voorkomen.
Waarschuwing
Let op
• Algemene informatiesymbolen
Let op
q
s
g
Procedure
[ (Naam) ] Dit verwijst naar de naam van een knop op de Afstandsbediening of het Bedieningspaneel.
"(Menunaam)"
Helderheid
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of zelfs de dood als gevolg van foutief
handelen.
Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of fysieke schade als gevolg van foutief
handelen.
Dit geeft aan dat de beschreven handeling tot schade of letsel kan leiden als er onvoldoende voorzichtigheid in acht wordt genomen.
Dit geeft aan dat er nuttige extra informatie volgt over een bepaald onderwerp.
Dit geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.
Dit geeft aan dat de onderstreepte term die gevolgd wordt door dit symbool in de woordenlijst te vinden is. Zie "Woordenlijst" onder
"Bijlage". s pag.106
Dit geeft aan dat er bedieningsinstructies volgen die in een bepaalde volgorde moeten worden uitgevoerd.
De desbetreffende procedure moet in de aangegeven volgorde worden uitgevoerd.
Bijvoorbeeld: de knop [Return]
Dit verwijst naar de naam van een item in het Configuratiemenu.
Bijvoorbeeld:
Selecteer "Helderheid" in het menu Beeld.
Menu Beeld - Helderheid
Inhoudsopgave
3
Gebruikte Symbolen en Tekens....................... 2
Inleiding
Kenmerken van de Projector.................................. 7
Gemeenschappelijke Kenmerken van alle Modellen........................7
Gemakkelijk te hanteren........................................ 7
Verbeterde veiligheidsfuncties.................................... 7
Kenmerken van EB-826W/825/85. ...................................8
Optimaal gebruikmaken van een netwerkverbinding.....................8
JPEG-afbeeldingen projecteren zonder een Computer aan te sluiten..........8
Namen van Onderdelen en Functies........................... 9
Voorzijde/Bovenzijde............................................9
Achterkant...................................................10
Onderkant................................................... 12
Bedieningspaneel.............................................. 13
Afstandsbediening.............................................14
Nuttige Functies
Het Geprojecteerde Beeld Wijzigen.......................... 17
Automatisch Binnenkomende Signalen Detecteren en het Geprojecteerde Beeld
Wijzigen (Bron Zoeken).......................................... 17
Via de Afstandsbediening overschakelen naar het doelbeeld................. 18
Functies voor het Verbeteren van Projecties.................. 19
De Projectiekwaliteit Selecteren (SelecterenKleurmodus)................... 19
Autom. iris Instellen.............................................20
Tijdelijk het Beeld en Geluid Onderdrukken (A/V Dempen)..................20
Het Beeld Bevriezen (Bevriezen)....................................21
De Hoogte-breedteverh. Wijzigen...................................21
Methode wijzigen............................................ 21
De Hoogte-breedte wijzigen voor videoapparatuur..................... 22
De Hoogte-breedte wijzigen voor computerbeelden (EB-825/824/85/84). . . . . . 23
De Hoogte-breedte wijzigen voor computerbeelden (EB-826W)............. 24
Aanwijsfunctie (Aanwijzer)........................................26
Deel van het Beeld Vergroten (E-Zoom)...............................27
De Muisaanwijzer Bedienen met de Afstandsbediening (Draadloze Muis)........28
Beveiligingsfuncties........................................ 30
Gebruikers Beheren (Wachtwoordbeveiliging)...........................30
Manieren van Wachtwoordbeveiliging.............................. 30
Wachtwoordbeveiliging instellen................................. 30
Het Wachtwoord invoeren......................................31
Bediening Beperken (Toetsvergrendeling)............................. 32
Antidiefstalvergrendeling.........................................33
Het draadslot installeren.......................................33
Configuratiemenu
Het Configuratiemenu Gebruiken............................ 35
Lijst met Functies........................................... 36
Beeld-menu.................................................. 36

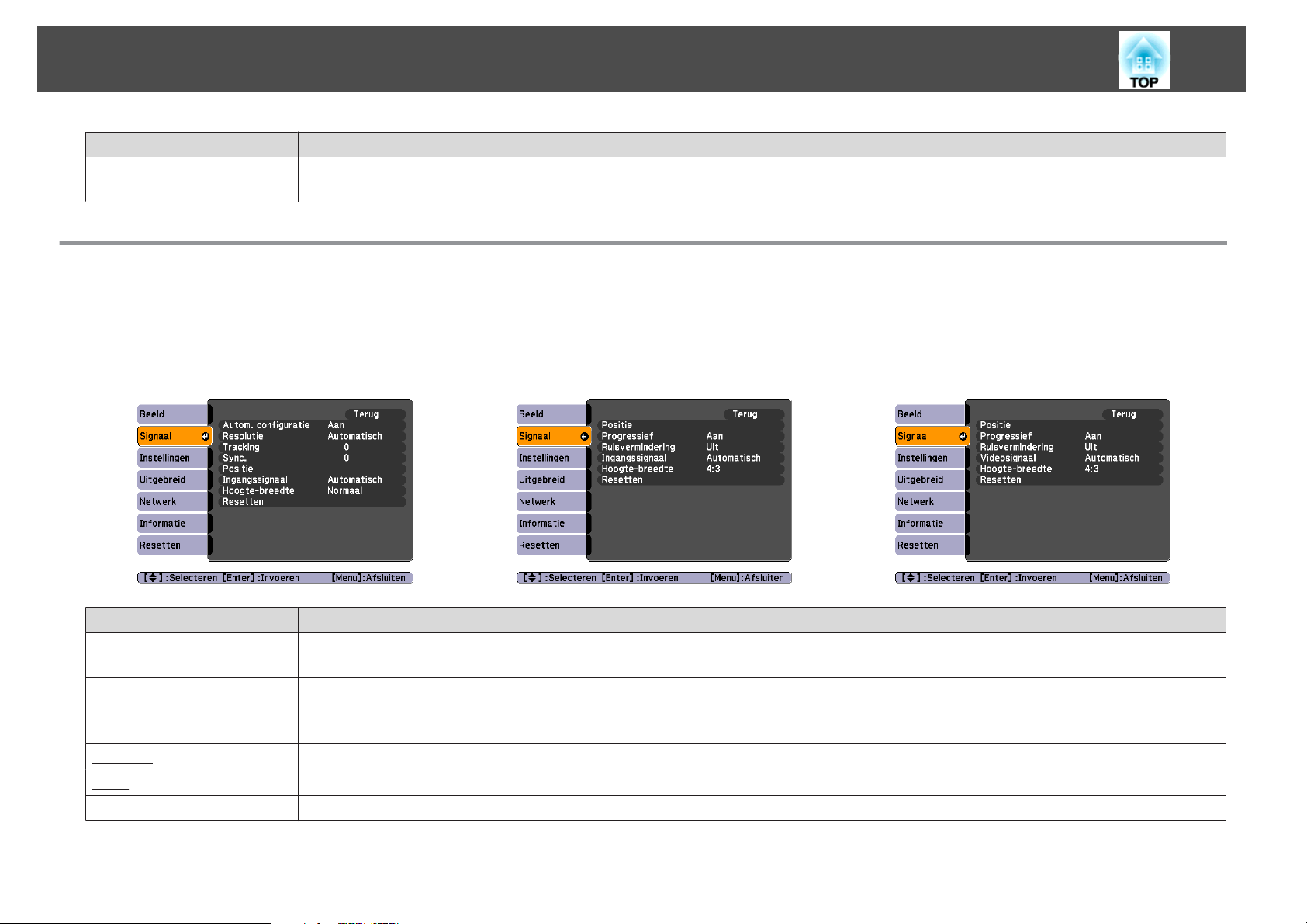

Signaal-menu................................................. 37
Instellingen-menu..............................................38
Uitgebreid-menu.............................................. 40

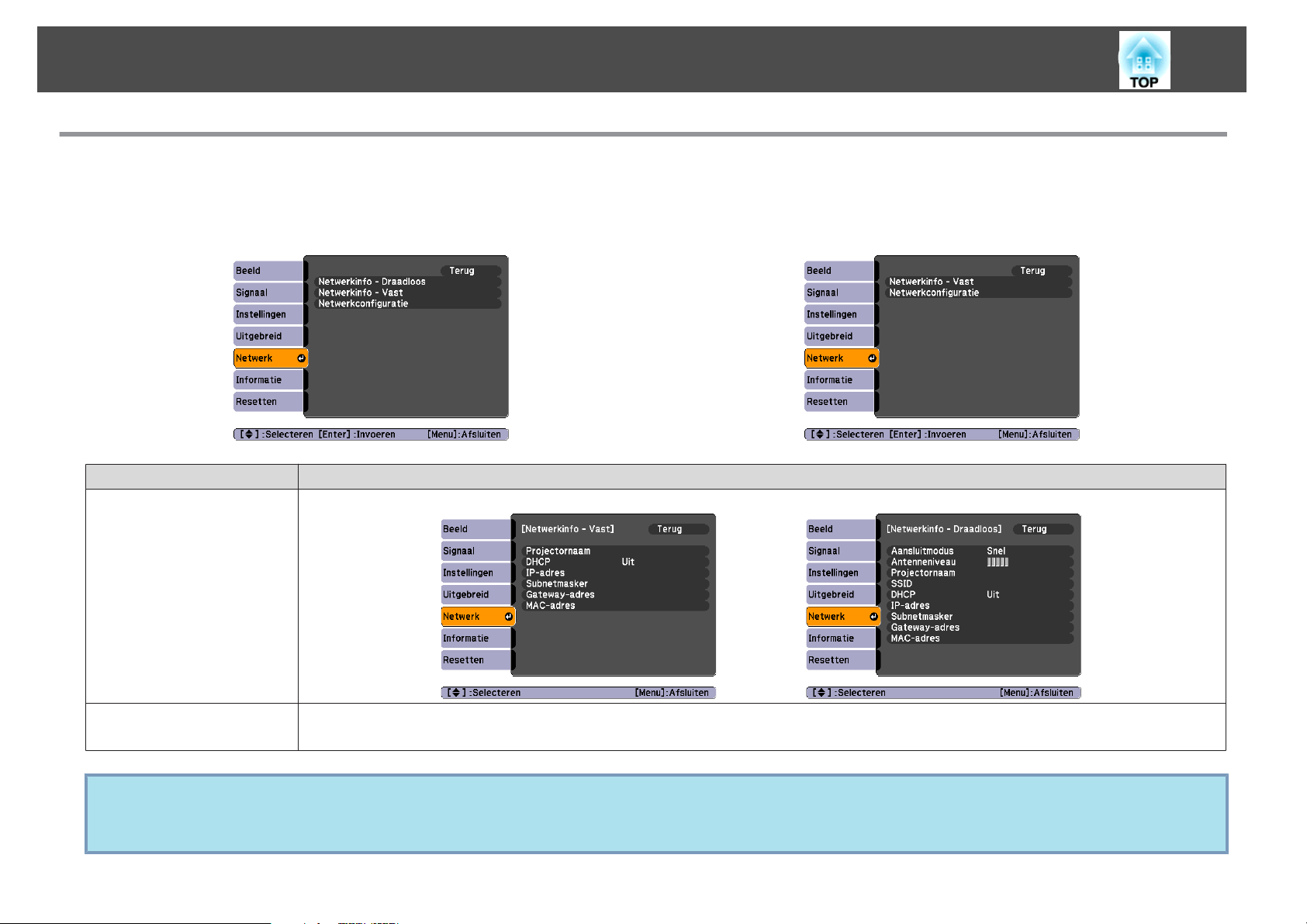

Netwerk-menu (alleen EB-826W/825/85/84). . . .........................42
Opmerkingen over het gebruik van het Netwerk....................... 43
Bewerking met softwarematig toetsenbord..........................43
Basis-menu................................................ 44

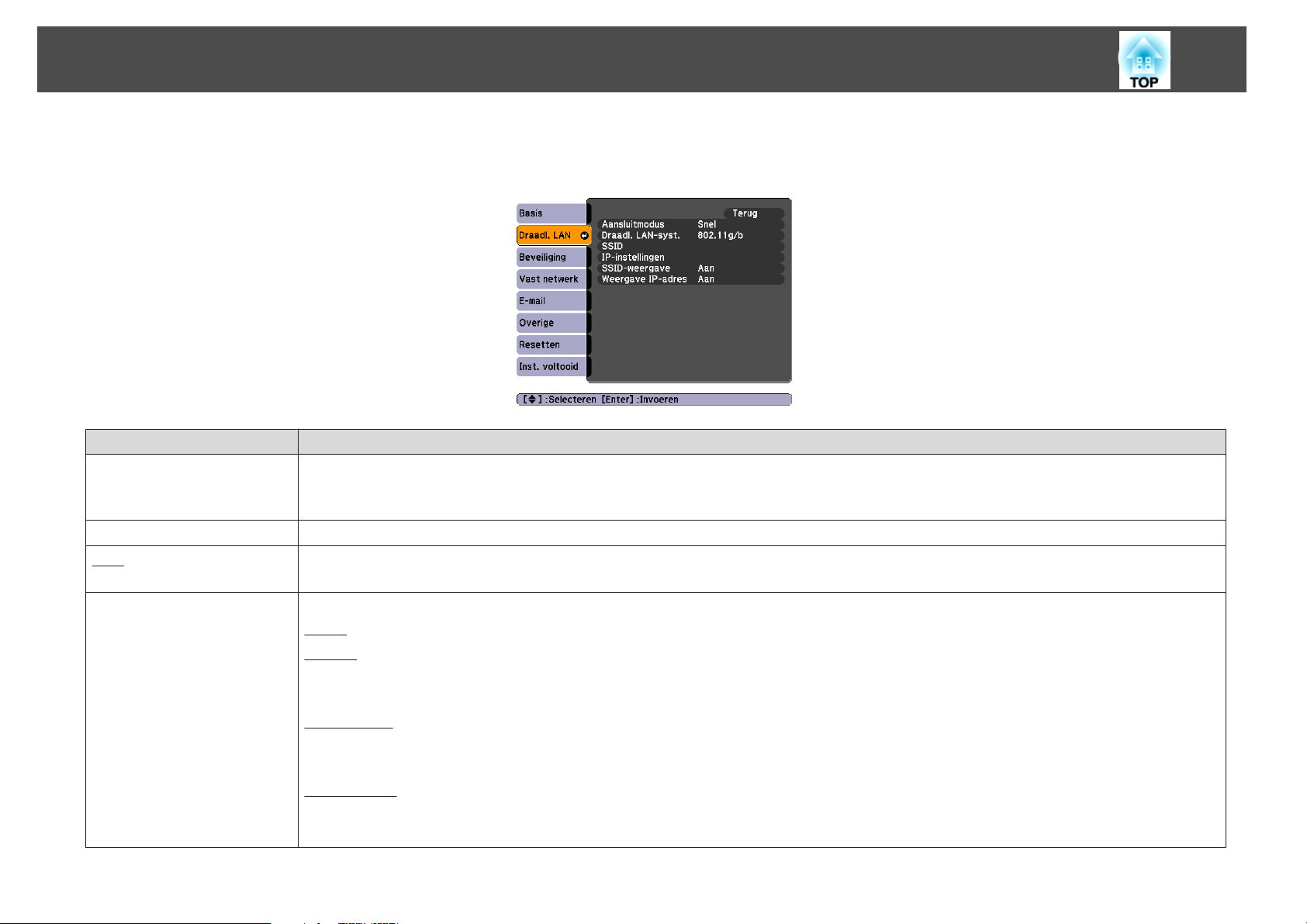

Draadloos LAN-menu (alleen EB-826W/825/85)........................ 45

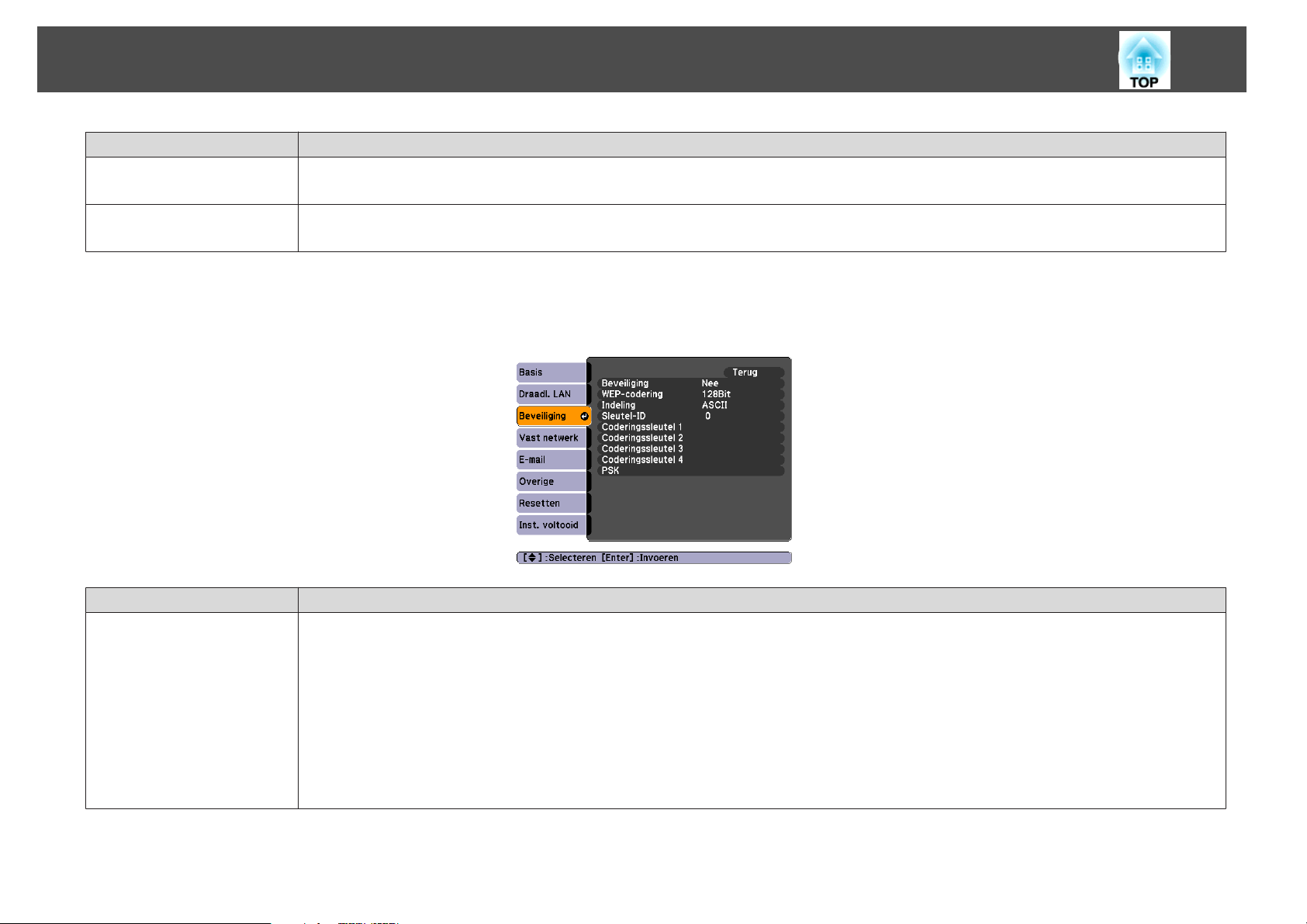

Beveiligingsmenu (alleen EB-826W/825/85)..........................46
Als WEP is geselecteerd........................................47
Als WPA-PSK (TKIP) of WPA2-PSK (AES) zijn geselecteerd..................47
Vast netwerk-menu...........................................48

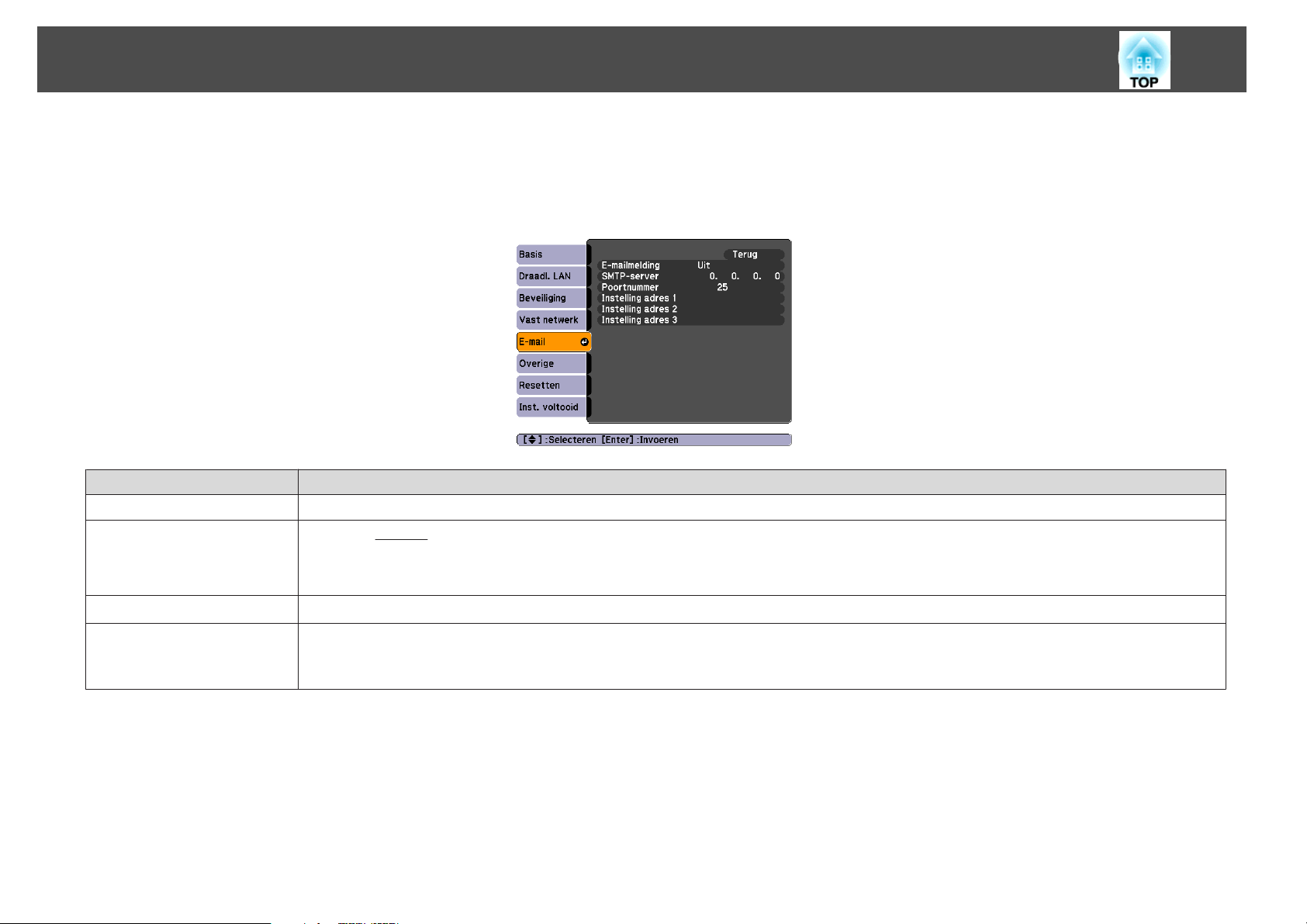

E-mail-menu................................................ 49
Overige-menu.............................................. 50

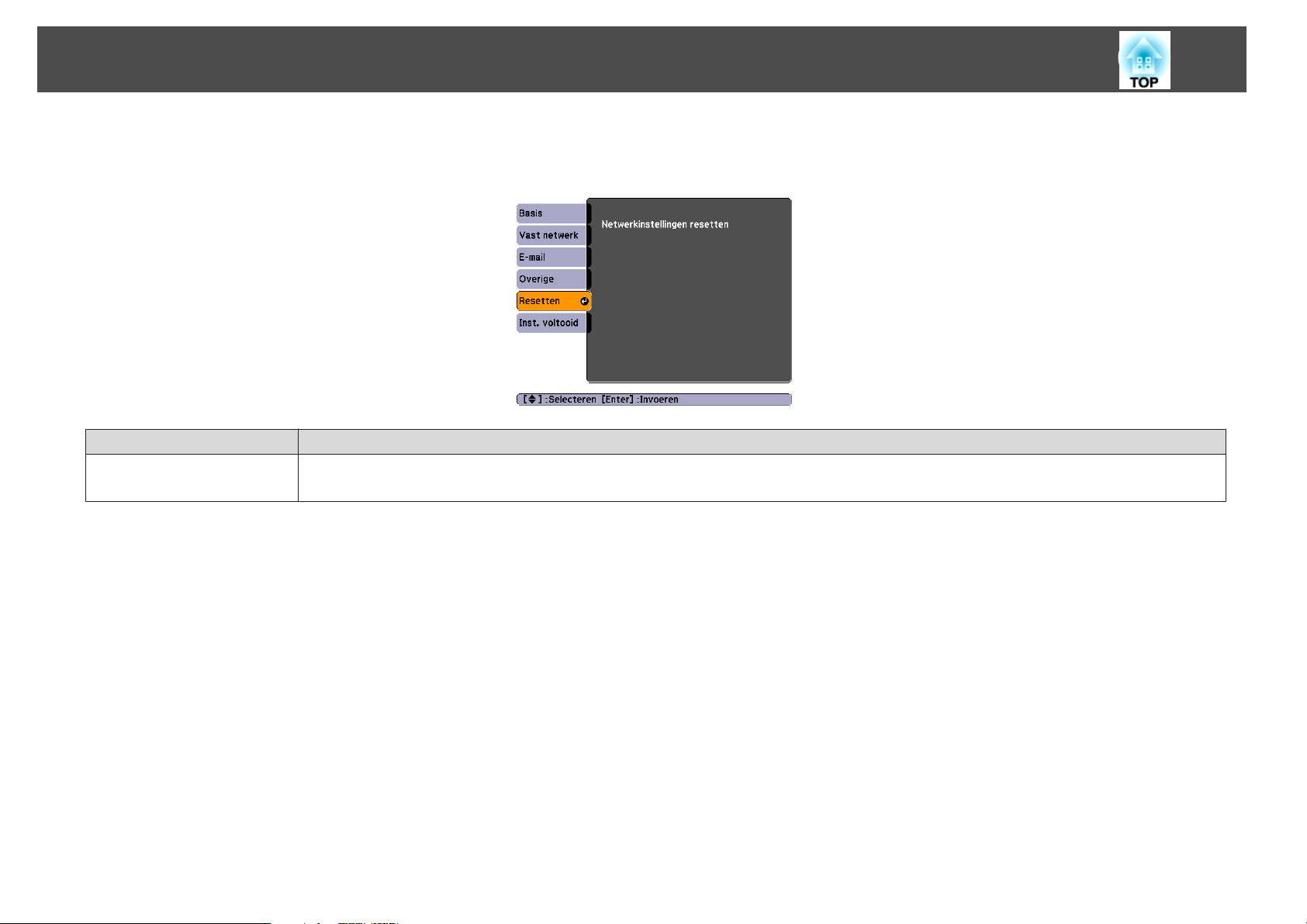

Resetten..................................................51
Informatie-menu (Alleen Weergave)................................. 52
Resetten-menu................................................ 53
Inhoudsopgave
4
Problemen Oplossen

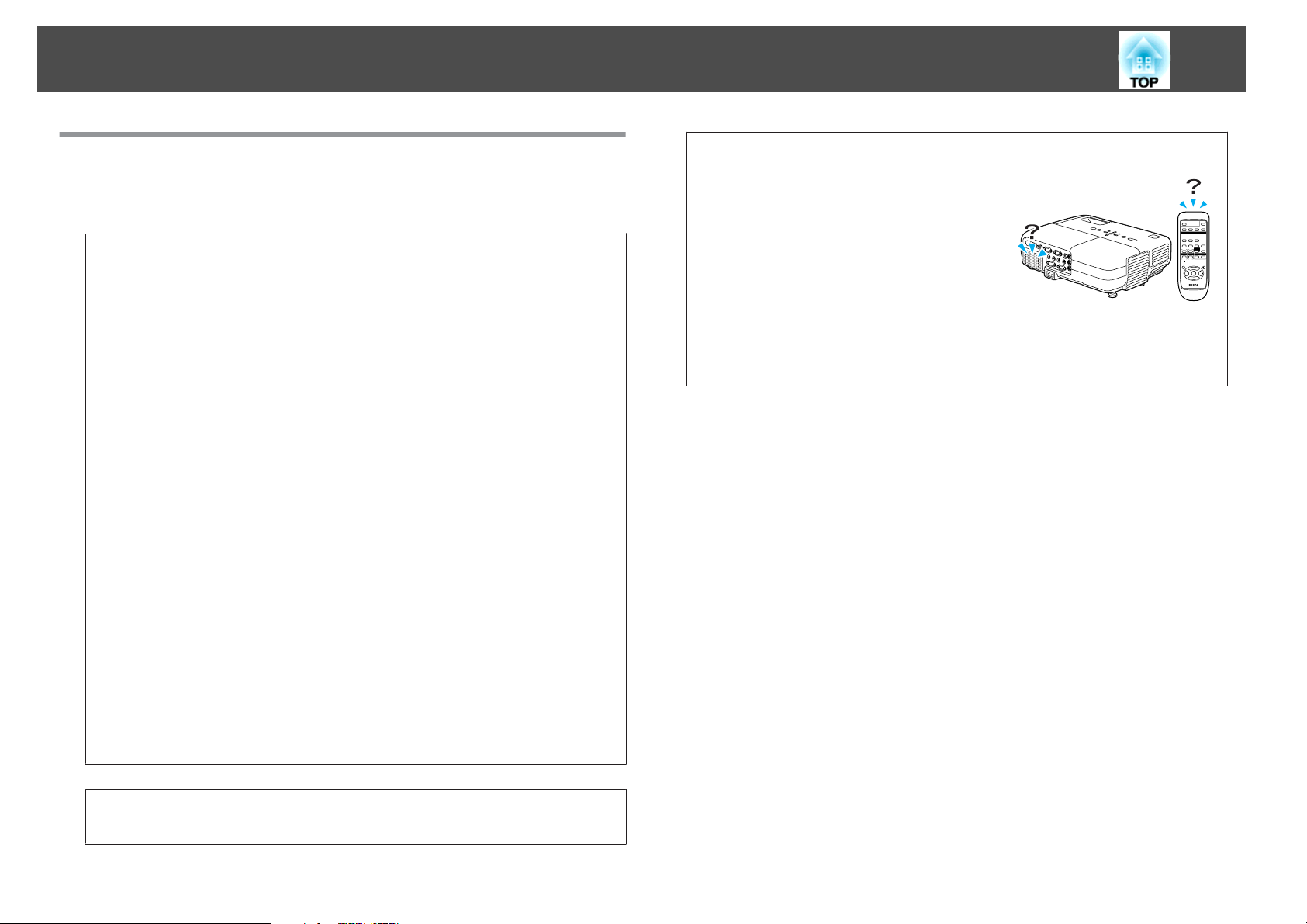

De Help Gebruiken.......................................... 55
Problemen oplossen........................................ 57
De Lampjes Aflezen............................................. 57
t
Lampje brandt of knippert rood.................................58
m o
Lampje knippert of brandt oranje..............................59
Als de Lampjes Geen Uitkomst Bieden................................ 60
Problemen met het beeld.......................................61
Problemen bij het starten van de projectie...........................65
Overige problemen...........................................65
Bijlage

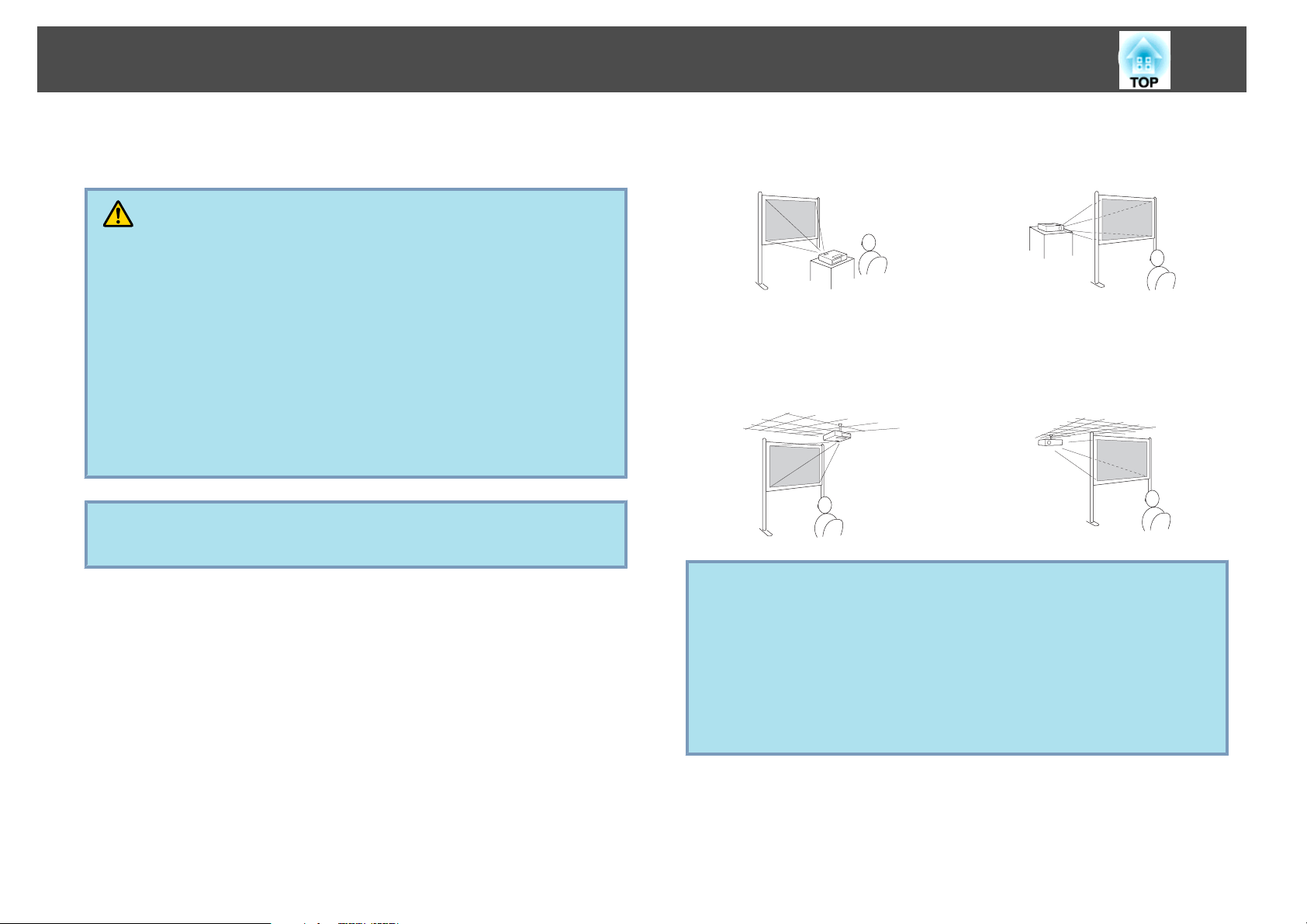

Installatiemethoden........................................ 69
Reiniging.................................................. 70
Het oppervlak van de Projector Reinigen.............................. 70
De lens reinigen...............................................70
Reinigen van het Luchtfilter.......................................70
Verbruiksmateriaal Vervangen.............................. 71
De batterijen van de Afstandsbediening Vervangen.......................71
De Lamp Vervangen............................................72
Vervangingsperiode Lamp......................................72

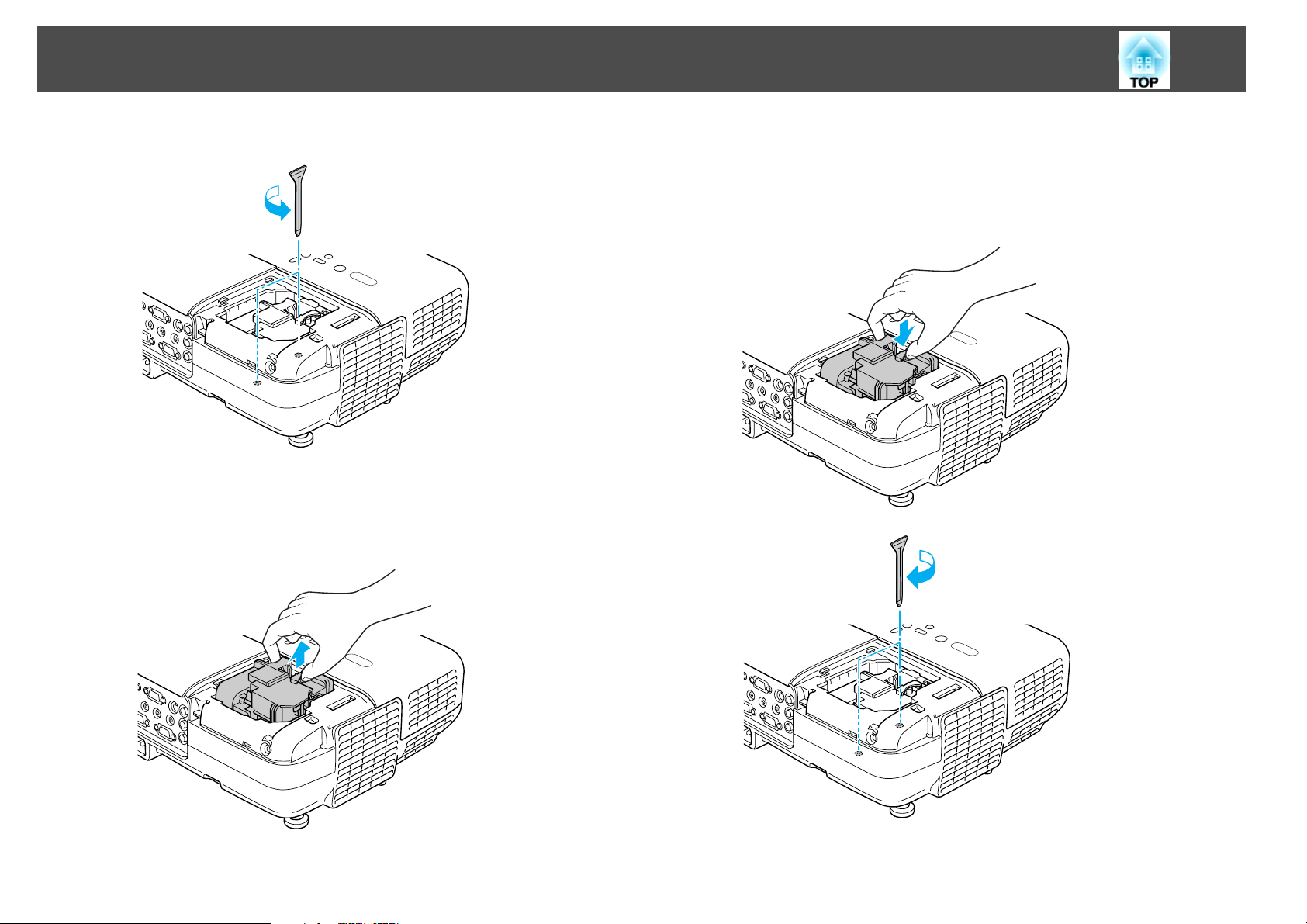

Procedure voor het vervangen van de Lamp.......................... 72
Lampuren terugzetten.........................................75
Het Luchtfilter Vervangen.........................................75
Vervangingsperiode Luchtfilter................................... 75
Procedure voor het vervangen van de Luchtfilter....................... 75
Een Gebruikerslogo Opslaan................................. 80
Schermgrootte en Projectieafstand.......................... 82
Projectieafstand (EB-825/824/85/84).................................82
Projectieafstand (EB-826W)........................................82
USB-Apparaten Aansluiten en Verwijderen (Alleen EB-826W/
825/824/85). . . . . . . . . . . . . . .................................. 84
USB-Apparaten Aansluiten........................................84
USB-Apparaten Verwijderen.......................................85
Aansluiten via een USB-kabel en Projecteren (USB Display)..... 86
Aansluiten................................................... 86
De eerste keer aansluiten.......................................87
Vanaf de tweede keer.........................................88
Een LAN-Kabel Aansluiten (Alleen EB-826W/825/85/84). . . ..... 89
Draadloze LAN-eenheid installeren (alleen EB-826W/825/85 )
........................................................... 90
Aansluiten op Externe Apparatuur........................... 91
Aansluiten op een externe monitor (alleen EB-826W/825/85/84). . . . . . . . . . . . . . 91

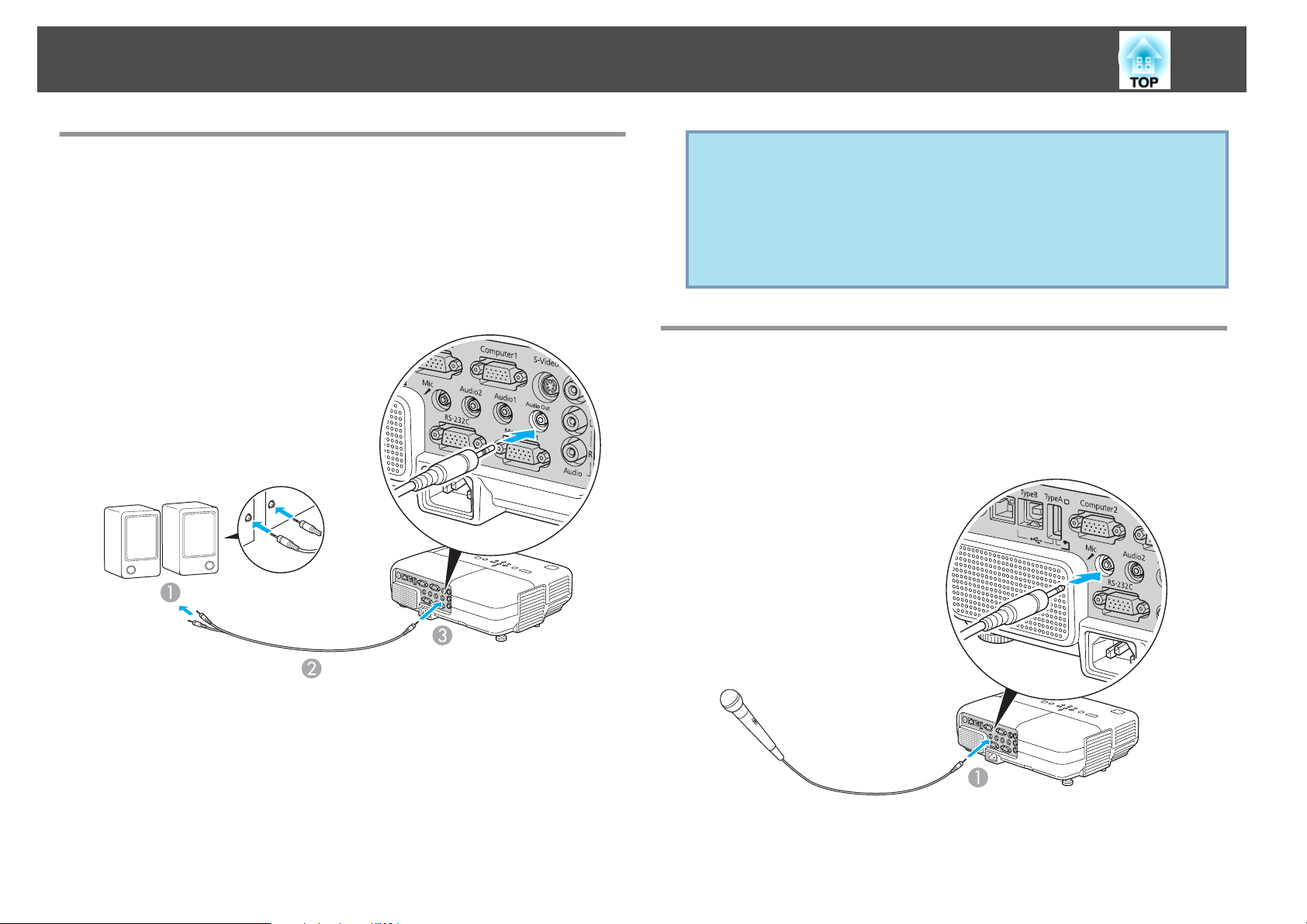

Aansluiten op een externe luidspreker (alleen EB-826W/825/85/84). . . . . . . . . . . . 92
Een microfoon aansluiten.........................................92
E-mailbericht van de Functie E-mailmelding Lezen (alleen
EB-826W/825/85/84). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
ESC/VP21-opdrachten....................................... 94
Lijst met Opdrachten............................................ 94
Kabelindelingen...............................................94
Seriële aansluiting............................................ 94
Communicatieprotocol........................................ 95
Optionele Accessoires en Verbruiksmateriaal................. 78
Optionele Accessoires...........................................78
Verbruiksmateriaal.............................................79
Info over PJLink............................................ 96
Ondersteunde Monitorbeeldschermen....................... 97
Ondersteunde Monitorbeeldschermen (EB-825/824/85/84). . . . . . . . . . . . . . . . . . 97
Computersignalen (RGB analoog).................................97
Inhoudsopgave
Video-component............................................ 98
Composite Video/S-video.......................................98
Ondersteunde monitorbeeldschermen (EB-826W)........................ 99
Computersignalen (RGB analoog).................................99
Video-component........................................... 100
Composite Video/S-video...................................... 100
Technische Gegevens...................................... 102
Algemene Specificatie van de Projector.............................. 102
Softwarevereisten............................................. 104
Afmetingen............................................... 105
Woordenlijst.............................................. 106
Algemene Opmerkingen. . . . . .............................. 109
Algemene Opmerking:.......................................... 109
Index..................................................... 125
5
Inleiding
In dit hoofdstuk worden de kenmerken en de namen van onderdelen van de projector besproken.
Kenmerken van de Projector
7
Gemeenschappelijke Kenmerken van alle Modellen
Gemakkelijk te hanteren
• De AV Mute-schuifknop vergemakkelijkt het projecteren en opslaan
U kunt de projectie heel makkelijk stoppen of hervatten door het
openen of sluiten van de AV Mute-schuifknop. Het geven van een
heldere presentatie wordt daardoor eenvoudiger.
• De projector is uitgerust met één voet om het uitlijnen te
vergemakkelijken
U kunt de hoogte van de projector eenvoudig met één hand instellen.
s
Introductiehandleiding
• Projectiescherm voor WXGA (EB-826W)
Bij een computer met een 16:10 breedbeeld LCD-scherm met
WXGA-resolutie kan het beeld in dezelfde beeldverhouding worden
geprojecteerd. U kunt whiteboards en andere schermen met liggende
indeling gebruiken.
• U kunt uw bestanden vergroten en projecteren met de
documentcamera

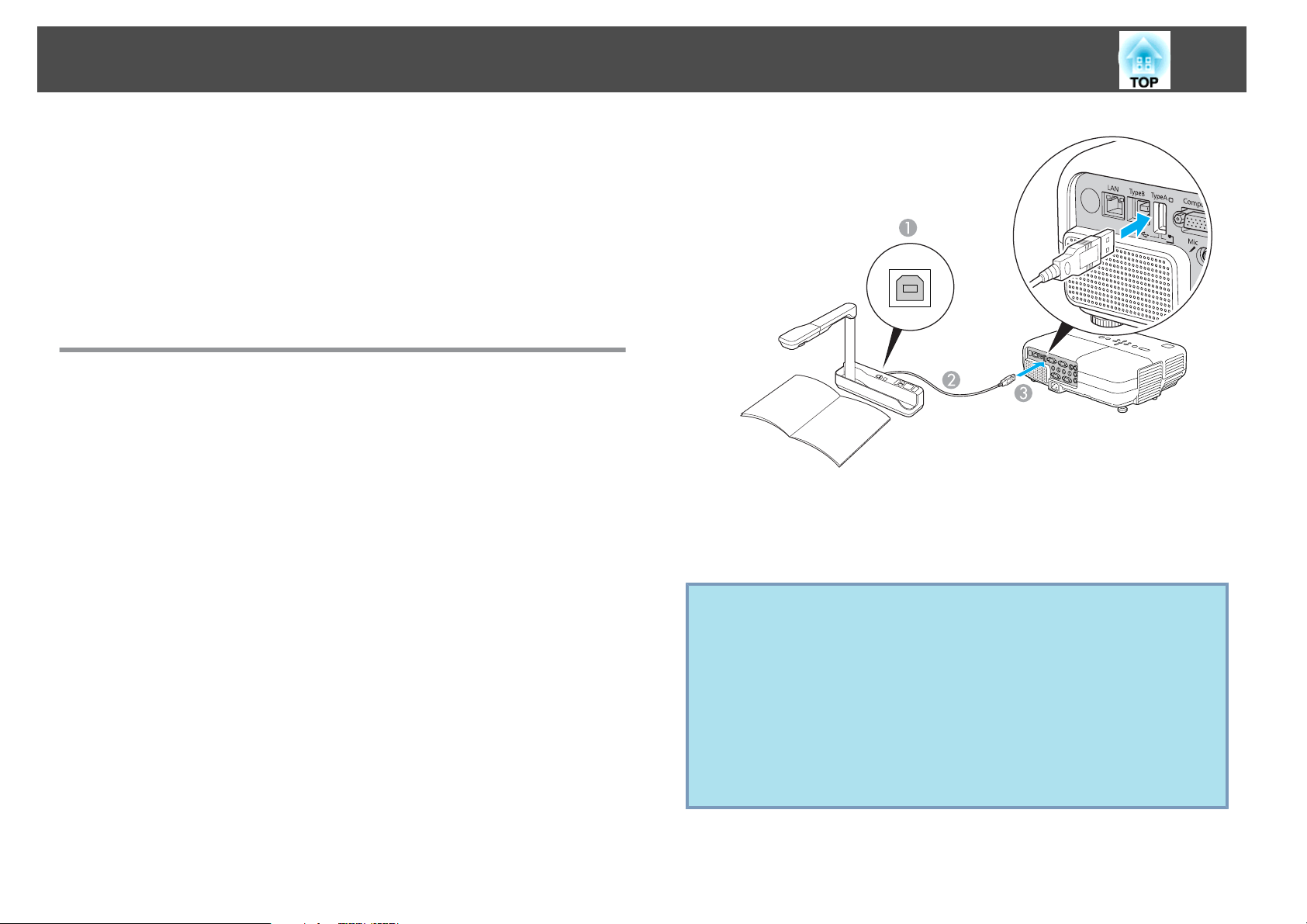

Een documentcamera die USB ondersteunt is als optie beschikbaar.
Voor deze documentcamera is geen voedingskabel vereist. U kunt op
eenvoudige wijze verbinding maken via één USB-kabel en het
eenvoudige ontwerp zorgt ervoor dat het projecteren en vergroten van
uw documenten een stuk gemakkelijker wordt.
• Aansluiten via een USB-kabel en projecteren (USB Display)
Door de projector via de meegeleverde USB-kabel aan te sluiten op
een Windows-Computer kunt u beelden projecteren vanaf het
computerscherm.
s
pag.86
• Geen afkoelperiode
Nadat u de projector hebt uitgeschakeld, kunt u de voedingskabel van
de projector loskoppelen zonder dat u hoeft te wachten tot de
projector is afgekoeld.
Verbeterde veiligheidsfuncties
• Wachtwoordbeveiliging om het aantal gebruikers te beperken en te
beheren
U kunt een Wachtwoord instellen en zo bepalen wie de projector mag
s
gebruiken.
pag.30
Kenmerken van de Projector
8
• Toetsvergrendeling beperkt de knopbediening op het Bedieningspaneel
Zo kunt u voorkomen dat de projectorinstellingen zonder toestemming
worden gewijzigd bij gebruik tijdens evenementen, op scholen,
enzovoort.
• Het apparaat is uitgerust met verschillende antidiefstalbeveiligingen
De projector is uitgerust met de volgende soortenantidiefstalbeveiliging.
s
pag.33
• Beveiligingssleuf
• Installatiepunt van beveiligingskabel
s
pag.32
Kenmerken van EB-826W/825/85
Optimaal gebruikmaken van een netwerkverbinding
Met de meegeleverde
EPSON Projector Software for Meeting & Monitoring kunt u efficiënte
en gevarieerde presentaties verzorgen via het netwerk.
s
Bedieningshandleiding voor projector
• Een Computer op de projector aansluiten via een netwerk
U kunt projecteren door de projector aan te sluiten op een reeds
beschikbaar netwerksysteem.
U kunt op efficiënte wijze vergaderingen houden door te projecteren
vanaf meerdere computers die op een netwerksysteem zijn aangesloten
zonder de bekabeling te hoeven aanpassen.
• Een draadloze verbinding tot stand brengen met een Computer
Wanneer u de optionele draadloze LAN-eenheid installeert in de
projector, kunt u deze draadloos met een Computer verbinden.
• Aansluitmethode voor verschillende netwerken
De volgende methoden zijn beschikbaar voor het aansluiten van de
projector op een netwerk. Selecteer de methode die het meest geschikt
is voor uw omgeving.
• Geavanceerde verbinding
Geavanceerde verbinding is een infrastructuurverbinding waarmee u
een verbinding tot stand kunt brengen met een bestaand netwerk.
• Snelle verbinding
Snelle verbinding is een aansluitmethode die alleen kan worden ge‐
bruikt als de optionele draadloze LAN-eenheid is geïnstalleerd.
Bij Snelle verbinding wordt de SSID van de projector tijdelijk in de
ad hoc-modus toegewezen aan de computer en worden de netwerk‐
instellingen van de computer hersteld nadat de verbinding is verbro‐
ken.
• Netwerkverbindingen met de Quick Wireless Connection USB Key
Met de optionele Quick Wireless Connection USB Key kunt u heel
snel een computer op de projector aansluiten en vervolgens project‐
eren.
s
Bedieningshandleiding voor projector
JPEG-afbeeldingen projecteren zonder een Computer aan te sluiten
U kunt een diavoorstelling van JPEG-afbeeldingen projecteren die zijn
opgeslagen op een USB-apparaat, zoals een digitale camera die USB
ondersteunt, een vaste schijf of een USB-geheugen, door het apparaat
simpelweg aan te sluiten op de projector.
projector
s
Bedieningshandleiding voor
Namen van Onderdelen en Functies
9
Voorzijde/Bovenzijde
Naam Functie
Luchtafvoerventiel
A
Externe receiver
B
AV Mute-schuifknop
C
Hendel voor instellen
D
voet
Instelbare voet aan
E
voorzijde
AV Mute-schuifknop
F
Luchttoevoerventilat
G
or
(Luchtfilter)
Afvoerventilator voor lucht die is gebruikt voor het
afkoelen van het binnenste van de projector.
Let op
Plaats geen voorwerpen die krom kunnen trekken
of op een andere manier door warmte kunnen
vervormen, in de buurt van de
Luchtafvoerventiel. Houd uw gezicht of handen
niet in de buurt van de luchtafvoerventilator
terwijl de projector wordt gebruikt.
Hiermee worden signalen vanaf de afstandsbediening
ontvangen. s Introductiehandleiding
Schuif de knop om de AV Mute-schuifknop te openen
en te sluiten.
Trek de Hendel voor instellen voet naar buiten om de
Instelbare voet aan voorzijde uit te schuiven en in te
trekken. s Introductiehandleiding
Voor het instellen en vergroten van het geprojecteerde
beeld nadat de projector op een oppervlak, bijvoorbeeld
een bureau, is geplaatst. s Introductiehandleiding
Schuif ter bescherming van de lens de klep dicht als u de
projector niet gebruikt. Door de schuifklep tijdens de
projectie te sluiten kunt u beeld en geluid onderdrukken
(A/V dempen). s Introductiehandleiding , s pag.20
Voert lucht toe voor het afkoelen van het binnenste van
de projector. Als er stof op het luchtfilter zit, kan dit
ervoor zorgen dat de interne temperatuur van de
projector oploopt. Dit kan leiden tot problemen met de
bediening en kan de levensduur van de optische motor
verkorten. Maak de Luchtfilter regelmatig schoon.
s pag.70, pag.75
Namen van Onderdelen en Functies
10
Naam Functie
Schakelaar voor
H
openen/sluiten van
luchtfilterklep
Installatiepunt van
I
beveiligingskabel
Beveiligingssleuf
J
Scherpstelring
K
Zoomstelring
L
Bedieningspaneel
M
Lampdeksel
N
Hiermee wordt de klep van de luchtfilter geopend en
gesloten. s pag.75

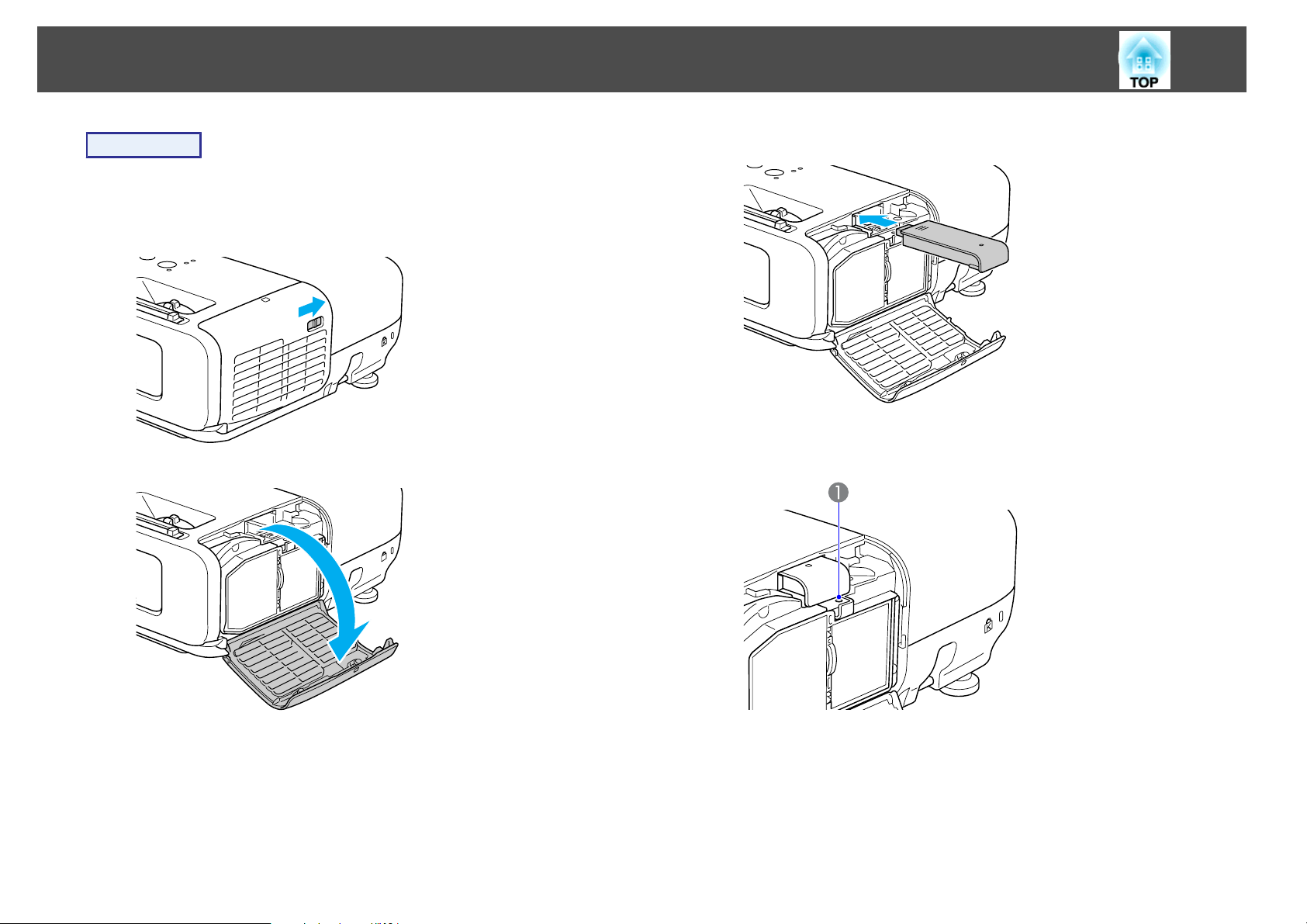

Open deze klep als de optionele draadloze LAN-eenheid
is geïnstalleerd.
Leid hier een in de handel verkrijgbaar draadslot
doorheen en sluit het af. s pag.33
De Beveiligingssleuf is compatibel met het door
Kensington
s
pag.33
Hiermee wordt de beeldscherpte ingesteld.
s Introductiehandleiding
Hiermee wordt de beeldgrootte ingesteld.
s Introductiehandleiding
s pag.13
Open dit deksel als u de Lamp van de projector wilt
vervangen. s pag.72
geproduceerde Microsaver Security System.
Achterkant
Naam Functie
Externe receiver
A
Luidspreker
B
Microfooningang
C
(Mic)
RS-232C-poort
D
Voedingsingang
E
Hiermee worden signalen vanaf de afstandsbediening
ontvangen. s Introductiehandleiding
Hiermee wordt geluid uitgevoerd vanuit de
microfooningang en het beeld dat momenteel wordt
geprojecteerd.
Hiermee wordt een microfoon aangesloten. s pag.92

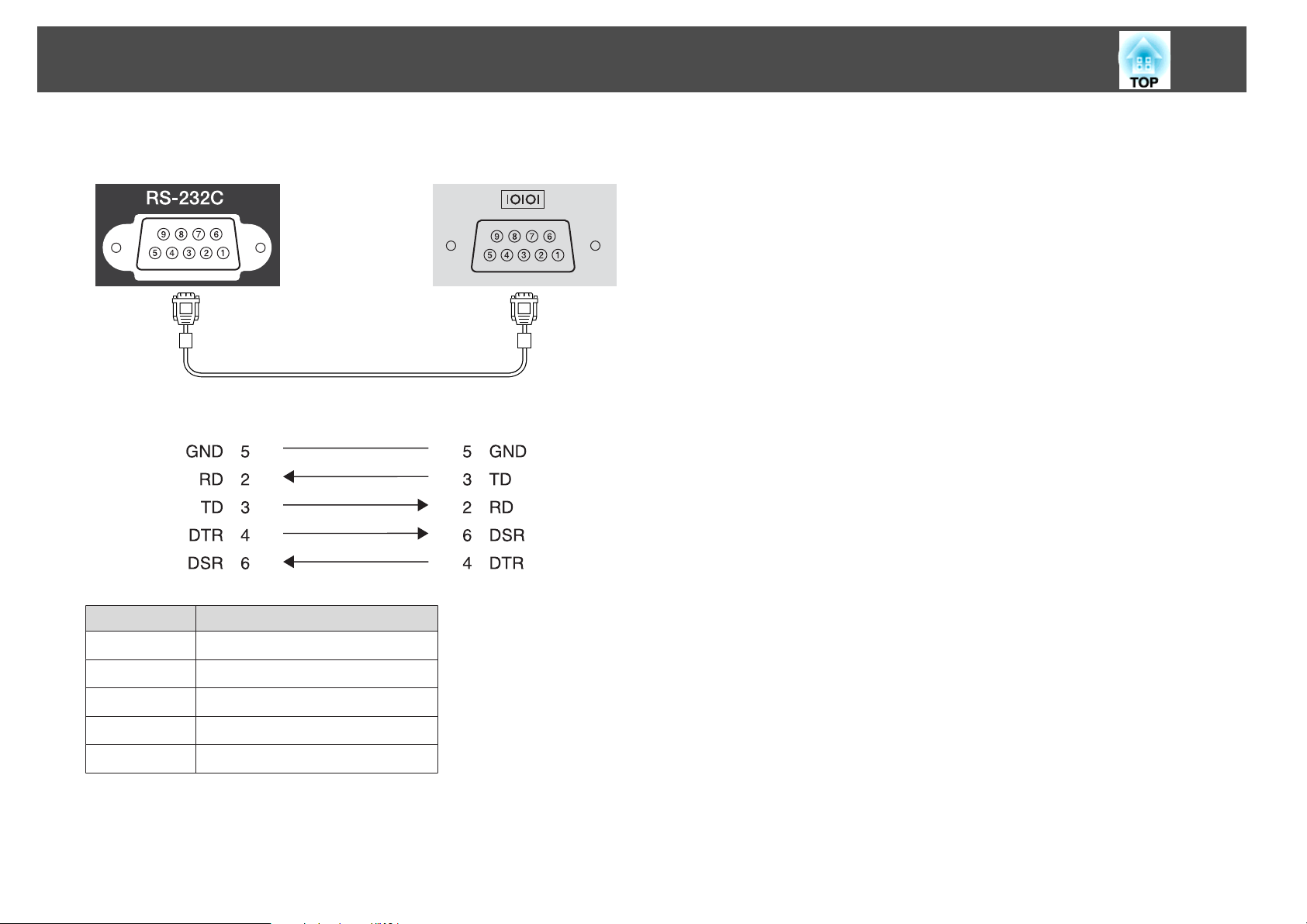

Als u de projector wilt besturen vanaf een Computer,
sluit u de projector via een RS-232C-kabel op de
Computer aan. Deze poort dient voor besturing en
wordt normaliter niet gebruikt. s pag.94
Hierop wordt de voedingskabel aangesloten.
s Introductiehandleiding
Namen van Onderdelen en Functies
11
Naam Functie
Monitor Out-uitgang
F
(Monitor Out)
(uitsluitend EB-826W/
825/85/84)
Audio-uitvoer (Audio
G
Out)-uitgang
(uitsluitend EB-826W/
825/85/84)
Bevestigingsschroef
H
voor lampdeksel
S-Video
I
(S-Video)-ingangspoo
rt
Video
(Video)-ingangspoort
Audio-L/R (Audio-L/
R)-ingangspoort
Computer1
J
(Computer1)-ingang
Audio1 (Audio1)
Hiermee wordt het beeldsignaal vanaf een computer die
is aangesloten op ingang Computer1/2 uitgevoerd naar
een externe monitor. Dit is niet mogelijk voor
Component Video-signalen of andere signalen die
worden ingevoerd via een andere ingang dan
Computer1/2. s pag.91
Hiermee worden het beeld dat momenteel wordt
geprojecteerd en het geluid vanuit de microfooningang
uitgevoerd via een externe luidspreker. s pag.92
Schroef deze vast om het Lampdeksel op zijn plaats te
bevestigen. s pag.72
Ingang voor S-Video-signalen van videobronnen.
Ingang voor Composite Video-signalen van
videobronnen.
Wordt verbonden met de audio-uitgang als u geluid wilt
uitvoeren via apparaten die zijn aangesloten op de
S-video-ingang of de Video-ingang.
s Introductiehandleiding
Ingang voor videosignalen van een computer en
componentvideosignalen van andere videobronnen.
Wordt verbonden met de audio-uitgang als u geluid wilt
uitvoeren via apparaten die zijn aangesloten op de
Computer1-ingang.
s Introductiehandleiding
Naam Functie
Computer2
K
(Computer2)-ingang
Audio2 (Audio2)
USB-lampje
L
(uitsluitend EB-826W/
825/824/85)
USB-ingang (TypeA)
M
(uitsluitend EB-826W/
825/824/85)
USB-ingang (TypeB)
N
Ingang voor videosignalen van een computer en
componentvideosignalen van andere videobronnen.
Wordt verbonden met de audio-uitgang als u geluid wilt
uitvoeren via apparaten die zijn aangesloten op de
Computer2-ingang. Tevens sluit u, als u audio wilt
uitvoeren vanuit de projector voor de volgende
bronnen, de audiobron aan op de Audio2-ingang.
- USB: bij het afspelen van een diavoorstelling vanaf een
USB-opslagapparaat dat is aangesloten op de
USB-ingang (TypeA) of bij het projecteren vanaf de
optionele documentcamera
- USB Display
- LAN
s Introductiehandleiding
Hieronder vindt u uitleg over de status van
USB-apparaten die zijn aangesloten op de USB-ingang.
(TypeA).
UIT: er is geen
Oranje lampje AAN: er is een
Groen lampje AAN: er is een werkend USB-apparaat
aangesloten.
Rode lampje AAN: Fout
Hiermee wordt een Dia show van JPEG-afbeeldingen
geprojecteerd als geheugens of digitale camera's zijn
aangesloten op de USB-ingang.
s Bedieningshandleiding voor projector
Tevens wanneer de optionele documentcamera is
aangesloten.
Hiermee sluit u de projector via de meegeleverde
USB-kabel aan op een computer, waarna de afbeelding
op de computer wordt geprojecteerd. s pag.86
Gebruik deze ingang tevens voor aansluiting op een
computer via de meegeleverde USB-kabel om een
draadloze muis te gebruiken. s pag.28
-apparaat aangesloten.
USB
USB
-apparaat aangesloten.
Namen van Onderdelen en Functies
12
Naam Functie
LAN-poort
O
(uitsluitend EB-826W/
825/85/84)
Wordt aangesloten op een LAN-kabel en vervolgens op
Onderkant
een netwerk. s pag.89
Naam Functie
Bevestigingspunten
A
ophangbeugel
(3 punten)
Achterste voet
B
Bevestig de optionele Ophangbeugel hier als u de
projector aan het plafond wilt ophangen. s pag.69,
pag.78
Wanneer het apparaat op een tafel staat, draait u hieraan
om de hoogte bij te regelen. Zo bepaalt u de horizontale
helling. s Introductiehandleiding
Namen van Onderdelen en Functies
13
Bedieningspaneel
Naam Functie
Statusindicatielampje
A
s
[t]-knop
B
[Source Search]-knop
C
[Enter]-knop
D

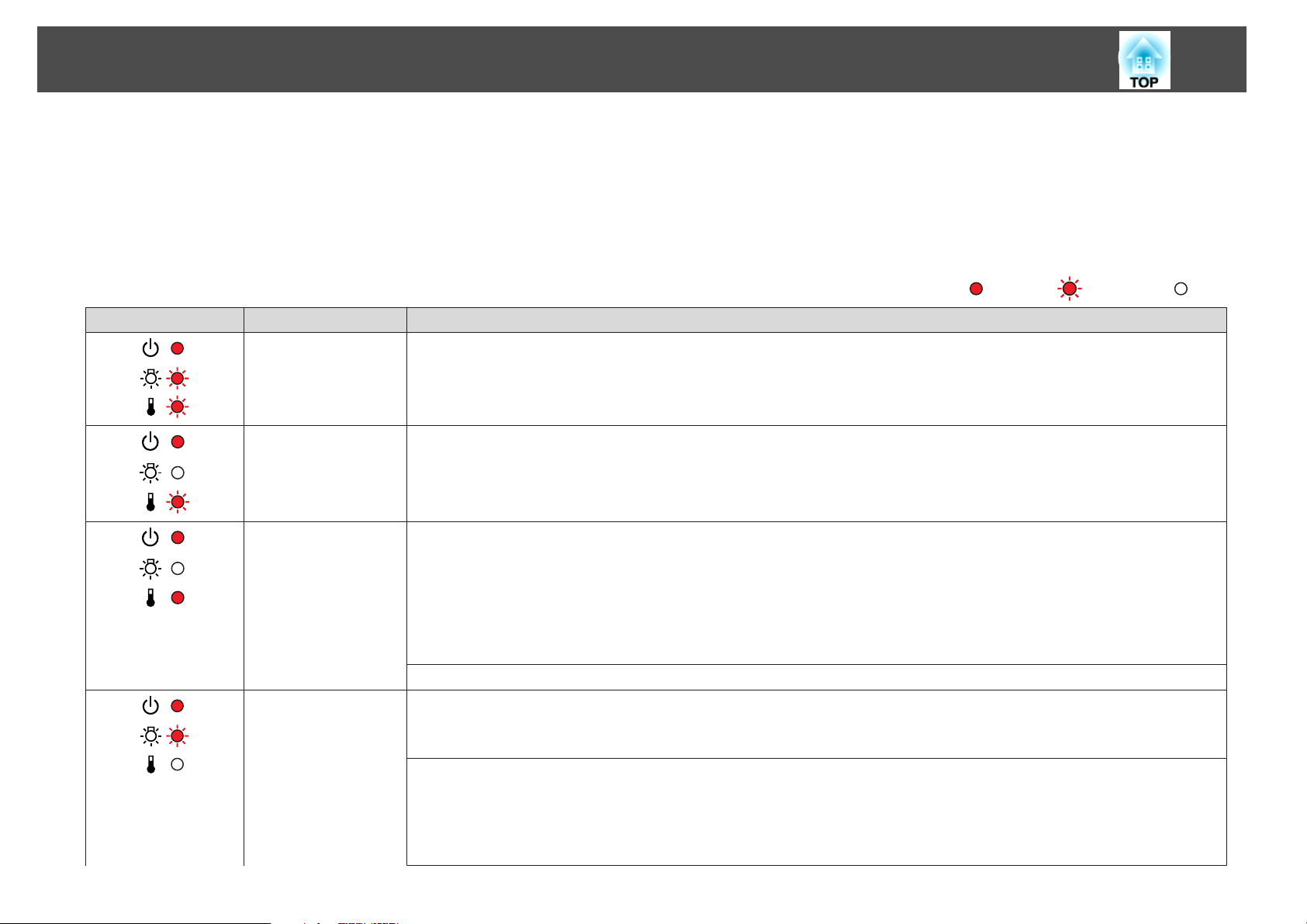

De status van de projector kan worden afgelezen aan de
kleur van de indicatielampjes en of deze knipperen of
branden. s pag.57
Hiermee schakelt u de projector in of uit.
s Introductiehandleiding
Hiermee schakelt u naar het volgende invoerapparaat
dat op de projector is aangesloten en een beeldsignaal
doorgeeft. s pag.17
Als deze knop tijdens de projectie van signaalbeelden
van de computer wordt ingedrukt, stelt de projector
automatisch Tracking, Sync. en Positie in voor een
optimale beeldweergave.

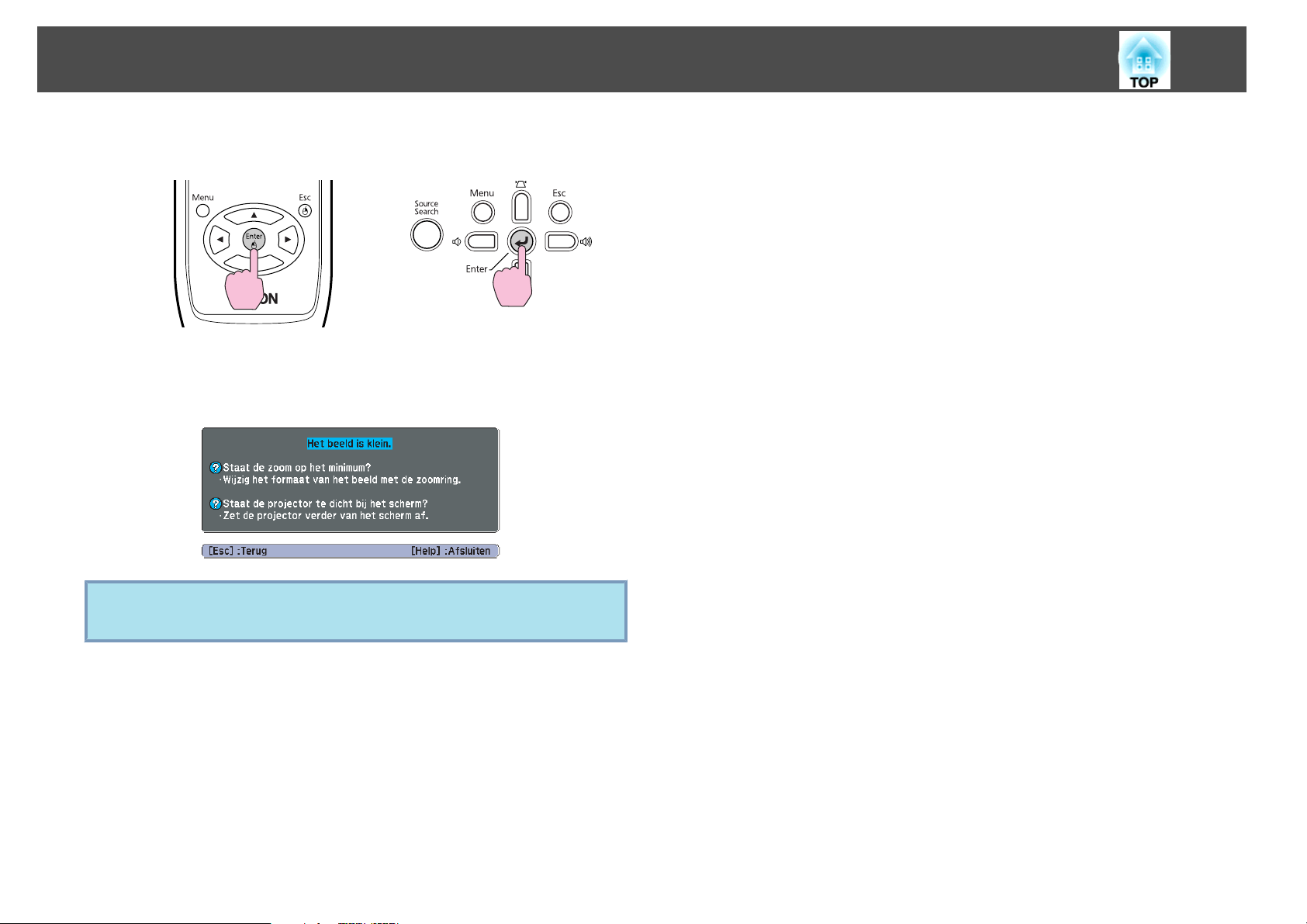

Als een Configuratiemenu of een Help wordt
weergegeven, accepteert de projector de huidige selectie
en gaat verder naar het volgende niveau. s pag.35
[w][v]-knop
E
[Help]-knop
F
[Return]-knop
G
[a][b]-knop
H
[Menu]-knop
I
Naam Functie
Corrigeert de Keystone. In de volgende gevallen hebben
deze knoppen alleen de functies [
- Wanneer het geprojecteerde beeld via een Netwerk
verbinding wordt verzonden
- Wanneer de functie Diashow wordt gebruikt voor de
projectie
Als er een Configuratiemenu of een Help wordt
weergegeven, kunt u met deze knoppen menuopties en
instellingswaarden selecteren.
s Introductiehandleiding , pag.35
Hiermee wordt het Help weergegeven en gesloten. Het
hulpscherm geeft aan hoe u problemen kunt oplossen.
s pag.55
Hiermee wordt de huidige functie gestopt.
Als deze knop wordt ingedrukt terwijl het
configuratiemenu wordt weergegeven, geeft de projector
het vorige menu weer. s pag.35
Hiermee wordt het volume aangepast. Als er een
Configuratiemenu of een Help wordt weergegeven,
hebben deze knoppen alleen de functies [
menuopties en instellingswaarden te selecteren.
s Introductiehandleiding , pag.35
Hiermee wordt het Configuratiemenu weergegeven en
gesloten.
s pag.35
] en [ ].
] en [ ] om
Namen van Onderdelen en Functies
14
Afstandsbediening
Naam Functie
[t]-knop
A
[Computer]-knop
B
[Video]-knop
C
Numerieke knoppen
D
[A/V Mute]-knop
E
[Freeze]-knop
F
[Auto]-knop
G
[Aspect]-knop
H
[Page]-knoppen
I
(Up) (Down)
[E-Zoom]-knoppen
J
(z)(x)
[Menu]-knop
K
Hiermee schakelt u de projector in of uit.
s Introductiehandleiding
Telkens wanneer deze knop wordt ingedrukt, wordt het
beeld overgeschakeld van ingang Computer1 naar
ingang Computer2. s pag.18
Telkens wanneer deze knop wordt ingedrukt, wordt het
beeld overgeschakeld van ingang VIdeo naar ingang
S-video. s pag.18
Voer hiermee een wachtwoord in. s pag.30
Hiermee schakelt u video en audio in en uit.
s pag.20
Druk op deze knop om het beeld te pauzeren of te
hervatten. s pag.21
Als deze knop tijdens de projectie van signaalbeelden
van de computer wordt ingedrukt, stelt de projector
automatisch Tracking, Sync. en Positie in voor een
optimale beeldweergave.
Bij iedere druk op deze knop verandert de
Hoogte-breedteverh. s pag.21
Hiermee gaat u naar de Pagina omh./oml. bij gebruik
van de Draadloze muis functie of bij het projecteren van
een PowerPoint-bestand of een scenario met LAN als
Bron. De bron LAN is alleen beschikbaar op de EB-826W/
825. s pag.28, Bedieningshandleiding voor projector
(z) Vergroot het beeld zonder de projectiegrootte te
wijzigen.
Verkleint delen van beelden die met de (x) [z]-knop
zijn vergroot. spag.27
Hiermee wordt het Configuratiemenu weergegeven en
gesloten. s pag.35
Namen van Onderdelen en Functies
15
Naam Functie
L
[ ][ ]
[
][ ]-knop
[Enter]-knop
M
[Return]-knop
N
[Volume]-knoppen (a)
O
(b)
[Pointer]-knop
P
[Help]-knop
Q
[Color Mode]-knop
R
[Num]-knop
S
Als er een Configuratiemenu of een Help wordt
weergegeven, kunt u met deze knoppen menuopties en
instellingswaarden selecteren. s pag.35, pag.55
Tijdens het gebruik van de draadloze muisfunctie wordt
de muisaanwijzer verplaatst in de richting waarin de
knop wordt geduwd. s pag.28
Als een Configuratiemenu of een Help wordt
weergegeven, accepteert de projector de huidige selectie
en gaat verder naar het volgende niveau. s pag.35,
pag.55
Als u de Draadloze muis functie gebruikt, werkt de knop
als linkermuisknop. s pag.28
Hiermee wordt de huidige functie gestopt. Als deze
knop wordt ingedrukt terwijl het Configuratiemenu
wordt weergegeven, geeft de projector het vorige menu
weer. s pag.35, pag.55
Als u de Draadloze muis functie gebruikt, werkt de knop
als rechtermuisknop. s pag.28
(a) Verlaagt het Volume.
(b) Verhoogt het Volume.
s Introductiehandleiding
Druk op deze knop als u de scherm Aanwijzer wilt
activeren. s pag.26
Hiermee wordt het Help weergegeven en gesloten. Het
hulpscherm geeft aan hoe u problemen kunt oplossen.
s pag.55
Bij iedere druk op deze knop verandert de Kleurmodus.
s pag.19
Gebruik deze voor het invoeren van een Wachtwoord.
s pag.30
Naam Functie
[User]-knop
T
[USB]-knop
U
[LAN]-knop
V
[Search]-knop
W
LED
X
afstandsbediening
Druk hierop om een item dat u vaak gebruikt toe te
wijzen uit de vijf beschikbare opties in het
Configuratiemenu. Wanneer u op de knop drukt, wordt
het geselecteerde menuoptie/aanpasscherm
weergegeven, zodat u snel instellingen/aanpassingen
kunt opgeven. s pag.38
Standaard is de functie Helderheidsaanp. toegewezen.
Telkens wanneer deze knop wordt ingedrukt, wordt
overgeschakeld naar het beeld van apparatuur die is
aangesloten op USB Display/USB-poort (TypeA).
Schakelt alleen over naar USB Display bij gebruik van de
EB-84. s pag.18
Hiermee wordt overgeschakeld naar het beeld van de
EMP NS Connection.(uitsluitend EB-826W/825/85)
s pag.18
Wanneer u de EB-824/84 gebruikt, werkt deze functie
niet (ook al drukt u de knop in).
Hiermee schakelt u naar het volgende invoerapparaat
dat op de projector is aangesloten en een beeldsignaal
doorgeeft. s pag.17
Zendt signalen van de afstandsbediening naar de
projector.
Nuttige Functies
In dit hoofdstuk wordt ingegaan op nuttige functies voor het geven van presentaties en op de Beveiliging.
Het Geprojecteerde Beeld Wijzigen
17
Er zijn twee manieren om het geprojecteerde beeld te wijzigen.
• Wijzigen met Bron zoeken
De projector detecteert automatisch signalen die door een aangesloten
apparaat worden doorgegeven, en projecteert het door dit apparaat
doorgegeven beeld.
• Schakelt over naar het doelbeeld.
U kunt de knoppen van de Afstandsbediening gebruiken om de
ingangspoort te wijzigen.
Automatisch Binnenkomende Signalen Detecteren en het Geprojecteerde Beeld Wijzigen (Bron Zoeken)
Als u de knop [Source Search] gebruikt worden ingangspoorten die geen
beeldsignaal doorgeven genegeerd, zodat het gewenste beeld sneller wordt
geprojecteerd.
S-video
C
Video
D
USB Display
E
USB: als het beeld van een apparaat komt dat op de USB-poort
F
(TypeA) is aangesloten.
LAN: als de projector via een netwerk is verbonden met een
G
computer en beelden van EMP NS Connection worden geprojecteerd.
Overgeslagen als geen beeldsignaal wordt ingevoerd.
Alleen EB-826W/825/824/85 kan overschakelen naar USB.
Alleen EB-826W/825/85 kan overschakelen naar LAN.
Procedure
Als uw videoapparatuur is aangesloten, start het afspelen dan
voordat u het ingangssignaal wijzigt.
Via de Afstandsbediening Via het Bedieningspaneel
A
B
Als er twee of meer apparaten zijn aangesloten, druk dan op de knop
[Source Search] totdat het gewenste beeld wordt geprojecteerd.
Computer1
Computer2
Het Geprojecteerde Beeld Wijzigen
18
q
Onderstaand scherm toont de status van beeldsignalen en wordt
weergegeven als alleen het momenteel weergegeven beeld
beschikbaar is of als er geen beeldsignaal is gevonden. U kunt de
ingangspoort van het apparaat dat u wilt gebruiken selecteren. Als
u binnen 10 seconden niets selecteert, wordt het scherm gesloten.
USB wordt alleen weergegeven voor EB-826W/825/824/85.
LAN wordt alleen weergegeven voor EB-826W/825/85.
Via de Afstandsbediening overschakelen naar het doelbeeld
U kunt het beeld dat u wilt weergeven direct oproepen door op de
volgende knoppen op de Afstandsbediening te drukken.
Afstandsbediening
Telkens wanneer deze knop wordt ingedrukt, wordt het beeld
A
overgeschakeld van ingang Computer1 naar ingang Computer2.
Telkens wanneer deze knop wordt ingedrukt, wordt het beeld
B
overgeschakeld van ingang Video naar ingang S-video.
Telkens wanneer deze knop wordt ingedrukt, wordt overgeschakeld naar
C
het beeld van apparatuur die is aangesloten op USB Display/USB-poort
(TypeA). Schakelt alleen over naar USB-weergave bij gebruik van de
EB-84.
Als de projector via een netwerk is verbonden met een computer, kunt u
D
overschakelen naar beelden die worden geprojecteerd via EMP NS
Connection (alleen EB-826W/825/85).
Wanneer u de EB-824/84 gebruikt, werkt deze functie niet (ook al drukt
u de knop in).
Functies voor het Verbeteren van Projecties
19
De Projectiekwaliteit Selecteren (SelecterenKleurmodus)
Voor optimale beeldkwaliteit selecteert u de instelling die het beste past
bij de omgeving waarin u projecteert. De helderheid van het beeld is
afhankelijk van de geselecteerde modus.
Modus Toepassing
Dynamisch
Presentatie
Theater
Foto
Sport
sRGB
g
Deze modus is ideaal voor goed verlichte kamers. Dit
is de helderste modus die goed schaduwtinten weergeeft.
Als u bang bent dat u te veel vertraging krijgt bij snelle
games, schakelt u Progressief in het configuratiemenu
uit. s pag.37
Deze modus is ideaal voor het geven van presentaties
met kleurmateriaal in goed verlichte kamers.
Ideaal voor het kijken naar films in een donkere
kamer. Geeft de beelden een natuurlijke toon.
(Als USB of LAN wordt gebruikt als beeldinvoer via de
computer en als bron.)
Ideaal voor het projecteren van stilstaande beelden,
zoals foto´s, in een goed verlichte kamer. De beelden
zijn goed belicht en hebben een goed contrast.
(Bij doorgave van Component Video-, S-Video- of
Composite Video-beelden)
Ideaal voor het kijken naar tv-programma´s in een
goed verlichte kamer. De beelden zijn goed belicht en
levensecht.
Ideaal voor beelden die voldoen aan de
-kleurenstandaard.
sRGB
Procedure
Afstandsbediening
Bij iedere druk op deze knop wordt de naam van de Kleurmodus
weergegeven en wijzigt de Kleurmodus.
Als u op de knop drukt terwijl de naam van de Kleurmodus wordt
weergegeven, wordt de volgende Kleurmodus weergegeven.
U kunt de kleurmodus ook instellen met Kleurmodus in het menu
q
Beeld van het Configuratiemenu. s pag.36
Schoolbord
Whiteboard
Bij deze instelling krijgen beelden ook bij projectie op
een (groen) Schoolbord een natuurlijke toon, net als
op een scherm.
Deze modus is ideaal voor het geven van presentaties
met zwart-witmateriaal in goed verlichte kamers.
Functies voor het Verbeteren van Projecties
Autom. iris Instellen
Door de luminantie automatisch overeenkomstig de helderheid van het
weergegeven beeld in te stellen, geniet u van diepe en volle beelden.
Procedure
20
A
B
C
Druk op de [Menu]-knop en selecteer Beeld - Autom. iris in
s
het Configuratiemenu.
Via de Afstandsbediening Via het Bedieningspaneel
Selecteer Aan.
De instelling wordt opgeslagen voor elke Kleurmodus.
Druk op de [Menu]-knop om het Configuratiemenu te sluiten.
Autom. iris kan alleen worden ingesteld met de Kleurmodus
q
Dynamisch of Theater.
"Het Configuratiemenu Gebruiken"
Tijdelijk het Beeld en Geluid Onderdrukken (A/V Dempen)
U kunt deze functie gebruiken als u de aandacht van het publiek wilt
richten op wat u zegt of als u bij presentaties vanaf een computer geen
informatie wilt tonen terwijl u bestanden wisselt.
Procedure
Afstandsbediening Behuizing
Elke keer als u op deze knop drukt of het lensdeksel opent of sluit,
wordt A/V dempen in- of uitgeschakeld.
• Als u deze functie gebruikt terwijl u bewegende beelden
q
projecteert, worden de beelden en het geluid niet stopgezet en
kunt u niet terugkeren naar het punt waar A/V dempen werd
ingeschakeld.
• U kunt in het configuratiemenu onder Uitgebreid - Weergeven -
A/V dempen instellen welk beeld Zwart, Blauw of Logo u wilt
weergeven als A/V dempen wordt ingeschakeld. s pag.40
• Als het AV Mute-schuifknop is gesloten of als gedurende
ongeveer 30 minuten geen bewerkingen worden uitgevoerd, wordt
de Sluimerstand geactiveerd en wordt het toestel automatisch
uitgeschakeld. Als u Sluimerstand niet wilt gebruiken, wijzigt u
de instelling Timerafdekking lens in Uit onder Bewerking in het
menu Uitgebreid. s pag.40
Functies voor het Verbeteren van Projecties
21
Het Beeld Bevriezen (Bevriezen)
Als het bewegende beeld in het scherm wordt bevroren, blijft de
projectie doorlopen en kunt u een bewegend beeld frame voor frame,
als foto projecteren. U kunt deze functie ook gebruiken om tussentijds
handelingen uit te voeren, bijvoorbeeld als u tijdens presentaties vanaf
een computer bestanden wilt wisselen zonder beeld te projecteren.
Procedure
Afstandsbediening
Elke keer als u op deze knop drukt, wordt de bevriesfunctie (Bevriezen)
in- of uitgeschakeld.
De Hoogte-breedteverh. Wijzigen
Als videoapparatuur is aangesloten op de projector, kunt u beelden die
zijn opgenomen op digitale video of dvd bekijken in
16:9-breedbeeldformaat door de
de Hoogte-breedteverh. wanneer u computerbeelden op volledige grootte
wilt projecteren.
U kunt als volgt van methode en type Hoogte-breedte veranderen.
Methode wijzigen
Procedure
Afstandsbediening
Hoogte-breedteverh.g te wijzigen. Wijzig
q
• Het afspelen van de audio stopt niet.
• Het apparaat dat de beelden afspeelt, stopt niet met het afspelen
van de bewegende beelden als het scherm bevroren is. U kunt de
projectie dus niet hervatten vanaf het punt waar het beeld is gestopt.
• Als u op de [Freeze]-knop drukt terwijl het Configuratiemenu of
een Help wordt afgebeeld, wordt het weergegeven
configuratiemenu of Help afgesloten.
• De bevriesfunctie (Bevriezen) werkt ook als E-Zoom wordt gebruikt.
Bij iedere druk op de knop wordt de naam van de Hoogte-breedte
weergegeven en verandert de Hoogte-breedte.
Als u op de knop drukt terwijl de naam van de Hoogte-breedte wordt
weergegeven, wordt de volgende hoogte-breedteverhouding weergegeven.
U kunt de hoogte-breedteverhouding ook instellen met
q
Hoogte-breedte in het menu Signaal van het Configuratiemenu.
s pag.37
Functies voor het Verbeteren van Projecties
De Hoogte-breedte wijzigen voor videoapparatuur
EB-825/824/85/84
Telkens wanneer u op deze knop drukt, wordt overgeschakeld tussen 4:3
en 16:9.
EB-826W
Telkens wanneer u op deze knop drukt, verandert de
hoogte-breedteverhouding in de volgorde Normaal,
en Tot.
16:9
, Volledig, Zoom
B
C
D
E
22
16:9
Volledig
Tot
Zoom
A
Normaal
Functies voor het Verbeteren van Projecties
De Hoogte-breedte wijzigen voor computerbeelden (EB-825/824/85/84)
U kunt de Hoogte-breedte als volgt wijzigen.
Ingestelde waarden Bewerking Projectievoorbeeld
Normaal
4:3
Projectie op volledige projectiegrootte met behoud van de
Hoogte-breedte van het ontvangen beeld.
Projectie op volledige projectiegrootte met een
Hoogte-breedte van 4:3. Dit is ideaal als u beelden wilt
projecteren met een Hoogte-breedte van 5:4 (1280 x 1024)
bij de volledige projectiegrootte.
23
Bij ontvangst van een signaal van 1280x1024
16:9
q
Projectie met een Hoogte-breedte van 16:9. Dit is ideaal
voor het projecteren op het volledige schermformaat bij
gebruik van een 16:9-scherm.
Als delen van het beeld ontbreken, stelt u Breed of Normaal in onder Resolutie in het Configuratiemenu, afhankelijk van de grootte van het Computer
scherm. s pag.37
Bij ontvangst van een signaal van 1280x1024
Functies voor het Verbeteren van Projecties
De Hoogte-breedte wijzigen voor computerbeelden (EB-826W)
U kunt de Hoogte-breedte als volgt wijzigen. EB-826W biedt een WXGA-resolutie van 1280x800 (Hoogte-breedteverh. 16:10). Stel bij projectie op
16:9-schermen de Hoogte-breedte in op 16:9.
Ingestelde waarden Bewerking Projectievoorbeeld
Normaal
Projectie op volledige projectiegrootte met behoud van
Hoogte-breedte van het ontvangen beeld.
Bij ontvangst van een signaal van 1024x768
24
16:9
Volledig
Zoom
Projectie op volledige projectiegrootte met een
Hoogte-breedte van
Projectie op volledige grootte.
Projectie van het ontvangen beeld met behoud van het
formaat in lengterichting. Delen die daarbuiten vallen,
worden niet meegeprojecteerd.
16:9
.
Bij ontvangst van een signaal van 1024x768
Bij ontvangst van een signaal van 1024x768
Bij ontvangst van een signaal van 1024x768
Functies voor het Verbeteren van Projecties
Ingestelde waarden Bewerking Projectievoorbeeld
Tot
q
Als delen van het beeld ontbreken, stelt u Breed of Normaal in onder Resolutie in het Configuratiemenu, afhankelijk van de grootte van het Computer
scherm. s pag.37
Projectie met de resolutie van het ontvangen beeld in het
midden van het scherm. Dit is ideaal voor het weergeven
van scherpe beelden.
Als het beeld een hogere resolutie heeft dan
worden de randen niet meegeprojecteerd.
1280x800
25
Bij ontvangst van een signaal van
800x600
,
Bij ontvangst van een signaal van
1400x1050
Functies voor het Verbeteren van Projecties
26
Aanwijsfunctie (Aanwijzer)
Hiermee kunt u een pictogram in de vorm van een Aanwijzer op het
geprojecteerde beeld verplaatsen en zo de aandacht vestigen op het
onderwerp waarover u spreekt.
Procedure
A
Geef Aanwijzer weer.
Afstandsbediening
B
q
Verplaats het pictogram voor de Aanwijzer ( ).
Afstandsbediening
Bij het tegelijkertijd indrukken met de naastgelegen knoppen
[
omlaag en links/rechts ook diagonaal worden verplaatst.
], [ ], [ ] en [ ] kan de aanwijzer behalve omhoog/
U kunt kiezen uit drie verschillende typen Aanwijzer pictogrammen
, of ) onder Instellingen - Aanwijzervorm in het
(
Configuratiemenu.
s
pag.38
Elke keer als u op deze knop drukt, verschijnt de aanwijzer of
verdwijnt hij.
Functies voor het Verbeteren van Projecties
27
Deel van het Beeld Vergroten (E-Zoom)
Met deze functie kunt u het beeld vergroten om het in detail te kunnen
bekijken. Dit kan vooral handig zijn bij grafieken en tabellen.
Procedure
A
Start E-Zoom.
Afstandsbediening
B
Verplaats het ( ) naar het gebied van het beeld dat u
wilt vergroten.
Afstandsbediening
Bij het tegelijkertijd indrukken met de naastgelegen knoppen
[
omlaag en links/rechts ook diagonaal worden verplaatst.
], [ ], [ ] en [ ] kan de aanwijzer behalve omhoog/
Functies voor het Verbeteren van Projecties
28
C
q
Vergroten.
Afstandsbediening
Iedere keer als u op deze knop drukt, wordt het gebied vergroot.
U kunt versneld vergroten door de knop ingedrukt te houden.
U kunt het vergrote beeld verkleinen door de [
drukken.
Druk op de [Return]-knop om te annuleren.
• De vergrotingsverhouding verschijnt in beeld. Het geselecteerde
gebied kan in 25 stappen 1 tot 4 keer worden vergroot.
• Druk op de knoppen[
door het beeld te bladeren.
• Als E-Zoom wordt geselecteerd, worden Progressief en
Ruisvermindering geannuleerd.
], [ ], [ ] of [ ] om
x
]-knop in te
USB-kabel, kunt u de Afstandsbediening van de projector gebruiken als
een soort Draadloze muis om de muisaanwijzer van de Computer te
besturen.
Compatibele besturingssystemen
Windows: 98/98SE/2000/Me/XP Home Edition/
XP Professional/Vista Home Basic/Vista Home Premium/
Vista Business/Vista Enterprise/Vista Ultimate
Macintosh: Mac OS X 10.3 t/m 10.5
De Muisaanwijzer Bedienen met de Afstandsbediening (Draadloze Muis)
U kunt de functie voor de draadloze muis inschakelen door USB-type B
in te stellen op Draadloze muis vanuit de optie Uitgebreid in het
configuratiemenu. Standaard is USB-type B ingesteld op USB-weergave.
Wijzig de instelling vooraf.
Als de USB-poort van een Computer en de USB-poort TypeB aan de
achterzijde van de projector zijn aangesloten via de meegeleverde
s
pag.40
q
• Het is mogelijk dat de functie voor de Draadloze muis niet
werkt onder sommige Windows- en Macintosh-besturingssystemen.
• U moet misschien enkele computerinstellingen wijzigen om de
muis goed te laten werken. Raadpleeg de met de Computer
meegeleverde documentatie voor meer informatie.
Functies voor het Verbeteren van Projecties
29
Nadat de verbinding tot stand is gebracht, kunt u de muisaanwijzer als
volgt bedienen.
De muisaanwijzer verplaatsen Muisklikken
Klikken: druk op de Enter-knop.
Met de rechtermuisknop klikken: druk
op de Return-knop.
Dubbelklikken: snel tweemaal drukken.
Slepen en neerzetten Overschakelen tussen
PowerPoint-schermen
Dit is handig voor het weergeven van
de vorige of volgende dia in een
PowerPoint-diavoorstelling.
q
• Bij het tegelijkertijd indrukken met de naastgelegen knoppen
[
omhoog/omlaag en links/rechts ook diagonaal worden verplaatst.
• Als de muisknopinstellingen op de Computer zijn omgekeerd,
worden ze automatisch ook omgekeerd op de Afstandsbediening.
• U kunt de Draadloze muis niet gebruiken als de volgende
functies worden gebruikt.
- Terwijl het Configuratiemenu wordt weergegeven
- Terwijl een Help wordt weergegeven
- Terwijl de functie E-Zoom wordt gebruikt
- Terwijl een Gebruikerslogo wordt opgenomen
- Terwijl de functie Aanwijzer wordt gebruikt
- Terwijl het Volume wordt aangepast
- Terwijl USB Display actief is
- Terwijl een Testpatroon wordt weergegeven
- Terwijl Kleurmodus wordt ingesteld
- Terwijl de bronnaam wordt weergegeven
], [ ], [ ] en [ ] kan de aanwijzer behalve
: ingedrukt houden
1. Houd de [Enter]-knop ingedrukt en
druk op tegelijkertijd op de knoppen
[
2. Laat de [Enter]-knop los om het
gesleepte item op de gewenste
positie neer te zetten.
], [ ], [ ] of [ ].
Naar vorige dia
Naar volgende dia
Beveiligingsfuncties
30
De projector beschikt over de volgende geavanceerde beveiligingsfuncties.
• Wachtwoordbeveiliging
U kunt het aantal gebruikers van de projector beperken.
• Toetsvergrendeling
U kunt voorkomen dat personen zonder toestemming de instellingen
op de projector wijzigen.
s
pag.32
• Antidiefstalvergrendeling
De projector is uitgerust met diverse antidiefstalbeveiligingen.
s
pag.33
Gebruikers Beheren (Wachtwoordbeveiliging)
Als Wachtwoordbeveiliging is ingeschakeld, kunnen personen die het
Wachtwoord niet kennen de projector niet gebruiken voor het
projecteren van beelden, zelfs niet als de projector is ingeschakeld.
Bovendien kan het gebruikerslogo dat wordt weergegeven als u de
projector inschakelt, niet worden gewijzigd. Dit heeft een
antidiefstalfunctie omdat de projector ook na diefstal niet kan worden
gebruikt. Bij aanschaf van de projector is Wachtwoordbeveiliging niet
ingeschakeld.
2. Gebr. logo beveil.
Iemand die het Gebruikerslogo wil wijzigen dat door de eigenaar van de
projector is vastgelegd, zal merken dat dit niet gaat. Als Gebr. logo beveil. is
ingeschakeld (Aan), zijn de volgende instellingen voor het Gebruikerslogo niet
toegankelijk.
• Een Gebruikerslogo opnemen
• Instellingen voor Achtergrond weerg., Opstartscherm en A/V
dempen onder Weergeven in het Configuratiemenu.
3. Netwerkbeveil. (alleen EB-826W/825/85/84)
Als Netwerkbeveil. is ingeschakeld (Aan), kunnen er geen instellingen worden
gewijzigd onder Netwerk in het Configuratiemenu.
Wachtwoordbeveiliging instellen
Gebruik de volgende procedure om de Wachtwoordbeveiliging in te stellen.
Manieren van Wachtwoordbeveiliging
Er zijn drie manieren om Wachtwoordbeveiliging in te stellen,
afhankelijk van het gebruik van de projector.
1. Inschakelbeveiliging
Als Inschakelbeveiliging is ingeschakeld (Aan), moet u een vooraf ingesteld
Wachtwoord invoeren nadat de projector is aangesloten en ingeschakeld (dit
geldt tevens voor Dir. Inschakelen). Als het verkeerde Wachtwoord wordt
ingevoerd, zal de projectie niet starten.
Loading...
