Epson EB-85V User's Guide [cs]
Uživatelská příručka
Symboly, Upozornění a Způsob Zobrazení Položek v této Příručce
• Bezpečnostní symboly
V tomto dokumentu a na projektoru jsou použity grafické symboly, které ukazují, jak používat projektor bezpečně.
Seznamte se a respektujte tyto výstražné symboly, aby se zabránilo zranění osob nebo poškození majetku.
Varování
Výstraha
• Označení obecných informací
Upozornění
q
s
g
Postup
[ (Název) ] Označuje název tlačítka na Dálkový ovladač nebo na Ovládací panel.
"(Název nabídky)"
Jas
Tento symbol označuje pokyny, jejichž nedodržením by mohlo dojít ke zranění nebo dokonce smrti z důvodů nesprávné manipulace.
Tento symbol označuje pokyny, jejichž nedodržením by mohlo dojít ke zranění nebo poškození majetku z důvodů nesprávné manipulace.
Označuje postup, jehož následkem může vzniknout škoda nebo poranění v případě, že uživatel nebude dostatečně opatrný.
Označuje doplňkové informace, které by mohly být v souvislosti s daným tématem užitečné.
Označuje stránku obsahující podrobné informace týkající se daného tématu.
Označuje, že popis podtržených slov před tímto symbolem se nachází v glosáři. Viz kapitola "Glosář" v části "Příloha". s s.101
Označuje popis postupu a pořadí kroků.
Označený postup musí být proveden v pořadí, v jakém jsou uvedené kroky zobrazeny.
Příklad: Tlačítko [Return]
Označuje položky Konfigurační nabídka.
Příklad:
Vyberte "Jas" z nabídky Obraz.
Nabídka Obraz - Jas
Obsah
3
Symboly, Upozornění a Způsob Zobrazení
Položek v této Příručce................................. 2
Úvod
Funkce Projektoru........................................... 7
Společné Funkce Všech Modelů.....................................7
Snadné zacházení............................................. 7
Vylepšené funkce zabezpečení....................................7
EB-826W/825/85 Funkce..........................................8
Úplné využití síťového připojení...................................8
Promítání obrazů JPEG bez připojení Počítač...........................8
Názvy Součástí a Funkce...................................... 9
Čelní a Horní strana..............................................9
Zadní část...................................................10
Podstavec...................................................11
Ovládací panel................................................12
Dálkový Ovladač...............................................13
Užitečné Funkce
Změna Promítaného Obrazu................................. 16
Automatická Detekce Vstupního Signálu a Změna Promítaného Obrazu (Hledání
Zdroje).....................................................16
Přepojit na cílový obraz pomocí Dálkový Ovladač........................17
Funkce pro Vylepšení Prezentací............................. 18
Výběr Kvality Projekce (Výběr Režim Barev).............................18
Nastavení Autom. clona..........................................19
Dočasné Skrytí Obrazu a Zvuku (Vypnout A/V)...........................19
Pozastavení Obrazu (Zmrazit)......................................20
Změna Poměr Stran............................................. 20
Metody změn............................................... 20
Změna Poměr stran pro obrazy video zařízení......................... 21
Změna Poměr stran pro obrazy počítače (EB-825/824/85/84)............... 22
Změna Poměr stran pro obrazy počítače (EB-826W).....................23
Funkce Ukazatele (Ukazatel).......................................25
Zvětšení Části Obrazu (E-Zoom).....................................26
Ovládání Ukazatele Myši Pomocí Dálkový Ovladač (Bezdrátová Myš). . . . . . . . . . . . 27
Funkce Zabezpečení........................................ 29
Správa Uživatelů (Zabezpečení Heslem)...............................29
Typ Zabezpečení heslem.......................................29
Nastavení funkce Zabezpečení heslem..............................29
Zadání Heslo...............................................30
Omezení Provozu (Provozní Zámek)..................................31
Zámek Proti Zcizení.............................................32
Instalace drátěné pojistky....................................... 32
Konfigurační Nabídka
Používání Konfigurační Nabídka............................. 34
Seznam Funkcí............................................. 35
Nabídka Obraz................................................35
Nabídka Signál................................................36
Nastavení Obraz...............................................37
Nabídka Rozšířené..............................................39
Nabídka Síť (pouze model EB-826W/825/85/84). ......................... 41
Poznámky k ovládání nabídky Síť..................................42
Operace měkkých kláves....................................... 42

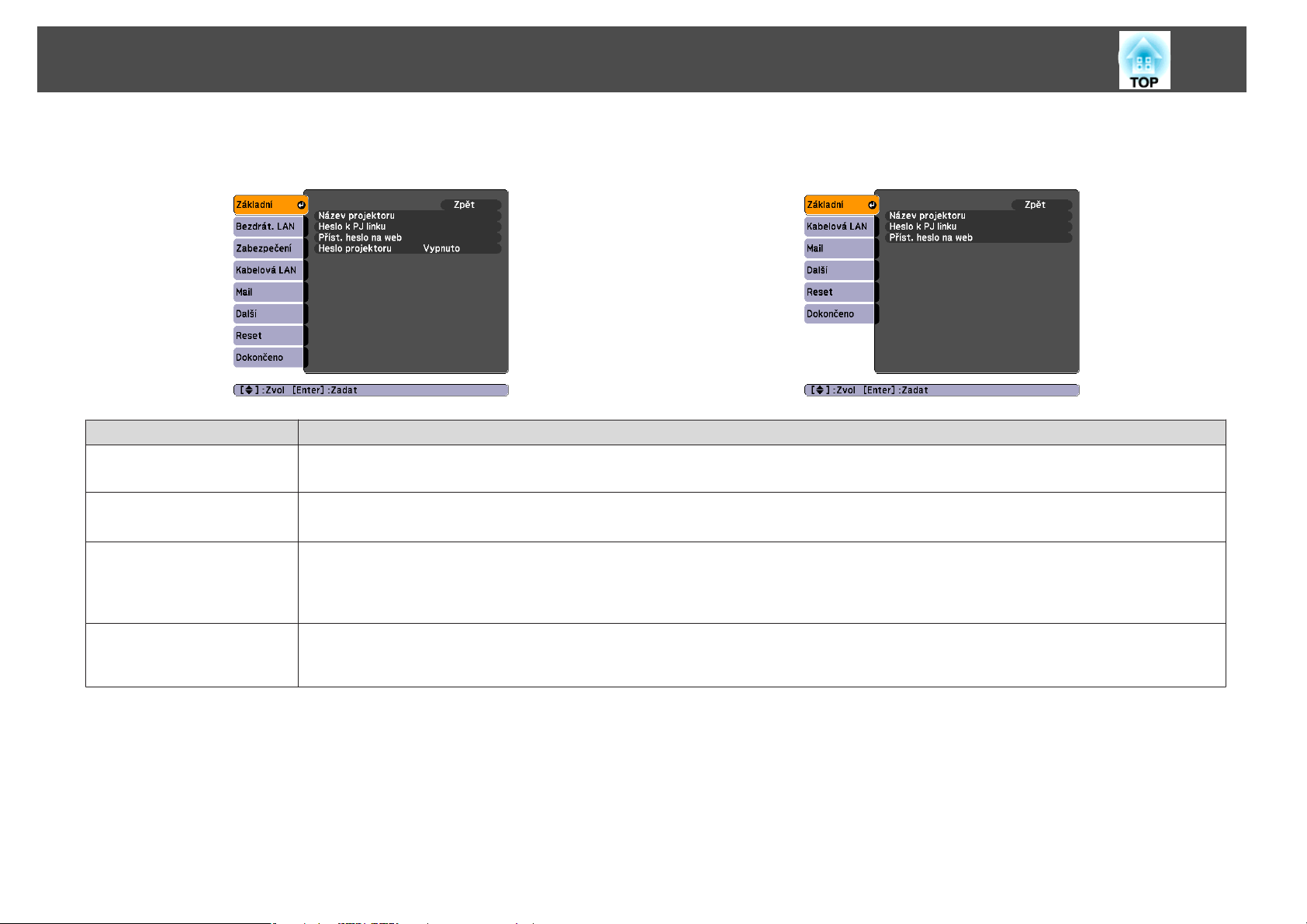

Nabídka Základní............................................ 43
Nabídka Bezdrátová síť LAN (pouze model EB-826W/825/85)............... 44
Nabídka Zabezpečení (pouze model EB-826W/825/85)...................45
Když je vybrána možnost WEP....................................46
Když jsou vybrány možnosti WPA-PSK (TKIP) nebo WPA2-PSK (AES)..........46

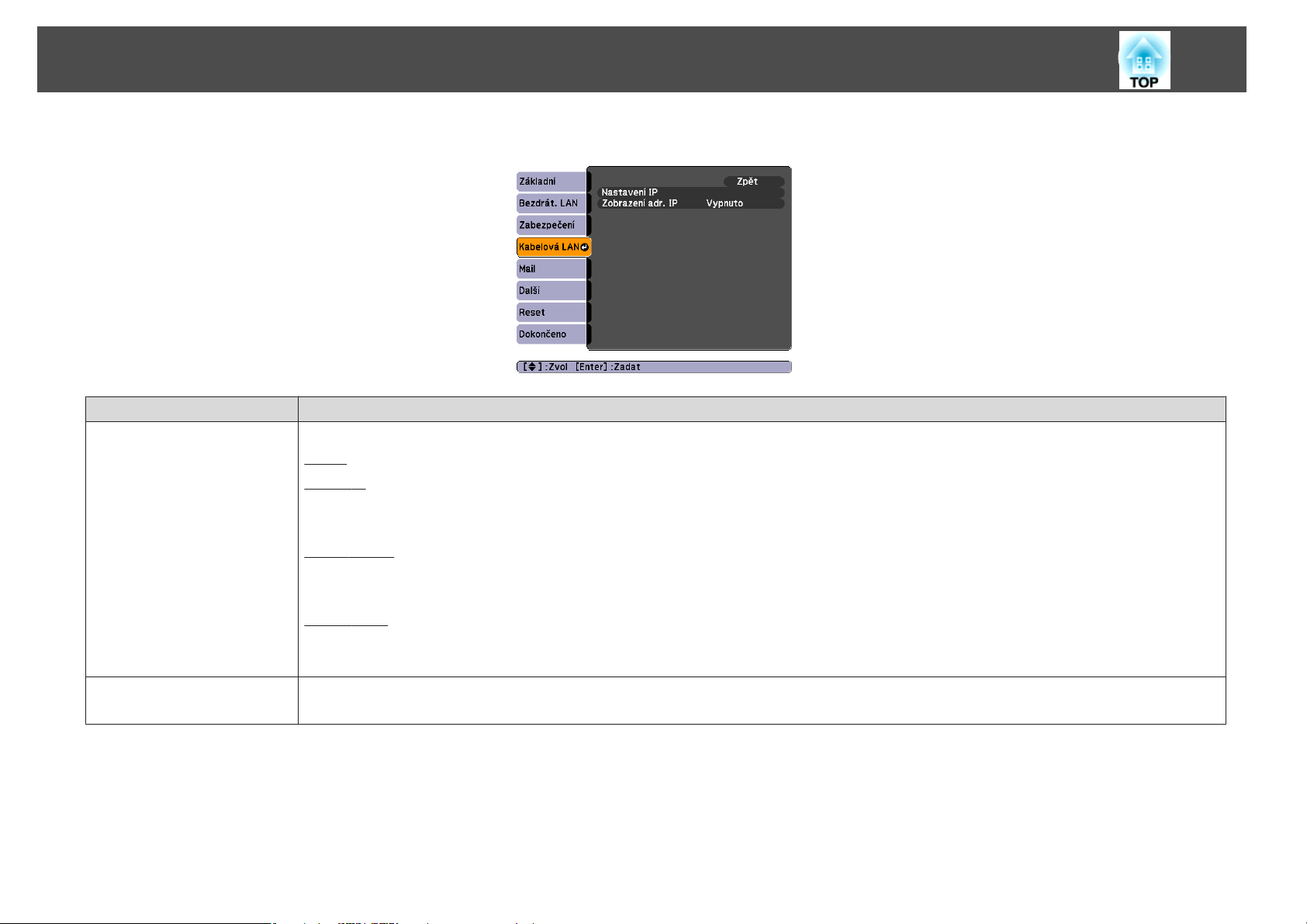

Nabídka Kabelová LAN.........................................47
Nabídka Mail...............................................48
Nabídka Další............................................... 49
Nabídka Reset............................................... 50
Informace (Pouze Obraz)......................................... 51
Obsah
4
Nabídka Reset.................................................52
Odstraňování Problémů
Použití Nápověda........................................... 54
Řešení Problémů........................................... 55

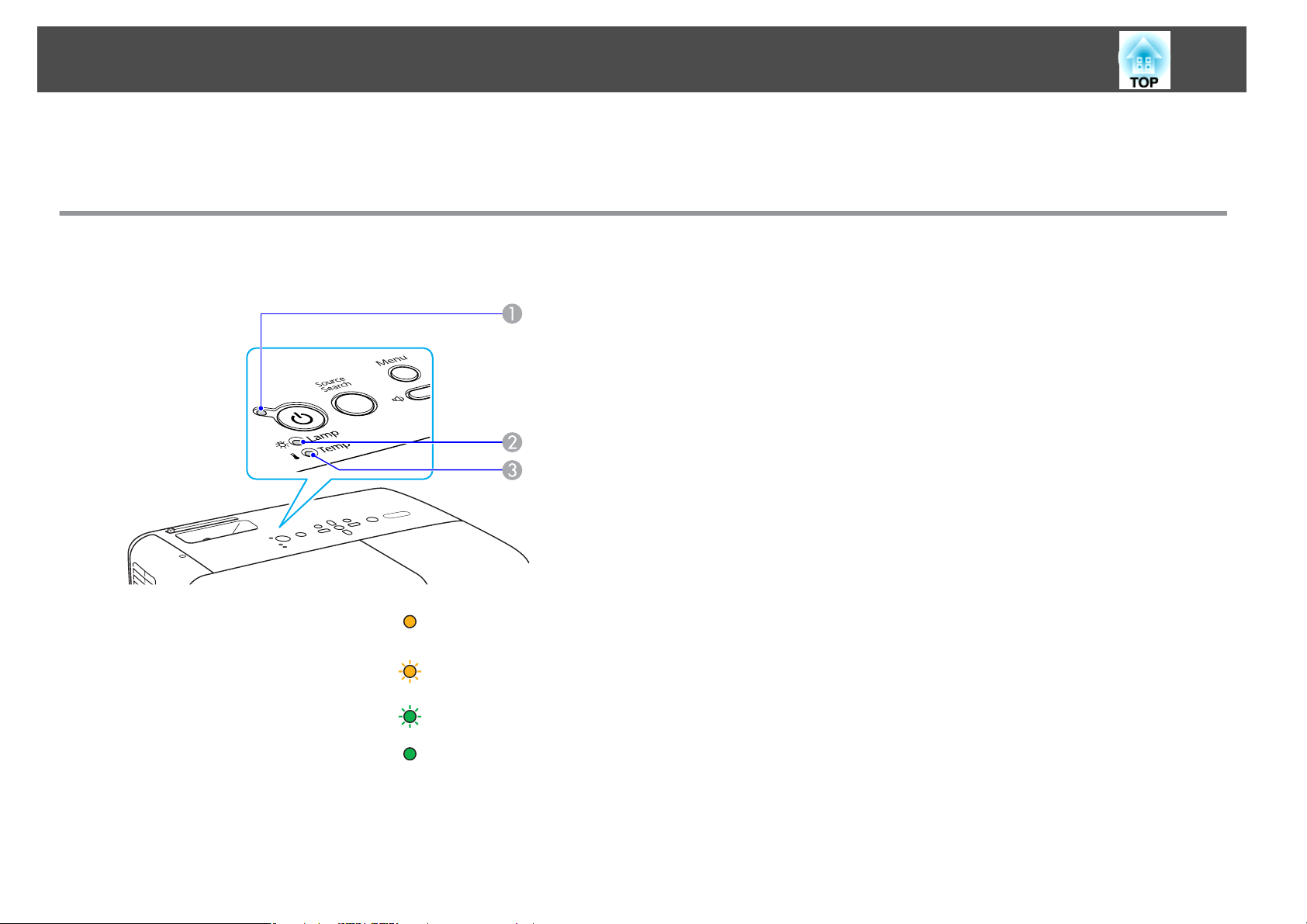

Čtení Indikátory...............................................55
Indikátor svítí nebo bliká červeně................................ 56
t
m o
Indikátor bliká nebo svítí oranžově............................. 57
Pokud Indikátory Nenabídnou Žádné Řešení............................58
Problémy týkající se obrazu.....................................59
Problémy při spuštění projekce...................................62
Jiné problémy...............................................63
Příloha

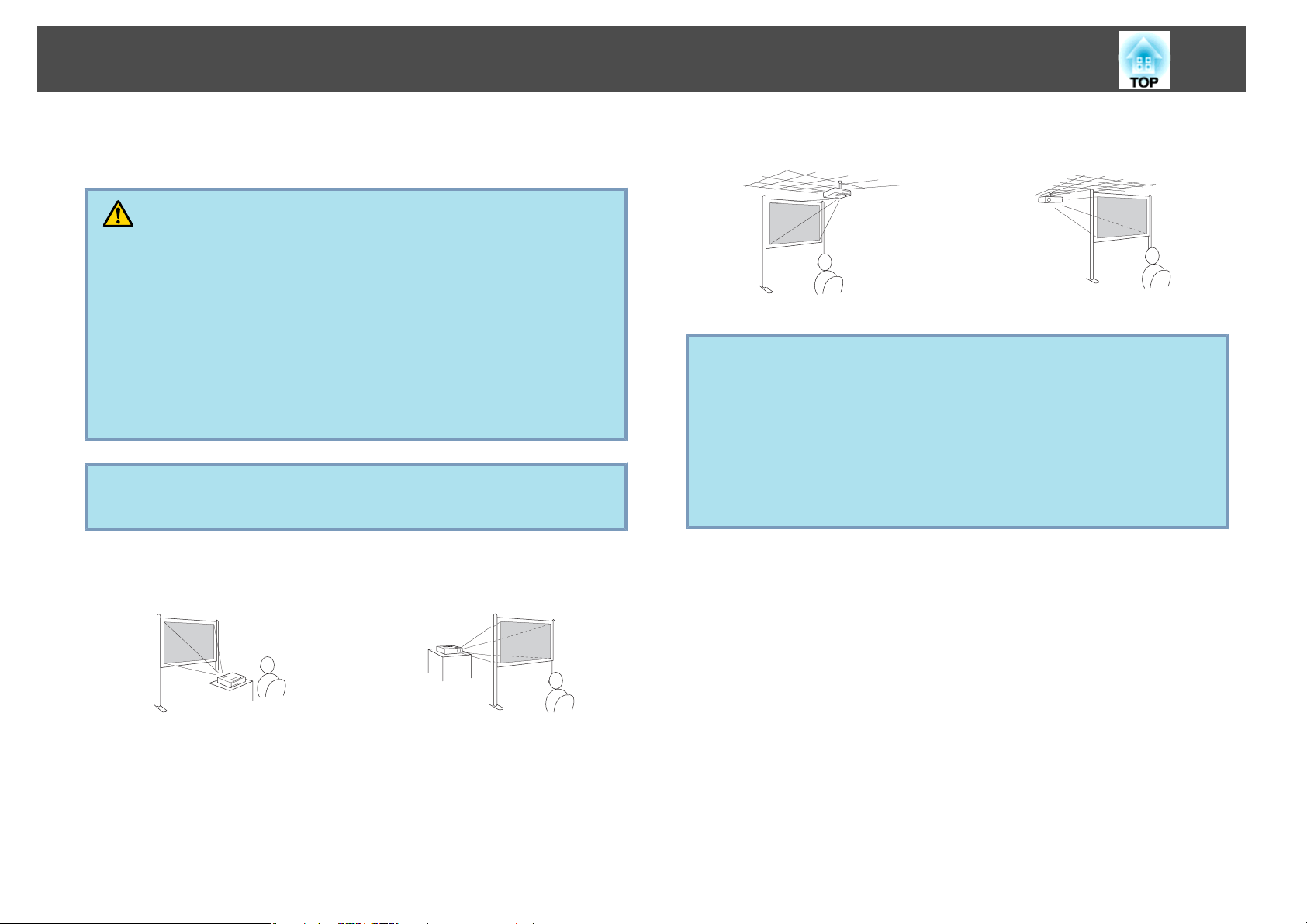

Způsoby Instalace.......................................... 66
Čištění..................................................... 67
Čištění Povrchu Projektoru........................................67
Čištění Objektivu...............................................67
Čištění Vzduchový filtr...........................................67
Výměna Spotřebního Materiálu. ............................. 68
Výměna Baterií Dálkový Ovladač....................................68
Výměna Lampa................................................69
Interval výměny Lampa........................................69
Postup při výměně Lampa......................................69
Resetování Provoz lampy (hod)...................................71
Výměna Vzduchový filtr..........................................72
Interval výměny Vzduchový filtr..................................72
Postup při výměně Vzduchový filtr.................................72
Volitelné Příslušenství a Spotřební Materiál................... 74
Volitelné Příslušenství........................................... 74
Spotřební Materiál.............................................. 74
Uložení Uživatelské Logo.................................... 75

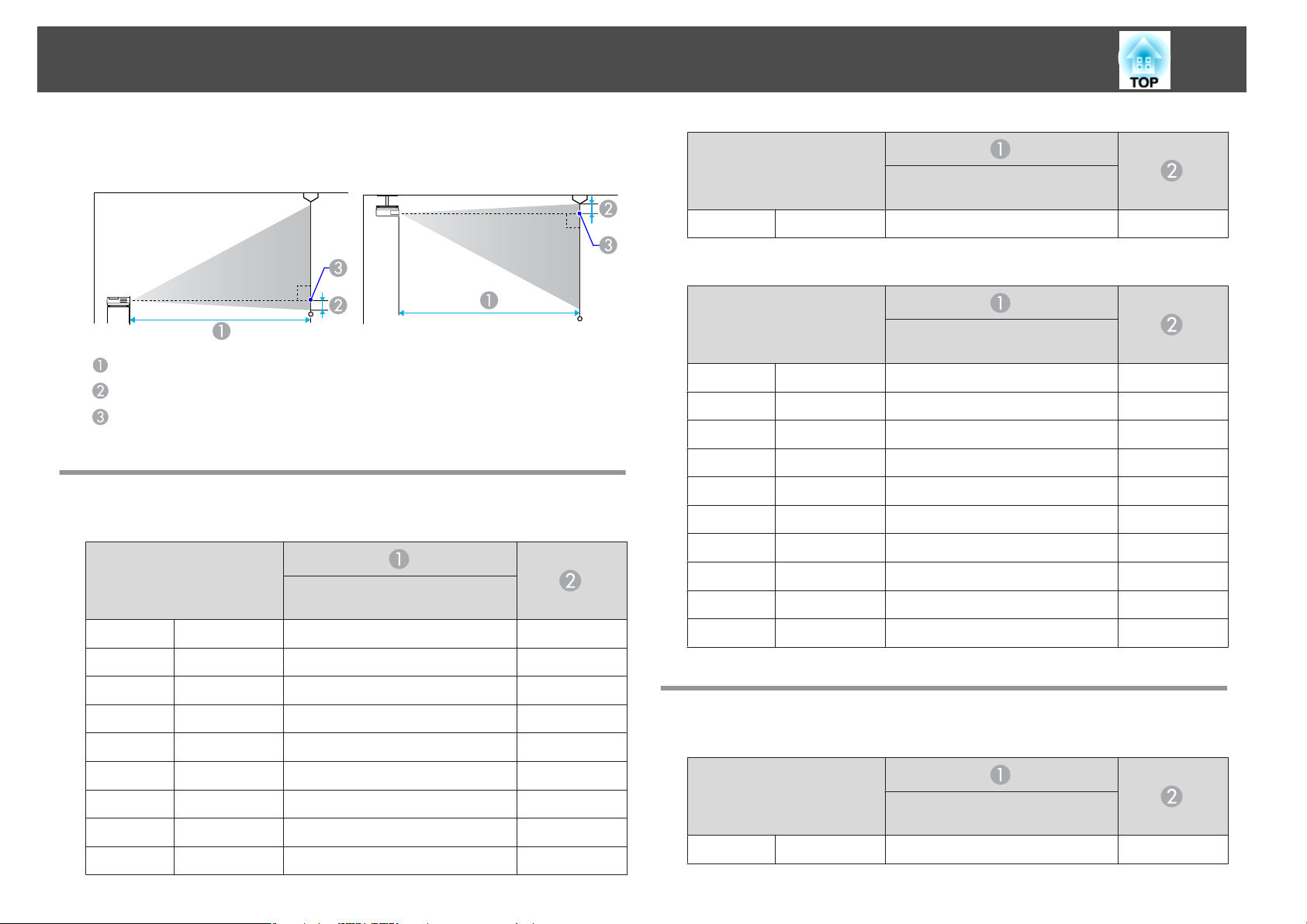

Formát Plátna a Projekční Vzdálenost........................ 77
Projekční Vzdálenost (EB-825/824/85/84)..............................77
Projekční Vzdálenost (EB-826W)....................................77
Připojení a Odpojení Zařízení USB (pouze model EB-826W/
825/824/85). . . . . . . . . . . . . . .................................. 79
Připojení Zařízení USB...........................................79
Odpojení Zařízení USB........................................... 80
Připojení Pomocí Kabel USB a Promítání (USB Display). . . . . . . . . 81
Připojování...................................................81
První připojení..............................................82
Další připojení.............................................. 83
Připojení Kabelu LAN (Pouze model EB-826W/825/85/84)...... 84
Instalace Jednotky Bezdrátové Sítě LAN (Pouze EB-826W/
825/85). . . . ................................................ 85
Připojení k Externímu Zařízení............................... 86
Připojení k Externímu Monitoru (pouze model EB-826W/825/85/84)............86
Připojení k Externímu Reproduktoru (pouze model EB-826W/825/85/84). . . . . . . . . 87
Připojení mikrofonu.............................................87
Funkce Čtení Mailové Zprávy s Problémem (pouze model
EB-826W/825/85/84). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
ESC/VP21.................................................. 89
Seznam Příkazů................................................ 89

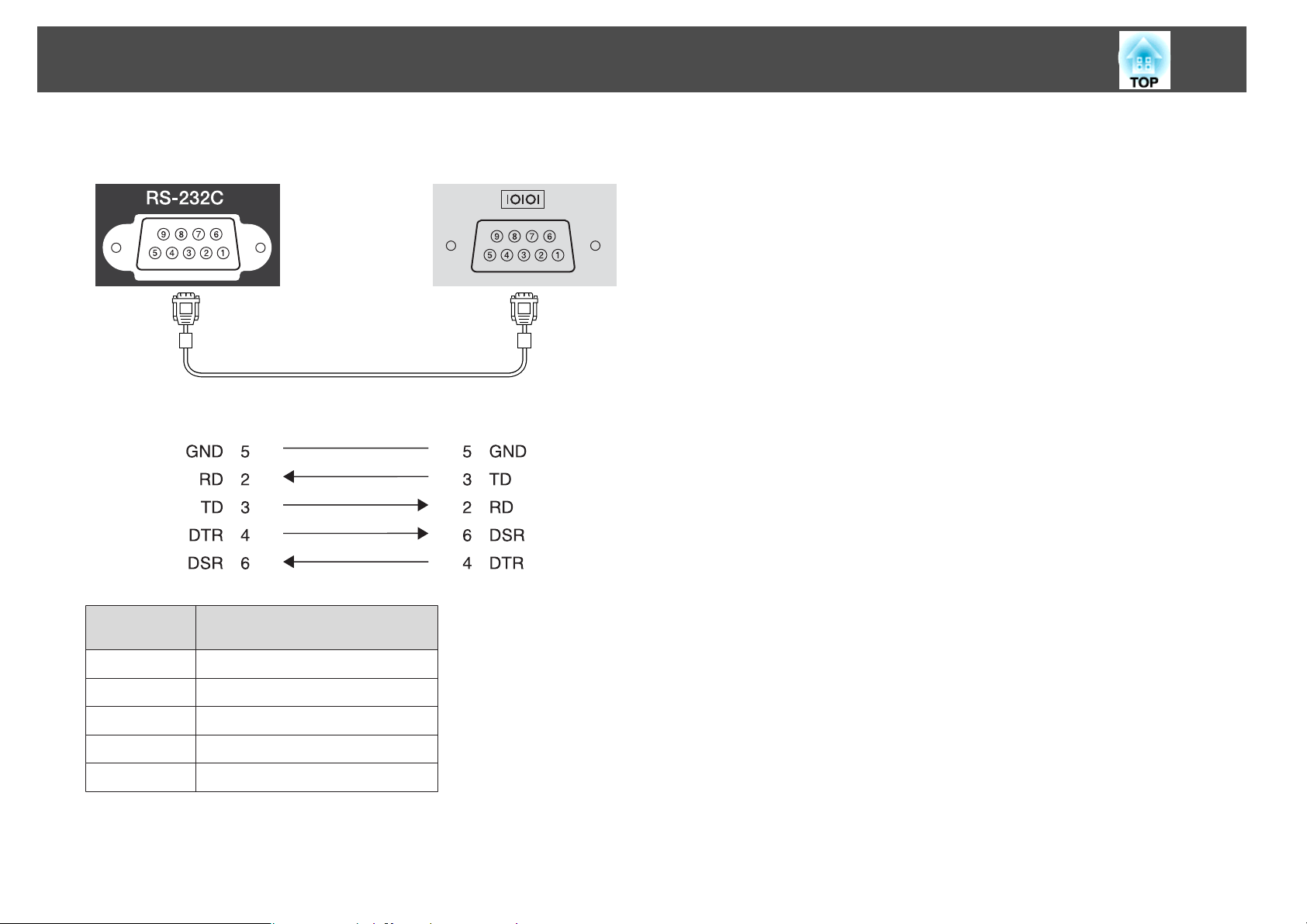

Schéma Zapojení Kabelů.........................................89
Sériové připojení.............................................89
Komunikační protokol.........................................90
O Aplikaci PJLink........................................... 91
Podporované Zobrazovací Zařízení.......................... 92
Podporovaná Zobrazovací Zařízení (EB-825/824/85/84). ...................92
Obsah
Počítačové signály (analogový RGB)................................92
Komponentní video...........................................93
Kompozitní video/S-Video......................................93
Podporovaná Zobrazovací Zařízení (EB-826W)........................... 94
Počítačové signály (analogový RGB)................................94
Komponentní video...........................................95
Kompozitní video/S-Video......................................95
Technické Údaje............................................ 96
Obecné Technické Údaje Projektoru.................................96
Požadavky na Software..........................................98
Vzhled.................................................... 100
Glosář.................................................... 101
Obecné Poznámky......................................... 103
Obecná Poznámka:............................................ 103
Rejstřík................................................... 119
5
Úvod
Tato kapitola popisuje funkce projektoru a názvy součástí.
Funkce Projektoru
7
Společné Funkce Všech Modelů
Snadné zacházení
• DíkyKnoflík krytu vypnutí A/V je promítání i ukládání snadné
Projekci lze snadno zastavit a pokračovat v ní otevřením a zavřením
Knoflík krytu vypnutí A/V, čímž lze snáze dosáhnout jasných prezentací.
• Projektor je vybaven jedinou podpěrou, proto se nebudete muset
pouštět do žádných složitých polohovacích úprav
s
Výšku nastavíte jednoduše jednou rukou.
Úvodní příručka

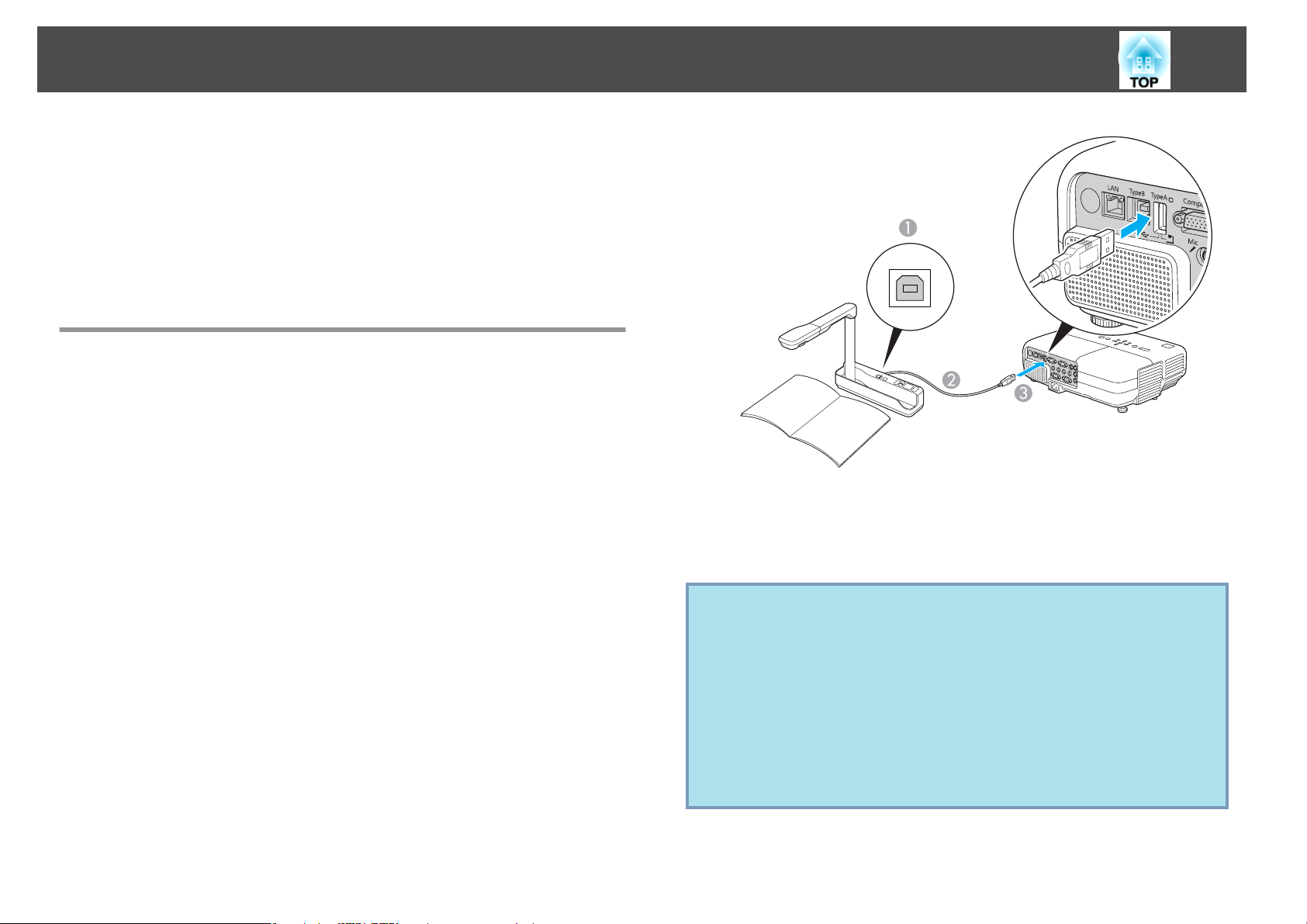

• Zvětšujte a promítejte vaše soubory pomocí projektoru dokumentů
Jako volitelné dodatečné příslušenství je k dispozici projektor
dokumentů kompatibilní s USB. S tímto projektorem dokumentů není
potřeba používat napájecího kabelu. Připojení můžete provést snadno
pomocí jednoho Kabel USB a jeho čistý design skutečně zjednodušuje
promítání a zvětšování vašich dokumentů.
• Připojení pomocí Kabel USB a promítání (USB Display)
Jednoduše připojením projektoru k Počítač se systémem Windows
pomocí dodaného Kabel USB můžete promítat obrazy z obrazovky
počítače.
s
s.81
Vylepšené funkce zabezpečení
• Zabezpečení heslem pro omezování a správu uživatelů
Nastavením Heslo můžete vymezit, kdo může projektor používat.
s
s.29
• Žádné čekání na zchladnutí
Po vypnutí projektoru můžete odpojit napájecí kabel bez nutnosti
čekání na jeho Zchladnutí.
• Promítací plocha pro WXGA (EB-826W)
Z počítače se širokoúhlým displejem LCD WXGA s poměrem stran
16:10 lze obraz promítat ve stejném poměru stran. Můžete použít
tabule a další promítací plochy formátu na šířku.
• Provozní zámek omezuje používání Ovládací panel
Můžete zabránit, aby mohli uživatelé bez svolení měnit nastavení
s
projektoru na prezentacích, ve školách atd.
• Vybaven různými zařízeními proti zcizení
Projektor je vybaven následujícími typy bezpečnostních zařízení proti
s
zcizení.
• Bezpečnostní slot
• Bod instalace bezpečnostního kabelu
s.32
s.31
Funkce Projektoru
8
EB-826W/825/85 Funkce
Úplné využití síťového připojení
Svou síť můžete efektivním způsobem využít s pomocí dodaného
softwaru "EPSON Projector Software for Meeting & Monitoring" k
realizaci různých prezentací a informačních schůzek.
použití projektoru
• Připojte Počítač k projektoru prostřednictvím sítě
Můžete promítat připojením k již vytvořenému síťovému systému.
Můžete realizovat efektivní schůzky promítáním z několika počítačů
připojených k síťovému systému bez nutnosti měnit jakékoliv kabely.
• Bezdrátové připojení k Počítač
Když nainstalujete volitelnou jednotku bezdrátové sítě LAN do
projektoru, můžete se bezdrátově připojit k Počítač.
• Způsob připojení pro různé sítě
K dispozici jsou následující způsoby připojení projektoru k síti.
Vyberte kterýkoliv způsob, který vyhovuje vašemu prostředí.
na použití projektoru
s
Návod na
s
Návod
Promítání obrazů JPEG bez připojení Počítač
Můžete promítat prezentaci obrazů JPEG uložených na zařízení USB,
jako je například digitální fotoaparát, pevný disk kompatibilní s USB
nebo paměť USB jednoduše připojením k projektoru.
použití projektoru
s
Návod na
• Režim rozšířeného připojení
Režim rozšířeného připojení je připojení infrastruktury, které vám na‐
bízí způsob připojení k již vytvořené síti.
• Režim rychlého připojení
Režim rychlého připojení je způsob připojení, který lze spustit po‐
uze pokud je nainstalovaná volitelná jednotka bezdrátové sítě LAN.
Režim rychlého připojení dočasně přidělí SSID projektoru počítači v
režimu ad-hoc a po odpojení obnoví síťová nastavení počítače.
• Síťová připojení pomocí Quick Wireless Connection USB Key
Pomocí volitelného Quick Wireless Connection USB Key můžete ry‐
chle připojit počítač k projektoru a promítat.
Názvy Součástí a Funkce
9
Čelní a Horní strana
Název Funkce
Větrací otvory
A
Větrací otvor, který se používá pro vnitřní chlazení
projektoru.
Výstraha
Neumísťujte do blízkosti Větrací otvory předměty,
které by se mohly zdeformovat nebo jinak
poškodit teplem a nepřibližujte se tváří nebo
rukama k větracímu otvoru, když probíhá projekce.
Název Funkce
Knoflík krytu vypnutí
C
A/V
Páčka na nastavení
D
podpěry
Přední nastavitelná
E
podpěra
Knoflík krytu vypnutí
F
A/V
Větrací vstupní otvor
G
(Vzduchový filtr)
Spínač otevření/
H
zavření krytu
vzduchového filtru
Bod instalace
I
bezpečnostního
kabelu
Bezpečnostní slot
J
Ovladač zaostření
K
Ovladač zvětšení
L
Ovládací panel
M
Kryt lampy
N
Posouváním tohoto knoflíku můžete otevřít a zavřít
Knoflík krytu vypnutí A/V.
Pomocí Páčka na nastavení podpěry vysuňte nebo
zasuňte Přední nastavitelná podpěra. s Úvodní příručka
Vysunutím a zasunutím lze upravit projekční úhel tak,
aby byl projektor ve vodorovné poloze, například na
stole. s Úvodní příručka
Když se projektor nepoužívá, chraňte objektiv zavřením
krytu. Zavřením krytu při projekci lze vypnout obraz a
zvuk (Vypnout A/V).s Úvodní příručka , s s.19
Přivádí vzduch pro vnitřní chlazení projektoru.Pokud se
zde nahromadí prach, může se zvýšit vnitřní teplota
projektoru, což může způsobit problémy s provozem a
zkrátit životnost optického systému. Zajistěte pravidelné
čištění Vzduchový filtr.s s.67, s.72
Otevírá a zavírá kryt vzduchového filtru.s s.72
Je-li nainstalována jednotka bezdrátové sítě LAN,
otevřete tento kryt.
Protáhněte zde běžně dostupnou drátěnou pojistku a
upevněte ji na své místo.s s.32
Bezpečnostní slot je kompatibilní se systémem
Microsaver Security System společnosti Kensington.
s s.32
Upravuje ostrost obrazu. s Úvodní příručka
Upravuje velikost obrazu. s Úvodní příručka
s s.12
Tento kryt otevřete při výměně Lampa projektoru.
s s.69
Vzdálený přijímač
B
Přijímá signály z dálkového ovladače. s Úvodní příručka
Názvy Součástí a Funkce
10
Zadní část
Název Funkce
Vzdálený přijímač
A
Reproduktor
B
Port vstupu
C
mikrofonu (Mic)
Port RS-232C
D
Konektor napájení
E
Port Monitor Out
F
(Monitor Out)
(pouze EB-826W/
825/85/84)
Přijímá signály z dálkového ovladače. s Úvodní příručka
Výstup zvuku z portu vstupu mikrofonu a aktuálně
promítaného obrazu.
Připojuje se k mikrofonu.s s.87
Při ovládání projektoru z Počítač jej připojte k Počítač
pomocí kabelu RS-232C. Tento port je pro použití při
ovládání a neměl by se normálně používat.s s.89
Slouží k připojení napájecího kabelu. s Úvodní příručka
Výstup obrazového signálu z počítače připojeného k
vstupnímu portu Computer1/2. Tento výstup není k
dispozici pro signály komponentního videa nebo jiné
signály, připojené k jakémukoliv jinému portu než je
vstupní port Computer1/2.s s.86
Název Funkce
Port Audiovýstup
G
(Audio Out)
(pouze EB-826W/
825/85/84)
Šroubek upevňující
H
kryt lampy
Vstupní port S-Video
I
(S-Video)
Vstupní port Video
(Video)
Vstupní port Audio-L/
R (Audio-L/R)
Vstupní port Počítač 1
J
(Computer1)
Vstupní port Audio 1
(Audio1)
Výstup obrazu, které je aktuálně promítaný, a zvuk z
portu vstupu mikrofonu do externího reproduktoru.
s s.87
Šroubek upevňující Kryt lampy na svém místě.
s s.69
Pro signály S-video ze zdrojů videa.
Pro signály kompozitního videa ze zdrojů videa.
Slouží k připojení k portu výstupu zvuku, když chcete
výstup zvuku ze zařízení připojeného k portu vstupu
S-video nebo portu vstupu Video.
s Úvodní příručka
Pro videosignály z počítače a signály komponentního
videa z dalších zdrojů videa.
Slouží k připojení výstupního portu zvuku, když chcete
výstup zvuku ze zařízení připojeného k vstupnímu portu
Computer1.
s Úvodní příručka
Názvy Součástí a Funkce
11
Název Funkce
Vstupní port Počítač 2
K
(Computer2)
Vstupní port Audio 2
(Audio2)
Indikátor USB
L
(pouze EB-826W/
825/824/85)
Port USB (TypeA)
M
(pouze EB-826W/
825/824/85)
Port USB (TypeB)
N
Port LAN
O
(pouze EB-826W/
825/85/84)
Pro videosignály z počítače a signály komponentního
videa z dalších zdrojů videa.
Slouží k připojení výstupního portu zvuku, když chcete
výstup zvuku ze zařízení připojeného k vstupnímu portu
Computer2. Zároveň, pokud chcete výstup zvuku z
projektoru pro následující zdroje, připojte zdroj zvuku k
portu vstupního portu Audio2.
- USB: Při přehrávání prezentace z paměťového zařízení
USB připojeného k portu USB (TypeA) nebo při
promítání z volitelného projektoru dokumentů
- USB Display
- LAN
s
Úvodní příručka
Následující popis vysvětluje stav zařízení USB
připojených k portu USB. (TypeA).
NESVÍTÍ: Zařízení USB není připojeno
SVÍTÍ oranžově: Zařízení USB je připojeno
SVÍTÍ zeleně: Zařízení USB funguje
SVÍTÍ červeně: Chyba
Promítá Prezentace obrázků JPEG, když jsou paměti
nebo digitální fotoaparáty připojeny k portu
kompatibilnímu s rozhraním USB. s Návod na použití
projektoru
Platí to i pro připojení volitelného projektoru dokumentů.
Slouží k připojení projektoru k počítači pomocí
dodaného Kabel USB a k promítání obrazu z počítače.
s s.81
Tento port slouží také k připojení počítače pomocí
dodaného Kabel USB pro použití bezdrátové funkce
myši. s s.27
Slouží k připojení kabelu LAN a poté k síti.s s.84
Podstavec
Název Funkce
Upevňovací body
A
montážní konzoly
(3 body)
Zadní podpěra
B
Jestliže chcete projektor zavěsit na strop, použijte
volitelnou Montážní konzola. s s.66, s.74
Když ustavujete projektor na stůl, otáčením podpěru
vysuňte, roztáhněte a nastavte vodorovný sklon.
s Úvodní příručka
Názvy Součástí a Funkce
12
Ovládací panel
Název Funkce
Stavové indikátory
A
Tlačítko [t]
B
Tlačítko
C
[Source Search]
Tlačítko [Enter]
D
Stav projektoru je označován barvou indikátorů a tím,
zda blikají nebo svítí. s s.55
Zapne a vypne napájení projektoru. s Úvodní příručka
Slouží k přepnutí na další vstupní zdroj, který je
připojen k projektoru a vysílá signál. s s.16
Stisknete-li toto tlačítko během promítání obrazového
signálu z počítače, projektor automaticky nastaví
Seřízení souběhu, Synchronizace a Pozice pro optimální
promítání obrazu.
Jestliže je zobrazena Konfigurační nabídka nebo
Nápověda, potvrdí a otevře danou volbu a přejde na
další úroveň. s s.34
Název Funkce
Tlačítko [w][v]
E
Tlačítko [Help]
F
Tlačítko [Return]
G
Tlačítko [a][b]
H
Tlačítko [Menu]
I
Slouží ke korekci Lichoběžník. Nicméně v následujících
případech mají tato tlačítka pouze funkce [
- Když je promítaný obraz vysílán prostřednictvím Síť
připojení
- Když se pro promítání používá funkce prezentace
Když je zobrazena Konfigurační nabídka nebo
obrazovka Nápověda, můžete stisknutím těchto tlačítek
zvolit položky nabídky a nastavovat hodnoty.
s Úvodní příručka , s.34
Slouží k otevření a zavření obrazovky Nápověda, na
které jsou uvedeny pokyny pro odstraňování
případných problémů. s s.54
Zastaví aktuální funkci.
Stisknete-li toto tlačítko, když je zobrazena konfigurační
nabídka, přejde na předchozí úroveň nabídky. s s.34
Slouží k nastavení hlasitosti. Když je zobrazena
Konfigurační nabídka nebo obrazovka Nápověda, mají
tato tlačítka pouze funkce [
nabídky a nastavení hodnoty. s Úvodní příručka ,
s.34
Zobrazí a zavře Konfigurační nabídka.
s s.34
] a [ ] pro volbu položky
] a [ ].
Názvy Součástí a Funkce
13
Dálkový Ovladač
Název Funkce
Tlačítko [t]
A
Tlačítko [Computer]
B
Tlačítko [Video]
C
Číselná tlačítka
D
Tlačítko [A/V Mute]
E
Tlačítko [Freeze]
F
Tlačítko [Auto]
G
Tlačítko [Aspect]
H
Tlačítka [Page]
I
(Up) (Down)
Tlačítka [E-Zoom]
J
(z)(x)
Tlačítko [Menu]
K
L
[ ][ ]
Tlačítko [
][ ]
Zapne a vypne napájení projektoru. s Úvodní příručka
Opakovaným stisknutím tlačítka se obraz změní ze
vstupního portu Computer1 na vstupní port
Computer2. s s.17
Opakovaným stisknutím tlačítka se obraz změní ze
vstupního portu Video na vstupní port S-video.
s s.17
Použijte při zadávání hesla. s s.29
Slouží k zapnutí nebo vypnutí videa a zvuku. s s.19
Slouží k pozastavení a zrušení pozastavení obrazu.
s s.20
Stisknete-li toto tlačítko během promítání obrazového
signálu z počítače, projektor automaticky nastaví
Seřízení souběhu, Synchronizace a Pozice pro optimální
promítání obrazu.
Opakovaným stisknutím tohoto tlačítka se mění Poměr
stran. s s.20
Přesouvá k Str. nahoru/dolů při používání funkce
Bezdrátová myš nebo při promítání souboru aplikace
PowerPoint nebo scénáře ze sítě LAN jako Zdroj. Zdroj
LAN je k dispozici pouze u modelu EB-826W/825.
s s.27, Návod na použití projektoru
(z) Zvětší obraz, aniž by se zvětšila projekční plocha.
Zmenší části obrazu, které byly zvětšeny tlačítkem (x)
[z].ss.26
Zobrazí a zavře Konfigurační nabídka. s s.34
Jestliže je zobrazena Konfigurační nabídka nebo
Nápověda, zvolí položku nabídky nebo nastaví hodnotu.
s s.34, s.54
Během funkce bezdrátové myši se ukazatel myši po
stisknutí tlačítka přesune do příslušného směru.
s s.27
Názvy Součástí a Funkce
14
Název Funkce
Tlačítko [Enter]
M
Tlačítko [Return]
N
Tlačítka [Volume] (a)
O
(b)
Tlačítko [Pointer]
P
Tlačítko [Help]
Q
Tlačítko [Color Mode]
R
Tlačítko [Num]
S
Tlačítko [User]
T
Tlačítko [USB]
U
Jestliže je zobrazena Konfigurační nabídka nebo
Nápověda, potvrdí a otevře danou volbu a přejde na
další úroveň. s s.34, s.54
Při použití funkce Bezdrátová myš plní funkci levého
tlačítka myši.s s.27
Zastaví aktuální funkci. Stisknete-li toto tlačítko, když je
zobrazena Konfigurační nabídka, přejde na předchozí
úroveň. s s.34, s.54
Při použití funkce Bezdrátová myš plní funkci pravého
tlačítka myši.s s.27
(a) Slouží ke snižování Hlasitost.
(b) Slouží ke zvyšování Hlasitost.
s Úvodní příručka
Stisknutím aktivujete Ukazatel na obrazovce. s s.25
Slouží k otevření a zavření obrazovky Nápověda, na
které jsou uvedeny pokyny pro odstraňování
případných problémů. s s.54
Opakovaným stisknutím tlačítka se mění Režim barev.
s s.18
Použijte při zadávání Heslo. s s.29
Stisknutím tlačítka přiřadíte položku často používanou
uživatele z pěti dostupných položek v Konfigurační
nabídka. Stisknutím tlačítka se zobrazí obrazovka výběru/
nastavení přiřazené položky nabídky a umožní vám
provést snadné nastavení/seřízení. s s.37
Výchozí nastavení je Ovládání jasu.
Opakovaným stisknutím tlačítka přepnete na obraz ze
zařízení připojeného k portu USB Display/USB
(TypeA). Pouze změny USB Display při použití EB-84.
s s.17
Název Funkce
Tlačítko [LAN]
V
Tlačítko [Search]
W
Vysílač signálu
X
dálkového ovladače
Aktivuje pouze obraz EMP NS Connection.(EB-826W/
825/85) s s.17
Pokud používáte model EB-824/84, tato funkce není
aktivní, ani když stisknete tlačítko.
Slouží k přepnutí na další vstupní zdroj, který je
připojen k projektoru a vysílá signál. s s.16
Vysílá signály dálkového ovladače.
Užitečné Funkce
Tato kapitola popisuje užitečné tipy předvádění prezentací a funkce Zabezpečení.
Změna Promítaného Obrazu
16
Promítaný obraz lze změnit některým z následujících dvou způsobů.
• Změna Hledání zdroje
Projektor automaticky rozpozná signál vysílaný z připojeného zařízení
a potom zahájí promítání vstupního obrazu připojeného zařízení.
• Aktivuje signál cílového obrazu.
Tlačítka Dálkový ovladač lze použít k přímé změně cílového vstupního
portu.
Automatická Detekce Vstupního Signálu a Změna Promítaného Obrazu (Hledání Zdroje)
Stisknutím tlačítka [Source Search] můžete rychle promítat cílový obraz,
protože vstupní porty bez signálu jsou ignorovány.
USB:Když je signál ze zařízení připojeného k portu USB (TypeA).
F
LAN:: Pokud je projektor připojený k počítači prostřednictvím sítě
G
a obrazy jsou promítány z EMP NS Connection.
Je přeskočeno, když na vstupu není žádný signál.
K USB se může připojit pouze model EB-826W/825/824/85.
K síti LAN se může připojit pouze model EB-826W/825/85.
Postup
Pokud je videozařízení připojeno, před zahájením této operace
spusťte přehrávání.
Použití Dálkový ovladač Použití Ovládací panel
Je-li připojeno více zařízení, stiskněte tlačítko [Source Search], dokud se
nezahájí promítání hledaného obrazu.
Computer1
A
Computer2
B
S-video
C
Video
D
USB Display
E
Změna Promítaného Obrazu
Následující obrazovka se stavem obrazových signálů se zobrazí,
q
pouze pokud je obraz, který projektor právě promítá, k dispozici,
nebo když nebyl nalezen žádný obrazový signál. Můžete vybrat
vstupní port, ke kterému je připojené zařízení, které chcete použít.
Obrazovka se zavře po 10 s nečinnosti.
USB se zobrazí pouze pro EB-826W/825/824/85.
LAN se zobrazí pouze pro EB-826W/825/85.
Opakovaným stisknutím tlačítka se obraz změní ze vstupního portu
B
Video na vstupní port S-video.
Opakovaným stisknutím tlačítka přepnete na obraz ze zařízení
C
připojeného k portu USB Display/USB (TypeA). Pouze změny USB
Display při použití EB-84.
Pokud je projektor připojený k počítači prostřednictvím sítě, můžete se
D
přepnout na obrazy promítané pouze z EMP NS Connection.(EB-826W/
825/85)
Pokud používáte model EB-824/84, tato funkce není aktivní, ani když
stisknete tlačítko.
17
Přepojit na cílový obraz pomocí Dálkový Ovladač
Stisknutím následujících tlačítek na Dálkový ovladač můžete přímo
aktivovat cílový signál.
Dálkový ovladač
Opakovaným stisknutím tlačítka se obraz změní ze vstupního portu
A
Computer1 na vstupní port Computer2.
Funkce pro Vylepšení Prezentací
18
Výběr Kvality Projekce (Výběr Režim Barev)
Výběrem nastavení barev pro promítaný typ obrazu docílíte optimální
kvality obrazu. Jas obrazu se liší v závislosti na vybraném režimu.
Režim Aplikace
Dynamický
Prezentace
Kino
Fotografie
Sport
sRGB
g
Tento režim je ideální pro použití v jasných
místnostech. Jedná se o režim s nejvyšším jasem, který
dobře reprodukuje tóny stínů.
Pokud se obáváte o zpoždění obrazu během promítání
her, ve kterých se rychle mění obraz, pokuste se
vypnout nastavení Progresivní v konfigurační
nabídce. s s.36
Tento režim je ideální pro zobrazení prezentací s
barevnými materiály v jasných místnostech.
Ideální pro sledování filmů v tmavé místnosti. Dává
obrazu přirozený tón.
(Když je vstupem obrazu z počítače a zdrojem zařízení
USB nebo LAN.)
Ideální k projekci statických obrázků, například
fotografií, v osvětlené místnosti. Obraz je živý a více
kontrastní.
(Když je přijímán obraz signálu komponentního videa,
S-videa nebo kompozitního videa)
Ideální pro sledování televizního vysílání ve světlé
místnosti. Obraz je živý a více kontrastní.
Ideální pro obraz standardu sRGB.
Postup
Dálkový ovladač
Každým stisknutím tlačítka se změní Režim barev a zobrazený název
Režim barev.
Když stisknete toto tlačítko, když je na obrazovce zobrazen název Režim
barev, zobrazí se další Režim barev.
Barevný režim lze rovněž nastavit pomocí položky Režim barev
q
v nabídce Obraz v Konfigurační nabídka. s s.35
Černá tabule
Bílá tabule
I když promítáte na Černá tabule (zelenou) tabuli, toto
nastavení poskytuje přirozený tón jako při promítání
na plátno.
Tento režim je ideální pro zobrazení prezentací s
černobílými materiály v jasných místnostech.
Funkce pro Vylepšení Prezentací
Nastavení Autom. clona
Automatickým nastavením svítivosti podle jasu promítaného obrazu
umožňuje dosahovat hlubokého a bohatého obrazu.
Postup
19
A
B
C

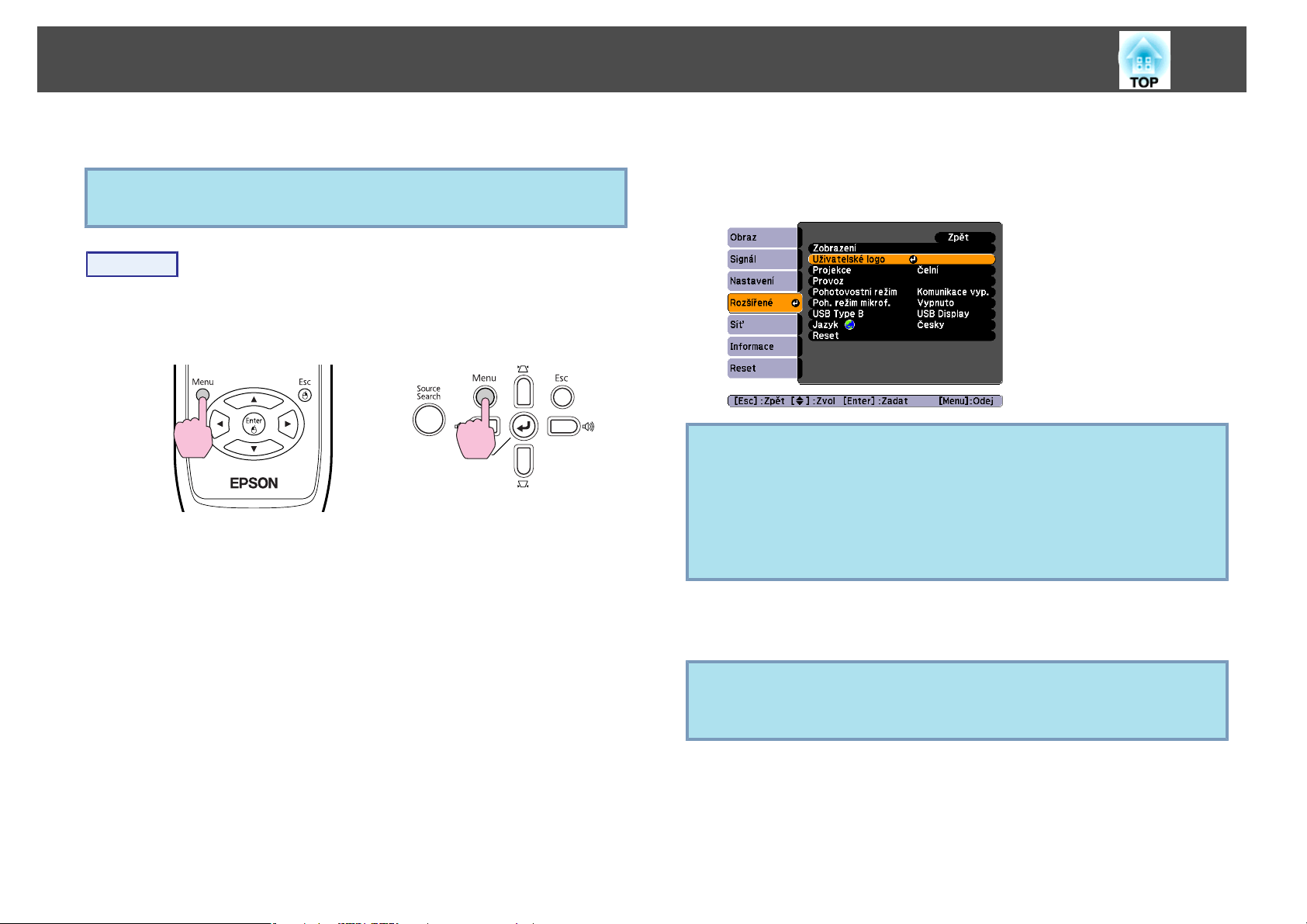

Stiskněte tlačítko [Menu] a v Konfigurační nabídka vyberte
s
Obraz - Autom. clona.
Použití Dálkový ovladač Použití Ovládací panel
Vyberte možnost Zapnuto.
Nastavení je uloženo pro každý Režim barev.
Stisknutím tlačítka [Menu] ukončete Konfigurační nabídka.
Volbu Autom. clona lze nastavit pouze pokud je Režim barev
q
nastaven na Dynamický nebo Kino.
"Používání Konfigurační Nabídka"
Dočasné Skrytí Obrazu a Zvuku (Vypnout A/V)
Tuto funkci můžete použít, když chcete zaměřit pozornost diváků na to,
co říkáte, nebo když nechcete zobrazovat detaily, například když během
prezentace procházíte soubory z počítače.
Postup
Dálkový ovladač Tělo
Opakovaným stisknutím tlačítka nebo při otevření/zavření krytu
objektivu se zapíná a vypíná funkce Vypnout A/V.
• Pokud tuto funkci používáte při projekci videa, zdroj nepřestane
q
přehrávat obraz a zvuk a nebudete se moci vrátit k bodu, od
kterého byla funkce Vypnout A/V (Vypnout A/V) aktivována.
• Můžete zvolit Černá, Modrá nebo Logo jako zobrazení Vypnout
A/V pomocí nastavení Rozšířené - Zobrazení - Vypnout A/V z
konfigurační nabídky. s s.39
• Když je Knoflík krytu vypnutí A/V zavřen nebo pokud není
provedena žádná operace po dobu asi 30 minut, aktivuje se
Klidový režim a napájení se automaticky vypne. Pokud nechcete
aktivovat Klidový režim, změňte nastavení Čas krytu čočky na
Vypnuto z Provoz v nabídce Rozšířené. s s.39
Funkce pro Vylepšení Prezentací
20
Pozastavení Obrazu (Zmrazit)
Při pozastavení je obraz nadále promítán, takže jej můžete posouvat po
jednotlivých okénkách jako fotografie. Aktivujete-li funkci pozastavení
předem, můžete rovněž provádět operace, jako např. změnu souborů z
počítače, aniž by na plátno byl promítán obraz.
Postup
Dálkový ovladač
Opakovaným stisknutím tlačítka se zapíná a vypíná Zmrazit.
• Zvuk se nepozastaví.
q
• Přestože je obraz na plátně pozastavený, zdroj obrazu se
nezastaví, takže není možné projekci obnovit v bodě, ve kterém
byla projekce pozastavena.
• Stisknete-li tlačítko [Freeze], když je zobrazena Konfigurační
nabídka nebo obrazovka Nápověda, bude zobrazena obrazovka
s nabídkou nebo obrazovka s Nápověda ukončena.
• Funkce Zmrazit funguje i při použití funkce E-Zoom.
Změna Poměr Stran
Mění Poměr strang, když je připojeno videozařízení, video formátu DV
nebo disky DVD lze zobrazit v širokoúhlém formátu 16:9. Mění Poměr
stran při promítání obrazového materiálu z počítače v plné velikosti.
Metody změn a typy Poměr stran jsou následující.
Metody změn
Postup
Dálkový ovladač
Každým stisknutím tlačítka se zobrazí název Poměr stran na obrazovce a
Poměr stran se změní.
Když stisknete toto tlačítko, když je na obrazovce zobrazen název Poměr
stran, zobrazí se další poměr stran.
Barevný režim lze rovněž nastavit pomocí položky Poměr stran
q
v nabídce Signál v Konfigurační nabídka. s s.36
Funkce pro Vylepšení Prezentací
Změna Poměr stran pro obrazy video zařízení
EB-825/824/85/84
Opakovaným stisknutím tlačítka se přepnete mezi poměrem stran 4:3 a
16:9.
EB-826W
Opakovaným stisknutím tlačítka se přepnete mezi poměrem stran
Normální,
16:9
, Plný, Lupa a Beze změny.
C
D
E
21
Plný
Beze změny
Lupa
A
B
Normální
16:9
Funkce pro Vylepšení Prezentací
Změna Poměr stran pro obrazy počítače (EB-825/824/85/84)
Poměr stran můžete změnit následovně.
Nastavené hodnoty Provoz Příklad promítání
Normální
4:3
Promítá se v plné velikosti s uchováním Poměr stran
vstupního obrazu.
Promítá se v plné velikosti s uchováním Poměr stran 4:3.
Toto je ideální v případě, že chcete promítat obraz s Poměr
stran 5:4 (1280 x 1024) na plátno plného formátu.
22
Při vstupu signálu v rozlišení 1280x1024
16:9
q
Promítá se s Poměr stran 16:9. Toto je ideální v případě, že
chcete promítat obraz s poměrem stran 16:9.
Pokud části obrazu chybí, nastavte Rozlišení na Širokoúhlý nebo Normální z Konfigurační nabídka v závislosti na velikosti monitoru Počítač. s s.36
Při vstupu signálu v rozlišení 1280x1024
Funkce pro Vylepšení Prezentací
Změna Poměr stran pro obrazy počítače (EB-826W)
Poměr stran můžete změnit následovně. EB-826W nabízí rozlišení WXGA 1280x800 (Poměr stran 16:10). Pokud promítáte na plochu 16:9, nastavte
Poměr stran na 16:9.
Nastavené hodnoty Provoz Příklad promítání
Normální
Promítá se v plné velikosti s uchováním Poměr stran
vstupního obrazu.
Při vstupu signálu v rozlišení 1024x768
23
16:9
Plný
Lupa
Promítá se v plné velikosti s uchováním Poměr stran 16:9. Při vstupu signálu v rozlišení 1024x768
Promítání v plné velikosti.
Promítá se vstupní obraz s poměrem stran v příčném
směru bez úprav. Část, které jsou roztaženy mimo velikost
promítání nejsou zobrazeny.
Při vstupu signálu v rozlišení 1024x768
Při vstupu signálu v rozlišení 1024x768
Funkce pro Vylepšení Prezentací
Nastavené hodnoty Provoz Příklad promítání
Beze změny
Pokud části obrazu chybí, nastavte Rozlišení na Širokoúhlý nebo Normální z Konfigurační nabídka v závislosti na velikosti monitoru Počítač. s s.36
Promítá se s rozlišením vstupního obrazu do středu plátna.
To je ideální pro promítání zřetelných snímků.
Pokud rozlišení obrazu překročí hodnotu 1280x800, okraje
obrazu nebudou promítány.
q
Při vstupu signálu v rozlišení 800x600
24
Při vstupu signálu v rozlišení
1400x1050
Funkce pro Vylepšení Prezentací
25
Funkce Ukazatele (Ukazatel)
Tato funkce umožňuje umístit ikonu Ukazatel na část promítaného
obrazu; lze ji používat stejným způsobem jako klasický ukazatel.
Postup
A
Zobrazte Ukazatel.
Dálkový ovladač
B
q
Přesuňte ikonu Ukazatel ( ).
Dálkový ovladač
Stisknutím současně se sousedními tlačítky [ ], [ ],
[
] a [ ] lze ukazatelem pohybovat kromě nahoru/dolů a vlevo/
vpravo také úhlopříčně.
Můžete vybrat ze tří různých typů ikon Ukazatel ( , nebo
) ve volbě Nastavení - Tvar ukazatele z Konfigurační nabídka.
s s.37
Ukazatel se aktivuje nebo deaktivuje při každém stisknutí tlačítka.
Funkce pro Vylepšení Prezentací
26
Zvětšení Části Obrazu (E-Zoom)
Tato funkce je vhodná ke zvětšení určité části obrazu, jako např. grafu
a detailů v tabulce.
Postup
A
Aktivujte funkci E-Zoom.
Dálkový ovladač
B
Posuňte ( ) do oblasti obrazu, která má být zvětšena.
Dálkový ovladač
Stisknutím současně se sousedními tlačítky [ ], [ ],
[
] a [ ] lze ukazatelem pohybovat kromě nahoru/dolů a vlevo/
vpravo také úhlopříčně.
Funkce pro Vylepšení Prezentací
27
C
q
Proveďte zvětšení.
Dálkový ovladač
Opakovaným stisknutím tlačítka se oblast zvětší. Stisknutím a
podržením tlačítka se zvětšení provede rychleji.
Zvětšený obraz zmenšíte tlačítkem [
Stisknutím tlačítka [Return] zvětšení zrušíte.
• Na obrazovce se objeví poměr zvětšení. Vybranou oblast lze
zvětšit jednou až čtyřikrát (v 25 krocích).
• Stisknutím tlačítek [
obraz procházet.
• Když je vybrána možnost E-Zoom, volby Progresivní a Potlačení
šumu jsou zrušeny.
x
].
], [ ], [ ] nebo [ ] můžete
Kompatibilní operační systém
Windows: 98/98SE/2000/Me/XP Home Edition/
XP Professional/Vista Home Basic/Vista Home Premium/
Vista Business/Vista Enterprise/Vista Ultimate
Macintosh: Mac OS X 10.3 až 10.5
Ovládání Ukazatele Myši Pomocí Dálkový Ovladač (Bezdrátová Myš)
Chcete-li aktivovat funkci bezdrátové myši, nastavte rozhraní USB Type
B na Bezdrátová myš v konfigurační nabídce. Ve výchozím stavu je
rozhraní USB typu B nastaveno na USB Display. Předtím změňte
s
nastavení.
Když je port USB Počítač a port USB TypeB na zadní straně projektoru
připojený pomocí dodaného Kabel USB, můžete použít Dálkový ovladač
projektoru jako Bezdrátová myš k ovládání ukazatele Počítač.
s.39
q
• Může se stát, že funkci Bezdrátová myš nebude možné v
některých verzích operačního systému Windows a Macintosh
používat.
• Aby bylo možné funkci myši používat, některá nastavení počítače
budou muset být změněna. Podrobnosti najdete v dokumentaci
Počítač.
Funkce pro Vylepšení Prezentací
28
Po navázání připojení lze ukazatel myši ovládat následujícím způsobem.
Pohybování ukazatelem myši Stisknutí tlačítek myši
Stisknutí levého tlačítka myši: Stiskněte
tlačítko Enter.
Stisknutí pravého tlačítka myši:
Stiskněte tlačítko Return.
Poklepání: Rychle dvakrát stiskněte.
Přetažení Přepnout obrazovky aplikace
PowerPoint
To je užitečné pro zobrazení
předchozího a následujícího snímku
prezentace PowerPoint .
q
• Stisknutím současně se sousedními tlačítky [ ], [ ],
[
] a [ ] lze ukazatelem pohybovat kromě nahoru/dolů a vlevo/
vpravo také úhlopříčně.
• Pokud jsou tlačítka myši na Počítač nastavena tak, aby fungovala
obráceně, ovládání tlačítek Dálkový ovladač se také obrátí.
• Funkci Bezdrátová myš nelze použít, jsou-li používány následující
funkce.
- Během zobrazení Konfigurační nabídka
- Je zobrazena nabídka Nápověda.
· Používá se funkce E-Zoom.
· Provádí se zachytávání Uživatelské logo.
- Používá se funkce Ukazatel.
- Upravuje se Hlasitost
- Během ovládání USB Display
- Je zobrazena nabídka Zkušební vzor.
- Během nastavování Režim barev
- Během zobrazení názvu zdroje
: Podržte stisknuté
1. Stiskněte a podržte tlačítko [Enter] a
stiskněte tlačítko [
[
2. Uvolněním tlačítka [Enter] upustíte
položku na zvolené místo.
], [ ] nebo [ ].
],
Na předchozí snímek
Na následujícísnímek
Funkce Zabezpečení
29
Projektor má následující rozšířené možnosti zabezpečení.
• Zabezpečení heslem
Umožňuje omezit uživatele projektoru.
• Provozní zámek
Můžete zabránit, aby mohli uživatele měnit nastavení projektoru bez
svolení.
• Zámek proti zcizení
Projektor je vybaven různými typy bezpečnostních zařízení proti
zcizení.
s
s
s.31
s.32
Správa Uživatelů (Zabezpečení Heslem)
Je-li aktivováno Zabezpečení heslem, uživatelé, kteří neznají Heslo,
nemohou projektor používat k promítání, i když je projektor zapnutý.
Dále také nelze změnit uživatelské logo, které se zobrazí po zapnutí
projektoru. Tato funkce slouží jako ochrana proti zcizení, protože
zcizený projektor nelze používat. V době zakoupení není funkce
Zabezpečení heslem aktivní.
2. Ochrana uživ. loga
I v případě, že se někdo pokusí změnit Uživatelské logo nastavení vlastníkem
projektoru, nebude to možné provést. Když nastavíte možnost Ochrana uživ.
loga na Zapnuto, jsou následující změny nastavení Uživatelské logo zakázány.
• Zachycení Uživatelské logo
• Nastavení Pozadí obrazu, Úvodní obrazovka a Vypnout A/V z
nabídky Zobrazení v Konfigurační nabídka.
3. pouze Síťová ochrana (EB-826W/825/85/84)
Je-li funkce Síťová ochrana nastavena na možnost Zapnuto, nelze provádět
změny nastavení položky Síť v Konfigurační nabídka.
Nastavení funkce Zabezpečení heslem
Následující postup slouží k nastavení funkce Zabezpečení heslem.
Typ Zabezpečení heslem
V závislosti na způsobu používání projektoru lze nastavit následující tři
typy Zabezpečení heslem.
1. Ochrana napájení
Pokud je volba Ochrana napájení nastavena na Zapnuto musíte nastavit
přednastavené Heslo po připojení a zapnutí projektoru (to platí také pro volbu
Napájení zapnuto). V případě zadání nesprávného Heslo se promítání nezahájí.
Funkce Zabezpečení
30
Postup
A
q
Během promítání stiskněte a podržte tlačítko [Freeze] po
dobu asi pěti sekund.
Zobrazí se nabídka nastavení Zabezpečení heslem.
Dálkový ovladač
• Pokud je funkce Zabezpečení heslem již aktivována, musíte zadat
Heslo.
Pokud zadáte Heslo správně, zobrazí se nabídka nastavení
Zabezpečení heslem. s "Zadání Heslo" s.30
• Po nastavení Heslo nalepte nálepku Nálepka zabezpečení heslem
na viditelné místo na projektoru jako další varování pro zloděje.
D
E
Zapněte funkci pouze Síťová ochrana.(EB-826W/825/85/84)
(1)
Vyberte možnost Síťová ochrana a potom stiskněte tlačítko [Enter].
(2)
Vyberte položku Zapnuto a potom stiskněte tlačítko [Enter].
(3) Stiskněte tlačítko [Return].
Nastavte Heslo.
(1)
Vyberte položku Heslo a potom stiskněte tlačítko [Enter].
(2)
Po zobrazení zprávy Změnit heslo? vyberte možnost Ano a potom
stiskněte tlačítko [Enter]. Výchozí nastavení Heslo je "0000".
Doporučujeme je však změnit na vaše vlastní Heslo. Pokud vyberete
položku Ne, znovu se objeví obrazovka z kroku 1.
(3) Stiskněte a podržte tlačítko [Num] a zároveň zadejte číselnými tlačítky
čtyři číslice. Zadané číslo se zobrazí jako "* * * *". Po zadání čtvrté číslice
se zobrazí obrazovka potvrzení.
Dálkový ovladač
B
C
Zapněte funkci Ochrana napájení.
(1)
Vyberte položku Ochrana napájení a potom stiskněte tlačítko [Enter].
(2)
Vyberte položku Zapnuto a potom stiskněte tlačítko [Enter].
(3) Stiskněte tlačítko [Return].
Zapněte funkci Ochrana uživ. loga.
(1)
Vyberte položku Ochrana uživ. loga a potom stiskněte tlačítko [Enter].
(2)
Vyberte položku Zapnuto a potom stiskněte tlačítko [Enter].
(3) Stiskněte tlačítko [Return].
(4) Znovu zadejte Heslo.
Zobrazí se zpráva Nové heslo bylo uloženo..
Jestliže Heslo zadáte nesprávně, zobrazí se výzva k opakovanému zadání
hesla.
Zadání Heslo
Po zobrazení obrazovky pro zadání Heslo zadejte Heslo pomocí
číselných tlačítek na Dálkový ovladač.
Loading...
