Epson EB-85V User's Guide [hu]

Használati útmutató

Az Útmutatóban Használt Jelölések

• Biztonsági jelölések

A dokumentáció és a kivetítő grafikus szimbólumokat használ a kivetítő biztonságos használatának bemutatása érdekében. Kérjük, ismerje meg és tartsa be a figyelmeztető szimbólumokat a személyi vagy a tulajdon sérülésének elkerülése érdekében.

Figyelmeztetés

Vigyázat

• Általános információs jelölések

Figyelem

Eljárás

[ (Megnevezés) ] A Távirányító vagy a Vezérlőpanel található gombok megnevezésére utal.

"(Menü megnevezése)"

Fényerő

A szimbólum információjának figyelmen kívül hagyása a nem megfelelő kezelés miatt személyi sérüléshez, vagy akár halálhoz is vezethet.

A szimbólum információjának figyelmen kívül hagyása a nem megfelelő kezelés miatt személyi sérüléshez vagy fizikai károsodáshoz vezethet.

Olyan eljárásokra utal, amelyek során anyagi kár vagy személyi sérülés következhet be kellő elővigyázat hiánya esetén.

Kiegészítő információkra és szempontokra utal, amelyek hasznosak lehetnek egy adott téma kapcsán.

Arra az oldalra utal, ahol az adott témával kapcsolatos részletes információk megtalálhatók.

Arra utal, hogy a szimbólum előtt álló aláhúzott szó vagy szavak magyarázata szerepel a szószedetben. Lásd a "Függelékben" a "Szószedet" című szakaszt. s oldal.105

Üzemeltetési módszerekre és a műveletek sorrendjére utal. A jelzett eljárást a számozott lépések sorrendjében kell végrehajtani.

Példa: [Return] gomb

A Konfigurációs menü elemeire utal. Példa:

Jelölje ki a „Fényerő” elemet a Kép menüben.

Kép menü - Fényerő

Tartalomjegyzék

Az Útmutatóban Használt Jelölések.................. 2

Bevezetés

A Kivetítő Jellemzői.......................................... 7

Az Összes Modell Közös Jellemzői....................................7

Könnyű kezelhetőség..........................................7

Bővített biztonsági funkciók...................................... 7

EB-826W/825/85 Jellemzők. . . . . . . . ................................8

A hálózati kapcsolat teljes kihasználása..............................8

JPEG képek kivetítése Számítógép csatlakoztatása nélkül...................8

Az Alkatrészek Nevei és Funkciói.............................. 9

Előlap/Tető................................................... 9

Hátul....................................................... 10

Alaplemez................................................... 12

Vezérlőpanel................................................. 12

Távirányító...................................................13

Hasznos Funkciók

A Kivetített kép M Egváltoztatása............................ 17

Automatikusan Észleli a B ejövő Jeleket és Megváltoztatja a Kivetített Képet (Forrás

Keresése).................................................... 17

Átváltás a Kiválasztott Képre a Távirányító.............................. 18

A Kivetítés J avítására Szolgáló Funkciók..................... 19

A Kivetítési Minőség Kiválasztása (A Színmód Kiválasztása)..................19

Az Aut. Iriszállítás Funkció Beállítása..................................20

A Kép és a Hang Ideiglenes Elrejtése (A/V Némítás).......................20

A Kép Kimerevítése (Fagyás)....................................... 21

A Képarány Megváltoztatása.......................................21

A módosítás módjai........................................... 21

Videoeszközökhöz tartozó Képarány megváltoztatása...................22

Számítógépes képekhez tartozó Képarány megváltoztatása (EB-825/824/85/84)

........................................................ 23

Számítógépes képekhez tartozó Képarány megváltoztatása (EB-826W)........24

Mutató Funkció (Mutató).........................................26

A Kép egy Részének Kinagyítása (E-Zoom)............................. 27

Az Egérmutató Használata a Távirányító (Vez.nélk. Egér).................... 28

Biztonsági Funkciók........................................ 30

Felhasználók Kezelése (Jelszavas Védelem).............................30

A Jelszavas védelem típusa......................................30

Jelszavas védelem beállítása..................................... 30

Jelszó beírása............................................... 31

A Működés Korlátozása (Vezérlés Zárolása).............................32

Lopásgátló Zár................................................33

A biztonsági kábel felszerelése................................... 33

Konfigurációs Menü

A Konfigurációs Menü Használata............................ 35

A Funkciók Felsorolása...................................... 36

Kép Menü...................................................36

Jel Menü....................................................37

Beállítások Menü...............................................38

Részletes Menü................................................40

Hálózat Menü (csak EB-826W/825/85/84). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

A Hálózat menü használatával kapcsolatos megjegyzések................. 43

A virtuális billentyűzet működése.................................43

Alap menü.................................................44

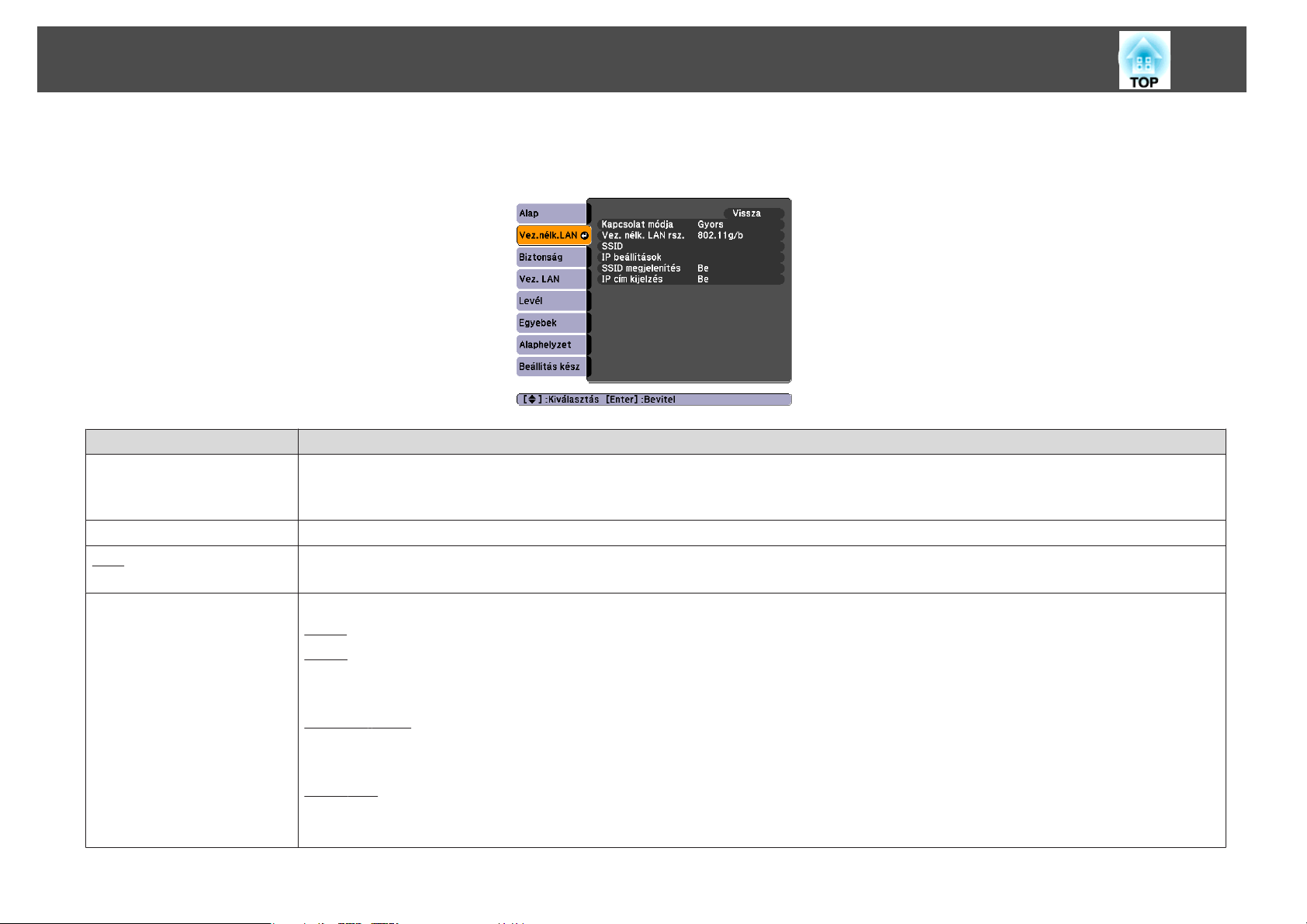

Vez. nélk. LAN menü (csak EB-826W/825/85). . . . . . . . . . . . ..............45

Biztonság menü (csak EB-826W/825/85).............................46

WEP kiválasztása esetén........................................47

WPA-PSK (TKIP) vagy WPA2-PSK (AES) kiválasztása esetén.................47

Vez. LAN menü..............................................48

Levél menü................................................49

Egyebek menü..............................................50

Alaphelyzet menü............................................ 51

Információ Menü (Csak a Kijelző)....................................52

Alaphelyzet Menü.............................................. 53

Tartalomjegyzék

Hibaelhárítás

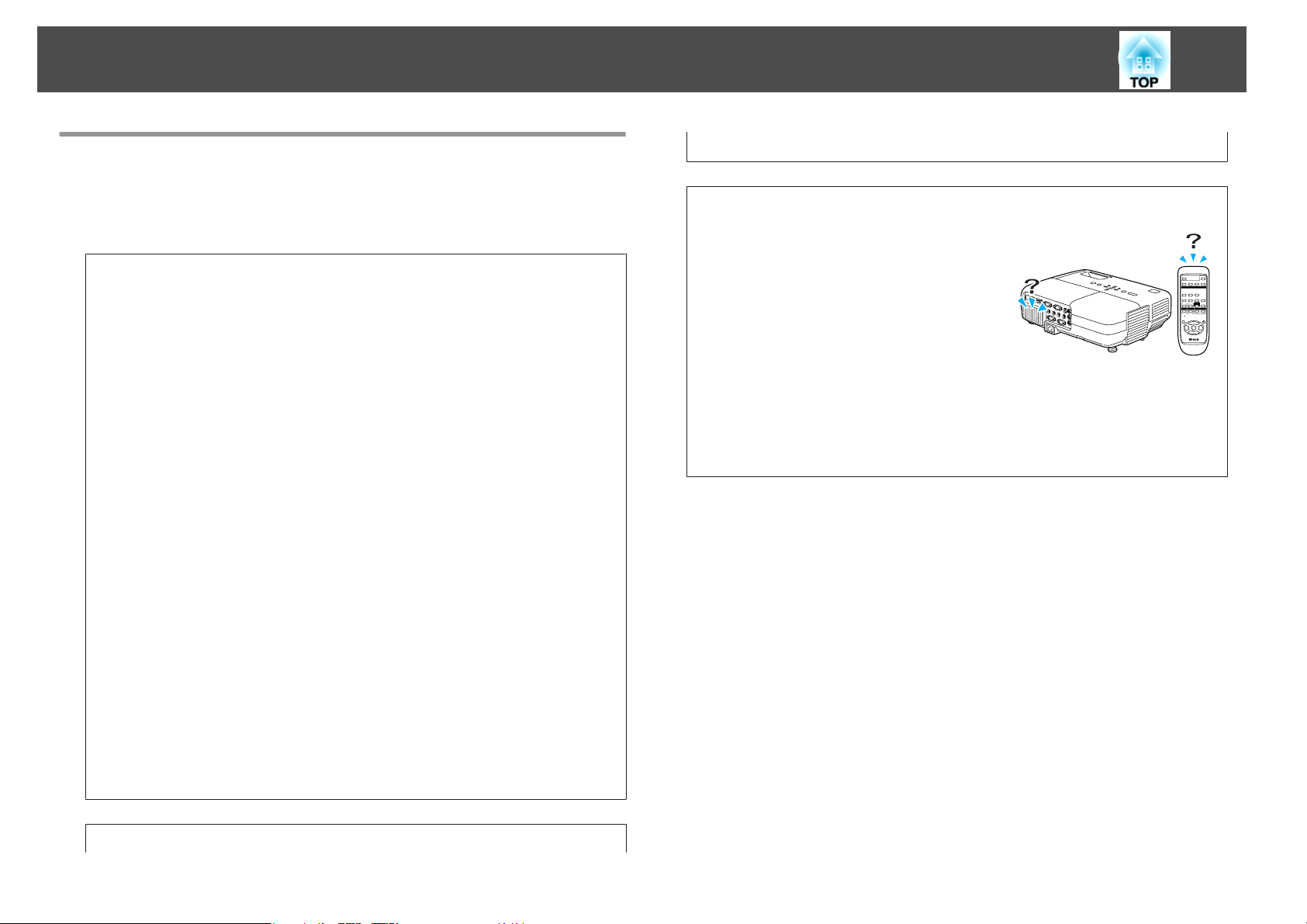

A Súgó Használata.......................................... 55

Problémamegoldás......................................... 56

A Visszajelzők Leolvasása.........................................56

A Visszajelző piros színnel világít vagy villog........................57

m o

A Visszajelző narancssárga színnel villog vagy világít.................58

Ha a Visszajelzők Nem Nyújtanak Segítséget............................60

A képekkel kapcsolatos problémák................................61

A kivetítés megkezdésekor felmerülő problémák.......................65

Egyéb problémák............................................65

Függelék

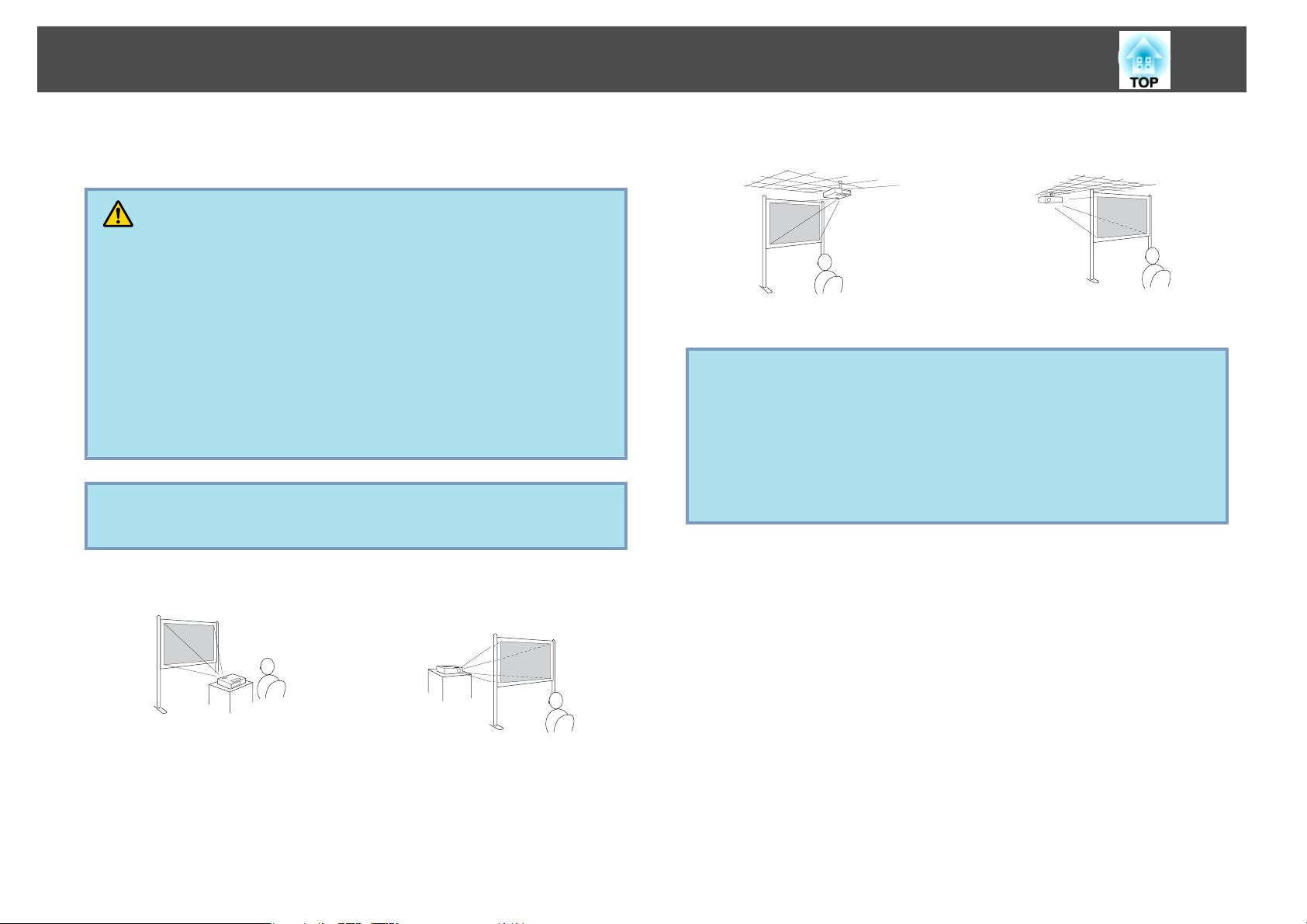

Telepítési Módszerek....................................... 69

Tisztítás.................................................... 70

Kivetítő Felületének Tisztítása......................................70

A Lencse Tisztítása.............................................. 70

A Levegőszűrő Tisztítása.........................................70

A Fogyóeszközök Cseréje. . . . ................................ 71

A Távirányító Elemeinek Cseréje....................................71

A Lámpa Cseréje...............................................72

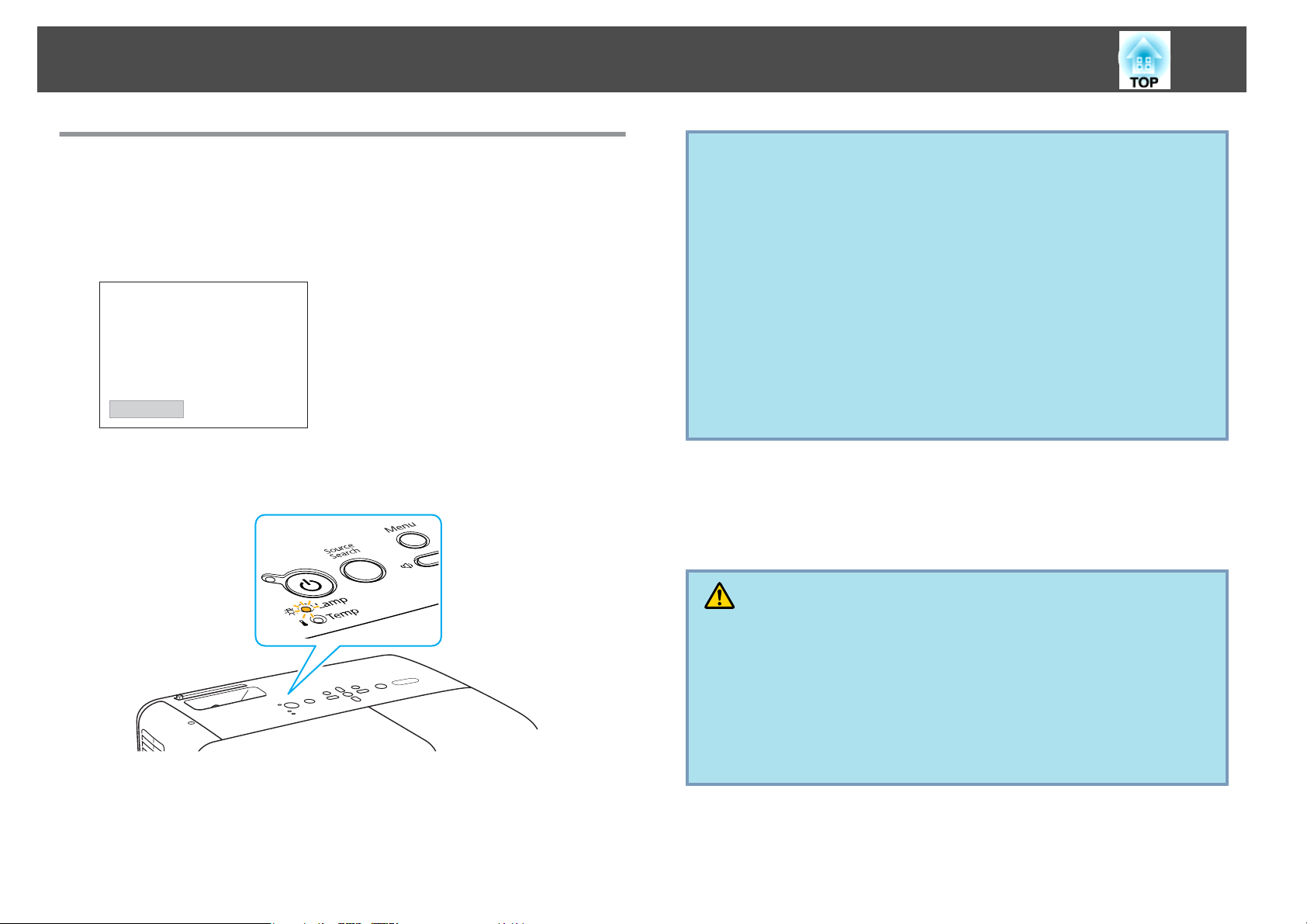

Lámpa csereintervalluma.......................................72

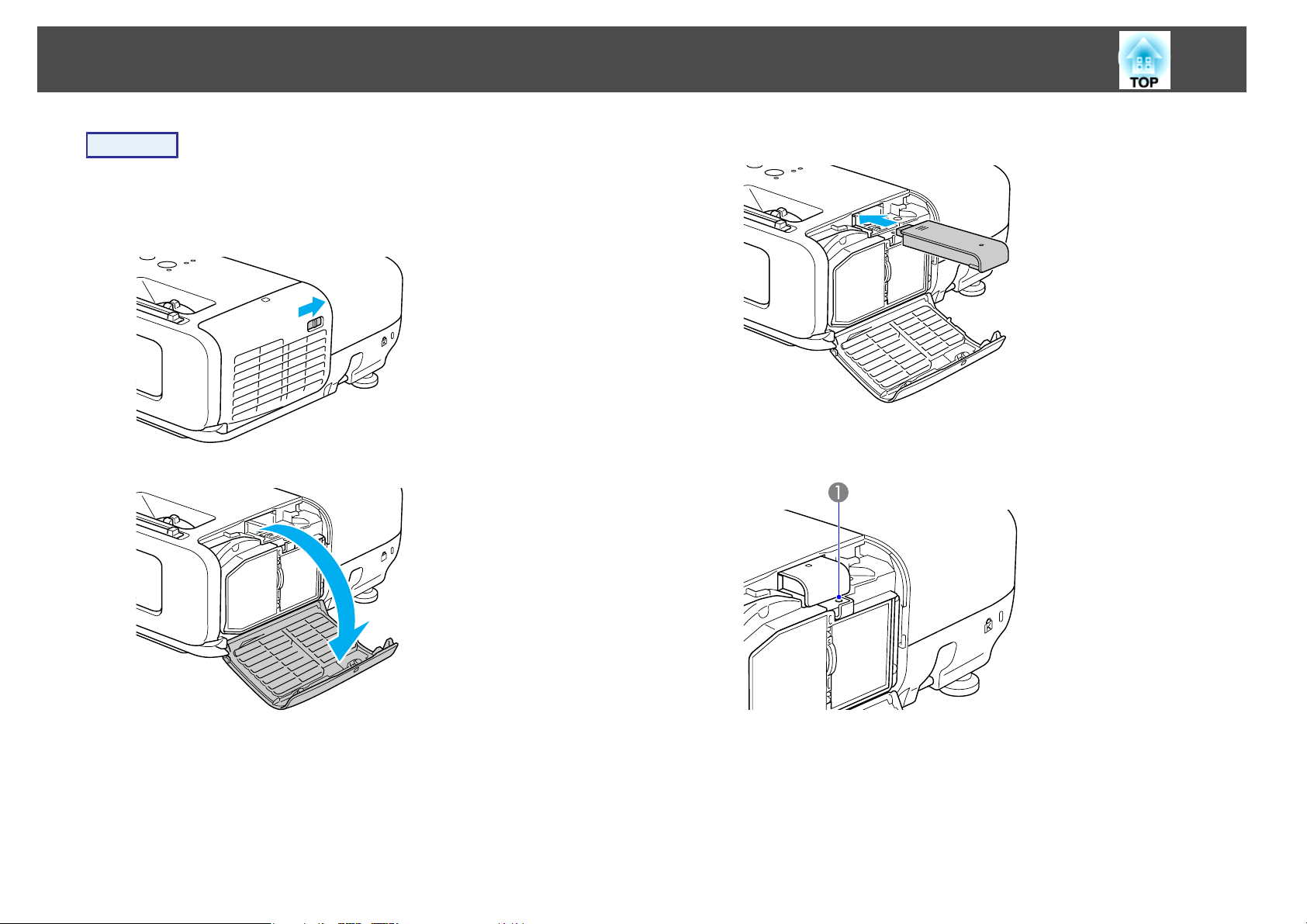

A Lámpa cseréjének módja...................................... 72

A Lámpa üzemórái nullázása.....................................75

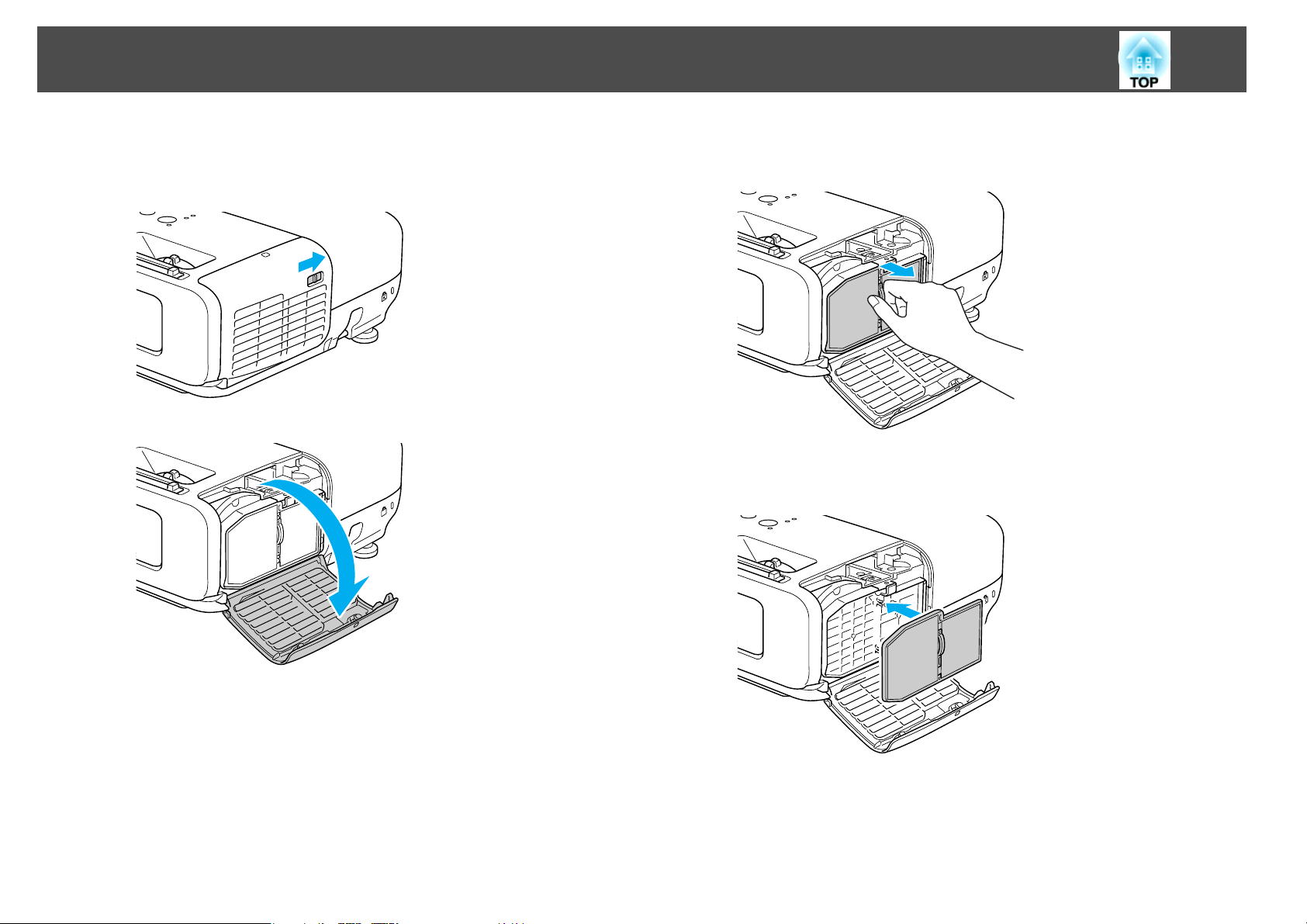

A Levegőszűrő Cseréje........................................... 75

Levegőszűrő csereintervalluma...................................75

A Levegőszűrő cseréjének módja.................................. 75

A Felhasználó Logója Mentése............................... 79

Képernyőméret és Kivetítési Távolság........................ 81

Vetítési Távolság (EB-825/824/85/84).................................81

Vetítési Távolság (EB-826W).......................................81

USB Eszközök Csatlakoztatása és Eltávolítása (Csak EB-826W/

825/824/85). . . . . . . . . . . . . . .................................. 83

Az USB Eszközök Csatlakoztatása.................................... 83

USB eszközök eltávolítása.........................................84

Csatlakoztatás USB Kábel és Kivetítés (USB Display)........... 85

Csatlakozás..................................................85

Csatlakozás az első alkalommal...................................86

A további alkalmak során.......................................87

LAN Kábel Csatlakoztatása (Csak EB-826W/825/85/84). . . . . . . . . 88

A Vezeték Nélküli LAN Egység Installálása (Csak az EB-826W/

825/85 Esetében). . . . ....................................... 89

Csatlakoztatás Külső Berendezéshez......................... 90

Csatlakoztatás külső monitorhoz (csak EB-826W/825/85/84).................90

Csatlakoztatás külső hangszóróhoz (csak EB-826W/825/85/84)...............91

Mikrofon csatlakoztatása......................................... 91

Értesítés Levélben Funkció Használata (Csak EB-826W/

825/85/84). ................................................ 92

ESC/VP21 Parancsok........................................ 93

Parancslista..................................................93

Kábelek elrendezése............................................93

Soros csatlakozás............................................93

Kommunikációs protokoll....................................... 94

Kiegészítő Tartozékok és Fogyóeszközök..................... 78

Opcionális Tartozékok...........................................78

Fogyóeszközök................................................78

A PJLink Lehetőségről....................................... 95

Támogatott Monitorok...................................... 96

Támogatott Monitor Kijelzők (EB-825/824/85/84).........................96

Számítógép jelek (analóg RGB)................................... 96

Tartalomjegyzék

Komponens video............................................97

Kompozit video/S-Video........................................ 97

Támogatott Monitor Kijelzők (EB-826W)...............................98

Számítógép jelek (analóg RGB)................................... 98

Komponens video............................................99

Kompozit video/S-Video........................................ 99

Műszaki Adatok........................................... 100

Kivetítő Általános Műszaki Adatok.................................. 100

Szoftverkövetelmények......................................... 102

Külső Megjelenés.......................................... 104

Szószedet................................................. 105

Általános Megjegyzések................................... 107

Általános Megjegyzés:.......................................... 107

Tárgymutató.............................................. 123

Bevezetés

Ez a fejezet a kivetítő jellemzőit és alkatrészeinek neveit ismerteti.

A Kivetítő Jellemzői

Az Összes Modell Közös Jellemzői

Könnyű kezelhetőség

• Az A/V csúsztatható takarólemez gombja megkönnyíti a kivetítést és a tárolást

Az A/V csúsztatható takarólemez gombja nyitásával és zárásával nem jelent gondot a kivetítés megállítása és folytatása, ami megkönnyíti az egyértelmű prezentációk tartását.

• A készülék egy lábon áll, ezért nem kell vesződnie a vízszintes beállítással.

Egyszerűen, fél kézzel beállíthatja a készülék magasságát.

Bevezetés

• Kivetítési képernyő WXGA (EB-826W) esetében

16:10 arányú széles WXGA LCD kijelzős számítógép esetén a kép ugyanilyen arányban vetíthető ki. Használhatók fehér felületek és más fekvő formátumú vásznak.

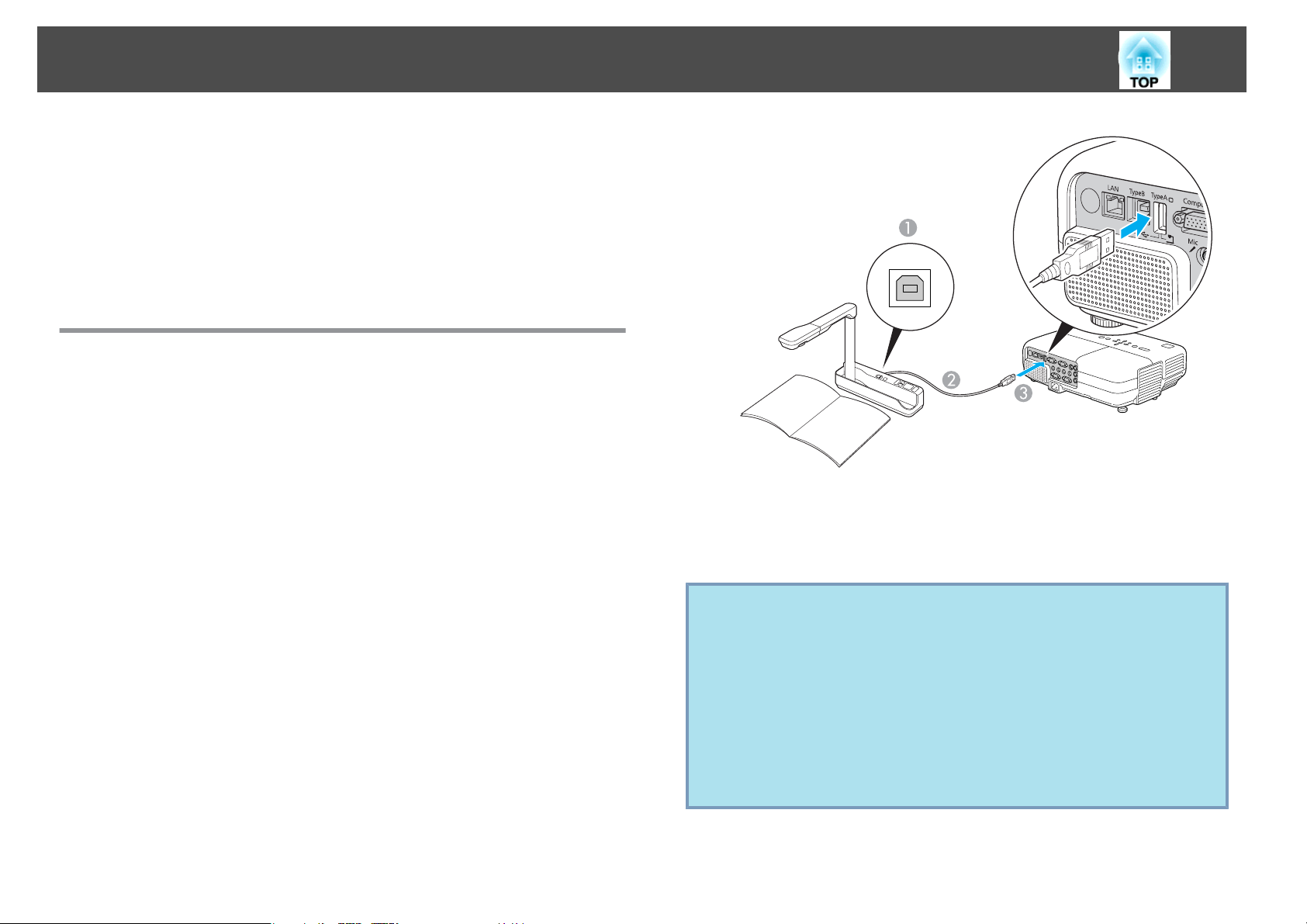

• A fájlok nagyítása és kivetítése a dokumentumkamera segítségével

Extra tartozékként USB-kompatibilis dokumentumkamera rendelhető. A dokumentumkamerának nincs szüksége tápkábelre. Könnyen csatlakoztatható egy USB kábel, és a tiszta konstrukciója valóban leegyszerűsíti a dokumentumok kivetítését és nagyítását.

• Csatlakoztatás USB kábel és kivetítés (USB Display)

Egyszerűen csatlakoztassa a kivetítőt egy Windows Számítógép a mellékelt USB kábel, és így a számítógép képernyőjéről vetíthet ki

képeket.

oldal.85

• Nincs késlekedés a lehűlés miatt Miután kikapcsolta a kivetítőt, kihúzhatja a tápkábelét, nem kell

megvárnia, hogy a kivetítő lehűljön.

Bővített biztonsági funkciók

• Jelszavas védelem a felhasználók korlátozására és kezelésére

Jelszó beállításával korlátozhatja a kivetítő használatát.

• A Vezérlés zárolása korlátozza a Vezérlőpanel gombjainak működését

Ez a funkció megakadályozza a kivetítő jogosulatlan használatát rendezvények szervezésekor, iskolákban, stb.

oldal.32

oldal.30

A Kivetítő Jellemzői

• Különféle lopásgátló eszközökkel felszerelve

A kivetítőt az alábbi típusú lopásgátló biztonsági eszközökkel szerelték fel.

oldal.33

• Biztonsági nyílás

• Biztonsági kábel rögzítési pontja

EB-826W/825/85 Jellemzők

A hálózati kapcsolat teljes kihasználása

A hálózat előnyeit kiaknázhatja a mellékelt EPSON Projector Software for Meeting & Monitoring segítségével, mely jelentősen megkönnyíti az előadások és értekezletek

lebonyolítását.

• Csatlakoztasson egy Számítógép a kivetítőhöz a hálózaton keresztül

A kivetítést egy már létrehozott hálózati rendszeren is elvégezheti. Hatékony értekezleteket tarthat úgy, hogy egy hálózathoz csatlakozó több számítógépről hajt végre kivetítést anélkül, hogy bármilyen kábelre szükség lenne.

• Csatlakozás vezeték nélkül egy Számítógép Ha telepíti az opcionális vezeték nélküli LAN egységet a kivetítőbe,

akkor a kivetítőt vezeték nélkül is csatlakoztathatja a Számítógép.

A kivetítő használati utasítása

nevű program

• Kapcsolódási mód különféle hálózatokhoz

Az alábbi módszerekkel lehet a kivetítőt csatlakoztatni egy hálózathoz.

Válassza ki a környezetnek megfelelő módszert.

használati utasítása

• Speciális kapcsolódási mód

A speciális kapcsolódási mód egy infrastrukturális kapcsolat, amellyel egy már létrehozott hálózathoz kapcsolódhat.

• Gyors kapcsolódási mód

A gyors kapcsolódási mód egy olyan kapcsolódási módszer, amely csak akkor használható, ha az opcionális vezeték nélküli LAN egység telepítve van.

A gyors kapcsolódási mód ideiglenesen a számítógéphez rendeli hoz‐ zá a kivetítő SSID-jét ad-hoc módban, és leválasztás után visszaállítja a számítógép hálózati beállításait.

• Hálózati kapcsolatok a Quick Wireless Connection USB Keyhasználatával.

Az opcionális Quick Wireless Connection USB Key használatával gyorsan össze tud kapcsolni egy számítógépet egy kivetítővel és már kezdheti is a kivetítést.

A kivetítő

JPEG képek kivetítése Számítógép csatlakoztatása nélkül.

Egymás után kivetítheti az USB eszközön, például USB kompatibilis digitális kamerán, merevlemezen vagy USB memórián tárolt JPEG képeket úgy hogy egyszerűen csatlakoztatja azt a kivetítőhöz.

kivetítő használati utasítása

Az Alkatrészek Nevei és Funkciói

Előlap/Tető

Megnevezés Funkció

Levegő kifúvó

szellőzőnyílás

Távoli vevőkészülék

A/V csúsztatható

takarólemez gombja Láb-állítási kar

Első állítható láb

A/V csúsztatható

takarólemez gombja

Levegőbeszívó

szellőzőnyílás (Levegőszűrő)

A levegőszűrő

fedelének nyitó-záró kapcsolója

Biztonsági kábel

rögzítési pontja

A levegő kifúvó szellőzőnyílás a kivetítő belső hűtésére szolgál.

Vigyázat

Ne tegyen olyan tárgyakat a Levegő kifúvó szellőzőnyílás közelébe, amelyek megvetemedhetnek vagy más módon megsérülhetnek a hőtől, és ne tegye az arcát vagy a kezét a szellőzőnyílás közelébe, amikor a kivetítő működik.

Veszi a távirányító jeleit. s Bevezetés

A gomb eltolásával kinyithatja és lezárhatja az A/V csúsztatható takarólemez gombja.

Az Első állítható láb a Láb-állítási kar húzható ki és tolható be. s Bevezetés

Kihúzásával beállíthatja a kivetített kép helyzetét, ha a kivetítőt például egy íróasztal lapjára helyezte.

s Bevezetés

A lencse védelme érdekében zárja le a tolózárat, amikor nem használja a kivetítőt. Ha kivetítés közben lezárja, elrejtheti a képet és a hangot (A/V némítás).

s Bevezetés , s oldal.20

Levegőt szív be a kivetítő belső hűtése érdekében. Ha a por felhalmozódik a levegőszűrőben, a kivetítő belső hőmérséklete megemelkedhet, ami működési problémákat okozhat és lerövidítheti az optika élettartamát. Ügyeljen a Levegőszűrő rendszeres

tisztítására.s oldal.70, oldal.75

Nyitja és zárja a levegőszűrő fedelét.s oldal.75 Ha az opcionális Vezeték nélküli LAN egység telepítve van, nyissa ki ezt a fedelet.

Vezessen át itt egy kereskedelmi forgalomban kapható biztonsági kábelt, és rögzítse a helyén.s oldal.33

Az Alkatrészek Nevei és Funkciói

Megnevezés Funkció

Biztonsági nyílás

Fókuszáló gyűrű

Nagyító/kicsinyítő

gyűrű Vezérlőpanel

Lámpa burkolat

Hátul

A Biztonsági nyílás kompatibilis a Kensington által gyártott Microsaver Security Systemmel.s oldal.33

A kép fókuszálására szolgál. s Bevezetés

A kép méretének beállítására szolgál. s Bevezetés

s oldal.12

A kivetítő Lámpa cseréjéhez nyissa ki ezt a burkolatot.

oldal.72

Megnevezés Funkció

Mic Input port (Mic)

RS-232C port

Tápkábel bement

Monitor Out port

(Monitor Out) (csak EB-826W/ 825/85/84)

Hangkimenet (Audio

Out) port (csak EB-826W/ 825/85/84)

Lámpaburkolat-rögzít

ő csavar

S-video (S-Video)

bemeneti port

Video (Video) bemeneti port

Audio bal/jobb (Audio-L/R) bemeneti port

A mikrofon csatlakoztatására szolgál.s oldal.91

A kivetítő Számítógép történő vezérlése esetén csatlakoztassa Számítógép RS-232C kábellel. Ez a port csak vezérlésre szolgál, alapesetben nincs szükség a

használatára.s oldal.93

A tápkábel csatlakoztatására szolgál. s Bevezetés

Az 1./2. számítógép bemeneti portra csatlakoztatott számítógépről érkező képjelet adja ki egy külső monitor felé. Ez a port nem használható komponens videojelek, vagy az 1./2. számítógép bemeneti porttól és a BNC bemeneti porttól különböző portokról érkező jelek

esetében.s oldal.90

Kiadja az éppen kivetített képet és a Mic Input portról érkező hangot egy külső hangszóróra. s oldal.91

A Lámpa burkolat rögzítésére szolgáló csavar.

oldal.72

S-video forrásokból érkező kompozit video jelekhez.

Video forrásokból érkező kompozit video jelekhez.

Csatlakozik az audio portra, ha szeretné kiadni az audiojelet az S-video vagy a VIdeo bemeneti portra csatlakoztatott eszközről.

s Bevezetés

Megnevezés Funkció

Távoli vevőkészülék

Hangszóró

Veszi a távirányító jeleit. s Bevezetés

Megszólaltatja a Mic Input portról érkező és az aktuálisan kivetített képhez tartozó hangot.

Az Alkatrészek Nevei és Funkciói

Megnevezés Funkció

1. számítógép

(Computer1) bemeneti port

1. hang (Audio1) port

2. számítógép

(Computer2) bemeneti port

2. hang (Audio2) port

USB-visszajelző

(csak EB-826W/ 825/824/85)

USB port (TypeA)

(csak EB-826W/ 825/824/85)

A számítógépről érkező video jelekhez és más video-forrásokból érkező komponens video jelekhez.

Csatlakozik az Audio Out portra, ha szeretné kiadni az audiojelet az Computer1 bemeneti portra csatlakoztatott eszközről.

s Bevezetés

A számítógépről érkező video jelekhez és más video-forrásokból érkező komponens video jelekhez.

Csatlakozik az Audio Out portra, ha szeretné kiadni az audiojelet a Computer2 bemeneti portra csatlakoztatott eszközről. Emellett ha szeretne hangot kiadni a kivetítőről az alább források esetében, csatlakoztassa az audioforrást az Audio2 portra.

- USB: Amikor diavetítést játszik le az USB portra csatlakoztatott USB tárolóeszközről (TypeA) vagy ha az opcionális dokumentumkameráról végez kivetítést.

- USB Display

- LAN s Bevezetés

Az alábbiakban ismertetjük az USB portra csatlakoztatott USB eszközök állapotát. (TypeA).

KI: nincs csatlakoztatva USB eszköz Narancssárga fény: USB eszköz van csatlakoztatva Zöld fény: Az USB eszköz működik

Vörös fény: hiba

JPEG képek Diavetítés vetíti ki, ha memória vagy digitális kamera van csatlakoztatva az USB-kompatibilis

portra. s A kivetítő használati utasítása Opcionális dokumentumkamera csatlakoztatása esetén is.

Megnevezés Funkció

USB port (TypeB)

LAN port

(csak EB-826W/ 825/85/84)

Csatlakoztatja a kivetítőt egy számítógéphez a mellékelt USB kábel, és kivetíti a számítógépen megjelenített

képet. s oldal.85 Emellett ez a port használható a számítógéphez való

csatlakoztatásra a mellékelt USB kábel a vezeték nélküli egér használata érdekében. s oldal.28

A LAN kábel, majd hálózat csatlakoztatását teszi lehetővé.

oldal.88

Az Alkatrészek Nevei és Funkciói

Alaplemez

Megnevezés Funkció

Rögzítőpontok

(mennyezetre) (3 pont)

Hátsó láb

Ide kell csatlakoztatni az opcionális Mennyezeti rögzítés, ha mennyezetre függeszti a kivetítőt. s oldal.69,

oldal.78

Asztalra történő telepítéskor forgatással lehet kihúzni és visszatolni a vízszintes dőlésszög beállítása céljából.

s Bevezetés

Vezérlőpanel

Megnevezés Funkció

Állapot visszajelzők

[t] gomb A kivetítő be- és kikapcsolására szolgál. s Bevezetés

[Source Search] gomb

[Enter] gomb

A visszajelzők színe, villogása vagy folyamatos világítása a kivetítő állapotát jelzi. s oldal.56

Átvált a következő bemeneti forrásra, amely csatlakoztatva van a kivetítőhöz és képeket küld a

készülékre. s oldal.17

Ha számítógépes jelről vett kép kivetítése közben megnyomja, automatikusan beállítja a Sávtartás, a Szinkron és a Pozíció a kép optimális kivetítése érdekében.

Ha megjelenik egy Konfigurációs menü vagy egy Súgó képernyő, akkor elfogadja és betáplálja az aktuális kiválasztást, és továbblép a következő szintre.

s oldal.35

Az Alkatrészek Nevei és Funkciói

Megnevezés Funkció

[w][v] gomb

[Help] gomb

[Return] gomb

[a][b] gomb

[Menu] gomb

Korrigálja a trapézkorrekció torzítását. A következő esetekben azonban a gomboknak csak a [ funkciói használhatók.

- Ha a kivetített képet Hálózat kapcsolaton keresztül továbbítja

- Ha a Diavetítés funkciót használja a kivetítéshez Ha megnyomja, miközben megjelenik egy Konfigurációs

menü vagy egy Súgó képernyő, ezekkel a gombokkal kiválaszthatja a menüpontokat és a beállítási értékeket.

s Bevezetés , oldal.35

Megjeleníti és bezárja a Súgó képernyőt, amely megmutatja az előforduló hibák megoldásának módját.

s oldal.55

Leállítja az aktuális funkciót. Ha megnyomja egy konfigurációs menü megjelenítése közben, visszalép az előző menüszintre. s oldal.35

Szabályozza a hangerőt. Ha megnyomja, miközben megjelenik egy Konfigurációs menü vagy egy Súgó

képernyő, ezek a gombok csak a [ rendelkeznek, amelyekkel kiválaszthatja a menüpontokat és a beállítási értékeket. s Bevezetés ,

oldal.35

Megjeleníti és bezárja a Konfigurációs menü. s oldal.35

] és [ ] funkciókkal

] és [ ]

Távirányító

Az Alkatrészek Nevei és Funkciói

Megnevezés Funkció

[t] gomb A kivetítő be- és kikapcsolására szolgál. s Bevezetés

[Computer] gomb

[Video] gomb

Számgombok

[A/V Mute] gomb

[Freeze] gomb

[Auto] gomb

[Aspect] gomb

[Page] gombok

(Up) (Down)

[E-Zoom] gombok

(z)(x)

[Menu] gomb

A gomb minden egyes megnyomásakor a kép átvált az Computer1 és a Computer2 bemeneti port között.

s oldal.18

A gomb minden egyes megnyomásakor a kép átvált az VIdeo és az S-video bemeneti port között. s oldal.18

Jelszó megadására szolgál. s oldal.30

Be- és kikapcsolja a video és az audio funkciót. s oldal.20

Képek megállítása vagy újraindítása. s oldal.21

Ha számítógépes jelről vett kép kivetítése közben megnyomja, automatikusan beállítja a Sávtartás, a Szinkron és a Pozíció a kép optimális kivetítése érdekében.

A Képarány mindig megváltozik, amikor megnyomja ezt a gombot. s oldal.21

Működteti az Oldal Fel/Le funkciót a Vez.nélk. egér funkció használatakor vagy egy PowerPoint fájl, illetve

egy bemutató kivetítésekor a LAN Forrás. A LAN forrás csak az EB-826W/825 esetében használható. s oldal.28, A kivetítő használati utasítása

(z) A kivetítési méret megváltoztatása nélkül kinagyítja a képet.

Lekicsinyíti a képeknek azokat a részeit, amelyeket kinagyítottak a (x) [z] gomb használatával. s oldal.27

Megjeleníti és bezárja a Konfigurációs menü. s oldal.35

Megnevezés Funkció

[ ][ ]

[

][ ] gomb

[Enter] gomb

[Return] gomb

[Volume] gombok (a) (b)

[Pointer] gomb

[Help] gomb

[Color Mode] gomb

[Num] gomb

Ha megjelenik egy Konfigurációs menü vagy egy Súgó képernyő, kiválaszthatja a menüpontokat vagy a

beállítási értékeket. s oldal.35, oldal.55 Vezeték nélküli egér használatakor az egérmutató a lenyomott gomb irányában mozdul el.s oldal.28

Ha megjelenik egy Konfigurációs menü vagy egy Súgó képernyő, akkor elfogadja és betáplálja az aktuális kiválasztást, és továbblép a következő szintre.

s oldal.35, oldal.55 Az egér bal gombjaként működik a Vez.nélk. egér funkció használata során.s oldal.28

Leállítja az aktuális funkciót. Ha egy Konfigurációs menü megjelenítése közben megnyomja, visszalép az

előző szintre. s oldal.35, oldal.55 Az egér jobb gombjaként működik a Vez.nélk. egér funkció használata során.s oldal.28

(a) Csökkenti a Hangerő. (b) Növeli a Hangerő. s Bevezetés

Megnyomásával aktiválhatja a képernyő Mutató.

oldal.26

Megjeleníti és bezárja a Súgó képernyőt, amely megmutatja az előforduló hibák megoldásának módját.

s oldal.55

Amikor megnyomja ezt a gombot, a Színmód minden alkalommal megváltozik. s oldal.19

Jelszó megadásakor használatos. s oldal.30

Az Alkatrészek Nevei és Funkciói

Megnevezés Funkció

[User] gomb

[USB] gomb

[LAN] gomb

[Search] gomb

Távirányító

fénykibocsátó része

Nyomja meg a Konfigurációs menü öt elérhető elemének hozzárendeléséhez. A gomb megnyomásával a hozzárendelt menü elem kiválasztásához/beállításához tartozó képernyő megjelenik, így téve lehetővé az

egyszerű beállítást/módosítást. s oldal.38 Alapértelmezésben a Fényerősség Ctrl van a gombhoz

rendelve.

A gomb minden egyes lenyomásakor vált az USB Display/ USB portra (TypeA) csatlakoztatott berendezések között. Az EB-84 használatakor csak az USB Display-re

változik. s oldal.18

Átvált az EMP NS Connection képre. (csak EB-826W/ 825/85 esetén) s oldal.18 EB-824/84 használata estén ez nem működik akkor sem,

ha megnyomta a gombot.

Átvált a következő bemeneti forrásra, amely csatlakoztatva van a kivetítőhöz és képeket küld a

készülékre. s oldal.17

A távvezérlő jeleit bocsátja ki.

Hasznos Funkciók

Ez a fejezet hasznos tanácsokat ad a bemutatók tartásáról és a Biztonság funkciókról.

A Kivetített kép M Egváltoztatása

Az alábbi két módon lehet megváltoztatni a kivetített képet.

• Megváltoztatás Forrás keresése módszerrel A kivetítő automatikusan észleli a csatlakoztatott berendezésből érkező

jeleket, és kivetíti az említett berendezésből betáplált képet.

• Átvált a kiválasztott képre. A Távirányító gombjainak használatával megváltoztathatja a kiválasztott

bemeneti portot.

Automatikusan Észleli a B ejövő Jeleket és Megváltoztatja a Kivetített Képet (Forrás Keresése)

Gyorsan kivetítheti a kiválasztott képet, mivel a készülék figyelmen kívül nagyja azokat a bemeneti portokat, ahonnan nem érkezik képjel, amikor képet vált a [Source Search] gomb megnyomásával.

USB Display

USB: Ha a kép az USB portra csatlakoztatott (TypeA) eszközről

származik. LAN: Ha a kivetítő hálózaton keresztül van összekötve egy

számítógéppel, és az EMP NS Connection-ről származó képek kivetítése történik.

Nem aktiválódik, ha nincs képjel bemenet. Csak az EB-826W/825/824/85 tud USB-re átváltani.

Csak az EB-826W/825/85 tud LAN-ra átváltani.

Eljárás

Ha a videokészülék csatlakoztatva van, ezen művelet előtt indítsa el a lejátszást.

A Távirányító használata A Vezérlőpanel használata

A B C D

Ha kettő vagy több készülék van csatlakoztatva, nyomja meg és tartsa lenyomva a [Source Search] gombot mindaddig, amíg a készülék ki nem vetíti a kiválasztott képet.

Computer1 Computer2 S-video VIdeo

A Kivetített kép M Egváltoztatása

A képjelek állapotát bemutató következő képernyő akkor jelenik meg, ha csak az a kép áll rendelkezésre, amelyet a kivetítő éppen kivetít, vagy ha a készülék nem talál képjelet. Kiválaszthatja azt a bemeneti portot, amelyre a használni kívánt készülék csatlakozik. Ha kb. tíz másodpercen belül nem hajt végre semmilyen műveletet, akkor ez a képernyő bezáródik.

Az USB csak az EB-826W/825/824/85 esetében jelenik meg. A

csak az EB-826W/825/85 esetében jelenik meg.

LAN

Átváltás a Kiválasztott Képre a Távirányító

Közvetlenül a kiválasztott képre válthat át, ha megnyomja a Távirányító következő gombjait.

Távirányító

A gomb minden egyes megnyomásakor a kép átvált az Computer1 és a

Computer2 bemeneti port között. A gomb minden egyes megnyomásakor a kép átvált az VIdeo és az

S-video bemeneti port között. A gomb minden egyes lenyomásakor vált az USB Display/USB portra

(TypeA) csatlakoztatott berendezések között. Az EB-84 használatakor csak az USB Display-re változik.

Ha a kivetítő hálózaton keresztül van összekötve egy számítógéppel, csak

az EMP NS Connection-ről lehet átváltani a kivetített képekre (csak EB-826W/825/85) EB-824/84 használata estén ez nem működik akkor sem, ha megnyomta a gombot.

A Kivetítés J avítására Szolgáló Funkciók

A Kivetítési Minőség Kiválasztása (A Színmód Kiválasztása)

Könnyen elérheti az optimális képminőséget, ha egyszerűen kiválasztja azt a beállítást, amely a legjobban megfelel a kivetítési környezetnek. A kép fényereje a kiválasztott módnak megfelelően változik.

Üzemmód Alkalmazás

Dinamikus

Bemutató

Mozi

Fénykép]

Sport

sRGB

Ez az üzemmód világos helyiségekben használható ideálisan. Ez a legvilágosabb üzemmód, amely igen jól adja vissza a szürkeárnyalatokat.

Ha a kivetítés során fontos a képek megjelenítési késleltetetése (pl. számítógépes játékok esetében), akkor kapcsolja ki a Progresszív elemet a

konfigurációs menüben. s oldal.37

Ez az üzemmód színes anyagokat tartalmazó bemutatók megtartásához ideális világos helyiségben.

Ideális filmek megtekintéséhez sötét helyiségben. Természetes tónust ad a képeknek.

(Képek betáplálása számítógépről USB vagy LAN forrással.)

Ideális állóképek, például fényképek kivetítésére világos helyiségben. A képek elevenek és a kontraszt megfelelő.

(Képek betáplálása komponens video, S-video vagy kompozit video készülékről)

Ideális TV-műsorok megtekintéséhez világos helyiségben. A képek elevenek és életszerűek.

Ideális azoknál a képeknél, amelyek megfelelnek az sRGB színszabványnak.

Eljárás

Távirányító

Amikor megnyomja a gombot, a Színmód neve megjelenik a képernyőn, és megváltozik a Színmód. Ha megnyomja a gombot, miközben a Színmód neve megjelenik a képernyőn, átvált a következő Színmód.

A színmódot a Színmód segítségével is be lehet állítani, amely a

Konfigurációs menü Kép pontjában található. s oldal.36

Tábla

Fehér felület

Még ha fekete (vagy zöld) Tábla történik is a kivetítés, ez a beállítás természetes, a fehér vászonra történő kivetítéshez hasonló színárnyalatot biztosít a képeknek.

Ez az üzemmód fekete-fehér anyagokat tartalmazó bemutatók megtartásához ideális világos helyiségben.

A Kivetítés J avítására Szolgáló Funkciók

Az Aut. Iriszállítás Funkció Beállítása

A funkció automatikusan a megjelenített kép világosságának megfelelően állítja be a fényerőt, így élénk képeket biztosít.

Eljárás

Nyomja meg a [Menu] gombot, és válassza a Konfigurációs

menü a Kép – Aut. íriszállítás pontot.

Menü Használata"

A Távirányító használata A Vezérlőpanel használata

Válassza a Be lehetőséget.

A beállítást a készülék minden egyes Színmód külön tárolja.

"A Konfigurációs

részleteket, például amikor számítógépről vetített prezentációk során vált a fájlok között.

Eljárás

Távirányító Ház

A gomb megnyomásával vagy az A/V csúsztatható takarólemez nyitásával vagy zárásával az A/V némítás ki- vagy bekapcsolható.

A Konfigurációs menü bezárásához nyomja meg a [Menu] gombot.

Az Aut. íriszállítás csak Dinamikus vagy Mozi Színmód esetén

állítható be.

A Kép és a Hang Ideiglenes Elrejtése (A/V Némítás)

Ezt akkor lehet használni, amikor a hallgatóság figyelmét a mondanivalójára szeretné irányítani, vagy ha nem akarja megmutatni a

• Ha mozgó képek kivetítése közben használja ezt a funkciót, a forrás tovább folytatja a képek és a hang lejátszását, és nem tud visszatérni arra a pontra, ahol az A/V némítás aktiválta.

• A konfigurációs menü Részletes – Kijelző – A/V némítás funkciója segítségével kiválaszthatja, hogy Fekete, Kék vagy Logó jelenjen meg az A/V némítás kijelzéseként. s oldal.40

• Amikor az A/V csúsztatható takarólemez gombja zárva van, vagy amikor körülbelül 30 percig nem történik semmilyen művelet, aktiválódik az Alvó mód, és az áramellátás automatikusan kikapcsolódik. Ha nem szeretné, hogy aktiválódjon az Alvó mód, a Részletes menü Működés elemében változtassa Ki értékre a Lencsefedő időzítő beállítását. s oldal.40

A Kivetítés J avítására Szolgáló Funkciók

A Kép Kimerevítése (Fagyás)

Ha a képernyőn kimerevíti a mozgó képet, a készülék továbbra is kivetíti a képet, ezért állóképhez hasonlóan kivetíthet mozgó képeket. Ezenkívül képek kivetítése nélkül végrehajthat olyan műveleteket, mint például számítógépről vetített prezentációk során váltás a fájlok között, ha előzetesen aktiválja a kimerevítési funkciót.

Eljárás

Távirányító

Ha megnyomja ezt a gombot, a Fagyás be- vagy kikapcsol.

• A hang nem kapcsolódik ki.

• A képforrás továbbra is lejátssza a mozgó képeket, annak ellenére, hogy a képernyőt kimerevítette, ezért nem lehet folytatni a kivetítést a megszakítás helyétől.

• Ha a [Freeze] gombot megnyomja a Konfigurációs menü vagy egy Súgó képernyő megjelenítése közben, a menü vagy a Súgó képernyő kijelzése eltűnik.

• A Fagyás az E-Zoom használata közben is működik.

A Képarány Megváltoztatása

Módosítsa a Képarányg beállítását, ha olyan videokészüléket csatlakoztat, melynek segítségével a digitális videóval vagy DVD-vel rögzített képeket meg lehet tekinteni 16:9 arányú széles képernyőn. Módosítsa a Képarány, ha számítógépes képeket vetít ki teljes méretben. A módosítás módjai és a Képarány típusai a következők.

A módosítás módjai

Eljárás

Távirányító

Amikor megnyomja a gombot, a Képarány neve megjelenik a képernyőn, és a Képarány megváltozik. Ha megnyomja a gombot, miközben a Képarány neve megjelenik a képernyőn, átvált a következő képarányra.

A színmódot a Képarány segítségével is be lehet állítani, amely a

Konfigurációs menü Jel pontjában található. s oldal.37

A Kivetítés J avítására Szolgáló Funkciók

Videoeszközökhöz tartozó Képarány megváltoztatása

EB-825/824/85/84

A gomb minden egyes megnyomásakor átvált 4:3 és 16:9 között.

EB-826W

D E

Arány Nagyítás

A gomb minden megnyomásakor átvált Normál, Arány sorrendben.

Normál

16:9

Teljes

16:9

, Teljes, Nagyítás és

A Kivetítés J avítására Szolgáló Funkciók

Számítógépes képekhez tartozó Képarány megváltoztatása (EB-825/824/85/84)

A Képarány az alábbiak szerint változtatható meg.

Beállított értékek Működés Kivetítési példa

Normál

4:3

Teljes vetítési méretre történik a kivetítés a bemeneti Képarány megfelelően.

A teljes vetítési méretre történik a kivetítés, 4:3 Képarány. Ez abban az esetben ideális, ha 5:4 Képarány (1280x1024

méretű) képet szeretne teljes méretben kivetíteni.

1280x1024 jel fogadásakor

16:9

16:9 Képarány kerül kivetítésre. 16:9 képarányú adatok teljes méretben történő kivetítésére ideális.

Ha a kép Egyes részei hiányoznak, a Széles vagy a Normál beállítást kell alkalmazni a Felbontás alatt a Konfigurációs menü a Számítógép paneljének méretétől függően. s oldal.37

1280x1024 jel fogadásakor

A Kivetítés J avítására Szolgáló Funkciók

Számítógépes képekhez tartozó Képarány megváltoztatása (EB-826W)

A Képarány a következő módon változtatható meg. Az EB-826W WXGA 1280x800 felbontást kínál (Képarány: 16:10). 16:9 méretű vászonra való vetítésnél állítsa a Képarány 16:9 értékre.

Beállított értékek Működés Kivetítési példa

Normál

Teljes vetítési méretre történik a kivetítés a bemeneti Képarány megfelelően.

1024x768 jel fogadásakor.

16:9

Teljes

Nagyítás

A teljes vetítési méretre történik a kivetítés, 16:9 Képarány. 1024x768 jel fogadásakor.

Az adatok teljes méretben kerülnek kivetítésre.

A bemeneti adatokat az oldalsó képösszetevőnek megfelelő képarányban vetíti ki. A vetítési méretből kilógó részek nem kerülnek kivetítésre.

1024x768 jel fogadásakor.

A Kivetítés J avítására Szolgáló Funkciók

Beállított értékek Működés Kivetítési példa

Arány

Ha a kép egyes részei hiányoznak, a Széles vagy a Normál beállítást kell alkalmazni a Felbontás alatt a Konfigurációs menü a Számítógép paneljének méretétől függően. s oldal.37

A vetítési terület közepére kerül kivetítésre a bemenet, az eredeti felbontásban. Ideális képek megtekintése esetén.

Ha a felbontás meghaladja az 1280x800 értéket, akkor a kép szélei nem kerülnek kivetítésre.

800x600 jel fogadásakor

1400x1050 jel fogadásakor

A Kivetítés J avítására Szolgáló Funkciók

Mutató Funkció (Mutató)

Ez lehetővé teszi a Mutató ikon mozgatását a kivetített képen, és segít felhívni a figyelmet arra a területre, amelyről beszél.

Eljárás

A Mutató megjelenítése.

Távirányító

A Mutató ikon ( ) mozgatása.

Távirányító

A szomszédos [ ], [ ], [ ] és [ ] gombok egyidejű megnyomásával a mutató a fel-le és balra-jobbra irányok mellett

átlósan is mozgatható.

Három különféle Mutató ikon közül választhat ( , vagy

) a Konfigurációs menü Beállítások - Mutató alakja pontja alatt.

s oldal.38

Ha megnyomja ezt a gombot, a mutató megjelenik vagy eltűnik.

A Kivetítés J avítására Szolgáló Funkciók

A Kép egy Részének Kinagyítása (E-Zoom)

Ez akkor hasznos, ha fel akar nagyítani képeket a részletek, például ábrák és táblázatok bemutatása céljából.

Eljárás

Az E-Zoom elindítása.

Távirányító

Mozgassa a ( ) a képnek arra a területére, amelyet ki akar nagyítani.

Távirányító

A szomszédos [ ], [ ], [ ] és [ ] gombok egyidejű megnyomásával a mutató a fel-le és balra-jobbra irányok mellett

átlósan is mozgatható.

A Kivetítés J avítására Szolgáló Funkciók

Kinagyítás.

Távirányító

Amikor megnyomja a gombot, az adott terület nagysága megnövekszik. A gomb lenyomva tartásával gyorsan kinagyíthatja.

Lekicsinyítheti a kinagyított képet, ha megnyomja a [ A törléshez nyomja meg az [Return] gombot.

• A képernyőn megjelenik a nagyítási arány. A kiválasztott

területet 25 lépésben ki lehet nagyítani 1:4 arányban.

• A kép görgetéséhez nyomja meg a [

vagy [

• Az E-Zoom kijelölése esetén nem használható a Progresszív és a Zajcsökkentés.

] gombot.

], [ ], [ ]

Az Egérmutató Használata a Távirányító

Amikor egy Számítógép USB portja és a kivetítő hátulján lévő TypeB USB port össze van kötve a mellékelt USB kábel, a kivetítő Távirányító Vez.nélk. egér használhatja a Számítógép egérmutatójának irányítására.

] gombot.

Kompatibilis operációs rendszer

Windows: 98/98SE/2000/Me/XP Home Edition/ XP Professional/Vista Home Basic/Vista Home Premium/ Vista Business/Vista Enterprise/Vista Ultimate

Macintosh: Mac OS X 10.3 - 10.5

(Vez.nélk. Egér)

A vezeték nélküli egér funkció aktiválásához állítsa az USB Type B beállítását Részletesről Vez. nélk. egér értékre a konfigurációs menüben. Alapértelmezésben az USB Type B beállítása USB Display. Előzőleg

változtassa meg a beállítást.

oldal.40

• Előfordulhat, hogy a Windows és a Macintosh bizonyos verziói alatt nem lehet használni a Vez.nélk. egér funkciót.

• Lehetséges, hogy a számítógép bizonyos beállításait meg kell változtatni ahhoz, hogy az egér funkció használható legyen. A további részletekről olvassa el a Számítógép dokumentációját.

A Kivetítés J avítására Szolgáló Funkciók

A csatlakoztatás elvégzése után az egérmutató a következőképpen működtethető.

Az egérmutató mozgatása Kattintás az egérrel

Kattintás a bal oldali gombbal: Nyomja le az Enter gombot. Kattintás a jobb oldali gombbal: Nyomja le a Return gombot. Dupla kattintás: Nyomja le kétszer gyorsan.

Húzás A PowerPoint képernyők váltása

Ez nagyon hasznos az előző vagy a következő dia megjelenítéséhez PowerPoint diavetítésben.

• A szomszédos [ ], [ ], [ ] és [ ] gombok egyidejű megnyomásával a mutató a fel-le és balra-jobbra irányok

mellett átlósan is mozgatható.

• Ha az egérgomb beállításait megfordítja a Számítógép, akkor a Távirányító gombjainak működése szintén megfordul.

• A Vez.nélk. egér funkciót nem lehet használni a következő funkciók használata során.

- A Konfigurációs menü megjelenítése közben

- Súgó menü megjelenítése közben

- Az E-Zoom funkció használata során

- Felhasználó logója rögzítése közben

- A Mutató funkció használata közben

- A Hangerő beállítása közben

- Az USB Display használata közben

- A Tesztábra megjelenítése közben

- A Színmód beállítása közben

- A forrás nevének megjelenítése közben

: Tartsa lenyomva

1. Az [Enter] gomb nyomva tartása közben nyomja meg az [

[

2. A kívánt helyen az elejtéshez engedje el az [Enter] gombot.

], [ ] vagy [ ] gombot.

Az előző diára

A következő diára

Biztonsági Funkciók

A kivetítő a következő bővített biztonsági funkciókkal rendelkezik.

• Jelszavas védelem Korlátozhatja, hogy ki használhatja a kivetítőt.

• Vezérlés zárolása Megakadályozhatja, hogy bárki engedély nélkül megváltoztassa a

kivetítő beállításait.

• Lopásgátló zár A kivetítőt különféle lopásgátló biztonsági eszközökkel szerelték fel.

oldal.33

oldal.32

Felhasználók Kezelése (Jelszavas Védelem)

A Jelszavas védelem aktiválása esetén a Jelszó nem ismerő személyek akkor sem használhatják a kivetítőt képek kivetítésére, ha a kivetítő be van kapcsolva. Ezenkívül a kivetítő bekapcsolásakor megjelenő felhasználói logó sem módosítható. Ez lopásgátló eszközként is működik, mivel a kivetítő még akkor sem használható, ha ellopják. Vásárláskor a Jelszavas védelem nincs aktiválva.

2. Felh. logó védelme

A kivetítő tulajdonosa által beállított Felhasználó logója más által nem módosítható. Ha a Felh. logó védelme Be helyzetben van, a következő beállítások megváltoztatása nem lehetséges a Felhasználó logója esetében.

• Felhasználó logója rögzítése

• A Kijelző háttere, Induló képernyő és A/V némítás beállításai a

Konfigurációs menü Kijelző pontjából érhetők el.

3. Hálózatvédelem (csak EB-826W/825/85/84)

Ha a Hálózatvédelem Be van kapcsolva, akkor a Konfigurációs menü a Hálózat beállításainak megváltoztatása le van tiltva.

Jelszavas védelem beállítása

A következő módon lehet beállítani a Jelszavas védelem lehetőséget.

Eljárás

Kivetítés közben tartsa lenyomva a [Freeze] gombot kb. öt másodpercig.

Megjelenik a Jelszavas védelem beállítási menüje.

Távirányító

A Jelszavas védelem típusa

A kivetítő használati módjától függően a Jelszavas védelem alábbi három típusa állítható be.

1. Bekapcsolásvédelem

Ha a Bekapcsolásvédelem Be van kapcsolva, be kell írnia egy előre beállított Jelszó a kivetítő csatlakoztatása és bekapcsolása után (ez a Betáp kapcsoló is vonatkozik). Ha nem írják be a megfelelő Jelszó, a kivetítés nem indul el.

• Ha a Jelszavas védelem már aktív, akkor be kell írnia a Jelszó. Ha a Jelszó megfelelően írta be, akkor megjelenik a Jelszavas védelem beállítási menü. s "Jelszó beírása" oldal.31

• Ha a Jelszó be van állítva, akkor ragassza fel a Jelszavas védelem matrica a kivetítőre, jól látható helyre, a tolvajok elrettentése céljából.

Biztonsági Funkciók

A Bekapcsolásvédelem beállítása.

(1)

Válassza ki a Bekapcsolásvédelem elemet, majd nyomja meg az [Enter] gombot.

(2)

Válassza ki a Be elemet, majd nyomja meg az [Enter] gombot.

(3) Nyomja meg a [Return] gombot.

Kapcsolja be a Felh. logó védelme.

(1)

Válassza ki a Felh. logó védelme elemet, majd nyomja meg az [Enter] gombot.

(2)

Válassza ki a Be elemet, majd nyomja meg az [Enter] gombot.

(3) Nyomja meg a [Return] gombot.

Kapcsolja be a Hálózatvédelem (csak EB-826W/825/85/84)

(1)

Válassza ki a "Hálózatvédelem" elemet, majd nyomja meg az [Enter] gombot.

(2)

Válassza ki a Be elemet, majd nyomja meg az [Enter] gombot.

(3) Nyomja meg a [Return] gombot.

Állítsa be a Jelszó.

(1)

Válassza ki a Jelszó elemet, majd nyomja meg az [Enter] gombot.

(2)

Amikor a kijelzőn megjelenik a Módosítja a jelszót? kérdés, válassza az Igen választ, majd nyomja meg az [Enter] gombot. A Jelszó alapértelmezett értéke "0000". Állítsa át a kívánt Jelszó. Ha a Nem választ jelöli ki, a kijelzőn újból megjelenik az 1. lépésben látott képernyő.

(3) A [Num] gomb lenyomva tartása mellett a számgombokkal írjon be egy

négyjegyű számot. A beírt szám "* * * *" formátumban jelenik meg. Miután beírta a negyedik számjegyet, megjelenik a megerősítési képernyő.

Távirányító

(4) Újból írja be a Jelszó.

Megjelenik a Az új jelszót tárolta a készülék. üzenet. Ha tévesen írta be a Jelszó, a megjelenő üzenet felszólítja önt a jelszó

újbóli beírására.

Jelszó beírása

Amikor megjelenik a Jelszó beírási képernyő, a Távirányító számgombjaival írja be a Jelszó.

Eljárás

A [Num] gomb lenyomva tartása mellett a számgombokkal írja be a Jelszó.

A helyes Jelszó beírása után elindul a kivetítés.

Biztonsági Funkciók

Figyelem

•

Ha háromszor egymás után tévesen írja be a Jelszó, kb. öt percre megjelenik A kivetítő zárolva van. üzenet, majd a kivetítő készenléti üzemmódba kapcsol. Ha ez megtörténik, húzza ki a tápkábelt a konnektorból, majd dugaszolja vissza és újból kapcsolja be a kivetítőt. A kivetítő kijelzőjén újból megjelenik a Jelszó beírási képernyő, és ekkor beírhatja a helyes Jelszó.

•

Ha elfelejtette a jelszót, jegyezze fel a "Kérelemkód: xxxxx" számot, amely megjelenik a képernyőn, majd vegye fel a kapcsolatot a Terméktámogatás és szervizelési útmutató dokumentumban megadott legközelebbi címmel.

Epson projektor címjegyzék lista

•

Ha folytatja a fenti műveletet és harmincszor egymás után hibás Jelszó ír be, akkor megjelenik a következő üzenet és a kivetítő utána már nem fogad el Jelszó-beírást. A kivetítő zárolva van. Forduljon az Epsonhoz a dokumentációban leírt módon.

Epson projektor címjegyzék lista

A Működés Korlátozása (Vezérlés Zárolása)

Az alábbi módokon zárhatja le a Vezérlőpanel kezelőgombjait.

• Teljes zárolás A Vezérlőpanel összes gombja le van zárva. Nem végezhet műveleteket

a Vezérlőpanel, még ki- és bekapcsolást sem.

Eljárás

Kivetítés közben nyomja le a [Menu] gombot, és válassza ki a Konfigurációs menü Beállítások - Vezérlés zárolása elemét.

"A Konfigurációs Menü Használata" oldal.35

A Távirányító használata A Vezérlőpanel használata

• Részleges zárolás

A Vezérlőpanel összes gombja le van zárva, a [

Ez a funkció nagyon hasznos olyan rendezvényeken vagy bemutatókon, amikor szeretné deaktiválni az összes gombot és kizárólag vetíteni akar, vagy iskolákban, ha korlátozni akarja a gombok működését. A kivetítő a Távirányító ekkor is működtethető.

] gomb kivételével.

Válassza ki a Teljes zárolás vagy a Részleges zárolás elemet.

Biztonsági Funkciók

Amikor megjelenik a megerősítést kérő üzenet, válassza ki az Igen lehetőséget.

A Vezérlőpanel gombjai a kiválasztott beállításnak megfelelően le vannak zárva.

Az alábbi módon oldhatja fel a Vezérlőpanel lezárását.

• A Távirányító jelölje ki a Ki beállítást a Konfigurációs menü Beállítások - Vezérlés zárolása eleme alatt.

• Nyomja meg és kb. hét másodpercig tartsa lenyomva az [Enter] gombot a Vezérlőpanel, ekkor megjelenik egy üzenet és a zár feloldásra kerül.

Lopásgátló Zár

Mivel a kivetítő gyakran mennyezetre van rögzítve, és felügyelet nélküli helyiségben van, a kivetítő a következő biztonsági eszközöket tartalmazza, amelyek megakadályozzák, hogy valaki elvigye azt.

• Biztonsági nyílás A Biztonsági nyílás kompatibilis a Kensington által gyártott Microsaver

Security Systemmel. A Microsaver Security Systemről bővebb információt a Kensington honlapján http://www.kensington.com/

• Biztonsági kábel rögzítési pontja Ha a kivetítőt asztalhoz vagy oszlophoz kívánja rögzíteni, akkor

bújtassa át ezen a ponton a kereskedelmi forgalomban kapható lopásgátló biztonsági kábelt.

A biztonsági kábel felszerelése

Bújtassa át a lopásgátló biztonsági kábelt a rögzítési ponton. A biztonsági kábel lezárásához olvassa el a biztonsági kábelhez mellékelt útmutatót.

Konfigurációs Menü

Ez a fejezet kifejti a Konfigurációs menü és funkcióinak használatát.

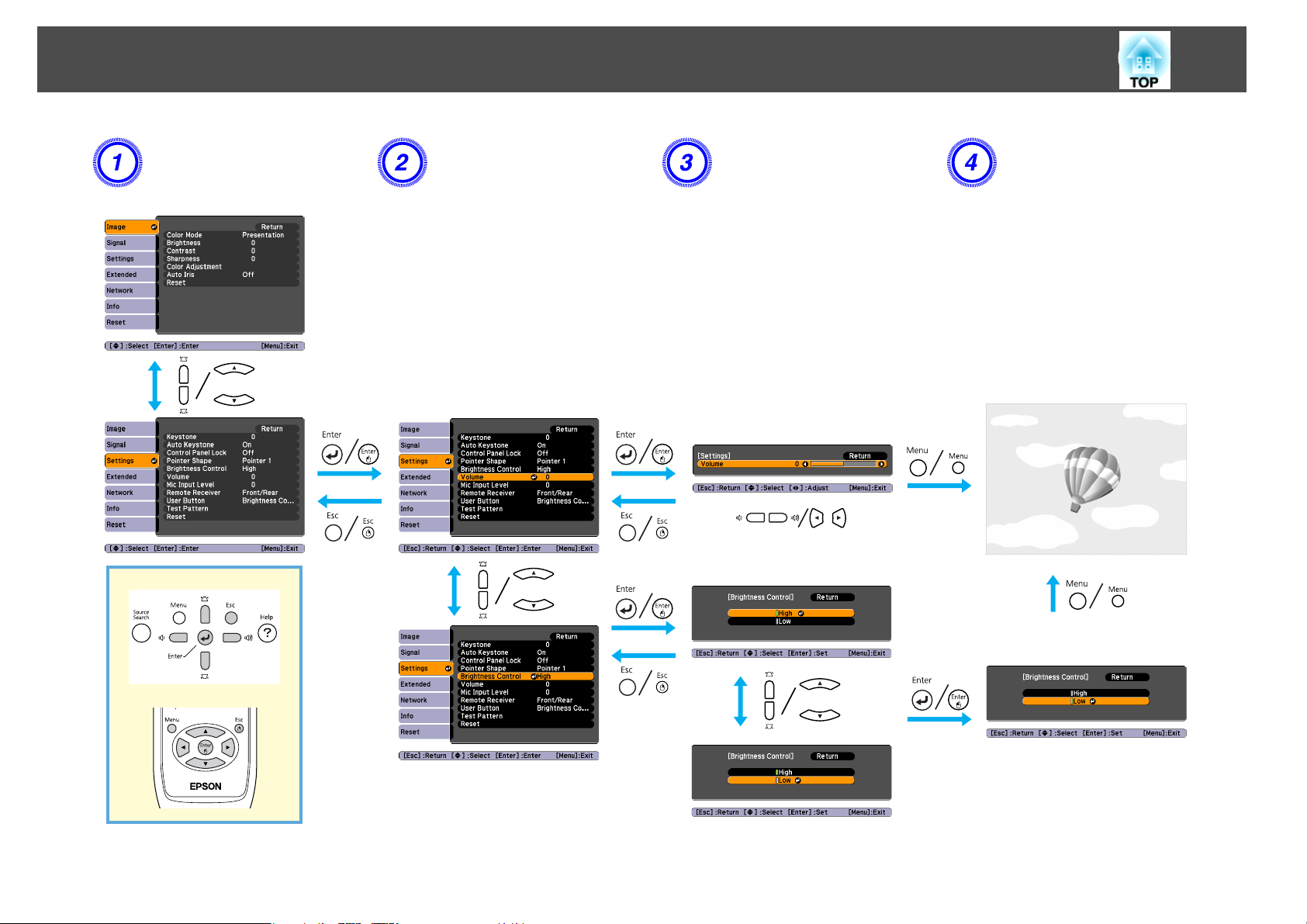

A Konfigurációs Menü Használata

Választás a főmenüből Választás az almenüből A kiválasztott elem

megváltoztatása

Kilépés

A Funkciók Felsorolása

Kép Menü

A beállítandó elemek az aktuálisan kivetített képjeltől és forrástól függően változnak, az alábbi képernyőképeken látható módon. A részletes beállítást mindegyik képjelhez és forráshoz el lehet menteni.

Nem minden modell támogatja az összes bemeneti forrást.

oldal.17

Almenü Funkció

Színmód

Fényerő Kontraszt Színtelítettség Árnyalat

Élesség Színmódosítás

Aut. íriszállítás

Számítógép jele/USB /USB Display/LAN

A környezetnek megfelelően megválaszthatja a kép minőségét. s oldal.19

Beállíthatja a kép Fényerő.

Beállíthatja a kép fényes és árnyékos részei közötti különbséget.

Beállíthatja a képek Színtelítettség.

(Ez a beállítás csak NTSC jelek betáplálása esetén lehetséges, kompozit video/S-Video használatakor.) Beállíthatja a kép Árnyalat.

Beállíthatja a kép élességét.

Elvégezheti a módosítást az alábbiak egyikének kiválasztásával (Ezt az elemet nem lehet kiválasztani, ha az alatt a Kép menüben.)

Absz. színhőm.: Beállíthatja a kép általános színárnyalatát. A színárnyalatokat tíz fokozatban lehet beállítani, 5000 K és 10 000 K között. Ha magas értéket választ, akkor a kép kékes árnyalatú lesz, alacsony érték választása esetén pedig vöröses árnyalatúvá válik.

Piros, Zöld, Kék: Külön-külön beállíthatja az egyes színek színtelítettségét. (Ez az almenü csak akkor jelenik meg, ha a Dinamikus vagy a Mozi lehetőséget választja ki Színmód beállításként a Kép menüben.) Állítsa be, hogy módosítani kívánja-e vagy sem (Be/Ki) az optimális fényviszonyokra a kivetített képek esetében. s oldal.20

Komponens videog/Kompozit videog/S-video

sRGBg elemet választja ki a Színmód

A Funkciók Felsorolása

Almenü Funkció

Alaphelyzet

Visszaállíthatja a Kép menü összes beállítását az alapértelmezett értékre. Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.53

Jel Menü

A beállítandó elemek az aktuálisan kivetített képjeltől függően változnak, az alábbi képernyőképek szerint. A részletes beállítást mindegyik képjelhez el lehet menteni.

Nem végezheti el a beállításokat a Jel menüben, ha a forrás LAN (EB-826W/825/85).

Almenü Funkció

Aut. beállítás

Felbontás

Sávtartás

Szinkron

Pozíció

Számítógépes kép Komponens video

Megadhatja, hogy amikor a bemenő jel megváltozik, az Aut. beállítás automatikusan beállítsa-e a képet az optimális állapotra vagy se (Be vagy Ki). s oldal.63

Ha az Automatikus lehetőséget választja, a bemeneti jel felbontását a készülék automatikusan határozza meg. Ha a képek nem vetíthetők ki megfelelően az Automatikus beállítás mellett, például a kép egy része hiányzik, akkor állítsa be a Széles lehetőséget a Számítógép széles képarányú képének támogatásához, vagy állítsa be a Normál lehetőséget a

Beállíthatja a számítógépes képeket, amikor függőleges csíkok jelennek meg a képeken. s oldal.63

Beállíthatja a számítógépes képeket, amikor villogás, elmosódottság vagy interferencia jelenik meg a képeken. s oldal.63

Beállíthatja a kijelzés Pozíció felfelé, lefelé, balra és jobbra, ha a kép egy része nem látható, hogy a készülék a teljes képet kivetítse.

4:3

vagy

Kompozit videog/S-video

5:4

képarányú bemenet támogatásához.

A Funkciók Felsorolása

Almenü Funkció

Progresszív

Zajcsökkentés

Bemeneti jel

Videojel

Képarány

Alaphelyzet

(A Komponens video csak 480i/576i/1080i jelek betáplálása esetén módosítható) Ki: IP konverzió végrehajtása a képernyő minden egyes mezőjénél. Ideális sok mozgást tartalmazó képek megtekintése esetén.

Váltottsorosg (i) jelet a készülék Progresszívg (p) jellé alakítja át. Ez állóképekre vonatkozik.

Be: A A bizonyos képek megjelenítését javítja. Két mód létezik. Válassza ki az Önnek megfelelőt. Ajánlatos a Ki érték használata olyan képforrások

esetén, melyek zajszintje alacsony (pl. DVD).

Választhat a Computer1/2 bemeneti port bemeneti jelei között. Ha az Automatikus értékre állítja, akkor a készülék a csatlakoztatott berendezésnek megfelelően automatikusan beállítja a betáplált jelet. Ha a színek nem megfelelően jelennek meg az Automatikus érték kiválasztása esetén, akkor a csatlakoztatott berendezésnek megfelelően válassza

ki a megfelelő jelet. A VIdeo bemeneti portról érkező bemeneti jel választható ki. Az Automatikus érték kiválasztása esetén a készülék automatikusan felismeri a

videojeleket. Ha a képen interferencia jelenik meg, vagy fellép valamilyen probléma, például a készülék egyáltalán nem vetít ki képet az Automatikus érték kiválasztása esetén, akkor a csatlakoztatott berendezésnek megfelelően válassza ki a megfelelő jelet.

Beállíthatja a Visszaállíthatja a Jel menü összes beállítását az alapértelmezett értékre a Bemeneti jel kivételével. Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.53

Képarányg a kivetített képekhez. s oldal.21

Beállítások Menü

Almenü Funkció

trapézkorrekció

A trapéztorzítás függőleges irányban korrigálható. s Bevezetés

A Funkciók Felsorolása

Almenü Funkció

Aut. trapézkorrekció

Vezérlés zárolása

Mutató alakja

Kapcsolja Be az automatikus trapézkorrekció végrehajtásához. (Az automatikus trapézkorrekció csak akkor hajtható végre, ha az Elől beállítás van kijelölve a Részletes - Kivetítés menüben.)

A kivetítő Vezérlőpanel működésének korlátozására szolgál. s oldal.32

Kiválaszthatja a mutató alakját. s oldal.26

Fényerősség Ctrl

Hangerő Mikr. bemen. hangerő

Távoli vevőkészülék

Felhasználói gomb

Tesztábra

Alaphelyzet

Mutató 1:

Beállíthatja a Lámpa fényerejét a két beállítás egyikére. Válassza az Alacsony értéket, ha a kivetített képek túl világosak, például ha sötét helyiségben vetít képeket kicsi ernyőre. Ha az Alacsony értéket

választja, a felhasznált elektromosság mennyisége és a lámpa élettartama megváltozik a következőképpen, és a vetítés alatt halkabb lesz a ventilátor. Áramfogyasztás: kb. 25%-os csökkenés, lámpa élettartama: kb. 1,2-szeres

Beállíthatja a Hangerő. A részletes beállítást mindegyik képjelhez el lehet menteni.

Módosítsa, ha a mikrofon bemeneti szintje túl alacsony ahhoz, hogy hallani lehessen a kivetítő hangszóróján, vagy ha a szint túl magas, amitől recseg a hang. Ha a mikrofon bementi hangereje le van halkítva 0-ra, nem jön hang a hangszóróból.

Korlátozhatja a Távirányító vezérlőjelének fogadását. Ha le akarja tiltani a készülék Távirányító történő működtetését, vagy a Távoli vevőkészülék túlságosan közel található fénycső, ezzel a beállítással

kikapcsolható a távoli vevőkészülék.

A hozzárendelt elemet a Konfigurációs menü választhatja ki a Távirányító [User] gombjával. A [User] gomb megnyomásával a hozzárendelt menü elem kiválasztásához/beállításához tartozó képernyő megjelenik, így téve lehetővé az egyszerű beállítást/módosítást. A következő öt elem egyikét rendelheti a [User] gombhoz.

Fényerősség Ctrl, Információ, Progresszív, Tesztábra, Felbontás

A kivetítő beállításakor Tesztábra látható, így a kivetítés más készülék csatlakoztatása nélkül is beállítható. A Tesztábra megjelenítése során módosítható a nagyítás és a fókusz értéke, valamint a végrehajtható a trapézkorrekció.

Ha vissza szeretné vonni a Tesztábra, nyomja meg a [Return] gombot a Távirányító vagy a Vezérlőpanel. Visszaállíthatja a Beállítások menü összes beállítását az alapértelmezett értékre a Felhasználói gomb kivételével. Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.53

Mutató 2: Mutató 3:

A Funkciók Felsorolása

Részletes Menü

Almenü Funkció

Kijelző

Felhasználó logója

Kivetítés

Elvégezheti a kivetítő kijelzőjével kapcsolatos beállításokat. Üzenet: Beállíthatja, hogy a kijelző megjelenítse-e (Be/Ki) a Forrás nevét amikor megváltoztatja a betáplálási Forrás, a Színmód nevét

amikor megváltoztatja a Színmód lehetőséget, egy üzenetet ha nincs betáplált jel stb.

Kijelző háttere Induló képernyő A/V némítás

Megváltoztathatja a Felhasználó logója, amely háttérként megjelenik a Kijelző háttere, az A/V némítás stb. során. s oldal.79

Beállíthatja az alábbiak közül, a kivetítő felállításának megfelelően. s oldal.69 Elől Elől/Plafon, Hátul Hátul/Plafon Megváltoztathatja a beállítást az alábbiak szerint, ha kb. 5 másodpercre lenyomja az [A/V Mute] gombot a Távirányító.

ElőlWElől/Plafon HátulWHátul/Plafon

: Arra az esetre, ha nem áll rendelkezésre képjel, beállíthatja a képernyő állapotát Fekete, Kék vagy Logó értékre.

: Beállíthatja, hogy az Induló képernyő (a kivetítő bekapcsolásakor kivetített kép) megjelenjen-e vagy sem (Be/Ki).

: Beállíthatja az A/V némítás során kijelzett képernyőt Fekete, Kék vagy Logó értékre.

A Funkciók Felsorolása

Almenü Funkció

Működés

Készenléti üzemmód

Készenléti mikrofon

USB Type B

Nyelv Alaphelyzet

Betáp kapcsoló: Megadhatja, hogy engedélyezni kívánja-e a Betáp kapcsoló lehetőséget (Be/Ki). Ha Be értékre van állítva és a tápkábel be van dugva, ne feledje, hogy a kivetítő automatikusan bekapcsol például áramszünet megszűnése esetén.

Alvó mód: Ha Be állapotban van, akkor a készülék automatikusan kikapcsol, ha nincs bemeneti kép vagy nem használja a készüléket. Alvó mód időzítő: Ha az Alvó mód Beállapotban van, akkor megadhatja, hogy a kivetítő mennyi ideig várakozzon az automatikus

kikapcsolás előtt (1 és 30 perc közötti értéket adhat meg. Lencsefedő időzítő: Ha Be állapotban van, akkor a készülék automatikusan kikapcsol a A/V csúsztatható takarólemez gombja bezárása

után 30 perccel.Lencsefedő időzítő funkció Be állapotban van a vásárláskor. Nagy magasság: Állítsa Be" helyzetbe, ha a kivetítőt 1500 m tengerszint feletti magasság felett használja.

Az alábbi funkciókat még akkor is használhatja, ha a kivetítő készenléti üzemmódban van, ha ez Kommunikáció be értékre van állítva.

• Figyelje és ellenőrizze a kivetítő állapotát a hálózaton keresztül.

• A mikrofon bemeneti funkció hangot ad ki a kivetítő hangszóróján, amikor mikrofon van csatlakoztatva a mikrofon bementi portjára.

Ez akkor is engedélyezve van, ha a beállítás Kommunikáció be, a Készenléti mikrofon pedig Be értékre van állítva. Használhatja az

"EMP Monitor" szoftver

(Csak akkor lehetséges, ha a fent említett készenléti üzemmód Kommunikáció be értékre van állítva) Ha a készenléti üzemmód Kommunikáció be értékre van állítva, állítsa be, hogy a mikrofon bemenete engedélyezve legyen (Be) vagy

le legyen tiltva (Ki).

Állítsa be az USB Display elemet, ha a kivetítő és a Számítógép USB kábel össze van kapcsolva és a kivetítő a számítógép képeit vetíti ki. s Bevezetés

Állítsa be a Vez.nélk. egér elemet, ha az egérmutatót a Távirányító mozgatja. s oldal.28

Beállíthatja a kijelzett üzenetek Nyelv. Visszaállíthatja a Kijelző Az összes menüelem alapértelmezett értékre történő visszaállításáról lásd: s oldal.53

SNMPg elemet a kivetítő állapotának megfigyelésére és vezérlésére a hálózaton keresztül, vagy a termékhez mellékelt

használatával.

és Működés*4 elemeket a Részletes menüben az alapértelmezett beállításokra.

*1 *1 Ha a Felh. logó védelme Be értékre van állítva a Jelszavas védelem alatt, akkor a felhasználói logóval kapcsolatos beállításokat nem lehet

megváltoztatni.Változtatásokat akkor lehet végrehajtani, ha a "Felh. logó védelme" értékét "Ki" értékre állítja. s oldal.30

*2 *2 A kereskedelmi forgalomban kapható soros W IP átalakító adapter és csatlakozó kábel elegendő ahhoz, hogy az EB-824 tulajdonosa használni tudja az EMP

monitort. A támogatott termékeket lásd itt: http://www.epson.com.

*3 *3 Ha a Jelszavas védelem alatt a Bekapcsolásvédelem Be értékre van állítva, a mikrofon bemenete még akkor sem lehetséges, ha a Készenléti mikrofon Be értéke

van állítva.

*4 *4 Kivétel: "Nagy magasság".

A Funkciók Felsorolása

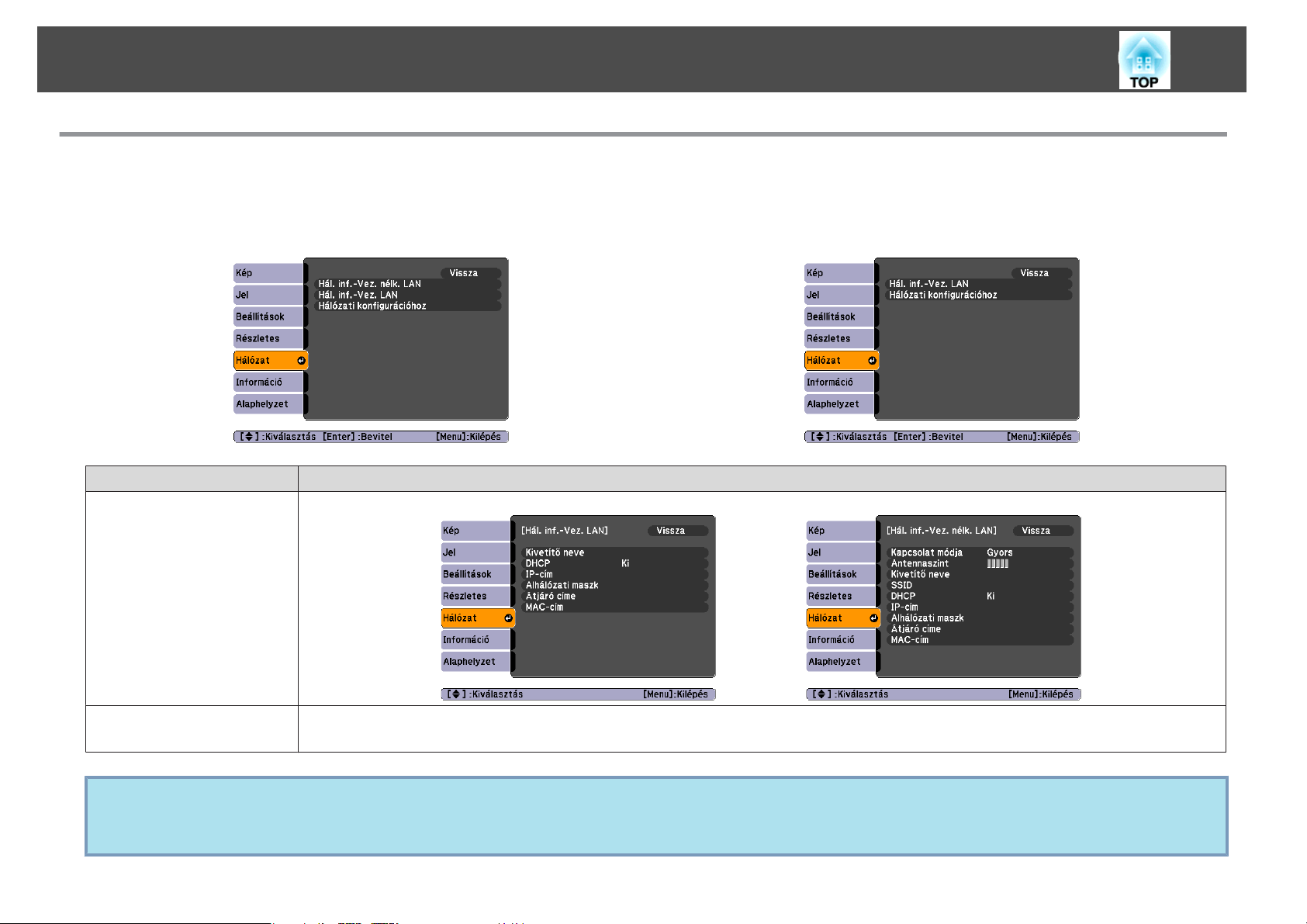

Hálózat Menü (csak EB-826W/825/85/84)

Ha a Hálózatvédelem Be értékre van állítva a Jelszavas védelem menüben, akkor megjelenik egy üzenet, és a beállításokat nem lehet megváltoztatni. Változtatásokat akkor lehet végrehajtani, ha a Hálózatvédelem beállítást Ki értékre állítja.

EB-826W/825/85/84 EB-84

Almenü Funkció

Hálózati adatok

Az egyes hálózatok beállítási adatait az alábbi módon igazolhatja vissza.

oldal.30

Hálózati konfigurációhoz

A hálózaton lévő kivetítőhöz csatlakoztatott Számítógép web-böngészőjével beállíthatja a kivetítő funkcióit és vezérlését. E funkció neve Webes hozzáférés.

Billentyűzet és a Webes hozzáférés használatával egyszerűen vihet be szöveget a különböző beállításokhoz (pl. Biztonság beállítások). s A kivetítő használati

utasítása "Beállítások Megváltoztatása a Használatával (Internetes Vezérlés)"

A következő menük a Hálózat elemeinek beállításához használhatóak. Alap menü, Vez.nélk.LAN menü, Biztonság menü, Vez. LAN menü, Levél menü, Egyebek menü, Alaphelyzet menü, Beállítás kész menü

A Funkciók Felsorolása

A Hálózat menü használatával kapcsolatos megjegyzések

A főmenüből történő választás, az almenük kiválasztása és a kijelölt elemek módosítása megegyezik a Konfigurációs menü megszokott műveletekkel. Ha kész, feltétlenül lépjen a Beállítás kész menübe, és jelölje ki az Igen, Nem vagy Mégse válaszok egyikét. Ha az Igen vagy a Nem lehetőséget választja, visszatér a Konfigurációs menü.

Igen: Beállítások mentése és kilépés a Hálózat menüből. Nem: Nem menti a beállításokat, és visszatér a Hálózat menübe. Mégse: A Hálózat menü továbbra is megjelenik.

A [CAPS] billentyű minden egyes lenyomása átvált a nagybetűs és kisbetűs írásmód között. A [SYM1/2] billentyű minden egyes lenyomása megváltoztatja a keretben látható billentyűkhöz társított szimbólumokat.

A virtuális billentyűzet működése

A Hálózat menü olyan elemeket tartalmaz, amelyek esetében alfanumerikus karaktereket kell beírni beállítás közben. Ebben az esetben

a következő virtuális billentyűzet jelenik meg. A Távirányító [ [

[ meg az [Enter] gombot a betű vagy szám beírásához. Képeket a Távirányító lévő [Num] gomb nyomva tartásával, majd a számgombok megnyomásával adjon meg. Ha befejezte az adatbevitelt, a megadott adatok megerősítéséhez nyomja meg a [Finish] gombot. A billentyűzet [Cancel] gombjával visszavonhatja a bevitelt.

], [ ] és [ ] gombja, illetve a Vezérlőpanel [w], [v], [a] és

] gombja segítségével vigye a mutatót a kívánt billentyűre, és nyomja

A Funkciók Felsorolása

Alap menü

Almenü Funkció

Vetítő neve

PJLink jelszó

Web-hozzáf. jelszó

Vetítő kulcsszava (csak EB-826W/825/85)

EB-826W/825/85 EB-84

Megjeleníti a kivetítő Hálózat környezetben használt azonosító nevét. A szerkesztéskor legfeljebb 16 db egybájtos, alfanumerikus karaktert adhat meg.

Állítson be egy Jelszó, ha a kompatibilis PJLink szoftvert használja a kivetítő elérésére. s oldal.95 Az azonosító legfeljebb 32 db egybájtos, alfanumerikus karakterből állhat.

Állítson be egy jelszót a beállítások elvégzéséhez és a kivetítő Webes hozzáférés történő vezérléséhez. Az azonosító legfeljebb 8 db egybájtos, alfanumerikus karakterből állhat. A Webes hozzáférés a Számítógép egy olyan funkciója, amely lehetővé teszi a kivetítő beállítását és vezérlését egy

Hálózat kötött Számítógép. s A kivetítő használati utasítása "Beállítások Megváltoztatása a Használatával (Internetes Vezérlés)" Ha Be értékre van állítva, meg kell adnia a Kulcsszó, ha a Hálózat keresztül szeretné összekötni a projektort és a Számítógép. Ennek eredményeként

a EMP NS Connection meg tudja akadályozni, hogy a Számítógép kivetítőhöz való, nem megfelelően ütemezett kapcsolódása megszakítsa a prezentációt.

A beállítás értéke alapesetben Be. s A kivetítő használati utasítása "Csatlakozás Hálózaton Lévő Kivetítőre és Kivetítés"

A Funkciók Felsorolása

Vez. nélk. LAN menü (csak EB-826W/825/85)

A beállítások akkor használhatók, ha az opcionális LAN egység telepítve van.

Almenü Funkció

Kapcsolat módja

Vez. nélk. LAN rsz. SSID

IP beállítások

Az EMP NS Connection segítségével beállíthatja, milyen módon kapcsolódjon a Számítógép a kivetítőhöz. Ha gyorsan szeretne vezeték nélküli kapcsolatot létrehozni, állítsa be a Gyors kapcsolódási mód elemet. Ha hozzáférési ponton keresztül szeretne a

hálózathoz kapcsolódni, állítsa be a "Speciális kapcsolódási mód" értéket.

A Vezeték nélküli LAN rsz. beállítására szolgál.

Írja be az SSID-t. Ha az a Vez.nélk.LAN, amelyhez a kivetítő kapcsolódik, SSID azonosítást használ, adja meg az SSID azonosítót. Az azonosító legfeljebb 32 db egybájtos, alfanumerikus karakterből állhat.

Elvégezheti az alábbi címekkel kapcsolatos beállításokat. DHCPg: Beállíthatja, hogy használ-e DHCP protokollt (Be/Ki). Ha a beállítás értéke Be, nem állíthat be több címet.

IP-címg: Megadhatja a kivetítőhöz rendelt IP-cím értékét. A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A következő IP-cím értékek azonban nem használhatók.

0.0.0.0, 127.x.x.x, 224.0.0.0 - 255.255.255.255 (ahol x egy 0 és 255 közötti szám) Alhálózati maszkg: Megadhatja a kivetítőhöz rendelt Alhálózati maszk értéket. A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg.

A következő alhálózati maszkok azonban nem használhatók.

0.0.0.0, 255.255.255.255 Átjáró címeg: Megadhatja a kivetítőhöz rendelt átjáró IP-cím értékét. A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A

következő átjáró címek azonban nem használhatók.

0.0.0.0, 127.x.x.x, 224.0.0.0

255.255.255.255

(ahol x egy 0 és

közötti szám)

255

A Funkciók Felsorolása

Almenü Funkció

SSID megjelenítés

IP cím kijelzés

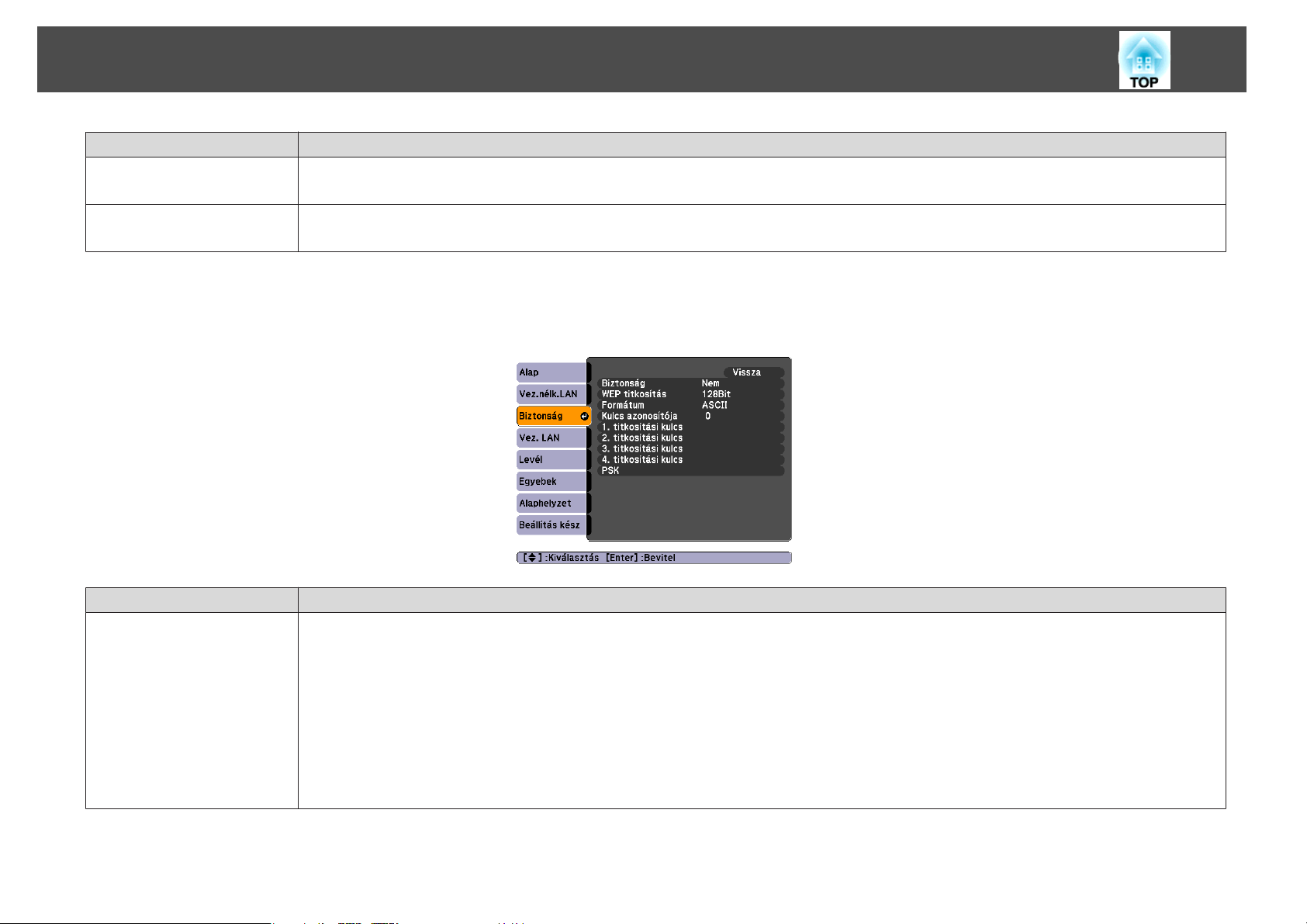

Biztonság menü (csak EB-826W/825/85)

A beállítások akkor használhatók, ha az opcionális LAN egység telepítve van.

Annak megakadályozása érdekében, hogy az SSID megjelenjen a Hálózat menü Hálózati adatok eleme alatt és a LAN készenlét képernyőn, állítsa Ki értékre.

Annak megakadályozása érdekében, hogy az IP-cím megjelenjen a Hálózat menü Hálózati adatok eleme alatt és a LAN készenlét képernyőn, állítsa Ki értékre.

Biztonság

Almenü Funkció

Válassza ki a biztonság típusát az alábbi elemek közül. A Biztonság beállítások megadásakor kövesse az elérni kívánt hálózat rendszergazdájának utasításait. Speciális kapcsolódási mód használata esetén

alapvetően fontos, hogy biztonsági beállításokat használjon. WEP: Az adatok titkosítása kódkulccsal történik (WEP kulcs).

Ez a mechanizmus megakadályozza a kommunikációt, ha a hozzáférési pont és a kivetítő titkosított kulcsai nem egyeznek meg egymással. WPA/WPA2: Ez a titkosítási szabvány javítja a biztonságot, amely a WEP gyenge pontja. A WPA titkosítási módoknak számos válfaja létezik. Ez a

kivetítő a TKIP és az AES módot alkalmazza. A WPA felhasználói hitelesítési funkciót is tartalmaz. A WPA hitelesítés kétféle módszerrel történhet: hitelesítő-kiszolgáló használatával, illetve számítógép és hozzáférési pont közötti, kiszolgáló nélküli hitelesítéssel. A kivetítő az utóbbi, kiszolgáló nélküli módszert támogatja.

A Funkciók Felsorolása

WEP kiválasztása esetén

A következő elemeket állíthatja be.

Almenü Funkció

WEP titkosítás

Formátum

Kulcs azonosítója

1. titkosítási kulcs

2. titkosítási kulcs

3. titkosítási kulcs

4. titkosítási kulcs

Beállíthatja a titkosítás mértékét a WEP titkosítás kódoláshoz.

128bit: 128 (104) bites kódolás használata 64bit: 64 (40) bites kódolás használata

Beállíthatja a WEP titkosítás kulcs beviteli módját.

ASCII: szövegbevitel. HEX: HEX (hexadecimális) formátumú bevitel.

Kiválaszthatja a WEP titkosítás kulcs azonosítóját.

Beírhatja a WEP titkosítás használt kulcsot. Forduljon annak a hálózatnak a rendszergazdájához, amelyhez a kivetítő kapcsolódik, és az útmutatása alapján írja be a kulcsot egybájtos karakterekkel A beírható karakterek típusa és száma a WEP titkosítás és a Formátum beállításaitól függően eltérő.

Ha a beírt karakterek száma kisebb vagy nagyobb, mint a kötelező karakterszám, akkor nem kapcsolódik.

128bit - ASCII: 13 egybájtos alfanumerikus karakter. 64bit - ASCII: 5 egybájtos alfanumerikus karakter. 128bit - HEX: 10 karakter 0-tól 9-ig és A-tól F-ig 64bit - HEX: 10 karakter 0-tól 9-ig és A-tól F-ig

WPA-PSK (TKIP) vagy WPA2-PSK (AES) kiválasztása esetén

A következő elemeket állíthatja be.

Almenü Funkció

PSK

Megadható egy PreSharedKey (titkosított kulcs), egybájtos alfanumerikus karakterekkel. Ez legalább 8, legfeljebb 63 karakterből állhat. A PreSharedKey beírása esetén és az [Enter] gomb megnyomásra került, akkor a beállított érték egy csillag jelként (*) kerül megjelenítésre. A Konfigurációs menü nem adhat meg 32 karakternél többet. A Webes hozzáférés használata esetén több, mint 32 karaktert adhat meg. s A kivetítő használati utasítása "Beállítások Megváltoztatása a Használatával (Internetes Vezérlés)"

A Funkciók Felsorolása

Vez. LAN menü

Almenü Funkció

IP beállítások

Elvégezheti az alábbi címekkel kapcsolatos beállításokat. DHCPg: Beállíthatja, hogy használ-e DHCP protokollt (Be/Ki). Ha a beállítás értéke Be, nem állíthat be több címet.

IP-címg: Megadhatja a kivetítőhöz rendelt IP-cím értékét. A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A következő IP-cím értékek azonban nem használhatók.

A következő alhálózati maszkok azonban nem használhatók.

0.0.0.0, 255.255.255.255 Átjáró címeg: Megadhatja a kivetítőhöz rendelt átjáró IP-cím értékét. A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A

következő átjáró címek azonban nem használhatók.

0.0.0.0, 127.x.x.x, 224.0.0.0

255.255.255.255

(ahol x egy 0 és

közötti szám)

255

közötti számot adhat meg.

255

IP cím kijelzés

Annak megakadályozása érdekében, hogy az IP-cím megjelenjen a Hálózat menü Hálózati adatok eleme alatt és a LAN készenlét képernyőn, állítsa Ki értékre.

A Funkciók Felsorolása

Levél menü

Ha ez a funkció be van állítva, akkor a felhasználó e-mail üzenetben kerül tájékoztatásra a kivetítővel kapcsolatos problémákról vagy figyelmeztetésekről. A küldött Levél üzenetek tartalmával kapcsolatos bővebb információkért lásd: "Értesítés Levélben Funkció Használata (Csak EB-826W/825/85/84)"

oldal.92

Almenü Funkció Levél értesítés SMTP kiszolgáló

Beállíthatja, hogy kér-e értesítést e-mailben (Be/Ki).

Megadhatja a kivetítőhöz tartozó SMTP kiszolgáló A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A következő IP-cím értékek azonban nem használhatók.

127.x.x.x, 224.0.0.0

–

255.255.255.255

(ahol x egy 0 és

IP-címg .

közötti szám)

255

Portszám

Cím 1 beállítás Cím 2 beállítás Cím 3 beállítás

Megadhatja az SMTP kiszolgáló Portszám. Az alapértelmezett érték 25. 1 és 65535 közötti számot lehet beírni

Írja be az E-mail cím címet és a levél tartalmát, hogy értesítést kapjon, amikor valamilyen rendellenesség vagy figyelmeztetés történik a kivetítővel kapcsolatban. Az E-mail cím legfeljebb 32 db egybájtos, alfanumerikus karakterből állhat. Több problémát vagy figyelmeztetést is kiválaszthat, amelyekről e-mailben értesítést szeretne kapni. Az e-mail címet is megváltoztathatja.

A Funkciók Felsorolása

Egyebek menü

Almenü Funkció Trap IP-cím 1

Trap IP-cím 2

Előnyben részesített átjáró (csak EB-826W/825/85)

AMX Device Discovery

EB-826W/825/85 EB-84

SNMPg trap értesítésének rendeltetési helyeként legfeljebb két helyet regisztrálhat.

Az A cím minden egyes mezőjébe 0 és 255 közötti számot adhat meg. A következő IP-cím értékek azonban nem használhatók.

127.x.x.x, 224.0.0.0 – 255.255.255.255 (ahol x egy 0 és 255 közötti szám) Ahhoz, hogy a kivetítőt SNMP protokollal felügyelje, telepítenie kell az SNMP-kezelő programot a számítógépre. Az SNMP kezelése a hálózati

rendszergazda feladata.

Kiválaszthatja, hogy az elsőbbségi átjáró beállítása vezeték nélküli vagy vezetékes legyen.

Ha a kivetítő hálózathoz van csatlakoztatva, akkor állítsa ezt a lehetőséget Be értékre annak érdekében, hogy a kivetítőt az AMX Device Discovery segítségével észlelhetővé tegye. Állítsa ezt a beállítást Ki értékre, ha olyan környezetben használja a készüléket, ahol nincs AMX vezérlő vagy AMX Device Discovery.

A Funkciók Felsorolása

Alaphelyzet menü

Alaphelyzetbe állítja az összes Hálózat beállítást.

Almenü Funkció Hálózati beállítások

alapállapotba álltása.

Valamennyi Hálózati beállítások alaphelyzetbe állításához válassza az Igen értéket. Az összes beállítás Alaphelyzet után az Alap menü jelenik meg.

A Funkciók Felsorolása

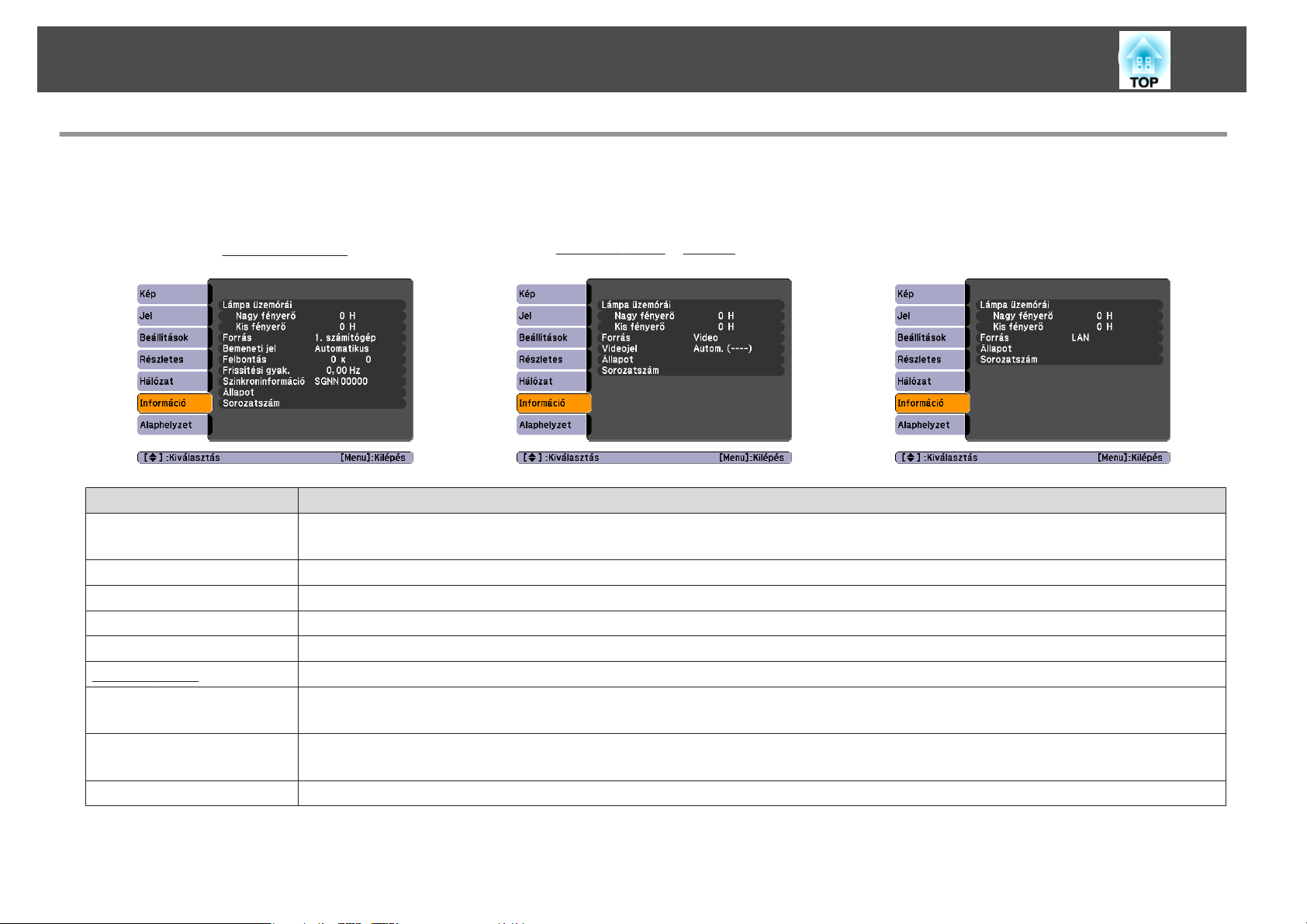

Információ Menü (Csak a Kijelző)

Ellenőrizheti a kivetített képjelek állapotát és a kivetítő állapotát. A megjeleníthető elemek az aktuálisan kivetített képjeltől és forrástól függően változnak,

az alábbi képernyőképeken látható módon. Nem minden modell támogatja az összes bemeneti forrást.

oldal.17

Számítógép jel/Komponens videog/USB /USB

Display

Almenü Funkció Lámpa üzemórái

Forrás Bemeneti jel Felbontás Videojel Frissítési gyak.

Szinkroninformáció

Állapot

Gyári szám

Megjelenítheti a Lámpa összesített üzemidejét Ha eléri a lámpa figyelmeztetési idejét, a karakterek sárga színnel jelennek meg a kijelzőn.

Megjelenítheti a forrás nevét, amelyen keresztül a csatlakoztatott berendezés képeit a kivetítő éppen kivetíti. Megjelenítheti a Forrás szerint a Jel menüben beállított Bemeneti jel lehetőség tartalmát.

Megjelenítheti a Felbontás. Megjelenítheti a Videojel lehetőség tartalmát, amely be van állítva a Jel menüben.

Megjelenítheti a Frissítési gyak..

Megjelenítheti a képjellel kapcsolatos Információ. Ezekre az információkra akkor lehet szükség, ha a készülék karbantartásra szorul.

A kivetítőn bekövetkezett hibákról ad Információ. Ezekre az információkra akkor lehet szükség, ha a készülék karbantartásra szorul.

Megjeleníti a kivetítő gyári számát.

Kompozit videog/S-video

LAN

* Az összesített használati idő "0H" formátumban jelenik meg az első 10 órában. 10 óra fölött "10H", "11H" stb. formátumban jelenik meg.

A Funkciók Felsorolása

Alaphelyzet Menü

Almenü Funkció Alaphelyzetbe mind

Lámpa idejének null.

A Konfigurációs menü összes elemét visszaállíthatja az alapértelmezett értékre. Az alábbi elemeket nem lehet visszaállítani az alapértelmezett értékre: Bemeneti jel, Felhasználó logója, valamint az összes elem a Hálózat a

Lámpa üzemórái és a Nyelv menükben.

Törölheti az összesített Lámpa üzemórái és visszaállíthatja 0H értékre. Akkor állítsa vissza, amikor kicseréli a Lámpa.

Hibaelhárítás

Ez a fejezet ismerteti a problémák azonosításának módját és a teendőket hiba esetén.

A Súgó Használata

Ha probléma történik a kivetítővel, a [Help] gomb lenyomásakor megjelenik a Súgó képernyő, és segítséget nyújt. A problémákat a kérdések megválaszolásával oldhatja meg.

Eljárás

Nyomja meg a [Help] gombot.

Megjelenik a Help képernyő.

A Távirányító használata A Vezérlőpanel használata

Válasszon ki egy menüpontot.

Erősítse meg a választást.

A Távirányító használata A Vezérlőpanel használata

A kérdések és megoldások az alábbi képernyőn látható módon jelennek meg.

A Súgó történő kilépéshez nyomja meg a [Help] gombot.

A Távirányító használata A Vezérlőpanel használata

Ha a Súgó nem találja meg a probléma megoldását, lásd: "Problémamegoldás" oldal.56

Problémamegoldás

Ha problémák merülnek fel a kivetítő kapcsán, először ellenőrizze a kivetítő visszajelzőit és olvassa el "A Visszajelzők leolvasása" című alábbi szakaszt. Ha a visszajelzők alapján nem lehet egyértelműen megállapítani a probléma okát, lásd: "Ha a Visszajelzők nem nyújtanak támpontot".

A Visszajelzők Leolvasása

A kivetítő a következő három visszajelzővel van ellátva, amelyek jelzik a kivetítő működési állapotát.

oldal.60

Jelzi a működési állapotot. Készenléti állapot

Ha a [t] gombot megnyomja ebben az állapotban, elindul a kivetítés. Felkészülés a hálózat figyelésére vagy lehűlés folyamatban A visszajelző villogása közben nem használhatók a gombok. Bemelegítés A bemelegedési idő kb. 30 másodperc. A felmelegedés befejeződése után a visszajelző villogása

megszűnik. Kivetítés

Jelzi a kivetítő Lámpa állapotát.

Jelzi a belső hőmérsékleti állapotot.

Problémamegoldás

Az alábbi táblázatból kiolvasható a visszajelzők kijelzésének jelentése és a jelzett problémák megoldásának módja. Ha egyik visszajelző sem világít, ellenőrizze, megfelelően van-e csatlakoztatva a tápkábel és hogy a tápfeszültség rendben van-e.

Időnként előfordul, hogy amikor a tápkábelt kihúzzák, a

A Visszajelző piros színnel világít vagy villog

Állapot Ok Megoldás vagy állapot

Belső hiba Állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a

Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel.s Epson projektor címjegyzék

lista

visszajelző rövid ideig égve marad, ez nem hiba.

: Világít : Villog: : Kikapcsolva

Ventilátorhiba Érzékelőhiba

Magas hőm. hiba (túlmelegedés)

Lámpa-meghibásodás Lámpahiba A lámpa burkolata

nyitva van

Állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel.s Epson projektor címjegyzék

lista

A lámpa automatikusan kikapcsol és a kivetítés leáll. Várjon kb. öt percet. Kb. öt perc eltelte után a kivetítő készenléti üzemmódba kapcsol, ekkor ellenőrizze a következő két szempontot.

• Ellenőrizze, hogy a Levegőszűrő és a Levegő kifúvó szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá egy falhoz.

• Ha a Levegőszűrő eldugult, tisztítsa meg vagy cserélje ki. s oldal.70, oldal.75

Ha a hiba a fenti pontok ellenőrzése után továbbra is fennáll, akkor állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című

dokumentumban található legközelebbi címmel. s Epson projektor címjegyzék lista Ha legalább 1500 méteres tengerszint feletti magasságban használja a készüléket, állítsa a Nagy magasság beállítást Be értékre.

s oldal.40

Ellenőrizze a következő két szempontot.

• Vegye ki a Lámpa és ellenőrizze, nincs-e megrepedve. s oldal.72

• Tisztítsa meg a Levegőszűrő. s oldal.70

Problémamegoldás

Állapot Ok Megoldás vagy állapot

Auto-írisz hiba Power Err. (Ballast)

Ha nincs megrepedve: Szerelje vissza a Lámpa, és kapcsolja be a tápfeszültséget. Ha a hiba továbbra is fennáll: Cserélje ki a Lámpa új lámpára, majd kapcsolja be a tápfeszültséget. Ha a hiba továbbra is fennáll: Hagyja abba a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a

helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel. s Epson projektor címjegyzék lista

Ha meg van repedve: Cserélje ki a lámpát, vagy további tanácsért vegye fel a kapcsolatot a helyi márkakereskedővel. Ha önállóan cseréli ki a lámpát, vigyázzon a törött üvegcserepekre (a Lámpa kicseréléséig nem folytathatja a kivetítést). s Epson projektor

címjegyzék lista

Ellenőrizze, megfelelően fel van-e szerelve a lámpa és a lámpa burkolata. s oldal.72 Ha a burkolat vagy a lámpa visszaszerelése nem megfelelő, a lámpa nem kapcsolódik fel.

Ha legalább 1500 méteres tengerszint feletti magasságban használja a készüléket, állítsa a Nagy magasság beállítást Be értékre. s oldal.40

lista

m o

A Visszajelző narancssárga színnel villog vagy világít

Állapot Ok Megoldás vagy állapot

Magas hőm. figyelm. (Ez nem hiba. Azonban, ha a hőmérséklet túl magasra emelkedik, a kivetítés automatikusan megáll.)

• Ellenőrizze, hogy a Levegőszűrő és a Levegő kifúvó szellőzőnyílás tiszta-e, és hogy a kivetítő nem ér-e hozzá egy falhoz.

• Ha a Levegőszűrő eldugult, tisztítsa meg vagy cserélje ki. s oldal.70, oldal.75

Cserélje ki a lámpát

Cserélje ki a Lámpa egy újra. s oldal.72 Ha a Lámpa élettartamának letelte után tovább használja a lámpát, a lámpa felrobbanásának veszélye megnövekszik. A lehető

leghamarabb cserélje ki új Lámpa.

: Világít : Villog : Kikapcsolva : A kivetítő állapotától függően változik

Problémamegoldás

• Ha a kivetítő nem működik megfelelően, jóllehet az összes visszajelző normális állapotot jelez, lásd: "Ha a Visszajelzők Nem Nyújtanak Segítséget"

oldal.60.

• Ha a hibát nem találja ebben a táblázatban, akkor állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi

márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel. s Epson projektor címjegyzék

lista

Problémamegoldás

Ha a Visszajelzők Nem Nyújtanak Segítséget

Ha fellép valamilyen hiba az alábbiak közül és a visszajelzők nem kínálnak megoldást, akkor lásd az egyes problémák mellett feltüntetett oldalt.

A képekkel kapcsolatos problémák

• "Nincs kép" s oldal.61

A kivetítés nem indul el, a vetítési terület fekete, a vetítési terület kék stb.

• "A mozgó képek nem jelennek meg" s oldal.61

A Számítógép kivetített mozgó képek helyén fekete folt látható, és a készü‐ lék nem vetít ki semmit.

• "A kivetítés automatikusan leáll" s oldal.61

• "Megjelenik a "Nem támogatott." üzenet." s oldal.62

• ""Nincs jel." üzenet jelenik meg." s oldal.62

• "A kép elmosódott vagy életlen" s oldal.62

• "Interferencia vagy torzulás látszik a képeken" s oldal.63

Interferencia, torzulás, vagy fekete-fehér minták jelennek meg.

• "A kép csonka (túl nagy) vagy kicsi, vagy a nézőpont nem

megfelelő" s oldal.63

Csak a kép egy része jelenik meg, vagy a kép magassági és szélességi ará‐ nyai nem megfelelőek stb.

• "Nincs áramellátás" s oldal.65

Egyéb problémák

• "Nem hallható hang, vagy a hang túl

halk" s oldal.65

• "Nem hallható hang a

mikrofontól" s oldal.65

• "Nem működik a

Távirányító" s oldal.66

• "Meg kívánom változtatni az üzenetek és a

menük nyelvét" s oldal.66

• "Nem érkezik Levél, még akkor sem, ha a

kivetítőben probléma lép fel (EB-826W/ 825/85)" s oldal.66

• "A kép színei nem helyesek" s oldal.64

A teljes kép bíbor vagy zöld árnyalatban jelenik meg, a képek fekete-fehé‐ rek, a színek homályosak stb. (A Számítógép-monitorok és az LCD-képer‐ nyők szín-reprodukciós képessége nem azonos, ezért a kivetítő által kivetí‐ tett színek és a monitoron megjelenő színek nem feltétlenül illeszkednek egymáshoz, de ez nem utal hibára.)

• "Sötét a kép" s oldal.64

A kivetítés megkezdésekor felmerülő problémák

Problémamegoldás

A képekkel kapcsolatos problémák

Nincs kép

Ellenőrzés Megoldás

Megnyomta a [t] gombot? A készülék bekapcsolásához nyomja meg a [t] gombot.

Sötétek a visszajelzők? A tápkábel nincs megfelelően csatlakoztatva, vagy a tápfeszültség nem megfelelő.

Megfelelő módon csatlakoztassa a kivetítő tápkábelét. s Bevezetés Ellenőrizze, hogy megfelelően működik-e a konnektor vagy az áramforrás.

Az A/V némítás aktív?

Zárva van az A/V csúsztatható takarólemez gombja?

Megfelelően van beállítva a Konfigurációs menü?

A kivetített kép teljesen fekete?

Csak számítógépes képek kivetítése esetén

Nyomja meg az [A/V Mute] gombot a Távirányító az A/V némítás visszavonásához. s oldal.20

Nyissa ki az A/V csúsztatható takarólemez gombja. s oldal.9

Alaphelyzetbe mind az összes beállítás esetében. s Alaphelyzet menü - Alaphelyzetbe mind oldal.53

Bizonyos betáplált képek, például a képernyővédők, teljesen feketék lehetnek.

A képjel formátum beállítása megfelelő?

Kizárólag video forrásból kivetített képek esetén

A mozgó képek nem jelennek meg

Ellenőrzés Megoldás

A számítógép képjele eljut az LCD-re és a monitorra?

Kizárólag laptopról vagy beépített LCD-képernyővel rendelkező

számítógépről érkező képek kivetítése esetén

A kivetítés automatikusan leáll

Ellenőrzés Megoldás

Az Alvó mód Be értékre van állítva?

Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s Jel menü - Videojel oldal.37

Változtassa meg a képjelet csak külső kimenetre. s Ellenőrizze a Számítógép dokumentációját.

A készülék bekapcsolásához nyomja meg a [t] gombot. Ha nem szeretné használni az Alvó mód, állítsa át a beállítást Ki értékre. s Részletes menü - Működés - Alvó mód oldal.40

Problémamegoldás

Megjelenik a "Nem támogatott." üzenet.

Ellenőrzés Megoldás

A képjel formátum beállítása megfelelő?

Kizárólag video forrásból kivetített képek esetén

Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s Jel menü - Videojel oldal.37

A képjel Felbontás és a Frissítési gyak. megfelel az adott üzemmódnak?

Csak számítógépes képek kivetítése esetén

"Nincs jel." üzenet jelenik meg.

Ellenőrzés Megoldás

A kábelek csatlakoztatása rendben van?

A megfelelő bemeneti portot választotta ki?

Be van kapcsolva a Számítógép vagy a video forrás áramellátása? Kapcsolja be az adott berendezés áramellátását.

A képjelek eljutnak a kivetítőhöz?

Kizárólag laptopról vagy beépített LCD-képernyővel rendelkező

számítógépről érkező képek kivetítése esetén

A kép elmosódott vagy életlen

Ellenőrzés Megoldás

Megfelelően van beállítva a fókusz?

A kivetítő megfelelő távolságra van a vetítőernyőtől? Nem az ajánlott vetítési távolságon kívülről vetíti ki a képet?

Túlságosan nagy a trapézkorrekció beállítási értéke?

A képjel Felbontás átállításáról és a Számítógép kimenet Frissítési gyak. olvassa el a számítógép dokumentációját.

"Támogatott Monitorok" oldal.96

Ellenőrizze, hogy a kivetítéshez szükséges összes kábel megfelelően van-e csatlakoztatva. s Bevezetés

Állítsa át a képet úgy, hogy megnyomja a [Source Search] gombot a Távirányító vagy a Vezérlőpanel. s oldal.17

Ha a képjelek csak a számítógép LCD-kijelzőjére vagy a tartozék monitorra jutnak el, akkor át kell állítania a kimenetet a külső rendeltetési helyre, valamint a számítógép saját monitorára. Bizonyos számítógép-modellek esetén, ha a képjelet a készüléken kívülre vezetik, akkor azok nem jelennek meg az LCD monitoron vagy a tartozék

monitoron. A s számítógép dokumentációja, az olyan címek alatt mint "Külső kimenet" vagy "Külső monitor csatlakoztatása". Ha a csatlakoztatás előtt bekapcsolja a kivetítő vagy a Számítógép áramellátását, akkor nem működik az a funkció [Fn] gomb, amely átállítja a számítógép képjelét a külső kimenetre. Kapcsolja ki a Számítógép és a kivetítőt, majd kapcsolja vissza mindkettőt.

A fókusz beállításához csavarja el a Fókuszáló gyűrű. s Bevezetés

A készüléket az ajánlott tartományon belül állítsa be. s oldal.81

Csökkentse a kivetítő szögét a trapéztorzítás korrigálási mértékének csökkentése érdekében. s Bevezetés

Problémamegoldás

Ellenőrzés Megoldás

Kondenzáció alakult ki a lencsén? Ha a kivetítőt hideg környezetből váratlanul beviszik egy meleg helyre, vagy ha a környezeti hőmérséklet hirtelen

megváltozik, akkor kondenzáció alakulhat ki a lencse felületén, és ettől a képek elmosódottak lehetnek. A használat előtt kb. egy órával állítsa fel a kivetítőt az adott helyiségben. Ha kondenzáció alakul ki a lencsén, kapcsolja ki a kivetítőt és várja meg, amíg a kondenzáció eltűnik.

Interferencia vagy torzulás látszik a képeken

Ellenőrzés Megoldás

A képjel formátum beállítása megfelelő?

Kizárólag video forrásból kivetített képek esetén

Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s Jel menü - Videojel oldal.37

A kábelek csatlakoztatása rendben van?

Használ hosszabbító kábelt? Ha hosszabbító kábelt használ, akkor a jeleket megzavarhatja elektromos interferencia. A kivetítőhöz kapott kábelek

A megfelelő felbontást választotta ki?

Csak számítógépes képek kivetítése esetén

Szinkrong" és a "Sávtartásg" beállítása megfelelő?

A "

Csak számítógépes képek kivetítése esetén

A kép csonka (túl nagy) vagy kicsi, vagy a nézőpont nem megfelelő

Ellenőrzés Megoldás

Széles számítógépes képet vetít ki?

Csak számítógépes képek kivetítése esetén

A képet az E-Zoom használatával nagyította ki?

A Pozíció beállítása megfelelő?

Ellenőrizze, hogy a kivetítéshez szükséges összes kábel megfelelően van-e csatlakoztatva. s Bevezetés

használatával ellenőrizze, hogy az ön által használt kábelek okozhatják-e a problémát.

Úgy állítsa be a Számítógép, hogy a kiadott jelek kompatibilisek legyenek a kivetítővel. A s "Támogatott Monitorok" oldal.96 s Számítógép dokumentációja

Az automatikus beállítás elvégzéséhez nyomja meg az [Auto] gombot a Távirányító vagy az [Enter] gombot a Vezérlőpanel. Ha a képek beállítása az automatikus beállítás használata után sem megfelelő, akkor elvégezheti a

beállítást a Konfigurációs menü Szinkron és Sávtartás pontjának használatával. sJelJel menü - Sávtartás, Szinkron oldal.37

Változtassa meg a beállítást a csatlakoztatott berendezés jelének megfelelően. s Jel menü - Felbontás oldal.37

Nyomja meg a [Return] gombot a Távirányító az E-Zoom kiiktatásához. s oldal.27

Az éppen kivetített számítógépes kép automatikus beállításának elvégzéséhez nyomja meg az [Auto] gombot a Távirányító vagy az [Enter] gombot a Vezérlőpanel. Ha a képek beállítása az automatikus beállítás használata után sem megfelelő, akkor elvégezheti a beállítást a Konfigurációs menü Pozíció menüpontjának használatával.

A számítógépes képjelek mellett más jeleket is beállíthat a kivetítés közben a Konfigurációs menü Pozíció menüpontjának beállításával. s Jel menü - Pozíció oldal.37

Problémamegoldás

Ellenőrzés Megoldás

A számítógép két kijelzőre van beállítva?

Csak számítógépes képek kivetítése esetén

A megfelelő felbontást választotta ki?

Csak számítógépes képek kivetítése esetén

A kép színei nem helyesek

Ellenőrzés Megoldás

A bemenő jel beállításai megfelelnek a csatlakoztatott eszköz jeleinek?

A kép Fényerő beállítása megfelelő?

A kábelek csatlakoztatása rendben van?

Kontrasztg beállítása megfelelő?

A Színmódosítás megfelelő?

A Színtelítettség és az Árnyalat beállítása megfelelő?

Kizárólag video forrásból kivetített képek esetén

Ha két kijelző van aktiválva a Számítógép vezérlőpanelén a "Kijelzési tulajdonságok" menüpont alatt, akkor a számítógép képernyőjén csak a képnek kb. a fele jelenik meg. Ha a teljes képet szeretné megjeleníteni a számítógép

kijelzőjén, kapcsolja ki a kettős megjelenítés beállítását. s Számítógép videóvezérlő konfigurálása

Úgy állítsa be a Számítógép, hogy a kiadott jelek kompatibilisek legyenek a kivetítővel. A s "Támogatott Monitorok" oldal.96 s Számítógép dokumentációja

Állítsa át a következő beállításokat a csatlakoztatott berendezés jelének megfelelően. Számítógép bemeneti porthoz csatlakoztatott eszközről bejövő kép esetén s Jel menü - Bemeneti jel oldal.37 Video vagy S-video bemeneti porthoz csatlakoztatott eszközről bejövő kép esetén s Jel Menü - Videojel oldal.37

Állítsa be a Fényerő beállításait a Konfigurációs menü.s Kép menü - Fényerő oldal.36

Ellenőrizze, hogy a kivetítéshez szükséges összes kábel megfelelően van-e csatlakoztatva. s Bevezetés

Állítsa be a Kontraszt beállítási értékeit a Konfigurációs menü. s Kép menü - Kontraszt oldal.36

A Színmódosítás beállítási értékeit a Konfigurációs menü módosíthatja. s Kép menü - Színmódosítás oldal.36

A Színtelítettség és az Árnyalat beállításait a Konfigurációs menü változtathatja meg. s Kép menü - Színtelítettség, Árnyalat oldal.36

Sötét a kép

Ellenőrzés Megoldás

A kép Fényerő beállítása megfelelő?

Kontrasztg beállítása megfelelő?

Időszerűvé vált a Lámpa cseréje? Amikor már csaknem eljött a Lámpa cseréjének ideje, a kép sötétebb lesz, a színminőség pedig szegényessé válik. Ha

Állítsa be a Fényerő és a Fényerősség Ctrl beállítási értékeit a Konfigurációs menü. s Kép menü - Fényerő oldal.36 s Beállítások menü - Fényerősség Ctrl oldal.38 Állítsa be a Kontraszt beállítási értékeit a Konfigurációs menü. s Kép menü - Kontraszt oldal.36

erre sor kerül, cserélje ki a Lámpa új lámpára. s oldal.72

Problémamegoldás

A kivetítés megkezdésekor felmerülő problémák

Nincs áramellátás

Ellenőrzés Megoldás

Megnyomta a [t] gombot? A készülék bekapcsolásához nyomja meg a [t] gombot.

Sötétek a visszajelzők? A tápkábel nincs megfelelően csatlakoztatva, vagy a tápfeszültség nem megfelelő.

Húzza ki, majd csatlakoztassa ismét a tápkábelt. s Bevezetés Ellenőrizze, hogy megfelelően működik-e a konnektor vagy az áramforrás.

A visszajelzők kigyulladnak és elalszanak, amikor megérinti a tápkábelt?

A Vezérlés zárolása a Teljes zárolás helyzetben van?

Megfelelő beállítást választott ki a távoli vevőkészülékhez?

Valószínűleg rossz a tápkábel érintkezése, vagy a tápkábel hibás. Igazítsa meg a tápkábelt. Igazítsa meg a tápkábelt. Ha ez nem oldja meg a problémát, állítsa le a kivetítő használatát, húzza ki a tápkábelt a konnektorból, és vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban

található legközelebbi címmel. s Epson projektor címjegyzék lista

Nyomja meg a [t] gombot a Távirányító. Ha nem szeretné használni a Vezérlés zárolása, állítsa át a beállítást Ki értékre. s Beállítások menü - Vezérlés zárolása oldal.32

Ellenőrizze a Távoli vevőkészülék a Konfigurációs menü. s Beállítások menü - Távoli vevőkészülék oldal.38

Egyéb problémák

Nem hallható hang, vagy a hang túl halk

Ellenőrzés Megoldás

Az audio forrás csatlakoztatása megfelelő? Csatlakoztassa le a kábelt az audio bal/jobb bemeneti portról, majd csatlakoztassa ismét a kábelt.

A hangerő minimumra van állítva?

Az A/V némítás aktív?

Az audiokábel specifikációja "No resistance"? Ha kereskedelmi forgalomban kapható audiokábelt használ, ellenőrizze, hogy van-e rajta "No resistance" címke.

Nem hallható hang a mikrofontól

Ellenőrzés Megoldás

Megfelelően van csatlakoztatva a mikrofon? Csatlakoztassa le a kábelt a mikrofon bemeneti portról, majd csatlakoztassa ismét a kábelt.

Állítsa be úgy a hangerőt, hogy a hang hallható legyen. s oldal.38 s Bevezetés

Nyomja meg az [A/V Mute] gombot a Távirányító az A/V némítás visszavonásához. s oldal.20

Problémamegoldás

Ellenőrzés Megoldás

Túl alacsonyra van állítva a mikrofon bemeneti hangerő?

Nem működik a Távirányító

Ellenőrzés Megoldás

A Távirányító fénykibocsátó része a kivetítő Távoli vevőkészülék irányul működtetés közben?

A távirányító túl messze van a kivetítőtől?

Világít-e közvetlen napfény vagy fénycsőből származó erős fény a Távoli vevőkészülék?

Megfelelő beállítást választott ki a Távoli vevőkészülék?

Lemerültek-e az elemek vagy megfelelően vannak-e behelyezve az elemek?

Állítsa be úgy a mikrofon bemeneti hangerőt, hogy a hang hallható legyen. s Beállítások menü - Mikr. bemen. hangerőoldal.38

Irányítsa a távirányítót a Távoli vevőkészülék felé. Hatótávolságs Bevezetés

A távirányító hatósugara kb. 6 m s Bevezetés

Állítsa olyan helyre a kivetítőt, ahol nem világít erős fény a Távoli vevőkészülék. Vagy állítsa a távoli vevőkészüléket Ki értékre a Távoli vevőkészülék értékről a Konfigurációs menü. s Beállítások menü - Távoli vevőkészülék

oldal.38

Ellenőrizze a Távoli vevőkészülék a Konfigurációs menü. s Beállítások menü - Távoli vevőkészülék oldal.38

Ellenőrizze, hogy megfelelően vannak-e behelyezve az elemek, vagy szükség esetén cserélje ki az elemeket. s oldal.71

Meg kívánom változtatni az üzenetek és a menük nyelvét

Ellenőrzés Megoldás

Változtassa meg a Nyelv beállításait.

Nem érkezik Levél, még akkor sem, ha a kivetítőben probléma lép fel (EB-826W/825/85)

Ellenőrzés Megoldás

A Készenléti üzemmód a Kommunikáció be értékre van állítva?

Történt-e súlyos rendellenesség és leállt-e váratlanul a kivetítő? Ha a kivetítő hirtelen leáll, akkor nem lehet levelet küldeni.

A Nyelv beállítási értékeit a Konfigurációs menü módosíthatja. s oldal.40

Ha használni szeretné a Levél értesítés funkciót, amikor a kivetítő készenléti üzemmódban van, állítsa be a Kommunikáció be értéket a Készenléti üzemmód alatt a Konfigurációs menü. s Részletes menü - Készenléti

üzemmód oldal.40

Ha a rendellenes állapot továbbra is fennáll, vegye fel a kapcsolatot a helyi márkakereskedővel vagy a Terméktámogatás és szervizelési útmutató című dokumentumban található legközelebbi címmel. s Epson

projektor címjegyzék lista

Problémamegoldás

Ellenőrzés Megoldás

Kap áramot a kivetítő? Ellenőrizze, hogy megfelelően működik-e a konnektor vagy az áramforrás.

Megfelelően beállította az Levél értesítés funkciót a Konfigurációs menü menüben?

A problémákról történő Levél értesítés küldése a Konfigurációs menü Levél beállításai szerint történik. Ellenőrizze ezen beállításokat.

Hálózat menü - Levél menü oldal.49

Függelék

Ez a fejezet a karbantartással kapcsolatos információkat tartalmazza, hogy a kivetítő hosszú időn keresztül a lehető legjobb teljesítményt nyújtsa.

Telepítési Módszerek

A kivetítő a következő négy kivetítési módszert támogatja. A telepítési környezet feltételeinek megfelelően végezze el az eszköz beállítását.

Figyelmeztetés

•

Speciális telepítési mód szükséges, ha fel akarják függeszteni a kivetítőt a mennyezetre (mennyezeti rögzítés). Nem megfelelő telepítés esetén a készülék leeshet, ami balesetet és sérülést idézhet elő.

•

Ha ragasztóanyagot használ a Rögzítőpontok (mennyezetre), nehogy a csavarok meglazuljanak, vagy ha kenőanyagot vagy olajat használ a kivetítőn, akkor a készülék háza megrepedhet, amitől viszont leeshet a mennyezeti rögzítésről. Ez súlyos sérülést idézhet elő, ha valaki a mennyezeti rögzítés alatt tartózkodik és a kivetítő is megsérülhet. Mennyezeti rögzítés felszerelése vagy beállítása esetén ne használjon ragasztóanyagokat a csavarok meglazulásának megakadályozására, ne használjon olajat, kenőanyagokat stb.

Figyelem

Ne használja a kivetítőt ezen az oldalon. Ez meghibásodáshoz vezethet.

• Képek kivetítése a képernyő előtt elhelyezett kivetítővel. (Elől elölről)

• Képek kivetítése egy áttetsző képernyő mögött elhelyezett

kivetítővel. (Hátul hátulról)

oldalára vetítse ki a képeket. (Elől/ Plafon elölről/mennyezetről)

• Szükség van egy opcionális Mennyezeti rögzítés, ha fel akarja

függeszteni a kivetítőt a mennyezetre. s oldal.78

• Megváltoztathatja a beállítást az alábbiak szerint, ha kb. 5 másodpercre lenyomja az [A/V Mute] gombot a Távirányító.

ElőlWElől/Plafon

A Hátul vagy a Hátul/Plafon elemet a Konfigurációs menü állíthatja be. s oldal.40

a képeket. (Hátul/Plafon hátulról/ mennyezetről)

• Függessze fel a kivetítőt a mennyezetre és a képernyő elülső

• Függessze fel a kivetítőt a mennyezetre és egy áttetsző

képernyő hátsó oldalára vetítse ki

Tisztítás

Meg kell tisztítania a kivetítőt, ha beszennyeződik, vagy ha a kivetített képek minősége romlani kezd.

Kivetítő Felületének Tisztítása

Puha ruhával letörölve tisztítsa meg a kivetítő felületét. Ha a kivetítő különösen szennyezett, akkor nedvesítse meg a ruhát nagyon kevés, semleges hatású tisztítószert tartalmazó vízzel, alaposan csavarja ki és ezzel törölje le a kivetítőt felületét.

Figyelem

Ne használjon illékony anyagokat, például fényezőt, alkoholt vagy hígítót a kivetítő felületének megtisztítására. A készülékház minősége megváltozhat vagy elszíneződhet.

A Lencse Tisztítása

Kereskedelmi forgalomban kapható tisztító ruhával óvatosan törölje le a lencsét.

Figyelem

A lencsét ne dörzsölje kemény anyagokkal és ne tegye ki rázkódásnak, ellenkező esetben a lencse megsérülhet.

Figyelem

•

Ha a por felhalmozódik a Levegőszűrő, a kivetítő belső hőmérséklete megemelkedhet, ami működési problémákat okozhat és lerövidítheti az optika élettartamát. Ha az üzenet megjelenik, azonnal tisztítsa meg a Levegőszűrő.

•

Ne helyezze vízbe a Levegőszűrő. Ne használjon mosó- vagy oldószereket.

• Ha az üzenet még a tisztítás után is rendszeresen megjelenik,

akkor ideje kicserélni a levegőszűrőt. Cserélje ki új Levegőszűrő. s oldal.75

• Javasoljuk, hogy legalább háromhavonta tisztítsa meg ezeket az alkatrészeket. Ha a kivetítőt különösen poros környezetben használja, akkor gyakrabban kell tisztítani.

A Levegőszűrő Tisztítása

Ha a következő üzenet megjelenik, akkor tisztítsa meg a Levegőszűrő és a Levegőbeszívó szellőzőnyílás.

A kivetítő túlmelegszik. Ellenőrizze, nem zárja-e el valami a szellőzőnyílást, és tisztítsa meg vagy cserélje ki a levegőszűrőt.

A Fogyóeszközök Cseréje

Ez a fejezet ismerteti, hogyan kell kicserélni a Távirányító elemeit, a Lámpa és a Levegőszűrő.

A Távirányító Elemeinek Cseréje

Ha a készülék nehézkesen reagál a Távirányító kiadott parancsokra, vagy ha a távirányító nem működik egy bizonyos ideig történő használat után, ez valószínűleg azt jelenti, hogy az elemek kezdenek lemerülni. Ilyenkor cserélje ki az elemeket új elemekre. Tartson készenlétben két db AA méretű mangán vagy alkáli elemet. Kizárólag AA méretű mangánvagy alkálielemek használhatók.

Figyelem

Az elemek kezelése előtt feltétlenül olvassa el a Biztonsági előírások. Biztonsági előírások

Eljárás

Vegye le az elemtér fedelét.

Miközben lenyomja az elemtér fedelének rögzítőelemét, emelje felfelé a fedelet.

Cserélje ki újakra a régi elemeket.

Vigyázat

Az elemtartó belsejében ellenőrizze a (+) és (-) jelölések helyét, és annak megfelelően helyezze be az elemeket.

Tegye vissza az elemtartó fedelét.

Nyomja le az elemtartó fedelét, amíg a helyére nem kattan.

A Fogyóeszközök Cseréje

A Lámpa Cseréje

Lámpa csereintervalluma

Ideje kicserélni a Lámpa, ha:

• A "Cserélje ki a lámpát. " üzenet jelenik meg a kivetítés megkezdésekor.

Megjelenik egy üzenet.

• A Lámpa visszajelzője narancssárga fénnyel villog.

Figyelem

•

A lámpa cseréjére figyelmeztető üzenet az alábbi időtartam után jelenik meg, a kezdeti fényerő és a kivetített képek minőségének fenntartása érdekében.

·Ha folyamatosan Nagy fényerő használják: Kb. 5000 óra

·Ha folyamatosan Kis fényerő használják: Kb. 6000 óra

•

Ha a Lámpa élettartamának letelte után tovább használja a lámpát, a lámpa felrobbanásának veszélye megnövekszik. Ha megjelenik a Lámpa cseréjére figyelmeztető üzenet, a lehető leghamarabb cserélje ki a Lámpa, még akkor is, ha továbbra is működik.

•

A Lámpa tulajdonságaitól és a használat módjától függően a lámpa elsötétülhet vagy működésképtelenné válhat a cserére figyelmeztető üzenet megjelenése előtt. Szükség esetére mindig tartson készenlétben egy tartalék lámpaegységet.

oldal.38

A Lámpa cseréjének módja

A Lámpa akkor is ki lehet cserélni, ha a kivetítőt felfüggesztik a mennyezetre.

Figyelmeztetés

• A kivetített kép sötétebbé válik vagy minősége romlani kezd.

•

Ha azért kell kicserélnie a Lámpa, mert már nem működik, akkor lehetséges, hogy a Lámpa eltörött. Ha kicseréli a mennyezetre szerelt kivetítőben a Lámpa, mindig azt kell feltételeznie, hogy a Lámpa eltörött, ezért mindig a Lámpa burkolat oldalán álljon, soha ne alatta. Óvatosan távolítsa el a Lámpa burkolat.

•

Soha ne szerelje szét vagy alakítsa át a Lámpa. Ha átalakított vagy szétszerelt Lámpa helyeznek be a kivetítőbe és használnak, az tüzet, áramütést vagy balesetet okozhat.

A Fogyóeszközök Cseréje

Vigyázat

A Lámpa burkolat leszerelése előtt várja meg, amíg a Lámpa eléggé lehűl. Ha a lámpa még forró, égési- vagy más sérüléseket okozhat. A feszültség kikapcsolása után kb. egy óra hosszat tart, amíg a Lámpa eléggé lehűl.

Eljárás

Miután kikapcsolta a kivetítőt és kétszer megszólalt a megerősítő csipogás, válassza le a tápkábelt.

Várja meg, amíg a Lámpa kellő mértékben lehűl, majd szerelje le a Lámpa burkolat.

Az új lámpaegységhez kapott csavarhúzóval vagy keresztfejű csavarhúzóval lazítsa meg a Lámpa burkolat rögzítőcsavarját. Utána csúsztassa egyenesen előre a Lámpa burkolat és felemelve vegye le.

A Fogyóeszközök Cseréje

Lazítsa meg a Lámpa két rögzítőcsavarját.

A fogantyú meghúzásával vegye ki a régi Lámpa.

Ha a Lámpa megrepedt, cserélje ki új lámpára, vagy további tanácsokért vegye fel a kapcsolatot a helyi márkakereskedéssel.

Epson projektor címjegyzék lista

Szerelje fel az új Lámpa.

Illessze be az új Lámpa a vezetősín mentén a megfelelő irányban úgy, hogy beilleszkedjen a helyére, majd nyomja határozottan lefelé a "PUSH" felirattal ellátott résznél. Miután teljesen behelyezte, húzza meg a két csavart.

A Fogyóeszközök Cseréje

Tegye vissza a Lámpa burkolat.

Figyelem

•

Ügyeljen a Lámpa biztonságos felszerelésére. Ha leszereli a Lámpa burkolat, a Lámpa biztonsági óvintézkedésként automatikusan kikapcsolódik. Ha a Lámpa vagy a Lámpa burkolat visszaszerelése nem megfelelő, a Lámpa nem kapcsolódik fel.

•

A termékben higanyt (Hg) tartalmazó alkatrész van. A kidobással vagy az újrahasznosítással kapcsolatban tájékozódjon a helyi rendeletekben. Ne dobja ki a normál hulladékkal együtt.

A Levegőszűrő Cseréje

Levegőszűrő csereintervalluma

Ideje kicserélni a Levegőszűrő, ha:

• A Levegőszűrő barnára színeződött.

• Az üzenet annak ellenére megjelenik, hogy megtisztította a Levegőszűrő.

A Levegőszűrő cseréjének módja

A Levegőszűrő akkor is ki lehet cserélni, ha a kivetítőt felfüggesztik a mennyezetre.

Eljárás

Miután kikapcsolta a kivetítőt és kétszer megszólalt a megerősítő csipogás, válassza le a tápkábelt.

A Lámpa üzemórái nullázása

A kivetítő feljegyzi, mennyi ideig működtették a lámpát, és üzenettel és visszajelzéssel értesíti a felhasználót, ha eljött a lámpa kicserélésének ideje. A Lámpa kicserélése után feltétlenül nullázza a Lámpa üzemórái a

Konfigurációs menü.

Csak akkor nullázza a Lámpa üzemórái, ha a Lámpa ki lett

cserélve. Ellenkező esetben a Lámpa csereintervalluma tévesen kerül kijelzésre.

oldal.53

A Fogyóeszközök Cseréje

Nyissa fel a levegőszűrő fedelét.

Elcsúsztatva nyissa ki a levegőszűrő fedelének nyitó-záró kapcsolóját, és nyissa ki a levegőszűrő fedelét.

Szerelje ki a Levegőszűrő.

Fogja meg és húzza ki egyenesen a Levegőszűrő közepén lévő fület.

Helyezze be az új Levegőszűrő.

Nyomja, amíg a helyére nem kattan.

A Fogyóeszközök Cseréje

Zárja le a levegőszűrő fedelét.

A helyi rendeleteknek megfelelően dobja ki a levegőszűrőt. A keret anyaga: ABS A szűrő anyaga: poliuretán hab

Kiegészítő Tartozékok és Fogyóeszközök

A következő kiegészítő tartozékok és fogyóeszközök használhatóak. Szükség esetén vásárolja meg ezeket. A kiegészítő tartozékok és fogyóeszközök következő listája az alábbi dátumtól számítva érvényes: 2009,04. A kiegészítők jellemzői külön értesítés nélkül megváltozhatnak és a vásárlás helyszínétől is függhetnek.

Opcionális Tartozékok

Puha hordtáska ELPKS16B

Ebben a táskában szállítsa a kivetítőt, ha szükséges.

150 cm-es hordozható vetítőernyő ELPSC07 200 cm-es hordozható vetítőernyő ELPSC08 250 cm-es vetítőernyő

Hordozható legördíthető vetítőernyők (Képarányg 4:3)

175 cm-es hordozható vetítőernyő 200 cm-es hordozható vetítőernyő ELPSC24 225 cm-es hordozható vetítőernyő ELPSC25

Hordozható legördíthető vetítőernyők (Képarányg 16:10)

125 cm-es hordozható vetítőernyő ELPSC06

Könnyen szállítható kompakt vetítőernyő. (4:3 képarány)

Számítógépes kábel ELPKC02 (1,8 m - mini D-Sub15-tűs/mini D-Sub 15-tűs)

Ez azonos a kivetítőhöz biztosított számítógépes kábellel.

ELPSC10

ELPSC23

Component video kábel ELPKC19 (3 m - mini D-Sub 15-tűs/RCA csatlakozódugó

Ezzel a kábellel a kivetítő egy Komponens videog jelforráshoz csatlakoztatható.

Dokumentumkamera ELPDC06

Könyvek, írásvetítő fóliák vagy diaképek kivetítésekor használható.

Vezeték nélküli LAN egységELPAP03 (csak EB-826W/825/85)

Akkor használja, ha vezeték nélkül csatlakoztatja a projektort egy Számítógép, és kivetítést végez.

Quick Wireless Connection USB Key ELPAP05 (csak EB-826W/ 825/85)

Ezzel a kulccsal kapcsolódhat egy Windows Számítógép, és a Számítógép vetíthet ki képeket. A kivetítőt azonban csatlakoztatni kell egy hálózathoz, mielőtt használható lenne.

Mennyezeti cső (450 mm /ezüst)* ELPFP13 Mennyezeti cső (700 mm /ezüst)

A kivetítő magas mennyezetre történő felszerelésre szolgál.

ELPFP14

Mennyezeti rögzítés* ELPMB23

A kivetítő mennyezetre történő felszerelésre szolgál.

* Különleges felszerelési módra van szükség a kivetítő mennyezetre történő

felfüggesztéséhez. Ha ezt a felszerelési módot választja, vegye fel a kapcsolatot a márkakereskedővel vagy a Terméktámogatás és szervizelési

útmutató dokumentumban található legközelebbi címmel. s Epson

projektor címjegyzék lista

Számítógépes kábel ELPKC09 (3 m - mini D-Sub15-tűs/mini D-Sub 15-tűs) Számítógépes kábel ELPKC10 (20 m - mini D-Sub15-tűs/mini D-Sub 15-tűs)

Használja ezen hosszabb kábelek egyikét, ha a kivetítőhöz biztosított számítógépes kábel túl rövid.

Fogyóeszközök

Lámpaegység ELPLP50

A használt Lámpák cserealkatrésze.

ELPAF22 Levegőszűrő

A használt Levegőszűrők cserealkatrésze.

A Felhasználó Logója Mentése

Felhasználó logója elmentheti az aktuálisan kivetített képet.

Ha elment egy Felhasználó logója, az előző Felhasználó logója törlődik.

Eljárás

Vetítse ki azt a képet, amelyet felhasználói logóként szeretne használni, majd nyomja meg a Felhasználó logója. majd a [Menu] gombot.

A Távirányító használata A Vezérlőpanel használata

A Konfigurációs menü válassza a Részletes - Felhasználó

logója lehetőséget.

oldal.35

Ellenőrizze a használt gombokat és az általuk végrehajtott műveleteket a menüben található útmutatóban.

• Ha a Felh. logó védelme a Jelszavas védelem menüben Be értékre van állítva, akkor megjelenik egy üzenet és a felhasználói logót nem lehet megváltoztatni. Változtatásokat akkor lehet végrehajtani, ha a Felh. logó védelme értékét Ki értékre állítja. s oldal.30

• Ha a Felhasználó logója trapézkorrekció, E-Zoom, Képarány vagy Progresszív művelet végrehajtása során választja ki, a folyamatban lévő művelet törlődik.

"A Konfigurációs Menü Használata"

Amikor megjelenik a Ezt a képet választja felhasználói logónak? üzenet, válassza az Igen lehetőséget.

Ha megnyomja az [Enter] gombot a Távirányító vagy a Vezérlőpanel, a képernyőméret megváltozhat a jeltől függően, mivel a képjel felbontásának megfelelően megváltozik.

A Felhasználó Logója Mentése

Mozgassa ezt a keretet a képnek arra a részére, amelyet Felhasználó logója szeretne használni.

A Távirányító használata A Vezérlőpanel használata

A nagyítás beállítási képernyőn válassza ki a nagyítási tényezőt.

Amikor megjelenik a Ezt a képet menti felhasználói logónak? üzenet, válassza az Igen lehetőséget.

A kép mentése megtörtént. A kép mentése után megjelenik a Kész üzenet.

• A Felhasználó logója mentése után a logót nem lehet visszaállítani a gyári alapértelmezett beállításra.

• A felhasználói logó mentése kb. 15 másodpercig tart. A mentés közben ne használja a kivetítőt vagy a csatlakoztatott berendezéseket, ellenkező esetben hiba léphet fel.

Legfeljebb 400 ^ 300 pont méretű képet menthet.

Amikor megjelenik az Ezt a képet választja? üzenet, válassza az Igen lehetőséget.

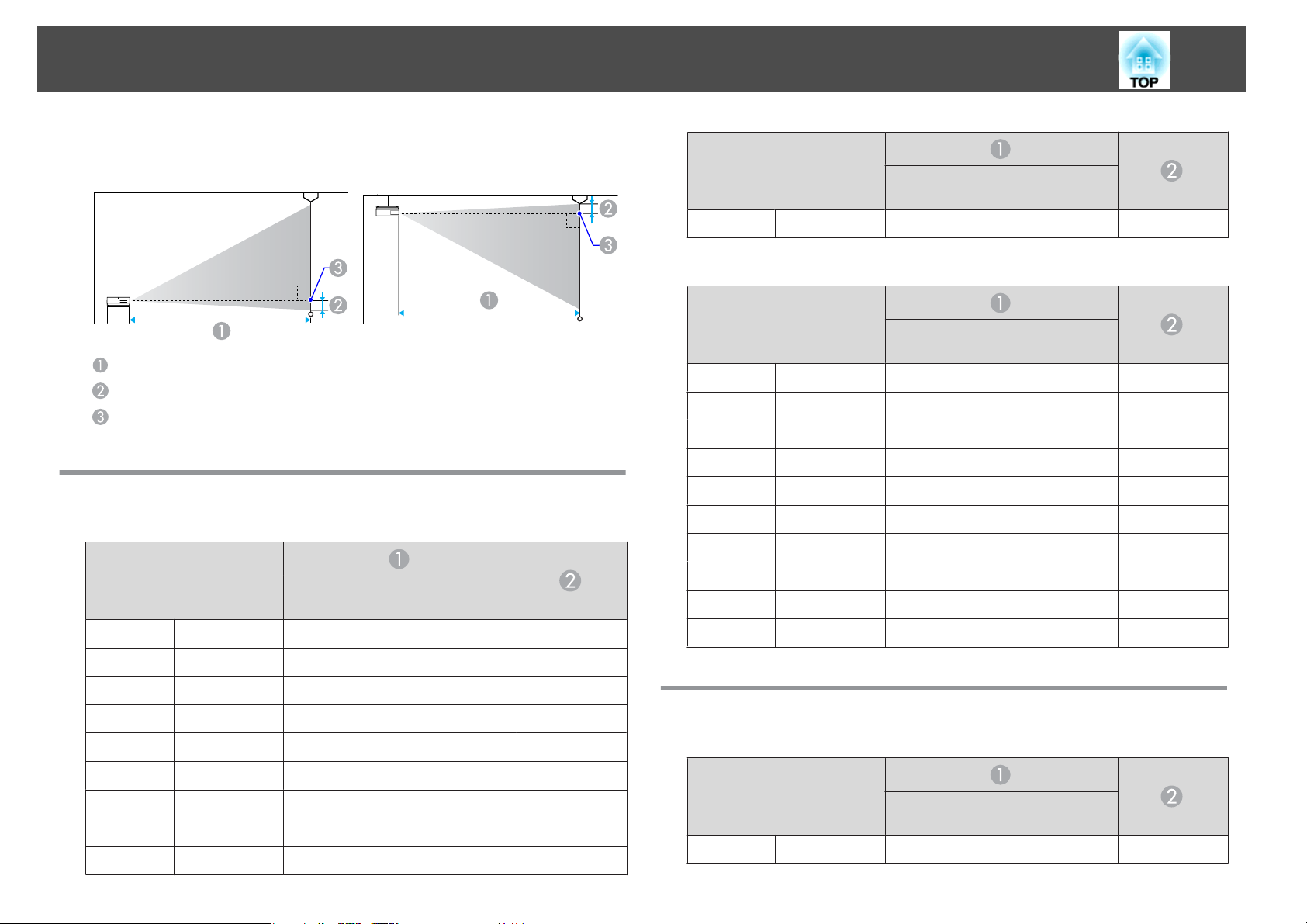

Képernyőméret és Kivetítési Távolság

A megfelelő képernyőméret kiválasztásához és a kivetítő elhelyezéséhez lásd az alábbi táblázatot. A megadott értékek csak útmutatásul szolgálnak.

4:3 képernyőméret

300"

Minimum (Széles) - Maximum

(Tele)

610x460 854 - 1386 -47

Mértékegység: cm

Kivetítési távolság

a távolság a lencse közepe és a kivetített kép alja között

A lencse középpontja

Vetítési Távolság (EB-825/824/85/84)

4:3 képernyőméret

30"

40"

50"

60"

80"

100"

150"

200"

250"

61x46 83 - 136 -5

81x61 111 - 182 -6

100x76 140 - 229 -8

120x90 169 - 275 -9

160x120 226 - 368 -13

200x150 283 - 460 -16

300x230 426 - 692 -23

410x300 568 - 923 -31

500x370 711 - 1155 -39

Minimum (Széles) - Maximum

(Tele)

Mértékegység: cm

16:9 képernyőméret

30"

40"

50"

60"

80"

100"

150"

200"

250"

275"

110x62 153 - 249 2

130x75 184 - 300 2

180x100 246 - 401 3

220x120 308 - 502 4

330x190 464 - 754 6

440x250 619 - 1006 7

550x310 775 - 1258 9

610x340 853 - 1384 10

66x37 91 - 149 1

89x50 122 - 199 1

Minimum (Széles) - Maximum

Vetítési Távolság (EB-826W)

4:3 képernyőméret

30"

61x46 100 - 164 -1

Minimum (Széles) - Maximum

(Tele)

Mértékegység: cm

(Tele)

Képernyőméret és Kivetítési Távolság

Mértékegység: cm

4:3 képernyőméret

40"

50"

60"

80"

100"

120"

150"

200"

250"

16:9 képernyőméret

30"

160x120 271 - 442 -3

200x150 340 - 553 -4

240x180 408 - 664 -4

300x230 511 - 831 -5

410x300 682 - 1108 -7

500x370 854 - 1386 -9

Minimum (Széles) - Maximum

(Tele)

81x61 134 - 219 -1

100x76 169 - 275 -2

120x90 203 - 331 -2

Mértékegység: cm

Minimum (Széles) - Maximum

(Tele)

66x37 91 - 149 1

16:10 képernyőméret

30"

40"

50"

60"

80"

100"

150"

200"

250"

280"

60x30 88 - 144 -1

80x50 118 - 193 -1

110x70 149 - 243 -2

130x80 179 - 292 -2

170x110 239 - 390 -2

210x130 300 - 488 -3

320x200 451 - 733 -5

420x260 603 - 979 -6

530x330 754 - 1224 -8

590x370 845 - 1371 -9

Minimum (Széles) - Maximum

(Tele)

40"

50"

60"

80"

100"

150"

200"

250"

275"

89x50 122 - 199 1

110x62 153 - 249 2

130x75 184 - 300 2

180x100 246 - 401 3

220x120 308 - 502 4

330x190 464 - 754 6

440x250 619 - 1006 7

550x310 775 - 1258 9

610x340 853 - 1384 10

USB Eszközök Csatlakoztatása és Eltávolítása (Csak EB-826W/825/824/85)

A projektorhoz csatlakoztatni lehet USB memóriákat, USB-kompatibilis digitális kamerákat, merevlemez-meghajtókat és az opcionális dokumentumkamerát. A csatlakoztatott digitális kamerán lévő képek vagy

USB

tárolóeszközön lévő JPEG fájlok Diavetítés is lejátszhatók.

kivetítő használati utasítása "A Diavetítés Alapvető Műveletei"

Az opcionális dokumentumkamera csatlakoztatásakor a dokumentumkamerán lévő képek vetítődnek ki.

Az USB Eszközök Csatlakoztatása

A következő műveletsor az opcionális dokumentumkamera példáján keresztül ismerteti az USB eszközök csatlakoztatási módját. A dokumentumkamerát a hozzá mellékelt USB kábel csatlakoztathatja a kivetítőhöz. Amikor kivetítés közben a dokumentumkamera csatlakoztatva van a projektorhoz, nyomja meg a távirányító [USB] gombját vagy a

vezérlőpanel [Source Search] gombját, ha át szeretne váltani a

dokumentumkamerán lévő képekre.

oldal.17

A dokumentumkamera USB portja

USB kábel

USB port (TypeA)

Figyelem

•

USB hub használata esetén előfordulhat, hogy a kapcsolat nem lesz tökéletes. A kivetítőhöz közvetlenül kell csatlakoztatni a digitális fényképezőgépeket és az USB tárolóeszközöket.

•

USB-kompatibilis merevlemez használata esetén feltétlenül csatlakoztassa a merevlemezhez mellékelt váltóáramú hálózati adaptert.

•

A digitális fényképezőgépet vagy a merevlemezt az eszközhöz mellékelt vagy azzal együtt használható USB kábel csatlakoztathatja a kivetítőhöz.

•

3 méternél rövidebb USB kábel használjon. Ha a kábel hosszabb, mint 3 m, előfordulhat, hogy a Diavetítés funkció nem működik megfelelően.

USB Eszközök Csatlakoztatása és Eltávolítása (Csak EB-826W/825/824/85)

USB eszközök eltávolítása

A kivetítés végeztével a következő lépéseket végrehajtva távolítsa el az USB eszközöket a kivetítőből.

Eljárás

Távolítsa el az opcionális dokumentumkamerát a kivetítő USB-portjáról (TypeA).

Digitális kamerák, merevlemezek stb. esetében kapcsolja ki az eszköz áramellátását, majd távolítsa el azt.

Csatlakoztatás USB Kábel és Kivetítés (USB Display)

A mellékelt USB kábel segítségével, amellyel a kivetítő összeköthető egy Windows Számítógép, kivetíthetők képek a Számítógép. E funkció neve USB Display. Az USB kábel egyszerű csatlakoztatása után a Számítógép által megjelenített képek kivetítésre kerülnek.

Csatlakozás

B C D E

Csatlakoztassa a tápkábelt (mellékelve).

Kapcsolja be a számítógépet.

Nyissa ki az A/V csúsztatható takarólemez gombja.

Csatlakoztassa az USB kábel. Ha hang jön a kivetítő hangszórójából, csatlakoztasson egy (kereskedelmi forgalomban kapható) audiokábelt az Audio2 portra.

"Csatlakozás az első alkalommal" oldal.86

"A további alkalmak során" oldal.87

Figyelem

A kivetítőt közvetlenül a számítógéphez csatlakoztassa. Ne használjon USB hub-ot.

Eljárás

Kapcsolja be a Számítógép.

Csatlakoztatás USB Kábel és Kivetítés (USB Display)

Csatlakozás az első alkalommal

Eljárás

Az illesztőprogram telepítése automatikusan megkezdődik.

Windows 2000 Számítógép használata esetén kattintson a Számítógép - Programok - EPSON Projector - EPSON USB

Display - EPSON USB Display Vx.x elemre.

Kattintson az Elfogad lehetőségre.

Ha az illesztőprogram nincs telepítve, nem használhatja az USB Display funkciót. Az illesztőprogram telepítéséhez kattintson az Elfogad gombra. A telepítés visszavonásához nyomja meg a Elvet gombot.

Windows 2000 rendszert futtató Számítógép használatakor a felhasználói jogosultság alatt egy Windows hibaüzenet jelenhet meg a telepítés közben, és előfordulhat, hogy a szoftvert nem tudja telepíteni. Ebben az esetben frissítse a Windows rendszert, indítsa újra a számítógépet, és próbálja újra. A további részletekkel kapcsolatban forduljon a Terméktámogatás és szervizelési

útmutatóban található legközelebbi kapcsolattartóhoz.

projektor címjegyzék lista

Epson

Csatlakoztatás USB Kábel és Kivetítés (USB Display)

A Számítógép által megjelenített képek kivetítésre kerülnek.

Eltarthat egy ideig, amíg elkezdődik a Számítógép lévő képek kivetítése. Amíg nem vetítődnek ki a Számítógép tárolt képek, ne nyúljon az eszközhöz, ne csatlakoztassa le az USB kábel, és ne kapcsolja ki a kivetítőt.

• Ha valami miatt nem történik kivetítés, kattintson a Számítógép a

Programok - EPSON Projector - EPSON USB Display EPSON USB Display Vx.x elemre.

• Ha a telepítés nem történt meg automatikusan, kattintson kétszer

a Sajátgép - EPSON_PJ_UD - EMP_UDSE.EXE, elemre a Számítógép.

• Ha az egérkurzor villog a képernyőn, menjen be az Összes program - EPSON Kivetítő - EPSON USB Display - EPSON USB Display Vx.x Beállítások menübe és kattintsa ki az Átviteli ablak kijelölőnégyzetet.

• Az illesztőprogram eltávolításához nyissa meg a Vezérlőpult Programok telepítése és törlése elemét, és távolítsa el az EPSON USB Display Vx.x programot.

• Lecsatlakoztatás A kivetítő az USB kábel eltávolításával egyszerűen lecsatlakoztatható. Nincs szükség a Windows Hardver biztonságos eltávolítása lehetőségének használatára.

A további alkalmak során

A Számítógép által megjelenített képek kivetítésre kerülnek.

Eltarthat egy ideig, amíg elkezdődik a Számítógép lévő képek kivetítése. Várjon.

Előfordulhat, hogy a DirectX funkciók egyes részeit használó

alkalmazások nem jelennek meg megfelelően. (csak Windows)

LAN Kábel Csatlakoztatása (Csak EB-826W/825/85/84)

A csatlakoztatáshoz kereskedelmi forgalomban elérhető 100BASE-TX vagy 10BASE-T típusú LAN kábelt használjon. A modelltől függően eltérőek lehetnek az alábbi diagramok és interfészek.

A LAN porthoz

LAN kábel (a kereskedelmi forgalomban kapható)

A LAN porthoz

Figyelem

A működési hibák elkerülése érdekében használjon 5. kategóriájú, árnyékolt helyi hálózati kábelt.

A Vezeték Nélküli LAN Egység Installálása (Csak az EB-826W/825/85 Esetében)

Eljárás

Nyissa fel a levegőszűrő fedelét.

Elcsúsztatva nyissa ki a levegőszűrő fedelének nyitó-záró kapcsolóját, és nyissa ki a levegőszűrő fedelét.

A Vezeték nélküli LAN egység telepítve van.

Rögzítse a Vezeték nélküli LAN egységet a mellékelt csavarral, nehogy elveszítse.

Csavarfurat a vezeték nélküli helyi hálózati egység rögzítéséhez

Csatlakoztatás Külső Berendezéshez

Csatlakoztatás külső monitorhoz (csak EB-826W/ 825/85/84)

A Computer1/2 bemeneti porton kapott számítógépes képek egyszerre us megjeleníthetők egy külső monitoron és a kivetítőhöz csatlakoztatott kijelzőn. Ennek köszönhetően akkor is ellenőrizheti a kivetített képeket a külső monitoron, ha nem látja a vetítővásznat. A külső monitort a hozzá mellékelt kábellel csatlakoztathatja.

• Nem jeleníthet meg képeket a külső monitoron lévő komponens video jelhez, VIdeo bemeneti porthoz vagy S-video bemeneti porthoz csatlakoztatott berendezésről.

• A Trapézkorrekcióhoz hasonló műveletek elvégzésekor a Konfigurációs menü és a Súgó képernyők nem kerülnek a külső megjelenítő eszközökre.

A monitor portja felé

A monitorhoz tartozó kábel

A Monitor Out port felé

Csatlakoztatás Külső Berendezéshez

Csatlakoztatás külső hangszóróhoz (csak EB-826W/825/85/84)

Ha a kivetítő Audio Out portjához aktív hangszórókat csatlakoztat, tökéletesebb hangminőségben élvezheti a bemutatót. A csatlakoztatáshoz kereskedelmi forgalomban elérhető audiokábelt használjon (pl. dugós

csatlakozó hangszórók csatlakozójával kompatibilis audiokábelt.

3,5 mm sztereó mini dugó). Használjon a külső

• Amikor egy audiokábel jack dugó van behelyezve az Audio Out

portba, a hang nem a kivetítő beépített hangszórójából, hanem a külső kimenetről jön.

• Ha kereskedelmi forgalomban kapható 2RCA(L/R)/stereo mini-pin audiokábelt használ, ellenőrizze, hogy van-e rajta "No resistance" címke.

Mikrofon csatlakoztatása

Ha egy dinamikus mikrofont csatlakoztat a kivetítő mikrofon bemeneti portjára, a mikrofon hangja a kivetítő hangszórójából fog szólni. A kivetítő nem támogatja a csatlakozón keresztüli áramellátást.

Külső audio berendezés felé

Audiokábel (a kereskedelmi forgalomban kapható)

Az Audio Out port felé

A mikrofon bemeneti portja felé

Értesítés Levélben Funkció Használata (Csak EB-826W/825/85/84)

Ha a Levél értesítés funkció Be állapotban van, és probléma vagy veszélyhelyzet lép fel a kivetítőt illetően, akkor a következő e-mail kerül elküldésre.

Tárgy: EPSON Projector

1. sor: Azon Kivetítő neve, melyben a probléma fellépett

2. sor: Azon kivetítő IP-cím, melyben a probléma fellépett.

3. és további sorok: A probléma részletei

A probléma részletei sorról sorra kerülnek felsorolásra. A következő táblázat mutatja be az egyes problémákhoz tartozó üzeneteket és jelentésüket. A problémákkal/figyelmeztetésekkel kapcsolatban lásd: "A

Visszajelzők Leolvasása".

Üzenet Ok

Internal error

Fan related error

Sensor error

Lamp cover is open.

Lamp timer failure

Lamp out

Internal temperature error

High-speed cooling in progress

oldal.56

Belső hiba

Ventilátorhiba

Érzékelőhiba

Lámpa fedele nyitva

Lámpahiba

Lámpa-meghibásodás

Magas hőm. hiba (Túlmelegedés)

Magas hőm. figyelm.

Üzenet Ok

Power Err. (Ballast)

(+) vagy (-) jel látható az üzenet elején. (+): Kivetítő probléma lépett fel (-): Kivetítő probléma került megoldásra

Táp hiba (Ballaszt)

Lamp replacement notification

No-signal

Auto Iris Error

Cserélje ki a lámpát

Nincs jel A kivetítő nem kap bemeneti jelet.

Ellenőrizze a kapcsolat állapotát, valamint a jelforrás tápellátását.

Auto-írisz hiba

ESC/VP21 Parancsok

Parancslista

Ha a kivetítő bekapcsolási parancsot kap, a készülék bekapcsolódik és felmelegedési üzemmódba lép. A kivetítő tápellátásának bekapcsolásakor kettőspont, ":" (3Ah) jelenik meg. Parancs betáplálása esetén a kivetítő végrehajtja a parancsot és újból megjelenik egy ":", majd fogadja a következő parancsot. Ha a parancs végrehajtása során rendellenesség lép fel, megjelenik egy hibaüzenet és újból megjelenik a ":".

Elem Parancs

Főkapcsoló ON/OFF Be

Jelkiválasztás Computer1 Automatikus

RGB

Összetevő

Computer2 Automatikus

RGB

Összetevő

PWR ON

PWR OFF

SOURCE 1F

SOURCE 11

SOURCE 14

SOURCE 2F

SOURCE 21

SOURCE 24

Elem Parancs

Logó

Minden egyes parancs végére beilleszt egy Kocsi vissza (CR) kódot (0Dh), majd

továbbítja.

MSEL 02

Kábelek elrendezése

Soros csatlakozás

• Csatlakozó alakja: D-Sub 9 tűs (csatlakozódugó)

VIdeo

S-video

USB Display

USB (EB-826W/825/824/85) SOURCE 52

LAN(EB-826W/825/85) SOURCE 53

A/V némítás Be/Ki Be

A/V némítás kiválasztása

Fekete

Kék

SOURCE 41

SOURCE 42

SOURCE 51

MUTE ON

MUTE OFF

MSEL 00

MSEL 01

ESC/VP21 Parancsok

• A kivetítő bemeneti portjának neve: RS-232C

<A kivetítőnél> (PC soros kábel) <A számítógépnél>

• Adathossz: 8 bit

• Paritás: Nincs

• Adatátvitel végét jelző bit: 1 bit

• Folyamatvezérlés: Nincs

Jel neve Funkció

GND

DSR

DTR

Föld

Adatküldés

Adatfogadás

Adat kész

Adatfogadásra kész

Kommunikációs protokoll

• Alapértelmezett bitsebesség: 9600 bps

A PJLink Lehetőségről

PJLink Class1

osztályt a

JBMIA

(Japan Business Machine and Information System Industries Association) állapította meg szabványos protokollként a hálózat-kompatibilis kivetítők vezérléséhez, a kivetítők

vezérlési protokolljainak szabványosítására irányuló erőfeszítéseinek részeként. A kivetítő megfelel a JBMIA által létrehozott PJLink Class1 szabvány

előírásainak. Teljesíti az összes parancsot a PJLink Class1, által meghatározott alábbi

parancsok kivételével, és a megállapodást megerősíti a PJLink szabvány-adaptációs tanúsítvány.

URL:http://pjlink.jbmia.or.jp/english/

• Nem kompatibilis parancsok

Némítás beállításai

Funkció

Kép némítás beállítása

Hang némítás beállítása

PJLink parancs

AVMT 11

AVMT 21

• A PJLink által meghatározott bemenet nevek és a megfelelő

kivetítő-csatlakozók

Forrás

PJLink parancs

• A gyártó neve, amely megjelenik a "Manufacture name information query" (Gyártó neve információ lekérdezés) alatt

EPSON

• A modell neve, amely megjelenik a "Product name information query" (Termék neve információ lekérdezés) alatt

EB-826W EB-825 EB-824 EB-85 EB-84

Computer1

Computer2

VIdeo

S-video

USB

LAN

USB Display

*1 Csak az EB-826W/825/824/85 támogatja *2 Csak az EB-826W/825/85 támogatja

INPT 11

INPT 12

INPT 21

INPT 22

INPT 41

INPT 52

INPT 53

Támogatott Monitorok

Támogatott Monitor Kijelzők (EB-825/824/85/84)

Számítógép jelek (analóg RGB)

Jel Frissítési gyak. (Hz) Felbontás Képarány üzemmód

VGAEGA 70 640x350 1024x560 1024x768 1024x576

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

WXGA 60 1280x768 1024x614 1024x768 1024x576

60 1360x768 1024x578 1024x768 1024x576

60/75/85 1280x800 1024x640 1024x768 1024x576

640x480/640x360

800x600/800x450

1024x768/1024x576

Mértékegység: képpont

Normál 4:3 16:9

1024x768 1024x768 1024x576

WXGA

MAC13" 67 640x480 1024x768 1024x768 1024x576

MAC16" 75 832x624 1024x768 1024x768 1024x576

MAC19" 75 1024x768 1024x768 1024x768 1024x576

MAC21" 75 1152x870 1016x768 1024x768 1024x576

*1 A csatlakozás nem lehetséges, ha a berendezésen nincs VGA kimeneti port. *2 Letterbox jel

A kivetítés valószínűleg akkor is működni fog, ha a fentiekben fel nem sorolt jelet táplálnak be. Viszont lehetséges, hogy nem támogat minden funkciót.

SXGA 70/75/85 1152x864 1024x768 1024x768 1024x576

SXGA+ 60/75/85 1400x1050 1024x768 1024x768 1024x576

UXGA 60 1600x1200 1024x768 1024x768 1024x576

60/75/85 1440x900 1024x640 1024x768 1024x576

60/75/85 1280x1024 960x768 1024x768 1024x576

60/75/85 1280x960 1024x768 1024x768 1024x576

60 1024x768 1024x768 1024x768 1024x576

Támogatott Monitorok

Komponens video

Jel Frissítési gyak. (Hz) Felbontás Képarány-beállítás

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

HDTV(720p) 50/60 1280x720 1024x768 1024x576

HDTV(1080i) 50/60 1920x1080 1024x768 1024x576

HDTV(1080p) 50/60 1920x1080 1024x768 1024x576

* Letterbox jel

Kompozit video/S-Video

Jel Frissítési gyak. (Hz) Felbontás Képarány-beállítás

TV(NTSC) 60 720x480/720x360

TV(PAL,SECAM) 50 720x576/720x432

Mértékegység: képpont

4:3 16:9

1024x768 1024x576

Mértékegység: képpont

4:3 16:9

1024x768 1024x576

* Letterbox jel

Támogatott Monitorok

Támogatott Monitor Kijelzők (EB-826W)

Számítógép jelek (analóg RGB)

Jel Frissítési gyak. (Hz) Felbontás Képarány-beállítás

VGAEGA 70 640x350 1280x700 1280x720 1280x800 1280x700 640x350

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

640x480/640x360

800x600/800x450

1024x768/1024x576

Mértékegység: képpont

Normál 16:9 Teljes Nagyítás Arány

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 800x600

1066x800 1280x720 1280x800 1280x800 1024x768

WXGA 60 1280x768 1280x768 1280x720 1280x800

60 1360x768 1280x722 1280x720 1280x800 1280x722 1280x768

60/75/85 1280x800 1280x800 1280x720 1280x800 1280x800 1280x800

WXGA

WSXGA+

MAC13" 67 640x480 1066x800 1280x720 1280x800 1280x800 640x480

MAC16" 75 832x624 1066x800 1280x720 1280x800 1280x800 832x624

MAC19" 75 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

SXGA 70/75/85 1152x864 1066x800 1280x720 1280x800 1280x800 1280x800

SXGA+ 60/75/85 1400x1050 1066x800 1280x720 1280x800 1280x800 1280x800

UXGA 60 1600x1200 1066x800 1280x720 1280x800 1280x800 1280x800

60/75/85 1440x900 1280x800 1280x720 1280x800 1280x800 1280x800

60 1680x1050 1280x800 1280x720 1280x800 1280x800 1280x800

60/75/85 1280x1024 1000x800 1280x720 1280x800 1280x800 1280x800

60/75/85 1280x960 1066x800 1280x720 1280x800 1280x800 1280x800

60 1024x768 1066x800 1280x720 1280x800 1280x800 1024x768

1280x768

Támogatott Monitorok

Jel Frissítési gyak. (Hz) Felbontás Képarány-beállítás

Normál 16:9 Teljes Nagyítás Arány

MAC21" 75 1152x870 1059x800 1280x720 1280x800 1280x800 1152x800

*1 A csatlakozás nem lehetséges, ha a berendezésen nincs VGA kimeneti port. *2 Letterbox jel

*3 Csak akkor kompatibilis, ha a Széles beállítás van kiválasztva a Felbontás számára a Konfigurációs menü. s oldal.37

A kivetítés valószínűleg akkor is működni fog, ha a fentiekben fel nem sorolt jelet táplálnak be. Viszont lehetséges, hogy nem támogat minden funkciót.

Komponens video

Jel Frissítési gyak. (Hz) Felbontás Képarány-beállítás

Normál 16:9 Teljes Nagyítás Arány

SDTV(480i) 60 720x480/720x360

SDTV(576i) 50 720x576/720x432

SDTV(480p) 60 720x480/720x360

SDTV(576p) 50 720x576/720x432

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

Mértékegység: képpont

HDTV(720p) 50/60 1280x720 1280x720 1280x720 1280x800 1280x720 1280x720

HDTV(1080i) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

HDTV(1080p) 50/60 1920x1080 1280x720 1280x720 1280x800 1280x720 1280x800

* Letterbox jel

Kompozit video/S-Video

Jel Frissítési gyak.

TV(NTSC) 60 720x480/720x360

TV(PAL,SECAM) 50 720x576/720x432

* Letterbox jel

(Hz)

Felbontás Képarány-beállítás

Normál 16:9 Teljes Nagyítás Arány

1066x800 1280x720 1280x800 1280x800 640x480

1066x800 1280x720 1280x800 1280x800 768x576

Mértékegység: képpont

Műszaki Adatok

Kivetítő Általános Műszaki Adatok

100

Termék neve Méretek Panel mérete Kijelzési módszer Felbontás

Fókusz beállítása Nagyítás beállítása Lámpa Max. audio teljesítmény Hangszóró Áramellátás Áramfogyasztás100 - 240 V

tartományban

200 - 240 V tartományban

Működési magasság Üzemi hőmérséklet Tárolási hőmérséklet Tömeg

EB-826W EB-825 EB-85 EB-84 EB-824

327 (szélesség) ^ 95 (magasság) ^ 250 (mélység) mm (a kiemelkedő részt nem számítva)

0,59" széles 0,63"

Poliszilikonos TFT aktív mátrix

1 024 000 képpont

WXGA (1280

(szélesség) ^ 800

(magasság) képpont) ^ 3

100 - 240 V AC ±10%, 50/60 Hz AC 3,3 - 1,5 A

Készenléti áramfelvétel (Kommunikáció be): 7,9 W

Készenléti áramfelvétel (Kommunikáció ki): 1,9 W

Készenléti áramfelvétel (Kommunikáció be): 8,9 W

Készenléti áramfelvétel (Kommunikáció ki): 3,0 W

786 432 pixel (1024 (szélesség) ^ 768 (magasság) pont) ^ 3

Manuális

Kézi (1-1,62)

UHE lámpa, 200 W Modellszám: ELPLP50

10 W mono

Működés: 289 W

Működés: 275 W

Tengerszint feletti magasság: 0 – 2 286 m

5 – +35 ˚C (Nincs kondenzáció)

-10 – +60 ˚C (Nincs kondenzáció)

Kb. 3,1 kg

Működés: 289 W

Készenléti áramfelvétel:

1,9 W

Működés: 275 W

Készenléti áramfelvétel:

3,0 W

Epson EB-85V User's Guide [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Az Útmutatóban Használt Jelölések

Tartalomjegyzék

Bevezetés

A Kivetítő Jellemzői

Az Összes Modell Közös Jellemzői

Könnyű kezelhetőség

Bővített biztonsági funkciók

EB-826W/825/85 Jellemzők

A hálózati kapcsolat teljes kihasználása

JPEG képek kivetítése Számítógép csatlakoztatása nélkül.

Az Alkatrészek Nevei és Funkciói

Előlap/Tető

Hátul

Alaplemez

Vezérlőpanel

Távirányító

Hasznos Funkciók

A Kivetített kép M Egváltoztatása

Automatikusan Észleli a B ejövő Jeleket és Megváltoztatja a Kivetített Képet (Forrás Keresése)

Átváltás a Kiválasztott Képre a Távirányító

A Kivetítés J avítására Szolgáló Funkciók

A Kivetítési Minőség Kiválasztása (A Színmód Kiválasztása)

Az Aut. Iriszállítás Funkció Beállítása

A Kép és a Hang Ideiglenes Elrejtése (A/V Némítás)

A Kép Kimerevítése (Fagyás)

A Képarány Megváltoztatása

A módosítás módjai

Videoeszközökhöz tartozó Képarány megváltoztatása

Számítógépes képekhez tartozó Képarány megváltoztatása (EB-825/824/85/84)

Számítógépes képekhez tartozó Képarány megváltoztatása (EB-826W)

Mutató Funkció (Mutató)

A Kép egy Részének Kinagyítása (E-Zoom)

Biztonsági Funkciók

Felhasználók Kezelése (Jelszavas Védelem)

Jelszavas védelem beállítása

A Jelszavas védelem típusa

Jelszó beírása

A Működés Korlátozása (Vezérlés Zárolása)

Lopásgátló Zár

A biztonsági kábel felszerelése

Konfigurációs Menü

A Konfigurációs Menü Használata

A Funkciók Felsorolása

Kép Menü

Jel Menü

Beállítások Menü

Részletes Menü

Hálózat Menü (csak EB-826W/825/85/84)

A Hálózat menü használatával kapcsolatos megjegyzések

A virtuális billentyűzet működése

Alap menü

Vez. nélk. LAN menü (csak EB-826W/825/85)

Biztonság menü (csak EB-826W/825/85)

WEP kiválasztása esetén

WPA-PSK (TKIP) vagy WPA2-PSK (AES) kiválasztása esetén

Vez. LAN menü

Levél menü

Egyebek menü

Alaphelyzet menü

Információ Menü (Csak a Kijelző)

Alaphelyzet Menü

Hibaelhárítás

A Súgó Használata

Problémamegoldás

A Visszajelzők Leolvasása

A Visszajelző piros színnel világít vagy villog

A Visszajelző narancssárga színnel villog vagy világít

Ha a Visszajelzők Nem Nyújtanak Segítséget

A képekkel kapcsolatos problémák

A kivetítés megkezdésekor felmerülő problémák

Egyéb problémák

Függelék

Telepítési Módszerek

Tisztítás

Kivetítő Felületének Tisztítása

A Lencse Tisztítása
