Installationsanleitung
Page 2
Über diese Installationsanleitung
Inhalt dieser Anleitung
Dieses Handbuch erläutert die Installation eines Projektors für extrem kurze Projektionsabstände (EB-755F/
EB-750F/EB-735F/EB-725W/EB-720) mit der Wandhalterung (ELPMB62).
Falls die Halterung nicht im Lieferumfang des Projektors enthalten ist, können Sie sie als Optionsartikel
erwerben.
1
Page 3
Über diese Installationsanleitung

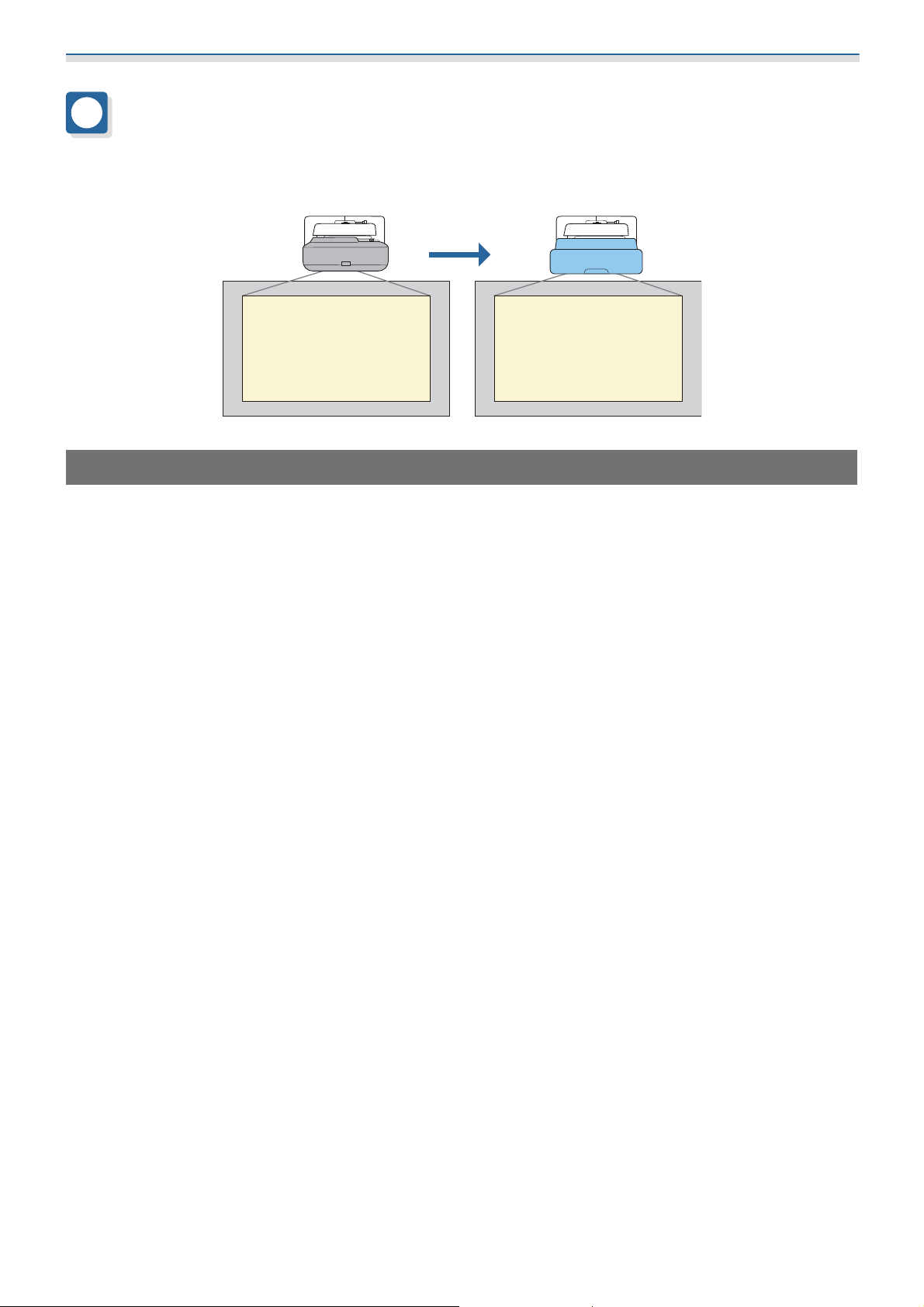

Über Ersatzinstallationen
Sie können den derzeit installierten Projektor durch EB-755F/EB-750F/EB-735F/EB-725W/EB-720 ersetzen
und Bilder der gleichen Größe in derselben Position projizieren.
Bedingungen für Ersatzinstallationen
Prüfen Sie beim Ersetzen des Projektors, ob die folgenden Bedingungen erfüllt sind.
•
Der installierte Projektor ist einer der Folgenden:
BrightLink 485Wi
•
BrightLink 485Wi+
•
BrightLink 475Wi
•
BrightLink 475Wi+
•
BrightLink 480i
•
PowerLite 485W
•
PowerLite 475W
•
BrightLink 595Wi
•
BrightLink 595Wi+
•
BrightLink 585Wi
•
BrightLink 585Wi+
•
BrightLink 575Wi
•
BrightLink 575Wi+
•
BrightLink 695Wi
•
BrightLink 695Wi+
•
BrightLink 685Wi
•
BrightLink 685Wi+
•
BrightLink 680Wi
•
BrightLink 675Wi
•
htLink 675Wi+
ig
Br
•
•
Die installierte Wandhalterung ist eine der Folgenden:
PowerLite 470
•
PowerLite 480
•
EB-485Wi
•
EB-485Wie
•
EB-475Wi
•
EB-475Wie
•
PowerLite 585W
•
PowerLite 575W
•
PowerLite 580
•
PowerLite 570
•
PowerLite 685W
•
PowerLite 675W
•
PowerLite 680
•
PowerLite 670
•
EB-485W
•
EB-485We
•
EB-475W
•
EB-475We
•
EB-595Wi
•
EB-595Wie
•
EB-585Wi
•
EB-575Wi
•
EB-575Wie
•
EB-695Wi
•
EB-695Wie
•
EB-685Wi
•
EB-680Wi
•
EB-675Wi
•
EB-470
•
EB-480
•
EB-480e
•
EB-480i
•
EB-470i
•
EB-585W
•
EB-585We
•
EB-575W
•
EB-575We
•
EB-580
•
EB-580e
•
EB-570
•
EB-685W
•
EB-675W
•
EB-680
•
EB-680e
•
EB-670
•
•
ELPMB28
•
ELPMB43
•
ELPMB46
•
Projektion bei einer Größe von 65 bis 100 Zoll
•
Projektoren weisen gleiche Auflösung auf
2
Page 4
Über diese Installationsanleitung

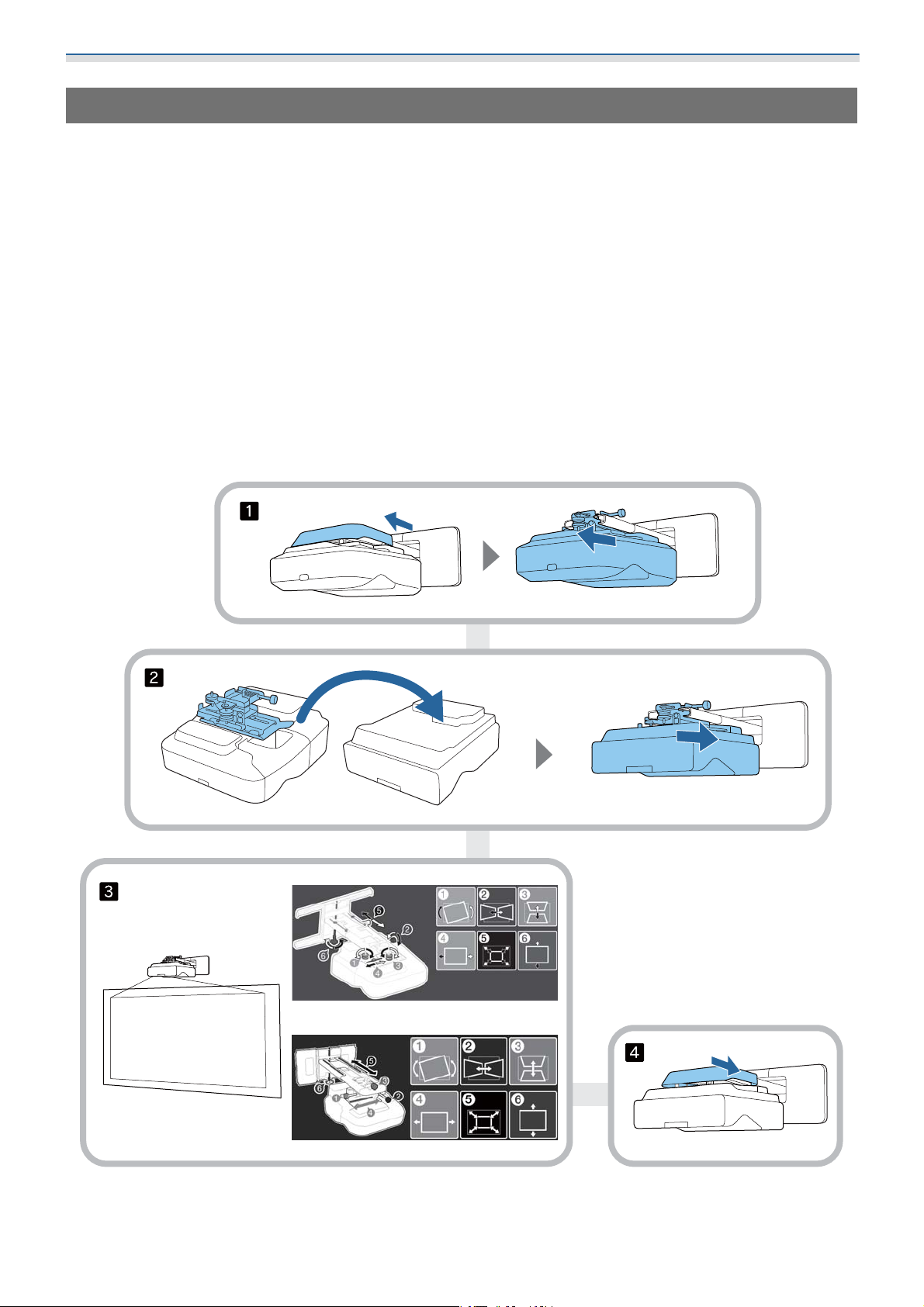

Beispielhafter Ablauf bei der Ersatzinstallation
Sie können den Projektor anhand des folgenden Ablaufs ersetzen. Die Halterung Ihres Projektors
unterscheidet sich möglicherweise von den Abbildungen. Einzelheiten zum Handhaben und Anpassen der
Halterung finden Sie in der Installationsanleitung des bereits installierten Projektors oder der Wandhalterung.
Den alten Projektor entfernen
a
•
Die Abschlusskappe entfernen (bei Bedarf auch die Wandplattenabdeckung entfernen)
•
Die Einstelleinheit von der Einstellungsplatte entfernen
Den neuen Projektor installieren
b
•
Die Einstelleinheit vom alten Projektor entfernen und am neuen Projektor anbringen
•
Die Einstelleinheit an der Einstellungsplatte anbringen
Das Bild fein einstellen
c
Ein Bild projizieren und dabei die Position des Bildes mit dem Einstellrad an der Halterung und den
Korrekturfunktionen des Projektors fein einstellen
Die Abschlusskappe anbringen
d
or
3
Page 5
Inhaltsverzeichnis
Über diese Installationsanleitung
Inhalt dieser Anleitung ................ 1
Über Ersatzinstallationen .............. 2
Bedingungen für Ersatzinstallationen......... 2
Beispielhafter Ablauf bei der Ersatzinstallation . . . 3
Einleitung
Sichere Verwendung des Produktes
....................................... 5
Sicherheitshinweise...................... 5
Erläuterung der Symbole ..................5
Verpackungsinhalt .................... 6
Wandhalterung ......................... 6
Haupthalterung ....................... 6
Zubehör ............................7
Benötigte Elemente ......................8
EB-725W ........................... 32
EB-720 ............................38
Einstelleinheit am Projektor anbringen . . . . . 44

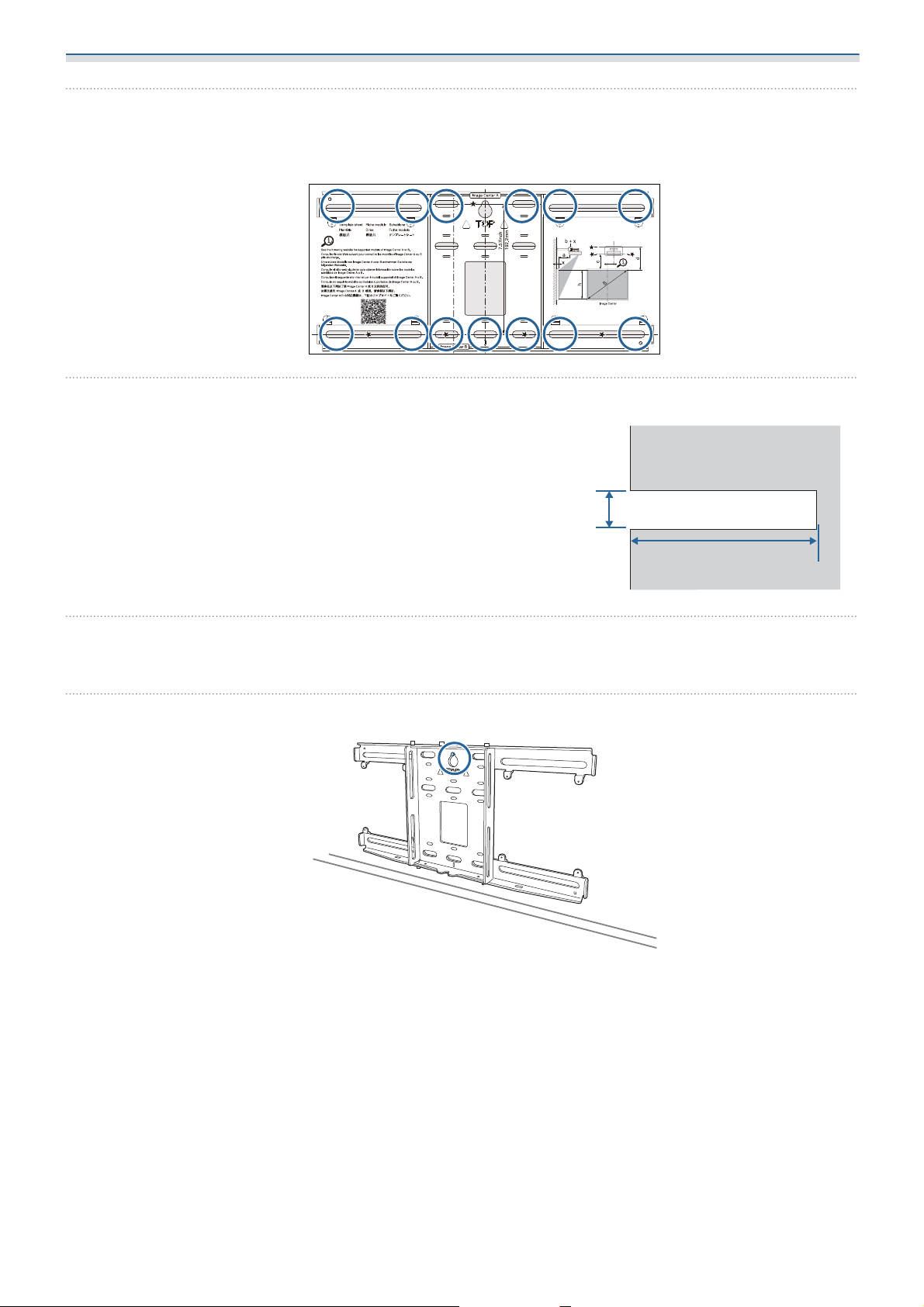

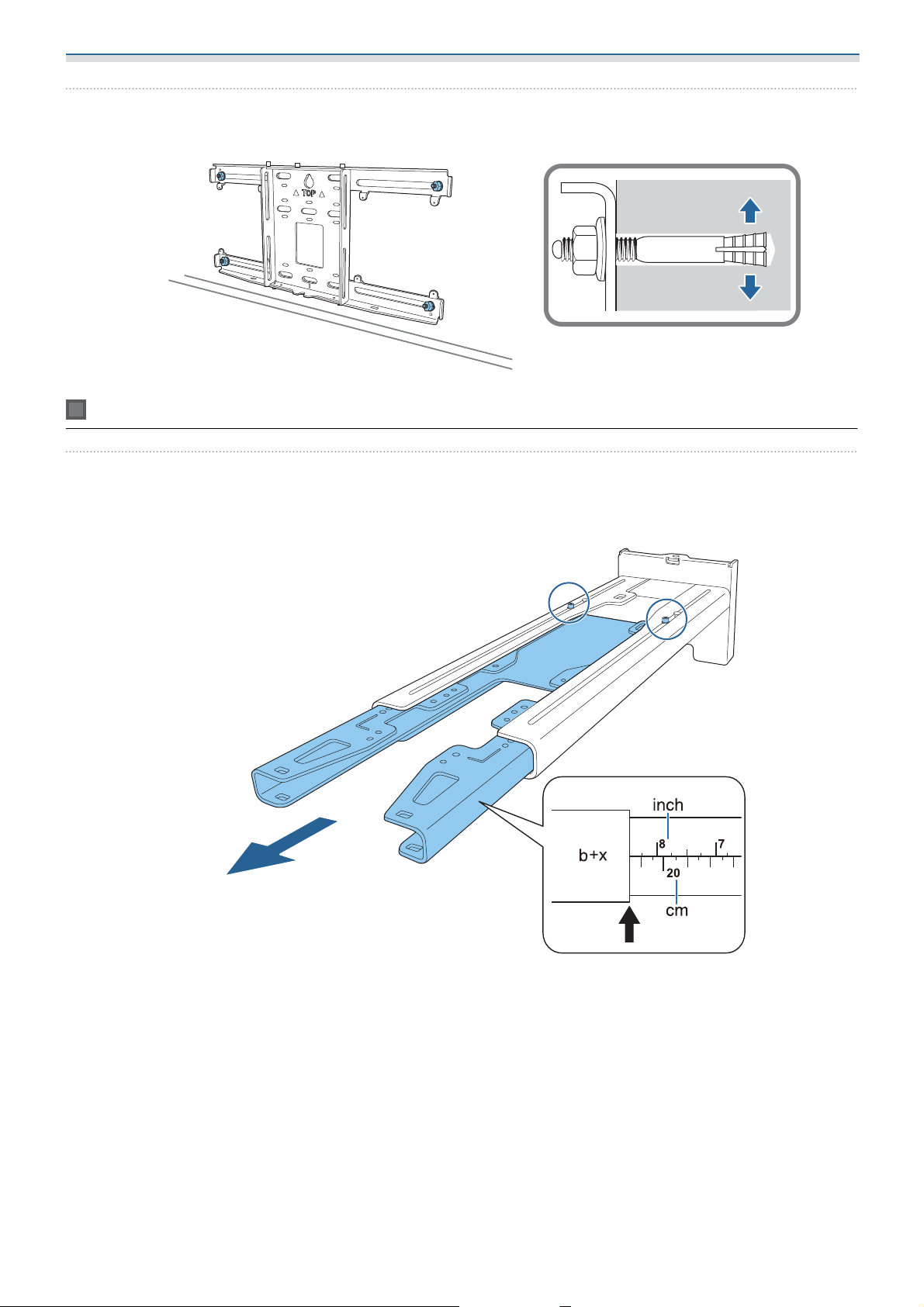

Installation der Wandplatte an der Wand . . . . 45

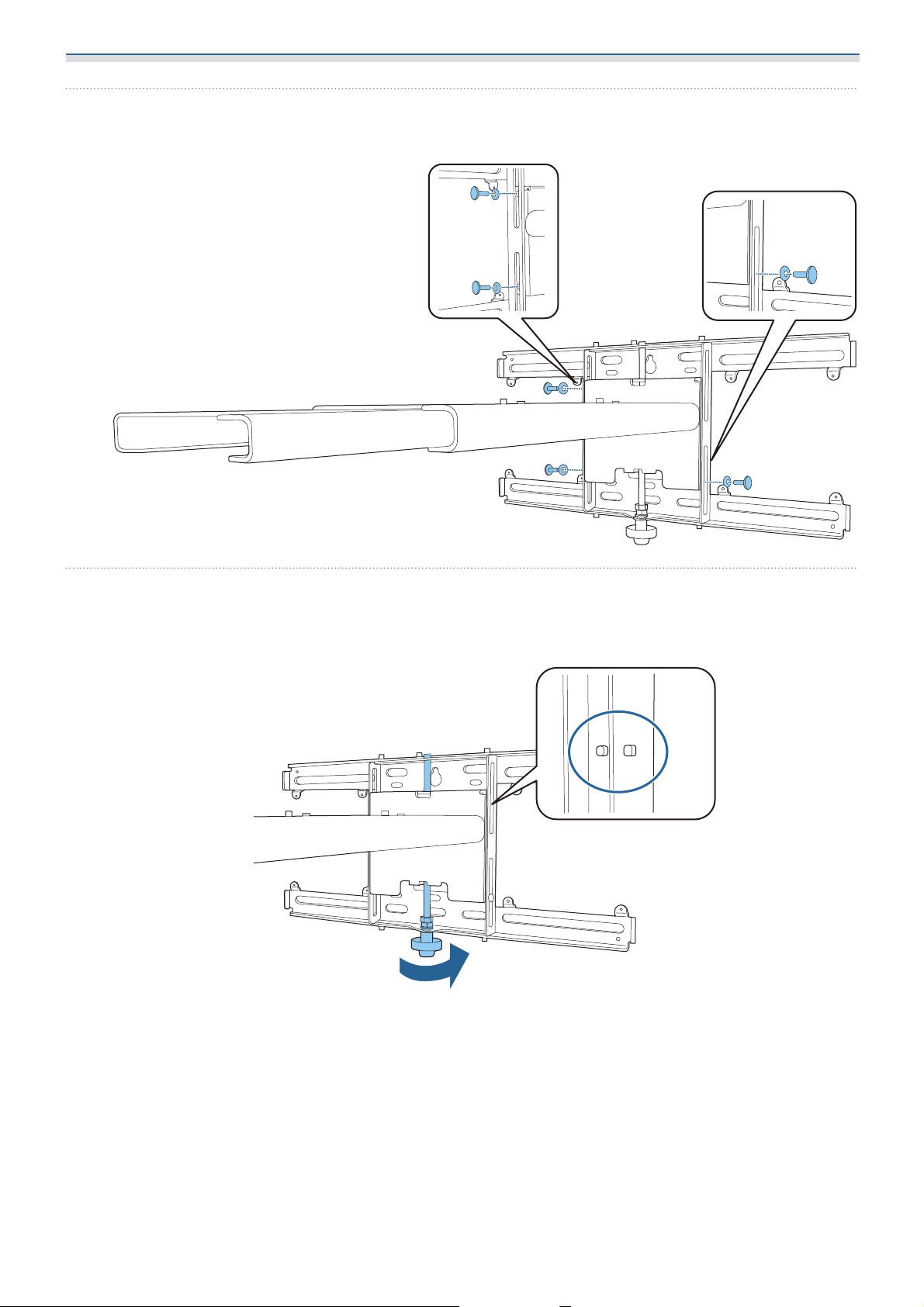

Einstellungsplatte an der Wandplatte
anbringen ..........................47

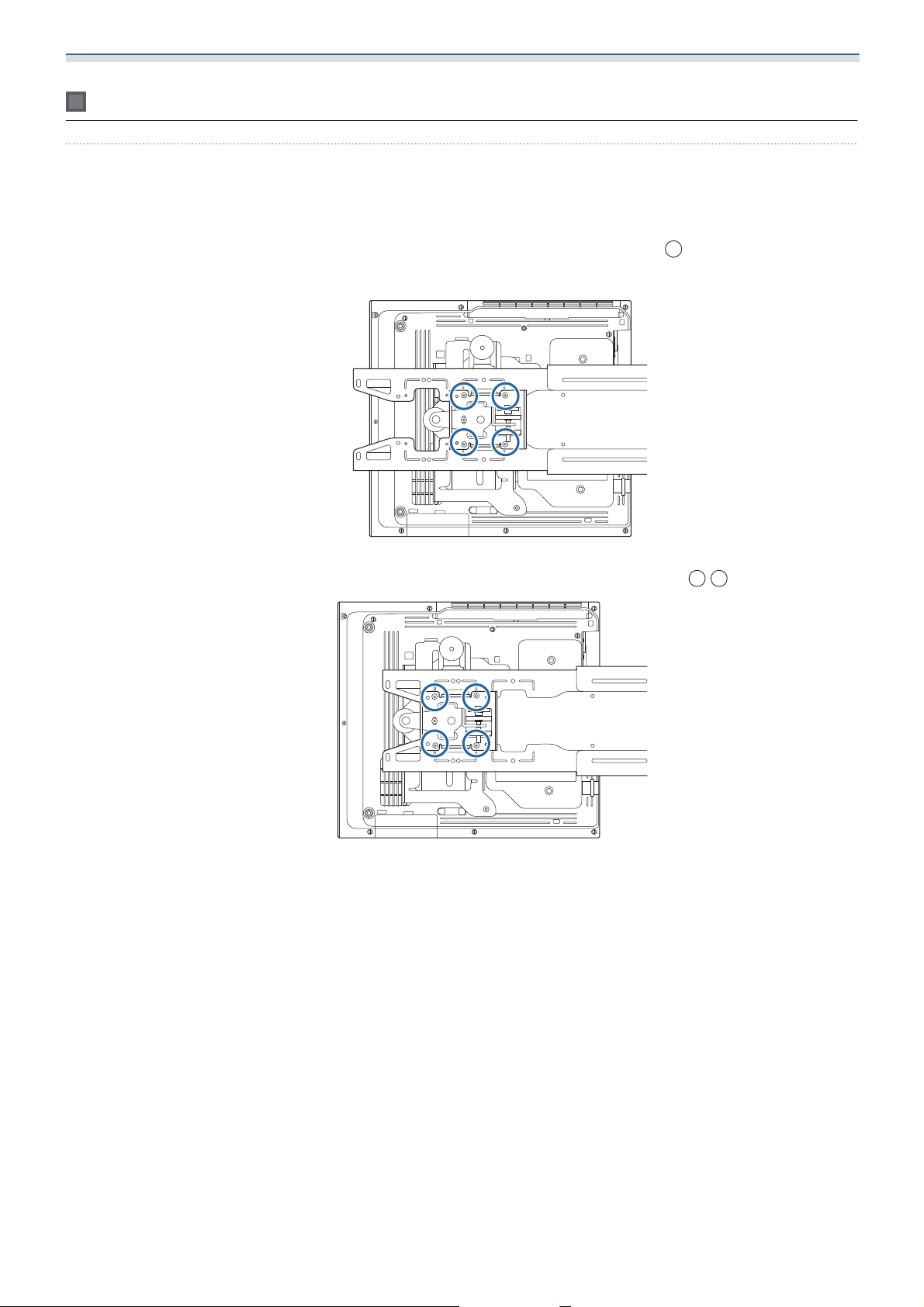

Einstelleinheit an der Einstellungsplatte
anbringen ..........................52
Peripheriegeräte anbringen............. 53
Position des projizierten Bildes anpassen...... 56
Vorbereitungen vor der Anpassung . . . . . . . . 57
Mechanische Anpassung mit
Einstellungsplatte-Installationsanleitung
durchführen ........................59

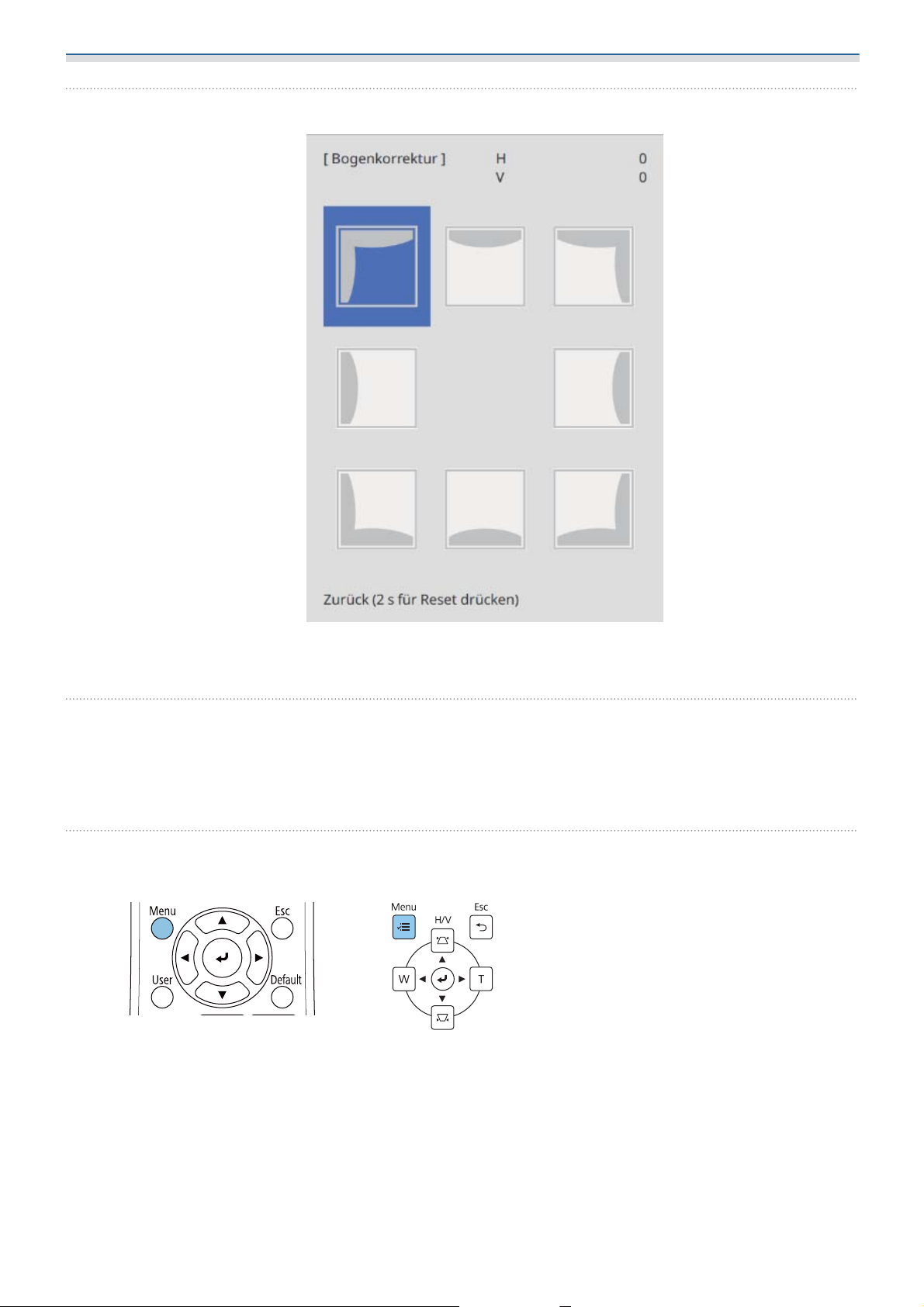

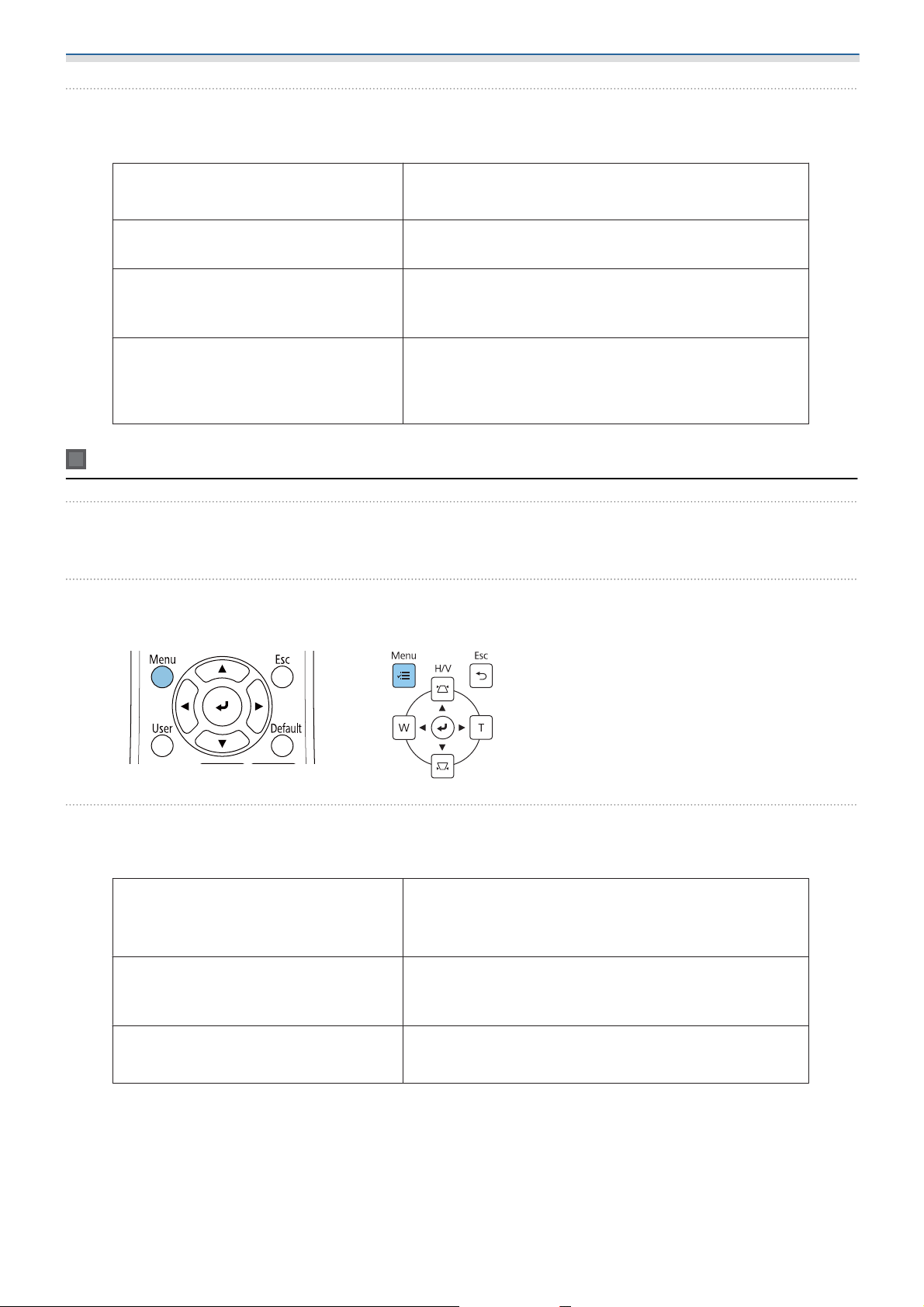

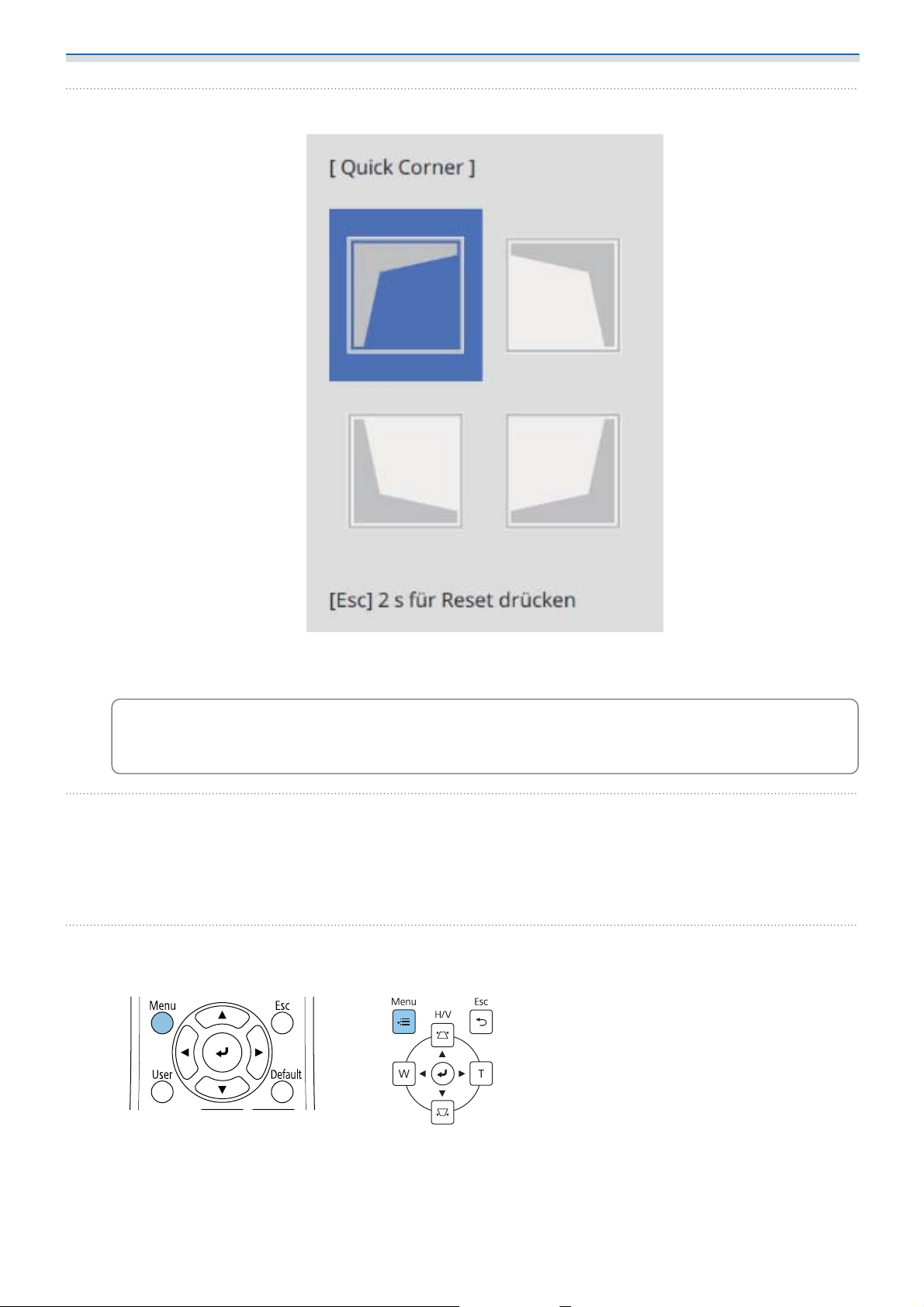

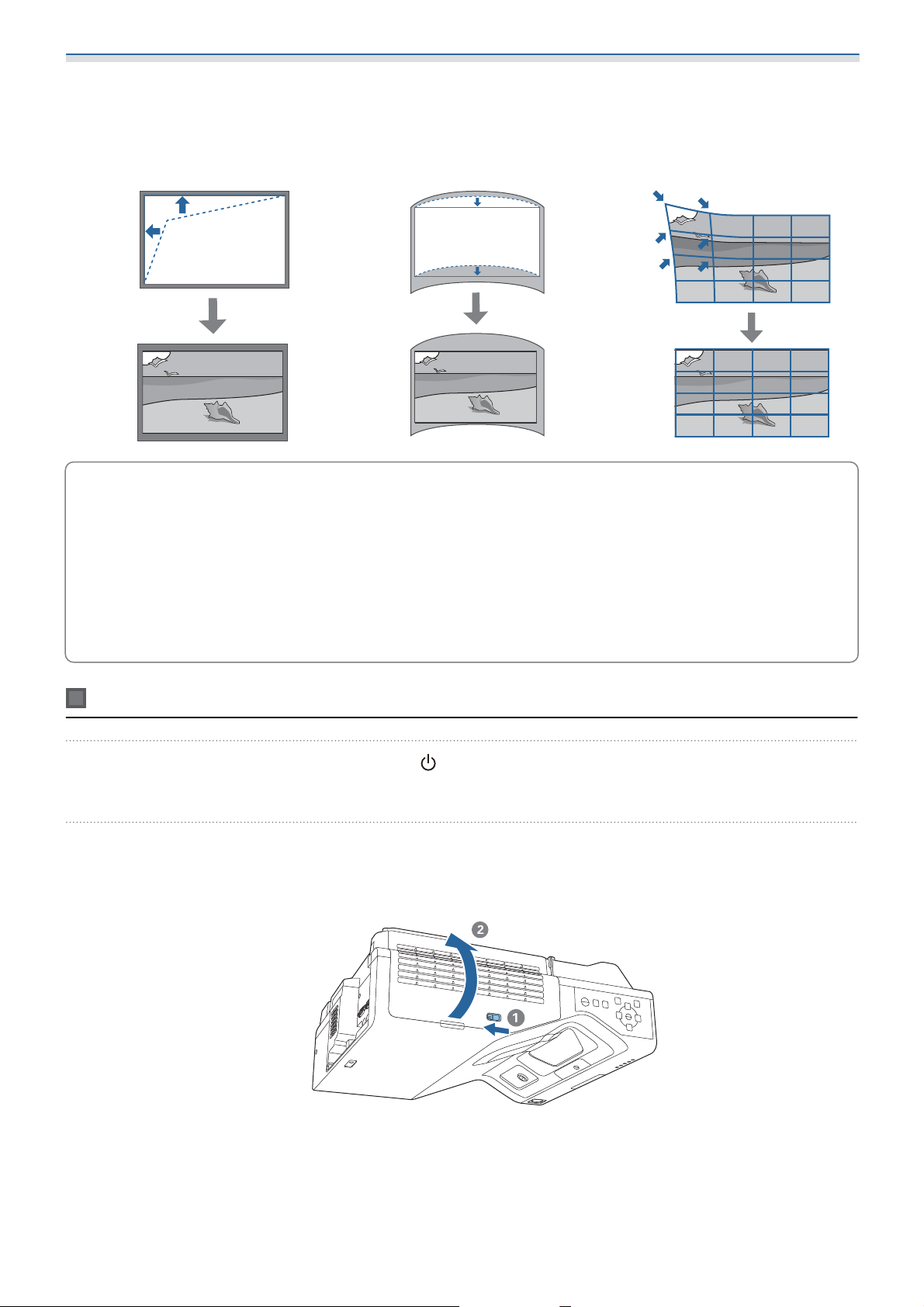

Mit den Projektormenüs anpassen........62
Abdeckungen anbringen.................68

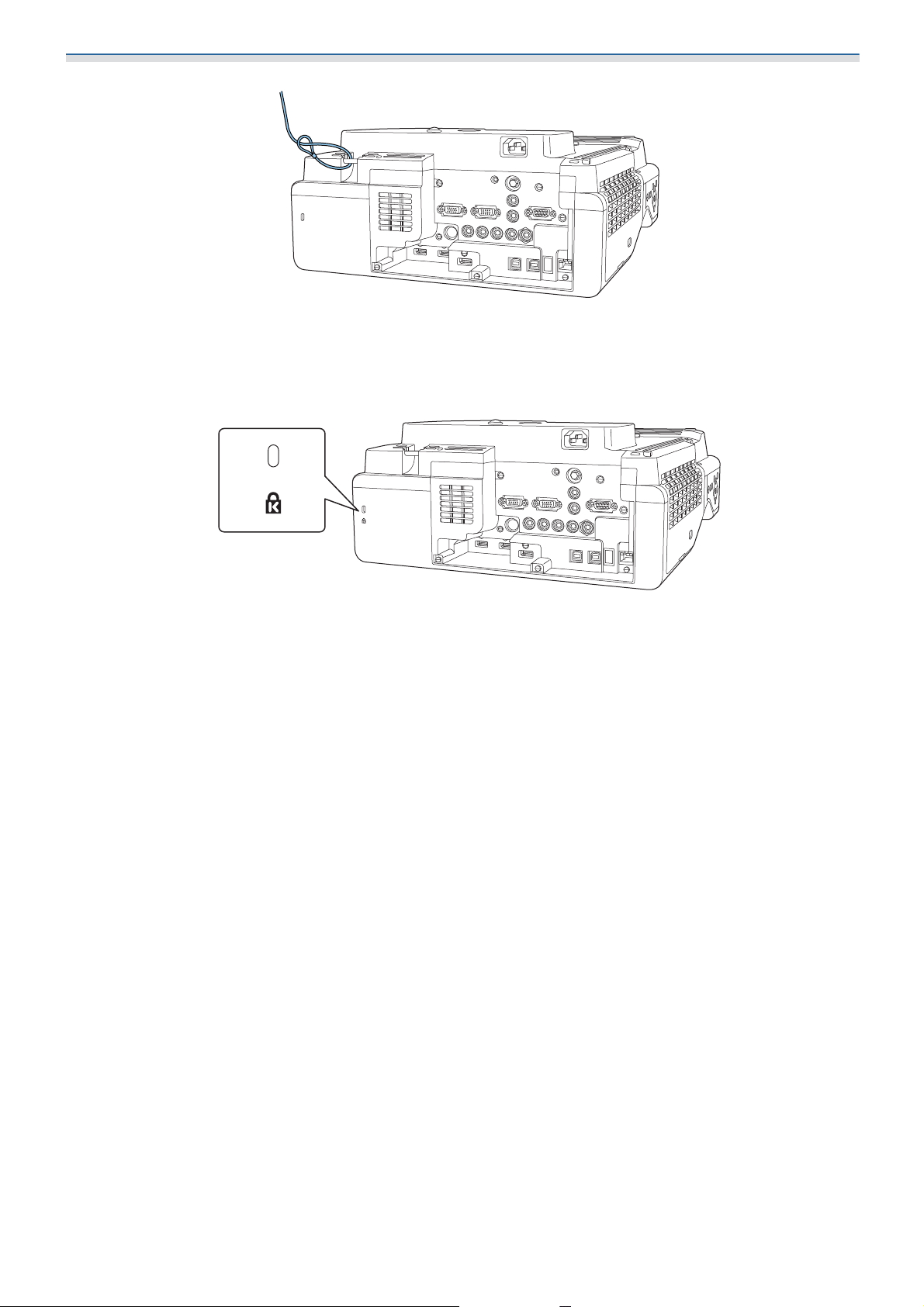

Befestigen eines Sicherheitskabels..........69
Abbildungen der
Installationsabmessungen ............. 9
Wandhalterung installieren
Warnhinweise zur Installation der
Wandhalterung . ..................... 10
Warnhinweise zur
Installationsposition der
Wandhalterung . ..................... 13
Spezifikationen der Wandhalterung
...................................... 15

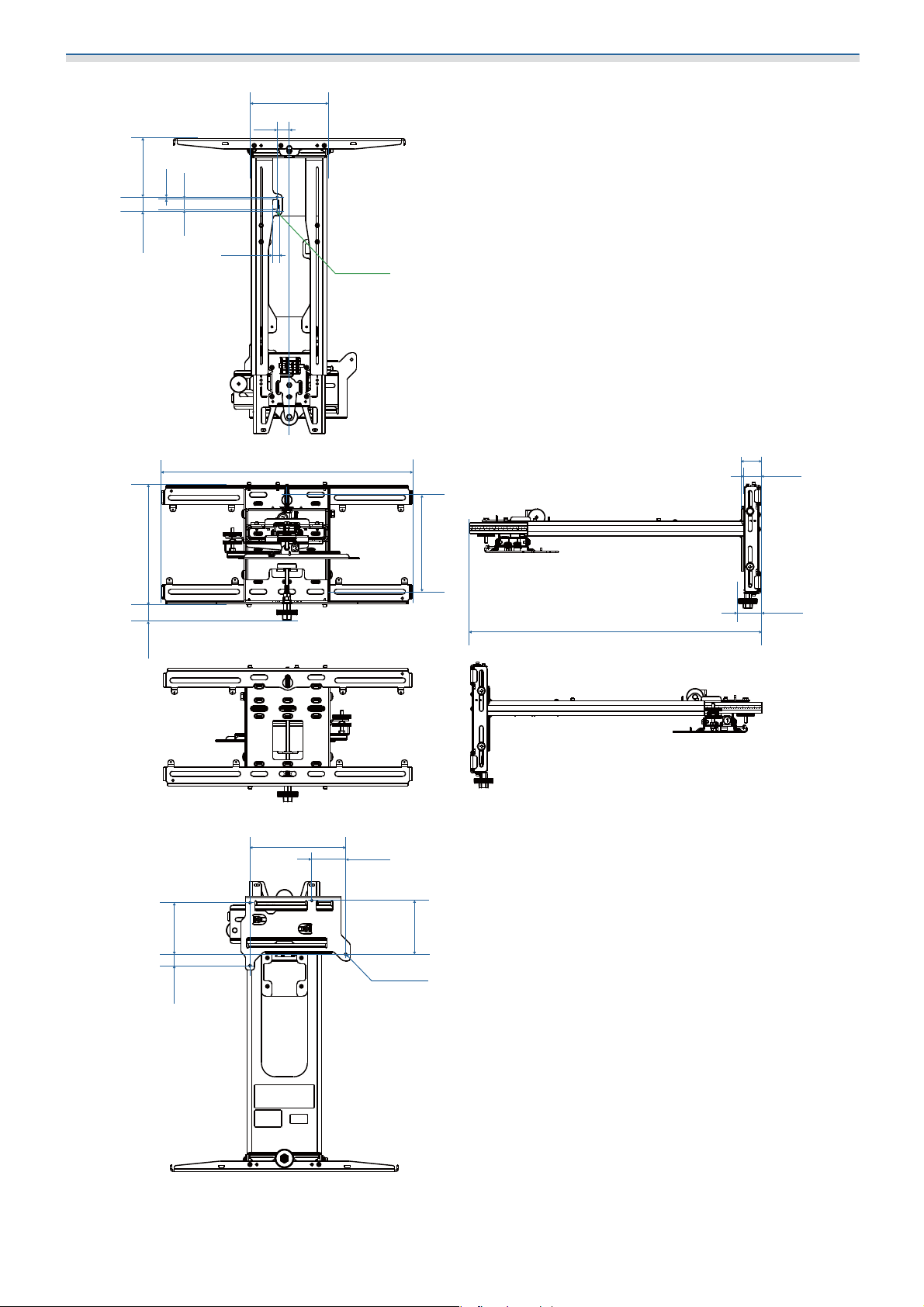

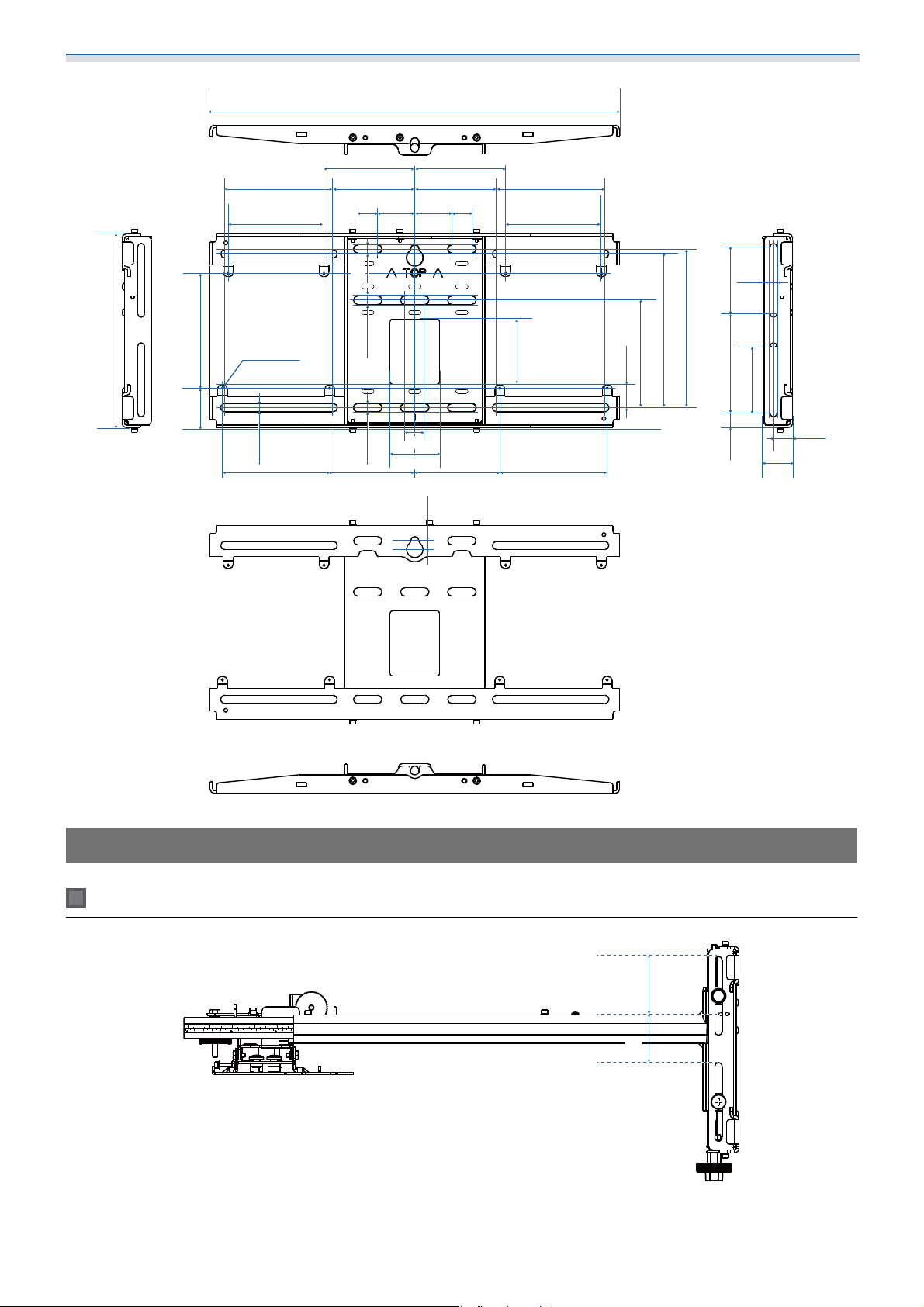

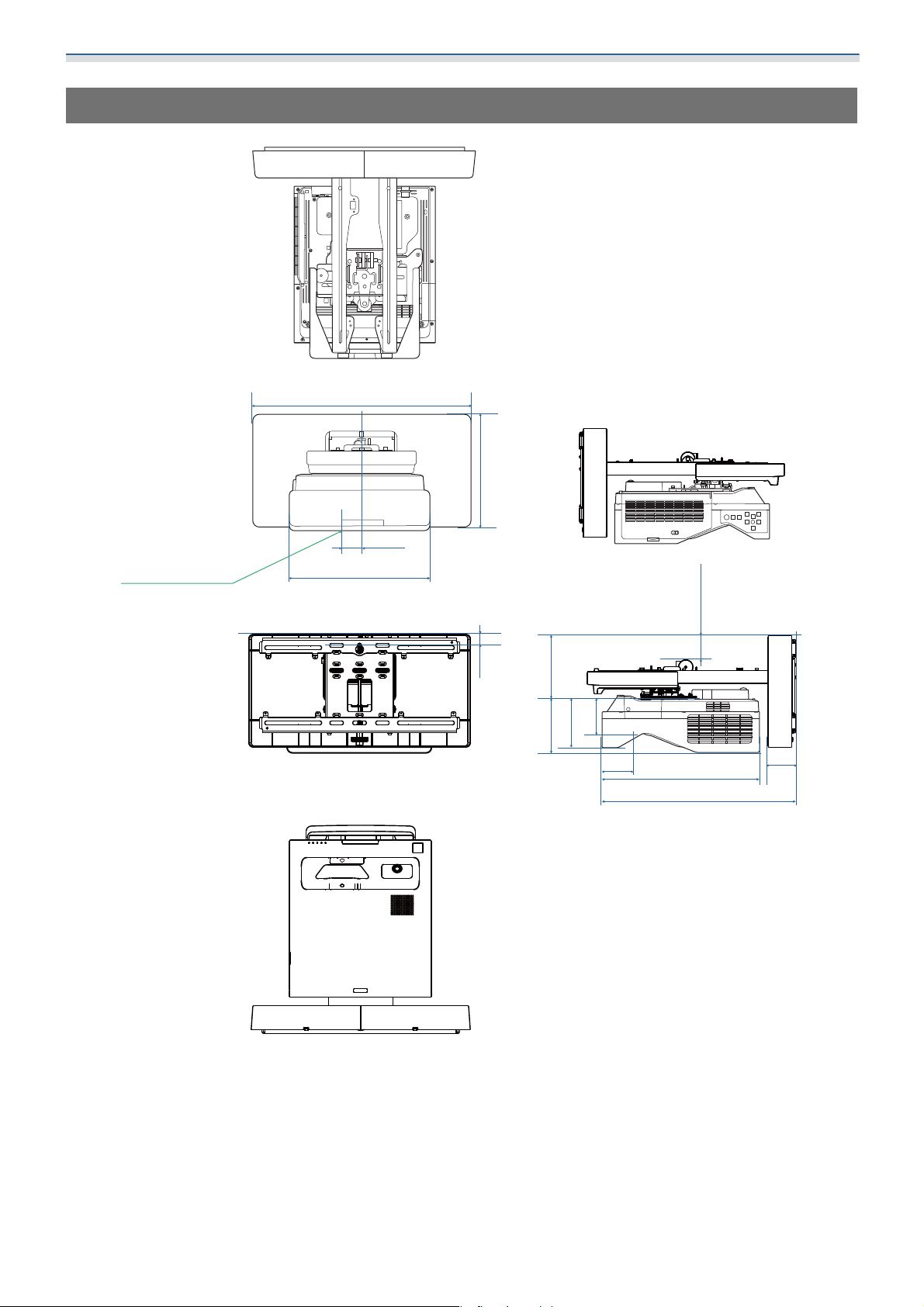

Äußere Abmessungen ...................16
Einstellbereich ......................... 18
Vertikaler Gleiter .....................18
Horizontaler Gleiter ...................19
Vorwärts-/Rückwärtsgleiter .............. 19

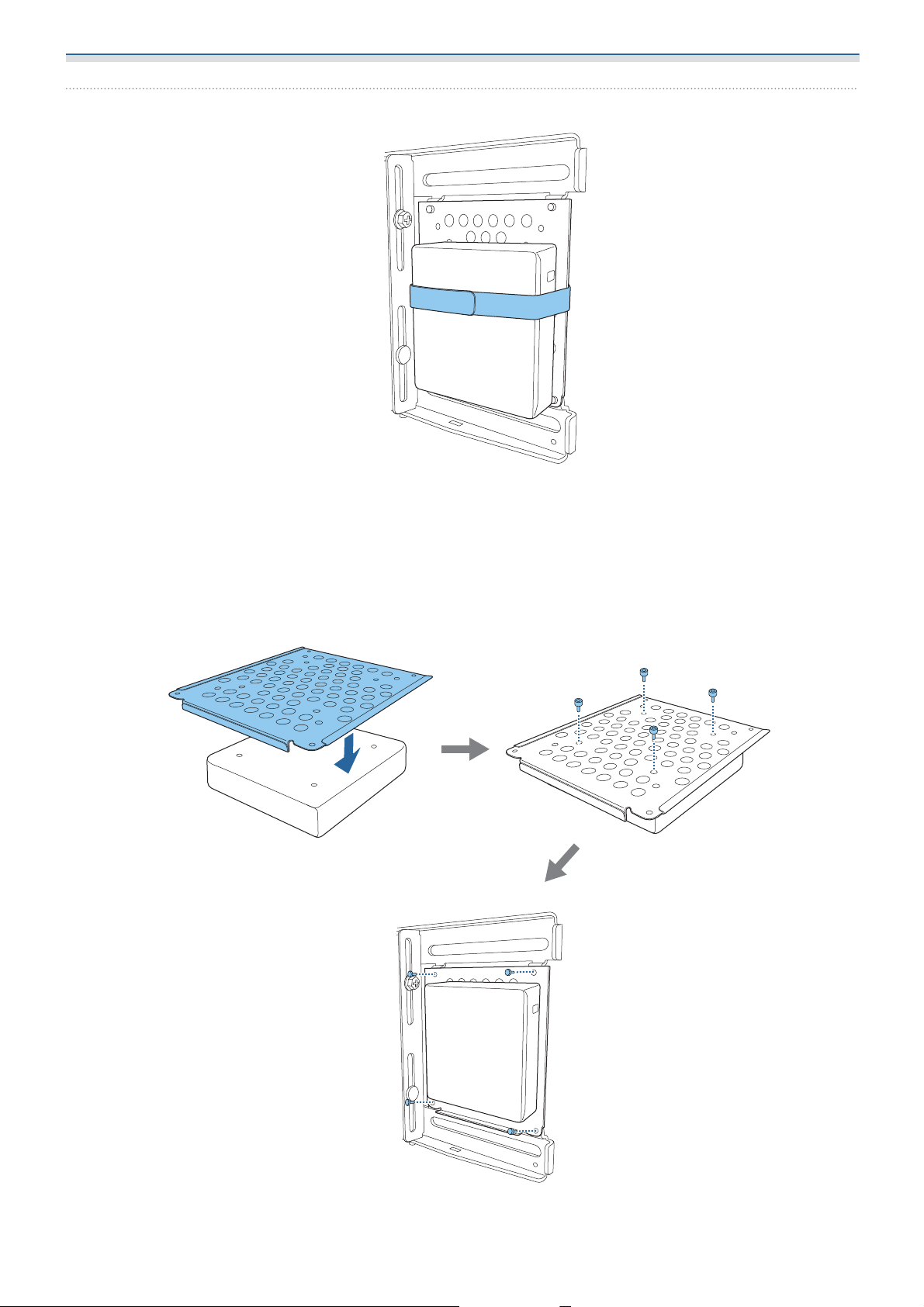

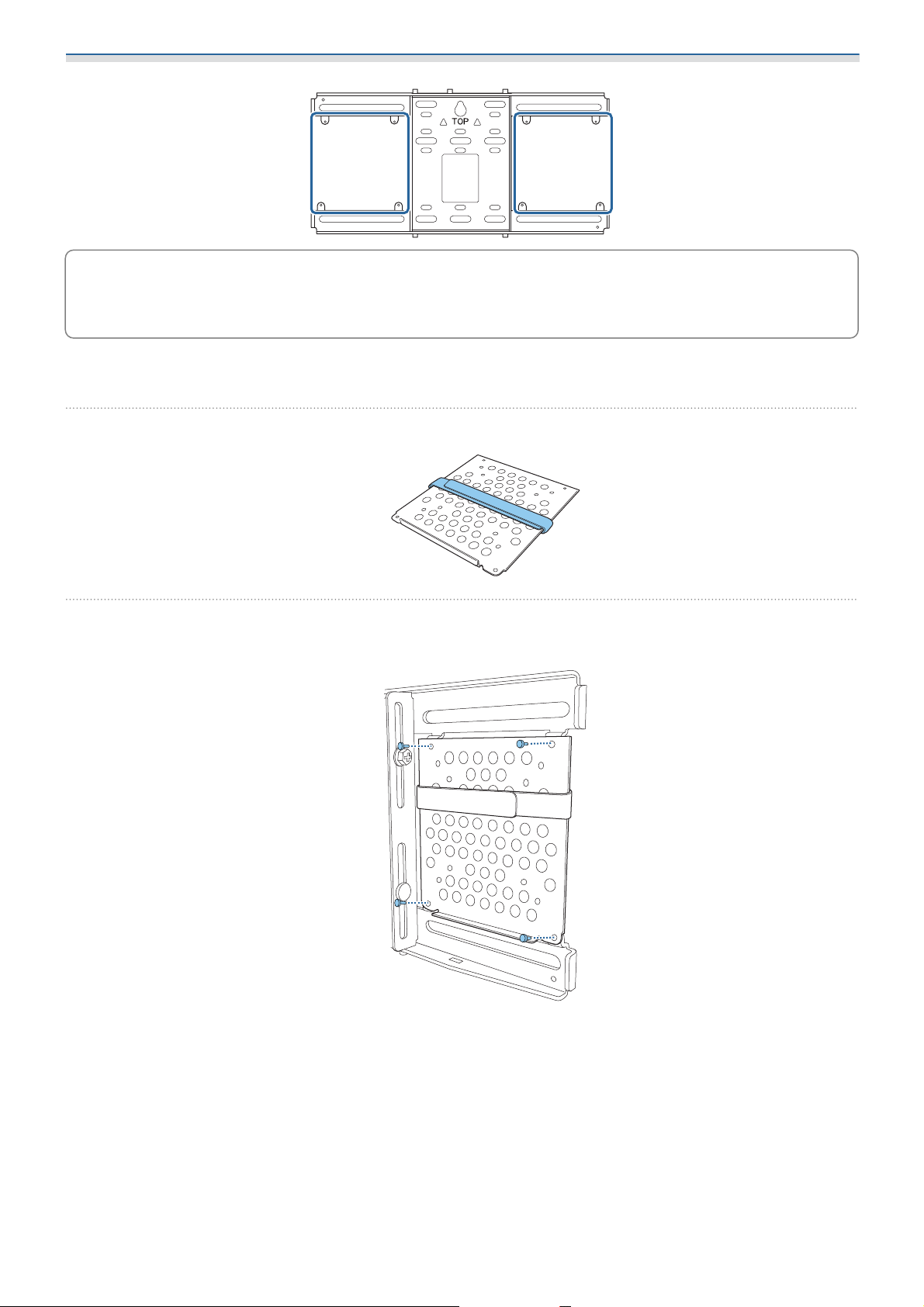

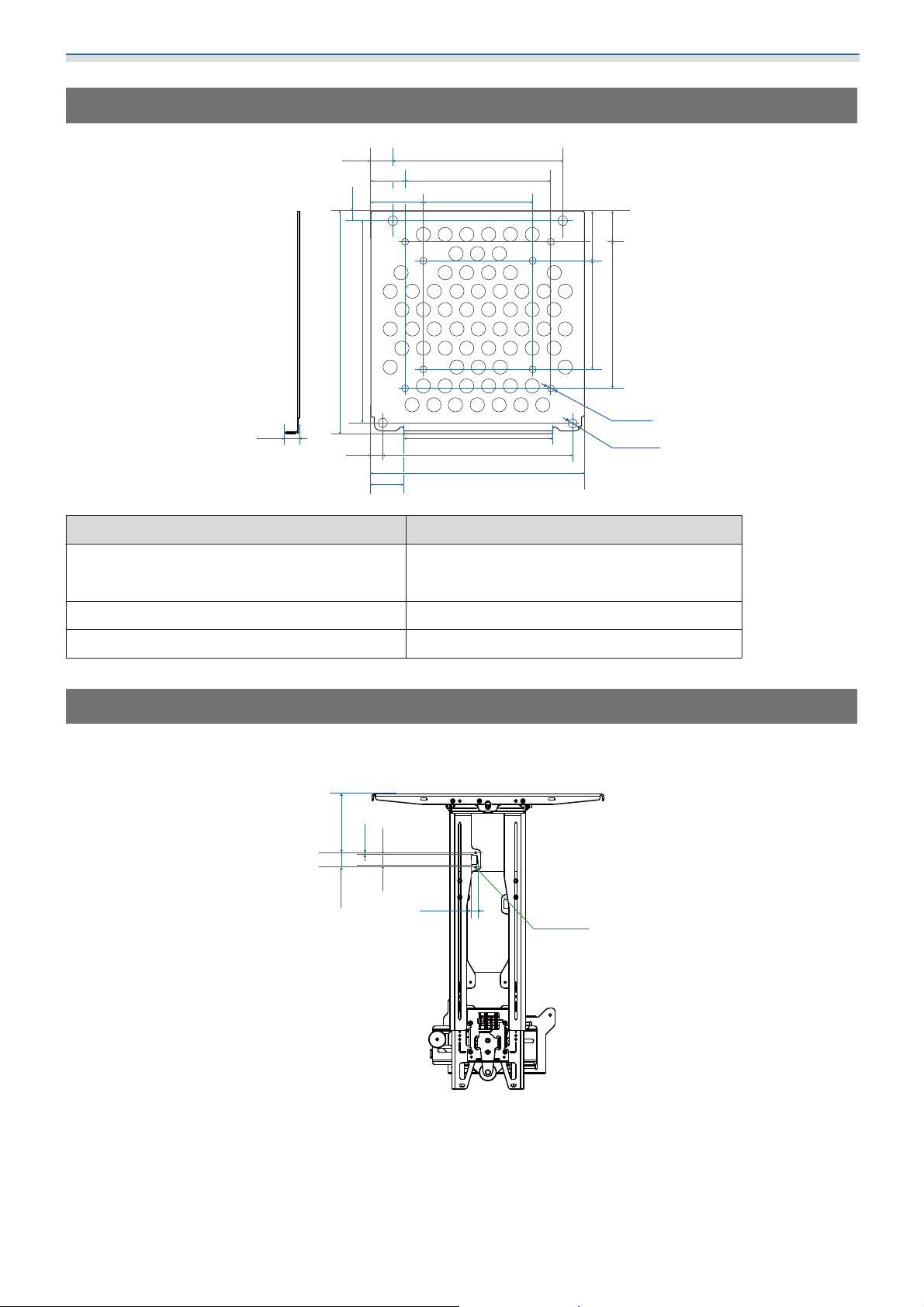

Mini-PC-Installationsplatte ................ 20
Installationszubehör .....................20

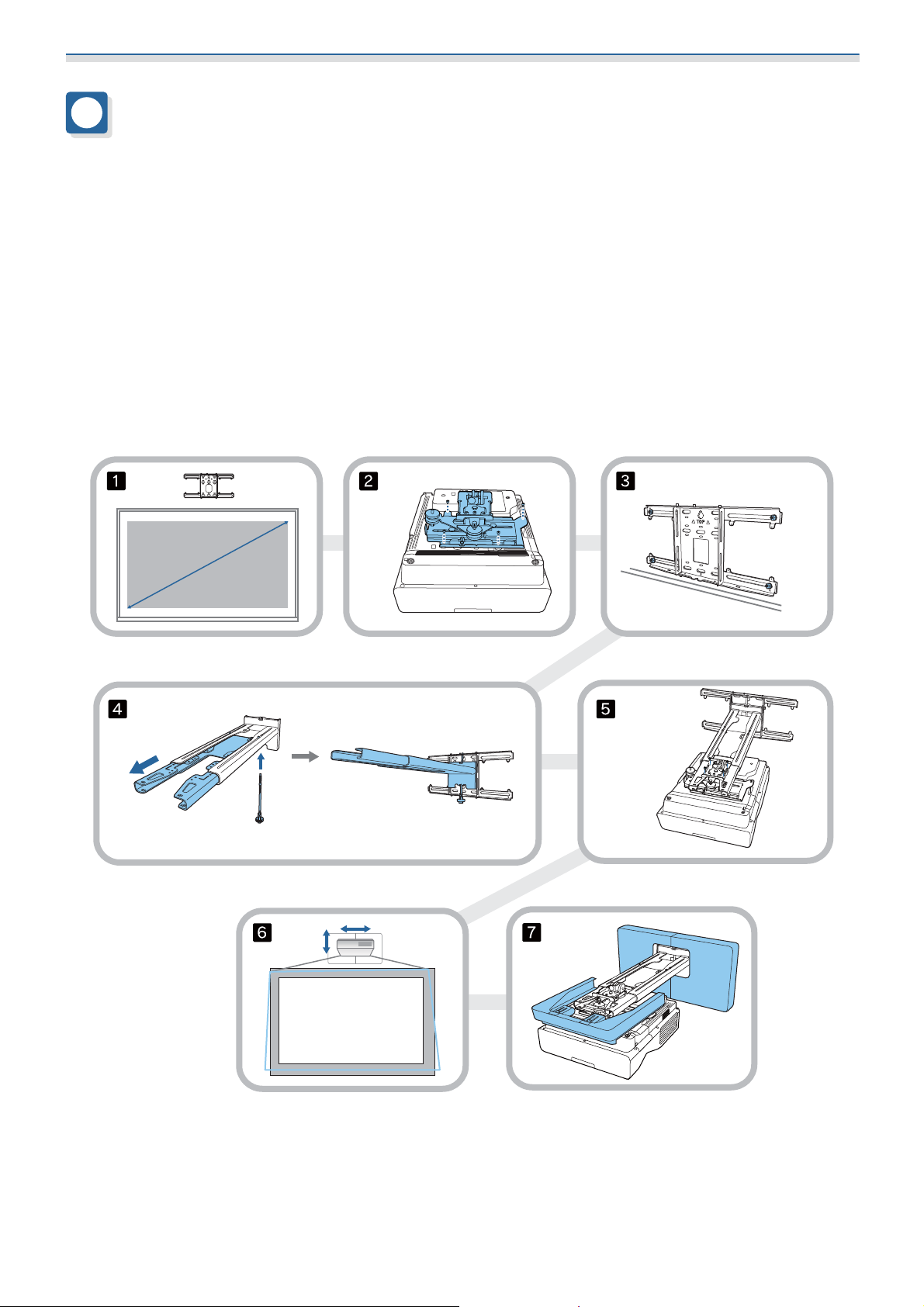

Installationsschritte für
Wandmontage ...................... 21
Projektor einrichten
Sammeleinrichtungsfunktion ......... 71
Über ein USB-Flash-Laufwerk einrichten . . . . . . 71
Einstellungen auf dem USB-Flash-Laufwerk
speichern ..........................71
Gespeicherte Einstellungen auf andere
Projektoren kopieren .................. 73
Durch Verbindung von Computer und
Projektor über ein USB-Kabel einrichten......74
Einstellungen auf einem Computer
speichern ..........................74
Gespeicherte Einstellungen auf andere
Projektoren kopieren .................. 75
Wenn die Einrichtung fehlschlägt ...........76

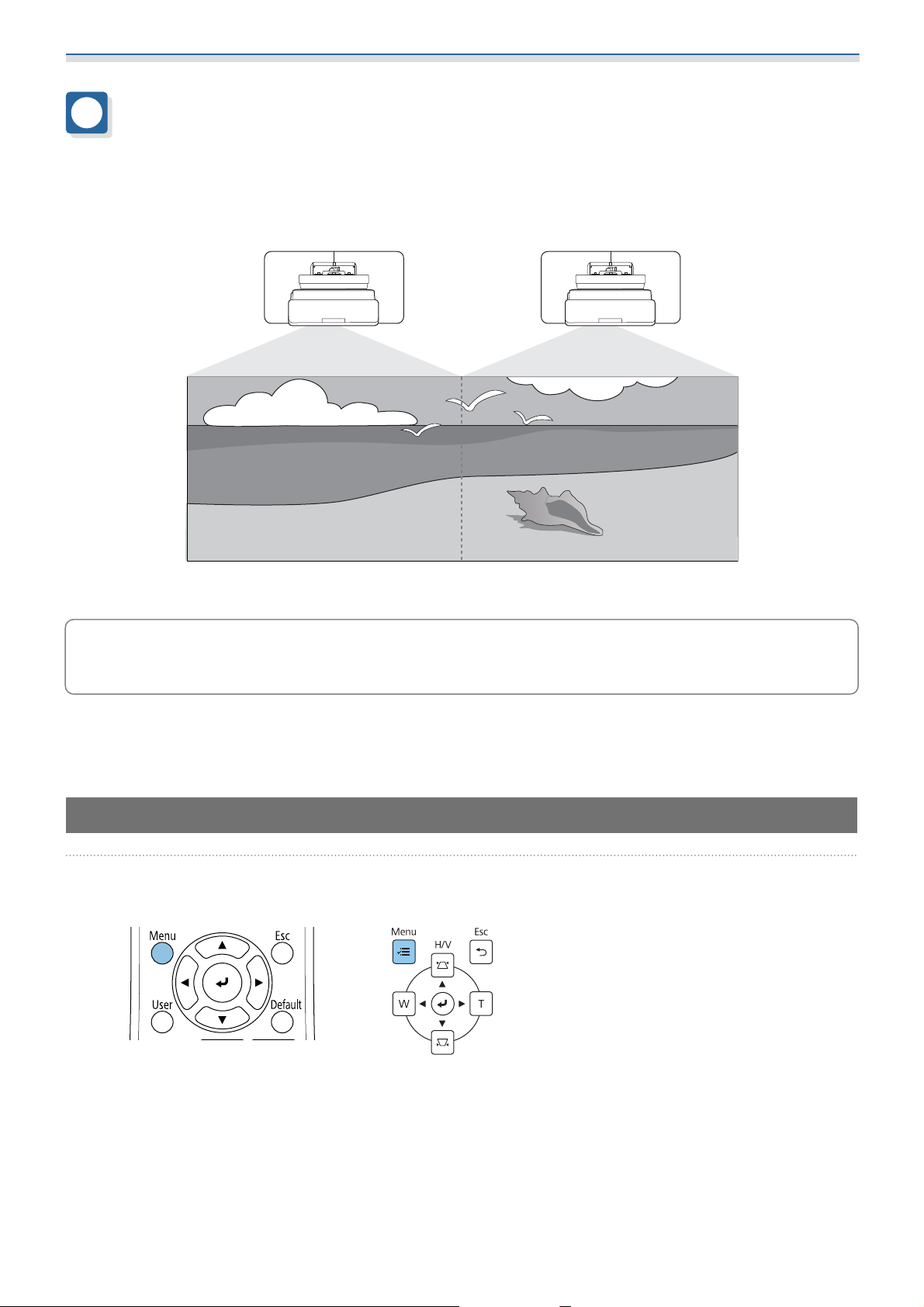

Mehrere Projektoren installieren
(Mehrfachprojektion) ................ 77

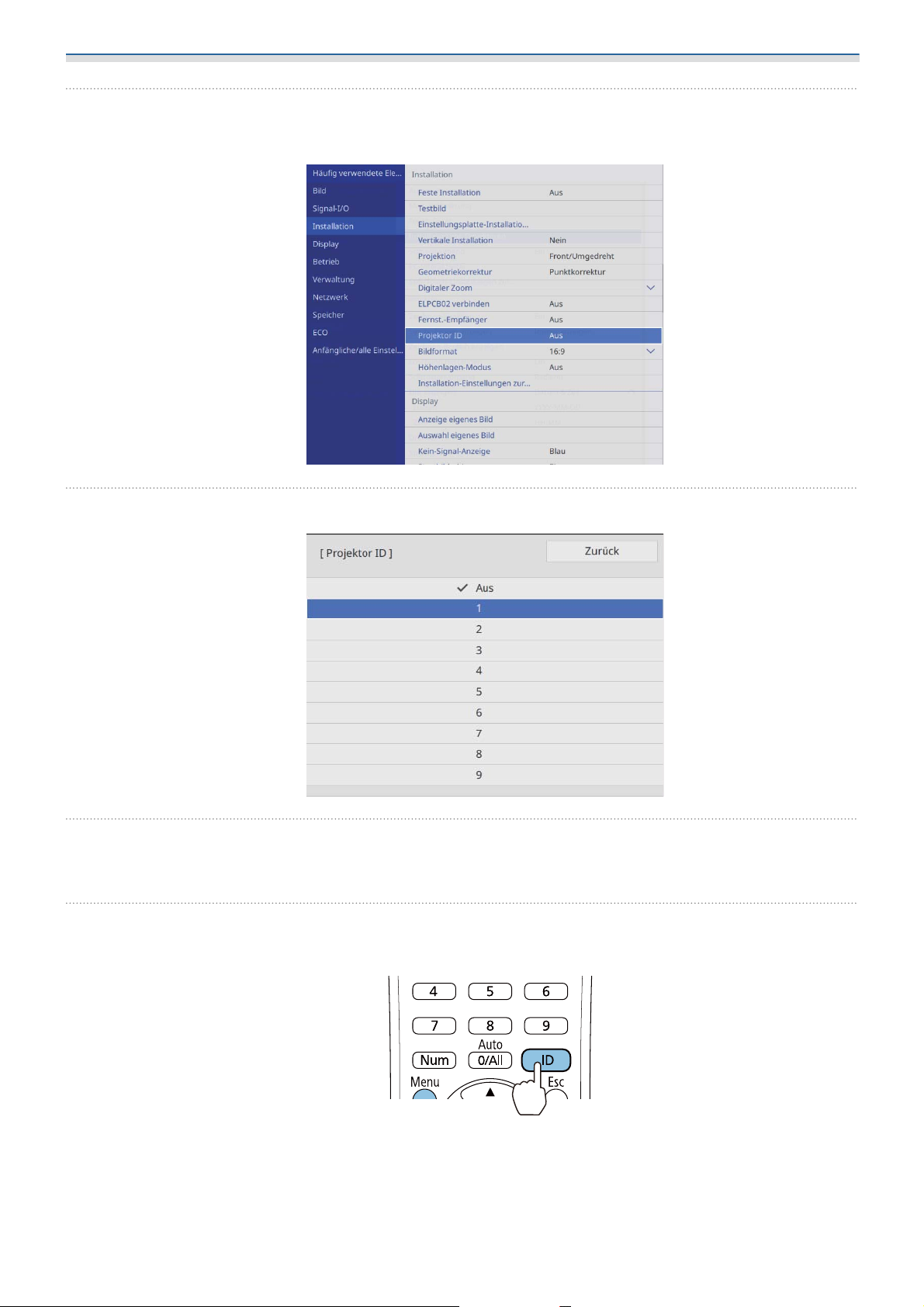

Projektor ID einstellen ...................77
Bild in Mehrfachprojektion anpassen .........79
Bei Verwendung von EB-755F/EB-750F . . . . . 79
Bei Verwendung von EB-725W/EB-735F/
EB-720 ............................80
Anbringen der Halterung .................22
Installationsposition ermitteln (Tabellen der
Projektionsabstände) .................. 22
EB-755F/EB-750F/EB-735F ...............24
Anhang

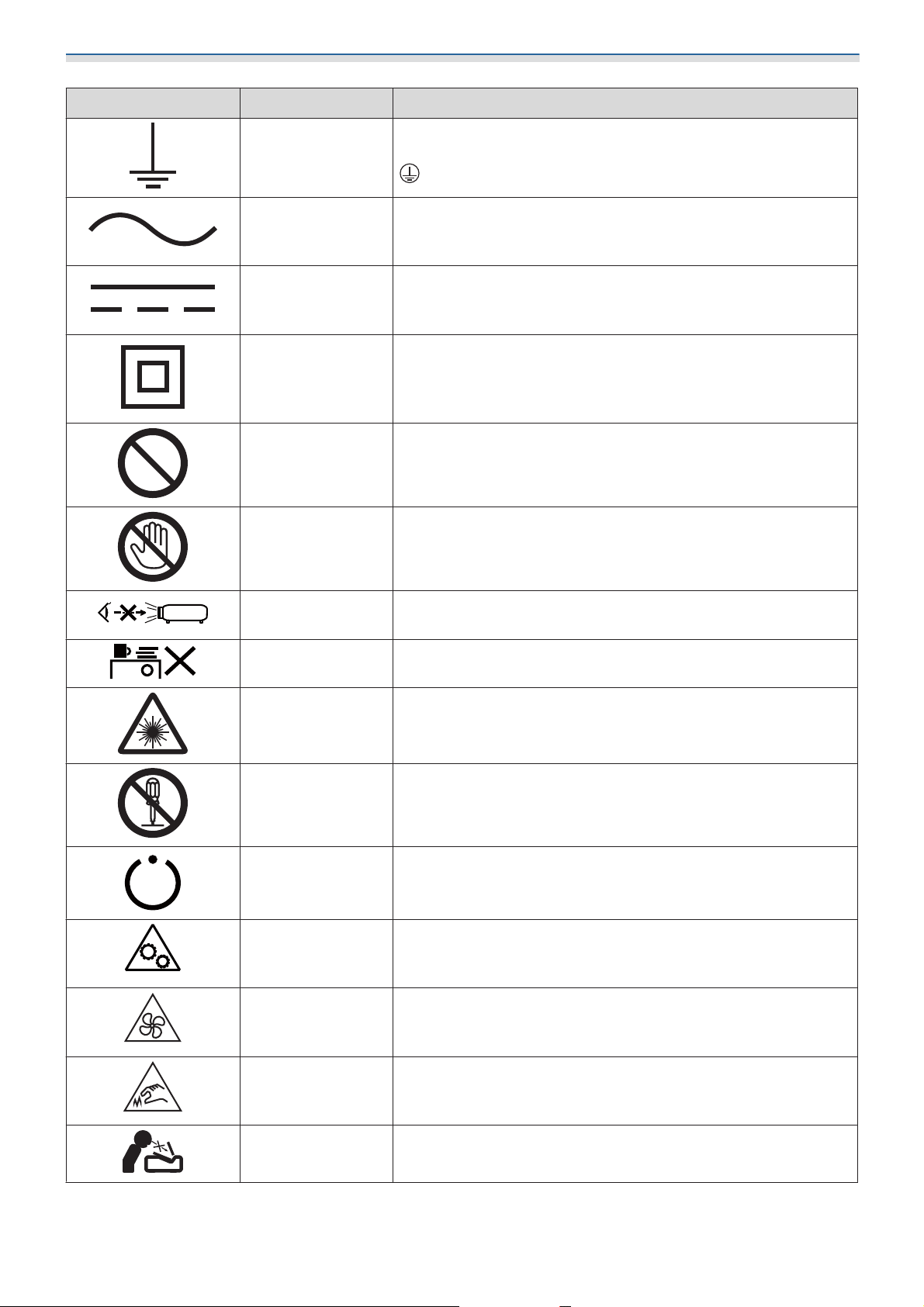

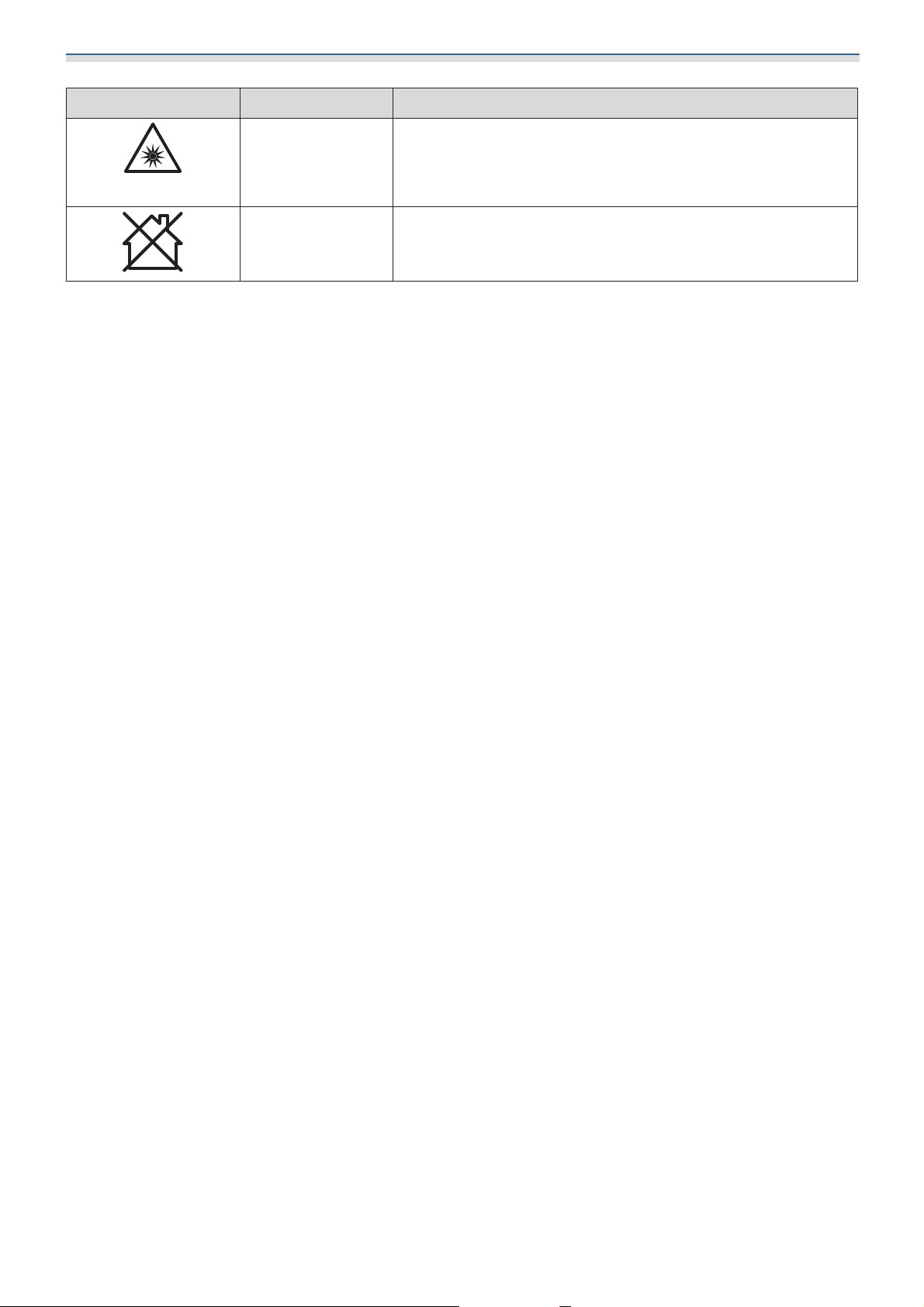

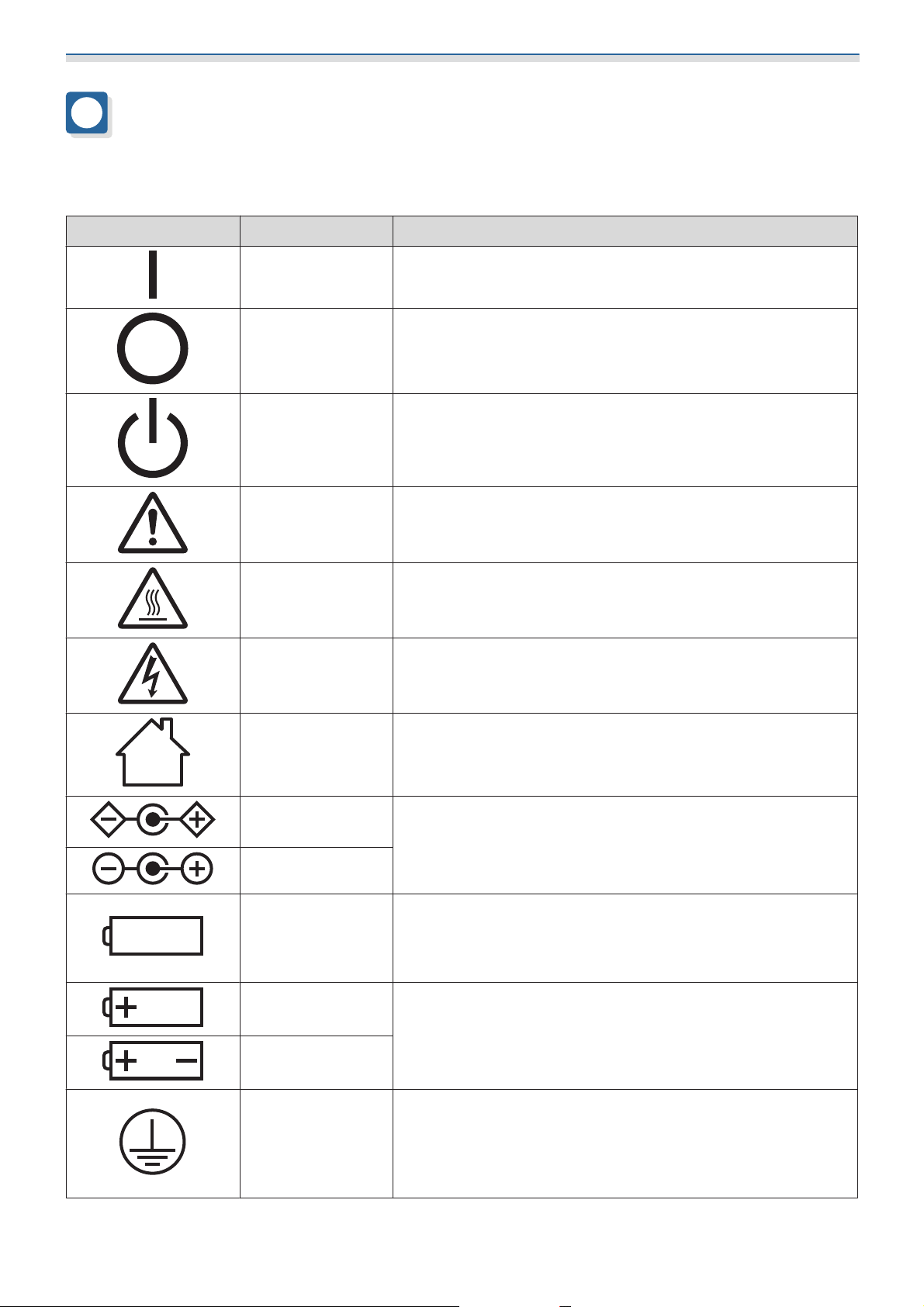

Liste der Sicherheitssymbole ......... 81
Allgemeine Hinweise ................. 85
4
Page 6
Einleitung
Sichere Verwendung des Produktes
Zu Ihrer Sicherheit sollten Sie alle Anweisungen in dieser Anleitung lesen, bevor Sie dieses Produkt
verwenden. Unsachgemäße Handhabung aufgrund Nichtbeachtung der Anweisungen in dieser Anleitung
könnte zu einer Beschädigung des Produktes oder zu Verletzungen oder Sachschäden führen. Halten Sie
diese Installationsanleitung stets griffbereit, um ggf. später darauf zurückgreifen zu können.
Lesen Sie die Bedienungsanleitung und die Sicherheitsanweisungen zu Ihrem Projektor und befolgen Sie die
Anweisungen in diesen Dokumenten.
Sicherheitshinweise
Die Dokumentation und dieses Produkt nutzen graphische Symbole, die zeigen, wie dieses Produkt sicher
zu verwenden ist.
Die Zeichen und ihre Bedeutung sind wie folgt. Stellen Sie sicher, dass Sie diese vollständig verstehen, bevor
Sie die Anleitung lesen.
Symbol Erklärung
Warnung
Achtung
Dieses Symbol verweist auf Informationen, deren Nichtbeachtung möglicherweise zu falscher Handhabung und somit zu Verletzungen oder sogar zum Tod führen kann.
Dieses Symbol verweist auf Informationen, deren Nichtbeachtung möglicherweise zu falscher Handhabung und somit zu Verletzungen oder Sachschäden führen kann.
Erläuterung der Symbole
Symbole Erklärung
Dieses Symbol verweist auf eine zu unterlassende Handlung.
Dieses Symbol verweist auf eine Handlung, die vorgenommen werden sollte.
Dieses Symbol verweist auf zugehörige oder nützliche Informationen.
c
5
Page 7
Einleitung

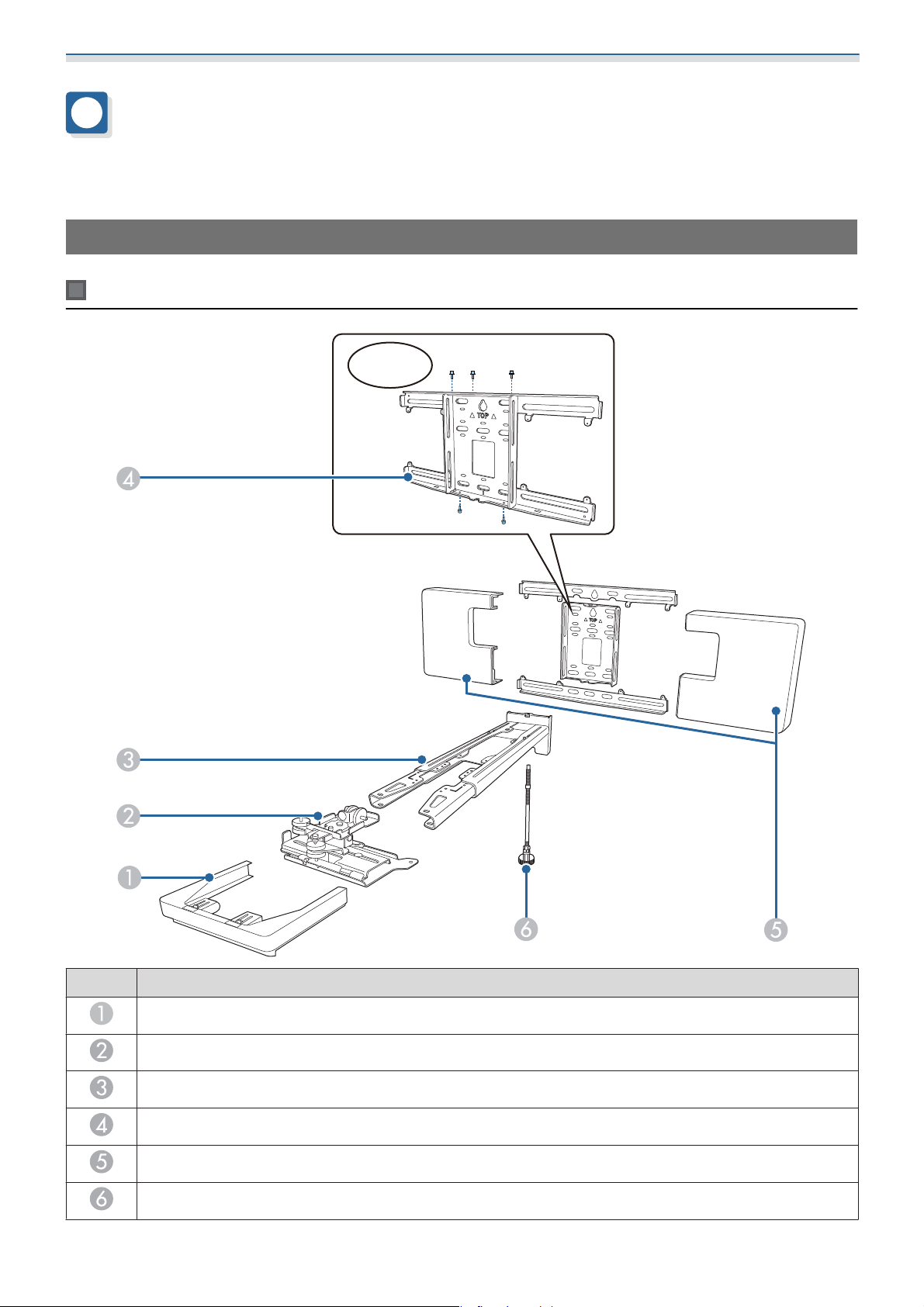

Verpackungsinhalt
Stellen Sie vor Beginn der Installation sicher, dass alle benötigten Artikel vorhanden sind.
Wandhalterung
Haupthalterung
M4x12mm
Nr. Komponentenname
Abschlusskappe
Einstelleinheit
Einstellungsplatte
Wandplatte
Wandplattenabdeckung
Sechskantachse
6
Page 8
Einleitung

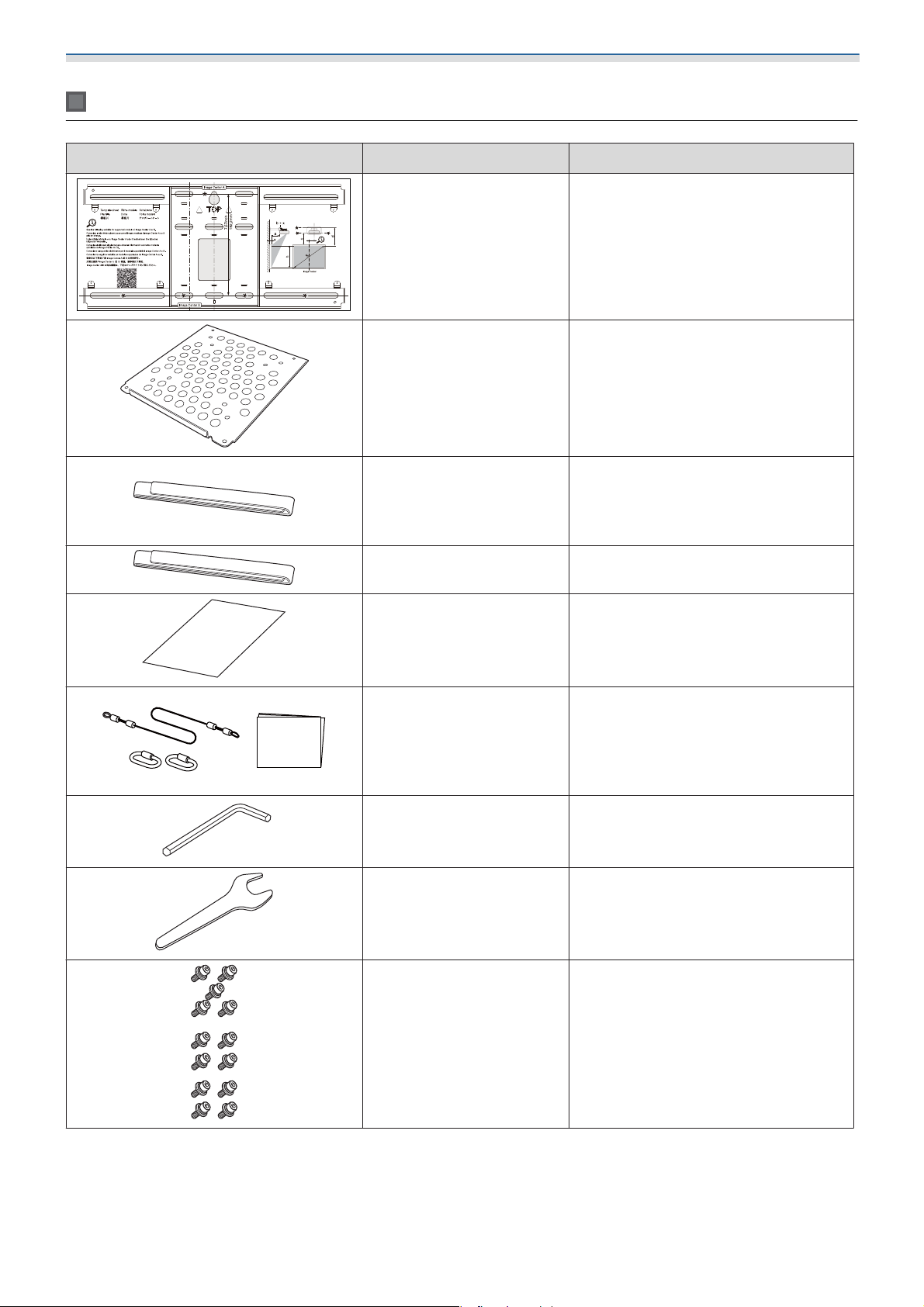

Zubehör
Teil Name Verwendung
Schablone Vor Befestigung der Wandplatte an der
Wand anbringen und zum Bohren der
benötigten Löcher verwenden.
Mini-PC-Platte Bei Installation eines Mini- oder Stick-
PCs an der Wandplatte anbringen.
Mini-PC-Gurt PC bei Befestigung eines Mini- oder
Stick-PCs, der nicht mit Schrauben befestigt werden kann, an der Platte sichern.
Kabelbinder Kabelüberlängen nach der Verkabe-
lung sichern.
Verdeckungsaufkleber Über die Kerbe im Arm der Einstel-
lungsplatte zur Abdeckung nach der
Installation kleben.
Sicherheitskabelset Mit Wandhalterung und Projektor ver-
binden, damit der Projektor nicht herunterfällt. Weitere Einzelheiten finden
Sie in der mit dem Sicherheitskabelset
gelieferten Anleitung.
Sechskantschlüssel (für M4) -
Schraubenschlüssel (Nr. 13
für M6)
M4 x 12 mm Innensechskantschraube mit Unterlegscheibe/Federscheibe (x
13)
-
•
Wandplatte wie in S.6 abgebildet
montieren (x 5)
•
Einstelleinheit am Projektor sichern (x
4)
•
Einstelleinheit an der Einstellungsplatte sichern (x 4)
7
Page 9
Einleitung

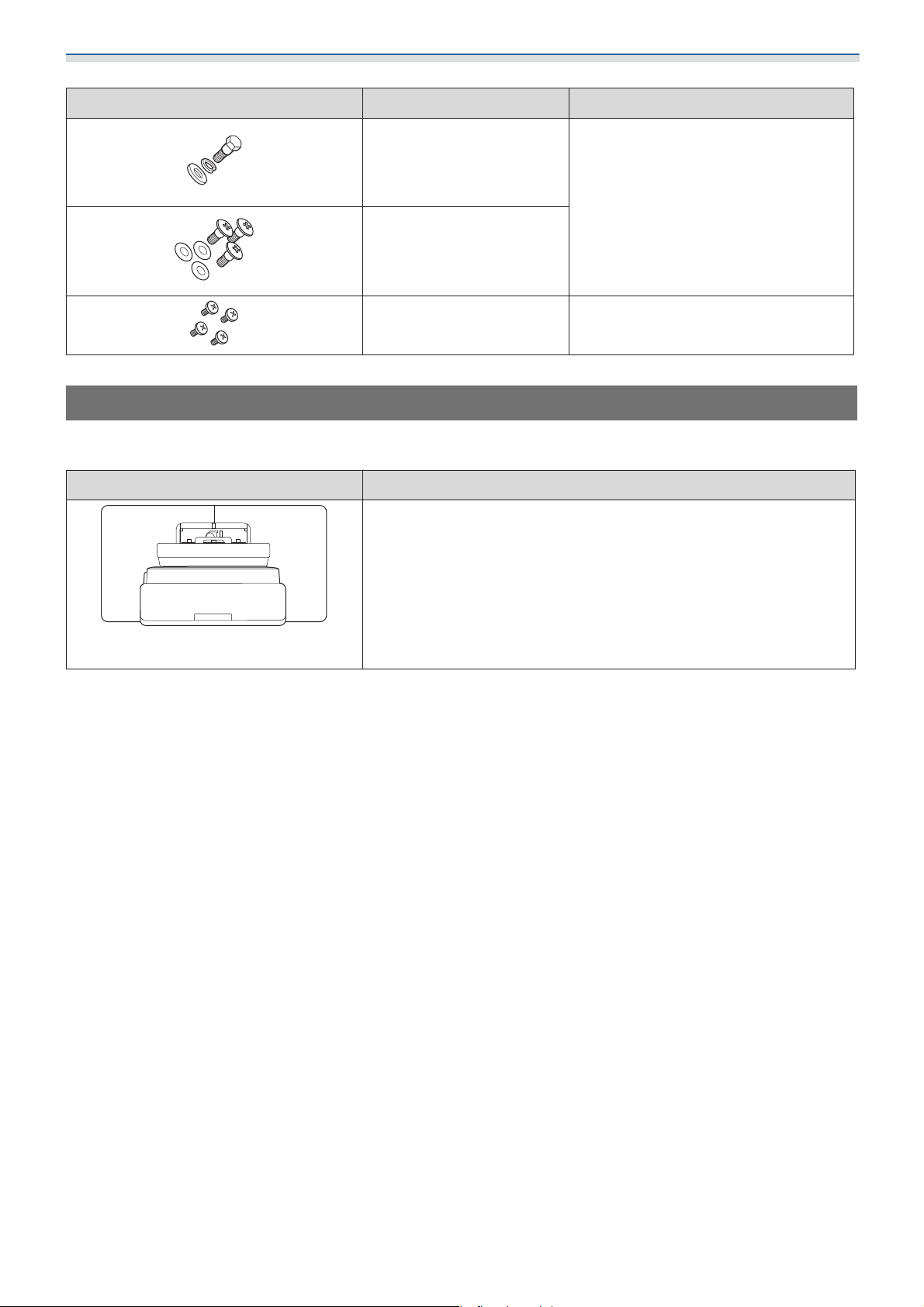

Teil Name Verwendung
M6 x 20 mm SechskantSchulterschraube mit Unterlegscheibe/Federscheibe (x 1)
M6 x 20 mm KreuzschlitzSchulterschrauben mit
Plastik-Unterlegscheiben (x
3)
M3 x 6 mm KreuzschlitzSchulterschrauben (x 4)
Sichern Sie die Einstellungsplatte an
der Wandplatte.
Sichern Sie die Mini-PC-Platte an der
Wandplatte.
Benötigte Elemente
Neben den mitgelieferten Elementen brauchen Sie auch die folgenden Schrauben und Werkzeuge.
Relevante Teile Benötigte Elemente
Für die Wandhalterung
•
Ankerschrauben (M10 oder 3/8 in x 60 mm) (zur Befestigung der
Wandplatte: mindestens x 4)
•
M10-Schraube (zur temporären Befestigung der Wandplatte: x 1)
•
17-mm-Knarrenschlüssel (zum Einstellen der Sechskantachse)
•
Kabel zum Anschließen an den Projektor
•
Geräte wie etwa Mini-PCs
8
Page 10
Einleitung

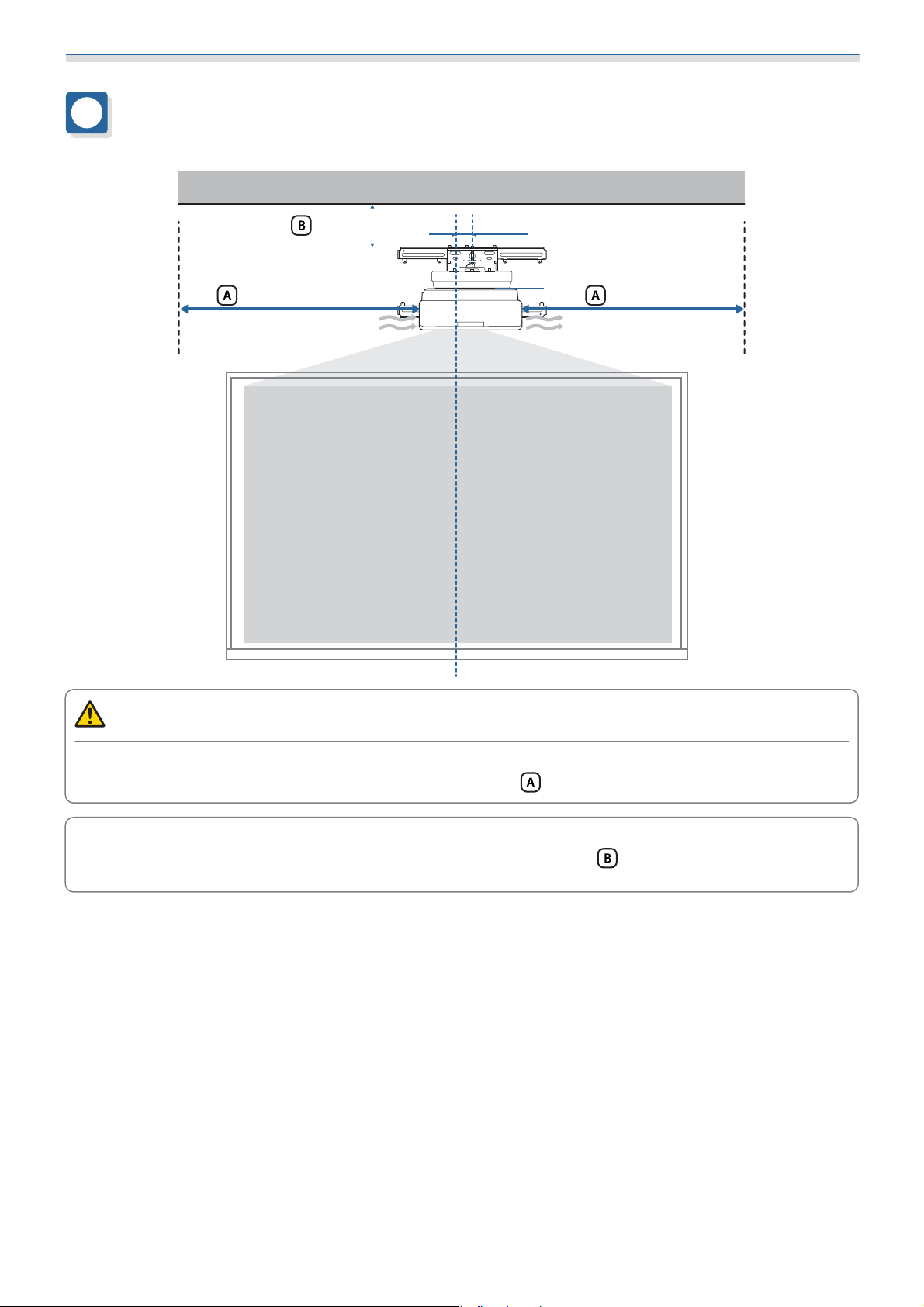

Abbildungen der Installationsabmessungen
100mm
500mm 500mm
46.5mm
Achtung
Stellen Sie bei Installation des Projektors sicher, dass sich ein Abstand zwischen Wand sowie Zuluft- und
Abluftöffnungen des Projektors befindet. (Siehe Abbildung
Ein Abstand von circa 100 cm zwischen der Decke und der Oberseite der Wandplatte vereinfacht
das Installieren und Entfernen des Projektors. (Siehe Abbildung
c
oben)
oben)
9
Page 11
Wandhalterung installieren

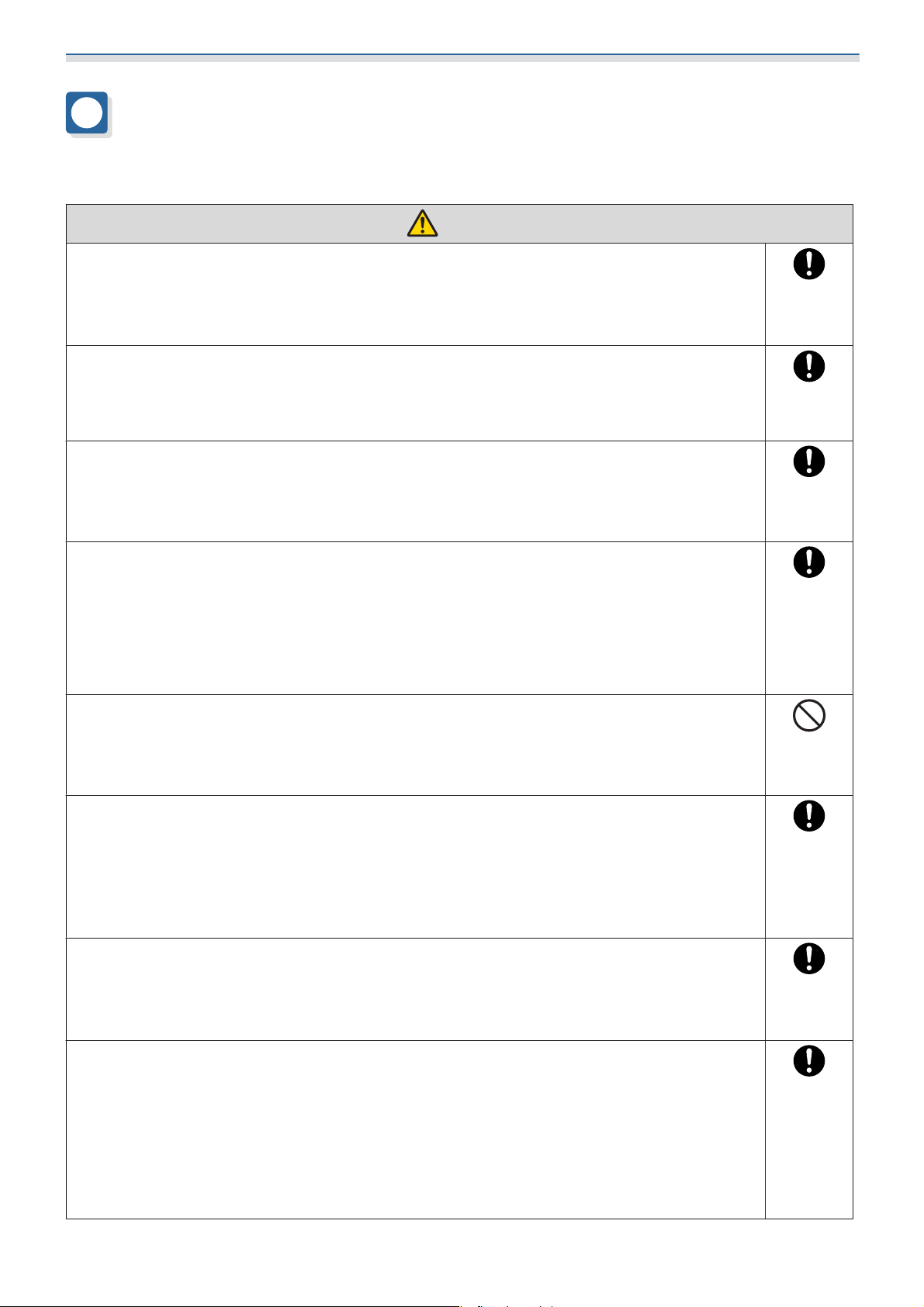

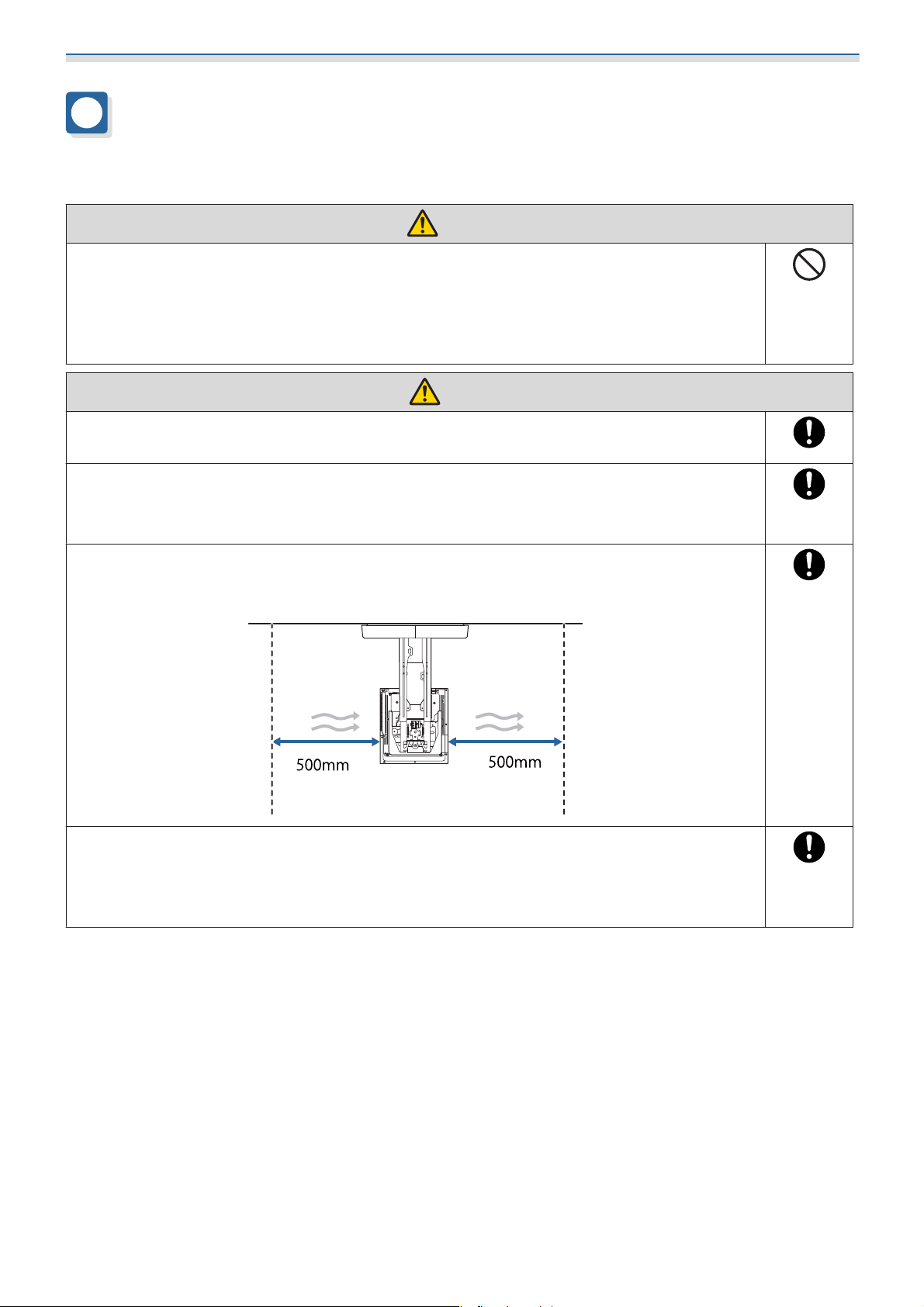

Warnhinweise zur Installation der Wandhalterung
Warnung
Die Wandhalterung ist ausschließlich für die Wandmontage des Projektors vorgesehen.
Wenn ein anderer Gegenstand als ein Projektor montiert wird, kann das Gewicht möglicherweise Schäden verursachen.
Falls dieses Produkt herunterfällt, kann es (lebensgefährliche) Verletzungen verursachen.
Die Installationsarbeiten (Wandinstallation) sollten von qualifiziertem Fachpersonal mit
den erforderlichen technischen Fachkenntnissen ausgeführt werden. Bei unvollständiger
oder falscher Installation kann das Produkt herunterfallen und Verletzungen oder Sachschäden verursachen.
Befolgen Sie zur Installation der Wandhalterung die Schritte in dieser Anleitung und achten
Sie auf die Nutzung der in dieser Anleitung angegebenen Schrauben und Bolzen.
Bei Nichtbeachtung der Anweisungen könnte das Produkt herunterfallen und Verletzungen oder
einen Unfall verursachen.
Gehen Sie vorsichtig mit dem Netzkabel um.
Falsche Handhabung könnte zu einem Brand oder Stromschlag führen. Halten Sie beim Umgang
mit dem Netzkabel die folgenden Vorsichtsmaßnahmen ein:
•
Fassen Sie den Stecker nicht mit nassen Händen an.
•
Verwenden Sie kein beschädigtes oder verändertes Netzkabel.
•
Ziehen Sie nicht zu stark am Netzkabel, wenn Sie es durch die Einstellungsplatte führen.
Bringen Sie die Einstellungsplatte nicht an Stellen an, an denen sie Schwingungen oder
Stößen ausgesetzt ist.
Dies könnte den Projektor oder die Montagefläche beschädigen. Falls dieses Produkt herunterfällt,
kann es (lebensgefährliche) Verletzungen verursachen.
Führen Sie die Installation an einer Wand so aus, dass diese das Gewicht von Projektor und
Wandhalterung tragen und horizontalen Vibrationen standhalten kann. Verwenden Sie
Muttern und Schrauben (M10 oder 3/8 in x 60 mm).
Bei Muttern und Schrauben, die kleiner als M10 oder 3/8 in x 60 mm sind, könnte die Einstellungsplatte herunterfallen. Epson übernimmt keine Verantwortung für Schäden oder Verletzungen aufgrund unzureichender Wandstärke oder falscher Installation.
Die Installationsarbeiten sollten von mindestens zwei qualifizierten Servicetechnikern
ausgeführt werden. Falls Sie während der Installation Schrauben lösen müssen, achten Sie
darauf, dieses Produkt nicht fallen zu lassen.
Falls dieses Produkt herunterfällt, kann es (lebensgefährliche) Verletzungen verursachen.
Bei Installation dieses Produkts an einer Wand muss die Wand stark genug sein, um Projektor und Wandhalterung zu halten.
Dieses Produkt sollte an einer Betonwand angebracht werden.
Das maximale kombinierte Gewicht aus Projektor und Wandhalterung beträgt etwa 15 kg (ohne
Kabel).
Prüfen Sie die Wandstärke, bevor Sie dieses Produkt an die Wand montieren. Falls die Wand nicht
stark genug ist, verstärken Sie sie vor der Installation.
10
Page 12
Wandhalterung installieren
Warnung
Prüfen Sie die Einstellungsplatte regelmäßig auf beschädigte Teile oder lockere Schrauben.
Sind Teile beschädigt, verwenden Sie die Einstellungsplatte auf keinen Fall weiter. Falls dieses
Produkt herunterfällt, kann es (lebensgefährliche) Verletzungen verursachen.
Demontieren oder verändern Sie dieses Produkt nicht.
Es befinden sich zahlreiche Hochspannungspunkte im Inneren des Produktes, die Brände, Stromschläge und Unfälle verursachen können.
Hängen Sie sich nicht an dieses Produkt. Hängen Sie keine schweren Gegenstände an
dieses Produkt.
Falls dieses Produkt herunterfällt, kann es (lebensgefährliche) Verletzungen verursachen.
Verwenden Sie keine Klebstoffe, Schmiermittel oder Öle, um die Wandhalterung anzubringen oder zu justieren.
Wenn Sie Klebstoffe verwenden, um Schrauben zu fixieren, oder Schmiermittel oder Öle an den
Befestigungsteilen der Gleitplatte des Projektors verwenden, können sich im Gehäuse Risse bilden,
die zum Herunterfallen des Projektors, und damit zu ernsthaften Verletzungen oder Sachschäden,
führen können.
Ziehen Sie alle Schrauben nach dem Einstellen fest an.
Anderenfalls kann das Produkt herunterfallen und Verletzungen oder Sachschäden verursachen.
Lösen Sie die Schrauben und Muttern nach der Installation niemals.
Überprüfen Sie regelmäßig, ob sich die Schrauben gelockert haben. Ist dies der Fall, ziehen Sie die
betroffenen Schrauben fest an. Anderenfalls kann das Produkt herunterfallen und Verletzungen
oder Sachschäden verursachen.
Führen Sie die Kabel so, dass es nicht zu einer gegenseitigen Behinderung mit den Muttern
oder Schrauben kommt.
Falsche Handhabung der Kabel könnte zu einem Brand oder Stromschlag führen.
Blicken Sie beim Einschalten des Projektors nicht in das Projektionsfenster.
Dies kann aufgrund des intensiven abgestrahlten Lichts die Augen schädigen. Seien Sie besonders
in Anwesenheit von Kindern achtsam. Achten Sie darauf, dass niemand in das Projektionsfenster
blickt, wenn Sie den Projektor mittels Fernbedienung aus der Ferne einschalten.
Platzieren Sie bei Verwendung des Projektors weder irgendwelche Gegenstände noch Ihre
Hände in der Nähe des Projektionsfensters.
Dieser Bereich ist gefährlich, da er aufgrund des konzentrierten Projektionslichts sehr heiß werden
kann.
Verwenden Sie den Projektor nicht an Orten mit brennbaren oder explosiven Gasen.
Hohe Temperaturen innerhalb des Projektors können ein Entzünden und damit einen Brand verursachen.
Der Projektor sollte nur von qualifiziertem Fachpersonal demontiert oder wieder installiert
werden. Das gilt auch für Wartungs- und Reparaturarbeiten.
Anweisungen zu Wartung und Reparaturen finden Sie in der Bedienungsanleitung Ihres Projektors.
Falls Probleme mit diesem Produkt auftreten, trennen Sie umgehend die Kabel vom Produkt und wenden sich an Ihren örtlichen Händler oder das nächstgelegene Epson-Kundencenter.
Wird die Nutzung eines unnormal arbeitenden Produktes fortgesetzt, können Brände, Stromschläge und Augenschäden auftreten.
11
Page 13
Wandhalterung installieren
Warnung

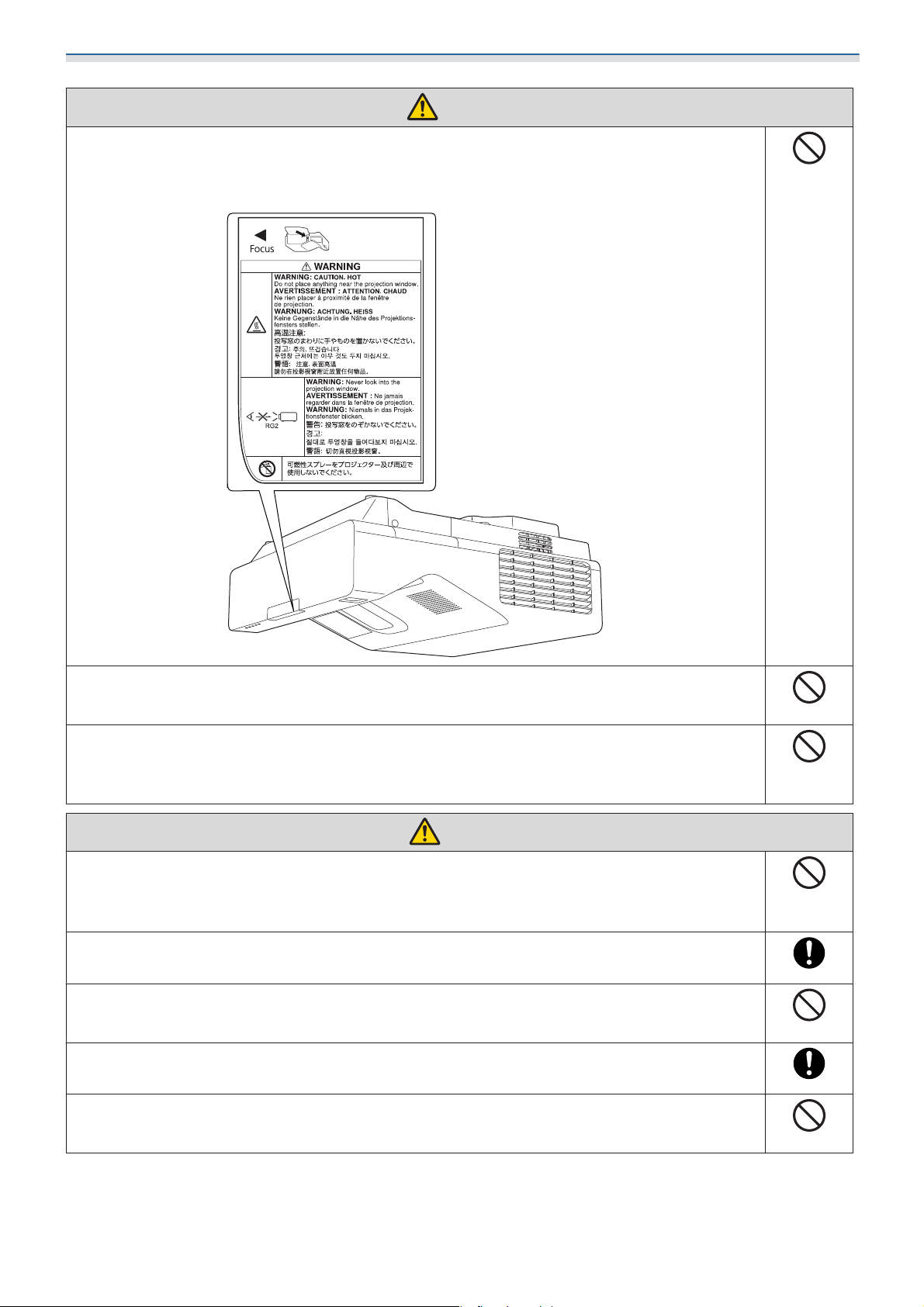

Am Projektor befinden sich Laserwarnetiketten.
Blicken Sie bei der Projektion nicht in den aus dem Projektionsfenster austretenden Laserstrahl.
(Erfüllt IEC/EN60825-1:2014)
Öffnen Sie niemals das Gehäuse des Projektors.
Elektrische Spannungen im Inneren des Projektors können schwere Verletzungen verursachen.
Blicken Sie nicht direkt in die Lichtquelle des Projektors.
Dieses Produkt emittiert möglicherweise gefährliche optische Strahlung. Diese könnte die Augen
verletzen.
Achtung
Bringen Sie dieses Produkt nicht an einem Ort an, an dem die Betriebstemperatur des
Projektors überstiegen werden könnte.
Dies könnte zu Beschädigungen am Projektor führen.
Bringen Sie dieses Produkt an einem staub- und feuchtigkeitsfreien Ort an, um eine Verunreinigung von Objektiv oder optischen Bauteilen zu vermeiden.
Wenden Sie beim Justieren dieses Produkts keine übermäßige Kraft auf.
Das Produkt könnte brechen und zu Verletzungen führen.
Dieser Projektor ist ein Laserprodukt der Klasse 1, das mit der internationalen Norm
IEC/EN60825-1: 2014 für Laser übereinstimmt.
Demontieren Sie den Projektor nicht, wenn Sie ihn entsorgen.
Entsorgen Sie ihn entsprechend Ihren örtlichen oder nationalen Gesetzen und Vorschriften.
12
Page 14
Wandhalterung installieren
Warnhinweise zur Installationsposition der Wandhalterung
Warnung
Nicht an einem Ort installieren, der öligem Rauch oder Rauch im Rahmen von Veranstaltungen ausgesetzt ist.
Falls Öle und dergleichen an den Befestigungsteilen der Gleitplatte des Projektors anhaften, könnte
das Gehäuse brechen und der Projektor herunterfallen, was Verletzungen oder Sachschäden zur
Folge haben kann.
Achtung
Führen Sie am Installationsort des Projektors zunächst alle erforderlichen Netzanschlussarbeiten aus.
Bringen Sie den Projektor in einiger Entfernung von anderen elektrischen Geräten, wie
Leuchtstofflampen oder Klimaanlagen, an.
Einige Leuchtstofflampen-Typen können die Fernbedienung stören.
Stellen Sie bei Installation des Projektors sicher, dass sich entsprechend der folgenden
Abbildung ein Abstand zwischen Wand sowie Zuluft- und Abluftöffnungen des Projektors
befindet.
Wenn Sie zwei oder mehr Projektoren parallel zueinander installieren, achten Sie darauf,
dass die Umgebungstemperatur weniger als 35°C beträgt.
Wenn die Umgebungstemperatur zu hoch ist, könnte der Projektor überhitzen und sich ohne Vorwarnung abschalten.
13
Page 15
Wandhalterung installieren
Achtung

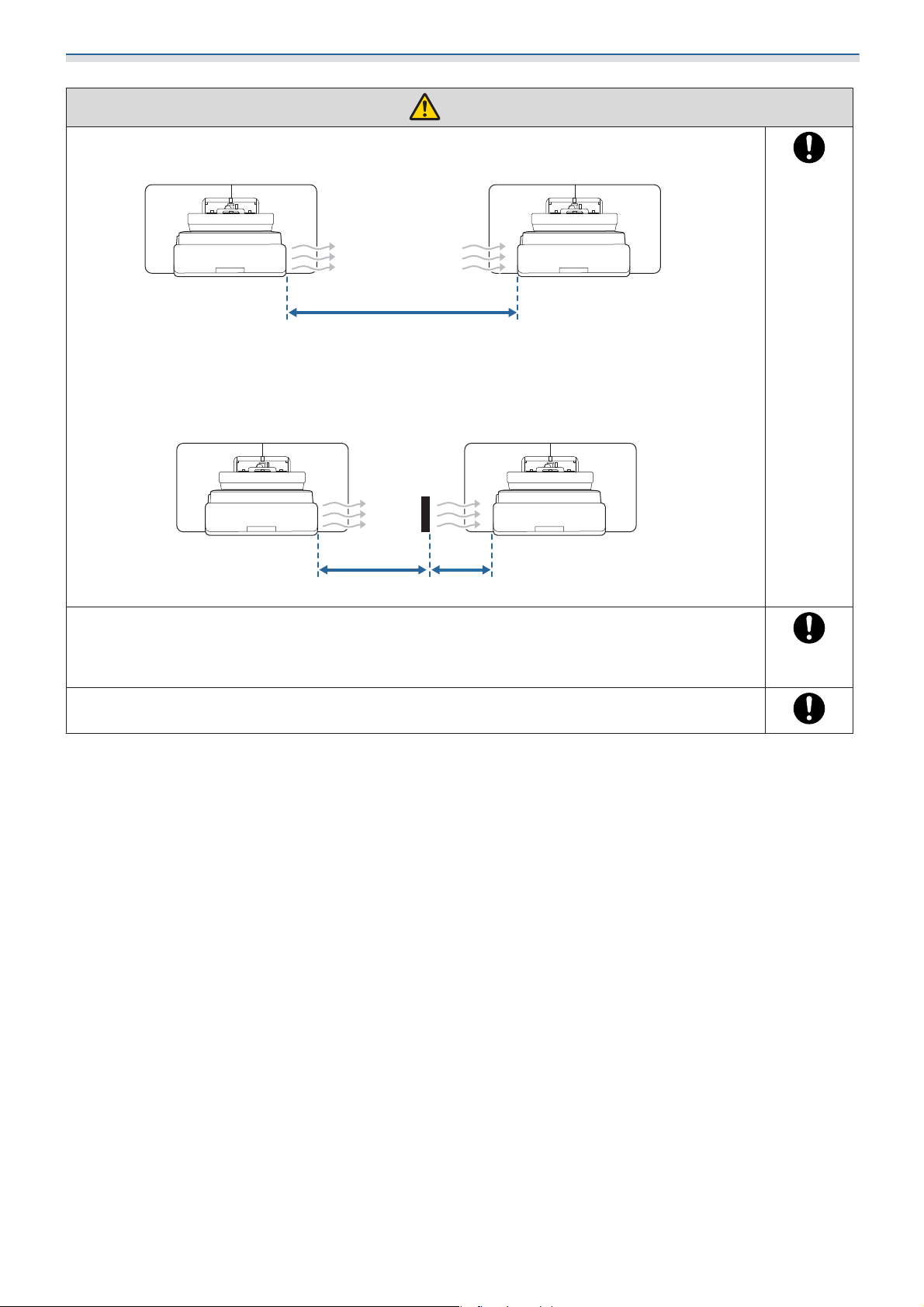

Wenn Sie zwei oder mehr Projektoren installieren, muss der Abstand zwischen den Projektoren mindestens 1.500 mm betragen.
1500mm
Falls Sie einen Abstand von circa 1.200 mm nicht gewährleisten können, installieren Sie eine
Trennwand, die Abluft von den Abluftöffnungen des Projektors blockiert.
Die Trennwände sollten größer als die Abluftöffnungen (ca. 20 mm in alle Richtungen) sein und
etwa 400 mm von den Abluft- und 200 mm von den Zuluftöffnungen installiert sein.
400mm 200mm
Der Projektor muss bei einer Raumtemperatur installiert und eingestellt werden, die der
tatsächlich vorgesehenen Nutzungsumgebung gleicht.
Wenn sich die Temperatur ändert, kann sich die Bildposition verlagern.
Wir empfehlen die Verwendung von selbstklebenden Projektionsflächen oder Wandtafeln.
14
Page 16
Wandhalterung installieren
Spezifikationen der Wandhalterung
Punkt Technische Daten
Gewicht der Wandhalterung (Einstellungsplatte, Sechskantachse, Einstelleinheit, Wandplatte, Wandplattenabdeckung, Abschlusskappe)
Maximale Tragfähigkeit Ca. 15,0 kg
Ca. 9,2 kg
15
Page 17
Wandhalterung installieren
Äußere Abmessungen
549.9
280
LENSCENTER
356.8
46.5
27.5
115-195
125
137
93.1
78.6
20.5-100.5
70.2
395
486.2
16
Page 18
Wandhalterung installieren
125.9
5.3
20
30.5
12
26
162
496
2xM4
41.1
35.7
234.8
31.8
11225
208.5
192.2
48.2
891-508
74
117
4xM4
17
Page 19
Wandhalterung installieren
496
234.8
138.8
47.8
110
24
10.2
10.5
10.2
99
24
60
10.5
131
116
8xM4
10.2
130 130103 103
110
99
131
244545
79
116
28.3
130.2
186.4
192.2
81120.517.5
8.5
81
23.2
35.7
Einstellbereich
Vertikaler Gleiter
40
40
18
Page 20

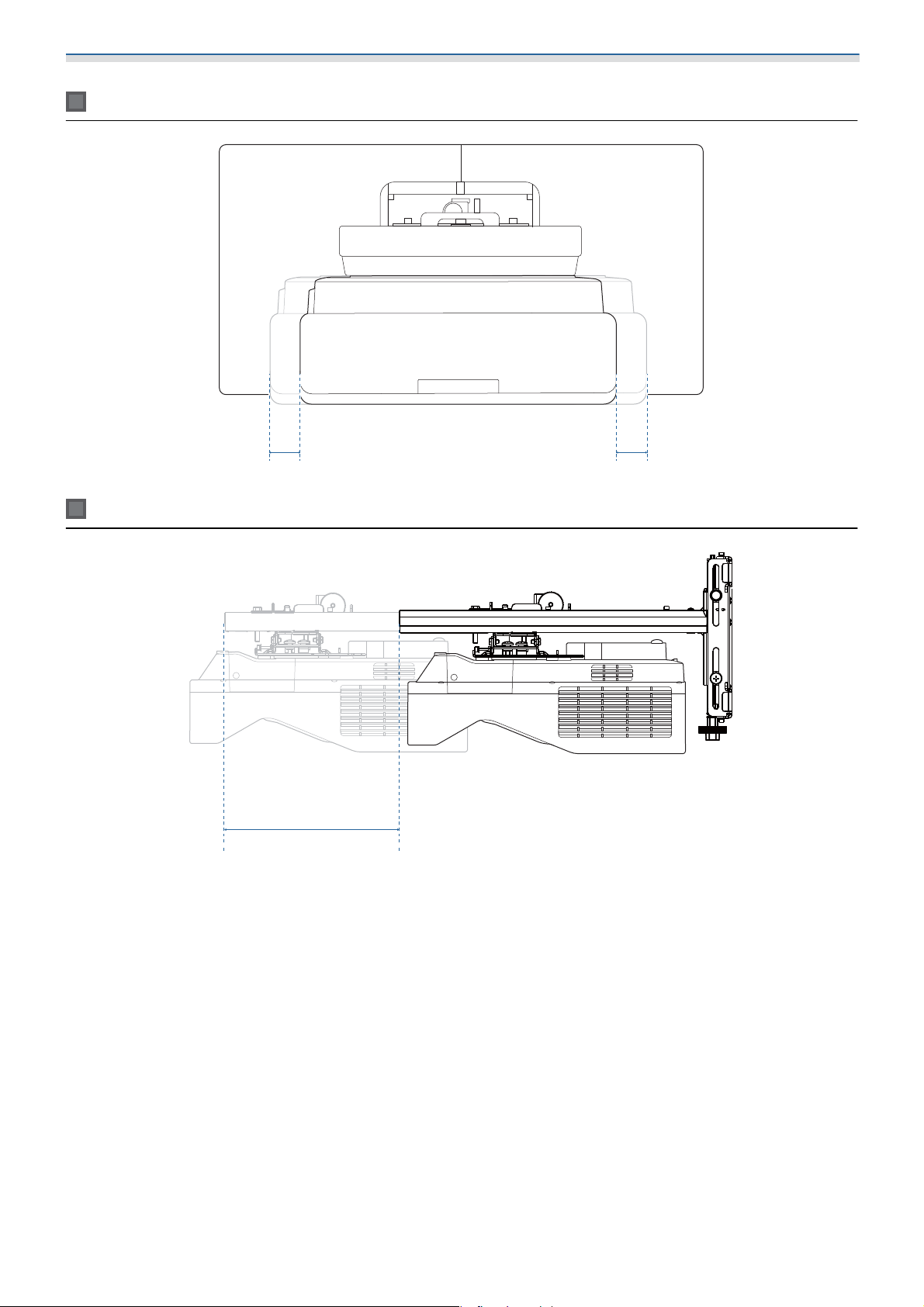

Wandhalterung installieren
Horizontaler Gleiter
45 45
Vorwärts-/Rückwärtsgleiter
0-383
19
Page 21
Wandhalterung installieren
Mini-PC-Installationsplatte
14.7
5.6
150.8
138.8
8.7
7.7
Punkt Technische Daten
Schraubenlöcher zur PC-Installation (VESAkonform)
22.7
35.2
21.7
75 mm x 75 mm
100 mm x 100 mm
116
100
75
102
130
145.5
32.7
75
8xΦ5
4xΦ3.8
10020.2
Unterstützte PC-Größen Innerhalb von 150 mm x 150 mm x 44 mm
Unterstütztes PC-Gewicht 0,7 kg oder weniger
Installationszubehör
Verwenden Sie zum Installieren eines Switchers oder Tuners die Schraublöcher in der Abbildung unten für
die Befestigung.
125.9
5.3
20
30.5
12
2xM4
Prüfen Sie vor dem Installieren, dass das Gesamtgewicht einschließlich Projektor und Verbindungskabeln
s
unterhalb der maximalen Tragfähigkeit der Wandhalterung liegt. (
"Spezifikationen der Wandhalterung"
S.15)
20
Page 22
Wandhalterung installieren
Installationsschritte für Wandmontage
Befolgen Sie die nachstehenden Schritte zur Installation der Wandhalterung.
Verlegen Sie die Kabel vor Installation der Wandhalterung entsprechend der Installationsumgebung.
Tabelle der Projektionsabstände zur Ermittlung der Installationsposition prüfen (s S.22)
a
Einstelleinheit am Projektor anbringen (s S.44)
b
Wandplatte an der Wand installieren (s S.45)
c

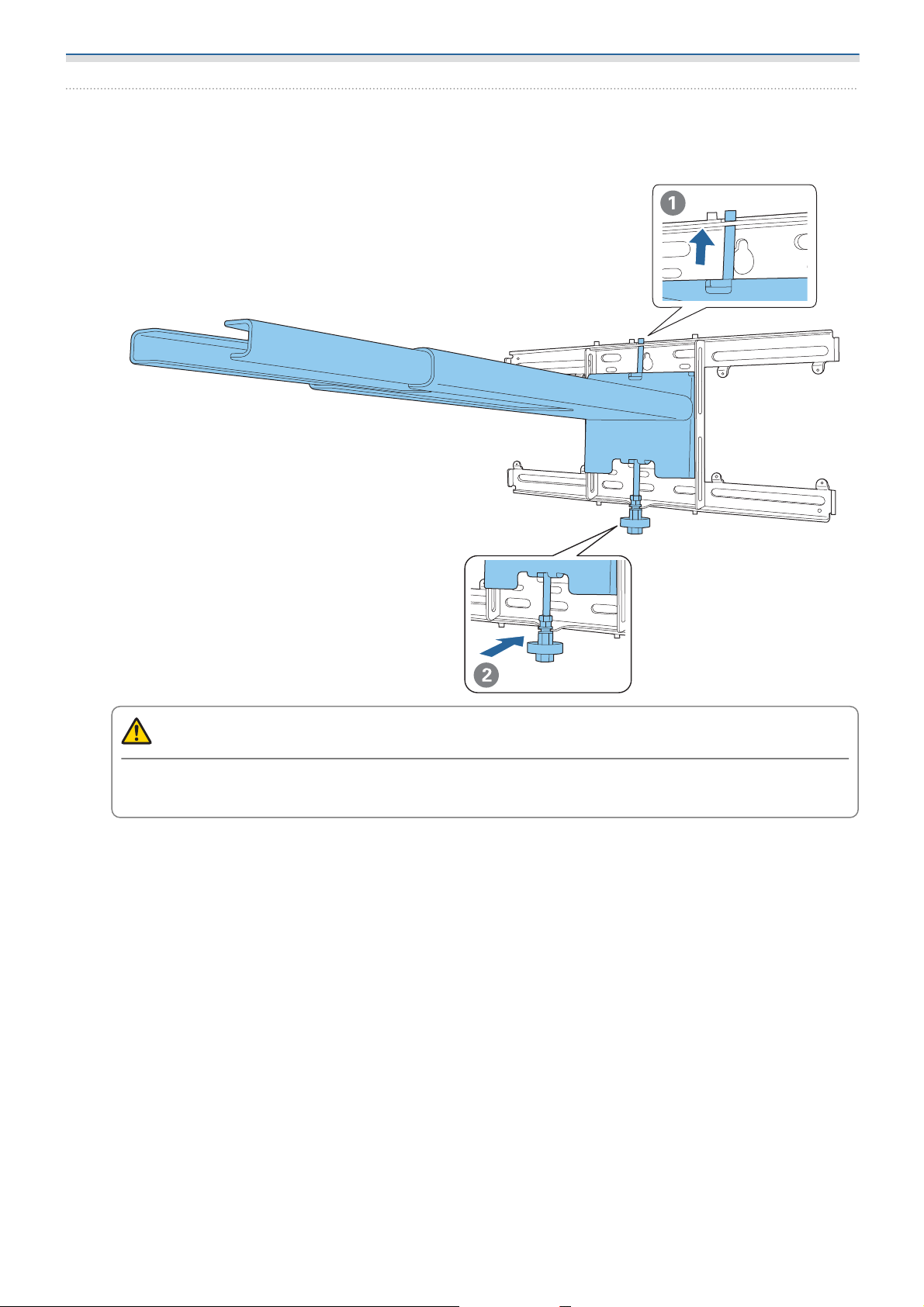

Armlänge der Einstellungsplatte anpassen und dann an der Wandplatte anbringen (s S.47)
d
Einstelleinheit an der Einstellungsplatte anbringen, dann Kabel und Peripheriegeräte verbinden
e
f
g
s
S.52)
(
Bildposition anpassen (s S.56)

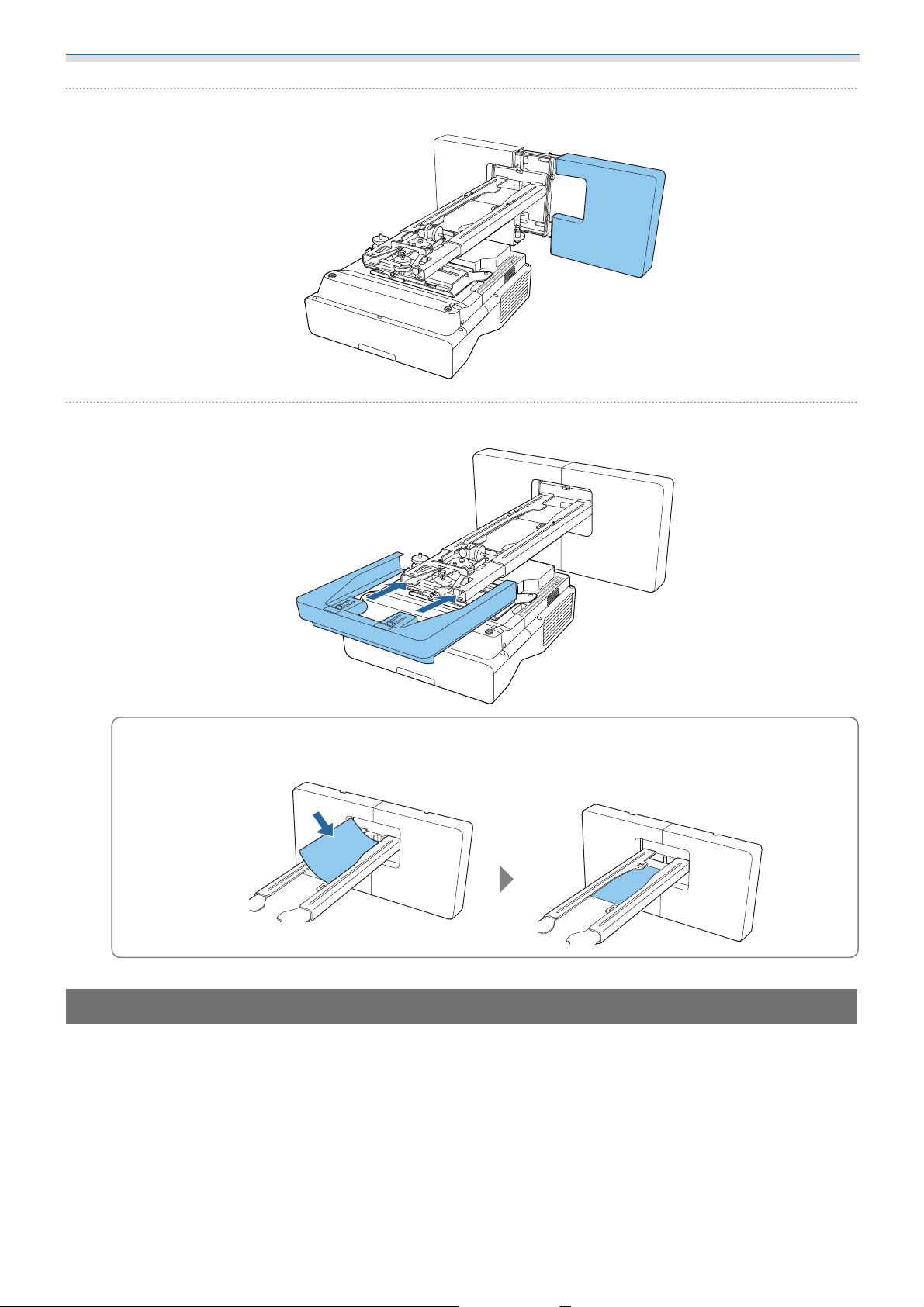

Abdeckungen anbringen (s S.68)
21
Page 23
Wandhalterung installieren
Anbringen der Halterung

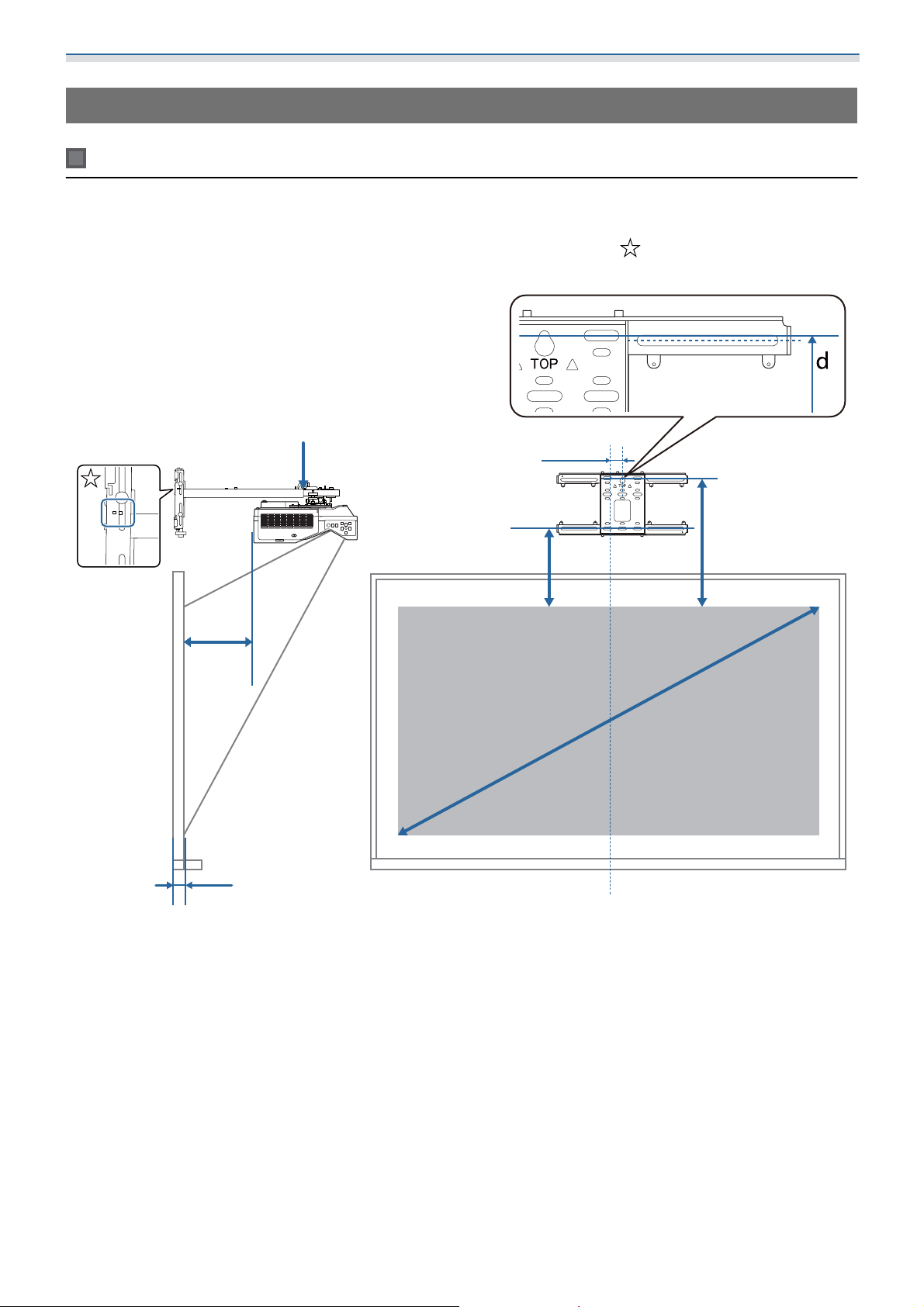

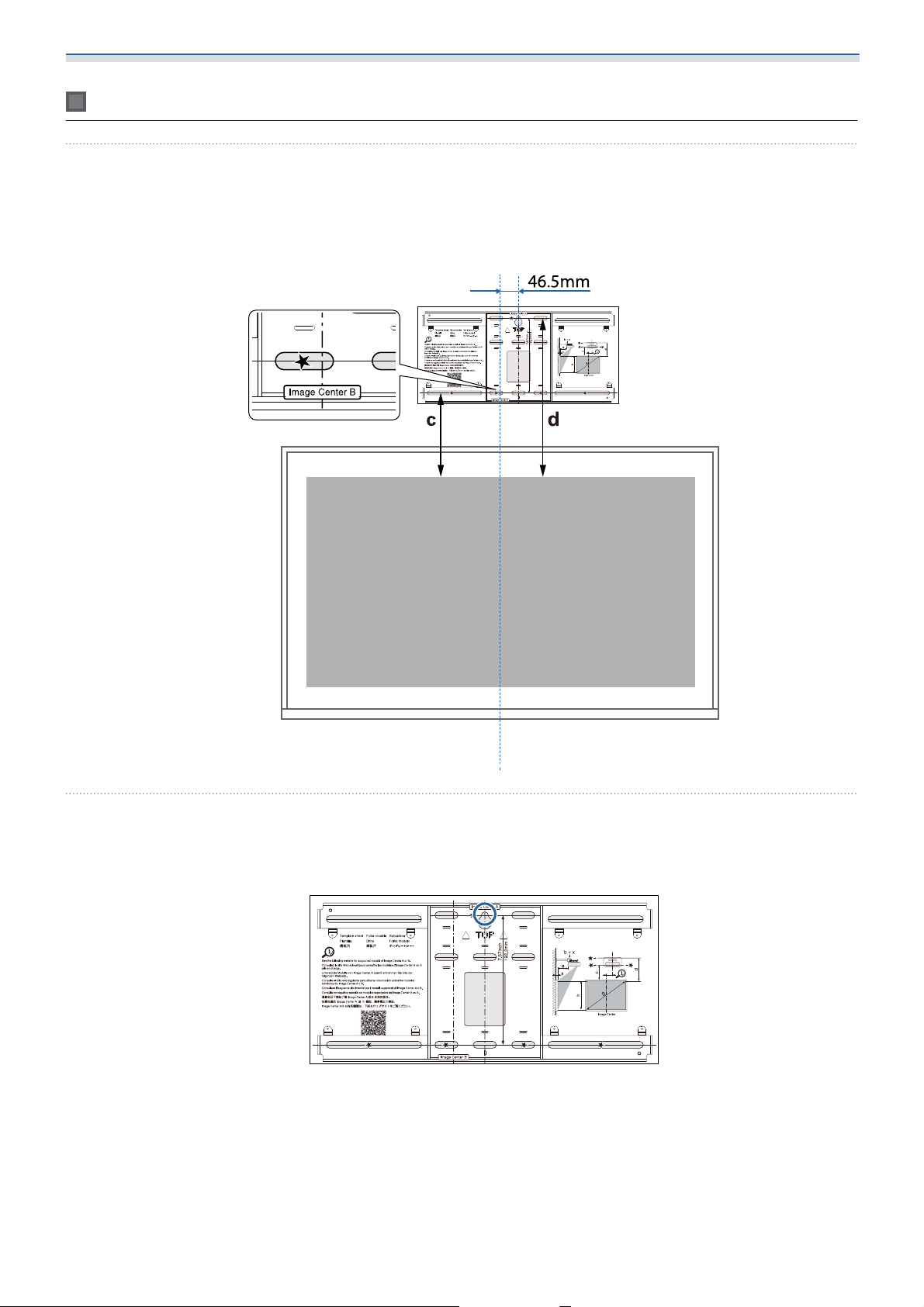

Installationsposition ermitteln (Tabellen der Projektionsabstände)
Ermitteln Sie die Installationsposition der Wandplatte entsprechend der Größe der Leinwand (S), auf die Sie
projizieren möchten. Beachten Sie folgende Abbildung zur Prüfung der Werte von a bis d. Dies ist der Wert,
wenn sich die Einstellungsplatte in der Mitte der Wandplatte befindet (siehe
Der Versatzwert für die Mitte der Projektion und die Mitte der Wandplatte beträgt 46,5 mm.
in der folgenden Abbildung).
b + x
46.5mm
a
x
Minimaler Projektionsabstand (breit)
a:
Ziffern an der Armschieberskala an der
b + x:
Einstellungsplatte (max. 533 mm)
Abstand von der Wand bis zur Projekti-
x:
onsfläche
c
S
Entfernung vom oberen Rand des Bildes
c:
bis zum unteren Installationsschraubenloch für die Wandplatte
Entfernung vom oberen Rand des Bildes
d:
bis zum temporären Schraubenloch für
die Wandplatte
Projektionsbildgröße
S:
d
22
Page 24
Wandhalterung installieren

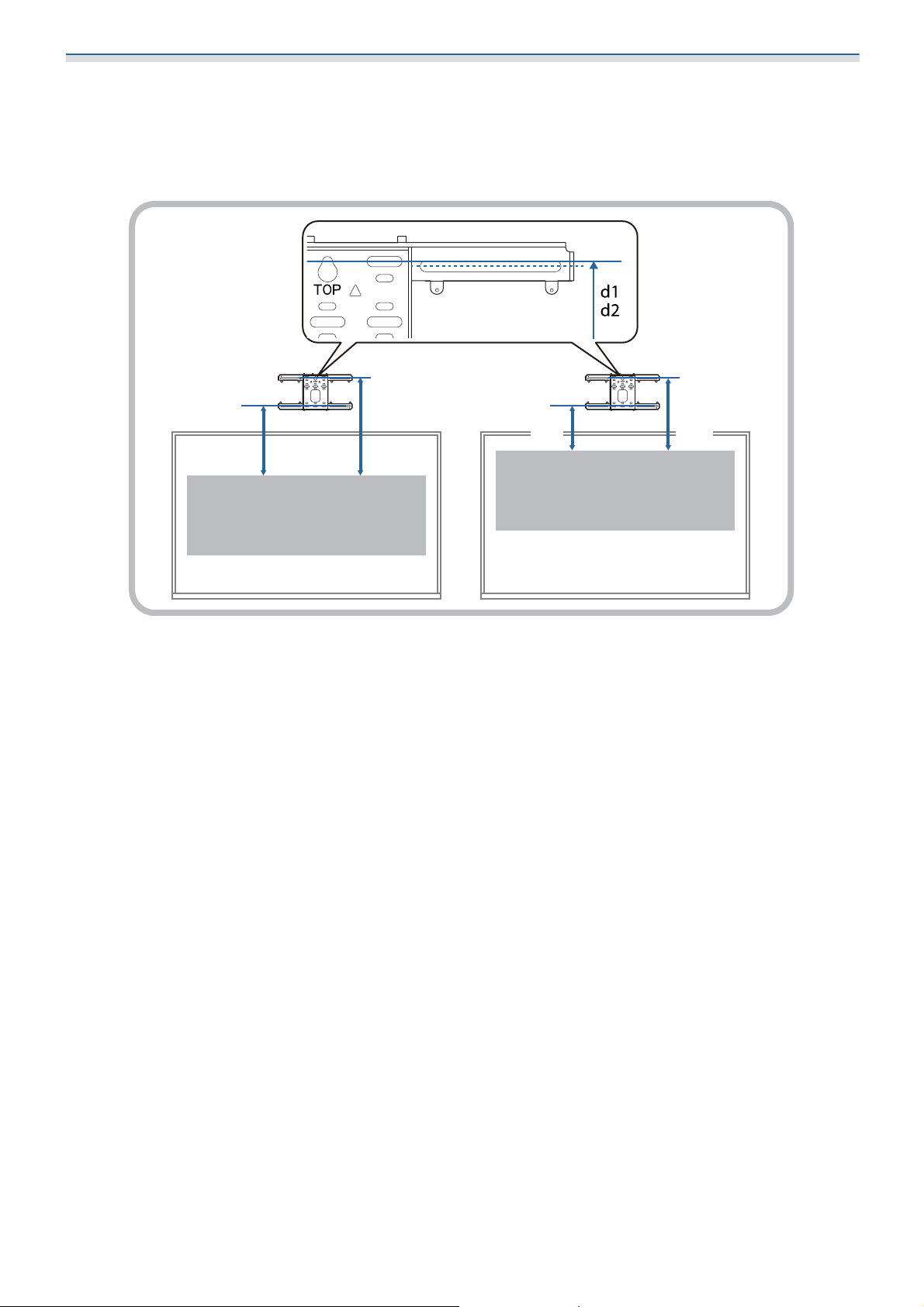

Nachstehend finden Sie die Werte für c und d beim Projizieren mit einem Seitenverhältnis von 16:6.
(EB-755F/EB-750F/EB-735F)
•
c1/d1: Bei Anzeigeposition in der Mitte
•
c2/d2: Bei Anzeigeposition oben
c2 d2
c1 d1
23
Page 25
Wandhalterung installieren
abcd
65 " 1439 × 809 57 115 212 404
66 " 1461 × 822 63 121 215 407
67 " 1483 × 834 69 127 218 410
68 " 1505 × 847 75 133 221 413
69 " 1528 × 859 81 139 224 416
70 " 1550 × 872 87 145 227 419
71 " 1572 × 884 93 151 230 423
72 " 1594 × 897 99 157 233 426
73 " 1616 × 909 105 163 237 429
74 " 1638 × 921 111 169 240 432
75 " 1660 × 934 117 175 243 435
76 " 1682 × 946 123 181 246 438
77 " 1705 × 959 129 188 249 441
78 " 1727 × 971 135 194 252 444
79 " 1749 × 984 141 200 255 447
80 " 1771 × 996 147 206 258 450
81 " 1793 × 1009 153 212 261 454
82 " 1815 × 1021 159 218 265 457
83 " 1837 × 1034 165 224 268 460
84 " 1860 × 1046 171 230 271 463
85 " 1882 × 1058 177 236 274 466
86 " 1904 × 1071 183 242 277 469
87 " 1926 × 1083 189 248 280 472
88 " 1948 × 1096 195 254 283 475
89 " 1970 × 1108 201 260 286 478
S
EB-755F/EB-750F/EB-735F
16:9-Projektionsbild
[Einheit: mm]
24
Page 26
Wandhalterung installieren
ab
d
c
S
90 " 1992 × 1121 207 179
91 " 2015 × 1133 213 185
92 " 2037 × 1146 219 191
93 " 2059 × 1158 225 197
94 " 2081 × 1171 231 203
95 " 2103 × 1183 237 209
96 " 2125 × 1195 243 215
97 " 2147 × 1208 249 221
98 " 2170 × 1220 255 227
99 " 2192 × 1233 261 233
100 " 2214 × 1245 267 239
101 " 2236 × 1258 273 245
102 " 2258 × 1270 279 251
103 " 2280 × 1283 285 257
104 " 2302 × 1295 291 263
105 " 2324 × 1308 297 269
106 " 2347 × 1320 303 275
107 " 2369 × 1332 309 281
108 " 2391 × 1345 315 287
109 " 2413 × 1357 321 293
110 " 2435 × 1370 327 299
111 " 2457 × 1382 333 305
112 " 2479 × 1395 339 311
113 " 2502 × 1407 345 317
114 " 2524 × 1420 351 323
115 " 2546 × 1432 357 329
116 " 2568 × 1445 363 335
117 " 2590 × 1457 369 341
118 " 2612 × 1469 375 347
119 " 2634 × 1482 381 353
120 " 2657 × 1494 387 359
506
503
500
497
522
519
516
513
510
538
534
531
528
525
575
572
569
565
562
559
556
553
550
547
544
541
339
336
333
330
494
491
488
485
482
383
380
376
373
370
367
364
361
358
355
352
348
345
342
289
327
324
320
317
314
311
308
305
302
299
296
292
25
Page 27
Wandhalterung installieren
ab
54 " 1097 × 823 63 122
55 " 1118 × 838 70 129
56 " 1138 × 853 78 137
57 " 1158 × 869 85 144
58 " 1179 × 884 92 151
59 " 1199 × 899 100 159
60 " 1219 × 914 107 166
61 " 1240 × 930 115 173
62 " 1260 × 945 122 181
63 " 1280 × 960 129 188
64 " 1300 × 975 137 195
65 " 1321 × 991 144 203
66 " 1341 × 1006 151 210
67 " 1361 × 1021 159 218
68 " 1382 × 1036 166 225
69 " 1402 × 1052 173 232
70 " 1422 × 1067 181 240
71 " 1443 × 1082 188 247
72 " 1463 × 1097 195 254
73 " 1483 × 1113 203 262
74 " 1504 × 1128 210 269
75 " 1524 × 1143 218 276
76 " 1544 × 1158 225 284
77 " 1565 × 1173 232 291
78 " 1585 × 1189 240 298
79 " 1605 × 1204 247 306
502
483
487
491
495
499
464
468
472
476
480
445
449
453
457
461
426
430
434
438
441
407
411
415
419
422
310
291
295
299
303
306
272
276
280
284
287
253
257
261
264
268
234
238
242
245
249
215
219
223
226
230
c
d
S
4:3-Projektionsbild
[Einheit: mm]
26
Page 28
Wandhalterung installieren
ab
c
d
S
80 " 1626 × 1219 254 313
81 " 1646 × 1234 262 320
82 " 1666 × 1250 269 328
83 " 1687 × 1265 276 335
84 " 1707 × 1280 284 343
85 " 1727 × 1295 291 350
86 " 1748 × 1311 298 357
87 " 1768 × 1326 306 365
88 " 1788 × 1341 313 372
89 " 1808 × 1356 320 379
90 " 1829 × 1372 328 300
91 " 1849 × 1387 335 307
92 " 1869 × 1402 343 314
93 " 1890 × 1417 350 322
94 " 1910 × 1433 357 329
95 " 1930 × 1448 365 336
96 " 1951 × 1463 372 344
97 " 1971 × 1478 379 351
98 " 1991 × 1494 387 358
559
563
567
571
575
540
544
548
552
556
521
525
529
533
537
506
510
514
518
367
371
375
379
382
348
352
356
360
363
329
333
337
341
344
314
318
322
325
27
Page 29
Wandhalterung installieren
ab
65 " 1400 × 875 88 147
66 " 1422 × 888 95 154
67 " 1443 × 902 101 160
68 " 1465 × 915 108 167
69 " 1486 × 929 114 173
70 " 1508 × 942 121 180
71 " 1529 × 956 127 186
72 " 1551 × 969 134 193
73 " 1572 × 983 140 199
74 " 1594 × 996 147 206
75 " 1615 × 1010 153 212
76 " 1637 × 1023 160 219
77 " 1659 × 1037 166 225
78 " 1680 × 1050 173 232
79 " 1702 × 1063 179 238
80 " 1723 × 1077 186 244
81 " 1745 × 1090 192 251
82 " 1766 × 1104 199 257
83 " 1788 × 1117 205 264
84 " 1809 × 1131 212 270
85 " 1831 × 1144 218 277
86 " 1852 × 1158 225 283
87 " 1874 × 1171 231 290
88 " 1895 × 1185 238 296
89 " 1917 × 1198 244 303
498
501
481
484
487
491
494
464
467
471
474
477
d
420
424
427
430
434
437
440
444
447
450
454
457
461
309
292
295
299
302
305
275
278
282
285
289
258
262
265
268
272
241
245
248
252
255
c
228
231
235
238
S
16:10-Projektionsbild
[Einheit: mm]
28
Page 30
Wandhalterung installieren
ab
d
c
S
90 " 1939 × 1212 251 222
91 " 1960 × 1225 257 229
92 " 1982 × 1239 264 235
93 " 2003 × 1252 270 242
94 " 2025 × 1265 277 248
95 " 2046 × 1279 283 255
96 " 2068 × 1292 290 261
97 " 2089 × 1306 296 268
98 " 2111 × 1319 303 274
99 " 2132 × 1333 309 281
100 " 2154 × 1346 316 287
101 " 2175 × 1360 322 294
102 " 2197 × 1373 329 300
103 " 2219 × 1387 335 307
104 " 2240 × 1400 342 313
105 " 2262 × 1414 348 320
106 " 2283 × 1427 355 326
107 " 2305 × 1440 361 333
108 " 2326 × 1454 368 339
109 " 2348 × 1467 374 346
110 " 2369 × 1481 381 352
565
568
571
548
551
555
558
561
531
534
538
541
545
514
518
521
524
528
504
508
511
376
379
359
362
366
369
373
342
346
349
352
356
325
329
332
336
339
312
315
319
322
29
Page 31
Wandhalterung installieren
a b c1 d1 c2 d2
60 " 1427 × 535 53 112 344 536 210 402
61 " 1451 × 544 60 119 349 542 213 406
62 " 1475 × 553 66 125 355 547 217 409
63 " 1498 × 562 73 132 360 553 220 412
64 " 1522 × 571 79 138 366 558 223 416
65 " 1546 × 580 86 144 372 564 227 419
66 " 1570 × 589 92 151 377 569 230 422
67 " 1593 × 598 98 157 383 575 233 426
68 " 1617 × 606 105 164 388 581 237 429
69 " 1641 × 615 111 170 394 586 240 432
70 " 1665 × 624 118 177 399 592 243 436
71 " 1689 × 633 124 183 405 597 247 439
72 " 1712 × 642 131 190 411 603 250 442
73 " 1736 × 651 137 196 416 608 253 446
74 " 1760 × 660 144 203 422 614 257 449
75 " 1784 × 669 150 209 427 619 260 452
76 " 1807 × 678 157 215 433 625 263 456
77 " 1831 × 687 163 222 438 631 267 459
78 " 1855 × 696 169 228 444 636 270 462
79 " 1879 × 705 176 235 450 642 273 466
80 " 1903 × 713 182 241 455 647 277 469
81 " 1926 × 722 189 248 461 653 280 472
82 " 1950 × 731 195 254 466 658 283 476
83 " 1974 × 740 202 261 472 664 287 479
84 " 1998 × 749 208 267 477 670 290 482
85 " 2022 × 758 215 274 483 675 293 486
S
16:6-Projektionsbild
[Einheit: mm]
30
Page 32
Wandhalterung installieren
a b c1 d1 c2 d2
S
86 " 2045 × 767 221 280 489 681 297 489
87 " 2069 × 776 228 286 494 686 300 492
88 " 2093 × 785 234 293 500 692 303 496
89 " 2117 × 794 240 299 505 697 307 499
90 " 2140 × 803 247 219 511 703 310 502
91 " 2164 × 812 253 225 516 709 313 506
92 " 2188 × 821 260 232 522 714 317 509
93 " 2212 × 829 266 238 528 720 320 512
94 " 2236 × 838 273 245 533 725 324 516
95 " 2259 × 847 279 251 539 731 327 519
96 " 2283 × 856 286 258 544 736 330 522
97 " 2307 × 865 292 264 550 742 334 526
98 " 2331 × 874 299 270 555 748 337 529
99 " 2354 × 883 305 277 561 753 340 532
100 " 2378 × 892 311 283 567 759 344 536
101 " 2402 × 901 318 290 572 764 347 539
102 " 2426 × 910 324 296 578 770 350 542
103 " 2450 × 919 331 303 583 775 354 546
104 " 2473 × 928 337 309 589 781 357 549
105 " 2497 × 936 344 316 594 787 360 552
106 " 2521 × 945 350 322 600 792 364 556
107 " 2545 × 954 357 329 605 798 367 559
108 " 2569 × 963 363 335 611 803 370 562
109 " 2592 × 972 370 341 617 809 374 566
110 " 2616 × 981 376 348 622 814 377 569
31
Page 33
Wandhalterung installieren
abcd
65 " 1400 × 875 69 128 192 384
66 " 1422 × 888 75 134 195 387
67 " 1443 × 902 81 140 198 390
68 " 1465 × 915 87 146 200 393
69 " 1486 × 929 94 152 203 395
70 " 1508 × 942 100 159 206 398
71 " 1529 × 956 106 165 209 401
72 " 1551 × 969 112 171 212 404
73 " 1572 × 983 118 177 214 407
74 " 1594 × 996 124 183 217 409
75 " 1615 × 1010 131 190 220 412
76 " 1637 × 1023 137 196 223 415
77 " 1659 × 1037 143 202 226 418
78 " 1680 × 1050 149 208 228 421
79 " 1702 × 1063 155 214 231 423
80 " 1723 × 1077 162 220 234 426
81 " 1745 × 1090 168 227 237 429
82 " 1766 × 1104 174 233 240 432
83 " 1788 × 1117 180 239 242 435
84 " 1809 × 1131 186 245 245 437
85 " 1831 × 1144 192 251 248 440
86 " 1852 × 1158 199 258 251 443
87 " 1874 × 1171 205 264 254 446
88 " 1895 × 1185 211 270 256 449
89 " 1917 × 1198 217 276 259 451
S
EB-725W
16:10-Projektionsbild
[Einheit: mm]
32
Page 34
Wandhalterung installieren
abcd
S
90 " 1939 × 1212 223 195 262 454
91 " 1960 × 1225 230 201 265 457
92 " 1982 × 1239 236 208 268 460
93 " 2003 × 1252 242 214 271 463
94 " 2025 × 1265 248 220 273 466
95 " 2046 × 1279 254 226 276 468
96 " 2068 × 1292 260 232 279 471
97 " 2089 × 1306 267 238 282 474
98 " 2111 × 1319 273 245 285 477
99 " 2132 × 1333 279 251 287 480
100 " 2154 × 1346 285 257 290 482
101 " 2175 × 1360 291 263 293 485
102 " 2197 × 1373 298 269 296 488
103 " 2219 × 1387 304 276 299 491
104 " 2240 × 1400 310 282 301 494
105 " 2262 × 1414 316 288 304 496
106 " 2283 × 1427 322 294 307 499
107 " 2305 × 1440 328 300 310 502
108 " 2326 × 1454 335 306 313 505
109 " 2348 × 1467 341 313 315 508
110 " 2369 × 1481 347 319 318 510
111 " 2391 × 1494 353 325 321 513
112 " 2412 × 1508 359 331 324 516
113 " 2434 × 1521 366 337 327 519
114 " 2455 × 1535 372 344 329 522
115 " 2477 × 1548 378 350 332 524
116 " 2499 × 1562 384 356 335 527
117 " 2520 × 1575 390 362 338 530
118 " 2542 × 1589 396 368 341 533
119 " 2563 × 1602 403 374 343 536
120 " 2585 × 1615 409 381 346 538
33
Page 35
Wandhalterung installieren
abcd
58 " 1179 × 884 73 132 194 386
59 " 1199 × 899 80 139 197 389
60 " 1219 × 914 87 146 200 392
61 " 1240 × 930 94 153 203 396
62 " 1260 × 945 101 160 207 399
63 " 1280 × 960 108 167 210 402
64 " 1300 × 975 115 174 213 405
65 " 1321 × 991 122 181 216 408
66 " 1341 × 1006 129 188 219 411
67 " 1361 × 1021 136 195 222 415
68 " 1382 × 1036 143 202 226 418
69 " 1402 × 1052 150 209 229 421
70 " 1422 × 1067 157 216 232 424
71 " 1443 × 1082 164 223 235 427
72 " 1463 × 1097 171 230 238 430
73 " 1483 × 1113 178 237 241 434
74 " 1504 × 1128 185 244 245 437
75 " 1524 × 1143 192 251 248 440
76 " 1544 × 1158 199 258 251 443
77 " 1565 × 1173 206 265 254 446
78 " 1585 × 1189 213 272 257 450
79 " 1605 × 1204 220 279 261 453
S
4:3-Projektionsbild
[Einheit: mm]
34
Page 36
Wandhalterung installieren
abcd
S
80 " 1626 × 1219 227 286 264 456
81 " 1646 × 1234 234 293 267 459
82 " 1666 × 1250 241 300 270 462
83 " 1687 × 1265 248 307 273 465
84 " 1707 × 1280 255 314 276 469
85 " 1727 × 1295 262 321 280 472
86 " 1748 × 1311 269 328 283 475
87 " 1768 × 1326 276 335 286 478
88 " 1788 × 1341 283 342 289 481
89 " 1808 × 1356 290 349 292 484
90 " 1829 × 1372 297 269 295 488
91 " 1849 × 1387 304 276 299 491
92 " 1869 × 1402 311 283 302 494
93 " 1890 × 1417 318 290 305 497
94 " 1910 × 1433 325 297 308 500
95 " 1930 × 1448 332 304 311 504
96 " 1951 × 1463 339 311 314 507
97 " 1971 × 1478 346 318 318 510
98 " 1991 × 1494 353 325 321 513
99 " 2012 × 1509 360 332 324 516
100 " 2032 × 1524 367 339 327 519
101 " 2052 × 1539 374 346 330 523
102 " 2073 × 1554 381 353 334 526
103 " 2093 × 1570 388 360 337 529
104 " 2113 × 1585 395 367 340 532
105 " 2134 × 1600 402 374 343 535
106 " 2154 × 1615 409 381 346 538
35
Page 37
Wandhalterung installieren
abcd
64 " 1417 × 797 74 133 238 431
65 " 1439 × 809 80 139 242 434
66 " 1461 × 822 86 145 246 438
67 " 1483 × 834 93 152 249 441
68 " 1505 × 847 99 158 253 445
69 " 1528 × 859 105 164 256 448
70 " 1550 × 872 112 171 260 452
71 " 1572 × 884 118 177 263 456
72 " 1594 × 897 125 183 267 459
73 " 1616 × 909 131 190 271 463
74 " 1638 × 921 137 196 274 466
75 " 1660 × 934 144 202 278 470
76 " 1682 × 946 150 209 281 474
77 " 1705 × 959 156 215 285 477
78 " 1727 × 971 163 221 288 481
79 " 1749 × 984 169 228 292 484
80 " 1771 × 996 175 234 296 488
81 " 1793 × 1009 182 241 299 491
82 " 1815 × 1021 188 247 303 495
83 " 1837 × 1034 194 253 306 499
84 " 1860 × 1046 201 260 310 502
85 " 1882 × 1058 207 266 313 506
86 " 1904 × 1071 213 272 317 509
87 " 1926 × 1083 220 279 321 513
88 " 1948 × 1096 226 285 324 516
89 " 1970 × 1108 232 291 328 520
S
16:9-Projektionsbild
[Einheit: mm]
36
Page 38
Wandhalterung installieren
abcd
S
90 " 1992 × 1121 239 211 331 524
91 " 2015 × 1133 245 217 335 527
92 " 2037 × 1146 252 223 339 531
93 " 2059 × 1158 258 230 342 534
94 " 2081 × 1171 264 236 346 538
95 " 2103 × 1183 271 242 349 541
96 " 2125 × 1195 277 249 353 545
97 " 2147 × 1208 283 255 356 549
98 " 2170 × 1220 290 262 360 552
99 " 2192 × 1233 296 268 364 556
100 " 2214 × 1245 302 274 367 559
101 " 2236 × 1258 309 281 371 563
102 " 2258 × 1270 315 287 374 566
103 " 2280 × 1283 321 293 378 570
104 " 2302 × 1295 328 300 381 574
105 " 2324 × 1308 334 306 385 577
106 " 2347 × 1320 340 312 389 581
107 " 2369 × 1332 347 319 392 584
108 " 2391 × 1345 353 325 396 588
109 " 2413 × 1357 360 331 399 591
110 " 2435 × 1370 366 338 403 595
111 " 2457 × 1382 372 344 406 599
112 " 2479 × 1395 379 350 410 602
113 " 2502 × 1407 385 357 414 606
114 " 2524 × 1420 391 363 417 609
115 " 2546 × 1432 398 369 421 613
116 " 2568 × 1445 404 376 424 617
37
Page 39
Wandhalterung installieren
abcd
65 " 1321 × 991 101 160 179 371
66 " 1341 × 1006 108 166 181 374
67 " 1361 × 1021 114 173 184 376
68 " 1382 × 1036 121 180 187 379
69 " 1402 × 1052 127 186 189 381
70 " 1422 × 1067 134 193 192 384
71 " 1443 × 1082 141 199 194 387
72 " 1463 × 1097 147 206 197 389
73 " 1483 × 1113 154 213 200 392
74 " 1504 × 1128 161 219 202 394
75 " 1524 × 1143 167 226 205 397
76 " 1544 × 1158 174 233 207 400
77 " 1565 × 1173 180 239 210 402
78 " 1585 × 1189 187 246 213 405
79 " 1605 × 1204 194 252 215 407
80 " 1626 × 1219 200 259 218 410
81 " 1646 × 1234 207 266 220 413
82 " 1666 × 1250 214 272 223 415
83 " 1687 × 1265 220 279 226 418
84 " 1707 × 1280 227 286 228 420
85 " 1727 × 1295 233 292 231 423
86 " 1748 × 1311 240 299 233 426
87 " 1768 × 1326 247 306 236 428
88 " 1788 × 1341 253 312 239 431
89 " 1808 × 1356 260 319 241 434
S
EB-720
4:3-Projektionsbild
[Einheit: mm]
38
Page 40
Wandhalterung installieren
abcd
S
90 " 1829 × 1372 267 238 244 436
91 " 1849 × 1387 273 245 247 439
92 " 1869 × 1402 280 252 249 441
93 " 1890 × 1417 286 258 252 444
94 " 1910 × 1433 293 265 254 447
95 " 1930 × 1448 300 272 257 449
96 " 1951 × 1463 306 278 260 452
97 " 1971 × 1478 313 285 262 454
98 " 1991 × 1494 320 291 265 457
99 " 2012 × 1509 326 298 267 460
100 " 2032 × 1524 333 305 270 462
101 " 2052 × 1539 339 311 273 465
102 " 2073 × 1554 346 318 275 467
103 " 2093 × 1570 353 325 278 470
104 " 2113 × 1585 359 331 280 473
105 " 2134 × 1600 366 338 283 475
106 " 2154 × 1615 373 344 286 478
107 " 2174 × 1631 379 351 288 480
108 " 2195 × 1646 386 358 291 483
109 " 2215 × 1661 392 364 293 486
110 " 2235 × 1676 399 371 296 488
39
Page 41
Wandhalterung installieren
abcd
62 " 1335 × 835 106 165 264 456
63 " 1357 × 848 113 172 268 460
64 " 1379 × 862 120 179 272 465
65 " 1400 × 875 127 186 276 469
66 " 1422 × 888 134 193 281 473
67 " 1443 × 902 141 200 285 477
68 " 1465 × 915 148 207 289 481
69 " 1486 × 929 155 214 293 485
70 " 1508 × 942 162 221 297 489
71 " 1529 × 956 169 228 301 493
72 " 1551 × 969 176 235 305 497
73 " 1572 × 983 183 242 309 502
74 " 1594 × 996 190 249 313 506
75 " 1615 × 1010 197 256 318 510
76 " 1637 × 1023 204 263 322 514
77 " 1659 × 1037 211 270 326 518
78 " 1680 × 1050 218 277 330 522
79 " 1702 × 1063 225 284 334 526
80 " 1723 × 1077 232 291 338 530
81 " 1745 × 1090 239 298 342 534
82 " 1766 × 1104 246 305 346 538
83 " 1788 × 1117 253 312 350 543
84 " 1809 × 1131 260 319 354 547
85 " 1831 × 1144 267 326 359 551
S
16:10-Projektionsbild
[Einheit: mm]
40
Page 42
Wandhalterung installieren
abcd
S
86 " 1852 × 1158 274 333 363 555
87 " 1874 × 1171 281 340 367 559
88 " 1895 × 1185 288 347 371 563
89 " 1917 × 1198 295 354 375 567
90 " 1939 × 1212 302 274 379 571
91 " 1960 × 1225 309 281 383 575
92 " 1982 × 1239 316 288 387 580
93 " 2003 × 1252 323 295 391 584
94 " 2025 × 1265 330 302 396 588
95 " 2046 × 1279 337 309 400 592
96 " 2068 × 1292 344 316 404 596
97 " 2089 × 1306 351 323 408 600
98 " 2111 × 1319 358 330 412 604
99 " 2132 × 1333 366 337 416 608
100 " 2154 × 1346 373 344 420 612
101 " 2175 × 1360 380 351 424 616
102 " 2197 × 1373 387 358 428 621
103 " 2219 × 1387 394 365 432 625
41
Page 43
Wandhalterung installieren
abcd
60 " 1328 × 747 103 162 304 497
61 " 1350 × 760 111 169 309 501
62 " 1373 × 772 118 177 314 506
63 " 1395 × 785 125 184 319 511
64 " 1417 × 797 132 191 324 516
65 " 1439 × 809 139 198 329 521
66 " 1461 × 822 147 205 334 526
67 " 1483 × 834 154 213 339 531
68 " 1505 × 847 161 220 344 536
69 " 1528 × 859 168 227 349 541
70 " 1550 × 872 176 234 353 546
71 " 1572 × 884 183 242 358 551
72 " 1594 × 897 190 249 363 555
73 " 1616 × 909 197 256 368 560
74 " 1638 × 921 204 263 373 565
75 " 1660 × 934 212 270 378 570
76 " 1682 × 946 219 278 383 575
77 " 1705 × 959 226 285 388 580
78 " 1727 × 971 233 292 393 585
79 " 1749 × 984 240 299 398 590
S
16:9-Projektionsbild
[Einheit: mm]
42
Page 44
Wandhalterung installieren
abcd
S
80 " 1771 × 996 248 307 403 595
81 " 1793 × 1009 255 314 407 600
82 " 1815 × 1021 262 321 412 605
83 " 1837 × 1034 269 328 417 609
84 " 1860 × 1046 277 335 422 614
85 " 1882 × 1058 284 343 427 619
86 " 1904 × 1071 291 350 432 624
87 " 1926 × 1083 298 357 437 629
88 " 1948 × 1096 305 364 442 634
89 " 1970 × 1108 313 372 447 639
90 " 1992 × 1121 320 292 452 644
91 " 2015 × 1133 327 299 457 649
92 " 2037 × 1146 334 306 461 654
93 " 2059 × 1158 342 313 466 659
94 " 2081 × 1171 349 321 471 664
95 " 2103 × 1183 356 328 476 668
96 " 2125 × 1195 363 335 481 673
97 " 2147 × 1208 370 342 486 678
98 " 2170 × 1220 378 349 491 683
99 " 2192 × 1233 385 357 496 688
100 " 2214 × 1245 392 364 501 693
101 " 2236 × 1258 399 371 506 698
43
Page 45
Wandhalterung installieren

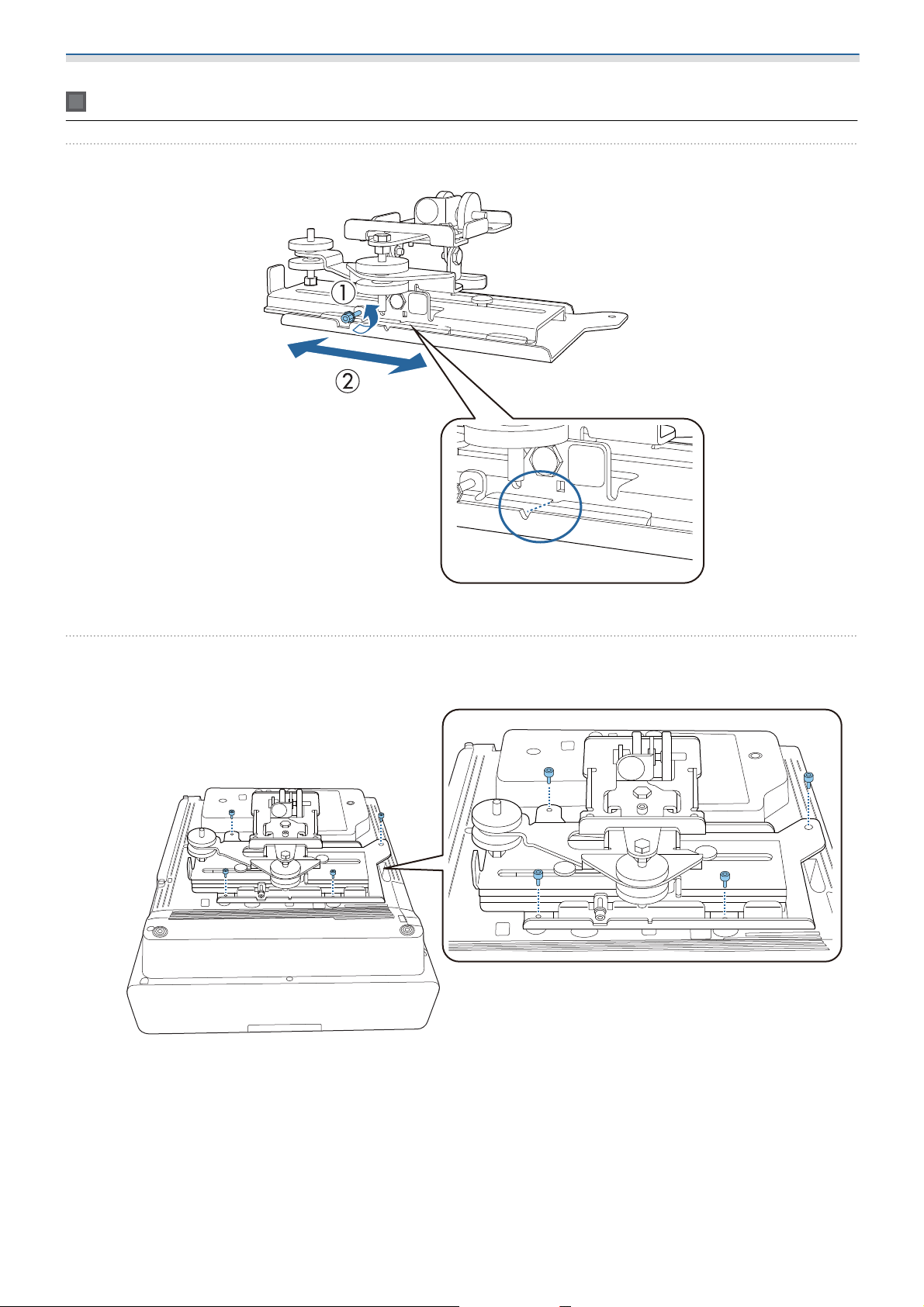

Einstelleinheit am Projektor anbringen
M4-Schraube an der Einstelleinheit lösen, dann die Markierungen für jedes Teil ausrichten
a
b
Ziehen Sie die M4-Schraube fest, wenn die Position stimmt.
Befestigen Sie die Einstelleinheit mit den mitgelieferten Schrauben (M4 x 12 mm; x 4) an
der Basis des Projektors
44
Page 46
Wandhalterung installieren
Installation der Wandplatte an der Wand
Schablone an der Wand befestigen
a
Befestigen Sie die Schablone entsprechend der Installationsposition, die Sie mit der Tabelle der
Projektionsabstände bestätigt haben ( S.22).
Richten Sie die Mittelposition der Projektion mit Image Center B an der Schablone aus.
b
Führen Sie eine handelsübliche M10-Schraube in die Position des temporären
Schraubenlochs für die Wandplatte
Halten Sie einen Abstand von 6 mm oder mehr zwischen Wand und Schraubenkopf ein.
45
Page 47
Wandhalterung installieren
Positionen der Montagelöcher für die Wandplatte bestimmen
c
d
Verwenden Sie für optimale Balance mindestens 4 der in der nachstehenden Abbildung gezeigten
Schraubenlöcher.
Löcher in die Wand bohren
Bohrdurchmesser: 10,5 mm (M10) oder 10 mm (3/8
Zoll)
Tiefe des Führungslochs: 45 mm
Tiefe der Dübellöcher: 40 mm
10.5mm(M10)
or
10mm(3/8inch)
45mm
e
f
Schablone entfernen
Wandplatte an der in Schritt 2 installierten temporären M10-Schraube platzieren
46
Page 48
Wandhalterung installieren
Wandplatte mit handelsüblichen Ankerschrauben (M10 oder 3/8 in x 60 mm) an den in
g
Schritt 4 gebohrten Löchern sichern
Einstellungsplatte an der Wandplatte anbringen
Schrauben (M4 x 12 mm; x2) lösen und Armschieber an der Einstellungsplatte ausziehen
a
Passen Sie die Skala am Schieber auf den kombinierten Abstand des Wertes für (b) entsprechend der
Tabelle der Projektionsabstände ( S.22) und der Dicke der Projektionsfläche (x) an.
47
Page 49
Wandhalterung installieren

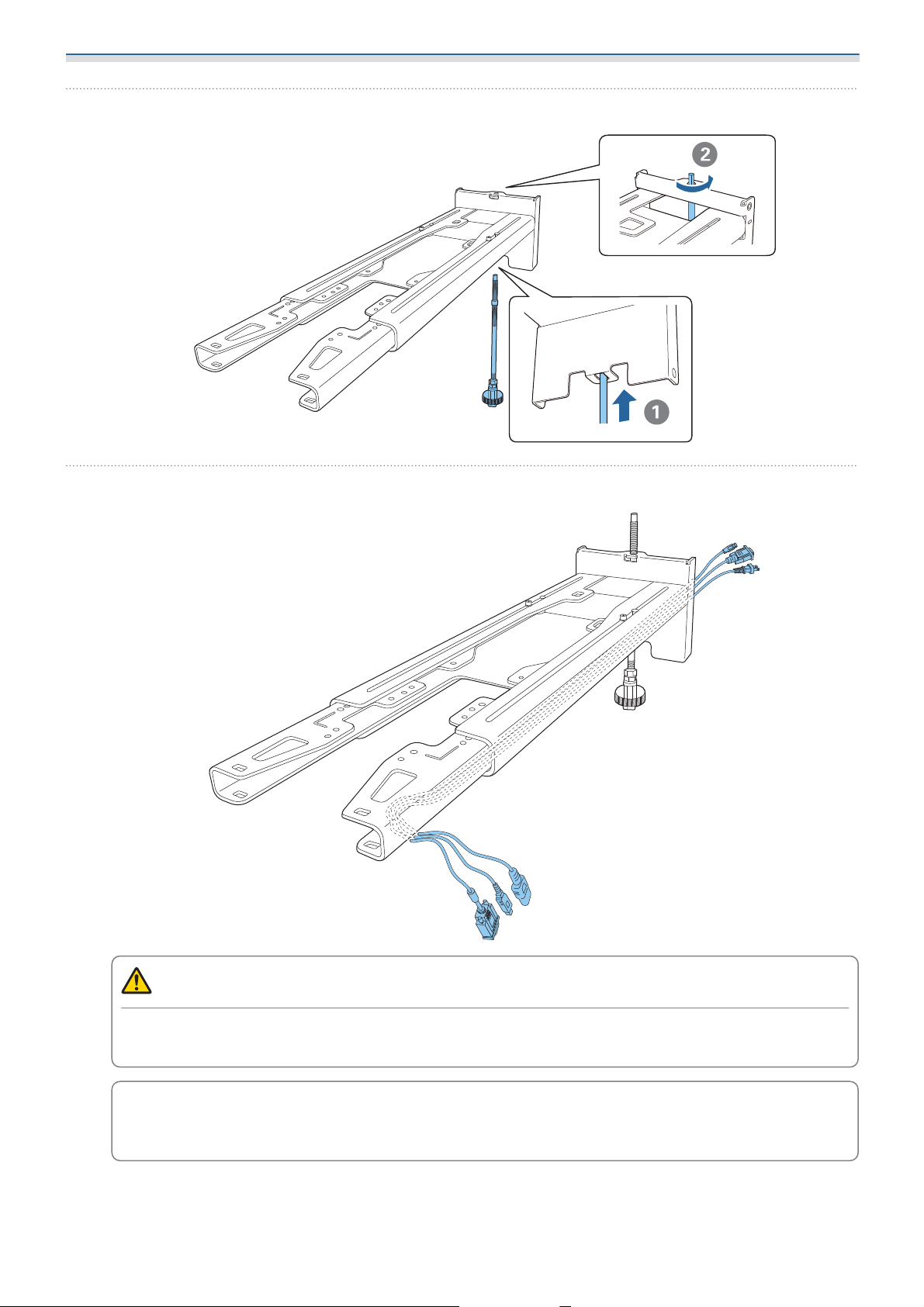

Sechskantachse in die Einstellungsplatte einsetzen
b
c
Die erforderlichen Kabel durch die Einstellungsplatte führen
Warnung
Hängen Sie nicht den Rest des Kabels über die Einstellungsplatte. Andernfalls könnte er
herunterfallen und Verletzungen verursachen.
Achten Sie darauf, dass Kabelanschlüsse zum Verbinden mit Peripheriegeräten wie etwa MiniPCs so verlaufen, dass sie aus dem unteren Teil der Einstellungsplatte und nicht aus den
c
Wänden austreten.
48
Page 50
Wandhalterung installieren
Einstellungsplatte an der Wandplatte anbringen
d
Setzen Sie die Sechskantachse ein, bis die Spitze leicht an der Oberseite der Wandplatte herausragt
und das andere Ende mit der Unterseite der Wandplatte verbunden ist.
Achtung
Achten Sie darauf, die Kabel nicht zwischen der Einstellungsplatte und der Wandplatte
einzuklemmen.
49
Page 51
Wandhalterung installieren
Einstellungsplatte vorübergehend befestigen
e
Sichern Sie drei Punkte mit den mitgelieferten M6-Schrauben (x 3).
f
Drehen Sie die Unterseite der Sechskantachse mit einem 17-mm-Knarrenschlüssel, um die
Markierungen an der Wandplatte und der Einstellungsplatte in Übereinstimmung zu
bringen.
50
Page 52
Wandhalterung installieren

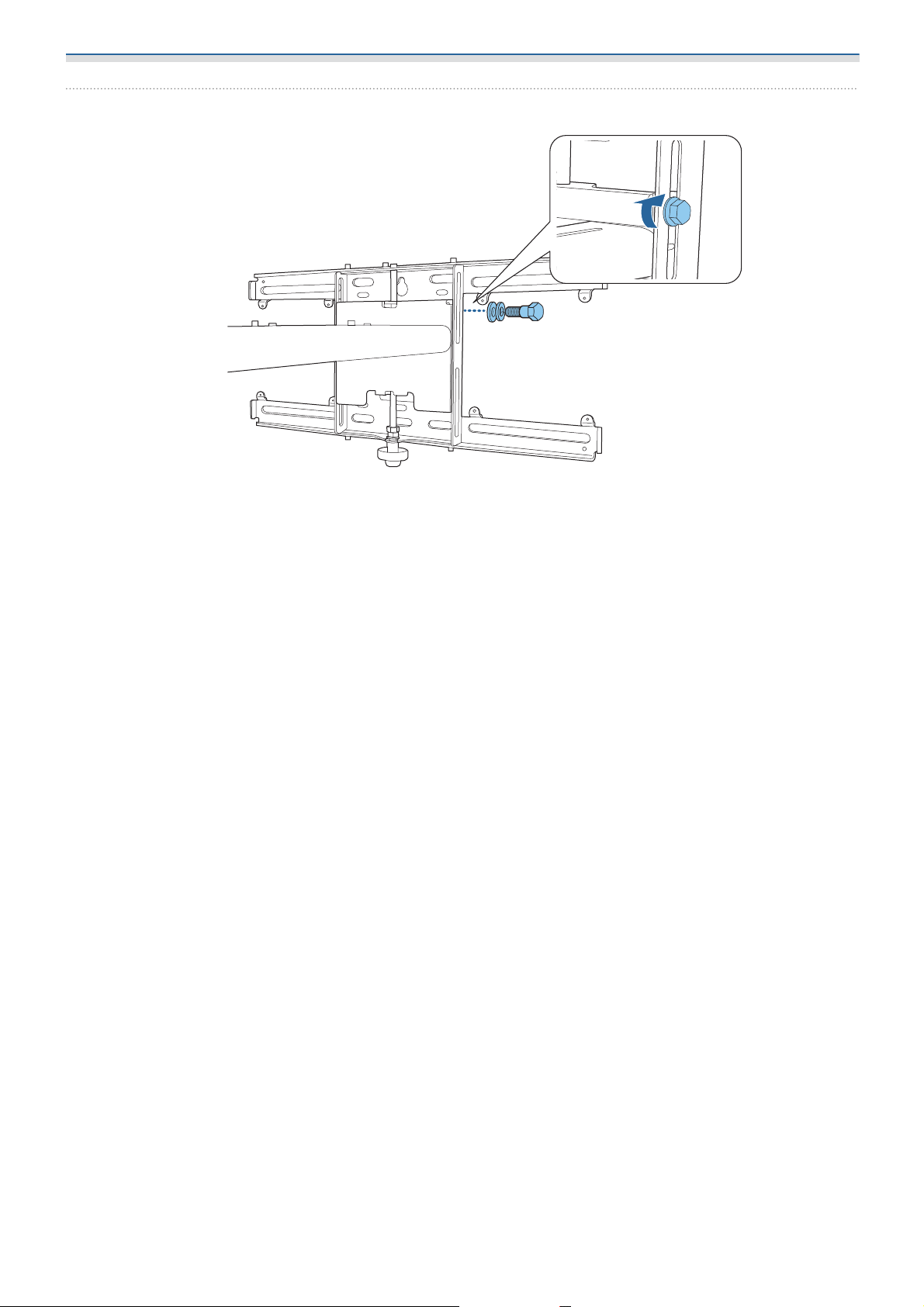

M6-Schraube (x 1) zum Befestigen der Einstellungsplatte festziehen
g
51
Page 53
Wandhalterung installieren

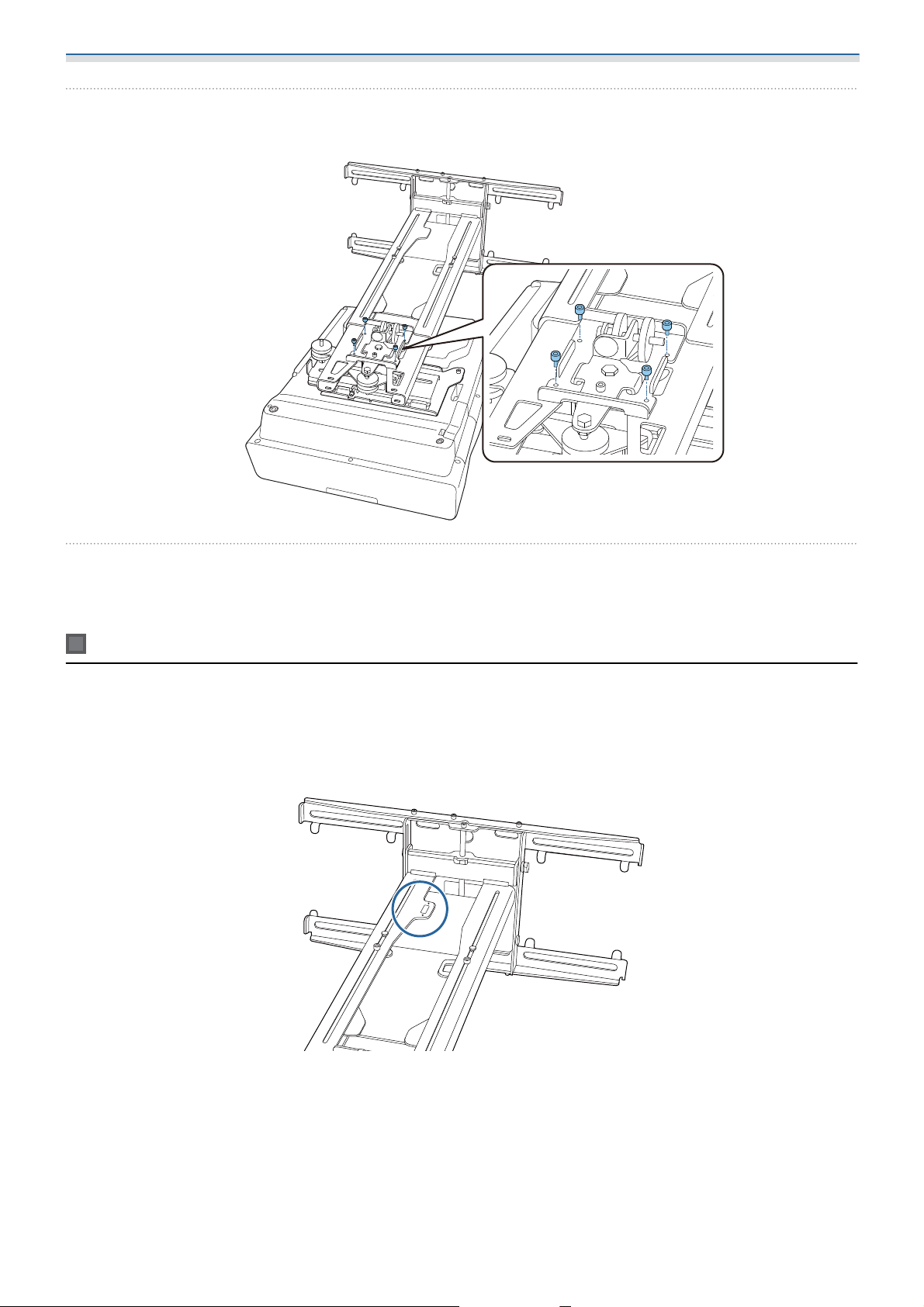

Einstelleinheit an der Einstellungsplatte anbringen
Installationsposition für die Einstelleinheit prüfen
a
Die Installationsposition ist an der Einstellungsplatte markiert. Installieren Sie sie an einer geeigneten
Position entsprechend der Größe der Leinwand, auf die Sie projizieren möchten.
•
Wenn ein Projektionsbild kleiner als 90 Zoll ist: Installieren Sie das Gerät an der -Markierung.
•
Wenn ein Projektionsbild 90 Zoll oder mehr misst: Installieren Sie das Gerät an der -Markierung.
52
Page 54
Wandhalterung installieren
Die Einstelleinheit mit den mitgelieferten Schrauben (M4 x 12 mm; x 4) an der
b
Einstellungsplatte befestigen
Die Kabel am Projektor anschließen
c
Anbringen eines Switchers oder Tuners
Befestigen Sie einen Switcher oder Tuner mit handelsüblichen M4-Schrauben in den in der folgenden
Abbildung gezeigten Schraubenlöchern.
Schließen Sie zuletzt das Netzkabel an.
Peripheriegeräte anbringen

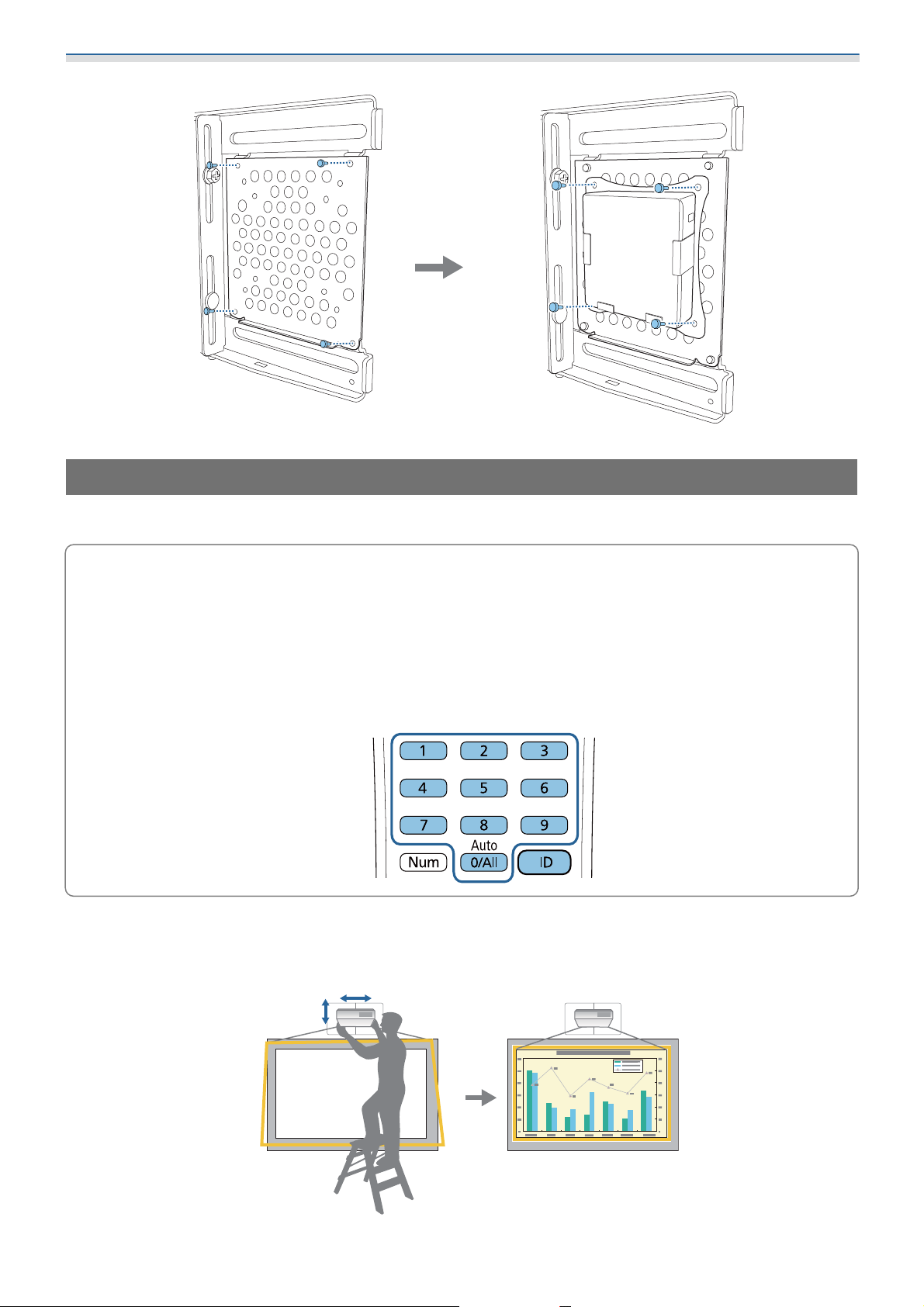

Einen Mini- oder Stick-PC anbringen
Bringen Sie den Mini- oder Stick-PC an der Mini-PC-Platte an und befestigen Sie ihn an der linken oder rechten
Seite der Wandplatte.
53
Page 55
Wandhalterung installieren
Bringen Sie ihn so an, dass die Abluftöffnungen des PCs nicht blockiert werden.
c
Wir empfehlen, den PC so zu installieren, dass sich die Abluftöffnungen an der Oberseite und die
Zuluftöffnungen an der Unterseite befinden.
Bei Sicherung mit dem Mini-PC-Gurt
Gurt um die Mini-PC-Platte wickeln
a
b
Sichern Sie die Mini-PC-Platte mit den mitgelieferten Schrauben (M3 x 6 mm; x 4) an der
Wandplatte.
54
Page 56
Wandhalterung installieren
PC am unteren Rand der Mini-PC-Platte platzieren und mit dem Gurt sichern
c
Bei Befestigung mit Schrauben
Je nach Form des Mini-PCs und Ausrichtung der Schraubenlöcher unterscheidet sich die Reihenfolge, in der
die Teile installiert werden. Achten Sie darauf, zuvor die Installationsanweisungen zu prüfen.
Installationsbeispiel
•
Sichern Sie die Mini-PC-Platte mit dem PC mithilfe der mitgelieferten Schrauben (M3 x 6 mm; x 4) an der Wandplatte.
•
Sichern Sie die Mini-PC-Platte mit den mitgelieferten Schrauben (M3 x 6 mm; x 4) an der Wandplatte und installieren
Sie dann den PC.
55
Page 57
Wandhalterung installieren
Position des projizierten Bildes anpassen
Sie können die Position des projizierten Bildes anhand einer der folgenden Methoden anpassen.
Wenn mehrere Projektoren in demselben Raum installiert sind, sollten Sie Projektor-IDs einrichten,
damit keine Fernbedienungsstörungen auftreten.
c
Schalten Sie den Projektor ein und legen Sie die ID-Nummer des Projektors unter Installation >
Projektor ID fest.
(Bei Verwendung von EB-755F/EB-750F, über Multi-Projektion - Projektor ID einstellen.)
Wenn Sie einen bestimmten Projektor bedienen möchten, halten Sie die Taste [ID] an der
Fernbedienung gedrückt und drücken Sie die Taste, deren Nummer der Projektor-ID entspricht.
•
Mittels Einstellungsplatte-Installationsanleitung anpassen ( S.59)
Passen Sie die Position der Einstellungsplatte entsprechend der angezeigten Anleitung an. Dies ist praktisch, wenn
Sie unter Beibehaltung der Bildqualität Feinanpassungen an der Projektionsposition vornehmen möchten.
•
Mit den Projektormenüs anpassen ( S.62)
56
Page 58
Wandhalterung installieren
Wählen Sie den Bereich, den Sie anpassen möchten, und korrigieren Sie das Bild manuell. Dies ist praktisch, wenn
Sie nach mechanischen Anpassungen mittels Anleitung Feinanpassungen an der Projektionsposition vornehmen
möchten.
Quick Corner Bogenkorrektur Punktkorrektur
•
Bilder sind unmittelbar nach Einschalten des Projektors nicht stabil. Warten Sie nach Starten der
c
Projektion mindestens 30 Minuten, bevor Sie das Bild anpassen.
•
Der Projektor muss bei einer Raumtemperatur installiert und eingestellt werden, die der tatsächlich
vorgesehenen Nutzungsumgebung gleicht. Wenn sich die Temperatur ändert, kann sich die
Bildposition verlagern.
•
Führen Sie die Sammeleinrichtung bei Einrichtung mehrerer Projektoren mit der
Sammeleinrichtungsfunktion durch, bevor Sie das Projektionsbild anpassen.
•
Wir empfehlen die mechanische Positionsanpassung der Einstellungsplatte zur Anpassung des Bildes,
wenn Sie die Bildqualität beibehalten möchten.
Vorbereitungen vor der Anpassung
Zum Einschalten des Projektors die [ ]-Taste an der Fernbedienung oder am Bedienfeld
a
drücken
Öffnen Sie die Luftfilterabdeckung an der Seite des Projektors
b
57
Page 59

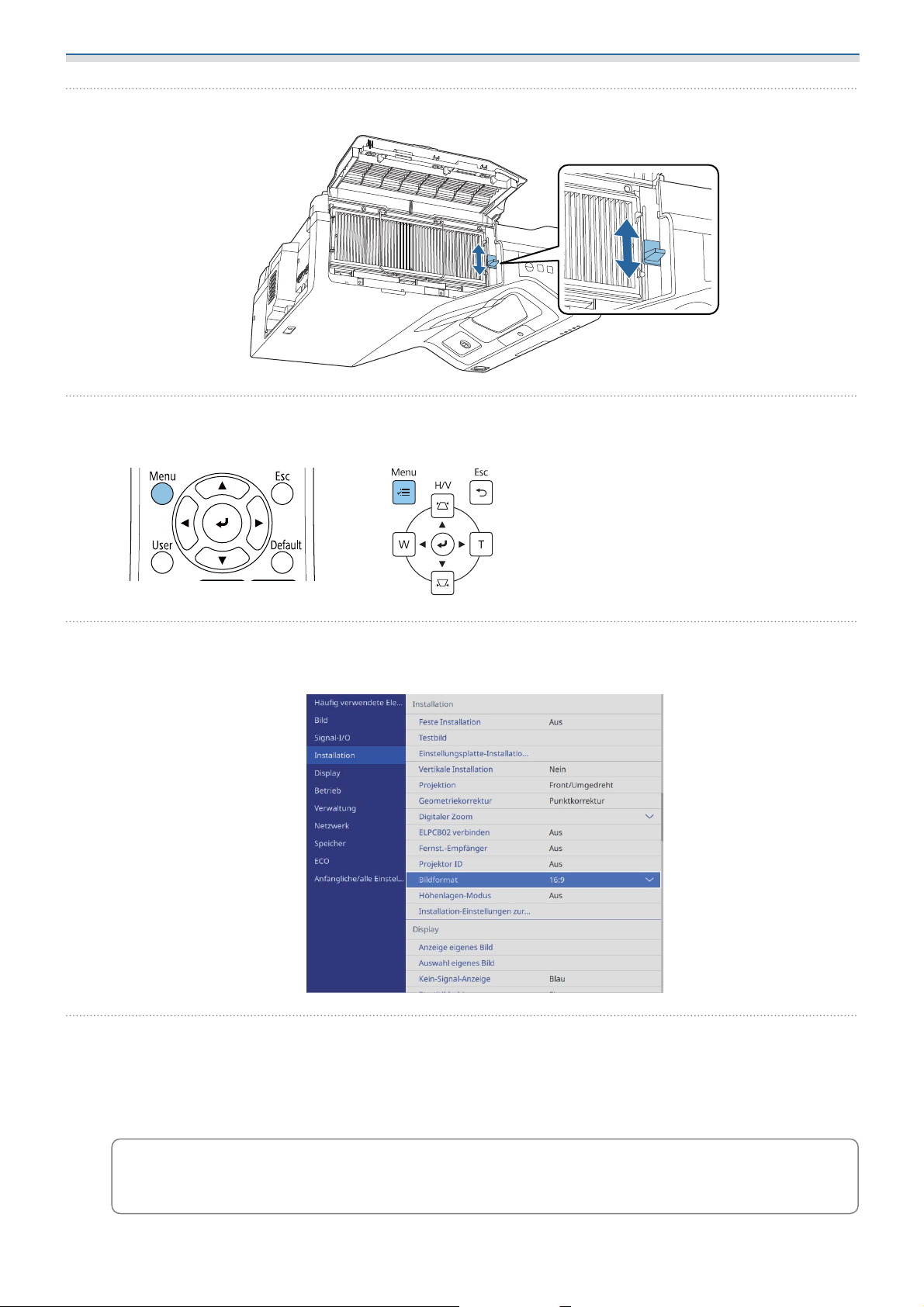

Wandhalterung installieren
Führen Sie eine grobe Fokussierung des Bildes mit dem Fokussierhebel durch
c
[Menu]-Taste drücken
d
e
Über die Fernbedienung Über das Bedienfeld
Bildformat zur Einrichtung des Seitenverhältnisses des projizierten Bildes aus dem Menü
Installation wählen
f
Bei Bedarf Seitenverhältnis ändern
Projizieren Sie Bilder von einem angeschlossenen Gerät; drücken Sie dann die [Aspect]-Taste an der
Fernbedienung.
Mit jedem Drücken der Taste wird der Name des Bildformats angezeigt, und das Bildformat ändert sich.
Das Seitenverhältnis ändert sich nicht, wenn keine Bilder vom angeschlossenen Gerät
projiziert werden.
c
58
Page 60
Wandhalterung installieren

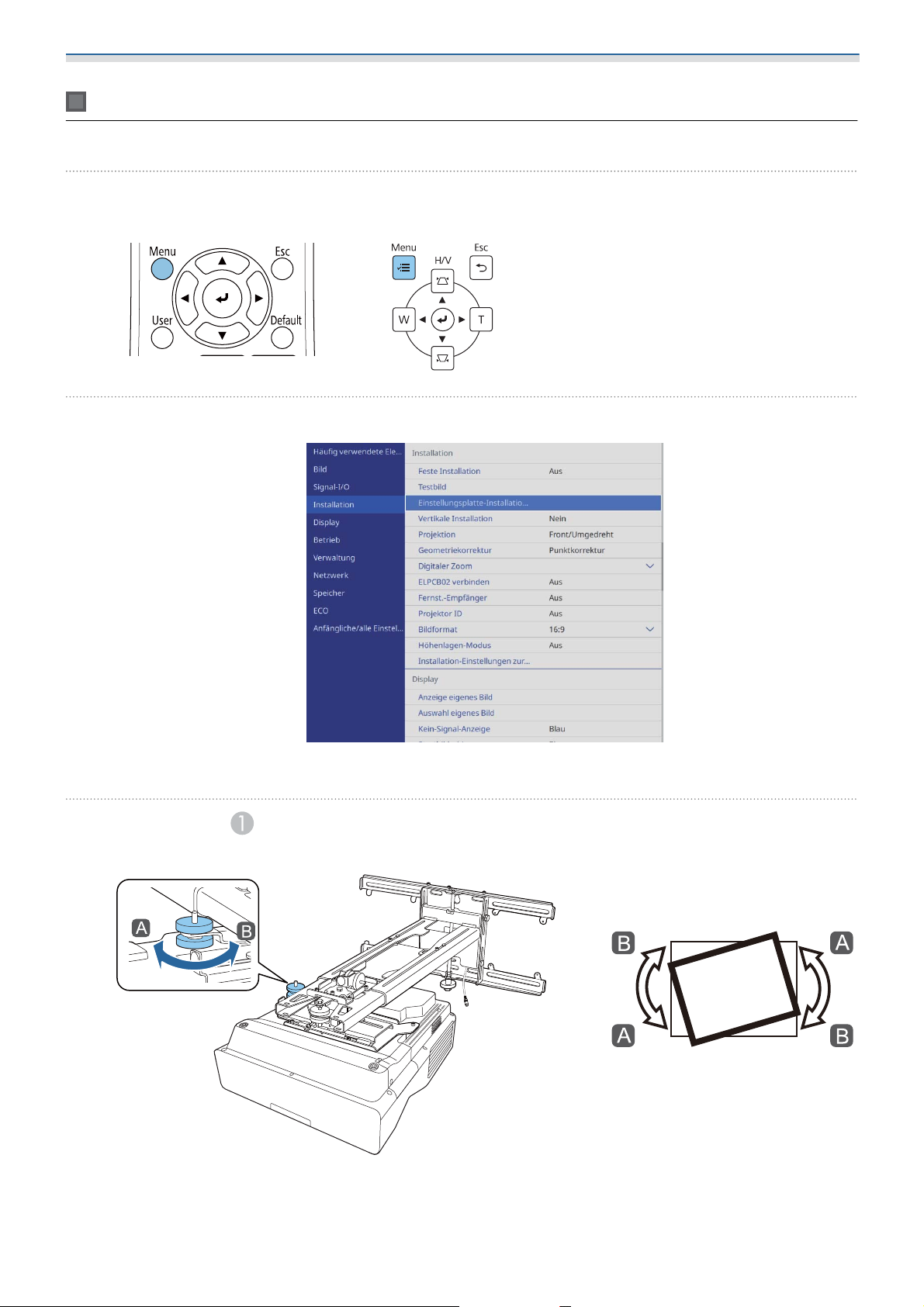

Mechanische Anpassung mit Einstellungsplatte-Installationsanleitung durchführen
Verwenden Sie die Anleitung zur Anpassung der Bildposition.
[Menu]-Taste drücken
a
b
Über die Fernbedienung Über das Bedienfeld
Einstellungsplatte-Installationsanleitung aus dem Menü Installation wählen
c
Sie sehen den Anleitungsbildschirm.
Einstellregler in der Installationsanleitung zur Anpassung der horizontalen Drehung
drehen
59
Page 61
Wandhalterung installieren

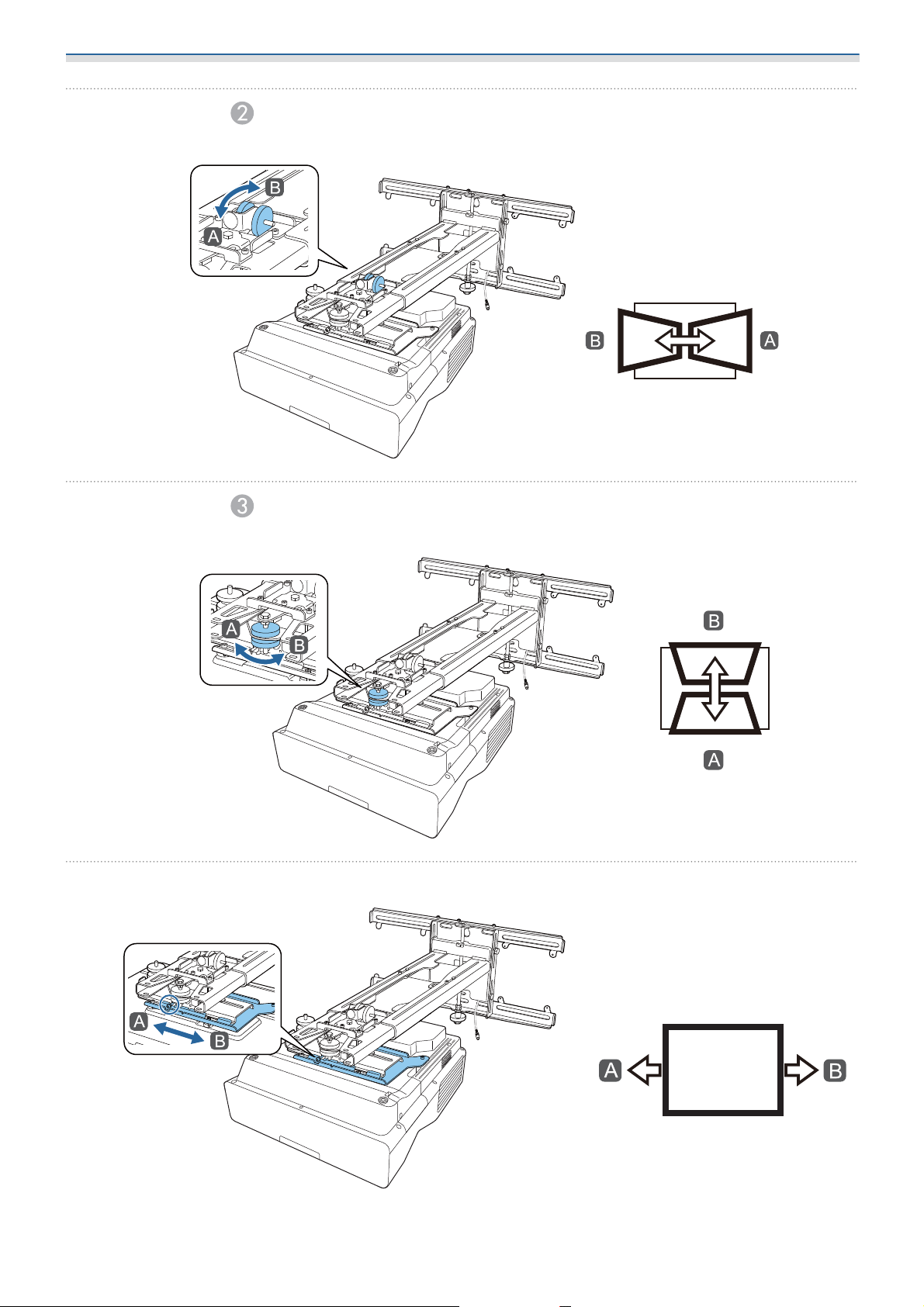

Einstellregler in der Installationsanleitung zur Anpassung der horizontalen Rotation
d
e
drehen
Einstellregler in der Installationsanleitung zur Anpassung der vertikalen Neigung
drehen
f
M4-Schraube lösen, dann den horizontalen Gleiter anpassen
60
Page 62
Wandhalterung installieren

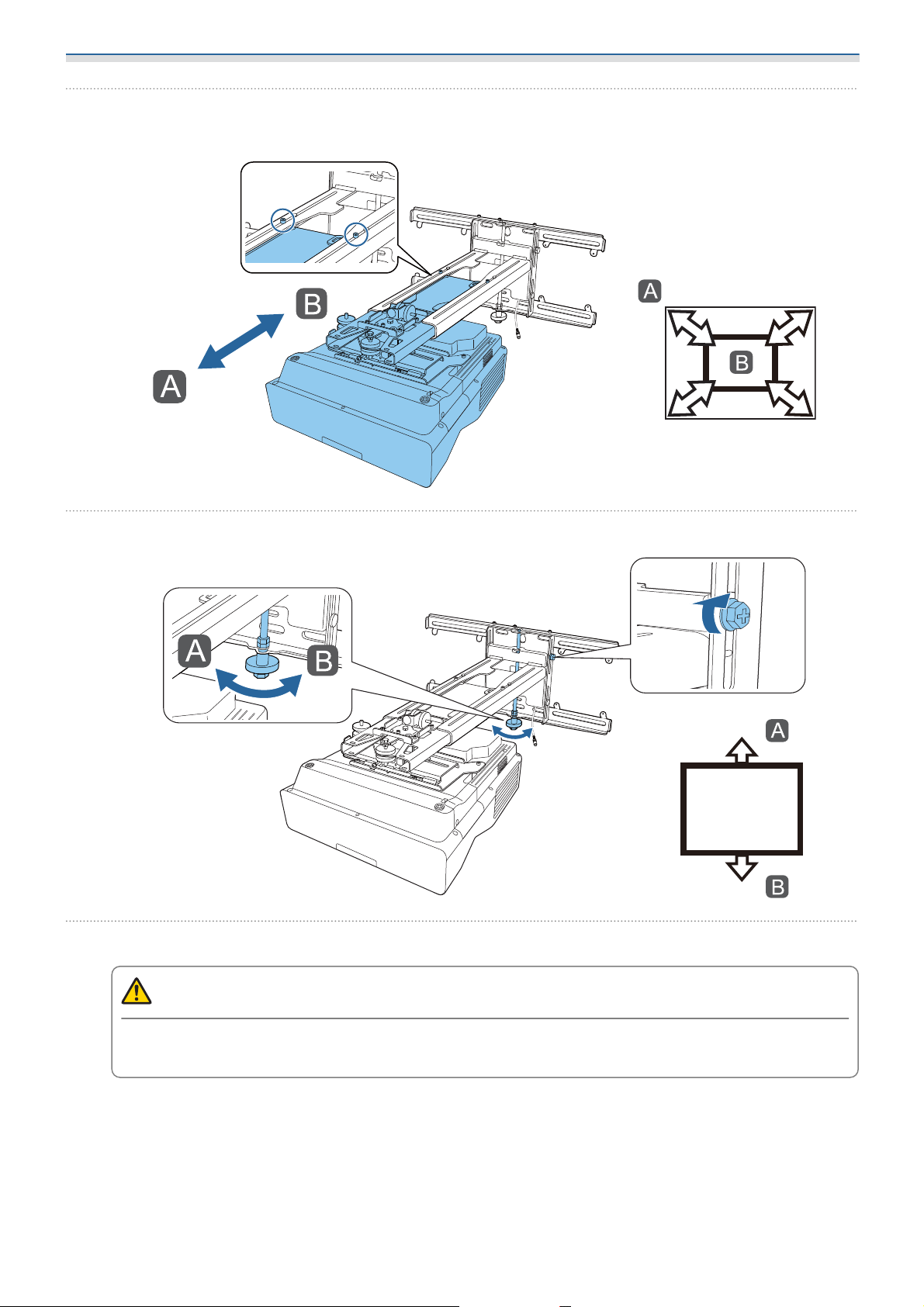

M4-Schrauben (x 2) lösen, dann vorwärts/rückwärts gerichtete Schiebeverstellung
g
anpassen
h
i
M6-Schraube lösen, dann den vertikalen Gleiter anpassen
Die in den Schritten 3 bis 8 gelösten Schrauben und Bolzen erneut anziehen
Warnung
Ziehen Sie alle Schrauben fest an. Anderenfalls kann das Produkt herunterfallen und Verletzungen
oder Sachschäden verursachen.
61
Page 63
Wandhalterung installieren

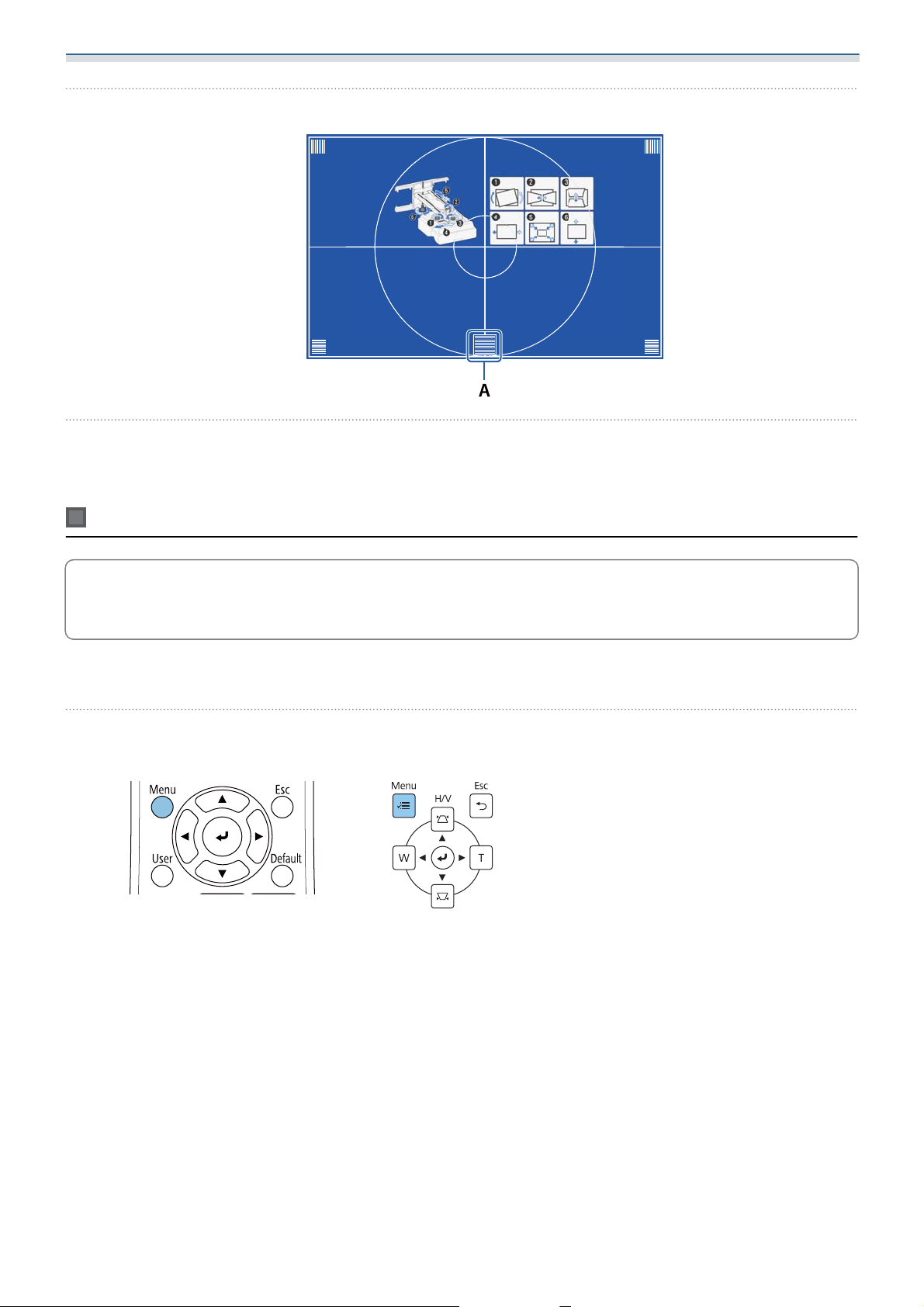

Fokus von Position A in der folgenden Abbildung anpassen
j
Bei Abschluss der Anpassung zum Ausblenden der Anleitung die [Esc]-Taste an der
k
Bogenkorrektur
a
Fernbedienung oder am Bedienfeld drücken
Mit den Projektormenüs anpassen
•
Sie können angepasste Werte in Speicher aus dem Menü Geometriekorrektur speichern.
•
c
Konfigurieren Sie vor der Anpassung zunächst die Einstellung Bild format. Wenn Sie nach Durchführung
von Korrekturen das Bildformat ändern, werden die Korrekturen zurückgesetzt.
[Menu]-Taste drücken
Über die Fernbedienung Über das Bedienfeld
62
Page 64
Wandhalterung installieren
Geometriekorrektur aus dem Installation-Menü wählen
b
Bogenkorrektur wählen
c
63
Page 65
Wandhalterung installieren
Seite wählen, die Sie korrigieren möchten, und Anpassungen vornehmen
d
Wenn Sie einen nicht anpassbaren Bereich erreichen, sehen Sie die Meldung Kann sich nicht mehr
bewegen.
Bei Abschluss der Anpassung zum Fertigstellen der Anpassung die [Esc]-Taste an der
e
Quick Corner
a
Fernbedienung oder am Bedienfeld drücken
[Menu]-Taste drücken
Über die Fernbedienung Über das Bedienfeld
64
Page 66

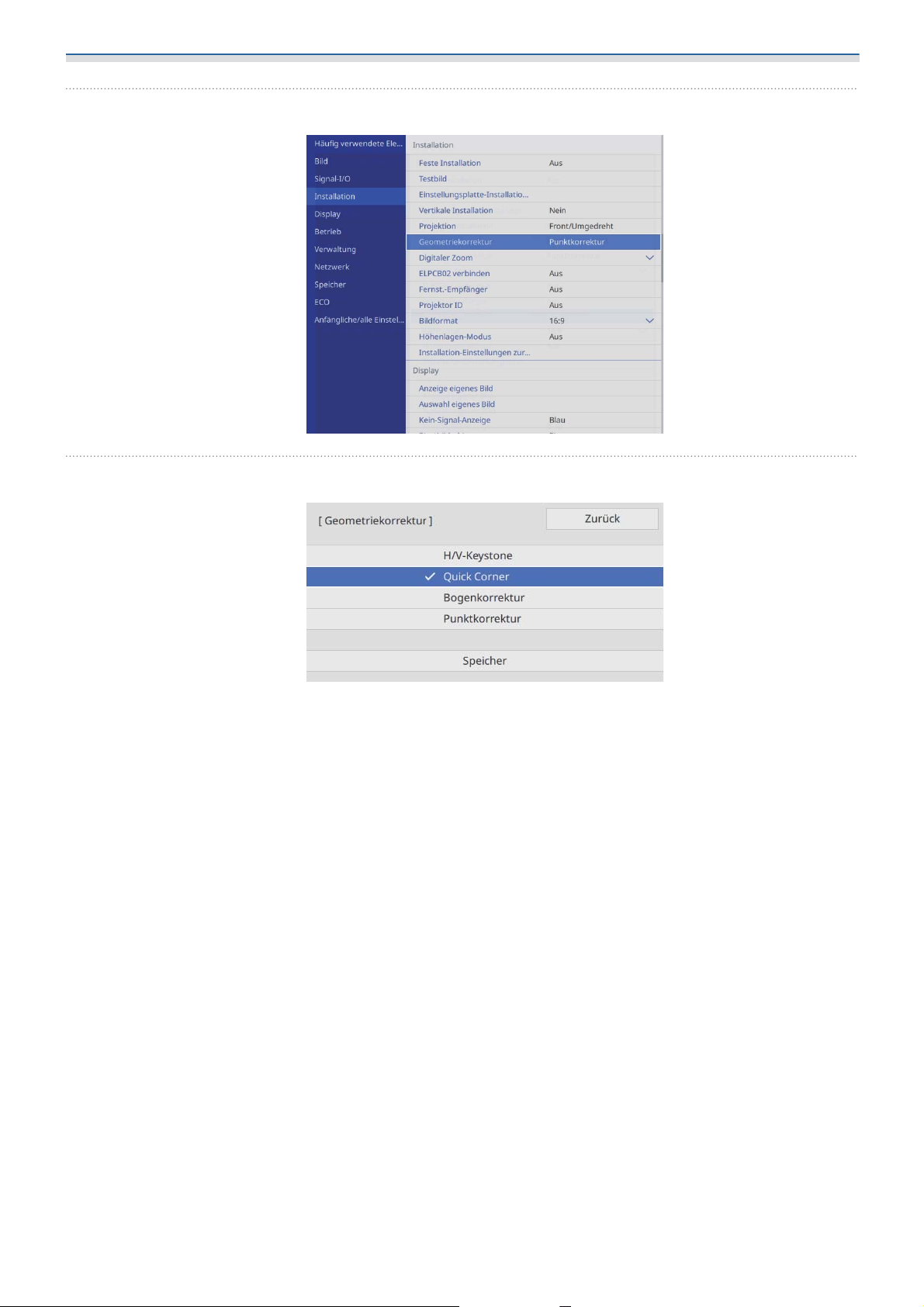

Wandhalterung installieren
Geometriekorrektur aus dem Installation-Menü wählen
b
Quick Corner wählen
c
65
Page 67
Wandhalterung installieren
Seite wählen, die Sie korrigieren möchten, und Anpassungen vornehmen
d
Wenn Sie einen nicht anpassbaren Bereich erreichen, sehen Sie die Meldung Kann sich nicht mehr
bewegen.
Drücken Sie während der Anpassung der Seiten die Tasten [1], [3], [7] und [9] an der
Fernbedienung zur Auswahl der Seite, die Sie anpassen möchten.
c
Bei Abschluss der Anpassung zum Fertigstellen der Anpassung die [Esc]-Taste an der
e
Punktkorrektur
a
Fernbedienung oder am Bedienfeld drücken
[Menu]-Taste drücken
Über die Fernbedienung Über das Bedienfeld
66
Page 68
Wandhalterung installieren
Geometriekorrektur aus dem Installation-Menü wählen
b
Punktkorrektur wählen
c
d
Punktkorrektur und dann die Rasterzahl wählen
67
Page 69

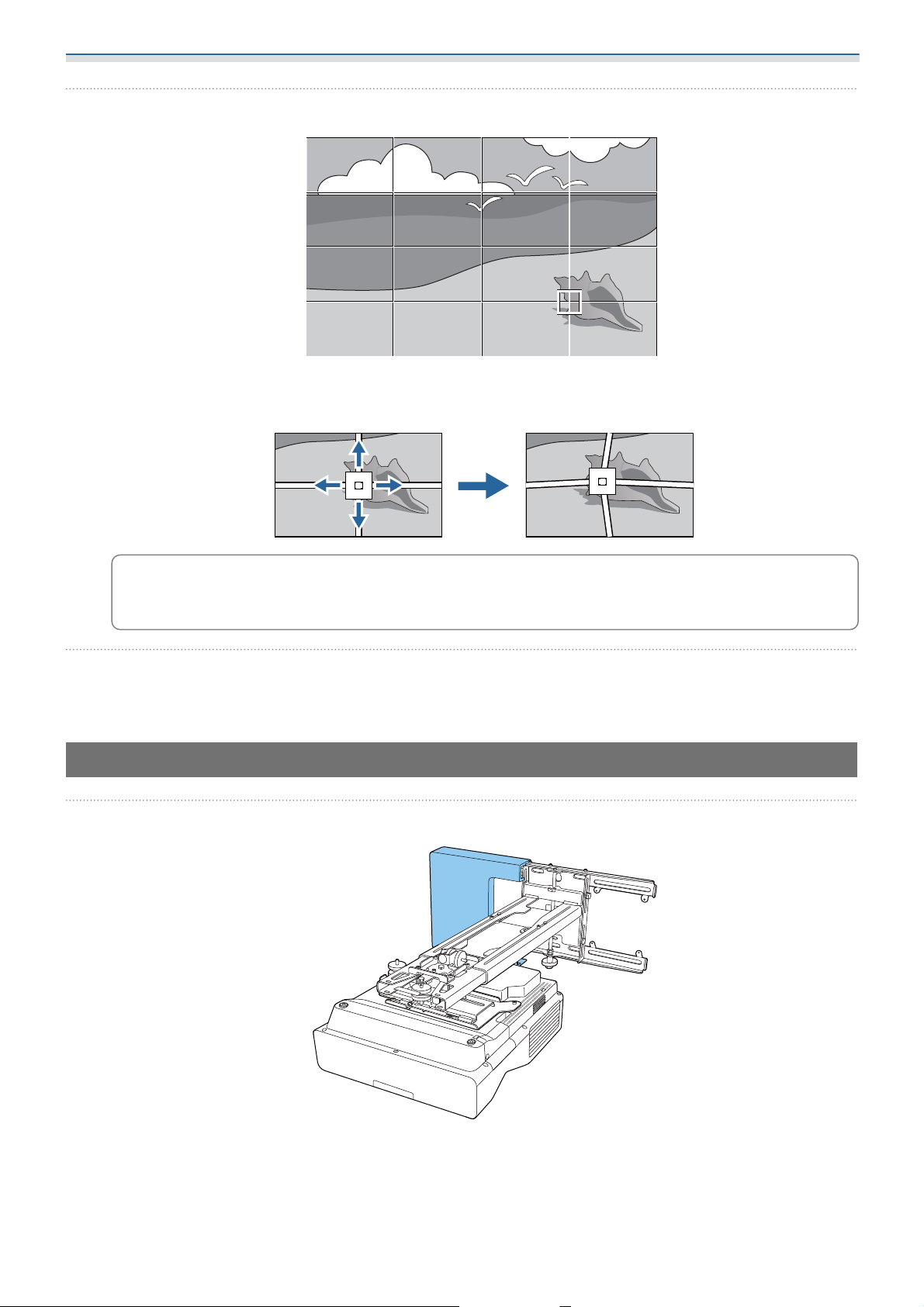

Wandhalterung installieren
Punkte wählen, die Sie korrigieren möchten, und Anpassungen vornehmen
e
Wenn das Raster schwer zu sehen ist, verwenden Sie zur Änderung der Rasterfarbe Farbe des
Musters.
c
Bei Abschluss der Anpassung zum Fertigstellen der Anpassung die [Esc]-Taste an der
f
Fernbedienung oder am Bedienfeld drücken
Abdeckungen anbringen
Linke Wandplattenabdeckung anbringen
a
68
Page 70
Wandhalterung installieren
Rechte Wandplattenabdeckung anbringen
b
Befestigen Sie die Abschlusskappe an der Einstellungsplatte
c
Wenn Sie sich Sorgen wegen der Einkerbung im Arm machen, kleben Sie den mitgelieferten
Verdeckungsaufkleber darauf.
c
Befestigen eines Sicherheitskabels
Führen Sie bei Bedarf eine der folgenden Sicherheitsmaßnahmen durch.
•
Ein handelsübliches Diebstahlschutz-Kabelschloss installieren
Führen Sie das Kabel des Schlosses durch die Anschlussstellen an Projektor und Einstellungsplatte.
69
Page 71
Wandhalterung installieren
•
Ein Sicherheitskabel von Kensington installieren
Der Sicherheitsschlitz an diesem Produkt ist mit dem von Kensington hergestellten Microsaver Security System
kompatibel. Nachfolgend finden Sie weitere Informationen zum Microsaver Security System.
http://www.kensington.com/
70
Page 72
Projektor einrichten
Sammeleinrichtungsfunktion
Nach Festlegung der Projektormenüeinstellungen für einen Projektor können Sie die Einstellungen auf
andere Projektoren kopieren (Sammeleinrichtungsfunktion). Die Sammeleinrichtungsfunktion ist nur bei
Projektoren mit derselben Modellnummer verfügbar.
Verwenden Sie eine der folgenden Methoden.
•
Einrichtung über ein USB-Flash-Laufwerk.
•
Einrichtung durch Verbindung von Computer und Projektor über ein USB-Kabel.
•
Konfigurieren Sie Einstellungen mit Epson Projector Management.
Diese Anleitung erklärt die Methoden via USB-Flash-Laufwerk und USB-Kabel.
Einzelheiten zur Konfiguration von Einstellungen mit Epson Projector Management finden Sie in der
Bedienungsanleitung zu Epson Projector Management.
•
Wenn Sie die folgenden Einstellungen nicht kopieren möchten, stellen Sie Batch-Setup-Bereich auf
c
Beschränkt ein.
•
Kennwortschutz
•
EDID aus dem Menü Signal-I/O wählen
•
Netzwerk-Menü
•
Führen Sie die Sammeleinrichtung durch, bevor Sie die Position der Projektoren anpassen. Die
Sammeleinrichtung kopiert Einstellwerte für das projizierte Bild, wie Geometriekorrektur. Falls die
Sammeleinrichtung nach Anpassung der Position der Projektoren durchgeführt wird, können sich die
vorgenommenen Einstellungen ändern.
•
Durch Einsatz des Sammeleinrichtungsfunktion wird das registrierte Nutzerlogo für die anderen
Projektoren kopiert. Registrieren Sie keine vertraulichen Informationen als Nutzerlogo.
Achtung
Die Durchführung der Sammeleinrichtung liegt in der Verantwortung des Kunden. Falls die
Sammeleinrichtung aufgrund eines Vorfalls wie bspw. eines Stromausfalls oder Kommunikationsfehlers
fehlschlägt, muss der Kunde etwaige anfallende Reparaturkosten tragen.
Über ein USB-Flash-Laufwerk einrichten
Dieser Abschnitt erklärt, wie Sie die Sammeleinrichtung über ein USB-Flash-Laufwerk durchführen.
•
Verwenden Sie ein USB-Flash-Laufwerk im FAT-Format.
•
c
a
Die Sammeleinrichtungsfunktion kann nicht über USB-Flash-Laufwerke verwendet werden, die
Sicherheitsfunktionen beinhalten. Verwenden Sie ein USB-Flash-Laufwerk ohne
Sicherheitsfunktionen.
•
Die Sammeleinrichtungsfunktion kann nicht über USB-Kartenleser oder USB-Festplatten erfolgen.
Einstellungen auf dem USB-Flash-Laufwerk speichern
Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen
erloschen sind
71
Page 73

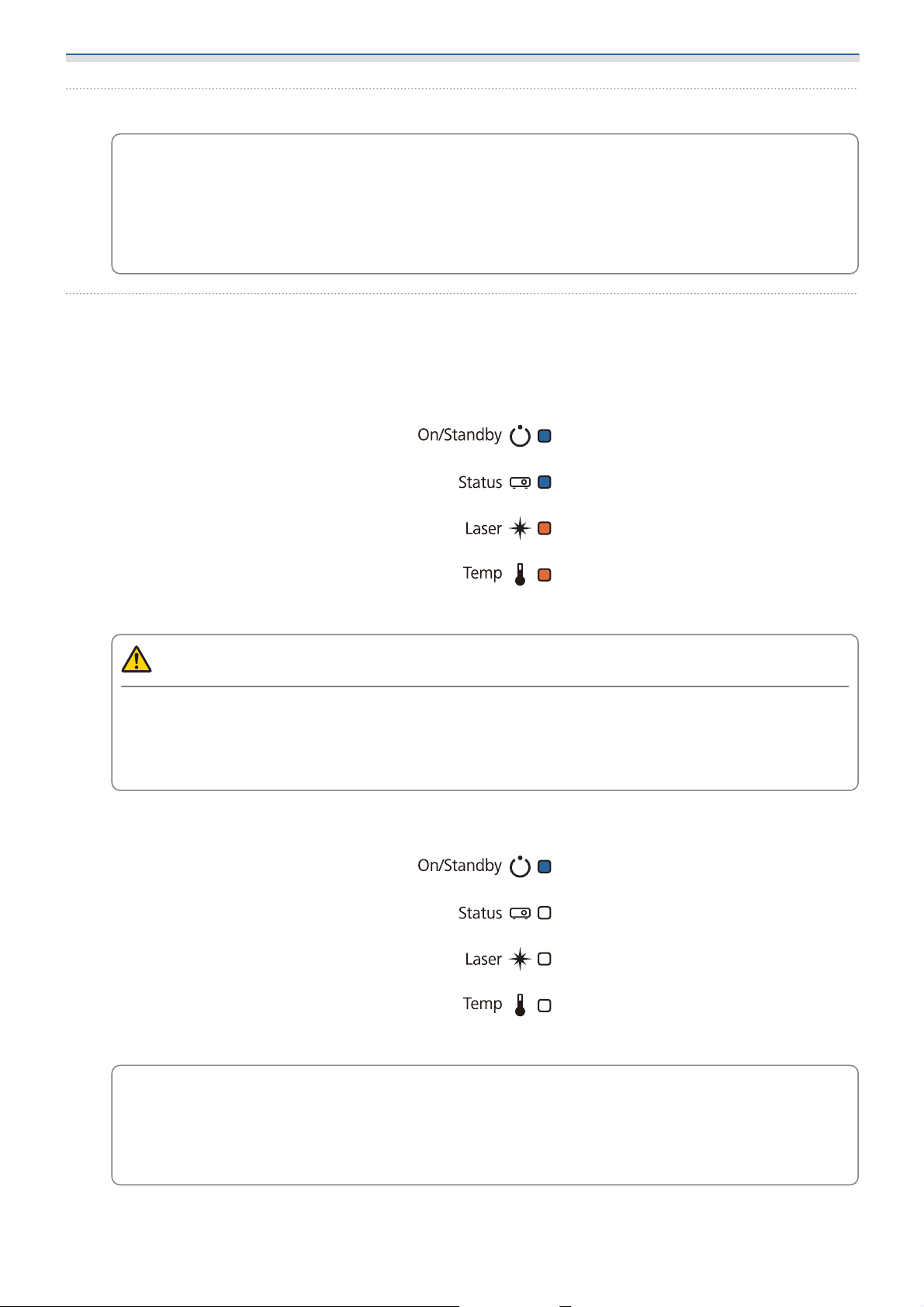

Projektor einrichten

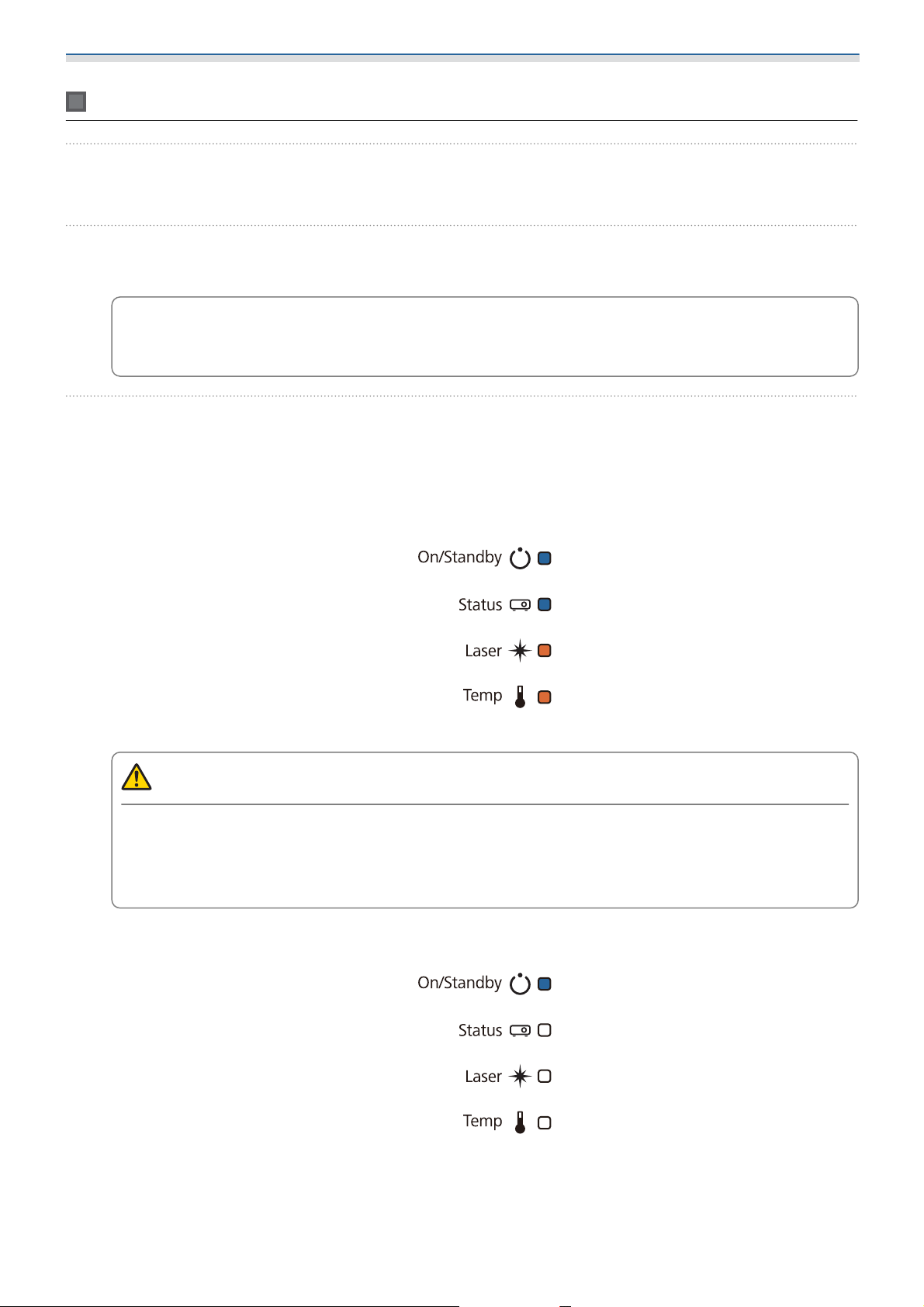

Verbinden Sie das USB-Flash-Laufwerk mit dem USB-A-Port des Projektors
b
c
•
Schließen Sie das USB-Flash-Laufwerk direkt am Projektor an. Falls das USB-Flash-Laufwerk über
c
Beim Gedrückthalten der [Esc]-Taste an der Fernbedienung oder am Bedienfeld das
Netzkabel am Projektor anschließen
Die Anzeigen On/Standby und Status werden blau, und die Anzeigen Laser und Temp werden orange.
Wenn alle Projektoranzeige leuchten, lassen Sie die [Esc]-Taste los.
einen USB-Hub mit dem Projektor verbunden wird, werden die Einstellungen möglicherweise
nicht richtig gespeichert.
•
Schließen Sie ein leeres USB-Flash-Laufwerk an. Falls das USB-Flash-Laufwerk andere Daten als
die Sammeleinrichtungsdatei enthält, werden die Einstellungen möglicherweise nicht richtig
gespeichert.
Wenn alle Anzeigen zu blinken beginnen, wird die Sammeleinrichtungsdatei geschrieben.
Achtung
•
Trennen Sie das Netzkabel nicht vom Projektor, während die Datei geschrieben wird. Falls das
Netzkabel getrennt wird, startet der Projektor möglicherweise nicht richtig.
•
Trennen Sie das USB-Flash-Laufwerk nicht vom Projektor, während die Datei geschrieben wird. Falls
das USB-Flash-Laufwerk getrennt ist, startet der Projektor möglicherweise nicht richtig.
Wenn das Schreiben normal abgeschlossen wurde, schaltet sich der Projektor aus und nur die On/
Standby-Anzeige leuchtet blau.
Entfernen Sie das USB-Flash-Laufwerk, nachdem sich das Gerät abgeschaltet hat.
c
•
Der Dateiname der Sammeleinrichtungsdatei lautet PJCONFDATA.bin. Falls Sie den Dateinamen
ändern möchten, fügen Sie Text hinter PJCONFDATA ein. Bei Änderung des PJCONFDATAAbschnitts des Dateinamens kann der Projektor die Datei möglicherweise nicht richtig
erkennen.
•
Sie können bei dem Dateinamen nur Ein-Byte-Zeichen verwenden.
72
Page 74
Projektor einrichten
Gespeicherte Einstellungen auf andere Projektoren kopieren
Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen
a
b
c
erloschen sind
USB-Flash-Laufwerk mit der gespeicherten Sammeleinrichtungsdatei am USB-A-Port des
Projektors anschließen
Speichern Sie ausschließlich Sammeleinrichtungsdateien auf dem USB-Flash-Laufwerk. Falls
das USB-Flash-Laufwerk andere Daten als die Sammeleinrichtungsdatei enthält, werden die
c
Einstellungen möglicherweise nicht richtig kopiert.
Beim Gedrückthalten der [Menu]-Taste an der Fernbedienung oder am Bedienfeld das
Netzkabel am Projektor anschließen
Die Anzeigen On/Standby und Status werden blau, und die Anzeigen Laser und Temp werden orange.
Wenn alle Projektoranzeige leuchten, lassen Sie die [Menu]-Taste los. Die Anzeigen leuchten etwa 75
Sekunden auf.
Wenn alle Anzeigen zu blinken beginnen, werden die Einstellungen geschrieben.
Achtung
•
Trennen Sie das Netzkabel nicht vom Projektor, während die Einstellungen geschrieben wird. Falls das
Netzkabel getrennt wird, startet der Projektor möglicherweise nicht richtig.
•
Trennen Sie das USB-Flash-Laufwerk nicht vom Projektor, während die Einstellungen geschrieben wird.
Falls das USB-Flash-Laufwerk getrennt ist, startet der Projektor möglicherweise nicht richtig.
Wenn das Schreiben normal abgeschlossen wurde, schaltet sich der Projektor aus und nur die On/
Standby-Anzeige leuchtet blau.
Entfernen Sie das USB-Flash-Laufwerk, nachdem sich das Gerät abgeschaltet hat.
73
Page 75

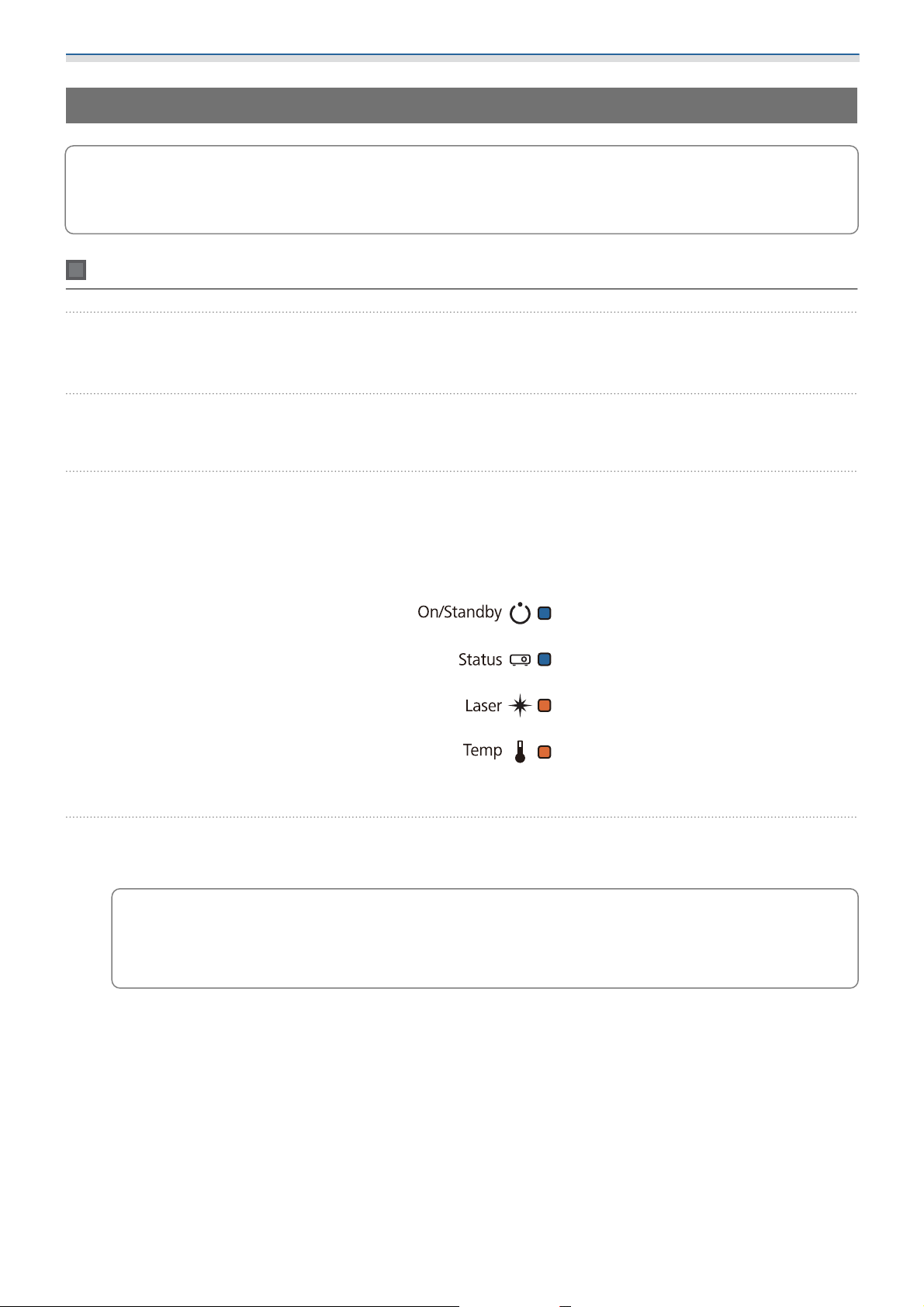

Projektor einrichten
Durch Verbindung von Computer und Projektor über ein USB-Kabel einrichten
Folgende Betriebssysteme unterstützen die Sammeleinrichtungsfunktion.
c
•
Windows 7 und aktueller
•
OS X 10.11 und aktueller
Einstellungen auf einem Computer speichern
Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen
a
b
c
erloschen sind
USB-Port des Computers und USB-B1-Port des Projektors mit einem USB-Kabel verbinden
Beim Gedrückthalten der [Esc]-Taste an der Fernbedienung oder am Bedienfeld das
Netzkabel am Projektor anschließen
Die Anzeigen On/Standby und Status werden blau, und die Anzeigen Laser und Temp werden orange.
Wenn alle Projektoranzeige leuchten, lassen Sie die [Esc]-Taste los.
Der Projektor wird vom Computer als Wechseldatenträger erkannt.
d
Wechseldatenträger öffnen und die Sammeleinrichtungsdatei (PJCONFDATA.bin) auf dem
Computer speichern
Falls Sie den Namen der Sammeleinrichtungsdatei ändern möchten, fügen Sie Text hinter
PJCONFDATA ein. Bei Änderung des PJCONFDATA-Abschnitts des Dateinamens kann der
c
Projektor die Datei möglicherweise nicht richtig erkennen. Sie können bei dem Dateinamen
nur Ein-Byte-Zeichen verwenden.
74
Page 76

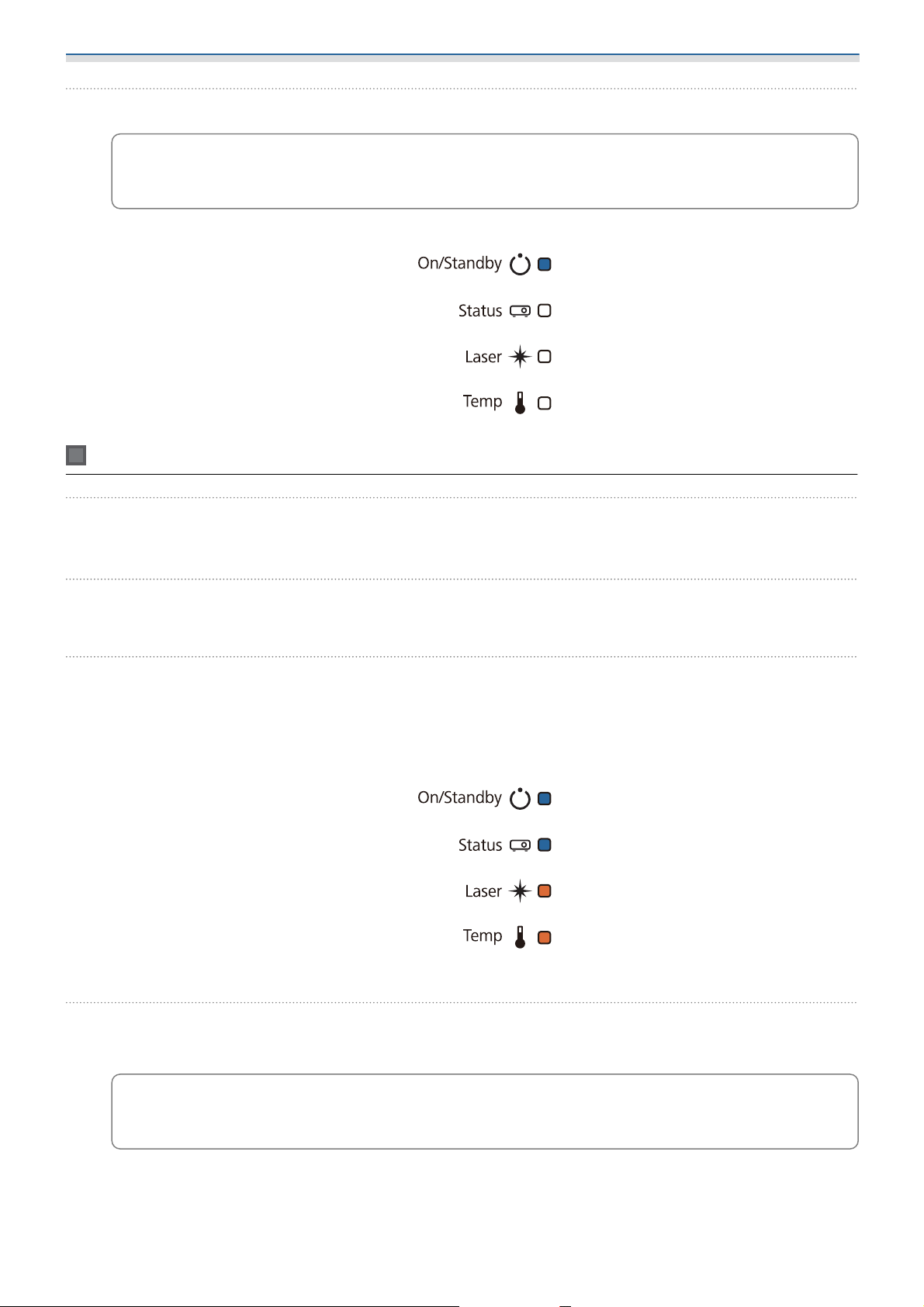

Projektor einrichten
„USB-Gerät auswerfen“ an Ihrem Computer durchführen, dann das USB-Kabel trennen
e
Führen Sie bei Verwendung eines Mac „EPSON_PJ auswerfen“ durch.
c
Der Projektor schaltet sich aus und nur die On/Standby-Anzeige leuchtet blau.
Gespeicherte Einstellungen auf andere Projektoren kopieren
Trennen Sie das Netzkabel vom Projektor und stellen sicher, dass alle Projektoranzeigen
a
erloschen sind
b
c
d
USB-Port des Computers und USB-B1-Port des Projektors mit einem USB-Kabel verbinden
Beim Gedrückthalten der [Menu]-Taste an der Fernbedienung oder am Bedienfeld das
Netzkabel am Projektor anschließen
Die Anzeigen On/Standby und Status werden blau, und die Anzeigen Laser und Temp werden orange.
Wenn alle Projektoranzeige leuchten, lassen Sie die [Menu]-Taste los.
Der Projektor wird vom Computer als Wechseldatenträger erkannt.
Auf Ihrem Computer gespeicherte Sammeleinrichtungsdatei (PJCONFDATA.bin) in das
Stammverzeichnis des Wechseldatenträgers kopieren
Kopieren Sie keine anderen Dateien und Ordner als die Sammeleinrichtungsdatei auf den
Wechseldatenträger.
c
75
Page 77

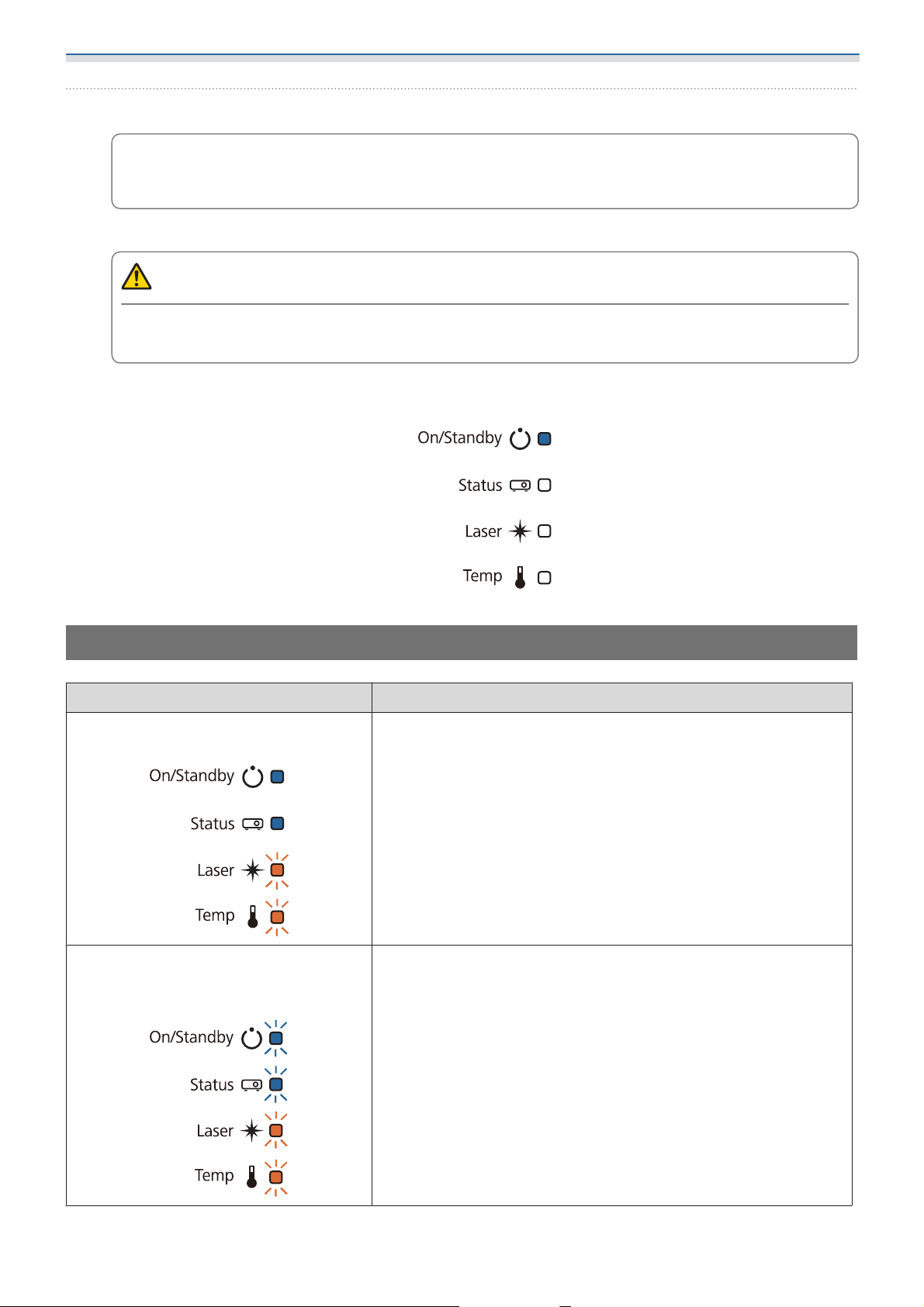

Projektor einrichten
„USB-Gerät auswerfen“ an Ihrem Computer durchführen, dann das USB-Kabel trennen
e
Führen Sie bei Verwendung eines Mac „EPSON_PJ auswerfen“ durch.
c
Wenn alle Anzeigen zu blinken beginnen, werden die Einstellungen geschrieben.
Achtung
Trennen Sie das Netzkabel nicht vom Projektor, während die Einstellungen geschrieben wird. Falls
das Netzkabel getrennt wird, startet der Projektor möglicherweise nicht richtig.
Wenn das Schreiben normal abgeschlossen wurde, schaltet sich der Projektor aus und nur die On/
Standby-Anzeige leuchtet blau.
Wenn die Einrichtung fehlschlägt
Prüfen Lösung
Blinken die Anzeigen Laser und Temp
schnell orange?
Leuchten die Anzeigen On/Standby und
Status blau, während die Anzeigen Laser
und Temp schnell orange blinken?
Möglicherweise ist die Sammeleinrichtungsdatei beschädigt oder
USB-Flash-Laufwerk bzw. USB-Kabel sind nicht richtig angeschlossen. Trennen Sie USB-Flash-Laufwerk oder USB-Kabel; ziehen Sie
das Netzkabel des Projektors, schließen Sie es wieder an und versuchen es dann noch einmal.
Möglicherweise ist das Schreiben der Einstellungen fehlgeschlagen
und es liegt ein Fehler in der Projektor-Firmware vor. Stoppen Sie
die Verwendung des Projektors, ziehen Sie den Netzstecker aus der
Steckdose und wenden Sie sich an Epson.
76
Page 78
Projektor einrichten
Mehrere Projektoren installieren (Mehrfachprojektion)
Sie können eine horizontal lange Leinwand als einheitliches von mehreren Projektoren projiziertes Bild
erstellen.
Stellen Sie bei einer Mehrfachprojektion Verbindungen und die Konfiguration erforderlicher Einstellungen
in der folgenden Reihenfolge her.
Bei Einrichtung von Multi-Projektion sollte Betrieb > Sleep-Modus über das Projektormenü auf
Aus gesetzt werden.
c
Projektor ID einstellen (s S.77)
a
Bildanpassung bei Mehrfachprojektion (s S.79)
b
Projektor ID einstellen
Projektor einschalten, dann die [Menu]-Taste drücken
a
Über die Fernbedienung Über das Bedienfeld
77
Page 79
Projektor einrichten
Projektor ID aus dem Menü Installation wählen
b
c
Bei Verwendung von EB-755F/EB-750F Projektor ID über das Menü Multi-Projektion einstellen.
ID-Nummer des Projektors wählen
d
e
Zum Schließen des Menüs die [Esc]-Taste drücken
Wiederholen Sie die Schritte 1 bis 4 für die verbleibenden Projektoren.
Richten Sie die Fernbedienung auf den Projektor, den Sie bedienen möchten; drücken Sie
dann die [ID]-Taste
Die aktuelle ID-Nummer wird auf der Projektionsfläche angezeigt.
78
Page 80

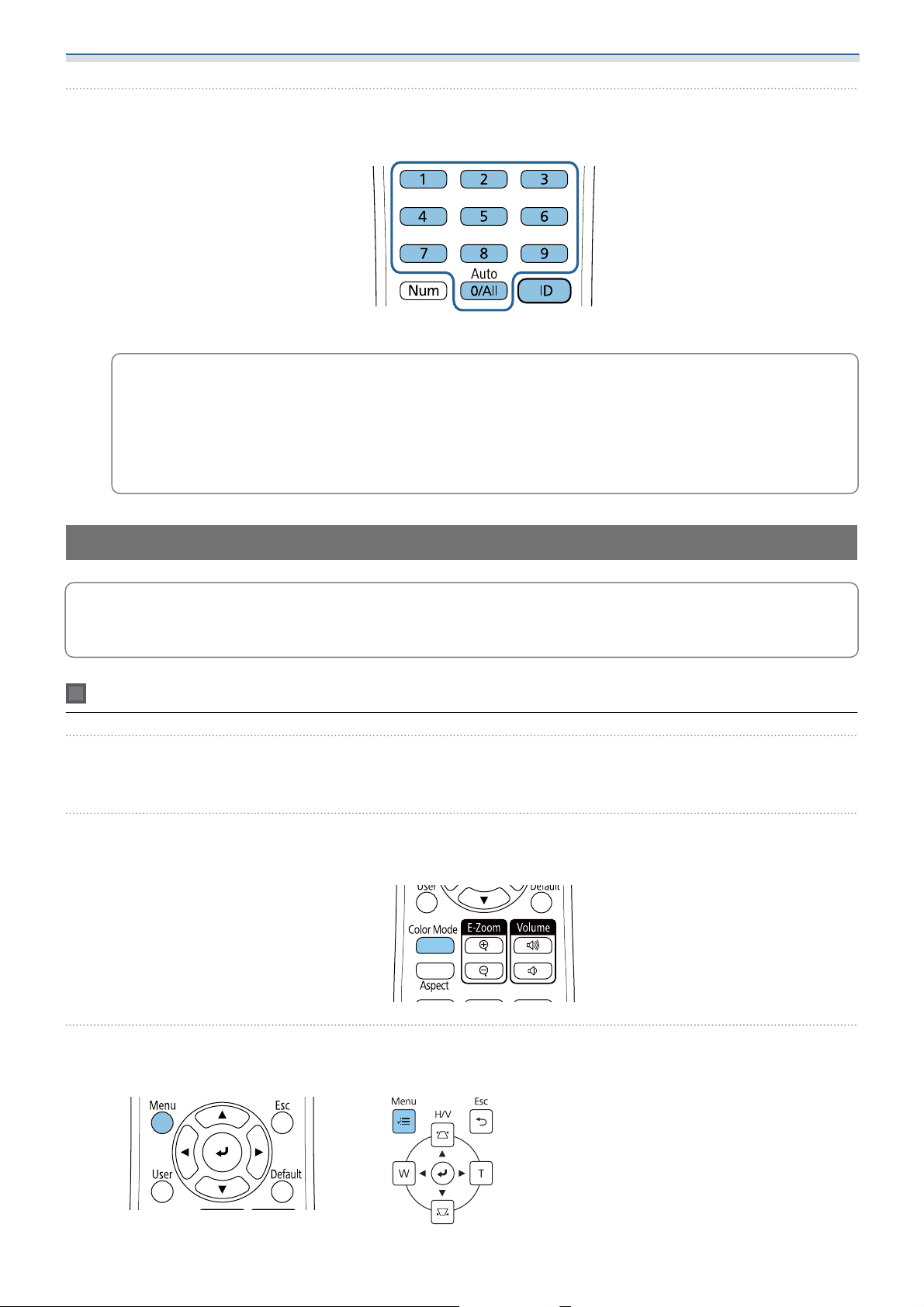

Projektor einrichten
Geben Sie die Projektor ID des Projektors ein, den Sie bedienen möchten, während Sie die
f
[ID]-Taste gedrückt halten
Die Steuerung mittels Fernbedienung wird bei dem Projektor mit der ausgewählten ID aktiviert.
•
Wenn Projektor ID auf Aus gesetzt ist, können Sie den Projektor unabhängig von der mit Hilfe
c
der Fernbedienung ausgewählten ID per Fernbedienung steuern.
•
Wenn die Fernbedienungs-ID auf 0 eingestellt ist, können Sie alle Projektoren unabhängig von
der Projektor-ID-Einstellung bedienen.
•
Die gleichzeitige Verwendung mehrerer Fernbedienungen kann eine versehentliche Bedienung
aufgrund von Infrarotstörungen verursachen.
Bild in Mehrfachprojektion anpassen
Bilder sind unmittelbar nach Einschalten des Projektors nicht stabil. Warten Sie nach Starten der
Projektion mindestens 30 Minuten, bevor Sie das Bild anpassen.
c
Bei Verwendung von EB-755F/EB-750F
Projektor einschalten
a
Drücken Sie die Taste [Color Mode] an der Fernbedienung, setzen Sie dann Farbmodus auf
b
Multi-Projektion
c
[Menu]-Taste drücken
Über die Fernbedienung Über das Bedienfeld
79
Page 81
Projektor einrichten
Erforderliche Einstellungen im Menü Multi-Projektion konfigurieren
d
Einzelheiten zur Konfiguration der Einstellungen finden Sie in der Bedienungsanleitung des Projektors.
Kantenüberblendung
Schwarzpegel
Skalieren
Lichtmodus
Farbabgleich
Farbanpassung
RGBCMY
Passen Sie die Bildüberlagerung zur Schaffung eines
nahtlosen Bildes an.
Legen Sie Vergrößerung und Verbindungsposition für
das Bild fest.
Passen Sie die Helligkeit des gesamten Bildes an. Wählen
Sie Personalisiert, passen Sie dann Helligkeitsstufe
basierend auf dem dunkelsten Projektor an.
Passen Sie die Farbe des Bildes für jeden Projektor an,
damit das große Bild einheitlich wird.
Bei Verwendung von EB-725W/EB-735F/EB-720
Projektor einschalten
a
b
c
[Menu]-Taste drücken
Über die Fernbedienung Über das Bedienfeld
Die notwendigen Einstellungen in den folgenden Menüs vornehmen
Einzelheiten zur Konfiguration der Einstellungen finden Sie in der Bedienungsanleitung des Projektors.
Bild - Farbmodus
(Zum Ausführen die Taste [Color Mode] an der Fernbedienung drücken)
Betrieb - Lichthelligkeitsregelung Lichtmodus
Verwaltung - Farbabgleich
Bild - RGBCMY
Wählen Sie das gleiche Element für jeden Projektor, damit das Bild einheitlich wirkt.
Passen Sie die Helligkeit des gesamten Bildes an. Wählen
Sie Personalisiert, passen Sie dann Helligkeitsstufe
basierend auf dem dunkelsten Projektor an.
Passen Sie die Farbe des Bildes für jeden Projektor an,
damit das große Bild einheitlich wird.
80
Page 82
Anhang
Liste der Sicherheitssymbole
In der folgenden Tabelle ist die Bedeutung der einzelnen am Gerät angebrachten Sicherheitssymbole
aufgeführt.
Symbolzeichen Erfüllte Normen Bedeutung
IEC60417
Nr. 5007
IEC60417
Nr. 5008
IEC60417
Nr. 5009
ISO7000
Nr. 0434B
IEC3864-B3.1
IEC60417
Nr. 5041
IEC60417
Nr. 6042
ISO3864-B3.6
Eingeschaltet
Hinweis darauf, dass Netzstrom anliegt.
Ausgeschaltet
Hinweis darauf, dass kein Netzstom anliegt.
Bereitschaft
Kennzeichnung des Schalters oder der Schalterposition, durch
den bzw. durch die ein Teil des Geräts in den Bereitschaftszustand
(Standby) geschaltet wird.
Vorsicht
Hinweis auf allgemeine Vorsicht im Umgang mit dem Produkt.
Vorsicht, heiße Fläche
Hinweis darauf, dass der gekennzeichnete Gegenstand heiß sein
kann und nicht ohne Vorsichtsmaßnahmen berührt werden darf.
Vorsicht, Stromschlaggefahr
Hinweis darauf, dass ein Gerät die Gefahr eines Stromschlags
birgt.
IEC60417
Nr. 5957
IEC60417
Nr. 5926
---
IEC60417
Nr. 5001B
IEC60417
Nr. 5002
---
IEC60417
Nr. 5019
Nur für den Einsatz im Innenbereich
Kennzeichnung von Elektrogeräten, die primär für den Einsatz in
Räumlichkeiten entwickelt wurden.
Polarität des Gleichstromanschlusses
Kennzeichnung der positiven und negativen Anschlüsse (der Polarität) eines Geräteteils, an den eine Gleichstromversorgung angeschlossen werden kann.
Batterie, allgemein
Auf batteriebetriebenen Geräten. Kennzeichnung an einem Gerät, um z. B. auf die Batteriefachabdeckung oder die Batterieanschlüsse hinzuweisen.
Position der Batterie
Zur Kennzeichnung des eigentlichen Batteriefachs oder zur
Kennzeichnung der Ausrichtung der Batterien im Batteriefach.
Schutzleiter
Zur Kennzeichnung eines Anschlusses, der für die Verbindung
mit einem externen Leiter zum Schutz gegen Stromschläge im
Fall eines Defekts oder zur Kennzeichnung des Anschlusses für
eine Erdungselektrode vorgesehen ist.
81
Page 83
Anhang
Symbolzeichen Erfüllte Normen Bedeutung
IEC60417
Nr. 5017
IEC60417
Nr. 5032
IEC60417
Nr. 5031
IEC60417
Nr. 5172
ISO 3864 Allgemeines Verbot
ISO 3864 Berührungsverbot
Erdung
Zur Kennzeichnung eines Erdungsanschlusses in Fällen, in denen
nicht explizit erforderlich ist.
Wechselstrom
Hinweis, dass das Gerät nur für Wechselstrom geeignet ist; Kennzeichnung relevanter Anschlüsse.
Gleichstrom
Hinweis, dass das Gerät nur für Gleichstrom geeignet ist; Kennzeichnung relevanter Anschlüsse.
Gerät der Klasse II
Zur Kennzeichnung von Geräten, die den für Geräte der Klasse II
gemäß IEC 61140 vorgeschriebenen Sicherheitsanforderungen
entsprechen.
Zur Kennzeichnung von Handlungen oder Vorgängen, die verboten sind.
Hinweis auf Verletzungen, die sich aus dem Berühren eines bestimmten Teils des Geräts ergeben können.
--- Niemals bei eingeschaltetem Projektor in das Projektionsfenster
blicken.
--- Zeigt an, dass Sie niemals etwas auf dem Projektor abstellen
müssen.
ISO3864
IEC60825-1
ISO 3864 Zerlegungsverbot
IEC60417
Nr. 5266
ISO3864
IEC60417
Nr. 5057
IEC 60417-6056 Achtung, bewegliche Lüfterblätter
Vorsicht, Laserstrahlung
Hinweis darauf, dass das Gerät einen Bauteil mit Laserstrahlung
enthält.
Hinweis auf Verletzungsgefahr z. B. durch Stromschlag, wenn das
Gerät zerlegt wird.
Bereitschaft, partielle Bereitschaft
Zur Kennzeichnung, dass das betreffende Teil der Ausrüstung im
Bereitschaftsstatus ist.
Achtung, bewegliche Teile
Zur Anzeige, dass Sie entsprechend den Schutzstandards sich
von beweglichen Teilen fernhalten müssen.
Zur Anzeige, dass Sie sich entsprechend den Schutzstandards
von den Blättern beweglicher Lüfter fernhalten müssen.
IEC 60417-6043 Achtung, scharfe Kanten
Zur Anzeige, dass Sie gemäß den Schutzstandards keine scharfen
Kanten des Produktes berühren dürfen.
-- Niemals bei eingeschaltetem Projektor in das Projektionsfenster
blicken.
82
Page 84
Anhang
Symbolzeichen Erfüllte Normen Bedeutung
ISO7010
Nr. W027
ISO 3864
IEC60417
Nr. 5109
Warnung, Lichtemission (UV, sichtbares Licht, IR usw.)
Zur Anzeige, dass Sie in der Nähe von lichtemittierenden Abschnitten vorsichtig sein müssen, um sich keine Augen- oder
Hautverletzungen zuzuziehen.
Nicht in Wohnumgebungen zu verwenden
Zu Anzeige, dass das Elektrogerät nicht für den Einsatz in einer
Wohnumgebung geeignet ist.
83
Page 85
Anhang
Indication of the manufacturer and the importer in accordance with requirements of directive 2011/65/
EU (RoHS)
Manufacturer: SEIKO EPSON CORPORATION
Address: 3-5, Owa 3-chome, Suwa-shi, Nagano-ken 392-8502 Japan
Telephone: 81-266-52-3131
http://www.epson.com/
Importer: SEIKO EUROPE B.V.
Address: Azië building, Atlas ArenA, Hoogoorddreef 5, 1101 BA Amsterdam Zuidoost The Netherlands
Telephone: 31-20-314-5000
http://www.epson.eu/
84
Page 86
Anhang
Allgemeine Hinweise
Mac und OS X sind Marken der Apple Inc.
Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten
Staaten und/oder anderen Ländern.
© 2020 Seiko Epson Corporation
2020.05 413966500DEPDF
85
Loading...
