Epson EB-685WT User manual [de]

Download
Page 1
Bedienungsanleitung
Page 2
Inhalt
2
Verwendete Bezeichnungen 8
Vorstellung Ihres Projektors 9
Ausstattung des Projektors ............................................................ 10
Einzigartige interaktive Funktionen....................................................................................... 10
Schnelle und einfache Einrichtung......................................................................................... 10
Flexible Konnektivität .................................................................................................................. 10

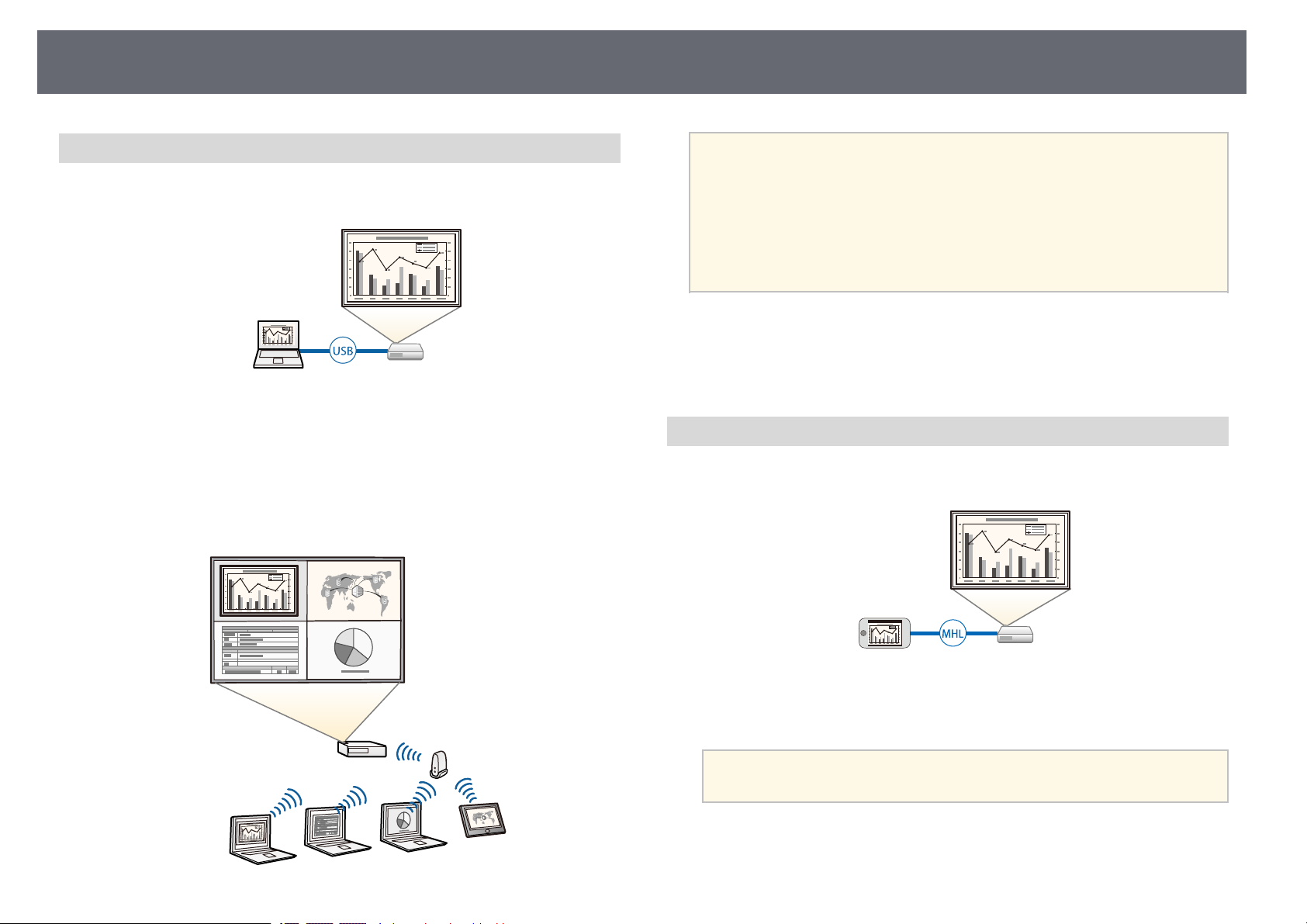

Mit Computern verbinden ................................................................................................... 11
Mit Mobilgeräten verbinden............................................................................................... 11
Vergrößerung und Projektion Ihrer Dateien mit einer Dokumentenkamera... 12

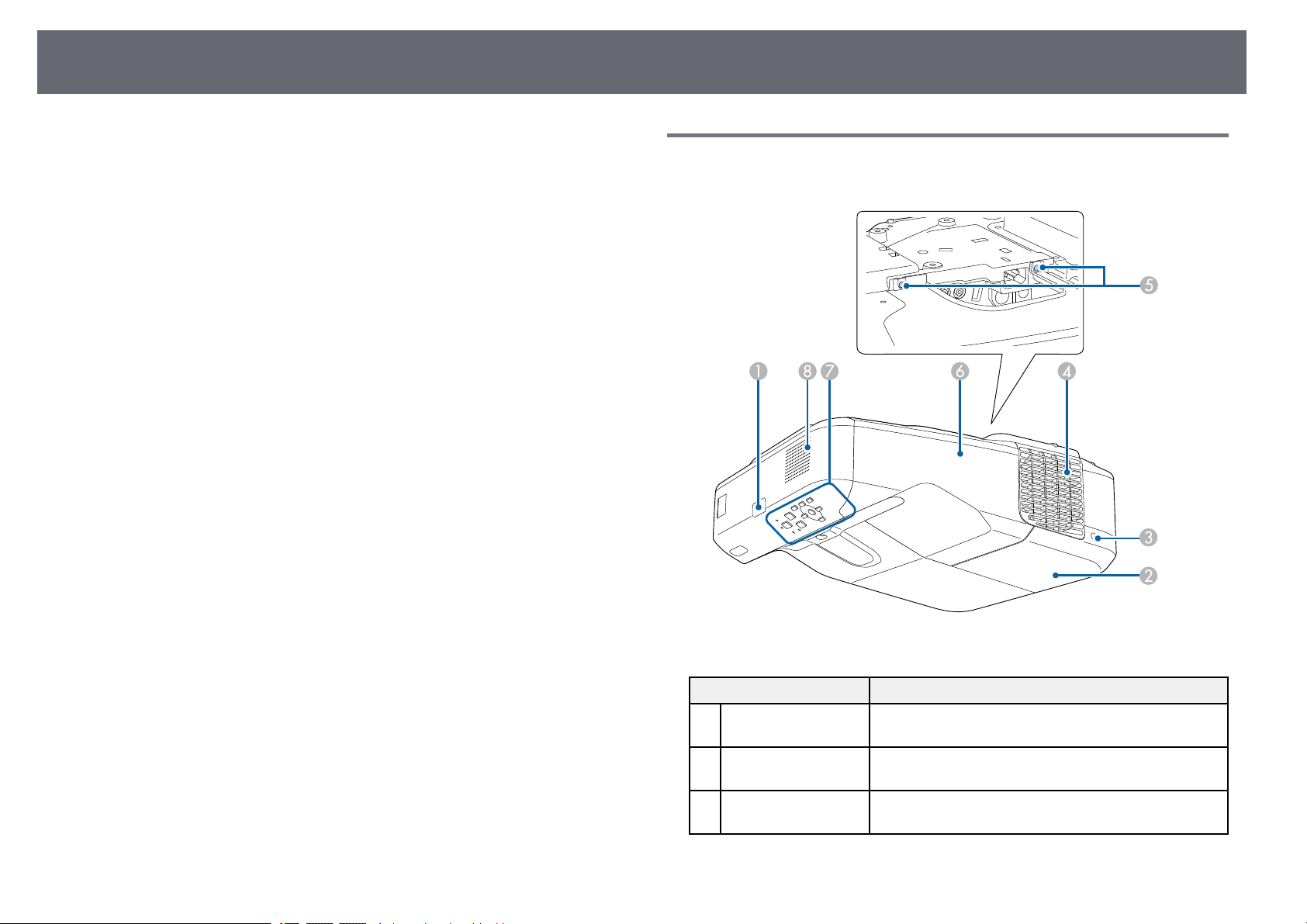

Projektorteile - Front/Seite ........................................................................................................ 13
Projektorteile - Oberseite/Seite................................................................................................ 14

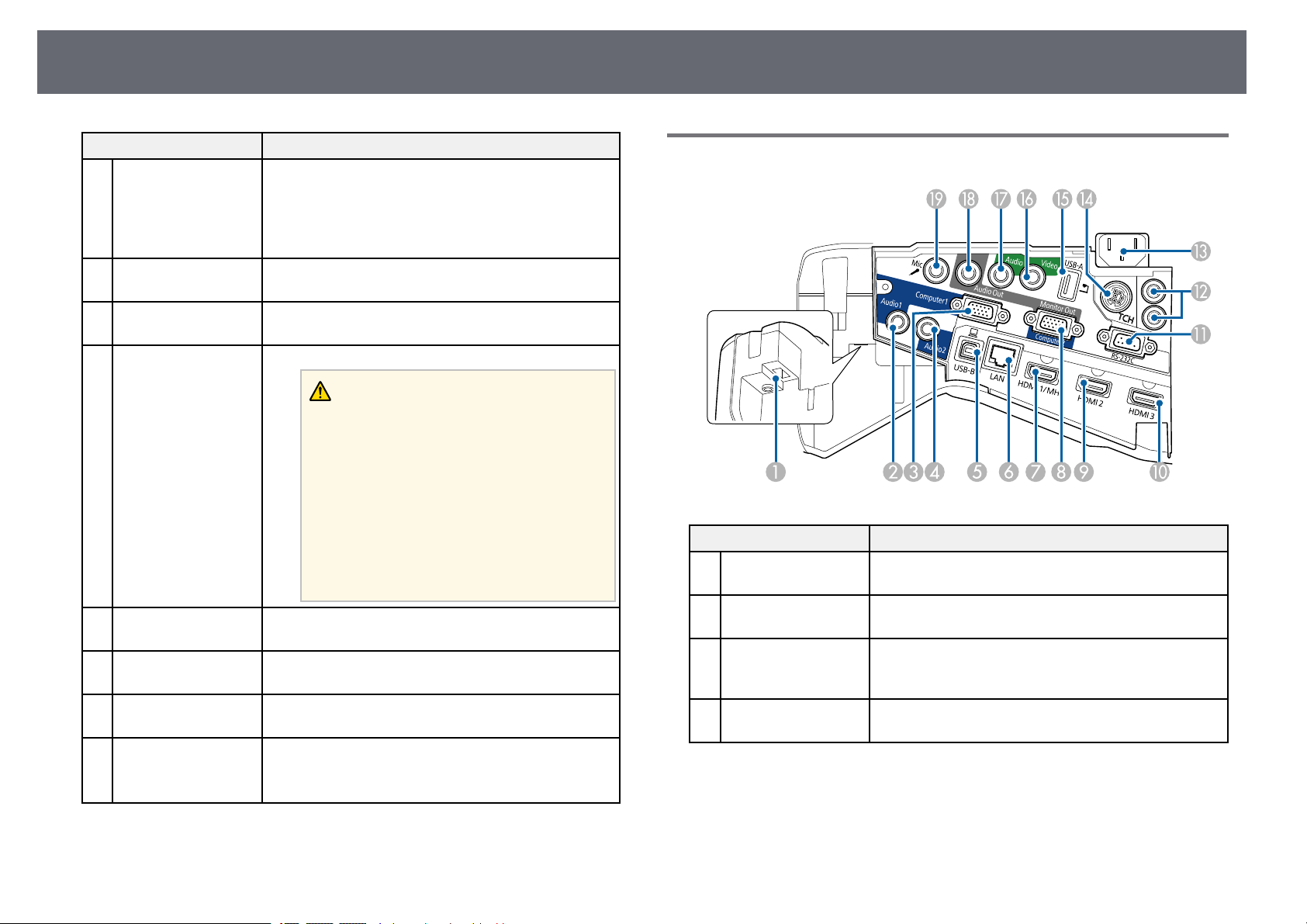

Projektorteile - Schnittstelle...................................................................................................... 15

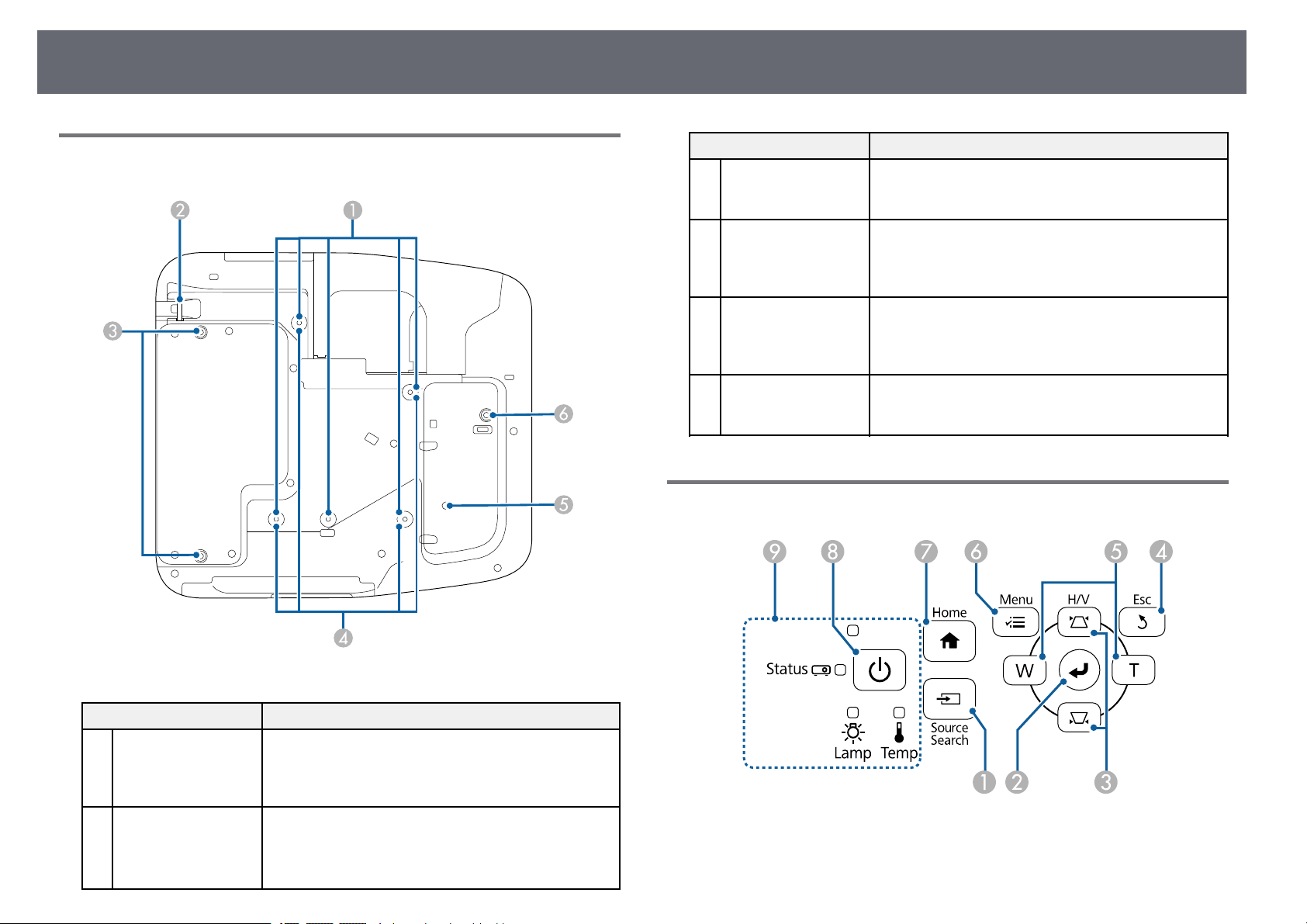

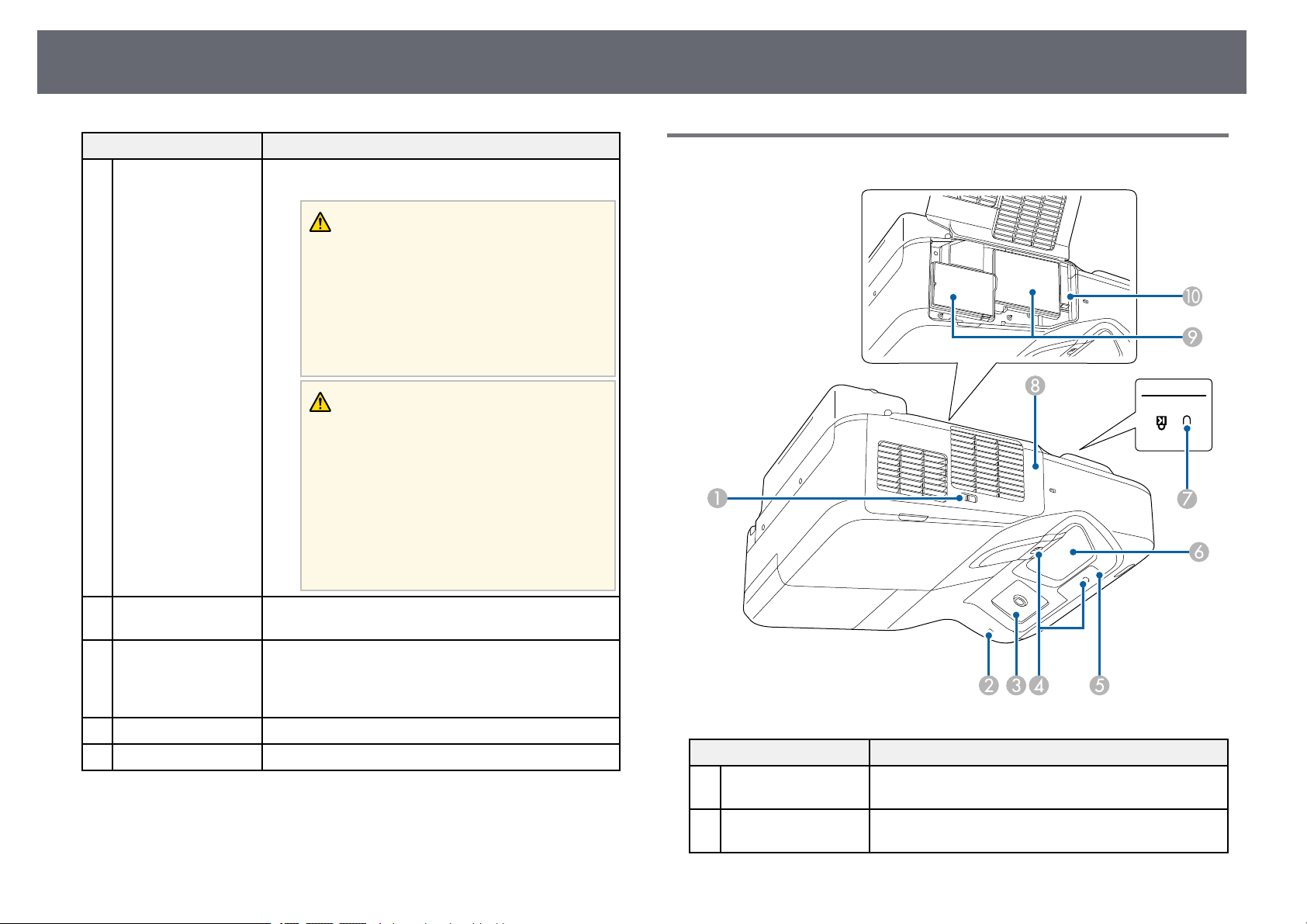

Projektorteile - Unterseite.......................................................................................................... 17
Projektorteile - Bedienfeld ......................................................................................................... 17

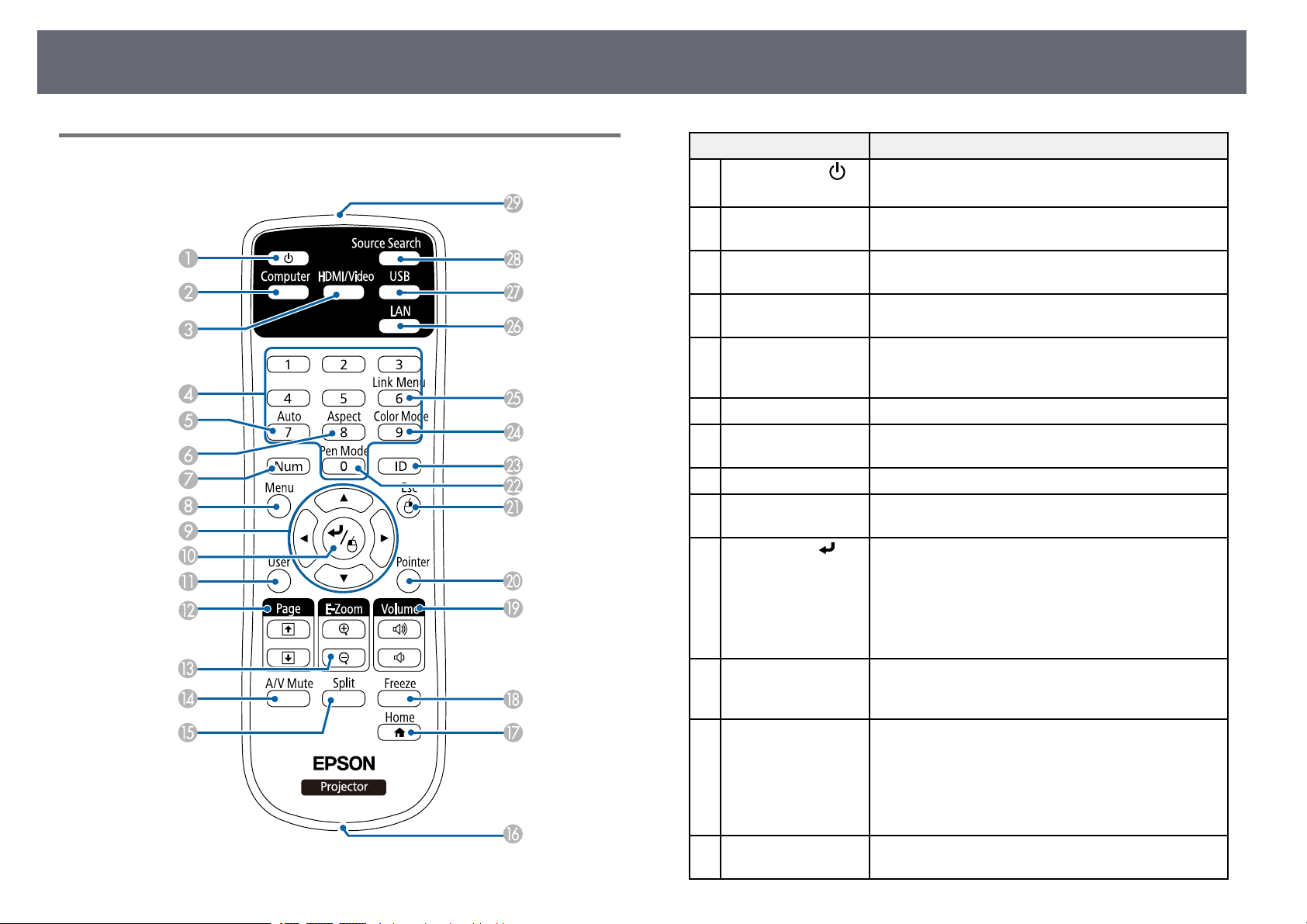

Projektorteile - Fernbedienung................................................................................................ 19

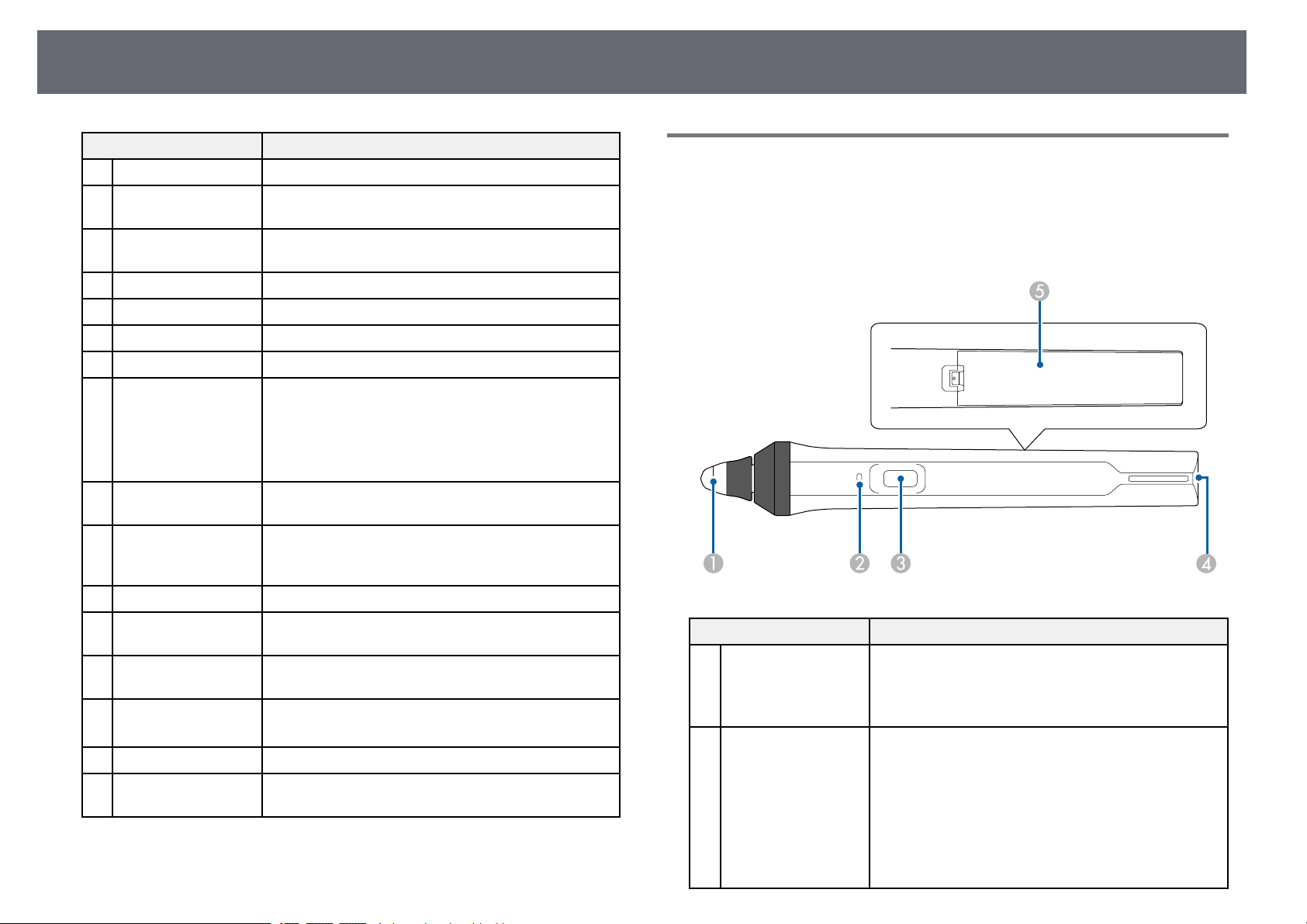

Projektorteile - interaktive Stifte.............................................................................................. 20

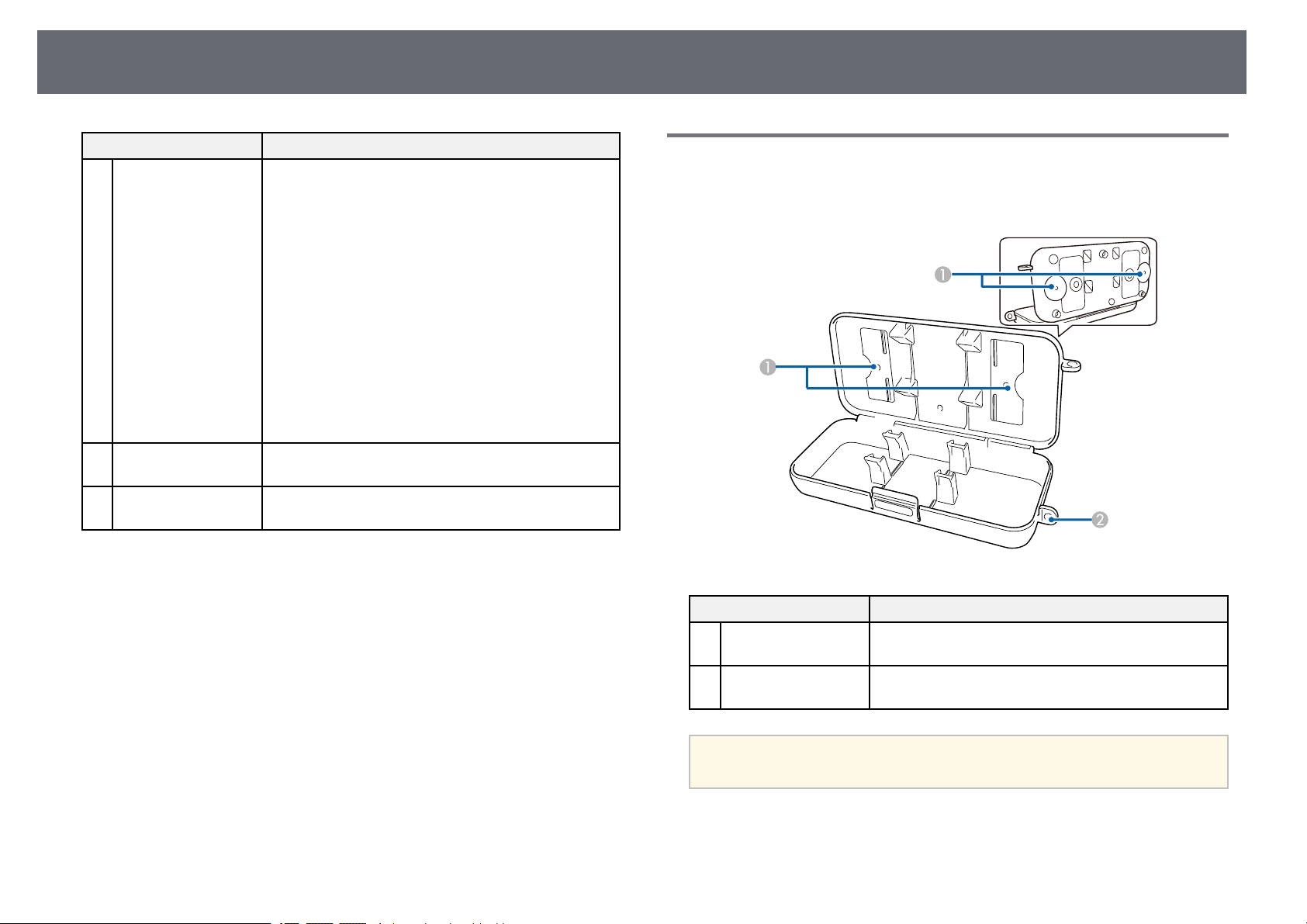

Projektorteile - Stiftablage......................................................................................................... 21

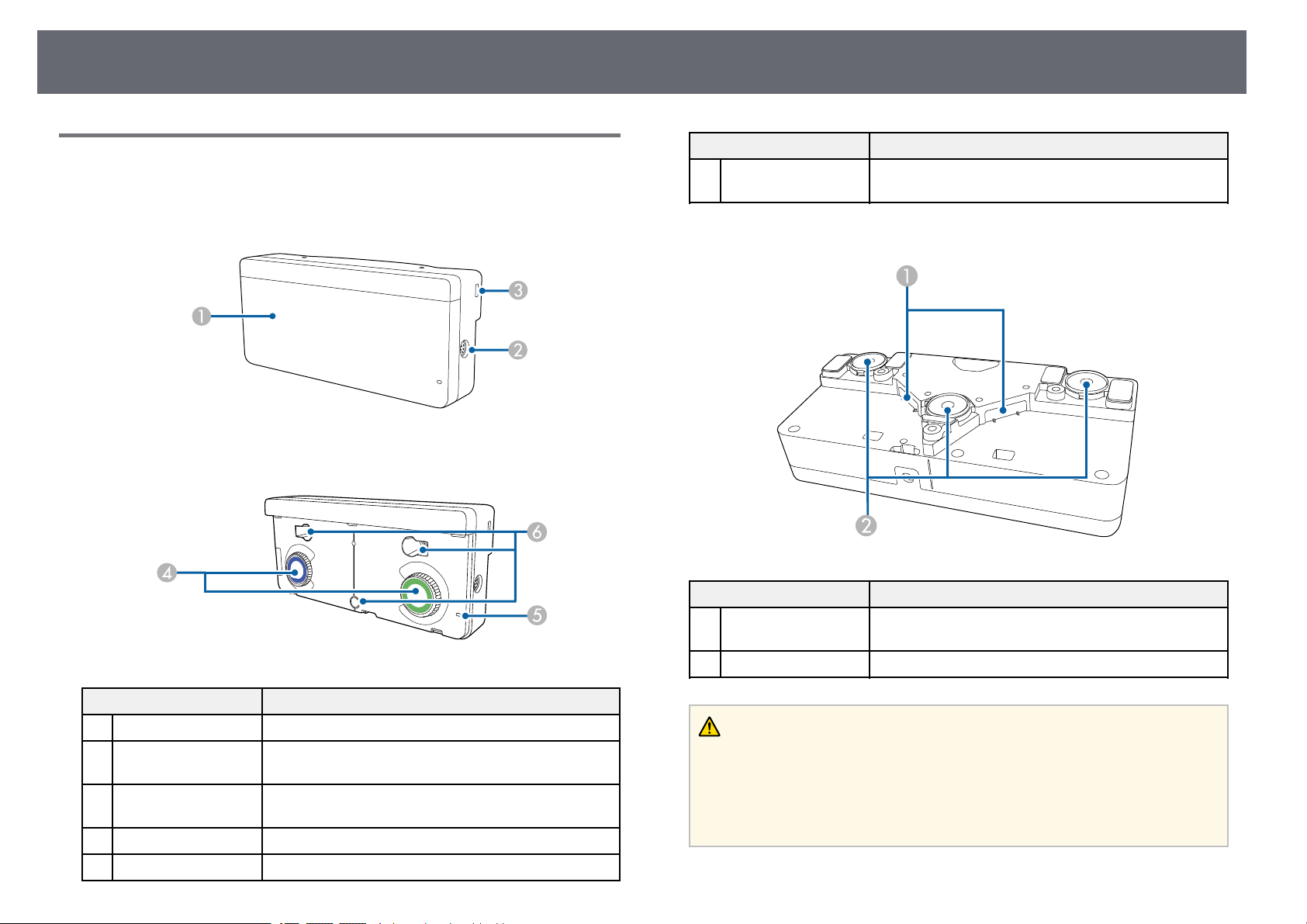

Projektorteile - Touch-Gerät...................................................................................................... 22

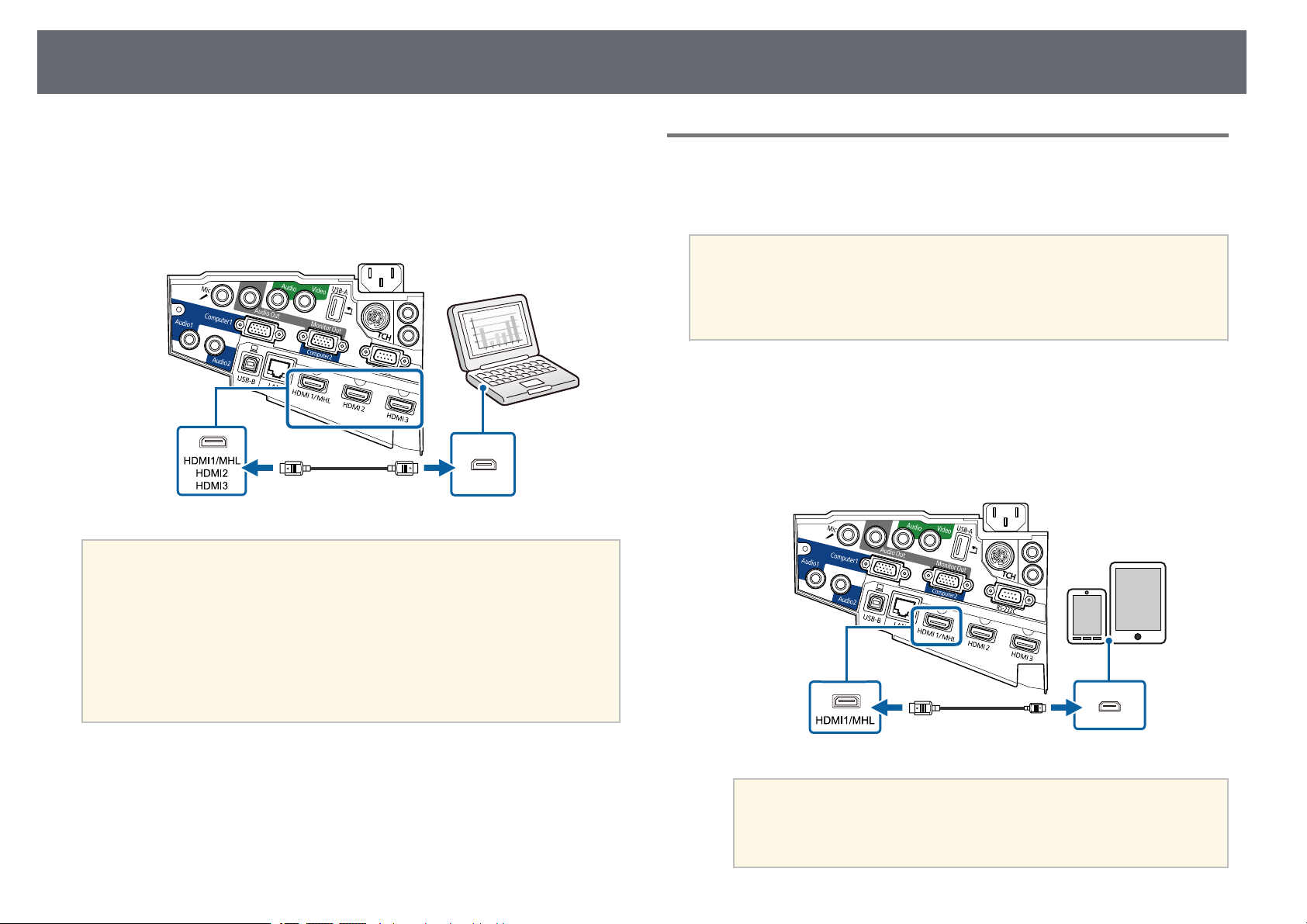

Verbindung mit einem Computer zur Bild- und Tonausgabe per HDMI........... 30
Verbindung mit Smartphones oder Tablets ....................................................................... 31
Verbindung mit Videoquellen.................................................................................................. 32

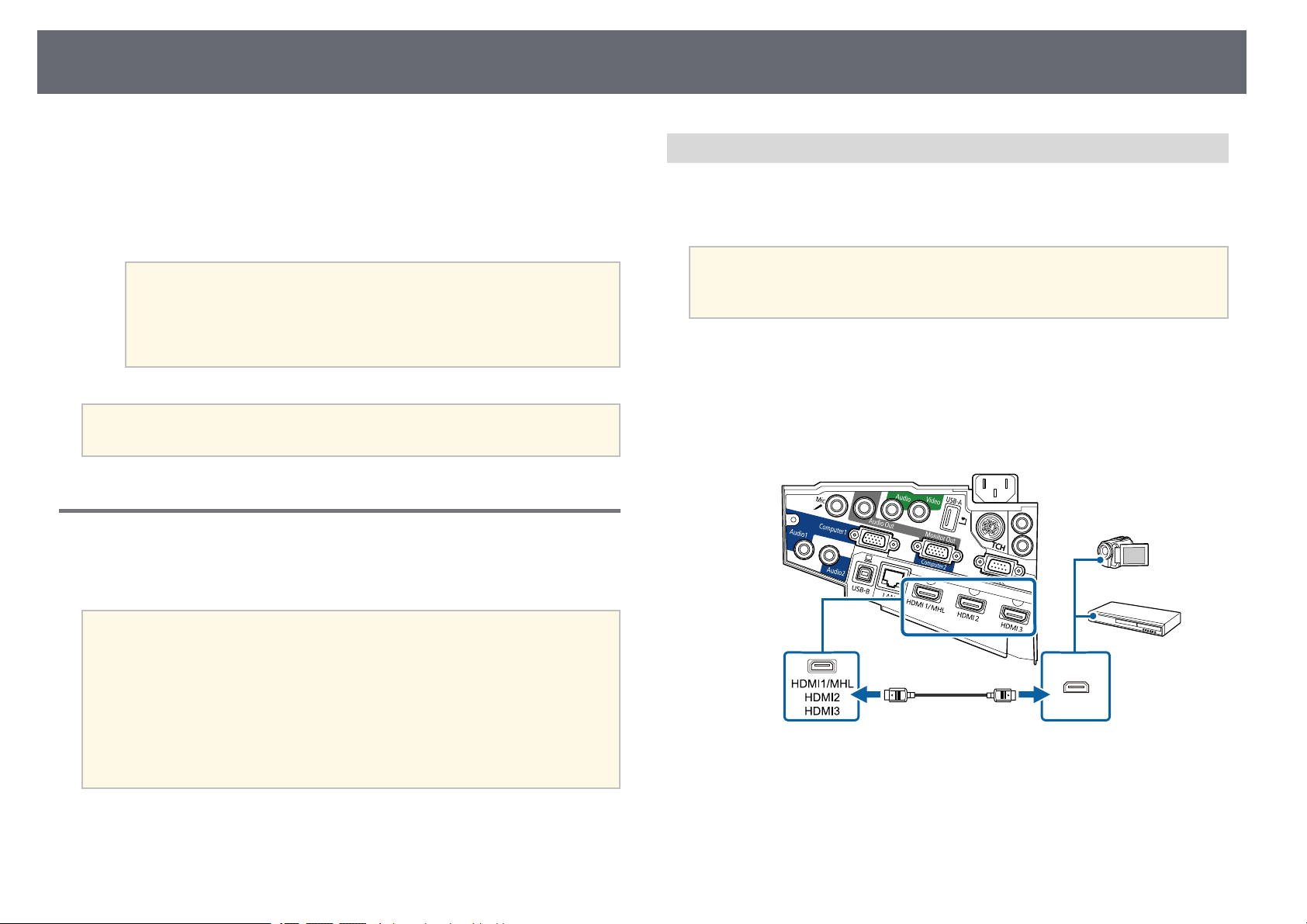

Verbindung mit einer HDMI-Videoquelle....................................................................... 32

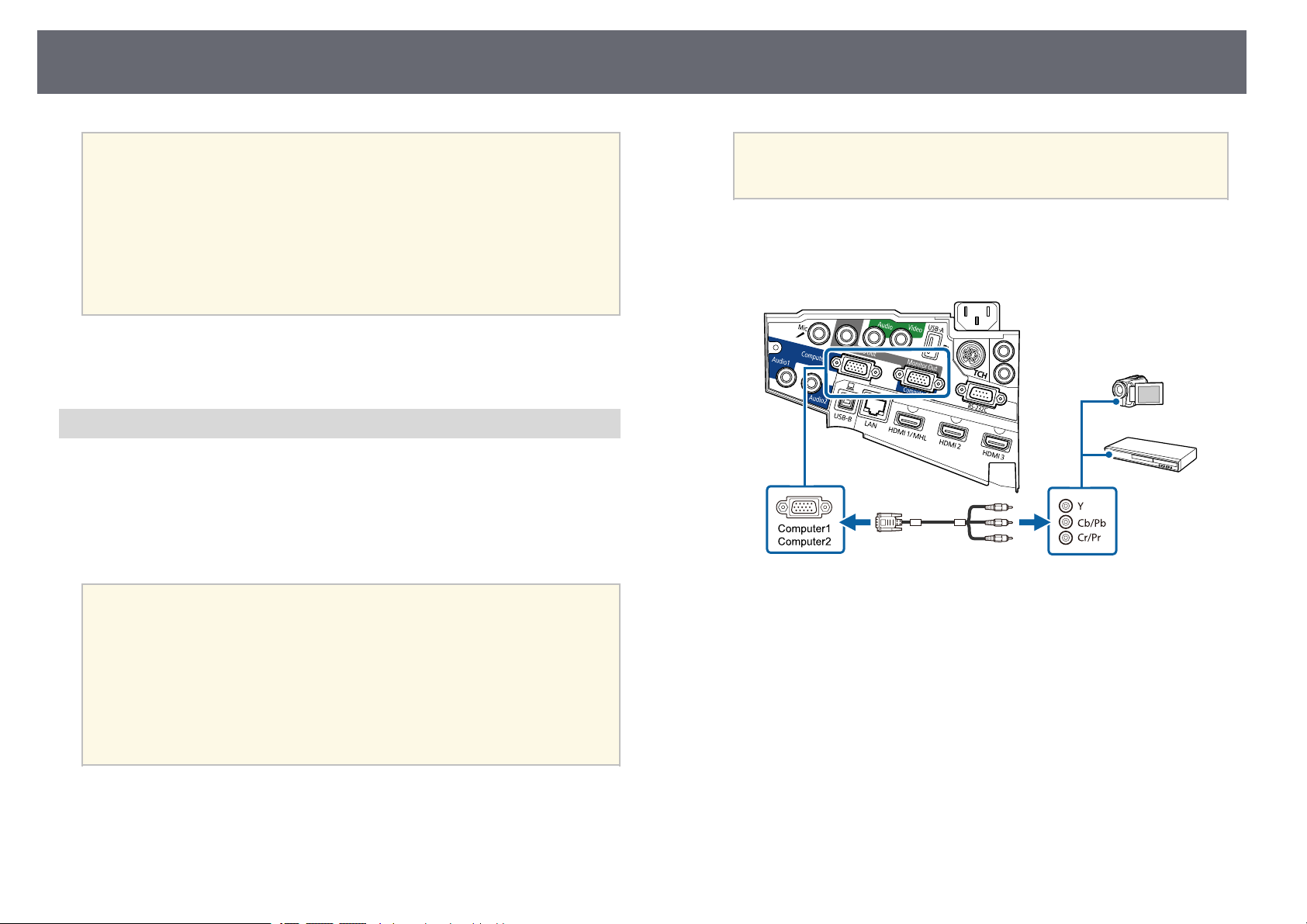

Verbindung mit einer Component-zu-VGA-Videoquelle ......................................... 33

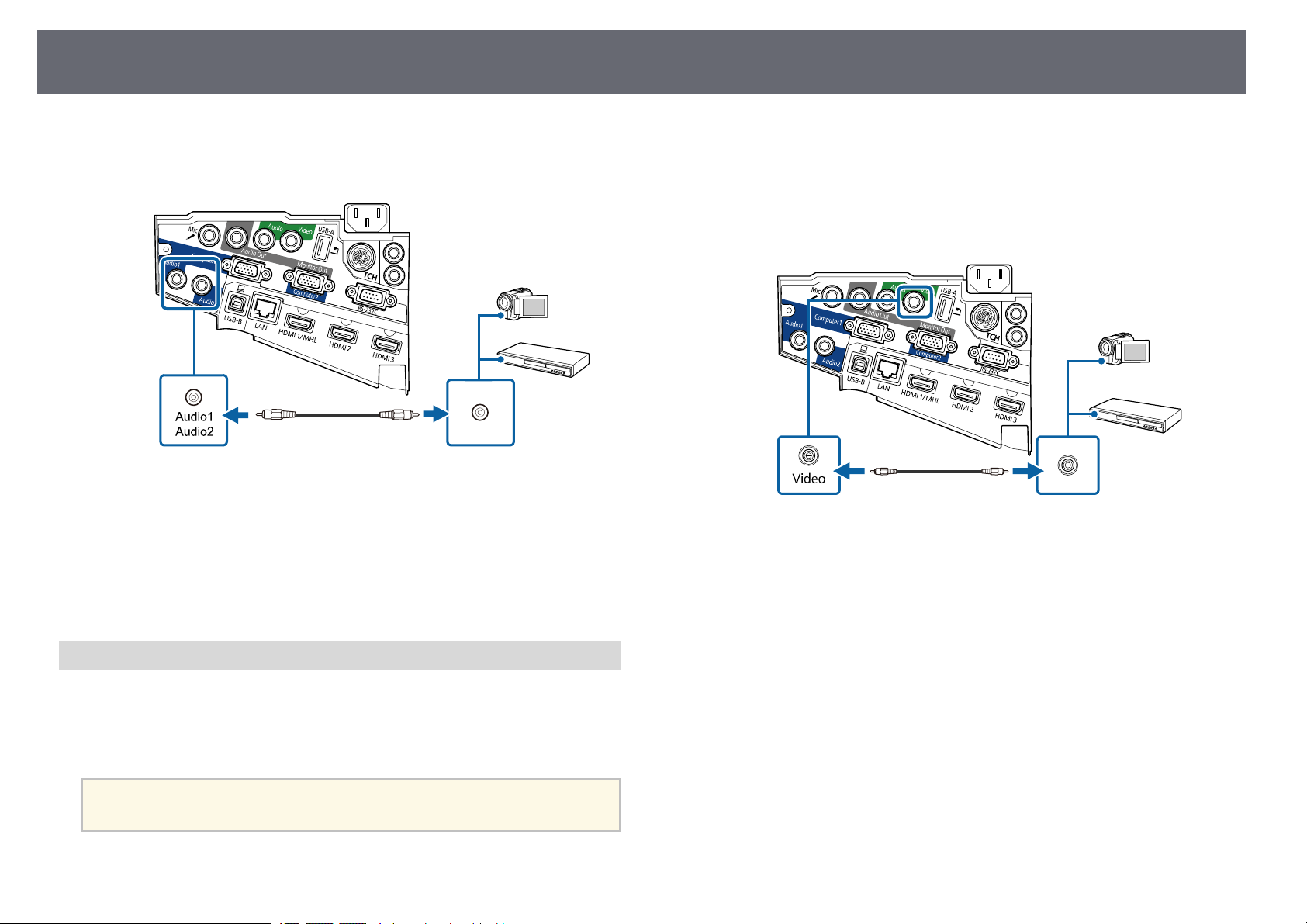

Verbindung mit einer Composite-Videoquelle ............................................................ 34
Verbindung mit externen USB-Geräten................................................................................ 35
USB-Geräteprojektion ............................................................................................................ 35

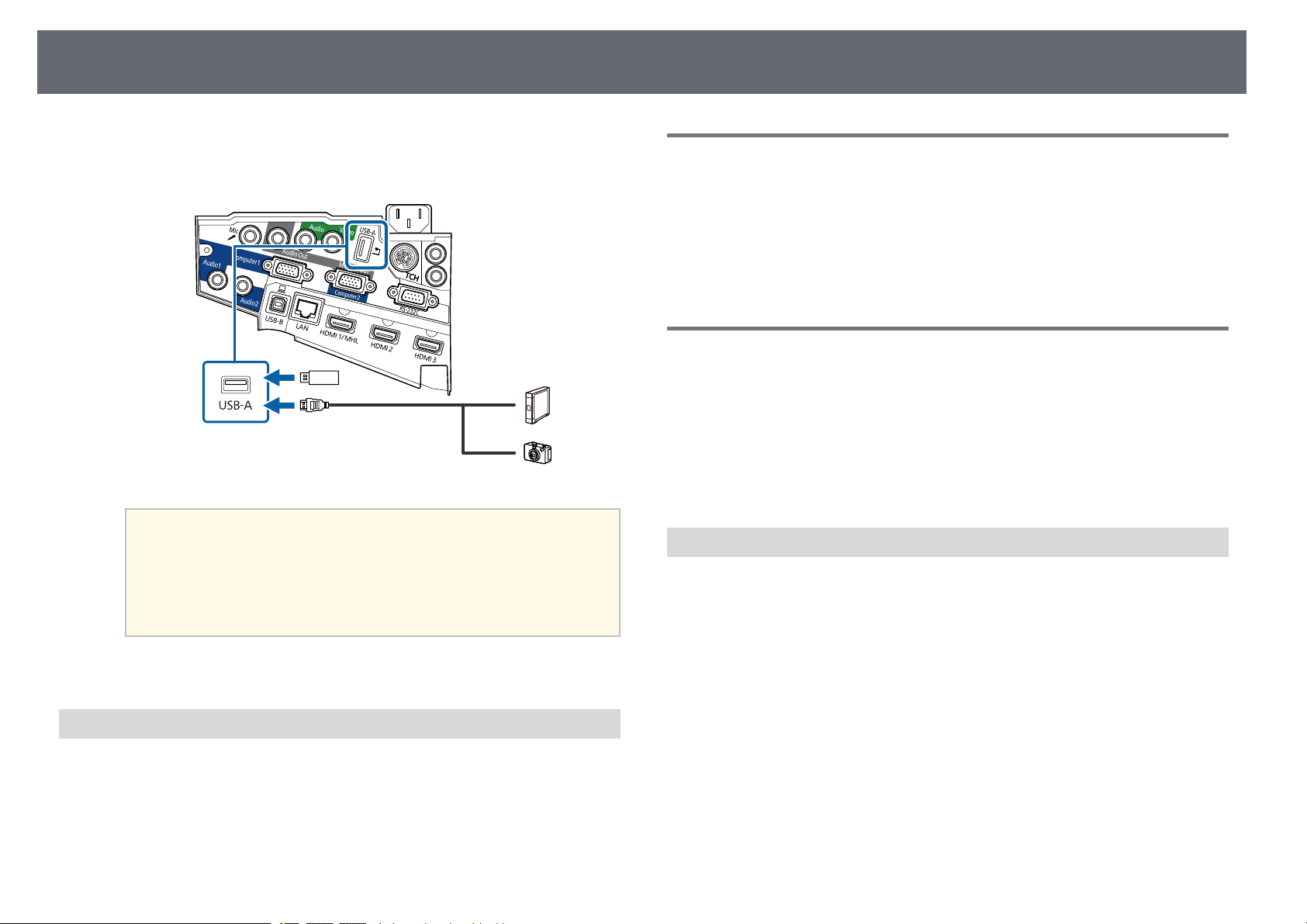

Verbindung mit einem USB-Gerät .................................................................................... 35
Trennen eines USB-Gerätes ................................................................................................. 36
Verbindung mit einer Dokumentenkamera........................................................................ 36
Verbindung mit externen Ausgabegeräten ........................................................................ 36

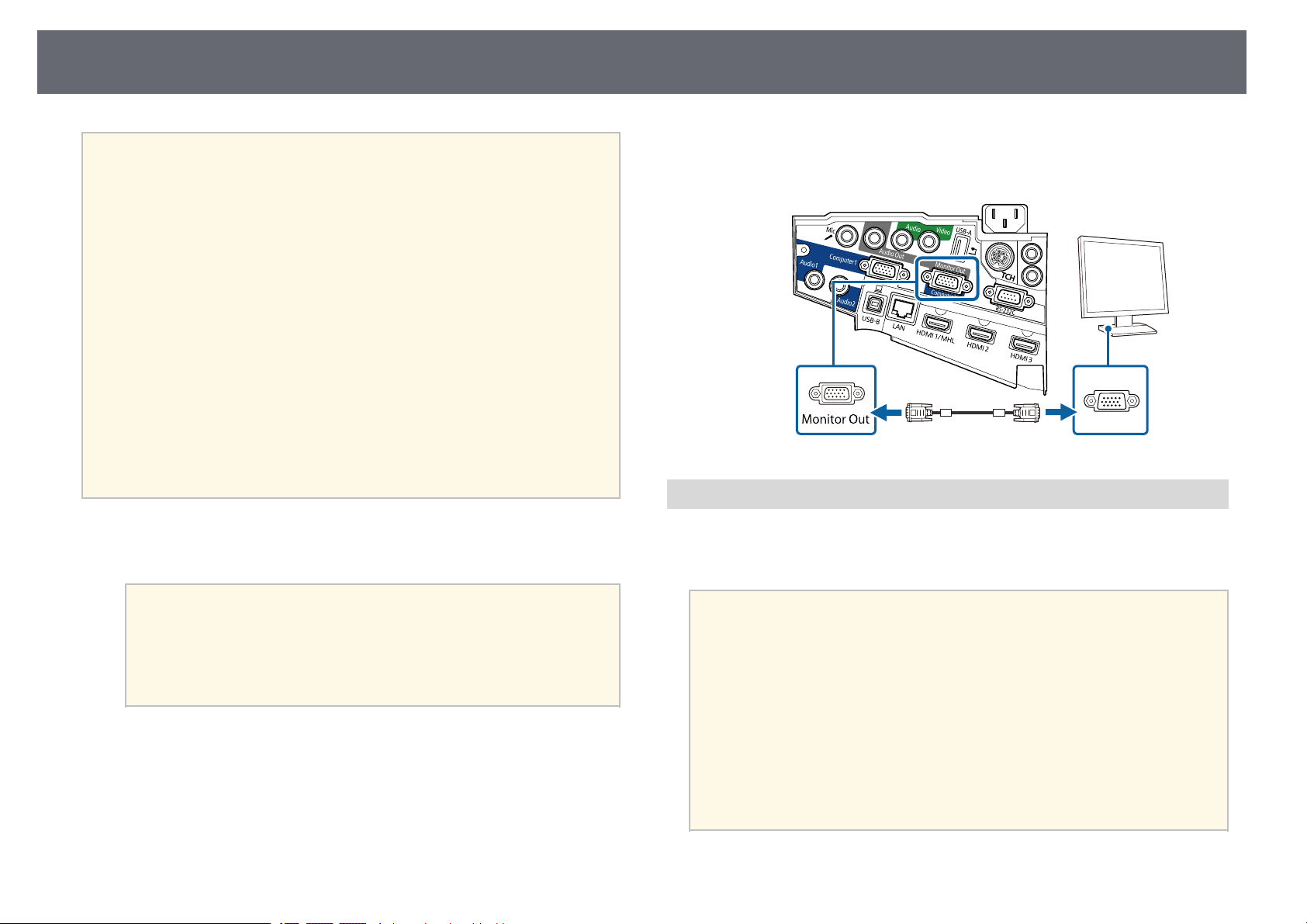

Verbindung mit einem VGA-Monitor............................................................................... 36

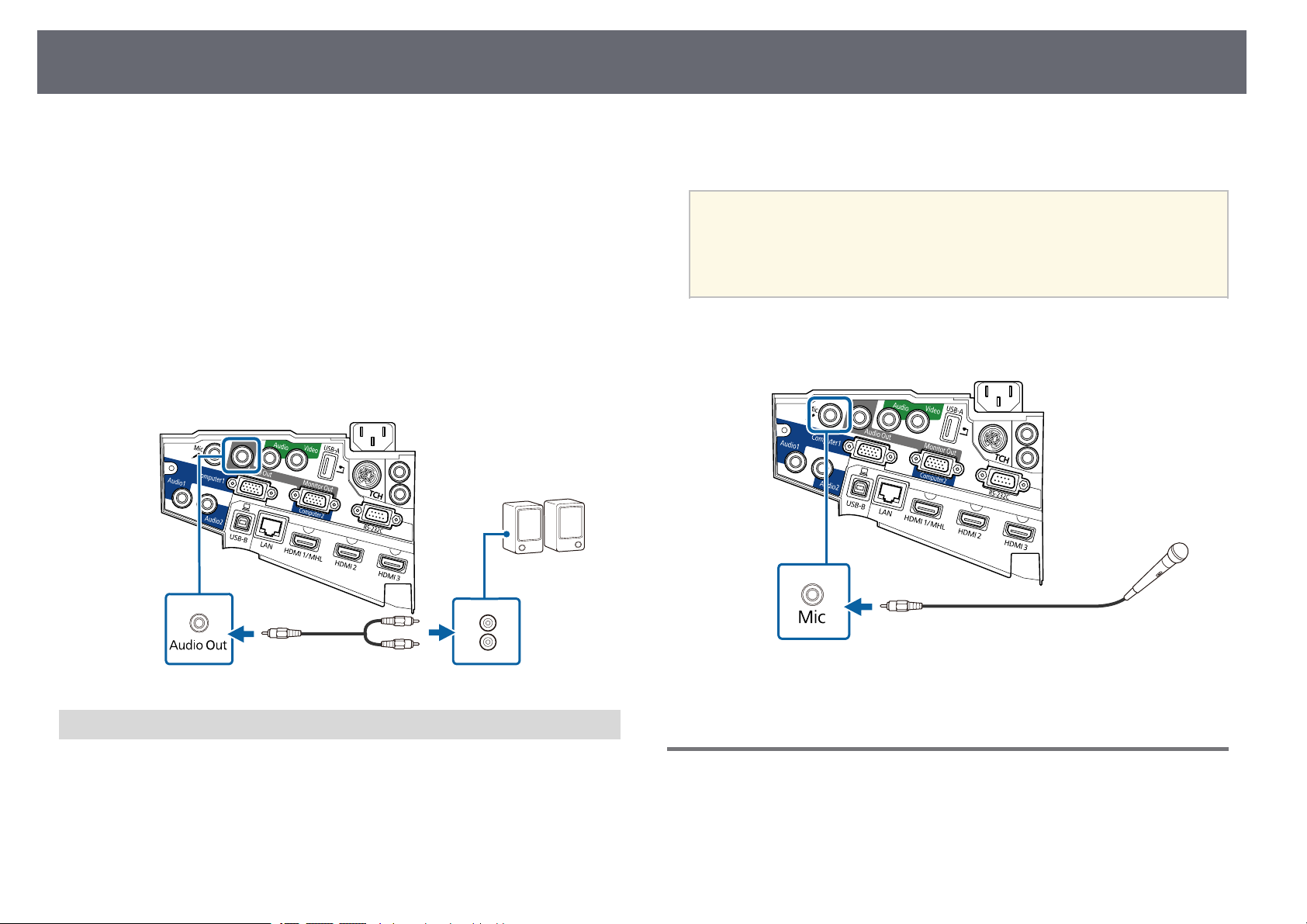

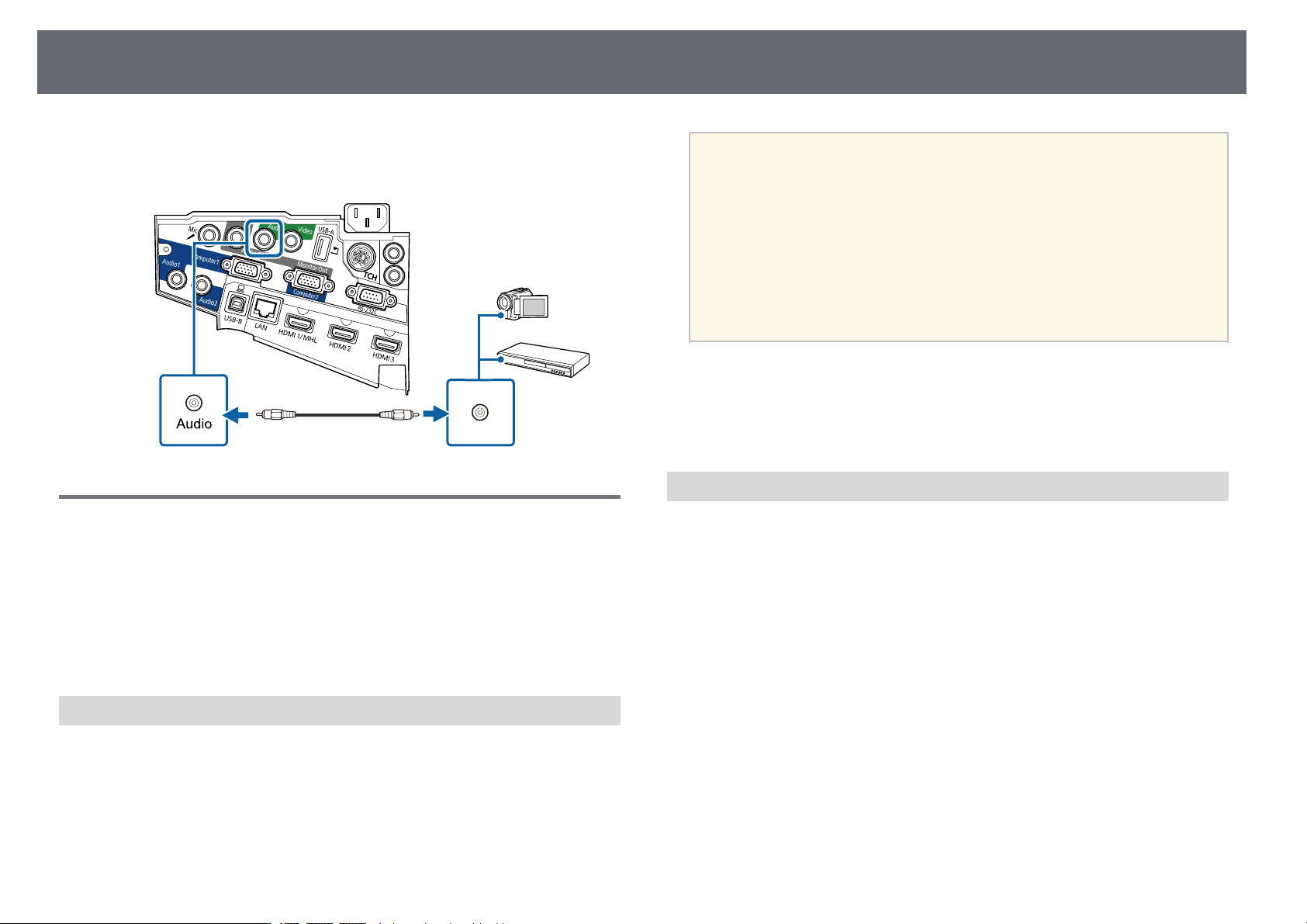

Anschließen von externen Lautsprechern ..................................................................... 37
Anschließen eines Mikrofons .............................................................................................. 38

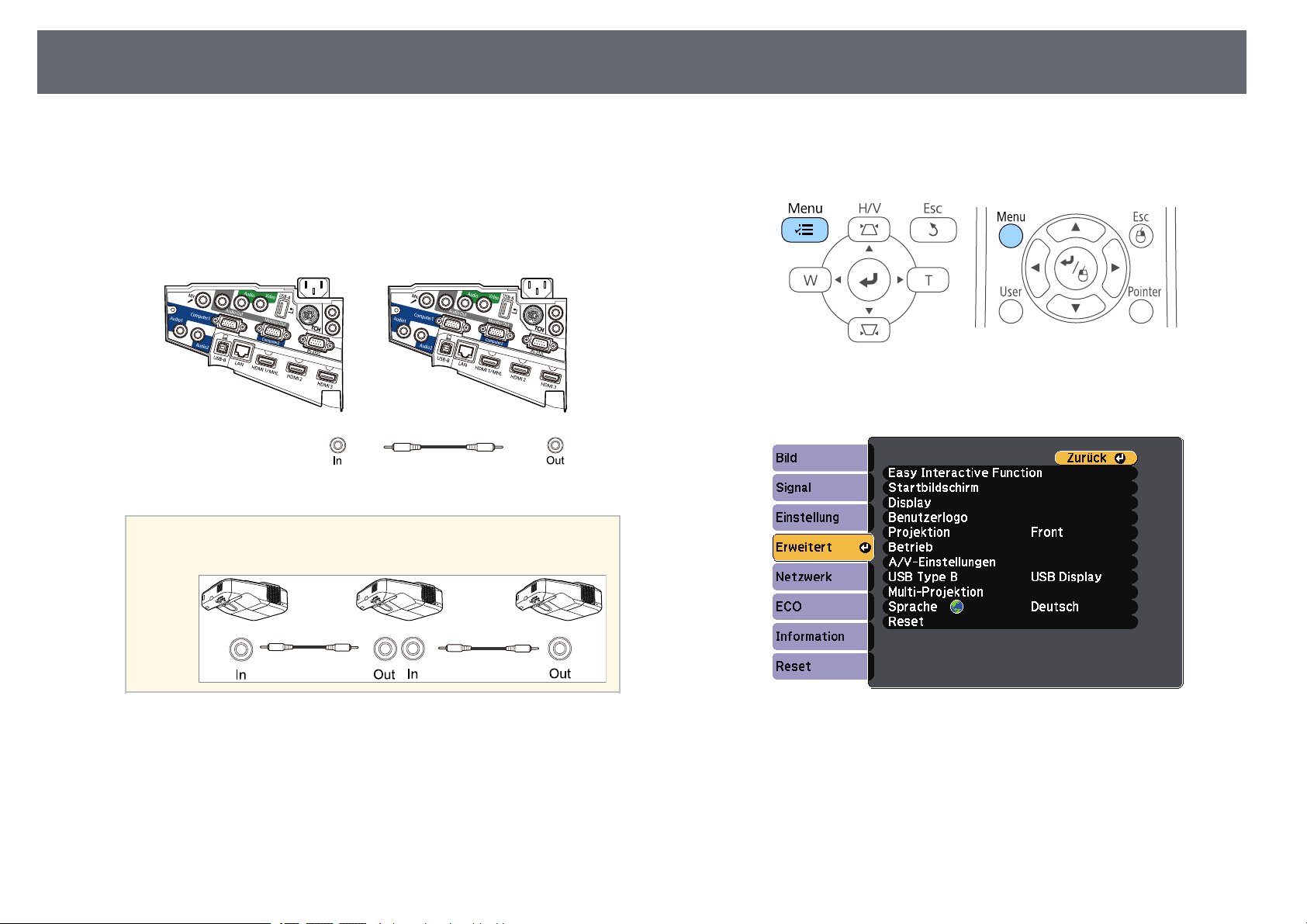

Anschließen mehrerer Projektoren des gleichen Modells............................................. 38

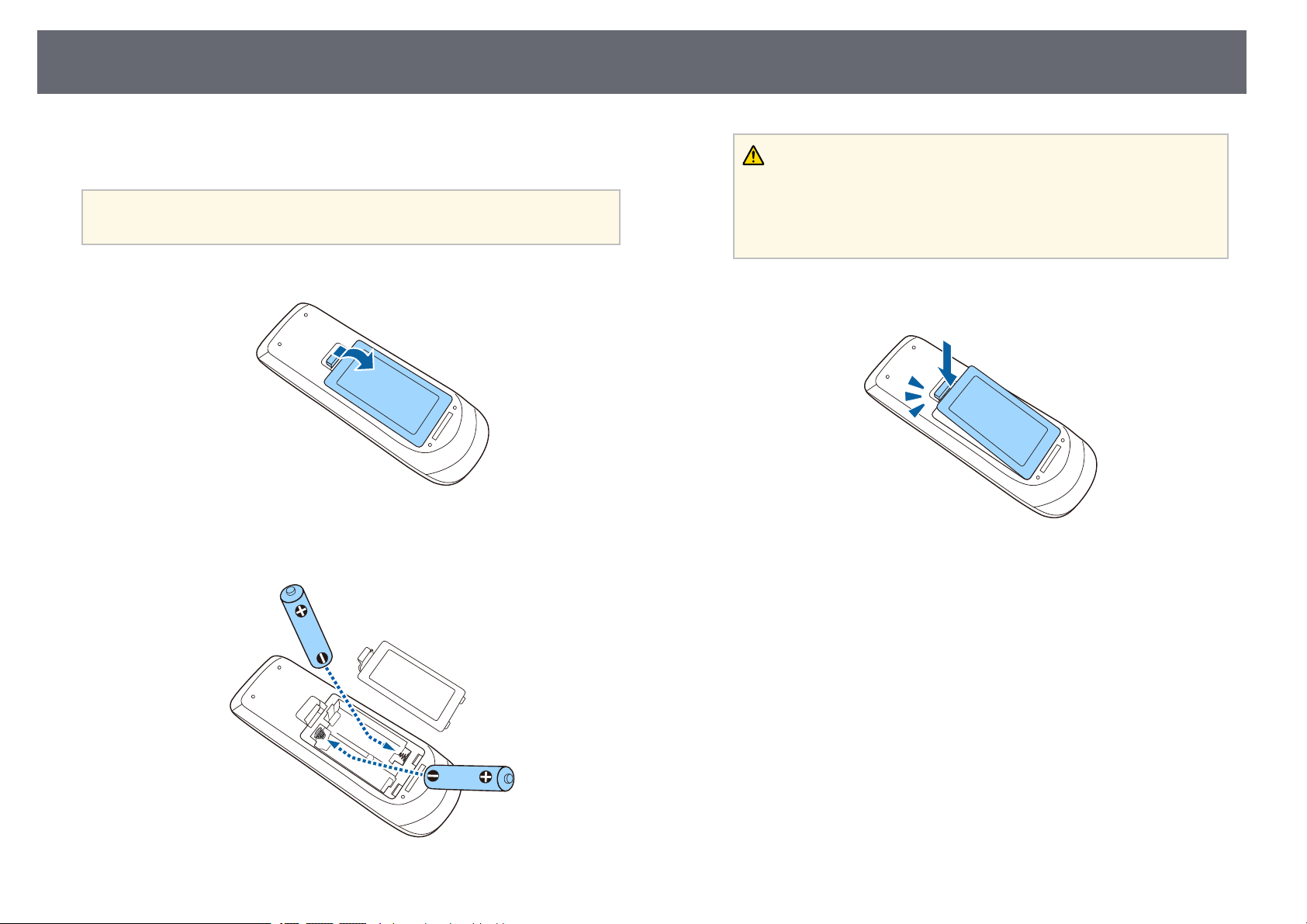

Einlegen von Batterien in die Fernbedienung .............................. 41

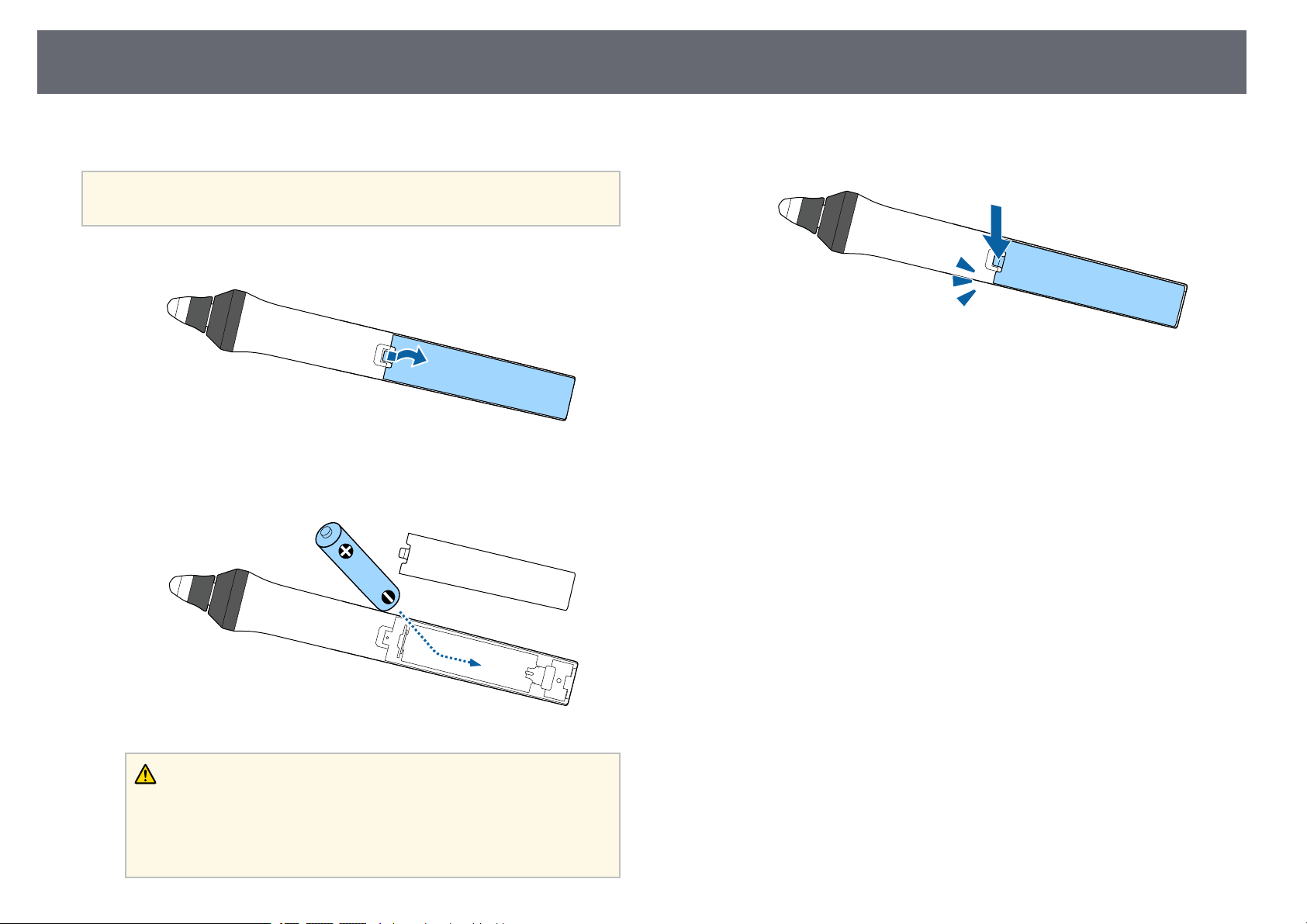

Einlegen von Batterien in die Stifte ............................................... 42

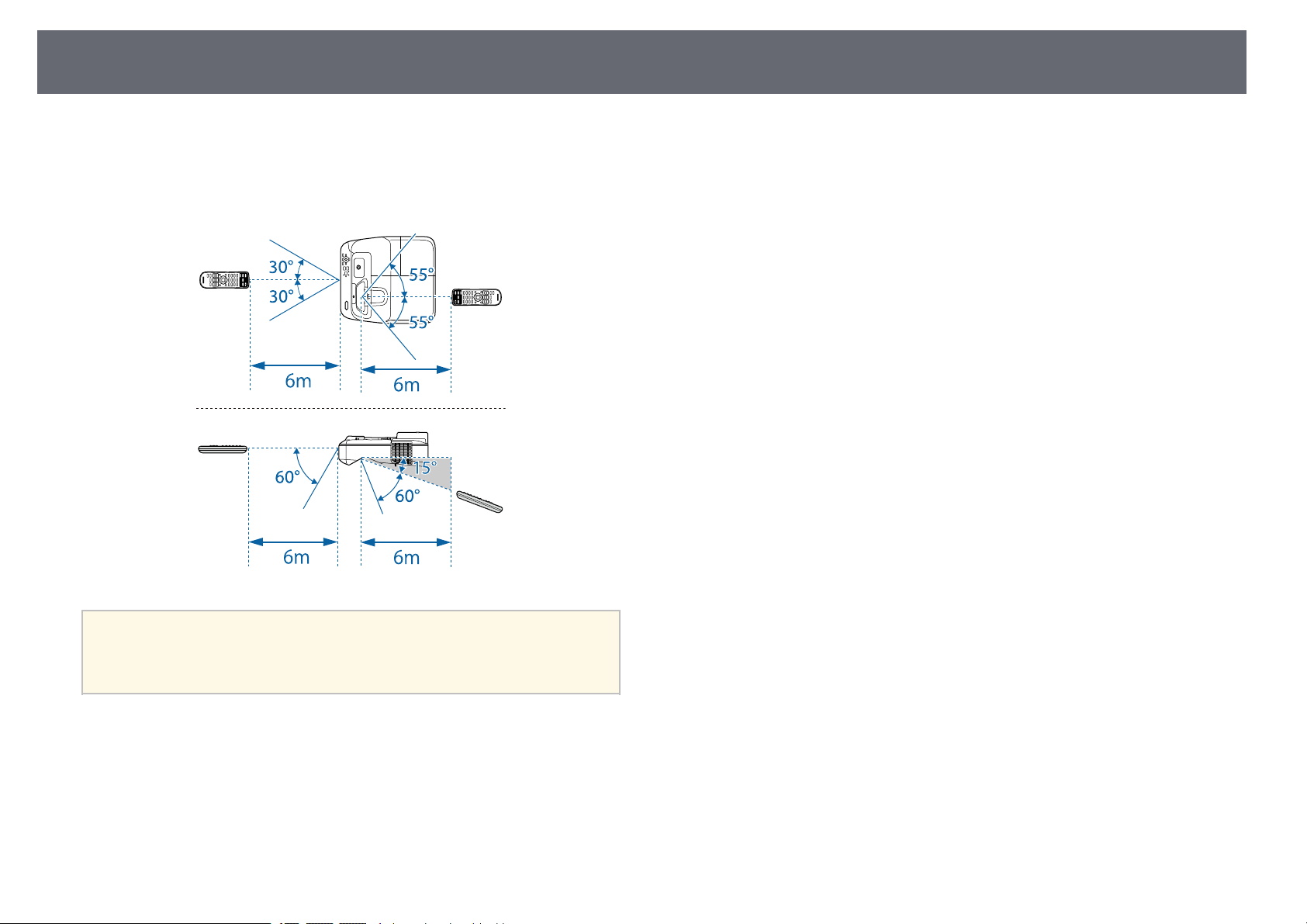

Verwendung der Fernbedienung ................................................... 43
Verwendung der Basisfunktionen des Projektors 44
Projektor aufstellen 24

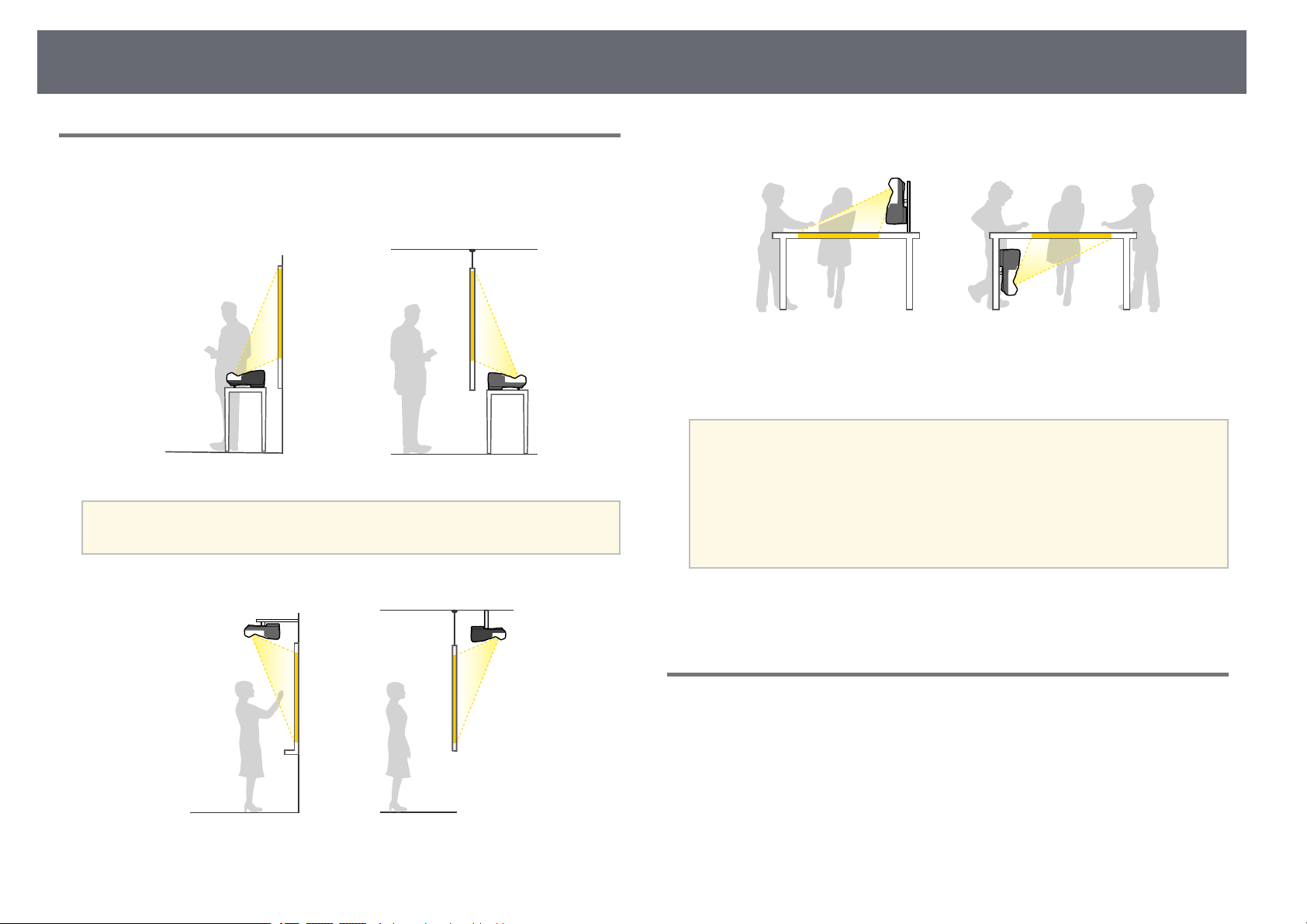

Projektoraufstellung und Installationsoptionen................................................................ 26
Einstellungen bei Verwendung der interaktiven Funktionen ...................................... 26

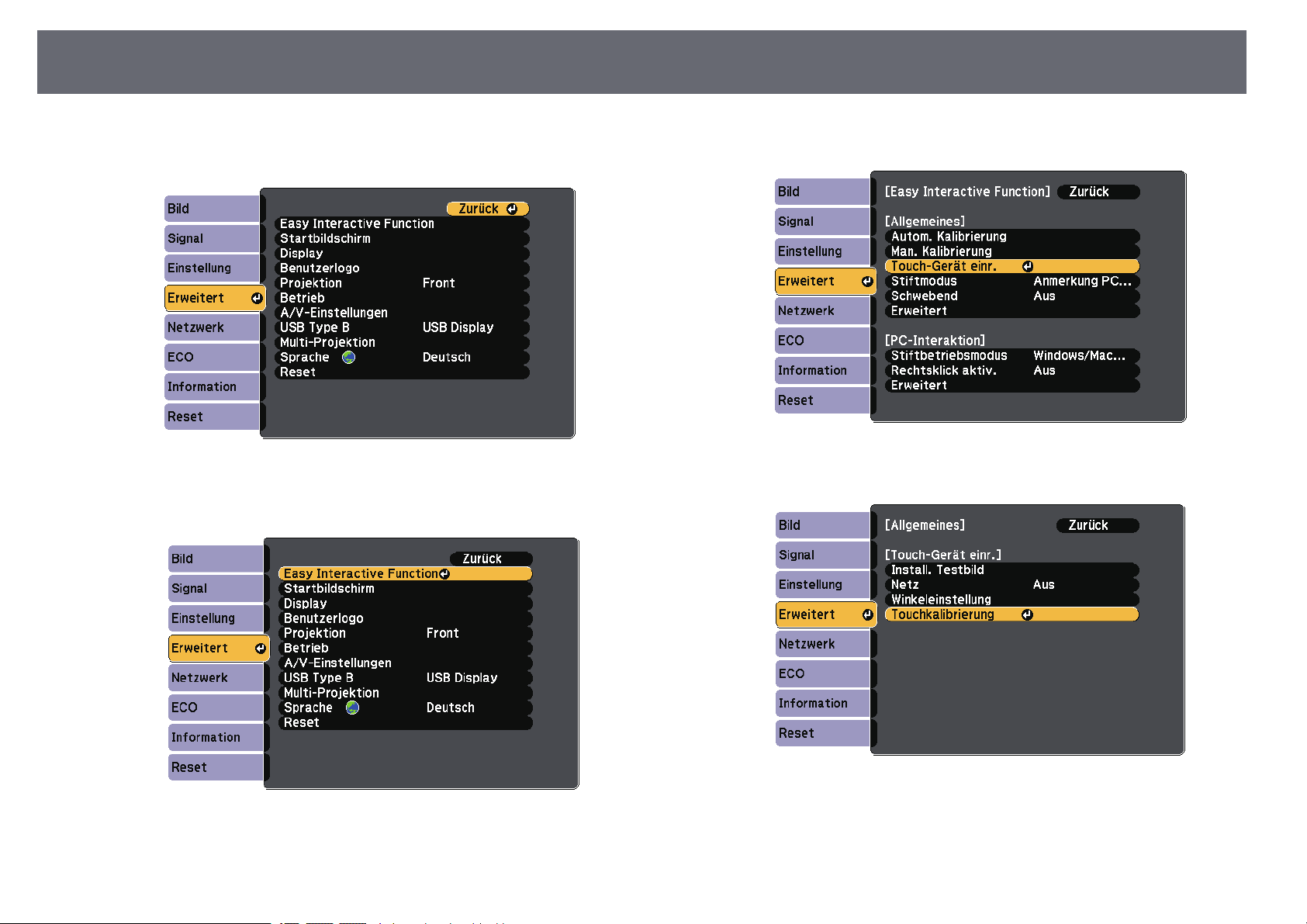

Einstellungen bei Verwendung des Touch-Geräts ..................................................... 27
Projektorverbindungen................................................................... 28
Verbindung mit einem Computer .......................................................................................... 28

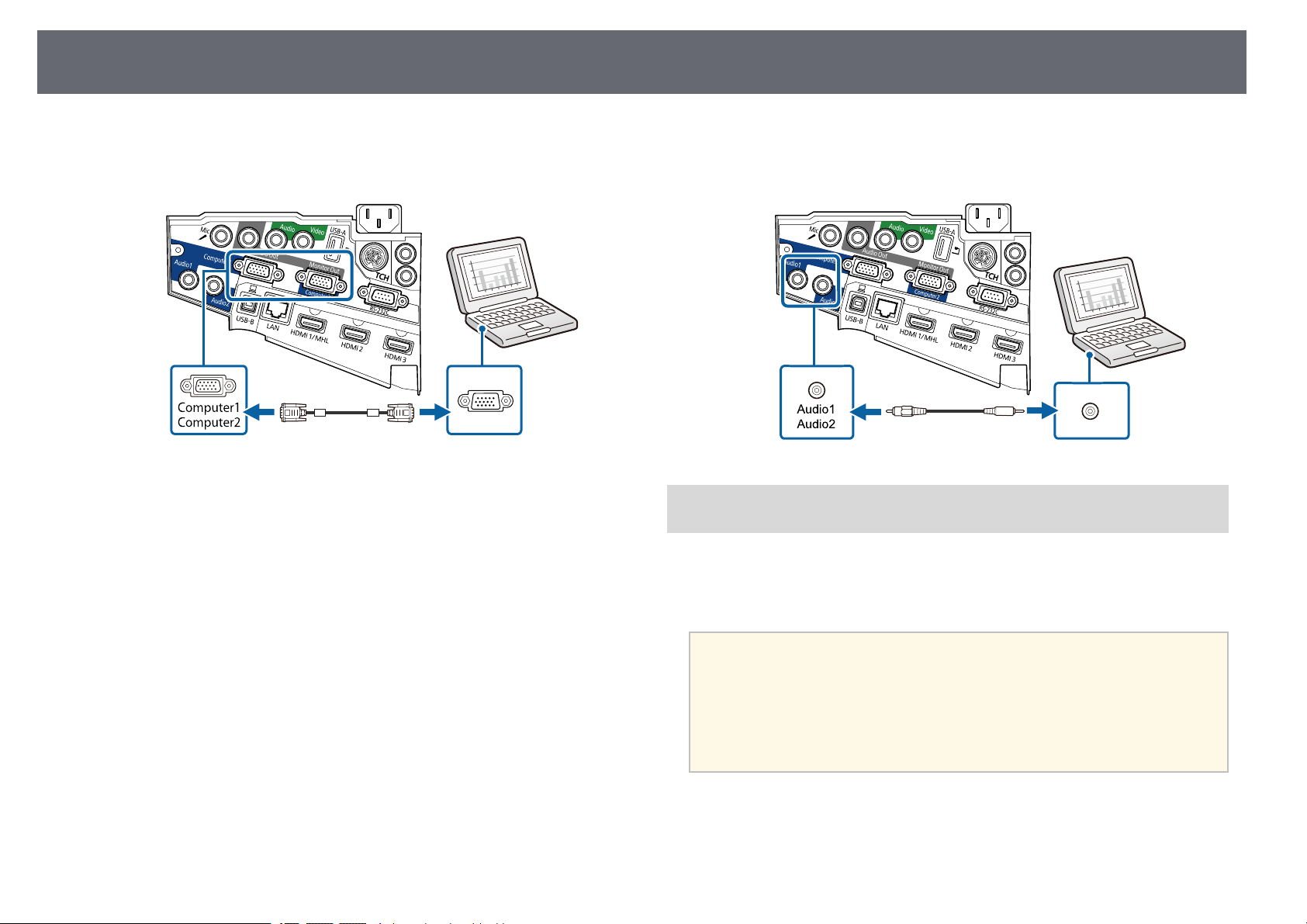

Verbindung mit einem Computer zur Bild- und Tonausgabe per VGA.............. 28

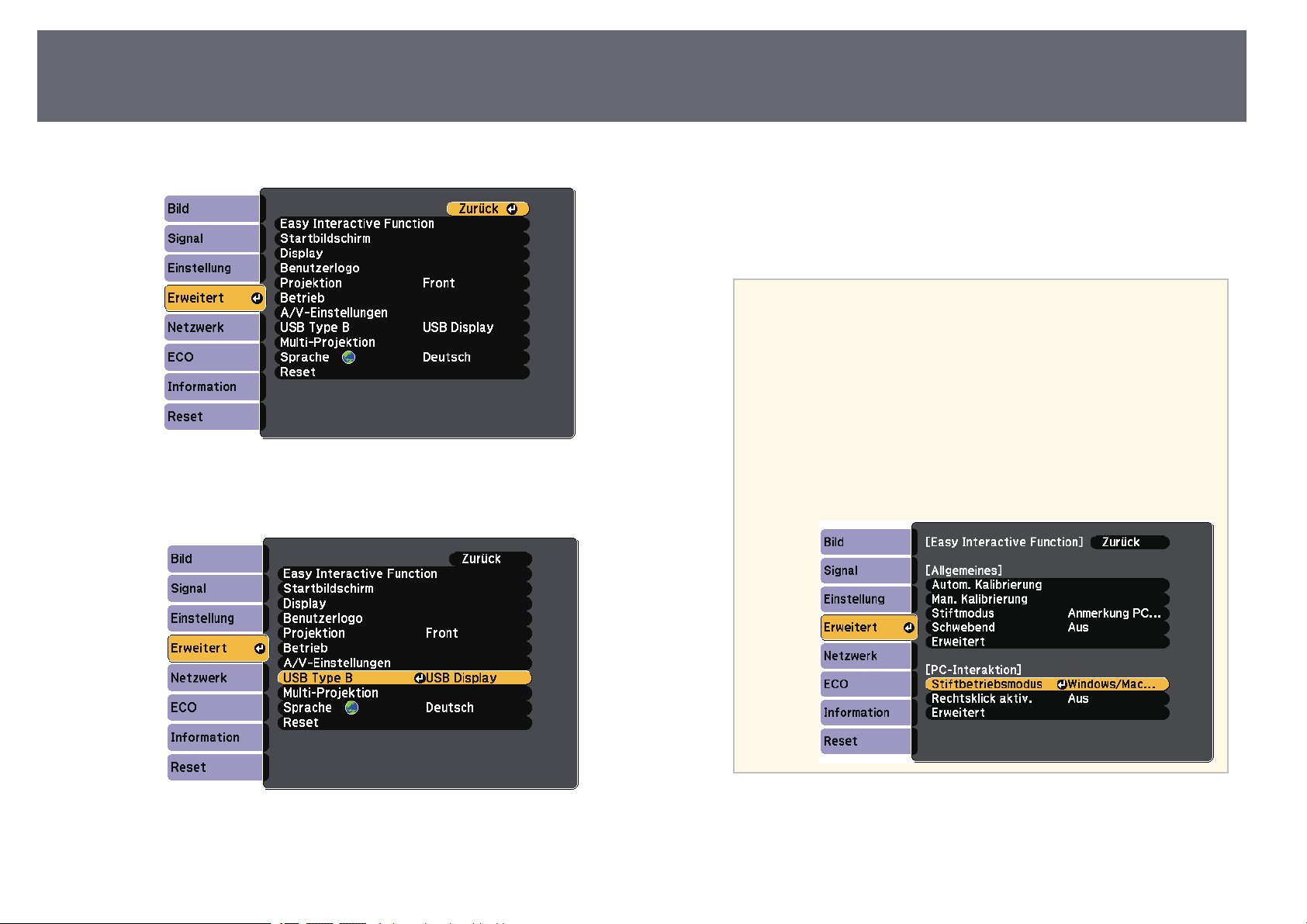

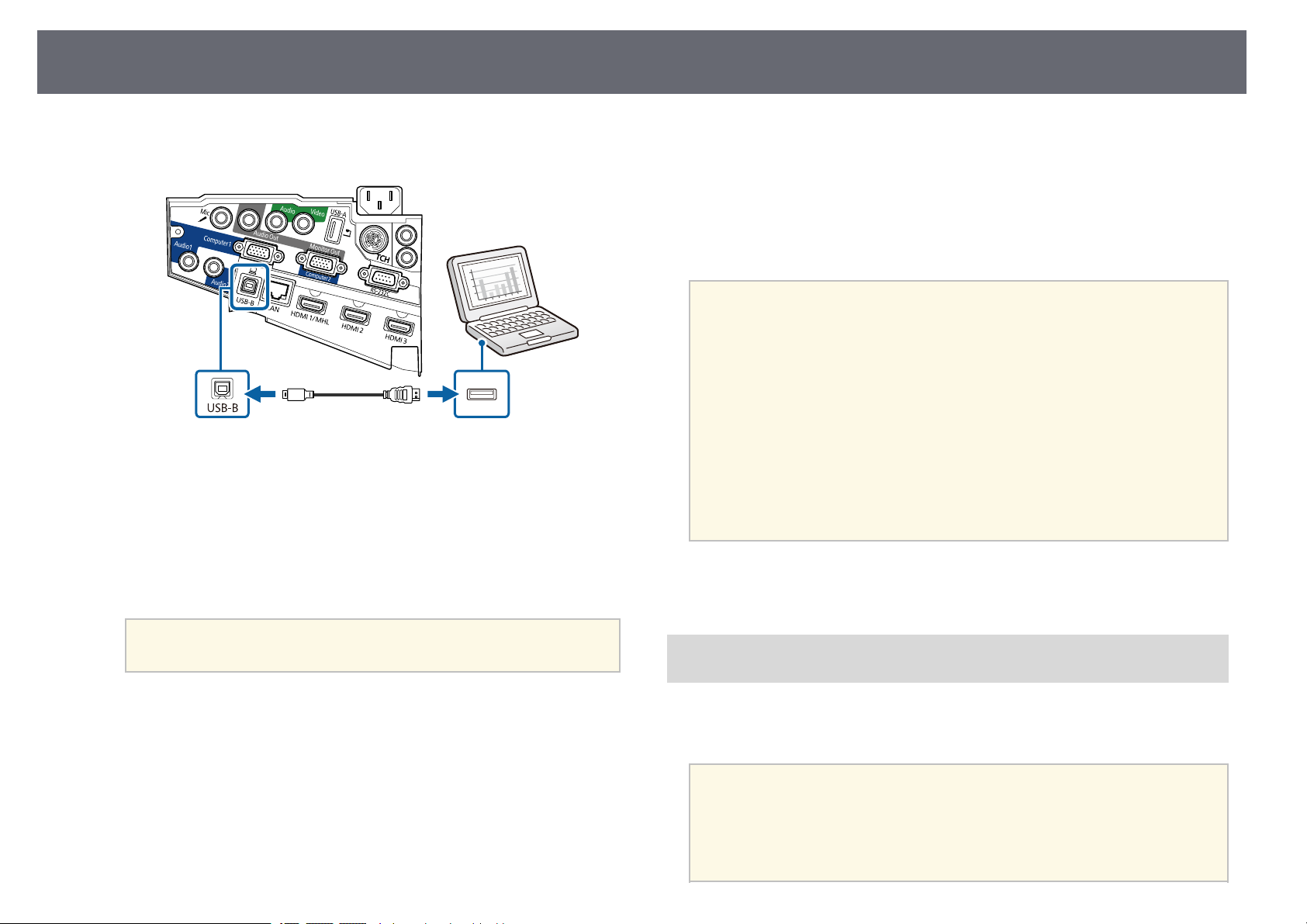

Verbindung mit einem Computer zur Bild- und Tonausgabe per USB .............. 29

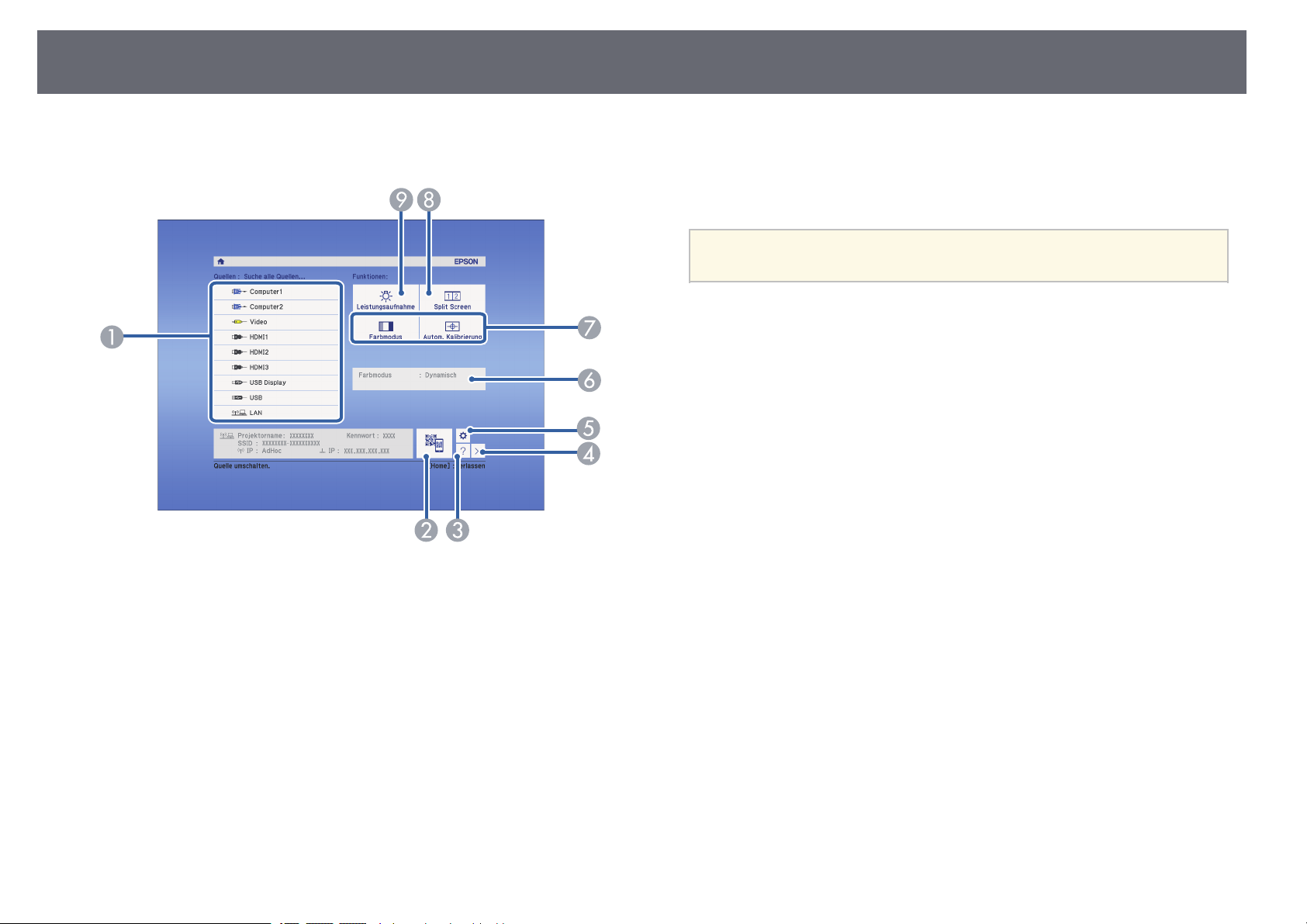

Startbildschirm ............................................................................................................................... 46

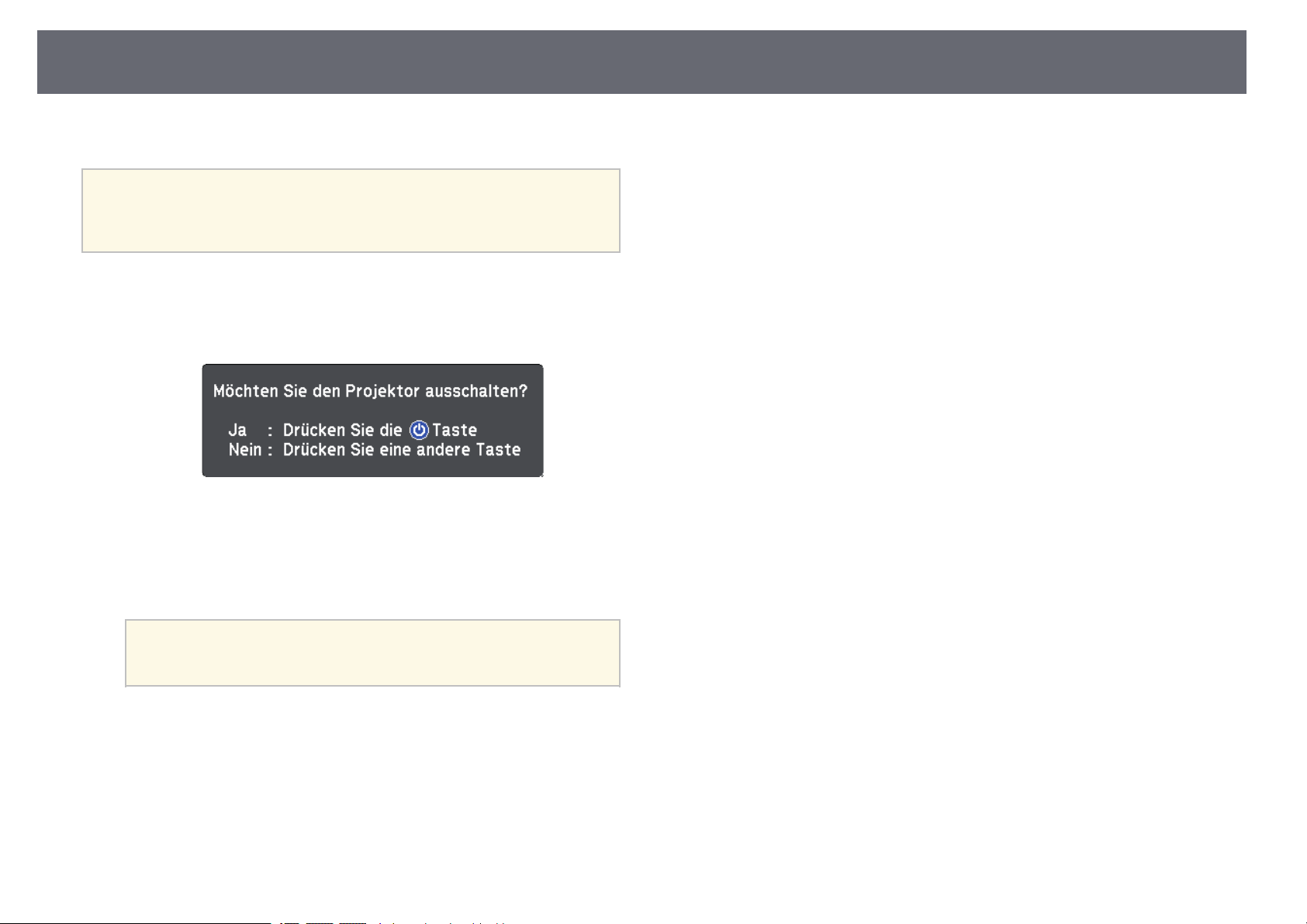

Ausschalten des Projektors............................................................. 48

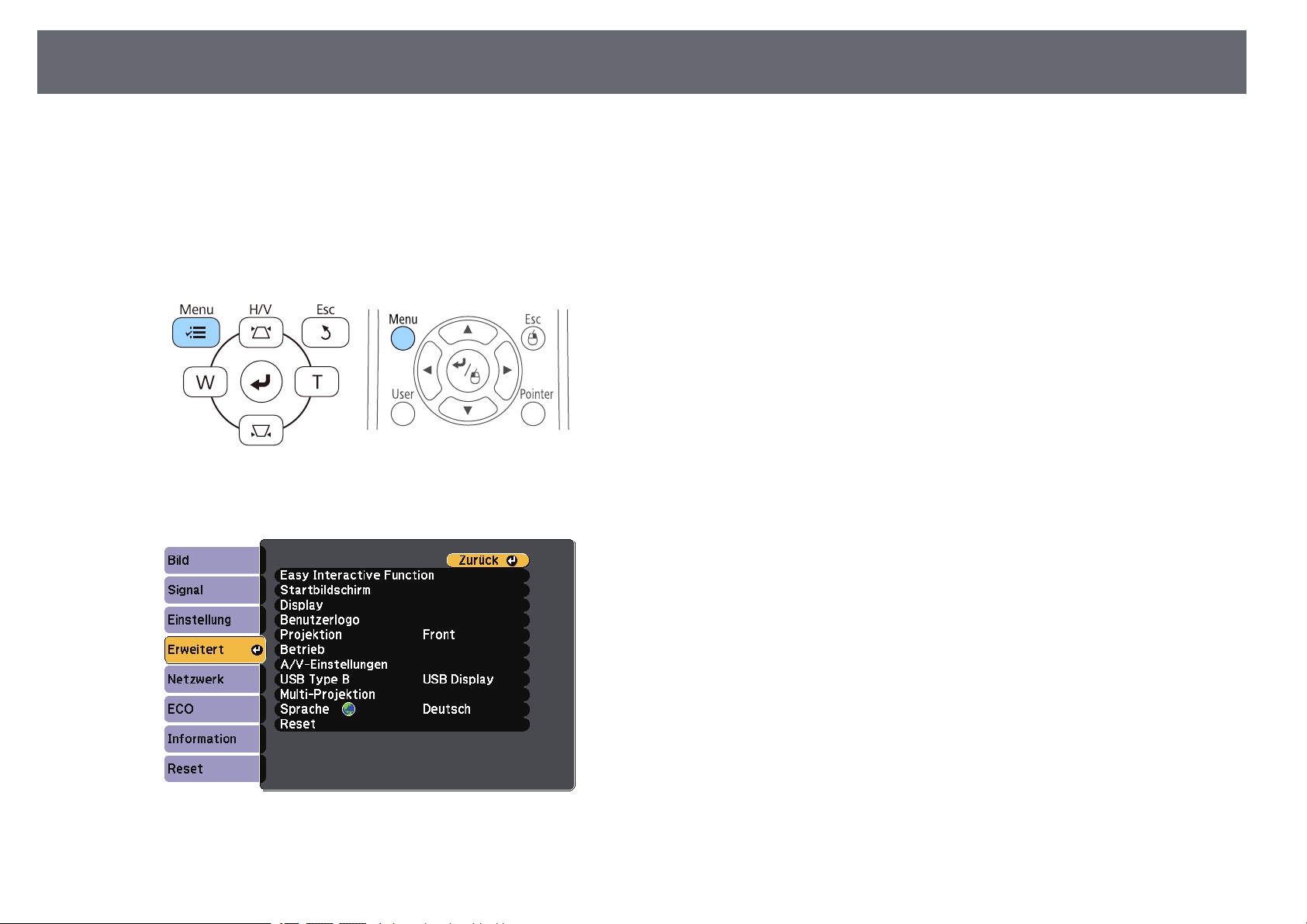

Auswahl der Sprache für die Projektormenüs .............................. 51
Änderung des Projektionsmodus über die Fernbedienung ......................................... 52

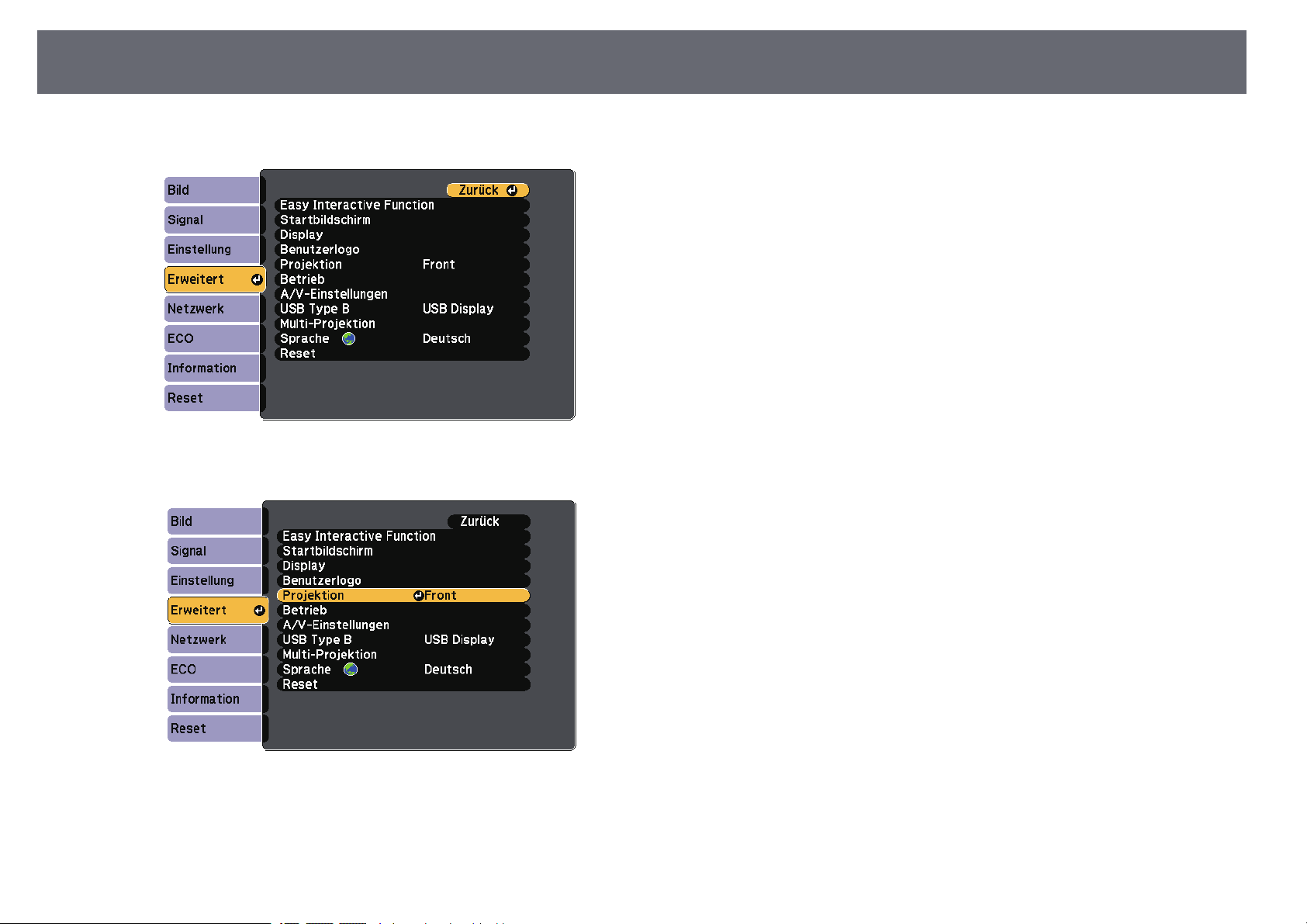

Änderung des Projektionsmodus über die Menüs........................................................... 52
Scharfstellen des Bildes................................................................... 54
Page 3
Inhalt
3

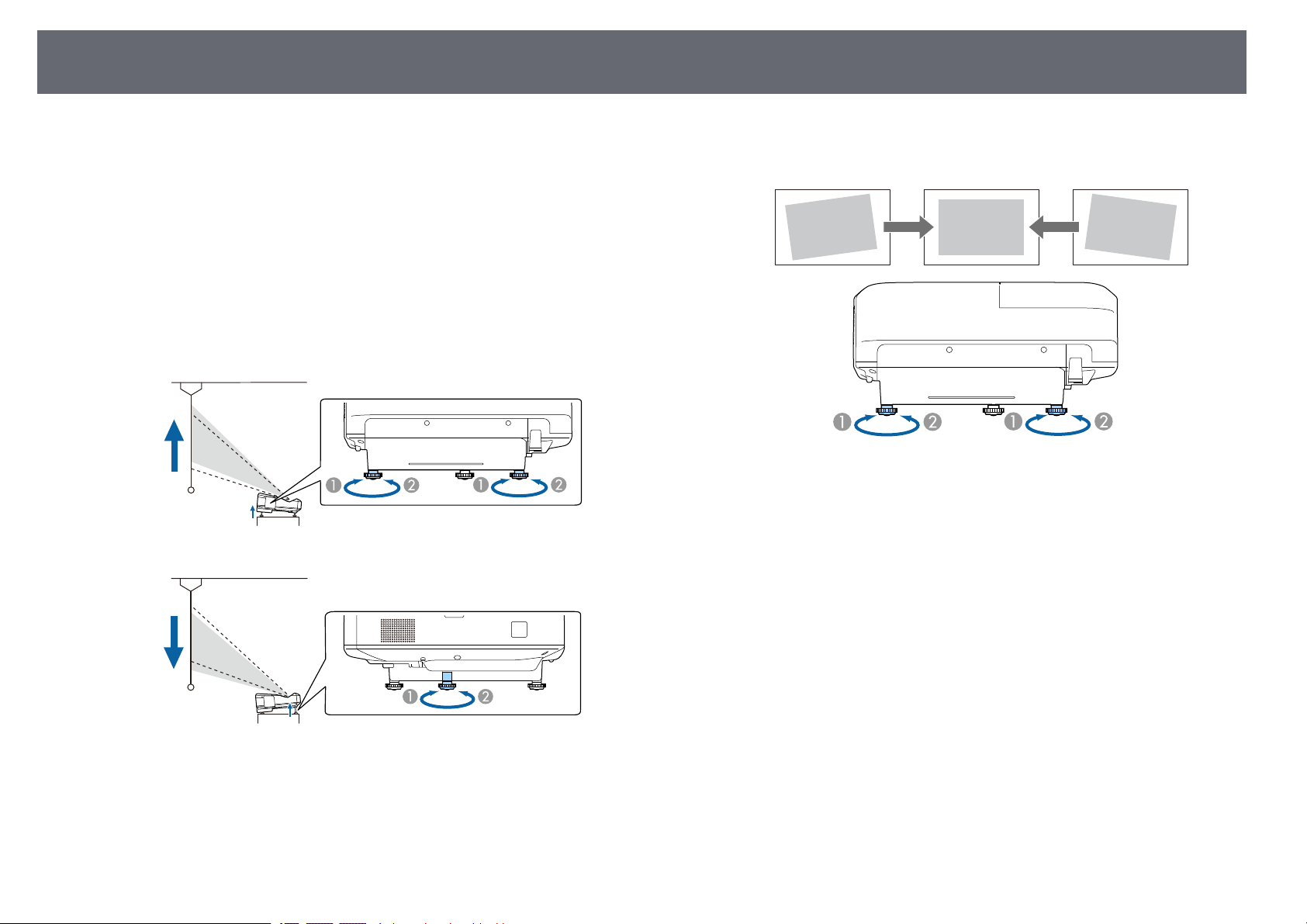

Anpassen der Bildhöhe.................................................................... 57
Bildform ............................................................................................ 58

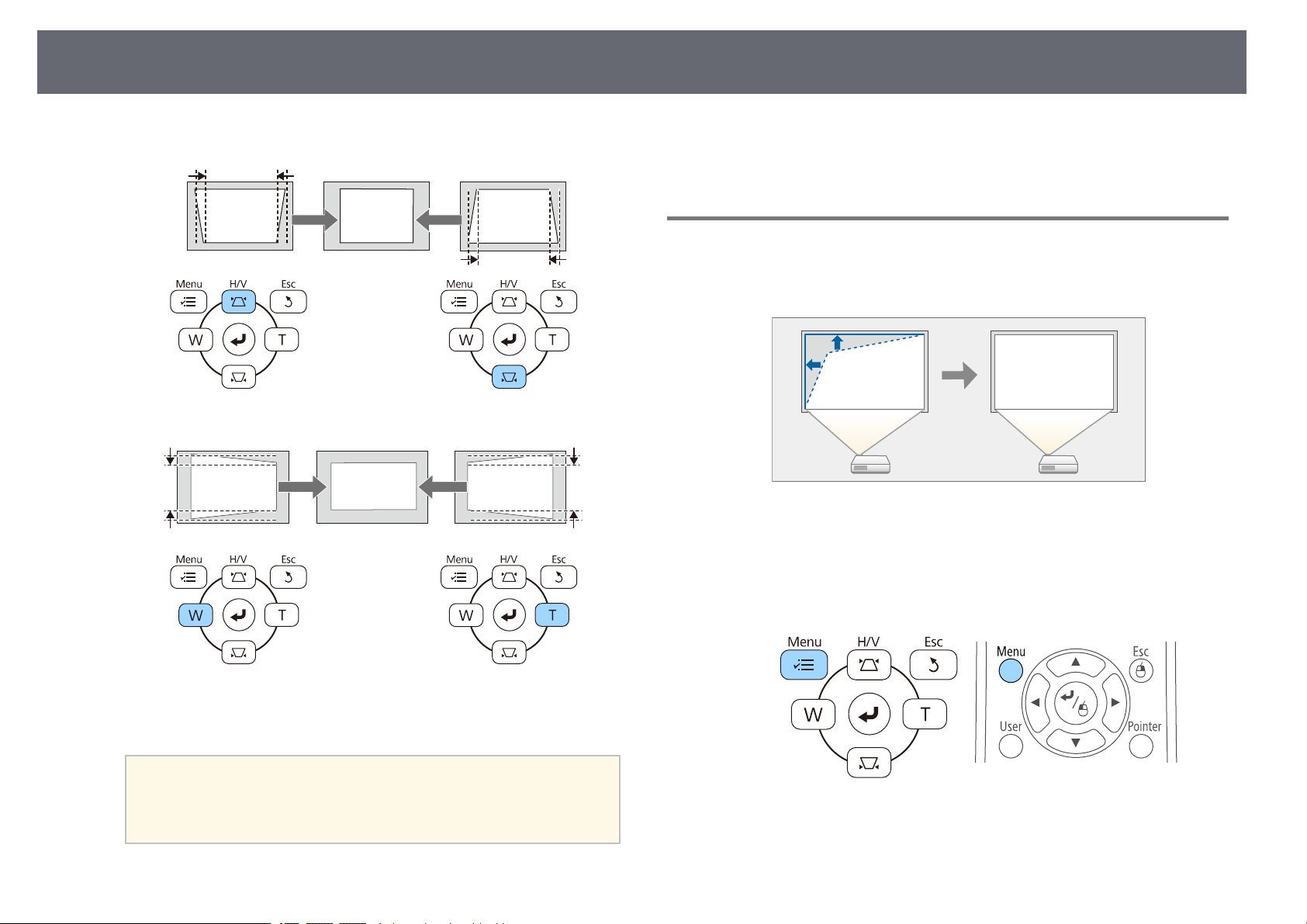

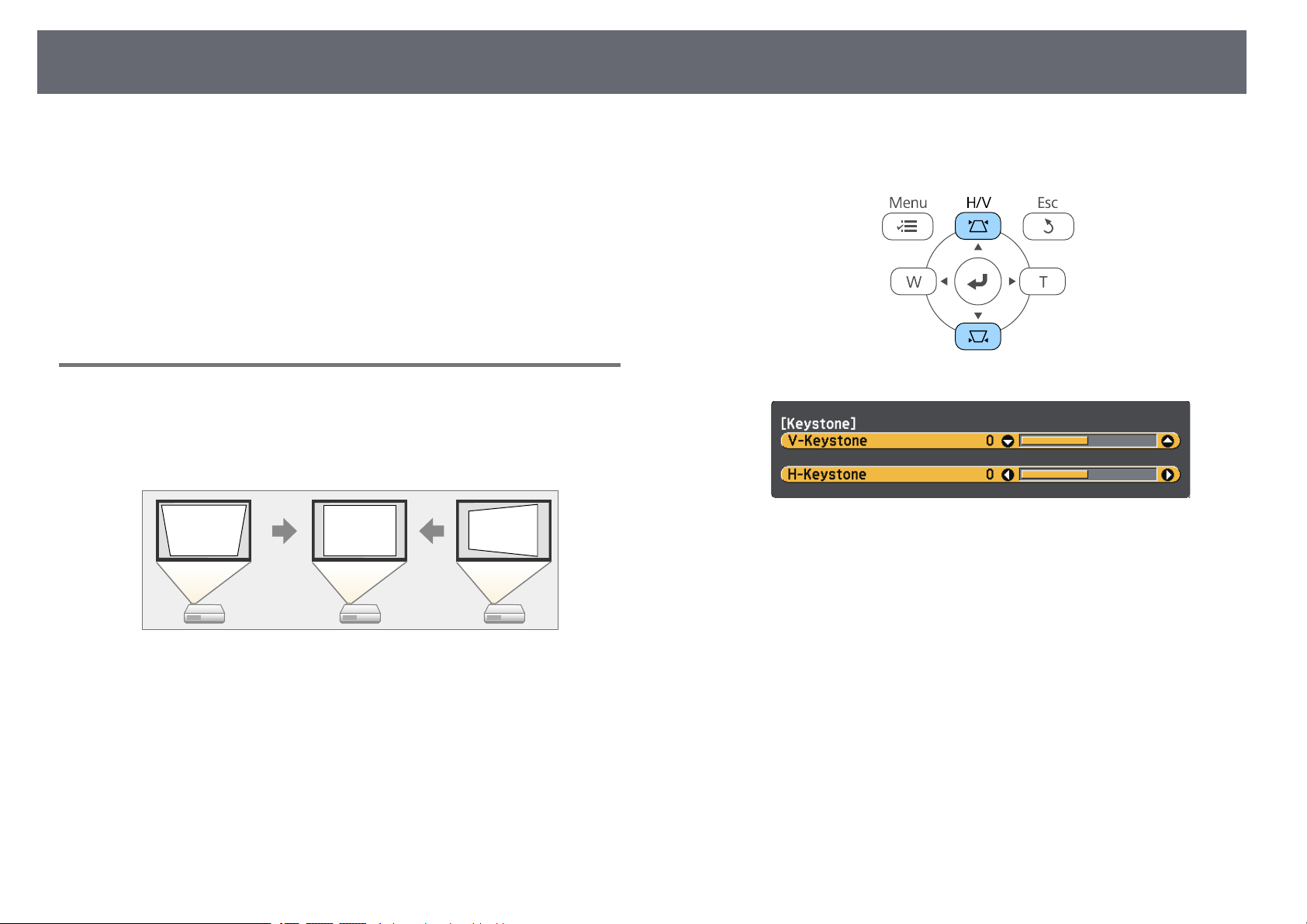

Korrektur der Bildform über die Trapezkorrektur-Tasten .............................................. 58

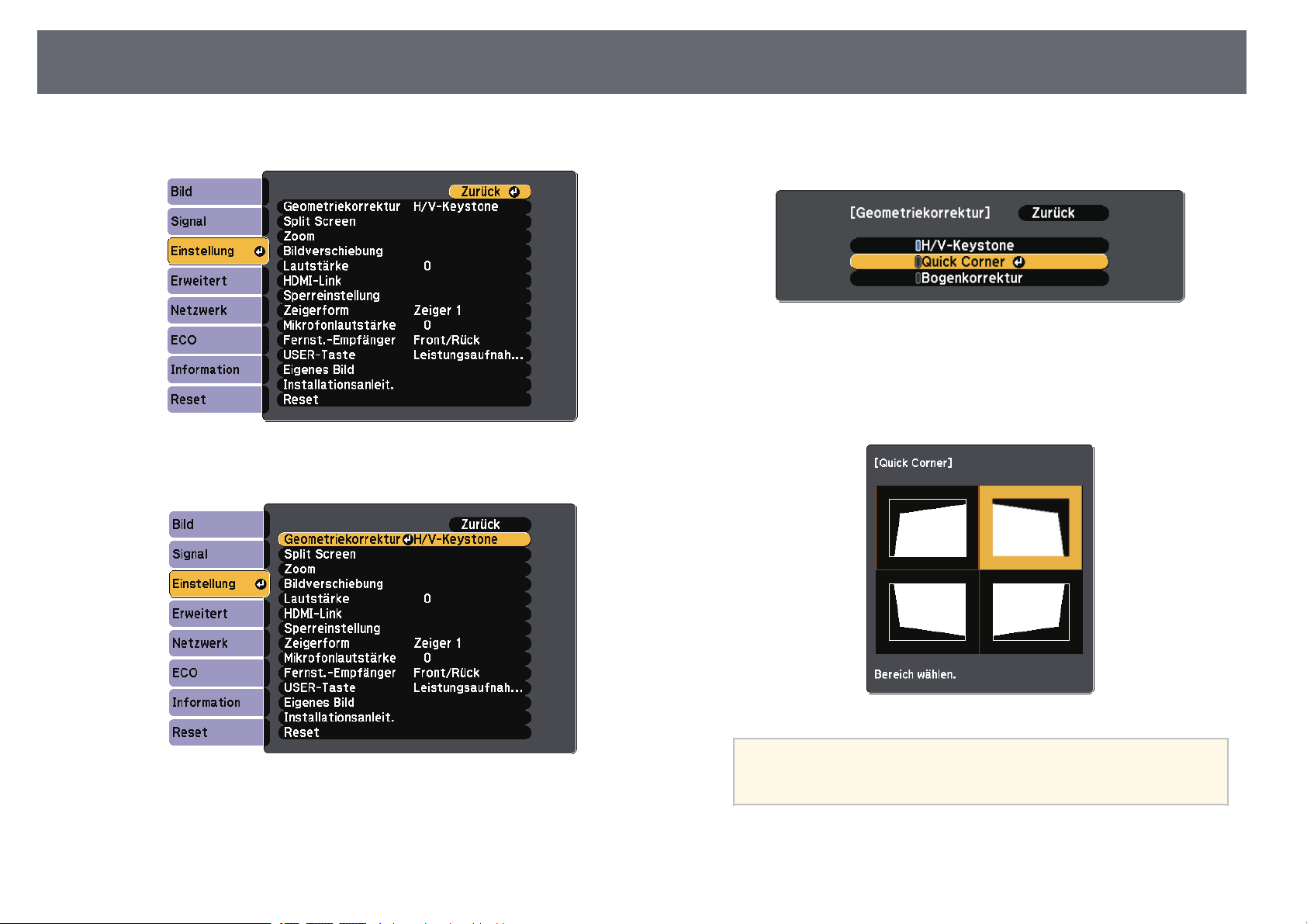

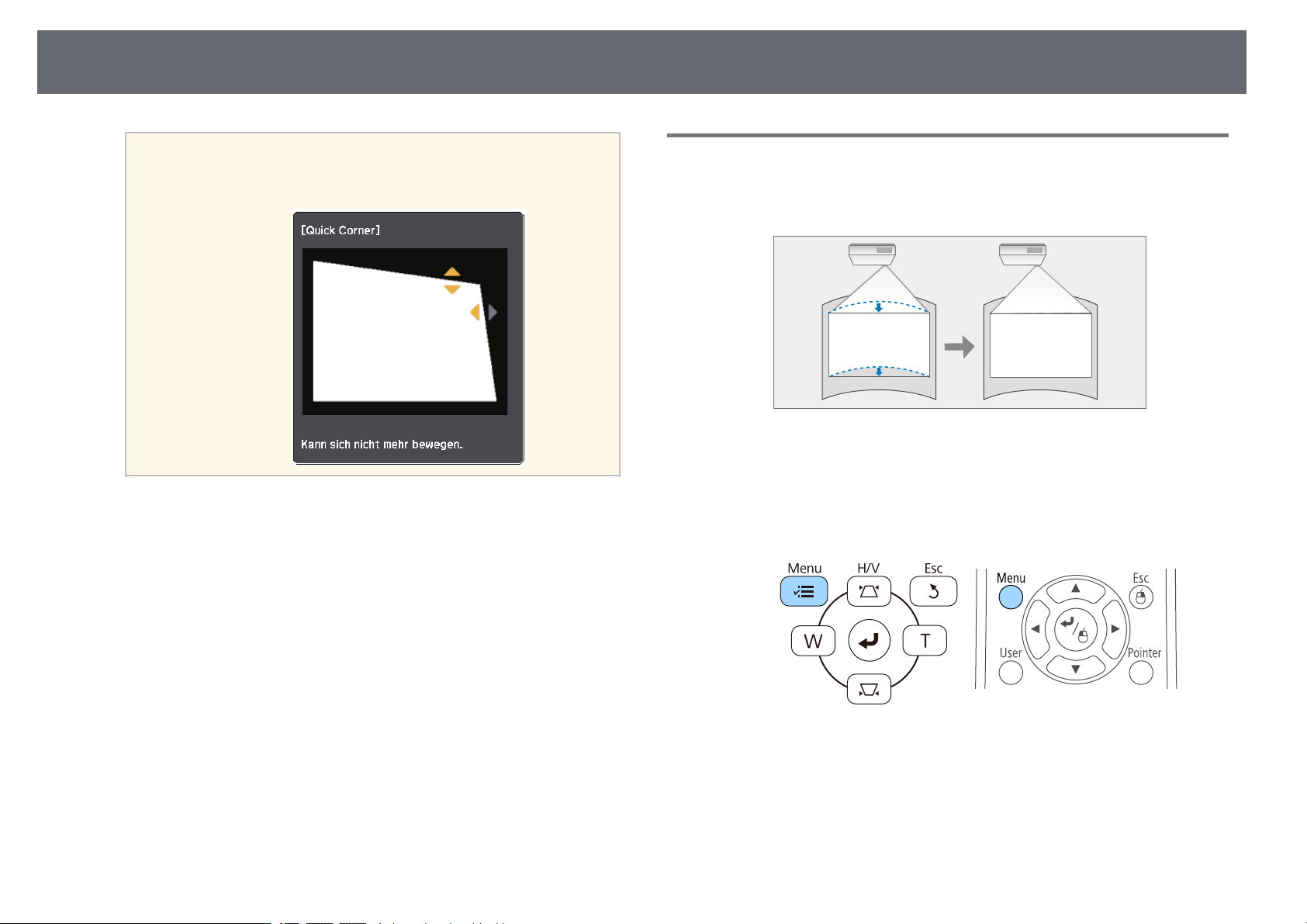

Korrektur der Bildform mit Quick Corner ............................................................................. 59

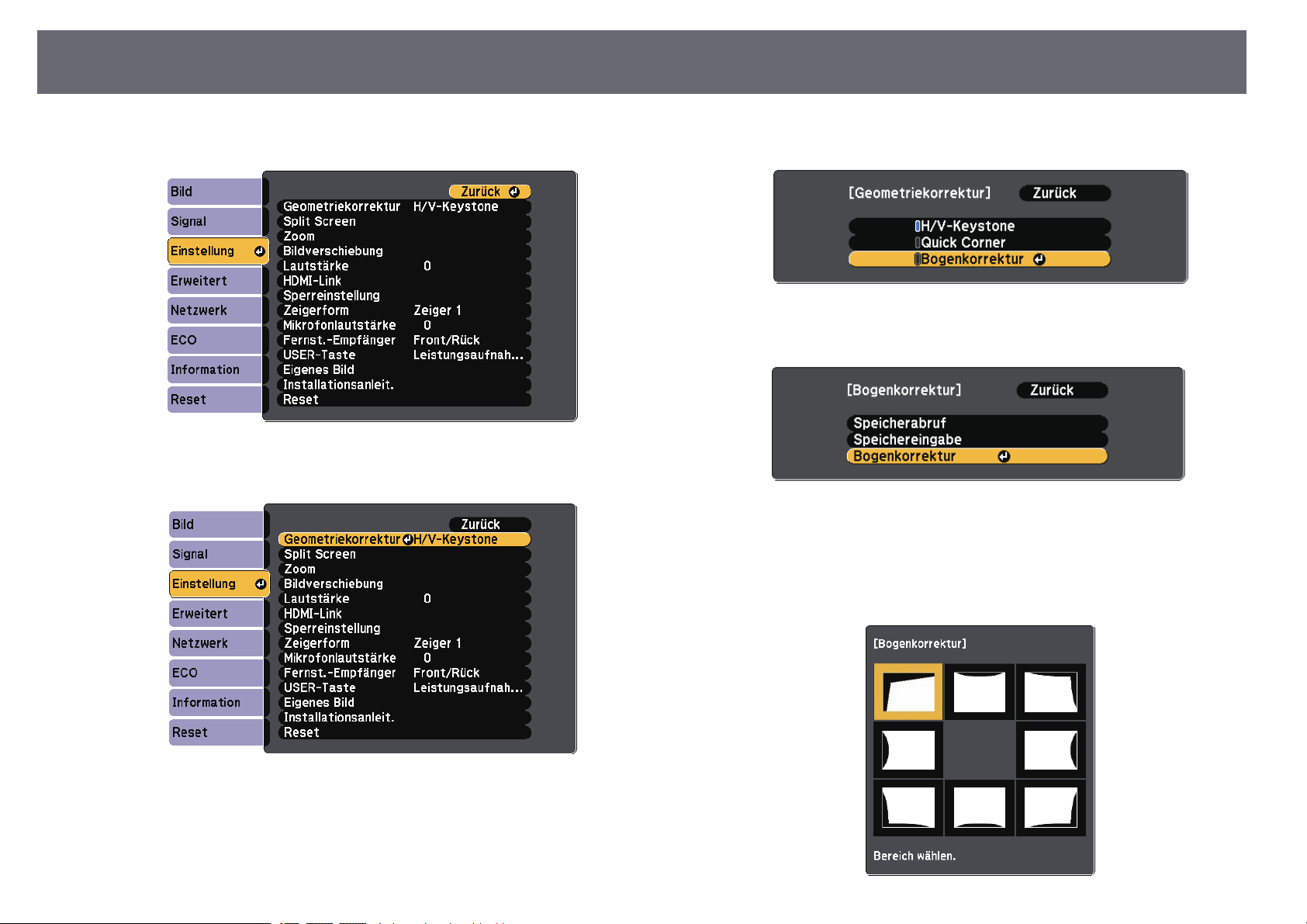

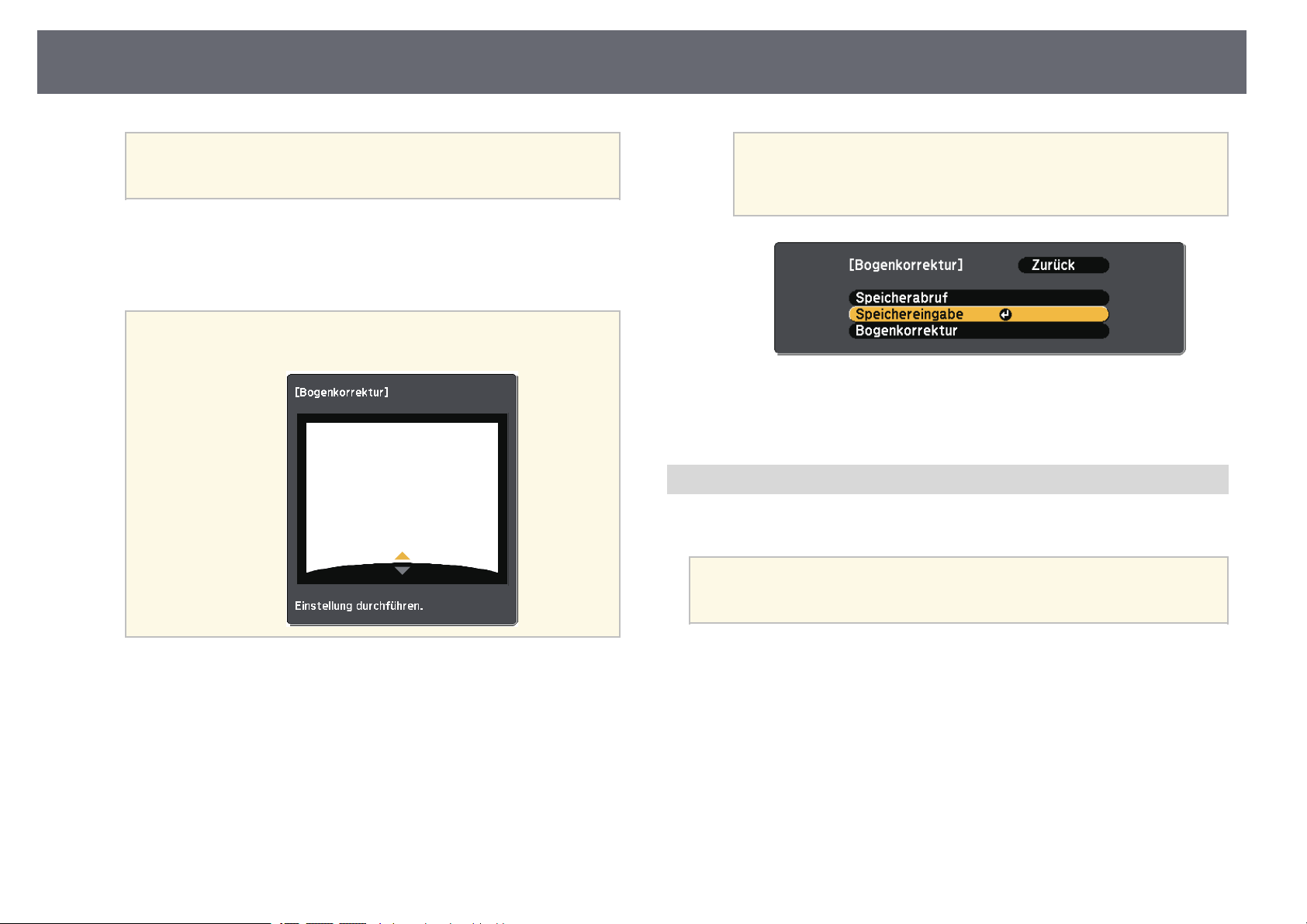

Korrektur der Bildform bei gewölbter Oberfläche............................................................ 61

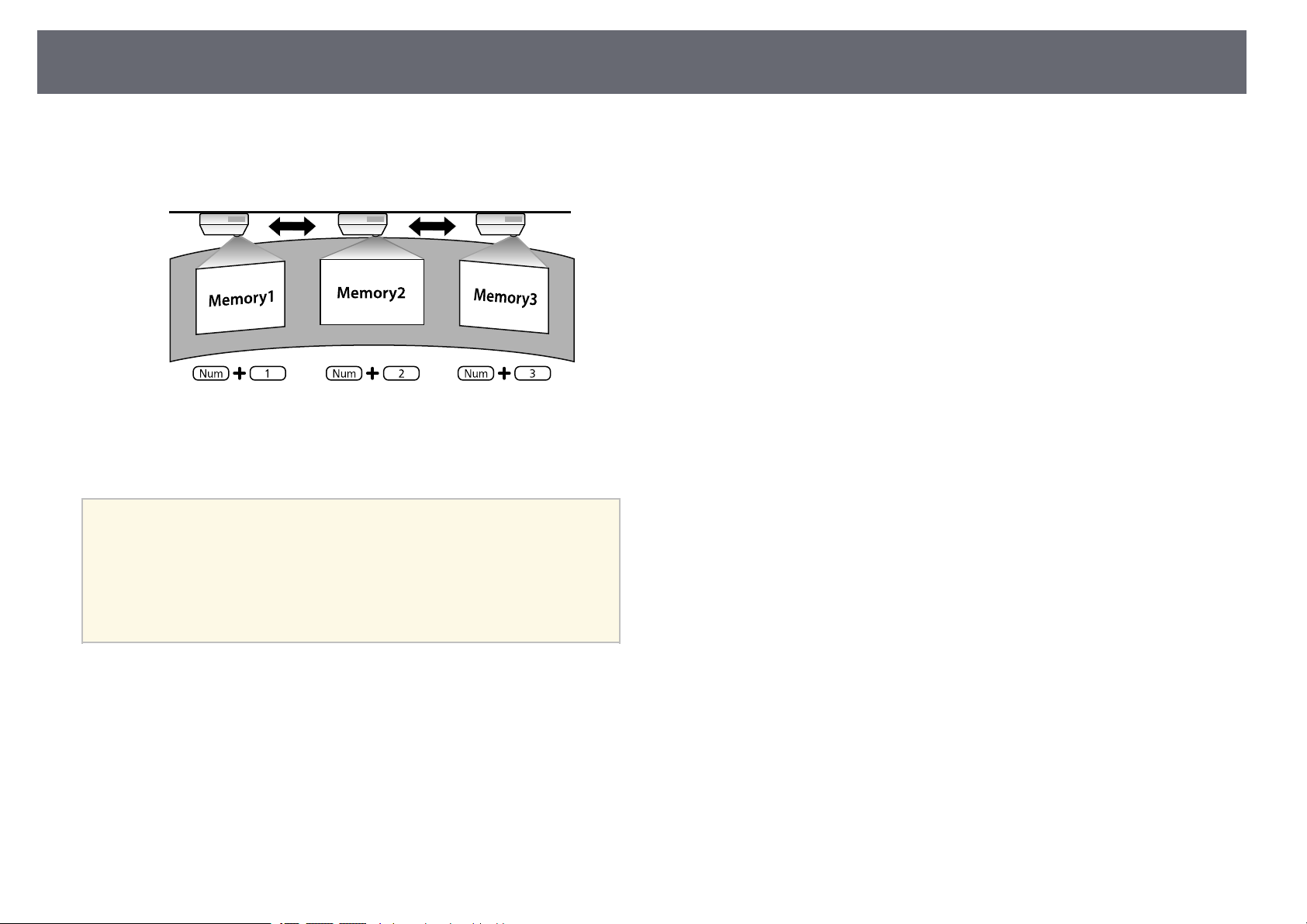

Laden von Bildformeinstellungen aus dem Speicher................................................ 63

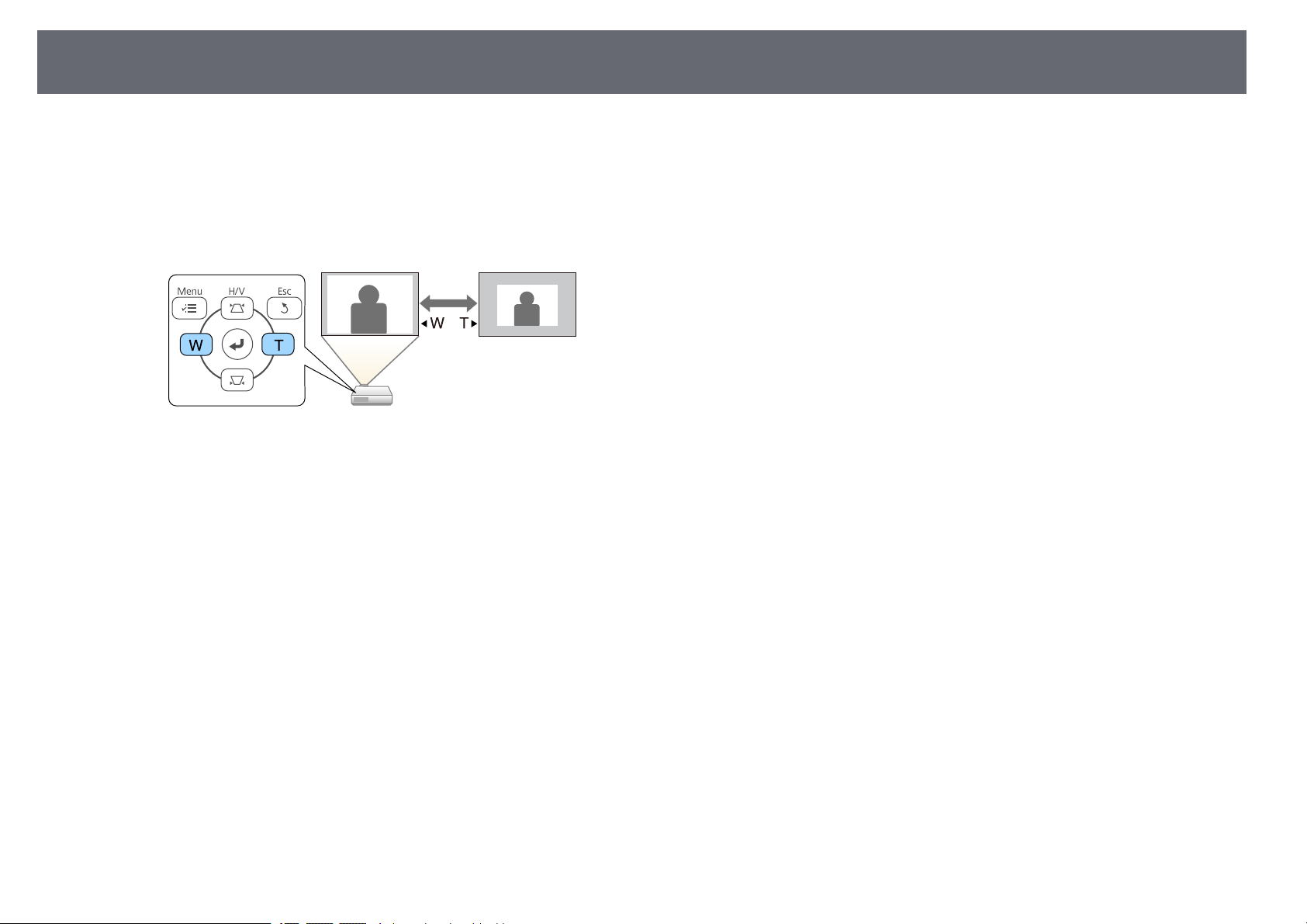

Änderung der Bildgröße mit den Tasten....................................... 65

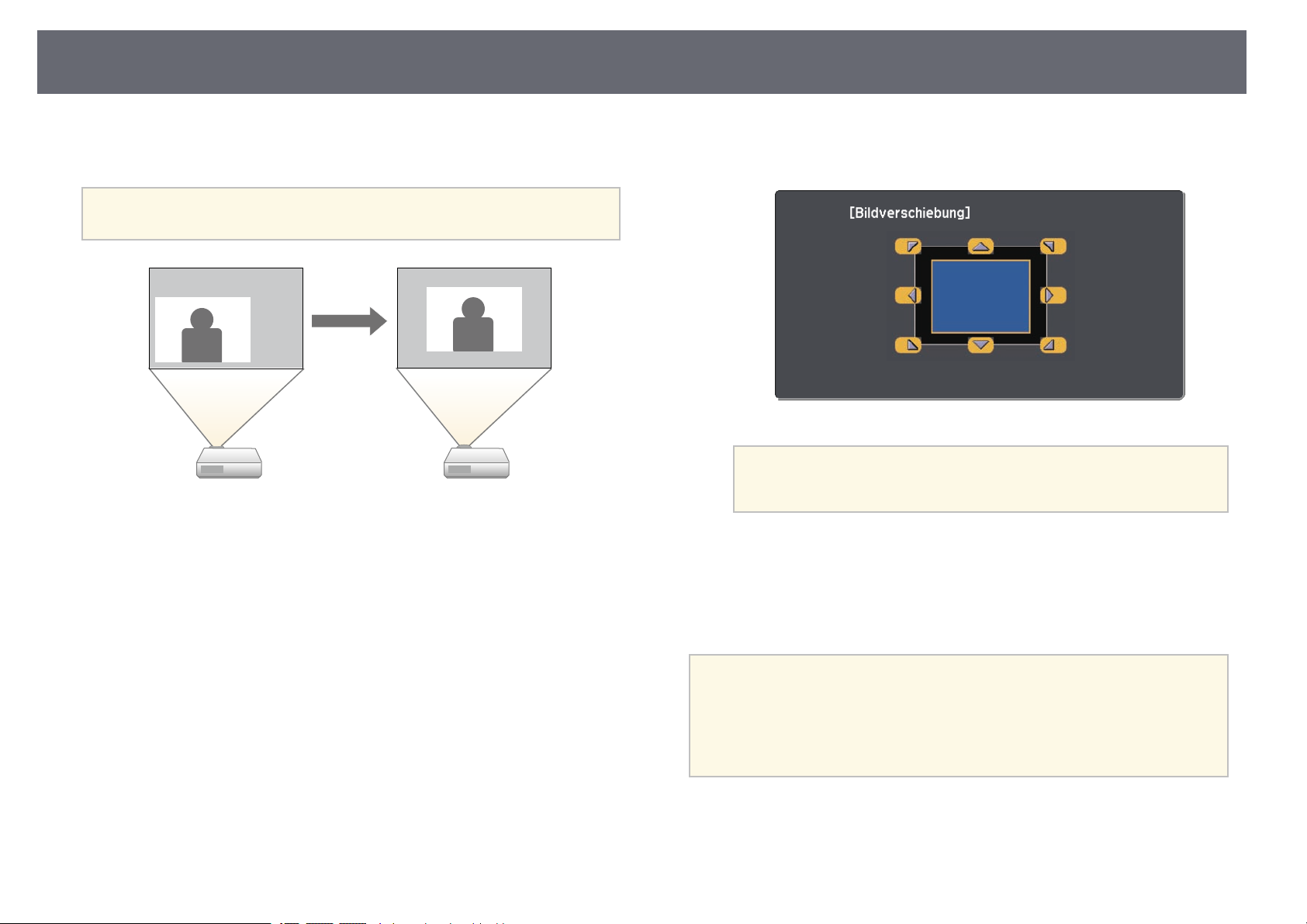

Einstellen der Bildposition .............................................................. 66

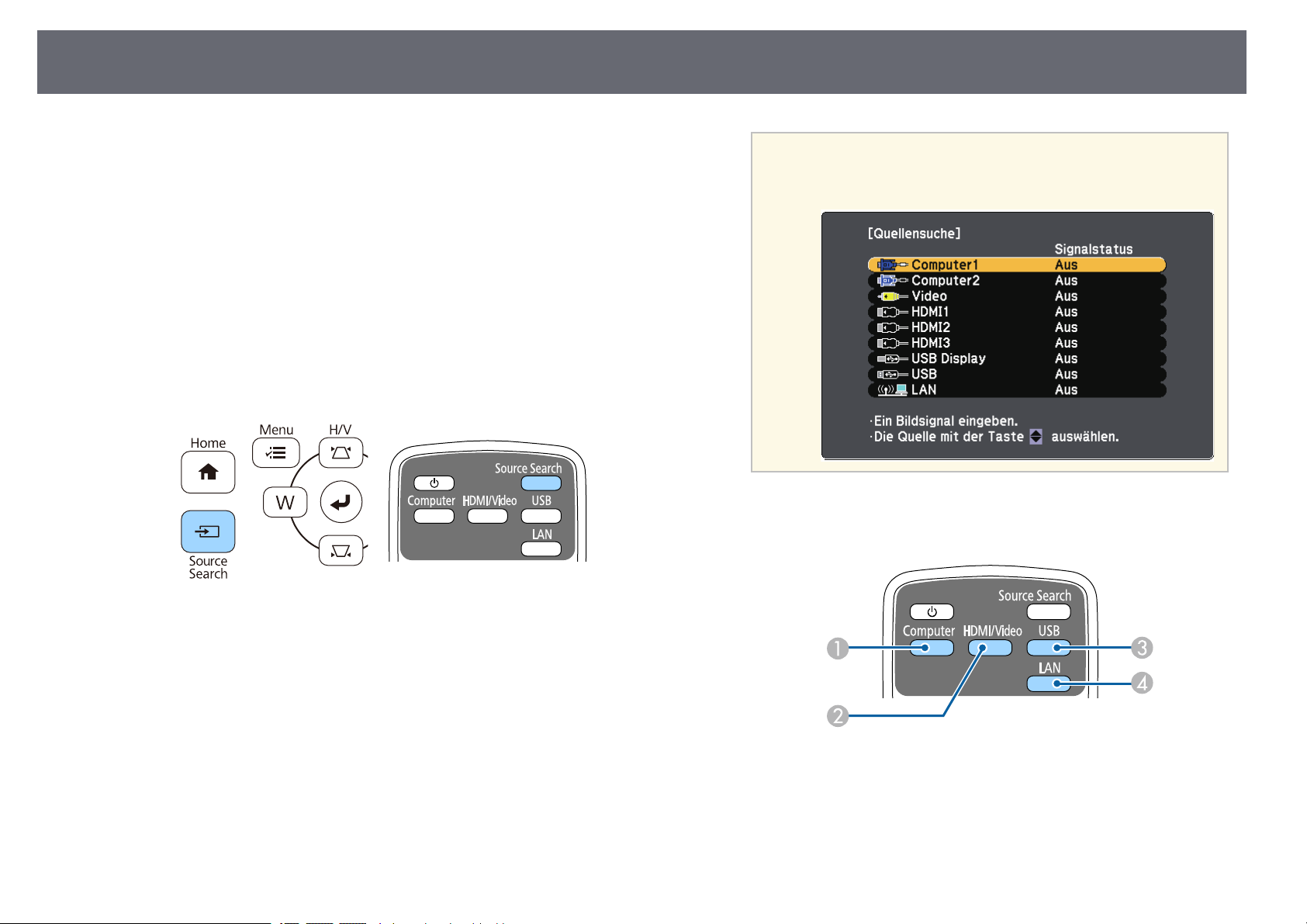

Auswahl einer Bildquelle................................................................. 67
Bildseitenverhältnis......................................................................... 69
Änderung des Bildformats......................................................................................................... 69
Verfügbare Bildformate............................................................................................................... 69

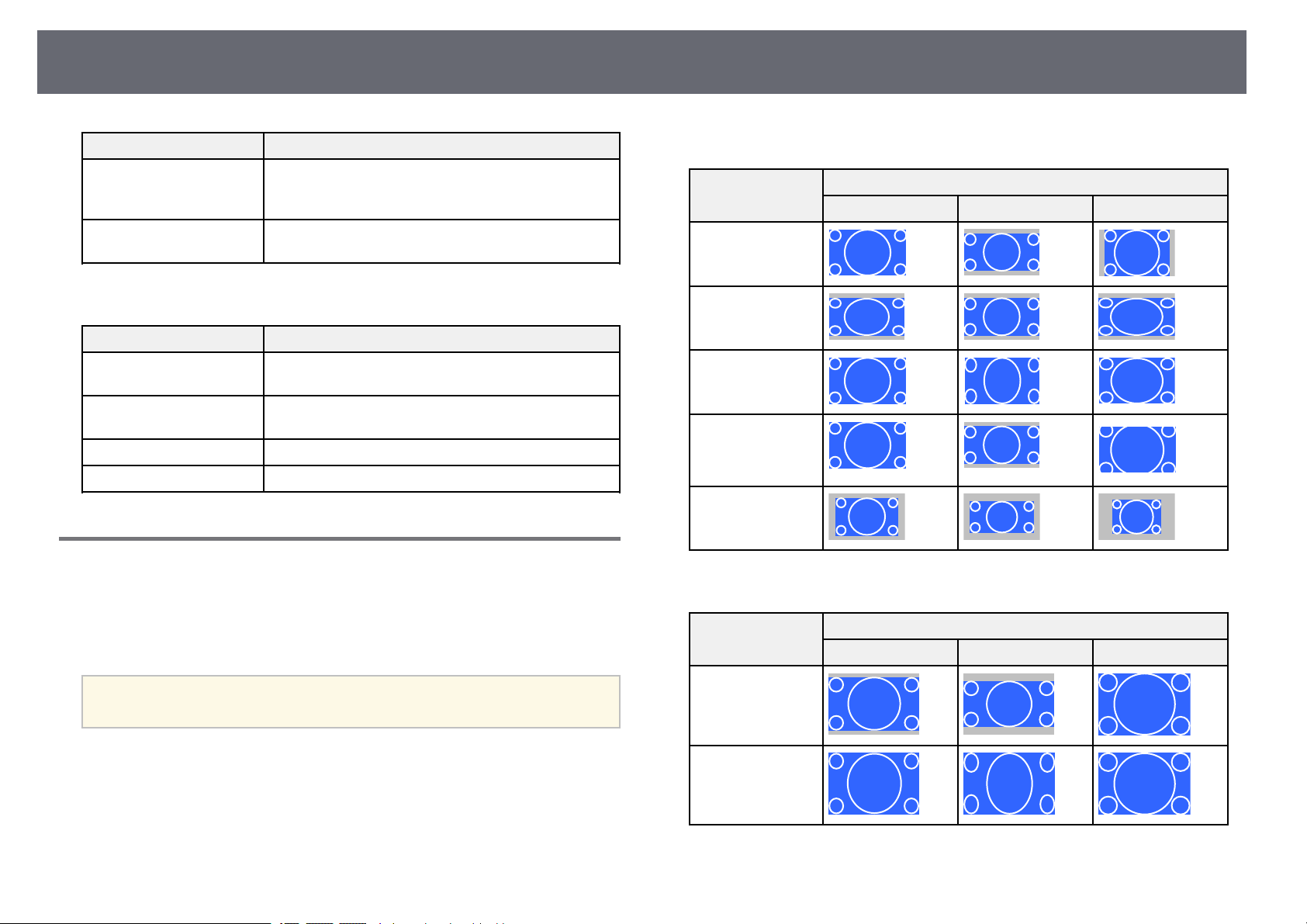

Aussehen projizierter Bilder je nach Bildformat................................................................ 70

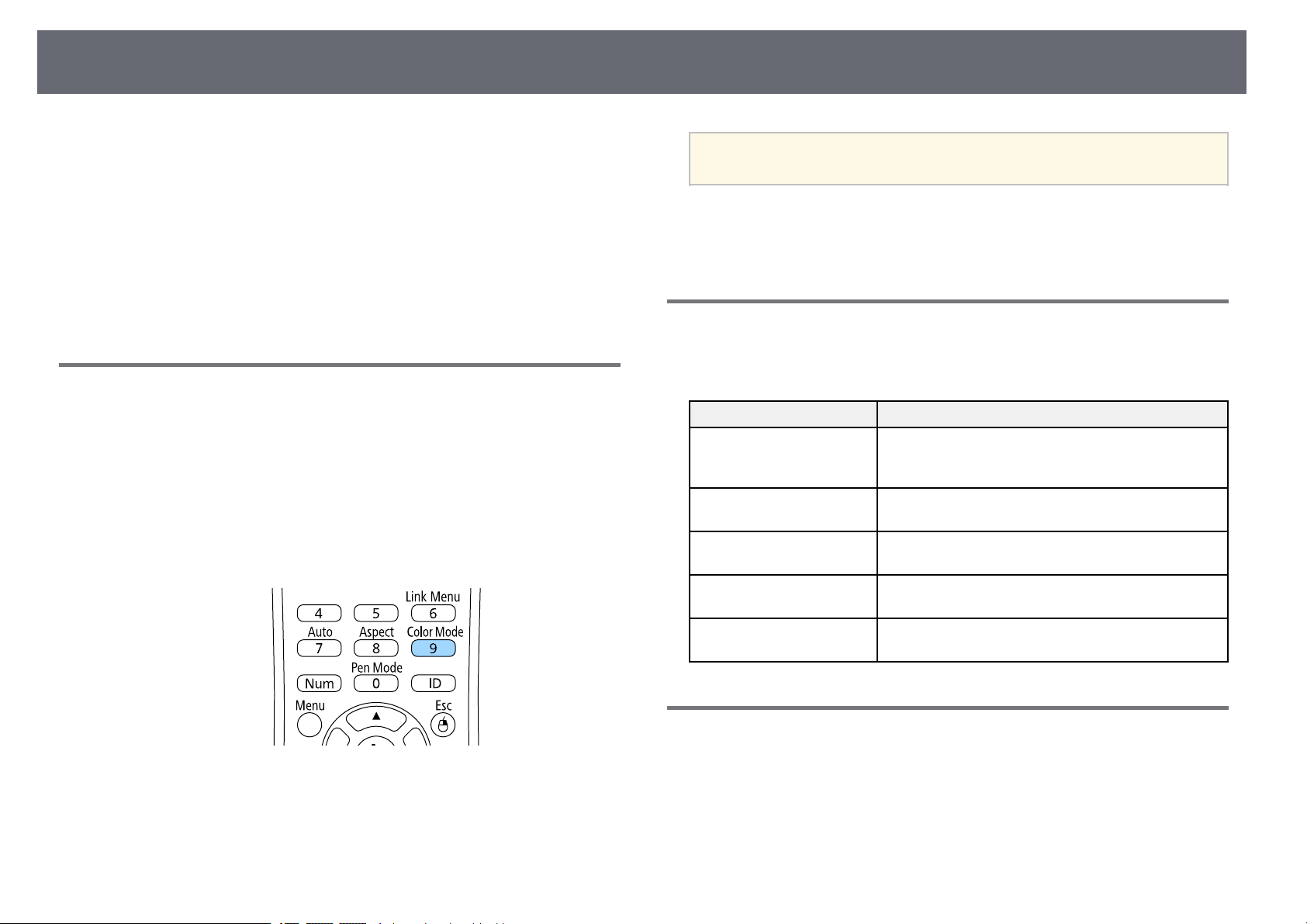

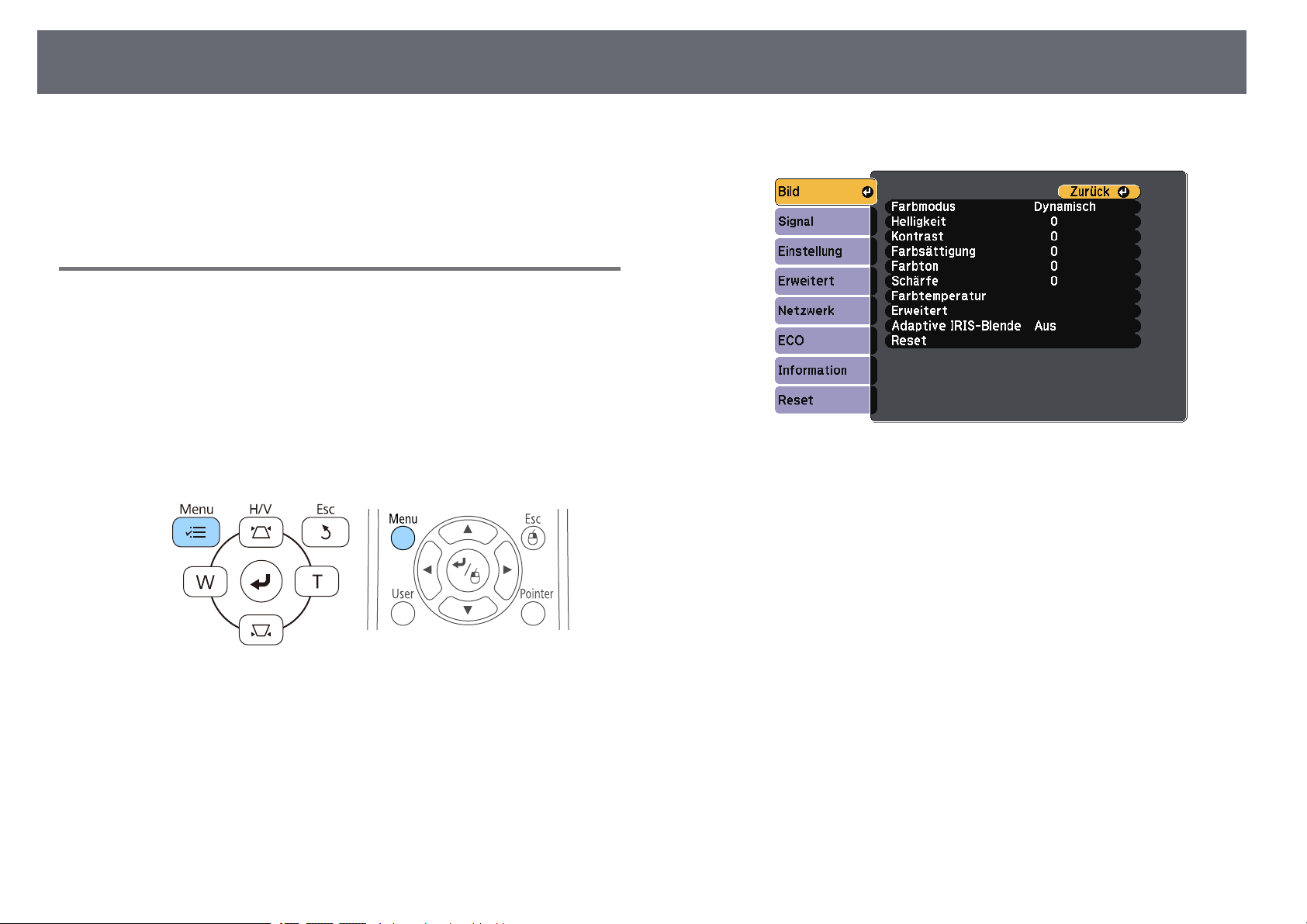

Änderung des Farbmodus......................................................................................................... 72
Verfügbare Farbmodi................................................................................................................... 72

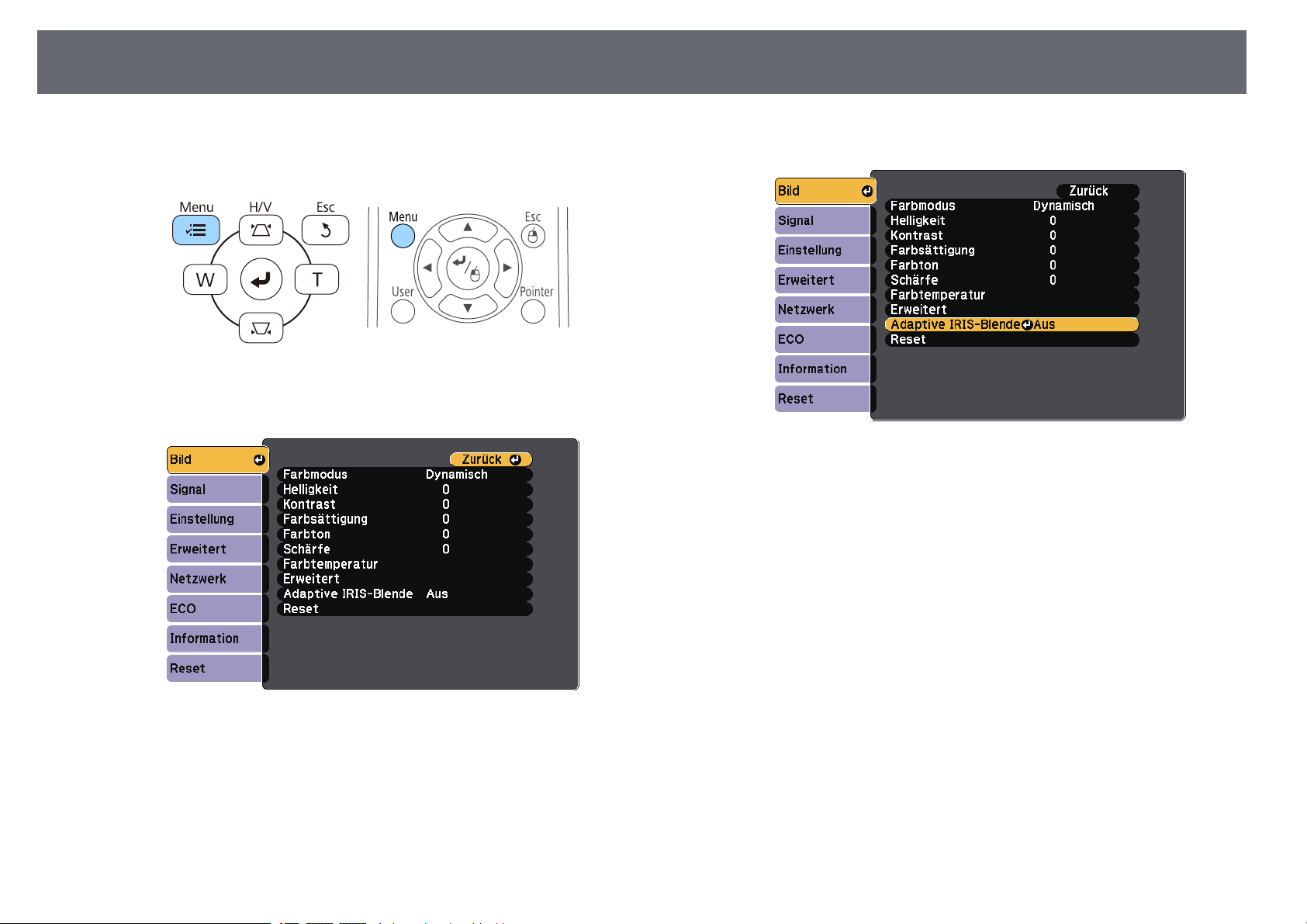

Einstellung der automatischen Blende ................................................................................. 72
Anpassen der Bildfarbe ................................................................... 74
Anpassen von Schattierung, Sättigung und Helligkeit................................................... 74

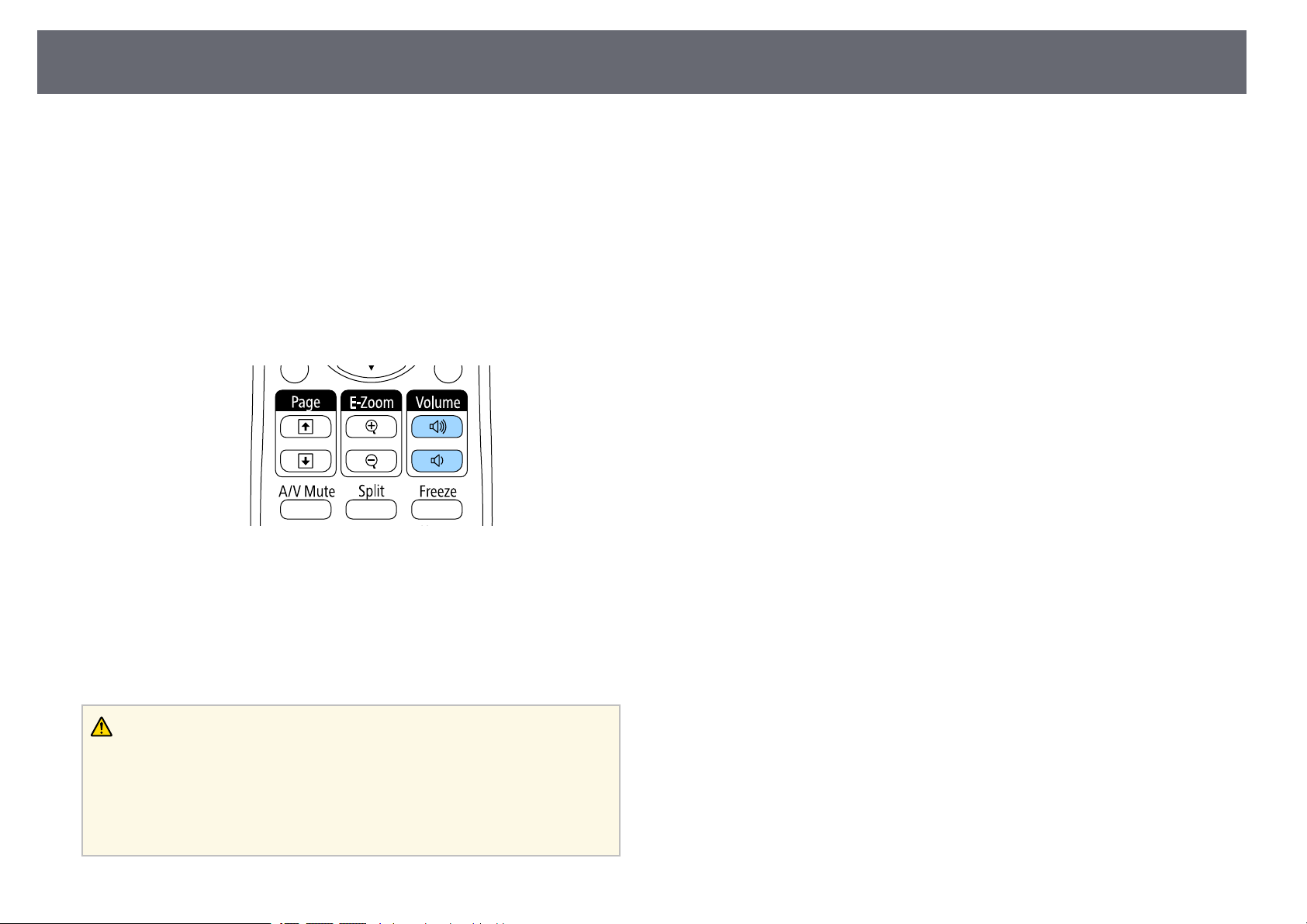

Steuerung der Lautstärke mit den Lautstärketasten ................... 76
Verwendung der interaktiven Funktionen 77

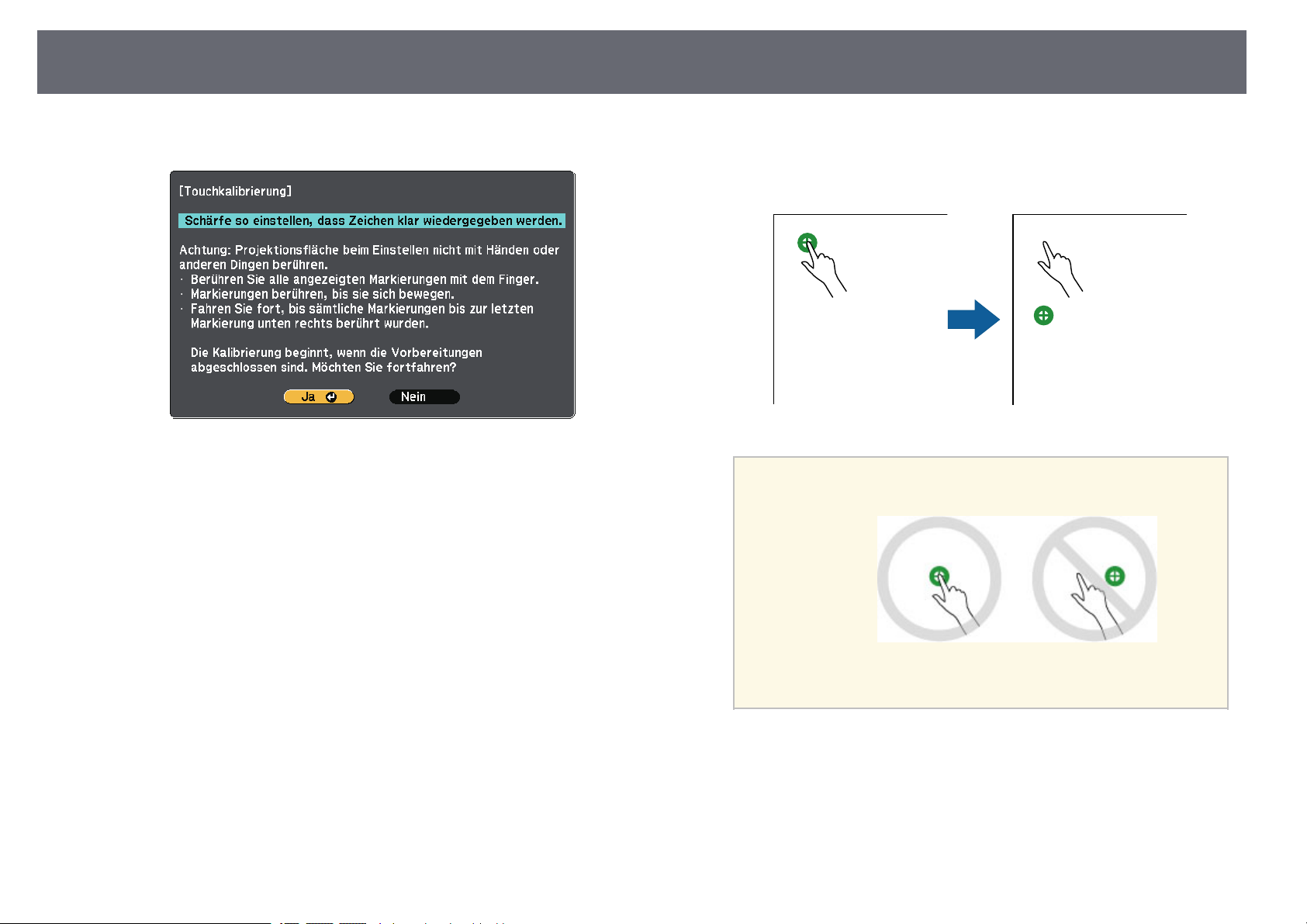

Kalibrierung der Berührungssteuerung mit Ihrem Finger ....................................... 87
Sicherheitsanweisungen zur interaktiven Berührungssteuerung......................... 90

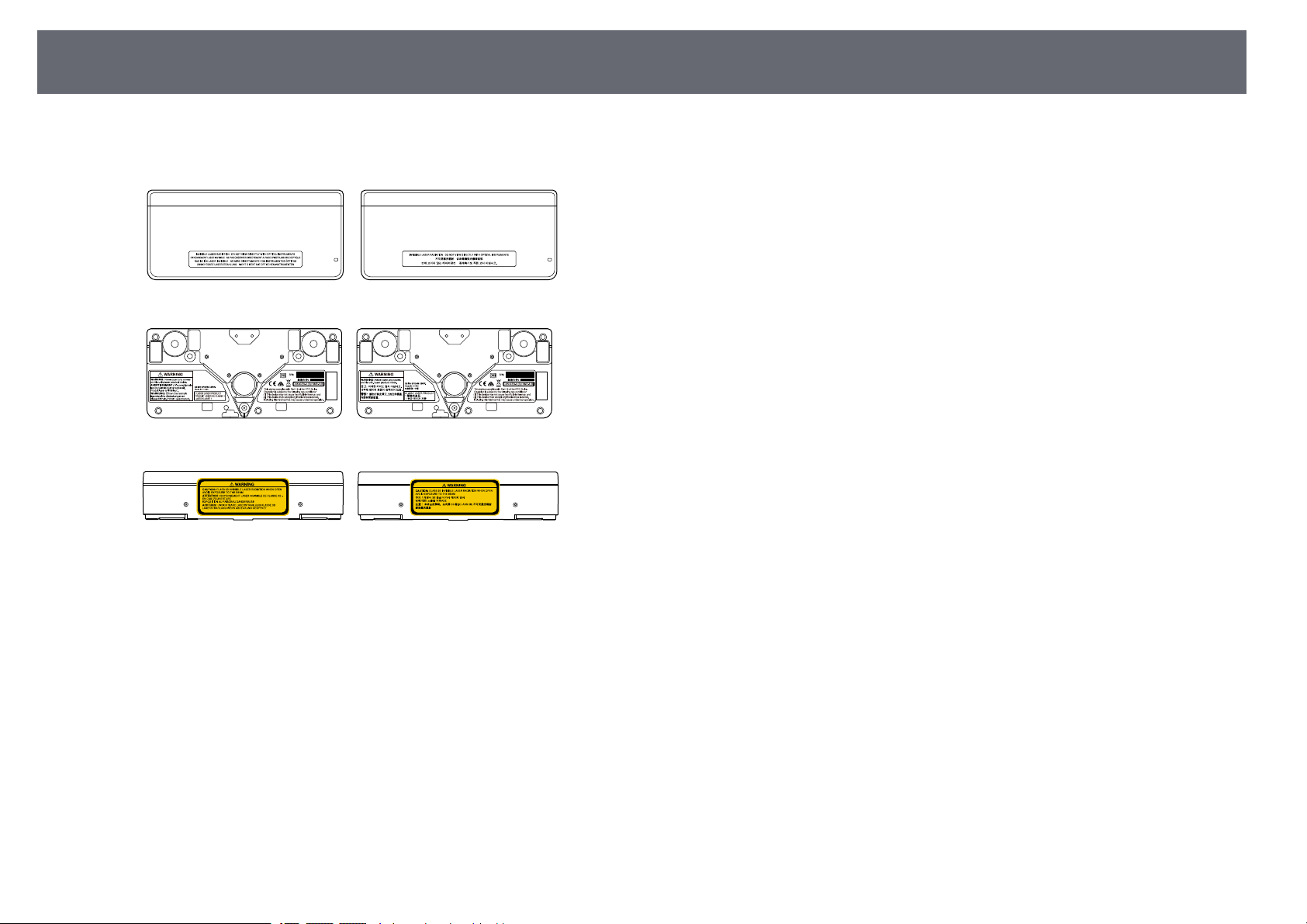

Laserwarnetiketten ................................................................................................................. 90
Zeichnen auf ein projiziertes Bild (Anmerkungsmodus) ............. 92

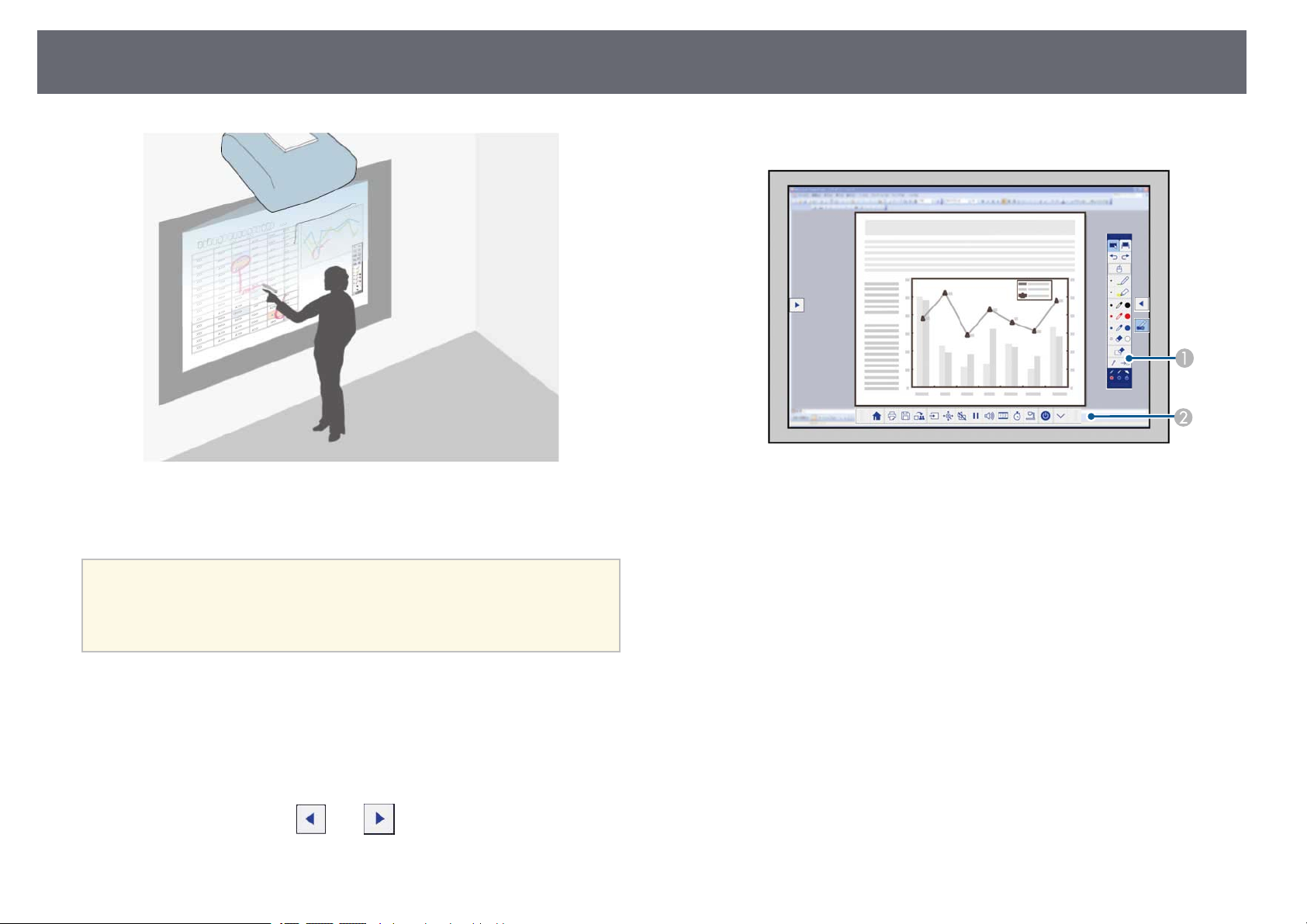

Verwendung der Projektionsfläche als Whiteboard
(Whiteboard-Modus)........................................................................ 94
Steuerung der Computerfunktionen von einer
Systemanforderungen des Computer-Interaktions-Modus.......................................... 96
Verwendung des Computer-Interaktions-Modus............................................................. 97
Einstellen des Bereichs für die Stiftbedienung .................................................................. 99
Installation von Easy Interactive Driver unter OS X ....................................................... 101
Interaktion mit der Projektionsfläche ......................................... 102
Wechsel des Interaktionsmodus ........................................................................................... 102
Funktionsleisten von Anmerkungsmodus und Whiteboard-Modus....................... 102
Auswahl von Linienbreite und Farbe ............................................................................ 104
Auswahl von Whiteboard-Vorlagen............................................................................... 105
Untere Funktionsleiste zur Projektorsteuerung .............................................................. 105
Speichern von gezeichneten Inhalten .......................................................................... 106
Drucken von gezeichneten Inhalten ............................................................................. 106
Auswahl der Netzwerkgeräteanzeige ........................................................................... 107
Verwendung der interaktiven Funktionen über ein Netzwerk. 109
Warnhinweise beim Verbinden mit einem Projektor in einem anderen
Subnetz........................................................................................................................................... 109

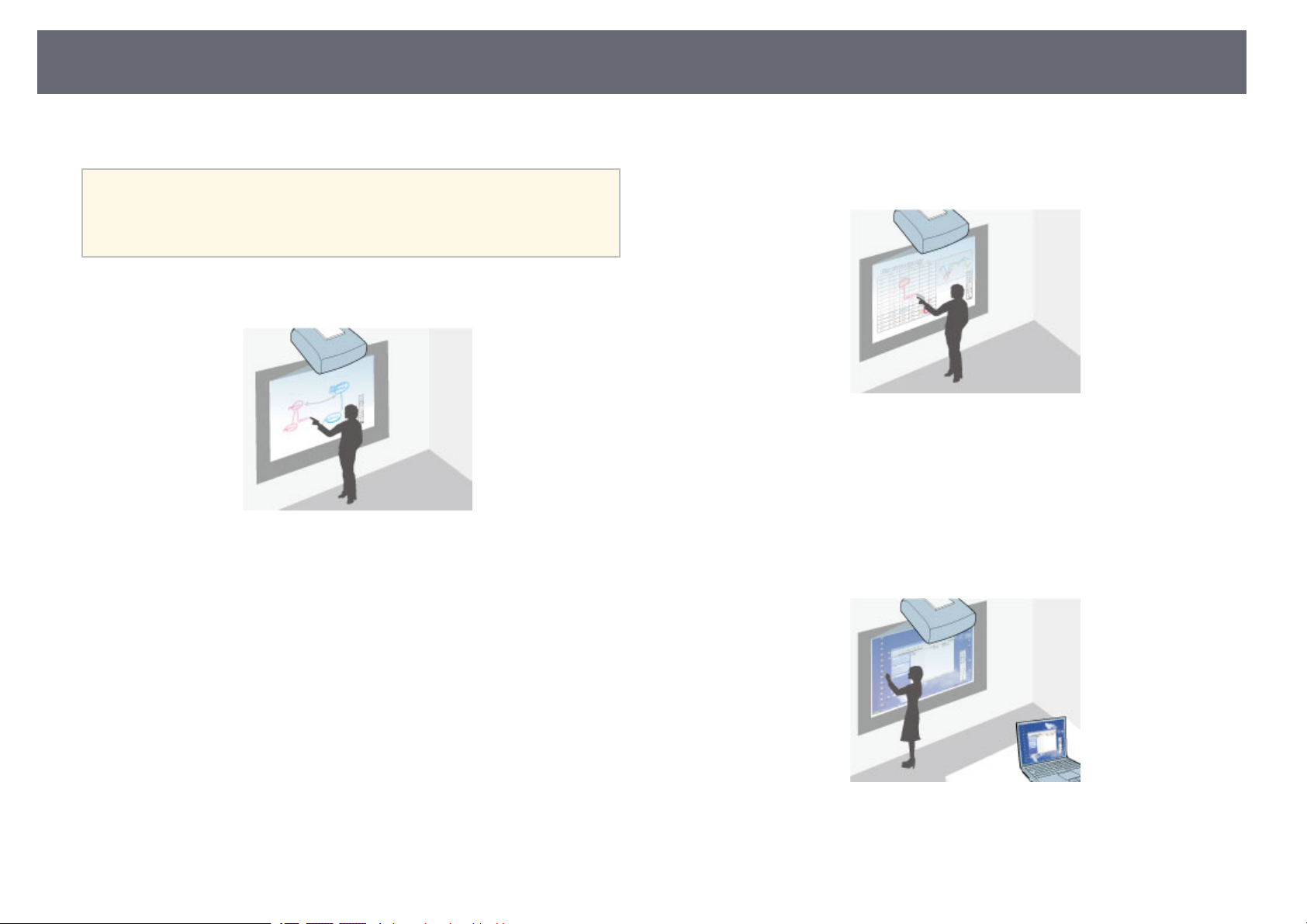

Interaktive Funktionsmodi.............................................................. 78
Vorbereitungen vor Benutzung der interaktiven Funktionen.... 80
Sicherheitshinweise zu interaktiven Funktionen .............................................................. 80

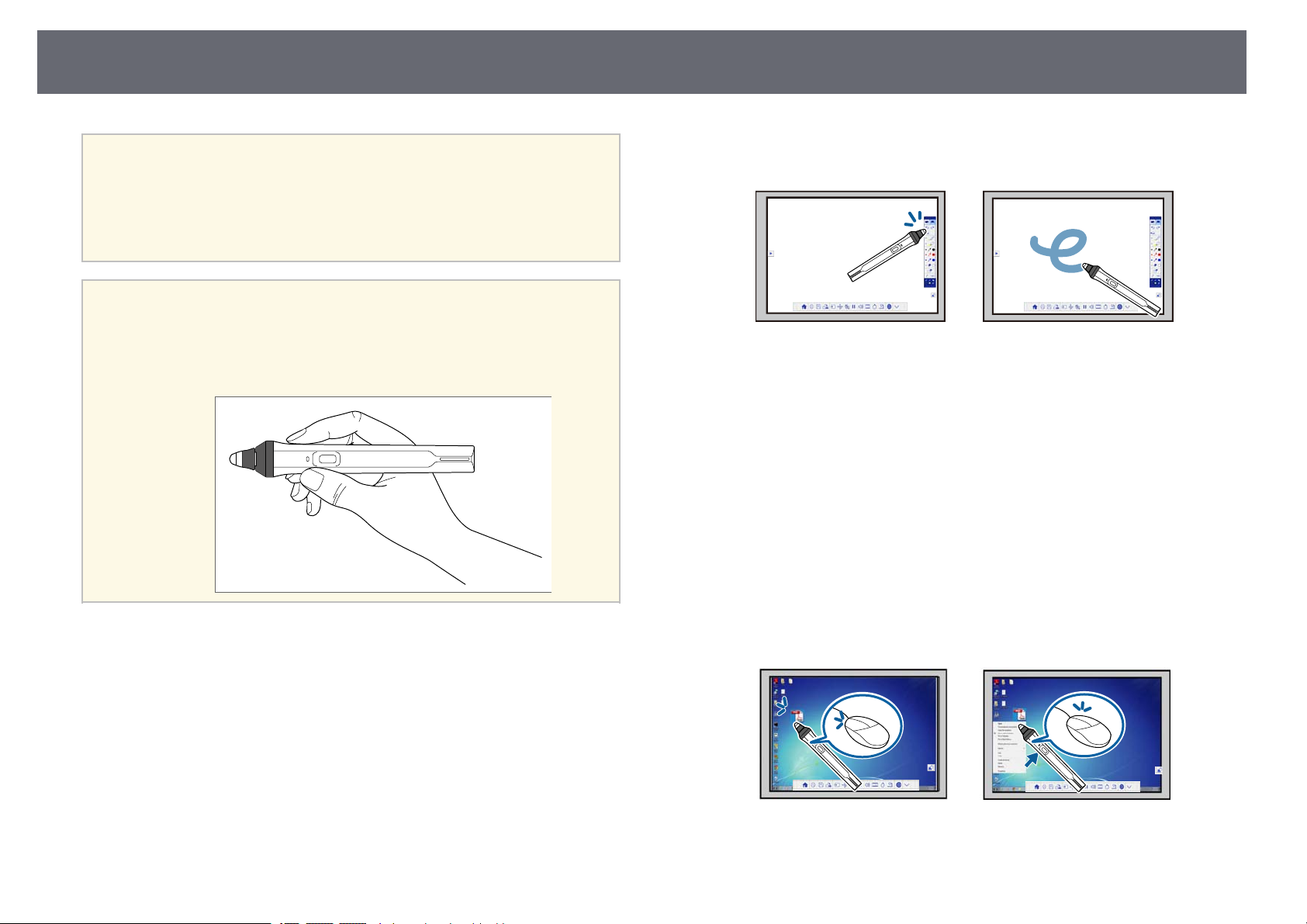

Verwendung der interaktiven Stifte....................................................................................... 80

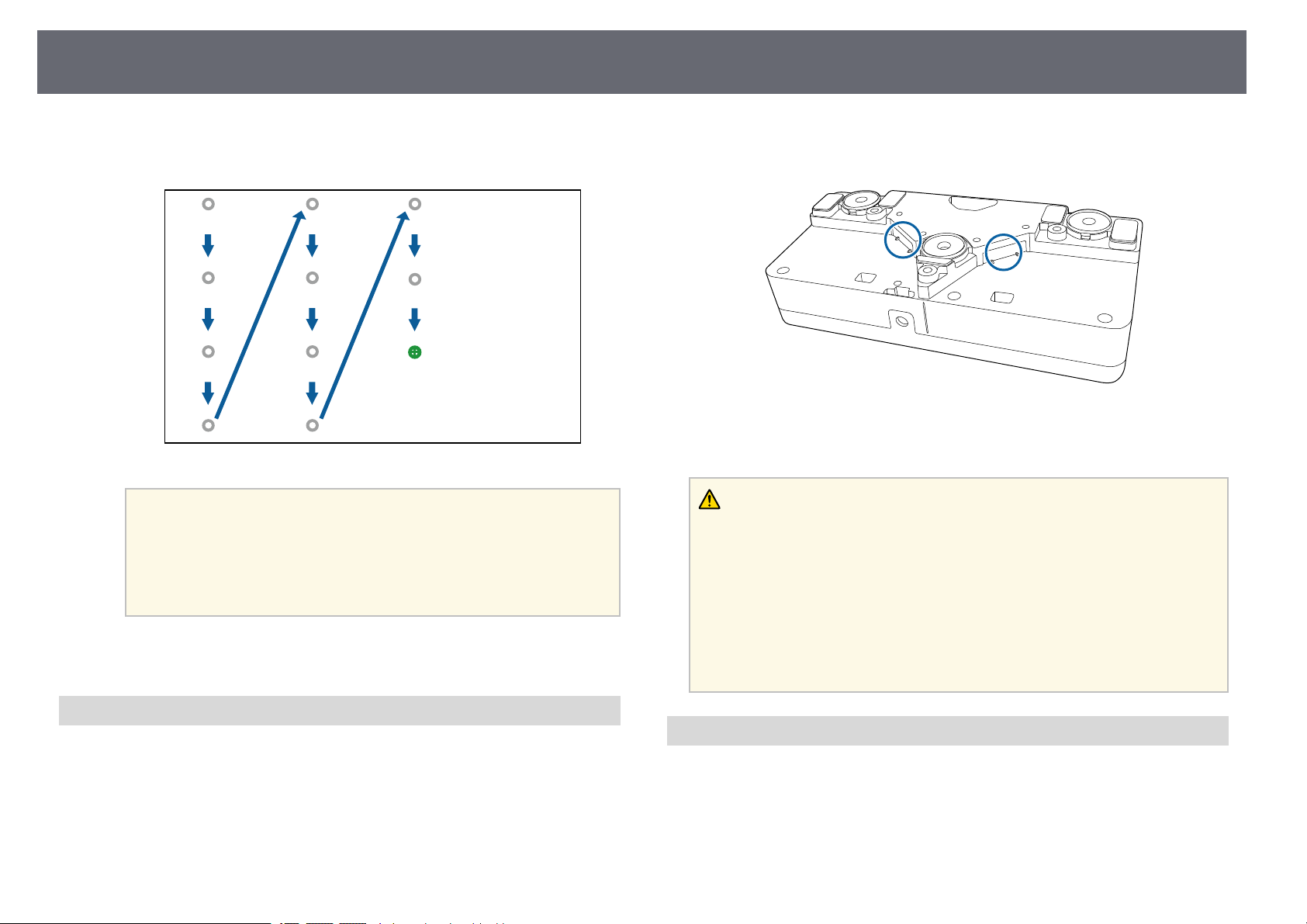

Stiftkalibrierung........................................................................................................................ 82

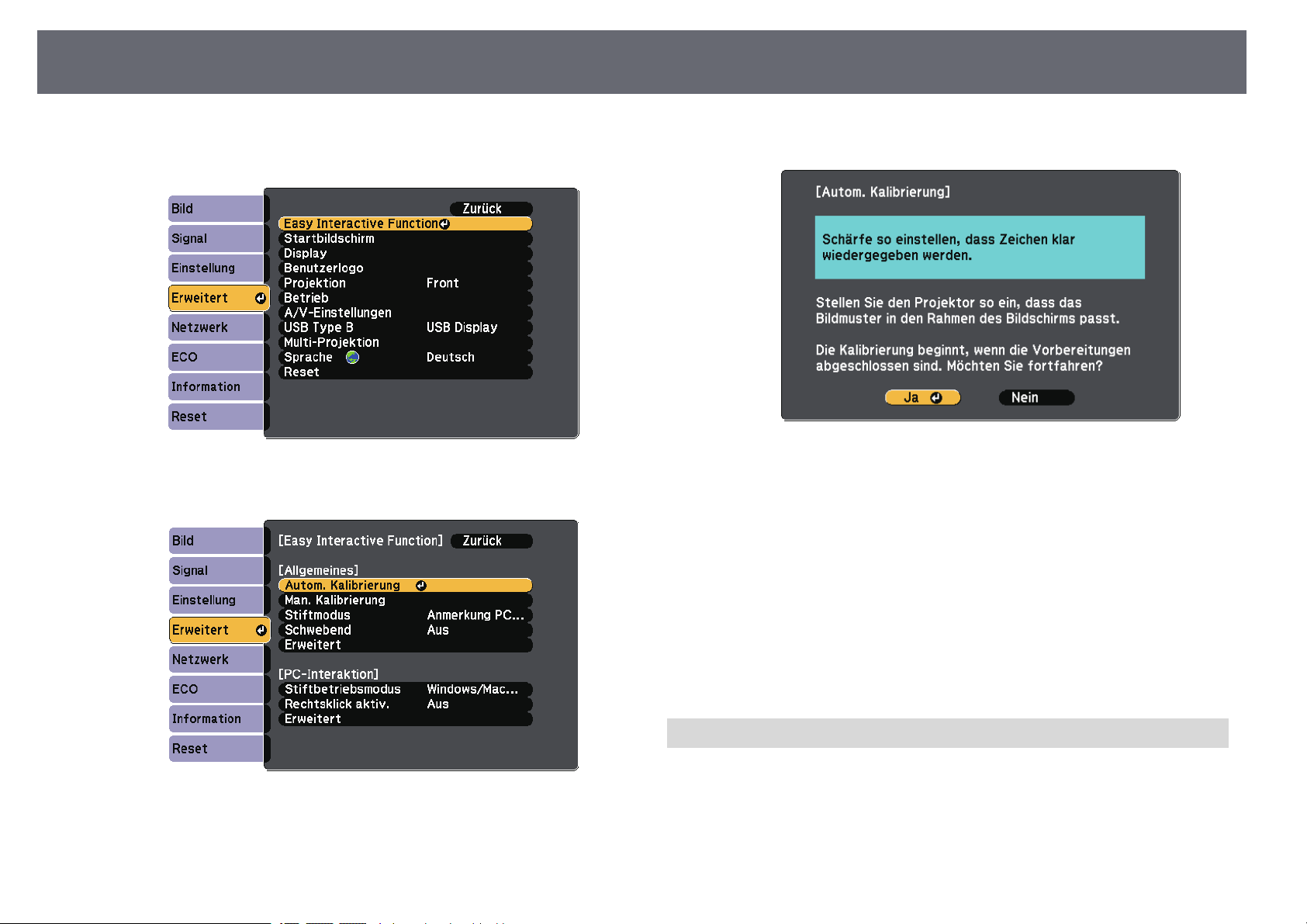

Automatische Kalibrierung .................................................................................................. 82

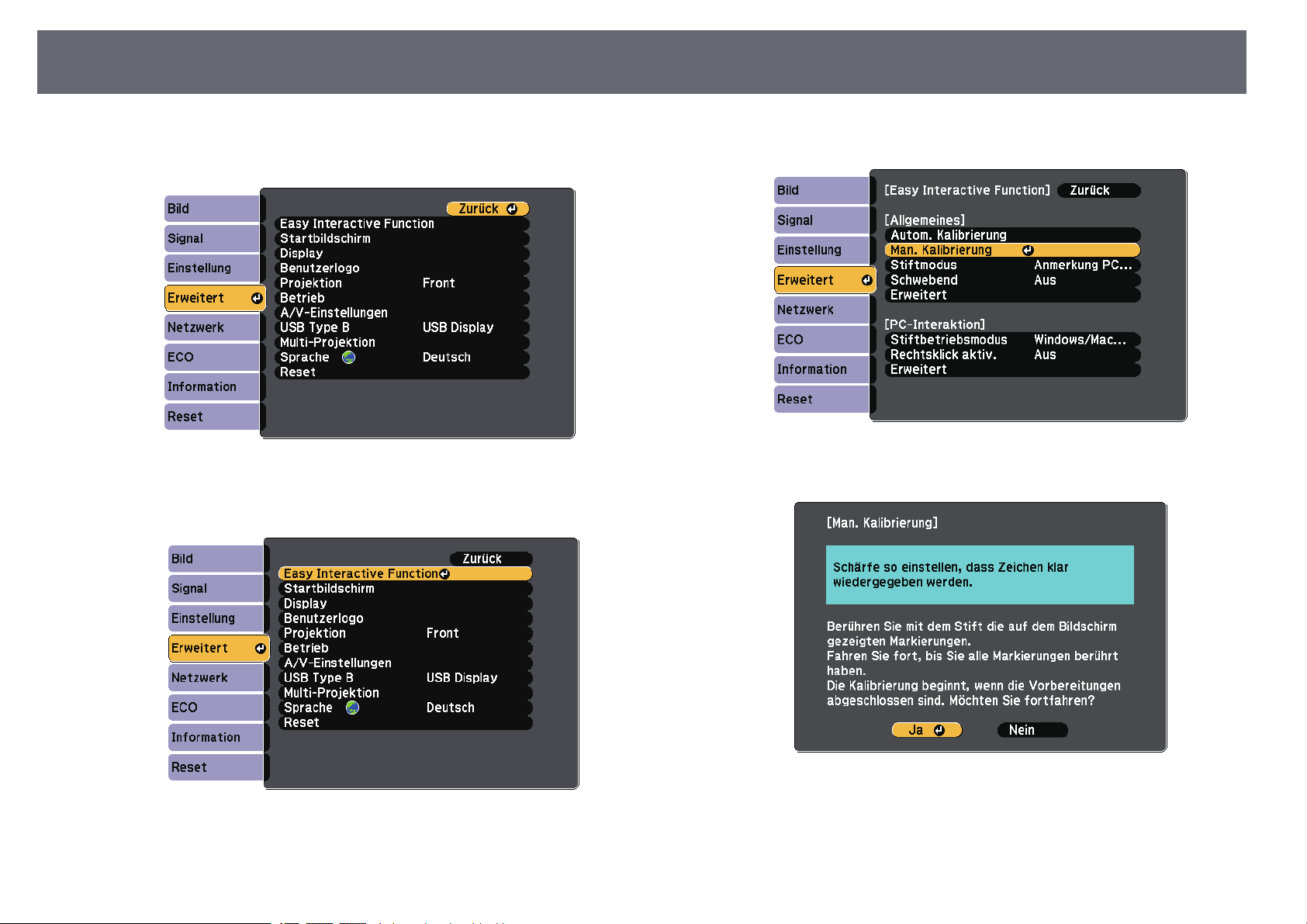

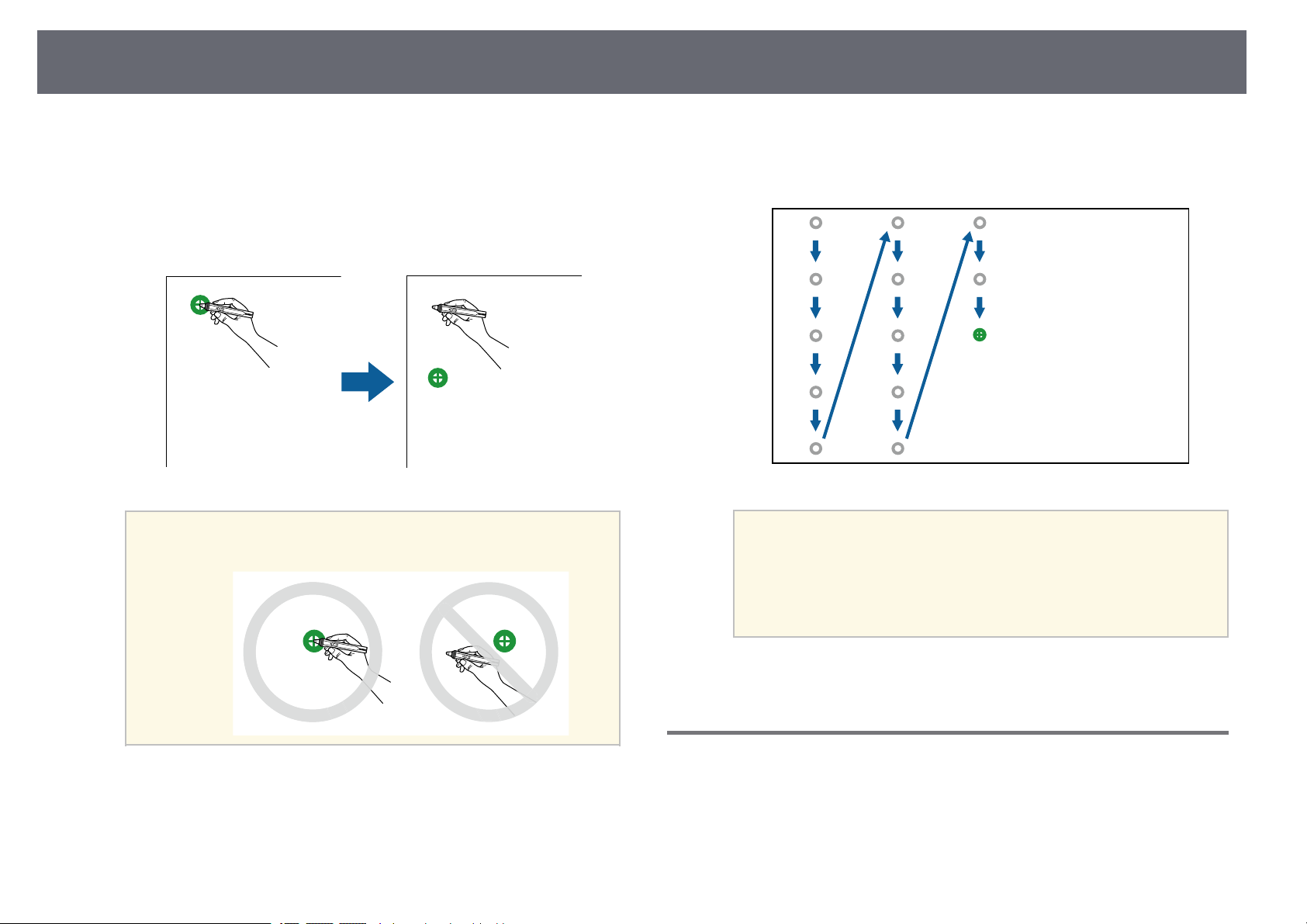

Manuelle Kalibrierung............................................................................................................ 83
Verwendung interaktiver Berührungssteuerung mit Ihrem Finger ........................... 85
Windows-Stifteingabe und Freihandwerkzeuge........................ 110
Aktivierung von Windows-Stifteingabe und Freihandfunktionen........................... 110
Verwendung von Windows-Stifteingabe und Freihandfunktionen........................ 111
Interaktive Funktionen bei Projektion von zwei Bildern
gleichzeitig ..................................................................................... 112
Umschalten der Split-Screen-Projektion............................................................................ 112
Auswahl der Split-Screen-Einstellungen für die interaktive Funktion.................... 113
Interaktive Funktionen bei Projektion mit zwei Projektoren ... 115
Page 4
Inhalt
4
Temporäre Verwendung interaktiver Funktionen an nur einem der
Projektoren.................................................................................................................................... 115
Anpassen der Projektorfunktionen 117
Projizieren von zwei Bildern gleichzeitig.................................... 118
Nicht unterstützte Eingangsquellenkombinationen bei der Split Screen-
Projektion....................................................................................................................................... 120
Beschränkungen bei der Split Screen-Projektion........................................................... 120
Projektion einer PC Free-Präsentation........................................ 121
Unterstützte PC Free-Dateitypen.......................................................................................... 121
Warnhinweise zur PC Free-Projektion................................................................................. 121
Starten einer Diaschau per PC Free ..................................................................................... 122
Starten einer Filmpräsentation per PC Free ..................................................................... 124
PC Free-Anzeigeoptionen........................................................................................................ 125

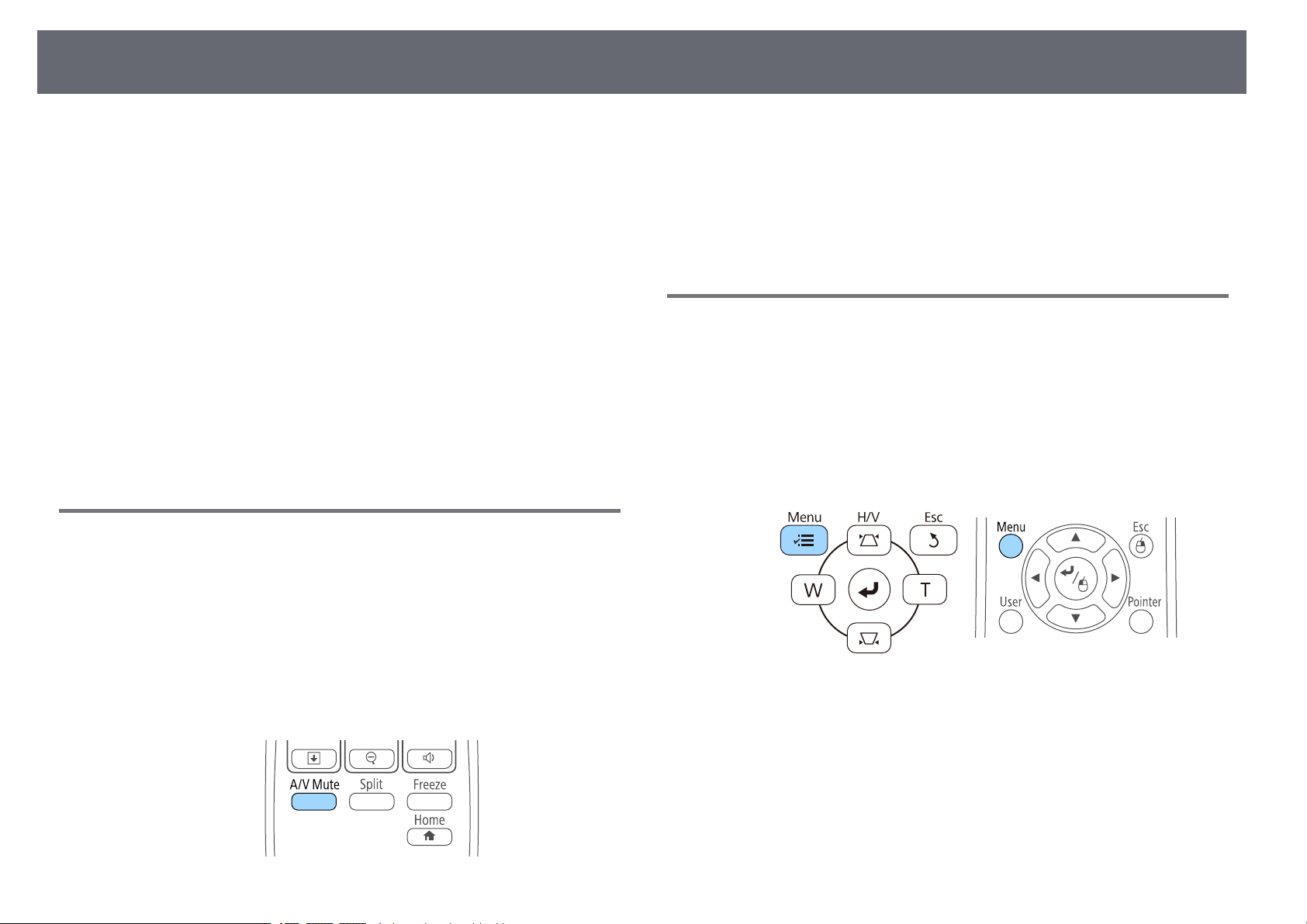

Vorübergehendes Abschalten von Bild und Ton........................ 126
Temporäres Anhalten von Videos................................................ 127
Zoomen von Bildern ...................................................................... 128
Verwendung der Fernbedienung als kabellose Maus................ 129
Verwendung der Fernbedienung als Pointer.............................. 131
Speichern eines Benutzerlogos .................................................... 132

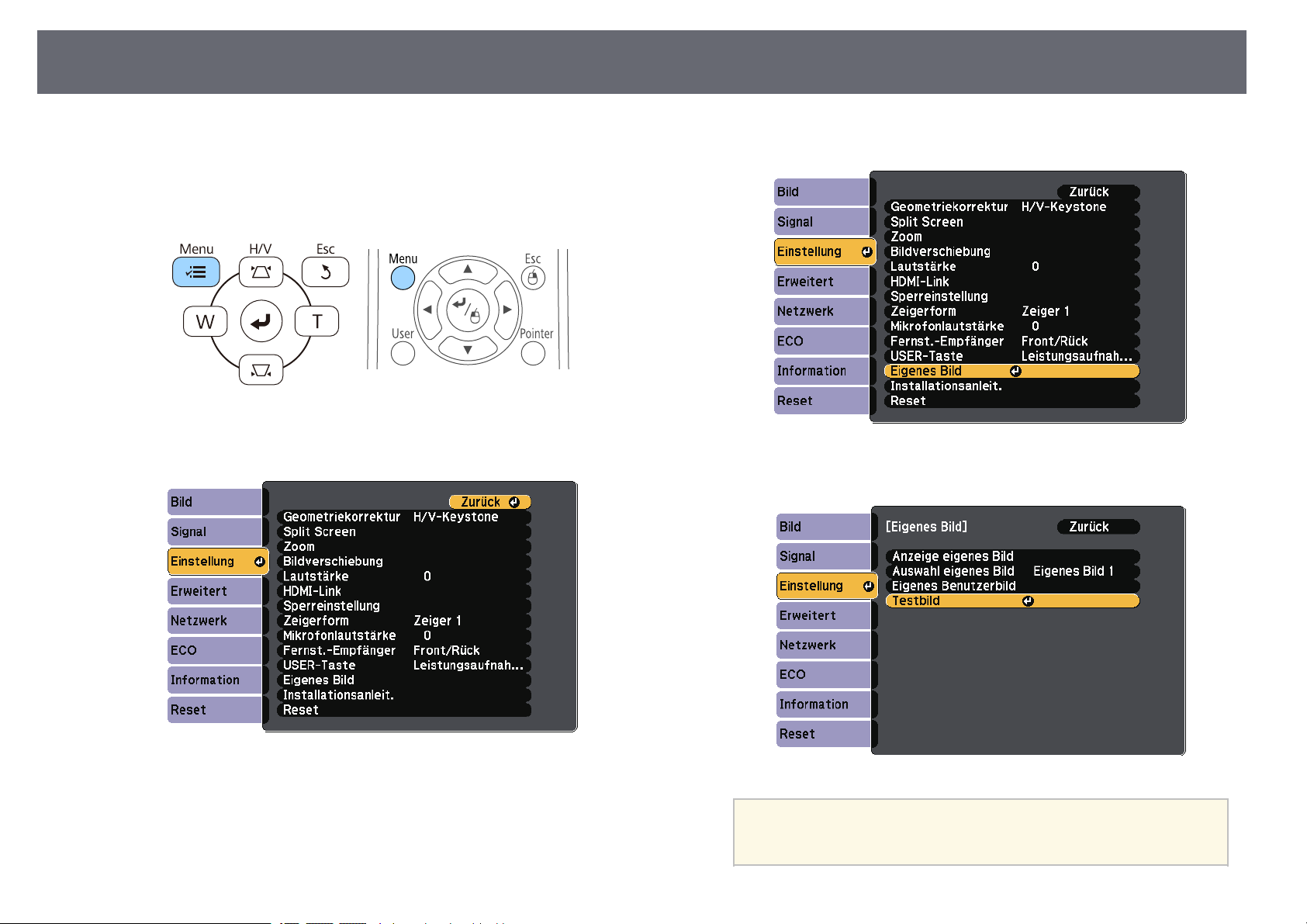

Speichern eines eigenen Benutzerbildes .................................... 135
Verwendung mehrerer Projektoren............................................. 137
Projektoridentifikationssystem zur Steuerung mehrerer Projektoren.................... 137
Einstellen der Projektor-ID................................................................................................. 137
Auswahl des Projektors, den Sie bedienen möchten.............................................. 138
Anpassen des Farbabgleichs.................................................................................................. 139
Anpassen der Lampenhelligkeit............................................................................................ 141
Abstimmen der Bildfarbe......................................................................................................... 142

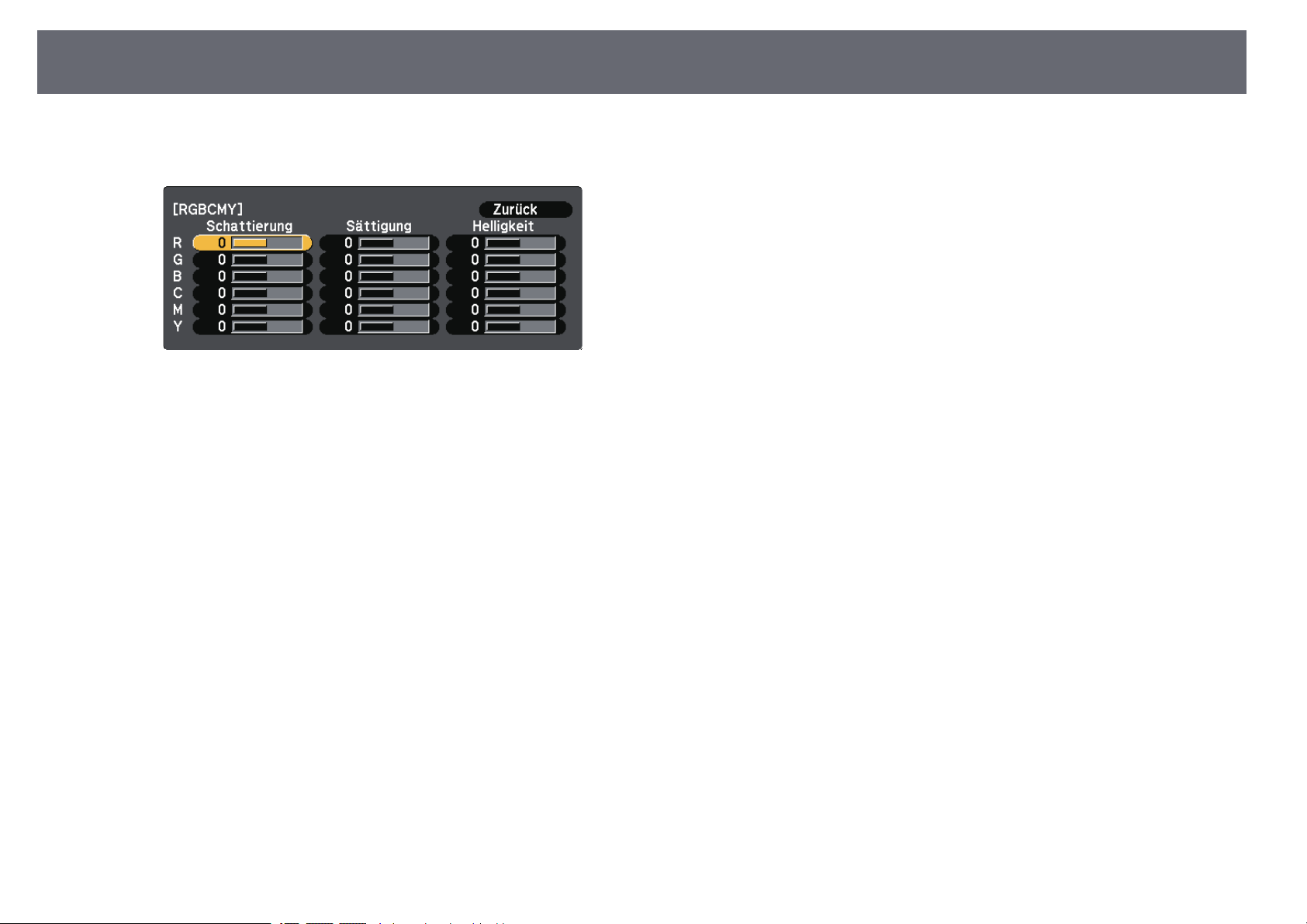

Anpassen von RGBCMY............................................................................................................ 143
Projektion von Bildern vom HDMI3-Port mit der optionalen
Schnittstellenbox........................................................................... 145
Projektorsicherheitsfunktionen ................................................... 147
Kennwortschutztypen............................................................................................................... 147
Einrichtung eines Kennwortes ......................................................................................... 147
Auswahl von Kennwortschutztypen.............................................................................. 148
Eingabe eines Kennwortes zur Nutzung des Projektors........................................ 149
Sperren der Projektortasten.................................................................................................... 150
Freigabe der Projektortasten............................................................................................ 151
Installation eines Sicherheitskabels ..................................................................................... 151
Verwendung des Projektors in einem Netzwerk 152
Projektion über Kabelnetzwerk ................................................... 153
Anschließen an ein Kabelnetzwerk ...................................................................................... 153
Auswahl der Kabelnetzwerkeinstellungen........................................................................ 153
Projektion über drahtloses Netzwerk.......................................... 156
Installieren des WLAN-Moduls............................................................................................... 156
Manuelle Auswahl der WLAN-Einstellungen.................................................................... 157
Auswahl der Drahtlosnetzwerkeinstellungen unter Windows.................................. 160
Auswahl der Drahtlosnetzwerkeinstellungen unter OS X........................................... 160
Einrichtung der Drahtlosnetzwerksicherheit.................................................................... 160
Verwendung eines QR-Codes für die Verbindung mit einem Mobilgerät............ 161
Verwendung eines USB-Sticks zur Verbindung eines Windows-Computers....... 162
Überwachung und Steuerung des Projektors 164
EasyMP Monitor ............................................................................. 165
Steuerung eines vernetzten Projektors über einen
Webbrowser ................................................................................... 166
Einrichtung von Projektornetzwerk-eMail-Alarmen.................. 168
Netzwerkprojektor - eMail-Warnmeldungen ................................................................... 168
Page 5
Inhalt
5
Einrichtung der Überwachung per SNMP.................................... 170
Verwendung von ESC/VP21-Befehlen ........................................ 171
ESC/VP21-Befehlsliste................................................................................................................ 171
Kabelanordnung.......................................................................................................................... 171
PJLink-Unterstützung.................................................................... 173
Crestron RoomView-Unterstützung............................................. 174
Einrichtung der Crestron RoomView-Unterstützung .................................................... 174
Steuerung eines vernetzten Projektors über Crestron RoomView.......................... 175
Crestron RoomView-Bedienfenster ................................................................................ 175
Crestron RoomView-Werkzeugfenster.......................................................................... 176
Anpassen von Menüeinstellungen 178
Verwendung der Projektormenüs................................................ 179
Virtuelle Tastatur verwenden....................................................... 180
Verfügbarer Text unter Verwendung der virtuellen Tastatur.................................... 180
Bildqualitätseinstellungen - Bild-Menü....................................... 181
Eingangssignaleinstellungen - Signal-Menü............................... 183
Projektorfunktionseinstellungen - Einstellung-Menü ............... 185
Projektoreinrichtungseinstellungen - Erweitert-Menü.............. 188

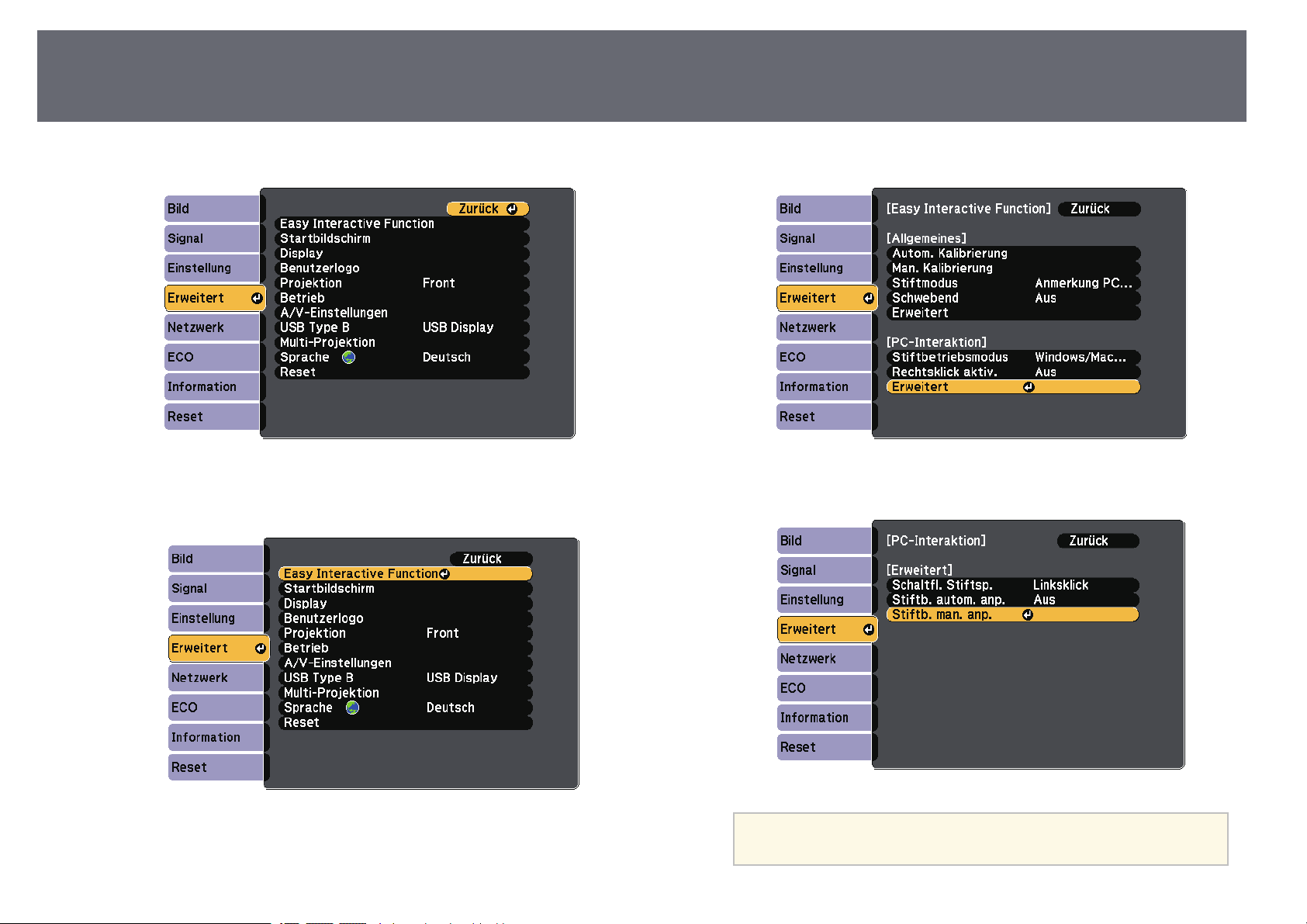

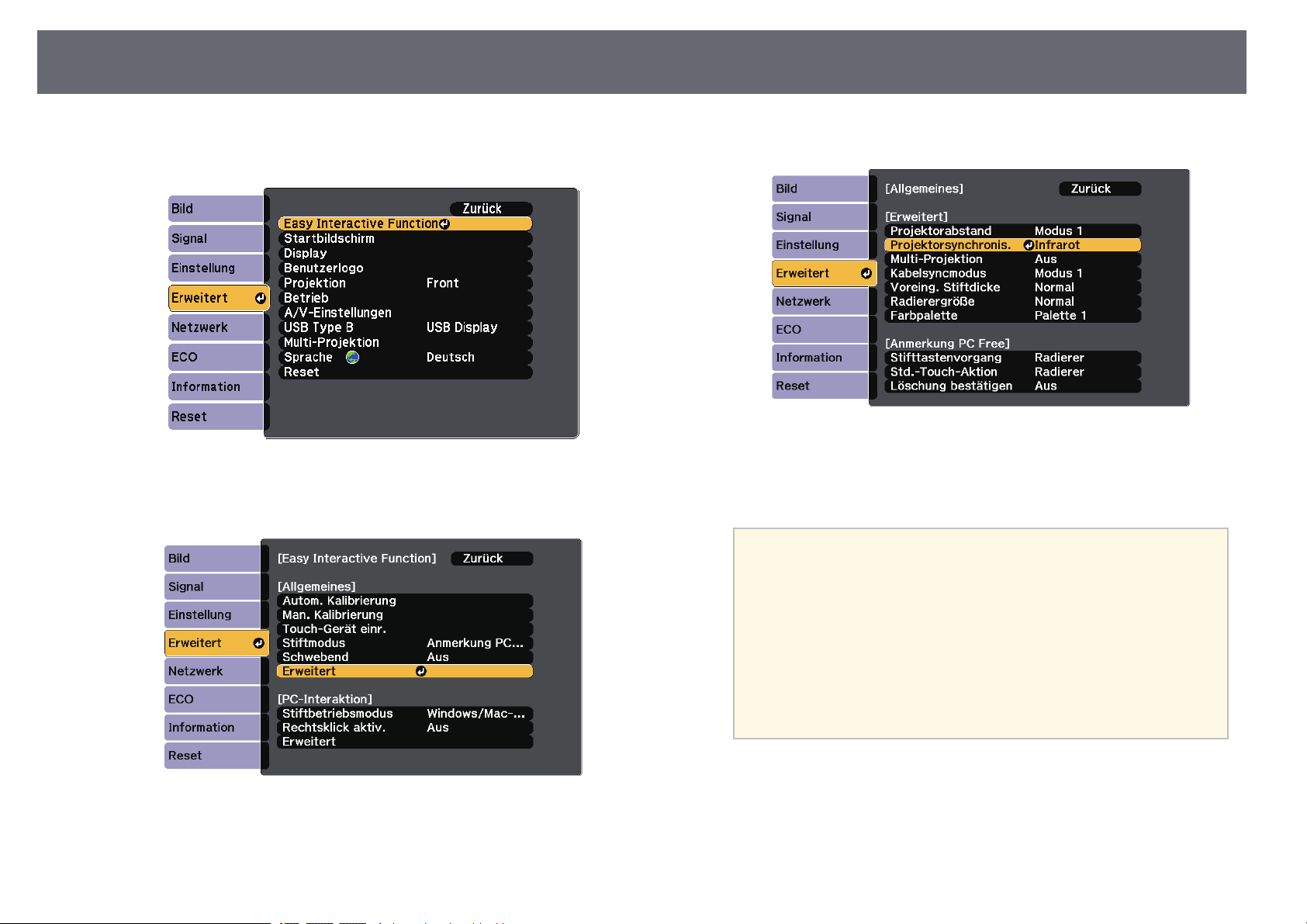

Menü Erweitert - Easy Interactive Function...................................................................... 191
Allgemeines............................................................................................................................. 191
PC-Interaktion......................................................................................................................... 192
Projektoreinrichtungseinstellungen - ECO-Menü ...................... 201
Projektorinformationsanzeige - Information-Menü .................. 203
Information-Menü - Projektorinfo-Menü........................................................................... 203
Liste mit Ereignisidentifikationscodes........................................................................... 204
Projektorrücksetzungsoptionen - Reset-Menü........................... 205
Kopieren von Menüeinstellungen zwischen Projektoren
(Sammeleinrichtung)..................................................................... 206
Übertragen von Einstellungen von einem USB-Flash-Laufwerk............................... 206
Übertragen von Einstellungen von einem Computer .................................................. 207
Benachrichtigung bei Sammeleinrichtungsfehler.................................................... 208
Wartung des Projektors 210
Reinigen des Projektionsfensters................................................. 211
Reinigen des Hindernissensors..................................................... 212
Reinigung des Projektorgehäuses ............................................... 213
Wartung von Luftfilter und Belüftungsöffnungen..................... 214
Reinigen des Luftfilters............................................................................................................. 214
Austausch des Luftfilters.......................................................................................................... 215
Wartung der Projektorlampe ....................................................... 218
Wechseln der Lampe................................................................................................................. 219
Rücksetzen des Lampentimers.............................................................................................. 222
Wechseln der Fernbedienungsbatterien ..................................... 223
Projektornetzwerkeinstellungen - Netzwerk-Menü................... 194
Netzwerk-Menü - Grund-Menü ............................................................................................. 195
Netzwerk-Menü - Wireless LAN-Menü ................................................................................ 196
Netzwerk-Menü - Wired LAN-Menü..................................................................................... 198
Netzwerk-Menü - Meldung-Menü........................................................................................ 198
Netzwerk-Menü - Sonstige-Menü......................................................................................... 199
Netzwerk-Menü - Reset-Menü ............................................................................................... 200
Auswechseln der Batterie des interaktiven Stifts....................... 224
Auswechseln der Spitze des interaktiven Stifts.......................... 225
Auswechseln der weichen Stiftspitze.................................................................................. 225
Auswechseln der weichen Stiftspitze durch die harte Stiftspitze ............................ 226
Page 6
Inhalt
6
Problemlösung 228
Projektionsprobleme..................................................................... 229
Status der Projektoranzeige ......................................................... 230
Verwendung der Projektorhilfe.................................................... 232
Probleme mit Bild oder Ton lösen ............................................... 233
Lösungen, wenn kein Bild erscheint.................................................................................... 233
Lösungen, wenn das Bild per USB Display-Funktion falsch angezeigt wird........ 234
Lösungen, wenn die „Kein Signal“-Meldung erscheint................................................ 234
Anzeige von einem Notebook ......................................................................................... 234
Anzeige von einem Mac-Notebook ............................................................................... 235
Lösungen, wenn die „Nicht verfügbar“-Meldung erscheint....................................... 235
Lösungen, wenn ein Bild nur teilweise angezeigt wird ............................................... 235
Lösungen, wenn das Bild nicht rechteckig ist ................................................................. 236
Lösungen, wenn das Bild rauscht......................................................................................... 236
Lösungen, wenn das Bild verschwommen ist ................................................................. 236
Lösungen, wenn Bildhelligkeit oder Farben nicht stimmen...................................... 237
Lösungen bei Tonproblemen................................................................................................. 237
Lösungen bei Mikrofonproblemen ................................................................................ 238
Lösungen, wenn Bilddateinamen bei PC Free nicht richtig angezeigt werden . 238
Probleme mit der Steuerung von Projektor oder
Fernbedienung lösen..................................................................... 239
Lösungen bei Problemen mit Projektorbetrieb und Abschaltung .......................... 239
Lösungen bei Problemen mit der Fernbedienung ........................................................ 239
Lösungen bei Kennwortproblemen..................................................................................... 240
Lösung, wenn die Meldung „Die Batterie zum Halten der Uhrzeit ist schwach.“
erscheint......................................................................................................................................... 240
Lösen von Problemen mit interaktiven Funktionen .................. 241
Lösungen, wenn die Meldung „Bei der Easy Interactive Function ist ein Fehler
aufgetreten.“ erscheint ............................................................................................................. 241
Lösungen, wenn die interaktiven Stifte nicht funktioniert......................................... 241
Lösungen, wenn die manuelle Kalibrierung nicht funktioniert................................ 242
Lösungen, wenn Sie einen Computer nicht über die Projektionsfläche
bedienen können........................................................................................................................ 242
Lösungen, wenn die Position des interaktiven Stifts ungenau ist........................... 242
Lösungen, wenn die interaktiven Stifte langsam oder schwierig zu benutzen
sind................................................................................................................................................... 243
Lösungen, wenn die interaktive Berührungssteuerung nicht funktioniert.......... 243
Lösung von Netzwerkproblemen................................................. 245
Lösungen, wenn Sie nicht über das Internet auf den Projektor zugreifen
können............................................................................................................................................ 245
Lösungen, wenn keine Netzwerkalarm-eMails ankommen........................................ 245
Lösungen, wenn das Bild während der Netzwerkprojektion Statik enthält ........ 245
Anhang 247
Optionales Zubehör und Ersatzteile............................................ 248
Kabel ................................................................................................................................................ 248
Halterungen.................................................................................................................................. 248
Für interaktive Funktion........................................................................................................... 248
Für Drahtlosverbindung........................................................................................................... 248
Externe Geräte.............................................................................................................................. 249
Ersatzteile....................................................................................................................................... 249
Leinwandgröße und Projektionsabstand.................................... 250
Unterstützte Bildschirmauflösungen........................................... 252
Technische Daten des Projektors................................................. 254
Anschlussspezifikationen......................................................................................................... 255
Außenabmessungen...................................................................... 256
USB Display-Systemanforderungen............................................. 258
Systemanforderungen von Easy Interactive Driver ................... 259
Liste der Sicherheitssymbole (gemäß IEC60950-1 A2)............... 260
Glossar ............................................................................................ 262
Hinweise.......................................................................................... 264
Page 7
Inhalt
Indication of the manufacturer and the importer in accordance with
requirements of EU directive.................................................................................................. 264
Verwendungshinweise.............................................................................................................. 264
Bezugnahme auf Betriebssysteme....................................................................................... 264
Marken ............................................................................................................................................ 265
Urheberrechtliche Hinweise ................................................................................................... 265
Copyright-Zuschreibung.......................................................................................................... 265
7
Page 8

Verwendete Bezeichnungen

Sicherheitssymbole
Der Projektor und seine Anleitungen nutzen grafische Symbole und Etiketten zur Anzeige von Inhalten, die Sie in der sicheren Nutzung des Projektors unterweisen.
Lesen und befolgen Sie zur Vermeidung von Verletzungen und Sachschäden aufmerksam die mit diesen Symbolen und Etiketten gekennzeichneten Anweisungen.
Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung zu Verletzungen oder sogar zum Tod führen können.
Warnung
Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder zu
Vorsicht
Allgemeine Informationen
Beachten
[Tastenname] Gibt die Bezeichnung der Projektor- oder der Fernbedienungstasten an.
Menü-/Einstellungsbezeichnung Zeigt Projektormenü- und Einstellungsbezeichnungen an.
s
Sachschäden führen können.
Dieses Etikett zeigt an, dass eine ungenügende Beachtung der Vorsichtsmaßnahmen Beschädigungen oder Verletzungen verursachen kann.
Dieses Etikett zeigt hilfreiche Zusatzinformationen an.
Beispiel: [Esc]-Taste
Beispiel: Bild-Menü wählen s Bild > Erweitert
Verweist auf Links zu relevanten Seiten.
Verweist auf eine Seite mit ausführlichen Informationen zu einem bestimmten Thema.
Page 9

Vorstellung Ihres Projektors

In diesen Abschnitten erfahren Sie mehr über die Funktionen und Teilebezeichnungen Ihres Projektors.
gg Relevante Links
• "Ausstattung des Projektors" S.10
• "Projektorteile und -funktionen" S.13
Page 10

Ausstattung des Projektors

10
Dieser Projektor wird mit dieser speziellen Ausstattung ausgeliefert. Weitere Einzelheiten finden Sie in diesen Abschnitten.
gg Relevante Links
• "Einzigartige interaktive Funktionen" S.10
• "Schnelle und einfache Einrichtung" S.10
• "Flexible Konnektivität" S.10

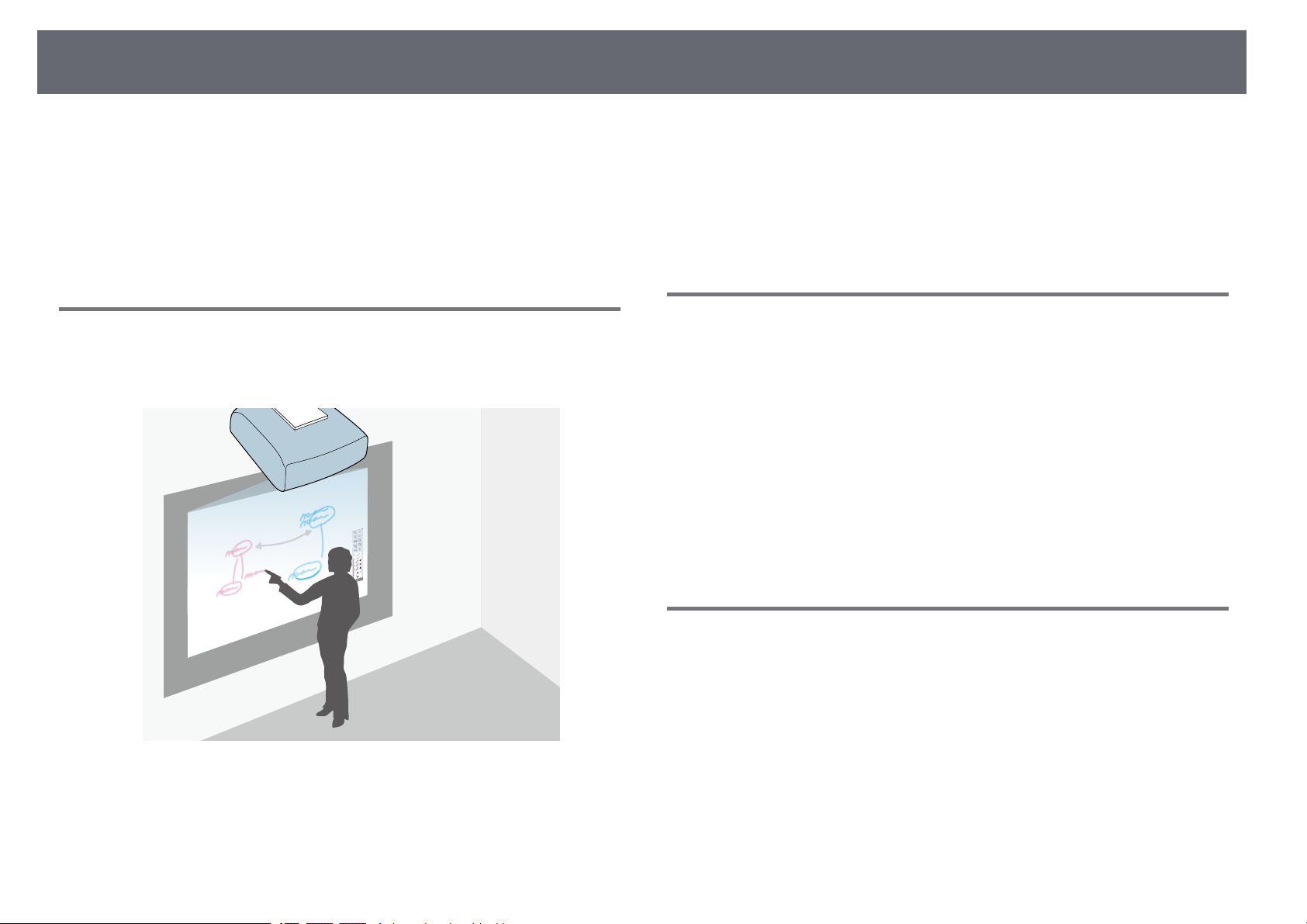

Einzigartige interaktive Funktionen

Einfache Anmerkung an der projizierten Anzeige mit dem interaktiven Stift oder Ihrem Finger (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
• Projektorbedienung über die projizierte Anzeige.
• Einfaches Drucken, Speichern und Vorführen Ihrer Präsentationen.
• Computerbedienung über die projizierte Anzeige.
• Berührungsbasierte Interaktivität mit Hilfe Ihres Fingers (EB-695Wi/EB­680Wi).

Schnelle und einfache Einrichtung

• Direkt Einschalten-Funktion zum Einschalten des Projektors, sobald Sie ihn anschließen.
• Auto-Einschalten-Funktion zum Einschalten des Projektors, wenn der Projektor ein Bildsignal von dem Anschluss erkennt, den Sie als Auto- Einschalten-Quelle angegeben haben.
• Der Startbildschirm ermöglicht die einfache Auswahl einer Eingangsquelle und den Zugriff auf nützliche Funktionen.
gg Relevante Links
• "Projektoreinrichtungseinstellungen - Erweitert-Menü" S.188
• "Einschalten des Projektors" S.45
• Anmerkung mit oder ohne einen Computer.
• Anmerkung mit zwei Stiften gleichzeitig.
• Schnelle und einfache Funktionsleiste zur Unterstützung beim Erstellen von Anmerkungen an der Anzeige.

Flexible Konnektivität

Dieser Projektor unterstützt wie nachstehend gezeigt eine Vielzahl benutzerfreundlicher Konnektivitätsoptionen.
gg Relevante Links
• "Mit Computern verbinden" S.11
• "Mit Mobilgeräten verbinden" S.11
• "Vergrößerung und Projektion Ihrer Dateien mit einer Dokumentenkamera" S.12
Page 11
Ausstattung des Projektors
11
Mit Computern verbinden
• Verbindung mit einem USB-Kabel zur Bildprojektion und Audioausgabe (USB Display).
• EasyMP Multi PC Projection zur Projektion von bis zu vier Bildern gleichzeitig durch Aufteilung der Projektionsanzeige. Sie können Bilder von Computern im Netzwerk oder von Smartphones und Tablet-Geräten projizieren, auf denen Epson iProjection installiert ist.
Einzelheiten finden Sie in der EasyMP Multi PC Projection Bedienungsanleitung.
• Bei der Projektion von Bildern über ein WLAN müssen Sie das
a
gg Relevante Links
• "Optionales Zubehör und Ersatzteile" S.248
• "Verbindung mit einem Computer" S.28
• "Verwendung des Projektors in einem Netzwerk" S.152
Epson 802.11b/g/n-WLAN-Modul installieren und anschließend Projektor und Computer zur Drahtlosprojektion einrichten.
Das Epson 802.11b/g/n-WLAN-Modul ist unter Umständen nicht im Lieferumfang Ihres Projektors enthalten.
• Sie können die erforderliche Software und entsprechende Bedienungsanleitungen von der folgenden Website herunterladen.
http://www.epson.com/
Mit Mobilgeräten verbinden
• HDMI1/MHL-Anschluss zum Verbinden eines MHL-Kabels mit dem Mobilgerät und Ihrem Projektor.
• Epson iProjection zum kabellosen Verbinden von Projektor und Mobilgerät über die im App Store oder bei Google Play erhältliche App.
Sämtliche Gebühren, die bei der Kommunikation mit dem App Store
a
gg Relevante Links
• "Verbindung mit Smartphones oder Tablets" S.31
oder Google Play anfallen, sind vom Kunden zu tragen.
Page 12
Ausstattung des Projektors
Vergrößerung und Projektion Ihrer Dateien mit einer Dokumentenkamera
Optionale Dokumentenkamera zum Projizieren von Papierdokumenten und Objekten.
Sie können die optionale Dokumentenkamera über die projizierte Anzeige bedienen (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
Sie können ELPDC06/ELPDC11/ELPDC12/ELPDC20 nicht über die projizierte Anzeige bedienen.
12
Page 13

Projektorteile und -funktionen

13
Die folgenden Abschnitte erklären die Projektorteile und ihre Funktionen.
Alle in diesem Handbuch aufgeführten Funktionen sind anhand von Abbildungen des EB-695Wi erläutert, sofern nicht anders angegeben.
gg Relevante Links
• "Projektorteile - Front/Seite" S.13
• "Projektorteile - Oberseite/Seite" S.14
• "Projektorteile - Schnittstelle" S.15
• "Projektorteile - Unterseite" S.17
• "Projektorteile - Bedienfeld" S.17
• "Projektorteile - Fernbedienung" S.19

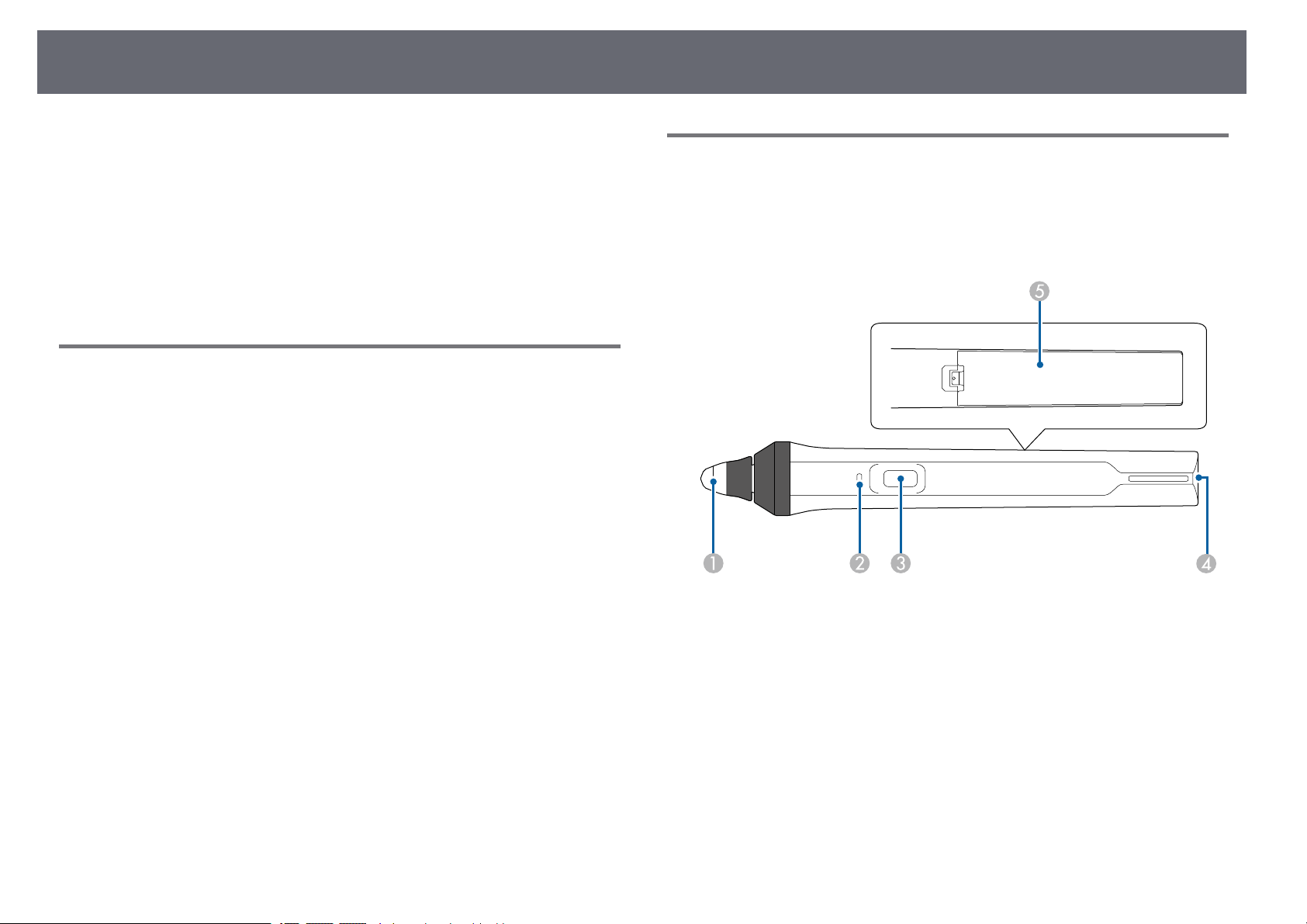

• "Projektorteile - interaktive Stifte" S.20
• "Projektorteile - Stiftablage" S.21
• "Projektorteile - Touch-Gerät" S.22

Projektorteile - Front/Seite

Bezeichnung Funktion
Fernbedienungsempfä
A
nger
Lampenabdeckung Durch Öffnen erhalten Sie Zugang zur Lampe des
B
Schraube der
C
Lampenabdeckung
Empfängt die Signale der Fernbedienung.
Projektors.
Befestigen Sie mit dieser Schraube die Lampenabdeckung.
Page 14
Projektorteile und -funktionen
14
Bezeichnung Funktion
Luftaustritt Aus dem Luftaustritt strömt die zur internen Kühlung
D
des Projektors verwendete Luft.
Warnung
Blicken Sie nicht in die Belüftungsöffnungen. Wenn die Lampe explodiert, können Gase entweichen und es können kleine Glassplitter verspritzt werden, die zu einer Verletzung führen können. Wenden Sie sich an einen Arzt, falls Glassplitter eingeatmet werden oder in Augen oder Mund gelangen.
Vorsicht
Halten Sie Ihr Gesicht oder Ihre Hände während der Projektion vom Luftaustritt fern, und stellen Sie keine Gegenstände, die sich durch Wärme verziehen oder in anderer Weise durch Wärme beeinträchtigt werden können, in die Nähe des Luftaustritts. Die aus den Lüftungsschlitzen austretende heiße Luft könnte zu Verbrennungen, Verformungen oder Unfällen führen.

Projektorteile - Oberseite/Seite

Schrauben der
E
Kabelabdeckung
Kabelabdeckung Lösen Sie die beiden Schrauben und öffnen Sie die
F
Bedienfeld Dient zur Bedienung des Projektors.
G
Externe Lautsprecher Gibt Audiosignale wieder.
H
Befestigen Sie mit diesen Schrauben die Kabelabdeckung.
Abdeckung, wenn Sie Kabel für externe Geräte anschließen oder das WLAN-Modul installieren möchten.
Bezeichnung Funktion
Riegel der
A
Filterabdeckung
WLAN-Anzeige Zeigt den Zugriffsstatus des optionalen WLAN-Moduls
B
Öffnet und schließt die Luftfilterabdeckung.
an.
Page 15
Projektorteile und -funktionen
15
Bezeichnung Funktion
Empfänger des
C
interaktiven Stifts (EB-695Wi/EB-
685Wi/EB­680Wi/EB-675Wi)
Hindernissensor Erkennt Hindernisse innerhalb des
D
Fernbedienungsempfä
E
nger
Projektionsfenster Von hier werden Bilder projiziert.
F
Empfängt die Signale vom interaktiven Stift.
Projektionsbereichs.
Empfängt die Signale der Fernbedienung.
Warnung
• Schauen Sie während der Projektion nicht in das Projektionsfenster.
• Stellen Sie keine Gegenstände in die Nähe des Projektionsfensters und halten Sie Ihre Hände fern. Dieser Bereich könnte Verbrennungen, Feuer oder die Verformung von Gegenständen verursachen, da er aufgrund des konzentrierten Projektionslichts sehr hohe Temperaturen erreicht.
Sicherheitssteckplatz Der Sicherheitsschlitz ist mit dem von Kensington
G
Luftfilterabdeckung Durch Öffnen erhalten Sie Zugang zu Luftfilter und
H
Ansaugöffnungen
I
(Luftfilter)

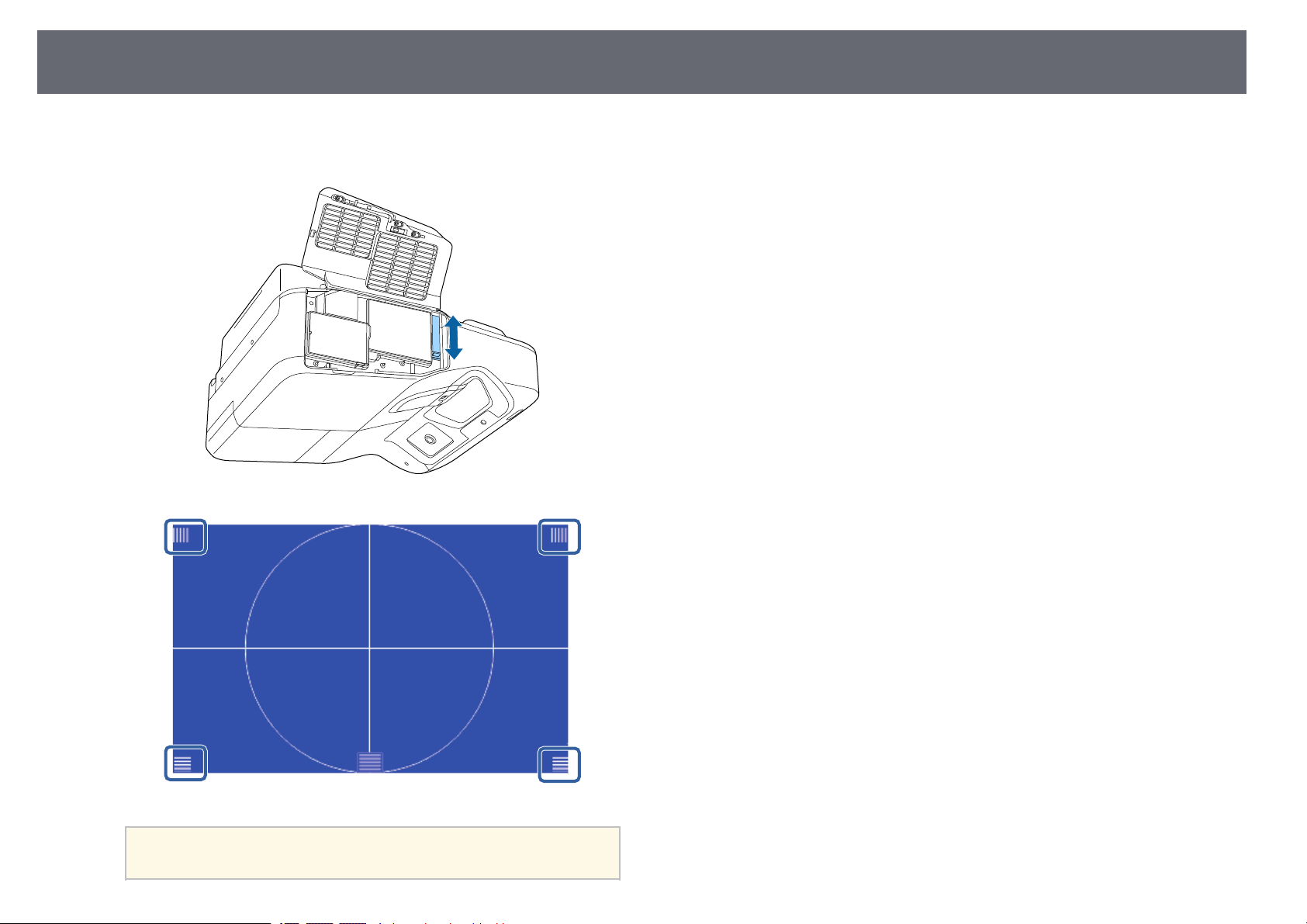

Fokushebel Stellt den Bildfokus ein.
J
hergestellten Microsaver Security System kompatibel.
Fokushebel.
Saugt die Luft zur inneren Kühlung des Projektors an.
Öffnen Sie die Abdeckung des Luftfilters, um den Fokushebel zu betätigen.

Projektorteile - Schnittstelle

Bezeichnung Funktion
WLAN-
A
Modulsteckplatz
Anschluss Audio 1 Audioeingang für Audiosignale von Geräten, die an
B
Anschluss Computer1 Für den Eingang von Bildsignalen von einem
C
Anschluss Audio 2 Audioeingang für Audiosignale von Geräten, die an
D
Installieren Sie hier das optionale WLAN-Modul.
den Computer1-Anschluss angeschlossen sind.
Computer und Component-Video-Signalen von anderen Videoquellen.
den Computer2-Anschluss angeschlossen sind.
Page 16
Projektorteile und -funktionen
16
Bezeichnung Funktion
USB-B-Anschluss Verbinden Sie diesen Anschluss über ein USB-Kabel
E
Anschluss LAN Für den Anschluss an ein Netzwerk über ein LAN-
F
Anschluss
G
HDMI1/MHL
Anschluss Monitor
H
Out-/Computer2
Anschluss HDMI2 Speist Videosignale von den mit HDMI kompatiblen
I
Anschluss HDMI3 Speist Videosignale von den mit HDMI kompatiblen
J
RS-232C-Anschluss Schließen Sie hier ein RS-232C-Kabel zur Steuerung
K
mit einem Computer; dadurch können Sie Computerbilder projizieren und die Kabellose Maus­Funktion nutzen.
Stellt eine Verbindung zwischen Projektor und Computer über das mitgelieferte USB-Kabel her; dadurch kann der interaktive Stift als Maus verwendet werden (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
Kabel.
Speist Videosignale von HDMI-kompatiblen Videogeräten und Computern oder mit MHL (Mobile High-Definition) kompatiblen Mobilgeräten ein.
Dieser Projektor ist mit HDCP kompatibel.
Wenn Monitor-Ausg.-Port im Erweitert-Menü des Projektors auf Monitor-Ausgang eingestellt ist, werden vom Computer1-Anschluss eingegebene analoge RGB­Signale an einen externen Monitor ausgegeben. Signale, die an anderen Anschlüssen anliegen, oder Videokomponenten-Signale, können nicht ausgegeben werden.
Wenn Monitor-Ausg.-Port über das Erweitert-Menü des Projektors auf Computer2 eingestellt ist, werden Bildsignale von einem Computer und Component­Signale von anderen Videoquellen eingespeist.
s Erweitert > Betrieb > Monitor-Ausg.-Port
Videogeräten und Computern ein. Dieser Projektor ist mit HDCP kompatibel.
Videogeräten und Computern ein. Dieser Projektor ist mit HDCP kompatibel.
des Projektors über einen Computer an. (Dieser Anschluss dient der Steuerung und sollte normalerweise nicht verwendet werden.)
Bezeichnung Funktion
SYNC IN/OUT-
L
Anschluss (EB-695Wi/EB-
685Wi/EB­680Wi/EB-675Wi)
Netzbuchse Dient zum Anschluss des Netzkabels an den Projektor.
M
Anschluss TCH
N
(EB-695Wi/EB­680Wi)
Anschluss USB-A Dient zum Anschluss eines USB-Speichergeräts oder
O
Video-Anschluss Gibt Composite-Video-Signale von Videoquellen ein.
P
Audio-Anschluss Audioeingang für Audiosignale von Geräten, die an
Q
Audio Out-Anschluss Gibt die Audiosignale der aktuellen Eingangsquelle
R
Mic-Anschluss Audioeingang für das Mikrofonsignal.
S
Wenn die interaktiven Funktionen in demselben Raum wie mehrere Versionen des gleichen Projektors verwendet werden, müssen Sie das optionale Fernbedienungs-Kabelset an den Projektoren anschließen. Wenn das Kabelset angeschlossen ist, arbeitet der interaktive Stift reibungslos.
Verbindet das mitgelieferte Touch-Gerät­Verbindungskabel mit dem Touch-Gerät.
einer Digitalkamera und projiziert Videos und Bilder per PC Free.
Dient dem Anschluss für die optionale Dokumentenkamera.
den Video-Anschluss angeschlossen sind. Nimmt Audiosignale bei der Bildprojektion über
andere Geräte auf, die am USB-A-Anschluss angeschlossen sind.
oder des Mic-Anschlusses an einen externen Lautsprecher aus.
Page 17
Projektorteile und -funktionen
17

Projektorteile - Unterseite

Bezeichnung Funktion
Befestigungspunkte
C
für die hinteren Füße (zwei Punkte)
Befestigungspunkte
D
für die Wandhalterung (vier Punkte)
Beleuchtungssensor Erkennt die Helligkeit der Umgebung und passt die
E
Befestigungspunkt für
F
vorderen Fuß
Befestigen Sie die Füße, wenn Sie den Projektor auf einer Fläche, beispielsweise auf einem Tisch, verwenden. (Nur Modelle mit Füßen)
Bringen Sie die mitgelieferte oder optionale Einstellungsplatte bei der Befestigung an einer Wand an.
Anzeigehelligkeit automatisch an. Stellen Sie
Leistungsaufnahme im ECO-Menü des Projektors auf Automatisch ein.
Befestigen Sie den Fuß mit einem Abstandshalter, wenn Sie den Projektor auf einer Fläche, beispielsweise auf einem Tisch, verwenden. (Nur Modelle mit Füßen)

Projektorteile - Bedienfeld

Bezeichnung Funktion
Befestigungspunkte
A
für die Deckenhalterung (fünf Punkte)
Anschlussstelle für
B
ein Sicherheitskabel
Befestigen Sie an dieser Stelle die Deckenhalterung, wenn Sie den Projektor an die Decke hängen möchten.
Führen Sie ein handelsübliches Kabelschloss durch die Öse und schließen Sie es ab.
Führen Sie keine Sicherungskabel hierdurch, wenn der Projektor an einer Wand oder Decke montiert wird.
Page 18
Projektorteile und -funktionen
18
Bezeichnung Funktion
[Source Search]-Taste Wechselt zur nächsten Eingangsquelle.
A
[Enter]-Taste [ ] Ruft die aktuelle Auswahl auf und wechselt zur
B
Trapezkorrektureinste
C
lltasten und Pfeiltasten
[Esc]-Taste Beendet die gegenwärtig verwendete Funktion.
D
Wide-/Tele-Tasten
E
und Pfeiltasten
[Menu]-Taste Blendet das Projektormenü ein und aus.
F
[Home]-Taste Zeigt den Home-Bildschirm an und schließt ihn.
G H
Ein/Aus-Taste [ ]
Kontrollanzeigen Zeigen den Projektorstatus an.
I
nächsten Ebene, während das Projektormenü oder die Hilfe angezeigt wird.
Optimiert Tracking, Sync. und Position im Signal­Menü des Projektors, während ein analoges RGB­Signal vom Computer-Anschluss projiziert wird.
Nachfolgend als [Enter]-Taste bezeichnet.
Ruft den Keystone-Bildschirm auf, in dem Sie die Trapezverzerrung korrigieren können.
Wählt Menüelemente, während das Projektormenü oder die Hilfe angezeigt wird.
Kehrt zur vorherigen Menüebene zurück, während das Projektormenü angezeigt wird.
: Vergrößert das projizierte Bild.
: Verkleinert das projizierte Bild.
Korrigiert die Trapezverzerrung in horizontaler Richtung, wenn der Keystone-Bildschirm angezeigt wird.
Wählt Menüelemente, während das Projektormenü oder die Hilfe angezeigt wird.
Schaltet den Projektor ein oder aus. Nachfolgend als Ein/Aus-Taste bezeichnet.
• "Korrektur der Bildform über die Trapezkorrektur-Tasten" S.58
gg Relevante Links
• "Startbildschirm" S.46
• "Eingangssignaleinstellungen - Signal-Menü" S.183
• "Status der Projektoranzeige" S.230
Page 19
Projektorteile und -funktionen
19

Projektorteile - Fernbedienung

Bezeichnung Funktion
A
Ein/Aus-Taste [ ]
[Computer]-Taste Schaltet die Bildquelle zwischen Computer1- und
B
[HDMI/Video]-Taste Schaltet die Bildquelle zwischen HDMI- und Video-
C
Numerische Tasten Gibt Ziffern im Projektormenü ein, während die
D
[Auto]-Taste Optimiert Tracking, Sync. und Position im Signal-
E
[Aspect]-Taste Ändert das Seitenverhältnis.
F
[Num]-Taste Halten Sie diese Taste zur Eingabe von Ziffern über die
G
[Menu]-Taste Blendet das Projektormenü ein und aus.
H
Pfeiltasten Wählt Menüelemente, während das Projektormenü
I
[Enter]-Taste [ ] Ruft die aktuelle Auswahl auf und wechselt zur
J
[User]-Taste Führt die Einstellungen durch, die in der USER-Taste-
K
[Page] auf/ab-Tasten Steuert die Seite-nach-oben- und Seite-nach-unten-
L
[E-Zoom] +/– -
M
Tasten
Schaltet den Projektor ein oder aus. Nachfolgend als Ein/Aus-Taste bezeichnet.
Computer2-Anschluss um.
Anschluss um.
[Num]-Taste gedrückt gehalten wird.
Menü des Projektors, während ein analoges RGB­Signal vom Computer-Anschluss projiziert wird.
numerischen Tasten gedrückt.
oder die Hilfe angezeigt wird.
nächsten Ebene, während das Projektormenü oder die Hilfe angezeigt wird.
Dient bei Verwendung der Funktion Kabellose Maus als linke Maustaste.
Nachfolgend als [Enter]-Taste bezeichnet.
Einstellung im Einstellung-Menü des Projektors zugewiesen wurden.
Funktionen an Ihrem Computer, wenn Sie Projektor und Computer per USB-Kabel oder Netzwerk verbinden.
Blendet bei Nutzung der PC Free-Funktion die vorherige oder nächste Anzeige ein.
Vergrößert oder verkleinert den Bildbereich.
Page 20
Projektorteile und -funktionen
20
Bezeichnung Funktion
[A/V Mute]-Taste Schaltet Bild und Ton vorübergehend ein oder aus.
N
[Split]-Taste Projiziert durch Aufteilung der projizierten Anzeige
O
Punkt zur Befestigung
P
des Tragebands
[Home]-Taste Zeigt den Home-Bildschirm an und schließt ihn.
Q
[Freeze]-Taste Unterbricht die Bildanzeige oder setzt sie fort.
R
[Volume]-Tasten Zur Anpassung der Lautsprecherlautstärke.
S
[Pointer]-Taste Zeigt den Bildschirmzeiger an.
T
[Esc]-Taste Beendet die gegenwärtig verwendete Funktion.
U
[Pen Mode]-
V
Schaltfläche
[ID]-Taste Halten Sie diese Taste gedrückt und betätigen Sie die
W
[Color Mode]-Taste Ändert den Farbmodus.
X
[Link Menu]-Taste Zeigt das Einstellungsmenü für das mit den HDMI-
Y
[LAN]-Taste Schaltet die Bildquelle zwischen den Netzwerkgeräten
Z
[USB]-Taste
a
[Source Search]-Taste Wechselt zur nächsten Eingangsquelle.
b
Infrarotsender der
c
Fernbedienung
zwei Bilder von verschiedenen Bildquellen gleichzeitig.
Zum Anbringen eines handelsüblichen Tragebands an der Fernbedienung.
Kehrt zur vorherigen Menüebene zurück, während das Projektormenü angezeigt wird.
Dient bei Verwendung der Funktion Kabellose Maus als rechte Maustaste.
Wechselt zwischen Computersteuerung oder Zeichnen mit Hilfe des interaktiven Stifts.
Zahlentasten, um die ID des Projektors festzulegen, den Sie über die Fernbedienung steuern möchten.
Ports des Projektors verbundene Gerät.
um.
Schaltet die Bildquelle zwischen USB Display- und USB-A-Anschluss um.
Ausgang von Infrarotsignalen der Fernbedienung.

Projektorteile - interaktive Stifte

Die interaktiven Stifte werden nur bei EB-695Wi/EB-685Wi/EB-680Wi/EB­675Wi mitgeliefert.
Halten Sie den Stift, damit er sich automatisch einschaltet. Stifte schalten sich 15 Sekunden nach dem Ablegen automatisch aus.
Bezeichnung Funktion
Stiftspitze Austauschbare weiche Stiftspitze.
A
Falls sich die weiche Spitze auf einer strukturierten Oberfläche nicht richtig verwenden lässt, ersetzen Sie sie durch die harte Spitze.
Batterieanzeige Drücken Sie die Taste an der Seite des Stifts zur
B
Anzeige der verbleibenden Batterieleistung.
• Wenn die Batterie aufgeladen ist, leuchtet die Anzeige blau, bis Sie die Taste loslassen.
• Wenn die Batterie erschöpft ist, blinkt die Anzeige blau, bis Sie die Taste loslassen.
• Die Anzeige leuchtet nicht, wenn die Batterie leer ist. Wechseln Sie die Batterie.
Page 21
Projektorteile und -funktionen
21
Bezeichnung Funktion
Taste Wenn Stifttastenvorgang im Menü Erweitert des
C
Punkt zur Befestigung
D
des Tragebands
Batterieabdeckung Öffnen Sie diese Abdeckung, wenn Sie die Batterie
E
Projektors auf Radierer eingestellt ist, können Sie die Funktion der Stiftspitze während des Zeichnens durch Betätigung der Taste zwischen Stift und Radierer umschalten.
Wenn Stifttastenvorgang auf Zeich.Symboll.öffn. eingestellt ist, rufen Sie durch Drücken der Taste die Symbolleiste nahe der Stiftspitze auf.
Wenn Stifttastenvorgang auf Bildschirm leeren eingestellt ist, löschen Sie durch Drücken der Taste alle auf der projizierten Anzeige gezeichneten Inhalte.
s Erweitert > Easy Interactive Function > Allgemeines > Erweitert > Stifttastenvorgang
Drücken Sie die Taste während der Verwendung des Stifts als Maus zur Durchführung eines Rechtsklicks.
Zum Anbringen eines handelsüblichen Tragebands.
austauschen.
gg Relevante Links
• "Auswechseln der Spitze des interaktiven Stifts" S.225

Projektorteile - Stiftablage

Die Stiftablage wird nur bei EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi mitgeliefert.
Bezeichnung Funktion
Befestigungspunkte Befestigen Sie den Stiftbehälter an einer Weißtafel oder
A
an der Wand.
Öffnung für
B
Sicherheitsschloss
a
Schieben Sie ein handelsübliches Schloss durch diese Öffnung.
Es empfiehlt sich, den Stiftbehälter mit zwei handelsüblichen M5­Schrauben zu befestigen.
Page 22
Projektorteile und -funktionen
22

Projektorteile - Touch-Gerät

Das Touch-Gerät wird nur bei EB-695Wi/EB-680Wi mitgeliefert.
Vorderseite
Wenn Reglerabdeckung nicht angebracht ist
Bezeichnung Funktion
Schraubenlöcher (zur
F
Installation)
Die Schraubenlöcher zur Befestigung des Touch­Gerätes.
Rückseite
Bezeichnung Funktion
Laserdiffusionsports Streuen Laserlicht zur Erkennung der Position von
A
Fingern.
Bezeichnung Funktion
Reglerabdeckung Zur Nutzung der Einstellregler entfernen.
A
Anschluss TCH Verbindet den Projektor über das Touch-Gerät-
B
Sicherheitssteckplatz Der Sicherheitsschlitz ist mit dem von Kensington
C
Einstellregler Zur Winkeleinstellung.
D
Anzeige Leuchtet, wenn das Touch-Gerät eingeschaltet ist.
E
Verbindungskabel mit dem Touch-Gerät.
hergestellten Microsaver Security System kompatibel.
Installationsmagnete Zur Installation verwendete Magnete.
B
Warnung
Verwenden Sie das Touch-Gerät nicht in der Nähe medizinischer Geräte, wie Herzschrittmacher. Stellen Sie bei Verwendung des Touch-Gerätes außerdem sicher, dass sich keine medizinischen Geräte, wie Herzschrittmacher in der Umgebung befinden. Elektromagnetische Störungen können zu Fehlfunktionen von medizinischen Geräten führen.
Page 23
Projektorteile und -funktionen
Vorsicht
• Verwenden Sie das Touch-Gerät nicht in der Nähe von magnetischen Speichermedien, wie Magnetkarten, oder elektronischen Präzisionsgeräten, wie Computern, Digitaluhren oder Mobiltelefonen. Daten können beschädigt werden, Fehlfunktionen können auftreten.
• Achten Sie bei Installation des Touch-Gerätes an einem magnetischen Untergrund darauf, dass weder Ihre Finger noch andere Körperteile zwischen Magnet und Installationsfläche eingeklemmt werden.
Beachten
• Verbinden Sie das Touch-Gerät nicht mit anderen Geräten als EB-695Wi/EB­680Wi. Dies kann zu Fehlfunktionen des Gerätes führen, Laserlicht kann jenseits des Limits entweichen.
• Achten Sie darauf, das mitgelieferte Touch-Gerät-Verbindungskabel zu verwenden. Ein Betrieb mit einem handelsüblichen Kabel ist nicht möglich.
• Demontieren Sie das Touch-Gerät bei der Entsorgung nicht. Entsorgen Sie es entsprechend Ihrer örtlichen und nationalen Gesetze und Richtlinien.
23
a
Anweisungen zu Installation und Winkeleinstellung des Touch-Gerätes finden Sie in der Installationsanleitung.
Page 24

Projektor aufstellen

Befolgen Sie die Anweisungen in diesen Abschnitten zur Aufstellung Ihres Projektors.
gg Relevante Links
• "Projektorstandort" S.25
• "Projektorverbindungen" S.28
• "Einlegen von Batterien in die Fernbedienung" S.41
• "Einlegen von Batterien in die Stifte" S.42
• "Verwendung der Fernbedienung" S.43
Page 25

Projektorstandort

Sie können den Projektor zur Projektion von Bildern an einer Wand installieren oder auf einem Tisch aufstellen.
25
Warnung
Sie benötigen die optionalen Halterungen, wenn Sie den Projektor an der Decke, an einer Wand oder vertikal auf einem Tisch installieren möchten.
Beachten Sie die nachstehenden Punkte bei der Auswahl eines Projektoraufstellungsortes:
• Platzieren Sie den Projektor auf einem stabilen, ebenen Untergrund oder installieren Sie ihn mit einer kompatiblen Halterung.
• Lassen Sie genügend Platz zu Belüftung rund um und unter dem Projektor; stellen Sie ihn nicht auf oder in die Nähe von etwas, das die Belüftungsöffnungen blockieren könnte.
• Positionieren Sie den Projektor in der Nähe einer geerdeten Steckdose oder eines Verlängerungskabels.
• Stellen Sie den Projektor parallel zur Projektionsfläche auf.
Falls Sie den Projektor nicht parallel zur Projektionsfläche aufstellen
a
können, korrigieren Sie die Trapezverzerrung über die Bedienelemente des Projektors.
• Für die Wand- oder Deckenmontage ist ein spezielles Verfahren erforderlich. Falls Sie den Projektor nicht richtig installieren, kann er herunterfallen und Schäden oder Verletzungen verursachen.
• Verwenden Sie keinen Kleber zur Sicherung der Schrauben an den Befestigungspunkten für die Wandmontageplatte oder Deckenhalterung und wenden Sie auch keine Schmiermittel, Öle oder ähnliche Substanzen am Projektor an; andernfalls kann das Projektorgehäuse brechen und aus der Halterung herunterstürzen. Dies kann Verletzungen oder schwere Schäden am Projektor verursachen.
• Halten Sie die Luftaustritte des Projektors frei. Werden sie versehentlich verdeckt, kann dies zu einer Überhitzung im Gerät führen und ein Brandrisiko darstellen.
• Stellen Sie den Projektor nicht auf einem instabilen Untergrund oder an einem Ort mit unzureichender Tragfähigkeit auf. Er könnte anderenfalls herunterstürzen und zu Schäden und Verletzungen führen.
• Treffen Sie bei der Aufstellung an einer erhöhten Position Maßnahmen gegen Herunterfallen durch Verwendung von Drähten, um die Sicherheit im Notfall, wie bei einem Erdbeben, zu gewährleisten und Unfälle zu vermeiden. Eine Fehlmontage kann zum Herunterstürzen des Projektors und somit zu Schäden und Verletzungen führen.
Beachten
• Wenn Sie den Projektor in Höhen über 1.500 m verwenden, setzen Sie die Einstellung Höhenlagen-Modus im Projektormenü Erweitert auf Ein, damit die interne Temperatur des Projektors entsprechend reguliert wird.
s Erweitert > Betrieb > Höhenlagen-Modus
• Vermeiden Sie die Aufstellung des Projektors an Orten mit hoher Feuchtigkeit und Staubbelastung oder an Orten mit einer Rauchentwicklung durch Feuer oder Tabak.
gg Relevante Links
• "Projektoraufstellung und Installationsoptionen" S.26
• "Einstellungen bei Verwendung der interaktiven Funktionen" S.26
• "Bildform" S.58
• "Optionales Zubehör und Ersatzteile" S.248
• "Projektoreinrichtungseinstellungen - Erweitert-Menü" S.188
Page 26
Projektorstandort
26

Projektoraufstellung und Installationsoptionen

Sie können Ihren Projektor wie folgt aufstellen oder installieren:
Front/Rück
Befestigen Sie die Füße (falls mitgeliefert), wenn Sie den Projektor auf
a
Front umgedreht/Rück umgedreht
einer Fläche, beispielsweise auf einem Tisch, verwenden.
Front umgedreht/Rück umgedreht (vertikal)
Achten Sie darauf, die entsprechend der verwendeten Installationsmethode richtige Projektion-Option im Projektormenü Erweitert zu wählen.
• Die standardmäßige Projektion-Einstellung lautet
a
gg Relevante Links
• "Projektionsmodi" S.52
Front/Umgedreht.
• Sie können die Projektion-Einstellung ändern, indem Sie die [A/V
Mute]-Taste auf der Fernbedienung etwa fünf Sekunden lang gedrückt halten.
• Wechsel zwischen Front und Front/Umgedreht
• Wechsel zwischen Rück und Rück/Umgedreht

Einstellungen bei Verwendung der interaktiven Funktionen

Projizieren Sie bei Verwendung der interaktiven Funktionen von vorne auf die Projektionsfläche (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
Stellen Sie Projektion auf Front/Umgedreht oder Front ein.
Page 27
Projektorstandort
27
Beachten
Die interaktiven Funktionen werden über Infrarotkommunikation gesteuert. Beachten Sie folgende Punkte bei Installation des Projektors.
• Stellen Sie sicher, dass kein helles Kunstlicht oder Sonnenlicht auf den Empfänger des interaktiven Stifts, die Projektionsfläche, den Projektor selbst oder die Rückseite des Projektors fällt.
• Installieren Sie den Projektor nicht an Orten, an denen er direktem Sonnenlicht durch ein Fenster ausgesetzt sein könnte. Dies kann Störungen der interaktiven Funktionen verursachen.
• Installieren Sie den Projektor so, dass sich der Empfänger des interaktiven Stifts nicht zu nah an Leuchtstofflampen befindet. Falls die Umgebung zu hell ist, arbeiten die interaktiven Funktionen möglicherweise nicht richtig.
• Falls Staub am Empfänger des interaktiven Stifts haftet, kann dies die Infrarotkommunikation beeinträchtigen und die interaktiven Funktionen arbeiten möglicherweise nicht richtig. Reinigen Sie den Empfänger, falls er verschmutzt ist.
• Sie dürfen die Abdeckung vom Empfänger des interaktiven Stifts nicht bemalen oder mit Aufklebern versehen.
• Nutzen Sie bei Verwendung der interaktiven Funktionen weder Infrarotfernbedienung noch -mikrofon in demselben Raum. Dies kann Fehlfunktionen des interaktiven Stifts verursachen.
• Verwenden Sie in der Nähe des Projektors keine Geräte, die laute Geräusche verursachen, wie rotierende Geräte oder Transformatoren, da die interaktiven Funktionen anderenfalls möglicherweise nicht richtig funktionieren.
• Wir empfehlen eine glatte, brettartige Leinwand ohne jegliche
a
Unebenheiten. Falls die Projektionsfläche uneben ist, können Verzerrungen des Projektionsbildes auftreten.
• Verzerrungen im Projektionsbild können je nach Material der Leinwand und Installationsmethode auftreten.
• Installieren Sie den Projektor beim Einsatz der interaktiven Funktionen so, dass die projizierte Anzeige absolut rechteckig (ohne jede Verzerrung) ist.
• Wenn Sie die interaktiven Funktionen in einem Raum mit mehreren Projektoren verwenden, wird die Bedienung des interaktiven Stifts möglicherweise instabil. Schließen Sie in diesem Fall das optionale Fernbedienungs-Kabelset an den Projektor an und stellen Sie
Projektorsynchronis. im Erweitert-Menü des Projektors auf Verkabelt ein.
s Erweitert > Easy Interactive Function > Allgemeines > Erweitert > Projektorsynchronis.
gg Relevante Links
• "Einstellungen bei Verwendung des Touch-Geräts" S.27
• "Anschließen mehrerer Projektoren des gleichen Modells" S.38
Einstellungen bei Verwendung des Touch-Geräts
Installieren Sie den Projektor bei Verwendung des Touch-Geräts mit einer der folgenden Methoden (EB-695Wi/EB-680Wi). Das Touch-Gerät kann nicht verwendet werden, wenn eine andere Installationsmethode eingesetzt wird.
• Montieren Sie den Projektor an einer Wand oder Decke und projizieren Sie Bilder von vorne auf die Projektionsfläche (Einstellplatte oder Deckenhalterung werden benötigt).
• Vertikale Installation auf einem Tisch und Projektion von der Vorderseite des Tischs (interaktive Tischhalterung wird benötigt).
gg Relevante Links
• "Optionales Zubehör und Ersatzteile" S.248
Page 28

Projektorverbindungen

28
Sie können den Projektor zur Anzeige von Präsentationen, Filmen oder anderen Bildern - mit oder ohne Ton - mit einer Vielzahl von Computer-, Video- und Audioquellen verbinden.
Beachten
Prüfen Sie Form und Ausrichtung der Anschlüsse an jedem Kabel, das Sie anschließen möchten. Stecken Sie einen Stecker nicht mit Gewalt in einen Anschluss, falls er nicht passt. Andernfalls können das Gerät oder Ihr Projektor beschädigt werden oder Fehlfunktionen auftreten.
Eine Liste der mit Ihrem Projektor gelieferten Kabel finden Sie in der
a
• Verbinden Sie einen Computer mit einem USB-Anschluss, Standardvideoausgang (Monitoranschluss) oder HDMI-Anschluss.
• Zur Videoprojektion verbinden Sie Geräte, wie DVD-Player, Spielkonsolen, Digitalkameras und Smartphones, mit kompatiblen Videoausgängen.
• Falls Ihre Präsentation oder Ihr Video Ton beinhaltet, können Sie auch Audioeingangskabel anschließen.
• Bei Diaschauen oder Präsentationen ohne einen Computer können Sie USB-Geräte (wie Flash-Laufwerke oder Kameras) oder die optionale Epson­Dokumentenkamera anschließen.
gg Relevante Links
• "Verbindung mit einem Computer" S.28
• "Verbindung mit Smartphones oder Tablets" S.31
• "Verbindung mit Videoquellen" S.32
• "Verbindung mit externen USB-Geräten" S.35
• "Verbindung mit einer Dokumentenkamera" S.36
• "Verbindung mit externen Ausgabegeräten" S.36
• "Anschließen mehrerer Projektoren des gleichen Modells" S.38
• "Optionales Zubehör und Ersatzteile" S.248
Kurzanleitung. Kaufen Sie bei Bedarf optionale oder handelsübliche Kabel.

Verbindung mit einem Computer

Befolgen Sie die Anweisungen in diesen Abschnitten zum Verbinden eines Computers mit dem Projektor.
gg Relevante Links
• "Verbindung mit einem Computer zur Bild- und Tonausgabe per VGA"
S.28
• "Verbindung mit einem Computer zur Bild- und Tonausgabe per USB" S.29
• "Verbindung mit einem Computer zur Bild- und Tonausgabe per HDMI"
S.30
Verbindung mit einem Computer zur Bild- und Tonausgabe per VGA
Sie können den Projektor über ein VGA-Computerkabel mit Ihrem Computer verbinden.
Durch Anschluss eines handelsüblichen Audiokabels (3,5 mm, Miniklinke, Stereo) ist es möglich, den Ton über das Lautsprechersystem des Projektors auszugeben.
• Zum Anschließen an einen Mac, der keinen VGA-Videoausgang
a
besitzt, benötigen Sie einen Adapter, über den Sie eine Verbindung mit dem VGA-Videoanschluss des Projektors herstellen können.
• Zum Projizieren einer am Monitor Out/Computer2-Anschluss
angeschlossenen Bildquelle setzen Sie Monitor-Ausg.-Port im Erweitert-Menü des Projektors auf Computer2.
s Erweitert > Betrieb > Monitor-Ausg.-Port
• Sie können auch den zur Audioeingabe verwendeten Port im Projektormenü festlegen.
s Erweitert > A/V-Einstellungen > Audio-Ausgang
• Stellen Sie sicher, dass das Audiokabel mit „Ohne Widerstand“ gekennzeichnet ist.
Verbinden Sie das VGA-Computerkabel mit dem Monitoranschluss
a
Ihres Computers.
Page 29
Projektorverbindungen
29
Verbinden Sie das andere Ende mit einem Computer-Anschluss am
b
Projektor.
Ziehen Sie die Schrauben am VGA-Anschluss fest.
c
Verbinden Sie das Audiokabel mit dem Kopfhörer- oder Audioausgang
d
Ihres Notebooks bzw. mit dem Lautsprecher- oder Audioausgang Ihres Desktop-PCs.
Verbinden Sie das andere Ende mit dem Audio-Anschluss des
e
Projektors.
Verbindung mit einem Computer zur Bild- und Tonausgabe per USB
Falls Ihr Computer die Systemanforderungen erfüllt, können Sie die Video­und Audioausgabe über den USB-Anschluss des Computers an den Projektor senden. Diese Funktion heißt USB Display. Schließen Sie den Projektor über ein USB-Kabel an Ihren Computer an.
a
• Bei Verwendung einer USB-Hub ist es möglich, dass die Verbindung nicht richtig funktioniert. Schließen Sie das USB-Kabel direkt an den Projektor an.

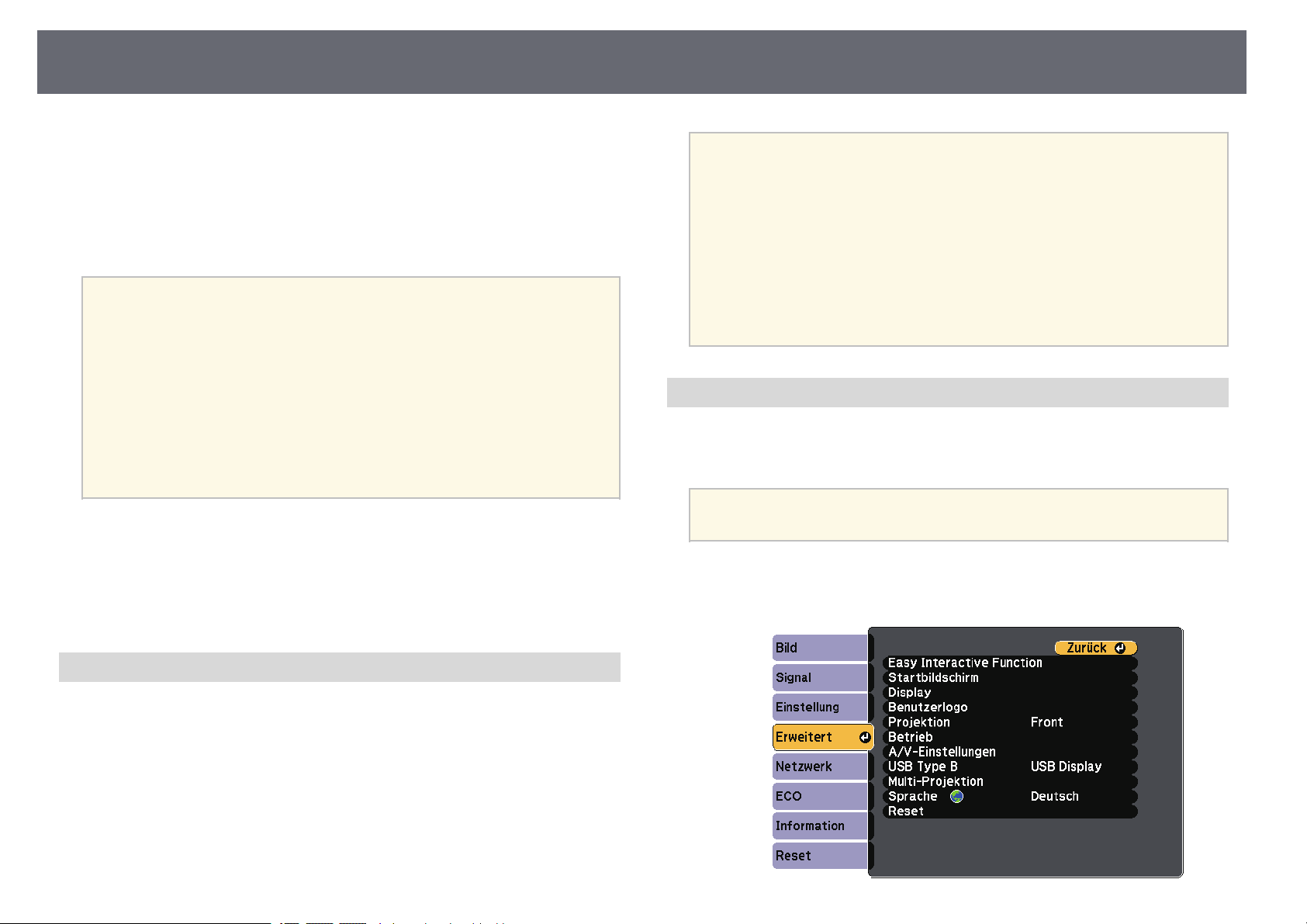

• Wählen Sie zur Nutzung der USB Display-Funktion USB
Display/Easy Interactive Function oder Kabellose Maus/USB Display als USB Type B-Einstellung im Projektormenü Erweitert
(EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
Page 30
Projektorverbindungen
30
Verbinden Sie das Kabel mit dem USB-B-Anschluss des Projektors.
a
Verbinden Sie das andere Ende mit einem freien USB-Port an Ihrem
b
Computer.
Schalten Sie den Projektor und Ihren Computer ein.
c
Befolgen Sie zum Installieren der Epson USB Display-Software einen
d
der folgenden Schritte:
Befolgen Sie die Anweisungen auf dem Bildschirm.
e
Trennen Sie das USB-Kabel nicht und schalten Sie den Projektor nicht aus, bis der Projektor ein Bild anzeigt.
Der Projektor zeigt das Bild auf dem Desktop Ihres Computers an und gibt den Ton aus, falls Ihre Präsentation Ton beinhaltet.
• Falls der Projektor keine Bilder projiziert, ergreifen Sie eine der
a
gg Relevante Links
• "USB Display-Systemanforderungen" S.258
folgenden Maßnahmen:
• Windows: Klicken Sie auf Alle Programme > EPSON Projector >
Epson USB Display > Epson USB Display Ver.x.xx.
• OS X: Doppelklicken Sie auf das Symbol USB Display im Ordner
Programme.
• Wenn Sie mit der Projektion fertig sind, befolgen Sie einen der nachstehenden Schritte:
• Windows: Trennen Sie das USB-Kabel. Das Verwenden der
Funktion Hardware sicher entfernen ist nicht erforderlich.
• OS X: Wählen Sie Trennen aus dem USB Display-Symbolmenü in
der Menüleiste oder im Dock, und trennen Sie dann das USB­Kabel.
Sie müssen diese Software nur beim erstmaligen Anschließen des
a
• Windows: Wählen Sie EMP_UDSE.EXE ausführen im Dialogfeld,
das angezeigt wird, um die Epson USB Display-Software zu installieren.
• OS X: Der Setup-Ordner von Epson USB Display wird auf dem
Bildschirm angezeigt. Wählen Sie USB Display Installer und befolgen Sie die Bildschirmanweisungen, um die Epson USB Display­Software zu installieren. Falls der USB Display Setup-Ordner nicht automatisch angezeigt wird, doppelklicken Sie auf EPSON_PJ_UD > USB Display Installer.
Projektors an den Computer installieren.
Verbindung mit einem Computer zur Bild- und Tonausgabe per HDMI
Falls Ihr Computer über einen HDMI-Anschluss verfügt, können Sie ihn über ein HDMI-Kabel mit dem Projektor verbinden und den Computerton gemeinsam mit dem projizierten Bild aussenden.
Zum Anschließen an einen Mac, der keinen HDMI-Ausgang besitzt,
a
benötigen Sie einen Adapter, über den Sie eine Verbindung mit dem HDMI-Anschluss des Projektors herstellen können. Erkundigen Sie sich bei Apple nach kompatiblen Adapteroptionen. Ältere Macs (2009 und früher) unterstützen möglicherweise keine Audioübertragung über den HDMI-Anschluss.
Page 31
Projektorverbindungen
31
Verbinden Sie das HDMI-Kabel mit dem HDMI-Ausgang Ihres
a
Computers.
Verbinden Sie das andere Ende mit dem HDMI-Anschluss des
b
Projektors.
Falls Sie Probleme mit der Audioausgabe per HDMI-Verbindung
a
haben, verbinden Sie ein Ende eines handelsüblichen Audiokabels (3,5 mm, Miniklinke, Stereo) mit dem Audio-Anschluss des Projektors und das andere Ende mit dem Audioausgang Ihres Computers. Wählen Sie im Erweitert-Menü des Projektors den Audioeingang, zu dem Sie eine Verbindung hergestellt haben.
s Erweitert > A/V-Einstellungen > HDMI1-Audioausgang s Erweitert > A/V-Einstellungen > HDMI2-Audioausgang s Erweitert > A/V-Einstellungen > HDMI3-Audioausgang

Verbindung mit Smartphones oder Tablets

Sie können den Projektor über ein MHL-Kabel mit Smartphones und Tablets verbinden und den Ton gemeinsam mit dem projizierten Bild senden.
• Sie können möglicherweise je nach Modell und Einstellungen des
a
Verbinden Sie das MHL-Kabel mit dem Micro-USB-Anschluss Ihres
a
Gerätes.
Verbinden Sie das andere Ende mit dem HDMI1/MHL-Anschluss des
b
Projektors.
Smartphones oder Tablets nicht richtig projizieren.
• Sie können unter Umständen nicht an allen Geräten ein MHL-Kabel anschließen. Erkundigen Sie sich bei dem Hersteller Ihres Smartphones oder Tablet-Geräts, ob Ihr Gerät MHL unterstützt.
gg Relevante Links
• "Projektoreinrichtungseinstellungen - Erweitert-Menü" S.188
Beachten
Falls Sie ein MHL-Kabel anschließen, dass die MHL-Standards nicht unterstützt, kann dies unter Umständen dazu führen, dass das Smartphone oder das Tablet-Gerät heiß wird, leckt oder explodiert.
Page 32
Projektorverbindungen
32
Das angeschlossene Smartphone oder Tablet beginnt mit dem Aufladen, wenn Bilder projiziert werden. Wenn Sie über einen MHL­HDMI-Umwandlungsadapter eine Verbindung herstellen, funktioniert die Aufladung des Smartphones oder Tablet-Geräts möglicherweise nicht oder Sie können eventuell keine Aktionen über die Fernbedienung des Projektors ausführen.
• Die Aufladung funktioniert möglicherweise nicht, wenn Sie viel Strom verbrauchen, bspw. beim Wiedergeben eines Films.
• Die Aufladung funktioniert nicht, wenn sich der Projektor im Bereitschaftsmodus befindet oder der Akku im Smartphone oder Tablet vollständig erschöpft ist.
a
a
Falls die Bilder nicht richtig projiziert werden, trennen Sie das MHL­Kabel und schließen Sie es wieder an.

Verbindung mit Videoquellen

Befolgen Sie die Anweisungen in diesen Abschnitten zum Verbinden von Videoquellen mit dem Projektor.
Verbindung mit einer HDMI-Videoquelle
Falls Ihre Videoquelle über einen HDMI-Anschluss verfügt, können Sie sie über ein HDMI-Kabel mit dem Projektor verbinden und den Ton der Bildquelle gemeinsam mit dem projizierten Bild aussenden.
Beachten
Schalten Sie die Videoquelle erst ein, wenn sie an den Projektor angeschlossen wurde. Andernfalls kann der Projektor beschädigt werden.
Verbinden Sie das HDMI-Kabel mit dem HDMI-Ausgang Ihrer
a
Videoquelle.
Verbinden Sie das andere Ende mit dem HDMI-Anschluss des
b
Projektors.
• Wenn der Anschluss an dem Gerät, das Sie anschließen möchten,
a
gg Relevante Links
• "Verbindung mit einer HDMI-Videoquelle" S.32
• "Verbindung mit einer Component-zu-VGA-Videoquelle" S.33
• "Verbindung mit einer Composite-Videoquelle" S.34
eine ungewöhnliche Form hat, verwenden Sie das mit dem Gerät mitgelieferte oder ein als Sonderzubehör erhältliches Kabel für den Anschluss an den Projektor.
• Entsprechend dem Ausgangssignal des angeschlossenen Videogerätes ist ein anderes Kabel erforderlich.
• Es gibt Videogeräte, die verschiedene Ausgangssignale liefern können. Prüfen Sie anhand der Bedienungsanleitung des Videogerätes, welche Signalarten zur Verfügung stehen.
Page 33
Projektorverbindungen
33
Falls Sie Probleme mit der Audioausgabe per HDMI-Verbindung
a
gg Relevante Links
• "Projektoreinrichtungseinstellungen - Erweitert-Menü" S.188
Verbindung mit einer Component-zu-VGA-Videoquelle
Falls Ihre Videoquelle über Component-Videoanschlüsse verfügt, können Sie sie über ein Component-zu-VGA-Videokabel mit dem Projektor verbinden. Je nach Component-Anschlüssen müssen Sie möglicherweise ein Adapterkabel gemeinsam mit einem Component-Videokabel verwenden.
Durch Anschluss eines Stereo-Miniklinken-Audiokabels ist es möglich, den Ton über das Lautsprechersystem des Projektors auszugeben.
haben, verbinden Sie ein Ende eines handelsüblichen Audiokabels (3,5 mm, Miniklinke, Stereo) mit dem Audio-Anschluss des Projektors und das andere Ende mit dem Audioausgang Ihrer Videoquelle. Wählen Sie im Erweitert-Menü des Projektors den Audioeingang, zu dem Sie eine Verbindung hergestellt haben.
s Erweitert > A/V-Einstellungen > HDMI1-Audioausgang s Erweitert > A/V-Einstellungen > HDMI2-Audioausgang s Erweitert > A/V-Einstellungen > HDMI3-Audioausgang
Die Anschlüsse sind in der Regel mit Y, Pb, Pr oder Y, Cb, Cr
a
Verbinden Sie den VGA-Anschluss mit einem Computer-Anschluss am
b
Projektor.
beschriftet. Falls Sie einen Adapter verwenden, verbinden Sie diese Anschlüsse mit Ihrem Component-Videokabel.
• Zum Projizieren einer am Monitor Out/Computer2-Anschluss
a
Verbinden Sie die Component-Anschlüsse mit den farbcodierten
a
Component-Videoausgängen Ihrer Videoquelle.
angeschlossenen Bildquelle setzen Sie Monitor-Ausg.-Port im Erweitert-Menü des Projektors auf Computer2.
s Erweitert > Betrieb > Monitor-Ausg.-Port
• Sie können auch den zur Audioeingabe verwendeten Port im Projektormenü Erweitert festlegen.
s Erweitert > A/V-Einstellungen > Audio-Ausgang
• Stellen Sie sicher, dass das Audiokabel mit „Ohne Widerstand“ gekennzeichnet ist.
Ziehen Sie die Schrauben am VGA-Anschluss fest.
c
Verbinden Sie das Audiokabel mit den Audioausgängen Ihrer
d
Videoquelle.
Page 34
Projektorverbindungen
34
Verbinden Sie das andere Ende mit dem Audio-Anschluss des
e
Projektors.
Falls die Bildfarben nicht stimmen, müssen Sie möglicherweise die Eingangssignal-Einstellung im Signal-Menü des Projektors ändern.
s Signal > Erweitert > Eingangssignal
gg Relevante Links
• "Eingangssignaleinstellungen - Signal-Menü" S.183
Verbinden Sie das Kabel mit dem gelben Stecker mit dem gelben
a
Videoausgang Ihrer Videoquelle.
Verbinden Sie das andere Ende mit dem Video-Anschluss des
b
Projektors.
Verbinden Sie das Audiokabel mit den Audioausgängen Ihrer
c
Videoquelle.
Verbindung mit einer Composite-Videoquelle
Falls Ihre Videoquelle einen Composite-Videoanschluss besitzt, können Sie sie über ein Cinch-Video- oder ein A/V-Kabel mit dem Projektor verbinden.
Durch Anschluss eines Stereo-Miniklinken-Audiokabels ist es möglich, den Ton über das Lautsprechersystem des Projektors auszugeben.
Stellen Sie sicher, dass das Audiokabel mit „Ohne Widerstand“
a
gekennzeichnet ist.
Page 35
Projektorverbindungen
35
Verbinden Sie das andere Ende mit dem Audio-Anschluss des
d
Projektors.

Verbindung mit externen USB-Geräten

Befolgen Sie die Anweisungen in diesen Abschnitten zum Verbinden externer USB-Geräte mit dem Projektor.
gg Relevante Links
• "USB-Geräteprojektion" S.35
• "Verbindung mit einem USB-Gerät" S.35
• "Trennen eines USB-Gerätes" S.36
• Digitalkameras und Smartphones müssen mit USB-
a
Sie können Diaschauen der Bilddateien auf einem verbundenen USB-Gerät projizieren.
gg Relevante Links
• "Projektion einer PC Free-Präsentation" S.121
Verbindung mit einem USB-Gerät
Sie können Ihr USB-Gerät mit dem USB-A-Anschluss des Projektors verbinden und zur Projektion von Bildern und anderen Inhalten nutzen.
Falls Ihr USB-Gerät mit einem Netzteil geliefert wurde, schließen Sie
a
das Gerät an eine Steckdose an.
Massenspeicherklasse konforme USB-Geräte sein; TWAIN-konforme Geräte werden nicht unterstützt.
• USB-Festplatten müssen diese Anforderungen erfüllen:
• Konformität mit USB-Massenspeicherklasse (nicht alle USB­Massenspeicherklasse-Geräte werden unterstützt)
• In FAT oder FAT32 formatiert
• Eigene Stromversorgung über separate Netzteile (Festplatten mit Bus-Stromversorgung werden nicht empfohlen)
• Verwenden Sie keine Festplatten mit mehreren Partitionen
USB-Geräteprojektion
Sie können Bilder und andere Inhalte ohne Einsatz eines Computers oder Videogerätes projizieren, indem Sie eines dieser Geräte mit Ihrem Projektor verbinden:
• USB-Flash-Laufwerk
• Digitalkamera oder Smartphone
• USB-Festplatte
• Multimediaspeicherbetrachter
Page 36
Projektorverbindungen
36
Verbinden Sie das USB-Kabel oder USB-Flash-Laufwerk wie abgebildet
b
mit dem USB-A-Anschluss des Projektors.
Beachten
• Verwenden Sie das mit dem Gerät gelieferte oder für dessen Nutzung vorgesehene USB-Kabel.
• Schließen Sie keinen USB-Hub und kein USB-Kabel mit einer Länge von mehr als 3 Metern an; andernfalls arbeitet das Gerät möglicherweise nicht richtig.

Verbindung mit einer Dokumentenkamera

Sie können eine Dokumentenkamera zur Projektion von durch die Kamera angezeigten Bildern mit Ihrem Projektor verbinden.
Die Verbindungsmethode variiert je nach Modell Ihrer Epson­Dokumentenkamera. Einzelheiten finden Sie in der Anleitung der Dokumentenkamera.

Verbindung mit externen Ausgabegeräten

Befolgen Sie die Anweisungen in diesen Abschnitten zum Verbinden externer Geräte mit dem Projektor.
gg Relevante Links
• "Verbindung mit einem VGA-Monitor" S.36
• "Anschließen von externen Lautsprechern" S.37
• "Anschließen eines Mikrofons" S.38
Verbindung mit einem VGA-Monitor
Falls Sie den Projektor über einen Computer-Anschluss mit einem Computer verbunden haben, können Sie zudem einen externen Monitor am Projektor anschließen. Dadurch können Sie Ihre Präsentation am externen Monitor sehen, selbst wenn das projizierte Bild nicht sichtbar ist.
Schließen Sie gegebenenfalls das andere Ende an Ihrem Gerät an.
c
Trennen eines USB-Gerätes
Wenn Sie die Präsentation mit einem angeschlossenen USB-Gerät abgeschlossen haben, trennen Sie das Gerät vom Projektor.
Schalten Sie das Gerät bei Bedarf aus und trennen Sie es.
a
Trennen Sie das USB-Gerät vom Projektor.
b
Page 37
Projektorverbindungen
37
• Wenn Sie Bilder an einen externen Monitor ausgeben möchten,
a
Stellen Sie sicher, dass Ihr Computer mit dem Computer-Anschluss des
a
Projektors verbunden ist.
während der Projektor ausgeschaltet ist, müssen Sie wie folgt vorgehen:
• Wählen Sie als Standby-Modus-Einstellung im Projektormenü ECO die Option Kommunikat. ein.
• Wählen Sie als A/V-Ausgang-Einstellung im Projektormenü Erweitert die Option Immer.
s Erweitert > A/V-Einstellungen > A/V-Ausgang
• Zur Ausgabe von Bildern an einen externen Monitor stellen Sie
Monitor-Ausg.-Port über das Projektormenü Erweitert auf Monitor-Ausgang ein.
s Erweitert > Betrieb > Monitor-Ausg.-Port
• Mit den interaktiven Funktionen auf der Projektionsfläche gezeichnete Inhalte werden nicht an einem externen Monitor angezeigt (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi). Verwenden Sie zur Anzeige der gezeichneten Inhalte an einem externen Monitor die mitgelieferten Easy Interactive Tools.
• Monitore, die eine Bildwiederholfrequenz von weniger als 60 Hz nutzen, können Bilder möglicherweise nicht richtig anzeigen.
Verbinden Sie das Kabel Ihres externen Monitors mit dem Monitor
b
Out-Anschluss Ihres Projektors.
Anschließen von externen Lautsprechern
Zur Verbesserung des Tons Ihrer Präsentation können Sie externe Lautsprecher mit separater Stromversorgung an den Projektor anschließen. Die Lautstärke kann über die Fernbedienung des Projektors gesteuert werden.
a
• Falls es zwei Computeranschlüsse gibt, achten Sie darauf, den Computer1-Anschluss zu verwendne.
• Nur analoge RGB-Signale, die am Computer1-Anschluss anliegen, können an den externen Monitor ausgegeben werden. Signale, die an anderen Anschlüssen anliegen, oder Videokomponenten-Signale, können nicht ausgegeben werden.
a
• Wenn Sie Ton von den externen Lautsprechern ausgeben möchten, während der Projektor ausgeschaltet ist, müssen Sie wie folgt vorgehen:
• Wählen Sie als Standby-Modus-Einstellung im Projektormenü
ECO die Option Kommunikat. ein.
• Wählen Sie als A/V-Ausgang-Einstellung im Projektormenü
Erweitert die Option Immer. s Erweitert > A/V-Einstellungen > A/V-Ausgang
• Sie können den Projektor auch an einen Verstärker mit Lautsprechern anschließen.
• Das integrierte Lautsprechersystem des Projektors wird deaktiviert, wenn Sie externe Lautsprecher anschließen.
Page 38
Projektorverbindungen
38
Achten Sie darauf, dass Ihr Computer bzw. Ihre Videoquelle wie
a
erforderlich über Audio- und Videokabel mit dem Projektor verbunden ist.
Wählen Sie das geeignete Kabel zum Anschließen Ihrer externen
b
Lautsprecher, bspw. ein Stereo-Miniklinke-zu-Stecker-Kabel oder einen anderen Kabel- bzw. Adaptertyp.
Verbinden Sie ein Ende des Kabels wie erforderlich mit Ihren externen
c
Lautsprechern.
Verbinden Sie den Stereo-Miniklinke-Stecker des Kabels mit dem
d
Audio Out-Anschluss Ihres Projektors.
• Wählen Sie als A/V-Ausgang-Einstellung im Projektormenü Erweitert die Option Immer.
• Plug-in-Power wird nicht unterstützt.
a
a
• Passen Sie die Mikrofonlautstärke an, wenn die Audioausgabe des
Mikrofons schwer zu hören ist oder wenn die Ausgabe zu laut ist und eine Übersteuerung verursacht.
s Einstellung > Mikrofonlautstärke
Verbinden Sie das Mikrofon mit dem Mic-Anschluss des Projektors.
Anschließen eines Mikrofons
Zur Audiounterstützung bei Präsentationen können Sie ein Mikrofon am Mic-Anschluss des Projektors anschließen.
Wenn Sie Ton von einem Mikrofon ausgeben möchten, während der Projektor ausgeschaltet ist, müssen Sie wie folgt vorgehen:
• Wählen Sie als Standby-Modus-Einstellung im Projektormenü ECO die Option Kommunikat. ein.
Schalten Sie das Mikrofon ein, falls erforderlich.
b

Anschließen mehrerer Projektoren des gleichen Modells

Wenn Sie die interaktiven Funktionen mehrerer Projektoren des gleichen Modells in demselben Raum nutzen, müssen Sie die Projektoren
Page 39
Projektorverbindungen
39
synchronisieren. Verbinden Sie dazu das optionale Fernbedienungs-Kabelset mit dem SYNC-Anschluss jedes Projektors.
Verbinden Sie ein Ende des Kabels mit dem SYNC IN-Anschluss des
a
einen Projektors und das andere Ende mit dem SYNC OUT-Anschluss des anderen Projektors.
Wenn Sie drei oder mehr Projektoren anschließen, verbinden Sie
a
die Projektoren wie dargestellt in Reihe.
Drücken Sie die [Menu]-Taste auf dem Bedienfeld oder der
b
Fernbedienung.
Wählen Sie das Erweitert-Menü und drücken Sie [Enter].
c
Page 40
Projektorverbindungen
40
Wählen Sie die Easy Interactive Function-Einstellung und drücken Sie
d
[Enter].
Wählen Sie im Abschnitt Allgemeines die Option Erweitert und
e
drücken Sie dann [Enter].
Wählen Sie Projektorsynchronis. und drücken Sie [Enter].
f
Wählen Sie Verkabelt und drücken Sie [Enter].
g
Drücken Sie zum Verlassen der Menüs [Menu] oder [Esc].
h
• Falls der Projektor in demselben Raum wie ein Projektor, der
a
keine Kabelverbindung unterstützt, verwendet wird, stellen Sie Kabelsyncmodus im Projektormenü Erweitert auf Modus 2 ein.
s Erweitert > Easy Interactive Function > Allgemeines > Erweitert > Kabelsyncmodus
• Falls Sie kein optionales Fernbedienungs-Kabelset haben,
ändern Sie die Projektorabstand-Einstellung im Projektormenü Erweitert.
s Erweitert > Easy Interactive Function > Allgemeines > Erweitert > Projektorabstand
Page 41

Einlegen von Batterien in die Fernbedienung

Die Fernbedienung nutzt die beiden AA-Batterien, die mit dem Projektor geliefert wurden.
Beachten
Bitte lesen Sie vor dem Umgang mit den Batterien die Sicherheitsanweisungen.
Entfernen Sie die Batteriefachabdeckung wie abgebildet.
a
Warnung
Kontrollieren Sie die Polaritätszeichen (+) und (–) im Batteriefach, damit Sie die Batterien richtig einsetzen können. Werden die Batterien nicht ordnungsgemäß verwendet, könnten sie explodieren bzw. auslaufen und einen Brand, Verletzungen oder Beschädigungen des Produkts verursachen.
Bringen Sie die Batteriefachabdeckung wieder an und drücken Sie sie
c
herunter, bis sie einrastet.
41
Legen Sie die Batterien ein; beachten Sie die Ausrichtung der Enden +
b
und –.
Page 42

Einlegen von Batterien in die Stifte

42
Jeder Stift nutzt eine AA-Batterie.
Beachten
Bitte lesen Sie vor dem Umgang mit der Batterie die Sicherheitsanweisungen.
Öffnen Sie die Batteriefachabdeckung wie abgebildet.
a
Legen Sie die Batterie ein; beachten Sie die Ausrichtung der Enden +
b
und –.
Bringen Sie die Batteriefachabdeckung wieder an und drücken Sie sie
c
herunter, bis sie einrastet.
Warnung
Kontrollieren Sie die Polaritätszeichen (+) und (–) im Batteriefach, damit Sie die Batterie richtig einsetzen können. Wird die Batterie nicht ordnungsgemäß verwendet, könnte sie explodieren bzw. auslaufen und einen Brand, Verletzungen oder Beschädigungen des Produkts verursachen.
Page 43

Verwendung der Fernbedienung

Über die Fernbedienung können Sie den Projektor von nahezu jedem Punkt im Raum aus steuern.
Achten Sie darauf, die Fernbedienung innerhalb der hier aufgeführten Entfernung und Winkel auf die Projektorempfänger zu richten.
43
a
Verwenden Sie die Fernbedienung nicht bei hellem Leuchtstofföhrenlicht oder direktem Sonnenlicht; andernfalls reagiert der Projektor möglicherweise nicht auf die Befehle. Falls Sie die Fernbedienung längere Zeit nicht benutzen, entfernen Sie die Batterien.
Page 44

Verwendung der Basisfunktionen des Projektors

Befolgen Sie die Anweisungen in diesen Abschnitten zur Nutzung der Basisfunktionen des Projektors.
gg Relevante Links
• "Einschalten des Projektors" S.45
• "Ausschalten des Projektors" S.48
• "Einstellung von Datum und Uhrzeit" S.49
• "Auswahl der Sprache für die Projektormenüs" S.51
• "Projektionsmodi" S.52
• "Scharfstellen des Bildes" S.54
• "Anpassen der Bildhöhe" S.57
• "Bildform" S.58
• "Änderung der Bildgröße mit den Tasten" S.65
• "Einstellen der Bildposition" S.66
• "Auswahl einer Bildquelle" S.67
• "Bildseitenverhältnis" S.69
• "Farbmodus" S.72
• "Anpassen der Bildfarbe" S.74
• "Steuerung der Lautstärke mit den Lautstärketasten" S.76
Page 45

Einschalten des Projektors

45
Schalten Sie zuerst den Projektor und dann den Computer oder das Videogerät ein, den/das Sie nutzen möchten.

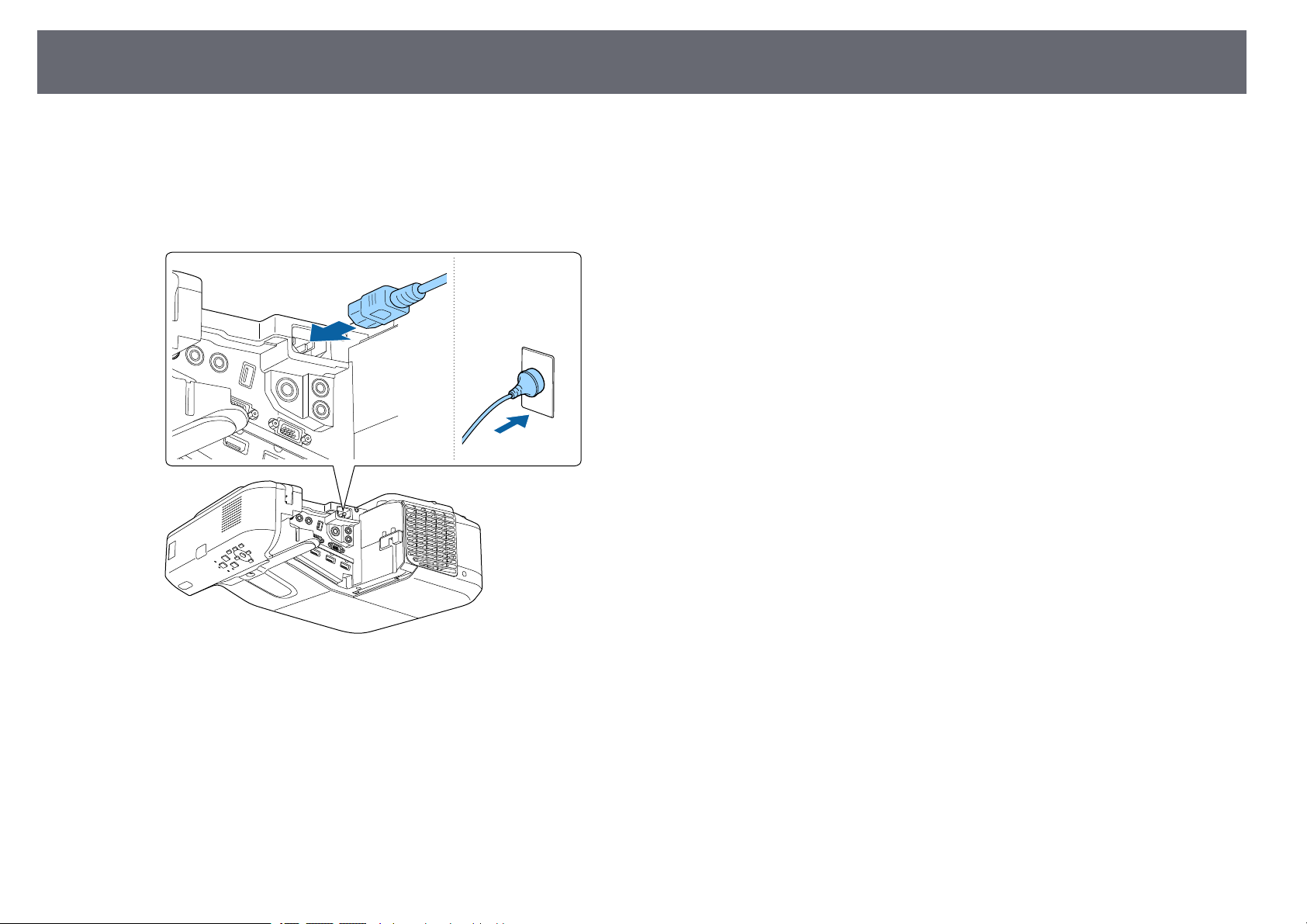

Schließen Sie das Netzkabel an die Netzbuchse des Projektors und an
a
eine Steckdose an.
Versuchen Sie Folgendes, falls Sie kein projiziertes Bild sehen.
• Schalten Sie den angeschlossenen Computer bzw. das Videogerät ein.
• Ändern Sie die Bildschirmausgabe vom Computer, wenn Sie einen Notebook-PC verwenden.
• Legen Sie eine DVD oder ein anderes Videomedium ein und drücken Sie die Wiedergabetaste (falls erforderlich).
• Drücken Sie zum Erkennen der Quelle die [Source Search]-Taste am Bedienfeld oder auf der Fernbedienung.
• Drücken Sie die Taste der gewünschten Videoquelle an der Fernbedienung.
• Wenn der Startbildschirm angezeigt wird, wählen Sie die Quelle, die Sie projizieren möchten.
Die Betriebsanzeige des Projektors wird blau. Dies zeigt an, dass der Projektor mit Strom versorgt wird, aber noch nicht eingeschaltet ist (er befindet sich im Standby-Modus).
Drücken Sie zum Einschalten des Projektors die Ein-/Austaste am
b
Bedienfeld oder an der Fernbedienung. Der Projektor gibt einen Signalton aus und die Statusanzeige blinkt
blau, während der Projektor sich aufwärmt. Sobald der Projektor aufgewärmt ist, blinkt die Statusanzeige nicht mehr und leuchtet blau.
Page 46
Einschalten des Projektors
46
Warnung
• Blicken Sie niemals in das Projektorobjektiv, wenn die Lampe eingeschaltet ist. Dies kann Ihre Augen schädigen und ist besonders für Kinder gefährlich.
• Achten Sie beim Einschalten des Projektors mittels Fernbedienung aus der Ferne darauf, dass niemand in das Objektiv blickt.
• Blockieren Sie während der Projektion das Licht des Projektors nicht mit einem Buch oder mit sonstigen Gegenständen. Wird das Licht vom Projektor blockiert, kann der Bereich, auf den das Licht scheint, heiß werden, was den Bereich zum Schmelzen bringen oder ihn entzünden und ein Feuer auslösen kann. Außerdem kann das Objektiv durch das reflektierte Licht überhitzen, was zu einem Defekt des Projektors führen kann. Um die Projektion zu beenden, verwenden Sie bitte die Funktion A/V Stummschalten oder schalten den Projektor aus.
• Als Lichtquelle des Projektors wird eine Quecksilberlampe mit hohem Innendruck verwendet. Falls die Lampe Vibrationen oder Stoßeinwirkungen ausgesetzt wird oder über einen zu langen Zeitraum in Betrieb ist, kann sie zerbrechen oder sie schaltet sich unter Umständen nicht mehr ein. Wenn die Lampe explodiert, können Gase entweichen und es können kleine Glassplitter verspritzt werden, die zu einer Verletzung führen können. Beachten Sie unbedingt die nachfolgenden Anweisungen.
• Zerlegen Sie die Lampe nicht, beschädigen Sie die Lampe nicht und setzen Sie
die Lampe keinen Stoßeinwirkungen aus.
• Führen Sie das Gesicht nicht nahe an den Projektor, während er in Betrieb ist.
• Besondere Vorsicht ist geboten, wenn der Projektor an einer Wand oder
Decke montiert ist, da beim Entfernen der Lampenabdeckung kleine Glasteile herabfallen können. Wenn Sie den Projektor reinigen oder eigenhändig die Lampe tauschen, lassen Sie bitte äußerste Vorsicht walten, damit solche Glasteile nicht in die Augen oder in den Mund gelangen.
Falls die Lampe zerbricht, lüften Sie den Bereich umgehend und wenden Sie sich an einen Arzt, falls Glassplitter eingeatmet werden oder in die Augen oder in den Mund gelangen.
• Wenn die Einstellung Direkt Einschalten im Projektormenü
a
Erweitert auf Ein gesetzt ist, schaltet der Projektor sich ein, sobald er angeschlossen wird. Bitte beachten Sie, dass der Projektor sich auch in Fällen wie etwa dem Wiedereinsetzen der Netzversorgung nach einem Stromausfall automatisch einschaltet.
s Erweitert > Betrieb > Direkt Einschalten
• Wenn Sie einen bestimmten Anschluss für die Einstellung Auto- Einschalten im Projektormenü Erweitert wählen, schaltet der Projektor sich ein, sobald er ein Signal oder eine Kabelverbindung an diesem Anschluss erkennt.
s Erweitert > Betrieb > Auto-Einschalten
gg Relevante Links
• "Startbildschirm" S.46
• "Projektoreinrichtungseinstellungen - Erweitert-Menü" S.188
• "Projektoreinrichtungseinstellungen - ECO-Menü" S.201

Startbildschirm

Der Startbildschirm ermöglicht die einfache Auswahl einer Bildquelle sowie Zugriff auf nützliche Funktionen. Sie können den Startbildschirm anzeigen, indem Sie die [Home]-Taste am Bedienfeld oder auf der Fernbedienung drücken. Der Startbildschirm wird auch angezeigt, wenn Sie den Projektor einschalten und kein Signal von der ausgewählten Eingangsquelle vorliegt.
Drücken Sie die Pfeiltasten am Bedienfeld oder auf der Fernbedienung, um einen Menüpunkt auszuwählen, und drücken Sie anschließend [Enter].
Page 47
Einschalten des Projektors
47
Sie können Menüelemente auch über den interaktiven Stift oder Ihren Finger auswählen (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
Projiziert durch Aufteilung der projizierten Anzeige zwei Bilder von
H
verschiedenen Bildquellen gleichzeitig.
Wählen Sie den Helligkeitsmodus der Projektorlampe.
I
Der Startbildschirm wird nach 10-minütiger Inaktivität ausgeblendet.
a
gg Relevante Links
• "Bildform" S.58
• "Projektoreinrichtungseinstellungen - Erweitert-Menü" S.188
• "Verwendung eines QR-Codes für die Verbindung mit einem Mobilgerät"
S.161
• "Verwendung der Projektormenüs" S.179
• "Verwendung der Projektorhilfe" S.232
• "Verbindung mit einem Computer" S.28
Wählt die Quelle aus, die Sie projizieren möchten.
A
Zeigt den QR-Code an und projiziert Daten von einem Smartphone oder
B
Tablet-Gerät.
Zeigt die Hilfe an.
C
Schließt den Startbildschirm.
D
Nehmen Sie Einstellungen für die interaktiven Funktionen vor (EB-695Wi/EB-
E
685Wi/EB-680Wi/EB-675Wi).
Zeigt den aktuellen Projektorstatus, wenn Sie eine Einstellung wie
F
Leistungsaufnahme mit dem interaktiven Stift oder Ihrem Finger am Startbildschirm ändern (EB-695Wi/EB-685Wi/EB-680Wi/EB-675Wi).
Führt Menüoptionen aus, die Startbildschirm im Menü Erweitert des
G
Projektors zugeordnet sind.
Page 48

Ausschalten des Projektors

Schalten Sie den Projektor nach Gebrauch aus.
• Schalten Sie diesen Projektor zur Verlängerung der
a
Drücken Sie die Ein-/Austaste am Bedienfeld oder an der
a
Fernbedienung. Der Projektor zeigt eine Abschaltbestätigung an.
Produktlebenszeit bei Nichtbenutzung aus. Die Lampenlebensdauer variiert je nach gewähltem Modus, Umgebungsbedingungen und Nutzung. Die Helligkeit kann mit der Zeit nachlassen.
48
Drücken Sie die Ein-/Austaste noch einmal. (Wenn Sie das Gerät
b
eingeschaltet lassen möchten, drücken Sie eine beliebige andere Taste.) Der Projektor gibt zwei Signaltöne aus, die Lampe erlischt und die
Statusanzeige schaltet sich ab.
Bei der Sofort aus-Technologie von Epson gibt es keine
a
Stellen Sie zum Transportieren und Aufbewahren des Projektors sicher,
c
dass die Betriebsanzeige blau ist (ohne zu blinken) und dass die Statusanzeige erloschen ist und ziehen Sie dann das Netzkabel.
Abkühlphase, sodass Sie den Projektor sofort zum Transport einpacken können.
Page 49

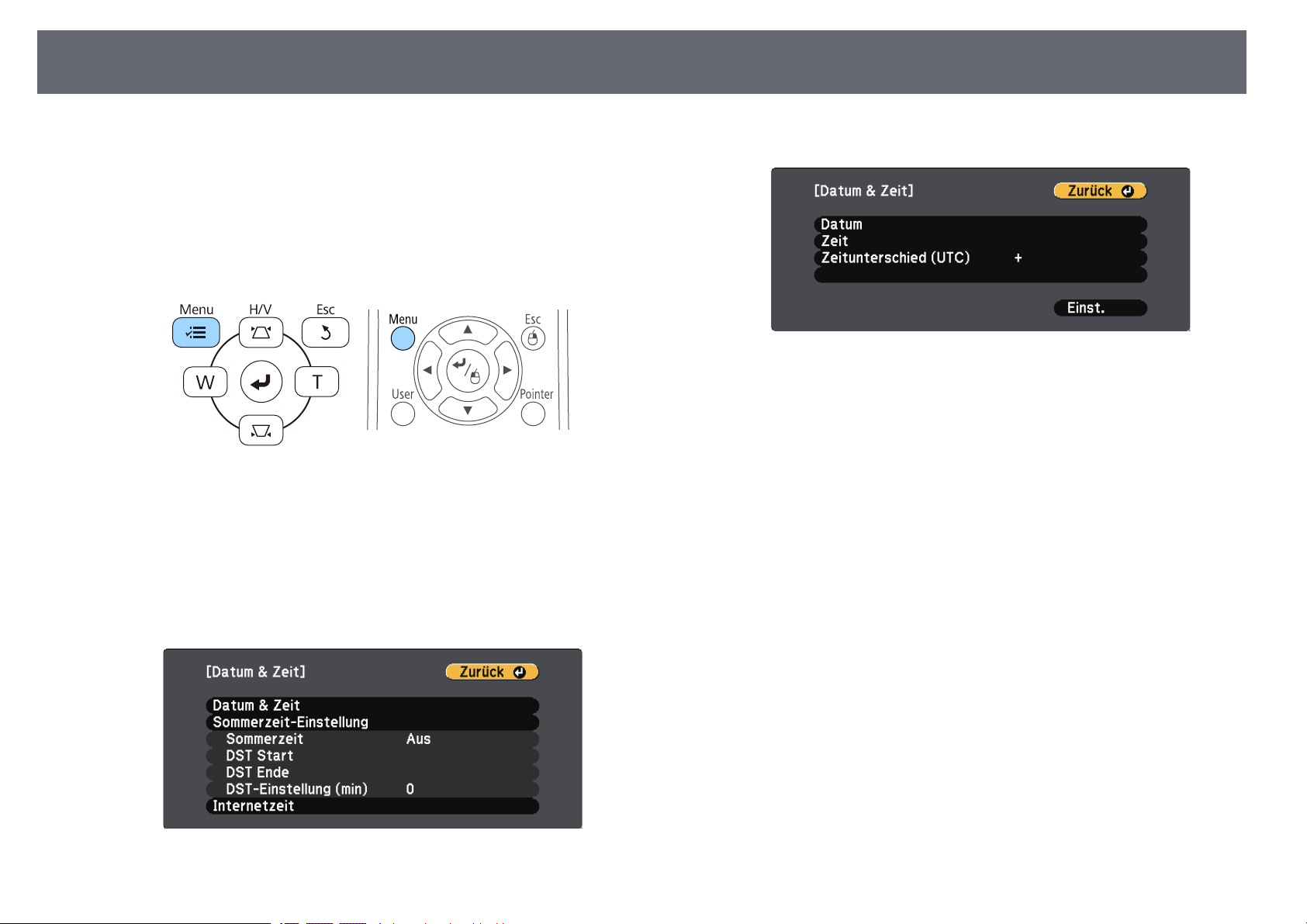

Einstellung von Datum und Uhrzeit

49
Sie können Datum und Zeit des Projektors einstellen (EB-695Wi/EB­685Wi/EB-680Wi/EB-675Wi).
Schalten Sie den Projektor ein.
a
Drücken Sie die [Menu]-Taste auf dem Bedienfeld oder der
b
Fernbedienung.
Wählen Sie das Erweitert-Menü und drücken Sie [Enter].
c
Wählen Sie die Betrieb-Einstellung und drücken Sie [Enter].
d
Wählen Sie die Datum & Zeit-Einstellung und drücken Sie [Enter].
e
Sie sehen diese Anzeige:
Sie sehen diese Anzeige:
Wählen Sie Datum, drücken Sie [Enter] und geben Sie über die
g
eingeblendete Tastatur das heutige Datum ein.
Wählen Sie Zeit, drücken Sie [Enter] und geben Sie über die
h
eingeblendete Tastatur die aktuelle Uhrzeit ein.
Wählen Sie Zeitunterschied (UTC), drücken Sie [Enter] und stellen Sie
i
den Zeitunterschied ausgehend von der koordinierten Weltzeit ein.
Wählen Sie anschließend Einst. und drücken Sie [Enter].
j
Wählen Sie die Datum & Zeit-Einstellung und drücken Sie [Enter].
f
Page 50
Einstellung von Datum und Uhrzeit
50

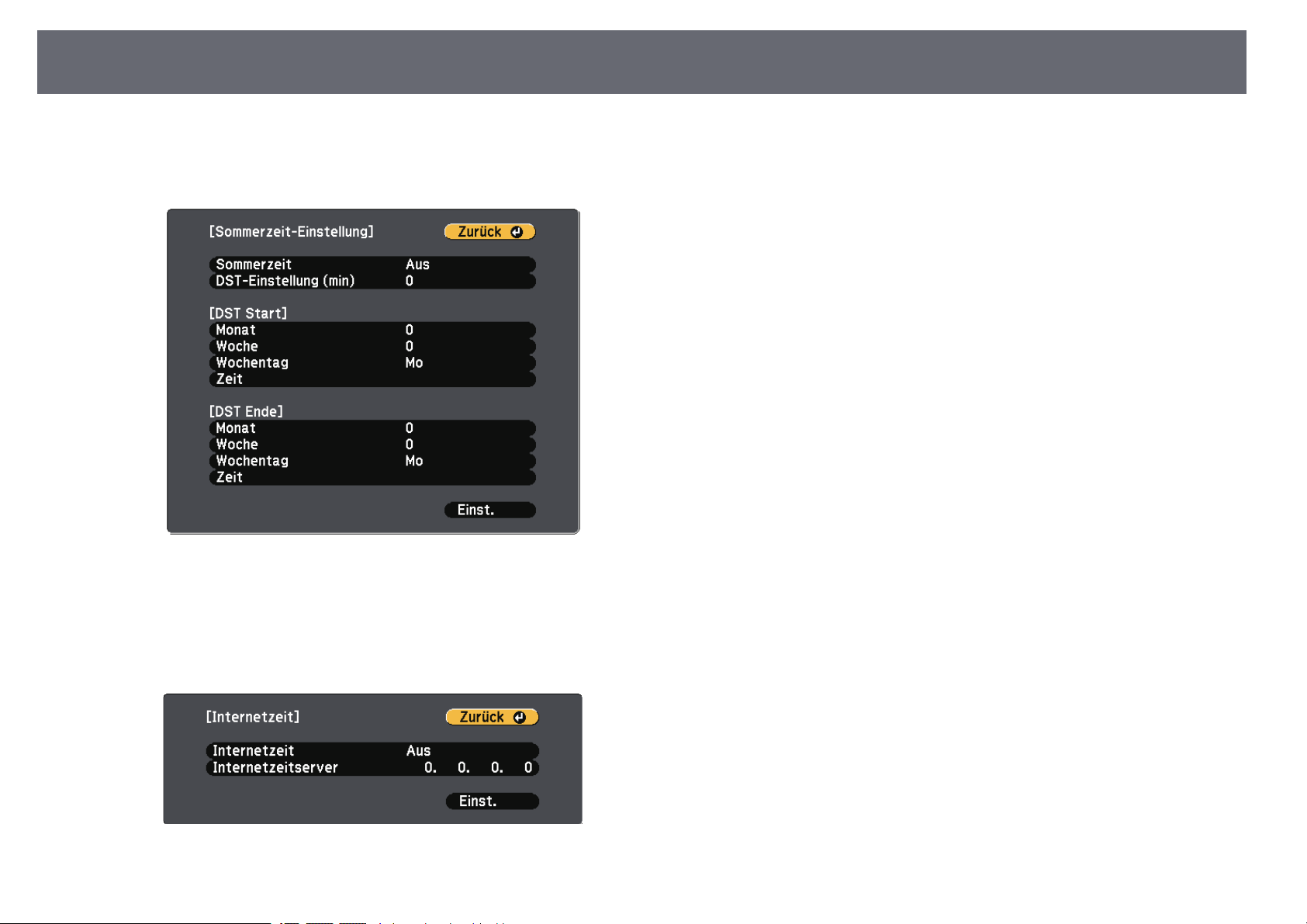

Wählen Sie zum Aktivieren der Sommerzeit die Sommerzeit-
k
Einstellung und drücken Sie [Enter]. Wählen Sie dann die Einstellungen.
Wählen Sie anschließend Einst. und drücken Sie [Enter].
l
Drücken Sie zum Verlassen der Menüs [Menu] oder [Esc].
o
Wählen Sie zur automatischen Aktualisierung der Zeit über einen
m
Internetzeitserver die Internetzeit-Einstellung und drücken Sie [Enter]. Wählen Sie dann die Einstellungen.
Wählen Sie anschließend Einst. und drücken Sie [Enter].
n
Page 51

Auswahl der Sprache für die Projektormenüs

51
Wenn Sie Projektormenüs und Meldungen in einer anderen Sprache anzeigen möchten, können Sie die Sprache-Einstellung ändern.
Schalten Sie den Projektor ein.
a
Drücken Sie die [Menu]-Taste auf dem Bedienfeld oder der
b
Fernbedienung.
Wählen Sie das Erweitert-Menü und drücken Sie [Enter].
c
Wählen Sie die gewünschte Sprache und drücken Sie [Enter].
e
Drücken Sie zum Verlassen der Menüs [Menu] oder [Esc].
f
Wählen Sie die Sprache-Einstellung und drücken Sie [Enter].
d
Page 52

Projektionsmodi

52
Je nachdem, wie Sie den Projektor positioniert haben, müssen Sie zur richtigen Bildprojektion möglicherweise den Projektionsmodus ändern.
• Front ermöglicht Ihnen die Projektion von einem Tisch von der
Vorderseite der Projektionsfläche.
• Front/Umgedreht (Standardeinstellung) stellt das Bild zur Projektion von
einer Decken- oder Wandhalterung auf den Kopf.
• Rück dreht das Bild horizontal um, wenn Sie von hinten auf eine
durchscheinende Leinwand projizieren.
• Rück/Umgedreht dreht das Bild um und stellt es auf den Kopf, wenn Sie
von einer Decke oder Wandhalterung von hinten auf eine durchscheinende Leinwand projizieren.
gg Relevante Links
• "Änderung des Projektionsmodus über die Fernbedienung" S.52
• "Änderung des Projektionsmodus über die Menüs" S.52
• "Projektoraufstellung und Installationsoptionen" S.26

Änderung des Projektionsmodus über die Fernbedienung

Durch Änderung des Projektionsmodus können Sie das Bild auf den Kopf stellen.
Das Bild verschwindet kurz, dann wird es auf den Kopf gestellt wieder angezeigt.
Sie können die Projektion auf den Originalmodus zurücksetzen, indem
c
Sie die [A/V Mute]-Taste noch einmal 5 Sekunden lang gedrückt halten.

Änderung des Projektionsmodus über die Menüs

Sie können den Projektionsmodus zum vertikalen und/oder horizontalen Umkehren des Bildes über die Projektormenüs ändern.
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
a
Drücken Sie die [Menu]-Taste auf dem Bedienfeld oder der
b
Fernbedienung.
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
a
Halten Sie die [A/V Mute]-Taste an der Fernbedienung 5 Sekunden
b
lang gedrückt.
Page 53
Projektionsmodi
Wählen Sie das Erweitert-Menü und drücken Sie [Enter].
c
Wählen Sie Projektion und drücken Sie [Enter].
d
53
Wählen Sie einen Projektionsmodus und drücken Sie [Enter].
e
Drücken Sie zum Verlassen der Menüs [Menu] oder [Esc].
f
Page 54

Scharfstellen des Bildes

54
Sie können das Testmuster anzeigen und dann den Fokus einstellen.
Drücken Sie die [Menu]-Taste auf dem Bedienfeld oder der
a
Fernbedienung.
Wählen Sie das Einstellung-Menü und drücken Sie [Enter].
b
Wählen Sie Eigenes Bild und drücken Sie [Enter].
c
Wählen Sie Testbild und drücken Sie [Enter].
d
a
Wählen Sie 4:3 bei Installationsanleitung im Menü Einstellung des Projektors, wenn Sie Bilder mit einem Breitbildprojektor an eine 4:3-Leinwand projizieren.
Page 55
Scharfstellen des Bildes
55
Die Abdeckung des Luftfilters öffnen.
e
Bewegen Sie den Fokushebel und fokussieren Sie den unteren mittleren
f
Bereich der Projektionsfläche.
Page 56
Scharfstellen des Bildes
56
Prüfen Sie, ob der Fokus mit den Ecken der Projektionsfläche
g
übereinstimmt.
Zum Ausblenden des Testbilds drücken Sie die [Esc]-Taste an der
h
Fernbedienung oder am Bedienfeld.
a
Falls Bereiche unscharf sind, passen Sie die Einstellung mit dem Fokushebel an, bis die Ecken dieselbe Schärfe aufweisen.
Page 57

Anpassen der Bildhöhe

57
Wenn Sie von einem Tisch oder anderen flachen Untergrund projizieren und das Bild zu hoch oder tief ist, können Sie die Bildhöhe über die einstellbaren Füße des Projektors anpassen (nur bei Modellen mit Füßen).
Je größer der Neigungswinkel ist, desto schwieriger wird es, den Fokus einzustellen. Stellen Sie den Projektor so auf, dass nur ein kleiner Neigungswinkel erforderlich ist.
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
a
Passen Sie die Bildhöhe an, indem Sie die vorderen oder hinteren Füße
b
zum Verlängern oder Verkürzen drehen.
Wenn das Bild geneigt ist, drehen Sie zur Angleichung der Höhe an
c
den hinteren Füßen.
Hinteren Fuß herausdrehen
A
Hinteren Fuß hereindrehen
B
Falls das projizierte Bild nicht rechteckig angezeigt wird, müssen Sie die Bildform anpassen.
Verlängern Sie die vorderen oder hinteren Füße
A
Verkürzen Sie die vorderen oder hinteren Füße
B
gg Relevante Links
• "Bildform" S.58
Page 58

Bildform

58
Sie können ein gleichmäßiges, rechteckiges Bild projizieren, indem Sie den Projektor ebenerdig direkt vor der Mitte der Projektionsfläche aufstellen. Falls Sie den Projektor in einem Winkel zur Projektionsfläche aufstellen oder nach oben, unten oder zur Seite neigen, müssen Sie möglicherweise die Bildform korrigieren.
gg Relevante Links
• "Korrektur der Bildform über die Trapezkorrektur-Tasten" S.58
• "Korrektur der Bildform mit Quick Corner" S.59
• "Korrektur der Bildform bei gewölbter Oberfläche" S.61
Korrektur der Bildform über die Trapezkorrektur­Tasten
Sie können die Form eines nicht rechteckigen Bildes über die Trapezkorrektur-Tasten des Projektors korrigieren.
Drücken Sie eine der Tasten zur Trapezkorrektur am Bedienfeld; die
b
Keystone-Anzeige erscheint.
Über die Trapezkorrektur-Tasten können Sie Bilder um bis zu 3 ° nach rechts, links, oben oder unten korrigieren.
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
a
Page 59
Bildform
59
Drücken Sie zum Anpassen der Bildform eine Trapezkorrektur-Taste.
c
gg Relevante Links
• "Projektorfunktionseinstellungen - Einstellung-Menü" S.185

Korrektur der Bildform mit Quick Corner

Sie können Form und Größe eines nicht rechteckigen Bildes über die Quick Corner-Einstellung des Projektors korrigieren.
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
a
Drücken Sie die [Menu]-Taste auf dem Bedienfeld oder der
b
Fernbedienung.
Nach der Korrektur ist Ihr Bild etwas kleiner.
Falls der Projektor außerhalb Ihrer Reichweite installiert ist,
a
können Sie die Bildform auch mit Hilfe der Fernbedienung korrigieren.
s Einstellung > Geometriekorrektur > H/V-Keystone
Page 60
Bildform
60
Wählen Sie das Einstellung-Menü und drücken Sie [Enter].
c
Wählen Sie Geometriekorrektur und drücken Sie [Enter].
d
Wählen Sie Quick Corner und drücken Sie [Enter]. Drücken Sie bei
e
Bedarf noch einmal [Enter].
Die Bereichsauswahl erscheint.
Wählen Sie mit den Pfeiltasten die Bildecke, die Sie anpassen möchten.
f
Drücken Sie dann [Enter].
Halten Sie zum Rücksetzen der Quick Corner-Korrekturen bei
a
Drücken Sie die Pfeiltasten zum Anpassen der Bildform.
g
Drücken Sie zum Zurückkehren zur Bereichsauswahl [Enter].
eingeblendeter Bereichsauswahl zwei Sekunden lang die [Esc]­Taste gedrückt und wählen Sie dann Ja.
Page 61
Bildform
61
• Falls Sie diese Anzeige sehen, können Sie die Form in der
a
Wiederholen Sie bei Bedarf die Schritte 6 und 7 zur Anpassung der
h
restlichen Ecken.
Wenn Sie fertig sind, drücken Sie [Esc].
i
durch das graue Dreieck angezeigten Richtung nicht weiter anpassen.

Korrektur der Bildform bei gewölbter Oberfläche

Mit Hilfe der Bogenkorrektur-Einstellung können Sie die Form eines auf eine gewölbte oder sphärische Oberfläche projizierten Bildes anpassen.
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
a
Drücken Sie die [Menu]-Taste auf dem Bedienfeld oder der
b
Fernbedienung.
Die Geometriekorrektur-Einstellung ist nun im Einstellung-Menü des Projektors auf Quick Corner eingestellt. Wenn Sie die Tasten der Trapezkorrektur am Bedienfeld das nächste Mal drücken, erscheint die Bereichsauswahl.
gg Relevante Links
• "Projektorfunktionseinstellungen - Einstellung-Menü" S.185
Page 62
Bildform
62
Wählen Sie das Einstellung-Menü und drücken Sie [Enter].
c
Wählen Sie Geometriekorrektur und drücken Sie [Enter].
d
Wählen Sie Bogenkorrektur und drücken Sie [Enter].
e
Wählen Sie Bogenkorrektur und drücken Sie [Enter].
f
Die Bereichsauswahl erscheint.
Wählen Sie mit den Pfeiltasten den Bereich, den Sie anpassen möchten,
g
und drücken Sie dann [Enter].
Page 63
Bildform
63
Halten Sie zum Rücksetzen der Bogenkorrektur-Einstellungen
a
Drücken Sie die Pfeiltasten zum Anpassen der Bildform des
h
ausgewählten Bereichs. Drücken Sie zum Zurückkehren zur Bereichsauswahl [Enter].
a
bei eingeblendeter Bereichsauswahl zwei Sekunden lang die [Esc]-Taste gedrückt und wählen Sie dann Ja.
Falls Sie diese Anzeige sehen, können Sie die Form in der durch das graue Dreieck angezeigten Richtung nicht weiter anpassen.
Wählen Sie zum Speichern der aktuellen Form eines angepassten
a
gg Relevante Links
• "Laden von Bildformeinstellungen aus dem Speicher" S.63
Laden von Bildformeinstellungen aus dem Speicher
Sie können die in der Bogenkorrektur-Einstellung vorgenommenen und gespeicherten Einstellungen laden.
a
Bildes Speichereingabe in der Bogenkorrektur-Einstellung. Sie können bis zu zwei Bildformen im Bogenkorrektur-Speicher ablegen.
Stellen Sie vor Laden des Speichers sicher, dass die Geometriekorrektur-Einstellung im Menü Einstellung des Projektors auf Bogenkorrektur gesetzt ist.
Wiederholen Sie bei Bedarf die Schritte 7 und 8 zur Anpassung der
i
restlichen Bereiche.
Wenn Sie fertig sind, drücken Sie [Esc].
j
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
a
Page 64
Bildform
Halten Sie die [Num]-Taste an der Fernbedienung gedrückt und
b
drücken Sie dann die Zifferntaste (1, 2 oder 3) entsprechend der Nummer der gespeicherten Einstellung.
Befolgen Sie die Bildschirmanweisungen, sobald das Laden der
c
Einstellungen abgeschlossen ist.
64
a
• Sie können die Einstellungen auch über Speicherabruf im Projektormenü Einstellung laden.
• Wenn ein MHL-kompatibles Mobilgerät mit dem Projektor verbunden ist, laden Sie die Einstellungen über Speicherabruf im Projektormenü Einstellung.
s Einstellung > Geometriekorrektur > Bogenkorrektur > Speicherabruf
Page 65

Änderung der Bildgröße mit den Tasten

Sie können die Bildgröße mit den Tasten Wide und Tele ändern.
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
a
Drücken Sie zum Vergrößern des Bildes die Wide-Taste am Bedienfeld
b
des Projektors. Drücken Sie zum Verkleinern des Bildes die Tele-Taste.
65
Page 66

Einstellen der Bildposition

66
Mit der Bildverschiebung-Funktion können Sie die Bildposition anpassen, ohne den Projektor verschieben zu müssen.
Diese Funktion ist nicht verfügbar, falls die Zoom-Option auf die
a
a b
weiteste Einstellung eingestellt ist.
Schalten Sie den Projektor ein und zeigen Sie ein Bild an.
Passen Sie die Bildgröße mit der Wide- und Tele-Taste an. Nach Anpassung der Bildgröße wird automatisch der
Bildverschiebung-Bildschirm angezeigt.
Verwenden Sie zum Anpassen der Bildposition die Pfeiltasten am
c
Projektor oder an der Fernbedienung.
Sie können das Bild diagonal verschieben, indem Sie ein
a
Um den Einstellungsbildschirm zu schließen, drücken Sie die Taste
d
[Esc]. Der Einstellungsbildschirm wird ausgeblendet, wenn Sie ca. 10
Sekunden lang keine Eingabe vornehmen.
beliebiges Paar benachbarter Pfeiltasten am Bedienfeld oder an der Fernbedienung drücken.
a
• Die Einstellung Bildverschiebung wird auch dann beibehalten, wenn der Projektor ausgeschaltet wird. Sie müssen die Position erneut einstellen, wenn Sie den Installationsort oder den Winkel des Projektors ändern.
• Zudem können Sie über das Einstellung-Menü die Bildverschiebung-Einstellung anpassen.
Page 67

Auswahl einer Bildquelle

67
Wenn mehrere Bildquellen mit dem Projektor verbunden sind, z. B. ein Computer und ein DVD-Player, können Sie von einer Bildquelle zur anderen wechseln.
Stellen Sie sicher, dass die verbundene Bildquelle, die Sie nutzen
a
möchten, eingeschaltet ist.
Bei Videobildquellen legen Sie eine DVD oder ein anderes
b
Videomedium ein und drücken die Wiedergabetaste.
Führen Sie eine der folgenden Anweisungen aus:
c
• Drücken Sie die [Source Search]-Taste am Bedienfeld oder auf der Fernbedienung, bis Sie das Bild von der gewünschten Quelle sehen.
Diese Anzeige erscheint, wenn kein Bildsignal erkannt wird.
a
• Drücken Sie die Taste der gewünschten an der Fernbedienung. Falls mehr als ein Anschluss für diese Quelle vorhanden ist, drücken Sie die Taste zum Umschalten zwischen den Quellen noch einmal.
Prüfen Sie die Kabelverbindungen zwischen Projektor und Bildquelle.
Computerquelle (Computer1- und Computer2-Anschlüsse)
A
Video-, HDMI- und MHL-Quellen (Video, HDMI1/MHL-, HDMI2-
B
und HDMI3-Anschlüsse)
USB-Quellen (USB-B-Anschluss und mit den USB-A-Anschlüssen
C
verbundene externe Geräte)
Page 68
Auswahl einer Bildquelle
Netzwerkquelle (LAN)
D
• Drücken Sie die [Home]-Taste am Bedienfeld oder auf der Fernbedienung.
Wählen Sie anschließend im angezeigten Bildschirm die Quelle, die Sie verwenden möchten.
68
Page 69

Bildseitenverhältnis

69
Der Projektor kann Bilder in verschiedenen Seitenverhältnissen (das Verhältnis zwischen Höhe und Breite) anzeigen, die auch als Bildformat bezeichnet werden. Normalerweise bestimmt das Eingangssignal von Ihrer Videoquelle das Bildformat. Bei bestimmten Bildern können Sie das Bildformat jedoch an Ihre Projektionsfläche anpassen.
Wenn Sie ein bestimmtes Seitenverhältnis bei einer bestimmten Videoeingangsquelle verwenden möchten, können Sie dieses über das Signal­Projektormenü wählen.
gg Relevante Links
• "Änderung des Bildformats" S.69
• "Verfügbare Bildformate" S.69
• "Aussehen projizierter Bilder je nach Bildformat" S.70
• "Eingangssignaleinstellungen - Signal-Menü" S.183

Änderung des Bildformats

Sie können das Bildformat des angezeigten Bildes ändern.
Schalten Sie den Projektor ein und schalten Sie zu der gewünschten
a
Bildquelle.

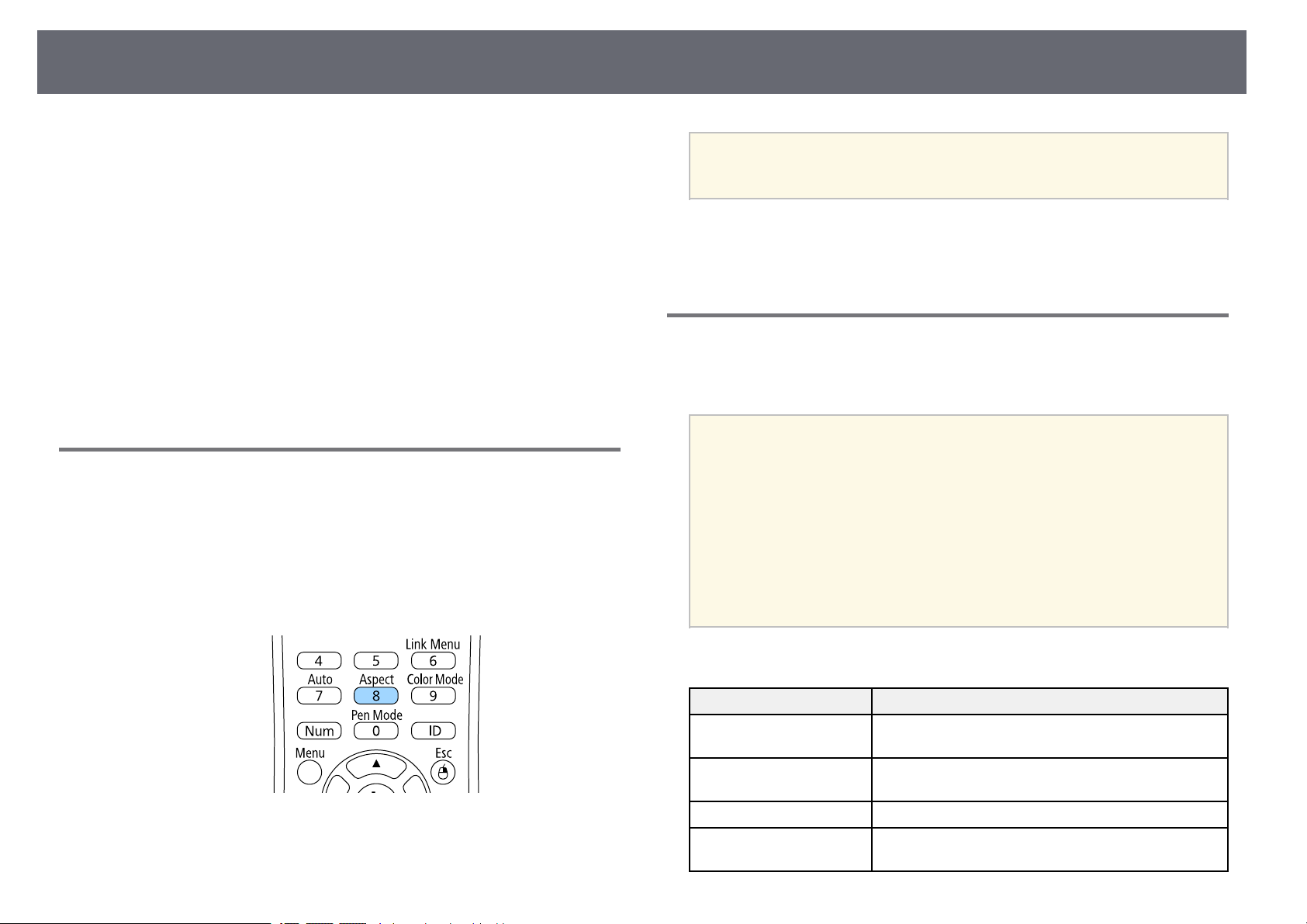

Drücken Sie die [Aspect]-Taste der Fernbedienung.
b
Stellen Sie zur Anzeige von Bildern ohne schwarze Balken Auflösung
a
gg Relevante Links
• "Eingangssignaleinstellungen - Signal-Menü" S.183
im Projektormenü Signal entsprechend der Computerauflösung auf Fern oder Normal ein.

Verfügbare Bildformate

Sie können je nach Eingangssignal von Ihrer Bildquelle folgende Bildformate wählen.
• Bei bestimmten Bildformaten kann es je nach Format und Auflösung
a
Ihres Eingangssignals zu schwarzen Balken und abgeschnittenen Bildbereichen kommen.
• Die Bildformat-Einstellung Automatisch ist nur bei HDMI-
Bildquellen verfügbar.
• Beachten Sie, dass Sie mit der Verwendung der Seitenverhältnisfunktion des Projektors zur Verkleinerung, Vergrößerung oder Aufteilung des projizierten Bildes für kommerzielle Zwecke oder öffentliche Vorführungen nach geltendem Urheberrecht möglicherweise die Urheberrechte des Urheberrechtsinhabers an diesem Bild verletzen.
Drücken Sie zum Umschalten zwischen den für Ihr Eingangssignal
c
verfügbaren Bildformaten wiederholt die [Aspect]-Taste.
Bei Projektoren mit einer Auflösung von WXGA (1280 × 800)
Bildformatmodus Beschreibung
Autom. Legt das Bildformat automatisch entsprechend dem
Eingangssignal und der Auflösung-Einstellung fest.
Normal Zeigt Bilder über die gesamte Projektionsfläche an und
behält das Bildformat des Bildes bei.
16:9 Konvertiert das Bildformat des Bildes in 16:9.
Voll Zeigt Bilder über die volle Größe der Projektionsfläche
an, behält jedoch nicht das Bildformat bei.
Page 70
Bildseitenverhältnis
70
Bildformatmodus Beschreibung
Zoom Zeigt Bilder über die gesamte Breite der
Projektionsfläche an und behält das Bildformat des Bildes bei.
Nativ Zeigt Bilder unverändert an (Bildformat und
Auflösung werden beibehalten).
Bei Projektoren mit einer Auflösung von XGA (1024 × 768)
Bildformatmodus Beschreibung
Autom. Legt das Bildformat automatisch entsprechend dem
Eingangssignal und der Auflösung-Einstellung fest.
Normal Zeigt Bilder über die gesamte Projektionsfläche an und
behält das Bildformat des Bildes bei.
4:3 Konvertiert das Bildformat des Bildes in 4:3.
16:9 Konvertiert das Bildformat des Bildes in 16:9.

Aussehen projizierter Bilder je nach Bildformat

Bei bestimmten Bildformaten kann es je nach Format und Auflösung Ihres Eingangssignals zu schwarzen Balken und abgeschnittenen Bildbereichen kommen. Prüfen Sie anhand der nachstehenden Tabelle die Position der schwarzen Balken und abgeschnittenen Bildbereichen.
Bei Projektoren mit einer Auflösung von WXGA (1280 × 800)
Bildformatmodus Seitenverhältnis für Eingangssignale
16:10 16:9 4:3
Normal Autom.
16:9
Voll
Zoom
Nativ
Bei Projektoren mit einer Auflösung von XGA (1024 × 768)
Bildformatmodus Seitenverhältnis für Eingangssignale
16:10 16:9 4:3
a
Das Bild bei Nativ variiert je nach Eingangssignal.
Normal Autom.
4:3
Page 71

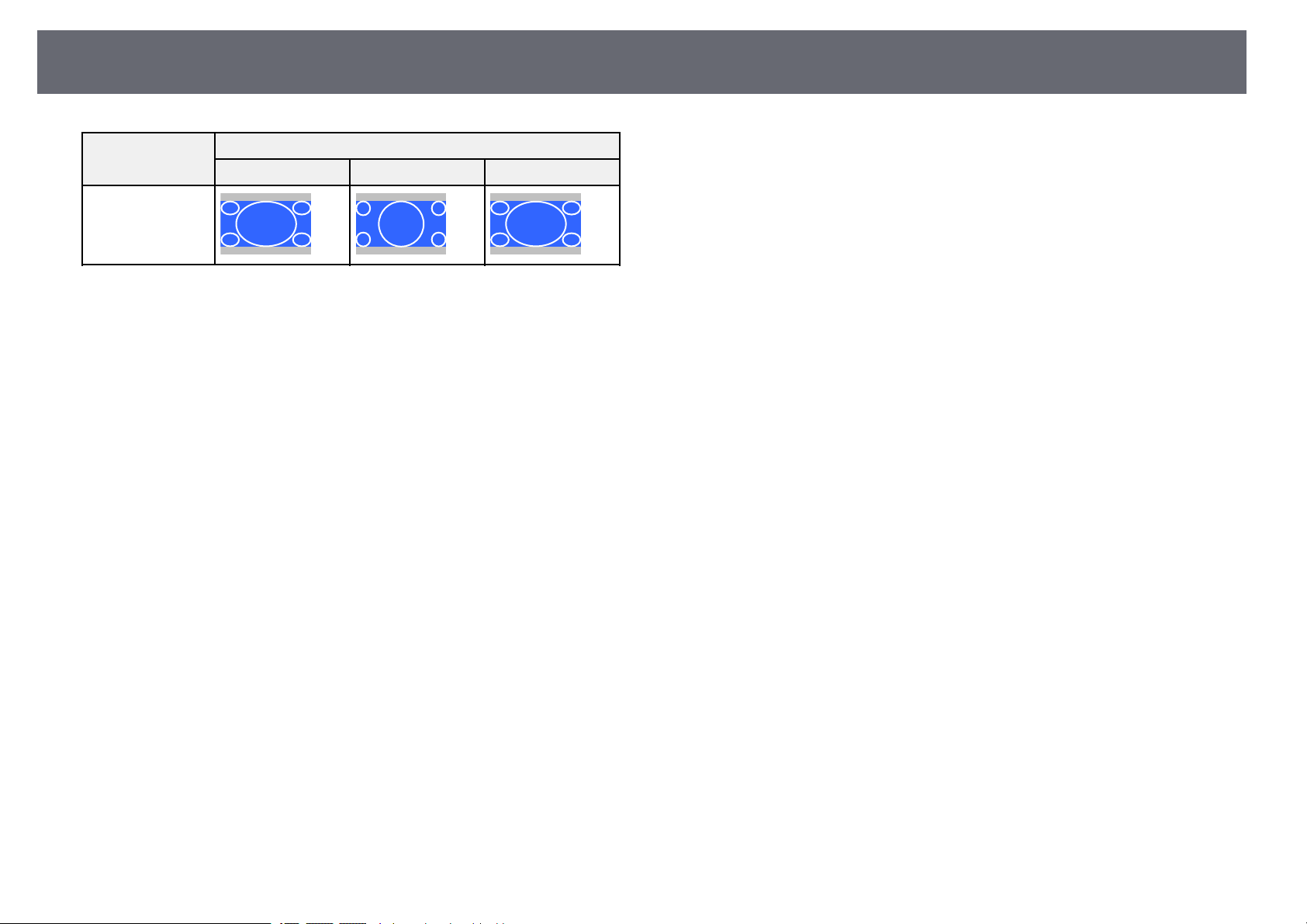

Bildseitenverhältnis
Bildformatmodus Seitenverhältnis für Eingangssignale
16:10 16:9 4:3
16:9
71
Page 72

Farbmodus

72
Der Projektor bietet verschiedene Farbmodi zur Bereitstellung optimaler Helligkeits-, Kontrast- und Farbwerte für eine Vielzahl von Betrachtungsumgebungen und Bildtypen. Sie können den auf Ihr Bild und Ihre Umgebung abgestimmten Modus wählen oder mit den verfügbaren Modi experimentieren.
gg Relevante Links
• "Änderung des Farbmodus" S.72
• "Verfügbare Farbmodi" S.72
• "Einstellung der automatischen Blende" S.72

Änderung des Farbmodus

Sie können den Farbmodus des Projektors zur Optimierung des Bildes für Ihre Betrachtungsumgebung über die Fernbedienung ändern.
Schalten Sie den Projektor ein und schalten Sie zu der gewünschten
a
Bildquelle.
Drücken Sie die [Color Mode]-Taste an der Fernbedienung zum
b
Ändern des Farbmodus.
Sie können auch die Farbmodus-Einstellung im Bild-Menü des
a
gg Relevante Links
• "Bildqualitätseinstellungen - Bild-Menü" S.181
Projektors anpassen.

Verfügbare Farbmodi

Sie können den Projektor je nach Eingangsquelle auf die Nutzung dieser Farbmodi einstellen:
Farbmodus Beschreibung
Präsentation Ideal für farbige Präsentationen und Fernsehbilder in
hellen Räumen, liefert lebendige Bilder mit scharfem Kontrast.
Dynamisch Ideal zur Projektion in hellen Räumen. Dies ist der
hellste Modus.
Kino Ideal zum Projizieren von Filmen in dunklen
Räumen, liefert Bilder mit natürlichen Farbtönen.
sRGB Ideal für Standbilder in hellen Räumen, liefert Bilder,
die dem sRGB-Farbstandard entsprechen.
Tafel Ideal für Präsentationen an einer grünen Tafel (passt
die Farben entsprechend an).
Der Name des Farbmodus wird kurz auf dem Bildschirm angezeigt und das Aussehen des Bildes ändert sich.
Drücken Sie zum Umschalten zwischen den für Ihr Eingangssignal
c
verfügbaren Farbmodi wiederholt die [Color Mode]-Taste.

Einstellung der automatischen Blende

Sie können Adaptive IRIS-Blende zur automatischen Optimierung des Bildes basierend auf der Bildhelligkeit einschalten.
Diese Einstellung ist bei den Modi Dynamisch und Kino verfügbar.
Schalten Sie den Projektor ein und schalten Sie zu der gewünschten
a
Bildquelle.
Page 73
Farbmodus
73
Drücken Sie die [Menu]-Taste auf dem Bedienfeld oder der
b
Fernbedienung.
Wählen Sie das Bild-Menü und drücken Sie [Enter].
c
Wählen Sie Adaptive IRIS-Blende und drücken Sie [Enter].
d
Wählen Sie eine der folgenden Optionen und drücken Sie [Enter]:
e
• Hohe Geschw. passt die Helligkeit an, sobald sich die Szene ändert.
• Normal dient der Standardhelligkeitsanpassung.
Drücken Sie zum Verlassen der Menüs [Menu] oder [Esc].
f
Page 74

Anpassen der Bildfarbe

74
Sie können verschiedene Aspekte der Darstellung von Farben in Ihren projizierten Bildern feineinstellen.
gg Relevante Links
• "Anpassen von Schattierung, Sättigung und Helligkeit" S.74

Anpassen von Schattierung, Sättigung und Helligkeit

Sie können Schattierung, Sättigung und Helligkeit für individuelle Bildfarben anpassen.
Schalten Sie den Projektor ein und schalten Sie zu der gewünschten
a
Bildquelle.
Drücken Sie die [Menu]-Taste auf dem Bedienfeld oder der
b
Fernbedienung.
Wählen Sie das Bild-Menü und drücken Sie [Enter].
c
Wählen Sie Erweitert und drücken Sie [Enter].
d
Wählen Sie RGBCMY und drücken Sie [Enter].
e
Führen Sie folgende Schritte wie erforderlich bei R (Rot), G (Grün), B
f
(Blau), C (Cyan), M (Magenta) und Y (Gelb) aus:
• Passen Sie zur Festlegung des Gesamtfarbtons, bläulich - grünlich -
rötlich, die Schattierung-Einstellung an.
• Passen Sie zur Festlegung der Gesamtlebendigkeit von Farben die
Sättigung-Einstellung an.
Page 75
Anpassen der Bildfarbe
• Passen Sie zur Festlegung der Gesamthelligkeit von Farben die
Helligkeit-Einstellung an.
Drücken Sie zum Verlassen der Menüs [Menu] oder [Esc].
g
75
Page 76

Steuerung der Lautstärke mit den Lautstärketasten

76
Die Lautstärketasten steuern das interne Lautsprechersystem des Projektors.
Sie können auch die Lautstärke beliebiger externer Lautsprecher steuern, die Sie an den Projektor angeschlossen haben.
Sie müssen die Lautstärke bei jeder einzelnen verbundenen Eingangsquelle separat anpassen.
Schalten Sie den Projektor ein und starten Sie eine Präsentation.
a
Drücken Sie zum Erhöhen oder Verringern der Lautstärke wie
b
dargestellt die [Volume]-Tasten an der Fernbedienung.
Eine Lautstärkeleiste wird angezeigt.
gg Relevante Links
• "Projektorfunktionseinstellungen - Einstellung-Menü" S.185
Stellen Sie die Lautstärke für eine Eingangsquelle auf eine bestimmte
c
Stufe ein, indem Sie Lautst. im Einstellung-Menü des Projektors wählen.
Vorsicht
Beginnen Sie eine Präsentation nicht bei einer hohem Lautstärkeeinstellung. Plötzliche laute Geräusche können das Gehör schädigen.
Achten Sie vor dem Ausschalten des Geräts immer darauf, die Lautstärke zu verringern, damit Sie diese dann nach dem erneuten Einschalten schrittweise wieder erhöhen können.
Page 77

Verwendung der interaktiven Funktionen

Befolgen Sie die Anweisungen in diesen Abschnitten zur Nutzung der interaktiven Funktionen.
gg Relevante Links
• "Interaktive Funktionsmodi" S.78
• "Vorbereitungen vor Benutzung der interaktiven Funktionen" S.80
• "Zeichnen auf ein projiziertes Bild (Anmerkungsmodus)" S.92
• "Verwendung der Projektionsfläche als Whiteboard (Whiteboard-Modus)" S.94
• "Steuerung der Computerfunktionen von einer Projektionsfläche aus (Computer-Interaktions-Modus)" S.96
• "Interaktion mit der Projektionsfläche" S.102
• "Verwendung der interaktiven Funktionen über ein Netzwerk" S.109
• "Windows-Stifteingabe und Freihandwerkzeuge" S.110
• "Interaktive Funktionen bei Projektion von zwei Bildern gleichzeitig" S.112
• "Interaktive Funktionen bei Projektion mit zwei Projektoren" S.115
Page 78

Interaktive Funktionsmodi

78

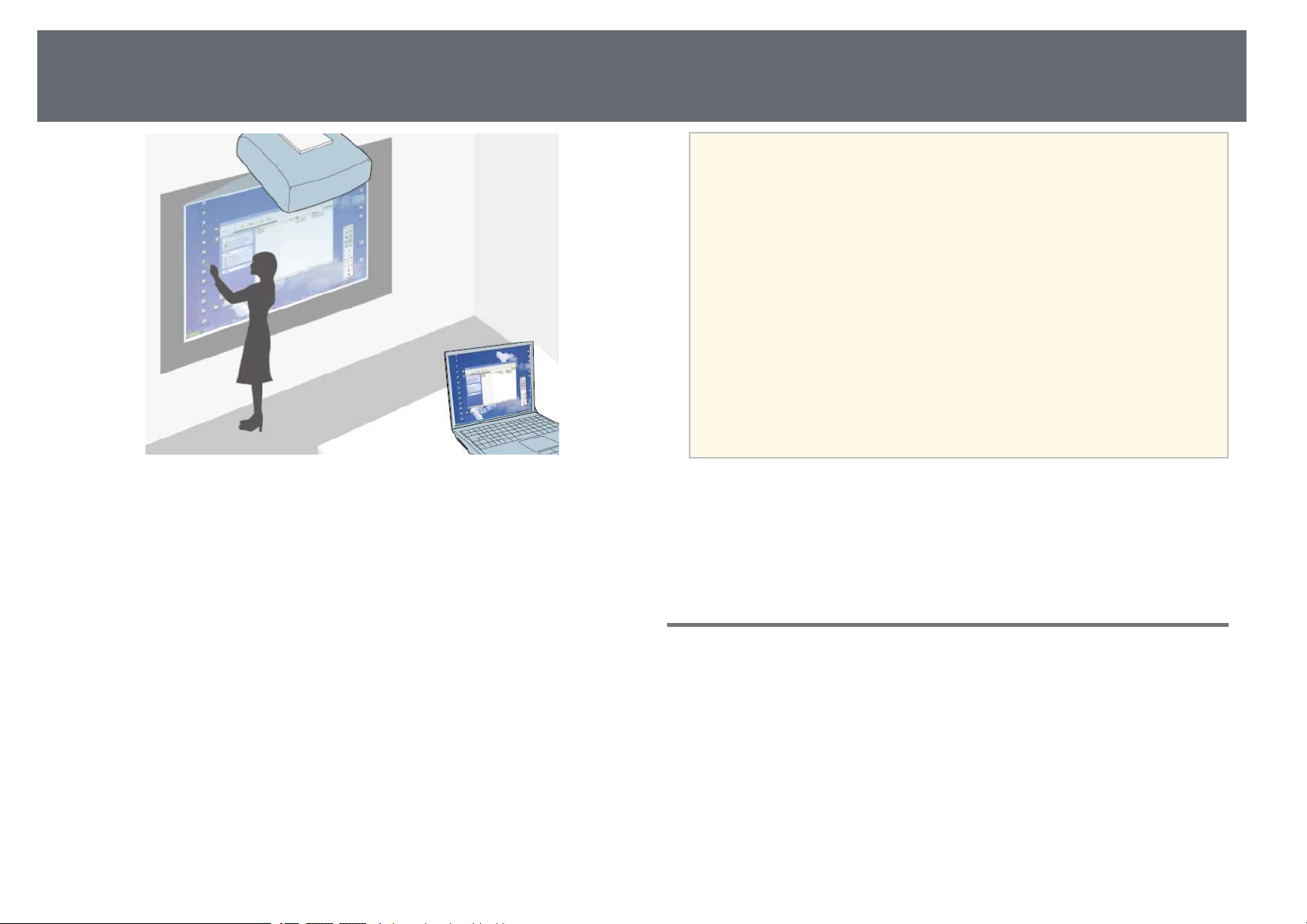

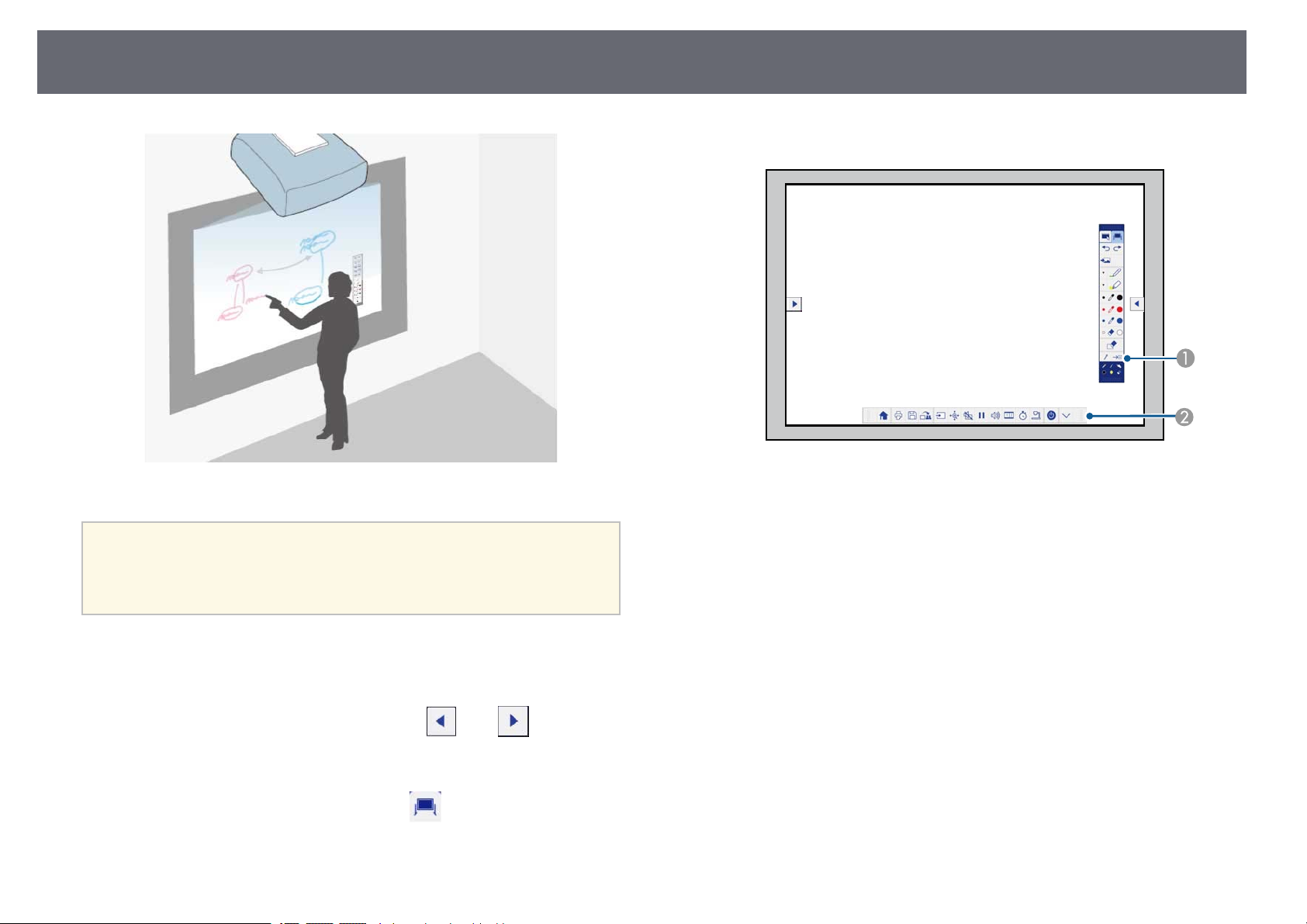

Sie können mit den interaktiven Funktionen folgende Aktionen ausführen.
• Die interaktiven Funktionen sind nur bei EB-695Wi/EB-685Wi/EB-
a
• Im Whiteboard-Modus können Sie mit interaktiven Stiften oder Ihrem Finger auf das projizierte "Whiteboard" schreiben.
Zur Nutzung der integrierten Whiteboard-Zeichenfunktion müssen Sie weder einen Computer verwenden noch zusätzliche Software installieren. Dies eignet sich bei Konferenzen als Ersatz für ein Whiteboard. Sie können den gezeichneten Inhalt auch speichern und drucken.
680Wi/EB-675Wi verfügbar.
• Die Berührungssteuerung mit Ihrem Finger ist nur bei EB­695Wi/EB-680Wi verfügbar.
• Im Anmerkungsmodus können Sie mit interaktiven Stiften oder Ihrem Finger Notizen zu den von einem Computer, Tablet, einer Dokumentenkamera oder anderen Quelle projizierten Inhalten hinzufügen.
Dies hilft bei der Hervorhebung projizierter Inhalte oder beim Einfügen zusätzlicher Notizen zur Steigerung der Effektivität von Unterrichtseinheiten und Präsentationen. Sie können die projizierte Anzeige mit Ihrer Anmerkung auch speichern und drucken.
• Im Computer-Interaktion-Modus können Sie interaktive Stiften oder Ihren Finger wie eine Maus nutzen. Dies ermöglicht Ihnen das Navigieren, Wählen und Durchblättern der von Ihrem Computer projizierten Inhalte.
Page 79
Interaktive Funktionsmodi
Zudem können Sie mit der Software Easy Interactive Tools zusätzliche
a
gg Relevante Links
• "Steuerung der Computerfunktionen von einer Projektionsfläche aus (Computer-Interaktions-Modus)" S.96
• "Zeichnen auf ein projiziertes Bild (Anmerkungsmodus)" S.92
• "Verwendung der Projektionsfläche als Whiteboard (Whiteboard-Modus)"
S.94
interaktive Funktionen bereitstellen, wie das Speichern und Drucken Ihrer Anmerkungen. Anweisungen finden Sie in der Software­integrierten Easy Interactive Tools Bedienungsanleitung.
79
Page 80

Vorbereitungen vor Benutzung der interaktiven Funktionen

80
Dieser Abschnitt liefert Sicherheitshinweise zur Einrichtung und Benutzung der interaktiven Stifte bzw. zur Durchführung der Berührungssteuerung mit Ihrem Finger. Lesen Sie diese Anweisungen, bevor Sie die interaktiven Funktionen nutzen.
gg Relevante Links
• "Sicherheitshinweise zu interaktiven Funktionen" S.80
• "Verwendung der interaktiven Stifte" S.80
• "Verwendung interaktiver Berührungssteuerung mit Ihrem Finger" S.85

Sicherheitshinweise zu interaktiven Funktionen

Die interaktiven Funktionen arbeiten über Infrarotkommunikation. Beachten Sie folgende wichtige Punkte bei Verwendung dieser Funktionen.
• Stellen Sie sicher, dass kein grelles Kunst- oder Sonnenlicht auf den Empfänger des interaktiven Stifts sowie die Projektionsfläche fällt.
• Wenn sich auf dem Empfänger des interaktiven Stifts Staub befindet, kann sich dieser negativ auf die Infrarotkommunikation auswirken und Sie können die Funktionen eventuell nicht normal benutzen. Reinigen Sie den Empfänger, falls er verschmutzt ist.
• Sie dürfen die Abdeckung vom Empfänger des interaktiven Stifts nicht bemalen oder mit Aufklebern versehen.
• Verwenden Sie keine Infrarotfernbedienung und kein Infrarotmikrofon im selben Raum, da sonst der interaktive Stift möglicherweise nicht richtig funktioniert.
• Verwenden Sie in der Nähe des Projektors keine Geräte, die laute Geräusche verursachen, die rotierende Geräte oder Transformatoren. Möglicherweise können Sie die interaktiven Funktionen nicht nutzen.
gg Relevante Links
• "Wartung des Projektors" S.210

Verwendung der interaktiven Stifte

Ihr Projektor ist mit einem blauen und einem orangen Stift ausgestattet, erkennbar durch die Farben am Stiftende. Sie können einen der beiden Stifte oder beide Stifte gleichzeitig (einen von jeder Farbe) verwenden.
Stellen Sie sicher, dass die Stiftbatterien installiert sind.
Stiftspitze
A
Batterieanzeige
B
Taste
C
Punkt zur Befestigung des Tragebands
D
Batterieabdeckung
E
Nehmen Sie den Stift zum Einschalten in die Hand.
Wenn Sie mit der Nutzung des Stifts fertig sind, lassen Sie den Stift wie er ist in ausreichendem Abstand von der Projektionsfläche liegen.
Page 81
Vorbereitungen vor Benutzung der interaktiven Funktionen
81
Beachten
• Benutzen Sie interaktive Stifte nicht mit feuchten oder gar nassen Händen oder an Orten, an denen sie nass werden können. Die interaktiven Stifte sind nicht wasserdicht.
• Halten Sie Projektor und Projektionsfläche von direktem Sonnenlicht fern; andernfalls funktionieren die interaktiven Funktionen möglicherweise nicht.
• Stifte schalten sich 15 Sekunden nach dem Ablegen automatisch aus.
a
Sie können mit dem Stift Folgendes machen:
Nehmen Sie den Stift zum erneuten Einschalten wieder in die Hand.
• Halten Sie den Stift für optimale Leistung wie nachstehend gezeigt lotrecht zur Projektionsfläche. Decken Sie das schwarze Band in der Nähe der Stiftspitze nicht ab.
• Schreiben oder zeichnen Sie im Whiteboard- oder Anmerkungsmodus auf die Projektionsfläche.
• Tippen Sie zur Auswahl eines projizierten Elements, wie z. B. eines
Symbols, mit der Stiftspitze auf die Projektionsfläche.
• Tippen Sie zum Zeichnen auf der Projektionsfläche mit dem Stift auf die
Projektionsfläche und ziehen Sie die gewünschten Linien.
• Bewegen Sie den Stift zum Navigieren des projizierten Zeigers über die
Fläche, ohne sie zu berühren.
• Drücken Sie zum Umschalten des Stiftbetriebs von einem
Zeichenwerkzeug zu einem Radierer oder anderen im Erweitert-Menü des Projektors gewählten Funktionen die Taste an der Seite.
s Erweitert > Easy Interactive Function > Allgemeines > Erweitert >
Stifttastenvorgang
• Verwenden Sie den Stift im Computer-Interaktions-Modus als Maus.
• Tippen Sie zum Linksklicken mit der Stiftspitze gegen die
Projektionsfläche.
Page 82
Vorbereitungen vor Benutzung der interaktiven Funktionen
82
• Tippen Sie zum Doppelklicken zweimal mit der Stiftspitze.
• Drücken Sie zum Rechtsklicken die Taste an der Seite.
• Zum Klicken und Ziehen tippen und ziehen Sie mit dem Stift.
• Bewegen Sie ihn zum Navigieren des Cursors über die Fläche, ohne sie zu berühren.
• Falls Sie die Schwebefunktion nicht nutzen möchten, können Sie sie
a
gg Relevante Links
• "Stiftkalibrierung" S.82
• "Automatische Kalibrierung" S.82
• "Manuelle Kalibrierung" S.83
• "Projektorteile - interaktive Stifte" S.20
über die Schwebend-Einstellung im Erweitert-Menü des Projektors abschalten.
s Erweitert > Easy Interactive Function > Schwebend
• Damit ein Rechtsklick durch langes Drücken des Stifts erzielt wird,
wählen Sie folgende Einstellungen im Erweitert -Menü des Projektors.
• Setzen Sie die Stiftbetriebsmodus-Einstellung auf Ubuntu-Modus. s Erweitert > Easy Interactive Function > Stiftbetriebsmodus
• Setzen Sie die Rechtsklick aktiv.-Einstellung auf Ein. s Erweitert > Easy Interactive Function > Rechtsklick aktiv.
• Entfernen Sie während der Systemkalibrierung alle Stifte, die Sie
a
nicht verwenden, von der Projektionsfläche.
• Kalibrieren Sie das System erneut, falls Sie eine Abweichung der Ausrichtung nach einer der folgenden Aktionen feststellen:
• Durchführung der Geometriekorrektur
• Einstellung der Bildgröße
• Nutzung der Bildverschiebung-Funktion
• Änderung der Projektorposition
• Die Kalibrierungsergebnisse bleiben solange erhalten, bis Sie eine erneute Kalibrierung durchführen.
Automatische Kalibrierung
Sie müssen bei der ersten Inbetriebnahme Ihres Projektors eine Kalibrierung durchführen; bei Autom. Kalibrierung benötigen Sie weder die Stifte noch einen Computer.
Sie können zudem Autom. Kalibrierung mit Hilfe der Taste [User] an
a
a
der Fernbedienung starten.
Drücken Sie die [Menu]-Taste, wählen Sie das Erweitert-Menü und drücken Sie die [Enter]-Taste.
Stiftkalibrierung
Die Kalibrierung stimmt die Ausrichtung des Stifts auf die Position Ihres Cursors ab. Sie müssen die Kalibrierung nur bei der ersten Benutzung Ihres Projektors durchzuführen.
Sie können das System mit Autom. Kalibrierung kalibrieren, können jedoch auch Man. Kalibrierung verwenden, wenn Sie präzisere Einstellungen vornehmen möchten oder Autom. Kalibrierung fehlschlägt.
Page 83
Vorbereitungen vor Benutzung der interaktiven Funktionen
83
Wählen Sie die Easy Interactive Function-Einstellung und drücken Sie
b
die [Enter]-Taste.
Wählen Sie Autom. Kalibrierung und drücken Sie die [Enter]-Taste.
c
Folgendes Fenster erscheint.
Passen Sie den Fokus bei Bedarf an, indem Sie die Luftfilterabdeckung
d
an der Seite des Projektors öffnen und den Fokushebel verschieben.
Wählen Sie Ja und drücken Sie die [Enter]-Taste.
e
Ein Muster erscheint und verschwindet wieder; damit ist das System kalibriert. Falls Sie eine Meldung sehen, dass die Kalibrierung fehlgeschlagen ist, müssen Sie die manuelle Kalibrierung durchführen.
Cursorposition und Stiftposition sollten nach der Kalibrierung übereinstimmen. Falls nicht, müssen Sie möglicherweise die manuelle Kalibrierung durchführen.
Manuelle Kalibrierung
Falls Cursorposition und Stiftposition nach der automatischen Kalibrierung nicht übereinstimmen, können Sie die manuelle Kalibrierung durchführen.
Achten Sie darauf, die manuelle Kalibrierung durchzuführen, wenn Sie Bilder an einer gewölbten Oberfläche projizieren.
Page 84
Vorbereitungen vor Benutzung der interaktiven Funktionen
84
Drücken Sie die [Menu]-Taste, wählen Sie das Erweitert-Menü und
a
drücken Sie die [Enter]-Taste.
Wählen Sie die Easy Interactive Function-Einstellung und drücken Sie
b
die [Enter]-Taste.
Wählen Sie Man. Kalibrierung und drücken Sie die [Enter]-Taste.
c
Folgendes Fenster erscheint.
Passen Sie den Fokus bei Bedarf an, indem Sie die Luftfilterabdeckung
d
an der Seite des Projektors öffnen und den Fokushebel verschieben.
Wählen Sie Ja und drücken Sie die [Enter]-Taste.
e
Page 85
Vorbereitungen vor Benutzung der interaktiven Funktionen
85
Ein grün blinkender Kreis erscheint oben links in Ihrem projizierten Bild.
Berühren Sie die Mitte des Kreises mit der Stiftspitze.
f
Der Kreis verschwindet und Sie sehen einen weiteren Kreis unter dem ersten.
Achten Sie zur möglichst exakten Kalibrierung darauf, die Mitte
a
des Kreises zu berühren.
Berühren Sie die Mitte des nächsten Kreises und wiederholen Sie den
g
Vorgang. Wenn Sie am unteren Ende der Spalte angelangt sind, erscheint der nächste Kreis im oberen Bereich einer neuen Spalte.
• Stellen Sie sicher, dass Sie das Signal zwischen Stift und
a
interaktivem Empfänger nicht blockieren.
• Falls Sie einen Fehler machen, können Sie mit der [Esc]-Taste an der Fernbedienung zum vorherigen Kreis zurückkehren.
• Zum Abbrechen der Kalibrierung halten Sie die [Esc]-Taste 2 Sekunden lang gedrückt.
Fahren Sie fort, bis alle Kreise verschwunden sind.
h

Verwendung interaktiver Berührungssteuerung mit Ihrem Finger

Sie können mit Hilfe Ihres Fingers mit der Projektionsfläche interagieren, als würden Sie einen interaktiven Stift nutzen (EB-695Wi/EB-680Wi). Sie können entweder einen Stift, Ihren Finger oder beides gleichzeitig verwenden.
Page 86
Vorbereitungen vor Benutzung der interaktiven Funktionen
86
Der Projektor erkennt im Computer-Interaktions-Modus bis zu sechs Berührungspunkte. Bei Durchführung der Berührungssteuerung mit Ihrem Finger können Sie im Anmerkungs- und Whiteboard-Modus zwei Finger verwenden.
Führen Sie vor Verwendung Ihres Fingers zur Berührungssteuerung folgende Schritte durch:
• Touch-Gerät installieren
• System manuell für den Stift kalibrieren
• Winkeleinstellung für das Touch-Gerät durchführen
• Das System für die Berührungssteuerung kalibrieren Einzelheiten finden Sie in der Installationsanleitung.
Das Touch-Gerät schaltet sich ein und ist zur Berührungssteuerung mit Ihrem Finger bereit, wenn Sie den Projektor einschalten und die Anzeige blau aufleuchtet.
• Prüfen Sie Folgendes, falls sich das Touch-Gerät nicht einschaltet.
a
• Die Netz-Einstellung im Menü Touch-Gerät einr. ist auf Ein
gesetzt.
s Erweitert > Easy Interactive Function > Touch-Gerät einr. > Netz
• Das Touch-Gerät ist über ein Touch-Gerät-Verbindungskabel mit dem TCH-Port des Projektors verbunden.
• Je nach Winkel und Richtung Ihres Fingers können Positionsabweichungen auftreten.
• Die Berührungssteuerung mit Ihrem Finger funktioniert bei langen oder künstlichen Nägeln sowie bei bandagierten Fingern möglicherweise nicht richtig.
• Die Berührungssteuerung wird eventuell nicht richtig erkannt, falls sich Ihre Finger oder die Stifte zu nah beieinander befinden ober gekreuzt sind.
• Falls Kleidung oder ein anderer Teil Ihres Körpers nah an die Projektionsfläche gerät bzw. diese berührt, funktioniert die Berührungssteuerung möglicherweise nicht richtig.
• Falls Sie die Projektionsfläche während der Berührungssteuerung mit Ihrer freien Hand berühren, funktioniert die Berührungssteuerung möglicherweise nicht richtig.

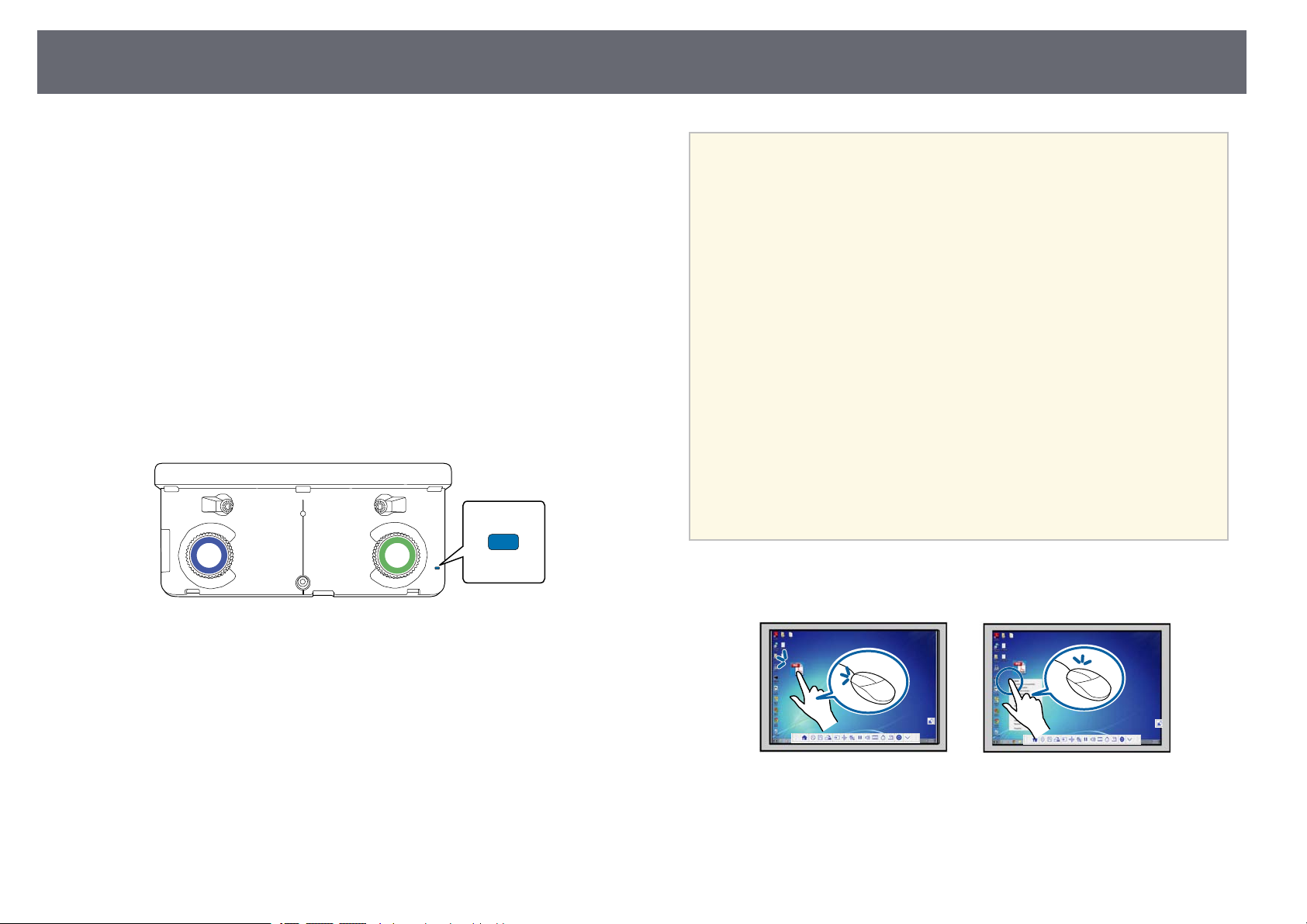

Sie können folgende Berührungsaktionen mit Ihrem Finger durchführen:
• Verwenden Sie Ihren Finger im Computer-Interaktions-Modus als Maus.
• Tippen Sie zum Linksklicken mit Ihrem Finger gegen die Projektionsfläche.
• Tippen Sie zum Doppelklicken zweimal mit Ihrem Finger.
Page 87
Vorbereitungen vor Benutzung der interaktiven Funktionen
87
• Zum Klicken und Ziehen tippen Sie mit Ihrem Finger auf ein Element und ziehen es an die gewünschte Position.
• Falls Ihr Gerät diese Funktionen unterstützt, haben Sie zudem
a
• Schreiben oder zeichnen Sie im Anmerkungs- oder Whiteboard-Modus an die Projektionsfläche.
folgende Möglichkeiten:
• Berühren Sie ein Element zum Vergrößern oder Verkleinern mit zwei Fingern und bewegen Sie Ihre Finger auseinander (verkleinern) bzw. zueinander (vergrößern).
• Berühren Sie das Bild zum Drehen mit zwei Fingern und drehen Sie Ihre Hand.
• Verwenden Sie zum Auf- oder Abwärtsblättern von Seiten bzw. zum Rück- bzw. Vorwärtsbewegen in einem Browser-Fenster Gesten wie etwa Schnipsen.
• Sie können nur ein Werkzeug mit einem Finger auf einmal verwenden.
• "Sicherheitsanweisungen zur interaktiven Berührungssteuerung" S.90
• "Laserwarnetiketten" S.90
Kalibrierung der Berührungssteuerung mit Ihrem Finger
Die Kalibrierung koordiniert die Positionierung Ihres Fingers mit der Position Ihres Cursors (EB-695Wi/EB-680Wi). Falls die Positionen von Cursor und Finger nicht übereinstimmen, müssen Sie die Kalibrierung erneut durchführen.
• Die Positionierung Ihres Fingers wird üblicherweise bei Installation
a
des Touch-Geräts angepasst. Einzelheiten finden Sie in der Installationsanleitung.
• Stellen Sie sicher, dass Sie das System per Autom. Kalibrierung oder Man. Kalibrierung für den Stift kalibriert haben, bevor Sie die Berührungssteuerung mit Ihrem Finger kalibrieren.
• Kalibrieren Sie erneut für die Berührungssteuerung mit Ihrem Finger, falls Sie eine Abweichung der Ausrichtung nach einer der folgenden Aktionen feststellen:
• Systemkalibrierung zur Nutzung mit dem Stift (automatisch oder
manuell)
• Durchführung der Winkeleinstellung für das Touch-Gerät
• Durchführung der Geometriekorrektur
• Einstellung der Bildgröße
• Nutzung der Bildverschiebung-Funktion
• Änderung der Projektorposition
• Tippen Sie zur Auswahl eines projizierten Elements, wie z. B. eines Symbols, mit Ihrem Finger an die Projektionsfläche.
• Wenn Sie nach dem Einschalten des Projektors das erste Mal an die Projektionsfläche zeichnen möchten, wählen Sie einen Stift aus der Werkzeugleiste und tippen mit Ihrem Finger auf die Projektionsfläche. Falls Sie dies nicht tun, fungiert ihr Finger als Radiergummi, wenn Sie die Berührungssteuerung das erste Mal verwenden.
gg Relevante Links
• "Kalibrierung der Berührungssteuerung mit Ihrem Finger" S.87
Page 88
Vorbereitungen vor Benutzung der interaktiven Funktionen
88
Drücken Sie die [Menu]-Taste und wählen Sie das Erweitert-Menü,
a
drücken Sie dann [Enter].
Wählen Sie die Easy Interactive Function-Einstellung und drücken Sie
b
[Enter].
Wählen Sie Touch-Gerät einr. und drücken Sie die [Enter]-Taste.
c
Wählen Sie Touchkalibrierung und drücken Sie die [Enter]-Taste.
d
Page 89
Vorbereitungen vor Benutzung der interaktiven Funktionen
89
Folgendes Fenster erscheint.
Passen Sie den Fokus bei Bedarf an, indem Sie die Luftfilterabdeckung
e
an der Seite des Projektors öffnen und den Fokushebel verschieben.
Wählen Sie Ja und drücken Sie die [Enter]-Taste.
f
Ein grün blinkender Kreis erscheint oben links in Ihrem projizierten Bild.
Berühren und halten Sie die Mitte des Kreises mit Ihrem Finger, bis der
g
Kreis verschwindet und ein weiterer Kreis erscheint; lösen Sie dann Ihren Finger.
• Achten Sie zur möglichst exakten Kalibrierung darauf, die
a
Mitte des Kreises zu berühren.
• Berühren Sie den Kreis ausschließlich mit Ihrer Fingerspitze.
Berühren Sie die Mitte des nächsten Kreises mit Ihrem Finger und
h
wiederholen Sie den Vorgang. Wenn Sie am unteren Ende der Spalte
Page 90
Vorbereitungen vor Benutzung der interaktiven Funktionen
90
angelangt sind, erscheint der nächste Kreis im oberen Bereich einer neuen Spalte.
• Stellen Sie sicher, dass Sie das Signal zwischen Ihrem Finger
a
Fahren Sie fort, bis alle Kreise verschwunden sind.
i
und dem interaktiven Empfänger nicht blockieren.
• Falls Sie die falsche Position berühren, drücken Sie die [Esc]­Taste an der Fernbedienung oder am Bedienfeld.
• Halten Sie die [Esc]-Taste zum Abbrechen der Touch­Kalibrierung zwei Sekunden lang gedrückt.
Der Laser strahlt aus den Laserdiffusionsports an der Rückseite des Touch­Geräts:
Beachten Sie folgende wichtige Punkte bei Durchführung der Berührungssteuerung.
Warnung
• Öffnen Sie niemals eine Abdeckung am Projektor oder Touch-Gerät. Versuchen Sie niemals, Projektor oder Touch-Gerät zu demontieren oder zu modifizieren. Elektrische Spannung im Inneren des Projektors kann schwere Verletzungen verursachen.
• Ziehen Sie den Netzstecker des Projektors aus der Steckdose und überlassen Sie sämtliche Reparaturarbeiten qualifiziertem Servicepersonal, falls Probleme mit Projektor oder Touch-Gerät auftreten. Kontinuierliche Nutzung des Touch­Geräts kann Brände oder Unfälle und damit auch Augenverletzungen verursachen.
Sicherheitsanweisungen zur interaktiven Berührungssteuerung
Die Berührungssteuerung mit Ihrem Finger wird durch Installation des Touch-Geräts mit integriertem Hochleistungslaser aktiviert (EB-695Wi/EB­680Wi).
Laserwarnetiketten
Das Touch-Gerät ist ein Laserprodukt der Klasse 1, das mit IEC/EN60825­1:2007 übereinstimmt.
Page 91
Vorbereitungen vor Benutzung der interaktiven Funktionen
Die Etiketten zur Identifikation als Laserprodukt der Klasse 1 sowie Warnungen befinden sich an folgenden Teilen des Touch-Geräts:
91
Die Etiketten zeigen Folgendes an:
• Laserprodukt der Klasse 1
• Warnung: Öffnen Sie niemals irgendwelche Abdeckungen dieses Geräts. Es befindet sich ein Laserprodukt im Inneren.
• Warnung:
• Achtung: Unsichtbare Laserstrahlung der Klasse 3B, wenn geöffnet
• Strahlungsexposition vermeiden
Page 92

Zeichnen auf ein projiziertes Bild (Anmerkungsmodus)

Über den Anmerkungsmodus können Sie von einem Computer, Tablet, Videogerät oder einer anderen Quelle projizieren und mit Hilfe der interaktiven Stifte oder Ihres Fingers Notizen zu Ihren projizierten Inhalten hinzufügen (EB-695Wi/EB-680Wi).
Die Funktionsleiste erscheint auf der Projektionsfläche, zum Beispiel:
Zeichenfunktionsleiste
A
Symbolleiste unten
B
92
• Sie können zwei Stifte gleichzeitig verwenden.
a
a b
c
• Sie können zwei Stifte und zwei Finger gleichzeitig verwenden (EB­695Wi/EB-680Wi).
• Achten Sie darauf, zunächst die Kalibrierung durchzuführen.

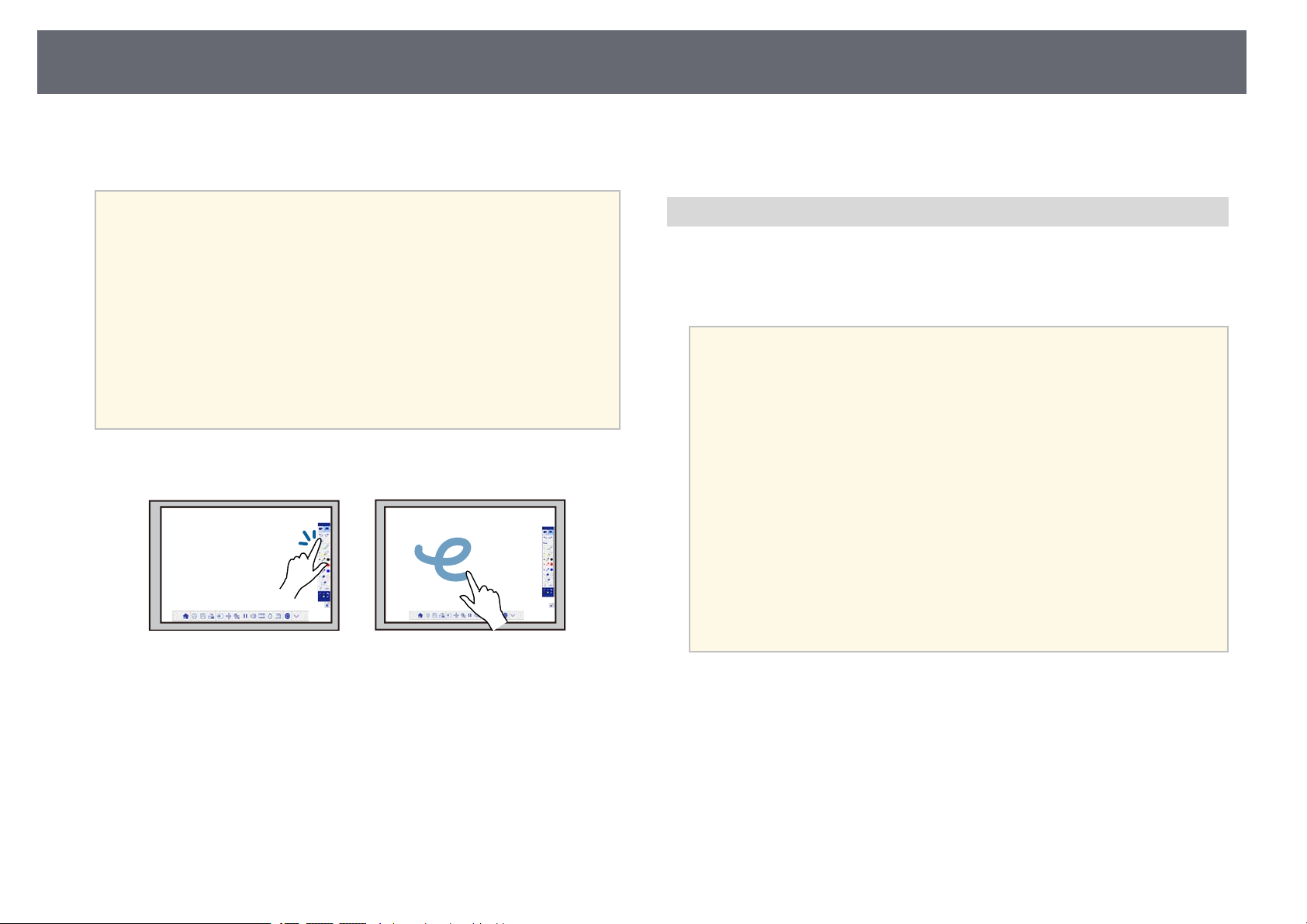

Projizieren Sie ein Bild von einem angeschlossenen Gerät.
Halten Sie einen interaktiven Stift nah an die Projektionsfläche oder tippen Sie mit Ihrem Finger gegen die Projektionsfläche.

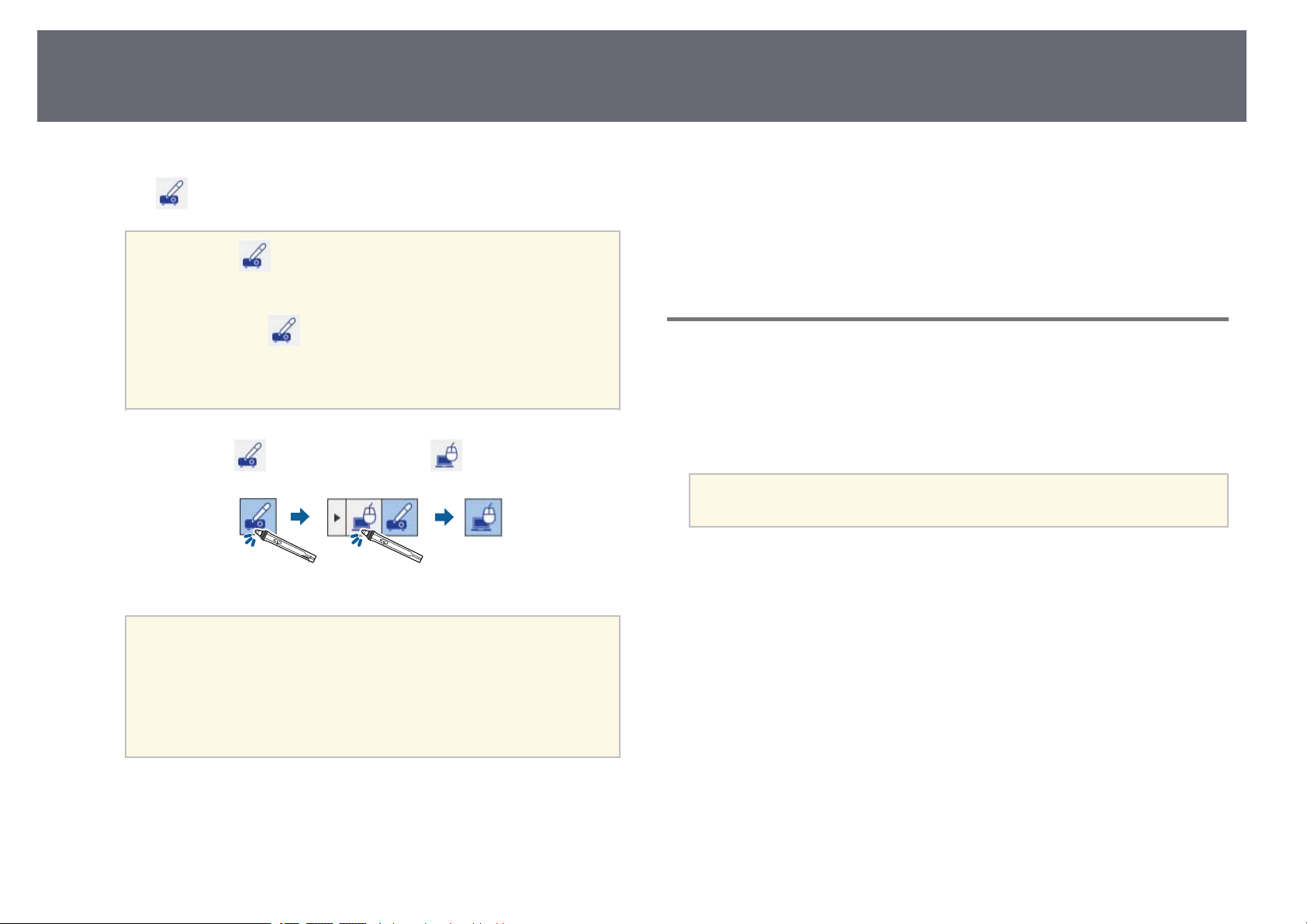

Tippen Sie zum Schreiben oder Zeichnen auf das
Funktionsleistenregister bzw .
Wenn die Funktionsleisten angezeigt werden, können Sie mit dem interaktiven Stift oder Ihrem Finger auf der Projektionsfläche schreiben (EB-695Wi/EB-680Wi).
Die Zeichenfunktionsleiste bietet Zeichenwerkzeuge wie etwa einen Stift und einen Radierer.
Die untere Funktionsleiste bietet zusätzliche Werkzeuge, wie z. B. Funktionen zum Steuern des Projektors oder Speichern der projizierten Anzeige.
Page 93
Zeichnen auf ein projiziertes Bild (Anmerkungsmodus)
• Sie können den Projektor auch über die angezeigte untere
a
gg Relevante Links
• "Funktionsleisten von Anmerkungsmodus und Whiteboard-Modus" S.102
• "Untere Funktionsleiste zur Projektorsteuerung" S.105
Funktionsleiste von der Projektionsfläche aus steuern. Tippen
Sie auf das -Register in der Funktionsleiste, falls die untere Funktionsleiste nicht angezeigt wird.
• Sie können die Funktionsleistenregister und nach
oben und unten und das Funktionsleistenregister nach rechts oder links bewegen.
93
Page 94

Verwendung der Projektionsfläche als Whiteboard (Whiteboard-Modus)

Sie sehen Whiteboard-Anzeige und Funktionsleiste, z. B.:
Sie können mit interaktiven Stiften oder Ihrem Finger (EB-695Wi/EB-680Wi) wie auf einer Kreide- oder Schreibtafel auf der Projektionsfläche schreiben.
• Sie können zwei Stifte gleichzeitig verwenden.
a
• Sie können zwei Stifte und zwei Finger gleichzeitig verwenden (EB­695Wi/EB-680Wi).
• Achten Sie darauf, zunächst die Kalibrierung durchzuführen.
Zeichenfunktionsleiste
A
Symbolleiste unten
B
Wenn die Funktionsleisten angezeigt werden, können Sie mit dem interaktiven Stift oder Ihrem Finger auf der Projektionsfläche schreiben (EB-695Wi/EB-680Wi).
94
Halten Sie einen interaktiven Stift nah an die Projektionsfläche oder
a
tippen Sie mit Ihrem Finger gegen die Projektionsfläche.
Tippen Sie auf das Funktionsleistenregister oder .
b
Die Funktionsleiste wird angezeigt.
Tippen Sie in der Funktionsleiste auf das -Symbol.
c
Die Zeichenfunktionsleiste bietet Zeichenwerkzeuge wie etwa einen Stift und einen Radierer.
Die untere Funktionsleiste bietet zusätzliche Werkzeuge, wie z. B. Funktionen zum Steuern des Projektors oder Speichern der projizierten Anzeige.
Page 95
Verwendung der Projektionsfläche als Whiteboard (Whiteboard-Modus)
• Sie können den Projektor auch über die angezeigte untere
a
Zudem können Sie mit der Software Easy Interactive Tools zusätzliche
a
gg Relevante Links
• "Funktionsleisten von Anmerkungsmodus und Whiteboard-Modus" S.102
• "Untere Funktionsleiste zur Projektorsteuerung" S.105
interaktive Funktionen bereitstellen, wie die Handhabung des Zeichenbereichs als Seite und die Erstellung mehrerer Seiten zum Zeichnen. Anweisungen finden Sie in der Easy Interactive Tools Bedienungsanleitung.
Funktionsleiste von der Projektionsfläche aus steuern. Tippen
Sie auf das -Register in der Funktionsleiste, falls die untere Funktionsleiste nicht angezeigt wird.
• Sie können die Funktionsleistenregister und nach
oben und unten und das Funktionsleistenregister nach rechts oder links bewegen.
95
Page 96
Steuerung der Computerfunktionen von einer Projektionsfläche aus (Computer­Interaktions-Modus)
• Wenn Sie mehrere Anzeigen mit Windows 7 oder aktueller verwenden und den Modus Computer-Interaktion am zweiten Display nutzen, nehmen Sie die folgenden Einstellungen vor:
• Stellen Sie die Stiftbetriebsmodus-Einstellung auf Windows/Mac-
Modus ein; rufen Sie dazu Easy Interactive Function im Erweitert-Menü des Projektors auf.
• Rufen Sie Systemsteuerung > Hardware und Sound > Tablet PC-
Einstellungen > Einrichten auf, starten Sie das
Einrichtungsprogramm und konfigurieren Sie die interaktiven Funktionen.
Wenn Sie ein drittes Display aufstellen, können Sie die interaktiven Funktionen nicht mit diesem Display nutzen.
Sie können nicht an mehreren Bildschirmen schreiben oder zeichnen.
• Zur Nutzung des Computer-Interaktions-Modus über ein Netzwerk müssen Sie EasyMP Multi PC Projection-Version 2.10 oder aktueller (unter Windows und OS X) installieren.
Wenn der Projektor über ein USB-Kabel mit einem Computer verbunden ist, können Sie den Computer mit Hilfe der interaktiven Stifte oder Ihres Fingers (EB-695Wi/EB-680Wi) wie mit einer Maus von der Projektionsfläche aus steuern. Sie können von der Projektionsfläche aus navigieren, auswählen und mit Ihren Computerprogrammen interagieren.
a
gg Relevante Links
• "Systemanforderungen des Computer-Interaktions-Modus" S.96
• "Verwendung des Computer-Interaktions-Modus" S.97
• "Einstellen des Bereichs für die Stiftbedienung" S.99
• "Installation von Easy Interactive Driver unter OS X" S.101
96
Systemanforderungen des Computer-Interaktions­Modus
Ihr Computer muss zur Nutzung des Computer-Interaktions-Modus eines der folgenden Betriebssysteme verwenden.
Page 97
Steuerung der Computerfunktionen von einer Projektionsfläche aus (Computer­Interaktions-Modus)
97
Windows
Mac
Windows Vista Service Pack 2
• Ultimate (32 Bit)
• Enterprise (32 Bit)
• Business (32 Bit)
• Home Premium (32 Bit)
• Home Basic (32 Bit)
Windows 7 Service Pack 1
• Ultimate (32 und 64 Bit)
• Enterprise (32 und 64 Bit)
• Professional (32 und 64 Bit)
• Home Premium (32 und 64 Bit)
Windows 8
• Windows 8 (32 und 64 Bit)
• Windows 8 Pro (32 und 64 Bit)
• Windows 8 Enterprise (32 und 64 Bit)
Windows 8.1
• Windows 8.1 (32 und 64 Bit)
• Windows 8.1 Pro (32 und 64 Bit)
• Windows 8.1 Enterprise (32 und 64 Bit)
Windows 10
• Windows 10 Home (32 und 64 Bit)
• Windows 10 Pro (32 und 64 Bit)
OS X
• OS X 10.7.x
• OS X 10.8.x
• OS X 10.9.x
• OS X 10.10.x
• OS X 10.11.x
Ubuntu
• 14.10
Ubuntu
• 15.04
• 15.10
• 16.04 LTS

Verwendung des Computer-Interaktions-Modus

Sie können Ihre Computerprogramme mittels Computer-Interaktions-Modus von der Projektionsfläche aus steuern.
Wenn Sie OS X nutzen, installieren Sie den Easy Interactive Driver bei
a
der ersten Nutzung der interaktiven Funktionen auf Ihrem Computer.
Schließen Sie den Projektor über ein USB-Kabel an Ihren Computer an.
b
• Bei Verwendung des Computer-Interaktions-Modus über ein
a
Schalten Sie den Projektor ein.
c
Projizieren Sie die Anzeige Ihres Computerbildschirms.
d
Netzwerk benötigen Sie kein USB-Kabel.
Page 98
Steuerung der Computerfunktionen von einer Projektionsfläche aus (Computer­Interaktions-Modus)
98
Drücken Sie die [Menu]-Taste und wählen Sie das Erweitert-Menü,
e
drücken Sie dann [Enter].
Wählen Sie die USB Type B-Einstellung, drücken Sie dann die [Enter]-
f
Taste.
Wählen Sie eine der folgenden Optionen:
g
• Wählen Sie zur Nutzung des Computer-Interaktions-Kabels mit einem Computerkabel, einem HDMI-Kabel oder über ein Netzwerk Easy Interactive Function.
• Wählen Sie zur gleichzeitigen Nutzung von Computer-Interaktions­Modus und USB Display USB Display/Easy Interactive Function.
• Bei Projektion per USB Display kann die Reaktionszeit
a
langsamer sein.
• Die gleichzeitige Verwendung von zwei interaktiven Stiften kann sich störend auf bestimmte Anwendungen auswirken. Entfernen Sie den nicht verwendeten interaktiven Stift von der Projektionsfläche.
• Wählen Sie die Stiftbetriebsmodus-Einstellung unter Easy Interactive Function im Erweitert-Menü des Projektors entsprechend dem Betriebssystem des verbundenen Computers.
s Erweitert > Easy Interactive Function > Stiftbetriebsmodus
Drücken Sie zum Verlassen der Menüs die [Menu]-Taste.
h
Achten Sie darauf, bei der ersten Benutzung Ihres Projektors eine
i
Kalibrierung durchzuführen.
Page 99
Steuerung der Computerfunktionen von einer Projektionsfläche aus (Computer­Interaktions-Modus)
99
Halten Sie einen interaktiven Stift nah an die Projektionsfläche oder
j
berühren Sie die Projektionsfläche mit Ihrem Finger.
Das -Symbol erscheint auf der Projektionsfläche.
a
Wählen Sie das - und anschließend das -Symbol.
k
• Das -Symbol wird beim ersten Mal rechts angezeigt. Beim nächsten Mal wird es auf der Seite angezeigt, von der Sie die Funktionsleiste zuletzt geöffnet haben.
• Falls das -Symbol nicht angezeigt wird, stellen Sie
Stiftmodussymbol auf Ein ein; diese Option finden Sie im Erweitert-Menü des Projektors.
s Erweitert > Schalt > Stiftmodussymbol
gg Relevante Links
• "Windows-Stifteingabe und Freihandwerkzeuge" S.110
• "Stiftkalibrierung" S.82
• "Systemanforderungen von Easy Interactive Driver" S.259
• "Installation von Easy Interactive Driver unter OS X" S.101
• "Verwendung der interaktiven Funktionen über ein Netzwerk" S.109
• "Kalibrierung der Berührungssteuerung mit Ihrem Finger" S.87

Einstellen des Bereichs für die Stiftbedienung

Der Stiftbetriebsbereich wird normalerweise automatisch angepasst, wenn Sie einen anderen Computer anschließen oder die Computerauflösung ändern. Falls Sie eine Abweichung der Stiftposition bei der Bedienung Ihres Computers über die Projektionsfläche (Computer-Interaktions-Modus) bemerken, können Sie den Stiftbereich manuell anpassen.
Die manuelle Anpassung ist beim Projizieren von einer LAN-Quelle
a
a
nicht verfügbar.
Wechseln Sie bei Bedarf in den Computer-Interaktions-Modus.
Sie können auch anhand der folgenden Schritte in den
a
Nun können Sie den Computer über den interaktiven Stift oder Ihren Finger bedienen. Sie können zudem Folgendes steuern:
• Das Tablet-PC-Eingabefenster unter Windows 7 oder Windows Vista.
• Freihandwerkzeuge für Anmerkungen in Microsoft Office-Applikationen.
Computer-Interaktions-Modus wechseln:
• Durch Betätigung der [Pen Mode]-Taste an der Fernbedienung.
• Durch Umschalten der Stiftmodus-Einstellung im Erweitert­Menü des Projektors auf PC-Interaktion.
s Erweitert > Easy Interactive Function > Stiftmodus
Page 100
Steuerung der Computerfunktionen von einer Projektionsfläche aus (Computer­Interaktions-Modus)
100
Drücken Sie die [Menu]-Taste und wählen Sie das Erweitert-Menü,
b
drücken Sie dann [Enter].
Wählen Sie die Easy Interactive Function-Einstellung und drücken Sie
c
[Enter].
Wählen Sie im PC-Interaktion-Bereich Erweitert und drücken Sie
d
dann [Enter].
Wählen Sie Stiftb. man. anp. und drücken Sie die [Enter]-Taste.
e
a
Wenn Stiftb. autom. anp. auf Ein gesetzt ist, wechseln Sie zu Aus.
