Руководство пользователя
для использования без компьютера
Введение
Важные инструкции по безопасности............................................ 1
Авторские права ................................................................................ 2
Информация о панели управления................................................. 2
Элементы устройства и панель управления
Элементы устройства ........................................................................ 3
Панель управления ............................................................................ 4
Обращение с бумагой
Выбор бумаги ...................................................................................... 6
Загрузка бумаги.................................................................................. 6
Копирование
Размещение оригинала на планшете ............................................ 8
Копирование документов ................................................................. 8
Копирование фотографий .............................................................. 10
Печать с карт памяти
Работа с картами памяти................................................................ 12
Печать фотографий .......................................................................... 14
Печать с использованием индексной страницы ........................ 16
Печать с цифровой камеры
Требования к цифровой камере.................................................... 18
Подключение и печать..................................................................... 18
Русский
Обслуживание

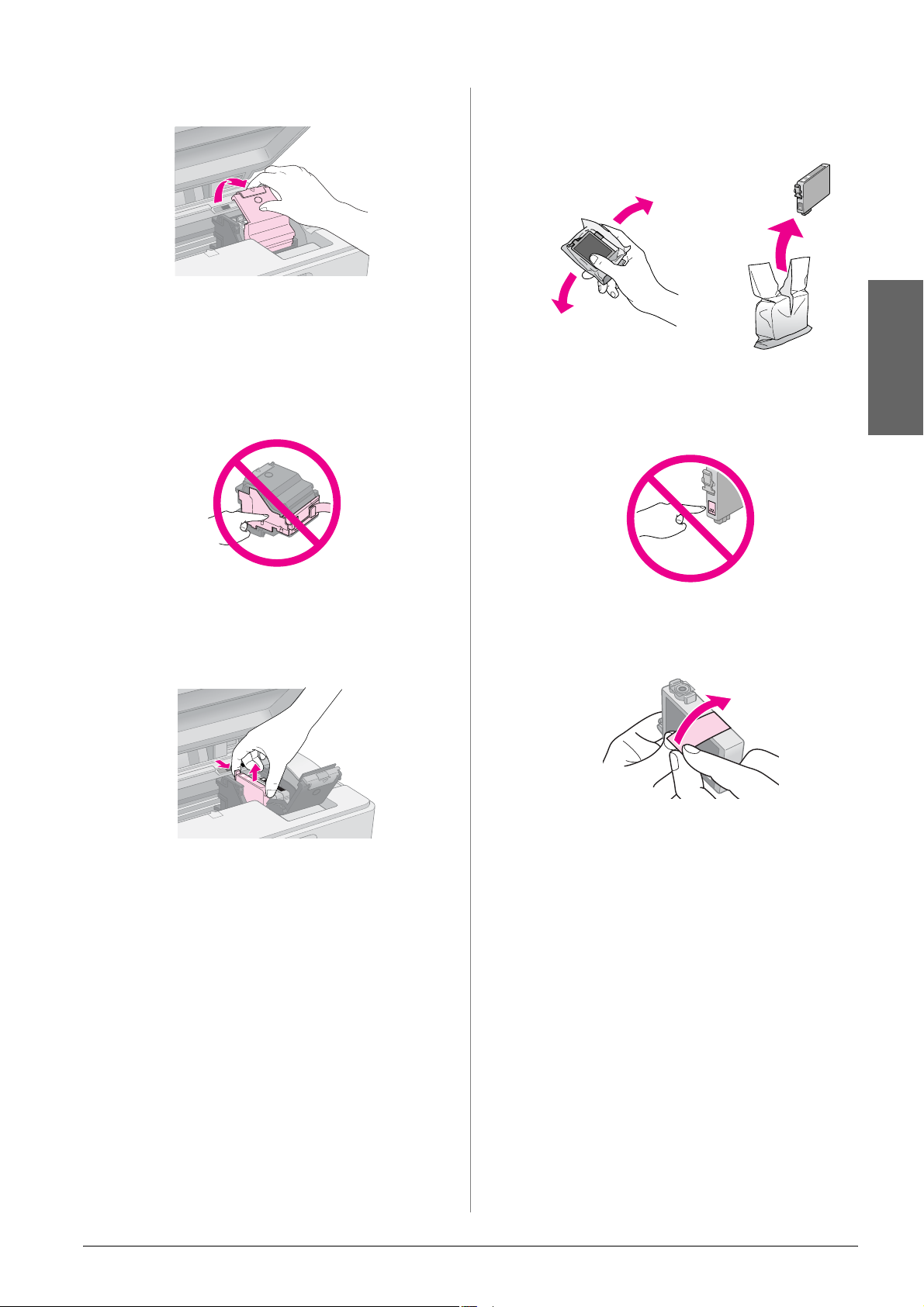

Замена чернильных картриджей................................................... 19
Проверка и прочистка печатающей головки .............................. 22
Калибровка печатающей головки................................................. 24
Очистка устройства ......................................................................... 24
Транспортировка устройства ........................................................ 24
Решение проблем
Сообщения об ошибках.................................................................. 26
Устранение неполадок ................................................................... 28
Служба поддержки.......................................................................... 30
Список экранов ЖК'дисплея................................................................ 31
Дополнительная информация
Бумажные руководства
Лист «Установка»
В первую очередь, обязательно прочитайте инструкции на этом листе.
В нем рассказывается как подключить устройство и установить ПО. Также
там содержатся сведении о загрузке бумаги и размещении оригиналов на
планшете для сканирования.
(эта брошюра)
Руководство пользователя для использования без
компьютера
Это руководство содержит информацию об использовании данного
устройства без подключения к компьютеру. Например о копировании
и печати напрямую с карт памяти.
При возникновении проблем с использованием этого устройства
обратитесь к разделу «Решение проблем» этой брошюры.
Интерактивные руководства
Руководство пользователя
Содержит инструкции по печати и сканировании с помощью компьютера
и информацию о прилагаемом ПО.
Это руководство находится на прилагаемом компакт-диске
и автоматически устанавливается вместе с ПО. Для того, чтобы открыть это
руководство, дважды щелкните его значок на рабочем столе.
Интерактивная справка
Интерактивная справка встроена в каждое приложение на компакт-диске.
Она содержит подробные сведения о приложении.
Введение
Важные инструкции по безопасности
Перед началом работы с принтером прочитайте все
инструкции по безопасности.
■ Используйте только шнур питания, который
поставляется с устройством. Применение другого
шнура может привести к возгоранию или
поражению электрическим током. Не используйте
данный шнур питания с другим оборудованием.
■ Убедитесь, что шнур питания отвечает
соответствующим местным стандартам безопасности.
■ Используйте источник питания только
указанного на наклейке сканера типа.
■ Размещайте устройство рядом с электрической
розеткой, чтобы шнур питания можно было легко
отключить при необходимости.
■ Не используйте поврежденный или перетертый
шнур питания.
■ Если вы используете удлинитель с устройством, убедитесь,
что общая нагрузка от всех устройств, подключенных к
удлинителю, не превышает максимально допустимую
удлинителем. Также убедитесь, что общая нагрузка от
всех устройств, подключенных к удлинителю, не
превышает максимально допустимую розеткой.
■ Не устанавливайте устройство в пыльных местах
и местах, подверженных ударам, вибрации,
резким изменениям температуры и влажности.
■ Вокруг устройства должно быть достаточно места для
обеспечения хорошей вентиляции. Не блокируйте и
не закрывайте отверстия на корпусе устройства и не
вставляйте в них посторонние предметы.
■ Не устанавливайте устройство рядом с батареей
отопления, вентиляционным отверстием и под
прямым солнечным светом.
■ Размещайте устройство на плоской устойчивой
поверхности, площадь которой больше площади
основания устройства. Если устройство установлено
под наклоном, оно будет работать неправильно.
■ Не устанавливайте устройство ближе 10 см от стены.
■ Не поднимайте крышку сканера во время
копирования, печати и сканирования; этим вы
можете повредить устройство.
■ Не проливайте на устройство жидкость.
■ Не используйте аэрозольные баллоны, содержащие
воспламеняющиеся газы внутри или рядом с
устройством. Это может привести к пожару.
■ Не пытайтесь самостоятельно ремонтировать
устройство, если это не оговорено в руководстве.
■ Отключите устройство от электросети и предоставьте
для ремонта квалифицированным специалистам в
следующих случаях: шнур питания или вилка
повреждены; в устройство попала жидкость; устройство
уронили, или его корпус поврежден; устройство
работает неправильно, или заметно снизилась скорость
работы. Выполняйте только регулировки, которые
описаны в инструкции по эксплуатации.
■ При хранении и транспортировке не наклоняйте
устройство, не переворачивайте его и не устанавливайте
на бок, иначе чернила могут вылиться из картриджа.
■ Будьте осторожны и следите, чтобы ваши пальцы не
попали под закрывающийся сканирующий блок.
Важные инструкции по безопасности при обращении с чернильными картриджами
■ Держите чернильные картриджи в местах,
недоступных детям, и не пейте чернила.
■ Обращайтесь с картриджами бережно, так как
вокруг отверстия для подачи чернил может
остаться небольшое количество чернил.
При попадании чернил на кожу тщательно смойте
их водой с мылом. При попадании чернил в глаза
немедленно промойте их водой. Если после этого
сохранятся неприятные ощущения или ухудшится
зрение, немедленно обратитесь к врачу.
■ Не всовывайте руки внутрь устройства и не прикасайтесь
к чернильным картриджам во время печати.
■ Достав из принтера старый чернильный
картридж, немедленно установите новый.
Если вынуть картриджи, печатающая головка
может высохнуть и печать станет невозможна.
■ Если вы временно достаете картридж из устройства,
примите меры для защиты области подачи чернил от
пыли и грязи; храните картридж в тех же условиях, что и
устройство. Клапан на отверстии для подачи чернил
предназначен для удержания чернил, но необходимо
соблюдать осторожность, чтобы не испачкать предметы,
которых касается картридж. Не прикасайтесь к клапану
для подачи чернил и к частям вокруг клапана.
Русский
Введение 1
Предупреждения, предостережения ипримечания
Пожалуйста, следуйте всем указанием, которые
приведены в данном руководстве:
w Предупреждение:
Предупреждения необходимо внимательно выполнять во
избежание травм.
c Предостережение:
Предостережения необходимо соблюдать, чтобы не
повредить оборудование.
Примечание:
Примечания содержат важную информацию по работе
сустройством.
EPSON
и EPSON STYLUS™ — торговая марка Seiko Epson
Corporation.
USB DIRECT-PRINT™ и логотип
USB DIRECT-PRINT — торговые марки Seiko Epson
Corporation. Авторские права © 2002, Seiko Epson
Corporation. Все права защищены.
DPOF™ — зарегистрированная торговая марка
CANON INC., Eastman Kodak Company, Fuji Photo
Film Co., Ltd. и Matsushita Electric Industrial Co., Ltd.
SDHC™ — зарегистрированная торговая марка.
Memory Stick, Memory Stick Duo, Memory Stick PRO
и Memory Stick PRO Duo — торговые марки Sony
Corporation.
®
— зарегистрированная торговая марка
Совет:
Советы содержат полезные подсказки по работе
сустройством.
Авторские права
Никакую часть данного документа нельзя
воспроизводить, хранить в поисковых системах или
передавать в любой форме и любыми способами
(электронными, механическими, путем копирования,
записи или иными) без предварительного
письменного разрешения Seiko Epson Corporation.
Информация, содержащаяся в документе,
предназначена исключительно для использования
с данным продуктом. Epson не несет ответственности
за применение сведений, содержащихся в этом
документе, к другим принтерам.
Seiko Epson Corporation и ее филиалы не несут
ответственности перед покупателями данного
продукта или третьими сторонами за понесенные ими
повреждения, потери, сборы или затраты, вызванные
несчастными случаями, неправильным
использованием продукта, недозволенной
модификацией, ремонтом или изменением продукта
и невозможностью (исключая США) строгого
соблюдения инструкций по работе и обслуживанию,
разработанных Seiko Epson Corporation.
xD-Picture Card™ — торговая марка Fuji Photo Film
Co., Ltd.
Общее примечание: Прочие названия продуктов
упоминаются в документе только для идентификации
и могут являться торговыми марками
соответствующих владельцев. Epson отрицает
владение любыми правами на эти марки.
Авторские права © 2006, Seiko Epson Corporation.
Все права защищены.
Информация о панели управления
Некоторые надписи и значки на панели управления и
ЖК-дисплее зависят от места приобретения устройства.
Панель управления
Панель со значками Текстовая панель
Seiko Epson Corporation не несет ответственности за
любые повреждения или проблемы, возникшие из-за
использования любых функций или расходных
материалов, не являющихся оригинальными продуктами
Epson (Epson Original Products) или продуктами,
одобренными Epson (Epson Approved Products).
Seiko Epson Corporation не несет ответственности за
любые повреждения, возникшие из-за
электромагнитных наводок, вызванных
использованием любых интерфейсных кабелей, не
являющихся продуктами, одобренными Seiko Epson
Corporation (Epson Approved Products).
2 Введение
ЖКдисплей
Дисплей со значками Текстовый дисплей
Отображаются только значки Отображаются значки и текст
Элементы устройства и панель управления
Элементы устройства
крышка сканера
удлинитель подставки
для бумаги
подставка для бумаги
ЖК
дисплей
панель
управления
крышка слота
для карт памяти
податчик
листов
внешний разъем USB
боковая
направляющая
Русский
крышка податчика
индикатор карты памяти
слоты для карт памяти
планшет
приемный
лоток
рычаг толщины
бумаги
удлинитель
приемного
лотка
сканирующий блок
крышка отсека
для картриджей
разъем для шнура питания
разъем USB
Элементы устройства и панель управления 3
Панель управления
Кнопки
Панель со значками
Текстовая панель
Кнопка Функция
k[Copy
(Копии)]
Навигационная
кнопка
F [Setup/
Utilities
(Настройка/
Утилиты)]
Тип бумаги Нажмите, чтобы выбрать тип бумаги, загруженной в податчик
Нажмите, чтобы выбрать режим копирования
100% Выберите для печати фотографии
оригинального размера
o[Fit to Page
(В размер
страницы)]
l r Выбор фотографии для печати, цветной или
u d Нажмите для выбора количества копий или
Нажмите для запуска утилит обслуживания или для выполнения
различных настроек
g [Photo Paper
(Фотобумага)]
g [Matte Paper
(Матовая бумага)]
Выберите для изменения размера
копируемого изображения в соответствии
с выбранным размером бумаги
черно$белого режима копирования или
выброр других функций настроек
при использовании утилиты настройки
печатающей головки
Premium Glossy Photo Paper, Premium Semigloss Photo
Paper, Glossy Photo Paper, Ultra Glossy Photo Paper
Matte Paper $ Heavyweight
l [Plain Paper
(Простая бумага)]
P On (Вкл.) Включает и выключает устройство
C Memory
Card (Карта
памяти)
(Фото)
Размер
бумаги
Нажмите, чтобы выбрать способ печати фотографий с карты памяти.
j [Select Photo
(Выбор фото)]
e / f [Print All /
PictBridge
(Печатать все/
PictBridge)]
m [Print Index Sheet
(Печать индексной
страницы)]
i [Print from Index
Sheet (Печать с
индексной
страницы)]
Нажмите, для копирования фотографий. Вы можете копировать фотографии
«как есть», a можете использовать функцию восстановления цвета
Нажмите, чтобы выбрать размер бумаги, загруженной в податчик.
Можно выбрать: 10 × 15 см, 13 × 18 см или A4.
Простая бумага, Bright White Ink Jet Paper,
Premium Ink Jet Plain Paper
Перейдите в этот режим, чтобы выбрать
фотографии для печати
Выберите этот вариант печати для печати всех
фотографий с карты памяти, изображений,
сохраненных на карте памяти и содержащих
информацию DPOF, или для печати
изображений напрямую с цифровой камеры
Выберите для печати индексной страницы
фотографий с карты памяти
Выберите для печати отмеченных на
индексной странице фотографий
y Stop/Clear
(Стоп/Сброс)
x Start (Пуск) Нажмите для начала копирования, печати или подтверждения сделанных настроек
Нажмите для остановки копирования, печати или сброса сделанных настроек.
Текущая копия будет выведена, и счетчик количества копий обнулится
4 Элементы устройства и панель управления
ЖКдисплей
Отображает миниатюры выбранных фотографий или
настойки, которые вы можете изменить при помощи
кнопок.
Значок Текст
Режим низкого потребления
Если устройство не использовать в течении 13 минут,
ЖК-дисплей и все индикаторы погаснут, кроме
индикатора On (Вкл.), для сбережения
электроэнергии.
Изменение режима работы
ЖКдисплея для пользователей
текстового дисплея
Возможны два режима работы ЖК-дисплея. Сделайте
следующее, чтобы изменить режим работы
ЖК-дисплея.
1. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)], чтобы войти в режим
настройки. Кнопками l и r выберите пункт
Display (Дисплей).
Русский
2. Нажмите на кнопку x Start (Пуск).
Нажмите на любую кнопку, кроме P On (Вкл.),
чтобы вернуться в предыдущее состояние.
Настройка контрастности
ЖКдисплея
Сделайте следующее, чтобы отрегулировать контраст
ЖК-дисплея.
1. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)], чтобы войти в режим
настройки. Кнопками l и r выберите пункт
Photo Viewer Adjustment (Настройка
просмотра фотографий).
2. Нажмите на кнопку x Start (Пуск).
3. С помощью кнопок u и d настройте контраст
ЖК-дисплея. Выберите значение от -2 до +2.
3. Кнопками u и d выберите режим.
Параметр Описание
Pictographic
(Пиктография):
(дисплей со
значками)
На ЖК$дисплее
отображаются только
значки
English (Английский):
(дисплей с текстом)
На ЖК$дисплее
отображаются значки
итекст
4. Нажмите на кнопку x Start (Пуск) для
подтверждения вашего выбора.
5. Нажмите на кнопку Setup/Utilities
(Настройка/Утилиты) для возвращения
впредыдущий режим.
темнее светлее
4. Нажмите на кнопку x
Start (Пуск) еще раз для
подтверждения вашего выбора.
5. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)] для возвращения
в предыдущий режим.
Элементы устройства и панель управления 5
Обращение с бумагой
Epson предлагает исчерпывающий ассортимент
специальных бумаг для получения прекрасных
отпечатков при печати на устройствах Epson.
От выбранного типа бумаги зависит то, как будут
выглядеть отпечатки. Поэтому будьте внимательны при
выборе соответствующего типа бумаги для вашей работы.
Выбор бумаги
Если вы просто копируете документ или печатаете
черновой вариант изображения, то для этой цели подойдет
простая бумага. Но для получения качественного отпечатка
используйте специальную бумагу Epson
Перед печатью выберите тип бумаги на панели управления,
соответствующий типу загруженной бумаги. От выбранного
типа бумаги зависит то, как будут выглядеть отпечатки.
Выберите одно из следующих значений:
Тип
бумаги
Простая
бумага*
Bright White
Ink Jet Paper
Размер Paper Type
(Тип
бумаги)
A4 Plain Paper
(Простая
бумага)
A4 Plain Paper
(Простая
бумага)
Макс.
колво
листов
12 мм
80
листов
Загрузка бумаги
1. Поднимите подставку для бумаги и выдвиньте
удлинитель подставки.
2. Опустите приемный лоток и выдвиньте его
удлинитель.
Premium Ink
Jet Plain
Paper
Premium
Glossy Photo
Paper
Premium
Semigloss
Photo Paper
Glossy Photo
Paper
Ultra Glossy
Photo Paper
Matte Paper $
Heavyweight
* Можно использовать бумагу плотностью от 64 до 90 г/м2.
A4 Plain Paper
10 × 15 см
(4 × 6 дюймов),
13 × 18 см
(5 × 7 дюймов),A4
10 × 15 см
(4 × 6 дюймов),A4
10 × 15 см
(4 × 6 дюймов),
13 × 18 см
(5 × 7 дюймов),A4
10 × 15 см
(4 × 6 дюймов),
13 × 18 см
(5 × 7 дюймов),A4
A4 Matte Paper
(Простая
бумага)
Photo paper
(Фото$
бумага)
Photo paper
(Фото$
бумага)
Photo paper
(Фото$
бумага)
Photo paper
(Фото$
бумага)
(Матовая)
100
листов
20
листов
20
листов
20
листов
20
листов
20
листов
Примечание:
В различных регионах в наличии могут быть разные типы
специальных носителей.
3. Откиньте крышку податчика.
6 Обращение с бумагой
4. Загрузите бумагу, как показано на следующих
)
иллюстрациях.
Обычно
сторона для
печати выглядит
более белой
или глянцевой.
Разместите
под
выступом.
10 × 15 см (4 × 6 дюймов) и 13 × 18 см (5 × 7 дюймов
Русский
A4
5. Закройте крышку податчика.
Убедитесь, что рычаг регулировки толщины
бумаги находится в позиции m.
Убедитесь, что
стопка по
толщине не
превышает
уровень,
обозначенный
указателем
ЖКдисплей отобразит информацию
о перемещении рычага, и положение m или ^
будет изменено.
Примечание:
Убедитесь, что количество загруженной бумаги не
превышает рекомендованное. Проверьте соответствие
значения параметра Тип бумаги типу загруженной
бумаги (& «Выбор бумаги» на стр. 6).
Обращение с бумагой 7
Копирование
Вы можете копировать документы и фотографии не
подключая устройство к компьютеру.
Примечания по копированию
■ Размер копии может не совпадать с размером
оригинала.
■ В зависимости от типа используемого носителя,
качество печати может ухудшиться в верхней
или в нижней части отпечатка, или эти области
могут смазаться.
■ Если во время копирования на ЖК-дисплее
отображается индикатор чернил , вы можете
либо продолжить копирование, пока не
закончатся чернила, либо остановить
копирование и заменить чернильный картридж.
■ Следите за чистотой планшета.
■ Убедитесь, что документ или фотография
полностью прилегает к планшету, иначе копия
может получиться не в фокусе.
2. Осторожно закройте крышку, чтобы не сдвинуть
документ.
c Предостережение:
Не пытайтесь открыть крышку сканера сверх предела
и не кладите тяжелые предметы на устройство.
При сканировании толстых или больших документов,
крышку сканера можно снять. Для этого откройте
и потяните крышку строго вверх.
■ Не вытягивайте бумагу из устройства во время
печати, она выводится автоматически.
Размещение оригинала на планшете
1. Откройте крышку и положите оригинал на планшет
лицевой стороной вниз в верхний левый угол.
Если во время сканирования необходимо прижать
документ к планшету, не давите на него слишком
сильно и не сдвигайте.
После завершения копирования вставьте крышку
обратно.
Копирование документов
8 Копирование
Совет:
Простая бумага хорошо подходит для ежедневного
копирования. Для получения четкого текста и более
насыщенных цветов используйте специальную бумагу
Epson. (& «Выбор бумаги» на стр. 6).
1. Загрузите простую бумагу формата А4 (& стр. 6).
2. Положите оригинал на планшет (& «Размещение
оригинала на планшете» на стр. 8).
3. На панели управления выполните следующие
настройки.
Чтобы остановить копирование, нажмите на кнопку
y Stop/Clear (Стоп/Сброс).
Примечание:
Если края копии при копировании обрезаются, сдвиньте
оригинал немного в сторону.
Значок Текст
Нажмите на кнопку r Copy (Копирование).
С помощью кнопок u и d задайте количество копий (от 1 до 99).
Значок Текст
Кнопками l иr выберите цветное или черно$белое копирование.
Дисплей Цветное
копирование
Значок
Текст
Чернобелое
копирование
Выбор качества копирования
Если вам необходимо увеличить скорость
копирования и при этом не требуется высокое
качество изображения, вы можете печатать черновые
копии. Если вы хотите получить высококачественные
копии, вы можете печатать в режиме Photo (Фото).
1. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)], чтобы войти в режим
настройки. Кнопками l и r выберите пункт
Copy Quality (Качество копирования).
2. Нажмите на кнопку x Start (Пуск).
3. С помощью кнопок u и d выберите режим
Normal (Обычный), Draft (Черновик) или
Photo (Фото).
Параметр Описание
Значок Текст
Обычный:
Этот режим
автоматически
устанавливается при
включении устройства.
Этот режим больше
всего подходит для
копирования текстовых
документов
Русский
Выберите l[Plain Paper (Простая бумага)].
Выберите A4.
Совет:
Для того, чтобы подогнать размер копии под размер
бумаги, на которой она будет напечатана, нажимайте
кнопку r Copy (Копирование) до тех пор, пока на
ЖК$дисплее не отобразится значок, показанный ниже.
Значок Текст
Нажмите на кнопку x Start (Пуск). Ваш документ будет
скопирован.
Draft (Черновик):
Выберите этот режим
если для вас скорость
важнее качества
Photo (Фото):
Выберите этот режим
для печати
высококачественных
копий фотографий
4. Нажмите на кнопку x
Start (Пуск) еще раз для
подтверждения вашего выбора.
Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)] для возвращения
впредыдущий режим.
Копирование 9
Копирование фотографий
1. Загрузите фотобумагу (& стр. 6).
2. Положите оригинал на планшет (& «Размещение
оригинала на планшете» на стр. 8).
Вы можете положить на планшет несколько
оригиналов одновременно (& «Копирование
нескольких фотографий» на стр. 11).
3. На панели управления выполните следующие
настройки.
Значок Текст
Значок Текст
Просмотрите фотографии с помощью кнопок l и r.
С помощью кнопок u и d задайте количество копий.
Выберите тип загруженной бумаги.
При выборе бумаги Photo (Фото) или Matte (Матовая)
фотография будет скопирована без полей.
Выберите размер загруженной бумаги.
Нажмите на кнопку x Start (Пуск). Ваша фотография
будет скопирована.
Нажмите на кнопку Photo (Фото).
Кнопками l и r включите или выключите функцию
Color Restoration (Восстановление цвета)
(& «Восстановление выцветших фотографий»
на стр. 11).
Нажмите на кнопку x Start (Пуск). Начнется
сканирование, и на ЖК$дисплее отобразится
отсканированное изображение
В процессе сканирование будет отображаться один из
следующих экранов.
Значок Текст
Чтобы остановить копирование, нажмите на кнопку
y Stop/Clear (Стоп/Сброс).
Примечание:
Если края копии при копировании обрезаются, сдвиньте
оригинал немного в сторону.
10 Копирование
Восстановление выцветших фотографий
Копирование нескольких фотографий
Если у вас есть фотографии, которые начинают
тускнеть, вы можете «оживить» их, восстановив
поблекшие цвета.
1. Загрузите фотобумагу (& стр. 6).
2. Аккуратно положите оригинал на планшет
(& «Размещение оригинала на планшете»
на стр. 8).
Вы можете положить на планшет несколько
оригиналов одновременно (& «Копирование
нескольких фотографий» на стр. 11).
3. Нажмите на кнопку Photo (Фото).
4. Кнопками l и r включите или выключите функцию
Color Restoration (Восстановление цвета).
Дисплей Восстановление цвета
Вкл. Выкл.
Значок
Расположите фотографии, как показано на рисунке
ниже.
■ Одновременно можно скопировать две
фотографии 10 × 15 см (4 × 6 дюймов). Если края
фотографий обрезаются при печати, скопируйте
фотографии по отдельности.
■ Отодвиньте фотографию на 5 мм от краев
планшета. Размещайте фотографии на расстоянии
не менее 5 мм друг от друга.
■ Вы можете копировать фотографии разных
размеров (от 30 × 40 мм до 216 × 297 мм)
за один раз.
Русский
Текст
5. Нажмите на кнопку x Start (Пуск). Начнется
сканирование, и на ЖК-дисплее отобразится
отсканированное изображение.
Примечание:
При включенной функции восстановления цвета на
ЖК$дисплее отображается значок, показанный ниже.
6. Просмотрите фотографии с помощью кнопок
l и r. С помощью кнопок u и d задайте
количество копий (от 1 до 99).
7. Выберите тип загруженной бумаги.
8. Выберите размер загруженной бумаги.
9. Нажмите на кнопку x Start (Пуск).
Ваша фотография будет скопирована.
Чтобы остановить копирование, нажмите на
кнопку y Stop/Clear (Стоп/Сброс).
Копирование 11
Печать с карт памяти
Вы можете печатать фотографии напрямую с карты
памяти. Просто вставьте карту памяти в слот,
и устройство готово к работе.
Работа с картами памяти
Совместимые карты памяти
Убедитесь, что ваша карта памяти соответствует
следующим требованиям.
Тип карты CompactFlash, Microdrive,
SD Memory Card, SDHC Memory Card,
MultiMediaCard, miniSD card,
miniSDHC card, microSD card,
microSDHC card, Memory Stick,
Memory Stick PRO,
Magic Gate Memory Stick,
Magic Gate Memory Stick Duo,
Memory Stick Duo,
Memory Stick PRO Duo,
xD$Picture Card, xD$Picture Card Type M
xD$Picture Card Type H
Формат
носителя
Формат
файла
Совместимый с DCF (Design rule for
Camera File system) версии 1.0 или 2.0.
Совместимый со стандартными
типами карт памяти
JPEG с данными стандарта Exif
Version 2.21
3. Откройте крышку слота для карт памяти.
4. Убедитесь, что индикатор карты памяти не горит
и в слоты не вставлена другая карта памяти.
Вставьте карту памяти.
индикатор карты памяти
Размер
изображения
Количество
файлов
80 × 80 пикселей —
9200 × 9200 пикселей
До 999
Установка карты памяти
1. Выключите компьютер или отсоедините его от
устройства.
2. Убедитесь, что устройство включено.
CompactFlash
Microdrive
12 Печать с карт памяти
xD$Picture Card
xD$Picture Card Type M
xD$Picture Card Type H
SD Memory Card
SDHC Memory Card
MultiMediaCard
Русский
Memory Stick
Memory Stick PRO
MagicGate Memory Stick
Memory Stick Duo*
Memory Stick PRO Duo*
MagicGate Memory Stick Duo*
(* Необходим адаптер)
c Предостережение:
Убедитесь, что карта памяти вставлена правильно.
Если для установки карты необходим адаптер,
подсоедините его к карте памяти и только затем
вставляйте карту в слот устройства. В противном
случае, у вас могут возникнуть трудности при
извлечении карты памяти из устройства.
miniSD card*
miniSDHC card*
(* Необходим
адаптер)
microSD card*
microSDHC
card*
5. Убедитесь, что индикатор карты памяти замигал
и остался гореть.
6. Закройте крышку слота для карт памяти.
Печать с карт памяти 13
c Предостережение:
❏ Не устанавливайте более одной карты памяти
одновременно.
❏ Не пытайтесь вдавить карту памяти в слот. Карты памяти
вставляются в слоты не полностью. Излишние усилия при
установке карты памяти могут привести к повреждению
как карты памяти, так и устройства.
❏ Когда карта памяти находится в слоте, крышка слота
должна быть закрыта, чтобы защитить карту и слот от
пыли и статического электричества, иначе данные карты
могут быть потеряны, а устройство повреждено.
❏ Статический заряд на карте памяти может вызвать
неправильную работу устройства.
Примечание:
❏ С карты памяти вы можете выполнять только цветную
печать.
❏ Перед тем как вставлять карту памяти в устройство,
отключите от него цифровую камеру, если она
подключена.
Извлечение карты памяти
После установки карты памяти вы можете сделать
следующее.
Параметр Описание
Значок Текст
j
f/e
m
Select Photo
(Выбор
фотографии)
Print All/
PictBridge
(Печатать
все/PictBridge)
Print Index Sheet
(Печать
индексной
страницы)
Печать только
выбранных вами
фотографий
Печать всех
фотографий
скарты памяти
или фотографий,
содержащих
информацию
DPOF
Печать
индексной
страницы
фотографий
скарты памяти
1. Удостоверьтесь, что все задания печати
выполнены.
2. Откройте крышку слота для карт памяти.
3. Убедитесь, что индикатор карты памяти не
мигает.
4. Достаньте карту памяти, потянув ее из слота.
5. Закройте крышку слота для карт памяти.
c Предостережение:
❏ Не вынимайте карту памяти и не выключайте устройство,
пока индикатор карты памяти мигает, иначе данные
с карты памяти могут быть утеряны.
❏ Если вы используете устройство совместно
с компьютером под управлением Windows 2000 или XP,
никогда не выключайте устройство и не отсоединяйте
USB$кабель, если в устройстве находится карта
памяти — это может повредить данные на карте
Подробную информацию см. в Руководстве
пользователя.
Печать фотографий
i
Print From Index
Sheet (Печать
синдексной
страницы)
Печать
выбранных на
индексной
странице
фотографий
Печать выбранных фотографий
Чтобы напечатать выбранные фотографии с карты
памяти, сделайте следующее.
1. Загрузите нужную бумагу (& стр. 6). Загружайте
столько листов, сколько хотите напечатать
фотографий.
2. Вставьте карту памяти (& стр. 12).
3. Нажимайте на кнопку C [Memory Card (Карта
памяти)], пока не загорится индикатор
j [Select Photo (Выбор фотографии)].
Значок Текст
14 Печать с карт памяти
Примечание:
Если ваша камера поддерживает формат DPOF, можно
заранее выбрать нужные фотографии и задать
количество копий (& «Печать всех фотографий
или фотографий DPOF» на стр. 15).
В зависимости от данных на вашей карте памяти
отобразится следующий экран.
4. Кнопками l и r выберите фотографию.
С помощью кнопок u и d задайте количество
копий.
Если карта памяти содержит информацию DPOF,
отобразится один из следующих экранов. Вы не
сможете напечатать все фотографии на карте памяти,
даже если выбран режим f/e [Print All/PictBridge
(Печатать все/PictBridge)]. Для печати всех
изображений с карты памяти сбросьте информацию
DPOF с помощью цифровой камеры.
Значок Текст
5. Выберите тип загруженной бумаги.
В режиме l[Plain Paper (Простая бумага)]
фотографии будут напечатаны с белыми полями.
В режимах l[Photo Paper (Фотобумага)]
и h [Matte Paper (Матовая бумага)]
фотографии будут напечатаны без полей на весь
размер бумаги.
6. Выберите размер загруженной бумаги.
7. Нажмите на кнопку x Start (Пуск). Устройство
начнет печатать ваши фотографии.
Чтобы остановить печать, нажмите на кнопку
y Stop/Clear (Стоп/Сброс).
Печать всех фотографий или фотографий DPOF
Выполните следующие шаги, чтобы напечатать
по одной копии всех фотографий с карты памяти либо
чтобы напечатать те фотографии, которые были
предварительно выбраны с помощью функции DPOF
в цифровой камере.
1. Загрузите нужную бумагу (& стр. 6). Загружайте
столько листов, сколько хотите напечатать
фотографий.
4. Выберите тип загруженной бумаги.
В режиме l[Plain Paper (Простая бумага)]
фотографии будут напечатаны с белыми полями.
В режимах l[Photo Paper (Фотобумага)]
и h [Matte Paper (Матовая бумага)]
фотографии будут напечатаны без полей на весь
размер бумаги.
5. Выберите размер загруженной бумаги.
6. Нажмите на кнопку x Start (Пуск). Устройство
начнет печатать ваши фотографии.
Чтобы остановить печать, нажмите на кнопку
y Stop/Clear (Стоп/Сброс).
Печать фотографий с датой
Для печати даты съемки каждой фотографии сделайте
следующее.
1. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)].
2. Кнопками l и r выберите пункт Date Stamp
(Печать даты).
Русский
2. Вставьте карту памяти (& стр. 12).
3. Нажимайте на кнопку C Memory Card (Карта
памяти)], пока не загорится индикатор
f/e [Print All/PictBridge (Печатать все/
PictBridge)].
Значок Текст
3. Нажмите на кнопку x Start (Пуск).
4. С помощью кнопок u и d задайте формат печати даты.
Возможные форматы: No Date (Без даты) (дата не
печатается), yyyy.mm.dd (гггг.мм.дд) (2006.06.16),
mmm.dd.yyyy (ммм.дд.гггг) (Jun.16.2006)
иdd.mmm.yyyy (дд.ммм.уууу) (16.Jun.2006).
5. Нажмите на кнопку x Start (Пуск) для
подтверждения вашего выбора.
6. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)] для возвращения
впредыдущий режим.
Печать с карт памяти 15
Печать с использованием индексной страницы
Чтобы выбрать фотографии для печати, можно
использовать индексную страницу. Сначала
напечатайте индексную страницу с миниатюрами
всех изображений, сохраненных на карте памяти.
Затем на индексной странице отметьте
те фотографии, которые вы хотите напечатать,
отсканируйте страницу, чтобы устройство
автоматически напечатало выбранные фотографии.
Печать индексной страницы
Печать выбранных фотографий
1. Печать индексной страницы
1. Загрузите несколько листов простой бумаги
формата A4 (& стр. 6).
На одной индексной странице печатается
до 30 миниатюр. Поэтому, если на карте памяти
сохранено больше изображений, загрузите
в податчик достаточное количество листов, чтобы
напечатать все индексные страницы.
2. Вставьте карту памяти (& стр. 12).
3. Нажимайте на кнопку C Memory Card (Карта
памяти), пока не загорится индикатор m [Print
Index Sheet (Печать индексной страницы)].
Выбор фотографий на индексной странице
Сканирование индексной страницы
Значок Текст
Отобразится один из следующих экранов.
Значок Текст
4. Выберите настройки l[Простая бумага] и A4.
5. Нажмите на кнопку x Start (Пуск). Устройство
напечатает индексную страницу.
Чтобы остановить печать, нажмите на кнопку
y Stop/Clear (Стоп/Сброс).
Примечание:
❏ Убедитесь, что треугольник в левом верхнем углу
индексной странице напечатан должным образом.
Если индексная страница напечатана неправильно
устройство не сможет отсканировать ее.
❏ Этот процесс может занять несколько минут, если на
карте памяти находится много фотографий.
❏ При печати нескольких индексных страниц, сначала
печатается последняя страница. Поэтому сначала
будут напечатаны миниатюры более новых
фотографий.
16 Печать с карт памяти
2. Выбор фотографий на индексной странице
На отпечатанной индексной странице отметьте
черным карандашом те фотографии, которые хотите
напечатать.
Правильно:
Отобразится один из следующих экранов.
Значок Текст
5. Выберите тип загруженной бумаги.
Неправильно:
Заштрихуйте один из кружков с цифрой,
обозначающей число копий, под каждой фотографией
(1, 2, или 3). Если вы хотите напечатать все
фотографии по одной копии, заштрихуйте кружок All.
3. Сканирование индексной страницы и печать выбранных фотографий
1. Положите индексную страницу на планшет
лицевой стороной вниз так, чтобы верх страницы
был выровнен относительно левого края
планшета.
В режиме l[Plain Paper (Простая бумага)]
фотографии будут напечатаны с белыми полями.
В режимах l[Photo Paper (Фотобумага)]
и h [Matte Paper (Матовая бумага)]
фотографии будут напечатаны без полей на весь
размер бумаги.
6. Выберите размер загруженной бумаги.
7. Нажмите на кнопку x Start (Пуск). Устройство
начнет печатать ваши фотографии.
Чтобы остановить печать, нажмите на кнопку
y Stop/Clear (Стоп/Сброс).
Примечание:
Если у вас несколько индексных страниц, дождитесь
когда устройство закончит печатать фотографии.
Затем повторите сканирования для каждой индексной
страницы, как описано выше.
Русский
Вер
2. Закройте крышку сканера.
3. Загрузите нужную бумагу (& стр. 6). Загружайте
столько листов, сколько хотите напечатать
фотографий.
4. Убедитесь, что горит индикатор i[Print from
Index Sheet (Печать с индексной
страницы)].
Значок Текст
Низ
Печать с карт памяти 17
Печать с цифровой камеры
Вы можете печатать фотографии с цифровой камеры,
подключенной напрямую к вашему устройству.
Требования к цифровой камере
Убедитесь, что ваша камера и фотографии отвечают
следующим требованиям.
Стандарт печати
напрямую
Формат файла JPEG
Размер
изображения
PictBridge или USB
DIRECT$PRINT
80 × 80 пикселей —
9200 × 9200 пикселей
Подключение и печать
1. Удостоверьтесь, что устройство не печатает
данные с компьютера.
2. Загрузите бумагу нужного размера (& стр. 6).
Загружайте столько листов, сколько хотите
напечатать фотографий.
3. Выберите тип загруженной бумаги.
Врежиме l[Простая бумага] фотографии
будут напечатаны с белыми полями. В режимах
l[Photo Paper (Фотобумага)] и h [Matte
Paper (Матовая бумага)] фотографии будут
напечатаны без полей на весь размер бумаги.
6. Убедитесь, что камера включена. На устройстве
загорится индикатор f/e [Print All/PictBridge
(Печатать все/PictBridge], а на ЖК-дисплее
отобразится один из следующих экранов.
Дисплей PictBridge USB
DIRECTPRINT
Значок
Текст
7. В камере выберите нужные фотографии,
выполните все необходимые настройки
и напечатайте фотографии. Подробную
информацию о камере см. в документации к ней.
Примечание:
❏ Если камера не поддерживает стандарты PictBridge
и USB DIRECT$PRINT, отобразится один из
следующих экранов. Epson не может гарантировать
совместимость со всеми камерами.
Значок Текст
4. Выберите размер загруженной бумаги.
5. Подсоедините поставляемый с цифровой
камерой кабель USB к разъему для внешних
устройств USB на устройстве.
18 Печать с цифровой камеры
❏ В зависимости от настроек устройства и цифровой
камеры различные комбинации типа, размера
бумаги и макета могут не поддерживаться.
❏ Некоторые из настроек цифровой камеры могут не
отразиться на отпечатке.
Обслуживание
Для сохранения оптимальной работоспособности
устройства, периодически очищайте его следующим
образом. В этом разделе также описано как заменять
чернильные картриджи и транспортировать устройство.
Замена чернильных картриджей
Когда чернильный картридж заканчивается в верхнем
левом углу ЖК-дисплея отображается значок,
показанный ниже.
Дисплей со значками Текстовый дисплей
При печати или копировании на ЖК-дисплее, рядом
со значком заканчивающихся чернил, отображается
прямоугольник, указывающий на заканчивающийся
картридж.
Дисплей со значками Текстовый дисплей
2. Кнопками l и r выберите пункт Check Ink
Levels (Проверка уровня чернил).
3. Нажмите на кнопку x Start (Пуск).
На дисплее отобразится графическая
информация об уровне оставшихся чернил
в каждом картридже.
4. После завершения проверки уровня чернил
нажмите кнопку x Start (Пуск) button.
5. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)] для возвращения
в предыдущий режим.
Когда чернила заканчиваются, подготовьте заранее
новый чернильный картридж для замены. Вы не
сможете печатать, когда картридж закончится.
Русский
Когда чернильный картридж израсходован на
ЖК-дисплее отображается следующая информация.
Совет:
Если картридж произведен больше шести месяцев назад,
качество печати может снизиться. Если необходимо,
попробуйте прочистить печатающую головку (& «Проверка
печатающей головки» на стр. 23). Если отпечатки выглядят
неудовлетворительно, возможно, картридж необходимо
заменить.
Проверка уровня чернил
Для проверки уровня чернил сделайте следующее.
1. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)].
Примечание:
Epson не гарантирует качество и надежность чернил
стороннего производителя. Если установлены картриджи
стороннего производителя, информация о количестве
чернил не будет отображаться.
Приобретение чернильных картриджей
Для получения наилучших результатов используйте
чернильные картриджи Epson в течение 6 месяцев
после установки и до окончания срока годности.
Цвет Номера продуктов
DX6000 CX5900
Black (Черный) T0711 T0731
Cyan (Голубой) T0712 T0732
Magenta (Пурпурный) T0713 T0733
Yellow (Желтый) T0714 T0734
Обслуживание 19
c Предостережение:
Epson рекомендует использовать только оригинальные
чернильные картриджи Epson. Использование чернил,
произведенных не Epson, может привести к повреждениям
вашего принтера, и эти повреждения не попадают под
гарантийные условия Epson. При определенных условиях
чернила, произведенные не Epson, могут вызвать странное
поведение принтера. Epson не гарантирует качество
и надежность чернил стороннего производителя.
Если установлены картриджи стороннего производителя,
информация о количестве чернил не будет отображаться.
Меры предосторожности при обращении с чернильными картриджами
w Предупреждение:
При попадании чернил на кожу тщательно смойте их водой
с мылом. При попадании чернил в глаза немедленно
промойте их водой. Если после этого сохранятся
неприятные ощущения или ухудшится зрение, немедленно
обратитесь к врачу.
■ Не передвигайте печатающую головку
самостоятельно, этим вы можете повредить
устройство
1. Сделайте следующее.
■ Если чернильный картридж
закончился
Посмотрите на ЖК-дисплей, определите, какой
картридж необходимо заменить, и нажмите на
кнопку x Start (Пуск).
■ Если чернильный картридж не
закончился
Проверьте уровень чернил (& «Проверка уровня
чернил» на стр. 19). Нажмите на кнопку
F [Setup/Utilities (Настройка/Утилиты)].
Кнопками l и r выберите пункт Change
Cartridges (Замена картриджей). Нажмите
на кнопку x Start (Пуск).
■ Когда в одном картридже закончились чернила,
вы не сможете продолжать копирование и печать,
даже если в остальных картриджах остались
чернила.
■ Оставляйте старый пустой картридж
в устройстве, пока не приобретете замену. Иначе
чернила, оставшиеся в дюзах чернильной головки,
могут высохнуть.
■ В устройстве используются картриджи,
оснащенные контрольной микросхемой.
Эта микросхема отслеживает количество чернил,
израсходованных каждым картриджем.
Картриджи можно вынимать и устанавливать
снова. Они остаются годными для использования.
Однако, некоторое количество чернил
расходуется при каждой установке картриджа,
поскольку устройство автоматически
проверяет их.
■ Картриджи, в которых осталось мало чернил, не
годятся для повторной установки.
Извлечение и установка чернильных картриджей
2. Снова нажмите на кнопку x Start (Пуск)
и откройте сканирующий блок.
c Предостережение:
Не поднимайте сканирующий блок при открытой
крышке сканера.
Отобразится один из следующих экранов.
Дисплей со значками Текстовый дисплей
Приготовьте новый картридж. После начала
процедуры замены картриджа вы должны будете
выполнить все шаги за один раз.
20 Обслуживание
3. Откройте крышку отсека для картриджей.
c Предостережение:
❏ Никогда не пытайтесь открыть крышку отсека для
картриджей, пока печатающая головка двигается.
Дождитесь, когда картриджи сместятся в положение
для замены.
❏ Не прикасайтесь к частям, показанным на рисунке
ниже.
5. Перед установкой нового чернильного картриджа
встряхните его несколько раз, не вскрывая
упаковку. Затем выньте картридж из упаковки.
c Предостережение:
Не прикасайтесь к зеленой микросхеме на боковой
поверхности картриджа. Это может привести
к повреждению картриджа.
Русский
4. Выньте картридж, который необходимо заменить.
Надавите на защелку чернильного картриджа,
который вы хотите заменить, и потяните его
вверх. Утилизируйте его должным образом.
c Предостережение:
Не заправляйте картриджи. Продукты, произведенные
не Epson, могут повредить ваш принтер, и эти
повреждения не попадают под гарантийные условия
Epson. При определенных условиях продукты,
произведенные не Epson, могут вызвать странное
поведение принтера.
6. Снимите желтую ленту с нижней стороны
картриджа.
Обслуживание 21
c Предостережение:
❏ Перед установкой картриджа необходимо снять
с него желтую ленту, иначе качество печати может
снизиться или вы не сможете печатать.
❏ Если вы установили картридж, не сняв желтую ленту,
то картридж необходимо вынуть, снять желтую ленту
и установить заново.
❏ Не удаляйте прозрачную наклейку на нижней
стороне картриджа, иначе картридж будет
непригоден к использованию.
❏ Не снимайте и не рвите этикетку на картридже,
иначе из картриджа могут вытечь чернила.
10. Закройте сканирующий блок.
11. Нажмите на кнопку x Start (Пуск).
7. Вставьте картридж вертикально в гнездо.
Нажмите на картридж до полной фиксации.
8. Если необходимо, замените остальные картриджи
таким же образом.
9. Закройте крышку отсека для картриджей
и нажмите на нее, чтобы она защелкнулась.
c Предостережение:
Если крышка отсека закрывается с трудом, проверьте,
правильно ли вы установили картриджи. Нажмите на
каждый картридж до полной фиксации. Не пытайтесь
силой закрыть крышку.
Во время прокачки системы подачи чернил на
ЖК-дисплее будет отображаться следующая
информация.
Дисплей со значками Текстовый дисплей
Эта процедура длится примерно минуту. Когда
процесс прокачки чернил завершится, устройство
автоматически перейдет в режим копирования.
c Предостережение:
Не выключайте устройство во время прокачки чернил:
это привет к излишней трате чернил.
Проверка и прочистка печатающей головки
Если отпечатки слишком бледные, с неправильной
цветопередачей или на них присутствуют темные или
светлые, возможно, это говорит о необходимости
прочистки печатающей головки. Во время
выполнения этой процедуры прочищаются дюзы,
которые могут быть засорены, если вы не используете
устройство длительное время.
22 Обслуживание
Совет:
Для поддержания хорошего качества печати рекомендуется
включать устройство не реже одного раза в месяц.
Проверка печатающей головки
Вы можете напечатать тестовую страницу с шаблоном
проверки дюз, чтобы определить, засорены ли дюзы
печатающей головки, либо чтобы оценить результаты
прочистки печатающей головки.
1. Загрузите бумагу формата A4 в податчик
(& стр. 6).
2. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)].
3. Кнопками l и r выберите Check Ink Nozzles
(Проверка дюз), и нажмите на кнопку x Start
(Пуск) для печати шаблона проверки дюз.
❏ Если на ЖК$дисплее отображается информация
о заканчивающихся или израсходованных чернильных
картриджах, прочистить печатающую головку
невозможно. В этом случае необходимо сначала
заменить соответствующий картридж (& «Замена
чернильных картриджей» на стр. 19).
1. Убедитесь, что устройство включено но не
печатает.
2. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)].
3. Кнопками l и r выберите Clean Print Head
(Прочистка печатающей), и нажмите на
кнопку x Start (Пуск) для прочистки
печатающей головки.
Русский
4. Проверьте качество напечатанного шаблона
проверки дюз. Каждая линия должна быть без
разрывов, непрерывной, как показано ниже.
■ Если ваш отпечаток выглядит хорошо,
печатающая головка не нуждается
в прочистке. Нажмите на кнопку
F [Setup/Utilities (Настройка/Утилиты)]
для возвращения в предыдущий режим.
■ Если линии напечатаны с разрывами, как
показано ниже, обратитесь к следующему
разделу, чтобы прочистить печатающую
головку.
Прочистка печатающей головки
Выполните следующие действия для прочистки
печатающей головки, чтобы обеспечить правильную
подачу чернил. Перед началом прочистки печатающей
головки проверьте дюзы, чтобы узнать, требуется ли
прочистка (& «Проверка печатающей головки»
на стр. 23).
Примечание:
❏ Во время прочистки печатающей головки расходуются
чернила, поэтому проводите эту процедуру только при
ухудшении качества печати.
В процессе прочистки будет отображаться один
из следующих экранов.
Дисплей со значками Текстовый дисплей
c Предостережение:
Никогда не выключайте устройство во время прочистки
печатающей головки. Вы можете повредить
устройство.
4. После окончания прочистки печатающей
головки, запустите проверку дюз (& «Проверка
печатающей головки» на стр. 23), чтобы
посмотреть результаты прочистки.
Если шаблон проверки по-прежнему выглядит
неудовлетворительно, запустите еще раз
прочистку печатающей головки и затем
напечатайте шаблон проверки.
Примечание:
Если качество печати не улучшилось после проведения
этой процедуры три или четыре раза, выключите
устройство и оставьте его на ночь. За это время
засохшие чернила размягчатся. Затем снова
прочистите печатающую головку. Если качество печати
не удалось улучшить, возможно, один или несколько
картриджей слишком старые или повреждены, и их
необходимо заменить (& «Замена чернильных
картриджей» на стр. 19).
Обслуживание 23
Калибровка печатающей головки
1. Отсоедините шнура питания.
2. Выньте всю бумагу из податчика.
Если вы заметили, что вертикальные линии на
отпечатке не выровнены, возможно, эту проблему
решит калибровка печатающей головки.
Вы можете откалибровать печатающую головку
с помощью кнопок на панели управления устройства
либо с помощью компьютера, запустив утилиту
Калибровка печатающей головки. Чтобы лучше
откалибровать головку, рекомендуем воспользоваться
утилитой.
1. Загрузите в податчик листов простую бумагу
формата A4 (& стр. 6).
2. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)].
3. Кнопками l и r выберите Align Print Head
(Калибровка печатающей головки),
и нажмите на кнопку x Start (Пуск) для
калибровки печатающей головки.
3. При помощи мягкой кисти осторожно смахните
пыль и грязь с податчика.
4. Если стекло планшета для документов
загрязнилось, протрите его сухой мягкой тканью.
Если стекло запачкано жирными или другими
трудноудаляемыми пятнами, смойте их
небольшим количеством чистящего средства,
нанесенного на мягкую ткань. Вытрите насухо
оставшуюся жидкость.
5. Если устройство внутри испачкано чернилами,
протрите чистой сухой мягкой тканью те области,
которые показаны на рисунке.
Примечание:
Не нажимайте на кнопку y Stop/Clear (Стоп/Сброс) во
время печати шаблона калибровки.
4. Посмотрите на ряд #1 и выберите столбец,
напечатанный наиболее ровно, без видимых
прожилок или линий.
5. Нажимайте на кнопки u или d, пока на
ЖК-дисплее не высветится номер этого столбца.
6. Нажмите на кнопку x Start (Пуск).
7. Повторите шаги 4—6 для каждого из оставшихся
рядов шаблона.
8. Нажмите на кнопку F [Setup/Utilities
(Настройка/Утилиты)] для возвращения
в предыдущий режим.
w Предупреждение:
Будьте осторожны и не прикасайтесь к механизмам
и роликам внутри устройства.
c Предостережение:
❏ Не нажимайте на стекло планшета слишком сильно.
❏ Не поцарапайте стекло планшета, не используйте для
очистки жесткую или абразивную кисть. Поврежденное
стекло снизит качество копирования.
❏ Не наносите жирные смазки на металлические части под
кареткой печатающей головки.
❏ Никогда не очищайте устройство спиртом или
растворителем. Эти вещества могут привести к
повреждению компонентов устройства, а также корпуса.
❏ Будьте осторожны, не допускайте попадания жидкости в
механизмы печати и сканирования, а также на
электронные компоненты.
❏ Не распыляйте смазки внутри устройства. Излишняя
смазка может повредить механизм. Если принтер
необходимо смазать, обратитесь в сервисный центр.
Транспортировка устройства
Очистка устройства
Для сохранения оптимальной работоспособности
устройства, периодически очищайте его следующим
образом.
24 Обслуживание
Если вам необходимо перевезти устройство,
тщательно упакуйте его в оригинальную коробку (или
похожую, подходящую по размерам) и упаковочные
материалы.
c Предостережение:
❏ При хранении и транспортировке не наклоняйте
устройство, не переворачивайте его и не устанавливайте
на бок, иначе чернила могут вылиться из картриджа.
❏ При транспортировке устройства в нем должны быть
установлены чернильные картриджи: если вы вынете
картриджи, устройство может быть повреждено.
1. Достаньте всю бумагу из податчика и выключите
устройство.
2. Поднимите сканирующий блок и убедитесь, что
печатающая головка находится справа, в обычном
положении.
3. Закрепите печатающую головку клейкой лентой
так, как показано на рисунке ниже.
Русский
4. Закройте сканирующий блок.
5. Отключите шнур питания от электрической
розетки. Затем отсоедините кабель USB от
компьютера.
6. Закройте подставку для бумаги, крышку
податчика и приемный лоток.
7. Упакуйте устройство в коробку используя
оригинальные защитные материалы.
При транспортировке поставьте устройство на
ровную поверхность. При последующей распаковке
не забудьте снять защитную ленту с печатающей
головки. Если вы заметили ухудшение качества печати,
запустите процесс прочистки печатающей головки
(& «Проверка и прочистка печатающей головки»
на стр. 22) и откалибруйте ее (& «Калибровка
печатающей головки» на стр. 24).
Обслуживание 25
Решение проблем
Если при работе с устройством возникли неполадки, посмотрите на ЖК-дисплей, чтобы определить причину
неполадки.
Для решения проблем, связанных с работой устройства без компьютера, обратитесь к разделу «Устранение
неполадок» на стр. 28. Об устранении неполадок, возникших при совместной работе устройства и компьютера,
обратитесь к интерактивному Руководству пользователя с прилагаемого компакт-диска.
Сообщения об ошибках
Большинство неполадок можно определить и устранить, ориентируясь на то, что отображается на ЖК-дисплее. Если решить
проблему, ориентируясь на сообщения об ошибках, не удается, попробуйте применить следующие рекомендации.
ЖК$дисплей Причина Решение
Значок Текст
Чернильный картридж
закончился
Замените закончившиеся чернильные картриджи
(& «Замена чернильных картриджей» на стр. 19)
Чернильный не
установлен или
установлен неверно
В податчике нет бумаги Загрузите бумагу в податчик. Затем нажмите на кнопку
Замялась бумага Удалите замявшуюся бумагу и нажмите на кнопку
Индексная страница не
распознана, так как
неправильно
расположена
Индексная страница
неправильно
заштрихована
Правильно установите чернильные картриджи (& «Замена
чернильных картриджей» на стр. 19)
x Start (Пуск) для продолжения или на кнопку y Stop/Clear
(Стоп/Сброс) для отмены (& «Загрузка бумаги» на стр. 6)
x Start (Пуск) (& «Проблемы с подачей бумаги» на стр. 28)
Правильно расположите индексную страницу на планшете, чтобы
верх страницы был выровнен относительно левого края планшета.
Затем нажмите на кнопку xStart (Пуск) для продолжения или на
кнопку y Stop/Clear (Стоп/Сброс) для отмены.
Индексная страница была напечатана неправильно
Напечатайте индексную страницу, сделайте необходимые
отметки и попробуйте еще раз (& «Печать с использованием
индексной страницы» на стр. 16)
Уберите индексную страницу, правильно сделайте
необходимые отметки и попробуйте еще раз (& «2. Выбор
фотографий на индексной странице» на стр. 17)
26 Решение проблем
Индексная страница не
соответствует
фотографиям на карте
памяти
Выньте карту памяти и вставьте ту карту памяти, которая
использовалась при печати данной индексной страницы,
либо положите на планшет правильную индексную страницу.
Затем нажмите на кнопку x Start (Пуск) для продолжения или
на кнопку y Stop/Clear (Стоп/Сброс) для отмены
ЖК$дисплей Причина Решение
Значок Текст
Произошла ошибка во
время
предварительного
сканирования
фотографии
Убедитесь, что фотография расположена правильно
и попробуйте еще раз (& «Размещение оригинала на
планшете» на стр. 8)
Недостаточно чернил
для прочистки головки
Ошибка устройства Выключите устройство и снова включите его. Если ошибка не
Впитывающая чернила
прокладка переполнена
На карте памяти нет
изображений
поддерживаемого
формата
Замените чернильные картриджи (& «Замена чернильных
картриджей» на стр. 19)
исчезла, обратитесь в сервисный центр (& «Обращение в
службу поддержки» на стр. 30)
Обратитесь в сервисный центр для замены (& «Обращение в
службу поддержки» на стр. 30)
Выньте карту памяти (& «Работа с картами памяти»
на стр. 12)
Русский
Ошибка карты памяти Выньте карту памяти (& «Работа с картами памяти»
на стр. 12)
Подключенная
цифровая камера не
распознана
Рычаг регулировки
толщины бумаги
находится
внеправильной позиции
Карта памяти
отсутствует
Проверьте подключение и попробуйте еще раз (& «Печать
с цифровой камеры» на стр. 18).
Переведите рычаг правильную позицию и попробуйте еще
раз.
При печати на бумаге переведите рычаг в позицию m.
При печати на конвертах переведите рычаг в позицию ^
Вставьте карту памяти поддерживаемого формата и
попробуйте еще раз (& «Работа с картами памяти»
на стр. 12)
Решение проблем 27
Устранение неполадок
Если в работе устройства возникли неполадки,
попытайтесь устранить их с помощью предложенных
ниже способов.
Проблемы установки
■ Удостоверьтесь, что параметр Размер бумаги
соответствует бумаге, загруженной в устройство.
■ Убедитесь, что бумага загружена в податчик узкой
стороной вперед вплотную к правой боковой
направляющей, а левая направляющая
придвинута к левому краю бумаги (& «Загрузка
бумаги» на стр. 6).
Устройство издает шум при включении.
■ Убедитесь, что защитная лента не блокирует
печатающую головку. После снятия защитной
ленты выключите устройство, подождите немного
и снова включите его.
Устройство издает шум после замены
картриджей.
■ После установки картриджей устройство
начинает прокачку системы подачи чернил.
Дождитесь окончания этой процедуры
и выключите устройство. Не выключайте
устройство во время прокачки, иначе при
следующем включении будет израсходовано
больше чернил.
■ Убедитесь, что картридж установлен плотно
и в устройстве не осталось защитных материалов.
Откройте крышку отсека для картриджей
и нажмите на чернильные картриджи до
фиксации. Выключите, подождите немного,
и снова включите устройство.
После установки ПО не появляется
предложение о перезагрузки компьютера.
■ ПО не было установлено правильно. Достаньте
и снова вставьте компакт-диск с ПО в привод
компьютера, и установите ПО еще раз.
Проблемы при печати и копировании
Устройство издает звуки, как при печати, но
ничего не печатает.
■ Не превышайте допустимый уровень толщины
стопки, указанный стрелкой c на левой
направляющей (& «Загрузка бумаги» на стр. 6).
Устройство печатает пустые страницы.
■ Удостоверьтесь, что параметр Размер бумаги
соответствует бумаге, загруженной в устройство.
■ Возможно, требуется прочистка дюз печатающей
головки (& «Прочистка печатающей головки»
на стр. 23).
Проблемы с подачей бумаги
Бумага подается неправильно или замялась.
■ Если бумага не подается, выньте ее из лотка.
Встряхните пачку бумаги, снова загрузите ее узкой
стороной вперед вплотную к правой боковой
направляющей и придвиньте левую боковую
направляющую к краю бумаги, но не прижимайте
слишком сильно. Убедитесь, что бумага
расположена не спереди крышки податчика.
■ Не превышайте допустимый уровень толщины
стопки, указанный стрелкой c на левой
направляющей (& «Загрузка бумаги» на стр. 6).
■ Если произошло замятие бумаги, на ЖК-дисплее
отобразиться соответствующая информация.
Выполните следующие шаги, чтобы устранить
замятие.
1. Нажмите на кнопку x Start (Пуск) чтобы
вывести застрявшую бумагу. Если бумага не была
выведена в приемный лоток, перейдите
к следующему шагу.
■ Возможно, требуется прочистка дюз печатающей
головки (& «Проверка печатающей головки»
на стр. 23).
■ Удостоверьтесь, что устройство стоит на плоской
устойчивой поверхности.
Неправильные поля.
■ Убедитесь, что оригинал расположен так, что верх
страницы выровнен относительно левого края
планшета.
■ Если края копии при копировании обрезаются,
сдвиньте оригинал немного в сторону.
28 Решение проблем
2. Если бумага застряла около податчика или
приемного лотка, осторожно вытяните ее
и нажмите на кнопку x Start (Пуск).
Если бумага застряла внутри устройства, нажмите
на кнопку P On (Вкл.), чтобы выключить его.
Откройте сканирующий блок и вручную
извлеките всю бумагу, включая оторванные куски.
Не заталкивайте бумагу в обратную сторону, вы
можете повредить податчик листов. Закройте
сканирующий блок и включите устройство.
■ Если бумага постоянно застревает, убедитесь, что
левая направляющая не прижата слишком сильно
к стопке бумаги. Попробуйте загрузить меньше
листов бумаги.
Проблемы с качеством печати
На отпечатках видны полосы (светлые линии).
■ Прочистите печатающую головку (& «Проверка
печатающей головки» на стр. 23).
■ Убедитесь, что выбран правильный тип бумаги
(& «Выбор бумаги» на стр. 6).
■ Убедитесь, что бумага загружена стороной для
печати вверх.
■ Возможно, требуется замена чернильных
картриджей (& «Извлечение и установка
чернильных картриджей» на стр. 20).
■ Выполните калибровку печатающей головки
(& «Калибровка печатающей головки» на стр. 24).
■ Очистите планшет сканера (& «Очистка
устройства» на стр. 24).
Отпечаток расплывчатый или смазан.
■ Загружайте листы по одному. Убирайте листы из
приемного лотка, чтобы они не скапливались на
нем в большом количестве.
■ Выполните калибровку печатающей головки
(& «Калибровка печатающей головки» на стр. 24).
■ Сделайте несколько копий, не размещая
документ на планшете.
■ Используйте только бумагу, рекомендованную
Epson и оригинальные чернильные картриджи
Epson.
■ Переведите рычаг в позицию m для большинства
типов бумаг. При печати на конвертах переведите
рычаг в позицию ^ .
■ Очистите планшет сканера (& «Очистка
устройства» на стр. 24).
Отпечаток бледный или с пропущенными
фрагментами изображения.
■ Прочистите печатающую головку (& «Прочистка
печатающей головки» на стр. 23).
■ Если на отпечатках появились неровные, зубчатые
линии, откалибруйте печатающую головку
(& «Калибровка печатающей головки» на стр. 24).
■ Срок службы чернильного картриджа истек либо
он опустел. Замените чернильные картриджи
(& «Замена чернильных картриджей» на стр. 19)
■ Убедитесь, что выбран правильный тип бумаги
(& «Выбор бумаги» на стр. 6).
Русский
■ Убедитесь, что документ всей поверхностью
плотно прилегает к планшету. Если только часть
отпечатка размыта, возможно, оригинал смят или
скручен.
■ Убедитесь, что устройство не наклонено
и установлено на неподвижной устойчивой
поверхности.
■ Убедитесь, что бумага не смята, не скручена и не
загружена стороной для печати вниз (глянцевая
сторона должна быть сверху). Загружайте бумагу
стороной для печати вверх.
■ Если вы печатаете на специальной бумаге,
положите поддерживающий лист (или лист
простой бумаги) под пачку или загружайте листы
по одному.
■ Убедитесь, что бумага чистая, не повреждена, не
старая и не загружена стороной для печати вниз.
В противном случае загрузите новую бумагу
стороной для печати вверх.
Отпечаток слишком зернистый.
■ При печати или копировании не увеличивайте
изображение слишком сильно. Попробуйте
напечатать изображение меньшего размера.
■ Выполните калибровку печатающей головки
(& «Калибровка печатающей головки» на стр. 24).
Цвета неправильные или отсутствуют.
■ Прочистите печатающую головку (& «Прочистка
печатающей головки» на стр. 23).
■ Срок службы чернильного картриджа истек либо
он опустел. Замените чернильные картриджи
(& «Замена чернильных картриджей» на стр. 19)
■ Убедитесь, что вы загрузили подходящую бумагу
и на панели управления значение параметра Тип
бумаги выбрано правильно.
Решение проблем 29
Неправильное расположение или размер
отпечатка.
Служба поддержки
■ Убедитесь, что вы загрузили подходящую бумагу
и на панели управления значение параметра Тип
бумаги выбрано правильно.
■ Убедитесь, что документ правильно расположен
на планшете сканера (& «Размещение оригинала
на планшете» на стр. 8).
■ Очистите планшет сканера (& «Очистка
устройства» на стр. 24).
Другие проблемы
После выключения устройства красная лампа
внутри него остается гореть.
■ Лампа горит максимум 15 минут, после чего
автоматически гаснет. Это нормально и не
является признаком проблемы.
Обращение в службу поддержки
Если ваше устройство работает неправильно
и вы не можете решить проблему, руководствуясь
информацией по устранению неисправностей,
изложенной в технической документации по вашему
продукту, свяжитесь со службой технической
поддержки пользователей продукции EPSON.
В службе поддержки вам смогут быстрее оказать
помощь, если вы предоставите следующую
информацию:
■ серийный номер устройства;
(Обычно серийный номер находится на этикетке
на тыльной стороне устройства.)
■ модель устройства;
■ версия программного обеспечения устройства;
[В ПО устройства в меню About (О
программе), выберите команду Version Info
(Версия) или аналогичную.]
■ марка и модель вашего компьютера;
■ название и версия операционной системы вашего
компьютера;
■ названия и версии приложений, с которыми вы
обычно используете устройство.
Вы можете позвонить по телефону 8 (495) 737-37-88,
и вам помогут решить любую возникшую проблему
специалисты Службы оперативной поддержки
пользователей Epson. Кроме того, вы можете
воспользоваться бесплатным телефонным номером
для поддержки пользователей Epson в России
8 (800) 200-37-88. Список городов, в которых
доступен сервис бесплатной телефонной поддержки,
смотрите на нашем сайте http://support.epson.ru.
Webсайт технической
поддержки
Если вы можете установить связь с Internet
и располагаете программой просмотра Web,
вы сможете получить доступ к нашему Web-сайту
по адресу http://support.epson.ru. Здесь вы найдете
информацию о драйверах, оперативные руководства
пользователя, а также сможете получить ответы на
интересующие вас вопросы.
30 Решение проблем
Web-сайт технической поддержки Epson поможет
вам решить проблемы, которые не удается устранить,
используя документацию по устройству.
Список экранов ЖКдисплея
Сообщения об ошибке
Дисплей Значение
Значок Текст
Чернильный картридж
закончился.
Замените закончившиеся
чернильные картриджи
Чернильный картридж не
установлен.
Правильно установите
чернильный картридж
Бумага закончилась.
В податчике нет бумаги
Бумага замялась.
Удалите замявшуюся бумагу
и нажмите на кнопку x Start
(Пуск)
Ошибка, связанная
с индексной страницей.
Правильно расположите
индексную страницу
Ошибка, связанная
с индексной страницей.
Правильно заштрихуйте
овалы на индексной странице
Ошибка, связанная
с индексной страницей.
Индексная страница не
соответствует фотографиям
на карте памяти. Проверьте
карту памяти
Дисплей Значение
Значок Текст
Впитывающая чернила
прокладка переполнена
Обратитесь в сервисный
центр
Предупреждения
Русский
Дисплей Значение
Значок Текст
Впитывающая чернила
прокладка переполнена.
Обратитесь в сервисный
центр
На карте памяти нет
изображений.
Проверьте данные на карте
памяти
Ошибка карты памяти.
Проверьте карту памяти
Невозможно распознать
цифровую камеру.
Проверьте подключение
Неправильное положение
рычага регулировки
толщины бумаги.
Переведите рычаг
вправильную позицию
Ошибка предварительного
сканирования.
Проверьте расположение
фотографии
Недостаточно чернил для
прочистки головки.
Замените чернильные
картриджи
Механическая ошибка.
Обратитесь в сервисный
центр
Информация
Дисплей Значение
Значок Текст
Вставлена карта памяти
Подсоединена камера
поддерживающая
технологию PictBridge
Список экранов ЖК(дисплея 31
Дисплей Значение
Дисплей Значение
Значок Текст
Подсоединена камера
поддерживающая
технологию USB
DIRECTPRINT
Изменено положение
рычага регулировки
толщины бумаги
Состояние чернильных
картриджей
Подключен компьютер
Значок Текст
Чернобелое копирование
Чернобелое
копирование/печать
В размер страницы
Режим карты памяти
Дисплей Значение
Значок Текст
Печать всех изображений
Общие
Дисплей Значение
Значок Текст
Индикатор
заканчивающихся чернил
Индикатор
заканчивающихся чернил
(при печати)
Цветное
копирование/печать
Режим копирования
Дисплей Значение
Значок Текст
Копии
Печать индексной
страницы
Печать с индексной
страницы.
Расположите индексную
страницу и нажмите на кнопку
x Start (Пуск)
Не найдена информация
DPOF
Режим Photo (Фото)
Дисплей Значение
Значок Текст
Восстановление цвета
включено
Цветное копирование
32 Список экранов ЖК(дисплея
Восстановление цвета
выключено
Режим Setup/Utilities (Настройка/Утилиты)
Дисплей Значение
Проверка уровня чернил.
Вы можете проверить уровень чернил.
Для этого нажмите на кнопку x Start (Пуск)
Проверка дюз печатающей головки.
Вы можете напечатать тестовую страницу
сшаблоном проверки дюз.
Для этого нажмите на кнопку x Start (Пуск)
Дисплей Значение
Замена картриджей.
Вы можете заменить картриджи.
Для этого нажмите на кнопку x Start (Пуск)
Нажмите на кнопку
x Start (Пуск) и откройте
сканирующий блок
Замените картриджи
Значок Текст Печать
шаблона
проверки
дюз
Прочистка печатающей головки.
Вы можете прочистить печатающую
головку.
Для этого нажмите на кнопку x Start (Пуск)
Качество копирования.
Вы можете выбрать качество копирования.
Для этого нажмите на кнопку x Start (Пуск)
Значок Текст Качество
Обычное
Черновое
Фото
Дата.
Вы можете напечатать на фотографии дату.
Для этого нажмите на кнопку x Start (Пуск)
Без даты
Только для
пользоват
елей
текстового
дисплея
Закройте сканирующий
блок и нажмите на кнопку
x Start (Пуск)
Калибровка печатающей головки
Вы можете откалибровать печатающую
головку.
Для этого нажмите на кнопку x Start (Пуск)
Значок Текст Печать
шаблона
калибровки
Установка калибровки
Настройка контрастности ЖКдисплея.
Вы можете настроить контрастность
ЖК$дисплея
0Для этого нажмите на кнопку x Start
(Пуск).
Дисплей.
Вы можете изменить настройки дисплея.
Для этого нажмите на кнопку x Start (Пуск)
На ЖК$дисплее
отображаются только
значки
Русский
2006.06.16
Jun.16.2006
16.Jun.2006
На ЖК$дисплее
отображаются значки
итекст
Список экранов ЖК(дисплея 33
Приобретение чернильных картриджей
Наименование
изделия
DX6000 T0711 T0712 T0713 T0714
CX5900 T0731 T0732 T0733 T0734
Black (Черный) Cyan (Голубой) Magenta
(Пурпурный)
Yellow (Желтый)
Loading...
