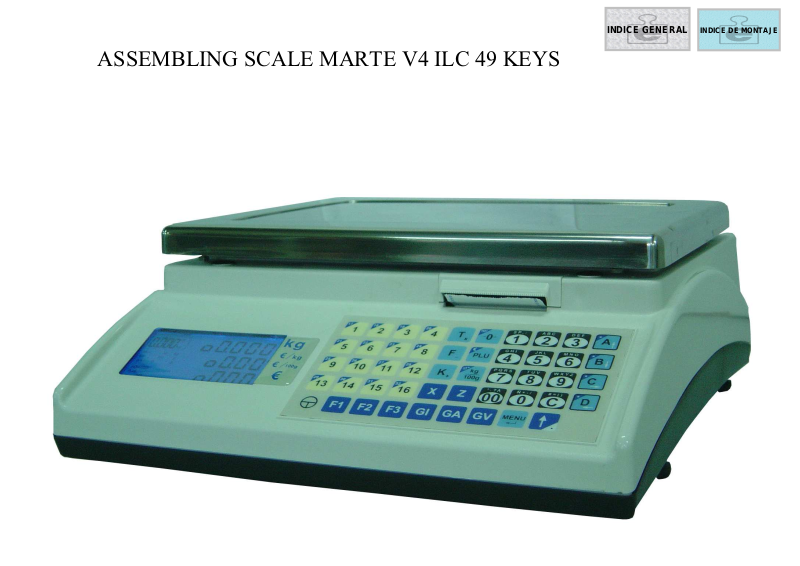

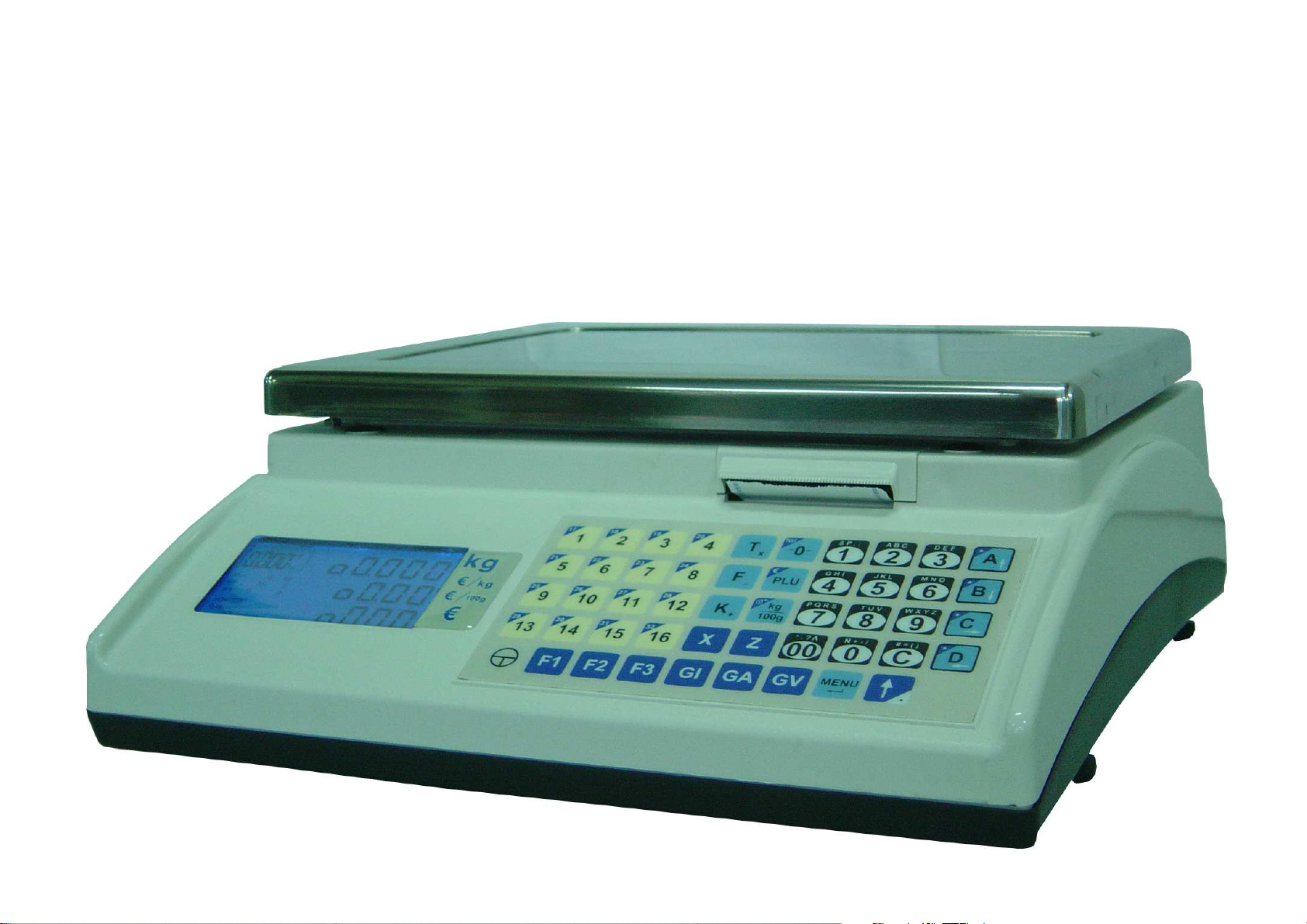

ASSEMBLING SCALE MARTE V4 ILC 49 KEYS
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bg2.png)
ASSEMBLING SCALE MARTE V4 ILC 49 KEYS
1. ASSEMBLY THE UP CROSS
2. ASSEMBLY THE CROSS LOWER
3. ASSEMBLY BACK DISPLAY
4. ASSEMBLY THE PACKAGE FOR PRINTER
5. ASSEMBLY SET MOTOR
6. ASSEMBLY UP FRAME

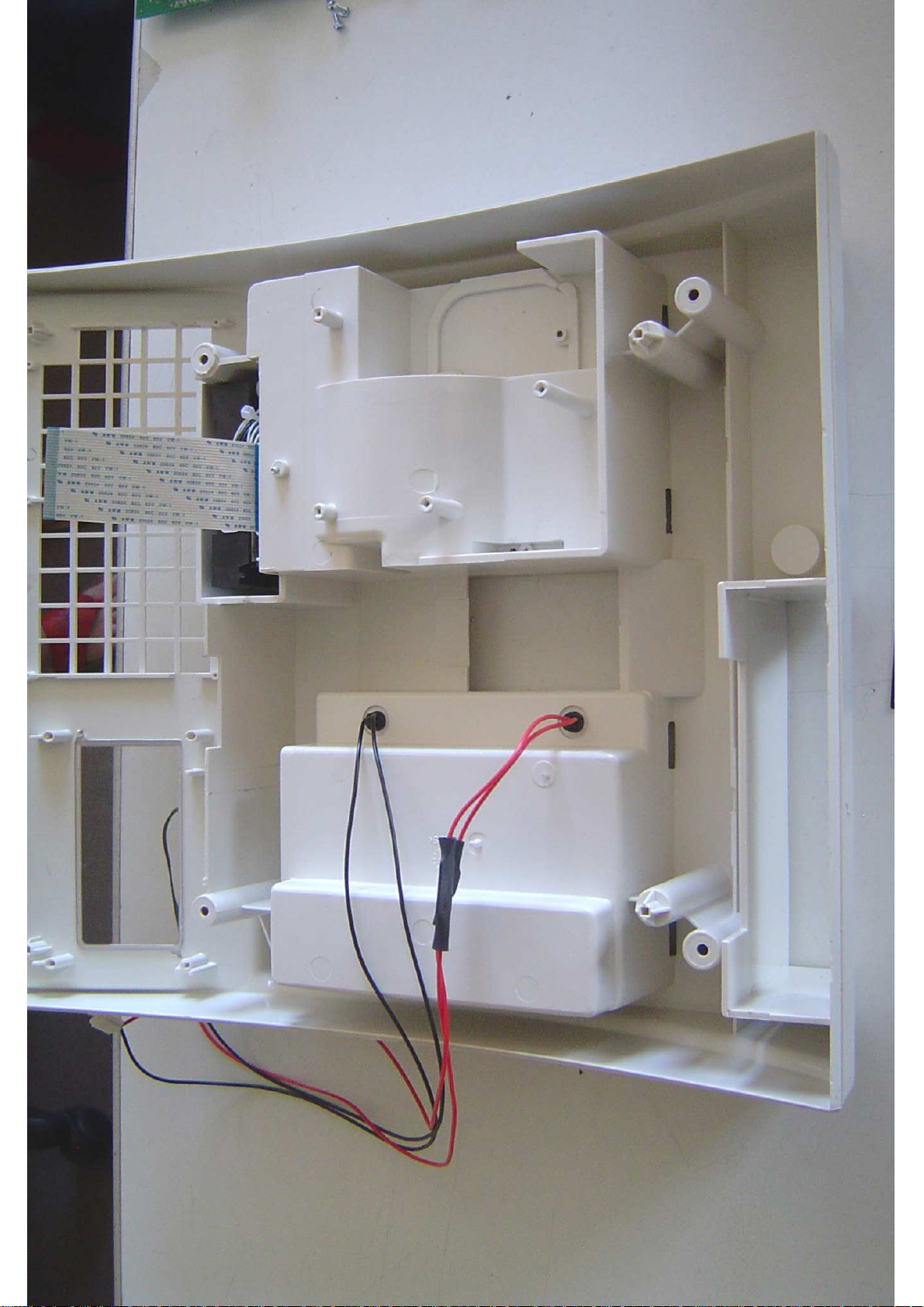

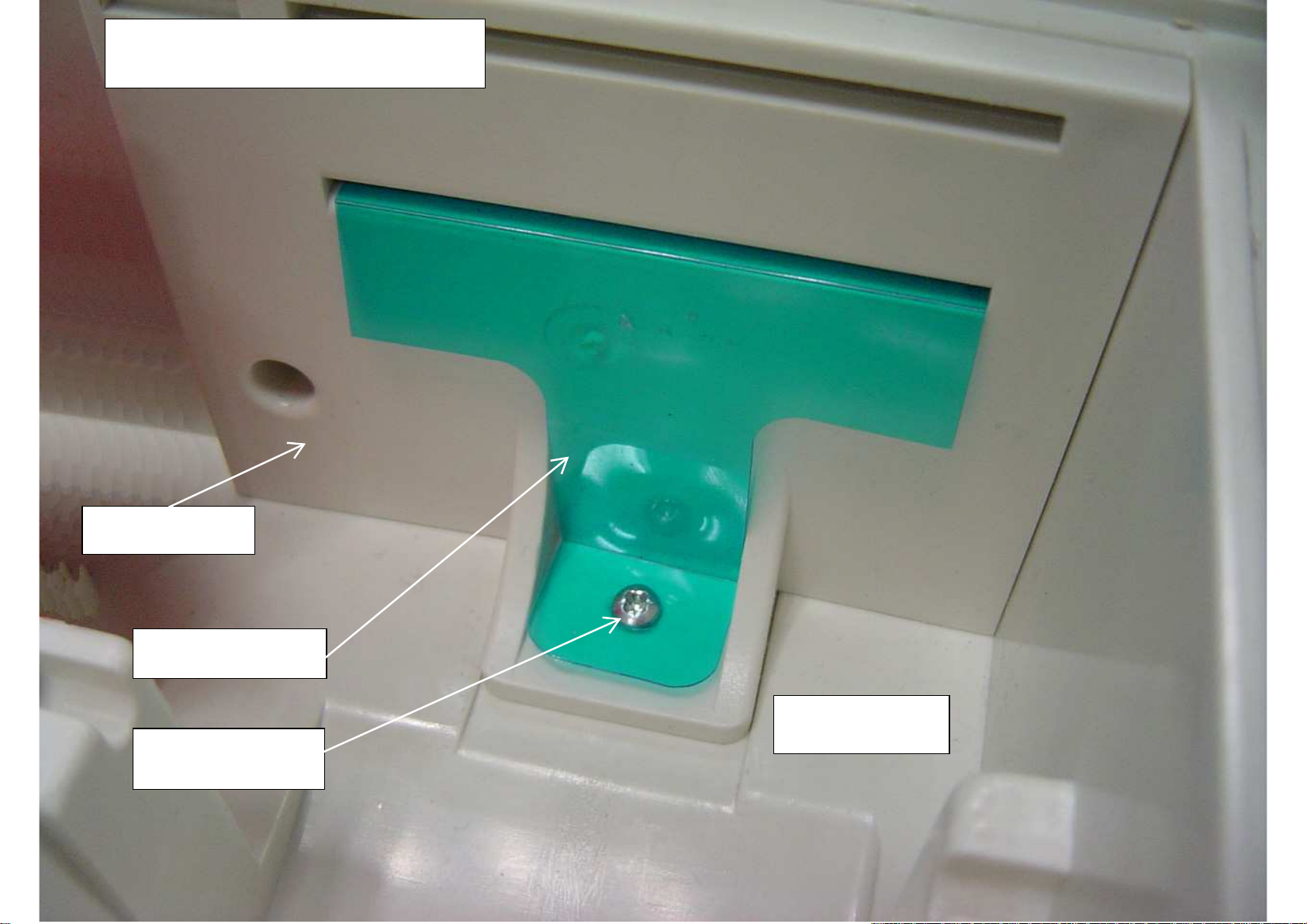

6.1.- ASSEMBLY PRINTER AND MOTOR

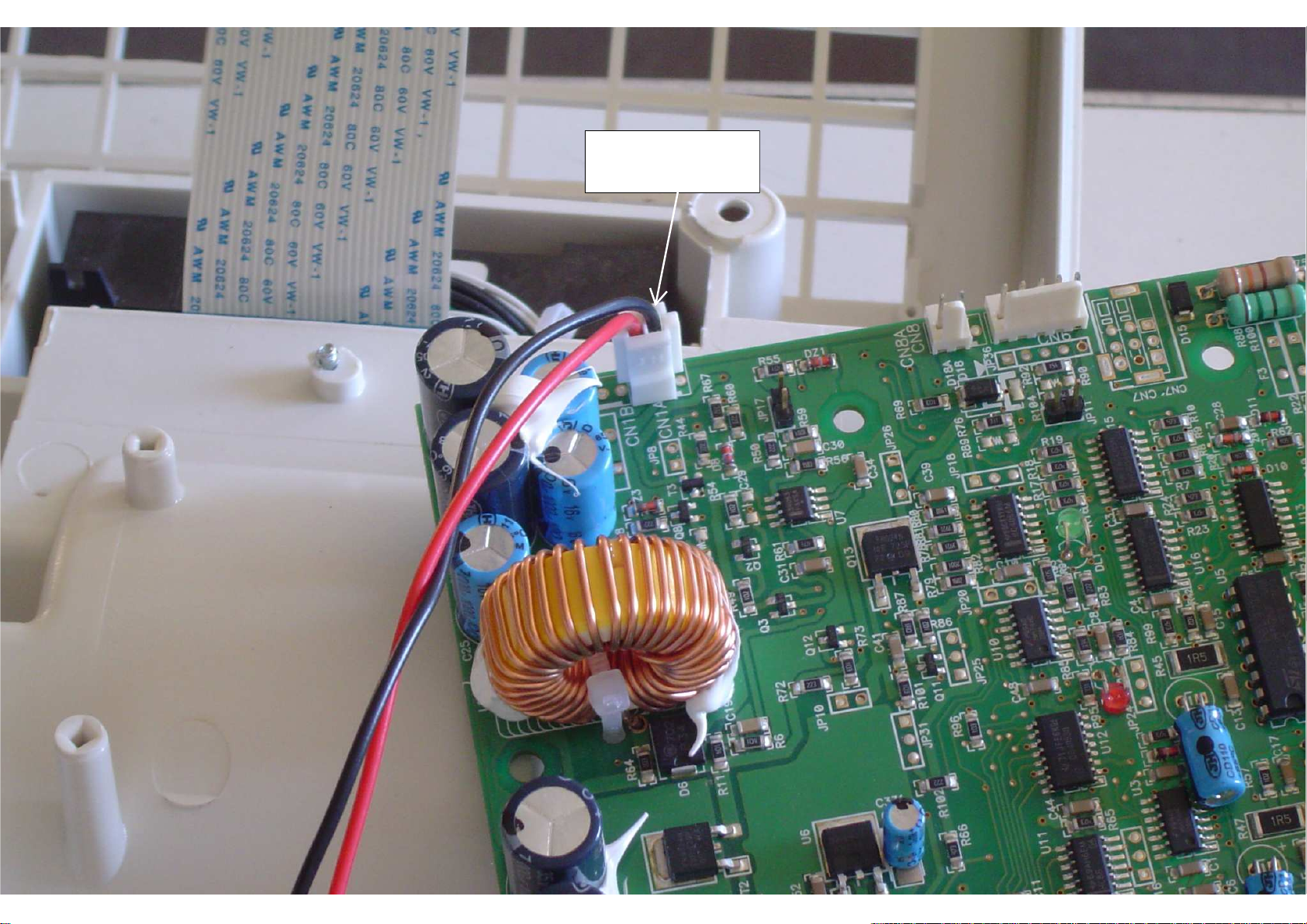

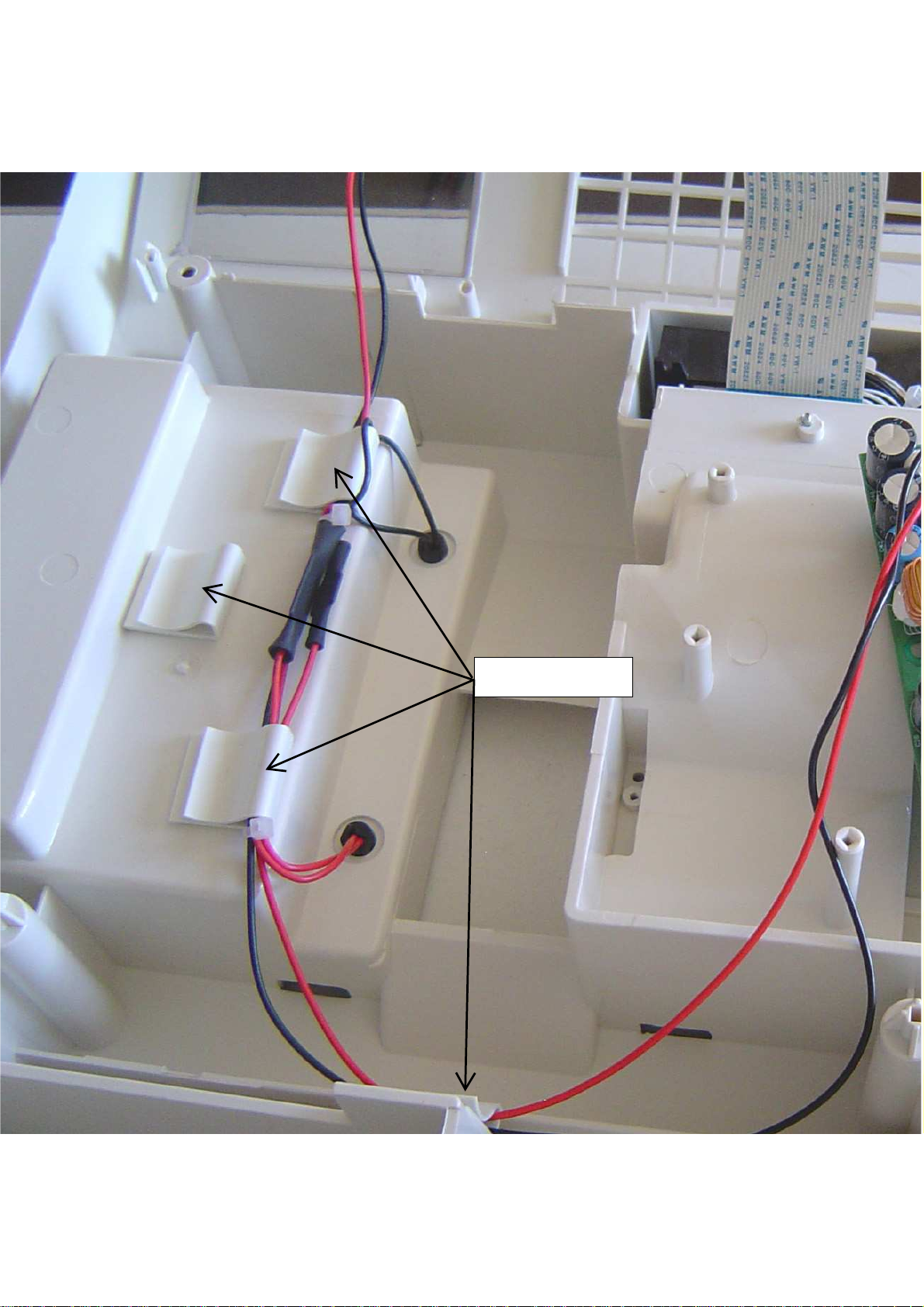

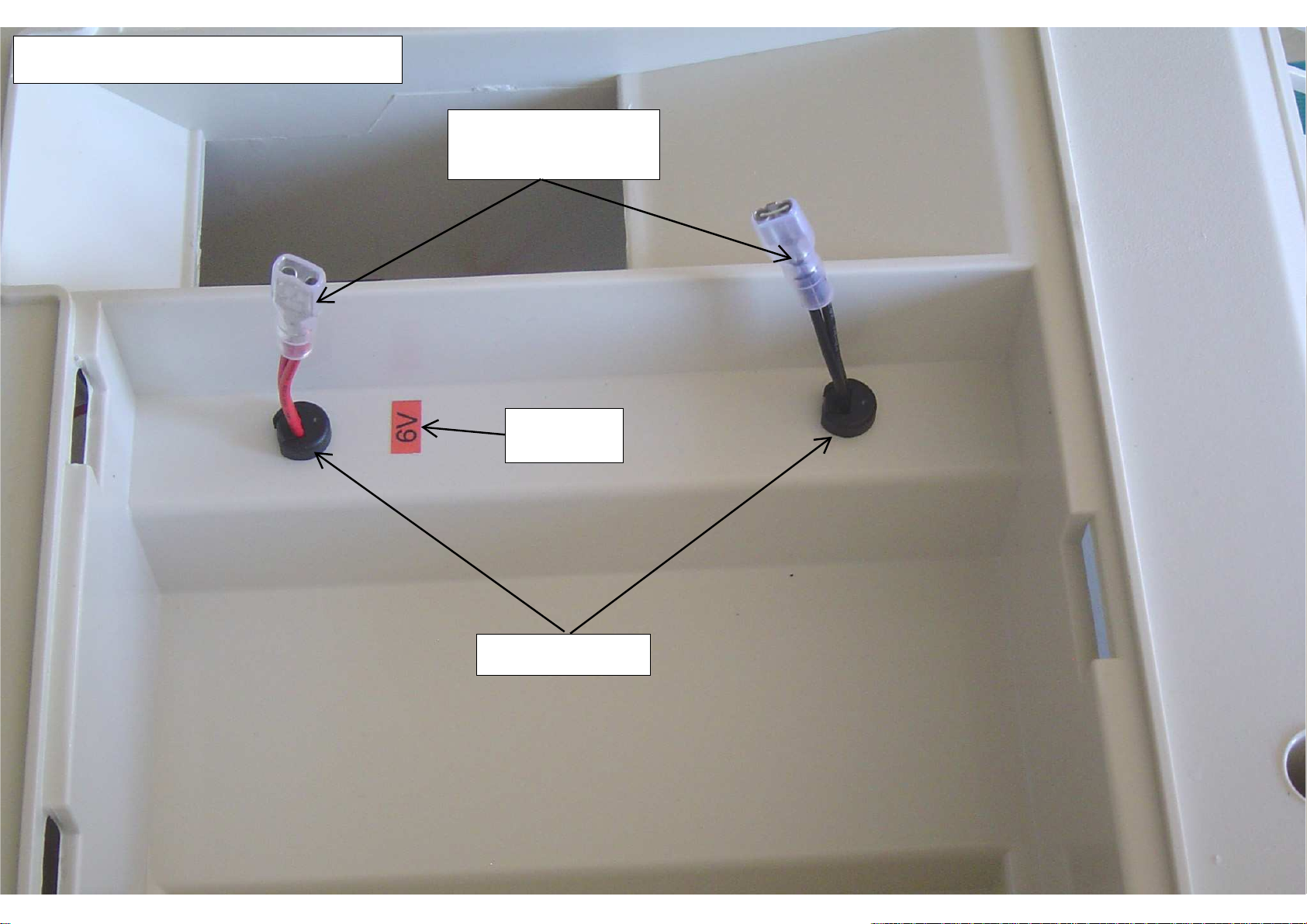

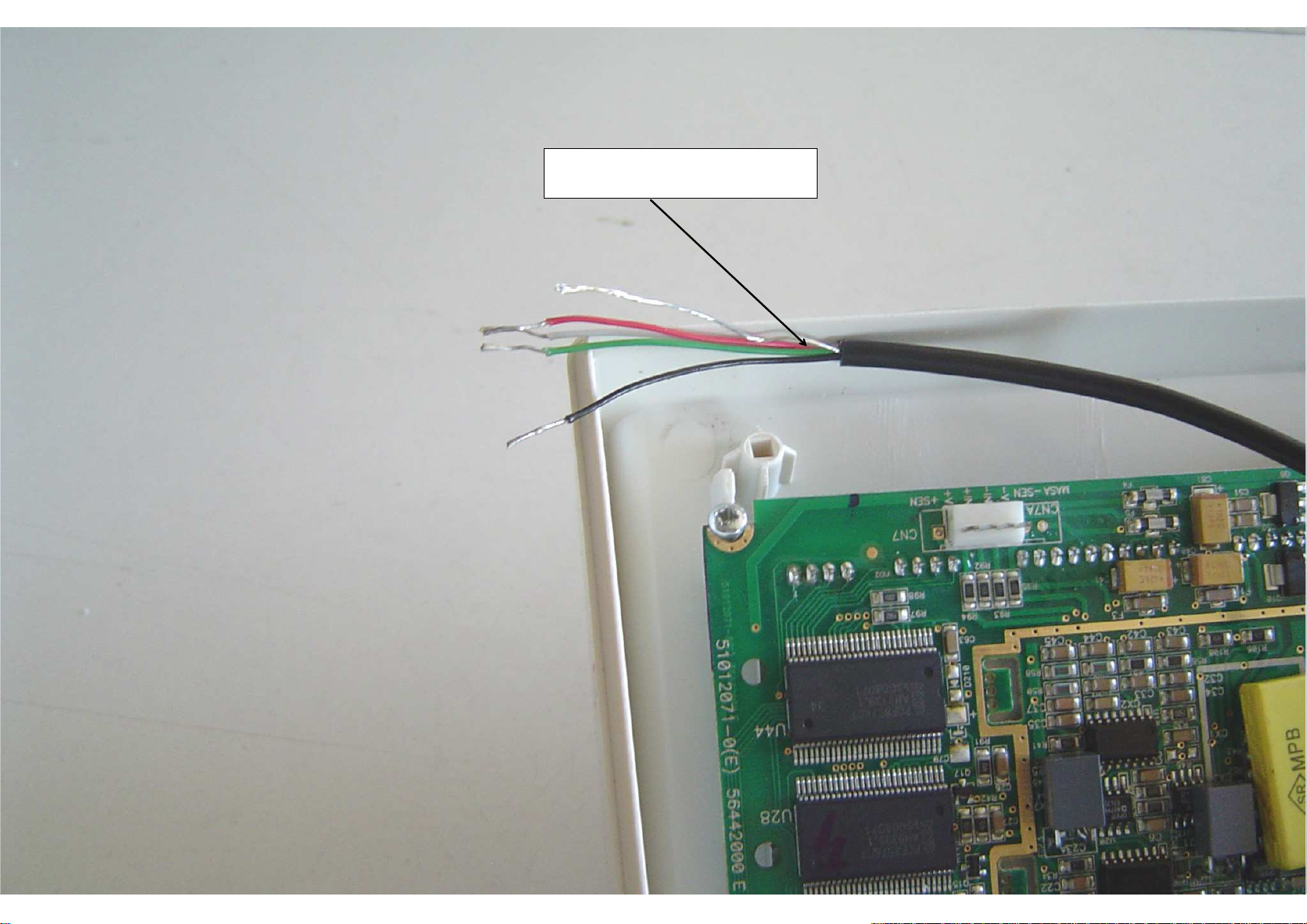

6.2.- ASSEMBLY SUPPLY CABLE5

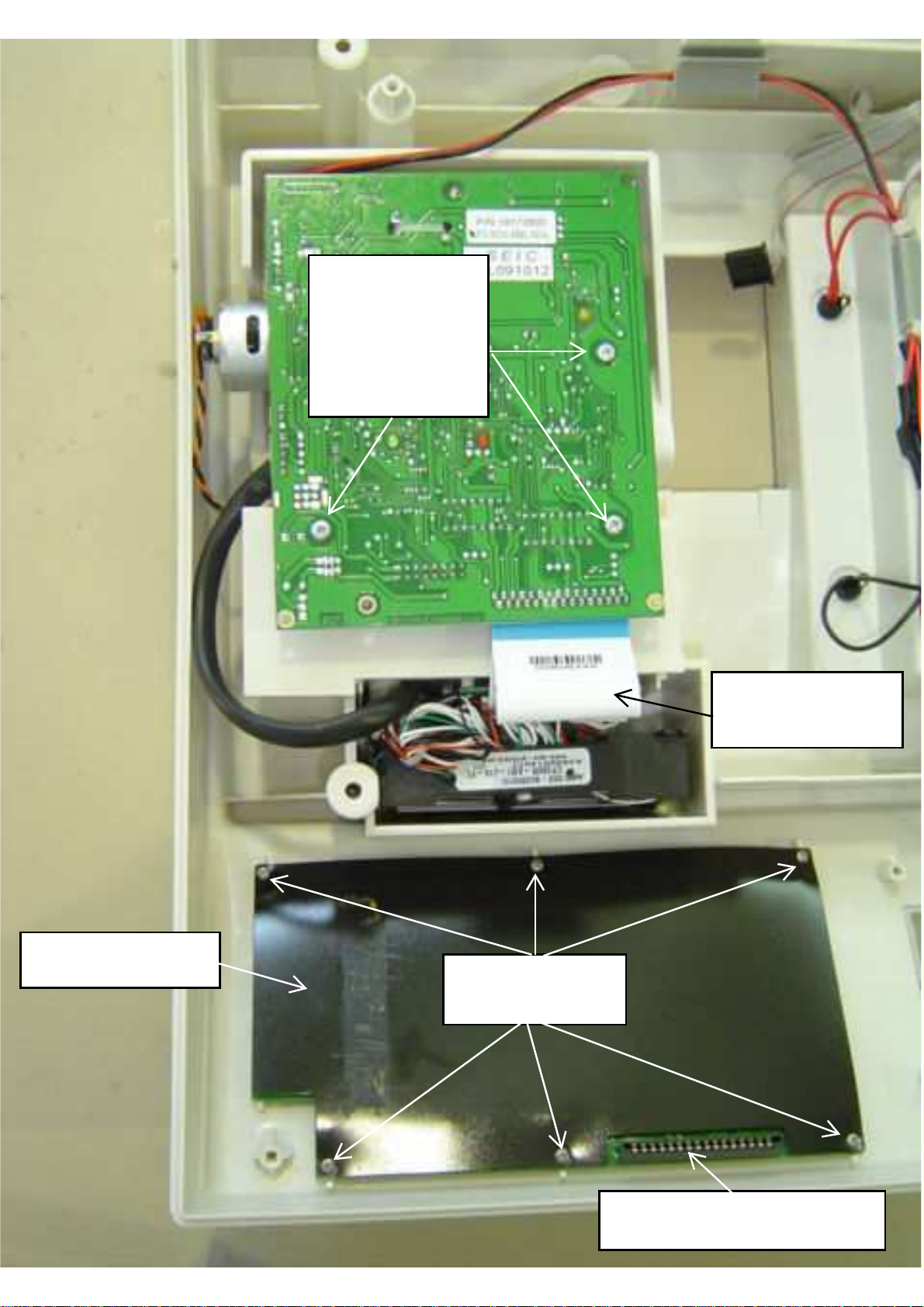

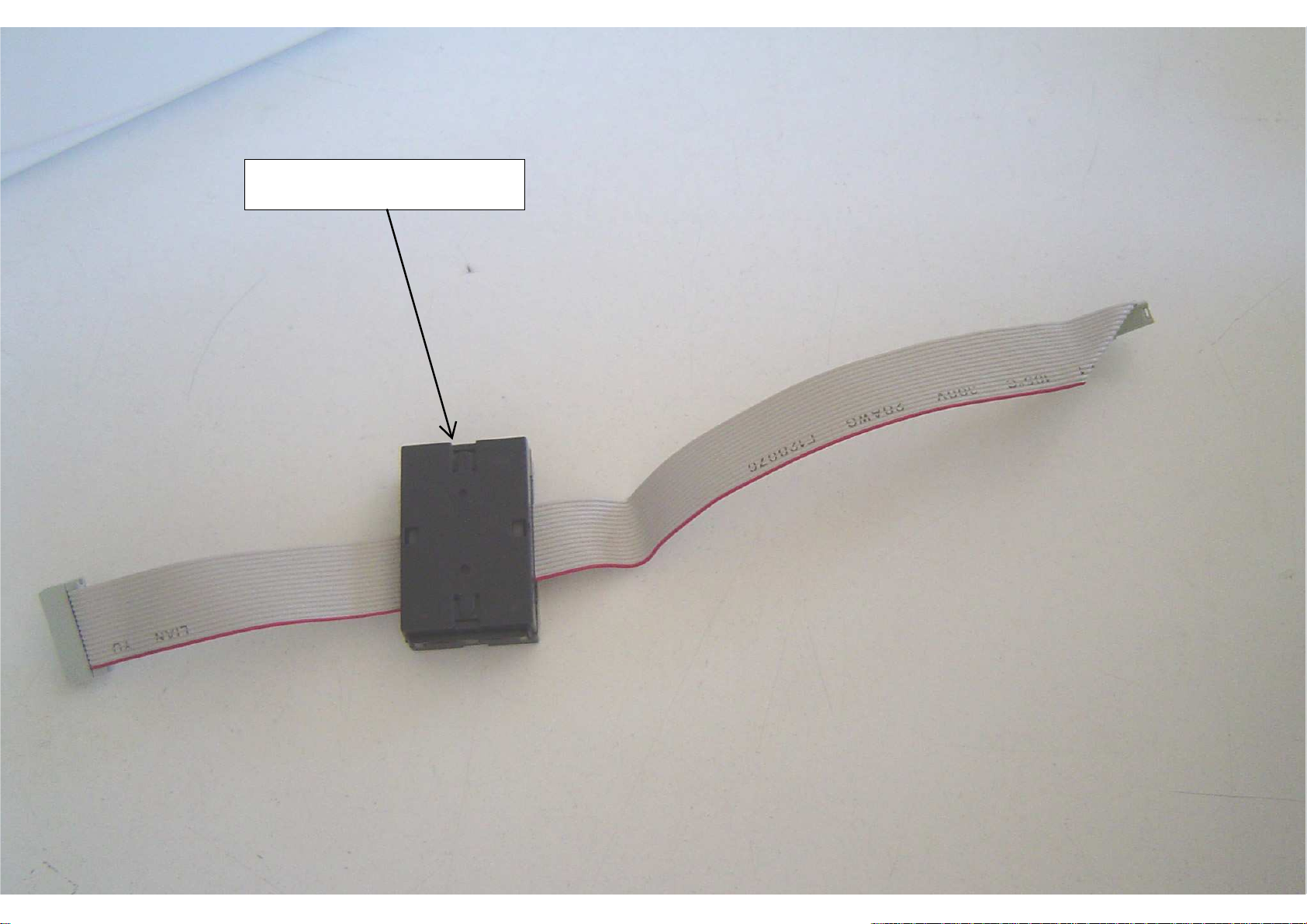

6.3.- ASSEMBLY COMAND BOARD AND KEYBOARD

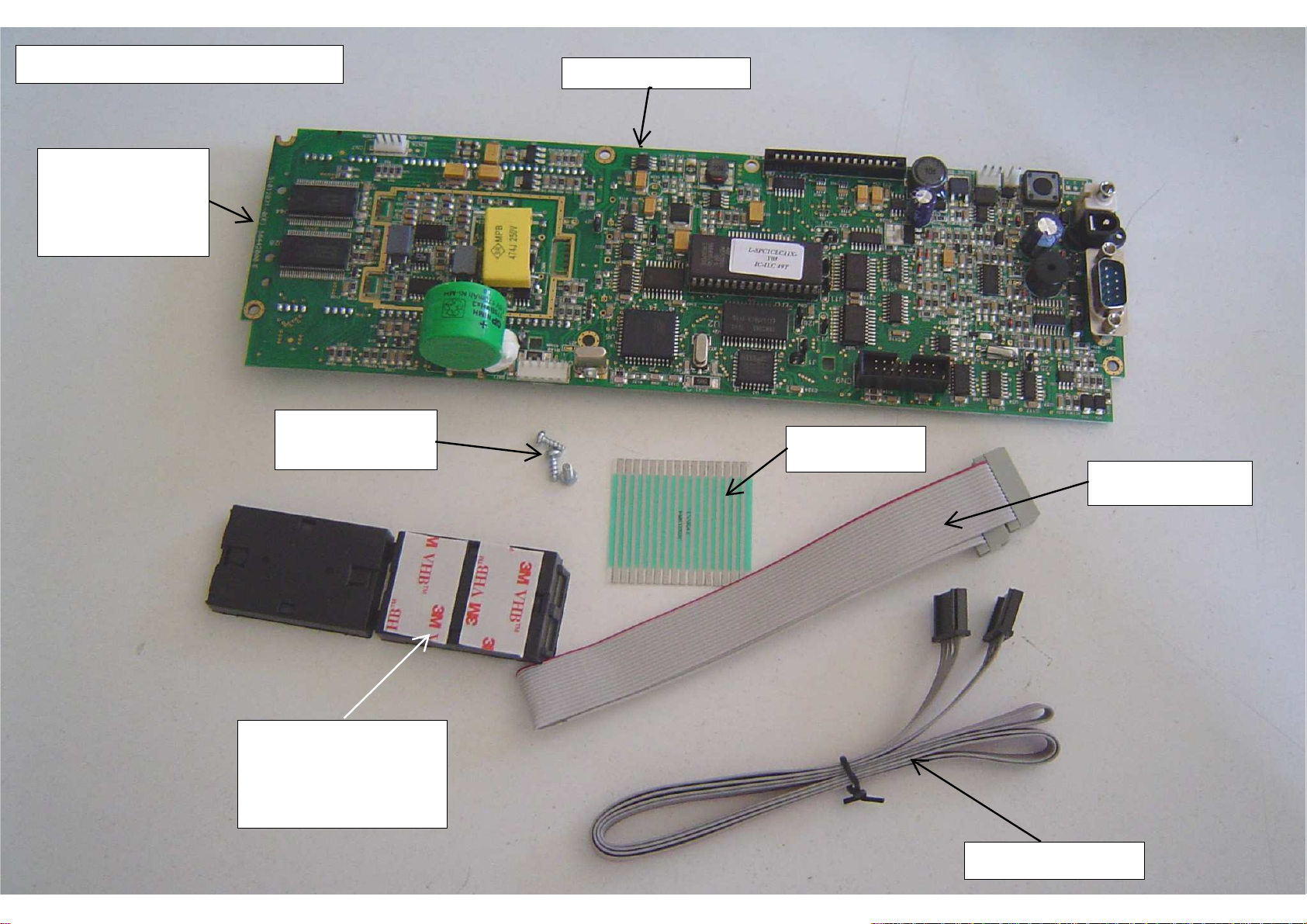

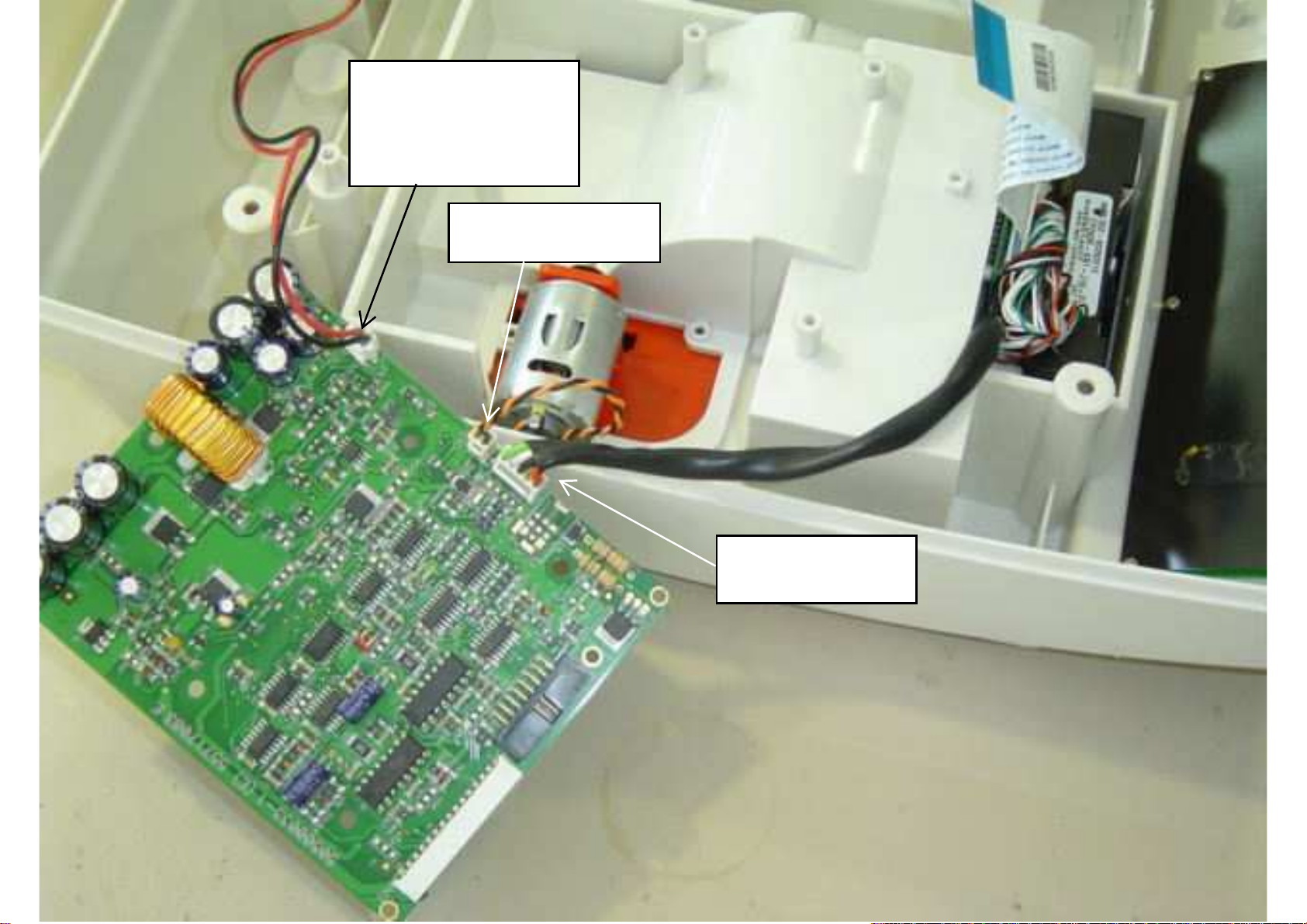

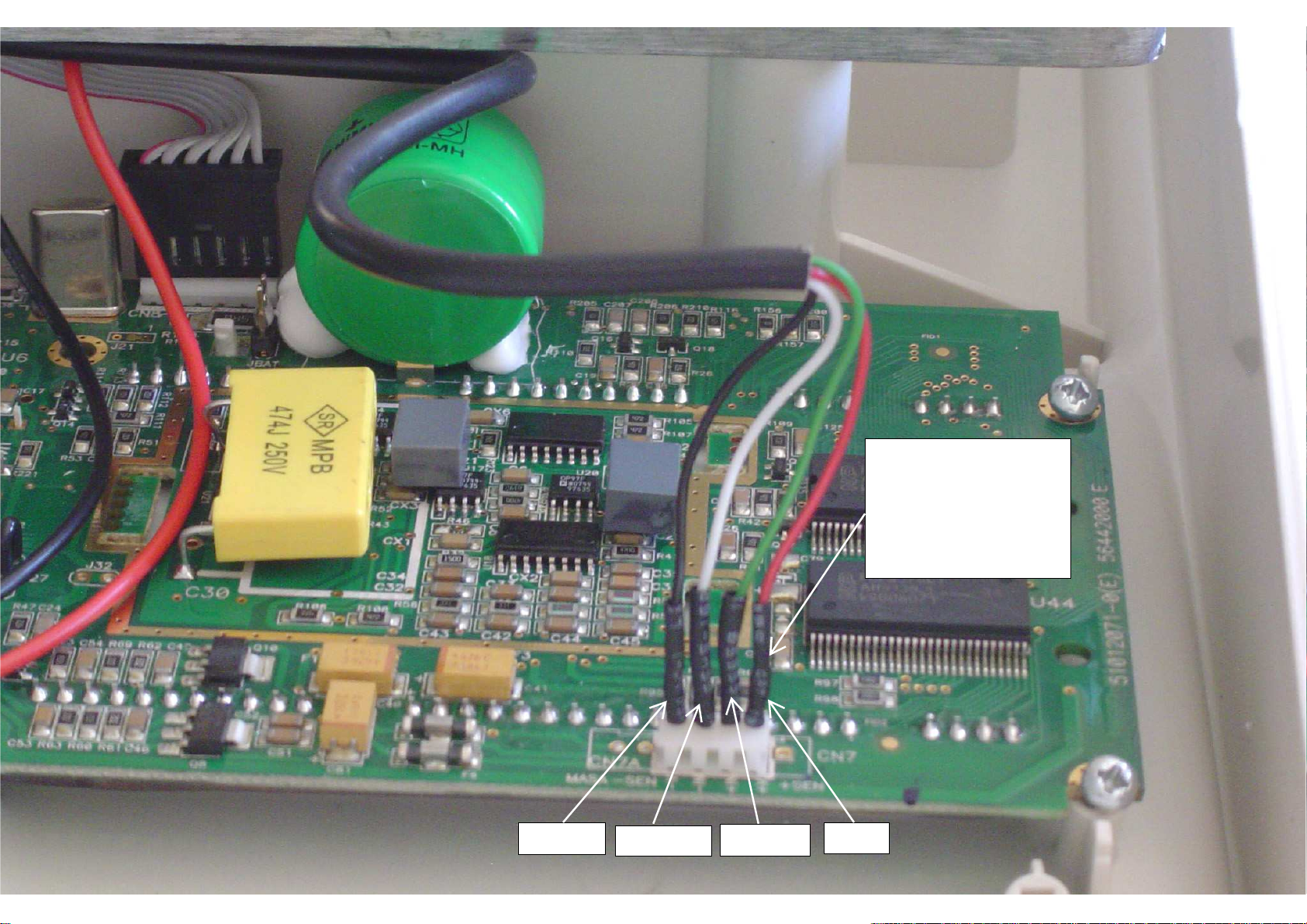

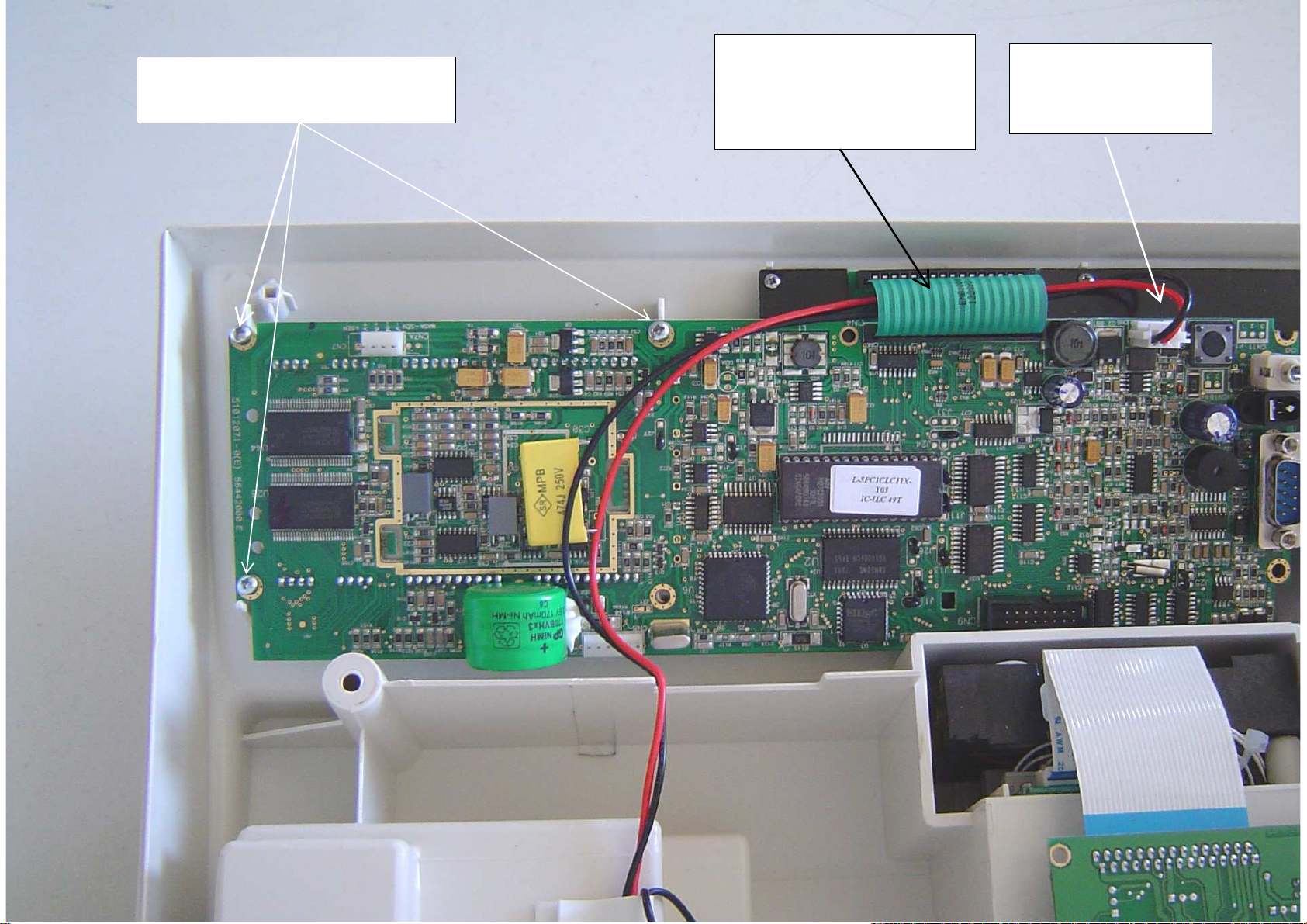

6.4.- ASSEMBLY MAIN BOARD

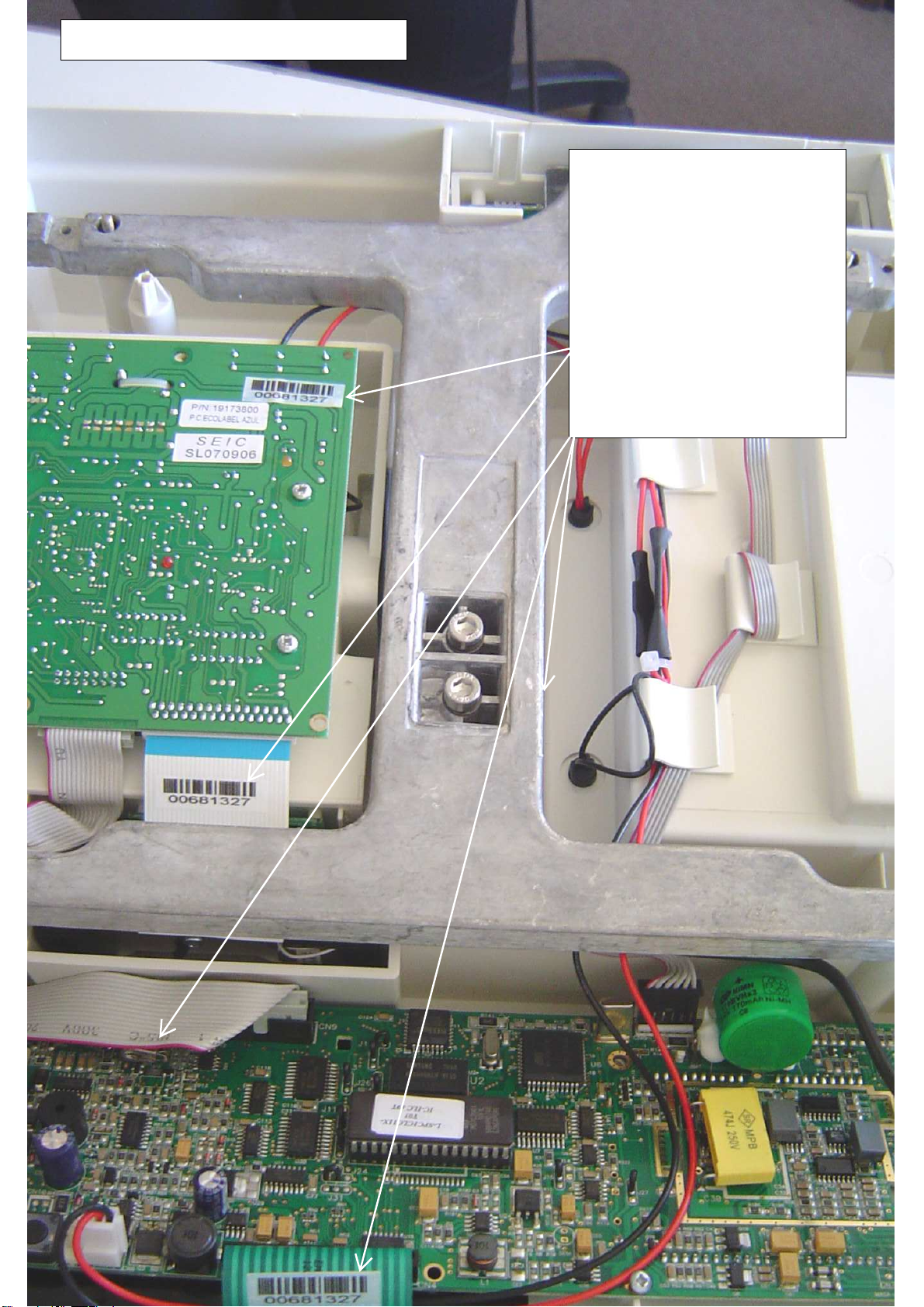

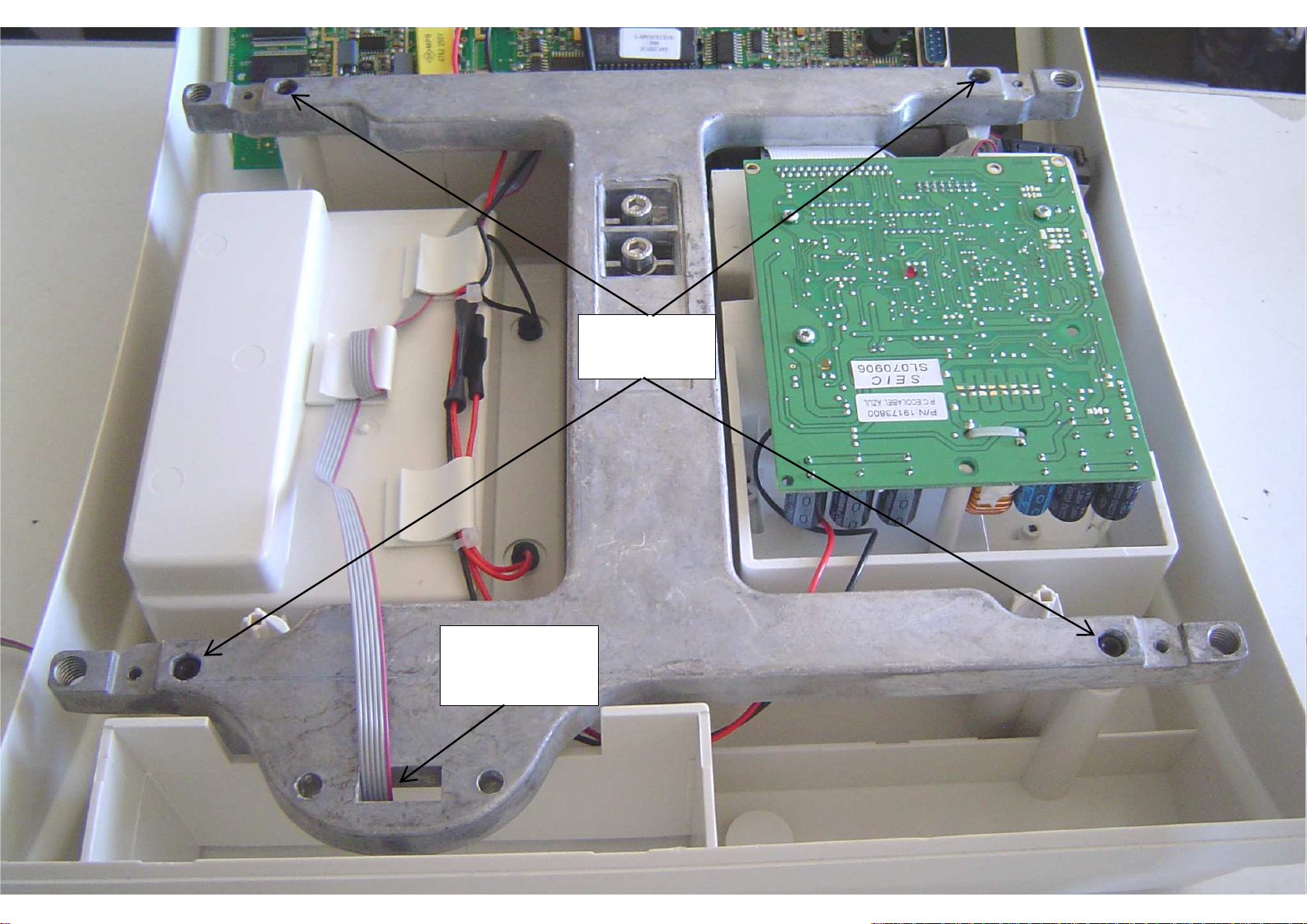

6.5.- ASSEMBLY CROSS LOWER
6.6.- ASSEMBLY BACK DISPLAY

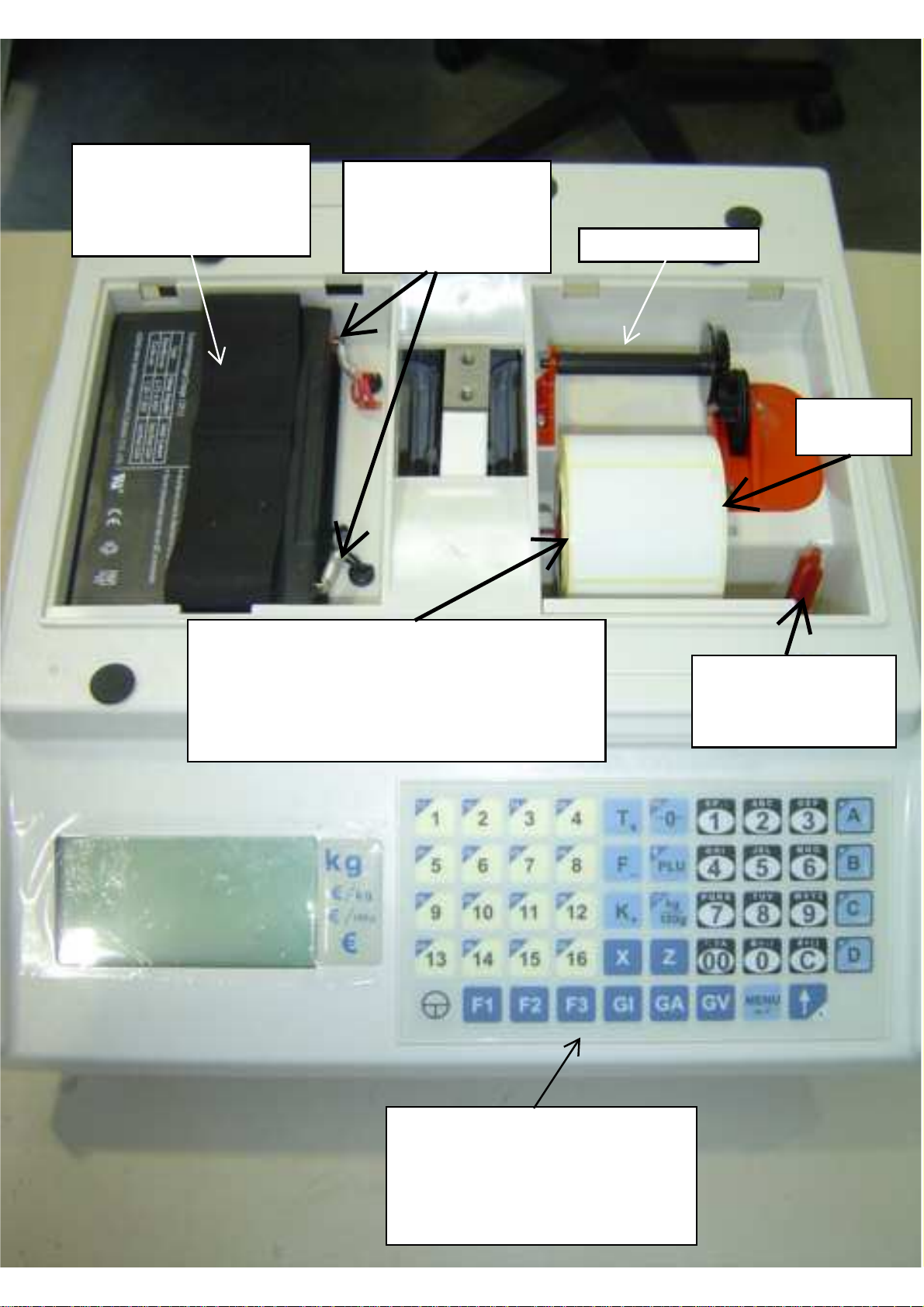

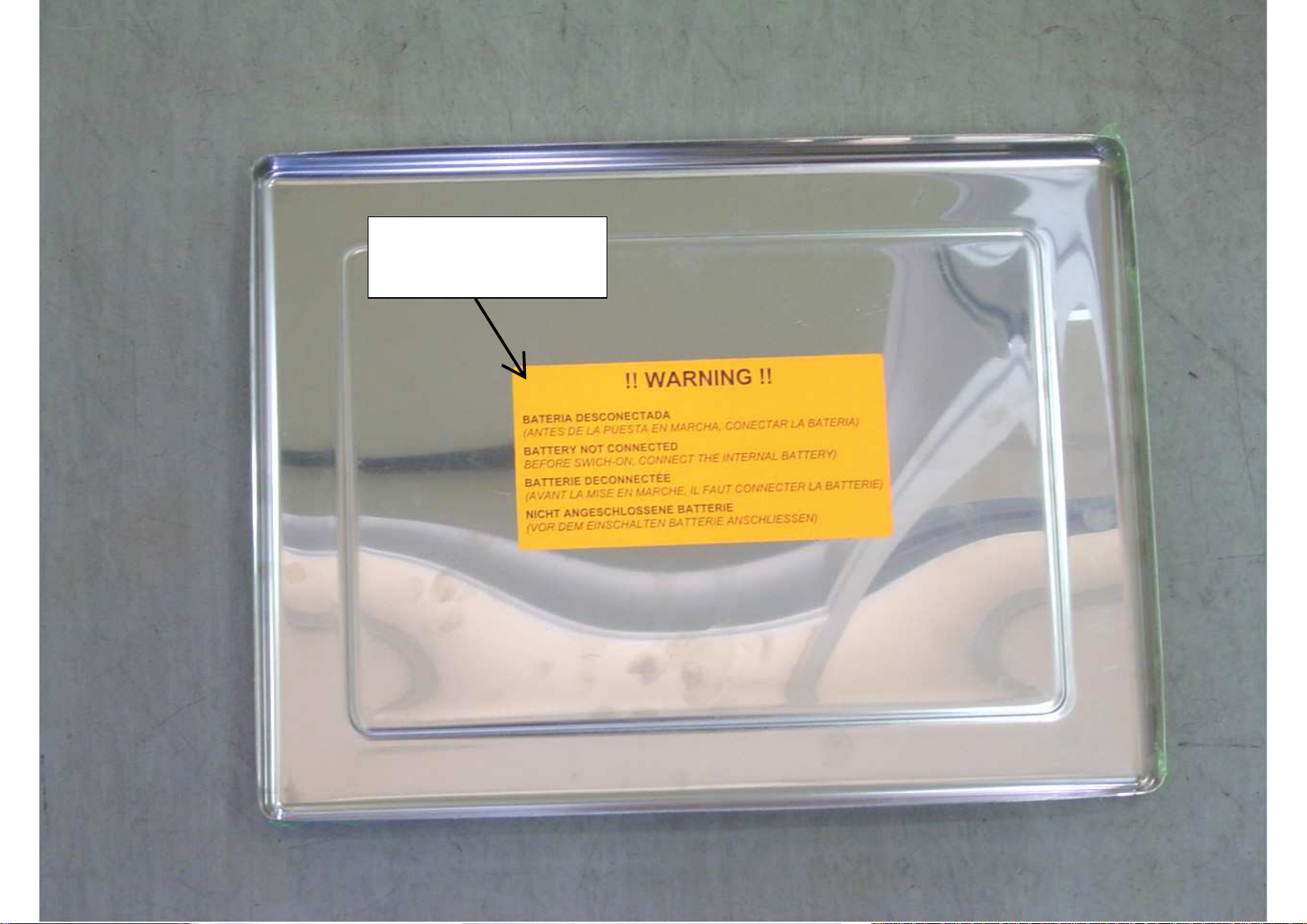

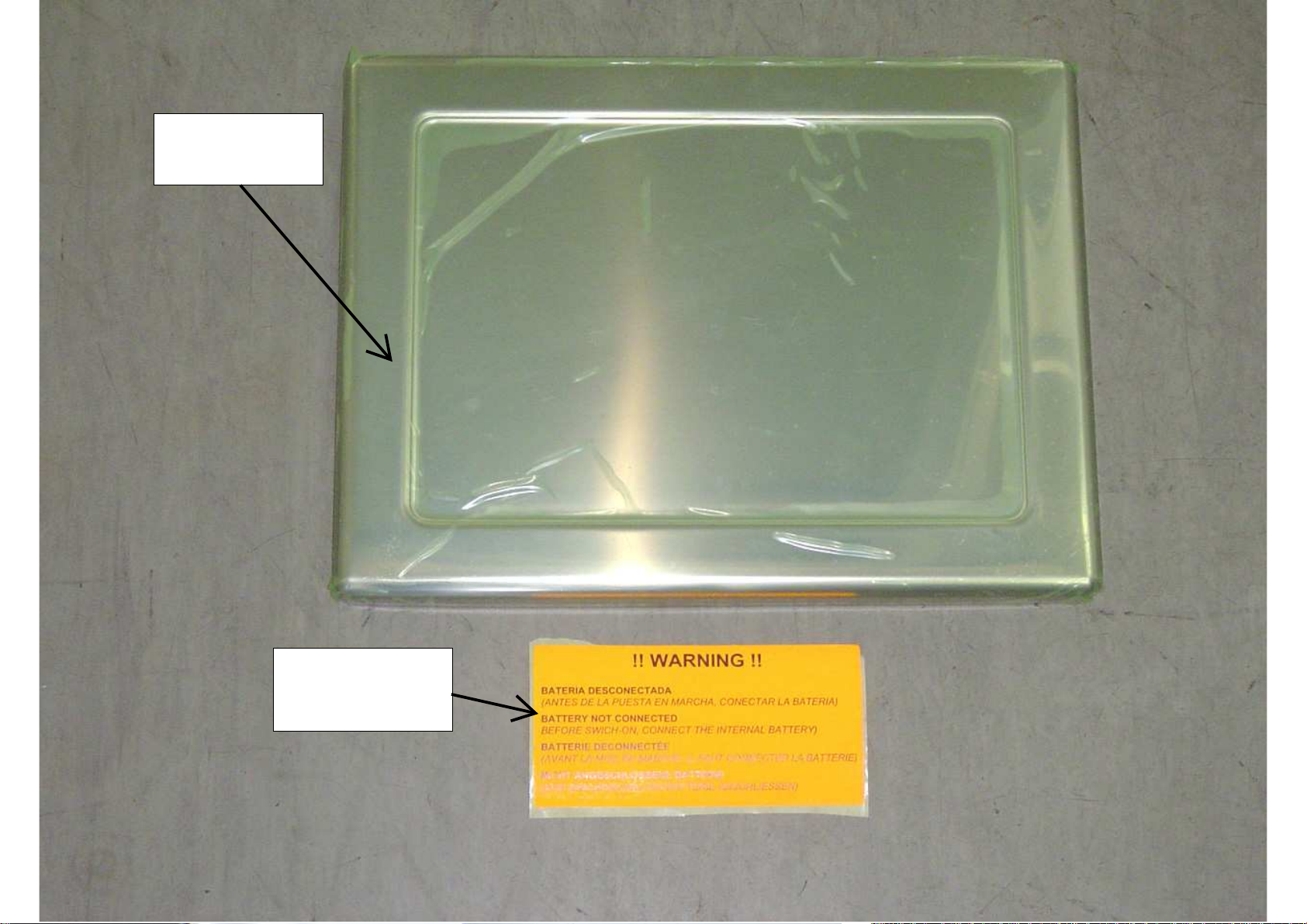

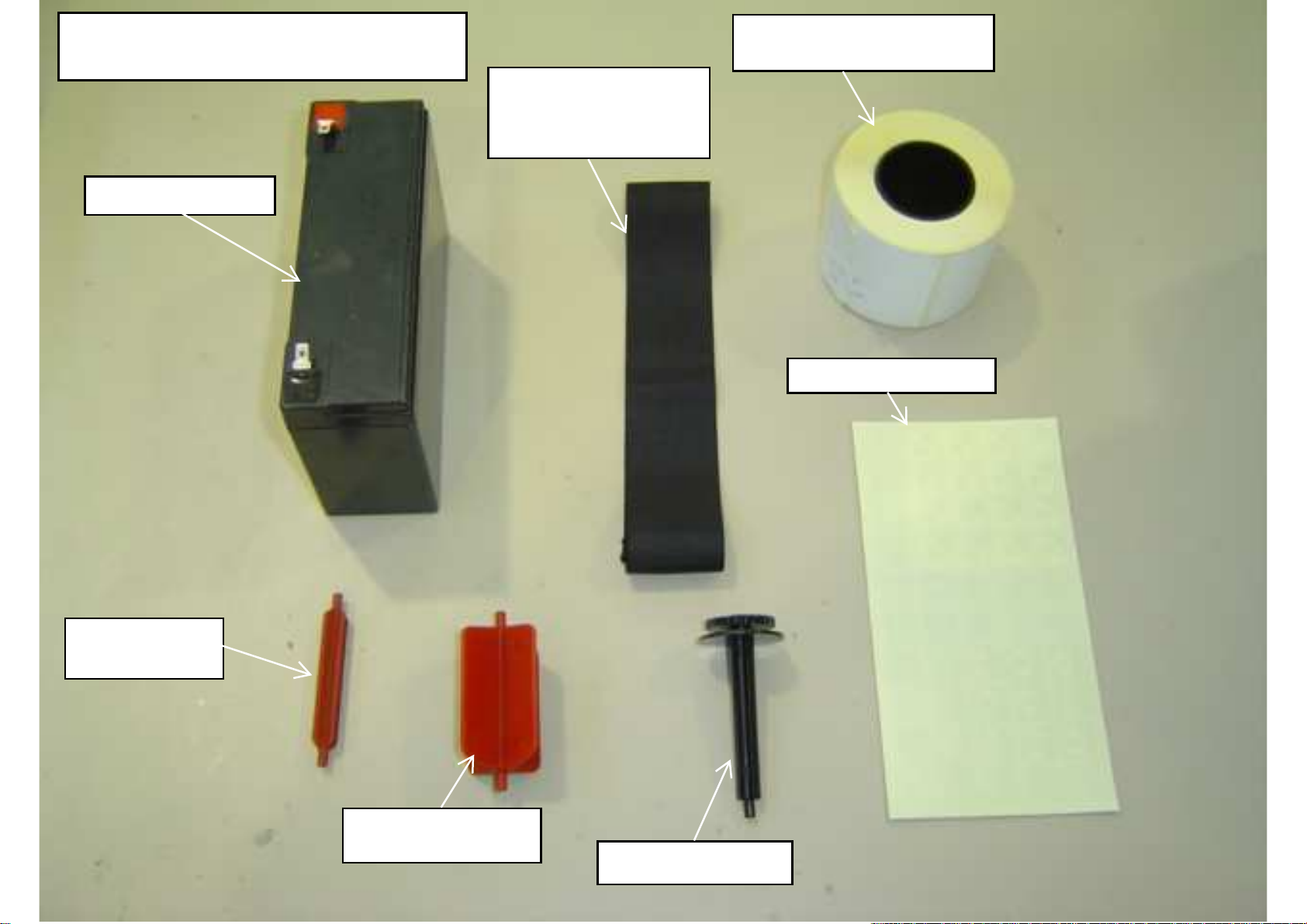

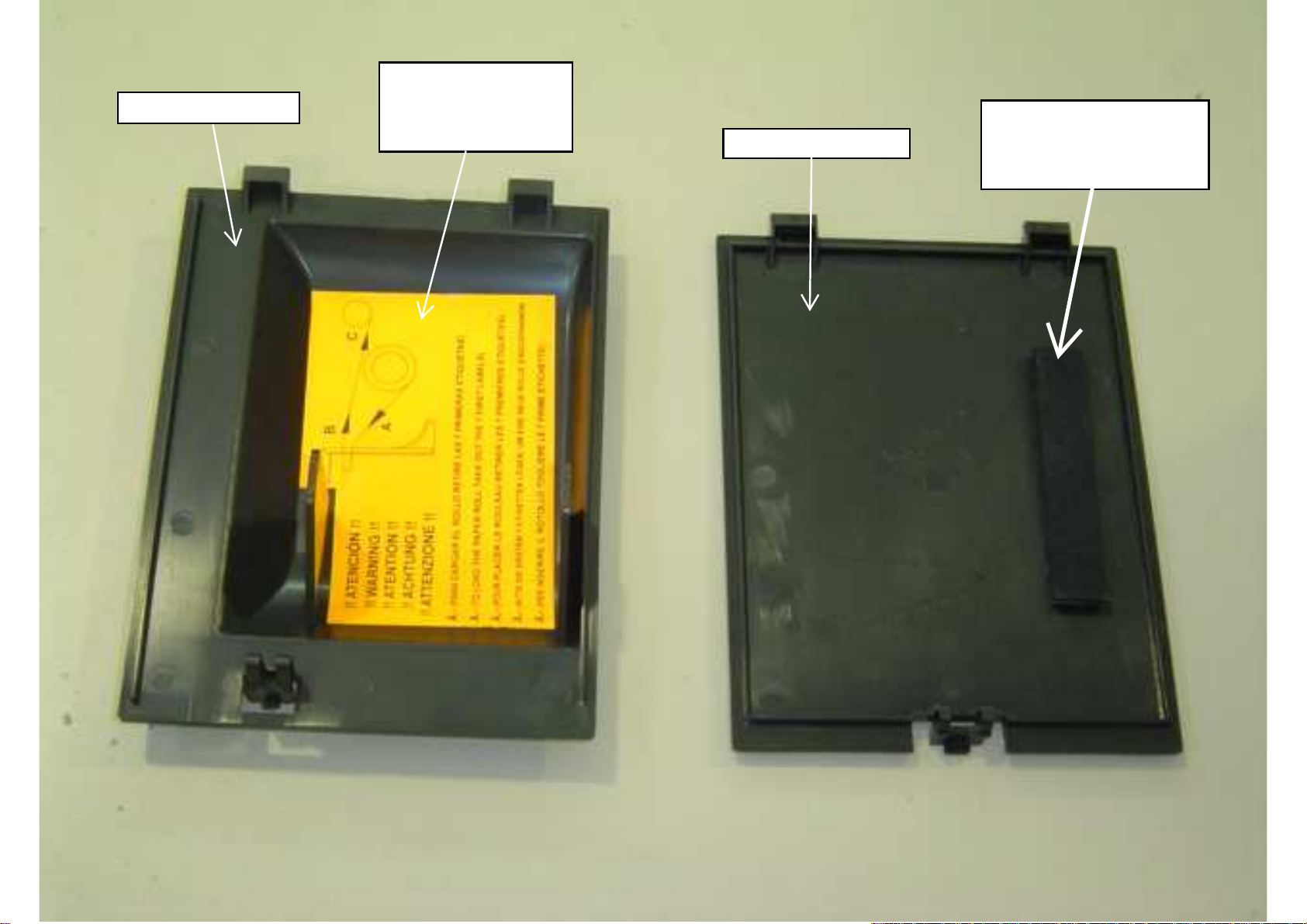

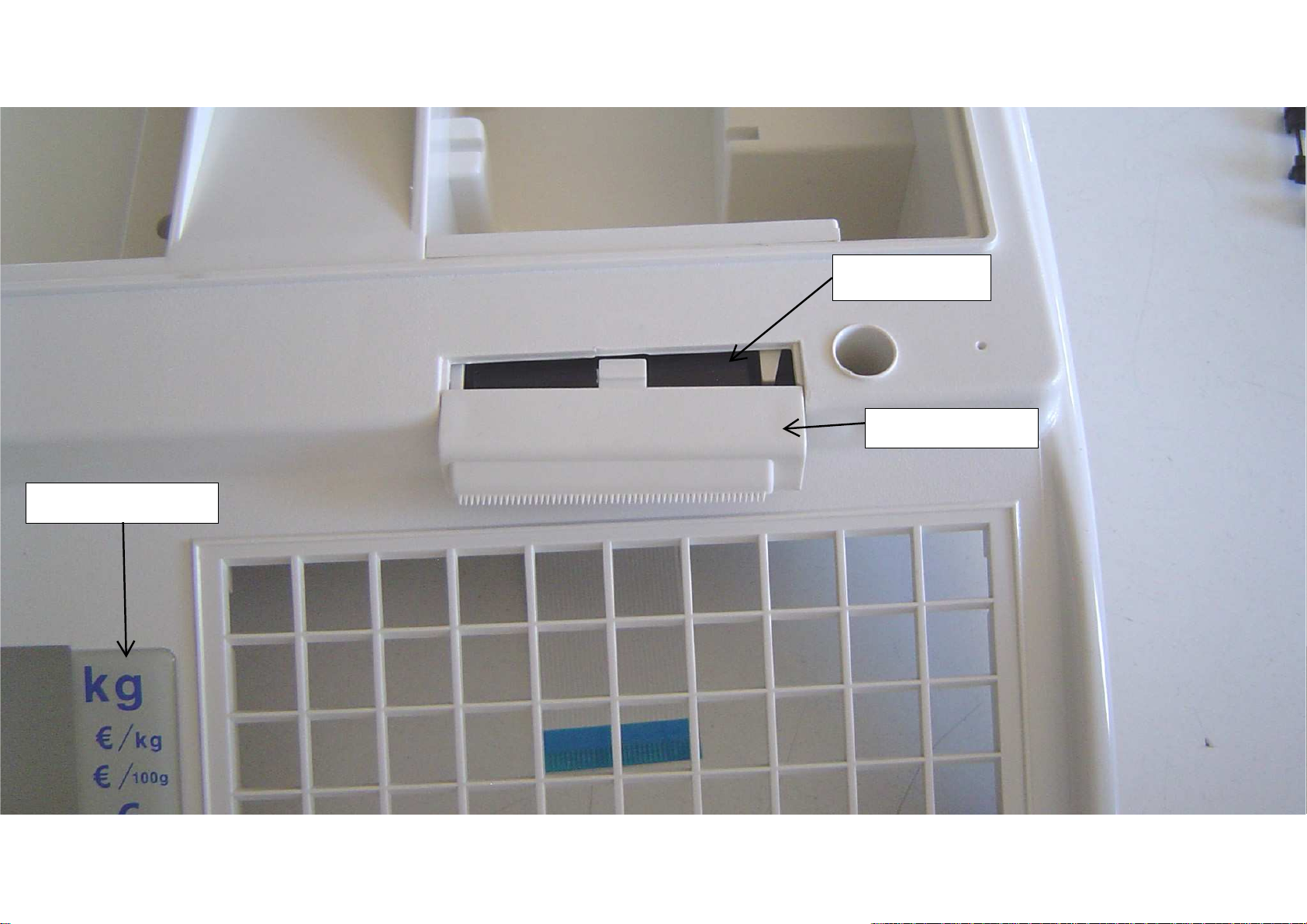

6.7.- ASSEMBLY BATERY, LABEL PAPER AND KEYBOARD MASK

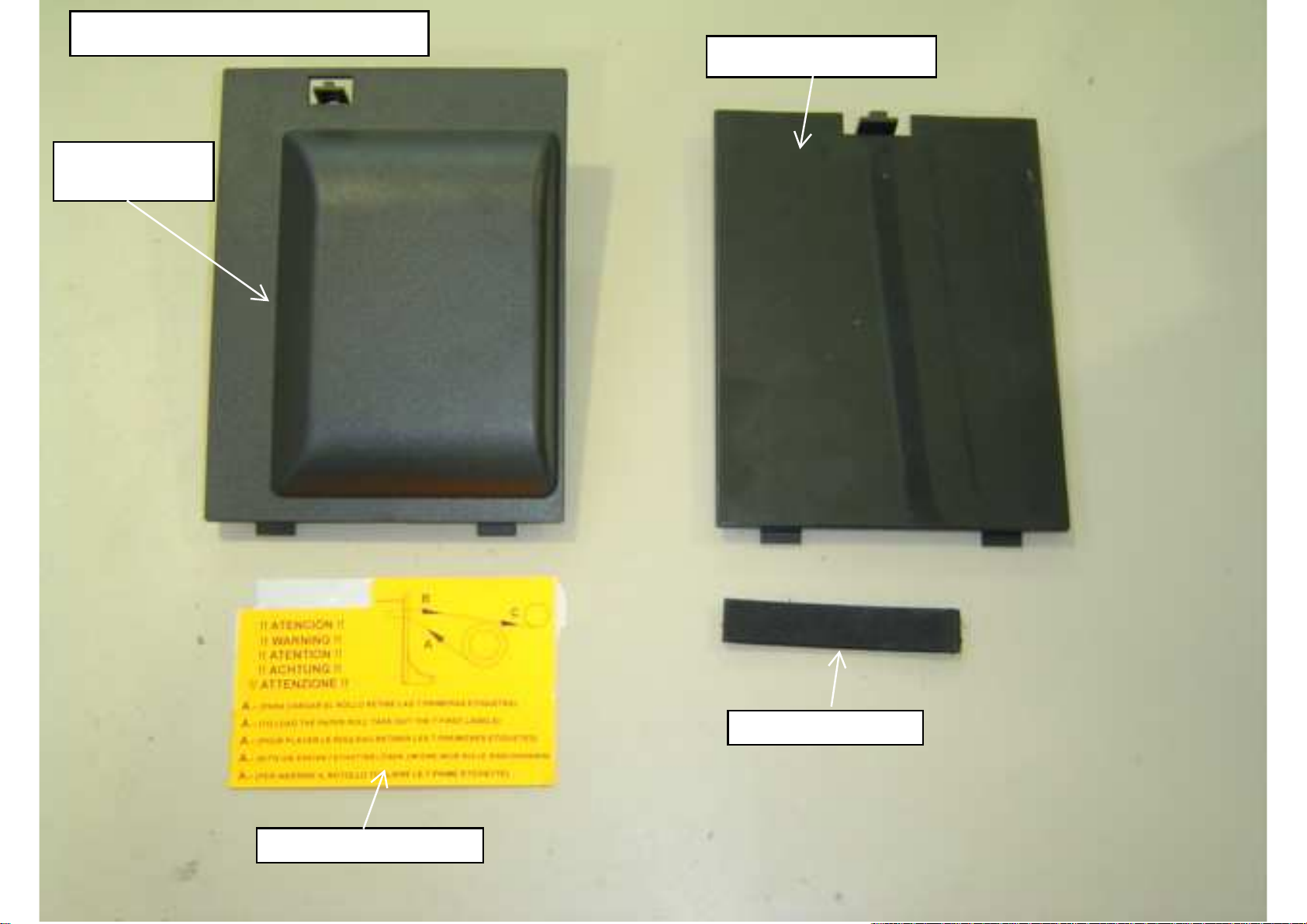

6.8.- ASSEMBLY UP COVERS

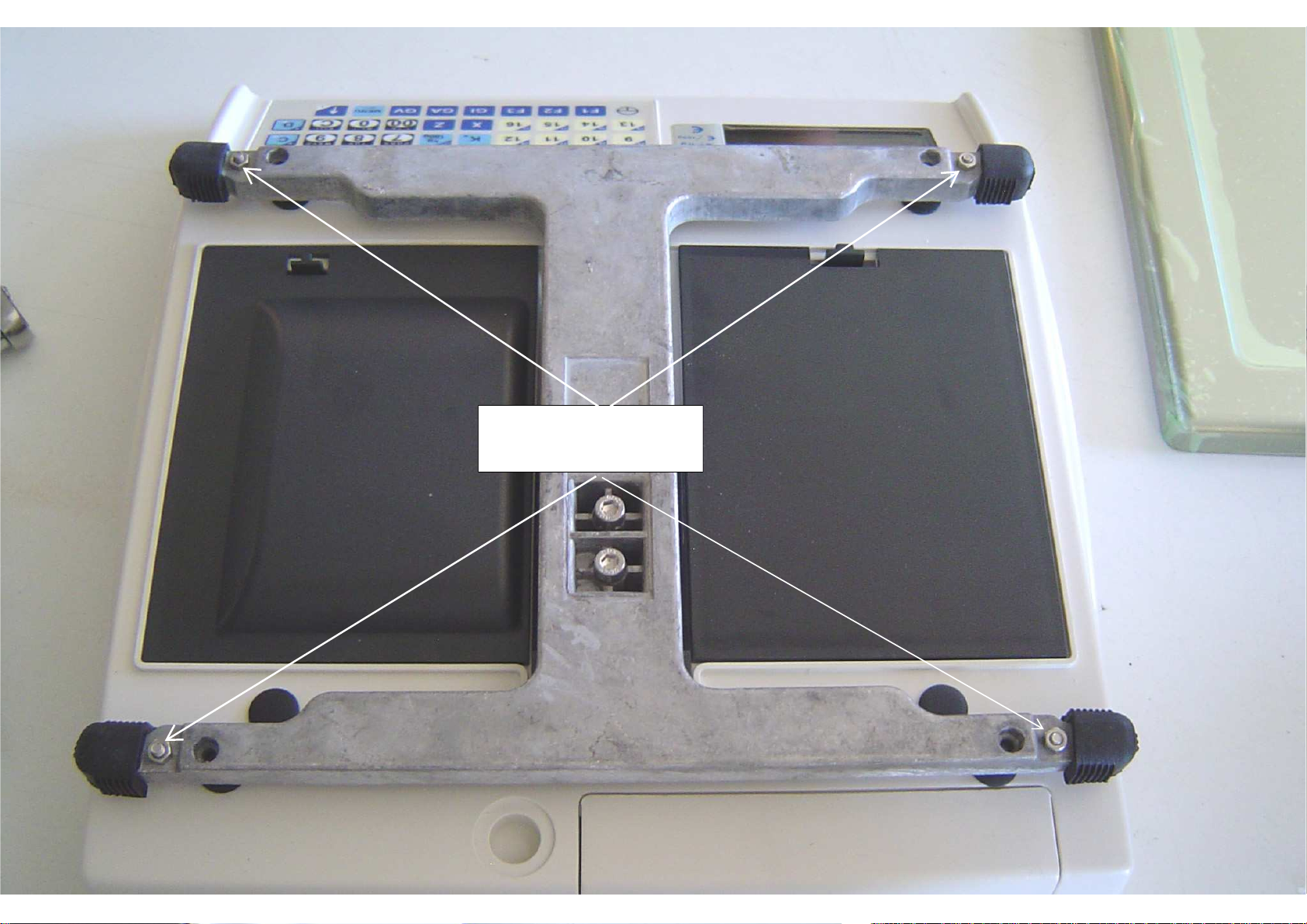

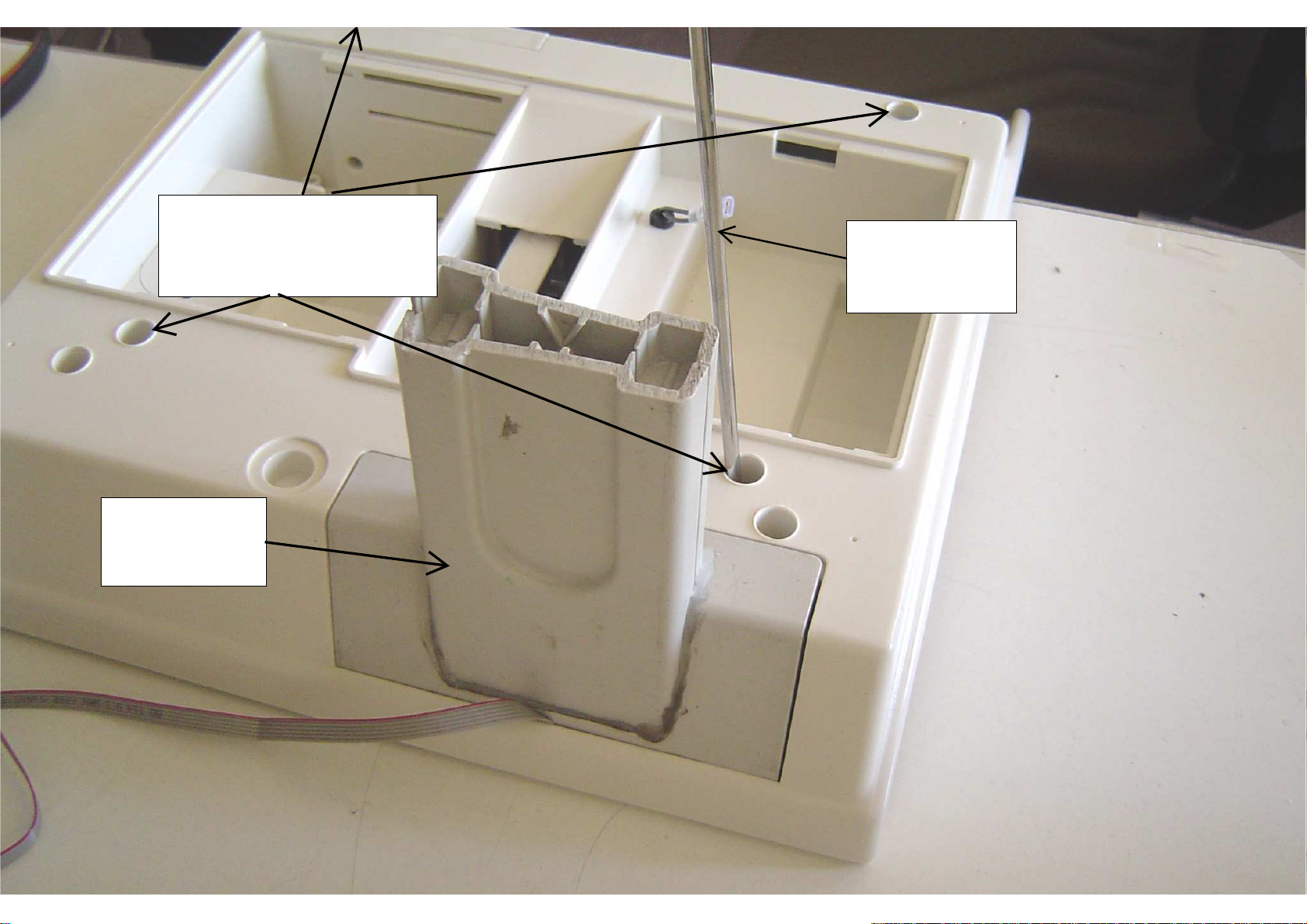

6.9.- ASSEMBLY UP CROSS

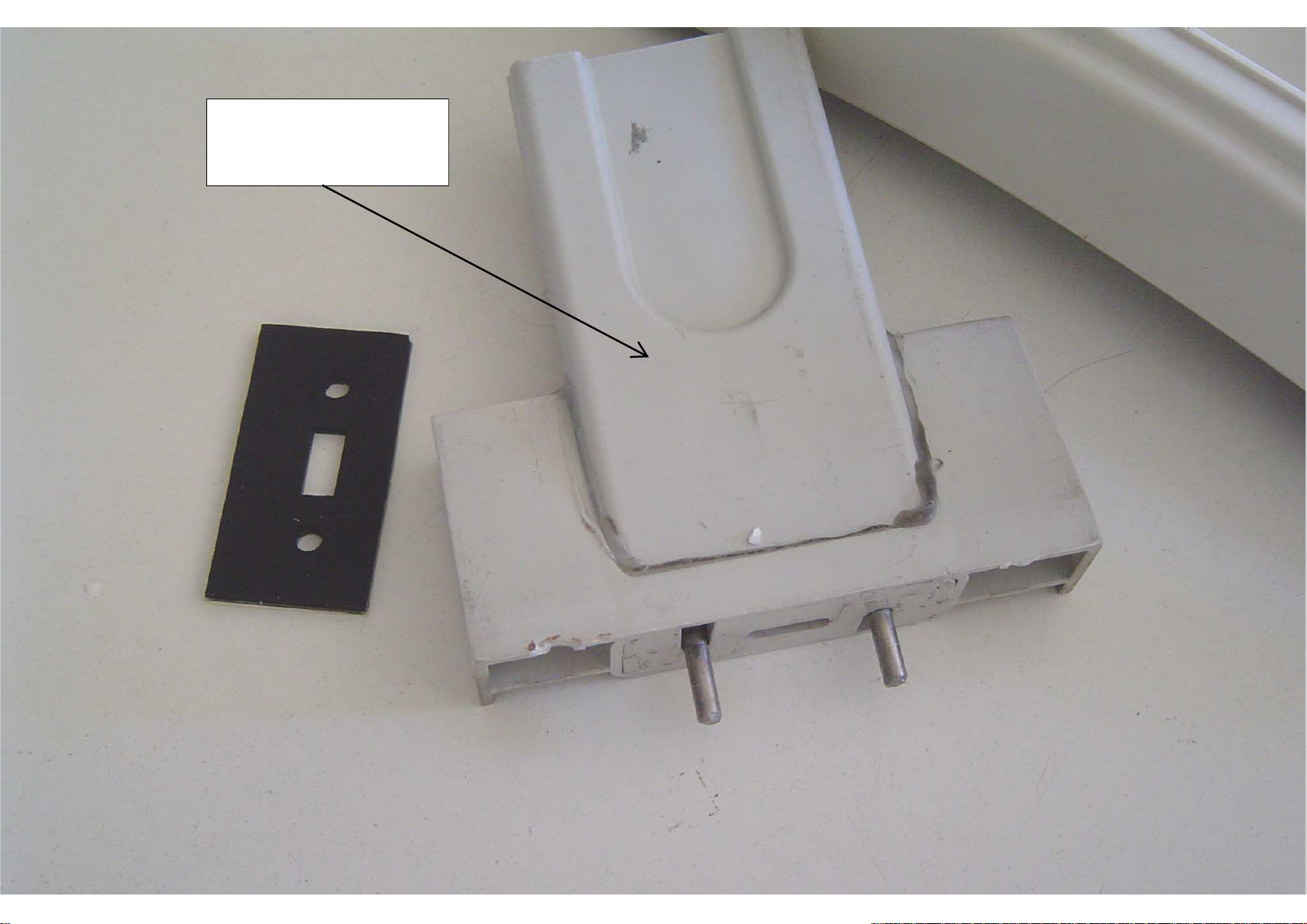

6.10.- ADJUST THE LIMIT OF LOAD CELL AND PUT PAN SCALE
7. VERIFICATIÓN
7.1.- DISPLAY AND KEYBOARD VERIFICATIÓN

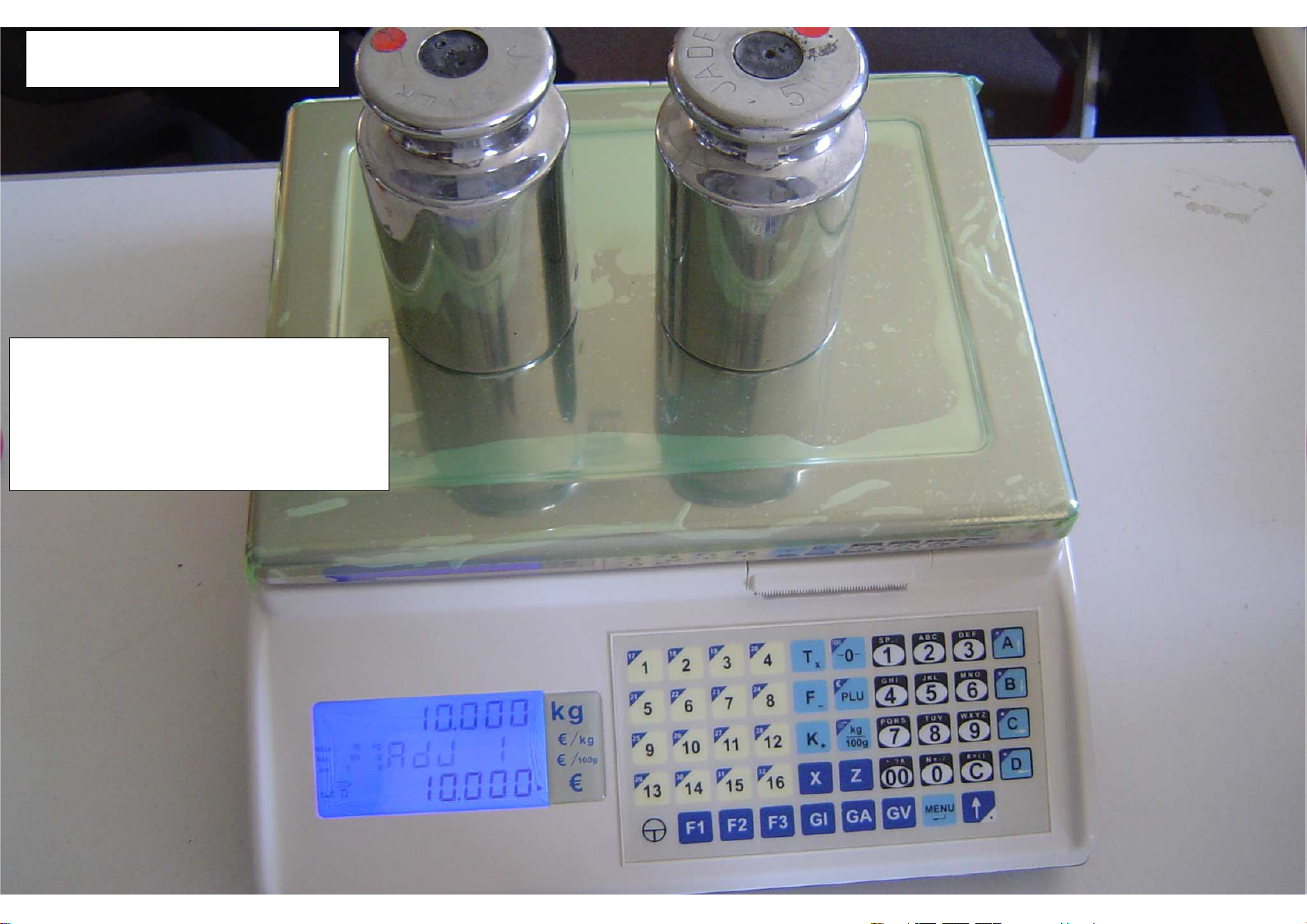

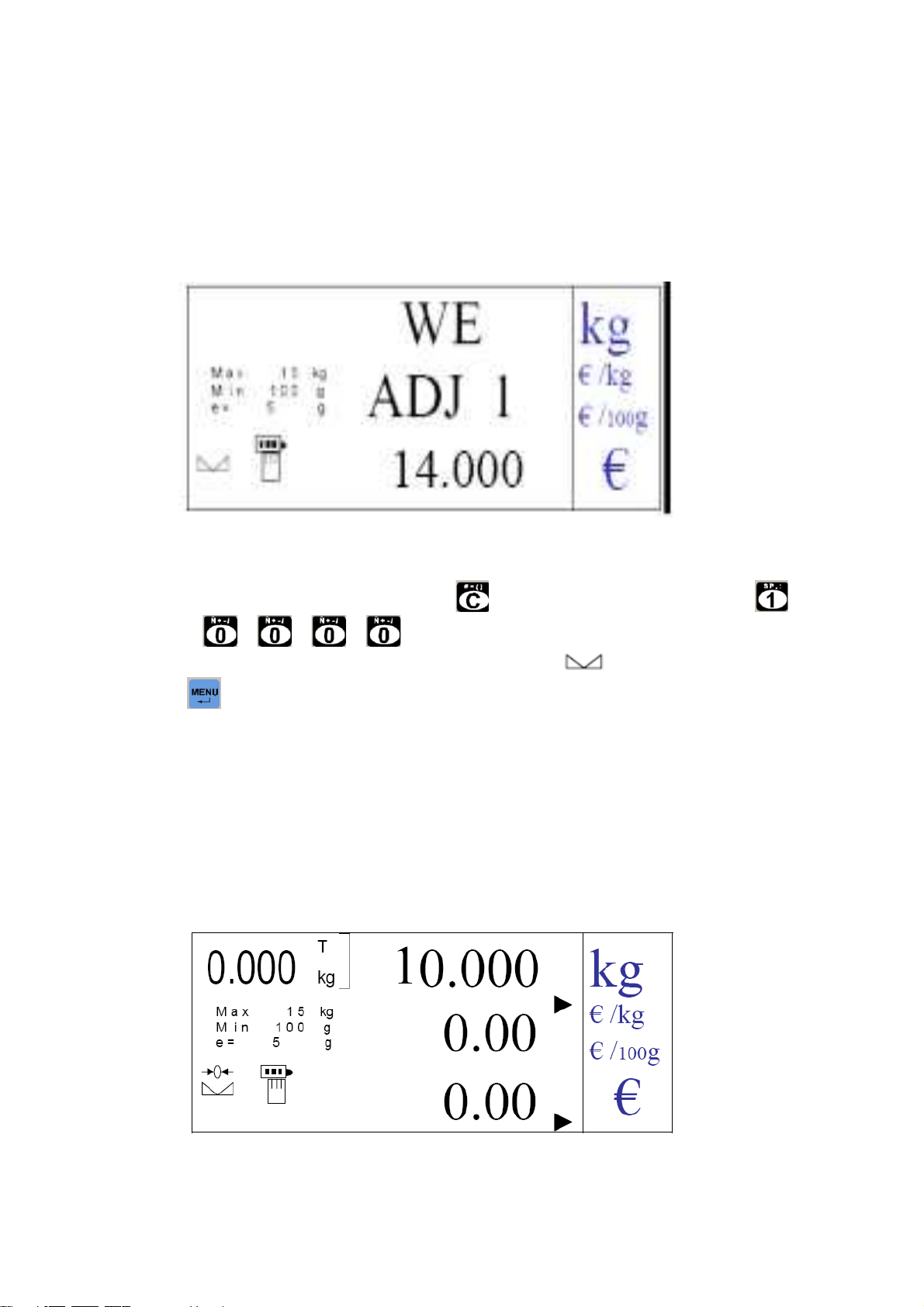

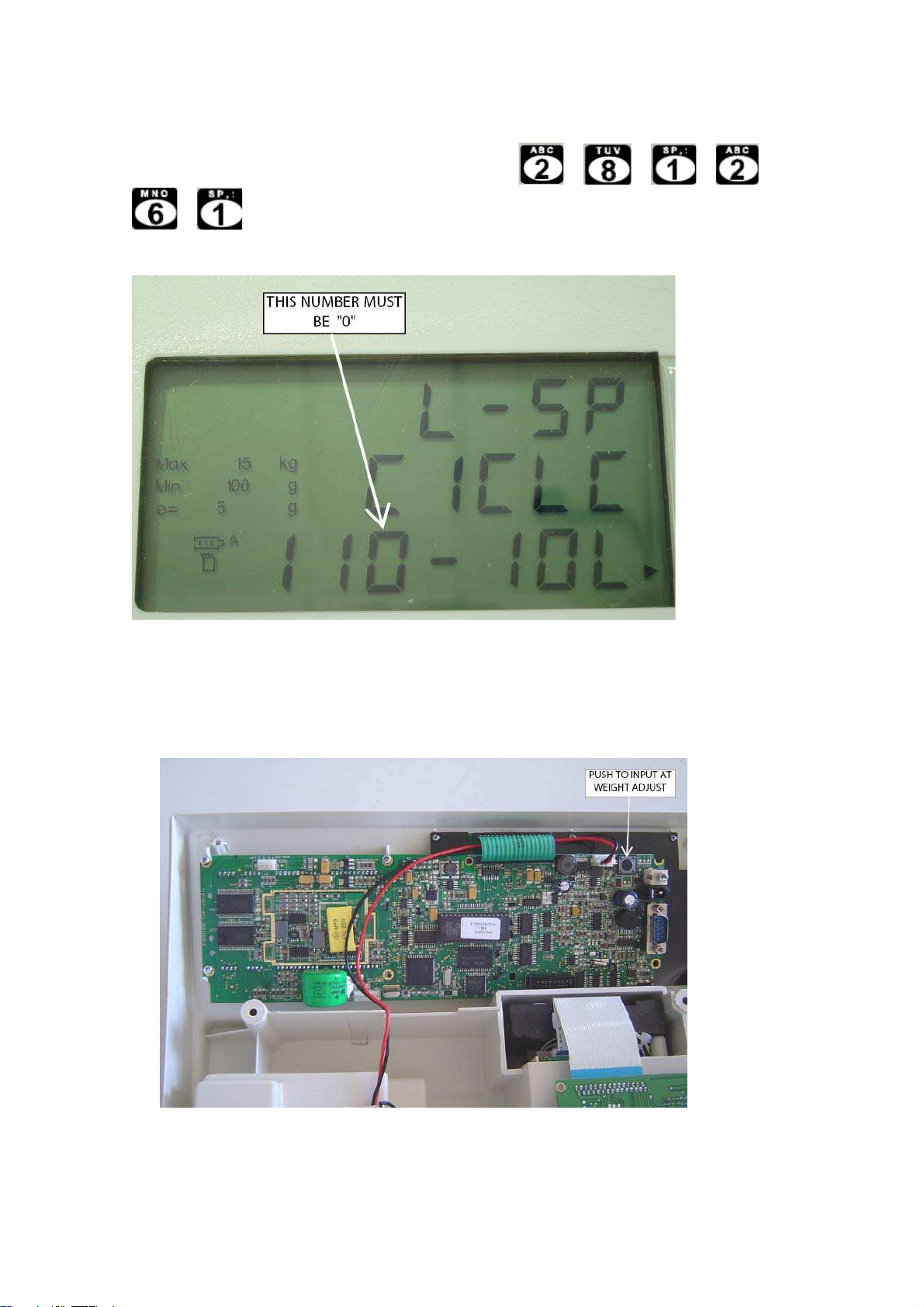

7.2.- WEIGHT VERIFICATIÓN (ADJUST)

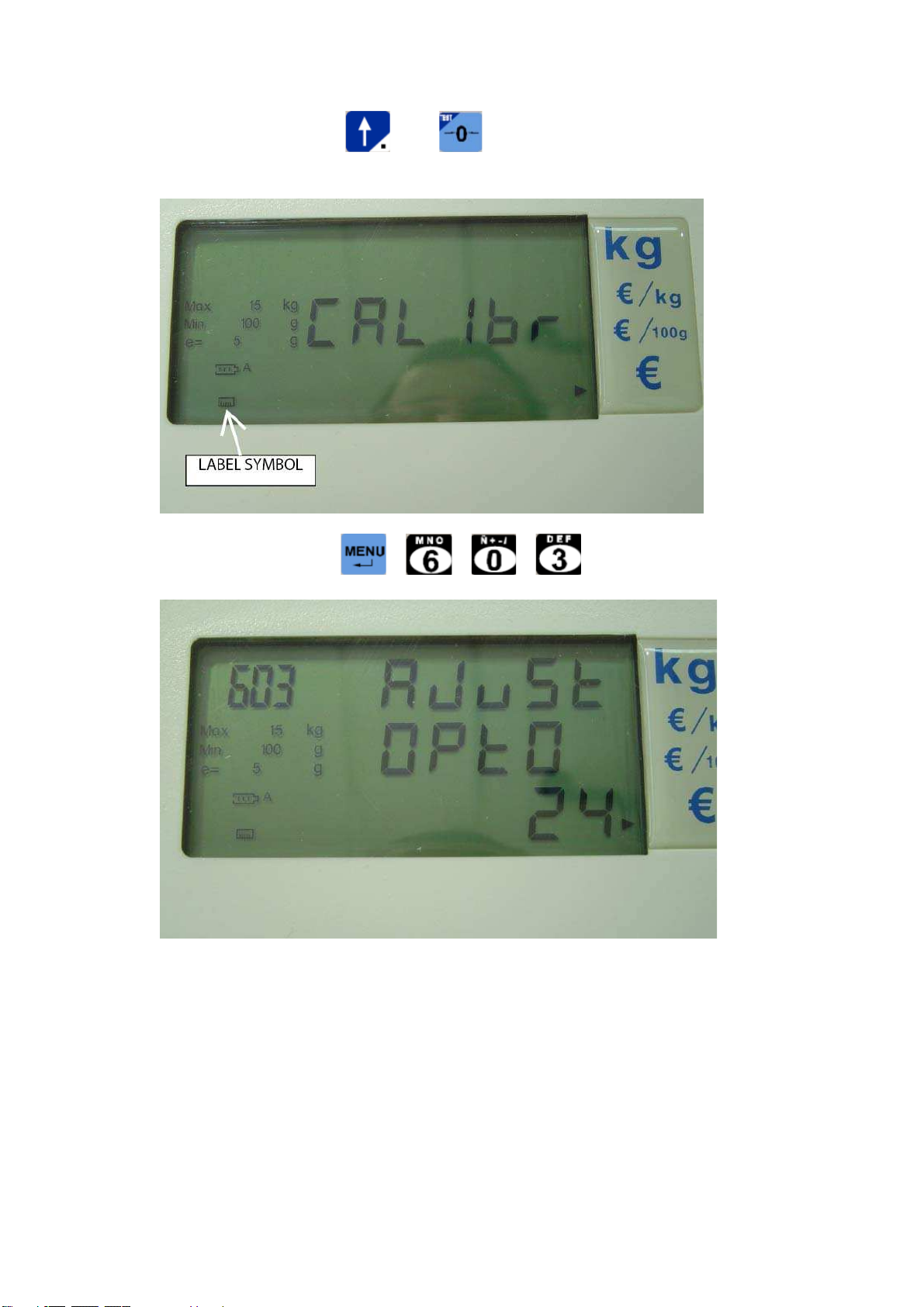

7.2.- OPTOCOUPLER ADJUSTMENT
7.3.- TO PUT IDENTIFICATION LABEL

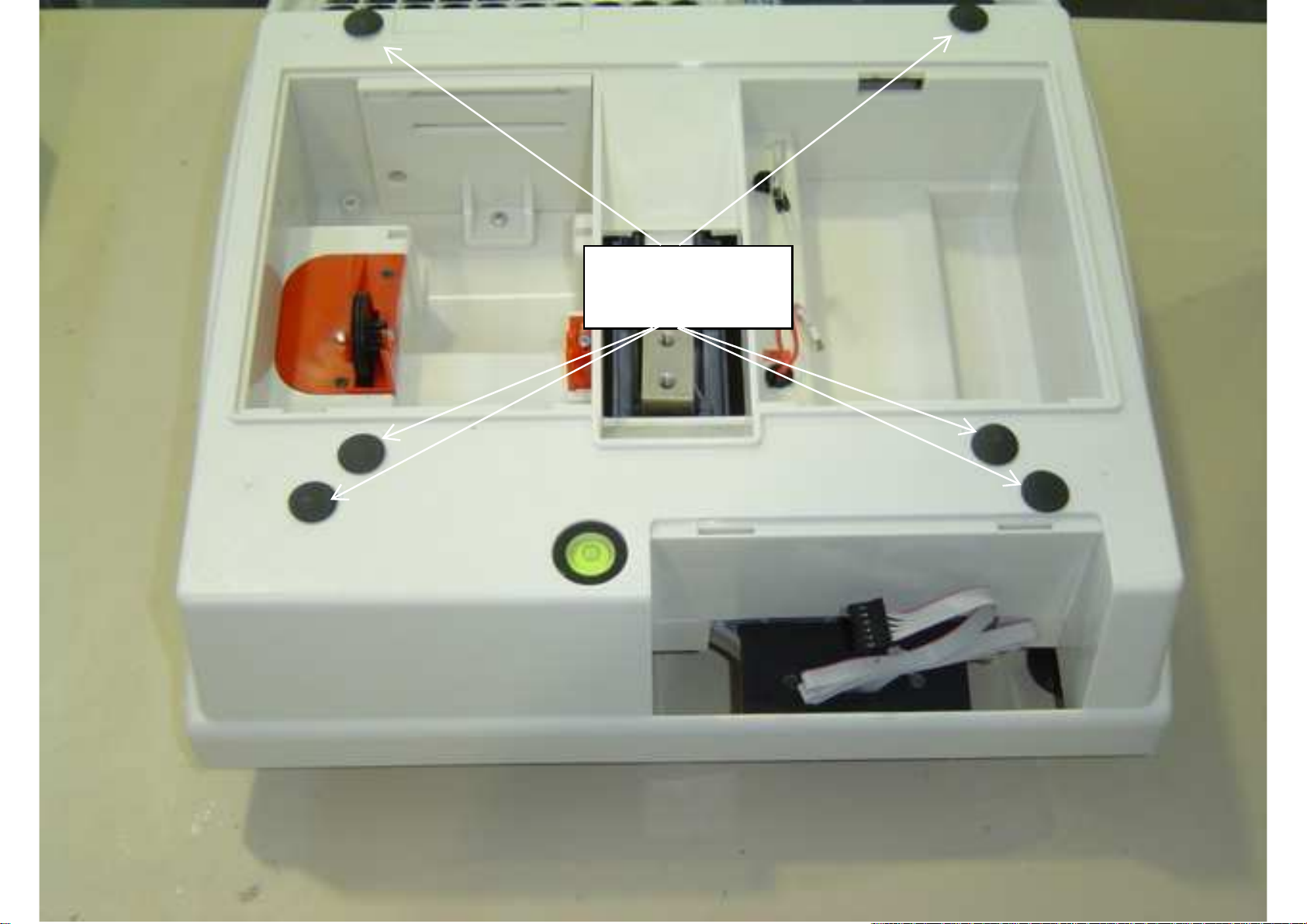

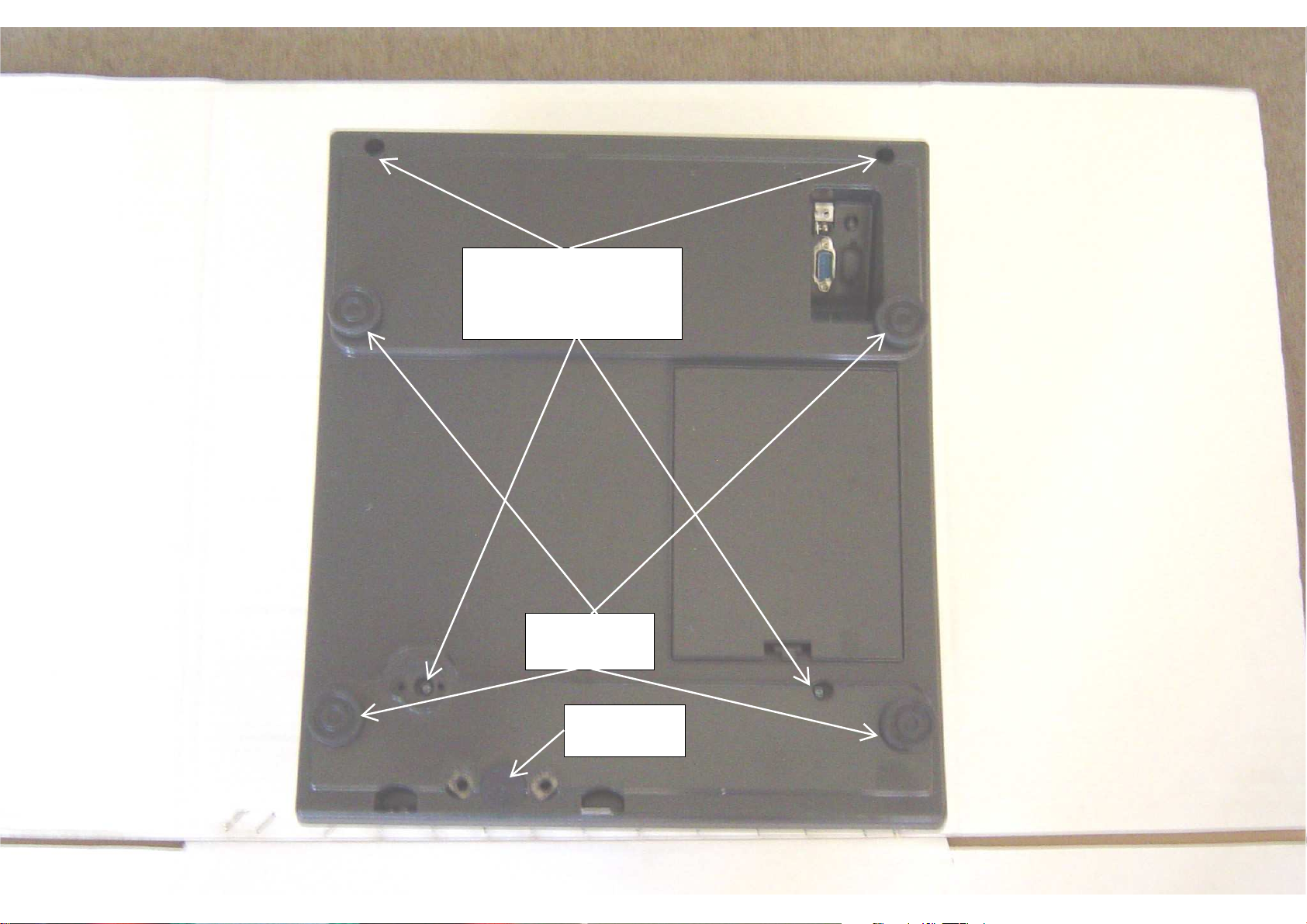

8. ASSEMBLY DOWN FRAME

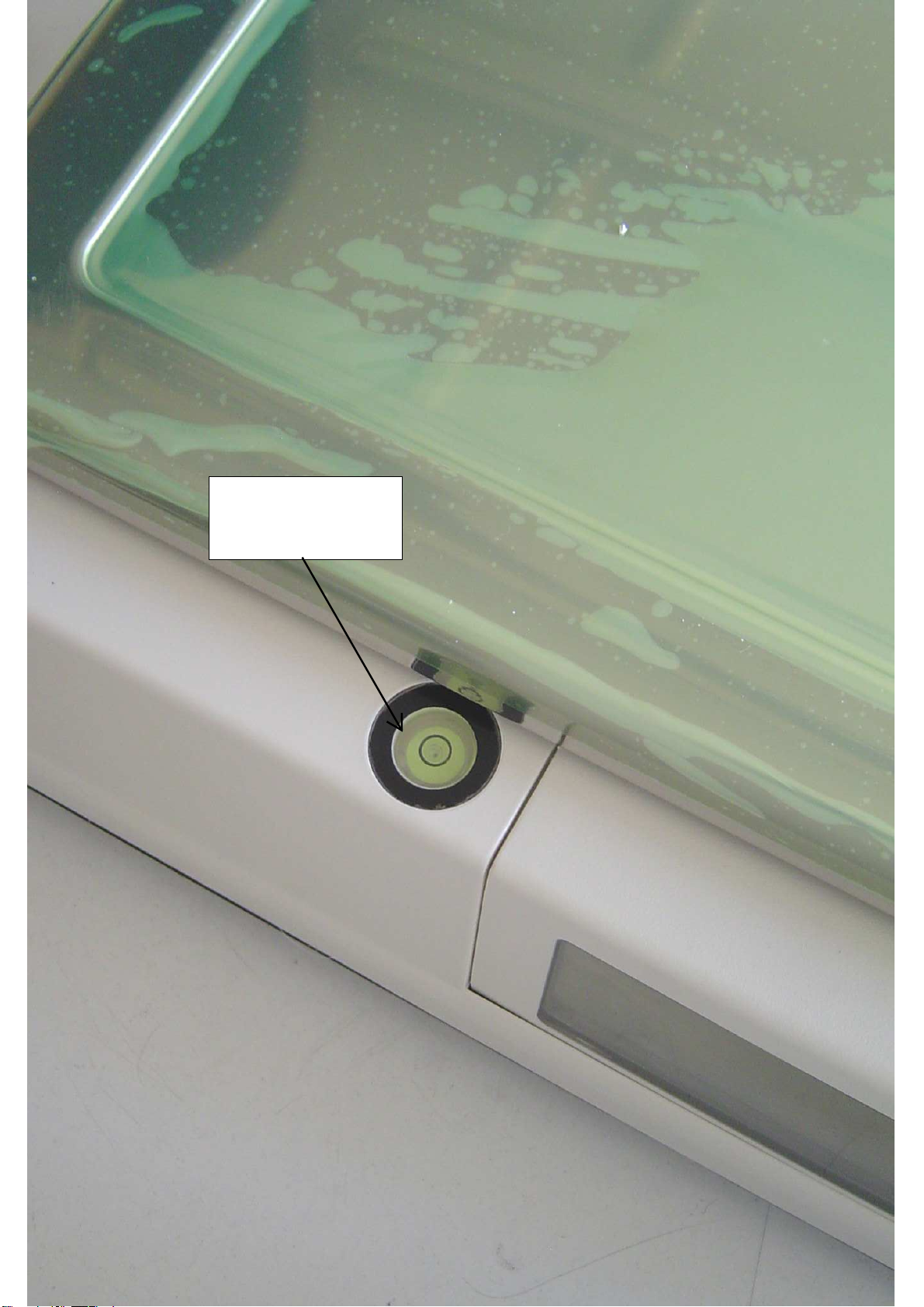

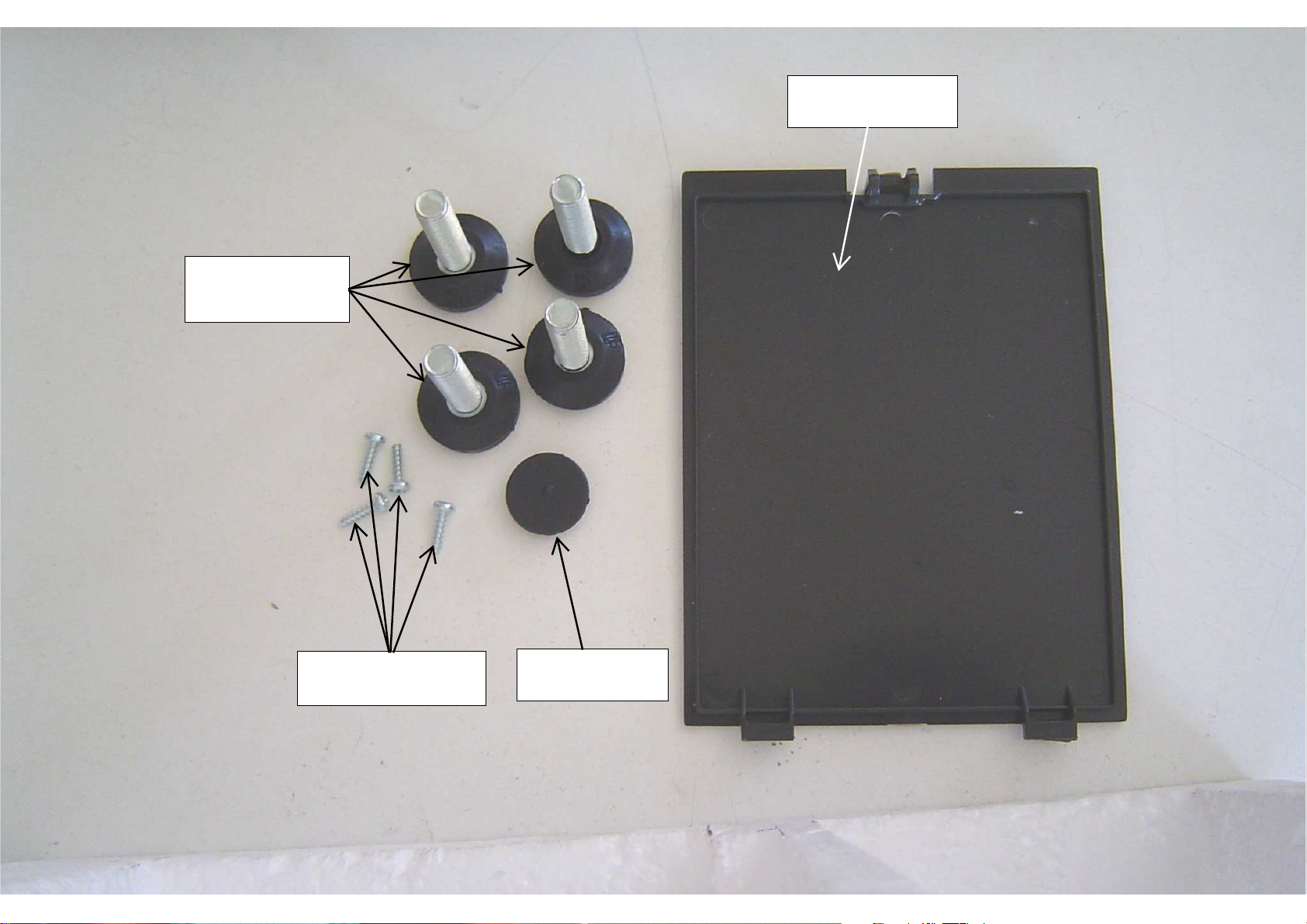

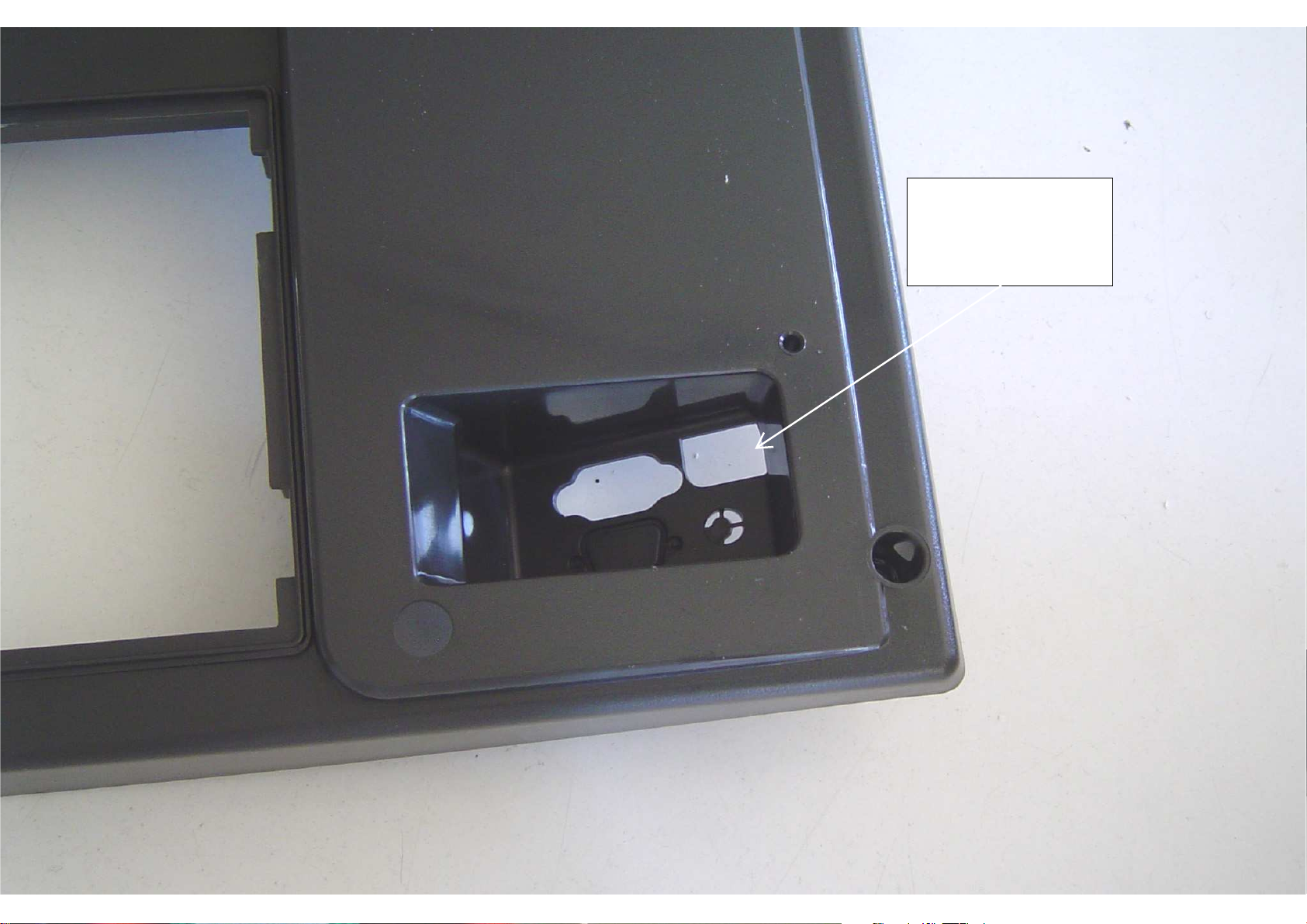

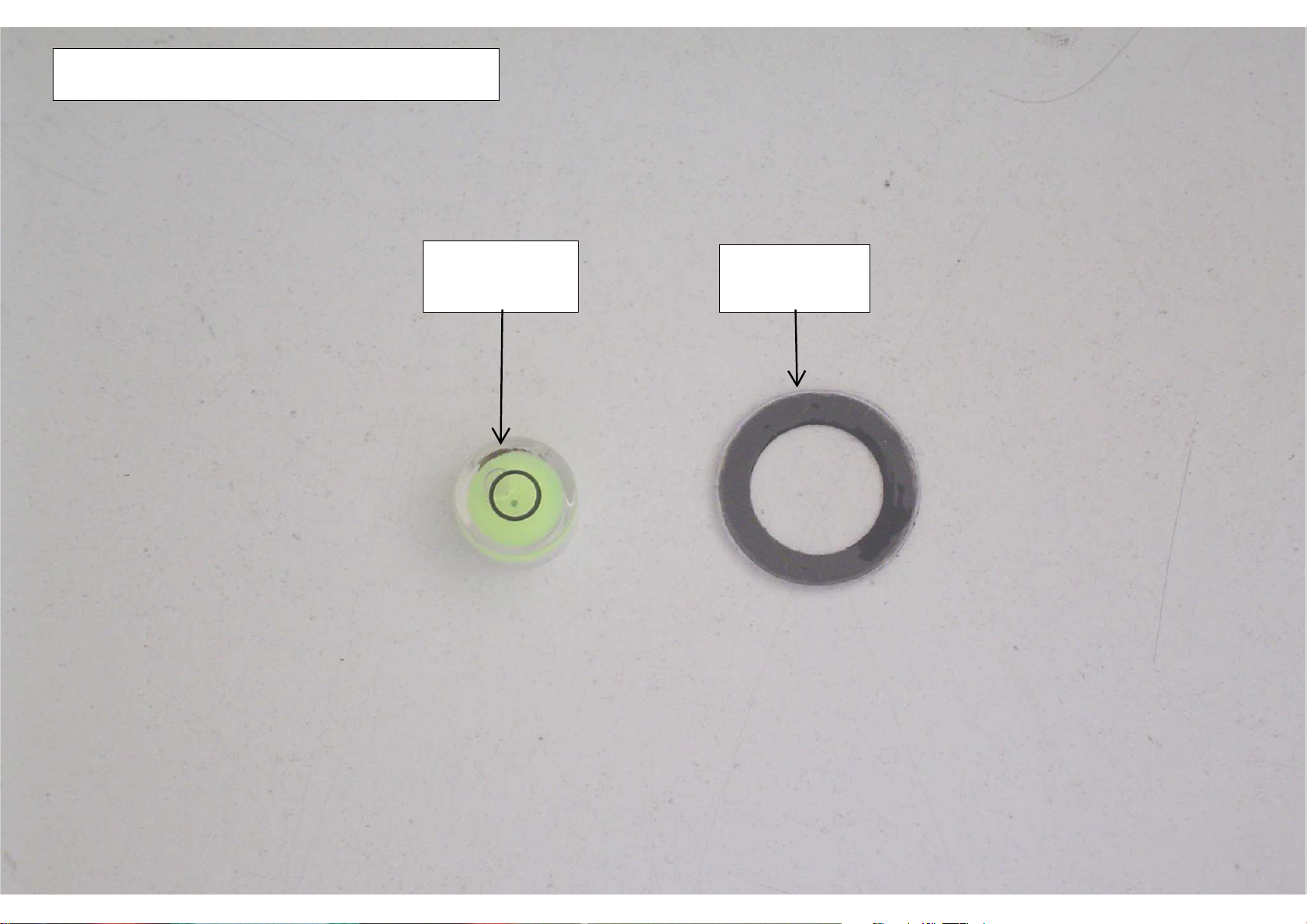

9. ASSEMBLY LEVEL AND CHARACTERISTIC PLATE

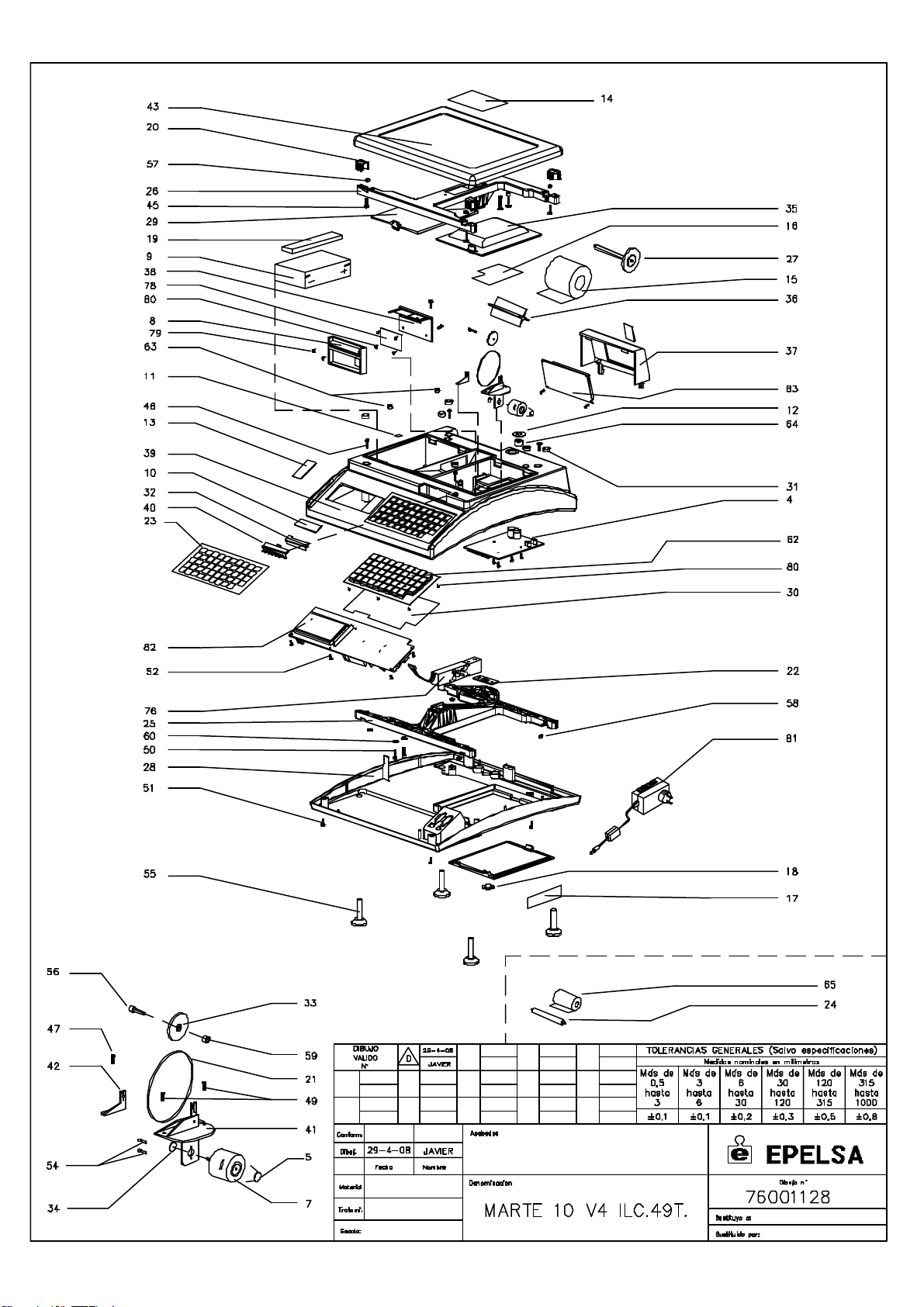

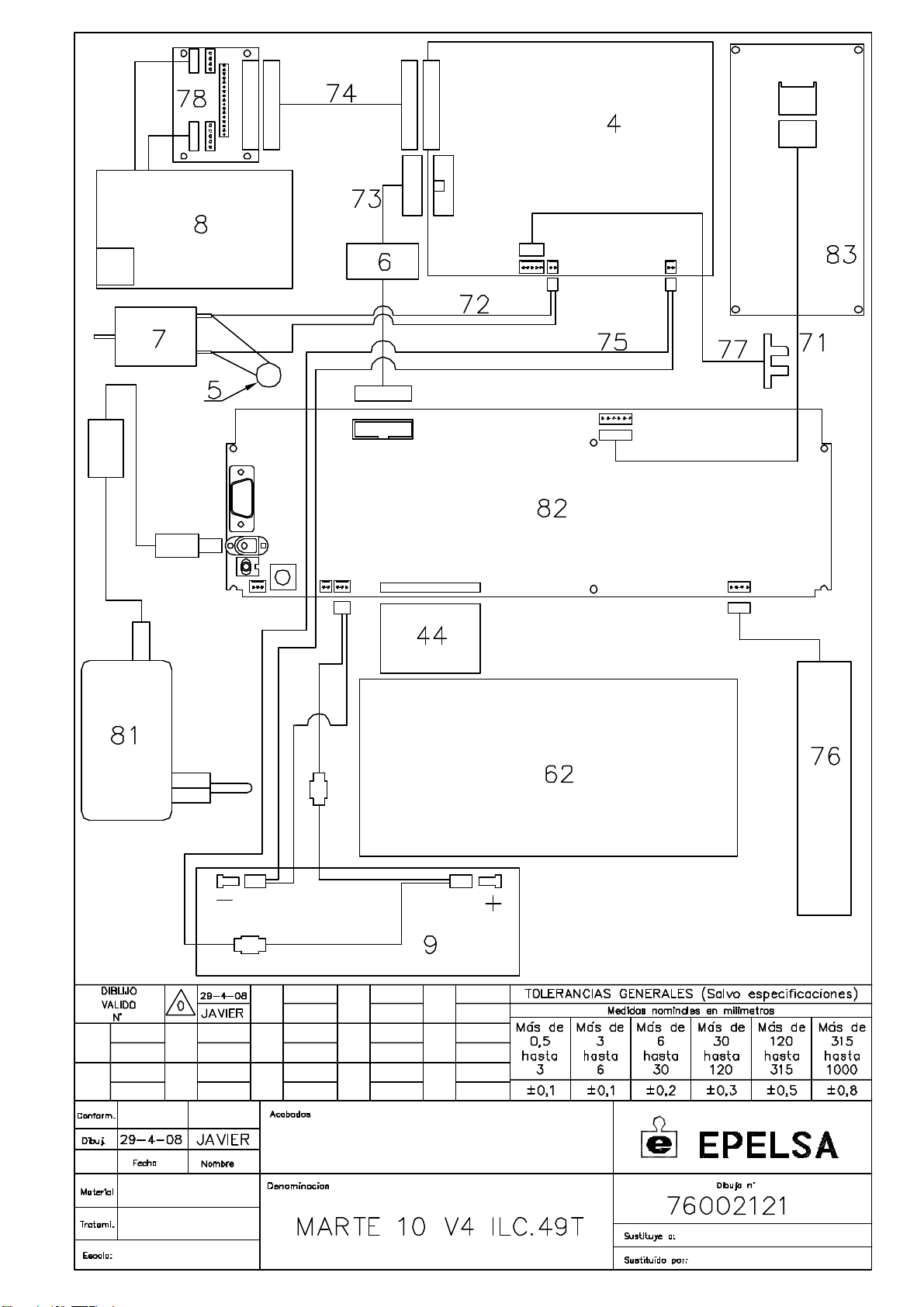

APPENDIX 1.- PLAN AND DOSSIER

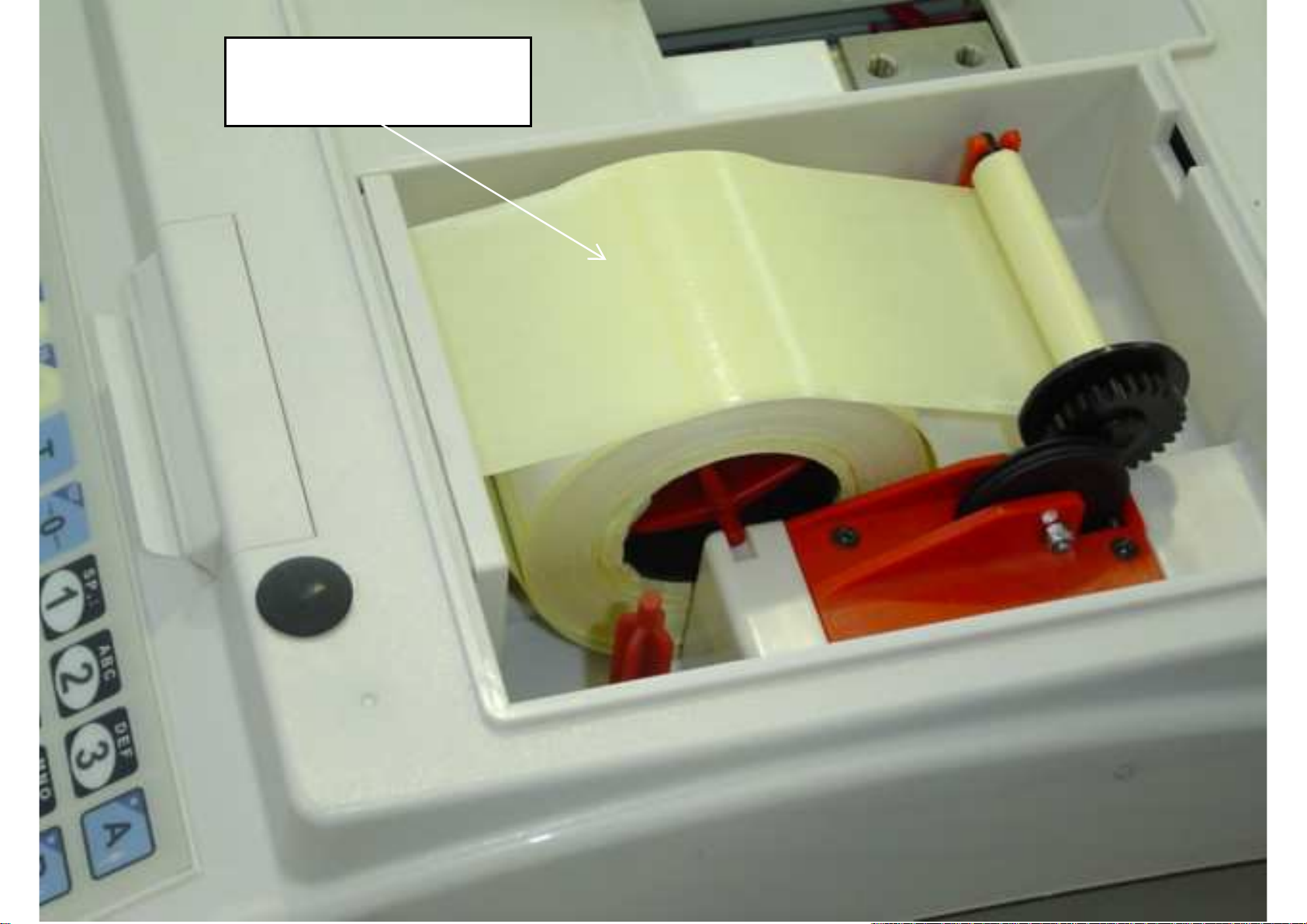

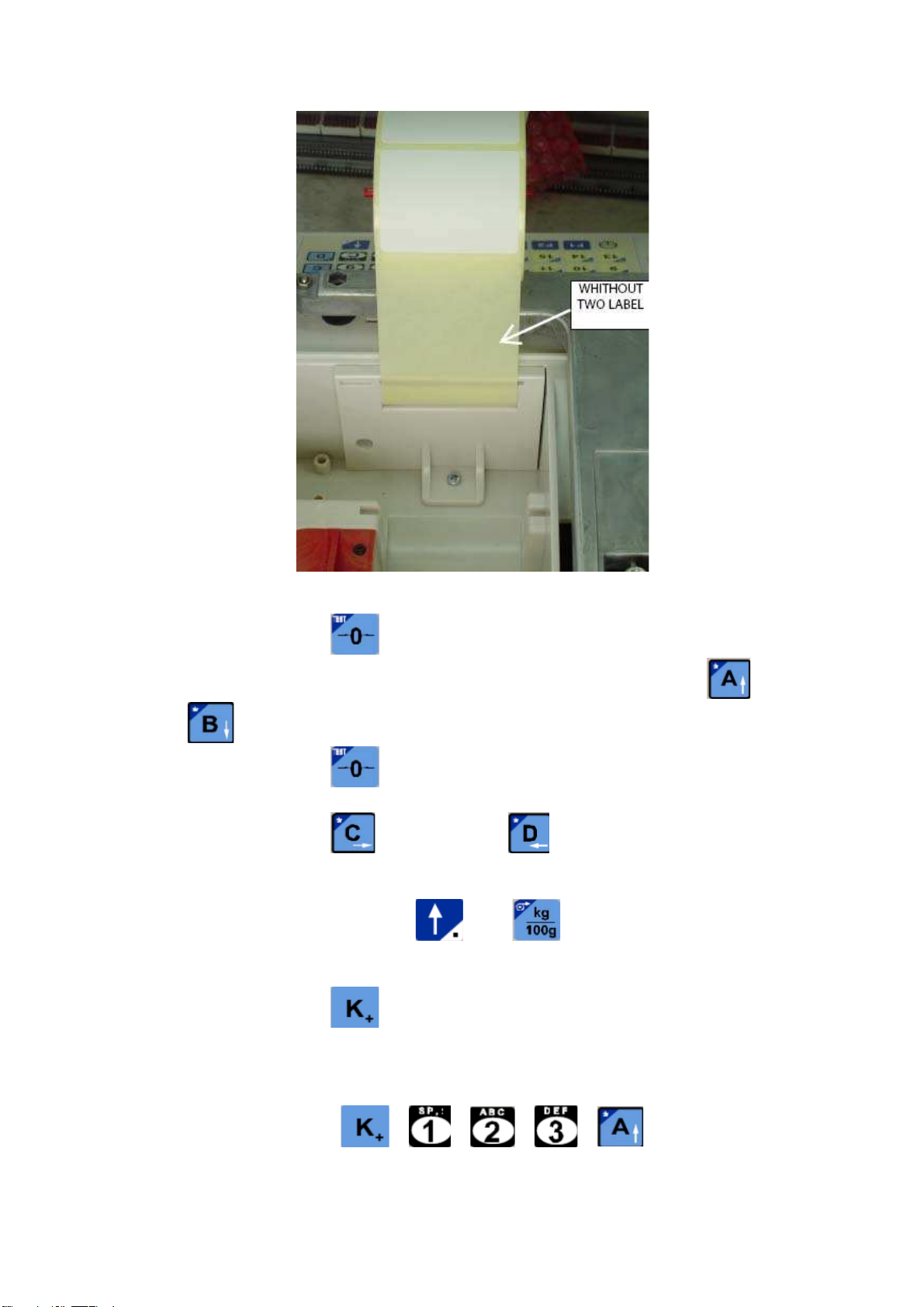

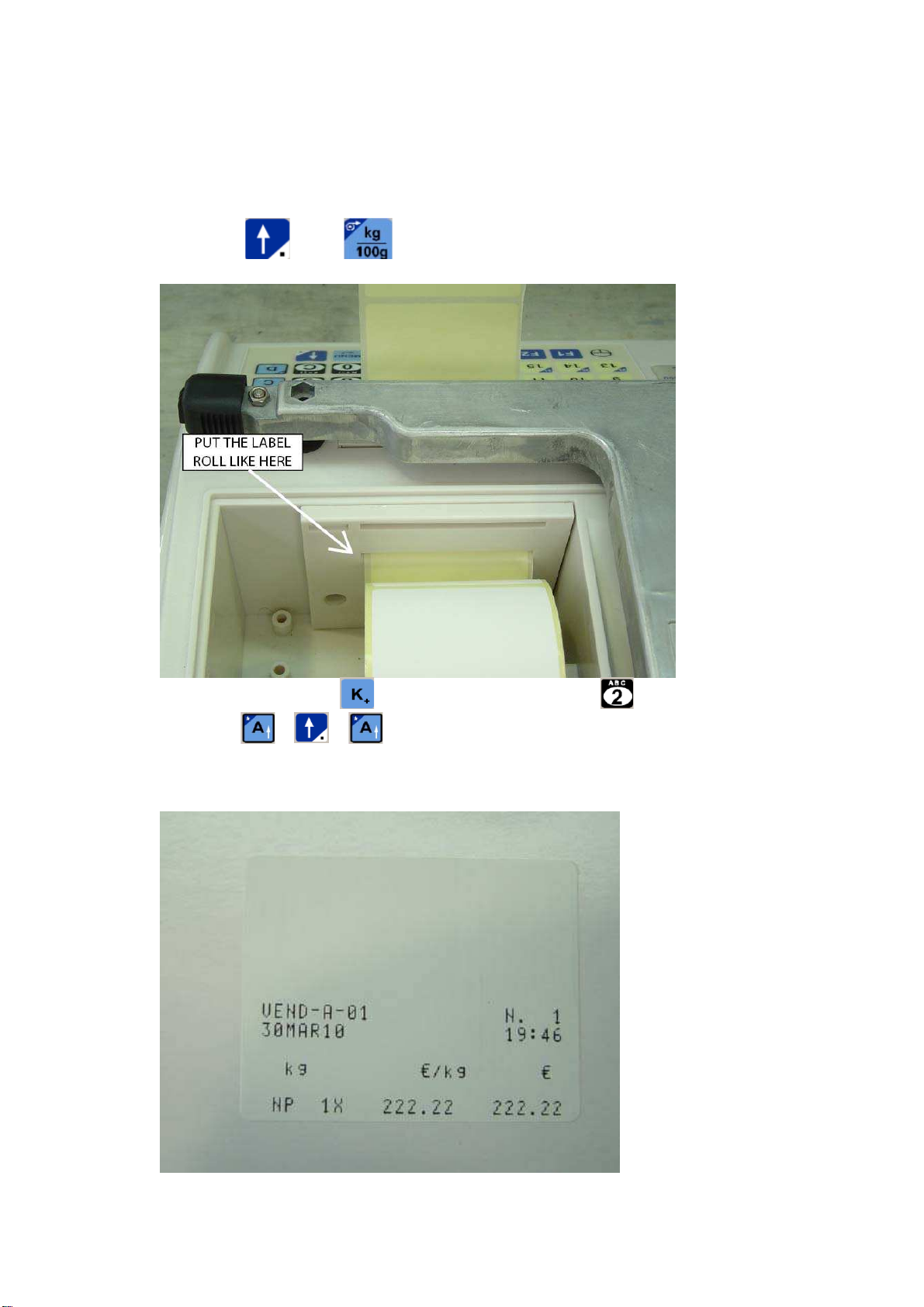

APPENDIX 2.- TO LOAD PAPER
APPENDIX 3.- TO TURN ON AND VERIFICATIÓN DISPLAYS AND KEYBOARD
APPENDIX 4.- WEIGHT VERIFICATION (ADJUST ) AND PRINTER VERIFICATION
APPE
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bg3.png)

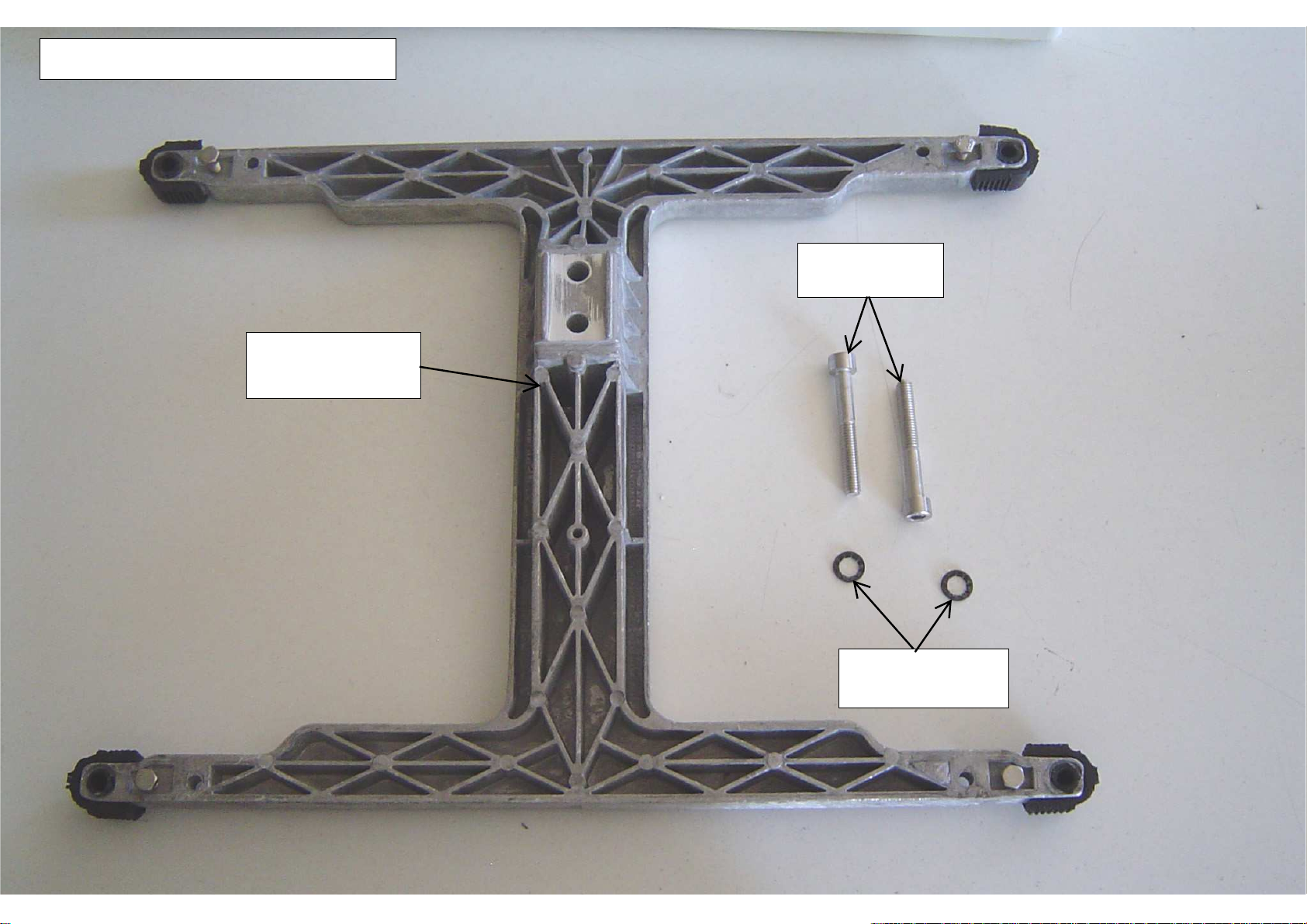

1.- ASSEMBLY THE UP CROSS
The P/N and numbers between brackets are in the Anexo Nº 1
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bg5.png)
DETAIL SCREW, NUT
AND RUBBER STOP
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bg7.png)

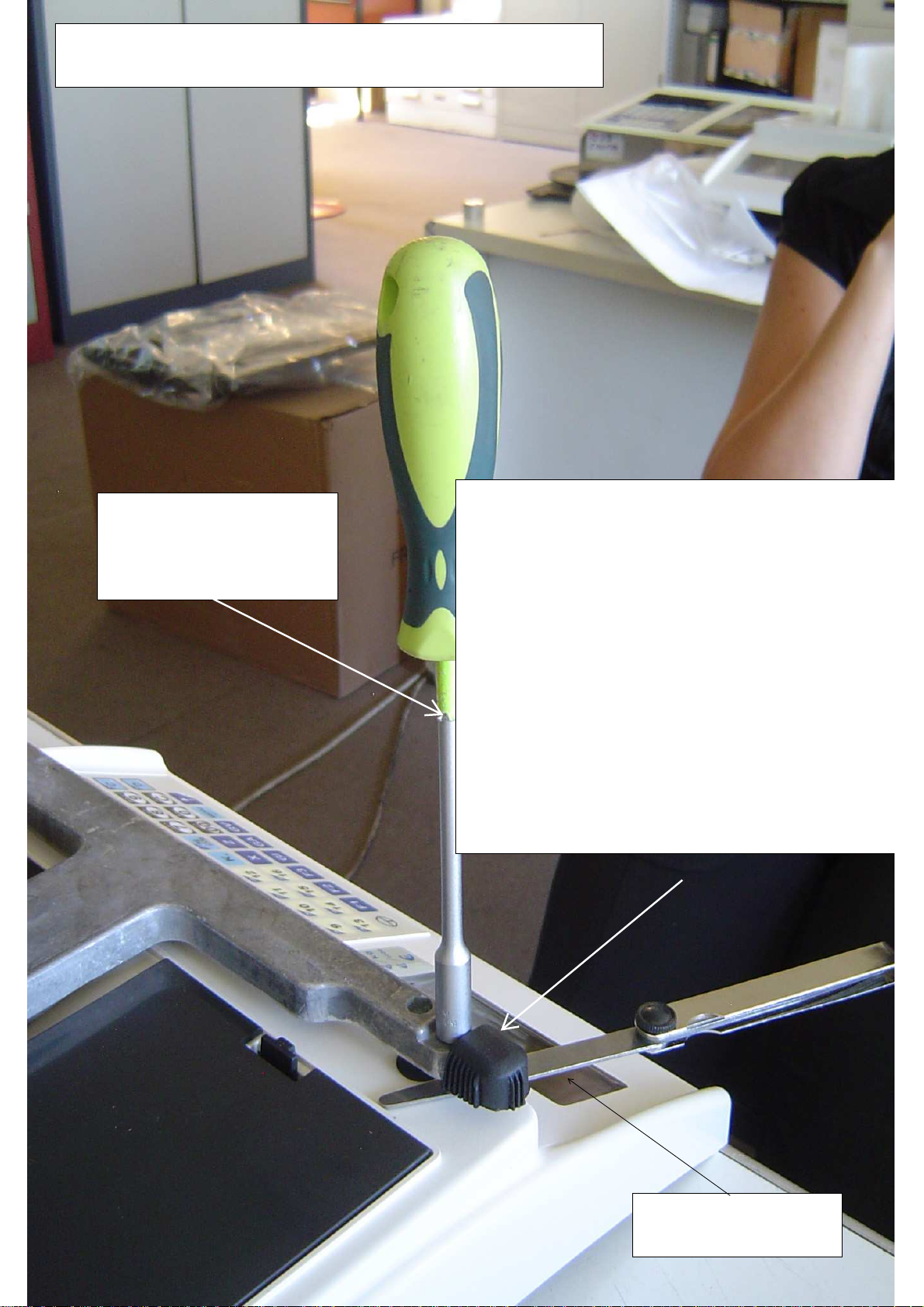

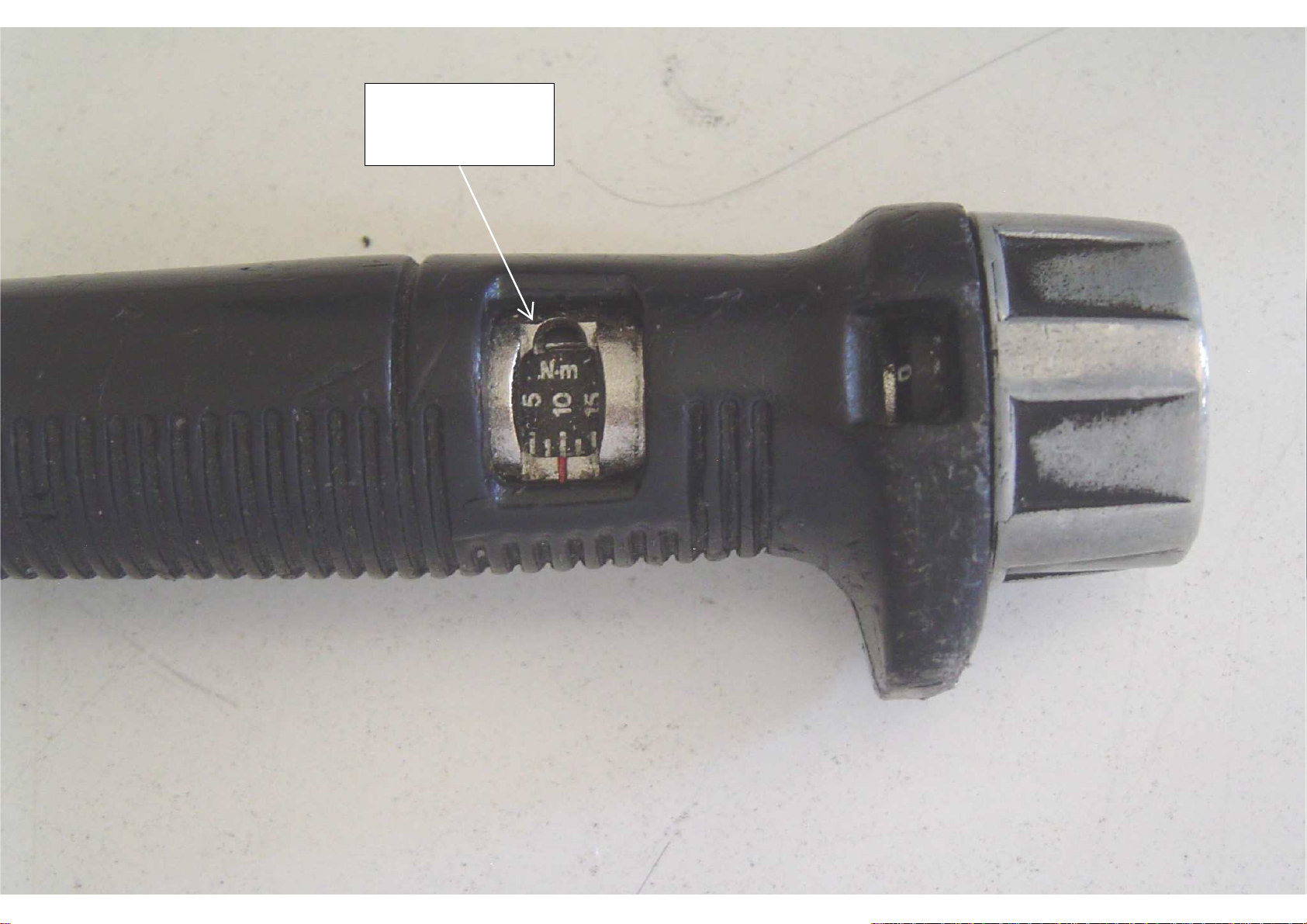

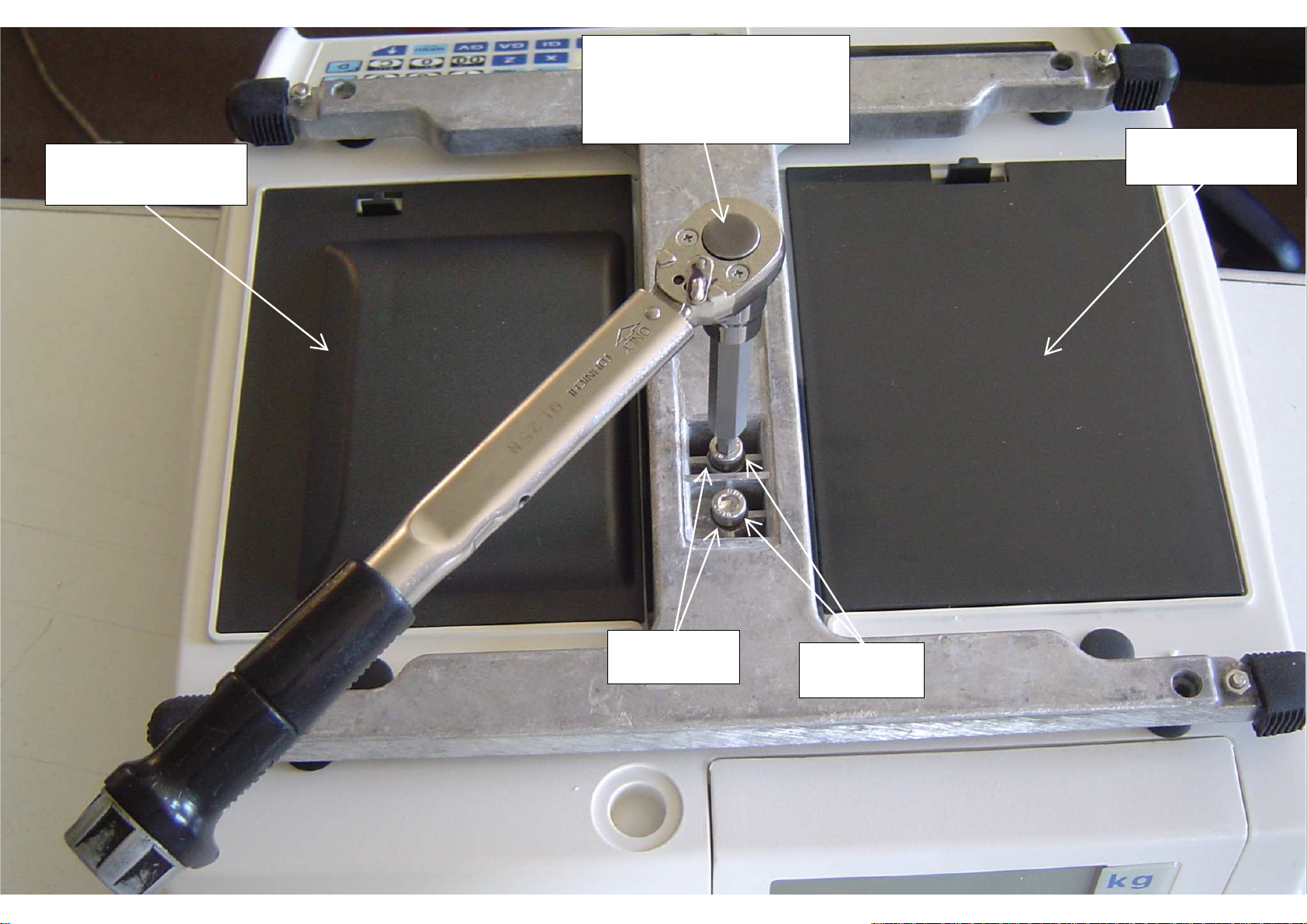

TIGHTEN WITH A
REGULATED TOOL TO A
TIGHTENING TORQUE 11
Nw

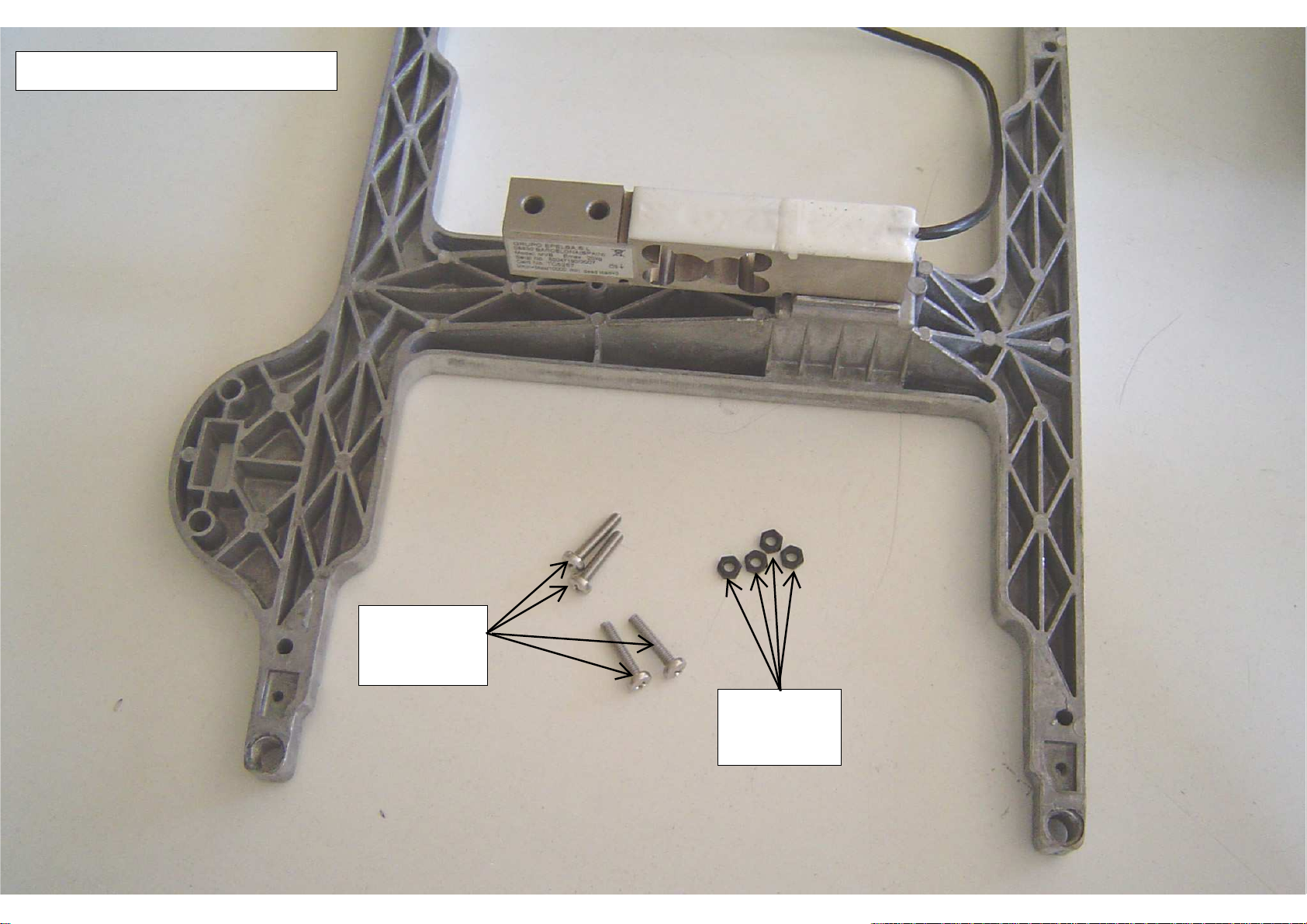

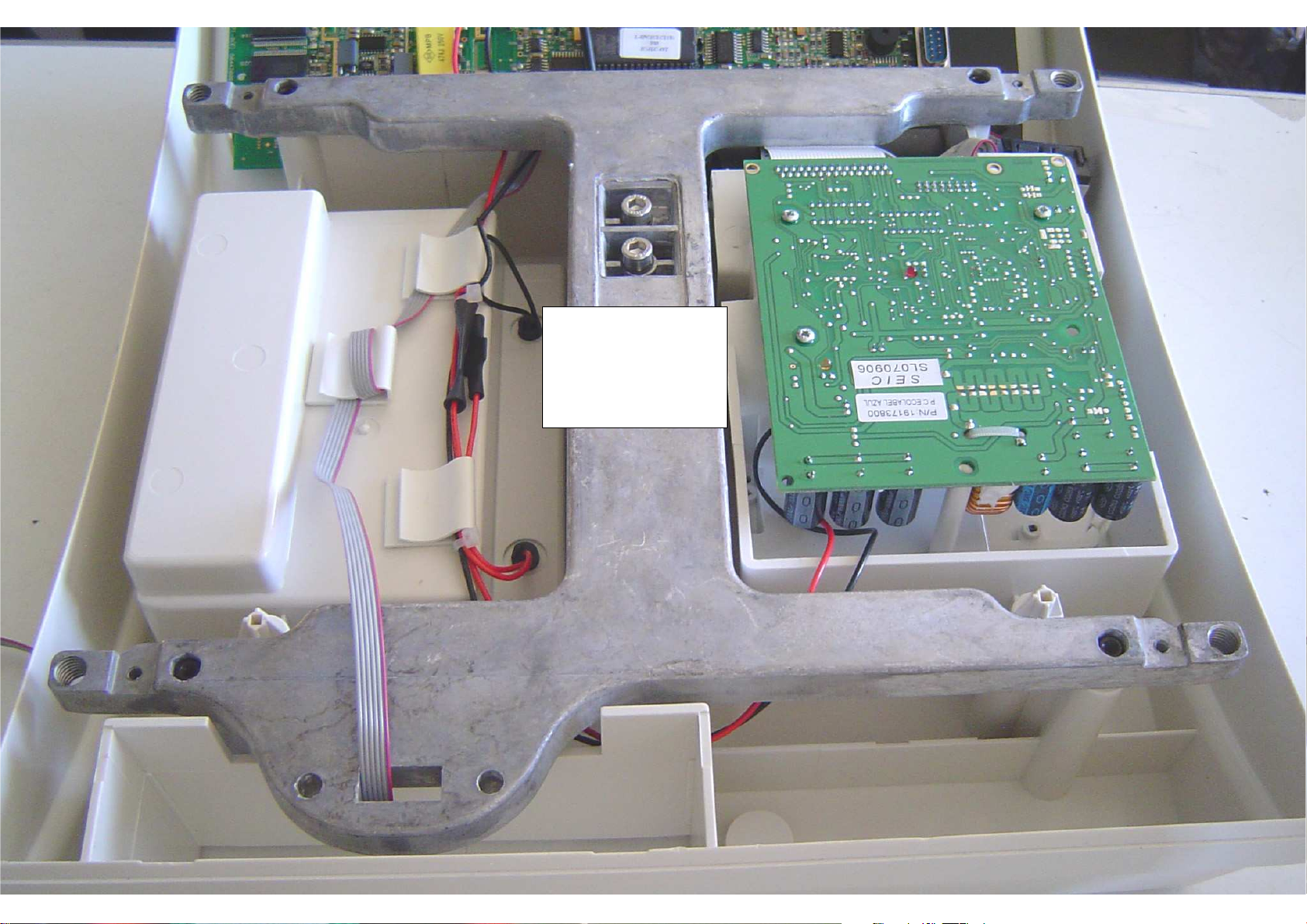

ASSEMBLY LOAD CELL TO CROSS LOWER
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bg9.png)

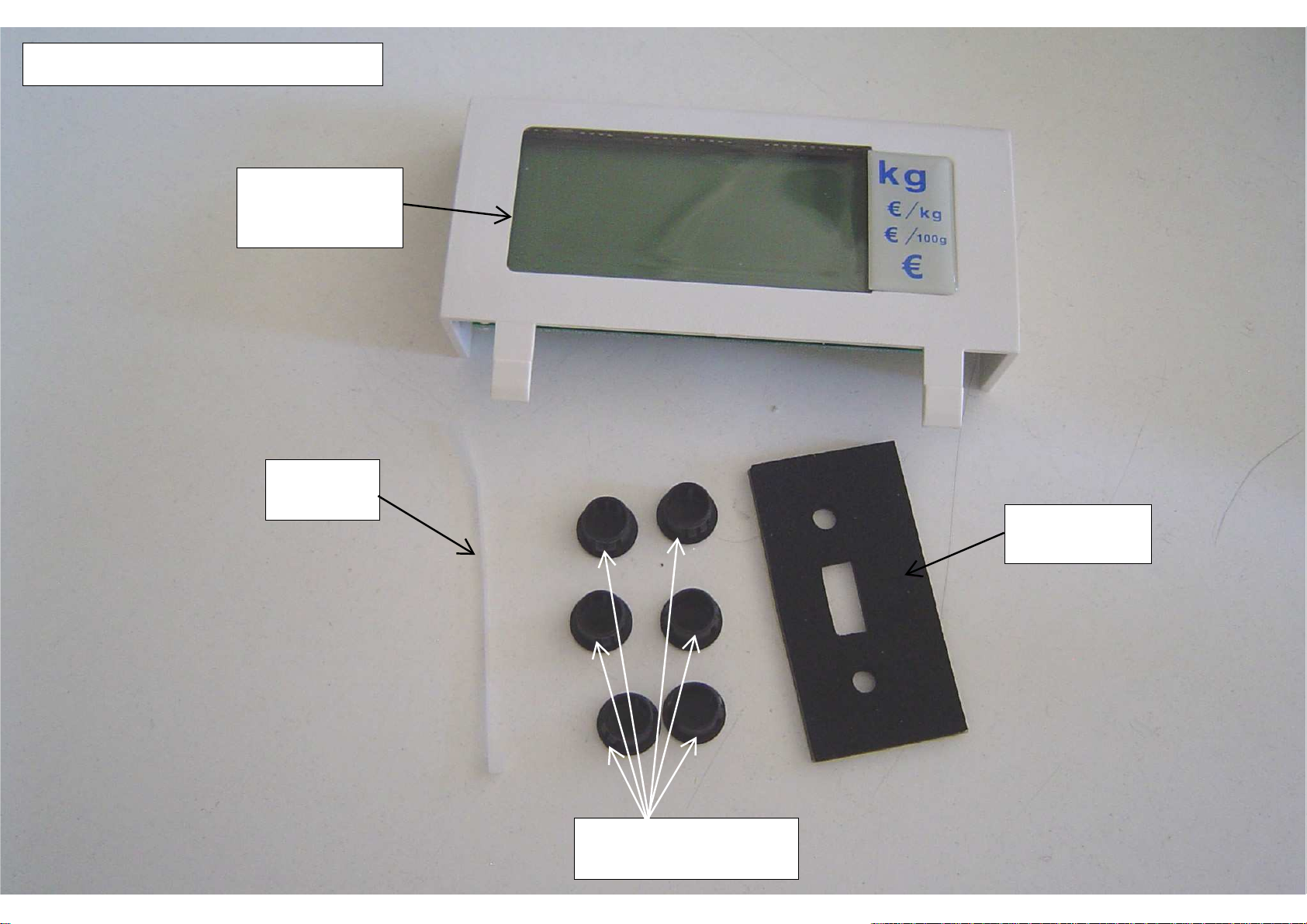

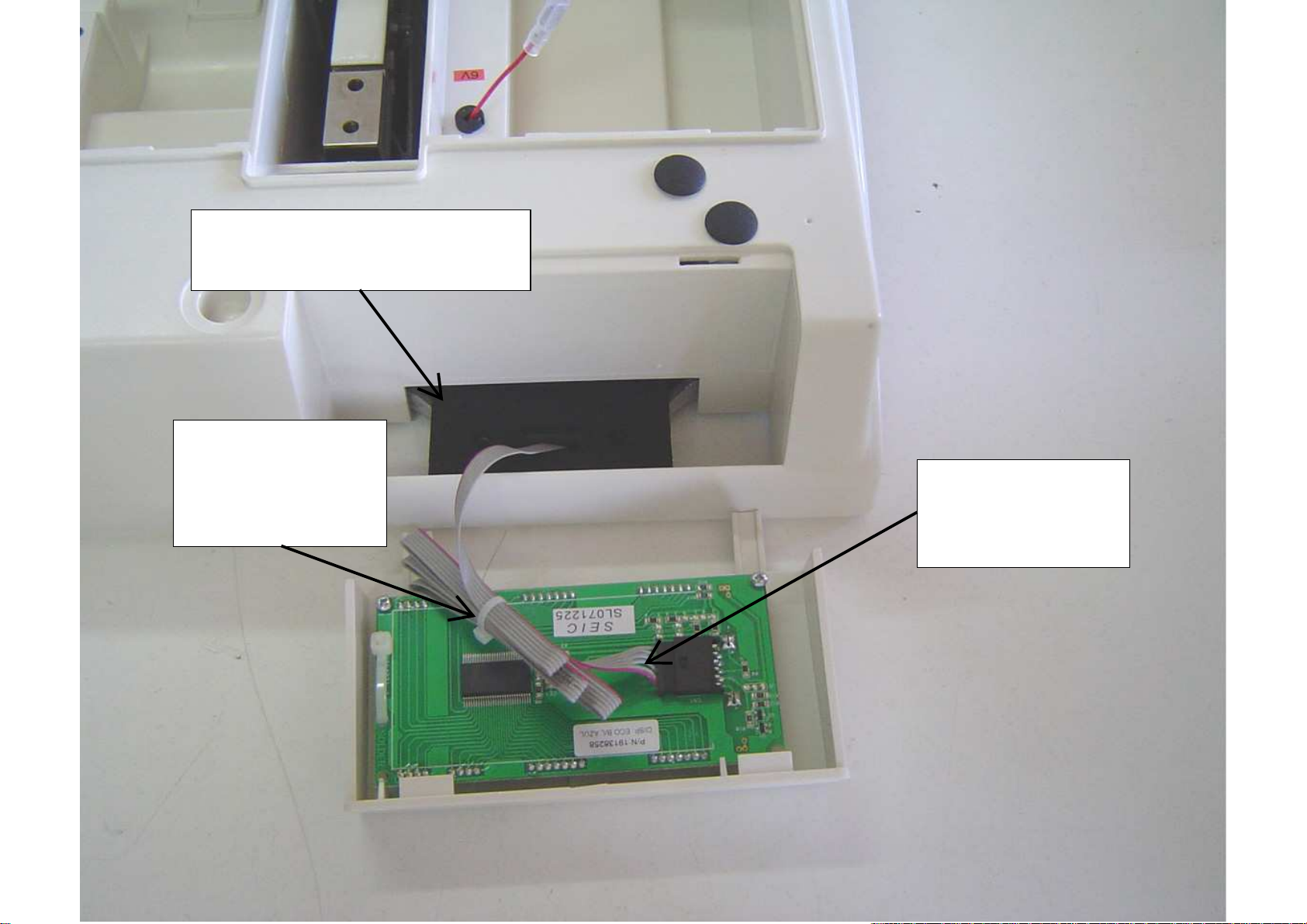

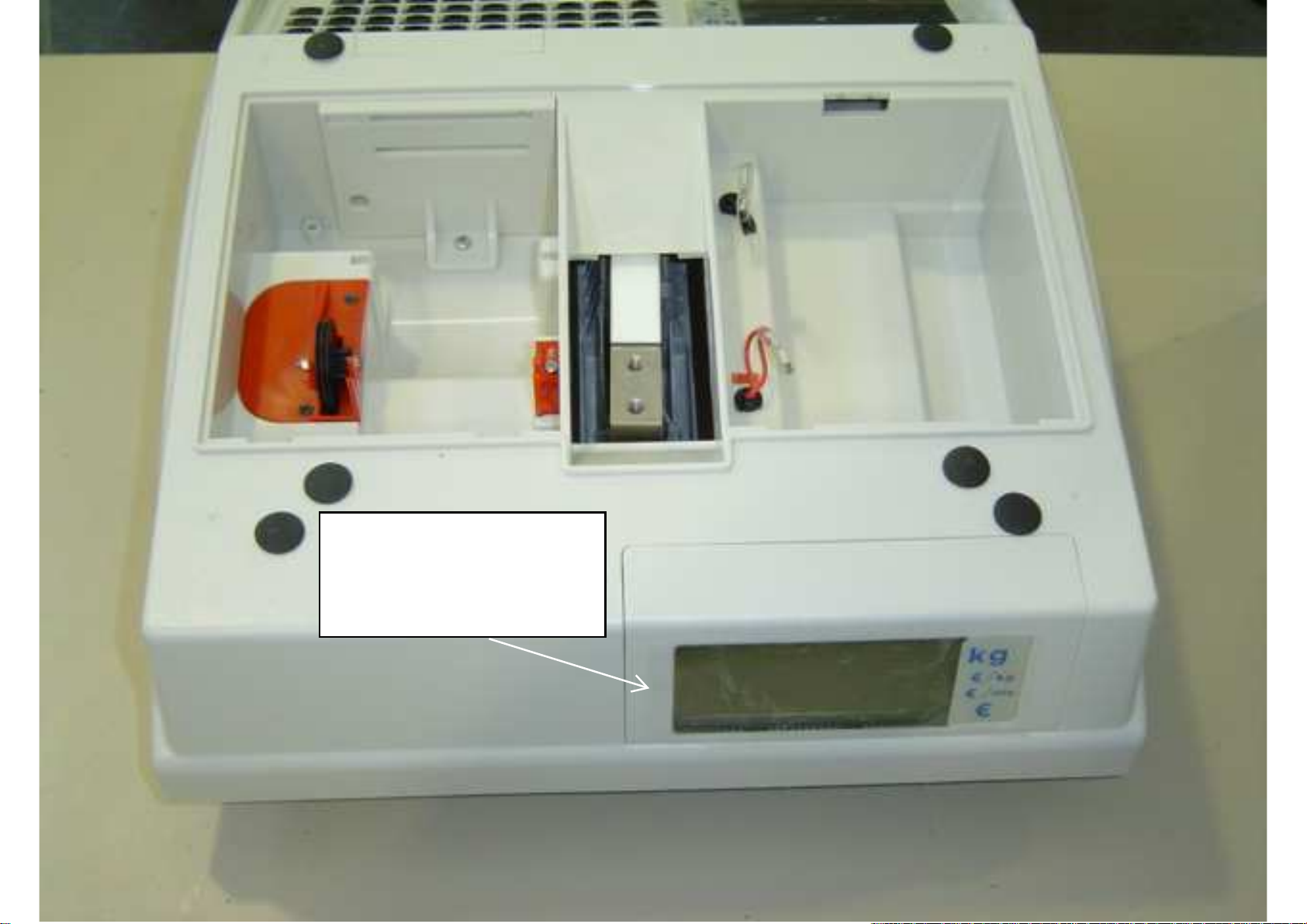

3.- ASSEMBLY BACK DISPLAY
To remove the
sticker protector
glass.
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bga.png)
Embedded in the
display tabs
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bgc.png)

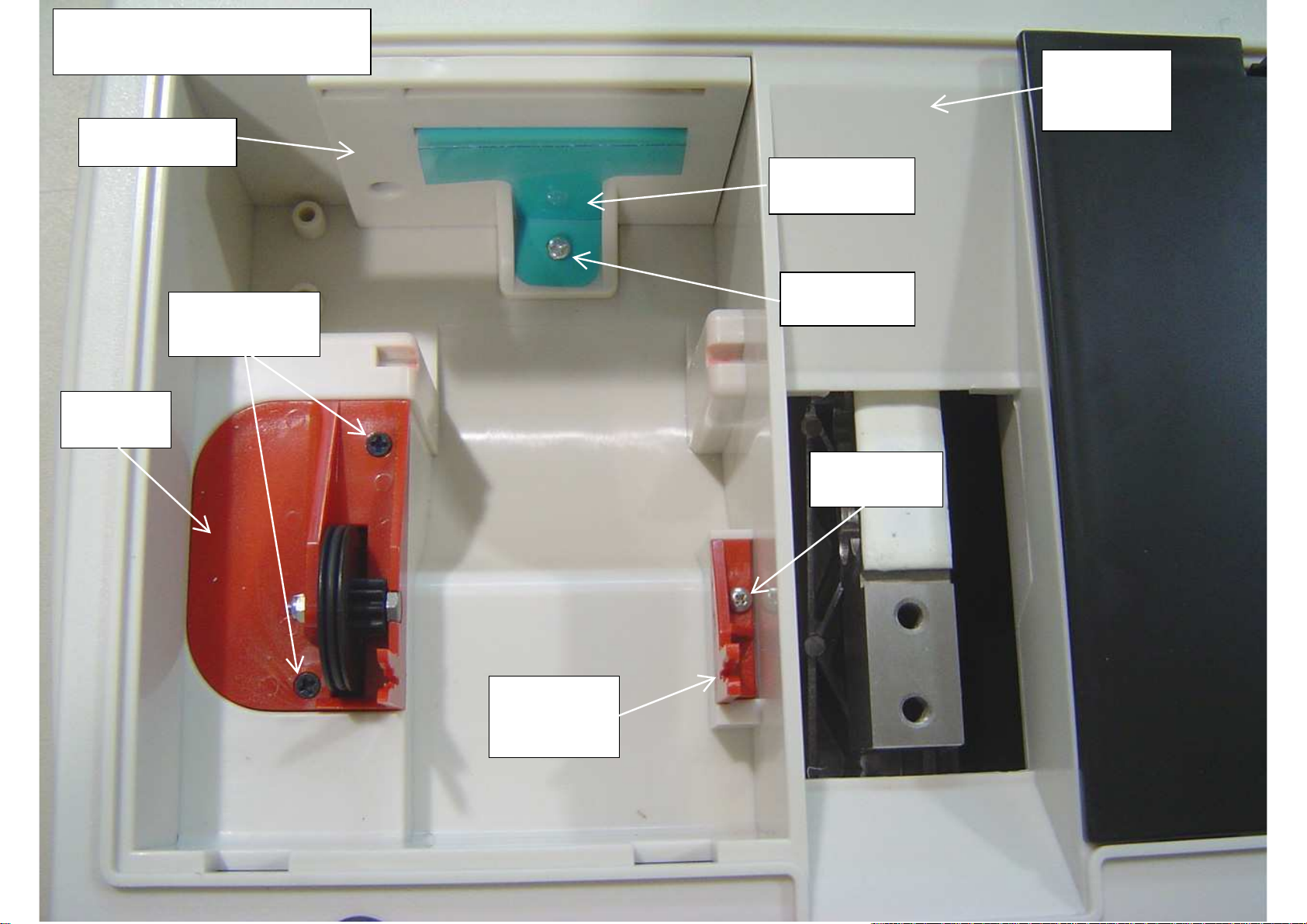

4.- ASSEMBLY THE PACKAGE FOR PRINTER
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bgd.png)
We must remove the opto
from this position and
should be put as follows.
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bge.png)
Put it like you see here.
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bgf.png)
To cut the ground
wire here.
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bg10.png)
TO PUT PCB CONNECTORS IN SUPPORT PRINTER
TO FIT THE CONNECTORS
PCB WITH 4 SCREWS P/N
72056002 AT SUPPORT
PRINTER
CABLE CONNECTION
(57) AT CONNECTORS
PCB (60)
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bg11.png)

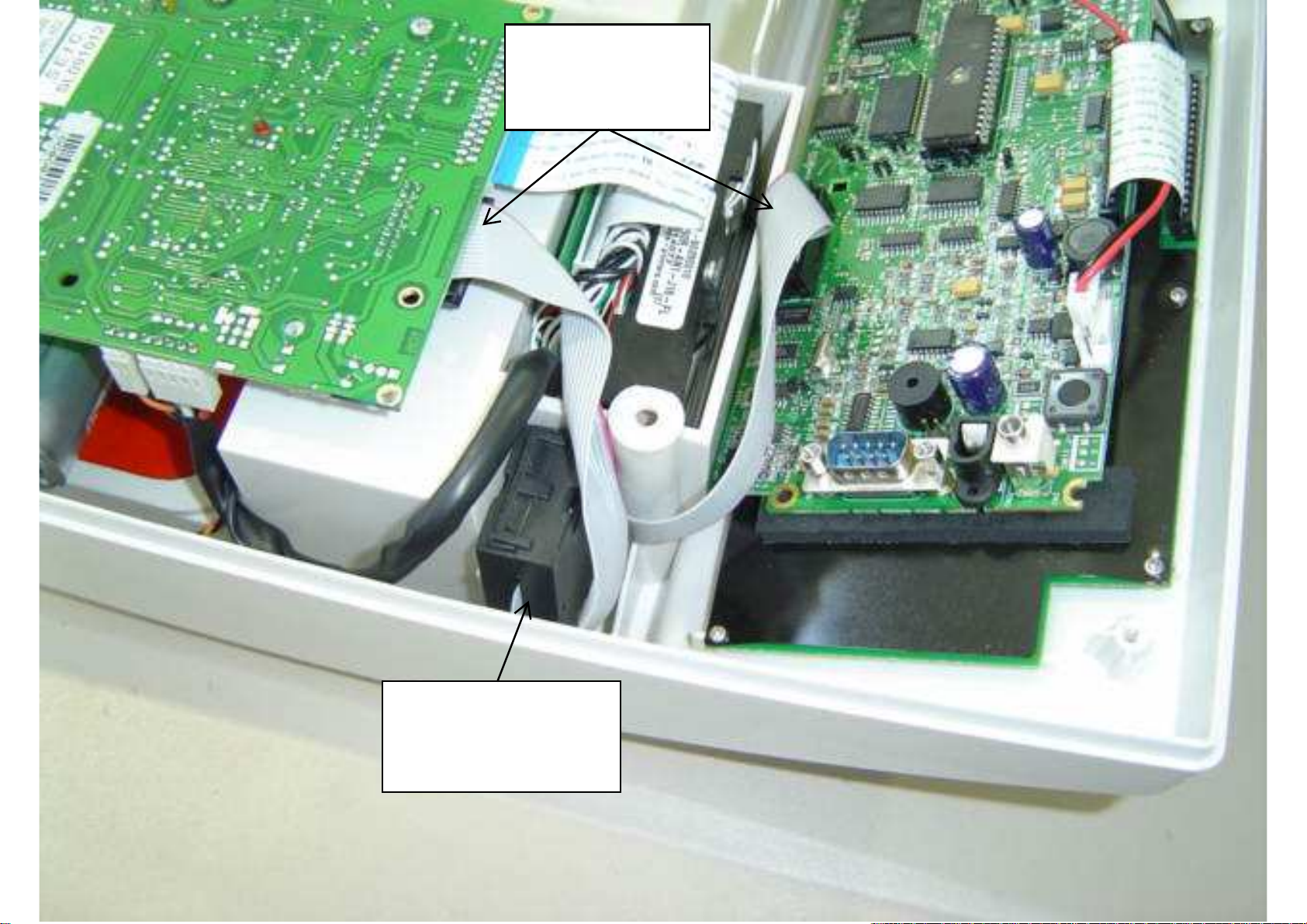

C0NNECTING THE PRINTER
CABLES ON CONNECTORS PCB
TO PUT OPTOCOUPLER
AT THIS POSITION
![](/html/f6/f691/f691334fbb47163cd5d15a8e835d8f73532409552ab80d58d5c527cb6ca939be/bg13.png)

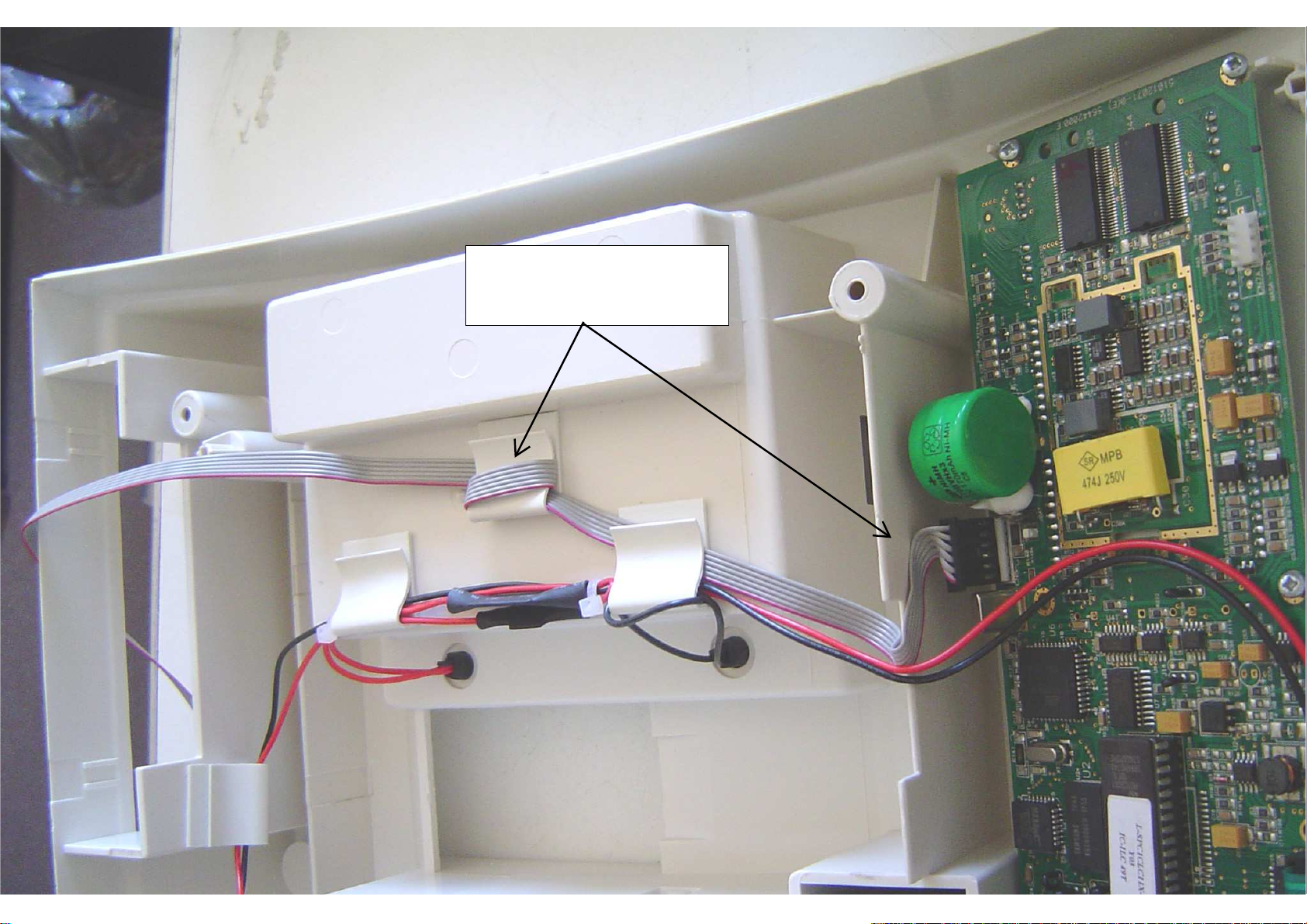

To hold the printer
cable with a bridle.
