Entrematic Ditec LUXO Series, Ditec LUXO3B, Ditec LUXO4BH, Ditec LUXO3BH, Ditec LUXO5B Technical Manual

Ditec LUXO

www.ditecentrematic.com

IP2128

Italiano 3

English 19

Franais 35

Deutsch 51

Español 67

Português 83

IP2128 - 2015-05-06

2

Ditec LUXO

Automazione per cancelli
a battente

(istruzioni originali)

www.ditecentrematic.com

IP2128IT

Manuale Tecnico

Indice

Argomento Pagina

1. Avvertenze generali per la sicurezza 5

2. Dichiarazione di Incorporazione delle quasi-macchine 6

2.1 Direttiva macchine 6

2.2 Indicazioni di utilizzo 6

3. Dati tecnici 7

4. Installazione tipo 8

5. Dimensioni e riferimenti 9

6. Installazione 10

6.1 Controlli preliminari 10

6.2 Fissaggio staffe 11

6.3 Installazione motoriduttore 12

6.4 Pistone reversibile e irreversibile 13

7. Collegamenti elettrici 14

8. Piano di manutenzione ordinaria 14

Istruzioni d’uso 15

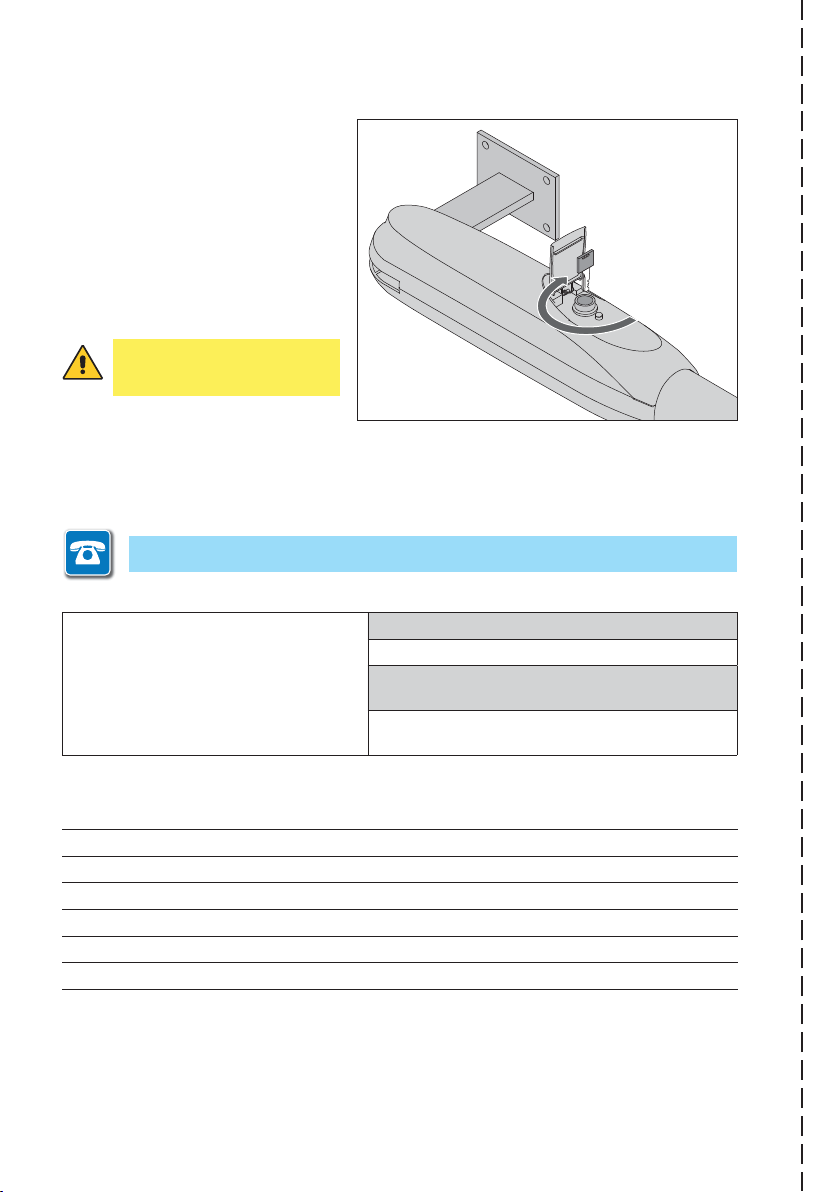

Istruzioni di sblocco manuale 16

Legenda

Questo simbolo indica istruzioni o note relative alla sicurezza a cui prestare par tico­lare attenzione.

Questo simbolo indica informazioni utili al corretto funzionamento del prodotto.

i

4

IP2128IT - 2015-05-06

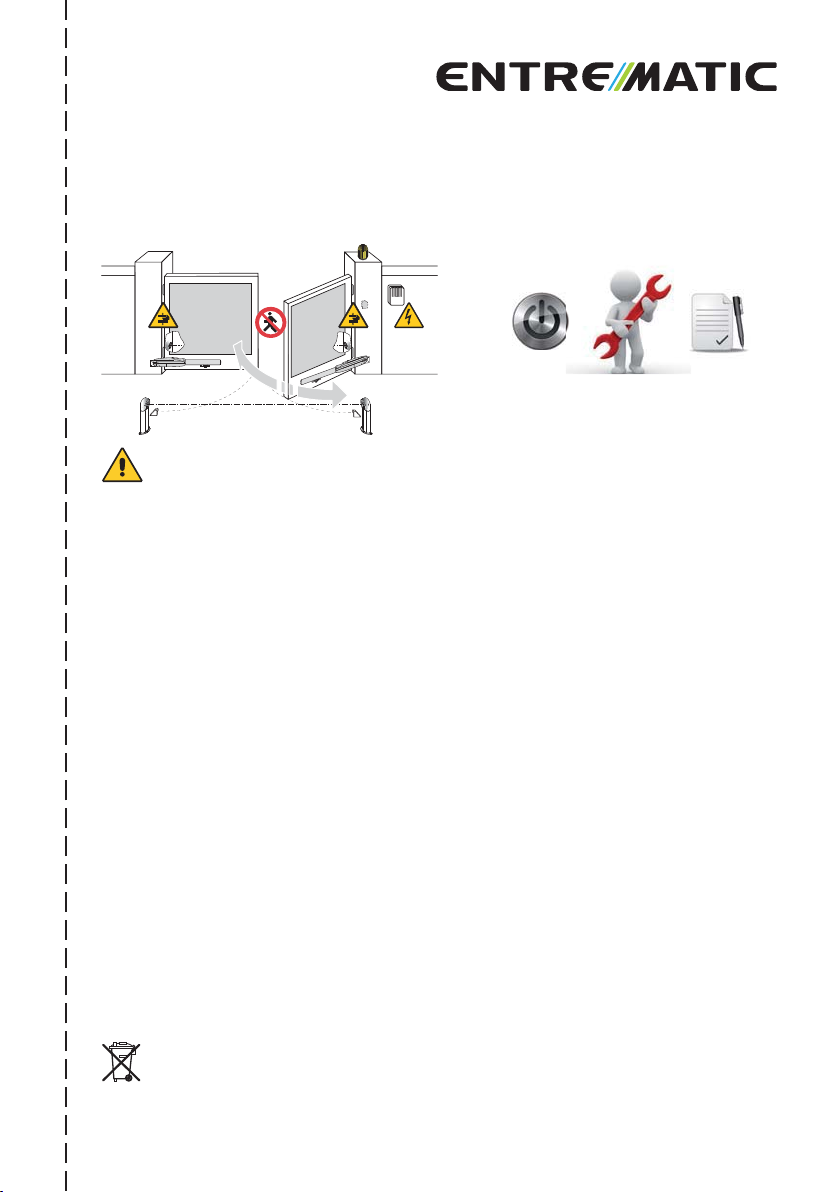

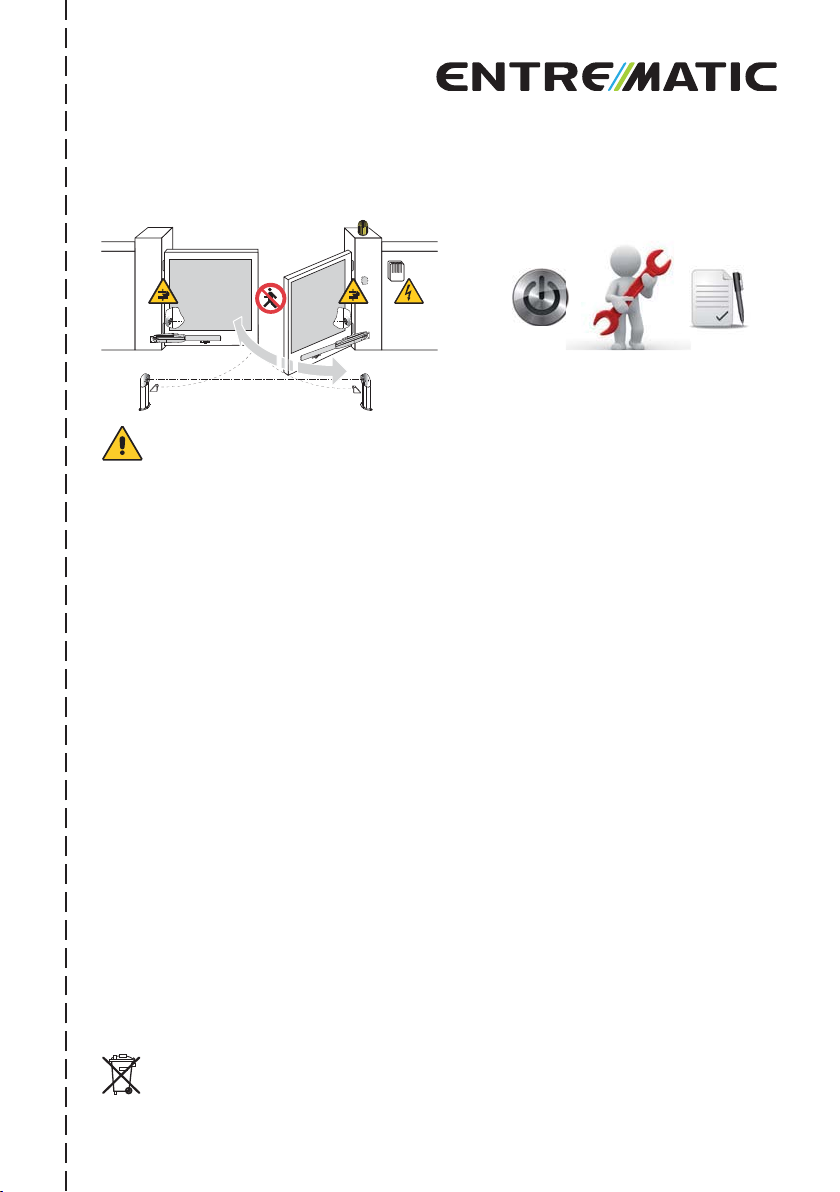

1. Avvertenze generali per la sicurezza

Il presente manuale di installazione è rivolto esclusivamente a personale qualificato.

L’installazione, i collegamenti elettrici e le regolazioni devono essere effettuati nell’os­servanza della Buona Tecnica e in ottemperanza alle norme vigenti.
Leggere attentamente le istruzioni prima di iniziare l’installazione del prodotto.
Una errata installazione può essere fonte di pericolo.

I materiali dell’imballaggio (plastica, polistirolo, ecc.) non vanno dispersi nell’ambiente e

non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
Prima di iniziare l’installazione verificare l’integrità del prodotto.
Non installare il prodotto in ambiente e atmosfera esplosivi: presenza di gas o fumi infiammabili
costituiscono un grave pericolo per la sicurezza.
Prima di installare la motorizzazione, apportare tutte le modifiche strutturali relative alla
realizzazione dei franchi di sicurezza ed alla protezione o segregazione di tutte le zone di
schiacciamento, cesoiamento, convogliamento e di pericolo in genere.
Verificare che la struttura esistente abbia i necessari requisiti di robustezza e stabilità. Il co­struttore della motorizzazione non è responsabile dell’inosser vanza della Buona Tecnica nella
costruzione degli infissi da motorizzare, nonché delle deformazioni che dovessero intervenire
nell’utilizzo.
I dispositivi di sicurezza (fotocellule, coste sensibili, stop di emergenza, ecc.) devono essere
installati tenendo in considerazione: le normative e le direttive in vigore, i criteri della Buona
Tecnica, l’ambiente di installazione, la logica di funzionamento del sistema e le forze sviluppate
dal cancello motorizzato.
I dispositivi di sicurezza devono proteggere eventuali zone di schiacciamento, cesoiamento,
convogliamento e di pericolo in genere, della porta motorizzata.
Applicare le segnalazioni previste dalle norme vigenti per individuare le zone pericolose.

Ogni installazione deve avere visibile l’indicazione dei dati identificativi del cancello mo-

torizzato.
Quando richiesto, collegare il cancello motorizzato ad un efficace impianto di messa a terra
eseguito come indicato dalle vigenti norme di sicurezza.
Durante gli interventi di installazione, manutenzione e riparazione, togliere l’alimentazione
prima di aprire il coperchio per accedere alle parti elettriche.
La rimozione del carter di protezione dell’automazione deve essere eseguita esclusivamente
da personale qualificato.

La manipolazione delle parti elettroniche deve essere effettuata munendosi di bracciali

conduttivi antistatici collegati a terra.
Il costruttore della motorizzazione declina ogni responsabilità qualora vengano installati com­ponenti incompatibili ai fini della sicurezza e del buon funzionamento.
Per l’eventuale riparazione o sostituzione dei prodotti dovranno essere utilizzati esclusivamente
ricambi originali.
L’installatore deve fornire tutte le informazioni relative al funzionamento automatico, manuale
e di emergenza del cancello motorizzato, e consegnare all’utilizzatore dell’impianto le istru­zioni d’uso.

IP2128IT - 2015-05-06

5

2. Dichiarazione di incorporazione delle quasi

M

arc

o P

iet

Zinii

sid

sid

sidsisi

ent

ent

ent

en

nt

macchine

(Direttiva 2006/42/CE, Allegato II-B)
Il fabbricante Entrematic Group AB con sede in Lodjursgatan 10, SE-261 44 Landskrona, Swe-Lodjursgatan 10, SE-261 44 Landskrona, Swe­den, dichiara che l’automazione per cancelli battente tipo Ditec LUXO:

- è costruito per essere installato in una porta o cancello manuale per costituire una macchina ai
sensi della Direttiva 2006/42/CE. Il costruttore della porta o cancello motorizzati deve dichiara­re la conformità ai sensi della Direttiva 2006/42/CE (allegato II-A), prima della messa in servizio
della macchina;

- è conforme ai requisiti essenziali di sicurezza applicabili indicati nella nell’allegato I, capitolo 1
della Direttiva 2006/42/CE;

- è conforme alla Direttiva bassa tensione 2006/95/CE;

- è conforme alla Direttiva compatibilità elettromagnetica 2004/108/CE;

- la documentazione tecnica è conforme all’allegato VII-B della Direttiva 2006/42/CE;

- la documentazione tecnica viene gestita da Marco Pietro Zini con sede in Via Mons. Banfi, 3 ­21042 Caronno Pertusella (VA) - ITALY;

- copia della documentazione tecnica verrà fornita alle autorità nazionali competenti, in seguito
ad una richiesta adeguatamente motivata.

Land skro na,06-05-2013 Marco Pietro Zini
(Presidente)

(

ro

2.1 Direttiva macchine

Ai sensi della Direttiva macchine (2006/42/CE) l’installatore che motorizza una porta o un cancello
ha gli stessi obblighi del costruttore di una macchina e come tale deve:

- predisporre il fascicolo tecnico che dovrà contenere i documenti indicati nell’Allegato V della
Direttiva macchine;

(Il fascicolo tecnico deve essere conservato e tenuto a disposizione delle autorità nazionali

competenti per almeno dieci anni a decorrere dalla data di costruzione della porta o cancello
motorizzati);

- redigere la dichiarazione CE di conformità secondo l’Allegato II-A della Direttiva macchine e
consegnarla al cliente;

- apporre la marcatura CE sulla porta o cancello motorizzati ai sensi del punto 1.7.3 dell’Allegato
I della Direttiva macchine.

2.2 Indicazioni di utilizzo

Classe di servizio: 4 (minimo 10÷5 anni di utilizzo con 100÷200 cicli al giorno).
Utilizzo: INTENSO (per ingressi condominiali, industriali, commerciali, parcheggi con uso carraio
o pedonale intenso).

- Le prestazioni di utilizzo si riferiscono al peso raccomandato (circa 2/3 del peso massimo con­sentito). L’utilizzo con il peso massimo consentito potrebbe ridurre le prestazioni sopra indicate.

- La classe di servizio, i tempi di utilizzo e il numero di cicli consecutivi hanno valore indicativo.
Sono rilevati statisticamente in condizioni medie di utilizzo e non possono essere certi per ogni
singolo caso.

- Ogni ingresso automatico presenta elementi variabili quali: attriti, bilanciature e condizioni
ambientali che possono modificare in maniera sostanziale sia la durata che la qualità di funzio­namento dell’ingresso automatico o di parte dei suoi componenti (fra i quali gli automatismi). E’
compito dell’installatore adottare coefficienti di sicurezza adeguati ad ogni particolare installa­zione.

IP2128IT - 2015-05-06

6

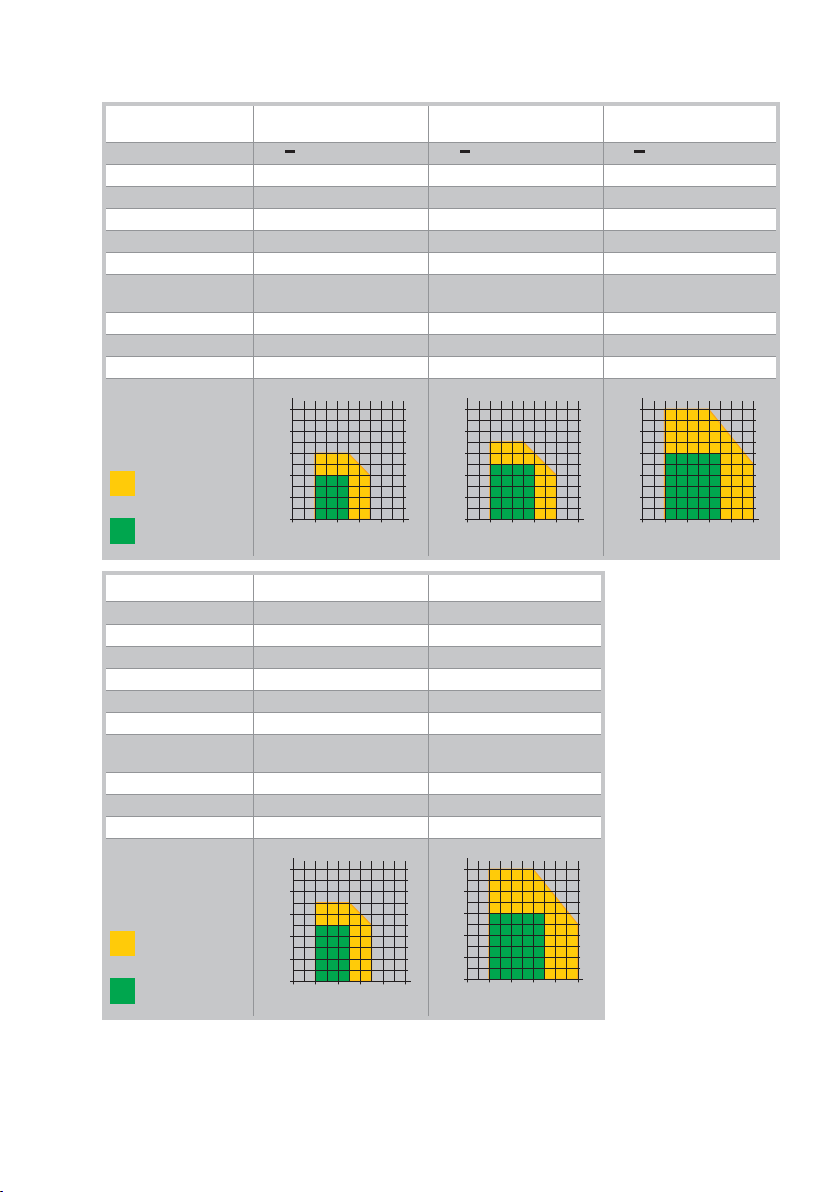

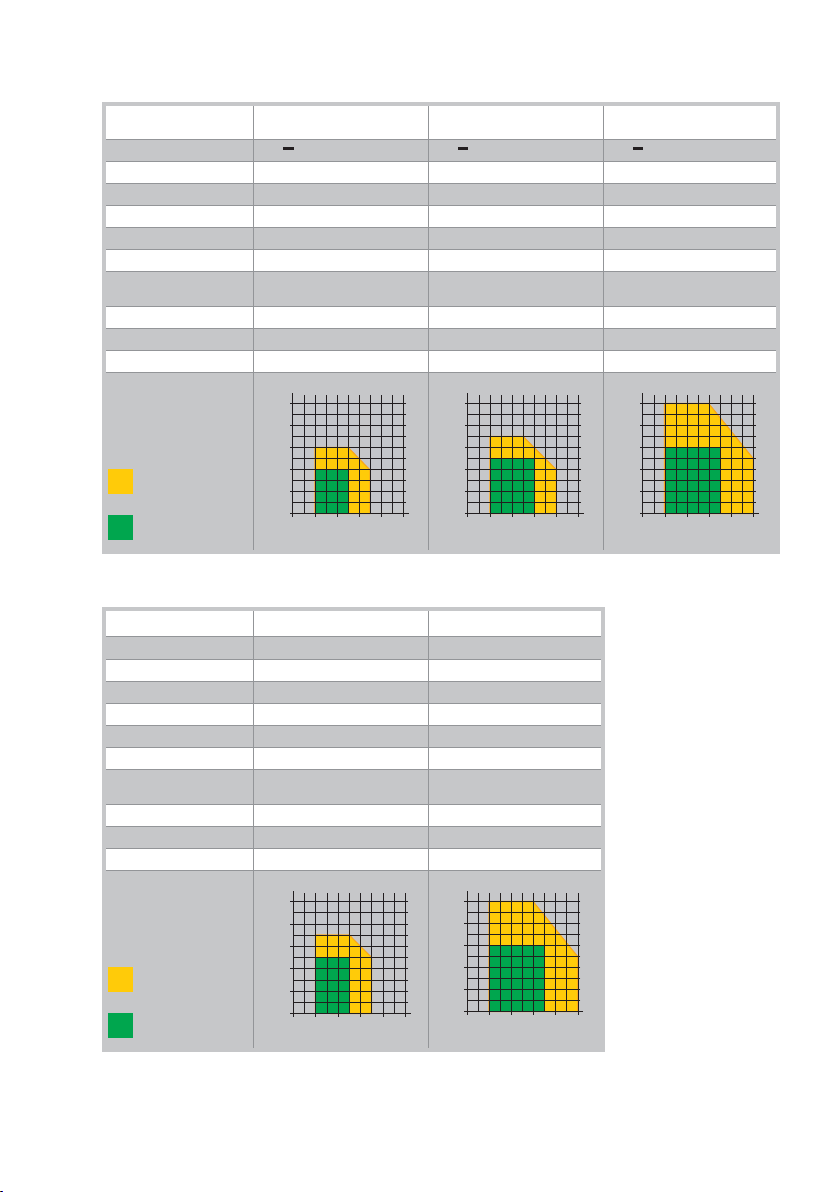

3. Dati tecnici

3

LUXO3BH LUXO4BH

Alimentazione 24 V

24 V 24 V

Assorbimento 4 A 4 A 12 A
Spinta 2000 N 2000 N 3000 N
Corsa massima 350 mm 500 mm 500 mm
Tempo di apertura 20÷50 s / 90° 30÷60 s / 90° 20÷45 s / 90°
Classe di servizio 4 - INTENSO 4 - INTENSO 4 - INTENSO

Intermittenza

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Temperatura min -20° C max +55° C min -20° C max +55° C min -20° C max +55° C
Grado di protezione IP24D IP24D IP24D
Quadro elettronico E2HLX - VIVAH E2HLX - VIVAH VIVAH

LUXO5BH

LUXO5VBH

S2 = 20 min
S3 = 50%

Indicazioni di utilizzo
m = lunghezza anta
kg = peso anta

Dimensioni limite

Dimensioni

raccomandate

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

500 kg

400 kg

300 kg

200 kg

100 kg

m 1 2

3 4 5

LUXO3B LUXO5B

Alimentazione 230 V~ 50 Hz 230 V~ 50 Hz
Assorbimento 1.1 A 1.1 A
Spinta 3000 N 3000 N
Corsa massima 350 mm 500 mm
Tempo di apertura 22 s / 90° 32 s / 90°
Classe di servizio 4 - INTENSO 4 - INTENSO

Intermittenza

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Temperatura min -20° C max +55° C min -20° C max +55° C
Grado di protezione IP24D IP24D
Quadro elettronico E2 - LOGICM E2 - LOGICM

Indicazioni di utilizzo
m = lunghezza anta
kg = peso anta

Dimensioni limite

Dimensioni

raccomandate

500 kg

400 kg

300 kg

200 kg

100 kg

500 kg

400 kg

300 kg

200 kg

100 kg

m1 2 3 4 5

4 5

500 kg

400 kg

300 kg

200 kg

100 kg

m 1 2

m 1 2

3 4 5

m 1 2

IP2128IT - 2015-05-06

7

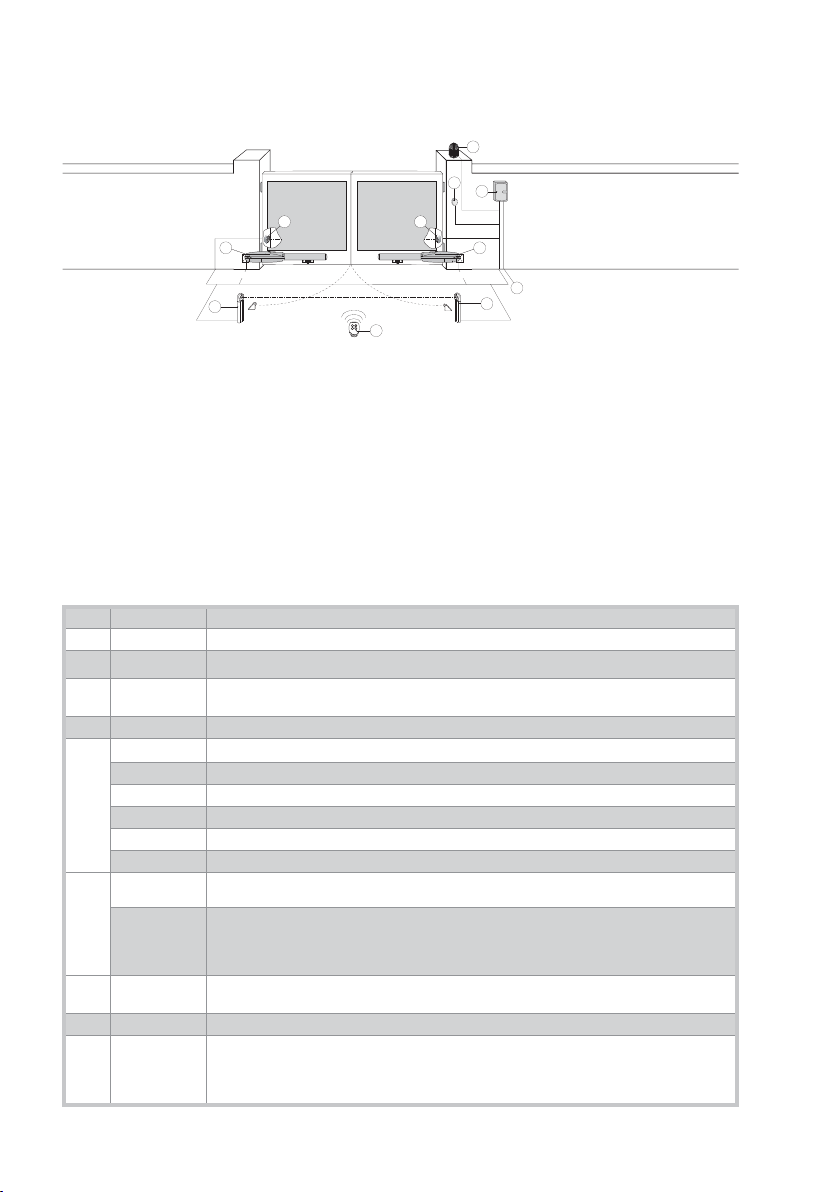

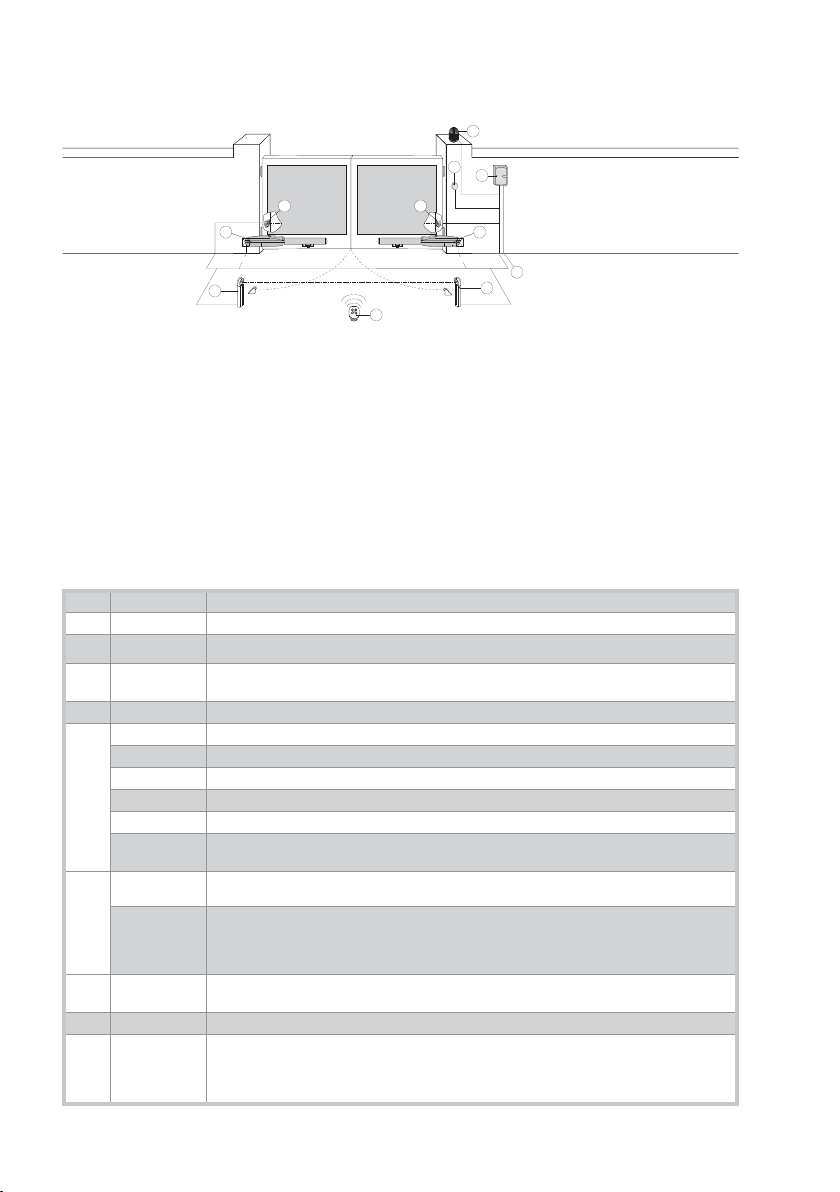

4. Installazione tipo

2

3

5

2x1.5 mm²

RX - 4x0.5 mm²

7

TX - 4x0.5 mm²

7 7

6 6

4x1.5 mm² (*)

1

Rif. Codice Descrizione

1 GOL4 Trasmettitore
2 LAMPH Lampeggiante

3 XEL5

GOL4M

Selettore a chiave
Tastiera radio

4 LAB9 Rilevatore a spira magnetica per controllo passaggio

LUXO3B Attuatore reversibile e irreversibile in corrente alternata per anta fino a 3,5 m

LUXO3BH Attuatore irreversibile in corrente continua per anta fino a 3,5 m
LUXO4BH Attuatore irreversibile in corrente continua per anta fino a 4 m

5

LUXO5B Attuatore reversibile e irreversibile in corrente alternata per anta fino a 5 m
LUXO5BH Attuatore irreversibile in corrente continua per anta fino a 5 m
LUXO5VBH Attuatore irreversibile in corrente continua per anta fino a 5 m con finecorsa
LUXO3B

Cavo 4x1,5 mm²

LUXO5B

6

LUXO3BH
LUXO4BH

Cavo 2x1,5 mm²

LUXO5BH
LUXO5VBH

7 XEL2

LAB4

Fotocellule
Fotocellule IP55

8 Quadro elettronico
A Collegare l’alimentazione ad un interruttore onnipolare di tipo omologato con distanza

d’apertura dei contatti di almeno 3 mm (non fornito).
Il collegamento alla rete deve avvenire su canala indipendente e separata dai collega­menti ai dispositivi di comando e sicurezza.

4x0.5 mm²

TX - 4x0.5 mm²

4x1.5 mm² (*)

RX - 4x0.5 mm²

3x1.5 mm²

4

7

IP2128IT - 2015-05-06

8

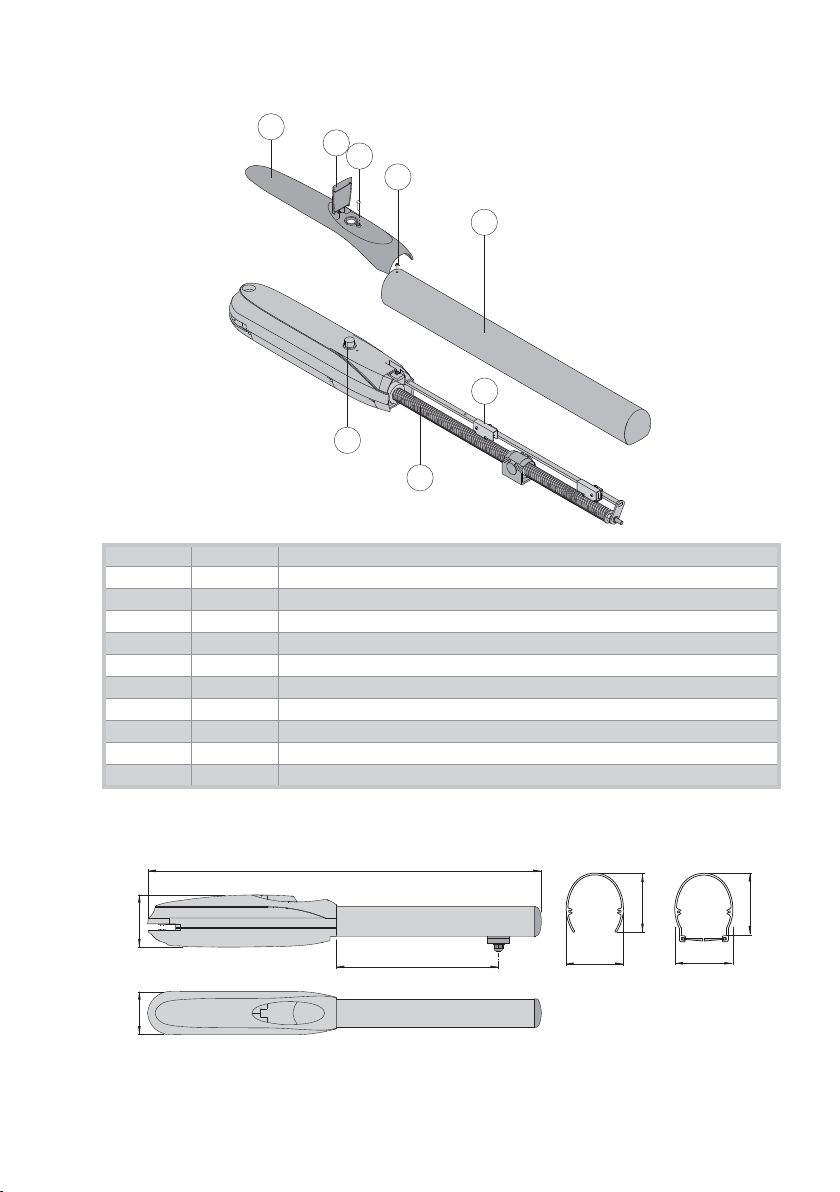

5. Dimensioni e riferimenti motoriduttore

9

10

F

G

12

16

11

13

Rif. Codice Descrizione

9 Coperchio
10 Sportello serratura
11 Serratura di sblocco
12 Copertura vite di traino
13 Vite di traino
14 Staffa di coda
15 Staffa di testa
16 LUXOFCH Kit finecorsa (di serie solo su LUXO5VBH)

F Vite per fissaggio coperchio
G Vite per fissaggio copertura di traino

S

LUXO3B-5B
LUXO3BH
LUXO4BH
LUXO5BH LUXO5VBH

120

100

S = 890 [LUXO3B-3BH]

IP2128IT - 2015-05-06

1040 [LUXO4BH-5B-5BH-5VBH]

R

R = max 350 [LUXO3B-3BH]

max 500 [LUXO4BH-5B-5BH-5VBH]

9

68

66

78

66

6. Installazione

La garanzia di funzionamento e le prestazioni dichiarate si ottengono solo con accessori e dispositivi
di sicurezza ENTREMATIC.
Tutte le misure riportate sono espresse in mm, salvo diversa indicazione.

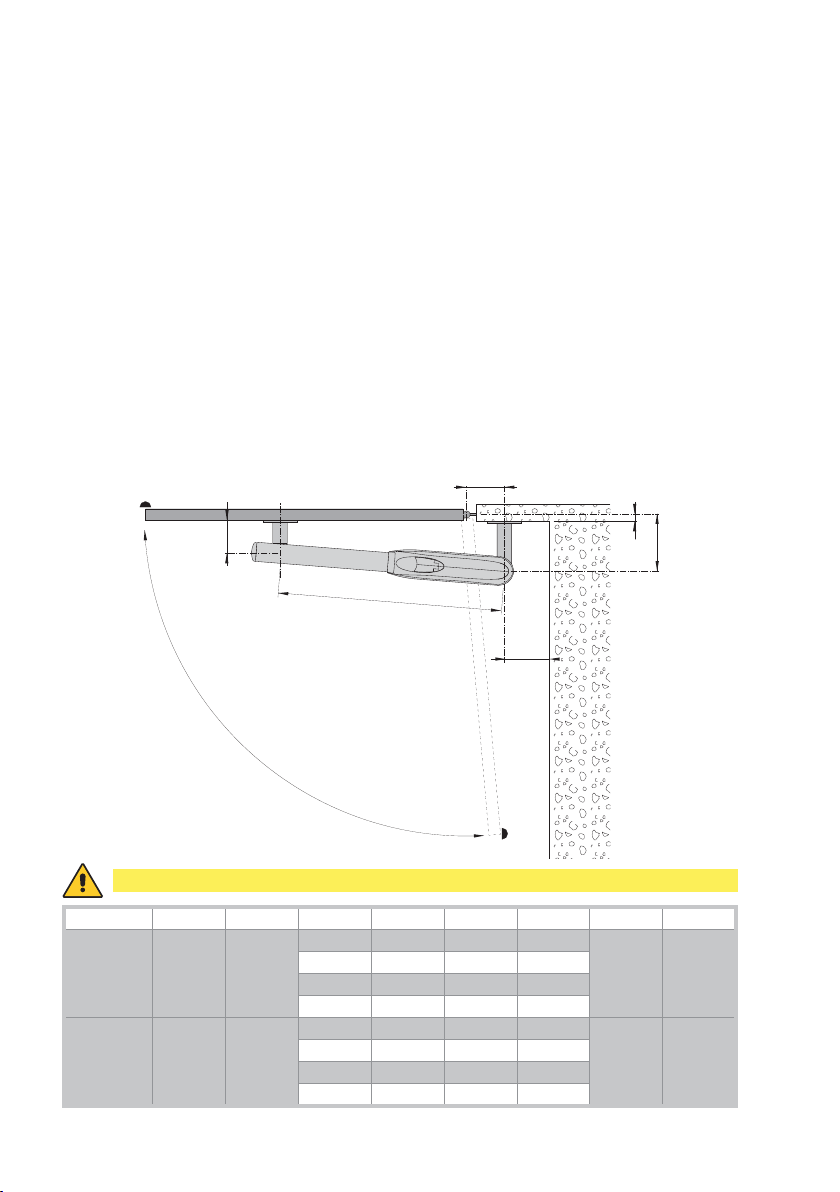

6.1 Controlli preliminari

Controllare che la struttura del cancello sia robusta e che i cardini siano lubrificati. Prevedere una
battuta d’arresto in apertura e in chiusura.

Verificare, posizionando la piastra di coda [14] sul pilastro, le misure di installazione e fissarla.
Le misure di installazione indicate nella tabella consentono di scegliere i valori di [A] e [B] in base
all’angolo di apertura desiderato e in riferimento agli spazi e agli ingombri presenti in sito.
NOTA: Per avere un movimento regolare del cancello le misure [A] e [B] devono essere uguali.
Aumentando la misura [A] si riduce la velocità di accostamento in apertura.
Riducendo la misura [B] si aumentano i gradi di apertura del cancello.
Le misure [A] e [B] devono comunque essere compatibili con la corsa utile del pistone; quindi se
si aumenta la misura [A] è necessario diminuire la misura [B] e viceversa.

A

E

L

D

[*] Utilizzare misure comprese tra il minimo e il massimo

A* B* A B C D E L

130 170 100 90°

LUXO3B
LUXO3BH

LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

min 105
max 160

min 130
max 200

min 130
max 170

min 170
max 290

105 140 70 90°
130 130 60 95°
160 130 50 110°
170 170 100 90°
200 200 130 95°
200 170 100 120°
130 290 220 90°

min 60

C

B

90 760

120 910

IP2128IT - 2015-05-06

10

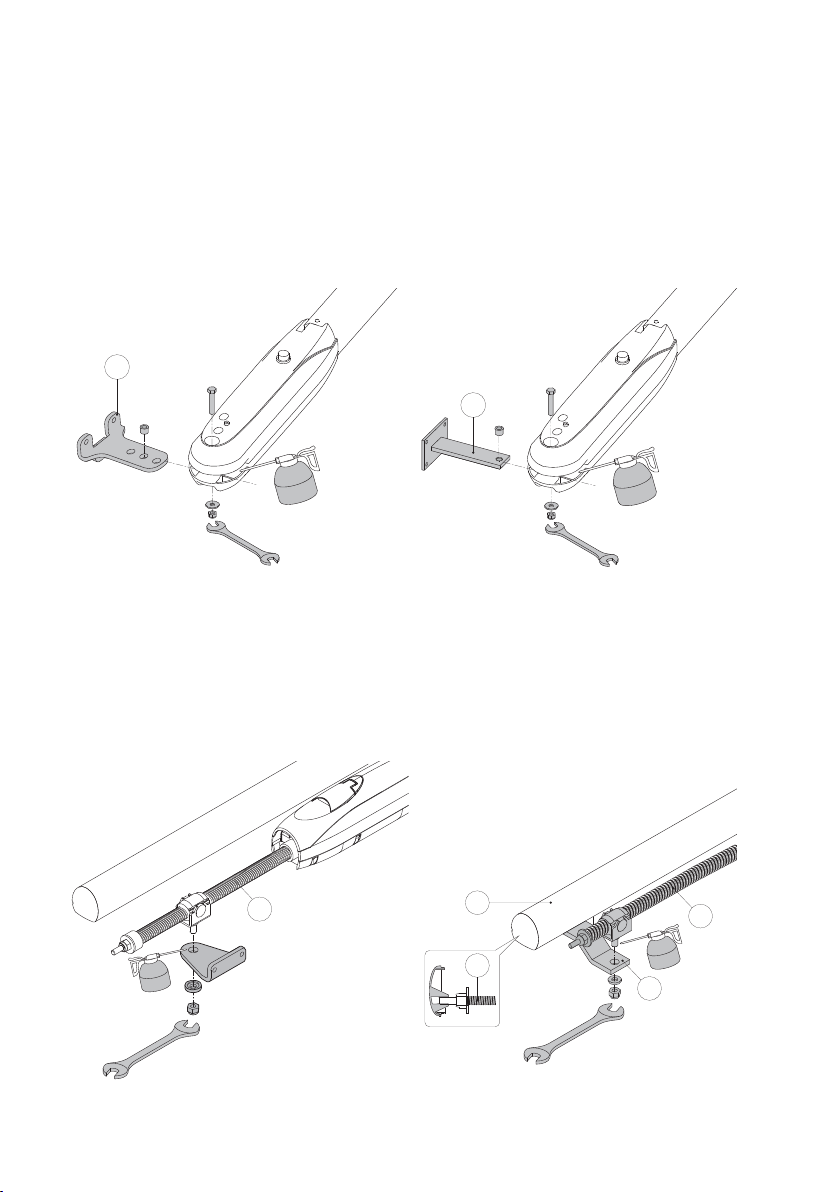

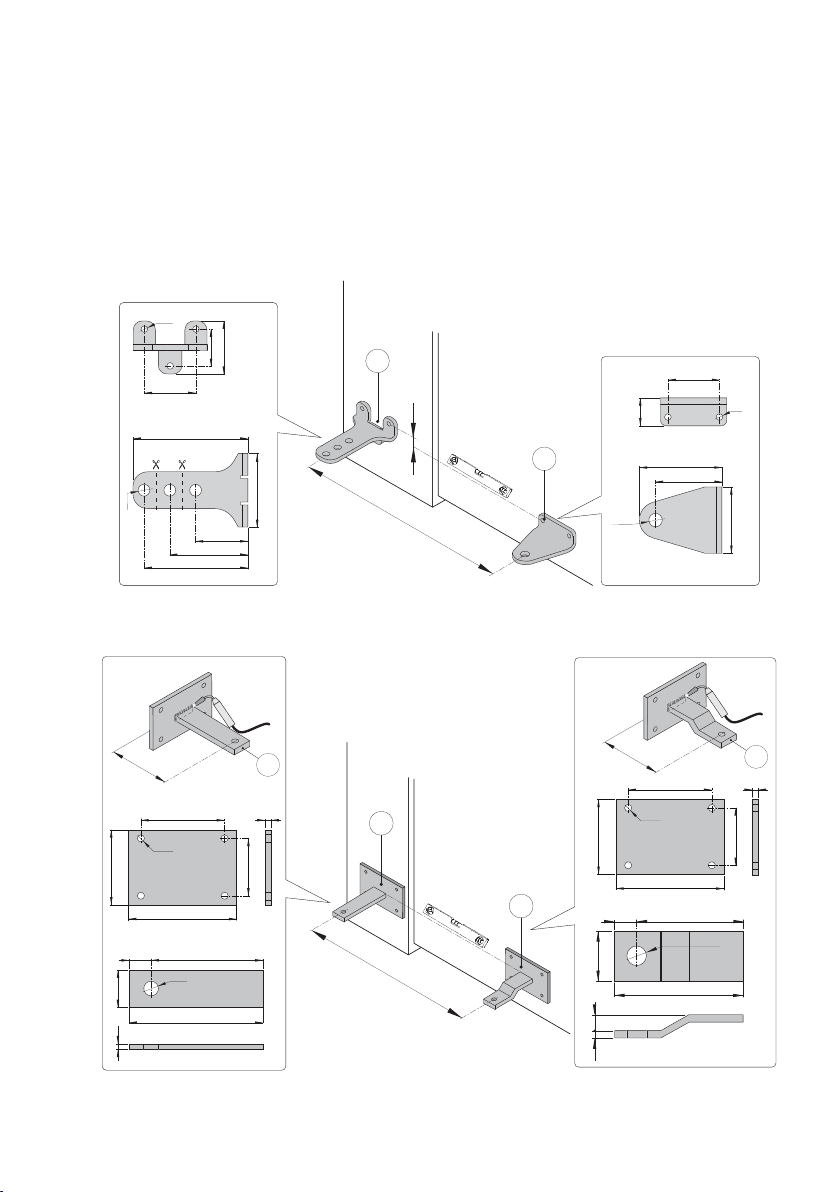

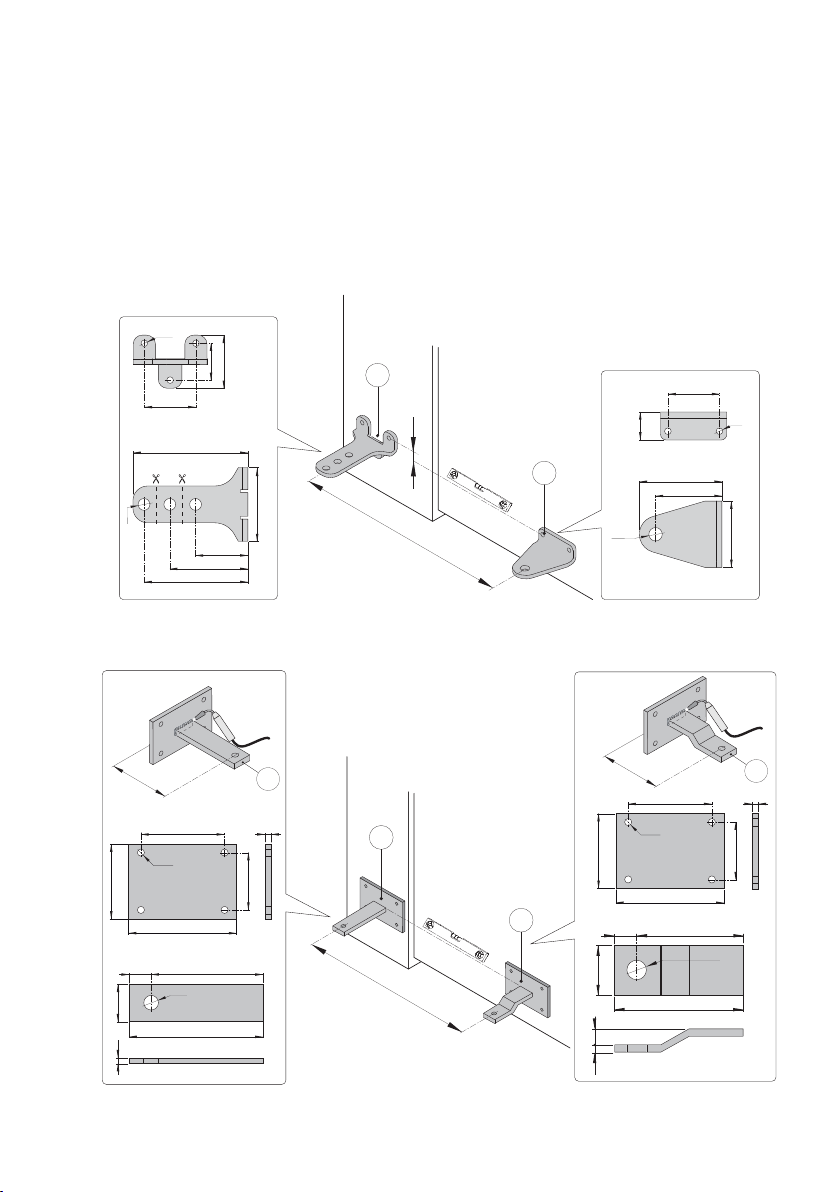

6.2 Fissaggio staffe

- Dopo aver fissato la piastra di coda [14] seguendo le misure indicate a pagina 10, procedere
con il fissaggio della staffa di testa [15] sul cancello.

Nota: accorciare la staffa di coda [14] seguendo le indicazioni di pagina 10.

- Con cancello completamente chiuso posizionare la staffa di testa [15] in prossimità dell’attacco
del pistone, rispettando le misure [E] e [L]. Verificare che le staffe di testa [15] e di coda [14]
siano correttamente livellate come indicato sulle seguenti figure, e fissare la staffa di testa
[15] al cancello.

LUXO3BH

Ø9

50

72

14

70

32

152

15

100

Ø14

82 (B - C)

112 (B - C)

142 (B - C)

L

LUXO3B-LUXO4BH-LUXO5B-LUXO5BH-LUXO5VBH

Ø18

70

38

112

Ø9

90

90

B - C

90

Ø9

80

115

15

Ø14

5010

IP2128IT - 2015-05-06

180

165

80

50

31 (*42)

10

E

90

Ø9

115

20

115

Ø18 (*22)

135

14

6

60

14

15

L

15

6

60

* LUXO5VBH

11

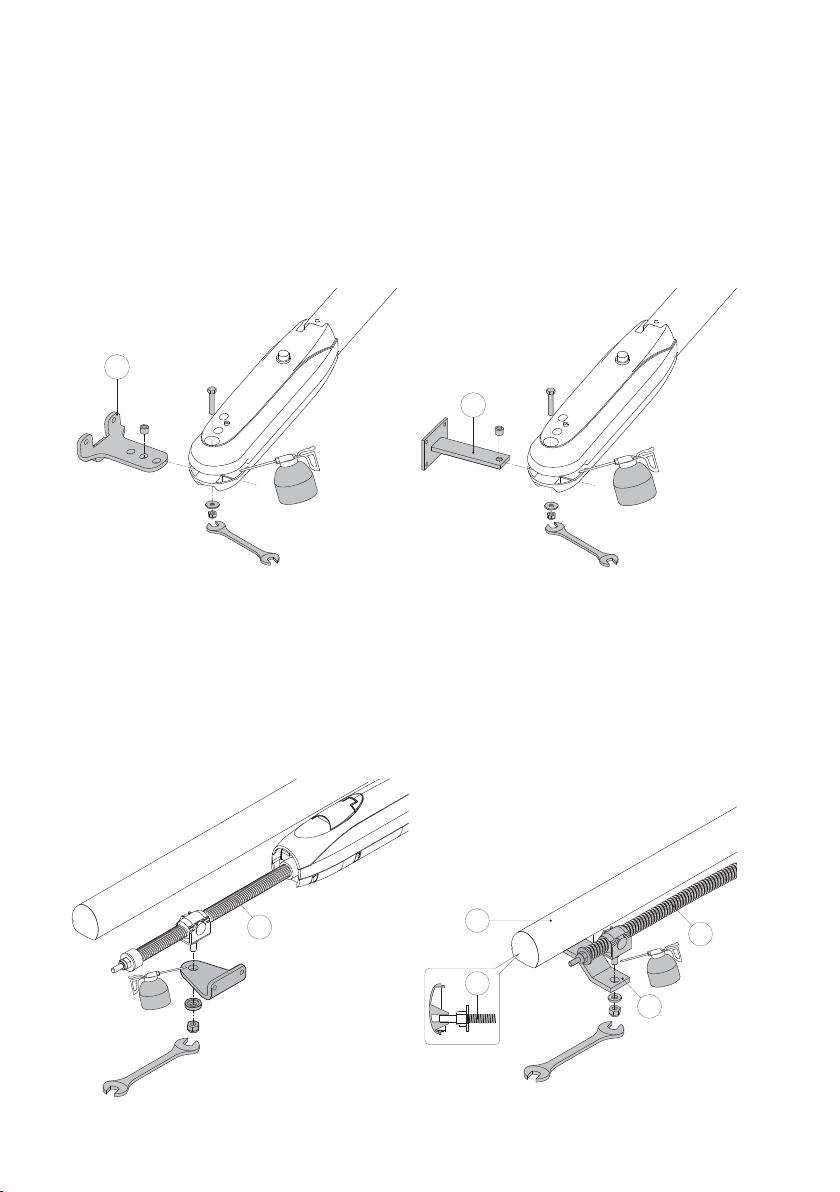

6.3 Installazione motoriduttore

- Aprire lo sportello serratura [10] svitare la vite [F] e togliere il coperchio [9]. Svitare la vite [G]
e sfilare la copertura vite di traino [12] come da figura a pagina 7. Sbloccare il pistone (vedi
ISTRUZIONI D’USO).

- Fissare il pistone alle staffe di coda [14] e di testa [15], avvitando a fondo il dado autobloccante
e lubrificare i punti di rotazione.

NOTA: prestare particolare attenzione al corretto assemblaggio della rondella sulle staffe di

testa e di coda.

LUXO3BH LUXO3B

LUXO4BH
LUXO5B
LUXO5BH

14

- Inserire e fissare la copertura della vite di traino [12] sulla vite di traino [13] con la vite [G]

in dotazione.

NOTA: controllare che la vite di traino [13] si infili correttamente sulla testa della copertura

[12] (particolare in figura).

- Muovendo manualmente il cancello verificare che tutta la corsa avvenga senza interferenze.

LUXO5VBH

14

LUXO3BH

LUXO3B
LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

13

12

12

13

13

15

IP2128IT - 2015-05-06

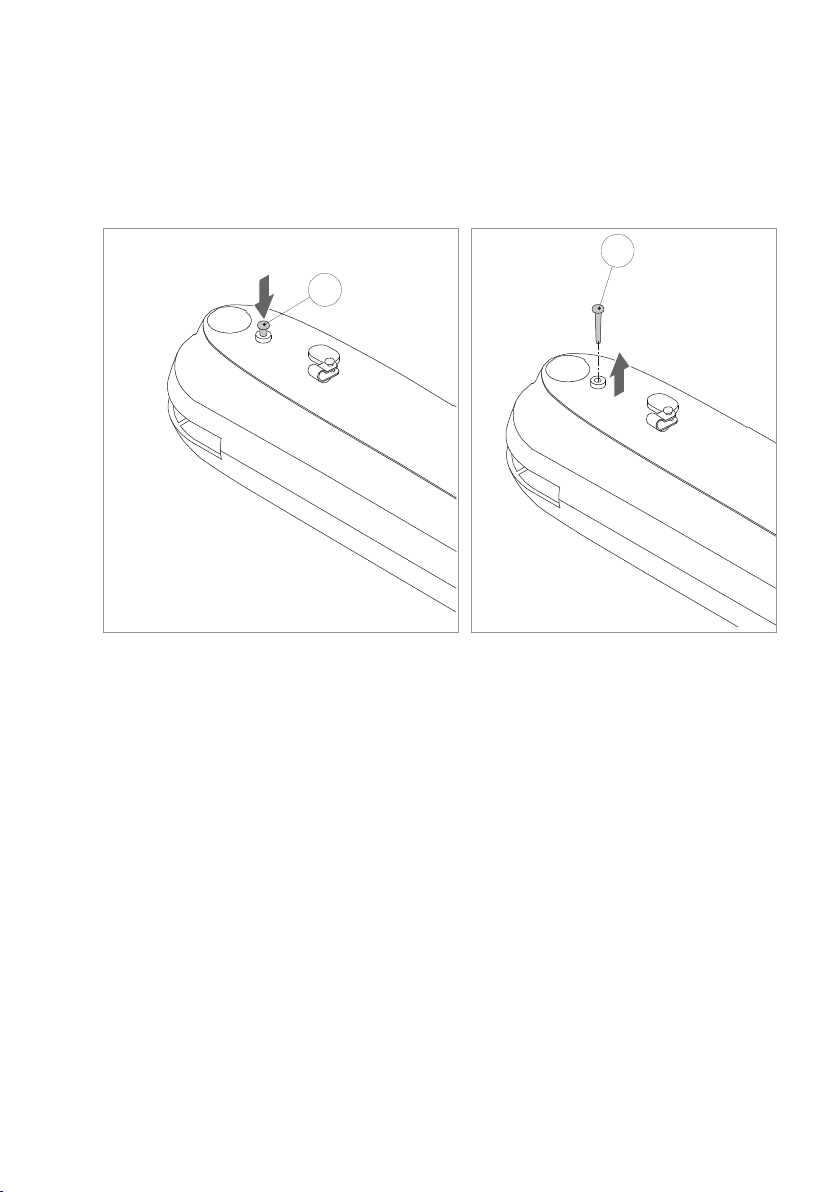

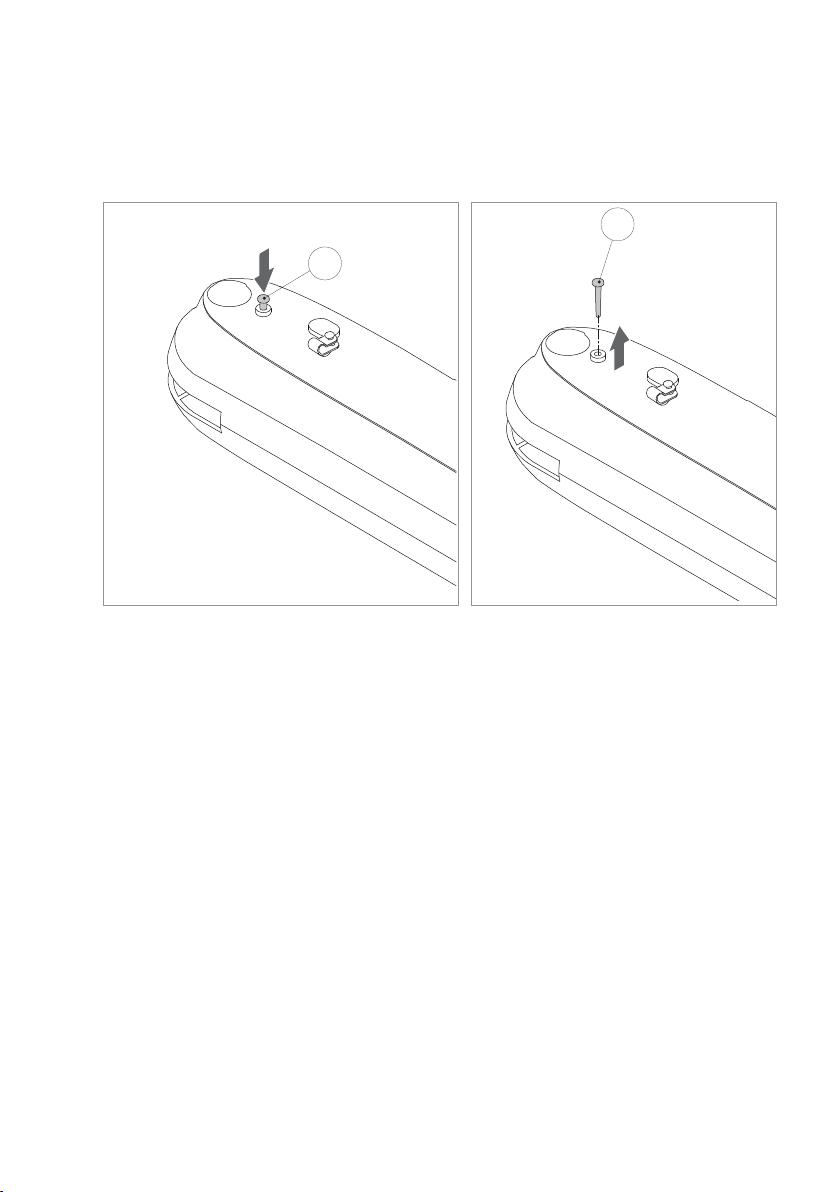

6.4 Pistone reversibile e irreversibile (solo LUXO3B e
LUXO5B)

Per rendere reversibile il pistone inserire il perno [M].
NOTA: l’operazione deve essere eseguita con pistone in movimento.
Rimuovendo il perno [M] il pistone diventa irreversibile, e lo sblocco avviene solo con la chiave
(vedi ISTRUZIONI D’USO).

M

M

IP2128IT - 2015-05-06

13

7. Collegamenti elettrici

Prima di collegare l’alimentazione elettrica accertarsi che i dati di targa siano rispondenti a quelli
della rete di distribuzione elettrica.
Prevedere sulla rete di alimentazione un interruttore/sezionatore onnipolare con distanza d’a­pertura dei contatti uguale o superiore a 3 mm.
Verificare che a monte dell’impianto elettrico vi siano un interruttore differenziale e una prote­zione di sovracorrente adeguati.
I motoriduttori LUXO3B e LUXO5B possono essere collegati ai quadri elettronici E2 e LOGICM.
I motoriduttori LUXO3BH e LUXO4BH possono essere collegati ai quadri elettronici E2HLX e VIVAH.
I motoriduttori LUXO5BH e LUXO5VBH possono essere collegati al quadro elettronico VIVAH.
I collegamenti elettrici e l’avviamento dei motoriduttori LUXO sono illustrati in figura e nei manuali
di installazione dei quadri elettronici E2, LOGICM, E2HLX e VIVAH.
Per aumentare la protezione del cavo motore è possibile utilizzare una canala flessibile Ø16 e il
relativo raccordo Ø20 (non fornito).
Riavvitare la vite [F].

8 . Piano di manutenzione ordinaria

Effettuare le seguenti operazioni e verifiche ogni 6 mesi, in base all’intensità di utilizzo dell’au­tomazione.

Togliere alimentazione 230 V~ e batterie (se presenti):

- Pulire e lubrificare, con grasso neutro, i perni di rotazione, i cardini del cancello e la vite di traino.

- Verificare la tenuta dei punti di fissaggio.

- Controllare il buono stato dei collegamenti elettrici.

Ridare alimentazione 230 V~, e batterie (se presenti):

- Verificare le regolazioni di forza.

- Controllare il corretto funzionamento di tutte le funzioni di comando e sicurezza (fotocellule).

- Controllare il corretto funzionamento del sistema di sblocco.

- Verificare il funzionamento delle batterie (in continuità) se presente il quadro elettronico E2HOB.

Togliendo alimentazione ed effettuando alcune manovre in successione. Al termine ricollegare
l’alimentazione 230 V~.

NOTA: Per le parti di ricambio fare riferimento al listino ricambi.

i

14

IP2128IT - 2015-05-06

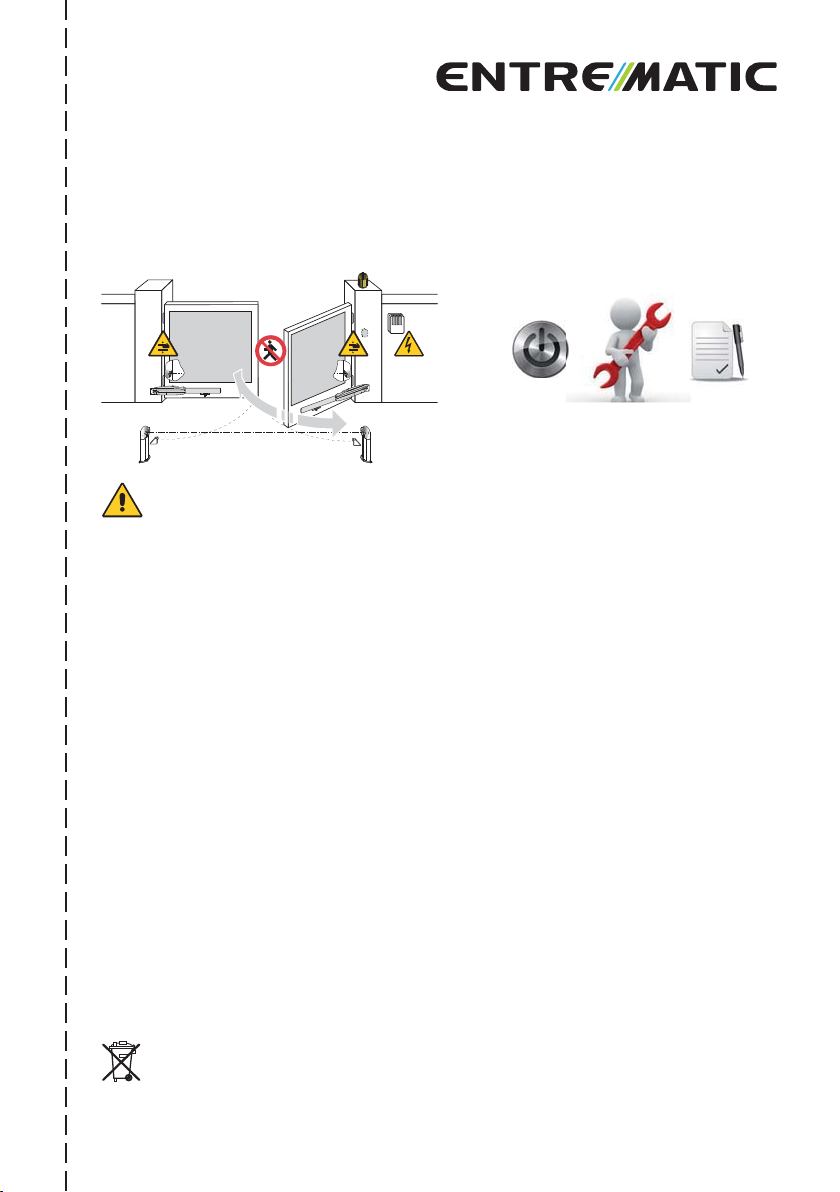

Istruzioni d’uso

Avvertenze generali

Le presenti avver tenze sono parte integrante ed essenziale del prodotto e devono essere
consegnate all’utilizzatore.

Leggerle attentamente in quanto forniscono importanti indicazioni riguardanti la sicurezza
di installazione, uso e manutenzione.
È necessario conservare queste istruzioni e trasmetterle ad eventuali subentranti nell’uso
dell’impianto.
Questo prodotto dov rà esser e destinato solo all’uso per il quale è stato e spressam ente concepito.
Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere
considerato responsabile per eventuali danni causati da usi impropri, erronei ed irragionevoli.
Questo prodotto non è destinato a essere usato da persone (bambini compresi) le cui capacità
fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a
meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona respon­sabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio.
Evitare di operare in prossimità delle cerniere o organi meccanici in movimento.
Non entrare nel raggio di azione della porta motorizzata mentre è in movimento.
Non opporsi al moto della porta motorizzata poiché può causare situazioni di pericolo.

DA STACCARE E CONSEGNARE ALL’UTILIZZATORE

Non permettere ai bambini di giocare o sostare nel raggio di azione della porta motorizzata.
Tenere fuor i dalla por tata dei bambini i radiocomandi e/o qualsiasi altro dispositivo di comando,
per evitare che la porta motorizzata possa essere azionata involontariamente.
In caso di guasto o di cattivo funzionamento del prodotto, disinserire l’interruttore di alimenta­zione, astenendosi da qualsiasi tentativo di riparazione o di intervento diretto e rivolgersi solo
a personale qualificato.
Il mancato rispetto di quanto sopra può creare situazioni di pericolo.
Qualsiasi intervento di pulizia, manutenzione o riparazione, deve essere effettuato da personale
qualificato.
Per garantire l’efficienza dell’impianto ed il suo corretto funzionamento è indispensabile atte­nersi alle indicazioni del costruttore facendo effettuare da personale qualificato la manutenzione
periodica della porta motorizzata.
In par ticolare si r accomanda la verifica per iodica del cor retto funzionamento di tutti i dispositivi
di sicurezza.
Gli interventi di installazione, manutenzione e riparazione devono essere documentati e tenuti
a disposizione dell’utilizzatore.

Per un corretto smaltimento delle apparecchiature elettriche ed elettroniche, delle pile

e degli accumulatori, l’utilizzatore deve consegnare il prodotto presso gli appositi “centri

IP2128IT - 2015-05-06

di raccolta differenziata” predisposti dalle amministrazioni comunali..

15

Istruzioni di sblocco manuale

In caso di guasto o in mancanza di
tensione, inserire e ruotare la chiave in
senso orario e, se presente, sbloccare
l’eventuale elettroserratura. Aprire ma­nualmente il cancello.
Per ribloccare le ante girare la chiave in
senso antiorario.

ATTENZIONE: eseguire le ope­razioni di blocco e sblocco ante
a motore fermo.

Per qualsiasi problema e/o informazione contattare il servizio assistenza.

Timbro installatore Operatore

Data intervento

Firma tecnico

Intervento effettuato

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Firma committente

DA STACCARE E CONSEGNARE ALL’UTILIZZATORE

IP2128IT - 2015-05-06

16

Tutti i diritti relativi a questo materiale sono di proprietà esclusiva di Entrematic Group AB.
Sebbene i contenuti di questa pubblicazione siano stati redatti con la massima cura, Entrematic Group
AB non può assumersi alcuna responsabilità per danni causati da eventuali errori o omissioni in questa
pubblicazione. Ci riserviamo il diritto di apportare eventuali modifiche senza preavviso.
Copie, scansioni, ritocchi o modifiche sono espressamente vietate senza un preventivo consenso scritto di
Entrematic Group AB.

IP2128IT - 2015-05-06

17

IP2128IT - 2014-04-01

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Ditec LUXO

Swing gates automation

(Original instruction)

www.ditecentrematic.com

IP2128EN

Technical manual

Index

Subject Page

1. General safety precautions 21

2. Declaration of incorporation of partly completed machinery 22

2.1 Machinery Directive 22

2.2 Operating instructions 22

3. Technical specifications 23

4. Standard installation 24

5. Dimensions and references 25

6. Installation 26

6.1 Preliminary checks 26

6.2 Bracket fastening 27

6.3 Geared motor installation 28

6.4 Reversible and irreversible piston 29

7. Electrical connections 30

8. Ordinary maintenance program 30

User instructions 31

Manual release instruction 32

Caption

This symbol indicates instructions or notes regarding safety, to which special atten­tion must be paid.

This symbol indicates useful information for the correct functioning of the product.

i

20

IP2128EN - 2015-05-06

1. General safety precautions

This installation manual is intended for qualified personnel only.

Installation, electrical connections and adjustments must be performed in ac­cordance with Good Working Methods and in compliance with the present standards.
Read the instructions carefully before installing the product.
Bad installation could be dangerous.

The packaging materials (plastic, polystyrene, etc.) should not be discarded in

the environment or left within reach of children, as these are a potential source
of danger.
Before installing the product, make sure it is in perfect condition.
Do not install the product in explosive areas and atmospheres: the presence of inflam­mable gas or fumes represents a serious safety hazard.
Before installing the motorisation device, make all the necessary structural modi­fications in order to create safety clearance and to guard or isolate all the crushing,
shearing, trapping and general hazardous areas.
Make sure the existing structure is up to standard in terms of strength and stability.
The motorisation device manufacturer is not responsible for failure to observe Good
Working Methods when building the frames to be motorised or for any deformation
during use.

The safety devices (photocells, safety edges, emergency stops, etc.) must be

installed taking into account: applicable laws and directives, Good Working
Methods, installation premises, system operating logic and the forces developed by
the motorised door.
The safety devices must protect the crushing, cutting, trapping and general hazardous
areas of the motorised door.
Display the signs required by law to identify hazardous areas.
Each installation must bear a visible indication of the data identifying the motorised
door.
When requested, connect the motorised door to an effective earthing system that
complies with current safety standards.
During installation, maintenance and repair operations, cut off the power supply before
opening the cover to access the electrical parts.

The automation protection casing must be removed by qualified personnel only.

The electronic parts must be handled using earthed antistatic conductive arms.
The manufacturer of the motorisation declines all responsibility in the event of com­ponent parts being fitted that are not compatible with the safe and correct operation.
Use original spare parts only for repairs or replacements of products.
The installer must supply all information on automatic, manual and emergency opera­tion of the motorised door and must provide the user with the operating instructions.

IP2128EN - 2015-05-06

21

2. Declaration of incorporation of partly

arc

o PPietiet

iet

iet

ietroZinZin

Zin

i

re

sid

sid

ent

ent

completed machinery

(Directive 2006/42/EC, Annex II-B)
The manufacturer Entrematic Group AB with headquarters in Lodjursgatan 10, SE-261 44 Land­skrona, Sweden, declares that the automation for Ditec LUXO type swing gate:

- has been constructed to be installed on a manual door to construct a machine pursuant to the
Directive 2006/42/EC. The manufacturer of the motorised door shall declare conformity pursu­ant to the Directive 2006/42/EC (Annex II-A), prior to the machine being put into service;

- conforms to the applicable essential safety requirements indicated in ANNEX I, Chapter 1 of the
Directive 2006/42/EC;

- conforms to the Low Voltage Directive 2006/95/EC;

- conforms to the Electromagnetic Compatibility Directive 2004/108/EC:

- the technical documentation conforms to Annex VII-B of the Directive 2006/42/EC;

- the technical documentation is managed by Marco Pietro Zini with headquarters in Via Mons.
Banfi, 3 - 21042 Caronno Pertusella (VA) - ITALY;

- a copy of technical documentation will be provided to national competent authorities, following
a suitably justified request.

Land skro na, 06-05-2013 Marco Pietro Zini
(President)

2.1 Machinery Directive

Pursuant to Machinery Directive (2006/42/EC) the installer who motorises a door or gate has the
same obligations as the manufacturer of machinery and as such must:

- prepare the technical file which must contain the documents indicated in Annex V of the Machinery
Directive;

(The technical file must be kept and placed at the disposal of competent national authorities for

at least ten years from the date of manufacture of the motorised door);

- draw up the EC Declaration of Conformity in accordance with Annex II-A of the Machinery Direc­tive and deliver it to the customer;

- affix the EC marking on the motorised door in accordance with point 1.7.3 of Annex I of the
Machine Directive.

2.2 Operating instructions

Service class: 4 (minimum 100 cycles a day for 10 years or 200 cycles a day for 5 years)
Use: INTENSIVE (For vehicle or pedestrian accesses to large condominiums, industrial or
commercial complexes and parking lots with very frequent use).

- Performance characteristics are to be understood as referring to the recommended weight

(approx. 2/3 of maximum permissible weight). When used with the maximum permissible
weight a reduction in the above mentioned performance can be expected.

- Service class, running times, and the number of consecutive cycles are to be taken as merely

indicative Having been statistically determined under average operating conditions, and are
therefore not necessarily applicable to specifi c conditions of use.

- Each automatic entrance has variable elements such as: friction, balancing and environmental

factors, all of which may substantially alter the performance characteristics of the automatic
entrance or curtail its working life or parts thereof (including the automatic devices themselves).
The installer should adopt suitable safety conditions for each particular installation.

IP2128EN - 2015-05-06

22

3. Technical specifications

3

LUXO3BH LUXO4BH

Power supply 24 V

24 V 24 V

Absorption 4 A 4 A 12 A
Thrust 2000 N 2000 N 3000 N
Max run 350 mm 500 mm 500 mm
Opening time 20÷50 s / 90° 30÷60 s / 90° 20÷45 s / 90°
Service class 4 - INTENSIVE 4 - INTENSIVE 4 - INTENSIVE

Intermittence

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Temperature min -20° C max +55° C min -20° C max +55° C min -20° C max +55° C
Degree of protection IP24D IP24D IP24D
Control panel E2HLX - VIVAH E2HLX - VIVAH VIVAH

Applications

m = leaf width
kg = leaf weight

Limit
dimensions

Recommended

dimensions

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

500 kg

400 kg

300 kg

200 kg

100 kg

m 1 2

3 4 5

m 1 2

LUXO3B LUXO5B

Power supply 230 V~ 50 Hz 230 V~ 50 Hz

Absorption 1.1 A 1.1 A
Thrust 3000 N 3000 N
Max run 350 mm 500 mm
Opening time 22 s / 90° 32 s / 90°
Service class 4 - INTENSIVE 4 - INTENSIVE

Intermittence

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Temperature min -20° C max +55° C min -20° C max +55° C
Degree of protection IP24D IP24D
Control panel E2 - LOGICM E2 - LOGICM

Applications

m = leaf width
kg = leaf weight

Limit
dimensions

Recommended
dimensions

500 kg

400 kg

300 kg

200 kg

100 kg

500 kg

400 kg

300 kg

200 kg

100 kg

4 5

m1 2 3 4 5

m 1 2

LUXO5BH

LUXO5VBH

S2 = 20 min
S3 = 50%

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

m 1 2

IP2128EN - 2015-05-06

23

4. Standard installation

2

3

5

2x1.5 mm²

RX - 4x0.5 mm²

7

TX - 4x0.5 mm²

7 7

6 6

4x1.5 mm² (*)

1

Ref. Code Description

1 GOL4 Transmitter
2 LAMPH Flashing light

XEL5

3

GOL4M

Key selector
Codified via radio control keyboard

4 LAB9 Magnetic loop detection device for traffic monitoring

LUXO3B AC reversible and irreversible actuator for door wing of up to 3.5 m
LUXO3BH DC irreversible actuator for door wing of up to 3.5 m
LUXO4BH DC irreversible actuator for door wing of up to 4 m

5

LUXO5B AC reversible and irreversible actuator for door wing of up to 5 m
LUXO5BH DC irreversible actuator for door wing of up to 5 m
LUXO5VBH DC irreversible actuator for door wing of up to 5 m with limit switch

6

LUXO3B
LUXO5B

LUXO3BH
LUXO4BH
LUXO5BH

Cable 4x1,5 mm²

Cable 2x1,5 mm²

LUXO5VBH
XEL2

7

LAB4

Photocells
Photocells IP55

8 Control panel
A

Connect the power supply to an approved omnipolar switch with an opening distance
of the contacts of at least 3mm (not supplied).
The connection to the mains must be made via an independent channel, separated
from the connections to command and safety devices.

4x0.5 mm²

TX - 4x0.5 mm²

4x1.5 mm² (*)

RX - 4x0.5 mm²

7

3x1.5 mm²

4

IP2128EN - 2015-05-06

24

5. Dimensions and references

9

10

F

G

12

16

11

13

Ref. Code Description

9 Cover
10 Lock flap
11 Release lock
12 Drive screw cover
13 Drive screw
14 Tail bracket
15 Head bracket
16 LUXOFCH Limit switch (only standard on LUXO5VBH)

F Cover fastening screw
G Drive cover fastening screw

S

LUXO3B-5B
LUXO3BH
LUXO4BH
LUXO5BH LUXO5VBH

120

100

S = 890 [LUXO3B-3BH]

IP2128EN - 2015-05-06

1040 [LUXO4BH-5B-5BH-5VBH]

R

R = max 350 [LUXO3B-3BH]

max 500 [LUXO4BH-5B-5BH-5VBH]

25

68

66

78

66

6. Installation

The given operating and performance features can only be guaranteed with the use of ENTREMATIC
accessories and safety devices.
Unless otherwise specified, all measurements are expressed in mm.

6.1 Preliminary checks

Check that the structure is sufficiently rugged and that the hinge pivots are properly lubricated.
Provide an opening and closing stop.

Position tail bracket [14] on to the pillar to check installation measurements and secure it.
The installation measurements indicated in the table allow you to choose the values of [A] and [B] on
the basis of the desired opening angle and in relation to the on site spaces and overall dimensions.
NOTE: The measurements [A] and [B] must be the same, in order to have a regular moviment.
Increasing [A] decreases the coming up speed during opening.
Reducing [B] increases the extent of gate opening.
Measurements [A] and [B] must in any case be compatible with the useful travel of the piston so
that; if [A] is increased, [B] must be decreased and vice versa.

A

E

L

D

[*] Use measurements between minimum and maximum values

A* B* A B C D E L

130 170 100 90°

LUXO3B
LUXO3BH

LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

min 105
max 160

min 130
max 200

min 130
max 170

min 170
max 290

105 140 70 90°
130 130 60 95°
160 130 50 110°
170 170 100 90°
200 200 130 95°
200 170 100 120°
130 290 220 90°

min 60

C

B

90 760

120 910

IP2128EN - 2015-05-06

26

6.2 Bracket fastening

- Once you have fastened the tail bracket [14] following the measurements indicated on page
26, fasten the head bracket [15] to the gate.

NOTE: shorten the tail bracket [14] by following the instructions on page 26.

- When the gate is completely closed, place the head bracket [15] near the piston attachment
complying with measurements [E] and [L]. Make sure that the head brackets [15] and tail
brackets [14] are perfectly level as shown in the following figures and fasten the head bracket
[15] to the gate.

LUXO3BH

Ø9

50

72

14

70

32

152

15

100

Ø14

82 (B - C)

112 (B - C)

142 (B - C)

L

LUXO3B-LUXO4BH-LUXO5B-LUXO5BH-LUXO5VBH

Ø18

70

38

112

Ø9

90

90

B - C

90

Ø9

80

115

15

Ø14

5010

IP2128EN - 2015-05-06

180

165

80

50

31 (*42)

10

E

90

Ø9

115

20

115

Ø18 (*22)

135

14

6

60

14

15

L

15

6

60

* LUXO5VBH

27

6.3 Geared motor installation

- Open the lock flap [10] unscrew the screw [F] and remove the cover [9]. Unscrew the screw
[G] and remove the drive screw cover [12] as shown in the figure on pag. 7. Release the piston
(see OPERATING INSTRUCTIONS).

- Mount the piston on tail [14] and head bracket [15], tightly screwing down the self-locking nut
and lubricate the turning points.

NOTE: pay special attention to the correct assembly of the washer on the head bracket.

LUXO3BH LUXO3B

LUXO4BH
LUXO5B
LUXO5BH

14

- Fit and secure the drive screw cover [12] on the drive screw [13] by means of the screws provided
[G]. NOTE: ensure that the drive screw [13] is properly inserted onto the screw cover head [12]
(see figure).

- Move the gate by hand and check for smooth and free movement throughout.

LUXO5VBH

14

LUXO3BH

LUXO3B
LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

13

28

12

13

13

15

IP2128EN - 2015-05-06

6.4 Reversible and irreversible piston (only LUXO3B and
LUXO5B)

To make the piston reversible, insert pin [M].
NOTE: the operation must be carried out with the piston moving.
Removing the pin [M], the piston becomes irreversible, and the release can only be made with the
key (see OPERATING INSTRUCTIONS).

M

M

IP2128EN - 2015-05-06

29

7. Electrical connections

Before connecting the power supply, make sure the plate data correspond to that of the mains
power supply.
An omnipolar disconnection switch with minimum contact gaps of 3 mm must be included in the
mains supply.
Check that upstream of the electrical installation there is an adequate residual current circuit
breaker and a suitable overcurrent cutout.
The gearmotors LUXO3B and LUXO5B can be connected to the E2 and LOGICM control panels.
The gearmotors LUXO3BH and LUXO4BH can be connected to the E2HLX and VIVAH control panels.
The gearmotors LUXO5BH and LUXO5VBH can be connected to the VIVAH control panel.
The electrical wiring and the start-up of the gearmotors LUXO are shown in figure and in the
installation manuals of the E2, LOGICM, E2HLX and VIVAH control panels.
To increase the protection of the motor cable, a flexible Ø16 raceway [N] may be used and the as­sociated Ø20 union [P], not supplied by us.
Tighten the screw [F].

8 . Routine maintenance plan

Perform the following operations and checks every 6 months according to intensity of use of the
automation.

Disconnect the 230 V~ power supply and batteries if present:

- Clean and lubricate, using neutral grease, the turning pins, the hinges of the gate and the drive
screw

- Check that fastening points are properly tightened.

- Check the electrical wiring is in good condition.

Reconnect the 230 V~ power supply and batteries if present:

- Check the power adjustments.

- Check the good operation of all command and safety functions (photocells).

- Check the good operation of the release.

- If present, check for battery continuity by powering off and performing several manoeuvres in
sequence. Upon test completion, power back on (230 V~).

NOTE: For spare parts, see the spares price list.

i

IP2128EN - 2015-05-06

30

Operating instructions

General safety precautions

These precautions are an integral and essential part of the product and must be sup­plied to the user.

Read them carefully since they contain important information on safe installation, use
and maintenance.
These instructions must be kept and forwarded to all possible future users of the system.
This product must only be used for the specific purpose for which it was designed.
Any other use is to be considered improper and therefore dangerous. The manufacturer can­not be held responsible for any damage caused by improper, incorrect or unreasonable use.
This pr oduct must not be used by people (including children) with reduced physical, sensorial or
mental abilities, or lack of experience or knowledge, unless they are given proper surveillance
and instructions for operating the device by a person responsible for their safety.
Avoid operating in the proximity of the hinges or moving mechanical parts.

DETACH AND DELIVER TO THE CUSTOMER

Do not enter within the operating range of the motorised door while it is moving.
Do not block the movement of the motorised door since this may be dangerous.
Do not allow children to play or stay within the operating range of the motorised door.
Keep remote controls and/or any other control devices out of the reach of children in order to
avoid possible involuntary activation of the motorised door.
In the event of a fault or a malfunction of the product, turn off the power supply switch, do not
attempt to repair or intervene directly and contact only qualified personnel.
Failure to comply with the above may cause a dangerous situation.
All cleaning, maintenance or repair work must be carried out by qualified personnel.
To ensure that the system works efficiently and correctly, the manufacturer’s indications must
be complied with and only qualified personnel must see to the routine maintenance of the
motorised gate.
In particular, regular checks are recommended in order to verify that the safety devices are
operating correctly.
All installation, maintenance and repair work must be documented and made available to the
user.

To dispose of electrical and electronic equipment as well as batteries correctly,

users must take them to special “recycling centres” provided by the municipal

IP2128EN - 2015-05-06

authorities.

31

Manual release instructions

In the event of a fault or blackout, insert
the key and turn it clockwise.
Unlock the electric lock, if mounted.
Manually slide the gate open.
To relock the wings, turn the key anti­clockwise.

WARNING: the door wing block
and release operations must be
performed with the motor idle.

For any problems and/or information, contact the support service.

Installer's stamp Operator

Date of intervention

Technician's signature

Intervention performed

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Customer's signature

32

DETACH AND DELIVER TO THE CUSTOMER

IP2128EN - 2015-05-06

All the rights concerning this material are the exclusive property of Entrematic Group AB.
Although the contents of this publication have been drawn up with the greatest care, Entrematic Group AB
cannot be held responsible in any way for any damage caused by mistakes or omissions in this publication.
We reserve the right to make changes without prior notice.
Copying, scanning and changing in any way are expressly forbidden unless authorised in writing by Entrematic
Group AB.

IP2128EN - 2015-05-06

33

IP2128EN - 2015-05-06

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Ditec LUXO

Portes à battant

(Instructions d’origine)

www.ditecentrematic.com

IP2128FR

Manuel Technique

Sommaire

Argument Page

1. Consignes générales de sécurité 37

2. Déclaration d’incorporation des quasi-machines 38

2.1 Directive Machine 38

2.2 Indication d’utilisation 38

3. Donnees techniques 39

4. Installation type 40

5. Dimensions et références 41

6. Installation 42

6.1 Contrôles préliminaires 42

6.2 Fixation des brides 43

6.3 Installation motoréducteur 44

6.4 Piston réversible et irréversible 45

7. Raccordements électriques 46

8. Plan d’entretien ordinaire 46

Mode d’emploi 47

Instructions de déverrouillage manuel 48

Légende

Ce symbole indique les instructions ou remarques relatives à la sécurité qui doit
faire l’objet d’une attention particulière.

Ce symbole indique des informations utiles pour le fonctionnement correct du produit.

i

36

IP2128FR - 2015-05-06

1. Consignes générales de sécurité

Le présent manuel d’installation s’adresse uniquement à un personnel qualifié.

L’installation, les raccordements électriques et les réglages doivent être effectués selon
les règles de la bonne technique et conformément aux normes en vigueur.
Lire les instructions avec beaucoup d’attention avant d’installer le produit.
Une mauvaise installation peut être source de danger.

Les matériaux qui composent l’emballage (plastique, polystyrène, etc.) ne doivent pas

être abandonnés dans la nature ni laissés à la portée des enfants car ils représentent
des risques de danger.
Avant de commencer l’installation contrôler l’intégrité du produit.
Ne pas installer le produit dans une atmosphère ou un environnement explosif: la présence de
gaz ou de fumées inflammables constitue un risque grave pour la sécurité.
Avant d’installer la motorisation, effectuer toutes les modifications structurelles nécessaires
à l’installation des dispositifs de sécurité, à la protection et à la séparation de toutes les zones
avec risque d’écrasement, cisaillement entraînement et danger en général.
Vérifier que la structure existante présente les conditions requises de robustesse et de stabi­lité. Le constructeur de la motorisation n’est pas responsable de l’inobservation de la bonne
technique dans la fabrication des huisseries à motoriser, ainsi que des déformations pouvant
se créer lors de l’utilisation.
Les dispositifs de sécurité (cellules photoélectriques, bords sensibles, arrêt d’urgence, etc.)
doivent être installés en tenant compte: des règlements et des Directives en vigueur, des règles
de l’art, de l’environnement de l’installation, de la logique de fonctionnement du système et des
forces développées par la porte motorisée.
Les dispositifs de sécurité doivent protéger les éventuelles zones à risque d’écrasement, de
cisaillement, d’entraînement et de tout risque en général, de la porte motorisée.

Appliquer les signalisations prévues par les normes en vigueur pour indiquer les zones

dangereuses.
Chaque installation doit indiquer de manière visible les données d’identification de la porte
motorisée.
Si nécessaire, raccorder la por te motorisée à une installation efficace de mise à la terre, exécuté
conformément aux normes de sécurité en vigueur.
Durant les interventions d’installation, entretien et réparation, couper l’alimentation avant
d’ouvrir le couvercle pour accéder aux pièces électriques.
Le retrait du carter de protection de l’automatisme doit être effectué exclusivement par un
personnel qualifié.

Pour la manipulation des pièces électriques por ter des bracelets conducteurs antistatiques

reliés à terre. Le fabricant de la motorisation décline toute responsabilité pour toute ins­tallation de composants incompatibles du point de vue de la sécurité et du bon fonctionnement.
Pour l’éventuelle réparation ou remplacement des produits seules des pièces de rechange
originales devront être utilisées.
L’installateur doit fournir, à l’utilisateur, toutes les informations relatives au fonctionnement
automatique, manuel et d’urgence de la porte motorisée et lui remettre les instructions d’uti­lisation de l’installation.

IP2128FR - 2015-05-06

37

2. Déclaration d’incorporation des quasi-

arc

o PPietiet

iet

iet

ietroZinZin

Zin

i

ré

sid

sid

ent

ent

machines

(Directive 2006/42/CE, Annexe II-B)
Le constructeur Entrematic Group AB sis à Lodjursgatan 10, SE-261 44 Landskrona, Sweden,
déclare que l’automatisme pour portails battant de type Ditec LUXO :

- est construit pour être installé sur une porte manuelle et constituer une machine aux termes
de la Directive 2006/42/CE. Le constructeur de la porte motorisée doit déclarer la conformité
aux termes de la Directive 2006/42/CE (annexe II-A), avant la mise en service de la machine ;

- est conforme aux conditions requises de sécurité applicables et indiquées à l’annexe I, chapitre
1 de la Directive 2006/42/CE ;

- est conforme à la Directive Basse Tension 2006/95/CE ;

- est conforme à la Directive Compatibilité Électromagnétique 2004/108/CE ;

- la documentation technique est conforme à l’annexe VII-B de la Directive 2006/42/CE ;

- la documentation technique est gérée par Marco Pietro Zini sis à Via Mons. Banfi, 3 - 21042
Caronno Pertusella (VA) - ITALY ;

- une copie de la documentation technique sera fournie aux autorités nationales compétentes,
sur demande dûment motivée.

Land skro na,06-05-2013 Marco Pietro Zini
(Président)

2.1 Directive Machine

Aux termes de la Directive Machines (2006/42/CE), l’installateur qui motorise une porte ou un portail
a les mêmes obligations que le constructeur d’une machine et il doit, comme tel:

- rédiger le dossier technique qui devra contenir les documents indiqués dans l’Annexe V de la
Directive Machines ;

(Le dossier technique doit être conservé et à disposition des autorités nationales compétentes

pendant au moins dix ans à compter de la construction de la porte motorisée) ;

- rédiger la déclaration CE de conformité selon l’Annexe II-A de la Directive Machines et la remettre
au client ;

- mettre le marquage CE sur la porte motorisée conformément au point 1.7.3 de l’Annexe I de la
Directive Machines.

2.2 Indications d’utilisation

Classe de service: 4 (au moins 100 cycles par jour pendant 10 ans ou 200 cycles par jour pendant
5 ans).
Utilisation: INTENSIF (Pour accès d’immeubles, bâtiments industriels, commerciaux, parkings
avec passage pour véhicules ou passage piétons intensif).

- Les performances d’utilisation se reportent au poids recommandé (environ les 2/3 du poids

maximum autorisé). L’utilisation avec le poids maximum autorisé pourrait porter à une baisse
des performances indiquées plus haut.

- La classe de service, les temps d’utilisation et le nombre de cycles consécutifs ont une valeur

purement indicative. Il s’agit de valeurs relevées statistiquement dans des conditions moyennes
d’utilisation, n’offrant donc pas une précision absolue pour chaque cas spécifique.

- Chaque entrée automatique présente des éléments variables comme: frottements, compen-

sations et conditions environnementales pouvant modifier fondamentalement aussi bien la
durée que la qualité de fonctionnement de l’accès automatique ou d’une partie de ses éléments
(entre autres, les automatismes). L’installateur est tenu d’adopter des coeffi cients de sécurité
adaptés à chaque installation spécifique.

38

IP2128FR - 2015-05-06

3. Donnees techniques

3

LUXO3BH LUXO4BH

Alimentation 24 V

24 V 24 V

Absorption 4 A 4 A 12 A
Poussée 2000 N 2000 N 3000 N
Course max 350 mm 500 mm 500 mm
Temps de ouverture 20÷50 s / 90° 30÷60 s / 90° 20÷45 s / 90°
Classe de service 4 - INTENSIF 4 - INTENSIF 4 - INTENSIF

Intermittence

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Température min -20° C max +55° C min -20° C max +55° C min -20° C max +55° C
Degré de protection IP24D IP24D IP24D
Armoire electronique E2HLX - VIVAH E2HLX - VIVAH VIVAH

Indications d’utilisation

m = longueur du
vantail
kg = poids du vantail

Dimensions limites

Dimensions
recommandées

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

500 kg

400 kg

300 kg

200 kg

100 kg

m 1 2

3 4 5

m 1 2

LUXO3B LUXO5B

Alimentation 230 V~ 50 Hz 230 V~ 50 Hz
Absorption 1.1 A 1.1 A
Poussée 3000 N 3000 N
Course max 350 mm 500 mm
Temps de ouverture 22 s / 90° 32 s / 90°
Classe de service 4 - INTENSIF 4 - INTENSIF

Intermittence

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Température min -20° C max +55° C min -20° C max +55° C
Degré de protection IP24D IP24D
Armoire electronique E2 - LOGICM E2 - LOGICM

LUXO5BH

LUXO5VBH

S2 = 20 min
S3 = 50%

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

m 1 2

Indications d’utilisation

m = longueur du
vantail
kg = poids du vantail

Dimensions limites

Dimensions
recommandées

IP2128FR - 2015-05-06

500 kg

400 kg

300 kg

200 kg

100 kg

500 kg

400 kg

300 kg

200 kg

100 kg

4 5

m1 2 3 4 5

m 1 2

39

4. Installation type

2

3

5

2x1.5 mm²

RX - 4x0.5 mm²

7

TX - 4x0.5 mm²

7 7

6 6

4x1.5 mm² (*)

1

Réf. Code Description

1 GOL4 Radiocommande
2 LAMPH Lampe clignotante

3 XEL5

GOL4M

Sélecteur à clé
Clavier de commande via radio

4 LAB9 Détecteur à spire magnétique de contrôle du passage

LUXO3B Actionneur réversible et irréversible en courant alternatif pour vantail jusqu’à 3,5 m
LUXO3BH Actionneur irréversible en courant continu pour vantail jusqu’à 3,5 m
LUXO4BH Actionneur irréversible en courant continu pour vantail jusqu’à 4 m

5

LUXO5B Actionneur réversible et irréversible en courant alternatif pour vantail jusqu’à 5 m
LUXO5BH Actionneur irréversible en courant continu pour vantail jusqu’à 5 m
LUXO5VBH Actionneur irréversible en courant continu pour vantail jusqu’à 5 m avec fin de course
LUXO3B

Câble 4x1,5 mm²

LUXO5B

6

LUXO3BH
LUXO4BH

Câble 2x1,5 mm²

LUXO5BH
LUXO5VBH

7 XEL2

LAB4

Cellules photoélectriques
Cellules photoélectriques IP55

8 Armoire electronique
A Relier l’alimentation à un interrupteur omnipolaire de type homologué avec distance

d’ouverture des contacts d’au moins 3 mm (non fourni par DITEC).
Pour le raccordement au réseau, utiliser un conduit indépendant et séparé des
raccordements aux dispositifs de commande et de sécurité.

4x0.5 mm²

TX - 4x0.5 mm²

4x1.5 mm² (*)

RX - 4x0.5 mm²

3x1.5 mm²

4

7

IP2128FR - 2015-05-06

40

5. Références motoréducteur

9

10

F

G

12

16

11

13

Réf. Code Description

9 Couvercle
10 Volet serrure
11 Serrure de déverrouillage
12 Le carter de vis d’entraînement
13 Vis d’entraînement
14 Patte posterieure
15 Patte antérieure
16 LUXOFCH Kit fin de course (de série seulement sur LUXO5VBH)

F Vis pour fixation couvercle
G Vis pour fixation couverture d’entraînement

LUXO3B-5B
LUXO3BH
LUXO4BH

S

LUXO5BH LUXO5VBH

120

100

S = 890 [LUXO3B-3BH]

IP2128FR - 2015-05-06

1040 [LUXO4BH-5B-5BH-5VBH]

R

R = max 350 [LUXO3B-3BH]

max 500 [LUXO4BH-5B-5BH-5VBH]

41

68

66

78

66

6. Installation

La garantie de fonctionnement et les prestations déclarées s’obtiennent seulement avec des
accessoires et dispositifs de sécurité ENTREMATIC.
Toutes les cotes reportées sont exprimées en mm, sauf indication contraire.

6.1 Contrôles préliminaires

Contrôler que la structure est robuste et que les gonds sont bien graissés. Prévoir une butée d’arrêt
à l’ouverture et à la fermeture.

Vérifier, en mettant en place la patte posterieure [14] sur le pilier, les mesures d’installation et la fixer.
Les mesures de l’installation qui sont indiquées dans le tableau permettent de choisir les valeurs
de [A] et [B] en fonction de l’angle d’ouverture désiré et en référence aux espaces et aux encom­brements qui se trouvent sur le site.
REMARQUE : pour que le mouvement du portail soit régulier les mesures [A] et [B] doivent être
égales.
En augmentant la mesure [A] on réduit la vitesse de rapprochement en ouverture.
En augmentant la mesure [B] on augmente les degrés d’ouverture du portail.
Les mesures [A] et [B] doivent de toute manière être compatibles avec la course utile du piston; ce
qui fait que si l’on augmente la mesure [A] il faut diminuer la mesure [B] et vice-versa.

A

E

L

D

[*] Utilizzare misure comprese tra il minimo e il massimo

A* B* A B C D E L

130 170 100 90°

LUXO3B
LUXO3BH

LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

min 105
max 160

min 130
max 200

min 130
max 170

min 170
max 290

105 140 70 90°
130 130 60 95°
160 130 50 110°
170 170 100 90°
200 200 130 95°
200 170 100 120°
130 290 220 90°

min 60

C

B

90 760

120 910

IP2128FR - 2015-05-06

42

6.2 Fixation des brides

- Après avoir fixé la patte posterieure [14] en suivant les mesures indiquées à la page 42, effectuer
la fixation de la patte antérieure [15] sur le portail.

REMARQUE : raccourcir la patte posterieure [14] en suivant les indications fournies à la page 42.

- Lorsque le portail est complètement fermé, placer la patte antérieure [15] à proximité de la
fixation du piston, en respectant les mesures [E] et [L]. Vérifier si les pattes antérieure [15]
et posterieure [14] sont correctement mises à niveau selon les indications fournies par les
figures suivantes, et fixer la patte antérieure [15] au portail.

LUXO3BH

Ø9

50

72

14

70

32

152

15

100

Ø14

82 (B - C)

112 (B - C)

142 (B - C)

L

LUXO3B-LUXO4BH-LUXO5B-LUXO5BH-LUXO5VBH

Ø18

70

38

112

Ø9

90

90

B - C

90

Ø9

80

115

15

Ø14

5010

IP2128FR - 2015-05-06

180

165

80

50

31 (*42)

10

E

90

Ø9

115

20

115

Ø18 (*22)

135

14

6

60

14

15

L

15

6

60

* LUXO5VBH

43

6.3 Installation du motoréducteur

- Ouvrir le volet serrure [10] dévisser la vis [F] et enlever le capot [9]. Dévisser la vis [G] et sortir
le carter de la vis d’entraînement [12] avec figure a la page 7. Débloquer le vérin si irreversible
(voir MODE D’EMPLOI).

- Fixer le piston sur les pattes posterieure [14] et antérieure [15], en vissant à fond l’écrou au-piston sur les pattes posterieure [14] et antérieure [15], en vissant à fond l’écrou au- sur les pattes posterieure [14] et antérieure [15], en vissant à fond l’écrou au­tobloquant et graisser les points de rotation.

REMARQUE: assembler correctement et avec soin la rondelle sur la bride de tête de la manière

indiquée sur la figure.

LUXO3BH LUXO3B

LUXO4BH
LUXO5B
LUXO5BH

14

- Insérer et fixer le carter de la vis d’entraînement [12] sur la vis d’entraînement [13] avec les
vis [G] fournis.

REMARQUE: contrôler que la vis d’entraînement [13] s’engage bien sur la face du carter de la

vis [12] (détail de la figure).

- En manœuvrant le portail à la main, vérifier si toute la course s’effectue sans interférences.

LUXO5VBH

14

LUXO3BH

LUXO3B
LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

13

44

12

13

13

15

IP2128FR - 2015-05-06

6.4 Piston réversible et irréversible ( LUXO3B et LUXO5B)

Pour rendre le piston réversible, insérer l’axe [M].
REMARQUE: c’est une opération qui doit être effectuée avec le piston en mouvement.
Si l’on enlève l’axe [M] le vérin n’est plus réversible, et le déverrouillage se fait avec la clé (voir le
MODE D’EMPLOI).

M

M

IP2128FR - 2015-05-06

45

7. Raccordements électriques

Avant de raccorder l’alimentation électrique, vérifier que les données de la plaque correspondent
à celles du réseau de distribution électrique.
Prévoir, sur le réseau d’alimentation, un interrupteur sectionneur omnipolaire présentant une
distance d’ouverture des contacts supérieure ou égale à 3 mm.
Vérifier que, en amont de l’installation électrique, sont montés un disjoncteur différentiel et une
protection contre les surintensités adaptés.
Les motoréducteurs LUXO3B et LUXO5B peuvent être raccordés aux armoire électroniques E2
et LOGICM.
Les motoréducteurs LUXO3BH et LUXO4BH peuvent être raccordés aux armoire électroniques
E2HLX et VIVAH.
Les motoréducteurs LUXO5BH et LUXO5VBH peuvent être raccordés au armoire électronique VIVAH.
Les raccordements électriques et la mise en marche des motoréducteurs LUXO sont illustrés dans
la figure et dans le manuel d’installation de l’armoire électronique E2, LOGICM, E2HLX et VIVAH.
Pour augmenter la protection du câble moteur, il est possible d’utiliser une goulotte flexible Ø16
[N] et le raccord correspondant Ø20 [P], non fournis.
Revisser la vis [F].

8 . Plan d’entretien ordinaire

Effectuer les opérations et les vérifi cations suivantes tous les 6 mois, en fonction de l’intensité
d’utilisation de l’automatisme.

Couper l’alimentation 230 V~ et batteries si présentes:

- Nettoyer et graisser, avec de la graisse neutre, les axes de rotation, les gonds du portail et la
vis d’entraînement.

- Vérifier la tenue des points de fixation.

- Contrôler le bon état des raccordements électriques.

Remettre l’alimentation 230 V~ et batteries si présentes:

- Contrôler les réglages de force.

- Contrôler le bon fonctionnement de toutes les fonctions de commande et de sécurité (photo­cellules).

- Contrôler le bon fonctionnement du systéme de déverrouillage.

- Vérifier le fonctionnement des batteries (en continu), en coupant l’alimentation et en effectuant
quelques manœuvres consécutives. Après quoi, rebrancher l’alimentation 230 V~.

REMARQUE: pour les pièces de rechange, se reporter au catalogue spécifique.

i

46

IP2128FR - 2015-05-06

Mode d’emploi

Consignes générales de sécurité

Les présentes consignes font partie intégrante du produit et doivent être remises à
l’utilisateur.

Les lire attentivement car elles fournissent des indications importantes sur la sécurité
à l’installation, à l’utilisation et à l’entretien.
Il faudra conser ver ces instructions et les transmettre à tout nouveau propriétaire de l’installation.
Ce produit est destiné au seul usage pour lequel il a été expressément conçu.
Toute autre utilisation doit être considérée comme impropre et donc dangereuse. Le construc­teur ne peut être tenu pour responsable d’éventuels dommages causés par un usage impropre,
irrationnel ou erroné.
Ce produit n’est pas destiné à être utilisé par des personnes (y compris les enfants) dont les
capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expé­rience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne
responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant
l’utilisation de l’appareil.
Éviter d’opérer près des charnières ou des organes mécaniques en mouvement.
Ne jamais rentrer dans le rayon d’action de la porte motorisée lorsqu’elle est en mouvement.
Ne jamais s’opposer au mouvement de la porte motorisée, car cette situation s’avère très
dangereuse.

À DÉTACHER ET À REMETTRE À L’UTILISATEUR

Ne jamais permettre aux enfants de jouer ou de rester dans le rayon d’action de la porte
motorisée.
Tenir hors de la portée des enfants les radiocommandes et/ou tout autre dispositif de commande,
afin d’éviter que la porte motorisée puisse être involontairement actionnée.
En cas de défaut ou de dysfonctionnement du produit, désactiver l’interrupteur d’alimentation
et ne jamais essayer de le réparer ou d’intervenir directement, mais s’adresser uniquement à
un personnel qualifié.
Le non respect des indications ci-dessus peut créer des situations de danger.
Toute intervention de nettoyage, d’entretien ou de réparation doit être réalisée par un personnel
qualifié.
Afin de garantir l’efficacité et le bon fonctionnement de l’installation, suivre scrupuleusement
les indications du constructeur en faisant effectuer périodiquement, par un personnel qualifié,
l’entretien périodique de la porte motorisée.
En particulier, il est recommandé de faire vérifier périodiquement le bon fonctionnement de
tous les dispositifs de sécurité.
Les interventions d’installation, d’entretien et de réparation doivent être documentées et tenues
à la disposition de l’utilisateur.

Pour l’évacuation des appareils électriques et électroniques, des batteries et des accu-

IP2128FR - 2015-05-06

mulateurs, l’utilisateur devra remettre le produit aux centres de collecte différenciée

mis en place par les administrations communales.

47

Instructions de déverrouillage manuel

En cas de panne ou de coupure de
courant, introduire la clé et la tourner
dans le sens des aiguilles d’une montre.
Déverrouiller l’éventuelle serrure élec­trique. Ouvrir le portail à la main.
Pour bloquer de nouveau les vantaux,
tourner la clé dans le sens inverse des
aiguilles d’une montre.

ATTENTION: effectuer les
opérations de verrouillage et
déverrouillage du vantail avec
le moteur arrêté.

Pour tout problème et/ou information, contacter l’Assistance Technique.

Cachet installateur Opérateur

Date intervention

Signature technicien

Intervention effectuée

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Signature client

À DÉTACHER ET À REMETTRE À L’UTILISATEUR

IP2128FR - 2015-05-06

48

Tous les droits relatifs à ce matériel sont la propriété exclusive d’Entrematic Group AB.
Les contenus de cette publication ont été rédigés avec le plus grand soin, cependant Entrematic Group AB
décline toute responsabilité en cas de dommages causés par d’éventuelles erreurs ou omissions pré­sentes dans ce document. Nous nous réservons le droit d’apporter d’éventuelles modifications sans préavis.
Toute copie, reproduction, retouche ou modification est expressément interdite sans l’autorisation écrite pré­alable de d’Entrematic Group AB.

IP2128FR - 2015-05-06

49

IP2128FR - 2015-05-06

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Ditec LUXO

Drehtore Antrieb

(Originalanweisungen)

www.ditecentrematic.com

IP2128DE

Technisches Handbuch

Inhaltsverzeichnis

Thema Seite

1. Allgemeine Sicherheitshinweise 5

2. Einbauerklärung für unvollständige Maschinen 6

2.1 Maschinenrichtlinie 6

2.2 Hinweise zum Gebrauch 6

3. Technische angaben 7

4. Installationsbeispiel 8

5. Abmessungen und Verweisen 9

6. Installation 10

6.1 Einleitende Kontrollen 10

6.2 Befestigung der Halterungen 11

6.3 Installation des Getriebemotors 12

6.4 Selbsthemmung 13

7. Elektrische Anschlüsse 14

8. Regelmäßiger Wartungsplan 14

Bedienungsanleitung 15

Anweisungen zur manuellen Entriegelung 16

Zeichenerklärung

Dieses Symbol verweist auf Anweisungen oder Hinweise zur Sicherheit, auf die be­sonders geachtet werden muss.

Dieses Symbol verweist auf nützliche Informationen für den korrekten Betrieb des

i

Produkts.

52

IP2128DE - 2015-05-06

1. Allgemeine Sicherheitshinweise

Das vor liegende Installationshandbuch ist ausschließlich für das Fachper sonal bestimmt.

Die Montage, elektrischen Anschlüsse und Einstellungen sind unter Beachtung der Mon­tageanweisung und Einhaltung der geltenden Normen auszuführen.
Lesen Sie die Anleitungen vor der Montage des Produktes aufmerksam durch.
Eine fehlerhafte Montage kann zu Verletzungen und Sachschäden führen.

Die Verpackungsmaterialien (Kunststoff, Polystyrol usw.) müssen sachgemäß entsorgt

werden und dürfen nicht in Kinderhände gelangen, da sie eine Gefahrenquelle darstellen
können.
Vor Beginn der Montage ist der einwandfreie Zustand des Produkts zu überprüfen.
In explosionsgefährdeten Bereichen darf das Produkt nicht eingebaut werden: Entzündbare
Gase oder Rauch stellen eine ernsthafte Sicherheitsgefährdung dar.
Nehmen Sie vor der Montage des Antriebs alle Veränderungen an der Struktur für die lichten
Sicherheitsräume und den Schutz bzw. die Abtrennung aller Quetsch-, Scher-, Einzieh- und
allgemeiner Gefahrenstellen vor.
Es ist sicherzustellen, dass die tragende Struktur die erforderlichen Voraussetzungen an
Festigkeit und Stabilität erfüllt. Der Hersteller des Antriebs schließt eine Haftungsübernahme
im Falle der Nichtbeachtung der Montageanweisung bei der Fertigung der zu motorisierenden
Türprofile aus. Desweiteren besteht kein Haftungsanspruch bei Verformungen, die durch den
Gebrauch entstehen könnten.
Beachten Sie bei der Montage der Sicherheitseinrichtungen (Lichtschranken, Kontaktleisten,
Not-Stopps usw.) unbedingt die geltenden Nor men und Richtlinien, die Kriterien der technischen
Verhaltensregeln, die Montageumgebung, die Betriebslogik des Systems und die von dem mo­torisierten Tür entwickelten Kräfte.

Die Sicherheitseinrichtungen dienen dem Schutz vor Quetsch-, Scher-, Einzieh- und

sonstigen Gefahrenbereichen des motorisierten Türs.
Zur Erkennung der Gefahrenbereiche sind die vorgeschriebenen Hinweisschilder anzubringen.
Bei jedem Einbau müssen die Kenndaten des motorisierten Türs an sichtbarer Stelle ange­bracht werden.
Gegebenenfalls das motorisierte Tür an eine wirksame und den Sicherheitsnormen entspre­chende Erdungsanlage anschließen.
Unterbrechen Sie während der Montage-, Wartungs- oder Reparaturarbeiten die Stromzufuhr,
bevor Sie den Deckel für den Zugang zu den elektrischen Geräten öffnen.
Das Schutzgehäuse des Antriebs darf ausschließlich von Fachpersonal entfernt werden.

Eingriffe an den elektronischen Geräten dürfen nur mit antistatischem geerdetem Arm-

schutz vorgenommen werden. Der Hersteller des Antriebs lehnt jede Haftung für die

Montage von Sicherheits- und betriebstechnisch ungeeigneten Bauteilen ab.
Bei Reparaturen oder Austausch der Produkte dürfen ausschließlich Original-Ersatzteile
verwendet werden.
Der Monteur ist verpflichtet, dem Betreiber der Anlage alle erforderlichen Informationen zum
automatischen, manuellen und Notbetrieb des motorisierten Türs zu liefern und die Betrieb­sanleitung auszuhändigen.

IP2128DE - 2015-05-06

53

2. Einbauerklärung für unvollständige Maschinen

arc

o P P P

ietiet

iet

ietroZin

Zin

Zin

Zinii

sid

ent

Der Hersteller Entrematic Group AB mit Firmensitz in Lodjursgatan 10, SE-261 44 Landskrona,
Schweden erklärt, dass der Antrieb für Drehtore Ditec LUXO:

- für den Einbau in ein handbetriebenes Tor hergestellt wurde, um im Sinne der Richtlinie
2006/42/EG eine Maschine darzustellen. Der Hersteller des motorisierten Türs muss vor der
Inbetriebnahme der Maschine ihre Konformität im Sinne der Richtlinie 2006/42/EG (Anhang
II-A) erklären;

- den wesentlichen anwendbaren Sicherheitsbestimmungen gemäß Anhang I, Kapitel 1 der
Richtlinie 2006/42/EG entspricht;

- der Niederspannungsrichtlinie 2006/95/EG entspricht;

- der EMV-Richtlinie 2004/108/EG entspricht;

- die technischen Unterlagen dem Anhang VII-B der Richtlinie 2006/42/EG entsprechen;

- die technischen Unterlagen von Marco Pietro Zini mit Sitz in Via Mons. Banfi, 3 - 21042 Caronno
Pertusella (VA) – ITALIEN verwaltet werden

- ein Exemplar der technischen Unterlagen den zuständigen staatlichen Behörden in Folge einer
ausreichend begründeten Anfrage bereitgestellt wird.

Land skro na, 06-05-2013 Marco Pietro Zini
(President)

2.1 Maschinenrichtlinie

Gemäß der Maschinenrichtlinie (2006/42/EG) unterliegt der Installateur, der eine Tür oder ein Tür
motorisiert, den gleichen Verpflichtungen wie ein Maschinenhersteller und hat somit folgendes
zu tun:

- Erstellung der technischen Akte, welche die in Anlage V der MR genannten Dokumente enthalten
muss;

(die technische Akte ist aufzubewahren und den nationalen Behörden mindestens zehn Jahre

lang zur Verfügung zu halten. Diese Frist beginnt mit dem Herstellungsdatum des motorisierten
Türs);

- Erstellung der EG-Konformitätserklärung gemäß Anhang II-A der Maschinenrichtlinie und
Aushändigung an den Kunden;

- Anbringung der CE-Kennzeichnung am motorisierten Tür laut Punkt 1.7.3. der Anlage I der MR.

2.2 Hinweise zum Gebrauch

Betriebsklasse: 4 (mindestens 10 Jahre Verwendung bei 100 Zyklen täglich, bzw. 5 Jahre bei 200
Zyklen täglich).
Verwendung: INTENSIV (für Eingänge von Wohnhäusern, Industriewerken, Geschäften und Park­plätzen mit Fahrzeugzufahrt oder mit intensivem Personenverkehr).

- Die Betriebsleistungen beziehen sich auf das empfohlene Gewicht (ca. 2/3 des zulässigen
Höchstgewichts). Die Verwendung mit dem zulässigen Höchstgewicht kann die oben angege­benen Betriebsleistungen mindern.

- Die Betriebsklasse, die Betriebszeiten und die Anzahl aufeinander folgender Zyklen sind Richt­werte. Sie wurden mit Hilfe statistischer Verfahren unter durchschnittlichen Betriebsbedingungen
ermittelt und können im Einzelfall abweichen.

- Jeder Eingangsantrieb weist veränderliche Faktoren auf, wie: Reibung, Ausgleichvorgänge
sowie Umweltbedingungen können sowohl die Lebensdauer als auch die Qualität der Funkti­onsweise des Eingangsantriebs oder eines Teils seiner Bauteile (wie z.B. die Automatiksysteme)
grundlegend verändern. Es ist Aufgabe des Installationstechnikers, für die einzelne Situation
entsprechende Sicherheitskoeffizienten vorzusehen.

54

IP2128DE - 2015-05-06

3. Technische Angaben

3

LUXO3BH LUXO4BH

Spannungsversorgung 24 V

24 V 24 V

Stromaufnahme 4 A 4 A 12 A
Schubkraft 2000 N 2000 N 3000 N
Max. Verfahrweg 350 mm 500 mm 500 mm
Geschwindigkeit 20÷50 s / 90° 30÷60 s / 90° 20÷45 s / 90°
Betriebsklasse 4 - INTENSIV 4 - INTENSIV 4 - INTENSIV

Einschaltdauer

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Temperatur min -20° C max +55° C min -20° C max +55° C min -20° C max +55° C
Schutzgrad IP24D IP24D IP24D
Steuerung E2HLX - VIVAH E2HLX - VIVAH VIVAH

Gebrauchshinweise

m = Torbreite
kg = Torgewicht

Grenzbereiche

Empfohlene
Abmessungen

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

500 kg

400 kg

300 kg

200 kg

100 kg

m 1 2

3 4 5

m 1 2

LUXO3B LUXO5B

Spannungsversorgung 230 V~ 50 Hz 230 V~ 50 Hz
Stromaufnahme 1.1 A 1.1 A
Schubkraft 3000 N 3000 N
Max. Verfahrweg 350 mm 500 mm
Geschwindigkeit 22 s / 90° 32 s / 90°
Betriebsklasse 4 - INTENSIV 4 - INTENSIV

Einschaltdauer

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Temperatur min -20° C max +55° C min -20° C max +55° C
Schutzgrad IP24D IP24D
Steuerung E2 - LOGICM E2 - LOGICM

Gebrauchshinweise

m = Torbreite
kg = Torgewicht

Grenzbereiche

Empfohlene
Abmessungen

500 kg

400 kg

300 kg

200 kg

100 kg

500 kg

400 kg

300 kg

200 kg

100 kg

4 5

m1 2 3 4 5

m 1 2

LUXO5BH

LUXO5VBH

S2 = 20 min
S3 = 50%

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

m 1 2

IP2128DE - 2015-05-06

55

4. Installationsbeispiel

2

3

2x1.5 mm²

RX - 4x0.5 mm²

7

TX - 4x0.5 mm²

7 7

6 6

4x1.5 mm² (*)

1

Bez. Code Beschreibung

1 GOL4
2 LAMPH

3 XEL5

GOL4M

4 LAB9

LUXO3B
LUXO3BH
LUXO4BH

5

LUXO5B
LUXO5BH
LUXO5VBH
LUXO3B

LUXO5B
LUXO3BH

6

LUXO4BH

Funksteuerung
Blinkleuchte

Schlüsselschalter
Funkcodetaster

Schleifenauswerter für die Durchfahrts-/Durchgangskontrolle
Umkehrbarer und nicht umkehrbarer Wechselstromantrieb für Flügel bis zu 3,5 m
Nicht umkehrbarer Gleichstromantrieb für Flügel bis zu 3,5 m
Nicht umkehrbarer -Gleichstromantrieb für Flügel bis zu 4 m
Umkehrbarer und nicht umkehrbarer Wechselstromantrieb für Flügel bis zu 5 m
Nicht umkehrbarer Gleichstromantrieb für Flügel bis zu 5 m
Nicht umkehrbarer Gleichstromantrieb für Flügel bis zu 5 m mit Endschalter
Kabel 4x1,5 mm²

Kabel 2x1,5 mm²

LUXO5BH
LUXO5VBH

7 XEL2

LAB4

8

A

Lichtschranken
Lichtschranken IP55

Steuerung
Die Stromversorgung an einen allpoligen Schalter mit einem Öffnungsabstand der

Kontakte von mindestens 3 mm anschließen (nicht mitgeliefert).
Der Netzanschluss muss auf einem unabhängigen, von den Anschlüssen an die Steuer­und Schutzvorrichtungen getrennten Kanal erfolgen.

56

4x0.5 mm²

TX - 4x0.5 mm²

4x1.5 mm² (*)

RX - 4x0.5 mm²

5

3x1.5 mm²

4

7

IP2128DE - 2015-05-06

5. Abmessungen und verweise des Getriebemotors

9

10

F

G

12

16

11

13

Bez. Kode Beschreibung

9 Deckel
10 Entriegelungsklappe
11 Entriegelung
12 Spindelabdeckung
13 Spindel
14 Hintere Antriebsbefestigung
15 Vordere Antriebsbefestigung
16 LUXOFCH Endschalter (serienmäßig nur bei LUXO5VBH)

F Schraube für die Befestigung der Abdeckung
G Schraube für Spindelabdeckung

S

LUXO3B-5B
LUXO3BH
LUXO4BH
LUXO5BH LUXO5VBH

120

100

S = 890 [LUXO3B-3BH]

IP2128DE - 2015-05-06

1040 [LUXO4BH-5B-5BH-5VBH]

R

R = max 350 [LUXO3B-3BH]

max 500 [LUXO4BH-5B-5BH-5VBH]

57

68

66

78

66

6. Installation

Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und Sicherheits­vorrichtungen von DITEC erzielt.
Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben.

6.1 Einleitende Kontrollen

Prüfen Sie, ob die Torkonstruktion stabil und leichtgängig ist. Für die Endlagen müssen mecha­nische Toranschläge (bzw. Endschalter) vorhanden sein.

Positionieren und befestigen Sie die hintere Antriebsbefestigung [14] nach den vorgegebenen
Installationsmaßen.
Die Installationsmaße abhängig vom Abstand zwischen Torbändern und dem Befestigungspunkt
des Antriebes [A] und [B] prüfen. Stellen Sie sicher, das zum erreichen des Öffnungswinkel [D] das
Abstandmass [C] eingehalten wird.
ANMERKUNG: Um eine gleichmäßige Bewegung des Tors zu erreichen, sollten die Maße [A] und
[B] gleich sein.
Durch Erhöhen des Maßes [A] verringert sich die Anschlaggeschwindigkeit bei der Öffnung.
Durch Verringerung der Abmessung [B] erhöhen sich die Öffnungswinkel des Tors.
Die Abmessungen [A] und [B] müssen in jedem Fall mit dem Verfahrweg des Antriebes
übereinstimmen; wenn man die Abmessung [A] erhöht, muss daher die Abmessung [B] verringert
werden und umgekehrt.

A

E

L

D

[*] Maße zwischen Minimum und Maximum verwenden

A* B* A B C D E L

130 170 100 90°

LUXO3B
LUXO3BH

LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

min 105
max 160

min 130
max 200

min 130
max 170

min 170
max 290

105 140 70 90°
130 130 60 95°
160 130 50 110°
170 170 100 90°
200 200 130 95°
200 170 100 120°
130 290 220 90°

min 60

C

B

90 760

120 910

IP2128DE - 2015-05-06

58

6.2 Befestigung der Halterungen

- Nach Befestigung der hinteren Antriebsbefestigung [14] unter Beachtung der auf Seite 58 an­gegebenen Installationsmaße die vordere Antriebsbefestigung [15] am Tor befestigen.

ANMERKUNG: Die hintere Antriebsbefestigung [14] unter Beachtung der Angaben auf Seite 58

kürzen.

- Bei vollständig geschlossenem Tor den vordere Antriebsbefestigung [15] positionieren, dabei die
Maße [E] und [L] beachten. Prüfen, dass der vordere Antriebsbefestigung [15] und die hintere
Antriebsbefestigung [14] richtig ausgerichtet sind, wie aus den folgenden Abbildungen ersichtlich,
und die vordere Antriebsbefestigung [15] am Tor befestigen.

LUXO3BH

Ø9

50

72

14

70

32

152

15

100

Ø14

82 (B - C)

112 (B - C)

142 (B - C)

L

LUXO3B-LUXO4BH-LUXO5B-LUXO5BH-LUXO5VBH

Ø18

70

38

112

Ø9

90

90

B - C

90

Ø9

80

115

15

Ø14

5010

IP2128DE - 2015-05-06

180

165

80

50

31 (*42)

10

E

90

Ø9

115

20

115

Ø18 (*22)

135

14

6

60

14

15

L

15

6

60

* LUXO5VBH

59

6.3 Montage des Getriebemotors

- Entriegelungsklappe [10] öffnen, Schraube [F] lösen und Deckel [9] abnehmen. Schraube [G]
lösen und die Spindelabdeckung [12] abziehen. Entriegeln Sie den Antrieb mit dem mitgelie­ferten Schlüssel lt. BETRIEBSANLEITUNG.

- Montieren Sie nun den Antrieb wie unten dargestellt. Die selbstsichernde Mutter fest anziehen.

ANMERKUNG: Achten Sie besonders auf die Einbaulage der Unterlegscheibe und der gehär-

teten Buchse.

LUXO3BH LUXO3B

LUXO4BH
LUXO5B
LUXO5BH

14

- Schieben Sie der Spindelabdeckung [12] wieder über die Spindel [13] und achten Sie darauf
dass der Spindelkopf in der vorderen Aufnahme der Spindelabdeckung [13] sitzt. Befestigen
Sie die Abdeckung mit den mitgelieferten Schrauben [G].

- Bewegen Sie das Tor von Hand und stellen Sie sicher, dass sich der gesamte Torlauf ohne
Hindernis bewegen lässt.

LUXO5VBH

14

LUXO3BH

LUXO3B
LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

13

60

12

13

13

15

IP2128DE - 2015-05-06

6.4 Selbsthemmung (LUXO3B und LUXO5B)

Mit eingesteckten Bolzen [M] ist der Antrieb nicht selbsthemmend, und kann dadurch von Hand
aufgedrückt werden. Durch entfernen des Bolzen [M] wird der Antrieb selbsthemmend, die En­triegelung erfolgt nur über Schlüssel (siehe BETRIEBSANLEITUNG).

M

M

IP2128DE - 2015-05-06

61

7. Elektrische Anschlüsse

Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen des
Stromversorgungsnetzes übereinstimmen.
Am Versorgungsnetz einen allpoligen Schalter/Trennschalter mit Öffnungsabstand der Kontakte
von mindestens 3 mm einbauen.
Prüfen, ob sich vor der Versorgungsanlage ein geeigneter Fehlerstromschutzschalter und ein
Überstromschutz befinden.
Die Getriebemotoren LUXO3B und LUXO5B können an die Steuerung E2 und LOGICM angesch­lossen werden.
Die Getriebemotoren LUXO3BH und LUXO4BH können an die Steuerung E2HLX und VIVAH ange­schlossen werden.
Die Getriebemotoren LUXO5BH und LUXO5VBH können nur an der Steuerung VIVAH angesch­lossen werden.
Die elektrischen Anschlüsse und die Inbetriebnahme der Getriebemotoren LUXO werden auf
Abbildung und in den Installationshandbüchern der Steuerung E2, LOGICM, E2HLX und VIVAH
dargestellt.
Um das Motorkabel besser zu schützen, kann ein flexibler Kabelschlauch Ø16 [N] mit einem ent­sprechenden Anschlußstück Ø20 [P] verwendet werden, der nicht im Lieferumfang enthalten ist.

8 . Regelmäßiger Wartungsplan

Führen Sie die nachstehenden Arbeitsschritte und Überprüfungen alle 6 Monate durch, je nachdem
wie oft der Antrieb verwendet wird.
In Abhängigkeit der Nutzungsfrequenz und der Umgebungsbedingungen, können auch kürzere
Intervalle nötig werden.

Die Stromversorgung 230 V~ und Akkus unterbrechen:

- Die Drehpunkte des Tores sowie die Spindel reinigen und mit säurefreiem Fett schmieren.

- Überprüfung der Befestigungspunkte.

- Den einwandfreien Zustand der elektrischen Anschlüsse prüfen.

Die Stromversorgung 230 V~ und Akkus wieder herstellen:

- Die Krafteinstellung prüfen.

- Die Funktionsweise aller Steuerfunktionen und Sicherheitseinrichtungen prüfen (Lichtschran­ken).

- Entriegelungssystem überprüfen.

- (Sofern vorhanden) Funktion der Batterien zu überprüfen.

ANMERKUNG: Für die Ersatzteile wird auf die Ersatzteilliste verwiesen.

i

62

IP2128DE - 2015-05-06

Bedienungsanleitung

Allgemeine Sicherheitshinweise

Diese Hinweise sind ein wichtiger Bestandteil des Produkts und dem Betreiber auszu­händigen.

Lesen Sie sie aufmerksam durch, denn sie liefern wichtige Informationen zur Sicherheit
bei Installation, Gebrauch und Wartung.
Bewahren Sie diese Anleitungen auf und geben Sie diese an mögliche Mitbenutzer der Anlage
weiter.
Dieses Produkt dar f ausschließlich für die bestimmungsgemäße Verwendung eingesetzt werden.
Jeder andere Gebrauch ist als unsachgemäß und daher gefährlich zu betrachten. Der Hersteller
lehnt jede Haftung für Schäden infolge eines unsachgemäßen, falschen und unvernünftigen
Gebrauchs ab.
Dieses Produkt ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit be­einträchtigten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder
Erf ahrung oder Kenntnissen bestimmt, außer diese Per sonen konnten durch Vermittlung einer
für ihre Sicherheit zuständigen Person auf die Bedienung des Geräts eingeschult werden oder
sie werden überwacht.
Vermeiden Sie Eingriffe nahe der Scharniere bzw. mechanischen Bewegungsorgane.
Halten Sie sich während der Bewegung nicht im Arbeitsbereich des motorisierten Türs auf.
Die Bewegung des motorisierten Türs nicht aufhalten! Sonst entstehen Gefahrensituationen!

ABTRENNEN UND DEM BENUTZER AUSHÄNDIGEN

Nicht zulassen, dass sich Kinder im Arbeitsbereich des motorisierten Türs aufhalten oder dort
spielen.
Halten Sie Kinder von den Fernbedienungen und/oder anderen Befehlseinrichtungen fern, um
eine unbeabsichtigte Aktivierung des motorisierten Türs zu vermeiden.
Schalten Sie im Falle einer Betriebsstörung des Produkts den Hauptschalter aus. Versuchen
Sie nicht, eigenständig Reparaturen durchzuführen oder direkt einzugreifen, sondern wenden
Sie sich ausschließlich an einen Fachmann.
Zuwiderhandlungen können Gefahrensituationen mit sich bringen.
Jede Art von Reinigungs-, Wartungs- oder Reparaturarbeit darf nur von einem Fachmann
durchgeführt werden.
Zur Sicherstellung der Leistung und Betriebstüchtigkeit der Anlage sind die erforderlichen
planmäßigen Wartungsarbeiten für das motorisierte Tür nach Vorgabe des Herstellers von
Fachpersonal durchzuführen.
Insbesondere wird die regelmäßige Überprüfung der Betriebstüchtigkeit aller Sicherheitsein­richtungen empfohlen.
Die Montage-, Wartungs- und Reparatureingriffe sind schriftlich zu protokollieren und zur
Verfügung des Betreibers zu halten.

Für eine korrekte Entsorgung der elektrischen und elektronischen Geräte, der Batterien

und Akkus, muss der Benutzer das Produkt bei den entsprechenden lokalen, öffentlichen

IP2128DE - 2015-05-06

Müllsammelstellen entsorgen.

63

Anweisungen zur manuellen Entriegelung

Im Falle von Störungen oder Stro­mausfall, den Schlüssel einsetzen und
ihn Uhrzeigersinn drehen.
Das eventuell vorhandene Elektroschloß
entsperren. Öffnen Sie das Tor von Hand.
Zum Verriegeln des Antriebs den Schlüs­sel einsetzen und im Gegenuhrzeigersinn
drehen.

ACHTUNG: die Verriegelung
und Entriegelung der Flügel
darf nur bei stillstehendem
Motor erfolgen.

Bei Problemen, für Fragen und/oder Informationen wenden Sie sich bitte an den
Kundendienst.

Stempel des Installateurs Bediener

Datum des Eingriffs

Unterschrift des Technikers

Durchgeführter Eingriff

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Unterschrift des Auftraggebers

ABTRENNEN UND DEM BENUTZER AUSHÄNDIGEN

IP2128DE - 2015-05-06

64

Alle Rechte an diesem Material sind ausschließliches Eigentum von Entrematic Group AB.
Obwohl der Inhalt dieser Veröffentlichung mit äußerster Sorgfalt verfasst wurde, kann Entrematic Group
AB keine Haf tung für Schäden übernehmen, die durch mögliche Fehler oder Auslassungen in dieser Ver­öffentlichung verursacht wurden. Wir behalten uns das Recht vor, eventuelle Änderungen ohne Vorankün­digung anzubringen.
Kopien, Scannen, Überarbeitungen oder Änderungen sind ohne vorherige schriftliche Zustimmung durch
Entrematic Group AB ausdrücklich verboten.

IP2128DE - 2015-05-06

65

IP2128DE - 2015-05-06

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Ditec LUXO

Automatización para
cancelas batientes

(Instrucciones originales)

www.ditecentrematic.com

IP2128ES

Manual técnico

Índice

Tema Página

1. Advertencias generales de seguridad 69

2. Declaración de incorporación de las cuasi máquinas 70

2.1 Directiva máquinas 70

2.2 Instrucciones de uso 70

3. Datos técnicos 71

4. Instalación tipo 72

5. Dimensiones y referencias 73

6. Instalación 74

6.1 Comprobaciones preliminares 74

6.2 Fijación de los estribos 75

6.3 Instalación del motorreductor 76

6.4 Pistón reversible y irreversible 77

7. Conexiones eléctricas 78

8. Plan de mantenimiento ordinario 78

Instrucciones de uso 79

Instrucciones de desbloqueo manual 80

Leyenda

Este símbolo indica instrucciones o notas relativas a la seguridad a las que prestar una
atención especial.

Este símbolo indica informaciones útiles para el funcionamiento correcto del producto.

i

68

IP2128ES - 2015-05-06

1. Advertencias generales de seguridad

Este manual de instalación está exclusivamente dirigido a personal cualificado.

La instalación, conexiones eléctricas y ajustes deben realizarse aplicando con rigor la
buena técnica y respetando la normativa vigente.
Lea atentamente las instrucciones antes de proceder con la instalación del producto.
Una instalación incorrecta puede ser fuente de peligro.

Los materiales de embalaje (plástico, poliestireno, etc.) no deben arrojarse en el medio

ambiente y deben mantenerse fuera del alcance de los niños al ser una posible fuente de
peligro.
Antes de proceder con la instalación, compruebe que el producto se encuentra en perfectas
condiciones.
No instale el producto en ambiente o atmósfera explosivos: La presencia de gas o humos infla­mables representa un grave riesgo para la seguridad.
Antes de instalar el dispositivo, haga todos los cambios necesarios en la estructura, de modo
que se puedan respetar las distancias de seguridad y proteger o aislar todas las zonas de
aplastamiento, cizallado, traslado o de peligro en general.
Compruebe que la estructura existente cumple los requisitos de resistencia y estabilidad. El
fabricante del dispositivo no se hace responsable de la falta de rigor a la hora de construir
con buena técnica las puertas donde van a instalarse los dispositivos, como tampoco de las
deformaciones que puedan producirse con el uso de los mismos.
Los dispositivos de seguridad (fotocélulas, costas sensibles, paradas de emergencia, etc.)
deben instalarse teniendo en cuenta: las normativas y directivas vigentes, el rigor en la buena
técnica, el lugar de instalación, la lógica de funcionamiento del sistema y las fuerzas creadas
por la puerta motorizada.

Los dispositivos de seguridad deben proteger las eventuales zonas de aplastamiento,

cizallado, traslado y peligro en general de la puerta motorizada.
Utilice los dispositivos de señalización prescritos por las normas vigentes para determinar las
zonas de peligro.
Toda instalación debe dejar a la vista los datos de identificación de la puerta motorizada.
Cuando sea requerido, conec te la puerta motorizada a una instalación de puesta a tierra eficaz,
realizada siguiendo la normativa vigente de seguridad.
Durante las operaciones de instalación, mantenimiento y r eparación, desac tive la alimentación
antes de abrir la tapa de acceso a los componentes eléctricos.
La extracción del cárter de protección del automatismo debe ser realizada exclusivamente por
personal cualificado.

Los componentes eléctricos sólo deben manipularse utilizando manguitos conductivos

antiestáticos conectados a tierra. El fabricante del dispositivo declina toda responsa­bilidad derivada de la instalación de componentes incompatibles con la seguridad y el buen
funcionamiento del aparato.
Utilice sólo recambios originales para la reparación o la sustitución de los productos.
El instalador debe facilitar toda la información relativa al funcionamiento automático, manual
y de emergencia de la puerta motorizada, y entregar al usuario de la instalación las instruc­ciones de uso.

IP2128ES - 2015-05-06

69

2. Declaración de incorporación de las cuasi

arc

o PPietiet

iet

iet

ietroZinZin

Zin

i

re

sid

sid

ent

ent

máquinas

(Directiva 2006/42/CE, Anexo II-B)
El fabricante Entrematic Group AB con sede en Lodjursgatan 10, SE-261 44 Landskrona,
Sweden, declara que el automatismo para cancelas batientes Ditec LUXO:

- está fabricado para ser instalado en una puerta manual para constituir una máquina conforme
a la directiva 2006/42/CE. El fabricante de la puerta motorizada debe declarar la conformidad
con la Directiva 2006/42/CE (anexo II-A), antes de la puesta en servicio de la máquina;

- es conforme a los requisitos esenciales de seguridad aplicables indicados en el anexo I, capí­tulo 1 de la Directiva 2006/42/CE;

- es conforme a la Directiva de baja tensión 2006/95/CE;

- es conforme a la Directiva de compatibilidad electromagnética 2004/108/CE;

- la documentación técnica es conforme al anexo VII-B de la Directiva 2006/42/CE;

- la documentación técnica es gestionada por Marco Pietro Zini con sede en Via Mons. Banfi,
3 - 21042 Caronno Pertusella (VA) - ITALY;

- se suministrará una copia de la documentación técnica a las autoridades nacionales compe­tentes, tras una solicitud motivada adecuadamente.

Land skro na,06-05-2013 Marco Pietro Zini
(Presidente)

2.1 Directiva máquinas

De acuerdo con la Directiva máquinas (2006/42/CE), el instalador de un dispositivo de motoriza­ción de una puerta o cancela tiene las mismas obligaciones que el fabricante de una máquina, y,
como tal, debe:

- preparar un expediente técnico que contenga los documentos indicados en el Anexo V de la
Directiva máquinas;

(El expediente técnico debe guardarse y mantenerse a disposición de las autoridades nacionales

competentes, durante un mínimo de diez años a partir de la fecha de instalación de la puerta
motorizada);

- redactar la declaración CE de conformidad según el Anexo II-A de la Directiva máquinas y en­tregarla al cliente;

- poner la marca CE en la puerta motorizada, de acuerdo con el punto 1.7.3 del Anexo I de la
Directiva máquinas.

2.2 Indicaciones de uso

Clase de servicio: 4 (mínimo 10÷5 años de uso con 100÷200 ciclos por día).
Uso: INTENSO (Para accesos de inmuebles, edificios industriales, comerciales, aparcamientos
con paso para vehículos o paso peatonal intensivo).

- Las prestaciones de uso se aplican al peso recomendado (unos 2/3 del peso máximo permitido).

El uso con el peso máximo permitido podría reducir las prestaciones indicadas más arriba.

- La clase de servicio, el tiempo de uso y el número de ciclos consecutivos son de carácter

indicativo. Se han obtenido estadísticamente en condiciones medias de uso y no pueden ser
consideradas ciertas para todos los casos particulares.

- Cada acceso automático presenta elementos variables, como: roces, compensaciones y con-

diciones ambientales, que pueden alterar sustancialmente tanto la duración como la calidad
de funcionamiento del acceso automático o de parte de sus componentes (incluidos los auto­matismos). Corresponde al instalador adoptar unas medidas de seguridad adecuadas a cada
tipo particular de instalación.

70

IP2128ES - 2015-05-06

3. Datos técnicos

3

LUXO3BH LUXO4BH

Alimentaciòn 24 V

24 V 24 V

Consumo 4 A 4 A 12 A
Empuje 2000 N 2000 N 3000 N
Carrera max 350 mm 500 mm 500 mm
Tiempo de apertura 20÷50 s / 90° 30÷60 s / 90° 20÷45 s / 90°
Clase de servicio 4 - INTENSO 4 - INTENSO 4 - INTENSO

Intermitencia

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Temperatura min -20° C max +55° C min -20° C max +55° C min -20° C max +55° C
Grado de proteciòn IP24D IP24D IP24D
Tablero electronico E2HLX - VIVAH E2HLX - VIVAH VIVAH

LUXO5BH

LUXO5VBH

S2 = 20 min
S3 = 50%

Instrucciones de uso

m = longitud hoja
kg = peso hoja

Dimensiones
límite

Dimensiones
recomendadas

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

500 kg

400 kg

300 kg

200 kg

100 kg

m 1 2

3 4 5

LUXO3B LUXO5B

Alimentaciòn 230 V~ 50 Hz 230 V~ 50 Hz
Consumo 1.1 A 1.1 A
Empuje 3000 N 3000 N
Carrera max 350 mm 500 mm
Tiempo de apertura 22 s / 90° 32 s / 90°
Clase de servicio 4 - INTENSO 4 - INTENSO

Intermitencia

S2 = 20 min
S3 = 50%

S2 = 20 min
S3 = 50%

Temperatura min -20° C max +55° C min -20° C max +55° C
Grado de proteciòn IP24D IP24D
Tablero electronico E2 - LOGICM E2 - LOGICM

Instrucciones de uso

m = longitud hoja
kg = peso hoja

Dimensiones
límite

Dimensiones
recomendadas

500 kg

400 kg

300 kg

200 kg

100 kg

500 kg

400 kg

300 kg

200 kg

100 kg

m1 2 3 4 5

4 5

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

m 1 2

m 1 2

m 1 2

IP2128ES - 2015-05-06

71

4. Instalación tipo

3

2x1.5 mm²

RX - 4x0.5 mm²

7

TX - 4x0.5 mm²

7 7

6 6

4x1.5 mm² (*)

1

Ref. Código Descripción

1 GOL4
2 LAMPH

3 XEL5

GOL4M

4 LAB9

LUXO3B
LUXO3BH
LUXO4BH

5

LUXO5B
LUXO5BH
LUXO5VBH
LUXO3B

LUXO5B
LUXO3BH

6

LUXO4BH

Emisor
Luz de destellos

Selector de llave
Teclado de mando vía radio

Detector de espira magnética para control de paso
Actuador reversible e irreversible en corriente alterna para hoja hasta 3,5 m
Actuador irreversible en corriente continua para hoja hasta 3,5 m
Actuador irreversible en corriente continua para hoja hasta 4 m
Actuador reversible e irreversible en corriente alterna para hoja hasta 5 m
Actuador irreversible en corriente continua para hoja hasta 5 m
Actuador irreversible en corriente continua para hoja hasta 5 m con final de carrera
Cable 4x1,5 mm²

Cable 2x1,5 mm²

LUXO5BH
LUXO5VBH

7 XEL2

LAB4

8

A

Fotocélulas
Fotocélulas IP55

Cuadro electrónico
Conecte la alimentación a un interruptor bipolar de tipo homologado con una distan-

cia de apertura de los contactos de al menos 3 mm (no suministrado).
La conexión a la red se debe realizar a través de una canaleta independiente y sepa­rada de las conexiones de los dispositivos de mando y seguridad.

4x0.5 mm²

TX - 4x0.5 mm²

4x1.5 mm² (*)

RX - 4x0.5 mm²

2

5

3x1.5 mm²

4

7

IP2128ES - 2015-05-06

72

5. Dimensiones y referencias

9

10

F

G

12

16

11

13

Ref. Código Descripción

9 Tapa
10 Puertecilla de la cerradura
11 Cerradura de desbloqueo
12 Cubre-tornillo de arrastre
13 Tornillo de arrastre
14 Estribo posterior
15 Estribo adelante
16 LUXOFCH Kit fin de carrera (de fábrica solamente para LUXO5VBH)

F Tornillo para la fijación de la tapa
G Tornillo para la fijación de la cobertura de arrastre

LUXO3B-5B
LUXO3BH
LUXO4BH

S

LUXO5BH LUXO5VBH

120

100

S = 890 [LUXO3B-3BH]

IP2128ES - 2015-05-06

1040 [LUXO4BH-5B-5BH-5VBH]

R

R = max 350 [LUXO3B-3BH]

max 500 [LUXO4BH-5B-5BH-5VBH]

73

68

66

78

66

6. Instalación

La garantía de funcionamiento y las prestaciones declaradas sólo se obtienen con accesorios y
dispositivos de seguridad ENTREMATIC.
Todas las medidas aparecen expresadas en mm, salvo si se indica lo contrario.

6.1 Comprobaciones preliminares

Controlar que la estructura sea fuerte y que los goznes estén lubricados. Prever un tope de parada
en la abertura y en el cierre.

Verificar, posicionando el estribo posterior [14] en el pilar, las medidas de instalación y fijarla.
Las medidas de instalación indicadas en la tabla permiten elegir los valores de [A] y [B] basándose
en el ángulo de abertura deseado y en referencia a los espacios y a las dimensiones presentes
en el lugar.
NOTA: Para obtener un movimiento regular de la cancela, las medidas [A] y [B] deben ser iguales.
Aumentando la medida [A] se reduce la velocidad de acercamiento en abertura.
Reduciendo la medida [B] se aumentan los grados de abertura de la cancela.
Las medidas [A] y [B] deben ser compatibles con la carrera útil del pistón; por lo tanto, si se au­menta la medida [A] se debe disminuir la medida [B] y viceversa.

A

E

L

min 60

D

[*] Utilizar medidas comprendidas entre el valor mínimo y el valor máximo

A* B* A B C D E L

130 170 100 90°

LUXO3B
LUXO3BH

LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

min 105
max 160

min 130
max 200

min 130
max 170

min 170
max 290

105 140 70 90°
130 130 60 95°
160 130 50 110°
170 170 100 90°
200 200 130 95°
200 170 100 120°
130 290 220 90°

C

B

90 760

120 910

IP2128ES - 2015-05-06

74

6.2 Fijación de los estribos

- Tras haber fijado el estribo posterior [14] teniendo en cuenta las medidas indicadas en la
página 74, proceder con la fijación del estribo adelante [15] en la cancela.

Nota: recortar el estribo posterior [14] siguiendo las indicaciones de la página 74.

- Con la cancela completamente cerrada, colocar el estribo adelante [15] cerca del empalme
del pistón y considerando las medidas [E] y [L]. Comprobar que los estribos adelante [15] y
posterior [14] estén correctamente nivelados, tal y como se indica en las siguientes figuras y
fijar el estribo adelante [15] a la cancela.

LUXO3BH

Ø9

50

72

14

70

32

152

15

100

Ø14

82 (B - C)

112 (B - C)

142 (B - C)

L

LUXO3B-LUXO4BH-LUXO5B-LUXO5BH-LUXO5VBH

Ø18

70

38

112

Ø9

90

90

B - C

90

Ø9

80

115

15

Ø14

5010

IP2128ES - 2015-05-06

180

165

80

50

31 (*42)

10

E

90

Ø9

115

20

115

Ø18 (*22)

135

14

6

60

14

15

L

15

6

60

* LUXO5VBH

75

6.3 Instalación motorreductor

- Abrir la portezuela de desbloqueo [10] destornillar el tornillo [F] y remover la tapa [9]. Destor­nillar el tornillo [G] y retirar el cubre-tornillo de arrastre [12] ver figura página 7. Desbloquear
el pistón si es irreversible (ver INSTRUCCIONES DE USO).

- Fijar el pistón a los estribos posterior [14] y adelante [15], atornillando a tope la tuerca auto­bloqueante y lubricar los puntos de rotación.

NOTA: preste especial atención a ensamblar correctamente, como indica la figura, la arandela

en el estribo de cabeza.

LUXO3BH LUXO3B

LUXO4BH
LUXO5B
LUXO5BH

14

- Introducir y fijar el cubre-tornillo de arrastre [12] en el tornillo de arrastre [13] mediante el
tornillo [G] suministrados.

NOTA: controlar que el tornillo de arrastre [13] ingrese correctamente en la cabeza del cubre-

tornillo [12] (detalle en la figura).

- Moviendo manualmente la cancela verificar que toda la carrera se efectúe sin interferencias.

LUXO5VBH

14

LUXO3BH

LUXO3B
LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

13

76

12

13

13

15

IP2128ES - 2015-05-06

6.4 Pistón reversible y irreversible (sólo LUXO3B y LUXO5B)

Para que el pistón sea reversible, introducir el perno [M].
NOTA: la operación debe realizarse con el pistón en movimiento.
Retirando el perno [M] el pistón se vuelve irreversible y el desbloqueo se produce sólo con la llave
(ver INSTRUCCIONES DE USO).

M

M

IP2128ES - 2015-05-06

77

7. Conexiones eléctricas

Antes de conectar la alimentación eléctrica, compruebe que los datos de la placa corresponden
a los de la red de distribución eléctrica.
En la red de alimentación eléctrica, prevea un interruptor/seccionador omnipolar con distancia
de apertura de los contactos igual o superior a 3 mm.
Verifique que antes de la instalación eléctrica haya un interruptor diferencial y una protección de
sobrecorriente adecuados.
Los motorreductores LUXO3B y LUXO5B pueden conectarse a los cuadros electrónicos E2 y LOGICM.
Los motorreductores LUXO3BH y LUXO4BH pueden conectarse a los cuadros electrónicos E2HLX
y VIVAH.
Los motorreductores LUXO5BH y LUXO5VBH pueden conectarse a el cuadro electrónico VIVAH.
Las conexiones eléctricas y la puesta en marcha de los motorreductores LUXO se ilustran en la
figura y en los manuales de instalación de los cuadros electrónicos E2, LOGICM, E2HLX y VIVAH.
Para aumentar la protección del cable del motor es posible utilizar una canaleta flexible Ø16 [N]
y el respectivo racor Ø20 [P], no suministrado por nosotros.
Volver a atornillar el tornillo [F].

8 . Plan de mantenimiento ordinario

Efectúe las siguientes operaciones y comprobaciones cada 6 meses, en función de la intensidad
de uso del automatismo.
Quitar la alimentación 230 V~ y baterías (si las tiene):

- Limpiar y lubricar, con grasa neutra, los pernos de rotación, los goznes de la cancela y el
tornillo de arrastre.

- Verificar la estabilidad de los puntos de fijación.

- Controlar que las conexiones eléctricas estén en buen estado.

Conectar la alimentación 230 V~ y baterías (si las tiene):

- Controlar las regulaciones de fuerza.

- Controlar el correcto funcionamiento de todas las funciones de mando y seguridad (fotocélulas).

- Controlar el buen funcionamiento del sistema de desbloqueo.

- Si las tiene, verificar el funcionamiento de las baterías (en continuo), removiendo la alimentación
y efectuando algunas maniobras consecutivas. Al término volver a conectar la alimentación
230 V~.

NOTA: las piezas de repuesto están disponibles en la lista de recambios.

i

78

IP2128ES - 2015-05-06

Instrucciones de uso

Advertencias generales

Estas advertencias forman parte integrante y esencial del producto, y se deben entregar
al usuario del mismo.

Léalas atentamente, pues contienen importantes indicaciones sobre la seguridad de
instalación, uso y mantenimiento.
Conserve estas instrucciones y cédaselas a eventuales nuevos usuarios de la instalación.
Este producto debe ser destinado únicamente al uso para el cual ha sido concebido.
Cualquier otro uso será considerado indebido y, por ende, peligroso. El fabricante no puede
ser considerado responsable de eventuales daños derivados de usos indebidos, erróneos o
irrazonables del producto.
Este producto no está destinado a su uso por parte de personas (niños incluidos) cuyas capacida­des físicas, sensoriales o mentale s estén reducidas, o con falta de exper iencia o de conocimiento,
salvo que las mismas hayan podido beneficiarse, a través de la intermediación de una persona
responsable de su seguridad, de una vigilancia o de instrucciones relativas al uso del aparato.
Evite operar cerca de las bisagras o componentes mecánicos en movimiento.

QUITAR Y ENTREGAR AL USUARIO

Manténgase fuera del radio de acción de la puerta motorizada mientras esté en movimiento.
No obstaculice el movimiento de la puerta motorizada, ya que ello podría originar situaciones
de peligro.
No permita que los niños jueguen o se detengan en el radio de acción de la puerta motorizada.
Mantenga fuera del alcance de los niños los radiocontroles y/o cualquier otro dispositivo de
mando, para evitar el accionamiento involuntario de la puerta motorizada.
En caso de avería o mal funcionamiento del producto, desactive la alimentación con el inte­rruptor y no intente reparar el producto ni intervenir directamente; póngase en contacto solo
con personal cualificado.
El incumplimiento de lo indicado más arriba puede originar situaciones de peligro.
Toda operación de limpieza, mantenimiento o reparación deberá ser realizada por personal
cualificado.
Para garantizar la eficacia de la instalación y su correcto funcionamiento, aténgase a las in­dicaciones del fabricante y confíe al personal cualificado las operaciones de mantenimiento
periódico de la puerta motorizada.
Se recomienda, en particular, comprobar periódicamente el funcionamiento de todos los dis­positivos de seguridad del aparato.
Las operaciones de instal ación, mantenimiento y repar ación habrán de documentarse y ponerse
a disposición del usuario.

Para una correcta eliminación de los aparatos eléctricos y electrónicos, de las pilas y de

los acumuladores, el usuario debe entregar el producto en los correspondientes “centros

IP2128ES - 2015-05-06

de recogida selectiva” predispuestos por las administraciones municipales.

79

Instrucciones de desbloqueo manual

En caso de avería o de falta de tensión,
insertar y hacer girar la llave en sentido
horario. Desbloquear la cerradura eléc­trica correspondiente. Abrir manualmen­te la cancela.
Para bloquear de nuevo las hojas, girar
la llave en sentido antihorario.

ATENCIÓN: seguir las operacio­nes de bloqueo y desbloqueo de
las hojas con el motor detenido.

Para cualquier problema y/o información, contacte con el servicio de asistencia.

Sello instalador Operador

Fecha intervención

Firma técnico

Firma ordenante

QUITAR Y ENTREGAR AL USUARIO

Intervención efectuada

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

IP2128ES - 2015-05-06

80

Todos los derechos relativos a este material son propiedad exclusiva de Entrematic Group AB.
Aunque los contenidos de esta publicación se hayan redactado con la máxima atención, Entrematic Group
AB no puede asumir ninguna responsabilidad por daños causados por eventuales errores u omisiones en
esta publicación. Nos reservamos el derecho de aportar eventuales modificaciones sin previo aviso.
Copias, escaneos, retoques o modificaciones están expresamente prohibidos sin una autorización previa por
escrito de Entrematic Group AB.

IP2128ES - 2015-05-06

81

IP2128ES - 2015-05-06

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Ditec LUXO

Automatismo para
portões de balanço

(Instruções originais)

www.ditecentrematic.com

IP2128PT

Manual técnico

Índice

Assunto Página

1. Advertências gerais para a segurança 85

2. Declaração de Incorporação das quase-máquinas 86

2.1 Directiva das Máquinas 86

2.2 Indicações de uso 86

3. Dados técnicos 87

4. Instalação tipo 88

5. Dimensões e referências 89

6. Instalação 90

6.1 Controlos preliminares 90

6.2 Fixação dos suportes 91

6.3 Instalação do moto-redutor 92

6.4 Pistão reversível e irreversível 93

7. Ligações eléctricas 94

8. Plano de manutenção 94

Instruções para o uso 95

Instruções de desbloqueio manual 96

Legenda

Este símbolo indica instruções ou notas relativas à segurança que requerem uma
atenção particular.

Este símbolo indica informações úteis para o correcto funcionamento do produto.

i

84

IP2128PT - 2015-05-06

1. Advertências gerais para a segurança

O presente manual de instalação é dirigido exclusivamente a profissionais especializados.

A instalação, as ligações eléctricas e as regulações devem ser efec tuadas na observ ância
da Boa Técnica e em respeito das normas vigentes.
Leia atentamente as instruções antes de iniciar a instalação do produto.
Uma instalação errada pode ser fonte de perigo.

Os materiais da embalagem (plástico, polistireno, etc.) não devem ser abandonados no

ambiente e não devem ser deixados ao alcance de crianças, pois são potenciais fontes
de perigo.
Antes de iniciar a instalação verifique a integridade do produto.
Não instale o produto em ambiente e atmosfera explosivos: presença de gases ou fumos infla­máveis constituem um grave perigo para a segurança.
Antes de instalar a motorização, efectue todas as modificações estruturais relativas à realização
dos dispositivos de segurança e a protecção ou isolamento de todas as áreas de esmagamento,
corte, transporte e de perigo em geral.
Verifique se a estrutura existente tem os necessários requisitos de robustez e estabilidade. O
fabricante da motorização não é responsável da não observância da Boa Técnica na fabricação
dos infixos a motorizar, e também das deformações que devessem intervir no uso.
Os dispositivos de segurança (fotocélulas, suportes de borracha sensíveis, paragem de emer­gência, etc.) devem ser instalados levando em consideração: as normas e as directivas em vigor,
os critérios da Boa Técnica, o ambiente de instalação, a lógica de funcionamento do sistema e
as forças desenvolvidas pela porta motorizada.
Os dispositivos de segurança devem proteger as eventuais áreas de esmagamento, corte,
transporte e de perigo em geral, da porta motorizada.
Aplique as sinalizações previstas pelas normas vigentes para localizar as zonas perigosas.

Cada instalação deve haver visível a indicação dos dados identificativos da porta moto-

rizada.
Quando requerido, ligue a barreira motorizada a um apropriado sistema de colocação a terra
realizado em conformidade com as normas de segurança vigentes.
Durante as intervenções de instalação, manutenção e reparação, desligue a alimentação antes
de abrir a tampa para ter acesso às partes eléctricas.
A remoção do cárter de proteção do automatismo deve ser realizada exclusivamente por pes­soal qualificado.

A manipulação das partes electrónicas deve ser efectuada equipando-se de abraçadeiras

condutivas antiestáticas ligadas a terra. O fabricante da motorização declina qualquer
responsabilidade sempre que sejam instalados componentes incompatíveis aos fins da segu­rança e do bom funcionamento.
Para a eventual reparação ou a substituição dos produtos deverão ser utilizadas exclusivamente
peças de reposição genuínas.
O instalador deve fornecer todas as informações relativas ao funcionamento automático, ma­nual e de emergência da porta motorizada, e entregar as instruções de uso para o utilizador
da instalação.

IP2128PT - 2015-05-06

85

2. Declaração de incorporação das quase-

arcarcrcarc

o Po P

o P

ietietroZin

ZinZin

i

(

re

re

r

ent

)

máquinas

(Directiva 2006/42/CE, Anexo II-B)
O fabricante Entrematic Group AB com sede em Lodjursgatan 10, SE-261 44 Landskrona, Swe­den, declara que o automatismo para portões batente do tipo Ditec LUXO:

- é concebido para ser instalado numa porta manual para constituir uma máquina nos termos
da Directiva 2006/42/CE. O fabricante da porta motorizada deve declarar a conformidade nos
termos da Directiva 2006/42/CE (anexo II-A), antes da colocação em funcionamento da máqui­na;

- é conforme com os requisitos essenciais de segurança aplicáveis indicados no anexo I, capítulo
1 da Directiva 2006/42/CE.

- é conforme à Directiva de Tensão Baixa 2006/95/CE.

- é conforme à Directiva de compatibilidade electromagnética 2004/108/CE.

- a documentação técnica é conforme ao anexo VII-B da Directiva 2006/42/CE.

- a documentação técnica é gerida por Marco Pietro Zini com sede em Via Mons. Banfi, 3 - 21042
Caronno Pertusella (VA) - ITALY

- cópia da documentação técnica será fornecida às autoridades nacionais competentes, em res­posta a um pedido fundamentado das mesmas.

s.

Land skro na, 06-05-2013 Marco Pietro Zini
(Presidente)

sid

2.1 Directiva das Máquinas

Em conformidade da Directiva das Máquinas (2006/42/CE) o instalador que motoriza uma porta ou
um portão tem as mesmas obrigações do fabricante de uma máquina e como tal deve:

- predispor o fascículo técnico que deverá conter os documentos indicados no Anexo V da Directiva
das Máquinas;

(O fascículo técnico deve ser conservado e deixado à disposição das autoridades nacionais

competentes por pelo menos dez anos a partir da data de fabricação da porta motorizada);

- redigir a declaração CE de conformidade conforme o Anexo II-A da Directiva das Máquinas e
entregá-la ao cliente;

- afixar a marcação CE na porta motorizada em conformidade do ponto 1.7.3 do Anexo I da Directiva
das Máquinas.

2.2 Indicações de uso

Classe de serviço: 4 (mínimo 10÷5 anos de uso com 100÷200 ciclos por dia)
Uso: INTENSO (Para ingressos de condomínios, industriais, comerciais, estacionamentos com uso
transitável de veículos ou para pedestres de uso intensivo..

- As performances de utilização referem-se ao peso recomendado (aprox. 2/3 do peso máximo

consentido). A utilização com o peso máximo autorizado poderia reduzir as performances
acima indicadas.

- A classe de serviço, os tempos de utilização e o número de ciclos consecutivos têm valor

indicativo. São detectados estatisticamente em condições médias de utilização e não podem
ser certos para cada um dos casos.

- Cada entrada automática apresenta elementos variáveis tais como: atritos, balanceamentos

e condições ambientais que podem modificar de maneira substancial tanto a duração como
a qualidade de funcionamento da entrada automática ou de parte dos seus componentes
(entre os quais os automatismos). É tarefa do instalador adoptar coeficientes de segurança
adequados a cada instalação em particular.

IP2128PT - 2015-05-06

86

3. Dados técnicos

3

LUXO3BH LUXO4BH

Alimentação 24 V

24 V 24 V

Absorção 4 A 4 A 12 A
Tomada 2000 N 2000 N 3000 N
Curso máximo 350 mm 500 mm 500 mm
Tempo de abertura 20÷50 s / 90° 30÷60 s / 90° 20÷45 s / 90°
Classe de serviço 4 - INTENSO 4 - INTENSO 4 - INTENSO
Intermitência S2 = 20 min

S3 = 50%

S2 = 20 min
S3 = 50%

Temperatura min -20° C max +55° C min -20° C max +55° C min -20° C max +55° C

Grau de protecção

IP24D IP24D IP24D

Quadro electrónico E2HLX - VIVAH E2HLX - VIVAH VIVAH

Indicações de uso

m = comprimento
portinhola
kg = peso portinhola

Dimensões de
limite

Dimensões acon­selhadas

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

500 kg

400 kg

300 kg

200 kg

100 kg

m 1 2

3 4 5

m 1 2

LUXO3B LUXO5B

Alimentação

230 V~ 50 Hz 230 V~ 50 Hz

Absorção 1.1 A 1.1 A
Tomada 3000 N 3000 N
Curso máximo 350 mm 500 mm
Tempo de abertura 22 s / 90° 32 s / 90°
Classe de serviço 4 - INTENSO 4 - INTENSO
Intermitência S2 = 20 min

S3 = 50%

S2 = 20 min
S3 = 50%

Temperatura min -20° C max +55° C min -20° C max +55° C
Grau de protecção IP24D IP24D
Quadro electrónico E2 - LOGICM E2 - LOGICM

Indicações de uso

m = comprimento
portinhola
kg = peso portinhola

Dimensões de
limite

Dimensões acon­selhadas

500 kg

400 kg

300 kg

200 kg

100 kg

500 kg

400 kg

300 kg

200 kg

100 kg

4 5

m1 2 3 4 5

m 1 2

LUXO5BH

LUXO5VBH

S2 = 20 min
S3 = 50%

500 kg

400 kg

300 kg

200 kg

100 kg

3 4 5

m 1 2

IP2128PT - 2015-05-06

87

4. Instalação tipo

3

RX - 4x0.5 mm²

7

TX - 4x0.5 mm²

7 7

6 6

4x1.5 mm² (*)

1

Ref. Código Descrição

1 GOL4
2 LAMPH

3 XEL5

GOL4M

4 LAB9

LUXO3B
LUXO3BH
LUXO4BH

5

LUXO5B
LUXO5BH
LUXO5VBH

Rádio controlo
Lâmpada sinalizadora

Selector de chave
Teclado de comando via rádio

Detector de espiral magnético para controlo de passagem
Accionador reversível e irreversível em corrente alternada para portinhola até 3,5 m
Accionador irreversível em corrente contínua para portinhola até 3,5 m
Accionador irreversível em corrente contínua para portinhola até 4 m
Accionador reversível e irreversível em corrente alternada para portinhola até 5 m
Accionador irreversível em corrente contínua para portinhola até 5 m
Accionador irreversível em corrente contínua para portinhola até 5 m com fim-de-

curso

6

LUXO3B
LUXO5B

LUXO3BH
LUXO4BH

Cabo 4x1,5 mm²

Cabo 2x1,5 mm²

LUXO5BH
LUXO5VBH

7 XEL2

LAB4

8

A

Foto-células
Foto-células IP55

Quadro eléctronico
Ligar a alimentação a um interruptor unipolar de tipo homologado com distância de

abertura dos contactos de pelo menos 3 mm (não fornecido).
A ligação à rede deve ser feita em canal independente e separada das ligações aos
dispositivos de comando e segurança.

TX - 4x0.5 mm²

4x1.5 mm² (*)

2

5

2x1.5 mm²

4x0.5 mm²

7

RX - 4x0.5 mm²

3x1.5 mm²

4

IP2128PT - 2015-05-06

88

5. Dimensões e referências

9

10

F

G

12

16

11

13

Ref. Código Descrição

9 Tampa
10 Tampa da fechadura
11 Fechadura de desbloqueio
12 Cobre parafuso de reboque
13 Parafuso de reboque
14 Suporte traseiro
15 Suporte dianteiro
16 LUXOFCH Kit fins de curso (de série apenas em LUXO5VBH)

F Parafuso para a fixação da tampa
G Parafuso para a fixação da tampa de reboque

S

LUXO3B-5B
LUXO3BH
LUXO4BH
LUXO5BH LUXO5VBH

120

100

S = 890 [LUXO3B-3BH]

IP2128PT - 2015-05-06

1040 [LUXO4BH-5B-5BH-5VBH]

R

R = max 350 [LUXO3B-3BH]

max 500 [LUXO4BH-5B-5BH-5VBH]

89

68

66

78

66

6. Instalação

A garantia de funcionamento e o desempenho declarado são obtidos apenas com acessórios e
dispositivos de segurança ENTREMATIC.
Todas as medidas indicadas são expressas em mm, salvo indicação em contrário.

6.1 Controlos preliminares

Controle que a estrutura do portão seja robusta e que as juntas universais estejam lubrificadas.
Prever uma batida de parada na abertura e no fechamento.

Verifique, o posicionamento do suporte traseiro [14] no poste, as medidas de instalação e fixá-la.
As medidas de instalação indicadas na tabela consentem dão para os valores de [A] e [B] em base
no ângulo de abertura desejado e em referência aos espaços e às dimensões presentes in loco.
NOTA: para que o portão possa movimentar-se de modo regular, as medidas [A] e [B] devem ser
iguais.
Ao aumentar a medida [A], a velocidade em abertura é reduzida.
Ao reduzir a medida [B], os graus de abertura do portão são aumentados.
As medidas [A] e [B] devem ser de qualquer forma compatíveis com o curso útil do pistão; assim,
ao aumentar a medida [A] é necessário diminuir a medida [B] e vice-versa.

A

E

L

D

[*] Utilizar medidas compreendidas entre o mínimo e o máximo

A* B* A B C D E L

130 170 100 90°

LUXO3B
LUXO3BH

LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

min 105
max 160

min 130
max 200

min 130
max 170

min 170
max 290

105 140 70 90°
130 130 60 95°
160 130 50 110°
170 170 100 90°
200 200 130 95°
200 170 100 120°
130 290 220 90°

min 60

C

B

90 760

120 910

IP2128PT - 2015-05-06

90

6.2 Fixação dos suportes

- Após a fixação do suporte traseiro [14] seguindo as medidas indicadas na página 90, proceder
à fixação do suporte dianteiro [15] no portão.

NOTA: reduzir o suporte traseiro [14] seguindo as indicações da página 90.

- Com o portão completamente fechado posicionar o suporte dianteiro [15] em proximidade ao
engate do pistão, respeitando as medidas [E] e [L]. Verificar que os suportes dianteiro [15] e
traseiro [14] estão correctamente nivelados conforme indicado nas figuras, e fixar o suporte
dianteiro [15] ao portão.

LUXO3BH

Ø9

50

72

14

70

32

152

15

100

Ø14

82 (B - C)

112 (B - C)

142 (B - C)

L

LUXO3B-LUXO4BH-LUXO5B-LUXO5BH-LUXO5VBH

Ø18

70

38

112

Ø9

90

90

B - C

90

Ø9

80

115

15

Ø14

5010

IP2128PT - 2015-05-06

180

165

80

50

31 (*42)

10

E

90

Ø9

115

20

115

Ø18 (*22)

135

14

6

60

14

15

L

15

6

60

* LUXO5VBH

91

6.3 Instalação moto-redutor

- Abra a folha de desbloqueio [10] desaparafuse o parafuso [F] e remova a tampa [9]. Desaparafuse
o parafuso [G] e desenfie o cobre-parafuso de reboque [12] ver figura página 7. Desbloqueie o
pistão (ver INSTRUÇÕES DE UTILIZAÇÃO).

- Fixar o pistão no suporte traseiro [14] e dianteiro [15], aparafusando a fundo a porca auto
bloqueadora e lubrifique os pontos de rotação.

NOTA: preste particular atenção à correcta montagem da arruela no suporte anterior como

indicado na figura.

LUXO3BH LUXO3B

LUXO4BH
LUXO5B
LUXO5BH

14

- Introduzir e fixar o cobre-parafuso de reboque [12] no parafuso de reboque [13] com o parafuso
[G] fornecido pela fábrica.

NOTA: controle que o parafuso de reboque [13] é colocado correctamente na cabeça do cobre-

parafuso [12] (particular na figura).

- Ao mover manualmente o portão, verifique que todo o curso se realiza sem interferências.

LUXO5VBH

14

LUXO3BH

LUXO3B
LUXO4BH
LUXO5B
LUXO5BH
LUXO5VBH

13

92

12

13

13

15

IP2128PT - 2015-05-06

6.4 Pistão reversível e irreversível (somente LUXO3B e
LUXO5B)

Introduzir o pino [M] de modo que o pistão fique reversível.
NOTA: a operação deve ser realizada com pistão em movimento
Retirando o pino [M] o pistão torna-se irreversível, e o desbloqueio realiza-se apenas com a chave
(veja instruções de uso).

M

M

IP2128PT - 2015-05-06

93

7. Ligações eléctricas

Antes de ligar a alimentação eléctrica certifique-se que os dados da placa são correspondentes
com os da rede de distribuição eléctrica.
Prever na rede de alimentação um interruptor/seccionador unipolar com distância de abertura
dos contactos igual ou superior a 3 mm.
Verificar que a montante do sistema eléctrico há um interruptor diferencial e uma protecção de
sobrecarga apropriados.
Os moto-redutores LUXO3B e LUXO5B podem ser conectados aos quadros electrónicos E2 e
LOGICM.
Os moto-redutores LUXO3BH e LUXO4BH podem ser conectados aos quadros electrónicos E2HLX
e VIVAH.
Os moto-redutoresLUXO5BH e LUXO5VBH podem ser conectados aos quadros electrónicos VIVAH.
As ligações eléctricas e o arranque dos moto-redutores LUXO estão ilustrados na figura e no
manual de ins­talação dos quadro electrónicos E2, LOGICM, E2HLX e VIVAH.
Para aumentar a protecção do cabo do motor é possível, utilizar uma caneleta flexível Ø16 [N] e a
relativa junção Ø20 [P], não fornecido pelo fabricante.
Aparafusar novamente o parafuso [F].

8 . Plano de manutenção ordinária

Realizar as seguintes operações e verificar a cada 6 meses, com base na intensidade de utilização
do automatismo.

Cortar a alimentação 230 V~ e baterias, se presentes.

- Limpe e lubrifique, com massa neutra, os pinos de rotação, as juntas universais do portão e
o parafuso de reboque.

- Verifique a retenção dos pontos de fixação.

- Controlar se as ligações eléctricas estão em boas condições.

Ligar a alimentação 230 V~ e baterias, se presentes.

- Verifique as regulações de força.

- Controle o funcionamento correcto de todas as funções de comando e segurança (foto-células).

- Controle o funcionamento correcto do sistema do desbloqueio.

- Verifique o funcionamento das baterias (em continuidade) se presente. Ao desligar a alimentação
e ao efectuar algumas manobras em consecutivas. No fim ligar novamente a alimentação 230
V~.

NOTA: Para as partes de reposição, fazer referência ao catálogo das peças de reposição.

i

94

IP2128PT - 2015-05-06

Instruções para o uso

Advertências gerais

As presentes advertências são parte integrante e essencial do produto e devem ser
entregues ao utilizador.

Lê-las com muita atenção, pois fornecem importantes indicações que concernem à
segurança de instalação, uso e manutenção.
É necessário guardar estas instruções e entregá-las aos eventuais novos utilizadores do sistema.
Este produto deverá ser destinado somente ao uso para o qual foi expressamente concebido.
Qualquer outro uso deve ser considerado impróprio e portanto perigoso. O fabricante não pode
ser considerado responsável por eventuais danos causados por usos incorrectos, errados e
irracionais.
Este produto não é destinado ao uso por pessoas (incluindo crianças) com capacidades físicas,
sensoriais ou mentais, ou falta de experiência ou conhecimento, a menos que tenham sido da­das, por intermédio de uma pessoa responsável pela sua segurança, supervisão ou instruções
sobre o uso do aparelho.
Evite operar em proximidade das dobradiças ou órgãos mecânicos em movimento.
Não entre no raio de acção da porta ou portão motorizados enquanto está em movimento.
Não se oponha ao movimento da porta ou portão motorizados, pois pode causar situações de

A DESTACAR E ENTREGAR AO UTILIZADOR

perigo.
Não permita as crianças de jogar ou estacionar no raio de acção da porta ou portão motorizados.
Guarde fora do alcance de crianças os rádio controlos e/ou qualquer outro dispositivo de co­mando, para evitar accionar involuntariamente a porta ou portão motorizados.
Em caso de desgaste ou de péssimo funcionamento do produto, desligue o interruptor de ali­mentação, levando-se de qualquer tentativa de reparação ou de intervenção directa e dirija-se
somente ao pessoal profissionalmente competente.
A falta de respeito de quanto acima indicado pode criar situações de perigo.
Qualquer intervenção de limpeza, manutenção ou reparação, deve ser efectuada por pessoal
profissionalmente competente.
Para garantir a eficiência do sistema e o seu funcionamento correcto é indispensável respei­tar as indicações do fabricante fazendo efectuar por pessoal profissionalmente competente a
manutenção periódica da porta ou portão motorizados.
Em particular se aconselha à verificação periódica do funcionamento correcto de todos os
dispositivos de segurança.
As inter venções de instalação, manutenção e reparação devem ser documentadas e conser­vadas a disposição do utilizador.

Para uma correcta eliminação dos equipamentos eléctricos e electrónicos, das pilhas

e dos acumuladores, o utilizador deve entregar o produto nos apropriados “centros de

IP2128PT - 2015-05-06

recolha selectiva” predispostos pelas administrações municipais.

95

Instruções de desbloqueio manual

Em caso de avaria ou em ausência de
tensão, introduzir e rodar a chave no
sentido dos ponteiros do relogio e des­bloqueie a eventual fechadura eléctrica.
Abra manualmente o portão.
Para bloquear novamente as folhas,
rodar a chave em sentido contrário aos
ponteiros do relógio.

ATENÇÃO: executar as ope­rações de desbloqueio e blo­queio das portinholas com o
motor desligado.

Para qualquer problema e/ou informação contactar o serviço de atendimento.

Carimbo do instalador Operador

Data da intervenção

Assinatura do técnico

Intervenção feita

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

Assinatura do comitente

96

A DESTACAR E ENTREGAR AO UTILIZADOR

IP2128PT - 2015-05-06

Todos os direitos deste material são de propriedade exclusiva da Entrematic Group AB.
Embor a o conteúdo desta publicação foram compilados com o maior cuidado, Entrematic Group AB não
pode assumir qualquer responsabilidade por danos causados por eventuais erros ou omissões nesta pu­blicação. Reservamo-nos o direito de fazer alterações sem aviso prévio.
Cópias, digitalizações, alterações ou modificações são expressamente proibidas sem o consentimento prévio
por escrito da Entrematic Group AB.

IP2128PT - 2015-05-06

97

IP2128PT - 2015-05-06

Entrematic Group AB

Lodjursgatan 10
SE-261 44, Landskrona
Sweden
www.ditecentrematic.com

IP2128 - 2015-05-06

99

IP2128 - 2015-05-06

Entrematic Group AB

Lodjursgatan 10
SE-261 44 Landskrona
Sweden
www.ditecentrematic.com
