Enerpac P-2282 User Manual [en, de, es, fr, it]

1.0 IMPORTANT RECEIVING INSTRUCTIONS

Visually inspect all components for shipping damage.
Shipping damage is not covered by warranty. If shipping
damage is found, notify carrier at once. The carrier is
responsible for all repair and replacement costs resulting
from damage in shipment.

SAFETY F'IRST

2.0 SAFETY ISSUES

Read all instructions, warnings and cautions
carefully.Follow all saf ety precautions to avoid

personal injury or property damage during
system operation. Enerpac cannot be responsible for
damage or injury resulting from unsafe product use, lack of
maintenance or incorrect product and/or system operation.
Contact Enerpac when in doubt as to the safety precautions
and operations. If you have never been trained on high­pressure hydraulic safety, consult your distribution or
service center for a free Enerpac Hydraulic safety course.

Failure to comply with the following cautions and warnings
could cause equipment damage and personal injury.

A CAUTION is used to indicate correct operating or
maintenance procedures and practices to prevent damage
to, or destruction of equipment or other property.

A WARNING indicates a potential danger that requires
correct procedures or practices to avoid personal injury.

A DANGER is only used when your action or lack of action
may cause serious injury or even death.

WARNING: Wear proper personal protective gear
when operating hydraulic equipment.

WARNING: Stay clear of loads supported by
hydraulics. A cylinder, when used as a load lifting

device, should never be used as a load holding
device. After the load has been raised or lowered, it must
always be blocked mechanically

.

WARNING: USE ONLY RIGID PIECES TO HOLD
LOADS. Carefully select steel or wood blocks that are

capable of supporting the load. Never use a hydraulic
cylinder as a shim or spacer in any lifting or pressing
application.

DANGER: To avoid personal injury keep hands
and feet away from cylinder and workpiece
during operation.

WARNING: Do not exceed equipment ratings. Never

attempt to lift a load weighing more than

the capacity of the cylinder. Overloading causes
equipment failure and possible personal injury. The cylinders
are designed for a max. pressure of 700 bar [10,000 psi]. Do
not connect a jack or cylinder to a pump with a higher
pressure rating.

Never set the relief valve to a higher pressure than

the maximum rated pressure of the pump. Higher

settings may result in equipment damage and/or
personal injury.

WARNING: The system operating pressure must not

exceed the pressure rating of the lowest rated

component in the system. Install pressure gauges in
the system to monitor operating pressure. It is your window
to what is happening in the system.

CAUTION: Avoid damaging hydraulic hose. Avoid

sharp bends and kinks when routing hydraulic hoses.

Using a bent or kinked hose will cause severe back­pressure. Sharp bends and kinks will internally damage the
hose leading to premature hose failure.

Do not drop heavy objects on hose. A sharp impact
may cause internal damage to hose wire strands.
Applying pressure to a damaged hose may cause it

to rupture.

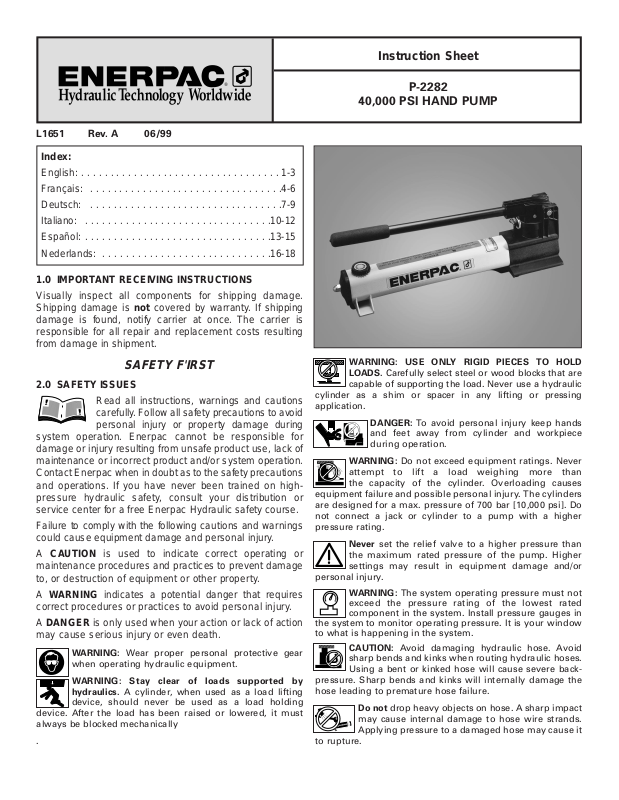

Instruction Sheet

P-2282

40,000 PSI HAND PUMP

L1651 Rev. A 06/99

Index:

English: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Français: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-6

Deutsch: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-9

Italiano: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-12

Español: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13-15

Nederlands: . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16-18

®

®

®

®

2

IMPORTANT: Do not lift hydraulic equipment by the
hoses or swivel couplers. Use the carrying handle or
other means of safe transport.

CAUTION: Keep hydraulic equipment away from
flames and heat. Excessive heat will soften

packings and seals, resulting in fluid leaks. Heat
also weakens hose materials and packings. For optimum
performance do not expose equipment to temperatures
of 65°C [150°F] or higher. Protect hoses and cylinders from
weld spatter.

DANGER: Do not handle pressurized hoses.

Escaping oil under pressure can penetrate the skin,
causing serious injury. If oil is injected under the

skin, see a doctor immediately.

WARNING: Only use hydraulic cylinders in a coupled
system. Never use a cylinder with unconnected

couplers. If the cylinder becomes extremely
overloaded, components can fail catastrophically causing
severe personal injury.

WARNING: BE SURE SETUP IS STABLE BEFORE

LIFTING LOAD. Cylinders should be placed on a

flat surface that can support the load. Where
applicable, use a cylinder base for added stability. Do not
weld or otherwise modify the cylinder to attach a base or
other support.

Avoid situations where loads are not directly centered

on the cylinder plunger. Off-center loads produce

considerable strain on cylinders and plungers. In
addition, the load may slip or fall, causing potentially
dangerous results.

Distribute the load evenly across the entire saddle

surface. Always use a saddle to protect the plunger.

IMPORTANT: Hydraulic equipment must only be

serviced by a qualified hydraulic technician. For

repair service, contact the Authorized ENERPAC
Service Center in your area. To protect your warranty, use
only ENERPAC oil.

WARNING: Immediately replace worn or damaged
parts by genuine ENERPAC parts. Standard grade

parts will break causing personal injury and property
damage. ENERPAC parts are designed to fit properly and
withstand high loads.

3.0 INSTALLATION

3.1 Hose Connection (to 10,000 psi only)

WARNING: When using the N.P.T.F. adaptor fitting on
the P-2282 hand pump, system pressure should never

exceed a maximum of 10,000 psi (700 bar). If there is
a possibility of the operating pressure exceeding 10,000 psi
(700 bar) high pressure tubing MUST be used (see 3.2 Tube
Connection).

1. Close pump release valve by turning clockwise. Use

only finger pressure to close valve.

2. Remove shipping plug from the outlet plug.

3. Install N.P.T.F. adaptor fitting, supplied with pump into

outlet port.

4. Tighten N.P.T.F. adaptor fitting to 25 ft. lbs.

5. Thread hose into the N.P.T.F. adaptor fitting using a

high-grade pipe sealer.

CAUTION: Teflon tape is an excellent sealer for
10,000 psi systems, but if not applied correctly pieces

may enter the hydraulic system. Use single wrap of
tape leaving the first full thread exposed. Never cover the
first thread.

WARNING: Install gauge in system. This pump does
not have a relief valve so monitoring system pressure
is necessary.

3.2 Tube Connection

1. Close pump release valve by turning clockwise. Use

finger pressure only.

2. Using 40,000 psi rated tube and tube fittings, insert end

of tubing through hole in gland nut and secure with
sleeve.

3. Position end of tubing in discharge port of pump and

secure with gland nut. Do not over-tighten.

Pump Release Valve

Outlet Port

Beam

Fill Cap

Handle Lock Pin

WARNING: This pump is not equipped with a relief
valve. A gauge must be used with this pump at all
times. Do not exceed 40,000 psi [2800 bar].

®

3

4.0 OPERATION

1. Release handle lock pin located under beam.

2. The pump may be operated as a vented or a non­vented pump.Turn the reservoir fill cap to the position
desired.

CAUTION: Do not stand directly over the pump
handle. It is possible for the pump handle to "kick
back." Keep your body to the side of the pump and

away from the line of force of the handle.

3. Open pump release valve by turning counterclockwise
one turn. Operate the pump using full strokes six or more
times as necessary to purge air from the pump circuit.

4. Open pump fill cap and check the oil level. Fill (using
Enerpac oil only) to the indicator mark on the end cap.
DO NOT overfill.

NOTE: The P-2282 pump has a usable oil capacity of 60

cu. in.

5. Close release valve by turning clockwise.

NOTE: Release valve is designed to close with hand

pressure only. Use of tools to close valve can
result in damage to the valve and/or valve seat.

6. The pump may be operated from horizontal or vertical
position. In the vertical position, the discharge port
must be down.

7. The P-2282 is a two stage pump.The shift from first to
second stage is automatic when the system pressure
reaches 200 psi.

8. The P-2282 pump does NOT have an internal relief
valve .This necessitates the use of a gauge at all times.

NOTE: When designing a system to use the P-2282,

allow for oil compressibility. In low pressure
applications this is negligible, but as pressure
increases, oil will compress at a rate of
approximately 1/2% per 1000 psi.

5.0 MAINTENANCE

To check oil level in pump, open release valve to allow oil in
the system to return to pump. Remove fill cap.Add Enerpac
hydraulic oil until level with mark on rear cap. Do not overfill.
To function properly all hand pumps require air in the
reservoir.If the oil level is too high the pump will not operate.

If the pump is operated under dirty conditions, frequent
changing of the oil is recommended. Refill with clean
Enerpac oil.

Periodically lubricate the beam pin, cross pin, and piston
head.

4

1.0 INSTRUCTIONS IMPORTANTES RELATIVES
À LA RÉCEPTION

Inspecter tous les composants pour vous assurer qu’ils n’ont
subi aucun dommage en cours d’expédition. Les dommages
subis en cours de transports ne sont pas couverts par la
garantie. S’il sont abîmés, aviser immédiatement le
transporteur, qui est responsable des frais de répar ation et de
remplacement résultant de dommages en cours de transport.

LA SÉCURITÉ AVANT TOUT !

2.0 SÉCURITÉ

Lire attentivement toutes les instructions et
mises en garde et tous les avertissements.

Suivre toutes les précautions pour éviter
d’encourir des blessures personnelles ou de provoquer
des dégâts matériels durant le fonctionnement du
système. Enerpac ne peut pas être tenue responsable de
dommages ou blessures résultant de l’utilisation risquée
du produit, d’un mauvais entretien ou d’une application
incorrecte du produit et du système. En cas de doute sur
les précautions ou les applications, contacter Enerpac. En
l’absence d’une formation aux mesures de sécurité à
prendre en présence de liquides sous haute pression,
consulter un centre de distribution ou de réparation
Enerpac pour suivre un cours gratuit sur ce thème.

Respecter les mises en garde et avertissements suivants
sous peine de provoquer des dégâts matériels et des
blessures personnelles.

Une mise en garde ATTENTION sert à indiquer des
procédures d’utilisation et de maintenance correctes qui
visent à empêcher l’endommagement voire la destruction
du matériel ou d’autres dégâts.

Un AVERTISSEMENT indique un danger potentiel qui
exige la prise de mesures particulières visant à écarter
tout risque de blessure.

La mention DANGER n’est utilisée que lorsqu’une action
ou un acte de négligence risque de causer des blessures
graves, voire mortelles.

AVERTISSEMENT : Porter un équipement de
protection personnelle adéquat pour utiliser un
appareil hydraulique.

AVERTISSEMENT : Rester à l’écart de charges
soutenues par un mécanisme hydraulique. Un vérin,

lorsqu’il est utilisé comme monte-charge, ne
doit jamais servir de support de charge. Après avoir
monté ou abaissé la charge, elle doit être bloquée par un
moyen mécanique.

AVERTISSEMENT : UTILISER SEULEMENT DES
PIÈCES RIGIDES POUR SOUTENIR LES CHARGES.

Sélectionner avec précaution des blocs d’acier ou de
bois capables de supporter la charge. Ne jamais utiliser un
vérin hydraulique comme cale ou intercalaire d’appui pour les
applications de levage ou de pressage.

DANGER : Pour écarter tout risque de blessure
personnelle, maintenir les mains et les pieds à
l’écart du vérin et de la pièce à usiner durant
l’utilisation.

AVERTISSEMENT : Ne pas dépasser les valeurs

nominales du matériel. Ne jamais essayer de soulever

une charge d’un poids supérieur à la capacité du
vérin. Une surcharge entraînera la panne du matériel et risque
de provoquer des blessures personnelles. Les vérins sont
conçus pour une pression maximale de 700 bar. Ne pas
connecter de cric ou de vérin à une pompe affichant une
pression nominale supérieure.

Ne jamais régler la soupape de sûreté à une pression
supérieure à la pression nominale maximale de la
pompe sous peine de provoquer des dégâts matériels

et/ou des blessures personnelles.

AVERTISSEMENT : La pression de fonctionnement du
système ne doit pas dépasser la pression nominale du

composant du système affichant la plus petite valeur.
Installer des manomètres dans le système pour surveiller la
pression de fonctionnement. Ils permettent de vérifier ce qui
se passe dans le système.

ATTENTION : Éviter d’endommager les tuyaux

hydrauliques. Éviter de les plier et de les tordre en les

mettant en place. Un tuyau plié ou tordu entraînera un
fort retour de pression. Les plis et coudes prononcés
endommageront par ailleurs l’intérieur du tuyau, provoquant
son usure précoce.

Fiche d’instructions

POMPE À MAIN 2 800 BARS

P2282

L1651 Rév. A 06/99

®

®

®

5

Ne pas faire tomber d’objets lourds sur le tuyau. Un
fort impact risque de causer des dégâts intérieurs
(torons métalliques). L’application d’ une pression

sur un tuyau endommagé risque d’entraîner sa rupture.

IMPORTANT : Ne pas soulever le matériel hydraulique
en saisissant ses tuyaux ou ses raccords articulés.
Utiliser la poignée de transport ou procéder d’une

autre manière sûre.

ATTENTION : Garder le matériel hydraulique à
l’écart de flammes et d’une source de chaleur. Une

forte température amollira les garnitures et les
joints et provoquera par conséquent des fuites. La chaleur
affaiblit également les matériaux et les garnitures du tuyau.
Pour une performance maximale, ne pas exposer le matériel à
une température supérieure ou égale à 65 °C [150 °F]. Protéger
tuyaux et vérins de projections de soudure.

DANGER : Ne pas manipuler les tuyaux sous pression.
L’huile sous pression qui risque de s’en échapper peut

pénétrer dans la peau et provoquer des blessures
graves. En cas d’injection d’huile sous la peau, contacter
immédiatement un médecin.

AVERTISSEMENT : Utiliser des vérins hydrauliques

uniquement dans un système couplé. Ne jamais

utiliser un vérin en présence de raccords déconnectés.
La surcharge du vérin peut avoir des effets désastreux sur ses
composants, qui peuvent causer des blessures graves.

AVERTISSMENT : S'assurer de la stabilité de

l'ensemble avant de lever une charge. Le vérin doit

être placé sur une surface plane capable de supporter
la charge. Lorsqu'applicable, utiliser une base de vérin pour
accroître la stabilité. Ne pas souder ou modifier le vérin de
quelque façon que ce soit pour y fixer une base ou un autre
dispositif de support.

Éviter les situations où les charges ne sont pas

directement centrées sur le piston du vérin. Les

charges décentrées imposent un effort considérable
au vérins et pistons. En outre, la charge risque de glisser ou
de tomber, ce qui crée un potentiel de danger.

Répartir la charge uniformément sur toute la surface

d'appui. Toujours utiliser un coussinet d'appui si des

accessoires non filetés sont utilisés.

IMPORTANT : Le matériel hydraulique doit
uniquement être réparé par un technicien hydraulique

qualifié. Pour toute réparation, contacter le centre de
réparation ENERPAC agréé le plus proche. Pour assurer la
validité de la garantie, n’utiliser que de l’huile ENERPAC.

AVERTISSEMENT : Remplacer immédiatement les

pièces usées ou endommagées par des pièces

ENERPAC authentiques. Les pièces de qualité
standard se casseront et provoqueront des blessures et des
dégâts matériels. Les pièces ENERPAC sont conçues pour
s’ajuster parfaitement et résister à de fortes charges.

3.0 INSTALLATION

3.1 Raccordement du flexible (à 700 bars seulement)

AVERTISSEMENT : Lorsqu’un raccord NPTF est utilisé
sur la pompe à main P-2282, la pression du système ne

doit jamais dépasser 700 bars. Si elle risque de dépasser
700 bars, utiliser OBLIGATOIREMENT une tuyauterie rigide haute
pression (voir la section 3.2. Raccordement du tube).

1. Fermer la valve de décharge de sûreté de la pompe en

tournant dans le sens des aiguilles d’une montre. Serrer
uniquement à la main.

2. Retirer le bouchon de l’orifice de sortie.

3. Installer le raccord NPTF fourni avec la pompe dans l’orifice

de sortie.

4. Serrer le raccord NPTF à 34 Nm.

5. Visser le tuyau dans le raccord NPTF en utilisant un produit

d’étanchéité de haute qualité.

MISE EN GARDE : Le ruban Teflon est un excellent
produit d’étanchéité pour les systèmes 700 bars, mais s’il

est mal appliqué, des particules de ruban peuvent
pénétrer dans le système hydraulique. Enrouler sur 4 cm et laisser
le premier filetage nu. Ne jamais recouvrir le premier filetage.

AVERTISSEMENT : Installer un manomètre sur le
système. Cette pompe ne possédant pas de soupape de
sécurité, il faut surveiller la pression de l'installation.

3.2 Raccordement du tube

1. Fermer la valve de décharge de la pompe en tournant dans le

sens des aiguilles d’une montre.Serrer uniquement à la main.

2. En utilisant un tube et des raccords prévus pour 2800 bars,

enfiler l’extrémité du tube dans le trou de l’écrou du presse­étoupe et fixer avec le manchon.

Valve de décharge

Orifice de sortie

Basculeur

Bouchon de l’orifice
de remplissage

Goupille de blocage du manche

AVERTISSEMENT : Cette pompe n’est pas munie d’une soupape
de sécurité un manomètre doit être utilisé systématiquement
avec cette pompe pour vérifier. Ne pas dépasser 2800 bars.

®

®

6

3. Placer l’extrémité du tube de sortie de la pompe et fixer avec
l’écrou du presse-étoupe. Ne pas trop serrer.

4.0 FONCTIONNEMENT

1. Libérer la goupille de blocage du manche située sous
le basculeur.

2. La pompe peut fonctionner avec ou sans mise à l'air.Tourner
le bouchon de l’orifice de remplissage du réservoir à la
position désirée.

MISE EN GARDE : Ne pas se tenir directement au­dessus du manche de la pompe. Un retour du manche
de la pompe est possible. Maintenir le corps sur le

côté de la pompe et à l’écart de la ligne de force du manche.

3. Ouvrir la valve de décharge de la pompe en donnant un tour
dans le sens inverse des aiguilles d’une montre. Activer la
pompe en donnant six coups minimum si nécessaire pour
purger l’air du circuit de la pompe.

4. Retirer le bouchon de l’orifice de remplissage de la pompe
et vérifier le niveau d’huile. Remplir (d’huile Enerpac
seulement) jusqu’au repère du bouchon de réservoir
d’extrémité. NE PAS trop remplir.

REMARQUE : La contenance utile de la pompe P-2282 est de

983 cm

3

.

5. Fermer la valve de décharge en tournant dans le sens des
aiguilles d’une montre.

REMARQUE : La valve de décharge doit se fermer uniquement

en serrant à la main.L’emploi d’outils pour fermer
la valve risque d’endommager celle-ci et/ou son
siège.

6. La pompe peut être utilisée à l’horizontale ou à la verticale. À
la verticale, l’orifice de décharge doit être dirigé vers le bas.

7. La pompe P-2282 est une pompe à deux vitesses. Le passage
de la première à la deuxième vitesse se fait automatiquement
lorsque la pression du système atteint 14 bars.

8. La pompe P-2282 n’est PAS munie d’une soupape de
sécurité interne. L’utilisation systématique d’un manomètre
est indispensable.

REMARQUE : Avec tout système intégrant la pompe P-2282,

tenir compte de la compressibilité de l’huile.P our
les utilisations à basse pression, cet effet est
négligeable, mais à mesure que monte la
pression, l’huile se comprime à raison de 1/2 %
tous les 70 bars environ.

5.0 ENTRETIEN

Pour vérifier le niveau d’huile de la pompe, ouvrir la valve de
décharge pour permettre le retour de l’huile du système dans la
pompe. Retirer le bouchon de l’orifice de remplissage. Ajouter de
l’huile hydraulique jusqu’à ce que le niveau corresponde au repère
du bouchon.Ne pas trop remplir .Pour fonctionner correctement, les
pompes à main exigent de l’air dans leur réservoir. Si le niveau
d’huile est trop élevé, la pompe ne fonctionnera pas.

Si la pompe est utilisée dans un environnement sale, il est
recommandé de changer l’huile fréquemment. Remplir d’huile
Enerpac propre.

Graisser périodiquement la goupille du basculeur, la contre-goupille
et la tête de piston.

7

Anleitungsblatt

2.800 BAR HANDPUMPE
P2282

L1651 Rev. A 06/99

1.0 WICHTIGE VERFAHRENSHINWEISE FÜR DEN
EMPFANG:

Alle Komponenten auf sichtbare Transportschäden
inspizieren.Transpor tschäden sind nicht von der Garantie
gedeckt. Werden solche Schäden festgestellt, ist
unverzüglich das Transportunternehmen zu verständigen.
Das Transportunternehmen ist für alle Reparatur- und
Ersatzkosten, die auf Transportschäden zurückzuführen
sind, verantwortlich.

SICHERHEIT GEHT VOR

2.0 SICHERHEITSFRAGEN

Alle Anleitungen, Warnungen und
Vorsichtshinweise sorgfältig durchlesen.

Beachten Sie alle Sicherheitsvorkehrungen,
um Verletzungen oder Sachschäden während des
Systembetriebs zu vermeiden. Enerpac ist weder für
Schäden noch Verletzungen haftbar, die durch einen
fahrlässigen Gebrauch des Produkts, mangelhafte
Instand-haltung oder eine unvorschriftsmäßige
Anwendung des Produkts und/oder des Systems
verursacht werden. Bei evtl. Fragen in bezug auf
Sicherheitsvorkehrungen und Betriebsabläufe wenden Sie
sich bitte an ENERPAC. Wenn Sie an keinerlei
Sicherheitsschulungen im Zusammenhang mit
Hochdruckhydraulikanlagen teilgenommen haben, forder n
Sie von Ihrer Vertriebs- und Kundendienstzentrale einen
kostenlosen Enerpac-Hydraulik-Sicherheitskurs an.

Ein Mißachten der folgenden Vorsichtshinweise und
Warnungen kann zu Geräteschäden und Verletzungen
führen.

Mit einem VORSICHTSHINWEIS wird auf
ordnungsgemäße Betriebs- oder Wartungsverfahren und
–praktiken hingewiesen, um Schäden an den Geräten oder
anderen Sachwerten bzw. deren Zerstörung
zu vermeiden.

Eine WARNUNG verweist auf eine potentielle
Verletzungsgefahr, die durch ordnungsgemäße Verfahren
oder Praktiken vermieden werden kann.

Ein GEFAHRENSHINWEIS wird nur dann gegeben, wenn
eine bestimmte Handlung oder die Unterlassung einer
bestimmten Handlung schwere oder tödliche Verletzungen
zur Folge haben kann.

WARNUNG: Beim Betrieb hydraulischer Anlagen
geeignete Schutzkleidung und –ausrüstung tragen.

WARNUNG: Von Lasten fernhalten, die durch ein
Hydrauliksystem abgestützt werden. Ein als

Lastenhebegerät eingesetzter Zylinder darf niemals
als ein Lastenhaltegerät verwendet werden. Nach Heben oder
Senken der Last muß diese stets auf mechanische Weise
gesichert werden.

WARNUNG ZUM SICHERN VON LASTEN STETS NUR

STARRE TEILE VERWENDEN. Zum Abstützen von

Lasten sorgfältig dazu geeignete Stahl- oder
Holzblöcke auswählen. Bei Hebe- oder Drückanwendungen
keinesfalls einen Hydraulikzylinder als Abstandsstück oder
–halter verwenden.

GEFAHR: Zur Vermeidung von Verletzungen
während des Betriebs Hände und Füße von
Zylinder und Werkstück fernhalten.

WARNUNG: Die zugelassene Nennleistung der Geräte

nicht überschreiten. Keine Last zu heben versuchen,

deren Gewicht das Hebevermögen des Zylinders
übersteigt. Überlasten verursachen Maschinenausfälle und
können zu Verletzungen führen. Die Zylinder wurden für einen
max. Druck von 700 bar konstruiert. Keinen Heber oder
Zylinder an eine Pumpe mit einer höheren nominalen
Druckleistung anschließen.

Das Überdruckventil keinesfalls auf einen höheren

Druck als den maximal zulässigen Druck der Pumpe

einstellen. Höhere Einstellungen können zu
Geräteschäden und/oder Verletzungen führen.

WARNUNG: Der Systembetriebsdruck darf den

zulässigen Nominaldruck der Systemkomponente mit

der niedrigsten Nennleistung nicht überschreiten. Zur
Überwachung des Betriebsdrucks sind Manometer im System
zu installieren. Dies ist das Fenster zu den Abläufen
im System.

®

®

®

8

VORSICHT: Beschädigungen am Hydraulikschlauch
vermeiden. Beim Verlegen der Hydraulikschläuche

enge Bögen und Abknicken vermeiden. Der Einsatz
eines gebogenen oder geknickten Schlauchs führt zu einem
hohen Rückstau. Starke Biegungen und Knickstellen
schädigen den Schlauch auf der Innenseite und führen zu
dessen vorzeitigem Ausfall.

Keine schweren Gegenstände auf den Schlauch
fallen lassen. Starke Erschütterungen können

Schäden an den im Schlauchinnern verlaufenden
Drahtlitzen verursachen. Ein Schlauch, auf den Druck
ausgeübt wird, kann bersten.

WICHTIG: Hydraulische Geräte weder an den
Schläuchen noch den Gelenkanschlüssen anheben.
Dazu den Tragegriff oder eine andere sichere

Transportmethode verwenden.

VORSICHT: Hydraulische Geräte von Flammen und

Hitzequellen fernhalten. Zu hohe Temperaturen

weichen Füllungen und Dichtungen auf und
bewirken Flüssigkeitslecks. Große Hitze schwächt außerdem
die Schlauchmaterialien und –dichtungen. Zur
Gewährleistung einer optimalen Leistung darf die Anlage
keinen Temperaturen über 65°C ausgesetzt werden.
Außerdem müssen Schläuche und Zylinder beim Schweißen
vor Funkenschlag geschützt werden.

GEFAHR: Nicht mit unter Druck stehenden Schläuchen
hantieren. Unter Druck austretendes Öl kann in die

Haut eindringen und schwere Verletzungen
verursachen. Falls Öl unter die Haut gelangt, ist sofort ein Arzt
aufzusuchen.

WARNUNG: In einem gekoppelten System dürfen nur

Hydraulikzylinder verwendet werden. Niemals einen

Zylinder mit unverbundenen Kupplungen verwenden.
Bei einer extremen Überlastung des Zylinders können dessen
Komponenten einen Sprungvollausfall erleiden, was schwere
Verletzungen hervorrufen kann.

WARNUNG: Sicherstellen, dass die anlage stabilisiert,

bevor eine last angehoben wird. Der Zylinder sollte

auf einer ebenen Oberfläche aufsitzen, die fest genug

ist, um die Last abzustützen. Wenn möglich einen
Zylinderfuß verwenden, um größere Stabilität zu
gewährleisten. Keine Schweißarbeiten oder andere
Änderungen am Zylinder vornehmen, um einen Zylinderfuß
oder andere Abstützungen anzubringen.

Situationen vermeiden, in denen die Lasten nicht

direkt über dem Kolben des Zylinders ausgerichtet

sind. Seitlich versetzte Lasten führen zu erheblicher

Belastung der Zylinder und Kolben. Außerdem könnte die Last
ins Rutschen geraten oder fallen, was zu äußerst gefährlichen
Situationen führen kann.

Die Last gleichmäßig über die gesamte Fläche des
Druchstückes verteilen. Den Kolben immer mit einem
Druckstück schützen, wenn keine Zusatzgeräte mit
Gewinde benutzt werden.

WICHTIG: Hydraulische Geräte müssen von einem
qualifizierten Hydrauliktechniker gewartet werden.

Bei Reparaturarbeiten an die autorisierte ENERPAC­Kundendienstzentrale der jeweiligen Region wenden. Zur
Aufrechterhaltung der Garantie nur ENERPAC-Öl verwenden.

WARNUNG: Abgenutzte oder beschädigte Teile
unverzüglich durch ENERPAC-Originalteile ersetzen.

Standardteile anderer Hersteller versagen und
verursachen Verletzungen und Sachschäden. ENERPAC-Teile
werden so konstruiert, daß sie richtig passen und hohen
Lasten standhalten.

3.0 INSTALLATION

3.1 Schlauchanschluß (nur an 700 bar)

WARNUNG: Bei Verwendung eines N.P.T.F.­Adapteranschlusses an der Handpumpe P-2282 darf der

Systemdruck zu keiner Zeit den Maximalwert von 700 bar
übersteigen. Besteht die Möglichkeit, daß der Betriebsdruck über
700 bar hinaus ansteigt, MUSS ein Hochdruckrohr verwendet
werden - siehe Abschnitt B (Rohranschluß).

1. Das Pumpenablassventil durch Drehen nach rechts

schließen. Nur handfest anziehen !

2. Den Transportstopfen aus dem Druckanschluß entfernen.

3. Den im Lieferumfang der Pumpe enthaltenen N.P.T.F.-

Adapteranschluß in den Druckanschluß einsetzen.

4. Den N.P.T.F.-Adapteranschluß auf 34 Nm anziehen.

5. Den Schlauch unter Verwendung einer hochwertigen

Rohrdichtung in das Gewinde des N.P.T.F.­Adapteranschlusses hineindrehen.

VORSICHT: Teflon-Dichtungsband ist eine

ausgezeichnete Dichtungslösung für 700-bar-

Systeme. Wird es jedoch nicht richtig angebracht,
können einzelne Teile des Bandes in das Hydrauliksystem
eindringen. Nur 1

1

⁄2 Wicklungen verwenden, wobei der erste
Gewindegang völlig unberührt bleibt. Den ersten
Gewindegang niemals abdecken.

WARNUNG: Ein Meßgerät am System installieren.
Diese Pumpe verfügt über kein Druckentlastungsventil,
weshalb die Überwachung des Systemdrucks

erforderlich ist.

Ablaßventil

Druckanschluß

Hebel

Füllkappe

Griffsperrstift

WARNUNG: Diese pumpe hat kein druckentlastungsventil und muss daher stets zusammen
mit einem druckmessgerät verwendet werden. Einen druck von 2800 bar nicht überschreiten.

®

®

9

3.2 Rohranschluß

1. Das Pumpenablassventil durch Drehen nach rechts
schließen. Nur handfest anziehen.

2. Ein Rohr und Rohrarmaturen verwenden, die für einen Druck
von 2800 bar ausgelegt sind. Das Rohrende durch die
Öffnung in der Stopfbuchsenmutter schieben und mit einer
Überschiebmuffe sichern.

3. Das Ende des Rohres in den Druckanschluß der Pumpe
einsetzen und mit der Stopfbuchsenmutter sichern. Nicht zu
fest anziehen.

4.0 BETRIEB

1. Den Griffsperrstift unter dem Hebel entfernen.

2. Die Einheit kann als belüftete sowie als nicht belüftete
Pumpe betrieben werden. Die Tankfüllkappe in die
gewünschte Position drehen.

VORSICHT: Nicht direkt über dem Pumpengriff
stehen, um nicht von einem möglichen „Rückschlag"

des Griffes getroffen zu werden. Seitlich zur Pumpe
stehen und den Körper vom Bewegungspfad des Griffes
fernhalten.

3. Das Pumpenablassventil durch eine einzelne Linksdrehung

öffnen. Die Pumpe 6 Hubzyklen lang oder ggf. auch länger
betätigen, bis die Luft völlig aus dem Pumpenkreislauf
entwichen ist.

4. Die Pumpenfüllkappe öffnen und den Ölstand prüfen.Bis auf

die Markierung an der Deckkappe füllen (nur mit Enerpac­Öl). NICHT überfüllen.

HINWEIS: Die Pumpe P-2282 besitzt eine nutzbare

Ölförderkapazität von 983 cm

3

.

5. Das Ablassventil durch Rechtsdrehung schließen.
HINWEIS: Das Ablassventil ist so konzipiert, daß es nur von

Hand geschlossen werden kann. Die Verwendung
von Werkzeugen zum Schließen des Ventils kann zu
Schäden am Ventil und/oder Ventilsitz führen.

6. Die Pumpe kann in horizontaler oder vertikaler Lage

betrieben werden. In vertikaler Lage muß die Ausflußöffnung
nach unten weisen.

7. Die P-2282 ist eine Zweistufenpumpe. Das Umschalten von

der ersten zur zweiten Stufe erfolgt automatisch, wenn der
Systemdruck 14 bar erreicht.

8. Die Pumpe P-2282 besitzt KEIN eingebautes

Druckbegrenzungsventil. Daher ist stets die Verwendung
eines Meßgeräts erforderlich.

HINWEIS: Bei der Planung eines Systems, in dem die P-2282

eingesetzt wird, ist die Kompressibilität des Öls zu
berücksichtigen.Bei Niedrigdruckanwendungen kann
dieser Faktor vernachlässigt werden; bei
zunehmendem Druck wird das Öl jedoch mit einer
Rate von ca. 1/2 % pro 70 bar komprimiert.

5.0 WARTUNG

Zum Prüfen des Ölstands in der Pumpe das Ablassventil öffnen,
damit das im System befindliche Öl in die Pumpe zurückgeleitet
werden kann. Zunächst die Füllkappe abnehmen. Bis zur
Markierung auf der hinteren Abdeckung Enerpac-Hydrauliköl
nachfüllen. Nicht überfüllen. Für die ordnungsgemäße Funktion
aller Handpumpen muß Luft im Tank vorhanden sein. Bei einem
zu hohen Ölstand funktioniert die Pumpe nicht.

Bei einem Betrieb der Pumpe unter Schmutzbedingungen wird
ein häufiger Ölwechsel empfohlen. Mit sauberem Enerpac-Öl
auffüllen.

Hebellagerung, Kreuzzapfen und Kolbenkopf regelmäßig
reinigen und schmieren.

10

1.0 NOTA IMPORTANTE

Ispezionare visivamente tutti i componenti per identificare
eventuali danni di spedizione e, se presenti, avvisare
prontamente lo spedizioniere. I danni subiti durante la
spedizione non sono coperti dalla garanzia vigente. Lo
spedizioniere è il solo responsabile per i costi di
riparazione o di sostituzione conseguenti a danni avvenuti
durante la spedizione.

INFORMAZIONI SULLA SICUREZZA

2.0 INFORMAZIONI SULLA SICUREZZA

Leggere attentamente tutte le istruzioni, le
avvertenze e le precauzioni. Durante il

funzionamento del sistema, rispettare tutte le
norme di sicurezza onde evitare infortuni o danni
all'apparecchiatura. La Enerpac declina ogni
responsabilità per danni risultanti da un uso improprio del
prodotto, dalla mancata manutenzione o dall'applicazione
errata del prodotto e del sistema. In caso di dubbi in
materia di sicurezza o applicazioni, rivolgersi alla Enerpac.
Se si richiede addestramento sulle norme di sicurezza per
sistemi idraulici ad alta pressione, rivolgersi al distributore
o al centro di riparazione di zona, in grado di fornire
gratuitamente un corso di addestramento in materia di
sicurezza idraulica autorizzato dalla Enerpac.

La mancata osservanza delle seguenti precauzioni
potrebbe portare a seri danni all'apparecchiatura e a
lesioni personali.

Una PRECAUZIONE indica le corrette procedure di
azionamento o manutenzione per evitare danni
all'apparecchiatura o all'ambiente circostante.

Un AVVERTENZA indica un potenziale pericolo che
richiede la messa in pratica delle procedure corrette per
evitare infortuni.

Un PERICOLO indica una situazione in cui un'azione o la
mancanza di azione può causare gravi lesioni personali se non
il decesso.

AVVERTENZA: Indossare un'attrezzatura di protezione
appropriata durante il funzionamento
dell'apparecchiatura.

AVVERTENZA: Stare lontano da carichi sospesi e
sostenuti idraulicamente. Un cilindro utilizzato come

attrezzo di sollevamento pesi non deve mai essere
impiegato anche per il loro sostegno. Dopo aver alzato o
abbassato un peso, è necessario che questo venga sempre
bloccato in maniera meccanica.

AVVERTENZA: UTILIZZARE SOLO ATTREZZI RIGIDI
PER IL SOSTEGNO DEI CARICHI. Selezionare con cura

blocchi in acciaio o in legno capaci di supportare il
peso del carico. Non ricorrere mai a un cilindro idraulico come
cuneo o spessore in applicazioni di sollevamento o pressa.

PERICOLO: Per evitare lesioni personali, durante
la lavorazione tenere le mani e i piedi lontano dal
cilindro e dal pezzo in lavorazione.

AVVERTENZA: Non superare mai la potenza nominale

dell'apparecchiatura. Non tentare mai di sollevare un

peso superiore alla capacità del cilindro, dato che il
sovraccarico può causare guasti all'apparecchiatura e
possibilmente infortuni all'operatore. I cilindri sono stati
studiati per una pressione massima pari a 700 bar. Non
collegare un martinetto o un cilindro a una pompa la cui
pressione nominale è superiore.

Non impostare mai la valvola di scarico a una

pressione superiore a quella massima nominale della

pompa. Un'impostazione superiore può arrecare
danni all'apparecchiatura e/o provocare infortuni
all'operatore.

AVVERTENZA: La pressione di esercizio del sistema

non deve superare il valore nominale prefissato per il

componente dalla pressione più bassa. Installare nel
sistema un indicatore della pressione per tenere sotto
controllo la pressione di esercizio.

PRECAUZIONE: Evitare di arrecare danni al tubo

idraulico flessibile. Evitare di piegare o arricciare il

tubo flessibile durante l'uso, poiché gli strozzamenti
possono provocare gravi contropressioni. Le piegature e gli
strozzamenti acuti possono danneggiare internamente il tubo
flessibile e provocarne quindi un guasto prematuro.

Foglio istruttivo

P2282

POMPA A MANO DA 2800 BAR

L1651 Rev. A 06/99

®

®

®

11

Non lasciar cadere oggetti pesanti sul tubo
flessibile, dato che l'impatto potrebbe danneggiarne
i fili di cui è composto. La messa sotto pressione di

un tubo flessibile danneggiato può causarne la rottura.

IMPORTANTE: Non sollevare apparecchiature
idrauliche mediante il tubo flessibile o i giunti
orientabili. Servirsi della maniglia per trasporto o di

un altro mezzo di trasporto sicuro.

PRECAUZIONE: Tenere l'apparecchiatura idraulica
lontano da fiamme e sorgenti di calore. Il calore

eccessivo ammorbidisce guarniture e guarnizioni,
provocando perdite di liquido. Il calore indebolisce altresì il
materiale di cui è composto il tubo flessibile. Per garantire le
migliori prestazioni, non esporre l'apparecchiatura a
temperature superiori a 65°C (150°F). Proteggere i tubi
flessibili e i cilindri da gocce di saldante.

PERICOLO: Non maneggiare i tubi flessibili sotto
pressione. Eventuali fuoriuscite d'olio sotto pressione

possono penetrare sotto la cute e provocare gravi
lesioni. Se l'olio penetra sotto la pelle, rivolgersi
immediatamente a un medico.

AVVERTENZA: Utilizzare i cilindri idraulici solo se i

giunti del sistema sono debitamente accoppiati. Se il

sovraccarico del cilindro diventa eccessivo, i
componenti possono guastarsi irreparabilmente e provocare
gravi lesioni personali.

AVVERTENZA: Prima di sollevare il carico, assicurarsi

che la configurazione dell'intera apparecchiatura sia

perfettamente stabile. Il cilindro deve essere disposto

su uan superficie piana, in grado di sostenere il carico.
Se possibile, usare una base per il cilindro, per aumentarne la
stabilità. Non saldare neé modificare in alcun modo il cilindro
allo scopo di collegarvi una base o un altro supporto.

Evitare situazioni in cui i carichi non siano

perfettamente centrati rispetto allo stanuffo del

cilindro stresso. I carichi disassati esercitano notevoli
sollecitazioni su cilindi e stantuffi. Inoltre, il carico potrebbe
scivolare o cadere, con risultati potenzialmente pericolosi.

Distribuire il carico uniformemente sull'intera

superficie della testa del pistone. Usare sempre una

testa per proteggere lo stantuffo quando non si usano

attacchi filettati.

IMPORTANTE: Affidare la manutenzione delle
apparecchiature idrauliche solamente a un tecnico

specializzato. Per richiedere un intervento di
assistenza, rivolgersi al centro di assistenza ENERPAC
autorizzato di zona. Per usufruire dei termini di garanzia,
utilizzare esclusivamente olio idraulico ENERPAC.

AVVERTENZA: Sostituire immediatamente le parti
usurate o danneggiate con pezzi di ricambio

ENERPAC originali. I pezzi di ricambio di qualità
standard si potrebbero rompere più facilmente e arrecare
danni alla propria persona e all'ambiente circostante. I pezzi di
ricambio ENERPAC sono stati concepiti per adattarsi
perfettamente al sistema e per sopportare carichi pesanti.

3.0 INSTALLAZIONE

3.1 Collegamento del tubo flessibile (per un massimo

di 700 bar)

AVVERTENZA: Quando con la pompa a mano P-2282 si
utilizza il raccordo per adattatore NPTF, la pressione del

sistema non deve mai superare i 700 bar. Qualora
sussista la possibilità che la pressione di esercizio possa salire
oltre il suddetto limite, SI DOVRÀ munire il sistema di un tubo per
l'alta pressione – Vedere la sezione 3.2 “Collegamento del tubo”.

1. Chiudere la valvola di scarico della pompa ruotandola in

senso orario e serrandola solamente con le dita.

2. Rimuovere il tappo di protezione dalla bocca di uscita.

3. Installare nella bocca di uscita il raccordo per adattatore

NPTF, fornito con la pompa.

4. Serrare il raccordo applicando una forza di torsione pari a 34 Nm.

5. Infilare il tubo flessibile nel raccordo per adattatore NPTF,

avvalendosi di un sigillante per tubi di alta qualità.

PRECAUZIONE: Il nastro in teflon è un sigillante
ideale per sistemi a 700 bar, ma se non viene

applicato correttamente potrebbe logorarsi e i
brandelli potrebbero penetrare nel sistema idraulico.
Avvolgere il nastro per 1

1

⁄2 giri, lasciando libero il primo

filetto, che non deve mai essere coperto.

AVVERTENZA: Munire il sistema di un manometro:

questa pompa non è dotata di una valvola di scarico,

pertanto è necessario tenere sempre sotto controllo
la pressione di esercizio.

Valvola di scarico

Bocca di uscita

Traversa

Tappo del serbatoio

Perno di blocco impugnatura

AVVERTENZA: Questa pompa non è munita di una valvola
di sfogo, ed è pertanto necessario utilizzare sempre un
manometro. Non superare mai la pressione di 2800 bar.

®

®

12

3.2 Collegamento del tubo

1. Chiudere la valvola di scarico della pompa ruotandola in
senso orario e serrandola solamente con le dita.

2. Servirsi di un tubo e di raccordi per tubo tarati per 700 bar, e
inserire l'estremità del tubo nel foro presente sul dado
premistoppa e fissarlo per mezzo della bussola.

3. Inserire l'estremità del tubo nella bocca di uscita della pompa
e fissarlo mediante il dado premistoppa senza applicare forza
eccessiva.

4.0 FUNZIONAMENTO

1. Liberare il perno di blocco dell'impugnatura posto sotto la
traversa.

2. La pompa può funzionare in modalità aerata e non aerata.
Ruotare il tappo del serbatoio in modo corrispondente alla
posizione desiderata.

PRECAUZIONE: Non sostare direttamente sopra
l'impugnatura della pompa, dal momento che questa

potrebbe essere soggetta a contraccolpi. Restare con
il corpo a lato della pompa e lontano dalla linea di forza
dell'impugnatura.

3. Aprire la valvola di scarico ruotandola di un giro in senso

antiorario. Azionare la pompa sottoponendola a sei corse
complete o per il tempo necessario a spurgare l'aria dal circuito.

4. Aprire il tappo del serbatoio e controllare il livello dell'olio.

Rabboccare fino alla tacca di riempimento marcata sul
cappuccio, utilizzando solo un olio Enerpac. NON riempire
eccessivamente il serbatoio.

NOTA: la pompa P-2282 prevede una capienza di olio

utilizzabile pari a 983 cm

3

.

5. Chiudere la valvola di scarico ruotandola in senso orario.
NOTA: la valvola di scarico è stata concepita in modo che si

serri alla sola pressione con le dita. Non ricorrere all'uso
di utensili di serraggio, onde prevenire danni alla valvola
o alla sua sede.

6. La pompa può essere utilizzata in posizione orizzontale o

verticale. Nella posizione verticale, la bocca di scarico deve
essere rivolta verso il basso.

7. La pompa P-2282 è bifase.Il passaggio dal primo al secondo

stadio è automatico quando il sistema raggiunge la pressione
di 14 bar.

8. La pompa P-2282 NON è munita di una valvola di scarico

interna, per questo è necessario utilizzare sempre un
manometro.

NOTA: nella progettazione di un sistema nel quale è previsto

l'uso della pompa P-2282, si tenga conto della
compressibilità dell'olio. In presenza di basse pressioni,
questo aspetto è pressoché irrilevante, ma se la
pressione aumenta, l'olio verrà compresso a un tasso
pari allo 0,5% per 70 bar.

5.0 MANUTENZIONE

Per controllare il livello dell'olio , aprire la v alvola di scarico e lasciare
che l'olio presente nel sistema torni nella pompa. Togliere il tappo
del serbatoio e aggiungere olio idraulico Enerpac quanto basta per
raggiungere la tacca di riempimento marcata sul cappuccio. Non
riempire eccessivamente. Il corretto funzionamento delle pompe a
mano richiede la presenza di aria nel serbatoio: se il livello dell'olio
è troppo alto, la pompa non potrà funzionare.

Se la pompa viene impiegata in ambienti sporchi, si consiglia di
cambiare l'olio con una certa frequenza. Riempire il serbatoio con
olio Enerpac pulito.

Lubrificare periodicamente il perno della traversa, il perno
trasversale e la testa del pistone.

13

1.0 IMPORTANTES INSTRUCCIONES DE RECEPCIÓN

Inspeccione visualmente todos los componentes para
verificar si hay daños de envío. Debido a que la garantía
no ampara daños por envío, si los hubiese, infórmeselo
inmediatamente a la empresa de transportes, puesto que
ésta es responsable de todos los gastos de reparaciones
o reemplazo que resulten por daños de envío.

SEGURIDAD PRIMERO

2.0 ASPECTOS DE SEGURIDAD

Lea todas las instrucciones, advertencias y
precauciones. Acate todas las precauciones

de seguridad para evitar lesiones personales
o daños a la propiedad durante la operación del sistema.
ENERPAC no puede ser responsable de daños o lesiones
que resulten de no usar el producto de forma segura, falta
de mantenimiento o aplicación incorrecta del producto y/u
operación del sistema. Comuníquese con ENERPAC si
tuviese dudas sobre las precauciones de seguridad o
sobre las aplicaciones. Si nunca ha sido capacitado en
seguridad hidráulica de alta presión, consulte a su
distribuidor o centro de servicio para obtener un curso de
seguridad gratis denominado ENERPAC Hydraulic.

El no cumplir con las siguientes precauciones y
advertencias podría causar daños al equipo y lesiones
personales.

Una PRECAUCIÓN se utiliza para indicar procedimientos
y prácticas de operación o mantenimiento correctos para
evitar daños o la destrucción de equipo u otra propiedad.

Una ADVERTENCIA indica un potencial peligro que
requiere de procedimientos o prácticas correctos para
evitar lesiones personales.

Un PELIGRO se utiliza sólo cuando su acción o falta de
acción podría causar lesiones graves o incluso la muer te.

ADVERTENCIA: Use el equipo de protección personal
adecuado cuando opere equipo hidráulico.

ADVERTENCIA: Manténgase alejado de las cargas
soportadas por sistemas hidráulicos. Cuando un

cilindro se utiliza como dispositivo para levantar

carga, nunca debería usarse como dispositivo para
sostener carga. Después de que la carga haya sido levantada
o descendida, debe bloquearse siempre en forma mecánica.

ADVERTENCIA: USE SÓLO PIEZAS RÍGIDAS PARA

SOSTENER CARGAS. Seleccione cuidadosamente

bloques de acero o de madera capaces de soportar la
carga. Nunca use un cilindro hidráulico como calza o
separador en aplicaciones de levantamiento o presión.

PELIGRO: Para evitar lesiones personales,
mantenga las manos y los pies alejados del
cilindro y pieza de trabajo durante la operación.

ADVERTENCIA: No sobrepase el valor nominal del
equipo. Nunca intente levantar una carga que pese

más de la capacidad del cilindro. Las sobrecargas
ocasionan fallas del equipo y posibles lesiones personales.
Los cilindros están diseñados para resistir una presión
máxima de 700 bar. No conecte un gato o cilindro a una
bomba cuyo valor nominal de presión es mayor que
el indicado.

Nunca fije la válvula de seguridad a una presión más

alta que el máximo valor nominal de presión de la

bomba. Los ajustes más altos pueden resultar en
daños al equipo y/o lesiones personales.

ADVERTENCIA: La presión de operación del sistema

no debe sobrepasar el valor nominal de presión del

componente con el valor nominal más bajo en el
sistema. Instale manómetros de presión en el sistema para
vigilar la presión de operación. Es su ventana a lo que está
sucediendo en el sistema.

PRECAUCIÓN: Evite dañar la manguera hidráulica.

Evite pliegues y curvas agudos al guiar las mangueras

hidráulicas. Usar una manguera con pliegues o curvas
puede causar severa contrapresión. Los pliegues y curvas
agudos causarán daños internos la manguera, lo que
ocasionará que ésta falle prematuramente.

No deje caer objetos pesados sobre la manguera.
Un impacto directo puede causar daños internos a

las hebras de alambre de la manguera. Aplicar
presión a una manguera dañada puede ocasionar que
se quiebre.

Hoja de Instrucciones

P2282

BOMBA MANUAL DE 2.800 BARIOS

L1651 Rev. A 06/99

®

®

®

®

14

IMPORTANTE: No levante el equipo hidráulico por
las mangueras o acopladores giratorios. Use el
mango de transporte u otros medios para

transportarla con seguridad.

PRECAUCIÓN: Mantenga el equipo hidráulico
alejado de las llamas y el calor. El calor en exceso

ablandará las juntas y sellos, lo que resultará en
fugas de líquidos. Asimismo, el calor debilita los materiales de
la manguera y juntas. Para lograr un rendimiento óptimo, no
exponga el equipo a temperaturas de 65°C [150°F]
o mayores. Proteja las mangueras y cilindros de salpicaduras
de soldadura.

PELIGRO: No manipule mangueras bajo presión. El
aceite que escape bajo presión puede penetrar la piel
y causar lesiones graves. Si se inyecta aceite bajo la

piel, consulte a un médico inmediatamente.

ADVERTENCIA: Use cilindros hidráulicos únicamente
en sistemas acoplados. Nunca use un cilindro si los

acopladores no están conectados. Si el cilindro se
sobrecarga, los componentes pueden fallar calamitosamente,
lo que causaría lesiones personales graves.

ADVERTENCIA: Asegurese que el equipo sea antes de

levantar la carga. El cilindro debe colocarse sobre una

superficie plana capaz de soportar la carga. De ser

necesario, utilice una base de cilindro para mayor
estabilidad. No suelde ni modifique el cilindro en modo
alguno para fijarle una base u otro medio de soporte.

Evite las situaciones en las cuales las cargas no estén

directamente centradas sobre el émbolo del cilindro.

Las cargas descentradas producen un esfuerzo
considerable sobre los cilindros y los émbolos. Adeás, la
carga podria resbalar o caerse, creando situaciones
potencialmente peligrosas.

Distribuya la carga uniformemente sobre la superficie

total del asiento del cilindro. Siempre utilice un

asiento para proteger el émbolo cuando no se usen

accesorios roscados.

IMPORTANTE: Únicamente técnicos calificados en

sistemas hidráulicos habrán de prestarle servicio al

equipo hidráulico. Comuníquese con el Centro de
Servicio ENERPAC autorizado en su zona para prestarle

servicio de reparaciones. Use únicamente aceite ENERPAC a
fin de proteger su garantía.

ADVERTENCIA: Reemplace inmediatamente las
piezas gastadas o dañadas por piezas ENERPAC

genuinas. Las piezas de clasificación estándar se
romperán, lo que causará lesiones personales y daños a la
propiedad. Las piezas ENERPAC están diseñadas para encajar
debidamente y resistir altas cargas.

3.0 INSTALACIÓN

3.1 Conexión de la manguera (sólo 700 barios)

ADVERTENCIA: Al utilizar uniones adaptadoras
N.P.T.F. en la bomba manual P-2282, la presión del

sistema nunca debe sobrepasar un máximo de
700 barios. Si existe una posibilidad de que la presión de
funcionamiento sobrepase dicha cantidad, se DEBEN utilizar
tuberías para alta presión. Ver 3.2. Conexión de los tubos.

1. Cierre la bomba de liberación girándola a mano en

sentido horario.

2. Retire el tapón de fábrica de su orificio correspondiente.

3. Instale una unión adaptadora N.P.T.F. (suministrada con la

bomba) en el orificio de salida.

4. Apriete la unión adaptadora N.P.T.F. a 34 Nm.

5. Conecte la manguera en la unión adaptadora N.P.T.F.

utilizando un sellador de buena calidad para tuberías.

PRECAUCIÓN: La cinta de teflón es un excelente

sellador para los sistemas que funcionan a

700 barios, pero si no se aplica correctamente,
puede que algunas piezas ingresen al sistema hidráulico.
Utilice trozos de 3,8 cm, dejando expuesta la primera rosca
completa. Nunca cubra la primera rosca.

ADVERTENCIA: Instale el manómetro en el sistema.
Esta bomba no tiene una válvula de alivio, por lo que
será necesario supervisar el sistema.

3.2 Conexión de los tubos

1. Cierre a mano la válvula de liberación de la bomba, girándola

en sentido horario.

2. Utilizando un tubo y uniones de tubos clasificados para una

presión de 700 barios, inserte el extremo de la tubería por el
orificio de la tuerca prensaestopas y asegúrelo con el manguito.

Válvula de liberación

Orificio de

salida

Vara

Tapa de llenado

Pasador de bloqueo para la manija

ADVERTENCIA: Esta bomba no está equipada con una válvula
de alivio, por lo que se requiere el uso permanente de un
manómetro. No sobrepase los 2.800 barios de presión.

®

15

3. Coloque el extremo de la tubería en el orificio de descarga de
la bomba y asegúrelo con la tuerca prensaestopas. No lo
apriete en demasía.

4.0 FUNCIONAMIENTO

1. Suelte el pasador de bloqueo para la manija situado bajo
la vara.

2. La bomba se puede hacer funcionar con o sin ventilación.
Gire la tapa de llenado del depósito a la posición deseada.

PRECAUCIÓN: No se pare directamente sobre la
manija de la bomba, pues es posible que ésta salte
violentamente hacia atrás. Manténgase al costado de

la bomba y alejado de la trayectoria de la manija.

3. Abra la válvula de liberación de la bomba dándole un giro en
sentido antihorario.Haga funcionar la válvula dándole unos seis
o más giros completos, según sea necesario para purgar el aire
del circuito de la bomba.

4. Abra la tapa de llenado y revise el nivel de aceite. Llene el
depósito (sólo con aceite Enerpac) hasta la marca
indicadora en la tapa extrema. NO lo llene demasiado.

NOTA: La bomba P-2282 tiene una capacidad de aceite

utilizable de 983 cm

3

.

5. Cierre la válvula de liberación girándola en sentido horario.

NOTA: La válvula de liberación está diseñada para cerrarse a

mano exclusivamente. El uso de herramientas para
cerrarla puede dañar la válvula o su asiento.

6. La bomba se puede operar en posición horizontal o vertical. En

la posición vertical, el orificio de descarga debe estar hacia
abajo.

7. La P-2282 es una bomba de dos etapas. El cambio de la

primera a la segunda etapa es automático cuando la presión
del sistema alcanza los 14 barios.

8. La bomba P-2282 NO tiene una válvula de liberación interna,

por lo cual requiere el uso permanente de un manómetro.

NOTA: Al diseñar un sistema que utilice la P-2282, tome en

cuenta la compresión del aceite. En las aplicaciones
con baja presión, este fenómeno es casi inapreciable,
pero a medida que la presión aumenta, el aceite se
comprime a una velocidad aproximada de 0,5% por
cada 70 barios.

5.0 MANTENIMIENTO

Para revisar el nivel de aceite de la bomba, abra la válvula de
liberación para permitir que el aceite del sistema vuelva a la
bomba.Retire la tapa de llenado.Aplique aceite hidráulico Enerpac
hasta llegar al nivel de la marca de la tapa posterior.No sobrepase
el nivel. Para que funcionen correctamente, todas las bombas
manuales requieren aire en el depósito. Si el nivel de aceite es
demasiado alto, la bomba no funcionará.

Si se opera la bomba en un ambiente con suciedad, se recomienda
efectuar cambios de aceite con frecuencia. Vuelva a llenar el
depósito con aceite Enerpac limpio.

Lubrique periódicamente el pasador de la vara, el pasador
transversal y el cabezal del pistón.

16

1.0 BELANGRIJKE INSTRUCTIES BIJ ONTVANGST

Controleer visueel alle onderdelen op schade opgelopen
tijdens de verzending. Schade opgelopen tijdens de
verzending wordt niet door de garantie gedekt.Als schade
opgelopen tijdens de verzending wordt gevonden, de
transporteur hier onmiddellijk van op de hoogte stellen. De
transporteur is verantwoordelijk voor alle reparatie- of
vervangingsonkosten als gevolg van opgelopen schade
tijdens de verzending.

VEILIGHEID VOOR OP

2.0 VEILIGHEIDSKWESTIES

Lees nauwkeurig alle instructies,
waarschuwingen en let op-gedeelten.Volg alle

veiligheidsvoorzieningen om persoonlijk letsel
of schade aan eigendom te voorkomen als het systeem in
werking is. Enerpac kan niet verantwoordelijk worden
gesteld voor schade of letsels als gevolg van onveilig
gebruik van dit product, gebrek aan onderhoud, of onjuiste
toepassing van het product of het systeem. Neem contact
op met Enerpac mocht u twijfels hebben over
veiligheidsvoorzieningen en werkingen. Als u nooit een
opleiding in hogedruk hydraulische veiligheid hebt gevolgd
neem dan contact om met uw verdeel- of servicecentrum
voor een gratis veiligheidscursus van Enerpac Hydraulic.

Het niet volgen van deze w aarschuwingsboodschappen en
voorzorgsmaatregelen kan schade aan de machine en
persoonlijk letsel veroorzaken.

LET OP wordt gebruikt om correcte bedienings- en
onderhoudsprocedures en praktijken aan te duiden om
schade aan, of vernietiging van, machines of andere
eigendom te voorkomen.

WAARSCHUWING wijst op een mogelijk gevaar dat de
juiste procedures en praktijken vereist om persoonlijk
letsel te voorkomen.

GEVAAR wordt enkel gebruikt als uw actie of gebrek aan
actie ernstig letsel of zelfs de dood tot gevolg kan hebben.

WAARSCHUWING: Draag de juiste persoonlijke
beschermende kleding bij het werken met
hydraulische machines.

WAARSCHUWING: Blijf uit de buurt van ladingen die
hydraulisch worden ondersteund. Een cilinder die

wordt gebruikt als een hefinrichting mag nooit worden
gebruikt als een lasthouder. Nadat de lading omhoog of omlaag
is gebracht, moet deze altijd mechanisch worden geblokkeerd.

WAARSCHUWING: GEBRUIK ENKEL STIJVE
MATERIALEN OM DE LADINGEN VAST TE HOUDEN.

Kies met zorg stalen of houten blokken die een lading
kunnen ondersteunen. Gebruik nooit een hydraulische cilinder
als een pakkingschijf of een afstandstuk in enige toepassing
waarbij opheffen of drukken wordt gebruikt.

GEVAAR: Om persoonlijk letsel te voorkomen,
handen en voeten weghouden van de cilinder en
het werkstuk tijdens de bediening.

WAARSCHUWING: Niet de nominale waarden van de

machines overschrijden. Probeer nooit om een lading

op te heffen die meer weegt dan de capaciteit van de
cilinder. Overladen veroorzaakt falen van de machine en
mogelijk persoonlijk letsel. De cilinders zijn ontworpen voor
een maximale druk van 700 bar. Geen vijzel of cilinder op een
pomp aansluiten die een hogere drukwaarde heeft.

Nooit de ontlastklep instellen op een hogere druk dan

de maximaal nominale druk van de pomp. Hogere

instellingen kunnen schade aan de machine en/of
persoonlijk letsel tot gevolg hebben.

WAARSCHUWING: De bedieningsdruk van het

systeem mag de nominale drukwaarde van het

onderdeel met de laagste waarde in het systeem niet
overschrijden. Installeer drukmeters in het systeem om de
bedieningsdruk te controleren. Op die manier weet u wat er in
het systeem gebeurt.

LET OP: De hydraulische slang niet beschadigen.

Vermijd ombuigen en knikken bij het aanbrengen van

de hydraulische slangen. Een gebogen of geknikte
slang gebruiken kan ernstige tegendruk van de afvoerstroom
veroorzaken. Scherpe ombuigingen en knikken beschadigen
de slang aan de binnenkant wat tot vroegtijdig falen van de
slang kan leiden.

Instructieblad

HANDPOMP 2800 BAR

P-2282

L1651 Versie. A 06/99

®

®

®

17

Geen zware objecten op de slang laten vallen. Een

scherpe impact kan interne schade aan de

draadvezels van de slang veroorzaken. Druk
uitoefenen op een slang die beschadigd is, kan scheuren van
de slang tot gevolg hebben.

BELANGRIJK: Hydraulische machines niet bij de
slangen of de wartelkoppelingen opheffen. Gebruik de
draaghandgreep of een ander middel om de machine

veilig te transporteren.

LET OP: Houd de hydraulische machine weg van

vlammen en hitte. Buitenmatige hitte verzacht de

pakkingen en afdichtingen wat tot vloeistoflekken
kan leiden. Hitte verzwakt ook slangmaterialen en pakkingen.
Voor optimale prestaties de machines niet blootstellen aan
temperaturen van 65°C (150°F) of hoger. Bescherm slangen en
cilinders tegen lasspetters.

GEVAAR: Slangen die onder druk staan, niet
aanraken. Als olie die onder druk staat ontsnapt, kan

het door de huid dringen wat ernstige letsel kan
veroorzaken. Als olie onder de huid wordt geïnjecteerd,
onmiddellijk een arts raadplegen.

WAARSCHUWING: Gebruik hydraulische cilinders

enkel in een aangesloten systeem. Nooit een cilinder

gebruiken met koppelingen die niet aangesloten zijn.
Als de cilinder uiterst overladen is, kunnen onderdelen op een
catastrofistische manier falen wat ernstig persoonlijk letsel
kan veroorzaken.

WAARSCHUWING: Zorg dat de apparatuur stabiel is

opgezet alvorens lasten te heffen. De cilinder dient op

een vlakke ondergrond geplaatst te worden die de last
kan dragen. Gebruik waar mogelijk een ondersteuning voor de
cilinder voor extra stabiliteit. De cilinder mag niet gelast of op
een andere manier aangepast worden voor het bevestigen
van een voetstuk of andere ondersteuning.

Vermijd situaties, waarbij de last niet aangrijpt in het

hart van de cilinderplunjer. Niet-centrisch

aangrijpende lasten veroorzaken aanzienlijke
spanningen in de cilinder en de plunjer. Bovendien kan de last
wegglijden of vallen, wat tot gevaarlijke situaties leidt.

Verdeel de last gelijkmatig over het gehele
zadelopperviak. Gebruik altijd een zadel om de plunjer
te beschermen, wanneer geen hulpstukken met
schroefdraad worden gebruikt.

BELANGRIJK: Hydraulische machines mogen enkel
door een bevoegd hydraulisch technicus van

onderhoud worden voorzien. Voor reparaties dient u
contact op te nemen met een nabijgelegen bevoegd ENERPAC
servicecentrum. Om uw garantie te beschermen, enkel
ENERPAC olie gebruiken.

WAARSCHUWING: Versleten of beschadigde
onderdelen onmiddellijk met authentieke ENERPAC

onderdelen vervangen. Standaardonderdelen breken,
wat tot persoonlijk letsel en schade aan eigendom kan leiden.
ENERPAC onderdelen zijn zodanig ontworpen dat ze precies
passen en hoge ladingen kunnen weerstaan.

3.0 INSTALLATIE

3.1 Slangaansluiting (Alleen tot 700 bar)

WAARSCHUWING: Als de NPTF adapterfitting voor de

P-2282 handhandpomp wordt gebruikt, mag de

systeemdruk nooit de maximum 700 bar
overschrijden. Als de mogelijkheid bestaat dat de
werkingsdruk 700 bar overschrijdt MOETEN ultra
hogedrukpijpen en fittingen worden gebruikt. Zie Sectie B.
Pijpaansluitingen.

1. Sluit de ontlastklep van de handhandpomp door deze rechtsom

te draaien (met de klok mee).De ontlastklep alleen met de hand
dichtdraaien. Gebruik hiervoor nooit gereedschap.

2. Verwijder de afsluitplug van de uitlaatpoort.

3. Installeer de NPTF adapterfitting, die meegeleverd wordt met

de handpomp, in de uitlaatpoort.

4. Draai de NPTF adapterfitting vast tot 34 Nm (25 Ft.lbs).

5. Draai de schroefdraad van de slang in de N.P.T.F. adapterfitting,

gebruik hierbij een pijpafdichtingsmiddel van hoge kwaliteit.

LET OP: Teflon tape is een uitstekend

afdichtingsmiddel voor systemen tot 700 bar. Als deze

echter niet juist aangebracht wordt kunnen stukjes
ervan in het hydraulische systeem terechtkomen. Gebruik
1

1

⁄2 omwikkeling tape en laat daarbij de eerstegang van de
schroefdraad vrij. Nooit de eerste gang van de schroefdraad
van tape voorzien.

WAARSCHUWING: Installeer de manometer in het
systeem. De handhandpomp heeft geen

drukbegrenzingsventiel dus is het nodig de
hydraulische druk van het systeem door middel van de
manometer te controleren.

Ontlastklep

Uitlaatpoort

Hefboom

Reservoirvuldop

Handpomphendelvergrendeling

WAARSCHUWING: Deze handhandpomp is niet uitgerust met een
drukbegrenzingsventiel. Gebruik daarom altijd een manometer met deze
handhandpomp om de druk te controleren. 2800 bar niet overschrijden.

®

®

18

3.2 Pijpaansluiting

1. Sluit de ontlastklep van de handpomp door deze rechtsom te
draaien. Gebruik enkel vingerdruk.

2. Gebruik ultra hogedruk pijp en fittingen bij toepassingen van
2800 bar. Schuif de hogedruk pijp in de opening in de
pakkingmoer en schuif de wartel aan.

3. De pijp tegen het pomphuis aandrukken en en draai de
warten stevig aan. Niet te vast aandraaien.

4.0 WERKING

1. Maak de pomphendelvergrendeling onder de hefboom los.

2. De handpomp kan met met of zonder ontluchting worden
gebruikt. Draai de vuldop van het reservoir naar de gewenste
stand.

LET OP: Ga nooit boven de pomphendel staan. Het is
mogelijk dat de pomphendel "terugslaat". Houd uw
lichaam opzij van de handpomp, buiten de

bewegingsrichting van de pomphendel.

3. Open de ontlastklep van de handpomp door deze één draai
linksom te draaien.Bedien de handpomp door , z oals nodig, met
zes of meer volle slagen lucht uit het hydraulisch systeem te
verwijderen.

4. Open de vuldop van de handpomp en controleer het
olieniveau. Vullen (alleen met Enerpac olie) tot aan de
markering op de achterkap. NIET overvullen.

NB: De P-2282 handpomp heeft een bruikbare oliecapaciteit

van 983 cm

3

.

5. Sluit de ontlastklep door deze met de hand rechtsom
te draaien.

NB: De ontlastklep is ontworpen om alleen met de hand aan te

draaien. Gebruik van gereedschap om de klep te sluiten
kan schade veroorzaken aan de ontlastklep en/of de
klepzitting.

6. De handpomp kan zowel horizontaal als verticaal worden
bediend. In de verticale stand moet de uitlaatpoort zich
onderaan bevinden.

7. De P-2282 is een tweetrapshandpomp. De overschakeling
van het eerste naar het tweede druktrap gebeurt automatisch
zodra de systeemdruk 14 bar bereikt.

8. De P-2282 heeft GEEN intern drukbegrenzingsventiel.
Daarom is het noodzakelijk altijd een manometer in het
hydraulisch systeem te gebruiken.

NB: Als u een systeem ontwerpt waarbij de P-2282 wordt gebruikt,

moet u met de samendrukbaarheidsfactor van olie rekening
houden. Dit is verwaarloosbaar in bij lage druk toepassingen,
maar als de druk toeneemt is de samendrukbaarheidsfactor
van olie ongeveer 1/2% per 70 bar.

5.0 ONDERHOUD

Om het olieniveau in de reservoir te controleren, dient u eerst de
ontlastklep te openen zodat olie in het systeem terug kan lopen
naar de handpomp.Verwijder de vuldop. Vul Enerpac hydraulische
olie bij tot aan de markering op de achterkap. Niet overvullen. Om
goed te functioneren hebben alle handpompen lucht nodig in het
reservoir.Als het olieniveau te hoog ligt, werkt de handpomp niet.

Als de handpomp onder vuile omstandigheden wordt gebruikt,
wordt het regelmatig verversen van olie aanbevolen. Bijvullen met
schone Enerpac olie.

Regelmatig de scharnierpen van de hefboom, de paspen en
zuigerkop smeren.
