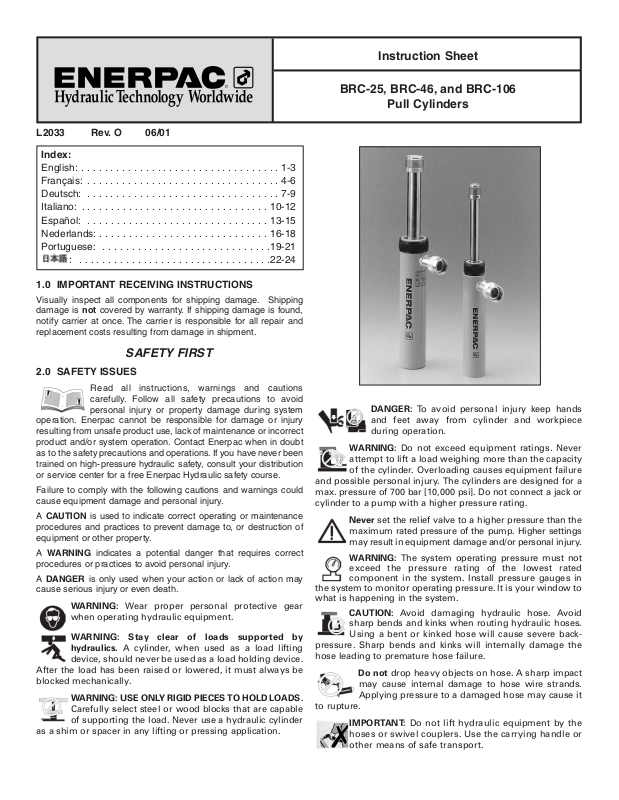

1.0 IMPORTANT RECEIVING INSTRUCTIONS

Visually inspect all components for shipping damage. Shipping
damage is not covered by warranty. If shipping damage is found,
notify carrier at once. The carrier is responsible for all repair and
replacement costs resulting from damage in shipment.

SAFETY FIRST

2.0 SAFETY ISSUES

Read all instructions, warnings and cautions
carefully. Follow all safety precautions to avoid

personal injury or property damage during system
operation. Enerpac cannot be responsible for damage or injury
resulting from unsafe product use, lack of maintenance or incorrect
product and/or system operation. Contact Enerpac when in doubt
as to the safety precautions and operations.If you have never been
trained on high-pressure hydraulic safety, consult your distribution
or service center for a free Enerpac Hydraulic safety course.

Failure to comply with the following cautions and warnings could
cause equipment damage and personal injury.

A CAUTION is used to indicate correct operating or maintenance
procedures and practices to prevent damage to, or destruction of
equipment or other property.

A WARNING indicates a potential danger that requires correct
procedures or practices to avoid personal injury.

A DANGER is only used when your action or lack of action may
cause serious injury or even death.

WARNING: Wear proper personal protective gear
when operating hydraulic equipment.

WARNING: Stay clear of loads supported by
hydraulics. A cylinder, when used as a load lifting

device, should never be used as a load holding device.
After the load has been raised or lowered, it must always be
blocked mechanically.

WARNING: USE ONLY RIGID PIECES TO HOLD LOADS.

Carefully select steel or wood blocks that are capable

of supporting the load. Never use a hydraulic cylinder
as a shim or spacer in any lifting or pressing application.

DANGER: To avoid personal injury keep hands
and feet away from cylinder and workpiece
during operation.

WARNING: Do not exceed equipment ratings. Never
attempt to lift a load weighing more than the capacity

of the cylinder. Overloading causes equipment failure
and possible personal injury. The cylinders are designed for a
max. pressure of 700 bar [10,000 psi]. Do not connect a jack or
cylinder to a pump with a higher pressure rating.

Never set the relief valve to a higher pressure than the

maximum rated pressure of the pump. Higher settings

may result in equipment damage and/or personal injury.

WARNING: The system operating pressure must not

exceed the pressure rating of the lowest rated

component in the system. Install pressure gauges in
the system to monitor operating pressure. It is your window to
what is happening in the system.

CAUTION: Avoid damaging hydraulic hose. Avoid

sharp bends and kinks when routing hydraulic hoses.

Using a bent or kinked hose will cause severe back­pressure. Sharp bends and kinks will internally damage the
hose leading to premature hose failure.

Do not drop heavy objects on hose. A sharp impact
may cause internal damage to hose wire strands.
Applying pressure to a damaged hose may cause it

to rupture.

IMPORTANT: Do not lift hydraulic equipment by the

hoses or swivel couplers. Use the carrying handle or

other means of safe transport.

L2033 Rev. O 06/01

Index:

English: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Français: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Deutsch: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9

Italiano: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-12

Español: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-15

Nederlands: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-18

Portuguese: . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19-21

: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22-24

Instruction Sheet

BRC-25, BRC-46, and BRC-106

Pull Cylinders

¤

2

3.0 DESCRIPTION

Unlike push cylinders, the plunger on pull cylinders if forced toward
the cylinder base, providing pulling action. All units have base,
collar, and plunger threads to allow for a range of attachments and
accessories, including extensions, saddles, and chains.

4.0 SPECIFICATIONS (see table below)

CAUTION: Keep hydraulic equipment away from
flames and heat. Excessive heat will soften packings

and seals, resulting in fluid leaks. Heat also weakens
hose materials and packings. For optimum performance do
not expose equipment to temperatures of 65°C [150°F] or
higher. Protect hoses and cylinders from weld spatter.

DANGER: Do not handle pressurized hoses. Escaping
oil under pressure can penetrate the skin, causing
serious injury. If oil is injected under the skin, see a

doctor immediately.

WARNING: Only use hydraulic cylinders in a coupled
system. Never use a cylinder with unconnected

couplers. If the cylinder becomes extremely
overloaded, components can fail catastrophically causing
severe personal injury.

WARNING: BE SURE SETUP IS STABLE BEFORE

LIFTING LOAD. Cylinders should be placed on a flat

surface that can support the load. Where applicable,

use a cylinder base for added stability. Do not weld or
otherwise modify the cylinder to attach a base or other support.

Avoid situations where loads are not directly centered
on the cylinder plunger. Off-center loads produce

considerable strain on cylinders and plungers. In
addition, the load may slip or fall, causing potentially
dangerous results.

Distribute the load evenly across the entire saddle

surface. Always use a saddle to protect the plunger.

IMPORTANT: Hydraulic equipment must only be

serviced by a qualified hydraulic technician. For repair

service, contact the Authorized ENERPAC Service
Center in your area. To protect your warranty, use only
ENERPAC oil.

WARNING: Immediately replace worn or damaged

parts by genuine ENERPAC parts. Standard grade

parts will break causing personal injury and property
damage. ENERPAC parts are designed to fit properly and
withstand high loads.

Model Cylinder Stroke Effective Oil Weight A B C

No. Capacity in. (cm.) Area Capacity Coll. Height Ext. Height Saddle Dia.

Tons in.2 (cm.2)in.

3

(cm.3)lbs. (kg.) in. (cm) in. (cm.) in. (cm.)

BRC-25 2.5 5.00 (12,70) 0.55 (3, 55) 2.75 4 10.43 15.43

3

/4-14 NPT

(45,06) (1,81) (26,49) (39,49)

BRC-46 5 5.50 (13,97) 1.13 (7,29) 6.22 10 11.88 17.38 1

1

/4-111/2NPT

(101,95) (4,55) (30,18) (44,15)

BRC-106 10 5.95 (15,11) 2.32 (15,00) 13.92 21 11.38 17.33 M30 x 2

(228,15) (9,52) 28,90 (44,02)

3

5.0 INSTALLATION

1. Make hydraulic connections. Use a pump with a release valve
or a 3-way valve and one hose. Fully hand-tighten all couplers.
Loose coupler connections will block the flow of oil between
the pump and the cylinder.

2. Remove air from the cylinder by positioning the cylinder so
that the plunger is pointed down and the cylinder is lower than
the pump. Fully retract and extend the cylinder 2 or 3 times.

6.0 OPERATION

WARNING: DO NOT HANDLE PRESSURIZED

HOSES. Escaping oil under pressure can
penetrate the skin,,causing serious injury. If

oil is injected under the, skin, see a doctor immediately.

Operate the hydraulic pump to retract and extend the cylinder. The
speed of extension is affected by the length of the hose and other
restrictions in the line.

7.0 MAINTENANCE

1. Use only Enerpac oil with these cylinders. The use of any
other oil may invalidate your warranty.

2. Use dust caps when cylinders are disconnected from the
hose. Keep entire cylinder clean to prolong cylinder life.

3. Store cylinders up-right to prevent seal distortion.

8.0 TROUBLESHOOTING

These cylinders should be repaired only by Authorized Enerpac
Technical Service Centers.

CAUTION:These cylinders are spring loaded and
require special disassembly techniques to prevent
personal injury.

Problem Possible Cause Solution

Cylinder does not retract, Pump release valve is open. Close pump release valve.
retracts part way, or retracts Coupler not fully tightened. Check that all couplers are fully tightened.
in spurts. Oil level in the pump is low. Add oil according to the instructions supplied

with the pumps.

Pump is malfunctioning. Have pump serviced by a qualified hydraulic

technician.

Load is too heavy. Do not attempt to pull a load that exceeds rated

tonnage.

Cylinder plunger binding. Check for damage to the cylinder. Have cylinder

serviced by a qualified hydraulic technician.

Air in the hydraulic system. Remove air according to the instructions (Section

5, No. 2).
Cylinder retract but will not Cylinder seals leaking. Locate leaks and have cylinder serviced by a
hold. qualified hydraulic technician.

Pump is malfunctioning. Have pump serviced by a qualified hydraulic

technician.

Leaking connections. Check that all connections are tight and leak free.

Cylinder leaks oil. Worn or damaged seals. Have cylinder serviced by a qualified hydraulic

technician.

Internal cylinder damage. Have cylinder serviced by a qualified hydraulic

technician.

Leaking connections. Check that all connections are tight and leak free.

Cylinder will not extend or Pump release valve is closed. Open pump release valve.
extends slower than normal. Coupler not fully tightened. Check that all couplers are fully tightened.

Pump reservoir is over-filled. Drain oil level to full mark. See instructions

supplied with the pump.

Hose I.D. too narrow. Use larger diameter hydraulic hose.
Internal cylinder damage. Have cylinder serviced by a qualified hydraulic

technician.

4

1.0 INSTRUCTIONS IMPORTANTES RELATIVES
À LA RÉCEPTION

Inspecter tous les composants pour vous assurer qu’ils n’ont subi
aucun dommage en cours d’expédition. Les dommages subis en
cours de transports ne sont pas couverts par la garantie. S’il sont
abîmés, aviser immédiatement le transporteur, qui est responsable
des frais de réparation et de remplacement résultant de
dommages en cours de transport.

LA SÉCURITÉ AVANT TOUT !

2.0 SÉCURITÉ

Lire attentivement toutes les instructions et mises en
garde et tous les avertissements. Suivre toutes les

précautions pour éviter d’encourir des blessures
personnelles ou de provoquer des dégâts matériels durant le
fonctionnement du système. Enerpac ne peut pas être tenue
responsable de dommages ou blessures résultant de l’utilisation
risquée du produit, d’un mauvais entretien ou d’une application
incorrecte du produit et du système. En cas de doute sur les
précautions ou les applications, contacter Enerpac. En l’absence
d’une formation aux mesures de sécurité à prendre en présence de
liquides sous haute pression, consulter un centre de distribution ou
de réparation Enerpac pour suivre un cours gratuit sur ce thème.

Respecter les mises en garde et avertissements suivants sous
peine de provoquer des dégâts matériels et des blessures
personnelles.

Une mise en garde ATTENTION sert à indiquer des procédures
d’utilisation et de maintenance correctes qui visent à empêcher
l’endommagement voire la destruction du matériel ou d’autres
dégâts.

Un AVERTISSEMENT indique un danger potentiel qui exige la
prise de mesures particulières visant à écarter tout risque de
blessure.

La mention DANGER n’est utilisée que lorsqu’une action ou un
acte de négligence risque de causer des blessures graves, voire
mortelles.

AVERTISSEMENT : Porter un équipement de
protection personnelle adéquat pour utiliser un
appareil hydraulique.

AVERTISSEMENT : Rester à l’écart de charges
soutenues par un mécanisme hydraulique. Un vérin,

lorsqu’il est utilisé comme monte-charge, ne
doit jamais servir de support de charge. Après avoir
monté ou abaissé la charge, elle doit être bloquée par un
moyen mécanique.

AVERTISSEMENT: UTILISER SEULEMENT DES PIÈCES

RIGIDES POUR SOUTENIR LES CHARGES.

Sélectionner avec précaution des blocs d’acier ou de
bois capables de supporter la charge. Ne jamais utiliser un
vérin hydraulique comme cale ou intercalaire d’appui pour les
applications de levage ou de pressage

. DANGER : Pour écarter tout risque de blessure

personnelle, maintenir les mains et les pieds à
l’écart du vérin et de la pièce à usiner durant

l’utilisation.

AVERTISSEMENT : Ne pas dépasser les valeurs
nominales du matériel. Ne jamais essayer de soulever

une charge d’un poids supérieur à la capacité du vérin.
Une surcharge entraînera la panne du matériel et risque de
provoquer des blessures personnelles. Les vérins sont conçus
pour une pression maximale de 700 bar. Ne pas connecter de
cric ou de vérin à une pompe affichant une pression nominale
supérieure.

Ne jamais régler la soupape de sûreté à une pression

supérieure à la pression nominale maximale de la

pompe sous peine de provoquer des dégâts matériels
et/ou des blessures personnelles.

AVERTISSEMENT : La pression de fonctionnement du

système ne doit pas dépasser la pression nominale du

composant du système affichant la plus petite valeur.
Installer des manomètres dans le système pour surveiller la
pression de fonctionnement. Ils permettent de vérifier ce qui
se passe dans le système.

ATTENTION : Éviter d’endommager les tuyaux

hydrauliques. Éviter de les plier et de les tordre en les

mettant en place. Un tuyau plié ou tordu entraînera un
fort retour de pression. Les plis et coudes prononcés
endommageront par ailleurs l’intérieur du tuyau, provoquant
son usure précoce.

Ne pas faire tomber d’objets lourds sur le tuyau. Un
fort impact risque de causer des dégâts intérieurs
(torons métalliques). L’application d’ une pression

sur un tuyau endommagé risque d’entraîner sa rupture.

Fiche d’instructions

Verins Tireurs

BRC-25, BRC-46 et BRC-106

L2033 Rev. O 06/01

¤

5

IMPORTANT : Ne pas soulever le matériel hydraulique
en saisissant ses tuyaux ou ses raccords articulés.
Utiliser la poignée de transport ou procéder d’une

autre manière sûre.

ATTENTION : Garder le matériel hydraulique à
l’écart de flammes et d’une source de chaleur. Une

forte température amollira les garnitures et les
joints et provoquera par conséquent des fuites. La chaleur
affaiblit également les matériaux et les garnitures du tuyau.
Pour une performance maximale, ne pas exposer le matériel à
une température supérieure ou égale à 65 °C [150 °F]. Protéger
tuyaux et vérins de projections de soudure.

DANGER : Ne pas manipuler les tuyaux sous pression.
L’ huile sous pression qui risque de s’en échapper peut

pénétrer dans la peau et provoquer des blessures
graves. En cas d’injection d’huile sous la peau, contacter
immédiatement un médecin.

AVERTISSEMENT : Utiliser des vérins hydrauliques

uniquement dans un système couplé. Ne jamais

utiliser un vérin en présence de raccords déconnectés.
La surcharge du vérin peut avoir des effets désastreux sur ses
composants, qui peuvent causer des blessures graves.

AVERTISSMENT : S'assurer de la stabilité de

l'ensemble avant de lever une charge. Le vérin doit

être placé sur une surface plane capable de supporter

la charge. Lorsqu'applicable, utiliser une base de vérin
pour accroître la stabilité. Ne pas souder ou modifier le vérin
de quelque façon que ce soit pour y fixer une base ou un autre
dispositif de support.

Éviter les situations où les charges ne sont pas

directement centrées sur le piston du vérin. Les

charges décentrées imposent un effort considérable
au vérins et pistons. En outre, la charge risque de glisser ou
de tomber, ce qui crée un potentiel de danger.

Répartir la charge uniformément sur toute la surface
d'appui. Toujours utiliser un coussinet d'appui si des
accessoires non filetés sont utilisés.

IMPORTANT : Le matériel hydraulique doit
uniquement être réparé par un technicien hydraulique

qualifié. Pour toute réparation, contacter le centre de
réparation ENERPAC agréé le plus proche. Pour assurer la
validité de la garantie, n’utiliser que de l’huile ENERPAC.

AVERTISSEMENT : Remplacer immédiatement les

pièces usées ou endommagées par des pièces

ENERPAC authentiques. Les pièces de qualité
standard se casseront et provoqueront des blessures et des
dégâts matériels. Les pièces ENERPAC sont conçues pour
s’ajuster parfaitement et résister à de fortes charges.

3.0 DESCRIPTION

À l’encontre des vérins de poussée, le piston des vérins de
traction est forcé vers la base du vérin, pour assurer l’effet de
traction. Toutes les unités sont dotées de filets de base, de collier
et de piston pour permettre l’installation de divers outils et
accessoires tels qu’ extensions, chariots et chaînes.

4.0 FICHE TECHNIQUE

5.0 INSTALLATION

1. Effectuer les branchements hydrauliques. Utiliser une pompe

avec une soupape de sûreté ou une soupape à 3 voies et un
flexible. Bien serrer tous les raccords d’accouplement à la
main. Des raccords mal serrés bloqueraient le flux d’huile
entre la pompe et le vérin.

2. Pomper l’air du vérin en le positionnant de manière à ce que

le piston soit dirigé vers le bas et le vérin se trouve plus bas
que la pompe. Rétracter et sortir complètement le vérin 2 ou
3 fois.

Node Capacité Course Surface Contenance Poids A B C
Modéle en U.S. cm Effective en hile (kg) Hauteur Hauteur Diamétre de la

tonnes cm

2

cm

3

rentrée (cm) sortie (cm) tête (cm)

BRC-25 2.5 12,70 3, 55 45,06 1,81 26,49 39,49

3

/4-14 NPT

BRC-46 5 13,97 7,29 101,95 4,55 30,18 44,15 1

1

/4-111/2NPT

BRC-106 10 15,11 15,00 228,15 9,52 28,90 44,02 –

6

6.0 FONCTIONNEMENT

AVERTISSEMENT: NE PAS TOUCHER AUX
FLEXIBLES SOUS PRESSION. En cas de

fuite, l’huile sous pression peut pénétrer la
peau, causant des blessures graves. En cas d’injection d’huile
sous la peau, consulter immédiatement un médecin.

Actionner la pompe hydraulique pour rétracter et sortir le vérin. La
vitesse dextension est fonction de la longueur du flexible et
d’autres facteurs affectant la pression de la conduite.

7.0 ENTRETIEN

1. Utiliser exclusivement de l’huile Enerpac avec ces vérins.

L’ usage de toute autre huile pourrait entraîner l’annulation de
la garantie. Utiliser des capuchons pare-poussière lorsque les
flexibles ne sont pas raccordés aux vérins. Veiller à garder le
vérin entièrement propre afin de prolonger sa vie.

2. Ranger les vérins à la verticale pour éviter la déformation des
joints.

8.0 DÉPANNAGE

La réparation de ces vérins doit être confiée exclusivement à un
centre de réparation Enerpac agréé.

ATTENTION: Ces vérins sont chargés par ressort et
doivent être démontés selon une technique spéciale
pour éviter les risques de blessures.

Probléme Cause Possible Solution

Le cylindre ne se rétracte Soupape de sûreté de la Fermer la soupape de sûreté.
pas du tout, partiellement ou pompe ouverte.
par à-coups. Raccord d’accouplement Vérifier que tous les raccords d’accouplement sont

pas complètement serré. bien serrés.
Niveau d’huile de la pompe Ajouter de l’huile conformément aux instructions
bas. fournies avec la pompe.
Mauvais fonctionnement de Faire réparer la pompe par un technicien qualifié
la pompe. en hydraulique.
Charge trop lourde pour le Ne pas tenter de tirer une charge excédant le
vérin. tonnage nominal.
Piston du vérin grippé. Vérifier que le vérin ne présente pas de

dommages. Faire réparer le vérin par un technicien

qualifié en hydraulique.
Air dans le circuit Pomper l’air conformément aux instructions de la
hydraulique. page 6, §5.0, #2.

Le vérin se rétracte mais ne Fuites aux joints. Localiser les fuites et faire réparer le vérin par un
tient pas la charge. technicien qualifié en hydraulique.

Mauvais fonctionnement de Faire réparer la pompe par un technicien qualifié
la pompe. en hydraulique.
Fuites aux raccords. Vérifier que tous les branchements sont bien serrés

et ne présentent pas de fuites.

Fuite d’huile au vérin. Joints usés ou endommagés. Faire réparer le vérin par un technicien qualifié en

hydraulique.
Dommages internes. Faire réparer le vérin par un technicien qualifié en

hydraulique.
Fuites aux raccords. Vérifier que tous les branchements sont bien

serrés et ne présentent pas de fuites.

Le vérin ne sort pas ou sort Soupape de sûreté de la Ouvrir la soupape de sûreté de la pompe.
plus lentement que la pompe fermée.
normale. Raccord d’accouplement Vérifier que tous les raccords d’accouplement sont

pas complètement serré. bien serrés.
Réservoir de la pompe trop Vidanger l’huile jusqu’à ce que le niveau atteigne le
plein. repère "Full" (plein). Voir les instructions fournies

avec la pompe.
Écoulement réduit par un Utiliser un flexible plus gros.
flexible trop petit.
Dommages internes du Faire réparer le vérin par un technicien qualifié en
vérin. hydraulique.

7

¤

Bedienungsanleitung

BRC-25, BRC-46, BRC-106 Zug-Zylinder

L2033 Rev. O 06/01

1.0 WICHTIGE VERFAHRENSHINWEISE FÜR DEN EMPFANG:

Alle Komponenten auf sichtbare Transportschäden inspizieren.
Tr ansportschäden sind nicht von der Garantie gedeckt. Werden
solche Schäden festgestellt, ist unverzüglich das
Tr ansportunternehmen zu verständigen. Das
Tr ansportunternehmen ist für alle Reparatur- und Ersatzkosten, die
auf Transportschäden zurückzuführen sind, verantwortlich.

SICHERHEIT GEHT VOR

2.0 SICHERHEITSFRAGEN

Alle Anleitungen, Warnungen und Vorsichtshinweise
sorgfältig durchlesen. Beachten Sie alle

Sicherheitsvorkehrungen, um Verletzungen oder
Sachschäden während des Systembetriebs zu vermeiden. Enerpac
ist weder für Schäden noch Verletzungen haftbar, die durch einen
fahrlässigen Gebrauch des Produkts, mangelhafte Instand-haltung
oder eine unvorschriftsmäßige Anwendung des Produkts und/oder
des Systems verursacht werden. Bei evtl. Fragen in bezug auf
Sicherheitsvorkehrungen und Betriebsabläufe wenden Sie sich bitte
an ENERPAC. Wenn Sie an keinerlei Sicherheitsschulungen im
Zusammenhang mit Hochdruckhydraulikanlagen teilgenommen
haben, fordern Sie von Ihrer Vertriebs- und Kundendienstzentrale
einen kostenlosen Enerpac-Hydraulik-Sicherheitskurs an.

Ein Mißachten der folgenden Vorsichtshinweise und Warnungen
kann zu Geräteschäden und Verletzungen führen.

Mit einem VORSICHTSHINWEIS wird auf ordnungsgemäße
Betriebs- oder Wartungsverfahren und –praktiken hingewiesen, um
Schäden an den Geräten oder anderen Sachwerten bzw. deren
Zerstörung zu vermeiden.

Eine WARNUNG verweist auf eine potentielle Verletzungsgefahr,
die durch ordnungsgemäße Verfahren oder Praktiken vermieden
werden kann.

Ein GEFAHRENSHINWEIS wird nur dann gegeben, wenn eine
bestimmte Handlung oder die Unterlassung einer bestimmten
Handlung schwere oder tödliche Verletzungen zur Folge haben
kann.

WARNUNG: Beim Betrieb hydraulischer Anlagen
geeignete Schutzkleidung und –ausrüstung tragen.

WARNUNG: Von Lasten fernhalten, die durch ein
Hydrauliksystem abgestützt werden. Ein als

Lastenhebegerät eingesetzter Zylinder darf niemals
als ein Lastenhaltegerät verwendet werden. Nach Heben oder
Senken der Last muß diese stets auf mechanische Weise
gesichert werden.

WARNUNG ZUM SICHERN VON LASTEN STETS NUR

STARRE TEILE VERWENDEN. Zum Abstützen von

Lasten sorgfältig dazu geeignete Stahl- oder
Holzblöcke auswählen. Bei Hebe- oder Drückanwendungen
keinesfalls einen Hydraulikzylinder als Abstandsstück oder
–halter verwenden.

GEFAHR: Zur Vermeidung von Verletzungen
während des Betriebs Hände und Füße von
Zylinder und Werkstück fernhalten.

WARNUNG: Die zugelassene Nennleistung der Geräte
nicht überschreiten. Keine Last zu heben versuchen,

deren Gewicht das Hebevermögen des Zylinders
übersteigt. Überlasten verursachen Maschinenausfälle und
können zu Verletzungen führen. Die Zylinder wurden für einen
max. Druck von 700 bar konstruiert. Keinen Heber oder
Zylinder an eine Pumpe mit einer höheren nominalen
Druckleistung anschließen.

Das Überdruckventil keinesfalls auf einen höheren

Druck als den maximal zulässigen Druck der Pumpe

einstellen. Höhere Einstellungen können zu
Geräteschäden und/oder Verletzungen führen.

WARNUNG: Der Systembetriebsdruck darf den

zulässigen Nominaldruck der Systemkomponente mit

der niedrigsten Nennleistung nicht überschreiten. Zur
Überwachung des Betriebsdrucks sind Manometer im System
zu installieren. Dies ist das Fenster zu den Abläufen im System.

VORSICHT: Beschädigungen am Hydraulikschlauch

vermeiden. Beim Verlegen der Hydraulikschläuche

enge Bögen und Abknicken vermeiden. Der Einsatz
eines gebogenen oder geknickten Schlauchs führt zu einem
hohen Rückstau. Starke Biegungen und Knickstellen
schädigen den Schlauch auf der Innenseite und führen zu
dessen vorzeitigem Ausfall.

Keine schweren Gegenstände auf den Schlauch
fallen lassen. Starke Erschütterungen können

Schäden an den im Schlauchinnern verlaufenden
Drahtlitzen verursachen. Ein Schlauch, auf den Druck
ausgeübt wird, kann bersten.

8

WICHTIG: Hydraulische Geräte weder an den
Schläuchen noch den Gelenkanschlüssen anheben.
Dazu den Tragegriff oder eine andere sichere

Transportmethode verwenden.

VORSICHT: Hydraulische Geräte von Flammen und
Hitzequellen fernhalten. Zu hohe Temperaturen

weichen Füllungen und Dichtungen auf und
bewirken Flüssigkeitslecks. Große Hitze schwächt außerdem
die Schlauchmaterialien und –dichtungen. Zur
Gewährleistung einer optimalen Leistung darf die Anlage
keinen Temperaturen über 65°C ausgesetzt werden.
Außerdem müssen Schläuche und Zylinder beim Schweißen
vor Funkenschlag geschützt werden.

GEFAHR: Nicht mit unter Druck stehenden Schläuchen
hantieren. Unter Druck austretendes Öl kann in die

Haut eindringen und schwere Verletzungen
verursachen. Falls Öl unter die Haut gelangt, ist sofort ein Arzt
aufzusuchen.

WARNUNG: In einem gekoppelten System dürfen nur

Hydraulikzylinder verwendet werden. Niemals einen

Zylinder mit unverbundenen Kupplungen verwenden.
Bei einer extremen Überlastung des Zylinders können dessen
Komponenten einen Sprungvollausfall erleiden, was schwere
Verletzungen hervorrufen kann.

WARNUNG: Sicherstellen, dass die anlage stabilisiert,

bevor eine last angehoben wird. Der Zylinder sollte

auf einer ebenen Oberfläche aufsitzen, die fest genug

ist, um die Last abzustützen. Wenn möglich einen
Zylinderfuß verwenden, um größere Stabilität zu

gewährleisten. Keine Schweißarbeiten oder andere
Änderungen am Zylinder vornehmen, um einen Zylinderfuß
oder andere Abstützungen anzubringen.

Situationen vermeiden, in denen die Lasten nicht
direkt über dem Kolben des Zylinders ausgerichtet

sind. Seitlich versetzte Lasten führen zu erheblicher
Belastung der Zylinder und Kolben. Außerdem könnte die Last
ins Rutschen geraten oder fallen, was zu äußerst gefährlichen
Situationen führen kann.

Die Last gleichmäßig über die gesamte Fläche des

Druchstückes verteilen. Den Kolben immer mit einem

Druckstück schützen, wenn keine Zusatzgeräte mit

Gewinde benutzt werden.

WICHTIG: Hydraulische Geräte müssen von einem

qualifizierten Hydrauliktechniker gewartet werden. Bei

Reparaturarbeiten an die autorisierte ENERPAC­Kundendienstzentrale der jeweiligen Region wenden. Zur
Aufrechterhaltung der Garantie nur ENERPAC-Öl verwenden.

WARNUNG: Abgenutzte oder beschädigte Teile

unverzüglich durch ENERPAC-Originalteile ersetzen.

Standardteile anderer Hersteller versagen und
verursachen Verletzungen und Sachschäden. ENERPAC-Teile
werden so konstruiert, daß sie richtig passen und hohen
Lasten standhalten.

Modell Kapazität Hub Wirksame- õlvolumen Gewicht AB C
nr. in U.S. cm Kolbenfläche cm

3

in kg Bauhoehe Bauhoehe Durchmesser des

Tonnen cm

2

Eingefahren (cm) Ausgefahren (cm) Druckstueckes (cm)

BRC-25 2.5 12,70 3, 55 45,06 1,81 26,49 39,49

3

/4-14 NPT

BRC-46 5 13,97 7,29 101,95 4,55 30,18 44,15 1

1

/4-111/2NPT

BRC-106 10 15,11 15,00 228,15 9,52 28,90 44,02 –

3.0 BESCHREIBUNG

Im Gegensatz zu Schubzylindern wird der Kolben in einem
Zugzylinder in Richtung auf den Zylinderfuß bewegt und verleiht
somit Zugkraft. Alle Einheiten besitzen Gewinde am Zylinderfuß,
am Kragen und am Kolben, mit deren Hilfe Zubehörteile und
Aufsätze leicht befestigt werden können, einschließlich
Verlängerungen, Aufleger und Ketten.

4.0 TECHNISCHE DATEN

9

5.0 INSTALLATION

1. Hydraulikanschlüsse herstellen. Eine Pumpe mit
Auslöseventil oder Dreiwegeventil und einem Schlauch
verwenden. Alle Kupplungen von Hand vollkommen
festziehen. Lose Kupplungsanschlüsse führen zur
Einschränkung des Ölstromes zwischen der Pumpe und dem
Zylinder.

2. Die Luft wie folgt aus dem Zylinder entfernen: Den Zylinder so
ausrichten, daß der Kolben nach unten zeigt und der Zylinder
sich unterhalb der Pumpe befindet. Den Zylinder zwei- oder
dreimal voll ein- und ausfahren.

6.0 BETRIEB

ACHTUNG: KEINE SCHLÄUCHE

HANDHABEN, DIE UNTER DRUCK STEHEN.

Öl, das unter Druck ausspritzt, kann die Haut
durchdringen und schwere Verletzungen verursachen. Falls Öl
unter die Haut gelangt, sofort einen Arzt aufsuchen.

Die Hydraulikpumpe zum Ein- und Ausfahren des Zylinders
betätigen. Die Geschwindigkeit des Ausfahrens hängt von der
Länge des Schlauches und Verengungen in der Leitung ab.

7.0 WARTUNG

1. Mit diesen Zylindern nur Enerpac-Öl verwenden. Die
Verwendung von anderen Ölsorten kann zum Verfall der
Garantie führen.

2. Falls die Zylinder vom Schlauch getrennt werden,
Staubschutzkappen anbringen. Um die Lebensdauer des
Zylinders zu verlängern, den gesamten Zylinder sauber
halten.

3. Die Zylinder aufrecht lagern, um die Verwindung der
Dichtungen zu vermeiden.

8.0 FEHLERSUCHE

Diese Zylinder sollten nur von einer Enerpac­Vertragskundendienststelle repariert werden.

VORSICHT: Diese Zylinder stehen unter Federdruck und
es müssen besondere Methoden beim Zerlegen
verwendet werden, um Körperverletzungen zu

verhindern.

Problem Mögliche Ursache Lösung

Zylinder fährt nicht, nur Pumpen-Druckentlastungsven Pumpen-Druckentlastungsventil schließen.
teilweise oder stoßweise ein. til offen.

Kupplung nicht ganz Überprüfen, daß alle Kupplungen festgezogen sind.
festgezogen.
Ölstand in der Pumpe ist zu Öl gemäß den mit der Pumpe gelieferten Anweisungen
niedrig. nachfüllen.
Pumpe schadhaft. Pumpe von einem hierfür qualifizierten Reparaturdienst

warten lassen.
Last zu schwer für den Keine Last ziehen, die die Nennleistung übersteigt.
Zylinder.
Zylinderkolben klemmt. Zylinder auf Beschädigung überprüfen. Zylinder von einem

hierfür qualifizierten Reparaturdienst warten lassen.
Luft im Hydrauliksystem. Luft gemäß den Anweisungen auf Seite 9 beseitigen (§5.0).

Zylinder fährt aus, hält aber Zylinderdichtungen undicht. Leckstellen ausfindig machen und Zylinder von einem
nicht. hierfür qualifizierten Reparaturdienst warten lassen.

Pumpe schadhaft. Pumpe von einem hierfür qualifizierten Reparaturdienst

warten lassen.
Undichte Verbindung. Überprüfen, daß alle Verbindungen dicht und frei von Lecks

sind.

Zylinder leckt Öl. Abgenutzte oder schadhafte Zylinder von einem hierfür qualifizierten Reparaturdienst

Dichtungen. warten lassen.
Innere Zylinderschäden. Zylinder von einem hierfür qualifizierten Reparaturdienst

warten lassen.
Loser Anschluß. Überprüfen, daß alle Verbindungen dicht und frei von Lecks

sind.

Zylinder fährt nicht aus oder Pumpen-Druckentlastungsven Pumpen-Druckentlastungsventil öffnen.
fährt langsamer als normal til ist geschlossen.
aus. Kupplung nicht ganz Überprüfen, daß alle Kupplungen festgezogen sind.

festgezogen.
Sammelbehälter der Pumpe Öl bis zur Vollmarkierung ablassen. Siehe die mit der Pumpe
überfüllt. gelieferten Anweisungen.
Schlauchinnendurchmesser Einen Hydraulikschlauch mit größerem Durchmesser
zu gering. benutzen.
Innere Zylinderschäden. Zylinder von einem hierfür qualifizierten Reparaturdienst

warten lassen.

10

1.0 NOTA IMPORTANTE

Ispezionare visivamente tutti i componenti per identificare eventuali
danni di spedizione e, se presenti, avvisare prontamente lo
spedizioniere. I danni subiti durante la spedizione non sono coperti
dalla garanzia vigente. Lo spedizioniere è il solo responsabile per i
costi di riparazione o di sostituzione conseguenti a danni avvenuti
durante la spedizione.

INFORMAZIONI SULLA SICUREZZA

2.0 INFORMAZIONI SULLA SICUREZZA

Leggere attentamente tutte le istruzioni, le avvertenze
e le precauzioni. Durante il funzionamento del
sistema, rispettare tutte le norme di sicurezza onde

evitare infortuni o danni all'apparecchiatura. La Enerpac declina
ogni responsabilità per danni risultanti da un uso improprio del
prodotto, dalla mancata manutenzione o dall'applicazione errata
del prodotto e del sistema. In caso di dubbi in materia di sicurezza
o applicazioni, rivolgersi alla Enerpac. Se si richiede
addestramento sulle norme di sicurezza per sistemi idraulici ad
alta pressione, rivolgersi al distributore o al centro di riparazione di
zona, in grado di fornire gratuitamente un corso di addestramento
in materia di sicurezza idraulica autorizzato dalla Enerpac.

La mancata osservanza delle seguenti precauzioni potrebbe
portare a seri danni all'apparecchiatura e a lesioni personali.

Una PRECAUZIONE indica le corrette procedure di azionamento
o manutenzione per evitare danni all'apparecchiatura o
all'ambiente circostante.

Un AVVERTENZA indica un potenziale pericolo che richiede la
messa in pratica delle procedure corrette per evitare infortuni.

Un PERICOLO indica una situazione in cui un'azione o la
mancanza di azione può causare gravi lesioni personali se non
il decesso.

AVVERTENZA: Indossare un'attrezzatura di
protezione appropriata durante il funzionamento
dell'apparecchiatura.

AVVERTENZA: Stare lontano da carichi sospesi e
sostenuti idraulicamente. Un cilindro utilizzato per

sollevare un carico non deve mai essere impiegato
anche per il loro sostegno. Dopo aver alzato o abbassato un
peso, è necessario che questo venga sempre bloccato in
maniera meccanica.

AVVERTENZA: UTILIZZARE SOLO ATTREZZI RIGIDI

PER IL SOSTEGNO DEI CARICHI. Selezionare con

cura blocchi in acciaio o in legno capaci di
supportare il peso del carico. Non ricorrere mai a un cilindro
idraulico come cuneo o spessore in applicazioni di
sollevamento o pressatura.

PERICOLO: Per evitare lesioni personali, durante
la lavorazione tenere le mani e i piedi lontano dal
cilindro e dal pezzo in lavorazione.

AVVERTENZA: Non superare mai la capacità nominale
dell'apparecchiatura. Non tentare mai di sollevare un

peso superiore alla capacità del cilindro, dato che il
sovraccarico può causare guasti all'apparecchiatura e possibili
infortuni all'operatore. I cilindri sono stati studiati per una
pressione massima pari a 700 bar. Non collegare un martinetto
o un cilindro a una pompa la cui pressione nominale è
superiore.

Non impostare mai la valvola di scarico a una

pressione superiore a quella massima nominale della

pompa. Un'impostazione superiore può arrecare
danni all'apparecchiatura e/o provocare infortuni
all'operatore.

AVVERTENZA: La pressione di esercizio del sistema

non deve superare il valore nominale prefissato per il

componente dalla pressione più bassa. Installare nel
sistema un indicatore della pressione per tenere sotto
controllo la pressione di esercizio.

PRECAUZIONE: Evitare di arrecare danni al tubo

idraulico flessibile. Evitare di piegare o arricciare il

tubo flessibile durante l'uso, poiché gli strozzamenti
possono provocare gravi contropressioni. Le piegature e gli
strozzamenti acuti possono danneggiare internamente il tubo
flessibile e provocarne quindi un guasto prematuro.

Non lasciar cadere oggetti pesanti sul tubo
flessibile, dato che l'impatto potrebbe danneggiarne
i fili di cui è composto. La messa sotto pressione di

un tubo flessibile danneggiato può causarne la rottura.

Foglio Istruzione

BRC-25, BRC-46, e BRC-106

Cilindri Traenti

L2033 Rev. A 06/01

¤

11

IMPORTANTE: Non sollevare apparecchiature
idrauliche mediante il tubo flessibile o i giunti
orientabili. Servirsi della maniglia per trasporto o di

un altro mezzo di trasporto sicuro.

PRECAUZIONE: Tenere l'apparecchiatura idraulica
lontano da fiamme e sorgenti di calore. Il calore

eccessivo ammorbidisce le guarnizioni, provocando
perdite di fluido. Il calore indebolisce altresì il materiale di cui
è composto il tubo flessibile. Per garantire le migliori
prestazioni, non esporre l'apparecchiatura a temperature
superiori a 65°C (150°F). Proteggere i tubi flessibili e i cilindri
da scintille o scaglie di saldatura.

PERICOLO: Non maneggiare i tubi flessibili sotto
pressione. Eventuali fuoriuscite d'olio sotto pressione

possono penetrare sotto la cute e provocare gravi
lesioni. Se l'olio penetra sotto la pelle, rivolgersi
immediatamente a un medico.

AVVERTENZA: Utilizzare i cilindri idraulici solo se i

giunti del sistema sono debitamente accoppiati. Se il

sovraccarico del cilindro diventa eccessivo, i
componenti possono guastarsi irreparabilmente e provocare
gravi lesioni personali.

AVVERTENZA: Prima di sollevare il carico, assicurarsi

che la configurazione dell'intera apparecchiatura sia

perfettamente stabile. Il cilindro deve essere disposto

su una superficie piana, in grado di sostenere il carico.
Se possibile, usare una base per il cilindro, per aumentarne la
stabilità. Non saldare ne modificare in alcun modo il cilindro
allo scopo di collegarvi una base o un altro supporto.

Evitare situazioni in cui i carichi non siano
perfettamente centrati rispetto allo stelo del cilindro

stresso. I carichi disassati esercitano notevoli
sollecitazioni sui cilindri e steli. Inoltre, il carico potrebbe
scivolare o cadere, con risultati potenzialmente pericolosi.

Distribuire il carico uniformemente sull'intera

superficie della testa del pistone. Usare sempre una

testina per proteggere lo stelo quando non si usano

attacchi filettati.

IMPORTANTE: Affidare la manutenzione delle

apparecchiature idrauliche solamente a un tecnico

specializzato. Per richiedere un intervento di
assistenza, rivolgersi al centro di assistenza ENERPAC
autorizzato di zona. Per usufruire dei termini di garanzia,
utilizzare esclusivamente olio idraulico ENERPAC.

AVVERTENZA: Sostituire immediatamente le parti

usurate o danneggiate con pezzi di ricambio ENERPAC

originali. I pezzi di ricambio di qualità standard si
potrebbero rompere più facilmente e arrecare danni alla
propria persona e all'ambiente circostante. I pezzi di ricambio
ENERPAC sono stati concepiti per adattarsi perfettamente al
sistema e per sopportare condizioni di carico elevate.

3.0 DESCRIZIONE

A differenza dei cilindri di spinta, nei cilindri di tiro, se si forza lo
stantuffo contro la base del cilindro, si produce forza traente. Tutte
le unità sono provviste di filettature dello stantuffo, della base e del
collare, per il collegamento di una varietà di accessori, tra cui
prolunghe, selle e catene.

4.0 DATI TECHNICI

Modello Capacitá Corsa Superficie Capacitá Peso A B C
NTon (US) cm utile cm

2

dell'olio Altezza Altezza Diametro

cm

3

Chiuso cm Esteso cm Testina cm

BRC-25 2.5 12,70 3, 55 45,06 1,81 26,49 39,49

3

/4-14 NPT

BRC-46 5 13,97 7,29 101,95 4,55 30,18 44,15 1

1

/4-111/2NPT

BRC-106 10 15,11 15,00 228,15 9,52 28,90 44,02 –

12

5.0 INSTALLAZIONE

1. Effettuare i collegamenti idraulici. Usare una pompa con una
valvola di scarico o una valvola a 3 vie ed un tubo flessibile.
Serrare a fondo manualmente tutti gli attacchi. Se gli attacchi
sono lenti, il flusso dell’olio tra la pompa e il cilindro si blocca.

2. Rimuovere l’aria dal cilindro disponendolo in modo che si trovi
ad un’altezza inferiore rispetto alla pompa, con lo stantuffo
rivolto verso il basso. Retrarre ed estendere a fondo il cilindro
due o tre volte.

6.0 FUNZIONAMENTO

AVVISO: MANEGGIARE CON CAUTELA I

TUBI IDRAULICI IN PRESSIONE. L’olio che

fuoriesce sotto pressione può penetrare sotto
la pelle, provocando lesioni gravi. Se si riscontra la presenza di
olio sotto pelle,rivolgersi immediatamente ad un medico.

Azionare la pompa idraulica per retrarre e estendere il cilindro. La
velocità di estensione è influenzata dalla lunghezza del tubo
flessibile idraulico e da altre ostruzioni presenti nella tubazione.

7.0 MANUTENZIONE

1. Con questi cilindri usare solo olio Enerpac. L’uso di qualsiasi
altro olio può far decadere la garanzia. Utilizzare i cappellotti di
protezione quando i cilindri sono scollegati dal tubo flessibile.
Mantenere pulito il cilindro per prolungarne la durata utile.

2. Conservare i cilindri in posizione verticale, per evitare la
deformazione delle guarnizioni.

8.0 INDIVIDUAZIONE E SOLUZIONE DEI PROBLEMI

Questi cilindri devono essere riparati solo presso i Centri di
Assistenza Autorizzati Enerpac.

ATTENZIONE: Questi cilindri sono precaricati a molla
e pertanto richiedono speciali tecniche di smontaggio
per evitare infortuni.

Problema Possibile causa Soluzione

Il cilindro non si retrae, La valvola di scarico della Chiuderla.
si retrae solo parzialmente o pompa è aperta.
si retrae a scatti. L’attacco non è completamente Verificare che tutti gli attacchi siano completamente serrati.

serrato.
Il livello dell’olio nella pompa è Rabboccare secondo le istruzioni fornite con la pompa.
insufficiente.
La pompa non funziona bene. Farla riparare da un tecnico idraulico qualificato.
Il carico è eccessivo in relazione Non cercare di tirare un peso maggiore del valore nominale.
al cilindro.
Lo stantuffo del cilindro è Ricercare eventuali danni al cilindro. Farlo riparare da un
grippato. tecnico idraulico qualificato.
Presenza di aria nell’impianto Disaerarlo secondo le istruzioni a pagina 12 (§5.0, #2).

idraulico.
Il cilindro si retrae ma Perdita nelle guarnizioni del Localizzare la perdita e far riparare il cilindro da un tecnico
non mantiene la posizione. cilindro. idraulico qualificato.

La pompa non funziona bene. Farla riparare da un tecnico idraulico qualificato.

Perdita dai collegamenti. Verificare che tutti i collegamenti siano serrati e privi di

perdite.

Il cilindro perde olio. Guarnizioni consumate o Far riparare il cilindro da un tecnico idraulico qualificato.

danneggiate.

Il cilindro è danneggiato Farlo riparare da un tecnico idraulico qualificato.

internamente.

I collegamenti sono allentati. Verificare che tutti i collegamenti siano serrati e privi di

perdite.
Il cilindro non si estende La valvola di scarico della Aprirla.
o si estende troppo pompa è chiusa.
lentamente. L’attacco non è completamente Verificare che tutti gli attacchi siano completamente serrati.

serrato.
Il serbatoio della pompa è Scaricare l’olio fino al livello di pieno. Fare riferimento alle
troppo pieno. istruzioni fornite con la pompa.
Il tubo flessibile è troppo stretto. Usare un tubo flessibile di diametro interno maggiore.
Il cilindro è danneggiato Farlo riparare da un tecnico idraulico qualificato.
internamente.

13

1.0 IMPORTANTES INSTRUCCIONES DE RECEPCIÓN

Inspeccione visualmente todos los componentes para verificar si
hay daños de envío. Debido a que la garantía no ampara daños por
envío, si los hubiese, infórmeselo inmediatamente a la empresa de
transportes, puesto que ésta es responsable de todos los gastos
de reparaciones o reemplazo que resulten por daños de envío.

SEGURIDAD PRIMERO

2.0 ASPECTOS DE SEGURIDAD

Lea todas las instrucciones, advertencias y
precauciones. Acate todas las precauciones de

seguridad para evitar lesiones personales o daños a la
propiedad durante la operación del sistema. ENERPAC no puede
ser responsable de daños o lesiones que resulten de no usar el
producto de forma segura, falta de mantenimiento o aplicación
incorrecta del producto y/u operación del sistema. Comuníquese
con ENERPAC si tuviese dudas sobre las precauciones de
seguridad o sobre las aplicaciones. Si nunca ha sido capacitado en
seguridad hidráulica de alta presión, consulte a su distribuidor o
centro de servicio para obtener un curso de seguridad gratis
denominado ENERPAC Hydraulic.

El no cumplir con las siguientes precauciones y advertencias
podría causar daños al equipo y lesiones personales.

Una PRECAUCIÓN se utiliza para indicar procedimientos y
prácticas de operación o mantenimiento correctos para evitar
daños o la destrucción de equipo u otra propiedad.

Una ADVERTENCIA indica un potencial peligro que requiere de
procedimientos o prácticas correctos para evitar lesiones
personales.

Un PELIGRO se utiliza sólo cuando su acción o falta de acción
podría causar lesiones graves o incluso la muerte.

ADVERTENCIA: Use el equipo de protección personal
adecuado cuando opere equipo hidráulico.

ADVERTENCIA: Manténgase alejado de las cargas
soportadas por sistemas hidráulicos. Cuando un

cilindro se utiliza como dispositivo para levantar
carga, nunca debería usarse como dispositivo para sostener
carga. Después de que la carga haya sido levantada o
descendida, debe bloquearse siempre en forma mecánica.

ADVERTENCIA: USE SÓLO PIEZAS RÍGIDAS PARA

SOSTENER CARGAS. Seleccione cuidadosamente

bloques de acero o de madera capaces de soportar la
carga. Nunca use un cilindro hidráulico como calza o
separador en aplicaciones de levantamiento o presión.

PELIGRO: Para evitar lesiones personales,
mantenga las manos y los pies alejados del
cilindro y pieza de trabajo durante la operación.

ADVERTENCIA: No sobrepase el valor nominal del

equipo. Nunca intente levantar una carga que pese
más de la capacidad del cilindro. Las sobrecargas ocasionan
fallas del equipo y posibles lesiones personales. Los cilindros
están diseñados para resistir una presión máxima de 700 bar.
No conecte un gato o cilindro a una bomba cuyo valor
nominal de presión es mayor que el indicado.

Nunca fije la válvula de seguridad a una presión más

alta que el máximo valor nominal de presión de la

bomba. Los ajustes más altos pueden resultar en
daños al equipo y/o lesiones personales.

ADVERTENCIA: La presión de operación del sistema

no debe sobrepasar el valor nominal de presión del

componente con el valor nominal más bajo en el
sistema. Instale manómetros de presión en el sistema para
vigilar la presión de operación. Es su ventana a lo que está
sucediendo en el sistema.

PRECAUCIÓN: Evite dañar la manguera hidráulica.

Evite pliegues y curvas agudos al guiar las mangueras

hidráulicas. Usar una manguera con pliegues o curvas
puede causar severa contrapresión. Los pliegues y curvas
agudos causarán daños internos la manguera, lo que
ocasionará que ésta falle prematuramente.

No deje caer objetos pesados sobre la manguera.
Un impacto directo puede causar daños internos a

las hebras de alambre de la manguera. Aplicar
presión a una manguera dañada puede ocasionar que
se quiebre.

Hoja de Instrucciones

BRC-25, BRC-46 y BRC-106

Cilindros de Traccion

L2033 Rev. O 06/01

¤

14

IMPORTANTE: No levante el equipo hidráulico por
las mangueras o acopladores giratorios. Use el
mango de transporte u otros medios para

transportarla con seguridad.

PRECAUCIÓN: Mantenga el equipo hidráulico
alejado de las llamas y el calor. El calor en exceso

ablandará las juntas y sellos, lo que resultará en
fugas de líquidos. Asimismo, el calor debilita los materiales de
la manguera y juntas. Para lograr un rendimiento óptimo, no
exponga el equipo a temperaturas de 65°C [150°F]
o mayores. Proteja las mangueras y cilindros de salpicaduras
de soldadura.

PELIGRO: No manipule mangueras bajo presión. El
aceite que escape bajo presión puede penetrar la piel
y causar lesiones graves. Si se inyecta aceite bajo la

piel, consulte a un médico inmediatamente.

ADVERTENCIA: Use cilindros hidráulicos únicamente
en sistemas acoplados. Nunca use un cilindro si los

acopladores no están conectados. Si el cilindro se
sobrecarga, los componentes pueden fallar calamitosamente,
lo que causaría lesiones personales graves.

ADVERTENCIA: Asegurese que el equipo sea antes de

levantar la carga. El cilindro debe colocarse sobre una

superficie plana capaz de soportar la carga. De ser

necesario, utilice una base de cilindro para mayor
estabilidad. No suelde ni modifique el cilindro en modo
alguno para fijarle una base u otro medio de soporte.

Evite las situaciones en las cuales las cargas no estén
directamente centradas sobre el émbolo del cilindro.

Las cargas descentradas producen un esfuerzo
considerable sobre los cilindros y los émbolos. Adeás, la
carga podria resbalar o caerse, creando situaciones
potencialmente peligrosas.

Distribuya la carga uniformemente sobre la superficie

total del asiento del cilindro. Siempre utilice un

asiento para proteger el émbolo cuando no se usen

accesorios roscados.

IMPORTANTE: Únicamente técnicos calificados en

sistemas hidráulicos habrán de prestarle servicio al

equipo hidráulico. Comuníquese con el Centro de
Servicio ENERPAC autorizado en su zona para prestarle
servicio de reparaciones. Use únicamente aceite ENERPAC a
fin de proteger su garantía.

ADVERTENCIA: Reemplace inmediatamente las

piezas gastadas o dañadas por piezas ENERPAC

genuinas. Las piezas de clasificación estándar se
romperán, lo que causará lesiones personales y daños a la
propiedad. Las piezas ENERPAC están diseñadas para encajar
debidamente y resistir altas cargas.

Modelo Capacidad Carrera Superficie Capacidad Peso A B C
Nro. Tonladas efectiva cm

2

de aceite Altura Altura Diametro

cm

3

replegado (cm) Extendido (cm) de Silleta

BRC-25 2.5 12,70 3, 55 45,06 1,81 26,49 39,49

3

/4-14 NPT

BRC-46 5 13,97 7,29 101,95 4,55 30,18 44,15 1

1

/4-111/2NPT

BRC-106 10 15,11 15,00 228,15 9,52 28,90 44,02 –

3.0 DESCRIPCION

A diferencia de los cilindros de empuje, el émbolo de los cilindros
de tracción se fuerza hacia la base del cilindro para proporcionar
una acción tractora. Todas las unidades tienen roscas en la base,
cuello y émbolo para permitir la instalación de una amplia gama de
accesorios que incluye extensiones, caballetes y cadenas.

4.0 ESPECIFICACIONES

15

5.0 INSTALACION

1. Conecte los componentes hidráulicos. Utilice una bomba con
una válvula de alivio válvula de 3 vías y una manguera. Apriete
todos los acopladores con la mano. Las conexiones flojas
bloquearán el flujo del aceite entre la bomba y el cilindro.

2. Purgue el aire del cilindro colocándolo de modo que su
émbolo quede hacia abajo y el cilindro esté a una altura
menor que la bomba. Retraiga y extienda el cilindro por
completo unas 2 ó 3 veces.

6.0 FUNCIONAMIENTO

ADVERTENCIA: NO MANIPULE LAS
MANGUERAS PRESURIZADAS. El escape de

fluido hidráulico a presión tiene fuerza
suficiente para penetrar la piel, causando lesiones graves. Si se
inyecta fluido en la piel, consulte a un médico de inmediato.

Accione la bomba hidráulica para extender y retraer el cilindro.
La velocidad de extención se ve afectada por la longitud de la
manguera y otras restricciones en la línea.

7.0 MANTENIMIENTO

1. Utilice con estos cilindros aceite hidráulico Enerpac
exclusivamente. El empleo de cualquier otro aceite hidráulico
puede invalidar la garantía.Utilice tapas guardapolvo cuando los
cilindros estén desconectados de la manguera. Mantenga limpio
el cilindro en su totalidad para prolongar la vida útil del mismo.

2. Almacene los cilindros en posición vertical para evitar la
distorsión de los sellos.

8.0 LOCALIZACION DE AVERIAS

La reparación de estos cilindros debe efectuarse únicamente en
centros autorizados de servicio técnico de Enerpac.

ATENCION Estos cilindros se encuentran bajo tensión
de resorte y es necesario emplear técnicas especiales
al desarmarlos para evitar las lesiones personales.

Problema Possibile causa Soluzione

El cilindro no se retrae, se La válvula de alivio de la Cierre la válvula de alivio
retrae parcialmente o se bomba está abierta.
retrae irregularmente. El acoplador no está Revise que los acopladores estén apretados.

completamente apretado.
El nivel de aceite en la Añada aceite según las instrucciones provistas con las
bomba está bajo. bombas.
Mal funcionamiento de la Solicite a un técnico calificado que repare la bomba.
bomba.
Carga demasiado pesada No intente tirar una carga que exceda la capacidad nominal.
para el cilindro.
Agarrotamiento del émbolo Revise si el cilindro tiene daños. Solicite a un técnico
del cilindro. calificado que repare el cilindro.
Aire en el sistema Purgue el aire según las instrucciones dadas en la página 15.

hidráulico. (§5.0, #2)
El cilindro se retrae pero no Fugas en sellos del cilindro. Localice las fugas y solicite a un técnico calificado que
retiene su posición. repare el cilindro.

Mal funcionamiento de la bomba. Solicite a un técnico calificado que repare la bomba.

Fugas en las conexiones. Compruebe que todas las conexiones estén apretadas y sin

fugas.

Fugas de aceite en el cilindro. Sellos desgastados o dañados. Solicite a un técnico calificado que repare el cilindro.

Daños internos en el cilindro. Solicite a un técnico calificado que repare el cilindro.

Fugas en las conexiones. Compruebe que todas las conexiones estén apretadas y sin

fugas.
El cilindro no se retrae o se La válvula de alivio de la Abra la válvula de alivio de la bomba.
retrae más lento que lo bomba está cerrada.
normal. El acoplador no está Asegúrese que los acopladores estén bien apretados.

completamente apretado.
Depósito de la bomba Vacíe el excedente hasta dejar el nivel de aceite en la marca
excesivamente lleno. de lleno. Vea las instrucciones provistas con la bomba.
D.I. de manguera muy Use una manguera hidráulica de mayor diámetro.
pequeño
Daños internos del cilindro. Solicite a un técnico calificado que repare el cilindro.

16

1.0 BELANGRIJKE INSTRUCTIES BIJ ONTVANGST

Controleer visueel alle onderdelen op schade opgelopen tijdens de
verzending. Schade opgelopen tijdens de verzending wordt niet
door de garantie gedekt. Als schade opgelopen tijdens de
verzending wordt gevonden, de transporteur hier onmiddellijk van
op de hoogte stellen. De transporteur is verantwoordelijk voor alle
reparatie- of vervangingsonkosten als gevolg van opgelopen
schade tijdens de verzending.

VEILIGHEID VOOROP

2.0 VEILIGHEIDSKWESTIES

Lees nauwkeurig alle instructies, waarschuwingen en
let op-gedeelten. Volg alle veiligheidsvoorzieningen

om persoonlijk letsel of schade aan eigendom te
voorkomen als het systeem in werking is. Enerpac kan niet
verantwoordelijk worden gesteld voor schade of letsels als gevolg
van onveilig gebruik van dit product, gebrek aan onderhoud, of
onjuiste toepassing van het product of het systeem. Neem contact
op met Enerpac mocht u twijfels hebben over
veiligheidsvoorzieningen en werkingen. Als u nooit een opleiding in
hogedruk hydraulische veiligheid hebt gevolgd neem dan contact
om met uw verdeel- of servicecentrum voor een gratis
veiligheidscursus van Enerpac Hydraulic.

Het niet volgen van deze waarschuwingsboodschappen en
voorzorgsmaatregelen kan schade aan de machine en persoonlijk
letsel veroorzaken.

LET OP wordt gebruikt om correcte bedienings- en
onderhoudsprocedures en praktijken aan te duiden om schade
aan, of vernietiging van, machines of andere eigendom te
voorkomen.

WAARSCHUWING wijst op een mogelijk gevaar dat de juiste
procedures en praktijken vereist om persoonlijk letsel te
voorkomen.

GEVAAR wordt enkel gebruikt als uw actie of gebrek aan actie
ernstig letsel of zelfs de dood tot gevolg kan hebben.

WAARSCHUWING: Draag de juiste persoonlijke
beschermende kleding bij het werken met
hydraulische machines.

WAARSCHUWING: Blijf uit de buurt van ladingen die
hydraulisch worden ondersteund. Een cilinder die

wordt gebruikt als een hefinrichting mag nooit worden
gebruikt als een lasthouder. Nadat de lading omhoog of omlaag
is gebracht, moet deze altijd mechanisch worden geblokkeerd.

WAARSCHUWING: GEBRUIK ENKEL STIJVE

MATERIALEN OM DE LADINGEN VAST TE HOUDEN.

Kies met zorg stalen of houten blokken die een lading
kunnen ondersteunen. Gebruik nooit een hydraulische cilinder
als een pakkingschijf of een afstandstuk in enige toepassing
waarbij opheffen of drukken wordt gebruikt.

GEVAAR: Om persoonlijk letsel te voorkomen,
handen en voeten weghouden van de cilinder en
het werkstuk tijdens de bediening.

WAARSCHUWING: Niet de nominale waarden van de
machines overschrijden. Probeer nooit om een lading

op te heffen die meer weegt dan de capaciteit van de
cilinder. Overladen veroorzaakt falen van de machine en
mogelijk persoonlijk letsel. De cilinders zijn ontworpen voor
een maximale druk van 700 bar. Geen vijzel of cilinder op een
pomp aansluiten die een hogere drukwaarde heeft.

Nooit de ontlastklep instellen op een hogere druk dan

de maximaal nominale druk van de pomp. Hogere

instellingen kunnen schade aan de machine en/of
persoonlijk letsel tot gevolg hebben.

WAARSCHUWING: De bedieningsdruk van het

systeem mag de nominale drukwaarde van het

onderdeel met de laagste waarde in het systeem niet
overschrijden. Installeer drukmeters in het systeem om de
bedieningsdruk te controleren. Op die manier weet u wat er in
het systeem gebeurt.

LET OP: De hydraulische slang niet beschadigen.

Vermijd ombuigen en knikken bij het aanbrengen van

de hydraulische slangen. Een gebogen of geknikte
slang gebruiken kan ernstige tegendruk van de afvoerstroom
veroorzaken. Scherpe ombuigingen en knikken beschadigen
de slang aan de binnenkant wat tot vroegtijdig falen van de
slang kan leiden.

Geen zware objecten op de slang laten vallen. Een
scherpe impact kan interne schade aan de

draadvezels van de slang veroorzaken. Druk
uitoefenen op een slang die beschadigd is, kan scheuren van
de slang tot gevolg hebben.

Instructieblad

BRC-25, BRC-46 en BRC-106

Trekcilinders

L2033 Rev. O 06/01

¤

17

BELANGRIJK: Hydraulische machines niet bij de
slangen of de wartelkoppelingen opheffen. Gebruik de
draaghandgreep of een ander middel om de machine

veilig te transporteren.

LET OP: Houd de hydraulische machine weg van
vlammen en hitte. Buitenmatige hitte verzacht de

pakkingen en afdichtingen wat tot vloeistoflekken
kan leiden. Hitte verzwakt ook slangmaterialen en pakkingen.
Voor optimale prestaties de machines niet blootstellen aan
temperaturen van 65°C (150°F) of hoger. Bescherm slangen en
cilinders tegen lasspetters.

GEVAAR: Slangen die onder druk staan, niet
aanraken. Als olie die onder druk staat ontsnapt, kan

het door de huid dringen wat ernstige letsel kan
veroorzaken. Als olie onder de huid wordt geïnjecteerd,
onmiddellijk een arts raadplegen.

WAARSCHUWING: Gebruik hydraulische cilinders

enkel in een aangesloten systeem. Nooit een cilinder

gebruiken met koppelingen die niet aangesloten zijn.
Als de cilinder uiterst overladen is, kunnen onderdelen op een
catastrofistische manier falen wat ernstig persoonlijk letsel
kan veroorzaken.

WAARSCHUWING: Zorg dat de apparatuur stabiel is

opgezet alvorens lasten te heffen. De cilinder dient op

een vlakke ondergrond geplaatst te worden die de last

kan dragen. Gebruik waar mogelijk een ondersteuning

voor de cilinder voor extra stabiliteit. De cilinder mag niet
gelast of op een andere manier aangepast worden voor het
bevestigen van een voetstuk of andere ondersteuning.

Vermijd situaties, waarbij de last niet aangrijpt in het
hart van de cilinderplunjer. Niet-centrisch

aangrijpende lasten veroorzaken aanzienlijke
spanningen in de cilinder en de plunjer. Bovendien kan de last
wegglijden of vallen, wat tot gevaarlijke situaties leidt.

Verdeel de last gelijkmatig over het gehele

zadelopperviak. Gebruik altijd een zadel om de plunjer

te beschermen, wanneer geen hulpstukken met

schroefdraad worden gebruikt.

BELANGRIJK: Hydraulische machines mogen enkel

door een bevoegd hydraulisch technicus van

onderhoud worden voorzien. Voor reparaties dient u
contact op te nemen met een nabijgelegen bevoegd ENERPAC
servicecentrum. Om uw garantie te beschermen, enkel
ENERPAC olie gebruiken.

WAARSCHUWING: Versleten of beschadigde

onderdelen onmiddellijk met authentieke ENERPAC

onderdelen vervangen. Standaardonderdelen breken,
wat tot persoonlijk letsel en schade aan eigendom kan leiden.
ENERPAC onderdelen zijn zodanig ontworpen dat ze precies
passen en hoge ladingen kunnen weerstaan.

Model Vermogen Slag Nuttig Olie Gewicht A B C

nr. (U.S. ton) cm oppervlak cm

2

capaciteit kg Lengte Lengte Afmetingen

cm

3

plunjer in (cm) plunger uit (cm) zadel

BRC-25 2.5 12,70 3, 55 45,06 1,81 26,49 39,49

3

/4-14 NPT

BRC-46 5 13,97 7,29 101,95 4,55 30,18 44,15 1

1

/4-111/2NPT

BRC-106 10 15,11 15,00 228,15 9,52 28,90 44,02 –

3.0 BESCHRIJVING

In tegenstelling tot drukcilinders wordt de plunjer op trekcilinders
naar de cilinderondersteuning gedreven, waardoor trekkracht
wordt geleverd. Alle apparaten hebben een schroefdraad op de
cilinderondersteuning, plunjer en kraag voor het bevestigen van
verschillende hulpstukken en accessoires, waaronder
verlengstukken zadels en kettingen.

4.0 SPECIFICATIES

Specificaties

18

5.0 INSTALLATIE

1. Sluit de hydraulische slangen aan. Gebruik een pomp met een
ontlastkraan of een 3-wegklep en één slang. Draai alle
koppelingen volledig met de hand vast. Onvolledig
aangedraaide koppelingen blokkeren de oliestroom tussen de
pomp en de cilinder.

2. Verwijder lucht uit de cilinder door de cilinder zodanig te
plaatsen dat de plunjer naar beneden gericht is en de cilinder
lager ligt dan de pomp. Laat de cilinder 2 à 3 keer uit en terug
lopen.

6.0 WERKING

WAARSCHUWING: LAAT ONDER DRUK

STAANDE SLANGEN MET RUST. Onder

druk ontsnappende olie kan de huid
binnendringen, wat ernstig lichamelijk letsel veroorzaakt.
Raadpleeg onmiddellijk een arts als olie tot onder de huid
doordringt.

Stel de hydraulische pomp in werking om de cilinder terug en uit te
laten lopen. De uitloopsnelheid wordt beïnvloed door de lengte van
de slang en andere stroomweerstanden in de leiding.

7.0 ONDERHOUD

1. Gebruik uitsluitend olie van Enerpac in deze cilinders. Bij
gebruik van andere olie kan de garantie vervallen.

2. Gebruik stofkappen wanneer er geen slangen op de cilinders
zijn aangesloten. Houd de hele cilinder schoon voor een
langere levensduur.

3. ewaar de cilinders rechtop om vervorming van de afdichtingen
te voorkomen.

8.0. OPLOSSEN VAN STORINGEN

Deze cilinders mogen alleen bij een erkend technisch
servicecentrum van Enerpac gerepareerd worden.

VOORZICHTIG: In deze cilinders wordt veerkracht
gebruikt en daarom is een speciale demontagetechniek
vereist om lichamelijk letsel te voorkomen.

Probleem Mogelijke oorzaak Oplossing

Cilinder loopt niet, Pompontlastkraan open. Sluit de pompontlastkraan.
slechts gedeeltelijk of Koppeling niet volledig Controleer of alle koppelingen volledig zijn aangedraaid.
schoksgewijs terug. aangedraaid.

Oliepeil in pomp te laag. Voeg olie toe volgens de aanwijzingen die bij de pompen

geleverd zijn.
Pomp werkt niet. Laat de pomp door een erkend hydraulisch monteur nakijken.
Last is te zwaar voor cilinder. Probeer niet een last te trekken die zwaarder is dan het

nominale vermogen.
Cilinderplunjer loopt vast. Controleer op beschadiging van de cilinder. Laat de cilinder

door een erkend hydraulisch monteur nakijken.
Lucht in het hydraulische Verwijder de lucht volgens de aanwijzingen op pagina 18 (§5.0).
systeem.

Cilinder loopt terug, Cilinderafdichting lekt. Spoor het lek op en laat de cilinder door een erkend
monteur nakijken. hydraulisch
maar blijft niet op druk. Pomp werkt niet. Laat de pomp door een erkend hydraulisch monteur nakijken.

Lekkende verbindingen. Controleer of alle verbindingen strak aangedraaid en zonder

lekken zijn.

Cilinder lekt olie. Afdichtingen versleten of Laat de pomp door een erkend hydraulisch monteur nakijken.

beschadigd.
Cilinder inwendig beschadigd. Laat de pomp door een erkend hydraulisch monteur nakijken.
Lekkende verbindingen. Controleer of alle verbindingen strak aangedraaid en zonder

lekken zijn.

Cilinder loopt niet of Pompontlastkraan gesloten. Open pompontlastkraan.
langzamer dan Koppeling niet volledig Controleer of alle koppelingen volledig zijn aangedraaid.
normaal uit. aangedraaid.

Te veel olie in pomp. Tap olie af tot het volpeil. Zie de aanwijzingen die bij de pomp

zijn geleverd.
Te nauwe slang beperkt Gebruik een slang met een grotere diameter.
stroming.
Cilinder inwendig beschadigd Laat de cilinder door een erkend hydraulisch monteur

nakijken.

19

¤

Folha de Instruções

BRC-25, BRC-46, E BRC-106

Cilindros Atracadores

L2033 Rev. O 06/01

1.0 INSTRUÇÕES IMPORTANTES NO RECEBIMENTO

Inspecione visualmente todos os componentes verificando se
houve avarias durante o transporte. Avarias no transporte não são
cobertas pela garantia. Caso haja avarias no transporte, avise o
transportador imediatamente. O transportador é responsável por
todos os custos de consertos e substituições decorrentes de
avarias ocorridas no transporte.

SEGURANÇA EM PRIMEIRO LUGAR

2.0 ASSUNTOS DE SEGURANÇA

Leia cuidadosamente todas as instruções,
advertências e avisos sobre precaução. Siga
todas as recomendações de segurança para evitar

lesões pessoais ou danos à propriedade durante a operação do
sistema. Enerpac não pode ser responsável por danos ou lesões
pessoais resultantes do uso indevido do produto, falta de
manutenção ou operação inadequada do produto e/ou sistema.
Entre em contato com Enerpac quando houver dúvidas sobre as
recomendações de segurança e operações. Se você nunca
recebeu treinamento em segurança na hidráulica de alta pressão,
consulte o seu distribuidor ou centro de serviço sobre um curso de
segurança hidráulica Enerpac.

Falhas no cumprimento das advertências e avisos de precaução
podem causar lesões pessoais e avarias ao equipamento.

PRECAUÇÃO é usada para indicar a operação correta ou os
procedimentos e métodos de manutenção para prevenir o dano,
a destruição do equipamento ou outras propriedades.

ADVERTÊNCIA indica um perigo potencial que exige
procedimentos ou métodos corretivos para evitar lesões pessoais.

PERIGO é usado somente quando a ação ou a falta da mesma
podem causar lesões sérias ou mesmo a morte.

ADVERTÊNCIA: Use equipamentos individuais de
proteção quando acionar equipamentos hidráulicos .

ADVERTÊNCIA: Mantenha distância de cargas
apoiadas por cilindros hidráulicos. Um cilindro,
quando utilizado como dispositivo de levantamento,

jamais deve ser usado como dispositivo de sustentação de
carga. Depois de haver sido levantada ou baixada, a carga
deve sempre ser bloqueada mecanicamente

ADVERTÊNCIA: USE SOMENTE PEÇAS RÍGIDAS PARA
APOIAR AS CARGAS. Selecione cuidadosamente

blocos de madeira ou ferro que sejam capazes de

sustentar a carga. Nunca use um cilindro hidráulico como um
calço ou espaçador em qualquer aplicação de levantamento ou
prensagem.

PERIGO: Para evitar lesões pessoais mantenha
mãos e pés longe do cilindro e da área de
trabalho durante a operação.

ADVERTÊNCIA: Não exceda a capacidade do
equipamento. Nunca tente levantar uma carga mais
pesada que a capacidade do cilindro. Excesso de carga

pode causar falhas no equipamento e possíveis lesões pessoais.
Os cilindros são projetados para uma pressão máxima de 700
bar [10.000 psi]. Não faça a ligação entre um macaco ou um
cilindro com uma bomba com capacidade maior de pressão.

Nunca ajuste uma válvula de alívio com pressão
maior que a capacidade de pressão máxima da
bomba. Ajustes maiores podem resultar em danos ao

equipamento e/ou lesões pessoais.

ADVERTÊNCIA: A pressão de operação do sistema não
deve exceder a capacidade de pressão do componente
de menor capacidade no sistema. Instale manômetros

de pressão no sistema para monitorar a pressão de operação.
É a sua janela para o que está acontecendo no sistema.

PRECAUÇÃO: Evite danificar mangueiras hidráulicas.
Evite curvas ou dobras pronunciadas quando
direcionar as mangueiras hidráulicas. O uso de uma

mangueira curvada ou dobrada causará aumento na pressão
de retorno. Curvas ou dobras pronunciadas danificarão a
mangueira internamente, levando a um desgaste prematuro.

Não derrube objetos pesados na mangueira. Um
forte impacto pode causar danos à trama interna de
aço da mangueira. A aplicação de pressão em uma

mangueira danificada pode causar a sua ruptura.

IMPORTANTE: Não levante o equipamento hidráulico
pela mangueira ou pelos engates. Use manoplas ou
outros meios mais seguros para o transporte.

20

PRECAUÇÃO: Mantenha o equipamento hidráulico
longe do calor e das chamas. O calor excessivo

amolece vedações e selos, resultando em vazamento
de fluídos. O calor também enfraquece o material das
mangueiras e das juntas. Para um desempenho otimizado não
exponha o equipamento a temperatura maiores que 65 °C
[150 °F]. Proteja mangueiras e cilindros dos respingos de solda.

PERIGO: Não manuseie mangueiras pressurizadas. O
escape do óleo sob pressão pode penetrar na pele,
causando lesões sérias. Se o óleo penetrar na pele,

procure um médico imediatamente.

ADVERTÊNCIA: Use somente cilindros hidráulicos
num sistema acoplado. Nunca use um cilindro com

engates não conectados. Caso o cilindro se torne
extremamente sobrecarregado, os componentes podem
falhar catastroficamente, causando severas lesões pessoais.

ADVERTÊNCIA: ESTEJA CERTO QUE A MONTAGEM

É ESTÁVEL ANTES DE LEVANTAR A CARGA. Os

cilindros devem ser colocados em superfícies planas
que podem apoiar a carga. Quando aplicável, use uma base
de cilindro Enerpac para aumentar a estabilidade. Não faça
soldas ou, de qualquer forma, modifique o cilindro para
acrescentar uma base ou outro apoio.

Evite situações em que as cargas não estão centradas

na haste do cilindro. Cargas fora de centro podem

causar deformações consideráveis nas hastes e nos
cilindros. Além disto, a carga pode escorregar ou cair,
causando resultados potencialmente perigosos.

Distribua a carga uniformemente em toda a superfície

do assento. Use sempre um assento para proteger a

haste.

IMPORTANTE: Somente técnicos em hidráulica,

devidamente qualificados, devem fazer a manutenção

de equipamentos hidráulicos. Para serviços de
manutenção, entre em contato com o Centro de Serviço
Autorizado Enerpac em sua área. Para proteger sua garantia,
use somente óleo Enerpac.

ADVERTÊNCIA: Substitua imediatamente peças
gastas ou danificadas por peças genuínas Enerpac.

Peças não genuínas podem quebrar, causando lesões
pessoais ou danos à propriedade. As peças Enerpac são
projetadas para se encaixar adequadamente e sustentar
cargas pesadas.

Modelo Capacidade Curso Área Capacidade Peso A B C

do Cilindro Efetiva de óleo Altura do Altura Diâmetro

colarinho distendida do assento

Tons cm. (pol) cm.2(pol.2)cm.3(pol.3) kg (lbs.) cm (pol) cm (pol) cm (pol)

BRC-25 2.5 12,70 3,55 45,06 181 26,49 39,49

3

/4-14 NPT

(5.00) (0.55) (2.75) (4) (10.43) (15.43)

BRC-46 5 13,97 7,29 101,95 4,55 30,18 44,15 1

1

/4-111/2NPT

(5.50) (1.13) (6.22) (10) (11.88) (17.38)

BRC-106 10 15,11 15,00 228,15 9,52 28,90 44,02 M30 x 2

(5.95) (2.32) (13.92) (21) (11.38) (17.33)

3.0 DESCRIÇÃO

Diferente dos cilindros que empurram, o pistão dos cilindros
atracadores é forçado em direção à sua base, fornecendo a força
de tração. Todas as unidades têm roscas na base, no colarinho e
na haste que permitem a utilização de numerosos acessórios,
incluindo extensões, assentos e correntes.

4.0 ESPECIFICAÇÕES (CONSULTE A TABELA
ABAIXO)

21

5.0 INSTALAÇÃO

1. Faça as conexões hidráulicas. Utilize uma bomba com a
válvula de alívio ou uma válvula de 3 vias e uma mangueira.
Aperte completamente com as mãos todos os engates.
Engates soltos bloqueiam o fluxo do óleo entre a bomba e o
cilindro.

2. Remova o ar do cilindro posicionando-o de forma que a haste
esteja voltada para baixo e o cilindro fique posicionado abaixo
da bomba. Distenda e retorne o cilindro 2 ou 3 vezes.

6.0 OPERAÇÃO

ADVERTÊNCIA: NÃO MANUSEIE
MANGUEIRAS PRESSURIZADAS. O

vazamento de óleo sob pressão pode
penetrar na pele, causando ferimentos sérios. Caso o óleo
penetre na pele, veja um médico imediatamente.

Acione a bomba hidráulica para distender e retornar o cilindro. A
velocidade de distensão é influenciada pelo comprimento da
mangueira ou outras restrições na linha.

7.0 MANUTENÇÃO

Utilize somente óleo Enerpac com estes cilindros. O uso de
qualquer outro óleo pode invalidar a garantia.

Utilize tampas de proteção contra a poeira quando os cilindros
estiverem desconectados da mangueira. Mantenha o cilindro
limpo para prolongar a sua vida.

Armazene os cilindros na posição vertical para evitar distorção
das vedações.

8.0 SOLUCIONANDO PROBLEMAS

Estes cilindros devem ser consertados apenas por Centros
Enerpac de Serviço Autorizado.

PRECAUÇÃ0: Estes cilindros têm retorno por mola
interna sob compressão e necessitam técnicas especiais
de desmontagem, para evitar lesões pessoais.

Problema Causa Possível Solução

Cilindro não retorna, retorna
parcialmente, ou retorna aos
trancos

Cilindro retorna, mas não
sustenta

Vazamento de óleo no cilindro

Cilindro não distende ou
distende mais lentamente que
o normal.

1. válvula de alívio da bomba aberta.

2. Engates não estão apertados

3. Nível de óleo está baixo

4. Mau funcionamento da bomba

5. Carga é muito pesada

6. Atrito na haste do cilindro

7. Ar no sistema hidráulico.

1. Vazamento nas vedações do
cilindro.

2. Mau funcionamento da bomba.

3. Conexões vazando.

1.Vedações gastas ou danificadas.

2. Dano interno no cilindro.

3. Vazamento nas conexões.

1. Válvula de alívio da bomba fechada.

2. Engate não está totalmente

apertado

3. Reservatório está cheio demais

4. Diâmetro interno da mangueira

muito estreito

5. Danos internos no cilindro.

1. Feche a válvula de alívio da bomba.

2. Verifique se todos os engates estão totalmente
apertados

3. Adicione óleo conforme instruções fornecidas com
a bomba

4. Faça com que um técnico qualificado conserte a
bomba

5. Não tente levantar carga acima da tonelagem
especificada.

6. Verifique se há danos no cilindro. Faça com que
um técnico qualificado conserte o cilindro.

7. Remova o ar de acordo com instruções página 21.

1. Localize o vazamento e faça com que um técnico
qualificado conserte o cilindro

2. Faça com que um técnico qualificado conserte a
bomba

3. Verifique que todas as conexões estão apertadas
e sem vazamento

1. Faça com que um técnico qualificado conserte o

cilindro

2. Faça com que um técnico qualificado conserte o
cilindro.

3. Verifique que todas as conexões estão apertadas
e sem vazamento

1. Abra a válvula de alívio da bomba.

2. Aperte completamente todos os engates

3. Drene o óleo até a marca de cheio.Veja as
instruções fornecidas com a bomba

4. Utilize mangueira de maior diâmetro.

5. Faça com que um técnico qualificado conserte o
cilindro

22

22

L2033 O 06/01

¤

23

BRC-25 2.5 5.00 (12,70) 0.55 (3, 55) 2.75 4 10.43 15.43

3

/4-14 NPT

(45,06) (1,81) (26,49) (39,49)

BRC-46 5 5.50 (13,97) 1.13 (7,29) 6.22 10 11.88 17.38 1

1

/4-111/2NPT

(101,95) (4,55) (30,18) (44,15)

BRC-106 10 5.95 (15,11) 2.32 (15,00) 13.92 21 11.38 17.33 M30 x 2

(228,15) (9,52) 28,90 (44,02)

BRC-25, BRC-46

242526

27
