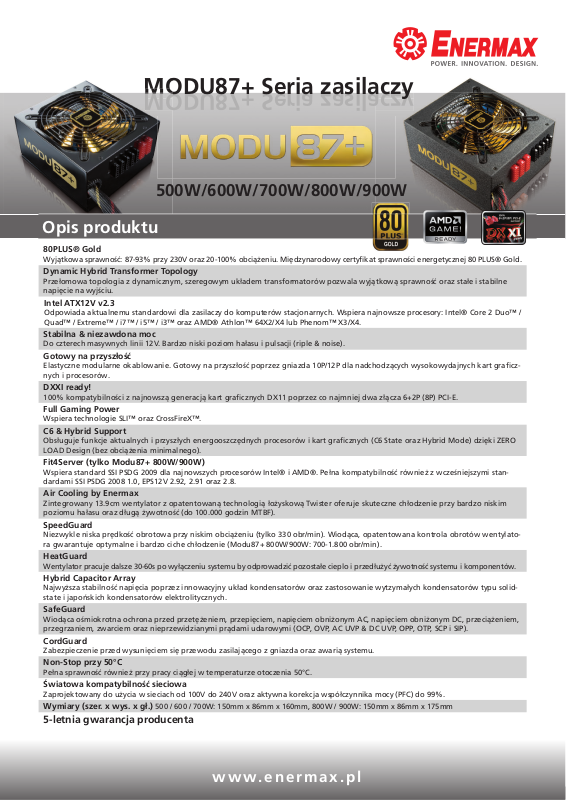

MODU87+ Seria zasilaczy
czy
MODU87+ Seria zasilaczy
www.enermax.pl
O
O
80PLUS® Gold
Wyjątkowa sprawność: 87-93% przy 230V oraz 20-100% obciążeniu. Międzynarodowy certyfikat sprawności energetycznej 80 PLUS® Gold.
Dynamic Hybrid Transformer Topology
Przełomowa topologia z dynamicznym, szeregowym układem transformatorów pozwala wyjątkową sprawność oraz stałe i stabilne
napięcie na wyjściu.
Intel ATX12V v2.3
Odpowiada aktualnemu standardowi dla zasilaczy do komputerów stacjonarnych. Wspiera najnowsze procesory: Intel® Core 2 Duo™ /
Quad™ / Extreme™ / i7™ / i5™ / i3™ oraz AMD® Athlon™ 64X2/X4 lub Phenom™ X3/X4.
Stabilna & niezawdona moc
Do czterech masywnych linii 12V. Bardzo niski poziom hałasu i pulsacji (riple & noise).
Gotowy na przyszłość
Elastyczne modularne okablowanie. Gotowy na przyszłość poprzez gniazda 10P/12P dla nadchodzących wysokowydajnych kart graficznych i procesorów.
DXXI ready!
100% kompatybilności z najnowszą generacją kart graficznych DX11 poprzez co najmniej dwa złącza 6+2P (8P) PCI-E.
Full Gaming Power
Wspiera technologie SLI™ oraz CrossFireX™.
C6 & Hybrid Support
Obsługuje funkcje aktualnych i przyszłych energooszczędnych procesorów i kart graficznych (C6 State oraz Hybrid Mode) dzięki ZERO
LOAD Design (bez obciążenia minimalnego).
Fit4Server (tylko Modu87+ 800W/900W)
Wspiera standard SSI PSDG 2009 dla najnowszych procesorów Intel® i AMD®. Pełna kompatybilność również z wcześniejszymi standardami SSI PSDG 2008 1.0, EPS12V 2.92, 2.91 oraz 2.8.
Air Cooling by Enermax
Zintegrowany 13.9cm wentylator z opatentowaną technologią łożyskową Twister oferuje skuteczne chłodzenie przy bardzo niskim
poziomu hałasu oraz długą żywotność (do 100.000 godzin MTBF).
SpeedGuard
Niezwykle niska prędkość obrotowa przy niskim obciążeniu (tylko 330 obr/min). Wiodąca, opatentowana kontrola obrotów wentylatora gwarantuje optymalne i bardzo ciche chłodzenie (Modu87+ 800W/900W: 700-1.800 obr/min).
HeatGuard
Wentylator pracuje dalsze 30-60s po wyłączeniu systemu by odprowadzić pozostałe cieplo i przedłużyć żywotność systemu i komponentów.
Hybrid Capacitor Array
Najwyższa stabilność napięcia poprzez innowacyjny układ kondensatorów oraz zastosowanie wytzymałych kondensatorów typu solidstate i japońskich kondensatorów elektrolitycznych.
SafeGuard
Wiodąca ośmiokrotna ochrona przed przetężeniem, przepięciem, napięciem obniżonym AC, napięciem obniżonym DC, przeciążeniem,
przegrzaniem, zwarciem oraz nieprzewidzianymi prądami udarowymi (OCP, OVP, AC UVP & DC UVP, OPP, OTP, SCP i SIP).
CordGuard
Zabezpieczenie przed wysunięciem się przewodu zasilającego z gniazda oraz awarią systemu.
Non-Stop przy 50°C
Pełna sprawność również przy pracy ciągłej w temperaturze otoczenia 50°C.
Światowa kompatybilność sieciowa
Zaprojektowany do użycia w sieciach od 100V do 240V oraz aktywna korekcja współczynnika mocy (PFC) do 99%.
Wymiary (szer. x wys. x gł.) 500 / 600 / 700W: 150mm x 86mm x 160mm, 800W / 900W: 150mm x 86mm x 175mm
5-letnia gwarancja producenta
Opis produktu
500W/600W/700W/800W/900W
外框線
Page 2
Kable i złącza
www.enermax.pl
EMG500
AWT
EMG600
AWT
EMG700
AWT
EMG800
EWT
EMG900
EWT
AC Input Rating
Napięcie wejciowe
100-240VAC, 50-60Hz, PFC aktywne
Prąd wejściowe
6.5–3A 8–3.5A 9–4A 10–4.5A 11.5–5A
DC Output Rating
+3.3V
20A
100W
24A
120W
24A
120W
24A
120W
24A
120W
+5V
20A 24A 24A 24A 24A
+12V1
25A
492W
(41A)
25A
600W
(50A)
25A
696W
(58A)
30A
792W
(66A)
30A
900W
(75A)
+12V2
25A 25A 25A 30A 30A
+12V3
25A 25A 25A 30A 30A
+12V4
- - - - - - 30A 30A
-12V
0.5A 6W 0.5A 6W 0.5A 6W 0.5A 6W 0.5A 6W
+5Vsb
3A 15W 3A 15W 3A 15W 3A 15W 3A 15W
Moc maksymalna
500W 600W 700W 800W 900W
Moc szczytowa
550W 660W 770W 880W 990W
Gniazda modularne
Specyfikacja
500W 600W 700W 800W 900W
ATX12V 24 Pin
1x 55cm 1x 55cm 1x 55cm 1x 55cm 1x 55cm
CPU 4+4 Pin
1x 60cm 1x 60cm – 1x 60cm 1x 60cm
CPU 8 Pin
– – – 1x 60cm 1x 60cm
CPU 4+4 Pin
& 8 Pin
&
– –
1x
60 / 60cm
– –
2x PCI-E 2.0
&
– – –
1x
45 / 45cm
1x
45 / 45cm
EMC014-G
2x PCI-E 2.0
6+2 Pin
1x
55 / 55cm
2x
55 / 55cm
2x
55 / 55cm
2x
50 / 50cm
2x
50 / 50cm
EMC019-G
4x SATA
1x
45 / 60 / 75 / 90cm1x45 / 60 / 75 / 90cm1x45 / 60 / 75 / 90cm2x45 / 60 / 75 / 90cm2x45 / 60 / 75 / 90cm
EMC020-G
4x 4 Pin Molex +
FDD
1x
45 / 60 /
75 / 90 / 105cm
1x
45 / 60 /
75 / 90 / 105cm
1x
45 / 60 /
75 / 90 / 105cm
1x
45 / 60 /
75 / 90 / 105cm
1x
45 / 60 /
75 / 90 / 105cm
EMC021-G
2x SATA + 2x
4 Pin Molex
1x
45 / 60 / 75 / 90cm2x45 / 60 / 75 / 90cm2x45 / 60 / 75 / 90cm2x45 / 60 / 75 / 90cm2x45 / 60 / 75 / 90cm
Kable modularne Kable natywne

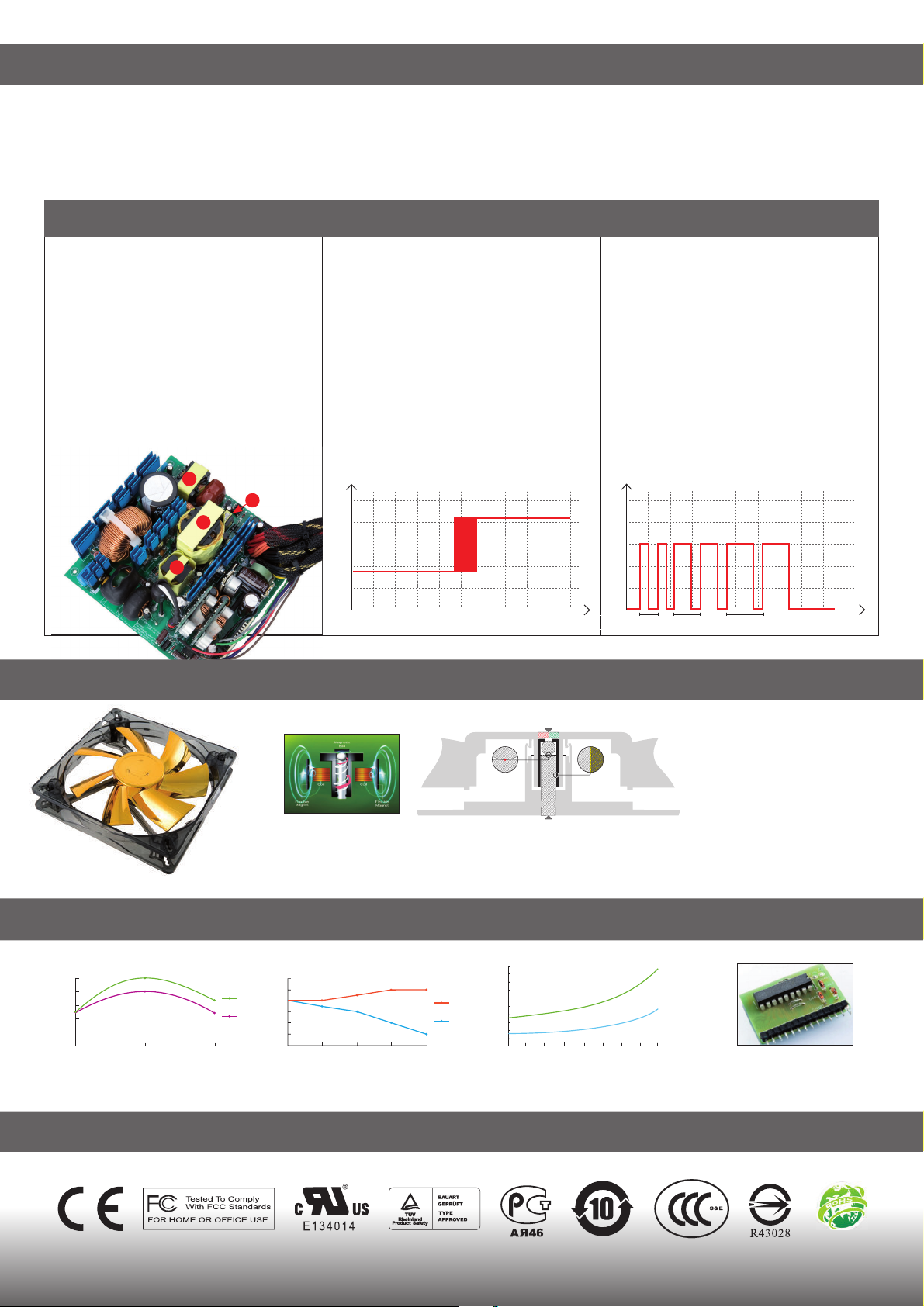

Page 3
www.enermax.pl
Sprawdzona jakość
®
GOLD
Do 93% wydajności przy 230V
SpeedGuard SafeGuardHeatGuard
PSU Loading
20% 50%
100%
PSU Eciency
%
91
89
87
85
230VAC
115VAC
Seconds
0 30 4515
60
°C
36
35
34
33
32
31
Without
HeatGuard
With
HeatGuard
System Temperature
32
33
34
34.5
35
35.5
36 36
PSU Loading
FAN RPM (±10%)
0
25% 50% 75% 100%
400
800
1200
1600
2000
900
330
Others
MODU87+
PRO87+
Przełomowa technologia dla uzyskania
najwyższej wydajności.
Optymalne i bardzo ciche chłodzenie
(Modu87+ 800W / 900W: 700-1.800 obr/min).
Wentylator pracuje dalsze
30-60s po wyłączeniu systemu by
odprowadzić pozostałe cieplo.
Wiodąca ośmiokrotna ochrona
(OCP, OVP, AC UVP & DC UVP,
OPP, OTP, SCP i SIP).
DYNAMIC HYBRID TRANSFORMER TOPOLOGY
DYNAMIC RESONANT TRANSFORMER ARRAY DYNAMIC VOLTAGE BOOSTING TRANSFORMING DYNAMIC FREQUENCIES TRANSFORMING
Enermax zaimplementował tak zwany zespół
dynamicznych transformatorów rezonansowych. Technologia ta opiera się na wysoko
wydajnej topologii rezonansowej, wykorzystywanej na przykład w monitorach LCD.
Najbardziej zauważalną modyfikacją na PCB
zasilacza jest dodatkowy dławik rezonansowy.
Główne kondensatory w zasilaczach
ładowane są prądem przemiennym z gniazdka sieciowego. Zapewniają one ciągłość zasilania transformatorów prądem przemiennym
w przypadku zwiększonego zapotrzebowania
na energię przez komputer. Dotychczas,
kondensatory były ładowane w sposób statyczny, dlatego często zbyt wiele energii było
marnowane przy niskim obciążeniu zasilacza.
W zasilaczach Modu87+ i Pro87+ kondensatory ładowane są dynamicznie. W zależności
od poboru mocy zmieniana jest wysokość
napięcia ładującego kondensatory.
Jedną z ważniejszych operacji wykonywanych
przez zasilacze komputerowe jest zamiana prądu zmiennego na prąd stały. Proces
konwersji AC-DC należy do jednego z mniej
wydajnych etapów pracy zasilacza komputerowego. Inżynierowie Enermax zdecydowali się na zastosowanie podczas tego procesu
technologii dynamicznego dostosowywania
częstotliwości pracy transformatora do
obciążenia systemu. Rozwiązanie to stanowi kolejny element drastycznie obniżający
straty energii elektrycznej zastosowany przez
Enermax.
400
300
% 10 20 30 40 50 60 70 80
Obciążenie
VAC
Dynamic Hybrid Transformer Topology (DHT)
Wszystkie dostępne obecnie metody poprawy sekcji prądu stałego w zasilaczach zostały wyczerpane. Z tego powodu, producenci zasilaczy
koncentrują się obecnie na podnoszeniu sprawności technologii prądu przemiennego. Dzięki tak zwanej „Dynamic Hybrid Transformer
Topology“ Enermax dokonał na tym polu przełomu. Bazuje on na trzech nowatorskich rozwiązaniach:
24
0
120KHz 100KHz 60KHz
Okres
Wolt
A DŁAWIK REZONANSOWY
B GŁÓWNY TRANSFORMATOR
C TRANSFORMATOR STERUJĄCY
D TRANSFORMATOR STANU
CZUWANIA
CZUWANIA
A
D
B
C
B
A
C
B
Rotor ze zintegrowanym magnesem
Niemalże bezdotykowy i spokojny bieg
A
Zminimalizowana powierzchnia styku
Efektywne zmniejszenie hałasu
C
Łożysko samosmarowe
Gwarantuje najwyższą odporność na
ścieranie
Technologia łożyskowa Twister (opatentowana)
Stale niski poziom hałasu. Dłuższa żywotność: 100.000 godzin operacji
Technologia łożyskowa Twister
