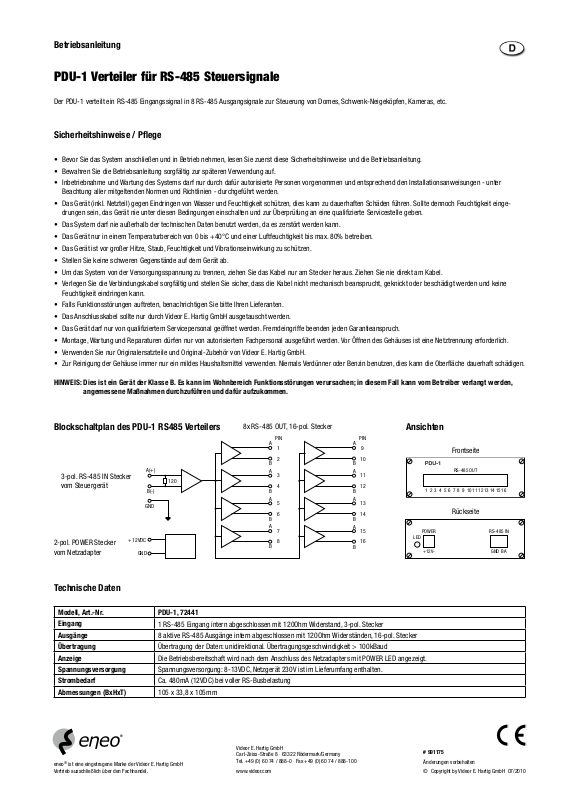

Eneo PDU-1 User Manual [de, en, fr, es]
Betriebsanleitung
RS-485 OUT
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
RS-485 INPOWER
+12V- GND B A
LED
A(+)
B(-)
GND
120
+ 12VDC
GND
A
B
1
2
A
B
3
4
A
B
5
6
A
B
7
8
A
B
9
10
A
B
11
12
A
B
13
14
A
B
15
16
PIN PIN
RS-485 INPOWER
+12V- GND B A
LED
PDU-1 Verteiler für RS-485 Steuersignale
Der PDU-1 verteilt ein RS-485 Eingangssignal in 8 RS-485 Ausgangsignale zur Steuerung von Domes, Schwenk-Neigeköpfen, Kameras, etc.
Sicherheitshinweise / Pflege
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenommen und entsprechend den Installationsanweisungen - unter
Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
• Das Gerät (inkl. Netzteil) gegen Eindringen von Wasser und Feuchtigkeit schützen, dies kann zu dauerhaften Schäden führen. Sollte dennoch Feuchtigkeit einge drungen sein, das Gerät nie unter diesen Bedingungen einschalten und zur Überprüfung an eine qualifizierte Servicestelle geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, da es zerstört werden kann.
• Das Gerät nur in einem Temperaturbereich von 0 bis +40°C und einer Luftfeuchtigkeit bis max. 80% betreiben.
• Das Gerät ist vor großer Hitze, Staub, Feuchtigkeit und Vibrationseinwirkung zu schützen.
• Stellen Sie keine schweren Gegenstände auf dem Gerät ab.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und keine
Feuchtigkeit eindringen kann.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Das Anschlusskabel sollte nur durch Videor E. Hartig GmbH ausgetauscht werden.
•
Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantieanspruch.
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
•
Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft schädigen.
HINWEIS: Dies ist ein Gerät der Klasse B. Es kann im Wohnbereich Funktionsstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden,
Blockschaltplan des PDU-1 RS485 Verteilers
2-pol. POWER Stecker
vom Netzadapter
Technische Daten
Modell, Art.-Nr. PDU-1, 72441
Eingang
Ausgänge
Übertragung
Anzeige
Spannungsversorgung
Strombedarf
Abmessungen (BxHxT)
eneo® ist eine eingetragene Marke der Videor E. Hartig GmbH
Vertrieb ausschließlich über den Fachhandel.
angemessene Maßnahmen durchzuführen und dafür aufzukommen.
3-pol. RS-485 IN Stecker
vom Steuergerät
1 RS-485 Eingang intern abgeschlossen mit 120Ohm Widerstand, 3-pol. Stecker
8 aktive RS-485 Ausgänge intern abgeschlossen mit 120Ohm Widerständen, 16-pol. Stecker
Übertragung der Daten: unidirektional. Übertragungsgeschwindigkeit > 100kBaud
Die Betriebsbereitschaft wird nach dem Anschluss des Netzadapters mit POWER LED angezeigt.
Spannungsversorgung: 8-13VDC, Netzgerät 230V ist im Lieferumfang enthalten.
Ca. 480mA (12VDC) bei voller RS-Busbelastung
105 x 33,8 x 105mm
8x RS-485 OUT, 16-pol. Stecker
Videor E. Hartig GmbH
Carl-Zeiss-Straße 8 · 63322 Rödermark/Germany
Tel. +49 (0) 60 74 / 888-0 · Fax +49 (0) 60 74 / 888-100
www.videor.com
Ansichten
Frontseite
Rückseite
# 991175
Änderungen vorbehalten
© Copyright by Videor E. Hartig GmbH 07/2010
Operating Instructions
RS-485 OUT
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
RS-485 INPOWER
+12V- GND B A
LED
A(+)
B(-)
GND
120
+ 12VDC
GND
A
B
1
2
A
B
3
4
A
B
5
6
A
B
7
8
A
B
9
10
A
B
11
12
A
B
13
14
A
B
15
16
PIN PIN
RS-485 INPOWER
+12V- GND B A
LED
PDU-1 distributor for RS-485 control signals
The PDU-1 distributes a RS-485 input signal into 8 RS-485 output signals for controlling domes, swivel-tilting heads, cameras etc.
Safety Instructions / Maintenance
• Read these safety instructions and the operation manual first before you install and commission the unit.
• Keep the manual in a safe place for later reference.
• The system may only be commissioned and maintained by personnel authorized to do this and it must only be carried out in accordance with relevant standards and
guidelines.
• Protect your unit including the power supply unit from contamination with water and humidity to prevent it from permanent damage.
Never switch the unit on when it gets wet. Have it checked at an authorized service center in this case.
• Never operate the units outside of the specifications as this may prevent their functioning.
• Do not operate the unit beyond their specified temperature, humidity or power ratings. Operate the unit only at a temperature range of 0°C to +40°C and at a
humidity of max. 80%.
• The unit should be protected against excessive heat, dust, damp and vibration.
• Do not place any heavy objects on the unit.
• To disconnect the power cord of the unit, pull it out by the plug. Never pull the cord itself.
• Pay attention when laying the connection cable and observe that the cable is not subject to heavy loads, kinks, or damage and no moisture can get in.
• Contact your local dealer in case of malfunction.
• The connection cable should only be changed by Videor E. Hartig GmbH.
• The warranty becomes void if repairs are undertaken by unauthorized persons. Do not open the housing.
• Installation, maintenance and repair have to be carried out only by authorized service centers. Before opening the cover disconnect the unit from mains input.
• Only use original parts and original accessories from Videor E. Hartig GmbH.
• Do not use strong or abrasive detergents when cleaning the dome. Use a dry cloth to clean the dome surface. In case the dirt is hard to remove, use a mild detergent
and wipe gently.
NOTE: This is a class B digital device. This digital device can cause harmful interference in a residential area; in this case the user may be required to take
appropriate corrective action at his/her own expense.
Block diagram of connections
of the PDU-1 RS485 distributor
3 pin RS-485 IN plug
of the control unit
2 pin POWER plug
of the mains adapter
Technical specifications
Model, Art. No. PDU-1, 72441
Input
Outputs
Transmission
Indication
Power supply
Power requirement
Dimensions (w x h x d)
eneo® is a registered trademark of Videor E. Hartig GmbH
Exclusive distribution through specialised trade channels only.
8x RS-485 OUT, 16 pin plug
Views
Front side
Back side
1 RS-485 input, internally locked with 120ohms resistance, 3 pin plug
8 active RS-485 outputs, terminated with 120ohms resistance, 16 pin plug
Data transmission, unidirectional. Rate of transmission > 100kBaud
Operational readiness is indicated via POWER LED after connecting the mains adapter
Power supply: 8-13VDC, mains adapter 230V is included in the scope of supply.
Approx. 480mA (12VDC) during max. RS-Bus load
105 x 33.8 x 105mm
Videor E. Hartig GmbH
Carl-Zeiss-Straße 8 · 63322 Rödermark/Germany
Tel. +49 (0) 60 74 / 888-0 · Fax +49 (0) 60 74 / 888-100
www.videor.com
# 991175
Technical changes reserved
© Copyright by Videor E. Hartig GmbH 07/2010
