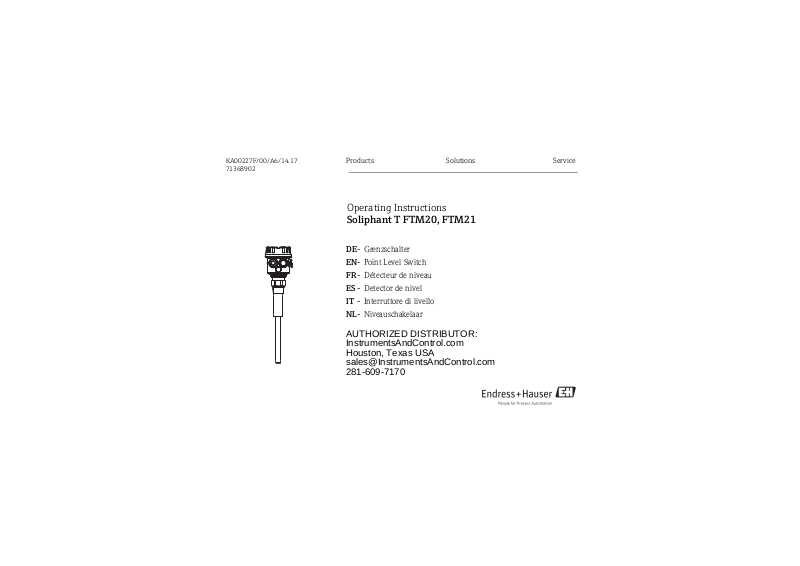

Page 1
KA00227F/00/A6/14.17
71368902
Products Solutions Service
Operating Instructions
Soliphant T FTM20, FTM21
DE- Grenzschalter
EN- Point Level Switch
FR - Détecteur de niveau
ES - Detector de nivel
IT - Interruttore di livello
NL- Niveauschakelaar
AUTHORIZED DISTRIBUTOR:
InstrumentsAndControl.com
Houston, Texas USA
[email protected]
281-609-7170
Page 2
de - Inhalt
Sicherheitshinweise 4
Behandlung 6
Geräte-Identifikation 8
Verwendung 12
Messeinrichtung 13
Einbau 14
Einstellungen
Lichtsignale 20
Anschluss
Wartung 26
Außenreinigung 27
Technische Daten 28
Schiebemuffen 29
Fehlersuche 31
Ersatzteile 37
Ergänzende Dokumentation 38
18
21
en - Contents
Notes on Safety 4
Handling 6
Device Identification 8
Application 12
Measuring system
Installation 14
Setting- up
Light signals 20
Connections 21
Maintenance 26
External cleaning 27
Technical Data 28
Sliding sleeves 29
Trouble-shooting 32
Spare parts 37
Supplementary Documentation 38
fr - Sommaire
13
18
Conseils de sécurité 4
Manipulation 6
Dénomination
Utilisation 12
Ensemble de détection
de niveau 13
Montage 14
Réglage 18
Signaux lumineux 20
Raccordement 21
Maintenance 26
Nettoyage extérieur 27
Caractéristiques techniques 28
Manchons coulissants 29
Recherche de défauts 33
Pièces de rechange 37
Documentation
complémentaire 38
8
Achtung!
"
= verboten;
führt zu fehlerhaftem Betrieb
oder Zerstörung.
Caution!
"
= forbidden;
leads to incorrect
operation or destruction.
Attention!
"
= interdit; peut provoquer
des dysfonctionnements
ou la destruction.
2 Endress+Hauser
Page 3
es - Indice
Notas sobre seguridad 5
Modo de empleo 6
Identificación del equipo
Aplicación 12
Sistema de medida 13
Montaje 14
Ajuste 18
Señales luminosas 20
Conexiones 21
Mantenimiento 26
Limpieza exterior 27
Datos técnicos 28
Manguitos deslizantes 29
Identificación de fallos 34
Repuestos 37
Documentación suplementaria 38
8
it - Indice
Note sulla sicurezza 5
Accorgimenti 6
Identificazione dello strumento
Applicazione 12
Sistema di misura 13
Montaggio 14
Messa in servizio
Segnali luminosi 20
Collegamenti elettrici 21
Manutenzione 26
Pulizia esterna 27
Dati tecnici 27
Manicotto scorrevole 29
Individuazione e eliminazione
delle anomalie 35
Ricambi 37
Documentazione
supplementare 38
nl - Inhoud
Veiligheidsinstructies 5
Behandeling 6
8
18
Instrument-identificatie 8
Toepassing 12
Meetopstelling
Inbouw 14
Instellingen 18
LED signalen 20
Aansluiting 21
Onderhoud 26
Uitwendige reiniging 27
Technische gegevens
Schuifmof 29
Fout zoeken 36
Reserve-onderdelen 37
Aanvullende documentatie 38
13
28
Atención!
"
= Prohibido; peligro
de mal funcionamiento
o de destrucción.
Attenzione!
"
= Vietato;
di malfunzionamento
o di distruzione.
pericolo
Opgelet!
"
= verboden;
leidt tot foutieve werking
of storing.
Endress+Hauser 3
Page 4
de - Sicherheitshinweise
Der Soliphant T FTM20, FTM21
ist ein Füllstandgrenzschalter für
fein- bis grobkörnige Schüttgüter.
Bei unsachgemäßem Einsatz
können Gefahren von ihm
ausgehen.
Das Gerät darf
qualifiziertem und
autorisiertem Fachpersonal
unter strenger Beachtung dieser
Betriebsanleitung, der einschlägigen Normen, der gesetzlichen
Vorschriften und der Zertifikate
(je nach Anwendung) eingebaut,
angeschlossen, in Betrieb
genommen und gewartet werden.
In der Gebäudeinstallation ist ein
Netzschalter für das Gerät leicht
erreichbar in dessen Nähe zu
installieren.
Er ist als Trennvorrichtung für das
Gerät zu kennzeichnen.
nur von
en - Notes on Safety
The Soliphant T FTM20, FTM21 is
a point level switch for fine to
coarse-grained bulk solids.
If used incorrectly it is possible that
application-related dangers may
arise.
The level limit switch may be
installed, connected,
commissioned, operated and
maintained
authorised personnel only
under strict observance of these
operating instructions,
any relevant standards,
legal requirements, and, where
appropriate, the certificate.
Install an easily accessible power
switch in the proximity of the
device.
Mark the power switch as a
disconnector for the device.
by qualified and
,
fr - Conseils de sécurité
Le Soliphant T FTM20, FTM21
est un détecteur de niveau pour
produits solides en vrac de faible
grosse
granulométrie.
Il peut être source de danger en cas
d’utilisation non conforme aux
prescriptions.
L’appareil ne doit être installé,
raccordé, mis en service et
entretenu
qualifié et autorisé
compte des indications contenues
dans la présente mise en service,
des normes en vigueur et des
certificats disponibles
(selon l’application).
Installer un commutateur réseau à
proximité immédiate de l’appareil,
en veillant à ce qu’il soit facilement
accessible.
Marquer ce commutateur comme
prise de coupure de l’appareil.
que par un personnel
, qui tiendra
à
Nur isoliertes Werkzeug verwenden!
Nur Originalteile verwenden!
4 Endress+Hauser
Use only insulated tools!
Use only original parts!
Utilisez uniquement des outils isolés!
Utilisez uniquement des pièces d'origine!
Page 5
es - Notas sobre seguridad
El Soliphant T FTM20, FTM21
sólo se puede usar como detector
de nivel límite con sólidos finos y
sólidos granulados.
Su empleo inapropiado puede
resultar peligroso.
El equipo deberá ser montado,
conectado, instalado y mantenido
única y exclusivamente por
personal cualificado y
autorizado
observación de las presentes
instrucciones de servicio, de las
normativas y legislaciones
vigentes, así como de los
certificados (dependiendo de la
aplicación).
Instalar un interruptor de fácil
acceso en las proximidades del
equipo.
Identificar el interruptor como
desconectador del equipo.
, bajo rigurosa
it - Note sulla sicurezza
Il sensore Soliphant T FTM20,
FTM21 può essere usato solamente
come interruttore di livello per
materiali solidi di grandezza
medio fine a grezza
Un'installazione non corretta può
determinare pericolo.
Lo strumento può essere montato
solamente da personale
qualificato ed autorizzato
La messa in
manutenzione
indicazioni di collegamento,
le norme e i certificati di
seguito riportati.
Installare un interruttore per
l'alimentazione in prossimità del
dispositivo.
Marcare l'interuttore come
disconnessione del dispositivo.
.
esercizio e la
devono rispettare le
nl - Veiligheidsinstructies
De Soliphant T FTM20, FTM21
mag alleen gebruikt worden als
niveauschakelaar voor poeders tot
da
.
grofkorrelig stortgoed.
Indien niet correct gebruikt
kunnen gevaarlijke situaties
ontstaan.
Het instrument
gekwalificeerd en
geautoriseerd personeel
inbouwen, aansluiten,
in bedrijf nemen en onderhouden.
Neem de instructies in deze
Inbedrijfstellingsvoorschriften,
de desbetreffende normen,
de wettelijke voorschriften en
eventuele certificaten in acht.
Installeer een makkelijk bereikbare
voedingschakelaar in de nabijheid
van het instrument.
Kenmerk de voedingschakelaar
specifiek
alleen door
laten
voor het instrument.
Utilice solamente herramientas aisladas!
Use sólo las piezas originales!
Endress+Hauser 5
Utilizzare solo strumenti isolati!
Utilizzare solo parti originali!
Gebruik uitsluitend geïsoleerd
gereedschap!
Gebruik alleen originele onderdelen!
Page 6

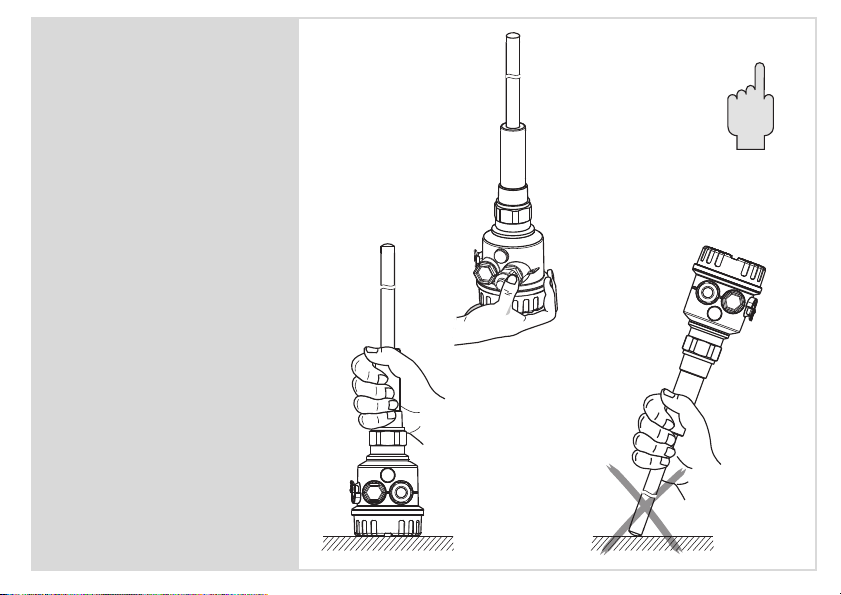

de - Behandlung
Am Gehäuse, Flansch oder
Verlängerungsrohr anfassen.
en - Handling
Hold by housing, flange or
extension tube.
fr - Manipulation
Tenir par le boîtier, la bride ou
le tube prolongateur.
es - Modo de empleo
Coger por el cabezal, brida o
tubo de extensión.
it - Accorgimenti
Afferrare la custodia, per la flangia
o per il tubo di estensione.
nl - Behandeling
Vastpakken via behuizing,
flens of verlengbuis.
6 Endress+Hauser
Page 7

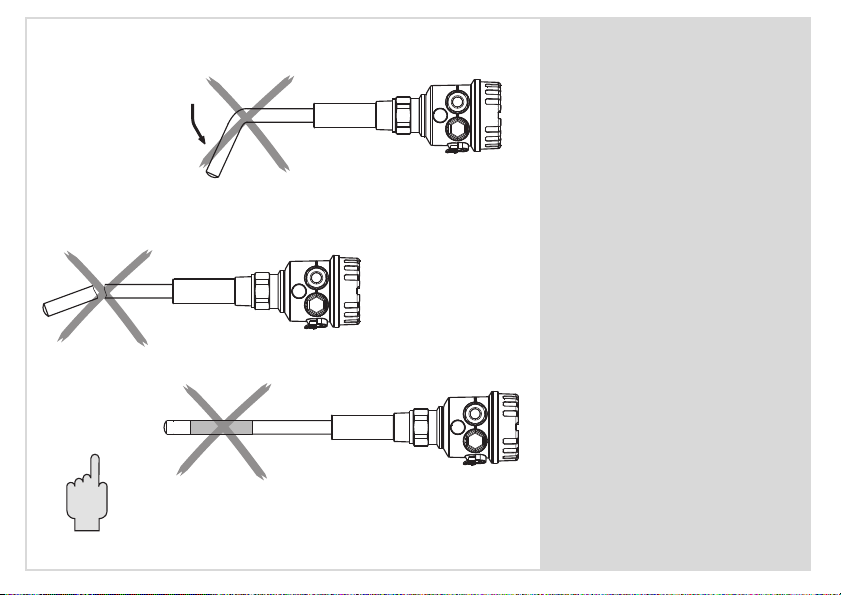

de -
Nicht
verbiegen
Nicht
kürzen
Nicht
verlängern
en -
Do
not
bend
Do
not
shorten
Do
not
lengthen
fr -
Ne pas
déformer
Ne pas
raccourcir
Ne pas
rallonger
es -No torcer
No
acortar
No
alargar
it -
Non
stringere o allargare
Non
accorciare o allungare
Non
piegare
nl -
Niet
verbuigen
Niet
inkorten
Niet
verlengen
Endress+Hauser 7
Page 8

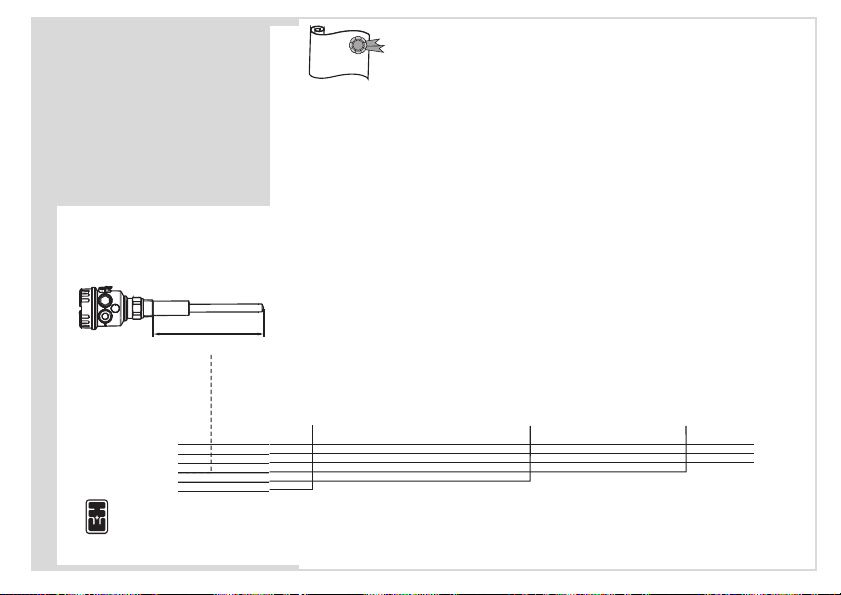

de - Geräte-Identifikation
ENDRESS+HAUSER
Soliphant T
FTM20– # # # # #
Order Code
A
C
D
G
N
V
Y
4
A
G
M
N
Y
2
4
9
CSA General Purpose, CSA C US
CSA DIP+FM, DIP
IEC Ex t IIIC
NEPSI DIP A20/A22
EAC Ex t IIIC
ATEX II 1/3 D
DIN 2999 R 1 316L
DIN 2999 R 1½ 316L
ANSI NPT 1¼ 316L
ANSI NPT 1½ 316L
FEM22; PNP, 10... 45 V DC
FEM24; DPDT, 19...253 V AC/55 V DC
*
1
*
2
*
2
*
2
25
22. . . .
en - Device Identification
fr - Dénomination
es - Identificación del equipo
it - Identificazione dello
strumento
nl - Instrument-identificatie
8 Endress+Hauser
Page 9
2
1
3
4
5
8
6
7
9
A
Y
F16, IP66/67; M20NEMA4X;
F16, IP66/67; NEMA4X;
F16, IP66/67; NPT ½NEMA4x;
F16, IP66/67; G ½NEMA4X;
F18, IP66/67; M20NEMA4X;
F18, IP66/67; NEMA4X;
F18, IP66/67; NPT ¾NEMA4X;
F18, IP66/67; G ½NEMA4X;
Grundausführung / Basic version / Version de base /
Equipo estándar / Equipaggiamento basico / Basisversie
ohne / without / sans / sin / senza / zonder
andere / others / autres / otros / altri / andere
*
1*2
*
2
*
2
F16
PBT
F18
Alu
Stecker M12 / M12 plug
Stecker M12 / M12 plug
Connecteur M12 / M12 conector
Connecteur M12 / M12 conector
Connettore M12 / M12 Conector
Connettore M12 / M12 Conector
Endress+Hauser 9
Page 10
ENDRESS+HAUSER
Soliphant T
FTM21– # # # # # #
Order Code
L
A
C
D
G
N
V
Y
4
A
G
M
N
Y
2
3
4
6
7
8
9
CSA General Purpose, CSA C US
CSA DIP+FM, DIP
IEC Ex t IIIC
NEPSI DIP A20/A22
EAC Ex t IIIC
ATEX II 1/3 D
DIN 2999 R 1 316L
DIN 2999 R 1½ 316L
ANSI NPT 1¼ 316L
ANSI NPT 1½ 316L
500 mm
1000 mm
1500 mm
20 inch
40 inch
60 inch
*
1
*
2
*
2
*
2
10 Endress+Hauser
Page 11
2
4
9
1
2
3
4
5
6
7
8
9
A
Y
FEM 22; PNP, 10... 45 V DC
FEM 24; DPDT, 19...253 V AC/55 V DC
F16, IP66/67; NEMA4X;
Stecker M12 / M12 plug
Connecteur M12 / M12 conector
Connettore M12 / M12 Conector
F16, IP66/67; NEMA4X; M20
F16, IP66/67; NEMA4X; NPT ½
F16, IP66/67; NEMA4X; G ½
F18, IP66/67; NEMA4X; M20
F18, IP66/67; NEMA4X; NPT ¾
F18, IP66/67; NEMA4X; G ½
F18, IP66/67; NEMA4X;
Stecker M12 / M12 plug
Connecteur M12 / M12 conector
Connetore M12 / M12 Conector
Grundausführung / Basic version / Version de base /
Equipo estándar / Equipaggiamento basico / Basisversie
ohne / without / sans / sin / senza / zonder
andere / others / autres / otros / altri / andere
*1*
2
*
2
*
2
*
2
F16
PBT
F18
Alu
25
22. . . .
Endress+Hauser 11

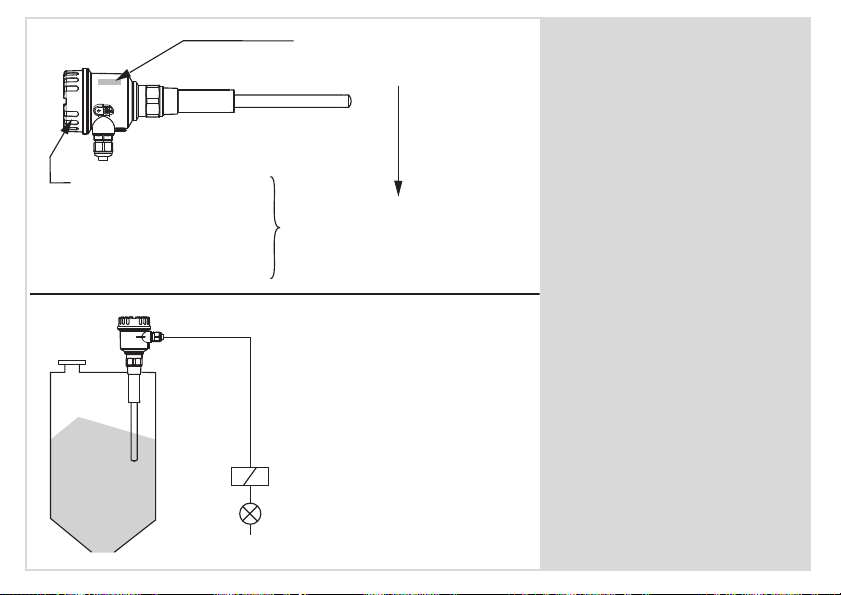

Page 12
de - Verwendung
*
**
Grenzstanddetektion in
Schüttgütern
en - Application
Level limit detection in solids
fr - Utilisation
Détection de niveau dans les
solides
es - Aplicación
Detección de nivel en sólidos
it - Applicazione
Controllo livello nei solidi
nl - Toepassing
Niveaudetectie in vaste stoffen
*
Schutzdach/protective roof/
auvent de protection/tejado protector/
tettuccio protettivo/beschermdakje
oder / or / ou / o / o / of
**
Schutzrohr/protective pipe/
tube de protection/tubo protector/
tubo protettivo/beschermbuis
12 Endress+Hauser
Page 13
…
Order code:
FTM20 - # # # ##
FTM21-### ###

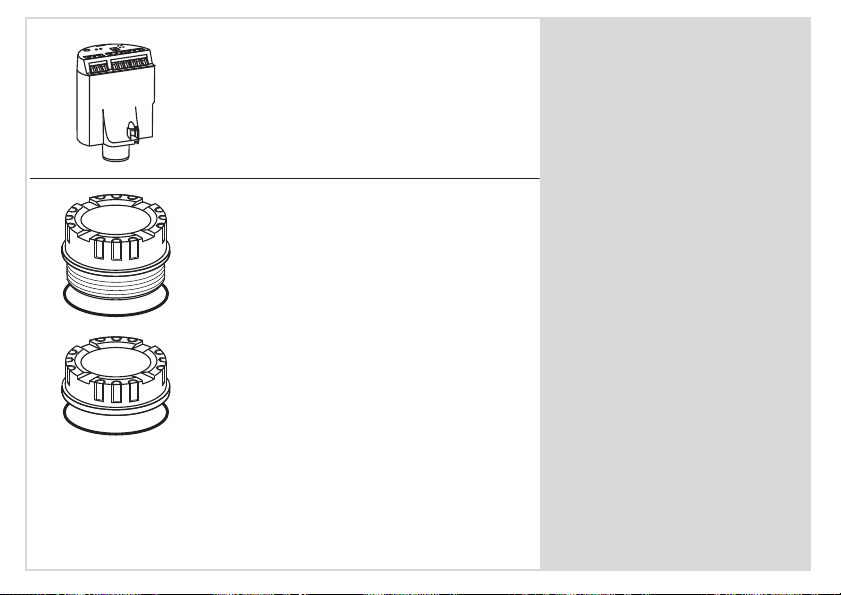

Elektronikeinsätze
Electronic inserts
Electronique
Electrónica
Inserti elettronici
Elektronica-insert
*) Externe Last
External load
Charge externe
Carga externa
Carico esterno
Externe belasting
*)
FEM22
FEM24
(2)
(4)
10... 45 V DC
19...253 V AC
19... 55 V DC
de - Messeinrichtung
für direkten Anschluss
en - Measuring system
for direct connection
fr - Ensemble de détection
de niveau
pour raccordement direct
es - Sistema de medida
para conexión directa
it - Sistema di misura
per connessione diretta
nl - Meetopstelling
voor directe aansluiting
Endress+Hauser 13
Page 14

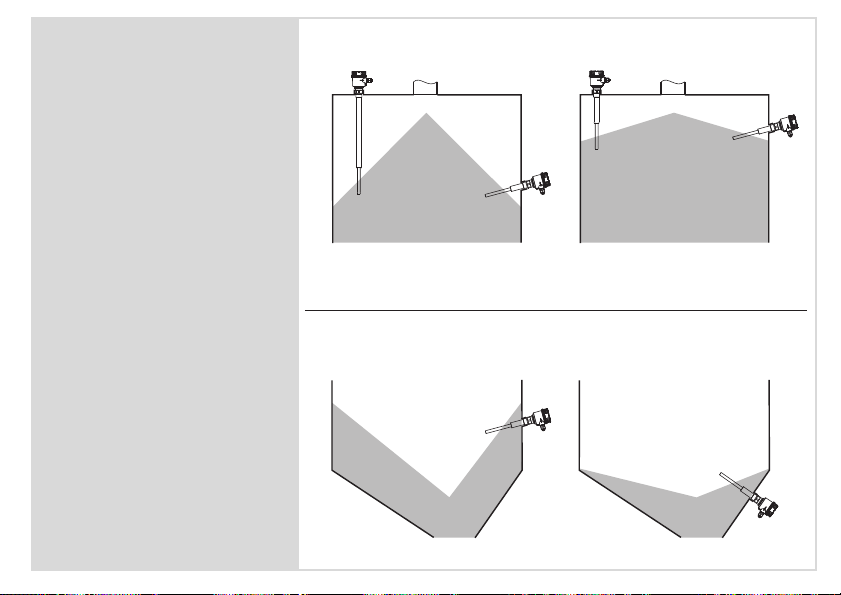

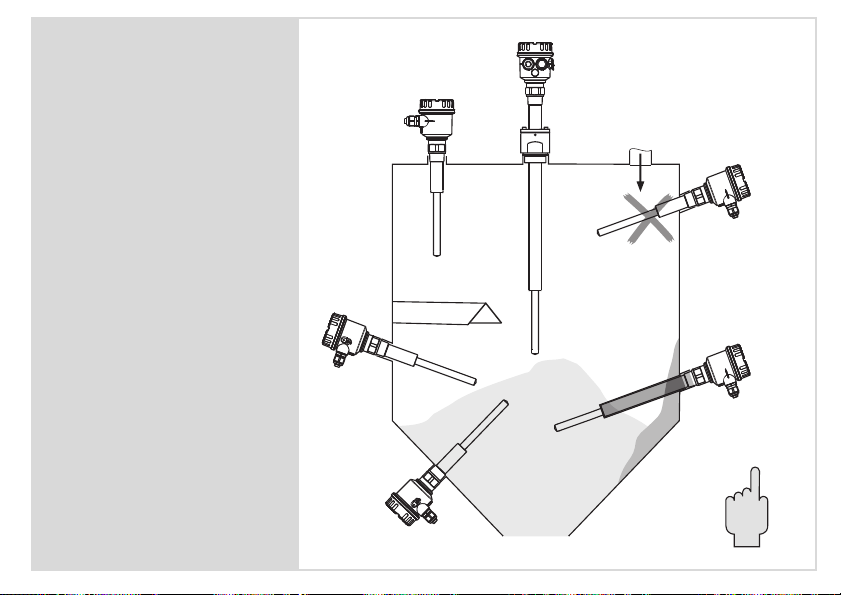

de - Einbau
MIN
MAX
Einbauort in Abhängigkeit vom
Schüttgutkegel/Medium
en - Installation
Place of installation depends on
the cone of the bulk solids and the
medium
fr - Montage
Lieu de montage en fonction de
l'angle de talutage/du produit
es - Montaje
El montaje depende del cono que
forma el sólido/producto
it - Montaggio
Montaggio
in funzione della forma
del cono del materiale solido e del
mezzo
nl - Inbouw
Inbouw
afhankelijk van storthoek/
medium
14 Endress+Hauser
Page 15
*
*

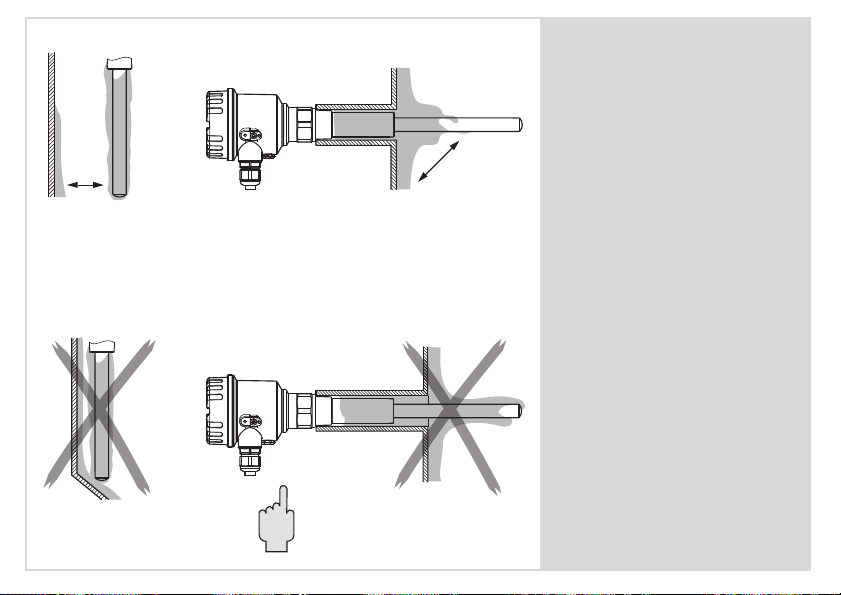

* Abstand! / Distance! / Distance! / ¡Distancia! / Distanza! / Afstand!
de -
Ansatzbildung berücksichtigen.
en -
Consider build-up.
fr -
Tenir compte du colmatage.
es -
Tener en cuenta las adherencias.
it -
Tenere conto dei depositi.
nl -
Rekening houden met aangroei.
Endress+Hauser 15
Page 16
de -
A
B
NPT 1¼ - 11½
R 1
NPT 1½ - 11½
R 1½
P
T
F
E
T
E
F
L
O
N
50
2"
41
1¾“

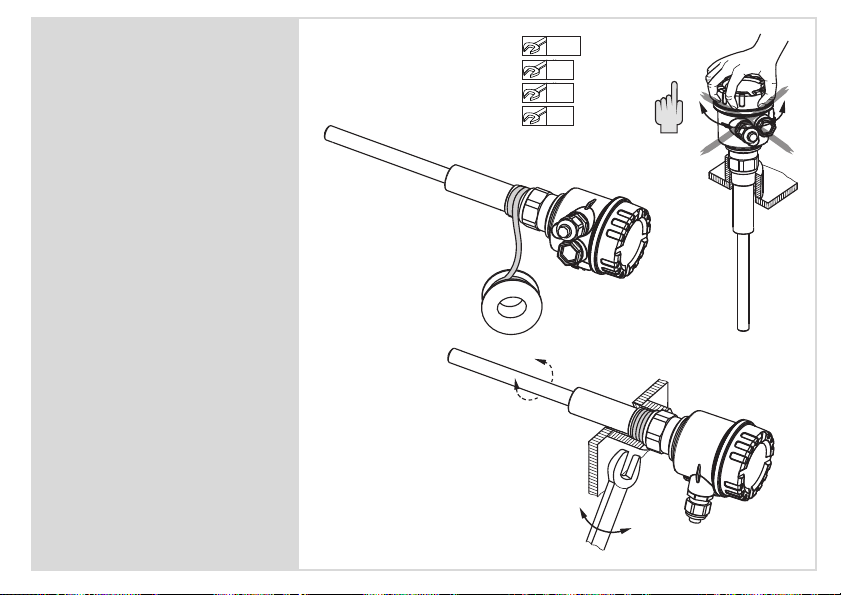

Soliphant einschrauben.
Nicht
am Gehäuse drehen!
en -
Screw Soliphant into process
connection.
Don’t
use housing to turn!
fr -
Visser le Soliphant.
Ne pas se servir du boîtier!
es -
Roscar el Soliphant a la conexión
a proceso.
No
girar el cabezal!
it -
Avvitare il Soliphant all'attacco
al processo.
Allo scopo
non
utilizzare la
custodia.
nl -
Schroef de Soliphant in de
procesaansluiting.
Draai hierbij
niet
aan de
behuizing!
16 Endress+Hauser
Page 17
F16 (Polyester)
F18 (Aluminium)

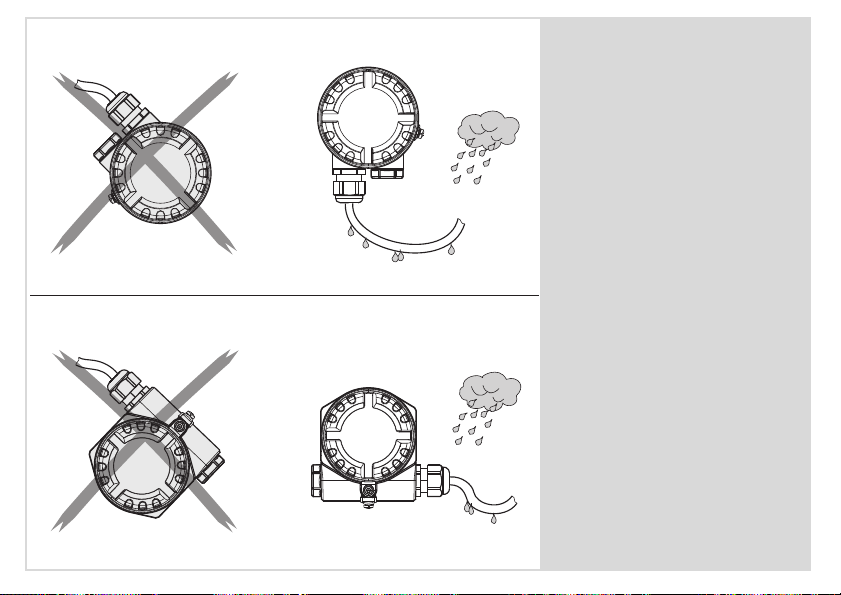

de - Kabeleinführung
en -
Cable gland orientation
fr -
Orientation de l’entrée
es -
Ajuste del prensaestopa
it -
Posizionamento del passacavo
nl -
Kabelinvoer uitrichten
ausrichten
de câble
Endress+Hauser 17
Page 18

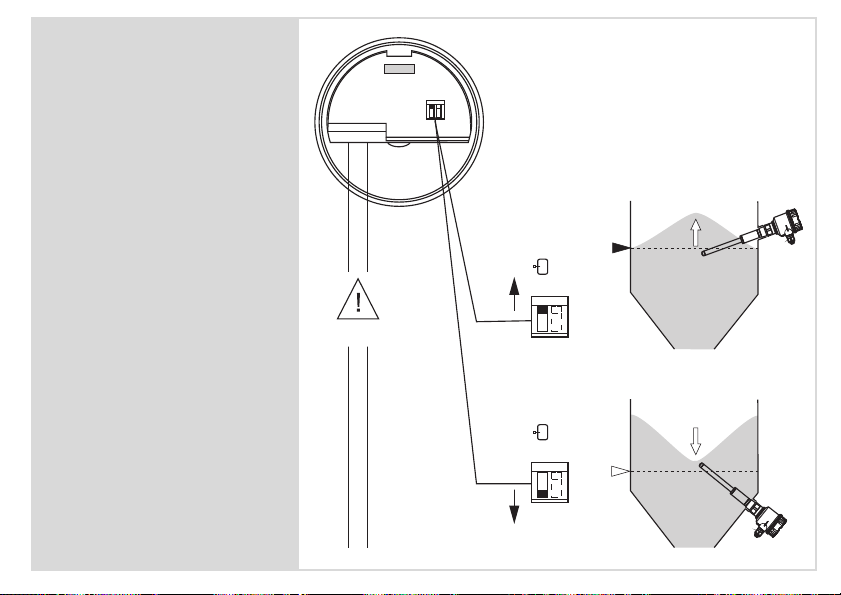

de - Einstellungen
U= 0 V
MIN
MAX
MAX
MIN
MAX
MIN
MAX
MIN
Minimum-/MaximumSicherheitsschaltung
en - Setting-up
Minimum/maximum
fail-safe mode
fr - Réglage
Sécurité minimum/maximum
es - Ajuste
Conmutador de seguridad
mín./máx.
it - Messa in servizio
Selezione della modalità di
sicurezza min./max.
nl - Instellingen
Minimum/maximum
veiligheidsschakeling
18 Endress+Hauser

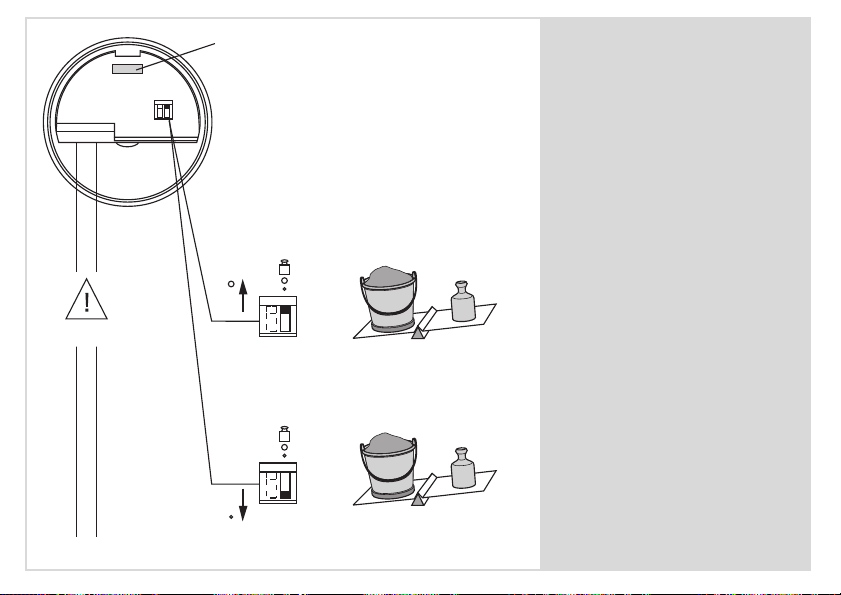

Page 19
>400g/l
>400g/l
*
>200g/l
>200g/l
U=0V
FEM , FEM22 24
Standard / Standard / Standard /
Estándar / Standard / Standaard

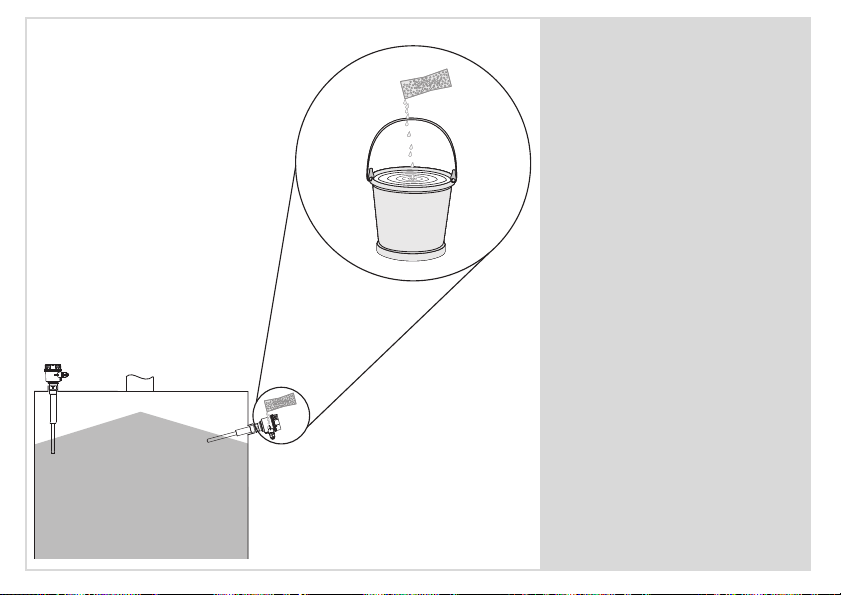

de -
Dichte des Schüttgutes.
Schüttgewicht gemessen
in g/l.
en -
Density of the bulk solids.
Piled weight measured in g/l.
fr -
Densité du produit.
Densité mesurée en
es -
Densidad del sólido.
g/l.
Unidad de medida en g/l.
it -
Densità del materiale solido.
Peso misurata in g/l.
nl -
Dichtheid van het
Stortgoed
gemeten in g/l.
stortgoed.
*
unempfindlicher gegen Ansatz /
less sensitive to build-up /
moins sensible aux dépôts /
Menos sensibilidad a las adherencias /
meno sensibile ai depositi /
ongevoelig voor aangroei
Endress+Hauser 19

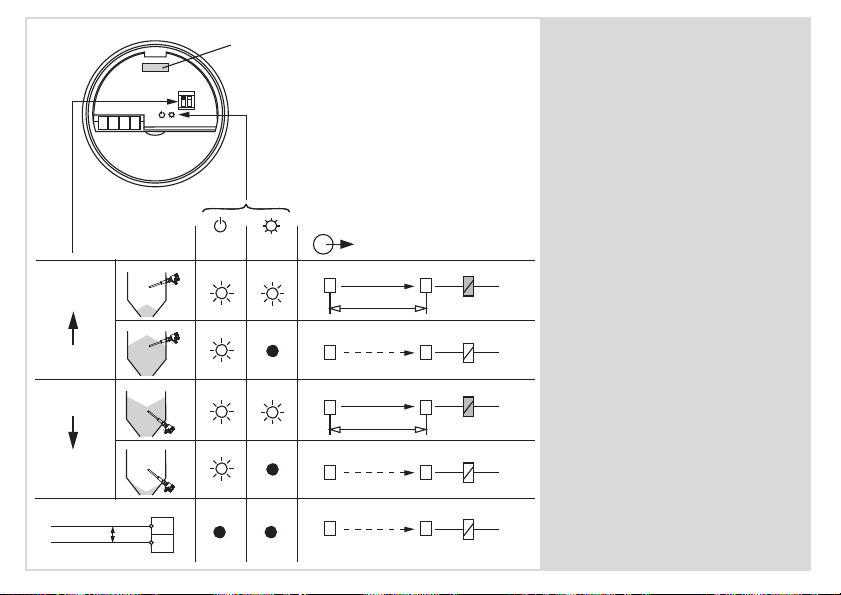

Page 20

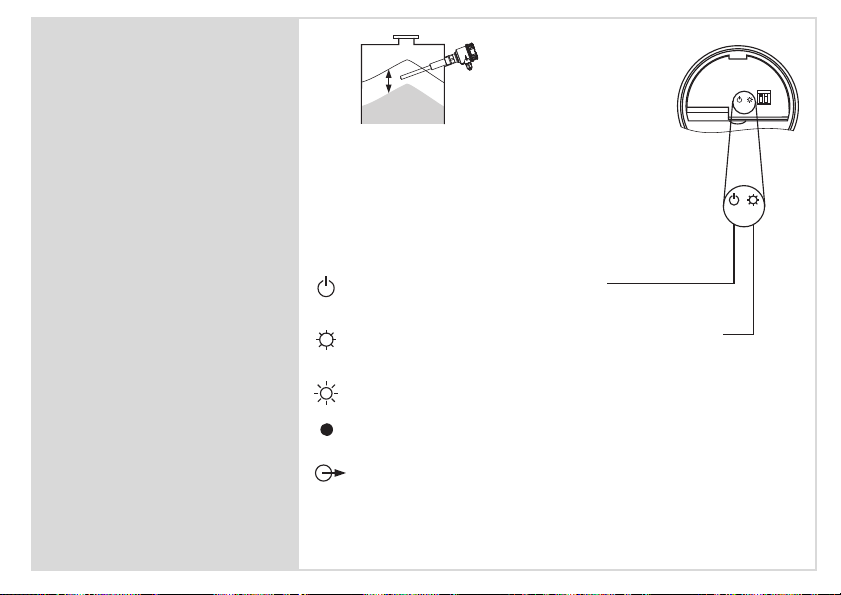

de - Lichtsignale
FEM
GN YE
Leuchtdioden / LEDs / DEL / LEDs / LED / LED’s
Betrieb / Stand-by / Fonctionnement /
Reposo / Attesa / stand-by
Schaltzustand / Switching status / Etat de commutation /
Estado conexión / Stato di commutazione / schakelstand
leuchtet / on / allumée / iluminado / on / aan
aus / off / éteinte / apagado / off / uit
Ausgangssignal / Output signal / Signal de sortie /
Señal de salida / Segnale uscita / uitgangssignaal
Füllstand variieren
Vary level
Varier le niveau
Nivel variable
Variare livello
Niveau variëren
en - Light signals
fr - Signaux lumineux
es - Señales luminosas
it - Segnali luminosi
nl - LED signalen
20 Endress+Hauser

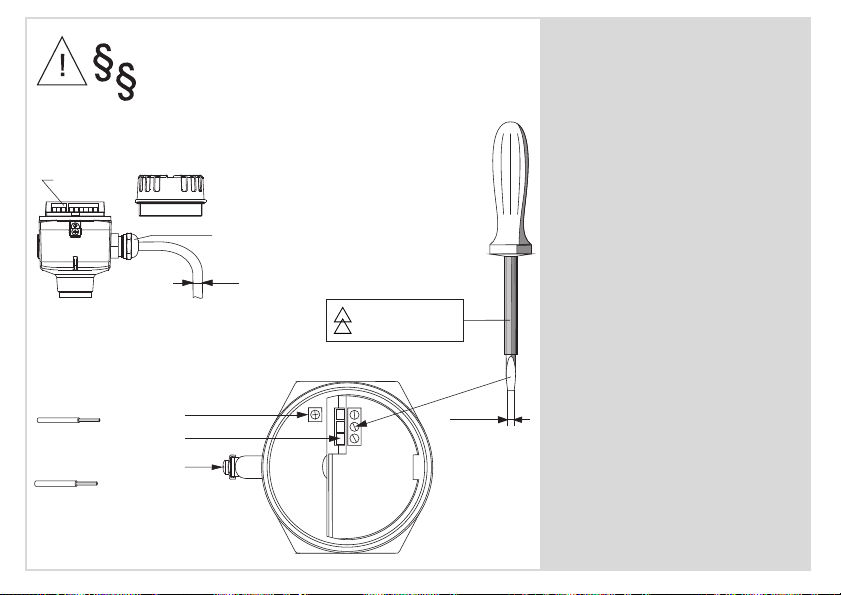

Page 21
ø1
3 mm
(1/8 in)
(max. AWG 14)
ø1 ≤ ø2 ≤ 4,0 mm²
(max. AWG 12)
FEM…
ød
M 20x1.5
*
Nationale Normen und Vorschriften beachten!
Note national regulations!
Respecter les normes et directives nationales en vigueur!
Considere reglamentaciones nacionales
Osservare le norme nazionali!
Nationale voorschriften in acht nemen!
AC 1000 V
EN 60900:2013
ø1
ø2
ø1 ≤ 2,5 mm²
de - Anschluss
en - Connections
fr - Raccordement
es - Conexiones
it - Collegamenti elettrici
nl - Aansluiting
*Cable entry
Nickel-plated brass:
d = 7...10,5 mm (0,28...0,41 in)
Plastic:
d = 5...10 mm (0,2...0,38 in)
Stainless steel:
d = 7...12 mm (0,28...0,47 in)
Endress+Hauser 21
Page 22
de -
4
12
3
AB
L–L+
1
3
4
R Externe Last
External load
Charge externe
Carga externa
Carico esterno
Externe belasting
U – 10 V…45 V (DC)
…
1 2 3
L+ L–
(+)
–
F
0.5 A
I
L
Imax. 350 mA
Umax. 45 V
R
R
M12
R
FEM22
U – 10 V…45 V (DC)
…
PE (Ground)
Relais,
PLC, ...
auch für DI-Module
also for DI modules
également pour des modules DI
también para módulos DI
anche per DI modules
ook voor DI-module
EN 61131-2
1 2 3

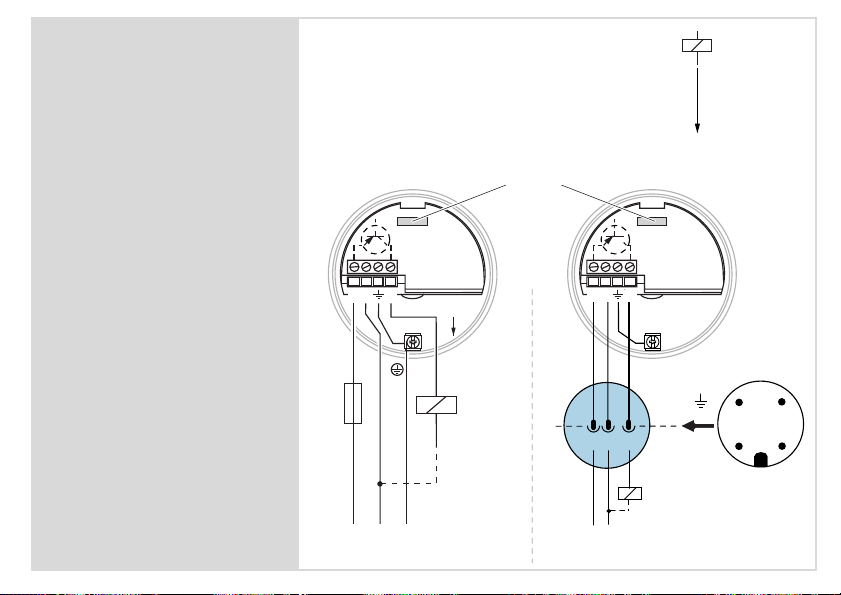

Anschluss FEM22
A: Kabeleinführung
B: M12 Stecker
en -
Connections FEM22
A: Cable gland
B: M12 Plug
fr -
Raccordement FEM22
A: L’entrée
B: Connecteur M12
es -
Conexiones FEM22
de câble
A: Prensaestopa
B: M12 Conector
it -
Collegamenti elettrici FEM22
A: Passacavo
B: Connettore M12
nl -
Aansluiting FEM22
A: Kabelinvoer
B: M12 connector
22 Endress+Hauser
Page 23
MAX
MIN
R
R
(L–)
(L–)
< 100 μA
< 100 μA
GN YE
FEM22
U 0 V
1
2
R
(L–)
R
(L–)
R
FEM22
1 2 3
I
L
+
+
+–
3
3
3
3
3
I
L
L+ 1
1
L+ 1
L+ 1
L+ 1
< 100 μA
DU < 3 V
DU < 3 V
de -
Funktion FEM22
en -
Function FEM22
fr -
Fonction FEM22
es -
Funcionamiento FEM22
it - Funzione
nl -
FEM22
Functie FEM22
Endress+Hauser 23
Page 24
de -
L1
a
NO
a
NO
u
C
u
C
r
NC
r
NC
**
*
NPE
(Ground)
F
0.5 A
12 678345
U~ 19…253 V
L+ L–
U– 19… 55 V
(AC)
(DC)
…
U~ max. 253 V, I~ max. 6 A
P~ max. 1500 VA, cos = 1
P~ max. 750 VA, cos > 0.7
I– max. 6 A, U– < 30 V
I– max. 0.2 A, U– < 125 V
ϕ
ϕ
……
……
FEM24

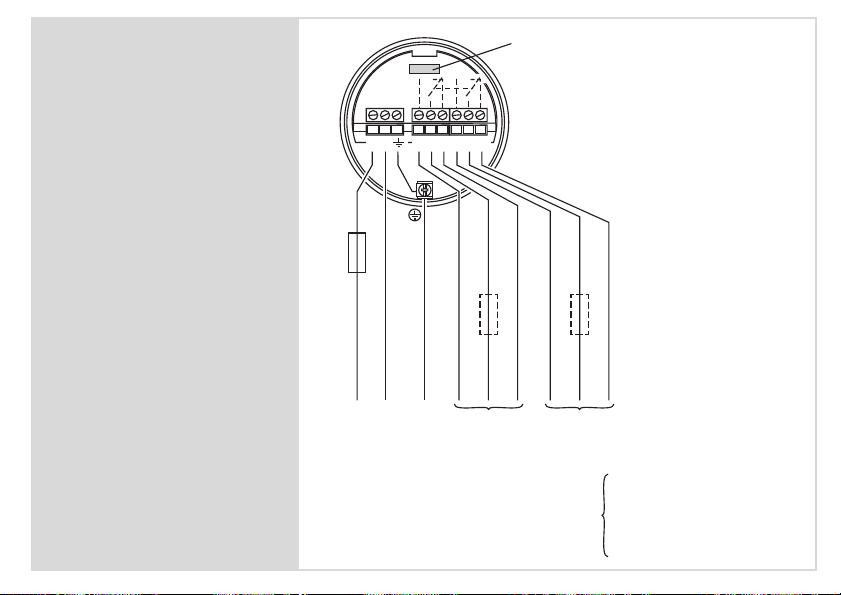

Anschluss FEM24
Allstromanschluss
Relaisausgang
en -
Connections FEM24
Universal connection
Relay output
fr -
Raccordement FEM24
Tous courants
Sortie relais
es -
Conexiones FEM24
Conexión universal
Salida por relé
it -
Collegamenti elettrici FEM24
Collegamento corrente universale
Uscita relè
nl -
Aansluiting FEM24
Universele spanningsaansluiting
Relaisuitgang
24 Endress+Hauser
Page 25
GN YE
354
354
687
687
354
33554
4
687
66887
7
FEM24
FEM24
1 2 6 7 83 4 5
U 0 V
1
2
MAX
MIN

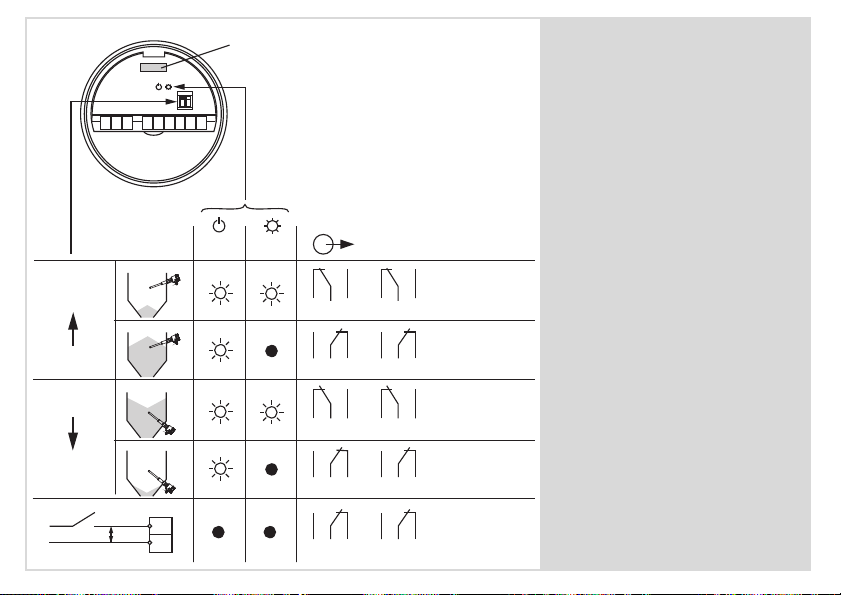

de -
Funktion FEM24
en -
Function FEM24
fr - Fonction
FEM24
es - Funcionamiento
it - Funzione
nl - Functie
FEM24
FEM24
FEM24
Endress+Hauser 25
Page 26

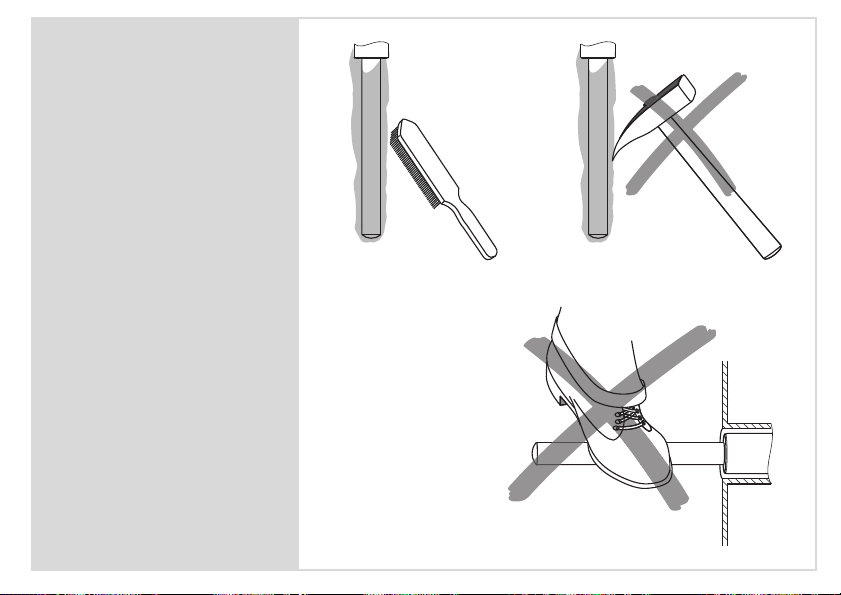

de - Wartung
besteigen!Nicht
use as a step!Don’t
marcher
sur les lames vibrantes!
Ne pas
usar como peldaño!No
usare come scalino!Non
op staan!Niet
Dicke Krusten entfernen!
en - Maintenance
Removal of thick encrustation!
fr - Maintenance
Enlever les dépôts et incrustations!
es - Mantenimiento
Eliminación de adherencias!
it - Manutenzione
Rimozione di depositi consistenti!
nl - Onderhoud
Aangroei verwijderen!
26 Endress+Hauser
Page 27
!
de - Außenreinigung
Das verwendete Reinigungsmittel
darf die Oberflächen und
Dichtungen nicht angreifen.
en - External cleaning
The cleaning agent used must not
have a corrosive effect on
the surfaces and seals.
fr - Nettoyage extérieur
Le détergent utilisé ne doit pas
attaquer les surfaces et joints.
Endress+Hauser 27
es - Limpieza exterior
El agente de limpieza utilizado no
debe dañar las superficies
ni las juntas.
it - Pulizia esterna
Non utilizzare un detergente
aggressivo per le superfici e
le guarnizioni.
nl - Uitwendige reiniging
Het gebruikte reinigingsmiddel
mag de oppervlakken en
afdichtingen niet aantasten.
Page 28

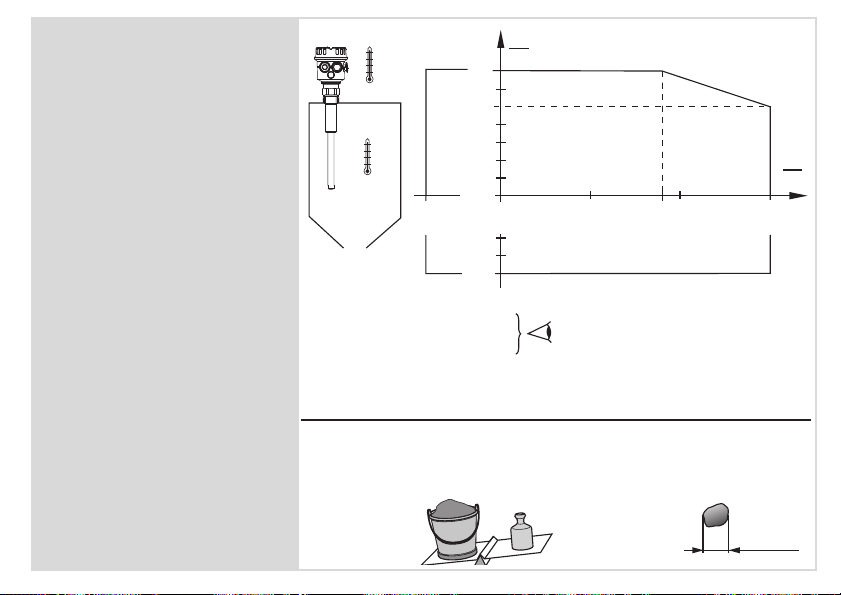

de - Technische Daten
T
1
T
2
*
* p
e
* T
2
T
1
°C
T
2
°C
*
Betriebsdruck
Process pressure
Pression de process
Presión de proceso
Pressione di servizio
Procesdruk
Schüttgewicht
Solids density
Densité apparente
Densidad de las mercancías
Densità dei solidi
Stortgewicht
Korngröße
Grain size
Granulométrie
Tamaño del grano
Granulometria grossa
Korrelgrootte
p = max. 25 bar
e
(363 psi) *
Prozessanschluss / Zubehör
Process connection / accessories
Raccord process / accessoires
Conexión a proceso / accesorios
Connessione al processo / accessori
Procesaansluiting / accessoires
max. 25 mm
(max. 1.0 in)
min. 200 g/l
1.0
kg
5l
ø
70
(158)
50
(122)
-40
(-40)
50
(122)90(194)
150
(302)
-40
(-40)
0
(32)
0
(32)
Umgebungstemperatur T
Betriebstemperatur T
en - Technical Data
Ambient temperature T
Process temperature T
fr - Caractéristiques
techniques
Température ambiante T
Température de process T
es - Datos técnicos
Temperatura ambiente T
Temperatura de proceso T
it - Dati tecnici
Temperatura ambiente T
Temperatura di servizio T
nl - Technische gegevens
Omgevingstemperatuur T
28 Endress+Hauser
Procestemperatuur T
2
1
2
1
2
1
2
1
2
1
2
1
Page 29
p = 0 bar
e
(p = 0 psi)
e
max. 150 °C
(max. 300 °F)
22
22
57.5
G 1¼ G 1¼
R 1½ 1½ - 11½ NPT
23
23
10
24.5
M6
(3x)
M6
(3x)
52023313: R 1½
DIN 2999
AISI 316L
ø28.17
x 3.53
ø28.17
x 3.53
52024578: 1½ - 11½ NPT
ANSI B 1.20.1
AISI 316L
50
50
50
50
(0.87)
(0.91)
(0.91)
(0.87)
(2.26)
(0.96)
(0.39)
57.5
10
24.5
(2.26)
(0.96)
(0.39)

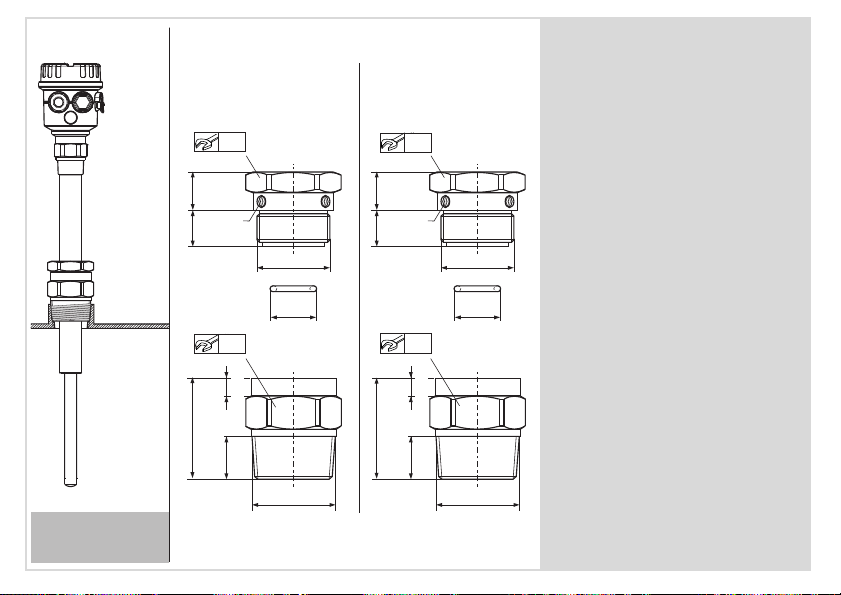

de - Schiebemuffe
für drucklosen Betrieb, IP65
en - Sliding sleeve
for unpressurised operation, IP65
fr - Manchon coulissant
pour applications sans pression,
IP65
es - Manguito deslizante
para operación sin presión, IP65
it - Manicotto scorrevole
per impieghi privi di pressione,
IP65
nl - Schuifmof
voor drukloze toepassing, IP65
mm (in)
Endress+Hauser 29
Page 30
de -
p = 25 bar
e
(p = 360 psi)
e
max. 150 °C
(max. 300 °F)
25
ø70
22
M 6x25 M 6x25
1½ - 11½ NPT
R 1½
52023312: R 1½
DIN 2999
AISI 316L
52025090: 1½ - 11½ NPT
ANSI B 1.20.1
AISI 316L
5
60
60
5
(ø2.76)
ø70
(ø2.76)
~70
(~2.76)
~70
(~2.76)
(0.98)
(0.87)

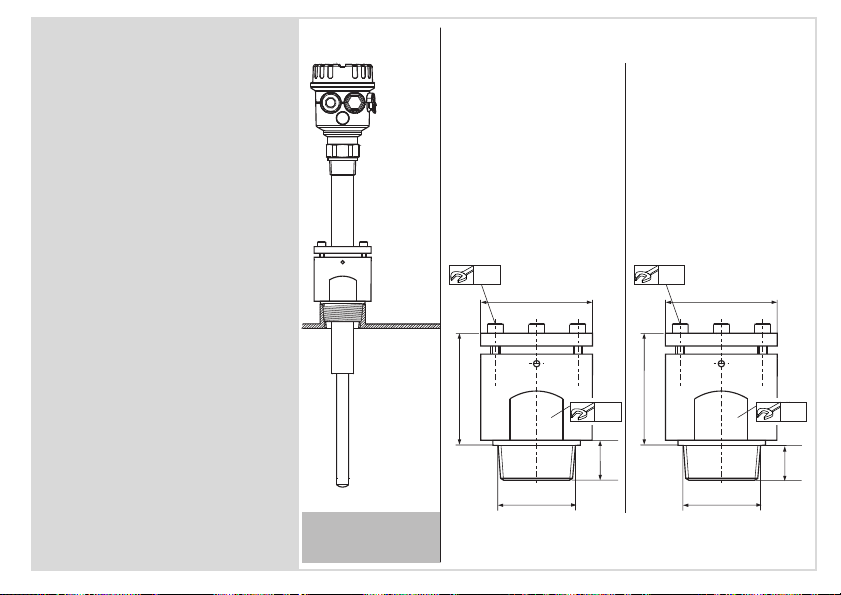

Schiebemuffe,
druckbeaufschlagt
en -
Sliding sleeve,
pressurised
fr -
Manchon coulissant,
pressurisé
es -
Manguito deslizante,
depósitos con presión
it -
Manicotto scorrevole,
per impieghi in pressione
nl -
Schuifmof,
drukbestendig
mm (in)
30 Endress+Hauser
Page 31
Fehlfunktion Ursache Maßnahme
Schaltet nicht Versorgungsspannung fehlt Versorgung prüfen
Signalleitung defekt Signalleitung prüfen
Elektronikeinsatz defekt Austauschen
Dichte des Schüttgutes zu gering Am Elektronikeinsatz Dichte auf
Stab verkrustet Stab säubern
FEM24:
Kontakte verschweißt
(nach einem Kurzschluss)
Schaltet falsch Minimum-/Maximum-
Fehlschaltung,
sporadisch
Sicherheitsschaltung vertauscht
Extreme Funkstörung Verbindungskabel abschirmen
Extreme Vibrationen Sensor mechanisch entkoppeln,
Wasser im Gehäuse Entleeren;
FEM22: Ausgang überlastet Last, (Leitungs-) Kapazität verrin-
>200 g/l einstellen; siehe Seite 19
FEM24 austauschen;
Sicherung in den Kontaktstromkreis
Am Elektronikeinsatz
Sicherheitsschaltung richtig einstellen
Schwingstab um 90° drehen
Deckel und Kabeldurchführungen
festzuschrauben
gern
de - Fehlersuche
Endress+Hauser 31
Page 32
en - Trouble-shooting
Fault Reason Remedy
Does not switch No power Check power
Faulty signal line Check signal line
Faulty electronic insert Exchange
Switches incorrectly
Sporadic
faulty switching
Density of bulk solids too low Set density to >200 g/l at
Rod
encrusted Clean
FEM24:
Contacts welded together
(after short-circuit)
Min-/Max-fail-safe mode set
wrongly
Extreme RFI Use screened cable
Extreme vibration Decouple sensor mechanically,
Water in housing Drain;
FEM22: Output overloaded Reduce load, (cable) capacitance
electronic insert; see page 19
rod
Exchange FEM24;
put fuse in contact circuit
Set correct mode at electronic
insert
turn oscillating rod 90°
Screw cover and cable bushings
tight
32 Endress+Hauser
Page 33
Défaut Cause Mesure
Ne commute
Mauvaise
commutation
Mauvaise
commutation,
sporadique
pas Tension d’alimentation manquante Vérifier la tension d’alimentation
Câble de signal défectueux Vérifier le câble de signal
Electronique défectueuse Remplacer
Densité du produit trop faible Régler la densité sur >200 g/l sur
Lames vibrantes encrassées Nettoyer les lames vibrantes
FEM24:
contacts soudés (après un court-circuit)
Sécurité min/max inversée
Parasites puissants Blinder le câble de liaison
Vibrations importantes
Eau dans le boîtier Vidanger;
FEM22: surcharge de la sortie Réduire la charge et la capacité (de
l’électronique; voir page 19
Remplacer FEM24;
fusible dans le circuit courant
Régler correctement le circuit de
sécurité sur l’électronique
Découpler le capteur mécaniquement
,
tourner la
Visser fermement le couvercle et les
entrées de câble
ligne)
fourche
de 90°
fr - Recherche de défauts
Endress+Hauser 33
Page 34
es - Identificación de fallos
Fallo Causa Solución
No conmuta No hay alimentación Comprobar alimentación
Señal defectuosa Comprobar cable de señal
Electrónica defectuosa Cambio
Conmuta
incorrectamente
Fallos de conmutación esporádicos
Densidad del producto demasiado
baja
Sonda con adherencias
FEM24:
Contactos soldados juntos
(después del corto circuito)
El modo de fallo mín. / máx. está
mal ajustado
RFI extremo Utilizar cable apantallado
Vibraciones extremas Desacoplar el instrumento
Agua en el cabezal
FEM22: Salida con sobretensión Reducir carga, capacidad (cable)
Fijar densidad a >200 g/l en la
electrónica; ver pág. 19
Limpiar
la varilla
Cambiar FEM24;
poner fusible en el circuito de contacto
Ajustar el modo correcto en la electrónica
mecánicamente,
girar las horquillas 90°
Drenaje
;
Roscar la cubierta y el prensaestopas firmemente
34 Endress+Hauser
Page 35
Guasto Motivo Rimedio
Non commuta Mancanza alimentazione Controllare l’alimentazione
Linea segnale guasta Controllare segnale linea
Inserto elettronico guasto Sostituire
Commuta non
correttamente
Commutazione
sporadicamente
difettosa
Densità del materiale solido troppo
bassa
Asta
incrostata
FEM24:
contatti saldati insieme
(dopo il corto circuito)
Modalità di sicurezza
min-/max-impostata in modo
errato
RFI forte Usare cavo schermato
Forte vibrazione Il sensore meccanicamente disac-
Acqua nella custodia Vuotare;
FEM22: Uscita sovraccaricata Ridurre il carico, capacità (cavo)
Impostare la densità a >200 g/l
sull’inserto elettronico; vds. pag. 19
Pulire l’asta
Sostituire FEM24;
mettere il fusibile nel circuito di
contatto
Impostare la modalità corretta
nell’inserto elettronico
coppiare,
ruotare l’asta di 90
Avvitare correttamente il coperchioe il passacavi
°
it - Individuazione e
eliminazione delle
anomalie
Endress+Hauser 35
Page 36
nl - Fout zoeken
Fout Oorzaak Maatregel
Schakelt niet Voeding ontbreekt Voeding kontroleren
Signaalleiding defect Signaalleiding kontroleren
Insert defect Vervangen
Dichtheid van het stortgoed te gering
Trilstaaf
te veel vervuild
FEM24:
Contacten verkleeft (na een kortsluiting)
Schakelt foutief Minimum-/Maximum-fail-safe
Sporadische
foutschakeling
instelling verwisseld
Extreme RFI invloed Verbindingskabel afschermen
Extreme vibraties Sensor mechanisch ontkoppelen,
Water in de behuizing
FEM22: uitgang overbelast Schakelbelasting verminderen
Op elektronica-insert dichtheid op
>200 g/l instellen; zie pag 19
Trilstaaf
reinigen
FEM24 vervangen;
zekering in circuit aanbrengen
FEM fail-safe keuze correct instellen
trilstaaf 90° draaien
Drogen
;
Deksel en wartels vast aandraaien
36 Endress+Hauser
Page 37
*
*
*
52005910
52025790PA (F16)
EPDM
Alu (F18)
EPDM
Mit Silikonfett oder Graphit schmieren
Lubricate with silicone grease or graphite
Lubrifier avec de la graisse silicone ou du graphite
Lubricar con grasa de silicona o grafito
Lubrificare con olio di silicone o grafite
Met siliconenvet of grafietvet insmeren
(FEM22)
(FEM24)
52025688
52025691

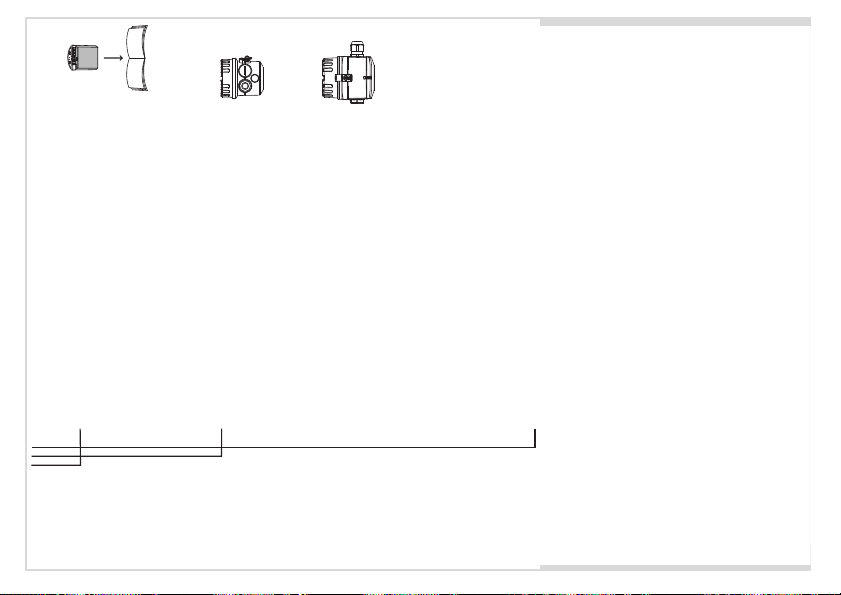

de - Ersatzteile
Elektronikeinsätze,
Gehäusedeckel und Dichtungen
en - Spare Parts
Electronic inserts,
housing covers and seals
fr - Pièces de rechange
Electroniques,
couvercles de boîtier et joints
es - Repuestos
Electrónicas,
cubiertas del cabezal y juntas
it - Ricambi
Inserti elettronici,
coperture custodia y guarnizioni
nl - Reserve-onderdelen
Elektronica-unit,
behuizing deksels en dichtingen
Endress+Hauser 37
Page 38
de - Ergänzende
Dokumentation
en - Supplementary
Documentation
fr - Documentation
complémentaire
es - Documentación
suplementaria
it - Documentazione
supplementare
nl - Aanvullende
documentatie
38 Endress+Hauser
Technische Information/Technical Information/Information technique/
Información técnica/Informazioni tecniche/Technische Informatie
TI00389F Soliphant T FTM20, FTM21
Sicherheitshinweise/Notes on Safety/Conseils de sécurité/
Notas sobre seguridad/Note sulla sicurezza/Veiligheidsinstructies
ATEX II Ex t 1/3D XA00300F
IECEx Ex t Ga/Gc XA00424F
NEPSI Ex t ta/tb XA00434F
Page 39
Endress+Hauser 39
Page 40
71368902
www.endress.com/worldwide
Loading...
