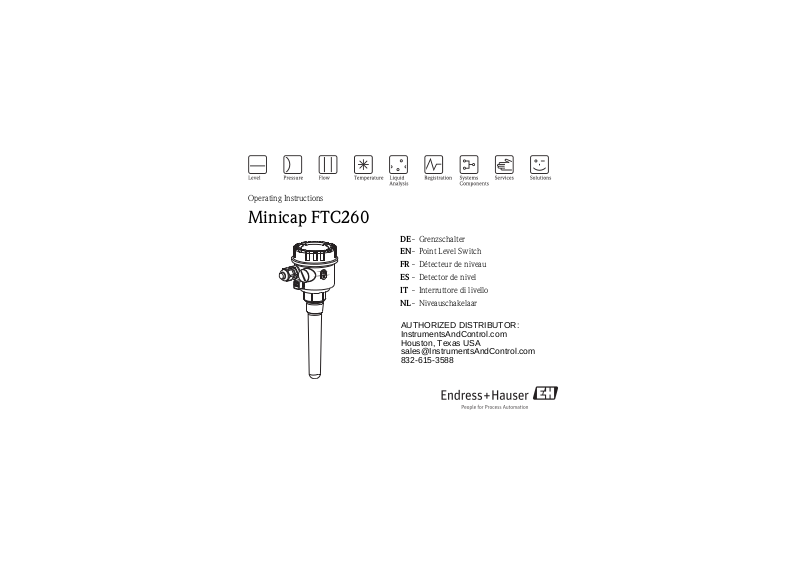

Page 1
Operating Instructions
Minicap FTC260
DE - Grenzschalter
EN- Point Level Switch
FR - Détecteur de niveau
ES - Detector de nivel
IT - Interruttore di livello
NL - Niveauschakelaar
AUTHORIZED DISTRIBUTOR:
InstrumentsAndControl.com
Houston, Texas USA
[email protected]
832-615-3588
Page 2
de - Inhalt
Sicherheitshinweise 4
Identifizierung 6
Einbau 7
Anschluss 9
Funktion 12
Umgebung 16
Fehlersuche 18
Ergänzende Dokumentation 24
en - Contents
Safety instructions 4
Identification 6
Installation 7
Wiring 9
Functionality 12
Ambient 16
Troubleshooting 19
Documentation 24
fr - Sommaire
Conseils de sécurité 4
Dénomination 6
Implantation 7
Raccordement 9
Fonctionnalité 12
Ambiante 16
Recherche de défauts 20
Documentation complémentaire 24
Tipp
Erlaubt
Verboten
Sichtkontrolle
Lichtsignale LED
grün (gn): Betrieb
rot (rd): Schaltzustand
2 Endress+ Hauser
Tip
Allowed
Forbidden
Visual check
Light signals LED
green (gn): Working
red (rd): Switch stautus
Tuyau
Permis
Interdit
Contrôle visuel
Signaux lumineux LED
verte (gn): Fonctionnement
)
rouge (rd): Etat de commutation
Page 3
es - Indice
Notas sobre seguridad 4
Identificación 6
Montaje 7
Connexiónes 9
Funcionalidad 12
Ambiente 16
Identificación de fallos 21
Documentación suplementaria 24
it - Indice
Note sulla sicurezza 4
Identificazione 6
Montaggio 7
Collegamento 9
Funzionalità 12
Ambiente 16
Individuazione delle anomalie 22
Documentazione supplementare 24
nl - Inhoud
Veiligheidsinstructies 4
Identificatie 6
Inbouw 7
Aansluiting 9
Functionaliteit 12
Omgeving 16
Fout zoeken 23
Aanvullende documentatie 24
Consejo
Permitido
Prohibido
Control visual
Señales luminosas LED
verde (gn): En servicio
rojo (rd): Estado de conmutatciòn
Endress+Hauser 3
Tipp
Permesso
Proibito
Controllo visivo
Segnali luminosi LED
verde (gn): Funzionamento
rosso (rd): Stado di commutazione
Tip
Toegestaan
Verboden
visuele controle
Lichtsignalen LED
groen (gn): In bedrijf
rood (rd): Schakeltoestand
Page 4
de - Sicherheitshinweise
Der Minicap FTC260 darf nur als
Grenzschalter für feinkörnige
Schüttgüter verwendet werden.
Bei unsachgemäßem Einsatz
können Gefahren von ihm
ausgehen.
Das Gerät darf
nur von
qualifiziertem und
autorisiertem Fachpersonal
unter Beachtung dieser
Betriebsanleitung,
der einschlägigen Normen,
der gesetzlichen Vorschriften
und der Zertifikate (je nach
Anwendung) eingebaut,
angeschlossen, in Betrieb
en - Notes on Safety
The Minicap FTC260 may be used
as a point level switch in light bulk
solids.
If used incorrectly, it can be a
source of dangers.
The device may be installed,
connected, commissioned,
operated and maintained
by
qualified and authorised
personnel only
, under
compliance with these Operating
Instructions, the relevant
standards, legal requirements, and
certificates (depending on the
application.
fr - Conseils de sécurité
Le Minicap FTC260 doit être
exclusivement utilisé comme
détecteur de niveau pour
matériaux en vrac à grains fins.
Il peut être source de danger en cas
d’utilisation non conforme aux
prescriptions.
L’appareil ne doit être installé,
raccordé, mis en service et
entretenu
qualifié et autorisé
que par un personnel
, qui tiendra
compte des instructions du présent
manuel de mise en service, des
normes en vigueur, des directives
légales et des certificats disponibles
(selon l’application).
genommen und gewartet werden.
4 Endress+ Hauser
Page 5
es - Notas sobre seguridad
El detector de nivel Minicap
FTC260 sólo debe utilizarse para la
detección de límite en materiales
de grano fino.
Su empleo inapropiado puede
resultar peligroso. El equipo deberá
ser montado, conectado, instalado
y mantenido
única y
exclusivamente por personal
cualificado y autorizado
,
bajo observación de las presentes
instrucciones de servicio, de las
normativas y legislaciones
vigentes, así como de los
certificados (dependiendo de la
aplicación).
Endress+Hauser 5
it - Note sulla sicurezza
Il Minicap FTC260 deve essere
esclusivamente utilizzato come
interruttore di livello per rinfusa a
grana fine.
Un utilizzo non corretto può
determinare pericolo.
Lo strumento può essere montato
solamente da personale
qualificato ed autorizzato
Il montaggio, il collegamento,
la messa in esercizio e la
manutenzione devono rispettare le
presenti istruzioni, le norme
vigenti e i certificati (a seconda
dell'applicazione).
nl - Veiligheidsinstructies
Gebruik de Minicap FTC260 alleen
als niveauschakelaar voor in
fijnkorrelige materialen.
Indien niet correct gebruikt
kunnen gevaarlijke situaties
ontstaan.
Het instrument
alleen door
gekwalificeerd en
.
geautoriseerd personeel
laten
inbouwen, aansluiten,
in bedrijf nemen en onderhouden.
Neem de instructies in deze
Inbedrijfstellingsvoorschriften,
de desbetreffende normen,
de wettelijke voorschriften en
eventuele certificaten in acht.
Page 6
de - Identifikation
Folgende Möglichkeiten stehen
zur Identifizierung des Messgeräts
zur Verfügung:
– Typenschildangaben
– Bestellcode (Order code) mit
Aufschlüsselung der
Gerätemerkmale auf dem
Lieferschein
fr - Dénomination
Les options suivantes sont
disponibles pour l'identification de
l'appareil:
– Indications de la plaque
signalétique
– Référence de commande (Order
code) avec énumération des
caractéristiques de l'appareil sur
le bordereau de livraison
it - Identifikazione
Per l'identificazione del misuratore
sono disponibili le seguenti
opzioni:
– dati della targhetta
– codice d'ordine con lista delle
caratteristiche del dispositivo
sul documento di trasporto
en - Identification
The following options are available
for identification of the measuring
device:
– Nameplate specifications
– Order code with breakdown of
the device features on the
delivery note
es - Identificatión
Las opciones siguientes están
disponibles para la identificación
del dispositivo de medición:
– Especificaciones de la placa de
identificación
– Código de pedido con desglose
de las características del
nl - Identificatie
De volgende mogelijkheden
bestaan om het meetinstrument te
identificeren:
– specificaties op de typeplaat
– codice d'ordine con lista delle
caratteristiche del dispositivo
sul documento di trasporto
dispositivo en el albarán de
entrega
6 Endress+ Hauser
Page 7
100
( 3.94)
³
³
£1400 N
50
( 1.97)
£
£
25 (0,98)
a
a
a
a = 200 ( 7.87)
mm (in)
³³
a
a
X
de - Einbaubeispiele
X: Schutzdach
en - Mounting Examples
X:
Protective roof
fr - Examples d’implantation
X:
Déflecteur
es - Ejemplos de montaje
X: Cubierta protectora
it - Esempi di montaggio
X: Tettuccio protettivo
nl - Inbouwvoorbeelden
X:
Bescherm profiel
Endress+Hauser 7
Page 8
de - Einbau
60
1.
2.
M20x1.5
ø 4…9 mm
(ø 0.15…0.35 in)
Minicap in den Prozessanschluss
einschrauben.
Nicht am Gehäuse drehen.
en - Installation
Screw Minicap into process
connection.
Don’t use housing to turn!
fr - Montage
Visser le Minicap.
Ne pas se servir du boîtier!
es - Montaje
Rescar el Minicap a la conexión a
proceso.
No girar el cabezal!
it - Montaggio
Avvitare il Minicap all’attacco al
processo.
Non avvitarlo della custodiea!
nl - Inbouw
Schroef de Minicap in de
procesaansuluiting.
Draai hierbij niet aan de behuizing!
8 Endress+ Hauser
Page 9
1.
£ 253 V, 4A
345
2.
1
20V…253 V AC
20V…55 V DC
2
L1 N
3.
1
max. 253 V, 4A
20V…253VAC
20V…55VDC
2345
FTC 260
L1 N
A
MAX
B
C
D
MIN
1. 2.
3.
£³2,5 mm²
( AWG 14)
£³4 mm²
( AWG 12)
3 mm
(1/8 in)
de - Einstellungen und Anschluss
1. + 2. Anschlussspannung
3. Werkseinstellung
Normen und Vorschriften
beachten!
en - Set-up and Connection
1. + 2. Voltage rating
3. Factory settings
Note all regulations and standards!
fr - Réglage et raccordement
1. + 2. Tension d‘alimentation
3. Réglages usine
Respecter les lois et les règles!
es - Ajuste y connexión
1. + 2. Tensión de alimentatición
3. Ajustes de fábrica
¡Considere reglamentaciones!
it - Messa in marcia e collega-
mento
1. + 2. Tensione di alimentatzione
3. Impostazione di fabbrica
Osservare le norme!
nl - Instelling en aansluiting
1. + 2. Aansluitspanning
Endress+Hauser 9
3. Fabrieksinstelling
Voorschriften in acht nemen!
Page 10
FTC260 - ##2##
L+ L– PE
123
DC PNP
I max 200 mA
R
–
+
I max. 200 mA
U max. 55 V
L
I
L
R
10.8V…45V DC
1
+2–
–
3
R
-
500 mA
F
de -
Gleichstromanschluss
Transistorausgang PNP
R: Externe Last
en -
DC connection
Transistor output PNP
R: External load
fr -
Raccordement Courant continu
Sortie transistor PNP
R: Charge extérieure
es -
Alimentación CC
Salida transistor PNP
R: Carga exterior
it -
Collegamento CC
Uscita a transistori PNP
R: Carico esterno
nl -
Gelijkspanningsaansluiting
transistoruitgang PNP
R: Externe belasting
10 Endress+ Hauser
Page 11
a u r
PE
L1 N
1 2
20V…253V AC
20V…55V DC
500 mA
U~ max. 253 V, I~ max. 4 A
P~ max. 1000 VA, cos = 1
P~ max. 500 VA, cos > 0,7
I– max. 4 A, U– < 30 V
I– max. 0,2 A, U– < 253 V
j
j
…
…
…
…
31425
-
12
L1 N 20…253 V AC
L+ L– 20…55 V DC
FF
L+ L
L1 N
–
(C)
(NC)
(NO)
FTC260 - ##4##
de -
Allstromanschluss
Relaisausgang
en -
Universal connection
Relay output
fr -
Raccordement tous courants
Sortie relais
es -
Alimentación universal
Salida por relé
it -
Collegamento corrente universale
Uscita relè
nl -
Universele spanningsaansluiting
Relaisuitgang
Endress+Hauser 11
Page 12
de - Funktion
max. 253V 4A
20V…253VAC
20V…55V DC
DC PNP
I max 200 mA
31
L142N
5
FTC 262
C
D
A
B
M
IN
MAX
SGN RD
MAX
S
GN RD
U– DC
…
PNP
U– AC/DC
MIN
345
345
345
345
U 0 V
1
2
345
1
+
R
R
I
L
I
R
DU
3
3
+
R
I
L
DU
3
R
I
R
3
R
I
R
3
Relais
+
L
–
L
1
1
1
1
+
L
–
L
+
L
–
L
+
L
–
L
+
L
–
L
Sicherheitsschaltung wählen
en - Function
Setting fail-safe mode
fr - Fonction
Choisir la commutation de sécurité
es - Funcionamiento
Ajuste del modo de seguridad
it - Funzione
Impostare la modalità di sicurezza
nl - Functie
Kies fail-safe instelling
(ruststroomprincipe)
12 Endress+ Hauser
Page 13
de - Funktionsoptimierung
Eine Änderung der
Schalterstellung ist nur unter
folgenden Bedingungen zu
empfehlen:
– bei Neigung zur starker
Ansatzbildung an der Sonde
– beim Einbau in nicht-
metallische Behälter
Einstellungen => Seite 14, 15.
en - Optimising Performance
The switch setting should be
changed only if the following
conditions are met:
– tendency to heavy buil-up on
the probe
– mounting in a non-metallic
vessel
The appropriate setting is shown in
the table on page 14, 15.
fr - Optimisation de fonction
Une modification de la position du
commutateur est seulement
recommandée dans le cas suivants:
– dépôt important sur la sonde
– montage sur réservoirs non
métalliques
Réglage voir tableau page 14, 15.
es - Optimización del funcionami-
ento
El ajuste del inter ruptor sólo deberá
variarse si se dan las siguientes
condiciones:
– tendencia a producirse fuertes
adherencias en la sonda
– montaje en un depósito no
metálico
En la tabla de la pág. 14, 15 se
indica e ajuste adecuado.
Endress+Hauser 13
it - Ottimizzazione delle prestazi-
oni
L'impostazione del
microinterruttore dovrebbe essere
cambiata solo in presenza delle
condizioni sotto elencate:
– tendenza a consistenti depositi
sulla sonda
– montaggio in serbatoio non
metallico
L'appropriata impostazione è
mostrata nella tabella a pag. 14, 15.
nl - Functieoptimalisatie
De schakelstand alleen wijzigen bij
de volgende condities:
– neiging tot aangroei op de
elektrode
– bij montage in een niet-metalen
vat
De juiste instelling wordt getoond
op pag. 14, 15.
Page 14
de -
13
A
A
e
r
> 1,5
e
r
> 2,0
e
r
> 3,0
C
C
D
D
*
*
*
> 1,5
> 1,7
> 2,0
> 1,5
> 1,7
> 2,0
> 3,0
200
250
400
800
g/l
(min.)
*er
500
700
1100
g/l
(min.)
Getreide
Grain
Céréales
Grano
Graan
Mineralien,
Kunststoffe
Minerals,
Plastics
Minéraux,
Plastiques
Minerales,
plásticos
Minerali,
plastiche
Mineralen,
Kunststoffen
*er
e
r
> 1,7
B
B
*
13
13
B
C
Einstellungen zur
Funktionsoptimierung
- wenn erforderlich -
en -
Settings to optimise performance
- if required -
fr -
Réglages pour optimisation de
fonction
- si nécessaire-
es -
Ajustes para optimizar el
funcionamiento
- en caso necesario -
it -
Impostazione per ottimizzare le
prestazioni
- se necessario -
nl -
Instellingen voor optimalisatie
- indien gewensd -
14 Endress+ Hauser
Page 15
1
max. 253 V, 4A
20V…253VAC
20V…55VDC
2345
FTC 260
L1 N
A
B
C
D
MIN MAX
N: >1.6
M: ---
er
N: >2.0
M: >1.6
e
e
r
r
N: >2.5
M:ee
r
r
>2.0
N: >3.5
M:ee
r
r
>2.5
Factory settings
de -
Behälter
M = metallisch
N = micht metallisch
en -
Vessel
M = metallic
N = non-metallic
fr -
Réservoir
M = métallique
N = non métallique
es -
Depósito
M = metálico
N = non metálico
it -
Serbatoio
M = metallico
Endress+Hauser 15
N = non metallico
nl -
Tank
M = metaal
N = geen metaal
Page 16
de - Umgebung
bar (psi)
er min. 1,5
ø30
( 1.2)
£
£
T
°C (°F)
a
Ta
T
°C (°F)
p
Tp
80 (176)
T
°C (°F)
a
T
°C (°F)
p
60 (158)
–40 ( 140)–
80 (176)
–40
( 140)–
–40
( 140)–
–40
( 140)–
-
.
50
(122)
p = –1…+25
(–14.5…+362)
e
130
(266)
80
(176)
Umgebungstemperatur T
Betriebstemperatur T
Druck p
e
en - Ambient
Ambient temperature Ta
Operating temperature T
Operating pressure p
fr - Ambiante
Température ambiante Ta
Température de service T
Pression de service p
es - Ambiente
Temperatura ambiente Ta
Temperatura de trabajo T
Presión de trabajo p
it - Ambiente
Temperatura ambiente Ta
Temperatura d’esercizio T
Pressione d’esercizio p
nl - Omgeving
Omgevingstemperatuur Ta
Procestemperatuur T
Procesdruk pe
16 Endress+ Hauser
p
e
e
e
e
p
a
p
p
p
p
Page 17
55
r = 200 g/l
( 32 oz/gal)
³
³
£
30 (1.2 in)
10 l
2,64 gal
ø
40
(1.57)
R , G, NPT
PPS
A
B
2 kg
4,4 lbs
mm (in)
de -
A:
Schüttgewicht
Korngröße Ø
B: Adapter
en -
A:
Solids density
Grain size Ø
B: Adapter
fr -
A:
Densité apparente
Granulamétrie Ø
B: Adaptateur
es -
A:
Densidad de las mercancías
Tamaño del grano Ø
B: Adaptador
it -
A:
Densità dei solidi
Granulometria grossa Ø
B: Adattatore
nl -
A:
Stortgewicht
Korrelgrootte Ø
B: Adapter
Endress+Hauser 17
Page 18
de - Fehlersuche
Fehlfunktion Ursache Maßnahme
Schaltet nicht Versorgungsspannung fehlt (Grüne
Schaltet falsch MIN-/MAX-Sicherheitsschaltung
Fehlschaltung,
sporadisch
Leuchtdiode aus)
Dielektrizitätszahl
gering
Schlechte Masseverbindung Erdungsanschluss vom Gehäuse zum Behälter
Sonde berührt Auslaufkonus Anderen Montageort wählen
Zu viel Materialansatz unten an der
Sonde
Sonde abgerissen => rote LED blinkt FTC260 austauschen; anderen Montageort
Elektronik in der Sonde oder im Gehäuse
defekt => rote LED blinkt
Wechselstromausführung: Kontakte nach
Kurzschluß verschweißt
vertauscht
Gleichstromausführung: Ausgang
überlastet
Förderstrom trifft manchmal Sonde Förderstrom umlenken oder anderen
Sonde berührt Materialansatz an der
Behälterwand
Wasser im Gehäuse Deckel und Kabeldurchführungen fest
r
des Schüttguts zu
Versorgung prüfen
Am Elektronikeinsatz Schalterstellung ändern
oder zu Metallteilen prüfen
Am Elektronikeinsatz Schalterstellung ändern
oder Sonde säubern
wählen
FTC260 austauschen
FTC260 austauschen;Sicherung in den
Kontaktstromkreis
Am Elektronikeinsatz Sicherheitsschaltung
richtig einstellen
Last, (Leitungs-) Kapazität verringern
Montageort wählen
Behälterwand freimachen oder anderen
Montageort wählen
zuschrauben
18 Endress+ Hauser
Page 19
Fault Reason Remedy
Does not switch No power (green LED does not light up) Check power
Switches
incorrectly
Sporadic faulty
switching
Dielectric r of material too low Change switch settings on electronic insert
Poor ground connection Check ground connection to silo or metal parts
Probe touches outlet cone Select another mounting point
Too much build-up on probe tip Change switch settings on electronic insert or
Probe pulled down => red LED flashes Replace FTC260; select another mounting
Electronics in probe or housing are
defective => red LED flashes
AC version: Contacts melted together
(after short-circuiting)
MIN-/MAX fail- safe mode set wrongly Set correct mode at electronic insert
DC version: Output overloaded Reduce load, (cable) capacitance
Filling curtain sometimes touches probe Redirect curtain or select another mounting
Probe touches material building on vessel
wall
Water in housing Screw cover and cable gland tight
clean probe
point
Replace FTC260
Replace FTC260; connect a fuse into contactor
circuit
point
Clear vessel wall of building-up or select
another mounting point
en - Trouble-shooting
Endress+Hauser 19
Page 20
fr - Recherche de défauts
Défaut Cause Remède
Ne commute pas Absence tension d’alimentation (diode
Commutation
incorrecte
Commutation
erronée
sporadique
verte éteinte)
Coefficient diélectrique r du produit en
vrac trop faible
Mauvaise liaison à la masse Vérifier la prise de terre du boîtier avec le
Sonde en contact avec le cône de sortie Choisir un autre point de montage
Dépôt trop important sur la partie
inférieure de la sonde
Sonde arrachée => Diode (LED) rouge
clignote
Electronique dans la sonde ou le boîtier
défectueuse => Diode (LED) rouge
clignote
Version courant alternatif: contacts
soudés (après court-circuit)
Sécurité MIN-/MAX verséet Régler correctement la commutation de
Exécution courant continu: sortie
surchargée
Veine de produit entre parfois en contact
avec la sonde
Sonde en contact avec des dépôts sur la
paroi du réservoir
Eau dans le boîtier Bien visser le couvercle et les entrées de câble
Vérifier l’alimentation
Modifier la position du commutateur sur
l’électronique
réservoir ou avec les parties métalliques
Modifier la position du commutateur sur
l’électronique ou nettoyer la sonde
Remplacer le FTC260; choisir un autre point
d’implantation
Remplacer le FTC260
Remplacer le FTC260; insérer un fusible dans
le circuit du contact
sécurité sur l’électronique
Diminuer la charge, la capacité (de ligne)
Dévier la veine ou choisir un autre point de
montage
Nettoyer la paroi du réservoir ou choisir un
autre point de montage
20 Endress+ Hauser
Page 21
Fallo Causa Solución
No se conecta No hay alimentación (el LED verde no
Contacto
incorrecto
Mal contacto
esporádico
está iluminado)
Constante dieléctrica r del material,
demasiado baja
Conexión a tierra deficiente Compruebe la conexión a tierra al silo o partes
La sonda toca el cono de salida Elija otro punto de montaje
Demasiadas adherencias en el extremo
de la sonda
Sonda caida => El LED rojo parpadea Sustituya el FTC260; elija otro punto de
Las electrónicas de la sonda o del cabezal
son defectuosas => El LED rojo parpadea
Versión AC: Los contactos se han
fusionado (tras un cortocircuito)
Ajuste incorrecto del modo de seguridad
MIN/MAX
Versión DC: Salida con sobretensión Reduzca la carga, (cable) capacidad
La cortina de llenado a veces toca la
sonda
La sonda toca las adherencias de la pared Limpie la pared de adherencias o elija otro
Agua en el cabezal Apriete bien la cubierta y el prensaestopa
Compruebe la alimentación
Cambie los ajustes de conexión de la tarjeta
electrónica
metálicas
Cambie los ajustes de interrupción de la
electrónica o bien limpie la sonda
montaje
Sustituya el FTC260
Sustituya el FTC260; Conecte un fusible en el
circuito contactor
Ajuste el modo correcto en la electrónica
Redirija la cortina o elija otro punto de montaje
punto de montaje
es - Identificación de fallos
Endress+Hauser 21
Page 22
it - Individuazione e
eliminazione delle anomalie
Difetti Motivo Rimedio
Non commuta Manca alimentazione (LED verde spento) Controllare l’alimentazione
Non commuta
correttamente
Sporadicamente
commuta male
Costante dielettrica r del materiale
troppo bassa
Manca connessione a terra Controllare le connessioni al silo o alle parti
La sonda tocca il cono d’uscita Cambiare il punto di montaggio
Depositi sulla punta della sonda Cambiare le impostazioni sull’inserto
Sonda strappata => LED rosso lampeggia Sostituire FTC260; cambiare punto di
Elettronica della sonda o nella custodia
difettosa => LED rosso lampeggia
Versione AC: Contatti fusi (dopo un corto
circuito)
Sicurezza di MIN/MAX impostata male Correggere l’impostazione sull’inserto
Versione DC: Uscita sovraccarica Ridurre il carico, capacità (del cavo)
Il materiale tocca occasionalmente la
sonda durante il riempimento
La sonda tocca il deposito sulle pareti Togliere i depositi dalle pareti o cambiare punto
Acqua nella custodia Avvitare a tenuta il coperchio e passacavi
Cambiare le impostazioni sull’inserto
elettronico
metalliche
elettronico o pulire la sonda
montaggio
Sostituire FTC260
Sostituire FTC260; inserire un fusibile nel
circuito dei contatti
elettronico
Deviare il materiale o cambiare punto di
montaggio
di montaggio
22 Endress+ Hauser
Page 23
Fout Oorzaak Maatregel
Schakelt niet Voeding ontbreekt (groene LED uit) Voeding testen
Schakelt fout MIN-/MAX-functie verwisseld Op de elektronica veiligheidsschakeling correct
Fautschakeling,
sporadisch
Diëlectrische constante r van het
product te gering
Slechte massaverbinding Massa aansluiting tussen huis en silo testen
Sensor raakt uitloopconus Ergens anders monteren
Te veel aangroei Instelling op elektronica wijzigen of sensor
Sensor afgebroken => Rode LED
knippert
Elektronica in de sensor of in de kop
defect => Rode LED knippert
Wisselspanningsuitvoering: contacten
verkleefd (na een kortsluiting)
Gelijkspanningsuitvoering: uitgang
overbelast
Vulstroom raakt soms de sensor Vulstroom ombuigen of andere montageplaats
Sensor raakt aangroei aan de wand Silowand reinigen of andere montageplaats
Water in het huis Deksel en kabelwartels vastschroeven
Instelling op elektronica wijzigen
schoonmaken
FTC260 uitwisselen; of andere montageplaats
kiezen
FTC260 uitwisselen
FTC260 uitwisselen; zekering plaatsen in
contactcircuit
instellen
Belasting, (kabel) capaciteit verminderen
kiezen
kiezen
nl - Fout zoeken
Endress+Hauser 23
Page 24
71262166
de - Ergänzende
Dokumentation
en - Supplementary
Documentation
fr - Documentation
complémentaire
es - Documentación
adicional
it - Documentazione
supplementare
nl - Aanvullende
documentatie
KA00093F/00/A6/13.14
71262166
FM10
Technische Information / Technical Information / Information technique /
Información técnica / Informazioni tecniche / Technische Informatie
Minicap FTC260, FTC262
TI00287F
Sicherheitshinweise / Safety instructions, Conseils de sécurité / Instrucciones de
seguridad / Istruzioni di sicurezza / Veiligheidsinstructies
Minicap FTC260
XA00011F
www.endress.com/worldwide
Loading...
