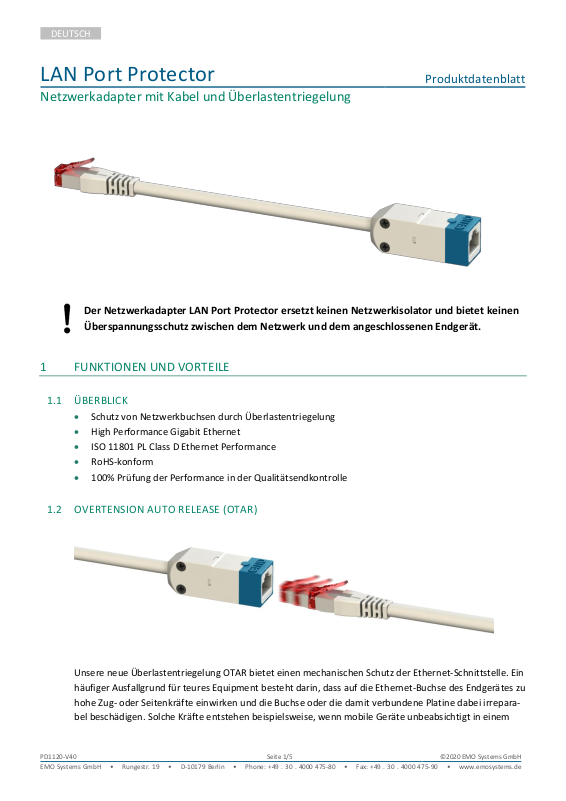

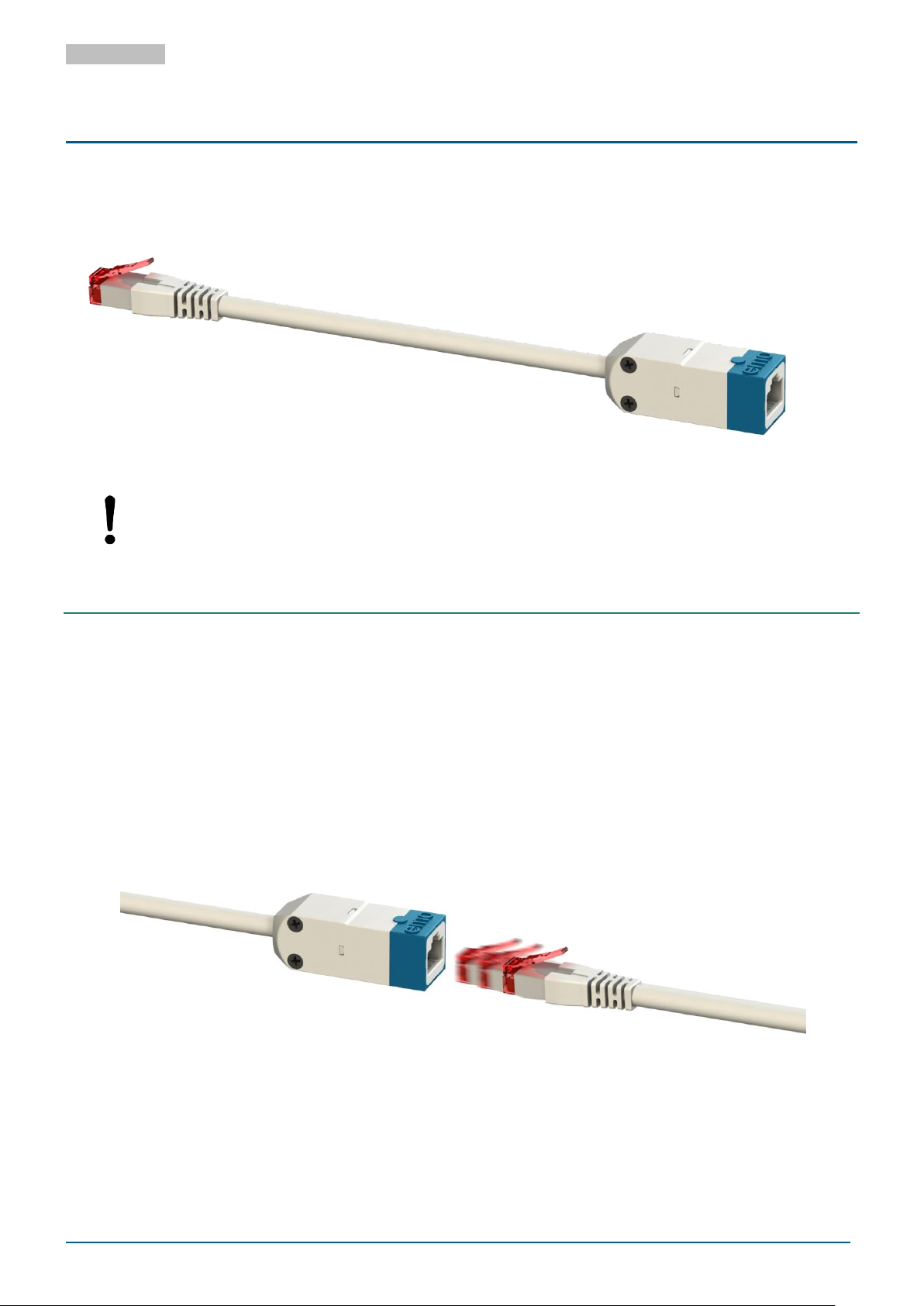

LAN Port Protector

Produktdatenblatt

Netzwerkadapter mit Kabel und Überlastentriegelung

Der Netzwerkadapter LAN Port Protector ersetzt keinen Netzwerkisolator und bietet keinen
Überspannungsschutz zwischen dem Netzwerk und dem angeschlossenen Endgerät.

1 FUNKTIONEN UND VORTEILE

1.1 ÜBERBLICK

 Schutz von Netzwerkbuchsen durch Überlastentriegelung
 High Performance Gigabit Ethernet
 ISO 11801 PL Class D Ethernet Performance
 RoHS-konform
 100% Prüfung der Performance in der Qualitätsendkontrolle

1.2 OVERTENSION AUTO RELEASE (OTAR)

Unsere neue Überlastentriegelung OTAR bietet einen mechanischen Schutz der Ethernet-Schnittstelle. Ein
häufiger Ausfallgrund für teures Equipment besteht darin, dass auf die Ethernet-Buchse des Endgerätes zu
hohe Zug- oder Seitenkräfte einwirken und die Buchse oder die damit verbundene Platine dabei irrepara­bel beschädigen. Solche Kräfte entstehen beispielsweise, wenn mobile Geräte unbeabsichtigt in einem

PD1120-V40

Seite 2/5

©2020 EMO Systems GmbH

EMO Systems GmbH • Rungestr. 19 • D-10179 Berlin • Phone: +49 . 30 . 4000 475-80 • Fax: +49 . 30 . 4000 475-90 • www.emosystems.de

größeren Radius bewegt werden, als es das angeschlossene Kabel zulässt oder Menschen über ange­schlossene Patchkabel stolpern.

Wird der LAN Port Protector mit seinem Stecker in die Ethernet-Buchse des zu schützenden Endgerätes
eingesteckt, ist das Endgerät vor solchen Gefahren geschützt. Die Buchse des Netzwerkadapters, die das
ankommende Patchkabel aufnimmt ist mit einer Überlastentriegelung OTAR ausgestattet. Oberhalb einer
bestimmten Zugkraft löst sich die Verriegelung automatisch.

2 ZEICHNUNGEN

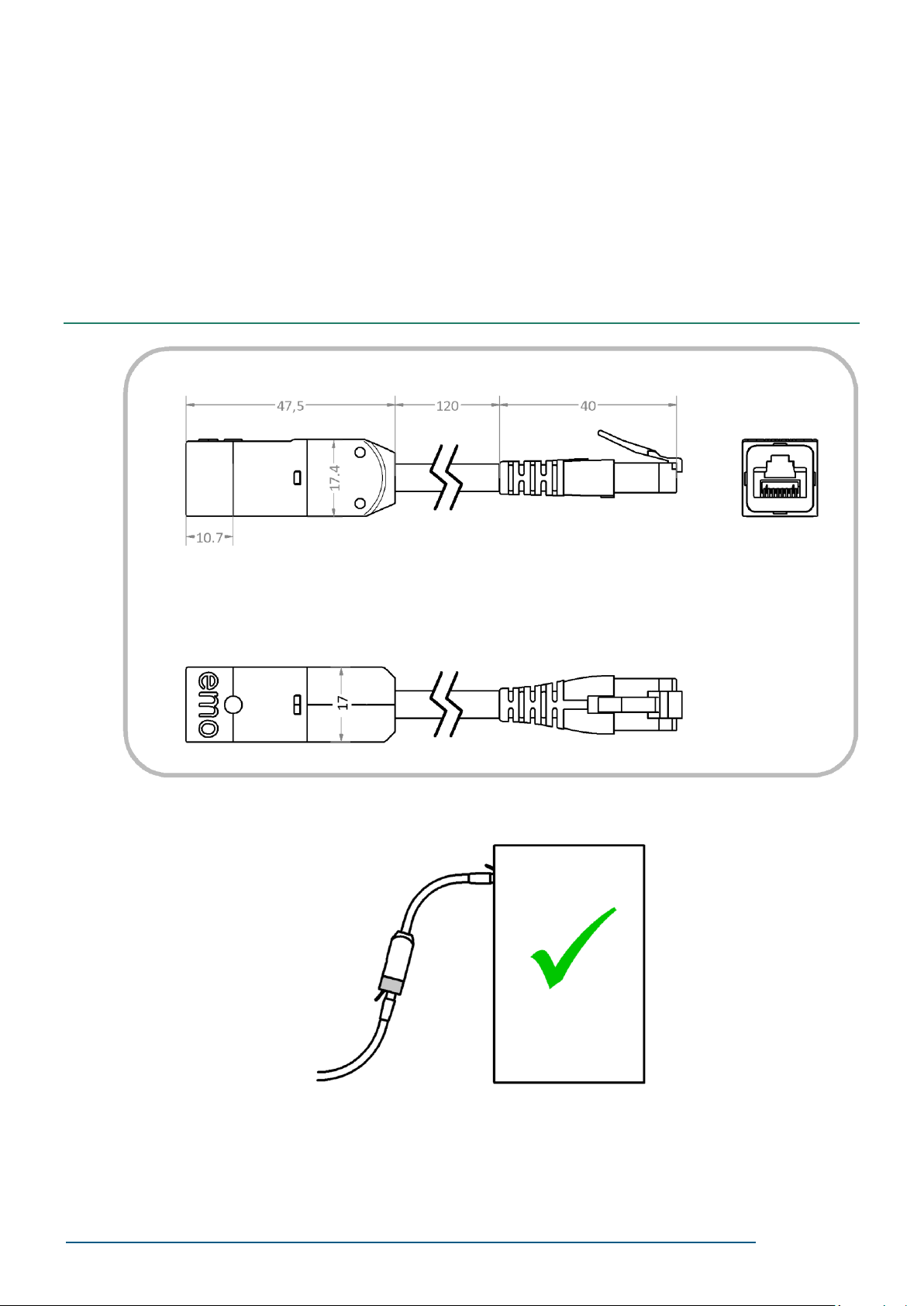

Abbildung 1: Maßzeichnung (Alle Maßangaben in Millimetern)

Abbildung 2: Installationsempfehlung

PD1120-V40

Seite 3/5

©2020 EMO Systems GmbH

EMO Systems GmbH • Rungestr. 19 • D-10179 Berlin • Phone: +49 . 30 . 4000 475-80 • Fax: +49 . 30 . 4000 475-90 • www.emosystems.de

Kategorie

Erläuterung

Eigenschaft

Bezeichnung LAN Port Protector

Gehäusefarbe Weiß/Enzianblau

Gehäusematerial Kunststoff

Bauart

Standalone

Kabellänge

Flexibler Kabelabschnitt zw.

Stecker und Gehäuse

120 mm

Minimaler Biegeradius des
Kabels

25 mm

Befestigungsart freihängend

Schnittstelle Eingang

RJ45-Buchse gerade

Schnittstelle Ausgang

RJ45-Stecker an Kabel

Auszugskraft der
Überlastentriegelung

Abhängig von Steckertyp, Tem-

peratur und Verschleißzustand

des Steckers

typ. 6-20 N

Gewicht

Netto, ca.

20 g

Schutzart

Gemäß EN 60529

IP40

Steckzyklen min.

RJ45-Stecker in RJ45-Buchse

1000

Fehlsteckungen max.

mit RJ11- / RJ12- / RJ25-

Steckern

100

MTTF (25°C)

SN 29500 Standard,

Temperatur 25 °C,

Arbeitszyklus 100 %

(7 Tage, 24 Std)

4.590 Jahre

MTTF (40°C)

SN 29500 Standard,

Temperatur 40 °C,

Arbeitszyklus 100 %

(7 Tage, 24 Std)

4.260 Jahre

3 SICHERHEITSHINWEISE

 Der Adapter LAN Port Protector ist kein Netzwerkisolator und erfüllt lediglich die Funktion der Über-

lastentriegelung. Er bietet keinen Überspannungsschutz zwischen dem Netzwerk und dem an-

geschlossenen Endgerät.

 Der LAN Port Protector ist bei bestimmungsgemäßem Gebrauch wartungsfrei.
 Ein beschädigter oder mit Staub oder Flüssigkeiten verschmutzter LAN Port Protector muss ersetzt

werden.

4 SPEZIFIKATIONEN

4.1 ALLGEMEIN

PD1120-V40

Seite 4/5

©2020 EMO Systems GmbH

EMO Systems GmbH • Rungestr. 19 • D-10179 Berlin • Phone: +49 . 30 . 4000 475-80 • Fax: +49 . 30 . 4000 475-90 • www.emosystems.de

Kategorie

Norm o. Prüfkriterium

Eigenschaft

Übertragungsraten und
unterstützte
Netzwerkprotokolle

10 Mbit/s

10Base-T (IEEE802.3 Cl.14)



100 Mbit/s

100Base-Tx (IEEE802.3 Cl.25)



1000 Mbit/s

1000Base-T (IEEE802.3 Cl.40)



Performancekategorie

ISO 11801

Permanent Link (PL)

Class D

Einfügedämpfung absolut
(Insertion Loss)

0,1 dB @ 100 MHz

Rückflussdämpfung absolut
(Return Loss)

30 dB @ 100 MHz

Kategorie

Erläuterungen

Eigenschaft

Betriebstemperatur

Min.:

-10°C

Max.:

+60°C

Luftfeuchte

nicht kondensierend

Min.:

10%

Max.:

90%

Luftdruck

Min.:

700 hPa

Max.:

1.060 hPa

Höhe über Meeresspiegel

Max.:

3.200 m

Kategorie

Erläuterungen

Eigenschaft

Temperatur

Min.:

-40°C

Max.:

+70°C

Luftfeuchte

nicht kondensierend

Min.:

10%

Max.:

90%

Luftdruck

Min.:

500 hPa

Max.:

1.060 hPa

4.2 ETHERNET PERFORMANCE

4.3 BETRIEBSBEDINGUNGEN UND EINSATZBEREICH

4.4 UMGEBUNGSBEDINGUNGEN LAGERUNG UND TRANSPORT

PD1120-V40

Seite 5/5

©2020 EMO Systems GmbH

EMO Systems GmbH • Rungestr. 19 • D-10179 Berlin • Phone: +49 . 30 . 4000 475-80 • Fax: +49 . 30 . 4000 475-90 • www.emosystems.de

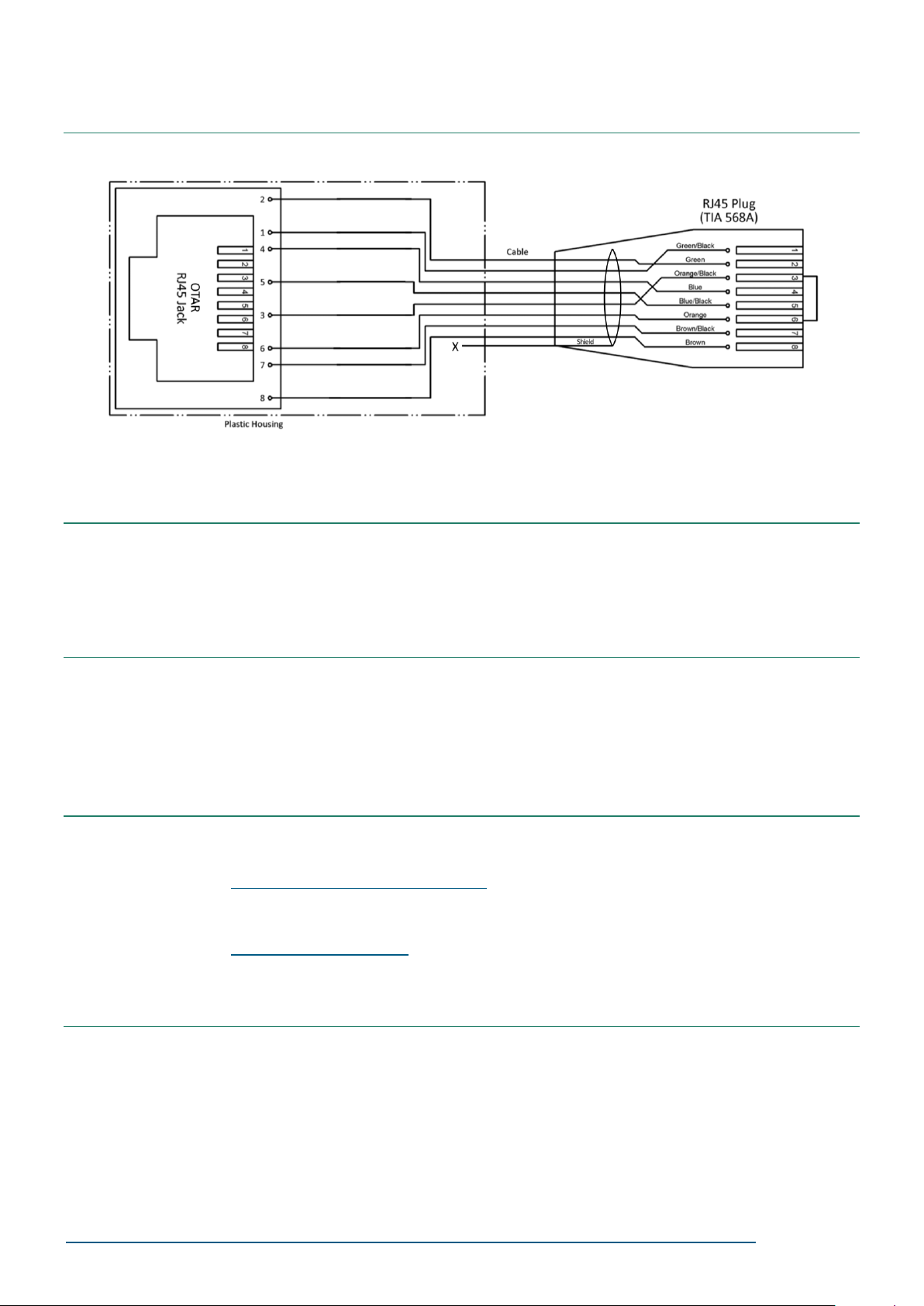

5 SCHALTBILD

6 UMWELTSCHUTZHINWEIS

Dieses Gerät enthält elektronische Bauteile. Es ist nach Ende der Nutzung an den Hersteller zur Entsor­gung zurückzusenden.

7 QUALITÄT

EMO Systems unterhält ein zertifiziertes Qualitätsmanagementsystem für Entwicklung und Fertigung nach
ISO 9001 und ISO 13485. Jeder LAN Port Protector wird vor der Auslieferung einer umfangreichen Quali­tätsprüfung unterzogen.

8 KONTAKT UND SUPPORT

Bitte entnehmen Sie die aktuellen Kontaktdaten unserem Internetauftritt unter der Adresse

http://www.emosystems.de/kontakt

oder senden Sie eine E-Mail an die folgende Adresse:

[email protected]

9 RECHTLICHE HINWEISE

Die vorstehenden Informationen in diesem Datenblatt wurden nach bestem Wissen und mit aller Sorgfalt
zusammengetragen. Dennoch können wir nicht garantieren, dass diese vollständig fehlerfrei sind.
Der Anwender ist für den fachgerechten Einsatz dieses Produktes verantwortlich und haftbar, wir über­nehmen keine Haftung. Änderungen dieses Datenblatts behalten wir uns ohne vorherige Ankündigung
vor.
