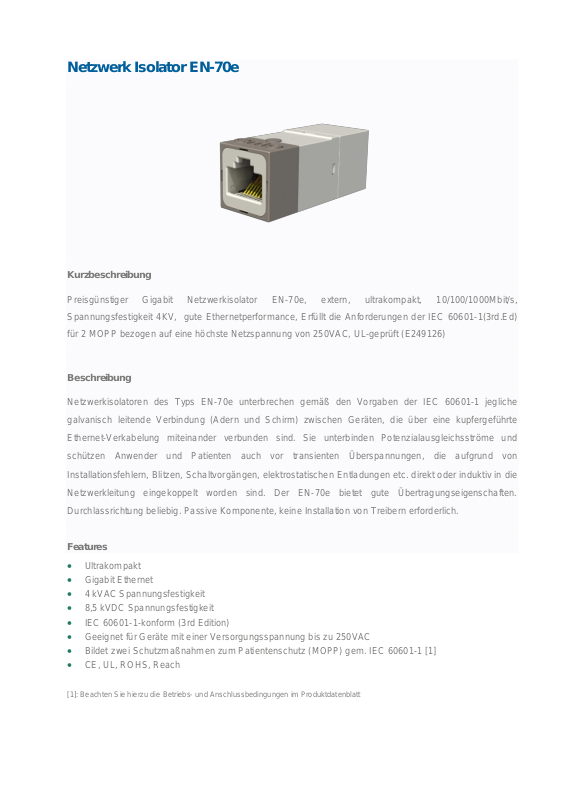

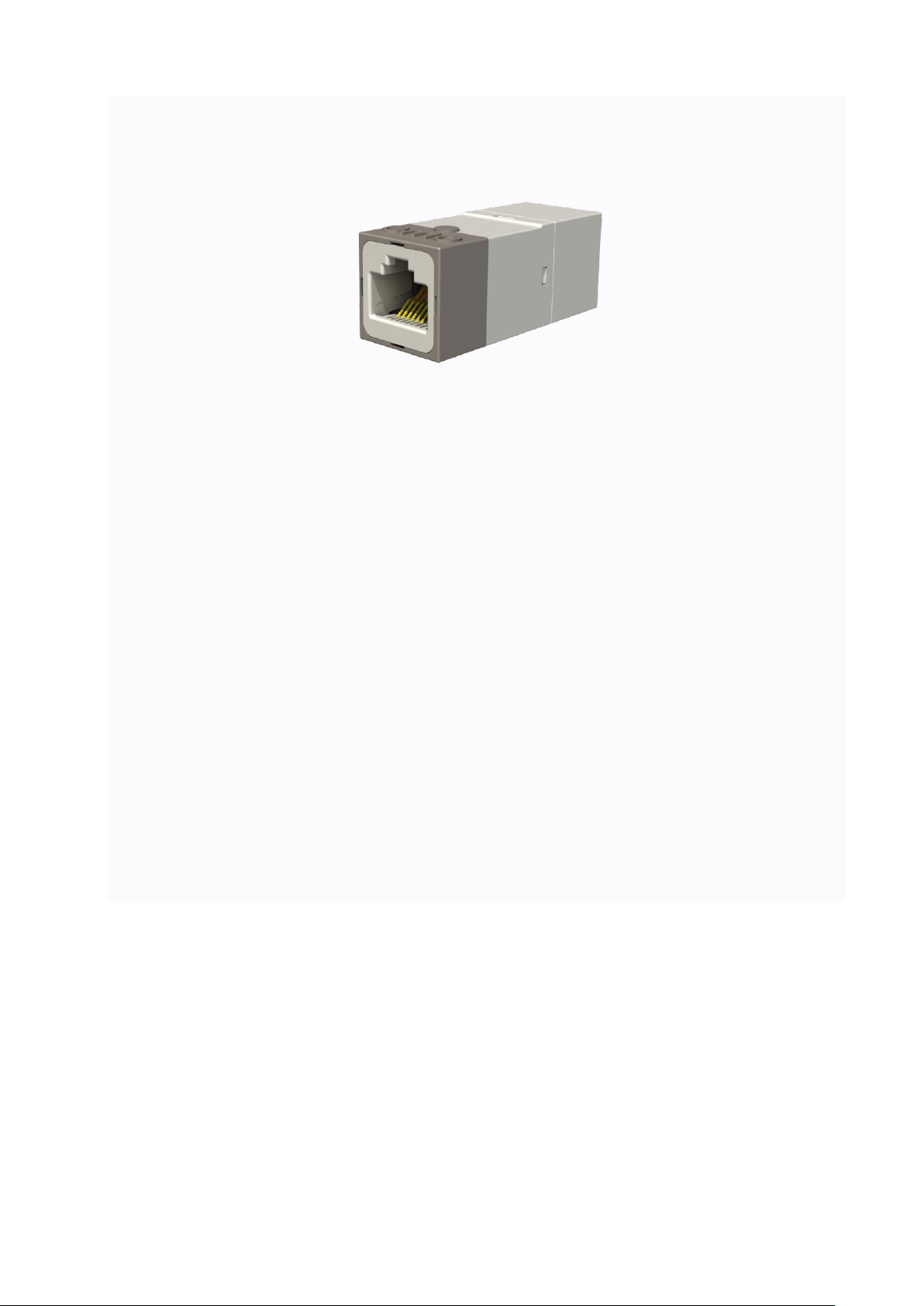

Netzwerk Isolator EN-70e
Kurzbeschreibung
Preisgünstiger Gigabit Netzwerkisolator EN-70e, extern, ultrakompakt, 10/100/1000Mbit/s,
Spannungsfestigkeit 4KV, gute Ethernetperformance, Erfüllt die Anforderungen der IEC 60601-1(3rd.Ed)
für 2 MOPP bezogen auf eine höchste Netzspannung von 250VAC, UL-geprüft (E249126)
Beschreibung
Netzwerkisolatoren des Typs EN-70e unterbrechen gemäß den Vorgaben der IEC 60601-1 jegliche
galvanisch leitende Verbindung (Adern und Schirm) zwischen Geräten, die über eine kupfergeführte
Ethernet-Verkabelung miteinander verbunden sind. Sie unterbinden Potenzialausgleichsströme und
schützen Anwender und Patienten auch vor transienten Überspannungen, die aufgrund von
Installationsfehlern, Blitzen, Schaltvorgängen, elektrostatischen Entladungen etc. direkt oder induktiv in die
Netzwerkleitung eingekoppelt worden sind. Der EN-70e bietet gute Übertragungseigenschaften.
Durchlassrichtung beliebig. Passive Komponente, keine Installation von Treibern erforderlich.
Features
Ultrakompakt
Gigabit Ethernet
4 kVAC Spannungsfestigkeit
8,5 kVDC Spannungsfestigkeit
IEC 60601-1-konform (3rd Edition)
Geeignet für Geräte mit einer Versorgungsspannung bis zu 250VAC
Bildet zwei Schutzmaßnahmen zum Patientenschutz (MOPP) gem. IEC 60601-1 [1]
CE, UL, ROHS, Reach
[1]: Beachten Sie hierzu die Betriebs- und Anschlussbedingungen im Produktdatenblatt
Page 2

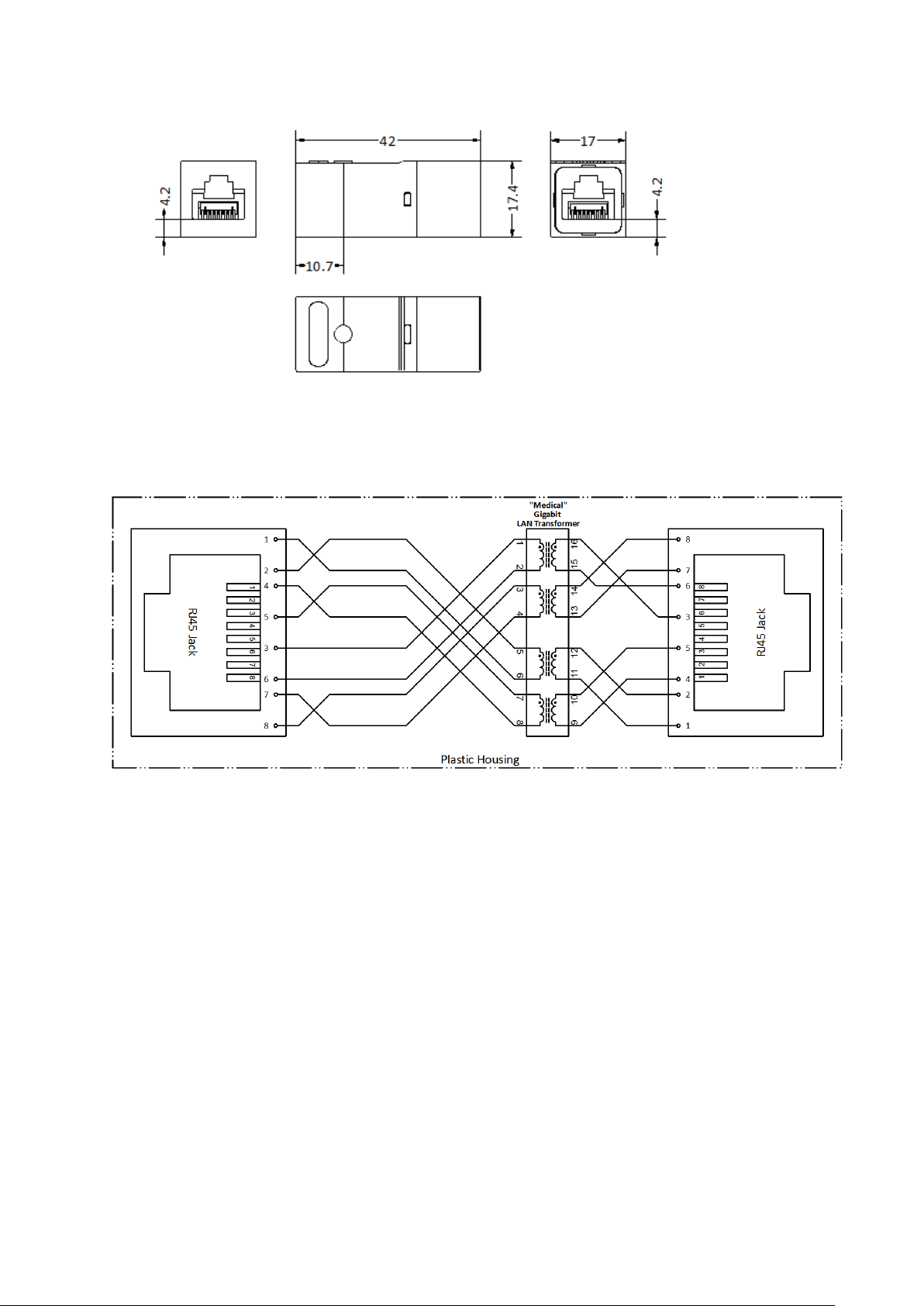

Maßzeichnung
Schaltbild
Page 3
Technische Daten
Betriebsart
Dauerbetrieb
Umgebungsbedingungen während
des Betriebes
Temperatur
-10°C bis 70°C
Relative
Luftfeuchte
10% bis 90% (nicht
kondensierend)
Luftdruck
500hPa bis 1060hPa
Lager- und Transportbedingungen
Temperatur
-25°C bis +70°C
Relative
Luftfeuchte
10% bis 90% (nicht
kondensierend)
Luftdruck
500hPa bis 1060hPa
Schutzklasse
IP20
Zertifizierung
CE, UL Recognized
Component E249126
RoHS conform, REACH
Normen
IEC 60601-1:2005
IEC 60601-1-2:2000
IEEE 803.2
Spannungsfestigkeit zwischen den
Anschlüssen
4000V AC @50Hz/60s
Anschluss vorn/hinten
RJ45/RJ45
Abgangsrichtung
Gerade
Steckzyklen
> 1000
Fehlsteckungen mit RJ11/12/25
Steckern
Bis zu 100
Netzwerkspezifikationen
IEEE 803.2 ab
10/100/1000-BaseT
Einfügedämpfung (Insertion Loss)
(1-100MHz)
< 2db
Rückflussdämpfung (Return Loss)
(1-100MHz)
> 12db
Gewicht
12 g
Abmaße LxBxH in mm
42×17×17,4

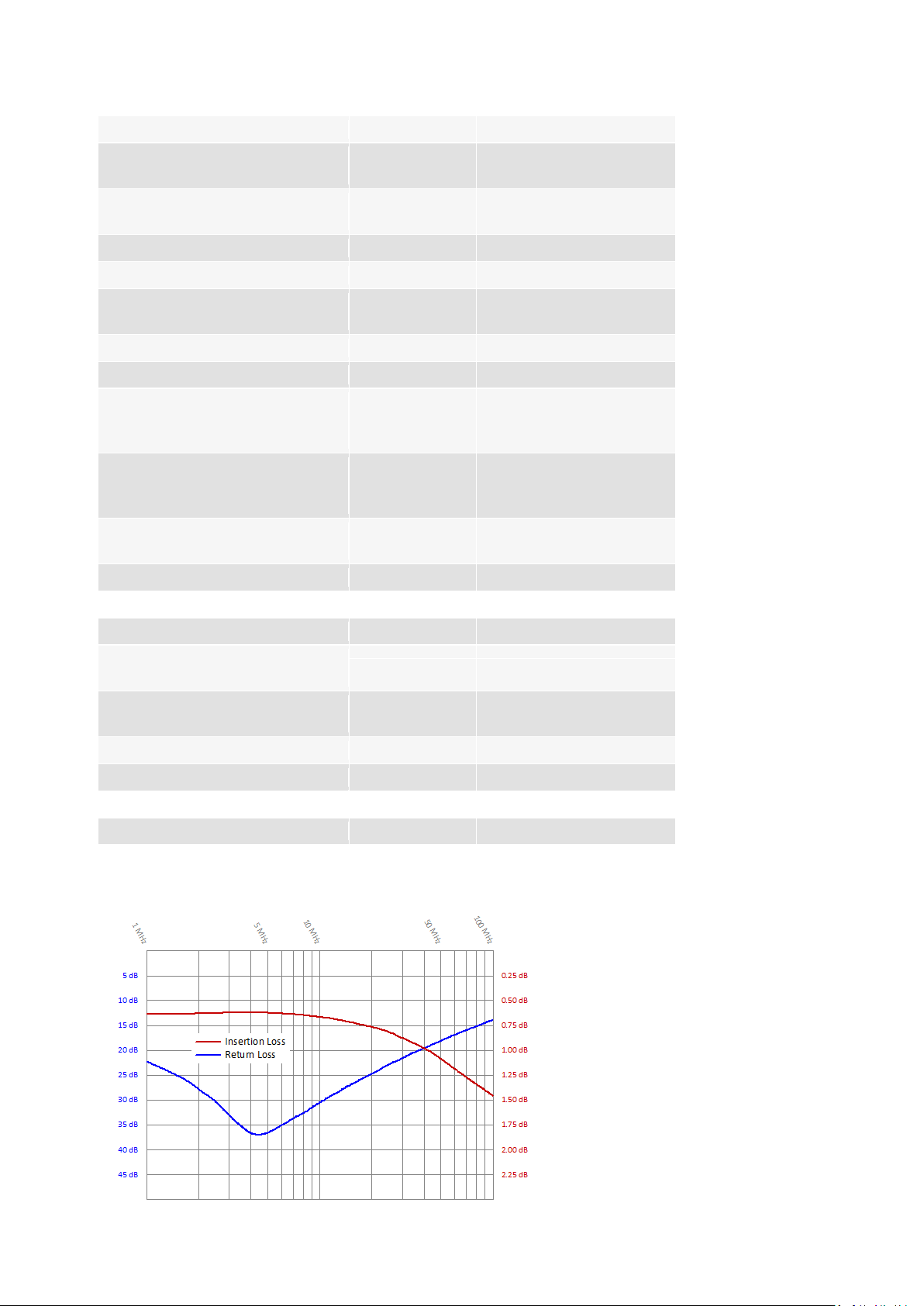

Frequenzgänge
Typische Frequenzgänge für EN-70e
Page 4
Weitere Produktbilder

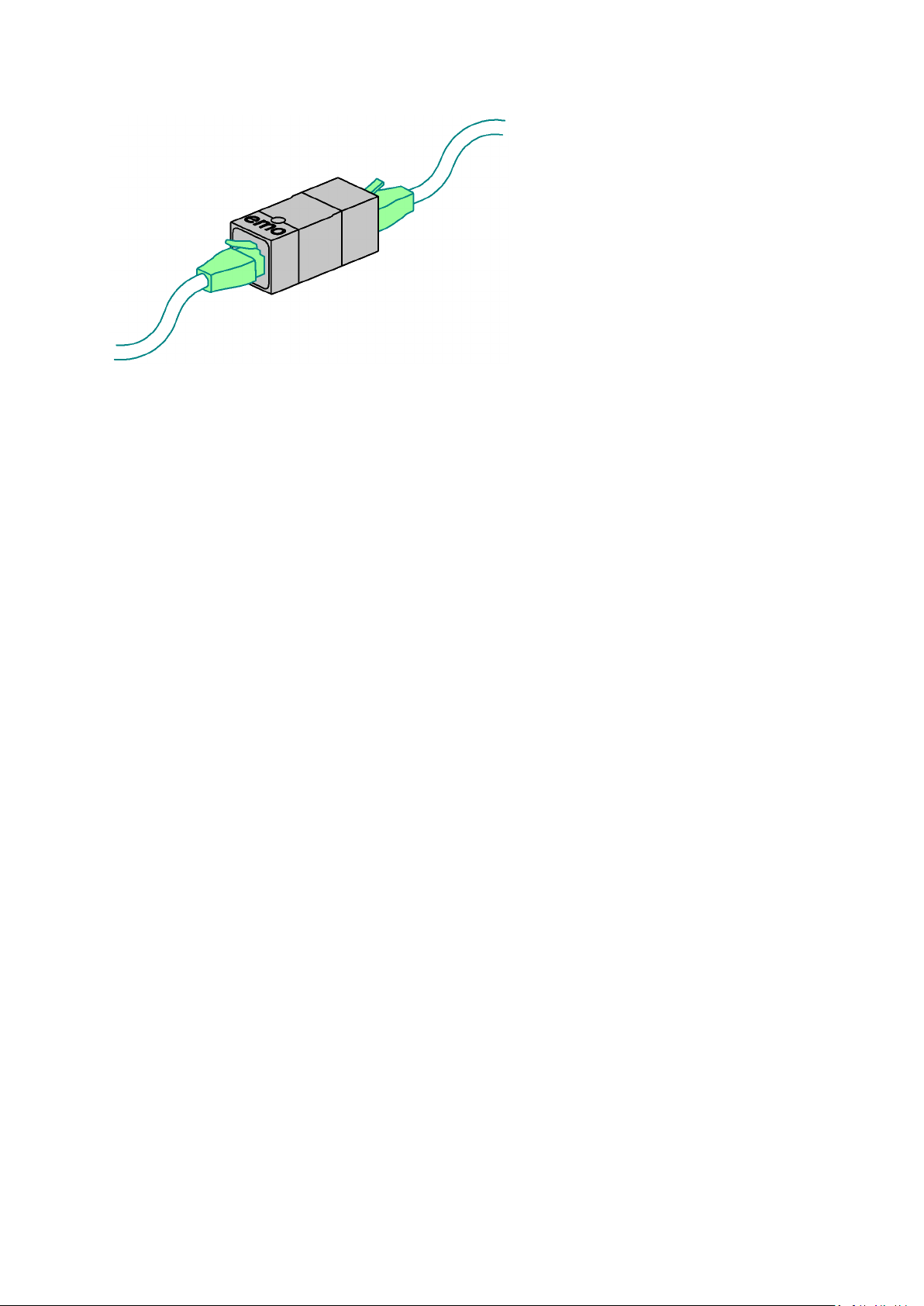

EN-70e mit Anschlusskabeln schematisch
