EMOS P56402PL, GS827 User guide

Page 1

2101501021_31-P56402PL_00_01 105 × 148 mm

P56402PL | GS827

GB CO Alarm CZ CO alarm SK CO alarm PL Alarm CO HU Szén-monoxid-riasztó SI CO alarm RS|HR|BA|ME Alarm za CO DE CO-Warngerät UA ЦО сигналізація RO|MD Alarma CO LT CO signalizacija LV CO signalizācijas ierīce EE Vingugaasiandur BG Сигнализатор за въглероден оксид (CO)

www.emos.eu

Page 2

Page 3

GB | CO alarm

Warning device (alarm) for monitoring the concentration of the poisonous gas carbon monoxide (CO)

This manual contains important safety information regarding the installation and operation of the warning device. Read the manual carefully and store it in a safe place for future use or for when the device is passed on to another user.

Warning

The installation of a warning device (alarm) for monitoring CO concentration is not a substitute for correct installation, use and maintenance of fuel-burning devices, including proper ventilation and exhaust systems. This warning device for monitoring CO concentration is designed for protecting persons against the acute eects of short-term exposure to carbon monoxide, but cannot fully protect persons with particular health conditions. When in doubt, consult your doctor. Long-term exposure to low concentrations of CO (>10 ppm) can cause chronic eects. When in doubt, consult your doctor. The device is only used to detect carbon monoxide (CO), not any other gases. If you are unsure what caused the alarm to go o, always assume the alarm was triggered by dangerous levels of carbon monoxide and evacuate the inhabitants.

Technical Data

Detected gas: carbon monoxide (CO) Sensor type: electrochemical cell In accordance with standard ČSN EN 50291-1 ed.2:18 Service life: 10 years B-type device Operating temperature and humidity: -10 °C to +40 °C, 30 % to 95 % (without condensation) Storage/transport temperature and humidity: -20 °C to +50 °C, 10 % to 95 % (without condensa-

tion) Enclosure rating: IP30 Acoustic signalisation: >85 dB at a distance of 3 m Power supply: 2× 1.5 V AA Expected operating lifetime of the battery: 3 years Power consumption: Stand-by mode: <20 µA Alarm mode: <30 mA Dimensions: 120 × 80 × 38 mm Weight: 102 g

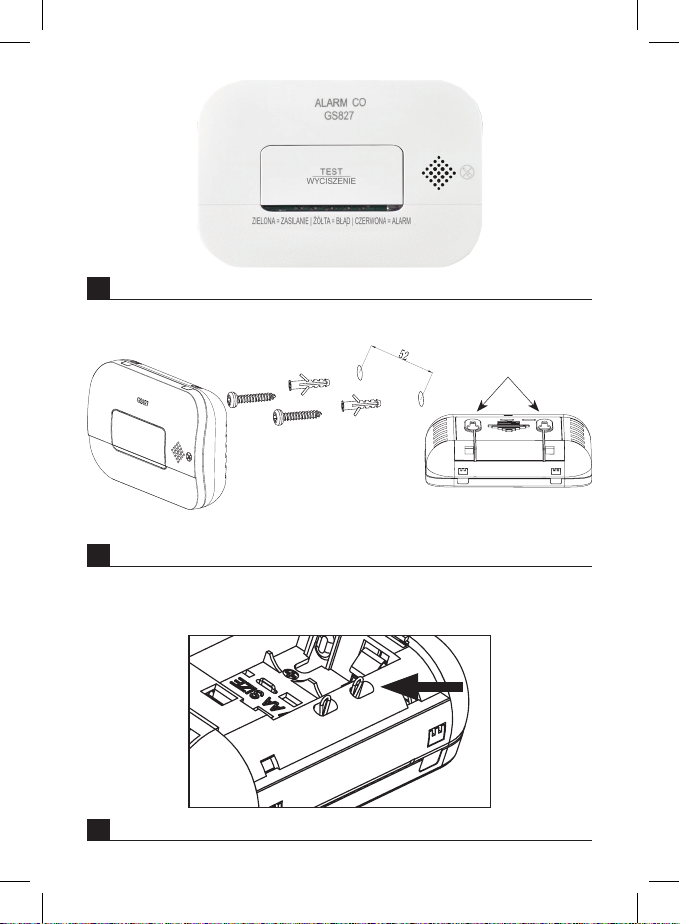

Front Side of the CO Alarm

(see Fig. 1)

TEST/SILENCE button – silences error or at battery signalisation, silences alarm signalisation, functionality test GREEN POWER – power indication YELLOW FAULT – error/at battery indication RED ALARM – alarm indication

What Is Carbon Monoxide (CO)

Carbon monoxide (CO) is an odourless, invisible, highly poisonous gas. It is generated through incomplete combustion of fuels, such as wood, wooden coal, coal, fuel oil, paran, gasoline, natural gas, propane, butane, etc., and from cigarette smoke. A dangerous concentration of CO can form if the fuel-burning device is faulty or not properly maintained, if the fuel is blocked or the room insuciently ventilated. The seriousness of poisoning from CO inhalation depends on the concentration (listed as number of particles per million, ppm) and the duration of exposure.

Page 4

Concentration Symptoms

100 ppm No symptoms – no danger 200 ppm Slight headaches 400 ppm Strong headaches after 1–2 hours

Strong headaches after 45 minutes, nausea, faintness and unconsciousness

800 ppm

after 2 hours 1 000 ppm Dangerous concentration – unconsciousness after 1 hour 1 600 ppm Nausea, strong headaches and dizziness after 20 minutes

3 200 ppm

6 400 ppm

12 800 ppm Instant unconsciousness, risk of death after 1–2 minutes

All persons residing on the premises should be made aware of the symptoms of CO poisoning! The device for monitoring CO concentration activates the alarm if it detects a certain concentration of CO for a certain duration:

Installation

The installation must be performed by a qualied person. Ideally, the warning device should be located in every room with a fuel-burning device. It is strongly recommended to also install warning devices in bedrooms and rooms where you spend a lot of time. If the warning device is installed in the same room as the fuel-burning device:

• Place the warning device in the vicinity of the ceiling and above the level of the top edge of windows and doors.

• When installing onto the ceiling, the warning device must be located at least 30 cm away from walls.

When installing onto a wall, the warning device must be located at least 15 cm from the ceiling and 180 cm from the oor. Do not install the warning device in rooms with vaulted ceilings, gable roof etc. Do not install the warning device in the vicinity of ventilation openings or windows/doors that lead outside. Do not install the warning device behind curtains/furniture; doing so would decrease the ability of the device to correctly detect the CO level. Do not install the warning device in an area with temperature lower than -10 °C or higher than 40 °C. If possible, install the warning device approximately at eye level for ease of checking the LED indicators. If you are only installing one warning device, place it in the vicinity of the bedroom (not in the basement etc.). Make sure that you can hear all the installed warning devices from the room where you sleep. The warning device must be located at a distance of 1 m to 3 m horizontally from the nearest edge of a potential CO source.

Nausea, strong headaches and dizziness after 5–10 minutes, unconsciousness after 30 minutes

Nausea, strong headaches and dizziness after 1–2 minutes, unconsciousness after 10 –15 minutes

CO concentration in ppm Alarm activation

≥30 120 min

≥50 60 to 90 min ≥100 10 to 40 min ≥300 within 3 min

Page 5

The ventilation openings of the warning device must not be covered up. Do not spray aerosol agents in the vicinity or onto the warning device. Do not paint the warning device. If the warning device is located in a room without a fuel-burning device, it must be located in the vicinity of the breathing area of the persons residing in the room. In open-plan rooms where people both sleep and spend their time, such as one-room ats, caravans or boats, the device must be located as far away as possible from cookers while also being in the vicinity of the space reserved for sleeping.

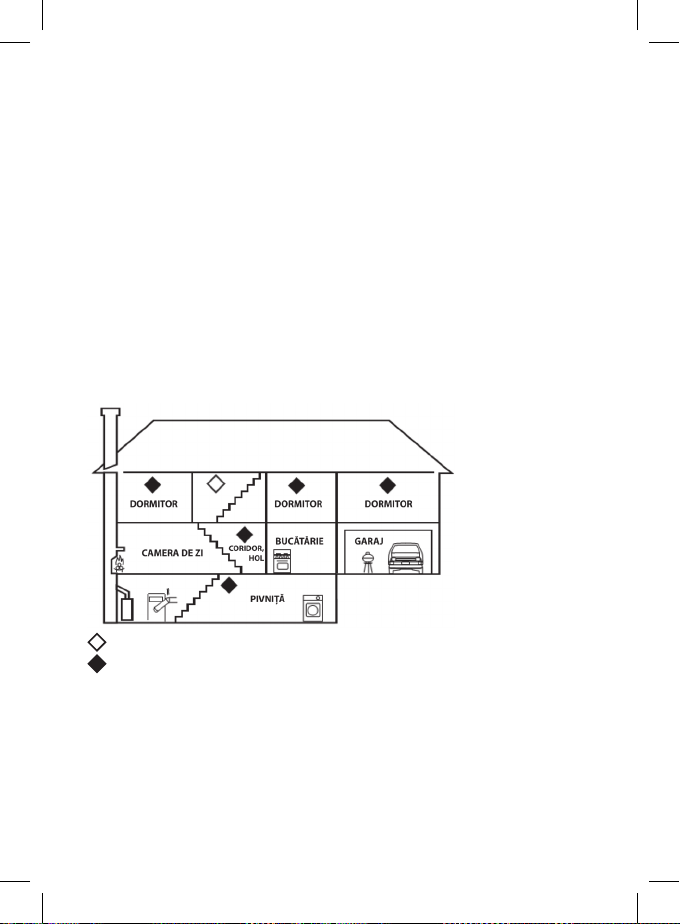

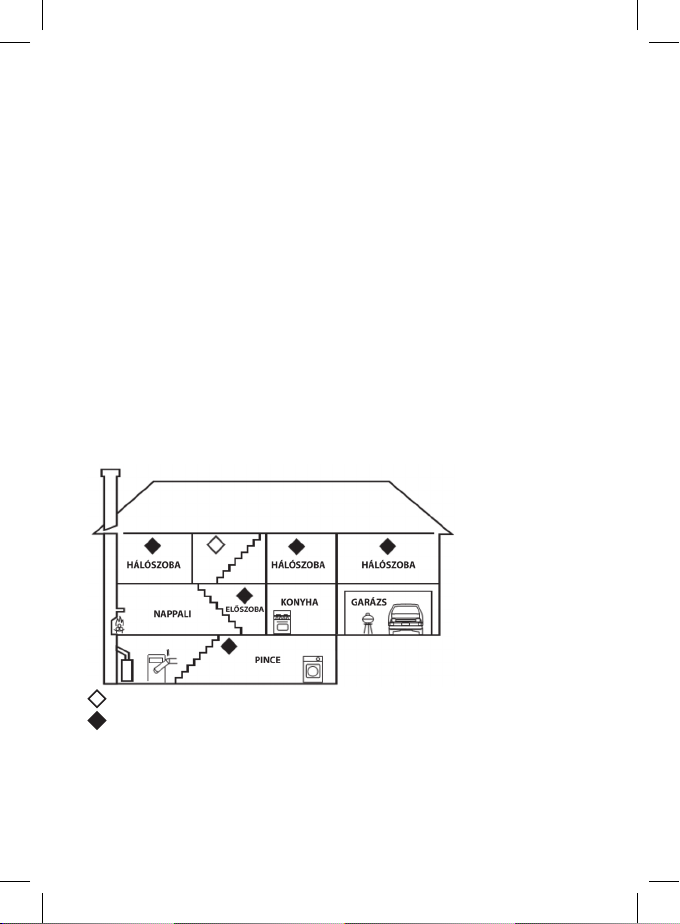

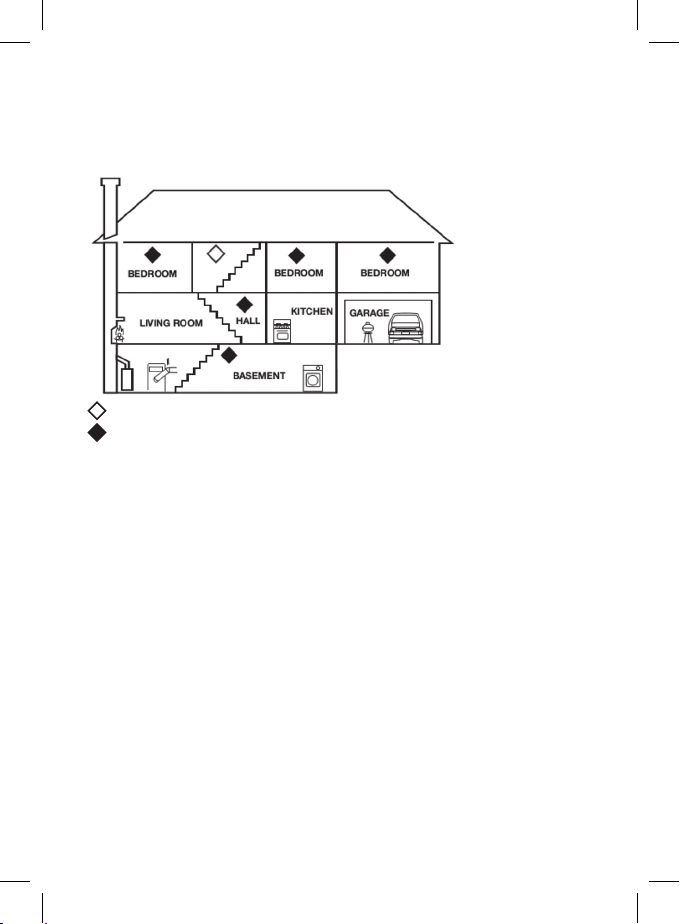

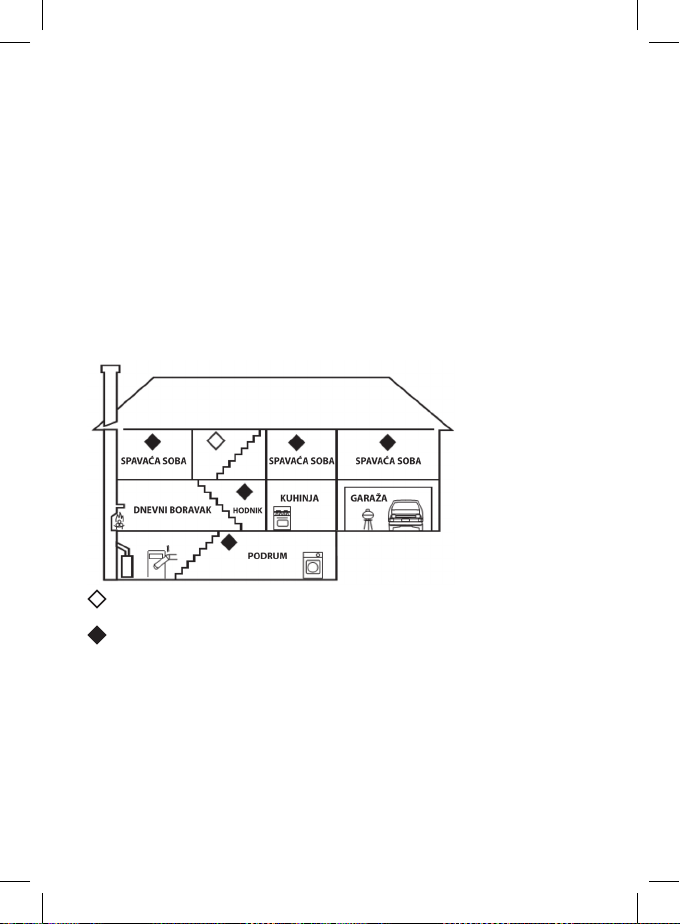

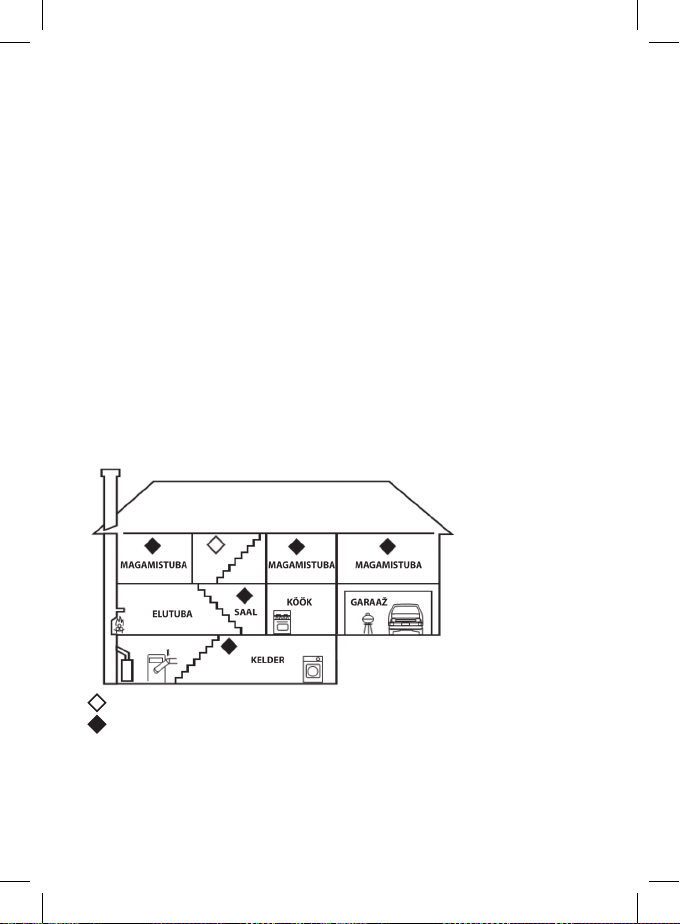

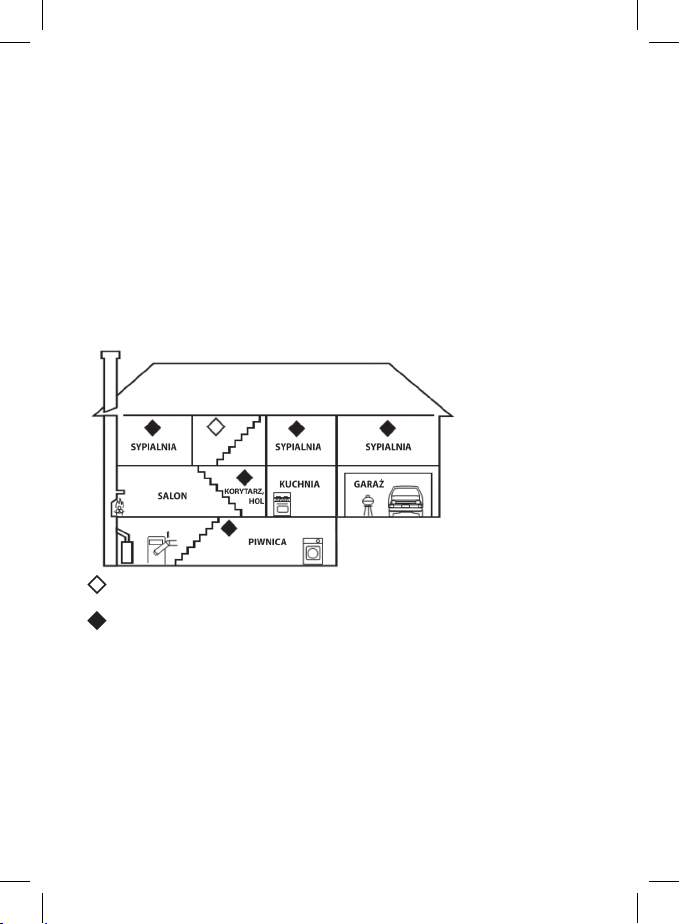

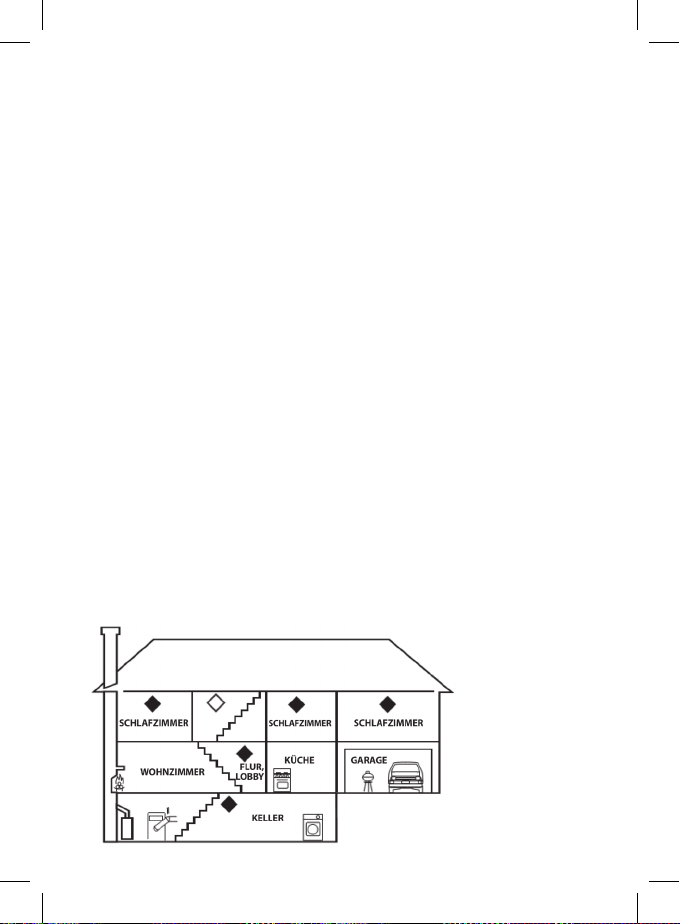

Location meeting the requirements set by NFPA (US National Fire Protection Association) Suggestions for the placement of additional CO alarms in the building

Installing the Device onto a Wall

(see Fig. 2)

1 – Openings for hanging onto a wall Drill two holes (ø 5 mm) into the wall; the distance between the holes should be 52 mm. Insert the wall plugs provided, then insert the screws provided into the wall plugs. Insert the screws so that ca. 5 mm protrude out of the wall. Put batteries into the alarm and test its functioning, see Test Mode. If the alarm works, close the battery cover and t the two openings on the battery cover onto the protruding screws.

COMMISSIONING

(see Fig. 3)

Insert batteries (2× 1.5 V AA) into the battery compartment on the back. Use alkaline batteries only; do not use rechargeable 1.2 V batteries (due to their lower voltage).

Warning: The battery cover cannot be shut unless both batteries are in place! The closing of the battery

cover is prevented by two metal bumps underneath the battery compartment. If you wish to mount the device onto a wall, batteries must always be inserted and the battery cover closed.

After inserting batteries, you will hear a beep and all three diodes (POWER, FAULT, ALARM) will ash at the same time. The green POWER LED will ash 1× every 60 seconds after battery insertion; the device is calibrating. After 60 seconds, the GREEN POWER LED will ash 1× every 40 seconds to indicate that the batteries are working.

TEST MODE

You can test the functioning of the alarm whenever needed or after every change of batteries. Press and hold the TEST/SILENCE button. The alarm will simultaneously beep and ash its RED ALARM LED 4× every 5 seconds. Release the TEST/SILENCE button; the alarm is ready for use.

Page 6

Use test mode 1× a week to make sure the alarm is operational.

Note: The acoustic and optical alarm during testing is only used as indication that the alarm is operational. It does not mean that the presence of CO has been detected.

FAULT STATE

If the alarm is in a fault state, it is not operational and does not measure CO levels in the room. The fault state is indicated by simultaneous beeping/ashing of the YELLOW FAULT LED 2× every 8 seconds. Immediately replace the batteries. Perform a function test. The acoustic signal can be temporarily muted for 9 hours using the TEST/SILENCE button (then the acoustic signal reactivates). The YELLOW FAULT LED will continue indicating a fault. If the fault state persists even after batteries have been replaced, contact a service centre.

FLAT BATTERIES

Flat batteries in the alarm are indicated by simultaneous beeping/ashing of the YELLOW FAULT LED 1× every 40 seconds. The alarm is not operational and does not measure CO levels in the room. Immediately replace the batteries. Perform a function test. It is recommended to replace batteries 1× a year as a precaution. The acoustic signal can be temporarily muted for 9 hours using the TEST/SILENCE button (then the acoustic signal reactivates). The YELLOW FAULT LED will continue indicating a fault.

END OF SERVICE LIFE

After 10 years since production, the alarm must be replaced and its use must be discontinued. The production and replacement date are listed on the back on the data plate. The end of the service life of the device is indicated as follows: Simultaneous beeping/ashing of the YELLOW FAULT LED 3× every 40 seconds. The acoustic signal can be temporarily muted for 9 hours using the TEST/SILENCE button (then the acoustic signal reactivates). The YELLOW FAULT LED will continue indicating a fault.

CO WARNING

If the alarm detects dangerous amounts of CO, an optical and acoustic warning will be activated. The alarm will simultaneously beep/ash the RED ALARM LED 4× every 5 seconds. The loudness of the acoustic signal will be below 85 dB for the rst 10 seconds, then it increases. The warning will be active for as long as CO is present, until CO levels drop below the danger level or the alarm is silenced manually.

MANUAL SILENCING OF THE ALARM UPON CO DETECTION

The acoustic signal for the presence of CO can be temporarily silenced 1×. Press the TEST/SILENCE button to silence the acoustic signal for 10 minutes. The RED ALARM LED will continue ashing.

Note: The warning will reactivate within 10 minutes of the pressing of the TEST/SILENCE button as long as the CO level is equal to or above 50 ppm. The alarm cannot be silenced if the CO level is equal to or above 200 ppm.

WHAT TO DO WHEN CO IS DETECTED IN THE BUILDING

If CO is detected in the building, keep calm and do the following: Stop using all fuel-burning devices and turn them o if possible. Silence the alarm by pressing the TEST/RESET button. Make all persons on the premises aware of the situation! Open all doors and windows and air the area.

Page 7

If the alarm persists, leave the premises. Call 112 and the service organisation for your gas appliance and ask the supplier for aid in nding and eliminating the source of carbon monoxide. Check that all persons have left the premises! Leave the doors and windows open until the alarm stops. Arrange medical attention for all persons suering from symptoms of carbon monoxide poisoning (headaches, nausea). Inform the doctors of the suspected carbon monoxide inhalation. Do not use the fuel-burning appliances until they have been checked by a qualied person.

Note: There may be other sources of carbon monoxide aside from fuel-burning devices. E.g.: emissions from smouldering re, large amount of tobacco smoke etc.

Attention: Some substances may aect the sensitivity of the sensor inside the alarm, such as: methane,

propane, isobutene, isopropanol, ethylene, benzole, toluene, ethyl acetate, hydrogen sulphide, alcohol-based agents, paint, solvents, adhesives, hair spray, aftershaves, perfumes and some cleaning agents.

Upkeep and Maintenance

The product is designed to serve reliably for many years if used properly. Here are some tips for proper operation:

• Read the manual carefully before using this product.

• The product must be replaced with a new one after 10 years – see production date on the back.

• The product must not be painted.

• Do not expose the product to direct sunlight, extreme cold or humidity, and sudden changes in temperature. This would reduce measuring accuracy.

• Do not place the product in locations prone to vibrations and shocks – these may cause damage.

• Do not subject the product to excessive force, impacts, dust, high temperatures or humidity – doing so may cause malfunction, shorten battery life, damage the batteries or deform the plastic parts.

• Do not expose the product to rain or high humidity, dropping or splashing water.

• Do not place any open ame sources on the product, e.g. a lit candle, etc.

• Do not place the product in places with inadequate air ow.

• Do not insert any objects in the product‘s vents, do not cover up the product.

• Do not tamper with the internal electric circuits of the product – doing so may damage the product and will automatically void the warranty. The product should only be repaired by a qualied professional.

• To clean the product, use a slightly moistened soft cloth. Do not use solvents or cleaning agents – they could erode the plastic parts and cause corrosion of the electric circuits.

• Do not immerse the product in water or other liquids.

• In the event of damage or defect on the product, do not perform any repairs by yourself. Have it repaired in the shop where you bought it.

• This device is not intended for use by persons (including children) whose physical, sensory or mental disability or lack of experience and expertise prevents safe use, unless they are supervised or instructed in the use of the appliance by a person responsible for their safety. Children must always be supervised to ensure they do not play with the device.

Do not dispose with domestic waste. Use special collection points for sorted waste. Contact local authorities for information about collection points. If the electronic devices would be disposed on landll, dangerous substances may reach groundwater and subsequently food

chain, where it could aect human health.

Service centre:

EMOS spol. s r.o. Lipnická 2844 750 02 Přerov

Page 8

CZ | CO alarm

Výstražné zařízení (alarm) pro sledování koncentrace jedovatého oxidu uhelnatého (CO)

Tento návod obsahuje důležité bezpečnostní informace o instalaci a provozu výstražného zařízení. Pozorně si tento návod přečtěte a bezpečně jej uschovejte pro budoucí potřebu i pro případ předání zařízení.

Varování

Instalace výstražného zařízení (alarmu) pro sledování koncentrace CO nenahrazuje správnou instalaci, používání a údržbu zařízení spalujících palivo, včetně vhodných ventilačních a odtahových systémů. Toto výstražné zařízení pro sledování koncentrace CO, je určeno pro ochranu osob před akutními účinky krátkodobého vlivu oxidu uhelnatého, nicméně zcela neochrání osoby, které mají zvláštní zdravotní stav. V případě pochybností se poraďte se svým lékařem. Dlouhodobé vystavování se nízké úrovní CO (>10 ppm) může vyvolat chronické účinky. V případě pochybností se poraďte se svým lékařem. Toto zařízení slouží k detekci pouze oxidu uhelnatého (CO), nedetekuje jiné plyny. Pokud je jakákoliv pochybnost, co způsobilo výstražnou signalizaci, předpokládá se, že výstražná signalizace je v důsledku nebezpečné úrovně oxidu uhelnatého a obyvatelé mají být evakuováni.

Technické údaje

Zjišťovaný plyn: oxid uhelnatý (CO) Typ senzoru: elektrochemický článek V souladu s normou ČSN EN 50291-1 ed.2:18 Životnost zařízení: 10 let Přístroj typu B Pracovní teplota a vlhkost: -10 °C až +40 °C, 30 % až 95 % (bez kondenzace) Skladovací/přepravní teplota a vlhkost: -20 °C až +50 °C, 10 % až 95 % (bez kondenzace) Stupeň krytí: IP30 Akustická signalizace: >85 dB na vzdálenost 3 m Napájení: 2× 1,5 V AA Očekávaná provozní životnost baterií: 3 roky Spotřeba: Stand-by režim: <20 µA Alarm režim: <30 mA Rozměry: 120 × 80 × 38 mm Hmotnost: 102 g

Přední strana CO alarmu

(viz obr. 1)

Tlačítko TEST/SILENCE – ztlumení signalizace chyby nebo vybité baterie, ztlumení signalizace alarmu, test funkčnosti GREEN POWER (zelená barva) – indikace napájení YELLOW FAULT (žlutá barva) – indikace chyby/vybité baterie RED ALARM (červená barva) – indikace alarmu

Co je Oxid uhelnatý (CO)

Oxid uhelnatý (CO) je neviditelný plyn bez zápachu, který je prudce jedovatý. Vzniká nedokonalým spalováním paliv, například dřeva, dřevěného uhlí, uhlí, topného oleje, parafínu, benzínu, zemního plynu, propanu, butanu atd. a z cigaretového kouře. Nebezpečná koncentrace CO může vzniknout, pokud je zařízení vadné nebo nesprávně udržované, při zablokování kouřovodu nebo při nedostatečném větrání místnosti. Závažnost otravy vdechnutím CO závisí na koncentraci (uváděné jako počet částic na jeden milión, ppm) a délce expozice.

Page 9

Koncentrace Příznaky

100 ppm Žádné příznaky – bez nebezpečí 200 ppm Mírné bolesti hlavy 400 ppm Silné bolesti hlavy po 1–2 hodinách

800 ppm Silné bolesti hlavy po 45 minutách, nevolnost, mdloby a bezvědomí po 2 hodinách 1 000 ppm Nebezpečná koncentrace – bezvědomí po 1 hodině 1 600 ppm Nevolnost, silné bolesti hlavy a závratě po 20 minutách

3 200 ppm

6 400 ppm Silné bolesti hlavy a závratě po 1–2 minutách, bezvědomí po 10–15 minutách

12 800 ppm Okamžité bezvědomí, nebezpečí smrti po 1–2 minutách

Ohledně příznaků otravy CO by měly být poučeny všechny osoby, které pobývají v objektu! Zařízení pro sledování koncentrace CO aktivuje alarm, pokud po určenou dobu detekuje určitou koncentraci CO:

Instalace

Instalaci musí provádět kompetentní osoba. V ideálním případě by výstražné zařízení mělo být v každé místnosti, kde se nachází zařízení spalující palivo. Důrazně doporučujeme nainstalovat výstražná zařízení také do ložnic a místností, kde trávíte hodně času. Je-li výstražné zařízení nainstalováno ve stejné místnosti jako zařízení spalující palivo:

• Umístěte výstražné zařízení do blízkosti stropu a nad úroveň horních hran oken a dveří.

• Při instalaci na strop musí být výstražné zařízení umístěno minimálně 30 cm od stěn.

Při instalaci na stěnu musí být výstražné zařízení umístěno minimálně 15 cm od stropu, 180 cm od země. Neinstalujte výstražné zařízení v prostorách, jako jsou klenuté stropy, sedlová střecha. Neinstalujte výstražné zařízení blízko větracích otvorů nebo oken/dveří které vedou ven. Neinstalujte výstražné zařízení za závěsy/nábytek, zhoršila by se možnost správně detekovat úroveň CO. Neinstalujte výstražné zařízení v prostoru, kde je teplota nižší než -10 °C nebo vyšší než 40 °C. Pokud je to možné, instalujte výstražné zařízení v přibližné úrovni očí pro snadnou kontrolu stavu LED diod. Pokud instalujete pouze jedno výstražné zařízení, umístěte ho blízko ložnice (ne ve sklepě atd.). Ujistěte se, že v místnosti, kde spíte, uslyšíte všechny nainstalované výstražné zařízení. Výstražné zařízení je třeba umístit ve vodorovné vzdálenosti 1 m až 3 m od nejbližšího okraje potenciálního zdroje CO. Ventilační otvory výstražného zařízení nesmí být zakryty. Nestříkejte aerosolové přípravky v blízkosti a na výstražné zařízení. Výstražné zařízení se nesmí barvit. Je-li výstražné zařízení nainstalováno v místnosti, v níž se nenachází zařízení spalující palivo, je třeba je umístit do blízkosti dýchací oblasti osob obývajících místnost. V jednoprostorových místnostech

Nevolnost, silné bolesti hlavy a závratě po 5–10 minutách, bezvědomí po 30 minutách

Koncentrace CO v jednotkách ppm Aktivace alarmu

≥30 120 min

≥50 60 až 90 min ≥100 10 až 40 min ≥300 do 3 min

Page 10

určených pro spaní i obývání současně, jako jsou garsoniéry, karavany nebo lodě, je třeba umístit zařízení co nejdále od vařičů a současně do blízkosti místa vyhrazeného pro spaní.

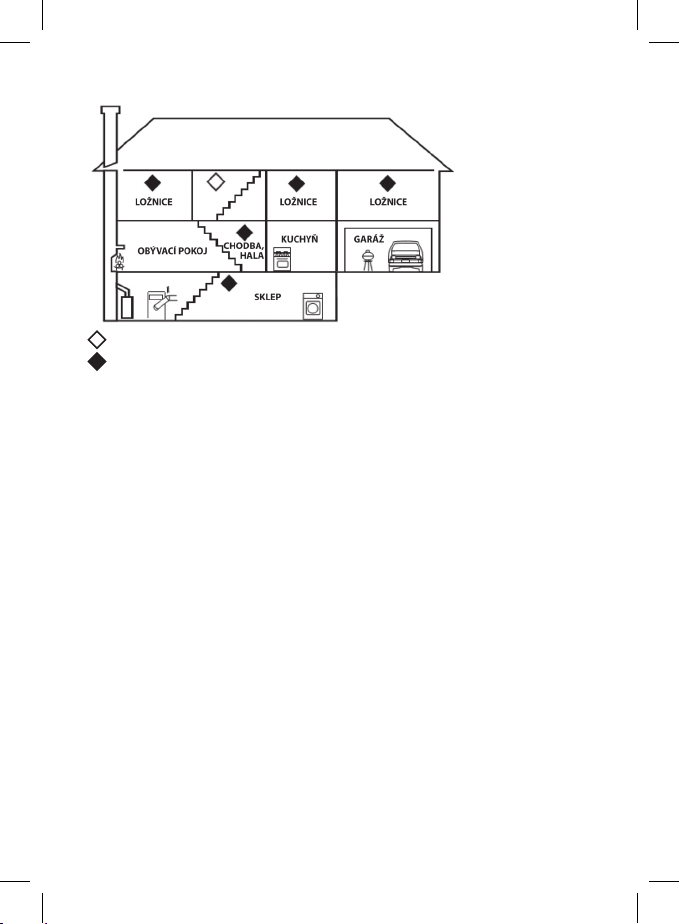

Umístnění, které odpovídá požadavkům NFPA (Národní sdružení protipožární ochrany USA) Navrhované umístnění dalších CO alarmů v objektu

Instalace zařízení na zeď

(viz obr. 2)

1 – Otvory pro zavěšení na zeď Vyvrtejte dva otvory (ø 5 mm) do zdi, vzdálenost otvorů mezi sebou by měla být 52 mm. Do otvorů zasuňte přiložené hmoždinky, do hmoždinek zasuňte přiložené vruty. Vruty zasuňte tak, aby zůstaly cca 5 mm vytaženy ze zdi. Vložte do alarmu baterie a vyzkoušejte jeho funkčnost, viz. testovací režim. Pokud je alarm funkční, zavřete bateriový kryt a nasaďte alarm pomocí dvou otvorů na bateriovém krytu na vyčnívající vruty.

UVEDENÍ DO PROVOZU

(viz obr. 3)

Vložte baterie (2× 1,5 V AA) do bateriového prostoru na zadní straně zařízení. Používejte pouze alkalické baterie stejného typu, nikdy nepoužívejte 1,2V nabíjecí baterie z důvodu nižšího napětí.

Upozornění: Pokud nejsou vloženy obě baterie, nelze zavřít bateriový kryt! Zavření bateriového krytu brání dva

kovové výstupky pod bateriovým prostorem. Pokud chcete zařízení instalovat na zeď, je nutné mít vždy vložené baterie a nasazený bateriový kryt.

Po vložení baterií zazní pípnutí a bliknou naráz všechny tři diody (POWER, FAULT, ALARM). Zelená LED POWER po dobu 60 sekund od vložení baterií 1× blikne každou sekundu, zařízení se kalibruje. Po uplynutí 60 sekund blikne LED GREEN POWER 1× každých 40 sekund což znamená, že baterie jsou funkční.

TESTOVACÍ REŽIM

V případě potřeby nebo při každé výměně baterií můžete zkontrolovat funkčnost alarmu. Stiskněte a držte tlačítko TEST/SILENCE, alarm současně 4× zapípá/4× zabliká červená LED RED ALARM každých 5 sekund. Uvolněte tlačítko TEST/SILENCE, alarm je připraven k použití. Testovací režim provádějte 1× týdně, abyste se ujistili, že je alarm funkční.

Poznámka: Akustický a optický signál při testování slouží pouze jako informace, že je alarm funkční. Neznamená to, že byla zjištěna přítomnost CO.

Page 11

CHYBOVÝ STAV

Pokud je alarm v chybovém stavu, není funkční a neměří úroveň CO v prostoru. Chybový stav je indikován současným 2× pípnutím/2× bliknutím žluté LED YELLOW FAULT každých 8 sekund. Ihned vyměňte baterie. Proveďte test funkčnosti. Akustický signál lze dočasně ztišit stisknutím tlačítka TEST/SILENCE po dobu 9 hodin (poté se znovu aktivuje akustický signál). Žlutá LED YELLOW FAULT bude stále upozorňovat na chybu. Pokud i po výměně baterií bude hlášen chybový stav, obraťte se na servisní středisko.

VYBITÉ BATERIE

Vybité baterie v alarmu jsou indikovány současným 1× pípnutím/1× bliknutím žluté LED YELLOW FAULT každých 40 sekund. Alarm není funkční a neměří úroveň CO v prostoru. Ihned vyměňte baterie. Proveďte test funkčnosti. Doporučujeme měnit baterie 1× ročně z preventivních důvodů. Akustický signál lze dočasně ztišit stisknutím tlačítka TEST/SILENCE po dobu 9 hodin (poté se znovu aktivuje akustický signál). Žlutá LED YELLOW FAULT bude stále upozorňovat na chybu.

KONEC ŽIVOTNOSTI ALARMU

Po uplynutí 10 let od výroby je alarm nutno vyměnit a nesmí být používán. Datum výroby a výměny je uvedeno na zadní straně na přístrojovém štítku. Konec životnosti alarmu je indikován následovně: Současně 3× pípne/3× blikne žlutá led YELLOW FAULT každých 40 sekund. Akustický signál lze dočasně ztišit stisknutím tlačítka TEST/SILENCE po dobu 9 hodin (poté se znovu aktivuje akustický signál). Žlutá LED YELLOW FAULT bude stále upozorňovat na chybu.

UPOZORNĚNÍ NA PŘÍTOMNOST CO

Pokud alarm naměří nebezpečné hodnoty CO, bude aktivováno optické a akustické upozornění. Každých 5 sekund současně 4× pípne/4× blikne červená LED RED ALARM. Prvních 10 sekund bude hlasitost akustického upozornění menší než 85 db, potom bude vyšší. Upozornění bude aktivní po celou dobu přítomnosti CO, dokud neklesne hladina CO pod bezpečnou úroveň nebo není manuálně ztišeno.

MANUÁLNÍ ZTIŠENÍ ALARMU PŘI ZJIŠTĚNÍ CO

Akustický signál lze při signalizaci CO dočasně 1× ztišit. Stiskněte tlačítko TEST/SILENCE, akustický signál se ztiší na dobu 10 minut. Mezitím bude stále blikat červená LED RED ALARM.

Poznámka: Upozornění bude znovu aktivní nejpozději do 10 minut od stisku tlačítka TEST/SILENCE pokud hladina CO bude rovna nebo vyšší 50 ppm. Ztišení nelze aktivovat, pokud hladina CO bude rovna nebo vyšší 200 ppm.

JAK SE ZACHOVAT PŘI ZJIŠTĚNÍ CO V OBJEKTU

Pokud je signalizována přítomnost CO v objektu, zachovejte klid a proveďte následující opatření: Přestaňte používat všechna zařízení spalující palivo a je-li to možné, vypněte je. Ztište alarm pomocí tlačítka TEST/RESET. Informujte všechny osoby v objektu o vzniklé situaci! Otevřete všechny okna a dveře a vyvětrejte. Pokud alarm stále trvá, opusťte objekt. Zavolejte linku 112 a servisní organizaci spotřebiče a požádejte dodavatele o pomoc při vyhledání a eliminaci zdroje oxidu uhelnatého. Zkontrolujte, že objekt opustily všechny osoby!

Page 12

Nechte okna a dveře otevřená, dokud se alarm neukončí. Zajistěte lékařskou pomoc pro všechny osoby trpící účinky otravy oxidem uhelnatým (bolest hlavy, nevolnost). Upozorněte lékaře na podezření vdechnutí oxidu uhelnatého. Nepoužívejte nadále spotřebiče, které spalují palivo, dokud nebyly znovu prověřeny osobou, která je k tomu oprávněná.

Poznámka: Kromě zařízení, které spalují palivo mohou existovat další zdroje oxidu uhelnatého, např.: emise z doutnajícího ohně, větší množství tabákového kouře atd.

Upozornění: Některé látky mohou ovlivnit citlivost sensoru uvnitř alarmu, např.: metan, propan, isobuten,

isopropanol, ethylen, benzol, toluen, ethylacetát, sirovodík, oxid siřičitý, přípravky na bázi alkoholu, barvy, ředidla, rozpouštědla, lepidla, spreje na vlasy, vody po holení, parfémy a některé čisticí prostředky.

Péče a údržba

Výrobek je navržen tak, aby při vhodném zacházení spolehlivě sloužil řadu let. Zde je několik rad pro správnou obsluhu:

• Než začnete s výrobkem pracovat, pozorně si pročtěte uživatelský manuál.

• Výrobek je nutné po 10 letech nahradit novým – viz datum výroby na zadní straně.

• Výrobek se nesmí barvit.

• Nevystavujte výrobek přímému slunečnímu světlu, extrémnímu chladu a vlhku a náhlým změnám teploty. Snížilo by to přesnost snímání.

• Neumísťujte výrobek do míst náchylných k vibracím a otřesům – mohou způsobit jeho poškození.

• Nevystavujte výrobek nadměrnému tlaku, nárazům, prachu, vysoké teplotě nebo vlhkosti – mohou způsobit poruchu funkčnosti výrobku, kratší energetickou výdrž, poškození baterií a deformaci plastových částí.

• Nevystavujte výrobek dešti ani vlhku, kapající a stříkající vodě.

• Neumisťujte na výrobek žádné zdroje otevřeného ohně, např. zapálenou svíčku apod.

• Neumisťujte výrobek na místa, kde není zajištěno dostatečné proudění vzduchu.

• Nevsunujte do větracích otvorů výrobku žádné předměty, výrobek nezakrývejte.

• Nezasahujte do vnitřních elektrických obvodů výrobku – můžete jej poškodit a automaticky tím ukončit platnost záruky. Výrobek by měl opravovat pouze kvalikovaný odborník.

• K čištění používejte mírně navlhčený jemný hadřík. Nepoužívejte rozpouštědla ani čistící přípravky – mohly by poškrábat plastové části a narušit elektrické obvody.

• Výrobek neponořujte do vody ani jiných kapalin.

• Při poškození nebo vadě výrobku neprovádějte žádné opravy sami. Předejte jej k opravě do prodejny, kde jste jej zakoupili.

• Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo, nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat

do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

Servisní středisko:

EMOS spol. s r.o. Lipnická 2844 Přerov 750 02

Page 13

SK | CO alarm

Výstražné zariadenie (alarm) pre sledovanie koncentrácie jedovatého oxidu uhoľnatého (CO)

Tento návod obsahuje dôležité bezpečnostné informácie o inštalácií a prevádzke výstražného zariadenia. Pozorne si tento návod prečítajte a bezpečne ho uschovajte pre budúcu potrebu aj pre prípad predania zariadenia.

Varovanie

Inštalácia výstražného zariadenia (alarmu) pre sledovanie koncentrácie CO nenahradzuje správnu inštaláciu, používanie a údržbu zariadení spaľujúcich palivo, vrátane vhodných ventilačných a odťahových systémov. Toto výstražné zariadenie pre sledovanie koncentrácie CO, je určené pre ochranu osôb pred akútnymi účinkami krátkodobého vplyvu oxidu uhoľnatého, nič menej celkom neochráni osoby, ktoré majú zvláštny zdravotní stav. V prípade pochybností sa poraďte so svojim lekárom. Dlhodobé vystavovanie sa nízkej úrovni CO (>10 ppm) môže vyvolať chronické účinky. V prípade pochybností sa poraďte so svojím lekárom. Toto zariadenie slúži k detekcií jedine oxidu uhoľnatého (CO), nedeteguje iné plyny. Pokiaľ je akákoľvek pochybnosť, čo spôsobilo výstražnú signalizáciu, predpokladá sa, že výstražná signalizácia je v dôsledku nebezpečnej úrovne oxidu uhoľnatého a obyvatelia majú byť evakuovaní.

Technické údaje

Zisťovaný plyn: oxid uhoľnatý (CO) Typ senzoru: elektrochemický článok V súlade s normou ČSN EN 50291-1 ed.2:18 Životnosť zariadenia: 10 let Prístroj typu B Pracovná teplota a vlhkosť: -10 °C až +40 °C, 30 % až 95 % (bez kondenzácie) Skladovacia/prepravná teplota a vlhkosť: -20 °C až +50 °C, 10 % až 95 % (bez kondenzácie) Stupeň krytia: IP30 Akustická signalizácia: >85 dB na vzdialenosť 3 m Napájanie: 2× 1,5 V AA Očakávaná prevádzková životnosť batérií: 3 roky Spotreba: Stand-by režim: <20 µA Alarm režim: <30 mA Rozmery: 120 × 80 × 38 mm Hmotnosť: 102 g

Predná strana CO alarmu

(pozri obr. 1)

Tlačidlo TEST/SILENCE – stlmenie signalizácie chyby alebo vybité batérie, stlmenie signalizácie alarmu, test funkčnosti GREEN POWER (zelená farba) – indikácia napájania YELLOW FAULT (žltá farba) – indikácia chyby/vybité batérie RED ALARM (červená farba) – indikácia alarmu

Čo je Oxid uhoľnatý (CO)

Oxid uhoľnatý (CO) je neviditeľný plyn bez zápachu, ktorý je prudko jedovatý. Vzniká nedokonalým spaľovaním palív, napríklad dreva, dreveného uhlia, uhlia, vykurovacieho oleja, parafínu, benzínu, zemného plynu, propánu, butánu atď. a z cigaretového dymu. Nebezpečná koncentrácia CO môže vzniknúť, pokiaľ je zariadenie chybné alebo nesprávne udržované, pri zablokovaní dymovodu alebo pri nedostatočnom vetraní miestnosti. Závažnosť otravy vdýchnutím CO závisí na koncentrácií (uvádzaný ako počet častíc na jeden milión, ppm) a dĺžke expozície.

Page 14

Koncentrácia Príznaky

100 ppm Žiadne príznaky – bez nebezpečia 200 ppm Mierne bolesti hlavy 400 ppm Silné bolesti hlavy po 1–2 hodinách

Silné bolesti hlavy po 45 minútach, nevoľnosť, mdloby a bezvedomie po

800 ppm

2hodinách 1 000 ppm Nebezpečná koncentrácia – bezvedomie po 1 hodine 1 600 ppm Nevoľnosť, silné bolesti hlavy a závrate po 20 minútach

3 200 ppm

6 400 ppm Silné bolesti hlavy a závrate po 1–2 minútach, bezvedomie po 10–15 minútach

12 800 ppm Okamžité bezvedomie, nebezpečie smrti po 1–2 minútach

Ohľadne príznaku otravy CO by mali byť poučené všetky osoby, ktoré bývajú v objekte! Zariadenie pre sledovanie koncentrácie CO aktivuje alarm, pokiaľ po určenú dobu deteguje určitú koncentráciu CO:

Inštalácia

Inštaláciu musí vykonávať kompetentná osoba. V ideálnom prípade by výstražné zariadenie malo byť v každej miestnosti, kde sa nachádza zariadení spaľujúce palivo. Dôrazne doporučujeme nainštalovať výstražné zariadenia taktiež do spálni a miestností, kde trávite veľa času. Ak je výstražné zariadenie nainštalované v rovnakej miestnosti ako zariadenie spaľujúce palivo:

• Umiestnite výstražné zariadenie do blízkosti stropu a nad úroveň horných hrán okien a dverí.

• Pri inštalácií na strop musí byť výstražné zariadenie umiestnené minimálne 30 cm od stien.

Pri inštalácii na stenu musí byť výstražné zariadenie umiestnené minimálne 15 cm od stropu, 180cm od zeme. Neinštalujte výstražné zariadenie v priestoroch, ako sú klenuté stropy, sedlová strecha. Neinštalujte výstražné zariadenie blízko vetracích otvorov alebo okien/dverí ktoré vedú von. Neinštalujte výstražné zariadenie za závesy/nábytok, zhoršila by sa možnosť správne detegovať úroveň CO. Neinštalujte výstražné zariadenie v priestore, kde je teplota nižšia ako -10 °C alebo vyššia ako 40 °C. Pokiaľ je to možné, inštalujte výstražné zariadenie v približné úrovni očí pre jednoduchú kontrolu stavu LED diód. Pokiaľ inštalujete iba jedno výstražné zariadenie, umiestnite ho blízko spálne (nie v pivnici atď.). Uistite sa, že v miestnosti, kde spíte, uslyšíte všetky nainštalované výstražné zariadenia. Výstražné zariadenie je potrebné umiestniť vo vodorovnej vzdialenosti 1 m až 3 m od najbližšieho okraja potenciálneho zdroja CO. Ventilačné otvory výstražného zariadenia nesmú byť zakryté. Nestriekajte aerosólové prípravky v blízkosti a na výstražné zariadenie. Výstražné zariadenie sa nesmie farbiť.

Nevoľnosť, silné bolesti hlavy a závrate po 5–10 minútach, bezvedomie po

30minútach

Koncentrácia CO v jednotkách ppm Aktivácia alarmu

≥30 120 min

≥50 60 až 90 min ≥100 10 až 40 min ≥300 do 3 min

Page 15

Ak je výstražné zariadenie nainštalované v miestnosti, v ktorej sa nenachádza zariadenie spaľujúce palivo, je potrebné ich umiestniť do blízkosti dýchací oblastí osôb obývajúcich miestnosť. V jednopriestorových miestnostiach určených pre spanie i obývanie súčasne, ako sú garsónky, karavany alebo lode, je potrebné umiestniť zariadenie čo najďalej od variča a súčasne do blízkosti miesta vyhradeného pre spánok.

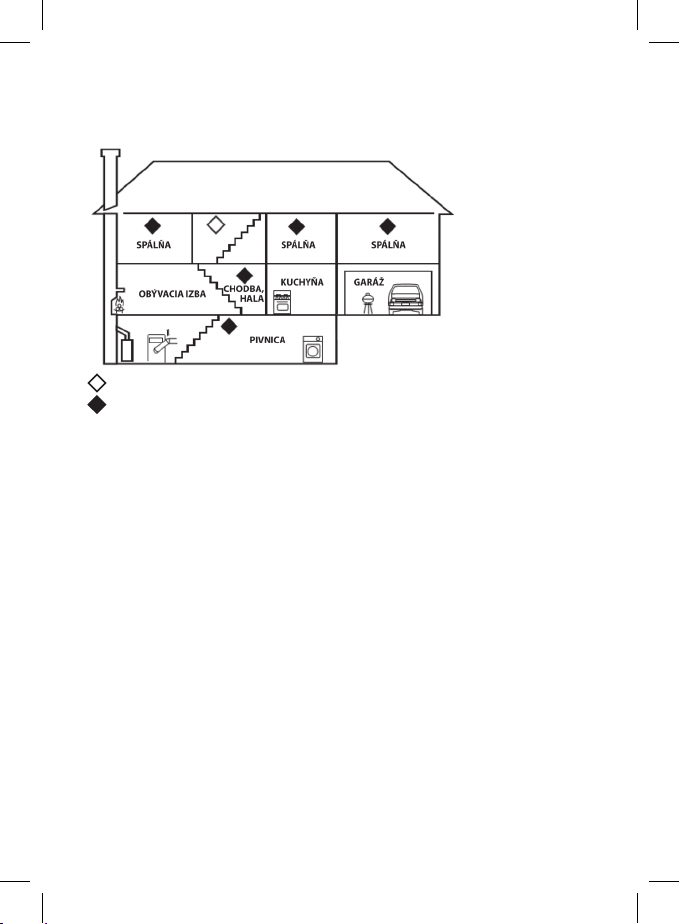

Umiestnenie, ktoré odpovedá požiadavkám NFPA (Národné združenie protipožiarnej ochrany USA) Navrhované umiestnenie ďalších CO alarmov v objekte

Inštalácia zariadenia na stenu

(pozri obr. 2)

1 – Otvory pre zavesenie na stenu Vyvŕtajte dva otvory (ø 5 mm) do steny, vzdialenosť otvorov medzi sebou by mala byť 52 mm. Do otvorov zasuňte priložené hmoždinky, do hmoždinek zasuňte priložené skrutky. Skrutky zasuňte tak, aby zostali cca 5 mm vytiahnuté zo steny. Vložte do alarmu batérie a vyskúšajte jeho funkčnosť, viď Testovací režim. Pokiaľ je alarm funkčný, zavrite batériový kryt a nasaďte alarm pomocou dvoch otvorov na batériovom kryte na vyčnievajúce skrutky.

UVEDENIE DO PREVÁDZKY

(pozri obr. 3)

Vložte batérie (2× 1,5 V AA) do batériového priestoru na zadnej strane zariadenia. Používajte iba alkalické batérie rovnakého typu, nikdy nepoužívajte 1,2V nabíjacie batérie z dôvodu nižšieho napätia.

Upozornenie: Pokiaľ nie sú vložené obe batérie, nemožno zavrieť batériový kryt! K zavretiu batériového krytu

bránia dva kovové výstupky pod batériovým priestorom. Pokiaľ chcete zariadenie inštalovať na stenu, je nutné mať vždy vložené batérie a nasadený batériový kryt.

Po vložení batérií zaznie pípnutie a bliknú naraz všetky tri diódy (POWER, FAULT, ALARM). Zelená LED POWER po dobu 60 sekúnd od vloženia batérií 1× blikne každú sekundu, zariadenie sa kalibruje. Po uplynutí 60 sekúnd blikne LED GREEN POWER 1× každých 40 sekúnd čo znamená, že batérie sú funkčné.

TESTOVACÍ REŽIM

V prípade potreby alebo pri každej výmene batérií môžete skontrolovať funkčnosť alarmu. Stlačte a držte tlačidlo TEST/SILENCE, alarm súčasne 4× zapípa/4× zabliká červená LED RED ALARM každých 5 sekúnd. Uvoľnite tlačidlo TEST/SILENCE, alarm je pripravený k použitiu. Testovací režim vykonávajte 1× týždenne, aby ste sa uistili, že je alarm funkčný.

Poznámka: Akustický a optický signál pri testovaní slúži iba ako informácia, že je alarm funkčný. Neznamená to, že bola zistená prítomnosť CO.

Page 16

CHYBOVÝ STAV

Pokiaľ je alarm v chybovom stave, nie je funkčný a nemeria úroveň CO v priestore. Chybový stav je indikovaný súčasným 2× pípnutím/2× bliknutím žltej LED YELLOW FAULT každých 8 sekúnd. Ihneď vymeňte batérie. Vykonajte test funkčnosti. Akustický signál možno dočasne stíšiť stlačením tlačidla TEST/SILENCE po dobu 9 hodín (potom sa znovu aktivuje akustický signál). Žltá LED YELLOW FAULT bude stále upozorňovať na chybu. Pokiaľ aj po výmene batérií bude hlásený chybový stav, obráťte sa na servisné stredisko.

VYBITÉ BATERIE

Vybité batérie v alarmu sú indikované súčasným 1× pípnutím/1× bliknutím žltej LED YELLOW FAULT každých 40 sekúnd. Alarm nie je funkčný a nemeria úroveň CO v priestore. Ihneď vymeňte batérie. Vykonajte test funkčnosti. Doporučujeme meniť batérie 1× ročne z preventívnych dôvodu. Akustický signál možno dočasne stíšiť stlačením tlačidla TEST/SILENCE po dobu 9 hodín (potom sa znovu aktivuje akustický signál). Žltá LED YELLOW FAULT bude stále upozorňovať na chybu.

KONEC ŽIVOTNOSTI ALARMU

Po uplynutí 10 rokov od výroby je alarm nutné vymeniť a nesmie byť používaný. Dátum výroby a výmeny je uvedený na zadnej strane na prístrojovom štítku. Koniec životnosti alarmu je indikovaný nasledovne: Súčasne 3× pípne/3× blikne žltá LED YELLOW FAULT každých 40 sekúnd. Akustický signál možno dočasne stíšiť stlačením tlačidla TEST/SILENCE po dobu 9 hodín (potom sa znovu aktivuje akustický signál). Žltá LED YELLOW FAULT bude stále upozorňovať na chybu.

UPOZORNENIE NA PRÍTOMNOSŤ CO

Pokiaľ alarm nameria nebezpečné hodnoty CO, bude aktivované optické a akustické upozornenie. Každých 5 sekúnd súčasne 4× pípne/4× blikne červená LED RED ALARM. Prvých 10 sekúnd bude hlasitosť akustického upozornenia menšia než 85 db, potom bude vyššia. Upozornenie bude aktívne po celú dobu prítomnosti CO, pokiaľ neklesne hladina CO pod bezpečnú úroveň alebo nie je manuálne zistená.

MANUÁLNE STÍŠENIE ALARMU PRI ZISTENÍ CO

Akustický signál možno pri signalizácií CO dočasne 1× stíšiť. Stlačte tlačidlo TEST/SILENCE, akustický signál sa stíši na dobu 10 minút. Medzitým bude stále blikať červený LED RED ALARM.

Poznámka: Upozornenie bude znovu aktívne najneskôr do 10 minút od stlačenia tlačidla TEST/SILENCE pokiaľ hladina CO bude rovná alebo vyššia 50 ppm. Stíšenie nemožno aktivovať, pokiaľ hladina CO bude rovná alebo vyššia 200 ppm.

AKO SA ZACHOVAŤ PRI ZJIŠTENÍ CO V OBJEKTU

Pokiaľ je signalizovaná prítomnosť CO v objektu, zachovajte kľud a vykonajte nasledujúce opatrenia: Prestaňte používať všetky zariadenia spaľujúce palivo a ak je to možné, vypnite ich. Stíšte alarm pomocou tlačidla TEST/RESET. Informujte všetky osoby v objekte o vzniknutej situácií! Otvorte všetky okná a dvere a vyvetrajte. Pokiaľ alarm stále trvá, opusťte objekt. Zavolajte linku 112 a servisnú organizáciu spotrebiča a požiadajte dodávateľa o pomoc pri vyhľadaní a eliminácii zdroja oxidu uhoľnatého. Skontrolujte, že objekt opustili všetky osoby!

Page 17

Nechajte okná a dvere otvorené, pokiaľ sa alarm nevypne. Zaistite lekársku pomoc pre všetky osoby trpiace účinkami otravy oxidom uhoľnatým (bolesť hlavy, nevoľnosť). Upozornite lekára na podozrenie vdýchnutia oxidu uhoľnatého. Nepoužívajte naďalej spotrebiče, ktoré spaľujú palivo, pokiaľ neboli znovu preverené osobou, ktorá je k tomu oprávnená.

Poznámka: Okrem zariadení, ktoré spaľujú palivo môžu existovať ďalšie zdroje oxidu uhoľnatého, napr.: emisie z tlejúceho ohňa, väčšie množstvo tabakového dymu atď.

Upozornenie: Niektoré látky môžu ovplyvniť citlivosť senzoru vo vnútri alarmu, napr.: metán, propán, isobuten,

isopropanol, etylén, benzol, toluén, etylacetát, sírovodík, oxid siričitý, prípravky na báze alkoholu, farby, riedidla, rozpúšťadla, lepidlá, spreje na vlasy, vody po holení, parfumy a niektoré čistiace prostriedky.

Starostlivosť a údržba

Výrobok je navrhnutý tak, aby pri vhodnom zachádzaní spoľahlivo slúži mnoho rokov. Tu je niekoľko rád pre správnu obsluhu:

• Skôr ako začnete s výrobkom pracovať, pozorne si prečítajte užívateľský manuál.

• Výrobok je nutné po 10 rokoch nahradiť novým – viď dátum výroby na zadnej strane.

• Výrobok sa nesmie farbiť.

• Nevystavujte výrobok priamemu slnečnému svetlu, extrémnemu chladu a vlhku a náhlym zmenám teploty. Znížilo by to presnosť snímania.

• Neumiestňujte výrobok do miest náchylných k vibráciám a otrasom – môžu spôsobiť jeho poškodenie.

• Nevystavujte výrobok nadmernému tlaku, nárazom, prachu, vysokej teplote alebo vlhkosti – môžu spôsobiť poruchu funkčnosti výrobku, kratšiu energetickú výdrž, poškodenie batérií a deformáciu plastových častí.

• Nevystavujte výrobok dažďu ani vlhku, kvapkajúcej a striekajúcej vode.

• Neumiestňujte na výrobok žiadne zdroje otvoreného ohňa, napr. zapálenú sviečku a pod.

• Neumiestňujte výrobok na miesta, kde nie je zaistené dostatočné prúdenie vzduchu.

• Nevsunujte do vetracích otvorov výrobku žiadne predmety, výrobok nezakrývajte.

• Nezasahujte do vnútorných elektrických obvodov výrobku – môžete ho poškodiť a automaticky tým ukončiť platnosť záruky. Výrobok by mal opravovať jedine kvalikovaný odborník.

• K čisteniu používajte mierne navlhčenú jemnú handričku. Nepoužívajte rozpúšťadla ani čistiace prípravky – mohli by poškrabať plastové časti a narušiť elektrické obvody.

• Výrobok neponárajte do vody ani iných kvapalín.

• Pri poškodení alebo vade výrobku nevykonávajte žiadne opravy sami. Odovzdajte ho na opravu do predajne, kde ste ho zakúpili

• Tento prístroj nie je určený pre používanie osobami (vrátane deťmi), ktorým fyzická, zmyslová alebo mentálna neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnému používaniu prístroja, pokiaľ naň nebude dohliadnuté, alebo pokiaľ neboli inštruované ohľadne použitia tohoto prístroja osobou zodpovednou za jej bezpečnosť. Je nutný dohlaď nad deťmi, aby sa zaistilo, že si nebudú s prístrojom hrať.

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu pre-

sakovať do podzemnej vody a dostať sa do potravinového reťazca a poškodzovať vaše zdravie.

Servisné stredisko:

EMOS spol. s r.o. Lipnická 2844 Přerov 750 02

Page 18

PL | Alarm CO

Urządzenie ostrzegawcze (alarm) do wykrywania stężenia trującego tlenku węgla (CO)

Ta instrukcja zawiera ważne informacje bezpieczeństwa o instalacji i użytkowaniu urządzenia ostrzegawczego. Prosimy uważnie przeczytać tę instrukcję i bezpiecznie zachować ją do użycia w przyszłości, na przykład wtedy, gdy będziemy sprzedawać to urządzenie.

Ostrzeżenie

Instalacja urządzenia ostrzegającego (alarmu) do wykrywania stężenia CO nie zastępuje poprawnej instalacji, użytkowania i konserwowania urządzeń spalających paliwo, łącznie z odpowiednimi systemami wentylacji i odprowadzania spalin. To urządzenie ostrzegawcze do kontroli stężenia CO jest przeznaczone do ochrony osób przed ostrymi skutkami krótkotrwałego oddziaływania tlenku węgla, niemniej całkowicie nie zabezpieczy osób, które mają jakieś problemy zdrowotne. W przypadku wątpliwości należy się skonsultować z lekarzem. Długotrwała ekspozycja na działanie niskiego stężenia CO (>10 ppm) może wywołać skutki chroniczne. W przypadku wątpliwości należy się skonsultować z lekarzem. To urządzenie służy do detekcji tylko tlenku węgla (CO), nie wykrywa innych gazów. Jeżeli pojawią się jakiekolwiek wątpliwości, co do przyczyny uruchomienia sygnalizacji ostrzegawczej, to należy założyć, że sygnalizacja włączyła się na skutek pojawienia się niebezpiecznego stężenia tlenku węgla i konieczne jest ewakuowanie ludzi z tego miejsca.

Dane techniczne

Wykrywany gaz: tlenek węgla (CO) Typ czujnika: ogniwo elektrochemiczne Zgodność z normą ČSN EN 50291-1 ed.2:18 Żywotność urządzenia: 10 lat Przyrząd typu B Temperatura pracy i wilgotność: -10 °C do +40 °C, 30 % do 95 % (bez kondensacji) Temperatura i wilgotność składowania/transportowania: -20 °C do +50 °C, 10 % do 95 % (bez

kondensacji) Stopień ochrony: IP30 Sygnalizacja akustyczna: >85 dB w odległości 3 m Zasilanie: 2× 1,5 V AA Przewidywana żywotność baterii: 3 lata Pobór prądu: Tryb stand-by: <20 µA Tryb alarmu: <30 mA Wymiary: 120 × 80 × 38 mm Ciężar: 102 g

Przednia strona alarmu CO

(patrz rys. 1)

Przycisk TEST/WYCISZENIE – wyłączenie sygnalizacji awarii albo rozładowania baterii, wyłączenie sygnalizacji alarmu, test działania ZIELONA ZASILANIE – wskaźnik zasilania ŻÓŁTA BŁĄD – wskaźnik awarii/rozładowania baterii CZERWONA ALARM – wskaźnik alarmu

Czym jest tlenek węgla (CO)

Tlenek węgla (CO) jest niewidocznym gazem bez zapachu, który jest silnie toksyczny. Powstaje przy niepełnym spalaniu paliw, na przykład drewna, węgla drzewnego, węgla, oleju opałowego, parany, benzyny, gazu ziemnego, propanu, butanu, itp., a nawet z dymu papierosowego. Niebezpieczne stężenie CO może powstać, jeżeli urządzenie jest wadliwe albo źle konserwowane, przy zablokowaniu przewodu spalinowego albo przy niedostatecznej wentylacji pomieszczenia.

Page 19

Stopień zatrucia wdychanym CO zależy od stężenia (mierzonego, jako liczba cząsteczek na jeden milion, ppm) i czasu ekspozycji.

Stężenie Objawy

100 ppm Brak objawów - bez zagrożenia 200 ppm Lekki ból głowy 400 ppm Silny ból głowy po 1–2 godzin

Silny ból głowy po 45 minutach, nudności, omdlenia i utrata przytomności po

800 ppm

2 godzinach 1 000 ppm Niebezpieczne stężenie - utrata przytomności po 1 godzinie 1 600 ppm Nudności, silny ból i zawroty głowy po 20 minutach

3 200 ppm

6 400 ppm

12 800 ppm

Co do objawów zatrucia CO powinny być pouczone wszystkie osoby, które przebywają w obiekcie! Urządzenie do kontroli stężenia CO włącza alarm, jeżeli przez określony czas wykrywa określone stężenie CO:

Instalacja

Instalacja musi być wykonana przez kompetentną osobę. W idealnym przypadku urządzenie ostrzegawcze powinno być w każdym pomieszczeniu, w którym znajduje się urządzenie spalające paliwo. Zdecydowanie zalecamy zainstalować urządzenie ostrzegawcze również w sypialni i pomieszczeniu, w którym spędzamy dużo czasu. Jeżeli urządzenie ostrzegawcze jest zainstalowane w tym samym pomieszczeniu, jak urządzenie spalające paliwo:

• Umieszczamy urządzenie ostrzegawcze w pobliżu stropu i nad poziomem górnych obrzeży okien i drzwi.

• Przy instalacji na stropie urządzenie ostrzegawcze musi być umieszczone minimalnie 30 cm od ścian.

Przy instalacji na ścianie urządzenie ostrzegawcze musi być umieszczone minimalnie 15 cm od stropu, 180 cm od ziemi. Nie instalujemy urządzenia ostrzegawczego w miejscach, gdzie są sklepione stropy albo dach siodłowy. Nie instalujemy urządzenia ostrzegawczego blisko otworów wentylacyjnych albo okien/drzwi, które wychodzą na zewnątrz. Nie instalujemy urządzenia ostrzegawczego za rankami, meblami, bo to pogarsza możliwość poprawnego wykrywania poziomu CO.

Nudności, silny ból i zawroty głowy po 5–10 minutach, utrata przytomności po 30 minutach

Silny ból i zawroty głowy po 1–2 minutach, utrata przytomności po 10–15 minutach

Natychmiastowa utrata przytomności, niebezpieczeństwo śmierci po 1–2minutach

Stężenie CO w jednostkach ppm Włączenie alarmu po:

≥30 120 min

≥50 60 do 90 min ≥100 10 do 40 min ≥300 do 3 min

Page 20

Nie instalujemy urządzenia ostrzegawczego w pomieszczeniu, w którym temperatura jest niższa od -10 °C albo wyższa od 40 °C. Jeżeli jest to możliwe, instalujemy urządzenie ostrzegawcze w przybliżeniu na poziomie oczu dla ułatwienia kontroli stanu diod LED. Jeżeli instalujemy tylko jedno urządzenie ostrzegawcze, umieszczamy je w pobliżu sypialni (nie w piwnicy itp.). Sprawdzamy, czy w pomieszczeniu, w którym śpimy, słychać wszystkie zainstalowane urządzenia ostrzegawcze. Urządzenie ostrzegawcze trzeba umieścić w odległości poziomej 1 m do 3 m od najbliższego brzegu potencjalnego źródła CO. Otwory wentylacyjne urządzenia ostrzegawczego nie mogą być zakryte. Nie korzystamy z preparatów w aerozolu w pobliżu i na urządzeniu ostrzegawczym. Urządzenie ostrzegawcze nie może być malowane. Jeżeli urządzenie ostrzegawcze jest zainstalowane w pomieszczeniu, w którym nie znajduje się urządzenie spalające paliwo, to trzeba je umieścić w pobliżu strefy oddychania osób zamieszkujących pomieszczenia. W lokalach jednoizbowych przeznaczonych jednocześnie do pobytu i spania, jakimi są garsoniery, przyczepy albo łodzie, trzeba umieścić to urządzenie jak najdalej od kuchenek i jednocześnie blisko miejsca przeznaczonego do spania.

Lokalizacja, która odpowiada wymaganiom NFPA (Narodowe Stowarzyszenie Ochrony Prze-

ciwpożarowej USA)

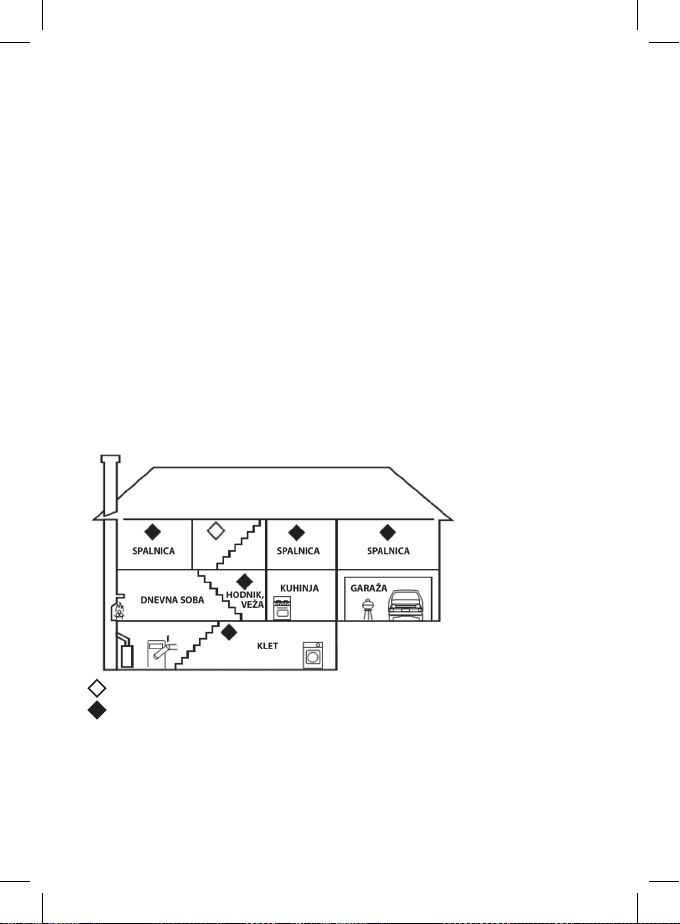

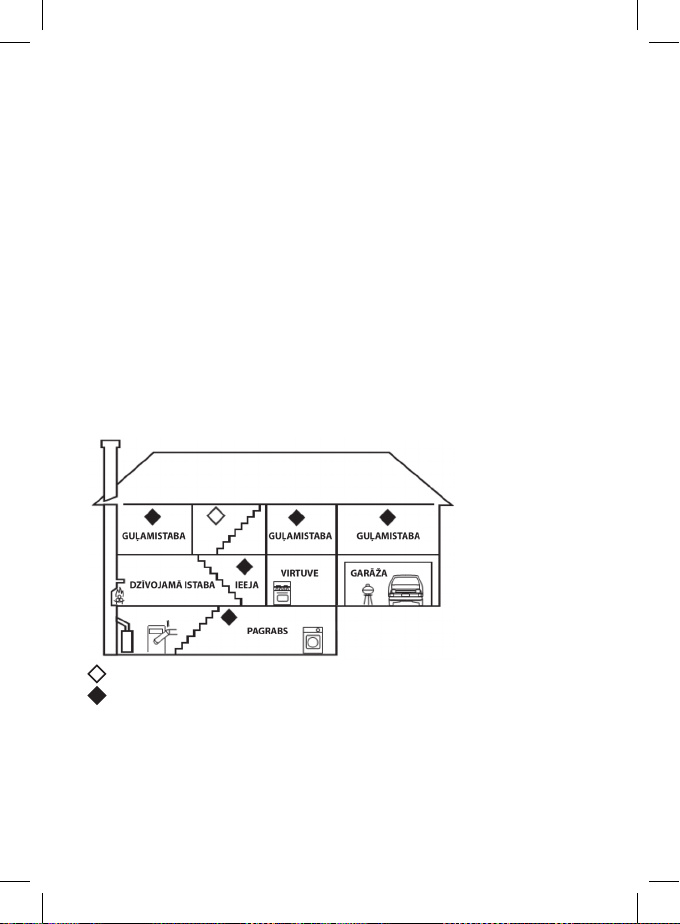

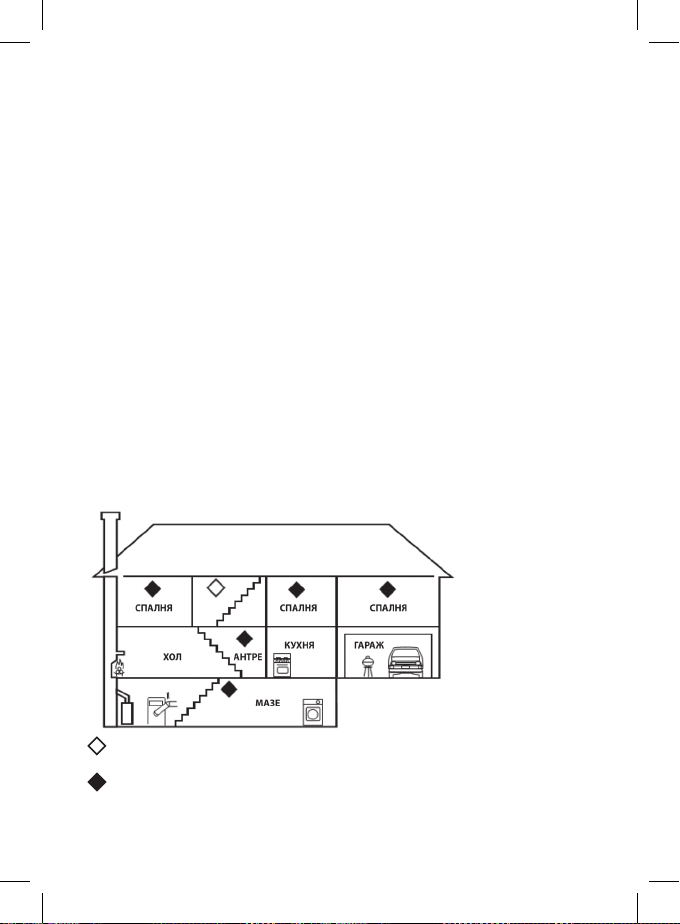

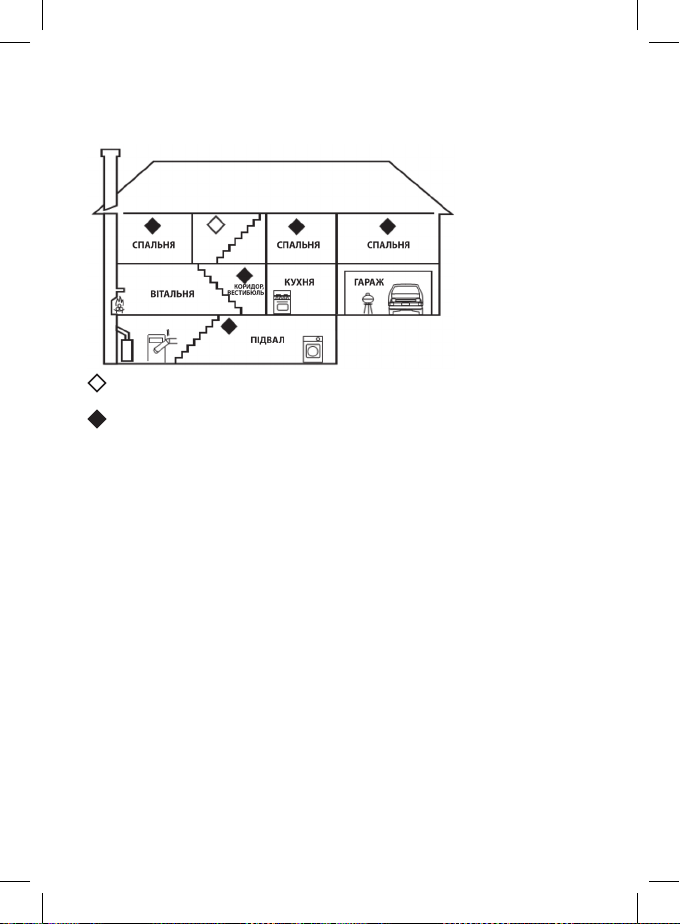

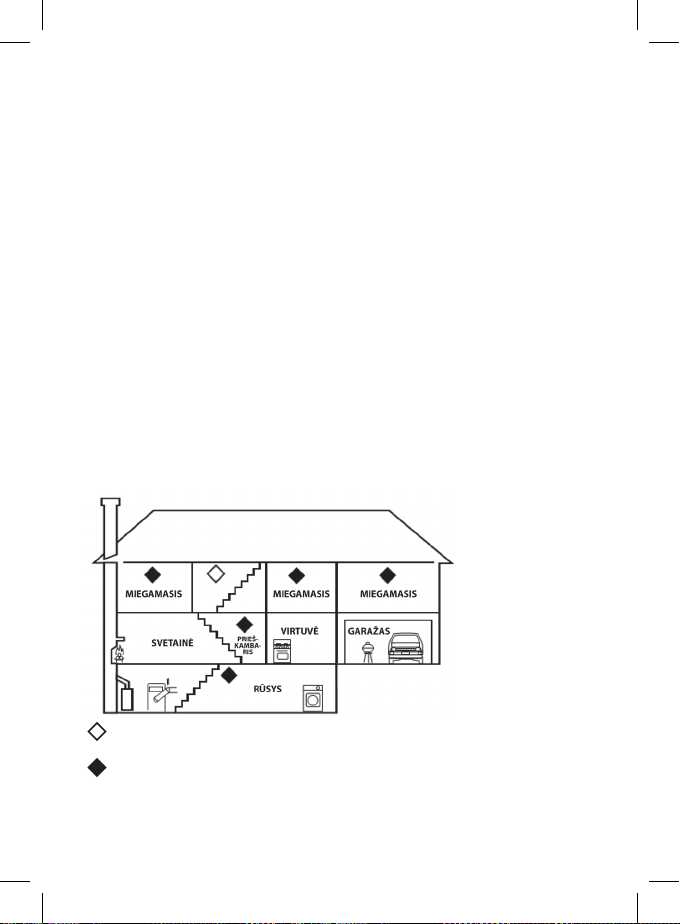

Proponowane umieszczenie dalszych alarmów CO w obiekcie

Instalacja urządzenia na ścianie

(patrz rys. 2)

1 – Otwory do zawieszania na ścianie Wiercimy w ścianie dwa otwory (ø 5 mm), odległość między otworami powinna być 52 mm. Do otworów wkładamy kołki rozporowe z kompletu i wkładamy do nich odpowiednie wkręty. Wkręty wkładamy tak, aby wystawały około 5 mm ze ściany. Wkładamy baterie do alarmu i sprawdzamy jego działanie, patrz Tryb testowania. Jeżeli alarm jest sprawny, zamykamy pojemnik na baterie i zakładamy alarm za pomocą dwóch otworów istniejących w pojemniku na baterie na wystające wkręty.

URUCHOMIENIE DO PRACY

(patrz rys. 3)

Do pojemnika na baterie znajdującego się z tyłu urządzenia wkładamy baterie (2× 1,5 V AA). Stosujemy tylko alkaliczne baterie tego samego typu, nigdy nie korzystamy z baterii umożliwiających doładowywanie na 1,2V ze względu na ich niższe napięcie.

Page 21

Uwaga: Jeżeli nie są włożone obie baterie, nie można zamknąć pojemnika na baterie! Zamknięcie pojemnika na baterie jest blokowane przez dwa metalowe występy pod pojemnikiem

na baterie. Jeżeli chcemy zainstalować urządzenie na ścianie, to musimy mieć zawsze włożone baterie i założoną pokrywkę pojemnika na baterie.

Po włożeniu baterii słychać piknięcie i widać jedno mignięcie wszystkich trzech diod (POWER, FAULT, ALARM). Zielona dioda LED POWER w czasie 60 sekund od włożenia baterii miga 1× na sekundę, a urządzenie się kalibruje. Po upływie 60 sekund dioda GREEN POWER miga 1× co 40 sekund, co oznacza, że baterie są sprawne.

TRYB TESTOWANIA

W razie potrzeby albo przy każdej wymianie baterii można sprawdzić poprawność działania alarmu. Naciskamy i przytrzymujemy przycisk TEST/SILENCE, alarm wtedy 4× pika/4× miga dioda LED ALARM co 5 sekund. Zwalniamy przycisk TEST/SILENCE, alarm jest gotowy do pracy. Tryb testowania uruchamiamy 1× tygodniowo, aby sprawdzić, czy alarm jest sprawny.

Uwaga: Sygnał akustyczny i optyczny przy testowaniu służy tylko jako informacja, że alarm jest sprawny. Nie oznacza to, że została stwierdzona obecność CO.

STAN AWARYJNY

Jeżeli alarm jest w stanie awarii, to jest niesprawny i nie mierzy poziomu CO w pomieszczeniu. Stan awarii jest sygnalizowany jednoczesnym 2× piknięciem/2× mignięciem żółtej diody LED YELLOW FAULT co 8 sekund. Natychmiast wymieniamy baterie. Wykonujemy test działania. Sygnał akustyczny można tymczasowo wyciszyć naciśnięciem przycisku TEST/SILENCE na czas 9godzin (potem sygnał akustyczny jest znowu aktywny). Żółta dioda LED YELLOW FAULT będzie stale sygnalizować awarię. Jeżeli nawet po wymianie baterii stan awaryjny będzie nadal sygnalizowany, prosimy zwrócić się do centrum serwisowego.

ROZŁADOWANE BATERIE

Rozładowane baterie w alarmie są sygnalizowane jednoczesnym 1× piknięciem/1× mignięciem żółtej diody LED YELLOW FAULT co 40 sekund. Alarm jest niesprawny i nie mierzy poziomu CO w pomieszczeniu. Natychmiast wymieniamy baterie. Wykonujemy test działania. Zalecamy wymieniać baterie 1× rocznie ze względów prolaktycznych. Sygnał akustyczny można tymczasowo wyciszyć naciśnięciem przycisku TEST/SILENCE na czas 9godzin (potem sygnał akustyczny jest znowu aktywny). Żółta dioda LED YELLOW FAULT będzie stale sygnalizować usterkę.

KONIEC OKRESU ŻYWOTNOŚCI ALARMU

Po upływie 10 lat od wyprodukowania alarm trzeba wymienić i nie wolno go już używać. Data produkcji i wymiany znajduje się na tylnej ściance na tabliczce urządzenia. Koniec żywotności alarmu jest wskazywany następująco: Równocześnie alarm 3× pika/3× miga żółta dioda LED YELLOW FAULT co 40 sekund. Sygnał akustyczny można tymczasowo wyciszyć naciśnięciem przycisku TEST/SILENCE na czas 9godzin (potem sygnał akustyczny jest znowu aktywny). Żółta dioda LED YELLOW FAULT będzie stale sygnalizować usterkę.

UWAGA NA OBECNOŚĆ CO

Jeżeli alarm wykryje niebezpieczne wartości CO, zostanie włączone ostrzeżenie optyczne i akustyczne. Co 5 sekund równocześnie 4× pika/4× miga dioda LED RED ALARM. Przez pierwsze 10 sekund głośność ostrzeżenia akustycznego jest mniejsza od 85 dB, potem sygnał będzie głośniejszy.

Page 22

Ostrzeżenie będzie aktywne przez cały czas obecności CO, aż poziom CO nie opadnie poniżej bezpiecznego poziomu albo nie zostanie wyłączone ręcznie.

RĘCZNE WYŁĄCZENIE ALARMU PRZY STWIERDZENIU CO

Sygnał akustyczny przy sygnalizacji obecności CO można tymczasowo 1× wyciszyć. Naciskamy przycisk TEST/SILENCE, sygnał akustyczny zostaje wyłączony na 10 minut. Stale będzie jednak migać dioda LED RED ALARM.

Uwaga: Ostrzeżenie będzie ponownie aktywne w czasie najpóźniej do 10 minut od naciśnięcia przycisku TEST/ SILENCE, jeżeli poziom CO będzie równy albo większy od 50 ppm. Wyciszenia nie można wykonać, jeżeli poziom CO będzie równy albo wyższy od 200 ppm.

JAK SIĘ ZACHOWAĆ PRZY STWIERDZENIU OBECNOŚCI CO W OBIEKCIE

Jeżeli jest sygnalizowana obecność CO w obiekcie, zachowujemy spokój i podejmujemy następujące działania: Przestajemy korzystać ze wszystkich urządzeń spalających paliwo i jeżeli to możliwe, wyłączamy je. Wyciszamy alarm za pomocą przycisku TEST/RESET. Informujemy wszystkie osoby w obiekcie o zaistniałej sytuacji! Otwieramy wszystkie okna i drzwi w celu wietrzenia. Jeżeli alarm utrzymuje się, opuszczamy obiekt. Dzwonimy pod alarmowy numer telefonu 112 i do serwisu urządzeń grzewczych o pomoc dostawcy przy lokalizacji i eliminacji źródła tlenku węgla. Sprawdzamy, czy wszystkie osoby opuściły obiekt! Pozostawiamy otwarte okna i drzwi, aż alarm sam się nie wyłączy. Zapewniamy pomoc lekarską dla wszystkich osób cierpiących na skutki zatrucia tlenkiem węgla (ból głowy, nudności). Informujemy lekarza o podejrzeniu wdychania tlenku węgla. Nie korzystamy dalej z urządzeń, które spalają paliwo, aż nie zostaną sprawdzone przez osobę, która jest do tego upoważniona.

Uwaga: Oprócz urządzeń, które spalają paliwo mogą istnieć jeszcze inne źródła tlenku węgla. Na przykład: emisja z dopalającego się ognia, większa ilość dymu z papierosów itp.

Uwaga: Niektóre substancje mogą wpływać na czułość czujnika w urządzeniu alarmowym, na przykład:

metan, propan, izobutan, izopropanol, etylen, benzol, toluen, octan etylu, siarkowodór, dwutlenek siarki, preparaty na bazie alkoholu, farby, rozpuszczalniki, rozcieńczalniki, kleje, spreje do włosów, wody po goleniu, perfumy i niektóre środki do czyszczenia.

Konserwacja i czyszczenie

Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł służyć przez wiele lat. Dalej zamieszczamy kilka uwag związanych z jego właściwą obsługą:

• Przed uruchomieniem tego wyrobu do pracy, prosimy uważnie przeczytać jego instrukcję użytkownika.

• Wyrób trzeba wymienić po 10 latach na nowy – patrz data produkcji na tylnej ściance.

• Wyrobu nie wolno malować.

• Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury. Spowoduje to pogorszenie dokładności wykrywania.

• Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.

• Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, zwiększony pobór prądu, uszkodzenie baterii i deformację plastikowych części.

• Nie narażamy wyrobu na działanie deszczu, ani wilgoci lub wody kapiącej i pryskającej.

• Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki, itp.

Page 23

• Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.

• Do otworów wentylacyjnych w wyrobie nie wsuwamy żadnych przedmiotów, wyrobu nie zakrywamy.

• Nie ingerujemy do wewnętrznych elektronicznych obwodów w wyrobie – możemy je uszkodzić i utracić uprawnienia gwarancyjne. Wyrób może naprawiać wyłącznie przeszkolony specjalista.

• Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektroniczne.

• Wyrobu nie zanurzamy jej do wody, ani do innych cieczy.

• Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.

• Tego urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi), których predyspozycje zyczne, umysłowe albo mentalne oraz brak wiedzy i doświadczenia nie pozwalają na bezpieczne korzystanie z urządzenia, jeżeli nie są one pod nadzorem lub nie zostały poinstruowane w zakresie korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować, żeby dzieci nie bawiły się tym urządzeniem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc

pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

Centrum serwisowe:

EMOS spol. s r.o. Lipnická 2844 Přerov 750 02

HU | Szén-monoxid-riasztó

Riasztó berendezés a mérgező szénmonoxid (CO) koncentrációjának ellenőrzésére és jelzésére

A kézikönyv fontos biztonsági tudnivalókat tartalmaz a riasztó berendezés telepítésével és üzemeltetésével kapcsolatban. Olvassa el gyelmesen a kézikönyvet, és tartsa meg későbbi felhasználásra vagy a készülék továbbadása esetére!

Figyelmeztetés

A CO-riasztó készülék telepítése nem helyettesíti az tüzelőanyag-égető berendezések (úgy mint a megfelelő szellőztető és elszívó rendszerek) helyes telepítését, használatát és karbantartását. Ennek a CO-koncentráció riasztókészüléknek a feladata a személyvédelem a szén-monoxid rövid távú hatásainak akut hatásaival szemben, de nem nyújt teljes védelmet a különleges egészségi állapotú embereknek. Kétségek esetén forduljon orvosához! A hosszan tartó alacsony (>10 ppm) CO-koncentráció is krónikus hatásokat okozhat. Kétségek esetén forduljon orvosához! Ez az eszköz csak a szénmonoxid (CO) kimutatására használható, más gázokéra nem. Ha kétség merülne fel a riasztás okát illetően, feltételezzük, hogy a riasztást a veszélyes szénmonoxid-szint okozza és menekítsük ki a lakókat!

Műszaki adatok

Vizsgált gáz: szénmonoxid (CO) Érzékelő típusa: elektrokémiai cella Megfelel a ČSN EN 50291-1 mód. 2:18 szabványnak A berendezés élettartama: 10 év B-típusú berendezés Üzemi hőmérséklet és páratartalom: -10 °C és +40 °C, valamint 30 % és 95 % között (kondenzáció

nélkül)

Page 24

Tárolási/szállítási hőmérséklet és páratartalom: -20 °C és +50 °C, valamint 10 % és 95 % között

(kondenzáció nélkül) Védelmi fokozat: IP30 Hangriasztás: >85 dB 3 m távolságban Tápellátás: 2× 1,5 V AA Az elemek várható üzemideje: 3 év Fogyasztás: Stand-by üzemmód: <20 µA Riasztó üzemmód: <30 mA Méretek: 120 × 80 × 38 mm Tömeg: 102 g

A CO-riasztó fedlapja

(lásd az 1. ábrát)

TEST/SILENCE gomb – a hibajelzés vagy az elem lemerülésének elnémítása, a vészriasztás elnémítása, működési teszt GREEN POWER (zöld szín) – tápellátás jelző YELLOW FAULT (sárga szín) – hibajelzés/lemerült elem RED ALARM (piros szín) – vészjelzés

Mi a szénmonoxid (CO)?

A szénmonoxid (CO) láthatatlan, szagtalan, rendkívül mérgező gáz. Tüzelőanyagok, pl. fa, szén, faszén, fűtőolaj, petróleum, benzin, földgáz, propán, bután, cigaretta, stb. tökéletlen égésével keletkezik. Veszélyes CO-koncentráció alakulhat ki a készülék meghibásodása vagy helytelen karbantartása, az égéstermék-elvezető eltömődése, vagy a helyiség nem megfelelő szellőztetése esetén. A CO belégzés okozta mérgezés súlyossága a koncentrációtól (milliónkénti részecskeszámban, azaz ppm-ben megadva) és az expozíció időtartamától függ.

Koncentráció Tünetek

100 ppm Tünetmentes – nincs veszély 200 ppm Enyhe fejfájás 400 ppm Erős fejfájás 1–2 óra után

800 ppm Erős fejfájás 45 perc után, hányinger, ájulás és eszméletvesztés 2 óra után 1 000 ppm Veszélyes koncentráció – eszméletvesztés 1 óra után 1 600 ppm Hányinger, erős fejfájás és szédülés 20 perc után

3 200 ppm

6 400 ppm Erős fejfájás és szédülés 1–2 perc után, eszméletvesztés 10–15 perc után

12 800 ppm Azonnali eszméletvesztés, életveszély 1–2 perc után

Az épületben tartózkodó minden személyt tájékoztatni kell a CO-mérgezés tüneteiről! A CO-koncentráció ellenőrző készülék akkor riaszt, ha egy bizonyos időn át egy adott CO-koncentrációt észlel:

Hányinger, erős fejfájás és szédülés 5–10 perc után, eszméletvesztés 30 perc után

CO-koncentráció ppm-ben Riasztás aktiválása

≥30 120 perc

≥50 60–90 perc ≥100 10–40 perc ≥300 3 percen belül

Page 25

Felszerelés

A telepítést csak szakember végezheti. Ideális esetben minden olyan helyiségbe kell riasztókészülék, ahol tüzelőanyag-égető berendezés található. Nyomatékosan javasoljuk a telepítését hálószobákba és olyan helyiségekbe, ahol sok időt töltenek. Ha a riasztókészülék ugyanabba a helyiségbe van telepítve, mint az tüzelőanyag-égető berendezés:

• Helyezze a riasztókészüléket a mennyezet közelébe, a nyílászárók felső pereme fölé!

• Mennyezetre történő felszerelés esetén a falaktól legalább 30 cm-re helyezze a riasztókészüléket!

Falra történő felszerelés esetén a mennyezettől legalább 15 cm-re, a földtől 180 cm-re helyezze a riasztókészüléket! Ne telepítse a riasztókészüléket olyan helyre, mint boltíves mennyezet, nyeregtető! Ne szerelje a riasztókészüléket külső szellőzőnyílások vagy nyílászárók közelébe! Ne telepítse a riasztókészüléket függönyök/bútorok mögé, mert ez rontja a CO-szint észlelési hatékonyságot! Ne telepítse a riasztókészüléket olyan helyre, ahol a hőmérséklet -10 °C alatti vagy 40 °C feletti! Lehetőség szerint telepítse a riasztókészüléket megközelítőleg szemmagasságba a LED állapotának könnyű ellenőrzéséhez! Amennyiben csak egy riasztókészüléket telepít, helyezze a hálószoba közelébe (ne az alagsorba stb.)! Győződjön meg arról, hogy az összes telepített riasztó hallható abban a szobában, ahol aludni szokott! A riasztókészüléket helyezze vízszintesen 1–3 m távolságra a potenciális CO-forrás legközelebbi szélétől! A riasztókészülék szellőzőnyílásait tilos letakarni! Ne permetezzen aeroszolokat a riasztókészülék közelében vagy a készülékre! A riasztókészüléket tilos lefesteni! Olyan helyiségben, ahol nincs tüzelőanyag-égető berendezés, a helyiségben lakók légterének közelébe helyezze a riasztókészüléket! Az egy légterű, alvásra és tartózkodásra is szolgáló helyiségekben, például garzonokban, lakókocsikban vagy hajókon, a készüléket a tűzhelyektől a lehető legtávolabb, az alvóhely közelében helyezze el!

z NFPA (az USA Nemzeti tűzvédelmi egyesülete) követelményeinek megfelelő elhelyezés További CO-riasztók javasolt elhelyezése az épületen belül

A készülék felszerelése a falra

(lásd az 2. ábrát)

1 – Fali akasztó nyílások Fúrjon két lyukat (ø 5 mm) a falba 52 mm-es furattávolsággal! Helyezze a mellékelt tipliket a furatokba, majd csavarja a mellékelt csavarokat a tiplikbe! Úgy csavarja be a csavarokat, hogy kb. 5 mm-re lógjanak ki a falból! Helyezze be az elemeket a riasztóba, és ellenőrizze a működését, lásd: Tesztüzemmód!

Page 26

Ha a riasztó működőképes, zárja le az elemtartó fedelét, és az elemtartó fedelén található két furat segítségével rögzítse a riasztót a kiálló csavarokhoz!

ÜZEMBEHELYEZÉS

(lásd az 3. ábrát)

Helyezze az elemeket (2× 1,5 V AA) a készülék hátulján lévő elemtartó rekeszbe! Kizárólag alkáli (tartós) elemekkel használható, az alacsonyabb feszültség miatt ne használjon 1,2 V-os újratölthető elemeket!

Figyelmeztetés: Ha nincs mindkét elem behelyezve, az elemtartó fedél nem záródik! Az elemtartó fedelének

záródását két fém fül akadályozza meg az elemtartó rekesz alatt. Ha a készüléket falra kívánja szerelni, akkor mindig helyezze be az elemeket és zárja vissza az elemtartó fedelét!

Az elemek behelyezésekor sípoló hang hallható, és mindhárom LED (POWER, FAULT, ALARM) egyszerre felvillan. A GREEN POWER zöld színű LED-je az elemek behelyezése után 60 másodpercig másodpercenként 1× felvillan, a készülék kalibrálásra kerül. 60 másodperc múlva a GREEN POWER LED-je 40 másodpercenként 1× felvillan, jelezve, hogy az elemek működőképesek.

TESZTÜZEMMÓD

Szükség esetén, vagy az elemek cseréjekor ellenőrizheti a riasztó működését. Nyomja meg és tartsa lenyomva a TEST/SILENCE gombot, a riasztó 5 másodpercenként 4-szer felsípol/a RED ALARM piros LED-je 4-szer felvillan. Engedje el a TEST/SILENCE gombot, a riasztó készen áll a használatra. Hetente 1× futtassa a tesztüzemmódot, hogy megbizonyosodjon a riasztó működképességéről!

Megjegyzés: A hang- és fényjelzés a tesztelés során csupán a riasztó működőképességét jelzi. Nem jelent CO-észlelést.

HIBAÁLLAPOT

A riasztó hibaállapotban nem működik, nem méri a helyiség CO-szintjét. A hibaállapotot 8-másodpercenkénti dupla sípolás és a sárga színű YELLOW FAULT LED egyidejű dupla felvillanása jelzi. Azonnal cseréljen elemet! Végezzen működési tesztet! A hangjelzést ideiglenesen, 9 órára el lehet némítani a TEST/SILENCE gomb megnyomásával (ezután a hangjelzés újra bekapcsol). A sárga színű YELLOW FAULT LED továbbra is jelzi a hibát. Ha a készülék elemcsere után is hibaállapotot jelez, lépjen kapcsolatba a szervizközponttal!

LEMERÜLT ELEM

A riasztó lemerült elemére 40-másodpercenkénti 1× sípolás és a sárga színű YELLOW FAULT LED egyidejű 1× felvillanása gyelmeztet. A riasztó nem működőképes, és nem méri a helyiség CO-szintjét. Azonnal cseréljen elemet! Végezzen működési tesztet! Javasoljuk, hogy megelőzési okból évente 1× cseréljen elemet! A hangjelzést ideiglenesen, 9 órára el lehet némítani a TEST/SILENCE gomb megnyomásával (ezután a hangjelzés újra bekapcsol). A sárga színű YELLOW FAULT LED továbbra is jelzi a hibát.

A RIASZTÓ ÉLETTARTAMÁNAK VÉGE

A gyártástól számított 10 év elteltével a riasztót cserélje ki, és ne használja tovább! A gyártás és a csere dátuma a készülék hátoldalán, a típustáblán van feltüntetve. A riasztó a következőképpen jelzi az élettartama végét: 40 másodpercenként egyidejűleg 3× felsípol/3× felvillan a sárga színű YELLOW FAULT LED. A hangjelzést ideiglenesen, 9 órára el lehet némítani a TEST/SILENCE gomb megnyomásával (ezután a hangjelzés újra bekapcsol). A sárga színű YELLOW FAULT LED továbbra is jelzi a hibát.

Page 27

FIGYELMEZTETÉS CO JELENLÉTÉRE

Ha a riasztó veszélyes CO-értéket mér, akkor aktiválódik a fény- és hangriasztás. 5 másodpercenként egyidejűleg 4× felsípol/4× felvillan a piros színű RED ALARM LED. Az első 10 másodpercben a hangjelzés hangereje kisebb lesz, mint 85 dB, majd nagyobb lesz. A riasztás a CO jelenlétének teljes időtartama alatt aktív marad, amíg a CO szint a biztonságos szint alá nem csökken, vagy manuálisan el nem némítják.

A RIASZTÓ KÉZI ELNÉMÍTÁSA CO ÉSZLELÉS ESETÉN

A hangjelzést a CO vészjelzés során 1× ideiglenesen el lehet némítani. Nyomja meg a TEST/SILENCE gombot a hangjelzés 10 percre történő némításához! Közben a piros színű RED ALARM LED továbbra is villog.

Megjegyzés: A riasztás legkésőbb a TEST/SILENCE gomb megnyomása után 10 percen belül újra aktiválódik, ha a CO-szint 50 ppm vagy annál magasabb. A némítás nem alkalmazható, ha a CO-szint 200 ppm vagy magasabb.

HOGYAN VISELKEDJÜNK CO ÉSZLELÉSE SORÁN AZ ÉPÜLETBEN?

Ha az épületben CO jelenléte kerül észlelésre, őrizze meg a nyugalmát, és tegye meg a következő intézkedéseket: Ne használja a tüzelőanyagot égető berendezéseket, lehetőség szerint kapcsolja ki azokat! A TEST/RESET gombbal némítsa el a riasztót! Tájékoztasson minden, az épületben tartózkodó személyét a helyzetről! Nyissa ki az összes nyílászárót és szellőztessen! Ha a riasztás továbbra is fennáll, hagyja el az épületet! Hívja a 112-t és a berendezés szervizét, és kérjen segítséget a szállítótól a szénmonoxid forrásának felderítésében és megszüntetésében! Győződjön meg arról, hogy mindenki elhagyta az épületet! Hagyja nyitva az ablakokat és az ajtókat, amíg a riasztás le nem áll! Biztosítson orvosi ellátást mindenki számára, aki szénmonoxid mérgezésben szenved (fejfájás, hányinger)! Tájékoztassa az orvost, hogy gyaníthatóan szénmonoxidot belélegzés történt! Mindaddig ne használja tovább a tüzelőanyagot égető berendezést, amíg azt nem ellenőrizte arra jogosult személy!

Megjegyzés: A tüzelőanyagot égető berendezéseken kívül más szénmonoxid források is előfordulhatnak. Pl.: parázsló tűz, sűrű dohányfüst,stb.

Figyelmeztetés: Egyes anyagok befolyásolhatják a riasztó belsejében lévő érzékelő érzékenységét, például: Metán,

propán, izobutén, izopropanol, etilén, benzol, toluol, etil-acetát, hidrogén-szuld, kéndioxid, alkohol alapú készítmények, festékek, hígítók, oldószerek, ragasztók, hajlakkok, borotválkozás utáni arcszeszek, parfümök és bizonyos tisztítószerek.

Gondozás és karbantartás

A készüléket úgy tervezték, hogy rendeltetésszerű használat esetén évekig megbízhatóan működjön. Néhány tipp a megfelelő kezeléshez:

• Mielőtt elkezdi a terméket használni, alaposan olvassa át a használati útmutatót!

• A készüléket 10 év elteltével cserélje új készülékre – l. a hátoldalon található gyártási dátumot!

• A készüléket tilos lefesteni!

• Ne tegye ki a terméket közvetlen napfénynek, szélsőséges hidegnek vagy páratartalomnak, vagy hirtelen hőmérsékleti változásoknak! Ezáltal csökkentené az érzékelés pontosságát.

• Ne tegye a terméket rezgésnek és rázkódásoknak kitett helyre, mert ezek károsíthatják!

• Ne tegye ki a terméket túlzott nyomásnak, ütésnek, pornak, magas hőmérsékletnek vagy páratartalomnak, mert az a termék hibás működéséhez vezethet, csökkenhet az üzemidőt, megrongálhatja az elemeket és deformálhatja a műanyag alkatrészeket!

Page 28

• Ne tegye ki a terméket esőnek, nedvességnek, csöpögő vagy fröccsenő víznek!

• Ne helyezzen a termékre nyílt tűzforrást, pl. égő gyertyát stb!

• Ne helyezze a terméket olyan helyre, ahol nem biztosított az elégséges légáramlás!

• Ne dugjon semmilyen tárgyat a termék szellőzőnyílásába, ne takarja le a készüléket!

• Ne módosítsa a termék belső áramköreit – megsértheti azokat, és a garancia automatikusan érvényét veszíti! A terméket kizárólag szakképzett szerelő javíthatja.

• Tisztításához használjon enyhén benedvesített nom törlőruhát! Ne használjon oldószereket, sem tisztítószereket – megkarcolhatják a műanyag részeket és megsérthetik az elektromos áramköröket!

• A terméket ne merítse vízbe, se más folyadékba!

• A termék sérülése vagy meghibásodása esetén ne próbálja saját maga megjavítani! Adja át szervizelésre abban az üzletben, ahol vette!

• A készüléket nem használhatják felügyelet vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás nélkül korlátozott zikai, érzékszervi vagy értelmi képességű vagy tapasztalatlan személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára! Gondoskodjon a gyerekek felügyeletéről, hogy ne játszhassanak a készülékkel!

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi

hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

Szervizközpont:

EMOS spol. s r.o. Lipnická 2844 Přerov 750 02

SI | CO alarm

Opozorilna naprava (alarm) za nadzorovanje koncentracije strupenega ogljikovega monoksida (CO).

Navodila vsebujejo pomembne varnosten informacije o namestitvi in delovanju opozorilne naprave. Navodila pozorno preberite in jih shranite za potrebe v prihodnje in za primer predaje naprave.

Opozorilo

Namestitev opozorilne naprave (alarma) za nadzorovanje koncentracije CO ne nadomešča pravilne namestitve, uporabe in vzdrževanja naprav, ki kurijo gorivo, skupaj s primernimi ventilacijskimi in odvodnimi sistemi. Opozorilna naprava za spremljanje koncentracije CO namenjena za zaščito oseb pred akutnimi učinki kratkoročnega vpliva ogljikovega monoksida, vendar popolnoma ne zaščiti oseb, s posebnim zdravstvenim stanjem. V primeru dvomov se posvetujte s svojim zdravnikom. Dolgoročna izpostavitev nizkemu nivoju CO (>10 ppm) lahko povzroči kronične učinke. V primeru dvomov se posvetujte s svojim zdravnikom. Naprava služi le za zaznavo ogljikovega monoksida (CO), drugih plinov ne zaznava. Če obstajajo kakršnikoli dvomi, kaj je povzročilo opozorilo signalizacijo, se predpostavlja, da je opozorilna signalizacija zaradi nevarne ravni ogljikovega monoksida, prebivalci pa se morajo evakuirati.

Specikacije

Nadzorovani plin: ogljikov monoksid (CO) Tip senzorja: elektrokemijska celica V skladu s standardom ČSN EN 50291-1 ed.2:18 Življenjska doba naprave: 10 let Aparat tipa B Delovna temperatura in vlažnost: -10 °C do +40 °C, 30 % do 95 % (brez kondenzacije) Skladiščna/prevozna temperatura in vlažnost: -20 °C do +50 °C, 10 % do 95 % (brez kondenzacije)

Page 29

Razred zaščite: IP30 Zvočna signalizacija: >85 dB v razdalji 3 m Napajanje: 2× 1,5 V AA Pričakovana delovna življenjska doba baterij: 3 leta Poraba: Način pripravljenosti: <20 µA Alarm način: <30 mA Dimenzije: 120 × 80 × 38 mm Teža: 102 g

Sprednja stran CO alarma

(glej sliko 1)

Tipka TEST/RESET – utišanje signalizacije napake ali izpraznjene baterije, utišanje signalizacije alarma, preizkus delovanja GREEN POWER (zelena barva) – indikacija napajanja YELLOW FAULT (rumena barva) – indikacija napake/izpraznjene baterije RED ALARM (rdeča barva) – indikacija alarma

Kaj je to Ogljikov monoksid (CO)

Ogljikov monoksid (CO) je neviden plin brez vonja, ki je zelo strupen. Nastaja pri nepopolnem izgorevanju goriv, na primer lesa, oglja, premoga, kurilnega olja, parana, bencina, zemeljskega plina, propana, butana itn. in iz cigaretnega dima. Nevarna koncentracija CO lahko nastane, če je naprava v okvari ali nepravilno vzdrževana, pri blokadi dimovoda ali pri nezadostno prezračenem prostoru.. Stopnja zastrupitve z vdihavanjem CO je odvisna od koncentracije (navedene kot število delcev na en milijon, ppm) in časa izpostavitve.

Koncentracija Simptomi

100 ppm Ni simptomov – brez nevarnosti

200 ppm Zmeren glavobol

400 ppm Močen glavobol po 1–2 urah

800 ppm Močen glavobol po 45 minutah, slabost, omedlevica in nezavest po 2 urah

1.000 ppm Nevarna koncentracija – nezavest po 1 uri

1.600 ppm Slabost, močen glavobol in vrtoglavica po 20 minutah

3.200 ppm Slabost, močen glavobol in vrtoglavica po 5–10 minutah, nezavest po 30 minutah

6.400 ppm Močen glavobol in vrtoglavica po 1–2 minutah, nezavest po 10–15 minutah

12.800 ppm Takojšnja nezavest, nevarnost smrti po 1–2 minutah

Glede znakov zastrupitve s CO naj so poučene vse osebe, ki v objektu prebivajo! Naprava za nadzorovanje koncentracije CO alarm sproži, če v določenem času zazna določeno koncentracijo CO:

Koncentracija CO v enotah ppm Sprožitev alarma

≥30 120 min

≥50 60 do 90 min ≥100 10 do 40 min ≥300 v 3 min

Page 30

Namestitev

Namestitev mora izvesti usposobljena oseba. V idealnem primeru naj bi bila opozorilna naprava nameščena v vsakem prostoru, kjer je naprava, ki kuri gorivo. Opozorilne naprave močno priporočamo namestiti posebej tudi v spalnice in prostore, kjer preživljate veliko časa. Če je opozorilna naprava nameščena v istem prostoru kot naprava, ki kuri gorivo:

• Opozorilno napravo namestite v bližini stropa in hkrati nad nivojem gornjih robov oken in vrat.

• Pri namestitvi na strop mora biti opozorilna naprava nameščena najmanj 30 cm od stene.

Pri namestitvi na steno mora biti opozorilna naprava nameščena najmanj 15 cm od stropa, 180 cm od tal. Opozorilne naprave ne nameščajte v prostorih, kot so obokani stropi, sedlasta streha. Opozorilne naprave ne nameščajte blizu prezračevalnih odprtin ali oken/vrat, ki vodijo ven. Opozorilne naprave ne nameščajte za zavese/pohištvo, ker bi se poslabšala se možnost pravilno zaznati nivo CO. Opozorilne naprave ne nameščajte v prostoru, kjer je temperatura nižja kot -10 °C ali višja kot 40 °C. Če je možno, namestite opozorilno napravo v približnem nivoju oči za enostaven pregled stanja LED diod. Če nameščate samo eno opozorilno napravo, namestite jo blizu spalnice (ne v kleti ipd.). Preverite, da boste v prostoru, kjer spite, slišali vse nameščene opozorilne naprave. Opozorilno napravo je treba namestiti v vodoravni razdalji 1 m do 3 m od najbližjega roba morebitnega vira CO. Ventilacijske odprtine opozorilne naprave ne smejo biti pokrite. Razpršilnih pripravkov ne pršite v bližini in na opozorilno napravo. Opozorilne naprave se ne sme prepleskati. Če je opozorilna naprava nameščena v prostoru, v katerem ni naprava, ki kuri gorivo, je treba jo namestiti v bližino dihalnega območja oseb, ki v prostoru prebivajo. V enosobnih prostorih namenjenih za spanje in bivanje hkrati, kot so garsonjere, avtodomi ali ladje, je treba napravo namestiti čim dalje od kuhalnikov in hkrati v bližini prostora, določenega za spanje.

Namestitev, ki ustreza zahtevam NFPA (Nacionalno združenje za protipožarno zaščito ZDA) Predlagana namestitev drugih CO alarmov v objektu

Namestitev naprave na steno

(glej sliko 2)

1 – Odprtine za obešenje na steno V steno izvrtajte dve izvrtini (ø 5 mm), medsebojna razdalja odprtin naj bi bila 52 mm. V izvrtini vstavite priložene stenske vložke, v vložke vstavite priložena vijaka. Vijaka vstavite tako, da ostaneta za ca. 5 mm od stene. V alarm vstavite baterije in preverite njegovo delovanje, glej preizkusni način. Če alarm deluje, na pripravljena vijaka v steni namestite montažni pokrov.

Page 31

AKTIVIRANJE NAPRAVE

(glej sliko 3)

Bateriji (2× 1,5 V AA) vstavite v prostor za baterije na zadnji strani naprave. Uporabljajte le alkalne baterije, ne uporabljajte polnilnih baterij 1,2V zaradi nižje napetosti.

Opozorilo: Če nista vstavljeni obe bateriji, pokrova za baterije ni možno namestiti! Zaprtje pokrova za baterije

preprečujeta dve kovinski izboklini pod prostorom za baterije Če želite napravo namestiti na steno, morata vedno biti vstavljeni bateriji in nameščen pokrov za baterije.

Po vstavitvi baterij se oglasi pisk in hkrati utripajo vse tir diode (POWER, FAULT, ALARM). Zelena LED POWER v času 60 sekund od vstavitve baterij utripne 1× vsako sekundo, naprava se umerja. Po preteku 60 sekund utripne LED GREEN POWER 1× vsakih 40 sekund, kar pomeni, da bateriji delujeta.

PREIZKUSNI NAČIN

V primeru potrebe ali pri vsaki zamenjavi baterij lahko preverite delovanje alarma. Pritisnite in držite tipko TEST/SILENCE, alarm hkrati 4× zapiska/4× utripne rdeča LED RED ALARM vsakih 5 sekund. Tipko TEST/SILENCE sprostite, alarm je pripravljen za uporabo. Preizkusni način izvajajte 1× na teden, da preverite, ali alarm deluje.

Opomba: Zvočni in optični signal pri preverjanju služita le kot informacija, da alarm deluje. To ne pomeni, da je bila zaznana prisotnost CO.

STANJE NAPAKE

Če je alarm v stanju napake, ne deluje in ne meri nivoja CO v prostoru. Stanje napake nakazujeta sočasni 2× pisk/2× utrip rumene LED YELLOW FAULT vsakih 8 sekund. Baterije takoj zamenjajte. Izvedite preizkus delovanja. Zvočni signal se začasno za 9 ur lahko utiša s pritiskom na tipko TEST/SILENCE (nato se zvočni signal ponovno aktivira). Rumena LED YELLOW FAULT bo še vedno opozarjala na napako. Če bo tudi po zamenjavi baterij nakazano stanje napake, se obrnite na servisni center.

IZPRAZNJENE BATERIJE

Izpraznjene baterije nakazujeta sočasni 1× pisk/1× utrip rumene LED YELLOW FAULT vsakih 40 sekund. Alarm ne deluje in ne meri nivoja CO v prostoru. Baterije takoj zamenjajte. Izvedite preizkus delovanja. Svetujemo, da se bateriji iz previdnostnih razlogov menjata 1× letno. Zvočni signal se začasno za 9 ur lahko utiša s pritiskom na tipko TEST/SILENCE (nato se zvočni signal ponovno aktivira). Rumena LED YELLOW FAULT bo še vedno opozarjala na napako.

KONEC ŽIVLJENJSKE DOBE ALARMA

Po preteku 10 let od proizvodnje je alarm treba zamenjati in se ga ne sme uporabljati. Datum proizvodnje je naveden na zadnji strani nalepki naprave. Konec življenjske dobe alarma se nakazuje, kot sledi: Sočasno 3× zapiska/3× utripne rumena LED YELLOW FAULT vsakih 40 sekund. Zvočni signal se začasno za 9 ur lahko utiša s pritiskom na tipko TEST/SILENCE (nato se zvočni signal ponovno aktivira). Rumena LED YELLOW FAULT bo še vedno opozarjala na napako.

OPOZORILO NA PRISOTNOST CO

Če alarm izmeri nevarne vrednosti CO, se sproži optično in zvočno opozorilo. Vsakih 5 sekund sočasno 4× zapiska/4× utripne rdeča LED RED ALARM. Prvih 10 sekund bo glasnost zvočnega opozorila nižja kot 85db, potem bo višja. Opozorilo bo aktivno ves čas prisotnosti CO, dokler nivo CO ne pade pod varen nivo ali se ne utiša ročno.

Page 32

ROČNO UTIŠANJE ALARMA PRI ZAZNAVI CO

Zvočni signal se lahko pri signalizaciji CO začasno utiša. Pritisnite na tipko TEST/SILENCE, zvočni signal se za 10 minut utiša. Medtem bo še vedno utripala rdeča LED RED ALARM.

Opomba: Opozorilo bo spet aktivno najpozneje v 10 minutah od pritiska na tipko TEST/SILENCE, če bo raven CO enaka ali višja kot 50 ppm. Utišanja ni možno aktivirati, če bo raven CO enaka ali višja kot 200 ppm.

KAKO SE OBNAŠATI PRI ZAZNAVI CO V OBJEKTU

Če se signalizira prisotnost CO v objektu, ostanite mirni in ukrepajte, kot sledi: Nehajte uporabljati vse naprave, ki kurijo gorivo, in če je možno, jih izklopite. Alarm utišajte s pomočjo tipke TEST/RESET. O nastali situaciji obvestite vse osebe v objektu! Odprite vsa okna in vrata ter prezračite. Če alarm še vedno traja, objekt zapustite. Pokličite 112 in servisno organizacijo aparata in dobavitelja prosite za pomoči s iskanjem in odstranitev vira ogljikovega monoksida. Preverite, ali so objekt zapustile vse osebe! Okna in vrata pustite odprta, dokler se alarm ne konča. Za vse osebe z učinki zastrupitve z ogljikovim monoksidom (glavobol, slabost) zagotovite zdravniško pomoč. Zdravnika opozorite na sum vdihavanja ogljikovega monoksida. Aparatov, ki kurijo gorivo, nadalje ne uporabljajte, če niso bili ponovno preverjeni s strani osebe, ki je za to pooblaščena.

Opomba: Poleg naprav, ki kurijo gorivo lahko obstajajo drugi viri ogljikovega monoksida. Npr.: emisije iz tlenja, večja količina tobačnega dima.

Opozorilo: Nekatere snovi lahko vplivajo na občutljivost senzorja znotraj alarma, npr.: metan, propan,

izobuten, izopropanol, etilen, bencol, toluen, etilacetat, vodikov suld, žveplov dioksid, pripravki na osnovi alkohola, barve, redčila, topila, lepila, razpršila za lase, vodice po britju, parfumi in nekatera čistilna sredstva.

Skrb in vzdrževanje

Izdelek je zasnovan tako, da ob primerni uporabi zanesljivo deluje vrsto let. Tu je nekaj nasvetov za pravilno uporabo:

• Preden začnete izdelek uporabljati, pozorno preberite navodila za uporabo.

• Izdelek je po 10 letih treba nadomestiti z novim – glej datum proizvodnje na zadnji strani.

• Izdelka se ne sme barvati.

• Izdelka ne izpostavljajte neposredni sončni svetlobi, skrajnemu mrazu, vlagi in naglim spremembam temperature. To bi znižalo natančnost snemanja.

• Izdelka ne nameščajte na mesta, ki so nagnjena k vibracijam in pretresom – to lahko povzroči poškodbe.

• Izdelka ne izpostavljajte prekomernemu tlaku, sunkom, prahu, visokim temperaturam ali vlagi – lahko povzročijo poškodbe na kateri izmed funkcij izdelka, krajšo energetsko vzdržljivost, poškodbo baterij in deformacije plastičnih delov.

• Izdelka ne izpostavljajte dežju ali vlagi, kapljajoči in brizgajoči vodi.

• Na izdelek ne postavljajte virov odprtega ognja, npr. prižgane svečke ipd.

• Izdelka ne postavljajte na mesta, kjer ni zadostnega kroženja zraka.

• V prezračevalne odprtine ne vtikajte nobenih predmetov, izdelka ne pokrivajte.

• Ne posegajte v notranjo električno napeljavo izdelka – lahko ga poškodujete in s tem prekinite veljavnost garancije. Izdelek sme popravljati le usposobljen strokovnjak.

Page 33

• Za čiščenje uporabljajte zmerno navlaženo blago krpo. Ne uporabljajte raztopin ali čistilnih izdelkov – lahko poškodujejo plastične dele in električno napeljavo.

• Izdelka ne potapljajte v vodo ali v druge tekočine.

• Pri poškodbah ali napaki izdelka ne popravljajte sami. Predajte ga v popravilo v trgovino, kjer ste ga kupili.

• Naprave ne smejo uporabljati osebe (vključno otrok), ki jih zična, čutna ali mentalna nesposobnost ali pomanjkanje izkušenj, in znanj ovirajo pri varni uporabi naprave, če pri tem ne bodo nadzorovane, ali če jih o uporabi naprave ni poučila oseba, ki je odgovorna za njihovo varnost. Nujen je nadzor nad otroki, da bo zagotovljeno, da se ne bodo z napravo igrali.

Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v

podtalnico, pridejo v prehransko verigo in škodijo vašemu zdravju.

Servisni center:

EMOS spol. s r.o. Lipnická 2844 750 02 Přerov

RS|HR|BA|ME | Alarm za CO

Upozoravajući uređaj (alarm) za praćenje koncentracije otrovnog plina ugljičnog monoksida (CO)

Ovaj priručnik sadrži važne sigurnosne informacije za postavljanje i upravljanje upozoravajućim uređajem. Pažljivo pročitajte priručnik i pohranite ga na sigurno mjesto za buduću upotrebu ili kako biste ga proslijedili novom korisniku uređaja.

Upozorenje

Postavljanje upozoravajućeg uređaja (alarma) za praćenje koncentracije ugljičnog monoksida nije zamjena za ispravno postavljanje, upotrebu i održavanje uređaja sa sagorijevanjem, uključujući propisnu ventilaciju i ispušne sustave. Ovaj upozoravajući uređaj za praćenje koncentracije ugljičnog monoksida namijenjen je zaštiti osoba od neminovnih učinaka uslijed kratkoročnog izlaganja ugljičnom monoksidu, ali ne može u potpunosti zaštititi osobe s nekim posebnim zdravstvenim problemima. Kada niste sigurni, obratite se liječniku. Dugoročna izloženost niskim koncentracijama ugljičnog monoksida (>10 ppm) može prouzročiti kronične smetnje. Kada niste sigurni, obratite se liječniku. Uređaj je namijenjen isključivo otkrivanju ugljičnog monoksida (CO), ne i drugih plinova. Ako niste sigurni što je uzrokovalo aktiviranje alarma, uvijek pretpostavite da ga je aktivirala opasna razina ugljičnog monoksida i evakuirajte stanovnike.

Tehnički podaci

Plin koji otkriva: ugljični monoksid (CO) Vrsta senzora: s elektrokemijskom ćelijom U skladu sa standardom ČSN EN 50291-1 ed.2:18 Vijek trajanja: 10 godina Uređaj B vrste Radna temperatura i vlaga: -10 °C do +40 °C, 30 % do 95 % (bez kondenzacije) Temperatura i vlaga pri skladištenju/transportu: -20 °C do +50 °C, 10 % do 95 % (bez kondenzacije) Stupanj zaštite: IP30 Zvučna signalizacija: >85 dB na udaljenost od 3 m Napajanje: 2 baterije AA od 1,5 V Očekivano trajanje baterije: 3 godine Potrošnja električne energije: U stanju mirovanja: <20 µA U načinu alarma: <30 mA

Page 34

Dimenzije: 120 × 80 × 38 mm Težina: 102 g

Prednja strana alarma za praćenje koncentracije otrovnog plina ugljičnog monoksida (CO)

(vidi Sl. 1)

Gumb TEST/SILENCE – služi za isključenje signalizacije za praznu bateriju, signalizacije alarma te funkcionalno ispitivanje ZELENA = POWER – pokazatelj napajanja ŽUTA = FAULT – pokazatelj pogreške/prazne baterije CRVENA = ALARM – pokazatelj alarma

Što je ugljični monoksid (CO)

Ugljični monoksid (CO) je iznimno otrovan plin bez boje i mirisa. Stvara se uslijed nepotpunog sagorijevanja goriva, primjerice drva, drvenog ugljena, ugljena, ulja, parana, benzina, prirodnog plina, propana, butana itd., te dima cigarete. Do stvaranja opasnih koncentracija ugljičnog monoksida može doći ako je uređaj sa sagorijevanjem goriva neispravan ili nepravilno održavan te ako je dotok goriva blokiran ili se prostorija ne prozračuje dovoljno. Ozbiljnost trovanja uslijed udisanja ugljičnog monoksida ovisi o njegovoj koncentraciji (navedeno u broju čestica na milijun, ppm) te trajanju izloženosti.

Koncentracija Simptomi

100 ppm Nema simptoma – nema opasnosti 200 ppm Slabije glavobolje 400 ppm Jake glavobolje nakon 1 do 2 sata 800 ppm Jako glavobolje nakon 45 minuta, mučnina, slabost i nesvjestica nakon 2 sata

1.000 ppm Opasna koncentracija – nesvjestica nakon 1 sata

1.600 ppm Mučnina, snažne glavobolje i vrtoglavica nakon 20 minuta

3.200 ppm

6.400 ppm

12.800 ppm Trenutačna nesvjestica, opasnost od smrti nakon 1 do 2 minute

Sve osobe koje stanuju u stambenim zgradama moraju se upoznati sa simptomima trovanja ugljičnim monoksidom! Uređaj za praćenje koncentracije ugljičnog monoksida aktivira alarm ako otkrije određene razine koncentracije ugljičnog monoksida kroz određeno razdoblje:

Koncentracija ugljičnog monoksida u ppm Aktivacija alarma

Postavljanje

Postavljanje treba provesti kvalicirana osoba. Idealno bi bilo ugraditi upozoravajući uređaj u svaku prostoriju s uređajem sa sagorijevanjem goriva. Preporučujemo postavljanje upozoravajućeg uređaja u spavaće sobe i prostorije u kojima provodite puno vremena. Ako upozoravajući uređaj postavljate u istu prostoriju kao uređaj sa sagorijevanjem goriva:

• Postavite upozoravajući uređaj u blizini stropa i iznad ravnine gornjeg ruba prozora i vrata.

• Kada se postavlja na strop, upozoravajući uređaj mora biti najmanje 30 cm od zidova.

Mučnina, jake glavobolje i vrtoglavica nakon 5 do 10 minuta, nesvjestica nakon 30 minuta

Mučnina, jake glavobolje i vrtoglavica nakon 1 do 2 minute, nesvjestica nakon 10do 15 minuta

≥30 120 min.

≥50 60 do 90 min. ≥100 10 do 40 min. ≥300 u roku 3 min.

Page 35

Kada se postavlja na zid, upozoravajući uređaj mora biti najmanje 15 cm od stropa i 180 cm od poda. Ne postavljajte upozoravajući uređaj u prostorije s nadsvođenim stropovima, krovom sa zabatom, itd. Ne postavljajte upozoravajući uređaj u blizini ventilacijskih otvora ili prozora/izlaznih vrata koja vode van. Ne postavljajte upozoravajući uređaj iza zavjesa/namještaja. Tako se može smanjiti sposobnost uređaja da pravilno otkrije razinu ugljičnog monoksida. Ne postavljajte upozoravajući uređaj u područje u kojem je temperatura niža od -10 °C ili viša od 40 °C. Ako je to moguće, postavite upozoravajući uređaj otprilike u visini očiju za lakšu provjeru LED pokazatelja. Ako postavljate samo jedan upozoravajući uređaj, postavite ga u blizini kupaonice (a ne u podrumu itd.). Uvjerite se da možete čuti sve postavljene upozoravajuće uređaja iz prostorije u kojoj spavate. Upozoravajući uređaj mora biti na udaljenosti od 1 m do 3 m vodoravno od najbližeg ruba potencijalnog izvora ugljičnog monoksida. Ventilacijski otvori upozoravajućeg uređaja ne smiju biti prekriveni. Ne raspršujte aerosolna sredstva u blizini ili na upozoravajući uređaj. Nemojte bojati upozoravajući uređaj. Ako se upozoravajući uređaj nalazi u prostoriji s uređajem sa sagorijevanjem goriva, mora biti u blizini područja disanja osoba koje borave u toj prostoriji. U otvorenim prostorijama koje su istodobno za boravak i spavanje, primjerice jednosobnim stanovima, kamp-prikolicama ili brodovima, uređaj se mora nalaziti što dalje od kuhala, a opet u blizini prostora namijenjenog za spavanje.

Lokacija sukladno zahtjevima američke Nacionalne agencije za zaštitu od požara (engl. US National

Fire Protection Association - NFPA)

Prijedlozi za postavljanje dodatnih alarma za praćenje koncentracije otrovnog plina ugljičnog

monoksida (CO) u zgradi

Postavljanje uređaja na zid

(vidi Sl. 2)

1 – Otvori za vješanje na zid Izbušite dvije rupe (ø 5 mm) u zidu. Udaljenost između rupa mora biti 52 mm. Umetnite usadnice pa u njih priložene vijke. Umetnite vijke tako da vire otprilike 5 mm iz zida. Postavite baterije u alarm i provjerite radi li, pogledajte odlomak Način rada za ispitivanje. Ako alarm radi, zatvorite poklopac baterije i postavite dva otvora na poklopcu baterije na vijke koji vire iz zida.

Page 36

Puštanje u rad

(vidi Sl. 3)

Umetnite baterije (2 baterije AA od 1,5 V) u baterijski odjeljak na stražnjoj strani. Upotrebljavajte isključivo alkalne baterije; ne upotrebljavajte punjive baterije od 1,2 V (zbog nižeg napona).

Upozorenje: Poklopac baterije ne može se zatvoriti sve dok obje baterije nisu na svom mjestu! Zatvaranje

poklopca baterije spriječavaju dvije metalne izbočine ispod odjeljka za baterije. Ako uređaj želite ugraditi na zid, uvijek moraju biti umetnute baterije a poklopac baterije zatvoren.

Nakon umetanja baterija oglašava se zvučni ton i sve tri diode trepere u isto vrijeme (POWER, FAULT, ALARM). Zelena dioda POWER LED treperi jednom na svako 60 sekundi nakon umetanja baterije; u tijeku je kalibracija uređaja. Nakon 60 sekundi, dioda GREEN POWER LED treperi jednom na svako 40 sekundi kako bi ukazala na rad baterija.

NAČIN RADA ZA ISPITIVANJE

Funkcioniranje alarma možete testirati kad god je to potrebno ili nakon svake promjene baterija. Pritisnite i držite gumb TEST/SILENCE. Alarm istovremeno oglašava zvučni ton i treperi njegova dioda RED ALARM LED 4 puta na svako 5 sekundi. Pustite gumb TEST/SILENCE. Alarm je spreman za upotrebu. Način rada za ispitivanje upotrebljavajte jednom tjedno kako biste provjerili funkcionalnost alarma.

Napomena: Zvučni i optički alarm tijekom ispitivanja samo je pokazatelj da je alarm funkcionalan. Ne znači da je otkrivena prisutnost ugljičnog monoksida.

STANJE KVARA

Ako je alarm u stanju kvara, nije u funkciji i ne mjeri razine ugljičnog monoksida u prostoriji. Na stanje kvara ukazuje istodobno oglašavanje zvučnog tona/treperenje diode YELLOW FAULT LED 2 puta na svako 8 sekundi. Odmah zamijenite baterije. Provedite funkcionalno ispitivanje. Zvučni signal može se privremeno utišati na 9 sati pomoću gumba TEST/SILENCE (zatim se zvučni signal ponovno aktivira). Dioda YELLOW FAULT LED nastavlja ukazivati na kvar. Ako je stanje kvara i dalje prisutno nakon zamjene baterija, obratite se servisnom centru.

PRAZNE BATERIJE

Na prazne baterije u alarmu ukazuje istodobno oglašavanje zvučnog tona/treperenje diode YELLOW FAULT LED 1 put na svako 40 sekundi. Alarm nije u funkciji i ne mjeri razine ugljičnog monoksida u prostoriji. Odmah zamijenite baterije.Provedite funkcionalno ispitivanje. Kao mjeru predostrožnosti, preporučujemo zamjenu baterija jednom godišnje. Zvučni signal može se privremeno utišati na 9 sati pomoću gumba TEST/SILENCE (zatim se zvučni signal ponovno aktivira). Dioda YELLOW FAULT LED nastavlja ukazivati na kvar.

KRAJ RAZDOBLJA TRAJANJA

Po isteku 10 godina od njegove proizvodnje, alarm se više ne smije upotrebljavati i potrebno ga je zamijeniti. Datum proizvodnje i zamjene naveden je na poleđini pločice s podacima. Na istek trajanja uređaja ukazuje: Istodobno emitiranje zvučnog tona/treperenje diode YELLOW FAULT LED 3 puta na svako 40 sekundi. Zvučni signal može se privremeno utišati na 9 sati pomoću gumba TEST/SILENCE (zatim se zvučni signal ponovno aktivira). Dioda YELLOW FAULT LED nastavlja ukazivati na kvar.

UPOZORENJE NA UGLJIČNI MONOKSID

Ako alarm otkrije opasne količine ugljičnog monoksida, aktivira se optičko i zvučno upozorenje.

Page 37

Alarm istodobno emitira zvučni ton/treperenje diode RED ALARM LED 4 puta na svako 5 sekundi. Glasnoća zvučnog signala niža je od 85 dB prvih 10 sekundi, a zatim se povećava. Upozorenje ostaje aktivno sve dok je prisutan ugljični monoksid, odnosno dok njegove razine ne padnu ispod opasne razine ili dok se alarm ručno ne isključi.

RUČNO ISKLJUČENJE ALARMA NAKON OTKRIVANJA UGLJIČNOG MONOKSIDA

Zvučni signal za prisutnost ugljičnog monoksida može se jednom privremeno isključiti. Pritisnite gumb TEST/SILENCE kako biste isključili zvučni signal na 10 minuta. Dioda RED ALARM LED nastavlja treperiti.

Napomena: Upozorenje se ponovno aktivira unutar 10 minuta od pritiska gumba TEST/SILENCE i sve dok je razina ugljičnog monoksida jednaka ili veća od 50 ppm. Alarm se ne može isključiti ako je razina ugljičnog monoksida jednaka ili veća od 200 ppm.

POSTUPAK U SLUČAJU OTKRIVANJA PRISUTNOSTI UGLJIČNOG MONOKSIDA UZGRADI

U slučaju otkrivanja ugljičnog monoksida u zgradi ostanite mirni i postupite ovako: Prestanite koristiti sve uređaje sa sagorijevanjem goriva i isključite ih ako je moguće. Isključite alarm pritiskom gumba TEST/RESET. Pobrinite se da sve osobe na lokaciji budu upoznate sa situacijom! Otvorite sva vrata i prozore i prozračite područje. Ako je alarm i dalje uključen, napustite zgradu. Nazovite hitnu službu 112 i servis za plinske uređaje te zatražite pomoć od opskrbljivača pri pronalasku i uklanjanja izvora ugljičnog monoksida. Provjerite jesu li sve osobe napustile zgradu! Ostavite vrata i prozore otvorene sve dok se alarm ne isključi. Osigurajte liječničku pomoć za sve osobe sa simptomima trovanja ugljičnim monoksidom (glavobolje, mučnina). Obavijestite liječnike da postoji sumnja udisanja ugljičnog monoksida. Ne upotrebljavajte uređaje sa sagorijevanjem goriva sve dok ih ne pregleda kvalicirana osoba.

Napomena: Osim uređaja sa sagorijevanjem goriva, postoje i drugi izvori ugljičnog monoksida. Npr.: emisije dima iz tinjajuće vatre, veće količine duhanskog dima itd.

Pozor: Neke tvari mogu utjecati na osjetljivost senzora u alarmu, primjerice ove: metan, propan, izobutan,

izopropan, etilen, benzol, toluen, etilni acetat, sumporovodik, sredstva na bazi alkohola, boja, otapala, ljepila, lak za kosu, losioni poslije brijanja, parfemi i neka sredstva za čišćenje.

Servis i održavanje

Proizvod je dizajniran tako da pouzdano služi dugi niz godina ako se koristi pravilno. Nekoliko savjeta za pravilan rad:

• Prije upotrebe proizvoda pažljivo pročitajte priručnik.

• Proizvod je potrebno zamijeniti novim nakon 10 godina – pogledajte datum proizvodnje na poleđini.

• Proizvod se ne smije bojati.

• Ne izlažite proizvod direktnoj sunčevoj svjetlosti, jakoj hladnoći ili vlazi i naglim promjenama temperature. To bi moglo umanjiti točnost mjerenja.

• Ne postavljajte proizvod na mjesta izložena vibracijama i udarcima - mogu prouzročiti štetu.

• Ne izlažite proizvod prekomjernoj sili, udarcima, prašini, visokim temperaturama ili vlazi - jer to može prouzročiti neispravnost, skratiti trajanje baterije, oštetiti baterije ili deformirati plastične dijelove.

• Ne izlažite proizvod kiši ili visokoj vlažnosti, kapljicama ili prskanju vode.

• Ne postavljajte izvore otvorenog plamena na proizvod, npr. zapaljena svijeća itd.

• Ne postavljajte proizvod na mjesta s nedovoljnim protokom zraka.

• Ne postavljajte predmete u ventilacijske otvore proizvoda i ne prekrivajte proizvod.

Page 38

• Ne dirajte unutarnje strujne krugove proizvoda – tako možete oštetiti proizvod, što automatski dovodi do poništenja jamstva. Prepustite popravak isključivo kvaliciranim stručnjacima.

• Za čišćenje proizvoda koristite blago navlaženu mekanu krpu. Ne koristite otapala ili sredstva za čišćenje - mogla bi ogrebati plastične dijelove i prouzročiti koroziju električnih krugova.

• Proizvod ne uranjajte u vodu ili druge tekućine.

• U slučaju oštećenja proizvoda ili kvara, proizvod ne popravljajte sami. Odnesite ga na popravak u trgovinu u kojoj ste ga kupili.

• Nije predviđeno da ovaj uređaj upotrebljavaju osobe (uključujući djecu) smanjenih zičkih, osjetilnih ili mentalnih sposobnosti ili osobe koje nemaju iskustva i znanja za sigurnu upotrebu osim ako nisu pod nadzorom ili ako ne dobivaju upute od osobe zadužene za njihovu sigurnost. Djeca moraju biti pod nadzorom kako bi se osiguralo da se ne igraju uređajem.

Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakupljanje razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktirajte lokalne vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu

prodrijeti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje.

Servisni centar:

EMOS spol. s r.o. Lipnická 2844 Přerov 750 02

DE | CO-Warngerät

Warngerät (Alarm) zur Überwachung der Konzentration giftigen Kohlenmonoxids (CO)

Diese Bedienungsanleitung enthält wichtige Sicherheitsinformationen über den Einbau und den Betrieb des Warngerätes. Lesen Sie diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie sicher für eine spätere Verwendung auf, auch für den Fall, dass Sie das Gerät an jemanden weitergeben.

Warnung

Der Einbau des Warngerätes (Alarms) für die Überwachung der CO-Konzentration ersetzt nicht den ordnungsgemäßen Einbau, die Verwendung und die Wartung des Heizsto-Verbrennungsgerätes, einschließlich des geeigneten Lüftungs- und Abzugssystems. Dieses Warngerät zur Überwachung der CO Konzentration ist bestimmt zum Schutz von Personen vor den akuten Auswirkungen einer kurzfristigen Einwirkung von Kohlenmonoxid, es kann jedoch Personen mit einem außergewöhnlichen Gesundheitszustand nicht vollständig schützen. In Zweifelsfällen konsultieren Sie Ihren Arzt. Wenn Personen eine längere Zeit einer niedrigen CO-Konzentration (>10 ppm) ausgesetzt sind, kann dies chronische Wirkungen auslösen. In Zweifelsfällen konsultieren Sie Ihren Arzt. Dieses Warngerät dient nur zur Erkennung des Kohlenmonoxids (CO), nicht zur Erkennung von anderen Gasen. Sofern irgendein Zweifel daran besteht, was den Alarm ausgelöst hat, wird davon ausgegangen, dass der Alarm auf gefährliche Kohlenmonoxidwerte zurückzuführen ist und die Bewohner evakuiert werden sollen.

Technische Daten

Ermitteltes Gas: Kohlenmonoxid (CO) Sensortyp: elektrochemische Zelle In Übereinstimmung mit der Norm ČSN EN 50291-1 ed.2:18 Lebensdauer des Gerätes: 10 Jahre Gerätetyp B Arbeitstemperatur und Feuchtigkeit: -10 °C bis +40 °C, 30 % bis 95 % (ohne Kondensation) Lagerungs-/Transporttemperatur und Luftfeuchtigkeit: -20 °C bis +50 °C, 10 % bis 95 % (ohne

Kondensation) Schutzart: IP30 Akustische Signalmeldung: >85 dB bei einer Entfernung von 3 m

Page 39

Stromversorgung: 2× 1,5 V AA Erwartete Gebrauchsdauer der Batterien: 3 Jahre Bedarf: Standby-Modus: <20 µA Alarmmodus: <30 mA Maße: 120 × 80 × 38 mm Gewicht: 102 g

Vorderseite des CO-Alarms

(siehe Abb. 1)

Die Taste TEST/SILENCE – Stummschaltung für die Signalisierung eines Fehlers oder einer leeren Batterie, Stummschaltung der Signalisierung des Alarms, Funktionstests GREEN POWER (grüne Farbe) – Anzeige der Stromversorgung YELLOW FAULT (gelbe Farbe) – Anzeige eines Fehlers/einer leeren Batterie RED ALARM (rote Farbe) – Anzeige eines Alarms

Was ist Kohlenmonoxid (CO)?

Kohlenmonoxid (CO) ist ein unsichtbares, geruchloses Gas, das extrem giftig ist. Es entsteht durch die nicht vollständige Verbrennung von Heizstoen, beispielsweise Holz, Holzkohle, Kohle, Heizöl, Paran, Benzin, Erdgas, Propan, Butan usw. und aus Zigarettenrauch. Eine gefährliche CO-Konzentration kann entstehen, wenn das Gerät fehlerhaft ist oder nicht ordnungsgemäß gewartet wurde sowie bei einer Blockierung des Rauchabzuges oder bei einer unausreichenden Belüftung des Raumes. Die Schwere einer Vergiftung durch das Einatmen von CO hängt von der Konzentration (aufgeführt als Anzahl der Partikel in einer Million, ppm) und der Dauer der Exposition ab.

Konzentration Anzeichen

100 ppm Keine Anzeichen – ohne Gefahr 200 ppm Leichte Kopfschmerzen 400 ppm Starke Kopfschmerzen nach 1–2 Stunden

Starke Kopfschmerzen nach 45 Minuten, Übelkeit, Ohnmacht und

800 ppm

Bewusstlosigkeit nach 2 Stunden 1 000 ppm Gefährliche Konzentration - Bewusstlosigkeit nach 1 Stunde 1 600 ppm Übelkeit, starke Kopfschmerzen und Schwindel nach 20 Minuten

3 200 ppm

6 400 ppm

12 800 ppm Sofortige Bewusstlosigkeit, Lebensgefahr nach 1–2 Minuten

Hinsichtlich der Vergiftungsanzeichen von CO sollten alle Personen, die sich im Objekt aufhalten, belehrt werden! Das Gerät für die Beobachtung der CO-Konzentration aktiviert den Alarm, wenn es nach einer bestimmten Zeit eine bestimmte CO-Konzentration feststellt:

Übelkeit, starke Kopfschmerzen und Schwindel nach 5–10 Minuten,

Bewusstlosigkeit nach 30 Minuten

Starke Kopfschmerzen und Schwindel nach 1–2 Minuten, Bewusstlosigkeit

nach 10–15 Minuten

CO-Konzentration in ppm-Einheiten Aktivierung des Alarms

≥30 120 min

≥50 60 bis 90 min ≥100 10 bis 40 min ≥300 bis 3 min

Page 40

Montage

Den Einbau muss eine kompetente Person durchführen. Im Idealfall sollte in jedem Raum, in dem sich eine Anlage bendet, die Brennstoe verbrennt, ein Warngerät installiert sein. Es wird ausdrücklich empfohlen, das Warngerät auch im Schlafzimmer und in Räumen einzubauen, in denen Sie sich lange aufhalten. Falls das Warngerät im selben Raum eingebaut ist wie das Heizgerät:

• Bringen Sie das Warngerät in die Nähe der Decke und in der Höhe der oberen Fenster- und Türkanten an.

• Bei einer Deckeninstallation muss das Warngerät mindestens 30 cm von der Wand entfernt angebracht sein.

Bei einer Installation an der Wand muss das Warngerät mindestens 15 cm von der Decke und 180cm vom Boden entfernt angebracht sein. Bauen Sie das Warngerät nicht in Räumen ein, in denen sich gewölbte Decken oder Giebeldächer benden. Bauen Sie das Warngerät nicht in der Nähe von Lüftungsönungen oder in der Nähe von Fenstern/ Türen ein, die nach draußen führen. Installieren Sie das Warngerät nicht hinter Vorhängen/Möbeln, die Möglichkeit der korrekten Detektion der CO-Konzentration würde sich verschlechtern. Bauen Sie das Gerät nicht in Räumen ein, in denen die Temperatur niedriger als -10 °C oder höher als 40 °C ist. Falls möglich, bauen Sie das Warngerät auf Augenhöhe ein, damit Sie einfach den Zustand der LED-Dioden kontrollieren können. Falls Sie nur ein Warngerät einbauen, bringen Sie es in der Nähe des Schlafzimmers an (nicht im Keller usw.). Überzeugen Sie sich davon, dass Sie in dem Raum, in dem Sie schlafen, alle installierten Warngeräte hören können. Das Warngerät muss in Luftlinie 1 m bis 3 m von der nächsten Kante der potentiellen CO-Quelle entfernt sein. Die Lüftungsönungen des Warngerätes dürfen nicht verdeckt sein. Versprühen Sie keine aerosolhaltigen Mittel in der Nähe des Warngeräts und auch nicht auf das Warngerät. Das Warngerät darf nicht gefärbt werden. Wenn eine Warngerät in einem Raum installiert wird, in dem sich keine Verbrennungsanlage bendet, muss es der Nähe des Atembereiches der Menschen angebracht werden, die sich im Raum aufhalten. In Einraum-Räumen, die zum Schlafen und zum Aufhalten gleichermaßen bestimmt sind, wie beispielsweise Einzimmerwohnungen, Campingwagen oder Schie, muss das Warngerät so weit wie möglich vom Kochherd entfernt und gleichzeitig so nah wie möglich am vorgesehenen Schlafplatz angebracht werden.

Page 41

Anbringung, die den Anforderungen der NFPA (Nationale Vereinigung für Brandschutz USA)

entspricht

Montagevorschläge für weitere CO-Alarme im Objekt

Montage des Warngerätes an der Wand

(siehe Abb. 2)

1 – Bohrungen für die Wandaufhängung Bohren Sie zwei Löcher (ø 5 mm) in die Wand, der Abstand zwischen den Löchern sollte 52 mm betragen. Schieben Sie die beigefügten Dübel in die Löcher, in die Dübel schieben Sie die beigefügten Schrauben. Schieben Sie die Schrauben so ein, dass sie noch 5 mm aus der Wand herausragen. Legen Sie die Batterien in das Warngerät ein und probieren Sie aus, ob sie funktionieren, siehe Testmodus. Falls das Warngerät funktioniert, önen Sie das Batteriefach und setzen Sie das Warngerät mithilfe der zwei Önungen auf der Batterieabdeckung auf die herausstehenden Schrauben.

INBETRIEBNAHME

(siehe Abb. 3)

Legen Sie die Batterien (2× 1,5 V AA) in das Batteriefach auf der Rückseite des Gerätes ein. Verwenden Sie nur alkalische Batterien desselben Typs, verwenden Sie niemals wiederauadbare 1,2V Batterien (aufgrund der niedrigeren Spannung).

Hinweise: Sofern nicht beide Batterien eingelegt sind, lässt sich das Batteriefach nicht schließen! Das

Verschließen des Batteriedeckels wird von zwei Metallnasen unter dem Batteriefach verhindert. Falls Sie das Gerät an der Wand anbringen möchten, müssen immer die Batterien eingelegt und die Batterieabdeckung eingesetzt sein.

Nach dem Einlegen der Batterien ertönt ein Piepton und alle drei Dioden blinken auf einmal (POWER FAULT ALARM). Die grüne LED POWER blinkt über einem Zeitraum von 60 Sekunden nachdem die Batterien eingelegt wurden, 1× je Sekunde, das Gerät kalibriert sich. Nach Ablauf von 60 Sekunden blinkt die GREEN POWER LED 1× alle 40 Sekunden, dies bedeutet, dass die Batterien funktionieren.

TESTMODUS

Falls notwendig oder bei jedem Batteriewechsel können Sie die Alarmfunktion überprüfen. Drücken und halten Sie die Taste TEST/SILENCE, der Alarm gibt 4× einen Piepton ab, gleichzeitig blinkt 4× die rote LED RED ALARM und dies alle 5 Sekunden. Lassen Sie die Taste TEST/SILENCE los, der Alarm ist nun betriebsbereit. Führen Sie 1× wöchentlich den Testmodus durch, damit sicher ist, dass der Alarm funktioniert.

Anmerkung: Das akustische und das optische Signal beim Testen dient nur zur Information, dass der Alarm funktioniert. Es bedeutet nicht, dass CO festgestellt wurde.

FEHLERSTATUS

Falls sich der Alarm im Fehlermodus bendet, nicht funktioniert und kein CO-Gehalt im Raum gemessen wird. Ein Fehlerstatus wird angezeigt durch gleichzeitiges 2× Piepen/2× Blinken der gelben LED YELLOW FAULT alle 8 Sekunden. Tauschen Sie sofort die Batterien aus. Führen Sie einen Funktionstest durch. Das akustische Signal kann durch Drücken der Taste TEST/SILENCE vorübergehend über einen Zeitraum von 9 Stunden stumm geschaltet werden (danach wird das akustische Signal erneut aktiviert). Die gelbe LED YELLOW FAULT wird permanent auf einen Fehler aufmerksam machen. Falls nach dem Austauschen der Batterien ein Fehlerstatus angezeigt wird, wenden Sie sich an ein Service-Center.

Page 42

ENTLADENE BATTERIEN

Entladene Batterien im Warngerät werden durch gleichzeitiges 1× Piepen/1× gelbes Blinken der gelben LED YELLOW FAULT alle 40 Sekunden angezeigt. Der Alarm funktioniert nicht und der CO-Gehalt im Raum wird nicht gemessen. Tauschen Sie sofort die Batterien aus. Führen Sie einen Funktionstest durch. Es wird empfohlen, die Batterien 1× jährlich vorsorglich zu wechseln. Das akustische Signal kann durch Drücken der Taste TEST/SILENCE vorübergehend über einen Zeitraum von 9 Stunden stumm geschaltet werden (danach wird das akustische Signal erneut aktiviert). Die gelbe LED YELLOW FAULT wird permanent auf einen Fehler aufmerksam machen.

ENDE DER LEBENSDAUER DES WARNGERÄTES

Nach 10 Jahren muss das Gerät ausgetauscht und darf nicht mehr verwendet werden. Herstellungs- und Austauschdatum sind auf der Rückseite auf dem Typenschild aufgeführt. Das Ende der Lebensdauer des Warngerätes wird wie folgt angezeigt: Gleichzeig piept 3× das Gerät/blinkt 3× die gelbe LED YELLOW FAULT alle 40 Sekunden. Das akustische Signal kann durch Drücken der Taste TEST/SILENCE vorübergehend über einen Zeitraum von 9 Stunden stumm geschaltet werden (danach wird das akustische Signal erneut aktiviert). Die gelbe LED YELLOW FAULT wird permanent auf einen Fehler aufmerksam machen.

HINWEIS AUF DIE ANWESENHEIT VON CO

Falls das Warngerät einen gefährlichen CO-Wert misst, werden eine optische und eine akustische Warnung aktiviert. Alle 5 Sekunden piept das Gerät 4×/blinkt 4× die rote LED RED ALARM. Die ersten 10 Sekunden wird die Lautstärke des akustischen Warnhinweises weniger wie 85 dB, danach wird sie mehr. Die Warnung wird aktiv sein für die gesamte Dauer des Vorhandenseins des CO, solang der CO-Gehalt nicht unter die Gefahrengrenze sinkt oder die Warnung nicht manuell stumm geschaltet wird.

MANUELLES ABSCHALTEN DES ALARMS BEI DER ANWESENHEIT VON CO

Das akustische Signal lässt sich bei der Anzeige von CO vorübergehend 1× stumm schalten. Drücken Sie die Taste TEST/SILENCE, das akustische Signal verstummt für die Dauer von 10 Minuten. In der Zwischenzeit wird die rote LED RED ALARM permanent blinken.

Anmerkung: Die Warnung wird spätestens nach 10 Minuten nach dem Drücken der Taste TEST/SILENCE erneut aktiviert, sofern der CO Pegel gleich oder höher als 50 ppm ist. Die Stummschaltung kann nicht aktiviert werden, sofern der CO Pegel gleich oder höher als 200 ppm ist.

WIE VERHÄLT MAN SICH BEI DER FESTSTELLUNG VON CO IM OBJEKT?

Falls das Vorhandensein von CO im Objekt festgestellt wurde, bewahren Sie Ruhe und führen Sie die nachfolgenden Maßnahmen durch: Hören Sie auf, alle Heizgeräte zu verwenden. Schalten Sie sie, sofern möglich, aus. Schalten Sie den Alarm mit der Taste TEST/RESET ab. Informieren Sie alle Personen im Objekt über die bestehende Situation! Önen Sie alle Fenster und Türen und lüften Sie. Falls der Alarm noch andauert, verlassen Sie das Objekt. Rufen Sie den Notruf 112 und die Servicestelle des Gerätes an und bitten Sie den Lieferanten um Hilfe bei der Suche und der Beseitigung der Kohlenmonoxid Quelle. Kontrollieren Sie, ob alle Personen das Objekt verlassen haben! Lassen Sie die Fenster und Türen geönet, falls der Alarm nicht aufhört. Holen Sie für alle Personen, die unter der Wirkung des Kohlenmonoxids stehen (Kopfschmerzen, Übelkeit), ärztliche Hilfe. Weisen Sie den Arzt auf das verdächtige Einatmen des Kohlenmonoxids hin. Verwenden Sie weiterhin keine Geräte, die Heizstoe verbrennen, sofern sie nicht von einer Person überprüft wurden, die dazu berechtigt ist.

Page 43

Anmerkung: Außer den Heizgeräten, gibt es noch weitere Kohlenmonoxid-Quellen.,. Zum Beispiel: Emissionen von Schwelbränden, große Mengen an Tabakrauch usw.

Warnung: Einige Stoe können die Empndlichkeit der Sensoren des Warngerätes beeinussen: Methan,

Propan, Isobutan, Isopropanol, Ethylen, Benzol, Toluol, Ethylacetat, Schwefelwasserstoff, Schwefeldioxid, Mittel auf Alkoholbasis, Farben, Verdünner, Lösungsmittel, Klebstoe, Haarsprays, Rasierwasser, Parfüms und einige Reinigungsmittel.

Pege und Instandhaltung

Das Produkt ist so konzipiert, dass es bei sachgemäßem Umgang viele Jahre zuverlässig hält. Hier sind einige Ratschläge für die richtige Bedienung:

• Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen.

• Das Produkt muss nach 10 Jahren gegen ein neues ausgetauscht werden – siehe Herstellungsdatum auf der Rückseite.

• Das Produkt darf nicht bemalt werden.

• Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies würde die Genauigkeit der Ablesungen senken.

• Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.

• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen, Regen oder Feuchtigkeit aus - dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.

• Setzen Sie das Produkt nicht Regen, Feuchtigkeit, tropfendem oder spritzendem Wasser aus.

• Das Produkt darf nicht an oene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.

• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.

• Stecken Sie keine Gegenstände in die Lüftungsönungen des Produktes und decken Sie es nicht ab.

• Keine Eingrie in innere Schaltkreise des Produktes vornehmen - das Produkt könnte beschädigt werden und die Garantie dadurch automatisch erlöschen. Das Produkt sollte nur von einem Fachmann repariert werden.

• Ein leicht angefeuchtetes, weiches Tuch zum Reinigen verwenden. Verwenden Sie keine Lösungsmittel oder Reinigungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.

• Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.

• Bei der Beschädigung oder bei Mängeln an dem Gerät, führen Sie keine Reparaturen selbst durch. Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben.

• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die verminderte körperliche, sensorielle oder geistige Fähigkeiten haben oder nicht über ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die

jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

Servicezentrum:

EMOS spol. s.r.o. Lipnická 2844 Přerov 750 02

Page 44

UA | ЦО сигналізація

Сигналізатор (датчик) для контролю концентрації токсичного чадного газу (CO)

Ця інструкція містить важливу інформацію по безпеці, щодо встановлення та експлуатації сигналізаційного пристрою. Уважно прочитайте цю інструкцію для користування і зберігайте її у безпечному місці для подальшого використання та у разі передачі пристрою іншим особам.

Попередження

Установка сигналізаційного пристрою (датчика) для контролю концентрації CO незамінює правильну установку, експлуатацію та технічне обслуговування пристрою спалюючого палива, включаючи відповідні вентиляційні та витяжні системи. Цей сигналізаційний прилад для контролю концентрації СО призначений для захисту людей від важких наслідків короткочасного впливу чадного газу, все ж таки, він не повністю захищає особи які мають з особливий стан здоров‘я. Якщо сумніваєтесь, то можете проконсультуватись зі своїм лікарем. Якщо довший час підлягати впливам низького рівня СО (> 10 ppm), це може спричинити хронічні наслідки. Якщо ви сумніваєтеся, проконсультуйтеся зі своїм лікарем. Цей пристрій використовується лише для виявлення окису вуглецю (CO), він не виявляє інших газів. Якщо є будь-які сумніви щодо того, що викликало сигналізацію, передбачається, що сигналізація знаходиться у небезпечному рівні чадного газу, а мешканців слід евакуювати.

Технічні дані

Виявлений газ: оксид вуглецю (CO) Тип датчика: електрохімічний елемент Відповідно Чеських стандартних норм EN 50291-1 ed.2:18 Термін служби: 10 років Пристрій типу B Робоча температура та вологість: від -10 °C до +40 °C, від 30 % до 95 % (без конденсації) Зберігання / транспортування температура і вологість: від -20 °C до +50 °C, від 10 % до 95 % (без конденсації) Ступіно захисту: IP30 Акустичний звуковий сигнал: >85дБ на відстані 3 м Джерело живлення: 2× 1,5 В AA Очікуваний час роботи батарейки: 3 роки Витрати: Режим Stand-by: <20 µA Сигналізаційний режим: <30 мA Розміри: 120 × 80 × 38 мм Вага: 102 гр

Передня сторона сигналізатора CO

(див мал. 1)

Кнопка TEST/SILENCE – послаблення сигналізації помилки або розрядженої батарейки, послаблення сигналізаційного звуку, тест працездатності GREEN POWER (зелений колір) – показник живлення YELLOW FAULT (жовтий колір) – показник помилки/розрядженої батарейки RED ALARM (червоний колір) – показник сигналізації

Що таке окис вуглецю (CO)

Окис вуглецю (СО) - це невидимий газ без запаху, який є дуже токсичним. Він утворюється внаслідок недосконалого згоряння палива, такого як деревина, деревне вугілля, вугілля, масла для опалення, парафін, бензин, природний газ, пропан, бутан і т.д., а також із сигаретного диму. Небезпечні концентрації СО можуть виникнути, якщо обладнання дефектне або неправильно обслуговується, якщо перекритий димохід або приміщення недостатньо провітрюється. Тяжкість отравлення вдиханням СО залежить від концентрації (виражається як кількість частинок на мільйон, ppm) і тривалість впливу.

Page 45

Концепція Оснаки

100 ppm Жодні ознаки – нема небезпеки 200 ppm Легкі головні болі 400 ppm Сильні головні болі через кожних 1–2 години

Сильні головні болі через 45 хвилин, нудота, слабота і знепритомлення через

800 ppm

2 години 1 000 ppm Небезпечна концентрація – знепритомлення через 1 годину 1 600 ppm Нудота, сильні головні болі і запаморочення через 20 хвилин

3 200 ppm

6 400 ppm

12 800 ppm Негайне знепритомлення, небезпека смерть після 1–2 хвилин

Щодо симптомів отруєння СО повинні бути проінформовані всі особи, які перебувають в приміщені! Пристрій, що контролює концентрацію CO активує сигналізацію, якщо на протязі даного періоду він виявляє певну концентрацію CO:

Установка

Установку повинна виконувати компетентна особа. Найкраще було б, щоб сигналізація була установлена у кожному приміщенні, де знаходиться пристрій для спалювання палива. Ми настійно рекомендуємо також встановити сигналізатори в спальнях і кімнатах, де ви проводите багато часу. Якщо сигналізація встановлена в тому ж приміщенні, де знаходиться пристрій для спалювання палива:

• Умістіть сигналізацію близько стелі і над верхніми краями дверей і вікон.

• При установці на стелі сигналізація повинна бути розміщена мінімально 30 см від стін.

При установці на стіні сигналізація має бути розміщена мінімально 15 см від стелі, 180 см від підлоги. Не встановлюйте сигналізацію в таких місцях, як склепіння стель, двохскатний дах. Не встановлюйте сигналізацію поблизу вентиляційних отворів або вікон/дверей, які ведуть на зовню. Не встановлюйте сигналізацію за штори/меблі, згіршилась би можливість правильно виявити рівень CO. Не встановлюйте сигналізацію в зоні, де температура нижче -10 °C або вище 40 °С. Якщо це можливо, встановіть сигналізацію приблизно на рівні очей для легшої перевірки світлодіодів. Якщо встановлюйте тільки одну сигналізацію, то її помістіть поруч з спальнею (не в підвалі і т.д.). Переконайтеся, що в кімнаті, де ви спите, почуєте всі встановлені сигналізації. Сигналізація повинна бути розміщена в горизонтальному положенні на відстані від 1 м до 3 м від найближчого краю потенційного джерела СО. Вентиляційні отвори сигналізації, не повинні бути закриті. Не розпилюйте аерозольні продукти близько чи прямо на сигнальізацію. Сигналізацю не дозволяється фарбувати.

Нудота, сильні головні болі і запаморочення через 5–10 хвилин, знепритомлення

після 30 хвилин

Сильні головні болі і запаморочення через 1–2 хвилини, після 10–15 хвилин

знепритомлення

Концентрація CO в одиницях ppm Вмиканнясигналізації

≥30 120 мін

≥50 від 60 до 90 мін ≥100 від 10 до 40 мін ≥300 до 3 мін

Page 46

Якщо сигналізація встановлена в приміщенні у котрій знаходиться обладнання для спалення палива, вона повинна бути розміщена до близької зони дихання осіб, що знаходяться в приміщенні. В однокімнатнихприміщеннях, призначених одночасно для проживання і для спання, таких як однокімнатна квартира, житловий автопричіп або пароплав, сигналізацію необхідно розмістити якомога далі від плити і одночасно щонайближче до місця призначеного для спання.

Розміщення, котре відповідає вимогам NFPA (Національної асоціації протипожежного захисту

США)

Пропоноване розташування додаткових CO сигналізацій в об’єкті

Кріплення пристрою на стіну

(див мал. 2)

1 – Отвори для підвішування на стіні Просвердліть два отвори до стіни (ø 5 мм), відстань між кожним отвором повинна бути 52 мм. В отвори, вставте дюбеля, котрі входять в комплект, в дюбеля вставте гвинти, які також додаються. Вставте гвинти так, щоб вони залишилися приблизно на 5 мм витягнутими з стіни. Вставте в сигналізацію батарейки та випробуйте її функціональні можливості, див. режим тестування. Якщо сигналізація працює, закрийте бата рейний відсік, прикріпіть сигналізацію за допомогою двох отворів, що на кришці батарейного відсіку на висунуті гвинти.

ПУСК В ЕКСПЛУАТАЦІЮ

(див мал. 3)

Вставте батарейки (2× 1.5 В AA) в батарейний відсік на задній стороні пристрою. Використовуйте тільки лужні батарейки одного і того ж типу, ніколи не використовуйте 1,2В зарядні батарейки із-за нижчо. напруги.

Попередження: Якщо не будуть вставлені всі батарейки, не зможете закрити кришку батарейного відсіку! Два

металеві фіксатори під батарейним відсіком перешкоджають закриванню кришки батарейного відсіку. Якщо ви хочете встановити пристрій на стіну, завжди потрібно вставити батарейки та закрити кришку батарейного відсіку.

Коли батарейки вставлені, прозвучить звуковий сигнал, і всі три світлодіоди (POWER, FAULT, ALARM) одночасно замигають. Зелений світлодіод POWER протягом 60 секунд після вставки батарейок, кожну секунду один раз мигне, пристрій калібрується. Через 60 секунд мигне GREEN POWER 1раз кожних 40 секунд, вказуючи на те, що батарейки працюють.

РЕЖИМ ТЕСТУВАННЯ

У разі необхідності або при кохній заміні батарейок, можете перевірити роботу сигналізації.

Page 47

Натисніть кнопку TEST/RESET, сигналізація одночасно 4 рази подасть сигнал/4 рази, замигає червоний світлодіод RED ALARM кожних 5 секунд. Звільніть кнопку TEST/SILENCE, сигналізація підготовлена до використання. Виконуйте тестовий режим раз на тиждень, щоб переконатися, що сигналізація працює.

Примітка: Акустичний і оптичний сигнал під час тестування служить тільки як інформація про те, що сигналізація в робочому стані. Це зовсім не означає, що була виявлена наявність СО.

СТАН ПОМИЛКИ

Коли сигналізація знаходиться в стані помилки, вона не працює і не вимірює рівень CO в приміщенні. Стан помилки сигналізується одночасним 2 рази звуковим сигналом/2 рази мигне жовтий світлодіод YELLOW FAULT кожних 8 секунд. Відразу замініть батарейки. Виконайте перевірку функціональності пристрою. Тимчасово можна зменшити гучність акустичного сигналу, натиснувши кнопку TEST/SILENCE на період 9 годин (тоді знову активується акустичний сигнал). Жовтий світлодіод YELLOW FAULT буде постійно вказувати на помилку. Якщо після заміни батарейок повідомляється про помилку, зверніться до сервісного центру.

РОЗРЯДЖЕНІ БАТАРЕЙКИ

Розряджені батарейки у сигналізації сигналізуються одночасно 1 раз звуковим сигналом/1 раз миганням жовтого світлодіода YELLOW FAULT кожних 40 сек. Сигналізація не працює і не вимірює рівень СО в приміщенні. Негайно замініть батарейки. Зробіть тест функціональності. Рекомендуємо замінювати батарейки раз на рік із-за профілактики. Тимчасово можна зменшити гучність акустичного сигналу, натиснувши кнопку TEST/SILENCE на період 9 годин (тоді звуковий сигнал повторно активується). Жовтий світлодіод YELLOW FAULT буде вказувати на помилку.

ЗАКІНЧЕННЯ СТРОКУ СЛУЖБИ СИГНАЛІЗАЦІЇ

Через 10 років з моменту виробництва сигналізацію потрібно замінити та не використовувати. Дата виготовлення та заміни вказана на зворотному боці таблички. Кінець терміну служби сигналізації вказується наступним чином: Одночасно жовтий світлодіод YELLOW FAULT 3 рази подасть звуковий сигнал/3 рази заблимає кожних 40 секунд. Тимчасово можна зменшити гучність акустичного сигналу, натиснувши кнопку TEST/SILENCE на період 9 годин (тоді звуковий сигнал повторно активується). Жовтий світлодіод YELLOW FAULT буде вказувати на помилку.

ПОПЕРЕДЖЕННЯ ПРО ПРИСУТНІСТЬ CO

Якщо сигналізація вимірює небезпечні значення СО, буде активовано візуальне та звукове попередження. Через кожних 5 секунд одночасно 4 рази зазвучить/4 рази мигне червоний світлодіод RED ALARM. Протягом перших 10 секунд гучність акустичного сигналу буде менше 85 дБ, потім вона буде вищою. Попередження буде активним протягом усього часу присутності CO, поки рівень CO не опуститься нижче безпечного рівня або якщо не буде відключений вручну.

ЗМЕНШЕННЯ СИГНАЛІЗАЦІЇ В РУЧНУ ПРИ ВИЯВЛЕННІ CO

Акустичний сигнал під час сигналізації СО можливо тимчасово зменшити 1раз. Натисніть кнопку TEST/SILENCE, акустичний сигнал буде тихішим протягом 10 хвилин. Тим часом буде мигати червоний світлодіод RED ALARM.

Попередження: Попередження буде повторно активована не пізніше ніж через 10 хвилин після натискання кнопки TEST/SILENCE, якщо рівень CO буде рівний або перевищує 50 ppm. Знизити гучність не можна, якщо рівень CO буде рівний або вищий 200 ppm.

Page 48

ЯК ПОВОДИТИСЯ ПРИ ВИЯВЛЕННІ СО В ОБ’ЄКТІ

Якщо сигналізація сигналізує наявність CO в об’єкті, будьте спокійні і застосуйте слідуючі міри: Припиніть використовувати всі обладнання, що спалюють палива, а якщо це можливо, вимкніть їх. Приглушіть сигналізацію за допомогою кнопки TEST/RESET. Інформуйте всіх осіб в об’єкті про виникшу ситуацію! Відкрийте всі двері і вікна та провітріть приміщення. Якщо сигналізація і надалі звучить, залишіть приміщення. Подзвоніть по номеру 112 і сервісну організацію приладу і попросіть постачальника допомогти при пошуку та джерелу оксиду вуглецю. Перевірте, чи всі особи залишили приміщення! Залиште вікна і двері відчинені, поки сигналізація не перестане звучати. Забезпечте медичну допомогу для всіх тих, хто був отруєний оксидом вуглецю (головний біль, нудота). Попередьте свого лікаря про підозріння вдихання окиду вуглецю. Не використовуйте далі прилади, які спалюють паливо, поки вони не були перевірені особою, котра для цього була вповноважена.

Примітка: Крім приладів котрі спалюють паливо, можуть існувати і інші джерела оксиду вуглецю. Наприклад: Викиди від тліючого вогню, більша кількість тютюнового диму. і т.д.

Попередження: Деякі речовини можуть впливати на чутливість датчика всередині сигналізації, напр.: Метан,

пропан, ізобутан, ізопропіловий спирт, етилен, бензол, толуол, етилацетат, сірководень, діоксид сірки, препарати на спиртовій основі, фарби, розчинники для фарби, розчинники, клеї, лаки для волосся, лосьйони після гоління, парфуми і деякі миючі засоби.

Догляд та обслуговування

Виріб сконструйований так, щоб при охайному поводженні з ним надійно працював багато років. Тут знаходиться декілька інструкцій для правильного обслуговування:

• Перед тим, як почнете виробом користуватися уважно прочитайте інструкцію користувача.

• Виріб необхідно після 10 років замінити новим – див. дата виготовлення на задній стороні.

• Виріб забороняється фарбувати.

• Виріб не піддавайте прямому сонячному промінню, надзвичайному холоду та вологості та різким змінам температури. Це могло б знизити точність знімання.

• Виріб не поміщайте у місцях де буває вібрація чи трясіння - можуть причинити його пошкодження

• Виріб не піддавайте надзвичайному тиску, ударам, пороху, високій температурі або вологості це могло б причинити зниження функції виробу, коротшу енергетичну витримку, пошкодження батарейок чи деформацію пластмасових частин.

• Виріб не піддавайте дощу та вологості, каплям та бризгам води.

• Не поміщайте на виріб жодне джерело відкритого вогню, напр. запалену свічку та інше.

• Не поміщайте виріб в місцях, де не достатньо забезпечена циркуляція повітря.

• Не всовуйте у простір вентиляції виробу жодних предметів, виріб нічим не закривайте.

• Не втручайтеся у внутрішні електричні контури виробу – цим можете його пошкодити та автоматично цим закінчити гарантійний строк. Виріб мав би ремонтувати тільки кваліфікований спеціаліст.

• Для чищення використовуйте вологу, м’ягку ганчірку. Не використовуйте розчинники, ні миючі заходи – можуть пошкрябати пластмасові частини та порушити електричні контури.

• Виріб не занурюйте у воду та іншу рідину.

• Пошкоджений чи дефектний виріб самі не ремонтуйте. Здайте його для ремонту у магазин де ви його придбали.

• Цей пристрій не призначений для користування особам (включно дітей), для котрих фізична, почуттєва чи розумова нездібність, чи не достаток досвіду та знань забороняє ним безпечно користуватися, якщо така особа не буде під доглядом, чи якщо не була проведена для неї

Page 49

інструктаж щодо користування споживачем відповідною особою, котра відповідає за її безпечність. Необхідно дивитися за дітьми та забезпечити, щоб вони з пристроєм не гралися.

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору комунальних відходів. За актуальною інформацією про місця збору звертайтесь до

установ за місцем проживання. Якщо електричні присторої розміщені на місцях з відходами, то небезпечні речовини можуть проникати до підземних вод і дістатись до харчового обігу та пошкоджувати ваше здоров‘я.

Сервісний центр:

ТОВ EMOS Lipnicka 2844 Prerov 750 02

RO|MD | Alarma CO

Dispozitiv de avertizare (alarmă) pentru urmărirea concentrației de monoxid de carbon toxic (CO)

Acest manual conține infamații de siguranță importante privind instalarea și utilizarea dispozitivului de avertizare. Citiți cu atenție acest manual și păstrați-l pentru utilizare ulterioară și pentru eventualitatea predării dispozitivului.

Avertizare

Instalarea dispozitivului de avertizare (alarmei) pentru urmărirea concentrației de CO nu suplinește instalarea corectă, utilizarea și întreținerea echipamentelor de ardere a combustibilului, inclusiv sistemele de ventilație și evacuare adecvate. Acest dispozitiv de avertizare pentru urmărirea concentrației de CO este destinat pentru protejarea persoanelor împotriva efectelor acute ale inuenței de scurtă durată a monoxidului de carbon, cu toate acestea nu protejează complet persoanele care au o afecțiune medicală specică. În caz de dubii consultați-vă cu medicul dumneavoastră. Expunerea îndelungată la nivelul scăzut de CO (>10 ppm) poate provoca afecțiuni cronice. În caz de dubii consultați-vă cu medicul dumneavoastră. Acest dispozitiv servește doar la detectarea monoxidului de carbon (CO), nu detectează alte gaze. În caz de nesiguranță privind cauza declanșării semnalizării de avertizare, se presupune, că semnalizarea de avertizare este rezultatul nivelului periculos al monoxidului de carbon și locatarii trebuie evacuați.

Date tehnice

Gaz detectat: monoxid de carbon (CO) Tip senzor: element electrochimic În conformitate cu norma ČSN EN 50291-1 ed.2:18 Viabilitatea dispozitivului: 10 ani Dispozitiv tip B Temperatura și umiditatea de funcționare: -10 °C la +40 °C, 30 % la 95 % (fără condensare) Temperatura și umiditatea de depozitare/transport: -20 °C la +50 °C, 10 % la 95 % (fără conden-

sare) Grad de protecție: IP30 Semnalizare acustică: >85 dB la distanța de 3 m Alimentare: 2× 1,5 V AA Viabilitatea presupusă de funcționare a bateriilor: 3 ani Consum: Regim Stand-by: <20 µA Regim alarmă: <30 mA Dimensiuni: 120 × 80 × 38 mm Greutate: 102 g

Page 50

Partea din față a alarmei CO

(vezi ilustr. 1)

Butonul TEST/SILENCE – oprirea semnalizării erorii ori bateriei descărcate, oprirea semnalizării alarmei, testul funcționalității GREEN POWER (culoare verde) – indicarea alimentării YELLOW FAULT (culoare galbenă) – indicarea erorii/bateriei descărcate RED ALARM (culoare roșie) – indicarea alarmei

Ce este monoxidul de carbon (CO)

Monoxidul de carbon (CO) este un gaz invizibil fără miros, care este extrem de toxic. Rezultă din arderea incompletă a combustibililor, de exemplu a lemnului, cărbunelui din lemn, cărbunelui, uleiului de încălzire, paranei, benzinei, gazelor naturale, propanului, butanului etc. și din fum de țigară. Concentrația periculoasă de CO poate să apară dacă echipamentul este defect sau cu întreținere incorectă, la blocarea coșului de fum sau în cazul aerisirii insuciente a încăperii. Gravitatea intoxicării prin inhalarea CO depinde de concentrație (prezentată ca număr de particule la un milion, ppm) și durata expoziției.

Concentrația Simptome

100 ppm Niciun fel de simptome – fără pericol 200 ppm Dureri ușoare ale capului 400 ppm Dureri puternice ale capului după 1–2 ore

Dureri puternice ale capului după 45 de minute, greață, leșin și inconștiență după

800 ppm

2 ore 1 000 ppm Concentrație periculoasă – inconștiență după 1 oră 1 600 ppm Greață, dureri puternice ale capului și amețeli după 20 de minute

3 200 ppm

6 400 ppm

12 800 ppm Inconștiență imediată, pericol de moarte după 1–2 minute

În privința simptomelor intoxicării cu CO ar trebui să e instruite toate persoanele, care se aă în clădire! Dispozitivul de urmărire a concentrației de CO activează alarma, dacă în perioada stabilită detectează o anumită concentrație de CO:

Instalarea

Instalarea trebuie executată de către o persoană competentă. În caz ideal dispozitivul de avertizare ar trebui să e în ecare încăpere, unde se aă echipament de ardere a combustibilului. Recomandăm cu insistență instalarea dispozitivelor de avertizare în dormitoare și încăperi în care petreceți mult timp. Dacă dispozitivul de avertizare este instalat în aceeași încăpere ca echipamentul de ardere a combustibilului:

• Amplasați dispozitivul în apropierea tavanului și deasupra nivelului muchiilor superioare ale geamurilor și ușilor.

• În cazul instalării pe tavan dispozitivul de avertizare trebuie amplasat la minim 30 cm de pereți.

Greață, dureri puternice ale capului și amețeli după 5–10 minute, inconștiență după 30 de minute

Dureri puternice ale capului și amețeli după 1–2 minute, inconștiență după 10–15 minute

Concentrația CO în unități ppm Activarea alarmei

≥30 120 min

≥50 60 la 90 min ≥100 10 la 40 min ≥300 în 3 min

Page 51

În cazul instalării pe perete dispozitivul de avertizare trebuie amplasat la minim 15 cm de tavan, 180 cm de pământ. Nu instalați dispozitivul de avertizare în spații cum sunt tavane boltite, acoperiș fronton. Nu instalați dispozitivul de avertizare în apropierea gurilor de aerisire sau ferestrelor/ușilor spre exterior. Nu instalați dispozitivul de avertizare pe draperii/mobilă, s-ar diminua posibilitatea detectării corecte a nivelului CO. Nu instalați dispozitivul de avertizare în spațiul în care temperatura este mai mică de -10 °C sau mai mare de 40 °C. Dacă este posibil, instalați dispozitivul de avertizare aproximativ la nivelul ochilor pentru controlul facil al stării diodelor LED. Dacă instalați doar un dispozitiv de avertizare, amplasați-l în apropierea dormitorului (nu în pivniță etc.). Asigurați-vă că în încăperea în care dormiți auziți toate dispozitivele de avertizare. Dispozitivul de avertizare trebuie amplasat la distanță orizontală de la 1 m la 3 m de marginea cea mai apropiată a sursei posibile de CO. Oriciile de aerisire ale dispozitivului de avertizare să nu e astupate. Nu stropiți cu aerosoli în apropierea ori pe dispozitivul de avertizare. Nu vopsiți dispozitivul de avertizare. Dacă dispozitivul de avertizare este instalat în încăperea în care se aă echipamentul de ardere a combustibilului, trebuie amplasat în apropierea zonei de respirație a persoanelor care locuiesc în încăpere. În încăperi cu spațiu unic destinat concomitent pentru somn și pentru locuit, cum sunt garsoniere, caravane sau nave, dispozitivul trebuie amplasat cât mai departe de erbătoare și în același timp în apropierea locului destinat pentru somn.

Amplasarea care îndeplinește cerințele NFPA (Asociația Națională de Pază contra Incendiilor USA) Propunerea amplasării altor alarme CO în clădire

Instalarea dispozitivului pe perete

(vezi ilustr. 2)

1 – Deschizături pentru ancorare pe perete Executați două găuri (ø 5 mm) în perete, distanța dintre găuri ar trebui să e de 52 mm. În aceste găuri introduceți diblurile atașate, iar în dibluri introduceți șuruburile incluse. Șuruburile le introduceți astfel, să rămână în afara peretelui cca 5 mm. În alarmă introduceți bateriile și vericați funcționalitatea acesteia, vezi Regim de testare. Dacă alarma este funcțională, închideți capacul bateriilor și xați alarma, aplicând cele două deschizături ale capacului bateriilor pe șuruburile proeminente.

Page 52

PUNEREA ÎN FUNCȚIUNE

(vezi ilustr. 3)

Introduceți bateriile (2× 1,5 V AA) în locașul bateriilor pe partea din spate a dispozitivului. Folosiți doar baterii alcaline de același tip, nu folosiți baterii reîncărcabile de 1,2 V din cauza tensiunii mai reduse.

Atenționare: Dacă nu sunt introduse ambele baterii, nu se poate închide capacul bateriilor! Închiderea capacului

bateriilor este blocată de două proeminențe metalice sub locașul bateriilor. Dacă doriți să instalați dispozitivul pe perete, este necesar ca bateriile să e introduse și capacul bateriilor închis.

După introducerea bateriilor se aude un piuit și clipesc concomitent toate trei diode (POWER, FAULT, ALARM). Timp de 60 de secunde după introducerea bateriilor led-ul verde POWER clipește 1× la ecare 1 secundă, dispozitivul se calibrează. După 60 de secunde va clipi led-ul GREEN POWER 1× la ecare 40 de secunde, ceea ce înseamnă că bateriile sunt funcționale.

REGIM DE TESTARE

În caz de necesitate sau la ecare înlocuire a bateriilor puteți verica funcționalitatea alarmei. Apăsați și țineți butonul TEST/SILENCE, concomitent alarma piuie de 4× /LED-ul - ALARM clipește de 4× la ecare 5 secunde. Eliberați butonul TEST/SILENCE, alarma este pregătită spre utilizare. Folosiți regimul de testare 1× pe săptămână, pentru a vă asigura că alarma este funcțională.

Mențiune: La testare semnalul acustic și optic servește doar ca informație că alarma este funcțională. Nu înseamnă că ar  fost detectată prezența CO.

STARE DE EROARE

Dacă alarma este în stare de eroare, nu este funcțională și nu măsoară nivelul de CO în încăpere. Starea de eroare este indicată prin piuit 2× concomitent/2× clipirea LED-ului galben YELLOW FAULT la ecare 8 secunde. Înlocuiți imediat bateriile. Efectuați testul funcționalității. Semnalul acustic se poate opri temporar prin apăsarea butonului TEST/SILENCE pe timp de 9 ore (apoi se activează din nou semnalul acustic). Ledul galben YELLOW FAULT va semnaliza în continuare eroarea. Dacă și după înlocuirea bateriilor va  indicată starea de eroare, apelați la centrul de service.

BATERII DESCĂRCATE

Baterile descărcate în alarmă sunt indicate concomitent prin piuit 1×/1× clipirea ledului YELLOW FAULT la ecare 40 de secunde. Alarma nu este funcțională și nu măsoară nivelul de CO în încăpere. Înlocuiți imediat bateriile. Efectuați testul funcționalității. Din motive preventive recomandăm înlocuirea bateriilor 1× pe an. Semnalul acustic se poate opri temporar prin apăsarea butonului TEST/SILENCE pe timp de 9 ore (apoi se activează din nou semnalul acustic). Ledul galben YELLOW FAULT va semnaliza în continuare eroarea.

SFÂRȘITUL VIABILITĂȚII ALARMEI

După 10 ani de la fabricație alarma trebuie înlocuită și nu se mai poate folosi. Data fabricației și înlocuirii este indicată pe partea din spate pe eticheta aparatului. Sfârșitul viabilității alarmei este indicat astfel: Concomitent de 3× piuie/de 3× clipește ledul galben YELLOW FAULT la ecare 40 de secunde. Semnalul acustic se poate opri temporar prin apăsarea butonului TEST/SILENCE pe timp de 9 ore (apoi se activează din nou semnalul acustic). Ledul galben YELLOW FAULT va semnaliza în continuare eroarea.

AVERTIZARE ASUPRA PREZENȚEI CO

Dacă alarma măsoară valori periculoase de CO, va  activată semnalizarea optică și acustică. La ecare 5 secunde concomitent piuie de 4×/de 4× clipește ledul roșu RED ALARM.

Page 53

În primele 10 secunde volumul avertizării sonore va  mai mic de 85 db, apoi va  mai mare. Avertizarea va  activă pe toată durata prezenței CO, până ce nivelul CO scade la nivelul de siguranță sau va  oprită manual.

OPRIREA MANUALĂ A ALARMEI LA DETECTAREA CO

La semnalizarea CO semnalul acustic se poate opri 1× temporar. Apăsați butonul TEST/SILENCE, semnalul acustic se oprește timp de 10 minute. În acest timp ledul roșu RED ALARM va continua să clipească.

Mențiune: Avertizarea va  din nou activă cel târziu în 10 minute de la apăsarea butonului TEST/SILENCE dacă nivelul CO va  egal sau mai mare de 50 ppm. Oprirea alarmei nu se poate folosi, dacă nivelul de CO va  egal sau mai mare de 200 ppm.

CUM SĂ PROCEDAȚI LA DETECTAREA CO ÎN CLĂDIRE

Dacă este semnalizată prezența CO în clădire, păstrați calmul și luați următoarele măsuri: Încetați să utilizați toate echipamentele de ardere a combustibilului și, dacă este posibil, opriți-le. Opriți alarma cu ajutorul butonului TEST/SILENCE. Informați persoanele din clădire despre situați apărută! Deschideți toate ferestrele și ușile și aerisiți. Dacă alarma persistă, părăsiți clădirea. Apelați la linia 112 și la unitatea de service a consumatoarelor și solicitați ajutorul furnizorului pentru detectarea și eliminarea sursei monoxidului de carbon. Vericați dacă clădirea a fost părăsită de toate persoanele! Lăsați ferestrele și ușile deschise, până ce alarma încetează. Asigurați ajutor medical pentru toate persoanele suferinde de efectele intoxicării cu monoxid de carbon (dureri de cap, greață). Atenționați medicul asupra inhalării posibile de monoxid de carbon. Nu utilizați în continuare consumatoarele care ard combustibil, până nu vor  din nou vericate de către persoana autorizată.

Mențiune: În afara echipamentelor care ard combustibil pot exista și alte surse de monoxid de carbon. De ex. emisii din foc mocnind, cantitate mai mare de fum de țigară etc.

Atenționare: Unele substanțe pot inuența sensibilitatea senzorului din interiorul alarmei, de ex.: metan,

propan, izobutenă, isopropanol, etilen, benzol, toluen, acetat de etil, hidrogen sulfurat, oxid de sulf, preparate pe bază de alcool, vopsele, diluanți, solvenți, adezivi, spray de păr, loțiuni după ras, parfumuri și alte mijloace de curățare.

Grija și întreținerea

Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze corect ani îndelungați. Iată câteva recomandări pentru o manipulare corectă:

• Înainte de folosirea produsului, citiți cu atenție manualul de utilizare.

• După 10 ani produsul trebuie înlocuit cu altul nou – vezi data fabricației pe partea din spate.

• Este interzisă vopsirea produsului.

• Nu expuneți produsul la lumina directă a soarelui, temperatură și umiditate extremă și la variații bruște de temperatură. S-ar diminua precizia detectării.

• Nu amplasați produsul în locuri expuse vibrațiilor și zguduiturilor – ar putea provoca deteriorarea lui.

• Nu expuneți produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcționalității produsului, scurtarea autonomiei energetice, deteriorarea bateriilor și deformarea componentelor de plastic.

• Nu expuneți produsul la ploaie nici umiditate, stropi sau jeturi de apă.

• Pe produs nu așezați surse de foc deschis, de ex. lumânare aprinsă etc.

• Nu expuneți produsul în locuri fără ux de aer îndestulător.

• Nu introduceți în oriciile de aerisire niciun fel de obiecte, nu acoperiți produsul.

Page 54

• Nu interveniți la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției. Produsul trebuie reparat doar de un specialist calicat.

• La curățare folosiți cârpă nă și umedă. Nu folosiți diluanți nici detergenți – ar putea zgâria componentele de plastic și întrerupe circuitele electrice.

• Nu scufundați produsul în apă sau în alte lichide.

• În caz de deteriorare sau defectare a produsului nu efectuați singuri niciun fel de reparații. Predați-l spre reparare la magazinul în care l-ați procurat.

• Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate zică, senzorială sau mentală, ori experiența și cunoștințele insuciente împiedică utilizarea aparatului în siguranță, dacă nu vor  supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora. Trebuie asigurată supravegherea copiilor, pentru a se împiedica joaca lor cu acest aparat.

Nu aruncaţi consumatorii electrici la deşeuri comunale nesortate, folosiţi bazele de recepţie a deşeurilor sortate. Pentru informaţii actuale privind bazele de recepţie contactaţi organele

locale. Dacă consumatorii electrici sunt depozitaţi la stocuri de deşeuri comunale, substanţele periculoase se pot in ltra în apele subterane şi pot să ajungă în lanţul alimentar, periclitând sănătatea şi confortul dumneavoastră.

Centru de service:

EMOS spol. s r.o. Lipnická 2844 Přerov 750 02

LT | CO signalizacija

Įspėjamasis prietaisas (signalizacija) nuodingų anglies monoksido (CO) dujų koncentracijai stebėti

Šiame naudotojo vadove pateikiama svarbi saugos informacija apie prietaiso montavimą ir naudojimą. Atidžiai perskaitykite nurodymus ir saugokite vadovą, jei prireiktų jo vėliau ar norėtumėte perduoti prietaisą kitam naudotojui.

Įspėjimas

CO koncentracijos stebėjimo signalizacijos prietaisas nėra kuro deginimo prietaisų, įskaitant tinkamas ventiliacijos ir išmetamųjų dujų sistemas, teisingo įrengimo, naudojimo ir priežiūros pakaitalas. Šis CO koncentracijos stebėjimo prietaisas yra skirtas asmenims nuo neišvengiamo ūmaus anglies monoksido poveikio apsaugoti, tačiau negali visiškai apsaugoti sergančių asmenų. Kilus abejonių, pasitarkite su gydytoju. Ilgalaikis mažos CO (> 10 ppm) koncentracijos poveikis gali sukelti sunkių padarinių. Kilus abejonių, pasitarkite su gydytoju. Prietaisu aptinkamos tik anglies monoksido (CO) dujos. Jei nesate tikri, dėl kokių priežasčių suveikė signalizacija, visada darykite prielaidą, kad taip nutiko dėl pavojingo anglies monoksido lygio, ir evakuokite gyventojus.

Techniniai duomenys

Aptikimo dujos: anglies monoksidas (CO) Jutiklio tipas: elektrocheminis elementas Pagal ČSN EN 50291-1 standarto 2:18 red. Naudojimo laikas: 10 metų B tipo prietaisas Naudojimo temperatūra ir drėgmė: nuo -10 °C iki +40 °C, nuo 30 % iki 95 % (be kondensacijos) Laikymo ir transportavimo temperatūra ir drėgmė: nuo -20 °C iki +50 °C, 10 % iki 95 % (be konden-

sacijos) Gaubto apsaugos klasė: IP30 Akustinė signalizacija: >85 dB, esant 3 m atstumui

Page 55

Maitinimo šaltinis: 2× 1,5 V AA Tikėtina baterijos naudojimo trukmė: 3 metai Energijos sunaudojimas: Budėjimo režimas: <20 µA Aliarmo režimas: <30 mA Matmenys: 120 × 80 × 38 mm Svoris: 102 g

CO signalizacijos priekinė dalis

(žr. 1 pav.)

TEST/SILENCE mygtukas – tylos klaidos arba tuščių baterijų signalas, tylos signalizacijos signalas, funkcinis bandymas ŽALIA = MAITINIMAS – maitinimo indikacija GELTONA = TRIKTIS – klaidos arba išsikrovusios baterijos indikacija RAUDONA = SIGNALIZACIJA – signalizacijos indikacija

Kas yra anglies monoksidas (CO)

Anglies monoksidas (CO) yra bekvapės, nematomos, labai nuodingos dujos. Jos susidaro deginant kurą, pvz., malkas, anglis, akmens anglis, mazutą, paraną, benziną, gamtines dujas, propaną, butaną ir kt., arba nuo cigarečių dūmų. Pavojinga CO koncentracija gali susidaryti, kai kuro deginimo prietaisai yra sugedę arba netinkamai prižiūrimi, kai kaminas yra užsikimšęs arba patalpos yra blogai vėdinamos. Apsinuodijimo CO dujomis sunkumo laipsnis priklauso nuo dujų koncentracijos (nurodytas dalelių skaičius vienam milijonui, ppm) ir poveikio trukmės.

Koncentracija Simptomai

100 ppm Simptomų nėra – nėra pavojaus 200 ppm Nedidelis galvos skausmas 400 ppm Stiprus galvos skausmas po 1–2 valandų

Stiprus galvos skausmas po 45 min., pykinimas, silpnumas ir sąmonės

800 ppm

netekimas po 2 valandų 1 000 ppm Pavojinga koncentracija – sąmonės netekimas po 1 valandos 1 600 ppm Pykinimas, stiprus galvos skausmas ir svaigulys po 20 minučių

3 200 ppm

6 400 ppm

12 800 ppm Momentinis sąmonės netekimas, mirties rizika po 1–2 minučių

Visi gyventojai turi būti informuoti apie apsinuodijimo CO dujomis simptomus! CO koncentracijos stebėjimo prietaisas, aptikęs tam tikrą CO dujų koncentraciją per tam tikrą laikotarpį, įspėja:

Pykinimas, stiprus galvos skausmas ir svaigulys po 5–10 minučių, sąmonės

netekimas po 30 minučių

Pykinimas, stiprus galvos skausmas ir svaigulys po 1–2 minučių, sąmonės

netekimas po 10–15 minučių

CO koncentracija, ppm Signalizacija įsijungia

≥30 120 min.

≥50 60–90 min. ≥100 10–40 min. ≥300 per 3 min.

Page 56

Montavimas

Montuoti gali kvalikuotas asmuo. Idealiu atveju įspėjimo prietaisas turėtų būti įrengtas visose patalpose, kur yra kuro deginimo prietaisų. Primygtinai rekomenduojama įrengti įspėjamuosius prietaisus miegamuosiuose ir patalpose, kuriose praleidžiate daug laiko. Jei įspėjamasis prietaisas yra įrengtas toje pačioje patalpoje kaip ir kuro deginimo prietaisas:

• Įspėjamąjį prietaisą montuokite prie lubų, virš langų ir durų.

• Montuojamas ant lubų įspėjamasis prietaisas turi būti įrengtas ne mažiau kaip 30 cm atstumu nuo sienos.

Montuojamas ant sienos įspėjamasis prietaisas turi būti įrengtas ne mažiau kaip 15 cm nuo lubų ir 180 cm nuo grindų. Nemontuokite įspėjamųjų prietaisų patalpose suskliautuotomis lubomis ar dvišlaičiu stogu ir pan. Nemontuokite įspėjamųjų prietaisų netoli ventiliacijos angų ar langų (durų), turinčių sąsają su lauku. Nemontuokite įspėjamųjų prietaisų už užuolaidų ir baldų, nes tai sumažina prietaisų gebėjimą teisingai nustatyti CO dujų koncentraciją. Nemontuokite įspėjamųjų prietaisų patalpose, kuriose temperatūra žemesnė nei -10 °C arba aukštesnė nei 40 °C. Jei įmanoma, montuokite įspėjamuosius prietaisus maždaug akių lygyje, nes taip patogiau tikrinti šviesos diodų (LED) indikatorius. Jei montuojate tik vieną įspėjamąjį prietaisą, įrenkite jį šalia miegamojo (ne rūsyje ar kt.). Įsitikinkite, kad galite girdėti visų sumontuotų įspėjamųjų prietaisų signalus iš miegamojo. Įspėjamasis prietaisas turi būti sumontuotas 1–3 m atstumu horizontaliai nuo galimo artimiausio CO šaltinio. Įspėjamojo prietaiso ventiliacijos angos negali būti uždengtos. Nepurkškite aerozolio medžiagų šalia arba ant prietaiso. Negalima dažyti įspėjamojo prietaiso. Jei įspėjamasis prietaisas yra įrengtas patalpoje, kur nėra kuro deginimo prietaisų, jis turi būti gyventojų kvėpavimo zonoje. Atviro plano patalpose, kur tuo pačiu metu asmenys miega ir leidžia laiką, pvz., vieno kambario butuose, nameliuose ant ratų arba laivuose, įspėjamasis prietaisas turi būti sumontuotas kuo toliau nuo viryklės, tačiau netoli nuo miegamosios vietos.

Įspėjamųjų prietaisų įrengimo vieta pagal JAV Nacionalinės apsaugos nuo gaisro asociacijos

(NFPA) reikalavimus

Rekomenduojama papildoma CO signalizacijos vieta pastate

Prietaiso montavimas ant sienos

(žr. 2 pav.)

1 – Angos, pakabinti ant sienos Išgręžkite dvi skyles (ø 5 mm) sienoje; tarp skylių turi būti 52 mm atstumas.

Page 57

Įkiškite pridėtus sienų kaiščius, tada įkiškite sienų kaiščių sraigtus. Įsukite varžtus taip, kad jie išlįstų iš sienos maždaug 5 mm. Įdėkite baterijas į prietaisą ir jį išbandykite (žr. bandymo režimą). Jei signalas veikia, uždarykite baterijų dangtelį ir prietaisą pritvirtinkite prie išlindusių varžtų, panaudodami ant baterijų dangtelio esančias dvi angas.

Perdavimas eksploatuoti

(žr. 3 pav.)

Į gale esantį baterijų skyrių įdėkite 2× 1,5 V AA baterijas. Naudokite tik šarminius elementus, nenaudokite įkraunamų 1,2 V elementų (nes jų įtampa yra mažesnė).

Įspėjimas! Negalima uždaryti baterijų dangtelio, nebent abu elementai yra vietoje! Du iškilimai baterijų įdėjimo

vietoje apsaugo nuo baterijų dangtelio atsitiktinio uždarymo. Jei norite sumontuoti prietaisą ant sienos, baterijos turi būti įdėtos ir dangtelis uždarytas.

Įdėję baterijas, išgirsite pyptelėjimą ir visi trys diodai (MAITINIMAS, TRIKTIS, SIGNALIZACIJA) pradės mirksėti tuo pačiu metu. Žalias MAITINIMO šviesos diodas mirksės 1 kartą kas 60 sekundžių po baterijos įdėjimo; prietaisas kalibruojamas. Po 60 sekundžių ŽALIAS MAITINIMO šviesos diodas mirksės 1 kartą kas 40 sekundžių, tai reiškia, kad baterijos veikia.

BANDYMO REŽIMAS

Signalizacijos veikimą galite patikrinti kiekvieną kartą prireikus arba kiekvieną kartą pakeitę baterijas. Nuspauskite ir laikykite nuspaustą TEST/SILENCE mygtuką. Įspėjimas supypsės ir pradės mirksėti RAUDONAS SIGNALIZACIJOS šviesos diodas 4 kartus kas 5 sekundes. Atleiskite TEST/SILENCE mygtuką; įspėjamasis prietaisas paruoštas naudoti. Naudokite bandymo režimą 1 kartą per savaitę, norėdami įsitikinti, kad prietaisas veikia.

Pastaba. Garso ir šviesos signalas bandymo metu veikia tik kaip prietaiso tinkamo veikimo indikatorius. Tai nereiškia, kad buvo aptikta CO dujų.

KLAIDOS BŪSENA

Klaidos būsenoje esanti signalizacija neveikia ir nenustatinėja CO dujų koncentracijos patalpoje. Apie šią būseną informuoja pyptelėjimas ir GELTONAS TRIKTIES šviesos diodo mirksėjimas 2 kartus kas 8 sekundes. Nedelsdami pakeiskite baterijas. Atlikite funkcinį bandymą. Garsinį signalą galima laikinai išjungti 9 valandoms TEST/SILENCE mygtuku (praėjus šiam laikui, garsinis signalas vėl įsijungia). GELTONAS TRIKTIES šviesos diodas ir toliau rodys triktį. Jei klaidos būsena išlieka net pakeitus baterijas, kreipkitės į techninės priežiūros centrą.

IŠSIEIKVOJUSIOS BATERIJOS

Apie tai informuoja pyptelėjimas ir GELTONO TRIKTIES šviesos diodo mirksėjimas 1 kartą kas 40 sekundžių. Signalizacija neveikia ir nenustato CO dujų koncentracijos patalpoje. Nedelsdami pakeiskite baterijas. Atlikite funkcinį bandymą. Rekomenduojama keisti baterijas 1 kartą per metus. Garsinį signalą galima laikinai išjungti 9 valandoms TEST/SILENCE mygtuku (praėjus šiam laikui, garsinis signalas vėl įsijungia). GELTONAS TRIKTIES šviesos diodas ir toliau rodys triktį.

NAUDOJIMO LAIKO PABAIGA

Praėjus 10 metų nuo pagaminimo, įspėjamasis prietaisas turi būti pakeistas ir nebenaudojamas. Gamybos ir keitimo datos nurodytos duomenų plokštelės gale. Prietaiso veikimo laiko pabaiga yra nurodoma taip: pyptelėjimas ir GELTONAS TRIKTIES šviesos diodo mirksėjimas 3 kartus kas 40 sekundžių. Garsinį signalą galima laikinai išjungti 9 valandoms TEST/SILENCE mygtuku (praėjus šiam laikui, garsinis signalas vėl įsijungia). GELTONAS TRIKTIES šviesos diodas ir toliau rodys triktį.

Page 58

CO DUJŲ NUSTATYMO ĮSPĖJIMAS

Aptikus pavojingą CO dujų kiekį, pradės veikti signalizacijos optinis ir garsinis įspėjimas. Vienu metu pypsės signalizacija ir mirksės RAUDONAS SIGNALIZACIJOS šviesos diodas 4 kartus kas 5 sekundes. Garsinio signalo garsumas yra mažiau nei 85 dB pirmąsias 10 sekundžių, paskui jis didėja. Perspėjimas veiks, kol bus aptinkama CO dujų, kol CO lygis taps nepavojingas arba signalizacija bus nutildyta rankiniu būdu.

SIGNALIZACIJOS NUTILDYMAS RANKINIU BŪDU

Garsinis signalas dėl aptiktų CO dujų gali būti laikinai nutildytas 1 kartą. Nuspauskite TEST/SILENCE mygtuką ir 10 minučių nutildysite garso signalą. RAUDONAS SIGNALIZACIJOS šviesos diodas mirksės ir toliau.

Pastaba. Signalas vėl pradės veikti po 10 minučių nuo TEST/SILENCE mygtuko nuspaudimo, jei CO dujų lygis bus lygus arba viršys 50 ppm. Signalizacijos negalima išjungti, jei CO lygis ne mažesnis nei 200 ppm.

KĄ DARYTI, KAI PASTATE APTINKAMA CO DUJŲ

Jei pastate aptikta CO dujų, išlikite ramūs ir atlikite šiuos veiksmus: Nebenaudokite visų kuro degimo prietaisų ir, jei įmanoma, juos išjunkite. Išjunkite signalizacijos signalą nuspausdami mygtuką TEST/RESET. Informuokite apie situaciją visus patalpose esančius asmenis! Atidarykite visas duris bei visus langus ir išvėdinkite patalpas. Jei signalas vis dar veikia, išeikite iš patalpų. Skambinkite skubios pagalbos numeriu 112 ir savo dujų tiekėjui ir paprašykite jo pagalbos surasti ir pašalinti anglies monoksido šaltinį. Patikrinkite, ar visi asmenys išėjo iš patalpų! Palikite duris ir langus atidarytus, kol signalas liausis veikęs. Visiems asmenims, jaučiantiems apsinuodijimo anglies monoksidu simptomus (galvos skausmą, pykinimą), turi būti suteikta medicinos pagalba. Informuokite gydytojus apie įtariamus apsinuodijimus anglies monoksidu. Nenaudokite kuro degimo prietaisų tol, kol jie nebus patikrinti kvalikuotų specialistų.

Pastaba. Gali būti ir kitų anglies monoksido šaltinių (ne tik kuro degimo prietaisų), pvz.: rusenanti ugnis, didesnis tabako dūmų kiekis ir kt.

Dėmesio! Kai kurios medžiagos, pvz.: metanas, propanas, izobutanas, izopropilo alkoholis, etilenas,

benzenas, toluenas, etilo acetatas, vandenilio suldas, medžiagos alkoholio pagrindu, dažai, tirpikliai, klijai, plaukų lakas, priemonės po skutimosi, kvepalai ir kai kurie valikliai, gali daryti įtaką jutiklio jautrumui.

Techninė priežiūra ir eksploatacija

Tinkamai naudojamas prietaisas patikimai veiks ne vienus metus. Štai keletas patarimų dėl tinkamo prietaiso naudojimo:

• Įdėmiai perskaitykite naudotojo vadovą prieš naudodami šį prietaisą.

• Prietaisas turi būti pakeistas nauju po 10 metų (pagaminimo data užpakalinėje dalyje).

• Prietaiso negalima dažyti.

• Saugokite prietaisą nuo tiesioginių saulės spindulių, didelio šalčio ar drėgmės ir staigių temperatūros pokyčių. Tai sumažintų matavimo tikslumą.

• Nedėkite prietaiso vietose, kuriose jaučiama vibracija ar smūgiai, – tai gali jį sugadinti.

• Saugokite prietaisą nuo didelės jėgos poveikio, smūgių, dulkių, aukštos temperatūros arba drėgmės, kurie gali jį sugadinti, gali sutrumpėti baterijos veikimas arba ji gali sugesti, plastikinės dalys gali deformuotis.

• Saugokite prietaisą nuo lietaus arba didelės drėgmės, vandens lašų ar purslų.

Page 59

• Nepalikite jo netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar kt.

• Nedėkite prietaiso nepakankamai vėdinamose vietose.

• Nedėkite jokių objektų į prietaiso vėdinimo angas, neuždenkite prietaiso.

• Nelieskite prietaiso vidaus elektros grandinių, nes kyla grėsmė jį sugadinti ir savaime netekti garantijos. Prietaisą remontuoti gali tik kvalikuotas specialistas.

• Prietaisą valykite šiek tiek drėgna minkšta šluoste. Nevalykite tirpikliais ar valikliais, nes jie gali pakenkti plastikinėms dalims ir sukelti elektros grandinės dalių koroziją.

• Nenardinkite prietaiso į vandenį ar kitus skysčius.

• Patys neremontuokite sugedusio prietaiso ar radę jame defektą. Nuneškite jį remontuoti į parduotuvę, kurioje pirkote.

• Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems zinę, jutiminę arba protinę negalią, taip pat neturintiems patirties ir žinių, kurios reikalingos saugiam naudojimui, nebent už tokių asmenų saugumą atsakingas asmuo juos prižiūri arba nurodo, kaip naudotis prietaisu. Visada prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su prietaisu.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų

informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

Techninės priežiūros centras:

„EMOS spol. s r.o.“ Lipnická 2844 Přerov 750 02

LV | CO signalizācijas ierīce

Brīdinājuma (signalizācijas) ierīce indīgās gāzes oglekļa monoksīda (CO) koncentrācijas uzraudzībai

Rokasgrāmatā ir apkopota svarīga signalizācijas ierīces uzstādīšanas un darbības drošības informācija. Rūpīgi iepazīstieties ar rokasgrāmatu un glabājiet to drošā vietā turpmākai lietošanai vai lai nodotu nākamajam ierīces lietotājam.

Uzmanību!

Signalizācijas ierīces uzstādīšana CO koncentrācijas uzraudzībai neaizstāj kurināmo materiālu patērējošas iekārtas, tostarp ventilācijas un atgāzu izplūdes sistēmas, atbilstošu uzstādīšanu, izmantošanu un uzturēšanu. Signalizācijas ierīce CO koncentrācijas uzraudzībai ir izstrādāta, lai aizsargātu cilvēkus no akūtām īslaicīgas monoksīda iedarbības sekām, bet nevar pilnībā pasargāt cilvēkus ar konkrētām veselības problēmām. Ja rodas šaubas, vērsieties pie ģimenes ārsta. Ilglaicīga pakļaušana nelielam daudzumam CO (> 10 ppm) var izraisīt hronisku saslimšanu. Ja rodas šaubas, vērsieties pie ģimenes ārsta. Ierīce ir paredzēta tikai oglekļa monoksīda (CO), nevis citu gāzu, noteikšanai. Ja neesat pārliecināts, kas ir izraisījis signalizācijas aktivizēšanos, vienmēr pieņemiet, ka signalizāciju ir izraisījis bīstams oglekļa monoksīda līmenis, un evakuējiet iemītniekus.

Tehniskie dati

Konstatējamā gāze: oglekļa monoksīds (CO) Sensora veids: galvaniskais elements Saskaņā ar standartu ČSN EN 50291-1 un grozījumiem 2:18 Darbmūžs: desmit gadu B tipa ierīce Darbības temperatūra un mitrums: -10 °C līdz +40 °C, 30 % līdz 95 % (bez kondensācijas) Uzglabāšanas/transportēšanas temperatūra un mitrums: -20 °C līdz +50 °C, 10 % līdz 95 % (bez

kondensācijas)

Page 60

Elektroiekārtas korpusa aizsargātības pakāpe: IP 30 Skaņas signalizācija: >85 dB 3 m attālumā Barošanas avots: divas 1,5 V AA tipa baterijas Paredzamais bateriju darbības laiks: trīs gadi Jaudas patēriņš: dīkstāves režīmā: <20 µA; Signalizācijas režīmā: <30 mA Izmēri: 120 × 80 × 38 mm Svars: 102 g

CO signalizācijas ierīces priekšpuse

(skatīt 1. attēlu)

Pārbaudes/klusuma poga: aptur kļūdas vai tukšas baterijas signālu, aptur brīdinājuma signālu, funkcionalitātes pārbaude Zaļa LED = ieslēgts: indikācija par ieslēgtu stāvokli Dzeltena LED = kļūme: kļūme/indikācija par zemu bateriju enerģijas līmeni Sarkana LED = trauksme: signalizācijas indikācija

Kas ir oglekļa monoksīds (CO)?

Oglekļa monoksīds (CO) ir neredzama, ļoti indīga gāze bez smaržas. Gāze rodas, nepilnīgi sadegot kurināmajam materiālam, piemēram, kokam, kokoglēm, oglēm, mazutam, parafīnam, degvielai, dabasgāzei, propānam, butānam u. c., kā arī no cigarešu dūmiem. Bīstama CO koncentrācija var rasties, ja ierīce, kas dedzina kurināmo, ir bojāta vai netiek pareizi uzturēta, ja dūmvads ir bloķēts vai ja telpa netiek pietiekami vēdināta. Saindēšanās ar CO nopietnība ir atkarīga no koncentrācijas (daļiņu skaits uz miljonu, ppm) un no tā, cik ilgi cilvēks ir bijis CO ietekmē.

Koncentrācija Simptomi

100 ppm Nav simptomu – nav bīstamības.

200 ppm Nelielas galvassāpes.

400 ppm Spēcīgas galvassāpes pēc 1–2 stundām.

Spēcīgas galvassāpes pēc 45 minūtēm, slikta dūša, ģībonis un bezsamaņas

800 ppm

stāvoklis pēc divām stundām. 1 000 ppm Bīstams koncentrācijas līmenis – bezsamaņas stāvoklis pēc stundas. 1 600 ppm Slikta dūša, spēcīgas galvassāpes un reibonis pēc 20 minūtēm.

3 200 ppm

6 400 ppm

12 800 ppm Tūlītējs bezsamaņas stāvoklis, iespējama nāve pēc 1–2 minūtēm.

Visi, kuri uzturas telpās, ir jāinformē par CO saindēšanās simptomiem! Ierīce, kas uzrauga CO koncentrāciju, aktivizē signalizāciju, ja tiek noteikta konkrēta CO koncentrācija konkrētā periodā.

Slikta dūša, spēcīgas galvassāpes un reibonis pēc 5–10 minūtēm, bezsamaņas

stāvoklis pēc 30 minūtēm.

Slikta dūša, spēcīgas galvassāpes un reibonis pēc 1–2 minūtēm, bezsamaņas

stāvoklis pēc 10–15 minūtēm.

CO koncentrācija, ppm Signalizācijas aktivizācija

≥30 120 min.

≥50 60–90 min. ≥100 10–40 min. ≥300 trijās minūtēs

Page 61

Uzstādīšana

Uzstādīšanu veic kvalicēts speciālists. Ideālā gadījumā signalizācijas ierīce būtu jāuzstāda katrā telpā ar kurināmo patērējošu iekārtu. Ļoti ieteicams signalizācijas ierīces uzstādīt arī guļamistabās un telpās, kurās pavadāt daudz laika. Ja signalizācijas ierīce ir uzstādīta vienā telpā ar kurināmo patērējošu iekārtu:

• Novietojiet signalizācijas ierīci griestu tuvumā vai virs logu un durvju augšējās malas līmeņa.

• Uzstādot pie griestiem, signalizācijas ierīcei ir jāatrodas vismaz 30 cm attālumā no sienām.

Uzstādot pie sienas, ierīcei ir jāatrodas vismaz 15 cm no griestiem un 180 cm no grīdas. Neuzstādiet ierīci telpās ar velvētiem griestiem vai divslīpju jumtu utt. Neuzstādiet ierīci tuvu ventilācijas atvērumiem vai logiem/durvīm, kas ved uz āru. Neuzstādiet ierīci aiz aizkariem/mēbelēm, jo tādējādi mazinās ierīces spēja pareizi noteikt CO koncentrāciju. Neuzstādiet ierīci vietās, kur temperatūra ir zemāka nekā -10 °C vai augstāka nekā +40 °C. Ja ir iespējams, uzstādiet ierīci acu augstumā, lai būtu vieglāk pārbaudīt LED indikatorus. Ja uzstādāt tikai vienu ierīci, novietojiet to guļamistabas tuvumā (nevis pagrabā vai citur). Pārliecinieties, ka no guļamtelpas varat dzirdēt visas uzstādītās ierīces. Ierīcei ir jābūt uzstādītai 1‒3 m attālumā (horizontāli) no potenciālā CO avota tuvākā stūra. Ierīces ventilācijas atvērumus nedrīkst aizklāt. Nesmidziniet aerosolus ierīces tuvumā vai uz pašas ierīces. Nekrāsojiet ierīci. Ja ierīce atrodas telpā bez kurināmo patērējošas iekārtas, ierīcei ir jāatrodas tuvu vietai, kur elpo telpā esošie cilvēki. Tādās atvērtā plānojuma telpās, kurās cilvēki gan guļ, gan uzturas, piemēram, vienistabas dzīvokļos, treileros un laivās, ierīce ir jāuzstāda pēc iespējas tālāk no vietām, kur gatavo ēdienu, vienlaikus tai ir jāatrodas gulēšanai atvēlētās vietas tuvumā.

Atrašanās vieta saskaņā ar NUAA prasībām (ASV Nacionālā ugunsaizsardzības asociācija) Ieteikumi papildu CO signalizācijas ierīču izvietojumam ēkā

Ierīces uzstādīšana pie sienas

(skatīt 2. attēlu)

1 – Atvērumi pakarināšanai pie sienas Izurbiet divus caurumus (5 mm diametrā) sienā; attālumam starp urbumiem ir jābūt 52 mm. Levietojiet pievienotās tapas un pēc tam sienas tapās ieskrūvējiet skrūves. Leskrūvējiet tā, lai skrūves būtu izvirzītas 5 mm no sienas. Levietojiet baterijas signalizācijas ierīcē un pārbaudiet tās funkcionalitāti; skatiet “Pārbaudes režīms”. Ja signalizācija darbojas, aizveriet bateriju nodalījuma vāciņu un abus vāciņa atvērumus novietojiet uz izvērstajām skrūvēm.

Page 62

LIETOŠANA

(skatīt 3. attēlu)

Ievietojiet divas 1,5 V AA tipa baterijas bateriju nodalījumā ierīces aizmugurē. Izmantojiet tikai sārma baterijas; neizmantojiet uzlādējamas 1,2 V baterijas (to zemās strāvas jaudas dēļ).

Brīdinājums! Bateriju nodalījuma vāciņu nevar aizvērt, pirms abas baterijas nav pareizi ievietotas! Vāciņa

aizvēršanu bloķē divi metāla izciļņi zem bateriju nodalījuma. Ja vēlaties ierīci novietot pie sienas, baterijām ir jābūt ievietotām un vāciņam aizvērtam.

Pēc bateriju ievietošanas atskanēs signāls un visas trīs diodes (“ieslēgts”, “kļūme”, “trauksme”) nozibsnīs reizē. Pēc bateriju ievietošanas zaļā diode “ieslēgts” zibsnīs reizi 60 sekundēs; ierīce tiek kalibrēta. Pēc 60 sekundēm zaļā diode “ieslēgts” zibsnīs reizi 40 sekundēs, norādot, ka baterijas darbojas.

TESTA REŽĪMS

Varat pārbaudīt signalizācijas ierīces darbību, kad vien ir nepieciešams vai pēc katras bateriju maiņas. Nospiediet un turiet pogu “Pārbaude/klusums”. Ierīce raidīs skaņas signālus un vienlaikus sarkanā “trauksmes” diode zibsnīs četras reizes piecās sekundēs. Atlaidiet pogu “Pārbaude/klusums”; ierīce ir gatava darbam. Izmantojiet pārbaudes režīmu reizi nedēļā, lai pārliecinātos, ka signalizācijas ierīce ir darba kārtībā.

Piezīme. Pārbaudes režīmā skaņas un vizuālais signāls ir paredzēts tikai tādēļ, lai apliecinātu, ka ierīce ir darba kārtībā. Tas nenozīmē, ka ierīce ir noteikusi CO klātbūtni.

KĻŪDAS STĀVOKLIS

Ja signalizācijas ierīce ir kļūmes stāvoklī, tā nedarbojas un nemēra CO koncentrāciju telpā. Par kļūmes stāvokli norāda vienlaicīgs skaņas signāls un dzeltenās “kļūmes” diodes zibsnīšana reizi astoņās sekundēs. Nekavējoties nomainiet baterijas. Veiciet funkcionalitātes pārbaudi. Skaņas signālu var īslaicīgi izslēgt uz deviņām stundām, izmantojot pogu “Pārbaude/klusums” (pēc tam skaņas signāls atkal tiek aktivizēts). Dzeltenā “kļūmes” diode turpinās norādīt kļūmi. Ja kļūmes režīms joprojām ir aktīvs arī pēc bateriju nomaiņas, sazinieties ar klientu apkalpošanas centru.

TUKŠAS BATERIJAS

Skaņas signāls un vienlaicīga dzeltenās “kļūmes” diodes zibsnīšana reizi 40 sekundēs norāda, ka ierīces baterijas ir izlādējušās. Ierīce nedarbojas un nemēra CO koncentrāciju telpā. Nekavējoties nomainiet baterijas. Veiciet funkcionalitātes pārbaudi. Piesardzības nolūkā baterijas ir ieteicams nomainīt reizi gadā. Skaņas signālu var īslaicīgi izslēgt uz deviņām stundām, izmantojot pogu “Pārbaude/klusums” (pēc tam skaņas signāls atkal tiek aktivizēts). Dzeltenā “kļūmes” diode turpinās norādīt kļūmi.

KALPOŠANAS MŪŽA BEIGAS

Desmit gadus pēc ierīces izgatavošanas tā ir jānomaina un tās lietošana ir jāpārtrauc. Izgatavošanas un nomaiņas datums ir norādīts datu plāksnītes aizmugurē. Ierīces darbmūža beigas tiek norādītas turpmāk minētajā veidā: skaņas signāls un vienlaicīga dzeltenās “kļūmes” diodes zibsnīšana trīs reizes 40 sekundēs; Skaņas signālu var īslaicīgi izslēgt uz deviņām stundām, izmantojot pogu “Pārbaude/klusums” (pēc tam skaņas signāls atkal tiek aktivizēts). Dzeltenā “kļūmes” diode turpinās norādīt kļūmi.

Brīdinājums par CO

Ja signalizācijas ierīce konstatē bīstamu CO daudzumu, tiek aktivizēti gaismas un skaņas brīdinājuma signāli.

Page 63

Ierīce raidīs skaņas signālus un sarkanā “trauksmes” diode zibsnīs četras reizes piecās sekundēs. Skaņas signāla skaļums pirmās desmit sekundes būs zemāks nekā 85 dB un pēc tam palielināsies. Brīdinājuma signāli turpinās darboties CO klātbūtnes laikā līdz brīdim, kad CO koncentrācija būs zemāka nekā bīstamības līmenis vai ierīce tiks manuāli apklusināta.

MANUĀLA IERĪCES APKLUSINĀŠANA CO KONSTATĒŠANAS GADĪJUMĀ

Skaņas signālu, kas ziņo par CO klātbūtni, var vienreiz uz laiku apturēt. Nospiediet pogu “Pārbaude/klusums”, lai apturētu skaņas signālu uz desmit minūtēm. Sarkanā “trauksmes” diode turpinās zibsnīt.

Piezīme. Kamēr CO koncentrācija ir 50 ppm vai augstāka, trauksmes skaņas signāls atsāks darboties desmit minūšu laikā pēc pogas “Pārbaude/klusums” nospiešanas. Trauksmi nevar apklusināt, ja CO līmenis ir vienāds vai lielāks nekā 200 ppm.

KĀ RĪKOTIES, JA ĒKĀ IR KONSTATĒTS CO

Ja ēkā ir konstatēta CO koncentrācija, saglabājiet mieru un rīkojieties šādi: neizmantojiet kurināmo patērējošas iekārtas un izslēdziet tās, ja iespējams; apturiet ierīces skaņas signālu, piespiežot pogu TEST/RESET; informējiet par situāciju visus cilvēkus, kuri atrodas ēkā; atveriet visas durvis un logus un izvēdiniet telpas; ja signalizācija turpina skanēt, pametiet telpas; zvaniet uz tālruņa numuru 112 un jūsu gāzes iekārtas apkalpes uzņēmumam un lūdziet piegādātājam palīdzību, lai noteiktu un likvidētu oglekļa monoksīda avotu; pārliecinieties, ka visi ir pametuši telpas; atstājiet durvis un logus vaļā, līdz signalizācija beidz skanēt; nodrošiniet medicīnisko palīdzību visiem, kuriem ir oglekļa monoksīda saindēšanās simptomi (galvassāpes, slikta dūša); informējiet ārstus par iespējamu oglekļa monoksīda ieelpošanu; neizmantojiet kurināmo patērējošas iekārtas, līdz kvalicēts speciālists tās nav pārbaudījis.

Piezīme. Var būt arī citi oglekļa monoksīda avoti, ne tikai kurināmo patērējošas iekārtas. Piemēram, dūmi no gruzdošas uguns, liela daudzuma tabakas un tā tālāk.

Uzmanību! Signalizācijas ierīces iekšienē esošā sensora jutīgumu var ietekmēt dažādas vielas, piemēram,

metāns, propāns, izobutāns, izopropanols, etilēns, benzols, toluēns, etilacetāts, ūdeņraža sulfīds, līdzekļi uz spirta bāzes, krāsas, šķīdinātāji, līmvielas, matu lakas, losjoni pēc skūšanās, smaržas un daži tīrīšanas līdzekļi.

Apkope un uzturēšana

Izstrādājums ir paredzēts, lai uzticami kalpotu gadiem ilgi, ja to izmanto pareizi. Turpmāk ir sniegti daži padomi pareizas darbības nodrošināšanai.

• Pirms izstrādājuma lietošanas rūpīgi izlasiet instrukciju.

• Pēc desmit gadu lietošanas izstrādājums ir jānomaina ar jaunu – skatīt ražošanas datumu izstrādājuma aizmugurē.

• Izstrādājumu nedrīkst krāsot.

• Nepakļaujiet izstrādājumu tiešiem saules stariem, lielam aukstumam vai mitrumam, kā arī pēkšņām temperatūras izmaiņām. Tas mazinās mērījumu precizitāti.

• Nenovietojiet izstrādājumu vietās, kas ir pakļautas vibrācijai vai triecieniem, – tie var izraisīt bojājumus.

• Nepakļaujiet ierīci pārmērīgam spēkam, triecieniem, putekļiem, augstas temperatūras ietekmei vai mitrumam – tādējādi var tikt traucēta tās darbība, saīsināts baterijas kalpošanas mūžs, sabojāta baterija vai deformētas plastmasas detaļas.

• Nepakļaujiet ierīci lietum vai lielam mitrumam, pilošam ūdenim vai ūdens šļakatām.

• Nenovietojiet uz izstrādājuma atklātas liesmas avotus, piemēram, degošu sveci u. c.

Page 64

• Nenovietojiet ierīci vietā ar nepietiekamu gaisa plūsmu.

• Neievietojiet priekšmetus izstrādājuma atverēs, neapklājiet izstrādājumu.

• Neaizskariet izstrādājuma iekšējos elektriskos savienojumus ‒ tādējādi var sabojāt ierīci un tas automātiski anulē garantiju. Bojājumu gadījumā izstrādājums ir jāremontē tikai kvalicētam speciālistam.

• Tīriet izstrādājumu ar nedaudz samitrinātu mīkstu drānu. Neizmantojiet šķīdinātājus vai tīrīšanas līdzekļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko sistēmu koroziju.

• Negremdējiet ierīci ūdenī vai citā šķidrumā.

• Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.

• Šī ierīce nav paredzēta izmantošanai personām (tostarp bērniem), kuru ziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien šīs personas neuzrauga vai norādījumus par ierīces lietošanu tām nesniedz par viņu drošību atbildīgā persona. Bērni vienmēr ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar ierīci.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu šķirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var

nonākt pazemes ūdeņos un tālāk arī barības ķēdē, kur tās var ietekmēt cilvēka veselību.

Klientu apkalpošanas centrs

EMOS spol. s r.o. Lipnická 2844 Pršerova (Přerov), Čehija 750 02

EE | Vingugaasiandur

Hoiatusseade (alarmseade) mürgise gaasilise süsinikmonooksiidi (CO) kontsentratsiooni jälgimiseks

See juhend sisaldab anduri paigaldamise ja käsitsemisega seotud olulist ohutusteavet. Lugege juhendit põhjalikult ja hoidke see kindlas kohas alles, et seda tulevikus kasutada või seadme uuele omanikule edasi anda.

Hoiatus!

CO-kontsentratsiooni jälgiva anduri paigaldamine ei asenda kütust põletavate seadmete õiget paigaldust, kasutamist ja hooldamist ega vajadust korraliku ventilatsiooni ning väljalaskesüsteemi järele. See CO-kontsentratsiooni jälgimiseks mõeldud hoiatusseade on mõeldud inimeste kaitsmiseks süsinikmonooksiidiga lühiajalise kokkupuute ägedate mõjude eest, kuid ei suuda täielikult kaitsta eriliste terviseseisunditega inimesi. Kahtluse korral pidage nõu arstiga. Pikaajaline viibimine madala CO-kontsentratsiooniga (>10 miljondiku osa) keskkonnas võib kaasa tuua kroonilisi reaktsioone. Kahtluse korral pidage nõu arstiga. See seade on mõeldud üksnes süsinikoksiidi (CO), mitte muude gaaside tuvastamiseks. Kui te pole kindel, mis põhjustas häire käivitumise, eeldage alati, et häire käivitas ohtlik süsinikmonooksiidi sisaldus, ja evakueerige elanikud.

Tehnilised andmed

Tuvastatav gaas: süsinikmonoksiid (CO) Anduri tüüp: elektrokeemiline element Vastavalt standardile ČSN EN 50291-1, vers. 2:18 Kasutusiga: 10 aastat B-tüübi seade Töötemperatuur ja -niiskus: -10 °C kuni +40 °C, 30 % kuni 95 % (ilma kondenseerumiseta) Säilitamise/transportimise temperatuur ja niiskus: -20 °C kuni +50 °C, 10 % kuni 95 % (ilma

kondenseerumiseta)

Ümbrise kaitseklass: IP30

Page 65

Helisignaal: >85 dB, kaugusega 3 m Toiteallikas: 2× 1,5 V AA Eeldatav aku tööiga: 3 aastat Energiatarbimine: Ooterežiim: <20 µA Häirerežiim: <30 mA Mõõtmed: 120 × 80 × 38 mm Kaal: 102 g

CO-alarmseadme esikülg

(vt joonist 1)

TEST/VAIGISTUS-nupp – vaigistab vea- või tühja aku märguande signaali või siis anduri signaali; töökorra testimiseks ROHELINE = TOIDE – toitenäidik KOLLANE = RIKE – vea / tühja patarei näidik PUNANE = ALARM – häirenäidik

Mis on süsinikmonoksiid (CO)?

Süsinikmonoksiid (CO) on lõhnatu, nähtamatu, väga mürgine gaas. See tekib kütuste, nagu puit, puidusüsi, kivisüsi, kütteõli, parain, bensiin, maagaas, propaan, butaan jne mittetäielikul põlemisel ning sigaretisuitsust. Ohtlik CO-kontsentratsioon võib tekkida, kui kütusepõletusseade on vigane või seda ei hooldata nõuetekohaselt, kui kütuse tee on blokeeritud või ruum on ebapiisavalt ventileeritud. CO sissehingamisel tekkiva mürgituse tõsidus sõltub kontsentratsioonist (loetletud osakeste arvuna miljoni kohta, ppm) ja kokkupuute kestusest.

Kontsentratsioon Sümptomid

100 ppm Sümptomid puuduvad – ohtu pole 200 ppm Kerge peavalu 400 ppm Tugev peavalu 1–2 tunni möödumisel

Tugev peavalu 45 minuti möödumisel; iiveldus, nõrkus ja teadvusekaotus

800 ppm

2tunni möödumisel 1 000 ppm Ohtlik kontsentratsioon – teadvusekaotus 1 tunni möödumisel 1 600 ppm Iiveldus, tugev peavalu ja peapööritus 20 minuti möödumisel

3 200 ppm

6 400 ppm

12 800 ppm Kohene teadvusekaotus, surmaoht 1–2 minuti möödumisel

Vingugaasimürgituse sümptomitest tuleb teavitada kõiki hoones elavaid inimesi! CO-kontsentratsiooni järgimisseade käivitab häiresignaali siis, kui see on tuvastanud kindla kestuse vältel teatud CO-kontsentratsiooni:

Iiveldus, tugev peavalu ja peapööritus 5–10 minuti möödumisel,

teadvusekaotus 30 minuti möödumisel

Iiveldus, tugev peavalu ja peapööritus 1–2 minuti möödumisel,

teadvusekaotus 10–15 minuti möödumisel

CO-kontsentratsioon, ppm Häiresignaal käivitub

≥30 120 min

≥50 60 kuni 90 min ≥100 10 kuni 40 min ≥300 3 min vältel

Page 66

Paigaldamine

Paigaldada tohib üksnes vastava kvalikatsiooniga isik. Andur tuleks võimalusel paigaldada igasse ruumi, milles asub kütust põletav seade. Lisaks oleks mõistlik paigaldada andur ka magamistubadesse ja muudesse ruumidesse, kus te palju aega veedate. Kui hoiatusseade on paigaldatud kütusekütteseadmega samasse ruumi:

• seadke andur lae lähedale ning akende ja uste ülaservast kõrgemale;

• lae külge paigaldamise korral peab seade jääma seintest vähemalt 30 cm kaugusele.

Seina külge paigaldamise korral peab seade jääma laest vähemalt 15 cm ja põrandast 180 cm kaugusele. Ärge paigaldage hoiatusseadet võlvlagedega, viilkatusega vms ruumidesse. Ärge paigaldage hoiatusseadet väljapoole viivate ventilatsiooniavade ega akende/uste lähedusse. Ärge paigaldage seadet kardinate ega mööbli taha; vastasel juhul võib seadme CO -taseme tuvastamise võime halveneda. Ärge paigaldage seadet alasse, kus temperatuur on madalam kui -10 °C või kõrgem kui +40 °C. Võimalusel paigaldage seade umbes silmade kõrgusele, nii et LED-näidikud oleksid kergesti nähtavad. Juhul kui paigaldate ainult ühe anduri, seadke see magamistoa lähedusse (mitte näiteks keldrisse, vmt). Veenduge, et paigaldatud andurite signaal kostub sellesse tuppa, milles te magate. Andur tuleb paigaldada võimaliku vingugaasiallika lähimast servast horisontaalsuunas 1 kuni 3meetri kaugusele. Anduri õhutusavasid ei tohi kinni katta. Ärge pihustage anduri läheduses ega selle suunas aerosoole. Ärge värvige andurit üle. Juhul kui andur on paigaldatud ruumi, milles puudub kütust põletav seade, tuleb see paigaldada ruumis elavate inimeste hingamistsooni lähedusse. Avatud planeeringuga ruumides, kus inimesed nii magavad kui ka aega veedavad, näiteks ühetoalised korterid, haagissuvilad või paadid, peab seade asuma pliitidest võimalikult kaugel, olles samas ka magamiseks reserveeritud ruumi läheduses.

NFPA (USA riiklik tuletõrjeliit) kehtestatud nõuetele vastav asukoht Soovitused hoonesse lisa vingugaasiandurite paigaldamiseks

Seadme paigaldamine seinale

(vt joonist 2)

1 – Avad seinale riputamiseks Puurige seina kaks auku (ø 5 mm); aukude vahele peaks jääma 52 mm. Sisestage aukudesse komplektis olevad tüüblid ja nendesse omakorda komplektis olevad kruvid. Sisestage kruvid nii, et umbes 5 mm ulatub seinast välja. Sisestage patareid alarmseadmesse ja katsetage selle toimimist, vt Testimisrežiim.

Page 67

Kui signaal töötab, siis sulgege patareilahtri kaas ja seadke kaanel olevad kaks ava seinast välja ulatuvatele kruvidele.

Kasutuselevõtt

(vt joonist 3)

Sisestage patareid (2× 1,5 V AA) anduri tagaküljel olevasse patareilahtrisse. Kasutada ainult leelispatareisid; ärge kasutage laaditavaid 1,2 V akusid nende madalama pinge tõttu.

Hoiatus! Patareilahtri kaant ei saa sulgeda enne kui mõlemad patareid on sisestatud! Patareilahtri kaane

sulgemist takistavad selle all olevad kaks metallist kühmu. Kui soovite seadme seinale paigaldada, siis peate enne sisestama patareid ja seejärel patareilahtri kaane sulgema.

Pärast patareide sisestamist kuulete piiksu ja kõik kolm dioodi (TOIDE, RIKE, ALARM) vilguvad korraga. Roheline TOITE-LED vilgub pärast aku sisestamist 1× iga 60 sekundi järel; see tähendab, et seade kalibreerib. 60 sekundi pärast vilgub roheline TOITE-LED 1× iga 40 sekundi järel, näidates, et patareid töötavad.

TESTIMISREŽIIM

Alarmseadme toimimist saate testida vajaduse korral igal ajal või pärast igat patareide vahetust. Vajutage ja hoidke vajutust nupul TEST/SILENCE. Alarmseade piiksub ja selle PUNANE ALARM-LED vilgub samaaegselt 4× iga 5 sekundi järel. Vabastage nupp TEST/SILENCE; andur on kasutusvalmis. Veendumaks, et andur on töökorras, kasutage testimisrežiimi 1× nädalas.

Märkus. Testimise ajal kõlav heli- ja optiline signaal annab üksnes märku sellest, et andur on töökorras. See ei tähenda, et läheduses oleks tuvastatud vingugaasi.

HOIATUSREŽIIM

Kui alarm on rikkeseisundis, ei tööta see ja see ei mõõda ruumis CO taset. Rikkeolekut näitab see, kui KOLLANE RIKKE-LED 2 piiksub/vilgub samaaegselt 2× iga 8 sekundi järel. Vahetage patareid kohe välja. Tehke toimivustest. Helisignaali saab ajutiselt 9 tunniks vaigistada, kasutades nuppu TEST/SILENCE (test/vaigistus) (pärast seda aktiveerub helisignaal uuesti). KOLLANE RIKKE-LED jätkab rikke näitamist. Kui rikkeolek püsib ka pärast patareide vahetamist, pöörduge hoolduskeskusesse.

TÜHJAD PATAREID

Alarmseadme tühjadele patareidele viitab KOLLASE RIKKE-LEDI samaaegne piiksumine/vilkumine 1× iga 40 sekundi järel. Andur ei tööta ega mõõda vingugaasi taset ruumis. Vahetage patareid kohe välja. Tehke toimivustest. Ennetava abinõuna on soovitatav patareid 1× aastas välja vahetada. Helisignaali saab ajutiselt 9 tunniks vaigistada, kasutades nuppu TEST/SILENCE (test/vaigistus) (pärast seda aktiveerub helisignaal uuesti). KOLLANE RIKKE-LED jätkab rikke näitamist.

KASUTUSEA LÕPP

Kui anduri tootmiskuupäevast on möödunud 10 aastat, tuleb see välja vahetada ja lõpetada selle kasutamine. Tootmis- ja asendamiskuupäev on toodud andmeplaadi tagaküljel. Seadme kasutusea lõppemise märguanne on alljärgnev: KOLLASE RIKKE-LEDI samaaegne piiksumine/vilkumine 3× iga 40 sekundi tagant. Helisignaali saab ajutiselt 9 tunniks vaigistada, kasutades nuppu TEST/SILENCE (test/vaigistus) (pärast seda aktiveerub helisignaal uuesti). KOLLANE RIKKE-LED jätkab rikke näitamist.

Page 68

VINGUGAASIHOIATUS

Kui häire tuvastab ohtliku koguse vingugaasi, aktiveeritakse optiline ja akustiline hoiatus. Alarmeseadme PUNANE ALARM-LED piiksub/vilgub samaaegselt 4× iga 5 sekundi järel. Helisignaali tugevus on esimese 10 sekundi vältel 85 dB, mille järel see valjeneb. Hoiatus on aktiivne seni, kuni vingugaas on ruumis, kuni vingugaasi tase langeb alla ohutaseme või häire vaigistatakse käsitsi.

SIGNAALI MANUAALNE VAIGISTAMINE VINGUGAASI TUVASTAMISE KORRAL

Vingugaasi esinemise helisignaali saab ajutiselt summutada 1×. Vajutage nuppu TEST/SILENCE, et vaigistada helisignaal 10 minutiks. PUNANE ALARM-LED jätkab vilkumist.

Märkus. Hoiatus lülitub uuesti sisse 10 minuti jooksul pärast nupu TEST/SILENCE (test/vaigistus) vajutamist, kui vingugaasi tase on 50 ppm või üle selle. Alarmseadet ei saa vaigistada, kui vingugaasi tase on 200 ppm või üle selle.

MIDA TEHA SIIS, KUI HOONES LEVIB VINGUGAAS?

Vingugaasi tuvastamise korral jääge rahulikuks ja toimige järgnevalt: Lõpetage mistahes kütust põletavate seadmete kasutamine ja lülitage need võimalusel välja. Vaigistage alarm, vajutades nuppu TEST/RESET. Teavitage olukorrast kõiki hoones viibivaid inimesi! Avage kõik uksed ja aknad ning õhutage ruumi. Juhul kui häiresignaal ei vaibu, lahkuge hoonest. Helistage numbril 112 ning oma gaasiseadme teenindusettevõttele ja küsige edasimüüjalt nõu süsinikmonoksiidi allika leidmiseks ja kõrvaldamiseks. Veenduge, et kõik inimesed on hoonest lahkunud! Jätke uksed ja aknad signaali vaibumiseni avatuks. Tagage arstiabi kõigile isikutele, kellel on vingugaasimürgituse sümptomid (peavalud, iiveldus). Teavitage arsti vingugaasi sissehingamise võimalikkusest. Ärge kasutage kütust põletavaid seadmeid seni kuni need on spetsialisti poolt üle kontrollitud.

Märkus. Lisaks kütust põletavatele seadmetele võib olla ka muid vingugaasiallikaid. Näiteks: Hõõguvast tulest, suurest hulgast tubakasuitsust jne pärinevad heitmed.

Tähelepanu! Anduri sees oleva sensori tundlikkust võivad mõjutada sellised ained nagu: metaan, propaan,

isobuteen, isopropanool, etüleen, benseen, tolueen, etüülatsetaat, vesiniksulid, alkoholipõhised toimeained, värvid, lahustid, liimid, juuksespreid, tualettveed, parfüümid ja mõned puhastusained.

Korrashoid ja hooldamine

Toode on mõeldud nõuetekohasel kasutamisel töökindlalt toimima paljude aastate jooksul. Siin on mõned nõuanded nõuetekohaseks kasutamiseks:

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.

• See toode tuleb 10 aasta möödumisel uue vastu välja vahetada – tootmiskuupäeva leiate seadme tagaküljelt.

• Toodet ei tohi üle värvida.

• Ärge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda. See vähendaks mõõtetäpsust.

• Ärge asetage toodet kohtadesse, kus võib esineda vibratsiooni ja lööke – need võivad seadet kahjustada.

• Ärge laske tootel kokku puutuda liigse jõu, löökide, tolmu, kõrge temperatuuri või niiskusega – need võivad põhjustada rikkeid, lühemat aku kasutusiga, patareide kahjustusi või plastosade deformeerumist.

• Ärge asetage toodet vihma kätte või väga niiskesse kohta, ega laske sel kokku puutuda veetilkade või -pritsmetega.

• Ärge asetage tootele avatud leegiallikaid, nt süüdatud küünalt jne.

Page 69

• Ärge asetage toodet ebapiisava õhuvooluga kohtadesse.

• Ärge pange toote ventilatsiooniavadesse ühtegi eset, ärge katke toodet.

• Ärge muutke toote sisemisi elektriahelaid – see võib toodet kahjustada ja tühistab automaatselt garantii. Toote remonditöid tohib teha ainult kvalitseeritud spetsialist.

• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid söövitada ja põhjustada elektriahelate korrosiooni.

• Ärge kastke toodet vette või muudesse vedelikke.

• Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.

• Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puuded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud. Lapsi tuleb alati jälgida, et nad ei saaks seadmega mängida.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning

mõjutada nii inimeste tervist.

Teeninduskeskus:

EMOS spol. s r.o. Lipnická 2844 Přerov 750 02

BG | Сигнализатор за въглероден оксид (CO)

Предупредително устройство (аларма) за следене на концентрацията на отровния газ въглероден моноксид (CO)

Настоящото ръководство съдържа важна информация относно безопасността при монтиране и използване на сигнализатора. Прочетете внимателно ръководството и го пазете на сигурно място за бъдещи справки или за предаване заедно с устройството на друг потребител.

Предупреждение

Монтажът на сигнализатор за концентрацията на CO не отменя изискванията за правилно монтиране, използване и поддръжка на горивните системи, в това число подходяща вентилация и система за отвеждане на изгорелите газове. Това предупредително устройство за следене на концентрацията на CO е предназначено за използване с цел предпазване на хора от вредните последствия при краткотрайно излагане на въздействието на въглероден моноксид, но не може да осигури пълна защита на лица с някои здравословни проблеми. При необходимост се обръщайте за съвет към своя лекар. Продължителното излагане на въздействието на CO с ниска концентрация (>10 ppm) може да причини хронични ефекти. При необходимост се обръщайте за съвет към своя лекар. Устройството може да се използва само за откриване на въглероден оксид (CO), не и на други газове. Ако не сте сигурни какво е причинило задействането на алармата, винаги допускайте, че алармата е била активирана от опасни нива на въглероден моноксид и евакуирайте обитателите.

Технически данни

Откриван газ: въглероден оксид (CO) Тип на датчика: електрохимична клетка В съответствие със стандарт ČSN EN 50291-1 ed.2:18 Експлоатационен срок: 10 години Устройство от тип B Околна температура и влажност по време на работа: -10 °C до +40 °C, 30 % до 95 % (без

кондензация)

Page 70

Температура на съхранение/транспорт и влажност: -20 °C до +50 °C, 10 % до 95 % (без кондензация) Степен на защита: IP30 Звукова сигнализация: >85 dB на разстояние 3 m Захранване: 2× 1,5 V AA Очакван работен живот на батерията: 3 години Разход на енергия: Режим на готовност: <20 µA Режим на сигнализиране: <30 mA Размери: 120 × 80 × 38 мм Тегло: 102 г

Предна страна на алармата за CO

(вж. Фиг. 1)

Бутон TEST/SILENCE (ПРОВЕРКА/ТИШИНА) – изключва сигнализацията за неизправност или разредена батерия, стартира функционална проверка ЗЕЛЕНО = POWER (ЗАХРАНВАНЕ) – индикатор за мощност ЖЪЛТО = FAULT (НЕИЗПРАВНОСТ) – указание за грешка/изтощена батерия ЧЕРВЕНО = ALARM (СИГНАЛИЗАЦИЯ) – индикация за аларма

Какво представлява въглеродният моноксид (CO)

Въглеродният оксид (CO) е немиришещ, невидим, силно отровен газ. Получава се при непълно изгаряне на горива, например дърва, дървени въглища, въглища, нафта, парафин, бензин, природен газ, пропан, бутан и др., както и при пушене на цигари. Опасна концентрация на CO може да се получи, когато системата за изгаряне е неизправна или не се поддържа добре, когато горивото е блокирано или помещението не се проветрява достатъчно. Тежестта на отравянето при вдишване на CO зависи от концентрацията на газа (брой частици на милион, ppm) и от продължителността на експозицията.

Концентрация Симптоми

100 ppm Няма симптоми – безопасно 200 ppm Слабо главоболие 400 ppm Силно главоболие след 1–2 часа

Силно главоболие след 45 минути, гадене, отпадналост и загуба на съзнание

800 ppm

след 2 часа 1 000 ppm Опасна концентрация – загуба на съзнание след 1 час 1 600 ppm Гадене, силно главоболие и виене на свят след 20 минути

3 200 ppm

6 400 ppm

12 800 ppm Моментална загуба на съзнание, опасност от смърт след 1–2 минути

Всички лица, обитаващи сградата, трябва да са запознати със симптомите при отравяне с CO! Сигнализаторът за следене на концентрацията на CO се задейства, когато регистрира определена концентрация на CO в продължение на известно време:

Гадене, силно главоболие и виене на свят след 5–10 минути, загуба на

съзнание след 30 минути

Гадене, силно главоболие и виене на свят след 1–2 минути, загуба на

съзнание след 10–15 минути

CO концентрация в ppm Включване на сигнализацията

≥30 120 минути

≥50 от 60 до 90 минути ≥100 от 10 до 40 минути ≥300 до 3 минути

Page 71

Монтаж

Инсталирането трябва да се извърши от квалифицирано лице. В идеалния случай сигнализатор трябва да се монтира във всяко помещение, където гори огън. Настоятелно се препоръчва да се монтират сигнализатори също и в спалните, както и в помещенията, в които продължително пребивават хора. Ако предупредителното устройство се монтира в същото помещение, в което гори огън:

• Разположете сигнализатора близо до тавана, над нивото на горния ръб на прозорците и вратите.

• При закрепване към тавана сигнализаторът трябва да се разполага поне на 30 cm от стените.

При закрепване към стена сигнализаторът трябва да се разполага поне на 15 cm от тавана и 180 cm от пода. Не монтирайте сигнализатора в помещения със сводест, наклонен таван и др. Не монтирайте сигнализатора в близост до вентилационни отвори, прозорци или външни врати. Не монтирайте сигнализатора зад завеси или мебели; това може да влоши способността на устройството да определя правилно концентрацията на CO. Не монтирайте сигнализатора на места, където температурата спада под -10 °C или се покачва над 40 °C. При възможност монтирайте сигнализатора приблизително на нивото на очите, за да улесните проверката на показанията на светодиодните индикатори. Ако монтирате само един сигнализатор, разположете го близо до спалнята (не в мазата, сутерена и пр.). Погрижете се да може да чувате всички монтирани сигнализатори от помещението, в което спите. По хоризонтала сигнализаторът трябва да е на разстояние от 1 до 3 метра от най-близкия край на евентуалния източник на CO. Вентилационните отвори на датчика не трябва да се покриват. Не разпръсквайте аерозолни препарати в близост до или върху датчика. Не боядисвайте датчика. Когато сигнализаторът се монтира в помещение, където няма да гори огън, той трябва да се разполага в близост до мястото, където дишат намиращите се в помещението хора. На места с малко вътрешни преградни стени, където стаите служат едновременно като дневна и спалня, например едностайни апартаменти, каравани или яхти, устройството трябва да се разполага колкото е възможно по-далече от готварските печки, но същевременно близо до мястото, използвано за спане.

Местоположение според изискванията на NFPA (Национална асоциация на САЩ за проти-

вопожарна защита)

Препоръчвани места за монтиране на допълнителни сигнализатори за CO в сградата

Page 72

Монтиране на устройството на стена

(вж. Фиг. 2)

1 – Отвори за окачване на стена Пробийте два отвора (ø 5 мм) в стената; разстоянието между отворите трябва да е 52 мм. Поставете в отворите включените в комплекта дюбели и завинтете в тях двата приложени винта. Вкарайте винтовете така, че ок. 5 мм да се показват от стената. Поставете батериите в алармата и тествайте функцията, вж. Тестови режим. Ако сигнализаторът работи, поставете капачката на отделението за батериите и окачете сигнализатора на винтовете в стената, като ги вкарате в отворите на капачката.

МОНТИРАНЕ

(вж. Фиг. 3)

Поставете батерии (2 бр. 1,5 V тип AA) в отделението за батерии, разположено на гърба на датчика. Използвайте само алкални батерии; не използвайте презареждащи се 1,2 V батерии (поради по-ниското им напрежение).

Предупреждение: Капачката на отделението за батериите не може да се затвори, ако и двете батерии не са

поставени на местата си! Два метални щифта не допускат затваряне на капачката на отделението за батериите. Ако желаете да монтирате сигнализатора на стена, трябва задължително да поставите батериите и да затворите капачката.

След поставяне на батериите се чува звуков сигнал и трите светодиода (POWER, FAULT, ALARM (ЗАХРАНВАНЕ, НЕИЗПРАВНОСТ, СИГНАЛИЗАЦИЯ)) мигат едновременно. Зеленият светодиод POWER (ЗАХРАНВАНЕ) ще мига 1× на всеки 60 секунди след вкарване на батерията; това означава, че устройството се калибрира. След 60 секунди ЗЕЛЕНИЯТ светодиод РOWER (ЗАХРАНВАНЕ) ще мига 1× на всеки 40 секунди, за да покаже, че батериите работят.

ТЕСТОВИ РЕЖИМ

Можете да тествате фунционирането на алармата когато е нужно или след всяка смяна на батериите. Натиснете и задръжте бутон TEST/SILENCE (ПРОВЕРКА/ТИШИНА). Сигнализаторът започва да издава прекъсващ звуков сигнал и същевременно ЧЕРВЕНИЯТ светодиод ALARM (СИГНАЛИЗАЦИЯ) мига 4× на всеки 5 секунди. Отпуснете бутон TEST/SILENCE (ПРОВЕРКА/ТИШИНА); сигнализаторът е готов за работа. Проверявайте датчика веднъж седмично, за да е сигурно, че сигнализацията работи.

Забележка: Звуковите и светлинни сигнали по време на проверката означават само, че сигнализацията работи. Те не означават, че е регистрирано наличие на CO.

НЕИЗПРАВНО СЪСТОЯНИЕ

Ако сигнализаторът е в неизправно състояние, той не работи и не измерва концентрацията на CO в помещението. Състоянието на неизправност се указва от едновременно бипкане/мигане на ЖЪЛТИЯ светодиод FAULT (НЕИЗПРАВНОСТ) 2× на всеки 8 секунди. Незабавно сменете батериите. Извършете функционален тест. Акустичният сигнал може временно да се заглуши за 9 часа с помощта на бутона TEST/SILENCE (ПРОВЕРКА/ТИШИНА) (след което акустичният сигнал се реактивира). ЖЪЛТИЯТ светодиод FAULT (НЕИЗПРАВНОСТ) ще продължи да указва неизправност. Ако след смяна на батериите сигнализацията за неизправно състояние не се прекрати, обърнете се за съдействие към сервизния център.

РАЗРЕДЕНИ БАТЕРИИ

Сигнализацията за разредени батерии е прекъснат звуков сигнал и едновременно мигане на жълтия светодиод FAULT (НЕИЗПРАВНОСТ) 1× на всеки 40 секунди. При това сигнализаторът не работи и не измерва концентрацията на CO в помещението.

Page 73

Незабавно сменете батериите. Извършете функционален тест. Като предпазна мярка се препоръчва да сменяте батериите ежегодно. Акустичният сигнал може временно да се заглуши за 9 часа с помощта на бутона TEST/SILENCE (ПРОВЕРКА/ТИШИНА) (след което акустичният сигнал се реактивира). ЖЪЛТИЯТ светодиод FAULT (НЕИЗПРАВНОСТ) ще продължи да указва неизправност.

КРАЙ НА ЕКСПЛОАТАЦИОННИЯ ЖИВОТ

Сигнализаторът не трябва да се използва след изтичане на 10 години от датата на производство и е необходимо да се смени с нов. Датата на производство и смяна се посочва отзад на табелката с данни. Сигнализацията за изтичане на срока на работа на устройството е следната: Прекъсващ звуков сигнал и едновременно мигане на ЖЪЛТИЯ светодиод FAULT (НЕИЗПРАВНОСТ) 3× на всеки 40 секунди. Акустичният сигнал може временно да се заглуши за 9 часа с помощта на бутона TEST/SILENCE (ПРОВЕРКА/ТИШИНА) (след което акустичният сигнал се реактивира). ЖЪЛТИЯТ светодиод FAULT (НЕИЗПРАВНОСТ) ще продължи да указва неизправност.

СИГНАЛИЗАЦИЯ ЗА CO

Ако устройството регистрира опасна концентрация на CO, то активира светлинната и звукова сигнализация. Сигнализаторът едновременно ще издава прекъсващ звуков сигнал и ще има мигане на ЧЕРВЕНИЯ светодиода ALARM (СИГНАЛИЗАЦИЯ) 4× на всеки 5 секунди. Гръмкостта на звуковия сигнал е по-малка от 85 dB през първите 10 секунди, след което се увеличава. Сигнализацията ще бъде активна докато се регистрира наличие на CO, т.е. докато концентрацията на CO спадне под опасното ниво, или докато не се изключи ръчно.

РЪЧНО ИЗКЛЮЧВАНЕ НА ЗВУКОВАТА СИГНАЛИЗАЦИЯ ПРИ РЕГИСТРИРАНЕ НА CO

Звуковата сигнализация за наличие на CO може временно да се заглуши 1×. Натиснете бутон TEST/SILENCE (ПРОВЕРКА/ТИШИНА); звуковата сигнализация се изключва за 10 минути. ЧЕРВЕНИЯТ светодиод ALARM (СИГНАЛИЗАЦИЯ) продължава да мига.

Забележка: Звуковата сигнализация се включва отново в рамките на 10 минути след натискане на бутон TEST/ SILENCE (ПРОВЕРКА/ТИШИНА), ако концентрацията на CO все още не е спаднала под 50 ppm. Алармата не може да се заглуши, ако нивото на СО не е под 200 ppm.

ДЕЙСТВИЯ ПРИ РЕГИСТРИРАНЕ НА CO В СГРАДАТА

Ако се открие наличие на CO в сградата, запазете спокойствие и направете следното: Спрете да използвате уредите с горящ огън и по възможност ги изключете. Изключете звуковата сигнализация чрез бутон TEST/RESET (ПРОВЕРКА/ИНИЦИАЛИЗАЦИЯ). Уведомете всички в сградата за създалата се ситуация! Отворете всички врати и прозорци и проветрете помещенията. Ако сигнализацията не се изключи, напуснете сградата. Позвънете на телефон 112 и на сервизната организация, която поддържа вашия газов уред и поискайте помощ за откриване и отстраняване на източника на въглероден оксид. Проверете дали всички хора са напуснали сградата! Оставете вратите и прозорците отворени, докато сигнализацията се изключи. Осигурете медицинска помощ на всички лица със симптоми за отравяне с въглероден моноксид (главоболие, гадене). Уведомете лекарите за възможността да е вдишан въглероден оксид. Не използвайте уредите с огън преди проверка от квалифицирано лице.

Page 74

Забележка: Освен уредите с огън, може да има и други източници на въглероден оксид. Пример: емисиите при тлеене, по-големите количества тютюнев дим и др.

Внимание: Някои вещества могат да променят чувствителността на датчика в сигнализатора, например:

метан, пропан, изобутен, изопропанол, етилен, бензен, толуен, етилацетат, сероводород, препарати на базата на алкохоли, бои, разтворители, лепила, лак за коса, препарати за след бръснене, парфюми и някои почистващи препарати.

Обслужване и поддръжка

Уредът е проектиран да работи безпроблемно в продължение на много години, ако се използва правилно. По-долу са приведени някои препоръки за правилна експлоатация:

• Прочетете внимателно ръководството, преди да използвате този уред.

• Изделието трябва да се смени с ново след 10 години – вижте датата на производство на гърба.

• Уредът не трябва да се боядисва.

• Не излагайте уреда на пряка слънчева светлина, прекалено ниски температури, влажност и резки промени на температурата. Това би намалило точността на измерване.

• Не поставяйте уреда на места, където е възможно да има вибрации и удари – те може да го повредят.

• Не подлагайте продукта на прекомерна сила, удари, прах, високи температури или влажност – това може да причини повреда, да скъси живота на батерията, да повреди батериите или да деформира пластмасовите части.

• Пазете уреда от дъжд или висока влажност, капеща или пръскаща вода.

• Не поставяйте върху уреда източници на открити пламъци, например запалена свещ и др.

• Не поставяйте уреда на места с ограничена циркулация на въздуха.

• Не вкарвайте чужди тела във вентилационните отвори на уреда и не го покривайте.

• Не правете нищо по вътрешните електрически вериги на уреда – в противен случай той може да се повреди и гаранцията му автоматично ще бъде анулирана. Уредът трябва да се ремонтира само от професионалист с нужната квалификация.

• Почиствайте уреда с мека, леко навлажнена кърпа. Не използвайте разтворители или почистващи препарати – те могат да издраскат пластмасовите части или да предизвикат корозия по електрическите вериги.

• Не потапяйте уреда във вода или друга течност.

• При повреда или дефект на уреда не правете опити да го ремонтирате. Предайте го за ремонт в търговския обект, откъдето е бил закупен.

• Това устройство не е предназначено за използване от лица (включително деца), чиито физически, сетивни или умствени способности или липсата на опит и знания не им позволяват безопасната му употреба, освен когато те са наблюдавани или инструктирани от лице, отговарящо за тяхната безопасност. Децата трябва винаги да се наблюдават и да не се допуска да си играят с устройството.

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация относно пункто-

вете за събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на хората.

Сервизен център:

EMOS spol. s r.o. Lipnická 2844 Přerov 750 02

Page 75

Page 76

GARANCIJSKA IZJAVA

1. Izjavljamo, da jamčimo za lastnosti in brezhibno delovanje v garancijskem roku.

2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.

3. EMOS SI, d.o.o. jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil vse pomanjkljivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.

4. Za čas popravila se garancijski rok podaljša.

5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta stranka zahteva novega ali vračilo plačanega zneska.

6. Garancija preneha, če je okvara nastala zaradi:

• nestrokovnega-nepooblaščenega servisa

• predelave brez odobritve proizvajalca

• neupoštevanja navodil za uporabo aparata

7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

8. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike Slovenije.

9. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne dele in priklopne aparate tri leta po poteku garancijskega roka.

10. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi za poškodbe zaradi nepravilne uporabe ali preobremenitve.

NAVODILA ZA REKLAMACIJSKI POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi pooblaščeni delavnici (EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini) pisno ali ustno. Kupec je odgovoren, če s prepozno prijavo povzroči škodo na aparatu. Po izteku garancijskega roka preneha pravica do uveljavljanja garancijskega zahtevka. Priložen mora biti potrjen garancijski list z originalnim računom. EMOS SI, d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem roku ne bi deloval brezhibno.

ZNAMKA: CO alarm

TIP: GS827

DATUM IZROČITVE BLAGA:

Servis: EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini, Slovenija tel: +386 8 205 17 21 e-mail: [email protected]
