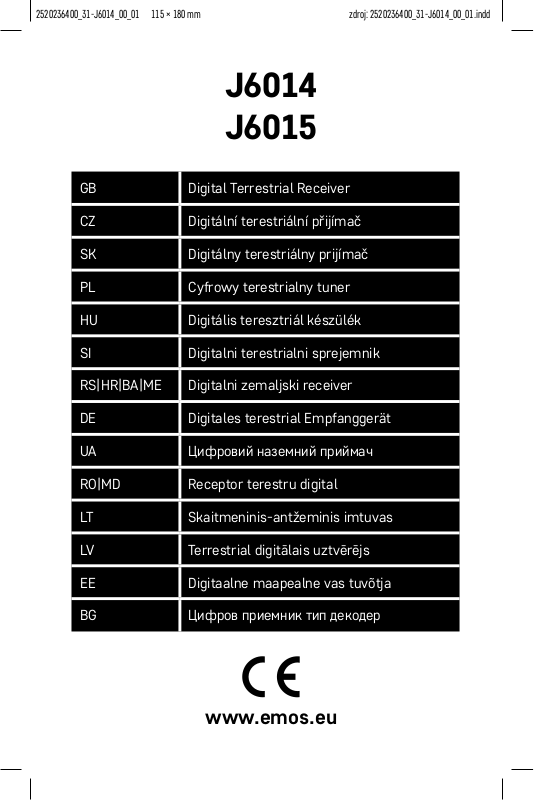

EMOS J6014, J6015 User guide [pl]

2520236400_31-J6014_00_01 115 × 180 mm zdroj: 2520236400_31-J6014_00_01.indd

J6014
J6015

GB Digital Terrestrial Receiver

CZ Digitální terestriální přijímač

SK Digitálny terestriálny prijímač

PL Cyfrowy terestrialny tuner

HU Digitális teresztriál készülék

SI Digitalni terestrialni sprejemnik

RS|HR|BA|ME Digitalni zemaljski receiver

DE Digitales terestrial Empfanggerät

UA Цифровий наземний приймач

RO|MD Receptor terestru digital

LT Skaitmeninis-antžeminis imtuvas

LV Terrestrial digitālais uztvērējs

EE Digitaalne maapealne vas tuvõtja

BG Цифров приемник тип декодер

www.emos.eu

1

2

3

4

ANTENNA

HDMI CABLE

TV

5

2

6

7

8

3

9

10

11

4

GB | Digital Terrestrial Receiver

Do not dispose with domestic waste. Use special collection points for sorted waste. Contact local
authorities for information about collection points. If the electronic devices would be disposed on
landll, dangerous substances may reach groundwater and subsequently food chain, where it could

aect human health.
EMOS spol. s r.o. hereby declares that radio device type J6014, J6015 is in accordance with directive 2014/53/

EU. The full wording of the EU declaration of conformity is available at http://www.emos.eu/download.

Package Contents

EM190-S/L
Universal remote
User manual
2× AAA batteries
External IR sensor

Device Description

Control Elements and Connectors

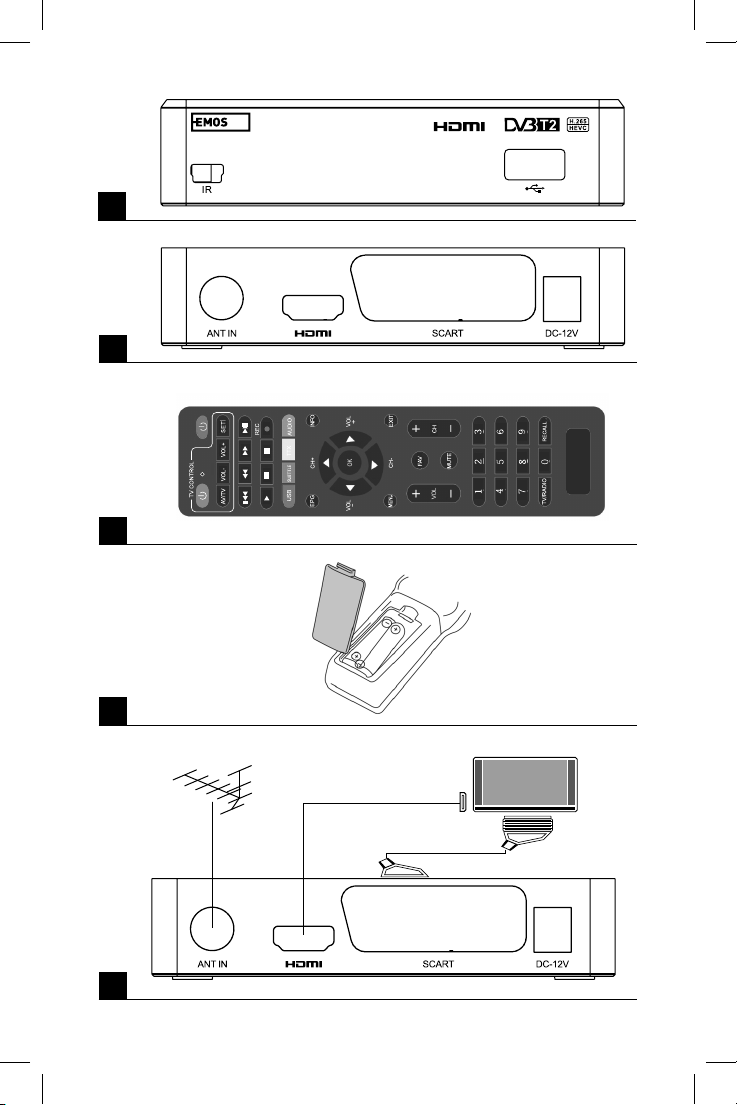

Front Panel (Fig.1)

Power – ON/OFF button
CH+/- – Channel switching button
Screen – information about current channel/clock
External IR sensor connector

Rear Panel (Fig. 2)

ANT IN – signal input
USB – port for connecting a data storage device
HD-OUT – HDMI video output
SCART – analogue video/audio output
12 V power supply input

Universal Remote (Fig. 3)

The EM190-S/L remote has 4 programmable buttons for TV control: TV Power, Vol+, Vol-, TV/AV. After pro­gramming these functions over from the original remote for the TV, you can control basic functions directly
using the EM190-S/L remote. The learned codes will remain in the memory even after battery removal.

Button Programming

Long-pressing the SET button for 5 seconds switches the remote to learning mode (LED stops ashing
and will remain lit).
While the LED is lit up, place the original remote and the EM190-S/L remote opposite each other at a
distance of 3–5 cm.
Short-press and release the button you wish to programme on the EM190-S/L remote.
Press and hold a button on the original remote; once the LED on the EM190-S/L remote ashes twice and
then again stays lit up, release the button.
Continue using the same method with the other buttons. After learning is nished, press the Set button
once more; the LED swill turn o.

Description of Buttons on the Remote

1 – STANDBY: switch receiver on/o
2 – Next
3 – Fast forward
4 – Rewind
5 – Previous
6 – Play
7 – Pause: Pause playback
8 – STOP: Stop playback
9 – REC: Start recording
10 – USB: Access multimedia player menu
11 – SUB: Control subtitles on individual chan-

nels/ les (depending on availability)
12 – TTX: Teletext
13 – AUDIO: Select audio track/ audio settings
14 – EPG: Electronic programme guide

15 – I NFO: Display information about the current

programme / show signal strength and
quality

16 – Navigation buttons: Navigation in the menu /

Change channel / volume
17 – OK: Conrm selection
18 – MENU: Access the device's OSD menu
19 – Exit: Exit current menu
20 – V+/-: Change volume
21 – FAV: Show list of favourite channels
22 – MUTE: Mute audio
23 – CH+: Switch channel
24 – Number(0~9): Numeric keypad for direct

channel preset selection
25 – TV/RADIO: Switch between TV and RADIO

channels
26 – RECALL: Quick selection of previous channel

5

Attention

In order to make full use of the USB port, the storage device connected to it must support USB 2.0. The
required write speed of the USB device is 9.0 MB/s or faster in order to achieve error-free, stable recording and
playback. Slower hard drives and ash drives may have issues with recording, resulting in image stuttering,
or will not work at all. Only drives with a single partition and an NTFS or FAT32 le system will work correctly.
If the drive uses a dierent le system, format the drive on a PC to the recommended le system before you
connect it to the receiver. Heavily fragmented or overlled memory devices may also not work correctly or
smoothly. External HDDs must have their own power supply; the USB port built into the receiver is not able
to supply sucient voltage to power a portable USB HDD. Do not under any circumstances disconnect the
USB device from the receiver during recording or playback. Doing so may damage the receiver or the ash
drive and will also damage the data on the drive.

Installation and Assembly

Inserting Batteries into the Remote

Before turning the receiver on for the rst time, place two AAA batteries into the remote in accordance
with g. 4.

Connecting the Receiver to the Signal Source

Connect the receiver to the signal source and other devices in accordance with g. 5.

Putting the Receiver into Operation

When putting the receiver into operation for the rst time or when resetting the receiver to factory settings,
an installation guide will appear on the screen.

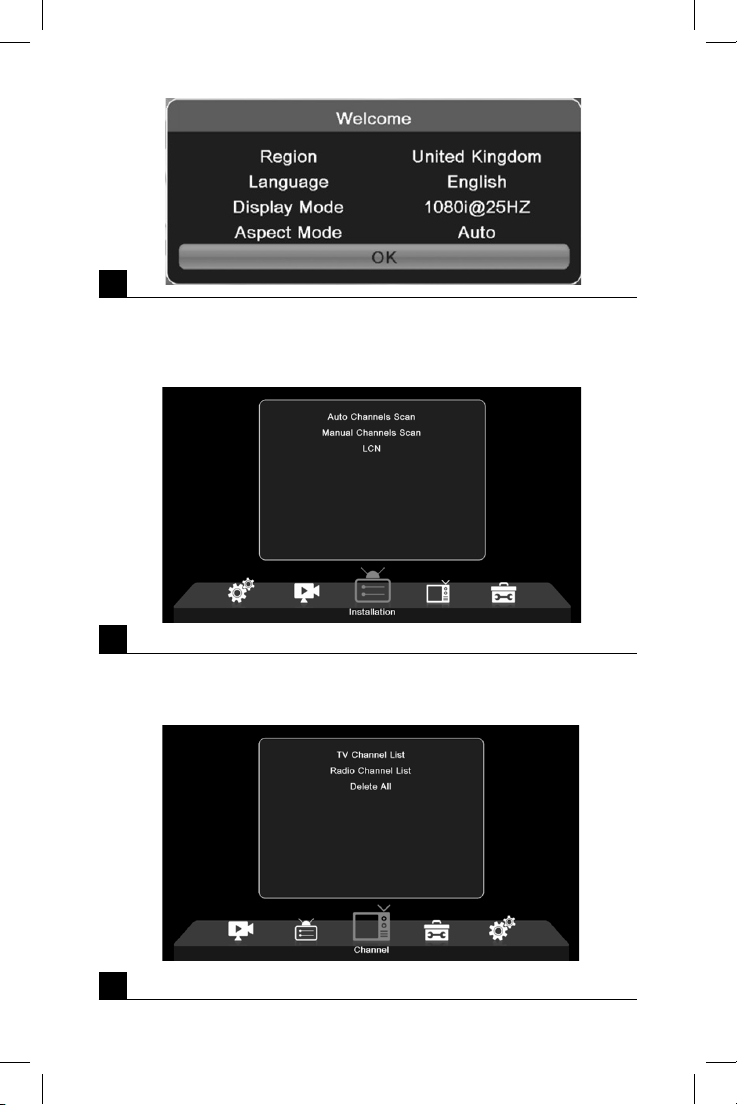

Based on your preferences, choose from the menu on g. 6:

1. Region

2. OSD Menu Language

3. Display Mode (factory preset is 720 p/50 Hz)

4. Aspect Mode

5. Antenna power (switch on only if you are using an active antenna powered directly from the receiver).
Turning this feature on will reduce the sensitivity of the input tuner. It is therefore recommended to
primarily use external power sources designed for powering antenna preampliers.

6. Conrm your selection with the OK button on the remote, after which the receiver will begin automatically
searching and saving all available channels.

Features and OSD Menu Controls

Installation (Fig. 7)

Auto Channels Scan
Automatic searching and storing of available TV channels.

a. Country – enter country of use
b. FTA only – limits search to free channels only
c. T2 signal only – limits search only to channels broadcast in DVB-T2
d. T2-Lite support
e. Search – starts tuning and saving channels after pressing OK

Manual Channels Scan

Manual search for TV channels. You can search channels by number or frequency. Once you have set your
options, press Search to begin searching. Enter the parameters of the channel and start the search by
pressing OK.

LCN (Logical Channel Numbering)

Choose whether you want to sort channels by their logical channel number. The default setting is "O". This
feature does not currently function in the Czech Republic.

Channel Editing (Fig. 8)

TV Channel List

This option allows you to edit the list of channels by locking, deleting, skipping or moving channels and
creating lists of favourite channels. If you wish to display a channel preview, select it using the up/down
navigation buttons and press OK.

FAV

Favourite channels. Aside from the main channel list, you can also use several additional lists of favourite
channels. There, you can sort channels by genre, language, etc. Choose a channel and press FAV on the
remote. Then press OK. You will see the list of favourite channels.
Choose one of the lists and press OK. Then, press EXIT to conrm changes. The selected channel will be
saved in this list (now marked by an icon). Use the right and left buttons on the remote to switch between
channel lists. If you wish to remove a channel from a list of favourites channels, select the channel, press

6

the FAV button and then press OK. You will see the list of favourite channels. Press the OK button again. You
can then exit the menu and conrm changes. The channel will be deleted from favourites.

Lock

Is used to lock channels with a PIN. Choose a channel and press the red button on the remote. Then, press OK
and enter the default password of 0000. The channel will be marked with an icon. Press the EXIT button to
conrm changes. The selected channel will be locked. If you wish to unlock the channel, select the channel,
press the red button and enter the password by pressing OK.

Skip

Channels marked for skipping are not displayed in the channel list and are skipped when switching through
channels. Select a channel and press the green button. Then press OK. The channel will be marked with
an icon. Press the EXIT button to conrm changes. The selected channel will be skipped when switching
through channels. To unblock the channel, select it again, press the green button and conrm with OK.

Move

Used for changing the order of channels. Select a channel and press the yellow button. Then press OK. The
channel will be marked with an icon. Use the up and down buttons on the remote to choose a new position
for the channel and press OK. The channel will be moved to this position. Note! If you wish to move channels
to a dierent place, the LCN feature must be o.

Edit

Here, you can make advanced channel settings. Select a channel and press the blue button. New options
will appear:

a. Sort

Press the red button on the remote. You can now sort channels by name (A-Z), name (Z-A), free/encrypted,
lock.

b. Edit

Press the green button on the remote and then press OK. You can now change the channel name.

c. Delete

Press the blue button on the remote and then press OK. The channel will be marked with an icon. Press
the EXIT button to conrm changes.

Radio Channel List

Access to a menu for editing the list of radio channels.

Delete All

Opens a warning window. If you choose Yes, all channels will be deleted.

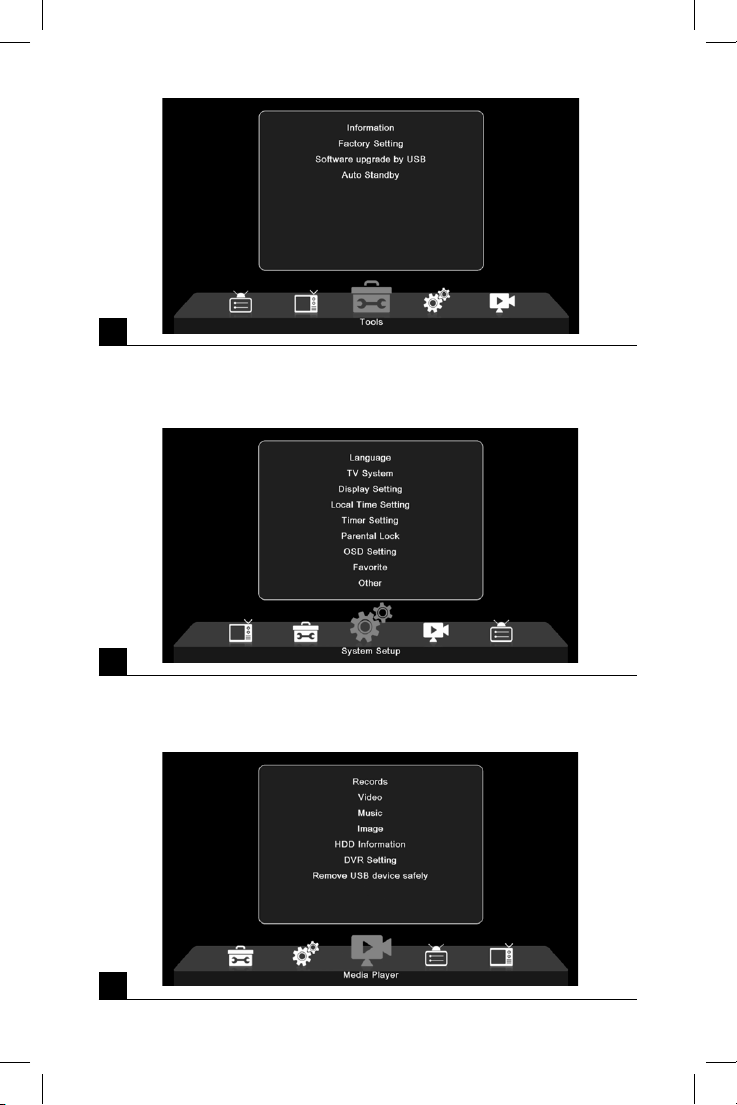

Tools (Fig. 9)

Information

Shows information about the model, video decoder and release date of installed rmware. When checking
whether rmware is up-to-date, always take into account the release date of the update.

Factory Setting

If you choose to restore factory settings, channel lists and all receiver settings will be deleted.

Software Upgrade by USB

Leave the receiver connected to the TV but switch it to standby mode. Copy the latest rmware onto a USB
drive (the le's extension will be. abs). Do not change the name of the rmware le or save it into subfolders.
Plug the USB device into the receiver's USB port and press the Stand-by button on the remote. The TV screen
will show a message: "USB drive connected". Go to MENU/Tools/Software Upgrade by USB and press OK.
In the next window, choose upgrade mode: "AIlCode". Choose the le with the rmware using the "Upgrade
File" option. Select Start and press the OK button to begin the update. The process will complete within a
few seconds and the receiver will automatically restart.
Once the upgrade is done, check the date of the new rmware by pressing: MENU/Tools/Information.

Note! If the upgrade process does not start, use a dierent USB drive with FAT32 le format.

Backing Up and Restoring Channels via USB

The list of tuned and sorted channels can be comfortably saved onto a USB device for later use, e.g. after
restoring factory settings on the receiver. Go to MENU/Tools/Software Upgrade by USB and press OK. In
the next window, choose upgrade mode: "Save Channels to USB". Select Start and press the OK button to
save the le onto the USB device. To restore the list, select "Load Channels from USB" in the same menu
and press the start button. After completing the update, the receiver will restart.

Auto Standby

Set when the receiver is to automatically switch to standby mode. You can choose from the following:
1hour, 2 hours, 3 hours, 4 hours or 5 hours. The default value is 3 hours.

Clock

Activates/deactivates the clock on the front display in standby mode. The default setting is "On".

7

System Setup (Fig. 10)

Language

Select the language of the OSD menu, rst and second audio track, subtitles and teletext.

TV System

Video Resolution

Set the resolution of the video output based on the connected device. If you are using HDMI output, the
default setting is 720 p/50 Hz. If you are using SCART output, the default value is 576i. Not all TVs can
display all resolutions.

Aspect Mode

Set the image aspect ratio depending on the connected TV. Available options are: Auto, 4: 3PS, 4: 3LB or
16:9. The default value is Auto.

Digital Audio Output

Available options: BS Out or LPCM Out. The default value is LPCM Out.

Panel Settings

Allows turning o the front display when using an external IR receiver.

Display Setting

Enables detailed image settings.
Brightness (default value is 50)
Contrast (default value is 50)
Saturation (default value is 50)
Hue (default value is 50)
Sharpness (default value is 5)

Local Time Settings

Region

Select the country where you are using the receiver. If your country is not in the list, select a dierent
country from the same region.

GMT Usage

If you wish to use automatic time setting according to GMT, set the time to "By Region" (recommended). If
you wish to set your time zone (time and date) manually, select "User Dene" or "O". The default setting
is "By Region".

GMT Zone

Set the time zone (only if "GMT Usage" is set to "User Dene").

Date

Set the date (only if "GMT Usage" is set to "O").

Time

Set the time (only if "GMT Usage" is set to "O").

Timer Setting

This function allows the user to manually set up recording or channel switching at a set time.

Note: The timer can also be set from the EPG menu (see the EPG section).

Timer Mode

Allows setting the timer to repeat: Once, Daily or O.

Timer Service

Select the function of choice. If "Recording" is selected, the receiver switches to the set channel on the
set day and time and will start recording the broadcast programme. If "Channel" is selected, the receiver
switches to the set channel on the set day and time.

Wakeup Channel

Sets the channel on which the function is to be executed.

Wakeup Date

Sets the date for the function.

Start

Set the start time of the function

Duration

Set the duration of the function. After the function is complete, the receiver switches to the mode it was
in before executing the function.

Parental Lock (Some rmware versions do not support this function)

Menu Lock

If activated, access to channel editing and search menu will be password protected. The default setting is O.

8

Parental Lock

Uses broadcast ags to prevent children or adolescents from viewing restricted content. Enter the age
restriction.

New Password

When changing from the default password to a dierent password.

Conrm Password

Conrm new password.

Note: The default password is 0000. The device also features a Master PIN, which is used in case you forget
the password you have set. The Master PIN is 1006.

OSD Setting

OSD Timeout

Select the duration for displaying the information bar, from 1 to 10 seconds. The default value is 5.

OSD Transparency

Set the transparency of the OSD menu to "O", or 10 % to 40 %. The default setting is "O".

Favourites

To rename groups of favourite channels, select a group and press OK. You can now rename the favourites list.

Other

Antenna Power

If you are using an active antenna without a power adapter, set this feature to "On". If you are using a passive
antenna, or an active antenna with a separate power adapter, set this feature to "O". The default setting
is "O". Turning this feature on will reduce the sensitivity of the input tuner. It is therefore recommended
to use external power sources designed for powering antenna preampliers.

Channel Play Type

Denes which channels the receiver will tune and display in the channel list. The default setting is All.

Beeper

You can use this feature when installing the antenna to determine signal strength. When this feature is
active, double pressing the INFO button on the remote to display the signal strength and quality will also
emit an audio signal to indicate signal strength. The default setting is O.

AD Service

Audio description of events for the visually impaired. The default setting is O.

Use AD as Default

If AD service is on, the audio track with AD will be chosen as default

AD Volume Oset

Is activated when AD service is on.

After Power Loss

Allows you to choose how the receiver should react upon sudden loss of power. The default value is
"previous state".

Loopthrough in Standby

If active, the RF loop is pass-through even in standby mode.

Media Player (Fig. 11)

Records

Player Mode Switch

Pressing the 1 button on the remote allows you to switch between Records, Music, Images and Video.

Sort

Pressing the 2 button on the remote sorts les by name, time, size and favourites. The "Sort" option is
available in Music, Images and Video.

Repetition

Pressing the 3 button on the remote allows you to choose repetition options. This option is available in
Music and Video.

Setup

Press 3 on the remote to set the duration for displaying images and set repeat options. This option is
available in Images.

MultiView

Press 4 on the remote to preview images together on the screen in a grid. This option is available in Images.

Song List

Press the RED button on the remote. The image and video recording will be included in the song list. This
option is available in Music and Video.

9

Favourites

Press the OK button to set favourite media les. This option is available in Images and Music.

FAV A ll

Shows the list of all favourite media. This option is available in Images and Music.

Edit

You can edit the name of the media by pressing the blue button.
Note: When watching a video with subtitles from a USB drive, you can set the colour and size of the subtitles,
the colour of the background and the position of the subtitles on the screen. Pressing the green button on
the remote shows subtitle settings.

Information about USB Storage

Shows information about the USB drive.

DVR Conguration
Timeshift

Allows constant recording of the current channel onto the USB device. If this feature is active, you can pause
and rewind/fast forward the current broadcast. The default setting is "O".

Skip

Available options are: 30 s, 1 min, 5 min, 10 min or 30 min. The default value is 30 seconds.

Timeshift to Record

If on, allows recording video with a time shift onto the USB device for later playback. The default setting is
ON. This feature is active only if the Timeshift option is on.

Remove USB Device Safely

Select a connected USB device and safely remove it by pressing OK.

Timeshift

The timeshift function allows pausing the TV broadcast that is currently recording onto a USB device. Check
that there is a USB device connected to the receiver. Go to the "DVR Conguration" menu and activate the
Timeshift feature. Pressing the PAUSE button on the remote pauses the programme. Control the playback
and navigate in the video using the buttons on the remote
Pressing the left or right buttons allows you to choose a starting point for the playback. Conrm with OK.
Pressing PAUSE pauses playback.
Press REV and FWD to rewind or fast forward. Press STOP to stop viewing the timeshifted footage and
continue watching the live programme.

Immediate Recording

Check that there is a USB device connected to the receiver. While watching a programme, start recording
by pressing the REC button on the remote (press REC 2× quickly to input recording duration). To stop record­ing, press STOP on the remote. An information window will appear to conrm you want to stop recording.
Select [Yes] to stop recording or [No] to continue recording. Recordings are stored onto the USB drive and
are available in Media Player/Records.
Note: To schedule recording, use the timer or EPG function.

EPG (Electronic Programme Guide)

EPG allows viewing additional information about the TV broadcast and scheduling recording timers for indi­vidual programmes. Press the EPG button on the remote to enter the electronic programme guide. Navigate
in the menu using the directional buttons on the remote. Press the "Timer" button to view the DVR schedule.

Technical Specications

Tuner input frequency: 177.5–858 MHz
Input impedance: 75 Ω
Input signal level: 256 QAM; R5/6 G1/128 <75.2 dBm; c/n <23.9db
AV output: Scart (CVBS)
S/PDIF Audio: Coaxial (optional)
HDMI: HDMI output
Operating temperature: +0 °C – 70 °C
Storage temperature: -40 °C – +65 °C
Mpeg Audio/ Video Decoder
Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC main

prole@level 4.1 high tier

Prole Level MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (max 10 bit) main prole @level

4.1; main 10 prole @level 4.1 high tier
Input data speed: Max. 60 Mb
Aspect ratio: 4:3, 16:9, letter box
Video resolution: 1920 × 1080i; 1280 × 720p; 720 × 576i
Audio decoder: MPEG-1 Layer I/II, MPEG-2 layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus

10

Audio modes: Mono/Joint Stereo/Stereo
Sampling frequency: 32, 44.1 & 48 MHz
Power supply: AC 100–240 V, 50/60 Hz, or 12 V/ 1 A

Produced under licence from Dolby Laboratories. Dolby and the double D symbol are trademarks of Dolby
Laboratories.

DVB and DVB logos are trademarks of DVB Project

The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or regis­tered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

Troubleshooting FAQ

If you discover any fault or malfunction, check whether it is listed below in the table of most common
problems to nd a quick solution. If you do not nd the answer or have any other questions, contact the
supplier’s customer support line.

Problem Possible Cause Solution

The red indicator does not light

up when in standby mode.

Signal not found.

No image or audio.

"Encoded channel" appears on

the screen.

The remote does not work.

Cable unplugged

Burned fuse in the device

The antenna is not connected.
Incorrect antenna settings. You
are in a location without signal

coverage.

Scart/AV/HDMI not chosen in the

input selection on your TV.

The channel is encoded Choose a dierent channel.

The receiver is o. The remote

is not aimed directly onto

the device. The front panel is

obscured by an obstacle. Faulty

batteries in the remote

Check that the power cable is

plugged in. Check the fuse

Check the antenna's connection.

Move the antenna. Contact a

local specialist company.

Switch to the correct input on

your TV's remote.

Turn the receiver on. Aim the

remote directly onto the front

panel of the device. Remove the

obstacle in front of the front
panel. Change the batteries.

Cannot record onto a USB

device.

The box stopped receiving
channels after moving the
device to a dierent room.

The USB device has an incorrect

le format. The USB device has a

low write speed.

By extending the lead from the
antenna, the signal quality has

dropped below functional level.

Format the USB device to NTFS,

or FAT32 le system. Choose

another high-quality USB device

with a higher write speed.

Use a link amplier to

compensate for the signal loss

in the cabling. Contact a local

company for a precise antenna

system layout.

CZ | Digitální terestriální přijímač

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného
odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické
spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody a

dostat se do potravního řetězce a poškozovat vaše zdraví.

11

Tímto EMOS spol. s r.o. prohlašuje, že typ rádiového zařízení J6014, J6015 je v souladu se směrni­cí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách
http://www.emos.eu/download.

Obsah balení

EM190-S/L
Univerzální dálkové ovládání
Uživatelský manuál
2× AAA baterie
Externí IR čidlo

Popis zařízení

Ovládací prvky a konektory

Přední panel (Obr. 1)

Power – tlačítko ON/OFF
CH+/- – tlačítko přepínání kanálů
Displej – informace o aktuálním kanálu/hodiny
Konektor externího IR čidla

Zadní panel (Obr. 2)

ANT IN – vstup signálu
USB – konektor pro připojení datového úložiště
HD-OUT – HDMI video výstup
SCART – analogový video/audio výstup
Vstup napájecího zdroje 12 V

Univerzální dálkové ovládání (Obr. 3)

Dálkové ovládání EM190-S/L má 4 programovatelná tlačítka pro ovládání TV: TV Power, Vol+, Vol-, TV/AV. Po
naprogramování těchto funkcí z původního dálkového ovládání od TV můžete základní funkce ovládat přímo
dálkovým ovládáním EM190-S/L. Naučené kódy zůstanou v paměti i po vytažení baterií.

Programování tlačítek

Dlouhým stisknutím tlačítka SET po dobu 5 sekund se dálkový ovladač přepne do módu učení (LED dioda
přestane blikat a začne trvale svítit).
Dokud LED dioda trvale svítí, umístěte originální dálkový ovladač a dálkový ovladač EM190-S/L proti sobě
ve vzdálenosti 3–5 cm.
Na dálkovém ovladači EM190-S/L krátce stiskněte a uvolněte tlačítko, které chcete naprogramovat.
Stiskněte tlačítko na původním dálkovém ovládání, dokud LED dioda na dálkovém ovládání EM190-S/L dvakrát
blikne a začne opět svítit trvale, poté tlačítko uvolněte.
Pokračujte stejně dalšími tlačítky. Po dokončení učení stiskněte tlačítko Set, LED dioda zhasne.

Popis tlačítek dálkového ovládání

1 – STANDBY: zapnutí/ vypnutí přijímače
2 – Next: Další
3 – Fast forward: Zrychleně vpřed
4 – Back: Zrychleně zpět
5 – Last: Předchozí
6 – Play: Přehrát
7 – Pause: Pozastavit přehrávání
8 – STOP: Zastavit přehrávání
9 – REC: Start nahrávání
10 – USB: Vstup do menu multimediálního

přehrávače

11 – SUB: Ovládání titulků na jednotlivých kaná-

lech/souborech (v závislosti na dostupnosti)
12 – TTX: Teletext
13 – AUDIO: Výběr zvukové stopy/ nastavení

zvuku

Upozornění

Pro plnohodnotné využití USB portu musí paměť k němu připojená podporovat standard USB 2.0. Pro bezchyb­né, stabilní nahrávaní a přehrávaní jsou vyžadovány USB zařízení s rychlostí zápisu 9,0 MB/s nebo rychlejší.
Pomalejší pevné disky a ash paměti mohou mít problémy s nahráváním, které se projeví zasekáváním
obrazu, nebo nemusí vůbec fungovat. Správně pracují pouze disky s jedním základním oddílem se soubo­rovým systémem NTFS nebo FAT32. Pokud se na disku nachází jiný souborový systém, naformátujte tento
disk v PC na doporučený souborový systém ještě předtím, než jej připojíte k přijímači. Silně fragmentované
nebo přeplněně paměti také nemusí fungovat správně a plynule. Externí pevné disky HDD musí mít vlastní

14 – EPG: Elektronický programový průvodce
15 – INFO: Zobrazení informací o vysílaném pro-

gramu / zobrazení síly a kvality signálu

16 – Navigační tlačítka: Pohyb v MENU / Změna

kanálu / hlasitosti
17 – OK: Potvrzení volby
18 – MENU: Vstup do OSD MENU přístroje
19 – Exit: Opuštění aktuálního MENU
20 – V+/-: Změna hlasitosti
21 – FAV: Zobrazení seznamu oblíbených kanálů
22 – MUTE: Ztišení zvuku
23 – CH+: Změna kanálu
24 – Number(0~9): Numerická klávesnice pro

přímou volbu předvolby kanálu
25 – TV/RADIO: Přepínání mezi TV a RADIO kanály
26 – RECALL: Rychlá volba předchozího kanálu

12

napájení, port USB zabudovaný v přijímači nedodá dostatečné napětí pro napájení přenosného USB pevného
disku. Během nahrávaní nebo přehrávání nelze USB zařízení v žádném případě odpojovat od přijímače. Jeho
odpojení během práce přijímače může způsobit poškození přijímače nebo ash paměti a také poškodí data,
která se na mediu nacházejí.

Instalace a montáž

Vložení baterií do dálkového ovladače

Před prvním zapnutím přijímače vložte do dálkového ovladače dvě baterie AAA dle obr. 4.

Propojení přijímače se zdrojem signálu

Přijímač propojte se zdrojem signálu a dalšími přístroji dle obr. 5.

Uvedení přijímače do provozu

Při prvním uvedení přijímače do provozu nebo po obnovení přijímače do továrního nastavení se na obrazovce
zobrazí instalační průvodce.
V závislosti na osobní preferenci vyberte z menu obr. 6:

1. Země použití

2. Jazyk OSD menu

3. Rozlišení obrazu (přednastaveno z výroby je 720 p/50 Hz)

4. Poměr stran obrazu

5. Napájení antény (zapněte, pouze pokud používáte aktivní anténu napájenou přímo z přijímače). Zapnutím
této funkce dojde ke snížení citlivosti vstupního tuneru, proto doporučujeme primárně používat externí
napájecí zdroje určené pro napájení anténních předzesilovačů.

Vaši volbu potvrďte stisknutím tlačítka OK na dálkovém ovladači, po kterém přijímač začne automaticky
prohledávat a ukládat všechny dostupné kanály.

Ovládání OSD menu a funkce

Instalace (Obr. 7)

Automatické vyhledávání

Automatické vyhledávání a ukládání dostupných televizních kanálů.

a. Země – zadejte zemi použití
b. Pouze FTA – omezit vyhledávání na volné kanály
c. Pouze signál T2 – omezit vyhledávání pouze na kanály vysílané v DVB-T2
d. Podpora T2-Lite
e. Hledat – po stisknutí tlačítka OK spustí automatické ladění a ukládání kanálů

Ruční vyhledávání televizních kanálů

Kanál můžete prohledávat podle čísla nebo frekvence. Když vyberete požadované možnosti, stisknutím tlačítka
Hledat zahájíte vyhledávání. Zadejte parametry hledaného kanálu a spusťte vyhledávání stisknutím tlačítka OK.

LCN (Logical Channel Numbering)

Vyberte, zda chcete třídit kanály podle jejich logického čísla kanálu. Výchozí hodnota je „Vypnuto“. V ČR není
tato funkce v současné době funkční.

Úprava naladěných kanálů (Obr. 8)
Seznam TV kanálů

Tato nabídka umožňuje editovat seznamy kanálů zamykáním, mazáním, vynecháním, přesouváním kanálů
a vytvářením seznamů oblíbených kanálů. Pokud chcete zobrazit náhled kanálu, vyberte jej navigačními
tlačítky nahoru/dolů a stiskněte OK.

FAV

Funkce slouží pro označení oblíbených kanálů. Mimo hlavního seznamu kanálů můžete použít několik doda­tečných seznamů oblíbených kanálů. Do nich lze řadit kanály dle žánru, jazyka atp. Vyberte kanál a stiskněte
tlačítko FAV na dálkovém ovladači. Poté stiskněte OK. Zobrazí se seznam oblíbených kanálů.
Vyberte jeden ze seznamů a stiskněte OK. Poté stiskněte tlačítko EXIT pro potvrzení změn. Vybraný kanál
bude uložen do tohoto seznamu (nyní je označen ikonou). Pomocí tlačítek vlevo a vpravo na dálkovém ovladači
můžete přepínat mezi seznamy kanálů. Chcete-li odstranit kanál ze seznamu oblíbených kanálů, vyberte
kanál, stiskněte tlačítko FAV a poté stiskněte tlačítko OK. Zobrazí se seznam oblíbených kanálů. Stiskněte
znovu tlačítko OK. Poté můžete nabídku opustit a potvrdit změny. Kanál bude smazán ze seznamu oblíbených.

Zámek

Slouží k uzamknutí kanálů heslem – PIN. Vyberte kanál a stiskněte červené tlačítko na dálkovém ovladači.
Poté stiskněte OK a zadejte výchozí heslo 0000. Kanál bude označen ikonou. Stisknutím tlačítka EXIT potvrďte
změny. Vybraný kanál bude uzamčen. Pokud chcete odemknout, vyberte tento kanál, stiskněte červené
tlačítko a stisknutím OK zadejte heslo.

13

Přeskočit

Takto označené kanály nejsou zobrazeny v seznamu kanálů a při procházení kanály jsou přeskočeny. Vyberte
kanál a stiskněte zelené tlačítko. Poté stiskněte OK. Kanál bude označen ikonou. Stisknutím tlačítka EXIT
potvrďte změny. Vybraný kanál bude při přepínání kanálů přeskočen. Pro odblokování vyberte opět tento
kanál, stiskněte zelené tlačítko a potvrďte stisknutím OK.

Přesun

Slouží ke změně pořadí kanálů. Vyberte kanál a stiskněte žluté tlačítko. Poté stiskněte OK. Kanál bude
označen ikonou. Pomocí tlačítek nahoru a dolů na dálkovém ovladači vyberte novou pozici pro tento kanál a
stiskněte tlačítko OK. Kanál bude přesunut na vybranou pozici. Poznámka! Pokud chcete přesunout kanály
na nové místo, volba LCN musí být vypnuta.

Upravit

V tomto menu lze provádět pokročilé úpravy kanálů. Vyberte kanál a stiskněte modré tlačítko. Objeví se
nové možnosti:

a. Seřadit

Stiskněte červené tlačítko na dálkovém ovladači. Nyní můžete třídit kanály podle názvu (A-Z), názvu (Z-A),
zdarma/kódované, zamknout.

b. Upravit

Stiskněte zelené tlačítko na dálkovém ovladači a poté stiskněte OK. Nyní můžete změnit název kanálu.

c. Smazat

Stiskněte modré tlačítko na dálkovém ovladači a poté stiskněte OK. Kanál bude označen ikonou. Stisknutím
tlačítka EXIT potvrďte změny.

Seznam rozhlasových kanálů

Vstup do nabídky pro úpravu seznamu rozhlasových kanálů.

Smazat vše

Otevře výstražné okno. Pokud zvolíte Ano, budou všechny kanály smazány.

Nástroje (Obr. 9)

Informace

Zobrazí informace o modelu, video dekodéru a datu instalovaného rmware. Při kontrole aktuálnosti rmware
berte vždy v potaz datum vydání aktualizace.

Tovární nastavení

Pokud se rozhodnete obnovit tovární nastavení, budou smazány seznamy kanálů a kompletní nastavení
přijímače.

Aktualizace přes USB

Ponechte přijímač připojený k televizoru, ale vypněte jej do pohotovostního režimu. Zkopírujte nejnovější
rmware na USB disk (soubor bude mít příponu .abs). Neměňte jméno souboru rmwaru a neukládejte jej do
podsložek. Vložte USB zařízení do USB portu přijímače a stiskněte tlačítko Stand-by na dálkovém ovladači.
Na televizní obrazovce se zobrazí zpráva „USB Disk připojen“. Přejděte do MENU/Nástroje/Aktualizace přes
USB a stiskněte tlačítko OK. V dalším okně vyberte Režim upgradu: „AIlCode“. Z možnosti pod „Upgrade File“
vyberte soubor s rmware. Označte Start a stiskněte tlačítko OK pro zahájení aktualizace. Za několik sekund
bude proces dokončen a přijímač se automaticky restartuje.
Po aktualizaci zkontrolujte datum nového rmwaru stisknutím: MENU/Nástroje/Informace.

Poznámka! Pokud se proces aktualizace nespustí, použijte jiný USB ash disk ve formátu FAT32.

Záloha a obnovení seznamu kanálů na USB

Seznam naladěných a setříděných kanálů můžete pohodlně uložit na USB zařízení pro pozdější použití, např.
po uvedení přijímače do továrního nastavení. Přejděte do MENU/Nástroje/Aktualizace přes USB a stiskněte
tlačítko OK. V dalším okně vyberte Režim upgradu: „Save Channels to USB“. Označte Start a stiskněte tlačítko
OK pro uložení souboru na USB. Pro obnovení seznamu ve stejném menu vyberte položku „Load Channels
from USB“ a stiskněte tlačítko start. Po dokončení aktualizace se přijímač restartuje.

Automatické vypnutí

Nastavte, kdy se má přijímač automaticky přepnout do pohotovostního režimu. Vybrat lze z možností: 1
hodina, 2 hodiny, 3 hodiny, 4 hodiny nebo 5 hodin. Výchozí hodnota je 3 hodiny.

Hodiny

Nastavení zobrazení hodin na předním displeji v pohotovostním režimu. Výchozí nastavení je „Zapnuto“.

Nastavení systému (Obr. 10)

Jazyk

Vyberte jazyk OSD menu, první a druhé zvukové stopy, titulků a teletextu.

14

TV systém

Rozlišení videa

Nastavte rozlišení video výstupu v závislosti na připojeném zařízení. Pokud používáte výstup HDMI, výchozí
nastavení je 720 p/ 50 Hz. Pokud používáte SCART výstupní připojení, výchozí hodnota je 576i. Ne všechny
TV dokážou zobrazit všechna rozlišení.

Poměr stran

Nastavte poměr stran obrazu v závislosti na připojené TV. Dostupné možnosti Auto, 4: 3PS, 4: 3LB nebo
16:9. Výchozí hodnota je Auto.

Digitální zvukový výstup

Dostupné možnosti: BS Out nebo LPCM Out. Výchozí hodnota je LPCM Out.

Nastavení panelu

Umožňuje vypnout přední displej při použití externího IR přijímače.

Nastavení displeje

Umožňuje detailní nastavení obrazu.
Jas (výchozí hodnota je 50)
Kontrast (výchozí hodnota je 50)
Sytost (výchozí hodnota je 50)
Odstín (výchozí hodnota je 50)
Ostrost (výchozí hodnota je 5)

Nastavení místního času

Region

Vyberte zemi, ve které přijímač provozujete. Pokud není země obsažena v seznamu, vyberte jinou zemi
z regionu.

GMT použití

Pokud chcete použít automatické nastavení času dle GMT, nastavte čas na „Podle regionu“ (doporučená
volba). Pokud chcete nastavit časové pásmo ručně, nastavte „Uživatelem denované“ nebo nastavte na
„Vypnuto“, pokud chcete nastavit datum a čas ručně. Výchozí hodnota je „Podle oblasti“.

GMT pásmo

Nastavte časové pásmo (pouze pokud je „GMT použití“ nastaveno na „Uživatelem denované“).

Datum

Nastavte datum (pouze pokud je „GMT použití“ nastaveno na „Vyp“).

Čas

Nastavte čas (pouze pokud je „GMT použití“ nastaveno na „Vyp“).

Nastavení časovače

Tato funkce umožňuje zadat manuálně úkol nahrávání, nebo přepnutí v požadovaný čas.

Poznámka: Časovač je také možné nastavit z nabídky EPG (viz část EPG).

Režim časovače

Nastavení opakování úkolu časovače: Jednou, Denně nebo Vypnuto.

Služba časovače

Vyberte požadovaný typ úkolu. Pokud je nastaveno „Nahrávání“, přijímač se přepne na přednastavený kanál v
přednastavený den a čas a začne vysílaný program nahrávat. Když je nastaveno „Kanál“, přijímač se přepne
na přednastavený kanál v přednastavený den a čas.

Kanál při zapnutí

Nastavení kanálu, na kterém má být úkol proveden.

Datum zapnutí

Nastavte datum úkolu.

Začátek, nebo Start

Nastavte počáteční čas úkolu.

Délka

Nastavte délku úkolu. Po dokončení úkolu se přijímač uvede do stavu před započetím úkolu.

Rodičovský zámek (některé verze rmwaru tuto funkci nepodporují)

Zámek menu

Je-li aktivováno, bude přístup k úpravě kanálů a nabídce vyhledávání chráněn heslem. Výchozí hodnota
je Vypnuto.

Rodičovský zámek

Využívá vysílaných příznaků pro omezení sledování závadného obsahu dětmi a mladistvými. Zadejte věk
omezení.

Nové heslo

Při změně výchozího hesla na jiné heslo.

15

Potvrdit heslo

Potvrzení nového hesla.

Poznámka: Výchozí heslo je 0000. K dispozici je také Master PIN pro případ, že jste zapomněli heslo, které
jste nastavili. Master PIN je 1006.

Nastavení OSD Menu

Čas zobrazení OSD

Vyberte dobu zobrazení informační lišty od 1 do 10 sekund. Výchozí hodnota je 5.

Průhlednost OSD Menu

Nastavte průhlednost OSD na „Vypnuto“, nebo 10 % až 40 %. Výchozí hodnota je „Vypnuto“.

Oblíbené

Pro přejmenování skupin oblíbených kanálů vyberte skupinu a stiskněte OK. Nyní můžete přejmenovat
seznam oblíbených kanálů.

Další

Napájení antény

Pokud používáte aktivní anténu bez napájecího adaptéru, nastavte tuto funkci na „Zapnuto“. Pokud používáte
pasivní anténu nebo aktivní anténu se samostatným napájecím adaptérem, nastavte „Vypnuto“. Výchozí
hodnota je „Vypnuto“. Zapnutím této funkce dojde ke snížení citlivosti vstupního tuneru, proto doporučujeme
používat externí napájecí zdroje určené pro napájení anténních předzesilovačů.

Typ kanálu

Určuje, jaké kanály bude přijímač ladit a zobrazovat v seznamu kanálů. Výchozí hodnota je Vše.

Signalizace signálu

Při instalaci antény můžete využít funkce zvukové signalizace síly signálu. Pokud tuto funkci zapnete, bude
po dvojitém stisknutí tlačítka INFO na dálkovém ovládání a zobrazení síly a kvality signálu vysílán zvukový
signál informující o síle signálu. Výchozí hodnota je O.

Služba AD

Funkce popisu děje pro zrakově postižené. Výchozí hodnota je Vypnuto.

Použít AD jako výchozí

Pokud je služba AD zapnutá, bude audio stopa obsahující AD zvolena jako výchozí.

AD Volume Oset

Je aktivován, když je služba AD zapnutá.

Po odpojení napájení

Umožňuje vám vybrat akci přijímače při náhlém zastavení napájení. Výchozí hodnota je „původní stav“.

RF smyčka ve Standby

Pokud je aktivní, je RF smyčka průchozí pro signál i v pohotovostním stavu.

Media přehrávač (Obr. 11)

Záznam

Přepínač módů přehrávače

Stisknutím tlačítka 1 na dálkovém ovladači můžete přepínat mezi kartami Záznam, Hudba, Obrázky a Video.

Seřadit

Stisknutím tlačítka 2 na dálkovém ovladači seřadíte soubory podle názvu, času, velikosti a oblíbených položek.
Možnost „Seřadit“ je aktivována v záložkách Hudba, Obrázky a Video.

Opakování

Stisknutím 3 na dálkovém ovladači vyberte možnosti opakování. Tato možnost je aktivována v Hudba a video.

Nastavení

Stiskněte 3 na dálkovém ovladači. Pro nastavení obrázků na základě doby prezentace a opakování prezentace.
Tato volba je aktivována v obrázku.

MultiView

Stisknutím 4 na dálkovém ovladači zobrazíte společně Multi obrázky na televizoru. Tato volba je aktivována
v obrázku.

Seznam skladeb

Stiskněte ČERVENÉ tlačítko na dálkovém ovladači. Obraz a videozáznam budou zařazeny do seznamu skladeb.
Tato volba je aktivována v nabídce Obrázek a Hudba.

Oblíbené

Stisknutím tlačítka OK nastavíte oblíbené mediální soubory. Tato volba je aktivována v obrázcích a hudbě.

FAV Vše

Zobrazí seznam všech oblíbených médií. Tato volba je aktivována v obrázcích a hudbě.

Upravit

Stisknutím modrého tlačítka můžete upravit název média.

16

Poznámka: Při sledování videa s titulky z jednotky USB je možné nastavit barvu, velikost titulků, barvu pozadí
a umístění titulků na obrazovce. Stisknutím zeleného tlačítka na dálkovém ovladači zobrazíte nastavení titulků.

Informace o úložišti USB

Zobrazuje informace o jednotce USB.

Nastavení PVR

Timeshift

Časový posun. Umožňuje trvalé nahrávání zobrazeného kanálu na USB zařízení. Pokud je tato funkce aktivní,
je možné zobrazené TV vysílání pozastavit, zrychleně přetáčet zpět, vpřed. Výchozí hodnota je „Vypnuto“.

Přeskočit

Dostupné možnosti jsou: 30 s, 1 min, 5 min, 10 min nebo 30 min. Výchozí hodnota je 30 sekund.

Uložit Timeshift

Je-li zapnutý, umožňuje záznam videa s časovým posunem na USB zařízení pro pozdější přehrávání. Výchozí
hodnota je ZAPNUTO. Tato funkce je aktivní, pouze pokud je zapnuta možnost Časový posun.

Bezpečné odebrání zařízení USB

Vyberte připojenou jednotku USB a bezpečným stisknutím tlačítka OK vyjměte jednotku USB.

Časový posun (Timeshift)

Funkce Timeshift umožňuje pozastavit TV vysílání nahrávané na USB zařízení. Zkontrolujte, zda je k
přijímači připojena jednotka USB. V MENU „Nastavení PVR“ zapněte funkci Timeshift. Stisknutím tlačítka
PAUSE na dálkovém ovladači program pozastavte. Přehrávání a posun ve videu ovládejte pomocí tlačítek
na dálkovém ovladači.
Stisknutím šipek doleva a doprava vyberte počáteční bod přehrávání a potvrďte stisknutím tlačítka OK.
Stisknutím PAUSE pozastavíte přehrávání.
Stiskněte REV a FWD pro převíjení vpřed nebo vzad. Stiskněte STOP pro zastavení časového posunu a
pokračujte ve sledování programu.

Okamžitý záznam

Zkontrolujte, zda je k zařízení připojeno USB zařízení. Při sledování programu spusťte záznam stisknutím
tlačítka REC na dálkovém ovladači nahrávání (stiskněte tlačítko REC 2× rychle pro zadání délky záznamu).
Pro zastavení záznamu stiskněte tlačítko STOP na dálkovém ovladači. Pro potvrzení zastavení záznamu
se zobrazí informační okno. Vyberte [Ano] pro zastavení záznamu nebo [Ne] pro pokračování v nahrávání.
Nahrávky se ukládají na jednotku USB a jsou k dispozici v programu Media Player/Záznam.

Poznámka: Pro naplánování záznamu použijte funkci časovače nebo EPG.

EPG (elektronický programový průvodce)

EPG umožňuje zobrazení dodatkových informací k TV vysílání a naplánování časovačů nahrávání jednotlivých
programů. Stisknutím tlačítka EPG na dálkovém ovladači přejděte do elektronického průvodce programem
EPG. K navigaci v nabídce použijte směrová tlačítka na dálkovém ovladači. Stiskněte tlačítko „Časovač“ ­nabídka zobrazí plán PVR.

Technická specikace

Vstupní frekvence tuneru: 177,5–858 MHz
Vstupní impedance: 75 Ω
Úroveň vstupního signálu: 256 QAM; R5/6 G1/128 <75.2 dBm; c/n <23.9db
AV výstup: Scart (CVBS)
S/PDIF Audio: Coaxial (optional)
HDMI: HDMI output
Provozní teplota: +0 °C – 70 °C
Skladovací teplota: -40 °C – +65 °C
Mpeg Audio/Video dekodér
Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC main

prole@level 4.1 high tier

Prole Level MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (max 10 bit) main prole @level

4.1; main 10 prole @level 4.1 high tier
Vstupní datová rychlost: Max. 60 Mb
Poměr stran: 4:3, 16:9, letter box
Video rozlišení: 1920 × 1080i; 1280 × 720p; 720 × 576i
Audio dekodér: MPEG-1 Layer I/II, MPEG-2 layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus
Audio módy: Mono/Joint Stereo/Stereo
Vzorkovací frekvence: 32, 44.1 & 48 MHz
Napájení: AC 100–240 V, 50/60 Hz, nebo 12 V/1 A

17

Vyrobeno v licenci společnosti Dolby Laboratories. Dolby a symbol dvojitého D jsou chráněnými známkami
společnosti Dolby Laboratories.

DVB a DVB loga jsou chráněnými známkami společnosti DVB Project

Pojmy HDMI a HDMI High-Denition Multimedia Interface a rovněž logo HDMI jsou ochranné známky nebo zap­sané ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.

Řešení problémů FAQ

Pokud objevíte jakoukoliv závadu, prověřte, zda není uvedena v níže uvedené tabulce nejčastějších závad
pro rychlé řešení problému. Pokud nenaleznete odpověď nebo máte jakékoliv jiné nejasnosti, kontaktujte
zákaznickou linku dodavatele.

Problém Možná příčina Řešení

Nesvítí červená kontrolka

vpohotovostním režimu.

Není nalezen signál.

Žádný obraz, nebo

zvuk.

Zobrazena zpráva

„Zakódovaný kanál“.

Nefunguje dálkové

ovládání.

Vytažený přívod ze zásuvky.

Přerušená pojistka v přístroji

Není zapojena anténa. Špatně

nastavená anténa. Nacházíte se v

místě bez pokrytí signálem.

Scart/AV/HDMI není zvolen na

přepínači vstupů vaší TV.

Kanál je zakódován Vyberte jiný kanál pro sledování.

Přijímač je vypnutý. Dálkový ovladač

nemíří přesně na přístroj. Přední

panel je zacloněn překážkou. Vadné

baterie v dálkovém ovladači

Zkontrolujte zapojení napájecí

šňůry. Kontrola pojistky

Zkontrolujte zapojení antény.

Přemístěte anténu. Kontaktujte

místní odbornou rmu.

Na ovladači TV přepněte na správný

Zapněte přijímač. Namiřte dálkový

ovladač přesně na přední panel

přístroje. Odstraňte překážku před

předním panelem. Vyměňte baterie.

vstup.

Nejde nahrávat na USB

zařízení.

Po přesunutí přístroje do

jiné místnosti přestal box

přijímat kanály.

USB zařízení má nesprávný formát.

USB zařízení má nízkou rychlost

Prodloužením svodu od antény došlo
k poklesu kvality signálu pod funkční

zápisu.

úroveň.

Naformátujte USB zařízení na

formát souborů NTFS, nebo FAT32.

Vyzkoušejte jiné kvalitní USB

zařízení s vyšší rychlostí zápisu.

Použijte linkový zesilovač

pokrývající ztráty signálu v

rozvodech. Kontaktujte místní

odbornou rmu pro přesný návrh

anténního systému.

SK | Digitálny terestriálny prijímač

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triede­ného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú
elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu presakovať do pod-

zemnej vody a dostať sa do potravinového reťazca a poškodzovať vaše zdravie.
Týmto EMOS spol. s r.o. prehlasuje, že typ rádiového zariadenia J6014, J6015 je v súlade so smernicou

2014/53/EÚ. Úplné znenie prehlásenia o zhode EÚ je k dispozícii na týchto internetových stránkach
http://www.emos.eu/download.

18

Obsah balenia

EM190-S/L
Univerzálne diaľkové ovládanie
Užívateľský manuál
2× AAA batérie
Externé IR čidlo

Popis zariadenia

Ovládacie prvky a konektory

Predný panel (Obr.1)

Power – tlačidlo ON/OFF
CH+/- – tlačidlo prepínania kanálov
Displej – informácie o aktuálnom kanáli/hodiny
Konektor externého IR čidla

Zadný panel (Obr. 2)

ANT IN – vstup signálu
USB – konektor pre pripojenie dátového úložiska
HD-OUT – HDMI video výstup
SCART – analógový video/audio výstup
Vstup napájacieho zdroja 12 V

Univerzálne diaľkové ovládanie (Obr. 3)

Diaľkové ovládanie EM190-S/L má 4 programovateľné tlačidlá pre ovládanie TV: TV Power, Vol+, Vol-, TV/
AV. Po naprogramovaní týchto funkcií z pôvodného diaľkového ovládania od TV môžete základné funkcie
ovládať priamo diaľkovým ovládaním EM190-S/L. Naučené kódy zostanú v pamäti do aj po vytiahnutí batérií.

Programovanie tlačidiel

Dlhým stlačením tlačidla SET po dobu 5 sekúnd sa diaľkový ovládač prepne do módu učenia (LED dióda
prestane blikať a začne trvalo svietiť).
Kým LED dióda trvalo svieti, umiestnite originálny diaľkový ovládač a diaľkový ovládač EM190-S/L proti
sebe vo vzdialenosti 3–5 cm.
Na diaľkovom ovládači EM190-S/L krátko stlačte a uvoľnite tlačidlo, ktoré chcete naprogramovať.
Stlačte tlačidlo na pôvodnom diaľkovom ovládaní, kým LED dióda na diaľkovom ovládaní EM190-S/L dvakrát
blikne a začne opäť svietiť trvalo, potom tlačidlo uvoľnite.
Pokračujte rovnako ďalšími tlačidlami. Po dokončení učenia stlačte tlačidlo SET, LED dióda zhasne.

Popis tlačidiel diaľkového ovládania

1 – STANDBY: zapnutie/vypnutie prijímača
2 – Next: Ďalší
3 – Fast forward: Zrýchlene vpred
4 – Back: Zrýchlene späť
5 – Last: Predchádzajúci
6 – Play: Prehrať
7 – Pause: Pozastaviť prehrávanie
8 – STOP: Zastaviť prehrávanie
9 – REC: Štart nahrávania
10 – USB: Vstup do menu multimediálneho

prehrávača

11 – SUB: Ovládanie titulkov na jednotlivých kaná-

loch/súboroch (v závislosti od dostupnosti)
12 – TTX: Teletext
13 – AUDIO: Výber zvukovej stopy/nastavenie

zvuku
14 – EPG: Elektronický programový sprievodca

Upozornenie

Pre plnohodnotné využitie USB portu musí pamäť k nemu pripojená podporovať štandard USB 2.0. Pre
bezchybné, stabilné nahrávanie a prehrávanie sú vyžadované USB zariadenia s rýchlosťou zápisu 9,0 MB/s
alebo rýchlejšie. Pomalšie pevné disky a ash pamäte môžu mať problémy s nahrávaním, ktoré sa prejavia
zasekávaním obrazu, alebo nemusia vôbec pracovať. Správne pracujú iba disky s jedným základným oddielom
so súborovým systémom NTFS alebo FAT32.
Ak sa na disku nachádza iný súborový systém, naformátujte tento disk v PC na odporúčaný súborový sys­tém ešte predtým, než ho pripojíte k prijímaču. Silne fragmentované alebo preplnene pamäte tiež nemusia
fungovať správne a plynulo. Externé pevné disky HDD musia mať vlastné napájanie, port USB zabudovaný

15 – INFO: Zobrazenie informácií o vysielanom

programe/zobrazenie sily a kvality signálu

16 – Navigačné tlačidlá: Pohyb v MENU / Zmena

kanálu / hlasitosti
17 – OK: Potvrdenie voľby
18 – MENU: Vstup do OSD MENU prístroja
19 – Exit: Opustenie aktuálneho MENU
20 – V+/-: Zmena hlasitosti
21 – FAV: Zobrazenie zoznamu obľúbených

kanálov
22 – MUTE: Stíšenie zvuku
23 – CH+: Zmena kanála
24 – Number(0~9): Numerická klávesnica pre

priamu voľbu predvoľby kanála
25 – TV/RADIO: Prepínanie medzi TV a RADIO

kanálmi
26 – RECALL: Rýchla voľba predchádzajúceho

kanála

19

v prijímači nie je schopný dodať dostatočne napätie pre napájanie prenosného USB pevného disku. Počas
nahrávania alebo prehrávania nemožno USB zariadenie v žiadnom prípade odpájať od prijímača. Jeho od­pojenie počas práce prijímača môže spôsobiť poškodenie prijímača alebo ash pamäte a tiež poškodí dáta,
ktoré sa na médiu nachádzajú.

Inštalácia a montáž

Vloženie batérií do diaľkového ovládača

Pred prvým zapnutím prijímača vložte do diaľkového ovládača dve batérie AAA podľa obr. 4.

Prepojenie prijímača so zdrojom signálu

Prijímač prepojte so zdrojom signálu a ďalšími prístrojmi podľa obr. 5.
Uvedenie prijímača do prevádzky
Pri prvom uvedení prijímača do prevádzky, alebo po obnovení prijímača do továrenského nastavenia sa na
obrazovke zobrazí inštalačný sprievodca.
V závislosti na osobnú preferenciu vyberte z menu obr. 6:

1. Krajinu použitia

2. Jazyk OSD menu

3. Rozlíšenie obrazu (prednastavené z výroby je 720 p/50 Hz)

4. Pomer strán obrazu

5. Napájanie antény (zapnite iba ak používate aktívnu anténu napájanú priamo z prijímača). Zapnutím
tejto funkcie dôjde k zníženiu citlivosti vstupného tunera, preto odporúčame primárne používať externé
napájacie zdroje určené pre napájanie anténnych predzosilňovačov.

Vašu voľbu potvrďte stlačením tlačidla OK na diaľkovom ovládači, po ktorom prijímač začne automaticky
prehľadávať a ukladať všetky dostupné kanály.

Ovládanie OSD menu a funkcie

Inštalácia (Obr. 7)

Automatické vyhľadávanie

Automatické vyhľadávanie a ukladanie dostupných televíznych kanálov.

a. Krajina – zadajte krajinu použitia
b. Iba FTA – obmedziť vyhľadávanie na voľné kanály
c. Iba signál T2 – obmedziť vyhľadávanie len na kanály vysielané v DVB-T2
d. Podpora T2-Lite
e. Hľadať – po stlačení tlačidla OK spustí automatické ladenie a ukladanie kanálov

Ručné vyhľadávanie

Ručné vyhľadávanie televíznych kanálov. Kanál môžete prehľadávať podľa čísla alebo frekvencie. Keď vyberiete
požadované možnosti, stlačením tlačidla Hľadať zahájite vyhľadávanie. Zadajte parametre hľadaného kanála
a spustite vyhľadávanie stlačením tlačidla OK.

LCN (Logical Channel Numbering)

Vyberte, či chcete triediť kanály podľa ich logického čísla kanálu. Predvolená hodnota je „Vypnuté“. V SR nie
je táto funkcia v súčasnej dobe funkčná.

Úprava naladených kanálov (Obr. 8)

Zoznam TV kanálov

Táto ponuka umožňuje editovať zoznamy kanálov zamykaním, mazaním, vynechaním, presúvaním kanálov
a vytváraním zoznamov obľúbených kanálov. Ak chcete zobraziť náhľad kanála, vyberte ho navigačnými
tlačidlami hore/dole a stlačte OK.

FAV

Obľúbené kanály. Mimo hlavného zoznamu kanálov, môžete použiť niekoľko dodatočných zoznamov tzv.
Obľúbených kanálov. Do nich možno radiť kanály podľa žánru, jazyka atp. Vyberte kanál a stlačte tlačidlo
FAV na diaľkovom ovládači. Potom stlačte OK. Zobrazí sa zoznam obľúbených kanálov.
Vyberte jeden zo zoznamov a stlačte OK. Potom stlačte tlačidlo EXIT pre potvrdenie zmien. Zvolený kanál
bude uložený do tohto zoznamu (teraz je označený ikonou). Pomocou tlačidiel vľavo a vpravo na diaľkovom
ovládači môžete prepínať medzi zoznamami kanálov. Ak chcete odstrániť kanál zo zoznamu obľúbených
kanálov, vyberte kanál, stlačte tlačidlo FAV a potom stlačte tlačidlo OK. Zobrazí sa zoznam obľúbených
kanálov. Stlačte znovu tlačidlo OK. Potom môžete ponuku opustiť a potvrdiť zmeny. Kanál bude zmazaný
zo zoznamu obľúbených.

Zámok

Slúži na uzamknutie kanálov heslom PIN. Vyberte kanál a stlačte červené tlačidlo na diaľkovom ovládači.
Potom stlačte OK a zadajte predvolené heslo 0000. Kanál bude označený ikonou. Stlačením tlačidla EXIT
potvrďte zmeny. Zvolený kanál bude uzamknutý. Ak ho chcete odomknúť, vyberte tento kanál, stlačte červené
tlačidlo a stlačením OK zadajte heslo.

20

Preskočiť

Takto označené kanály nie sú zobrazené v zozname kanálov a pri prechádzaní kanálov sú preskočené.
Vyberte kanál a stlačte zelené tlačidlo. Potom stlačte OK. Kanál bude označený ikonou. Stlačením tlačidla
EXIT potvrďte zmeny. Zvolený kanál bude pri prepínaní kanálov preskočený. Pre odblokovanie vyberte opäť
tento kanál, stlačte zelené tlačidlo a potvrďte stlačením OK.

Presun

Slúži na zmenu poradia kanálov. Vyberte kanál a stlačte žlté tlačidlo. Potom stlačte OK. Kanál bude označený
ikonou. Pomocou tlačidiel hore a dole na diaľkovom ovládači vyberte novú pozíciu pre tento kanál a stlačte
tlačidlo OK. Kanál bude presunutý na vybranú pozíciu. Poznámka! Pokiaľ chcete presunúť kanály na nové
miesto, voľba LCN musí byť vypnutá.

Upraviť

V tomto menu je možné vykonávať pokročilé úpravy kanálov. Vyberte kanál a stlačte modré tlačidlo. Objavia
sa nové možnosti:

a. Zoradiť

Stlačte červené tlačidlo na diaľkovom ovládači. Teraz môžete triediť kanály podľa názvu (A-Z), názvu (Z-A),
zadarmo/kódované, zamknúť.

b. Upraviť

Stlačte zelené tlačidlo na diaľkovom ovládači a potom stlačte OK. Teraz môžete zmeniť názov kanála.

c. Zmazať

Stlačte modré tlačidlo na diaľkovom ovládači a potom stlačte OK. Kanál bude označený ikonou. Stlačením
tlačidla EXIT potvrďte zmeny.

Zoznam rozhlasových kanálov

Vstup do ponuky pre úpravu zoznamu rozhlasových kanálov.

Zmazať všetko

Otvorí výstražné okno. Ak zvolíte Áno, budú všetky kanály zmazané.

Nástroje (Obr. 9)

Informácie

Zobrazí informácie o modeli, video dekodéra a dátume inštalovaného rmware. Pri kontrole aktuálnosti
rmware berte vždy do úvahy dátum vydania aktualizácie.

Továrenské nastavenia

Ak sa rozhodnete obnoviť továrenské nastavenia, budú zmazané zoznamy kanálov a kompletné nastavenia
prijímača.

Aktualizácia cez USB

Ponechajte prijímač pripojený k televízoru, ale vypnite ho do pohotovostného režimu. Skopírujte najnovší
rmware na USB disk (súbor bude mať príponu .abs). Nemeňte meno súboru rmwaru a neukladajte ho do
podpriečinkov. Vložte USB zariadenie do USB portu prijímača a stlačte tlačidlo Stand-by na diaľkovom ovládači.
Na televíznej obrazovke sa zobrazí správa „USB Disk pripojený“. Prejdite do MENU/Nástroje/Aktualizácia cez
USB a stlačte tlačidlo OK. V ďalšom okne vyberte Režim upgradu: „AIlCode“. Z možnosti pod „Upgrade File“
vyberte súbor s rmware. Označte Štart a stlačte tlačidlo OK pre začatie aktualizácie. Za niekoľko sekúnd
bude proces dokončený a prijímač sa automaticky reštartuje.
Po aktualizácii skontrolujte dátum nového rmwaru stlačením: MENU/Nástroje/Informácie.

Poznámka! Ak sa proces aktualizácie nespustí, použite iný USB ash disk vo formáte FAT32.

Záloha a obnovenie zoznamu kanálov na USB

Zoznam naladených a zotriedených kanálov môžete pohodlne uložiť na USB zariadenie na neskoršie použitie,
napr. po obnovení prijímača do továrenského nastavenia. Prejdite do MENU/Nástroje/Aktualizácia cez USB a
stlačte tlačidlo OK. V ďalšom okne vyberte Režim upgradu: „Save Channels to USB“. Označte Štart a stlačte
tlačidlo OK pre uloženie súboru na USB. Pre obnovenie zoznamu v rovnakom menu vyberte položku „Load
Channels from USB“ a stlačte tlačidlo štart.
Po dokončení aktualizácie sa prijímač reštartuje.

Automatické vypnutie

Nastavte, kedy sa má prijímač automaticky prepnúť do pohotovostného režimu. Vybrať možno z možností:
1 hodina, 2 hodiny, 3 hodiny, 4 hodiny alebo 5 hodín. Predvolená hodnota sú 3 hodiny.

Hodiny

Nastavenie zobrazenia hodín na prednom displeji v pohotovostnom režime. Predvolené nastavenie je
„Zapnuté“.

Nastavenie systému (Obr. 10)

Jazyk

Vyberte jazyk OSD menu, prvej a druhej zvukovej stopy, titulkov a teletextu.

21

TV systém

Rozlíšenie videa

Nastavte rozlíšenie video výstupu v závislosti od pripojeného zariadenia. Ak používate výstup HDMI, predvolené
nastavenie je 720 p/50 Hz. Ak používate SCART výstupné pripojenie, predvolená hodnota je 576i. Nie všetky
TV dokážu zobraziť všetky rozlíšenia.

Pomer strán

Nastavte pomer strán obrazu v závislosti na pripojené TV. Dostupné možnosti Auto, 4: 3PS, 4: 3LB alebo
16:9. Predvolená hodnota je Auto.

Digitálny zvukový výstup

Dostupné možnosti: BS Out alebo LPCM Out. Predvolená hodnota je LPCM Out.

Nastavenie panela

Umožňuje vypnúť predný displej pri použití externého IR prijímača.

Nastavenie displeja

Umožňuje detailné nastavenie obrazu.
Jas (predvolená hodnota je 50)
Kontrast (predvolená hodnota je 50)
Sýtosť (predvolená hodnota je 50)
Odtieň (predvolená hodnota je 50)
Ostrosť (predvolená hodnota je 5)

Nastavenie miestneho času

Región

Vyberte krajinu, v ktorej prijímač prevádzkujete. Ak nie je krajina obsiahnutá v zozname, vyberte inú krajinu
z regiónu.

GMT použitie

Pokiaľ chcete použiť automatické nastavenie času podľa GMT, nastavte čas na „Podľa regiónu“ (odporúčaná
voľba). Pokiaľ chcete nastaviť časové pásmo manuálne, nastavte „Užívateľom denované“ alebo nastavte na
„Vypnuté“, ak chcete nastaviť dátum a čas ručne. Predvolená hodnota je „Podľa oblasti“.

GMT pásmo

Nastavte časové pásmo (len ak je „GMT použitie“ nastavené na „Užívateľom denované“).

Dátum

Nastavte dátum (len ak je „GMT použitie“ nastavené na „Vyp“).

Time

Nastavte čas (len ak je „GMT použitie“ nastavené na „Vyp“).

Nastavenie časovača

Táto funkcia umožňuje zadať manuálne úlohu nahrávanie, alebo prepnutie v požadovaný čas.

Poznámka: Časovač je tiež možné nastaviť z ponuky EPG (pozri časť EPG).

Režim časovača

Nastavenie opakovania úlohy časovača: Raz, Denne alebo Vypnuté.

Služba časovača

Vyberte požadovaný typ úlohy. Ak je nastavené „Nahrávanie“, prijímač sa prepne na prednastavený kanál v
prednastavený deň a čas a začne vysielaný program nahrávať. Keď je nastavené „Kanál“, prijímač sa prepne
na prednastavený kanál v prednastavený deň a čas.

Kanál pri zapnutí

Nastavenie kanála, na ktorom má byť úloha vykonaná.

Dátum zapnutia

Nastavte dátum úlohy.

Začiatok, alebo Štart

Nastavte počiatočný čas úlohy.

Dĺžka

Nastavte dĺžku úlohy. Po dokončení úlohy sa prijímač uvedie do stavu pred začatím úlohy.

Rodičovský zámok (Niektoré verzie rmwaru túto funkciu nepodporujú)

Zámok menu

Ak je aktivovaný, bude prístup k úprave kanálov a ponuke vyhľadávania chránený heslom. Predvolená
hodnota je Vypnuté.

Rodičovský zámok

Využíva vysielaných príznakov pre obmedzenie sledovania závadného obsahu deťmi a mladistvými. Zadajte
vek obmedzenia.

Nové heslo

Pri zmene predvoleného hesla na iné heslo.

22

Potvrdiť heslo

Potvrdenie nového heslá.

Poznámka: Predvolené heslo je 0000. K dispozícii je tiež Master PIN, v prípade zabudnutia hesla, ktoré ste
nastavili. Master PIN je 1006.

Nastavenie OSD Menu

Čas zobrazenia OSD

Vyberte dobu zobrazenia informačnej lišty od 1 do 10 sekúnd. Predvolená hodnota je 5.

Priehľadnosť OSD Menu

Nastavte priehľadnosť OSD na „Vypnuté“, alebo 10% až 40%. Predvolená hodnota je „Vypnuté“.

Obľúbené

Pre premenovanie skupín obľúbených kanálov, vyberte skupinu a stlačte OK. Teraz môžete premenovať
zoznam obľúbených kanálov.

Ďalší

Napájanie antény

Ak používate aktívnu anténu bez napájacieho adaptéra, nastavte túto funkciu na „Zapnuté“. Ak používate
pasívnu anténu, alebo aktívnu anténu so samostatným napájacím adaptérom nastavte „Vypnuté“. Predvolená
hodnota je „Vypnuté“. Zapnutím tejto funkcie dôjde k zníženiu citlivosti vstupného tunera, preto odporúčame
používať externé napájacie zdroje určené pre napájanie anténnych predzosilňovačov.

Typ kanála

Určuje, aké kanály bude prijímač ladiť a zobrazovať v zozname kanálov. Predvolená hodnota je Všetko.

Signalizácia signálu

Pri inštalácii antény môžete využiť funkciu zvukovej signalizácie sily signálu. Ak túto funkciu zapnete, bude
po dvojitom stlačení tlačidla INFO na diaľkovom ovládaní a zobrazenie sily a kvality signálu vysielaný zvukový
signál informujúci o sile signálu. Predvolená hodnota je O.

Služba AD

Funkcia popisu deja pre zrakovo postihnutých. Predvolená hodnota je Vypnuté.

Použiť AD ako predvolené

Ak je služba AD zapnutá, bude audio stopa obsahujúca AD zvolená ako predvolená.

AD Volume Oset

Je aktivovaný, keď je služba AD zapnutá.

Po odpojení napájania

Umožňuje vám vybrať akciu prijímača pri náhlom zastavení napájania. Predvolená hodnota je „pôvodný stav“.

RF slučka v Standby

Ak je aktívny, je RF slučka priechodná pre signál aj v pohotovostnom stave.

Média prehrávač (Obr. 11)

Záznam

Prepínač módov prehrávača

Stlačením tlačidla 1 na diaľkovom ovládači môžete prepínať medzi kartami Záznam, Hudba, Obrázky a Video.

Zoradiť

Stlačením tlačidla 2 na diaľkovom ovládači zoradíte súbory podľa názvu, času, veľkosti a obľúbených položiek.
Možnosť „ Zoradiť “ je aktivovaná v záložkách Hudba, Obrázky a Video.

Opakovanie

Stlačením 3 na diaľkovom ovládači vyberte možnosti opakovania. Táto možnosť je aktivovaná v Hudba a video.

Nastavenie

Stlačte 3 na diaľkovom ovládači. Pre nastavenie obrázkov na základe doby prezentácie a opakovanie pre­zentácie. Táto voľba je aktivovaná v obrázku.

MultiView

Stlačením 4 na diaľkovom ovládači zobrazíte spoločne Multi obrázky na televízore. Táto voľba je aktivovaná
v obrázku.

Zoznam skladieb

Stlačte ČERVENÉ tlačidlo na diaľkovom ovládači. Obraz a videozáznam budú zaradené do zoznamu skladieb.
Táto voľba je aktivovaná v ponuke Obrázok a Hudba.

Obľúbené

Stlačením tlačidla OK nastavíte obľúbené mediálne súbory. Táto voľba je aktivovaná v obrázkoch a hudbe.

FAV Všetko

Zobrazí zoznam všetkých obľúbených médií. Táto voľba je aktivovaná v obrázkoch a hudbe.

Upraviť

Stlačením modrého tlačidla môžete upraviť názov média.

23

Poznámka: Pri sledovaní videa s titulkami z jednotky USB, je možné nastaviť farbu, veľkosť titulkov, farbu
pozadia a umiestnenie titulkov na obrazovke. Stlačením zeleného tlačidla na diaľkovom ovládači zobrazíte
nastavenie titulkov.

Informácie o úložisku USB

Zobrazuje informácie o jednotke USB.

Nastavenie PVR

Timeshift

Časový posun. Umožňuje trvalé nahrávanie zobrazeného kanálu na USB zariadení. Ak je táto funkcia aktívna, je
možné zobrazené TV vysielanie pozastaviť, zrýchlene pretáčať späť, vpred. Predvolená hodnota je „Vypnuté“.

Preskočiť

Dostupné možnosti sú 30 s, 1 min, 5 min, 10 min alebo 30 min. Predvolená hodnota je 30 sekúnd.

Uložiť Timeshift

Ak je zapnutý, umožňuje záznam videa s časovým posunom na USB zariadení pre neskoršie prehrávanie.
Predvolená hodnota je ZAPNUTÉ. Táto funkcia je aktívna, len ak je zapnutá možnosť Časový posun.

Bezpečné odobratie zariadenia USB

Vyberte pripojenú jednotku USB a bezpečným stlačením tlačidla OK vyberte jednotku USB.

Časový posun (Timeshift)

Funkcia Timeshift umožňuje pozastaviť TV vysielanie nahrávané na USB zariadení. Skontrolujte, či je kpri­jímaču pripojená jednotka USB. V MENU „Nastavenie PVR“ zapnite funkciu Timeshift. Stlačením tlačidla
PAUSE na diaľkovom ovládači program pozastavte. Prehrávanie a posuv vo videu ovládajte pomocou tlačidiel
na diaľkovom ovládači.
Stlačením šípok doľava a doprava vyberte počiatočný bod prehrávania a potvrďte stlačením tlačidla OK.
Stlačením PAUSE pozastavíte prehrávanie.
Stlačte REV a FWD pre prevíjanie vpred alebo vzad. Stlačte STOP pre zastavenie časového posunu a po­kračujte v sledovaní programu.

Okamžitý záznam

Skontrolujte, či je k zariadeniu pripojené USB zariadenie. Pri sledovaní programu spustite záznam stlačením
tlačidla REC na diaľkovom ovládači nahrávania (stlačte tlačidlo REC 2× rýchlo pre zadanie dĺžky záznamu).
Pre zastavenie záznamu stlačte tlačidlo STOP na diaľkovom ovládači. Pre potvrdenie zastavenie záznamu sa
zobrazí informačné okno. Vyberte [Áno] pre zastavenie záznamu alebo [Nie], pre pokračovanie v nahrávaní.
Nahrávky sa ukladajú na jednotku USB a sú k dispozícii v programe Media Player/Záznam.

Poznámka: Pre naplánovanie záznamu použite funkciu časovača alebo EPG.

EPG (elektronický programový sprievodca)

EPG umožňuje zobrazenie dodatkových informácií k TV vysielaniu a naplánovanie časovačov nahrávania
jednotlivých programov. Stlačením tlačidla EPG na diaľkovom ovládači prejdite do elektronického sprievod­cu programom EPG. K navigácii v ponuke použite smerové tlačidlá na diaľkovom ovládači. Stlačte tlačidlo
„Časovač“, ponuka zobrazí plán PVR.

Technická špecikácia:

Vstupná frekvencia tuneru: 177.5–858 MHz
Vstupná impedancia: 75 Ω
Úroveň vstupného signálu: 256 QAM; R5/6 G1/128 <75.2 dBm; c/n <23.9db
AV výstup: Scart (CVBS)
S/PDIF Audio: Coaxial (optional)
HDMI: HDMI output
Prevádzková teplota: +0 °C – 70 °C
Skladovacia teplota: -40 °C – +65 °C
Mpeg Audio/Video dekodér
Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC main

prole@level 4.1 high tier

Prole Level: MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (max 10 bit) main prole @

level 4.1; main 10 prole @level 4.1 high tier
Vstupná dátová rýchlosť: Max. 60 Mb
Pomer strán: 4:3, 16:9, letter box
Video rozlíšenie: 1920 × 1080i; 1280 × 720p; 720 × 576i
Audio dekodér: MPEG-1 Layer I/II, MPEG-2 layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus
Audio módy: Mono/Joint Stereo/Stereo
Vzorkovacia frekvencia: 32, 44.1 & 48 MHz
Napájanie: AC 100–240 V, 50/60 Hz, nebo 12 V/1 A

24

Vyrobené v licencii spoločnosti Dolby Laboratories. Dolby a symbol dvojité D sú chránenými známkami
spoločnosti Dolby Laboratories.

DVB a DVB logá sú chránenými známkami spoločnosti DVB Project

Výrazy HDMI, HDMI High-Denition Multimedia Interface a logo HDMI sú obchodnými známkami alebo
registrovanými obchodnými známkami spoločnosti HDMI Licensing Administrator, Inc. v Spojených štátoch
amerických a ďalších krajinách.

Riešenie problémov FAQ

Ak objavíte akúkoľvek chybu, preverte, či nie je uvedená v nižšie uvedenej tabuľke najčastejších porúch
pre rýchle riešenie problému. Ak nenájdete odpoveď alebo máte akékoľvek iné nejasnosti, kontaktujte
zákaznícku linku dodávateľa.

Problém Možná príčina Riešenie

Nesvieti červená kontrolka

vpohotovostnom režime.

Nie je nájdený signál.

Žiadny obraz, alebo zvuk.

Zobrazená správa

„Zakódovaný kanál“.

Nefunguje diaľkové

ovládanie.

Nejde nahrávať na USB

zariadenia.

Po presunutí prístroja do

inej miestnosti prestal box

prijímať kanály.

Vytiahnutý prívod zo zásuvky.

Prerušená poistka v prístroji.

Nie je zapojená anténa. Zle

nastavená anténa. Nachádzate sa

v mieste bez pokrytia signálom.

Scart/AV/HDMI nie je zvolený na

prepínači vstupov Vašej TV.

Kanál je zakódovaný. Vyberte iný kanál pre sledovanie.

Prijímač je vypnutý. Diaľkový

ovládač nemieri presne na

prístroj. Predný panel je zaclonený

prekážkou. Batérie v diaľkovom

ovládači sú KO.

USB zariadenie má nesprávny

formát. USB zariadenie má nízku

rýchlosť zápisu.

Predĺžením zvodu od antény došlo

k poklesu kvality signálu pod

funkčnú úroveň.

Skontrolujte zapojenie napájacej

šnúry. Kontrola poistky

Skontrolujte zapojenie antény.

Premiestnite anténu. Kontaktujte

miestnu odbornú rmu.
Na ovládači TV prepnite

na správny vstup.

Zapnite prijímač. Namierte

diaľkový ovládač presne na predný

panel prístroja. Odstráňte prekážku

pred predným panelom.

Vymeňte batérie.

Naformátujte USB zariadenie

na formát súborov NTFS, alebo

FAT32. Vyskúšajte iné kvalitné USB

zariadenie s vyššou rýchlosťou

zápisu.

Použite linkový zosilňovač
pokrývajúci straty signálu

vrozvodoch. Kontaktujte miestnu

odbornú rmu pre presný návrh

anténneho systému.

PL | Cyfrowy terestrialny tuner

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zu­żytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się

sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zuży­tego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ
na środowisko i zdrowie ludzi

EMOS spol. s r.o. niniejszym oświadcza, że typ urządzenia radiowego J6014, J6015 jest zgodny z dyrek­tywą 2014/53/EU. Pełne brzmienie deklaracji zgodności WE jest do dyspozycji na następujących stronach
internetowych http://www.emos.eu/download.

25

Zawartość opakowania

EM190-S/L
Uniwersalny pilot zdalnego sterowania
Instrukcja użytkownika
2 baterie AAA
Zewnętrzny czujnik IR

Opis urządzenia

Elementy sterujące i złącza

Panel przedni (Rys.1)

Power – Przycisk ON/OFF
CH+/- – Przycisk do przełączania kanałów
Wyświetlacz – informacje o aktualnym kanale/zegar
Złącze zewnętrznego czujnika IR

Panel tylny (Rys. 2)

ANT IN – wejście sygnału
USB – złącze do podłączenia nośnika pamięci danych
HD-OUT – HDMI wyjście video
SCART – analogowe wyjście video/audio
Wejście zasilacza 12 V

Uniwersalny pilot zdalnego sterowania (Rys. 3)

Zdalne sterowanie do EM190-S/L ma 4 programowane przyciski do sterowania TV: TV Power, Vol+, Vol-,
TV/AV. Po zaprogramowaniu tych funkcji z oryginalnego zdalnego sterowania od odbiornika TV można ste­rować podstawowymi funkcjami bezpośrednio za pomocą pilota do EM190-S/L. Zapisane kody pozostaną
w pamięci nawet po wyjęciu baterii.

Programowanie przycisków

Po naciśnięciu przycisku SET przez czas dłuższy od 5 sekund, pilot zdalnego sterowania przełączy się do
trybu uczenia (dioda LED przestanie migać i zacznie świecić ciągle).
Jeżeli dioda LED świeci ciągle, ustawiamy oryginalne zdalne sterowanie i pilota zdalnego sterowania do
EM190-S/L na przeciwko siebie w odległości 3–5 cm.
Na pilocie do EM190-S/L naciskamy krótko i zwalniamy przycisk, który chcemy zaprogramować.
Naciskamy przycisk na oryginalnym zdalnym sterowaniu, aż dioda LED na pilocie do EM190-S/L nie mignie
dwa razy i znowu zaświeci ciągle, potem zwalniamy przycisk.
Tak samo postępujemy z następnymi przyciskami. Po zakończeniu uczenia naciskamy przycisk Set, dioda
LED gaśnie.

Opis przycisków pilota zdalnego sterowania

1 – STANDBY: włączenie/wyłączenie odbiornika
2 – Next: Następny
3 – Fast forward: Szybko w przód
4 – Back: Szybko wstecz
5 – Last: Poprzedni
6 – Play: Odtwarzanie
7 – Pause: Pauza
8 – STOP: Zatrzymanie odtwarzania
9 – REC: Start nagrywania
10 – USB: Wejście do menu odtwarzacza multi-

medialnego

11 – SUB: Sterowanie napisami w poszczegól-

nych kanałach/plikach (w zależności od

dostępności)
12 – TTX: Teletekst
13 – AUDIO: Wybór ścieżki audio/ ustawienia

dźwięku
14 – EPG: Elektroniczny przewodnik programowy

Uwaga

Aby w pełni korzystać z możliwości portu USB, trzeba pamiętać, żeby pamięć do niego podłączona obsługiwała
standard USB 2.0. Do bezbłędnego, stabilnego odtwarzania i nagrywania wymagane jest urządzenie USB
o prędkości zapisu 9,0 MB/s albo szybsze. Wolniejsze dyski twarde i pamięci ash mogą mieć problemy z
nagrywaniem, które pojawią się, jako zatrzymania obrazu albo całkowita odmowa współpracy. Poprawnie
pracują tylko dyski z jedną podstawową partycją i z systemem plików NTFS albo FAT32. Jeżeli na dysku
znajduje się inny system plików, to ten dysk trzeba sformatować w PC do danego systemu plików jeszcze

15 – INFO: Wyświetlanie informacji o nadawanym

programie / wyświetlanie siły i jakości
sygnału

16 – Przyciski do nawigacji: Nawigacja w MENU /

Zmiana kanału / siły głosu
17 – OK: Potwierdzenie wyboru
18 – MENU: Wejście do MENU OSD urządzenia
19 – Exit: Wyjście z aktualnego MENU
20 – V+/-: Zmiana siły głosu
21 – FAV: Wyświetlenie listy ulubionych kanałów
22 – MUTE: Wyciszenie dźwięku
23 – CH+: Zmiana kanału
24 – Number (0-9): Klawiatura numeryczna do

bezpośredniego wyboru programowanego

kanału
25 – T V/RADIO: Przełączanie między kanałami

TV i RADIO

26 – RECALL: Szybki wybór poprzedniego kanału

26

przed podłączeniem go do odbiornika. Silnie sfragmentowane albo przepełnione pamięci też mogą pracować
wadliwie i bez zachowania płynności. Zewnętrzne dyski twarde HDD muszą mieć własne zasilanie, bo port
USB wbudowany w odbiorniku nie jest w stanie dostarczyć dostatecznego napięcia do zasilania przenośnego
dysku twardego USB. Podczas nagrywania albo odtwarzania urządzenia USB nie można w żadnym razie
odłączać od odbiornika. Jego odłączenie podczas pracy odbiornika może spowodować uszkodzenie odbiornika
albo pamięci ash oraz uszkodzić dane znajdujące się w tym nośniku pamięci.

Instalacja i montaż

Wkładanie baterii do pilota zdalnego sterowania

Przed pierwszym włączeniem odbiornika do pilota zdalnego sterowania wkładamy dwie baterie AAA
zgodnie z rys. 4.

Podłączenie odbiornika do źródła sygnału

Odbiornik łączymy ze źródłem sygnału i z innymi urządzeniami zgodnie z rys. 5.

Uruchomienie odbiornika do pracy

Przy pierwszym uruchomieniu odbiornika do pracy albo po przywróceniu fabrycznych ustawień w odbiorniku,
na ekranie wyświetli się przewodnik do instalacji.
W zależności od osobistych preferencji wybieramy z menu rys. 6:

1. Kraj użytkowania

2. Język menu OSD

3. Rozdzielczość obrazu (fabrycznie ustawiono 720 p/50 Hz)

4. Stosunek boków obrazu

5. Zasilanie anteny (włączamy tylko, jeżeli korzystamy z aktywnej anteny zasilanej bezpośrednio z
odbiornika). Włączenie tej funkcji powoduje zmniejszenie czułości tunera wejściowego i dlatego
zalecamy korzystanie przede wszystkim z zewnętrznego zasilacza przeznaczonego do zasilania
przedwzmacniaczy antenowych.

Swój wybór zatwierdzamy naciśnięciem przycisku OK na pilocie zdalnego sterowania, po czym odbiornik
zacznie automatycznie wyszukiwać i zapisywać wszystkie dostępne kanały.

Sterowanie menu OSD i funkcje

Instalacja (rys.7)

Automatyczne wyszukiwanie

Automatyczne wyszukiwanie i zapisywanie dostępnych kanałów telewizyjnych.

a. Kraj – wprowadzamy kraj użytkowania
b. Tylko FTA – ograniczenie wyszukiwania tylko do wolnych kanałów
c. Tylko sygnał T2 – ograniczenie wyszukiwania tylko do kanałów nadawanych w DVB-T2
d. Obsługa T2-Lite
e. Wyszukaj – po naciśnięciu przycisku OK włącza automatyczne strojenie i zapisywanie kanałów

Wyszukiwanie ręczne

Ręczne wyszukiwanie kanałów telewizyjnych. Kanał można wyszukać na podstawie numeru albo czę­stotliwości. Kiedy wybierzemy odpowiednią możliwość, naciśnięciem przycisku Wyszukaj rozpoczynamy
wyszukiwanie. Zadajemy parametry szukanego kanału i włączamy wyszukiwanie naciśnięciem przycisku OK

LCN (Logical Channel Numbering)

Wybieramy, czy chcemy sortować kanały według ich logicznego numeru kanału. Wartość początkowa jest
„Wyłączone“. W ČR ta funkcja aktualnie nie działa.

Zmiana dostrojonych kanałów (Rys. 8)

Lista kanałów TV

To menu umożliwia edytować listy kanałów przez zamykanie, kasowanie, pomijanie, przesuwanie kanałów
i tworzenie list ulubionych kanałów. Jeżeli chcemy wyświetlić podgląd kanału, wybieramy go przyciskami
do nawigacji (strzałkami) w górę/w dół i naciskamy OK.

FAV

Ulubione kanały. Oprócz głównej listy kanałów, możemy zastosować kilka dodatkowych list tzw. Ulubio­nych kanałów. Do nich można włączyć kanały według tematyki, języka, itp. Wybieramy kanał i naciskamy
przycisk FAV na pilocie zdalnego sterowania. Potem naciskamy OK. Wyświetli się lista ulubionych kanałów.
Wybieramy jedną z list i naciskamy OK. Potem naciskamy przycisk EXIT w celu zatwierdzenia zmian.
Wybrany kanał zostanie zapisany na tej liście (teraz jest oznaczony ikoną). Za pomocą przycisków w lewo
i w prawo na pilocie zdalnego sterowania możemy przechodzić pomiędzy listami kanałów. Jeżeli chcemy
usunąć kanał z listy ulubionych kanałów, wybieramy kanał, naciskamy przycisk FAV, a potem naciskamy
przycisk OK. Wyświetli się lista ulubionych kanałów. Naciskamy znowu przycisk OK. Potem możemy wyjść
z menu i zatwierdzić zmiany. Kanał zostanie usunięty z listy ulubionych.

27

Blokada

Służy do zamykania kanałów hasłem PIN. Wybieramy kanał i naciskamy czerwony przycisk na pilocie zdalnego
sterowania. Potem naciskamy OK i zadajemy początkowe hasło 0000. Kanał zostanie zaznaczony ikoną.
Naciśnięciem przycisku EXIT zatwierdzamy zmiany. Wybrany kanał zostanie zamknięty. Jeżeli chcemy go
otworzyć, wybieramy ten kanał, naciskamy czerwony przycisk i naciśnięciem OK zadajemy hasło.

Przeskocz

Tak zaznaczone kanały nie są wyświetlane na liście kanałów, a przy przechodzeniu te kanały są przeska­kiwane. Wybieramy kanał i naciskamy zielony przycisk. Potem naciskamy OK. Kanał zostanie zaznaczony
ikoną. Naciśnięciem przycisku EXIT zatwierdzamy zmiany. Wybrany kanał będzie przeskakiwany przy
przełączaniu kanałów. Do odblokowania wybieramy ponownie ten kanał, naciskamy zielony przycisk i
zatwierdzamy naciśnięciem OK.

Przesuń

Służy do zmiany kolejności kanałów. Wybieramy kanał i naciskamy żółty przycisk. Potem naciskamy OK.
Kanał zostanie zaznaczony ikoną. Za pomocą przycisków w górę i w dół na pilocie zdalnego sterowania
wybieramy nową pozycję dla tego kanału i naciskamy przycisk OK. Kanał zostanie przesunięty na wybraną
pozycję. Uwaga! Jeżeli chcemy przesunąć kanały na nowe miejsce, to opcja LCN musi być wyłączona.

Zmień

W tym menu można wykonać zaawansowane zmiany kanałów. Wybieramy kanał i naciskamy niebieski
przycisk. Pojawią się nowe możliwości:

a. Uporządkuj

Naciskamy czerwony przycisk na pilocie zdalnego sterowania. Teraz można sortować kanały według nazwy
(A-Z), nazwy (Z-A), bezpłatne/kodowane, zamknięte.

b. Zmień

Naciskamy zielony przycisk na pilocie zdalnego sterowania, a potem naciskamy OK. Teraz można zmienić
nazwę kanału.

c. Skasuj

Naciskamy niebieski przycisk na pilocie zdalnego sterowania, a potem naciskamy OK. Kanał zostanie za­znaczony ikoną. Naciśnięciem przycisku EXIT zatwierdzamy zmiany.

Lista stacji radiowych

Wejście do menu zmiany stacji radiowych.

Skasuj wszystko

Otworzy się okno z ostrzeżeniem. Jeżeli wybierzemy Tak, to wszystkie kanały zostaną skasowane.

Narzędzia (Rys. 9)

Informacje

Wyświetla informacje o modelu, dekoderze video i danych zainstalowanego rmware. Przy kontroli aktu­alności rmware zawsze bierzemy pod uwagę datę wydania aktualizacji.

Ustawienia fabryczne

Jeżeli zdecydujemy się przywrócić ustawienia fabryczne, to skasowane zostaną listy kanałów i kompletne
ustawienia odbiornika.

Aktualizacja przez USB

Pozostawiamy odbiornik podłączony do telewizora, ale przełączamy go do trybu gotowości. Kopiujemy
najnowsze rmware na dysk USB (plik będzie mieć rozszerzenie .abs). Nie zmieniamy nazwy pliku rmwa­re i nie zapisujemy go do podkatalogów. Wkładamy urządzenie USB do portu USB odbiornika i naciskamy
przycisk Stand-by na pilocie zdalnego sterowania. Na ekranie telewizora wyświetli się komunikat „Dysk
USB podłączony“. Przechodzimy do MENU/Narzędzia/Aktualizacje przez USB i naciskamy przycisk OK. W
kolejnym oknie wybieramy Tryb upgrade: „AIlCode“. Z opcji pod „Upgrade File“ wybieramy plik z rmware.
Zaznaczamy Start i naciskamy przycisk OK do rozpoczęcia aktualizacji. Za kilka sekund proces zostanie
zakończony i odbiornik automatycznie restartuje.
Po aktualizacji kontrolujemy dane nowego rmware naciskając: MENU/Narzędzia/Informacje.

Uwaga! Jeżeli proces aktualizacji nie uruchomi się, stosujemy inny ash dysk USB w formacie FAT32.

Rezerwowanie i przywrócenie listy kanałów na USB

Listę dostrojonych i posegregowanych kanałów można wygodnie zapisać w urządzeniu USB do późniejszego
wykorzystania, na przykład po przywróceniu odbiornika do ustawienia fabrycznego. Przechodzimy do MENU/
Narzędzia/Aktualizacje przez USB i naciskamy przycisk OK. W kolejnym oknie wybieramy Tryb upgrade: „Save
Channels to USB“. Zaznaczamy Start i naciskamy przycisk OK do zapisania pliku na USB. Do przywrócenia
listy w takim samym menu wybieramy pozycję „Load Channels from USB“ i naciskamy przycisk start. Po
zakończeniu aktualizacji odbiornik restartuje.

Automatyczne wyłączenie

Ustawiamy, kiedy odbiornik ma się automatycznie przełączyć do trybu gotowości. Można wybrać z opcji: 1
godzina, 2 godziny, 3 godziny, 4 godziny albo 5 godzin. Wartość początkowa wynosi 3 godziny.

28

Zegar

Ustawienie wyświetlania zegara na przednim ekranie w trybie gotowości. Wyjściowym ustawieniem jest
„Włączone“.

Ustawienia systemowe (Rys. 10)

Język

Wybieramy język menu OSD, pierwszą i drugą ścieżkę dźwięku, napisów i teletekstu.

System TV

Rozdzielczość video

Ustawiamy rozdzielczość wyjścia video w zależności od podłączonego urządzenia. Jeżeli korzystamy z
wyjścia HDMI, wyjściowym ustawieniem jest 720 p/ 50 Hz. Jeżeli korzystamy z wyjściowego podłączenia
SCART, wartość początkowa wynosi 576i. Nie wszystkie odbiorniki TV potraą wyświetlać we wszystkich
rozdzielczościach.

Stosunek boków

Ustawiamy stosunek boków obrazu w zależności od podłączonego TV. Dostępne możliwości: Auto, 4: 3PS,
4: 3LB albo 16:9. Wartość początkowa jest Auto.

Cyfrowe wyjście audio

Dostępne możliwości: BS Out albo LPCM Out. Wartość początkowa jest LPCM Out.

Ustawienia panelu

Umożliwia wyłączyć przedni wyświetlacz przy zastosowaniu zewnętrznego odbiornika IR.

Ustawienia ekranu

Umożliwia szczegółowe ustawienie obrazu.
Jasność (wartość początkowa wynosi 50)
Kontrast (wartość początkowa wynosi 50)
Nasycenie (wartość początkowa wynosi 50)
Odcień (wartość początkowa wynosi 50)
Ostrość (wartość początkowa wynosi 5)

Ustawienie czasu lokalnego

Region

Wybieramy kraj, w którym użytkujemy odbiornik. Jeżeli tego kraju nie ma na liście, wybieramy inny kraj
z tego regionu.

Wykorzystanie GMT

Jeżeli chcemy użyć automatyczne ustawianie czasu według GMT, ustawiamy czas na „Według regionu“(za­lecana opcja). Jeżeli chcemy ustawić ręcznie strefę czasową, ustawiamy „Zdeniowana przez użytkownika“
albo ustawiamy na „Wyłączone“, jeżeli chcemy ręcznie ustawić datę i czas. Wartość początkowa jest
„Według regionu“.

Strefa GMT

Ustawiamy strefę czasową (tylko, jeżeli jest „Zastosowany GMT“ ustawiony na „Zdeniowana przez
użytkownika“).

Data

Ustawiamy datę (tylko, jeżeli jest „Zastosowany GMT“ ustawiony na „Wył“).

Time

Ustawiamy czas (tylko, jeżeli jest „Zastosowany GMT“ ustawiony na „Wył“).

Ustawienie timera

Ta funkcja umożliwia ręczne zadanie operacji nagrywania albo przełączenia w określonym czasie.
Uwaga: Timer można również ustawić z menu EPG (patrz część EPG).

Tryb timera

Ustawienie powtarzania operacji timera: Raz, Codziennie albo Wyłączone.

Usługa timera

Wybieramy wymagany typ operacji. Jeżeli jest ustawione „Nagrywanie“, odbiornik przełącza się na zapro­gramowany kanał w zaprogramowanym dniu i czasie i zaczyna nagrywać nadawany program. Jeżeli jest
ustawione „Kanał“, odbiornik przełącza się na zaprogramowany kanał w zaprogramowanym dniu i czasie.

Kanał przy włączeniu

Ustawienie kanału, w którym operacja ma być wykonana.

Data włączenia

Ustawiamy datę operacji.

Początek, albo Start

Ustawiamy początkowy czas operacji.

29

Długość

Ustawiamy długość operacji. Po zakończeniu operacji odbiornik przejdzie do stanu przed rozpoczęciem
operacji.

Blokada rodzicielska (Niektóre wersje rmware nie obsługują tej funkcji)

Blokada menu

Jeżeli jest aktywna, to dostęp do zmiany kanałów i menu wyszukiwania jest chroniony hasłem. Wartość
początkowa jest Wyłączone.

Blokada rodzicielska

Korzysta z nadawanych znaczników do ograniczenia oglądania nieodpowiednich treści przez dzieci i młodzież.
Do ograniczenia zadajemy wiek dzieci.

Nowe hasło

Przy zmianie początkowego hasła na inne hasło.

Potwierdź hasło

Potwierdzenie nowego hasła.
Uwaga: Początkowe hasło jest 0000. Do dyspozycji jest też Master PIN, w przypadku zapomnienia hasła,
które zostało ustawione. Master PIN jest 1006.

Ustawienia Menu OSD

Czas wyświetlania OSD

Wybieramy czas wyświetlania listy informacyjnej od 1 do 10 sekund. Wartość początkowa wynosi 5.

Widoczność Menu OSD

Ustawiamy widoczność OSD na „Wyłączone“, albo 10 % do 40 %. Wartość początkowa jest „Wyłączone“.

Ulubione

Do zmiany nazwy grup ulubionych kanałów, wybieramy grupę i naciskamy OK. Teraz można zmienić nazwę
listy ulubionych kanałów.

Inne

Zasilanie anteny

Jeżeli korzystamy z aktywnej anteny bez adaptera zasilającego, ustawiamy tę funkcję na „Włączone“. Jeżeli
korzystamy z anteny pasywnej albo aktywnej anteny z niezależnym adapterem zasilającym, ustawiamy
„Wyłączone“. Wartość początkowa jest „Wyłączone“. Włączenie tej funkcji spowoduje zmniejszenie czułości
wejściowego tunera i dlatego zalecamy stosować zewnętrzne źródło zasilania przeznaczone do zasilania
przedwzmacniaczy antenowych.

Typ kanału

Ustala, jakie kanały odbiornik będzie dostrajać i wyświetlać na liście kanałów. Wartość początkowa jest
Wszystko.

Sygnalizacja poziomu sygnału

Przy instalacji anteny można wykorzystać funkcję dźwiękowej sygnalizacji poziomu sygnału. Jeżeli włączymy
tę funkcję, to po dwukrotnym naciśnięciu przycisku INFO na zdalnym sterowaniu oprócz wyświetlania infor­macji o sile i jakości sygnału będzie też emitowany sygnał akustyczny informujący o poziomie odbieranego
sygnału. Wartość początkowa jest O.

Usługa AD

Funkcja wyświetlania napisów dla słabosłyszących. Wartością początkową jest Wyłączone.

Zastosuj AD, jako wyjście

Jeżeli usługa AD jest włączona, to ścieżka audio zawierająca AD zostaje wybrana, jako wyjściowa

AD Volume Oset

Jest aktywny, jeżeli usługa AD jest włączona.

Po wyłączeniu zasilania

Umożliwia Wam wybranie operacji wykonywanej przez odbiornik po niespodziewanym wyłączeniu zasilania
i jego następnym przywróceniu. Wartość początkowa jest „stan początkowy“.

Pętla RF w Standby

Jeżeli jest aktywa, to pętla RF przesyła sygnał również w stanie gotowości.

Media odtwarzacza (Rys. 11)

Zapis

Przełącznik trybów odtwarzacza

Naciśnięciem przycisku 1 na pilocie zdalnego sterowania możemy przechodzić pomiędzy kartami Zapis,
Muzyka, Obrazy i Video.

Uporządkuj

Naciśnięciem przycisku 2 na pilocie zdalnego sterowania sortujemy pliki według nazwy, czasu, wielkości i
ulubionych pozycji. Opcja „Porządkuj“ jest aktywna w zakładkach Muzyka, Obrazy i Video.

30

Powtarzanie

Naciśnięciem 3 na pilocie zdalnego sterowania wybieramy możliwość powtarzania. Ta opcja jest aktywna
dla Muzyka i video.

Ustawienia

Naciskamy 3 na pilocie zdalnego sterowania. Do ustawienia obrazów na podstawie czasu prezentacji i
powtarzania prezentacji. Ta opcja jest aktywna w obrazie.

MultiView

Naciśnięciem 4 na pilocie zdalnego sterowania wyświetlamy na telewizorze wspólne Multi obrazy. Ta opcja
jest aktywna w obrazie.

Lista utworów

Naciskamy CZERWONY przycisk na pilocie zdalnego sterowania. Obraz i zapis video zostaną dołączone do
listy utworów. Ta opcja jest aktywna w menu Obraz i Muzyka.

Ulubione

Naciśnięciem przycisku OK ustawiamy ulubione pliki medialne. Ta opcja jest aktywna w obrazach i w muzyce.

FAV Wszystko

Wyświetla listę wszystkich ulubionych mediów. Ta opcja jest aktywna w obrazach i w muzyce.

Zmień

Naciśnięciem niebieskiego przycisku możemy zmienić nazwę mediów.
Uwaga: Przy oglądaniu video z napisami z jednostki USB, można ustawić kolor, wielkość napisów, kolor
tła i lokalizację napisów na ekranie. Naciśnięciem zielonego przycisku na pilocie zdalnego sterowania
wyświetlamy ustawienia napisów.

Informacje o nośniku pamięci USB

Wyświetla informacje o jednostce USB.

Ustawienia PVR

Timeshift

Przesunięcie czasowe. Umożliwia ciągłe nagrywanie wyświetlanego kanału na urządzeniu USB. Jeżeli ta
funkcja jest aktywna, to obraz nadawany w TV można zatrzymać, przewijać szybko w przód, przewijać
szybko w tył. Wartość początkowa jest „Wyłączone“.

Przeskocz

Dostępnymi możliwościami są: 30 s, 1 min, 5 min, 10 min albo 30 min. Wartość początkowa wynosi 30 sekund.

Zapisz Timeshift

Jeżeli jest włączone, umożliwia zapis video z przesunięciem czasowym na urządzeniu USB do późniejszego
odtworzenia. Wartość początkowa jest WŁĄCZONE. Ta funkcja jest aktywna tylko wtedy, jeżeli jest włączona
opcja Przesunięcie czasowe.

Bezpieczne usunięcie urządzenia USB

Wybieramy podłączoną jednostkę USB i po naciśnięciu przycisku OK bezpiecznie usuwamy jednostkę USB.

Przesunięcie czasowe (Timeshift)

Funkcja Timeshift umożliwia zatrzymanie sygnału TV nagrywanego na urządzeniu USB. Kontrolujemy, czy
do odbiornika jest podłączona jednostka USB. W MENU „Ustawienia PVR“ włączamy funkcję Timeshift.
Naciśnięciem przycisku PAUSE na pilocie zdalnego sterowania zatrzymujemy program. Odtwarzanie i
przesunięcie video sterujemy za pomocą przycisków na pilocie zdalnego sterowania.
Naciśnięciem strzałek w lewo i w prawo wybieramy początkowy punkt odtwarzania i zatwierdzamy naci­śnięciem przycisku OK.
Naciśnięciem PAUSE zatrzymujemy odtwarzanie.
Naciskamy REV i FWD do przewijania do przodu albo do tyłu. Naciskamy STOP do zatrzymania przesunięcia
czasowego i kontynuujemy oglądanie programu.

Natychmiastowy zapis

Kontrolujemy, czy do telewizora jest podłączone urządzenie USB. Przy oglądaniu programu włączamy
listę, naciśnięciem przycisku REC do nagrywania na pilocie zdalnego sterowania (naciskamy przycisk REC
2× krótko do wprowadzenia długości zapisu). Dla zatrzymania zapisu naciskamy przycisk STOP na pilocie
zdalnego sterowania. Do potwierdzenia zatrzymania zapisu wyświetla się okno dialogowe. Wybieramy [Tak]
dla zatrzymania zapisu albo [Nie], do kontynuowania nagrywania. Nagrania są zapisywane w jednostce USB
i są do dyspozycji w programie Media Player/Zapis.

Uwaga: Do zaplanowania zapisu korzystamy z funkcji timera albo EPG.

EPG (elektroniczny przewodnik programowy)

EPG umożliwia wyświetlenie dodatkowych informacji o programie TV i zaprogramowanie timerów po­szczególnych programów. Naciśnięciem przycisku EPG na pilocie zdalnego sterowania przechodzimy do
elektronicznego przewodnika programowego EPG. Do nawigacji w menu wykorzystujemy przyciski strzałek
na pilocie zdalnego sterowania. Naciskamy przycisk „Timer“, menu wyświetli plan PVR.

31

Specykacja techniczna

Częstotliwość wejściowa tunera: 177.5–858 MHz
Impedancja wejściowa: 75 Ω
Poziom sygnału wejściowego: 256 QAM; R5/6 G1/128 <75.2 dBm; c/n <23.9db
Wyjście AV: Scart (CVBS)
S/PDIF Audio: Coaxial (opcjonalnie)
HDMI: HDMI output
Temperatura pracy: +0 °C – 70 °C
Temperatura przechowywania: -40 °C – +65 °C
Mpeg Audio/Video dekoder
Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC main

prole@level 4.1 high tier

Prole Level: MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (maks. 10 bit) main prole @

level 4.1; main 10 prole @level 4.1 high tier
Wejściowa prędkość danych: Maks. 60 Mb
Stosunek boków: 4:3, 16:9, letter box
Rozdzielczość video: 1920 × 1080i; 1280 × 720p; 720 × 576i
Dekoder audio: MPEG-1 Layer I/II, MPEG-2 layer I/II; AA
Częstotliwość próbkowania: 32, 44.1 & 4C, AAC+/HE-AAC/AC3, Dolby plus
Tryby audio: Mono/Joint Stereo/Stereo8 MHz
Zasilanie: AC 100–240 V, 50/60 Hz albo 12 V/1 A

Wyprodukowano na licencji spółki Dolby Laboratories. Dolby i symbol podwójnego D są chronionymi znakami
spółki Dolby Laboratories.

Logo DVB i DVB są chronionymi znakami spółki DVB Project

Terminy HDMI, HDMI High Denition Multimedia Interface oraz logo HDMI są znakami towarowymi lub
zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i
innych krajach.

Rozwiązywanie problemów FAQ

Jeżeli stwierdzicie jakąkolwiek usterkę, to prosimy najpierw sprawdzić, czy nie jest ona wymieniona w po­niższej tabeli najczęstszych usterek i czy nie jest w niej opisany szybki sposób rozwiązania problemu. Jeżeli
nie znajdziecie konkretnej odpowiedzi albo będziecie mieć jakieś inne niejasności, prosimy skontaktować
się z infolinią klienta obsługiwaną przez producenta.

Problem Możliwa przyczyna Rozwiązanie

Nie świeci czerwona

lampka sygnalizacyjna w

trybie gotowości

Brak sygnału

Brak obrazu albo dźwięku

Komunikat „Zakodowany

kanał”

Nie działa zdalne

sterowanie

Wtyczka wyłączona zgniazdka.

Przepalony bezpiecznik w

odbiorniku.

Antena nie jest podłączona. Źle

ustawiona antena. W tym miejscu

brak dobrego sygnału.

W przełączniku wejść Waszego TV

nie jest wybrane Scart/AV/HDMI.

Kanał jest kodowany. Wybrać inny kanał do oglądania.

Odbiornik jest wyłączony. Pilot

zdalnego sterowania nie jest

skierowany na odbiornik. Panel

przedni zasłania jakiś przedmiot.

Rozładowane baterie w pilocie.

Sprawdzić podłączenie

do przewodu do zasilania.

Skontrolować bezpiecznik.

Sprawdzić podłączenie anteny.

Przestawić antenę. Skontaktować

się z lokalną rmą.

W sterowaniu TV przełączyć na

odpowiednie wejście.

Włączyć odbiornik. Pilot zdalnego

sterowania musi być skierowany

w stronę przedniego panelu TV.

Usunąć przedmiot sprzed panelu.

Wymienić baterie.

32

Problem Możliwa przyczyna Rozwiązanie

Sformatować urządzenie USB

do formatu plików NTFS albo

FAT32. Spróbować zastosować

inne urządzenie USB o większej

prędkości zapisu.

Zastosować wzmacniacz

antenowy kompensujący straty

sygnału w instalacji. Skontaktować

się z lokalną rmą w sprawie
doboru właściwego systemu

antenowego.

Nie można nagrywać na

urządzenie USB

Po przeniesieniu do innego

pomieszczenia urządzenie

nie odbiera kanałów

Urządzenie USB ma niewłaściwy

format. Urządzenie USB ma za

małą prędkość zapisu.

Przedłużenie przewodu do anteny

spowodowało niedopuszczalny

spadek jakości sygnału.

HU | Digitális teresztriál készülék

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulla­dékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz.
Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a

talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.
Az EMOS spol. s r.o. ezennel kijelenti, hogy a J6014, J6015 típusú rádióeszköz megfelel a 2014/53/EU

irányelv rendelkezéseinek. Az EU megfelelőségi nyilatkozat teljes szövege a következő helyen olvasható:
http://www.emos.eu/download.

A csomag tartalma

EM190-S/L
Univerzális távirányító
Használati útmutató
2× AAA elem

Külső infravörös érzékelő

A készülék bemutatása

Vezérlőelemek és csatlakozók
Elülső panel (1. ábra)

Power – be- és kikapcsoló gomb
CH+/- – csatornaváltó gomb
Kijelző – az aktuális csatornával kapcsolatos információ/óra
Külső infravörös érzékelő csatlakozója

Hátsó panel (2. ábra)

ANT IN – jelbemenet
USB – adattároló eszköz csatlakoztatására szolgáló port
HD-OUT – HDMI videokimenet
SCART – analóg video-/hangkimenet
12 V-os tápellátás bemenete

Univerzális távirányító (3. ábra)

Az EM190-S/L távirányító 4 programozható gombbal rendelkezik a TV vezérléséhez: TV Power, Vol+, Vol-,
TV/AV. Miután ezeket a funkciókat átprogramozta a TV eredeti távirányítójáról, az alapvető funkciókat
közvetlenül az EM190-S/L távirányítóról vezérelheti. A megtanult kódok az elem eltávolítása után is a
memóriában maradnak.

Gomb programozása

A SET (BEÁLLÍTÁS) gomb 5 másodpercig történő megnyomásával a távirányítót tanulási módba kapcsolja
(a LED villogása megszűnik, és világítani kezd).
Miközben a LED világít, helyezze az eredeti távirányítót és az EM190-S/L távirányítót egymással szembe,
3‒5 cm-es távolságra.
Az EM190-S/L távirányítón nyomja meg röviden, majd engedje fel a programozni kívánt gombot.
Nyomjon meg és tartson lenyomva egy gombot az eredeti távirányítón; amikor az EM190-S/L távirányítón
aLED kétszer felvillan, majd égve marad, engedje fel a gombot.
A többi gomb esetében is hajtsa végre ezt a módszert. A tanulás befejeztével nyomja meg még egyszer
aSet (Beállítás) gombot; a LED kikapcsol.

33

A távirányító gombjainak ismertetése

1 – KÉSZENLÉT: a vevőkészülék be- és kikap-

csolása
2 – Következő
3 – Gyors előretekerés
4 – Visszatekerés
5 – Előző
6 – Lejátszás
7 – Szünet: A lejátszás szüneteltetése
8 – LEÁLLÍTÁS: A lejátszás leállítása
9 – REC (RÖGZÍTÉS): A rögzítés indítása
10 – USB: A multimédia-lejátszó menüjének

megjelenítése
11 – SUB (FELIRAT): Az egyes csatornák/fájlok

feliratainak kezelése (ha van)
12 – TTX: Teletext
13 – AUDIO (HANG): Hangsáv/hangbeállítások

kiválasztása
14 – EPG: Elektronikus műsorújság
15 – INFO (INFORMÁCIÓ): Az aktuális műsorral

kapcsolatos információ / jelerősség és

-minőség megjelenítése

Figyelem

Az USB-port teljes kihasználása érdekében az ahhoz csatlakoztatott tárolóeszköznek támogatnia kell az USB

2.0 szabványt. Az USB-eszköz írási sebességének legalább 9,0 MB/s-nak kell lennie a hibamentes, stabil
rögzítés és lejátszás érdekében. A lassabb merevlemezek és ashmeghajtók esetében probléma merülhet
fel rögzítéskor, amelynek eredményeként a kép akadozhat, vagy egyáltalán nem működhet. Csak egyetlen
partícióból áll, NTFS vagy FAT32 fájlrendszert használó meghajtók működnek megfelelően. Ha a meghajtó
más fájlrendszert használ, egy számítógépen formázza meg a javasolt fájlrendszerre, mielőtt csatlakoztatja
a vevőegységhez. Előfordulhat, hogy a jelentős mértékben töredezett vagy túlságosan megtelt memória­eszközök sem működnek megfelelően vagy zökkenőmentesen. A külső merevlemez-meghajtóknak saját
tápellátással kell rendelkezniük. A vevőegységbe épített USB-port nem képes megfelelő feszültséget bizto­sítani a hordozható USB-merevlemez tápellátásához. Rögzítés és lejátszás közben semmilyen körülmények
között ne válassza le az USB-eszközt a vevőkészülékről. Ha ezt teszi, azzal károsíthatja a vevőkészüléket
vagy a ashmeghajtót, illetve a meghajtón lévő adatokat.

16 – Navigációs gombok: Navigálás a menüben /

csatornaváltás / hangerő-szabályozás
17 – OK: A kiválasztás megerősítése
18 – MENU (MENÜ): A készülék képernyőn megje-

lenő menüjének megjelenítése
19 – Exit (Kilépés): Kilépés az aktuális menüből
20 – V+/-: A hangerő szabályozása
21 – FAV (KEDVENCEK): A kedvenc csatornák

listájának megjelenítése
22 – MUTE (NÉMÍTÁS): A hang némítása
23 – CH+: Csatornaváltás
24 – Számgombok (0~9): Számgombok az előre

beállított csatornák közvetlen kiválasztá-

sához
25 – TV/RADIO (TV/RÁDIÓ): Váltás a TV- és

rádiócsatornák között
26 – RECALL (VISSZATÉRÉS): Az előző csatorna

gyors kiválasztása

Üzembe helyezés és összeszerelés

Az elemek behelyezése a távirányítóba

Mielőtt a vevőkészüléket első alkalommal bekapcsolja, helyezzen két AAA elemet a távirányítóba a 4. ábra
szerint.

A vevőkészülék csatlakoztatása a jelforráshoz

Csatlakoztassa a vevőkészüléket a jelforráshoz és más eszközökhöz az 5. ábra szerint.

A vevőkészülék üzembe helyezése

Amikor a vevőkészüléket első alkalommal helyezi üzembe, vagy amikor azt visszaállítja a gyári beállításokra,
a kijelzőn megjelenik a telepítési útmutató.
Az igényeinek megfelelően válasszon a 6. ábrán látható menüből:

1. Region (Régió)

2. OSD Menu Language (Képernyőn megjelenő menü nyelve)

3. Display Mode (Megjelenítési mód) (a gyári alapbeállítás: 720 p/50 Hz)

4. Aspect Mode (Képarány módja)

5. Antenna power (Antenna tápellátása) (csak akkor kapcsolja be, ha közvetlenül a vevőegységről mű­ködtetett, aktív antennát használ). A szolgáltatás bekapcsolásával csökkenti a bemeneti vevőegység
érzékenységét. Ezért javasolt elsősorban külső, antenna előerősítők tápellátására tervezett tápegységet
használni.

Erősítse meg a kiválasztott értéket a távirányító OK gombjával, ekkor a vevőegység elkezdi automatikusan
keresni és menteni a rendelkezésre álló csatornákat.

Jellemzők és a képernyőn megjelenő menü elemei

Telepítés (7. ábra)

Auto Channels Scan (Csatornák automatikus keresése)

A rendelkezésre álló TV-csatornák automatikus keresése és tárolása.

a. Country (Ország) – adja meg a használati országot

34

b. FTA only (Csak FTA) – a keresést csak az ingyenes csatornákra korlátozza
c. T2 signal only (Csak T2 jel) – A keresést csak a DVB-T2 sugárzású csatornákra korlátozza
d. T2-Lite support (T2-Lite támogatása)
e. Search (Keresés) – Az OK gomb megnyomása után elkezdi hangolni és menteni a csatornákat

Manual Channels Scan (Csatornák manuális keresése)

TV-csatornák manuális keresése. A csatornákat szám vagy frekvencia alapján keresheti. A beállítások
megadása után válassza a Search (Keresés) lehetőséget a keresés megkezdéséhez. Adja meg a csatorna
paramétereit, és kezdje meg a keresést az OK gomb megnyomásával.

LCN (Logikai csatornaszámozás)

Kiválaszthatja, hogy a csatornákat azok logikai csatornaszáma szerint szeretné-e rendezni. Alapértelmezés
szerint ki van kapcsolva. Ez a szolgáltatás Csehországban jelenleg nem használható.

Csatorna szerkesztése (8. ábra)

TV Channel List (TV-csatornák listája)

Lehetővé teszi a csatornák listájának szerkesztését a csatornák zárolásával, törlésével, kihagyásával és
áthelyezésével, illetve a kedvenc csatornák listájának létrehozásával. Ha szeretné megtekinteni egy csatorna
előnézetét, jelölje ki azt a fel/le navigációs gombokkal, majd nyomja meg az OK gombot.

FAV (KEDVENC)

A kedvenc csatornák. A fő csatornalista mellett a kedvenc csatornákat tartalmazó további listákat is használ­hat. Ezekben a listákban a csatornákat műfaj, nyelv stb. szerint rendezheti. Válasszon egy csatornát, és nyomja
meg a távirányító FAV gombját. Ezután nyomja meg az OK gombot. Megjelenik a kedvenc csatornák listája.
Válassza ki az egyik listát, és nyomja meg az OK gombot. Ezután nyomja meg az EXIT (KILÉPÉS) gombot
a módosítások megerősítéséhez. A rendszer menti a kiválasztott csatornát az adott listába (ikon jelöli). A
távirányító jobbra/balra gombjával válthat a csatornalisták között. Ha egy csatornát szeretne eltávolítani a
kedvenc csatornák listájából, jelölje ki azt, és nyomja meg a FAV (KEDVENC), majd az OK gombot. Megjelenik
a kedvenc csatornák listája. Nyomja meg ismét az OK gombot. Ezután kiléphet a menüből, és megerősítheti
a módosításokat. A rendszer törli a csatornát a kedvencek közül.

Zárolás

A csatornák PIN-kóddal történő zárolására szolgál. Válasszon egy csatornát, majd nyomja meg a távirányító
piros gombját. Ezután nyomja meg az OK gombot, és adja meg az alapértelmezett jelszót (0000). A csatornát
a készülék ikonnal jelöli meg. Nyomja meg az EXIT (KILÉPÉS) gombot a módosítások megerősítéséhez. A
rendszer zárolja a kiválasztott csatornát. Ha szeretné feloldani a csatorna zárolását, válassza ki azt, nyomja
meg a piros gombot, majd az OK gomb megnyomásával adja meg a jelszót.

Kihagyás

A kihagyásra megjelölt csatornák nem jelennek meg a csatornalistában, és azokat a készülék kihagyja a
csatornák közötti lépkedéskor. Válasszon egy csatornát, majd nyomja meg a zöld gombot. Ezután nyomja
meg az OK gombot. A csatornát a készülék ikonnal jelöli meg. Nyomja meg az EXIT (KILÉPÉS) gombot a
módosítások megerősítéséhez. A kiválasztott csatornát a készülék kihagyja a csatornák közötti lépkedéskor.
A csatorna blokkolásának feloldásához válassza ki azt ismét, nyomja meg a zöld gombot, majd erősítse
meg az OK gombbal.

Áthelyezés

A csatornák sorrendjének módosítására szolgál. Válasszon egy csatornát, majd nyomja meg a sárga gombot.
Ezután nyomja meg az OK gombot. A csatornát a készülék ikonnal jelöli meg. A távirányító fel/le gombjával
válassza ki a csatorna új pozícióját, majd nyomja meg az OK gombot. A csatorna ebbe a pozícióba kerül.
Megjegyzés: a csatornák áthelyezéséhez a logikai csatornaszámozást ki kell kapcsolni.

Szerkesztés

Itt adhatja meg a csatorna haladó beállításait. Válasszon egy csatornát, majd nyomja meg a kék gombot.
Új beállítások jelennek meg:

a. Sort (Rendezés)

Nyomja meg távirányító piros gombját. A csatornákat név (A-Z), név (Z-A), ingyenesség/kódoltság, illetve
zároltság szerint rendezheti.

b. Edit (Szerkesztés)

Nyomja meg a távirányító piros gombját, majd az OK gombot. Módosíthatja a csatorna nevét.

c. Delete (Törlés)

Nyomja meg a távirányító kék gombját, majd az OK gombot. A csatornát a készülék ikonnal jelöli meg. Nyomja
meg az EXIT (KILÉPÉS) gombot a módosítások megerősítéséhez.

Radio Channel List (Rádiócsatornák listája)

Megjelenik egy menü, amelyben szerkesztheti a rádiócsatornák listáját.

Delete All (Az összes törlése)

Megjelenik egy gyelmeztető ablak. Ha a Yes (Igen) lehetőséget választja, minden csatornát töröl.

35

Tools (Eszközök) (9. ábra)

Information (Információ)

Megjeleníti a modellel és a videodekóderrel kapcsolatos információkat, illetve a telepített rmware kiadási
dátumát. A rmware naprakészségének ellenőrzésekor mindig vegye gyelembe a frissítés kiadási dátumát.

Factory Setting (Gyári beállítás)

Ha a gyári beállítások visszaállítását választja, azzal törli a csatornalistákat és a vevőkészülék minden
beállítását.

Software Upgrade by USB (Szoftver frissítése USB-n keresztül)

A vevőkészüléket hagyja a TV-hez csatlakoztatva, de kapcsolja készenléti módba. Másolja a legfrissebb
rmware-t USB-meghajtóra (a fájl kiterjesztése .abs lesz). Ne módosítsa a rmware fájljának nevét, és ne
mentse azt almappába. Csatlakoztassa az USB-eszközt a vevőkészülék USB-portjához, és nyomja meg a
távirányító készenléti gombját. A TV képernyőjén megjelenik egy üzenet: „USB drive connected” (USB-meg­hajtó csatlakoztatva). Lépjen a MENU (MENÜ)/Tools (Eszközök)/Software Upgrade by USB (Szoftver frissítése
USB-n keresztül) pontra, majd nyomja meg az OK gombot. A következő ablakban válassza az „AIlCode”
(Összes kód) frissítési módot. Válassza ki a rmware fájlját az „Upgrade File” (Fájl frissítése) beállítással.
Válassza a Start (Indítás) elemet, és nyomja meg az OK gombot a frissítés megkezdéséhez. A folyamat
néhány másodperc alatt befejeződik, és a vevőkészülék automatikusan újraindul.
A frissítést követően ellenőrizze az új rmware dátumát a MENU (MENÜ)/Tools (Eszközök)/Information
(Információ) pont kiválasztásával.

Megjegyzés: ha a frissítés nem indul el, használjon másik, FAT32 fájlformátumú USB-meghajtót.

Csatornák biztonsági mentése és visszaállítása USB-eszközzel

A behangolt és rendezett csatornák listája kényelmesen USB-eszközre menthető későbbi felhasználás céljából
(például a vevőkészülék gyári beállításainak visszaállítása után). Lépjen a MENU (MENÜ)/Tools (Eszközök)/
Software Upgrade by USB (Szoftver frissítése USB-n keresztül) pontra, majd nyomja meg az OK gombot. A
következő ablakban válassza az „Save Channels to USB” (Csatornák mentése USB-eszközre) lehetőséget.
Válassza a Start (Indítás) elemet, és nyomja meg az OK gombot a fájl USB-eszközre mentéséhez. A lista
visszaállításához válassza ugyanazon menü „Load Channels from USB” (Csatornák betöltése USB-eszközről)
pontját, majd válassza a Start (Indítás) elemet. A frissítés után a vevőkészülék újraindul.

Auto Standby (Automatikus készenlét)

Beállíthatja, hogy a vevőkészülék mikor váltson automatikusan készenléti módba. A következők közül
választhat: 1 hour, 2 hours, 3 hours, 4 hours vagy 5 hours (1, 2, 3, 4, illetve 5 óra). Az alapértelmezett
érték: 3 hours (3 óra).

Clock (Óra)

Készenléti módban aktiválja/inaktiválja az órát az elülső kijelzőn. Az alapértelmezett beállítás: „On” (Be).

System Setup (Rendszerbeállítás) (10. ábra)

Language (Nyelv)

Válassza ki a képernyőn megjelenő menü, az első és a második hangsáv, a feliratok és a teletext nyelvét.

TV System (TV-rendszer)

Video Resolution (Videofelbontás)

Beállíthatja a videokimenet felbontását a csatlakoztatott eszköznek megfelelően. Ha HDMI-kimenetet
használ, az alapértelmezett beállítás 720 p/ 50 Hz. Ha SCART-kimenetet használ, az alapértelmezett érték
576i. Nem minden TV alkalmas minden felbontás megjelenítésére.

Aspect Mode (Képarány módja)

Beállíthatja a képarányt a csatlakoztatott TV-nek megfelelően. A lehetséges beállítások: Auto (Automatikus),
4: 3PS, 4: 3LB és 16:9. Az alapértelmezett érték: Auto (Automatikus).

Digital Audio Output (Digitális hangkimenet)

A lehetséges beállítások: BS Out (BS ki) és LPCM Out (LPCM ki). Az alapértelmezett érték: LPCM Out (LPCM ki).

Panel Settings (Panel beállításai)

Infravörös vevőkészülék használatakor lehetővé teszi az elülső kijelző kikapcsolását.

Display Setting (Kijelző beállítása)

Részletesen megadhatja a kép beállításait.
Fényerő (az alapértelmezett érték 50)
Kontraszt (az alapértelmezett érték 50)
Telítettség (az alapértelmezett érték 50)
Színezet (az alapértelmezett érték 50)
Élesség (az alapértelmezett érték 5)

36

Local Time Settings (Helyi idő beállítása)

Region (Régió)

Kiválaszthatja az országot, ahol használja a vevőkészüléket. Ha az Ön országa nem szerepel a listában,
válasszon a régióban található másik országot.

GMT Usage (GMT használata)

Ha az időt a GMT alapján automatikusan szeretné beállítani, válassza a „By Region” (Régió szerint) beállítást
(javasolt). Ha az időzónát (az időt és a dátumot) manuálisan szeretné beállítani, válassza a „User Dene” (Fel­használó általi deniálás) vagy az „O” (Ki) beállítást. Az alapértelmezett beállítás: „By Region” (Régió szerint).

GMT Zone (GMT-zóna)

Beállíthatja az időzónát (csak akkor, ha a „GMT Usage” (GMT használata) értéke „User Dene” (Felhasználó
általi deniálás)).

Date (Dátum)

Beállíthatja a dátumot (csak akkor, ha a „GMT Usage” (GMT használata) értéke „O” (Ki)).

Time (Idő)

Beállíthatja az időt (csak akkor, ha a „GMT Usage” (GMT használata) értéke „O” (Ki)).

Timer Setting (Időzítő beállítása)

Ez a funkció lehetővé teszi a felhasználó számára a rögzítés vagy a csatornaváltás manuális beállítását
egy beállított időpontban.

Megjegyzés: az időzítő az EPG (Elektronikus műsorújság) menüben is beállítható (lásd az EPG szakaszt).

Timer Mode (Időzítő mód)

Beállíthatja az időzítő ismétlődési értékét: Once (Egyszer), Daily (Naponta) vagy O (Ki).

Timer Service (Időzítő szolgáltatás)

Válassza ki a kívánt funkciót. Ha a „Recording” (Rögzítés) érték van kiválasztva, a vevőkészülék a beállított
csatornára vált a beállított napon és időpontban, és elindítja a sugárzott műsor rögzítését. Ha a „Channel”
(Csatorna) érték van kiválasztva, a vevőkészülék a beállított csatornára vált a beállított napon és időpontban.

Wakeup Channel (Ébresztési csatorna)

Beállíthatja a csatornát, amelyen a funkciót szeretné végrehajtani.

Wakeup Date (Ébresztés dátuma)

Beállíthatja a funkció dátumát.

Start (Kezdő időpont)

Beállíthatja a funkció kezdő időpontját.

Duration (Időtartam)

Beállíthatja a funkció időtartamát. A funkció befejezése után a vevőkészülék a funkció végrehajtása előtti
módra vált vissza.

Parental Lock (Szülői zár) (A rmware egyes verziói nem támogatják ezt a funkciót)

Menu Lock (Menü zárolása)

Ha aktiválva van, a csatorna szerkesztésére és keresésre szolgáló menü jelszóval védett lesz. Alapértel­mezés szerint ki van kapcsolva.

Parental Lock (Szülői zár)

Sugárzási jelzőket használ annak megakadályozásához, hogy a gyermekek és a kamaszok korlátozott
tartalmat tekintsenek meg. Adja meg az életkorkorlátot.

New Password (Új jelszó)

Az alapértelmezett jelszóról másik jelszóra váltáskor használható.

Conrm Password (Jelszó megerősítése)

Erősítse meg az új jelszót.

Megjegyzés: Az alapértelmezett jelszó: 0000. Az eszköz fő PIN-kóddal is rendelkezik, amely akkor használható,
ha elfelejti a beállított jelszót. A fő PIN-kód: 1006.

OSD Setting (Képernyőn megjelenő menü beállítása)

OSD Timeout (Képernyőn megjelenő sáv időtúllépése)

Kiválaszthatja az információs sáv megjelenítési időtartamát 1 és 10 másodperc közötti értékre. Az alap­értelmezett érték 5.

OSD Transparency (Képernyőn megjelenő menü átlátszósága)

Beállíthatja a képernyőn megjelenő menü átlátszóságát „O” (Ki), illetve 10‒40% értékre. Az alapértelmezett
beállítás „O” (Ki).

Favourites (Kedvencek)

A kedvenc csatornák csoportjának átnevezéséhez jelöljön ki egy csoportot, és nyomja meg az OK gombot.
Most már átnevezheti a kedvencek listáját.

37

Egyéb

Antenna Power (Antenna tápellátása)

Ha aktív, hálózati adapter nélküli antennát használ, a beállításnak adja meg az „On” (Be) értéket. Ha pasz­szív antennát, vagy aktív, külön hálózati adapterrel rendelkező antennát használ, a beállításnak adja meg
az „O” (Ki) értéket. Az alapértelmezett beállítás „O” (Ki). A szolgáltatás bekapcsolásával csökkenti a
bemeneti vevőegység érzékenységét. Ezért javasolt külső, antenna előerősítők tápellátására tervezett
tápegységet használni.

Channel Play Type (Csatorna lejátszási típusa)

Deniálhatja, hogy a vevőkészülék mely csatornákat hangolja be és jelenítse meg a csatornalistában. Az
alapértelmezett érték: All (Mind).

Beeper (Hangjelzés)

Ezt a funkciót az antenna felszerelésekor használhatja a jelerősség meghatározására. Ha ez a funkció aktív,
és kétszer megnyomja a távirányító INFO (INFORMÁCIÓ) gombját a jelerősség és -minőség megjelenítéséhez,
a jelerősség jelzéséhez hangjelet is kibocsát. Alapértelmezés szerint ki van kapcsolva.

AD Service (Audió leírási szolgáltatás)

Az események audió leírása látássérülteknek. Alapértelmezés szerint ki van kapcsolva.

Use AD as Default (Audió leírás használata alapértelmezésként)

Ha az audió leírás be van kapcsolva, az azt tartalmazó hangsáv alapértelmezés szerint ki lesz választva.

AD Volume Oset (Audió leírás hangerejének egyensúlyba hozása)

Aktiválódik, ha az audió leírási szolgáltatás be van kapcsolva.

After Power Loss (Áramkimaradás után)

Kiválaszthatja, hogy a vevőkészülék hogyan reagáljon a hirtelen ármakimaradásra. Az alapértelmezett érték:
„previous state” (előző állapot).

Loopthrough in Standby (Hurok átengedő készenléti üzemmódban)

Ha aktív, az RF hurok készenléti üzemmódban is átengedő.

Media Player (Médialejátszó) (11. ábra)

Records (Felvételek)

Player Mode Switch (Lejátszási mód váltása)

A távirányító 1-es gombjának megnyomásával válthat a Records (Felvételek), Music (Zene), Images (Képek)
és Video (Videó) között.

Sort (Rendezés)

A távirányító 2-es gombjának megnyomásával a fájlokat név, idő, méret és kedvencek szerint rendezheti. A
„Sort” beállítás a Music (Zene), az Images (Képek) és a Video (Videó) pontban használható.
Repetition (Ismétlés)
A távirányító 3-as gombjának megnyomásával kiválaszthatja az ismétlődési beállításokat. Ez a beállítás a
Music (Zene) és a Video (Videó) pontban használható.

Setup (Beállítás)

A távirányító 3-as gombjának megnyomásával beállíthatja a képek megjelenítési időtartamát és az ismétlést.
Ez a beállítás az Images (Képek) pontban használható.

MultiView (Több kép megtekintése)

A távirányító 4-es gombjának megnyomásával a kijelzőn megtekintheti a képek előnézetét együtt, rácsos
nézetben. Ez a beállítás az Images (Képek) pontban használható.

Song List (Dallista)

Nyomja meg távirányító PIROS gombját. A kép- és hangfelvétel a dallistában fog megjelenni. Ez a beállítás
a Music (Zene) és a Video (Videó) pontban használható.

Favourites (Kedvencek)

Nyomja meg az OK gombot a kedvenc médiafájlok kiválasztásához. Ez a beállítás az Images (Képek) és a
Music (Zene) pontban használható.

FAV All (Összes kedvenc)

Megjeleníti az összes kedvenc média listáját. Ez a beállítás az Images (Képek) és a Music (Zene) pontban
használható.

Edit (Szerkesztés)

Szerkesztheti a média nevét a kék gomb megnyomásával.

Megjegyzés: Ha USB-meghajtóról felirattal tekint meg egy videót, beállíthatja a felirat színét és méretét,
a háttér színét és a felirat pozícióját a képernyőn. Ha megnyomja a távirányító zöld gombját, megjelennek
a felirat beállításai.

Information about USB Storage (Az USB-meghajtó adatai)

Megjeleníti az USB-meghajtó adatait.

38

DVR Conguration (Digitális videórögzítés kongurálása)

TimeShift (Időeltolás)

Az aktuális csatornát folyamatosan az USB-eszközre rögzítheti. Ha ez a funkció aktív, szüneteltetheti,
illetve visszatekerheti/gyorsan előretekerheti az aktuális műsort. Az alapértelmezett beállítás „O” (Ki).

Skip (Kihagyás)

A lehetséges beállítások: 30 másodperc, 1 perc, 5 perc, 10 perc és 30 perc. Az alapértelmezett érték 30
másodperc.

Timeshift to Record (Rögzítés időeltolása)

Ha be van kapcsolva, a videót időeltolással rögzítheti az USB-eszközre későbbi lejátszás céljából. Az alapértel­mezett beállítás: „ON” (BE). Ez a funkció csak akkor aktív, ha a Timeshift (Időeltolás) beállítás be van kapcsolva.

Remove USB Device Safely (USB-eszköz biztonságos eltávolítása)

Kiválaszthat egy csatlakoztatott USB-eszközt, és biztonságosan eltávolíthatja azt az OK gomb megnyo­másával.

Timeshift (Időeltolás)

Az időeltolási funkció használatával szüneteltetheti a TV-adást, amelyet jelenleg az USB-eszközre rögzít.
Ellenőrizze, hogy a vevőkészülékhez van-e csatlakoztatva USB-eszköz. Lépjen a „DVR Conguration” (Di­gitális videórögzítés kongurálása) menübe, és aktiválja a Timeshift (Időeltolás) funkciót. Ha a távirányítón
megnyomja a PAUSE (SZÜNET) gombot, azzal szünetelteti a műsort. A távirányító gombjaival szabályozhatja
a lejátszást és navigálhat a videóban.
Ha megnyomja a bal/jobb gombot, kiválaszthatja a lejátszás kezdőpontját. Erősítse meg az OK gombbal.
Ha megnyomja a PAUSE (SZÜNET) gombot, azzal szünetelteti a lejátszást.
Nyomja meg a visszatekerés vagy a gyors előretekerés gombot a visszatekeréshez vagy a gyors előrete­keréshez. Nyomja meg a leállítógombot az időeltolásos felvétel megtekintésének leállításához és az élő
műsor megtekintésének folytatásához.

Immediate Recording (Azonnali rögzítés)

Ellenőrizze, hogy a vevőkészülékhez van-e csatlakoztatva USB-eszköz. Műsor megtekintése közben a
távirányító REC (RÖGZÍTÉS) gombjával indíthatja a rögzítést (a rögzítés időtartamának megadásához
nyomja meg gyorsan kétszer a REC (RÖGZÍTÉS) gombot). Nyomja meg a távirányító STOP gombját a rögzítés
leállításához. Megjelenik egy információs ablak, amelyen megerősítheti a rögzítés leállítását. Válassza a
[Yes] (Igen) lehetőséget a rögzítés leállításához vagy a [No] (Nem) lehetőséget a rögzítés folytatásához. A
készülék a felvételeket USB-meghajtón tárolja, és azok a Media Player (Médialejátszó)/Records (Felvételek)
menüpontban találhatók.
Megjegyzés: a rögzítés ütemezéséhez használja az időzítőt vagy az EPG (Elektronikus műsorújság) funkciót.

EPG (Elektronikus műsorújság)

Az EPG funkcióval a TV-műsorokkal és az egyes műsorok rögzítési időzítőjének ütemezésével kapcsolatos
további információt tekinthet meg. Nyomja meg a távirányító EPG gombját az elektronikus műsorújság meg­jelenítéséhez. A menüben a távirányító iránygombjaival navigálhat. A digitális videórögzítés ütemezésének
megtekintéséhez válassza a „Timer” (Időzítő) lehetőséget.

Műszaki jellemzők

Vevőegység bemeneti frekvenciája: 177,5–858 MHz
Bemeneti ellenállás: 75 Ω
Bemeneti jelszint: 256 QAM; R5/6 G1/128 <75,2 dBm; c/n <23,9 db
AV-kimenet: Scart (CVBS)
S/PDIF audio: Koax (opcionális)
HDMI: HDMI-kimenet
Üzemi hőmérséklet: +0 °C – 70 °C
Tárolási hőmérséklet: -40 °C – +65 °C
Mpeg audió/videó dekóder
Videó: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC fő prol

a4.1 szinten, magas szint

Prolszint: MPEG-2 MP@HL; MPEG-4 ASP, L5 HD; H.264HP, L4.1; HEVC (max. 10 bit) fő prol a 4.1 szinten;

10 fő prol a 4.1 szinten, magas szint
Bemeneti adatsebesség: Max. 60 Mb
Képarány: 4:3, 16:9, szélesvásznú
Videofelbontás: 1920 × 1080i; 1280 × 720p; 720 × 576i
Audió dekóder: MPEG-1 Layer I/II, MPEG-2 layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus
Hangmódok: Monó/álsztereó/sztereó
Mintavételezési frekvencia: 32, 44,1 és 48 MHz
Tápellátás: AC 100–240 V, 50/60 Hz vagy 12 V/1 A

39

A Dolby Laboratories licence alatt gyártva. Dolby és a dupla D szimbólum a Dolby Laboratories védjegyei.

A DVB és a DVB logók a DVB Project védjegyei.

A HDMI és a HDMI High-Denition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing
Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.

A hibaelhárítással kapcsolatos gyakori kérdések

Ha bármilyen hibát vagy hibás működést észlel, ellenőrizze, hogy szerepel-e a leggyakoribb problémák lenti
táblázatában, így gyors megoldást találhat. Ha nem találja a választ, vagy bármilyen más kérdése van, lépjen
kapcsolatba a szállító vevőszolgálatával.

Hiba Lehetséges okok Megoldás

Készenléti módban a piros

jelzőfény nem világít.

Nem fogható jel.

Nincs kép vagy hang.

A képernyőn az „Encoded

channel” (Kódolt csatorna)

felirat jelenik meg.

A távirányító nem

működik.

Nem lehet USB-eszközre

rögzíteni.

A készülék nem fogad

csatornákat annak másik

helyiségbe helyezése

után.

Ki van húzva a kábel. Kiégett

az eszköz biztosítéka.

Nincs csatlakoztatva

az antenna. Az antenna

beállításai helytelenek. Olyan

helyen van, ahol nincs jel.

A Scart/AV/HDMI nincs

kiválasztva a TV bemenetének

kiválasztásakor.

A csatorna kódolt. Válasszon másik csatornát.

A vevőegység ki van

kapcsolva. A távirányítót

nem közvetlenül az eszközre

irányítja. Az elülső panelt

egy tárgy eltakarja. A

távirányítóban lévő elemek

lemerültek.

Az USB-eszköz fájlformátuma
helytelen. Az USB-eszköz írási

sebessége alacsony.

Az antenna tápkábelének
meghosszabbítása miatt a jel
minősége a funkcionális szint

alá esett.

Ellenőrizze, hogy a tápkábel

be van-e dugva. Ellenőrizze a

Ellenőrizze az antenna

csatlakoztatását. Helyezze át

az antennát. Forduljon egy helyi

specialista céghez.

Váltson a megfelelő bemenetre a

TV távirányítóján.

Kapcsolja be a vevőkészüléket.

Irányítsa a távirányítót közvetlenül

az eszköz elülső paneljére.
Távolítsa el az elülső panel

előtt lévő tárgyat. Cserélje ki az

Formázza meg az USB-eszközt

NTFS vagy FAT32 fájlrendszerre.

Válasszon másik, magas írási

sebességű, minőségi USB-eszközt.

Kapcsolaterősítő segítségével

kompenzálja a kábel

jelveszteségét. Kérjen
segítséget egy helyi cégtől
az antennarendszer precíz

biztosítékot.

elemeket.

elrendezéséhez.

SI | Digitalni terestrialni sprejemnik

Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih
odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne
naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v podtalnico, pridejo

vprehransko verigo in škodijo vašemu zdravju.

40

Emos spol. s r.o. izjavlja, da je tip radijske naprave J6014, J6015 je v skladu z direktivo 2014/53/EU. Celotno
besedilo EU izjave o skladnosti je na voljo na spletnih straneh http://www.emos.eu/download.

Vsebina pakiranja

EM190-S/L
Univerzalni daljinski upravljalnik
Uporabniški priročnik
2× AAA baterija
Zunanji IR senzor

Opis naprave

Upravljalni elementi in priključki

Prednji panel (Slika1)

Power – tipka ON/OFF
CH+/- – tipka za preklapljanje kanalov
Zaslon – podatki o trenutnem kanalu/ura
Priključek zunanjega IR senzorja

Zadnji panel (Slika 2)

ANT IN – vhod antene
USB – priključek za priključitev podatkovnega odložišča
HD-OUT – HDMI video izhod
SCART – analogni video/avdio izhod
Vhod napajalnega vira 12 V

Univerzalni daljinski upravljalnik (Slika 3)

Daljinski upravljalnik EM190-S/L ima 4 programske tipke za upravljanje TV: TV Power, Vol+, Vol-, TV/AV. Po
programiranju teh funkcij iz prvotnega TV daljinskega upravljalnika lahko osnovne funkcije upravljate nepos­redno z daljinskim upravljalnikom EM190-S/L. Naučene kode ostanejo v pomnilniku do in po odstranitvi baterij.

Programiranje tipk

S pritiskom na tipko SET za 5 sekund se daljinski upravljalnik preklopi v način učenja (LED dioda neha utripati
in začne trajno svetiti).
Dokler LED dioda trajno sveti, namestite prvotni daljinski upravljalnik in daljinski upravljalnik EM190-S/L
proti sebi v razdalji 3–5 cm.
Na daljinskem upravljalniku EM190-S/L na kratko pritisnite in sprostite tipko, ki jo želite programirati.
Pritisnite tipko na prvotnem daljinskem upravljalniku, dokler LED dioda na daljinskem upravljalniku EM190-S/L
dvakrat utripne in začne spet trajno svetiti, nato tipko sprostite.
Na enak način nadaljujte z ostalimi tipkami. Po končanem učenju pritisnite na tipko Set, LED dioda ugasne.

Opis tipk daljinskega upravljalnika

1 – STANDBY: za vklop/izklop sprejemnika
2 – Next: Naslednji
3 – Fast forward: Hiter premik naprej
4 – Back: Hiter premik nazaj
5 – Last: Prejšnji
6 – Play: Predvajaj
7 – Pause: Začasno zaustavi predvajanje
8 – STOP: Ustavi predvajanje
9 – REC: Start nalaganje
10 – USB: Vstop v meni multimedijskega pred-

vajalnika

11 – SUB: Upravljanje podnapisov na posame-

znih kanalih/datotekah (v odvisnosti od

dostopnosti)
12 – TTX: Teletekst
13 – AUDIO: Izvira avdio sledi/ nastavitev zvoka
14 – EPG: Elektronski programski vodič

Opozorilo

Za polnovredno uporabo USB priključka mora pomnilnik, ki je k njemu priključen, podpirati standard USB

2.0. Za brezhibno, stabilno nalaganje in predvajanje se zahtevajo USB naprave s hitrostjo prenosa 9.0 MB/s
ali hitrejšo. Počasnejši trdni diski in ash pomnilniki lahko imajo težave z nalaganjem, ki se pojavijo z
zamrzovanjem slike ali sploh ne delajo. Pravilno delujejo samo diski z eno osnovno particijo z datotečnim
sistemom NTFS ali FAT32. Če se na disku nahaja drug datotečni sistem, formatirajte ta disk na osebnem
računalniku z nastavitvijo priporočenega datotečnega sistema še preden ga priključite v sprejemnik. Močno
fragmentirani ali prenapolnjeni pomnilniki morda ne bodo delovali pravilno in tekoče. Zunanji trdi diski HDD

15 – INFO: Prikaz informacij o oddajanem kanalu/

prikaz moči in kakovosti signala

16 – Navigacijske tipke: Premik v MENIJU/Spre-

memba kanala/glasnosti
17 – OK: Potrditev izbire
18 – MENU: Vstop v OSD MENI aparata
19 – Exit: Odhod iz trenutnega MENIJA
20 – V+/-: Sprememba glasnosti
21 – FAV: Prikaz seznama priljubljenih kanalov
22 – MUTE: Utišanje zvoka
23 – CH+: Sprememba kanala
24 – Number(0~9): Številčna tipkovnica za nepos-

redno izbiro prednastavljenega kanala
25 – TV/RADIO: Preklapljanje med TV in RADIO

kanali
26 – RECALL: Hitra izbira prejšnjega kanala

41

morajo imeti lastno napajanje, vgrajeni USB-vhod v sprejemniku ni sposoben zagotoviti zadostne napetosti
za napajanje prenosnega trdega diska USB. Med zapisovanjem ali predvajanjem USB-naprave v nobenem
primeru ni mogoče odklapljati iz sprejemnika. Njen odklop med delom sprejemnika lahko povzroči poškodbo
sprejemnika ali ash pomnilnika in tudi poškoduje podatke, ki se na mediju nahajajo.

Namestitev in montaža

vstavitev baterij v daljinski upravljalnik

Pred prvim vklopom sprejemnika v daljinski upravljalnik vstavite dve bateriji AAA po Sliki 4.

Priključitev sprejemnika k viru signala

Sprejemnik priključite k viru signala in drugim napravam po Sliki 5.

Aktiviranje sprejemnika

Pri prvem aktiviranju sprejemnika ali po ponastavitvi sprejemnika v tovarniške nastavitve se na zaslonu
prikaže vodnik za namestitev.
V odvisnosti od osebnih preferenc izberite iz menija Slika 6

1. Državo uporabe

2. Jezik menija OSD

3. Ločljivost slike (tovarniško nastavljeno je 720 p/50 Hz)

4. Razmerje stranic slike

5. Napajanje antene (vklopite le, če uporabljate aktivno anteno, ki se napaja neposredno iz sprejemnika).
Zvklopom te funkcije pride do znižanja občutljivosti vhodnega uglaševalnika, zato svetujemo, da primarno
uporabljate zunanje napajalne vire, namenjene za napajanje antenskih predojačevalnikov.

Vašo izbiro potrdite s pritiskom na tipko OK na daljinskem upravljalniku, po katerem sprejemnik začne
avtomatsko iskati in shranjevati vse dostopne kanale.

Upravljanje menija OSD in funkcije

Namestitev (Slika7)

Avtomatsko iskanje

Avtomatsko iskanje in shranjevanje dostopnih televizijskih kanalov.

a. Država – vnesite državo uporabe
b. Samo FTA – omejitev iskanja na proste kanale
c. Samo signal T2 – omejitev iskanja samo na kanale, oddajane v DVB-T2
d. Podpora T2-Lite
e. Išči – po pritisku na tipko OK se zažene avtomatsko uglaševanje in shranjevanje kanalov

Ročno iskanje

Ročno iskanje televizijskih kanalov. Kanal lahko poiščete po številki ali frekvenci. Ko izberete želene mož­nosti, s pritiskom na tipko Išči iskanje zaženete. Vnesite parametre iskanega kanala in s pritiskom na tipko
OK iskanje zaženite.

LCN (Logical Channel Numbering)

Izberite, ali želite kanale razvrščati glede na njihovo logično številko kanala. Privzeta vrednost je „Izklopljeno“.
V Sloveniji ta funkcija trenutno ne deluje.

Urejanje uglašenih kanalov (Slika 8)

Seznam TV kanalov

Ta ponudba omogoča urejati sezname kanalov z zaklepanjem, brisanjem, izpustitvijo, premeščenjem kanalov in
ustvarjanjem seznamov priljubljenih kanalov. Če želite prikazati predogled kanala, ga izberite z navigacijskimi
tipkami navzgor/navzdol in pritisnite OK.

FAV

Priljubljeni kanali. Poleg glavnega seznama kanalov lahko uporabite več dodatnih seznamov t.i. Priljubljenih
kanalov. V njih lahko uvrstite programe glede na zvrst, jezik ipd. Kanal izberite in pritisnite na tipko FAV na
daljinskem upravljalniku. nato pritisnite na OK. Prikaže se seznam priljubljenih kanalov.
Izberite enega od programov in pritisnite na OK. Nato pritisnite na tipko EXIT za potrditev sprememb. Izbrani
kanal bo shranjen na ta seznam (zdaj je označen z ikono). S pomočjo tipk levo in desno na daljinskem up­ravljalniku med seznami kanalov lahko preklapljate. Če želite kanal s seznama priljubljenih odstraniti, kanal
izberite, pritisnite na tipko FAV, nato pa na tipko OK. Prikaže se seznam priljubljenih kanalov. Pritisnite ponovno
na tipko OK. Potem ponudbo lahko zapustite in spremembe potrdite. Kanal se s seznama priljubljenih izbriše.

Ključavnica

Služi za zaklepanje s pomočjo gesla PIN. Izberite kanal in na daljinskem upravljalniku pritisnite na rdečo
tipko. Potem pritisnite OK in vnesite privzeto geslo 0000. Kanal bo označen z ikono. S pritiskom na tipko
EXIT spremembe potrdite. Izbrani kanal bo zaklenjen. Če ga želite odkleniti, izberite ta kanal, pritisnite na
rdečo tipko in s pritiskom na OK vnesite geslo.

42

Preskoči

Tako označeni kanali niso prikazani na seznamu kanalov in med brskanjem so kanali preskočeni. Izberite
kanal in pritisnite na zeleno tipko. Potem pritisnite na OK. Kanal bo označen z ikono. S pritiskom na tipko
EXIT spremembe potrdite. Izbrani kanal bo med preklapljanjem kanalov preskočen. Za odblokiranje izberite
spet ta kanal, pritisnite na zeleno tipko in s pritiskom na OK potrdite.

Premik

Služi za spremembo zaporedja kanalov. Kanal izberite in pritisnite na rumeno tipko. Potem pritisnite na
OK. Kanal bo označen z ikono. S pomočjo tipk navzgor in navzdol na daljinskem upravljalniku izberite novo
pozicijo za ta kanal in pritisnite na tipko OK. Kanal se premakne na izbrano pozicijo. Opomba! Če želite kanale
premakniti na novo mesto, mora biti izbira LCN izklopljena.

Uredi

V tem meniju lahko izvajate napredno urejanje kanalov. Kanal izberite in pritisnite na modro tipko. Prikažejo
se nove možnosti:

a. Razporedi

Na daljinskem upravljalniku pritisnite na rdečo tipko. Zdaj kanale lahko razporejate po imenu (A-Z), imenu
(Z-A), brezplačni/kodirani, zakleniti.

b. Uredi
Na daljinskem upravljalniku pritisnite na zeleno tipko, potem pa pritisnite na OK. Zdaj lahko spreminjate
ime kanala.

c. Izbriši

Na daljinskem upravljalniku pritisnite na modro tipko, potem pa pritisnite na OK. Kanal bo označen z ikono.
S pritiskom na tipko EXIT spremembe potrdite.

Seznam radijskih postaj

Vstop v meni za urejanje seznama radijskih postaj.

Izbriši vse

Odpre opozorilno okno. Če izberete DA, vsi kanali se izbrišejo.

Orodja (Slika 9)

Podatki

Prikažejo se podatki o modelu, video dekoderju in datumu nameščene sistemske programske opreme.
Pri preverjanju posodobitev sistemske programske opreme vedno upoštevajte datum izdaje posodobitve.

Tovarniške nastavitve

Če se odločite obnoviti tovarniške nastavitve, izbrišejo se vse sezname kanalov in celotna nastavitev
sprejemnika.

Posodobitev preko USB

Sprejemnik pustite priključen k televizorju, ampak izklopite ga iz načina pripravljenosti. Najnovejšo sistemsko
programsko opremo kopirajte na USB ključ (datoteka bo imela končnico .abs). Imena datoteke sistemske
programske opreme ne menjajte in ne shranjujte v podmape. USB ključ vstavite v USB priključek sprejemnika
in na daljinskem upravljalniku pritisnite na tipko Stand-by. Na zaslonu televizorja se prikaže obvestilo „USB
ključ priključen“. Pojdite v MENI/Orodja/Posodobitev preko USB in pritisnite na tipko OK. V naslednjem oknu
izberite Način posodobitve: „AIlCode“. Iz možnosti v „Upgrade File“ izberite datoteko s sistemsko programsko
opremo. Označite Start in pritisnite na tipk OK za zagon posodobitve. Postopek se čez nekaj sekund konča
in sprejemnik se avtomatsko vnovično zažene.
Po posodobitvi preverite datum nove sistemske programske opreme s pritiskom na: MENI/Orodja/Podatki.

Opomba! Če se postopek posodobitve ne zažene, uporabite drugi USB ključ v formatu FAT32.

Varnostna kopija in obnova seznamu kanalov na USB

Seznam uglašenih in razporejenih kanalov lahko enostavno shranite na USB napravo za poznejšo uporabo,
npr. po ponastavitvi sprejemnika v tovarniške nastavitve. Pojdite v MENI/Orodja/Posodobitev preko USB in
pritisnite na tipko OK. V naslednjem oknu izberite Način posodobitve: „Save Channels to USB“. Označite Start
in pritisnite na tipko OK za shranitev datoteke na USB. Za obnovo seznama v istem meniju izberite postavko
„Load Channels from USB“ in pritisnite na tipko start. Po končani posodobitvi se sprejemnik vnovično zažene.

Avtomatski izklop

Nastavite, kdaj naj se sprejemnik avtomatsko preklopi v način pripravljenosti. Izberete lahko med možnostmi:
1 ura, 2 uri, 3 ure, 4 ure ali 5 ur. Privzeta vrednost je 3 ure.

Ura

Nastavitev prikaza ure na prednjem zaslonu v stanju pripravljenosti. privzeta nastavitev je „Vklopljeno“.

Nastavitve sistema (Slika 10)

Jezik

Izberite jezik OSD menija, prve in druge zvočne sledi, podnapisov in teleteksta.

43

TV sistem

Ločljivost videa

Nastavite ločljivost video izhoda v odvisnosti od priključene naprave. Če uporabljate izhod HDMI, je privzeta
nastavitev je 720 p/ 50 Hz. Če uporabljate izhodno priključitev SCART, je privzeta nastavitev 576i. Vsi TV-ji
ne premorejo prikazati vseh ločljivosti.

Razmerje stranic

Razmerje stranic slike nastavite v odvisnosti od priključenega TV-ja. Dostopne možnosti Avto, 4: 3PS, 4: 3LB
ali 16:9. Privzeta vrednost je Avto.

Digitalni zvočni izhod

Dostopne možnosti: BS Out ali LPCM Out. Privzeta vrednost je LPCM Out.

Nastavitev panela

Pri uporabi zunanjega IR sprejemnika omogoča izklopiti prednji zaslon.

Nastavitev zaslona

Omogoča podrobno nastavitev slike.
Svetlost (privzeta vrednost je 50)
Kontrast (privzeta vrednost je 50)
Nasičenost (privzeta vrednost je 50)
Odtenek (privzeta vrednost je 50)
Ostrina (privzeta vrednost je 5)

Nastavitev lokalnega časa

Regija

Izberite državo, v kateri sprejemnik uporabljate. Če države ni na seznamu, izberite drugo državo iz regije.

Uporaba GMT

Če želite uporabiti avtomatsko nastavitev časa glede na GMT, nastavite čas na „Glede na regijo“ (priporo­čena izbira). Če želite časovni pas nastaviti ročno, nastavite „Določeno s strani uporabnika“ ali nastavite na
„Izklopljeno“, če želite datum in čas nastaviti ročno. Privzeta vrednost je „Glede na regijo“.

Pas GMT

Nastavite časovni pas (samo če je „Uporaba GMT“ nastavljena na „Določeno s strani uporabnika“).

Datum

Nastavite datum (samo če je „Uporaba GMT“ nastavljena na „Izklop“).

Time

Nastavite čas (samo če je „Uporaba GMT“ nastavljena na „Izklop“).

Nastavitev časovnika

Funkcija omogoča ročno vnesti ukaz zapisovanje ali preklop ob določenem času.

Opomba: Časovni se lahko nastavi tudi iz menija EPG (glej poglavje EPG).

Način časovnika

Nastavitev ponavljanja ukaza časovnika: Enkrat, Dnevno ali Izklopljeno.

Storitev časovnika

Izberite želen tip ukaza. Če je nastavljeno „Zapisovanje“, sprejemnik se preklopi na prednastavljeni kanal na
prednastavljeni dan in čas ter začne zapisovati oddajani program. Ko je nastavljeno „Kanal“, sprejemnik se
preklopi na prednastavljeni kanal na prednastavlejni dan in čas.

Kanal pri vklopu

Nastavitev kanala, na katerem se ukaz izvede.

Datum vklopa

Nastavite datum ukaza.

Začetek, ali Start

Nastavite začetni čas ukaza

Trajanje

Nastavite trajanje ukaza. Po končanem ukazu se sprejemnik preklopi v stanje pred začetkom ukaza.

Starševski nadzor (Določene različice sistemske programske opreme te funkcije ne podpirajo)

Ključavnica menija

Če je aktivirana, bo dostop do urejanja kanalov in ponudbe iskanja zavarovan z geslom. Privzeta vrednost
je Izklopljeno.

Starševski nadzor

Oddajane znake uporablja za omejevanje spremljanja neprimernih vsebin za otroke in mladoletnike. Vnesite
starost omejitve.

Novo geslo

pri spremembi privzetega gesla v drugo geslo.

44

Potrdi geslo

Potrditev novega gesla.

Opomba: Privzeto geslo je 0000. na voljo je tudi Master PIN, v primeru pozabljenega gesla, ki ste ga nastavili.
Master PIN je 1006.

Nastavitev Menija OSD

Čas prikaza OSD

Izberite čas prikaza informacijske vrstice od 1 do 10 sekund. Privzeta vrednost je 5.

Prozornost Menija OSD

Prozornost OSD nastavite na „Izklopljeno“ ali 10 % do 40 %. Privzeta vrednost je „Izklopljeno“.

Priljubljeni

Za preimenovanje skupin priljubljenih kanalov izberite skupino in pritisnite na OK. Zdaj seznam priljubljenih
kanalov lahko preimenujete.

Drugo

Napajanje antene

Če uporabljate aktivno anteno brez napajalnega adapterja, nastavite funkcijo na „Vklopljeno“. Če uporabljate
pasivno anteno ali aktivno anteno s samostojnim napajalnim adapterjem nastavite „Izklopljeno“. Privzeta
vrednost je „Izklopljeno“. Z vklopom te funkcije pride do znižanja občutljivosti vhodnega uglaševalnika, zato
svetujemo, da uporabljate zunanje napajalne vire, namenjene za napajanje antenskih predojačevalnikov.

Tip kanala

Določa, kakšne kanale sprejemnik uglaševal in prikazoval na seznamu kanalov. Privzeta vrednost je Vse.

Signalizacija signala

Pri namestitvi antene lahko koristite funkcijo zvočne signalizacije moči signala. Če funkcijo vklopite, se bo
po dvojnem pritisku na tipko INFO na daljinskem upravljalniku in prikazu moči in kakovosti signala oddajal
zvočni signal, ki obvešča o moči signala. Privzeta vrednost je O.

Storitev AD

Funkcija opisa dogajanja za slabovidne. Privzeta vrednost je Izklopljeno.

Uporabi AD kot privzeto

Če je storitev AD vklopljena, bo avdio sled, ki vsebuje AD, izbrana kot privzeta.

AD Volume Oset

Aktiviran je, kadar je storitev AD vklopljena.

Po izključitvi napajanja

Omogoča, da izberete akcijo sprejemnika pri nenadni ustavitvi napajanja. Privzeta vrednost je „prvotno stanje“.

RF zanka v Standby

Če je aktivno, je RF zanka prehodna za signal tudi v stanju pripravljenosti.

Medija predvajalnik (Slika 11)

Zapis

Večpredstavnost

S pritiskom na tipko 1 na daljinskem upravljalniku lahko preklapljate med kartami Zapis, Glasba, Slike in Video.

Razporedi

S pritiskom na tipko 2 na daljinskem upravljalniku datoteke razporedite po imenu, času, velikosti in priljubljenih
postavkah. Možnost „Razporedi“ je aktivirana v zavihkih Glasba, Slike in Video.

Ponovitev

S pritiskom na 3 na daljinskem upravljalniku izberite možnosti ponovitve. Tato možnost je aktivirana v
Glasbi in videu.

Nastavitev

Na daljinskem upravljalniku pritisnite na 3. Za nastavitev slik na osnovi predstavitve in ponovitve predstavitve.
Izbira je aktivirana pri slikah.

MultiView

S pritiskom na 4 na daljinskem upravljalniku prikažete skupaj Multi slike na televizorju. Izbira je aktivirana
pri slikah.

Seznam skladb

Na daljinskem upravljalniku pritisnite na RDEČO tipko. Slika in video zapis bosta uvrščena na seznam skladb.
Izbira je aktivirana v meniju Slika in Glasba.

Priljubljene

S pritiskom na tipko OK nastavite priljubljene medialne datoteke. Izbira je aktivirana pri slikah in glasbi.

FAV Vse

Prikaže vseh priljubljenih medijev. Izbira je aktivirana pri slikah in glasbi.

45

Uredi

S pritiskom na modro tipko ime medija lahko uredite.

Opomba: Med spremljanjem videa s podnapisi z enote USB, je možno nastaviti barvo, velikost podnapisov,
barvo ozadja in mesto podnapisov na zaslonu. S pritiskom na zeleno tipko na daljinskem upravljalniku
prikažete nastavitve podnapisov.

Podatki o odložišču USB

Prikazuje podatke o enoti USB.

Nastavitev PVR

Timeshift

Časovni zamik. Omogoča trajno zapisovanje prikazanega kanala na napravo USB. Če je funkcija aktivna, je
možno prikazan oddajani TV program zaustaviti, hitro previjati nazaj, naprej. Privzeta vrednost je „Izklopljeno“.

Preskoči

Dostopne možnosti so: 30 s, 1 min, 5 min, 10 min ali 30 min. Privzeta vrednost je 30 sekund.

Shrani Timeshift

Če je vklopljen, omogoča zapis videa s časovnim zamikom na napravo USB za poznejše predvajanje. Privzeta
vrednost je VKLOPLJENO. Funkcija je aktivna le, če je vklopljena možnost Časovni premik.

Varna odstranitev naprave USB

Izberite priključeno napravo USB in z varnim pritiskom na tipko OK napravo USB odstranite.

Časovni premik (Timeshift)

Funkcija Timeshift omogoča, da se oddajan TV program, ki se zapisuje na USB napravo, zaustavi. Preverite,
ali je naprava USB k sprejemniku priključena. V MENIJU „Nastavitev PVR“ vklopite funkcijo Timeshift. S
pritiskom na tipko PAUSE na daljinskem upravljalniku program zaustavite. Predvajanje in premik v videu
upravljajte s pomočjo tipk na daljinskem upravljalniku.
S pritiskom na puščici levo in desno izberete začetno točko predvajanja, potrdite pa s pritiskom na tipko OK.
S pritiskom na PAUSE predvajanje začasno zaustavite.
Za premik naprej ali nazaj pritisnite na REV in FWD. Za ustavitev časovnega premika pritisnite na STOP in
nadaljujte s spremljanjem programa.

Takojšnji zapis

Preverite, ali je k napravi priključena naprava USB. Med spremljanjem programa zaženite s pritiskom na tipko
REC na daljinskem upravljalniku zapis (tipko REC 2× hitro pritisnite za vnos dolžine zapisa). Za zaustavitev
zapisa pritisnite na tipko STOP na daljinskem upravljalniku. V potrditev zaustavitve zapisa se prikaže infor­macijsko okno. Za zaustavitev zapisa izberite [DA] ali [Ne] za nadaljevanje z zapisom. Zapisi se shranjujejo
na enoto USB, so pa na voljo v programu Media Player/Zapis.

Opomba: Za programiranje zapisa uporabite funkcijo časovnik ali EPG.

EPG (elektronski programski vodič)

EPG omogoča prikaz dopolnilnih podatkov TV oddajanja in programiranje časovnikov zapisovanja posameznih
programov. S pritiskom na tipk EPG na daljinskem upravljalniku pojdite v elektronski vodič skozi program EPG.
Za navigacijo v meniju uporabite smerne tipke na daljinskem upravljalniku. Pritisnite na tipko „Časovnik“,
ponudba prikaže načrt PVR.

Tehnična specikacija

Vhodna frekvenca uglaševalnika: 177.5–858 MHz
Vhodna impedanca: 75 Ω
Občutljivost vhodnega signala: 256 QAM; R5/6 G1/128 <75.2 dBm; c/n <23.9db
AV izhod: Scart (CVBS)
S/PDIF Avdio: Coaxial (optional)
HDMI: HDMI output
Delovna temperatura: +0 °C – 70 °C
Temperatura skladiščenja: -40 °C – +65 °C
Mpeg Avdio/Video dekoder
Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC main

prole@level 4.1 high tier

Prole Level: MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (max 10 bit) main prole @

level 4.1; main 10 prole @level 4.1 high tier
Hitrost vstopnih podatkov: Max. 60 Mb
Razmerje stranic: 4:3, 16:9, letter box
Video ločljivost: 1920 × 1080i; 1280 × 720p; 720 × 576i
Avdio dekoder: MPEG-1 Layer I/II, MPEG-2 layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus
Avdio načini: Mono/Joint Stereo/Stereo
Frekvenca vzorčenja: 32, 44.1 & 48 MHz
Napajanje: AC 100–240 V, 50/60 Hz, ali 12 V/1 A

46

Narejeno po licenci družbe Dolby Laboratories. Dolby in simbol dvojnega D sta zaščiteni znamki družbe
Dolby Laboratories.

Logotipa DVB in T2 sta zaščiteni znamki družbe DVB Project

Izraza HDMI in visokoločljivostni večpredstavnostni vmesnik HDMI ter logotip HDMI so blagovne znamke ali
registrirane blagovne znamke družbe HDMI Licensing Administrator, Inc. v Združenih državah Amerike in
drugih državah.

Reševanje pogostih težav FAQ

Če opazite kakršnokoli napako, preverite, ali je navedena v spodaj priloženi tabeli najpogostejših napak za
hitro reševanje težav. Če ne najdete odgovora ali imate kakršnekoli druge nejasnosti, se obrnite na podporo
strankam dobavitelja.

Težava Možen vzrok Řešitev

V stanju pripravljenosti ne

sveti rdeča kontrolna lučka.

Ni signala.

Ni slike ali zvoka.

Prikazano sporočilo »Kodiran

kanal«.

Daljinsko upravljanje ne

deluje.

Ni mogoče zapisovati na

USB-napravo.

Po prestavitvi naprave v

drug prostor je box prenehal

sprejemati kanale.

Izvlečen kabel iz vtičnice.

Prekinjena varovalka v napravi.

Antena ni priključena.Slabo

nastavljena antena.Nahajate se

na mestu, ki ni pokrito s signalom.
Scart/AV/HDMI ni izbran na stikalu

vhodov vaše TV.

Kanal je kodiran. Izberite drug kanal za spremljanje.

Sprejemnik je izklopljen. Daljinski

upravljalnik ni usmerjen točno v
napravo. Prednji panel je prekrit

z oviro. Baterije v daljinskem

upravljalniku so prazne.

USB-naprava ima napačen

format. USB-naprava ima nizko

hitrost zapisa.

S podaljšanjem antenskega voda

je prišlo do padca kakovosti

signala pod delujočo raven.

Preverite vključenost napajalnega

kabla. Kontrola varovalke.

Preverite vključenost antene.

Prestavite anteno. Obrnite se na

lokalno strokovno podjetje.

Na upravljalniku TV preklopite na

pravi vhod.

Vklopite sprejemnik. Usmerite

daljinski upravljalnik točno
v sprednjo ploščo naprave.

Odstranite oviro pred prednjim

panelom. Zamenjajte baterije.

Formatirajte napravo USB v

datotečni format NTFS ali FAT32.

Preizkusite druge kakovostne USB-

naprave z višjo hitrostjo zapisa.

Uporabite linijski ojačevalnik, ki bo

pokrival izgube signala v napeljavi.

Obrnite se na lokalno strokovno

podjetje za natančen načrt

antenskega sistema.

RS|HR|BA|ME | Digitalni zemaljski receiver

Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakupljanje
razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktirajte lokalne
vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrijeti u podze-

mne vode i ući u lanac ishrane i oštetiti vaše zdravlje.
EMOS spol. s r.o. ovime izjavljuje da je radiouređaj tipa J6014, J6015 sukladan direktivi 2014/53/EU. Puni

tekst EU deklaracije o sukladnosti dostupan je na adresi http://www.emos.eu/download.

Sadržaj pakiranja

EM190-S/L
Univerzalni daljinski upravljač

47

Korisnički priručnik
2 baterije AAA
Vanjski IR senzor

Opis uređaja

Kontrolni elementi i priključci

Prednja strana (Sl.1)

Power – gumb za uključivanje/isključivanje
CH+/- – gumb za promjenu kanala
Zaslon – informacije o aktivnom kanalu/sat
Priključnica za vanjski IR senzor

Stražnja strana (sl. 2)

ANT IN – ulazni signal
USB – priključnica za priključivanje uređaja za pohranu podataka
HD-OUT – HDMI video izlaz
SCART – analogni video/audio izlaz
Priključak za 12 V napajanje

Univerzalni daljinski upravljač (sl. 3)

EM190-S/L daljinski upravljač ima 4 gumba s mogućnošću programiranja za upravljanje TV-om: TV Uk./isk.,
Vol+, Vol-, TV/AV. Nakon programiranja tih funkcija kopiranjem s originalnog daljinskog upravljača za TV,
možete izravno upravljati osnovnim funkcijama koristeći daljinski upravljač za EM190-S/L. Naučeni kodovi
ostaju u memoriji čak i nakon vađenja baterije.

Programiranje gumba

Pritiskom gumba SET u trajanju od 5 sekundi daljinski upravljač prebacuje se u način rada učenja (LED
lampica prestaje treperiti i ostaje trajno uključena).
Dok je LED lampica uključena, postavite originalni daljinski i EM190-S/L daljinski nasuprot jedan drugome
na udaljenosti od 3 do 5 cm.
Gumb na EM190-S/L daljinskom kojega želite programirati najprije kratko pritisnite i otpustite.
Pritisnite i držite gumb na originalnom daljinskom upravljaču; nakon što LED lampica na EM190-S/L daljinskom
dvaput zatreperi i nakon toga ostane uključena, otpustite taj gumb.
Nastavite koristiti isti postupak i za druge gumbe. Nakon završetka učenja gumba, još jednom pritisnite
gumb Set; LED lampica će se isključiti.

Opis gumba na daljinskom upravljaču

1 – UKLJ./ISKLJ.: uključivanje/isključivanje

prijemnika
2 – Sljedeće
3 – Premotavanje prema naprijed
4 – Premotavanje prema natrag
5 – Prethodno
6 – Pokreni
7 – Pauza: Pauziranje reprodukcije
8 – STOP: Zaustavljanje reprodukcije
9 – REC: Početak snimanja
10 – USB: Pristup izborniku multimedijskog

uređaja za reprodukciju
11 – SUB: Kontrola titlova na pojedinim kanalima/

datotekama (ovisno o dostupnosti)
12 – TTX: Teletekst
13 – AUDIO: Odabir audio zapisa/postavki zvuka
14 – EPG: Elektronički programski vodič

Pozor

Da bi se USB priključnica iskoristila do kraja, priključeni uređaj za pohranu mora podržavati standard USB

2.0. Potrebna brzina pisanja USB uređaja mora biti 9.0 MB/s ili veća da bi se postigla stabilna reprodukcija i
snimanje bez zastajkivanja i pogrešaka u prijenosu. Sporiji tvrdi diskovi i USB diskovi mogu imati problema
kod snimanja, što za rezultat može imati zastajkivanje ili općenito nepouzdan rad. Da bi priključeni uređaj
radio kako valja, mora imati samo jednu particiju, formatiranu u datotečnom sustavu NTFS ili FAT32. Ako
priključeni uređaj koristi neki drugi datotečni sustav, formatirajte ga na PC računalu u preporučenom dato­tečnom sustavu prije njegovog priključivanja na prijemnik. Fragmentirani diskovi ili diskovi koji su do kraja
popunjeni mogu također imati problema u radu. Vanjski tvrdi diskovi moraju imati vlastito strujno napajanje;
USB priključnica ugrađena u prijemnik ne može osigurati dovoljno struje za napajanje prijenosnog tvrdog

15 – INFO: Prikaz informacija o trenutnom progra-

mu / prikaz jačine i kvalitete signala

16 – Navigacijski gumbi: Navigacija izbornicima /

promjena kanala / glasnoća
17 – OK: Potvrda odabira
18 – MENU: Pristup OSD izborniku uređaja
19 – Exit: Izlaz iz trenutnog izbornika
20 – V+/-: Promjena glasnoće
21 – FAV: Prikaz omiljenih kanala
22 – MUTE: Isključivanje zvuka
23 – CH+: Promjena kanala
24 – Brojevi (0~9): Brojčana tipkovnica za izravan

odabir kanala
25 – TV/RADIO: Prebacivanje između TV i RADIO

kanala
26 – RECALL: Brzi odabir prethodnog kanala

48

diska. Ni u kojem slučaju ne smijete iskopčavati priključeni USB disk tijekom snimanja ili reprodukcije. Time
možete oštetiti prijemnik ili priključeni disk, a također može doći do gubitka podataka na disku.

Instalacija i sastavljanje

Umetanje baterija u daljinski upravljač

Prije prvog uključivanja prijemnika, umetnije dvije AAA baterije u daljinski upravljač, kako se vidi na sl. 4.

Priključivanje prijemnika na izvor signala

Priključite prijemnik na izvor signala i druge uređaje, kako se vidi na sl. 5

Uključivanje prijemnika

Prilikom prvog uključivanja prijemnika ili nakon resetiranja prijemnika na tvorničke postavke, na zaslonu će
se pojaviti vodič za instalaciju.
Odaberite neku od naredbi s izbornika kako se vidi na sl. 6

1. Regija

2. Jezik OSD izbornika

3. Način prikaza (tvornička postavka je 720 p/50 Hz)

4. Omjer slike

5. Napajana antena (uključite samo ako koristite aktivnu antenu, koja se napaja izravno iz prijemnika).
Uključivanje ove funkcije smanjuje osjetljivost ulaznog tunera. Stoga se preporučuje koristiti ponajprije
vanjske izvore napajanja, namijenjene za antenska pretpojačala.

Potvrdite svoj odabir pritiskom na gumb OK na daljinskom upravljaču, nakon čega prijemnik počinje automatsko
pretraživanje i spremanje svih dostupnih kanala.

Funkcije i kontrole OSD izbornika

Instalacija (sl. 7)

Automatsko pretraživanje kanala

Automatsko traženje i spremanje dostupnih TV kanala.

a. Država – upišite državu korištenja
b. Samo FTA – ograničava pretraživanje samo na besplatne kanale
c. Samo T2 signal – ograničava pretraživanje samo na kanale koji se emitiraju u standardu DVB-T2
d. T2-Lite podrška
e. Traži – započinje traženje i spremanje kanala nakon pritiska na OK

Ručno pretraživanje kanala

Ručno traženje TV kanala. Kanale možete tražiti po broju ili frekvenciji. Nakon što odaberete opcije, pritisnite
Traži za početak traženja. Upišite parametre kanala i počnite traženje pritiskom na OK

LCN (logička numeracija kanala)

Odaberite želite li poredati kanale po logičkom broju kanala. Zadana postavka je „Isključeno". Ova funkcija
trenutno ne radi u Republici Češkoj.

Uređivanje kanala (sl. 8)

Popis TV kanala

Ova opcija omogućuje vam uređivanje popisa kanala zaključavanjem, brisanjem, preskakanjem ili premje­štanjem kanala i izradom popisa omiljenih kanala. Ako želite prikazati pregled nekog kanala, odaberite ga
koristeći se navigacijskim gumbima gore/dolje i pritisnite OK.

FAV

Omiljeni kanali. Osim glavnog popisa kanala, možete koristiti i nekoliko dodatnih popisa omiljenih kanala. Na
njima možete razvrstavati kanale po žanru, jeziku, itd. Odaberite kanal i pritisnite gumb FAV na daljinskom
upravljaču. Zatim pritisnite OK. Vidjet ćete popis omiljenih kanala.
Odaberite jedan od popisa i pritisnite OK. Nakon toga pritisnite EXIT za potvrdu izmjena. Kanal koji ste odabrali
sprema se na taj popis (sada je označen ikonom). Koristite gumbe lijevo i desno na daljinskom upravljaču za
prebacivanje između popisa kanala. Ako želite ukloniti kanal s popisa omiljenih kanala, odaberite taj kanal,
pritisnite gumb FAV, a zatim pritisnite OK. Vidjet ćete popis omiljenih kanala. Ponovno pritisnite tipku OK.
Nakon toga možete zatvoriti izbornik i potvrditi izmjene. Kanal će se izbrisati iz popisa omiljenih kanala.

Zaključavanje

Koristi se za zaključavanje kanala koristeći PIN. Odaberite kanal i pritisnite crveni gumb na daljinskom
upravljaču. Zatim pritisnite OK i upišite zadanu lozinku, tj. 0000. Kanal će biti označen ikonom. Pritisnite
gumb EXIT za potvrdu izmjena. Kanal koji ste odabrali zaključava se. Ako želite otključati kanal, odaberite
ga, pritisnite crveni gumb, upišite lozinku i potvrdite pritiskom na OK.

Preskoči

Kanali označeni za preskakanje ne prikazuju se na popisu kanala i preskaču se prilikom kretanja po kanalima.
Odaberite kanal i pritisnite zeleni gumb. Zatim pritisnite OK. Kanal će biti označen ikonom. Pritisnite gumb

49

EXIT za potvrdu izmjena. Kanal koji ste odabrali preskakat će se prilikom kretanja po kanalima. Za deblokiranje
kanala, ponovno ga odaberite, pritisnite zelenu tipku i potvrdite pritiskom na OK.

Premjesti

Koristi se za promjenu redoslijeda kalana. Odaberite kanal i pritisnite žuti gumb. Zatim pritisnite OK. Kanal će
biti označen ikonom. Koristite gumbe prema gore i dolje na daljinskom upravljaču za odabir novog mjesta za
kanal i pritisnite OK. Kanal će premjestiti na mjesto koje ste odabrali. Pažnja! Ako želite premještati kanale
na drugo mjesto, funkcija LCN mora biti isključena.

Uredi

Ovdje možete uređivati napredne postavke kanala. Odaberite kanal i pritisnite plavi gumb. Pojavljuju se
nove opcije:

a. Sortiraj

Pritisnite crveni gumb na daljinskom upravljaču. Sada možete sortirati kanale po nazivu (A-Z), po nazivu
(Z-A), po tome jesu li besplatni ili kriptirani, zaključati.

b. Uredi

Pritisnite zeleni gumb na daljinskom upravljaču, a zatim pritisnite OK. Sada možete promijeniti naziv kanala.

c. Izbriši

Pritisnite plavi gumb na daljinskom upravljaču, a zatim pritisnite OK. Kanal će biti označen ikonom. Pritisnite
gumb EXIT za potvrdu izmjena.

Popis radijskih kanala

Pristup izborniku za uređivanje popisa radijskih kanala.

Izbriši sve

Otvara prozor s upozorenjem. Ako odaberete Da, svi kanali se brišu.

Alati (sl. 9)

Informacije

Prikazuje informacije o modelu, video dekoderu i datumu instaliranog rmvera. Prilikom provjere ažurnosti
rmvera, imajte na umu datum nadogradnje.

Tvorničke postavke

Ako odaberete vraćanje na tvorničke postavke, popis kanala i sve postavke prijemnika se brišu.

Nadogradnja softvera koristeći USB

Ostavite prijemnik priključen na TV, ali ga isključite u stanje mirovanja. Kopirajte najnoviji rmver na USB
pogon (datotečni nastavak je .abs). Nemojte mijenjati naziv rmvera niti ga spremati u bilo koju podmapu. USB
uređaj priključite u USB ulaz prijemnika i pritisnite gumb za uključivanje/isključivanje na daljinskom upravljaču.
Na TV uređaju će se prikazati poruka: "USB pogon priključen". Otvorite IZBORNIK/Alati/Nadogradnja softvera
putem USB i pritisnite OK. Na sljedećem zaslonu odaberite način nadogradnje: "AIlCode". Odaberite datoteku
s rmverom koristeći opciju "Datoteka nadogradnje". Odaberite Start i pritisnite gumb OK za početak nado­gradnje. Postupak se dovršava za nekoliko sekundi,a prijemnik se automatski isključuje i ponovno uključuje.
Po dovršetku nadogradnje provjerite datum novog rmvera pritiskom na: IZBORNIK/Alati/Informacije.
Pažnja! Ako postupak nadogradnje ne započne, pokušajte koristiti drugi USB pogon, formatiran na FAT32
datotečni format.

Sigurnosno kopiranje i vraćanje kanala koristeći USB

Popis ugođenih i razvrstanih kanala može se spremiti na vanjski USB uređaj za kasnije korištenje, npr. nakon
vraćanja prijemnika na tvorničke postavke. Otvorite IZBORNIK/Alati/Nadogradnja softvera putem USB i pritisni­te OK. Na sljedećem zaslonu odaberite način nadogradnje: "Spremi kanale na USB". Odaberite Start i pritisnite
gumb OK za spremanje datoteke na USB uređaj. Za vraćanje popisa, odaberite "Učitaj kanale s USB-a" na
istom izborniku i pritisnite Start. Nakon dovršetka nadogradnje, prijemnik će se isključiti i ponovno uključiti.

Automatsko stanje mirovanja

Odaberite želite li da se prijemnik automatski isključuje u stanje mirovanja. Možete odabrati sljedeće: 1 sat,
2 sata, 3 sata, 4 sata ili 5 sati. Zadana vrijednost je 3 sata.

Sat

Uključivanje/isključivanje sata na prednjem zaslonu u stanju mirovanja. Zadana postavka je „Uključeno".

Podešavanje sustava (sl. 10)

Jezik

Odaberite jezik za OSD izbornik, prvi i drugi audiozapis, titlove i teletekst.

TV sustav

Razlučivost videa

Odredite razlučivost video izlaza prema priključenom uređaju. Ako koristite HDMI izlaz, zadana postavka
je 720 p/50 Hz. Ako koristite SCART izlaz, zadana postavka je 576i. Neki TV uređaji ne mogu prikazati sve
razlučivosti.

50

Omjer slike

Odredite omjer slike ovisno o priključenom TV uređaju. Dostupne opcije su: Auto, 4: 3PS, 4: 3LB ili 16:9.
Zadana vrijednost je Auto.

Digitalni audio izlaz

Dostupne opcije: BS Out ili LPCM Out. Zadana vrijednost je LPCM Out.

Postavke panela

Omogućuje prilagodbu prednjeg zaslona prilikom korištenja vanjskog IR prijemnika.

Postavke zaslona

Omogućuje detaljne postavke slike.
Svjetlina (zadana vrijednost je 50)
Kontrast (zadana vrijednost je 50)
Zasićenje boje (zadana vrijednost je 50)
Nijanse (zadana vrijednost je 50)
Oštrina (zadana vrijednost je 5)

Postavke lokalnog vremena

Regija

Odaberite državu u kojoj koristite prijemnik. Ako vaša država nije na popisu, odaberite neku drugu državu
u istoj regiji.

GMT postavke

Ako želite koristiti automatske postavke vremena prema GMT-u, postavite vrijeme na "Prema regiji" (preporu­čeno). Ako želite ručno namjestiti svoju vremensku zonu (datum i vrijeme), odaberite "Korisnički denirano"
ili "Isključeno". Zadana postavka je „Prema regiji“.

GMT Zona

Postavite vremensku zonu (samo ako su "GMT postavke" postavljene na "Korisnički denirano").

Datum

Postavite datum (samo ako su "GMT postavke" postavljene na "Isključeno").

Vrijeme

Postavite vrijeme (samo ako su "GMT postavke" postavljene na "Isključeno").

Postavke tajmera

Ova funkcija omogućuje korisniku ručno namještanje snimanja ili prebacivanja kanala u zadano vrijeme.
Napomena: Tajmer se može namjestiti i na izborniku EPG (pogledajte odjeljak za EPG).

Tajmer način rada

Omogućuje namještanje tajmera na ponavljanje: Jednom, Svaki dan ili Isključeno.

Tajmer usluga

Odaberite funkciju po izboru. Ako je odabrano "Snimanje", prijemnik se prebacuje na zadani kanal na zadani
dan i u zadano vrijeme i počinje snimati program. Ako je odabrano "Kanal", prijemnik se prebacuje na zadani
kanal na zadani dan i u zadano vrijeme.

Kanal za buđenje

Određuje kanal na kojemu se funkcija izvršava.

Datum buđenja

Određuje datum za funkciju.

Pokreni

Određuje vrijeme pokretanja funkcije

Trajanje

Određuje trajanje funkcije. Nakon dovršetka funkcije, prijemnik se prebacuje u način rada u kojemu je bio
prije izvršavanja funkcije.

Blokada za djecu (neke verzije rmvera ne podržavaju ovu funkciju)

Blokada izbornika

Ako je aktivirana, pristup uređivanju kanala i izvorniku traženja zaštićuje se lozinkom. Zadana postavka je
„Isključeno".

Blokada za djecu

Koristi oznake emisija da bi se djeci onemogućilo gledanje ograničenih sadržaja. Upišite starosno ograničenje.

Nova lozinka

Prilikom promjene standardne lozinke u novu lozinku.

Potvrdite lozinku

Potvrdite novu lozinku.

Napomena: Standardna lozinka je 0000. Uređaj također koristi Master PIN, koji se koristi u slučaju da zaboravite
lozinku koju ste zadali. Master PIN je 1006.

51

OSD postavke

OSD trajanje

Odaberite trajanje prikaza informacijske trake, od 1 do 10 sekundi. Zadana vrijednost je 5.

OSD prozirnost

Podesite prozirnost OSD izbornika na "Isključeno" ili od 10 % do 40 %. Zadana postavka je "Isključeno".

Omiljeno

Za preimenovanje grupa omiljenih kanala odaberite grupu i pritisnite OK. Sada možete preimenovati popis
omiljenih kanala.

Drugo

Napajanje antene

Ako koristite aktivnu antenu bez vanjskog napajanja, ovu postavku namjestite na "Uključeno". Ako koristite
pasivnu antenu ili antenu sa zasebnim vlastitim napajanjem, ovu postavku namjestite na "Isključeno". Zadana
postavka je "Isključeno". Uključivanje ove funkcije smanjuje osjetljivost ulaznog tunera. Stoga se preporučuje
koristiti vanjski izvor napajanja namijenjen za napajanje antenskih pretpojačala.

Vrsta kanala

Određuje koje kanale prijemnik ugađa i prikazuje na popisu kanala. Zadana postavka je Sve.

Zvučni signal

Tu funkciju možete koristiti prilikom ugradnje antene za određivanje jačine signala. Kada je ova funkcija
uključena, dvostruki pritisak na gumb INFO na daljinskom upravljaču prikazuje jačinu i kvalitetu signala, te
se oglašava zvučnim signalom koji označava jačinu signala. Zadana postavka je Isključeno.

AD Usluge

Zvučni opis događaja za slabovidne osobe. Zadana postavka je Isključeno.

Koristi AD kao zadano

Ako je AD usluga uključena, kao zadani se odabire kanal s AD funkcijom.

AD glasnoća

Uključuje se kada je uključena AD usluga.

Nakon nestanka struje

Omogućuje vam da odaberete kako prijemnik reagira nakon nestanka struje. Zadana vrijednost je "prethodno
stanje".

Prolaz signala u stanju mirovanja

Ako je uključeno, RF signal je prolazan čak i u stanju mirovanja.

Medijski reproduktor (sl. 11)

Snimke

Prekidač za reprodukciju

Pritiskom na gumb 1 na daljinskom upravljaču prebacujete se između Snimki, Glazbe, Slika i Videa.

Sortiranje

Pritiskom na gumb 2 na daljinskom upravljaču datoteke se sortiraju prema nazivu, vremenu, veličini i favo­ritima. Opcija "Sortiranje" dostupna je za Glazbu, Slike i Video.

Ponavljanje

Pritisak na gumb 3 na daljinskom upravljaču omogućuje vam odabir opcija ponavljanja. Ta opcija dostupna
je za Glazbu i Video.

Podešavanje

Pritisnite gumb 3 na daljinskom upravljaču za namještanje trajanja prikaza slika i opcije ponavljanja. Ta
opcija dostupna je za Slike.

MultiView

Pritisnite gumb 4 na daljinskom upravljaču za istovremeni prikaz više slika na zaslonu u obliku rešetke. Ta
opcija dostupna je za Slike.

Popis pjesama

Pritisnite crveni gumb na daljinskom upravljaču. Snimke slika i videozapisi bit će uključeni na popisu pjesama.
Ta opcija dostupna je za Glazbu i Video.

Omiljeno

Pritisnite tipku OK za određivanje omiljenih medijskih datoteka. Ta opcija dostupna je za Slike i Glazbu.

FAV S ve

Prikazuje popis svih omiljenih medija. Ta opcija dostupna je za Slike i Glazbu.

Uredi

Možete urediti naziv medija pritiskom na plavi gumb.
Napomena: Prilikom gledanja titlova s USB pogona, možete odrediti boju i veličinu titlova, boju pozadine i
položaj titlova na zaslonu. Pritisak na zeleni gumb na daljinskom upravljaču otvara postavke titlova.

52

Informacije o USB uređaju

Prikazuje informacije o USB pogonu.

DVR konguracija

Vremenski pomak

Omogućuje stalno snimanje aktivnog kanala na USB uređaj. Ako je ova funkcija uključena, aktivnu emisiju
možete pauzirati i prematati naprijed/natrag. Zadana postavka je "Isključeno".

Preskoči

Dostupne opcije su: 30 s, 1 min, 5 min, 10 min ili 30 min. Zadana vrijednost je 30 sekundi.

Vremenski pomak do snimanja

Ako je uključeno, omogućuje snimanje videozapisa s vremenskim pomakom na USB uređaj za kasnije gleda­nje. Zadana postavka je Uključeno. Ova funkcija je aktivna samo ako je uključena opcija Vremenski pomak.

Sigurno uklanjanje USB uređaja

Odaberite priključeni USB uređaj i sigurno ga iskopčajte pritiskom na OK.

Vremenski pomak

Funkcija vremenskog pomaka omogućuje pauziranje TV programa koji se trenutno snima na USB uređaj.
Provjerite je li na prijemnik priključen USB uređaj. Otvorite izbornik "DVR konguracija" i uključite funkciju
Vremenski pomak. Pritisak na gumb Pauza na daljinskom upravljaču pauzira program. Upravljajte reproduk­cijom i krećite se po izbornicima koristeći gumbe na daljinskom upravljaču
Pritisak na gumb desno ili lijevo omogućuje vam odabir početne točke za reprodukciju. Potvrdite pritiskom
na OK.
Pritiskom na Pauziraj reprodukcija se pauzira.
Pritisnite REV ili FWD za prematanje prema natrag ili prema naprijed. Pritisnite STOP za prestanak gledanja
snimke s vremenskim pomakom i nastavak gledanja živog programa.

Snimanje bez odgode

Provjerite je li na prijemnik priključen USB uređaj. Tijekom gledanja programa počnite snimati pritiskom na
gumb REC na daljinskom upravljaču (pritisnite REC brzo 2 puta za unos trajanja snimanja). Za kraj snimanja
pritisnite STOP na daljinskom upravljaču. Pojavit će se informacijski prozor koji od vas traži potvrdu da želite
prestati snimati. Odaberite [Da] za kraj snimanja ili [Ne] za nastavak snimanja. Snimke se spremaju na USB
pogon, a dostupne su pod Medijski reproduktor/Snimke.

Napomena: Za raspoređivanje snimanja koristite tajmer ili funkciju EPG.

EPG (Elektronički vodič za programe)

EPG vam omogućuje pregled dodatnih informacija o TV programu i raspoređivanje tajmera za snimanje za
pojedinačne programe. Pritisnite gumb EPG na daljinskom upravljaču za otvaranje elektroničkog vodiča za
programe. Krećite se po izbornicima koristeći gumbe sa strelicama na daljinskom upravljaču. Pritisnite
gumb "Tajmer" z aprikaz DVR rasporeda.

Tehničke specikacije

Ulazna frekvencija tunera: 177.5–858 MHz
Ulazna impedancija: 75 Ω
Razina ulaznog signala: 256 QAM; R5/6 G1/128 <75.2 dBm; c/n <23.9db
AV izlaz: Scart (CVBS)
S/PDIF Audio: Koaksijalni (opcionalno)
HDMI: HDMI izlaz
Radna temperatura: +0 °C – 70 °C
Temperatura skladištenja: -40 °C – +65 °C
Mpeg Audio/Video dekoder
Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC main

prole@level 4.1 high tier

Prole Level: MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (maks. 10 bit) main prole @

level 4.1; main 10 prole @level 4.1 high tier
Brzina ulaznih podataka: Maks. 60 Mb
Omjer slike: 4:3, 16:9, letter box
Razlučivost videa: 1920 × 1080i; 1280 × 720p; 720 × 576i
Audio dekoder: MPEG-1 Layer I/II, MPEG-2 layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus
Audio načini rada: Mono/Joint Stereo/Stereo
Frekvencija uzorkovanja: 32, 44.1 i 48 MHz
Napajanje: AC 100–240 V, 50/60 Hz, ili 12 V/1 A

53

Proizvedeno prema licenciji Dolby Laboratories. Dolby i simbol dvostrukog D zaštitni su znaci tvrtke Dolby
Laboratories.

Logotipi DVB i DVB zaštitni su znaci tvrtke DVB Project

HDMI, HDMI High-Denition Multimedia Interface i HDMI logotip su zaštitni znaci ili registrirani zaštitni znakovi
tvrtke HDMI Licensing Administrator, Inc.

Rješavanje problema i česta pitanja

Ako otkrijete ikakav kvar ili neispravnost, provjerite jesu li navedeni u donjoj tablici najčešćih problema za brzo
pronalaženje rješenja. Ako ne nađete odgovor na svoj problem ili imate bilo kakvih drugih pitanja, obratite
se službi za korisnike svojeg dobavljača.

Problem Mogući uzrok Rješenje

Crvena lampica se ne

uključuje

u stanju mirovanja.

Signal nije pronađen.

Nema slike ili zvuka.

Na zaslonu se vidi

„Kodirani kanal".

Daljinski upravljač ne

radi.

Ne mogu snimati na USB

uređaj.

Uređaj je prestao
primati kanale nakon
premještanja u drugu

prostoriju.

Iskopčan kabel Pregorio osigurač

u uređaju

Antena nije priključena. Nepravilne

postavke antene. Nalazite se na

položaju s lošim signalom.

Nije odabran Scart/AV/HDMI kao

ulaz za vaš TV.

Kanal je kodiran Odaberite neki drugi kanal.

Prijemnik je isključen. Daljinski
upravljač niste usmjerili prema

uređaju. Postoji prepreka ispred

prednjeg panela prijemnika. Loše

baterije u daljinskom upravljaču

USB uređaj je u neodgovarajućem

datotečnom formatu. USB uređaj

je spore brzine pisanja.

Ako ste produljili kabel antene,

kvaliteta signala je pala ispod

potrebne razine.

Provjerite je li kabel napajanja valjano

priključen. Provjerite osigurač

Provjerite je li antena valjano

priključena. Premjestite antenu.

Obratite se lokalnoj stručnoj službi.

Odaberite odgovarajući ulaz na

daljinskom upravljaču vašeg TV

Uključite prijemnik. Usmjerite daljinski

upravljač izravno prema prednjem

panelu prijemnika. Uklonite prepreku

ispred prednjeg panela prijemnika.

Promijenite baterije.

Formatirajte USB uređaj u format

NTFS ili FAT32. Odaberite neki drugi

USB uređaje bolje kvalitete iveće

brzine zapisivanja.

Koristite pojačalo signala za

kompenziranje gubitka signala zbog

duljine kabela. Obratite se lokalnom

stručnjaku za točan raspored

antenskog sustava.

uređaja.

DE | Digitales terrestrial Empfangsgerät

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortier­ten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen

Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Müll­deponien gelagert werden, können Gefahrstoe ins Grundwasser einsickern und in den Lebensmittelumlauf
gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

Die Gesellschaft EMOS spol. s r.o. erklärt hiermit, dass die Funkanlage Typ J6014, J6015 mit der Richtlinie
2014/53/EU übereinstimmt. Der vollständige Wortlaut der Konformitätserklärung ist der folgenden Inter­netseite zu entnehmen: http://www.emos.eu/download.

54

Verpackungsinhalt

EM190-S/L
Universal-Fernbedienung
Benutzerhandbuch
2× AAA-Batterie
Externer IR-Sensor

Gerätebeschreibung

Bedienungselemente und Stecker
Frontpaneel (Abb. 1)

Power – ON/OFF-Taste
CH+/- – Kanalschaltertaste
Display – Informationen über den aktuellen Kanal/Stunden
Stecker des externen IR-Sensors

Hinteres Paneel (Abb. 2)

ANT IN – Signaleingang
USB – Stecker zum Anschluss eines Datenspeichers
HD-OUT – HDMI-Video-Ausgang
SCART – Analoger Video-/Audioausgang
12 V-Netzteileingang

Universal-Fernbedienung (Abb. 3)

Die Fernbedienung EM190-S/L verfügt über 4 programmierbare Tasten zur Bedienung des Fernsehgeräts: TV
Power, Vol+, Vol-, TV/AV. Nachdem Sie diese Funktionen über die Originalfernbedienung des Fernsehgeräts
programmiert haben, können Sie diese Grundfunktionen direkt mit der Fernbedienung EM190-S/L bedienen.
Gelernte Codes bleiben gespeichert, auch wenn Batterien entnommen werden.

Programmieren der Tasten

Halten Sie die SET-Taste 5 Sekunden lang gedrückt, wodurch die Fernbedienung in den Lernmodus gelangt
(die LED hört auf zu blinken und leuchtet dauerhaft).
Positionieren Sie die Originalfernbedienung und die Fernbedienung EM190-S/L in einem Abstand von 3 bis
5 cm gegeneinander, während die LED leuchtet.
Drücken und lösen Sie kurz die freie Taste, die Sie auf der Fernbedienung EM190-S/L programmieren möchten.
Drücken Sie die Taste auf der Originalfernbedienung, bis die LED auf der Fernbedienung EM190-S/L zweimal
blinkt und wieder dauerhaft leuchtet, und lassen Sie dann die Taste los.
Mit weiteren Tasten gleich fortfahren. Um den Lernvorgang abzuschließen, drücken Sie die Set-Taste, die
LED erlischt.

Beschreibung der Tasten der Fernbedienung

1 – STANDBY: Empfänger ein-/ausschalten
2 – Next: Weiter
3 – Fast forward: Schnell vorwärts
4 – Back: Schnell zurück
5 – Last: Zurück
6 – Play: Wiedergeben
7 – Pause: Pause der Wiedergabe
8 – STOP: Wiedergabe stoppen
9 – REC: Aufzeichnung starten
10 – USB: Ins Menü des Multimedia-Players

wechseln

11 – SUB: Steuerung der Untertitel für einzelne

Kanäle/Dateien (je nach Verfügbarkeit)
12 – TTX: Teletext
13 – AUDIO: Auswahl der Audiospur/Toneinstel-

lungen
14 – EPG: Elektronischer Programmführer

Hinweis

Um den USB-Anschluss vollwertig nutzen zu können, muss der angeschlossene Speicher den Standard
USB 2.0 unterstützen. Für eine fehlerfreie, stabile Aufnahme und Wiedergabe sind USB-Geräte mit einer
Schreibgeschwindigkeit von 9,0 MB/s oder mehr erforderlich. Langsamere Festplatten und Flash-Speicher
können Probleme mit der Aufzeichnung haben, die zum Hängenbleiben des Bilds führen oder überhaupt
nicht funktionieren können. Richtig arbeiten nur Festplatten mit einer Grundpartition mit dem Dateisystem
NTFS oder FAT32. Falls sich ein anderes Dateisystem auf der Festplatte bendet, formatieren Sie diese
Festplatte im PC mit dem empfohlenen Dateisystem, bevor Sie diese an den Empfänger anschließen. Ein

15 – INFO: Anzeige von Informationen über das

gesendete Programm / Anzeige der Signal­stärke und -qualität

16 – Navigationstasten: Im MENÜ navigieren/

Kanal/Lautstärke ändern
17 – OK: Wahl bestätigen
18 – MENU: Ins OSD MENU des Gerätes wechseln
19 – Exit: Aktuelles MENU verlassen
20 – V+/-: Lautstärke ändern
21 – FAV: Lieblingskanäle anzeigen
22 – MUTE: Ton leise stellen
23 – CH+: Kanal ändern
24 – Number(0~9): Nummernblock zur direkten

Kanalwahl
25 – TV/RADIO: Zwischen TV- und RADIO-Kanälen

umschalten
26 – RECALL: Schnellwahl des vorherigen Kanals

55

stark fragmentierter oder überlasteter Speicher funktioniert möglicherweise nicht richtig und ießend.
Externe Festplatten müssen über eine eigene Stromversorgung verfügen. Der im Empfänger integrierte
USB-Port kann nicht genügend Spannung liefern, um die tragbare USB-Festplatte zu versorgen. Während
der Aufnahme oder der Wiedergabe darf das USB-Gerät auf keinen Fall vom Empfänger getrennt werden.
Das Trennen des Empfängers kann zur Beschädigung des Empfängers oder des Flash-Speichers führen und
es beschädigt ebenfalls die auf dem Medium enthaltenen Daten.

Installation und Montage

Batterien in die Fernbedienung einlegen

Legen Sie vor der ersten Einschaltung des Empfängers zwei AAA-Batterien in die Fernbedienung gem.
Abb. 4 ein.

Verbindung des Empfängers mit der Signalquelle

Verbinden Sie den Empfänger mit der Signalquelle und weiteren Geräten gem. Abb. 5.

Inbetriebnahme des Empfängers

Bei der ersten Inbetriebnahme des Empfängers oder nach dem Zurücksetzen der Werkseinstellungen des
Empfängers wird der Installationsassistent auf dem Bildschirm angezeigt.
Wählen Sie je nach Ihren persönlichen Präferenzen im Menü Abb. 6 aus:

1. Verwendungsland

2. Sprache des OSD-Menüs

3. Bildauösung (standardmäßig 720 p/50 Hz)

4. Seitenverhältnis

5. Antennenversorgung (nur einschalten, wenn eine aktive Antenne verwendet wird, die direkt vom Emp­fänger gespeist wird). Wenn Sie diese Funktion einschalten, wird die Empndlichkeit des Eingangstu­ners verringert. Wir empfehlen daher, in erster Linie externe Netzteile für die Stromversorgung von
Antennenvorverstärkern zu verwenden.

Bestätigen Sie Ihre Auswahl mit der OK-Taste auf der Fernbedienung. Danach sucht der Receiver automatisch
nach allen verfügbaren Kanälen und speichert diese.

Bedienung des OSD-Menüs und Funktionen

Installation (Abb. 7)

Automatischer Suchlauf

Automatische Suche und Speicherung der verfügbaren TV-Sender.

a. Land – Geben Sie das Verwendungsland ein
b. Nur FTA – Suche auf freie Kanäle beschränken
c. Nur T2-Signal – Begrenzung der Suche nur auf Kanäle, die in DVB-T2 ausgestrahlt werden
d. Unterstützung T2-Lite
e. Suchen – nach dem Betätigen der OK-Taste wird die automatische Suche und Speicherung der

Kanäle gestartet

Manueller Suchlauf

Manuelle Suche der TV-Sender. Sie können den Kanal nach Nummer oder Frequenz durchsuchen. Wenn Sie
die gewünschten Optionen ausgewählt haben, drücken Sie die Taste Suchen, um die Suche zu starten. Geben
Sie die Parameter des gesuchten Kanals ein und drücken Sie OK, um die Suche zu starten

LCN (Logical Channel Numbering)

Wählen Sie aus, ob die Kanäle nach ihrer logischen Kanalnummer sortiert werden sollen. Der Ausgangswert
ist „Aus“. In Tschechien funktioniert diese Funktion derzeit nicht.

Anpassung der gefundenen Kanäle (Abb. 8)

Verzeichnis der TV-Kanäle

In diesem Menü können Sie Senderlisten bearbeiten, indem Sie Sender sperren, löschen, überspringen,
verschieben, und Favoritenlisten erstellen. Falls Sie die Vorschau eines Kanals anzeigen möchten, wählen
Sie diese mit den Navigationstasten auf/ab und drücken Sie OK.

FAV

Favoriten. Zusätzlich zur Hauptkanalliste können Sie mehrere zusätzliche Favoritenlisten verwenden. Diese
können nach Genre, Sprache usw. sortiert werden. Wählen Sie einen Kanal aus und drücken Sie die FAV-Taste
auf der Fernbedienung. Drücken Sie dann OK. Die Liste der Lieblingskanäle wird angezeigt.
Wählen Sie eine der Listen aus und drücken Sie OK. Danach drücken Sie die EXIT-Taste um Änderungen
zu bestätigen. Der ausgewählte Kanal wird in dieser Liste gespeichert (jetzt mit einem Symbol markiert).
Verwenden Sie die Tasten links und rechts auf der Fernbedienung, um zwischen den Kanallisten zu wechseln.
Um einen Kanal aus der Favoritenliste zu entfernen, wählen Sie den Kanal aus, drücken Sie FAV und dann
OK. Die Liste der Lieblingskanäle wird angezeigt. Betätigen Sie die OK-Taste erneut. Sie können das Menü
danach verlassen und Änderungen bestätigen. Der Kanal wird aus der Favoritenliste gelöscht.

56

Schloss

Dient zum Sperren von Kanälen mit einer PIN. Wählen Sie einen Kanal aus und drücken Sie die rote Taste
auf der Fernbedienung. Drücken Sie danach die OK-Taste und geben Sie das Ausgangspasswort 0000 ein.
Der Kanal wird mit einem Symbol gekennzeichnet. Bestätigen Sie Änderungen mit der EXIT-Taste. Der
ausgewählte Kanal wird gesperrt. Falls Sie den Kanal entsperren wollen, wählen Sie diesen aus, drücken
Sie die rote Taste und geben Sie durch Betätigen der OK-Taste das Passwort ein.

Überspringen

Die so markierten Kanäle werden nicht in der Kanalliste angezeigt und werden beim Blättern übersprungen.
Wählen Sie einen Kanal aus und drücken Sie die grüne Taste. Drücken Sie dann OK. Der Kanal wird mit einem
Symbol gekennzeichnet. Bestätigen Sie Änderungen mit der EXIT-Taste. Der ausgewählte Kanal wird beim
Umschalten der Kanäle übersprungen. Zum Entsperren wählen Sie diesen Kanal wieder aus, drücken Sie
die grüne Taste und bestätigen Sie mit OK.

Verschiebung

Dient zur Änderung der Reihenfolge der Kanäle. Wählen Sie den Kanal aus und drücken Sie die gelbe Taste.
Drücken Sie dann OK. Der Kanal wird mit einem Symbol gekennzeichnet. Verwenden Sie die Auf- und
Ab-Tasten auf der Fernbedienung, um die neue Position für diesen Kanal auszuwählen, und drücken Sie die
OK-Taste. Der Kanal wird in die ausgewählte Position verschoben. Anmerkung! Wenn Sie Kanäle an einen
neuen Ort verschieben möchten, muss die LCN-Option deaktiviert sein.

Anpassen

In diesem Menü können fortgeschrittene Anpassungen der Kanäle vorgenommen werden. Wählen Sie den
Kanal aus und drücken Sie die blaue Taste. Es werden neue Optionen angezeigt:

a. Sortieren

Drücken Sie die rote Taste auf der Fernbedienung. Sie können die Kanäle jetzt nach Name (A-Z), Name (Z-A),
frei/verschlüsselt sortieren, sperren.

b. Anpassen

Drücken Sie die grüne Taste auf der Fernbedienung und drücken Sie danach OK. Sie können jetzt den
Kanalnamen ändern.

c. Löschen

Drücken Sie die blaue Taste auf der Fernbedienung und drücken Sie danach OK. Der Kanal wird mit einem
Symbol gekennzeichnet. Bestätigen Sie Änderungen mit der EXIT-Taste.

Verzeichnis der Rundfunkkanäle

Ins Menü zur Anpassung der Liste der Rundfunkkanäle wechseln.

Alles löschen

Ein Warnfenster wird geönet. Wenn Sie Ja auswählen, werden alle Kanäle gelöscht.

Tools (Abb. 9)

Information

Angezeigt werden Informationen zum Modell, Videodecoder und dem Datum der installierten Firmware.
Wenn Sie prüfen möchten, ob die Firmware aktuell ist, berücksichtigen Sie immer das Ausgabedatum der
Aktualisierung.

Werkseinstellungen

Falls Sie sich entscheiden, die Werkseinstellungen wiederherzustellen, werden die Liste der Kanäle wie
auch die kompletten Einstellungen des Empfängers gelöscht.

Aktualisierung über USB

Lassen Sie den Empfänger am Fernsehgerät angeschlossen, schalten Sie ihn jedoch in den Standby-Mo­dus um. Kopieren Sie die neueste Firmware auf den USB-Stick (die Datei wird die Dateierweiterung .abs
haben). Ändern Sie den Namen der Firmware-Datei nicht und speichern Sie diese nicht in Unterordnern
ab. Stecken Sie den USB-Stick in den USB-Port des Empfängers und drücken Sie die Standby-Taste auf
der Fernbedienung. Auf dem Fernsehbildschirm wird „USB-Stick angeschlossen“ angezeigt. Wechseln Sie
ins MENÜ/Tools/Aktualisierungen über USB und drücken Sie die OK-Taste. Wählen Sie im nächsten Schritt
den Upgrade-Modus: „AIlCode“. Aus der Option unter „Upgrade File“ wählen Sie die Firmware-Datei aus.
Markieren Sie Start und drücken Sie die OK-Taste, um die Aktualisierung zu starten. In wenigen Sekunden
wird der Prozess abgeschlossen und der Empfänger wird automatisch neu gestartet.
Überprüfen Sie nach der Aktualisierung das Datum der neuen Firmware, indem Sie MENÜ/Tools/Informa­tionen drücken.

Anmerkung! Falls der Aktualisierungsprozess nicht startet, verwenden Sie einen anderen USB-Stick mit
dem FAT32-Format.

Sicherung und Wiederherstellung der Kanäle auf USB

Die Liste der eingestellten und sortierten Kanäle können Sie bequem auf einem USB-Gerät für spätere
Verwendung speichern, z.B. um die Werkseinstellungen des Geräts zurückzusetzen. Wechseln Sie ins
MENÜ/Tools/Aktualisierungen über USB und drücken Sie die OK-Taste. Wählen Sie im nächsten Schritt den

57

Upgrade-Modus: „Save Channels to USB“. Markieren Sie Start und drücken Sie die OK-Taste, um die Datei
auf USB zu speichern. Um die Liste im gleichen Menü wiederherzustellen, wählen Sie die Position „Load
Channels from USB“ und drücken Sie die Start-Taste. Nach dem Abschluss der Aktualisierung wird der
Empfänger neu gestartet.

Automatisches Ausschalten

Stellen Sie ein, wann der Empfänger automatisch in den Standby-Modus umschalten soll. Es kann aus den
folgenden Möglichkeiten ausgewählt werden: 1 Stunde, 2 Stunden, 3 Stunden, 4 Stunden oder 5 Stunden.
Der Ausgangswert sind 3 Stunden.

Uhren

Die Stundeneinstellung im vorderen Display im Standby-Modus. Die Ausgangseinstellung ist „Eingeschaltet“.

Systemeinstellung (Abb. 10)

Sprache

Wählen Sie die Sprache des OSD-Menüs, der ersten und zweiten Audiospur, der Untertitel und des Teletexts.

TV-System

Videoauösung

Stellen Sie die Auösung des Videoausgangs in Abhängigkeit vom angeschlossenen Gerät ein. Falls Sie den
HDMI-Ausgang verwenden, ist die Ausgangseinstellung 720p/50Hz. Falls Sie eine SCART-Ausgangsverbin­dung verwenden, ist der Standardwert 576i. Nicht alle Fernsehgeräte können alle Auösungen anzeigen.

Seitenverhältnis

Stellen Sie das Seitenverhältnis in Abhängigkeit vom angeschlossenen Gerät ein. Verfügbare Optionen Auto,
4: 3PS, 4: 3LB oder 16:9. Der Ausgangswert ist Auto.

Digitaler Audioausgang

Verfügbare Optionen: BS Out oder LPCM Out. Der Ausgangswert ist LPCM Out.

Paneeleinstellungen

Ermöglicht das Ausschalten des Frontdisplays bei Verwendung eines externen IR-Empfängers.

Displayeinstellungen

Ermöglicht detaillierte Bildeinstellungen.
Helligkeit (der Ausgangswert ist 50)
Kontrast (der Ausgangswert ist 50)
Sättigung (der Ausgangswert ist 50)
Farbton (der Ausgangswert ist 50)
Schärfe (der Ausgangswert ist 5)

Einstellung der lokalen Zeit

Region

Wählen Sie das Land aus, in dem Sie den Empfänger betreiben. Falls das Land nicht in der Liste enthalten
ist, wählen Sie ein anderes Land aus der Region aus.

Verwendung von GMT

Falls Sie die automatische Zeiteinstellung nach GMT verwenden möchten, stellen Sie die Zeit auf „Nach
Region“ ein (empfohlene Wahl). Falls Sie die Zeitzone manuell einstellen möchten, stellen Sie „Benutzerde­niert“ ein. Oder schalten Sie auf „Aus“ um, falls Sie das Datum und die Uhrzeit manuell einstellen möchten.
Der Ausgangswert ist „Gemäß Region“.

GMT-Zone

Stellen Sie Ihre Zeitzone ein (nur wenn „Verwendung von GMT“ auf „Benutzerdeniert“ eingestellt ist).

Datum

Stellen Sie das Datum ein (nur wenn „Verwendung von GMT“ auf „Aus“ eingestellt ist).

Time

Stellen Sie die Zeit ein (nur falls „Verwendung von GMT“ auf „Aus“ eingestellt ist).

Einstellung der Zeitschaltuhr

Mit dieser Funktion können Sie manuell eine Aufzeichnungsaufgabe eingeben oder zu einem gewünschten
Zeitpunkt umschalten.

Anmerkung: Der Timer kann auch über das EPG-Menü eingestellt werden (siehe Abschnitt EPG).

Timer-Modus

Einstellung der Wiederholung der Timer-Aufgabe: Einmal, Täglich oder Aus.

Timer-Dienst

Wählen Sie den gewünschten Aufgabentyp aus. Falls “Aufnahme“ eingeschaltet ist, wird der Empfänger am
voreingestellten Tag und zur voreingestellten Uhrzeit auf den voreingestellten Kanal umgeschaltet und beginnt
mit der Aufnahme der Sendung. Falls „Kanal“ eingestellt ist, schaltet der Empfänger am voreingestellten
Tag und zur voreingestellten Uhrzeit auf den voreingestellten Kanal um.

58

Kanal beim Einschalten

Einstellung des Kanals, auf dem die Aufgabe ausgeführt werden soll.

Einschaltdatum

Stellen Sie das Datum der Aufgabe ein.

Anfang oder Start

Stellen Sie die Anfangszeit der Aufgabe ein

Länge

Stellen Sie die Länge der Aufgabe ein. Nach Abschluss der Aufgabe wird der Empfänger in den Zustand vor
dem Beginn der Aufgabe zurückgesetzt.

Elternschloss (Diese Funktion wird durch einige Firmware-Versionen nicht unterstützt)

Menü-Sperrfunktion

Wenn diese Option aktiviert ist, ist der Zugri auf die Anpassung der Kanäle und das Suchmenü durch ein
Passwort geschützt. Der Ausgangswert ist Aus.

Elternschloss

Verwendet Senderags um die Möglichkeit einzuschränken, dass Kinder und Jugendliche schädliche Inhalte
sehen können. Das Alter eingeben.

Neues Passwort

Bei Änderung des Ausgangspassworts in ein anderes Passwort.

Passwort bestätigen

Neues Passwort bestätigen.

Anmerkung: Das Ausgangspasswort lautet 0000. Zur Verfügung steht ebenfalls die Master-PIN für den Fall,
dass Sie das von Ihnen eingestellte Passwort vergessen haben. Die Master-PIN lautet 1006.

Einstellung des OSD-Menüs

OSD-Anzeigezeit

Wählen Sie die Anzeigedauer der Informationsleiste zwischen 1 und 10 Sekunden aus. Der Ausgangswert ist 5.

Transparenz des OSD-Menüs

Stellen Sie die OSD-Transparenz auf „Aus“ oder 10 % bis 40 % ein. Der Ausgangswert ist „Aus“.

Favoriten

Um eine Favoritengruppe umzubenennen wählen Sie die Gruppe aus und drücken Sie OK. Jetzt können Sie
die Favoritenliste umbenennen.

Weiter

Versorgungsantennen

Falls Sie eine aktive Antenne ohne Netzteil verwenden, stellen Sie diese Funktion auf „Ein“ ein. Falls Sie eine
passive Antenne oder eine aktive Antenne mit einem separaten Netzteil verwenden, stellen Sie „Aus“ ein. Der
Ausgangswert ist „Aus“. Wenn Sie diese Funktion einschalten, wird die Empndlichkeit des Eingangstuners
verringert. Wir empfehlen daher, externe Netzteile für die Stromversorgung von Antennenvorverstärkern
zu verwenden.

Kanaltyp

Legt fest, welche Kanäle der Empfänger nden und in der Kanalliste anzeigen wird. Der Ausgangswert ist Alle.

Signalsignalisierung

Bei der Installation der Antenne können Sie die Funktion der Tonsignalisierung der Signalstärke verwenden.
Wenn Sie diese Funktion einschalten und die INFO-Taste auf der Fernbedienung zweimal drücken und die
Signalqualität und -stärke angezeigt wird, ertönt ein akustisches Signal, das über die Signalstärke informiert.
Der Ausgangswert ist O.

AD-Dienst

Funktion der Handlungsbeschreibung für Sehbehinderte. Der Ausgangswert ist Aus.

AD als Ausgangsdienst verwenden

Falls der AD-Dienst eingeschaltet ist, wird die Audiospur, die AD enthält, als Ausgangsdienst ausgewählt.

AD Volume Oset

Ist aktiviert, wenn der AD-Dienst eingeschaltet ist.

Wenn die Versorgung getrennt wurde

Ermöglicht die Auswahl der Aktion des Empfängers, wenn die Stromversorgung plötzlich unterbrochen wird.
Der Ausgangswert ist „ursprünglicher Stand“.

RF-Schleife im Standby-Modus

Falls aktiv, ist die RF-Schleife auch im Standby-Modus für das Signal durchgängig.

59

Medienspieler (Abb. 11)

Aufnahme

Umschaltung der Spieler-Modi

Wenn Sie 1 auf der Fernbedienung drücken, können Sie zwischen den Menüs Aufnahme, Musik, Bilder und
Video wechseln.

Sortieren

Drücken Sie 2 auf der Fernbedienung, um die Dateien nach Name, Zeit, Größe und Favoriten zu sortieren.
Die Option „Sortieren“ ist in den Reitern Musik, Bilder und Video verfügbar.

Wiederholung

Durch Betätigen von 3 auf der Fernbedienung wählen Sie die Optionen wiederholen. Diese Option ist unter
Musik und Video verfügbar.

Einstellungen

Drücken Sie 3 auf der Fernbedienung. Um Bilder aufgrund der Dauer der Diashow und der Wiederholung der
Diashow einzustellen. Diese Auswahl im Bild verfügbar.

MultiView

Durch Betätigen von 4 auf der Fernbedienung werden Multibilder auf dem Fernseher angezeigt. Diese
Auswahl im Bild verfügbar.

Titelliste

Drücken Sie die ROTE Taste auf der Fernbedienung. Das Bild und die Videoaufzeichnung werden in die
Wiedergabeliste hinzugefügt. Diese Wahl ist im Menü Bild und Musik verfügbar.

Favoriten

Drücken Sie die GRÜNE Taste auf einzelnen Dateien, um diese der Favoritenliste hinzuzufügen. Diese Auswahl
ist im Menü Bilder und Musik verfügbar.

FAV Alles

Zeigt eine Liste aller Lieblingsmedien an. Diese Auswahl ist im Menü Bilder und Musik verfügbar.

Anpassen

Drücken Sie die blaue Taste, um den Namen des Mediums anzupassen.

Anmerkung: Wenn Sie sich ein Video mit Untertiteln von einem USB-Laufwerk ansehen, können Sie die
Farbe, die Größe, die Hintergrundfarbe und die Position der Untertitel auf dem Bildschirm einstellen. Durch
Betätigung der grünen Taste auf der Fernbedienung zeigen Sie die Einstellung der Untertitel an.

Informationen über das USB-Speichermedium

Zeigt Informationen über das USB-Gerät an.

PVR-Einstellungen

Timeshift

Zeitverschiebung. Ermöglicht eine kontinuierliche Aufnahme des angezeigten Kanals auf ein USB-Gerät.
Falls diese Funktion aktiv ist, kann die angezeigte Fernsehsendung angehalten, vor- und zurückgespult
werden. Der Ausgangswert ist „Aus“.

Überspringen

Verfügbare Optionen sind: 30 s, 1 min, 5 min, 10 min oder 30 min. Der Ausgangswert sind 30 Sekunden.

Timeshift speichern

Falls eingeschaltet, ermöglicht er eine zeitversetzte Videoaufnahme auf ein USB-Gerät für spätere Wieder­gabe. Der Ausgangswert ist EIN. Diese Funktion ist nur aktiv, wenn die Option Timeshift eingeschaltet ist.

USB-Gerät sicher entfernen

Wählen Sie das angeschlossene USB-Laufwerk aus und drücken Sie die OK-Taste, um das USB-Laufwerk
sicher zu entfernen.

Zeitverschiebung (Timeshift)

Mit der Timeshift-Funktion kann die auf ein USB-Gerät aufgezeichnete Fernsehsendung angehalten werden.
Kontrollieren Sie, ob das USB-Gerät am Empfänger angeschlossen ist. Schalten Sie die Timeshift-Funktion
im Menü „PVR-Einstellungen“ ein. Stoppen Sie das Programm, indem Sie die PAUSE-Taste auf der Fern­bedienung betätigen. Verwenden Sie die Tasten auf der Fernbedienung, um Video zu wiedergeben oder
vor- und zurückzuspulen.
Drücken Sie die linke und rechte Pfeiltaste, um den Startpunkt der Wiedergabe auszuwählen, und bestä­tigen Sie mit OK.
Drücken Sie PAUSE, um die Wiedergabe anzuhalten.
Drücken Sie REV und FWD, um vor- oder zurückzuspulen. Drücken Sie STOP, um die Zeitverschiebung zu
stoppen und das Programm weiter zu schauen.

Sofortige Aufzeichnung

Kontrollieren Sie, ob ein USB-Gerät am Empfänger angeschlossen ist. Drücken Sie während der Wiedergabe
einer Sendung die REC-Taste auf der Fernbedienung, um die Aufnahme zu starten (drücken Sie 2× kurz die

60

REC-Taste, um die Aufnahmedauer einzugeben). Um die Aufzeichnung zu stoppen, drücken Sie die STOP-Taste
auf der Fernbedienung. Ein Informationsfenster wird angezeigt, um das Einstellen der Stoppen zu bestätigen.
Wählen Sie [Ja], um die Aufnahme zu stoppen, oder [Nein], um die Aufnahme fortzusetzen. Die Aufnahmen
werden auf ein USB-Gerät gespeichert und stehen im Programm Media Player/Aufzeichnung zur Verfügung.

Anmerkung: Nutzen Sie die Timer- oder EPG-Funktion, um die Aufnahme zu planen.

EPG (Elektronischer Programmführer)

Mit EPG können Sie zusätzliche Informationen zu Fernsehsendungen anzeigen und die Aufnahme-Timer für
jede Sendung planen. Durch Betätigung der EPG-Taste auf der Fernbedienung wechseln Sie zum elektroni­schen Begleiter durch das EPG-Programm. Nutzen Sie die Pfeiltasten auf der Fernbedienung zur Navigation.
Drücken Sie die „Timer“-Taste. Im Menü wird der PVR-Zeitplan angezeigt.

Technische Spezikation

Tuner-Eingangsfrequenz: 177.5–858 MHz
Elektrischer Eingangsscheinwiderstand: 75 Ω
Eingangssignalpegel: 256 QAM; R5/6 G1/128 <75.2 dBm; c/n <23.9db
AV-Ausgang: Scart (CVBS)
S/PDIF Audio: Coaxial (optional)
HDMI: HDMI output
Betriebstemperatur: +0 °C – 70 °C
Lagerungstemperatur: -40 °C – +65 °C
Mpeg Audio-/Video-Dekoder
Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC main

prole@level 4.1 high tier

Prole Level: MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (max 10 bit) main prole @

level 4.1; main 10 prole @level 4.1 high tier
Eingangsdatengeschwindikgeit: Max. 60 Mb
Seitenverhältnis: 4:3, 16:9, letter box
Videoeinstellung: 1920 × 1080i; 1280 × 720p; 720 × 576i
Audiodekoder: MPEG-1 Layer I/II, MPEG-2 layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus
Audiomodi: Mono/Joint Stereo/Stereo
Abtastgerätfrequenz: 32, 44.1 & 48 MHz
Stromversorgung: AC 100–240 V, 50/60 Hz, oder 12 V/1 A

Hergestellt mit der Lizenz der Gesellschaft Dolby Laboratories. Dolby und das Symbol des doppelten D sind
geschützte Marken der Gesellschaft Dolby Laboratories.

DVB und das DVB Logo sind geschützte Marken der Gesellschaft DVB Project

Die Begrie HDMI und HDMI High-Denition Multimedia Interface sowie das HDMI-Logo sind Marken oder
eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Problemlösung FAQ

Wenn Sie eine Störung feststellen, überprüfen Sie, ob diese in der folgenden Tabelle der häugsten Störungen
aufgeführt ist, um eine schnelle Fehlerbehebung zu ermöglichen. Falls Sie die Antwort nicht nden oder falls
sonstige Unklarheiten bestehen, wenden Sie sich bitte an die Hotline des Lieferanten.

Problem Mögliche Ursache Lösung

Rote Kontrollleuchte im

Standby-Modus leuchtet

nicht.

Kein Signal gefunden.

Netzkabel aus der Steckdose

gezogen Sicherung im Gerät

unterbrochen

Antenne nicht angeschlossen.
Falsch eingestellte Antenne. Sie
benden sich an einem Ort ohne

Signalabdeckung.

61

Anschluss des Versorgungskabels

prüfen. Sicherung kontrollieren

Anschluss der Antenne prüfen.

Den Standort der Antenne ändern.

Wenden Sie sich an Ihre örtliche

Fachrma.

Problem Mögliche Ursache Lösung

Kein Bild oder Ton.

Die Meldung

„Verschlüsselter Kanal“

wird angezeigt.

Die Fernbedienung

funktioniert nicht.

Die Aufnahme auf das USB-

Gerät ist nicht möglich.

Nachdem Sie das Gerät

in einen anderen Raum
verlegt haben, werden

keine Kanäle mehr von der

Box empfangen.

Scart/AV/HDMI ist am Umschalter
der Eingänge Ihres Fernsehgeräts

nicht ausgewählt.

Der Kanal ist verschlüsselt Wählen Sie einen anderen Kanal.

Der Empfänger ist ausgeschaltet.
Die Fernbedienung ist nicht genau

gegen das Gerät gerichtet. Das

Frontpaneel ist durch ein Hindernis

abgeschirmt. Defekte Batterien in

der Fernbedienung

Das USB-Gerät hat ein falsches

Format. Das USB-Gerät hat eine

niedrige Schreibgeschwindigkeit.

Durch die Verlängerung der

Antennenleitung kam es zur

Senkung der Signalqualität unter

das funktionelle Niveau.

Schalten Sie auf den richtigen

Eingang auf der Fernbedienung des

Fernsehers um.

Empfänger einschalten. Richten

Sie die Fernbedienung genau

auf das Frontpaneel des Geräts.

Entfernen Sie das Hindernis vor

dem Frontpaneel. Ersetzen Sie die

Formatieren Sie das USB-Gerät auf

das NTFS- oder FAT32-Dateiformat.

höheren Schreibgeschwindigkeiten

Signalverluste in der Verkabelung

Batterien.

Probieren Sie ein anderes

hochwertiges USB-Gerät mit

aus.

Verwenden Sie einen

Leitungsverstärker, um

abzudecken. Wenden Sie sich

an eine Fachrma zwecks

eines genauen Entwurfs des

Antennensystems.

UA | Цифровий наземний приймач

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору
комунальних відходів. За актуальною інформацією про місця збору звертайтесь до установ за

місцем проживання. Якщо електричні присторої розміщені на місцях з відходами, то небезпечні
речовини можуть проникати до підземних вод і дістатись до харчового обігу та пошкоджувати ваше
здоров'я.

EMOS spol. s r.o. заявляє, що вид радіо вирібу J6014, J6015 відповідає основним дерективам 2014/53/ЄС.
Повний зміст декларації ЄС про відповідність можливо знайти на веб-сайті http://www.emos.eu/download .

Зміст упаковки

EM190-S/L
Універсальний пульт дистанційного керування
Посібник користувача
2× AAA батарейки
Зовнішній IR датчик

Опис пристрою

Керуючі елементи тa конектори

Передня панелька (мал.1)

Power – Кнопка ON/OFF
CH+/- – Кнопка перемикання каналу
Дисплей –інформація про даний канал/годину
Конектор зовнішнього IR датчика

Задня панелька (Мал. 2)

ANT IN – вхід сигналу
USB – конектор для підключення зберігання даних
HD-OUT – HDMI відео вихід
SCART – аналогове відео/аудіо вихід
Вхід джерела живленя 12 В

62

Універсальний пульт дистанційного управління (Мал. 3)

Пульт дистанційного управління EM190-S/L має 4 кнопки програмування до телевізора: TV Power, Vol+,
Vol-, TV/AV. Після програмування цих функцій з оригінальним пультом дистанційного керування для
телевізора, ви можете основні функції управляти безпосередньо пультом дистанційного управління EM19.
Вивчені коди залишаться в пам'яті навіть після вилучення батарейок.

Програмування кнопок

Натисніть і притримайте кнопку SET протягом 5 секунд, щоб увійти в режим навчання (світлодіод перестає
мигати а почне постійно світити).
До тих пір поки світлодіод постійно світить, помістіть оригінальний пульт дистанційного управління і пульт
дистанційногоуправління EM190-S/L один проти одного на відстані 3–5 см.
Коротко натисніть та відпустіть кнопку, яку потрібно запрограмувати на пульті дистанційного керування
EM190-S/L.
Натискайте кнопку на оригінальному пульті дистанційного керування, поки світлодіод на пульті дистан­ційного керування EM190-S/L не блимає двічі та не вмикається знову, потім відпустіть кнопку.
Продовжуйте з іншими кнопками. Після закінчення навчання натисніть кнопку Set, світлодіод згасне.

Опис кнопок пульта дистанційного керування.

1 – STANDBY: увімкнення/вимкнення приймача
2 – Next: Далі
3 – Fast forward: Швидко вперед
4 – Back: Швидко назад
5 – Last: Попереднє
6 – Play: Ввімкнення
7 – Pause: Призупинення вибраного
8 – STOP: Зупинення
9 – REC: Початок запису
10 – USB: Вхід у меню мультимедійного плеєра
11 – SUB: Контроль субтитрів на окремих кана-

лах/файлах (залежно від наявності)
12 – TTX: Телетекст
13 – AUDIO: Вибір аудіозапису/налаштування

звуку
14 – EPG: Електронний посібник з програм

Попередження

Для повного використання порту USB пам'яті підключена до нього повиненна підтримувати стандарт
USB 2.0. Для безперебійного стабільного запису та відтворення вимагаються USB-пристрої зі швидкістю
запису 9,0 Мб/с і швидші. Повільніші жорсткі диски та флеш-пам'ять можуть мати проблеми із записом,
які призводять до застрягання зображень або взагалі можуть не працювати. Тільки диски NTFS або FAT32
з одним розділом працюють правильно. Якщо на диску є інша файлова система, відформатуйте диск на
своєму ПК до рекомендованої файлової системи перед тим, як підключити її до приймача. Крім того,
сильно фрагментована або перевантажена пам'ять може не працювати плавно та правильно. Зовнішні
жорсткі диски повинні мати власне джерело живлення, порт USB, вбудований у приймач, не може за­безпечити достатньою потужністю для живлення портативного жорсткого диска USB. Під час запису або
відтворення пристрій USB в жодному випадку не можливо відключати від приймача. Відключення його
під час роботи приймача може призвести до пошкодження приймача або флеш-пам'яті, а також може
пошкодити дані, що містяться на носії.
Відключення його під час роботи приймача може призвести до пошкодження приймача або флеш-пам'яті,
а також може пошкодити дані, що містяться на носії.

15 – INFO: Зображення інформації про дану про-

граму/зображення сили та якості сигналу

16 – Кнопки навігації: Переміщення в МЕНЮ/

Зміна каналу/гучності
17 – OK: Підтвердження вибору
18 – MENU: Вхід у OSD МЕНЮ пристрою
19 – Exit: Залишити дане МЕНЮ
20 – V+/-: Зміна гучності
21 – FAV: Зображення списку улюблених каналів
22 – MUTE: Зменшення гучності
23 – CH+: Зміна каналу
24 – Number(0~9): Цифрова клавіатура для

прямого вибору вибраного каналу
25 – TV/RADIO: Перемикання між каналами

телебачення та радіо
26 – RECALL: Швидкий вибір попереднього

каналу

Послуги та установка

Встановлення батарейок у пульт дистанційного управління

Перш ніж увімкнути приймач вперше, вставте дві батареї AAA, як показано на мал. 4, у пульт дистан­ційного керування.

Підключення приймача із джерелом сигналу

Підключіть приймач до джерела сигналу та іншими пристроями відповідно до мал. 5.

Введення приймача в експлуатацію

Коли приймач введено в експлуатацію вперше або після відновлення приймача до заводських налаштувань,
на екрані зобразиться посібник налаштування. Залежно від особистих уподобань, виберіть у меню рис. 6:

1. Країна використання

2. Мова OSD меню

3. Роздільна здатність зображення (заводська установка є 720 p/50 Гц)

63

4. Співвідношення сторін зображення

5. Живлення антени (включайте тільки при використанні активної антени підключену безпосередньо
від приймача). Увімкнення цієї функції знизить чутливість вхідного тюнера, тому ми рекомендуємо
хоча використовувати зовнішні джерела живлення, призначених для живлення антенних підсилювачів

Ваш вибір підтвердіть натисканням на кнопку ОК на пульті дистанційного керування, після чого приймач
почне автоматичний пошук та зберігання всіх доступних каналів.

Керування OSD меню та функціями

Налаштування (мал. 7)

Автоматичний пошук

Автоматичний пошук та зберігання доступних телеканалів.

a. Держава – введіть країну використання
b. Тільки FTA – обмежити пошук на безкоштовні канали
c. Тільки сигнал T2 – обмежити пошук лише на каналах, що транслюються на DVB-T2
d. Допомога T2-Lite
e. Пошук – натисніть кнопку OK, щоб почати автоматичну настройку та збереження каналів

Пошук вручну

Ручний пошук телевізійного каналу. Канал мете шукати за кількістю або частотою. Коли виберете потрібні
параметри, натисніть кнопку Пошук, щоб розпочати пошук. Введіть параметри каналу пошуку та ввімкніть
пошук натиснувши кнопку OK.

LCN (Logical Channel Numbering)

Виберіть, чи хочите сортувати канали за їх логічним номером каналу. Початкове значення - «Вимкнено».
У Чехії ця функція не на даний час не працює.

Відрегулювання налаштованих каналів (мал. 8)

Список телеканалів

Це меню дозволяє редуковати списки каналів замиканням, видаленням, пропусканням, переміщенням
каналів та створенням списків улюблених каналів. Якщо бажаєте переглянути канали, виберіть канал за
допомогою навігаційної кнопки вгору/вниз та натисніть OK.

FAV

Улюблені канали. Окрім основного списку каналів, ви можете використовувати кілька додаткових списків
так названих Улюблених каналів. Ви можете сортувати канали за жанром, мовою тощо. Виберіть канал
та натисніть кнопку FAV на пульті дистанційного управління. Потім натисніть OK. Відобразиться список
улюблених каналів.
Виберіть один із списку і натисніть OK. Потім натисніть кнопку EXIT, щоб підтвердити зміни. Вибраний
канал буде збережено до цього списку (тепер позначений іконкою). За допомогою кнопок вліво та вправо
на пульті дистанційного управління, можна перемикати між списками каналів. Щоб видалити канал зі
списку улюблених, виберіть канал, натисніть на кнопку FAV, а потім натисніть на кнопку OK. Зобразиться
список улюблених каналів. Знову натисніть кнопку OK. Потім ви можете вийти зі списку та підтвердити
цю зміну. Канал буде видалено зі списку обраних

Замок

Використовується для замикання каналів за допомогою PIN-коду. Виберіть канал та натисніть червону кно­пку на пульті дистанційного керування. Потім натисніть кнопку OK і введіть початковий пароль 0000. Канал
буде позначений іконкою. Натисніть на кнопку EXIT, щоб підтвердити зміни. Вибраний канал буде замкнутий.
Якщо хочите відімкнути, виберіть цей канал, натисніть червону кнопку та натиском OK, введіть пароль.

Пропустити

Ці позначені канали не зображаються у списку каналів і при перегляді канали пропускаються. Виберіть
канал і натисніть зелену кнопку. Потім натисніть OK. Канал буде позначений іконкою. Натиском кнопки
EXIT підтвердіть зміни. Вибраний канал буде пропущений при переключенні каналів. Щоб розблокувати,
виберіть цей канал ще раз, натисніть зелену кнопку та підтвердьте кнопкою ОК.

Переміщення

Служить для зміни упорядкування каналів. Виберіть канал і натисніть жовту кнопку. Потім натисніть OK.
Канал буде позначений іконкою. За допомогою кнопок вгору та вниз на пульті дистанційного управління
виберіть нове положення цього каналу та натисніть кнопку ОК. Канал буде переміщений у вибране поло­ження. Примітка! Якщо ви хочете перемістити канали на інше місце, вибір LCN повинен бути вимкнутий.

Регулювати

У цьому меню можна виконати розширене редагування каналів. Виберіть канал і натисніть синю кнопку.
З'являться нові можливості:

a. Налаштувати

Натисніть червону кнопку на пульті дистанційного управління. Тепер ви можете сортувати канали за
назвою (A-Z), назвою (Z-A), безкоштовно/кодовано, замикнуто.

64

b. Регулювати

Натисніть зелену кнопку на пульті дистанційного управління а потім натисніть OK. Тепер ви можете
змінити назву каналу.

c. Видалення

Натисніть синю кнопку на пульті а потім натисніть OK. Канал буде позначений іконкою. Натисніть EXIT,
щоб прийняти зміни.

Список радіоканалів

Вхід в меню, щоб змінити список радіоканалів.

Видалення всього

Відкрийте віконце попередження. Якщо виберете Так, всі канали буде видалено.

Налаштування (мал. 9)

Інформація

Відображає інформацію про модель, відеодекодер та дату встановленого firmware. При перевірці даної
firmware завжди беріть до уваги дату випуску видачі оновлень.

Заводське налаштування

Якщо вирішите відновити заводські налаштування, будуть видалені списки каналів та повні налаштування
приймача.

Оновлення за допомогою USB

Залиште приймач підключений до телевізора, але вимкніть його в режимі очікування. Скопіюйте остан­ній firmware на USB-диск (файл буде мати розширення .abs). Не змінюйте назву файлу firmware і не
зберігайте його в папках. Вставте USB-пристрій у USB-порт приймача і натисніть кнопку Stand-by на
пульті дистанційного управління. На екрані телевізора з’являється “USB Диск підключений”. Перейдіть
до МЕНЮ/Інструменти/Оновлення через USB та натисніть кнопку OK. У наступному віконці виберіть Режим
upgradu: "AIlCode". З можливого під „Upgrade File“ виберіть файл firmware. з опції в розділі "Оновити
файл". Позначте Пуск та натисніть кнопку OK, щоб розпочати оновлення. Через кілька секунд процес
буде завершено, і приймач автоматично перезапуститься.
Після оновлення перевірте дату нової firmware, натиснувши на: MENU/Інструменти/Інформація.

Примітка! Якщо процес оновлення не запускається, використовуйте іншу флешку у форматі FAT32.

Створення резервних копій та відновлення списку каналів на USB

Список налаштованих і відсортованих каналів можете зручно зберігати на USB-пристрої для подаль­шого використання, напр. після скидання приймача до заводських налаштувань. Перейдіть до МЕНЮ/
Інструменти/Оновлення через USB та натисніть кнопку OK. У наступному віконці виберіть Режим upgradu:
„Save Channels to USB". Означте Пуск і натисніть на кнопку OK, щоб зберегти файл на USB. Щоб оновити
список у тому ж меню, виберіть „Load Channels from USB“ та натисніть кнопку «Пуск». Після завершення
оновлення приймачі перезавантажаться.

Автоматичне вимкнення

Налаштуйте, коли приймач повинен автоматично перейти в режим очікування. Вибирати можете з таких
можливостей: 1 годину, 2 години, 3 години, 4 години або 5 годин. Початкові параметри є- 3 години.

Годинник

Налаштоване зображення дисплею годинника на передньому дисплеї в режимі очікування. Початкові
налаштування параметри є "Увімкнено".

Налаштування системи (мал. 10)

Мова

Виберіть мову OSD меню, перший і другий звукові кроки, субтитри та телетекст.
Телевізійна система

Роздільна здатність відео

Встановіть роздільну здатність відеовиходу відповідно до підключеного обладнання. Якщо ви використо­вуєте вихід HDMI, початкове налаштування 720p/50Hz. Якщо використовуєте вихідне підключення SCART,
початкове налаштування 576i. Не всі телевізори можуть відображати всі роздільні можливості.

Співвідношення сторін

Відрегулюйте співвідношення сторін екрану, залежно від підключеного телевізора. Доступні варіанти:
Авто, 4: 3PS, 4: 3LB або 16: 9. Початкові параметри – Авто.

Цифровий звуковий вихід

Доступні варіанти: BS Out або LPCM Out. , Початкові параметри – LPCM Out.

Налаштування панелі

Дозволяє вимкнути передній дисплей під час використання IR приймача.

Налаштування дисплея

Дозволяє детально налаштувати зображення.

65

Яскравість (початвові параметри 50)
Kонтраст (початвові параметри 50)
Насиченість (початвові параметри 50)
Відтінок (початвові параметри 50)
Різкість (початвові параметри 5)

Встановити місцевий час

Область

Виберіть країну, де ви використовуєте приймач. Якщо країна не вказана в списку, виберіть іншу країну
з регіону.

GMT використання

Якщо ви хочете скористатися автоматичним налаштуванням часу згідно GMT, встановіть час на "За регі­онами" (рекомендується вибір). Якщо ви хочете встановити часовий пояс вручну, встановіть "Визначено
користувачем" або налаштуйте на "Вимкнено", якщо хочете встановити дату та час вручну. Початкове
налаштування - "За регіонами".

GMT зона

Налаштуйте часовий пояс (тільки тоді якщо є "Використання GMT" налаштовано на значення "Визначено
користувачем").

Дата

Встановіть дату (лише коли є "Використання GMT" встановлено на "Вимкнено").

Time

Налаштуйте час (лише коли є "Використання GMT" встановлено на "Вимкнено").

Налаштування таймера

Ця функція дозволяє вручну налаштувати завдання запису, або переключитись на потрібний час.

Примітка: Таймер також можна налаштувати з меню EPG (див. розділ EPG).

Режим таймера

Налаштування повторного завдання для таймера: Раз, Щодня або Вимкнено.

Використання таймера

Виберіть потрібний тип завдання. Коли встановлено “Запис”, приймач переходить на встановлений канал
у встановлений день та час та починає програму записувати. Коли встановлено “Канал”, приймач перейде
на встановлений канал у встановлений день та час.

Канал при ввімкненні

Налаштування каналу, на якому потрібно виконати завдання.

Дата включення

Встановіть дату завдання.

Початок або Пуск

Налаштуйте початковий час завдання

Період часу налаштування

Налаштуйте період часу завдання. Після виконання завдання приймач повернеться до стану перед
початком завдання.

Батьківський замок (Деякі версії firmwaru не підтримують цю функцію)

Замок меню

Замок меню
Якщо ввімкнено, доступ до зміни каналу та меню пошуку буде захищений паролем. Початкові параметри
є Вимкнуто.

Батьківський замок

Він використовується, якщо потрібно обмежити перегляд шкідливого вмісту для дітей та підлітків. Введіть
вік обмеження.

Новий пароль

При зміні початкового пароля на інший пароль.

Підтвердити пароль

Підтвердження нового пароля.
Примітка: Початковий пароль є 0000. Існує також Master PIN-код, якщо ви забудете встановлений пароль.
Master PIN-код - 1006.
Налаштування OSD Меню

Час зображення OSD

Виберіть добу зображення інформаційного рядка від 1 до 10 секунд. Початкові параметри є 5.

Прозорість OSD меню

Налаштуйте прозорість OSD нa „Вимкнуто“, або від 10 % до 40 %. Початкові параметри „Вимкнуто“.

66

Улюбдене

Щоб перейменувати улюблені групи каналів, виберіть групу та натисніть OK. Тепер можна змінити назву
списку улюблених каналів.

Інші

Живлення антени

Якщо ви використовуєте активну антену без адаптера змінного струму, встановіть цю функцію на "Ввімк­нено". Якщо ви використовуєте пасивну антену або активну антену з окремим адаптером налаштуйте
«Вимкнено». Початкові параметри - «Вимкнено». Вмиканням цієї функції знизиться чутливість вхідного
тюнера, тому ми рекомендуємо використовувати зовнішні джерела живлення, призначені для живлення
антенних підсилювачів.

Тип каналу

Вказує, які канали приймач буде налаштовувати та буде зображено у списку каналів. Початкові пара­метри – Усе.

Сигналізація сигналу

Встановлюючи антену, можна використовувати функцію звукової сигналізації сили сигналу. Якщо увімкнути
цю функцію, при натисканні кнопки INFO на пульті дистанційного управління двічі буде відображатися
акустичний сигнал та відобразиться сила та якість сигналу. Початкове значення є Off

Програма AD

Функція опису дії для людей із вадами зору. Початкові параметри є Вимкнено.

Використати AD як початковий

Якщо програма AD ввімкнена, обраний аудіозапис буде початковий.

AD Volume Offset

Активується, коли AD програма ввімкнена.

Після відключення живлення

Дає можливість Вам вибрати дію приймача, коли живлення раптово припиняється. Початкові параметри
є "початковий стан".

RF- петля в Standby

Якщо він активний, RF- петля у стані проходу сигналу та у режимі очікування.

Медіапрогравач (мал. 11)

Запис

Перемикач режимів плеєра

Натиском на кнопку 1 на пульті дистанційного управління, можите перемикати між картами Запис,
Музика, Зображення та Відео.

Сортування

Натиском кнопки 2 на пульті дистанційного управління можите сортувати файли за назвою, часом,
розміром та улюбленими програмами. Можливість "Сортування" оновлено на вкладках "Музика, Зобра­ження та Відео".

Повторення

Натиском кнопку 3 на пульті дистанційного управління, виберіть можливості повторення. Ця можливість
оновлена в музиці та відео.

Налаштування

Натисніть кнопку 3 на пульті дистанційного управління. Щоб встановити зображення на основі часу
презентації та повторення презентації. Цей вибір активований в зображенні.

MultiView

Натиском кнопки 4 на пульті дистанційного управління, зобразите разом кілька зображень на телевізорі.
Цей вибір активований в зображенні.

Список творів

Натисніть КРАСНУ кнопку на пульті дистанційного управліня. Зображення та відео будуть записані до
списку творів. Цей вибір активований в програмі "Зображення та музика".

Улюблені

Натиском кнопки OK, виберете улюблені медіа-файли. Цей вибір активований в зображенні та музиці.

FAV Все

Відображає список усіх ваших улюблених носіїв інформації. Цей вибір активований в зображенні та музиці.

Редагувати

Натисніть синю кнопку, щоб змінити назву програми.

Примітка: Під час перегляду відео з субтитрами з USB пристрою на екрані можна встановити колір,
розмір субтитрів, колір фону та розміщення субтитрів. Натисніть зелену кнопку на пульті дистанційного
управління, щоб відобразити параметри субтитрів.

67

Інформація про вміст в USB

ідображає інформацію про пристрій USB.

Налаштування PVR

Timeshift

Зміна часу. Дозволяє постійно записувати відображений канал на USB-пристрій. Якщо ця функція ак­тивна, то відображається телевізійної передачі можна призупинити, швидко переміщувати назад в перед.
Початкові параметри - «Вимкнено».

Перескочити

Доступні варіанти: 30 сек, 1 хв, 5 хв, 10 хв або 30 хв. Початкові параметри - 30 секунд.

Вставте Timeshift

Якщо ввімкнено, дозволяється відеозапис зі зміщеним часом на USB-пристрій для подальшого відтво­рення. Початкові параметри ВВІМКНЕНО. Ця функція активна лише тоді, коли увімкнена можливість
Зміщення часу.

Безпечне видалення USB-пристрія

Виберіть підключений USB-пристрій і безпечно натисніть кнопку OK, щоб вийняти USB-пристрій.

Зміщення часу (Таймшіфт)

Функція Timeshift дозволяє призупиняти телевізійні трансляції, записані на USB-пристрої. Перевірте, чи
USB-привід підключений до приймача. Увімкніть Timeshift в МЕНЮ «Налаштування PVR». Натисніть кнопку
PAUSE на пульті дистанційного управління, щоб призупинити програму. За допомогою кнопок на пульті
управління керуйте відтворенням і переміщенням відео.
Натисніть стрілки вліво і вправо, щоб вибрати початкову точку відтворення, і підтвердіть це натиснувши
кнопку OK .
Натисніть PAUSE, призупините відтворення.
Натисніть кнопку REV і FWD для перемотування вперед або назад. Натисніть кнопку STOP, зупините
зміщення часу та продовжуйте перегляд програми.

Миттєвий запис

Переконайтесь, що пристрій USB підключений до цього пристрою. Під час перегляду програми натисніть
REC на пульті дистанційного управління, щоб розпочати запис (швидко натисніть кнопку REC двічі,
щоб ввести тривалість запису). Щоб зупинити запис, натисніть кнопку STOP на пульті дистанційного
управління. Для підтвердження зупинки запису зобразиться інформаційне віконце. Виберіть [Так], щоб
зупинити запис, або [Ні], щоб відновити запис. Записи зберігаються на USB-пристрої та доступні в
програмі Media Player/Запис.

Примітка: Для планування запису використовуйте функцію таймера або EPG.

EPG (електронний довідник програми)

EPG дозволяє відображати додаткову інформацію для телевізійних передач та таймером планувати запис
кожної програми. Натисніть кнопку EPG на пульті дистанційного управління, щоб увійти в Електронний
посібник програми EPG. Для навігації в меню використовуйте кнопки на пульті дистанційного управління.
Натисніть кнопку «Таймер», у меню відобразиться графік роботи PVR.

Технічна специфікація

Вхідна частота тюнера: 177.5–858 МГц
Вхідний імпеданс: 75 Ω
Рівень вхідного сигналу: 256 QAM; R5/6 G1/128 <75,2dBm; c/n <23,9 дБ
AV вихід: Scart (CVBS)
S/PDIF Аудіо: Coaxial (optional)
HDMI: HDMI output
Робоча температура: +0 °C – 70 °C
Температура зберігання: -40 °C – + 65 °C
Mpeg аудіо/відео декодер
Відео: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC main

profile@level 4.1 high tier

Profile Level: MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (макс 10 bit) main profile @

level 4.1; main 10 profile @level 4.1 high tier
Швидкість вхідних даних: Макс. 60 Мб
Співвідношення сторін: 4:3, 16:9, letter box
Роздільна здатність відео: 1920 × 1080i; 1280 × 720p; 720 × 576i
Аудіодекодер: MPEG-1 Layer I/II, MPEG-2 layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus
Аудіо режими: Mono/Joint Stereo/Stereo
Частота вибірки: 32, 44,1 та 48МГц
Живлення: AC 100–240 В, 50/60 Гц, або 12 В/1 A

68

Виготовлено за ліцензією товариства «Dolby Laboratories». Dolby та подвійний символ D є товарними
знаками товариства «Dolby Laboratories».

DVB та DVB лого, є торговими марками товариства DVB Project

HDMI, HDMI High-Definition Multimedia Interface та логотип HDMI є торговельними марками або
зареєстрованими торговельними марками HDMI

Вирішування проблеми FAQ

Якщо виявите будь-яку несправність, перевірте, чи вказана вона в таблиці нижче щоб швидше усунути
несправності. Якщо не знайдете відповіді або маєте якісь інші неясності, дзвоніть на номер тел. поста­чальника.

Проблеми Можлива причина Рішення

Не світить червона
лампочка у режимі

очікування

Не знайдений сигнал

Жодне зображення

або звук.

Зображена справа

«Заблокований канал»

Пульт дистанційного

управління не працює.

Не можливо записувати

на USB-пристрій.

Після переміщення
пристрою у іншу кімнату
бокс перестав приймати

канали.

Витягнутий кабель з розетки

Розірваний запобіжник упристрої

Не підключена антена Неправильне
налаштування антени. Знаходитесь

в місці без доступу сигналу.

Не вибраний Scart/AV/HDMi на

перемикачі входу на вашому

телевізорі

Заблокований канал.

Приймач вимкнутий. Пульт

дистанційного управління не

направлений точно на пристрій.

Передня панелька закрита

перешкодою. Дефектні батарейки у

пульті дистанційного управління

USB-пристрій має неправильний

формат USB-пристрій має низьку

швидкість запису

Подовженням кабелю від антени

знизилась якість сигналу під

робочий рівень .

Перевірте підключення кабеля.

Контроль запобіжника.

Перевірте підключення антени.

Перемістіть антену. Повідомте
місцеву спеціалізовану фірму.

Перемкніть на правильний вхід

пульт дистанційного управління на

вашому телевізору

Виберіть інший канал для

перегляду.

Ввімкніть приймач. Направте пульт

дистанційного управління точно
на передню панельку пристрою.

Відстороніть перешкоду перед

передньою панелькою. Замініть

батарейку.

Відформатуйте USB-пристрій у

формат файлу NTSFS або в чаті32

Попробуйте інший якісніший USB

-пристрій з вищою швидкісттю
запису.

Використовуйте лінійний підсилювач

для покриття втрат сигналу

впроводці. Повідомте місцеву

спеціалізовану фірму про точне

запропонування антенної системи.

RO|MD | Receptor terestru digital

Nu aruncaţi consumatorii electrici la deşeuri comunale nesortate, folosiţi bazele de recepţie a deşe­urilor sortate. Pentru informaţii actuale privind bazele de recepţie contactaţi organele locale. Dacă

consumatorii electrici sunt depozitaţi la stocuri de deşeuri comunale, substanţele periculoase se pot
in ltra în apele subterane şi pot să ajungă în lanţul alimentar, periclitând sănătatea şi confortul dumnea­voastră.

69

Prin aceasta EMOS spol. s r.o. declară, că receptorul tip J6014, J6015 este în conformitate cu directiva
2014/53/EU. Textul complet al declarației de conformitate UE este la dispoziție pe următoarele pagini de
web http://www.emos.eu/download.

Conținutul pachetului

EM190-S/L
Telecomandă universală
Manual de utilizare
Baterii 2× AAA
Senzor IR extern

Descrierea aparatului

Elemente de comandă și conectoare

Panoul frontal (Fig.1)

Power – Butonul ON/OFF
CH+/- – Buton de comutare a canalelor
Ecran – informații despre canalul actual/ora
Conectorul senzorului IR extern

Panou spate (Fig. 2)

ANT IN – intrare semnal
USB – mufă pentru conectarea dispozitivului de stocare a datelor
HD-OUT – ieșire video HDMI
SCART – ieșire video/audio analog
Intrare sursă de alimentare 12 V

Telecomandă universală (Fig. 3)

Telecomanda EM190-S/L are 4 butoane de programare pentru comanda TV: TV Power, Vol+, Vol-, TV/AV.
După programarea acestor funcții din telecomanda originală a TV puteți comanda funcțiile de bază direct cu
telecomanda EM190-S/L. Codurile asimilate rămân în memorie și după scoaterea bateriilor.

Programarea butoanelor

Prin apăsarea lungă a butonului SET timp de 5 secunde telecomanda trece în modul de învățare (dioda LED
încetează să clipească și va lumina continuu).
În timp ce dioda LED luminează continuu, amplasați telecomanda originală și telecomanda EM190-S/L față
în față la o distanță de 3–5 cm.
Pe telecomanda EM190-S/L apăsați scurt și eliberați butonul pe care vreți să-l programați.
Apăsați butonul pe telecomanda originală, până când dioda LED pe telecomanda EM190-S/L clipește de două
ori și începe să lumineze din nou continuu, apoi eliberați butonul.
Continuați identic cu celelalte butoane. După încheierea învățării apăsați butonul Set, dioda LED se stinge.

Descrierea butoanelor telecomenzii

1 – STANDBY: pornirea/oprirea receptorului
2 – Next: Următor
3 – Fast forward: Rapid înainte
4 – Back: Rapid înapoi
5 – Last: Precedent
6 – Play: Redare
7 – Pause: Sistarea redării
8 – STOP: Oprește redarea
9 – REC: Start înregistrare
10 – USB: Intrare în meniu player multimedia
11 – SUB: Comandă subtitrare la canale individua-

le/șiere (dependent de accesibilitate)
12 – TTX: Teletext
13 – AUDIO: Selectarea modului audio/reglare

volum
14 – EPG: Ghid electronic de programe

Atenționare

Pentru o utilizare la maxim a portului USB memoria conectată trebuie să susțină standardul USB 2.0. Pentru
înregistrarea și redarea corectă și stabilă sunt solicitate dispozitive USB cu viteza de înregistrare 9.0 MB/s
sau mai rapide. Hard discurile și memoriile ash mai lente pot avea probleme cu înregistrarea, ceea ce se
manifestă prin bruierea imaginii, sau poate să nu funcționeze deloc. Corect funcționează doar discurile cu
un singur compartiment de bază cu sistem de șiere NTSF sau FAT32. Dacă pe disc se aă alt sistem de

15 – INFO: Așarea informațiilor despre pro-

gramul actual/așarea puterii și calității
semnalului

16 – Butoane de navigare: Deplasare în MENU/

Modicare canal/volum
17 – OK: Conrmarea opțiunii
18 – MENU: Intrare în OSD MENU al aparatului
19 – Exit: Părăsire MENU actual
20 – V+/-: Modicare volum
21 – FAV: Așarea listei de canale favorite
22 – MUTE: Oprirea sonorului
23 – CH+: Modicare canal
24 – Number(0~9): Tastatură numerică pentru

selectarea directă a opțiunii canalului
25 – TV/RADIO: Comutare între canale TV și

RADIO
26 – RECALL: Revenire rapidă la canalul

precedent

70

șier, formatați acest disc în PC la sistem de șier recomandat, și aceasta încă înainte de conectarea lui la
receptor. Memoriile puternic fragmentate ori supra pline pot să nu funcționeze corect și uent. Hard discurile
externe HDD trebuie să aibă alimentare proprie, portul USB încorporat în receptor nu este capabil să furnizeze
tensiune sucientă pentru alimentarea hard discului USB mobil. În timpul înregistrării sau redării dispozitivul
USB nu se poate deconecta în niciun caz de la receptor. Deconectarea lui în timpul funcționării poate să
provoace deteriorarea receptorului sau a memoriei ash și să afecteze datele, care se aă pe dispozitiv.

Instalare și montaj

Introducerea bateriilor în telecomandă

Înainte de prima pornire a receptorului introduceți în telecomandă două baterii AAA conform Fig. 4.

Interconectarea receptorului cu sursa semnalului

Interconectați receptorul cu sursa semnalului și alte aparate conform Fig. 5.

Punerea receptorului în funcțiune

La prima punere a receptorului în funcțiune, sau la aducerea receptorului în setarea de fabricație, pe ecran
se va așa ghidul de instalare.
Dependent de preferința personală selectați din meniu Fig. 6:

1. Țara de utilizare

2. Limba meniului OSD

3. Rezoluția imaginii (presetată din fabricație ind 720 p/50 Hz)

4. Raportul laturilor imaginii

5. Alimentarea antenei (porniți numai dacă folosiți antenă activă alimentată direct din receptor). Prin acti­varea acestei funcții intervine reducerea sensibilității tunerului de intrare, fapt pentru care recomandăm
utilizarea primară a surselor de alimentare externe destinate pentru alimentarea preamplicatoarelor
de antenă.

Opțiunea dumneavoastră o conrmați apăsând butonul OK pe telecomandă, după care receptorul începe să
scaneze și să salveze automat toate canalele accesibile.

Comanda meniului OSD și a funcției

Instalare (Fig.7)

Detectarea automată

Detectarea și salvarea automată a canalelor de televiziune accesibile.

a. Țara – introduceți țara de utilizare
b. Doar FTA – limitează detectarea la canale libere
c. Doar semnalul T2 – limitează detectarea doar la canale transmise în DVB-T2
d. Suport T2-Lite
e. Caută – după apăsarea butonului OK se lansează detectarea și salvarea automată a canalelor

Detectarea manuală

Detectarea manuală a canalelor de televiziune. Canalul îl puteți detecta conform numărului sau frecvenței.
Dacă selectați posibilitățile solicitate, prin apăsarea butonului Caută activați detectarea. Introduceți parametrii
canalului căutat și porniți detectarea prin apăsarea butonului OK.

LCN (Logical Channel Numbering)

Alegeți dacă doriți să ordonați canalele conform numărului logic al canalului. Valoarea inițială este „Oprit“.
În R.C. această funcție nu este în prezent funcțională.

Editarea canalelor reglate (Fig. 8)

Lista de programe TV

Această ofertă facilitează editarea listei de programe prin blocare, ștergere, omisiune, mutarea canalelor și
crearea listelor de programe favorite. Dacă doriți să așați previzualizarea canalului, selectați-l cu butoanele
de navigare sus/jos și apăsați OK.

FAV

Canale favorite. În afară de lista principală de programe, puteți folosi câteva liste suplimentare, a.n. Programe
favorite. În acestea se pot încadra programe conform genului, limbii etc. Selectați canalul și apăsați butonul
FAV pe telecomandă. Apoi apăsați butonul OK. Se așează lista programelor favorite.
Selectați una din liste și apăsați OK. Apoi apăsați butonul EXIT pentru conrmarea opțiunii. Canalul selectat
va  salvat pe această listă (acum ind marcat cu simbol). Cu ajutorul butoanelor stânga și dreapta pe
telecomandă puteți comuta între listele canalelor. Dacă doriți să eliminați programul de pe lista programelor
favorite, selectați canalul, apăsați butonul FAV și apoi apăsați butonul OK. Se așează lista de programe
favorite. Apăsați din nou butonul OK. Apoi puteți părăsi oferta și conrma modicarea. Canalul va  șters
de pe lista favorite.

71

Blocaj

Servește la blocarea canalelor cu parolă PIN. Selectați canalul și apăsați butonul roșu pe telecomandă.
Apoi apăsați butonul OK și introduceți parola inițială 0000. Canalul va  marcat cu simbol. Prin apăsarea
butonului EXIT conrmați modicările. Dacă doriți să deblocați, selectați acest canal, apăsați butonul roșu,
iar apăsând OK introduceți parola.

Omite

Canalele astfel marcate nu sunt cuprinse pe lista programelor, iar în cazul listării programelor sunt omise.
Selectați canalul și apăsați butonul verde. Apoi apăsați butonul OK. Canalul va  marcat cu simbol. Prin
apăsarea butonului EXIT conrmați modicările. Canalul selectat va  omis la comutarea programelor. Pentru
deblocare selectați din nou acest canal, apăsați butonul verde și conrmați apăsând OK.

Transfer

Servește pentru modicarea ordinii programelor. Selectați canalul și apăsați butonul galben. Apoi apăsați
butonul OK. Canalul va  marcat cu simbol. Cu ajutorul butoanelor sus și jos pe telecomandă alegeți noua
poziție a acestui canal și apăsați butonul OK. Canalul selectat va  transferat pe poziția respectivă. Mențiune!
Dacă doriți să transferați programele în alt loc, opțiunea LCN trebuie dezactivată.

Modică

În acest meniu se pot efectua modicări avansate ale programelor. Selectați canalul și apăsați butonul
albastru. Se așează posibilități noi:

a. Ordonează

Apăsați butonul roșu pe telecomandă. Acum puteți sorta programele conform denumirii (A-Z), denumirii
(Z-A), gratuite/codate, blochează.

b. Modică

Apăsați butonul verde pe telecomandă, apoi apăsați butonul OK. Acum puteți modica denumirea canalului.

c. Șterge

Apăsați butonul albastru pe telecomandă, iar apoi apăsați butonul OK. Canalul va  marcat cu simbol. Prin
apăsarea butonului EXIT conrmați modicările.

Lista de programe radio

Intrarea în oferta pentru modicarea listei de programe radio.

Șterge tot

Se deschide chenar de avertizare. Dacă selectați Da, vor  șterse toate canalele.

Unelte (Fig. 9)

Informații

Așează informații despre modelul, decodorul video și data rmware-lui instalat. La vericarea actualității
rmware aveți întotdeauna în vedere data lansării actualizării.

Setare de fabricație

Dacă decideți să reînnoiți setarea de fabricație, vor  șterse listele de programe și setarea completă a
receptorului.

Actualizare prin USB

Lăsați receptorul conectat la televizor, dar opriți-l în regimul stand-by. Copiați pe discul USB rmware-ul
cel mai nou (șierul va avea suxul .abs). Nu modicați numele șierului rmware și nu-l stocați în foldere.
Introduceți dispozitivul USB în mufa USB a receptorului și apăsați butonul Stand-by pe telecomandă. Pe
ecranul televizorului se așează informația „Discul USB conectat“. Treceți în MENU/Unelte/Actualizare prin
USB și apăsați butonul OK. În alt chenar selectați Regim upgrade: „AllCode“. Din oferta sub „Upgrade File“
selectați șierul cu rmware. Marcați Start și apăsați butonul OK pentru lansarea actualizării. Peste câteva
secunde procesul va  încheiat și receptorul se restartează automat.
După actualizare vericați data noului rmware prin apăsarea: MENU/Unelte/Informații.

Mențiune! Dacă procesul actualizării nu se lansează, folosiți alt disc ash USB în formatul FAT32.

Backup și restaurarea listei de programe pe USB

Lista programelor reglate și sortate o puteți salva lejer pe dispozitivul USB pentru utilizare ulterioară, de
ex. pentru readucerea receptorului la setare de fabricație. Treceți la MENU/Unelte/Actualizare prin USB și
apăsați butonul OK. În alt chenar selectați Regim upgrade: „Save Channels to USB“. Marcați Start și apăsați
butonul OK pentru salvarea șierului pe USB. Pentru restaurarea listei selectați în același meniu poziția
„Load Channels from USB“ și apăsați butonul start. După încheierea actualizării receptorul se restartează.

Oprirea automată

Setați când trebuie să treacă receptorul automat în regimul stand-by. Se pot selecta posibilitățile: 1 oră, 2
ore, 3 ore, 4 ore sau 5 ore . Valoarea inițială este 3 ore.

Ora

Setarea așării orei pe ecranul frontal în regimul stand-by. Setarea inițială este „Activat“.

72

Setarea sistemului (Fig. 10)

Limba

Selectați limba meniului OSD, prima și a doua limbă a sunetului, subtitrării și teletextului.

Sistem TV

Rezoluție video

Setați rezoluția ieșirii video dependent de dispozitivul conectat. Dacă folosiți ieșirea HDMI, setarea inițială
este 720 p/ 50 Hz. Dacă folosiți pentru conectare ieșire SCART, valoarea inițială este 576i. Nu toate TV
reușesc să vizualizeze toate rezoluțiile.

Raportul laturilor

Setați raportul laturilor dependent de TV conectat. Posibilitățile accesibile Auto, 4: 3PS, 4: 3LB sau 16:9.
Valoarea inițială este Auto.

Ieșire sonor digitală

Posibilitățile accesibile: BS Out sau LPCM Out. Valoarea inițială este LPCM Out.

Setarea panoului

Facilitează dezactivarea ecranului frontal în cazul folosirii receptorului IR extern.

Setarea ecranului

Facilitează setarea detaliată a imaginii.
Luminozitate (valoarea inițială este 50)
Contrast (valoarea inițială este 50)
Intensitate (valoarea inițială este 50)
Nuanță (valoarea inițială este 50)
Claritate (valoarea inițială este 5)

Reglarea orei locale

Regiune

Selectați țara în care utilizați receptorul. Dacă țara nu este cuprinsă pe listă, selectați altă țară din regiune.

Utilizare GMT

Dacă doriți să folosiți reglarea automată a orei conform GMT, setați ora la „Conform regiunii“ (opțiune re­comandată). Dacă doriți să reglați fusul orar manual, setați „Denit de utilizator“ ori setați pe „Dezactivat“,
dacă doriți să reglați data și ora manual. Valoarea inițială este „Conform regiunii“.

Fusul GMT

Setați fusul orar (doar dacă „Utilizare GMT“ este setată pe „Denit de utilizator“).

Data

Setați data (doar dacă „Utilizare GMT“ este setată pe „Dez“).

Time

Setați ora (doar dacă „Utilizare GMT“ este setată pe „Dez“).

Setarea temporizatorului

Această funcție facilitează introducerea manuală a sarcinii de înregistrare, sau comutarea la ora solicitată.

Mențiune: Temporizatorul se poate seta, de asemenea, din oferta EPG (vezi capitolul EPG).

Regimul temporizatorului

Setarea repetării sarcinii temporizatorului: O dată, Zilnic sau Oprit.

Serviciul temporizatorului

Selectați tipul solicitat al sarcinii. Dacă este setat „Înregistrare“, receptorul se comută pe canalul presetat
în ziua și ora presetate și începe să înregistreze programul transmis. Dacă este setat „Canal“, receptorul se
comută la canalul presetat la ziua și ora presetate.

Canalul la pornire

Setarea canalului pe care trebuie efectuată sarcina.

Data pornirii

Setați data sarcinii.

Început, sau Start

Setați ora de începere a sarcinii.

Durata

Setați durata sarcinii. După încheierea sarcinii receptorul revine la starea precedentă sarcinii.

Blocaj copii (Unele versiuni de rmware nu suportă această funcție)

Blocaj meniu

Dacă este activat, accesul la modicarea programelor și a ofertei de detectare va  protejat cu parolă.
Valoarea inițială este Dezactivat.

73

Blocaj copii

Face uz de simptomele emise pentru limitarea urmăririi conținutului nociv de către copii și minori. Intro­duceți vârsta limitării.

Parolă nouă

În cazul modicării parolei inițiale cu alta.

Conrmă parola

Conrmarea parolei noi.

Mențiune: Parola inițială este 0000. La dispoziție este și Master PIN, în cazul uitării parolei setate. Master
PIN este 1006.

Setare Meniu OSD

Ora așării OSD

Selectați durata așării barei de informare de la 1 la 10 secunde. Valoarea inițială este 5.

Transparența Meniu OSD

Setați transparența OSD pe „Dezactivat“, sau 10 % la 40 %. Valoarea inițială este „Dezactivat“.

Favorite

Pentru redenumirea grupelor de programe favorite selectați grupa și apăsați OK. Acum puteți redenumi
lista de programe favorite.

Altele

Alimentarea antenei

Dacă folosiți antena activă fără adaptorul de alimentare, setați această funcție pe „Activat“. Dacă folosiți
antenă pasivă, sau antenă activă cu adaptor de alimentare separat setați „Dezactivat“. Valoarea inițială
este „Dezactivat“. Prin activarea acestei funcții intervine reducerea sensibilității tunerului de intrare,
recomandăm, de aceea, folosirea surselor de alimentare externe destinate pentru alimentarea preamp­licatoarelor de antene.

Tip canal

Stabilește ce canale vor  detectate de receptor și așate pe lista de programe. Valoarea inițială este Tot.

Indicarea semnalului

La instalarea antenei puteți face uz de funcția indicației sonore a puterii semnalului. Dacă activați această
funcție, după apăsarea dublă a butonului INFO pe telecomandă și așarea puterii și calității semnalului, va
 emis un semnal sonor care indică puterea semnalului. Valoarea inițială este O.

Serviciul AD

Funcția descrierii acțiunii pentru persoane cu deciențe de vedere. Valoarea inițială este Dezactivat.

Folosește AD ca inițial

Dacă serviciul AD este activat, va  selectat ca inițial sonorul cuprinzând AD.

AD Volume Oset

Este activat când este activat serviciul AD.

După deconectarea alimentării

Facilitează selectarea acțiunii receptorului la întreruperea inopinată a alimentării. Valoarea inițială este
„starea inițială“.

Bucla RF în Stand-by

Dacă este activă, bucla RF este conductibilă pentru semnal și în regimul stand-by.

Player media (Fig. 11)

Înregistrare

Comutatorul modurilor playerului

Prin apăsarea butonului 1 pe telecomandă puteți comuta între opțiunile Înregistrare, Muzică, Imagini și Video.

Ordonează

Prin apăsarea butonului 2 pe telecomandă ordonați șierele conform denumirii, timpului, mărimii și elemen­telor preferate. Posibilitatea „Ordonează“ este activată în opțiunile Muzică, Imagini și Video.

Repetare

Prin apăsarea butonului 3 pe telecomandă selectați posibilitatea repetării. Această posibilitate este activă
pentru Muzică și Video.

Setare

Apăsați butonul 3 pe telecomandă. Pentru setarea imaginilor pe baza duratei de prezentare și repetare a
prezentării. Această opțiune este activă pentru Imagini.

MultiView

Prin apăsarea butonului 4 pe telecomandă așați în comun Multi imagini pe televizor. Această opțiune este
activă în Imagini.

74

Lista de piese

Apăsați butonul ROȘU pe telecomandă. Imaginea și înregistrarea video vor  incluse pe lista de piese. Această
opțiune este activată în oferta Imagine și Muzică.

Favorite

Prin apăsarea butonului OK setați șierele media preferate. Această opțiune este activă în Imagine și Muzică.

FAV To t

Așează lista tuturor mediilor preferate. Această opțiune este activă în Imagine și Muzică.

Modică

Prin apăsarea butonului albastru puteți modica denumirea mediului.

Mențiune: La urmărirea video cu subtitrare din unitatea USB, este posibilă reglarea culorii, mărimii titlurilor,
culoarea de fundal și amplasarea subtitrării pe ecran. Prin apăsarea butonului verde pe telecomandă așați
setarea subtitrării.

Informații privind stocarea pe USB

Așează informații privind unitatea USB.

Setarea PVR

Timeshift

Deplasare orară. Facilitează înregistrarea permanentă a canalului așat pe dispozitivul USB. Dacă această
funcție este activată, este posibilă sistarea emisiunii TV așate, deplasarea rapidă înapoi, înainte. Valoarea
inițială este „Dezactivat“.

Omite

Posibilitățile accesibile sunt: 30 s, 1 min, 5 min, 10 min sau 30 min. Valoarea inițială este 30 secunde.

Salvează Timeshift

Dacă este activat, facilitează înregistrarea video cu o deplasare orară pe dispozitivul USB pentru redare
ulterioară. Valoarea inițială este ACTIVAT. Această funcție este activă numai dacă este activată posibilitatea
Deplasare orară.

Îndepărtarea în siguranță a dispozitivului USB

Selectați unitatea USB conectată și prin apăsarea în siguranță a butonului OK îndepărtați unitatea USB.

Deplasare orară (Timeshift)

Funcția Timeshift facilitează sistarea transmisiei TV înregistrate pe dispozitivul USB. Vericați dacă unitatea
USB este conectată la receptor. În MENU „Setare PVR“ activați funcția Timeshift. Prin apăsarea butonului
PAUSE pe telecomandă sistați programul. Redarea și deplasarea pe video o comandați cu ajutorul butoanelor
pe telecomandă.
Apăsând săgețile dreapta și stânga selectați punctul inițial de redare și conrmați prin apăsarea butonului OK.
Apăsând PAUSE sistați redarea.
Apăsați REV și FWD pentru rularea înainte și înapoi. Apăsați STOP pentru oprirea deplasării orare și continuați
urmărirea programului.

Înregistrare imediată

Vericați dacă unitatea USB este conectată la receptor. În timpul urmăririi programului porniți înregistrarea
prin apăsarea butonului REC pe telecomandă (apăsați butonul REC de 2× rapid pentru introducerea duratei
înregistrării). Pentru oprirea înregistrării apăsați butonul STOP pe telecomandă. Pentru conrmarea opririi
înregistrării se așează chenarul informativ. Selectați [Da] pentru oprirea înregistrării sau [Nu], pentru
continuarea înregistrării. Înregistrările se stochează pe unitatea USB și sunt la dispoziție în programul
Media Player/Înregistrare.

Mențiune: Pentru planicarea înregistrării folosiți funcția temporizatorului sau EPG.

EPG (ghid electronic de program)

EPG permite așarea informațiilor suplimentare privind emisiunea TV și planicarea temporizatoarelor de
înregistrare a programelor individuale. Prin apăsarea butonului EPG pe telecomandă accesați ghidul electronic
al programului EPG. Pentru navigare în ofertă folosiți butoanele direcționale pe telecomandă. Apăsați butonul
„Temporizator“, oferta așează planul PVR.

Specicații tehnice

Frecvența de intrare tuner: 177.5–858 MHz
Impedanță intrare: 75 Ω
Nivelul semnalului intrare: 256 QAM; R5/6 G1/128 <75.2 dBm; c/n <23.9db
Ieșire AV: Scart (CVBS)
S/PDIF Audio: Coaxial (opțional)
HDMI: HDMI output
Temperatura de funcționare: +0 °C – 70 °C
Temperatura de depozitare: -40 °C – +65 °C
Mpeg Audio/ Decodor video

75

Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC main

prole@level 4.1 high tier

Prole Level: MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (max 10 bit) main prole @

level 4.1; main 10 prole @level 4.1 high tier
Viteză intrare date: Max. 60 Mb
Raportul laturilor: 4:3, 16:9, letter box
Rezoluție video: 1920 × 1080i; 1280 × 720p; 720 × 576i
Decodor audio: MPEG-1 Layer I/II, MPEG-2 layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus
Moduri audio: Mono/Joint Stereo/Stereo
Frecvență eșanționare: 32, 44.1 & 48 MHz
Alimentare: AC 100–240 V, 50/60 Hz, sau 12 V/1 A

Fabricat sub licența societății Dolby Laboratories. Dolby și simbolul dublu D sunt mărci comerciale protejate
ale societății Dolby Laboratories.

DVB și DVB logo-uri sunt mărci comerciale protejate ale societății DVB Project

Termenii HDMI, HDMI High-Denition Multimedia Interface şi sigla HDMI sunt mărci
comerciale sau mărci comerciale înregistrate ale HDMI Licensing Administrator, Inc. în Statele Unite şi în
alte ţări.

Rezolvarea problemelor FAQ

Dacă observați orice defecțiune, vericați dacă nu este menționată în lista de mai jos a celor mai frecvente
defecțiuni pentru rezolvarea rapidă a problemei. Dacă nu aați răspunsul sau aveți orice alte nelămuriri,
contactați serviciul pentru clienți al furnizorului.

Problema Cauza posibilă Soluționarea

Nu luminează indicatorul

roșu în regimul de așteptare.

Semnal nedetectat.

Lipsă imagine sau sonor.

Este așat mesajul „Canal

criptat“.

Nu funcționează

telecomanda.

Nu se poate înregistra pe

USB.

După mutarea aparatului

în altă încăpere acesta a

încetat să recepționeze

canalele.

Cablul scos din priză. Siguranța

întreruptă în aparat

Nu este conectată antena, antena

reglată eronat. Vă aați în locație

fără acoperire cu semnal.

Scart/AV/HDMI nu este selectat

pe comutatorul intrărilor TV.

Canalul este codat.

Receptorul este oprit.
Telecomanda nu este îndreptată
spre aparat. Panoul frontal este

acoperit de un obstacol. Baterii

defecte în telecomandă.

Dispozitivul USB are format
incorect. Dispozitivul USB are
viteză de înregistrare redusă.

Prin prelungirea cablului de

la antenă s-a redus calitatea

semnalului sub nivelul de

funcționare.

Controlați conectarea cablului de

alimentare. Controlați siguranța.

Vericați conectarea antenei.

Mutați antena. Contactați o rmă

de specialitate locală.

Pe telecomanda TV comutați pe

intrare corectă,

Selectați alt program pentru

vizionare.

Porniți receptorul. Orientați
telecomanda direct spre panoul
frontal al aparatului. Îndepărtați

obstacolul din fața panoului frontal.

Înlocuiți bateriile.

Formatați dispozitivul USB pentru

formatul șierelor NTFS, sau

FAT32. Încercați alt dispozitiv USB

de calitate și viteză de înregistrare

Folosiți amplicatorul de linie care

să echilibreze pierderile semnalului

proiectarea unui sistem de antenă

superioară.

în instalație. Contactați o rmă

de specialitate locală pentru

îmbunătățit.

76

LT | Skaitmeninis-antžeminis imtuvas

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus
surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie

surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos
medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių
sveikatai.

EMOS spol. s r.o. pareiškia, kad J6014, J6015 tipo radijo įrenginys atitinka direktyvą 2014/53/ES. Visą ES
atitikties deklaracijos tekstą rasite svetainėje http://www.emos.eu/download.

Pakuotės turinys

EM190-S/L
Universalus nuotolinis valdiklis
Naudotojo vadovas
2 AAA baterijos
Išorinis IR jutiklis

Prietaiso aprašymas

Valdymo elementai ir jungtys

Priekinis skydelis (1 pav.)

Maitinimas – ĮJUNGIMO/IŠJUNGIMO mygtukas
CH+/- – kanalo perjungimo mygtukas
Ekranas – informacija apie dabartinį kanalą/laikrodį
Išorinio IR jutiklio jungtis

Galinis skydelis (2 pav.)

ANT IN – signalo įvestis
USB – duomenų kaupimo įrenginio jungtis
HD-OUT – HDMI vaizdo išvestis
SCART – analoginė vaizdo/garso išvestis
12 V maitinimo įvestis

Universalus nuotolinis valdiklis (3 pav.)

EM190-S/L nuotolinis valdiklis turi 4 programuojamus mygtukus televizoriaus valdymui: TV maitinimas, Vol+,
Vol-, TV/AV. Užprogramavus šias funkcijas pagal originalų TV valdiklį galite jas tiesiogiai valdyti naudodami
EM190-S/L nuotolinį valdiklį. Įsiminti kodai išliks atmintyje net ir išėmus baterijas.
Mygtukų programavimas
Paspaudus ir 5 sekundes palaikius mygtuką SET nuotolinis valdiklis persijungia į įsiminimo režimą (LED
nustoja mirksėti ir pradeda šviesti).
LED šviečiant padėkite originalų valdiklį ir EM190-S/L valdiklį vieną priešais kitą 3–5 cm atstumu.
Trumpai paspauskite mygtuką, kurį norite užprogramuoti EM190-S/L valdiklyje.
Paspauskite ir palaikykite originalaus valdiklio mygtuką. EM190-S/L LED sumirksėjus du kartus ir pradėjus
šviesti mygtuką atleiskite.
Tą pačią procedūrą atlikite su kitais mygtukais. Baigus įsiminimo procesą dar kartą paspauskite mygtuką
SET. LED išsijungs.

Nuotolinio valdiklio mygtukų aprašymas

1 – BUDĖJIMAS: įjungti/išjungti imtuvą
2 – Kitas
3 – Greitai pirmyn
4 – Atsukti
5 – Ankstesnis
6 – Atkurti
7 – Pauzė: pristabdyti atkūrimą
8 – STABDYTI: stabdyti atkūrimą
9 – REC: pradėti įrašymą
10 – USB: atidaryti multimedijos grotuvo meniu
11 – SUB: valdo atskirų kanalų/failų subtitrus

(atsižvelgiant į tai, ar jie yra)
12 – TTX: teletekstas
13 – AUDIO: pasirinkite garso takelį/garso

nustatymus
14 – EPG: elektroninis programų gidas

15 – INFO: rodo informaciją apie dabartinę progra-

mą/rodo signalo stiprumą ir kokybę

16 – Navigacijos mygtukai: meniu navigacija/

keisti kanalą/garsumą
17 – OK: patvirtina pasirinkimą
18 – MENU: įjungia įrenginio OSD meniu
19 – Exit: išeiti iš dabartinio meniu
20 – V+/-: keisti garsumą
21 – FAV: parodyti mėgstamų kanalų sąrašą
22 – MUTE: nutildyti garsą
23 – CH+: perjungti kanalą
24 – Skaičiai (0~9): skaičių klaviatūra tiesioginiam

kanalo pasirinkimui
25 – TV/RADIO: perjungti tarp TV ir RADIJO kanalų
26 – RECALL: greitas ankstesniojo kanalo

pasirinkimas

77

Dėmesio

Norint visiškai išnaudoti USB lizdą, prie jo prijungta laikmena turi veikti USB 2.0 standartu. Siekiant užtikrinti
stabilų įrašymą, atkūrimą ir veikimą be trikčių, USB įrenginio įrašymo greitis turi būti 9,0 MB/s ar didesnis.
Lėtesniems standiesiems diskams ir atmintinėms gali kilti įrašymo problemų, tad vaizdas gali strigti arba
išvis būti nerodomas. Tinkamai veiks tik diskai su vienu skaidiniu ir NTFS arba FAT32 failų sistema. Jei nau­dojamos skirtingų failų sistemos diske, prieš prijungdami jį prie imtuvo, suformatuokite kompiuteriu, kad
atitiktų rekomenduojamą failų sistemą. Netiksliai ar nesklandžiai gali veikti ir labai fragmentuoti ar perpildyti
atminties įrenginiai. Išoriniai standieji diskai privalo turėti savo maitinimo šaltinį, nes į imtuvą integruotas
USB prievadas nėra pajėgus tiekti pakankamą įtampą, reikalingą nešiojamajam USB standžiajam diskui.
Jokiais atvejais įrašymo ar atkūrimo metu USB įrenginys negali būti atjungtas nuo imtuvo. Nesilaikant šio
nurodymo galite pažeisti imtuvą ar laikmeną, taip pat joje esančius duomenis.

Surinkimas ir montavimas

Baterijų įdėjimas į nuotolinį valdiklį

Prieš pirmą kartą įjungiant imtuvą į nuotolinį valdiklį pagal 4 pav. pateiktus nurodymus įdėkite dvi AAA tipo
baterijas.

Imtuvo prijungimas prie signalo šaltinio

Imtuvą prie signalo šaltinio ir kitų įrenginių junkite pagal 5 pav.

Imtuvo įjungimas

Pirmą kartą įjungiant imtuvą arba atstačius gamyklinius imtuvo nustatymus ekrane bus rodomas įdiegimo
vedlys.
Pagal savo pageidavimus 6 pav. parodytame meniu pasirinkite

1. Regionas

2. OSD meniu kalba

3. Ekrano režimas (gamyklinis nustatymas yra 720 p/50 Hz)

4. Kraštinių santykis

5. Antenos galia (įjunkite tik tuo atveju, jei naudojate aktyvią anteną, maitinamą tiesiai iš imtuvo). Įjungus
šią savybę sumažės įvesties stoties nustatymo įrenginio jautrumas. Todėl rekomenduojama naudoti
išorinius maitinimo šaltinius, skirtus antenos stiprintuvo maitinimui.

Patvirtinkite savo pasirinkimą nuotolinio valdiklio mygtuku OK. Imtuvas pradės automatiškai ieškoti ir
išsaugoti galimus kanalus.

OSD meniu funkcijos

Įdiegimas (7 pav.)

Automatinis kanalų skenavimas

Automatinė galimų TV kanalų paieška ir išsaugojimas.

a. Šalis – įveskite naudojimo šalį
b. Tik FTA – paieška apsiriboja tik nemokamais kanalais
c. Tik T2 signalas – paieška apsiriboja tik DVB-T2 transliuojamais kanalais
d. T2-Lite palaikymas
e. Paieška – paspaudus OK, bus pradėta ieškoti ir išsaugoti kanalus.

Rankinis kanalų skenavimas

Rankinė TV kanalų paieška. Galite ieškoti kanalų pagal numerį arba dažnį. Nustačius parinktis, paspauskite
„Search“ (ieškoti), kad pradėtumėte paiešką. Įveskite kanalo parametrus ir pradėkite paiešką paspausdami OK.

LCN (loginis kanalų numeravimas)

Pasirinkite, ar norite rūšiuoti kanalus pagal loginį jų numerį. Numatytasis nustatymas yra „Išjungta“. Ši
funkcija šiuo metu neveikia Čekijoje.

Kanalų redagavimas (8 pav.)

TV kanalų sąrašas

Ši parinktis leidžia jums redaguoti kanalų sąrašą užrakinant, ištrinant, praleidžiant ar perkeliant kanalus,
sukuriant mėgstamų kanalų sąrašus. Jei norite atidaryti kanalo apžvalgą, pasirinkite šią funkciją navigacijos
mygtukais aukštyn/žemyn ir paspausdami OK.

FAV

Mėgstamiausi kanalai. Be pagrindinių kanalų sąrašo taip pat galite naudoti keletą papildomų mėgstamų kanalų
iš sąrašo. Čia galite rūšiuoti kanalus pagal žanrą, kalbą ir t. t. Pasirinkite kanalą ir nuotolinio valdymo pulte
paspauskite FAV. Tuomet paspauskite OK. Pamatysite mėgstamų kanalų sąrašą.
Pasirinkite vieną iš sąrašų ir paspauskite OK. Tuomet paspauskite EXIT, kad patvirtintumėte pakeitimus.
Pasirinktas kanalas bus išsaugotas šiame sąraše (dabar pažymėtame piktograma). Tarp kanalų sąrašų
persijunkite nuotolinio valdiklio mygtukais į kairę ir dešinę. Jei norite pašalinti kanalą iš mėgstamų kanalų
sąrašo, pasirinkite kanalą, paspauskite mygtuką FAV, tuomet OK. Pamatysite mėgstamų kanalų sąrašą. Dar

78

kartą paspauskite mygtuką OK. Tuomet galite išeiti iš meniu ir patvirtinti pakeitimus. Kanalas bus ištrintas
iš mėgstamų kanalų sąrašo.

Blokuoti

Ši funkcija naudojama užblokuoti kanalams naudojant PIN kodą. Pasirinkite kanalą ir nuotolinio valdymo pulte
paspauskite raudoną mygtuką. Tuomet paspauskite OK ir įveskite numatytąjį slaptažodį 0000. Kanalas bus
pažymėtas piktograma. Norėdami patvirtinti pokyčius, paspauskite mygtuką EXIT. Pasirinktas kanalas bus
užblokuotas. Jei norite atblokuoti kanalą, pasirinkite jį, paspauskite raudoną mygtuką ir įvedę slaptažodį
paspauskite OK.

Praleisti

Kanalai, kuriuos pažymėsite praleidimui, nebus rodomi kanalų sąraše, perjungiant kanalus jie bus praleidžiami.
Pasirinkite kanalą ir paspauskite žalią mygtuką. Tuomet paspauskite OK. Kanalas bus pažymėtas piktogra­ma. Norėdami patvirtinti pokyčius, paspauskite mygtuką EXIT. Pasirinktas kanalas perjungiant kanalus bus
praleistas. Norint atblokuoti kanalą, jį pasirinkite, paspauskite žalią mygtuką ir patvirtinkite mygtuku OK.

Perkelti

Naudojama kanalų tvarkai keisti. Pasirinkite kanalą ir paspauskite geltoną mygtuką. Tuomet paspauskite
OK. Kanalas bus pažymėtas piktograma. Nuotolinio valdiklio mygtukais aukštyn ir žemyn pasirinkite naują
kanalo padėtį ir paspauskite OK. Kanalas bus perkeltas į tą padėtį. Pastaba! Jei norite perkelti kanalus į kitą
vietą, LCN funkcija turi būti išjungta.

Redaguoti

Čia galite atlikti pažangius kanalo nustatymus. Pasirinkite kanalą ir paspauskite mėlyną mygtuką. Bus
rodomos naujos parinktys:

a. Rūšiuoti

Nuotolinio valdymo pulte paspauskite raudoną mygtuką. Dabar galite rūšiuoti kanalus pagal pavadinimą
(A–Z), pavadinimą (Z–A), mokamus/koduotus, blokavimą.

b. Redaguoti

Nuotolinio valdymo pulte paspauskite žalią mygtuką, tuomet paspauskite OK. Dabar galite pakeisti kanalo
pavadinimą.

c. Ištrinti

Nuotolinio valdymo pulte paspauskite mėlyną mygtuką, tuomet paspauskite OK. Kanalas bus pažymėtas
piktograma. Norėdami patvirtinti pokyčius, paspauskite mygtuką EXIT.

Radijo kanalų sąrašas

Prieiga prie meniu, kuriame galima redaguoti radijo kanalų sąrašą.

Šalinti viską

Atidaromas įspėjimo langas. Jei pasirinksite „Yes“ (taip), visi kanalai bus ištrinti.

Įrankiai (9 pav.)

Informacija

Rodo informaciją apie modelį, vaizdo dekoderį ir įdiegtos programinės aparatinės įrangos išleidimo datą.
Tikrinant, ar programinė aparatinė įranga yra aktuali, visuomet atsižvelkite į naujinio išleidimo datą.

Gamykliniai nustatymai

Jei pasirinksite gamyklinių nustatymų atstatymą, kanalų sąrašai ir imtuvo nuostatos bus ištrintos.
Programinės įrangos atnaujinimas per USB
Palikite imtuvą prijungtą prie TV, tačiau perjunkite jį į budėjimo režimą. Nukopijuokite naujausią programinę
aparatinę įrangą į USB laikmeną (failo plėtinys bus .abs). Nekeiskite programinės aparatinės įrangos failo,
neperkelkite jo į kitus aplankus. Įkiškite USB laikmeną į imtuvo USB lizdą ir paspauskite nuotolinio valdiklio
budėjimo mygtuką. Ekrane bus rodomas pranešimas: „USB drive connected“ (USB laikmena prijungta). Eikite
į MENU/„Tools“/„Software Upgrade by USB“ (meniu/įrankiai/programinės įrangos atnaujinimas per USB)
ir paspauskite OK. Kitame lange pasirinkite atnaujinimo režimą: „AIlCode“. Naudodami parinktį „Upgrade
File“ (atnaujinimo failas) pasirinkite failą su programine aparatine įranga. Pasirinkite „Start“ (pradžia) ir
paspauskite mygtuką OK, kad pradėtumėte atnaujinimą. Procesas baigsis per kelias sekundes, imtuvas
savaime pasileis iš naujo.
Atlikus atnaujinimą patikrinkite naujos programinės aparatinės įrangos datą paspausdami: MENU/„Tools“/
„Information“ (Meniu/įrankiai/informacija).

Pastaba! Jei atnaujinimo procesas nepradedamas, pabandykite naudoti kitą FAT32 failų formato USB laikmeną.

Atsarginės kanalų kopijos padarymas ir atkūrimas naudojant USB

Suderintų ir rūšiuotų kanalų sąrašą galima patogiai išsaugoti USB laikmenoje naudojimui ateityje, pvz., po
imtuvo gamyklinių nustatymų atstatymo. Eikite į MENU/„Tools“/„Software Upgrade by USB“ (meniu/įrankiai/
programinės įrangos atnaujinimas per USB) ir paspauskite OK. Kitame lange pasirinkite atnaujinimo režimą:
„Save Channels to USB“ (išsaugoti kanalus USB). Pasirinkite „Start“ (pradėti), tuomet paspauskite mygtuką
OK, kad išsaugotumėte failą USB įrenginyje. Norint atstatyti sąrašą, tame pačiame meniu pasirinkite „Load

79

Channels from USB“ (įkelti kanalus iš USB) ir paspauskite mygtuką „Start“ (pradžia). Baigus atnaujinimą,
imtuvas pasileis iš naujo.

Automatinis budėjimas

Nustatykite, kada imtuvui automatiškai persijungti į budėjimo režimą. Galite rinktis šias reikšmes: 1 valanda,
2 valandos, 3 valandos, 4 valandos arba 5 valandos. Numatytoji reikšmė yra 3 valandos.

Laikrodis

Budėjimo režime įjungia/išjungia laikrodį priekiniame ekrane. Numatytasis nustatymas yra „On“ (įjungta).

Sistemos sąranka (10 pav.)

Kalba

Pasirinkite OSD meniu kalbą, pirmąjį arba antrąjį garso takelį, subtitrus ir teletekstą.

TV sistema

Vaizdo raiška

Nustatykite vaizdo išvesties raišką pagal prijungtą įrenginį. Jei naudojate HDMI išvestį, numatytasis nusta­tymas yra 720 p/50 Hz. Jei naudojate SCART išvestį, numatytoji reikšmė yra 576i. Ne visi televizoriai gali
veikti su visais raiškos nustatymais.

Kraštinių santykis

Atsižvelgiant į prijungtą televizorių, nustatykite vaizdo kraštinių santykį. Galimos parinktys yra: Automatinė,
4: 3PS, 4: 3LB arba 16:9. Numatytoji reikšmė yra Automatinė.

Skaitmeninė garso išvestis

Galimos parinktys: BS išvestis arba LPCM išvestis. Numatytoji reikšmė yra LPCM išvestis.

Skydelio nustatymai

Leidžia išjungti priekinį ekraną naudojant išorinį IR imtuvą.

Ekrano nustatymas

Leidžia išsamiuosius vaizdo nustatymus.
Šviesumas (numatytoji reikšmė yra 50)
Kontrastas (numatytoji reikšmė yra 50)
Sotis (numatytoji reikšmė yra 50)
Atspalvis (numatytoji reikšmė yra 50)
Ryškumas (numatytoji reikšmė yra 5)

Vietinio laiko nustatymai

Regionas

Pasirinkite šalį, kurioje naudojate imtuvą. Jei jūsų šalies sąraše nėra, pasirinkite kitą to regiono šalį.

GMT naudojimas

Jei norite naudoti automatinį laiko nustatymą pagal GMT, nustatykite laiką „By Region“ (pagal regioną)
(rekomenduojama). Jei norite nustatyti savo laiko zoną (laiką ir datą) rankiniu būdu, pasirinkite „User De­ne“ (nustatyta naudotojo) arba „O“ (išjungta). Numatytasis nustatymas yra „By Region“ (pagal regioną).

GMT zona

Nustatykite laiko zoną (tik jei „GMT Usage“ (GMT naudojimas) nustatytas į „User Dene“ (nustatyta naudotojo).

Data

Nustatyti datą (tik jei „GMT Usage“ (GMT naudojimas) nustatytas į „O“ (išjungta).

Laikas

Nustatyti laiką (tik jei „GMT Usage“ (GMT naudojimas) nustatytas į „O“ (išjungta).

Laikmačio nustatymas

Ši funkcija leidžia naudotojui rankiniu būdu nustatyti įrašymą ar kanalo pakeitimą nustatytu laiku.

Pastaba. Laikmatį taip pat galima nustatyti iš EPG meniu (žr. EPG skyrių).

Laikmačio režimas

Leidžia nustatyti laikmačio kartojimą: vieną kartą, kasdien arba išjungti.

Laikmačio paslauga

Pasirinkite norimą funkciją. Jei pasirinkta „Recording“ (įrašoma), imtuvas pasirinktą dieną ir pasirinktu laiku
įsijungs į nustatytą kanalą ir įrašys transliuojamą programą. Jei pasirinkta „Channel“ (kanalas), imtuvas
nustatytą dieną nustatytu laiku persijungs į nustatytą kanalą.

Prabudimo kanalas

Nustato kanalą, kuriame turės būti vykdoma funkcija.

Prabudimo data

Nustato funkcijos datą.

Pradžia

Nustatyti funkcijos pradžios laiką.

80

Trukmė

Nustato funkcijos trukmė. Įvykdžius funkciją imtuvas persijungia į režimą, kuris buvo prieš funkcijos vykdymą.

Tėvų užraktas (kai kurios programinės aparatinės įrangos versijos neturi šios funkcijos)

Meniu užrakinimas

Įjungus šią funkciją prieiga prie kanalo redagavimo ir paieškos meniu bus apsaugota slaptažodžiu. Numa­tytasis nustatymas yra „Išjungta“.

Tėvų užraktas

Pagal transliacijos žymes neleidžia vaikams ar paaugliams žiūrėti apribotą turinį. Įveskite amžiaus apribojimą.

Naujas slaptažodis

Norint pakeisti slaptažodį iš numatytojo į naują.

Patvirtinti slaptažodį

Patvirtinti naują slaptažodį.
Pastaba. Numatytasis slaptažodis yra 0000. Įrenginys taip pat turi pagrindinį PIN, kuris naudojamas pamiršus
nustatytą slaptažodį. Pagrindinis PIN yra 1006.

OSD nustatymas

OSD laiko pabaiga

Pasirinkite trukmę, kiek laiko bus rodoma informacinė juosta. Galimos reikšmės nuo 1 iki 10 sekundžių.
Numatytoji reikšmė yra 5.

OSD skaidrumas

Nustatykite OSD meniu skaidrumą į „O“ (išjungta) arba 10–40 %. Numatytasis nustatymas yra „Išjungta“.

Mėgstamieji

Norint pervadinti mėgstamų kanalų grupes, pasirinkite grupę ir paspauskite OK. Dabar galite pervadinti
mėgstamiausiųjų sąrašą.

Kita

Antenos maitinimo šaltinis

Jei naudojate aktyviąją anteną be maitinimo šaltinio adapterio, nustatykite šią funkciją į „On“ (įjungta).
Jei naudojate pasyvią anteną arba aktyvią anteną su atskiru maitinimo adapteriu, nustatykite šią funkciją
į „O“ (išjungta). Numatytasis nustatymas yra „Išjungta“. Įjungus šią savybę sumažės įvesties stoties nu­statymo įrenginio jautrumas. Todėl rekomenduojama naudoti išorinius maitinimo šaltinius, skirtus antenos
stiprintuvo maitinimui.

Kanalo atkūrimo tipas

Nustato, kuriuos kanalus imtuvas sureguliuos ir rodys kanalų sąraše. Numatytasis nustatymas yra „All“ (visi).

Garsinis signalas

Galite naudoti šią funkciją montuodami anteną, ji padės nustatyti signalo stiprumą. Kai ši funkcija aktyvi,
dukart paspaudus nuotolinio valdiklio mygtuką INFO ekrane bus rodomas signalo stiprumas ir kokybė, pasigirs
garsinis signalas, rodantis signalo stiprumą. Numatytasis nustatymas yra „Išjungta“.

AD paslauga

Garsinis įvykių apibūdinimas regėjimo negalią turintiems asmenims. Numatytasis nustatymas yra „Išjungta“.

Naudoti AD pagal numatytuosius nustatymus

Jei AD paslauga įjungta, pagal numatytuosius nustatymus bus pasirinktas garso takelis su AD.

AD garso poslinkis

Įjungiamas, kai AD paslauga įjungta.

Po maitinimo praradimo

Leidžia jums pasirinkti, kaip imtuvas turi reaguoti į staigų maitinimo praradimą. Numatytoji reikšmė yra
„previous state“ (ankstesnioji būsena).
Signalo persiuntimas budėjimo režime
Jei ši funkcija įjungta, RF signalas bus persiunčiamas net ir budėjimo režime.

Grotuvas (11 pav.)

Įrašai

Grotuvo režimo perjungimas

Paspaudus nuotolinio valdiklio 1 mygtuką, galėsite perjungti tarp įrašų, muzikos, nuotraukų ir vaizdo įrašų.

Rūšiuoti

Paspaudus nuotolinio valdiklio 2 mygtuką, rūšiuosite failus pagal pavadinimą, laiką, dydį ir mėgstamiausius.
Parinktis „Sort“ (rūšiuoti) galima Muzikoje, Nuotraukose ir Vaizdo įrašuose.

Pakartojimas

Paspaudus nuotolinio valdiklio 3 mygtuką, galėsite pasirinkti pakartojimo parinktis. Ši parinktis galima
Muzikoje ir Vaizdo įrašuose.

81

Sąranka

Nuotoliniame valdiklyje paspauskite 3, kad nustatytumėte nuotraukų rodymo trukmę ir pakartojimo parinktis.
Ši parinktis galima Nuotraukose.

Kelių vaizdų peržiūra vienu metu

Nuotoliniame valdiklyje paspauskite 4, kad peržiūrėtumėte visas nuotraukas ekrane tinklelio pavidalu. Ši
parinktis galima Nuotraukose.

Dainų sąrašas

Paspauskite RAUDONĄ nuotolinio valdiklio mygtuką. Dainų sąraše atsiras nuotraukos ir vaizdo įrašai. Ši
parinktis galima Muzikoje ir Vaizdo įrašuose.

Mėgstamieji

Paspauskite mygtuką OK, kad nustatytumėte mėgstamus medijos failus. Ši parinktis galima Nuotraukose
ir Muzikoje.

FAV visi

Rodo visos mėgstamiausios medijos sąrašą. Ši parinktis galima Nuotraukose ir Muzikoje.

Redaguoti

Medijos pavadinimą galite redaguoti paspausdami mėlyną mygtuką.

Pastaba. Žiūrint vaizdo įrašą su subtitrais iš USB laikmenos, galite nustatyti subtitrų spalvą ir dydį, fono
spalvą ir subtitrų vietą ekrane. Paspaudus žalią nuotolinio valdiklio mygtuką,, parodomi subtitrų nustatymai.

Informacija apie USB laikmeną

Rodo informaciją apie USB laikmeną.

DVR kongūracija

Laiko paslinkimas

Leidžia nuolatinį dabartinio kanalo įrašymą į USB laikmeną. Jei ši funkcija įjungta, galite padaryti dabartinės
transliacijos pauzę, ją atsukti/prasukti. Numatytasis nustatymas yra „Išjungta“.

Praleisti

Galimos parinktys yra: 30 s, 1 min., 5 min., 10 min. arba 30 min. Numatytoji reikšmė yra 30 sekundžių.

Įrašymas su laiko paslinkimu

Įjungus šią funkciją, į USB laikmeną galite įrašyti vaizdą su atidėjimu vėlesnei peržiūrai. Numatytasis nusta­tymas yra „On“ (įjungta). Ši funkcija aktyvi tik tuomet, kai Laiko poslinkio parinktis įjungta.

Saugiai išimti USB laikmeną

Pasirinkite prijungtą USB įrenginį ir saugiai jį išimkite paspausdami OK.

Laiko paslinkimas

Laiko paslinkimo funkcija leidžia padaryti šiuo metu į USB laikmeną įrašomos TV transliacijos pauzę. Pati­krinkite, ar prie imtuvo prijungtas USB įrenginys. Eikite į „DVR Conguration“ (DVR kongūracijos) meniu ir
įjunkite laiko paslinkimo funkciją. Paspaudus nuotolinio valdiklio Pauzės mygtuką, įjungsite programos pauzę.
Valdykite atkūrimą ir naršykite vaizdo įrašuose naudodami nuotolinio valdiklio mygtukus.
Paspaudus kairįjį arba dešinįjį mygtuką, galėsite pasirinkti atkūrimo pradžios tašką. Patvirtinkite paspaus­dami OK.
Paspaudus PAUZĖ atkūrimas bus sustabdomas.
Paspauskite REV ir FWD, kad prasuktumėte atgal arba į priekį. Paspauskite STOP, kad sustabdytumėte įrašyto
vaizdo peržiūrą ir tęstumėte tiesioginės transliacijos žiūrėjimą.

Momentinis įrašymas

Patikrinkite, ar prie imtuvo prijungtas USB įrenginys. Žiūrėdami programą pradėkite įrašymą paspausdami
nuotolinio valdiklio mygtuką REC (2× greitai nuspaudus mygtuką REC galėsite įvesti įrašymo trukmę). Norėdami
sustabdyti įrašymą, paspauskite nuotolinio valdiklio mygtuką STOP. Atsidarys informacinis langas, kuriame
patvirtinsite, jog norite sustabdyti įrašymą. Pasirinkite [Yes] (taip), norėdami sustabdyti įrašymą arba [No] (ne),
norėdami tęsti įrašymą. Įrašai saugomi USB laikmenoje. Juos galima atidaryti per Medija įrašai/įrašai meniu.

Pastaba. Norėdami nustatyti įrašymo tvarkaraštį, naudokite laikmatį arba EPG funkciją.

EPG (elektroninis programų gidas)

EPG leidžia peržiūrėti daugiau informacijos apie TV transliaciją ir suplanuoti atskirų programų įrašymo
laikus. Paspauskite nuotolinio pulto EPG mygtuką, kad atidarytumėte elektroninį programų gidą. Eikite per
meniu naudodami nuotolinio valdiklio rodyklių mygtukus. Paspauskite mygtuką „Timer“ (laikmatis), kad
peržiūrėtumėte DVR tvarkaraštį.

Techninės specikacijos

Stoties nustatymo įtaiso įvesties dažnis: 177,5–858 MHz
Įvesties varža: 75 Ω
Įvesties signalo lygis: 256 QAM; R5/6 G1/128 <75,2 dBm; c/n <23,9 db
AV išvestis: SCART (CVBS)
S/PDIF Audio: koaksialinė (parinktis)
HDMI: HDMI išvestis

82

Darbinė temperatūra: +0 °C – 70 °C
Laikymo temperatūra: -40 °C – +65 °C
Mpeg garso/vaizdo dekoderis
Vaizdo įrašas: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC

pagrindinis [email protected] ar aukštesnis lygis

Prolio lygis MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (daugiausia 10 bitų) pagrindinis

prolis @ 4.1 lygis; pagrindinis 10 prolis @4.1 ar didesnis lygis
Įvesties duomenų greitis: Didžiausia 60 Mb
Kraštinių santykis: 4:3, 16:9, „Letter box“
Vaizdo įrašo raiška: 1920 × 1080i; 1280 × 720p; 720 × 576i
Garso dekoderis: MPEG-1 Layer I/II, MPEG-2 I/II sluoksniai; AAC, AAC+/HE-AAC/AC3, Dolby plus
Garso režimai: Mono/Joint Stereo/Stereo
Diskretizacijos dažnis: 32, 44.1 ir 48 MHz
Maitinimo šaltinis: KS 100–240 V, 50/60 Hz, arba 12 V/1 A

Pagaminta pagal „Dolby Laboratories“ licenciją. „Dolby Laboratories“ prekių ženklai yra „Dolby“ ir dviguba „D“.

„DVB Project“ prekių ženklai yra DVB ir DVB logotipai.

Sąvokos „HDMI“, „HDMI High-Denition Multimedia Interface“ ir „HDMI“ logotipas yra „HDMI Licensing Ad­ministrator, Inc.“ prekės ženklai arba registruoti prekių ženklai.

Trikčių šalinimo DUK

Aptikus gedimą ar triktį, patikrinkite, ar ji nurodyta toliau pateiktoje dažniausiai pasitaikančių problemų
lentelėje, kad surastumėte greitą sprendimą. Jei nerasite atsakymo arba turite kitų klausimų, susisiekite
su tiekėjo klientų aptarnavimo centru.

Problema Galima priežastis Sprendimas

Budėjimo režime

nešviečia raudonas

indikatorius.

Nėra signalo.

Nėra vaizdo ar garso.

Ekrane rodoma

„Encoded channel“

(užkoduotas kanalas).

Neveikia nuotolinis

valdiklis.

Neįmanoma įrašyti į

USB įrenginį.

Imtuvas nebegauna

kanalų signalo perkėlus

jį į kitą kambarį.

Ištrauktas laidas. Perdegęs įrenginio

Antena neprijungta. Neteisingi antenos

parametrai. Esate vietoje, kur nėra

Jūsų televizoriuje nepasirinkta Scart/

Imtuvas išjungtas. Nuotolinio valdymo

pultas nėra nukreiptas į prietaisą.

Nuotolinio valdymo pulto baterijos yra

neteisingas. USB įrenginio įrašymo

Pailginus antenos laidą, signalo kokybė

suprastėjo iki žemesnio nei veikimui

saugiklis.

signalo.

AV/HDMI įvestis.

Kanalas yra užkoduotas. Pasirinkite kitą kanalą.

Kliūtis užstoja priekinį skydelį.

išsikrovusios.

USB įrenginio failų formatas

sparta yra maža.

reikalingo lygio.

Patikrinkite, ar prijungtas maitinimo

laidas. Patikrinkite saugiklį.

Patikrinkite antenos jungtį.

Perkelkite anteną. Susisiekite su

vietine specializuota įmone.

Nuotoliniame televizoriaus

valdiklyje parinkite teisingą įvestį.

Įjunkite imtuvą. Nukreipkite pultą

tiesiai į priekinį įrenginio skydelį.

Pašalinkite kliūtis, esančias prieš

skydelį. Pakeiskite baterijas.

Suformatuokite USB laikmeną

NTFS arba FAT32 failų sistema.

Pasirinkite kitą kokybišką USB

įrenginį su didesne įrašymo sparta.

Laido sukeliamus signalo nuostolius

kompensuokite naudodami ryšio

stiprintuvą. Kreipkitės į vietinę

bendrovę ir gaukite iš jos tikslų

antenos sistemos išdėstymą.

83

LV | Terrestrial digitālais uztvērējs

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu šķirošanas un
savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo
pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes

ūdeņos un tālāk arī barības ķēdē, kur tās var ietekmēt cilvēka veselību.
EMOS spol. s r.o. ar šo paziņo, ka J6014, J6015 tipa radioierīce ir saskaņā ar Direktīvu Nr. 2014/53/ES. Pilns

ES atbilstības deklarācijas teksts ir pieejams vietnē http://www.emos.eu/download.

Komplektācija

EM190-S/L
Universālā tālvadības pults
Lietotāja rokasgrāmata
Divas AAA tipa baterijas
Ārējais infrasarkanais sensors

Ierīces apraksts

Vadības elementi un savienotāji

Priekšējais panelis (1. attēls)

Power – ieslēgšanas/izslēgšanas poga
CH+/- – kanālu pārslēgšanas poga
Ekrāns – informācija par pašreizējo kanālu/pulksteni
Ārējais infrasarkanā sensora savienotājs

Aizmugurējais panelis (2. attēls)

ANT IN – signāla ieeja
USB – pieslēgvieta datu glabāšanas ierīces pievienošanai
HD-OUT – HDMI video izeja
SCART – analogā video/audio izeja
12 V strāvas padeves ieeja

Universālā tālvadības pults (3. attēls)

EM190-S/L tālvadības pultij ir četras programmējamas pogas televizora vadībai: TV Power, Vol+, Vol-, TV/AV.
Pēc šo funkciju pārprogrammēšanas no oriģinālās televizora tālvadības pults varat kontrolēt pamatfunkcijas
tiešā veidā, izmantojot EM190-S/L tālvadības pulti. Apgūtie kodi paliks atmiņā pat pēc bateriju izņemšanas.

Pogu programmēšana

Turot nospiestu taustiņu SET piecas sekundes, tālvadības pults tiek pārslēgta uz mācīšanās režīmu (LED
pārstāj mirgot un paliek iedegusies).
Kamēr LED ir iedegusies, novietojiet oriģinālo tālvadības pulti un EM190-S/L tālvadības pulti vienu otrai
pretī 3–5 cm attālumā.
Īsi nospiediet un atlaidiet pogu, kuru vēlaties ieprogrammēt uz EM190-S/L tālvadības pults.
Turiet nospiestu oriģinālās tālvadības pults pogu; kad EM190-S/L tālvadības pults LED divreiz iemirgojas un
paliek iedegusies, atlaidiet pogu.
Turpiniet ieprogrammēt pārējās pogas ar tādu pašu metodi. Kad mācīšanās ir pabeigta, vēlreiz nospiediet
pogu SET; LED izslēgsies.

Tālvadības pults pogu apraksts

1 – STANDBY: ieslēdziet/izslēdziet uztvērēju
2 – Next (nākamais)
3 – Fast forward (ātra pārtīšana uz priekšu)
4 – Rewind (ātra attīšana atpakaļ)
5 – Previous (iepriekšējais)
6 – Play (atskaņot)
7 – Pause (pauze): īslaicīgi apturēt atskaņošanu
8 – STOP: apturēt atskaņošanu
9 – REC: sākt videoierakstīšanu
10 – USB: piekļūt multivides atskaņotāja izvēlnei
11 – SUB: kontrolēt subtitrus atsevišķos kanālos/

datnēs (atkarībā no pieejamības)
12 – TTX: teleteksts
13 – AUDIO: atlasiet audioceliņu/audioiestatī-

jumus
14 – EPG Elektronisko programmu ceļvedis

15 – INFO: parādīt informāciju par pašreizējo

programmu/parādīt signāla stiprumu un
kvalitāti

16 – Navigācijas pogas: Navigācija izvēlnē/mainīt

kanālu/skaļumu
17 – OK: apstiprināt izvēli
18 – MENU: piekļūt ierīces OSD izvēlnei
19 – Exit: iziet no pašreizējās izvēlnes
20 – V+/-: mainīt skaļumu
21 – FAV: parādīt iecienītāko kanālu sarakstu
22 – MUTE: izslēgt skaņu
23 – CH+: pārslēgt kanālu
24 – Cipars (0–9): skaitliskā tastatūra, lai izvēlē-

tos konkrētu kanālu
25 – TV/RADIO: pārslēgties starp TV un RADIO

kanāliem
26 – RECALL: ātri pārslēgties atpakaļ uz iepriek-

šējo kanālu

84

Uzmanību!

Lai pilnībā izmantotu USB pieslēgvietu, tam pievienotajai atmiņas glabāšanas ierīcei ir jāatbalsta USB 2.0.
Nepieciešamais USB ierīces rakstīšanas ātrums ir 9,0 MB/s vai lielāks, lai panāktu stabilu ierakstīšanu un
atskaņošanu bez kļūdām. Lēnākiem cietajiem un zibatmiņas diskiem var būt problēmas ar ierakstīšanu, kā
rezultātā attēls var raustīties, vai arī tie var vispār nedarboties. Pareizi darbosies tikai diski ar vienu partīciju
un NTFS vai FAT32 datņu sistēmu. Ja diskdzinī ir izmantota cita datņu sistēma, pirms tā pievienošanas
uztvērējam formatējiet diskdzini datorā uz ieteikto datņu sistēmu. Ļoti fragmentētas vai pārpildītas atmiņas
ierīces arī var nedarboties pareizi vai stabili. Ārējiem cietajiem diskiem ir jābūt savai atsevišķai strāvas
padevei, jo uztvērējā iebūvētā USB pieslēgvieta nespēj nodrošināt pietiekamu spriegumu portatīvajam USB
diskam. Nekādā gadījumā neatvienojiet USB ierīci no uztvērēja ierakstīšanas vai atskaņošanas laikā. Tādējādi
var tikt bojāts uztvērējs vai zibatmiņas disks, kā arī dati, kas atrodas uz diskdziņa.

Uzstādīšana un montāža

Bateriju ievietošana tālvadības pultī

Pirms uztvērēja ieslēgšanas pirmo reizi ievietojiet tālvadības pultī divas AAA baterijas saskaņā ar 4. attēlu.

Uztvērēja pieslēgšana signāla avotam

Pieslēdziet uztvērēju signāla avotam un citām ierīcēm saskaņā ar 5. attēlu.

Uztvērēja lietošanas uzsākšana

Pirmoreiz sākot lietot uztvērēju vai atiestatot uztvērēja rūpnīcas iestatījumus, ekrānā tiks parādīts uzstā­dīšanas ceļvedis.
Pamatojoties uz jūsu vēlmēm, veiciet izvēli 6. attēlā redzamajā izvēlnē.

1. Region (Reģions)

2. OSD Menu Language (OSD izvēlnes valoda)

3. Display Mode (Displeja režīms) (rūpnīcas sākotnējais iestatījums ir 720 p/50 Hz)

4. Aspect Mode (Ekrāna malu attiecības režīms)

5. Antenna power (Antenas strāvas padeve) (ieslēdziet tikai tad, ja izmantojat aktīvo antenu, kas tiek darbi­nāta tieši no uztvērēja). Ieslēdzot šo funkciju, tiks samazināta ievades uztvērēja jutība. Tādēļ ir ieteicams
galvenokārt izmantot ārējos enerģijas avotus, kas ir paredzēti antenu priekšpastiprinātāju darbināšanai.

Apstipriniet izvēli ar tālvadības pults pogu OK, pēc tam uztvērējs automātiski sāks meklēt un saglabāt visus
pieejamos kanālus.

Funkcijas un OSD izvēlnes vadība

Installation (Uzstādīšana) (7. attēls)

Auto Channels Scan (automātiska kanālu skenēšana)

Automātiska pieejamo TV kanālu meklēšana un saglabāšana.

a. Country (valsts) – ievadiet lietošanas valsti
b. FTA only – ierobežo meklēšanu tikai ar brīvajiem kanāliem
c. T2 signal only – ierobežo meklēšanu tikai ar DVB-T2 pārraidītajiem kanāliem
d. T2-Lite atbalsts
e. Search (meklēt) – pēc pogas OK nospiešanas sāk meklēt un saglabāt kanālus

Manual Channels Scan (Manuālā kanālu skenēšana)

Televīzijas kanālu manuāla meklēšana. Varat meklēt kanālus pēc numura vai frekvences. Kad esat iestatījis
opcijas, nospiediet Search, lai sāktu meklēšanu. Ievadiet kanāla parametrus un sāciet meklēšanu, nospiežot OK

LCN (Loģiskā kanālu numurēšana)

Izvēlieties, vai vēlaties kārtot kanālus pēc to loģiskā kanāla numura. Noklusējuma iestatījums ir O (Izslēgts).
Čehijā šī funkcija pašlaik nedarbojas.
Kanālu rediģēšana (8. attēls)
TV Channel List (TV kanālu saraksts)
Šī opcija ļauj rediģēt kanālu sarakstu, bloķējot, izdzēšot, izlaižot vai pārvietojot kanālus un izveidojot iecie­nītāko kanālu sarakstus. Ja vēlaties redzēt kanāla priekšskatījumu, atlasiet to, izmantojot augšējo/apakšējo
navigācijas pogu, un nospiediet OK.

FAV

Iecienītākie kanāli. Papildus galvenajam kanālu sarakstam varat izmantot arī vairākus papildu iecienītāko
kanālu sarakstus. Tajos varat kārtot kanālus pēc žanra, valodas utt. Izvēlieties kanālu un nospiediet tālvadības
pults pogu FAV. Pēc tam nospiediet OK. Jūs redzēsiet iecienītāko kanālu sarakstu.
Izvēlieties kādu no sarakstiem un nospiediet OK. Pēc tam nospiediet EXIT, lai apstiprinātu izmaiņas. Atlasī­tais kanāls tiks saglabāts šajā sarakstā (tam tiks piešķirta ikona). Lai pārslēgtos starp kanālu sarakstiem,
izmantojiet tālvadības pults labo un kreiso navigācijas pogu. Ja vēlaties dzēst kanālu no iecienītāko kanālu
saraksta, atlasiet kanālu, nospiediet pogu FAV un pēc tam nospiediet OK. Jūs redzēsiet iecienītāko kanālu
sarakstu. Vēlreiz nospiediet pogu OK. Pēc tam varat iziet no izvēlnes un apstiprināt izmaiņas. Kanāls tiks
izdzēsts no iecienītākajiem kanāliem.

85

Lock (Bloķēt)

Šī funkcija tiek izmantota kanālu bloķēšanai ar PIN. Izvēlieties kanālu un nospiediet tālvadības pults sarkano
pogu. Pēc tam nospiediet OK un ievadiet noklusējuma paroli 0000. Kanāls tiks atzīmēts ar ikonu. Nospiediet
pogu EXIT, lai apstiprinātu izmaiņas. Atlasītais kanāls tiks bloķēts. Ja vēlaties atbloķēt kanālu, atlasiet kanālu,
nospiediet sarkano pogu, ievadiet paroli un nospiediet OK.

Skip (Izlaist)

Kanāli, kas ir atzīmēti kā izlaižami, netiek rādīti kanālu sarakstā un tiek izlaisti, pārslēdzot kanālus. Izvēlieties
kanālu un nospiediet zaļo pogu. Pēc tam nospiediet OK. Kanāls tiks atzīmēts ar ikonu. Nospiediet pogu EXIT,
lai apstiprinātu izmaiņas. Pārslēdzot kanālus, atlasītais kanāls tiks izlaists. Lai atbloķētu kanālu, atlasiet to
vēlreiz, nospiediet zaļo pogu un apstipriniet ar OK.

Move (Pārvietot)

Šī funkcija tiek izmantota kanālu secības mainīšanai. Izvēlieties kanālu un nospiediet dzelteno pogu. Pēc
tam nospiediet OK. Kanāls tiks atzīmēts ar ikonu. Izmantojiet tālvadības pults augšējo/apakšējo navigācijas
pogu, lai izvēlētos jaunu kanāla pozīciju, un nospiediet OK. Kanāls tiks pārvietots uz šo pozīciju. Piezīme. Ja
vēlaties pārvietot kanālus uz citu vietu, jābūt izslēgtai LCN funkcijai.

Edit (Rediģēt)

Šeit varat mainīt kanāla papildiestatījumus. Izvēlieties kanālu un nospiediet zilo pogu. Tiks parādītas jaunas
opcijas.

a. Sort (Kārtot)

Nospiediet tālvadības pults sarkano pogu. Tagad varat sakārtot kanālus pēc nosaukuma (A–Z), nosaukuma
(Z–A), bezmaksas/šifrētos, bloķētos.

b. Edit (Rediģēt)

Nospiediet tālvadības pults zaļo pogu un pēc tam nospiediet OK. Tagad varat mainīt kanāla nosaukumu.

c. Delete (Dzēst)

Nospiediet tālvadības pults zilo pogu un pēc tam nospiediet OK. Kanāls tiks atzīmēts ar ikonu. Nospiediet
pogu EXIT, lai apstiprinātu izmaiņas.

Radio Channel List (Radiokanālu saraksts)

Piekļuve izvēlnei radiokanālu saraksta rediģēšanai.

Delete All (Dzēst visu)

Tiek atvērts brīdinājuma logs. Izvēloties Yes (Jā), visi kanāli tiks izdzēsti.

Rīki (9. attēls)

Information (Informācija)

Rāda informāciju par modeli, video dekoderu un instalētās programmaparatūras izlaišanas datumu. Pārbaudot,
vai programmaparatūra ir atjaunināta, vienmēr ņemiet vērā atjauninājuma izlaišanas datumu.

Factory Setting (Rūpnīcas iestatījumi)

Ja izvēlaties atjaunot rūpnīcas iestatījumus, kanālu saraksti un visi uztvērēja iestatījumi tiks izdzēsti.

Software Upgrade by USB (Programmatūras atjaunināšana, izmantojot USB)

Atstājiet uztvērēju savienotu ar televizoru, bet pārslēdziet to gaidīšanas režīmā. Iekopējiet jaunāko prog­rammaparatūras versiju USB diskdzinī (datnes paplašinājums būs .abs). Nemainiet programmaparatūras
datnes nosaukumu un nesaglabājiet to apakšmapēs. Piespraudiet USB ierīci uztvērēja USB pieslēgvietai un
nospiediet tālvadības pults gaidīšanas režīma pogu. TV ekrānā tiks parādīts ziņojums: USB drive connected
(USB disks pievienots). Atveriet MENU/Tools/Software Upgrade by USB un nospiediet OK. Nākamajā logā
izvēlieties atjaunināšanas režīmu: AIlCode. Izvēlieties datni ar programmaparatūru, izmantojot opciju Upgrade
File (Atjaunināt datni). Izvēlieties Start (Sākt) un nospiediet pogu OK, lai sāktu atjaunināšanu. Process tiks
pabeigts dažās sekundēs un uztvērējs tiks automātiski restartēts.
Kad atjaunināšana ir pabeigta, pārbaudiet jaunās programmaparatūras versijas datumu, nospiežot: MENU/
Tools/Information.

Piezīme. Ja atjaunināšanas process nesākas, izmantojiet citu USB disku ar FAT32 datņu formātu.

Backing Up and Restoring Channels via USB (Kanālu dublēšana un atjaunošana, izmantojot USB)

Atrasto un sakārtoto kanālu sarakstu var ērti saglabāt USB ierīcē turpmākai izmantošanai, piemēram, pēc
uztvērēja rūpnīcas iestatījumu atjaunošanas. Atveriet MENU/Tools/Software Upgrade by USB un nospiediet
OK. Nākamajā logā izvēlieties atjaunināšanas režīmu: Save Channels to USB (Saglabāt kanālus USB). Izvē­lieties Start un nospiediet pogu OK, lai saglabātu datni USB ierīcē. Lai atjaunotu sarakstu, tajā pašā izvēlnē
izvēlieties Load Channels from USB (Ielādēt kanālus no USB) un nospiediet sākšanas pogu. Pēc atjaunināšanas
pabeigšanas uztvērējs tiks restartēts.

Auto Standby (Automātiskais gaidīšanas režīms)

Iestatiet, kad uztvērējam automātiski ir jāpārslēdzas gaidīšanas režīmā. Varat izvēlēties kādu no šādām
iespējām: viena stunda, divas stundas, trīs stundas, četras stundas vai piecas stundas. Noklusējuma vērtība
ir trīs stundas.

86

Clock (Pulkstenis)

Gaidīšanas režīmā priekšējā displejā tiek aktivizēts/deaktivizēts pulkstenis. Noklusējuma iestatījums ir On
(Ieslēgts).

Sistēmas iestatīšana (10. attēls)

Language (Valoda)

Izvēlieties OSD izvēlnes, pirmā un otrā audio celiņa, subtitru un teleteksta valodu.

TV System (TV sistēma)

Video Resolution (Video izšķirtspēja)

Iestatiet video izejas izšķirtspēju, pamatojoties uz pievienoto ierīci. Ja izmantojat HDMI izeju, noklusējuma
iestatījums ir 720 p/50 Hz. Ja izmantojat SCART izeju, noklusējuma vērtība ir 576i. Ne visi televizori var
parādīt visas izšķirtspējas.

Aspect Mode (Ekrāna malu attiecības režīms)

Iestatiet attēla malu attiecību atkarībā no pievienotā televizora. Pieejamās iespējas ir: Auto, 4: 3PS, 4: 3LB
vai 16:9. Noklusējuma vērtība ir Auto.

Digital Audio Output (Digitālā audio izeja)

Pieejamās iespējas: BS Out vai LPCM Out. Noklusējuma vērtība ir LPCM Out.

Panel Settings (Paneļa iestatījumi)

Ļauj izslēgt priekšējo displeju, ja tiek izmantots ārējs infrasarkanais uztvērējs.

Display Setting (Displeja iestatījumi)

Iespējo detalizētus attēla iestatījumus.
Spilgtums (noklusējuma vērtība ir 50)
Kontrasts (noklusējuma vērtība ir 50)
Piesātinājums (noklusējuma vērtība ir 50)
Nokrāsa (noklusējuma vērtība ir 50)
Asums (noklusējuma vērtība ir 5)

Local Time Settings (Vietējā laika iestatījumi)

Region (Reģions)

Izvēlieties valsti, kurā izmantojat uztvērēju. Ja jūsu valsts nav sarakstā, atlasiet citu valsti no tā paša reģiona.

GMT Usage (GMT lietojums)

Ja vēlaties izmantot automātisko laika iestatīšanu atbilstoši GMT, iestatiet laiku uz By Region (Pēc reģiona)
(ieteicams). Ja vēlaties laika joslu (laiku un datumu) iestatīt manuāli, atlasiet User Dene (Lietotāja denēts)
vai O (Izslēgts). Noklusējuma iestatījums ir By Region.

GMT Zone (GMT zona)

Iestatiet laika joslu (tikai, ja GMT Usage (GMT lietojums) ir iestatīts uz User Dene (Lietotāja denēts)).

Date (Datums)

Iestatiet datumu (tikai, ja GMT Usage (GMT lietojums) ir iestatīts uz O (Izslēgts)).

Laiks

Iestatiet laiku (tikai, ja GMT Usage (GMT lietojums) ir iestatīts uz O (Izslēgts)).

Timer Setting (Taimera iestatījumi)

Šī funkcija ļauj lietotājam manuāli iestatīt ierakstīšanu vai kanālu pārslēgšanu noteiktā laikā.
Piezīme. Taimeru var iestatīt arī no EPG izvēlnes (skatīt sadaļu EPG).

Timer Mode (Taimera režīms)

Ļauj iestatīt taimera atkārtošanos: Once (Vienreiz), Daily (Katru dienu) vai O (Izslēgts).

Taimera Service (Taimera funkcija)

Izvēlieties funkciju. Ja ir izvēlēts Recording (Ierakstīšana), uztvērējs pārslēdzas uz iestatīto kanālu iestatī­tajā dienā un laikā un sāk pārraidītās programmas ierakstīšanu. Ja ir izvēlēts Channel (Kanāls), uztvērējs
pārslēdzas uz iestatīto kanālu iestatītajā dienā un laikā.

Wakeup Channel (Modināšanas kanāls)

Iestata kanālu, kurā tiks izpildīta funkcija.

Wakeup Date (Modināšanas datums)

Iestata funkcijas datumu.

Start (Sākt)

Iestatiet funkcijas sākuma laiku

Duration (Ilgums)

Iestatiet funkcijas ilgumu. Pēc funkcijas pabeigšanas uztvērējs pārslēdzas uz režīmu, kādā tas bija pirms
funkcijas izpildes.

87

Parental Lock (Vecākvadības bloķēšana) (dažas programmaparatūras versijas neatbalsta šo funkciju)

Menu Lock (Izvēlnes bloķēšana)

Ja ir aktivizēta šī funkcija, piekļuve kanālu rediģēšanai un meklēšanas izvēlnei būs aizsargāta ar paroli.
Noklusējuma iestatījums ir O (Izslēgts).

Parental Lock (Vecākvadības bloķēšana)

Izmanto pārraides karodziņus, lai neļautu bērniem vai pusaudžiem skatīties ierobežotu saturu. Ievadiet
vecuma ierobežojumu.

New Password (Jauna parole)

Mainot noklusējuma paroli ar citu paroli.

Conrm Password (Apstipriniet paroli)

Apstipriniet jauno paroli.

Piezīme. Noklusējuma parole ir 0000. Ierīcei ir arī galvenais PIN, kas tiek izmantots, ja aizmirstat iestatīto
paroli. Galvenais PIN ir 1006.

OSD Setting (OSD iestatījumi)

OSD Timeout (OSD noildze)

Izvēlieties informācijas joslas rādīšanas ilgumu no vienas līdz desmit sekundēm. Noklusējuma vērtība ir 5.

OSD Transparency (OSD caurspīdīgums)

Iestatiet OSD izvēlnes caurspīdīgumu kā O (Izslēgts) vai no 10 līdz 40%. Noklusējuma iestatījums ir O
(Izslēgts).

Favourites (Iecienītākie kanāli)

Lai pārdēvētu iecienīto kanālu grupas, izvēlieties grupu un nospiediet OK. Tagad varat pārdēvēt iecienītāko
kanālu sarakstu.

Other (Citi)

Antenna Power (Antenas strāvas padeve)

Ja izmantojat aktīvo antenu bez strāvas adaptera, iestatiet šo funkciju uz On (Ieslēgts). Ja izmantojat pasīvo
antenu vai aktīvo antenu ar atsevišķu strāvas adapteri, iestatiet šo iestatījumu uz O (Izslēgts). Noklusējuma
iestatījums ir O. Ieslēdzot šo funkciju, tiks samazināta ievades uztvērēja jutība. Tādēļ ir ieteicams izmantot
ārējos enerģijas avotus, kas ir paredzēti antenu priekšpastiprinātāju darbināšanai.

Channel Play Type (Kanāla atskaņošanas veids)

Nosaka, kurus kanālus uztvērējs noregulēs un parādīs kanālu sarakstā. Noklusējuma iestatījums ir All (Visi).

Beeper (Skaņas signāls)

Šo funkciju var izmantot, uzstādot antenu, lai noteiktu signāla stiprumu. Kad šī funkcija ir aktīva, divreiz
nospiežot tālvadības pults INFO, lai parādītu signāla stiprumu un kvalitāti, tiks raidīts arī skaņas signāls, lai
norādītu signāla stiprumu. Noklusējuma iestatījums ir O (Izslēgts).

AD Service (AD pakalpojums)

Notikumu audio apraksts neredzīgajiem. Noklusējuma iestatījums ir O (Izslēgts).

Use AD as Default (Izmantot AD kā noklusējumu)

Ja AD pakalpojums ir ieslēgts, audio celiņš ar AD tiks izvēlēts pēc noklusējuma.

AD Volume Oset (AD skaļuma nobīde)

Tiek aktivizēta, kad ir ieslēgts AD pakalpojums.

After Power Loss (Pēc strāvas zuduma)

Ļauj izvēlēties, kā uztvērējam ir jāreaģē uz pēkšņu strāvas zudumu. Noklusējuma vērtība ir Previous state
(Iepriekšējais stāvoklis).

Loopthrough in Standby (Cauriešana gaidīšanas režīmā)

Ja šī funkcija ir aktīva, RF cilpa tiek laista cauri pat gaidīšanas režīmā.

Media Player (Multivides atskaņotājs) (11. attēls)

Records (Ieraksti)

Player Mode Switch (Atskaņotāja režīma slēdzis)

Nospiežot tālvadības pults pogu 1, varat pārslēgties starp ierakstiem, mūziku, attēliem un video.

Sort (Kārtot)

Nospiežot tālvadības pults pogu 2, datnes tiek sakārtotas pēc nosaukuma, laika, izmēra un iecienītāko datņu
statusa. Opcija Sort (Kārtot) ir pieejama mapēs Music (Mūzika), Images (Attēli) un Video.

Repetition (Atkārtojums)

Nospiežot tālvadības pults pogu 3, varat izvēlēties atkārtošanas iespējas. Šī opcija ir pieejama mapēs
Music un Video.

Setup (Iestatīšana)

Nospiediet tālvadības pults pogu 3, lai iestatītu attēlu parādīšanas ilgumu un atkārtošanas iespējas. Šī opcija
ir pieejama mapē Images.

88

MultiView (Multiskats)

Nospiediet tālvadības pults pogu 4, lai ekrānā apskatītu visus attēlus režģa izkārtojumā. Šī opcija ir pieejama
mapē Images.

Song List (Dziesmu saraksts)

Nospiediet tālvadības pults SARKANO pogu. Attēli un videoieraksti būs iekļauti dziesmu sarakstā. Šī opcija
ir pieejama mapēs Music un Video.

Favourites (Iecienītākie kanāli)

Nospiediet pogu OK, lai iestatītu iecienītākās multivides datnes. Šī opcija ir pieejama mapēs Images un Music.

FAV All (Visi iecienītākie)

Parāda visu iecienītāko multivides datņu sarakstu. Šī opcija ir pieejama mapēs Images un Music.

Edit (Rediģēt)

Multivides faila nosaukumu var rediģēt, nospiežot zilo pogu.

Piezīme. Skatoties video ar subtitriem no USB diska, varat iestatīt subtitru krāsu un izmēru, fona krāsu un
subtitru novietojumu ekrānā. Nospiežot tālvadības pults zaļo pogu, tiek parādīti subtitru iestatījumi.

Information about USB Storage (Informācija par USB atmiņu)

Parāda informāciju par USB disku.
DVR Conguration (DVR kongurācija)

Timeshift (Laika nobīde)

Ļauj pastāvīgi ierakstīt pašreizējo kanālu USB ierīcē. Ja šī funkcija ir aktīva, varat apturēt un attīt/pārtīt
pašreizējo pārraidi. Noklusējuma iestatījums ir O.

Skip (Izlaist)

Pieejamās iespējas ir: 30 s, 1 min., 5 min., 10 min. vai 30 min. Noklusējuma vērtība ir 30 sekundes.

Timeshift to Record (Ierakstīšanas laika nobīde)

Ja šī funkcija ir ieslēgta, varat ierakstīt video ar laika nobīdi USB ierīcē turpmākai atskaņošanai. Noklusējuma
iestatījums ir ON (Ieslēgts). Šī funkcija ir aktīva tikai tad, ja ir ieslēgta opcija Timeshift.

Remove USB Device Safely (Droši atvienojiet USB ierīci)

Izvēlieties pievienoto USB ierīci un droši atvienojiet to, nospiežot OK.

Timeshift (Laika nobīde)

Laika nobīdes funkcija ļauj apturēt TV pārraidi, kas pašlaik tiek ierakstīta USB ierīcē. Pārbaudiet, vai uztvērē­jam ir pievienota USB ierīce. Atveriet izvēlni DVR Conguration un aktivizējiet funkciju Timeshift. Nospiežot
tālvadības pults pogu PAUSE, programma tiek apturēta. Kontrolējiet atskaņošanu un pārvietojieties video,
izmantojot tālvadības pults pogas.
Nospiežot kreiso vai labo navigācijas pogu, varat izvēlēties atskaņošanas sākumpunktu. Apstipriniet to ar OK.
Nospiežot PAUSE, atskaņošana tiek apturēta.
Nospiediet REV un FWD, lai pārtītu uz priekšu vai atpakaļ. Nospiediet STOP, lai pārtrauktu ierakstu ar laika
nobīdi un turpinātu skatīties programmu tiešraidē.

Immediate Recording (Tūlītēja ierakstīšana)

Pārbaudiet, vai uztvērējam ir pievienota USB ierīce. Skatoties programmu, sāciet ierakstīšanu, nospiežot
tālvadības pults pogu REC (ātri divreiz nospiediet pogu REC, lai ievadītu ierakstīšanas ilgumu). Lai pārtrauktu
ierakstīšanu, nospiediet tālvadības pults pogu STOP. Tiks parādīts informācijas logs, lai apstiprinātu, ka vēlaties
pārtraukt ierakstīšanu. Izvēlieties Yes (Jā), lai pārtrauktu ierakstīšanu, vai No (Nē), lai turpinātu ierakstīšanu.
Ieraksti tiek saglabāti USB diskā un ir pieejami Media Player (Multivides atskaņotājs)/Records (Ieraksti).

Piezīme. Lai iepriekš ieplānotu ierakstīšanu, izmantojiet taimeru vai EPG funkciju.

EPG (Elektroniskais programmu ceļvedis)

EPG ļauj apskatīt papildinformāciju par TV pārraidi un ieplānot ierakstīšanas taimerus atsevišķām program­mām. Nospiediet tālvadības pults pogu EPG, lai aktivizēto elektronisko programmu ceļvedi. Pārvietojieties
izvēlnē, izmantojot tālvadības pults virziena pogas. Nospiediet pogu Timer (Taimers), lai apskatītu DVR graku.

Technical Specications (Tehniskā specikācija)

Uztvērēja ievades frekvence: 177,5–858 MHz
Ieejas pretestība: 75 Ω
Ieejas signāla līmenis: 256 QAM; R5/6 G1/128 <75,2 dBm; c/n < 23,9 dB
AV izeja: Scart (CVBS)
S/PDIF audio: koaksiālais (pēc izvēles)
HDMI: HDMI izeja
Darbības temperatūra: +0 °C – 70 °C
Uzglabāšanas temperatūra: -40 °C – +65 °C
MPEG audio/video dekoders
Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC galvenais

prols @ 4.1 augstais līmenis

89

Prola līmenis MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (maks. 10 bit) galvenais

prols @ 4.1 līmenis; galvenais 10 prols @ 4.1 augstais līmenis
Ievades datu ātrums: Maks. 60 Mb
Attēla malu attiecība: 4:3, 16:9, pastkastīte
Video izšķirtspēja: 1920 × 1080i; 1280 × 720p; 720 × 576i
Audio dekoders: MPEG-1 Layer I/II, MPEG-2 Layer I/II; AAC, AAC+/HE-AAC/AC3, Dolby plus
Audio režīmi: mono/kopīgais stereo/stereo
Paraugu ņemšanas frekvence: 32, 44,1 un 48 MHz
Strāvas padeve: AC 100–240 V, 50/60 Hz vai 12 V/1 A

Ražots saskaņā ar Dolby Laboratories licenci. Dolby un dubultā D simbols ir uzņēmuma Dolby Laboratories
prečzīmes.

DVB un DVB logotipi ir DVB Project prečzīmes.

Termini HDMI un HDMI High-Denition Multimedia Interface, kā arī HDMI logotips ir korporācijas HDMI Licensing
Administrator, Inc. preču zīmes vai reģistrētas preču zīmes ASV un citās valstīs.

Problēmu novēršanas BUJ

Ja konstatējat kļūdu vai darbības traucējumu, pārbaudiet, vai tas ir norādīts turpmāk sniegtajā visplašāk
izplatīto problēmu tabulā, lai rastu ātru risinājumu. Ja nevarat atrast atbildi vai jums ir radušies citi jautājumi,
sazinieties ar piegādātāja klientu atbalsta centru.

Problēma Iespējamais cēlonis Risinājums

Sarkanais indikators

neiedegas gaidīšanas

režīmā.

Signāls nav atrasts.

Nav attēla vai audio.

Ekrānā tiek parādīts Encoded

channel (Kodēts kanāls).

Tālvadības pults nedarbojas.

Nevar ierakstīt USB ierīcē.

Pēc ierīces pārvietošanas

uz citu telpu, ierīce pārstāja

uztvert kanālus.

Kabelis ir atvienots; ierīcē ir

sadedzis drošinātājs

Nav pievienota antena. Nepareizi

antenas iestatījumi. Jūs atrodaties

vietā, kur nav signāla pārklājuma.

Jūsu televizorā nav izvēlēts Scart/

AV/HDMI ieejas avots.

Uztvērējs ir izslēgts. Tālvadības

pults nav vērsta tieši uz ierīci.

Priekšējo paneli aizsedz šķērslis.

Bojātas tālvadības pults baterijas

USB ierīcei ir nepareizs datņu

formāts. USB ierīcei ir zems

rakstīšanas ātrums.

Antenas vada pagarināšana

samazināja signāla kvalitāti zemāk

nekā ir funkcionēšanas līmeņa

Pārbaudiet, vai strāvas kabelis ir

pievienots. Pārbaudiet drošinātāju.

Pārbaudiet antenas savienojumu.

Pārvietojiet antenu. Sazinieties ar

vietējo speciālistu uzņēmumu.

Pārslēdziet uz pareizo ieeju,

izmantojot televizora tālvadības

Kanāls ir kodēts. Izvēlieties citu kanālu.

tālvadības pulti tieši uz ierīces

priekšējo paneli. Noņemiet šķērsli,

kas aizsedz priekšējo paneli.

Formatējiet USB ierīci uz NTFS vai

FAT32 datņu sistēmas formātu.

Izvēlieties citu augstas kvalitātes

USB ierīci ar lielāku rakstīšanas

Lai kompensētu signāla zudumu

kabeļos, izmantojiet savienojuma

pastiprinātāju. Lai iegūtu precīzu

robežvērtība.

antenas sistēmas izkārtojumu,

sazinieties ar vietējo uzņēmumu.

pulti.

Ieslēdziet uztvērēju. Vērsiet

Nomainiet baterijas.

ātrumu.

90

EE | Digitaalne maapealne vastuvõtja

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte.

Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viska­misel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõjutada nii inimeste tervist.

EMOS spol. s r.o. kinnitab, et J6014, J6015 tüüpi raadioseade on kooskõlas direktiiviga 2014/53/EL. EL-i
vastavusdeklaratsiooni täielik tekst on saadaval aadressil http://www.emos.eu/download.

Pakendi sisu

EM190-S/L
Universaalne pult
Kasutusjuhend
2× AAA patareid
Väline infrapunaandur

Seadme kirjeldus

Juhtelemendid ja konnektorid

Esipaneel (joonis 1)

Power (Toide) – sisse- ja väljalülitusnupp
CH+/- – kanalite vahetamise nupp
Screen (Ekraan) – teave praeguse kanali/kella kohta
Välise infrapunaanduri konnektor

Tagapaneel (joonis 2)

ANT IN – signaali sisend
USB – port andmekandja ühendamiseks
HD-OUT – HDMI-videoväljund
SCART – analoog-video-/heliväljund
12 V toitesisend

Universaalne pult (joonis 3)

Puldil EM190-S/L on 4 programmeeritavat nuppu teleri juhtimiseks: TV Power, Vol+, Vol-, TV/AV. Pärast
nende funktsioonide programmeerimist teleri originaalpuldist saate põhifunktsioone otse EM190-S/L puldi
abil juhtida. Õpitud koodid jäävad mällu ka pärast patareide eemaldamist.

Nuppude programmeerimine

Nupu SET (SEADISTA) pikalt vajutamine viie sekundi vältel lülitab puldi õpperežiimile (LED lakkab vilkumast
ja jääb põlema).
Kui LED-tuli põleb, asetage originaalpult ja EM190-S/L pult vastamisi, üksteisest 3–5 cm kaugusele.
Vajutage lühidalt ja vabastage nupp, mida soovite EM190-S/L puldile programmeerida.
Vajutage ja hoidke all originaalpuldi nuppu; kui EM190-S/L puldi LED-tuli vilgub kaks korda ja jääb seejärel
põlema, vabastage nupp.
Jätkake sama meetodiga teiste nuppude puhul. Kui õppimine on lõppenud, vajutage veel kord nuppu Set,
LED-tuli kustub.

Puldi nuppude kirjeldus

1 – STANDBY (OOTEREŽIIM): lülitage vastuvõtja

sisse/välja
2 – Next (Järgmine)
3 – Fast forward (Kiire edasikerimine)
4 – Rewind (Tagasikerimine)
5 – Previous (Eelmine)
6 – Play (Esita)
7 – Pause (Paus): peatage taasesitus
8 – STOP (STOPP): katkestage taasesitus
9 – REC (SALVESTA): alustage salvestamist
10 – USB: avage multimeediumipleieri menüü
11 – SUB: hallake üksikute kanalite/failide sub-

tiitreid (olenevalt saadavusest)
12 – TTX: teletekst
13 – AUDIO (HELI): valige helirada/heliseadis-

tused
14 – EPG: elektrooniline saatekava
15 – INFO (TEAVE): kuvage teavet praeguse

programmi kohta/kuvage signaali tugevust

ja kvaliteeti

16 – Navigeerimisnupud: navigeerige menüüs,

vahetage kanalit ja muutke helitugevust
17 – OK: kinnitage valik
18 – MENU (MENÜÜ): avage seadme ekraani-

menüü
19 – Exit (Välju): väljuge praegusest menüüst
20 – V+/-: muutke helitugevust
21 – FAV (LEMMIKUD): näidake lemmikkanalite

loendit
22 – MUTE (VAIGISTA): vaigistage heli
23 – CH+: vahetage kanalit
24 – Number(0~9): numbriklahvistik kanali

eelseadistatud otsevalikuks
25 – TV/RADIO (TV/RAADIO): vahetage TV- ja

RADIO-kanalite vahel
26 – RECALL (TAGASIVÕTMINE): eelmise kanali

kiirvalik

91

Tähelepanu!

USB-pordi täielikuks kasutamiseks peab sellega ühendatud andmekandjal olema USB 2.0 tugi. USB-seadme
vajalik kirjutamiskiirus on 9,0 MB/s või kiirem, et saavutada vigadeta, stabiilne salvestus ja taasesitus.
Aeglasemate kõvaketaste ja mälupulkadega võivad salvestamisel tekkida probleemid, mis põhjustavad
pildi värelemist, või need ei tööta üldse. Ainult ühe partitsiooniga draivid ja failisüsteem NTFS või FAT32
töötavad korrektselt. Kui draiv kasutab teistsugust failisüsteemi, formaatige draiv arvutis enne vastuvõt­jaga ühendamist soovitatud failisüsteemile. Tugevalt killustatud või ületäitunud mäluseadmed ei pruugi ka
korralikult ega tõrgeteta töötada. Välistel kõvaketastel peab olema oma toiteallikas, vastuvõtjasse sisse
ehitatud USB-port ei suuda kaasaskantava USB-kõvaketta toiteks anda piisavalt pinget. Ärge mingil juhul
ühendage USB-seadet salvestuse või taasesituse ajal vastuvõtjast lahti. See võib kahjustada vastuvõtjat või
mälupulka ja kahjustab ka kettal olevaid andmeid.

Paigaldus ja kokkupanek

Patareide pulti sisestamine

Enne vastuvõtja esimest sisselülitamist sisestage pulti kaks AAA patareid, vt joonis 4.

Vastuvõtja signaaliallikaga ühendamine

Ühendage vastuvõtja signaaliallika ja muude seadmetega, vt joonis 5.

Vastuvõtja kasutuselevõtt

Vastuvõtja kasutuselevõtul või vastuvõtja lähtestamisel tehaseseadetele ilmub ekraanile paigaldusjuhend.
Valige menüüst vastavalt eelistustele, vt joonis 6:

1. Regio (Piirkond)

2. OSD Menu Language (Ekraanimenüü keel)

3. Display Mode (Kuvarežiim) (tehaseseadistus on 720 p/50 Hz)

4. Aspect Mode (Kuvasuhte režiim)

5. Antenna power (Antenni toide) (lülitage sisse ainult siis, kui kasutate aktiivset antenni, mis töötab
vastuvõtja toitega). Selle funktsiooni sisselülitamine vähendab sisendtuuneri tundlikkust. Seetõttu
soovitatakse antenni eelvõimendite toiteks kasutada peamiselt väliseid energiaallikaid.

Kinnitage oma valik puldi nupuga OK, pärast seda alustab vastuvõtja automaatselt otsimist ja kõigi saada­olevate kanalite salvestamist.

Funktsioonid ja ekraanimenüü juhtelemendid

Paigaldamine (joonis 7)

Kanalite automaatne otsimine

Saadaolevate telekanalite automaatne otsimine ja salvestamine.

a. Country (Riik) – sisestage kasutamise riik
b. FTA only (Ainult FTA) – piirab otsingut ainult tasuta kanalitega
c. T2 signal only (Ainult T2-signaal) – piirab otsingut ainult kanalitega, mida edastatakse DVB-T2-s
d. T2-Lite tugi
e. Search (Otsing) – alustab kanalite häälestamist ja salvestamist pärast nupu OK vajutamist

Kanalite käsitsi otsimine

Telekanalite käsitsi otsimine. Saate kanaleid otsida arvu või sageduse järgi. Kui olete oma valikud määranud,
vajutage otsingu alustamiseks nuppu Otsi. Sisestage kanali parameetrid ja alustage otsingut, vajutades
nuppu OK.

LCN (loogiline kanalite nummerdamine)

Valige, kas soovite kanaleid sorteerida nende loogilise kanalinumbri järgi. Vaikeseadistus on „O“ („Väljas“).
Tšehhi Vabariigis see funktsioon praegu ei tööta.

Kanali redigeerimine (joonis 8)

Telekanalite loend

Selle valiku abil saate kanalloendit redigeerida, lukustades, kustutades, jättes vahele või teisaldades kanaleid
ja luues lemmikkanalite loendeid. Kui soovite kuvada kanali eelvaadet, valige see üles/alla juhtnuppude abil
ja vajutage nuppu OK.

FAV

Lemmikkanalid. Lisaks põhikanalite loendile saate kasutada ka mitmeid täiendavaid lemmikkanalite loendeid.
Seal saate kanaleid sortida žanri, keele jms järgi. Valige kanal ja vajutage puldil nuppu FAV (LEMMIKUD).
Seejärel vajutage OK. Näete lemmikkanalite loendit.
Valige üks loenditest ja vajutage nuppu OK. Seejärel vajutage muudatuste kinnitamiseks nuppu EXIT (VÄLJU).
Valitud kanal salvestatakse sellesse loendisse (tähistatud nüüd ikooniga). Kanaliloendite vahetamiseks
kasutage puldi paremat ja vasakut suunanuppu. Kui soovite kanali lemmikkanalite loendist eemaldada,
valige kanal, vajutage nuppu FAV (LEMMIKUD) ja seejärel nuppu OK. Näete lemmikkanalite loendit. Vajutage
uuesti nuppu OK. Seejärel saate menüüst väljuda ja muudatused kinnitada. Kanal kustutatakse lemmikutest.

92

Lukk

Seda kasutatakse kanalite lukustamiseks PIN-koodiga. Valige kanal ja vajutage puldil olevat punast nuppu.
Seejärel vajutage nuppu OK ja sisestage vaikeparool 0000. Kanal tähistatakse ikooniga. Vajutage muudatuste
kinnitamiseks nuppu EXIT (VÄLJU). Valitud kanal lukustatakse. Kui soovite kanali avada, valige kanal, vajutage
punast nuppu ja sisestage parool, vajutades nuppu OK.

Vahele jätmine

Vahelejätmiseks märgitud kanaleid kanaliloendis ei kuvata ja need jäetakse kanalite vahetamisel vahele.
Valige kanal ja vajutage rohelist nuppu. Seejärel vajutage nuppu OK. Kanal tähistatakse ikooniga. Vajutage
muudatuste kinnitamiseks nuppu EXIT (VÄLJU). Kanalite vahetamisel jäetakse valitud kanal vahele. Kanali
blokeeringu tühistamiseks valige see uuesti, vajutage rohelist nuppu ja kinnitage nupuga OK.

Liigutamine

Seda kasutatakse kanalite järjekorra muutmiseks. Valige kanal ja vajutage kollast nuppu. Seejärel vajutage
nuppu OK. Kanal tähistatakse ikooniga. Kasutage puldi üles-alla suunanuppe, et valida kanalile uus asukoht,
ja vajutage nuppu OK. Kanal liigutatakse sellesse kohta. Märkus. Kui soovite kanalid teise kohta liigutada,
peab LCN-funktsioon olema välja lülitatud.

Redigeerimine

Siin saate muuta täpsemaid kanaliseadistusi. Valige kanal ja vajutage sinist nuppu. Ilmuvad uued valikud:

a. Sortimine

Vajutage puldi punast nuppu. Nüüd saate kanaleid sortida nime (A–Z), nime (Z–A), vabalevi/krüpteeringu,
lukustuse järgi.

b. Redigeerimine

Vajutage puldi rohelist nuppu ja seejärel nuppu OK. Nüüd saate muuta kanali nime.

c. Kustutamine

Vajutage puldi sinist nuppu ja seejärel nuppu OK. Kanal tähistatakse ikooniga. Vajutage muudatuste kinni­tamiseks nuppu EXIT (VÄLJU).

Raadiokanalite loend

Juurdepääs raadiojaamade loendi redigeerimise menüüle.

Kustuta kõik

Avab hoiatusakna. Kui valite Yes (Jah), kustutatakse kõik kanalid.

Tööriistad (joonis 9)

Teave

Näitab teavet installitud püsivara mudeli, videodekoodri ja väljalaskekuupäeva kohta. Püsivara ajakohasuse
kontrollimisel võtke alati arvesse värskenduse väljalaskekuupäeva.

Tehaseseadistus

Kui otsustate tehaseseadistused taastada, kustutatakse kanaliloendid ja kõik vastuvõtja seadistused.
Tarkvaravärskendus USB kaudu
Jätke vastuvõtja teleriga ühendatuks, kuid lülitage see ooterežiimile. Kopeerige uusim püsivara USB-kettale
(faili laiend on .abs). Ärge muutke püsivarafaili nime ega salvestage seda alamkaustadesse. Ühendage
USB-seade vastuvõtja USB-porti ja vajutage puldi ooterežiimi nuppu. Teleri ekraanil kuvatakse teade:
„USB drive connected“ („USB-draiv ühendatud“). Avage MENU/Tools/Software Upgrade by USB (MENÜÜ/
Tööriistad/Tarkvaravärskendus USB kaudu) ja vajutage nuppu OK. Valige järgmises aknas värskendusrežiim:
„AIlCode“ („Kogu kood“). Valige püsivaraga fail, kasutades valikut „Upgrade File“ (Värskendusfail). Valige
värskenduse alustamiseks Start (Alusta) ja vajutage nuppu OK. Toiming lõppeb mõne sekundi jooksul ja
vastuvõtja taaskäivitub automaatselt.
Kui täiendus on tehtud, kontrollige uue püsivara kuupäeva, vajutades: MENU/Tools/Information (MENÜÜ/
Tööriistad/Teave).

Märkus. Kui täiendusprotsess ei käivitu, kasutage mõnda muud FAT32 failivorminguga USB-draivi.

Kanalite varundamine ja taastamine USB kaudu

Häälestatud ja sorditud kanaliloendi saab mugavalt salvestada USB-seadmesse hilisemaks kasutamiseks,
nt pärast vastuvõtja tehaseseadistuste taastamist. Avage MENU/Tools/Software Upgrade by USB (MENÜÜ/
Tööriistad/Tarkvaravärskendus USB kaudu) ja vajutage nuppu OK. Valige järgmises aknas värskendusrežiim:
„Save Channels to USB“ („Kanalite salvestamine USB-le“). Valige Start ja vajutage nuppu OK, et salvestada
fail USB-seadmele. Loendi taastamiseks valige samast menüüst „Load Channels from USB“ („Kanalite laa­dimine USB-lt“) ja vajutage nuppu Start (Alusta). Pärast värskenduse lõpuleviimist vastuvõtja taaskäivitub.

Automaatne ooterežiim

Valige, millal vastuvõtja lülitub automaatselt ooterežiimile. Saate valida järgmiste hulgast: 1 tund, 2 tundi,
3 tundi, 4 tundi või 5 tundi. Vaikeväärtus on 3 tundi.

Kell

Aktiveerib/desaktiveerib ooterežiimis esikuva kella. Vaikeseadistus on „On“ („Sees“).

93

Süsteemi seadistamine (joonis 10)

Keel

Valige ekraanimenüü keel, esimene ja teine helirada, subtiitrid ja teletekst.

Telerisüsteem

Videoresolutsioon

Valige videoväljundi resolutsioon ühendatud seadme põhjal. Kui kasutate HDMI-väljundit, on vaikeseadistus 720
p/50 Hz. Kui kasutate SCART-väljundit, on vaikeväärtus 576i. Kõik telerid ei suuda kõiki resolutsioone kuvada.

Kuvasuhte režiim

Valige pildi kuvasuhe olenevalt ühendatud telerist. Saadaval on järgmised valikud: Auto (Autom.), 4: 3PS, 4:
3LB või 16:9. Vaikeväärtus on Auto (Autom.).

Digitaalne heliväljund

Saadaolevad valikud: BS Out või LPCM Out. Vaikeväärtus on LPCM Out.

Paneeli seadistused

Võimaldab välise infrapunavastuvõtja kasutamisel eesmise ekraani välja lülitada.

Ekraani seadistus

Võimaldab hallata pildi üksikasjalikke sätteid.
Heledus (vaikeväärtus on 50)
Kontrastsus (vaikeväärtus on 50)
Küllastus (vaikeväärtus on 50)
Toon (vaikeväärtus on 50)
Teravus (vaikeväärtus on 5)

Kohaliku aja seadistused

Piirkond

Valige riik, kus vastuvõtjat kasutate. Kui teie riiki selles loendis pole, valige samast piirkonnast mõni teine riik.

GMT kasutamine

Kui soovite kasutada automaatset kellaaja määramist vastavalt GMT-le, määrake aeg valikule „By Region“
(„Piirkonna alusel“) (soovitatav). Kui soovite oma ajavööndi (kellaaeg ja kuupäev) määrata käsitsi, valige
„User Dene“ („Kasutaja määratav“) või „O“ („Väljas“). Vaikeseadistus on „By Region“ („Piirkonna alusel“).

GMT tsoon

Määrake ajavöönd (ainult, kui „GMT Usage“ („GMT kasutamine“) on määratud valikule „User Dene“ („Ka­sutaja määratav“).

Kuupäev

Määrake kuupäev (ainult, kui „GMT Usage“ („GMT kasutamine“) on määratud valikule „O“ („Väljas“).

Aeg

Määrake kellaaeg (ainult, kui „GMT Usage“ („GMT kasutamine“) on määratud valikule „O“ („Väljas“).

Taimeri seadistus

See funktsioon võimaldab kasutajal käsitsi seadistada salvestamise või kanalite vahetamise määratud ajal.

Märkus. Taimeri saab seadistada ka EPG-menüüst (vt jaotist EPG kohta).

Taimeri režiim

Võimaldab seadistada taimeri kordust: üks kord, igapäevaselt või väljas.

Taimeri teenus

Valige soovitud funktsioon. Kui valitud on „Recording“ („Salvestamine“), lülitub vastuvõtja valitud päeval ja
kellaajal valitud kanalile ning alustab saate salvestamist. Kui valitud on „Channel“ („Kanal“), lülitub vastuvõtja
valitud päeval ja kellaajal valitud kanalile.

Äratuskanal

Määrab kanali, millel funktsiooni täidetakse.

Äratuskuupäev

Määrab funktsiooni kuupäeva.

Algus

Määrake funktsiooni algusaeg.

Kestus

Määrake funktsiooni kestus. Pärast funktsiooni lõpuleviimist lülitub vastuvõtja režiimile, millel ta oli enne
funktsiooni täitmist.

Lapselukk (mõned püsivara versioonid ei toeta seda funktsiooni)

Menüülukustus

Aktiveerimise korral on juurdepääs kanalite redigeerimisele ja otsingumenüüle parooliga kaitstud. Vaike­seadistus on O (Väljas).

94

Lapselukk

Kasutab saatelippe, et takistada lastel või noorukitel keelatud sisu vaatamist. Sisestage vanusepiirang.

Uus parool

Vaikeparooli muutmisel.

Parooli kinnitamine

Kinnitage uus parool.

Märkus. Vaikeparool on 0000. Seadmel on ka peamine PIN-kood, mida kasutatakse juhuks, kui enda määratud
parooli unustate. Peamine PIN-kood on 1006.

Ekraanimenüü seadistus

Ekraanimenüü aegumine

Valige teaberiba kuvamise kestus vahemikus 1 kuni 10 sekundit. Vaikeväärtus on 5.

Ekraanimenüü läbipaistvus

Määrake ekraanimenüü läbipaistvus väärtusele „O“ („Väljas“), või 10 % kuni 40 %. Vaikeväärtus on „O“
(„Väljas“).

Lemmikud

Lemmikkanalite rühmade ümbernimetamiseks valige rühm ja vajutage nuppu OK. Nüüd saate lemmikute
loendi ümber nimetada.

Muu

Antenni toide

Kui kasutate aktiivset antenni ilma toiteadapterita, määrake see funktsioon olekule „On“ („Sees“). Kui ka­sutate passiivset antenni või aktiivse antenni koos eraldi toiteadapteriga, määrake see funktsioon olekule
„O“ („Väljas“). Vaikeväärtus on „O“ („Väljas“). Selle funktsiooni sisselülitamine vähendab sisendtuuneri
tundlikkust. Seetõttu soovitatakse antenni eelvõimendite toiteks kasutada väliseid energiaallikaid.

Kanali esituse tüüp

Määrab, milliseid kanaleid vastuvõtja häälestab ja kanaliloendis kuvab. Vaikeseadistus on „All“ („Kõik“).

Piipar

Seda funktsiooni saate kasutada antenni paigaldamisel signaali tugevuse määramiseks. Kui see funktsioon
on aktiivne, eraldab signaali tugevuse ja kvaliteedi kuvamiseks puldil nupu INFO (TEAVE) topeltvajutamine
ka helisignaali, mis näitab signaali tugevust. Vaikeseadistus on O (Väljas).

Audiokirjelduse teenus

Sündmuste audiokirjeldus nägemispuudega inimestele. Vaikeseadistus on O (Väljas).

Audiokirjelduse vaikimisi valimine

Kui audiokirjelduse teenus on sisse lülitatud, on audiokirjeldusega helirada vaikimisi valitud

Audiokirjelduse heli nihe

See aktiveeritakse, kui audiokirjelduse teenus on sisse lülitatud.

Toitekatkestuse järgsed toimingud

Võimaldab teil valida, kuidas vastuvõtja peab reageerima ootamatule toitekatkestusele. Vaikeväärtus on
„previous state“ („eelmine olek“).

Tsükli läbipääs ooterežiimis

Kui see on aktiivne, pääseb raadiosagedustsükkel läbi isegi ooterežiimis.

Meediumipleier (joonis 11)

Salvestised

Pleieri režiimi vahetamine

Puldi nupu 1 vajutamisel saate valida salvestiste, muusika, piltide ja videote vahel.

Sortimine

Puldi nupu 2 vajutamisel sorditakse failid nime, aja, suuruse ja lemmikute järgi. Valik „Sort“ („Sordi“) on
saadaval muusika, piltide ja videote jaoks.
Kordus
Puldi nupu 3 vajutamisel saate valida kordusvalikuid. See valik on saadaval muusika ja videote jaoks.

Seadistamine

Puldi nupu 3 vajutamisel saate määrata piltide kuvamise kestuse ja kordusvalikud. See valik on saadaval
piltide jaoks.

Mitmikvaade

Puldi nupu 4 vajutamisel saate vaadata pilte ekraanil ruudustikuna. See valik on saadaval piltide jaoks.

Lugude loend

Vajutage puldi punast nuppu. Pilt ja videosalvestus lisatakse lugude loendisse. See suvand on saadaval
muusika ja videote jaoks.

95

Lemmikud

Meediumifailide hulgas lemmikute määramiseks vajutage nuppu OK. See valik on saadaval muusika jaoks.

Kõikide lemmikute kuvamine

Kuvab kõigi lemmikmeediumite loendi. See valik on saadaval muusika jaoks.

Redigeerimine

Sinise nupu vajutamisel saate meediumi nime muuta.

Märkus. USB-draivilt subtiitritega video vaatamisel saate määrata subtiitrite värvi ja suuruse, taustavärvi ja
subtiitrite asukoha ekraanil. Puldil rohelise nupu vajutamisel kuvatakse subtiitrite seadistused.

Teave USB mäluruumi kohta

Näitab teavet USB-draivi kohta.

DVR-i seadistamine

Ajanihe

Võimaldab praeguse kanali pidevsalvestamist USB-seadmele. Kui see funktsioon on aktiveeritud, saate
praeguse saate pausile panna ja seda tagasi/kiirelt edasi kerida. Vaikeseadistus on „O“ („Väljas“).

Vahele jätmine

Saadaval on järgmised valikud: 30 s, 1 min, 5 min, 10 min või 30 min. Vaikeväärtus on 30 sekundit.

Ajanihkega salvestamine

Kui see on sisse lülitatud, võimaldab see video salvestada USB-seadmele ajanihkega hilisemaks taasesita­miseks. Vaikeseadistus on „ON“ („SEES“). See funktsioon on aktiivne ainult siis, kui ajanihe on sisse lülitatud.

USB-seadme ohutu eemaldamine

Valige ühendatud USB-seade ja eemaldage see, vajutades nuppu OK.

Ajanihe

Ajanihke funktsioon võimaldab panna pausile telesaate, mida parasjagu USB-seadmele salvestatakse.
Kontrollige, kas vastuvõtjaga on ühendatud USB-seade. Avage menüü „ DVR Conguration“ („DVR-i kon­gureerimine“) ja aktiveerige ajanihke funktsioon. Vajutades puldil nuppu PAUSE (PEATA), peatatakse saade.
Juhtige taasesitust ja liikuge videos puldi nuppude abil
Vasaku või parema nupu vajutamisel saate valida taasesituse alguspunkti. Kinnitage nupuga OK.
Kui vajutate nuppu PAUSE (PEATA), taasesitus peatub.
Tagasikerimiseks või kiireks edasikerimiseks vajutage vastavalt nuppe REV (TAGASIKERIMINE) ja FWD (KIIRE
EDASIKERIMINE). Vajutage nuppu STOP (STOPP), et lõpetada ajanihkega materjali vaatamine ja jätkata
otseülekandes vaatamist.

Kohene salvestamine

Kontrollige, kas vastuvõtjaga on ühendatud USB-seade. Alustage salvestamist saate vaatamise ajal, vajutades
puldi nuppu REC (SALVESTA) (salvestamise kestuse sisestamiseks vajutage kiiresti nuppu REC 2× (SALVESTA
2× KIIREMINI)). Salvestamise lõpetamiseks vajutage puldil nuppu STOP (STOPP). Ilmub teabeaken, mis
kinnitab, et soovite salvestamise lõpetada. Salvestamise lõpetamiseks valige [Yes] ([Jah]) või salvestamise
jätkamiseks [No] ([Ei]). Salvestused talletatakse USB-draivile ja need on saadaval kaustas Media Player/
Records (Meediapleier/Salvestused).

Märkus. Salvestamise ajastamiseks kasutage taimerit või EPG-funktsiooni.

EPG (elektrooniline saatekava)

EPG võimaldab kuvada teleülekande kohta lisateavet ja ajastada üksikutele saadetele salvestustaimereid.
Elektroonilise saatekava avamiseks vajutage puldil nuppu EPG. Liikuge menüüs puldi suunanuppude abil.
DVR-i ajakava kuvamiseks vajutage nuppu „Timer“ („Taimer“).

Tehnilised andmed

Tuuneri sisendsagedus: 177,5–858 MHz
Sisendnäivtakistus: 75 Ω
Sisendsignaali tase: 256 QAM; R5/6 G1/128 <75,2 dBm; c/n <23,9 db
AV väljund: Scart (CVBS)
S/PDIF heli: koaksiaal (valikuline)
HDMI: HDMI-väljund
Töötemperatuur: +0 °C – 70 °C
Säilitustemperatuur: -40 °C – +65 °C
MPEG heli/video dekooder
Video: MPEG-2 (ISO/IEC 13818-2); MPEG-4 (ISO/IEC14496-2); H.264 (ISO/IEC14496-10); HEVC põhiproil

tasemel 4.1 kõrgel tasemel

Proili tase MPEG-2 MP@HL; MPEG-4 ASP@L5 HD; [email protected]; HEVC (max 10 baiti) põhiproil tasemel

4.1; main 10 proil tasemel 4.1 kõrgel tasemel
Sisendandmete kiirus: max 60 Mb
Kuvasuhe: 4:3, 16:9, kirjakast
Videoresolutsioon: 1920 × 1080i; 1280 × 720p; 720 × 576i

96

Audio dekooder: MPEG-1 I/II kiht, MPEG-2 I/II kiht; AAC, AAC+/HE-AAC/AC3, Dolby plus
Helirežiimid: Mono/Liitstereo/Stereo
Diskreetimissagedus: 32, 44,1 ja 48 MHz
Toide: vahelduvool 100–240 V, 50/60 Hz või 12 V/1 A

Toodetud ettevõtte Dolby Laboratories litsentsi alusel. Dolby ja kahekordse D-tähe sümbol on ettevõtte
Dolby Laboratories kaubamärgid.

DVB ja DVB logod on ettevõtte DVB Project kaubamärgid

Terminid HDMI ja HDMI High-Denition Multimedia Interface ning HDMI Logo on HDMI Licensing Administrator,
Inc. kaubamärgid või registreeritud kaubamärgid Ameerika Ühendriikides ja teistes riikides.

Veaotsingu KKK

Kui tuvastate rikke või talitlushäire, uurige kiire lahenduse leidmiseks allpool toodud levinumate problee­mide tabelit. Kui te ei leia probleemi lahendust või teil on muid küsimusi, pöörduge tarnija klienditoe poole.

Probleem Võimalik põhjus Lahendus

Punane märgutuli ei

sütti ooterežiimis.

Signaali ei leitud.

Pilti ega heli ei ole.

Ekraanile ilmub „

Encoded channel“

(„Kodeeritud

kanal“).

Pult ei tööta.

USB-seadmele ei

saa salvestada.

Pärast seadme

teisaldamist teise

ruumi lõpetas
boks kanalite

vastuvõtmise.

Kaabel on lahti ühendatud Seadmes

on põlenud kaitse

Antenni pole ühendatud. Antenni

seadistused pole õiged. Olete kohas,

kus puudub signaal.

Scart/AV/HDMI pole teleri

sisendvalikus valitud.

Kanal on kodeeritud Valige mõni teine kanal.

Vastuvõtja on välja lülitatud. Pult

pole suunatud otse seadme poole.

Esipaneeli varjab takistus. Puldis on

vigased patareid

USB-seadmel on vale failivorming.

USB-seadme kirjutamiskiirus on

Antenni juhtme pikendamisega

langes signaali kvaliteet allapoole

väike.

toimivustaset.

Kontrollige, kas toitekaabel on
ühendatud. Kontrollige kaitset

Kontrollige antenni ühendust. Liigutage

antenni. Võtke ühendust kohaliku

spetsialiseeritud ettevõttega.

Lülitage teleri puldil õigele sisendile.

Lülitage vastuvõtja sisse. Suunake

pult otse seadme esipaneeli poole.

Eemaldage esipaneeli eest takistus.

Vahetage patareid.

Formaatige USB-seade NTFS- või

FAT32-failisüsteemile. Valige mõni muu

kvaliteetne USB-seade, millel on suurem

kompenseerimiseks kasutage ühenduse

kirjutamiskiirus.

Kaabeldustest tingitud signaalikao

võimendit. Antennisüsteemi täpse

paigutuse saamiseks pöörduge kohaliku

ettevõtte poole.

BG | Цифров приемник тип декодер

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в
пунктовете за събиране на сортирани отпадъци. Актуална информация относно пунктовете за

събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвър­ляне на електрически уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества,
които след това да преминат в хранителната верига и да увредят здравето на хората.

97

EMOS spol. s r.o. декларира, че радиоустройството тип J6014, J6015 е в съответствие с Дирек­тива 2014/53/ЕС. Пълната формулировка на декларацията на ЕС за съответствие е достъпна на
http://www.emos.eu/download.

Пакетът съдържа

EM190-S/L
Универсално дистанционно
Ръководство за потребителя
2 бр. батерии тип AAA
Външен инфрачервен датчик

Описание на устройството

Органи за управление и конектори

Преден панел (Фиг. 1)

Захранване – Бутон ВКЛ./ИЗКЛ.
Бутон за смяна на канали – CH+/­Екран – информация относно текущия канал/часовник
Външен конектор за инфрачервен датчик

Заден панел (Фиг. 2)

ANT IN – за входящ сигнал
USB – порт за свързване на устройство за съхранение на данни
HD-OUT – HDMI видеоизход
SCART – аналогов видео-/аудиоизход
Входящо захранване 12 V

Универсално дистанционно (Фиг. 3)

Дистанционното EM190-S/L има 4 програмируеми бутона за управление на телевизор: TV Power, Vol+,
Vol-, TV/AV. След като програмирате тези функции от оригиналното дистанционно за телевизора, можете
да управлявате основните функции директно с помощта на дистанционното EM190-S/L. Научените кодове
ще останат в паметта дори след отстраняване на батерията.

Програмиране на бутон

Задържането на бутона SET за 5 секунди превключва дистанционното в режим на обучение (светодиодът
спира да мига и ще свети постоянно).
Докато светодиодът свети, поставете оригиналното дистанционно и дистанционното EM190-S/L едно
срещу друго на разстояние 3–5 см.
Натиснете и отпуснете бутона, който искате да програмирате към дистанционното EM190-S/L.
Натиснете и задръжте бутон на оригиналното дистанционно; след като светодиодът на дистанционното
EM190-S/L примигне два пъти и след това остане да свети, отпуснете бутона.
Продължете да използвате същия метод с останалите бутони. След като запаметяването завърши,
натиснете бутон Set още веднъж; светодиодът ще изгасне.

Описание на бутоните върху дистанционното

1 – STANDBY: вкл./изкл – на приемника
2 – Next
3 – Fast forward
4 – Rewind
5 – Previous
6 – Play
7 – Pause: Поставя възпроизвеждането на

пауза
8 – STOP: Спира възпроизвеждането
9 – REC: Започва записването
10 – USB: Отваря менюто на мултимедийното

устройство
11 – SUB: Контролира субтитрите на индивиду-

алните канали/файлове (в зависимост кое

е достъпно)
12 – TTX: Телетекст
13 – AUDIO: Избор на аудиоизпълнение/ауди-

онастройки
14 – EPG: Електронен справочник за програмите
15 – INFO: Показване на информация за

текущата програма/показване на силата и

качеството на сигнала

16 – Навигационни бутони: Придвижване в

менюто/Смяна на канала/сила на звука
17 – OK: Потвърждаване на избраната стойност
18 – MENU: Достъп до екранното меню на

устройството
19 – Exit: Изход от текущото меню
20 – V+/-: Промяна на силата на звука
21 – FAV: Показване на списък с предпочитани

канали
22 – MUTE: Спиране на звука
23 – CH+: Превключване на канала
24 – Номера (от 0 до 9): Цифрова клавиатура за

директен избор на предварително зададен

канал
25 – TV/RADIO: Превключване между ТЕЛЕВИ-

ЗИОННИ канали и РАДИО станции
26 – RECALL: Бърз избор на предишния канал

98

Внимание

За да използвате пълноценно USB порта, свързаното към него устройство за съхранение трябва да
поддържа USB 2.0. Необходимата скорост на запис на USB устройството е 9,0 MB/сек или по-бърза,
за да се постигне стабилен запис и възпроизвеждане без грешки. По-бавните твърди дискове и флаш
дискове може да имат проблеми със записа, което води до накъсване на изображението или изобщо
няма да работи. Само дискове с един дял и файлова система NTFS или FAT32 ще работят правилно. Ако
устройството използва друга файлова система, форматирайте устройството на компютър в препоръ­чаната файлова система, преди да го свържете към приемника. Устройствата с голяма фрагментирана
или препълнена памет също може да не работят правилно или безпроблемно. Външните твърди дискове
трябва да имат собствено захранване; USB входът, вграден в приемника, не е в състояние да достави
достатъчно напрежение за захранване на преносим USB твърд диск. В никакъв случай не изключвайте USB
устройството от приемника по време на запис или възпроизвеждане. Това може да повреди приемника
или флаш устройството и също така да повреди данните на устройството.

Монтиране и сглобяване

Поставяне на батерии в дистанционното

Преди да включите приемника за първи път, поставете две батерии AAA в дистанционното в съответствие
с фиг. 4.

Свързване на приемника към източника на сигнала

Свързване на приемника към източника на сигнала и други устройства в съответствие с фиг. 5.

Въвеждане на приемника в експлоатация

При пускане на приемника за първи път или при нулиране на фабричните настройки на екрана, на екрана
ще се появи ръководство за инсталиране.
Въз основа на Вашите предпочитания изберете от менюто на фиг. 6:

1. Регион

2. Език на екранното меню

3. Режим на дисплея (фабричната настройка е 720 p/50 Hz)

4. Режим на пропорциите

5. Захранване на антената (включете само ако използвате активна антена, захранвана директно от
приемника). Включването на тази функция ще намали чувствителността на входния тунер. Поради
това се препоръчва да се използват предимно външни източници на енергия, предназначени за
захранване на антенни предусилватели.

Потвърдете избора си с бутона OK на дистанционното, след което приемникът ще започне автоматично
да търси и запазва всички налични канали.

Функции и управление на екранното меню

Инсталиране (Фиг. 7)

Автоматично сканиране на канали

Автоматично търсене и съхраняване на наличните телевизионни канали.

a. Държава – въведете държавата, където ще се използва
b. Само FTA – ограничава търсенето само до безплатни канали
c. Само сигнал T2 – ограничава търсенето само на канали, излъчвани в DVB-T2
d. Поддръжка за T2-Lite
e. Търсене – започва настройка и запазване на каналите след натискане на OK

Ръчно сканиране на канали

Ръчно търсене на телевизионни канали. Можете да търсите канали по номер или честота. След като
зададете опциите си, натиснете „Search“, за да започнете да търсите. Въведете параметрите на канала
и започнете търсенето, като натиснете OK

LCN (Логическо номериране на каналите)

Изберете дали искате да сортирате каналите по техния логически номер на канала. Стойността по
подразбиране е "Off" („Изкл.“). Понастоящем тази функция не е налична в Чехия.

Редактиране на каналите (Фиг. 8)

Списък с телевизионни канали

Тази опция Ви позволява да редактирате списъка с канали чрез заключване, изтриване, прескачане или
преместване на канали и създаване на списъци с любими канали. Ако искате да покажете визуализация
на канала, изберете го с помощта на навигационните бутони нагоре/надолу и натиснете OK.

FAV

Предпочитани канали. Освен основния списък на каналите, можете да използвате и няколко допълни­телни списъка с предпочитани канали. Там можете да сортирате канали по жанр, език и т.н. Изберете
канал и натиснете „FAV“ на дистанционното. След което също натиснете бутон OK. Ще видите списъка
с предпочитани канали.

99

Изберете един от списъците и натиснете OK. След това натиснете „EXIT“, за да потвърдите промените.
Избраният канал ще бъде записан в този списък (сега е маркиран с икона). Използвайте десния и левия
бутон на дистанционното, за да превключвате между списъци с канали. Ако искате да премахнете канал
от списък с предпочитани канали, изберете канала, натиснете бутона „FAV“ и след това натиснете OK.
Ще видите списъка с предпочитани канали. Натиснете отново бутон OK. След това можете да излезете
от менюто и да потвърдите промените. Каналът ще бъде изтрит от любимите.

Заключване

Използва се за заключване на канали с ПИН код. Изберете канал и натиснете червения бутон на дистан­ционното. След това натиснете OK и въведете паролата по подразбиране 0000. Каналът ще бъде маркиран с
икона. Натиснете бутон „EXIT“, за да потвърдите промените. Избраният канал ще бъде заключен. Ако искате
да отключите канала, изберете канала, натиснете червения бутон и въведете паролата, като натиснете OK.

Пропускане

Каналите, маркирани за пропускане, не се показват в списъка с канали и се пропускат при превключване
на канали. Изберете канал и натиснете зеления бутон. След което също натиснете бутон OK. Каналът
ще бъде маркиран с икона. Натиснете бутон „EXIT“, за да потвърдите промените. Избраният канал ще
бъде пропуснат при преминаване през канали. За да отключите канала, изберете го отново, натиснете
зеления бутон и потвърдете с OK.

Преместване

Използва се за промяна на реда на каналите. Изберете канал и натиснете жълтия бутон. След което
също натиснете бутон OK. Каналът ще бъде маркиран с икона. Използвайте бутоните нагоре и надолу
на дистанционното, за да изберете нова позиция за канала и натиснете OK. Каналът ще бъде преместен
в тази позиция. Забележка! Ако искате да преместите каналите на друго място, функцията LCN трябва
да е изключена.

Редактиране

Тук можете да направите разширени настройки на канала. Изберете канал и натиснете синия бутон. Ще
се покажат новите опции:

a. Сортиране

Натиснете червения бутон на дистанционното. Вече можете да сортирате каналите по име (A-Z), име
(Z-A), безплатни/криптирани, заключени.

b. Редактиране

Натиснете зеления бутон на дистанционното и след това натиснете OK. Сега можете да промените
името на канала.

c. Изтриване

Натиснете синия бутон на дистанционното и след това натиснете OK. Каналът ще бъде маркиран с икона.
Натиснете бутон „EXIT“, за да потвърдите промените.

Списък с радиостанции

Достъп до меню за редактиране на списъка с радиостанции.
Изтриване на всички
Отваря предупредителен прозорец. Ако изберете „Да“, всички станции ще бъдат изтрити.

Инструменти (Фиг. 9)

Информация

Показва информация за модела, видеодекодера и датата на пускане на инсталирания фърмуер. Когато
проверявате дали фърмуерът е актуален, винаги имайте предвид датата на издаване на актуализацията.

Фабрична настройка

Ако решите да възстановите фабричните настройки, списъците с канали и всички настройки на прием­ника ще бъдат изтрити.

Актуализиране на софтуера чрез USB

Оставете приемника свързан към телевизора, но го превключете в режим на готовност. Копирайте
най-новия фърмуер на USB устройство (разширението на файла ще е .abs). Не променяйте името на
файла на фърмуера и не го запазвайте в подпапки. Включете USB устройството в USB порта на приемника
и натиснете бутона за готовност на дистанционното. На телевизионния екран ще се появи съобщение:
"USB drive connected" („USB устройството е свързано“). Идете на MENU/Tools/Software Upgrade by USB
и натиснете OK. В следващия прозорец изберете режим на надстройка: „AIlCode“. Изберете файла с
фърмуера, използвайки опцията „Upgrade File“. Изберете Start и натиснете бутона OK, за да започнете
актуализацията. Процесът ще приключи за няколко секунди и приемникът автоматично ще се рестартира.
След като надстройката приключи, проверете датата на новия фърмуер, като натиснете: MENU/Tools/
Information.

Забележка! Ако процесът на надстройка не започне, използвайте различно USB устройство с файлов
формат FAT32.

100
