emerson network power EV3000 User Guide

EV3000 高性能矢量控制变频器

用户手册

资料版本 V1.1
归档时间 2008-05-14
BOM 编码 31011427

艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公
司办事处或客户服务中心联系，也可直接与公司总部联系。

艾默生网络能源有限公司

版权所有，保留一切权利。内容如有改动，恕不另行通知。

艾默生网络能源有限公司

地址：深圳市南山区科技工业园科发路一号

邮编：518057

公司网址：www.emersonnetworkpower.com.cn

客户服务热线：400-887-6510

客户服务投诉热线：0755-86010800

E-mail：[e-mail]

目 录

第一章 序言.......................................................... 1

3.4.4 控制板和接口板的端子连接.........16

1.1 开箱检查注意事项 ......................................1

1.2 变频器型号说明..........................................1

1.3 变频器的铭牌..............................................1

1.4 变频器各部件名称说明 .............................. 1

1.5 安全注意事项..............................................2

1.5.1 安装..................................................2

1.5.2 配线..................................................2

1.5.3 维护..................................................2

1.6 使用注意事项..............................................2

1.6.1 电动机及机械负载运行注意事项 .. 2

1.6.2 变频器使用注意事项......................3

1.7 报废时注意事项..........................................3

第二章 系列型号与规格........................................ 4

2.1 变频器系列型号..........................................4

2.2 产品技术指标及规格 .................................. 4

2.3 变频器系列尺寸 ................................ 5

第四章 变频器的操作及简单运转........................ 22

4.1 名词解释 ....................................................22

4.1.1 控制方式 ........................................22

4.1.2 频率设定方式 ................................22

4.1.3 运行命令控制方式 ........................22

4.1.4 变频器的工作状态 ........................22

4.2 操作面板及其操作方法.............................22

4.2.1 操作面板说明 ................................23

4.2.2 操作面板操作方法 ........................25

4.3 简单运转 ....................................................29

4.3.1 使用操作流程 ................................29

4.3.2 基本操作举例 ................................30

第五章 功能参数表 ............................................. 33

5.1 功能表说明 ................................................33

5.2 功能表 ........................................................33

5.2.1 F0 基本功能 ...................................33

2.3.1 外形尺寸............................................ 5

2.3.2 机型参数表 ....................................... 6

2.3.2 操作面板尺寸.................................. 8

第三章 变频器的安装及配线................................. 9

3.1 变频器的安装..............................................9

3.2 键盘操作面板的拆卸和安装 ...................... 9

3.2.1 操作面板的拆卸..............................9

3.2.2 操作面板的安装..............................9

3.3 盖板的拆卸和安装 ......................................9

3.3.1 塑胶盖板的拆卸和安装................10

3.3.2 钣金盖板的拆卸和安装................10

3.4 变频器的配线............................................10

3.4.1 选配件与变频器的的连接 ............11

3.4.2 基本运行配线连接........................12

3.4.3 主回路输入输出和接地端子连接 15

5.2.2 F1 电机参数 ...................................34

5.2.3 F2 辅助参数 ...................................34

5.2.4 F3 矢量控制 ...................................36

5.2.5 F4 V/F 控制....................................36

5.2.6 F5 开关量端子 ...............................36

5.2.7 F6 模拟量端子 ...............................38

5.2.8 F7 过程 PID....................................39

5.2.9 F8 简易 PLC...................................39

5.2.10 F9 通讯及总线 .............................39

5.2.11 FA 增强功能 ................................40

5.2.12 Fb 编码器功能 .............................41

5.2.13 FC 保留功能 ................................41

5.2.14 Fd 显示及检查 .............................41

5.2.15 FE 厂家保留................................. 42

5.2.16 FF 通讯参数.................................43

5.3 厂家专用功能说明.....................................43

第六章 详细功能介绍 ......................................... 44

8.3 变频器易损器件更换.................................80

6.1 基本功能参数............................................44

6.2 电机及其保护参数 ....................................50

6.2.1 电机额定及保护............................50

6.2.2 电机调谐及参数............................51

6.3 辅助功能参数............................................51

6.4 矢量控制功能............................................57

6.5 V/F 控制专用功能....................................59

6.6 开关量输入输出端子功能 ........................ 60

6.7 模拟量输入输出端子功能 ........................ 66

6.8 过程 PID 功能 ...........................................68

6.9 简易 PLC 功能...........................................69

6.10 通讯及总线控制功能 .............................. 70

6.11 增强功能..................................................71

6.12 编码器参数..............................................73

6.13 用户专用功能..........................................73

6.14 显示与检查功能......................................73

6.15 通讯参数..................................................74

8.4 变频器的存贮.............................................81

8.5 变频器的保修.............................................81

第九章 选配件 .................................................... 82

9.1 制动组件 ....................................................83

9.1.1 制动单元 ........................................83

9.1.2 制动电阻的选用 ............................83

9.1.3 制动单元外形和安装尺寸.............83

9.1.4 外接制动单元的接线和功能.........84

9.2 交直流电抗器.............................................84

9.2.1 交流输入、输出电抗器.................84

9.2.2 直流电抗器 ....................................86

9.2.3 交直流电抗器厂家信息.................87

9.3 380V 系列 EMI 滤波器..............................87

9.3.1 EMI 滤波器 ....................................87

9.3.2 EMI 滤波器厂家信息 ....................88

9.4 通讯软件、通讯总线适配器.....................88

9.5 键盘通讯电缆.............................................88

第七章 故障对策 ................................................ 76

7.1 故障报警及对策一览表 ............................ 76

7.2 报警复位....................................................78

第八章 保养、维护............................................. 79

8.1 日常保养及维护........................................79

8.2 定期维护....................................................80

9.6 串行通讯协议和后台监控软件包.............88

附录一 变频器在线缆行业等多粉尘现场的安装使用

要求 ...................................................................... 89

附录二 变频器 EMC 设计安装指南 ..................... 90

附录三 操作面板说明中英文对照........................ 94

第一章 序言

感谢您使用艾默生网络能源有限公司产的 EV3000 系列高性能
矢量控制变频器。

EV3000 系列变频器是我公司自主开发生产的高品质、多功能、
低噪音的矢量控制通用变频器。通过对电机磁通电流和转矩电
流的解耦控制，实现了转矩的快速响应和准确控制，能以很高
的控制精度进行宽范围的调速运行。具有电机参数自动调谐、
零伺服控制、速度控制和转矩控制在线切换、转速跟踪、内置
PLC、内 置 PID 控制器、编码器和给定及反馈信号断线监测切
换、掉载保护、故障信号追忆、故障自动重起、内置制动单元、
内置 PG 接口、28 种故障监控、丰富的 I/O 端子和多达十种的
速度设定方式，能满足各类负荷对传动控制的需求。键盘由
LED 显示运行数据和故障代码，LCD 显示中/英文状态信息和
操作说明，并能进行参数的上传拷贝和下传复写功能；功能强
大的后台调试监控软件可通过内置的 RS485 接口组网监控运
行；通过 TDS－PA01 总线适配器可以接入符合国际标准的
PROFIBUS 现场总线控制系统。紧凑的结构，可灵活安装；按
照国际标准进行设计和测试，保证产品的可靠性； 丰富的选
配件，供您进行多种配置选择。

在使用 EV3000 系列通用变频器之前，请您仔细阅读本手册，
以保证正确使用。不正确的使用可能会造成变频器运行不正
常、发生故障或降低使用寿命，乃至发生人身伤害事故。因此
使用前应反复阅读本说明书，严格按说明使用。本手册为随机
发送的附件，务必请您使用后妥善保管，以备今后对变频器进
行检修和维护时使用。

第一章 序言 1

1.2 变频器型号说明

变频器系列

代号 电压等级

380V

4

输入电压

代号

三相

T

EV3000 - 4 T 0220 G

1

代号

G

代号

0022
0037
0055
0075
0110
0150
0185
0220
0300
0370
0450
0550
0750
0900 90
1100 110

1320 132
1600 160
2000 200
2200 220

特殊版本号

变频器类型

通用负载

适配电机功率
(kW)

2.2

3.7

5.5

7.5
11
15

18.5
22
30
37
45
55
75

1.3 变频器的铭牌

在变频器箱体的右侧板下方，贴有标示变频器型号及规格的铭
牌，铭牌内容如图 1-1 所示。

MODEL:
POWER:
INPUT:
OUTPUT:

S/ N:

EV3000 - 4T0150G

15kW

3PH AC 380V 35A 50Hz/ 60Hz

21KVA 32A 0-400Hz 0-380V

XXXX XXXX XXXX XXX

变频器型号

适配电机容量

额定输入相数、电

压、电流和频率

额定输出容量、电
流、频率范围和电压

1.1 开箱检查注意事项

在开箱时，请仔细确认：在运输中是否有破损现象；变频器铭
牌的型号、规格是否与您的订货要求一致。如发现有遗漏或不
相符的情况，请速与供应商联系解决。

操作面板连接口

接口板

接口板端子

底部安装孔

图 1-2 变频器部件名称示意图

控制板

控制板端子

Charge 灯

主回路端子

控制电缆入口

Emerson Net work Power Co., Ltd.

图 1-1 变频器的铭牌

1.4 变频器各部件名称说明

在本手册中，将多处提到变频器的各个部件。各个部件的名称
及相对位置如图 1-2 所示。

操作面板安装槽

盖板

盖板安装孔

通风孔

EV3000 高性能矢量控制变频器 用户手册

2 第一章 序言

1.5 安全注意事项

“危险”与“注意”的定义：

如果没有按要求操作，可能造成严重设备损坏或人

!

!

1.5.1 安装

危险

员伤害。
如果没有按要求操作，可能造成中等程度的人员伤

注意

害或轻伤，或造成物质损失。

1.5.3 维护

!

危险

应在断开电源10分钟后进行维护操作，此时充电指示
灯彻底熄灭或确认正负母线电压在DC36V以下，否则
有触电的危险。

必须由专业人员更换零件。严禁将线头或将金属物遗
留在机器内，否则有发生火灾的危险。

更换控制板后，必须在运行前进行相应的参数设置，
否则有损坏财物的危险。

!

危险

请安装在金属等不可燃物上，否则有发生火灾的危险。

不要把可燃物放在附近，否则有发生火灾的危险。
不要安装在含有爆炸气体的环境里，否则有引发爆炸的
危险。

1.5.2 配线

!

危险

必须由具有专业资格的人员进行配线作业，否则有触
电的危险。

确认输入电源处于完全断开的情况下，才能进行配线

作业，否则有触电的危险。
必须将变频器的接地端子可靠接地，否则有触电的危
险。

!

注意

不要将(+)/P/P1/PB与(-)短接,否则有发生火灾和损坏
财物的危险。
主回路端子必须要与导线鼻子牢固连接,否则有损坏财
物的危险。
严禁将控制板上的端子接在交流220V电源上,否则有损
坏财物的危险。
主回路连接电缆的线鼻子，其裸露部分一定要用绝缘胶
带包扎好,否则有短路爆炸和损坏财物的危险。

危险

!

上电前必须将盖板盖好,否则有触电和爆炸的危险。

不要把输入端子与输出端子混淆,否则有爆炸和损坏财
物的危险。
存贮时间超过2年以上的变频器，上电时应先用调压器
逐渐升压,否则有触电和爆炸的危险。
通电情况下，不要用手触摸变频器的端子,否则有触电
的危险。

不要用潮湿的手操作变频器,否则有触电的危险。

1.6 使用注意事项

1.6.1 电动机及机械负载运行注意事项

参数调整

在将变频器投入使用之前，需针对其驱动的电机种类对变频器
的相关参数进行调整，否则可能造成设备损毁。

与工频运行比较

EV3000 系列变频器为电压型变频器，输出电压是 PWM 波，
含有一定的谐波。因此，使用时电机的温升、噪声和振动会略
有增加。

恒转矩低速运行

变频器带普通电机长期低速运行时，由于散热效果变差，电机
温度升高，所以不宜长期低速运行。如果需低速恒转矩长期运
行，必须选用特殊的变频电机。

电机的电子热保护值

变频器有过载电子热保护器，按照用户设置的电机额定电流参
数实施热保护。如果电机与变频器额定值不符合，请务必调整
保护值，以保证电机的安全运行。

50Hz 以上频率运行

在

超过 50Hz 运行，除了考虑振动、噪音增大等因素外，还必须
确保符合电机轴承及机械装置的使用速度范围的要求，务必事
先查询。

机械装置的润滑

减速箱及齿轮电动机等需要润滑的机械装置长期低速运行时，
由于润滑效果变差，可能会带来损坏，务必事先查询。

位势负载

对于位势负载，电机在四象限运行，会出现负转矩运行工况，
此时变频器应考虑选配制动组件，否则会产生过流或过压故障
而跳闸。

EV3000-4T0022G～ EV3000-4T0150G、 EV3000-4T0185G1、
EV3000-4T0220G1 变频器内置制动单元，只需外配制动电阻；

EV3000 高性能矢量控制变频器 用户手册

第一章 序言 3

EV3000-4T0185G～EV3000-4T2200G 变频器应外配制动单元
及制动电阻。

负载装置的机械共振点

变频器在一定的输出频率范围内运行，可能会遇到负载装置的
机械共振点，必须通过设置跳跃频率来避开。

1.6.2 变频器使用注意事项

改善功率因数的电容或浪涌吸收用压敏器件

由于变频器的输出是电压源 PWM 脉冲波，输出侧如安装有改
善功率因数的电容或防雷用压敏电阻等，都会造成变频器故障
跳闸或器件的损坏，务必请拆除，如图 1-3 所示。

U

EV3000

变频器

V
W

IM

Iout

100%

90%

80%

1000

图 1-4 变频器额定输出电流与海拔高度降额曲线

30002000 （米）

电磁发射说明

1．对 于 C2 类产品，在居民环境该产品可能干扰无线电，需要
采取相应措施降低其干扰。

2．对于 C3 类产品：
1）该产品并非为与居民供电的低压公用网络相连而进行设计

的。
2）如果该产品使用在为居民供电的低压网络有可能对无线电

产生干扰。

图 1-3 变频器输出端禁止使用电容器

额定电压值以外的使用

不适宜在电网电压超出允许输入工作电压范围时使用。如果电
网电压超限，请使用调压器进行变压处理。

三相输入改成两相输入

不适宜改成两相输入，否则可能会出现故障。如果现场只有两
相电源，应将缺相保护功能取消后，降额使用。

雷电冲击保护

变频器内装有雷击保护装置，对于雷电有一定的自保护能力。

海拔高度与降额使用

在海拔高度超过 1000 米的地区，由于空气稀薄造成变频器的
散热效果变差，有必要降额使用。如图 1-4 所示为变频器的额
定输出电流与海拔高度的降额关系曲线。

海拔高度超过 3000m 使用时请与厂家联系。

3．对于额定输入电流为 16A～75A 的产品，该产品不应连接
到面向公共低压供电水平的低压系统，建议连接到仅面向公共
中、高压供电水平的低压系统。

4．对于额定输入电流小于 16A 而额定功率大于 1kW 的产品，
该产品仅供专业使用，且总额定功率超过 1kW。

1.7 报废时注意事项

在报废变频器时，请注意：

电解电容的爆炸：主回路的电解电容和印刷板上电解电容焚烧
时可能发生爆炸。

焚烧塑料的废气：盖板等塑胶件焚烧时会产生有毒气体。
处理方法：请作为工业垃圾进行处理。

EV3000 高性能矢量控制变频器 用户手册

4 第二章 系列型号与规格

第二章 系列型号与规格

2.1 变频器系列型号

变频器型号 额定容量（kVA） 额定输入电流（A） 额定输出电流（A） 适配电机（kW）

EV3000-4T0022G 3 6 5 2.2
EV3000-4T0037G 5.5 9 8 3.7
EV3000-4T0055G 8.5 16.1 13 5.5
EV3000-4T0075G 11 18 17 7.5
EV3000-4T0110G 17 26 25 11
EV3000-4T0150G 21 35 32 15
EV3000-4T0185G 24 38.5 37 18.5

EV3000-4T0185G1 24 38.5 37 18.5

EV3000-4T0220G 30 46.5 45 22

EV3000-4T0220G1 30 46.5 45 22

EV3000-4T0300G 40 62 60 30
EV3000-4T0370G 50 76 75 37
EV3000-4T0450G 60 92 90 45
EV3000-4T0550G 72 113 110 55
EV3000-4T0750G 100 157 152 75
EV3000-4T0900G 116 180 176 90
EV3000-4T1100G 138 214 210 110
EV3000-4T1320G 167 256 253 132
EV3000-4T1600G 200 307 304 160
EV3000-4T2000G 250 385 380 200
EV3000-4T2200G 280 430 426 220

2.2 产品技术指标及规格

项目 指标及规格

额定电压；频率

主电
输入

变动容许值

输出电压

主电

输出频率

输出

过载能力

调制方式

控制方式

运行命令给定方式

速度设定方式

速度设定精度

控制

速度设定分辨率

性能

速度控制精度

速度控制范围

转矩控制响应

起动转矩

转矩控制精度

0Hz～400Hz
150%

380V；50Hz/60Hz

三相，

320V～460V

电压：

三相，0～

优化空间电压矢量

有PG反馈矢量控制

面板给定；外部端子给定；通过串行通讯口由上位机给定

操作面板数字设定；模拟设定；上位机串行通讯等10种速度（频率）设定方式

数字设定：±

数字设定：

有PG反馈矢量控制：±
无PG反馈矢量控制：±

有PG反馈矢量控制：1：

有PG反馈矢量控制：

有PG反馈矢量控制：

±

380V

额定输出电流2分钟，

5%

，电压失衡率

PWM模式

0.01%（－10

0.01Hz

；模拟设定：

<3%

；频率：±

180%

额定输出电流10秒

/ 无PG

反馈矢量控制

℃～＋40℃）；模拟设定：±

1/2000

最大频率

0.05%；（25℃±10℃）

0.5%；（25℃±10℃）
1000；无PG

< 150ms；无PG
200%/0rpm；无PG

反馈矢量控制：1：

反馈矢量控制：

5%

/ V/F控制

< 200ms

反馈矢量控制：

0.05%（25℃±10℃）

100

150%/0.5Hz

EV3000 高性能矢量控制变频器 用户手册

设定参考电压源输出

控制电压源输出

外部用户电源输入

控制
输入

模拟输入

输出

模拟仪表输出

信号

运行命令接点输入

可编程接点输入

PG
FAM

控制

集电极开路输出

输入

可编程继电器输出

输出

故障报警继电器输出

信号

串行通讯接口

四位数码显示（

显示

中/英文液晶显示（

指示灯（

使用场所

海拔高度

环境温度

环境

湿度

振动

存储温度

防护等级

结构

冷却方式

安装方式

项目 指标及规格

2路，+/-10V，5mA

24V，100mA

1

路，接点输入端子的工作电源可使用外部有源接点的电源（8～

2路，0～20mA

8

信号输入

A

频率信号输出

2路，14

RS-485接口

LED）

LED）

-10℃～+40℃

20%～90%RH

-20℃～+60℃

2路，-10V～+10V DC，11bit+
1路，0～10V/0～20mA DC，10bit

2路，FWD/STOP和REV/STOP

路可编程，可选择故障复位、转矩控制、预励磁命令等30种运行控制命令

＋、A－、B＋、B－差动输入

11

路，频率表信号（输出频率为变频器输出频率的倍率信号）

1路，14

1

路，触点容量：

设定频率、输出频率、输出电压、输出电流、电机转速、输出转矩、开关量端子等16种状态参数、编程菜单参
数以及28种故障代码等

LCD）

控制方式、方向指示、当前编程或监视参数名称、报警内容、面板操作指导等

参数单位、设定方向、

室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐分等

低于海拔

5.9米/

小于

IP20

强制风冷

壁挂式

。也可通过

，输出可编程，11种输出量可选

种运行状态可选。最大输出电流

种运行状态可选，触点容量：

1000

米（高于

，无水珠凝结

秒2（

PLC

端子由外部提供

符号位，

250V AC /3A，或30V DC /1A

RUN/STOP

1000m

0.6g）

，由主板

控制命令输入接点 端子

/ A－、B

状态、特殊状态说明、

时需降额使用）

CN10

－开路集电极码盘输入

50mA

250V AC /3A或30V DC /1A

跳线在

V/I

侧的位置选择

Charge

第二章 系列型号与规格 5

24V）

灯说明

2.3 变频器系列尺寸

2.3.1 外形尺寸

图 a EV3000-4T0022G～EV3000-4T0150G、 图 b EV3000-4T0185G～EV3000-4T0220G

EV3000-4T0185G1～EV3000-4T0220G1

EV3000 高性能矢量控制变频器 用户手册

6 第二章 系列型号与规格

图 c EV3000-4T0300G～ 图 d EV3000-4T0550G～ 图 e EV3000-4T01100G～

EV3000-4T0450G

2.3.2 机型参数表

EV3000-4T0900G EV3000-4T2200G

图 2-1 EV3000 外形图

表 2-1 EV3000 系列变频器机械参数表

变频器型号

EV3000-4T0022G 2.2
EV3000-4T0037G 3.7
EV3000-4T0055G 5.5
EV3000-4T0075G 7.5
EV3000-4T0110G 11

EV3000-4T0150G 15
EV3000-4T0185G1 18.5 15
EV3000-4T0220G1 22

EV3000-4T0185G 18.5 13

EV3000-4T0220G 22

EV3000-4T0300G 30

EV3000-4T0370G 37

EV3000-4T0450G 45

EV3000-4T0550G 55

EV3000-4T0750G 75

EV3000-4T0900G 90

EV3000-4T1100G 110

EV3000-4T1320G 132

EV3000-4T1600G 160

EV3000-4T2000G 200

EV3000-4T2200G 220

适配电机

（kW）

A

（mm） B （mm）H （mm）W （mm）D （mm）

186 285 300 200 202 6.8 7.5

236 365 380 250 209 6.8 12

200 486 500 310 256 7

180 421 435 275 209 7 图

250 600 624 375 250 9 图

300 747 770 468 301 10 图

370 855 880 530 370 100

520 975 1000 680 370

安装孔径

（mm）

14 图

外形
图号

图

毛重

（kg）

a

19

b

c

d

e

15
35

38
50

90

140

提示：
对于 75kW 及其以上变频器，标准配置中含有直流电抗器，上表中的毛重不包括直流电抗器的重量。直流电抗器的外形图及机械

参数表如下所示。

EV3000 高性能矢量控制变频器 用户手册

MAX. E

第二章 系列型号与规格 7

端子孔径

J

端子部详图

F± 5

MAX.H

4- G

安装机

B± 1
A± 3

MAX I

4- G

安装机

图 2-2 直流电抗器的外形图

表 2-2 直流电抗器机械参数表

适用变频器

（kW）

直流电抗器型号

推荐铜缆尺寸

（mm2）

A B C D E F G H I J

尺寸（mm）

75G

TDL-4DI01-0900 60 23

90G

190 160 125 161 80 250 25

120 10

110G TDL-4DI01-1100 100
132G TDL-4DI01-1320 200 170
160G TDL-4DI01-1600
200G 200

TDL-4DI01-2200

220G

注：

1

．以上B、C部分为直流电抗器安装孔定位尺寸；

2

．采用柜内安装方式时，建议将直流电抗器立式安装于机柜底部，电抗器与变频器的距离应大于

内通风条件差，建议给电抗器增加风扇强迫风冷，以免环境温度过高

150

250

210 180 130

135 171

220 190

150 90

85

C± 2
D± 3

端子孔径

280

260

φ

30

280 320

12

315 340 40 φ

35cm

，并尽量避开变频器的进风口；若柜

12

15

毛重

（kg）

25
28
32

40

EV3000 高性能矢量控制变频器 用户手册

8 第二章 系列型号与规格

2.3.2 操作面板尺寸

图 2-3 操作面板尺寸（单位：mm）

图 2-4 键盘盒尺寸（单位：

mm）

EV3000 高性能矢量控制变频器 用户手册

第三章 变频器的安装及配线

3.1 变频器的安装

请安装在室内通风良好的场所，一般应采用垂直安装方式。
选择安装环境时，应注意以下事项：
1．环境温度：在-10℃～+40℃运行；如果环境温度高于 40℃，

应加强通风散热，并且每增加 5℃，应降额 30％使用；

第三章 变频器的安装及配线 9

出风口及散热风扇

变
频
器

2．安装场所的湿度低于 90%，无水珠凝结；
3．不要安装在多尘埃、多金属粉末的场所；
4．安装在无腐蚀性、爆炸性气体的场所；
5．安装在振动小于 5.9m/s

2

（0.6g）的场所；
6．安装在无阳光直射的场所。
7．安装在符合 EN50178 要求的金属机柜中。

如用户有特殊安装要求，请事先与厂家咨询和确认。
单台变频器的安装间隔及距离要求，如图 3-1 和图 3-2 所示：

风扇
排气

5cm

以上

10cm

以上

5cm

以上

10cm

以上

图 3-1 安装的间隔距离（45kW 及以下）

变
频
器

控制柜进风口

图 3-3 多台变频器的安装

3.2 键盘操作面板的拆卸和安装

3.2.1 操作面板的拆卸

将中指放在操作面板上方的手指插入孔，轻轻按住顶部的锁定
弹片后再往外拉，即可拆下操作面板；如图 3-4 所示。

3.2.2 操作面板的安装

先将操作面板的底部固定钩口对接在面板安装槽下方的安装
爪上，用中指按住顶部的锁定弹片后往里推，到位后松开中指
即可；如图 3-4 所示。

风扇
排气

15cm

以上

35cm

以上

15cm

以上

35cm

以上

图 3-2 安装的间隔距离（55kW 及以上）

控制柜内安装多台变频器时，一般应采用并排安装方式，并配
有进风口、出风口和专用散热风扇；如果采用上下安装方式时，
变频器之间还应加装导流隔板，以确保散热效果良好；如图

3-3 所示。

EV3000 高性能矢量控制变频器 用户手册

安装爪

钩口

安装爪

图 3-4 键盘操作面板的拆卸和安装

3.3 盖板的拆卸和安装

EV3000 系列变频器有两种盖板，塑胶盖板和钣金盖板。
请对照您的机型，按下列步骤安装和拆卸。

10 第三章 变频器的安装及配线

3.3.1 塑胶盖板的拆卸和安装

塑胶盖板的拆卸和安装如图 3-5 所示。
1．塑胶盖板的拆卸
1）取下操作面板；
2）拆下盖板下部的两个螺钉；
3）将盖板下部抬起 5～10 度，向下平移 10mm 以上，直至盖

板的安装爪从箱体顶部的钩口中退出，即可取下盖板。
2．塑胶盖板的安装
1）将盖板倾斜 5～10 度；
2）将盖板顶部的安装爪插在箱体顶部的钩口中；
3）将盖板底部的安装螺孔对齐后，上好两个螺钉；
4）安装好操作面板。

图 3-5 塑胶盖板的拆卸和安装示意图

 说明

塑胶盖板的拆卸和安装不能平行用力拉出，否则，会造成盖板
上安装爪的损坏。

3.3.2 钣金盖板的拆卸和安装

钣金盖板的拆卸和安装如图 3-6 所示。
1．钣金盖板的拆卸
1）取下操作面板；
2）卸下盖板上所有螺钉；
3）平行取下盖板。
2．钣金盖板的安装
1）将盖板与箱体外框对齐后安装好螺钉；
2）安装好操作面板。

3.4 变频器的配线

危险

!

只有在可靠切断变频器供电电源
灭，并等待至少10分钟以上，

只有在确认变频器内部右下方的充电指示灯（Charge 灯）已经
熄灭，主回路端子(+)、(-)之间的电压值在
开始内部配线工作

变频器内部接线工作只能由经过培训并被授权的合格专业人员进

。

行
当连接紧急停止或安全回路时，在操作前后要认真检查其接线。

使用前要认真核实变频器的额定输入电压是否与交流供电电
源的电压一致。

变频器出厂前已通过耐压试验，用户不可再对变频器进行耐
压试验。

需要外接制动电阻或制动单元时，请参见第九章的内容。

变频器控制端子为ELV（Extra Low Voltage）电路，通电
时不可触摸。

如果外接设备上带有通电中可触及的端口（SELV - Safety
Extra Low Voltage电路），注意应加设保护隔离装置，否
则该外接设备的SELV电路安全电压特性将降低为ELV电路安
全电压特性。
与PC机连接时，应选用符合安规要求的RS485/232保护隔
离转换器。

如果在设备前端安装漏电保护装置（RCD），必须选择
TypeB型 RCD。

1．请务必在供电电源和变频器电源输入端子（R、S、T）间
接入断路器（MCCB）或熔断器。断路器（MCCB）的选择请
参照表 3-1。

2．请务必保证在变频器主电路的 PE 端子与供电电源的保护地
之间可靠连接地线，接地电缆的线径不能小于变频器 R、S、T
输入端进线电缆的线径，并且接地阻抗应小于 0.2Ω。

3．请务必保证变频器主电路端子与电缆连接高度可靠。
4．完成电路接线后，请检查以下几点。
1）所有连线是否都正确无误？
2）有无线路漏接？
3）各端子和连接线之间是否有短路或对地短路？

。

，键盘面板的所有指示LED熄

然后才可以打开变频器盖板。

DC36V以下后，才能

!

注意

注意

!

注意

!

图 3-6 钣金盖板的拆卸和安装示意图

EV3000 高性能矢量控制变频器 用户手册

第三章 变频器的安装及配线 11

表 3-1 空气开关、主电路和控制端子连线电缆规格表

主电路连线电缆

（mm2）

输入 输出 控制端子线

EV3000—

进线开关

断路器

MCCB（A）

4T0055G 32 4 4
4T0075G 40 6 6
4T0110G 63 6 6

4T0150G 63 6 6
4T0185G(1) 100 10 10
4T0220G(1) 100 16 16

4T0300G 125 25 25

4T0370G 160 25 25

4T0450G 200 35 35

4T0550G 200 35 35

4T0750G 250 70 70

4T0900G 315 70 70

4T1100G 400 95 95

4T1320G 400 150 150

4T1600G 630 185 185

4T2000G 630 240 240

4T2200G 800

150×2 150×2

3.4.1 选配件与变频器的的连接

控制电路连线电缆

（mm2） 型号

1

1．断路器（MCCB）或熔断器（ELCB）作为变频器的电源开

关，同时还可对供电电源起保护作用。断路器（MCCB）的选
择请参照表 3-1。

注意不能用 MCCB 或 ELCB 来控制变频器的启停。

2．交流输入电抗器

当电网波形畸变严重，或变频器在配置直流电抗器后，变频器
和电源之间高次谐波的相互影响还不能满足要求时，可增设交
流输入电抗器。交流输入电抗器还可提高变频器输入侧的功率
因数。

3．输入侧 EMI 滤波器
可选配 EMI 滤波器来抑制从变频器电源线发出的高频噪声干

扰。
4．接触器

在系统保护功能动作时能切除电源，防止故障扩大。注意不要
用接触器来控制电机的启停。

5．直流电抗器
EV3000-4T0750G 及以上功率等级直流电抗器为标准配置，

EV3000-4T0550G 及以下功率等级直流电抗器为选配件。

为防护电源对变频器的影响，保护变频器和抑制高次谐波，在
下列情况下，应配置直流电抗器。

R

S

T

PE

PE

PE

S

R

PE

T

P1

(+)

EV3000

PE

PE

PB

VUW

PE

IM

图 3-7 选配件与变频器的的连接

MCCB或ELCB

交流输入电抗器

EMI

EMI

滤波器

滤波器

输入

接触器

直流电抗器

制动单元

制动电阻

输出

交流输出电抗器

1）当给变频器供电的同一电源节点上有开关式无功补偿电容
器屏或带有可控硅相控负载时，因电容器屏开关切换引起的无
功瞬变致使网压突变和相控负载造成的谐波和电网波形缺口，
有可能对变频器的输入整流电路造成损害；

2）当变频器供电三相电源的不平衡度超过 3%时；
3）当要求提高变频器输入端的功率因数到 0.93 时；
4）当变频器接入大容量变压器时，变频器的输入电源回路流

过的电流有可能对整流电路造成损害。一般情况下，当变频器
供电电源的容量大于 550KVA 以上时，变频器需要配置直流电
抗器。

6．输出侧 EMI 滤波器
可选配 EMI 滤波器来抑制变频器输出侧产生的干扰噪声和导

线漏电流。
7．交流输出电抗器
当变频器到电机的配线较长（超过 20 米）时，可抑制由导线

分布电容引起的过流。交流输出电抗器还可抑制变频器的无线
电干扰。

8．选配件的技术参数请参见

第九章 选配件

。

EV3000 高性能矢量控制变频器 用户手册

12 第三章 变频器的安装及配线

3.4.2 基本运行配线连接

适用机型：EV3000-4T0022G～EV3000-4T0150G、EV3000-4T0185G1、EV3000-4T0220G1

三相输入电源
380V 50/60Hz

正转/停止命令
反转/停止命令

多功能输入选择1
多功能输入选择2
多功能输入选择3
多功能输入选择4
多功能输入选择5

多功能输入选择6
多功能输入选择7
多功能输入选择8

速度指令：－10V～＋10V

R
S

T

用户电源输入

－10V~+10V

0~+10V/0~20mA

MCCB

DCL直流电抗器

(需外配)

P1

R
S
T

PLC

FWD

REV

X1
X2

X3
X4
X5
X6

X7
X8

COM

＋10V

AI1

AI3
AI2

GND

-10V

PE

制动电阻

(需外配)

(+)

PB

辅助电源

控制板

OFF

ON

S1

EV3000

V

I

CN10

(-)

U

V
W
PE

PGP

COM

A+

A­B+
B­PE

GND
AO1

IM

接地

PG

直流电流表

0-20mA电流信号

.

.
.

AO2AO2

FAM

COM

485+
485­PE

Y1

Y2

CME

PA
PB
PC

TA
TB
TC

输出1

输出2

公共端

频率表

输出0-24V脉冲信号

可编程集电极开路输出

可编程继电器输出

故障继电器输出

标准RS485通讯口

图 3-8 基本配线图 1

 注

1．AI2 可选择输入电压或电流信号，由控制板上的 CN10 跳线开关的位置切换。
2．辅助电源引自正负母线（＋）和（－）。
3．内含制动单元，使用时需在（＋）、PB 之间连接制动电阻。

4．图中“

”为主回路端子，“ ”为控制端子。

5．控制端子的使用，请参看第五、六章的内容。

EV3000 高性能矢量控制变频器 用户手册

适用机型：EV3000-4T0185G～EV3000-4T0450G

第三章 变频器的安装及配线 13

三相输入电源
380V 50/60Hz

正转/停止命令

反转/停止命令

多功能输入选择1
多功能输入选择2

多功能输入选择3

多功能输入选择4
多功能输入选择5

多功能输入选择6

多功能输入选择7

多功能输入选择8

速度指令：－10V～＋10V

0~+10V/0~20mA

R
S

T

用户电源输入

－10V~+10V

MCCB

R

S

T

PLC

FWD

REV

X1
X2
X3
X4
X5

X6
X7

X8

COM

＋10V

AI1

AI3

AI2

GND

-10V

PE

缓冲电阻
（内置）

P

DCL直流电抗器

（外接选配件）

P1

晶闸管

R0
T0

控制板

OFF

ON

S1

EV3000

(+) (-)

辅助

电源

.

V

.

.

I

CN10

制动单元及制动电阻

（外接选配件）

PP
N

PB

U
V

W

PE

PGP

COM

A+

A­B+
B­PE

GND
AO1

AO2AO2

FAM

COM

Y1

Y2

CME

PA
PB

PC

TA
TB
TC

输出1

输出2

公共端

M

PG

直流电流表

0-20mA电流信号

频率表
输出0-24V脉冲信号

可编程集电极开路输出

可编程继电器输出

故障继电器输出

485+
485­PE

标准RS485通讯口

图 3-9 基本配线图 2

注



1．AI2 可选择输入电压或电流信号，由控制板上的 CN10 跳线开关的位置切换。
2．EV3000-4T0185G、EV3000-4T0220G 辅助电源输入引自正负母线（＋）和（－）；EV3000-4T0300G～EV3000-4T0450G 辅助

电源引自三相输入的 R、T，如果用户想外引控制电源，须先将电源、功能电路及驱动板插座 CN4 上的跳线器插接到插座 CN3，
再将外引控制电源接到插座 R0、T0。

3．如需外配制动组件，则应包括制动单元和制动电阻；连接制动单元时须注意正负极性。
4．图中“

”为主回路端子，“ ”为控制端子。

5．控制端子的使用，请参看第五、六章的内容。

EV3000 高性能矢量控制变频器 用户手册

14 第三章 变频器的安装及配线

适用机型：EV3000-4T0550G～EV3000-4T2200G

三相输入电源
380V 50/60Hz

正转/停止命令

反转/停止命令

多功能输入选择1
多功能输入选择2
多功能输入选择3
多功能输入选择4
多功能输入选择5

多功能输入选择6
多功能输入选择7
多功能输入选择8

速度指令：－10V～＋10V

R
S

T

用户电源输入

－10V~+10V

0~+10V/0~20mA

MCCB

DCL直流电抗器

(需外配)

R

S

T

PLC

FWD
REV

X1
X2

X3
X4
X5
X6

X7
X8

COM

COM

＋10V

AI1

AI3

AI2

GND

-10V

PE

P1

(+)

R0

T0

控制板

OFF

ON

S1

EV3000

制动单元

(需外配)

(-)

辅助电源

.

V

.
.

I

CN10

PP

PB

N

PGP
COM

GND
AO1

AO2

FAM

COM

485+
485­PE

A+

A­B+
B-

PE

制动电阻

(需外配)

U

V
W
PE

Y1

Y2

CME

PA
PB

PC

TA
TB
TC

输出1

输出2

公共端

IM

接地

PG

直流电流表

0-20mA电流信号

频率表
输出0-24V脉冲信号

可编程集电极开路输出

可编程继电器输出

故障继电器输出

标准RS485通讯口

图 3-10 基本配线图 3

 注

1．AI2 可选择输入电压或电流信号，由控制板上的 CN10 跳线开关的位置切换。
2．辅助电源输入引自 R0、T0，R0、T0 已与三相输入的 R、T 端短接，如果用户想外引控制电源，须将 R 与 R0、T 与 T0 的短

路片拆除后，再从 R0、T0 外引控制电源。严禁不拆短路片外引控制电源，以免造成短路事故！
3．如需外配制动组件，则应包括制动单元和制动电阻；连接制动单元时须注意正负极性。

4．图中“ ”为主回路端子，“ ”为控制端子。
5．控制端子的使用，请参看第五、六章的内容。

EV3000 高性能矢量控制变频器 用户手册

3.4.3 主回路输入输出和接地端子连接

E

!

危险

机器顶部：

第三章 变频器的安装及配线 15

(-) (+) P1 R S T

POWER SUPPLY

使用前必须确认变频器的接地端子PE已可靠接地，否
则可能导致发生电击或火灾事故。

适用机型：EV3000-4T0022G～EV3000-4T0150G

R S T P1 (+) PB (-) U V W PE

POWER SUPPLY MOTOR

适用机型：EV3000-4T0185G1、EV3000-4T0220G1

S

R

PO W ER SU PPLY

表 3-2 变频器主回路端子名称及功能描述 1

端子名称 功能说明

R、S、T
P1、（+）

（+）、

（-）

U、V、W
PE

三相交流电源输入端子

外接直流电抗器预留端子，出厂时用短路块连接

PB

外接制动电阻预留端子

直流负母线输出端子

变频器三相交流输出端子

接地端子

(+)

T

P1

(-)

PB

380V，50 / 60 Hz

UV

MOTOR

适用机型：EV3000-4T0185G～EV3000-4T0450G

RS T

POWER SUPPLY

表 3-3 变频器主回路端子名称及功能描述 2

端子名称 功能说明

R、S、T
P
P1、（+）

（+）、（-）

U、V、W
PE

三相交流电源输入端子

整流桥正极输出端子

外接直流电抗器预留端子，出厂时用短路块连接

外接制动单元预留端子
（+）、（-）分别是直流母线的正、负输出端子

变频器三相交流输出端子

接地端子

(+)

P1

P

UVW

(-)

MOTOR

380V，50 / 60 Hz

适用机型：EV3000-4T0550G

W

P

PE

机器底部：

U V W PE

MOTOR

表 3-4 变频器主电路端子名称及功能描述 3

端子符号 端子名称及功能说明

R、S、T

P1、（+）

（+）、（-）

三相交流

外接直流电抗器预留端子，出厂时用短路块连接

外接制动单元预留端子
（+）、（-）分别是直流母线的正、负输出端子

380V

输入端子

U、V、W

PE 屏蔽接地端子

三相交流输出端子

适用机型：EV3000-4T0750G～EV3000-4T2200G

R、S、T
P1、（+）

（+）、（-）

U、V、W
PE

机器顶部：

机器底部：

表 3-5 变频器主电路端子名称及功能描述 4

端子名称 功能说明

U V W P1 (+) (-) PE

MOTOR

三相交流电源输入端子

外接直流电抗器预留端子

外接制动单元预留端子
（+）、（-）分别是直流母线的正、负输出端子

变频器三相交流输出端子

接地端子

1．主电路电源输入端子（R、S、T）
1）主电路电源输入端子（R、S、T）必须通过线路保护用断

路器（MCCB）或带漏电保护的断路器连接至三相交流电源，
一般情况下使用不需考虑连接相序。

R S T

POWER SUPPLY

380V，50 / 60 Hz

2）为了使系统保护功能动作时能切除电源和防止故障扩大，

建议在输入侧安装电磁接触器控制主回路电源的通断，并与变
频器的故障输出继电器连锁动作，以保证安全。

3）为了降低从变频器电源线耦合的高频干扰噪声，可以在变
频器的电源输入侧安装型号、规格匹配的噪声滤波器。

2．变频器输出端子（U、V、W）

EV3000 高性能矢量控制变频器 用户手册

16 第三章 变频器的安装及配线

1）绝对禁止交流电源输入与变频器的输出端子 U、V、W 相
连接；也绝对禁止交流电源输入与变频器的 P1、（+）、（－）、
PB 端子相连接。

2）变频器的输出端子 U、V、W，要按正确的相序连接至三相

交流电动机的接线端子 U、V、W；如果电动机旋转方向错误，
则交换任意两相的接线即可。

3）变频器输出侧禁止连接电容器和浪涌吸收器。
4）绝对禁止变频器输出端子之间短路或接地。
5）为了抑制变频器输出侧产生的干扰噪声，降低对其它设备

的干扰，可在变频器输出侧选配变频器专用的噪声滤波器；还
可以通过把变频器的输出电缆线 U、V、W 穿入接地金属管，
并与控制信号线分开布置的方法来减少干扰，如图 3-11 所示。

MCCB

电源

R

S

T

AC电抗器

R

EV3000

S

变频器

T

图 3-11 降低变频器输出干扰的方法

金属管

U

V

W

PE

控制设备

M

PE

分开布置

6）变频器和电动机之间配线很长时，由于线间分布电容产生
较大的高频电流，可能造成变频器过电流跳闸保护，同时也会
由于漏电流增加，使电流显示精度变差；因此变频器与电机之
间的配线长度最好不要超过 100 米，如配线很长时，则需选配
输出侧滤波器或降低工作载频使用。

3．直流电抗器连接端子（P1、（+））
1）为了改善功率因数可以连接直流电抗器。
EV3000 变频器 55kW 及以下机型出厂时，P1，（+）之间连接

有短路块。如果要使用直流电抗器，则应先取下该短路块，然
后再接入直流电抗器。

2）不使用直流电抗器时，请勿取下短路块，并要拧紧螺钉，
否则变频器不能正常工作。

4）EV3000-4T0022G～EV3000-4T0150G、EV3000-4T0185G1、
EV3000-4T0220G1 变频器已内置制动单元，使用时只需外接
制动电阻。

5．外部制动单元连接端子（+）、（-）
1）EV3000-4T0185G～EV3000-4T2200G 变频器无内置制动单

元；使用时可在（+）、（-

）端子外接制动单元，在制动单元的

（+）、PB 端子连接制动电阻。制动单元与制动电阻的规格选
择请参见第九章。

2）变频器与制动单元之间的连线长度应小于 5 米；制动单元
与制动电阻的连线长度应小于 5 米。

3）请特别注意：变频器与制动单元 P、N 的极性，不能接反；
变频器（+）、（-）端也不允许直接连接制动电阻，否则会损坏
变频器或导致发生火灾。

6．接地端子

PE

1）为了保证安全使用，防止发生电击和火灾事故，请务必保

证在变频器主电路的 PE 端子与供电电源的保护地之间可靠连
接地线，接地电阻应小于 10Ω，接地电缆的线径应符合表 3-6
的标准：

表 3-6 接地电缆的截面积

安装时相导体的截面积 S

（mm2）

S≤16

16＜S≤35

S＞35

相应的接地电缆的最小截面积 Sp

（mm2）

S

16

S/2

注：表中数值只有在两种导体使用相同金属的情况下才是正确
的，若使用的是不同的导体，接地电缆的截面积应该通过等效
导电系数的方法使用表 3-6 确定。

2）变频器最好有单独的专用外部接地点，接地线要尽量短，
建议使用专用黄绿接地线。

3）多个变频器接地时，为避免接地线形成环路，建议尽量不
要使用公共地线。

4．外部制动电阻连接端子（（+）、PB）
1）一般情况下，电机进行制动时，由于电机内部存在损耗可

产生约 20%电机额定转矩的制动转矩。若损耗转矩不够使用，
则需要在（+），PB 端外接制动电阻。制动电阻的计算选择请
参见第九章。

2）制动电阻的配线长度应小于 5 米。
3）制动电阻的温度会由于能量释放而升高，在安装时应注意

安全防护和良好通风散热。

EV3000 高性能矢量控制变频器 用户手册

3.4.4 控制板和接口板的端子连接

1．DSP 控制板端子 CN11
1）CN11 端子排列如下：

485＋485

－PE＋

2）CN11 端 5 子功能说明如表 3-7 所示。

10V－10V

GND AI1 AI2 AI3 GND AO1 AO2

第三章 变频器的安装及配线 17

表 3-7 控制板 CN11 端子功能表

类别 端子标号 名称 端子功能说明 规格

485＋ 485

通讯

模拟
输入

模拟
输出

电源

屏蔽

485－

AI1－GND

AI3－GND

AI2－GND

AO1－GND
AO2－GND

10V－GND ＋10V电源

＋

10V－GND －10V电源

－

GND
PE

通讯接口

模拟输入

模拟输入

模拟输入

模拟输出

模拟输出

内部电源地 模拟信号和±

屏蔽接地 屏蔽层接地端。模拟信号线、

1

差分信号正端

485

差分信号负端

用F6组功能码选择输入电压范围、极性和其它功能

3

用控制板上

2

由F6组功能码选择输入电压/电流的范围和功能

1

用F6组功能码选择输出电流的增益和偏置，共有11种运行状态

2

可供选择

模拟输入用＋

模拟输入用－

CN10

10V
10V
10V

V/I

插座的

参考电源

参考电源

电源的参考地

标准

RS-485

通讯接口

请使用双绞线或者屏蔽线

输入电压：0～±
输入电阻：
分辨率：

输入电压/电流：0～

跳线可选择电压或者电流输入

输入电阻：
分辨率：

输出范围：0～
转换成0～

最大允许输出电流

最大允许输出电流

485

通讯线的屏蔽层可接在此端子 在内部与主回路接线端子PE相连

COM、CME隔离

内部与

10V

20kΩ

11bit

＋符号

112kΩ/500Ω

10bit

20mA

10V

电压信号

5mA
5mA

10V/0～20mA

。外接

500

Ω电阻可

3）模拟输入端子连接注意事项

由于模拟输入信号特别容易受到外部干扰的影响，配线时必须使用屏蔽电缆，而且配线长度应尽可能短，并要将屏蔽层近端良好
接地，如图 3-12 所示。

4）串行通讯接口连接注意事项
①将通讯用的屏蔽电缆连接到控制板的 RS485 通讯接口端子上，屏蔽层近端良好接地。

使用屏蔽线

●

+10V

EV3000

电位器

3K~5KΩ

屏蔽线近端接地

●

(AI2,AI3)

(AI1, AI3)

●

GND

AI1

变频器

PE

●

图 3-12 模拟输入端子的连接方法

②变频器通过内置的标准 RS485 接口能与 PC 机和 PLC 等主机进行串行通讯，实现主机对变频器功能码的快速修改及运行状态
的直观监控，并可组网运行。

③通过选配的 TDS-PA01 现场总线适配器可接入符合国际标准的 PROFIBUS 现场总线。
变频器串行通讯接口端子的接线如图 3-13 所示。

EV3000 高性能矢量控制变频器 用户手册

18 第三章 变频器的安装及配线

信号－

信号＋端子

接控制板
RS485接口

-

+

控制板

RS485通讯接口

端子说明 端子名称

－

端子

RS485

＋

RS485

端子名称 端子说明

－

RS485

RS485＋

双绞线
(带屏蔽

RS485/RS

端子

信号－

端子

信号＋

双绞线
(带屏蔽)

-

+

V

-

+

232转换器

)

31个

可接0~

站点

RS485

端子说明 端子名称

5V电源正端 ＋5

发送数据线 TXD

接收数据线 RXD

5V电源地端 GND

接控制板
RS485接口

图 3-13 变频器串行通讯接口端子的接线

TDS-PA01

现场总线适配器

端子名称 端子名称

－

RS485

RS485＋

●

屏蔽电缆

接入

PROFIBUS

现场总线

A

B

PC）

上位机（
RS232串行通讯口

引脚号 信号

1 PG

2 RXD

3 TXD

4 DTR

5 GND

6 DSR

7 RTS

8 CTS

9 -

（DB9）

2．接口板端子 CN1 和 CN2
1）CN1 端子排序如下：

X1 X2 X3 X4 X5 COM X6 X7 X8 Y1 Y2 CME

FWD COM REV FAM PLC PE PGP COM A+ A- B+ B-

2）CN2 端子排序如下：

PA PB PC

TA TB TC

3）CN1 和 CN2 端子功能说明如下表所示。

表 3-8 CN1、CN2 端子功能说明

类别 端子标号 名称 端子功能说明 规格

接点
输入

码盘
信号

FWD－COM
REV－COM
X1－COM
X2－COM
X3－COM
X4－COM
X5－COM
X6－COM
X7－COM
X8－COM
A+
A－
B+
B－

正转/停止命令端子 正转开关量命令

反转/停止命令端子 反转开关量命令

多功能输入选择

多功能输入选择

多功能输入选择

多功能输入选择

多功能输入选择

多功能输入选择

多功能输入选择

多功能输入选择

码盘信号

码盘信号

1
2

8

路可编程开关量输入端子，可由F5组功能码

3

编程选择输入30种运行控制命令

4

当选择端子为
时，其它功能失效

5

X8

6
7

端子可编程定义为用外部的频率输入信号来

设定变频器的运行频率

8

CN4

A

B

短路块位于DI侧，选择码盘信号由A+、

A－、B+、B
CN4

短路块位于位于

A－，B

12bit

并行二进制速度设定方式

－差动输入；

OCI

－开路集电极输入

侧，选择码盘信号由

光耦隔离输入：

X1～X7
X8

端子的最高输入频率：

24Vdc / 5mA

端子的最高输入频率：

差动输入时码盘电源电压范围：＋8V～
最高输入频率：

120kHz

10Hz

50kHz

24V

EV3000 高性能矢量控制变频器 用户手册

第三章 变频器的安装及配线 19

类别 端子标号 名称 端子功能说明 规格

Y1－CME

Y2－CME

CME
PA
PB

运行
状态

PC

输出

TA
TB

TC

FAM－COM

PGP－COM

电源

PLC 用户电源输入端

COM
PE

屏蔽

开路集电极输出

开路集电极输出

Y1、Y2

1

2

输出公共端

可由F5组功能码编程选择14种运行状态输出

Y1、Y2

晶体管开路集电极输出的公共端

可编程继电器输出 可由F5组功能码编程选择14种运行状态

故障继电器输出

频率表输出

24V电源

＋

电源公共端

屏蔽接地

变频器故障报警继电器输出

输出脉冲信号的频率为变频器运行频率的倍率
（倍率由

F5.19

决定）

开关量端子和码盘供电电源

用户电源输入端子

共3个公共端子，与其它端子配合使用

屏蔽层接地端子

COM与PE、CME

允许最大负载：
最大输出电流：
输出阻抗：30～35Ω

在内部与

PA-PB

：常闭

PA-PC

：常开

触点容量：

TA-TB

：常闭

TA-TC

：常开

触点容量：

30Vdc/1A

输出频率范围：

500Hz～10kHz/ 24V

最大输出电流：

输入电压范围：8～

PLC与COM

内部与主回路端子PE相连

24Vdc
50mA

COM隔离

250Vac/3A 30Vdc/1A

250Vac/3A

100mA

24V，

内部隔离

内部隔离

4）端子接线注意事项
请使用多芯屏蔽电缆或绞合线（参照表 3-1 选择）连接控制端子。使用屏蔽电缆时，电缆屏蔽层的近端（靠变频器的一端）应连

接到变频器的接地端子 PE。布线时控制电缆应充分远离主电路和强电线路（包括电源线、电机线、继电器、接触器连接线等）

20cm 以上，并避免并行放置，建议采用垂直布线，以防止由于干扰造成变频器误动作。
5）编码器（PG）接线注意事项
PG 信号线的连接方式，要与 PG 的型号相对应，并注意正确设置 CN4 短路块的位置。

差动输出、集电极开路输出和推挽输出编码器的接线图，分别如图 3-14、图 3-15 和图 3-16 所示。

差动输出

编码器

VCC

0 V

A-

使用屏蔽线

●

●

A+

●

●

B+

●

B-

●

PE

屏蔽线近端接

地

图 3-14 差动输出编码器接线图

●

●

●

●

●

●

PGP

COM

A+

A-

B+

B-

+24V

PE

接口电路

EV3000

接口板

A

与

+5V

A

B

相同

OCI DI

CN4

●

EV3000 高性能矢量控制变频器 用户手册

20 第三章 变频器的安装及配线

集电极开路输出

输出编码器

VCC

0V

0V

推挽输出

编码器

VCC

VCC

GND

GND

VCC

VCC

0 V

使用屏蔽线

●

●

A

●

+24V

OCI DI

PGP

●

COM

●

A+

●

A-

●

B+ B

●

CN4

接口电路

A

相同

B

●

B-

●

PE

PE

屏蔽线近端接

地

与

●

图 3-15 集电极开路输出编码器（加上虚线为电压型输出编码器）接线图

VCC

0 V

使用屏蔽线

●

●

A

●

B

●

●

●

●

●

●

PGP

COM

A+

A

-

B+

+24V

D

OCI

I

CN4

接口电路

与A相同

屏蔽线近端接

PE

地

B-

●

PE

●

图 3-16 推挽输出编码器接线图

EV3000

接口板

EV3000

接口板

+5V

A

+5V

A

B

 注意

在编码器接线的过程中，请务必注意不要将 PGP 端子和 COM
端子短接，否则可能会造成接口板上 R11 电阻损坏。

6）继电器端子接线注意事项
请使用表 3-1 推荐的电缆线连接继电器输出端子。

如果驱动感性负载（例如电磁继电器、接触器），则应加装浪
涌电压吸收电路；如：RC 吸收电路（注意其漏电流应小于所
控制接触器或继电器的保持电流）、压敏电阻、或续流二极管
等（用于直流电磁回路，安装时一定要注意极性）。吸收电路
的元件要就近安装在继电器或接触器的线圈两端；如图 3-17
所示。

AC 220V

继电器或接触器线圈

接口板继
电器端子

R:100~500
C:0.1~0.2uF

Ω

(a) RC 阻容吸收电路

+ Vdc

继电器或接触器线圈

接口板继
电器端子

(b) 直流吸收电路

图 3-17 浪涌电压吸收电路

7）用户电源端子接线注意事项
开关量输入端子可使用变频器内部的 24V 电源，接线方式请

参见图 3-18。

EV3000 高性能矢量控制变频器 用户手册

第三章 变频器的安装及配线 21

+24V

内部电源

+5V

PLC

X1、X2 . . . X8

FWD、REV

COM

4.7kΩ

变频器内部

图 3-18 使用内部 24V 电源的连线

开关量输入端子也可使用从外部提供的电源（用户电源），该
电源从 PLC 端子接入，接线方式请参见图 3-19。

图中，外接用户电源的推荐电压范围为 8～24V（对 X1～X7 端
子适用）。使用 X8端子时外接用户电源的推荐电压范围为 18～
24V。

用户电源

8V～24V

内部电源

PLC

X1、X2 . . . X7

FWD、REV

图 3-19 使用外部用户电源的连线

+24V

+5V

4.7kΩ

变频器内部

 注意

1．当使用用户外部电源 PLC 端子时，COM 端子不能同时使
用。

2．用户电源必须满足与电网基本绝缘隔离，否则有电击危险！
3．控制板和接口板上的跳线、拨码开关设置

变频器投入正常使用前，应正确设置控制板和接口板上的所有
跳线开关。各跳线开关的位置如图 3-20 所示，跳线开关的功
能以及设置说明请参见表 3-9。

CN2

CN1

CN1

可编程继电器

故障继电器

DSPA

CN2

控制板

键盘插座

CN3

接口板

CN3

DI

OCI

CN4

CN6

OFF

ON

DSPM

S1

CN11

图 3-20 控制板、接口板的跳线开关位置示意图

表 3-9 控制板、接口板的跳线开关功能及设置说明

跳线开关 位置 功能及设置说明 出厂设置

短路块位于DI侧选择码盘信号由

CN4 接口板

CN10 控制板

A+、A－、B+、B

短路块位于

A－、B

－开路集电极输入

AI2

输入方式选择：

－差动输入；

OCI

侧选择码盘信号由

短路块位于V侧选择电压输入：0～

+10V

；短路块位于I侧选择电流输

20mA

入：0～

RS485

通讯口终端器设置选择。

OCI侧

V侧

拨码开关ON：采用终端器；拨码开

S1 控制板

关
当该

OFF

RS485

：不用终端器。

通讯端口位于

RS485

OFF

通

讯网络电缆的末端时，需使用终端器

CN10

V

I

EV3000 高性能矢量控制变频器 用户手册

22 第四章 变频器的操作及简单运转

第四章 变频器的操作及简单运转

4.1 名词解释

本节定义和解释描述变频器控制、运行及状态的术语和名词。
请仔细阅读，将有助于您正确使用变频器。

4.1.1 控制方式

EV3000 变频器有三种控制方式：无 PG 矢量控制、有 PG 矢量
控制和 V/F 控制。运行控制方式由功能码 F0.02 选择。

方式 0：无 PG 矢量控制，即无速度传感器矢量控制，又称为
开环矢量控制。适用于不安装码盘，对起动转矩和速度控制精
度要求较高，常规 V/F 控制方式满足不了的应用场合。

方式 1：有 PG 矢量控制，即有速度传感器矢量控制，又称闭
环矢量控制。适用于要求转矩响应更快，控制精度更高的场合。

方式 2：V/F 控制方式。除常规 V/F 控制应用外，还可应用于
单变频器驱动一个以上电机的使用场合。

说明



PG 是指光电测速脉冲编码器。

4.1.4 变频器的工作状态

变频器在带电时，会出现五种工作状态：停机状态、编程状态、
运行状态、故障报警状态和 P.OFF 状态，分别说明如下：

1．停机状态

变频器重新上电或减速停止输出，在未接到运行控制命令之
前，处于停机状态。此时键盘的运行状态指示灯熄灭，
LED/LCD 的缺省停机状态显示参数由功能码 Fd.02 选择，也
可通过XX键循环切换显示由 Fd.02 定义的其它 7 个停机状态
显示参数。显示方式为闪烁显示。

2．编程状态
变频器可以通过操作面板的 MENU/ESC 键或上位机软件中的

“功能码”选项，切换到能对各功能码参数进行读取或修改操
作的状态，这个状态就是编程状态。

编程状态可以显示功能代码、参数数值，修改位为闪烁显示方
式。

3．运行状态

变频器在停机、无故障的状态，接受运行命令后，便进入运行
状态。

4.1.2 频率设定方式

设定变频器运行频率（速度）的方法和物理通道。
EV3000 变频器具有十种频率设定方式，详细使用方法请参见

F0.03 的使用说明。

4.1.3 运行命令控制方式

变频器接受运行控制命令如起动、停止、点动等命令操作的物
理通道。

运行控制命令方式可以在 F0.05 功能码中选择，共有以下三
种：

1．键盘（操作面板）控制：用操作面板上的的 RUN、STOP、
JOG 等键进行命令控制；

2．外部端子控制：用外部控制端子 FWD、REV 进行运行命

令控制，或由 F5 参数组功能码定义的开关量输入端子进行运
行命令控制；

3．上位机通讯控制：上位机通过变频器内置的串行通讯接口
进行起动、停止等命令控制。

在正常运行状态时，操作面板的运行状态指示灯点亮，通过
XX键，LED/LCD 可以循环切换显示 Fd.00 和 Fd.01 功能码中
所定义的状态参数。显示为非闪烁显示方式。

4．故障报警状态
变频器出现故障并显示故障代码的状态。
故障状态闪烁显示故障代码，可由操作面板 STOP/RESET 键、

控制端子或通讯命令进行故障复位操作。在故障报警状态时，
可通过 MENU/ESC 键退出故障代码显示，进入编程状态。

5．P.OFF 状态
变频器在运行和停止的过程中，LED 有时会显示 P.OFF （欠

压），原因有三种：

1）直流母线欠电压；
2）控制电源欠电压；
3）上电和下电过程中。
在 P.OFF 状态下，所有键盘操作被封锁，以防止误操作。

4.2 操作面板及其操作方法

说明



在非操作面板命令控制方式下，键盘 STOP 键的功能可由
FA.02 功能码选择，请参见第六章 FA 参数组的说明。

EV3000 高性能矢量控制变频器 用户手册

操作面板（键盘）是 EV3000 变频器的标准配置。用户可以通
过操作面板对变频器进行参数设定、状态监视、运行控制等操
作。

第四章 变频器的操作及简单运转 23

熟悉操作面板的功能与使用，是使用 EV3000 系列变频器的前
提。请您在使用前仔细阅读本节的内容。

4.2.1 操作面板说明

EV3000 变频器的键盘操作面板，主要由 LED 数码管、LED
指示灯、LCD 液晶显示屏和按键四个部分组成，其外形及各
功能区如图 4-1 所示。

1．操作面板按键功能说明
操作面板按键功能说明请参见表 4-1。

表 4-1 操作面板按键功能

按键 名称 功能

编程状态与其它状态的切换键，进行参数显示与编

菜单选

MENU

ESC

择切换键

功能选择键

ENTER

DATA

存储键

▲

RUN

STOP

RESET

FWD

REV

▲

JOG

上键

▲

下键

▲

移位键

运行命令键

停止命令/故
障复位键

点动键

方向命令
切换键

注：执行紧急停机（急停）命令时，变频器将停止输出，电机
处于自由停车状态。

数码显示

LED

显示运行速度，输出频率，输出
电压，输出电流，输出转矩等参数
显示功能码编号

LCD显示状态及参数说明

菜单选择切换键

移位键

运行状态指示灯

运行命令键

上键 ╱下键

程菜单的切换。在编程菜单状态下操作该键则返回
到前一级菜单

/

在编程状态下进入下一级菜单。在三级菜单状态下
完成参数的存储操作

功能码、菜单组、或设定参数值递增

功能码、菜单组、或设定参数值递减

在运行状态或停机状态时，可循环切换
参数；在编程状态下设置数据时，可以改变设置数
据的修改位

在键盘控制方式下，用于起动变频器；在进行电机
自动调谐时，用于起动调谐过程

变频器运行时用于停机操作；双击为紧急停机（急
停）；故障报警状态时为复位操作键。在非键盘运
行控制时，该键的功能可定义，请参见
码的说明

变频器点动运行控制。按住该键进行点动运行，松
开则停机

在键盘运行命令控制方式时，将当前的运行方向命
令取反

区

，故障代码等

PARA MET ER

键盘控制
运行速度

MENU
ESC

RUN

UNIT

HZ

r/min

A

%

.

▲

▲

m/s

V

ENT ER

FW D

DATA

REV

JOG

▲

STO P

▲

RESET

图 4-1 操作面板（键盘）示意图

LED

的显示

FA.02

功能

单位组合指示灯

运行状态、运行方向指示器

功能选择键

存储键

设定方向指示灯

方向命令切换键

点动键

停止命令键

故障复位键

运行状态指示灯：位于 RUN 键正上方，有点亮、熄灭两种状
态，在各种运行控制命令下均指示系统的运行状态。点亮表明
变频器处于运行或调谐状态；熄灭表示处于停机状态。

设定方向指示灯：位于 FWD/REV 键正上方，有点亮、熄灭、
以及闪烁三种状态，用于指示当前运行命令方向。点亮表明变
频器的设定转向处于正向，熄灭处于反向。当变频器处于端子
运行控制方式且停机的状态下，设定方向指示灯闪烁。

单位组合指示灯：由三个指示灯组成，位于 LED 数码管的右
侧，其显示状态的不同组合分别对应六种单位，指示当前 LED
显示参数的单位。状态组合与单位的对应关系如图 4-2 所示。

UNIT

UNIT

UNIT

UNIT

UNIT

UNIT

r/min

m/s

H

A

V

m/s

UNIT

z

H

z

r/min

A

%

%

m/s

V

%

H

z

r/min

A

m/s

V

无单位

H

z

H

z

H

z

H

z

r/min

r/min

r/min

r/min

A

%

m/s

A

%

%

m/s

V

V

Hz

A

亮

A

A

%

%

m/s

m/s

V

V

V

r/min

灭

图 4-2 单位指示灯状态与单位对应关系

3．操作面板的工作状态
1）上电初始化

变频器上电时，操作面板进行大约 5 秒钟的初始化过程，在这
个过程中，操作面板 LCD 显示“EV3000 ENYDRIVE”，LED
数码管则稳定显示“8.8.8.8.”，初始化过程中，操作面板的 LED
指示灯处于熄灭状态，如图 4-3 所示。

说明



在操作面板上电初始化过程中，若 LED 数码管没有显示
“8.8.8.8.”或显示不完整，则说明数码管工作不正常；若上电
后 LED 一直显示“8.8.8.8.”，或者 LCD 一直显示“EV3000
ENYDRIVE”，则可能是操作面板插座与控制板接触不良等原
因造成通讯失败。如以上情况不能排除，请与供应商联系。

2）停机状态
在变频器停机时，操作面板状态如图 4-4 所示。LED 数码管闪

烁显示缺省停机状态参数，其右侧的单位指示灯指示该参数的
单位。LCD 液晶屏第一行显示当前变频器的运行控制方式（键
盘控制、端子控制或通讯控制），第一行的右侧是停机标志。
LCD 液晶屏第二行处于两个画面的定时切换状态中，一个画
面为 LED 显示参数的名称，如“设定速度”等；另一个画面
为按键操作说明，如“M/E 进入菜单”，提 示 按 MENU/ESC 键
可进入编程菜单，进行参数设置。停机时运行状态指示灯处于
熄灭状态，此时按XX键，LED 可以循环切换显示停机状态参
数。

3）运行状态

2．操作面板 LED 指示灯说明

操作面板共有 5 个 LED 指示灯，其中三个用于单位组合指示，
一个用于运行状态指示，一个用于设定方向指示。LED 指示灯
在各种状态下分别处于点亮、熄灭或闪烁状态，说明如下。

EV3000 高性能矢量控制变频器 用户手册

在停机状态，变频器接到正确的运行命令后，进入运行状态。
如图 4-5 所示，此时 LED 数码管与右侧的单位指示灯显示参
数及其单位。LCD 的第一行显示变频器运行信息，如开环矢
量、闭环矢量、V/F、PLC、PID、点动、转矩控制等。LCD
第一行的右侧是旋转的运行方向指示器，其旋转方向表示变频

24 第四章 变频器的操作及简单运转

器的实际运转方向：顺时针为正方向。LCD 第二行处于参数
信息和操作说明两个画面的定时切换状态之中，一个画面为
LED 数码管显示参数的名称，如“频率设定”等；另一个画面
为按键操作说明，如“8 切换参数”，表示按该键 LED 可以循
环切换显示运行状态参数。

在运行状态，运行状态指示灯一直点亮；设定方向指示灯表示
变频器命令设定方向：灯亮代表正方向。在该状态下，按
MENU/ESC 键可以进入编程菜单，进行参数查看等操作。

说明



1．变频器输出及电机正转方向的规定：对 EV3000 变频器，
当变频器输出端子 U、V、W 分别对应接入电机的 X、Y、Z
端子，且变频器三相输出的相序为 U 相超前 V 相、V 相超前

W 相时，变频器输出及电机旋转的方向定义为正转方向。
2．运行方向指示器显示电机的实际运转方向，顺时针为正向。

设定方向指示灯表示设定方向命令的指向，灯亮为正向。当变
频器处于端子运行控制方式并且停机的状态下，设定方向指示
灯闪烁。

3．当变频器处于键盘运行控制方式时，按下 FWD/REV 键后，
设定方向命令立即改变，设定方向指示灯的状态也相应改变。
但由于存在机械惯性，电机实际转向的改变会有一个过程，运
行方向指示器显示电机的实际运转方向，也不会立即改变；因
此在电机正反转加减速的过程中，设定方向指示灯和运行方向
指示器的显示有时可能会不一致。电机实际转向、设定方向指
示灯、运行方向指示器之间的关系如图 4-6 所示。

PAR A MET ER

.

.

UNIT

HZ

r/min

A

%

m/s

.

.

V

EV3000

ENYD RIV E

PARA M ET ER

键盘控制
设定速度

MENU
ESC

▲

▲

RU N

图 4-4 停机状态

PAR A M ET ER

开环矢量
运行速度

MENU
ESC

▲

▲

RUN

图 4-5 运行状态

EN T ER
DATA

▲

EN T ER
DATA

▲

UNIT

HZ

r/min

A

%

m/s

V

FW D

REV

JOG

▲

ST O P

RESET

UNIT

HZ

r/min

%

A

m/s

V

FW D

REV

JO G

▲

ST O P
RESET

MENU
ESC

RU N

EN T ER
DATA

▲

▲

▲

▲

图 4-3 上电初始化

FW D

REV

电机实际转向

JO G

ST O P
RESET

设定方向指示灯

运行方向指示器

图 4-6 电机实际转向、设定方向指示灯、运行方向指示器的时序图

4）故障报警状态

变频器处于停机状态、运行状态及编程状态时，如果检测到故
障，就会立即报出相应的故障信息，如图 4-7 所示。此时，LED
数码管闪烁显示故障代码，LCD 则显示相应的故障说明信息。
在出现故障时，EV3000 变频器可以通过 MENU/ESC 键进入编
程菜单，查询故障状态记录参数（E023 键盘读写故障除外），
请参看第七章的说明。

EV3000 高性能矢量控制变频器 用户手册

正转

亮

灯

顺时针旋转

减速

反转

灯 灭

逆时针旋转

减速

正转

亮

灯

顺时针旋转

时间

第四章 变频器的操作及简单运转 25

出现故障报警时，在切换到报警显示画面后，按 STOP/RESET
键可复位故障。如果该故障已消失，则返回正常状态；如果故
障继续存在，则重新显示故障代码。

PARA M ET ER

UNIT

HZ

r/min

A

%

m/s

V

输入侧缺相
RST 复位

MENU
ESC

▲

RU N

EN T ER
DATA

▲

▲

图 4-7 故障报警状态示意图

FW D

REV

JOG

▲

ST O P

RESET

4.2.2 操作面板操作方法

1．操作面板参数设置操作流程
EV3000 变频器的操作面板参数设置方法，采用三级菜单结构，

可方便快捷地查询、修改功能码参数。

三级菜单分别为：功能参数组（一级菜单）→功能码（二级菜
单）→功能码设定值（三级菜单）。操作流程如图 4-8 所示。

停机

/运行

MENU

一级菜单 二级菜单 三级菜单

ESC

4-8 三级菜单操作流程图

ENTER

▲

▼

ESC

功能码设定状态

▲

▼

ENTER

ESC

DATA存储参数

▲

▲

▲

▼

停机/运行状态

50.00

键盘控制
设定频率

MENU

MENU

ESC

ESC

功能组）

一级菜单（

F0

F0基本功能

MENU

ESC

功能码）

二级菜单（

F0.01

用户密码

在三级菜单操作时，可按菜单键，或者存储键后，返回二级菜
单（见图 4-8，图 4-9）。两者的区别是：按存储键将设定参数
存入控制板，然后再返回二级菜单，并自动转移到下一个功能
码；按菜单键则直接返回二级菜单，并不存储参数，并保持停
留在当前功能码。

2．设置参数
正确地设置 EV3000 变频器的参数，是充分发挥其性能的前提，

下面以电机额定功率这个参数为例（将 18.5kW 电机参数更改
为 7.5kW 电机参数），介绍 EV3000 变频器操作面板的参数设
置方法。

操作过程如图 4-10 所示；按移位键会切换参数闪烁位（即更
改位），该键具有单向循环移位的功能。参数设置完成后连续
按两次菜单键，则会退出编程状态。再次进入编程状态时，自
动进入前一次操作的功能码（具有操作记忆功能）。

MENU

ESC

二级菜单（

F0.00

用户密码

MENU

ESC

功能参数）

三级菜单（

ENTER

DATA

0000

0~9999

图 4-9 三级菜单操作流程图

ENTER

DATA

功能码）

ENTER

DATA

▲

▼

▲

▼

▲

▼

. . .

. . .

. . .

▲

▼

▲

▼

▲

▼

F9

F9通讯及总线

F0.08

上限频率

9999

0~9999

三级菜单的具体操作流程、按键如图 4-9 所示。在一、二、三
级菜单中，LCD 除显示图中所示文字外，还会有操作说明显
示，如“ESC 返回”等等。

进入二级菜单操作时，LCD 液晶屏在显示操作说明的同时，
还将显示该功能码的当前读写属性（在 LCD 的右下角），当 前
读写属性与变频器所处的状态有关（功能码的读写属性，请参
见第五章功能参数表的说明）。属性标志说明如下：

R/W：进入三级菜单后，该功能码参数可读、可写；
R：进入三级菜单后，该功能码参数只可读；

：该功能码参数受用户密码保护。

EV3000 高性能矢量控制变频器 用户手册

26 第四章 变频器的操作及简单运转

停机/运行状态

50.00

键盘控制
设定频率

F0

F0基本参数

F1

F1电机参数

F1.00

电机类型

MENU

ESC

ENTER

DATA

▲

▼

按两次

F1.02

电机额定功率

018.5

0.4~999.9K W

▼

018.5

0.4~999.9K W

008.5

0.4~999.9K W

ENTER

DATA

▼

▼

按两次

▼

▼

001.5

0.4~999.9KW

▲

007.5

0.4~999.9K W

ENTER

DATA

F1.03

额定电压

MENU

ESC

50.00

键盘控制
设定频率

停机/运行状态

按六次

按两次

图 4-10 参数设置操作流程图

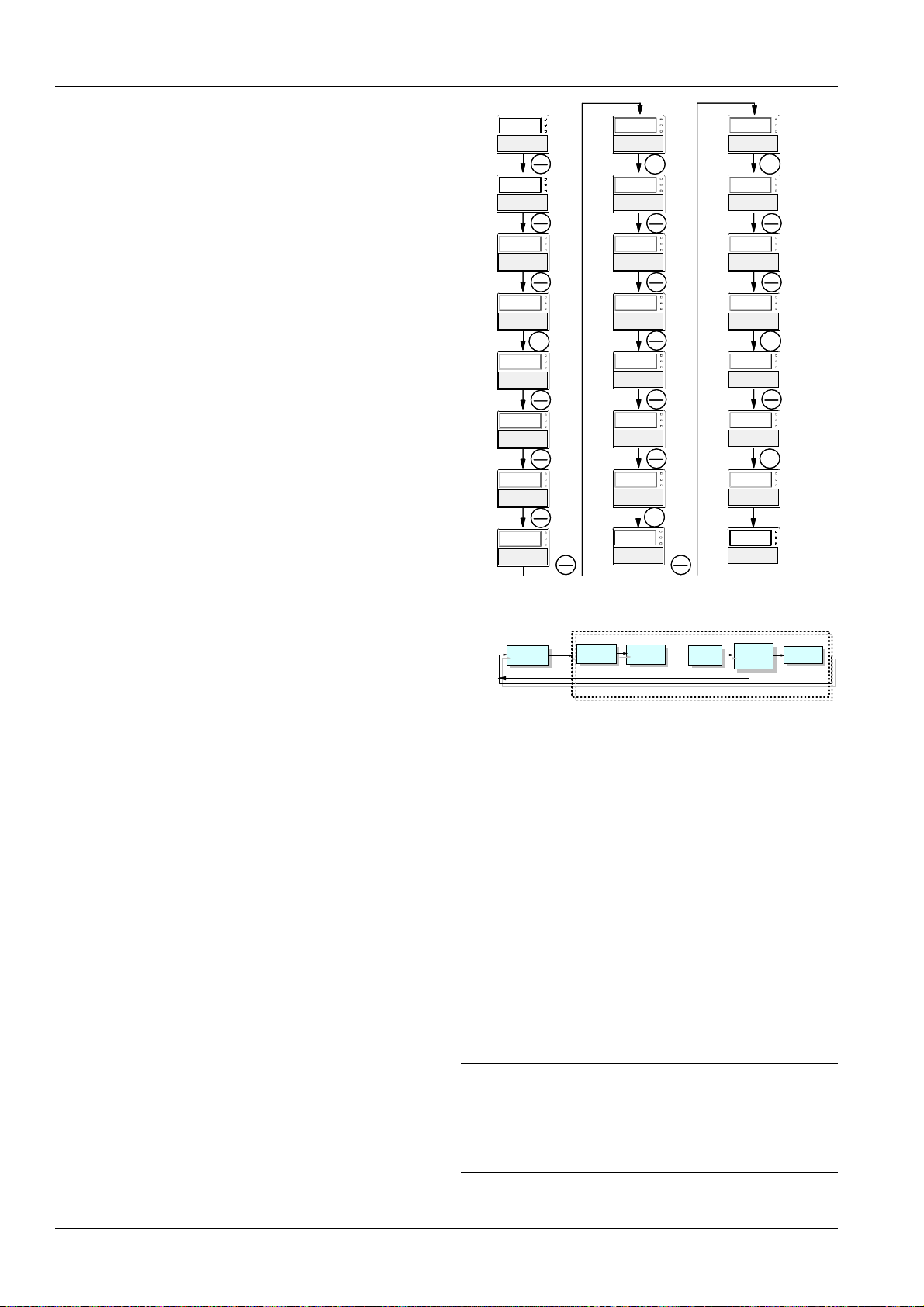

3．状态参数切换显示
EV3000 变频器在停机或运行状态下，可由 LED 数码管显示变

频器的各种状态参数。具体的显示参数内容可由功能码
Fd.00～Fd.02 的设定值选择确定，通过按移位键可以循环切换
显示停机或运行状态下的状态参数。下面分别对停机、运行两
种工作状态下的参数显示操作方法进行说明。

1）停机显示参数的切换
在停机状态下，EV3000 变频器共有 8 个停机状态参数可以用

XX键循环切换显示，分别如下：设定频率、外部计数值、开
关量输入端子状态、开关量输出端子状态、模拟输入 AI1、模
拟输入 AI2、模拟输入 AI3 和直流母线电压。请参见 Fd.02 功
能码的说明。

Fd.02 的出厂缺省设置是“设定频率”。如果对 Fd.02 功能码按
图 4-11（a）进行操作，可将变频器的缺省停机显示参数更改
为“直流母线电压”。

如果想查看其它的停机显示参数，可通过XX键进行切换：每
按一次XX键，就切换到下一个停机显示参数，如图 4-11（b）
所示。

Fd.02

停机显示

50.00

键盘控制
设定频率

MENU

F0

F0基本功能

ESC

设定频率

0

ENTER

DATA

▲

按7次

538

键盘控制
直流母线电压

▼

▼

50.00

▼

Fd

Fd显示及检查

ENTER

DATA

Fd.00

运行显示1

按两次

按两次

▲

7

直流母线电压

Fd.03

显示切换

538

键盘控制
直流母线电压

MENU

ENTER

DATA

按两次

ESC

(a)

图 4-11 停机显示参数操作流程图

2）运行显示参数的切换
在运行状态下，EV3000 变频器最多可用XX键循环切换显示

16 个运行状态参数。
将 Fd.00、Fd.01 的设定值转化为二进制码后，Fd.00 的二进制

码中最低设置为“1”的位决定 LED 的缺省运行显示参数；
Fd.00、Fd.01 的二进制码中“1”的总数决定循环切换显示参
数的个数。

例如，Fd.00 设定值为 47（00101111B），Fd.01 设定值为 19
（00010011B）时，运行显示参数的设置如表 4-2 所示。二进
制与十进制设定值的转换方法见下面的说明。

表 4-2 运行显示参数设置示例

功能码

功能码设定值（十进制）

对应的二进制码

“1”的总数

Fd.01 Fd.00

19 47

0001 0011 B 0010 1111 B

例中二进制码中最低设置为“1”的位是 bit0 位，因此运行时
LED 缺省显示“运行频率”。共有 8 个运行显示参数可用XX
键进行循环切换显示，分别对应 Fd.00 中 bit0、bit1、bit2、bit3、
bit5，Fd.01 中的 bit0、bit1、bit4 所代表的参数。请参见 Fd.00、
Fd.01 功能码的说明。

键盘控制
设定频率

键盘控制
直流母线电压

8

∶
∶
∶

538

(b)

▼

▼

▼

▼

EV3000 高性能矢量控制变频器 用户手册
