Emerson STF User Manual

Technical Services / Servicios Técnicos/ Services Techniques

ENGLISH

While every precaution has been taken to ensure accuracy and completeness in this manual,

Sola/Hevi-Duty assumes no responsibility, and disclaims all liability for damages resulting
from use of this information or for any errors or omissions.

© 2007 Sola/Hevi-Duty. All rights reserved throughout the world. Specications are subject

to change without notice.

® Sola/Hevi-Duty name and logo are registered trademarks of EGS Electrical Group, LLC.

All names referred to are trademarks or registered trademarks of their respective owners.

Aunque se han tomado todas las precauciones para asegurar la exactitud y la integridad en
este manual, Sola/ Hevi-Duty no asume responsabilidad y declina todas las obligaciones por
daños resultantes del mal uso de esta información, así como cualesquiera de los errores u
omisiones.

© 2007 Sola/ Hevi-Duty. Derechos reservados en todo el mundo. Las características

técnicas están sujetas a cambio sin aviso.

® El nombre y el logotipo Sola/ Hevi-Duty son marcas registradas de EGS Electrical Group,

LLC. Todos los nombres referidos son marcas o marcas registradas de sus respectivos
dueños.

Bien que toutes les précautions aient été prises en vue d’assurer la précision et l’intégralité
des informations de ce manuel, Sola/Hevi-Duty n’assume aucune responsabilité et renonce
à toute responsabilité pour des dommages résultant de l’utilisation de ces informations ou
pour toute erreur ou omission.

© 2007 Sola/Hevi-Duty. Tous droits réservés dans le monde entier. Les spécications sont

sujettes à modication sans préavis.

Le nom et le logo ® Sola/Hevi-Duty sont des marques de commerce déposées de EGS
Electrical Group, LLC. Tous les noms auxquels il est fait référence sont des marques de
commerce ou des marques de commerce déposées de leurs propriétaires respectifs.

U.S.A................................................................ [phone]

International………………………………………[phone]

U.S.A................................................................ [phone]

Internacional………………………………………[phone]

É-U................................................................ [phone]

International………………………………………[phone]

www.solaheviduty.com

ESPAÑOL

www.solaheviduty.com

FRANÇAIS

www.solaheviduty.com

Active Tracking® Filter

STF Series

P/N A272-121

Rev. 1 (July 17, 2007)

Installation, Operation and Maintenance Manual
Manual de Instalación, Operación y Mantenimiento
Manual de Instalacion, Operacion y Mantenimiento

Table of Contents English Version

Introduction..............................................................................................................................2

Installation................................................................................................................................2

Product Ratings.......................................................................................................................3

Operation..................................................................................................................................3

Technical Specications.........................................................................................................4

Voltage, Current and Power Congurations.........................................................................5

Dimensions and Weights.....................................................................................................6-7

Wiring Diagrams......................................................................................................................8

Product Registration and Warranty Information...................................................................9

Notes.................................................................................................................................26-27

Contenido Versión en Español

Introducción .......................................................................................................................... 10

Instalación ............................................................................................................................. 10

Clasicaciones de los productos ........................................................................................11

Operación ...............................................................................................................................11

Especicaciones técnicas ................................................................................................... 12

Conguraciones de tensión, corriente y alimentación eléctrica ..................................... 13

Dimensiones y pesos ...................................................................................................... 14-15

Diagramas de cableado ....................................................................................................... 16

Registro del producto e información de garantía ............................................................. 17

Notas................................................................................................................................. 26-27

Table des matières Version Française

Introduction ........................................................................................................................... 18

Installation ............................................................................................................................. 18

Caractéristiques nominales du produit .............................................................................. 19

Fonctionnement .................................................................................................................... 19

Caractéristiques techniques ............................................................................................... 20

Congurations de tension, de courant et d’alimentation ................................................. 21

Dimensions et poids ....................................................................................................... 22-23

Schémas de câblage ............................................................................................................ 24

Informations sur l’enregistrement du produit et sur la garantie ...................................... 25

Remarques ....................................................................................................................... 26-27

- 1 -

English Version

Introduction

The Sola Active Tracking® Filter STF Series offer the original Active
Tracking technology to guard against commonly occurring, but very
damaging, lower energy transients and offers excellent noise reduction.

The lter continuously track the input power line sinusoid responding

instantly into action upon detecting extraneous input high
frequency noise.

Installation

DANGER

!

ONLY QUALIFIED PERSONNEL SHOULD INSTALL OR SERVICE
THIS SYSTEM. ELECTRICAL SAFETY PRE-CAUTIONS MUST BE
FOLLOWED WHEN INSTALLING OR SERVICING THIS EQUIPMENT. TO
PREVENT RISK OF ELECTRICAL SHOCK, TURN OFF AND LOCK OUT
ALL POWER SOURCES TO THE UNIT BEFORE MAKING ELECTRICAL
CONNECTIONS OR SERVICING.

Proper installation is required for maximum system performance. Read
the following information to assure a quality installation. These instructions
do not replace national or local electrical codes.

Notes / Notas / Remarques

For units provided with a ground connection, a green (with or without
one or more yellow stripes) insulated grounding conductor identical in
size, insulation material, and thickness to the grounded and ungrounded
conductors must be installed (ref. NEC Table 250-95) and referenced back
to an acceptable building earth ground.

Attachment plugs, receptacles, etc. in the vicinity of the lter must be of a
grounding type, with the grounding conductors serving them connected to
an acceptable building earth ground.

Terminals, lugs, and connectors used in installation must be suitable for
the material of the conductors. Conductors of dissimilar metals shall not be
intermixed in a terminal or splicing.

- 2 -

- 27 -

English Version

Notes / Notas / Remarques

Product Ratings

Environment – For use indoors, in an ambient temperature of -40º C to

+45º C, with a relative humidity 0% to 95% (non-condensing).

Maximum Current Capability – The total current draw for all loads that a
model may continuously handle is given in the Voltage, Current and Power
Congurations table. Overloading the unit can permanently damage
the device.

Nominal Voltage – The nominal operating voltage for each model is given
in the Voltage, Current and Power Congurations table. Failure to use
the unit at its rated voltage can permanently damage the unit or provide
inadequate protection.

Supplemental Enclosures - All units provided with terminal blocks must
be installed inside an enclosure and located so as to prevent accidental
contact with terminals during maintenance or servicing.

Grounding - Input and output ground terminals (if provided) must be
connected for proper operation. This grounding is not only required for
safety, but also for equipment performance.

Incorrect grounding can reduce or impede the operation of the unit.

- 26 -

Operation

These products are designed for years of trouble-free operation and
require little or no operator intervention after installation. Should the unit
not appear to be functioning properly check all connections, and assure
the voltage is correct and that the total current draw on the unit from all
loads does not exceed the rated current. If the unit is still not functioning
properly, call Sola/Hevi-Duty at [phone].

- 3 -

English Version Version Française

Technical Specications

120 VAC

Models

Input Voltage

Line Frequency 50/60 Hz

Transient Attenuation Response Time Instantaneous

Meant Time Between Failure (MTBF) Greater Than 100,000 Hours (MIL 217F)

Packaging

Operating Temperature

Load Surge Current Rating

Transient Reduction

Safety

240 VAC

Models

480 VAC

Models

Single phase units through 30 Amps housed in black, high
impact plastic case, vacuumimpregnated magnetics, epoxy
encapsulated;single phase greater than 30 Amps, 480
VAC,and three phase units housed in NEMA 12 enclosures

-40°C to +45°C
Derate Linearly to 60% at +70ºC

10m Sec 5 x Nominal

1 sec 3 x Nominal
5 sec 2 x Nominal

Minimum of 40dB from 50kHz through 50MHz.
Attenuation is greater than 50 dB to the surge withstand
capability ring wave test IEEE C62.41, Category “A” (IEEE
Category A Ringwave 6 kV,200A, 100kHz) and “B” (IEEE
Category B Ringwave 6 kV,500A, 100kHz).

ANSI / UL1283, CAN/CSA C22.2 No 8
Listed or Recognized “Electromagnetic Interference Filters”

0-150 VRMS

0-275 VRMS

0-520 VRMS

Modèles triphasés (240 V Delta et 480 V Delta)

Numéro

Schéma de câblage

de modèle

STF0150-24D 240 V Delta
STF0300-24D 240 V Delta
STF0500-24D 240 V Delta
STF1000-24D 240 V Delta
STF2000-24D 240 V Delta
STF0150-48D 480 V Delta
STF0300-48D 480 V Delta
STF0500-48D 480 V Delta
STF1000-48D 480 V Delta
STF2000-48D 480 V Delta

Informations sur l’enregistrement du produit et

sur la garantie

Enregistrement du produit

Pour enregistrer votre produit an de recevoir des mises à jour et de

l’information sur le service et le soutien :

• Visiter la section du Soutien technique sur notre site Web au : :

http://www.solaheviduty.com/support/registration.htm

• Cliquer sur le lien d’enregistrement du produit et remplir le formulaire.

- 4 -

Vous pourrez ainsi enregistrer votre produit chez Sola/Hevi-Duty.

Informations sur la garantie

Veuillez consulter les « Conditions et les politiques et procédures
de vente ».

- 25 -

Version Française

English Version

Voltage, Current and Power CongurationsSchémas de câblage

Modèles monophasés (120 V c.a.)

Numéro de modèle Schéma de câblage

STF0025-10N
STF0050-10N
STF0075-10N
STF0150-10N
STF0200-10N
STF0300-10N

Modèles monophasés (240 V c.a.)

Numéro de modèle Schéma de câblage

STF0025-24L
STF0050-24L
STF0075-24L
STF0150-24L
STF0200-24L
STF0300-24L

Modèles triphasés (120/208 V WYE et 277/480 V Delta)

Numéro

Schéma de câblage

de modèle

STF0150-10Y 120/208 V WYE
STF0300-10Y 120/208 V WYE
STF0500-10Y 120/208 V WYE
STF1000-10Y 120/208 V WYE
STF2000-10Y 120/208 V WYE
STF0150-27Y 277/480 V WYE
STF0300-27Y 277/480 V WYE
STF0500-27Y 277/480 V WYE
STF1000-27Y 277/480 V WYE
STF2000-27Y 277/480 V WYE

Model Number Amps

Single-Phase Models (120 VAC)* With barrier strip at input and output

STF0025-10N 2.5 26 2.5A 3.125A

STF0050-10N 5.0 22 5A 6.25A

STF0075-10N 7.5 18 7.5A 9.375A

STF0150-10N 15.0 14 15A 18.75

STF0200-10N 20.0 12 20A 25A

STF0300-10N 30.0 10 30A 37.5A

Single-Phase Models (240 VAC)* With barrier strip at input and output

STF0025-24L 2.5 26 2.5A 3.125A

STF0050-24L 5.0 22 5A 6.25A

STF0075-24L 7.5 18 7.5A 9.375A

STF0150-24L 15.0 14 15A 18.75

STF0200-24L 20.0 12 20A 25A

STF0300-24L 30.0 10 30A 37.5A

Three-Phase Models (120/208 V WYE)* Units are standard in NEMA 12 hinged enclosures

STF0150-10Y 15.0 14 15A 18.75A

STF0300-10Y 30.0 10 30A 37.5A

STF0500-10Y 50.0 4 50A 62.5A

STF1000-10Y 100.0 2 100A 125A

STF2000-10Y 200.0 3/0 200A 250A

Three-Phase Models (240 V Delta)* Units are standard in NEMA 12 hinged enclosures

STF0150-24D 15.0 14 15A 18.75A

STF0300-24D 30.0 10 30A 37.5A

STF0500-24D 50.0 4 50A 62.5A

STF1000-24D 100.0 2 100A 125A

STF2000-24D 200.0 3/0 200A 250A

Three-Phase Models (277/480 V WYE)* Units are standard in NEMA 12 hinged enclosures

STF0150-27Y 15.0 14 15A 18.75A

STF0300-27Y 30.0 10 30A 37.5A

STF0500-27Y 50.0 4 50A 62.5A

STF1000-27Y 100.0 2 100A 125A

STF2000-27Y 200.0 3/0 200A 250A

Three-Phase Models (480 V Delta)* Units are standard in NEMA 12 hinged enclosures

STF0150-48D 15.0 14 15A 18.75A

STF0300-48D 30.0 10 30A 37.5A

STF0500-48D 50.0 4 50A 62.5A

STF1000-48D 100.0 2 100A 125A

STF2000-48D 200.0 3/0 200A 250A

Min Wire Size

(AWG Suggested)

Fuse/Circuit Breaker Ampacity

Suggest Max

- 24 -

- 5 -

English Version

MOUNTING

DIMENSION

S

F

F

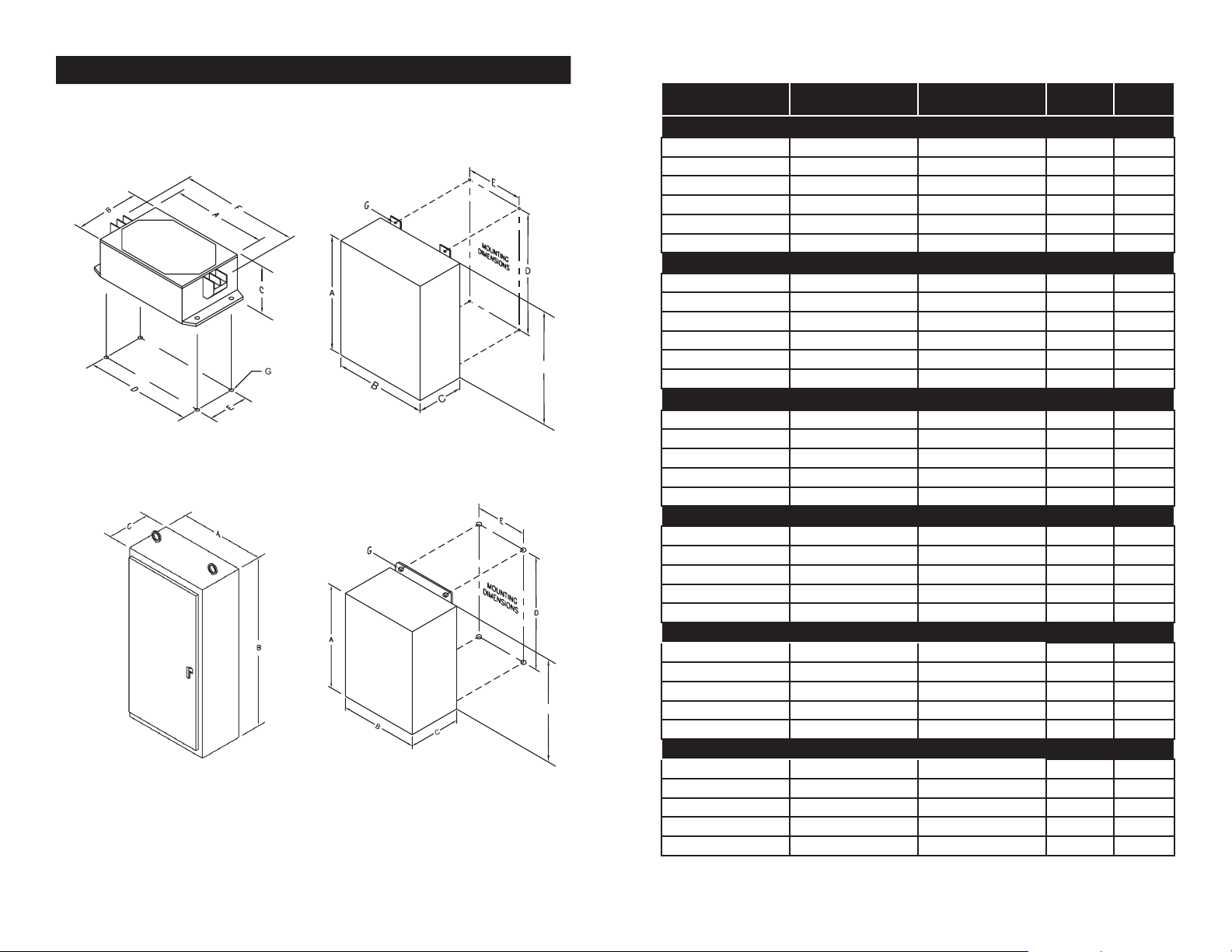

Dimensions and Weights

Figure 1 Figure 2

Figure 3 Figure 4

Version Française

Numéro

de modèle

Modèles monophasés (120 V c.a.)* avec barrette de connexion à l’entrée et à la sortie

STF0025-10N 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0050-10N 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0075-10N 4.75 x 4.75 x 2.35 5.25 x 3.5 x 6.25 3.0 1

STF0150-10N 6.25 x 4.75 x 2.35 6.75 x 3.5 x 7.75 5.0 1

STF0200-10N 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 7.0 1

STF0300-10N 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 8.0 1

Modèles monophasés (240 V c.a.)* avec barrette de connexion à l’entrée et à la sortie

STF0025-24L 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0050-24L 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0075-24L 4.75 x 4.75 x 2.35 5.25 x 3.5 x 6.25 3.0 1

STF0150-24L 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 5.0 1

STF0200-24L 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 7.0 1

STF0300-24L 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 8.0 1

Modèles triphasés (120/208 V WYE)* Les appareils sont standard dans des enveloppes à charnière NEMA 12

STF0150-10Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-10Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-10Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-10Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-10Y 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Modèles triphasés (240 V Delta)* Les appareils sont standard dans des enveloppes à charnière NEMA 12

STF0150-24D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-24D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-24D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-24D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-24D 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Modèles triphasés (277/480 V WYE)* Les appareils sont standard dans des enveloppes à charnière NEMA 12

STF0150-27Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-27Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-27Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-27Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-27Y 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Modèles triphasés (480 V Delta)* Les appareils sont standard dans des enveloppes à charnière NEMA 12

STF0150-48D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-48D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-48D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-48D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-48D 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Dim. boîtier (po)

A x B x C

Dim. de bride de

xation (po) D x E x F

Poids

(lb)

Figure

- 6 -

- 23 -

MOUNTING

DIMENSION

S

F

F

Version Française

English Version

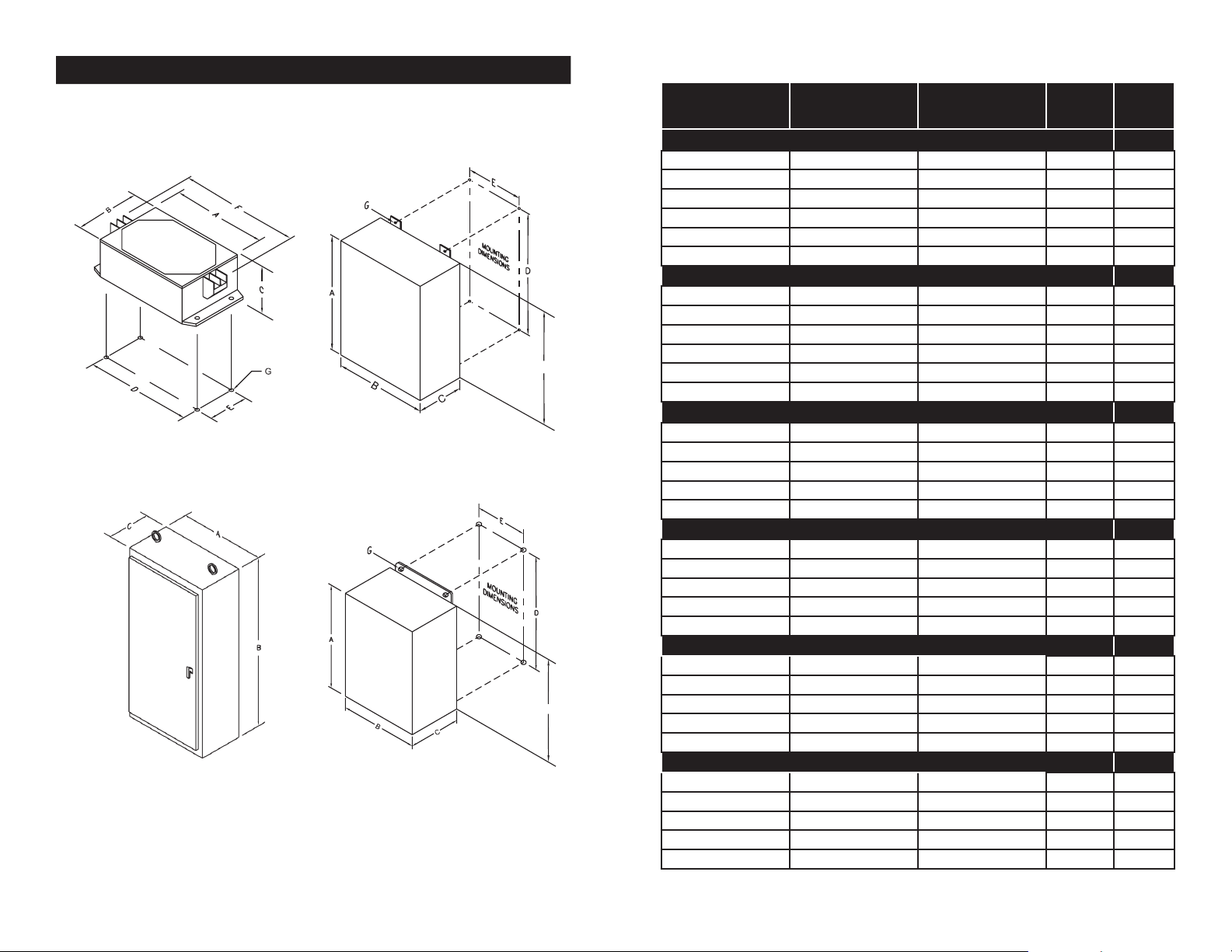

Dimensions et poids

Model Number

Case Dim. (in)

A x B x C

Single-Phase Models (120 VAC)* With barrier strip at input and output

STF0025-10N 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0050-10N 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0075-10N 4.75 x 4.75 x 2.35 5.25 x 3.5 x 6.25 3.0 1

STF0150-10N 6.25 x 4.75 x 2.35 6.75 x 3.5 x 7.75 5.0 1

STF0200-10N 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 7.0 1

STF0300-10N 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 8.0 1

Single-Phase Models (240 VAC)* With barrier strip at input and output

STF0025-24L 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0050-24L 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0075-24L 4.75 x 4.75 x 2.35 5.25 x 3.5 x 6.25 3.0 1

STF0150-24L 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 5.0 1

STF0200-24L 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 7.0 1

STF0300-24L 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 8.0 1

Three-Phase Models (120/208 V WYE)* Units are standard in NEMA 12 hinged enclosures

Figure 1 Figure 2

STF0150-10Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-10Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-10Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-10Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-10Y 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Three-Phase Models (240 V Delta)* Units are standard in NEMA 12 hinged enclosures

STF0150-24D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-24D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-24D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-24D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-24D 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Three-Phase Models (277/480 V WYE)* Units are standard in NEMA 12 hinged enclosures

STF0150-27Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-27Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-27Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-27Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-27Y 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Three-Phase Models (480 V Delta)* Units are standard in NEMA 12 hinged enclosures

Figure 3 Figure 4

- 22 -

STF0150-48D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-48D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-48D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-48D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-48D 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Mounting Flange

- 7 -

Dims (in)
D x E x F

Weight

(lbs)

Figure

English Version

Version Française

Wiring Diagrams

Single-Phase Models (120 VAC)

Model Number Wiring Diagram

STF0025-10N
STF0050-10N
STF0075-10N
STF0150-10N
STF0200-10N
STF0300-10N

Single-Phase Models (240 VAC)

Model Number Wiring Diagram

STF0025-24L
STF0050-24L
STF0075-24L
STF0150-24L
STF0200-24L
STF0300-24L

Three-Phase Models (120/208 V WYE and 277/480 V Delta)

Model Number Wiring Diagram

STF0150-10Y 120/208 V WYE
STF0300-10Y 120/208 V WYE
STF0500-10Y 120/208 V WYE
STF1000-10Y 120/208 V WYE
STF2000-10Y 120/208 V WYE
STF0150-27Y 277/480 V WYE
STF0300-27Y 277/480 V WYE
STF0500-27Y 277/480 V WYE
STF1000-27Y 277/480 V WYE
STF2000-27Y 277/480 V WYE

Congurations de tension, de courant et d’alimentation

Numéro

de modèle

Modèles monophasés (120 V c.a.)* avec barrette de connexion à l’entrée et à la sortie

STF0025-10N 2.5 26 2.5A 3.125A

STF0050-10N 5.0 22 5A 6.25A

STF0075-10N 7.5 18 7.5A 9.375A

STF0150-10N 15.0 14 15A 18.75

STF0200-10N 20.0 12 20A 25A

STF0300-10N 30.0 10 30A 37.5A

Modèles monophasés (240 V c.a.)* avec barrette de connexion à l’entrée et à la sortie

STF0025-24L 2.5 26 2.5A 3.125A

STF0050-24L 5.0 22 5A 6.25A

STF0075-24L 7.5 18 7.5A 9.375A

STF0150-24L 15.0 14 15A 18.75

STF0200-24L 20.0 12 20A 25A

STF0300-24L 30.0 10 30A 37.5A

Modèles triphasés (120/208 V WYE)* Les appareils sont standard dans des enveloppes à charnière NEMA 12

STF0150-10Y 15.0 14 15A 18.75A

STF0300-10Y 30.0 10 30A 37.5A

STF0500-10Y 50.0 4 50A 62.5A

STF1000-10Y 100.0 2 100A 125A

STF2000-10Y 200.0 3/0 200A 250A

Modèles triphasés (240 V Delta)* Les appareils sont standard dans des enveloppes à charnière NEMA 12

STF0150-24D 15.0 14 15A 18.75A

STF0300-24D 30.0 10 30A 37.5A

STF0500-24D 50.0 4 50A 62.5A

STF1000-24D 100.0 2 100A 125A

STF2000-24D 200.0 3/0 200A 250A

Modèles triphasés (277/480 V WYE)* Les appareils sont standard dans des enveloppes à charnière NEMA 12

STF0150-27Y 15.0 14 15A 18.75A

STF0300-27Y 30.0 10 30A 37.5A

STF0500-27Y 50.0 4 50A 62.5A

STF1000-27Y 100.0 2 100A 125A

STF2000-27Y 200.0 3/0 200A 250A

Modèles triphasés (480 V Delta)* Les appareils sont standard dans des enveloppes à charnière NEMA 12

STF0150-48D 15.0 14 15A 18.75A

STF0300-48D 30.0 10 30A 37.5A

STF0500-48D 50.0 4 50A 62.5A

STF1000-48D 100.0 2 100A 125A

STF2000-48D 200.0 3/0 200A 250A

Ampères

Dim mini. du l

(AWG suggéré)

Courant admissible du fusible/disj.

Suggéré Maxi.

- 8 -

- 21 -

Version Française

English Version

Caractéristiques techniques

Modèles

120 V c.a.

Tension d’entrée

Fréquence d’alimentation 50/60 Hz

Temps de réponse d’atténuation

transitoire

Intervalle entre défaillances Supérieure à 100 000 heures (MIL 217F)

Emballage

Température de
fonctionnement

Caractéristique

nominale du courant de

surtension de charge

Réduction des

phénomènes

transitoires

Sécurité

Modèles

240 V c.a.

Modèles

480 V c.a.

Les appareils monophasés jusqu’à 20 ampères sont logés

dans des boîtiers en plastique très résistants aux chocs,

à magnétisme imprégné sous vide, encapsulés d’époxyde;

les appareils monophasés de plus de 30 ampères, 480 V c.a.
et triphasés, sont logés dans des enveloppes NEMA 12

-40 °C à +45 °C
Déclasser de façon linéaire à 60 % + 70 ºC

10 m s 5 x Nominal

1 s 3 x Nominal
5 s 2 x Nominal

Minimun de 40 db de 50 kHz à 50 MHz.
Atténuation supérieure à 50 dB au test du disque de

capacité de résistance aux surtensions du IEEE C62.41,
catégorie « A » (Disque IEEE de catégorie A 6 kV, 200 A,
100 kHz) et « B » (Disque IEEE de catégorie B 6 kV,
500 A, 100 kHz).

ANSI / UL1283, CAN/CSA C22.2 N° 8
« Filtres à interférences électromagnétiques »
reconnus ou listés

0 à 150 VRMS

0 à 275 VRMS

0 à 520 VRMS

Instantané

Three-Phase Models (240 V Delta and 480 V Delta)

Model Number Wiring Diagram

STF0150-24D 240 V Delta
STF0300-24D 240 V Delta
STF0500-24D 240 V Delta
STF1000-24D 240 V Delta
STF2000-24D 240 V Delta
STF0150-48D 480 V Delta
STF0300-48D 480 V Delta
STF0500-48D 480 V Delta
STF1000-48D 480 V Delta
STF2000-48D 480 V Delta

Product Registration and Warranty Information

Product Registration

To register your product for updates and information on service
and support:

• Visit the Technical Support section of our Web site at:

http://www.solaheviduty.com/support/registration.htm

• Click on the Product Registration link and ll in the form.
This will register your product with Sola/Hevi-Duty.

Warranty Information

Please see enclosed “Terms & Conditions and Sales
Policies & Procedures.”

- 20 -

- 9 -

Versión en Español

Version Française

Introducción

El ltro Sola Active Tracking® Serie STF ofrece una tecnología original de
alineación activa para proteger contra los fenómenos transitorios de baja

energía que suceden comúnmente pero que son muy dañinos, y permite

una reducción de ruido excelente. El ltro alinea continuamente la

sinusoide de la línea de alimentación eléctrica de entrada respondiendo
instantáneamente al detectar ruido extraño de entrada de alta frecuencia.

Instalación

PELIGRO

!

SÓLO EL PERSONAL CALIFICADO DEBE INSTALAR O DAR
MANTENIMIENTO A ESTE SISTEMA. SE DEBEN SEGUIR LAS
PRECAUCIONES DE SEGURIDAD ELÉCTRICA AL INSTALAR O DAR
MANTENIMIENTO A ESTE EQUIPO. PARA PREVENIR EL RIESGO DE
CHOQUE ELÉCTRICO, APAGUE Y BLOQUEE TODAS LAS FUENTES
DE ALIMENTACIÓN ELÉCTRICA ANTES DE HACER CONEXIONES
ELÉCTRICAS O DAR MANTENIMIENTO.

Es necesaria la instalación apropiada para asegurar el rendimiento
máximo del sistema. Lea la información siguiente para asegurar una
instalación de calidad. Estas instrucciones no reemplazan los códigos
eléctricos nacionales o locales.

Caractéristiques nominales du produit

Environnement – Pour une utilisation à l’intérieur, à une température

ambiante de -40 ºC à +45 ºC, à un taux d’humidité relative de 0 % à 95 %

(sans condensation).

Capacité maximale de courant – L’appel de courant total pour toutes
les charges pouvant être supportées par un modèle est indiqué dans
le tableau des Congurations de tension, de courant et d’alimentation.
Une surcharge de l’appareil risque de l’endommager en permanence.

Tension nominale – La tension nominale de service pour chaque modèle
est indiquée dans le tableau des Congurations de tension, de courant et
d’alimentation. Négliger d’utiliser l’appareil à sa tension nominale risque
de l’endommager en permanence ou de fournir une protection inadéquate.

Boîtiers supplémentaires – Tous les appareils livrés avec des plaques à
bornes doivent être installés à l’intérieur d’un boîtier et placés de manière
à éviter un contact accidentel avec les bornes lors des périodes d’entretien

ou de réparation.

Mise à la terre – Les bornes d’entrée et de sortie de terre (si fournies)
doivent être connectées pour assurer une fonctionnement adéquat. Cette
mise à la terre n’est pas uniquement requise pour des ns de sécurité;
elle améliore également le rendement de l’équipement.

Une mise à la terre incorrecte peut réduire ou entraver le fonctionnement

de l’appareil.

Para las unidades que vienen con conexión a tierra, se debe instalar
un conductor verde (con o sin una o más tiras amarillas) de tierra con
aislamiento de idéntico tamaño, material de aislamiento y grosor que
los conductores de tierra y que no son de tierra (ref. NEC, Tabla 250-95)

y conectados a una conexión a tierra aceptable del edicio.

Los enchufes tomacorriente, receptáculos, etc. en la vecindad del ltro

deben ser de un tipo de conexión a tierra, con los conductores de tierra

que les sirven conectados a una conexión a tierra del edicio aceptable.

Los terminales, las orejetas y los conectores utilizados en la instalación

deben ser adecuados para el material de los conductores. Los
conductores de materiales diferentes no deben combinarse en
un terminal o empalme.

- 10 -

Fonctionnement

Ces produits sont conçus pour donner des années de service sans
problèmes et, une fois installés, exigent peu ou pas d’intervention de

l’utilisateur. Si l’appareil venait à indiquer des signes de fonctionnement
inadéquat : vérier toutes les connexions, s’assurer que la tension est

correcte et que l’appel total de courant sur l’appareil, provenant de toutes
les charges, n’excède pas l’intensité nominale. Si l’appareil ne fonctionne

toujours pas correctement, appeler Sola/Hevi-Duty au 800 377-4384.

- 19 -

Version Française

Versión en Español

Introduction

Le ltre Sola Active Tracking® de la série STF propose une technologie

de dépistage actif qui protège contre les énergies transitoires communes
mais très dommageables, et qui offre une excellente réduction du bruit.

Le ltre dépiste continuellement le sinusoïde de la ligne d’alimentation
et répond instantanément suite à la détection d’une entrée de parasites
à haute fréquence.

Installation

DANGER

!

SEUL DU PERSONNEL QUALIFIÉ DOIT INSTALLER OU ENTRETENIR
CE SYSTÈME. RESPECTER LES PRÉCAUTIONS DE SÉCURITÉ LORS
DE L’INSTALLATION OU DE L’ENTRETIEN DE CET ÉQUIPEMENT. AFIN
D’ÉVITER LES RISQUES DE DÉCHARGE ÉLECTRIQUE, METTRE HORS
TENSION ET COUPER TOUTES LES SOURCES D’ALIMENTATION
ÉLECTRIQUE VERS L’APPAREIL AVANT D’EFFECTUER DES
CONNEXIONS ÉLECTRIQUES OU DE L’ENTRETIEN.

Clasicaciones de los productos

Ambiente – Para uso en interiores, en una temperatura ambiente de

-40ºC a +45ºC, con humedad relativa de 0% a 95% (sin condensación).

Capacidad de corriente máxima – El consumo de corriente total
para todas las cargas que un modelo puede soportar se presenta en la
tabla de Conguraciones de tensión, corriente y alimentación eléctrica.
Sobrecargar la unidad puede causar daño permanente al dispositivo.

Tensión nominal – La tensión operativa nominal para cada modelo se
presenta en la tabla de Conguraciones de tensión, corriente y alimentación
eléctrica. No utilizar la unidad a su capacidad de tensión puede dañar
permanentemente la unidad o no dar la protección adecuada.

Cajas suplementarias – Todas las unidades con bloques de terminales
deben instalarse dentro de una caja o ubicarse de manera que se evite
el contacto accidental con los terminales durante el mantenimiento.

Conexión a tierra – Los terminales de conexión a tierra de entrada y
salida (si se suministran) deben estar conectados para que la operación
sea apropiada. La conexión a tierra no sólo se requiere por seguridad,
sino también por el rendimiento del equipo.

Une installation correcte est requise pour bénécier d’un rendement

maximal du système. Lire les informations suivantes pour assurer une
installation de qualité. Ces instructions ne remplacent pas les codes
nationaux ou locaux de l’électricité.

Dans le cas des appareils équipés d’une prise de terre, on doit installer

un conducteur vert (avec ou sans rayure[s] jaune[s]) de mise à la terre dont

la taille, le matériau isolant et l’épaisseur sont identiques aux conducteurs
avec ou sans prise de terre (réf. NEC, tableau 250-95); et ce conducteur

doit être raccordé à une prise de terre acceptable sur un édice.

Les ches de branchement, prises, etc. à proximité du ltre doivent être
du type mise à la terre, avec leur prise de terre connectée à une prise
de terre acceptable sur un édice.

Les bornes, languettes de contact et connecteurs utilisés dans l’installation
doivent convenir au matériau des conducteurs. Des conducteurs dont le
métal est différent ne doivent pas être mélangés sur une borne ou dans
une épissure.

- 18 -

Una conexión a tierra incorrecta puede reducir o impedir la operación
de la unidad.

Operación

Estos productos están diseñados para una operación sin problemas
por años y requieren de muy poca o ninguna intervención del operador
después de su instalación. Si la unidad no parece estar funcionando
adecuadamente, revise todas las conexiones y asegúrese que la tensión
es la correcta y que el consumo total de corriente en la unidad de todas
las cargas no excede la capacidad de corriente. Si la unidad aún así no
funciona correctamente, llame a Sola/Hevi-Duty al [phone].

- 11 -

Versión en Español

Versión en Español

Especicaciones técnicas

Modelos de

120 VCA

Tensión de entrada

Frecuencia de línea 50/60 Hz

Tiempo de respuesta de

atenuación transitoria

Tiempo medio de buen

funcionamiento (MTBF)

Envasado

Temperatura de
funcionamiento

Capacidad de corriente de

sobrecorriente de carga

Reducción de

transitorios

Seguridad

Modelos de

240 VCA

Modelos de

480 VCA

Mayor que 100.000 horas (MIL 217F)

Unidades monofásicas hasta 30 Amperios envasadas en

cajas negras de plástico de alto impacto, cintas magnéticas

recubiertas al vacío, encapsuladas en material epoxídico;
unidades monofásicas mayores que 30 Amperios, 480

VCA, y unidades trifásicas envasadas en cajas NEMA 12

-40°C a +45°C,
Reduzca la potencia linealmente a 60% a +70ºC

10 m seg 5 x Nominal

1 seg 3 x Nominal
5 seg 2 x Nominal

Mínimo de 40 dB desde 50 kHz hasta 50 MHz.
La atenuación es mayor que 50 dB a la prueba de
onda de anillo con la capacidad de soportar sobretensión
según IEEE C62.41, Categoría “A” (onda de anillo
IEEE Categoría A 6 kV, 200 A, 100 kHz) y “B” (onda
de anillo IEEE Categoría B 6 kV, 500 A, 100 kHz).

ANSI / UL1283, CAN/CSA C22.2 No. 8
“Filtros de interferencia electromagnética”
listados o reconocidos

0-150 V ecaz

0-275 V ecaz

0-520 V ecaz

Instantánea

Modelos Trifásicos (240 V Delta y 480 V Delta)

Número

de Modelo

STF0150-24D 240 V Delta
STF0300-24D 240 V Delta
STF0500-24D 240 V Delta
STF1000-24D 240 V Delta
STF2000-24D 240 V Delta
STF0150-48D 480 V Delta
STF0300-48D 480 V Delta
STF0500-48D 480 V Delta
STF1000-48D 480 V Delta
STF2000-48D 480 V Delta

Diagrama de Cableado

Registro del Producto e Infomación sobre la Garantía

Registro del Producto

A n de registrar su producto para obtener actualizaciones e información

sobre servicio y apoyo:

• Visite la sección Apoyo Técnico o nuestro sitio Web en:

http://www.solaheviduty.com/support/registration.htm

• Haga clic en el enlace de Registro de Productos y complete
el formulario.

Así, su producto quedará registrado con Sola/Hevi-Duty.

Información sobre la Garantía

Sírvase consultar “Términos y Condiciones, y Políticas y
Procedimientos de Ventas” adjunto.

- 12 -

- 17 -

Versión en Español

Versión en Español

Diagramas de Cableado

Modelos Monofásicos (120 VCA)

Número de Modelo Diagrama de Cableado

STF0025-10N
STF0050-10N
STF0075-10N
STF0150-10N
STF0200-10N
STF0300-10N

Modelos Monofásicos (240 VCA)

Número de Modelo Diagrama de Cableado

STF0025-24L
STF0050-24L
STF0075-24L
STF0150-24L
STF0200-24L
STF0300-24L

Modelos Trifásicos (120/208 V ESTRELLA y 277/480 V Delta)

Número

de Modelo

STF0150-10Y 120/208 V WYE
STF0300-10Y 120/208 V WYE
STF0500-10Y 120/208 V WYE
STF1000-10Y 120/208 V WYE
STF2000-10Y 120/208 V WYE
STF0150-27Y 277/480 V WYE
STF0300-27Y 277/480 V WYE
STF0500-27Y 277/480 V WYE
STF1000-27Y 277/480 V WYE
STF2000-27Y 277/480 V WYE

- 16 -

Diagrama de Cableado

Conguraciones de tensión, corriente y alimentación eléctrica

Número

de Modelo

STF0025-10N 2.5 26 2.5A 3.125A

STF0050-10N 5.0 22 5A 6.25A

STF0075-10N 7.5 18 7.5A 9.375A

STF0150-10N 15.0 14 15A 18.75

STF0200-10N 20.0 12 20A 25A

STF0300-10N 30.0 10 30A 37.5A

STF0025-24L 2.5 26 2.5A 3.125A

STF0050-24L 5.0 22 5A 6.25A

STF0075-24L 7.5 18 7.5A 9.375A

STF0150-24L 15.0 14 15A 18.75

STF0200-24L 20.0 12 20A 25A

STF0300-24L 30.0 10 30A 37.5A

Modelos Trifásicos (120/208 V ESTRELLA)* Las unidades son estándar en las cajas de 12 bisagras NEMA

STF0150-10Y 15.0 14 15A 18.75A

STF0300-10Y 30.0 10 30A 37.5A

STF0500-10Y 50.0 4 50A 62.5A

STF1000-10Y 100.0 2 100A 125A

STF2000-10Y 200.0 3/0 200A 250A

Modelos Trifásicos (240 V Delta)* Las unidades son estándar en las cajas de 12 bisagras NEMA

STF0150-24D 15.0 14 15A 18.75A

STF0300-24D 30.0 10 30A 37.5A

STF0500-24D 50.0 4 50A 62.5A

STF1000-24D 100.0 2 100A 125A

STF2000-24D 200.0 3/0 200A 250A

Modelos Trifásicos (277/480 V ESTRELLA)* Las unidades son estándar en las cajas de 12 bisagras NEMA

STF0150-27Y 15.0 14 15A 18.75A

STF0300-27Y 30.0 10 30A 37.5A

STF0500-27Y 50.0 4 50A 62.5A

STF1000-27Y 100.0 2 100A 125A

STF2000-27Y 200.0 3/0 200A 250A

Modelos Trifásicos (480 V Delta)* Las unidades son estándar en las cajas de 12 bisagras NEMA

STF0150-48D 15.0 14 15A 18.75A

STF0300-48D 30.0 10 30A 37.5A

STF0500-48D 50.0 4 50A 62.5A

STF1000-48D 100.0 2 100A 125A

STF2000-48D 200.0 3/0 200A 250A

Amperios

Modelos Monofásicos (120 VCA)* Con regleta de barrera en la entrada y salida

Modelos Monofásicos (240 VCA)* Con regleta de barrera en la entrada y salida

Tamaño de

cable mínimo

(AWG sugerido)

- 13 -

Ampacidad del cortocircuito

de fusible/circuito

Sugerir Máx.

MOUNTING

DIMENSION

S

F

F

Versión en Español

Versión en Español

Dimensiones y pesos

Número

de Modelo

Dimensión de

la caja (pulg.)

A x B x C

Modelos Monofásicos (120 VCA)* Con regleta de barrera en la entrada y salida

STF0025-10N 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0050-10N 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0075-10N 4.75 x 4.75 x 2.35 5.25 x 3.5 x 6.25 3.0 1

STF0150-10N 6.25 x 4.75 x 2.35 6.75 x 3.5 x 7.75 5.0 1

STF0200-10N 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 7.0 1

STF0300-10N 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 8.0 1

Modelos Monofásicos (240 VCA)* Con regleta de barrera en la entrada y salida

STF0025-24L 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0050-24L 4.0 x 2.88 x 1.81 4.38 x 2.12 x 5.31 2.0 1

STF0075-24L 4.75 x 4.75 x 2.35 5.25 x 3.5 x 6.25 3.0 1

STF0150-24L 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 5.0 1

STF0200-24L 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 7.0 1

STF0300-24L 7.75 x 4.75 x 2.35 8.25 x 3.5 x 9.0 8.0 1

Modelos Trifásicos (120/208 V ESTRELLA)* Las unidades son estándar en las cajas de 12 bisagras NEMA

Figura 1 Figura 2

STF0150-10Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-10Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-10Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-10Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-10Y 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Modelos Trifásicos (240 V Delta)* Las unidades son estándar en las cajas de 12 bisagras NEMA

STF0150-24D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-24D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-24D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-24D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-24D 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Modelos Trifásicos (277/480 V ESTRELLA)* Las unidades son estándar en las cajas de 12 bisagras NEMA

STF0150-27Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-27Y 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-27Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-27Y 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-27Y 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Modelos Trifásicos (480 V Delta)* Las unidades son estándar en las cajas de 12 bisagras NEMA

Figura 3 Figura 4

STF0150-48D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0300-48D 14 x 12 x 6 14.75 x 10.0 x 15.5 38.0 4

STF0500-48D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF1000-48D 20 x 16 x 9 21.25 x 10.0 x 22.5 85.0 2

STF2000-48D 24 x 20 x 9 25.25 x 14.0 x 26.5 110.0 2

Dimensiones de los

rebordes de montaje

(pulg.) D x E x F

- 15 -- 14 -

Peso

(lb)

Figura
