Emerson mobrey squing 2 Reference Manual

Reference Manual

March 2017

IP2025, Rev CC

Mobrey™ Squing 2

Vibrating Fork Liquid Level Switch

IP2025 Page 2

Page 3 IP2025

GB

CAUTION: REFER TO MANUAL

IT

ATTENZIONE: LEGGERE ATTENTAMENTE IL MANUALE

F

ATTENTION: LIRE LA NOTICE

D

VORSICHT: HANDBUCH BEACHTEN

S

VARNING: SE INSTRUKTIONEN

E

PRECAUCIÓN: VER MANUAL

NL

AANDACHT: RAADPLEEG DE FOLDER

PL

UWAGA: PATRZ INSTRUKCJA

GB

CAUTION: RISK OF ELECTRICAL SHOCK

IT

ATTENZIONE: RISCHIO DI SCOSSE ELETTRICHE

F

DANGER: RISQUE D’ÉLECTROCUTION

D

VORSICHT: SPANNUNG FUERENDE TEILE

S

VARNING: FARLIG ELEKTRISK SPÄNNING

E

PRECAUCIÓN: RIESGO DE SHOCK

NL

AANDACHT: ELECTROCUTIEGEAAR

PL

UWAGA: RYZYKO PORAŻENIA ELEKTRYCZNEGO

IP2025 Page 4

GB

WARNING: THE EXTERNAL SURFACE MAY BE HOT. CARE MUST BE TAKEN TO
AVOID POSSIBLE BURNS.

IT

ATTENZIONE: LE SUPERFICI ESTERNE POTREBBERO ESSERE CALDE. PRESTARE
LA MASSIMA CAUTELA PER EVITARE POSSIBILI USTIONI.

F

ATTENTION: FORTE TEMPERATURE POSSIBLE DE SURFACE EXTERIEURE. RISQUE
DE BRULURE.

D

VORSICHT! HEISS! AUSSENSEITE MÖGLICHERWEISE HEISS. VORSICHT UM
VERBRENNUNGEN ZU VERMEIDEN.

S

VARNING: DEN EXTERNA YTAN KAN UPPHETTAS. VAR FöRSIKTIG SÅ ATT DU INTE
BRÄNNER DIG.

E

PRECAUCIÓN: LA SUPERFICIE EXTERNA PUEDE ESTAR CALIENTE. ES NECESARIO
TENER CUIDADO PARA EVITAR QUEMADURAS.

NL

AANDACHT: DE EXTERNE OPPERVLAKTE KAN HEET ZIJN. WEES ZORGVULDIG EN
VERMIJD BRANDWONDEN.

PL

UWAGA: POWIERZCHNIA ZEWNETRZNA MOZE BYC GORACA. W CELU UNIKNIECIA
POPARZEN NALEZY ZACHOWAC OSTROZNOSC.

GB

THE PROTECTIVE EARTH TERMINAL MUST BE CONNECTED TO AN EXTERNAL
PROTECTIVE EARTHING SYSTEM.

IT

IL TERMINALE PROTETTIVO DI MASSA DEVE ESSERE COLLEGATO AD UN SISTEMA
PROTETTIVO DI MASSA ESTERNO.

F

LA BORNE DE MASSE DE PROTECTION DOIT ETRE RELIEE A UNE MASSE DE
PROTECTION EXTERIEURE.

D

DIE GESCHÜTZTE ERDKLEMME MUSS AN EINE EXTERNE GESCHÜTZTE
ERDUNGSANLAGE ANGESCHLOSSEN SEIN.

S

DEN JORDADE TERMINALEN MÅSTE KOPPLAS TILL ETT EXTERNT
JORDNINGSSYSTEM.

E

EL BORNE DE TIERRA PARA PROTECCION DEBE CONECTARSE A UN SISTEMA
EXTERNO DE PROTECCION DE TIERRA.

NL

KOPPEL DE BESCHERMENDE AARDAANSLUITING AAN EEN BESCHERMENDE
EXTERNE AARDAANSLUITING.

PL

ZABEZPIECZAJACA KONCOWKA UZIEMIAJACA MUSI BYC PODLACZONA DO
GNIAZDA UZIEMIAJACEGO.

Page 5 IP2025

GB

Important safety notice

Protection afforded by compliance to EN61010-1 may be impaired if the equipment is not used as specified.
SQUING 2 is a liquid level switch. It must be installed, connected, commissioned, operated and maintained by

suitably qualified personnel only, observing any national and local requirements that may apply.
Ensure the wiring is suitable for the electrical current and the insulation is suitable for the voltage, temperature and

environment

IT

Avviso importante di sicurezza

La protezione accordata dall’uso conforme alla direttiva EN61010-1 pu ò essere compromessa se l’attrezzatura non
viene uilizzata come specificato.

SQUING 2 è un interruttore di livello del liquido. Deve essere installato, collegato, messo in opera, azionato e
sottoposto a manutenzione solamente da personale debitamente qualificato, in stretta conformità con tutti i requisiti
locali e nazionali applicabili.

Accertarsi che il cablaggio sia adeguato alla corrente elettrica e che l’isola m ento sia sufficiente per la tensione, la
temperatura e l’ambiente.

F

Note Importante

La sécurité selon to EN610100-1 pourra être réduite si le détecteur n’est pas utilisé suivant cette notice.
SQUING 2 est un détecteur de niveau de liquide conçu pour une utilisation en dehors de zones classées

dangereuses. SQUING 2 doit être installé, raccordé, mis en service, utilisé, et entretenu par des personnes
convenablement qualifiées qui respectent des normes locales et nationales.

S'assurer que le câblage convient pour le courant électrique et que l'isolation convient pour la tension, la
température et l'environnemen.

D

Wichtiger Sicherheitshinweis:

Wenn die Geräte nicht wie spezifiziert verwendet werden, kann der Schutz gemäß EN610100-1 beeinträ chtigt
werden.

SQUING 2 ist ein Flüssigkeitstand schalter zur Verwendung im Ex-freien Bereich. SQUING 2 muss durch
geeignetes Personal installiert, angeschlossen, betrieben und gewartet werden unter Beachtung nationaler und
lokaler Bestimmungen.

Prüfen, ob Verkabelung für elektrischen Strom und die Isolierung für Spannung, Temperatur und Umgebung
geeignet sind.

S

Viktig information om säkerhet:

Personskydd i enlighet med EN610100-1 kan minska eller upphöra om nivåvakten i nte brukas enligt denna
instruktion

SQUING 2 är en nivåvakt för vätskor. Den får endast installeras i icke explosionsfarliga miljöer. SQUING 2 får
endast installeras, elektriskt inkopplas, driftsättas och underhållas av härför tekniskt kvalificerad personal med
beaktande av nationella och lokala tillämpliga bestämmelser.

Se till att anslutningarna är lämpliga för elektriska ström och att isoleringen är lämplig för spänning, temperatur och
omgivning.

E

Atención

Protección según EN610100-1, debe cumplirse si el equipo no se utiliza según especificación.
El SQUING 2 es un interruptor de nivel diseñado para trabajar en zonas seguras. El SQUING 2 debe instalarse,

conectarse, ponerse en marcha, operarse y mantenerse por personal cualificado, teniendo en cuenta todas las
reglamentaciones nacionales y locales vigentes.

Asegurarse de que los cables son los adecuados para la corriente eléctrica y que el aislamiento es adecuado para
el voltaje, la temperatura y el entorno.

NL

Belangrijke veiligheidsnota.

De protectie conform aan de directieve EN610100-1 kan vervallen wanneer het product niet wordt toegepast
zoals beschreven.

De SQUING 2 is ontworpen om gebruikt te worden in niet- explosiegevaarlijke ruimten. De SQUING 2 dient
uitsluitend geplaatst, aangesloten, in bedrijf gesteld en onderhouden te worden door bevoegd personeel, en de
nationale voorschriften dienen gerespecteerd te worden.

Controleer dat de bedrading geschikt is voor de elektrische spanning en dat de isolatie geschikt is voor de
stroomspanning, temperatuur en omgeving.

PL

Uwaga dotycząca bezpieczeństwa.
Zabezpieczenia w konstrukcji urządzenia wykonane zgodnie z normą EN610100-1 mogą być
niewystarczające o ile urządzenie jest użytkowane niezgodnie ze specyfikacją.
SQUING 2 jest sygnalizatorem poziomu cieczy. Musi być instalowany, połączony, użytkowany i serwisowany tylko

przez wykwalifikowany personel, posiadający wymagane uprawnienia.
Upewnij sie, ze okablowanie jest dostosowane do natezenia pradu,a izolacja odpowiednia do napiecia, temperatury i

otoczenia.

IP2025 Page 6

GB

CONTENTS

F

SOMMAIRE

D

INHALT

S

INNEHÅLL

Important safety
notice…

5

Note importante de
sécurité……………..….

5

Wichtiger

sicherheitshinweis…....

5

Viktig information om
säkerhet………….…….

5

Part number
identification………..…. 8

Identification du n° de
pièce…………………… 8 Typenschlüssel……..… 8

Artikelnummeridentifier-

ing… 8
Handling……………….. 10 Manipulation……….….. 10 Einsatz………….……… 10 Hantering……...………. 10
Device

identification……...….... 11

Identification du
dispositif………..……… 11 Typenschild……….…... 11 Produktidentifiering..…. 11

Installation……………... 12 Installation…..………… 12 Installation……...……… 12 Installation……..……… 12

Avoid product
build-up…...…………

13

Eviter les dépôts de

matières solides….....

13

Produktablagerungen
vermeiden……...……

13

Undvik uppbyggnad
av beläggningar...…..

13
Switch point……..….. 13 Point de détection..… 13 Schaltpunkt……...….. 13 Omkopplingspunkt.… 13
Correct fork

alignment……...…….

14

Alignement correct
de la fourche…..…….

14

Richtige sensoraus
richtung………………

14 Korrekt gaffelläge.…. 14

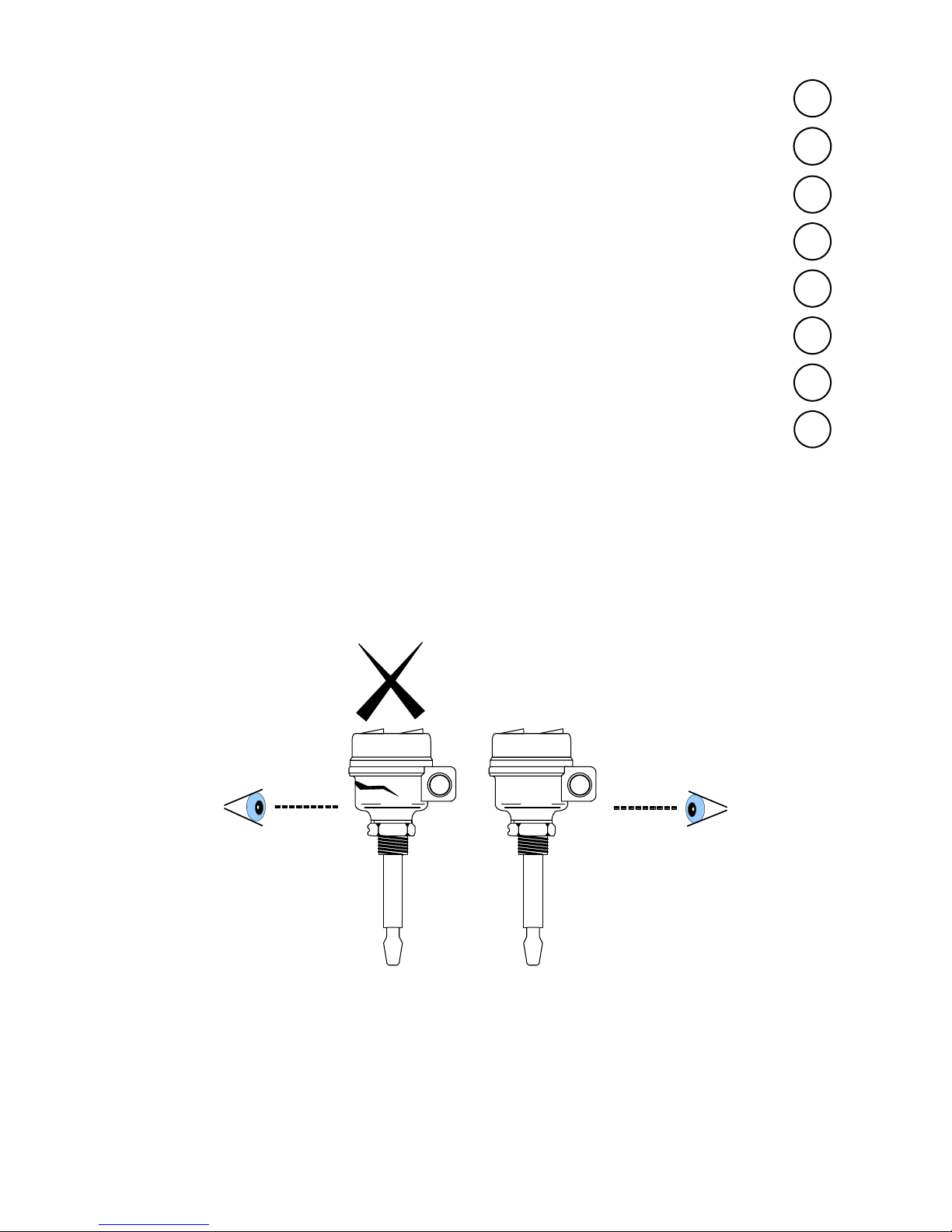

Cable gland
orientation……….…. 16

Orientation du
presse-étoupe..…….. 16

Kabeldurchführungs-

ausrichtung…. 16 Kabelglandens läge... 16

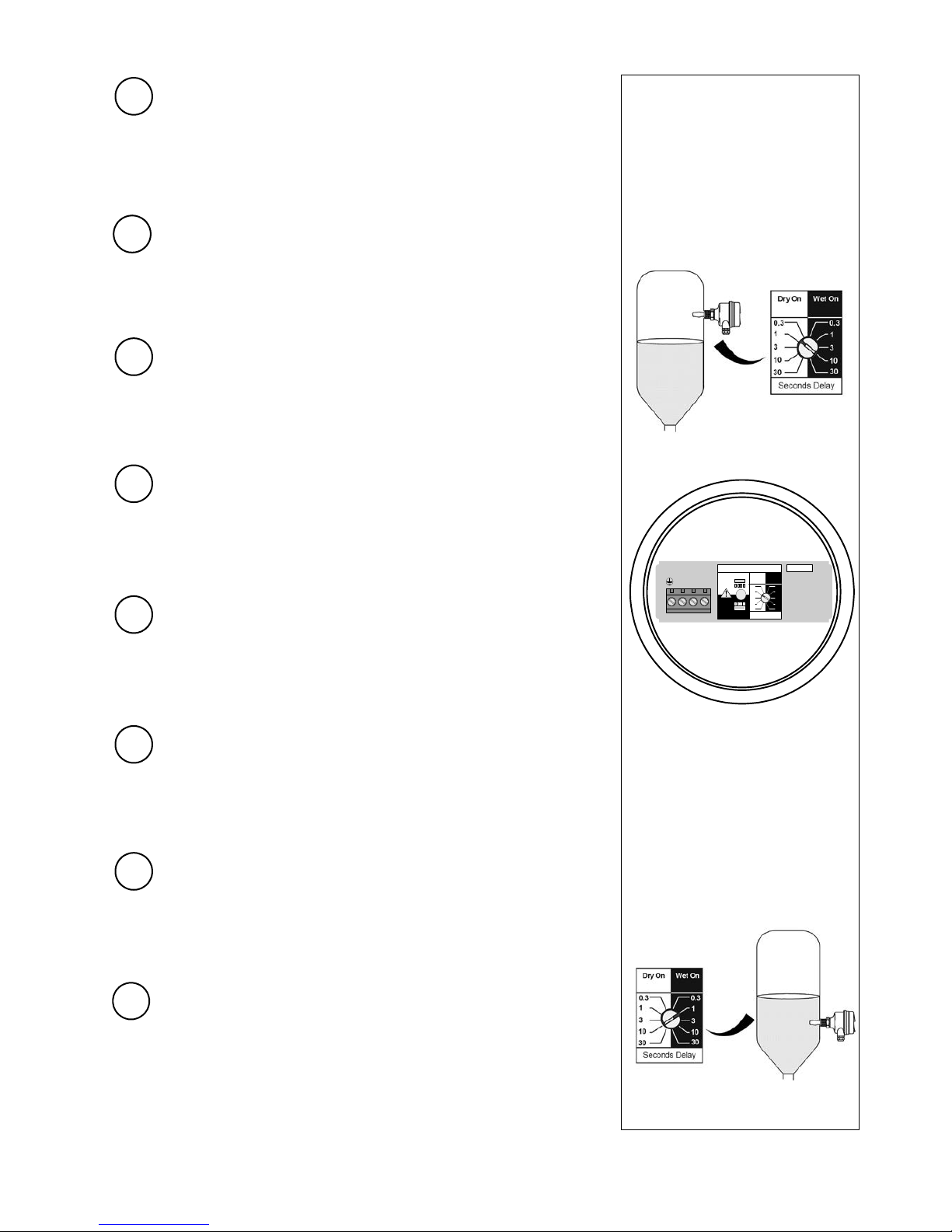

Setting up switching

Réglage de la
temporisation

Einstellung der Inställning av

time
delay..…………….…..

17

de la
commutation………...

17

Schaltzeitverzög-

erung…….

17 Tidsfördröjning……… 17

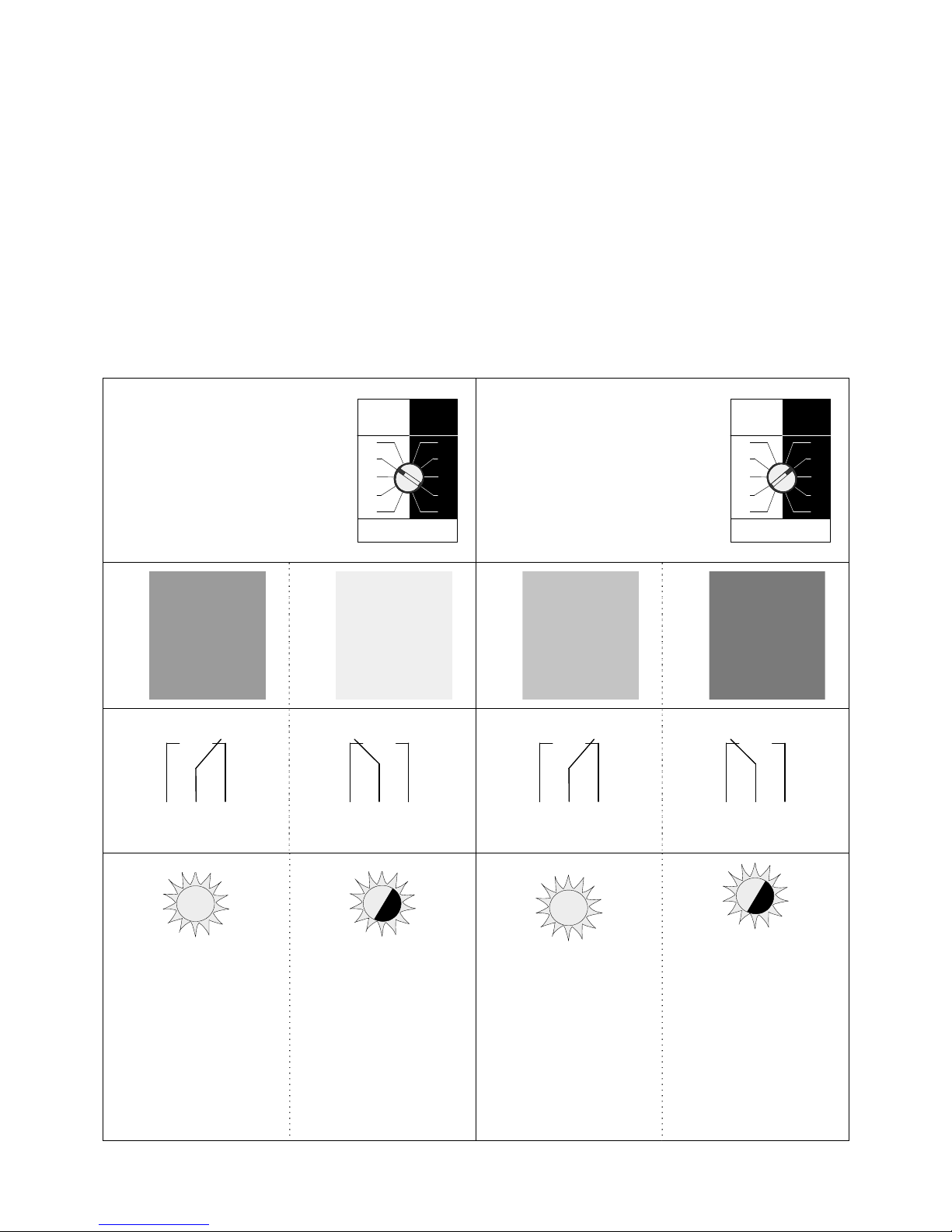

Status indication
LED………………….. 17

Etat des voyants
LED………………….. 17 LED-Statusanzeige… 17 Statusindikering LED. 17

Direct load
switching……………….

18

Commutation de
charge directe…………

18 Direktlastschaltung…… 18 Direktkopplad last…….. 18

PNP/PLC version…….. 20 Version PNP/PLC…….. 20 PNP/SPS-Version…….. 20 PNP/PLC-version…….. 20

Relay output………….. 22 Sortie relais……………. 22 Relaisausgang………… 22 Reläutgång……………. 22

NAMUR……………….. 24 NAMUR………………... 24 ………………...……….. 22 NAMUR-utgång........…. 22

8/16 mA……………….. 26 8/16 mA……………….. 26 8/16 mA……………….. 26 8/16 mA……………….. 26

Magnetic test point….. 28 Point test magnétique...

28

Magnet.

funktionsprüfung……....

28 Magnetisk testpunkt….. 28

Maintenance………….. 28 Maintenance……….….. 28 Wartung…………….….. 28 Underhåll……….……… 28

Inspection……......…… 29 Contrôle…………….…. 29 Inspektion……………… 29 Inspektion………..……. 29

Technical data………... 30 Données techniques…. 30 Technische Daten…….. 30 Tekniska data…………. 30

Accessories…………... 31 Accessoires…………… 31

Zusatz - und
Ersatzteile……………... 31 Tillbehör……………….. 31

Spare Parts (PCBs)….. 33

Pièces de rechange
(circuits imprimés)…….

33 Ersatzteile (Leiterplatte) 33 Reservdelar (kretskort). 33

Trouble shooting……… 35 Diagnostic de peci.…… 35 Fehlerbehebung………. 35 Felsökning…………….. 35
Specification………….. 37 Spécification…...……… 37 Spezifikation…...……… 37 Teknisk pecification..…. 37

Page 7 IP2025

E

INDICE

NL

INHOUD

PL

ZAWARTOŚĆ

IT

SOMMARIO

Aviso importante de
seguridad………………

5

Belangrijke
Veiligheidsnota………...

5

Uwaga dotycząca
bezpieczeństwa…….…

5

Avviso importante di
sicurezza…

5

Número de
identificación de pieza..

8 Onderdeelnummer……. 8

Identyfikacja kodu
urządzenia………..……

8

Identificazione del
numero del pezzo……..

8

Manejo………….……… 10 Behandeling…………… 10

Obsługa……….……..... 10

Manipolazione………… 10

Identificación del
equipo…………………..

11

Identificatie van het
toestel…………………..

11

Identyfikacja
urządzenia…….……….

11

Identificazione del
dispositivo…...…………

11

Instalación…..…………. 12 Installatie………………. 12

Instalacja…………...….. 12

Installazione…………… 12

Evitar acumulación
de producto…….……

13

Vermijdt
Productaanladingen…..

13

Zapobieganie
zarastaniu czujnika…

13

Evitare accumuli di
prodotto……………..

13

Punto conmutación… 13 Schakelpunkt…..…… 13

Punkt przełączania… 13

Punto di
commutazione………

13

Alineación correcta
de la horquilla……….

14

Correcte orientatie
van der vork…………

14

Prawidłowe
usytuowanie widełek.

14

Allineamento corretto
della forcella………..

14

Orientación del pren­saestopas del cable..

16 Plaats van de wartel.. 16

Orientacja dławika
kablowego……...……

16

Orientamento del
pressacavo…………

16

Configuración del
relé de

Instelling van de

Ustawienie
czasu

Impostazione
dell’interruttore

Tiempo de

conmutación….......... 17 Omschakelvertraging 17

Opóźnienia………….. 17

Ritardo di

commutazione.............. 17

LED indicador de
tiempo……………….. 17 LED statusindicatie… 17

Wskaźnik statusu
LED…………………..

17

Indicazioni del LED…… 17

Conmutación carga
directa………………….. 18

Direct geschakelde
Belasting………………. 18

Podłączenie
obciążenia………...……

18

Commutazione per
carico diretto…….…….. 18

Versión PNP / PLC…… 20 PNP/PLC uitvoering….. 20

Wersja PNP/PLC…...… 20

Versione PNP/PLC…… 20

Salida de relé…………. 22 Relais uitgang………… 22

Wyjście przekaźnikowe. 22

Uscita relé…………….. 22

NAMUR ….……….…… 24 NAMUR 24

NAMUR ……………

24 NAMUR……………….. 24

8/16 mA……………….. 26 8/16 mA……………….. 26 8/16 mA……………….. 26 8/16 mA……………….. 26

Punto test magnético…

28

Magnetischtestpunt…...

28

Magnetyczny punkt
testujący………………..

28

Punto per test
magnetico……………..

28

Mantenimiento………… 28 Onderhoud…………….. 28

Obsługa……….……….

28 Manutenzione………… 28

Inspección……...……… 29 Inspectie………….……. 29

Obsługi……….

.……….

29 Ispezione……………… 29

Datos técnicos………… 30 Technische gegevens... 30

Dane techniczne………

30 Dati tecnici……………. 30

Accesorios……………..

31

Bijbehorigheden en
onderlen………………..

31

Akcesoria………………

31

Accessori………….……

31

Piezas (tarjeta de
circuito impreso)……….

33

Reserveonderdelen
(Printplaten)……………

33

Czesci zamienne
(Plytki Drukowane)……

33

Parti di ricambio (PCB)
(circuiti stampati)………

33

Investigación de
averías…………………. 35 Foutzoeken……………. 35

Wykrywanie usterek…..

35 Risoluzione dei guasti... 35

Especificacies…………. 37 Specificaties………...… 37

Specyfikacja……………

37 Caratteristiche………... 37

PART NUMBERING IDENTIFICATION

Code Product Description

T Tuning fork level switch

Code Materials of Construction (Process Connection and Fork)

C Alloy C (UNS N10002), Alloy C-276 (UNS N10276), solid

D 316/316L stainless steel (1.4401/1.4404)

E 316/316L stainless steel (1.4401/1.4404), 3.1B certificates (1.4404)

F ECTFE co polymer, coated 316/316L stainless steel (1.4401/1.4404)

G ECTFE copolymer, coated 316/316L stain les s steel (1.4401/1.4404), 3.1B certificates (1.4404)

Code Process Connection Code Process Connection

5A ¾-in. BSPT (R) thread 6M DN40, PN 63 flange

5B ¾-in. BSPP (G) thread 6N DN40, PN 100 flange

5D ¾-in. NPT thread 2K DN50, PN 10/16 flange

1A 1-in. BSPT (R) thread 2L DN50, PN 25/40 flange

1B 1-in. BSPP (G) thread 2M DN50, PN 63 flange

1D 1-in. NPT Thread 2N DN50, PN 100 flange

1P 1 in. BSPP (G) O-ring hygienic 7K DN65, PN 10/16 flange

6R 1½-in. (38 mm) Tri-clamp hygienic 7L DN65, PN 25/40 flange

2R 2-in. (51 mm) Tri-clamp hygienic 7M DN65, PN 63 flange

8Q Mobrey 'A' flange 7N DN65, PN 100 flange

9Q Mobrey 'G' flange 3K DN80, PN 10/16 flange

1G 1 in. ASME B16.5 Class 150 RF flange 3L DN80, PN 25/40 flange

1H 1 in. ASME B16.5 Class 300 RF flange 3M DN80, PN 63 flange

1J 1 in. ASME B16.5 Class 600 RF flange 3N DN80, PN 100 flange

6G 1½-in. ASME B16.5 Cla ss 150 RF flange 4L DN100, PN 25/40 flange

6H 1½-in. ASME B16.5 Class 300 RF flange 4L DN100, PN 25/40 flange

6J 1½-in. ASME B16.5 Class 600 RF flange 4M DN100, PN 63 flange

2G 2 in. ASME B16.5 Class 150 RF flange 4N DN100, PN 100 flange

2H 2 in. ASME B16.5 Class 300 RF flange SA 25A, 10K, JIS B2220, flange

2J 2 in. ASME B16.5 Class 600 RF flange SB 25A, 20K, JIS B2220, flange

3G 3 in. ASME B16.5 Class 150 RF flange TA 40A, 10K, JIS B2220, flange

3H 3 in. ASME B16.5 Class 300 RF flange TB 40A, 20K, JIS B2220, flange

3J 3 in. ASME B16.5 Class 600 RF flange UA 50A, 10K, JIS B2220, flange

4G 4 in. ASME B16.5 Class 150 RF flange UB 50A, 20K, JIS B2220, flange

4H 4 in. ASME B16.5 Class 300 RF flange VA 80A, 10K, JIS B2220, flange

4J 4 in. ASME B16.5 Class 600 RF flange VB 80A, 20K, JIS B2220, flange

1K DN25, PN 10/16 flange XA 100A, 10K, JIS B2220, flange

1L DN25, PN 25/40 flange XB 100A, 20K, JIS B2220, flange

1M DN25, PN 63 flange

1N DN25, PN 100 flange

6K DN40, PN 10/16 flange

6L DN40, PN 25/40 flange

IP2025 Page 8

Page 9 IP2025

Code Electronic Type

T Direct load switching (mains, 2-wire) 20 to 264 Vac 50/60 Hz, 20 to 60 Vdc

G PNP/PLC low voltage (3-wire) 20 to 60 Vdc

V Relay (DPCO)

K NAMUR

H 8/16 mA

Code Finish

1 Standard

2 Hand polished (Ra < 0.4 µm)

Code Product Certifications

A ATEX I.S.

C CSA I.S. and Non-incendive

D CSA Exd

E ATEX Exd

F FM Exd

G FM and CSA (unclassified, safe areas)

H IECEx I.S.

J IECEx Exd

K FM I.S. and Non-incendive

N Standard (no approvals)

Code Housing

A Glass-filled nylon, M20

D Glass-filled nylon, ½-in. NPT

S Stainless steel, M20

T Stainless steel, ¾-in. NPT

X Aluminium alloy, M20

Y Aluminium alloy, ¾-in. NPT

Code Fork Length

A Standard length 1.7 in. (44 mm)

H Standard length (flanged models) 4.0 in. (102 mm)

B Ext. 5.9 in. (150 mm)

C Ext. 11.8 in. (300 mm)

D Ext. 19.7 in. (500 mm

L Semi-ext 3.9 in. (98 mm)

M Ext customer defined

Code Other Specification

****

Extension length in mm (only if M selected)

T D 1A V 1 N A A

Page 9 IP2025

IP2025 Page 10

GB

Handling

IT

Manipolazione

F

Manipulation

D

Einsatz

S

Hantering

E

Manejo

NL

Behandeling

PL

Obsługa

Do not hold SQUING 2 by forks.

Non afferrare il modello SQUING 2 dalle forcelle.

Ne pas tenir le SQUING 2 par les lames.

Squing 2 nicht an der Stimmgabel halten.

Håll ej SQUING 2 i gaffeln.

No sujetar el SQUING 2 por las horquillas

De SQUING 2 mag niet aan de vorken vastgehouden worden.

Nie przenosić SQUINGA 2 za widełki.

GB

Do not alter SQUING 2 in any way

IT

Non modificare il modello SQUING 2 in alcun
modo

F

Ne modifier, en aucune
manière, la forme des lames.

D

SQUING 2 in keiner Weise ändern

S

Gaffelbladen på SQUING 2 får inte böjas eller
vinklas i någon riktning

E

No debe modificarse la forma de las láminas
en ningun caso

NL

In elk geval mag de SQUING 2 niet
beschadigd worden

PL

Nie modyfikować SQUINGA 2 w żaden
sposób

Page 11 IP2025

Device Identification

GB

Identificazione del dispositivo

IT

Identification

F

Typenschild

D

Produktidentifiering

S

Identificación del equipo

E

Identificatie van het toestel

NL

Identyfikacja urządzenia

PL

IP2025 Page 12

GB

Installation

IT

Installazione

F

Installation

D

Installation

S

Installation

E

Instalación

NL

Installatie

PL

Instalacja

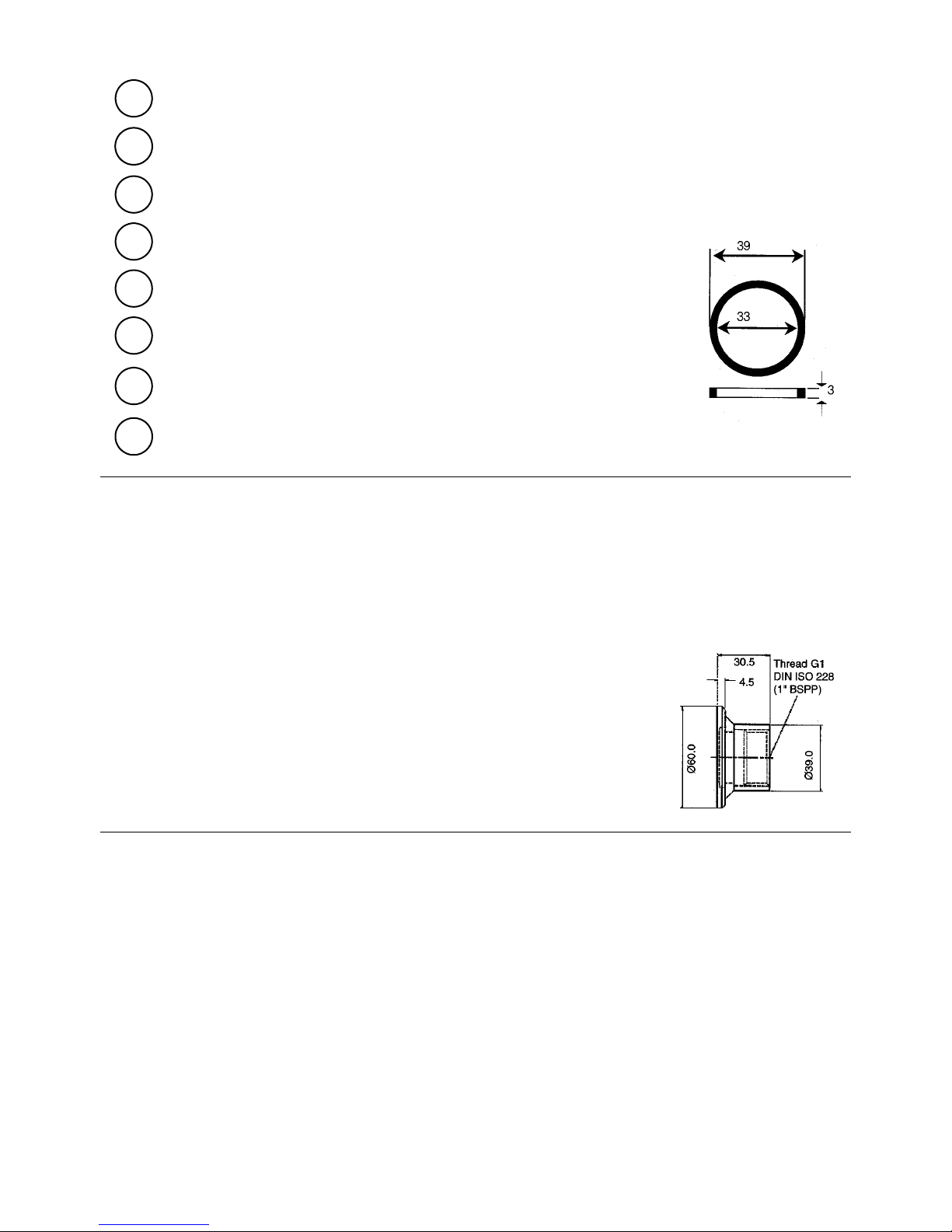

PTFE (Teflon®)

Gasket
Guarnizione
Joint
Dichtung
Packning
Junta
Dichting

Podkładka

Seal (supplied in SK266)
Tenuta (fornita in SK266)
Jont (fourni dans SK266)
Dichtung (enthalten in SK266)
Packning (levereras med SK266)
Junta (suministrada con SK266)
Dichting (geleverd met SK266)

Uszczelnienie (dostarczane z SK266)

Page 13 IP2025

Avoid product build-up

GB

Evitare accumuli di prodotto

IT

Eviter des dépôts de matières

solides

F

Produktablagerungen vermeiden

D

Undvik uppbyggnad av

beläggningar

S

Evitar el almacenamiento de

producto

E

Vermijd productaanladingen

NL

Zabopieganie zarastaniu czujnika

PL

SP

HY

Switchpoint (for H20)
Isteresi di commutazione

GB

SP
HY

Punto di commutazone( per H20)
Switching hysteresis

IT

SP
HY

Point de détection (pour de l’eau)
Hystérésis

F

SP
HY

Schaltpunkt (H20)
Schalthysterese

D

SP
HY

Omkopplingspunkt (H20)
Omkopplingspunkt Hysteres

S

SP
HY

Punto conmutación (H20)
Histéresis

E

SP
HY

Schakelpunt (H20)
Hysteresis

NL

SP
HY

Punkt przełączania (H20)
Histereza

PL

13mm

±1mm

13mm

IP2025 Page 14

GB

Correct fork alignment

IT

Allineamento corretto della forcella

F

Alignement correct de la fourche

D

Richtige

S

Korrekt gaffelläge

E

Alineación correcta de la horquilla

NL

Correcte orientatie van de vork

PL

Prawidłowe usytuowanie widełek

Alignment groove

Scanalatura di allineamento

Repère d’alignement

Ausrichtnut

Indikeringsspår för gaffelläge

Marca para alineación

Een inkeping duidt de orientatie van de vork

Rowek ustawienia

Page 15 IP2025

IP2025 Page 16

GB

Cable gland orientation

IT

Orientamento del pressacavo

F

Orientation du presse-étoupe

D

Kabeldurchführungs-ausrichtung

S

Kabelglandens läge

E

Orientación del prensaestopas del cable

NL

Orientatie van de wartel

PL

Orientacja dławika kablowego

Page 17 IP2025

GB

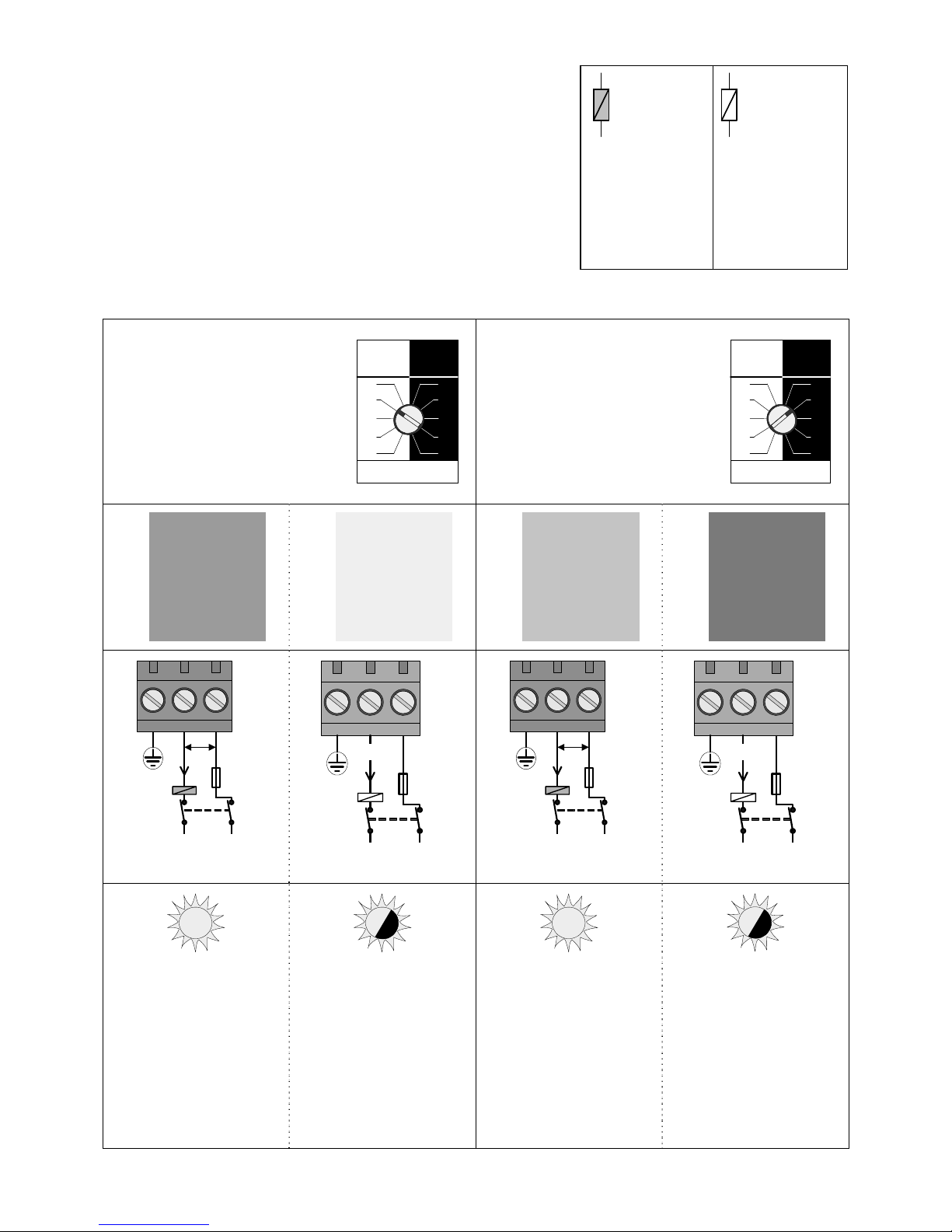

Switching time delay
(0.3, 1, 3, 10 or 30 seconds) mode selection

(5 second delay when switching between modes)

Mode = Dry On
Modalità = Asciutto acceso
Niveau haut Sec = Passant
TROCKEN = EIN Oberer

Begrenzer
Hög nivå TORR = TILL
Nivel alto SECO= ON
Hoog niveau DROOG = AAN

Mod pracy = wynurzony, włączony

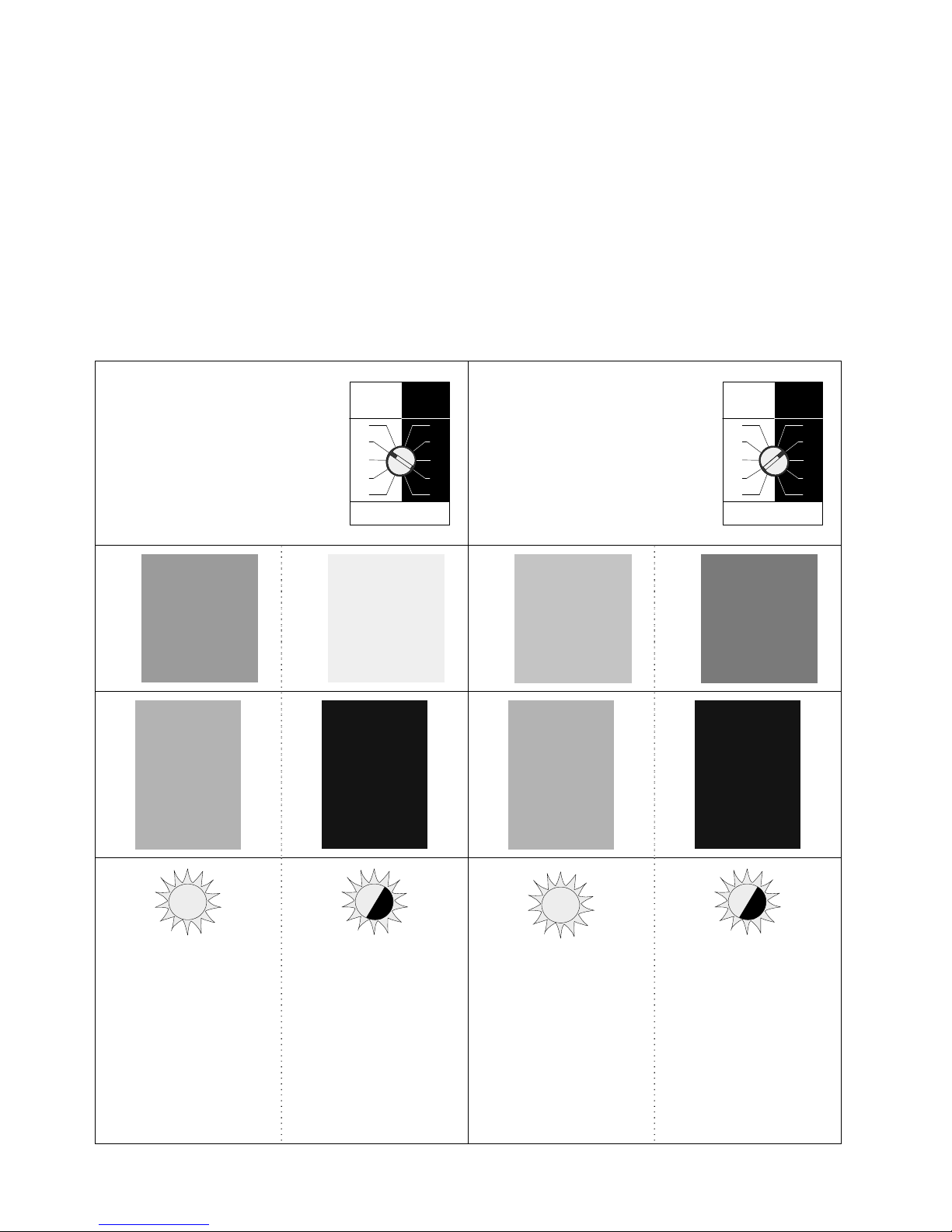

OPERATION MODE

Dry On Mode

Dry
Wet

Wet On Mode

Dry
Wet

Dry On Wet On

Seconds Delay

0.3 0.3

3

30

10

1

3

30

10

1

12

3

OUT

+

-

4

PLC/PNP

Mode = Wet On
Modalità = Bagnato acceso
Niveau bas Mouillé = Passant
NASS = EIN Unterer Begrenzer
Låg nivå VÅT = TILL
Nivel bajo HUMEDO = ON
Laag niveau NAT = AAN

Mod pracy = zanurzony, włączony

Status Indication (LED)

One continuous Output ON
One flash per second Output OFF
One flash every 4 seconds Load Fault (current too high, short circuit

or load omitted)

IT

Ritardo di commutazione
(0.3, 1, 3, 10 o 30 secondi)selezione modalità

(ritardo di 5 secondi quando si cambiano modalità)

Indicazione del LED

Lo stato di uscita è acceso
Fisso Lo stato di uscita è spento
Un lampeggio ogni secondo Errore di carico (corrente troppo alta,

cortocircuito o carico omesso)

F

Temporisation de commutation
Selection mode (0.3, 1, 3, 10 ou 30 secondes)

(Délai de 5 secondes après modification du mode ou du temps de réponse)

Indication état (LED)

Allumé en continu Sortie ON
Clignote une fois par seconde Sortie OFF
Clignote toutes les 4 secondes Défaut (courant trop fort, court circuit ou

charge omis)

D

Schaltzeitverzögerungg
(0,3, 1, 3, 10 oder 30 Sekunden) modusauswahl

(5 Sekunden Verzögerung nach Modus- oder Verzögerungszeitwechsel)
Statusanzeige (LED)
Dauerbetrieb Ausgang Ein

Ein Blitz pro Sekunde Ausgang AUS
Ein Blitz alle 4 Sekunden Lastfehler (zu hohe Stromstärke

Kurzschluß oder überschlagen)

S

Tidsfördröjning
(0,3, 1, 3, 10 eller 30 sekunder) lägesval

(5 s fördröjning vid ändring av arbetssätt eller larmfördröjning)
Statusindikering (LED)
Lyser kontinuerligt Utgång TILL

En blinkning per sekund Utgång FRÅN
En blinkning var 4:e sekund Belastningsfel (för hög-ström, kortslutning

eller Inkopplad last)

E

Demora del tiempo de conmutación
(0,3, 1, 3, 10 ó 30 segundos) mode selección

(5 segundos de atraso após mudança do modo ou tempo de atraso)

Indicador de Estado (LED)

En continuo Salida ON
Un destello por segundo Salida OFF
Un destello cada 4 segundos Fallo de carga (corriente demasiado alta,

cortocircuito u omitida)

NL

Schakelvertraging
(0,3, 1, 3, 10 of 30 sec.) instelling

(5 seconden vertraging na het wijzen van de mode of vertragingstijd)

Toestandsindicatie (LED)

Continu aan Uitgang AAN
Een flits per seconde Uitgang UIT
Een flits per 4 seconden Belastingsfout (stroom te hoog,

kortsluiting of niet aangesloten)

PL

Ustawienie czasu opóźnienia
Wybór modu pracy (0,3, 1, 3, 10 lub 30 sekund)

(5 sekund opóźnienia jeżeli przełączamy mod pracy)

Wkaźnik statusu (LED)
“Włączony” ciągle wyjście “Włączony”

Miganie raz na sekundę wyjście “Wyłączony”

Miganie raz na 4 sekundy

bł

ą

d obciążenia (za duży prąd, zwarcie,

brak obciążenia)

IP2025 Page 18

GB

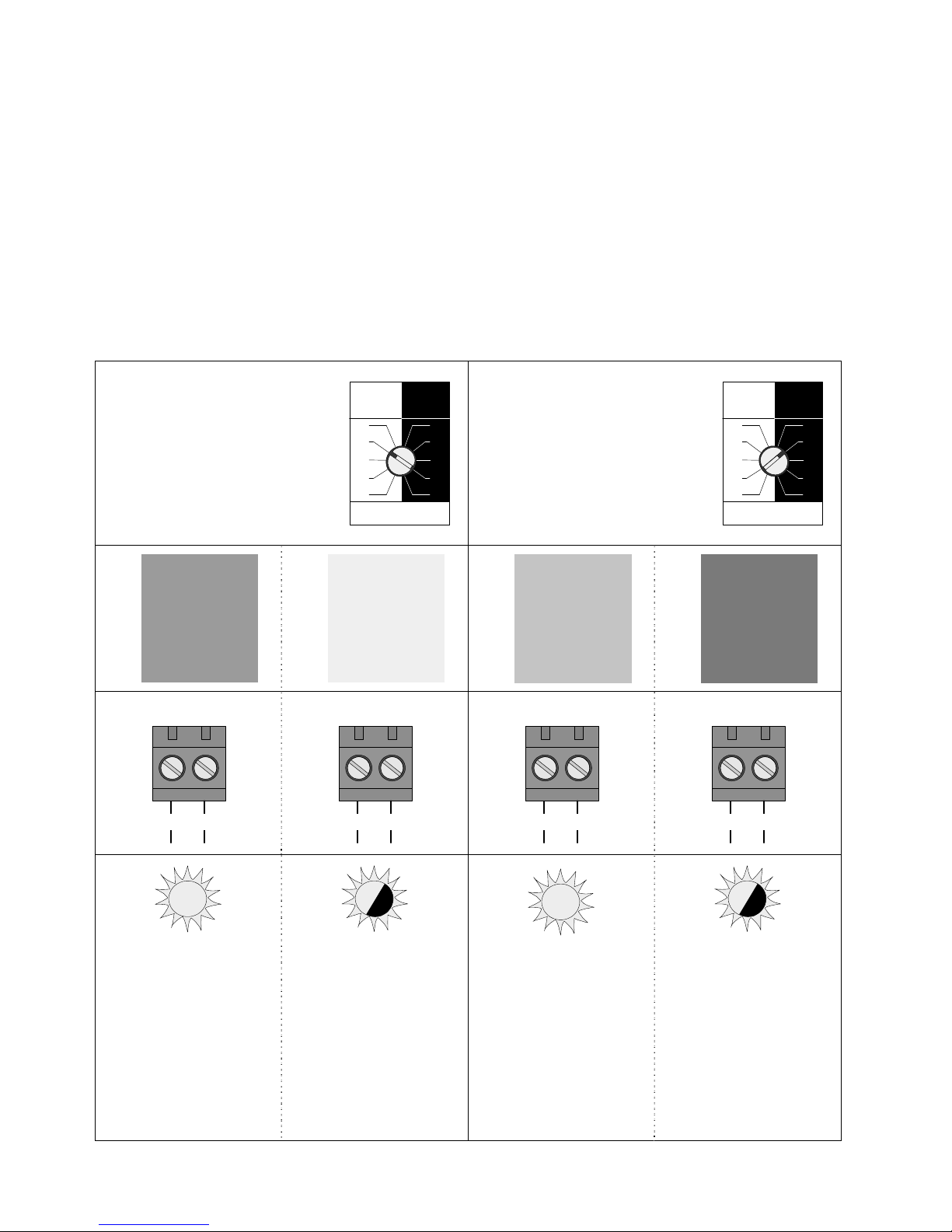

Direct load switching (2 Wire) (Red)

Direktkopplad last (2 ledare) (röd)

S

IT

Commutazione per carico diretto
(2 fili) (Rosso)

Conmutación carga directa (2 hilos) (Rojo)

E

F

Commutation de charge directe
(2 fils) (rouge)

Direct geschakelde belasting (2-draads) (rood)

NL

D

Direktlastschaltung (2-adrig) (Rot)

Bezporednie przeczanie obcienia –

wersja 2 przewodowa. Modu elektroniki -

czerwony

PL

DPST = ‘Double Pole, Single Throw’ (on/off) switch - it must be fitted for safe disconnection of the power supply.
Fit the switch as near to the SQUING 2 as possible. Keep the switch free of obstructions.
Label the switch to indicate that it is the supply disconnection device for the SQUING 2.

DPST = Interruttore bipolare a singola mandata (“Double Pole, Single Throw” (on/off) – Deve essere montato per lo scollegamento sicuro
dell’alimentazione. Montare l’interruttore il più vicino possibile allo SQUING 2. Tenere l’interruttore libero da ostacoli. Applicare un’etichetta
all’interruttore per indicare che si tratta del dispositivo di scollegamento dell’alimentazione per lo SQUING 2.

DPST = ‘Double Pole, Single Throw’ (interrupteur bipolaire) - l'installer de manière à ce que l'alimentation puisse être déconnectée sans danger.
Installer l'interrupteur aussi près que possible du SQUING 2. Garder l'interrupteur à l'abri de toute obstruction.
Etiqueter l'interrupteur pour indiquer qu'il s'agit du dispositif de déconnection du SQUING 2 de l'alimentation.

DPST =’Double Pole, Single Throw’ (ein/aus) Schalter – Er muss zur sicheren Trennung vom Stromkreis eingebaut werden.
Den Schalter so nahe wie möglich am SQUING 2 anbringen. Den Schalter von Behinderungen frei halten.
Den Schalter beschriften, um zu verdeutlichen, dass er die Trennvorrichtung zu SQUING 2 ist.

DPST = ‘Double Pole, Single Throw’ (av/på) strömbrytare måste kopplas till strömkällan som säkerhetsåtgärd.
Fäst strömbrytaren så nära SQUING 2 som möjligt. Se till att strömbrytaren inte är blockerad.
Märk strömbrytaren så att du vet att detta är avkopplingsenheten för SQUING 2.

DPST = ‘Double Pole, Single Throw’ Botón de conexión - hay que colocarlo para una desconexión segura del suministro de electricidad.
Colocar el botón tan cerca como pueda del SQUING 2. No obstruir el aceso al botón.
Etiquetar el botón para indicar que se trata del aparato de desconexión de electricidad para el SQUING 2.

DPST = 'Double Pole, Single Throw' (in/uit) schakelaar - moet worden geïnstalleerd voor een veilige afkoppeling van de stroomvoorziening.
Installeer de schakelaar zo dicht mogelijk bij de SQUING 2. De schakelaar vrij van obstakels houden.
De schakelaar labelen zodat het duidelijk is dat dit het afkoppelingsmechanisme is voor de SQUING 2.

Glowny wlacznik zasilania DPST = ‘Double Pole, Single Throw’ - nalezy zamontowac w sposob umozliwiajacy latwe przerwanie doplywu pradu.
Zamontuj wlacznik w mozliwie jak najmniejszej odleglosci od SQUING 2. Zapewnij swobodny dostep do wlacznika.
Oznacz przycisk informacja, ze sluzy on do wylaczenia urzadzenia SQUING 2.

Page 19 IP2025

High level DRY = ON
Livello alto Asciutto = Acceso
Niveau haut Sec = Passant
TROCKEN = EIN Oberer Begrenzer
Hög nivå TORR = TILL
Nivel alto SECO=ON
Hoog niveau DROOG = AAN

Poziom wysoki, czujnik wynurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

3

30

10

1

3

30

10

1

Low level WET = ON
Livello basso Bagnato = Acceso
Niveau bas Mouillé = Passant
NASS = EIN Unterer Begrenzer
Låg nivå VÅT = TILL
Nivel bajo HUMEDO = ON
Laag niveau NAT = AAN

Poziom niski, czujnik zanurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

30

10

3

30

10

1

3

1

U

N L

0V

+V

Fuse

2A(T)

I

L

12V

DPST

Fuse

2A(T)

N L

0V

+V

I

L

<4mA

DPST

U

N L

0V

+V

Fuse

2A(T)

I

L

12V

DPST

Fuse

2A(T)

N L

0V

+V

I

L

<4mA

DPST

LED on continuously

LED acceso fisso

Voyant fixe

LED leuchtet dauernd

LED ligado em

contínuo

LED lyser konstant

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo

Voyant clignotant à 1 Hz

LED blinkt jede Sekunde

LED pisca todos os

segundos

LED blinkar varje sekund

LED knippert iedere seconde

LED miga raz na sekundę

LED on continuously

LED acceso fisso

Voyant fixe

LED leuchtet dauernd

LED ligado em

contínuo

Statusvisande LED med

kontinuerligt

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo
Voyant clignotant à 1 Hz
LED blinkt jede Sekunde

LED pisca todos os

segundos

Statusvisande LED med

alternativt blinkande 1 Hz

LED knippert iedere seconde

LED miga raz na sekundę

= Load on
= Carico acceso
= Relais excite
= Last ein
= Belastning till
= Carga on
= Belasting aan
= Pod napięciem

= Load off
= Carico spento
= Relais au repos
= Last aus
= Belastning från
= Carga off
= Belasting uit
= Bez napięcia

IP2025 Page 20

GB

PNP output for load switching and direct PLC switching (Yellow)

IT

Uscita PNP per commutazione carico e commutazione PLC diretta (giallo)

F

Sortie PNP pour commande directe d’une charge ou d’un automate (Jaune)

D

PNP-Ausgang für Lastschalter und direkte SPS-Schaltung (Gelb)

S

PNP-utgång för brytningav last och direkt PLC-inkoppling (Gul)

E

Salida PNP para conmutación de carga y conmutación PLC directa (Amarillo)

NL

PNP uitgang voor directe lastschakeling en PLC-aansturing (Geel)

PL

Wersja z wyjściem PNP/PLC, moduł elektroniki (żółty)

= Load on.

= Carico acceso
= Relais excité
= Last ein.
= Belastning till.
= Carga on.
= Belasting aan.

= Pod napięciem.

= Load off.
= Carico spento
= Relais au repos
= Last aus.
= Belastning från.
= Carga off.
= Belasting uit.

= Bez napięcia.

Page 21 IP2025

High level DRY = ON
Livello alto Asciutto = Acceso
Niveau haut Sec = Passant
TROCKEN = EIN Oberer Begrenzer
Hög nivå TORR = TILL
Nivel alto SECO=ON
Hoog niveau DROOG = AAN

Poziom wysoki, czujnik wynurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

3

30

10

1

3

30

10

1

Low level WET = ON
Livello basso Bagnato = Acceso
Niveau bas Mouillé = Passant
NASS = EIN Unterer Begrenzer
Låg nivå VÅT = TILL
Nivel bajo HUMEDO = ON
Laag niveau NAT = AAN

Poziom niski, czujnik zanurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

30

10

3

30

10

1

3

1

PLC (positive input) / PLC (ingresso positivo) / Automate pour entrée positive / Positiver Eingang für SPS /
Positiv PLC-utgång / PLC para entrada positiva / PLC voor positieve input / Połączenie dla PLC

OUT

-

+

PLC

+

I/P

U

<3V

I

L

OUT

-

+

PLC

+

I/P

I

L

<100A

OUT

-

+

PLC

+

I/P

U

<3V

I

L

OUT

-

+

PLC

+

I/P

I

L

<100A

PNP dc / PNP uscita / Sortie PNP / PNP Ausgang / PNP-utgång / Salida PNP / PNP uitgang / Wyjście PNP

OUT

-

+

+

U

<3V

I

L

Fuse
1A(T)

R

OUT

-

+

+

I

L

Fuse

1A(T)

R

<100A

OUT

-

+

+

U

<3V

I

L

Fuse

1A(T)

R

OUT

-

+

+

I

L

Fuse
1A(T)

R

<100A

LED on continuously

LED acceso fisso

Voyant fixe

LED leuchtet dauernd

LED ligado em contínuo

LED lyser konstant

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo
Voyant clignotant à 1 Hz
LED blinkt jede Sekunde

LED pisca todos os

segundos

LED blinkar varje sekund

LED knippert iedere

seconde

LED miga raz na sekundę

LED on continuously

LED acceso fisso

Voyant fixe

LED leuchtet dauernd
LED ligado em contínuo
Statusvisande LED med

kontinuerligt

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo
Voyant clignotant à 1 Hz
LED blinkt jede Sekunde

LED pisca todos os

segundos

Statusvisande LED med

alternativt blinkande 1 Hz

LED knippert iedere seconde

LED miga raz na sekundę

IP2025 Page 22

GB

Relay output, DPCO, (Green)

Reläutgång, DPCO, (Grön)

S

IT

Uscita Relé, DPCO, (verde)

Salida de relé, DPCO, (Verde)

E

F

Sortie relais, DPCO, (Vert)

Relais uitgang, eenpolig wisselcontact

(DPCO), (Groen)

NL

D

Relaisausgang, wechsler, (Grün)

Wyjście przekaźnikowe, moduł elektroniki,

(Zielony)

PL

DPST = ‘Double Pole, Single Throw’ (on/off) switch - it must be fitted for safe disconnection of the power supply.
Fit the switch as near to the SQUING 2 as possible. Keep the switch free of obstructions.
Label the switch to indicate that it is the supply disconnection device for the SQUING 2.

DPST = Interruttore bipolare a singola mandata (“Double Pole, Single Throw” (on/off) – Deve essere montato per lo scollegamento sicuro
dell’alimentazione. Montare l’interruttore il più vicino possibile allo SQUING 2. Tenere l’interruttore libero da ostacoli. Applicare un’etichetta
all’interruttore per indicare che si tratta del dispositivo di scollegamento dell’alimentazione per lo SQUING 2.

DPST = ‘Double Pole, Single Throw’ (interrupteur bipolaire) - l'installer de manière à ce que l'alimentation puisse être déconnectée sans danger.
Installer l'interrupteur aussi près que possible du SQUING 2. Garder l'interrupteur à l'abri de toute obstruction.
Etiqueter l'interrupteur pour indiquer qu'il s'agit du dispositif de déconnection du SQUING 2 de l'alimentation.

DPST =’Double Pole, Single Throw’ (ein/aus) Schalter – Er muss zur sicheren Trennung vom Stromkreis eingebaut werden.
Den Schalter so nahe wie möglich am SQUING 2 anbringen. Den Schalter von Behinderungen frei halten.
Den Schalter beschriften, um zu verdeutlichen, dass er die Trennvorrichtung zu SQUING 2 ist.

DPST = ‘Double Pole, Single Throw’ (av/på) strömbrytare måste kopplas till strömkällan som säkerhetsåtgärd.
Fäst strömbrytaren så nära SQUING 2 som möjligt. Se till att strömbrytaren inte är blockerad.
Märk strömbrytaren så att du vet att detta är avkopplingsenheten för SQUING 2.

DPST = ‘Double Pole, Single Throw’ Botón de conexión - hay que colocarlo para una desconexión segura del suministro de electricidad.
Colocar el botón tan cerca como pueda del SQUING 2. No obstruir el aceso al botón.
Etiquetar el botón para indicar que se trata del aparato de desconexión de electricidad para el SQUING 2.

DPST = 'Double Pole, Single Throw' (in/uit) schakelaar - moet worden geïnstalleerd voor een veilige afkoppeling van de stroomvoorziening.
Installeer de schakelaar zo dicht mogelijk bij de SQUING 2. De schakelaar vrij van obstakels houden.
De schakelaar labelen zodat het duidelijk is dat dit het afkoppelingsmechanisme is voor de SQUING 2.

Glowny wlacznik zasilania DPST = ‘Double Pole, Single Throw’ - nalezy zamontowac w sposob umozliwiajacy latwe przerwanie doplywu pradu.
Zamontuj wlacznik w mozliwie jak najmniejszej odleglosci od SQUING 2. Zapewnij swobodny dostep do wlacznika.
Oznacz przycisk informacja, ze sluzy on do wylaczenia urzadzenia SQUING 2.

Page 23 IP2025

High level DRY = ON
Livello alto ASCIUTTO = Acceso
Niveau haut Sec = Passant
TROCKEN = EIN Oberer Begrenzer
Hög nivå TORR = TILL
Nivel alto SECO = ON
Hoog niveau DROOG = AAN

Poziom wysoki, czujnik wynurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

3

30

10

1

3

30

10

1

Low level WET = ON
Livello basso BAGNATO = Acceso
Niveau bas Mouillé = Passant
NASS = EIN Unterer Begrenzer
Låg nivå VÅT = TILL
Nivel bajo HUMEDO = ON
Laag niveau NAT = AAN

Poziom niski, czujnik zanurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

30

10

3

30

10

1

3

1

NC NOC

NC NOC

NC NOC

NC NOC

LED on continuously

LED acceso continuamente

Voyant fixe

LED leuchtet dauernd

LED ligado em

contínuo

Statusvisande LED med

kontinuerligt

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo

Voyant clignotant à 1 Hz

LED blinkt jede Sekunde

LED pisca todos os

segundos

LED blinkar varje sekund

LED knippert iedere seconde

LED miga raz na sekundę

LED on continuously

LED acceso continuamente

Voyant fixe

LED leuchtet dauernd

LED ligado em

contínuo

Statusvisande LED med

kontinuerligt

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo
Voyant clignotant à 1 Hz
LED blinkt jede Sekunde

LED pisca todos os

segundos

Statusvisande LED med

alternativt blinkande 1 Hz

LED knippert iedere seconde

LED miga raz na sekundę

IP2025 Page 24

GB

NAMUR (Light Blue)

IT

NAMUR (Blu Leggero)

F

NAMUR (Bleu Clair)

D

NAMUR (Hellblau Blau)

S

NAMUR (Ljusblå)

E

NAMUR (Azul Claro)

NL

NAMUR (Licht Blauw)

PL

NAMUR (Lejsze Niebieskie)

Page 25 IP2025

High level DRY = ON
Livello alto ASCIUTTO = Acceso
Niveau haut Sec = Passant
TROCKEN = EIN Oberer Begrenzer
Hög nivå TORR = TILL
Nivel alto SECO=ON
Hoog niveau DROOG = AAN

Poziom wysoki, czujnik wynurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

3

30

10

1

3

30

10

1

Low level WET = ON
Livello basso BAGNATO = Acceso
Niveau bas Mouillé = Passant
NASS = EIN Unterer Begrenzer
Låg nivå VÅT = TILL
Nivel bajo HUMEDO = ON
Laag niveau NAT = AAN

Poziom niski, czujnik zanurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

30

10

3

30

10

1

3

1

+

-

>2.2 mA

+

-

<1.0 mA

+

-

>2.2 mA

+

-

<1.0 mA

LED on continuously

LED acceso continuamente

Voyant fixe

LED leuchtet dauernd

LED ligado em

contínuo

Statusvisande LED med

kontinuerligt

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo
Voyant clignotant à 1 Hz
LED blinkt jede Sekunde

LED pisca todos os

segundos

Statusvisande LED med

alternativt blinkande 1 Hz

LED knippert iedere seconde

LED miga raz na sekund

LED on continuously

LED acceso continuamente

Voyant fixe

LED leuchtet dauernd

LED ligado em

contínuo

Statusvisande LED med

kontinuerligt

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo

Voyant clignotant à 1 Hz

LED blinkt jede Sekunde

LED pisca todos os

segundos

Statusvisande LED med

alternativt blinkande 1 Hz

LED knippert iedere seconde

LED miga raz na sekund

IP2025 Page 26

GB

8/16 mA (Dark Blue)

IT

8/16 mA (Blu Scuro)

F

8/16 mA (Blue Foncé)

D

8/16 mA (Dunkelblau)

S

8/16 mA (Mörkblå)

E

8/16 mA (Azul Oscuro)

NL

8/16 mA (Donker Blauw)

PL

8/16 mA (Ciemny Niebieski)

Page 27 IP2025

High level DRY = ON
Livello alto ASCIUTTO = Acceso
Niveau haut Sec = Passant
TROCKEN = EIN Oberer Begrenzer
Hög nivå TORR = TILL
Nivel alto SECO=ON
Hoog niveau DROOG = AAN

Poziom wysoki, czujnik wynurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

3

30

10

1

3

30

10

1

Low level WET = ON
Livello basso BAGNATO = Acceso
Niveau bas Mouillé = Passant
NASS = EIN Unterer Begrenzer
Låg nivå VÅT = TILL
Nivel bajo HUMEDO = ON
Laag niveau NAT = AAN

Poziom niski, czujnik zanurzony

= włączony

Dry On Wet On

Seconds Delay

0.3 0.3

30

10

3

30

10

1

3

1

LED on continuously

LED acceso continuamente

Voyant fixe

LED leuchtet dauernd

LED ligado em

contínuo

Statusvisande LED med

kontinuerligt

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo
Voyant clignotant à 1 Hz
LED blinkt jede Sekunde

LED pisca todos os

segundos

Statusvisande LED med

alternativt blinkande 1 Hz

LED knippert iedere seconde

LED miga raz na sekund

LED on continuously

LED acceso continuamente

Voyant fixe

LED leuchtet dauernd

LED ligado em

contínuo

Statusvisande LED med

kontinuerligt

LED constant aan

LED światło ciągłe

LED flashes every second

LED lampeggia ogni

secondo
Voyant clignotant à 1 Hz
LED blinkt jede Sekunde

LED pisca todos os

segundos

Statusvisande LED med

alternativt blinkande 1 Hz

LED knippert iedere seconde

LED miga raz na sekund

IP2025 Page 28

GB

Magnetic test point

IT

Punto per test magnetico

F

Point test magnetique

D

Magnetische Funktionsprüfung

S

Magnetisk testpunkt

E

Punto test magnético

NL

Magnetisch testpunt

PL

Magnetyczny punkt testujący

GB

Maintenance

IT

Manutenzione

F

Maintenance

D

Wartung

S

Underhåll

E

Mantenimiento

NL

Onderhoud

PL

Obsługa

Page 29 IP2025

Inspection

GB

Ispezione

IT

Contrôle

F

Inspektion

D

Inspektion

S

Inspección

E

Inspectie

NL

Obsługi

PL

Visually examine the SQUING 2 for damage. If it is damaged, do not use.

Esaminare a vista il modello SQUING 2 per individuare eventuali danni. Se danne ggiato, non utilizzarlo.

Rechercher visuellement tout dommage sur le SQUING 2. S'il est endommagé, ne pas le réutiliser.

SQUING 2 visuell auf Schäden überprüfen. Nicht benutzen, falls schadhaft.

Kontrollera att SQUING 2 inte är skadat. Om det är skadat får det inte användas.

Examinar visualmente el SQUING 2 para detectar defectos. Retirar si es defectuoso.

De SQUING 2 visueel voor beschadiging inspecteren. Indien het beschadigd is, niet gebruiken.

Wzrokowo ocen sprawnosc urzadzenia SQUING 2. Nie uzywaj, jesli uszkodzone.

OK

Check the lid and cable glands are fitted securely.
Verificare che il tappo e i pressacavi siano montati correttamente.
Vérifier que le couvercle et les passages de câbles sont installés solidement.
Prüfen, ob Deckel und Kabelverbindungen sicher angebracht sind.
Kontrollera att locket och packbox är välfästa.
Verificar que la tapa y el prensaestopa del cable están colocados de manera segura.
Controleer dat het deksel en de kabelpakkingen veilig geïnstalleerd zijn.

Sprawdz, czy dlawik kabla jest bezpiecznie zamocowany i zacisniety.

IP2025 Page 30

Density p 0,6 - 1,6 Viscosity v max. 10000 cP
Densità p 0.6 - 1.6 Viscosità v max. 10000 cP
Densité r 0,6 - 1,6 Viscosité v max. 10000 cP
Spez. Gewicht p 0,6 - 1,6 Viscosität n max. 10000 cP
Densitet r 0,6 - 1,6 kg/dm

3

Viskositet v max. 10000 cP
Densidad 0,6 – 1,6 Viscosidad v max. 10000 cP
Densiteit 0,6 - 1,6 Viscositeit v max. 10000 cP
Gsto 0,6 - 1,6 Lepkość maksymalna. 10000 cP

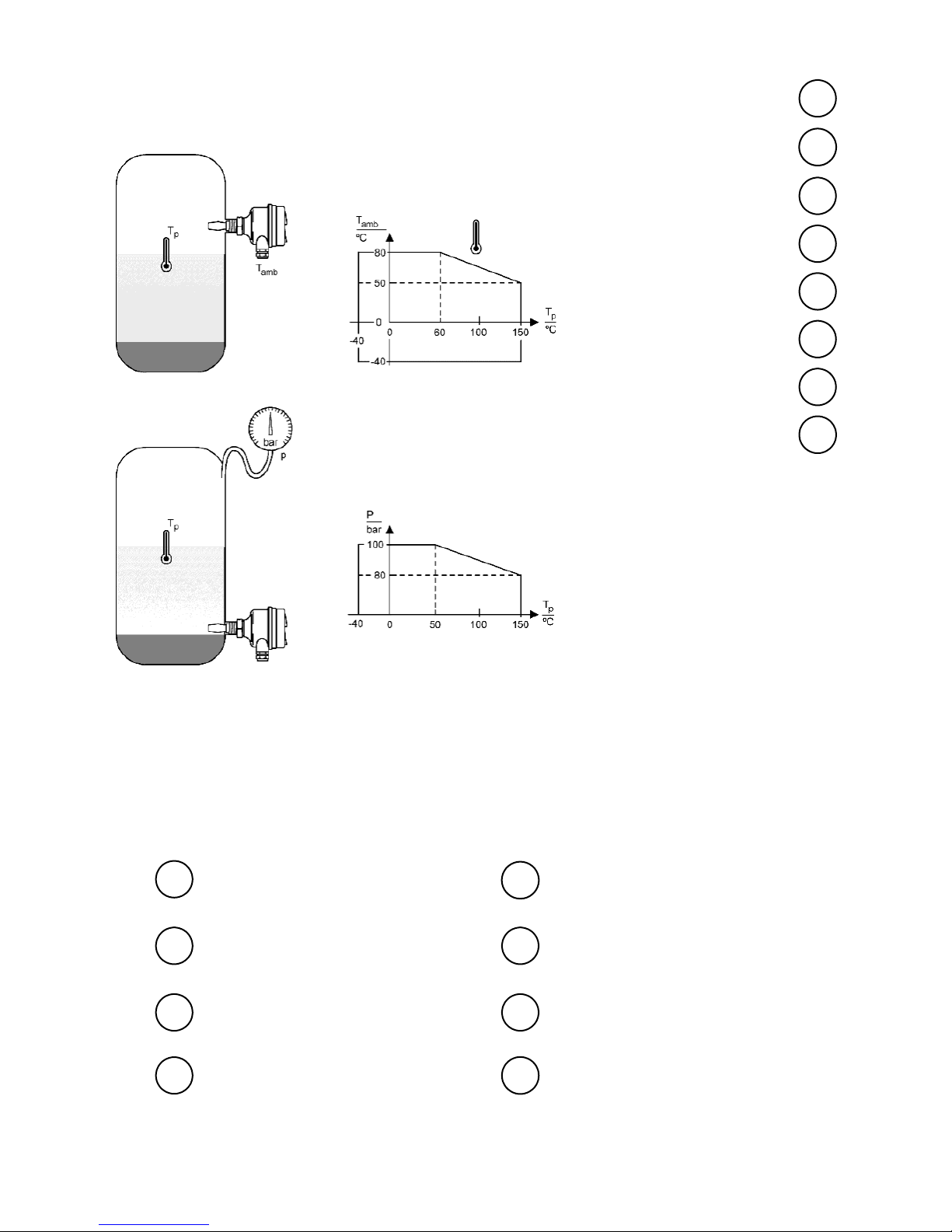

Technical data

GB

Dati tecnici

IT

Donnees techniques

F

Technische Daten

D

Tekniska data

S

Datos Técnicos

E

Technische gegevens

NL

Dane techniczne

PL

GB

T

amb

= Ambient temperature

IT

T

amb

= Temperatura ambientale

Tp

= Process temperature

Tp

= Temperatura del processo

p = Process pressure

p = Pressione del process o

F

T

amb

= Température ambiante

D

T

amb

=

Umgebungstemperatur

Tp

= Température du liquide

Tp

=

Prozesstemperatur

p = Pression dans le réserv oir

p =

Prozessdruck

S

T

amb

=

Omgivningstemperatur

E

T

amb

=

Temperatura ambiente

Tp

= Vätsketemperatur

Tp

= Temperatura proceso

p = Processtryck p = Presión en el tanque

NL

T

amb

=

Omgevingstemperatuur

PL

T

amb

= Temperatura otoczenia

Tp

=

Procestemperatuur

Tp

=

Temperatura procesu

p =

Procesdruk

p = Ciśnienie procesowe

Temperature
Temperatura
Température
Temperatur
Tillåten arbetstemperatur
Temperatura
Temperatuur

Temperatura

Pressure
Pressione
Pression
Druck
Tryck
Presión
Druk

Ciśnienie

Page 31 IP2025

02100-1000-0001

GB

Accessories
& spare parts

Material: Non-asbestos BS7531 grade X

carbon fibre with rubber binder

Seal for 1” BSPP (G1A)

Tenuta per 1” BSPP (G1A)

Joint pour 1” BSPP (G1A)

Dichtung für 1” BSPP (G1A)

Tätning för 1 ”BSPP (G1A)

Junta 1” BSPP (G1A)

Dichting voor 1” BSPP (G1A)

Uszczelnienie 1” BSPP (G1A)

IT

Accessori e parti di
ricambio

Materiale: fibra di carbonio grado X senza

amianto BS7531 con legante in gomma

F

Accessoires &
pieces de rechange

Matière: Sans amiante BS7531 grade X Fibre

de carbone avec liant en caoutchouc

D

Zusatz- und
Ersatzteile

Material: Kohlefaser mit Gummibindung,

asbestfrei

S

Tillbehör och
reservdelar

Material: Asbestfri kolfiber (BS7531 Grade X)

med gummi bindemedel

E

Accesorios &
recambios

Material: Fibra de carbono sin amianto

BS7531 grado X con goma

NL

Bijbehorigheden en
onderdelen

Materiaal: Asbestvrij BS7531 grade

koolstofvezels met rubber bindmiddel

PL

Akcesoria i części
zapasowe

Materiał: włókno węglowe w

osłonie gumowej

02100-1010-0001

Material: 316 SS fitting.

Fluorocarbon (FPM/FKM) ‘O’ ring

Hygienic adaptor boss 1” BSPP

Borchia sanitaria connessione1”BSPP

Raccord alimentaire 1” BSPP

Hygiene Einschweißfitting 1” BSPP

Hygienisk adapter 1 ”BSPP

Adaptador higiénico 1” BSPP

Hygiënische aansluitmof 1” BSPP

Przyłącze higieniczne 1 ”BSPP

Materiale: montatura in acciaio inox 316 SS

Fluorocarbon (FPM/FKM) ‘O’ ring

Matière: Acier inox 316 avec joint torique en

Fluorocarbon (FPM/FKM)

Material: 316 rostfr. Stahl

Fluorocarbon (FPM/FKM) ‘O’ Ring

Material: Syrafast stål

Fluorocarbon (FPM/FKM) ‘O’ ring

Material: Accesorio en acero inox. AISI 316,

Junta tórica en Fluorocarbon (FPM/FKM)

Materiaal: Roestvrij staal 316 O-ring dichting uit

Fluorocarbon (FPM/FKM)

Materiał: 316 SS – króciec,

Fluorocarbon (FPM/FKM) – O-ring

51mm (2”) Tri-clover kit

02100-1020-0001

Kit comprises:-

Vessel fitting, clamp ring, seal

Material:

316 St. steel, NBR Nitrile

Kit comprende:

Raccordo per serbatoio, anello e guarnizione di tenuta

Materiale:

Acciaio inox 316 Nitrile NBR

Un kit comprend:-

Rraccord à souder, bague de serrage, joint

Matière:

Acier inox 316, joint en Nitrile

Kit umfaßt:-

Behälterfitting, Klemmring, Dichtung

Material:

316 rostfr. Stahl, Nitrile Dichtung

Satsen omfattar:-

Tankanslutning klämhylsa, tätning

Material:

Syrafast stål 316 Nitrile

Cada kit comprende:-

Accesorio para depósito Junta Clamp Junta Fluorocarbon (FPM/FKM)

Material:

Acero inox. AISI 316

Een kit bevat:

Eservoiraansluiting, Drukring, dichting uit Fluorocarbon (FPM/FKM)

Materiaal:

Roestvrij staal 316

Komplet obejmuje:-

Króćce zbiornikowe, obejma, uszczelnienie

Materiał:

stal nierdzewna 316

IP2025 Page 32

02120-2000-0001

GB

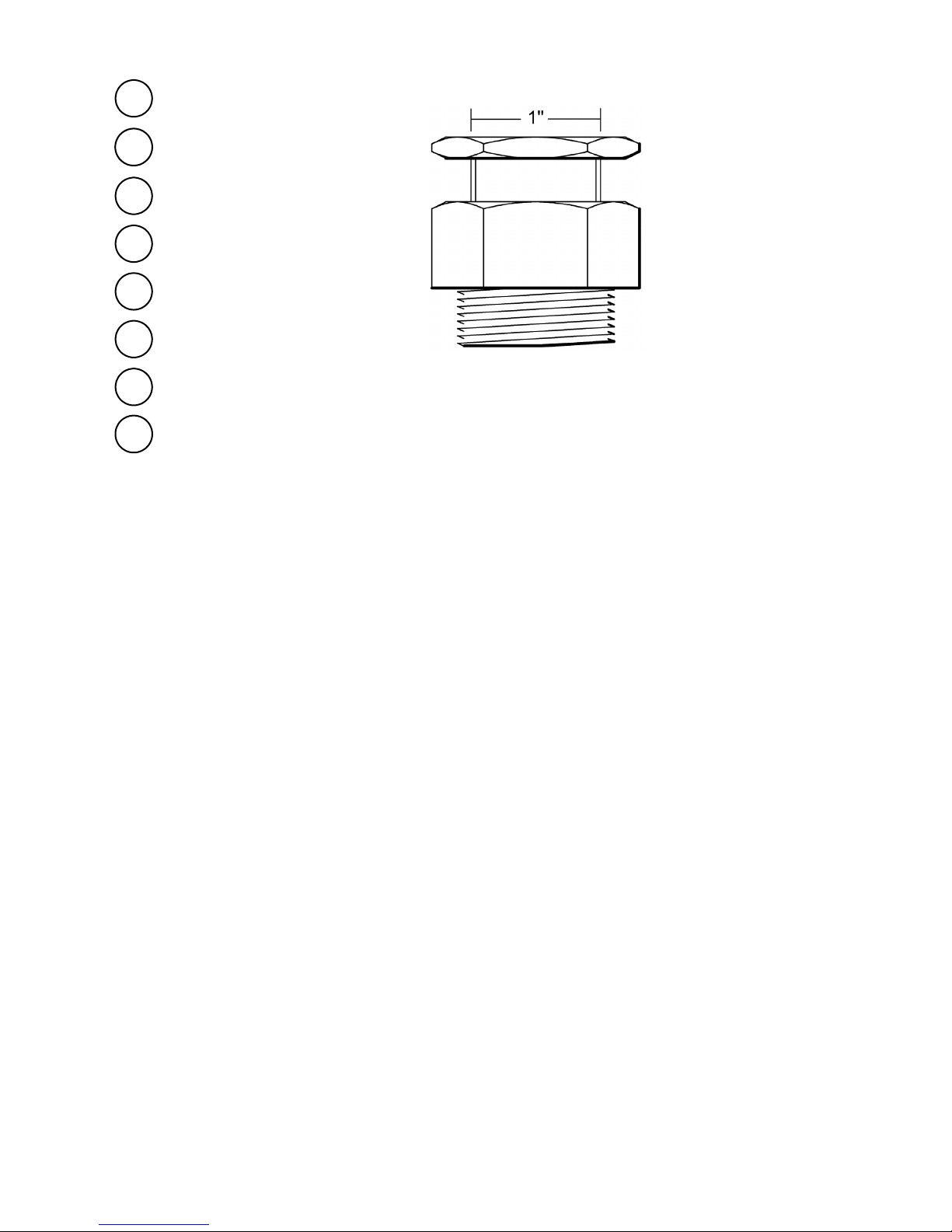

Adjustable clamp gland for
1” extended lengths

1 ½” BSPP

(G1½”)

Material: 316 St. steel, (Si)

Silicone rubber seal

Materiale: acciaio inox 316,

guarnizione di tenuta in

silicone (Si)

Matière: Acier inox 316, joint

en Silicone (Si)

Material: 316 rostfr. Stahl,

Silicone (Si) Dichtung

Material: Syrafast stål 316

Silicone tätning

Material: Acero inox. AISI 316

Materiaal: Roestvrij staal 316

Materiał: stal nierdzewna 316

IT

Pressacavo regolabile per
prolunghe di 1 inch

F

Presse-étoupe réglable

D

Einstellbare
Klemmstopfbuchse

S

Justerbar klämtätning för
förlängda givare

E

Casquillo de brida ajustable

NL

Instelbare nippel

PL

Regulowany dławik zaciskowy

P

max

= 1.3 bar g T

max

= 125°C

Page 33 IP2025

Spare Parts (PCBs) /Parti di ricambio (PCB) (circuiti stampati)/ Pièces de rechange (circuits imprimés) /
Ersatzteile (Leiterplatte) / Reservdelar (kretskort) / Piezas (tarjeta de circuito impreso) /
Reserveonderdelen (Printplaten) / Czesci zamienne (Plytki Drukowane)

02120-7000-0001 02120-7000-0002 02120-7000-0003 02120-7000-0004

GB

Direct load switching

(2 Wire) (Red)

PNP/PLC cassette

(Yellow)

NAMUR cassette

(Light Blue)

Relay output cassette

(Green)

IT

Commutazione per carico

diretto (2 fili) (rosso)

Cassetta PNP/PLC

(gialla)

Cassetta NAMUR

(Blu Leggero)

Cassetta con uscita relé

(verde)

F

Commutation de charge

directe (2 fils) (rouge)

PNP/PLC (Jaune)

NAMUR

(Bleu Clair )

Sortie relais (Vert)

D

Direktlastschaltung

(2-adrig) (Rot)

PNP/PLC (Gelb)

NAMUR

(Hellblau)

Relaisausgang (Grün)

S

Direktkopplad last

(2 ledare) (röd)

PNP/PLC (Gul)

NAMUR

(Ljusblå)

Reläutgång (Grön)

E

Conmutación carga

directa (2 hilos) (Rojo)

PNP/PLC (Amarillo)

NAMUR

(Azul Claro)

Salida de relé (Verde)

NL

Direct geschakelde

belasting (2-draads)(rood)

PNP/PLC (Geel)

NAMUR

(Licht Blauw)

Relais uitgang (Groen)

PL

Bezporednie
przeczanie

obcienia – wersja 2

przewodowa. elektroniki -

czerwony

PNP/PLC (óty)

NAMUR

(Lejsze Niebieski)

Wyjcie przekanikowe

(Zielony)

02120-7000-0005

GB

8/16 mA output cassette

(Dark Blue)

IT

Cassetta 8/16 mA

(Blu Scuro)

F

Sortie 8/16 mA

(Blue Foncé)

D

8/16 mA

(Dunkelblau)

S

8/16 mA

(Mörkblå)

E

8/16 mA

(Azul Oscuro)

NL

8/16 mA

(Donker Blauw)

PL

8/16 mA

(Ciemny Niebieski)

IP2025 Page 34

Trouble shooting

GB

Fault Cause/Indication Solution

Does not switch No LED, no power

Check the power supply; (check load on direct load switching
electronics model)

LED 3 flashes per second Internal failure; contact supplier
LED 1 flash every 2 seconds Uncalibrated; return to supplier

LED 1 flash every 4 seconds

Load fault; load current too high, load short circuit; check
installation

Fork damaged Replace
Thick encrustation on forks Clean the fork
5 second delay on changing mode/delay Wait 5 seconds

Incorrect
switching

Dry = On, Wet = On set incorrectly Set the correct mode on electronics insert

Faulty switching

Turbulence Set a longer switching time delay

Excessive electrical noise Suppress the cause of the interference

Risoluzione dei guasti

IT

Guasto Sintomo/Indicazione Soluzione

Non avviene la
commutazione

No LED, no alimentazione

Controllare l’alimentazione, (controllare il carico nei modelli con
elettronica con commutazione per carico diretto)

LED lampeggia 3 volte al secondo Guasto interno; rivolgersi al fornitore
LED lampeggia una volta ogni 2 second i Non tarato; rimandare al fornitore

LED lampeggia una volta ogni 4 second i

Errore di carico; corrente di alimentazione troppo elevata,
cortocircuito del carico; controllare l’installazione

Forcella danneggiata Sostituire la forcella
Forti incrostazioni sul le f o r celle Pulire la forcella

Ritardo di 5 secondi nel cambiamento di
modalità/ ritardo

Attendere 5 secondi

Commutazione
non corretta

Asciutto = Acceso, Bagnato = Acceso
impostati in modo errato

Impostare la modalità corretta nell’inserto dell’elettronica

Commutazione
difettosa

Turbulence
Turbolenza

Impostare un più lungo ritardo di commutazione

Rumore elettrico eccessivo Eliminare la causa dell’interferenza

Diagnostic de pannes

F

Défaut Cause Solution

Ne s'allume pas Pas de LED, hors tension

Vérifier l'alimentation électrique, (vérifier si la boucle du circuit 2
fils est ouverte)

LED 3 clignote une fois par seconde Défaut interne ; renvoyer au fournisseur
LED 1 clignote toutes les 2 secondes N'est pas étalonné ; renvoyer au fournisseur
LED 1 clignote toutes les 4 secondes

Charge défectueuse ; courant de charge trop élevé ; court-circuit
de charge ; vérifier l'installation

Fourche endommagée Remplacer
Dépôt épais sur les lames de fourche Nettoyer la fourche

Délai de 5 secondes après modification du
mode ou du temps de réponse

Attendre 5 secondes après modification du mode ou du temps

de réponse
Commutation
incorrecte

Sec = On, Mouillé = On mal réglé Sélectionner le mode sur le circuit électronique

Commutation
aléatoire

Turbulence Augmenter la temporisation de commutation

Bruit électrique excessif Eliminer la cause des interférences

Page 35 IP2025

D

Fehlerbehebung

Fehler Ursache Lösung

Schaltet nicht Keine LED, kein Netzstrom

Stromzufuhr prüfen; (offenen Lastschaltkreis an

Direktlastschalterelektronik prüfen)
LED 3 Blitze pro Sekunde Interner Fehler; zum Händler zurücksenden

LED 1 Blitz alle 2 Sekunden Nicht kalibriert; zum Händler zurücksenden
LED 1 Blitz alle 4 Sekunden

Lastfehler; Stromstärke zu hoch, Kurzschluß; Installation
Sensor beschädigt Austauschen

Dick verkrustete Sensoren Sensor reinigen

5 Sekunden Verzögerung nach Modus­oder Verzögerungszeitwechsel

5 Sekunden warten nach Modus- oder

Verzögerungszeitwechsel.
Inkorrektes
Schalten

Trocken=Ein, Naß=Ein falsch eingestellt Korrekten Modus am elektronischen Einsatz einstellen

Schaltfehler Turbulenz Auf längere Schaltverzögerung einstellen
Zu hohes elektrisches Rauschen Interferenzursache unterdrücken

S

Felsökning

Fel Orsak Åtgärd

Kopplar inte om Ingen LED, ingen ström

Kontrollera strömförsörjningen (kontrollera ansluten last om
nivå vakten är en modell som har direktkopplad last)

LED 3 blinkningar per sekund Internt fel. Returnera till leverantören
LED 1 blinkning varannan sekund Ej kalibrerad. Returnera till leverantören
LED 1 blinkning var fjärde sekund

Belastningsfel. För hög belastningsström,

Gaffel skadad Byt
Tjock beläggning/inkruster på gafflar Rengör gaffeln

5 s fördröjning vid ändring av arbetssätt
eller larmfördröjning

Vänta 5 sekunder efter ändring

Felaktig
omkoppling

Torr = Till, Våt = Till felaktigt inställt Ställ in korrekt läge på elektronikkortet

Felaktig
omkoppling

Turbulens Ställ in längre omkopplingstidsfördröjning

Kraftig elektris k störning Åtgärda orsaken till störningen

E

Investigación de averías

Fallo Causa Solución

No conmuta No hay LED, no hay tensión

Comprobar suministro de tensión; (comprobar circuito
abierto de carga en el sistema electrónico de conmutación
de carga directa)

LED par padea 3 veces por segundo Fallo interno; devolver al proveedor
LED par padea 1 vez cada 2 segundos Sin calibrar; devolver al proveedor
LED par padea 1 vez cada 4 segundos

Fallo de carga; corriente de carga demasiado alta,
cortocircuito de car

ga,

comprobar la instalación

Horquilla dañada Cambiar
Incrustaciones espesas en las horquillas Limpiar la horquilla

5 segundos de atraso após mudança do
modo ou tempo de atraso.

Esperar 5 segundos após mudança do modo ou tempo de
atraso.

Conmutación
incorrecta

Seco = On, Húmedo = ON configuración
incorrecta

Configurar el modo correcto en la placa del sistema
electrónico

Conmutación
incorrecta

Turbulencia Poner una demora más larga de tiempo de conmutación
Ruido eléctrico excesivo Suprimir la causa dela interferencia

IP2025 Page 36

Foutzoeken

NL

Probleem Oorzaak Oplossing

Schakelt niet Geen LED, geen voeding

Controleer de voeding (bij directe lastschakeling: controleer
of de laststroomkring onderbroken is).

LED flitst 3 keer per seconde Interne fout, terug naar de leverancier
LED flitst 1 keer per 2 seconden Niet gecalibreerd; terug naar de leverancier

LED flitst 1 keer per 4 seconden

Lastfout, laststroom te hoog, last kortgesloten; controleer
installatie

Vork beschadigd Vervang vork
Dikke afzetting op vork Maak vork schoon

5 seconden vertraging na het wijzen van
de mode of vertragingstijd

Wacht 5 seconden na het wijzigen van de mode of
vertragingstijd

Schakelt verkeerd Droo g = Aan, Nat = Aan foutief ingesteld Maak de juiste instelling op de elektronische eenheid
Schakelt slecht Turbulentie Stel een langere omschakelvertraging in

Teveel elektrische storing Los de oorzaak van de storing op

Wykrywanie usterek

PL

Oznaki Przyczyna/wskazanie Rozwiązanie

Brak przełączania LED nie świeci Sprawdzić zasilanie, sprawdzić obciążenie

LED miga 3 razy na sekundę Błąd elektroniki, zawiadomić dostawcę

LED miga raz na 2 sekundy Brak kalibracji, zwrócić do dostawcy

LED miga raz na 4 sekundy

Bł

ą

d obciążenia,za duży prąd, zwarcie, sparwdzić

instalację

Uszkodzone widełki Wymienić urządzenie

Zabrudzenia widełek Wyczyścić widełki

Opóźnienie 5 sekund przy zmianie modu Poczekać 5 sekund

Nieprawidłowe
przełączanie

Wynurzony = włączony,
Zanurzony = nieprawidłowo włączony

Ustawić prawidłowo mod pracy na module elektroniki

Błędne
przełączanie

Turbulencje w procesie Ustawić dłuższy czas opóźnienia

Silne zakłócenia elektryczne Usunąć przyczynę interferencji

Page 37 IP2025

GB

Specification

Construction

Wetside material 316/316L Stainless steel (1.4 401/1.4404) dual-certified,
Alloy C (UNS N10002) and Alloy C-276 (UNS N10276), or
ECTFE co-polymer coating

Gasket Non-asbestos BS7531 Grade X carb on
(1” BSPP (G1) only) fibre with rubber binder

Housing Code A D X Y S T

Housing
material

Nylon PA66

30%GF

Al alloy ASTM

B85 A360.0

316C12 SST

LED Window

PMMA -

-

Conduit Entry M20

½”

NPT

M20 ¾” NPT M20 ¾” NPT

Weather
proofing

IP66/67 to

EN60529

IP66/67 to
EN60529,

NEMA 4X

IP66/67 to
EN60529,
NEMA 4X

Operating conditions

Wetside temp. -40C to +150C
Ambient temp. -40C to + 80C
(derated to 50C at 150C wetside)
Wetside pressure -0.25 bar g to +100 bar g at 50C
(30 bar for hygienic fittings)
Liquid sg 0.6 to 2.0
Liquid viscosity 0.2 to 10,000 cps
Switching point (H

2

0) 13 mm from tip (vertical)
13 mm from edge (horizontal)
Hysteresis (water) 1 mm nom.
Switching delay 0.3, 1, 3, 10, 30 sec dry to wet / wet to dry.
Maximum altitude 2000 metres
Maximum humidity EN 60068-2-30:2005 (90% RH)

Electrical

Switching mode User selectable (Dry = on or Wet = on)
Protection Reverse polarity protected. Missing load / short-circuit protec tion.

Terminal connection
(wire diameter) Max. 2.5 mm

2

(Note national regulations)
Cable gland Supplied with PA66 only – cable dia. 5 mm to 8 mm.
Earthing SQUING 2 must always be earthed either through
terminals or using external earth connection provided.

Safety EMC

E.M.C. Directive EN61326 Emissions to Class B.
Immunity to industrial location requirements.
L.V. Directive EN61010-1
Pollution degree 2, Category II (264V max)
Pollution degree 2, Category III (150V max)

IP2025 Page 38

Caratteristiche

IT

Costruzione

Materiale anticorrosivo Acciaio inox 316/316L (1,4401/1,4404),
Alloy C (UNS N10002) e Alloy C-276 (UNS N10276),
ECTFE rivestimento co-polimero

Guarnizione
(1inch BSPP (G1) Fibra di carbonio priva di amianto BS7531 grado X
con legante in gomma

Codice
custodia

A D X Y

S T

Materiale
custodia

PA66 30%GF

Lega alluminio

ASTM B85

A360.0

316C12

Finestra LED

PMMA

Entrata
conduttore

M20

½”

NPT

M20 ¾” NPT M20 ¾” NPT

Protezione
atmosferica

IP66/67 to

EN60529

IP66/67 to
EN60529,

NEMA 4X

IP66/67 to

EN60529,
NEMA 4X

Condizioni operative

Temperatura di processo -40C a +150C
Temperatura ambientale -40C a + 80C
(scalata a 50C e 150C nel processo)
Pressione nel processo -0.25 bar g a +100 bar g a 50C
(30 bar per infissi sanitari)
Densità liquida 0.6 a 2.0
Viscosità liquida 0.2 a 10,000 cps
Punto di commutazione(H

2

0) 13 mm dalla cima (verticale)
13 mm dal bordo (orizzontal)
Isteresi (acqua) 1 mm nom.
Ritardo di commutazione 0.3, 1, 3, 10, 30 sec da asciutto a bagnato o da

bagnato a asciutto
Massima altitudine 2000 metri
Massima umidità EN 60068-2-30:2005 (90% RH)

Dati Elettrici

Modo di commutazione

Selezionabile dall’utente

(Asciutto = acceso o Bagnato = acceso)
Protezione: Inversione di polarità protetta. Protezione per mancato

carico/ cortocircuito
Connessione del terminale
(diametro del cavetto) Max. 2.5 mm

2

(vedere normative nazionali)
Pressacavo Fornito solo con il PA66 – diametro cavo 5mm a 8mm.
Massa (terra) SQUING 2 deve essere collegato a massa usando dei

terminali oppure una connessione a massa esterna
fornita.

Sicurezza EMC

Direttiva E.M.C. EN61326 Emissions per attrezzature di Classe B.

Immunity per impianti operativi ad uso continuo in aree

industriali
Direttiva L.V. EN61010-1
Grado d’inquinamento 2, Categoria II (264V max)
Grado d’inquinamento 2, Categoria III (150V max}

Page 39 IP2025

F

Specification

Construction

Côté liquide Acier inoxydabl e 316/316L (1,4401/1,4404),

Alloy C (UNS N10002) et Alloy C-276 (UNS N10276),

Revêtement copolymère ECTFE
Joint d'étanchéité Fibre de carbone de qualité X BS7531 sans amiante

(uniquement modèle 1” BSPP) avec liant à base de caoutchouc

A D X Y S T

Matiére du
boutier

PA66 30%GF

Alliage Al ASTM

B85 A360.0

316C12

Fenêtre LED

PMMA

Entrée du
conduit

M20

½”

NPT

M20 ¾” NPT M20 ¾” NPT

Protection

IP66/67 à
EN60529

IP66/67 à
EN60529,
NEMA 4X

IP66/67 à
EN60529,
NEMA 4X

Conditions de fonctionnement

Temp. côté mouillé -40C à +150C
Temp. ambiante -40C à +80C
(limitée à 50C si liquide à 150C)
Pression de service -0,25 bar g à +100 bar g à 50C
(30 bar pour les raccords hygiéniques)
Densité liquide 0,6 à 2,0
Viscosité liquide 0,2 à 10000 cps
Point de commutation 13 mm de l'extrémité (verticale) / au bord
(eau) (horizontal) de la fourch e
Hystérésis (eau)  1 mm nominal
Temporisation Réglable 0,3, 1, 3, 10, 30 sec sec à mouillé / mouillé à sec.
Altitude maximum 2000m
Humidité maximum EN 60068-2-30:2005 (90% humidité relative)

Equipement électrique

Mode de commutation Sélectionné par l'utilisateur
(Sec = passant ou Mouillé = passant)

Protection Protégé contre l’inversion de polarité, manque de charge

et court circuit.
Raccordements électriques
(diamètre de câble) Capacité 2,5 mm

2

max.

(attention aux réglementations nationales)
Presse-étoupe Fourni uniquement avec PA66 – capacité Ø 5 mm à 8 mm.
Mise à la terre SQUING 2 doit toujours être raccordé à la terre
par la borne interne ou par la borne externe

Conformité CEM

Directive CEM EN61326 (Emissions)
EN61326 (Immunité)
Directive basse tension EN61010-1
Degré de pollution 2, Catégorie II (264V max)
Degré de pollution 2, Catégorie III (150V max)

IP2025 Page 40

D

Technische
Daten

Bauweise

Wasse seile 316/316L Edelstahl (1,4401/1,4404),

Alloy C (UNS N10002) und Alloy C-276 (UNS N10276), oder

ECTFE-Kopolymerbeschichtung
Dichtung Nichtasbest BS7531 Klasse X Kohlenstoffaser

(nur 1” BSPP-Modell) mit Gummibindemittel

A D X Y

S T

Gehäuse­material

PA66 30%GF

Al alloy ASTM

B85 A360.0

316C12

LED Fenster PMMA

Rohrein-gang

M20

½”

NPT

M20 ¾” NPT M20 ¾” NPT

Schutzart

IP66/67 bei

EN60529

IP66/67 bei

EN60529,

NEMA 4X

IP66/67 bei

EN60529,
NEMA 4X

Betriebsbedingungen

Betriebstemp. -40C bis +150C
Umgebungstemp. -40C bis +80C
(unterbelastet bis 50C bei 150C Naßseite)
Betriebsdruck -0,25 bar g bis +100 bar g bei 50C
(30 bar für Sanitärarmaturen)
Dichte 0,6 bis 2,0
Viskosität 0,2 bis 10.000 cps
Schaltpunkt 13 mm von Spitze (vertikal) / von Kante
(Wasser) (horizontal) des Sensors
Hysterese (Wasser)  1 mm nom.
Schaltverzögerung 0,3, 1, 3, 10, 30 sec trocken zu naß / naß zu trocken.
Maximale Höhe 2000m
Max. Luftfeuchtigkeit EN 60068-2-30:2005 (90% Relative Luftfeuchtigkeit)

Electrische Daten

Schaltmodus Wählbar (Trocken = ein oder Naß = ein)
Schutz Umkehrpolaritätsgeschützt. Unlast-/Kurzschlußgeschützt. Anschluß
(Kabeldurchmesser) Max. 2,5 mm

2

(Nationale Richtlinien beachten)
Kabeldurchführung Wird nur mit PA66 geliefert – Kabeldurchm. 5 mm bis 8 mm.
Erdung SQUING 2 sollte immer geerdet werden, entweder durch
Anschluß oder mit externem Erdungsanschluß.

Sicherheit und Elektromagnetische Verträglichkeit

E.M.V.-Richtlinie EN61326 (Emissionen)
EN61326 (Immunität)
Niederspannungs

-Richtlinie EN61010-1
Verschmutzungsgrad 2, Kategorie II (264 V max)
Verschmutzungsgrad 2, Kategorie III (150 V max)

Page 41 IP2025

Konstruktion

Material på våtsida S yrafast stål 316/31 6L (1,4401/1,4404),
Alloy C (UNS N10002) och Alloy C-276 (UNS N10276),
ECTFE co-polymerbeläggning

Packning Asbestfri BS7531 Grade X kolfiber
(end. 1” BSPP-modell) med gummi bindemedel

A D X Y S T

Material, kåpa

PA66 30%GF

Al legering ASTM

B85 A360.0

316C12

LED fönster

PMMA

Kabel­genomföring

M20

½”

NPT

M20 ¾” NPT M20 ¾” NPT

Väder-bestän­dighet

IP66/67 till

EN60529

IP66/67 till

EN60529,
NEMA 4X

IP66/67 till

EN60529,
NEMA 4X

Driftförhållanden

Våtsidestemp. -40C till +150C
Omgivningstemp. -40C till +80C
(max till 50C vid 150C våtsida)
Våtsidestryck -0,25 bar g till +100 bar g vid 50C
(30 bar för hygienmontage)
Vätskedensitet 0,6 till 2,0
Vätskeviskositet 0,2 till 10,000 cps
Omkopplingspunkt 13 mm från spets (vertikalt) / från gaffelns kant
(vatten) (horisontellt)
Hysteres (vatten)  1 mm nom.
Tidsfördröjn. 0,3, 1, 3, 10, 30 s torr till våt /våt till torr.
Max höjd över havet 2000m
Maximal fuktighet EN 60068-2-30:2005 (90% relativ fukktighet)

El

Omkopplingsläge Valbart (Torr = till eller Våt = till)
Skydd Skyddad mot omvänd polaritet. Skydd mot saknad

belastning/kortslutning.
Kabelanslutning
(kabeldiameter) Max. 2,5 mm² (Obs nationella föreskrifter)
Packbox Levereras endast med PA66 – kabeldia. 5 mm till 8 mm.
Jordning SQUING 2 skall alltid jordas, antingen med jordklämmor
eller med medlevererad extern jordanslutning.

EMC-säkerhet

EMC-direktivet EN61 326 (emmissioner)
EN61326 (immunitet)
Lågvoltsdirektivet EN61010-1
Föroreningsgrad 2, kategori II (264 V max)
Föroreningsgrad 2, kategori III (150 V max)

S

Teknisk
Specifikation

IP2025 Page 42

Características

E

Construcción

Material Acero inoxidable 316/316L (1,4401/1,4404),

Alloy C (UNS N10002) y Alloy C-276 (UNS N10276),

Revestimiento de copolímero ECTFE
Junta Carbono Grado X BS7531 sin amianto

Sólo modelo 1” BSPP) Fibra con aglomerante de caucho

A D X Y

S T

Material
cubierta

PA66 30%GF

Todo aleación

B85 A360.0

316C12

Pantalla
LED

PMMA

Entrada
conducto

M20

½”

NPT

M20 ¾” NPT M20 ¾” NPT

Imper Meabili
Zación

IP66/67 a

EN60529

IP66/67 a

EN60529,

NEMA 4X

IP66/67 a
EN60529,
NEMA 4X

Condiciones de operación

Temp. lado húmedo. -40C a +150C
Temp. ambiente -40C a +80C
(50C a 150C lado húmedo)
Presión lado húmedo -0,25 bar g a +100 bar g a 50C
(30 bar para equipo higiénico)
Denidad líquido 0,6 a 2,0
Viscosidad líquido 0,2 a 10 000 cps
Punto de conmutación 13 mm desde la punta (vertical) / desde el borde
(agua) (horizontal) de horquilla
Histéresis (agua)  1 mm nom.
Retardo de 0,3, 1, 3, 10, 30 seg. Seco a húmedo / húmedo a seco. conmutación
Altitude 2000m
Humedad máxima EN 60068-2-30:2005 (90% humedad relativa)

Especif. electricidad

Modo conmutación Seleccionable por usuario (Seco = on o Húmedo = on)
Protección Polaridad inversa protegida. Protección contra pérdida corto
carga / circuito
Bornes conexión
(diámetro cable) Máx. 2,5 mm² (Observe normativa nacional)
Guarnición cable Suministrado con PA66 sólo – diá. cable 5 mm a 8 mm.
Tierra el SQUING 2 deberá tener siempre una toma a tierra
Mediante bornes o con conexión externa a tierra.

Seguridad EMC

Directiva E.M.C. EN61326 (Emisiones)
EN61326 (Inmunidad)
Directiva L.V. EN61010-1
Grado de contaminación 2, Categoría II (264V máx)
Grado de contaminación 2, Categoría III (150V máx)

Page 43 IP2025

NL

Specificaties

Materialen

Bevochtigde materialen 316/316L RVS (1,4401/1,4404),
Alloy C (UNS N10002) en Alloy C-276 (UNS N10276),
ECTFE copolymeer coating

Pakking Asbestvrij BS7531 Grade X koolstof
(alleen bij 1” BSPP model) rubbergebonden vezel

A D X Y

S T

Behuizing PA66 30%GF

Al legering ASTM

B85 A360.0

316C12

LED Venster

PMMA

Wartel

M20

½”

NPT

M20 ¾” NPT M20 ¾” NPT

Bescherming

IP66/67 volgens

EN60529

IP66/67 volgens

EN60529,
NEMA 4X

IP66/67 volgens

EN60529,
NEMA 4X

Bedrijfsomstandigheden

Mediumtemp. -40C tot +150C
Omgevingstemp. -40C tot +80C
(beperkt tot 50C bij 150C mediumtemp.)
Mediumdruk -0,25 bar g tot +100 bar g bij 50C
(30 bar bij hygienische aansluitingen)
Vloeistofdichtheid 0,6 tot 2.0
Vloeistofviscositeit 0,2 tot 10.000 cps
Schakelpunt 13 mm van het uiteinde (verticaal) / of de rand
(water) (horizontaal) van de vork
Hysterese (water)  1 mm nom.
Omschakelvertraging 0,3, 1, 3, 10, 30 sec droog naar nat / nat naar droog.
Maximum hoogte 2000m
Maximale vochtigheid EN 60068-2-30:2005 (90% Relatieve Vochtigheid)

Elektrische gegevens

Schakelwijze Gebruikersinstelling (Droog = Aan of Nat = Aan)
Beveiliging Beveiligd tegen ompoling, ontbrekende belasting

en kortgesloten belasting.
Aansluitingen
(aderdoorsnede) Max. 2,5 mm2 (nationale voorschiften volgen)
Wartel Alleen met PA66 geleverd, kabeldoorsn. 5 mm tot 8 mm.
Aarding De SQUING 2 moet altijd worden geaard, dmv de
klemmenstrook of de uitwendige aardaansluiting.

Veiligheid en EMC

EMC Richtlijn EN61326 (Emmissie)
EN61326 (Immuniteit)

LS Richtlijn EN61010-1
Vervuilingsgraad 2, Categorie II (264V max)
Vervuilingsgraad 2, Categorie III (150V max)

IP2025 Page 44

Características

PL

Konstrukcja

Materiały zwilżane 316/316L SS (1,4401/1,4404),

Alloy C (UNS N10002) i Alloy C-276 (UNS N10276),

ECTFE jako pokrycie polimerowe

Podkładka włókna węglowe pokryte gumą, bez azbestu
(tylko model 1” BSPP ) BS7531 Grade X

Oznaczenie
obudowy

A D X Y S T

Materiał
obudowy

PA66 30%GF

Stop Al ASTM

B85 A360.0

316C12

Okno LED PMMA

Gwint do
dławika

M20

½”

NPT

M20 ¾” NPT M20 ¾” NPT

Stopień
ochrony

IP66/67 zgodnie

EN60529

IP66/67 zgodnie

EN60529,

NEMA 4X

IP66/67 zgodnie

EN60529,
NEMA 4X

Warunki pracy

Temperatura procesu: -40C do +150C
Temperatura otoczenia: -40C do +80C
( 50C dla tempeartury procesu 150C)
Ciśnienie procesowe: -0,25 bar do +100 bar przy 50C
(30 bar dla wykonań higienicznych)
Gęstość cieczy: 0,6 do 2.0
Lepkość cieczy: 0,2 do 10.000 cps
Punkt przełączenia: 13 mm od końca widełek (dla mocowania pionowego)
(dla wody) 13 mm od dolnego punktu widełek (dla mocowania

poziomego)

Histereza (dla wody)  1 mm
Opóóźnienie przełączania 0,3, 1, 3, 10, 30 sekund przy zmianie zanurzenia w obu

kierunkach

Maksymalna wysokość
pracy: 2000m
Maksymalna wilgotnosc EN 60068-2-30:2005 (90% Wilgotnosc wzgledna)

Własności elektryczne

Mod przełączania: wybierany przez użytkownika (wynurzony=włączony, lub

zanurzony=włączony

Zabezpieczenia: zabezpieczenie przed odwrotną polaryzacją, przed zwarciem,

brakiem obciążenia

Zaciski przewodowe: do przewodów maksymalnie 2.5mm

2

Dławik kablowy: dostarczany tylko z obudową PA66 – do kabli o średnicy 5 do

8mm

Uziemienie: SQUING 2 musi być zawsze uziemiony poprzez zaciski lub
zewnętrzne specjalne przyłącze

Bezpieczeństwo EMC

Dyrektywy EMC EN61326 Emisja dla urządzeń klasy B. Odporność) do ciągłej

pracy bez nadzoru w środowisku przemysłowym

Dyrektywa L.V. EN61010-1
Stopień 2, kategoria II (264V maks.)
Stopień 2, kategoria III (150V maks.)

Page 45 IP2025
