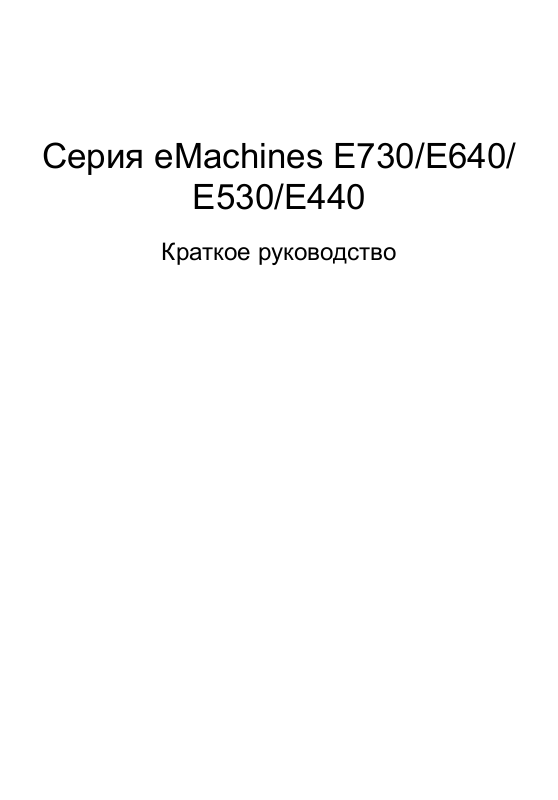

Page 1
Серия eMachines E730/E640/
E530/E440
Краткое руководство
Page 2
© 2010 Все права сохранены.
Краткое руководство по компьютеру серии eMachines E730/E640/E530/E440
Первый выпуск: 03/2010
Портативный компьютер серии eMachines E730/E640/E530/E440
Номер модели: ________________________________
Серийный номер: ______________________________
Дата покупки: _________________________________
Место покупки: ________________________________
Page 3
Вначале о главном
Благодарим вас выбор ноутбука eMachines для решения вычислительных
задач в мобильном режиме.
Ваши руководства
Мы разработали ряд руководств, которые помогут вам в работе с ноутбуком
eMachines:
Этот плакат поможет выполнить первоначальную настройку компьютера.
Типовое руководство пользователя компьютера eMachines содержит
полезную информацию, применимую ко всем моделям компьютеров
eMachines. В нем описываются такие основные темы, как восстановление
системы, работа с клавиатурой, звуком и т.д. Учтите, что Типово е
руководство пользователя компьютера eMachines является обобщенным,
поэтому в нем иногда будут описываться функции или свойства,
реализованные не в купленной вами модели, а лишь в определенных моделях
этой серии В таких случаях в тексте дается пометка "только для определенных
моделей".
Это Краткое руководство знакомит вас с основными характеристиками и
функциями вашего нового
компьютера повысить производительность работы, см. Типовое руководство
пользователя компьютера eMachines, содержащее подробные сведения по
таким темам, как системные утилиты, восстановление данных, способы
наращивания системных ресурсов и устранение неисправностей. В нем также
приведена информация о гарантийном обслуживании, а также общие
предписания и правила безопасности при работе
в виде файла PDF изначально загружено в компьютер. Для его открытия
выполните следующее:
1 Нажмите Пуск, Все программы, Документация eMachines.
2 Нажмите Типовое руководство пользователя компьютера eMachines.
компьютера. Чтобы узнать, как с помощью
с ноутбуком. Это руководство
3
Примечание: Для просмотра этого файла нужна программа
Adobe Acrobat Reader. Если программа Adobe Acrobat Reader не
установлена в компьютере, то после нажатия пункта Типовое
руководство пользователя компьютера eMachines сначала запустится
утилита установки программы Acrobat Reader. Для завершения установки
выполните отображаемые на экране инструкции. Указания по работе с
программой Adobe Acrobat Reader см. в меню Справка и поддержка.
Page 4
Русский
4
Знакомство с ноутбуком eMachines
Теперь, когда вы выполнили настройки, как показано на плакате по установке,
давайте поближе познакомимся с вашим новым ноутбуком eMachines.
Вид сверху
1
2
11
3
4
5
6
7
10
9
8
Page 5
# Значок Элемент Описание
1 Встроенная
веб-камера
2 Экран дисплея Другое название - жидкокристаллический
3 Индикатор связи Отображает состояние модуля
4 Индикатор работы
жесткого диска
5 Кнопка/индикатор
питания
6 Клавиатура Служит для ввода данных в компьютер.
7 Сенсорная панель Чувствительное к прикосновениям
8 Кнопки
управления
(левая и правая)
9 Подставка для
запястий
10 Динамик Используются для вывода стереозвука.
11 Микрофон Внутренний микрофон для записи звука.
Веб-камера для видеосвязи
(только для определенных моделей).
дисплей (ЖК-дисплей); служит для вывода
изображения, формируемого компьютером
(конфигурация может отличаться в
зависимости от модели).
беспроводной связи компьютера.
Горит при обращении к жесткому диску.
Служит для включения/выключения
компьютера. Отображает состояние
питания компьютера.
указательное устройство, позволяющее
управлять курсором на экране так же,
как и мышью.
Эти левая и правая кнопки действуют так
же, как левая
Упорная площадка, на которую удобно
положить руки при работе на компьютере.
и правая кнопки мыши.
5
Русский
Page 6
6
Клавишные комбинации
В компьютере используются "горячие" клавиши (комбинации клавиш) для
быстрого вызова большинства функций управления компьютером, таких как
яркость экрана и громкость.
Для использования клавишной комбинации сначала нажмите клавишу <Fn> и
затем, не отпуская ее, нажмите вторую клавишу этой комбинации.
Русский
Клавишная
комбинация
<Fn> + <F3> Клавиша
<Fn> + <F4> Режи м сна Переводит компьютер в режим Сон.
<Fn> + <F5> Переключение
<Fn> + <F6> Выкл. дисплей Выключает экран
<Fn> + <F7> Переключение
<Fn> + <F8> Выключатель
<Fn> + < >
<Fn> + < >
Значок функция Описание
"Связь"
видеовыхода
сенсорной
панели
динамиков
Повышение
яркости
Понижение
яркости
Включение/выключение модулей
связи в компьютере. (Тип модуля
связи зависит от конфигурации
системы.)
Переключает вывод изображения
либо на дисплей, либо на внешний
монитор (если он подключен), либо
одновременно и на дисплей, и на
внешний монитор.
экономии заряда аккумулятора.
Для включения экрана нажмите
любую клавишу.
Включает и выключает встроенную
сенсорную панель.
Попеременно включает и
выключает динамики.
Увел ичени е яркости экрана.
Уменьшает яркость экрана.
дисплея для
<Fn> + < >
<Fn> + < >
<Fn> + <Home> Воспроизвести/
<Fn> + <Pg Up> Остановить Останов воспроизведения
Увеличение
громкости
Уменьшение
громкости
Приостановить
Повышает громкость звука.
Уменьшает громкость звука.
Воспроизведение или
воспроизведения выбранного
медиафайла.
выбранного медиафайла.
приостановка
Page 7
7
Клавишная
комбинация
<Fn> + <Pg Dn> Пред. Возврат к предыдущему
<Fn> + <End> След. Переход к следующему
Значок функция Описание
медиафайлу.
медиафайлу.
Вид спереди с закрытой крышкой
12 3
# Значок Элемент Описание
1 Индикатор
питания
2 Индикатор
аккумулятора
3 Комбинированное
устройство
считывания карт
памяти различных
форматов
Отображает состояние питания
компьютера.
Отображает состояние аккумулятора
1
компьютера.
1. Зарядка: Этот индикатор горит желтым
во время зарядки аккумулятора.
2. Полностью заряжен: Этот индикатор
горит синим при питании от электросети.
Поддерживает форматы Secure Digital (SD),
MultiMediaCard (MMC), Memory Stick (MS),
Memory Stick PRO (MS PRO) и xD-Picture
Card (xD).
Примечание: Надавите, чтобы извлечь/
вставить карту. Единовременно можно
использовать только одну карту памяти.
Русский
1. Индикаторы на передней панели видны даже при закрытой крышке
компьютера.
Page 8
8
Вид сзади
1
Русский
# Значок Элемент Описание
1 Отсек аккумулятора В этот отсек устанавливается
аккумулятор компьютера.
Вид слева
2134567
# Значок Элемент Описание
1 Разъе м для
подключения питания
постоянного тока
2 Вентиляционные
отверстия
3 Разъе м внешнего
дисплея (VGA)
4 Разъе м Ethernet
(RJ-45)
5 Разъе м HDMI Служит для подключения к
6 Разъе м USB 2.0 Служит для подключения устройств с
7 Гнездо микрофонного
входа
Гнездо наушников/
динамика/линейный
выход
Служит для подключения адаптера
переменного тока.
Позволяют компьютеру не перегреваться
даже при длительной работе.
Служит для подключения устройства
отображения (например, внешнего
монитора, ЖК-проектора).
Служит для подключения к сети
Ethernet 10/100/1000 Мбит/с.
источникам
цифрового видео высокой четкости.
интерфейсом USB 2.0 (например, мыши
или камеры).
Служит для подключения внешнего
микрофона.
Служит для подключения звуковых
устройств к линейному выходу
(например, динамиков, наушников).
Page 9
Вид справа
21345
# Значок Элемент Описание
1 Разъем USB 2.0 Служит для подключения устройств с
2 Привод оптических
дисков
3 Индикатор
обращения к
оптическому диску
4 Отверстие
аварийного
извлечения
5 Замок типа
Kensington
интерфейсом USB 2.0 (например, мыши
или камеры).
Внутренний привод оптических дисков
рассчитан на использование компактдисков или DVD-дисков.
Гор ит во время работы привода
оптических дисков.
Служит для открытия лотка привода
оптических дисков, когда питание
компьютера
Примечание: Чтобы открыть лоток
привода оптических дисков, когда
компьютер выключен, вставьте скрепку в
это отверстие аварийного извлечения.
Служит для подсоединения защитного
тросика с замком типа Kensington для
предотвращения кражи компьютера.
Примечание: Этим защитным тросиком
обвяжите какой-нибудь неподвижный
предмет, например, стол или ручку
запертого ящика. Вставьте
гнездо и поверните ключ, чтобы запереть
замок. Бывают модели замков и без
ключей.
отключено.
замок тросика в
9
Русский
Page 10
Русский
10
Вид снизу
1
2
3
4
5
# Значок Элемент Описание
1 Отсек аккумулятора В этот отсек устанавливается
2 Защелка извлечения
аккумулятора
3 Защелка аккумулятора Служит для фиксации аккумулятора в
4 Отсек модулей
оперативной памяти
5 Отсек жесткого диска Здесь размещается жесткий диск
аккумулятор компьютера.
Разблокирует аккумулятор для его
извлечения.
отсеке.
В этот отсек устанавливаются модули
оперативной памяти компьютера.
компьютера (крепится винтами).
Условия эксплуатации
• Температура:
• Рабочая: От 5°C до 35°C
• Нерабочая: От -20°C до 65°C
• Влажность (без конденсации):
• Рабочая: От 20% до 80%
• Нерабочая: От 20% до 80%
