Page 1
INSTRUKCJA OBSŁUGI
RADIOODTWARZACZA
STEREOFONICZNEGO
CD / MP3 / USB
RADIO FM PLL
model CD 70 USB INGA
AUDIOX
ul. Narcyzowa 2a, 86-005 Lipniki k/Bydgoszczy
www.eltra.pl
www.audiox.com.pl
Page 2
Page 3
UWAGI WSTĘPNE
Dziękujemy za zakup naszego radioodtwarzacza i życzymy wielu
przyjemności podczas korzystania z niego.
Przed przystąpieniem do eksploatacji należy dokładnie zapoznać się z
treścią niniejszej instrukcji.
Producent zastrzega sobie prawo wprowadzenia zmian, które mogą nie
być uwidocznione w instrukcji, przy czym zasadnicze cechy odbiornika
zostaną zachowane.
Wszelkie samodzielne naprawy radioodtwarzacza, zerwanie plomby
oraz uszkodzenia spowodowane niewłaściwą eksploatacją, powodują
nie tylko utratę uprawnień gwarancyjnych, lecz mogą być przyczyną
pogorszenia bezpieczeństwa użytkowania i porażenia prądem
elektrycznym.
Zamoknięcie lub zawilgocenie urządzenia grozi pożarem lub porażeniem
elektrycznym.
Nie należy wystawiać odbiornika na bezpośrednie działanie źródeł
ciepła, takich jak promienie słoneczne, grzejniki itp.
Należy zachować 10 cm odległości pomiędzy produktem a innymi
obiektami (np. ściany). Pozwoli to zapewnić odpowiednią wentylację.
Niestosowanie się do zalecenia może spowodować pożar lub problemy
z produktem związane z wyższą temperatura w jego wnętrzu.
Ostrzeżenia na radioodtwarzaczu:
Używanie ustawień czy wykonywanie procedur innych niż podane w
niniejszej instrukcji może spowodować ryzykowną ekspozycję na
promieniowanie.
Ostrzeżenie: niewidoczne promieniowanie laserowe. W przypadku
otwarcia i skasowania blokad unikaj naświetlenia wiązką.
Page 4

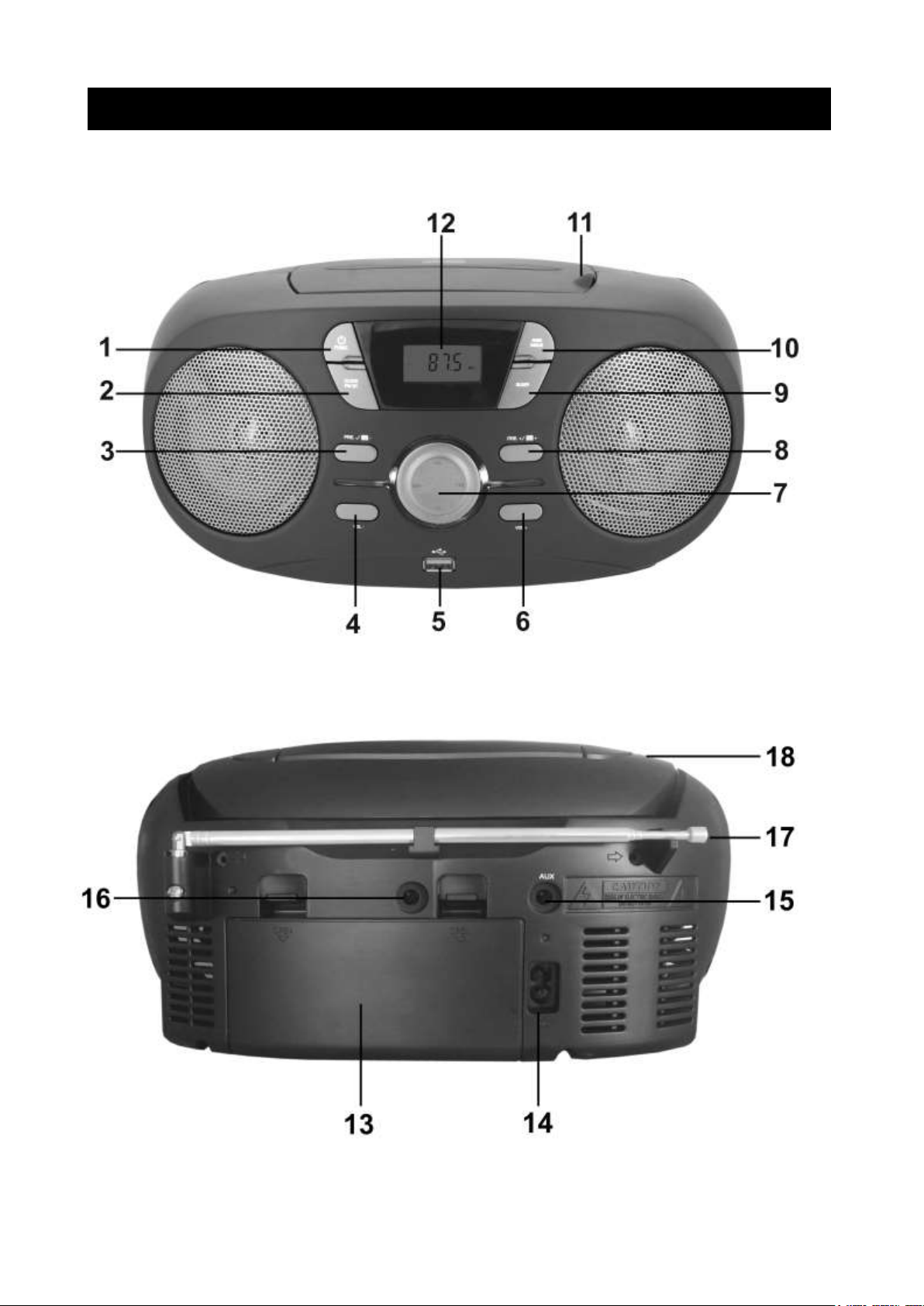

ELEMENTY REGULACYJNE I MIEJSCA PRZYŁĄCZENIOWE
Page 5
1) FUNC. włączanie / wyłączanie rdioodtwarzacza / zmiana funkcji:
ZASILANIE
Radio, CD, USB AUX
2) CLOCK FM ST. ustawianie zegara / przełączanie radia w tryb stereo
lub mono
3) PRE- wybór komórki pamięci / wybór folderów dla mp3
4) VOL- zmniejszanie głośności
5) USB gniazdo do odtwarzania plików mp3 z pamięci USB
6) VOL+ zwiększanie głośności
7) ►II I◄◄ ►►I
dla odtwarzania CD, CD mp3, USB mp3:
►II wstrzymanie / wznowienie,
I◄◄ ►►I zmiana utworów (plików),
zatrzymanie odtwarzania
Dla radia:
I◄◄ ►►I strojenie częstotliwości
8) PRE+ wybór komórki pamięci / wybór folderów dla mp3
9) SLEEP automatyczne wyłączenie radioodtwarzacza po ustawionym
czasie
10) AMS MODE automatyczne programowanie radia, dla CD lub USB
wybór trybu odtwarzania, powtarzania odtwarzania
11) pokrywa odtwarzacza płyt CD
12) podświetlany wyświetlacz LCD dla radia i odtwarzacza CD, USB
13) pokrywa pojemnika baterii: 6 sztuk LR14
14) gniazdo zasilania sieciowego 230V ~50Hz
15) gniazdo wejścia AUX
16) gniazdo słuchawkowe
17) antena teleskopowa radia FM
18) rączka do przenoszenia
Zasilanie sieciowe
Przewód sieciowy włożyć jednym końcem do gniazda sieciowego
radioodtwarzacza (14), co powoduje automatyczne odłączenie baterii, drugim
do gniazda domowej instalacji elektrycznej.
sieciowego z gniazdka instalacji elektrycznej.
Przed demontażem jak i przy dłuższej przerwie w eksploatacji należy
bezwzględnie odłączyć radioodtwarzacz od sieci 230 V.
Podczas burzy należy odłączyć kabel zasilania z gniazdka dla ochrony
radioodtwarzacza.
Całkowicie odłączenie od sieci następuje po wyjęciu przewodu
Page 6
Zasilanie bateryjne
WŁĄCZENIE / WYŁĄCZENIE RADIOODTWARZACZA
USTAWIANIE ZEGARA
Przed włożeniem baterii należy wyjąć kabel zasilania z gniazdka oraz
odłączyć od radioodtwarzacza.
Otworzyć pojemnik baterii (13) i włożyć do niego 6 baterii LR14 zgodnie z
oznaczeniami (bieguny baterii „+” oraz „-” muszą zgadzać się ze schematem
wewnątrz) i zamknąć.
Niewłaściwe użytkowanie baterii może prowadzić do wycieku elektrolitu i
korozji kieszeni bateryjnej, a nawet do rozsadzenia baterii.
Nie wolno mieszać różnych rodzajów baterii, np. alkalicznych z węglowymi.
W zestawie wolno używać wyłącznie takich samych baterii.
Przy wymianie baterii nie wolno mieszać baterii starych z nowymi.
Przy dłuższej przerwie w eksploatacji należy wyjąć baterie z
radioodtwarzacza, gdyż ewentualne wycieki elektrolitu mogą spowodować
jego uszkodzenie.
Uwaga!
Po około 10 minutach bezczynności radioodtwarzacz automatycznie
przełączy się w tryb gotowości.
Po podłączeniu zasilania.
Włączenie radioodtwarzacza poprzez krótkie naciśnięcie przycisku FUNC.
Wyłączenie radioodtwarzacza poprzez długie naciśnięcie przycisku FUNC.
Ustawiania zegara dostępne tylko w trybie „OFF” (radio musi być
wyłączone – przycisk ).
1. Naciśnij i przytrzymaj przycisk CLOCK. Wyświetlacz zacznie migać,
przyciskami I◄◄ / ►►I wybierz system wyświetlania czasu 12 lub 24
godzinny.
2. Potwierdź przyciskiem CLOCK.
3. Przyciskami I◄◄ / ►►I ustaw godzinę.
4. Potwierdź przyciskiem CLOCK.
5. Przyciskami I◄◄ / ►►I ustaw minuty.
6. Potwierdź przyciskiem CLOCK.
Ustawienia zegara zostaną skasowane w przypadku przerw w zasilaniu.
Page 7
FUNKCJA SLEEP (PRZEJŚCIA W STAN UŚPIENIA)
RADIO
W czasie działania radioodtwarzacza naciskaj przycisk SLEEP, by ustawić
czas automatycznego wyłączenia.
Czas usypiania można zmieniać według poniższego algorytmu:
120 110 100 90 80 70 60 50 40 30 20 10 5 OFF
1. Włącz radioodtwarzacz poprzez przyciśnięcie przycisku .
Jeśli to konieczne wybierz tryb radia naciskając ponownie przycisk
FUNC.
2. Rozciągnij antenę teleskopową.
3. Istnieją dwie opcje wyszukiwania i zaprogramowania stacji radiowych.
Ręczne skanowanie stacji:
Naciśnij krótko przycisk I◄◄ lub ►►I, aż znajdziesz szukaną stację
radiową. Jeśli przytrzymasz jeden z przycisków wciśnięty, urządzenie
wyszuka poprzednią, odpowiednio następną stację radiową.
Automatyczne skanowanie:
Ważne!
Wszystkie zaprogramowane wcześniej stacje radiowe zostaną nadpisane.
Naciśnij i przytrzymaj przycisk AMS / MODE przez około 3 sekundy.
System przeskanuje cały zakres. Wszystkie znalezione stacje zostaną
ustawione w pamięci radia od najniższej na najwyższej częstotliwości.
4. Aby manualnie uporządkować zapisane w pamięci stacje:
Wybierz, wyszukaj stację, której chcesz zmienić lokalizację w pamięci.
Naciśnij przycisk AMS / MODE, wyświetli się migający napis z numerem
w pamięci.
Przyciskiem PRE- lub PRE+ wybierz docelowy numer w pamięci.
Potwierdź wybór przyciskiem AMS / MODE.
Uwaga!
Można zoptymalizować jakość odbioru poprzez obrócenie anteny FM i
skierowanie jej w kierunku stacji nadawczej.
Dla stacji radiowych o słabym zasięgu, dla polepszenia jakości odbioru,
można włączyć tryb odbioru mono. Należy nacisnąć przycisk CLOCK FM ST
(z wyświetlacza zniknie ikona ((ST)) ).
Page 8
ODTWARZANIE ZE ZŁĄCZA USB
ODTWARZANIE PŁYTY CD LUB CD/MP3
ODTWARZACZ CD MP3 USB
Urządzenie zostało zaprojektowane do odtwarzania płyt typu: Audio CD,
CD-R, CD-RW.
Mogą być odtwarzane płyty o średnicy 12cm lub 8cm.
W przypadku płyt CD-R (nagrywanych) nagranych w formacie Audio CD, płyt
CD-RW (zapisywalnych) odtwarzanie będzie wykonywane tylko przy
zakończonym statusie nagrywania płyty. Odtwarzacz może nie odtwarzać płyt
w zależności od charakterystyki tej płyty lub oprogramowania, w którym
została stworzona. Powierzchnia płyty CD-RW ma w porównaniu z płytą CD
mniejszy współczynnik odbicia promienia lasera, co powoduje opóźnienie
czytania płyty.
1. Jeśli radioodtwarzacz jest wyłączony włącz go poprzez przyciśnięcie
przycisku .
2. Wybierz tryb CD naciskając przycisk FUNC.
3. Otwórz kieszeń CD.
Włóż płytę CD nadrukiem do góry i zamknij kieszeń odtwarzacza.
4. Po wczytaniu płyty nastąpi automatyczny start odtwarzania CD.
5. Możesz wybrać żądany utwór naciskając przycisk I◄◄ lub ►►I.
6. Aby chwilowo zatrzymać odtwarzanie naciśnij przycisk ►II, naciśnij
ponownie aby wznowić odtwarzanie.
7. Jeśli płyta z plikami MP3 zawiera foldery przyciskiem PRE- lub PRE+
możesz dokonywać wyboru folderu do odtwarzania.
8. Aby zatrzymać odtwarzanie naciśnij przycisk STOP (po zatrzymaniu
odtwarzania zostanie wyświetlona informacja o ilości utworów, plików mp3
na płycie CD).
1. Jeśli radioodtwarzacz jest wyłączony włącz go poprzez przyciśnięcie
przycisku .
2. Wybierz tryb USB naciskając przycisk FUNC.
3. Do złącza USB podłącz pamięć USB
Nastąpi automatyczne odtwarzanie plików mp3.
4. Wybór utworów, folderów i zatrzymywanie odtwarzania - tak jak dla płyty
CD.
Page 9
Uwaga!
WEJŚCIE AUX
PROGRAMOWANIE ODTWARZANIA DLA CD I USB
FUNKCJA POWTARZANIA ODTWARZANIA DLA CD I USB
Złącze USB nie jest przeznaczone do ładowania telefonu, urządzeń
multimedialnych lub bezpośredniej komunikacji z komputerem. Producent nie
jest odpowiedzialny za współpracę pamięci USB, spowodowaną warunkami
nagrania, pojemnością, zgodnością interfejsu, itp.
Ze względu na stosowanie różnych formatów, niektóre pamięci USB mogą
nie być obsługiwane lub wymagać dłuższego czasu na wczytanie zawartych
danych.
Aby włączyć funkcję powtarzania naciskaj w czasie odtwarzania przycisk
powtarzania AMS / MODE.
Zmiana trybu powtarzania po kolejnych naciśnięciach przycisku:
POWTARZANIE UTWORU (PLIKU) POWTARZANIE FOLDERU (DLA MP3)
POWTARZANIE CAŁOŚCI ODTWARZANIE LOSOWE BRAK FUNKCJI
Odtwarzacz CD lub USB musi być w trybie STOP.
1. Naciśnij przycisk AMS / MODE.
2. Następnie naciskaj przycisk I◄◄ lub ►►I aby wybrać żądany utwór.
3. Naciśnij przycisk AMS / MODE, aby potwierdzić wprowadzenie utworu do
pamięci.
Powtórz kroki 2 i 3 dla kolejnych utworów, które mają być zapamiętane.
Do pamięci odtwarzacza można wprowadzić maksymalnie 99 utworów.
W celu rozpoczęcia odtwarzania zaprogramowanych utworów naciśnij
przycisk ►II.
Aby zatrzymać odtwarzanie naciśnij przycisk STOP.
Skasowanie programu odtwarzania następuje poprzez dwukrotne
naciśnięcie przycisku STOP lub wyłączenie zasilania odtwarzacza.
Radioodtwarzacz posiada możliwość podłączenia zewnętrznego źródła
dźwięku poprzez gniazdo AUX – może to być np. przenośny odtwarzacz mp3,
komputer lub inne, podobne zewnętrzne źródło dźwięku.
Aby skorzystać z wejścia AUX (15):
Page 10
1. Podłącz kabel audio do gniazda słuchawkowego lub wyjścia liniowego
Zasilanie
Sieć prądu przemiennego
Baterie
Wymiary gabarytowe
Waga
Środowisko pracy
Zakres fal
Wzmacniacz mocy
Moc wyjściowa
Głośniki
Odtwarzacz CD
Odtwarzane formaty
Odtwarzacz USB
Wsparcie dla USB
230V ~ 50Hz 12W, czuwanie < 0,5W
(9V) 6 szt. LR14
290 x 220 x 141 mm
ok.1,3 kg
od 5 ºC do +40 ºC (bez skraplania)
FM 87.5 – 108 MHz
RMS 3W x 2 kanały
3” 4 OHM
Audio-CD, MP3/Audio-CD, MP3
do 64GB, bitrate 32 kbit/s - 320 kbit/s
WYPOSAŻENIE
SPECYFIKACJA
(LINE OUT) przenośnego odtwarzacza mp3, komputera lub innego,
podobnego urządzenia – drugi koniec kabla wyposażony we wtyczkę typu
Jack 3,5mmm podłącz do wejścia AUX radioodtwarzacza.
2. Jeśli radioodtwarzacz jest wyłączony włącz go poprzez przyciśnięcie
przycisku .
3. Wybierz tryb AUX naciskając przycisk FUNC.
4. Dźwięk pojawia się automatycznie.
5. W razie konieczności możesz regulować głośność za pomocą przycisków
VOL+ i VOL-.
Uwaga!
Dla funkcji AUX przyciski ►II I◄◄ ►►I nie działają.
W przypadku korzystania z wyjścia słuchawkowego w podłączonym do tego
radioodtwarzacza urządzeniu może wystąpić konieczność ustawienia w nim
głośności (dopasowanie poziomu sygnału dla wejścia AUX).
Instrukcja obsługi
Przewód sieciowy
Karta gwarancyjna
Page 11
EKSPLOATACJA I KONSERWACJA
GWARANCJA
Okres gwarancji producenta wynosi 1 rok od chwili zakupu. W tym czasie
przysługuje nabywcy prawo uzyskania bezpłatnej naprawy uszkodzenia.
Szczegółowe warunki gwarancji podano w karcie gwarancyjnej. Uszkodzenia
mechaniczne powstałe na skutek upadku lub niewłaściwej obsługi, mogą być
usunięte tylko na koszt użytkownika. Adresy placówek serwisowych znajdują
się w karcie gwarancyjnej i w internecie na stronie www.eltra.pl. Naruszenie
przez użytkownika plomby powoduje utratę gwarancji.
Ważne wskazówki
Dla prawidłowej pracy odtwarzacz CD należy umieścić na płaskiej i
twardej powierzchni.
Nie wolno narażać radioodtwarzacza, płyt CD i baterii na działanie wilgoci,
kropli deszczu, piasku, bezpośrednich promieni słonecznych ani
umieszczać w pobliżu silnych źródeł ciepła.
Nie wolno zakrywać radioodtwarzacza. Urządzenie wydziela ciepło, które
musi się swobodnie rozchodzić, dlatego należy zapewnić przynajmniej
10cm przestrzeni wokół otworów wentylacyjnych.
Części mechaniczne radioodtwarzacza zaopatrzone są w powierzchnie
samosmarujące, dlatego nie wolno ich smarować!
Obudowę radioodtwarzacza można czyścić miękką, wilgotną ściereczką
irchową. Nie wolno używać żadnych środków czyszczących zawierających
alkohol, spirytus, amoniak ani środków ściernych, które mogą uszkodzić
obudowę.
Obsługa odtwarzacza CD i płyt
Nigdy nie wolno dotykać soczewki odtwarzacza CD!
Nagła zmiana temperatury otoczenia może spowodować
skroplenie wilgoci na soczewce odtwarzacza CD.
Odtwarzacz przez chwilę nie będzie działał. Nie wolno
czyścić soczewki, należy pozostawić radioodtwarzacz na
pewien czas, aż normalne odtwarzanie stanie się możliwe.
Pokrywę odtwarzacza CD należy zawsze zamykać po
włożeniu lub wyjęciu płyty CD, aby zapobiec osadzaniu się
kurzu.
Płytę CD należy zawsze chwytać za krawędzie i odkładać
do pudełka po użyciu dla uniknięcia zarysowań i zabrudzeń.
Płytę CD należy czyścić miękką, niepylącą ściereczką
ruchem od środka ku brzegom.
Nie wolno robić notatek ani przyklejać nalepek na płycie CD.
Page 12
USUWANIE ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO
WSPARCIE TECHNICZNE
Kiedy do produktu dołączony jest niniejszy przekreślony symbol
kołowego pojemnika na śmieci, oznacza to, że produkt jest objęty
dyrektywą 2002/96/EC.
Wszystkie elektryczne i elektroniczne produkty powinny być
utylizowane niezależnie od odpadów miejskich, z wykorzystaniem
przeznaczonych do tego miejsc składowania wskazanych przez miejscowe
władze.
Właściwe postępowanie ze zużytym sprzętem elektrycznym i
elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i
środowiska naturalnego konsekwencji wynikających z obecności składników
niebezpiecznych oraz niewłaściwego składowania i przetwarzania tego
sprzętu.
W celu uzyskania bardziej szczegółowych informacji na temat recyklingu
tego produktu, należy skontaktować się z lokalną jednostką samorządu
terytorialnego, ze służbami zagospodarowania odpadów lub ze sklepem,
w którym został zakupiony ten produkt.
e-mail: [email protected]
Pełny wykaz punktów serwisowych dostępny jest na stronie internetowej
www.eltra.pl, w zakładce Wsparcie techniczne.
Eltra zapewnia, że dokłada wszelkich starań, aby minimalizować wpływ
działania firmy oraz swoich produktów na środowisko naturalne.
Producent nie odpowiada za błędy powstałe w druku.
0418
Loading...
